особенности монтажа и необходимые инструменты

На чтение 6 мин Просмотров 47 Опубликовано Обновлено

Датчик движения – электронное устройство, реагирующее на появление и перемещение объектов в области действия замыканием цепи питания. В зависимости от угла обзора и других рабочих параметров устройства можно успешно применять для охраны объектов, обеспечения безопасного прохода в темное время суток и для иных целей, связанных с бытовой и профессиональной деятельностью человека. Использование датчиков в быту и на коммерческих объектах продиктовано соображениями безопасности, а также необходимостью экономии электроэнергии и прочих ресурсов в местах, где в их постоянном расходовании нет необходимости.

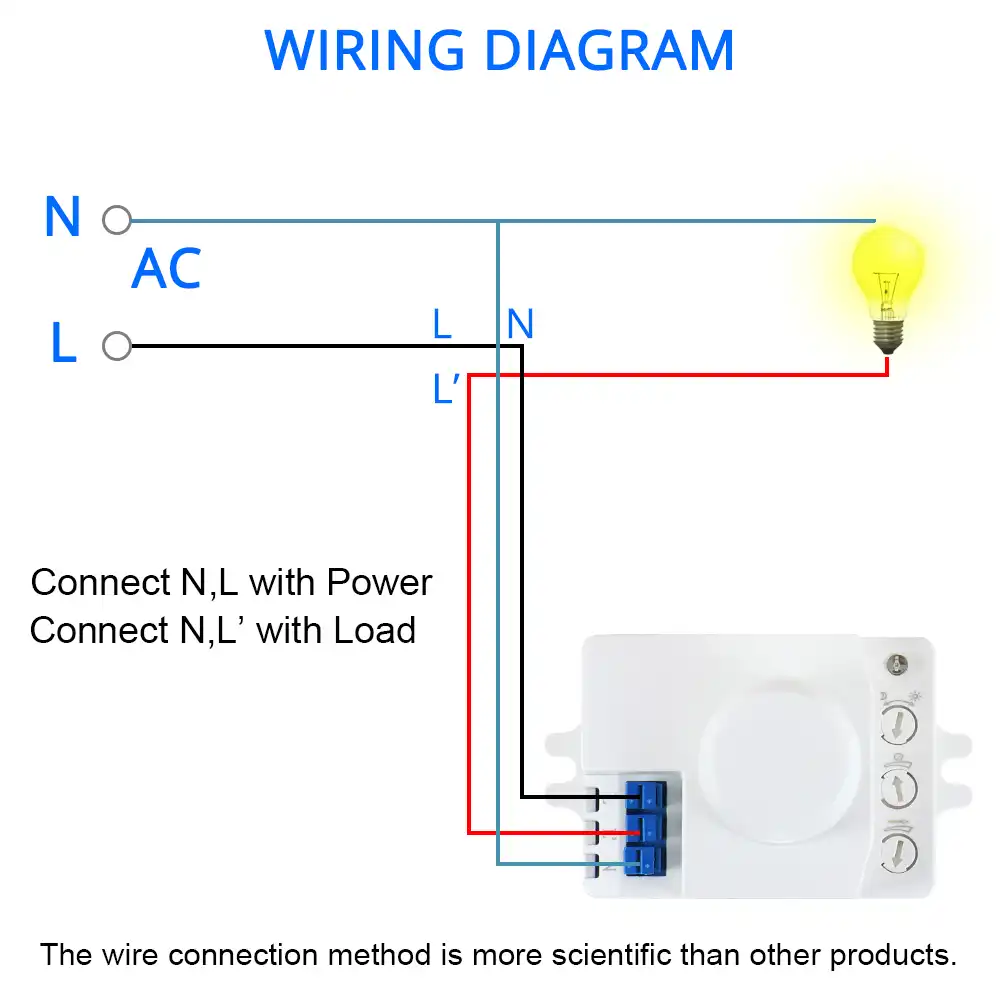

Схема датчиков движения для освещения

ДД реагирует на движущие объекты и включает свет, при отсутствии движения — отключает

Под задней крышкой устройства установлена клеммная колодка с тремя цветными проводами, выведенными за пределы корпуса.

Провода подключают к клеммным зажимам или к изолированным наконечникам, если подключение осуществляется с применением многожильного кабеля. Датчик подключен к сети, питание проходит по коричневому проводу фазы L и по синему проводу нулевой фазы. На выходе из корпуса обе фазы идут к лампе накаливания осветительного устройства или к другим приборам, включение которых необходимо при появлении признаков движения в зоне действия. Если в области чувствительности отмечается движение, устройство срабатывает, происходит замыкание контакта реле с подачей тока на лампу, и она включается.

Получить исчерпывающую информацию о конструкции приобретенного датчика движения можно из приложенной к устройству инструкции производителя. Кроме того, схематичное изображение оптимального способа подключения обозначено на крышке модели.

Принцип действия прост. При появлении движущегося объекта в зоне действия мгновенно замыкается электрическая сеть, включая присоединенные к датчику приборы и оборудование: освещение, системы кондиционирования и вентиляции и т.

д. При отсутствии признаков движения в течение определенного промежутка времени электрическая цепь размыкается, все устройства выключаются. Таким образом удается избежать непрерывной эксплуатации энергоемких устройств и экономно расходовать их рабочий ресурс.

Подключение датчиков освещения

Монтажные работы выполняются в такой последовательности:

  1. Изучается принципиальная схема подключения фазного провода, приложенная к инструкции устройства.
  2. Снимается крышка корпуса.
  3. Устройство подключается к сети питания с помощью проводов, которые фиксируются на винтовых зажимах клеммной колодки.
  4. Подключаются кабели в распределительной коробке. В ней семь проводов – питающие нулевой и фазный, три кабеля датчика и два кабеля светильника. В питающем кабеле ноль обозначен синим цветом, фаза – коричневым. У кабеля, подключенного к датчику, изоляция фазного провода окрашена в белый цвет, нулевая — в зеленый цвет. Оставшийся кабель красного цвета подключается к нагрузке. Отдельно соединяются фазные провода, отдельно – нулевые провода сети, датчика и светильника. Затем соединяют красный кабель датчика и коричневый фазный кабель светильника.

Ошибка при подключении проводов может привести к серьезной поломке и сгоранию устройства. Если самостоятельно подключить приборы не получается, стоит воспользоваться квалифицированной помощью специалистов. Они выполнят монтажные работы в полном объеме и настроят все оборудование с учетом особенностей его эксплуатации и ваших пожеланий.

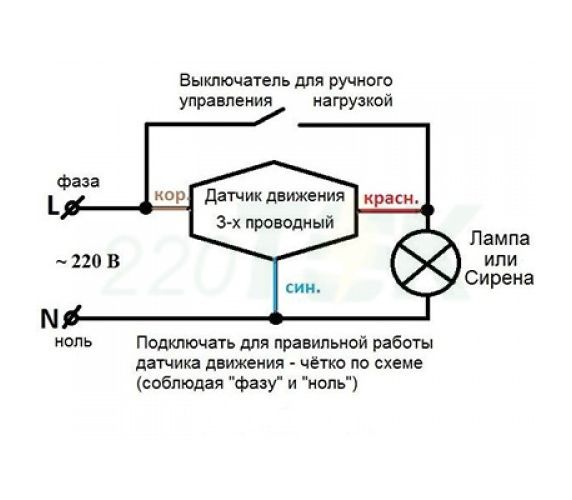

Схема подключения ДД с выключателем для уличного освещения

Подключение датчика освещения с выключателем

Если включить питание в зоне слежения необходимо вне момента его срабатывания, к сети дополнительно подсоединяют выключатель. Его наличие не отражается на работе контролирующего устройства, поскольку в данном случае применяется параллельная схема подключения. Датчик по-прежнему выполняет свою работу по обнаружению движущихся объектов и коммутации подключенных к сети приборов. В свою очередь, выключатель позволяет:

  • эксплуатировать фонари, вентиляцию и прочие устройства независимо от датчика;
  • продлить время их действия после того, когда цепь в реле размыкается;
  • продублировать работу датчика, управляя освещением в принудительном режиме.

Установку выключателя на выходе из дома в неосвещенную зону можно назвать целесообразной. Такое решение не потребует крупных затрат, зато повысит уровень безопасности при перемещении по территории возле дома в неосвещенное время суток.

Рекомендации по выбору места монтажа

Рекомендуемое размещение датчиков движения

Правильная установка датчика движения для включения света предполагает учет следующих моментов:

  • Оптимальный вариант расположения – область соприкосновения освещенного и темного участка объекта. Важно, чтобы устройство реагировало на движение сразу на границе неосвещенной зоны, немедленно включая светильник при переходе движущегося человека на темную часть территории.
  • Благодаря регулируемому основанию можно фокусировать прибор в нужную точку зоны наблюдения – например, на калитку ворот частного дома или на въезд на территорию коммерческого объекта. Инфракрасное излучение направляется в сторону, где появление движущихся объектов наиболее вероятно и оперативное срабатывание гарантировано.

В помещении небольшой площади датчик лучше устанавливать в верхней части стены, в частном доме – на самой высокой части здания. Данный способ установки позволит охватить большую территорию

Настройка после подключения

Гибкие настройки датчика позволяют учесть особенности объекта и добиться оперативной реакции устройства при появлении признаков движения. Подавляющее большинство современных моделей предлагают владельцу выбрать на свое усмотрение три основных параметра – задержку отключения «TIME», порог освещенности окружающей среды «LUX» и степень чувствительности к инфракрасному излучению «SENS».

  • Настройки времени «TIME» предлагаются в диапазоне от 1 до 600 секунд. Их можно добавить к пороговым значениям – от 5 секунд до 8 минут. В течение выбранного времени электрическая цепь будет замкнута, а подключенные устройства – находиться в рабочем состоянии. Особое значение здесь имеет расположение датчика и его назначение. Если речь идет о территории возле частного домовладения, время работы датчика и подключенного к нему прожектора ночью нужно рассчитать с учетом скорости перемещения человека от калитки ворот до порога дома. Как правило, это – около 15-30 секунд. Для датчиков, расположенных в рабочих или вспомогательных помещениях, продолжительность освещения лучше увеличить на несколько минут.
  • Настройка «LUX» позволяет скорректировать работу датчика в условиях полноценного дневного освещения территории. Чем выше выбранное значение, тем лучше устройство будет реагировать на движение при дневном свете – например, в солнечный день на улице или при большом количестве окон в комнате. В противном случае при качестве освещенности объекта выше установленного параметра датчик может не сработать.
  • Регулятор «SENS» позволяет корректировать чувствительность устройства, чтобы оно четко реагировало на появление в зоне контроля человека или автомобиля, но не срабатывало при передвижении домашних животных. Также этот параметр отвечает за реакцию датчика на движение на самой дальней границе зоны контроля. Чем выше его значение, тем больше гарантий, что устройство сработает, обнаружив движение на значительном расстоянии в пределах охраняемого объекта. В зимнее время года в условиях более слабой освещенности чувствительность стоит увеличить, а с наступлением лета – уменьшить, тем самым исключая ложные срабатывания. В некоторых случаях повысить чувствительность датчика можно за счет изменения угла его направления.

Все настройки датчика устанавливаются и тестируются в экспериментальном режиме до достижения оптимальных результатов. Высокую частоту срабатывания или низкую чувствительность можно исправить, меняя соответствующую настройку в большую или меньшую сторону. При необходимости, к выполнению монтажных работ и дополнительных настроек можно подключить специалистов компании-продавца. Также у них можно получить консультации по всем аспектам эксплуатации и обслуживания датчика.

Датчик движения | intelar.ru

Для управления освещением мы предлагаем датчики движения двух типов:
— автономные пассивные инфракрасные датчики движения со встроенной автоматикой (встроенное реле или диммер 1-10В)
— пассивные инфракрасные датчики движения для работы в составе системы управления освещением (подключаются к модулям К2010 для плавного регулирования светового потока или к таймерам К2012 – для работы по принципу “включить — выключить”).

_

I. АВТОНОМНЫЕ ПАССИВНЫЕ ИНФРАКРАСНЫЕ ДАТЧИКИ ДВИЖЕНИЯ С ВЫХОДОМ 1-10В ИЛИ РЕЛЕ 16А 250В

Общие параметры датчиков серии К2130 (потолок/стена, круглый, 3600) и К2140 (стена, прямоугольный, 100012м):
— цифровая обработка сигнала (DSP), отсутствие ложных срабатываний даже в режиме максимальной чувствительности
— температурная компенсация
— иммунитет к дневному свету, животным, электромагнитному EMI и радиоизлучению RFI
— автоматическое переключение режимов чувствительности – в режиме стандартной чувствительности происходит первичное обнаружение человека или автотранспорта, далее датчик переключается в режим гиперчувствительности для фиксации мелких движений рукой, головой и т.

д.
— таймер задержки отключения (или перехода в экономичный режим) — от 20 сек до 7 мин для датчиков с выходом 1-10В и от 2 сек до 5 мин — для датчиков с релейным выходом (под заказ — до 30 мин)

— встроенный фотосенсор (настройка порога включения освещения от 1 до 100 лк)
— напряжение питания – 220В
— рабочая температура от -20 оС до +55 оС (в помещении)
— степень защиты корпуса – IP44 (К2140/41/42) и IP20 (К2130/31/32)
— регуляторы: чувствительность, таймер задержки, освещенность, начальная яркость (только для моделей с выходом 1-10В)
— способ крепления – на кронштейн, кронштейн в комплекте
— размеры: К2130/31/32 — диаметр 95 мм х 34 мм, К2140/41/42 — 90 мм х 52 х 40 мм

Важное преимущество. В отличие от большинства представленных на рынке датчиков движения, таймер датчика не отключает освещение строго через заданный уставкой промежуток времени. Каждое срабатывание датчика движения перезапускает таймер задержки отключения, поэтому фактический отсчет времени задержки на отключение начинается только после того, когда движение реально прекратилось.

ДАТЧИКИ ДВИЖЕНИЯ ПРЕДНАЗНАЧЕНЫ ДЛЯ ПРОФЕССИОНАЛЬНОГО ПРИМЕНЕНИЯ. ГАРАНТИЯ — 3 ГОДА.

_

_

Варианты исполнения:

_
К2132 потолочный / настенный датчик движения со встроенным реле 16А 250В:

_

Рис 1. Схема прямого подключения датчика движения К2132 к светильникам

Рис 2. Схема подключения датчика движения К2132 к светильникам через промежуточный контактор. Наличие фильтра подавления помех — обязательно!

Промежуточный контактор необходимо применять при подключении к датчику светильников большой мощности, а также светодиодных светильников, драйверы которых не содержат токоограничивающих цепей на стороне 220В (в этом случае пусковые токи могут быть в 80-240 раз выше номинальных, что приведет к преждевременному износу контактов встроенного в датчик реле).

Как работает К2132

Движения нет — реле отключено, освещение не работает.

Движение есть — реле включается (можно выбрать регулятором “Освещенность” — включается только когда темно или включается всегда, независимо от естественной освещенности, порог освещенности для включения реле настраивается).

* Регулятор «Освещенность» следует понимать как регулятор чувствительности датчика к естественному солнечному свету.

_

К2131 потолочный / настенный датчик движения с выходом 1-10В:

Рис 3. Схема подключения датчика движения К2131

Как работает К2131

Движения нет — поддерживается заданный регулятором “Начальная яркость” световой поток в диапазоне 10-100% номинального значения, т.н уровень аварийного освещения. Управляющее напряжение на выходе 1-10В находится на уровне, например, 2В (20% светового потока светильников).

Движение есть — плавное увеличение светового потока до номинального значения, т.е 100% (можно выбрать — только когда темно или всегда, независимо от естественной освещенности, порог освещенности настраивается). В этом случае управляющее напряжение на выходе 1-10В датчика увеличивается до 10В, поддерживается на этом уровне, пока есть движение и плавно снижается до установленного уровня, например, 2В, т.е 20% светового потока, когда движение прекратилось и заданное время задержки истекло. К одному датчику К2131 можно подключить до 50 штук любых светильников с входом управления 1-10В.

_
К2130 потолочный / настенный датчик движения со специальным выходом для управления светильниками К2208У (ЖКХ):

_

Рис 4. Схема подключения датчика движения К2130

Как работает К2130 (работает только в комплекте со светильниками К2208У)

Движения нет — поддерживается заданный регулятором “Начальная яркость” световой поток в диапазоне 10-100% номинального значения, т.н уровень аварийного освещения. Регулятор “Начальная яркость” находится в светильниках К2208У!

Движение есть — плавное увеличение светового потока светильников К2208У до номинального значения, т. е 100% (можно выбрать — только когда темно или всегда, независимо от естественной освещенности; порог освещенности для включения режима 100% настраивается). Номинальный световой поток поддерживается на этом уровне, пока есть движение и плавно снижается до установленного “аварийного” уровня, когда движение прекратилось и заданное время задержки истекло.

К одному датчику К2130 можно подключить до четырех светильников К2208У.

_

Варианты исполнения:

К2142 настенный датчик движения со встроенным реле 16А 250В:

_

Рис 5. Схема прямого подключения датчика движения К2142 к светильникам

Рис 6. Схема подключения датчика движения К2142 к светильникам через промежуточный контактор. Наличие фильтра подавления помех — желательно!

Как работает К2142

Движения нет — реле отключено, освещение не работает.

Движение есть — реле включается (можно выбрать — включается только когда темно или включается всегда, независимо от естественной освещенности; порог освещенности для включения реле настраивается).

_

К2141 настенный датчик движения с выходом 1-10В:

Рис 7. Схема подключения датчика движения К2141

Как работает К2141

Движения нет — поддерживается заданный регулятором “Начальная яркость” световой поток в диапазоне 10-100% номинального значения, т.н уровень аварийного освещения. Управляющее напряжение на выходе 1-10В находится на уровне, например, 2В (20% светового потока светильников).

Движение есть — плавное увеличение светового потока до номинального значения, т.е 100% (можно выбрать — только когда темно или всегда, независимо от естественной освещенности; порог освещенности для включения режима 100% настраивается). В этом случае управляющее напряжение на выходе 1-10В датчика увеличивается до 10В, поддерживается на этом уровне, пока есть движение и плавно снижается до установленного уровня, например, 2В, т.е 20% светового потока, когда движение прекратилось и заданное время задержки истекло. К одному датчику К2141 можно подключить до 50 штук любых светильников с входом управления 1-10В.

_

II. ПАССИВНЫЙ ИНФРАКРАСНЫЙ ДАТЧИК ДВИЖЕНИЯ К2143 РЕФЛЕКС

ДЛЯ РАБОТЫ С МОДУЛЯМИ К2010 И ТАЙМЕРАМИ К2012

В отличие от автономных датчиков серии К2130 и К2140 (смотри выше) датчик К2143 не имеет встроенных цепей задержки отключения, реле, выхода 1-10В и т.д, т.е его нельзя соединить непосредственно со светильниками! Он способен только фиксировать наличие движения и передавать соответствующий сигнал модулям К2010 и К2012. Датчик имеют нормально-замкнутый контакт, который при срабатывании размыкается.

Рис 1. Схема подключения датчика К2143 Рефлекс к модулю управления К2010 для плавного регулирования светового потока (диммирования) по протоколу 1-10В

Рис 2. Схема подключения датчика К2143 Рефлекс к двухканальному таймеру К2012 для релейного управления осветительной нагрузкой (вкл-выкл)

Важным преимуществом наших систем управления с использованием модулей К2010 или таймеров К2012 является их универсальность (можно устанавливать различные датчики в одном шлейфе) и взаимодействие с системами охранной, пожарной сигнализации и лифтовой автоматикой. Схемы смотрите на странице модулей К2010 и К2012.

Данное оборудование находится в “Перечне инновационной, высокотехнологичной продукции и технологий” в системе закупок г. Москвы (продукция нашей компании выделена желтым фоном)

СКАЧАТЬ ПАСПОРТ И ПРИМЕРЫ ИСПОЛЬЗОВАНИЯ ИЗДЕЛИЯ МОЖНО ЗДЕСЬ!

Схема подключения датчика движения, управление светом

Схемы подключения датчика движения (правильнее его называть датчиком управления освещением или светом) на сайтах соответствующей тематики не публикует только ленивый, поэтому написать что - то оригинальное на эту тему достаточно тяжело.

Поэтому здесь я попробую акцентировать Ваше внимание на некоторых моментах, которые позволят подключить датчик движения осознанно, что бывает необходимо при возникновении некоторых нестандартных ситуаций.

Для начала предлагаю структурную схему датчика движения (рисунок 1).

Здесь:

  • BL - собственно сам датчик движения,
  • S - контакт управления освещением,
  • N - "нулевой" провод осветительной сети,
  • L - "фаза",
  • A - клемма подключения осветительных приборов.

Датчик движения действует по принципу обнаружения изменений интенсивности ИК (инфракрасного излучения) в зоне его действия, то есть обнаруживает движущийся объект, который пересекает специальным образом сформированные сектора зоны обнаружения.

То есть, если Вы будете пребывать в зоне обнаружения датчика без движения или интенсивность движения будет недостаточной он посчитает, что Вас там нет. Конечно, сначала, когда кто то входит в зону действия включение происходит, но стоит ему приостановить движение, датчик (соответственно свет) выключится.

Для предотвращения подобных явлений в датчике должна быть предусмотрена регулировка задержки времени отключения: TIME.

Далее, ИК датчик имеет разную чувствительность при движении объекта обнаружения в разных направлениях, кроме того он может реагировать на конвенционные потоки (от нагревательных приборов), различного рода засветки, например фарами автомобилей (что следует учитывать при его установке).

Поэтому необходим орган регулировки чувствительности SENS.

Поскольку рассматриваемые датчики предназначены для управления светом то включаться они должны при недостаточной освещенности. Для этого существует регулировка LUX.

Для того, чтобы правильно выбрать датчик движения следует знать такие его характеристики как:

  • угол обзора - для вариантов настенной установки он может достигать 1800, потолочной - 3600,
  • дальность действия,
  • максимальная мощность или ток, коммутируемые управляющим контактом,
  • варианты исполнения (настенный, потолочный, внутренней или наружной установки).

ВАРИАНТЫ ПОДКЛЮЧЕНИЯ

  1. это стандартная схема, комментарии, думаю, излишни,
  2. в этой схеме присутствует обычный электрический выключатель (S), который позволяет включать освещение независимо от состояния датчика,
  3. при необходимости подключить нагрузку большой мощности можно использовать электромагнитный пускатель или реле (КМ), главное чтобы его катушка была рассчитана на напряжение 220В, а контактная группа (КМ1) соответствовала мощности нагрузки,

Следующая схема подключения может использоваться когда зона действия одного датчика недостаточна для контроля освещаемой территории. Здесь может быть подключено любое количество датчиков.

Кроме того, на примере этой схемы хочу предостеречь от параллельного подключения нескольких датчиков для увеличения коммутируемой контактами мощности. Конечно, два контакта, например, будут управлять вдвое большей нагрузкой, но при условии, что они сработают строго одновременно. На практике такого не будет никогда.

Несколько слов про неправильные подключения и их последствия: 1. Если поменять местами подключение L и N ничего страшного не произойдет, за исключением того, что даже в выключенном состоянии датчика фаза будет присутствовать на осветительном приборе. Это отрицательно скажется на безопасности, но не работоспособности.

2. Если один из сетевых проводов подключить вместо штатного места на клемму А, кроме того, что датчик движения откажется работать (но не перегорит) ничего не произойдет (см.рис.1). Правда, если по причине неисправности датчика контакты управления будут находиться в замкнутом состоянии возможно короткое замыкание. Поэтому перед установкой прозвоните датчик тестером.

3. Если подключить неправильно лампу она либо не будет гореть (клемма А и L), либо будет гореть постоянно (клеммы L и N), но второй вариант сразу будет заметен по причине незадействованной клеммы А.

© 2012-2020 г. Все права защищены.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов


Как подключить датчики присутствия - больше инструкций на 100ампер.ру

Датчик присутствия — одно из технических устройств, повышающих комфорт.

Распознавая объект посредством инфракрасного излучения, они решают несколько проблем: включают и отсоединяют освещение, экономят электроэнергию, руководят работой приборов освещения. Применяют их там же, где и датчики движения, но в отличие от вторых у них есть зона высокой чувствительности, и они реагируют на чуть заметное движение.

Схема датчика присутствия и инструкция по подключению

Ключевыми элементами схемы датчика присутствия являются мультилинза и фотоэлементы. Сверхточную линзу образуют множество сегментов в виде маленьких линз, направляющих лучи, оказывающиеся в зоне контроля каждой из них, на фотоэлемент. Во время движения объекта и попадания его в зоны чувствительности, прибор фиксирует, обрабатывает информацию и направляет данные на исполнительные устройства.

При подключении ИК-датчика нужно учесть несколько моментов:

  • Центр зоны охвата не должен попадать на объекты, имеющие высокие отражающие свойства;
  • Датчик не должен находиться рядом с источниками тепла;
  • Объекты, на которые направлен датчик, не должны двигаться под воздействием ветра.

Начинают установку прибора с демонтажа декоративной рамки, чтобы открыть доступ к потенциометрам и крепежу. Далее, крепежные винты выкручивают и отделяют днище от корпуса с использованием отвертки. Крепят днище к стене или потолку и устанавливают потенциометр в одно из положений, предварительно выбрав уровень освещенности. Задают время задержки выключения, проводят тестирование для определения зоны обнаружения, настройку прибора. Устанавливают дополнительный аксессуар — защитный экран, если он есть в комплекте.

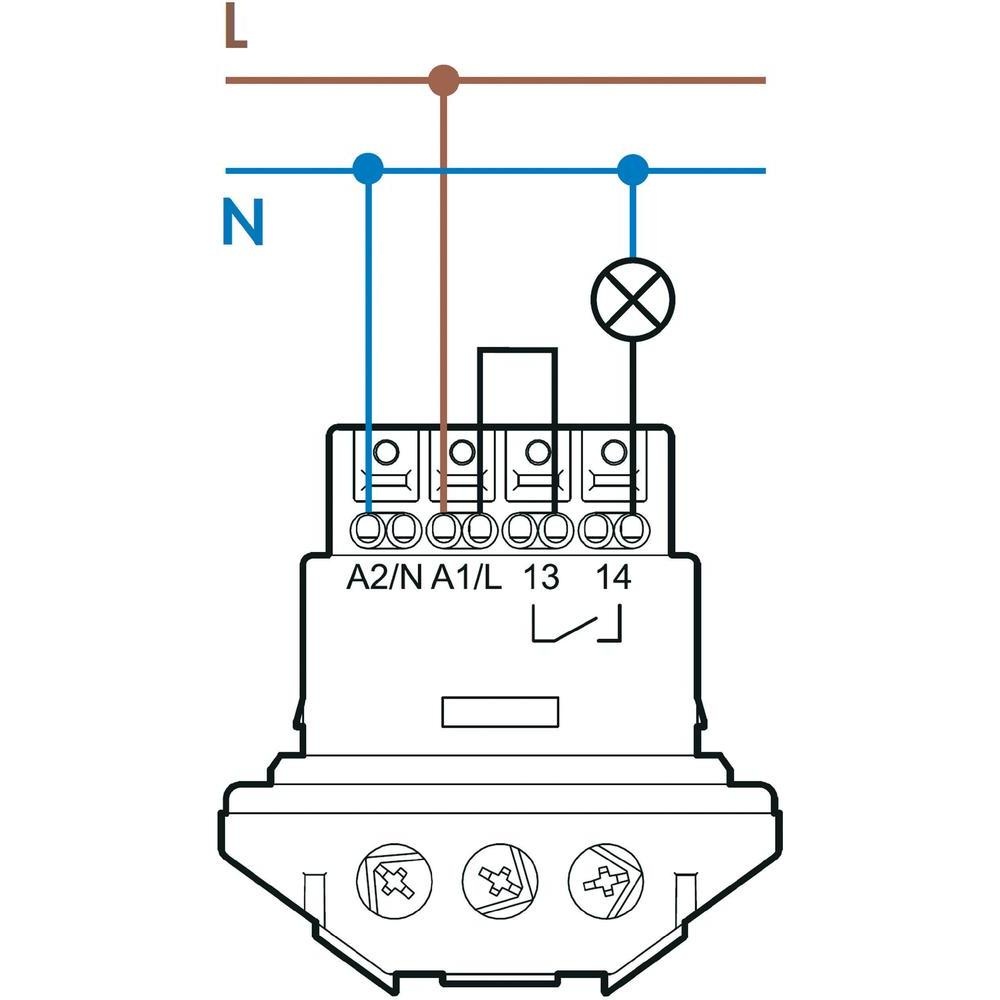

Схема подключения датчика присутствия

Присоединение датчика выполняют по схеме, имеющейся в техническом паспорте и зависящей от вида устройства. При этом учитывают следующие нюансы:

  • Место, выбранное для монтажа датчика, должно обеспечивать наиболее выгодную панораму обзора с максимальной зоной контроля во всех направлениях.
  • Существуют два варианта схемы подключения ИК-датчика — одиночное и параллельное. В первом случае он будет распознавать присутствие, определять уровень освещенности, управлять им согласно настройкам.
  • Параллельное подключение нескольких приборов отражено в инструкции, прилагаемой к датчику присутствия. Тогда как основной выполняет все функции одиночного, остальные следят за присутствием объектов в своих зонах охвата и отправляют данные на ведущий прибор.

Датчик присутствия – полезное устройство, выполняющее комплексные задачи. Одновременно он может координировать работу осветительных приборов и управлять кондиционером по дополнительному каналу. При выключении одной функции, вторая может продолжать работу.

Датчики движения Легранд Валена | схема подключения, устройство, типы

Датчик движения – это электронное устройство реагирующее на изменение фонового тепла в помещении. Задача датчика отслеживать движения по комнате и включать или отключать питание для электроприборов, в частности ламп освещения, и с этой задачей отлично справляются датчики движения Legrand Valena.

Типы датчиков движения:

По месту нахождения. Периметрические датчики выпускаются для освещения на улице, это подходы к дому, контроля за складскими и техническими помещениями. Внутренние используются для квартир, подъездов или офисов, при этом делятся в свою очередь на:

  • потолочные;
  • настенные;
  • встроенные;
  • накладные.

По принципу действия. Ультразвуковое излучение с реакцией на высокие частоты. Датчики с микроволновым излучением включают или выключают подачу питания, срабатывая на радиоволны заданной частоты. Датчики движения с инфракрасным излучением реагируют на изменение тепла в помещении.

По устройству. Однопозиционные устройства – когда датчик расположен в одном корпусе. Более сложные, двухпозиционные, когда передатчик и приёмник можно разместить в разных местах, у каждого свой корпус. Есть многопозиционные устройства, когда требуется покрыть значительное изломанное пространство, входит несколько блоков с передатчиками и приёмниками.

Датчики движения Легранд Валена производятся различной формы и типоразмера, что удобно при монтаже в любой вид стены, вплоть с тканевым толстым полотном. Для этого случая имеется шаг в 2 мм глубины посадки.

Схема подключения датчика движения для освещения

Подключить устройство движения достаточно просто, требуется, чтобы электрическая цепь в итоге замыкалась по команде.

Совет! Если в помещении потребуется постоянное освещение, при этом не будет перемещений, включите в цепь стандартный выключатель.

Монтировать датчик движения следует в месте, с наибольшим углом обзора. В устройствах Легранд Валена угол обзора обычно равен 130 градусам. При этом им не должен закрывать обзор двери или большие предметы мебели.

  1. Под крышкой устройства есть колодка с выведенными тремя проводами, каждый разного цвета.
  2. Используя присоединительные зажимы подключите провода.
  3. Фаза L красного цвета, ноль N коричневого. Выход из датчика после фазы подключается на лампочку, а ноль выводится на второй контакт лампы (провода).
  4. Остаётся надеть крышку и провести настройку датчика.

Если провода многожильные использованы для прокладки проводки, тогда используйте втулочные наконечники НШВИ в присоединительной колодке. Собственно датчик устанавливается в стандартную монтажную коробку скрытого монтажа.

Рекомендации по установке

Перед установкой датчика движения Легранд Валена проверьте нагрузку, с которой он будет работать, чтобы не вывести из строя прибор.

На датчик движения не должно попадать излишнее тепловое и световое излучение. Устраните вероятность возникновение электромагнитных излучений, чтобы прибор работал корректно.

Сам же датчик направляйте в ту часть помещения, в которой начавшееся движения должно «включить» освещение. Корпус датчика движения Легранд Валена протирайте влажной тканью, без химических веществ.

Настройка устройства для освещения

После монтажа датчика идет следующий этап на пути к корректной работе датчика - настройка прибора. Здесь у обладателя датчика имеются широкие возможности для финальной регулировки:

  1. TIME – установка приостановки отключения, длится от 6 секунд до 6 минут.
  2. LUX – задается срабатывание датчика при пересечении минимального порога освещенности.
  3. SENS – регулировка включения датчика в зависимости от объема и дальности до объекта. Если датчик срабатывает излишне часто, уменьшайте уровень SENS.

Как подключить датчик движения Легранд Валена - видео

Хотите купить датчик движения Legrand Valena? Переходите по ссылке, выбирайте товар, добавляйте в корзину и оформляйте заказ. Доставим в лучшем виде!

Хотите наглядно смотреть как нужно подключать датчик движения? Тогда смотрите расположенное ниже видео. В нем автор подробно описывает как осуществляется подключение датчика. Надеемся, что проблем при подключении у Вас не возникнет!

Схема подключения датчика движения

Схема подключения датчика движения зависит от его типа и назначения. Датчик движения может быть охранным датчиком сигнализации или выполнять такие функции как, например, управление освещением. В зависимости от этого будет определяться его схема подключения.

Датчик движения охранной сигнализации подключается к приемно контрольному прибору. Схема его подключения приведена на рисунке 1. Здесь:

  • БП - блок питания
  • К - выходное реле
  • ПКП - приемно контрольный прибор
  • R - резистор, номинал которого определяется типом ПКП

Схема подключения нескольких охранных датчиков движения приведена здесь.

Кроме того, датчики движения могут использоваться для управления различными системам, в том числе - освещения. Схемы подключения датчиков для управления освещением приводятся на рисунках 2-3.

Здесь следует отметить два момента:

Управление освещением можно осуществлять при помощи обычного охранного датчика (схема 2.1).

Недостатки такого способа следующие:

  • Токи и напряжения, коммутируемые его штатными контактами (К) достаточно малы, поэтому требуется подключение дополнительного реле или пускателя (Р). В зависимости от того, каким напряжением питается его катушка используются варианты а) - 12В, б) - 220В.
    Опять же, следует обратить внимание, чтобы контакты (К) соответствовали напряжению питания и току обмотки (Р).
  • Отсутствие регулировки задержки выключения, что может привести к преждевременному отключению освещения.
  • Подключение такого датчика требует подачи на него отдельного низковольтного напряжения питания.

От указанных недостатков свободны специализированные датчики подключения освещения. (схема 2.2).

Назначение контактов клеммной колодки следующие:

  • L - фаза сети переменного тока.
  • N - ноль.
  • A - цепь подключения приборов освещения.

При необходимости сюда тоже можно подключить дополнительное реле (схема 2.3).

Кроме того, если надо принудительно включать систему освещения, независимо от состояния датчика, то можно использовать вариант подключения к штатному выключателю (схема 2.4).

Последняя схема (2.5) позволяет подключить несколько устройств управления освещением к одному или группе осветительных приборов. Это может пригодиться, если необходимо освещать большую территорию, имеющую несколько направлений входа.

Приведенные варианты можно комбинировать различным образом в зависимости от требуемой конфигурации системы.

© 2010-2021 г.г.. Все права защищены.
Материалы, представленные на сайте, имеют ознакомительно-информационный характер и не могут использоваться в качестве руководящих документов

%PDF-1.5 % 69 0 obj >/OCGs[110 0 R 145 0 R 178 0 R 209 0 R 244 0 R 283 0 R 322 0 R 360 0 R 402 0 R 432 0 R]>>/Pages 65 0 R/Type/Catalog/ViewerPreferences>>> endobj 66 0 obj >stream 2016-10-07T12:02:19+03:002016-11-18T17:46:28+03:002016-11-18T17:46:28+03:00Adobe InDesign CC (Windows)

  • 184256JPEG/9j/4AAQSkZJRgABAgEASABIAAD/7QAsUGhvdG9zaG9wIDMuMAA4QklNA+0AAAAAABAASAAAAAEA AQBIAAAAAQAB/+4ADkFkb2JlAGTAAAAAAf/bAIQABgQEBAUEBgUFBgkGBQYJCwgGBggLDAoKCwoK DBAMDAwMDAwQDA4PEA8ODBMTFBQTExwbGxscHx8fHx8fHx8fHwEHBwcNDA0YEBAYGhURFRofHx8f Hx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8f/8AAEQgBAAC4AwER AAIRAQMRAf/EAaIAAAAHAQEBAQEAAAAAAAAAAAQFAwIGAQAHCAkKCwEAAgIDAQEBAQEAAAAAAAAA AQACAwQFBgcICQoLEAACAQMDAgQCBgcDBAIGAnMBAgMRBAAFIRIxQVEGE2EicYEUMpGhBxWxQiPB UtHhMxZi8CRygvElQzRTkqKyY3PCNUQnk6OzNhdUZHTD0uIIJoMJChgZhJRFRqS0VtNVKBry4/PE 1OT0ZXWFlaW1xdXl9WZ2hpamtsbW5vY3R1dnd4eXp7fh2+f3OEhYaHiImKi4yNjo+Ck5SVlpeYmZ qbnJ2en5KjpKWmp6ipqqusra6voRAAICAQIDBQUEBQYECAMDbQEAAhEDBCESMUEFURNhIgZxgZEy obHwFMHR4SNCFVJicvEzJDRDghaSUyWiY7LCB3PSNeJEgxdUkwgJChgZJjZFGidkdFU38qOzwygp 0+PzhJSktMTU5PRldYWVpbXF1eX1RlZmdoaWprbG1ub2R1dnd4eXp7fh2+f3OEhYaHiImKi4yNjo +DlJWWl5iZmpucnZ6fkqOkpaanqKmqq6ytrq+v/aAAwDAQACEQMRAD8A9U4q7FXYq7FXYq7FXYq7 FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXzz+cf5redfLnnbXdP03WJLOz07S7a8s7aO OyPKaWeOBgWuLed2/vudAf2SO9Qqtfzv52S/kgufzENgFvorRIprPTZZHWWW4hWhjt6BpPQjlUsA oR9+lSqidG/PHzpBougm7ghv5LzRzqV3fyRKrPMLi6j4cYpIAKLbJ/dxMd96dcVZCv5y69d+Z5tO 06ztpNM/SEdra3zR3Dq8DwPKHpA0svKRkEan0QtT36Yql+rfnV570niJ9GtboSxamyyxRzxxpJYS XcUQcs8hPrNZVVR159dviVel+RPMmo+YNJmvL+CO2njuZYfQjWZSgQ/Yk9VVBdejFCV+XQKsjxV2 KuxV2KuxV2KuxV2KuxV2KuxV2KsAm/PHyBDqcNhNcXCNJby3Dv8AVZ39P0ZVi4OkaO4Zgxfpsg5N QFaqpyPzK8kNbT3MeqLLHbfVvXWOOaSRDegGAGNEL1fmNuPw/tUxVOdG1vS9asRfaZOLm0Z3jWUK ygtGxVhRgp2IxVG4q7FUl1XyT5M1e7N5q2g6dqF4VCm5urSCeQqvQc5EZqDFUJ/yrH8tf+pT0b/u h3v/AFTxVPdP07T9Os4rLT7aKzs4RxhtrdFiiQE1oqIAo3PYYqiMVdirsVdirsVWtLGrqjOFd68F JAJp1oO+KuSSOQEowcAlSVINGU0I27g4qu5AEAnc9B8sVaR0dQ6MGU7hgag/SMVbxV2KtNIicebB eR4rU0qT2GKt4q7FXYqlx8teXDIJDpVmZAGUObeLlxdi7ivHozMSfEnFV66FoizJOun2yzRhAkoh jDKIjWMBqVHA/Z8MVRFnY2Vjbrb2VvHa261KwwosaAk1NFUAbnFVbFXYqlF35p0i01I6dPKEuxx4 xs8SFg6M4K83U0pG33YquPmbSwzqZYw0TMki+vbVV0ZUZW/e7FXkVSPEgd8VU183aGzMq3UBZByc C5tSQOlT+92xVUbzLpagFpYwGPFaz2wq1VFB+961kUfSPHFVaz1i3vojLZL9aiU8TJDJBIoagalV kIrRgcVRh2mb/lkl++L/AJrxVZNfSRRPK1pNxjUs1DFWgFf9+YqgV82aO0kkfrIHilMEitNbqRKp KtHvIPiBHTFUs1mPy/5m+rQNcSeqpf6v9TubZZDQo8gUrIzfYUBqfssfHFUBbflvpdoiJZy6vbrH GI1CXMBFBupo3IfC/wAQA2r2ptiqL0zyXFYLEfX1O5miaV1lnktXIeeNImK1Hw8Y4+CU6AnxxVLo vyr0aGzSzgm1mC3jREiSG8jiCBCjDhwK8Tzj5NT7RJrXaiqIl/LnTJpzNLNrLtRlVfrqqihnMnwo rqooTTp02Oxaqqhe+UtL0vSDHPf6rFHxiiS8ubqJ+DwLJ6TueaV3fffei4qgh5Y8jSWdrdNqt61u sfK1mk1KHiI/q6c+IaTiA0Tc226P4caKomTyz5Va6e4bV9RVxzQoNTiVFErcmQqJADWv7VTT5mqq 6+0XyzegSNq9zyNzJcNJ9et+kvpySxDjItBwROJ6qN++6roNE8q2lvxg1m9hjnDiJzqNu/x14+oj SO9WQqR3HXkD2VUovLflfmrx6xeelxCRcL+AMXec3TlnEvxchxVVpRUWg7UVRsn5c2c0LRz3uuSs WWQSm7hVg68hyonBN1ehUrxNASK74qn/AJY0a30iO5tY5LuaWV0nllvZFlc1QRLx4fCopD0AG9T3 xVOsVdirzjzpBDLr10Z9FtdRghS3uZbieZo3jWEkM5AKhVhSRnEnYn7lUiNvLqZlmTy1DKDPcub+ Oe6iWQeuFdyyud5eUkq/EacDUfEGKqfeVvJ/l6WYyar5bttOns1jNqebsqhY15BCzmgjfki7D4R0 XpiqfQ/l95BVHeLTYPTnIDkO5V+PCgPxUNPQTb/JxVNtK0vRNFilgsVW3WaRp5g0jOzyEBWdmkZm J+ACpPbFUf68FaeotT2qMVUb2SOTTroowcCKQVUgioU+GKvJ9Y4zeYA3+HdNvI01B4Yb5ry4iLs7 SesEbif3qyRUliAJr2oK4qiNP0q90jWrO50fytYpMDHF9bLzxSQQnnG4WEPOG4xCP4Vam9K7VxVk EfnDzorUm0W3NPhQRzNWQk0DjkF4hR8TLv4A+KqIi8y+c5ZpFOlW8UIdBHOjyz1VjRuScYaDwbkS Ttx7hVO9B1qe+09Z9RgWwuqhZLZnVqMFWtGB3HIkYqmaTQuaJIrHpsQdxiqVeaoBPpgj9NJTzLJF IGKM6xuyKeDI27Ad8VefQ6XdR2sNvF5Xs1jdJP3FveXUTopUAhaLSrNbx14nrXfapVW2uiAXDSf4 UsbRoTLJbTxSzrIWV2ZOAjK8GcpGSeXwtt8VOWKqmo+SoVZHsvKduY7ZbdI7YS3ZSRCqLKlD6KcY ADwVhRuI+z1xVuTQNVv7y3udR8oWcstiQbWaS4u+a85VlcIAsgUq/wAda/EV7bYqgdQ8p3k/Dh5C sJGlt39d3nuQBJKjCSM0UE82Ycj/AC13J2xV67YRRxWUEccfooqKBEKgLt9nffbFXJ/vfN/xii/4 lJiqvirsVYl5hF9PeahbR6A+q25tpIzKt39WDm4SOOS2oKh5kXlyPTbvirFrry3Ddalc3F55Gkmb Wrmt676jJVSYniYhUAQL6fJvtdW7GmKoGDyqGujqB/LidHmCo0LaooCBWN0z0BrzaaZlYEkfCKe6 qfroFuY5rCTyZP8AUJBcTRiO/ZqTLA8XBlZ09P1UQIDGzDkQf8vFUuPk6KeaK7k8jFXuHpPZ/pNl jieRlleV1UBGpJLJ8SljUfLiqp33llDqX7n8tTMk0UryXTaksXFnQL6XFWanLgq/CaDf6VWa+XLC 3sfK1zFBpLaKGNyz2Ty+sagsvqc6tX1FUN9PjiqTX4u9Q1K+0KbyfJcaVLIzTXU92y28v1hpo3cL xb7SM7MB0BFafBiqVJ5UsreVEj/L5nivPQv7yRtQ9RY7v135KyszFvTVFkHEUPIAgUxVJ9O0GJ4B p8f5e3cTILeOV575m/dW0wVgTNG0W5mmP7v7ahmBDGPFWQaR5ZtoY7C0bybcR212lqL2Wa/MnomM tcjknKhMc8jA8AAa/wAuwVSn/BGlQNNNJ5JkhtWjLzG41TjboiWgURsx5SoFKmOg+DepJooCqb+W PLUEWp212fJh2B+XNrifUXuvTBRoeSo3qIw9KGOi1FK9BSpVZh5u04alo72RiE5l58IW+y7LE7Kp oV2LKO+KvOta/L1Z7r6vommNNYROEmmN2rSI08lJ6hi5DosrlUPwps2+yqqpxeUPVura4TyLcwzB fVZpdSRBHKiu6rxjWRWAkldUPUVrxXbFXoKa/wCaWubqI+XGjSKSZLaZ7qPjMscqJE/wqxQSIzP8 W4pTfsqllx5x8/RzxpF5IllicgNL9fgXjVpAx48a0VUU+J5CnjiqJh81ebpfrlPK0ifVVlCh7pAZ ZUi9SNEpGQVckIXrRWr1ArirY80+bRqcNtL5VljtJZFjN59aianKVo+XBVJoqKJGqR8NaVNAyrJE /wB75v8AjFF/xKTFVfFXYqwTzLoNjqHmK6mnsbmeWO1Z4biF51j9SBVeOBvSjf8AvObE71NAOJ2x Vir+XrC4sEhu/LGuJCZYwbS3uZVdZI4RGAfSCRFeMKhpDIevWpZcVTCG3toEhEPlfXldbechDNIv xS8JpFZ0Yj1D678GB2IKinZVL5NCshpc08XlrzDEI4uaxlka4oqyKqxqrFgQZSxVDVifirVsVXza VpFi/wBdbQdaiOnzRz6aRMyGQxxT3fL0uhEXBgylKs3AMG2xVmzeeNSDIF8raswZQzfu4wVJMW27 8ekxPX9k960VROl+Y7rWLDU0utHvdJltkcBbxOKyKVNGjdaq3TcA7bYqwfzJpNtJqM7ny3rb3cks ipfWb1ULJNcxGXmCj/AHMiVqQDHTZQMVddJbWyT6cvlvXI3Ms0zSxUuC62375VidwzNF6t1RKgHk o7Biqq+y0HRW1ZtFn0nVUaUyRPeJO1xHCzQhnfnx5q3GZau4ruOu2Kspuvyw0KeymtvrV8rS7ib6 zJVX9R5QwUFVoHkJCU4jsAd8Vbu/yw8t3k8slw1w0b+mFt1kpGqxWotUFKfFRRy+KtTStQAMVX3f 5Z+W7o1le9qXaRv9LnIYtJ6lGVmZSA3t8X7XKuKqvmHSoLPyiNLtoJ7qGCB4YbdHf15AsDhV9RQ7 sx7kg1/arvirBtQ0DT4vMV1ZwaDrYtLtYfQ1K1kuWjWWZ5Lp+UUoCJSVaO/Ulvi+0TiqGk0DTowI 7ry7r1yCF9CS2e4URwSQQxMCvGIAgSu3AD4XD8QtFqqjG0LTluLppPLHmGWRZVllb600kbycYpf3 ZaSrLzAGw/ZIp1UqulsLO18yXEkvl3zDqM4kkUTj4Ldm4yh5VaH0/wDfjFW5cuTfB3OKoe00y00+ 5Eln5Z8yLKbiKY3PrM/F/UUklZOXwxiIc1RSCPhXmpxV6DoXm281O4WGbQdQsBKgeOS4i4qBUKyy lioRh5Amo6Yqnif73zf8Yov+JSYqr4q7FXn3mm3VvM07PfazCJkt444dLQtEpjlSRnf7XIv8Knit VUbmroMVYtax6OtqljCfONnG9rGtsV4qsUbJHb0RY2KxHlcK9WA+wSpp9pVGPfadYWxXh5qRZ55p 34fVyVkvEiLJIqyV4oPirTiKs3Lviqibm0gt5LqK882JHZCFWe4EbCSSW5RViSKV0epa9ToAOC7N UbqtzTaVbCVmv/N0q2dvJFOR8L8G525mPMozMrQ12BYFht1oqjL3XdDtJ7i+r5mlNrLIpWOCU+sU dXCqr8Syn1gq1psu9Nqqsl8nWMCeXLvUbe91O6hvonCxao4Z4zE0obgoqByLUrUhgARtTFUgu9W8 vxTXmlmPWLxrfVJbiV7OCNEjuHd4ytY2jHELLyoeqryNTUlVKYo9PudYitLPVfNEpihubSSaF45Q 5aI8blnEjBikcHJV4FyXXYGoxVRsW0nUZE0/695xh5XP1dLqdeKCS4uFIIYEn0w0wWtNkX+UVKqa r9QvBHcNqfmkGKGF5Y2QIZfWZpVLKiqOSvb0bjRaH+U1CqX6lrGmX+p3TG582wJLaSXiRw8AoUcp ZFjUSF/gYrFx47HuVPIKr7SXTWP1ZL3zcWuXUwahIgkKNHIbYqD8RXnsxJTuKHlsFXoXmxIYPLqJ JLeiJGUGW1Je8pxbdSdy3jirArjV9HS1nWW981R289tMks7MoMAhm9SSSJOXqB0W32ZVYcH+dFUM stlPeWFg+oebrKdZFRpyFW3DrLOrGQl5AI05HluaKE3rSqrPH/Lu3ezS1OtarSO3+rJJ9abmNpAJ eVK+qPV+2f5RiqGP5XxH61XzDrIF0lCiXbIqPQ/GgA2+M8uP2e1KbYqqzflz6tm1q3mLWKNI8hmF 0RL8ZJ48wAfhrtTwGKsrsrYWtnBah4lEEaRCWQ8nbgoXkx7k03xVpP8Ae+b/AIxRf8SkxVXxV2Ks E80Xjprd9DHqt5ZyRWE14trbrGY5BbiFjQ8o5DKwBCrWhAO9OQZViMXmq1XToHufOupWYkMUAe7t CJTVTCsgKngvq/V2kXmp6798VRd7q9s9tI3+N9TARTJNSzIHGjk1BVOK0gkoKjlvxqeNFWZN+Yfl Wz0W2vr2/aW3Y+mbpoWWrpL6XxilFfmOn7XVRiq1fzT8nn06TzfvPS4/uJSAJgjIWIWi7Srsd9xt uMVXWP5p+S7+OaS1u5JFt2t0mpbz1VrtXaIEcK1KxNyH7P7VMVTm31Oy1Ty2NRsSTZ3dqZbcshjP BkqKowBX5YqwDWNcFnPJqjeZNRS0bVzp5tUjhkSIrK8rEqr8mhC27Rgg1pyqGO2Kpb+koru5Lxee tQKmcEQ2dvKYmaNn5pWR5HVGeVf2gvFQAfBVW069jjtoHTz1qt9HNZF4pfq4f7TSD1WkA4E1tpOK 9yppVdsVbfW9F/w+9peecNTmWOW7iurj6vIS7qoQxsyhvhjaM7K+/Lc7g4qorrukzqJ1876mbS0W e9+qi0eJ/qorc+lzURykpGwQ/FU0AAUg4qyDy9+YPlTS9NlW58wyapEskvovJDMZ19DaWM8i8klO PLfffwpRVkPmu5srryu1ybt7OzuIXk+uqrh5o5LdyJAtUZWUGu9Kd8VYTq99pWrakJ7TzPfabdTR zIpS0mCmOBkSZgjkcf8AeRl5MP2ttyuKrLi8tZIr6WPznqlpbWcptyqwzViJg9VSz3FS7qkLHckV 2KlieSrS6vaW/wBX9bzrq3pvL6EbGzkHxNQBGDKZNi43YVp3r8WKr7nXtNmsLS7/AMU6ukVrbI93 KsEiPPAnK6LFF4qGeI8WaNeQA6glcVdpUw1K7l0vT/OWrtPecVs62soWJYgyyh2Z6liWjfmS9ev+ TxVel6Jp9xp2lwWVxeS6hNCCHvJ/7ySrFqt8q0xVXT/e+b/jFF/xKTFVfFXYqwrzFrYtPMDWy+ZI dIIaGWSzktxK0iOUTlyP7LU47EcaVOxxVC+X4vNPmDSrXVNP83i50yeP02rZWp9R4ZUSUhl5ABvR lX9ofHUdBiqY33l/z+0I+p+afTlXiTytLYh+KrUbxngWKn4hWla8e2KqqaD55FvOreZ63EgQQyfU 4OEZDxMx4caklEkTdqfFWlRiqEm8ref/AK+Lm38zwIipIoB06AvWWUOTzrUfAqrT2BNcVVxoX5hi UN/ieIoi/ChsYqM9Osm9af6hXFWRXKSppU6zSerIIZOUgXjX4T23pirz+fWvMMd7POvm1Ws7vW/0 TZwLYQcbeSRqpA7MQ7fCvESV3Zq0IoAqgdR8zX819eTWn5kW1narEs0Vp+j4naJEKtISXXk5K/CF 69e42VRGseYpdN1HTrdvOEMF6JyutXJtIeEkEYeSNT+7LV/0iJVAfoGPZsVQ6eYLm0lLnz8rxuPU nkltC9ZYGjidEUR8VT9zMZAlCpKn5qrbLzVNNBp8tx+YltOI3iuJXWxMAuIoB60i/Dx4iRJYuXX4 OgBNQqzSf8zfIdvBFPPrMEMMzvHHJJzUFo3WN9yopxeRRU7bjFUPrvnDRbny5PqulazFDFZNI0l6 iesY/SWRWpCwqxJUoBTc9MVYpq+v+Z7W7lsm87rZGSNDFdPpKSoHlV5wkLJyDSeiteLKemwPTFVb /FlxNC6wfmFamX6qXjK2KFy9rHJNcyFOLcl9IciqgEFad6Yqo3/m3VGluYrfz7bwuweT1xpqGG2V vq7KnxtyZqTVUHkaMS1eOKso8s+d9LFnBZaprSX+sSMapHBIkhDFOI9JY1Pw+sg5cADXFUYPP3kS 0It11K3grK8SxhWQGUSOJAvwgFvUjflTv164qpy/ml5AiYLLrMUbFVch2kWgYBhyqvw7Gu+Kp7Y3 dteTNdWsizW80ELxyIaggtJiqNxV2KoOG2tnurqR4kaQSoA5UFvhjRl3PgdxiqIt7a2t0KW8SQoT yKxqFFelaCnhiqpirsVdirsVUNQ/3guf+MT/APETirz3U/MDpc6ireZ9Ej1CC79GNSsZa3JkeKAz KwZ/Vj9aNWHIftbrXFWr/WWW1jex8weX445IQqrPGrI1FIKR8OJ9MiFidjsD2GyrdvqupR3lv9e1 7y/PaNLCkyKoiLVKN0Ikq7W9OB5Ah5SBTFVHRf0gzW9xd615dnkSaO4vjbxBUNuqlpDGdjz4XDDk 1RvWgLGiqlaaxJHYCW78yeXRfKnJZIokW1KNK4AZGHqfCq7ESDkR9nYllVW81mVo0+reZ/LX1aJy HaSJD+7ZVaFaByFbiUqP6iirJPr1s/lK0vNPvLAs4KvfRgGze4WJ4ZD8AGxkUr028D0xVjF1qk88 9pbza55curGWXndWxjVWEA5urcGZy3+87Cm32Tv3VVYbtAXtf035aGmIwtxaeko4acS8TREdiyRy R1rx2P8Aq4qiJNU1WOaeKDzF5djmikELqwQMJufprGQAPTIkktl351K9BUBVVa41G9jj9Rde0CO7 SZwky2/FQwA4K9WkNQiPWjA/D160VQ9rdyMl7pep69oOo3V5FOVhMPOsvJIeDUJVlUyMgAWoBFQ5 JOKorynZ2NzqqxtquiarDHLcTwQQ26G5jcy8wEo/7tY45FAAXvvyPxYqz2JVW9lVQFVYYgqjYABp MVRGKuxVQtv767/4yj/k0mKq+KuxV2KuxV2KqGof7wXP/GJ/+InFUBN5R8qzNK0mkWZe4lWe4cQR hpJVk9UO7BQWPqDka9e+KoY/l/5INotodDsjEsSwBjChk9NKlQZSPUO7sa8q1JPc4qio/KflaN/U j0axR+Zk5LbQg82UKWqF+0VUCvgMVVh5f0ARCEabaiIRmERiCPj6TBVaOnGnEiNQR02HhiqkPK3l sSxSppltHJDJ6yNHEsfx0K1bgBy+1+1336gYq3/hfy16Sxfomy9JShWP6vFxBiFIyBxp8H7Phirv 0PpFpFaWVrY29vZ+uX+rRRIkXL03blwUBa8hWtMVWDyj5W+qpatpFnJbxp6SRyQRyDgVZSDzBrUS MDXrU+JxVUfyz5ceF4H0qzaCRSjxG3iKMpYuVKlaEF2LfPfFXR+WfLcZBj0qzQgggrbxChUoR0Xs YkP+xHgMVU5PKflqWEwy6bbyoZGlYyIHYu0jysWZqseTzOSCd+TDoTiqsvl3y+tx9YXTLQXFa+sI Iw9efqV5ca/b+L574q3beX9BtZxcW2m2sE4JImjgjRwW48viVQd+C1+QxVEJ/vfN/wAYov8AiUmK q+KuxVCql7HPOyRxtHI4ZCZGU04Ku4CN3XxxVfzv/wDfMX/I1v8Aqnirud//AL5i/wCRrf8AVPFX c7//AHzF/wAjW/6p4q7nf/75i/5Gt/1TxV3O/wD98xf8jW/6p4qpXS6jLazRLDCGkRlBMrUqwI/3 3iqrzv8A/fMX/I1v+qeKu53/APvmL/ka3/VPFXc7/wD3zF/yNb/qnirud/8A75i/5Gt/1TxV3O// AN8xf8jW/wCqeKu53/8AvmL/AJGt/wBU8VUpl1F5IGEMNInLNWVuhRl2/d/5WKqvO/8A98xf8jW/ 6p4q7nf/AO+Yv+Rrf9U8Vdzv/wDfMX/I1v8Aqnirud//AL5i/wCRrf8AVPFXc7//AHzF/wAjW/6p 4q7nf/75i/5Gt/1TxVqCO4+sSSzKi8kRFCMW+yWJrVV/mxVEYq7FXYq7FXYqk3ma380S20TeXbmG 3u42JdLmnoyBlKgPSOR6KTz+AqTSld8VSWO1/NaGBwLnTLmUlyGlMqUqSy7JHSlKJT/ZVJ2xVE6S v5kSNZz6t+j4QsxN3aWzueUBt1VQXeNvjFwXf4duIAqanFUNBY/m3bw28R1PSb5lB+sXM8EsTszM rVCREJxQM6gbEgKSak4q16X5vtbAPLoaT1QsE+tFSu4kVWIUg9CDx9sVWWsX5vLbQI0+kyPE3pzS 3KSpJKilkMtITIis1FcD33C9MVVUf82o7C5kni0ie9JU2kFu0wUD96WDtKFr8RiWo/ZDEAtQYqpl PzlQtxfQZQDLwDG7QkGMiGpCN0koz+2w8cVbH/K4GtYJE/QouJOPrQTG4T0h6vI/FGJQ7el8NBQc t64qqyJ+bIYCN9FKiKMFj9ZqZvQBlNONAvrghOvwGp3FCq6L/lbDKHf9DxODR4WNxIDQVqrqI9mI puNq13pTFVS2j/M5Lm5W4udHltSs31V1WdJEcxsYRKu6vRyvOhWq1IAO2KqT2/5qO8Ei3ekRmP4Z IlE5SQUiD1JFQ1VlKkDbaobfFV0UX5qxicy3GizFGRrVQlxH6iivNZGq/p9qEK39VVNV/N3hHWXQ ifTX1mAuqLLwAbiKfEvI8wSVNPhp+1iq8J+aSWacZdJkujX1vUeYKrGYn4CkS/CsPQEV5bEtTkVU HZyfnLJCyTjR4rpSaswl9MhWCLTgzt+84s+6igKjryCqsm8uf4l+pyf4ga0a6EhELWJcxtFQEM3q AFWqTtvtQ1qaBVNsVdiqHN23qyRpbySekwVmUxgVKhtuTg9G8MVb+szf8skv3xf814q76zN/yyS/ fF/zXirvrM3/ACyS/fF/zXiqxL6R2kUWk1Y24tvF1Khv9+eDYqv+szf8skv3xf8ANeKu+szf8skv 3xf814q76zN/yyS/fF/zXiqxL6R2kUWk1Y24tvF1Khv9+eDYqv8ArM3/ACyS/fF/zXirvrM3/LJL 98X/ADXirvrM3/LJL98X/NeKrEvpHaRRaTVjbi28XUqG/wB+eDYqv+szf8skv3xf814qxfVvy/8A K2qyXcl7pVy0l9M1xdOly0bNI9utqx5JMpAMC8OI2oTtiqhD+WflCBSkOk3Ual2lAFyfhkdnd3Ws x4szSEkj28MVW2f5c+T4frCW+k3SN6jtIfrLh55TFK5Ws5C1Ma1oPHFVe3/LryjbCdbfRp4YrmIQ SwRz8YigdZKCMTBBVoxUgVpUdCcVcv5d+UEtDaJobpA0jTOgdKNI8bxM7j1PiYpIwJO5BIOxIKrV 3+XHlG7muZZ9GlY3kzT3aiVVWVnJLLIolAZamvE7DFU48reX9G0S3urfTLaS2Ekwe4E0jSsXWGNF ozPJRVjRVVQaCmwxVOsVdiqhbf313/xlH/JpMVdPdIqM0bq5iZRIgNTuaUoP2vAYqsF9H6rFmMcS qOPNGQsxNDTkBXtSnjiqKBqAfH6MVULb++u/+Mo/5NJiqVz6nrF1cyQaXCnCKglml2UFkDqK16lX UmiNQe+KrCvnRTy/0RgOqiRiT8gYkH/DDFUbpOpzXfqRXMXo3MDFJU8GCo5HUg/DKpqCRiqKtv76 7/4yj/k0mKtXJUyKsjBYArPJU8a0KgA/5O5riqHlm09YZJLSSITxI0iiIrU8RWjBeqmm/wDXFUwx VQtv767/AOMo/wCTSYqk0Nf0rdtU1T6uUNehe8nRiPmiBfkKdMVXec9eu9F0uK5tURnknWFzJWiq UdiR0FfhoK9/E0BVSXyP5k1671I6fqjtMGgeeOWSB4X+GQBaF4bPmoRgC6wlOX7W4GKsxtv767/4 yj/k0mKq+KuxV2KqFt/fXf8AxlH/ACaTFVfFXYqoW399d/8AGUf8mkxVSuuaypcOirDbMWZ61fiU KsemwHKvXFXSTx3M0K2sqO8TGR2UhwoKMg5UPcttv44qioxIEAkYM/cqCo+4lv14qpW399d/8ZR/ yaTFWOeYbTUrPUFvreR105l/0hkLVgZTXkQjIzR71ozcV37HFUvfWNVnjaL6+88h+FLeJAJJDuaB oTG4YDwIFAa4qyXy7YXlrYI1+1bySrSJUERgmoSq0BP87ftNU16Yqjrb++u/+Mo/5NJiqT+dXe20 ZtRiYrNZshBXYskjqjKG6r1BqN9vCuKsb0u8vLvVtPsLi4klguZblZhI5kDJAHovF+Q+Km5G+KvQ 8VULb++u/wDjKP8Ak0mKpJBJ/p083pyCGc2qxSGN+LH65M/Xj/LIp+nFUF+Zem3d/pumJBcJapHq CtcSys6R8Gt5ogrGOW3PxPIoA9QAmgNfslVLvKPlifRPNQhMttKGtnnnZYIre6rVEDS+g7rIGJbi 0g5bEKacsVZqolY3ohPGT1V4moH+64+5V/1Yqg7S3ukRhcw3TvVfiE+xoihqfvV6uD2xVEel/wAu 11/yP/6/YqpWcGoLfTPSWO1YpxSWUOaBd6A+r3/ylxVG2399d/8AGUf8mkxVXxV2KqFt/fXf/GUf 8mkxVddQfWLWaDlx9VGTlStOQIrTFUu0TSr6xmuXuZ0lSURpBHGpUIsfLc1Jqzc99sVTbFVC2/vr v/jKP+TSYqvuIvWt5Ya8fURk5dachSuKoWGLU5LhGujCsULFk9MMS394grU/D8BVu+5p2qVUdiqh bf313/xlH/JpMVdfWcN7Zy2swBSVaGorQ9QfmDvirF/Jun3Rvri4v7X0ZbVVSKsMkQEkgJl4l9pO IAHNdtz74qy/FVC2/vrv/jKP+TSYqlqaZKLkRfV4RAk4kScRICEU+qoB51qG+D7PTFUJ+Y3la581 eS9T0K1nS3urtEa3llBMfqwypMiyUqeDNGFYgGgPQ9MVYn+R/wCV+u+SIdYn1qaza61NrdEt7AOY 0jtvVIdndY6u5nIoEAAUbkk0Vek2399d/wDGUf8AJpMVV8VdirsVULb++u/+Mo/5NJiqvirsVQUV paS3N28kMbv6o+JlBP8AdJ3IxVBa9zsbWKXT9Ijv5nlVHiVVXjHRmZ60P8tPmcVSS38y38o5SeSb yFdhR1tyx5iqkBSRQdGqQR4Yqy79h3H/ACzRf8Av9MVQ9tp9h613/o0X96P2F/30ntiqRXmrX1rd ywL5UlvFUs0UtusQUxhnQVMnEcjwVqeDe2KqT69fpLJGfJlywQrxkX6sVYMivUb125cSKdQfaqqa 6FcJqaTPc6DJpfplfTW6SHlIrLWoEbPTidiDiqu1pbRR6jLBYRXE8bFooAqJzYQoVTkRQcjtXFUg j8wamaj/AAXcuFcoJALdBIoaRfURZCrKD6YaknE0Ye+KqMXm65e2kuW8k36RIwVWMKcmrSp9Knr0 Ban932r9nfFUfpGtXF9dxW9z5RutPR3CPcTrbmNQYfV5HgzGnIen0+1iqJ1TVPKugrcXOrmC0t3m oJGiqo4wIxJ4q1AAOpxVgcPmqWeaS3sfNOgzf6VJ8ctqxZYQ7MYqoqIGjRkSrVqdz1AxVfL5lvPR 9T/EehQiVFawc2r8ZBxdi7lkHKu32KceLA1PRVNtD87aBEbttf1TSSkEStxgt5onRlLGQsJUBYMj IVoP5uwxVkGoym0WWfTdHTUw0od44ljDGP04R8BbinI86jkQKA74qgF8x6iXCnyReAEElv8ARaDp T9vvX8D7VVVP8QzgRD/B94ZJYxIYxHDVPgUlXYkR15NxoGPj2biqpt5i1BImZvJN2z7+nHGLZq0a m5Zkptv93vRVk+mLGBcGOH0A8isYqBSpMMZoQO+Ko3FXYqgomuhc3fpRoy+qN2cqf7pOwRsVYkfy l8ql4HGnFXtlCQMt/dLxAkWUdBT7canFW5fyn8qSrIjaYFWRShVL25RQjEEqFUABTxG2Ko7yz+X+ h+Wr+6v9H09ILq85fWJGup5OXNg52kVgN1HTFU/iXUEkmYxQn1XDj9621EVf99/5OKpX5pg02401 P0/HAljFPEyM9xJGPXdvSiFVQEsXkAUeNO+KsNs/L/5W2s4S0MK3DtCyhL+6aRjfuUTiaFisrNRw Ph/m2rir0vnf/wC+Yv8Aka3/AFTxVSiXUEkmYxQn1XDj9621EVf99/5OKoTWdGTWbZLbUbSKaGOR ZkUTyJR0BCmqoOlcVY/aflV5XtG5W2m+m/JmLi+uuVXqX+IjlR6/EtaHuMVZhzv/APfMX/I1v+qe KoWEXbzXXO3heko+1ITT91H/AMV4qgPMUWox2Altri20hklQyXhQTjiTx4sGjoAzMKt2HcdcVYTa zaul0hk866ddXZaBY1FhBUxXsgWFECJzPQAEGi0BcGmKvSjBMetnb/8ABn/qliqy2e+E11SGL+9H +7W/30n/ABXiqh2nRk1m2S21G0imhjkWZFE8iUdAQpqqDpXFWO2X5XeU7Z2Npp4SRWYuy39yXDSV LgtQsA9fiWtD3GKsy53/APvmL/ka3/VPFVlkZTJdGRVV/VFQpLD+6TuQv6sVRWKuxVBRQyPc3ZW4 kjHqj4VEdP7pP5lY4qrfVpv+WuX7ov8AmjFXfVpv+WuX7ov+aMVd9Wm/5a5fui/5oxVr6tN/y1y/ dF/1TxVKfM7Pa6V6kltdawjT26Gyhihlb45lHqcTGRSL7ZJ8MVY9pepehc6dJb+Vb+ykuytnJLHa 2yPBHFDG0XNhEoEK+syirCnEilarirOPq03/AC1y/dF/zRirX1ab/lrl+6L/AKp4q39Wm/5a5fui /wCaMVd9Wm/5a5fui/5oxV31ab/lrl+6L/mjFUPbW03rXf8Apcv96O0X++k/yMVQfmNfR00PNDPq qevABZpDFM3IzLxkC+k4/dh56mgFK1HXFWN6XqXoXOnSW/lW/spLsrZySx2tsjwRxQxtFzYRKBCv rMoqwpxIpWq4qzj6tN/y1y/dF/zRiqHtrab1rv8A0uX+9HaL/fSf5GKqGt3V7ptgbqFL3UXEkafV rVYGkpI4QvRlUUQHk3sMVSC0806s8tiDoWrQ/X5jFcN6MNYT6UUgkk/dheFZSvJmh3T+18IVZd9W m/5a5fui/wCaMVWWKMkl2GdpD6w+JuNf7qP+UKMVRWKuxVLjHZC6umuLbm7yAq/oNJUemg+0FbuM VXcdJ/5ZP+nZ/wDmjFXcdJ/5ZP8Ap2f/AJoxV3HSf+WT/p2f/mjFWuGk/wDLH/07P/zRiqV+Yra7 ms0XQo4re6DSc2mtmCkGCVY6EwTdJ2jY/D0B+WKpFeWH5hGGtpLpX1hblXUSWVwIzbgT1jekTMSW aDdSNg29d2VZiqaXxHK0BanxEWrgV+XA4q7hpP8Ayx/9Oz/80Yq3x0n/AJZP+nZ/+aMVdx0n/lk/ 6dn/AOaMVdx0n/lk/wCnZ/8AmjFVCCLTFluS1nQNICv+jPuPTQfyeIxVD6zA0lkF0iGKC89WFvUm tXZPSWRTKpURmvKMMo6deoxVJILHzmstgZZNOaNJSdRh2Kc84TFEKRgRqeYkEhryA6dvhCrKuOk/ 8sn/AE7P/wA0YqoQRaYstyWs6BpAV/0Z9x6aD+TxGKobXIJpbELosUNve+rCTJcWkjp6QkUzLRU6 tHyA/h2CqSwWPnNZbAyyac0aSk6iPqU55wmKIUjAjU8xIJDXkB07fCFWVcdJ/wCWT/p2f/mjFVTT 0iU3Jii9KNpaqvAx1/doCeJC9xiqLxV2Ksc8x/4sil9TRb21o0sTNBeFYo440Vg6c1SR29RmDdqB TTriqEeX8zqxCOfQGelbhCLscWNQqLRzXcqeZA8OPfFUNCPzGk1W4E1/ZQafIZjZ0kjdwz8mt42X 0BUIeKtRqkV67HFUcJPO8ME0s17ps98LekFnErRQm7Ee6sXZpOHqU35A8f2a7YqhLi6/NMhzZy+X 2CNHWSY3Srw9NjK3FC/STiFqRsGPhiqtbXH5j/Ww11d6AbJWiDiIXIkoXX1R8TkA8Fk4e9K9Diqi br80vUkQXHlz4QPTYm7q54jqnL4Kvy/abbFW7K7/ADQe54XUvl1YvTYD0Xu5JPWEe3wtwHh2Nz34 ++4VXC5/Nh2EBfy+FLVPx3Zb0uUlGAoKkj09vHludsVUra6/Nc8muJvLYjJb02ja8NAqxkg8utG9 QE7bcTTqMVVlu/zJ4whpdCf1GlLzIbgKsSxjhRSxLMZA3I9AKDfriq29j/MR5pzY6xpaxm6RrZZE YkW4uGLxtQh5vQKJ/rb1Xuq66u/zQE8Zt20H6t6cHrI7XPrCRjGJmHxBOP8AecRWv2d8VVFn/Mwr bsJNCPNUNwjfWUYNUeqi8WkB4/EoavXt2xVTSX81WgVRN5e+uMiH0x9bZQ45eqKggsv2Qp4juT4F VdFrPm+7dItPvdBuXkEsiNHLM/wCUtFRFYkj6u8fNgftdPhIxVXVfzQMkQkOiiF0kFwYzdCRHKN6 bRFg6sA/GoZRtiroLT8xY4pHa8sZZwUWKObk0TIWT1HcxxQOrhVfgBUfEK141ZVbIPzU5gxtoYQz CqsLskQVNaEEVkO3tiqfaOusrYRjWXt5NQ39VrRHSGlduIkZ26dcVRuKuxV2KpLqnkvyxqlzNc39 gk89woSdyzjmqqUAYKwBADHFUKfy58klkP6KjHD7KhpAuzrJQqGoRzjVqHuK4qpr+WPkVePHSUXj UrSSUUJjERYfH9rgiry67Yqi38i+U3ilibTk4TyJLLRnBLxrwQ1DV+FPhp0pt0xVBQflb5Ctwwt9 Jji5RegxV5QfS4LHwrz6emgT/V2xVdd/ln5LurKazksCsVwYzcNHLKjyGFJETm4arACZ9jsSSTvi rh+WPkWictJiZo3aSN6uGVnJOxUr0B4j/J2xVWufy78lXV3NeXGkwyXM7+pLKeVWb4t+v+W334qp T/ln5HnSGOTS0KW4KwqJJlopLkr8LiorK5of5j44qif8C+V/Ugb6kONq3O3j5PxR6RryXeoNIV6d e9cVQc/5W+QpzWXSUfZ1NZJt1kBVkPx/ZoxHHoO2Ktj8rvIQkaRdIjWR/turyqTUFTUh+4dq+NT4 4qtX8qvy+RnaPRoozIgik4PKnKMKVCHi4qtCdvpxVFS/l/5QlYNJpytS5kvSC8nE3E0nqvIRyoSX 3/sxVux8geT7CWCaz01IJLZkeBkeQFTGAFp8XSiio6HviqL0nyroOkyLJp9t6LopRG9SR6KVRCo5 s1F4wpt/kjwxVNcVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsV dirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVd irsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdi rsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdir sVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirs VdirsVdirsVdirsVdirsVQFpr2k3d69jBcBrxFkdoGV0fhFM1u7UYL8IlQivfqNiDiqPxV2KuxV2 KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KqEVhYxXBuI7eNLhlKNMFAcqzmQry60 LsWp44qr4q7FXYq7FXYq7FXYq7FXYq7FXYq//9k=
  • uuid:7dfc4946-846c-43ab-9970-c6e856e5f610xmp.did:C39FEA26E094E11193B1A752704C4868xmp.id:6ea3a6fd-73a2-8546-9ba5-c89f691610f7proof:pdfxmp.iid:3fc29a14-ebbf-6547-bd89-2e85c89a4b17xmp.did:ab20d12f-e863-7c43-9d96-efd3ea352fe2xmp.did:C39FEA26E094E11193B1A752704C4868default
  • convertedfrom application/x-indesign to application/pdfAdobe InDesign CC (Windows)/2016-10-07T12:02:19+03:00
  • application/pdfAdobe PDF Library 10.0.1False1FalseTrue104.999965148.000096Millimeters
  • Black
  • Группа образцов по умолчанию0
  • endstream endobj 65 0 obj > endobj 70 0 obj >/Resources>/Properties>>>/Rotate 0/Thumb 434 0 R/TrimBox[0.0 0.0 297.638 419.528]/Type/Page>> endobj 1 0 obj >/Resources>/Properties>>>/Rotate 0/Thumb 435 0 R/TrimBox[0.0 0.0 297.638 419.528]/Type/Page>> endobj 3 0 obj >/Resources>/Properties>>>/Rotate 0/Thumb 436 0 R/TrimBox[0.0 0.0 297.638 419.528]/Type/Page>> endobj 11 0 obj >/Resources>/Properties>>>/Rotate 0/Thumb 437 0 R/TrimBox[0.0 0.0 297.638 419.528]/Type/Page>> endobj 18 0 obj >/Resources>/Properties>>>/Rotate 0/Thumb 438 0 R/TrimBox[0.0 0.0 297.638 419.528]/Type/Page>> endobj 22 0 obj >/Resources>/Properties>>>/Rotate 0/Thumb 439 0 R/TrimBox[0.0 0.0 297.638 419.528]/Type/Page>> endobj 30 0 obj >/Resources>/Properties>>>/Rotate 0/Thumb 440 0 R/TrimBox[0.0 0.0 297.638 419.528]/Type/Page>> endobj 32 0 obj >/Resources>/Properties>>>/Rotate 0/Thumb 441 0 R/TrimBox[0.

    Цепь датчика движения

    для контрольной лампы

    Перед вами система датчиков движения на основе модуля детектора движения PIR BS1600 (или BS1700), которую можно использовать для охраны или освещения коридора в энергосберегающем режиме. Источник питания 12 В постоянного тока, необходимый для детектора движения и драйвера реле, получают от сети 230 В, 50 Гц с использованием бестрансформаторной схемы, как показано ниже.

    Цепь датчика движения

    Рис. 1: Схема датчика движения для сигнального фонаря

    Принцип работы схемы прост.Когда вы включаете схему после сборки всех компонентов, включая КЛЛ, КЛЛ будет светиться 10 секунд, выключиться на 30 секунд, светиться 10 секунд, а затем выключится. Теперь схема готова к работе.

    Схема работы

    Когда обнаруживается какое-либо движение, на базе транзистора T1 драйвера реле появляется напряжение около 3,3 В, и это приводит к включению реле RL1. В результате срабатывает Triac1 (BT136), обеспечивая полное 230 В и зажигая CFL. Другой нормально разомкнутый контакт реле (N / O2) используется здесь для удержания выхода до сброса.Если переключатель не находится в положении «удерживать», свет будет оставаться «включенным» около десяти секунд (как запрограммировано в датчике движения). Короче говоря, когда есть движение рядом с датчиком, КЛЛ светится около десяти секунд. Он останется включенным, если переключатель S1 находится в положении «удерживать».

    Строительство и испытания

    Соберите схему на печатной плате общего назначения и поместите в подходящий шкаф. Используйте трехконтактный разъем для подключения датчика PIR в цепи с соблюдением полярности.Детектор движения встроен в прозрачную крышку светового блока, как показано на рис. 2

    . Рис. 2: Модуль детектора движения PIR (BS1600 или BS1700

    Компоновка сборки КЛЛ в авторском прототипе (Рис. 3) показана на Рис. 4. В этой компоновке используются ИК-датчик и КЛЛ 23 Вт, 230 В переменного тока. Для герметичности заклейте все четыре стороны клеем Blue Tac. Изолируйте дорожку печатной платы изолирующей пеной и приклейте ее к основанию.

    Рис. 3: Авторский прототип Рис. 4: Сборка КЛЛ

    Проект был впервые опубликован в сентябре 2010 г. и недавно был обновлен.

    Датчики освещения движения

    По мере того, как технологии становятся все более стильными и ненавязчивыми, все больше и больше домашних хозяйств и / или компаний, похоже, приобретают системы освещения с датчиками движения. Стремление достичь большего с меньшими затратами распространилось на системы безопасности, где такие устройства, как датчики движения света, обеспечивают высокий уровень безопасности, занимая мало места и потребляя меньше энергии, чем старые системы безопасности. Однако сама технология не является чем-то новым - обнаружение инфракрасной энергии, основного механизма в датчике света, использовалось во многих других приложениях до его применения в устройствах безопасности и системах домашнего освещения.

    Как работают датчики освещения движения

    Процесс, с помощью которого датчик света движения обнаруживает движение и запускает реакцию, зависит от пассивного инфракрасного детектора (PIR или PID). Слово пассивный означает, что датчик не излучает инфракрасное излучение, а скорее принимает данные в инфракрасном диапазоне - ФИД воспринимает инфракрасную энергию (свет), излучаемую объектом, например человеком. Разница температур, обнаруживаемая ПИД-регулятором, является основным элементом, вызывающим реакцию.

    Датчик движения PID обычно состоит из печатной платы с пироэлектрическим сенсорным чипом, размещенной внутри монтажной конструкции, которая размещается в месте, где датчику ничто не препятствует.Печатная плата служит устройством декодирования и интерпретирует сигналы, которые принимает пироэлектрический чип. Чип реагирует на температуру, и когда количество инфракрасного излучения превышает предварительно установленный предел, пироэлектрический чип подает сигнал, таким образом активируя свет или сигнализацию.

    Для того, чтобы инфракрасный свет достигал датчика микросхемы, в установленную конструкцию встроено маленькое окошко, через которое датчик напрямую попадает в обозначенную контролируемую зону. Если человек входит в данную зону, изменение инфракрасного излучения в результате температуры его тела регистрируется датчиком через маленькое окошко.Окно прозрачно для инфракрасного света, поэтому оно не блокирует никакие сигналы, но оно также помогает защитить устройство от пыли и насекомых, которые могут вызвать ложный срабатывание.

    Во избежание ложных срабатываний следует внимательно выбирать место установки. Избегание контакта с вентиляционными отверстиями, такими как вентиляционные отверстия, может помочь предотвратить срабатывание датчика колебаниями температуры воздуха.

    Применение системы освещения с датчиком движения

    Свет датчика движения срабатывает при обнаружении движения.Их можно устанавливать внутри помещений, на стенах, потолках и дверных проемах, а также снаружи, снаружи зданий и домов. Некоторые виды источников света с датчиками движения, называемые датчиками присутствия, работают путем выключения света в незанятых комнатах и ​​пространствах. При обнаружении движения датчик включает свет; когда движение перестает обнаруживаться, датчик выключает свет. Датчики присутствия - это один из простых в обслуживании методов сокращения расходов на электроэнергию из-за того, что свет остается включенным, когда никого нет дома или в комнате.

    Датчики присутствия

    можно контролировать и настраивать в соответствии с потребностями пользователя, но как настроить освещение датчика движения? Обычно предлагаются две формы управления освещением датчика движения: чувствительность и временная задержка. Настройка чувствительности позволяет пользователю регулировать величину движения, которое должно произойти для срабатывания датчика. При правильной настройке человек, идущий в комнате с триггером датчика движения, должен активировать датчик, но муха, проходящая через него, не должна приводить к включению света движения.Настройка временной задержки позволяет пользователю определить, как долго свет должен оставаться включенным после срабатывания датчика, если дальнейшее движение не обнаружено.

    Датчики освещения движения

    также могут использоваться во внешних приложениях, снаружи домов и зданий, для подачи сигнала тревоги или включения внешнего освещения для оповещения о присутствии человека.

    Прочие датчики Артикулы

    Больше от Instruments & Controls

    Автоматическое включение освещения помещения с использованием датчика движения PIR, датчик движения PIR Alarm

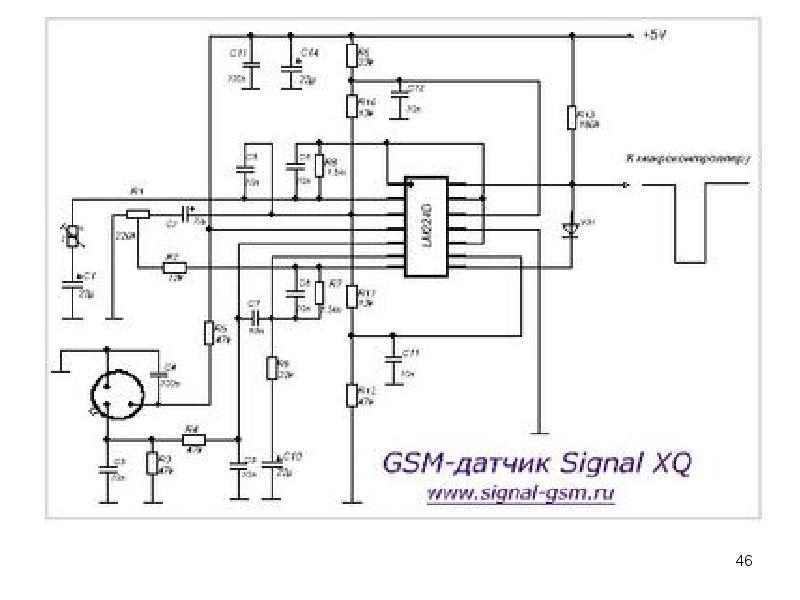

    PIR датчик движения Цепь сигнализации
    Автоматическое освещение для умывальника с использованием датчика движения PIR и цепь автоматической световой охранной сигнализации с использованием датчика PIR.

    В этой цепи используется PIR (пассивный инфракрасный) датчик движения, который используется в качестве детектора движения. Когда любой человек, животное или любой объект попадает в зону действия датчика. затем включился автоматический свет. Это также можно использовать в автоматическом освещении комнаты, когда любой человек входит в комнату, затем автоматически включается свет.

    • Датчик PIR очень чувствителен к любому движению / перемещению чего-либо в этом диапазоне.

    Используйте 9 В постоянного тока для работы этой цепи, но убедитесь, что требуется только датчик 5 В постоянного тока , поэтому используйте регулятор напряжения 5 В LM7805.

    Контакт Vcc датчика подключен к 5 В постоянного тока, контакт заземления подключен к отрицательному источнику постоянного тока, а выход датчика подключен к базе транзистора NPN (здесь используется BC547).

    Используйте реле 9 В для подключения любого источника света и сделайте цепь реле. Получите питание 9 В, а остальную часть цепи получите 5 В.

    Если никакого движения или движения не происходит, то датчик выдает НИЗКИЙ выходной сигнал и транзистор выключается, поскольку нет никакого входа клеммы BASE.Когда происходит какое-либо движение / движение, он обнаруживает датчик, и его выходной сигнал высокий. Поскольку выходной сигнал ВЫСОКИЙ, транзистор получает высокий входной сигнал на БАЗЕ, он включается и активируется реле. Когда реле активируется, свет, связанный с ним, будет включаться.

    Выходной сигнал датчика автоматически НИЗКИЙ по истечении времени, установленного пользователем. Таким образом, подключенная сигнализация или свет автоматически отключается через некоторое время.

    Если вы хотите использовать только сигнализацию, тогда нет необходимости в реле и сигнализация напрямую связана с коллектором транзистора и источником питания.Но в этот раз напрямую использует только 5 В, без какого-либо регулятора.

    Эта схема охранной сигнализации, использующая датчик PIR, также работает ночью в темноте. Так что это очень полезно для охранной сигнализации и охранного света.

    • Датчик покрыт специальной пластиковой линзой для определения максимального диапазона площади. У него есть 2 предустановки, одна - это регулировка чувствительности, а вторая - регулировка временной задержки, которая остается высокой на выходе в течение некоторого времени.

    Могут быть разные модули датчика PIR из рисунка, показанного на изображении в разделе «Внешний вид» и структура схемы. Но рабочий механизм для всех один.

    Примечание. При запуске при включении цепи датчику PIR может потребоваться 10-15 секунд для регулировки устойчивости, а затем он начинает работать правильно. Так что подождите некоторое время, когда цепь ВКЛЮЧЕНА.

    Демонстрационное видео

    Обязательно считывание цепи детектора мобильного телефона


    Необходимо прочитать ON OFF Цепь сенсорного переключателя

    Лампа инфракрасного датчика движения с ночным активированием

    Сегодня мы разработали интеллектуальную схему, которая называется датчиком движения PIR, активируемым ночью.Следовательно, он инициирует свою работу всякий раз, когда цепь испытывает какое-либо движение в пределах ее диапазона. Как правило, эта световая цепь датчика движения PIR, активируемая ночью, может активировать любой свет переменного или постоянного тока при обнаружении любого человека в пределах от 5 до 10 метров.

    Схема, следовательно, будет задействована в вечернее время и отключится днем. Как правило, схема используется для различных целей безопасности. В световом пятне вы также можете использовать любое оповещение переменного тока для срабатывания при распознавании неутвержденного человека.

    Более того, использование этой схемы не ограничивается только целями безопасности. Однако он также используется для разных целей, например, для запрограммированного освещения в помещении. Точно так же он будет автоматически активирован, когда вы войдете в комнату. Эту схему также можно использовать в качестве энергосберегающего устройства, последовательно отключая устройства в вашем офисе.

    Компоненты оборудования

    Принципиальная схема

    Работа цепи

    Хотя основным компонентом схемы является модуль датчика PIR, который быстро доступен на рынке.Между тем, этот модуль содержит несколько переменных резисторов. Из которого вы также можете изменить его чувствительность и время. Однако эти тонкости можно найти в направляющей для датчиков, прилагаемой к модулю.

    Между тем, микросхема таймера 555 используется для улучшения сезона включения света 230 В. Однако синхронизацию схемы можно увеличить, заменив конденсатор емкостью 470 мкФ конденсатором более высокого номинала. Кроме того, синхронизацию можно сбалансировать с помощью переменного резистора 1M.

    В схеме дополнительно используется датчик темноты, работающий на полупроводнике 2N3906. Однако переменный резистор 100 кОм используется для изменения чувствительности для поиска темноты. Точно так же, если вам нужно использовать схему в течение дня, а не только для ночи. Затем вы можете откачать фазу датчика темноты из контура. Которая также содержит 2N3906, LDR, переменный резистор 100 кОм и резистор 1 кОм. Более того, это законно связывало схему с гибкостью.

    Приложения и способы использования

    Как правило, инфракрасные сенсорные лампы в основном используются для экономии энергии путем обнаружения движения людей, животных и т. Д.Он также используется в системах безопасности, световых датчиках PIR, проектах уличного освещения и т. Д.

    Кроме того, областью применения датчика PIR являются наружное освещение, лифтовый вестибюль, общие лестницы, подвал или парковка, торговые центры, садовое освещение и т. Д.

    motion% 20detector% 20light% 20circuit% 20diagram техническое описание и примечания по применению

    датчик уровня воды для стиральной машины

    Реферат: датчик давления уровня воды для стиральной машины датчик автоматического открытия двери автоматические часы комнатный свет датчик автомобиля парковочные датчики в торговом автомате датчик вентилятора движения КАМЕРА обнаружение движения датчики стиральной машины датчик движения выключатель света
    Текст: нет текста в файле


    Оригинал
    PDF
    2007 - МБХ-150

    Аннотация: код движения VHDL H.264 оценка оценка xilinx 3040 mbaff 720P 1080P H.264 кодер * кодер 16 4
    Текст: нет текста в файле


    Оригинал
    PDF DS648 264 / AVC / MPEG4 MBX-150 Движение кода VHDL Оценка H.264 оценка xilinx 3040 mbaff 720P 1080P Кодировщик H.264 * кодировщик 16 4
    2007 - МБХ-150

    Аннотация: xilinx 3040 VHDL код движения DS648 h364 кодировщик Оценка кодировщика H.264 8x4 ram vhdl 720P 4x4 баррель-сдвиг
    Текст: нет текста в файле


    Оригинал
    PDF DS648 264 / AVC / MPEG4 MBX-150 xilinx 3040 Движение кода VHDL кодировщик h364 ЧАС.264 кодировщик оценка 8x4 RAM vhdl 720P Переключатель ствола 4x4
    Командир GML

    Аннотация: 1326-CPB1-005 ultra master 100 диаграмма Allen Bradley 1326-CCU-005 Серводвигатель Allen-Bradley 1326 1398-DDM Allen-Bradley 1394 manual 1398-ddm-005x 1796-CL11 джинсовая ткань
    Текст: нет текста в файле


    OCR сканирование
    PDF ЯНВ 2000 382-М44 ЯНВ 2000 GML Commander 1326-CPB1-005 ультра мастер 100 диаграмма аллен брэдли 1326-CCU-005 Серводвигатель Allen-Bradley 1326 1398-DDM Руководство Allen-Bradley 1394 1398-ddm-005x 1796-CL11 джинсовая ткань
    2008 - инфракрасный датчик движения пассивный

    Аннотация: АКТИВНЫЙ ИНФРАКРАСНЫЙ ДЕТЕКТОР ДВИЖЕНИЯ Схема cds фотоэлемента PIR ДАТЧИК ДАТЧИК ДВИЖЕНИЯ zilog Схема смарт-кабеля USB HDR 1x24 HDR 2X2 Датчик движения PIR датчик движения свет
    Текст: нет текста в файле


    Оригинал
    PDF ZEPIR000101ZCOG UM022302-1008 пассивный инфракрасный датчик движения АКТИВНЫЙ ИНФРАКРАСНЫЙ ДЕТЕКТОР ДВИЖЕНИЯ фотоэлемент cds схема пирсинга ПИР-ДАТЧИК ДАТЧИК ДВИЖЕНИЯ Схема кабеля zilog Smart USB HDR 1x24 HDR 2X2 датчик движения пир свет детектора движения
    МПУ-6050

    Аннотация: абстрактный текст недоступен
    Текст: нет текста в файле


    Оригинал
    PDF
    1997 - управление двигателем tms320

    Резюме: Контроллер скорости двигателя переменного тока с использованием ПИД-регулятора TMS320E14 TMS320C tms320 Бесщеточный регулятор двигателя TMS320 ПИД-регулятор для управления асинхронным двигателем с использованием оценки параметров асинхронного двигателя примечание по применению адаптивного ПИД-регулятора скорости двигателя постоянного тока tms320
    Текст: нет текста в файле


    Оригинал
    PDF TMS320 SPRA327 tms320 управление двигателем Регулятор скорости двигателя переменного тока с использованием ПИД-регулятора TMS320E14 TMS320C tms320 бесщеточное управление двигателем ПИД-регулятор для управления асинхронным двигателем с использованием оценка параметров асинхронного двигателя Адаптивный ПИД-регулятор скорости двигателя постоянного тока инструкция по применению tms320
    2010 - 1 тыс.

    Аннотация: MMA8450Q AN3916 0x26
    Текст: нет текста в файле


    Оригинал
    PDF AN3917 MMA8450Q MMA8450Q AN3918.тыс. 1 AN3916 0x26
    1997 - National Instruments

    Реферат: управление движением промышленный серводвигатель универсальный инструментальный усилитель
    Текст: нет текста в файле


    Оригинал
    PDF
    2008 - СХЕМА ДЕТЕКТОРА ДВИЖЕНИЯ

    Аннотация: Стабилизация ПИР-ДАТЧИКА ПИР-ДАТЧИК ДАТЧИКА ДВИЖЕНИЯ ДИАГРАММА ДЕТЕКТОРА ДВИЖЕНИЯ ДИАГРАММА ДЕТЕКТОРА ДВИЖЕНИЯ СХЕМА ДАТЧИКА ДВИЖЕНИЯ ПИР-СЕНСОР MTBF Датчик движения ZEPIR0AAS01SBCG ДИАГРАММА ДЕТЕКТОРА ИК-ДВИЖЕНИЯ
    Текст: нет текста в файле


    Оригинал
    PDF PB022304-1108 СХЕМА ДЕТЕКТОРА ДВИЖЕНИЯ Стабилизация PIR SENSOR ПИР-ДАТЧИК ДАТЧИК ДВИЖЕНИЯ ДИАГРАММА БЛОКА ПИР-ДЕТЕКТОРА СХЕМА ДЕТЕКТОРА ДВИЖЕНИЯ для света ПИР-ДАТЧИК датчик движения MTBF ZEPIR0AAS01SBCG датчик движения ИК ДЕТЕКТОР движения СХЕМА
    1998-2-5178238-9

    Реферат: stegmann MC55420 энкодер Stegmann MC55000 MC58000 IM1000
    Текст: нет текста в файле


    Оригинал
    PDF
    1997 - ПИД-регулятор для управления асинхронным двигателем

    Аннотация: управление скоростью двигателя с помощью dsp. УПРАВЛЕНИЕ СКОРОСТЬЮ ДВИГАТЕЛЯ ПОСТОЯННОГО ТОКА С ИСПОЛЬЗОВАНИЕМ прерывателя DSP BASED MOTION CONTROL c язык PID AC MOTOR CONTROL бесщеточное управление скоростью двигателя постоянного тока простая схема ПИД-регулятор для управления асинхронным двигателем с использованием семейства TMS320C2x отчет об управлении двигателем постоянного тока с помощью одного переключателя Скорость Управление двигателем постоянного тока с использованием нечеткой логики
    Текст: нет текста в файле


    Оригинал
    PDF TMS320 SPRA327 ПИД-регулятор для управления асинхронным двигателем управление скоростью двигателя с помощью dsp КОНТРОЛЬ СКОРОСТИ ДВИГАТЕЛЯ ПОСТОЯННОГО ТОКА С ИСПОЛЬЗОВАНИЕМ измельчителя УПРАВЛЕНИЕ ДВИЖЕНИЕМ НА ОСНОВЕ DSP c язык PID AC MOTOR CONTROL бесщеточный двигатель постоянного тока управления скоростью простая схема ПИД-регулятор для управления асинхронным двигателем с использованием Семейство TMS320C2x отчет об управлении двигателем постоянного тока с помощью одного переключателя Управление скоростью двигателя постоянного тока с использованием нечеткой логики
    2005-20ДАМ20Д2Б-К

    Реферат: 20DAM20D1B-K принципиальная схема управления двигателем 20DAM10D2B-L 20DAM10D1B-K 20DAM40D2B-L Danaher 20DAM10D2B-K 20DAM portescap
    Текст: нет текста в файле


    Оригинал
    PDF 20DAM 20ДАМ-Л 20ДАМ-К 20ДАМ-К Temp9979-0 SE-29109 20ДАМ20Д2Б-К 20ДАМ20Д1Б-К принципиальная схема управления двигателем 20ДАМ10Д2Б-Л 20ДАМ10Д1Б-К 20DAM40D2B-L Данахер 20ДАМ10Д2Б-К портной
    1999 - КАМЕРА обнаружения движения

    Аннотация: обнаружение движения для видео слежения за движением AN-552 ADV611 ADV601LC ADV601 ADSP-2185 вычислительная сложность ADSP-2181
    Текст: нет текста в файле


    Оригинал
    PDF Ан-552 ADV611 КАМЕРА обнаружение движения обнаружение движения для видео отслеживание движения Ан-552 ADV611 ADV601LC ADV601 ADSP-2185 вычислительная сложность ADSP-2181
    2002 - CS6710

    Аннотация: компенсатор движения по сумме абсолютных разностей mec 4.000 МГц CS6701 4001 Оценка положения перекрестных ссылок Шина AMBA AHB «Однопортовая RAM»
    Текст: нет текста в файле


    Оригинал
    PDF CS6710 CS6710 DS6710 сумма абсолютных разностей компенсатор движения mec 4.000 МГц CS6701 4001 Перекрестная ссылка Оценка позиции Автобус AMBA AHB «Однопортовая RAM»
    2010 - АН4070

    Аннотация: MMA8451 an4071 MMA8451Q AN4072 25160AN MMA845 mma8452q MMA8453Q AN4075
    Текст: нет текста в файле


    Оригинал
    PDF AN4070 MMA8451, AN4071.AN4070 MMA8451 an4071 MMA8451Q AN4072 25160AN MMA845 mma8452q MMA8453Q AN4075
    1998 - трехфазный микрошаговый

    Аннотация: MC50000 DK55 DK55420 MC55420 MC58000 MC58120 MC58220 MC58320 MC58420
    Текст: нет текста в файле


    Оригинал
    PDF
    1998 - зал "разметка s17"

    Аннотация: датчик Холла 4-контактный датчик направления движения дискеты fpga TSM-125-01-L-DV управление положением серводвигатель постоянного тока теория ПК 104 MC58000 MC55420 MC55000 j537
    Текст: нет текста в файле


    Оригинал
    PDF -PC / 104 Prodigy-PC / 104 зал "разметка s17" датчик Холла 4-контактный гибкий диск обнаружение направления движения fpga ТСМ-125-01-Л-ДВ управление положением теория серводвигателя постоянного тока ПК 104 MC58000 MC55420 MC55000 j537
    2008 - СХЕМА ДЕТЕКТОРА ДВИЖЕНИЯ

    Аннотация: СХЕМА ДЕТЕКТОРА ДВИЖЕНИЯ для света АКТИВНЫЙ ИНФРАКРАСНЫЙ ДЕТЕКТОР ДВИЖЕНИЯ ДЕТЕКТОР ДВИЖЕНИЯ Фотоэлемент СХЕМА ДАТЧИКА ДВИЖЕНИЯ ДАТЧИК ДВИЖЕНИЯ ДЕТЕКТОР ДВИЖЕНИЯ СХЕМА СХЕМЫ Z8FS040ASB20SG ДЕТЕКТОР ДВИЖЕНИЯ ДИАГРАММА ДАТЧИКА ДВИЖЕНИЯ p
    Текст: нет текста в файле


    Оригинал
    PDF ZEPIR0AAS01SBCG PS028402-1008 СХЕМА ДЕТЕКТОРА ДВИЖЕНИЯ СХЕМА ДЕТЕКТОРА ДВИЖЕНИЯ для света АКТИВНЫЙ ИНФРАКРАСНЫЙ ДЕТЕКТОР ДВИЖЕНИЯ ДАТЧИК ДВИЖЕНИЯ Фотоэлемент СХЕМА ПИР-ДАТЧИК ДАТЧИК ДВИЖЕНИЯ СХЕМА ДЕТЕКТОРА ДВИЖЕНИЯ Z8FS040ASB20SG ДЕТЕКТОР движения СХЕМА датчик движения пир ДЕТЕКТОР ДВИЖЕНИЯ
    SFH 910

    Реферат: СХЕМА ДЕТЕКТОРА ДВИЖЕНИЯ Микросхема детектора движения QFP100-P-1420-0 TC90A30AF toshiba "Нелинейный фильтр" HAP7 TA1221AF PD1530
    Текст: нет текста в файле


    OCR сканирование
    PDF TC90A30AF TC90A30AF QFP100-P-1420-0 575TYP SFH 910 СХЕМА ДЕТЕКТОРА ДВИЖЕНИЯ детектор движения ic toshiba "нелинейный фильтр" HAP7 TA1221AF PD1530
    реле опекуна

    Аннотация: абстрактный текст недоступен
    Текст: нет текста в файле


    Оригинал
    PDF DIN18650-1 prEN16005) реле опекунов
    EP1C20F400C7

    Аннотация: lwIP data image lcd px uart c code nios processor
    Текст: нет текста в файле


    Оригинал
    PDF
    2007 - Нет в наличии

    Аннотация: абстрактный текст недоступен
    Текст: нет текста в файле


    Оригинал
    PDF TMC223 TMC223 QFN32
    1999 - КАМЕРА обнаружения движения

    Аннотация: СХЕМА ДЕТЕКТОРА движения dpcm AF SO5 модуль камеры af ECST AD10 dcp27 ДЕТЕКТОР движения ЦЕПЬ ДЕТЕКТОР движения СХЕМА
    Текст: нет текста в файле


    Оригинал
    PDF KS7333 KS7333 КАМЕРА обнаружение движения СХЕМА ДЕТЕКТОРА ДВИЖЕНИЯ dpcm AF SO5 модуль камеры af ECST AD10 dcp27 ЦЕПЬ ДЕТЕКТОРА ДВИЖЕНИЯ ДЕТЕКТОР движения СХЕМА
    1998 - MC905

    Реферат: smd датчик холла датчик холла 4-контактный гибкий диск HAll EFFECT IC 3513 микрошаговый ic.72 блока микрошаговых резисторов AG1A MC58000 MC55000
    Текст: нет текста в файле


    Оригинал
    PDF

    Выключатель света с датчиком движения Maestro

    Быть занятым человеком сложно, и это одна из причин, по которой вам понравятся выключатели света с датчиком движения.

    Звучит знакомо: вы входите в прачечную со всей своей одеждой и не можете включить свет.

    Или вы забываете выключить свет и обнаруживаете его на после того, как весь день на работе !!

    Вам нужен выключатель света с датчиком движения, потому что он автоматически включает и выключает свет.Сначала моя жена скептически относилась к тому, насколько хорошо будет работать такой переключатель, но теперь она попросила такой для нашего туалета.

    Я решил использовать Lutron Maestro, потому что он упоминался в нескольких подкастах и ​​звучал как классный продукт.

    Maestro также предотвращает дорогостоящие световые счета, поскольку вы можете настроить его на выключение через 1 минуту после того, как вы покинете комнату. Но он достаточно чувствителен, чтобы держать свет включенным, пока вы читаете или делаете документы.

    Самое интересное в Maestro то, что он имеет два разных режима.Режим занятости автоматически включает и выключает свет для вас. Режим Vacancy Mode позволяет вам включить выключатель вручную, а затем свет погаснет автоматически, если в комнате никто не пользуется. Как вы думаете? Разве это не идеально для дома с детьми или забывчивыми взрослыми, такими как я?

    Вот материалы, необходимые для установки Maestro:

    Holy Toledo, это должен быть мой самый короткий список поставок на сегодняшний день! Эти ссылки Amazon помогают поддерживать HRT, большое спасибо, если вы их используете.

    Установка Maestro чертовски проста.Вы получите удовольствие от управления освещением без помощи рук и одновременно снизите счета за электроэнергию. Сладкий!!

    Давайте перейдем к делу

    Как установить выключатель света с датчиком движения Maestro

    В инструкциях по установке в этом руководстве объясняется, как заменить однополюсный выключатель на однополюсную версию выключателя света с датчиком движения Maestro .

    Однополюсные переключатели легко обнаружить, поскольку они имеют две винтовые клеммы и один зеленый винт заземления.

    Первым шагом любого электрического проекта является отключение электричества в цепи, которая управляет выключателем света, который вы хотите заменить.

    Прежде чем продолжить установку, проверьте коммутатор, чтобы убедиться, что к нему по-прежнему подается питание. Включите и выключите.

    Снимите лицевую панель переключателя. Затем удалите крепежные винты, которыми переключатель крепится к распределительной коробке. На этом этапе НЕ прикасайтесь ни к каким проводам . Осторожно вытащите старый выключатель из электрической коробки, взявшись за выступы с обоих концов.

    Проверьте питание, прикоснувшись одним щупом тестера цепей к неизолированному медному заземляющему проводу, а другим щупом - к каждой винтовой клемме. Если ваш тестер цепей светится, как рождественская елка, у вас все еще есть питание. Вам нужно будет найти правильную цепь, которая подает электричество к выключателю и выключить его (если только вы не хотите, чтобы ваши волосы были похожи на волосы Эйнштейна). Вы также можете использовать тестер напряжения для проверки мощности.

    Убедившись, что питание отключено СНИМИТЕ текущую проводку вашего коммутатора .Поверьте, вам понадобится это фото в качестве справки.

    Существует три различных сценария подключения однополюсного переключателя

    1. Один электрический кабель (у вас будет черный, белый и неизолированный медный провод в распределительной коробке)
    2. Два электрических кабеля (у вас будет два черный, два белых и два неизолированных медных провода в распределительной коробке)
    3. Два электрических кабеля (один кабель имеет черный, белый и неизолированный медный провод, а второй кабель - черный, белый, красный и неизолированный медный провод)

    Если у вас есть один электрический кабель, входящий в вашу электрическую коробку, установка переключателя датчика движения будет очень простой.Сначала подключите оголенный и зеленый провод заземления от Maestro к заземляющему проводу в коробке, используя гайку правильного размера (желтые гайки, поставляемые с Maestro, подходят для трех проводов, и я использовал один для этого шага). Закройте синий провод Maestro второй гайкой. Подключите один черный провод от Maestro к черному проводу в вашей коробке, а второй черный провод от Maestro с белой нейтралью от коробки (опять же, используя проволочную гайку правильного размера).

    Если у вас есть два электрических кабеля, входящие в вашу электрическую коробку, процесс установки очень похож.Ваши белые провода должны быть соединены вместе с помощью проволочной гайки и вставлены в заднюю часть коробки. У вас будет два заземляющих провода вместо одного. Просто подключите оголенный провод и провод заземления от Maestro к двум проводам заземления. Затем подключите один черный провод от Maestro к одному черному проводу в вашей коробке, а второй черный провод от Maestro ко второму черному проводу от вашей электрической коробки.

    Третий сценарий подключения с использованием красного провода немного сложнее. Это очень похоже на вторую процедуру установки, так как ваши белые провода будут соединены вместе и продвинуты к задней части коробки.Красный провод действует как горячий провод, и его необходимо подключить к одному черному проводу от Maestro.

    Следующий шаг - соединить вместе оба черных провода от электрической коробки с третьим куском провода, который затем подключится ко второму черному проводу Maestro. К счастью, Lutron предоставляет дополнительный кусок провода на тот случай, если у вас его нет. Вот такая ситуация с электропроводкой в ​​нашей прачечной. Это не очень сложно, но требует более подробного объяснения, чем первые два сценария.И это одна из причин, по которой я сделал видео ниже.

    Создание безопасных проводных соединений так же важно, как и знание того, как правильно подключить ваш новый переключатель датчика движения. Следующим шагом является программирование переключателя Maestro.

    Программирование датчика движения Maestro Выключатель света

    Для того, чтобы действительно получить удовольствие от Maestro, вам необходимо настроить таймаут

    • (время, необходимое для выключения света после того, как в вашей комнате освобожден)
    • Режим датчика (подробнее об этом ниже)
    • Чувствительность датчика движения (как быстро включается свет, когда вы входите в комнату)

    На Maestro также есть три части, о которых вы должны знать, чтобы программировать это: большая кнопка, маленький язычок справа от кнопки и датчик света / движения.

    Установка тайм-аута для Maestro

    Вы можете запрограммировать Maestro на выключение через 1, 5, 15 или 30 минут после освобождения комнаты. Чтобы добиться тайм-аута в 1 минуту, нажмите и удерживайте большую кнопку, пока не увидите, что датчик света / движения мигнет два раза. Чтобы получить 5-минутный тайм-аут, вам нужно нажать и удерживать большую кнопку, пока не увидите 3 мигания. Вот краткое описание

    Установка режима сенсора для Maestro

    Настроить сенсорный режим так же легко, как и тайм-аут.Есть три различных типа режимов датчика.

    • Авто-включение и автоматическое выключение (также известный как режим занятости): ваш свет автоматически включается, когда вы входите в комнату, и автоматически выключается, когда вы выходите, вроде как заставляет вас чувствовать себя Дартом Вейдером.
    • Ручное включение и автоматическое выключение (также известный как режим вакансии): вам придется вручную включить свет, коснувшись большой кнопки, но свет автоматически выключится, когда вы выйдете из
    • Auto-On Daylight Sensing и Автоотключение: свет включается только при слабом естественном освещении в комнате и выключается автоматически.

    Вы можете «обучить» Maestro в режиме автоматического включения дневного света, чтобы он стал более чувствительным.Например, если Maestro включается при достаточном естественном освещении или не включается, если естественного света недостаточно, вы можете нажать большую кнопку в течение 5 секунд после входа в комнату. Это в конечном итоге научит маэстро вашей предпочтительной светочувствительности. Если это не круто, я не знаю, что такое 😉

    Установите режим датчика, нажав и удерживая маленькую вкладку справа от большой кнопки. Чтобы переключиться в режимы Auto-On и Auto-Off, нажимайте вкладку, пока не увидите, что датчик света / движения мигнет 1 раз.Ручное включение и автоматическое выключение достигается нажатием и удержанием язычка, пока вы не увидите, что датчик света / движения мигнет 2 раза. Чтобы включить автоматический режим определения дневного света, нажимайте на вкладку, пока не увидите 3 вспышки. Вот вторая разбивка, которая поможет вам

    Установка чувствительности датчика движения Maestro

    Последний шаг настройки - запрограммировать чувствительность Maestro к движению (я не могу сказать вам, сколько раз я ошибался в написании чувствительности в этом посте , чёрт возьми).В любом случае вам нужно будет одновременно нажать и большую кнопку, и вкладку режима сенсора, чтобы установить уровень чувствительности. Одна вспышка света указывает на «низкую» чувствительность, а две вспышки - на «высокую» чувствительность. Я установил для нашего Маэстро «Высокий», потому что хочу, чтобы он быстро включился, когда мы войдем в прачечную. Опять же, вот таблица, которая поможет в этом процессе.

    Вам больше нравятся видео-объяснения? Хорошо, вам повезло, потому что я сделал это специально для вас

    Что дальше

    Наше руководство, показывающее, как подключить переключатель диммера, также пригодится.Кроме того, вы сэкономите деньги, сделав это самостоятельно.

    Возьмите наше бесплатное руководство, если вы делаете ремонт ванной комнаты своими руками - в нем рассказывается, как отремонтировать ванную комнату за 10 дней или меньше

    Отправить мне руководство

    Как всегда, спасибо за чтение, просмотр и участие наше потрясающее сообщество.

    Задайте свои вопросы ниже, и мы будем рады помочь.

    Cheers,

    Почему индикаторы датчика движения продолжают мигать и выключаться?

    Датчики движения, будь то на камерах слежения и освещении или на других устройствах, должны быть точными, верно? В конце концов, их работа - также обнаруживать все вокруг с максимальной точностью, чтобы вся система функционировала должным образом! Однако что нам делать, если кажется, что свет датчика движения не работает должным образом? Разве это не делает все устройство ненадежным? Ну да, это так.Тем не менее, проблема с освещением детектора движения обычно заключается именно в этом - проблема с детектором движения или освещением, а не со всем устройством. Итак, как насчет того, чтобы ответить на вопрос «Почему индикаторы моего датчика движения продолжают мигать?»

    Независимо от того, говорим ли мы об освещении с датчиком движения в помещении или на улице, ложное мигание может быть вызвано несколькими причинами.

    Проблема с самими фарами

    Очень часто сами датчики движения исправны, но проблемы со светодиодной подсветкой.В этих случаях подсветка датчика движения не столько «включается и выключается», сколько просто мерцает. Мерцание индикаторов датчика движения может быть вызвано несколькими причинами:

    • Неисправная лампочка или диод. Довольно прямолинейная проблема, даже качественные фары со временем гаснут, а иногда даже новые могут выйти из строя.
    • Плохое соединение между лампочкой или диодом и самим осветительным прибором. Может быть, они просто не подключаются правильно, может быть, что-то закрывает соединение, или, может быть, механизмы соединения по какой-то причине неисправны.В любом случае проблема с соединением света и приспособления может легко вызвать мерцание.
    • Неисправная электрическая цепь освещения. Наконец, неисправная цепь также может вызвать мерцание света датчика движения, даже если сами датчики движения не сработали.

    Все эти три проблемы не имеют ничего общего с самими датчиками движения, но их все же необходимо решить. У вас не может быть мерцания света вашего датчика движения, так как он не сможет выполнять свою работу.Первое, что нужно сделать, это попробовать заменить лампочку. Если это не решит проблему, вызовите электрика, чтобы проверить электрическую цепь и определить точный характер проблемы.

    Проблема с настройками датчика движения

    Большинство датчиков движения работают по тому же принципу - они срабатывают, когда ощущают значительное изменение уровня тепла в поле зрения (что обычно указывает на то, что злоумышленник переместился в их поле зрения). Однако есть много причин, по которым это могло произойти - возможно, датчик неправильно расположен или его настройки не установлены должным образом.В любом случае, что вам в основном нужно сделать, это попробовать сбросить датчик движения и его настройки:

    • Попытайтесь переключить датчики движения с рабочих настроек по умолчанию на «тестовые». Большинство датчиков движения, особенно в камерах видеонаблюдения, имеют тестовый режим. Эта настройка предназначена именно для таких сценариев - чтобы проверить, как и работает ли датчик движения, и сбросить его.
    • Убедитесь, что датчик правильно переместил так, чтобы он смотрел так, как должен. Если, открыв устройство, вы заметите, что датчик направлен не в ту сторону, это может сразу указать на причину проблемы - возможно, что датчик обнаружил что-то, дерево или что-то подобное. Итак, просто переместите датчик движения таким образом, чтобы он фиксировал поле, в котором вы хотите, и он также не получал никаких помех от деревьев, активности на улицах или тротуарах и т. Д.
    • При необходимости отрегулируйте диапазон датчика движения. Довольно часто диапазон датчиков движения устанавливается на максимум, хотя это и не должно быть. Если это произошло, то, вероятно, датчик движения обнаружил какое-то реальное движение, но это было движение за пределами вашей собственности и вас не беспокоит, что привело к «ложному срабатыванию» выключения света. Уменьшите диапазон до необходимого значения, и с этого момента датчик должен быть в порядке.
    • Активируйте режим «невосприимчивость к животным» ваших датчиков движения, если у вас есть домашние животные. На самом деле, даже если у вас нет домашних животных, но есть ваши соседи, или вы знаете, что вокруг вашего дома много бездомных животных, подумайте о том, чтобы активировать иммунитет к домашним животным с помощью света датчика движения. Этот режим, который можно найти в большинстве современных датчиков движения, предотвращает срабатывание датчика, когда через них проходят животные ниже определенного диапазона веса. Если вы точно настроите этот диапазон веса, он перестанет срабатывать каждый раз, когда мимо проходит кошка, но он все равно будет работать, когда человек попадет внутрь без приглашения.
    • Учитывайте также угловой диапазон вашего датчика движения. Помимо диапазона расстояний на вашем датчике, также могут быть проблемы с диапазоном его движения.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
