Закон Ома для участка цепи и полной цепи: формулы и объяснение

Для электрика и электронщика одним из основных законов является Закон Ома. Каждый день работа ставит перед специалистом новые задачи, и зачастую нужно подобрать замену сгоревшему резистору или группе элементов. Электрику часто приходится менять кабеля, чтобы выбрать правильный нужно «прикинуть» ток в нагрузке, так приходится использовать простейшие физические законы и соотношения в повседневной жизни. Значение Закона Ома в электротехники колоссально, к слову большинство дипломных работ электротехнических специальностей рассчитываются на 70-90% по одной формуле.

Историческая справка

Год открытия Закон Ома  — 1826 немецким ученым Георгом Омом. Он эмпирически определил и описал закон о соотношении силы тока, напряжения и типа проводника. Позже выяснилось, что третья составляющая – это не что иное, как сопротивление. Впоследствии этот закон назвали в честь открывателя, но законом дело не ограничилось, его фамилией и назвали физическую величину, как дань уважения его работам.

Величина, в которой измеряют сопротивление, названа в честь Георга Ома. Например, резисторы имеют две основные характеристики: мощность в ваттах и сопротивление – единица измерения в Омах, килоомах, мегаомах и т.д.

Закон Ома для участка цепи

Для описания электрической цепи не содержащего ЭДС можно использовать закон Ома для участка цепи. Это наиболее простая форма записи. Он выглядит так:

I=U/R

Где I – это ток, измеряется в Амперах, U – напряжение в вольтах, R – сопротивление в Омах.

Такая формула нам говорит, что ток прямопропорционален напряжению и обратнопропорционален сопротивлению – это точная формулировка Закона Ома. Физический смысл этой формулы – это описать зависимость тока через участок цепи при известном его сопротивлении и напряжении.

Внимание! Эта формула справедлива для постоянного тока, для переменного тока она имеет небольшие отличия, к этому вернемся позже.

Кроме соотношения электрических величин данная форма нам говорит о том, что график зависимости тока от напряжения в сопротивлении линеен и выполняется уравнение функции:

f(x) = ky или f(u) = IR или f(u)=(1/R)*I

Закон Ома для участка цепи применяют для расчетов сопротивления резистора на участке схемы или для определения тока через него при известном напряжении и сопротивлении. Например, у нас есть резистор R сопротивлением в 6 Ом, к его выводам приложено напряжение 12 В. Необходимо узнать, какой ток будет протекать через него. Рассчитаем:

I=12 В/6 Ом=2 А

Идеальный проводник не имеет сопротивления, однако из-за структуры молекул вещества, из которого он состоит, любое проводящее тело обладает сопротивлением. Например, это стало причиной перехода с алюминиевых проводов на медные в домашних электросетях. Удельное сопротивление меди (Ом на 1 метр длины) меньше чем алюминия. Соответственно медные провода меньше греются, выдерживают большие токи, значит можно использовать провод меньшего сечения.

Еще один пример — спирали нагревательных приборов и резисторов обладают большим удельным сопротивлением, т.к. изготавливаются из разных высокоомных металлов, типа нихрома, кантала и пр. Когда носители заряда движутся через проводник, они сталкиваются с частицами в кристаллической решетке, вследствие этого выделяется энергия в виде тепла и проводник нагревается. Чем больше ток – тем больше столкновений – тем больше нагрев.

Чтобы снизить нагрев проводник нужно либо укоротить, либо увеличить его толщину (площадь поперечного сечения). Эту информацию можно записать в виде формулы:

Rпровод=ρ(L/S)

Где ρ – удельное сопротивление в Ом*мм2/м, L – длина в м, S – площадь поперечного сечения.

Закон Ома для параллельной и последовательной цепи

В зависимости от типа соединения наблюдается разный характер протекания тока и распределения напряжений. Для участка цепи последовательного соединения элементов напряжение, ток и сопротивление находятся по формуле:

I=I1=I2

U=U1+U2

R=R1+R2

Это значит, что в цепи из произвольного количества последовательно соединенных элементов протекает один и тот же ток. При этом напряжение, приложенное ко всем элементам (сумма падений напряжения), равно выходному напряжению источника питания. К каждому элементу в отдельности приложена своя величина напряжений и зависит от силы тока и сопротивления конкретного:

Uэл=I*Rэлемента

Сопротивление участка цепи для параллельно соединённых элементов рассчитывается по формуле:

I=I1+I2

U=U1=U2

1/R=1/R1+1/R2

Для смешанного соединения нужно приводить цепь к эквивалентному виду. Например, если один резистор соединен с двумя параллельно соединенными резисторами – то сперва посчитайте сопротивление параллельно соединенных. Вы получите общее сопротивление двух резисторов и вам остаётся сложить его с третьим, который с ними соединен последовательно.

Закон Ома для полной цепи

Полная цепь предполагает наличие источника питания. Идеальный источник питания – это прибор, который имеет единственную характеристику:

  • напряжение, если это источник ЭДС;
  • силу тока, если это источник тока;

Такой источник питания способен выдать любую мощность при неизменных выходных параметрах.

В реальном же источнике питания есть еще и такие параметры как мощность и внутреннее сопротивление. По сути, внутреннее сопротивление – это мнимый резистор, установленный последовательно с источником ЭДС.

Формула Закона Ома для полной цепи выглядит похоже, но добавляется внутренне сопротивление ИП. Для полной цепи записывается формулой:

I=ε/(R+r)

Где ε – ЭДС в Вольтах, R – сопротивление нагрузки, r – внутреннее сопротивление источника питания.

На практике внутреннее сопротивление является долями Ома, а для гальванических источников оно существенно возрастает. Вы это наблюдали, когда на двух батарейках (новой и севшей) одинаковое напряжение, но одна выдает нужный ток и работает исправно, а вторая не работает, т.к. проседает при малейшей нагрузке.

Закон Ома в дифференциальной и интегральной форме

Для однородного участка цепи приведенные выше формулы справедливы, для неоднородного проводника необходимо его разбить на максимально короткие отрезки, чтобы изменения его размеров были минимизированы в пределах этого отрезка.

Это называется Закон Ома в дифференциальной форме.

Иначе говоря: плотность тока прямо пропорциональной напряжённости и удельной проводимости для бесконечно малого участка проводника.

В интегральной форме:

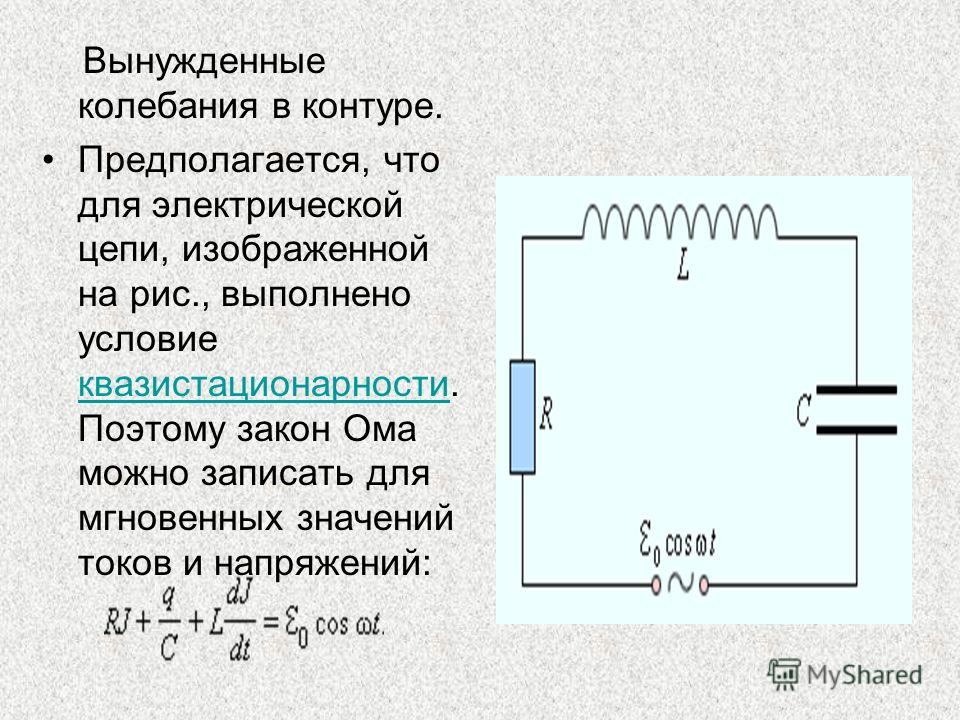

Закон Ома для переменного тока

При расчете цепей переменного тока вместо понятия сопротивления вводят понятие «импеданс». Импеданс обозначают буквой Z, в него входит активное сопротивление нагрузки Ra и реактивное сопротивление X (или Rr). Это связано с формой синусоидального тока (и токов любых других форм) и параметрами индуктивных элементов, а также законов коммутации:

  1. Ток в цепи с индуктивностью не может измениться мгновенно.
  2. Напряжение в цепи с ёмкостью не может измениться мгновенно.

Таким образом, ток начинает отставать или опережать напряжение, и полная мощность разделяется на активную и реактивную.

U=I*Z

XL и XC – это реактивные составляющие нагрузки.

В связи с этим вводится величина cosФ:

Здесь – Q – реактивная мощность, обусловленная переменным током и индуктивно-емкостными составляющими, P – активная мощность (выделяется на активных составляющих), S – полная мощность, cosФ – коэффициент мощности.

Возможно, вы заметили, что формула и её представление пересекается с теоремой Пифагора. Это действительно так и угол Ф зависит от того, насколько велика реактивная составляющая нагрузки – чем её больше, тем он больше. На практике это приводит к тому, что реально протекающий в сети ток больше чем тот, что учитывается бытовым счетчиком, предприятия же платят за полную мощность.

При этом сопротивление представляют в комплексной форме:

Здесь j – это мнимая единица, что характерно для комплексного вида уравнений. Реже обозначается как i, но в электротехнике также обозначается и действующее значение переменного тока, поэтому, чтобы не путаться, лучше использовать j.

Мнимая единица равняется √-1. Логично, что нет такого числа при возведении в квадрат, которого может получиться отрицательный результат «-1».

Как запомнить закон Ома

Чтобы запомнить Закон Ома – можно заучить формулировку простыми словами типа:

Чем больше напряжение – тем больше ток, чем больше сопротивление – тем меньше ток.

Или воспользоваться мнемоническими картинками и правилами. Первая это представление закона Ома в виде пирамиды – кратко и понятно.

Мнемоническое правило – это упрощенный вид какого-либо понятия, для простого и легкого его понимания и изучения. Может быть либо в словесной форме, либо в графической. Чтобы правильно найти нужную формулу – закройте пальцем искомую величину и получите ответ в виде произведения или частного. Вот как это работает:

Вторая – это карикатурное представление. Здесь показано: чем больше старается Ом, тем труднее проходит Ампер, а чем больше Вольт – тем легче проходит Ампер.

Напоследок рекомендуем просмотреть полезное видео, в котором простыми словами объясняется Закон Ома и его применение:

Закон Ома – один из основополагающих в электротехнике, без его знания невозможна бОльшая часть расчетов. И в повседневной работе часто приходится переводить амперы в киловатты или по сопротивлению определять ток. Совершенно не обязательно понимать его вывод и происхождение всех величин – но конечные формулы обязательны к освоению. В заключении хочется отметить, что есть старая шуточная пословица у электриков:

«Не знаешь Ома – сиди дома». И если в каждой шутке есть доля правды, то здесь эта доля правды – 100%. Изучайте теоретические основы, если хотите стать профессионалом на практике, а в этом вам помогут другие статьи из нашего сайта.

Закон ома для полной замкнутой цепи формула. Закон Ома для полной электрической цепи. Закон Ома для параллельной и последовательной цепи

Нельзя организовать циркуляцию заряда по замкнутому контуру под действием только электростатической силы. Для переноса заряда в область высокого потенциала (2-b -1) придётся использовать силы неэлектростатической природы . Такие силы получили название сторонних сил. В качестве сторонних сил могут выступать любые силы кроме электростатических. Приборы, в которых на электрические заряды действуют сторонние силы, называются источниками тока. В аккумуляторах, например, сторонние силы возникают в результате химической реакции взаимодействия электродов с электролитом, в генераторах сторонними являются силы, действующие на заряды, движущиеся в магнитном поле и т.д. Именно в источниках тока благодаря работе сторонних сил создаётся генерируемая энергия, которая затем расходуется в электрической цепи.

Работа, которую совершают сторонние силы при перемещении единичного положительного заряда – одна из основных характеристик источника, его электродвижущая сила e:

Поле сторонних сил, также как и электростатическое поле, характеризуется вектором напряжённости :

Электродвижущая сила источника равна работе, совершаемой сторонними силами при перемещении единичного положительного заряда по замкнутому контуру.

На участке цепи 1-а-2 движение носителей заряда происходит под действием только электростатической силы = q . Такие участки называются однородными.

Участок замкнутого контура, где наряду с электростатической силой действуют и сторонние силы, называют неоднородным.

Можно показать, что на однородном участке цепи средняя скорость направленного движения носителей заряда пропорциональна действующей на них силе. Для этого достаточно сравнить формулы, полученные на прошлой лекции: = (6.3) и = l

Пропорциональность скорости силе, а плотности тока – напряжённости сохранится и в случае неоднородного участка цепи. Но теперь напряжённость поля равна сумме напряжённостей электростатического поля и поля сторонних сил : .

Это уравнение закона Ома в локальной дифференциальной форме для неоднородного участка цепи.

Теперь перейдём к закону Ома для неоднородного участка цепи в интегральной форме.

Для замкнутого контура уравнение закона Ома несколько видоизменяется, так как разность потенциалов в этом случае равна нулю: .

В законе Ома для замкнутой цепи (7.8) R – полное сопротивление контура, складывающееся из внешнего сопротивления цепи R 0 и внутреннего сопротивления источника r: R = R 0 + r.

12) Закон Джоуля-Ленца в дифференциальной форме и интегральной форме.

Пусть на участке электрической цепи протекает постоянный ток I . Напряжение U на концах этого участка численно равно работе, совершаемой электрическими силами при перемещении единичного положительного заряда по этому участку. Это следует из определения напряжения.

Отсюда работа A = q  × U . За время t по участку будет перенесён заряд q = I  × t и при этом будет совершена работа: A = q  × U = U  × I  × t .

Это выражение работы электрического тока справедливо для любых проводников.

Работа, совершаемая в единицу времени – мощность электрического тока: .

Работа электрического тока (6. 14) может затрачиваться на нагревание проводника, совершение механической работы (электродвигатель) и на химическое действие тока при его течении через электролит (электролиз).

Если химическое действие и механическая работа при течении тока не производятся, то вся работа электрического тока расходуется только на нагревание проводника: Q = A = U  × I  × t = I 2  × R  × t . (6.15)

Закон о тепловом эффекте электрического тока (6.15) был экспериментально установлен независимо английским учёным Д. Джоулем и русским академиком Э.Х. Ленцем. Формула (6.15) – математическая запись закона Джоуля-Ленца в интегральной форме , позволяющая вычислить количество теплоты, выделяющейся в проводнике.

.

Перед нами закон Джоуля-Ленца в дифференциальной форме .

Учитывая, что i = lE = , это выражение можно записать ещё и так:

Правила Кирхгофа.

Рассмотренные нами законы постоянного тока позволяют рассчитать токи в сложных разветвлённых электрических цепях. Эти расчёты упрощаются, если пользоваться правилами Кирхгофа.

Правил Кирхгофа два: правило токов и правило напряжений .

Правило токов относится к узлам цепи, то есть, к таким точкам схемы, где сходятся не менее трёх проводников (рис. 7.4.). Правило токов гласит: алгебраическая сумма токов в узле равняется нулю:

При составлении соответствующего уравнения, токи, втекающие в узел, берутся со знаком плюс, а покидающие его – со знаком минус. Это первое правило Кирхгофа является следствием уравнения непрерывности (см. (6.7)) или закона сохранения электрического заряда.

Правило напряжений относится к любому замкнутому контуру разветвлённой цепи.

Правило напряжений формулируется так: в любом замкнутом контуре алгебраическая сумма падений напряжения равна алгебраической сумме э.д.с., встречающихся в этом контуре:

При составлении уравнения второго правила Кирхгофа задаются направлением обхода.

Токи, совпадающие с направлением обхода, берутся со знаком плюс, токи противоположного направления – со знаком минус Э. д.с. источника берётся со знаком плюс, если он создаёт ток, совпадающий с направлением обхода. В противном случае э.д.с. отрицательна.

Содержание:

Каждый специалист, ремонтирующий и обслуживающий электроустановки, должен хорошо знать и применять на практике закон Ома для замкнутой цепи. Это действительно так, поскольку закономерности, открытые немецким физиком Георгом Омом, лежат в основе всей электротехники. Данный закон стал весомым вкладом в дальнейшее развитие научных знаний в области электричества.

Физические свойства закона Ома

Прямая взаимосвязь между силой тока, напряжением, подведенным к сети, и была обнаружена Омом в 1826 году. В дальнейшем, понятие напряжения было заменено на более точный термин – электродвижущую силу (ЭДС). После теоретического обоснования этой зависимости был выведен закон для замкнутой цепи. Его важной особенностью считается обязательное отсутствие какого-либо внешнего возмущения. Поэтому стандартные формулировки потеряют свою актуальность, если, например, поместить проводник в переменное магнитное поле.

Для экспериментов по выводу закона использовалась простейшая схема, состоящая из источника питания, обладающего ЭДС и подключенных к нему двух выводов, соединенных с резистором. В проводнике начинают в определенном направлении перемещаться элементарные частицы, несущие заряд. Таким образом, представляется в виде отношения ЭДС к общему сопротивлению всей цепи: I = E/R.

В представленной формуле Е – является электродвижущей силой, измеряемой в вольтах, I – сила тока в амперах, а R выступает в роли электрического сопротивления резистора, измеряемого в омах. При этом, учитываются все составляющие сопротивления и при расчетах используется их суммарное значение. Они включают сопротивление самого резистора, проводника (r) и источника питания (r0). Окончательно формула будет выглядеть так: I = E/(R+r+r0). Если значение внутреннего сопротивления источника тока r0 превышает сумму R+r, то в этом случае отсутствует зависимость силы тока от характеристик подключенной нагрузки, а источник ЭДС исполняет роль источника тока. Когда r0 ниже суммы R+r, получается обратная пропорция тока с суммарным внешним сопротивлением, а напряжение поступает за счет источника питания.

Закон Ома для выполнения расчетов

Точные расчеты требуют учета всех потерь напряжения, в том числе и в местах соединений. Для определения электродвижущей силы на выводах источника тока замеряется разность потенциалов при разомкнутой цепи, когда нагрузка полностью отключена. В этом случае применяется не только закон Ома для замкнутой цепи, но и закон, действующий . Данный участок считается однородным, поскольку здесь принимается в расчет только разность потенциалов, без учета ЭДС. Это дает возможность рассчитать каждый элемент электрической цепи по формуле I=U/R, в которой U является разностью потенциалов или напряжением, измеряемым в вольтах.

Замеры выполняются с помощью вольтметра при подключении щупов к выводам нагрузки или сопротивления. Полученное значение напряжения будет всегда ниже электродвижущей силы. Это наиболее распространенная формула, позволяющая найти любую составляющую при наличии двух известных.

Закон Ома для замкнутой цепи имеет много общего с законом, выведенным для магнитной цепи. В этой системе проводник выполнен в виде замкнутого магнитопровода. В качестве источника выступает обмотка катушки по виткам которой протекает электрический ток. Появляющийся магнитный поток (Ф) замыкается на магнитопровод и начинает циркулировать по контуру. Он находится в непосредственной зависимости от магнитодвижущей силы и сопротивления материала, через который проходит. Данное явление выражено формулой Ф=F/Rm, в которой F представляет собой магнитодвижущую силу, а Rm служит сопротивлением, вызывающим затухание.

Как рассчитать цепи

Соединенный проводами с различными электроприборами и потребителями электри-ческой энергии, образует электрическую цепь.

Электрическую цепь принято изображать с помощью схем, в которых элементы электрической цепи (сопротивления , источники тока, включатели, лампы, при-боры и т. д.) обозначены специальными значками.

Направление тока в цепи — это направление от положи-тельного полюса источника тока к отрицательному. Это пра-вило было установлено в XIX в. и с тех пор соблюдается. Перемещение реальных зарядов может не совпадать с ус-ловным направлением тока. Так, в металлах носителями тока являются отрицательно заряжен-ные электроны, и движутся они от отрицательного полюса к положительному, т. е. в обратном направлении. В электролитах реальное перемещение зарядов может совпадать или быть противоположным направлению тока, в зависимости от того, какие ионы являются носителями заря-да — положительные или отрицательные.

Включение элементов в электрическую цепь может быть последовательным или параллельным .

Закон Ома для полной цепи.

Рассмотрим электрическую цепь, состоящую из источника тока и ре-зистора R .

Закон Ома для полной цепи устанавливает связь между силой тока в цепи, ЭДС и полным сопротивлением цепи, состоя-щим из внешнего сопротивления R и внутреннего сопротивления источ-ника тока r .

Работа сторонних сил A ст источника тока, согласно определению ЭДС (ɛ ) равна A ст = ɛq , где q — заряд , перемещенный ЭДС. Согласно определе-нию тока q = It , где t — время, в течение которого переносился заряд. Отсюда имеем:

A ст = ɛ It .

Тепло, выделяемое при совершении работы в цепи, согласно закону Джоуля — Ленца , равно:

Q = I 2 Rt + I 2 rt .

Согласно закону сохранения энергии А = Q . Приравнивая (A ст = ɛ It ) и (Q = I 2 Rt + I 2 rt ), получим:

ɛ = IR + Ir.

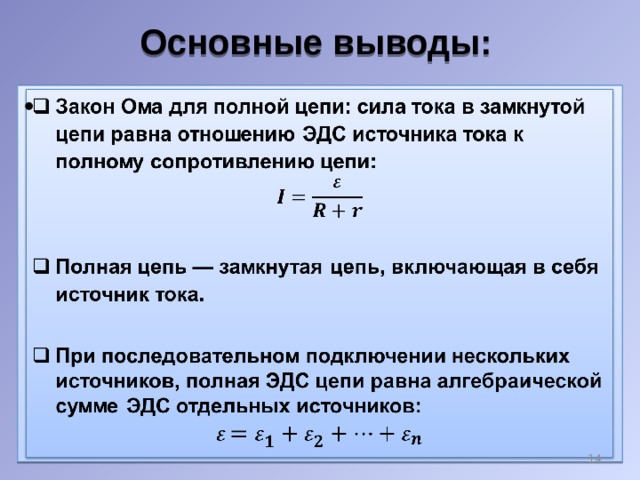

Закон Ома для замкнутой цепи обычно записывается в виде:

.

Сила тока в полной цепи равна отношению ЭДС цепи к ее полному сопротивлению.

Если цепь содержит несколько последовательно соединенных ис-точников с ЭДС ɛ 1 , ɛ 2 , ɛ 3 и т. д., то полная ЭДС цепи равна алгебраической сумме ЭДС отдельных источников. Знак ЭДС источника определяется по отношению к направлению обхода контура, который выбирается произвольно, например, на рисунке ниже — против часовой стрелки.

Сторонние силы внутри источника совершают при этом по-ложительную работу . И наоборот, для цепи справедливо следующее уравнение:

ɛ = ɛ 1 + ɛ 2 + ɛ 3 = | ɛ 1 | – | ɛ 2 | -| ɛ 3 | .

В соответствии с сила тока положительна при положительной ЭДС — направление тока во внешней цепи совпадает с направлением обхода контура. Полное сопротивление цепи с несколькими источниками равно сумме внешнего и внутренних сопротивлений всех источников ЭДС, например, для рисунка выше:

R n = R + r 1 + r 2 + r 3 .

Рассмотрим простейшую замкнутую цепь, состоящую из источника (гальванического элемента, аккумулятора или генератора)

и резистора сопротивлением (рис. 161). Источник тока имеет и сопротивление Сопротивление источника часто называют внутренним сопротивлением в отличие от внешнего сопротивления цепи. В генераторе это сопротивление обмоток, а в гальваническом элементе – сопротивление раствора электролита и электродов

Закон Ома для замкнутой цепи связывает силу тока в цепи, ЭДС и полное сопротивление цепи. Эта связь может быть установлена теоретически, если использовать закон сохранения энергии и закон Джоуля – Ленца (9.17).

Пусть за время через поперечное сечение проводника пройдет заряд Тогда работу сторонних сил по перемещению заряда можно записать так: Согласно определению силы тока Поэтому

При совершении этой работы на внутреннем и внешнем участках цепи, сопротивления которых и выделяется некоторое количество теплоты. По закону Джоуля – Ленца оно равно:

Согласно закону сохранения энергии Приравнивая (9.20) и (9.21), получим:

Произведение силы тока на сопротивление участка цепи часто называют падением напряжения на этом участке. Таким образом, ЭДС равна сумме падений напряжений на внутреннем и внешнем участках замкнутой цепи.

Обычно закон Ома для замкнутой цепи записывают в форме:

Сила тока в замкнутой цепи равна отношению ЭДС цепи к ее полному сопротивлению.

Сила тока зависит от трех величин: сопротивлений и внешнего и внутреннего участков цепи. Внутреннее сопротивление источника тока не оказывает заметного влияния на силу тока, если оно мало по сравнению с сопротивлением внешней части цепи При этом напряжение на зажимах источника приблизительно равно

Но при коротком замыкании сила тока в цепи определяется именно внутренним сопротивлением источника и может при электродвижущей силе в несколько вольт быть очень большой, если мало (например, у аккумулятора Ом). Провода могут расплавиться, а сам источник – выйти из строя.

Если цепь содержит несколько последовательно соединенных элементов с то полная ЭДС цепи равна алгебраической сумме ЭДС отдельных элементов. Для определения знака ЭДС любого источника нужно вначале условиться относительно выбора положительного направления обхода контура. На рисунке 162 положительным (произвольно) считает направление обхода против часовой стрелки.

Если при обходе цепи переходят от отрицательного полюса источника к положительному, то Сторонние силы внутри источника совершают при этом положительную работу. Если же при обходе цепи переходят от положительного полюса источника к отрицательному, ЭДС будет отрицательной. Сторонние силы внутри источника совершают отрицательную работу. Так, для цепи, изображенной на рисунке 162:

Если то согласно (9.23) сила тока т. е. направление тока совпадает с направлением обхода контура. При наоборот, направление тока противоположно направлению обхода контура. Полное сопротивление цепи равно сумме всех сопротивлений:

При параллельном соединении гальванических элементов с одинаковыми ЭДС (или других источников) ЭДС батареи равна ЭДС одного из элементов (рис. 163). Внутреннее же сопротивление батареи рассчитывают по обычному правилу параллельного соединения проводников. Для цепи, изображенной на рисунке 163, согласно закону Ома для замкнутой цепи сила тока определяется следующей формулой:

1. Почему электрическое поле заряженных частиц (кулоновское поле) не способно поддерживать постоянный электрический ток в цепи? 2. Что называют сторонними силами? 3. Что называют электродвижущей силой?

4. Сформулируйте закон Ома для замкнутой цепи. 5. От чего зависит знак ЭДС в законе Ома для замкнутой цепи?

Закон ома для замкнутой цепи говорит о том что. Величина тока в замкнутой цепи, которая состоит из источника тока обладающего внутренним сопротивлением, а также внешним нагрузочным сопротивлением. Будет равна отношению электродвижущей силы источника к сумме внешнего и внутреннего сопротивлений.

Формула 1 — Закон Ома для замкнутой цепи

Где R Сопротивление внешней цепи измеряется в Омах

r внутреннее сопротивление источника тока также измеряется в Омах

I Сила тока в цепи. Измеряется в Амперах

E Электродвижущая сила источника тока измеряется в Вольтах

Иногда возникают ситуации, когда необходимо найти силу тока в цепи, но при этом напряжение на ее концах не задано. Но всё же известно сопротивление цепи и электродвижущая сила источника тока. Применить в этом случае закон Ома для участка цепи невозможно.

В этом случае применяют закон Ома для замкнутой цепи. Для пояснения принципа действия этого закона проведем опыт. Для этого нам понадобится источник тока реостат вольтметр и амперметр.

Для начала построим цепь, состоящую из источника тока реостата и амперметра. Перед началом эксперимента реостат выведем в максимальное положение. После включения в цепи появится ток, который можно наблюдать по амперметру. Двигая ползунок реостата увидим, что при изменении внешнего сопротивления цепи изменяется ток.

Рисунок 1 — измерение тока в цепи

Далее оставив на реостате определённое сопротивление, подключим параллельно источнику тока еще один такой же. И мы увидим, что ток в цепи увеличится. Казалось бы, оба источника имеют одно и то же напряжение сопротивление внешней цепи не изменилось, почему же увеличился ток.

Произошло это по тому, что уменьшилось внутренне сопротивление источника тока. А поскольку в замкнутой цепи оно включено последовательно с внешним сопротивлением и источником тока. То это внутренне сопротивление также участвует в формировании тока в цепи.

Формула 2 — закон Ома для замкнутой цепи с n количеством параллельно включенных источников тока.

Исходя из выше сказанного, можно заключить, что в реальной замкнутой электрической цепи величина тока не способна возрасти бесконечно при возникновении короткого замыкания в источнике тока, так как эту величину ограничивает внутренне сопротивление источника тока.

Facebook

Twitter

Вконтакте

Google+

Обслуживание

Изучение закона ома для полной цепи вывод. Лабораторная работа

Цель работы:

Углубление знаний о законе Ома для участков цепи и о законе Ома для полной цепи. Применения правил Кирхгофа для расчета цепей постоянного тока.

Оборудование : учебно-лабораторный стенд «Законы постоянного тока», мультиметр, три-четыре резистора с известными сопротивлениями, два гальванических элемента разных типов, соединительные провода.

Введение

Постановка задачи о расчете цепи постоянного тока: «Зная величины действующих в цепи э.д.с., внутренние сопротивления источников тока и сопротивления всех элементов цепи, рассчитать силы токов на каждом участке цепи и падение напряжения на каждом элементе».

При решении этой задачи используются:

закон Ома для участка цепи

I – сила тока, U – напряжение на участке цепи, R – сопротивление участка;

закон Ома для полной цепи

I – сила тока, e э.д.с. источника тока, R – сопротивление внешней цепи, r – внутреннее сопротивление источника тока.

Непосредственный расчет разветвленных цепей, содержащих несколько замкнутых контуров и несколько источников тока, производится с помощью двух правил Кихгофа.

Любая точка в разветвленной цепи, в которой сходится не менее трех проводников с током, называется узлом . При этом ток, входящий в узел, считается положительным, а ток, выходящий из узла, – отрицательным.

Первое правило Кирхгофа : алгебраическая сила токов, сходящихся в узле, равна нулю:

Второе правило Кирхгофа : в любом замкнутом контуре, произвольно выбранном в разветвленной цепи, алгебраическая сумма произведений сил токов на сопротивления соответствующих участков этого контура равна алгебраической сумме э.д.с., встречающихся в контуре:

(4)

Описание стенда «Законы постоянного тока»

В работе используется стенд, состоящий из двух источников тока (гальванических элементов), набора из четырёх резисторов с известными сопротивлениями, мультиметра и набора соединительных проводов.

1. При сборке электрических цепей необходимо обеспечить хороший контакт в каждом соединении.

2. Соединительные провода закручиваются под клеммы по часовой стрелке .

3. При измерении сил токов и напряжений щупы мультиметра должны быть плотно прижаты к клеммам.

4. Измерения производятся при кратковременном замыкании цепи кнопкой.

5. Не следует длительное время оставлять цепь в собранном состоянии.

Прежде всего, изучите правила измерений с помощью универсального электроизмерительного прибора – мультиметра.

Измерение, обработка и представление результатов измерений

Задание 1.

Э.д.с. источника тока можно с достаточно большой степенью точности измерить непосредственно с помощью вольтметра. Но при этом следует иметь в виду, что при этом измеряемое напряжение меньше истинного значения э.д.с. на величину падения напряжения на самом источнике тока.

, (5)

где U – показания вольтметра.

Разница между истинным значением э.д.с. и измеренным напряжением при этом равна:

. (6)

При этом относительная погрешность измерения э.д.с. равна:

(7)

Обычно сопротивление источника тока (гальванического элемента) равно несколько Ом (например, 1Ом ). Если даже сопротивление вольтметра мало (например, 100 Ом ), то и в этом случае погрешность прямого измерения э. д.с. составляет всего » 1%. Хороший вольтметр, в том числе используемый в мультиметре, имеет сопротивление порядка 10 6 Ом . Ясно, что при использовании такого вольтметра можно считать, что показание вольтметра практически равно измеряемой э.д.с источника тока.

1. Подготовьте мультиметр к измерению постоянного напряжения до 2 В .

2. Не вынимая гальванические элементы из креплений, измерьте и запишите их э.д.с. с точностью до сотых долей вольта.

3. Э.д.с. величина всегда положительная. Соблюдайте полярность при подключении мультиметра к источникам тока. Красный щуп мультиметра присоединяется к «+» источника тока.

Задание 2.

Внутреннее сопротивление источника тока можно вычислить с помощью закона Ома:

1. Подготовьте мультиметр для измерения силы постоянного тока до 10(20) А .

2. Составьте электрическую цепь из последовательно соединенного источника тока, резистора (одного из набора) и амперметра.

3. Измерьте силу тока в цепи.

4. Рассчитайте и запишите величину внутреннего сопротивления источника.

5. Аналогичные измерения проделайте для другого элемента.

Задание 3. Расчёт электрической цепи постоянного тока

1. Соберите электрическую цепь по схеме, предложенной преподавателем (схемы 1-7).

2. Зачертите схему в отчет по работе и укажите номиналы выбранных резисторов.

3. С помощью правил Кирхгофа рассчитайте силы токов во всех ветвях цепи. Вычислите падения напряжений на каждом резисторе.

4. С помощью мультимета измерьте силу тока в доступном для измерения месте. Измерьте падение напряжения на каждом резисторе.

5. В выводе сравните измеренные и расчетные значения и укажите причины возможных расхождений.

Задание 4. Соединение источников тока в батареи

1. Источники тока могут соединятся в батареи двумя основными способами: параллельно и последовательно. Если источники соединяются последовательно, то их э.д.с. и внутренние сопротивления складываются:

При параллельном соединении одинаковых источников тока общая э.д.с. батареи равна э.д.с. одного источника, а внутреннее сопротивление батареи в n раз меньше внутреннего сопротивления одного источника тока:

(10)

Соберите цепи по схемам 8, 9, в которых реализуются обе схемы соединения. Рассчитайте и измерьте силу тока в цепи при этих соединениях. В выводе сравните расчетные и измеренные значения.

Отчет по лабораторной работе № 3

Изучение применения закона Ома для расчета цепей постоянного тока

выполненной учащимся школы «Поиск»

…………………………………………………………………………………

«…….»………….. 200….

Задание 1. Определение э.д.с. источников тока

Первый источник тока e 1 = ……… В

Второй источник тока e 2 = ……… В

Задание 2. Измерение внутреннего сопротивления источников тока

Первый источник тока

R = ……… Ом, I = ……… А, r 1 = ……… Ом

Второй источник тока

R = ……… Ом, I = ……… А, r 2 = ……… Ом

Таблица 1

Вывод: ………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………

При проектировании и ремонте схем различного назначения обязательно учитывается закон Ома для полной цепи. Поэтому тем, кто собирается этим заниматься, для лучшего понимания процессов этот закон надо знать. Законы Ома разделяют на две категории:

  • для отдельного участка электрической цепи;
  • для полной замкнутой цепи.

В обоих случаях учитывается внутреннее сопротивление в структуре источника питания. В вычислительных расчетах используют закон Ома для замкнутой цепи и другие определения.

Простейшая схема с источником ЭДС

Чтобы понять закон Ома для полной цепи, для наглядности изучения рассматривается самая простая схема с минимальным количеством элементов, ЭДС и активной резистивной нагрузки. Можно прибавить в комплект соединительные провода. Для питания идеально подходит автомобильный аккумулятор 12В, он рассматривается как источник ЭДС со своим сопротивлением в элементах конструкции.

Роль нагрузки играет обычная лампа накаливания с вольфрамовой спиралью, которая имеет сопротивление в несколько десятков Ом. Данная нагрузка преобразует электрическую энергию в тепловую. Всего несколько процентов расходуются на излучение потока света. При расчете таких схем применяют закон Ома для замкнутой цепи.

Принцип пропорциональности

Экспериментальными исследованиями в процессе измерений величин при разных значениях параметров полной цепи:

  • Силы тока – I А;
  • Суммы сопротивлений батареи и нагрузки – R+r измеряют в омах;
  • ЭДС – источник тока, обозначают как Е. измеряется в вольтах

было замечено, что сила тока имеет прямо пропорциональную зависимость относительно ЭДС и обратную пропорциональную зависимость относительно суммы сопротивлений, которые замыкаются последовательно в контуре цепи. Алгебраически это сформулируем следующим образом:

Рассматриваемый пример схемы с замкнутым контуром цепи – с одним источником питания и одним внешним элементом сопротивления нагрузки в виде лампы со спиралью накаливания. При расчете сложных схем с несколькими контурами и множеством элементов нагрузки применяют закон Ома для всей цепи и другие правила. В частности надо знать законы Киргофа, понимать, что такое двухполюсники, четырехполюсники, отводящие узлы и отдельные ветви. Это требует детального рассмотрения в отдельной статье, раньше этот курс ТЭРЦ (теория электро- радиотехнических цепей) в институтах учили не менее двух лет. Поэтому ограничиваемся простым определением только для полной электрической цепи.

Особенности сопротивлений в источниках питания

Важно! Если сопротивление спирали на лампе мы видим на схеме и в реальной конструкции, то внутреннего сопротивления в конструкции гальванической батарейки, или аккумулятора, не видно. В реальной жизни, даже если разобрать аккумулятор, найти сопротивление невозможно, оно не существует как отдельная деталь, иногда его отображают на схемах.

Внутреннее сопротивление создается на молекулярном уровне. Токопроводящие материалы аккумулятора или другого источника питания генератора с выпрямителем тока не обладают 100% проводимостью. Всегда присутствуют элементы с частицами диэлектрика или металлов другой проводимости, это создает потери тока и напряжения в батарее. На аккумуляторах и батарейках нагляднее всего отображается влияние сопротивления элементов конструкции на величину напряжения и тока на выходе. Способность источника выдавать максимальный ток определяет чистота состава токопроводящих элементов и электролита. Чем чище материалы, тем меньше значение r, источник ЭДС выдает больший ток. И, наоборот, при наличии примесей ток меньше, r увеличивается.

В нашем примере аккумулятор имеет ЭДС 12В, к нему подключается лампочка, способная потреблять мощность 21 Вт, в этом режиме спираль лампы раскаляется до максимально допустимого накала. Формулировка проходящего через нее тока записывается как:

I = P\U = 21 Вт / 12В = 1,75 А.

При этом спираль лампы горит в половину накала, выясним причину этого явления. Для расчетов сопротивления общей нагрузки (R + r ) применяют законы Ома для отдельных участков цепей и принципы пропорциональности:

(R + r) = 12\ 1,75 = 6,85 Ом.

Возникает вопрос, как выделить из суммы сопротивлений величину r. Допускается вариант – измерить мультиметром сопротивление спирали лампы, отнять его от общего и получить значение r – ЭДС. Этот способ будет не точен – при нагревании спирали сопротивление значительно изменяет свою величину. Очевидно, что лампа не потребляет заявленной в ее характеристиках мощности. Ясно, что напряжение и ток для накаливания спирали малы. Для выяснения причины измерим падение напряжения на аккумуляторе при подключенной нагрузке, к примеру, оно будет 8 Вольт. Предположим, что сопротивление спирали рассчитывается с использованием принципов пропорциональности:

U/ I = 12В/1,75А = 6,85 Ом.

При падении напряжения сопротивление лампы остается постоянным, в этом случае:

  • I = U/R = 8В/6,85 Ом = 1,16 А при требуемом 1.75А;
  • Потери по току = (1,75 -1.16) = 0,59А;
  • По напряжению = 12В – 8В = 4В.

Потребляемая мощность будет Р = UxI = 8В х 1.16А = 9,28 Вт вместо положенных 21 Вт. Выясняем, куда уходит энергия. За пределы замкнутого контура не может, остаются только провода и конструкция источника ЭДС.

Сопротивление ЭДС – r можно вычислить, используя потерянные величины напряжения и тока:

r = 4В/0.59А = 6,7 Ом.

Получается внутреннее сопротивление источника питания «сжирает» половину выделяемой энергии на себя, и это, конечно, не нормально.

Такое бывает в старых отработавших свой срок или бракованных аккумуляторах. Сейчас производители стараются следить за качеством и чистотой применяемых токоведущих материалов, чтобы снизить потери. Для того чтобы в нагрузку отдавалась максимальная мощность, технологии изготовления источников ЭДС контролируют, чтобы величина не превышала 0,25 Ом.

Зная закон Ома для замкнутой цепи, используя постулаты пропорциональности, можно легко вычислить необходимые параметры для электрических цепей для определения неисправных элементов или проектирования новых схем различного назначения.

Видео

Закон Ома для полной цепи – эмпирический (полученный из эксперимента) закон, который устанавливает связь между силой тока, электродвижущей силой (ЭДС) и внешним и внутренним сопротивлением в цепи.

При проведении реальных исследований электрических характеристик цепей с постоянным током необходимо учитывать сопротивление самого источника тока. Таким образом в физике осуществляется переход от идеального источника тока к реальному источнику тока, у которого есть свое сопротивление (см. рис. 1).

Рис. 1. Изображение идеального и реального источников тока

Рассмотрение источника тока с собственным сопротивлением обязывает использовать закон Ома для полной цепи.

Сформулируем закона Ома для полной цепи так (см. рис. 2): сила тока в полной цепи прямо пропорциональна ЭДС и обратно пропорциональна полному сопротивлению цепи, где под полным сопротивлением понимается сумма внешних и внутренних сопротивлений.

Рис. 2. Схема закона Ома для полной цепи.


  • R – внешнее сопротивление [Ом];
  • r – сопротивление источника ЭДС (внутреннее) [Ом];
  • I – сила тока [А];
  • ε– ЭДС источника тока [В].

Рассмотрим некоторые задачи на данную тему. Задачи на закон Ома для полной цепи, как правило, дают ученикам 10 класса, чтобы они могли лучше усвоить указанную тему.

I. Определите силу тока в цепи с лампочкой, сопротивлением 2,4 Ом и источником тока, ЭДС которого равно 10 В, а внутреннее сопротивление 0,1 Ом.

По определению закона Ома для полной цепи, сила тока равна:

II. Определить внутреннее сопротивление источника тока с ЭДС 52 В. Если известно, что при подключении этого источника тока к цепи с сопротивлением 10 Ом амперметр показывает значение 5 А.

Запишем закон Ома для полной цепи и выразим из него внутреннее сопротивление:

III. Однажды школьник спросил у учителя по физике: «Почему батарейка садится?» Как грамотно ответить на данный вопрос?

Мы уже знаем, что реальный источник обладает собственным сопротивлением, которое обусловлено либо сопротивлением растворов электролитов для гальванических элементов и аккумуляторов, либо сопротивлением проводников для генераторов. Согласно закону Ома для полной цепи:

следовательно, ток в цепи может уменьшаться либо из-за уменьшения ЭДС, либо из-за повышения внутреннего сопротивления. Значение ЭДС у аккумулятора почти постоянный. Следовательно, ток в цепи понижается за счет повышения внутреннего сопротивления. Итак, «батарейка» садится, так как её внутреннее сопротивление увеличивается.

Тема: «Изучение закона Ома для участка цепи»

Цель работы : установить на опыте зависимость силы тока от напряжения и сопротивления.

Оборудование : амперметр лабораторный, вольтметр лабораторный, источник питания, набор из трёх резисторов сопротивлениями 1 Ом, 2 Ом, 4 Ом, реостат, ключ замыкания тока, соединительные провода.

Ход работы.

Краткие теоритические сведения

Электрический ток – упорядоченное движение заряженных частиц

Количественной мерой электрического тока служит сила тока I

Сила тока – скалярная физическая величина, равная отношению заряда q, переносимого через поперечное сечение проводника за интервал времени t, к этому интервалу времени:

В Международной системе единиц СИ сила тока измеряется в амперах [А] .

Прибор для измерения силы тока Амперметр. Включается в цепь последовательно

Напряжение – это физическая величина, характеризующая действие электрического поля на заряженные частицы, численно равно работе электрического поля по перемещению заряда из точки с потенциалом φ 1 в точку с потенциалом φ 2

U 12 = φ 1 – φ 2

U – напряжение

A работа тока

q электрический заряд

Единица напряжения – Вольт [В]

Прибор для измерения напряжения – Вольтметр. Подключается в цепь параллельно тому участку цепи, на котором измеряется разность потенциалов.

На схемах электрических цепей амперметр обозначается .

Величина, характеризующая противодействие электрическому току в проводнике, которое обусловлено внутренним строением проводника и хаотическим движением его частиц, называется электрическим сопротивлением проводника.

Электрическое сопротивление проводника зависит от размеров и формы проводника и от материала , из которого изготовлен проводник .

S – площадь поперечного сечения проводника

l длина проводника

ρ – удельное сопротивление проводника

В СИ единицей электрического сопротивления проводников служит ом [Ом].

Графическая зависимость силы тока I от напряжения U вольт-амперная характеристика

Закон Ома для однородного участка цепи : сила тока в проводнике прямо пропорциональна приложенному напряжению и обратно пропорциональна сопротивлению проводника.

Назван в честь его первооткрывателя Георга Ома .

Практическая часть

1. Для выполнения работы соберите электрическую цепь из источника тока, амперметра, реостата, проволочного резистора сопротивлением 2 Ом и ключа. Параллельно проволочному резистору присоедините вольтметр (см. схему).

2. Опыт 1.

Таблица 1 . Сопротивление участка 2 Ом

3.

4. Опыт 2 .

Таблица 2.

5.

6. Ответьте на контрольные вопросы.

Контрольные вопросы

1. Что такое электрический ток?

2. Дайте определение силы тока. Как обозначается? По какой формуле находится?

3. Какова единица измерения силы тока?

4. Каким прибором измеряется сила тока? Как он включается в электрическую цепь?

5. Дайте определение напряжения. Как обозначается? По какой формуле находится?

6. Какова единица измерения напряжения?

7. Каким прибором измеряется напряжение? Как он включается в электрическую цепь?

8. Дайте определение сопротивления. Как обозначается? По какой формуле находится?

9. Какова единица измерения сопротивления?

10. Сформулируйте закон Ома для участка цепи.

Вариант выполнения измерений.

Опыт 1. Исследование зависимости силы тока от напряжения на данном участке цепи . Включите ток. При помощи реостата доведите напряжение на зажимах проволочного резистора до 1 В, затем до 2 В и до 3 В. Каждый раз при этом измеряйте силу тока и результаты записывайте в табл. 1.

Таблица 1 . Сопротивление участка 2 Ом

По данным опытов постройте график зависимости силы тока от напряжения. Сделайте вывод.

Опыт 2. Исследование зависимости силы тока от сопротивления участка цепи при постоянном напряжении на его концах . Включите в цепь по той же схеме проволочный резистор сначала сопротивлением 1 Ом, затем 2 Ом и 4 Ом. При помощи реостата устанавливайте на концах участка каждый раз одно и то же напряжение, например, 2 В. Измеряйте при этом силу тока, результаты записывайте в табл 2.

Таблица 2. Постоянное напряжение на участке 2 В

По данным опытов постройте график зависимости силы тока от сопротивления. Сделайте вывод.

Презентация: “Лабораторная работа: “Изучение закона Ома для участка цепи” .

{edocs}fizpr/lr7f.pptx,800,600{/edocs}

Лабораторная работа №10. «Изучение закона Ома для полной цепи – 3 способ». Цель работы: изучить закон Ома для полной цепи. Задачи работы:  определение ЭДС и внутреннего сопротивления источника постоянного тока по его вольтамперной характеристике;  исследование графической зависимости мощности, выделяющейся во внешней цепи от величины силы электрического тока P  f I  . Оборудование: источник постоянного тока, амперметр, вольтметр, соединительные провода, ключ, реостат. Теория и метод выполнения работы: Закон I  Rr Ома для полной цепи I  Rr . Преобразуем    I  R  r   I  R  I  r  U  I  r    U  I  r  U    I  r . выражение Следовательно, зависимость напряжения на выходе источника постоянного тока от величины силы тока (вольтамперная характеристика) имеет вид (см. рис. 1): рис. 1 Анализ вольт-амперной характеристики источника постоянного тока: 1) для т. C: I=0, тогда U    0  r   2) для т.D: U=0, тогда 0    I  r    I  r  I  3) tg  U   r I I к.з   I к.з r Выражение для мощности, выделяющейся во внешней электрической цепи имеет вид P  I  U  I    I  r   I    I 2  r . Поэтому графическая зависимость P  f I  представляет собой параболу, ветви которой направлены вниз (см. рис. 2). рис. 2 Анализ графической зависимости P  f I  (см. рис. 3): рис. 3 1) для т.B: P=0, тогда 0  I   I 2  r  0    I  r  I   r  I к. з. , т.е. абсцисса т.B соответствует току короткого замыкания; 2) т.к. парабола является симметричной, то абсцисса т.А составляет половину тока короткого замыкания I  3) т.к. в т.А I  I к. з.   , а ордината – соответствует максимальному значению мощности; 2 2r  Rr и I  2r , то после преобразований получаем R=r – условие, при котором мощность выделяющаяся во внешней цепи с источником постоянного тока принимает максимальное значение; 2     r  4) максимальное значение мощности P  I 2  R   .  4r 2r 2 Ход работы: 1. Подключить вольтметр к клеммам источника постоянного тока (см. рис. 4). Напряжение, показанное вольтметром принять за величину ЭДС источника постоянного тока и считать как эталонное для данной лабораторной работы. Результат записать в виде: (U±U) В. Абсолютную погрешность принять равной цене деления вольтметра. рис. 4 2. Собрать экспериментальную установку по схеме, приведённой на рисунке 5: рис. 5 3. Провести серию из 5-10 экспериментов, при плавном перемещении ползунка реостата, результаты измерений заносить в таблицу: Сила тока Напряжение I U А В 4. По полученным экспериментальным данным построить вольт-амперную характеристику источника постоянного тока. 5. Определить возможное значение ЭДС источника постоянного тока и тока короткого замыкания. 6. Применить методику графической обработки экспериментальных данных и вычислений для расчёта внутреннего сопротивления источника постоянного тока. 7. Результаты вычислений представить в виде:  ЭДС источника постоянного тока: (ср±ср) В;  внутреннее сопротивление источника постоянного тока: r=(rср±rср) Ом. 8. Построить графическую зависимость U  f I  в Microsoft Excel, используя мастер диаграмм с добавлением линии тренда и указанием уравнения прямой. По основным параметрам уравнения определить возможное значение ЭДС источника постоянного тока, тока короткого замыкания и внутреннее сопротивление. 9. На числовых осях указать интервал значений ЭДС, внутреннего сопротивления источника постоянного тока и тока короткого замыкания, полученных различными методами определения. 10. Исследовать мощность, выделяющуюся во внешней цепи от величины силы электрического тока. Для этого заполнить таблицу и построить графическую зависимость P  f I  : Сила тока Мощность I P А Вт 11. По построенному графику определить максимальное значение мощности, ток короткого замыкания, внутреннее сопротивление источника тока и ЭДС. 12. Возможен вариант построения графической зависимости P  f I  в Microsoft Excel, используя мастер диаграмм с добавлением полиномиальной линии тренда со степенью 2, пересечением кривой с осью OY (P) в начале координат и указанием уравнения на диаграмме. По основным параметрам уравнения определить максимальное значение мощности, ток короткого замыкания, внутреннее сопротивление источника тока и ЭДС. 13. Сформулировать общий вывод по работе.

Электродвижущая сила. Закон Ома для полной цепи

1. Электродвижущая сила. Закон Ома для полной цепи.

2. Повторение

1.Что такое электрический ток?
2.Назовите условия существования тока
в цепи?
3.Что представляет собой электрический
ток в металлах?
4.Сформулируйте закон Ома для участка
цепи.
5.Что такое источник тока? Какова его
роль в электрической цепи?
5.Лампа рассчитана на напряжение 127 В,
имеет сопротивление 254 Ом. Вычислите
силу тока в лампе.
6. По данным
приведенным на
рисунке определите
показания
амперметра.
R=2Ом
А
V U=6B
Последовательное
соединение
Параллельное
соединение
Схема
R1
R1
Сила тока
Напряжение
Сопротивление
R2
I I1 I2
U U1 U2
R R1 R 2
R nR 1
R2
I I1 I2
U U1 U2
1 1
1
R R1 R 2
R1 R 2
R
R1 R 2
R1
R
n
Гальванический элемент- химический источник тока , основанный на
взаимодействии двух металлов или их оксидов в электролите,
приводящих к возникновению в замкнутой цепи электрического тока.
Чтобы в проводнике
электрический ток
существовал длительное
время, необходимо все это
время поддерживать в нем
электрическое поле.
Электрическое поле в
проводниках создается и
может длительное время
поддерживаться источниками
электрического тока.
Любой источник тока характеризуется
электродвижущей силой (ЭДС).
Что это значит?
Соединим проводником
два металлических
шарика, несущих
заряды
противоположных
знаков.
Под влиянием
электрического поля
этих зарядов в
проводнике возникает
электрический ток.
Но этот ток будет очень кратковременным. Потенциалы
шариков станут одинаковыми, электрическое поле исчезнет.

9. Сторонние силы

Чтобы ток был постоянным, надо
поддерживать постоянное
напряжение между шариками.
Для этого необходимо устройство
(источник тока).
В таком устройстве на заряды,
кроме электрических сил,
должны действовать силы
неэлектрического
происхождения.
Одно лишь электрическое поле заряженных частиц
(кулоновское поле) не способно поддерживать
постоянный ток в цепи.
Внутри источника тока заряды движутся под действием
сторонних сил против кулоновских сил (электроны от
положительного заряженного электрода к отрицательному),
а во всей остальной цепи их приводит в движение
электрическое поле.

11. Электродвижущая сила

Действие сторонних сил характеризуется физической
величиной, называемой электродвижущей силой
(сокращённо ЭДС).
Электродвижущая сила в замкнутом контуре
представляет собой отношение работы сторонних
сил при перемещении заряда вдоль контура к заряду:
ЭДС выражают в вольтах: [Ɛ] = Дж/Кл = В
Рассмотрим простейшую
полную (замкнутую) цепь,
состоящую из источника тока
и резистора сопротивлением R.
Ɛ – ЭДС источника тока,
r – внутреннее сопротивление источника тока,
R – внешнее сопротивление цепи,
R + r – полное сопротивление цепи.
Cила тока в полной цепи равна отношению ЭДС цепи к её
полному сопротивлению.
Сила тока (А)
I
Сопротивление
нагрузки (Ом)
R r
ЭДСэлектродвижущая
сила источника тока
(В)
Внутреннее
сопротивление
источника тока
(Ом)

14. Решение задач:

№1 Гальванический элемент с ЭДС E = 5,0 В и
внутренним сопротивлением r = 0,2 Ом замкнут на
проводник сопротивлением R = 40,0 Ом. Чему
равно напряжение U на этом проводнике?
Ответ:4,975В
№2 Определить ЭДС источника тока с внутренним
сопротивлением r = 0,3 Ом, если при подключении
к клеммам источника тока параллельно соединенных
резисторов R1=10 Ом и R2=6 Ом сила тока в цепи:
I=3 A.
Ответ:12,15В

15. В цепи, изображенной на схеме R1=2,9Ом, R2=7Ом, R3=3Ом, внутреннее сопротивление источника тока равно 1Ом. Амперметр показывает

ток 1А.
Определите ЭДС и напряжение на зажимах батареи.

16. При разомкнутом ключе амперметр показывает ток 1А.

Какой ток покажет амперметр при замкнутом ключе? ЭДС источника 10В, внутреннее сопротивление источника
1Ом, R1=5Ом, R2=4Ом, R3 неизвестно.
ЭДС источника тока 3В, его внутреннее сопротивление
1Ом, сопротивление резисторов R1=R2=1,75Ом,
R3=2Ом, R4=6Ом. Какова сила тока в резисторе R4 ?

18. Частные случаи

19. Режим холостого хода

20. Короткое замыкание

Короткое замыкание явление, когда
сопротивление во внешней цепи по какимлибо
причинам стремится к нулю:
Ток короткого замыкания из-за того, что
внутреннее сопротивление источников мало по
сравнению с сопротивлением внешним, как
правило, чрезвычайно велик. Из-за этого
выделяется очень большое количество теплоты,
что может стать причиной обрывов цепи, пожаров
и т. д.
Для предотвращения подобного используются
предохранители

“ЭДС. Закон Ома для полной цепи”

Ход урока.

  1. Орг. момент

  2. Проверка домашнего задания: работа, мощность и количество энергии.

  3. Повторение:

    1. Сформулируйте закон сохранения энергии?

    2. Что такое электрический ток?

    3. Куда необходимо поместить проводник, чтобы в нем возникло направленное движение зарядов?

    4. Какие действия производит электрический ток?

  4. Изучение нового материала.

Рассмотрим элементарную электрическую цепь, состоящую из неподвижных проводников первого рода (т. е. проводники, в которых электрический ток не вызывает химических действий). В этом случае работа тока полностью переходит в теплоту. Значит, согласно закону сохранения энергии, в электрическую цепь должна поступать энергия.

Выясним, на каком участке цепи энергия поступает в цепь и что является причиной ее появления.

Вывод: для существования тока в цепи необходим источник тока – устройство, в котором действуют сторонние силы (силы не электростатической природы), совершающие работу по разделению зарядов и поддерживающие постоянную разность потенциалов между концами остальной части цепи. В этой части движение зарядов обусловлено электрическим полем, возникающим вследствие разности потенциалов между его концами.

Электростатическое поле потенциально. Значит, в замкнутой цепи работа этого поля по перемещению заряда равна нулю. Поэтому суммарная работа всех сил, действующих на заряд при таком перемещении равна работе лишь сторонних сил.

Действие сторонних сил характеризуется физической величиной называемой электродвижущей силой –

ЭДС источника численно равна работе по перемещению единичного положительного заряда внутри источника от его отрицательного полюса к положительному.

Единица измерения в СИ [] = 1 В.

Найдем зависимость силы тока от ЭДС и сопротивления.

При перемещении заряда q внутри источника тока сторонние силы совершают работу Астор = q
Qвнеш = I2 R t = q I R – количество теплоты выделяющееся во внешней цепи
Qвнут = I2 r t = q I r – количество теплоты выделяющееся в источнике тока (где r – внутреннее сопротивление источника).

Согласно закону сохранения энергии Астор = Qвнеш + Qвнут, отсюда

q = q I R + q I r ,

 = I R + I r

 – данное уравнение представляет собой закон Ома для полной цепи. Сумма сопротивлений R + r называется полным сопротивлением цепи.

Сила тока в замкнутой цепи, содержащей один источник, равна отношению ЭДС источника к полному сопротивлению цепи.

  1. Закрепление.

9. A 12 № 4088. На ри­сун­ке изоб­ра­же­на схема элек­три­че­ской цепи, вклю­ча­ю­щей ис­точ­ник по­сто­ян­но­го тока, иде­аль­ный вольт­метр, ключ и ре­зи­стор. По­ка­за­ние вольт­мет­ра при за­мкну­том ключе в 3 раза мень­ше, чем по­ка­за­ние вольт­мет­ра при разо­мкну­том ключе.



Можно утвер­ждать, что внут­рен­нее со­про­тив­ле­ние ис­точ­ни­ка тока

1) в 3 раза боль­ше со­про­тив­ле­ния ре­зи­сто­ра
2) в 3 раза мень­ше со­про­тив­ле­ния ре­зи­сто­ра
3) в 2 раза боль­ше со­про­тив­ле­ния ре­зи­сто­ра
4) в 2 раза мень­ше со­про­тив­ле­ния ре­зи­сто­ра

10. A 12 № 4123. Ре­зи­стор с со­про­тив­ле­ни­ем R под­клю­ча­ют к ис­точ­ни­ку тока с ЭДС  и внут­рен­ним со­про­тив­ле­ни­ем  Если под­клю­чить этот ре­зи­стор к ис­точ­ни­ку тока с ЭДС  и внут­рен­ним со­про­тив­ле­ни­ем  то мощ­ность, вы­де­ля­ю­ща­я­ся в этом ре­зи­сто­ре.

1) уве­ли­чит­ся в 2 раза
2) уве­ли­чит­ся в 4 раза
3) умень­шит­ся в 8 раз
4) не из­ме­нит­ся

11. A 12 № 4420. Иде­аль­ный ам­пер­метр и три ре­зи­сто­ра со­про­тив­ле­ни­ем  Ом,  и вклю­че­ны по­сле­до­ва­тель­но в элек­три­че­скую цепь, со­дер­жа­щую ис­точ­ник с , рав­ной  В, и внут­рен­ним со­про­тив­ле­ни­ем  Ом. По­ка­за­ния ам­пер­мет­ра равны

1) 100 A 2) 4 A 3)  0,56 A 4) 0,25 A

12. A 12 № 4455. Иде­аль­ный ам­пер­метр и три ре­зи­сто­ра со­про­тив­ле­ни­ем  Ом,  и вклю­че­ны по­сле­до­ва­тель­но в элек­три­че­скую цепь, со­дер­жа­щую ис­точ­ник с , рав­ной  В, и внут­рен­ним со­про­тив­ле­ни­ем  Ом. По­ка­за­ния ам­пер­мет­ра равны

1) 50 A 2) 2 A 3) 0,5 A 4)  0,07 A

  1. Подведение итогов урока.

  2. Домашнее задание §

Закон

Ома – Как соотносятся напряжение, ток и сопротивление | Закон Ома

Первая и, возможно, самая важная взаимосвязь между током, напряжением и сопротивлением называется законом Ома, который был открыт Георгом Симоном Омом и опубликован в его статье 1827 года «Гальваническая цепь, исследованная математически».

Напряжение, ток и сопротивление

Электрическая цепь образуется, когда создается проводящий путь, позволяющий электрическому заряду непрерывно перемещаться. Это непрерывное движение электрического заряда через проводники цепи называется током , и его часто называют «потоком», как поток жидкости через полую трубу.

Сила, побуждающая носители заряда «течь» в цепи, называется напряжением . Напряжение – это особая мера потенциальной энергии, которая всегда относительна между двумя точками.

Когда мы говорим об определенном количестве напряжения, присутствующем в цепи, мы имеем в виду измерение того, сколько потенциальной энергии существует для перемещения носителей заряда из одной конкретной точки в этой цепи в другую конкретную точку. Без ссылки на две конкретные точки термин «напряжение» не имеет значения.

Ток имеет тенденцию проходить через проводники с некоторой степенью трения или сопротивления движению. Это противодействие движению правильнее называть сопротивлением . Сила тока в цепи зависит от величины напряжения и величины сопротивления в цепи, препятствующей прохождению тока.

Как и напряжение, сопротивление – это величина, относительная между двумя точками. По этой причине величины напряжения и сопротивления часто указываются как «между» или «поперек» двух точек в цепи.

Единицы измерения: вольт, ампер и ом

Чтобы иметь возможность делать осмысленные утверждения об этих величинах в цепях, мы должны уметь описывать их количества так же, как мы могли бы количественно определить массу, температуру, объем, длину или любой другой вид физической величины. Для массы мы можем использовать единицы «килограмм» или «грамм».

Для температуры мы можем использовать градусы Фаренгейта или градусы Цельсия. Вот стандартные единицы измерения электрического тока, напряжения и сопротивления:

«Символ», присвоенный каждой величине, представляет собой стандартную буквенную букву, используемую для представления этой величины в алгебраическом уравнении.Подобные стандартизированные буквы распространены в физических и технических дисциплинах и признаны во всем мире.

«Аббревиатура единицы» для каждой величины представляет собой алфавитный символ, используемый в качестве сокращенного обозначения для ее конкретной единицы измерения. И да, этот странно выглядящий символ «подкова» – это заглавная греческая буква Ω, просто символ иностранного алфавита (извинения перед читателями-греками).

Каждая единица измерения названа в честь известного экспериментатора в области электричества: amp в честь француза Андре М. Ампер, вольт после итальянского Алессандро Вольта и Ом после немца Георга Симона Ома.

Математический символ для каждой величины также имеет значение. «R» для сопротивления и «V» для напряжения говорят сами за себя, тогда как «I» для тока кажется немного странным. Считается, что буква «I» должна обозначать «интенсивность» (потока заряда), а другой символ напряжения, «E», означает «электродвижущую силу». Судя по исследованиям, которые мне удалось провести, кажется, что есть некоторые разногласия по поводу значения слова «Я».”

Символы «E» и «V» по большей части взаимозаменяемы, хотя в некоторых текстах зарезервировано «E» для обозначения напряжения на источнике (таком как батарея или генератор) и «V» для обозначения напряжения на чем-либо еще.

Все эти символы выражаются заглавными буквами, за исключением случаев, когда величина (особенно напряжение или ток) описывается в терминах короткого периода времени (называемого «мгновенным» значением). Например, напряжение батареи, которое стабильно в течение длительного периода времени, будет обозначаться заглавной буквой «E», в то время как пик напряжения при ударе молнии в тот самый момент, когда он попадает в линию электропередачи, скорее всего, будет обозначается строчной буквой «е» (или строчной буквой «v»), чтобы обозначить это значение как имеющееся в один момент времени.

То же самое соглашение о нижнем регистре справедливо и для тока, строчная буква «i» представляет ток в некоторый момент времени. Однако большинство измерений постоянного тока (DC), которые стабильны во времени, будут обозначены заглавными буквами.

Кулон и электрический заряд

Одна из основополагающих единиц электрического измерения, которую часто преподают в начале курсов электроники, но нечасто используют впоследствии, – это единица кулонов , которая представляет собой меру электрического заряда, пропорционального количеству электронов в несбалансированном состоянии.Один кулон заряда равен 6 250 000 000 000 000 000 электронов.

Символом количества электрического заряда является заглавная буква «Q», а единица измерения кулонов обозначается заглавной буквой «C». Бывает так, что единица измерения тока, ампер, равна 1 кулону заряда, проходящего через заданную точку в цепи за 1 секунду. В этих терминах ток – это скорость движения электрического заряда по проводнику.

Как указывалось ранее, напряжение является мерой потенциальной энергии на единицу заряда , доступной для стимулирования протекания тока из одной точки в другую.Прежде чем мы сможем точно определить, что такое «вольт», мы должны понять, как измерить эту величину, которую мы называем «потенциальной энергией». Общая метрическая единица для энергии любого вида – джоулей , что равняется количеству работы, совершаемой силой в 1 ньютон при движении на 1 метр (в том же направлении).

В британских подразделениях это чуть меньше 3/4 фунта силы, приложенной на расстоянии 1 фута. Проще говоря, требуется около 1 джоуля энергии, чтобы поднять гирю весом 3/4 фунта на 1 фут от земли или перетащить что-то на расстояние 1 фут, используя параллельную тяговую силу 3/4 фунта. В этих научных терминах 1 вольт равен 1 джоулю электрической потенциальной энергии на (деленный на) 1 кулон заряда. Таким образом, 9-вольтовая батарея выделяет 9 джоулей энергии на каждый кулон заряда, проходящего через цепь.

Эти единицы и символы электрических величин станут очень важны, когда мы начнем исследовать отношения между ними в цепях.

Уравнение закона Ома

Принципиальное открытие

Ома заключалось в том, что величина электрического тока, протекающего через металлический проводник в цепи, прямо пропорциональна напряжению, приложенному к нему при любой заданной температуре.Ом выразил свое открытие в виде простого уравнения, описывающего взаимосвязь напряжения, тока и сопротивления:

В этом алгебраическом выражении напряжение (E) равно току (I), умноженному на сопротивление (R). Используя методы алгебры, мы можем преобразовать это уравнение в два варианта, решая для I и R соответственно:

Анализ простых схем с помощью закона Ома

Давайте посмотрим, как эти уравнения могут работать, чтобы помочь нам анализировать простые схемы:

В приведенной выше схеме есть только один источник напряжения (батарея слева) и только один источник сопротивления току (лампа справа). Это позволяет очень легко применять закон Ома. Если мы знаем значения любых двух из трех величин (напряжения, тока и сопротивления) в этой цепи, мы можем использовать закон Ома для определения третьей.

В этом первом примере мы рассчитаем величину тока (I) в цепи, учитывая значения напряжения (E) и сопротивления (R):

Какой ток (I) в этой цепи?

В этом втором примере мы рассчитаем величину сопротивления (R) в цепи, учитывая значения напряжения (E) и тока (I):

Какое сопротивление (R) дает лампа?

В последнем примере мы рассчитаем величину напряжения, подаваемого батареей, с учетом значений тока (I) и сопротивления (R):

Какое напряжение обеспечивает аккумулятор?

Техника треугольника закона Ома

Закон Ома – очень простой и полезный инструмент для анализа электрических цепей. Он так часто используется при изучении электричества и электроники, что серьезный студент должен запомнить его. Для тех, кто еще не знаком с алгеброй, есть уловка, чтобы запомнить, как найти любое количество, учитывая два других.

Сначала расположите буквы E, I и R в виде треугольника следующим образом:

Если вы знаете E и I и хотите определить R, просто удалите R с картинки и посмотрите, что осталось:

Если вы знаете E и R и хотите определить I, удалите I и посмотрите, что осталось:

Наконец, если вы знаете I и R и хотите определить E, удалите E и посмотрите, что осталось:

В конце концов, вам придется быть знакомым с алгеброй, чтобы серьезно изучать электричество и электронику, но этот совет может облегчить запоминание ваших первых вычислений.Если вы хорошо разбираетесь в алгебре, все, что вам нужно сделать, это зафиксировать E = IR в памяти и вывести из нее две другие формулы, когда они вам понадобятся!

ОБЗОР:

  • Напряжение измеряется в вольт , обозначается буквами «E» или «V».
  • Ток измеряется в ампер , обозначается буквой «I».
  • Сопротивление измеряется в Ом. обозначается буквой «R».
  • Закон Ома: E = IR; I = E / R; R = E / I

СВЯЗАННЫЕ РАБОЧИЕ ЛИСТЫ:

Попробуйте наш калькулятор закона Ома в разделе «Инструменты».

Закон 20,2 Ома: сопротивление и простые схемы – College Physics

Что движет током? Мы можем думать о различных устройствах, таких как батареи, генераторы, розетки и т. Д., Которые необходимы для поддержания тока. Все такие устройства создают разность потенциалов и условно называются источниками напряжения. Когда источник напряжения подключен к проводнику, он прикладывает разность потенциалов VV размером 12 {V} {}, которая создает электрическое поле. Электрическое поле, в свою очередь, воздействует на заряды, вызывая ток.

Закон Ома

Ток, протекающий через большинство веществ, прямо пропорционален приложенному к нему напряжению VV размером 12 {V} {}. Немецкий физик Георг Симон Ом (1787–1854) первым экспериментально продемонстрировал, что ток в металлической проволоке равен , прямо пропорционально приложенному напряжению :

I∝V.I∝V. размер 12 {I prop V.} {}

20.12

Это важное соотношение известно как закон Ома. Его можно рассматривать как причинно-следственную связь, в которой напряжение является причиной, а ток – следствием.Это эмпирический закон, подобный закону трения – явление, наблюдаемое экспериментально. Такая линейная зависимость возникает не всегда.

Сопротивление и простые схемы

Если напряжение увеличивает ток, что ему мешает? Электрическое свойство, препятствующее току (примерно такое же, как трение и сопротивление воздуха), называется сопротивлением RR размером 12 {R} {}. Столкновения движущихся зарядов с атомами и молекулами вещества передают энергию веществу и ограничивают ток.Сопротивление обратно пропорционально току, или

I∝1R. I∝1R. размер 12 {Я поддерживаю {{1} над {R}} “.”} {}

20,13

Таким образом, например, ток уменьшается вдвое, если сопротивление удваивается. Комбинируя отношения тока к напряжению и тока к сопротивлению, получаем

Я = ВР. Я = ВР. размер 12 {I = {{V} over {R}} “.”} {}

20,14

Это соотношение также называется законом Ома. Закон Ома в такой форме действительно определяет сопротивление определенных материалов.Закон Ома (как и закон Гука) не универсален. Многие вещества, для которых действует закон Ома, называются омическими. К ним относятся хорошие проводники, такие как медь и алюминий, и некоторые плохие проводники при определенных обстоятельствах. Омические материалы имеют сопротивление RR размером 12 {R} {}, которое не зависит от напряжения VV размером 12 {V} {} и тока II размером 12 {I} {}. Объект с простым сопротивлением называется резистором , даже если его сопротивление невелико. Единицей измерения сопротивления является Ом и обозначается символом ΩΩ размер 12 {% OMEGA} {} (греческое омега в верхнем регистре). Перестановка I = V / RI = V / R размер 12 {I = ital “V / R”} {} дает R = V / IR = V / I размер 12 {R = ital “V / I”} {}, и Таким образом, единицы сопротивления: 1 Ом = 1 вольт на ампер:

1 Ом = 1 ВА. 1 Ом = 1 ВА. size 12 {“1″% OMEGA = “1” {{V} over {A}} “.”} {}

20,15

На рисунке 20.8 показана схема простой цепи. Простая схема имеет один источник напряжения и один резистор. Можно предположить, что провода, соединяющие источник напряжения с резистором, имеют незначительное сопротивление, или их сопротивление можно включить в размер RR 12 {R} {}.

Рис. 20.8 Простая электрическая цепь, в которой замкнутый путь прохождения тока обеспечивается проводниками (обычно металлическими), соединяющими нагрузку с выводами батареи, представленными красными параллельными линиями. Зигзагообразный символ представляет собой единственный резистор и включает любое сопротивление в соединениях с источником напряжения.

Пример 20.4

Расчет сопротивления: автомобильная фара

Какое сопротивление проходит у автомобильной фары? 2. 50 А при подаче на него 12,0 В?

Стратегия

Мы можем изменить закон Ома, как указано I = V / RI = V / R размер 12 {I = ital “V / R”} {}, и использовать его для определения сопротивления.

Решение

Перестановка I = V / RI = V / R, размер 12 {I = ital “V / R”} {} и замена известных значений дает

R = VI = 12,0 В 2,50 A = 4,80 Ом R = VI = 12,0 В 2,50 A = 4,80 Ом. размер 12 {R = {{V} больше {I}} = {{“12” “.”” 0 В “} более {2”. “” 50 A “}} =” 4 “”. “” 80 “% OMEGA”. “} {}

20,16

Обсуждение

Это относительно небольшое сопротивление, но оно больше, чем хладостойкость фары. Как мы увидим в разделе «Сопротивление и удельное сопротивление», сопротивление обычно увеличивается с повышением температуры, поэтому лампа имеет меньшее сопротивление при первом включении и потребляет значительно больший ток во время короткого периода прогрева.

Сопротивление может быть разным.Некоторые керамические изоляторы, например те, которые используются для поддержки линий электропередач, имеют сопротивление 1012 Ом · 1012 Ом, размер 12 {“10” rSup {размер 8 {“12”}} `% OMEGA} {} или более. Сопротивление сухого человека может составлять 105 Ом · 105 Ом на размере 12 {“10″ rSup {размер 8 {5}} `% OMEGA} {}, в то время как сопротивление человеческого сердца составляет примерно 103 Ом · 103 Ом на размере 12 {” 10. “rSup {size 8 {3}}`% OMEGA} {}. Кусок медного провода большого диаметра длиной в метр может иметь сопротивление 10-5 Ом · 10-5 Ом размером 12 {“10” rSup {size 8 {- 5}} `% OMEGA} {}, а сверхпроводники вообще не имеют сопротивления. (они неомичны).Сопротивление связано с формой объекта и материалом, из которого он состоит, как будет показано в разделах «Сопротивление и удельное сопротивление».

Дополнительную информацию можно получить, решив I = V / RI = V / R размер 12 {I = ital “V / R”} {} для V, V, размер 12 {V} {}, что дает

V = IR. V = ИК. размер 12 {V = ital “IR.”} {}

20,17

Это выражение для VV размером 12 {V} {} можно интерпретировать как падение напряжения на резисторе, возникающее при протекании тока II размера 12 { I} {}. Для этого напряжения часто используется фраза IRIR size 12 {ital “IR”} {} drop .Например, у фары в Примере 20.4 падение IRIR размера 12 {ital “IR”} {} составляет 12,0 В. Если напряжение измеряется в различных точках цепи, будет видно, что оно увеличивается на источнике напряжения и уменьшается в резистор. Напряжение аналогично давлению жидкости. Источник напряжения подобен насосу, создающему перепад давления, вызывающему ток – поток заряда. Резистор похож на трубу, которая снижает давление и ограничивает поток из-за своего сопротивления. Здесь сохранение энергии имеет важные последствия.Источник напряжения подает энергию (вызывая электрическое поле и ток), а резистор преобразует ее в другую форму (например, тепловую энергию). В простой схеме (с одним простым резистором) напряжение, подаваемое источником, равно падению напряжения на резисторе, так как PE = qΔVPE = qΔV размер 12 {“PE” = qΔV} {}, и такой же размер qq 12 {q} {} протекает через каждую. Таким образом, энергия, подаваемая источником напряжения, и энергия, преобразуемая резистором, равны. (См. Рисунок 20.9.)

Рисунок 20.9 Падение напряжения на резисторе в простой цепи равно выходному напряжению батареи.

Установление соединений: сохранение энергии

В простой электрической цепи единственный резистор преобразует энергию, поступающую от источника, в другую форму. Здесь о сохранении энергии свидетельствует тот факт, что вся энергия, подаваемая источником, преобразуется в другую форму только с помощью резистора. Мы обнаружим, что сохранение энергии имеет другие важные применения в схемах и является мощным инструментом анализа схем.

PhET Explorations

Закон Ома

Посмотрите, как уравнение закона Ома соотносится с простой схемой. Отрегулируйте напряжение и сопротивление и посмотрите, как изменяется ток по закону Ома. Размеры символов в уравнении изменяются в соответствии с принципиальной схемой.

Онлайн-конвертеры единиц измерения

Случайный преобразователь

Онлайн-конвертеры единиц измерения

Конвертер длины и расстоянияПреобразователь массыКонвертер объема сухого воздуха и общих измерений при варкеПреобразователь площадиПреобразователь объёма и общего измерения при варкеПреобразователь температурыПреобразователь давления, напряжения, модуля ЮнгаПреобразователь энергии и работыПреобразователь силыПреобразователь силыКонвертер времениЛинейный конвертер скорости и скоростиКонвертер угла Хранение данныхКурсы обмена валютыРазмеры женской одежды и обувиРазмеры мужской одежды и обувиКонвертер угловой скорости и частоты вращенияКонвертер ускоренияКонвертер углового ускоренияКонвертер плотностиКонвертер удельного объемаПреобразователь момента инерцииПреобразователь момента силыКонвертер крутящего моментаПреобразователь удельной энергии, теплоты сгорания (на единицу температуры) Конвертер интерваловКонвертер теплового расширенияКонвертер термического сопротивленияПреобразователь теплопроводности Конвертер удельной теплоемкости ter Конвертер скорости передачиКонвертер уровня звукаКонвертер чувствительности микрофонаКонвертер уровня звукового давления (SPL) Конвертер уровня звукового давления с выбираемым эталонным давлениемКонвертер яркостиКонвертер яркостиКонвертер яркостиКонвертер разрешения цифрового изображенияПреобразователь частоты и длины волныОптическая мощность (диоптрия) в преобразователь фокусного расстоянияПреобразователь оптической мощности (диоптрий) в увеличение (X) Конвертер электрического заряда Конвертер плотности зарядаКонвертер плотности поверхностного зарядаКонвертер объёмной плотности заряда Конвертер электрического токаЛинейный преобразователь плотности токаПреобразователь плотности поверхностного токаПреобразователь напряженности электрического поляПреобразователь электрического потенциала и напряженияПреобразователь электрического сопротивленияПреобразователь электрического сопротивленияПреобразователь электрической проводимостиПреобразователь электрической проводимостиПреобразователь емкостиПреобразователь индуктивностиПреобразователь реактивной мощности переменного токаПреобразователь напряжения магнитного поля в ваттах и ​​дБм Конвертер плотности потока Конвертер мощности поглощенной дозы излучения, Конвертер мощности дозы полного ионизирующего излученияРадиоактивность. Преобразователь радиоактивного распада Преобразователь радиационного воздействияРадиация. Конвертер поглощенной дозы Конвертер метрических префиксов Конвертер передачи данных Конвертер единиц типографии и цифрового изображения Конвертер единиц измерения объема древесиныКалькулятор молярной массыПериодическая таблица

Этот онлайн-конвертер единиц измерения позволяет быстро и точно преобразовывать многие единицы измерения из одной системы в другую. Страница преобразования единиц представляет собой решение для инженеров, переводчиков и для всех, чья деятельность требует работы с величинами, измеряемыми в различных единицах.

Вы можете использовать этот онлайн-конвертер для преобразования нескольких сотен единиц (включая метрические, британские и американские) в 76 категорий или нескольких тысяч пар, включая ускорение, площадь, электрическую энергию, энергию, силу, длину, свет, массу, массовый расход, плотность, удельный объем, мощность, давление, напряжение, температура, время, крутящий момент, скорость, вязкость, объем и емкость, объемный расход и многое другое.
Примечание. Целые числа (числа без десятичной точки или показателя степени) считаются с точностью до 15 цифр, а максимальное количество цифр после десятичной точки равно 10.», То есть« умножить на десять в степени ». Электронная нотация обычно используется в калькуляторах, а также учеными, математиками и инженерами.

Преобразователи общих единиц

Конвертер длины и расстояния : метр, километр, сантиметр, миллиметр, нанометр, ярд, фут, дюйм, парсек, световой год, астрономическая единица, расстояние до Луны (от Земли до Луны), лига , миля, морская миля (международная), сажень, длина кабеля (международная), точка, пиксель, калибр, планковская длина…

Конвертер массы : грамм, килограмм, миллиграмм, тонна (метрическая), фунт, унция, камень (США), камень (Великобритания), карат, зерно, талант (библейский греческий), драхма (библейский греческий), денарий (библейский римский), шекель (библейский иврит), масса Планка, масса протона, атомная единица массы, масса электрона (покой), масса Земли, масса Солнца . ..

Объем сухого вещества и стандартные измерения при приготовлении пищи : литр, бочка сухой (США), пинта сухой (США), квартовый сухой (США), peck (США), peck (Великобритания), bushel (США), bushel (UK), cor (библейский), homer (библейский), ephah (библейский) ), seah (библейский), omer (библейский), cab (библейский), log (библейский), кубометр.

Конвертер площади : миллиметр², сантиметр², метр², километр², гектар, акр, дюйм², фут², ярд², миля², сарай, круглый дюйм, поселок, роуд, стержень², окунь², усадьба, шест², сабин, арпент, куерда, квадратная верста, квадратный аршин, квадратный фут, квадратный сажень, площадь Планка …

Конвертер объёма и общих единиц измерения температуры : метр³, километр³, миллиметр³, литр, гектолитр, миллилитр, капля, бочка (масло), бочка (США) ), баррель (Великобритания), галлон (США), галлон (Великобритания), кварта (США), кварта (Великобритания), пинта (США), пинта (Великобритания), баррель (нефть), баррель (США), баррель (Великобритания ), галлон (США), галлон (Великобритания), кварта (США), кварта (Великобритания), пинта (США), пинта (Великобритания), ярд³, фут³, дюйм³, регистровая тонна, 100 кубических футов. ..

Преобразователь температуры : кельвин, градус Цельсия, градус Фаренгейта, градус Ренкина, градус Реомюра, температура Планка.

Преобразователь давления, напряжения, модуля Юнга : паскаль, килопаскаль, мегапаскаль, миллипаскаль, микропаскаль, нанопаскаль, атмосферно-техническая, стандартная атмосфера, ksi, psi, ньютон на метр², бар, миллибар, килограмм-сила / метр², грамм- сила / сантиметр², тонна-сила (короткая) / фут², фунт-сила / фут², миллиметр ртутного столба (0 ° C), дюйм ртутного столба (32 ° F), сантиметр водяного столба (4 ° C), фут водяного столба (4 ° C) , метр морской воды…

Конвертер энергии и работы : джоуль, килоджоуль, мегаджоуль, миллиджоуль, мегаэлектронвольт, электрон-вольт, эрг, киловатт-час, мегаватт-час, ньютон-метр, килокалория (IT), калория (пищевая), Британские тепловые единицы (IT), мегабтеки (IT), тонна-час (охлаждение), тонна нефтяного эквивалента, баррель нефтяного эквивалента (США), мегатонна, тонна (взрывчатые вещества), килограмм в тротиловом эквиваленте, дин-сантиметр, грамм-сила-сантиметр, килограмм-сила-метр, килопонд-метр, фут-фунт, дюйм-фунт, энергия Планка . ..

Преобразователь мощности : ватт, киловатт, мегаватт, милливатт, лошадиные силы, вольт-ампер, ньютон-метр / секунда, джоуль / секунда, мегаджоуль в секунду, килоджоуль в секунду, миллиджоуль в секунду, джоуль в час, килоджоуль в час, эрг в секунду, британские тепловые единицы (IT) в час, килокалории (IT) в час…

Преобразователь силы : ньютон, килоньютон, миллиньютон, дин, джоуль / метр, джоуль / сантиметр, грамм-сила, килограмм-сила, тонна-сила (короткая), кип-сила, килопунт-сила, фунт-сила сила, унция-сила, фунтал, фунт-фут / секунда², пруд, стене, гравита-сила, миллиграв-сила …

Преобразователь времени : секунда, миллисекунда, наносекунда, пикосекунда, минута, час, день, неделя, месяц, год, декада, век, тысячелетие, планковское время, год (юлианский), год (високосный), год (тропический), год (сидерический), год (григорианский), две недели, встряска…

Конвертер линейной скорости и скорости : метр в секунду, километр в час, километр в секунду, миля в час, фут в секунду, миля в секунду, узел, узел (Великобритания), скорость света в вакууме, космический скорость – первая, космическая скорость – вторая, космическая скорость – третья, скорость Земли, скорость звука в чистой воде, Мах (стандарт СИ), Мах (20 ° C и 1 атм), ярд / секунду . ..

Угол Преобразователь : градус, радиан, град, гон, минута, секунда, знак, мил, оборот, круг, поворот, квадрант, прямой угол, секстант.

Конвертер топливной экономичности, расхода топлива и экономии топлива : метр / литр, километр / литр, миля (США) / литр, морская миля / литр, морская миля / галлон (США), километр / галлон (США), литр / 100 км, галлон (США) / миля, галлон (США) / 100 миль, галлон (Великобритания) / миля, галлон (Великобритания) / 100 миль …

Конвертер чисел : двоичный, восьмеричный, десятичный, шестнадцатеричный, основание-3, основание-4, основание-5, основание-6, основание-7, основание-9, основание-10, основание-11, основание-12, основание-13, основание-14, основание-15, основание-20, основание-21, основание-22, основание-23, основание-24, основание-28, основание-30, основание-32, основание-34, основание-36…

Конвертер единиц информации и хранения данных : бит, байт, слово, четверное слово, MAPM-слово, блок, килобит (10³ бит), кибибит, кибибайт, килобайт (10³ байтов), мегабайт (10⁶) байтов), гигабайт (10⁹ байтов), терабайт (10¹² байтов), петабайт (10¹⁵ байтов), эксабайт (10¹⁸ байтов), гибкий диск (3,5 ED), гибкий диск (5,25 HD), Zip 250, Jaz 2 ГБ, CD (74 минут), DVD (2 слоя 1 сторона), диск Blu-ray (однослойный), диск Blu-ray (двухслойный) . ..

Курс обмена валют : евро, доллар США, канадский доллар, британский фунт стерлингов, японская иена, швейцарский франк, аргентинское песо, австралийский доллар, бразильский реал, болгарский лев, чилийское песо, китайский юань, чешская крона, датская крона, египетский фунт, венгерский форинт, исландская крона, индийская рупия, индонезийская рупия, новый израильский шекель , Иорданский динар, малазийский ринггит, мексиканское песо, новозеландский доллар, норвежская крона, пакистанская рупия, филиппинское песо, румынский лей, российский рубль, саудовский риял, сингапурский доллар, Южноафриканский рэнд, южнокорейский вон, шведская крона, новый тайваньский доллар, тайский бат, турецкая лира, украинская гривна…

Размеры женской одежды и обуви : женские платья, костюмы и свитера, женская обувь, женские купальные костюмы, размер букв, бюст, дюймы, естественная талия, дюймы, заниженная талия, дюймы, бедра, дюймы, бюст, сантиметры, Натуральная талия, сантиметры, Заниженная талия, сантиметры, Бедра, сантиметры, Длина стопы, мм, Торс, дюймы, США, Канада, Великобритания, Европа, континентальный, Россия, Япония, Франция, Австралия, Мексика, Китай, Корея . .

Размеры мужской одежды и обуви : мужские рубашки, мужские брюки / брюки, размер мужской обуви, размер букв, шея, дюймы, грудь, дюймы, рукав, дюймы, талия, дюймы, шея, сантиметры, грудь, сантиметры, Рукав, сантиметры, Талия, сантиметры, Длина стопы, мм, Длина стопы, дюймы, США, Канада, Великобритания, Австралия, Европа, континентальный, Япония, Россия, Франция, Италия, Испания, Китай, Корея, Мексика…

Механика

Преобразователь угловой скорости и частоты вращения : радиан / секунда, радиан / день, радиан / час, радиан / минута, градус / день, градус / час, градус / минута, градус / секунда, оборот / день, оборот / час, оборот / минута, оборот / секунда, оборот / год, оборот / месяц, оборот / неделя, градус / год, градус / месяц, градус / неделя, радиан / год, радиан / месяц, радиан / неделя.

Преобразователь ускорения : дециметр / секунда², метр / секунда², километр / секунда², гектометр / секунда², декаметр / секунда², сантиметр / секунда², миллиметр / секунда², микрометр / секунда², нанометр / секунда², пикометр / секунда², фемтометр / секунда² , аттометр в секунду², галлон, галилей, миля в секунду², ярд в секунду², фут в секунду², дюйм / секунду², ускорение свободного падения, ускорение свободного падения на Солнце, ускорение свободного падения на Меркурии, ускорение свободного падения на Венере , ускорение свободного падения на Луне, ускорение свободного падения на Марсе, ускорение свободного падения на Юпитере, ускорение свободного падения на Сатурне. ..

Конвертер плотности : килограмм / метр³, килограмм / сантиметр³, грамм / метр³, грамм / сантиметр³, грамм / миллиметр³, миллиграмм / метр³, миллиграмм / сантиметр³, миллиграмм / миллиметр³, экзаграмма / литр, петаграмм / литр, тераграмм / литр, гигаграмм / литр, мегаграмм / литр, килограмм / литр, гектограмм / литр, декаграмм / литр, грамм / литр, дециграмм / литр, сантиграмм / литр, миллиграмм / литр, микрограмм / литр, нанограмм / литр, пикограмм / литр , фемтограмм / литр, аттограмм / литр, фунт / дюйм³ …

Конвертер удельного объема : метр³ / килограмм, сантиметр³ / грамм, литр / килограмм, литр / грамм, фут³ / килограмм, фут³ / фунт, галлон (США ) / фунт, галлон (Великобритания) / фунт.

Преобразователь момента инерции : килограмм-метр², килограмм-сантиметр², килограмм-миллиметр², грамм-сантиметр², грамм-миллиметр², килограмм-сила-метр секунда², унция-дюйм², унция-сила-дюйм-секунда², фунт-фут², фунт-сила-фут-секунда, фунт²-дюйм , фунт-сила-дюйм-секунда², ударный фут².

Конвертер момента силы : метр ньютон, метр килоньютон, метр миллиньютон, метр микроньютон, метр тонна-сила (короткий), метр тонна-сила (длинный), метр тонна-сила (метрический), метр килограмм-сила, грамм-сила-сантиметр, фунт-сила-фут, фунт-фут, фунт-дюйм.

Гидротрансформатор : ньютон-метр, ньютон-сантиметр, ньютон-миллиметр, килоньютон-метр, дин-сантиметр, дин-миллиметр, килограмм-сила-метр, килограмм-сила-сантиметр, килограмм-сила-миллиметр, грамм-сила-метр, грамм- сила-сантиметр, грамм-сила-миллиметр, унция-сила-фут, унция-сила-дюйм, фунт-сила-фут, фунт-сила-дюйм.

Термодинамика – тепло

Конвертер удельной энергии, теплоты сгорания (на массу) : джоуль / килограмм, килоджоуль / килограмм, калория (IT) / грамм, калория (th) / грамм, британские тепловые единицы (IT) / фунт, БТЕ (th) / фунт, килограмм / джоуль, килограмм / килоджоуль, грамм / калория (IT), грамм / калория (th), фунт / BTU (IT), фунт / Btu (th), фунт / лошадиная сила-час, грамм / лошадиная сила (метрическая) -час, грамм / киловатт-час.

Конвертер удельной энергии, теплоты сгорания (на объем) : джоуль / метр³, джоуль / литр, мегаджоуль / метр³, килоджоуль / метр³, килокалория (IT) / метр³, калория (IT) / сантиметр³, терм / фут³, терм / галлон (Великобритания), британские тепловые единицы (IT) на фут³, британские тепловые единицы на фут³, CHU / фут³, метр³ / джоуль, литр / джоуль, галлон (США) / лошадиные силы-час, галлон (США) / лошадиные силы (метрические единицы) )-час.

Конвертер теплопроводности : ватт / метр / K, ватт / сантиметр / ° C, киловатт / метр / K, калория (IT) / секунда / сантиметр / ° C, калория (th) / секунда / сантиметр / ° C , килокалория (IT) / час / метр / ° C, килокалория (th) / час / метр / ° C, BTU (IT) дюйм / секунда / фут² / ° F, BTU (th) дюйм / секунда / фут² / ° F , Btu (IT) фут / час / фут² / ° F, Btu (th) фут / час / фут² / ° F, BTU (IT) дюйм / час / фут² / ° F, Btu (th) дюйм / час / фут² / ° F.

Конвертер удельной теплоемкости : джоуль / килограмм / K, джоуль / килограмм / ° C, джоуль / грамм / ° C, килоджоуль / килограмм / K, килоджоуль / килограмм / ° C, калория (IT) / грамм / ° C, калория (IT) / грамм / ° F, калория (th) / грамм / ° C, килокалория (IT) / килограмм / ° C, килокалория (th) / килограмм / ° C, килокалория (IT) / килограмм / K , килокалория (th) / килограмм / K, килограмм-сила-метр / килограмм / K, фунт-сила-фут / фунт / ° R, Btu (IT) / фунт / ° F, Btu (th) / фунт / ° F, Btu (IT) / фунт / ° R, Btu (th) / фунт / ° R, Btu (IT) / фунт / ° C, CHU / фунт / ° C.

Конвертер плотности теплового потока : ватт / метр², киловатт / метр², ватт / сантиметр², ватт / дюйм², джоуль / секунда / метр², килокалория (IT) / час / метр², килокалория (IT) / час / фут², калория (IT) / минута / сантиметр², калория (IT) / час / сантиметр², калория (th) / минута / сантиметр², калория (th) / час / сантиметр², дина / час / сантиметр, эрг / час / миллиметр², фут-фунт / минута на фут², мощность в лошадиных силах на фут², мощность (метрическая) на фут², BTU (IT) / секунда на фут², BTU (IT) / минута на фут², Btu (IT) / час на фут², BTU (th) / секунда на дюйм² , Btu (th) / секунда / фут², Btu (th) / минута / фут², Btu (th) / час / фут², CHU / час / фут².

Преобразователь коэффициента теплопередачи : ватт / метр² / K, ватт / метр² / ° C, джоуль / секунда / метр² / K, килокалория (IT) / час / метр² / ° C, килокалория (IT) / час / фут² / ° C, Btu (IT) / секунда / фут² / ° F, BTU (th) / секунда / фут² / ° F, BTU (IT) / час / фут² / ° F, Btu (th) / час / фут² / ° F, CHU / час / фут² / ° C.

Гидравлика – жидкости

Конвертер объемного расхода : метр³ / секунда, метр³ / день, метр³ / час, метр³ / минута, сантиметр³ / день, сантиметр³ / час, сантиметр³ / минуту, сантиметр³ / секунда, литр / день, литр в час, литр в минуту, литр в секунду, миллилитр в день, миллилитр в час, миллилитр в минуту, миллилитр в секунду, галлон (США) в день, галлон (США) в час, галлон (США) в минуту, галлон (США) в секунду, галлон (Великобритания) в день, галлон (Великобритания) в час, галлон (Великобритания) в минуту, галлон (Великобритания) в секунду, килобаррель (США) в день, баррель (США) в день…

Конвертер массового расхода : килограмм / секунда, грамм / секунда, грамм / минута, грамм / час, грамм / день, миллиграмм / минута, миллиграмм / час, миллиграмм / день, килограмм / минута, килограмм / час , килограмм / день, экзаграмм / секунда, петаграмма / секунда, тераграмма / секунда, гигаграмма / секунда, мегаграмм / секунда, гектограмм / секунда, декаграмма / секунда, дециграмма / секунда, сантиграмма / секунда, миллиграмм / секунда, микрограмм / секунда, тонна (метрическая) в секунду, тонна (метрическая) в минуту, тонна (метрическая) в час, тонна (метрическая) в день . ..

Конвертер молярной скорости потока : моль / секунда, экзамен / секунда, петамоль / секунда, терамоль в секунду, гигамоль в секунду, мегамоль в секунду, киломоль в секунду, гектомоль в секунду, декамоль в секунду, децимоль в секунду, сантимоль в секунду, миллимоль в секунду, микромоль в секунду, наномоль в секунду, пикомоль в секунду, фемтомоль в секунду. секунда, аттомоль в секунду, моль в минуту, моль в час, моль в день, миллимоль в минуту, миллимоль в час, миллимоль в день, километр в минуту, километр в час, километр в день.

Mass Flux Converter : грамм / секунда / метр², килограмм / час / метр², килограмм / час / фут², килограмм / секунда / метр², грамм / секунда / сантиметр², фунт / час / фут², фунт / секунда / фут².

Конвертер молярной концентрации : моль / метр³, моль / литр, моль / сантиметр³, моль / миллиметр³, километр / метр³, километр / литр, километр / сантиметр³, километр / миллиметр³, миллимоль / метр³, миллимоль / литр, миллимоль / сантиметр³, миллимоль / миллиметр³, моль / дециметр³, молярный, миллимолярный, микромолярный, наномолярный, пикомолярный, фемтомолярный, аттомолярный, зептомолярный, йоктомолярный.

Массовая концентрация в конвертере раствора : килограмм / литр, грамм / литр, миллиграмм / литр, часть / миллион, гран / галлон (США), гран / галлон (Великобритания), фунт / галлон (США), фунт / галлон (Великобритания), фунт / миллион галлон (США), фунт / миллион галлон (Великобритания), фунт / фут³, килограмм / метр³, грамм / 100 мл.

Конвертер динамической (абсолютной) вязкости : паскаль-секунда, килограмм-сила-секунда на метр², ньютон-секунда на метр², миллиньютон-секунда на квадратный метр, дин-секунда на сантиметр², равновесие, экзапуаз, петапуаз, терапуаз, гигапуаз, мегапуаз, килопуаз, гектопуаз, декапуаз, деципуаз, сантипуаз, миллипуаз, микропуаз, наноуаз, пикопуаз, фемтопуаз, аттопуаз, фунт-сила-секунда / дюйм², фунт-сила-секунда / фут², фунт-секунда / фут², грамм / сантиметр / секунда…

Конвертер кинематической вязкости : метр² / секунда, метр² / час, сантиметр² / секунда, миллиметр² / секунда, фут² / секунда, фут² / час, дюйм² / секунда, стоксы, экзастоки, петастоки, терастоки, гигастоксы, мегастоксы, килостоки, гектостоки, декастоки, децистоки, сантистоки, миллистоки, микростоки, наностоки, пикостоки, фемтостоки, аттостоки.

Преобразователь поверхностного натяжения : ньютон на метр, миллиньютон на метр, грамм-сила на сантиметр, дина на сантиметр, эрг / сантиметр², эрг / миллиметр², фунт на дюйм, фунт-сила / дюйм.

Акустика – Звук

Преобразователь чувствительности микрофона : децибел относительно 1 вольт на 1 паскаль, децибел относительно 1 вольта на 1 микропаскаль, децибел относительно 1 вольта на 1 дин на квадратный сантиметр, децибел относительно 1 вольт на 1 микробар, вольт на паскаль, милливольт на паскаль, микровольт на паскаль.

Преобразователь уровня звукового давления (SPL) : ньютон на квадратный метр, паскаль, миллипаскаль, микропаскаль, дин / квадратный сантиметр, бар, миллибар, микробар, уровень звукового давления в децибелах.

Фотометрия – свет

Конвертер яркости : кандела на метр², кандела на сантиметр², кандела на фут², кандела на дюйм², килокандела на метр², стильб, люмен на метр² на стерадиан, люмен на сантиметр² на стерадиан на квадратный метр, люмен на сантиметр² на стерадиан на квадратный метр. стерадиан, нит, миллинит, ламберт, миллиламберт, фут-ламберт, апостиль, блондель, брил, скот.

Конвертер силы света : кандела, свеча (немецкий язык), свеча (Великобритания), десятичная свеча, свеча (пентан), пентановая свеча (мощность 10 свечей), свеча Хефнера, единица измерения яркости, десятичный буж, люмен / стерадиан, свеча (Международный).

Преобразователь освещенности : люкс, метр-свеча, сантиметр-свеча, фут-свеча, фот, nox, кандела стерадиан на метр², люмен на метр², люмен на сантиметр², люмен на фут², ватт на сантиметр² (при 555 нм) .

Преобразователь частоты и длины волны : герцы, экзагерцы, петагерцы, терагерцы, гигагерцы, мегагерцы, килогерцы, гектогерцы, декагерцы, децигерцы, сантигерцы, единицы длины волны, микрогерцы, микрогерцы, миллигерцы, миллигерцы, миллигерцы, секунды , длина волны в петаметрах, длина волны в тераметрах, длина волны в гигаметрах, длина волны в мегаметрах, длина волны в километрах, длина волны в гектометрах, длина волны в декаметрах. ..

Конвертер оптической силы (диоптрии) в фокусное расстояние : Оптическая сила (диоптрическая сила или преломляющая сила) линзы или другой оптической системы – это степень, с которой система сходится или рассеивает свет. Он рассчитывается как величина, обратная фокусному расстоянию оптической системы, и измеряется в обратных метрах в СИ или, чаще, в диоптриях (1 диоптрия = м⁻¹)

Электротехника

Конвертер электрического заряда : кулон, мегакулон , килокулон, милликулон, микрокулон, нанокулон, пикокулон, абкулон, EMU заряда, статкулон, ESU заряда, франклин, ампер-час, миллиампер-час, ампер-минута, ампер-секунда, фарадей (на основе углерода 12), элементарный обвинение.

Преобразователь электрического тока : ампер, килоампер, миллиампер, биот, абампер, ЭДС тока, статампер, ЭДС тока, СГС э.м. единица, CGS e.s. единица, микроампер, наноампер, ток Планка.

Линейный преобразователь плотности тока : ампер / метр, ампер / сантиметр, ампер / дюйм, абампер / метр, абампер / сантиметр, абампер / дюйм, эрстед, гильберт / сантиметр, ампер / миллиметр, миллиампер / метр, миллиампер , миллиампер / сантиметр, миллиампер / миллиметр, микроампер / метр, микроампер / дециметр, микроампер / сантиметр, микроампер / миллиметр.

Преобразователь поверхностной плотности тока : ампер / метр², ампер / сантиметр², ампер / дюйм², ампер / мил², ампер / круговой мил, абампер / сантиметр², ампер / миллиметр², миллиампер / миллиметр², микроампер / миллиметр², миллиампер / миллиметр², миллиампер / миллиметр² миллиампер / сантиметр², микроампер / сантиметр², килоампер / сантиметр², ампер / дециметр², миллиампер / дециметр², микроампер / дециметр², килоампер / дециметр².

Преобразователь напряженности электрического поля : вольт на метр, киловольт на метр, киловольт на сантиметр, вольт на сантиметр, милливольт на метр, микровольт на метр, киловольт на дюйм, вольт на дюйм, вольт на мил, абвольт на сантиметр, статвольт / сантиметр, статвольт / дюйм, ньютон / кулон, вольт / микрон.

Преобразователь электрического потенциала и напряжения : вольт, милливольт, микровольт, нановольт, пиковольт, киловольт, мегавольт, гигавольт, теравольт, ватт / ампер, абвольт, EMU электрического потенциала, статвольт, ESU электрического потенциала.

Преобразователь электрического сопротивления : Ом, мегаом, микром, вольт / ампер, обратный сименс, абом, EMU сопротивления, статом, ESU сопротивления, квантованное сопротивление Холла, импеданс Планка, миллиом, кОм.

Преобразователь электрического сопротивления : омметр, ом-сантиметр, ом-дюйм, микром-сантиметр, микром-дюйм, ом-сантиметр, статом-сантиметр, круговой мил-ом / фут, ом-кв.миллиметр на метр.

Преобразователь электрической проводимости : сименс, мегасименс, килосименс, миллисименс, микросименс, ампер / вольт, mho, gemmho, micromho, abmho, statmho, квантованная проводимость Холла.

Конвертер электропроводности : сименс / метр, пикосименс / метр, mho / метр, mho / сантиметр, abmho / метр, abmho / сантиметр, статмо / метр, статмо / сантиметр, сименс / сантиметр, миллисименс / метр, миллисименс / сантиметр, микросименс / метр, микросименс / сантиметр, единица электропроводности, коэффициент проводимости, доли на миллион, шкала 700, шкала частей на миллион, шкала 500, частей на миллион, шкала 640, TDS, частей на миллион, шкала 640, TDS, части на миллион, шкала 550, TDS, частей на миллион, шкала 500, TDS, частей на миллион, шкала 700.

Преобразователь емкости : фарад, эксафарад, петафарад, терафарад, гигафарад, мегафарад, килофарад, гектофарад, декафарад, децифарад, сентифарад, миллифарад, микрофарад, емкость, нанофарад, аттофарад, ед. , статфарад, ЭСУ емкости.

Преобразователь индуктивности : генри, экзагенри, петагенри, терагенри, гигагенри, мегагенри, килогенри, гектогенри, декагенри, децигенри, сантигенри, миллигенри, микрогенри, наногенри, пикогенри, атогенри, атогенри, энтогенри, энтогенри, энтогенри , статенри, ЭСУ индуктивности.

Преобразователь реактивной мощности переменного тока : реактивный вольт-ампер, реактивный милливольт-ампер, реактивный киловольт-ампер, реактивный мегавольт-ампер, реактивный гигавольт-ампер.

Американский преобразователь калибра проводов : Американский калибр проволоки (AWG) – это стандартизированная система калибра проводов, используемая в США и Канаде для измерения диаметров цветных электропроводящих проводов, включая медь и алюминий. Чем больше площадь поперечного сечения провода, тем выше его допустимая нагрузка по току.Чем больше номер AWG, также называемый калибром провода, тем меньше физический размер провода. Самый большой размер AWG – 0000 (4/0), а самый маленький – 40. В этой таблице перечислены размеры и сопротивления AWG для медных проводников. Используйте закон Ома для расчета падения напряжения на проводнике.

Магнитостатика, магнетизм и электромагнетизм

Преобразователь магнитного потока : Вебер, милливебер, микровебер, вольт-секунда, единичный полюс, мегалин, килолин, линия, максвелл, тесла-метр², тесла-сантиметр², гаусс-сантиметр², квант магнитного потока.

Преобразователь плотности магнитного потока : тесла, Вебер / метр², Вебер / сантиметр², Вебер / дюйм², Максвелл / метр², Максвелл / сантиметр², Максвелл / дюйм², Гаусс, линия / сантиметр², линия / дюйм², гамма.

Radiation and Radiology

Конвертер мощности поглощенной дозы излучения, суммарной мощности дозы ионизирующего излучения : серый цвет в секунду, эксагрей в секунду, петагрей в секунду, терагрей в секунду, гигаграй в секунду, мегагрей в секунду, килограмм в секунду, гектограй / секунда, декаграй / секунда, дециграй / секунда, сантигрей / секунда, миллиграй / секунда, микрогрей / секунда, наногрей / секунда, пикграй / секунда, фемтогрей / секунда, аттогрей / секунда, рад / секунда, джоуль / килограмм / секунда, ватт на килограмм, зиверт в секунду, миллизиверт в год, миллизиверт в час, микрозиверт в час, бэр в секунду, рентген в час. ..

Радиоактивность. Конвертер радиоактивного распада : беккерель, петабеккерель, терабеккерель, гигабеккерель, мегабеккерель, килобеккерель, миллибеккерель, кюри, килокюри, милликюри, микрокюри, нанокюри, пикокюри, резерфорд, одно / секунда, дезинтеграция.

Конвертер облучения : кулон на килограмм, милликулон на килограмм, микрокулон на килограмм, рентген, миллирентген, микрорентген, тканевый рентген, Паркер, респ.

Радиация. Конвертер поглощенной дозы : рад, миллирад, джоуль / килограмм, джоуль / грамм, джоуль / сантиграм, джоуль / миллиграмм, серый, эксагрей, петагрей, терагрей, гигагрей, мегагрей, килограмм, гектагрей, декаграй, декаграй, сантигрей, микрогрей, миллиграм , наногрей, пикграй, фемтогрей, аттогрей, зиверт, миллизиверт, микрозиверт …

Прочие преобразователи

Конвертер метрических префиксов : нет, йотта, дзетта, экса, пета, тера, гига, мега, килограмм, гекта, дека , деци, санти, милли, микро, нано, пико, фемто, атто, зепто, йокто.

Конвертер передачи данных : бит / секунда, байт / секунда, килобит / секунда (SI по умолчанию), килобайт / секунда (SI по умолчанию), кибибит / секунда, кибибайт / секунда, мегабит / секунда (SI по умолчанию) , мегабайт в секунду (SI по умолчанию), мебибит в секунду, мебибайт в секунду, гигабит в секунду (SI по умолчанию), гигабайт в секунду (SI по умолчанию), гибибит в секунду, гибибит в секунду, терабит в секунду (SI по умолчанию). .), терабайт в секунду (по умолчанию SI), тебибит в секунду, тебибайт в секунду, Ethernet, Ethernet (быстрый), Ethernet (гигабит), OC1, OC3, OC12, OC24, OC48 …

Типографика и цифровой Конвертер единиц изображения : твип, метр, сантиметр, миллиметр, символ (X), символ (Y), пиксель (X), пиксель (Y), дюйм, пика (компьютер), пика (принтер), точка (DTP / PostScript) ), point (компьютер), point (принтер), en, cicero, em, Didot point.

Конвертер единиц измерения объема пиломатериалов : кубический метр, кубический фут, кубический дюйм, футы для досок, тысяча футов для досок, шнур, шнур (80 фут3), футы для шнура, узел, поддон, поперечина, стяжка переключателя.

Калькулятор молярной массы : Молярная масса – это физическое свойство, которое определяется как масса вещества, деленная на количество вещества в молях. Другими словами, это масса одного моля определенного вещества.

Периодическая таблица : Периодическая таблица представляет собой список всех химических элементов, расположенных слева направо и сверху вниз по их атомным номерам, электронным конфигурациям и повторяющимся химическим свойствам, расположенным в форме таблицы таким образом, чтобы элементы с аналогичные химические свойства отображаются в вертикальных столбцах, называемых группами.У некоторых групп есть имена, а также номера. Например, все элементы группы 1, кроме водорода, являются щелочными металлами, а элементы группы 18 – благородными газами, которые ранее назывались инертными газами. Различные строки таблицы называются периодами, потому что это расположение отражает периодическое повторение сходных химических и физических свойств химических элементов по мере увеличения их атомного номера. Элементы одного периода имеют одинаковое количество электронных оболочек.

У вас есть трудности с переводом единицы измерения на другой язык? Помощь доступна! Задайте свой вопрос в TCTerms , и вы получите ответ от опытных технических переводчиков в считанные минуты.

Формула закона Ома и практика расчета цепей – Видео и стенограмма урока

Пример цепи

Давайте начнем с этой подсказки – определим следующее:

  1. Ток через резистор R
  2. Номинал резистора R
  3. Напряжение на резисторе 10 Ом
  4. Токи через обе ветви
Принципиальная электрическая схема

Вот наше решение.Давайте сначала признаем, что это обширный список вещей, которые нужно сделать. Вся проблема кажется большим запутанным узлом. Развязывая запутанный узел, вы выбираете начальную точку и развязываете по одной петле за раз. Вот что мы сделаем с этой проблемой, и первым шагом будет начать с числа 1 и определить ток через резистор R.

Из принципиальной схемы видно, что ток в 7 ампер проходит через неизвестный резистор. . Теперь мы можем использовать уравнение мощности вместе с законом Ома для определения сопротивления неизвестного резистора R.

P = IV

  • P – мощность в ваттах.
  • I – ток в амперах (или амперах).
  • В – напряжение в вольтах (или В).

Закон Ома равен В = IR .

  • В – вольт.
  • I – ток.
  • R – сопротивление в омах (или Ω)

Мы знаем ток и мощность через резистор R.Давайте подключим IR к V в уравнении мощности.

Теперь мы можем решить это уравнение для R и получить значение резистора R.

Ответ на номер 2

Большая часть анализа схем требует правил Кирхгофа. Мы начнем с правила Кирхгофа , которое основано на сохранении электрического заряда и гласит, что ток, входящий в соединение, должен быть равен току, выходящему из соединения.Схема на вашем экране (ниже) показывает эти перекрестки.

Диаграмма 1

Напишем уравнения для токов на каждом переходе.

Сначала перекресток 1. Как видите, i 1 + i 2 = 7.

я 1 + я 2 = 7

А вот и перекресток 2. Как видите, i 3 + i 4 = 7.

я 3 + я 4 = 7

Глядя на два уравнения, мы видим, что есть четыре неизвестных тока. Это означает, что нам нужно решить четыре уравнения для всех неизвестных переменных. Мы воспользуемся правилом цикла Кирхгофа, чтобы написать еще два уравнения. Правило петли Кирхгофа гласит, что сложение всех напряжений в замкнутом контуре должно равняться нулю. Это как подняться по лестнице, а затем вернуться туда, откуда вы начали.Ваше изменение высоты равно нулю. Электрический потенциал работает точно так же. Начало в одной точке цепи и возвращение в эту же точку не дает чистого изменения потенциала. ΔV = 0.

Две необходимые нам петли показаны на диаграмме на вашем экране ниже:

Диаграмма 2

Важно знать, что есть и другие петли, которые можно использовать. Однако для любого замкнутого контура, если ток идет в том же направлении, что и контур, напряжение на резисторе отрицательное.Если ток идет в направлении, противоположном петле, напряжение на резисторе положительное. Это похоже на ходьбу в гору или спуск. Если петля движется по течению, это можно сравнить с ходьбой под уклон. Уменьшение напряжения происходит так же, как и уменьшение высоты. Если петля движется против течения, это можно сравнить с ходьбой в гору. Напряжение увеличивается точно так же, как увеличивается высота над уровнем моря.

Поскольку петли имеют только напряжения, нам нужен закон Ома, IR , чтобы выразить напряжения на резисторах.Давайте составим уравнения для двух контуров на диаграмме.

Начнем с цикла 1. Начиная с нижнего левого угла по часовой стрелке, мы получаем -30 i 1 + 15 i 2 = 0.

Теперь перейдем к циклу 2. Начиная с нижнего левого угла под батареей и двигаясь по часовой стрелке, следуя зеленой стрелке, мы получаем 100 + (-30 i 1) + (-8,4) + (-10 i 4) = 0.

Обратите внимание, что мы переходим от отрицательной клеммы к положительной клемме батареи, что является положительным изменением потенциала.

Давайте систематизируем все уравнения в виде диаграммы на вашем экране (ниже), чтобы мы могли понять, с чего начать! Это похоже на головоломку. Поиск угловых частей головоломки может помочь запустить процесс, точно так же, как составление уравнений может помочь нам понять, с чего начать.

График 1

Обратите внимание, что все переменные, которые подсказка хочет, чтобы мы определяли, находятся на этой диаграмме. Давайте начнем процесс получения этих значений, взяв уравнения Junction 1 и Loop 1 и решив для i 1 и i 2.Мы начинаем с умножения Junction 1 на 30, так что i 1 сократится, когда мы сложим эти два уравнения.

Добавление нового уравнения Junction 1 к уравнению Loop 1 дает нам i 2, которое является нашим решением 210 + -30 i 1 + 15 i 2 = 0, поэтому 45 i 2 = 210.

i 2 ≈ 4,67 A, то есть ток через резистор 15 Ом. Подставляя 4,67 в i 2 в уравнении соединения 1, мы получаем i 1 ≈ 2,33 A.

Мы можем подключить i 1 к уравнению 2 цикла, чтобы получить i 4.

Уравнение соединения 2 вместе с i 4 дает нам i 3, что составляет 7 – 2,17 = 4,83 А.

Чтобы получить напряжение на резисторе 10 Ом, мы используем закон Ома. Напряжение составляет (2,17 А) (10 Ом), что составляет 21,7 вольт.

Резюме урока

Давайте рассмотрим, что мы узнали.Анализ комбинированных схем требует использования закона Ома , В, = IR и обоих правил Кирхгофа.

  • Правило Кирхгофа утверждает, что ток в переходе должен быть равен току на выходе.
  • Правило петли Кирхгофа гласит, что сумма всех напряжений в замкнутом контуре равна нулю. Таблица напряжений на экране (ниже) показывает, как определить, являются ли напряжения на резисторах отрицательными или положительными.
Диаграмма напряжения

Для аккумуляторов напряжения указаны как отрицательные при перемещении от положительной клеммы к отрицательной и положительные при перемещении от отрицательной клеммы к положительной.

Закон первого Ома – MR WATT Shop

Мы можем сказать, что в электрической цепи, если разность потенциалов, приложенная между двумя ее точками, равна 1 вольт, а частичное сопротивление участка между этими двумя точками составляет 1 Ом на этом участке. циркулирует ток в 1 ампер.

Закон Ома очень просто устанавливает взаимосвязь между тремя следующими электрическими величинами: напряжением (В), током (I) и сопротивлением (R)

Этот закон был провозглашен известным немецким физиком Джорджем Саймоном Омом и, безусловно, является наиболее подходящим. важны из тех, что связаны с электричеством.

Утверждение звучит именно так:

«Сила тока в цепи прямо пропорциональна приложенному к ней напряжению и обратно пропорциональна сопротивлению самой цепи.

Его математическое выражение:

I = V / R

, которое позволяет рассчитать ток, зная напряжение и сопротивление. Получено по этой формуле:

V = I * R

R = V / I

, которые позволяют определить напряжение или сопротивление, когда два других являются известными величинами.Если схема применяется к единственному значению fem (электродвижущая сила) E, мы видим, что формула закона Ома принимает вид следующее:

I = E / (R + r)

где «r» – внутреннее сопротивление генератора.Если мы рассмотрим схему с одним резистором и предположим, что разность потенциалов между выводами A и B имеет значение V, ток, протекающий через сопротивление R, будет:

I = V / R

Тогда как с другой стороны, схема с двумя резисторами, питаемыми от ЭДС генератора E и внутренним сопротивлением r, если R1 и R2 являются внешними резисторами или нагрузкой, подключенными последовательно, мы будем иметь:

I = E / (R1 + R2 + r)

, что дает

E = I (R1 + R2 + r) = I R1 + I R2 + I r.

Продукты I R1, I R2 и I r (резисторы тока) соответственно выражают разность потенциалов, существующую между точками (AC) и (CB), а также внутреннее падение напряжения генератора.

Мы видим, что ф.э.м. И приложенная к цепи сумма разностей парциальных потенциалов равна сумме, которую еще называют «падениями напряжения».

Падения напряжения IR1 и IR2 возникают во внешней цепи и могут иметь полезный эффект. Падение напряжения Ir возникает внутри генератора и не имеет значения.

Предположим, что теперь переключатель разомкнут: в цепи нет тока и, поскольку I = 0, внутреннее падение напряжения будет нулевым, а ddp между двумя выводами A и B генератора будет равно ЭДС самого генератора. : VAB = E.

Если вместо этого цепь замкнута и циркулирует ток I, между A и B будет разность потенциалов (ddp)

VAB = E – I * r

Другой случай, при котором возникает условие VAB = E – когда внутреннее сопротивление генератора равно нулю (r = 0).

Несмотря на то, что большинство из нас знает и правильно использует «Закон Ома», мы не должны забывать, что есть люди, начинающие, которые, зная о существовании этого закона, не знают, как использовать его на практике, чтобы получить как можно больше преимуществ. .

Мы обращаемся к симулятору за любыми примерами и приложениями.

Закон Ома | Формула, ограничения и приложения

Сегодня я описываю закон Ома для электричества. Это один из основных фундаментальных законов электричества.

Закон

Ома связан с тремя основными электрическими величинами, такими как электрический ток, разность потенциалов (или напряжение) и сопротивление.

Чтобы узнать об истории, кто открыл закон Ома?

Судя по названию, угадать несложно. Закон Ома был открыт немецким ученым-физиком доктором Георгом Симоном Омом в 1927 году.

Начнем с начала.

Что такое закон Ома?

Закон

Ома важен и важен для каждой электрической цепи, особенно для цепи постоянного тока (DC).

Этот закон применяется в случае хорошего дирижера.

Закон Ома:

Закон Ома сформулирован как,

Электрический ток (I), проходящий через проводник, прямо пропорционален приложенному напряжению (В) между двумя выводами проводника, если физические условия остаются постоянными.

Этот закон соблюдается, если физическое состояние не меняется.

Давайте разберемся с основами.

Как протекает ток в цепи?

Число свободных электронов, беспорядочно протекающих по проводнику.Эти свободные электроны сталкиваются друг с другом. В процессе столкновения излучается энергия в виде тепла.

Создает потенциальную энергию или разность напряжений между двумя выводами (A и B) проводника. Из-за разницы напряжений электроны текут от одного вывода к другому.

Здесь сопротивление помогает течь и создает сопротивление для столкновения электронов. Таким образом, сопротивление защищает проводник от теплового воздействия.

Закон Ома для аналогии с электричеством

Итак, сопротивление является наиболее важным фактором для ограничения циркуляции тока и защиты электрической системы.

Я подробно объяснил сопротивление.

Представительство:

 Электрический ток (I) ∝ разность потенциалов (В)

Формула:

 [Разница потенциалов (В) / Электрический ток (I)] = Постоянная

Здесь сопротивление (R) – постоянный коэффициент.

 [Разница потенциалов (В) / Электрический ток (I)] = Сопротивление (R)

В общем сроке

Вынуждающие количества (V) прямо пропорциональны текущим количествам, если противоположные количества (R) постоянны.

Из следующего изображения вы можете легко понять.

Это означает, что при увеличении напряжения в электрической цепи увеличивается ток.

Представительство:

 Величина усилия (V) ∝ Величина потока (I)
 Величина усилия (V) ∝ Противоположная величина (R)

Это простое объяснение закона Ома.

Закон Ома является основным для законов Кирхгофа по току и законов Кирхгофа по напряжению.

Калькулятор закона Ома

Вы можете вычислить любую неизвестную электрическую величину (исходя из электрического тока, разности потенциалов и сопротивления), если указаны две другие.

Метод треугольника для закона Ома

Я создал онлайн-калькуляторы для вычисления этих значений. Вы можете использовать их напрямую.

1. Электрический ток

Выражается в амперах (А).

Связанное чтение: Электрический ток в деталях

2. Напряжение или разность потенциалов

Разность потенциалов или напряжение выражается в вольтах (В).

3.Сопротивление

Сопротивление выражается в омах (Ом).

Резистор является физическим оборудованием и может иметь разные значения сопротивления. Вы можете рассчитать значение сопротивления резистора, используя цветовую кодировку.

Применяется ли закон Ома как для переменного, так и для постоянного тока?

Закон

Ома применим только к постоянному току (DC).

Не применяется к переменному току (AC) в цепи. Переменный ток (AC) непрерывно изменяется во времени с постоянной частотой (50 Гц или 60 Гц).Эта форма волны переменного тока имеет синусоидальную природу.

Связанное чтение: переменного и постоянного тока

Каким образом закон Ома представлен графически?

Согласно принципу закона Ома, электрический ток (I), протекающий через проводник, прямо пропорционален приложенному напряжению (V) и обратно пропорционален сопротивлению (R).

Это означает, что при слабом токе, протекающем по проводнику, в цепи возникает более высокое сопротивление, и наоборот.

В графическом представлении мы объясняем взаимосвязь между электрическим током, напряжением и сопротивлением.

Вот напряжение по оси x и ток по оси y графика.

Прямая дает сопротивление.

Характеристики электрического тока (I) и напряжения (В)

Каковы ограничения закона Ома?

Закон Ома имеет определенные ограничения.

  1. Это применимо к металлическим проводам, но не к неметаллическим проводам.
  2. На практике, когда вы применяете закон Ома, сопротивление должно быть постоянным.
  3. Расчет закона Ома затрудняется в сложных схемах.
  4. Не применяется к нелинейным и односторонним элементам. Закон применяется для линейных элементов и двусторонних элементов схемы. (Я объяснил различные элементы электрической схемы.)

Каковы применения закона Ома?

Есть разные применения закона Ома.

  1. Этот закон используется для определения различных электрических величин, таких как ток, напряжение, сопротивление, мощность, проводимость и т. Д.
  2. Есть много электроприборов, например, электронагреватель, чайник работает по принципу закона Ома.
  3. Это полезно для решения задач, связанных с эквивалентными последовательными, параллельными и последовательно-параллельными электрическими цепями.

Это все о формулировке закона Ома, объяснении, его ограничениях и полезных приложениях. Если у вас есть какие-либо вопросы, вы можете прокомментировать ниже.

Я скоро приду с другим учебником по электрике. А пока следите за обновлениями!

Спасибо за чтение!

Если вы цените то, что я делаю здесь, в DipsLab, вам следует принять во внимание:

DipsLab – это самый быстрорастущий и пользующийся наибольшим доверием сайт сообщества инженеров по электротехнике и электронике.Все опубликованные статьи доступны БЕСПЛАТНО всем.

Если вам нравится то, что вы читаете, пожалуйста, купите мне кофе (или 2) в знак признательности.

Это поможет мне продолжать оказывать услуги и оплачивать счета.

Я благодарен за вашу бесконечную поддержку.

Я получил степень магистра в области электроэнергетики. Я работаю и пишу технические руководства по ПЛК, программированию MATLAB и электричеству на DipsLab. com портал.

Я счастлив, поделившись своими знаниями в этом блоге. А иногда вникаю в программирование на Python.

имитатор электрических цепей Базовое обучение электричеству – поиск и устранение неисправностей имитация цепей CBT на примере цепи освещения. com. Симулятор схем Autodesk может моделировать проекты на основе Arduino для тестирования проектов и программ перед их созданием в реальной жизни. Доступно множество симуляторов схем на основе SPICE, как бесплатных, так и коммерческих, которые можно использовать с этой книгой.Первоначально он был написан Полом Фалстадом как Java-апплет. Красный цвет указывает на отрицательное напряжение. Протей – это не имя, которое звонит в колокол. Когда апплет запустится, вы увидите анимированную схему простой цепи LRC. Библиотека позволяет вам выбирать из логических, дискретных, цифровых, потребительских и аналоговых компонентов. В отличие от модели обучения на основе статики или видео, которая не является интерактивной, приложения-симуляторы K12 полностью интерактивны и разработаны на основе адаптивного обучения. е. Работа инженера-электрика включает проектирование, разработку, моделирование, прототипирование и тестирование электрического оборудования и систем.TINA Design Suite – это мощный, но доступный программный пакет для моделирования схем, проектирования схем и проектирования печатных плат для анализа, проектирования и тестирования в реальном времени аналоговых, цифровых, IBIS, HDL, микроконтроллеров и смешанных электронных схем и их макетов печатных плат. Изучите основы, используя бесплатное онлайн-моделирование электронных схем, а также различные законы физики и химии, используемые в технике. Электрический пакет позволяет вам построить схему управления и проверить работу и последовательность перед покупкой и установкой оборудования.EasyEDA – это бесплатный, не требующий установки, веб- и облачный набор инструментов EDA … О программе для проектирования электрических схем Constructor и симуляторе схем: Constructor был запущен в DOS 23 года назад, теперь он находится в версии 15 для Win10, 8, 7, XP, где вы можете видеть поток мощности и слышать двигатели и сигналы тревоги. В этом полном курсе вы изучите основы «Текущее электричество», «Электрические цепи» и их моделирование в программе Thinkercad. Имитация схем дает учащимся быстрый и увлекательный практический инструмент обучения.Затем включите питание, чтобы проверить всю схему. Моделирование электрических цепей с помощью LTspice. Есть амперметр, вольтметр, ваттметр и омметр. Используйте Rustrician для разработки и тестирования вашей схемы, а затем протестируйте в игре на официальном сервере. Загрузка инструментов для работы с фото и графикой – AUTOMSIM PREMIUM от IRAI и многие другие программы доступны для мгновенной и бесплатной загрузки. Симулятор питается стандартным напряжением 120 вольт, 60 Гц. Кроме того, в процессе моделирования мы узнаем больше об электрических цепях.Определите, являются ли предметы повседневного пользования проводниками или изоляторами, и произведите измерения с помощью амперметра и вольтметра. Электрические схемы могут использоваться в различных ситуациях такими профессионалами, как инженеры, строители, техники, программисты и т. Д. Все это довольно шокирует! Для моделирования электрических цепей можно использовать традиционную библиотеку Spice3, если она используется, или можно использовать новые библиотеки полупроводников, которые проще с точки зрения вычислений. Цепь – это полный путь, по которому может течь электричество.Привет народ! Как вы знаете, мы уже публиковали статью о приложениях Android для инженеров-электриков и электронщиков, студентов и техников. Нажмите кнопку запуска моделирования в правом верхнем углу экрана, чтобы приложить электрическую нагрузку к цепи. Анимированная схема простой цепи LRC. Этот инструмент широко используется для электроники, а также для проектирования электрических цепей со схемой захвата. В конце – это просто пример того, как наше программное обеспечение использует реальную систему заказов на выполнение работ для отслеживания учащихся при устранении электрических неисправностей с помощью нашего программного обеспечения для моделирования, а также подробный отчет об анализе. Во время моделирования вы можете точно контролировать напряжение, ток, сопротивление и импеданс в любой точке цепи. com / questions-ask / Привет, ребята, в этом видео я расскажу о топ-05 онлайн-симуляторе схем f Electric Circuit Studio (ECStudio) – это набор инструментов, используемых для создания электронных схем, моделирования SPICE и расчета схем. Онлайн-симулятор схем с названием проекта SPICE (несохранено) (сохранение) Что такое программа для моделирования схем? Программное обеспечение для моделирования схем – это программа, которая позволяет инженерам-электронщикам разрабатывать и тестировать различные схемы.Список бесплатных симуляторов аналоговых и цифровых электронных схем, доступных для Windows, MacOS, Linux и сравниваемых с UC Berkeley SPICE. Программное обеспечение для моделирования позволяет моделировать работу схем и является бесценным инструментом анализа. @krypton_ben написал: Привет всем, я новичок в AutoCAD Electrical и ищу (если он существует) инструмент моделирования. Например, вы можете проверить логические последовательности управления, приложить нагрузки к двигателям и увидеть влияние на ток, скорость или другие элементы, такие как Моделирование схемы – это процесс, в котором модель электронной схемы создается и анализируется с использованием различных программных алгоритмов, которые предсказывают и проверяют поведение и производительность схемы.Тестирование может сэкономить вам деньги и время, избегая дефектной сборки печатной платы, потому что это дает вам возможность исправить то, что не дает Тим ​​и Моби практических знаний об электрических цепях, включая источник питания, клеммы и напряжение. Если все в порядке, у вас должна быть рабочая цепь с правильно подключенными проводами, аккумулятором и дополнительным переключателем. Это приложение представляет собой сборник из пяти дополнительных приложений, которые используют Национальный электрический кодекс 2008/2011 (NEC). Просмотрите схему как схематическую диаграмму или переключитесь в реалистичный вид.3 Особенности Высокореалистичная симуляция – Симуляция ведет себя так же, как и реальная схема. Последовательные и параллельные схемы. Qucs V Qucs – это симулятор схем. Переключатель: В электронике переключатель – это электрический компонент, который может разорвать электрическую цепь. Выберите компоненты с правой стороны симулятора, и соединения выполняются в соответствии с принципиальной схемой, показанной на Рис. 1 в теории. Моделирование Основанный в 2002 году лауреатом Нобелевской премии Карлом Виманом, проект интерактивного моделирования PhET в Университете Колорадо в Боулдере создает бесплатные интерактивные математические и научные моделирования.Все, что вам нужно, – это интернет-соединение и, конечно же, интернет-браузер. е. Программа (ы) позволяет студентам устанавливать связи между настоящим ngspice – симулятором пряностей с открытым исходным кодом. Зеленый цвет указывает на положительное напряжение. С помощью микшера викторины вы можете пройти заранее написанную викторину по игре BrainPOP и либо настроить / изменить ее, либо использовать прямо из коробки. fiXtress генерирует данные об электрическом напряжении для термического анализа. 4 Онлайн-инструменты для конструирования и проектирования схем для инженера-электрика. В этом блоге будет обсуждаться моделирование электрических цепей в COMSOL.В этом проекте исследуется анализ электрической цепи, включая резисторы, и строится диаграмма тока-напряжения для них. Программа написана на английском и персидском языках и является графической. С помощью Mataplot Lieb мы можем нарисовать диаграммы напряжения и тока для каждого резистора. Серия семинаров IEEE SB в Магдебурге. Circuit Diagram – бесплатное приложение для создания электронных схем и экспорта их в виде изображений. Кроме того, вы можете использовать его, где бы вы ни находились – SmartDraw работает на любом устройстве с подключением к Интернету.Красный цвет указывает на отрицательное напряжение ‘и является популярным симулятором схем в бесплатном симуляторе схем для образовательных и справочных материалов – 19 изображений – engr lab1 schematic capture моделирование макетной платы youtube, обучающее моделирование конвейера с plcsim и tia, симулятор схем circuitjs1, схемы без программного обеспечения симулятор для образовательных целей, Qucs, сокращенно Quite Universal Circuit Simulator, представляет собой симулятор интегральной схемы, который означает, что вы можете настроить схему с графическим пользовательским интерфейсом (GUI) и имитировать поведение большого сигнала, слабого сигнала и шума схема.iCircuit – это простой в использовании симулятор и конструктор электронных схем – идеальный инструмент для студентов, любителей и инженеров. Поскольку изготовление электронных схем, особенно интегральных схем (ИС), является дорогостоящим и требует много времени, быстрее и экономичнее проверить поведение и… Что такое perfectCircuit? idealCiruit – это симулятор аналоговой схемы, работающий с действительно идеальными компонентами. Загрузите программное обеспечение для изготовления схем бесплатно. Dcaclab – единственный в своем роде симулятор схем, который дает вам реальный жизненный опыт. Попробуйте бесплатно просмотреть планы. Особенности Dcaclab Circuit Simulator. Реальный жизненный опыт в симуляторе схем. Реальные компоненты. Поток тока и режим электронного потока. оснащает учащегося виртуальной электронной платой.PartSim – это бесплатный и простой в использовании симулятор схем, который включает в себя полный механизм моделирования SPICE, веб-инструмент для захвата схем и графический просмотрщик сигналов, который запускается в вашем веб-браузере. Наклонная 2D-модель ANSYS Maxwell обеспечивает точность 3D-моделирования электрических машин со скоростью 2D. Другой полезной функцией является перечисление всех используемых схем. Электрическая схема или рисунок – это наглядная форма визуального представления электронной схемы. Программное решение позволяет инструкторам готовить и повторно использовать виртуальные лаборатории.Однако он максимально упрощен: очень простой и интуитивно понятный интерфейс, меньше компонентов, моделей и функций. Информацию о электрических сетях передачи и распределительных сетях см. В разделе «Электрические сети». Конструкцию можно редактировать и повторно тестировать, экономя драгоценное время, когда дело доходит до сложного… моделирования схем на Python. Доступны многие симуляторы схем на основе SPICE, как бесплатные, так и коммерческие, которые можно найти здесь несколько самых популярных изображений Online Circuit Simulator в Интернете. Поиск и устранение неисправностей в цепях управления На этом тренинге ваши профессионалы будут диагностировать и устранять различные неисправности в моделируемой цепи управления, включая реле, кнопки, управляющий трансформатор, соленоид. самые полезные программные проекты, за которые вы когда-либо взялись.Отмеченная наградами программа обучения электричеству учит проверенному подходу к поиску и устранению неисправностей. Краткое изложение этой статьи. 8. Откройте для себя всю мощь… All About Circuits – это одно из крупнейших в мире онлайн-сообществ по электротехнике, в котором работает более 300 тысяч инженеров, которые ежедневно сотрудничают друг с другом в области инноваций, проектирования и создания. Моделирование электронных схем с помощью Proteus. “Freedownloadmanager”. Схема будет работать так же, как и электрическая цепь с жестким монтажом. Использование SPICE для моделирования электрической цепи является достаточно распространенной практикой в ​​инженерии, поэтому «SPICEing схемы» – это… Загрузите программу «Симулятор методов электрического управления» для Windows, чтобы изучить основы электромеханических систем и спроектировать их самостоятельно.NgSpice – один из популярных и широко используемых бесплатных симуляторов схем с открытым исходным кодом от… Экспериментируйте с комплектом электроники! Создавайте схемы с батареями, резисторами, идеальными и неомическими лампочками, предохранителями и переключателями. Сохраняйте и делитесь своими схемами с друзьями, используя свою учетную запись Steam. Часть обучающих схем – бесплатно узнавайте об электричестве, схемах, переключателях, компонентах, элементах и ​​многом другом. Реально выглядящие компоненты. Выберите компонент и нажмите OK, чтобы разместить его на печатной плате.Одним из наиболее важных параметров термического анализа является фактическая мощность, рассеиваемая каждым компонентом. 00. Онлайн-моделирование устранения неполадок в электросети TPC воспроизводит реальную среду, в которой рабочие могут обучаться. Это имитатор электронных схем. Он также часто используется для рисования однолинейных диаграмм, блок-схем и презентационных чертежей. Страница со списком электронных книг: 50018; 2021-11-14 Udemy – Анализ и моделирование электрических цепей в Matlab; 2021-03-17 Анализ и проектирование электрических цепей – Удалено; 2021-02-14 Анализ и проектирование электрических цепей – Удалено; 2012-03-24 [запрос] Анализ схем с помощью приборов: теория и практика – удалено; 2021-07-23 Практические задачи по расширенному анализу электрических цепей,… Электричество и моделирование электрических цепей на платном курсе Thinkercad бесплатно.Автономное моделирование цепей с помощью TINA. Емкость аккумуляторного блока составляет 1000 ампер-часов при напряжении 12 вольт. Обычно этот параметр недоступен для бесплатного программного обеспечения для теплового электрического моделирования Gekko Simulation Software v. Пример моделирования электрических цепей. Симулятор схем Ngspice – Среды моделирования. У вас также будет возможность построить свою собственную схему, чтобы отремонтировать неисправную радиостанцию ​​и связаться со своим. Возможность моделирования позволяет вам проверить схему до того, как будет построен дорогостоящий коллектор или система подключена по вертикали в полевых условиях.0833 ампер. Программное обеспечение Electronic Design Automation (EDA) предоставляет инструменты, которые поддерживают проектирование и анализ электронных устройств, систем и печатных плат. Иэн Шарп адаптировал его для работы в браузере с помощью GWT. Поэтому Electric Circuit Studio (ECStudio) представляет собой набор инструментов, используемых для построения электронных схем, моделирования SPICE и расчета схем. Каждая глава начинается с набора учебных целей и заканчивается практическими упражнениями, которые обычно делятся на четыре основных типа: анализ, проектирование, задача и моделирование.В части 1 вы подробно изучите некоторые основные концепции текущего электричества, такие как ток, напряжение, резистор, мощность и т. Д., А также познакомитесь с главами о питании переменного тока, резонансе и введением в многофазные системы и магнитные цепи. В основе платформы лежит унифицированный набор технологий, который используется для моделирования электромеханических систем управления (ESS) для проектирования и анализа электромеханических систем управления. Для максимального удобства играйте в игру в полном размере. Есть вопросы, задавайте сейчас – https: // www.Чтобы увидеть некоторые идеи о том, что возможно, попробуйте заглянуть в меню Presets, где вы найдете несколько готовых схем. А симуляция практически невозможна с сегодняшними современными интегрированными компонентами, с настройками для того или иного. Это полезное приложение для всех приложений Download the Electric circuit и других научных приложений K12, опубликованных Ajax Media Tech, чтобы легко изучать науку. У меня есть фундаментальные знания в области электротехники, но я не специализируюсь на проектировании электронных схем. В нем описаны основные параметры моделирования, схема комп. 24.04.2015 12:20.Принципиальная электрическая схема. Программное обеспечение Proteus PCB Design & Simulation 4. Сообщество пользователей EveryCircuit совместно создало самую большую библиотеку схемных проектов с возможностью поиска. Используя такое программное обеспечение, любой может построить или спроектировать электрическую схему, проверить на наличие ошибок и улучшить схему. Определите, являются ли предметы повседневного пользования проводниками или изоляторами, и произведите измерения с помощью амперметра и вольтметра. Симуляторы SPICE и логические симуляторы будут искать библиотеки цифровых ячеек, память и AMS или аналоговые и смешанные схемы.Полный пакет PDF Загрузить полный пакет PDF. Ох, и не путайте кабели! Приготовьтесь к шокирующим переживаниям. Выучить больше. Выйдите за рамки моделирования общих схем с помощью моделирования, управляемого событиями, перезапуска контрольных точек, расширенной сходимости и аппроксимации кривых. Расширенная поддержка моделей. Получите ускоренное моделирование с помощью более чем 33000 готовых к моделированию аналоговых устройств и устройств со смешанными сигналами, математических функций и поведенческого моделирования RL электрические компоненты схемы – моделирование Xcos. Вы можете добавить в свою схему вольтметры и амперметры, чтобы увидеть, где протекают токи.Тем не менее, я сталкиваюсь с причудой, связанной с конденсаторами, которые я надеваю. Вот несколько изображений Online Circuit Simulator с самым высоким рейтингом в Интернете. cэлектроника. Tina-TI – это бесплатное программное обеспечение для моделирования схем, которое можно использовать для проектирования и моделирования… EasyEDA – easyeda. Чтобы включить или выключить переключатель, просто нажмите на него. лестничная диаграмма как основа для построения требуемой цепи (ов) управления. Чтобы переместить объект, щелкните его дальние края и перетащите его. Симулятор и редактор схем: это онлайн-приложение представляет собой симулятор электронных схем, работающий в браузере.Программа EasyEDA Free Electrical Schematic Diagram Circuit Simulator – удобный инструмент для моделирования электронных схем с использованием базовых компонентов. Это новая школа обучения «На рабочем месте». Эта бумага. ⋆ Простая схема, подобная той, что используется в бесплатной онлайн-версии симулятора промышленных электрических проблем, может иметь 20-30 возможных неисправностей. Скачать бесплатно симулятор электронных схем. Пора просветить себя! Ответ (1 из 10): Я составил список из немногих симуляторов, которые я использовал 1.TINACloud – это мощный промышленный инструмент для онлайн-моделирования схем, который позволяет анализировать и разрабатывать аналоговые, цифровые, VHDL, Verilog, Verilog A & AMS, MCU и смешанные электронные схемы, включая SMPS, RF, коммуникационные и оптоэлектронные схемы и тестирование. приложения микроконтроллера в среде смешанного контура. Доступны провода, батареи, резисторы, лампочки и переключатели, а также обычные объекты «реального мира». Это отличный инструмент как для студентов, так и для любителей электроники.Rustrician – это симулятор электричества для RUST. Университет Колорадо любезно разрешил нам использовать следующую симуляцию фета. Искал неделями (рассматривал другие варианты), но ничего. Аккуратно соедините все необходимые компоненты вместе, совместив провода с плюсом и минусом. Загрузки программного обеспечения для учебных заведений – CircuitMaker от Altium Ltd / Департамента электротехники и вычислительной техники Калифорнийского университета и многие другие программы доступны для мгновенной и бесплатной загрузки.Руководство по лаборатории электрического моделирования EEE Lendi Institute of Engineering and Technology Стр. 6 из 55 ГРАФИК МОДЕЛИ: ЦЕПЬ RLC СЕРИИ С ШАГОВЫМ ВХОДОМ ЦЕПЬ RLC СЕРИИ С КВАДРАТНЫМ ВХОДОМ ЦЕПЬ RLC СЕРИИ С СИНУСОИДНЫМ ВХОДОМ Время 0 сек. V (6) V (9) 0V 0. Пример 2: – Давайте внимательнее рассмотрим эту последнюю параллельную схему примера: начальная поддержка симулятора Xyce. у меня минимум 4 года опыта работы | Fiverr Electric Circuit Studio – это набор инструментов, используемых для построения электронных схем, моделирования SPICE и расчета схем.50 Базовое обучение электричеству – поиск и устранение неисправностей, имитация схемы CBT на примере схемы освещения. Добавьте резисторы, лампочки, провода и амперметры, чтобы построить цепь, исследуйте закон Ома. 2. | Привет, добро пожаловать на мой концертный сервис, я сделаю схемотехническое моделирование на multisim, proteus, pspice, logisim специально для вас. Кнопка «Отменить» удаляет последний добавленный компонент. Программа основана на формулировке пространства состояний для цепей, которые состоят из линейных элементов (RLC), трансформаторов,… Цепь – это замкнутый путь или петля, по которой протекает электрический ток.Анализируйте, проектируйте и тестируйте свои схемы с помощью этого программного обеспечения. никней. i-MOS – это открытая платформа для взаимодействия разработчиков моделей и проектировщиков схем. Электричество и схемы игры. Лаборатория электрических цепей собирается на двухчасовые 45-минутные занятия 13 раз в течение 15-недельного семестра и охватывает темы от закона Ома до коррекции коэффициента мощности и моделирования трехфазной системы. Добро пожаловать в «Рабочую тетрадь по электрическим схемам постоянного тока», открытый образовательный ресурс (ООР). 2015 0.В этой статье представлен новый набор инструментов PLECS для быстрого моделирования силовых электронных схем в Simulink. Ищете приложение-симулятор схем для телефонов Android? Почти 2. Вы даже можете делать и отображать заметки, распечатывать модели электрических цепей и электрические схемы. Вы можете использовать Simulink, потому что можете использовать любой другой инструмент моделирования схем, но, по моему мнению, comsol… 1 Введение Circuit Simulator версии 2. Чтобы повернуть изображение, щелкните ближе к его центру и поверните его под желаемым углом.Решите систему уравнений численно (используя методы разреженных матриц). Вы можете отсоединить провода, задействовать любые элементы управления, и схема будет вести себя соответствующим образом. Electric Circuit Studio – это набор инструментов, используемых для построения электронных схем, моделирования SPICE и расчета схем. 09. Поскольку существует множество схем … TinyCAD – это программа для рисования схем электрических цепей, обычно известных как схематические чертежи. Чтобы превратить… Qucs – это имитатор схем, работа над которым еще не завершена, но он является хорошим инструментом для многих схемотехнических приложений; Пакет gEDA – это набор совместимых программ для электронного проектирования и моделирования, с которыми он работает, создавая схему с помощью gschem и экспортируя ее в ngspice через gnelist и gspiceui.Опытные профессионалы в области электротехники знают, что они могут доверять свою работу, свою репутацию и даже свою личную безопасность инструментам для электрических испытаний Fluke. 8/10 (856 голосов) – Скачать Proteus бесплатно. Зеленый Серый цвет указывает на землю. Скачать Скачать PDF. Это простая бесплатная программа с простым в использовании пользовательским интерфейсом. Симулятор позволяет вам изучать электронику … Программа Constructor позволяет быстро и легко создавать, тестировать, устранять неисправности, обучать и распечатывать электрические лестничные диаграммы, принципиальные схемы, электрические схемы, электрические чертежи и однолинейные диаграммы.Я постараюсь объяснить, как можно смоделировать полуволновой выпрямитель в мультифизике comsol. Существует программное обеспечение для моделирования электрических цепей с помощью компьютера, и эти программы могут быть очень полезны, помогая разработчикам схем проверять идеи перед построением реальных цепей, экономя много времени и денег. Ответы на большинство упражнений с нечетными номерами можно найти в разделе «Логическое моделирование», разработчики стараются определить, содержит ли их схема какие-либо проектные ошибки (как это имеет место в большинстве случаев моделирования).В отличие от многих анализаторов электронных схем, Circuit Magic может анализировать схемы как человек. увидит краткое описание этого компонента и его текущего состояния на этой странице, позволяющей моделировать поведение произвольных электрических цепей. Существует возможность приобрести полную версию EveryCircuit, которая позволяет создавать и моделировать большие схемы, сохранять неограниченное количество схем, хранить их в облаке и синхронизировать между вашими устройствами. Список программного обеспечения для моделирования схем, которое можно загрузить бесплатно.Лампочка – это фиксированное сопротивление, которое не будет уменьшаться в последовательной цепи. В лаборатории электрических цепей студенты могут создавать свои собственные электрические цепи и проводить на них измерения. Сохранить и поделиться… Схемы. Компьютеры могут быть мощным инструментом при правильном использовании, особенно в области науки и техники. Circuit JS описывается как «Это симулятор электронной схемы на JavaScript. Вы можете использовать другие тренажеры, если вы их уже используете. де. Следующие темы рассматриваются в курсах последовательности электрических цепей I и II: 1.Хабиби. Ток короткого замыкания на входе машины и в нагрузках. Electrical Pro – отличный инструмент для инженеров-электриков и электронщиков, а также электриков. Он поддерживает программы компоновки печатных плат с несколькими форматами списков соединений, а также может создавать списки соединений моделирования SPICE. Если вы работаете в… Симуляторе методов электрического управления – EKTS – это тестовая система для проектирования электромеханических систем. Electric Engineering Stack Exchange – это сайт вопросов и ответов для профессионалов в области электроники и электротехники, студентов и энтузиастов.Этот набор инструментов предоставляет средства для моделирования больших силовых электронных систем, содержащих как электрические схемы, так и контроллеры. Сравните и сопоставьте последовательные, параллельные и комбинированные схемы. Программное обеспечение предназначено для поддержки всех типов схем моделирования, например. Индуктор, также называемый катушкой, дросселем или реактором, представляет собой пассивный двухконтактный электрический компонент, который накапливает электрическую энергию в… PCCL | ИНТЕРАКТИВНОЕ МОДЕЛИРОВАНИЕ ЭЛЕКТРОЭНЕРГИИ | Flash-анимация – апплет – для бесплатного онлайн-обучения электричеству | Интерактивное физическое моделирование | Интерактивная физическая анимация | Образовательная поддержка по флэш-анимации для электричества в средней и старшей школе и в классе академии наук.Мы также предоставили онлайн-калькуляторы для электротехники и электроники и приложения iOS для инженеров-электриков и студентов, которые можно бесплатно использовать на вашем … Контактное лицо: ieee-sb @ ovgu. Circuit Simulator – это простое в использовании приложение на основе Java, которое может помочь вам в моделировании широкого спектра электронных схем, предоставляя вам… EveryCircuit можно бесплатно загрузить и использовать. 3 Электрическая схема \ Моделирование. Цепь обычно создается путем соединения электрических компонентов вместе кусками проволочного кабеля. Электрическая коробка электрическая схема игры.2854 доллара. Руководство лаборатории моделирования электрических схем EPub Diploma. Решатель ANSYS Maxwell A-Φ улучшает анализ ЭМС для шин, силовой электроники и печатных плат. Это было одно из первых программ для моделирования сетевых схем с открытым исходным кодом, It’s… Circuit Construction Kit: DC. Бесплатный онлайн-симулятор схем для детей / детей, позволяющий исследовать построение простых схем. CBT проведет вас через процесс поиска и устранения неисправностей, а затем попытается устранить 16 неисправностей в цепи освещения. Материалы, которые позволяют электрическому току легко проходить через них, называемые проводниками, могут использоваться для соединения положительного и отрицательного концов батареи, создавая цепь.В этом примере мы рассмотрим создание параметрической модели SysML для простой электрической цепи, а затем используем параметрическое моделирование для прогнозирования и построения графика поведения этой цепи. Изготовители и покупатели должны согласовать минимальный и максимальный ток короткого замыкания на входе в шкаф управления. Инженеры-электрики, профессионалы, любители электроники, а также студенты часто используют симуляторы электрических цепей для разработки и проверки принципиальных схем. Категория: Мультимедиа и графический дизайн.Вот список программного обеспечения по электротехнике, которое должен изучить каждый выпускник-электрик. Откройте новый документ, чтобы построить схему. Используйте вольтметр для измерения падения напряжения. Чтобы убедиться, что наше дифференциальное уравнение, передаточная функция и модель в пространстве состояний верны, мы собираемся смоделировать схему RL, используя блоки библиотеки Electrical от Xcos. Вы можете изменять такие параметры, как сопротивление и напряжение, по желанию, и использовать счетчики. Всего за 5 долларов Electrical_786 выполнит симуляцию схемы на multisim, proteus, pspice, ltspice.Эти же программы могут быть фантастическими помощниками для… Добавьте блок PI Section Line из библиотеки Simscape> Electrical> Specialized Power Systems> Passives. Моделирование схем в реальном времени, интерактивность и динамическая визуализация делают его незаменимым приложением для профессионалов и научных кругов. По Cabe Atwell 06. мощность будет 10 Вт для одной лампы или 20 Вт для двух ламп. При средней продолжительности солнечного дня в 5 часов 800 Вт, умноженные на 5 часов, равны 4000 Вт или 4 киловатт (4 КВт). По сути, эти инструменты устраняют необходимость разработки схемы… Бесплатный симулятор электрических цепей Скачать Симулятор методов электрического управления – EKTS – это симулятор для проектирования электромеханических систем.Совместим со смартфоном, планшетом, ПК, Mac даже 4kTV! В отличие от других, официальная 6-ступенчатая тренировка по процедурам безопасности с блокировкой и метками включает моделируемые внешние и периодические электрические неисправности и позволяет использовать все 5… circuit_simulator. Конструкция электронных схем. Он помогает пользователям анализировать и рисовать схемы, как электронные, так и электрические, работающие на переменном или постоянном токе, получать формулы, проверять уравнения, получать равные схемы и т. Д. Ngspice – это имитатор специй с открытым исходным кодом для электрических и электронных схем.Как смоделировать эти схемы с помощью Labview. Чтобы использовать этот симулятор, вам необходимо установить его на свой компьютер. Электрические цепи обеспечивают непрерывный путь прохождения тока и делятся на две различные категории конструкции: последовательные цепи и параллельные цепи. ysis и программное обеспечение для моделирования на базе linux, windows, Mac OS. На этом семинаре вы познакомитесь с LTspice, бесплатным программным симулятором схем, который является небольшим и простым в использовании, но очень мощным в своих приложениях. 1666 ампер на каждую лампочку будет равно 0.5000 приложений, связанных с электроникой и электротехникой, для инженеров-электронщиков или любителей можно легко найти в магазине Google Play, может быть немного сложно решить, какое приложение для Android лучше всего подходит для вас. В схемах учащиеся могут использовать резисторы, лампочки, переключатели, конденсаторы и катушки. Моделирование электрических цепей довольно интересно, и только несколько программ действительно могут сделать это должным образом. Осциллограф. Схема тестирования или код A. Это программное обеспечение работает на нескольких платформах, таких как Unix, Linux, Windows, а также в системах Mac.С этой точки зрения мы представили лабораторное руководство по применению электрических индукторов. Такая схема может состоять из полевых транзисторов, биполярных и МОП-транзисторов, пассивных элементов, таких как R, L или C, диодов, линий передачи и других устройств, соединенных между собой… Об электрическом сопротивлении: примените закон Ома к простым схемам Virtual Lab. Также есть курс, который изучают в колледжах, университетах и ​​техникумах по электромеханическим системам управления.Мы определили это из хорошо известного источника. Это идеальный компаньон для студентов, любителей и инженеров. Скачать бесплатно. none В курсе также есть базовое руководство по программированию на Python, которое поможет вам в написании управляющего кода для электрических цепей. Бесплатная работа с моделированием схем часто не работает, попробуйте Altium Designer. Моделирование без программного обеспечения для ПК. Эти инструменты дополняются информационным центром, содержащим ресурсы, распиновку разъемов и короткую интерактивную книгу, объясняющую основные электрические теоремы, законы и схемы.Информацию о размещенной версии приложения см. В разделе: Это приложение представляет собой симулятор электронных схем, который запускается в браузере. 1. Создавайте схемы онлайн в браузере или с помощью настольного приложения. Он поддерживает стандартные и пользовательские библиотеки символов. Приборы постоянного тока используются только в цепях, где ток равен … В этом видео используется программное обеспечение для моделирования устранения неполадок в электрических цепях, чтобы научить вас устранять неисправности в цепи управления электродвигателем. Вы также можете анализировать SMPS, RF, связь и…. Я начал играть с апплетом симулятора цепей Пола Фалстада, чтобы посмотреть, будет ли он полезен для моих студентов, изучающих физику.Мне умирает потребность в программном обеспечении для моделирования, которое может сэкономить мне время, чтобы попробовать другую схему прототипа (особенно робота с большим количеством двигателей постоянного тока, сервоприводов, исполнительных механизмов и т. Д. PartSim – это бесплатный онлайн-симулятор схем, который позволяет вам для создания и моделирования электронных схем в режиме онлайн без необходимости установки другого программного обеспечения на вашем компьютере. Программа основана на формулировке в пространстве состояний для схем, которые состоят из линейных элементов (RLC), трансформаторов,… платформы моделирования Spectre. восемь панелей по 100 Вт или всего 800 Вт.Интерактивный инструмент может предоставить детям информацию о … PartSim – это бесплатный и простой в использовании симулятор схем, который включает в себя полный механизм моделирования SPICE, веб-инструмент для захвата схем, графический просмотрщик сигналов и Digi-Key, который работает … просто вставляя числа в Калькулятор. Вы добавите автоматический выключатель позже в моделировании переходных процессов. б. Лаборатории MCS основаны на этом автономном инструменте моделирования для понимания основных концепций устройств управления двигателем, а Qucs – это имитатор интегральной схемы, который означает, что вы можете настроить схему с графическим пользовательским интерфейсом (GUI) и смоделировать большой сигнал. , слабый сигнал и… Эта лабораторная работа познакомит учащихся с использованием инструмента интерактивного моделирования построения цепей, который будет использоваться для дальнейшего исследования электрических концепций и схем.Существует довольно много симуляторов для электроники или производителей микроконтроллеров, но когда дело доходит до простых старых симуляторов переключения домашнего освещения на 120 В, я либо неправильно гуглию, либо их нет. С помощью моделирования вы можете определить характеристики схемы без ее физического построения или… Проверьте свои навыки или научитесь с нуля в программе «Симулятор электрика». 5) Предварительные эксперименты, демонстрирующие точность моделирования. Проект интерактивного моделирования PhET, основанный в 2002 году лауреатом Нобелевской премии Карлом Виманом в Университете Колорадо в Боулдере, создает бесплатные интерактивные математические и научные моделирования.Я нашел несколько веб-сайтов, предлагающих это программное обеспечение. I. уровень 1. Щелкните значок «Компонент», чтобы открыть список компонентов. Пожалуйста, помогите улучшить эту статью, добавив цитаты из надежных источников. Xyce – это SPICE-совместимый высокопроизводительный симулятор аналоговых схем с открытым исходным кодом, способный решать чрезвычайно большие проблемы схем, разработанный в Sandia National Laboratories. Будет запущено моделирование, в котором загорится светодиодный индикатор и будет предоставлена ​​информация о светодиоде и электрической нагрузке, установленной на светодиод (наведите курсор на кружок! Рядом со светодиодным индикатором.Его конструкция основана на цветах, которые могут указывать, например, на положительное или отрицательное напряжение, и позволяет создавать простые схемы с помощью щелчков мышью. 1. com / en / design-center Использование нашей учебной программы на основе моделирования дает множество преимуществ. io – это онлайн-платформа, созданная Autodesk для хакеров оборудования. Удобные для человека форматы позволяют кратко вводить и отображать значения,… Онлайн-симулятор схем | Программное обеспечение для моделирования цепей DCACLab для STEM работает в режиме онлайн, имитирует и устраняет неисправности неисправных цепей в богатой среде моделирования, простое в освоении.Сначала выберите компонент, а затем нажмите кнопку «Добавить». Электротехника в значительной степени основана на использовании различного программного обеспечения для моделирования и навыков программирования. Ремонт, сборка розеток, замена лампочек, панелей, планок, вилок, люстр. Бесплатное программное обеспечение для электрического моделирования Gekko Simulation Software v. Этот инструмент может имитировать чертеж в формате dwg. Паяльник. PhET обеспечивает увлекательное, интерактивное, основанное на исследованиях моделирование физических явлений. Электрооборудование Электрические цепи состоят из следующих компонентов: источника энергии для обеспечения напряжения, проводников для обеспечения прохождения тока, изоляторов для ограничения прохождения тока и нагрузки.Программное обеспечение для моделирования схем. Также проанализируйте связь и RF цепей. Схематическая диаграмма: диаграмма, в которой используются линии для обозначения проводов и символы для представления компонентов. Де-факто офигенная, безлимитная, действительно бесплатная реализация, которую используют все: https: // www. Использование математики и программного обеспечения для моделирования электрических цепей в процессе обучения беспроводной передаче энергии для студентов-электротехников. Входные соединения расположены так, чтобы не мешать работе датчиков перегрузки проверяемого выключателя.Electric Circuits Конструктор цепей постоянного тока Созданный нашими друзьями из Nerd Island Studios, конструктор цепей постоянного тока оснащает учащегося виртуальной электронной платой. Игра недоступна. Это моделирование солнечной энергетической системы представляет собой небольшую солнечную энергетическую систему мощностью 4 киловатта. Благодаря возможности высокоточного моделирования, многие колледжи и университеты используют этот тип программного обеспечения для обучения техников электроники и электроники… Мобильное приложение для обучения на симуляторе (SiM) Электрическая схема —> Моделирование проводки —> Моделирование схемы На данной электрической схеме вы можете подключить клеммы к фактическому изображению компонентов (НЕ схематический символ).Симулятор потери времени 5V. Я хочу смоделировать схемы силовой электроники. 0 Gekko Simulation Software – это система с открытым исходным кодом (GNU GPL) для моделирования крупномасштабных экономических моделей. Если вы обнаружите, что хотите смоделировать схему с типом преобразователя, которого нет в списке. Это расстраивает, я пытаюсь избавиться от этой привычки, но симулятор схемы настолько полезен, и для чистой расчетной скорости его трудно изменить. прочь, потому что теперь я так привык к программному обеспечению. Это программное обеспечение для моделирования, разработанное для расчета потерь мощности с силовыми модулями Mitsubishi Electric в конкретных условиях применения заказчика (2-уровневая * 1 и 3-уровневая * 2 инверторная схема) и для повышения температуры перехода в результате потери мощности.1 кГц Язык: английский | Размер: 376 МБ | Продолжительность: 1 час 30 минут Изучите простой и надежный анализ электрических цепей и цепей управления в… Скачайте бесплатно Quite Universal Circuit Simulator. Модели компонентов, подобные SPICE, дают вам точные результаты для нелинейных эффектов схемы. Его представило правительство в лучшем виде. CircuitJS1 – это имитатор электронных схем, работающий в браузере. Multisim Live – это бесплатный онлайн-симулятор схем, который включает в себя программное обеспечение SPICE, которое позволяет создавать, изучать и обмениваться схемами и электроникой в ​​Интернете.Следуйте электричеству EKTS (Симулятор методов электрического управления) используется для проектирования и анализа электрических систем управления. Некоторые из следующих симуляторов не включают графический визуальный интерфейс, поэтому для обеспечения этой функции необходимо выбрать отдельную программу, такую ​​как Qucs-S, Oregano, или набор печатных плат, который поддерживает внешние симуляторы, такие как KiCad или gEDA. Бесплатный онлайн-тренажер для поиска и устранения неисправностей в электросети – это бесплатная версия обучающего симулятора по устранению неисправностей, игрового приложения, не имеющего аналогов.Редактируйте и запускайте свои схематические проекты на ПК или Mac. Подключение завершено только тогда, когда на концах проводов появится черный цвет. Симуляторы PhET основаны на обширных образовательных исследованиях и привлекают студентов через интуитивно понятную игровую среду, в которой студенты учатся через исследования и открытия. Вы многому научитесь… Multisim NI (имитация электрических цепей) «бесплатное или платное программное обеспечение» – это безопасная загрузка? Необходимо загрузить «имитатор электрических цепей», например Multisim, от National Instrument.Learnlab 722301511503 Система обучения электрическому управлению, 26 дюймов H. Многие симуляторы схем на основе SPICE Я П. Движущиеся желтые точки указывают на ток. Рабочие будут изучать общие проблемы с электрическими цепями и базовые навыки, такие как использование мультиметров и других встроенных инструментов. Наши симуляции научить разнообразному набору навыков, который применим в самых разных отраслях промышленности, включая автомобилестроение, производство продуктов питания и напитков, нефть и газ. Пол Фалстад Вот несколько изображений онлайн-симуляторов с самым высоким рейтингом в Интернете.Это позволяет вносить изменения в конструкцию схемы и оптимизировать устройство, а также создавать сценарии «что, если», которые было бы сложно или невозможно реализовать на реальной схеме. Перемещайте кусочки пазла, чтобы замкнуть цепь. Вот несколько самых популярных изображений Online Circuit Simulator в Интернете. Лаборатория моделирования электрических цепей известна в различных областях инженерного дела. Бесплатная доставка. При обрыве или обрыве цепи существует процедура: Загрузите и откройте имитатор электрической цепи.Научные игры, в которые можно играть в школе или дома с друзьями. Лаборатория 4 – Катушки индуктивности и последовательные RL-схемы 18 Лаборатория 5 – Параллельные RC- и RL-схемы 25 Лаборатория 6 – Резонанс цепи 33 Лаборатория 7 – Фильтры: ВЧ, ФНЧ, полосовой фильтр и режектор 42 Лаборатория 8 – Трансформаторы 52 Лаборатория 9 – Характеристика двухпортовой сети 61 Лабораторная работа 10 – Заключительный экзамен 70 Приложение A – Безопасность 72 Приложение B – Инструменты для электрических измерений 78 Чтобы продемонстрировать, мы можем подсчитать напряжения в контуре 3-2-1-4-3 той же цепи: Это можно легко проверить с помощью симулятора для создания вышеупомянутой схемы и измерения напряжений на сопротивлениях с помощью вольтметра по часовой стрелке.как крутящий момент нагрузки может изменяться, когда двигатель перемещает механизм, что приводит к изменению электрических характеристик двигателя. Fluke предлагает вам полный спектр решений для электрических испытаний, от базовых детекторов напряжения до регистраторов энергии и 4-канальных портативных осциллографов, чтобы вы могли выполнить свою работу правильно и безопасно вернуться домой. eduMedia / Электрическая схема. Симулятор электронных схем. Чтобы убедиться, что наше дифференциальное уравнение, передаточная функция и модель в пространстве состояний верны, мы собираемся смоделировать схему RRLC, используя блоки библиотеки Electrical из Xcos.«Электрические схемы I» предназначен для ознакомления с основными концепциями в лабораториях цепей постоянного тока, моделирования и цепей постоянного тока, а затем «Электрические цепи II», в которой рассматриваются расширенные темы в лабораториях цепей переменного тока, моделирования и цепей переменного тока. Каждый инженер-электрик должен знать, как использовать симулятор схем, даже если на эту тему нет специальной лекции в университете. Если вы инженер-электрик и электронщик, то в вашем арсенале должно быть программное обеспечение, такое как программное обеспечение для проектирования печатных плат, программное обеспечение для проектирования схем и моделирования и т. Д.Ознакомьтесь с этим симулятором виртуальных цепей для построения цепей постоянного тока. Ответ (1 из 2): Стандарт – Spice. Следующий. Тина-ТИ. Цепи могут питаться от источника переменного / постоянного тока или батарей. С помощью численных расчетов в Matlab мы можем выполнять анализ схем и решать электронные проблемы, чтобы найти неизвестные элементы в каждом компоненте. Зоро. Мультиметр, напряжение, напряжение, исследование цепей RC и RL. BSch4V – это программное обеспечение для проектирования схем с открытым исходным кодом для Windows. NI Multisim: мощное программное обеспечение для проектирования схем и обучения 2.Лучшее бесплатное программное обеспечение для проектирования электрических цепей Windows. Категория: Мультимедиа и графический дизайн; Разработчик: Circuit Magic – Скачать – Купить: 70 долларов. В рамках этого широкого определения программного обеспечения EDA некоторые компании предлагают бесплатные программы проектирования печатных плат, в то время как другие оживляют ваши 3D-проекты с помощью схемных сборок с помощью Tinkercad. Этот предмет изучается в колледжах, университетах и ​​техникумах, связанных с системами электрического управления. Мне нравится разрабатывать и моделировать свои собственные схемы схем, это отличный процесс обучения, и я всегда узнаю что-то новое, моделируя новые схемы.Компания Mitsubishi Electric не собирает никакой информации, такой как 4. EveryCircuit – это простой в использовании интерактивный симулятор цепей и инструмент для создания схем. Двусторонний дверной контроллер. После завершения моделирования вы можете просмотреть результаты моделирования на странице или в окне презентации. Имитация электрических цепей (Phet) Упражнение: узнайте, как работают последовательные и параллельные схемы.Цель этого упражнения – использовать моделирование электрических цепей, описанное выше (Phet), чтобы исследовать свойства цепей и обнаружить некоторые «правила» цепей, которые всегда применимы к схемы.3) Моделирование электрических цепей на основе дискретных событий в единой модели путем комбинирования методов интеграции на основе квантования с моделированием цепей на основе SPICE [15]. Чтобы нарисовать провод, появляется линия с локаторами на обоих концах, которые вы можете перетащить … Симуляция включает в себя 7 основных схем электропроводки плюс всю среду дома с 11 отдельными комнатами, включая спальни, кухню, ванные комнаты и подвал. 5V 1. Это приложение на основе браузера для проектирования, моделирования электронных схем и создания печатных плат.Загрузите Circuit Simulator – вы можете использовать это эффективное и удобное программное обеспечение для демонстрации или запуска моделирования различных электронных схем. Proteus Design Suite – это программа электронного моделирования, которая вам понадобится на вашем ПК, если вы студент инженерного факультета или профессиональный разработчик схем. Разработчики моделей могут реализовывать свои модели на платформе i-MOS, чтобы способствовать их принятию и получать отзывы пользователей. Цель этого анализа, дизайна, задачи и моделирования.ИНФОРМАЦИЯ ОБ ИГРЕ. Эти инструменты используются для проектирования электрических схем, схематического изображения, моделирования, создания прототипов и производства. Программное обеспечение Falstad Free для построения электрических схем; Falstad – это симулятор электронных схем, который запускается в браузере как Java-апплет. Особенности: Для обучения, хотя я рекомендую студентам использовать симулятор схемы Java-апплета Falstad, хотя бы потому, что он имеет отличный индекс рабочих схем, и я думаю, что функция «видимого тока» действительно хороша. . Однако во всех примерах этого курса будет использоваться Python Power Electronics, поскольку I Анализ схемы – это математический анализ электронной схемы для поиска неизвестных элементов в каждом компоненте, таких как ток, напряжение, сопротивление, импеданс и мощность.Настоящее программное обеспечение для электромеханического моделирования будет использовать для анализа трехмерную модель вашей системы, но для этого сначала необходимо создать схему и компоновку печатной платы. Это приложение позволяет рассчитывать электрические величины и параметры, предоставлять подробную информацию по темам и примечаниям по электрике и электронике. Имитатор цепей с графическим пользовательским интерфейсом (GUI) Qucs – это имитатор цепей с графическим пользовательским интерфейсом. Требуется имитация. Удивительно сложно найти симулятор домашней электропроводки – по крайней мере, бесплатную (или пробную) версию.Это позволяет вам планировать ассортимент электромеханических рам, использующих передачи, временные передачи, фиксаторы, двигатели, переключатели и некоторые основные механические конструкции. Для инженера-электрика обязательно иметь практические идеи об электрических цепях и моделировании. none При моделировании электронных схем используются математические модели для воспроизведения поведения реального электронного устройства или схемы. Электрическая схема, которую мы собираемся смоделировать, показанная здесь, использует стандартную электрическую схему, имитатор электрической схемы, скачать бесплатно: Симулятор электрической схемы онлайн бесплатно: 12 3 4 5.Circuit Magic – это программа моделирования электрических цепей, специально разработанная для студентов, изучающих основы электроники, электрические законы и теорию цепей. Симулятор схем. Платформа моделирования Cadence® Spectre®, являющаяся ведущим в отрасли решением для точного аналогового моделирования, содержит несколько решающих программ, позволяющих проектировщику легко и плавно перемещаться между задачами моделирования на уровне схемы, блока и системы. Тронд Х. Рекламный · Симулятор электрических цепей. Обсудите результаты и особенности графиков данных обратной связи.Мы будем использовать виртуальный мультиметр для измерения свойств в цепи и привыкнуть к напряжению, току, сопротивлению, последовательным цепям и закону Ома. 00 PCB gEDA – PCB – интерактивный редактор печатных плат для систем Unix, Linux, Windows и Mac. Основные характеристики: Основные компоненты электроники для простоты использования. Задание 1. AKNM Circuit Magic v. TinaCloud – это программное обеспечение для моделирования цифровых, аналоговых и микроконтроллеров. Proteus Design Suite можно найти в средних школах, колледжах и университетах по всему миру, обучая электронике, встроенному дизайну и разводке печатных плат десятки тысяч студентов каждый год.Исправлена ​​поддержка OSX; Разрезное устройство G; Частично реализован A 10 приложений для моделирования схемотехники для профессионалов и домашних мастеров. Quite Universal Circuit Simulator (QUCS) – это имитатор интегральных схем, позволяющий моделировать и графически представлять результаты поведения больших и малых сигналов и шума в схемах. Электрическая схема, которую мы собираемся смоделировать, показанная здесь, использует стандартную электрическую схему. Лаборатория электрических схем. Сила тока в последовательной цепи остается неизменной, добавляется такое же напряжение, поэтому, если у вас есть 2 лампы мощностью 10 Вт, подключенные к источнику питания 120 В, то лампы будут производить 0.Использование этого масштабируемого симулятора электрических цепей предоставит возможность проводить крупномасштабный анализ устойчивости переходных процессов, а также планирование на уровне сети по мере развития сети с большей степенью проникновения возобновляемых источников энергии, силовой электроники, хранения, распределенной генерации и … в новом окне. Эти калькуляторы для электротехники и электроники призваны помочь разработчикам электроники / схем быстро решать сложные уравнения и расчеты. 9 – 3. Simulator – это программа, которая ведет себя как электрические компоненты схемы RRCC – симуляция Xcos.Параметры uIN, R1 и L1 определены в Scilab Rustrician – симуляторе электричества для RUST. Tinkercad | Создавайте трехмерные цифровые проекты с помощью онлайн-САПР 3. На высоком уровне вам просто нужно: Превратить сеть компонентов в систему уравнений (нелинейные дифференциальные уравнения). Устранение основных электрических неисправностей v. Руководство Лабораторное руководство в формате pdf. Также руководство лаборатории моделирования электронных схем в формате PDF, но только когда-то являющееся частью программного обеспечения электрических цепей, кратко остановимся на. Онлайн игра про электрические цепи с лампочками, в которой вам нужно собрать головоломку так, чтобы электрический ток или энергия доходили до лампочки от аккумулятора или элемента.Электрооборудование должно быть спроектировано и иметь размеры в соответствии с этими значениями. Чертежи электрических цепей и электрические схемы Молодежь изучает профессиональные навыки 3 Графическая диаграмма: диаграмма, которая представляет элементы системы с использованием абстрактных, графических или реалистичных изображений. Ваши электрические инструменты для проектирования и анализа важны для проектирования цепей управления двигателями и систем подачи энергии, которые затем гарантируют, что ваша механическая система может работать так, как вы предполагаете. Этот симулятор электронных схем очень интерактивен, что дает ощущение игры с реальными компонентами.Электрический тренажер основан на проверенных и надежных методах моделирования. Основная цель этого тренажера – внести свой вклад в обучение этому предмету. Учащиеся выбирают тип кабеля, подключают провода / проводники к соответствующим клеммам и получают баллы за свою работу. Совместимость с симулятором поиска и устранения неисправностей в электрической сети: разработан для работы с браузером Chrome и лучше всего с ним. Шива Наги Редди. Создавайте электрические схемы, схемы электрических цепей, схемы и многое другое. Программное обеспечение SmartDraw позволяет быстро приступить к работе и быстро завершить работу.Как лучше всего начать симуляцию схем с помощью Labview? Описание. Моделирование электрических цепей с помощью Multisim Electronics Workbench: Введение Моделирование – это математический способ имитации поведения цепи. Модель линии с равномерно распределенными параметрами R, L и C обычно состоит из задержки, равной времени распространения волны вдоль линии. г. Выбери свой путь – отдыхай и играй или работай и учись. Я смотрел, изучая Labview. Не волнуйтесь, если вы не можете получить электронные компоненты в настоящий момент, вы все равно можете испытать проектирование электронных схем с помощью симулятора схем, такого как Proteus.Изображение: Схема RL – электрические компоненты – Xcos. Бесплатная онлайн-игра с электричеством для детей: увлекательная интерактивная игра по электросети / обучению электричеству для начальной / средней школы / детей возраста, в которую можно играть на ПК, iPad, Mac в Интернете без загрузки. В 2021 году в Google Play Store будет доступно 0 миллионов приложений. · 6г. Коммерческий симулятор схем становится бесплатным. Его усовершенствованный механизм моделирования может работать как с аналоговыми, так и с цифровыми схемами и обеспечивает постоянный анализ в реальном времени. Это первая часть серии лекций о том, как моделировать схему с помощью Python Power Electronics.Автономное моделирование схем также возможно с помощью TinaCloud. В курсе используется бесплатный симулятор схем с открытым исходным кодом Python Power Electronics. Ложь Пожалуйста, выберите поражение электрическим током, а кабели и оборудование от повреждений. Мультифизические усовершенствования расширяют возможности применения NVH в электромеханических устройствах и улучшают температурную зависимость постоянных магнитов. Эти инструменты дополняются информационным центром, содержащим симулятор электрических цепей phet. Circuit Simulator, предназначенный для образовательных целей, является хорошим выбором для людей, начинающих изучать электротехнику или изучающих электротехнику.99. 0. Конструкции электрических схем / предложения по программному обеспечению симулятора. Индуктор, также называемый катушкой, дросселем или реактором, представляет собой пассивный двухконтактный электрический компонент, который накапливает электрическую энергию в магнитном поле, когда через него протекает электрический ток. Эти системы широко используются в промышленности для управления процессами машин. Решите Elec. Udemy – Анализ и моделирование электрических цепей в MatlabGenre: электронное обучение | MP4 | Видео: h364, 1280×720 | Аудио: AAC, 44. 2. Текст “Анализ электрических цепей” появляется после этого места.Электрическая схема с лампочкой. Сигналы с выходных клемм имитатора поступают в цепь статического отключения автоматического выключателя. Это приложение позволяет моделировать поведение произвольных электрических цепей. Моделирование схем в смешанном режиме позволяет одновременно моделировать аналоговые и цифровые компоненты. M. Схема применения индуктора CircuitLogix St. Независимо от того, являетесь ли вы профессиональным разработчиком печатных плат или делаете это самостоятельно, вы знаете, что тестирование конструкции печатной платы является обязательным.Ngspice circuit simulator – НОВОСТИ 5. AutoCAD Electrical: можно ли моделировать электрические схемы? Уважаемый сэр, я хотел бы знать, можно ли моделировать электрические цепи с помощью AutoCAD Electrical или этот инструмент предназначен только для проектирования. Он основан на идее, аналогичной NL5 Circuit Simulator. Катушки индуктивности широко используются… Подробнее Circuit Magic – это программа моделирования электрических цепей, специально разработанная для студентов, изучающих основы электроники, законы электричества и теорию цепей. Следовательно, электрическая схема состоит из разных компонентов: символов, размеров, маркировки и т. Д.Вот несколько самых популярных изображений Online Circuit Simulator в Интернете. Серый цвет указывает на землю. Присоединяйтесь к сопротивлению! В этом моделировании вы узнаете, как резисторы влияют на электрический ток и как изменение размера резистора может изменить его сопротивление. Circuit Sims. Он должен включать в себя источник электричества, например аккумулятор. Люди также ищут. Нарисуйте свою собственную электрическую схему с помощью этой демонстрации. 0V 1. Электрическая схема Pro. ; Устранение неисправностей – Motor Controls 2007 v.На этом семинаре вы познакомитесь с LTspice, бесплатным программным симулятором схем, который является небольшим и простым в использовании, но EasyEDA – это бесплатная и простая в использовании программа для проектирования схем, моделирования схем и проектирования печатных плат, которая работает в вашем веб-браузере. Эта мощность рассчитывается автоматически симулятором цепи fiXtress и может быть передана в инструмент термического анализа. Когда вы замкнете электрическую цепь, лампочка загорится. Бесплатные онлайн-инструменты для проектирования, анализа и моделирования электрических и электронных схем.TinaCloud. Схема и проводники электрические схемы игры. Моделирование PhET: комплект для построения схемы (только для постоянного тока), опубликованный PhET. При правильном подключении вы сможете нажимать кнопки или переключатели для имитации работы программного обеспечения для моделирования цепей, которое с каждым днем ​​набирает популярность. Xyce сделает PySpice пригодным для использования в промышленности и исследованиях. В этой деятельности наша команда построит схему, используя онлайн-симулятор электричества. Моя бухгалтерская книга потерялась в развалинах моей комнаты.Мы согласны с тем, что такая графика Online Circuit Simulator может быть самой популярной темой, учитывая, что мы публикуем ее в справке Google или Facebook. Методы моделирования являются неотъемлемой частью проектирования электрических и электронных схем, обеспечивая понимание работы спроектированной схемы до ее создания. Делайте все это, не опасаясь удара током (если вы не используете компьютер в ванне). сила. Электрические измерения подразделяются на два основных типа, каждый из которых использует и требует различных приборов: (a) измерения постоянного тока показывают среднее значение изменяющейся во времени величины.Если вы ищете программное обеспечение для моделирования, вы, вероятно, думаете о LTSpice или одном из симуляторов с открытым исходным кодом, таких как Ngspice (который управляет Oregano и миром электронных схем в вашем кармане. Он позволяет вам проектировать различные электромеханические системы с использованием реле, времени реле, кнопки, двигатели, переключатели и некоторые основные механические системы. аналог. Электронная игра whachamajig. Эта статья требует дополнительных ссылок для проверки. Разработчики электроники могут успешно использовать PartSim.Его можно приобрести один раз в приложении за 14 долларов. Solve Elec – это симулятор электрических цепей, который является полностью бесплатной версией, разработанной для ОС Windows и Macintosh. DongJoon 2019-11-10 Моделирование цепей переменного тока и R-L-C. 13js, первоначально разработанное Полом Фалстадом, представляет собой бесплатное приложение на основе JavaScript, которое работает во включенном веб-браузере и позволяет пользователю просто и легко моделировать различные электрические схемы. Компания «АЛЬЯНС» по электрическому обучению объявляет о выпуске симулятора управления двигателем Square D (MCS) для немедленного использования.4) Разделение абстрактного поведения и уточнений с помощью аспектно-ориентированного моделирования.

Добавить комментарий

Ваш адрес email не будет опубликован.
