Правильный обжим сетевого кабеля витой пары Ethernet. Подробная инструкция

Далеко не всегда удобно использовать провода витой пары фиксированной длины с разъемами на концах. Очень часто приходится определять точную длину кабеля в процессе прокладки. Тоже касается и разъемов на концах провода. Не всегда разъем RJ-45 есть возможность провести через отверстие, сделанное чисто под кабель.



           Бухта кабеля Ethernet – категория 5e или CAT5e

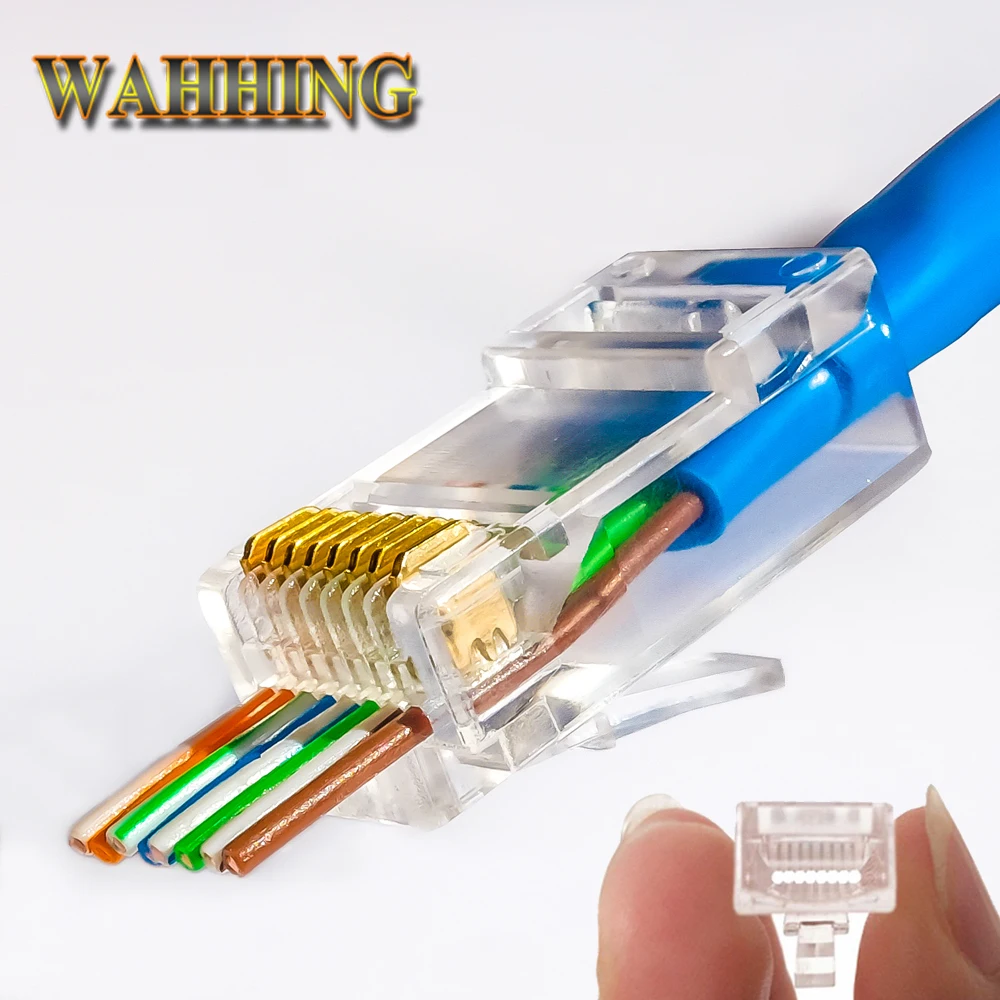

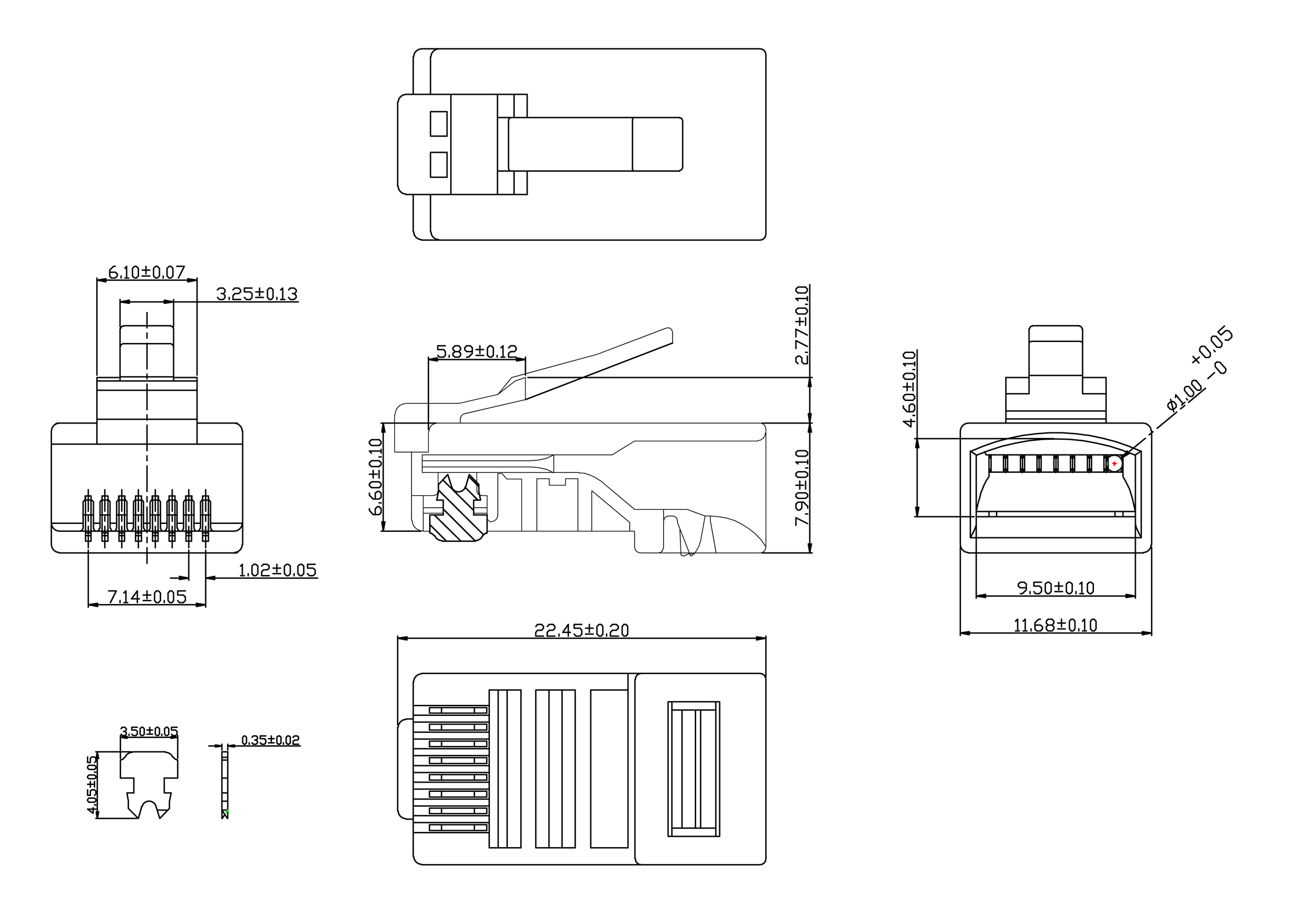

         Коннекторы RJ45 для кабеля витой пары CAT-5e

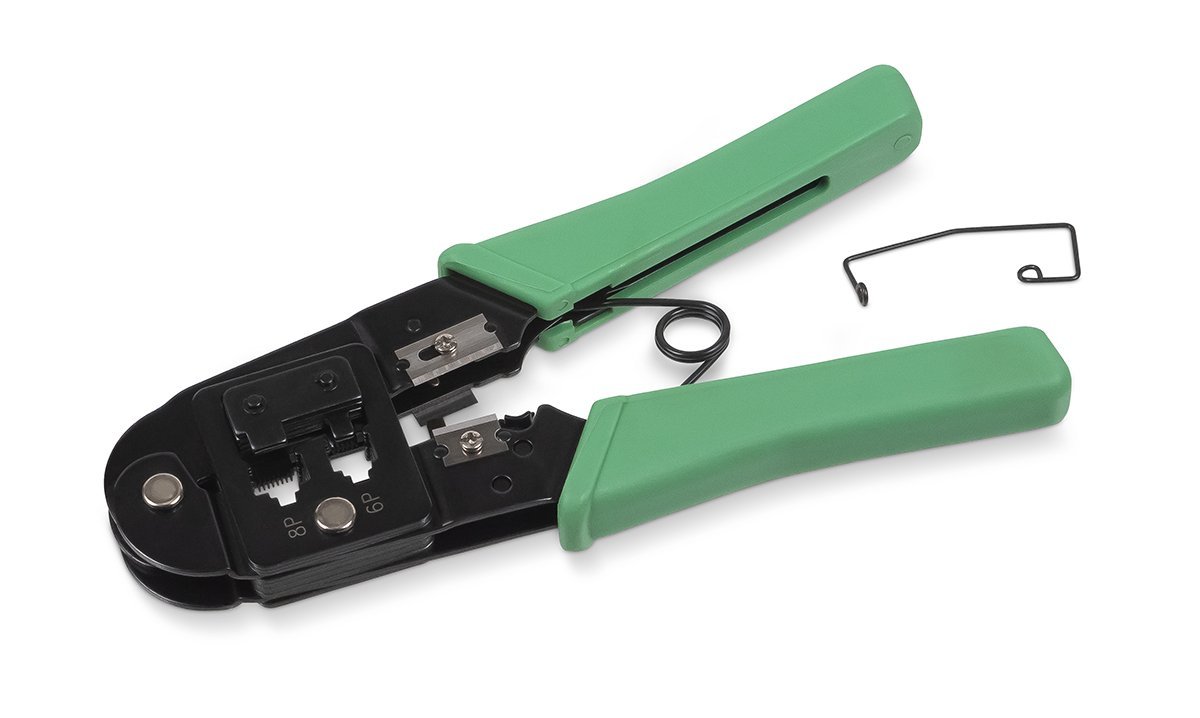

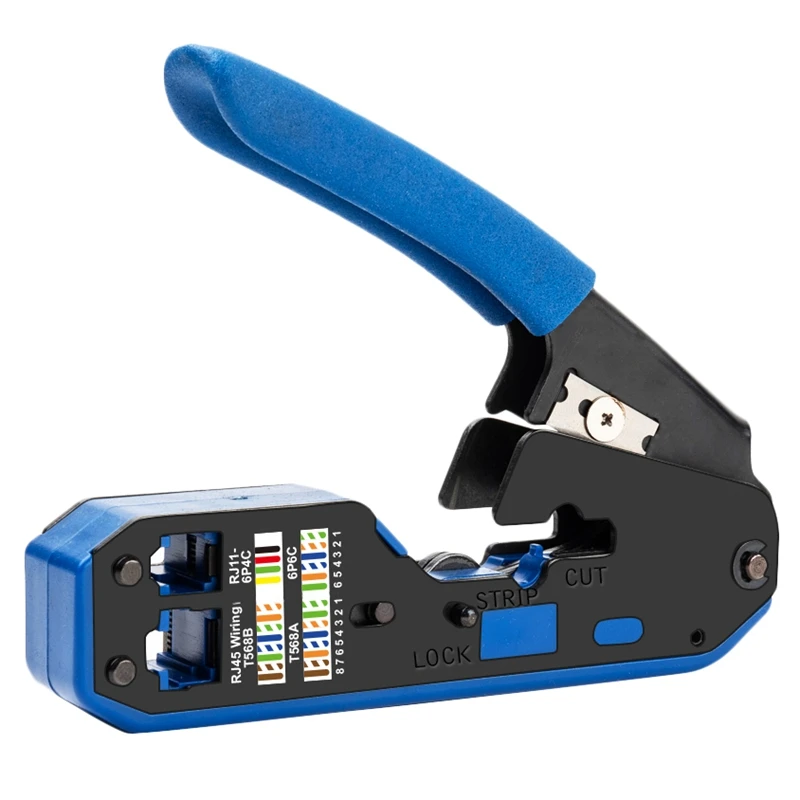

Инструмент для обжима RJ-45

Существует два типа обжима кабелей Ethernet: прямой и перекрестный.

    Кабели Ethernet с прямым обжимом разъемов являются стандартными кабелями, которые используются     почти  для всех целей, и их часто называют «коммутационными кабелями». Настоятельно рекомендуется    продублировать порядок цветов, как показано слева. Обратите внимание на то, что зеленая пара не находится    рядом, как все другие пары. Эта конфигурация позволяет использовать более длинные провода.

    Кабели Ethernet с перекрестным обжимом    предназначены для прямого подключения одного    компьютера к другому компьютеру (или устройству), минуя маршрутизатор, коммутатор или концентратор.

Как осуществить правильное оконечивание кабеля витой пары разъемами RJ-45?

    Вырежьте пластиковую оболочку на расстоянии 2,5 см от конца отрезанного кабеля. Эти манипуляции можно осуществить при помощи    режущей части обжимного инструмента, либо кусачек.

    Разберите провода по парам.

    Распрямите и упорядочите провода, как показано на схеме. Порядок цветов очень важен. Ножницами сделайте прямой надрез    через 8 проводов, чтобы укоротить их до 1/2 дюйма (1,3 см) от края общей изоляции до конца проводов.

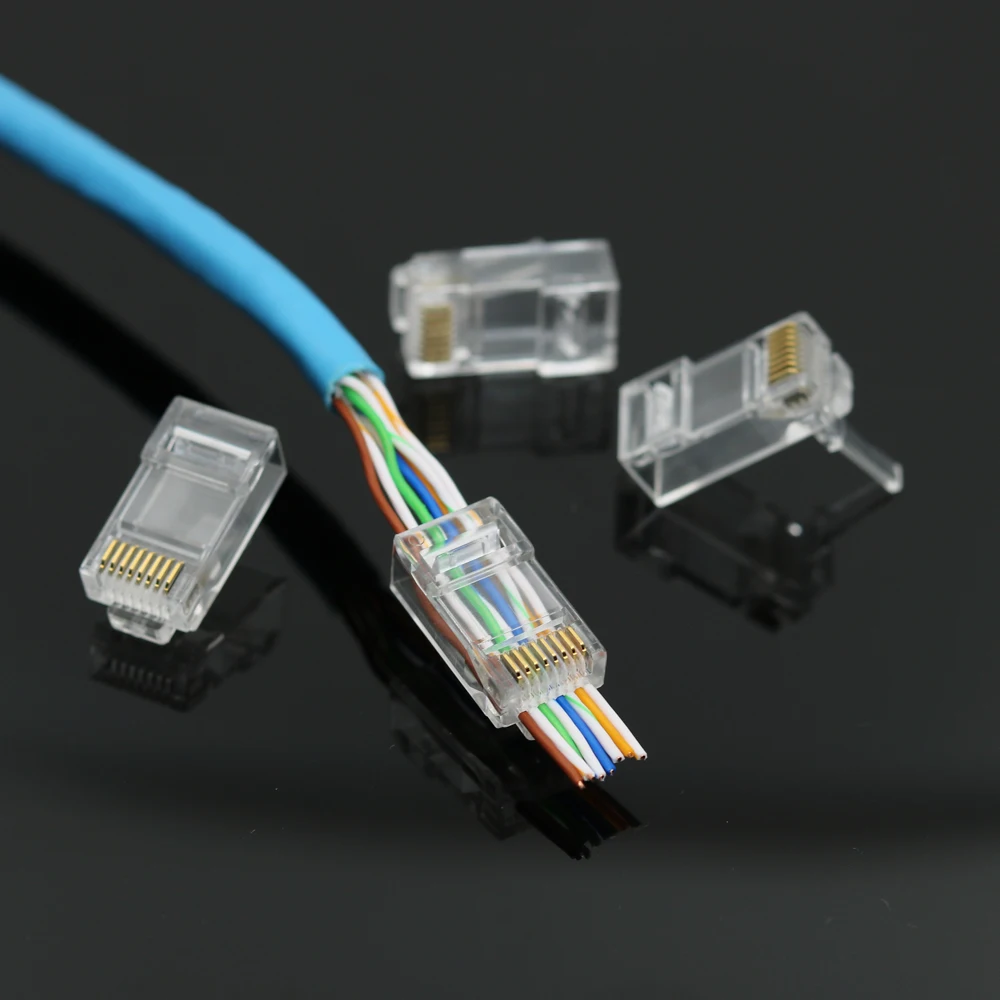

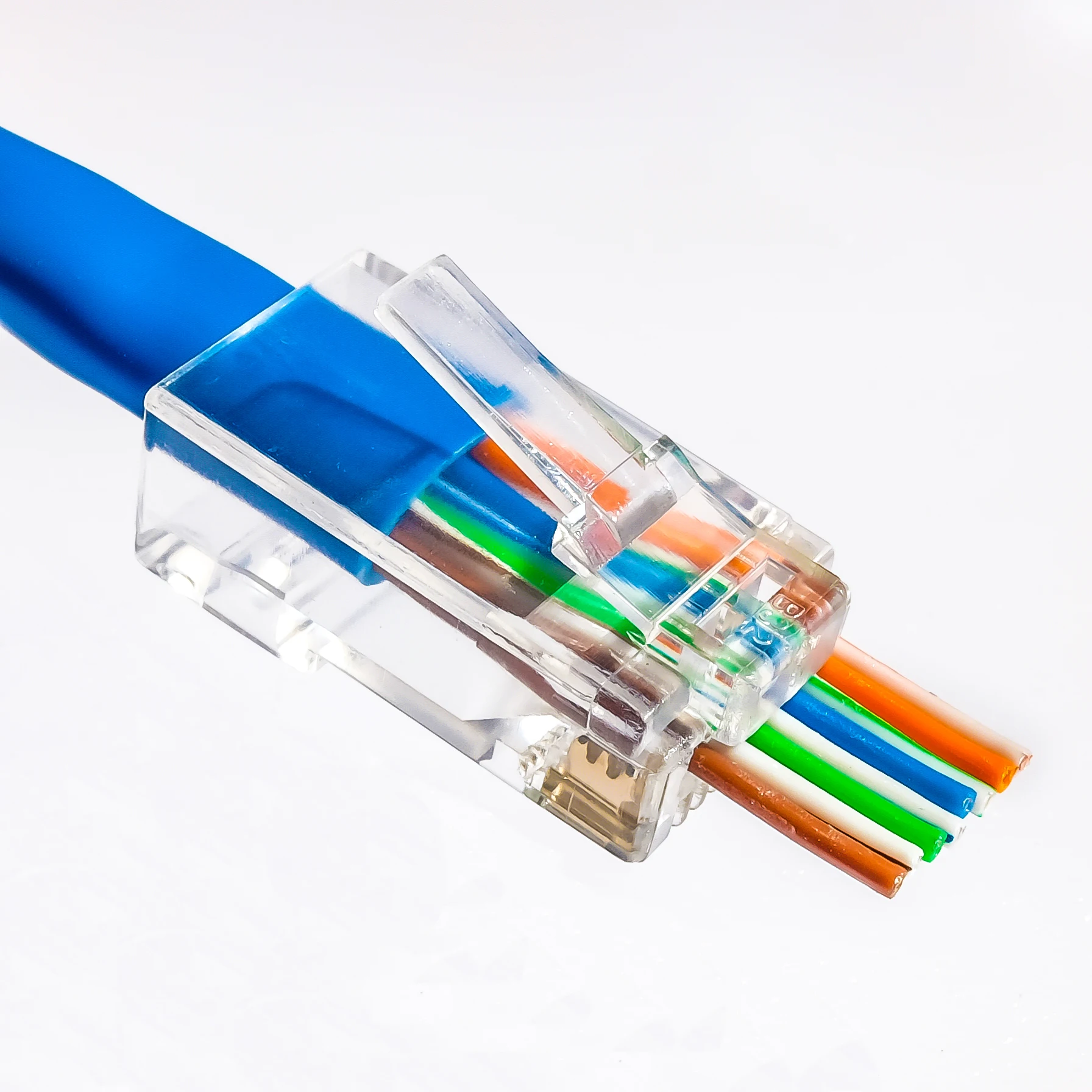

    Осторожно вставьте все 8 цветных проводов в разъем. Обратите    внимание на положение края синей изоляции провода в разъеме RJ-45.    Также обратите внимание, чтобы провода вошли до конца каналов    разъема.

    Вид сверху. Все провода полностью вставлены. Коротких проводов нет.

    НЕПРАВИЛЬНЫЙ СПОСОБ. Обратите внимание на то, что синяя изоляция провода не находится внутри разъема, где    ее можно зафиксировать на месте. Зачищенные провода слишком длинные. Провода должны выходить всего на 1,3 см от края синей изоляции.

    НЕПРАВИЛЬНЫЙ СПОСОБ. Обратите внимание на то, что провода не доходят до конца разъема.

    Непосредственно обжим кабеля Ethernet.

    Осторожно вставьте разъем нужной стороной в обжимной зажим инструмента и плотно затяните ручки. Медные выступы на разъеме входят в     каждый из восьми проводов. Также имеется пластиковый фиксатор, который удерживает синюю изоляцию провода на месте для     плотной     фиксации разъема. Когда вы вынимаете кабель из обжимного устройства, этот конец готов к использованию.

    Для стандартного прямого кабеля повторите все шаги и порядок цветов проводов на другом конце кабеля. Для перекрестного кабеля другой конец будет иметь другой цветовой порядок, как показано на изображении выше.

Обязательно проверьте кабели перед их установкой. Недорогой тестер кабеля Ethernet с этим справляется.

Обратите внимание, что максимальная эффективная длина обжатого кабеля витой пары ограничивается 100 метрами.

Как обжать кабель (провод) | Полезные статьи

Понравилось видео? Подписывайтесь на наш канал!

Рисунок 1. Климпер, кабель и коннекторы «Как обжать кабель?» Именно такой вопрос нередко возникает у многих из нас. На самом деле ничего сложного в этом процессе нет, и для его осуществления необходимо наличие самого кабеля, коннекторов и инструмента для обжима. Чаще всего нам приходится сталкиваться с обжатием сетевого и телефонного кабеля. О том, как обжать сетевой кабель и как обжать телефонный кабель, пойдет речь в данной статье.



Как обжать сетевой кабель

Сам процесс обжатия сетевого кабеля представляет собой подсоединение сетевого кабеля (как правило, UTP 4 Cat 5e 24 AWG) к коннекторам RJ-45. В качестве инструмента лучше всего использовать климпер, однако в случае отсутствия этого инструмента можно воспользоваться плоской отверткой.

Сетевой кабель состоит из восьми разноцветных внутренних проводков, от порядка подключения которых к коннектору зависит работоспособность кабеля. Существует два правильных расположения проводков — как показано на рисунке:

Рисунок 2. Стандарты обжима 568А и 568В



  1. Бело-зеленый, зеленый, бело-оранжевый, синий, бело-синий, оранжевый, бело-коричневый, коричневый (стандарт 568А).
  2. Бело-оранжевый, оранжевый, бело-зеленый, синий, бело-синий, зеленый, бело-коричневый, коричневый (стандарт 568В).

Как видите, разница заключается лишь в расположении оранжевой и зеленой пары. Наибольшей популярностью в случае необходимости получить рабочий сетевой кабель для соединения компьютера и «свича» пользуется стандарт 568B, однако применение стандарта 568А также допустимо, поэтому вы можете использовать любой из этих стандартов.

Если возникла необходимость соединить сетевым кабелем два компьютера, нужно использовать с одной стороны стандарт 568А, а с другой — 568В. Теперь вы можете приступить к процессу подготовки кабеля к обжатию.

Перед непосредственным обжатием необходимо проделать несколько простых действий:

  1. снять 3–4 сантиметра изоляции с кабеля;
  2. разделить проводки на 4 пары в соответствии с их цветом;
  3. размотать их;
  4. упорядочить их по выбранному стандарту;
  5. отрезать выступающие из-под изоляции проводки так, чтобы их длина составляла примерно 1 см;
  6. аккуратно, не перепутав порядок, вставить проводки в коннектор RJ-45.

Теперь можно приступить к самому процессу, который позволит узнать на практике, как правильно обжать сетевой кабель. Первый вариант осуществляется с использованием климпера, в который вставляется полученный коннектор. Затем рукоятки климпера необходимо крепко зажать. В случае правильного выполнения вышеуказанных действий у вас получится рабочий сетевой кабель.

Рисунок 3. Готовый к использованию сетевой кабель Если есть только отвертка, ситуация усложняется. Для обжимания потребуется закрепить коннектор и провода так, чтобы они не вылезли из коннектора. На следующем этапе отверткой необходимо продавить желтые защелки до конца, чтобы изоляция жилы продавилась и появилось соединение коннектора с проводом. Основной проблемой обжимания при помощи отвертки является то, что провода могут выпасть при уже зажатой защелке. В таком случае коннектор будет непригоден к использованию и придется приобрести новый, поэтому лучше всего обзавестись климпером.

Теперь вы знаете, как обжать кабель для Интернета с использованием одного из двух стандартов.



Как обжать телефонный кабель

Рисунок 4. Кабель связи КПСВ 2х0,4 Для обжатия телефонного кабеля вам понадобятся специальные клещи, коннекторы и непосредственно сам кабель. Для привычных аналоговых телефонов применяются коннекторы RJ 11, а для цифровых и аналоговых четырехпроводных аппаратов — RJ-11 и RJ-14. Однако RJ-11 и RJ-14 могут быть использованы и для подключения простого аналогового телефона. Если вы еще не приобрели телефонный кабель, то лучше отдать предпочтение КСПВ 2х0,4, так как такой кабель обладает более высокими эксплуатационными характеристиками, чем, например, часто используемый ТРП, которой называют еще «лапшой».

В обычной телефонной линии задействованы только две жилы кабеля (даже в случае использования 4-жильного кабеля, две оставшиеся жилы которого могут использоваться с целью применения схемы «директор — секретарь» или в цифровых мини-АТС).



Фактически для подключения телефонного кабеля необходимо осуществить только его обжатие. Для этого с телефонного провода снимается примерно 1,5 см изоляции, затем с помощью мультиметра определяются жилы, которые подключены к АТС. С них снимается пластиковая изоляция, затем их следует расположить в одной плоскости так, чтобы они находились в середине. На следующем этапе жилы заводятся в коннектор и зажимаются при помощи крепкого сжатия ручек клещей.

В случае правильного выполнения вышеописанных действий у вас должен получиться рабочий телефонный кабель и вопрос «как обжать кабель» перестанет вызывать трудности.

Как обжать витую пару чтобы сделать сетевой кабель (патч-корд)

Обжим кабелья UTP 5 cat. (Обжим витой пары) коннектором RJ-45

С развитием сетевых технологий всё больше и больше людей подключается к сетям ШПД интернет-провайдеров по

ADSL либо FTTB.  Всвязи с этим часто возникает необходимость сделать сетевой кабель (патч-корд) самому. Причина может быть разная — лень идти в магазин или нет желание платить деньги за то что можешь сделать сам. В любом случае при наличии инструмента и прямых рук обжать кабель (обжать витую пару) не сложно.

Для тех кто любит читать — ниже приведу краткий мануал.

Что нам понадобится:
1. Кабель UTP cat 5

(сетевой, пятой категории) он же — витая пара. Его вы можете приобрести в любом компьютерном магазине или на радиоэлектронном рынке.

Чтобы избежать проблем с сетью из-за некачественного кабеля — лучше на нем не экономить. Обращайте внимание при покупке, чтобы цвета внутренних жил кабеля легко распознавалась. Он бывает двух типов — 8 жил и 4 жилы.
Кабель лучше брать восьмижильный и мягкий — работать с ним значительно проще.

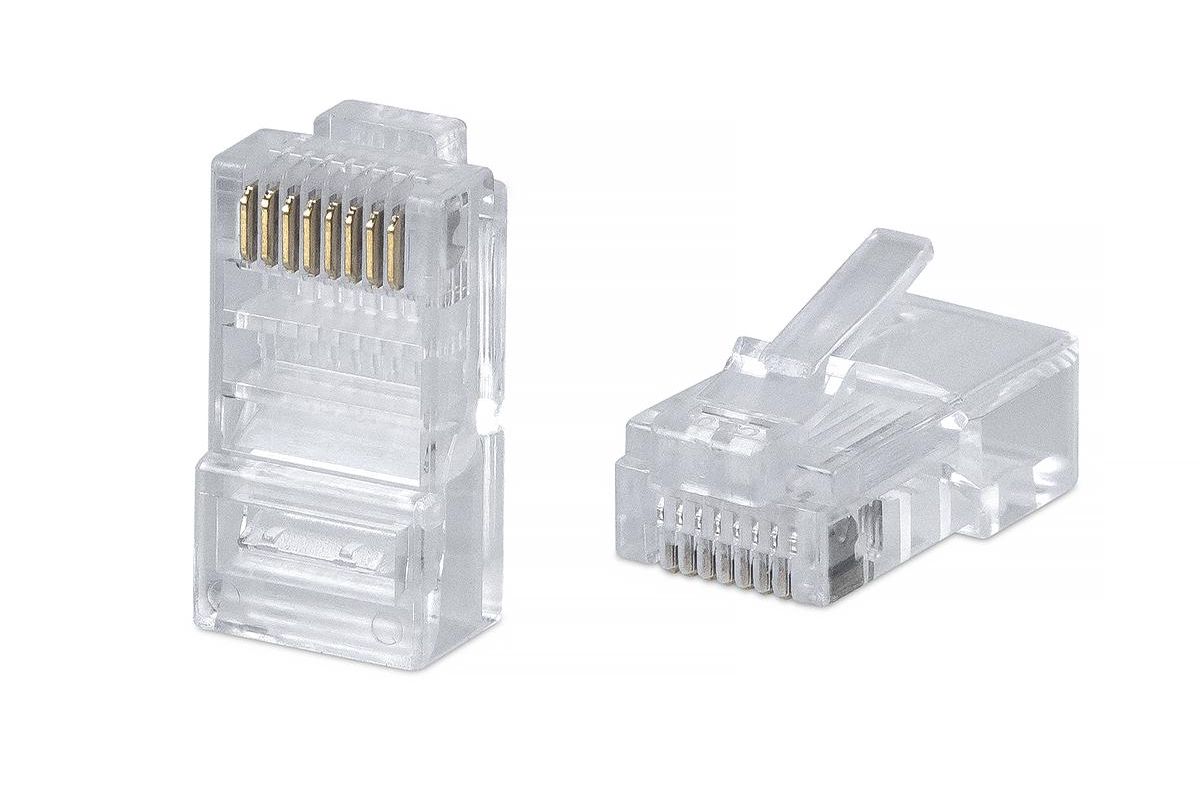

2. Коннектор RJ-45 — в основном продаются в упаковках по 50 и 100 штук, но на радиорынке бывает продают и в поштучно.

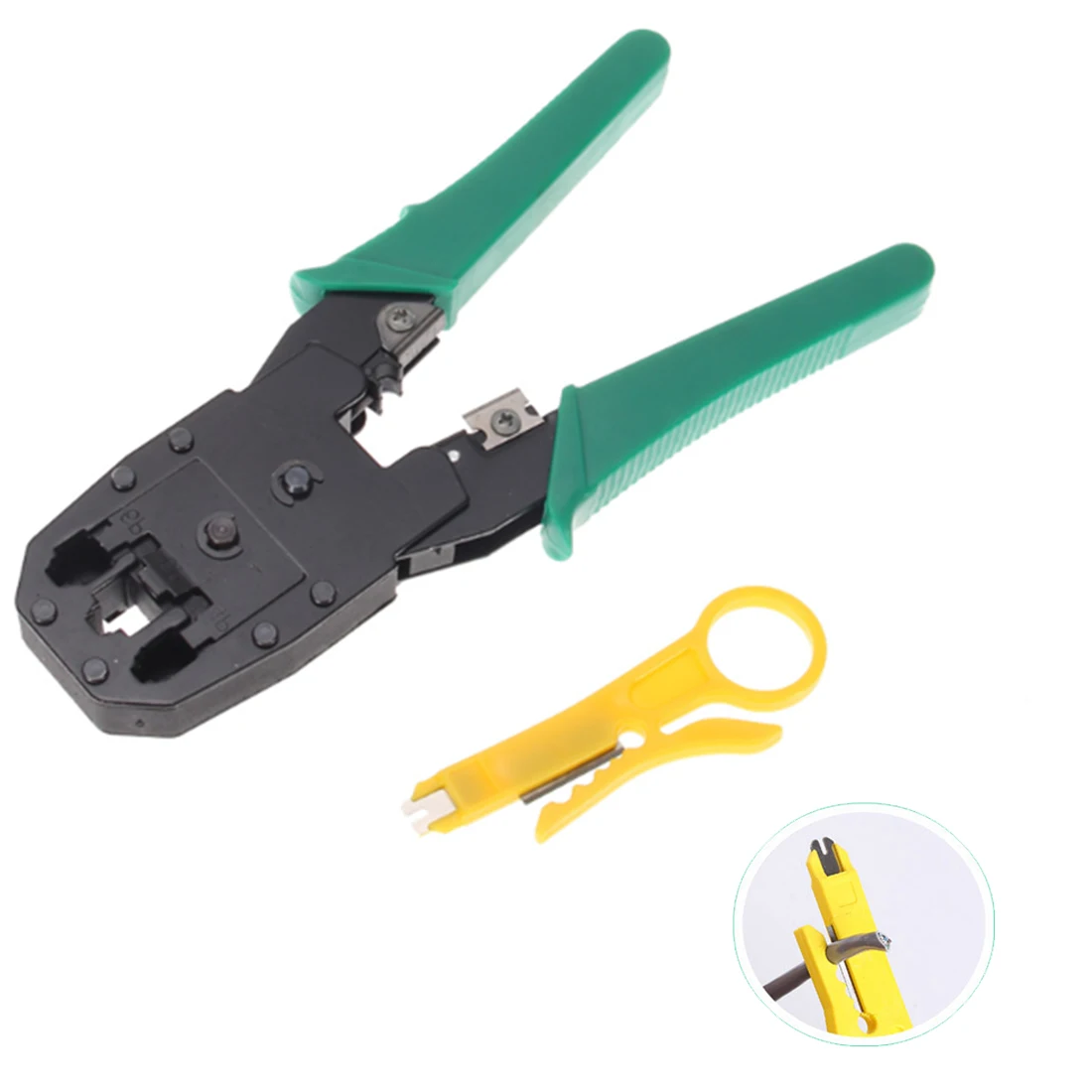

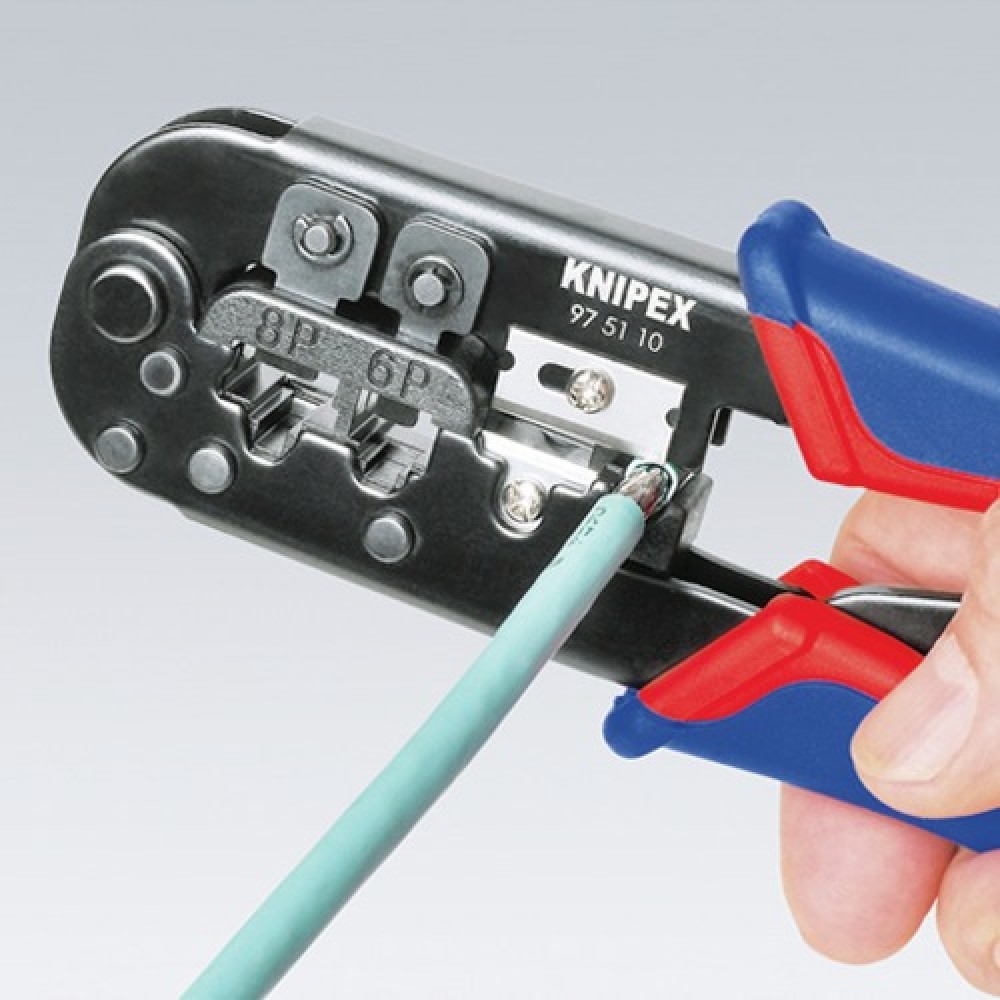

3. Обжимной инструмент

Хорошая модель имеет пару ножниц для резки кабеля и лезвия для снятия изоляции, также не лишним является обжим коннекторов RJ-11.

Какой тип соединение вам нужен?
Существуют два типа обжима сетевого кабеля, обычно используемые в компьютерных сетях — нуль-хабный (он же Cross-over ) и прямой (Straight-through).

нуль-хабный типCross-over — используется для соединения двух компьютеров через сетевые карты, напрямую, т.е. не используется ни хаб,ни свитч, ни коммутатор. Таким образом вы можете подключить только два компьютера одновременно, для подключения трех и более потребуется дополнительное сетевое устройство.

Прямой типStraight-through — передаёт сигнал напрямую из одного конца в другой, и используется для различных видов соединений (компьютер — хаб, компьютер — DSL/ISDN/кабельный модем, и т.п.).

Разобравшись с типом соединения — переходим к заделке кабеля. В разъём RJ45 кабель надо вставлять в соответствии с цветовой схемой.

Если вам нужен простой прямой патч-корд

— обжать кабель (обжать витую пару) надо по одной и той же цветовой схеме с обоих концов. При это по какой из двух — без разницы — главное чтобы они совпадали. Если же нужен кросс-оверный (нуль-хаб) кабель — обжимать нужно один конец по схеме слева а другой — по схеме справа.

Последовательность действий:

— Снимаем изоляцию с сетевого кабеля. При зачистке кабеля, расплетение витых пар не должно превышать 12,5 мм., поэтому зачищать лучше всего на 2-2,5 см. Изоляцию с каждого из проводов снимать не нужно.

— Расплетаем жилы, выравниваем их и выставляем их в порядке, соответствующем цветовой схеме.

— Коннектор надо держать пластиковым фиксатором от себя вниз.

— Отсортированные и выровненные жилы в коннектор надо вставлять аккуратно и по направляющим до упора. Изоляция должна заходить в коннектор — иначе при активном использовании есть риск его оторвать. Перед обжимом витой пары ещё раз внимательно осмотрите кабель с коннектором. Все жилы должны быть заправлены ровно и без изгибов.

— Вставляем коннектор в разъём кримпера и зажимаем до упора.

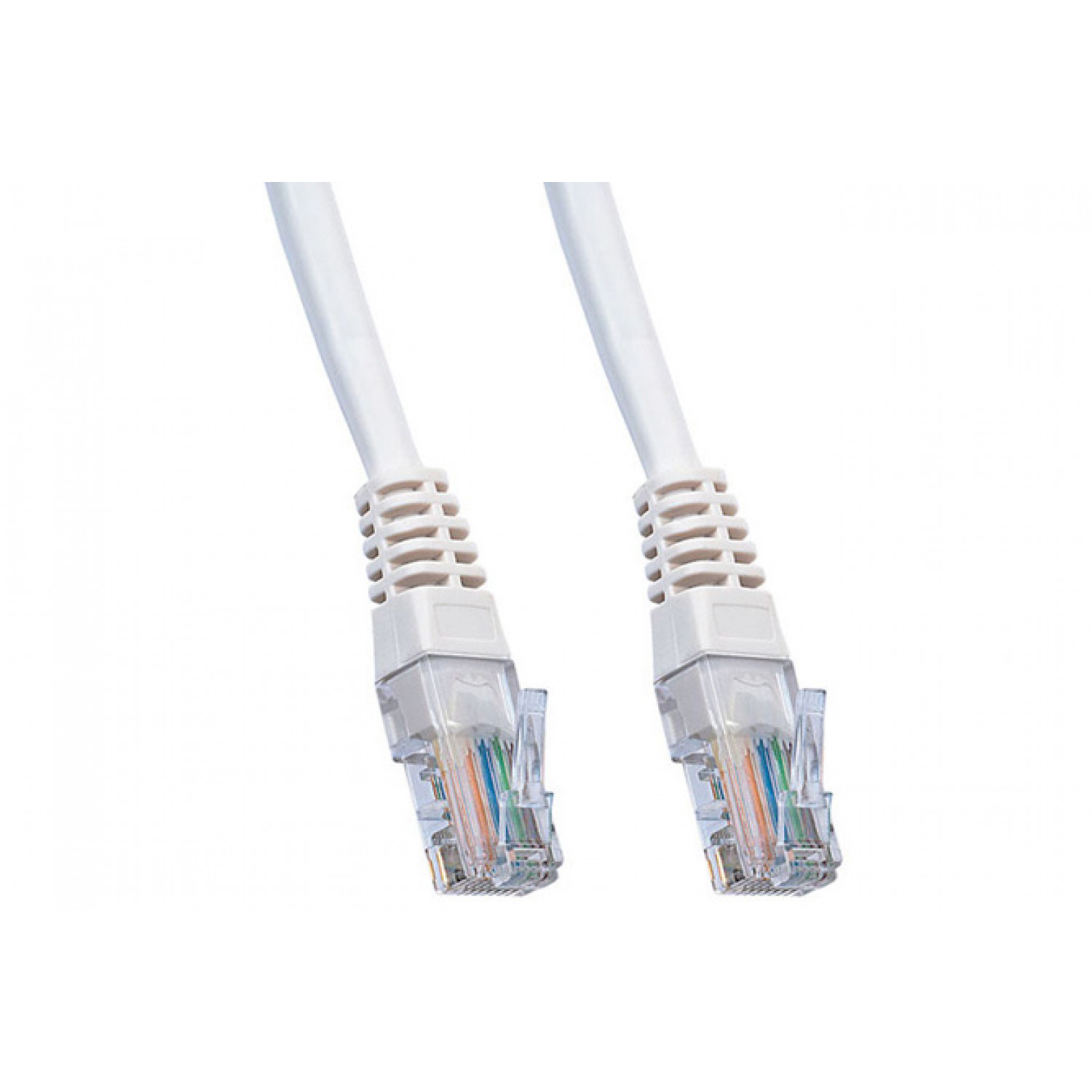

Витая пара обжата, патч-корд готов к употреблению!

Кабель

RJ45 Cat5e, как его обжать?

При прокладке сетевого патч-кабеля через дом более экономично использовать объемный кабель и заделывать концы самостоятельно. Потому что это дает пользователям возможность вырезать нужную длину, как очень короткую, так и очень длинную. С другой стороны, если нужно провести 50-футовый кабель Ethernet наверху через потолок туалета, гораздо проще проложить медный кабель без прикрепленных головок и сразу же обжать концы, когда он будет на месте.Таким образом, необходимо потратить несколько минут на то, чтобы научиться опрессовке кабеля Ethernet. Здесь используется кабель RJ45 Cat5e в качестве примера, чтобы показать этапы обжима кабеля.

Подготовьте инструменты и материалы

Перед началом убедитесь, что подготовлены необходимые инструменты и материалы для обжима. Как показано на рисунке 1, здесь необходимо:

Рисунок 1: Инструменты для опрессовки кабеля Cat5e.

  • Длина не обжатого, неэкранированного кабеля Cat5e в большой части. Вы можете купить его оптом в Интернете, или, если под рукой есть сетевые кабели Cat5e с поврежденными разъемами, отрежьте их и начните заново.Цвет Cat5e представлен в широком диапазоне, чаще всего используется синий. Выберите один понравившийся цвет.
  • Модульные вилки Cat5e RJ45 UTP. Это вилки на двух концах кабеля Cat5e. Затем убедитесь, что проводные каналы разъемов могут быть соединены с внешним диаметром кабеля Cat5e (24AWG-0,95 мм, 26AWG-0,9 мм, 28AWG-0,75 мм).
  • Инструмент для снятия изоляции и обжимной инструмент. Инструмент для зачистки используется для зачистки оболочки кабеля Ethernet, а инструмент для обжима предназначен для прикрепления модульной вилки RJ45 к концу медного коммутационного кабеля.

Кроме того, вы можете подготовить тестер кабеля для проверки правильности работы кабеля Cat5e после обжима обоих концов.

Шаги обжима кабеля RJ45 Cat5e

Ниже приведены этапы обжима кабеля Cat5e.

Шаг первый: Отрежьте соединительный кабель Cat5e до необходимой длины. И используйте инструмент для зачистки, чтобы снять примерно 2,5 см куртки с двух концов кабеля Rj45 Cat5e.

Рисунок 2: Зачистка кабеля.

Шаг второй: После снятия оболочки будут обнажены четыре витые пары проводов.Каждая пара представлена ​​сплошным цветом и полосатым цветом, в том числе оранжево-белой полосой и сплошным оранжевым, зелено-белой полосой и сплошным зеленым, сине-белой полосой и сплошным синим, коричнево-белой полосой и сплошным коричневым. Разделите эти пары.

Рисунок 3: Четыре витые пары.

Шаг третий: Выберите стандарт проводки. T568A и T568B – это два цветовых кода для подключения 8-позиционного модульного штекера. Как показано на следующем рисунке, единственное различие между двумя цветовыми кодами состоит в том, что пары оранжевого и зеленого меняются местами.Нет никакой разницы в возможности подключения между двумя стандартами: соединительный кабель T568B может нормально работать с кабельной системой T568A и наоборот. Обычно стандарт подключения T568B рассматривается как предпочтительный вариант подключения. Здесь мы используем стандарт T568B. После разделения четырех пар осталось 8 отдельных проводов. Установите порядок кабелей Cat5e, сделав 8 проводов в цветовой последовательности T568B.

Рисунок 4: Стандарты проводки.

Шаг четвертый: Зажмите 8 проводов между пальцами и обрежьте провода, чтобы они оставались аккуратными и выровненными.Обратите внимание, что изоляция кабеля Cat5e должна находиться внутри нижней части разъема Cat5e RJ45. Провода следует обрезать, чтобы они могли ровно совпадать с верхней частью разъема RJ45.

Шаг пятый: Подключите провода к разъему RJ45, убедившись, что каждый провод идет до верхней части разъема RJ45. В противном случае недавно обжатый разъем RJ45 может оказаться недействительным.

Шаг шестой: Используйте обжимной инструмент, чтобы обжать только что изготовленный разъем RJ45, и сильно надавите, убедившись, что контакты разъема полностью соединены с 8 проводами. Затем получается разъем RJ45 на одном конце кабеля Cat5e.

Повторите шаги с первого по шестой на другом конце соединительного кабеля Cat5e. Но обратите внимание, что при обжиме Cat5e можно сделать два типа кабелей Ethernet: прямой и перекрестный. Для проходного типа используйте одинаковые стандарты проводки на обоих концах кабеля. Его часто называют «патч-кабелем», он предназначен почти для всех целей, например для подключения компьютеров к маршрутизаторам. Для кроссовера используйте T568A на одном конце и T568B на другом конце.Этот тип кабеля предназначен для подключения одного компьютера к другому без использования маршрутизатора, коммутатора или концентратора.

Рисунок 5: Обжим кабеля RJ45 Cat5e завершен.

Последний шаг: используйте тестер кабеля для проверки обжатого кабеля Cat5e, чтобы убедиться, что он работает нормально.

Надежный источник сборки кабеля Ethernet

Обжать кабель RJ45 Cat5e не так уж и сложно. Просто подготовьте инструменты для снятия изоляции и обжима и следуйте инструкциям выше, у вас все получится. Однако для успешного выполнения этой работы лучше использовать качественные кабели и инструменты. В FS вы найдете кабели Ethernet высочайшего качества и комплект инструментов для наиболее ответственных сетей. Все кабели RJ45 Ca5e / Cat6 / Cat6a / Cat7 / Cat8 полностью прошли тест Fluke Channel Test, обеспечивая отличную производительность. Они имеют конструкцию оболочки из ПВХ CM, которая обеспечивает лучшую огнестойкость, чем куртка из ПВХ. Кроме того, в медных соединительных кабелях FS используется бескислородная медь для обеспечения высокой электропроводности и низкого затухания при передаче сигнала.FS также предоставляет набор медных узлов, таких как нож для снятия изоляции, инструмент для перфорации и набор инструментов для сетевой установки. Эти инструменты проходят высочайший контроль качества. Если у вас все еще есть вопросы об опрессовке сетевых кабелей, сотрудники отдела продаж FS всегда рады помочь по адресу [email protected]

Профессиональный обжимной инструмент для модульных проходных заглушек – RJ45 – Зачистка и обрезка

Обзор

Этот профессиональный модульный инструмент для обжима модульных заглушек, как экранированных, так и неэкранированных, для обжима проходных модульных заглушек. Инструмент также может разрезать и зачищать круглые кабели Ethernet. Благодаря эргономичным ручкам и подпружиненному обжимному механизму этот инструмент снижает утомляемость пользователя и обеспечивает точный обжим.

Эргономичная ручка

Эргономичная ручка снижает утомляемость пользователя.

Подпружиненная конструкция рукоятки

Благодаря подпружиненной конструкции рукоятки инструмент всегда обеспечивает точный обжим.

Стальная конструкция для тяжелых условий эксплуатации

Прочная стальная конструкция инструмента рассчитана на долговечность и повседневное использование.

Встроенные функции резки и зачистки

Повысьте производительность за счет использования встроенных функций резки и зачистки для кабелей Ethernet.

Технические характеристики

02

Упаковка Информация

Физические характеристики

Цвет Черный
Материал Корпус: АБС-пластик
Ручка и крышка: Закаленная углеродистая сталь 45 #
Захват: ПВХ
Поверхность Ручка и крышка: закаленный черный оксид
Подпружиненный Да

Концевая заделка разъема

RJ45 (8P8C) Да

74

Да

74

Кол-во в упаковке 1
Вес продукта 1. 00 фунтов

Обзоры лучших обжимных устройств RJ45 – Лучшие обжимные инструменты для Ethernet 2021 года

Неважно, являетесь ли вы ИТ-специалистом, который ежедневно занимается сетевыми кабелями и разъемами, или просто домашним пользователем, который новичок в сети Ethernet, вам следует приобрести лучший инструмент для обжима Ethernet. Это портативное оборудование соединяет две разные металлические детали (разъем RJ и сетевой кабель ), чтобы удерживать их вместе для установления подключения к Интернету.

Лучший инструмент для обжима проводов способен работать с разъемами RJ11, RJ12, RJ45, а также кабелями Ethernet Cat5, Cat5e, Cat6, Cat7 и Cat7e. Сегодня я рассмотрю некоторые из наиболее востребованных устройств для обжима сетевых кабелей, а также покажу основные моменты, необходимые для покупки лучшего инструмента для обжима RJ45.

Лучший обжимной инструмент RJ45

1) Обжимной инструмент TRENDnet TC-CT68 RJ11, RJ12 и RJ45

Это лучший обжимной пресс RJ45 от TRENDnet, который также может работать с разъемами RJ11 и RJ12 с 6- и 8-позиционными модульными вилками. Этот инструмент «три в одном» может обжимать, зачищать и разрезать кабели Ethernet типов , такие как Cat5, Cat5e, Cat6 и Cat7. Этот инструмент для обжима сетевого кабеля весит всего 0,7 фунта, он исключительно портативен и удобен в переноске.

Преимущества обжимного устройства для Ethernet TRENDnet TC-CT68:

  • Это инструмент «три в одном», поэтому вам не нужно покупать резак и съемник отдельно.
  • Изготовлен из чистой нержавеющей стали, что означает, что он долговечен для более продолжительного и ежедневного использования.
  • Сменные лезвия делают конструкцию более прочной и красивой.
  • Резиновая накладка на рукоятке обеспечивает удобную и надежную переноску инструмента.
  • Благодаря храповому механизму и доступной цене даже новички могут без проблем пользоваться им.

Минусы

  • Регулировка лезвия может несколько затруднить задачу зачистки или резки, особенно для новичков.
  • Размер не подходит для карманов, поэтому вам нужно носить его в сумке для инструментов во время путешествий.

Всего

Благодаря множеству функций, совместимости практически со всеми типами сетевых кабелей и разъемов и доступной цене; Таким образом, TC-CT68 от TRENDnet является одним из лучших обжимных устройств для RJ45 на сегодняшний день.


2) Klein Tools VDV226-011-SEN Инструмент с трещоткой

Компания Klein Tools разработала VDV226-011-SEN, храповое оборудование для обжима, зачистки и обрезки модульных разъемов и сетевых кабелей.Материал из нержавеющей стали с черным оксидным покрытием придает ему прочный вид и делает его долговечным в течение многих лет.

Преимущества обжима VDV226-011-SEN Klein RJ45:

  • Благодаря эргономичной конструкции ручки, с ней легко работать и она обеспечивает отличную безопасность при обжиме.
  • Храповой механизм помогает сэкономить за счет покупки дополнительных инструментов для зачистки и резки. Кроме того, это упрощает отсоединение после успешного обжима модульного штекерного разъема.
  • После использования вы можете удобно хранить его благодаря функции блокировки.
  • Это поможет вам получить безопасную и надежную установку для ваших данных и голосовых приложений.
  • Работает как с плоским, так и с круглым кабелем Ethernet.

Минусы

  • Вы можете порезать провод, если не будете использовать его с особой осторожностью, все из-за его прочного и расцепляющего храпового механизма.
  • Цена
  • находится в среднем диапазоне, поэтому я боюсь, что новички пропустят этот инструмент.

Всего

Обжимной станок Klein RJ45 – это безопасное, простое в эксплуатации, быстродействующее и долговечное оборудование средней ценовой категории. Если вы профессиональный пользователь, то это достойный продукт, который стоит иметь в своем арсенале.


3) Platinum Tools EZ-RJPRO Clamshell HD Обжимной инструмент

Этот обжимной станок HD Ethernet от Platinum Tools разработан для обеспечения надежной, стабильной и безопасной работы снова и снова.Храповик с удобной рукояткой дает пользователю безопасный и качественный портативный инструмент.

Преимущества сетевого обжимного устройства EZ-RJPRO Platinum Tools:

  • Этот инструмент идеально подходит для толстых, больших и прочных кабелей Ethernet и телефонных кабелей. Он помечен лазером, чтобы легко пометить последовательность проводов Ethernet.
  • Он работает с разъемами RJ11, RJ12 и RJ45, а также с модульными вилками и признан лучшим обжимным устройством Cat6 на рынке.
  • Встроенный съемник и резак экономят ваши деньги и обеспечивают удобство одновременной резки, снятия изоляции и обжима.
  • Он обеспечивает контакт поверхности с поверхностью, что гарантирует, что вам не придется столкнуться с ненадежным подключением или потерей разъемов RJ45.
  • Конструкция рамы с нулевым изгибом и опорой разъема 3600 помогает сохранять крутящий момент, обеспечивая удобство использования.

Минусы

  • Модульный штекер не отключается автоматически после обжима. Это может вызвать затруднения у новичков при работе с разъемами RJ45.
  • Стоимость немного завышена.

Всего

Обжимной станок RJ45 от Platinum Tools может работать с множеством модульных вилок с различным положением, а также с различными типами плоских и круглых Ethernet-кабелей . Я получил этот инструмент для работы и до сегодняшнего дня не разочаровывался в нем.


4) Сетевой комплект UbiGear – обжимной инструмент Cat5

Хотя это оборудование от UbiGear может работать с любым типом кабеля Ethernet, пользователи оценили его как лучший обжимной инструмент категории 5 на рынке. В этот набор инструментов входят один инструмент для обжима кабеля, один тестер, один инструмент для зачистки и упаковка из 100 разъемов RJ45.

Преимущества обжимного инструмента UbiGear Cat5:

  • Помогает зачистить или обжать любой сетевой кабель, подключенный к модульному штекеру или разъему RJ45.
  • Бесплатные инструменты, такие как тестер и резак, помогают сэкономить деньги.
  • Кожаный защитный футляр обеспечивает дополнительную безопасность во время опрессовки или снятия изоляции.
  • Он доступен по более низкой цене по сравнению с другими стандартными обжимными устройствами для RJ45, поэтому новичкам понравится этот инструмент.
  • Годовая гарантия компании гарантирует беспроблемную покупку.

Минусы

  • Батареи для тестера необходимо покупать отдельно. Было бы хорошо, если бы она входила в комплект.
  • В комплект не входит резак, поэтому вам нужно будет искать только один дополнительный инструмент на рынке.
  • Из-за дешевой цены, долговечность может быть не такой эффективной, как у других ведущих обжимных устройств RJ45.

Всего

Если вы новичок и ищете дешевый инструмент для обжима RJ45, то вы можете выбрать инструмент для обжима UbiGear как хороший вариант.Однако помните о прочности, надежности и долговечности продукта.


5) Профессиональный инструмент для обжима RJ45 для тяжелых условий эксплуатации

Сверхмощный обжимной пресс от Platinum Connector обеспечит вам надежное и безопасное сетевое соединение Ethernet для различных приложений. Он может работать с любым типом телефонного кабеля или кабеля Ethernet, а также может обжимать несколько типов разъемов, таких как RJ11, RJ12, RJ45 и другие модульные вилки.

Преимущества обжима для тяжелых условий эксплуатации RJ45 от Platinum Connector:

  • Корпус из нержавеющей стали обеспечивает исключительно надежную работу.
  • Отделка черной оксидной пленкой делает его устойчивым к ржавчине и коррозии.
  • Защитный кожух обеспечивает дополнительную безопасность при опрессовке, зачистке или обрезке проволоки и модульных вилок.
  • Простота использования благодаря нескользящей рукоятке, что делает этот инструмент более удобным.
  • 90-дневная гарантия возврата денег от производителя помогает сделать покупку без лишних хлопот за такие деньги.

Минусы

  • Несмотря на то, что он хорош, как и любое другое первоклассное оборудование, профессионалы могут счесть его слишком простым в обращении.
  • Цена слишком высока для новичков, чтобы рискнуть.

Всего

Превосходное качество сборки, гарантия возврата денег и длительная стабильность помогают обжимному устройству RJ45 от Platinum Connector постепенно становиться самым популярным инструментом для работы в сети.


Как купить лучший обжимной инструмент для Ethernet?

Перед покупкой устройства для обжима сетевого кабеля для личного или профессионального использования проверьте следующие важные функции.

1) Качество дизайна

Если вам нужен обжимной станок для Ethernet для профессионального применения, где он будет нужен ежедневно и в течение длительного времени, тогда вам следует выбрать инструмент из нержавеющей стали. Это может стоить вам дороже, но они прослужат дольше из-за их прочной конструкции. Но если вам нужен обжимной инструмент для периодического использования, вы можете выбрать более дешевые инструменты для сборки из волокна или пластика.

2) Размер

Здесь размер не является мерой ширины и высоты.Но обжимной пресс, который вы покупаете, должен иметь возможность соединять 4-, 6- и даже 8-позиционные модульные разъемы.

3) Захват

Проверьте, какой тип рукоятки имеет инструмент. Не используйте пластиковую ручку, так как через несколько промежутков времени она может стать гладкой и скользкой.

4) Гарантия

Хотя вам может не потребоваться замена или возврат средств за обжим, в случае, если у вас есть дефект, гарантия производителя может помочь.Поэтому проверьте, есть ли у продукта гарантийный срок. Покупайте только оригинальный обжимной пресс RJ45 с хорошей гарантией.

5) Цена

Это зависит от вашего общего бюджета. Если вы настраиваете новую индивидуальную сеть и на какое-то время хотите получить лучший инструмент для обжима, вы можете выбрать более дешевые варианты. Но если вы ищете инструмент с соотношением цены и качества, тогда выбирайте фирменные обжимные устройства, стоимость которых может превышать 100 долларов.

6) Согласованность

Обжимной инструмент, который вы покупаете, должен быть рассчитан на более длительный срок службы, и это должно быть стабильно. Он должен обеспечивать надежную работу с различными типами кабелей и разъемов при повторяющихся операциях. Неважно, сколько раз вы используете инструмент в течение дня, он всегда должен обеспечивать максимальную производительность. В противном случае у вас получится неисправное соединение и, возможно, придется повторить процесс опрессовки с отходами разъемов.

7) Дополнительные функции

Совместимость с различными типами разъемов и сетевых кабелей является обязательным условием для качественного обжимного инструмента.Если вы имеете дело только с разъемами RJ45, вы можете выбрать специализированный обжимной пресс для RJ45. Но наличие дополнительных функций дает вам преимущество перед вашим выбором. Многие бренды создают инструменты «три в одном» (кримпер + стриппер + резак), которые очень помогают профессионалам, избавляя их от необходимости покупать дополнительное оборудование. Кроме того, если машина имеет конструкцию с храповым механизмом, в которой секции обжима и резки закрываются автоматически после успешной операции обжима Ethernet, тогда это золото!

Люди тоже спрашивают

Давайте взглянем на несколько часто задаваемых вопросов по этой теме.

Можно ли обжать RJ45 без инструмента?

Да, есть способы обжать RJ45 без инструмента с помощью канцелярского ножа или ножниц.

Все ли обжимные устройства RJ45 одинаковы?

Они могут различаться по качеству, но функции остаются неизменными.

Могу ли я использовать RJ45 вместо Cat6?

Да, можно.

Что можно использовать вместо обжимного инструмента?

Можно использовать плоскогубцы.

Что такое хороший обжимной станок для RJ45?

Обжимной станок TRENDnet довольно популярен, и мы думаем, что ему можно доверять.

RJ45 – это то же самое, что и Ethernet?

Да. Кабели Ethernet имеют на концах разъемы RJ45.

Можете ли вы преобразовать RJ45 в RJ11?

Нет, это разные разъемы и нет преобразователя, который помог бы преобразовать RJ45 в RJ11.

Заключение

Обжимной инструмент для Ethernet – это портативное, доступное и полезное оборудование, особенно для профессионалов, которые ежедневно имеют дело с проводами. Я рассмотрел лучшие обзоры обжимных устройств RJ45 и руководство по покупке, чтобы получить идеальный обжимной инструмент для Ethernet.Надеюсь, вам понравилось, и вы поделитесь им со своими друзьями.

Какой обжимной пресс вы предпочтете для своих нужд? И как вы будете использовать это в своей работе? Не стесняйтесь делиться своими мыслями и опытом в разделе комментариев ниже.

Кабель Ethernet

против патч-кабеля. В чем разница между коммутационным кабелем и кабелем Ethernet

Знайте разницу между кабелем Ethernet и соединительным кабелем Кабель Ethernet

и соединительный кабель используются в нашей повседневной жизни и очень популярны.Часто люди путаются, когда речь идет о кабеле Ethernet и соединительном кабеле, однако не беспокойтесь, потому что в этом посте основное внимание будет уделено различиям между кабелем Ethernet и соединительным кабелем.

Что такое коммутационный кабель?

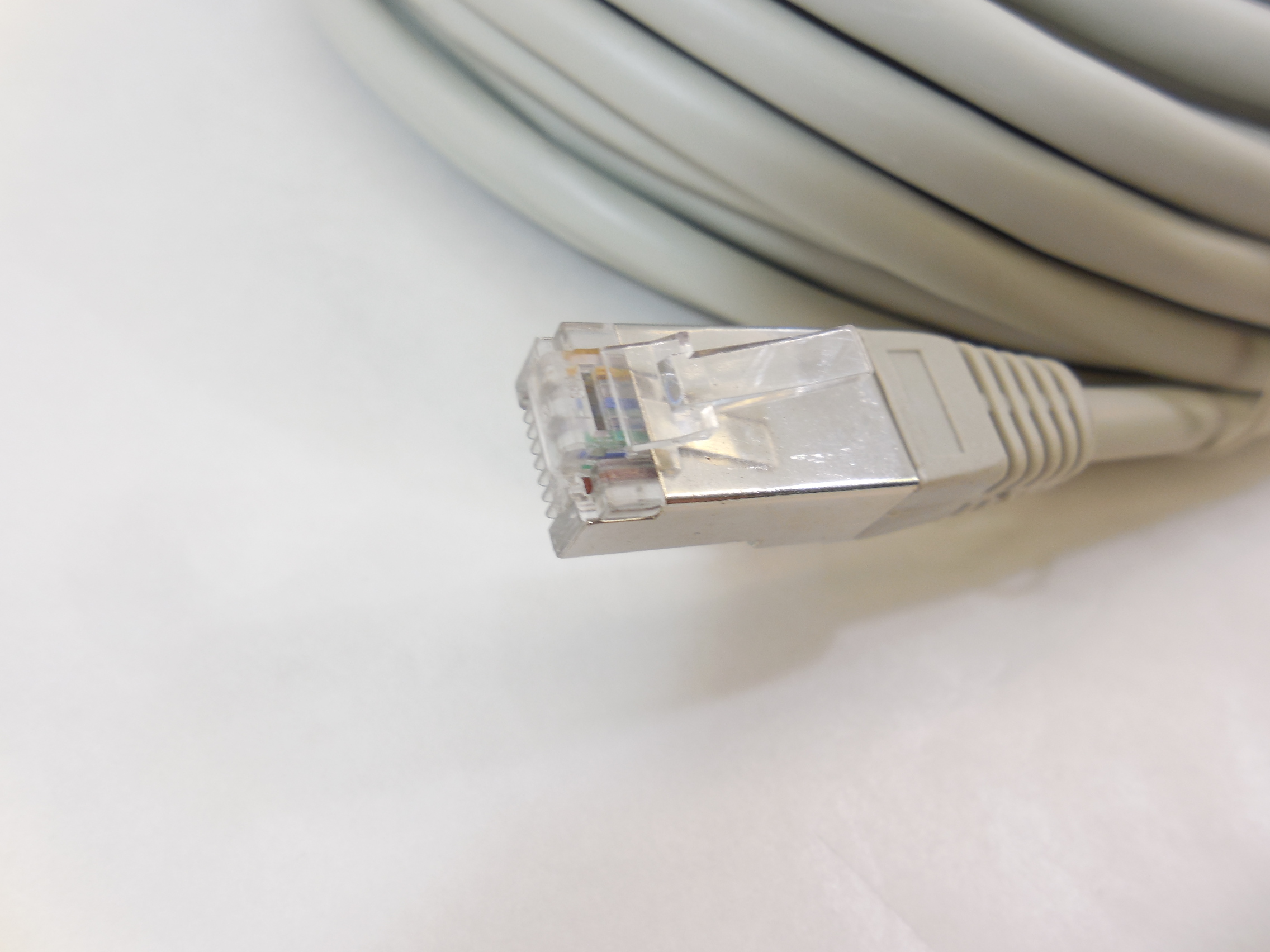

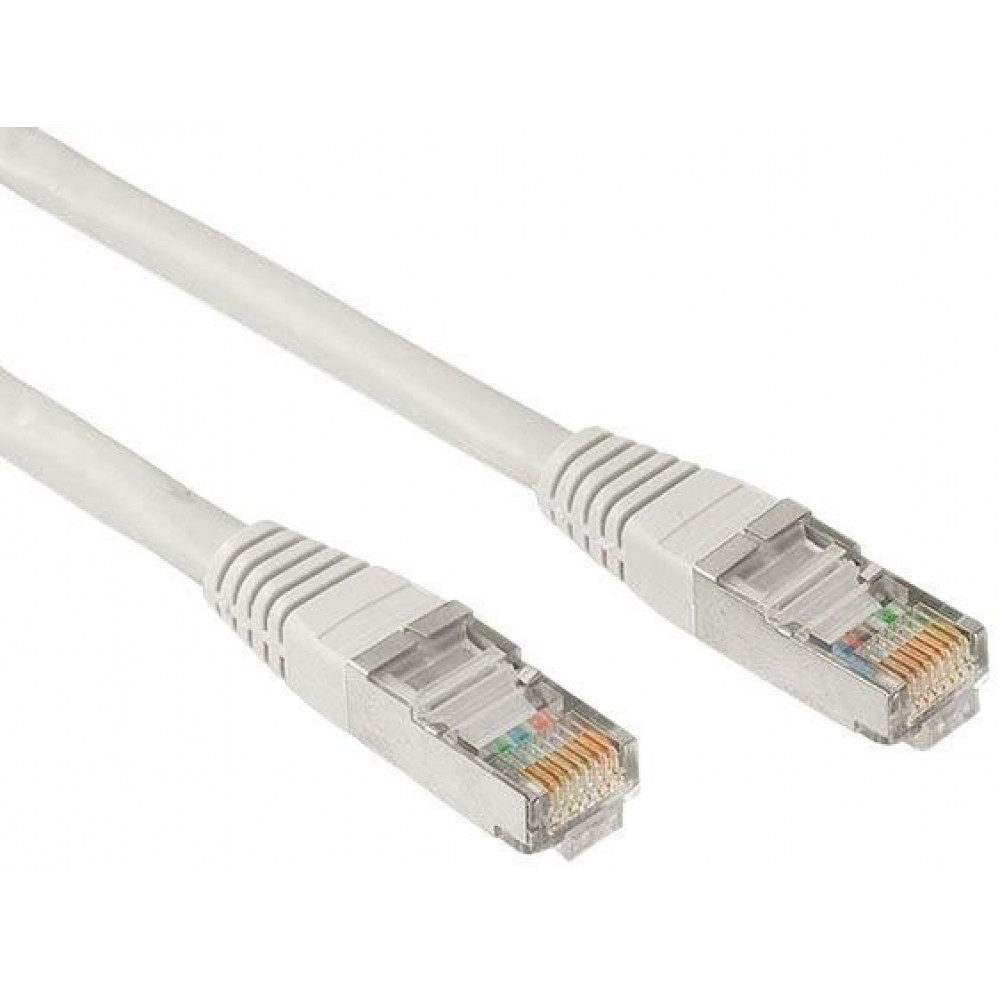

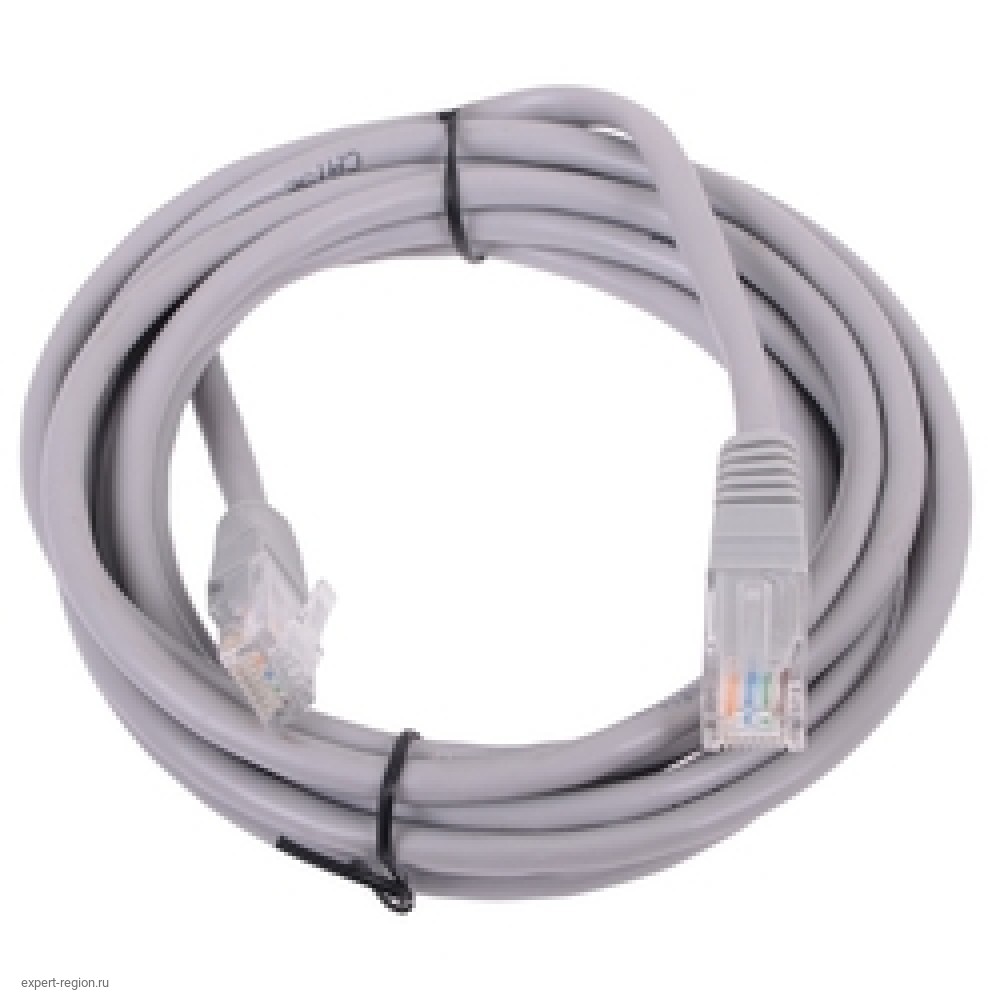

Также известный как патч-корд, представляет собой кабель с разъемами на обоих концах. Он используется для подключения оконечного устройства к источнику питания. Рядом с кабелями Ethernet находятся оптоволоконный патч-кабель и патч-кабель Ethernet, такой как оптоволоконный патч-кабель LC или патч-кабель Cat6 RJ45.Тем не менее, коммутационные кабели часто используются в офисах и в электрических шкафах на короткие расстояния. Соединительный кабель Ethernet можно использовать для подключения компьютера к сетевому порту, маршрутизатору или коммутатору Ethernet, который полезен для построения сетей из домашних компьютеров.

Что такое кабель Ethernet?

«Ethernet» – это тип протокола, который определяет, как биты информации передаются через указанный носитель. Кабель Ethernet включает в себя кабель, такой как оптоволоконный кабель, витую пару или коаксиальный кабель, а также кабель категории. А медный сетевой кабель и оптоволоконный кабель – это два распространенных типа кабелей Ethernet. В общем, люди привыкли называть кабели Ethernet как Cat5, Cat5e и Cat6 как кабели Ethernet, чтобы упростить наименование.

Таким образом, короче говоря, кабель Ethernet – это тип кабеля, тогда как патч-корд или кабель является частью этого кабеля в качестве разъема на обоих концах.

Вот некоторые из наиболее распространенных вопросов, которые задают, чтобы прояснить ситуацию, чтобы понять разницу между коммутационным шнуром и кабелем Ethernet,

Могу ли я использовать любой кабель Ethernet?

№Существуют различные типы кабелей Ethernet, такие как оптоволоконные кабели, перекрестные кабели Ethernet и групповые медные кабели, в соответствии с определениями, приведенными выше. У каждого типа соответственно разные спецификации и области применения. Например, для больших расстояний или приложений, требующих высокой пропускной способности или электрического разделения, используется оптоволоконный кабель. В то время как в зданиях используются перекрестные кабели Ethernet.

Коммутационная сеть – это прямой кабель?

Прямые проводные кабели чаще всего используются для подключения клиентского хоста.Возьмем, например, патч-кабель cat5e. Прямой проводной патч-кабель cat5e может подключать коммутатор или концентратор маршрутизатора (в данном случае хост-устройство) к компьютерам, принтерам и другим сетевым клиентским устройствам. Однако когда дело доходит до оптоволоконного соединительного кабеля, прямого кабеля не существует.

Можно ли использовать кабель Ethernet в качестве соединительного кабеля?

В большинстве случаев для медных сетей кабель Ethernet и соединительный кабель – это одно и то же. Но последний обычно короче, от коммутационной панели до коммутатора.Например, необходимо использовать кабель Cat6 длиной 100 футов для разводки домашней сети. В этом случае патч-кабель Cat6 длиной 100 футов можно использовать в качестве кабеля Ethernet.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
