Сечение. Виды сечений. Построение сечений.

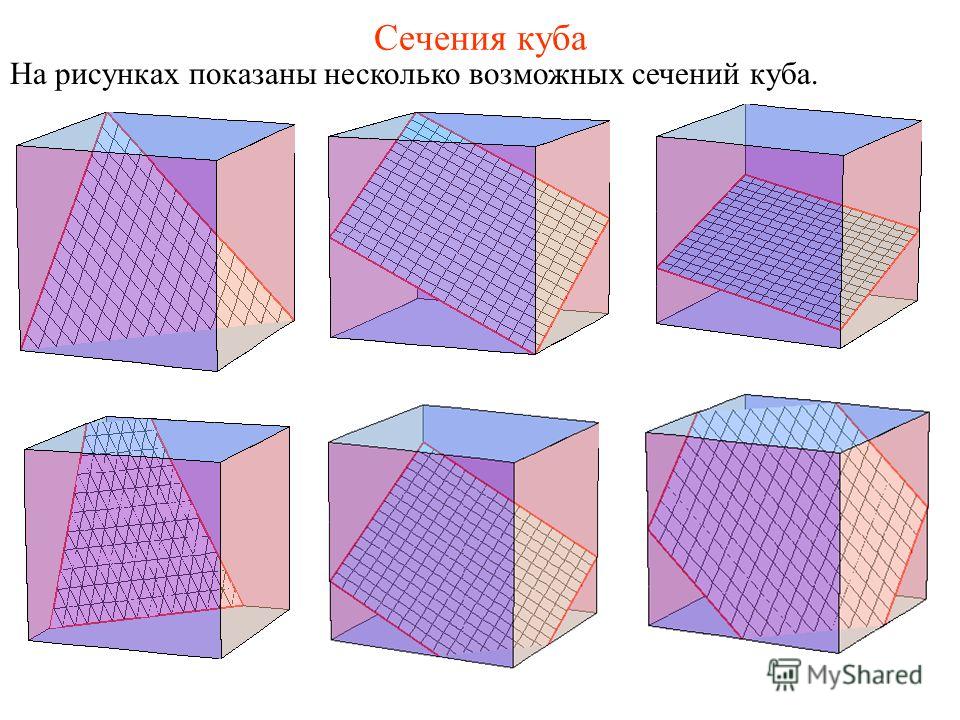

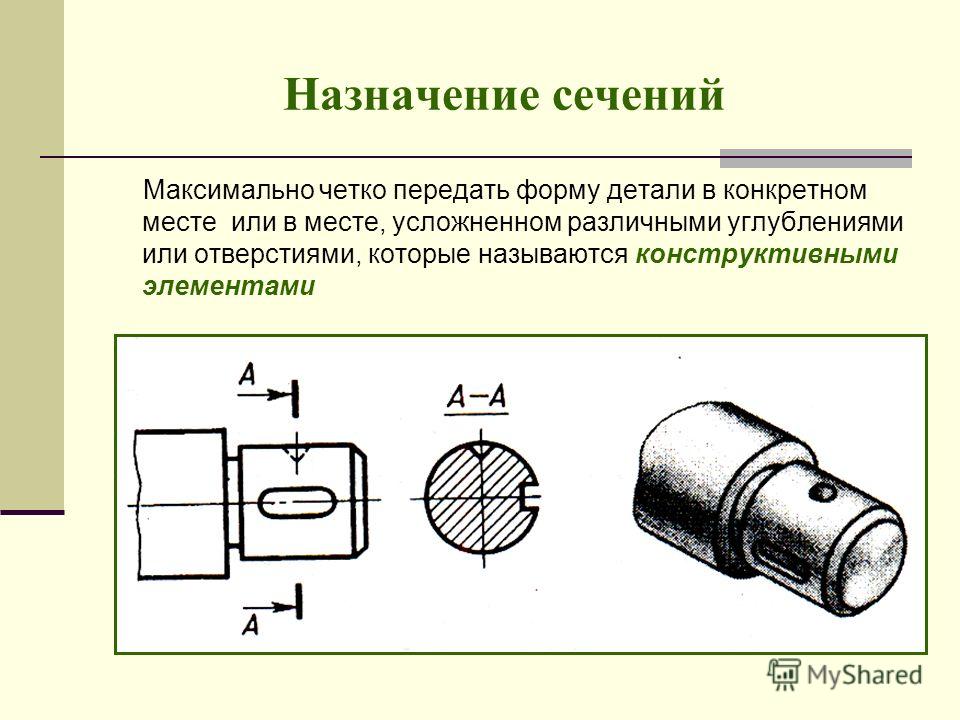

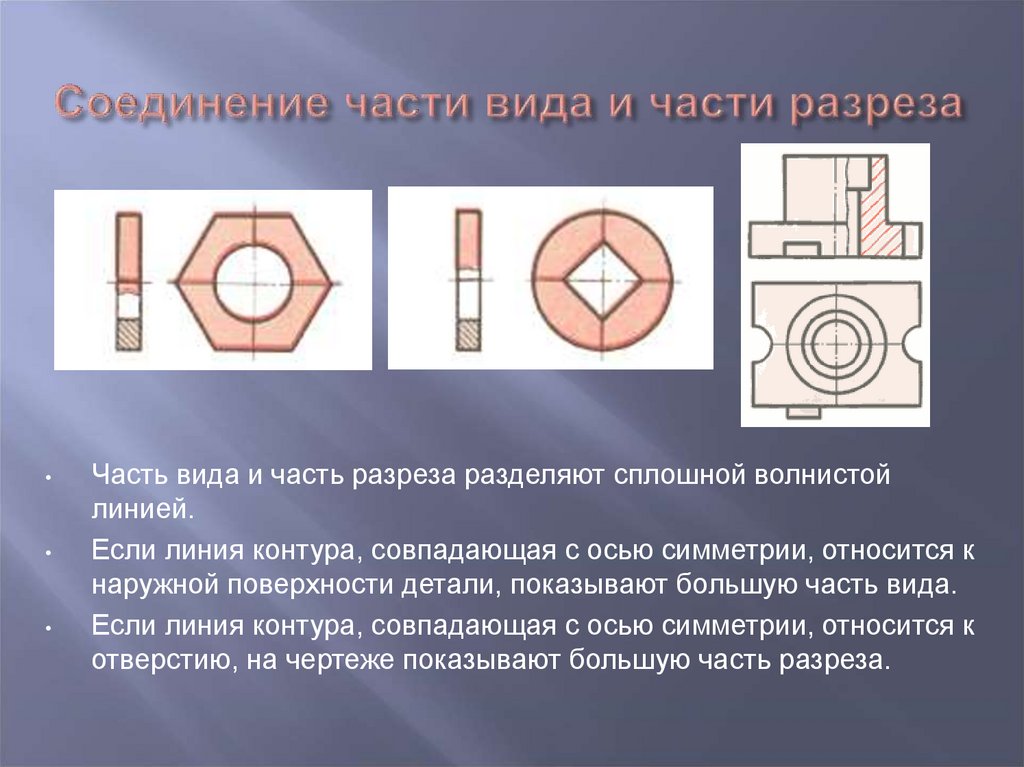

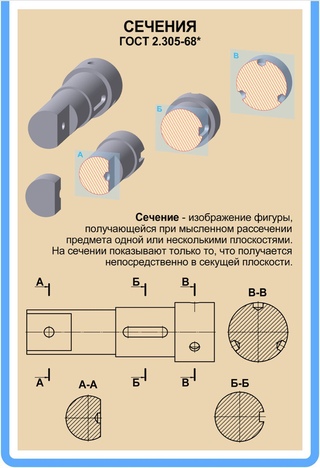

Сечение – изображение фигуры, получающееся при мысленном рассечении предмета одной или несколькими плоскостями.
На сечении показывается только то, что получается непосредственно в секущей плоскости.

Сечения обычно применяют для выявления поперечной формы предмета. Фигуру сечения на чертеже выделяют штриховкой. Штриховые линии наносят в соответствии с общими правилами.

Порядок формирования сечения:
1. Вводится секущая плоскость в том месте детали, где необходимо более полно выявить ее форму. 2. Мысленно отбрасывается часть детали, расположенная между наблюдателем и секущей плоскостью. 3. Фигура сечения мысленно поворачивается до положения, параллельного основной плоскости проекций P. 4. Изображение сечения формируют в соответствии с общими правилами проецирования.

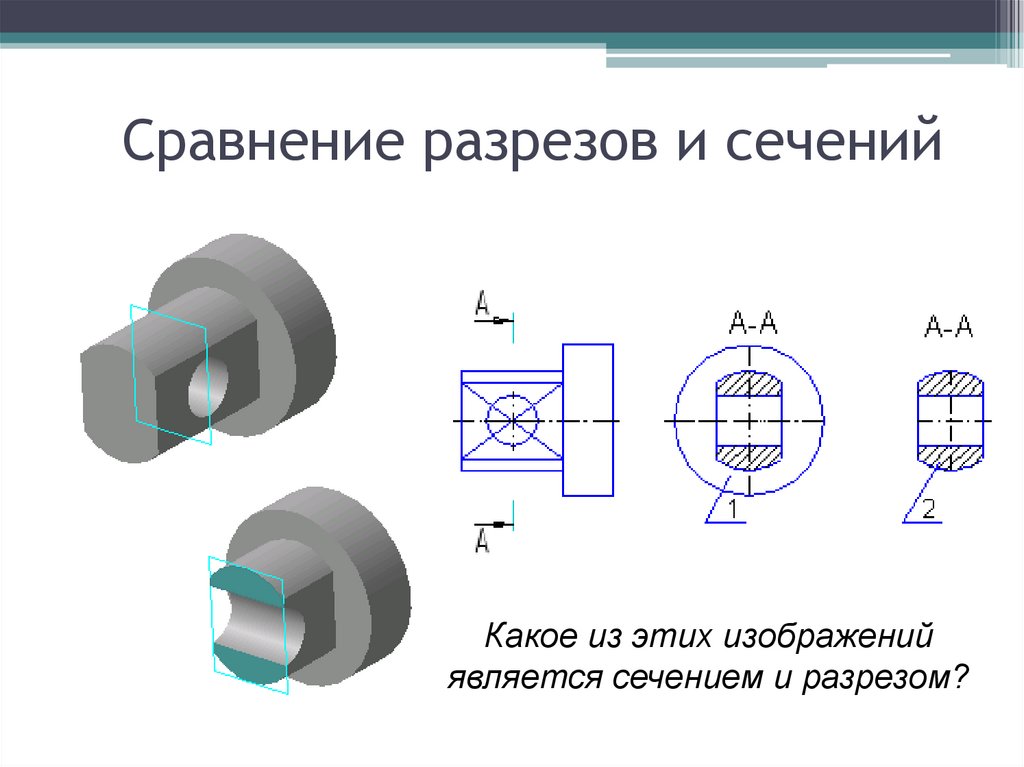

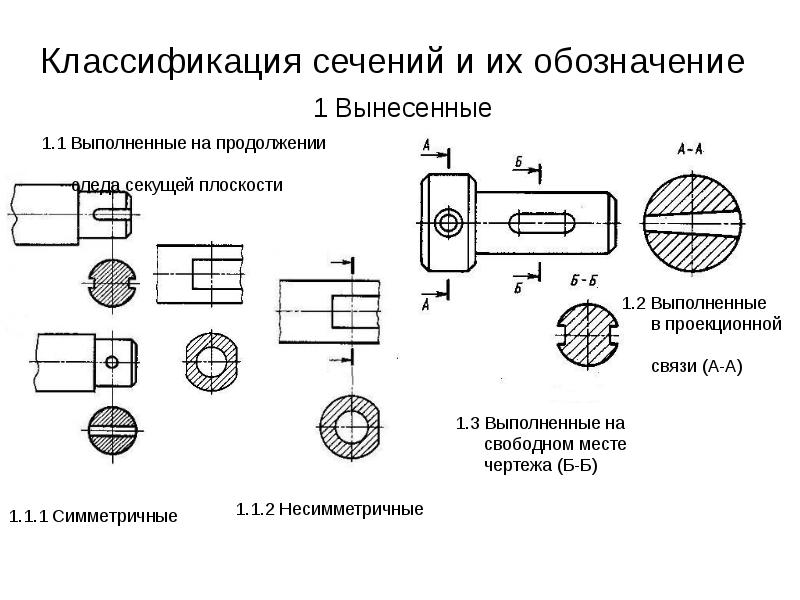

Сечения, не входящие в состав разреза, разделяют на:

– вынесенные;
– наложенные.

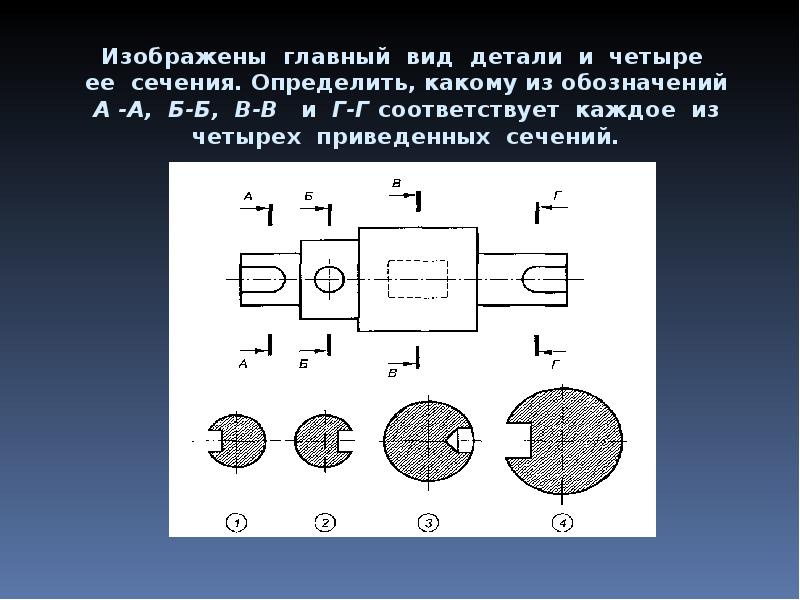

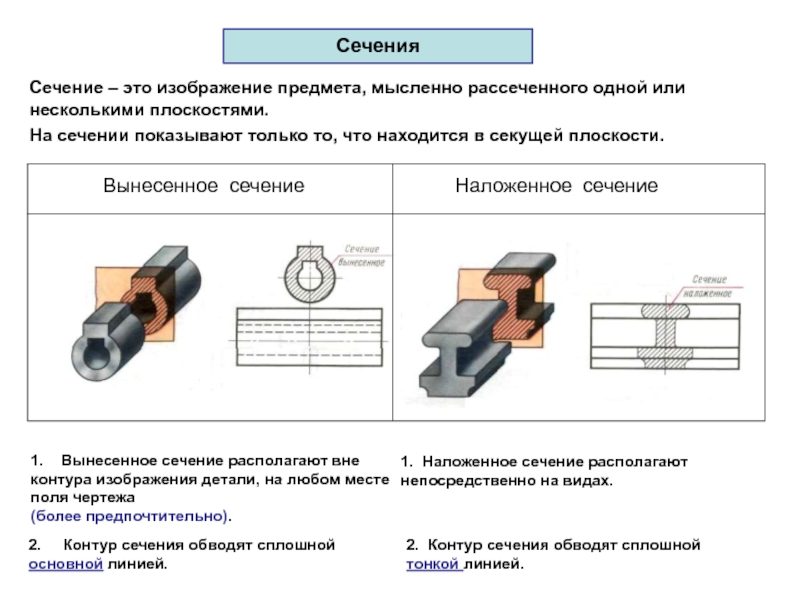

Вынесенные сечения являются предпочтительными и их допускается располагать в разрыве между частями одного и того же вида.
Контур вынесенного сечения, а также сечения, входящего в состав разреза, изображают сплошными основными линиями.

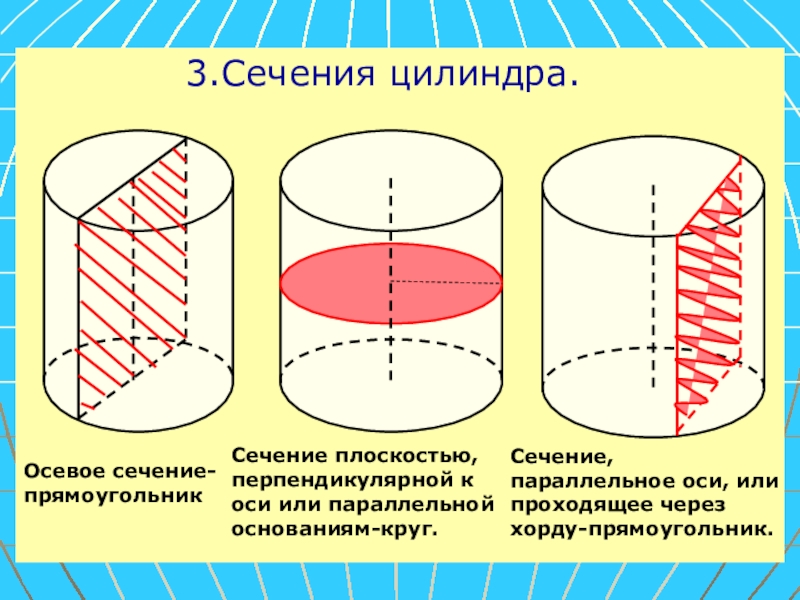

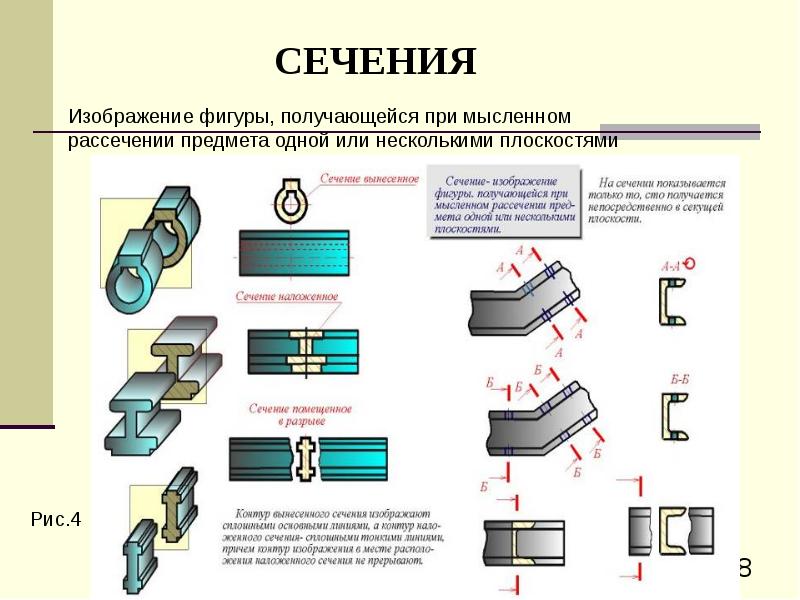

Наложенным называют сечение, которое располагают непосредственно на виде предмета. Контур наложенного сечения выполняют сплошной тонкой линией. Фигуру сечения располагают в том месте основного вида, где проходит секущая плоскость, и заштриховывают.


Наложение сечений: а) симметричное; б) несимметричное

Ось симметрии наложенного или вынесенного сечения указывают штрихпунктирной тонкой линией без обозначения буквами и стрелками и линию сечения не проводят.

Сечения в разрыве. Такие сечения располагают в разрыве основного изображения и выполняют сплошной основной линией.
Для несимметричных сечений, расположенных в разрыве или наложенных линию сечения проводят со стрелками, но буквами не обозначают.



Сечение в разрыве: а) симметричное; б) несимметричное

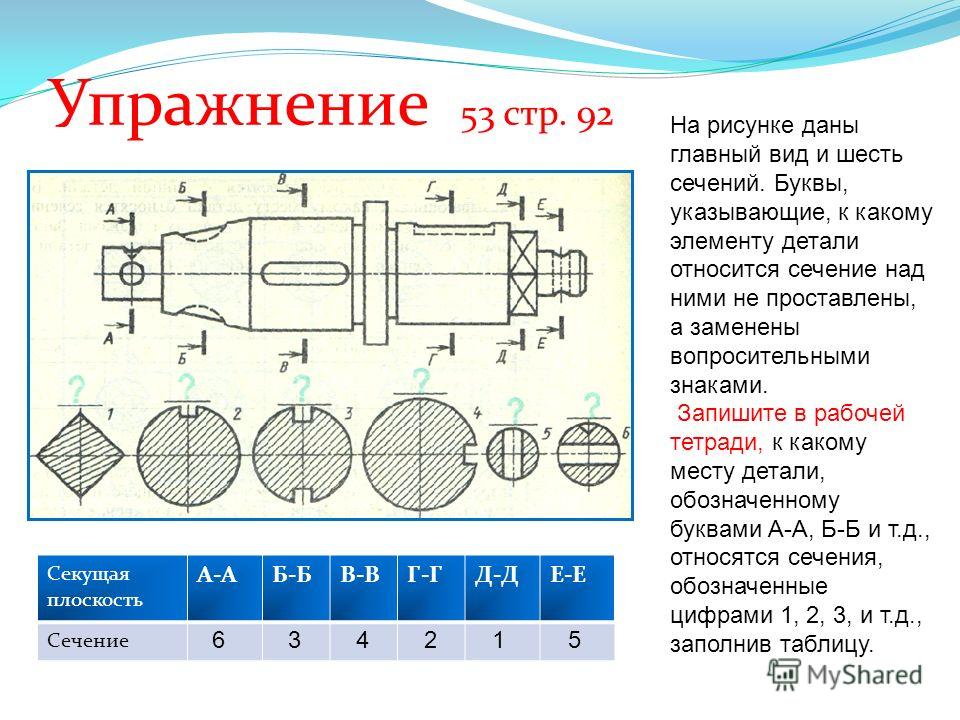

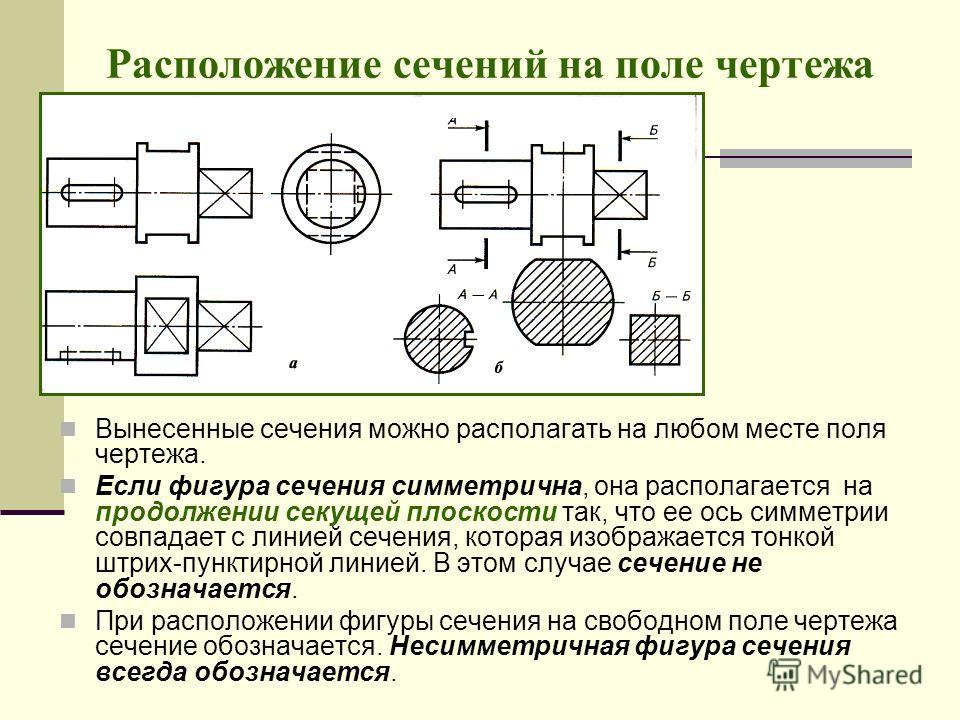

Вынесенные сечения располагают:
– на любом месте поля чертежа;
– на месте основного вида;
– с поворотом с добавлением знака «повернуто»

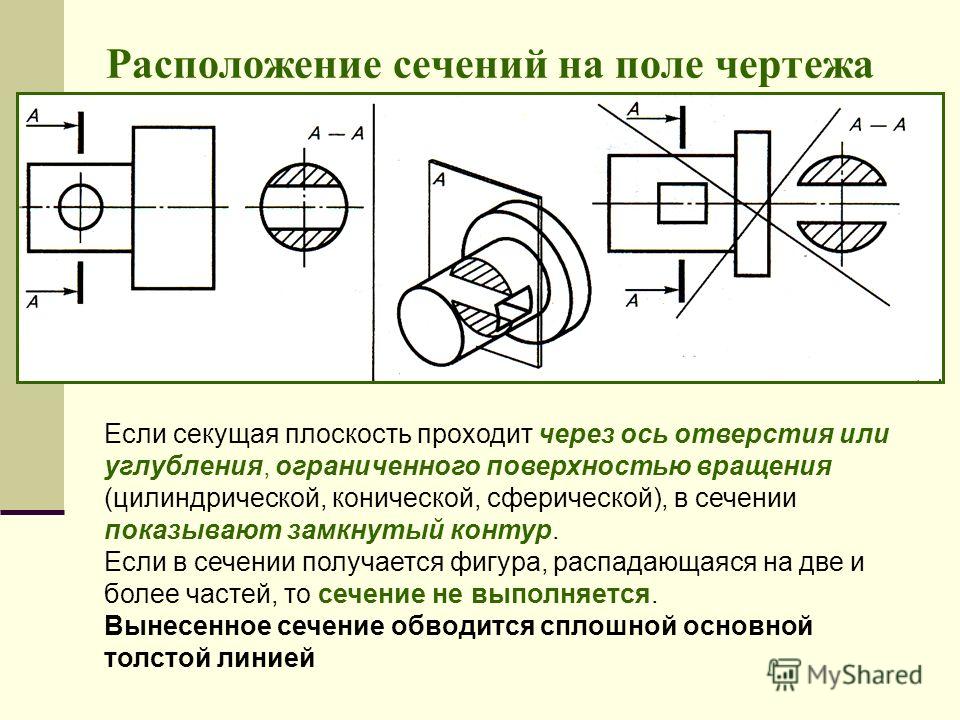

Если секущая плоскость проходит через ось поверхности вращения, ограничивающие отверстие или углубления, то их контур в сечении показывают полностью, т.е. выполняют по правилу разреза.

Если сечение получается состоящим из двух и более отдельных частей, то следует применить разрез, вплоть до изменения направления взгляда.
Секущие плоскости выбирают так, чтобы получить нормальные поперечные сечения.
Для нескольких одинаковых сечений, относящихся к одному предмета, линию сечения обозначают одной буквой и вычерчивают одно сечение.

Выносные элементы.


Выносной элемент – отдельное увеличенное изображение части предмета для представления подробностей, не указанных на соответствующем изображении; может отличаться от основного изображения по содержанию. Например, основное изображение является видом, а выносной элемент – разрезом.

На основном изображении часть предмета выделяют окружностью произвольного диаметра, выполненной тонкой линией, от нее идет линия-выноска с полочкой, над которой ставят прописную букву русского алфавита, высотой более, чем высота размерных чисел. Над выносным элементом пишут эту же букву и справа от нее в круглых скобках, без буквы М, указывают масштаб выносного элемента.

Распечатать

Вконтакте

Facebook

Twitter

Одноклассники

Google+

Стандартные сечения проводов и кабелей

Сечение токоведущей части любого выпускаемого вида кабельной продукции является одним из самых важных его характеристик. При этом, если изоляционные свойства кабеля относятся больше к месту прокладки, типу монтажа и рабочему напряжению, то сечение — это величина, от которой напрямую зависит величина нагрузки на эту сеть, то есть мощность подключаемого оборудования. Этот параметр учитываться должен при организации и проектировании абсолютно любого типа проводки, будь то промышленные объекты или же частные жилые помещения. Для всех видов электрооборудования предусмотрены стандартные сечения проводов и кабелей. Оно измеряется в мм2 и высчитывается по диаметру токоведущей жилы, так же как и площадь окружности.

Стандартный ряд сечений

Существует стандартный ряд сечений жил, выпускаемый заводами изготовителями кабельной продукции: 0,5; 0,75; 1; 1,5; 2,5; 4; 6; 10; 16; 25; 35; 50; 70; 95; 120; 150; 185; 240; 300; 400; 500; 625; 800; 1000; 1200; 1600 кв. мм. При этом максимальное сечение токопроводящей жилы может достигать 6000 мм.кв. (кабель КСВДСП-6000).

Важно отметить, что минимальная величина для алюминиевого кабеля составляет 2,5 мм2. Это связано с низкой прочностью данного металла, так как количество изгибов до момента преломления у него значительно меньше чем у меди, то есть он легко может сломаться в местах присоединения, во время монтажа.

Полезно знать

Для частных домов и квартир, где применяется линейное напряжение 0,4 кВ и соответственно фазное 220 В чаще всего применяется провод сечением от самого минимального значения: 2,5 — алюминий и 1,5 мм.кв. медь. В основном такие стандартные токоведущие жилы подходят для цепей освещения.

Все остальные сечения и соответственно их диаметры зависят от мощности и, естественно, тока в цепях бытового электрооборудования. Для определения сечения, необходимого для монтажа электропроводки ниже приведена таблица. По ней, зная суммарную мощность электрических приборов, подключаемых к данной сети, с легкостью можно найти нужный размер жил.

При этом рекомендуется все же выбирать сечение немного с запасом, то есть ближайшее большее стандартное значение. Например, напряжение в сети однофазное 220 Вольт и у владельца помещения есть необходимость запитать приборы мощностью, допустим, 7 кВт. Согласно таблице нет такой мощности, а есть 5,9 и 8,3 кВт. Для медной проводки понадобится кабель с сечением жилы 4 мм2. Если бюджет ограничен и стоит задача выполнить проводку из алюминия, то ближайший больший указный в таблице параметр будет 7,9 кВт, что соответствует жиле 6 мм2.

Также можно комбинировать провода разного сечения, например от вводного автомата до распределительной коробки больше, а потом когда происходит разводка по группам электропотребителей или же по светильникам, то можно проложить провод меньшего размера. Главное, нужно помнить о правилах соединения алюминиевой и медной проводки, в случае появившейся такой необходимости.

На производстве мощности электрооборудования значительно выше чем в быту, да и напряжение в высоковольтных сетях это 6 кВ, 10 кВ, 35 кВ и т.д. Именно поэтому здесь стандартные сечения проводов и кабелей разнообразнее. Эта величина высчитывается с большим запасом, так как основные самые мощные приёмники электроэнергии — это электродвигатели, а они во время запуска могут усиливать ток в питающих их силовых цепях в 5–7 раз выше номинального.

Однако, для питания осветительной аппаратуры и цепей вторичной коммутации, осуществляемых контрольными кабелями, широко применяются всё те же провода 1,5–2,5 мм2 и их вполне хватает.

Для силовых цепей 6 кВ часто применяется алюминиевая кабельная продукция от 120 мм2. Если такого сечения кабеля не хватает, то пускают две линии, подключенные параллельно друг другу, тем самым разделяя нагрузку на каждый из них. В быту такие приёмы нецелесообразны. Встречается для особо мощного оборудования монтаж цепей с четырьмя или даже шестью, параллельно подключенными проводниками.

Бывают случаи, когда и для низковольтных цепей необходимы кабели с довольно большим сечением жил, как, например, в случае организации сварочных работ.

Выбор сечения провода очень важен и индивидуален, поэтому на производстве этим занимаются целые проектировочные бюро или же отдельные компании, в состав которых входят опытные инженеры проектировщики.

Напоследок рекомендуем просмотреть полезное видео по теме:

Надеемся, предоставленные стандартные сечения кабелей и проводов, а также таблицы, с помощью которых можно выбрать подходящий размер жил, помогли вам полностью разобраться с данным вопросом!

Будет полезно прочитать:

ЧЕРЧЕНИЕ.

Школьный интернет-учебник – Сечения и разрезы 4-1

Производственные чертежи содержат различные типы изображений — виды, сечения и разрезы. С видами на чертеже мы уже познакомились…

Сечения и разрезы позволяют выявить внешнюю и внутреннюю форму детали (рис.1, а, б). Названные изображения получают в результате мысленного рассечения детали секущей плоскостью, положение которой выбирают в зависимости от формы изображаемой детали.

Рис. 1. Сечение (а) и разрез (б)

Сечения и разрезы дополняют и уточняют геометрическую информацию о предмете и тем самым увеличивают возможности выявления формы изображаемого объекта на чертеже. В некоторых случаях они имеют большую информационную емкость, чем виды. Разрезы и сечения являются проекционными изображениями и выполняются по правилам прямоугольного проецирования.

Сечение — изображение фигуры, получающейся при мысленном рассечении предмета секущей плоскостью.

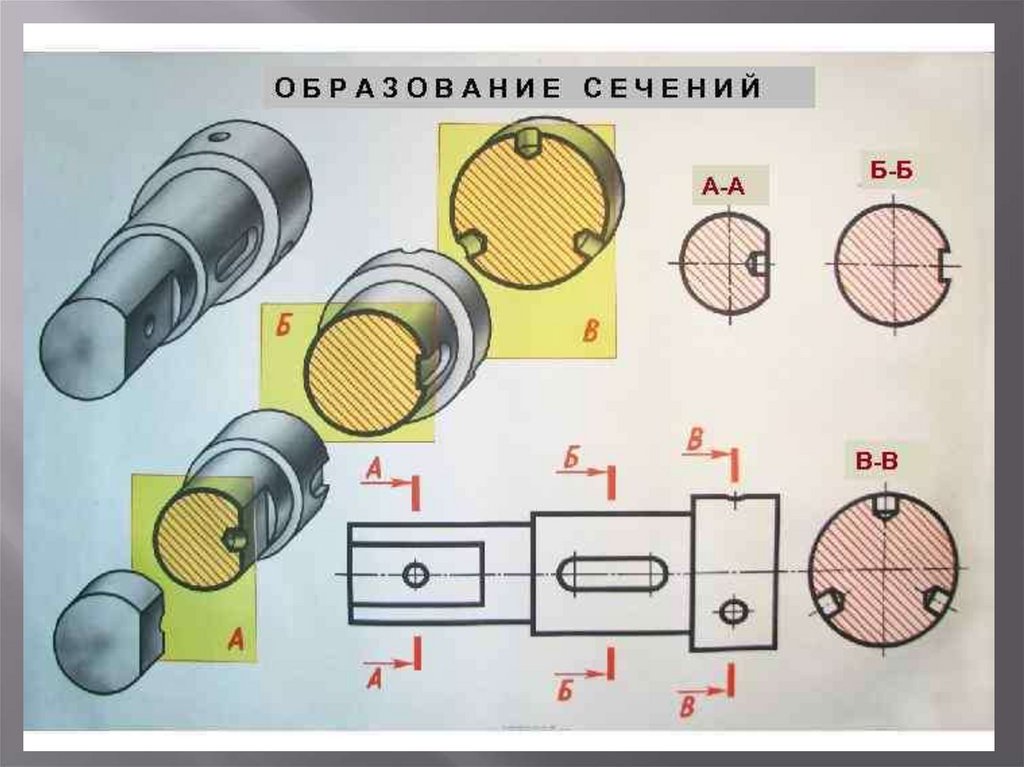

 Образование сечения

 Деталь мысленно рассекают секущей плоскостью в том месте, где необходимо уточнить форму изделия. В секущей плоскости получают фигуру сечения (рис.2).



Рис. 2. Образование сечения

 Изображение сечения

 После этого секущую плоскость (вместе с фигурой сечения) мысленно вынимают, поворачивают вокруг вертикальной оси, перемещают параллельно плоскости проекций и совмещают с фронтальной плоскостью так, чтобы изображения вида спереди и фигуры сечения не заслоняли друг друга. В сечении показывается только то, что находится в секущей плоскости.

 Расположение сечений

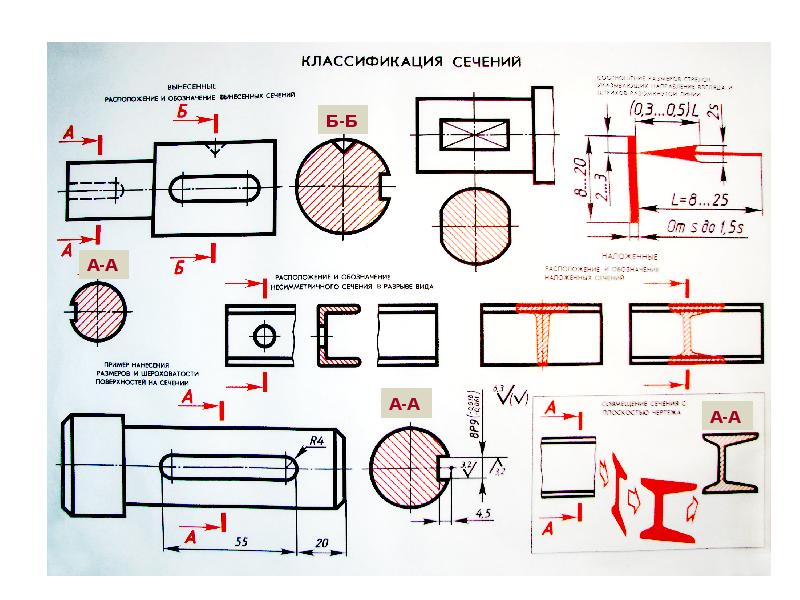

 В зависимости от расположения на чертеже сечения разделяют на:

         а) вынесенные, когда сечения располагают в любом месте чертежа;

         б) наложенные, когда их располагают непосредственно на виде предмета;

         в) в разрыве – располагают в разрыве изображения.

         Вынесенное и наложенное сечение показано на рис.3.

Рис.3. Построение сечений

 Вынесенное сечение можно выполнять двумя способами:

1.         если вид спереди находится в проекционной связи с сечением, то полученное изображение фигуры сечения называют сечением, выполненным в проекционной связи (рис.4).

Рис. 4.  Сечение, выполненное в проекционной связи.

 2.         секущую плоскость с фигурой сечения допускается перемещать в произвольном направлении, совмещая ее с плоскостью проекций, без учета проекционной связи. Такое сечение называется сечением, выполненным на свободном месте чертежа (рис. 5).

Рис. 5.  Сечение, выполненное на свободном месте чертежа.

 Обозначение сечений

 ГОСТ 2.305–68 устанавливает правила изображения и обозначения сечений.

При вынесенном сечении положение секущей плоскости указывают на чертеже линией сечения – разомкнутой линией, которая проводится в виде отдельных штрихов, не пересекающих контур соответствующего изображения. Толщина штрихов берётся в пределах от S до 1,5 S, а длина их от 8 до 20 мм. На начальном и конечном штрихах перпендикулярно им, на расстоянии 2–3 мм от конца штриха, ставят стрелки, указывающие направление взгляда (рис. 6).

 Рис. 6. Взаимное расположение штрихов разомкнутой линии и стрелок

У начала и конца линии сечения ставят одну и ту же прописную букву русского алфавита. Буквенные обозначения присваиваются в алфавитном порядке без повторений и без пропусков, за исключением букв И, О, X, Ъ, Ы, Ь (рис. 4). Если  для выявления формы деталей требуется выполнить несколько сечений, тогда проводят несколько разомкнутых линий, которые на чертеже продолжают обозначать следующими буквами русского алфавита (Б, В, Г и т. д.) (рис. 7).



Рис. 7. Обозначение нескольких сечений

Контур вынесенного сечения обводится сплошной основной линией такой же толщины S, как видимый контур изображения. Фигуру сечения на чертеже выделяют штриховкой, согласно ГОСТу 2.306-68 ЕСКД  (условным графическим обозначением материала детали). Штриховые линии наносят в соответствии с общими правилами (в основном тонкими линиями под углом 45° к основной надписи, в любом направлении через 2-3 мм). Над сечением пишут те же буквы через тире (типа  А – А).

Если сечение представляет собой симметричную фигуру и располагается на продолжении линии сечения (штрихпунктирной), то стрелок и букв не наносят (см. рис. 5).

 Наложенным называют сечение, которое располагают непосредственно на виде предмета в том месте, где проходила секущая плоскость, то есть, как бы накладывают на изображение. Наложенное сечение выполняется в том случае, когда форма детали на всём протяжении одинакова. Контур наложенного сечения обводят сплошной тонкой линией (от S/3 до S/2). Фигуру сечения располагают в том месте основного вида, где проходит секущая плоскость, и заштриховывают.

Наложенное сечение тоже бывает двух видов:

1.         если наложенное сечение симметрично относительно секущей плоскости, то на сечении указывается только ось штрихпунктирной линией без обозначения буквами и стрелками (рис. 8, а).

2.         если наложенное сечение представляет собой несимметричную фигуру, то проводят разомкнутую линию с указанием стрелками направления взгляда, но буквами не обозначают (рис. 8, б).



Рис. 8. Наложенное сечение: а) симметричное; б) несимметричное.

Если сечение находится в разрыве между частями одного и того же вида, то его выполняют сплошной основной линией (рис. 9). Правила обозначения сечений, расположенных в разрыве, аналогичны правилам обозначений наложенных сечений: у симметричных сечений указывается только ось (рис. 9,а), а несимметричные сечения сопровождают указанием разомкнутой линии и стрелками, указывающими направление взгляда (рис. 9,б).

Рис. 9. Сечения в разрыве: а) симметричное; б) несимметричное

 Особенности выполнения

 При выполнении сечений применяют следующие условности:

1.     Вынесенным сечениям следует отдавать предпочтение перед наложенным, так как последние затемняют чертеж и неудобны для нанесения размеров.

2.     При прохождении секущей плоскости через ось поверхности вращения, ограничивающей отверстие или углубление, контур отверстия или углубления в сечении показывают полностью (рис. 10).



Рис. 10. Сечение, проходящее через оси поверхностей вращения

3.     Если секущая плоскость проходит через призматическое сквозное отверстие и фигура сечения распадается на несколько частей, сечение не выполняется (рис. 11).



Рис. 11. Сечение, проходящее через призматическое сквозное отверстие.

4.     Сечение, распадающееся на отдельные части, заменяют разрезом (рис. 12).



Рис. 12. Замена сечения разрезом

5.     Сечения с линией контура под углом 45° штрихуются под углом 30°или 60° (рис. 13).



Рис. 13. Штриховка под углом 60°.

6.     Для нескольких одинаковых сечений, относящихся к одному предмету, линию сечения обозначают одинаковыми буквами и вычерчивают одно сечение (рис. 14).

Рис. 14. Выполнение нескольких одинаковых сечений

7.     Сечение можно располагать с поворотом, тогда к надписи А – А должен быть добавлен символ повёрнуто , то есть А – А . Если секущие плоскости нескольких одинаковых сечений не параллельны друг другу, то значок не наносится.





         Изображения предметов выполняют по методу прямоугольного проецирования. При этом предмет предполагается расположенным между наблюдателем и соответствующей плоскостью проекций (рис. 1.20).

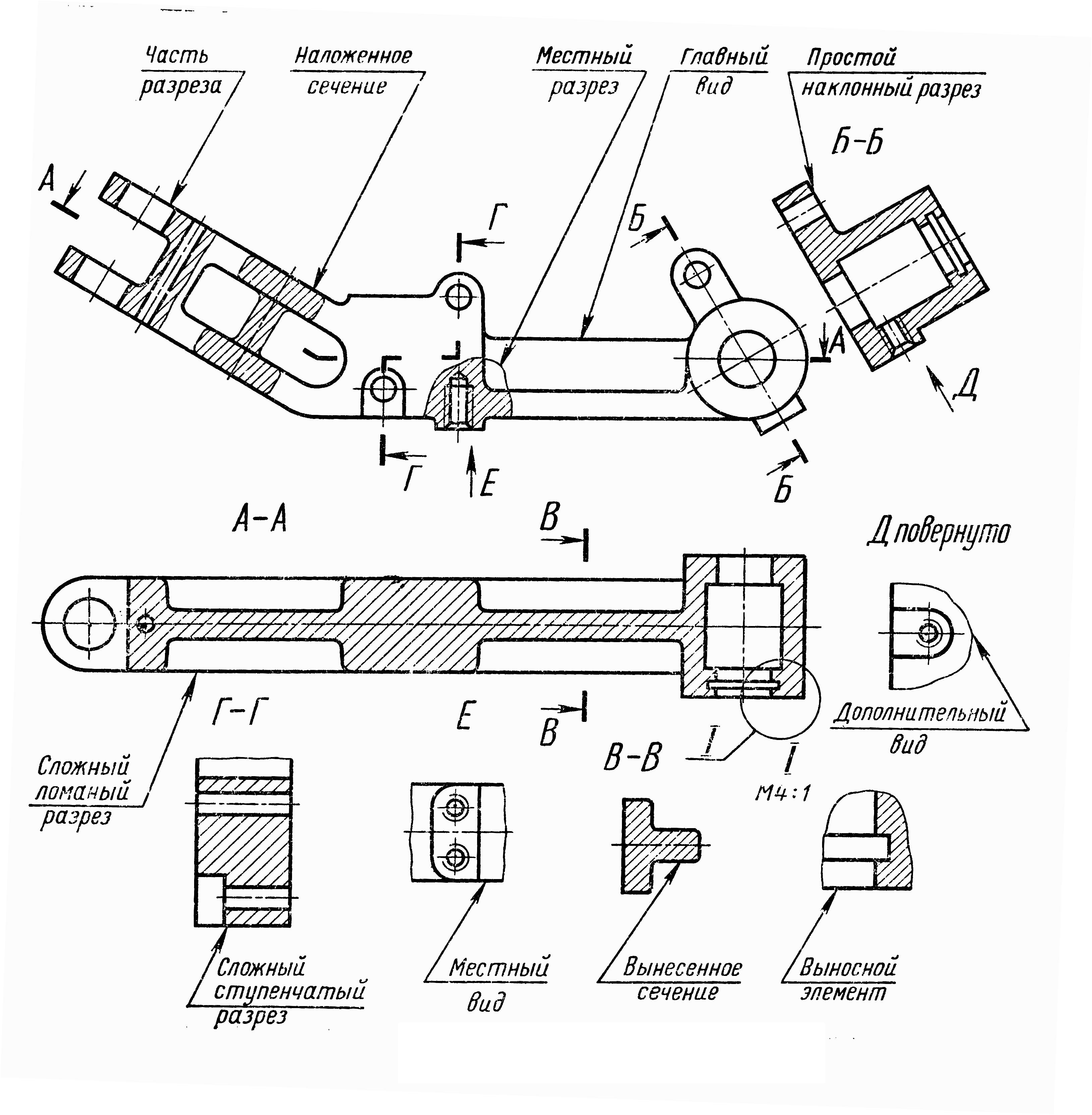

        Изображения на чертеже в зависимости от содержания разделяют на виды, разрезы, сечения.

    1.3.1. ВИДЫ

       Вид – изображение обращенной к наблюдателю видимой части поверхности предмета. На видах допускается наносить контуры невидимых элементов (рис. 1.21).

    Виды разделяются на основные, дополнительные и местные.



       Основными называют виды, полученные на шести основных плоскостях проекций. За основные плоскости проекций принимают шесть граней пространственного куба, внутрь которого помещают предмет (рис. 1.22). После разворота граней куба получают схему расположения основных видов на чертеже (рис. 1.23).













    Устанавливаются следующие названия основных видов (см. рис. 1.23):

    1 – вид спереди (главный вид)

    2 – вид сверху

    3 – вид слева

    4 – вид справа

    5 – вид снизу

    6 – вид сзади

    Основные виды, как правило, располагают в проекционной связи.

    Количество основных видов на чертеже определяется формой детали, при этом предпочтение отдается комбинации из трех видов: спереди, сверху, слева (рис. 1.24).





    Дополнительным видом называют изображение, полученное проецированием предмета или его части на плоскость, не параллельную основным плоскостям проекций  (рис. 1.25).





    Местным видом называют изображение отдельного, ограниченного места поверхности предмета (рис. 1.26).



    ОБОЗНАЧЕНИЕ ВИДОВ



    Виды, вынесенные из проекционной связи, всегда обозначают  (рис. 1.27, см. рис. 1.25 и 1.26).





    Стрелки, указывающие направление взгляда наблюдателя, выполняются тонкими линиями. Соотношение размеров стрелки и возможные варианты ее оформления приведены на рис. 1.28.





    Для буквенного обозначения применяют прописные буквы русского алфавита. Буквенное обозначение видам присваивается в алфавитном порядке без повторений и пропусков (за исключением букв И, О, Х, Ъ, Ы, Ь). Буквы выполняются шрифтом высотой 7 или 10 мм.

    В случае, если изображение повернуто, буквенное обозначение дополняется соответствующим знаком (рис. 1.29).
