Как узнать сечение провода по диаметру: вычисления, таблица

Определить какого сечения провода вам нужны — это только полдела. Надо еще требуемое сечение найти. Дело в том, что некоторые производители для увеличения прибыли выпускают кабели с проводами намного меньшего сечения, чем заявлено в сопроводительных документах. Например, заявлены жилы по 4 мм2, а в реале — 3,6 мм2 или даже меньше. Это приличная разница. Если ее во время не заметить, проводка может греться а это, в свою очередь, может привести к пожару. Потому дальше будем говорить о том, как узнать сечение провода по диаметру, ведь диаметр всегда можно измерить. Дальше по результатам измерений узнаем фактические параметры жилы.

Содержание статьи

Способы измерения диаметра проводника

При покупке электрического кабеля или провода для проверки сечения жилы необходимо измерить ее диаметр. Для этого есть несколько способов. Можно использовать измерительные приборы типа штангенциркуля или микрометра.

Ими измеряют размер оголенной части проводника. Прибор просто приставляется к жиле, зажимается между губками, а результат отображается на шкале.

Как измерить диаметр жилы — взять штангенциркуль или микрометр

Для частного применения измерения достаточно точные, с небольшой погрешностью. Особенно, если приборы электронные.

Для второго способа нужны только линейка и какой-то ровный стержень. Но в этом случае еще придется заниматься расчетами, правда, очень простыми. Об этом способе — дальше.

Линейка+стержень

Если измерительных приборов в хозяйстве нет, можно обойтись обычной линейкой и любым стержнем одинакового диаметра. Этот метод имеет высокую погрешность, но если постараться будет достаточно точно.

Берем кусок провода длиной около 10-20 см, снимаем изоляцию. Оголенную медную или алюминиевую проволоку накручиваем на стержень одинакового диаметра (подойдет любая отвертка, карандаш, ручка и т.п.). Витки укладываем аккуратно, вплотную один к другому.

Количество витков — 5-10-15. Считаем количество полных витков, берем линейку и измеряем расстояние, которое на стержне занимает намотанный провод. Затем делим это расстояние на количество витков. В результате получаем диаметр проводника.

Как измерить диаметр провода без приборов

Например, намотали 10 витков (считать проще), на стержне они заняли 3,8 см (или 38 мм). Далее делим расстояние на количество витков, 38/10=3,8 мм, получаем что диаметр намотанного провода 3,8 мм.

Как видите, тут присутствует погрешность. Во-первых, можно неплотно уложить провод. Во-вторых, недостаточно точно провести измерения. Но если делать все тщательно, расхождения с реальными размерами будут не такими уж большими.

Как измерять диаметр многожильного провода

Если вам надо узнать диаметр многожильного провода, измерения проводят с одной из проволочек, его составляющих. Процесс такой же: снять изоляцию, удалить оплетку (если она есть), распушить проволочки, выделив одну, провести измерения любым способом (микрометром или намотав на стержень).

Как определить сечение провода по диаметру если жил много?

Найденный размер умножить на количество проволочек в одном проводнике (распушите и пересчитайте). Вот и все, диаметр многожильного проводника вы нашли. Осталось узнать, как узнать сечение провода по диаметру, потому что при планировании проводки используется именно площадь сечения проводов.

Как вычислить по формуле

Так как сечение провода — круг, использовать будем формулу площади круга (на фото).  Как видим, рассчитать сечение провода можно используя измеренный диаметр или высчитать радиус (поделить диаметр на 2). Для наглядности приведем пример. Пусть измеренный размер провода 3,8 мм. Подставляем эту цифру в формулу и получаем: 3,14 / 4 * 3,82 = 11.3354 мм2. Можно результат округлить — это будет 11,3 мм2. Внушительный кабель.

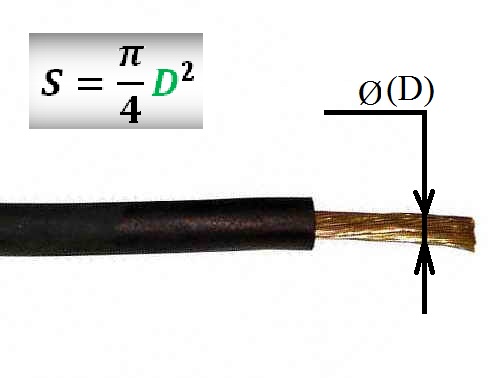

Формула сечения кабеля по диаметру

Вторая часть формулы использует радиус. Это — половина диаметра. То есть, чтобы найти радиус, диаметр делим на 2, получаем 3,8 / 2 = 1,9 мм2.

Далее подставляем в формулу и получаем: 3,14 * 1,92 = 11.3354 мм2.

Цифры совпадают, что и должно быть. Итак, при диаметре провода 3,8 мм, площадь его сечения — 11,34 мм2. Вы знаете, как узнать сечение провода по формуле. Но не всегда есть возможность заниматься подсчетами. В этом случае могут помочь таблицы.

Определение сечения провода по диаметру по таблицам

Для кабельно-проводниковой продукции есть определенный набор сечений, которые прописаны в нормативах. Зная какое сечение вам требуется, по таблице находим диаметр проводника. Далее только надо найти продукцию с нужными параметрами.

Сечение проводникаДиаметр
0,5 мм20,8 мм
0,75 мм20,98 мм
1,0 мм21,13 мм
1,5 мм21,38 мм
2,0 мм21,6 мм
2,5 мм21,78 мм
4,0 мм22,26 мм
6,0 мм22,76 мм
10,0 мм 23,57 мм

Теперь немного о том, как работать с этой таблицей. Вы идете за продукцией с определенными параметрами. Например, вы знаете, что вам нужен кабель с сечением жилы 4 мм2. Найдя по таблице соответствующее значение, ищем требуемые параметры в кабельной продукции. В данном случае надо будет найти провода диаметром 2,26 мм. Если в магазине или на рынке находим близкие параметры — это уже хорошо. Случается, что указанные на бирке параметры завышены, т.е. реальное сечение проводников меньше.

Есть два пути найти требуемое. Первый — искать продукцию, которая соответствует заявленным параметрам. Возможно, потратив какое-то время, вам удастся найти. Но времени на поиски уйдет много. Слишком мало стало ответственных производителей. Есть, кстати признак, по которому можно ориентироваться. Это цена. Она значительно выше средней. Это потому, что потрачено большее количество меди или алюминия. Если пользоваться этим признаком, времени уйдет меньше.

Второй вариант — посмотреть продукцию с заявленным большим номиналом. В нашем случае рассуждаем так: нам нужен провод в 4 квадрата.

Следующий по — 6 мм2. Очень вероятно, что параметры этого кабеля в реале будут близки к требуемым 4 квадратам. Возможно, сечение проводников будет больше, но это хорошо — проводка точно не будет греться. Минус этого варианта в том, что потратите вы больше денег, так как такие кабели стоят больше.

В общем, вы знаете не только как узнать сечение провода по диаметру, но и то, как выбрать нужный. Даже если заявленные характеристики не совпадают с реальными.

Диаметр провода 1.5 мм сколько сечение. Способы определения сечения провода

Говорят, что ремонт в доме сродни пожару. И в какой-то степени это действительно так. Ведь даже если начать делать только небольшую косметику, одна работа начинает тянуть за собой другую, а так и до полного ремонта недалеко.

И, конечно же, редко ремонт проходит без замены проводки.

Ведь где-то необходимо поставить дополнительную розетку, а где-то и сам провод уже приходит в негодность (особенно это касается алюминиевых изделий). И вот тогда приходится думать, какую толщину провода выбрать, чтобы и в монтаже он был не слишком сложен, и не переплатить за лишние, ненужные квадратные сантиметры, но, в то же время, и чтобы хватило на все электроприборы, которых с каждым годом становится в квартирах все больше и больше.

Конечно, вопрос характеристик провода не только очень важен, но и сложен. Он требует серьезного подхода, расчетов и внимательности.

Сейчас попытаемся понять, как правильно определить сечение провода по диаметру, мощности, силе тока, а также как приобрести правильную толщину (измеряется в мм 2). Ведь иногда и маркировка может не совпадать с реальным диаметром.

Маркировка кабеля

Для начала имеет смысл разобраться с сечением токопроводящих изделий, которая указана на маркировке, на внешней стороне. К примеру, провод маркирован как АВВГ 3х2,5. Из этого обозначения можно узнать, что это алюминиевый проводник с изоляцией жил из ПВХ, с общей изоляцией из того же материала, без брони, т говоря на языке электриков, «голый». Но эта информация, которую можно узнать из буквенного обозначения, хотя и важна, но не настолько, как числовая маркировка. А по цифрам можно узнать, что кабель трехжильный, а площадь поперечного сечения проводника, то есть жилы, равна 2,5 мм.

Но часто бывает, что маркировка не совсем точна, погрешность может составить до 40 %, а это величина немалая (к примеру, написано КГ 3х16, а в действительности не более 12 мм 2). Ну а последствия такой неточности, естественно - прогоревшие кабеля (хорошо, если не сгоревшая квартира), а возможно, и испорченная бытовая техника.

Но, о способах, при помощи которых можно выполнить измерение сечения кабеля при покупке чуть ниже, а сейчас стоит рассмотреть материалы, из которых изготавливаются провода. Необходимо помнить что для одной и той же нагрузки сечение алюминиевого кабеля требуется большее, нежели медного. К тому же медь дает меньшие потери электропроводности, а также намного долговечнее. Конечно, и стоимость медных проводов выше, но это компенсируется при эксплуатации, а потому, такие кабеля предпочтительнее.

Расчет сечения провода по диаметру

Первое, что необходимо сделать перед тем, как идти в магазин за проводом - это вычислить необходимое сечение кабеля для того или иного помещения. Для этого нужно понять, какие приборы будут «нагружать» помещение. Суммировав мощности всех бытовых приборов, взять общую, и уже по ней, согласно таблице, выбрать нужные характеристики кабеля.

Аналогичным образом ведутся расчеты и по силе тока. Главное в этом деле ничего не упустить. Оптимальным будет кабель, толщина которого на 15–20 % больше требуемой по нагрузке. Тогда, при необходимости, можно подключить еще какие-то приборы, которые могут со временем появиться в помещении.

Все таблицы для выбора сечения провода по мощности или силе тока приведены в этой статье. Но как определить сечение кабеля, не глядя на маркировку, ведь она может не соответствовать действительности? Высчитать площадь сечения провода несложно.

Как посчитать сечение при покупке

При приобретении кабеля необходимо убедиться, что его сечение соответствует заявленной маркировке. Для этого можно приобрести пробный образец. Обычно минимальная длина в продаже составляет 0,5 метра - этой длины вполне будет достаточно.

Для замера найдите и возьмите с собой с собой штангенциркуль (механический или электронный, что предпочтительнее) или микрометр. Электронные приборы, конечно же, точнее, но они не у каждого имеются, а вот механический найдется практически у каждого.

Но даже если его нет, может выручить простая отвертка и линейка. Сейчас попробуем разобраться, как вычислить параметры сечения по рассчитанному радиусу.

Замеры микрометром или штангенциркулем

Для того, чтобы высчитать площадь сечения проводника, для начала необходимо зачистить одну из жил провода, диаметр которого нам требуется. Достаточная длина для замера подобным способом - 1 см. Далее, при помощи штангенциркуля или микрометра замеряется толщина жилы - это, как можно догадаться, и будет диаметр кабеля. Но для расчета соотношения сечения к диаметру по формуле нужна такая величина, как радиус, а потому делим полученное значение на 2. После такого перевода диаметр больше не используется, все считают с данными радиуса.

После произведенных замеров используется формула, по которой и вычисляется поперечное сечение кабеля, то есть площадь сечения кабеля - S = π*r2, где π - постоянная величина, равная 3,14.

Таким образом, если диаметр жилы составил 3,6 мм, тогда расчеты будут следующими:

3,6:2 = 1,8; после 3,14 х (1,8х1,8) = 3,14 х 3,24 = 10,17. Отсюда следует, что площадь сечения определяемого кабеля, диаметр жилы которого составила 3,6 мм. равна 10,17 кв. мм.

Аналогичным образом можно рассчитать толщину многопроволочного гибкого токопроводящего изделия, но при подобных расчетах нужно замерить диаметр одной проволоки из жилы, после умножить получившуюся цифру на количество проволок, которые составляют жилу, а потом уже высчитать толщину кабеля по вышеуказанной формуле.

Как становится ясно, вычислить толщину проводника по диаметру не так уж и сложно, причем, еще на стадии проекта можно перевести сечение в диаметр, тогда не нужно будет высчитывать данные, стоя у прилавка, в чем и плюс данного действия.

Замеры кабеля линейкой


При отсутствии высокоточных приспособлений для замера толщины провода, можно воспользоваться обычной линейкой и отверткой. Для замера понадобится зачистить не менее 10 см жилы (чем больше будет зачищено, тем точнее можно вычислить диаметр).

После снятия изоляции голая жила наматывается на отвертку таким образом, чтобы между витками не было зазоров, а получившаяся на жале отвертки спираль замеряется при помощи линейки. Для удобства желательно брать целое число в миллиметрах. Для примера, от начального края провода до края 10 витка получилось 23 мм. Тогда необходимо 23 мм разделить на количество витков, что будет равно 23:10 = 2.3 мм. Это и будет необходимое значение для того, чтобы вычислить толщину жилы кабеля. Ну а дальше снова по той же формуле - 2.3:2 = 1.15х1.15 = 1.3225х3.14 = 4.15. Вот и перевели диаметр в сечение проводника.

Аналогично производятся расчеты и по гибким многопроволочным проводам.

Определение сечения провода по таблицам

Как определить поперечное параметры кабеля, если не хочется возле прилавка производить расчеты? Для подобных случаев есть таблица для определения сечения и диаметра провода, которая также представлена в данной статье. Но при этом необходимо быть готовым к тому, что нужного диаметра жилы в них не окажется. В таком случае лучше принять за необходимое ближайшее меньшее значение. По крайней мере, в таком случае образуется небольшой запас по мощности.

Также, еще на стадии проектирования электромонтажа, необходимо определение при помощи таблиц сечения кабеля, которое будет нужно. Надо понимать, что на этот параметр провода влияет много факторов.

Конечно же, главным образом необходимо учесть потребляемую мощность или потребляемый ток всех бытовых электроприборов. Но, кроме этого, учитывается и длина кабеля, то есть расстояние от распределительного щита до прибора или до распределительной коробки, от которой могут пойти кабеля меньшего диаметра. Также на толщину провода влияет и окружающая температура. Если проводка монтируется в помещении с повышенной температурой, то смело можно добавлять 15–20%.

Опять же, если монтаж электропроводки ведется наружным способом, возможно применение кабеля меньшего диаметра, так как окружающий воздух будет лучше охлаждать жилы провода.

Материал изготовления провода

Как известно, медный и алюминиевый провода имеют разное сопротивление, равно как и различный срок службы, из чего можно сделать вывод, что и расчеты по мощности или току их сечения требуется производить отдельно.

Медный провод, как уже упоминалось, требуется меньшей толщины, чем алюминиевый, при одинаковой нагрузке на кабель, и вот почему. Удельное сопротивление у алюминия выше, чем у меди, а потому токовые потери больше. А как раз за счет этого и идет нагрев кабеля, так как бытовые электроприборы не разбирают, посредством какого материала на них поступило напряжение. Они берут именно столько, сколько им необходимо.

А вот медь, которая имеет сопротивление, равное 0,017 Ом*кВ мм/м. потребляет на нагрев меньшее количество электроэнергии, чем алюминий с его удельным сопротивлением в 0.028 Ом*кв. мм/м. В результате нагрев меди меньший, провод необходим тоньше, а коэффициент полезного действия медного кабеля выше.

Именно по этому, несмотря на высокую стоимость по сравнению с алюминием, медные провода более востребованы на рынке электротехники.


Особенности сечения провода на 380 вольт

Выбирая сечение или диаметр провода, который будет работать с напряжением в 380 вольт, необходимо учитывать, что фаза по такому кабелю подается не по одной, а по трем жилам. А потому и нагрузка будет распределена по всем трем. Как узнать сечение провода с тремя жилами? Да очень просто. Нужно также определить диаметр одной из жил, после, зная как найти сечение двухжильного провода, произвести перевод в этот параметр.

А после этого полученную цифру можно смело умножать на три. Либо изначально делить максимальную нагрузку на то же.

Вообще, подобные кабеля используются в основном в промышленности, так как в обычной жилой квартире нет оборудования, которое работает на подобном напряжении, а потому слишком глубоко рассматривать этого вопрос не стоит.

Вместо послесловия

Теперь вопрос определения сечение провода по диаметру не кажется таким уж сложным.

Выбирая необходимый диаметр кабеля для монтажа электропроводки в квартире не стоит слишком надеяться на добросовестность производителя, в любом случае большая их часть заботится не о нашей безопасности, а о своем финансовом благополучии. Многие из них увеличивают толщину изоляции, уменьшая при этом реальные параметры. В итоге товар выглядит внешне так, как и должен, но мощность, на которую должен быть рассчитан, уже не выдерживает. А потому имеет смысл всегда пересчитывать толщину вышеописанным способом, даже если это изделие проверенного производителя.

Как говорится, доверяй, но проверяй. Ведь не производителю пользоваться смонтированной проводкой, и не ему переделывать ее в случае прогорания. А потому, каждый сам должен заботиться о своем удобстве и комфорте проживания.

Определить какого сечения провода вам нужны — это только пол дела. Надо еще требуемое сечение найти. Дело в том, что некоторые производители для увеличения прибыли выпускают кабели с проводами намного меньшего сечения, чем заявлено в сопроводительных документах. Например, заявлены жилы по 4 мм 2 , а в реале — 3,6 мм 2 или даже меньше. Это приличная разница. Если ее во время не заметить, проводка может греться а это, в свою очередь, может привести к пожару. Потому дальше будем говорить о том, как узнать сечение провода по диаметру, ведь диаметр всегда можно измерить. Дальше по результатам измерений узнаем фактические параметры жилы.

При покупке электрического кабеля или провода для проверки сечения жилы необходимо измерить ее диаметр. Для этого есть несколько способов. Можно использовать измерительные приборы типа штангенциркуля или микрометра. Ими измеряют размер оголенной части проводника. Прибор просто приставляется к жиле, зажимается между губками, а результат отображается на шкале.

Как измерить диаметр жилы — взять штангенциркуль или микрометр

Для частного применения измерения достаточно точные, с небольшой погрешностью. Особенно, если приборы электронные.

Для второго способа нужны только линейка и какой-то ровный стержень. Но в этом случае еще придется заниматься расчетами, правда, очень простыми. Об этом способе — дальше.

Линейка+стержень

Если измерительных приборов в хозяйстве нет, можно обойтись обычной линейкой и любым стержнем одинакового диаметра. Этот метод имеет высокую погрешность, но если постараться будет достаточно точно.

Берем кусок провода длиной около 10-20 см, снимаем изоляцию. Оголенную медную или алюминиевую проволоку накручиваем на стержень одинакового диаметра (подойдет любая отвертка, карандаш, ручка и т.п.). Витки укладываем аккуратно, вплотную один к другому. Количество витков — 5-10-15. Считаем количество полных витков, берем линейку и измеряем расстояние, которое на стержне занимает намотанный провод. Затем делим это расстояние на количество витков. В результате получаем диаметр проводника.


Как видите, тут присутствует погрешность. Во-первых, можно неплотно уложить провод. Во-вторых, недостаточно точно провести измерения. Но если делать все тщательно, расхождения с реальными размерами будут не такими уж большими.

Как измерять диаметр многожильного провода

Если вам надо узнать диаметр многожильного провода, измерения проводят с одной из проволочек, его составляющих. Процесс такой же: снять изоляцию, удалить оплетку (если она есть), распушить проволочки, выделив одну, провести измерения любым способом (микрометром или намотав на стержень).


Найденный размер умножить на количество проволочек в одном проводнике (распушите и пересчитайте). Вот и все, диаметр многожильного проводника вы нашли. Осталось узнать, как узнать сечение провода по диаметру, потому что при планировании проводки используется именно площадь сечения проводов.

Как вычислить по формуле

Так как сечение провода — круг, использовать будем формулу площади круга (на фото). Как видим, рассчитать сечение провода можно используя измеренный диаметр или высчитать радиус (поделить диаметр на 2). Для наглядности приведем пример. Пусть измеренный размер провода 3,8 мм. Подставляем эту цифру в формулу и получаем: 3,14 / 4 * 3,8 2 = 11.3354 мм 2 . Можно результат округлить — это будет 11,3 мм 2 . Внушительный кабель.


Вторая часть формулы использует радиус. Это — половина диаметра. То есть, чтобы найти радиус, диаметр делим на 2, получаем 3,8 / 2 = 1,9 мм 2 . Далее подставляем в формулу и получаем: 3,14 * 1,9 2 = 11.3354 мм 2 .

Цифры совпадают, что и должно быть. Итак, при диаметре провода 3,8 мм, площадь его сечения — 11,34 мм 2 . Вы знаете, как узнать сечение провода по формуле. Но не всегда есть возможность заниматься подсчетами. В этом случае могут помочь таблицы.

Определение сечения провода по диаметру по таблицам

Для кабельно-проводниковой продукции есть определенный набор сечений, которые прописаны в нормативах. Зная какое сечение вам требуется, по таблице находим диаметр проводника. Далее только надо найти продукцию с нужными параметрами.

Сечение проводникаДиаметр
0,5 мм20,8 мм
0,75 мм20,98 мм
1,0 мм21,13 мм
1,5 мм21,38 мм
2,0 мм21,6 мм
2,5 мм21,78 мм
4,0 мм22,26 мм
6,0 мм22,76 мм
10,0 мм 23,57 мм

Теперь немного о том, как работать с этой таблицей. Вы идете за продукцией с определенными параметрами. Например, вы знаете, что вам нужен кабель с сечением жилы 4 мм 2 . Найдя по таблице соответствующее значение, ищем требуемые параметры в кабельной продукции. В данном случае надо будет найти провода диаметром 2,26 мм. Если в магазине или на рынке находим близкие параметры — это уже хорошо. Но чаще на кабелях с заявленными на бирках 4 квадратами оказываются гораздо более тонкие провода и кабель с требуемыми данными приходится искать.

Есть два пути найти требуемое. Первый — искать продукцию, которая соответствует заявленным параметрам. Возможно, потратив какое-то время, вам удастся найти. Но времени на поиски уйдет много. Слишком мало стало ответственных производителей. Есть, кстати признак, по которому можно ориентироваться. Это цена. Она значительно выше средней. Это потому, что потрачено большее количество меди или алюминия. Если пользоваться этим признаком, времени уйдет меньше.

Второй вариант — посмотреть продукцию с заявленным большим номиналом. В нашем случае рассуждаем так: нам нужен провод в 4 квадрата. Следующий по — 6 мм 2 . Очень вероятно, что параметры этого кабеля в реале будут близки к требуемым 4 квадратам. Возможно, сечение проводников будет больше, но это хорошо — проводка точно не будет греться. Минус этого варианта в том, что потратите вы больше денег, так как такие кабели стоят больше.

В общем, вы знаете не только как узнать сечение провода по диаметру, но и то, как выбрать нужный. Даже если заявленные характеристики не совпадают с реальными.

Кабель – основа любой электрической сети. При прокладке проводки и ремонтных работах возникает необходимость монтажа электропроводки. Сечение кабеля по диаметру кабеля должно быть определено по соответствующим параметрам, дабы предотвратить дальнейшие проблемы с использованием домашних электроприборов.

Цена кабеля достаточно высокая, это ещё одна причина тщательно отнестись к выбору продукции. При покупке товара многие ориентируются на стоимость, а не на фирму изготовителя. Поэтому для правильного проведения работ, важно научиться самому определять и проверять диаметр кабеля.

  • Метод 1
  • Метод 2
  • Метод 3
    • Перевод ватт в киловатт
    • Выбираем материал
    • Выбираем марку кабеля

Метод 1

Если нет возможности использовать специальный прибор. Можно применить подручные средства. Для этого нужен предмет имеющий круглую продолговатую форму, это может быть любая пишущая принадлежность – ручка или карандаш, линейка. Провод зачищаем на длину минимум 30 см. Потом наматываем плотно на ручку спиралькой. Между витками не должно быть щелей.

Считаем количество витков и длину проволоки, использованную для них. Затем длину делим на количество.

Например, провод имеет 21 виток при длине 40 миллиметров. Для расчёта диаметра, длину делим на количество. То есть 40 делим на 21, получается 1,904 миллиметра.

Формула: S = πr 2 , где π – 3,14, S – площадь круга, r – радиус окружности.

Так как посчитанное число является диаметром, а не радиусом. То формулу изменяем для данного измерения: S = (πd 2)/4, где d — диаметр.

Полученное число подставляет в формулу. Результат и будет диаметр.

Например, d = 3,635. 3,14 × 3,635 ÷ 4 = 2,84

Метод 2

Для этого метода нужен механический или электронный штангенциркуль и микрометр.


Измерить микрометром. Прибор имеет две основные части – ручки и выемки полукругом для измерения. Провод вставляется в разъём микрометра, ручка закручивается до упора. Когда винты сошлись по сторонам, крутят трещотку на ручке прибора, пока она не начнёт прокручиваться. Замер выполнен, его показывает шкала на барабане микрометра.

Электронный микрометр показывает точные цифры, чем исключает ошибку расчёта человеком.

Расчёт сечения штангенциркулем. Для правильного использования необходимо знать структуру прибора. Он состоит из шкалы с разметкой в 1 мм, длина стандартной линейки 15см, губки для измерения, линейки для глубины, винта для зажатия предмета.

Кабель разделать, развести жилы. Зачистить одну из них. Раздвинуть губки, вставить жилу,так чтобы губки плотно облегали её. Зафиксировать винтом. Теперь можно увидеть длину предмета. Далее считаем по уже известной формуле.

Метод 3

Узнать сечение жил можно и с помощью готовой таблицы.

Для определения необходимого медного кабеля КГ предлагается воспользоваться таблицей.


Для определения нужного алюминиевого кабеля предлагается воспользоваться следующей таблицей.


Почему важно определять сечение кабеля?

Способность кабеля проводить ток зависит от его сечения.

При использовании неправильно подобранного провода напряжение падает. При тонком слое изоляции и недостаточном сечении провода при аварийной ситуации может возникнуть замыкание, а изоляция расплавится. Это может привести к пожару. Оплавится может не только провод, но и розетка к которой он ведёт, также вилка прибора и его провод.

Перевод ватт в киловатт

Для электроприборов, которые используют больше электрического тока – утюг, плита, нагреватель, для немощных изделий, типа лампы накаливания, мощность указывается в ваттах. Возникает необходимость перевести ватт в киловатт или наоборот. В одном кВт содержится 1 тыс.Вт.

Определение провода для мощности 380В

При использовании приборов, требующих большую мощность электроэнергии, необходимо подсоединение к сети из трёх фаз. Электричество поступает по трём линиям, а не по двум, как обычно, таким образом, требуется меньшее сечение провода.

Каждая жила использует меньше напряжения на 1,75 на каждую фазу. Это необходимо учитывать в расчетах по таблице.

Рассчитать сечение трёхжильного провода


Многожильный провод состоит из трёх одножильных жилок. Принцип подсчета тот же, как и у одножильного. Можно использовать высокотехнический прибор, а можно обычные предметы. Диаметр каждой жилы считается отдельно. Сначала распушите жилу, сосчитайте, сколько жилок. И рассчитать диаметр по одному из трёх методов.

Затем полученное число умножить на количество проволок. Это и будет сечение всего кабеля.

Например, диаметр одной жилы КГ равен 2,52. По формуле: S = πr 2

2,52×2,52×3,14= 19,94

В данном случае, разделили на четыре готовый результат кабеля КГ, учитывая, что это не радиус, а диаметр одной жилы. Получаем сечение одного проводка КГ.

Затем рассчитываем общее сечение провода КГ = 4,98× 3 = 14,95

Для примерного расчёта можно вычислить общее значение без разделения на отдельные проволочки. Но необходимо учитывать воздушный зазор. Поэтому полученную величину умножить на 0,91.

По этому принципу вычисляется сечение многожильных кабелей.

Важный момент — соединение проводов. При объединении нескольких жил возникают потеря напряжения. Особенно возрастают потери при большом количестве соединений.

Выбираем материал

Лучшим материалом считается медь, так как обладает большей проводимостью и прочностью. Алюминий при сгибании легко ломается, окисляется при соединении с воздухом. Если алюминий контактирует с медью, он подвергается электрокорозии и разрушается. Контакты ухудшаются, провод греется, искрится. Это может привести к пожару.

Выбираем марку кабеля

Марка провода - это буквенное значение, означает характеристику материала, степень гибкости, изоляцию. В отечественных кабелях следующая маркировка:

1 буква - материал жилы (А - алюминий). Медь буквы не имеет.

2 буква - провод.

3 буква - состав изоляции (резина (Р), капрон (К), полиэтилен (П)).

В некоторых проводах стоит буква, означающая вид резиновой изоляции. Это может быть найритовая (Н) или поливинилхлорид (В).

4 буква - конструкция асфальтированная (А), бронированная лентами (Б), защищена оплеткой (О).


Например - АПП, ТРП, ПВС, АППВ.

Определение сечения кабеля является необходимым этапом для безопасного монтажа электропроводов и дальнейшей их эксплуатации. Значимым оно становится из-за использования многочисленных приборов. Сечение кабеля должно соответствовать напряжению, требуемому электроприборами.

Как определить сечение провода по диаметру и наоборот: формулы и готовые таблицы

Провода широко применяются в сфере электрических сетей самого разного назначения. Транспортировка энергии посредством кабельно-проводниковых изделий на первый взгляд кажется простой и понятной.

Однако для обеспечения безопасной эксплуатации электропроводки, необходимо учесть ряд важных нюансов при проектировании и обустройстве электрических сетей. Одна из таких деталей – умение правильно рассчитать сечение провода по диаметру, ведь от точности определения зависит граница допустимого тока, идущего через проводник.

Как определить сечение или диаметр, есть ли разница между этими параметрами? Постараемся разобраться в статье. Кроме того, мы подготовили сводные таблицы, которые помогут выбрать проводник в зависимости от условий монтажа электросети, материала изготовления кабельной жилы и мощностных характеристик подключаемых агрегатов.

Содержание статьи:

Необходимость и порядок проведения расчета

Электрическим током питается самое разное оборудование, обладающее различной мощностью. И диапазон мощностей весьма обширный.

Каждый отдельно взятый электрический аппарат представляет собой нагрузку, в зависимости от величины которой требуется подвод тока определенной силы.

По «умолчанию» или банальному незнанию основ электрики проводники несложно подключить, игнорируя все существующие требования к диаметрам и сечениям. Другой вопрос – что может получиться из такой практики в процессе эксплуатации

Необходимое количество тока под требуемую нагрузку можно пропустить через провода разного диаметра (сечения).

Но в условиях недостаточного сечения проводника для прохождения заданного объёма тока возникает эффект увеличенного сопротивления. Как следствие – отмечается нагрев провода (кабеля).

Если игнорировать подобное явление и продолжать пропускать ток, создаётся реальная опасность нагрева вплоть до момента возгорания. Такая ситуация грозит серьёзной аварийной ситуацией. Вот почему расчетам и подбору цепей передачи тока к нагрузке требуется уделять повышенное внимание.

Последствия неточных расчетов электрических проводников по сечению (диаметру) могут сопровождаться явлениями от незначительной деформации изолирующего материала до реального возгорания и крупного пожара

Правильный расчёт, грамотный подбор положительно сказывается и на работе оборудования, выступающего в качестве нагрузки.

Так что, помимо фактора безопасности, расчёт сечений электрического кабеля по диаметру или наоборот, является обязательным действием с точки зрения обеспечения эффективной эксплуатации электрических машин.

Определение диаметра жилы проводника

Собственно, выполнить эту операцию можно простым линейным замером. Для точного замера рекомендуется использовать точечный инструмент, например, штангенциркуль, а ещё лучше – микрометр.

Относительно низкий по точности результат, но вполне приемлемый для многих вариантов применения проводов даёт замер диаметра обычной линейкой.

Замер и определение диаметра жилы точечным инструментом, в качестве которого выступает штангенциркуль. Этот способ линейного измерения даёт результат, достаточно точный для последующего расчета сечения проводника

Конечно же, измерение следует проводить в состоянии оголенного проводника, то есть предварительно .

Кстати, изоляционным покрытием, к примеру, медного провода, считается также тонкий слой напыления лака, которое также необходимо снимать, когда требуется очень точный расчет.

Существует «бытовой» способ измерения диаметра, пригодный в тех случаях, когда под руками отсутствуют точечные измерительные инструменты. Для применения способа потребуется отвертка электрика и школьная линейка.

Проводник под измерение предварительно зачищается от изоляции, после чего наматывается плотно виток к витку на штанге отвертки. Обычно мотают десяток витков – удобное число для математических расчетов.

Линейное измерение диаметра – ещё один широко распространенный способ определения параметра проводника для расчета мощности (пропускной способности). Применяется с использованием обычной линейки и любого основания, куда допустимо намотать проводник (+)

Далее намотанную на штанге отвертки катушку измеряют линейкой от первого до последнего витка. Полученное значение на линейке необходимо разделить на число витков (в данном случае на 6). Результатом такого нехитрого расчета будет диаметр жилы провода.

Вычисление сечения электрического провода

Для определения значения сечения жилы проводника придется уже пользоваться математической формулировкой.

По сути, сечением жилы проводника является площадь поперечного среза – то есть, площадь круга. Диаметр которого определяется методикой, описанной выше.

Сечение жилы – фактически площадь круга. Соответственно вычисление этого сегмента геометрической математики допустимо выполнить посредством традиционной формулы при условии известного значения диаметра или радиуса

Опираясь на значение диаметра, несложно получить значение радиуса, разделив диаметр пополам.

Собственно, потребуется к полученным данным добавить константу «π» (3,14), после чего можно вычислить значение сечения по одной из формул:

S = π*R2 или S = π/4*D2,

где:

  • D – диаметр;
  • R – радиус;
  • S – поперечное сечение;
  • π – константа, соответствующая 3,14.

Указанные классические формулы используются и для определения сечения многожильных проводников. Стратегия расчёта остается практически неизменной, за исключением некоторых деталей.

В частности, изначально вычисляется сечение одной жилы из пучка, после чего полученный результат умножается на общее количество жил.

Рассчитать сечение многожильного проводника допустимо при помощи того же математического способа, что применяется к одинарному проводу, но дополнительно учитывается число существующих жил в качестве множителя

Почему следует считать важным фактором ? Очевидный момент, связанный напрямую законом Джоуля-Ленца, – потому что параметром сечения проводника определяется граница допустимого тока, текущего через этот проводник.

Определение диаметра по сечению

Математическим расчетом допустимо определить диаметр жилы проводника, когда известен параметр сечения.

Это, конечно, не самый практичный вариант, учитывая наличие более простых способов определения диаметра, но использование такого варианта не исключается.

Измерение диаметра с высокой точностью при помощи слесарного инструмента – микрометра, даёт практически аналогичный результат, когда расчеты проводят с помощью формулы

Для выполнения расчета потребуются фактически те же самые числовые сведения, что использовались при расчетах сечения с помощью математической формулы.

То есть, константа «π» и значение площади круга (сечения).

Применяя эти значения формулы ниже, получают значение диаметра:

D = √4S/π,

где:

  • D – диаметр;
  • S – поперечное сечение;
  • π – константа, соответствующая 3,14.

Применение этой формулы может быть актуальным, когда известен параметр сечения и под руками нет никаких подходящих инструментов для измерения диаметра.

Параметр сечения допустимо получить, к примеру, из документации на проводник или из таблицы для расчетов, где представлены наиболее часто используемые классические варианты.

Таблицы для выбора подходящего проводника

Удобным и практичным вариантом подбора нужного провода (кабеля) является пользование специальными таблицами, где обозначены диаметры и сечения относительно мощностей и/или проводимых токов.

Наличие такой таблицы под рукой – легкий и простой способ быстро определиться с проводником под требуемую электрическую установку.

Определение нужных значений посредством классической таблицы – один из наиболее удобных способов выбора требуемого проводника при производстве монтажных работ

Учитывая, что традиционными проводниками электротехнического монтажа выступают продукты с медными или алюминиевыми жилами, существуют таблицы для обоих видов металлов.

Также табличными данными зачастую представлены значения для напряжения 220 вольт и 380 вольт. Плюс, учитываются значения условий монтажа – закрытая или .

Фактически получается, что на одном листе бумаги или на картинке, загруженной в смартфон, содержится объёмная техническая информация, которая позволяет обойтись без отмеченных выше математических (линейные) расчетов.

Более того, многие производители кабельной продукции, чтобы упростить покупателю выбор нужного проводника, к примеру, под установку розеток, предлагают таблицу, в которой внесены все нужные значения.

Останется только определить, какая нагрузка планируется на конкретную электроточку и каким образом будет выполнен монтаж, и на основании этой информации подобрать правильный провод с медными или алюминиевыми жилами.

Примеры таких вариантов расчета диаметра провода по сечению приведены в таблице, где рассмотрены варианты для медных и алюминиевых жил, а также способы укладки проводки – открытый или скрытый тип. Из первой таблицы можно определить показатель .

Таблица соответствия сечения диаметру медных и алюминиевых жил в зависимости от условий монтажа

Мощность, ВтТок, АМедная жила проводникаАлюминиевая жила проводника
Открытый типЗакрытый типОткрытый типЗакрытый тип
S, мм2D, ммS, мм2D, ммS, мм2D, ммS, мм2D, мм
1000,430,090,330,110,370,120,400,140,43
2000,870,170,470,220,530,250,560,290,61
3001,300,260,580,330,640,370,690,430,74
4001,740,350,670,430,740,500,800,580,86
5002,170,430,740,540,830,620,890,720,96
7503,260,650,910,821,020,931,091,091,18
10004,350,871,051,091,181,241,261,451,36
15006,521,301,291,631,441,861,542,171,66
20008,701,741,492,171,662,481,782,901,92
250010,872,171,662,721,863,111,993,622,15
300013,042,611,823,262,043,732,184,352.35
350015,223,041,973,802,204,352,355,072,54
400017,393,482,104,352,354,972,525,802,72
450019,573,912,234,892,505,592,676,522,88
500021,744,352,355,432,636,212,817,253,04
600026,095,222,586,522,887,453,088,703,33
700030,436,092,787,613,118,703,3310,143,59
800034,786,962,988,703,339,943,5611,593,84
900039,137,833,169,783,5311,183,7713,044,08
1000043,488,703,3310,873,7212,423,9814,494,30

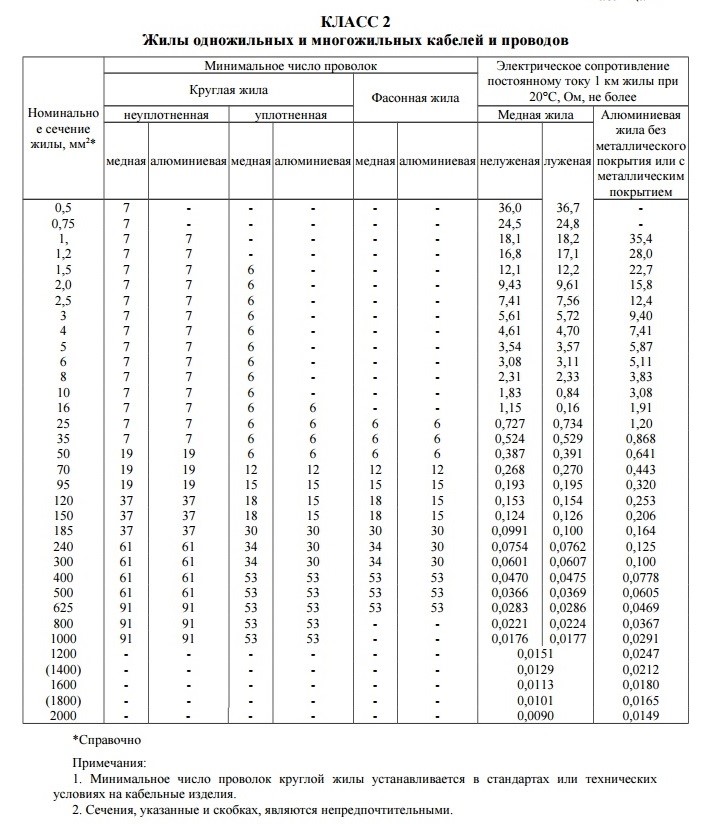

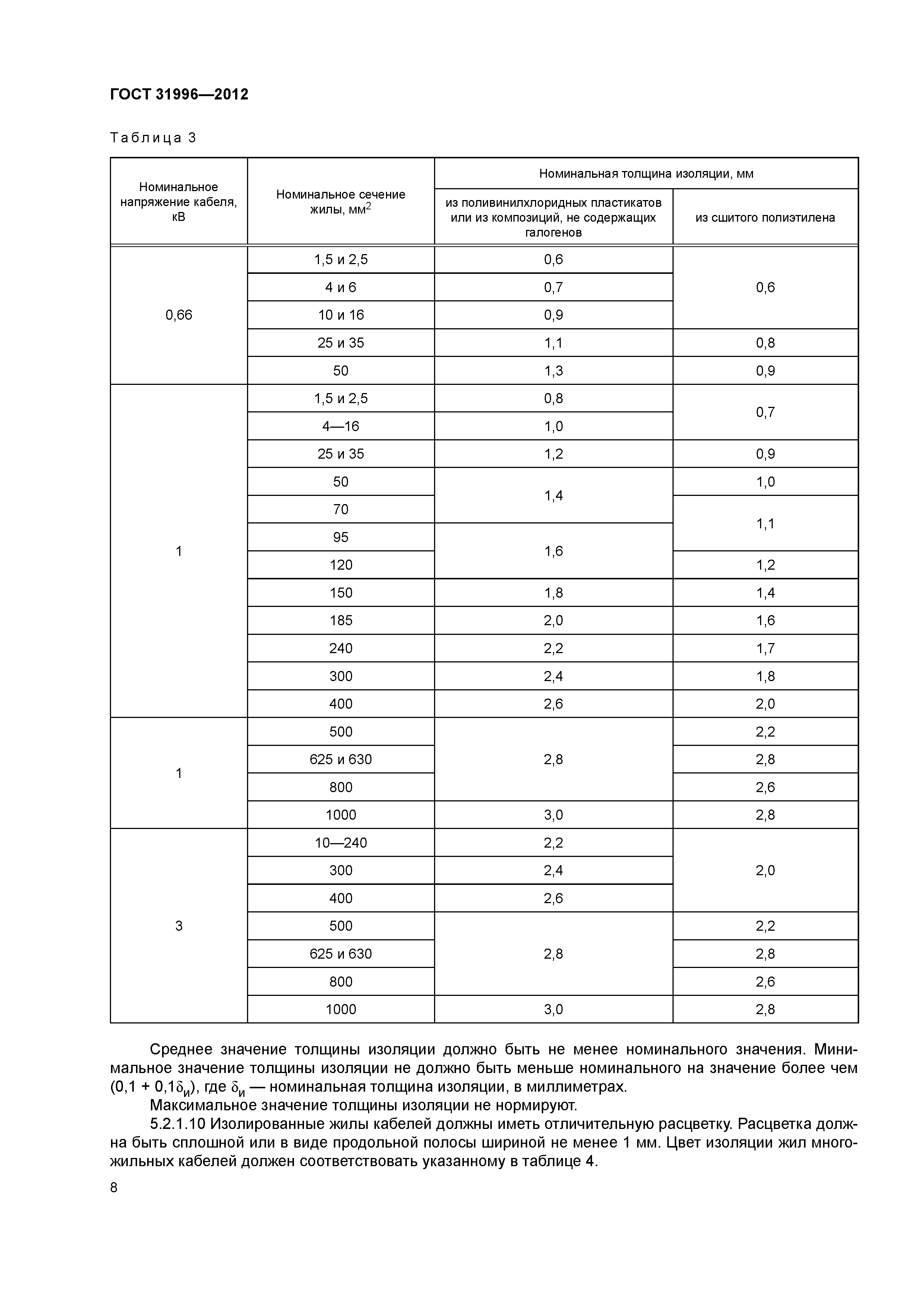

Кроме того, существует стандарт сечений и диаметров, распространяемый на круглые (фасонные) неуплотненные и уплотненные токопроводящие жилы кабелей, проводов, шнуров. Эти параметры регламентирует ГОСТ 22483-2012.

Под стандарт подпадают кабели из медной (медной луженой), алюминиевой проволоки без металлического покрытия или с металлическим покрытием.

Медные и алюминиевые жилы кабелей и проводов стационарной укладки разделяют по классам 1 и 2. Провода, шнуры, кабели нестационарной и стационарной укладки, где требуется повышенная степень гибкости на монтаже, разделяются на классы от 3 до 6.

Таблица соответствия по классам для кабельных (проводных) медных жил

Номинальное сечение жилы, мм2Максимально допустимый диаметр медных жил, мм
однопроволочных

(класс 1)

многопроволочных

(класс 2)

многопроволочных

(класс 3)

многопроволочных

(класс 4)

гибких

(классы 5 и 6)

0,050,35
0,080,42
0,120,55
0,200,65
0,350,9
0,50,91,11,11,11,1
0,751,01,21,21,31,3
1,01,21,41,51,51,5
1,21,61,6
1,31,51,71,81,81,8
2,01,92,0
2,51,92,22,42,52,6
3,02,52,6
42,42,72,83,03,2
53,03,2
62,93,33,94,03,9
84,04,2
103,74,24,75,05,1
164,65,36,16,16,3
255,76,67,87,87,8
356,77,99,19,19,2
507,89,111,611,611,0
709,411,013,713,713,1
9511,012,915,015,015,1
12012,414,517,117,217,0
15013,816,218,919,019,0
18518,020,022,021,0
24020,623,028,324,0
30023,126,234,527,0
40026,134,847,231,0
50029,243,535,0
62533,0
63033,239,0
80037,6
100042,2

Для алюминиевых проводников и кабелей ГОСТом 22483-2012 также предусмотрены параметры номинального сечения жилы, которые отвечают соответствующему диаметру, зависящему от класса жилы.

Более того, согласно этому же ГОСТу, указанные диаметры можно использовать для медного проводника класса 1, если требуется вычислить его минимальный диаметр.

Таблица соответствия по классам для кабельных (проводных) алюминиевых жил

Номинальное сечение жилы, мм2Диаметр круглых жил (алюминиевых), мм
Класс 1Класс 2
минимальныймаксимальныйминимальныймаксимальный
164,14,64,65,2
255,25,75,66,5
356,16,76,67,5
507,27,87,78,0
708,79,49,310,2
9510,311,011,012,0
12011,612,412,513,5
15012,913,813,915,0
18514,515,415,516,8
24016,717,617,819,2
30018,819,820,021,6
40022,924,6
50025,727,6
62529,032,0
63029,332,5

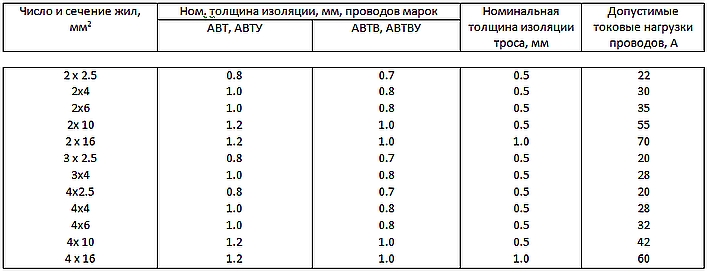

Дополнительные рекомендации по выбору типа проводов и кабелей для обустройства электрических сетей в квартире и доме приведены в статьях:

Выводы и полезное видео по теме

Видеороликом ниже демонстрируется практический пример определения сечения проводника простыми методами.

Просмотр ролика рекомендуется, так как наглядно представленная информация способствует увеличению объёма знаний:

Работа с электрическими проводами всегда требует ответственного отношения с точки зрения расчета.

Поэтому электрик любого ранга должен знать методику расчета и уметь пользоваться существующими техническими таблицами. Тем самым достигается не только существенная экономия средств на монтаже за счет точного расчета, но главное – гарантируется безопасность эксплуатации вводимой линии.

Есть, что дополнить, или возникли вопросы по определению сечения провода? Можете оставлять комментарии к публикации, участвовать в обсуждениях и делиться собственным опытом подбора проводов для обустройства электрической сети в доме или квартире. Форма для связи находится в нижнем блоке.

Расчёт сечения провода по диаметру

Основным и самым распространённым способом передачи электроэнергии к потребителю является электрический провод и электрический кабель. Электрический провод и электрический кабель – это электротехническое изделие, состоящее из металлической токопроводящей жилы или нескольких жил. Каждая жила помещена в электрическую изоляцию. Все изолированные жилы провода или электрического кабеля помещаются в общую изоляцию.

В настоящее время промышленностью выпускаются самые разнообразные электрические провода и электрические кабели. Кабели и провода в основном бывают медные и алюминиевые, т.е. состав жил кабеля или провода – медь или алюминий.

Электрические кабели и провода бывают одножильные и многожильные. Жила кабеля или провода может быть как однопроволочная (монолитная), так и многопроволочная. Жилы изготавливаются в основном круглой формы, однако нередко у электрических кабелей большого сечения форма многопроволочной жилы может быть выполнена в виде треугольника. Сегодня мы расскадем как сделать расчет сечения провода по диаметру.

Маркировка электрического кабеля (провода)

Существует стандартный ряд сечений жил проводов и электрических кабелей, которые применяются. Это 1мм2; 1,5мм2; 2,5мм2; 4мм2; 6мм2; 8мм2; 10мм2 и т.д. Тип, сечение и количество жил указывается либо на бирке, идущей в комплекте с кабелем или проводом, либо на самом изделии. Например, маркировка часто наносится на общую изоляцию кабеля и провода. Также технические данные электрических проводников указываются и в паспорте изделия.

Допустим, в наличии имеется кабель ВВГнг 3х2,5. Расшифровывается данная маркировка достаточно просто: кабель медный с ПВХ изоляцией, в ПВХ оболочке, не горючий, количество жил равно трём, сечение каждой жилы равно 2,5мм2. Если в начале маркировки будет стоять буква «А», т.е. тип кабеля будет АВВГ, то это значит, что жилы у кабеля алюминиевые.

По маркировке провода также можно узнать не только тип самого провода, но также количество и сечение токопроводящих жил. Например, провод ПВС 3х1,5. Расшифровка следующая: провод с ПВХ изоляцией и в ПВХ оболочке, соединительный. Количество жил также три, а сечение каждой жилы равно 1,5мм2.

Сечение проводника

У каждой жилы провода и кабеля своё сечение. Оно может быть как совсем малым (1мм2 и менее), так и очень большим (95мм2 и более). Сечение жилы влияет на способность длительно и кратковременно выдерживать электрический ток определённой величины. Чем больше сечение жилы, тем больший ток она способна выдержать в течение практически неограниченного времени.

Неправильно выбранное сечение при проектировании может в дальнейшем стать причиной перегрева проводника, повреждения (разрушения) его изоляции в процессе большого нагрева, вследствие чего может произойти короткое замыкание и, как следствие, возникновение возгорания и пожара.

Несоответствие сечения

Не всегда причиной перегрева кабеля или провода в процессе эксплуатации может быть неправильный расчёт сечения. Как часто бывает на практике, причина очень проста. Не все производители кабельно-проводниковой продукции добросовестно относятся к качеству выпускаемых изделий. Дело в том, что очень часто сечение выпускаемых кабелей и проводов фактически занижено, т.е. не соответствует заявленному значению.

Чтобы избежать покупки электрического кабеля или провода с заниженным сечением, необходимо сначала визуально оценить его фактическое сечение. Практически любой специалист в области электрики способен «на глаз» определить сечение проводника. Но когда этого недостаточно, то профессионал может самостоятельно рассчитать площадь поперечного сечения электрического проводника. Расчёт сечения производится по обычной математической формуле:

S = π*D2/4 – формула №1

или

S = π*R2формула №2

где: π – математическая постоянная, которая всегда равна примерно 3,14;

        R – радиус провода;

        D – диаметр провода.

Радиус равен половине диаметра:

R = D/2 – формула №3

Расчёт фактического сечения электрического проводника

Зная формулу расчёта сечения проводника, можно рассчитать его фактическое значение и узнать, насколько занижена или завышена (что бывает редко) производителем заявленная величина сечения.

Однопроволочная (монолитная жила)

Для того чтобы самостоятельно рассчитать сечение жилы провода или кабеля, необходим штангенциркуль и возможно калькулятор.

Для начала необходимо с жилы провода или с жилы электрического кабеля снять слой изоляции, чтобы оголить саму жилу. Затем штангенциркулем измеряется диаметр жилы. Т.к. жила монолитная, то замер будет всего лишь один. После замера диаметра жилы, необходимо подставить значение диаметра (радиуса) в одну из вышеуказанных формул.

Пример №1

Допустим, на кабеле или проводе заявленное сечение жилы 2,5мм2. При замере диаметр жилы оказался равен 1,7мм. Подставляя значение в формулу №1, получим:

S = 3,14*1,72/4 = 2,26865 ≈ 2,3мм2

Расчёт по формуле №1 показал, что сечение жилы от стандартного значения занижено на 0,2мм2.

Теперь рассчитаем фактическое значение сечения по формуле №2, но для начала определим по формуле №3 радиус:

R = 1,7/2 = 0,85мм

Подставляем значение радиуса в формулу №2 и получаем:

S = 3,14*0,852 = 2,26865 ≈ 2,3мм

Расчёт по второй формуле оказался аналогичным расчёту по первой. Т.е. сечение жилы кабеля оказалось заниженным на 0,2мм2.

Пример №2

Допустим, диаметр жилы при измерении штангенциркулем оказался равен 1,8мм. Подставляя данное значение в формулу №1, получаем:

S = 3,14*1,82/4 = 2,5434 ≈ 2,5мм2

Т.е. фактическое сечение составило 2,5мм2, что в принципе соответствует стандартной величине.

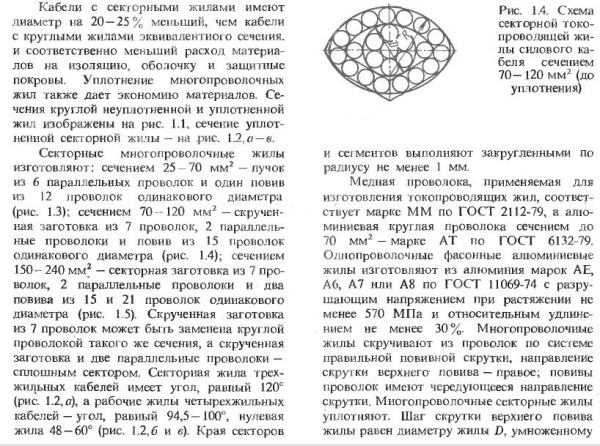

Многопроволочная жила

Если определять сечение многопроволочной жилы, то нельзя производить замер диаметра по методу монолитной жилы, т.к. расчёт будет с большой погрешностью. Для определения сечения многопроволочной жилы, необходимо произвести замер диаметра каждой отдельной проволоки в жиле.

Если общее сечение жилы достаточно велико, то замер каждой проволоки вполне возможен, т.к. диаметр реально замерить штангенциркулем. Но если многопроволочная жила имеет малое сечение, то определить диаметр каждой проволоки очень проблематично ввиду тонкости проводника.

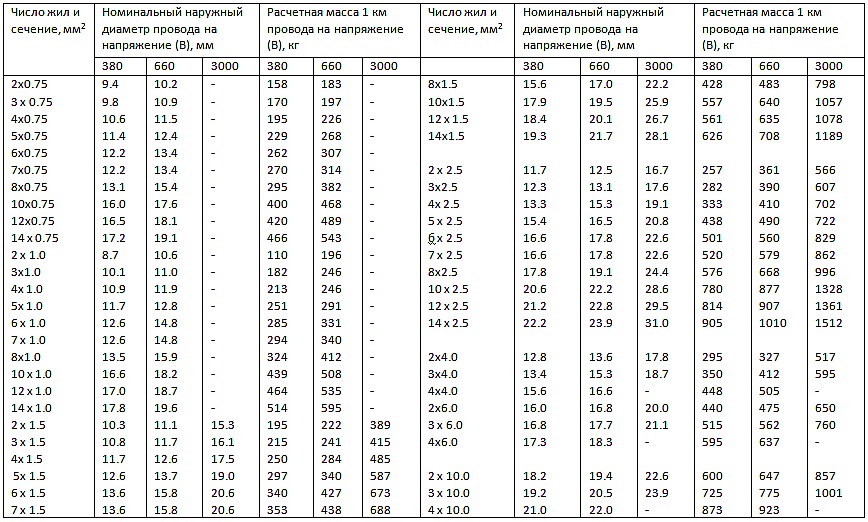

Чем отличается сечение от диаметра кабеля

По идее, диаметр проводников должен соответствовать заявленным параметрам. Например, если указано на маркировке, что кабель 3 x 2,5, значит сечение проводников должно быть именно 2,5 мм 2 . На деле получается, что отличаться реальный размер может на 20-30%, а иногда и больше. Чем это грозит? Перегревом или оплавлением изоляции со всеми вытекающими последствиями. Потому, перед покупкой, желательно узнать размер провода, чтобы определить его поперечное сечение. Как именно считать сечение провода по диаметру и будем выяснять дальше.

Как и чем измерить диаметр провода (проволоки)

Для измерения диаметра провода подойдет штангенциркуль или микрометр любого типа (механический или электронный). С электронными работать проще, но они есть не у всех. Измерять надо саму жилу без изоляции, потому предварительно ее отодвиньте или снимите небольшой кусок. Это можно делать, если продавец разрешит. Если нет — купите небольшой кусок для тестирования и проводите измерения на нем. На очищенном от изоляции проводнике замеряете диаметр, после чего можно определить реальное сечение провода по найденным размерам.

Измерения диаметра провода микрометром более точные, чем механическим штангенциркулем

Какой измерительный прибор в данном случае лучше? Если говорить о механических моделях, то микрометр. У него точность измерений выше. Если говорить об электронных вариантов, то для наших целей они оба дают вполне достоверные результаты.

Если нет ни штангенциркуля, ни микрометра, захватите с собой отвертку и линейку. Придется зачищать довольно приличный кусок проводника, так что без покупки тестового образца на этот раз вряд ли обойдетесь. Итак, снимаете изоляцию с куска провода 5-10 см. Наматываете проволоку на цилиндрическую часть отвертки. Витки укладываете вплотную один к другому, без зазора. Все витки должны быть полными, то есть «хвосты» провода должны торчать в одном направлении — вверх или вниз, например.

Определение диаметра провода при помощи линейки

Количество витков не важно — около 10. Можно больше или меньше, просто на 10 делить проще. Витки считаете, затем прикладываете полученную намотку к линейке, совместив начало первого витка с нулевой отметкой (как на фото). Измеряете длину участка, занятого проводом, потом его делите на количество витков. Получаете диаметр провода. Вот так все просто.

Например, посчитаем каков размер проволоки, изображенной на фото выше. Количество витков в данном случае — 11, занимают они 7,5 мм. Делим 7,5 на 11, получаем 0,68 мм. Это и будет диаметр данного провода. Далее можно искать сечение этого проводника.

Ищем сечение провода по диаметру: формула

Провода в кабеле имеют в поперечном сечении форму круга. Потому при расчетах пользуемся формулой площади круга. Ее можно найти используя радиус (половину измеренного диаметра) или диаметр (смотрите формулу).

Определяем сечение провода по диаметру: формула

Например, посчитаем площадь поперечного сечения проводника (проволоки) по размеру, рассчитанному ранее: 0,68 мм. Давайте сначала используем формулу с радиусом. Сначала находим радиус: делим диаметр на два. 0,68 мм / 2 = 0,34 мм. Далее эту цифру подставляем в формулу

S = π * R 2 = 3,14 * 0,34 2 = 0,36 мм 2

Считать надо так: сначала возводим в квадрат 0,34, потом умножаем полученное значение на 3,14. Получили сечение данного провода 0,36 квадратных миллиметров. Это очень тонкий провод, который в силовых сетях не используется.

Давайте посчитаем сечение кабеля по диаметру, используя вторую часть формулы. Должно получиться точно такое же значение. Разница может быть в тысячные доли из-за разного округления.

S = π/4 * D 2 = 3.14/4 * 0,68 2 = 0,785 * 0,4624 = 0,36 мм 2

В данном случае делим число 3,14 на четыре, потом возводим диаметр в квадрат, две полученные цифры перемножаем. Получаем аналогичное значение, как и должно быть. Теперь вы знаете, как узнать сечение кабеля по диаметру. Какая из этих формул вам удобнее, ту и используйте. Разницы нет.

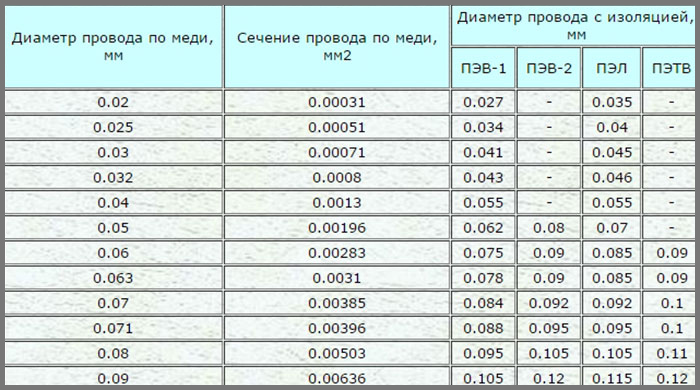

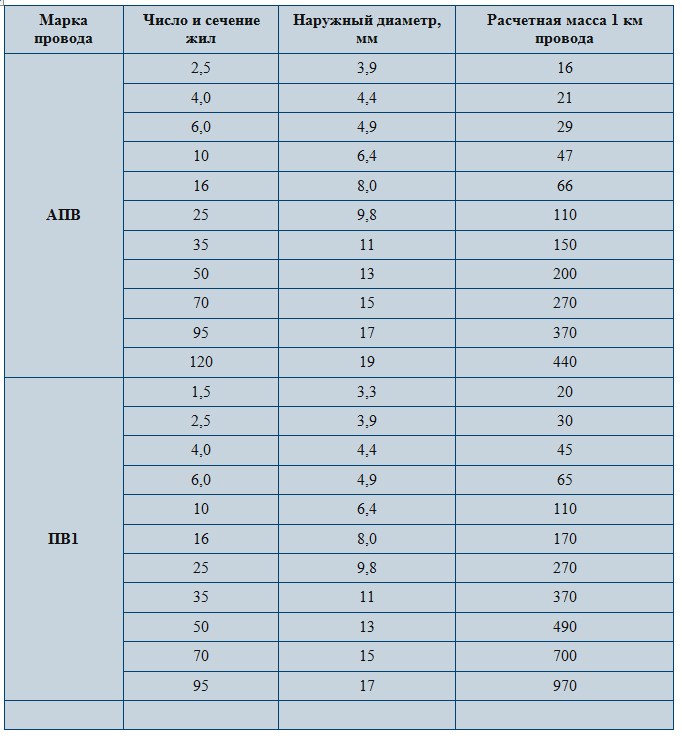

Таблица соответствия диаметров проводов и их площадь сечения

Проводить расчеты в магазине или на рынке не всегда хочется или есть возможность. Чтобы не тратить время на расчеты или не ошибиться, можно воспользоваться таблицей соответствия диаметров и сечений проводов, в которой есть наиболее распространенные (нормативные) размеры. Ее можно переписать, распечатать и захватить с собой.

Диаметр проводникаСечение проводника
0,8 мм0,5 мм2
0,98 мм0,75 мм2
1,13 мм1 мм2
1,38 мм1,5 мм2
1,6 мм2,0 мм2
1,78 мм2,5 мм2
2,26 мм4,0 мм2
2,76 мм6,0 мм2
3,57 мм10,0 мм2
4,51 мм16,0 мм2
5,64 мм25,0 мм2

Как работать с этой таблицей? Как правило, на кабелях есть маркировка или бирка, на которой указаны его параметры. Там указывается маркировка кабеля, количество жил и их сечение. Например, ВВНГ 2х4. Нас интересуют параметры жилы а это цифры, которые стоят после знака «х». В данном случае заявлено, что есть два проводника, имеющих поперечное сечение 4 мм 2 . Вот и будем проверять, соответствует ли эта информация действительности.

Как работать с таблицей

Чтобы проверить, проводите измерение диаметра любым из описанных методов, после сверяетесь с таблицей. В ней указано, что при таком сечении в четыре квадратных миллиметра, размер провода должен быть 2,26 мм. Если измерения у вас такие же или очень близкие (погрешность измерений существует, так как приборы неидеальные), все нормально, можно данный кабель покупать.

Заявленные размеры далеко не всегда соответствуют реальным

Но намного чаще фактический диаметр проводников значительно меньше заявленного. Тогда у вас два пути: искать провод другого производителя или взять большего сечения. За него, конечно, придется переплатить, но первый вариант потребует достаточно большого промежутка времени, да и не факт, что вам удастся найти соответствующий ГОСТу кабель.

Второй вариант потребует больше денег, так как цена существенно зависит от заявленного сечения. Хотя, не факт — хороший кабель, сделанный по всем нормам, может стоит еще дороже. Это и понятно — расходы меди, а, часто, и на изоляцию, при соблюдении технологии и стандартов — значительно больше. Потому производители и хитрят, уменьшая диаметр проводов — чтобы снизить цену. Но такая экономия может обернуться бедой. Так что обязательно проводите измерения перед покупкой. Даже и проверенных поставщиков.

И еще: осмотрите и пощупайте изоляцию. Она должна быть толстой, сплошной, иметь одинаковую толщину. Если кроме изменения диаметра еще и с изоляцией проблемы — ищите кабель другого производителя. Вообще, желательно найти продукцию, отвечающую требованиям ГОСТа, а не сделанную по ТУ. В этом случае есть надежда на то, что кабель или провод буде служить долго и без проблем. Сегодня это сделать непросто, но если вы разводите проводку в доме или подключаете электричество от столба, качество очень важно. Потому, стоит, наверное, поискать.

Как определить сечение многожильного провода

Иногда проводники используются многожильные — состоящие из множества одинаковых тонких проволочек. Как посчитать сечение провода по диаметру в этом случае? Да точно также. Проводите измерения/вычисления для одной проволоки, считаете их количество в пучке, потом умножаете на это число. Вот вы и узнаете площадь поперечного сечения многожильного провода.

Сечение многожильного провода считается аналогично

Не каждый знает, что сечение провода — это не диаметр, ведь возникшая путаница может привести к неразумным тратам, сложностям в монтаже и более страшным последствиям, короткому замыканию, возгоранию и даже пожару. Предотвратить все это легко, если правильно рассчитать требуемое сечение и выбрать из предлагаемого производителями многообразия.

Существует несколько способов, как определить сечение провода по сторонним характеристикам кабеля, например, силе тока, диаметру или пропускаемой мощности. Ниже поговорим о самых простых и результативных из них.

Краткое содержимое статьи:

Что такое сечение

Но сначала разберемся с понятиями. Сечение — это площадь поперечного среза провода, которое легко измерить, если разрезать кабель пополам. В значение включается только размер медной или алюминиевой жилы, а изоляционный слой не учитывается.

Чтобы узнать, какова площадь среза конкретного проводника, можно заглянуть в таблицу сечения проводов определенного вида, марки и производителя. Там же можно заметить и влияние данного значения на другие эксплуатационные характеристики кабеля.

Например, чем больше сечения, тем выше его:

  • Номинальное напряжение;
  • Максимальная нагрузка;
  • Толщина изоляционного слоя.

То есть, если не уделить должного внимания расчету и подбору сечения, подключить в одну линию провода разного сечения, можно встроить в существующую проводку проводник с совершенно противоположными, неподходящими и несоответствующими параметрами. Результат будет плачевным: утечка тока, короткое замыкание, риск жизни, здоровью и имуществу жильцов.

Как узнать сечение

Определить, какое сечение у проводника несложно: достаточно взглянуть на наружную маркировку у продаваемой проводки или самостоятельно измерить в домашних условиях. Как это сделать точно и грамотно, описано ниже.

Сечение на маркировке

Площадь поперечного сечения обязательно указывается на внешней оболочке шнура, но необходимо знать, какая цифра отвечает за обозначение данного показателя.

По стандартам ГОСТ и других общепринятых международных нормативов сечением будет второе по последовательности число или цифра (первое — количество жил, а третье — номинально выдерживаемое напряжение).

Однако стоит учитывать, что погрешность заводского измерения достигает отметки в 40%, что может привести к негативным последствиям. Поэтому лучше проверять указанную маркировку на точность, с чем помогут приведенные ниже способы.

Рассчитать сечение по диаметру

Проще и точнее всего узнать площадь поперечного среза по диаметру. Пошаговая инструкция, как рассчитать сечение таким способом, выглядит так:

  • Измерить диаметр проводника с помощью линейки, штангенциркуля или микрометра.
  • Получившееся значение возвести в квадрат.
  • Дополнительно умножить полученное число на 0,785.

Если провод имеет несколько жил, то диаметр умножается на число жил.

Никто не помешает таким способом проверить заводские значения или узнать сечение у домашней электрической сети. Достаточно иметь измерительный инструмент и калькулятор.

Узнать сечение по-другому

Популярны и другие методы измерения. Например, при обустройстве новой электрической линии лучше подобрать сечение по силе тока. Для этого необходимо:

  • Распланировать отдельные ветки для каждой комнаты.
  • Продумать количество приборов, постоянно подключенных к сети.
  • Суммировать общую нагрузку на сеть.
  • Открыть таблицу сечений и подобрать подходящее по округленной в большую сторону силе тока.

Здесь важно помнить, что чем больше сечение, тем безопаснее передача постоянного и переменного тока, пускаемого по линии. Поэтому лучше взять «запас» в несколько миллиметров.

Для того, чтобы удачно купить провод, перед покупкой необходимо измерить диаметр провода, иначе можно стать жертвой обмана. Также измерять сечение провода придется, если будете добавлять новую электрическую точку на старой проводке, так как буквенной маркировки на ней может не быть. Информация, приведенная ниже, поможет вам правильно выбрать методику измерения диаметра провода и эффективно ее использовать на практике.

При этом у вас сразу возникнет вопрос: «Какой смысл компании портить свою репутацию?» Объяснений этому может быть несколько:Но все дело в том, что даже совершив правильные расчеты сечения провода, вы все равно можете столкнуться с проблемой, несмотря на то, что купите провод с подходящим диаметром. Авария может произойти из-за того, что на маркировке проводов будет указано сечение жил, которое не соответствует действительному. Это может случится в результате того, что завод-производитель сэкономил на материале, или же компанией, выпускающей данную продукцию, не были соблюдены все характеристики изделия. Также на прилавках можно найти провода, на которых совсем отсутствует маркировка, что изначально заставляет усомниться в их качественности.

1. В целях экономии. Например, завод сделал диаметр провода меньше всего лишь на 2 мм. кв. при 2,5-миллиметровой жиле, что дало возможность выиграть на одном погонном метре несколько килограмм металла, не говоря уже о прибыли при массовом производстве.

2. В результате большой конкуренции компания снижает цену на электропроводку, пытаясь переманить к себе большую часть потребителей. Естественно, это происходит за счет уменьшения диаметра провода, что невозможно определить невооруженным глазом.

И первый, и второй вариант имеет место быть на рынке продаж, поэтому вам лучше перестраховаться и сделать самостоятельно точные вычисления, о которых и пойдет речь дальше.

Три основных способа определения диаметра провода.

Способов есть несколько, но в основе каждого из них лежит определение диаметры жилы с последующими вычислениями окончательных результатов.

Способ первый. С помощью приборов. На сегодня есть ряд приборов, которые помогают измерить диаметр провода или жилы провода. Это микрометр и штангенциркуль, которые бывают как механическими, так и электронными (смотрите ниже).

Этот вариант в первую очередь подойдет для профессиональных электриков, которые постоянно занимаются монтажом электропроводки. Наиболее точные результаты можно получить с помощью штангенциркуля. Эта методика имеет преимущества в том, что возможно проводить измерения диаметра провода даже на участке работающей линии, например, в розетке.

После того, как вы измерили диаметр провода, необходимо провести подсчеты по следующей формуле:

Необходимо помнить, что число «Пи» составляет 3,14, соответственно, если мы разделим число «Пи» на 4, то сможем упростить формулу и свести вычисления к умножению 0,785 на диаметр в квадрате.

Способ второй. Используем линейку. Если вы решили не тратить деньги на прибор, что логично в данной ситуации, то можете использовать простой проверенный способ для измерения сечения провода или провода?. Вам понадобится простой карандаш, линейка и проволока. Зачищаете жилу от изоляции, плотно накручиваете ее на карандаш, и после этого линейкой измеряете общую длину намотки (как показано на рисунке).

Затем длину намотанной проволоки делите на количество жил. Полученное значение и будет диаметром сечения провода.

Но при этом необходимо учитывать следующее:

  • чем больше жил вы намотаете на карандаш, тем более точный будет результат, количество витков должно быть не меньше 15;
  • витки прижимайте плотно к друг другу, чтобы между ними не оставалось свободного пространства, это значительно уменьшит погрешность;
  • проведите замеры несколько раз (меняйте при этом сторону замера, направление линейки и др.). Несколько полученных результатов поможет вам опять же избежать большой погрешности.

Обратите внимание и на минусы данного способа измерения:

1. Измерить можно только сечение тонких проводов, так как толстый провод вам с трудом удастся намотать на карандаш.

2. Для начала вам нужно будет приобрести маленький кусочек изделия, прежде чем делать основную покупку.

Формула, о которой говорили выше, подходит для всех измерений.

Способ третий. Пользуемся таблицей. Чтобы не проводить расчеты по формуле, вы можете использовать специальную таблицу, в которой указан диаметр провода? (в миллиметрах) и сечение проводника (в миллиметрах квадратных). Готовые таблицы дадут вам более точные результаты и значительно сэкономят ваше время, которое вам не придется тратить на вычисления.

Как можно узнать сечение кабеля по диаметру

Приветствую вас, друзья!

Вы делаете ремонт и решили поменять электропроводку самостоятельно. И теперь вам нужно выбрать кабель. Что вам надо сделать? Нужно пойти и купить кабели для вашего ремонта, если вы, конечно не владелец кабельного завода.

Но что мы имеем в магазине? А там выбор очень даже ничего. И ТУ и ГОСТ. Но даже кабель сделанный по ГОСТу не гарантирует вам технические данные заявленные производителем. Производители, желая уменьшить затраты на производство своей продукции, применяют разные ухищрения. И одно из них занижение сечения жил кабеля. Я уже не говорю о ТУ – кабелях, там вообще всё плохо. Как-то померил сечение кабеля ТУ ВВГ Зх2,5, так вообще было полтора квадрата.

Уменьшают также толщину изоляции жил кабеля. Но мы будем говорить о сечении.

Конечно, кабель произведенный по ГОСТу имеет преимущетсво перед ТУшным. Но и цена его значительно выше. Поэтому, дабы удешевить ремонт, многие используют кабель ТУ. Среди продукции произведенной по Техническим Условиям встречается более или менее качественная продукция. Но на глаз определить сечение жилы кабеля нет возможности (только приблизительно), поэтому я вам расскажу как это сделать достаточно точно.

Что мы можем измерить у кабеля? Только диаметр.

Я вам расскажу как узнать сечение кабеля по диаметру

Все, надеюсь, знают что такое штангенциркуль. Штангенциркуль – это прибор, с помощью которого можно измерить в том числе и диаметр жилы кабеля.

Измеряем диаметр жилы кабеля предварительно очистив его от изоляции.
Кабель с монолитными жилами.

Судя по показаниям нашего прибора диаметр жилы кабеля 3,2 мм.
Так как сечение кабеля имеет форму круга, то рассчитать его можно по формуле:

Подставляем в формулу значение нашего диаметра, это будет 3,2 мм и получаем:

Мы видим, что сечение проводника кабеля 8 кв. мм. Хотя покупался он как 10 кв.мм.

Кстати, замер можно производить также микрометром. Измерения будут точнее. Но, точность до тысячных нам не нужна.
Ну а что, если у вас нет ни штангенциркуля, ни микрометра? Выход есть! Для этого нам подойдет обыкновенная линейка.

Расчет сечения кабеля по диаметру без штангенциркуля

Также очищаем жилу кабеля от изоляции, но намного побольше, чем для измерения штангенциркулем.

Берем предмет цилиндрической формы (например отвертку или авторучку) наматываем провод виток к витку как можно плотнее. Чем больше витков, тем точнее измерение.

Измеряем длину нашей намотки с помощью линейки, делим на количество витков – получаем диаметр нашей жилы.

Ну и по формуле находим сечение жилы нашего кабеля. Сразу хочу оговорится, данные измерения полученные таким способом не такие точные как полученные с помощью штангенциркуля. Да и провод слишком толстый не померяешь – просто трудновато будет его намотать. Но и такой способ имеет право на существование.

Ну а что если провод многожильный? Как определить сечение такого кабеля?

Определяем сечение многожильного кабеля

Тут не намного сложнее чем с моножилой.
Измеряем диаметр одной жилки многожильного провода. А дальше всё также. По формуле определяем сечение этой жилки. А далее умножаем сечение одной жилки провода на количество жилок и получаем полное сечение провода.

Повторяться не буду и по-новой считать не будем. Я думаю, что из первого примера было всё понятно.

А если жилок очень много? Я бы скрутил провод и измерил бы диаметр всех жил вместе.

Конечно, это было бы менее точное измерение, так как есть какие-то зазоры между жилами, но можно добавить на погрешность процентов 10. Если получится немного больше – это не страшно – больше не меньше.

Ну а если вдруг забыли формулу или потеряли, как быть?

Умные люди промеряли всё заранее и составили таблицу расчета сечения кабеля по диаметру.

В первой графе диаметр, а во второй графе сечение, соответствующее этому диаметру.

Конечно, диаметр и сечение даны здесь с определенным шагом, но и кабели, выпускаемые в нашей стране имеют определенные размеры ( 0,5; 0,75; 1; 1,5; 2,5; 4; 6; 10; 16 и т. д. кв.мм.).

Так что все эти данные есть в таблице. Измеряли, посмотрели в таблице и всё. Очень просто.

Но есть ещё один способ как узнать сечение кабеля по диаметру

С помощью специальной программы. Скачиваете программку на компьютер. Надо узнать сечение измеренного вами кабеля-вводите в окошко значение диаметра, в другое количество жил и всё. Программка выдает вам сечение.

Измеряли диаметр жилки многожильного кабеля, ввели в окошко значение диаметра, в другое количество жилок и всё. Сечение провода появляется в третьем окошке. Всё очень просто. Вот ссылка на программу.

Всё что хотел вам рассказать сегодня. Если статья была вам полезна, то самая лучшая благодарность это поделиться в соцсетях. Кнопочки сбоку и внизу.

Еще статьи на сайте

фото и видео инструкция как определить площадь сечения, зная диаметр, и наоборот, таблица

Автор Aluarius На чтение 5 мин. Просмотров 497 Опубликовано

Представьте себе, что вы нашли в своих закромах старый электрический кабель, которым хотите воспользоваться. Но перед вами стоит проблема определения его сечения. На глаз это не определить, бирки, конечно, на нем не осталось. Что делать? Есть несколько способов, в основе которых лежит диаметр жилы. То есть, диаметр провода и сечение находятся в прямой зависимости друг от друга, чему подтверждение формула круга, ведь форма сечения жилы является круг. Вот эта формула:

S=3,14d²/4=0,785d².

Поэтому и приходится в первую очередь определить диаметр жилы.

Способ №1

Для этого вам понадобится штангенциркуль. Просто необходимо зачистить жилу от изоляции и провести замер диаметра. После чего полученное значение и подставляется в формулу круга. Вот вам и площадь сечения провода.

Скажем так, что этот вариант самый простой и самый точный. Поэтому стоит в арсенале электрика держать этот измерительный инструмент.

Способ №2

Его можно использовать на тот случай, если под рукой штангенциркуля не оказалось. Процесс определения этот непростой и требует определенной точности проведения всех его этапов. Итак, здесь вам понадобится или карандаш, или ручка, или отвертка, или любая трубка из плотного материала (лучше металлическая). Вот алгоритм действий:

Как работать штангенциркулем
  • Снимается изоляция в длину сантиметров двадцать-тридцать.
  • Теперь наматываем проволоку на карандаш или другой предмет, из описанных выше. Чем больше витков будет сделано, тем точнее показатель. При этом наматывать витки надо так, чтобы они плотно прижимались друг к другу.
  • Считается количество витков.
  • Замеряется длина скрученных витков при помощи обычной линейки, то есть по карандашу от первого до последнего.
  • Теперь необходимо провести одно математическое действие – разделить длину витков на их количество. Это и будет диаметр провода.

Конечно, он не самый точный, потому что все будет зависеть от того, как была проведена навивка жилы кабеля. Здесь, как было сказано выше, основное значение имеет плотность витков. Теперь можно значение диаметра провода подставлять в формулу площади круга.

Способ №3

Этот способ касается определения сечения провода по диаметру многопроволочной жилы. По сути, все вышеперечисленные методы подходят и под этот вариант, только с одним условием. Необходимо жилу, если так можно выразиться, распушить. Выбрать одну проволочку и замерить ее диаметр штангенциркулем или воспользоваться карандашом. После чего полученную величину надо умножить на количество проволочек, подсчитать которые не составит большого труда. Это и есть диаметр жилы, который подставляется в формулу сечения.

Способ №4

Это так называемый табличный способ, то есть, для определения площади кабеля вам потребуется таблица, где указаны основные параметры изделия. Такая таблица есть и в интернете, так что проблем найти ее у вас возникнуть не должно. Можно обратиться к таблицам ПУЭ, где также расписаны параметры и показатели электрических кабелей.

Для чего необходимо знать сечение провода

Всем известно, что чем толще провод, тем больше токовые нагрузки он выдерживает, тем большей мощности к нему можно подключить бытовых приборов. Поэтому сечение кабеля – это основная характеристика, которая поможет избежать неприятных моментов, связанных с перегреванием электрической разводки, а соответственно и возникновению пожаров.

Существуют определенные нормы, в которых оговорено, какое сечение (диаметр) провода должны устанавливаться под необходимые токовые нагрузки. Эти нормативы определены правилами управления электроустановками (ПУЭ), где присутствуют таблицы. В них четко расставлены позиции, связанные с площадью, материалом, из которого изготавливаются провода, и токовой нагрузкой или мощностью потребления.

Но тут есть один очень тонкий момент, который должен знать покупатель. Есть электрические провода, которые изготавливаются по техническим условиям (ТУ), есть изготавливаемые по государственным стандартам (ГОСТам). Их отличия заключаются в том, что изделия, изготовленные по ТУ, подчас обладают меньшим диаметром жилы (процентов на десять-тридцать), а соответственно и сниженным сечением. А это является причиной снижения токовой нагрузки, которую кабель может через себя пропустить. Плюс ко всему изоляция изготавливается более тонким слоем. К чему это может привести, наверное, вы догадываетесь.

Поэтому рекомендация: если вами выбирается электрическая проводка, изготовленная по техническим условиям, то рекомендуется выбирать ее сечение на порядок выше. К примеру, вам по расчетам требуется кабель 1,5 мм², то лучше выбирать 2,5 мм². В реальности же данный показатель окажется площадью 1,8-2,0 мм².

Как узнать, по каким стандартам изготавливался провод?

  • Во-первых, это обязательно указывается в сертификате качества изделия.
  • Во-вторых, можно проверить изоляцию. Если она мягкая и быстро снимается с жилы, то это однозначно материал, изготовленный по ТУ.
  • В-третьих, замерьте штангенциркулем диаметр провода. А затем, используя формулу круга, подсчитайте площадь жилы. В принципе, это можно сделать на калькуляторе сотового телефона, то есть, прямо в магазине. Если расчетное значение соответствует номинальному, то это гостовский материал. Если значение оказалось ниже, то это провод, изготовленный по техническим условиям.

Заключение по теме

Как видите, существует несколько способов, как можно узнать и определить сечение провода по диаметру жилы. Самый простой – это номер один. Но в этом случае вам понадобится штангенциркуль. Если под рукой есть интернет, то можно воспользоваться мировой паутиной. То есть, каждый выбирает то, что ему удобно в определенный момент времени.

Почему номинальный ток для многожильного кабеля ниже, чем для одножильного с таким же поперечным сечением?

Важно различать два разных понятия:

  1. Сравнение одножильных и многожильных кабелей.
  2. Сравнение одножильных и многопроволочных проводов.

Одножильный кабель содержит один электрический проводник, может быть одножильным или многожильным . На рисунке ниже показан многожильный провод. Многожильный провод является нормой для всех прилично больших кабелей, так как сплошной провод очень трудно разматывать с барабана и он не выдерживает изгибов или вибрации при эксплуатации.

Многожильный кабель содержит несколько электрических проводников. Жилы электрически изолированы друг от друга. Сами жилы могут быть одножильными или многожильными. На рисунке ниже показан многожильный кабель с тремя жилами (две силовые жилы и одна земля). Опять же, эти жилы скручены.

В качестве последнего примера, многожильный кабель может иметь много проводников - я лично установил многожильный кабель управления с 20 жилами (плюс земля), аналогичный показанному ниже.Типичная площадь поперечного сечения составляет 2,5 мм² на каждую жилу, состоящую из 7 нитей диаметром 0,67 мм каждая. Это будет похоже на «43 или более ядер», указанных в таблице, с которой вы связаны.

Таблица, с которой вы связаны, относится к номинальным характеристикам одножильных и многожильных кабелей.

В этом случае снижение номинальных характеристик многожильных кабелей будет связано с тем, что изолированные жилы в центре кабеля не могут рассеивать тепло так же легко, как изолированные жилы на внешней стороне кабеля.

Ограничение количества тока, передаваемого по проводу, связано с его способностью отводить тепло от токопроводящих областей.

В одножильном проводе провод нагревается протекающим по нему током. Это тепло отводится через сплошную медь к внешней стороне провода.

В центральной жиле многожильного провода тепло должно проходить через область контакта между прядями или воздушные зазоры между прядями, чтобы выйти из провода.

Больший эффект будет иметь многожильный кабель в комплекте.Электрическая изоляция между проводами добавит теплоизоляции, а отношение нагрева к общей площади поверхности увеличится, что приведет к увеличению температуры.

Если вы посмотрите на кольцевое уплотняющее звено, предложенное Владимиром Краверо, вы обнаружите, что соотношение между количеством сердечников, следовательно, тепловым эффектом и окружностью окружающего круга, следовательно, рассеивание тепла имеет примерно коэффициент снижения номинальных характеристик, указанный в вашей таблице.

Диаметр сердечника - обзор

E.7.1

Одножильный кабель длиной 1 км имеет диаметр жилы 1,0 см и диаметр под оболочкой 2,5 см. Относительная диэлектрическая проницаемость 3,5. Коэффициент мощности на разомкнутой цепи составляет 0,03. Вычислите (1) емкость кабеля, (2) эквивалентное сопротивление изоляции, (3) зарядный ток, (4) диэлектрические потери, когда кабель подключен к шинам 6600 В – 50 Гц.

Раствор:

1.

Емкость кабеля = 2π∈lnRμ = 2π × 10936π × 3.5ln1,250,5 = 3,518 × 0,91629 = 0,2122 мкФ

2.

Сопротивление изоляции = R i

ϕ = π2 − δ; δ = π2 − ϕcosϕ = 0,03; ϕ = 88 ° .28; δ = 90–88,28 = 1,72 градуса δ = 1Ri⋅1WC = 1Ri⋅1314 × 1060,2122 = 0,03рад δ = 1,72 × π180 = 0,03радRi = 1060,03 × 314 × 0,2122 = 5 × 105 Ом

3.

Ток зарядки I C

Ic = VωC = 6600 × 314 × 0,2122 × 10–6A = 0,439A

4.

Диэлектрические потери P d

Pd = V2ωCtanδ≅V2ωCδ = 66002 × 314 × 0.2122 × 10–6 × 0,03 = 87 Вт

E.7.2

Трехжильный кабель при испытании дает емкость 3 мкФ между двумя жилами. Определите линейный зарядный ток кабеля при подключении к шинам 11 кВ, 50 Гц.

Решение : Эквивалентное соединение звездой показано на рис. E.7.2.

Рисунок E.7.2.

Последовательная цепь между 2 и 3 имеет емкость

12 [Cs + 3Cc] = Измерение емкости Cm1Cm = 1Cs + 3Cc + 1Cs + 3CcCm = 3 мкФ = 12 (Cs + 3Cc) 1Cm = 2Cs + 3CcCmc = [Cs + 3CcCmc ] Cs + 3Cc = Емкость каждой жилы = 6 мкФ

Линейный ток по фазе = VωC = 11 × 1033 × 314 × 6 × 10–6 = 11.96A

E.7.3

В трехфазном трехжильном кабеле с металлической оболочкой измеренная емкость между любыми двумя жилами составляет 2 мкФ. Рассчитайте Киловольтамперы, принимаемые кабелем при его подключении к шинам 50 Гц, 11 кВ.

Решение :

Ic = VωC = 11,0003 × 314 × 2 × 2 × 10–6 = 7,9769ACc + 3Cs = 2 × 2 мкФКВПотребляемый кабель = 113 × 7,9769 = 151,9849

E.7.4

Найти диаметральный размер кабеля т с сердечником в металлической оболочке, обеспечивающий большую экономию изоляционного материала при рабочем напряжении 85 кВ, если можно допустить диэлектрическое напряжение 60 кВ / см.

Решение :

Для экономичного режима R = er

gmax = VrlnRr = Vr⋅1; 60 = 85rr = 8560 = 1,4166 см

Диаметр проводника = 2 × r = 2,833 см

Внутренний диаметр оболочки = e × d = 2,718 × 2,833 = 7,7 см

E.7.5

Одножильный кабель с металлической оболочкой на 85 кВ необходимо сортировать с помощью металлической внутренней оболочки. .

1.

Найдите диаметр d 1 межслойной оболочки и напряжение, при котором он должен поддерживаться, чтобы получить минимальный общий диаметр кабеля D .Изоляционный материал может работать при 60 кВ / см.

2.

Проверьте, используется ли какая-либо формула, и сравните проводник и внешние диаметры ( d и D ) с диаметрами неклассифицированного кабеля из того же материала при тех же условиях.

Решение :

(i) Foreconomyr1 = 2,718r

Для части проводника и внутренней оболочки

(ii) gmax = V – V1rlnr1r

Для части кабеля, содержащей внутренний диаметр между оболочкой и свинцовой оболочкой

(iii) gmax = V1–0r1lnRr1

При условии, что g max одинаково на поверхности проводника и поверхности между оболочкой.

(iv) gmax = V – V1rlnr1r = V1r1lnRr1

Из (iv)

r = V – V1gmaxlnr1r; butlnr1r = 1 для экономии r1 = (V – V1) 2,718gmax⋅218

снова (9,70003 от r12 iv)

Подстановка значения для r 1

gmax = V1r1lnBr1

gmax = V12,718 (V – V1) gmax · lnRgmax2,718 (V – V1)

Перекрестное умножение и перегруппировка

0,718 (V – V1) = eV12,718 (V – V1)

R = 2,718gmax (V – V1) eV12,718 (V – V1)

Для общего минимального диаметра кабеля V 1 составляет изменить так, чтобы

dRdV1 = 2.718gmax {(V – V1) eV12.718 (V – V1) [2.718 (V – V1) + 2.718V12.7182 (V – V12)] + V1eV12.718 (V – V1) [- 1]} = 0

Упрощая, получаем

2,718 (V – V1) + 2,718V1 (2,718) 2 (V – V1) 2 = 1V2,718 (V – V1) = 1orVV – V1 = 2,7188585 – V1 = 2,718sothatV1 = 53,727kVV1 = 0,632 V; gmax = V – V1r1d = 2 (V – V1) gmax = 2 (85–53,727) 60 = 1,04 смd1 = 2,718 × 1,04 = 2,8339 см

В случае неклассифицированного кабеля

gmax = VrlnDrforeconomyDr = e∴60 = 85r; r = 8560 = 1,4166 см Диаметр = 2,832 см Внутренний диаметр оболочки = D = d⋅e = 2,832 × 2,718 = 7,6973≃7,7 см

E.7.6

Для эксплуатации должен быть разработан одножильный кабель с свинцовой изоляцией. на 66 кВ.Радиус проводника составляет 0,5 см, и он разделен на три изоляционных материала A, B и C с относительной диэлектрической проницаемостью 4,5, 4 и 2,5 соответственно. Соответствующие максимально допустимые напряжения составляют 50, 40 и 30 кВ / см соответственно. Найдите минимальный внутренний диаметр оболочки.

Решение :

g1max = qrπ∈0∈1r

g2max = qrπ∈0∈2r1

g3max = qrπ∈0∈3r2

Следовательно,

q = 2π∈0∈ 2π∈1g1max 2r1g2max = 2π∈0∈3r2g3max

∈1rg1max = ∈2r1g2max = ∈3r2g3max

Так как r = 0.5 см

0,5 × 4,5 × 50 = r1 × 4 × 40 = r2 × 2,5 × 30

r1 = 0,5 × 4,5 × 504 × 4,0 = 0,7031 см

r2 = 0,5 × 4,5 × 502,5 × 30 = 1,5 см

В = 66 кВ = rg1maxlnr1r + r1gmaxlnr2r1 + r2g3maxlnRr2

66 кВ = 0,5 × 50 × ln0,70310,5 + 0,7037 × 40 × ln1,50,7031 + 1,5 × 30lnRr2

66 = 0,5 × 30lnRr2

66 = 0,5 × 50 × 0,75 × 0,75 × 30lnR1,5

ln = R1,5 = 36,16845 = 0,803733

R1,5 = e0,8 = 2,233,864

R = 1,5 × 2,233864 = 3,35 см

Внутренний диаметр оболочки = 6,7 см

Э.7.7

Найдите максимальное рабочее напряжение одножильного кабельного соединения со свинцовой оболочкой с проводником диаметром 1 см и внутренней оболочкой 5 см. Два изоляционных материала с электрической прочностью 60 и 50 кВ / см и относительной диэлектрической проницаемостью 4 и 2,5 используются для классификации изоляции кабеля соответственно.

Решение :

∈1r1g1 = ∈2r2g260 × 4 × 0,5 = 50 × 2,5r2r2 = 60 × 4 × 0,550 × 2,5 = 0,96 см

Рабочее напряжение кабеля

В = rg1maxlnr1r + r1g2maxln.5 × 60 × ln0,960,5 + 0,96 × 50 × ln2,50,96 = 30 × 0,652325 + 0,96 × 50 × 0,9555 = 19,5697 + 45,86 = 65,42 кВ

E.7.8

Сопротивление изоляции одножильного кабеля составляет 515 мкОм / км. Если диаметр жилы составляет 3,6 см, а удельное сопротивление изоляции составляет 4,65 × 10 14 Ом · см, найдите толщину изоляции.

Решение : Рассмотрим длину кабеля в 1 км

Сопротивление изоляции R = ρ2πLlogeRr

ρ = 4,65 × 1014 Ом · см = 4,65 × 1012 Ом · м

4,65 × 10122π × 1000logeRr = 515 × 106∴logeRr = 515 × 106.65 × 1012 = 0,6955

Rr = 2,0047

R = 2,0047r = 2,0047 × 1,8 = 3,60848 см

R – r = Толщина изоляции = 1,808 см

E.7.9

Найдите сопротивление изоляции на километр двухжильный концентрический кабель с внутренним диаметром проводника 1,33 см и внешним проводником с внутренним диаметром 3,62 см. Диэлектрик имеет удельное сопротивление 8 × 10 12 Ом · м при рабочей температуре.

Решение : Сопротивление изоляции

R = ρ2πlnRr = 8 × 10122πln3.621,33 Ом / м = 1,275 × 1012 Ом / м = 1275 МОм / км.

По медному проводу диаметром 2,9 мм проходит ток 40 А (равномерный поперечное сечение) ....

  • Синяя линия - ключевой ответ. По медному проводу диаметром 2,5 мм проходит ток 33 А ...

    Синяя линия - ключевой ответ. По медному проводу диаметром 2,5 мм проходит равномерный по его поперечному сечению ток силой 33 А. Определите магнитное поле на поверхности провода внутри провода. 0,50 мм ниже поверхности.

  • Магнитное поле

    А 2.По медному проводу диаметром 7 мм проходит ток 21 А (однородный по поперечному сечению). Определите магнитное поле (a) на поверхности провода, _______ мТл (b) внутри провода, на 0,54 мм ниже поверхности, _______ мТл (c) и снаружи провода на расстоянии 2,7 мм от поверхности ._______ мТл.

  • Медный провод диаметром 2,0 мм проводит ток 20 А. Деталь ...

    Медный провод диаметром 2,0 мм проводит ток 20 A. Часть A. Какова напряженность электрического поля внутри этого провода?

  • ke = 8.99XIU 'N.1 Задача 4 Медный провод имеет круглое сечение диаметром ...

    ke = 8.99XIU 'N.1 Задача 4 Медный провод имеет круглое поперечное сечение диаметром 1,25 мм. (i) Если по проводу течет ток 2А, найдите скорость дрейфа электронов в этом проводе. (ii) При прочих равных, что произойдет со скоростью дрейфа, если проволока сделана из другого металла, имеющего большее количество электронов проводимости, чем медь? M = 0,063 кг / моль; р = 8,9 г / см3. Задача 5 Протон движется перпендикулярно однородному магнитному полю...

  • 2. По проводу проходит равномерный ток i = 1.0A, как показано. На изображении поперечного сечения ...

    2. По проводу проходит равномерный ток i = 1.0A, как показано. На изображении поперечного сечения ток выходит за пределы страницы. Если a = 2,0 мм и r = 1,5 мм, найдите величину и укажите направление магнитного поля B в точке r.

  • 4. Коаксиальный кабель имеет внутреннюю жилу из медного провода диаметром 3 мм с плотностью тока...

    4. Коаксиальный кабель имеет внутреннюю жилу из медного провода диаметром 3 мм с плотностью тока 1,768E4 А / м2. На изображении показано поперечное сечение провода. Ток в ядре течет со страницы. Сердечник окружен тонкой оболочкой из изоляционного материала толщиной 1 мм. Его окружает тонкая цилиндрическая оболочка из медной проволоки толщиной 1 мм, которая переносит обратный ток обратно на страницу. Медная оболочка ...

  • На рисунке показан участок провода 1 диаметром D, -5.50R и провода сечением 2 диаметром D2-3.00R, соединенные коническим участком. Провод медный, по нему течет ток. Предположим, что ток равномерный ...

    На рисунке показан участок провода 1 диаметром D, -5.50R и участок провода 2 диаметром D2-3.00R, соединенные коническим участком. Проволока медная, по ней течет ток. Предположим, что ток равномерно распределен по любой площади поперечного сечения по ширине провода. Изменение электрического потенциала Valong на длине L-1,50 м, показанное в разделе 2, равно 13.3)

  • Проблемы с окончательным обзором PHY1520 1) Плотность тока в цилиндрическом проводе радиусом R = 3,0 мм однородна по поперечному сечению провода и составляет J = 3,0 × 106 А / м2, (a) Какая сила тока ...

    Проблемы финального обзора PHY1520 1) Плотность тока в цилиндрическом проводе радиусом R = 3,0 мм однородна по поперечному сечению провода и составляет J = 3,0 × 106 А / м2. (A) Каков ток через внешнюю часть провод между радиальными расстояниями R / 2 и R (б) Каков ток через все поперечное сечение провода? 2) Проводящая петля радиуса 1.2 проходит ток 3 А . # 5 Ток смещения в проводе. По длинному прямому медному проводу с круглым сечением 1,5 мм2 проходит ток 3 А. Удельное сопротивление материала в поперечном сечении 1,5 мм2 при токе 3 А. Удельное сопротивление материала 2,0 × 10-8 Ом · м. (а) Что такое однородное электрическое поле в материале? (b) Если ...

  • Какой размер кабеля? - My Electrical Diary

    У меня есть опыт неправильных представлений о размере кабеля, откуда точно определяется размер кабеля.

    Какой размер кабеля?
    В то время мне понадобился кабель NYFGbY размером 4 x 185 мм² для силовых кабелей генератора с номинальной мощностью 150 кВА.

    Планируется, что кабель NYFGbY 4 x 185 мм² будет проложен от генератора до MDP (основные распределительные панели), и кабель будет проложен под землей. Затем я попросил отдел закупок немедленно купить кабели NYFGbY с размером 4 x 185 мм².

    Через несколько дней кабель, который я заказал, еще не прибыл, и, наконец, я снова спросил отдел закупок о кабеле, который я заказал, был ли он куплен или были ли другие препятствия.

    Отдел закупок сообщил, что кабель NYFGbY размером 4 x 185 мм² искался у нескольких продавцов кабелей, но спецификации кабеля, предоставленные продавцом, не соответствовали физическому размеру кабеля.

    Затем отдел закупок отменил заявку на покупку, которую я отправил, по причине отсутствия кабеля NYFGbY диаметром 185 мм, и отдел закупок спросил, для чего нужен кабель такого большого размера?

    Я немного сбит с толку и немного подозреваю, что именно является препятствием, так как кабель NYFGbY 4 x 185 мм², который на самом деле всегда доступен на рынке, но на этот раз, почему процесс заказа довольно сложен? Но, наконец, я узнал, что недавно там произошла смена персонала в отделе закупок. Новый персонал в отделе закупок подумал, что заказанный мной кабель NYFGbY 4 x 185 мм² был кабелем с диаметром поперечного сечения 185 мм (18.5 см),

    Если он думает, что 185 мм - это диаметр кабеля, конечно, размер кабеля 185 мм очень велик, и, конечно же, его нельзя будет купить в каких-либо электрических магазинах.

    Размер кабеля - площадь поперечного сечения

    Размер кабеля

    После того, как я узнал, что существует неправильное представление о размере кабеля, я связался с отделом закупок и объяснил, что мне нужен кабель NYFGbY 4 x 185 мм² с диаметром каждой жилы кабеля всего около 15 мм.34 мм .

    Затем я объяснил сотрудникам отдела закупок, что размер, который обычно указывается на кабеле, не является диаметром, а берется из размера площади поперечного сечения каждой жилы, поэтому для каждого размера кабеля необходимо использовать мм², что означает площадь, а не диаметр (мм).

    • Тип кабеля: NYFGbY
    • Размер: 4 x 185 мм².
    • 4 означает, что кабель содержит 4 жилы
    • 185 мм² означает площадь поперечного сечения каждого сердечника

    Итак, какой диаметр у кабеля сечением 185мм²?

    Расчет диаметра кабеля

    Поскольку жила кабеля имеет круглую форму, чтобы найти диаметр кабеля, мы можем использовать Формулу площади круга.

    Площадь поперечного сечения кабеля = Площадь круга
    Формула площади круга
    Площадь круга = π r²
    • π = 3,14
    • r = радиус
    • D = Диаметр (2r)
    185 мм² = 3,14 x r²
    r² = 185 / 3,14
    r² = 58,91
    r = √58,91
    r = 7,67 мм
    D = 2 r
    D = 2 x 7,67 мм
    D = 15,34 мм

    Итак , сечение кабеля 185 мм², диаметр сечения кабеля 15,34 мм

    Если раньше некоторые из нас также предполагали, что размер электрического кабеля равен диаметру кабеля, то после прочтения этой статьи мы узнали, что размер электрического кабеля берется из площади поперечного сечения, а не из диаметра.

    My Electrical Diary

    Площадь поперечного сечения жилы кабеля. Как определить сечение провода

    Инструкция

    Измерение диаметра а провода Проводить штангенциркулем при отсутствии напряжения. Любой штангенциркуль, независимо от того, механический он или электронный, имеет металлические губки, способные проводить ток. Если провод покрыт слоем изоляции, измерьте его поперечное сечение, не учитывая его диаметр , но.

    Чтобы перевести сечение указанного в справочнике провода в его диаметр , воспользуйтесь следующей формулой: D = 2√ (S / π), где S - площадь проводника (мм²), D - диаметр проводника ( мм), π - число «пи», 3,1415926535 (безразмерная величина).

    Для обратного переноса (диаметр и в сечении) используйте ту же формулу, преобразованную следующим образом: S = π (D / 2) ², где D - диаметр проводника диаметром (мм), S - площадь проводника (мм²), π - число пи, 3.1415926535 (безразмерная величина).

    Скрученный сечение жилы принимают равным сумме сечений отдельных его жил. Суммировать их диаметр х бессмысленно. Расчеты могут быть многоступенчатыми. Так, например, чтобы найти эквивалент диаметра многопроволочного провода , вычислите сечение одного из его проводов, умножьте его на их количество, а затем преобразуйте результат в диаметр .

    Возьмите провод диаметром Ом или сечением, превышающим расчетное или указанное в таблице значение, можно, но слишком толстые провода могут быть неудобны в использовании: их можно, например, выдернуть клемму из клеммы полоса собственным весом.Применять те же провода с диаметром Ом или сечением меньше расчетного или указанного в таблице невозможно.

    Цилиндрические полые проводники (например, входящие в состав коаксиальных кабелей) имеют два диаметра a: внешний и внутренний. По ним рассчитайте, соответственно, два сечения: внешнее и внутреннее. Вычтите одно из другого, а затем преобразуйте результат в эквивалент диаметра .

    Очистить кабель от изоляции.С помощью штангенциркуля или лучшего микрометра (это позволит более точно измерить) найдите диаметр сердечника. Значение будет в миллиметрах. Затем рассчитайте площадь поперечного сечения. Для этого умножьте коэффициент 0,25 на число π≈3,14 и значение диаметра d в ​​квадрате S = 0,25 π ∙ d². Умножьте это значение на количество жил кабеля. Зная длину провода, его сечение и материал, из которого он сделан, рассчитайте его сопротивление.

    Например, если вам нужно найти медный кабель сечением из 4-х жил, и измерение диаметра жилы дало значение 2 мм, найдите его площадь поперечного сечения.Для этого рассчитайте площадь поперечного сечения одиночной жилы. Он будет равен S = 0,25 ∙ 3,14 2² = 3,14 мм². Затем определите сечение всего кабеля для этого сечения одного проводника умножьте на их количество, в нашем примере это 3,14 4 = 12,56 мм².

    Теперь вы можете узнать максимальный ток, который может протекать через него, или его сопротивление, если длина известна. Рассчитайте максимальный ток для медного кабеля из отношения 8 А к 1 мм². Тогда предельное значение тока, которое может пройти по кабелю, взятому в примере, составляет 8 ∙ 12.56 = 100,5 А. Обратите внимание, что для алюминиевого кабеля это соотношение составляет 5 А на 1 мм².

    Например, длина кабеля 200 м. Чтобы найти его сопротивление, умножьте удельное сопротивление меди ρ в Ом ∙ мм² / м на длину кабеля l и разделите на его площадь поперечного сечения S (R = ρ l / S). Произведя замену, получим R = 0,0175 ∙ 200 / 12,56≈0,279 Ом, что приведет к очень малым потерям электроэнергии при ее передаче по такому кабелю.

    Источники:

    • как узнать сечение кабеля

    Часто найти нужный провод для подключения устройства проблематично, учитывая общее количество в аппаратной конфигурации современного компьютера.

    Инструкция

    Если вам нужно найти провод , соединяющий монитор с видеокартой, обратите внимание на толстый кабель диаметром около 1 сантиметра с двумя одинаковыми широкими штекерами на обоих концах синего или белого цвета. Белые штекеры подключают монитор к цифровому выходу видеокарты, а синие - к аналоговому.

    Чтобы определиться, какой именно вам нужен, обратите внимание на наличие разъемов в устройствах.Если ваш монитор или видеокарта поддерживает один, но другой интерфейс подключения, что случается очень редко, используйте специальный переходник DVI-VGA, который обычно идет в комплекте с компьютером или монитором.

    При покупке всегда стоит обращать внимание на его реальное сечение, так как часто в магазинах можно найти кабельную продукцию, сечение которой не соответствует ее маркировке, причем существенно. А это, как вы понимаете, может привести к перегреву кабеля и со временем к короткому замыканию.

    Для самостоятельного расчета реального сечения провода нам поможет несколько простых способов. Удобнее всего рассчитать сечение провода по его диаметру. Для этого понадобится микрометр или штангенциркуль.

    Измерение диаметра сердечника вспомните формулу для площади круга:

    Для примера возьмем провод, на изоляции которого нанесена маркировка ВВГнг 3 × 2,5. Штангенциркулем измеряем диаметр сердечника - получаем 1.7 мм. Далее подставляем это значение в формулу:

    Sc = 0,785 x 1,7 x 1,7 = 2,27 мм2.

    Получается, что реальное сечение провода 2,27 мм2 вместо заявленных 2,5.

    С одножильным проводом все понятно, а с многожильным?

    Здесь тоже все примерно. Берем одну жилу многожильного провода и измеряем штангенциркулем. Например, диаметр 0,4 мм.

    Sc = 0,785 х 0,4 х 0.4 = 0,125 мм2.

    Затем подсчитываем общее количество жил в проводе, допустим 12.

    А теперь общее сечение провода узнаем, умножив номинал одной жилы на 0,125 мм2 на количество жил - 12.

    S = 0,125 x 12 = 1,5 мм2 - это фактическое сечение провода.

    Конечно, не у всех есть штангенциркуль, а тем более микрометр, и в этом случае придется пойти другим путем.

    Для этого нам понадобятся линейка и карандаш или круглый стержень.Снимаем изоляцию с провода и наматываем на стержень около 10 витков. Главное, чтобы катушки плотно прилегали друг к другу, без зазоров.

    Измерьте длину намотки линейкой и разделите на количество витков. Получаем диаметр сердцевины. А затем по той же формуле находим сечение жилы. Метод довольно точный, но не очень удобный - и в магазине таким способом не мерить и толстые жилки не наматывать.

    Чтобы не рассчитывать сечение на калькуляторе каждый раз, ниже выложу таблицу соответствия диаметров и сечений проводов, в которой указаны наиболее распространенные размеры.Вы можете переписать или распечатать его и взять с собой в магазин. Осталось только измерить диаметр сердечника и сравнить его со значением из таблицы. Если измеренное значение существенно отличается от табличного значения, то такой кабель лучше не покупать.

    Представьте, что вы нашли в своих закромах старый электрический кабель, который хотите использовать. Но вы столкнулись с проблемой определения его сечения. На глаз это не для определения, конечно, меток на нем не осталось.Что делать? Есть несколько способов, исходя из диаметра сердечника. То есть диаметр провода и сечение находятся в прямой зависимости друг от друга, что подтверждается формулой круга, ведь форма сечения жилы - круг. Вот эта формула:

    S = 3,14d² / 4 = 0,785d².

    Следовательно, необходимо сначала определить диаметр жилы.

    Метод № 1

    Для этого понадобится штангенциркуль.Просто необходимо очистить жилу от изоляции и измерить диаметр. После этого полученное значение подставляется в формулу круга. Вот вам и отрезок провода.

    Допустим, этот вариант самый простой и точный. Поэтому стоит оставить этот измерительный инструмент в арсенале электрика.

    Метод № 2

    Можно использовать, если под рукой нет суппорта. Процесс определения этого сложен и требует определенной точности всех его этапов.Итак, здесь вам понадобится либо карандаш, либо ручка, либо отвертка, либо любая трубка из плотного материала (желательно из металла). Вот последовательность действий:

    • Изоляция снимается по длине от двадцати до тридцати сантиметров.
    • Теперь наматываем проволоку на карандаш или другой вышеописанный предмет. Чем больше сделано поворотов, тем точнее показатель. При этом наматывать катушки следует так, чтобы они плотно прижимались друг к другу.
    • Считается количеством витков.
    • Длина скрученных витков измеряется стандартной линейкой, то есть от первого до последнего карандаша.
    • Теперь необходимо выполнить одну математическую операцию - разделить длину витков на их количество. Это будет диаметр проволоки.

    Конечно, не самый точный, потому что все будет зависеть от того, как была намотана жила кабеля. Здесь, как было сказано выше, первостепенное значение имеет плотность витков. Теперь вы можете подставить значение диаметра проволоки в формулу площади круга.


    Номер метода 3

    Этот метод касается определения поперечного сечения диаметра проволоки многопроволочного сердечника. На самом деле для этого варианта подходят все вышеперечисленные способы, только с одним условием. Надо, так сказать, флюсовать вену. Выберите одну проволоку и измерьте ее диаметр штангенциркулем или карандашом. После этого полученное значение следует умножить на количество проводов, посчитать которое не составит труда. Это диаметр сердечника, который подставляется в формулу сечения.

    Номер метода 4

    Это так называемый табличный метод, то есть для определения площади кабеля нужна таблица, в которой указаны основные параметры изделия. Такая таблица тоже есть в Интернете, поэтому у вас не должно возникнуть проблем с ее поиском. Вы можете обратиться к таблицам PES, где также описаны параметры и показатели электрических кабелей.

    Зачем нужно знать сечение провода

    Всем известно, что чем толще провод, тем больше токовых нагрузок он выдерживает, тем большую мощность он может подключать к бытовой технике.Поэтому сечение кабеля - это основная характеристика, которая поможет избежать неприятных моментов, связанных с перегревом электропроводки, а значит, и возникновением пожаров.

    Есть определенные стандарты, в которых указано, какое сечение (диаметр) провода следует прокладывать при необходимых токовых нагрузках. Эти стандарты определяются правилами организации электроустановок (ОЭУ), где есть таблицы. На них четко размещены позиции, связанные с площадью, материалом, из которого сделаны провода, и текущей нагрузкой или потребляемой мощностью.

    Но есть один очень тонкий момент, который должен знать покупатель. Есть электрические провода, которые изготавливаются по техническим условиям (ТУ), там - по ГОСТам. Их отличия заключаются в том, что изделия, изготовленные по ТУ, иногда имеют меньший диаметр сердечника (на десять-тридцать процентов) и, соответственно, уменьшенное поперечное сечение. И в этом причина снижения токовой нагрузки, которую кабель может пропускать через себя. Плюс утеплитель выполнен более тонким слоем.К чему это может привести, вы догадываетесь.


    Поэтому рекомендация: при выборе электропроводки, сделанной по техническим условиям, рекомендуется выбирать ее сечение на порядок выше. Например, по расчетам вам понадобится кабель сечением 1,5 мм², лучше выбрать 2,5 мм². Реально это будет площадь 1,8–2,0 мм².

    Как узнать по каким стандартам изготовлен провод?

    • Во-первых, это обязательно указывается в паспорте качества продукции.
    • Во-вторых, можно проверить изоляцию. Если он мягкий и быстро снимается с сердцевины, то это однозначно материал, изготовленный по ТУ.
    • В-третьих, измерить диаметр провода штангенциркулем. А затем по формуле круга вычислите площадь вены. В принципе, это можно сделать на калькуляторе сотового телефона, то есть прямо в магазине. Если расчетное значение соответствует номиналу, то это материал ГОСТ. Если значение ниже, значит, это провод, изготовленный в соответствии со спецификациями.


    Заключение по теме

    Как видите, есть несколько способов узнать и определить сечение провода по диаметру жилы. Самый простой - номер один. Но в этом случае вам понадобится штангенциркуль. Если у вас под рукой есть Интернет, вы можете пользоваться всемирной паутиной. То есть каждый выбирает то, что ему удобно в определенный момент времени.

    Похожие сообщения:

    Для того, чтобы удачно купить проволоку, необходимо отмерить проволоки диаметром , иначе вы можете стать жертвой обмана.Вам также потребуется измерить поперечное сечение провода, если вы добавите новую электрическую точку на старую проводку, поскольку буквенной маркировки на ней может не быть. Информация, представленная ниже, поможет вам выбрать правильную технику. измерить диаметр проволоки и эффективно использовать его на практике.

    В этом случае сразу же возникнет вопрос: «Какой смысл компании портить репутацию?» Объяснений этому может быть несколько: Но в том-то и дело, что даже сделав верный расчет сечения провода, вы все равно можете столкнуться с проблемой, несмотря на то, что купите провод с подходящим диаметром .Авария может произойти из-за того, что в маркировке проводов будет указано сечение проводов, не соответствующее действительному. Это может произойти в результате того, что завод-производитель сэкономил на материале, или компания, производящая этот продукт, не соблюдала все спецификации продукта. Также на полках можно найти провода, на которых нет маркировки, что изначально заставляет усомниться в их качестве.

    1. В целях экономии.Например, завод сделал проволоку диаметром меньше всего на 2 мм. кв. с 2,5-миллиметровым сердечником, что позволило выиграть несколько килограммов металла на погонный метр, не говоря уже о прибыли при массовом производстве.

    2. В результате большой конкуренции компания снижает стоимость электропроводки, пытаясь привлечь к ней большинство потребителей. Естественно, это связано с уменьшением диаметра проволоки до , что невозможно определить невооруженным глазом.

    И первый, и второй варианты имеют место на рынке продаж, поэтому вам лучше перестраховаться и провести собственные точные расчеты, о которых пойдет речь далее.

    Три основных способа определения диаметра проволоки.

    Есть несколько способов, но в основе каждого из них определение диаметров жил с последующими расчетами конечных результатов.

    Метод первый. С помощью инструментов. Сегодня существует ряд устройств, которые помогают измерять диаметр проволоки или жилы проволоки. Это микрометр и штангенциркуль, которые бывают как механическими, так и электронными (см. Ниже).

    Этот вариант в первую очередь подходит профессиональным электрикам, которые постоянно занимаются монтажом электропроводки.Наиболее точные результаты можно получить с помощью штангенциркуля. Этот метод имеет преимущества в том, что можно измерить диаметр проволоки даже в области рабочей линии, например, на выходе.

    После того, как вы измерили диаметр проволоки , необходимо вычислить следующую формулу:

    Необходимо помнить, что «пи» равно 3,14, соответственно, если мы разделим число «пи» на 4, то мы можем упростить формулу и свести вычисления к умножению на 0.785 по диаметру в квадрате.

    Второй путь . Используйте линейку. Если вы решили не тратиться на прибор, что логично в данной ситуации, можно воспользоваться простым проверенным методом измерения сечения провода или провода ?. Вам понадобится простой карандаш, линейка и проволока. Зачистите сердечник изоляции, плотно намотайте на карандаш, а затем измерьте общую длину намотки линейкой (как показано на рисунке).

    Затем разделите длину витого провода на количество жил.В результате будет получено значение , диаметр проволоки .

    Но необходимо учитывать следующее:

    • чем больше прожили карандаш, тем точнее будет результат, количество витков должно быть не менее 15;
    • Катушки
    • прижать плотно друг к другу, чтобы между ними не было свободного пространства, это значительно снизит погрешность;
    • проведите измерения несколько раз (измените сторону измерения, направление линейки и т. Д.)). Несколько результатов снова помогут вам избежать большой ошибки.

    Обратите внимание на недостатки этого метода измерения:

    1. Измерять можно только тонкую проволоку, так как толстую проволоку сложно намотать на карандаш.

    2. Для начала вам нужно будет приобрести небольшой кусок продукта, прежде чем вы сделаете основную покупку.

    Указанная выше формула подходит для всех измерений.

    Способ третий. Пользуемся таблицей.Чтобы не проводить расчеты по формуле, можно воспользоваться специальной таблицей, в которой указан диаметр проволоки ? (в миллиметрах) и сечение проводника (в квадратных миллиметрах). Готовые таблицы дадут вам более точные результаты и значительно сэкономят время, которое вам не нужно тратить на вычисления.

    Диаметр жилы, мм

    Сечение жилы, мм 2

    Электрооборудование: flatpvccables

    Перенаправлен с: электрика: cable_types: flatpvccables

    Плоский двойной + заземляющий и 3-жильный + заземляющий кабели

    Двойник и Земля (T + E)

    Имеет 2 ядра, несущие нагрузку, и землю.это НЕ 3 ядра

    Кабели

    соответствуют площади поперечного сечения (CSA) их токоведущих и нейтральных проводников. Измеряется в мм². К сожалению, кабель сечением, скажем, 10 мм² - это кабель
    , который часто называют 10-миллиметровым кабелем, и у людей, не знакомых с размерами кабелей, создается ложное впечатление, что им просто нужно измерить ширину кабеля линейкой. В таблице ниже приведены некоторые типичные габаритные размеры кабеля для некоторых стандартных размеров плоских кабелей T + E. Обратите внимание, что кабели разных производителей могут незначительно отличаться от этих размеров.

    Судя по сечению кабеля у вас:

    диаметр жил 909
    CSA Габаритные размеры Диаметр каждой жилы / Количество жил Приблизительный размер
    Нейтральный медный сердечник жилы
    1 мм² 7,8 мм x 4,25 мм 1,13 мм 1 (сплошной)
    1.5 мм² 8,2 мм x 5 мм 1,38 мм 1 (сплошной)
    2,5 мм² 10,3 мм x 6 мм 1,78 мм 1 (сплошной)
    4 мм² 11,9 x 6,25 мм 0,85 мм 7 2,56 мм
    6 мм² 13,5 мм x 7 мм 1,04 мм 7 3,13 мм
    10 мм² 17.1 мм x 10 мм 1,35 мм 7 4,05 мм
    16 мм² 19,4 мм x 10 мм 1,71 мм 7 5,12 мм


    3 ядра и заземления (3C + E)

    Имеет 3 жилы для несения нагрузки и заземление. в основном используется в цепях двухстороннего освещения и взаимосвязанных дымовых пожарных извещателях.
    3-х жильный также часто используется для питания вентилятора, т. Е. Постоянно под напряжением, коммутируется под напряжением и нейтраль.

    Размеры проволоки - AWG по сравнению с квадратным

    мм

    Разница между проводами, кабелями и проводниками

    Проволока представляет собой одиночный стержень из металла с небольшим отношением диаметра к длине.

    Провод - это провод, предназначенный для пропускания электрического тока.
    Многожильный провод - это проводник, состоящий из группы проводов. Эти провода обычно скручены вместе. Например, кабели могут обозначаться как 7/36.Это означает, что он состоит из 7 жил проволоки 36 калибра. (Из приведенной ниже таблицы многожильных проводов видно, что провод 7/36 имеет диаметр 28 AWG.

    Кабель представляет собой одножильный провод или комбинацию изолированных друг от друга проводов (многожильный кабель). Кабели в нефтегазовой и нефтехимической промышленности обычно всегда изолированы и часто защищены бронированной оболочкой и называются бронированными кабелями. Как правило, многожильные проводники более гибкие и менее подвержены усталостному разрушению, чем одножильные провода.

    Важность использования кабеля правильного сечения

    Провода могут безопасно пропускать только ограниченное количество тока. Если ток, протекающий через провод, превышает допустимую нагрузку на провод, генерируется избыточное тепло. Этого тепла может быть достаточно, чтобы сжечь изоляцию вокруг провода и вызвать пожар. Поэтому каждый проводник или кабель будет иметь определенную допустимую нагрузку по току, также иногда называемую его допустимой допустимой нагрузкой.

    Увеличение диаметра или поперечного сечения проводника снижает его сопротивление и увеличивает его способность проводить ток.

    Другой причиной выбора провода с увеличенной площадью поперечного сечения является ограничение падения напряжения по его длине - это особенно важно при длинных кабельных трассах и в искробезопасных (IS) цепях.

    Ограничения выбора размера кабеля

    Провода и кабели изготавливаются стандартных диаметров. При выборе кабелей обычно выбирают следующий стандартный размер по сравнению с рассчитанным.

    Клеммы (например, Weidmuller, Phoenix и т. Д.), В которые будет заканчиваться кабель или провод, сделаны с учетом диапазона размеров.Помните о любых ограничениях, которые это может наложить на ваш выбор.

    Стандартные сечения инструментов, электрических и силовых кабелей

    Диаметр проволоки часто указывается в американских калибрах проволоки (AWG), а не в квадратных мм (квадратных мм) или дюймах. В таблицах размеров кабелей ниже приведены размеры обычных диаметров проводов и соответствующего AWG.

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
