Как подключить счётчик через трансформатор тока

Не во всех случаях есть возможность измерять израсходованную электроэнергию с помощью простого подключения устройства учёта, то есть счётчика, в сеть. В электрических цепях с переменным напряжением 0,4 кВ (380 Вольт), силой тока больше чем 100 Ампер и с потреблением мощности соответственно больше 60 кВт применяется подключение трёхфазного электросчётчика через измерительный трансформатор тока. Такое подключение называется косвенным и только оно даёт точные показатели при измерении таких мощностей. Для начала перед рассмотрением самих схем соединения, нужно разобраться в принципе работы измерительного трансформатора.

Принцип работы измерительных трансформаторов

Принцип измерительного и обычного трансформатора тока (ТТ) не имеют различия кроме точности передачи тока во вторичной обмотке. Не измерительные ТТ применяются в цепях токовой релейной защиты, однако, в любом случае принцип их работы одинаков.

По первичной обмотке, включенной последовательно в линию, будет протекать электрический ток такой же, как и в нагрузке. Иногда, это зависит от конструкции ТТ, первичной обмоткой может служить алюминиевая или медная шина, идущая от источника энергии, к потребителю. За счёт прохождения тока и наличия магнитопровода во вторичной обмотке возникает тоже ток но уже меньшей величины, который уже можно измерять с помощью обычных измерительных приборов, или же счётчиков. При расчете израсходованной электроэнергии нужно учитывать коэффициент, определяющий окончательную величину затрат. Фазный ток, протекающий по линии, будет в разы больше чем ток вторичной обмотки, и зависит он от коэффициента трансформации.

Таким образом, данная манипуляция и установленный трансформатор тока обеспечивает не только возможность измерять большие тока, но и способствуют безопасности проведения таких измерений.

Интересным является тот факт что все ТТ выдают при определённом номинале, на который он рассчитан в первичной обмотке, всего лишь 5 Ампер во вторичной.

Например, если номинальный ток первичной обмотки будет 100А, то во вторичной будет 5 А. Если оборудование более мощное и выбирается измерительный трансформатор 500А, то всё равно коэффициент трансформации выбран таким образом, что во вторичной обмотке будет опять-таки 5 Ампер. Поэтому выбор счётчика здесь очевиден и несложен, главное, чтоб он был рассчитан на 5 Ампер. Вся ответственность лежит на выборе именно измерительного трансформатора. Ещё один важный фактор работы такой цепочки это частота переменного напряжения, она должна быть строго 50 Гц. Это стандартная величина частоты, которая чётко контролируется компанией поставщиком электроэнергии и её отклонение недопустимо для работы любого, применяемого в странах постсоветского пространства стандартного электрооборудования. По всей плане эта частота регламентируется другими величинами.

Одной из важных особенностей ТТ является также невозможность работы его без нагрузки, а когда это необходимо какими-либо мероприятиями, то стоит закоротить концы вторичной обмотки, чтобы не было пробоя. Ты даже представить себе не можешь, чем занимается голодный брат с сестренкой, который не видел её голой уже больше суток. Прямо здесь посмотреть можно видео бесплатно или скачать к себе на девайс. В коллекции всегда получится найти крутой свежий контент и получить просто максимальное наслаждение!.

Схема подключения к трёхфазной цепи

Существует несколько схем предназначенных для подключения счетчика через трансформаторы тока, вот самая распространённая из них

Как видно, измерительный трансформатор имеет клеммы, которые обозначены Л1 и Л2. Л1 обязательно подключается к источнику электроэнергии, а Л2 к нагрузке. Перепутывать их и переставлять местами нельзя.

А также имеются и клеммы идущие непосредственные на подключение непосредственно к счётчику, они обозначены как И1 и И2. Для цепей измерительного трансформатора рекомендуется использовать провода с сечением не меньше 2,5 мм2. Желательно иметь и выполнять монтаж соответствующего цвета проводами, для упрощения их коммутации.

Стандартная раскраска жил и токоведущих шин:

• Жёлтый — это фаза А;
• Зелёный — В;
• Красный — С;
• Синий проводник или чёрный обозначает земляной или нулевой провод.

При монтаже лучше использовать клеммные коробки для соединения, чтобы было легче в случае неисправности производить диагностику или замену какого-либо узла или элемента. Это связано с тем что сами счётчики пломбируются.

Схема подключения соединенных ТТ звездой также применяется в электроустановках, как видно вторичная обмотка подлежит заземлению. Это делается для того, чтобы обезопасить, и устройства учета, и персонал обслуживающий их от возможного появления, в результате пробоя во вторичных цепях, высокого напряжения.

Недостатки такого подключения

1. Ни в коем случае в трёхфазной цепи нельзя использовать трансформаторы с разными коэффициентами трансформации, подключаемые к одному и тому же счётчику.
2. Существенный недостаток, который был замечен при применении устаревших индукционных электросчётчиков. При низких показателях тока в первичной цепи его вращающийся механизм может оставаться без движения, а значить не учитывать электроэнергию. Такой эффект получается из-за того, что сам индукционный прибор имеет значительное потребление и возникающий в его цепи ток уходил в его электромагнитный поток. С цифровыми современными приборами учёта такая ситуация невозможна.

Как подключить через ТТ счётчик в однофазной цепи

Очень редко появляется необходимость подключать счетчик через трансформаторы тока в однофазных сетях, так как токи в них не достигают больших величин. Но всё же если такая необходимость есть нужно воспользоваться схемой, приведённой ниже.

На рисунке «а» изображено обычное прямое подключение счётчика, на рисунке «б» через измерительный ТТ. Катушки напряжения в этих схемах подключены идентично, а вот токовые цепи подключаются через трансформатор тока. В таком случае производится гальваническая развязка, за счёт которой и возможно данное подключение.

В любом случае измерение затраченной электроэнергии необходимо, так как только так можно законно покупать этот вид продукции.

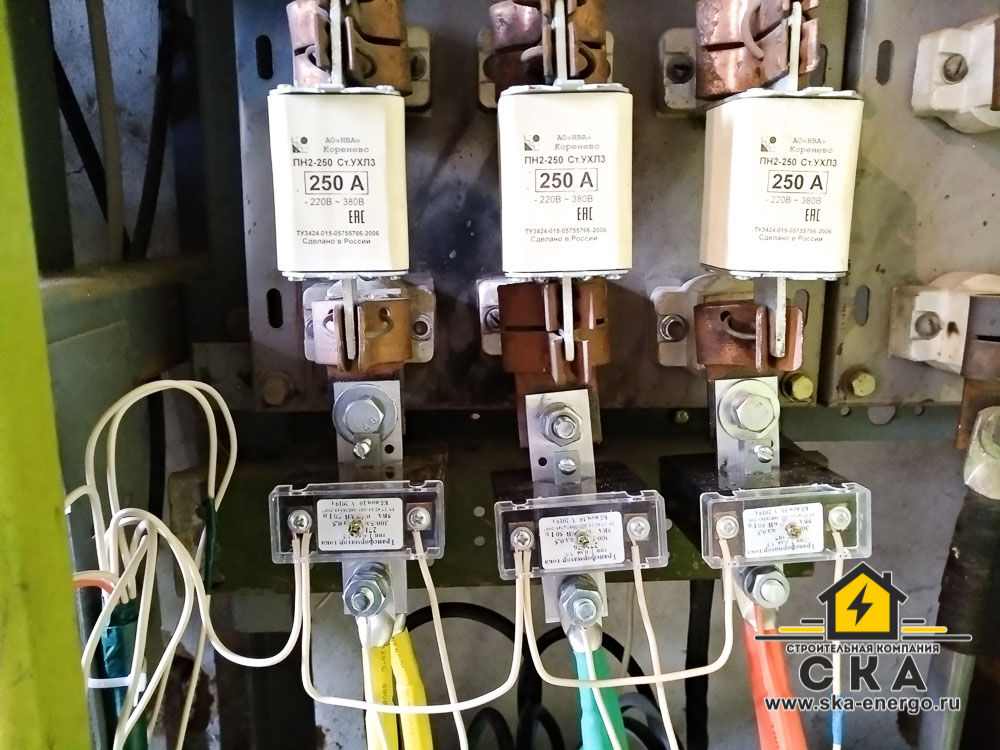

Подключение счетчика электроэнергии в низковольтную сеть большой мощности

В одной из предыдущих статей мы уже рассматривали измерительные трансформаторы тока, их сферы применения, технические характеристики и особенности режима работы.

Как отмечалось ранее, для подключения счетчика в сеть большой мощности (с большими токами) необходимо применять специальные устройства — измерительные трансформаторы тока. Речь идет о низковольтных сетях до 0,66 кВ, где уровень номинального тока 100 А и выше. Счетчики прямого включения не предназначены для использования в таких мощных сетях, поэтому и требуется снизить уровень рабочего тока до величины, удобной для измерения приборами учета — 5 А.

Способ подключения в сеть счетчика, при котором токовые обмотки счетчика подключаются к измерительным выводам трансформатора тока называют полукосвенным. При этом способе подключения счетчика используется рабочее напряжение сети (обмотки напряжения подключаются к электросчетчику напрямую).

Существует также и косвенный способ подключения счетчика, однако он применяется для учета электроэнергии в установках с напряжением более 1 кВ. При косвенном подключении счетчика кроме трансформаторов тока применяются трансформаторы напряжения, снижающие высокое значение напряжение до 100 В.

Класс точности и его значение для учета электроэнергии

Правила Устройства Электроустановок (сокращенно ПУЭ) устанавливают классы точности для трансформаторов тока различных категорий применений. Так, для коммерческого учета должны устанавливаться трансформаторы тока с классом точности не более 0,5, а для технического учета необходим класс точности не выше 1,0.

Также встречаются трансформаторы тока с практически одинаковыми классами точности 0,5 и 0,5S. В чем заключается между ними разница? Погрешность обмотки ТТ с классом точности 0,5 не нормируется ниже 5%. Это значит, что при нагрузке в главной цепи ниже 5% электрическая энергия не будет учитываться. Класс точности 0,5S говорит о том, что трансформатор тока будет передавать сигнал на счетчик при уровне нагрузки не ниже 1%.

Схемы подключения счетчика через трансформаторы тока

Подключить трехфазный счетчик электроэнергии в мощную низковольтную сеть с глухозаземленной нейтралью можно по приведенным ниже схемам.

Цепи тока и напряжения в этой схеме, которую еще называют «десятипроводной» (по количеству используемых проводов), разделены. Подобное разделение цепей напряжения и тока позволяет повысить электробезопасность и легко проверять правильность подключения.

Следующая схема, в которой все выводы И2 измерительных трансформаторов тока соединяются в общую точку и присоединяются к нулевому проводнику, называется «звезда» (т. к. трансформаторы тока соединены по одноименной схеме). Она экономична с точки зрения использования проводов, однако усложняет проверку схемы включения счетчика представителями энергоснабжающих организаций.

«Семипроводная» схема на сегодняшний день является устаревшей, но так или иначе до сих пор встречается. Эта схема, будучи самой экономичной, опасна для обслуживающего персонала и потому должна быть модернизирована до десятипроводной.

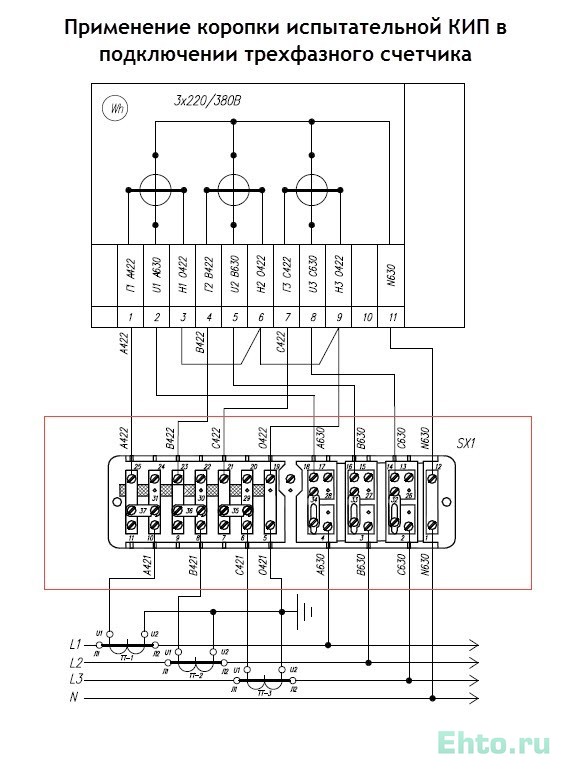

Подключения счетчика электроэнергии через переходную испытательную коробку (КИП)

Как указано в ПУЭ (п 1.5.23.), подключать трехфазные счетчики электроэнергии следует через испытательные коробки, упомянутые выше. Они (коробки испытательные переходные) позволяют производить замену счетчика, не отключая нагрузку, так как все необходимые переключения можно произвести в КИП.

Также встречаются низковольтные сети с изолированной нейтралью (система IT). Если быть более точным, то в сети с такой системой заземления нейтральный проводник может быть как полностью изолирован, так и заземлен при помощи специальных приборов, обладающих большим электрическим сопротивлением.

Такая система (IT) применяется на объектах, к которым предъявляются высокие требования по надежности и безопасности электроснабжения. Например, изолированная система IT применяется для  электрических установок угольных шахт, для мобильных дизельных и бензиновых электростанций, а также для аварийного освещения и электроснабжения больниц. Подключить счетчик электроэнергии к трансформаторам тока в сеть с изолированной нейтралью можно по следующей схеме.

Измерительные трансформаторы тока — это устройства, преобразующие большие значения тока  главных цепей до величины 5 А, удобной для измерения счетчиками электроэнергии. Именно это и определяет их основное назначение: питание цепей учета электроэнергии (коммерческий и технический) в мощных установках, там где счетчики прямого включения просто не могут применяться.

Подключение счетчика через трансформаторы тока (фото, видео, схема)

Электросчётчик – устройство, позволяющее осуществлять контроль и учёт потребляемой электрической энергии. Подключение счетчика через трансформаторы тока может осуществляться по нескольким схемам. Актуальным на сегодняшний день считается трёхфазный счётчик Меркурий 230.

Монтаж счётчика для учёта использованной электроэнергии проводится путём подключения его через схему электроснабжения. Различают по конфигурации однофазные и трёхфазные счётчики, которые можно подключить прямым и непрямым способом.

Монтаж однофазного прибора

Подключение однофазного электросчётчика производится в область разрыва линии питания. Не должно быть подключения потребителей энергии к линии питания до монтажа счётчика. Установка автоматического выключателя будет основательной в целях защиты подводящей линии. Также он понадобится в процессе замены прибора. Благодаря установке выключателя не потребуется обесточивание всей подводящей линии.

Также целесообразным будет установка автоматического выключателя после монтажа электросчётчика через трансформаторы тока, для защиты отходящей линии при возникновении поломок цепи пользователя электроэнергии.

На каждом однофазном устройстве, зачастую с задней стороны, имеется схема подключения. Прибор с одной фазой подключается при помощи четырёх зажимов, посредством которых присоединение провод с устройством. Фазный и нулевой провода соединяют с зажимами по такой схеме:

• клемма №1 к фазному проводу (L),
• клемма №2 к отходящему фазному проводу,
• клемма №3 к нулевому проводу питающей линии (N),
• клемма №4 к отходящему нулевому проводу.

Данная схема подключения однофазного счётчика предназначена для установки в частном доме, квартире высотного дома, а также средней площади торгового павильона.

Установка трёхфазного устройства

Контроль и учёт электрической энергии в четырёх-проводных сетях требует применения как измерителя трёхфазного электросчётчика, подключение которого возможно прямым путём и через трансформаторы тока. Устройство для измерения электроэнергии, подключаемое по схеме с использованием трансформаторов тока называется трансформаторным счётчиком.

Применение трансформаторов тока необходимо при полукосвенном включении счётчика к электрической сети и установленной мощности за пределами 60 кВт. Эти дополнительные устройства отличаются использованием электрического провода вместо первичной обмотки. Основываясь на законы индукции, протекание тока по проводнику при вторичной обмотке происходит электрический заряд, величину которого контролирует и учитывает прибор.

Расчёт объёма использованной электрической энергии осуществляется путём умножения показаний измерительного прибора на коэффициент трансформации. В качестве источников информации при подключении устройств контроля и учёта электричества путём выступают трансформаторы тока.

Подключение через трансформаторы тока

Самой актуальной на сегодняшний день считается схема подключения десятипроводная, преимуществом которой является изоляция силовых цепей.

Трансформаторы тока обеспечивают эту самую изоляцию силовых цепей. Для применения в бытовых или промышленных условиях измерительного устройства изоляция или по-другому гальваническая развязка является важным фактором, обеспечивающим безопасность. К минусам такого способа следует отнести достаточно большое количество проводов.

Схема подключения производится в чёткой последовательности:

1. клемма №1 – вход фазного привода (А).
2. клемма №2 – вход измерительной обмотки фазного привода (А).
3. клемма №3 – выход фазного привода (А).
4. клемма №4 – вход фазного привода (В).
5. клемма №5 – вход измерительной обмотки фазного привода (В).
6. клемма №6 – выход фазного привода (В).
7. клемма №7 – вход фазного привода (С).
8. клемма №8 – вход измерительной обмотки фазного привода (С).
9. клемма №9 – выход фазного привода (С).
10. клемма №10 – вход нулевого привода (N).
11. клемма №11 – выход нулевого привода (N).

В процессе установки измерительного устройства электроэнергии, трансформаторы подключают к разрыву цепи посредством специальных зажимов, называемых Л1 и Л2.

Подключение трехфазного счетчика

Одной из упрощённых версий подключения трёхфазного счётчика через трансформаторы тока считается сведение их в конфигурацию по внешним характеристикам похожую на звезду. Такой способ облегчает установку счётчика, поскольку задействуется значительно меньше проводов. Это обусловлено сложной конфигурацией внутренней схемы устройства.

Более устаревшей, но всё же в действительности встречаемой является семипроводная схема подключения счётчика с трёмя фазами через трансформаторы тока.

Минусом семипроводного способа считается отсутствие изоляции измерительных цепей, что является крайне небезопасным фактором при использовании и обслуживании прибора.

Устройство нового поколения

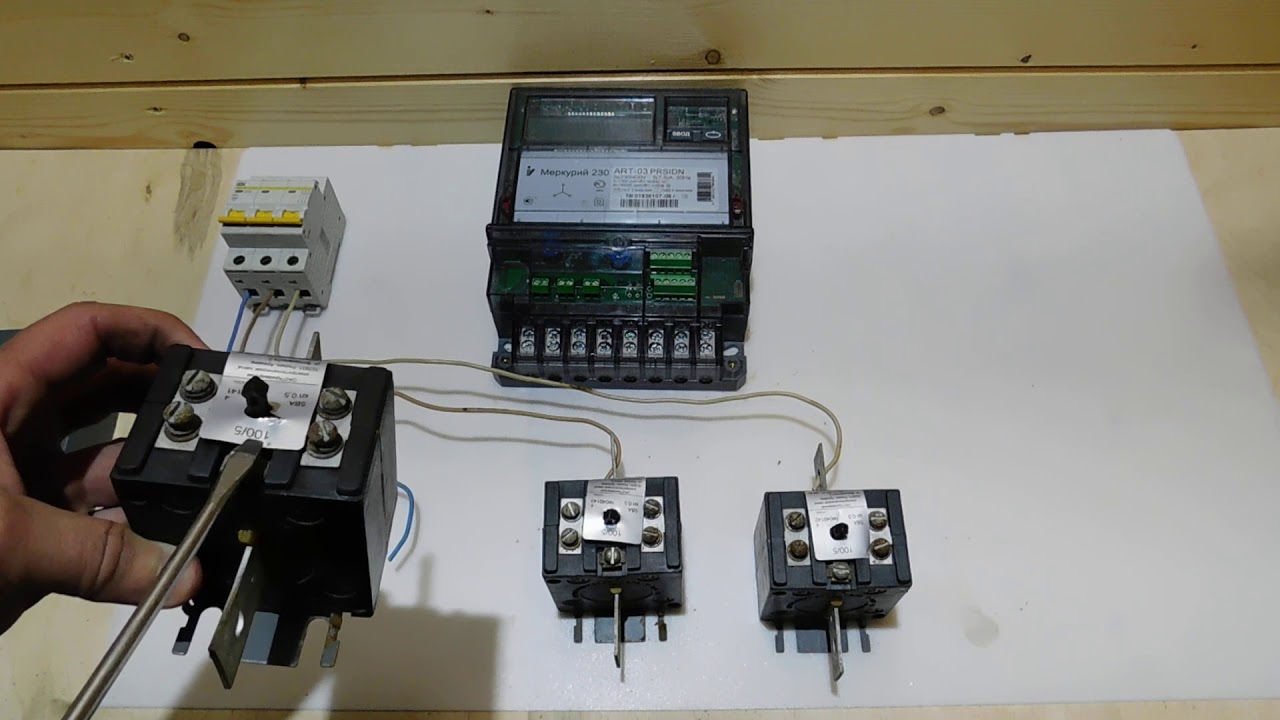

Именно таковым считается трёхфазный электросчётчик Меркурий 230, применяемый для фиксирования активной и реактивной электрической энергии в сетях с напряжением 380 В. Меркурий 230 характеризуется двумя телеметрическими выходами, защитой от взлома и классом точности варьирующейся в пределах 0,5-1 S. Напряжение резервного питания у Меркурия 230 составляет порядка 6-9 В. Имеются в наличии интерфейсы для обмена данными. Счётчик Меркурий 230 оснащён электронной пломбой и автоматической диагностикой, определяющей ошибки и неисправности.

Подключение электросчётчика Меркурия 230 возможно как прямым, так и трансформаторным способом. Благодаря таким возможностям устройство применимо практически при любых условиях эксплуатации.

Трансформатор тока подключение сечение. Подключение счетчиков через трансформаторы.

Доброе время суток, дорогие читатели!

Давненько я ничего не писал. Тому есть причина. Делаю ремонт.

Хотел было снять несколько роликов о монтаже проводки в квартире, но понял что это не совсем интересно.

Поэтому сегодня статья о счетчиках электрической энергии.

Пафосный и занудный вариант ее я выбросил и решил писать, как будто рассказываю рядовому гражданину, например Вам, который ничего о счетчиках е знает.

Когда-то у меня в перечне работ лаборатории был вид работ: проверка и наладка цепей учета. Даже методика была. А в электрических сетях служба по контролю за учетом электроэнергии вообще входила в состав лаборатории, по крайней мере у нас в Рязани…

Впрочем, начнем.

Итак, счетчики бывают однофазные и трехфазные. Первые в основном применяются в частном секторе (дома, квартиры, гаражи), вторые везде.

По типу подключения счетчики делятся на:

счетчики прямого включения

на рисунке изображено подключение однофазного счетчика.

счетчики включаемые через трансформаторы тока. Про трансформаторы тока статья уже на сайте. Читайте с удовольствием.

на рисунке изображено подключение трехфазного счетчика через трансформаторы тока.

Чем обуславливается выбор типа подключения? Ожидаемым током нагрузки .

Обычно счетчики прямого включения рассчитаны не более чем на 100 А. Обращайте внимание на максимальный допустимый ток счетчика в паспорте или на самом счетчике, т.к. бывают счетчики на 6 А, которые применяют либо для подключения через трансформаторы тока, либо там где нагрузка мала.

Чем обусловлен выпуск счетчиков на разный максимальный возможный ток? Минимизацией погрешности измерений . Предпочтительнее всего когда нагрузка счетчика не превышает 2/3 максимального возможного тока.

Почему бы не выпускать счетчики подключаемые только через трансформаторы тока? Потому что трансформаторы тока так же вносят ошибку в результат измерений.

Поэтому энергоснабжающие организации выбрали золотую середину: стараются убрать трансформаторы тока с коэффициентом трансформации менее 100/5, предписывая установку счетчиков прямого включения в этом случае.

Какие часто возникают вопросы по однофазным счетчикам?

Благодаря тому, что межповерочный интервал счетчика электрической энергии составляет 16 лет (уточнить его можно в паспорте на счетчик) о нем благополучно забыли. Но счетчик это измерительный прибор, который необходимо поверять через определенный промежуток времени, чтобы удостовериться, что он все еще правильно учитывает электроэнергию. С недавних пор об этом вспомнили и пошли гражданам предписания о необходимости поверить прибор учета, а то и заменить.

Чем обосновано требование замены счетчика? Ранее класс точности счетчика должен был быть не хуже 2,5, теперь требования ужесточились, и требуются счетчики с классом точности не хуже 2,0.

Отмечу, что чем меньше число обозначающее класс точности, тем точнее измерение.

В процессе своей деятельности я сталкивался со счетчиками класс точности которых 0,2.

Кроме самого счетчика имеется куча требований к антуражу:

— Высота установки счетчика 0,8 – 1,7 м от пола до клемной колодки.

— Провода для подключения должны быть сечением не менее 2,5 мм 2 если они из меди и не менее 4 мм 2 если они из алюминия. И желательно чтобы жила была не многопроволочной.

— Перед счетчиком должно быть коммутирующее устройство – автоматический выключатель или выключатель нагрузки – это сейчас, а ранее применялись пакетные выключатели. Лучше если оно будет двухполюсным. Т.е. при отключении коммутирующего устройства обрывается не только фаза,но и ноль.

Для чего это нужно? Для безопасного обслуживания прибора учета.

— После счетчика обычно ставятся автоматические выключатели.

Советую замену счетчика отдать на откуп энергоснабжающей организации.

Почему? Дело в том что эта услуга не так дорога, зато работа будет выполнена настоящими профессионалами, которые потом еще счетчик и опломбируют. Если же Вы сами счетчик поменяете или установите, с Вас все равно возьмут те же деньги за проверку правильности подключения и последующую опломбировку.

Схема подключения счетчика всегда приводится в паспорте на счетчик и часто дублируется на обратной стороне крышки клемной колодки:

На рисунке обратная сторона крышки однофазного счетчика.

Гораздо больше вопросов по трехфазным счетчикам.

Трехфазные счетчики бывают на 380 В и на 100 В. Вторые применяются для установки приборов учета на стороне 6 – 10кВ с питанием их от трансформаторов напряжения.

Читайте статью о трансформаторах напряжения на сайте с удовольствием.

Кроме того есть масса особенностей при включении счетчика через трансформаторы тока. Кстати, схемы их подключения так же приводятся в паспорте на счетчик.

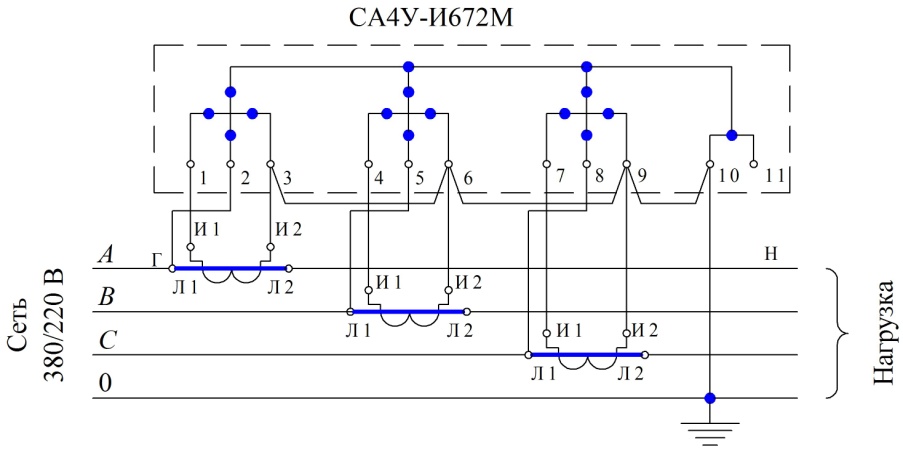

На рисунке простейшая схема включения счетчика через трансформаторы тока.

Следует учитывать обязательно направление протекания тока через трансформаторы тока. Если один из трансформаторов перевернуть (Л1 и Л2 поменять местами), а И1 и И2 оставить подключенными по прежнему, то показания счетчика будут неверны.

Аналогично будет и если И1 и И2 одного из трансформаторов тока поменять местами.

Так же нельзя напряженческие проводники и токовые от разных фаз подключать на одну группу контактов счетчика. (например, контакты 1, 2, 3 предназначены для подключения фазы “А” и если на клеммах 1 и 3 подключены токовые цепи фазы “А”, то на клемму 2 сажать проводник с напряжением фазы “В” нельзя)

Для правильности измерений электронными счетчиками так же важна правильность чередования фаз. Правильность чередования фаз у современных счетчиков можно легко определить используя специальное программное обеспечение или прибор “ВАФ”.

Это не касается электромагнитных счетчиков.

Еще Вы можете столкнуться со счетчиком для измерения только реактивной энергии. Их легко определить по типу. В нем обязательно будет буква “Р”, а на клеммнике не будет клеммы для подключения нуля.

Современные электронные счетчики измеряют и активную и реактивную мощность и еще много чего.

А на возникшие у Вас вопросы по поводу учета электроэнергии я обязательно отвечу.

На сем прощаюсь и желаю успехов!

Разобравшись со схемой подключения однофазного электросчетчика перейдем к изучению схемы подключения трехфазного. Трехфазный счетчик состоит из трех однофазных, укомплектованных в одном корпусе с объединенным устройством суммирования и отображения киловатт*часов. При небольших токовых нагрузках до 5/60 и 5/100 А трехфазные счетчики можно включать напрямую в сеть (трансформаторы тока встроены в счетчик). Если же величина тока в трех фазах выше 100 А, то токовые обмотки () или датчики тока () счетчика подключается к сети через вторичные обмоткам измерительных трансформаторов. Кроме того, если счетчик рассчитан на номинальное напряжение 100 В, то параллельные обмотки подключаются через трансформаторы напряжения.

Схема подключения счетчика напрямую

Подключение трехфазного счетчика напрямую аналогично присоединению к сети однофазного, где вместо одной фазы, к примеру «А», подключаются все 3 фазы «А, В, С». Перед включением счетчика напрямую согласно ПУЭ необходимо перед ним ставить вводной коммутационный аппарат ( , или рубильник с предохранителями) на расстоянии, не дальше 10 метров от счетчика.

Самым оптимальным вариантом является трехфазный автоматический выключатель с номинальным током, меньшим по величине тока трехфазного счетчика. Данная схема используется для ведения учета в частных домах, гаражах, не больших магазинах.

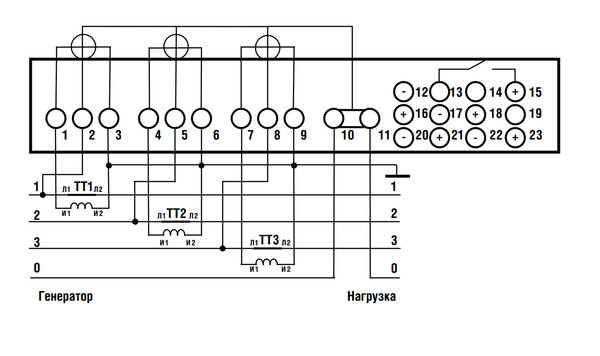

Схема подключения трехфазного счетчика через трансформаторы тока

Если в трехфазной сети величина тока по фазам превышает значение номинального тока трехфазного счетчика, то для подключения прибора учета электроэнергии используются трансформаторы тока. Трансформаторы тока служат в основном для увеличения пределов измерения контрольно-измерительных приборов, нашем случае счетчика, рассчитанных на потребляемый ток до 5 А. Состоят из шинопровода (первичная обмотка Л1, Л2) и вторичная обмотка И1, И2.

Как видно из рисунка, токовые обмотки (1-3, 4-6, 7-9)счетчика нужно подключать к выводам И1 и И2 вторичной обмотки измерительного трансформатора. Обмотки напряжения (2, 5, 8) присоединяются к шинопроводам Л1 и к нулевому проводу, к которым будет приложено напряжение 220 В. Схема соединения токовых и параллельных обмоток называется «звездой»! Трансформаторы тока выпускают следующих значений токов 10/5 А, 15/5 А, ….100/5 А и т.д.

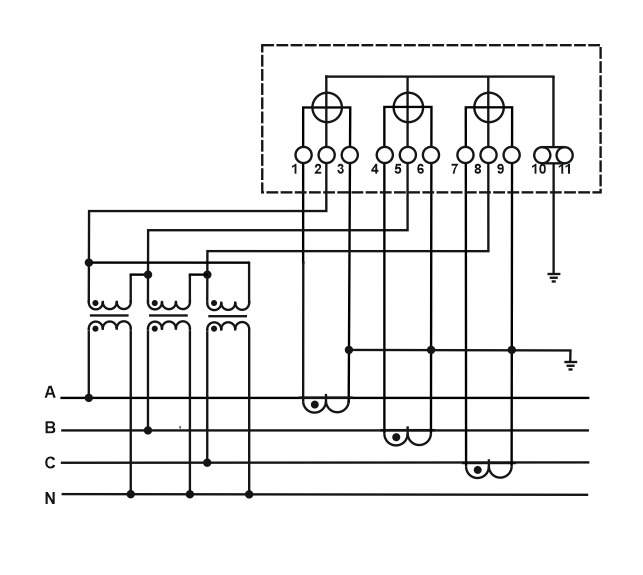

Схема подключения трехфазного счетчика через трансформаторы тока и напряжения

Для ведения учета электроэнергии в напряжением не 127 В, 220 В, 380 В, а выше (35 кВ, 110 кВ) совместно с трансформаторами тока используются трансформаторы напряжения, которые преобразуют во вторичной обмотке 100 Вольт для питания электросчетчика. Трансформаторы напряжения выпускают следующих напряжений: 6000/100 В, 10000/100 В.

Первичные обмотки трансформаторов напряжения подключаются к фазам А, В, С высоковольтной цепи и собираются в схему «звезда». Вторичные обмотки подключаются к обмоткам напряжения счетчика и к нулевому проводу, образуя также схему «звезда». Схема трансформаторов тока аналогична выше изложенной.

Учет электроэнергии с потребляемым током более 100А выполняется счетчиками трансформаторного включения, которые подключаются к измеряемой нагрузке через измерительные трансформаторы. Рассмотрим основные характеристики трансформаторов тока.

1 Номинальное напряжение трансформатора тока.

В нашем случае измерительный трансформатор должен быть на 0,66кВ.

2 Класс точности.

Класс точности измерительных трансформаторов тока определяется назначением электросчетчика. Для коммерческого учета класс точности должен быть 0,5S, для технического учета допускается – 1,0.

3 Номинальный ток вторичной обмотки.

Обычно 5А.

4 Номинальный ток первичной обмотки.

Вот этот параметр для проектировщиков наиболее важен. Сейчас рассмотрим требования по выбору номинального тока первичной обмотки измерительного трансформатора. Номинальный ток первичной обмотки определяет коэффициент трансформации.

Коэффициент трансформации измерительного трансформатора – отношение номинального тока первичной обмотки к номинальному току вторичной обмотки.

Коэффициент трансформации следует выбирать по расчетной нагрузке с учетом работы в аварийном режиме. Согласно ПУЭ допускается применение трансформаторов тока с завышенным коэффициентом трансформации:

1.5.17. Допускается применение трансформаторов тока с завышенным коэффициентом трансформации (по условиям электродинамической и термической стойкости или защиты шин), если при максимальной нагрузке присоединения ток во вторичной обмотке трансформатора тока будет составлять не менее 40 % номинального тока счетчика, а при минимальной рабочей нагрузке — не менее 5 %.

В литературе можно встретить еще требования по выбору трансформаторов тока. Так завышенным по коэффициенту трансформации нужно считать тот трансформатор тока, у которого при 25%-ной расчетной присоединяемой нагрузке (в нормальном режиме) ток во вторичной обмотке будет менее 10% номинального тока счетчика.

А сейчас вспомним математику и рассмотрим на примере данные требования.

Пусть электроустановка потребляет ток 140А (минимальная нагрузка 14А). Выберем измерительный трансформатор тока для счетчика.

Выполним проверку измерительного трансформатора Т-066 200/5. Коэффициент трансформации у него 40.

140/40=3,5А – ток вторичной обмотки при номинальном токе.

5*40/100=2А – минимальный ток вторичной обмотки при номинальной нагрузке.

Как видим 3,5А>2А – требование выполнено.

14/40=0,35А – ток вторичной обмотки при минимальном токе.

5*5/100=0,25А – минимальный ток вторичной обмотки при минимальной нагрузке.

Как видим 0,35А>0,25А – требование выполнено.

140*25/100 – 35А ток при 25%-ной нагрузке.

35/40=0,875 – ток во вторичной нагрузке при 25%-ной нагрузке.

5*10/100=0,5А – минимальный ток вторичной обмотки при 25%-ной нагрузке.

Как видим 0,875А>0,5А – требование выполнено.

Вывод: измерительный трансформатор Т-066 200/5 для нагрузки 140А выбран правильно.

По трансформаторам тока есть еще ГОСТ 7746—2001 (Трансформаторы тока. Общие технические условия), где можно найти классификацию, основные параметры и технические требования.

При выборе трансформаторов тока можно руководствоваться данными таблицы:

Добрый день, уважаемые читатели сайта «Заметки электрика».

Решил написать подробную статью на тему подключения счетчиков электроэнергии через трансформаторы тока (ТТ) и трансформаторы напряжения (ТН).

Все схемы подключения электросчетчиков в данной статье относятся, как к индукционным счетчикам, так и к электронным.

О том, как правильно выбрать трансформаторы тока и трансформаторы напряжения я расскажу Вам в следующей статье. Чтобы не пропустить выходы новых статей на сайте — подпишитесь на рассылку новостей.

Итак, приступим.

ТН1 — ТН3 — трансформаторы напряжения, ТТ1 — ТТ3 — трансформаторы тока.

Общая точка вторичных обмоток трансформаторов тока и напряжения должна быть заземлена с целью безопасности.

ТТ1 — ТТ3 — трансформаторы тока.

Пунктиром на схеме показано соединение, которое может отсутствовать.

Эта схема подключения счетчика аналогична схеме выше, но без использования трансформаторов напряжения. Примером такого подключения является счетчик .

ТТ1 — ТТ2 — трансформаторы тока. Трансформаторы напряжение отсутствуют.

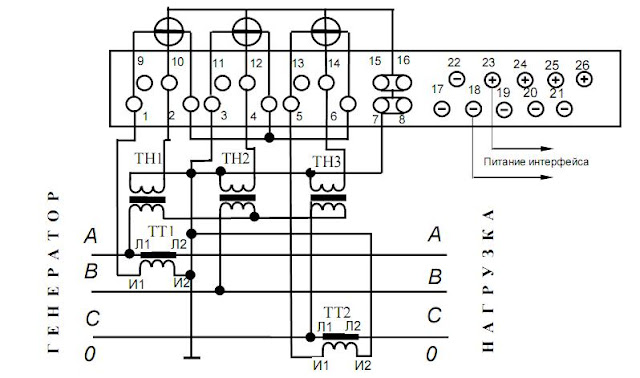

ТН1 — ТН3 — трансформаторы напряжения, ТТ1 — ТТ2 — трансформаторы тока.

Более подробно и наглядно по этой схеме подключения Вы можете узнать из моих следующих статей:

ТН1 — ТН2 — трансформаторы напряжения, ТТ1 — ТТ2 — трансформаторы тока.

Подключение счетчика через трансформаторы тока. Выводы

В завершении статьи о подключении счетчика через трансформаторы тока и напряжения, хочу напомнить Вам, что практически у любого счетчика на крышке от клеммных зажимов изображена схема его подключения с маркировкой и нумерацией выводов. А также имеется паспорт, где все подробно описано.

Однако, лучше все таки заранее знать тип счетчика, место установки, класс напряжения и соответственно схему его подключения.

Электромонтаж токовых цепей и цепей напряжения должен проводиться строго по ПУЭ. Требования ПУЭ к сечению проводов токовых цепей — не меньше 2,5 кв. мм, а цепей напряжения — не меньше 1,5 кв.мм. Все сечения указаны только для медного провода.

P.S. В данной статье размещены не все схемы подключения электросчетчиков, а только самые распространенные и востребованные. Если Вас интересуют и Вы знаете другие схемы, то с удовольствием обсудим их в комментариях.

Чтобы облегчить восприятие материала этой статьи по подключению счетчика через трансформаторы тока и напряжения, я приведу Вам наглядные примеры на каждую из вышеперечисленных схем, используя фото- и видео-ролики, созданные лично мною.

Следите за обновлениями или подпишитесь на новости сайта.

Подключение счетчика через трансформатор тока

Счетчики электроэнергии являются неотъемлемым атрибутом в распределительном щитке, предназначенном для ввода соответствующей линии к конечному пользователю. Также на некоторых участках устанавливают контрольные аппараты, для обнаружения точных мест утечек энергии или незаконного подключения. У нас вы можете приобрести счетчик Меркурий и других производителей. В любом случае важно их грамотно подключить.

Как сделать это через трансформатор тока (ТТ)?

Если сеть имеет три фазы, а суммарное напряжение составляет 100 или 400 В, то подключение приборов учета осуществляют через ТТ с номинальными значением в 5 А. При этом большую роль играет полярность обоих концов обмотки (и первичной, и вторичной). А вот тип счетчика значения не имеет. Схема рассчитана и на индукционные, и на электронные (типа Меркурий 230) устройства.
Помимо центрального прибора, вам необходимо подготовить 3 трансформатора тока. Логика подключения в данном случае такая:

• Каждая жила вводного кабеля распределяется с помощью клеммных зажимов (так называемой испытательной коробки, в соответствии с ПУЭ) с учетом фазы.
• На выходе из коробки они собираются в единую гофрированную трубку и выводятся на ТТ.
• Далее на входной зажим первого трансформатора (ТТ1) подсоединяют фазу А. Этот же провод необходимо подключить ко второй клемме катушки напряжения на счетчике.
• Выходной зажим ТТ1 соединяют с нагрузкой в распределительном щите.
• Концы вторичной обмотки трансформатора №1 подсоединяются так: начало – к клемме 1 фазы А, конец – ко 2-ой.
• Аналогично поступают с B и C. Общие выводы обязательно заземляются.

При этом шины могут быть установлены до или после трансформаторов тока.
Если в процессе подключения схема становится непонятной, то ее графическое изображение всегда можно найти на коробке или в инструкции по эксплуатации конкретного прибора учета. Большая часть соответствующих требований есть в ПУЭ. Так, сечение проводов не должно быть меньше 2,5 кв. мм. При этом рекомендуется все провода маркировать до и после выхода из клеммника или устройства. Это позволяет не запутаться в процессе монтажа.

Какие трансформаторы тока выбрать для подключения расчетных счетчиков



По современным оценкам ученых из разных стран, углеводородных топливно-энергетических ресурсов на земле хватит ненадолго: по самым пессимистичным оценкам – на 15-20 лет, по оптимистичным (если это слово здесь применимо) – еще на полвека. В связи с этим остро стоит вопрос экономии электроэнергии и энергосбережения, ведь для большинства электростанций основным видом топлива являются газ и мазут, а для некоторых – уголь.

В целях заботы о состоянии окружающей среды, а соответственно, и для контроля количества ресурсов, на нашей планете повсеместно используются различные системы контроля и учета потребления энергии. Чем больше электроэнергии использует предприятие, тем больше денег за это приходится платить, что и является ограничивающим фактором. Об учете электроэнергии в республике Беларусь можно узнать из глав 4.2 ТКП 339-2011 и 5.12 ТКП 181-2009. Рассмотрим основные вопросы, связанные с этой темой.

Как правило, расчетные счетчики – счетчики, используемые для расчета за электроэнергию, устанавливают на границе балансовой принадлежности. Согласно законодательству РБ, счетчики должны измерять и выдавать усредненные значения активной и реактивной мощности и энергии за установленные периоды – расчетный и контрольный. На некрупных предприятиях с токовыми нагрузками до 100 А обычно устанавливают счетчики прямого включения по току. Если использовать такие счетчики нет возможности из-за технической конструкции электроустановки, или токи превышают 100 А, счетчики подключают через трансформаторы тока – специальные устройства, понижающие большие токи в шинах или кабелях до низких значений, которые легче считывать счетчиками и которые не представляют большой опасности для человека. Обычно первичной обмоткой трансформатора тока являются шины или кабели, вторичной – обмотки самого трансформатора тока, находящиеся в его корпусе. Отдельно рассмотрим правила выбора трансформаторов тока (ТТ) и разновидность таких устройств.

Начнем с последнего. Существует 4 типа конструкции: проходные, опорные, шинные, с фарфоровой изоляцией. Соответственно конструктивному исполнению и обозначаются трансформаторы тока: буквами П, О, Ш, Ф, которые, как правило, стоят на втором месте в обозначении конкретной модели. Проходные ТТ встраиваются в распредустройства и токопроводы, изображение приведено ниже:





Опорные используют для установки в КРУ – комплектное распределительное устройство.





Трансформаторы тока шинные применяют для встраивания в шинопроводы:





Для этого они имеют отверстие соответствующей формы.

Трансформаторы в корпусе из фарфоровой изоляции выпускаются на высокое напряжение 35-150 кВ:







Выбор трансформаторов тока производится в следующей последовательности:

1) Определяется место размещения и среда – от этого зависит конструкция ТТ и климатическое исполнение;

2) Определяется номинальное напряжение ТТ: оно должно быть больше или равно номинальному напряжению средства учёта энергии;

3) Аналогично пункту 2 производится выбор номинального тока ТТ;

4) Проводники, соединяющие счётчик и трансформатор, надо подбирать таким сечением и длиной, чтобы обеспечивалась минимальная регламентированная потеря напряжения;

5) Класс точности подбирается таким, чтобы соответствовать классу точности, установленному соответствующими ТНПА.

Далее по таблицам с характеристиками трансформаторов тока выбирается подходящий ТТ.

В сети и специальной справочной литературе можно легко найти примеры выбора трансформаторов тока. Кроме того, в некоторых специальных случаях могут потребоваться примеры расчета самого трансформатора тока. При проектировании трансформаторов тока учитываются следующие факторы: его назначение, напряжение, ток, среда размещения. Обмотки трансформаторов тока на высокие напряжения могут погружаться в трансформаторное масло.

Правильно подобранные и подключенные трансформаторы тока и расчетные счётчики облегчат взаимодействие с энергоснабжающей организацией и обезопасят персонал, работающий на предприятии.





Подключение счетчика через трансформатор тока. Особенности метода, плюсы и минусы, схемы. Полезные видео.

При подключении счетчика в электросеть 380V с током до 100А и мощностью >60кВт нужно пользоваться трансформаторами тока, а не включаться напрямую. Такой метод способствует замерам больших нагрузочных токов маломощными приборами учета. Проводится подключение трехфазного счетчика через трансформаторы тока по разным схемам и принципиально отличается от прямого включения в фазные линии.

Плюсы и минусы включения через ТТ

Если включить в измерительную цепь токовый трансформатор, вы сможете понизить токи до чисел, указанных в коэффициенте преобразования прибора. Если кратко описать устройство ТТ, становится ясно, что это индуктивный преобразователь с двумя обмотками: в первичной обмотке витков, как правило, больше, чем во вторичной, но бывает и наоборот.

Когда первичная катушка подключается последовательно в линию, во второй цепи образуется меньшая фазовая нагрузка. Туда же осуществляют подключение катушки счетчика через трансформаторы. Так вы обеспечите дополнительную защиту электросчетчика от перегрузок и короткого замыкания: в случае чего сгорит преобразователь, а не дорогостоящий счетчик.

Нас интересует такая токовая характеристика преобразователя, как коэффициент трансформации, или преобразования. Ток в 1-ной и 2-ной цепи по своему значению может отличаться в 4 — 100 раз, потому коэффициенты бывают разными:

• 20/5;
• 30/5;
• 40/5;
• 50/5;
• 75/5;
• 100/5;
• 150/5;
• 200/5;
• 300/5;
• 400/5;
• 500/5.

При выборе коэффициента преобразования вы должны понимать, что нормальный режим работы электросчетчика предполагает сетевую частоту 50 Гц и номинальный ток в 5А. Коэффициент преобразования 100/5, например, означает, что кратность передачи равняется 20-ти, и вы сможете при правильном подключении трансформаторов тока к трехфазному счетчику обеспечить ток в нагрузочной цепи на уровне 100А.

Что выделяют из недостатков схемы подключения трехфазного счетчика через трансформаторы тока:

• сбои в работе устройства учета бывают в ситуации, когда измерительный ток во вторичной обмотке не доходит до границы срабатывания считывающего механизма, — такое случается при незначительном потреблении в линейных цепях; проблема актуальна для электромеханических моделей, но не электронных счетчиков;
• во время подключения трансформаторов тока к трехфазному счетчику надо внимательно учитывать полярность ТТ;
• трансформатору нужно обеспечить пространство для монтажа;
• специальные службы буду проводить проверки приборов.

Важные нюансы при включении счетчика с помощью ТТ

1. До покупки определитесь с типом счетчика, местом монтажа, классом напряжения и продумайте схему подключения счетчика через трансформаторы тока.
2. Внимательно прочтите паспорт прибора, рассмотрите схему на клеммной крышке с маркировкой и номерами выводов.
3. Электромонтажные работы с токовыми цепями проводятся в строгом соответствии с ПУЭ. Электропровода токовых цепей в сечении должны превышать 2,5 мм².
4. Очень удобно эксплуатировать и обслуживать систему в дальнейшем, если сделать буквенную и цифровую маркировку проводки вторичных цепей. Цветом можно выделить другие провода трансформатора.
5. Чтобы облегчить ремонт и замену 3-фазного электросчетчика, предусмотрите дополнительные контакты. Вам не придется отсоединять потребителей от электроэнергии при ремонтных работах.

Как выбирают ТТ? Значение тока максимальное во вторичной обмотке не должно превышать 40% от номинала, минимум составляет 5%. Порядок фазных напряжений, подключаемых к счетчику, контролируют фазометром.

Соблюдения полярности подключения обмоток — ключевой момент. Три пары клемм входа размещены на первичной обмотке, один из их контактов Л1 нужен, чтобы подключить правильный фазный провод. Второй контакт Л2 ведет проводку к 3-фазной нагрузке. И1, И2 — клеммы на измерительной обмотке, катушка 3-фазного электросчетчика подсоединяется к ним в параллель. Какое будет сечение у кабеля, идущего к клеммам первичной катушки, зависит от тока нагрузки, во вторичных цепях к счетчику подключен проводник от 2,5 мм² и более.

Варианты схем подключения

Какая схема подключения трансформаторов тока к трехфазному счетчику подойдет в вашем случае? Давайте разберем плюсы и минусы популярных вариантов.

10-проводная принципиальная схема

Удобная, тщательная и безопасная схема подключения трехфазного счетчика через трансформатор тока, но не без недостатков. С одной стороны, схема позволяет при смене устройства учета не отсекать электроустановки, цепи напряжения можно спокойно выключать посредством испытательной коробки, заземление токовых цепей не дает потенциалу образовываться на выводах вторичных цепей. Независимый учет проводится по каждой фазе, если все-таки он нарушится по одной фазе, на других это не проявится. С другой стороны, 10-проводная схема предполагает значительный расход проводника.

Назначение контактных зажимов в десятипроводной схеме подключения:

• входные зажимы фазовых проводов А, В, С — первый, четвертый и седьмой; выходные — третий, шестой, девятый;
• входные зажимы измерительных обмоток фаз — второй, пятый, восьмой;
• входной 0 провод идет на десятый зажим;
• нулевой провод — на одиннадцатый.

Информация по контактам трансформатора: вход силовой линии показан как Л1, вход измерительной обмотки как И1, выход силовой линии — Л2, выход измерительной обмотки — И2. Заземляющий провод РЕ подсоединяется к 0-вой шине.

Схема подключения “звездой”

Все выходы измерительных обмоток И2 должны сойтись в одном узле тока и подсоединиться к одиннадцатому зажиму устройства учета. Третий, шестой и девятый выходные зажимы фазовых проводов, а также десятый входной нулевого провода надо соединить вместе и подключить к нулевой шине.

Плюс такого подключения — меньше проводов, минус — в плохой наглядности соединений, что может затруднить проверку энергоснабженцам.

7-проводное подключение

Чем отличаются принципиальная и фактическая семипроводная схема
у принципиальной выводы И2 закорочены и заземлены	у фактической выводы И1 закорочены и заземлены

Эта схема экономит проводник, поскольку вторичные токовые цепи объединены, однако недостаточно надежна. Ненадежность работы связана со сбоем учета по всем фазам, если случится нарушение совмещенной токовой цепи. Сейчас является устарелой.

Видео для понимания процесса

Обратите внимание на интересные видео из Сети:

Типы трансформаторов тока

и их применение: Talema Group

В нашей предыдущей статье мы рассмотрели основные принципы конструкции и работы трансформаторов тока (ТТ). Теперь мы обсудим несколько распространенных типов ТТ и их применения.

Стандартный измерительный CT

Стандартные измерительные трансформаторы тока используются вместе с амперметрами для измерения больших токов, которые понижены до стандартного выходного коэффициента 5 А или 1 А. Номинальная мощность трансформатора тока в ВА соответствует номинальной мощности измерительного прибора или амперметра в ВА.

A 200/5 A Трансформатор тока серии FSD используется вместе с подвижным железным амперметром со шкалой от нуля до 200 A. Амперметр откалиброван так, что полное отклонение (FSD) происходит, когда на выходе трансформатора тока 5 А.

Нагрузка R амперметра должна быть как можно меньше, чтобы обеспечить возможность замыкания, близкого к короткому, чтобы гарантировать отсутствие препятствий для вторичного тока. Нагрузка R, используемая вместе с вольтметром, также должна быть как можно более низкой, чтобы поддерживать низкое вторичное напряжение ТТ для повышения точности.

ТТ с нагрузкой на амперметр ТТ, подключенный к нагрузке R измеряется вольтметром

Типичные номинальные значения стандартных измерительных трансформаторов тока в ВА составляют 2,5, 5 и 10 ВА. Для измерительных трансформаторов тока важно обеспечить насыщение на уровне, обеспечивающем безопасность измерительного прибора при токе выше номинального или в условиях неисправности.

Если амперметр отключен от цепи, вторичная обмотка фактически разомкнута, и трансформатор действует как повышающий трансформатор.Частично это связано с очень большим увеличением намагничивающего потока в сердечнике трансформатора тока, поскольку во вторичной обмотке отсутствует противодействующий ток, предотвращающий это.

Это может привести к тому, что во вторичной обмотке будет индуцировано очень высокое напряжение, равное отношению V _p × (N _s / N _p ), возникающего во вторичной обмотке.

По этой причине трансформатор тока нельзя оставлять разомкнутым. Если необходимо снять амперметр (или нагрузку), сначала следует замкнуть клеммы вторичной обмотки, чтобы исключить риск поражения электрическим током.

Передаточное число

Коэффициент трансформации трансформатора тока можно изменить, используя несколько витков. В приведенном ниже примере показано, как ТТ 300/5 А можно использовать в качестве ТТ 100/5 А, используя три первичных контура для уменьшения отношения витков с 60: 1 до 20: 1. Это позволяет использовать трансформатор тока с более высоким номиналом для измерения более низких токов.

Пределы погрешности отношения для измерительных трансформаторов тока классов 3 и 5 показаны ниже.

Ошибка соотношения составляет 3% и 5% соответственно, без требования ± фазовый сдвиг.

Применения для измерительных трансформаторов тока классов 3 и 5 включают:

• Защита от перегрузки
• Мониторинг тока Трехфазные генераторы
• Устройства управления
• Панели управления
• Управление и контроль распределительного устройства
• Распределение

Хотя желательно иметь нулевой сдвиг фаз между первичным и вторичным током для измерения 5 А ТТ это не так важно, поскольку амперметры показывают только величину тока.

Измерительный CT

Измерительный трансформатор тока предназначен для непрерывного измерения тока и точной работы в пределах номинального диапазона тока. Пределы погрешности по току и сдвига фаз определяются классом точности. Классы точности: 0,1, 0,2, 0,5 и 1.

В ваттметрах, счетчиках энергии и измерителях коэффициента мощности сдвиг фазы вызывает ошибки. Однако внедрение электронных счетчиков мощности и энергии позволило откалибровать погрешность фазы тока.

Когда ток превышает номинальное значение, измерительный трансформатор тока насыщается, тем самым ограничивая уровень тока в приборе. Материалы сердечника для этого типа CT обычно имеют низкий уровень насыщения, например нанокристаллический.

Nuvotem серии AP и AQ – это прецизионные трансформаторы тока с типичной точностью 0,1–0,2%, что делает их пригодными для приложений, требующих высокой точности и минимального сдвига фаз.

Защита CT

Защитный трансформатор тока разработан для работы в диапазоне сверхтоков.Это позволяет защитным реле точно измерять токи короткого замыкания даже в условиях очень высокого тока. Вторичный ток используется для срабатывания защитного реле, которое может изолировать часть силовой цепи, в которой возникла неисправность.

Материал сердечника для этого типа ТТ имеет высокий уровень насыщения и обычно изготавливается из кремнистой стали.

Напряжение в точке колена

За пределами точки K нам нужно увеличить ток в большей степени, чтобы иметь некоторое увеличение напряжения.Это потому, что кривая за точкой K становится нелинейной. Напряжение в точке K (V _k ) называется напряжением точки перегиба .

Напряжение точки перегиба трансформатора тока определяется как напряжение, при котором увеличение напряжения вторичной обмотки ТТ на 10% приводит к увеличению вторичного тока на 50%. Это также означает, что увеличение тока на 50% приведет к увеличению напряжения всего на 10%.

Напряжение в точке перегиба важно для трансформаторов тока класса защиты, т.е.е. где ТТ используется в целях защиты.

Нагрузка на защитные ТТ довольно высока по сравнению с ТТ измерительного класса, что означает, что падение напряжения на нагрузке будет большим. Следовательно, напряжение точки перегиба ТТ с классом защиты должно быть больше, чем падение напряжения на нагрузке, чтобы сердечник ТТ оставался в его линейной зоне.

Защитные трансформаторы тока обычно определяются в терминах совокупной погрешности при предельном коэффициенте точности, то есть насколько точным будет оставаться трансформатор тока, когда протекающий первичный ток во много раз превышает нормальный при возникновении неисправности.

Стандартные классы защиты трансформаторов тока – 5P 10 и 10P 10, где P – обозначение защиты. Число перед P указывает на общий процент ошибок. Число после буквы указывает коэффициент первичного тока, до которого будет достигнута совокупная погрешность, т. Е. В 10 раз больше номинального первичного тока в 5P 10 и 10P 10.

Защитные устройства обычно определяют классификацию ТТ защиты, предназначенного для работы с данным защитным устройством.

Talema производит широкий спектр стандартных и специально разработанных тороидальных трансформаторов тока 50/60 Гц. Каждая серия разработана с особыми характеристиками в компактных корпусах, подходящих для большинства приложений. Доступны варианты как с монтажом на печатной плате, так и с подвесным выводом, а также возможность использования IDC или двусторонних разъемов.

• Хью Бойл – старший инженер-конструктор Nuvotem Talema, работает в компании с 1986 года.До прихода в Nuvotem Хью работал инженером в компаниях British Telecom и Telecom Eireann, а также изучал телекоммуникационную инженерию City and Guilds в инженерном колледже Стоу в Глазго, Шотландия.

  Просмотреть все сообщения

Трансформаторы тока и напряжения – Peak Demand Inc

Трансформаторы тока и напряжения

Размещено в h в инструментальных трансформаторах к

Трансформаторы тока и напряжения

Стивен Шефер
Стивен – приглашенный автор Центра знаний Peak Demand и редактор журнала Learn Metering на сайте www.learnmetering.com.

CT или трансформаторы тока и PT или трансформаторы напряжения используются в измерениях для понижения тока и напряжения до более безопасных и более управляемых уровней. Многие хотят знать, что такое трансформатор тока и трансформатор напряжения. Здесь я попытаюсь развенчать заблуждение о CT PT. Еще я хочу отметить, что счетчики с номинальным током трансформатора тока используются не только как вторичный счетчик электроэнергии, но и как первичный счетчик электроэнергии.Счетчики с рейтингом CT также обычно являются счетчиками потребления.

Когда трансформаторы тока и трансформаторы используются в измерительной установке, такая установка считается трансформаторной. Некоторые люди называют измерители, в которых используется комбинация ТТ, ПТ или просто ТТ, измерителем с трансформатором тока. Услуги, рассчитанные на трансформатор, работают параллельно с услугой. Это означает, что, в отличие от автономных услуг, питание потребителя не прерывается при снятии счетчика. Причина, по которой они необходимы, заключается в том, что ток и / или напряжение измеряемой услуги слишком высоки.Это также зависит от политики и процедур утилиты. Например, некоторые коммунальные предприятия требуют, чтобы трансформатор был рассчитан на напряжение более 480 В. Пока других утилит нет.

Кроме того, некоторые коммунальные службы вообще не используют СТ в службах 480 В. Я рекомендую отказаться от этой практики из соображений безопасности техников счетчиков или линейного мастера, которым может потребоваться установка или снятие этих счетчиков с эксплуатации.

Итак, что делают CT? Как указывалось ранее, они служат для понижения высокого тока до безопасного управляемого уровня.Трансформаторы тока коммерческого класса спроектированы так, чтобы вырабатывать 5 ампер при номинальном значении усилителей на сервисе. Например, типичная установка в сети 120/208 на 400 А содержит 200: 5 ТТ. Когда через первичную обмотку трансформатора тока проходит 200 ампер, через клеммы вторичной обмотки выходит 5 ампер.

У

CT есть паспортные таблички и характеристики, как и у любого другого электрического оборудования. Наиболее важные моменты, которые следует отметить на паспортной табличке, – это коэффициент и номинальный коэффициент. Соотношение сторон будет напечатано большими буквами на боковой стороне CT.Типичные соотношения: 200: 5, 400: 5, 600: 5, 800: 5 и так далее. Опять же, это означает, что, когда указанное значение тока проходит через первичную сторону трансформатора тока, 5 ампер проходят через вторичную сторону.

Номинальный коэффициент используется при определении ТТ размера, используемого в конкретной установке. Некоторые CT имеют рейтинг 4, 3, 2 или 1,5. Это означает, что производитель заявляет, что точность ТТ превышает значения, указанные на паспортной табличке. Например, ТТ 200: 5 с номинальным коэффициентом 4 будет точно измерять мощность до 800 ампер.Итак, если бы эта конкретная служба была бы на 800 ампер, на вторичной стороне трансформатора тока и в базе счетчика выходило бы 20 ампер. Это важно, потому что мы хотим, чтобы наши трансформаторы тока были полностью насыщенными. Это означает, что мы хотим, чтобы ТТ 200: 5 имел такой размер, чтобы токи, протекающие через первичную обмотку, имели как можно ближе к 200 ампер. Когда сердечник ТТ полностью насыщен, он является наиболее точным. CT имеют тенденцию терять часть своей точности при более низких уровнях усилителя.

Большинство трансформаторных счетчиков сегодня относятся к классу 20.Это означает, что катушки тока внутри счетчика рассчитаны на постоянный ток 20 ампер. Вы не хотите перегрузить измеритель, поместив более 20 ампер в основание измерителя, потому что вы неправильно рассчитали трансформатор тока. Например, вы не захотите вводить в эксплуатацию трансформаторы тока 200: 5, которые, как вы знаете, будут потреблять 1000 ампер на первичной стороне. Это приведет к тому, что в основании счетчика будет 25 ампер, превышающих номинальную мощность счетчика. Это приводит к потере дохода.

Для правильного выбора ТТ важно знать, какой будет фактическая подключенная нагрузка.Лучший способ сделать это – проконсультироваться с инженером. Если трансформаторы тока должны быть размещены в трансформаторе, устанавливаемом на подставке или на опоре, и от этих трансформаторов требуется только одна услуга, лучше всего подбирать трансформаторы тока таким образом, чтобы они выдерживали максимальный ток, на который рассчитан трансформатор. Это делает две вещи: во-первых, это гарантирует, что ваш трансформатор тока никогда не будет перегружен, и, во-вторых, это способ найти перегруженные трансформаторы.

Еще одна вещь, которую хотят знать многие, – это расчет размеров трансформатора тока.Я знаю, что я сказал ранее, что вам следует проконсультироваться с инженером, и вам следует это сделать, но формула, которую мы используем для определения размеров трансформатора тока для однофазного трансформатора, выглядит следующим образом:

кВА x 1000

линейное напряжение

Теперь, чтобы найти правильный размер трансформатора тока для трехфазной сети, мы используем этот расчет размеров трансформатора тока.

кВА x 1000

линейное напряжение x √3

Фактически это формула для определения максимальной допустимой нагрузки трансформаторов.Имея эту информацию, мы можем рассчитать трансформаторы тока на основе предоставленной информации.

Довольно о CT, давайте поговорим о PT. PT – это трансформаторы потенциала. Их также называют трансформаторами напряжения или трансформаторами напряжения. Они используются для понижения напряжения до безопасного уровня, чтобы его можно было измерить. ПТ обычно используются в любой установке, где напряжение в сети составляет 480 В или выше. Некоторые типичные СТ составляют 2,4: 1 и 4: 1.

Теперь, когда мы знаем, что такое CT и PT, мы можем поговорить о множителях счетчиков.Множители счетчиков используются, когда счетчики устанавливаются в трансформаторных установках. Если соотношение CT составляет 200: 5, то множитель измерителя равен 40, что составляет просто 200/5. Если у услуги есть и CT, и PT, то эти два значения умножаются, чтобы получить множитель биллинга. Например, если услуга имеет 200: 5 CT и 2,4: 1 PT, множитель будет 96. Это потому, что 40 x 2,4 = 96.

Мы также много знаем о ТТ и измерителях благодаря теореме Блонделя. Перейдите по ссылке, чтобы узнать больше об этой теореме.

Сопутствующие товары

простых шагов для выбора подходящего трансформатора тока

Ответьте на следующие вопросы, чтобы найти подходящий трансформатор тока Выбрать подходящий трансформатор тока может быть так же просто, как ответить на несколько вопросов о вашем проекте, месте и целях. Возможно, вы сможете ответить на некоторые из этих вопросов еще до того, как ступите на сайт своего проекта. На другие вопросы, например, знание того, есть ли ограниченное пространство на вашей электрической панели, лучше всего ответить после посещения объекта.Ответьте на несколько вопросов заранее, чтобы избавиться от головной боли в будущем.

ВОПРОС 1: КАКОЙ ТИП МОЩНОСТИ ВЫ ИСПОЛЬЗУЕТЕ?

Следует иметь в виду, что то, что трансформатор тока совместим с измерителем, не означает, что это лучший выбор. Например, знаете ли вы, что все КТ DENT совместимы с приборами серий ELITEpro и PowerScout? Несмотря на то, что они работают вместе, накладные ТТ – не лучший выбор для использования с PowerScout. Почему? Потому что часть привлекательности накладных ТТ в первую очередь заключается в том, что их легко и удобно перемещать между панелями.Фактически, вы платите больше за это дополнительное удобство. PowerScout, как и другие субметры в отрасли, предназначен для постоянной установки, так зачем платить за удобство зажима, если вы его все равно не перемещаете? Некоторые способы, которыми выбор измерителя влияет на выбор ТТ:

1. Входы ТТ – ваш измеритель предназначен для выходных ТТ в мВ или выхода усилителя? Общие отраслевые стандарты – 333 мВ, 1 А или 5 А. Измерители DENT совместимы с 333 мВ.
2. Будет ли счетчик установлен на постоянной основе (например, с PowerScout или другим субметром) или вы будете перемещать счетчик с места на место (например, при проведении энергоаудита)?
3. Может ли измеритель работать с гибкими катушками Роговского отдельно или с усилителем / интегратором?

ВОПРОС 2: СКОЛЬКО УСИЛИТЕЛЕЙ ВЫ ПЛАНИРУЕТЕ ИЗМЕРЕНИЕ?

Возможно, один из самых важных вопросов, на который нужно ответить, – это то, сколько ампер будет измеряться.Как правило, вы узнаете об этом еще до посещения объекта, поскольку обычно это продиктовано целями вашего проекта. Если ваша цель – измерить световую нагрузку в небольшом офисе, требуемый ТТ будет намного меньше, чем если бы вы планируете измерить полную нагрузку на здание для большого комплекса. Имейте в виду, что наилучшая производительность ТТ достигается, когда ток составляет от 10% до 100% от полной шкалы ТТ. Например, предположим, что вы хотите измерить четыре цепи освещения с помощью проводов № 12 и автоматических выключателей на 20 А. Когда свет включен, сила тока составляет 45 ампер.Идеальным ТТ для этого примера является трансформатор тока с разъемным сердечником на 50 А. Но как насчет пояса Роговского? Они просты в установке и работают в широком диапазоне. Имейте в виду, что наилучшая точность ТТ достигается, когда нагрузка работает как можно ближе к полному номиналу ТТ. Если нагрузка ниже 20 А, вообще говоря, катушка Роговского не является правильным выбором, потому что она просто слишком велика для этой нагрузки. Кроме того, значения тока ниже 5А могут привести к тому, что измеритель покажет 0 ампер. Что произойдет, если вы переместите глюкометр между разными грузами? Иногда лучшим решением в этом случае является хранение двух разных наборов трансформаторов тока в вашем наборе инструментов – один набор для небольших нагрузок (например, набор разделенных сердечников на 50 А), а другой набор для больших нагрузок, таких как катушки Роговского.Таким образом, вы попадаете в самые разные среды.

ВОПРОС 3: НУЖНА ЛИ ВАМ СТАНДАРТНЫЙ ДОХОД?

Думая о типе и целях вашего проекта, важно иметь в виду, для чего будут использоваться конечные данные. Если вы выполняете проект измерения и проверки (M&V), стандартной точности (точность 1%) может быть достаточно для достижения целей вашего проекта. Если вы используете счетчик коммерческого уровня для подсчета и выставления счетов арендаторам, важен каждый бит точности – и CT для коммерческого уровня будет идеальным вариантом. Примеры использования ТТ стандартной точности:

1. Исследования нагрузок
2. Приложения для измерения и проверки

Примеры того, когда использовать доходный CT:

1. Учет потребления
2. Подсчет арендаторов
3. Биллинг арендатора
4. Ваш счетчик также относится к доходному классу

ВОПРОС 4: НАСКОЛЬКО ПРОДОЛЖИТСЯ ВАШ ПРОЕКТ?

Некоторые CT легче устанавливать и перемещать, чем другие.Доступные стили CT обычно включают:

• Split Core – съемная ножка или петля
• Clamp-On – конструкция прищепки, управление одной рукой
• Катушка Роговского – гибкий «канатный» CT
• Solid Core – жесткий; провод должен быть вставлен через окно

ТТ с разъемным сердечником, с зажимом и с катушкой Роговского предназначены для установки без отсоединения каких-либо проводов. В случае сплошного сердечника необходимо отсоединить проводник, чтобы пропустить его через оконный проем ТТ.Это может быть неудобно при определенных обстоятельствах и, вероятно, не очень удобно, если вы планируете часто перемещать глюкометр. Независимо от того, какой тип ТТ вы выберете, по возможности всегда отключайте питание контролируемой цепи и соблюдайте все меры безопасности, изложенные в руководствах к вашему оборудованию.

ВОПРОСЫ 5 и 6: СКОЛЬКО «СВОБОДНОГО» ПРОСТРАНСТВА У ВАС ЕСТЬ В ПАНЕЛИ? НАСКОЛЬКО БОЛЬШЕ ИЗМЕРИТЬ ПРОВОДНИК?

Ограниченное пространство может стать настоящей проблемой для большинства электрических панелей.Возможно, ваш счетчик – не единственное установленное оборудование для мониторинга. Когда несколько счетчиков и трансформаторов тока уже загружены, очень маленькие или гибкие трансформаторы тока становятся еще более привлекательными. (Примечание: NEC не позволяет оборудованию занимать площадь более 75% электрической панели.) Также важно учитывать: какой размер проводника вы будете измерять? Это провод 20 калибра или вы измеряете вокруг шины? Разрезной сердечник может быть идеальным для небольшого провода, но вряд ли он подойдет для шинопровода.Вообще говоря, трансформаторы тока с большими оконными проемами также предназначены для измерения более высоких ампер.

НУЖНА ПОМОЩЬ В ВЫБОРЕ СТ ДЛЯ ВАШЕГО ПРОЕКТА?

Если вы прочитали эти вопросы и все еще не уверены, какая компьютерная томография лучше, помните, что мы здесь, чтобы помочь! Свяжитесь с DENT Instruments, чтобы обсудить требования к вашему проекту. Мы поможем вам подобрать оборудование, соответствующее потребностям вашего проекта.

Подбор трансформатора тока | Выберите подходящий трансформатор тока

Главная »Новости» Как правильно подобрать трансформатор тока

Опубликовано: 2 апреля 2020 г., автором Weschler Instruments

Трансформатор тока (CT) используется для измерения переменного тока в однофазных или трехфазных цепях.В базовом трансформаторе тока приборного класса один первичный проводник проходит через сердечник.

Вторичная обмотка имеет несколько витков для обеспечения более низкого выходного тока, как показано на схеме. Это позволяет размещать измеритель вдали от сильноточной цепи. КИП обычно имеет вторичную обмотку переменного тока 1 А или 5 А, которая подключается к амперметру, измерителю мощности или счетчику энергии. ТТ доступны в различных размерах и стилях со стандартными соотношениями от 50: 5 до 4000: 5.Модели с разъемным сердечником легко модернизируются вокруг существующей проводки. Модели с твердым сердечником предлагают более низкую стоимость.

Трансформаторы тока различаются по размеру (номинальное значение в ВА), коэффициенту передачи и точности. Рейтинг VA определяет максимальное вторичное полное сопротивление (нагрузку), которое может работать с заявленной точностью.

Типичный аналоговый амперметр с трансформаторным номиналом имеет движение 5 А переменного тока (M). Провода от входных клемм (t1 и t2) вносят небольшое дополнительное последовательное сопротивление. Для работы 50 или 60 Гц измерения сопротивления от t1 до t2 достаточно для определения нагрузки амперметра.Добавьте два сопротивления проводов, чтобы получить полную нагрузку ТТ. Некоторые аналоговые измерители заменяют механизм 5A небольшим внутренним трансформатором тока и электронной схемой, которая управляет механизмом. Тот же метод используется для измерения нагрузки амперметра в этих устройствах.

Во многих цифровых счетчиках аналоговый измерительный элемент (M) заменен шунтирующим резистором (обычно 0,01 Ом) и электронной измерительной схемой. Некоторые цифровые измерители могут заменить шунтирующий резистор внутренним трансформатором тока для изоляции. В обоих случаях измерение сопротивления измерителя и общей нагрузки трансформатора тока такое же, как указано выше.

В «Таблице длины проводов трансформатора тока» ниже указана максимальная общая длина подводящих проводов (Rlead1 + Rlead2) по номиналу ВА для ТТ с вторичной обмоткой 5A. Если расстояние от измерителя составляет 10 футов, то общая длина провода для диаграммы составляет 20 футов. Указанные значения основаны на многожильном проводе, сопротивлении 0,02 Ом метра и температуре 50 ° C. Более высокие температуры увеличивают сопротивление свинца (0,4% / ° C для меди). Обратите внимание, что клеммы на трансформаторе тока также вносят вклад в нагрузку на трансформатор тока, поэтому предполагается подключение с низким сопротивлением.

Компания Weschler Instruments предлагает широкий выбор трансформаторов тока как с твердым сердечником, так и с разъемным сердечником. Все еще не уверены, какой стиль или соотношение сторон подходят для вашего приложения? Свяжитесь с нами сегодня и расскажите о своих потребностях, и один из наших высококвалифицированных продавцов поможет вам.

Измерение Vs. Защитные трансформаторы тока

Колеса промышленности вращаются некоторыми очень большими приводными системами.Однако некоторые из самых крупных машин управляются гораздо меньшими схемами управления. Трансформаторы тока помогают поддерживать бесперебойную работу этих цепей. Некоторые трансформаторы тока могут эффективно контролировать ток, в то время как другие обеспечивают ценную защиту. Рассмотрим подробнее различия и сходства защитных и измерительных трансформаторов тока.

Как работают трансформаторы тока

Чтобы лучше понимать защитные и измерительные трансформаторы, полезно знать, как они работают. Трансформатор тока не повышает или не понижает напряжение, как трансформаторы напряжения (которые вы можете увидеть на опорах электросети возле домов).Трансформаторы тока находят широкое применение в схемах управления, они могут повышать или понижать уровни тока и контролировать ток, как амперметр.

Защитные трансформаторы

Защитные трансформаторы тока помогают току проходить через нагрузку (провода, соединения или пускатели, реле или контакторы). Ток не может течь, пока клеммы защитного трансформатора не достигнут определенного напряжения.

Измерительные трансформаторы тока

Измерительные ТТ

работают так же, как портативные клещи, за исключением того, что обычно имеют больший диапазон.Они могут отслеживать текущий поток и давать вам показания о текущем использовании.

Преимущества защитных трансформаторов

Многие схемы управления имеют небольшие и чувствительные компоненты. Фактически, они могут быть очень чувствительны к условиям перегрузки по току. Защитный трансформатор работает как автоматический выключатель, чтобы поддерживать безопасные уровни тока и защищать компоненты схемы от опасно высоких уровней тока.

Преимущества измерительного трансформатора

Измерительные ТТ

не могут обеспечить защиту от перегрузки, потому что небезопасные уровни тока будут превышать точку насыщения.Они отслеживают и измеряют ток в цепях, чтобы помочь вам избежать проблем, связанных с высокими или низкими уровнями тока. Если вам нужен лучший источник для ваших защитных или измерительных трансформаторов тока, обращайтесь в Midwest Current Transformer. Вы можете позвонить нам сегодня по бесплатному телефону 1-800-893-4047 для получения дополнительной информации.

Описание трансформаторов тока

(ТТ) – Continental Control Systems, LLC

Обзор

Трансформаторы тока (ТТ) измеряют величину электрического тока, протекающего в проводнике.Счетчик WattNode ^® , который также измеряет напряжение, использует измерения тока и напряжения для расчета мощности и энергии (кВт и кВтч).

CCS продает только «безопасные» трансформаторы тока с низковольтными выходами. Этот тип ТТ откалиброван для вывода точно 0,333 В, когда ток, протекающий в первичной обмотке ТТ (размыкание), равен номинальному току полной шкалы ТТ.

Чтобы выбрать трансформатор тока, мы рекомендуем сначала выбрать стиль, либо трансформатор тока с отверстием (с разъемным сердечником), либо трансформатор тока с твердым сердечником, а затем выбрать необходимую модель на основе максимального измеряемого тока нагрузки и размера проводника. находится под наблюдением.

ВНИМАНИЕ! Счетчики WattNode могут использоваться только с выходными трансформаторами тока 0,333 В. Другие типы трансформаторов тока могут генерировать смертельно опасное высокое напряжение, которое может необратимо повредить оборудование.

CT Styles

• ТТ с разъемным сердечником (отверстие) имеют съемную секцию, так что их можно устанавливать, не прерывая цепь, и они доступны в трех размерах отверстия.
ТТ
• с твердым сердечником (тороидальные) более компактны и точны. Для установки ТТ с твердым сердечником необходимо отключить измеряемую цепь, чтобы они лучше подходили для новой проводки или постоянной установки.
ТТ шинопровода
• также являются ТТ с разъемным сердечником, но доступны в более крупных размерах и с более высокими номинальными токами. У них есть съемная секция, поэтому их можно устанавливать, не прерывая электрическую цепь.

CT Размеры проема

Размеры трансформаторов тока

соответствуют измеряемому проводнику. Размеры отверстий прямоугольного разъемного сердечника включают 0,35, 0,75, 1,25 и 2,0 дюйма. ТТ с твердым сердечником доступны с отверстиями от 0,3 ″ до 1,25 ″. Стили шинопровода доступны практически с любым размером отверстия от 1 ″ x 2.От 5 ″ до 8 ″ x 24 ″.

Диапазоны тока ТТ

Доступны стандартные трансформаторы тока

с номинальными токами полной шкалы от 5 до 3000 ампер. Катушки Роговского CTRC и трансформаторы тока шин по индивидуальному заказу доступны с номинальным током до 6000 А.

См. Также

---

Ключевые слова: трансформатор тока , ТТ с разъемным сердечником, тороидальный сердечник, ТТ размыкания, шина

Измерение энергии с использованием трансформаторов напряжения и тока – FLEX-CORE®

Измерение энергии – одна из важнейших функций современных измерительных приборов.Обеспечение точного измерения энергопотребления коммерческих зданий, промышленных предприятий и жилых домов является основой для выставления счетов коммунальными предприятиями.

Для коммерческих зданий, промышленных предприятий и фабрик коммунальные предприятия обычно обеспечивают электрические соединения на среднем уровне напряжения, обычно при напряжении системы 15 кВ и напряжении системы 34,5 кВ. В этих случаях существует пара соединений для измерения потребляемой мощности, включая наружные установки, где наружные трансформаторы напряжения среднего напряжения и трансформаторы тока устанавливаются на воздушных измерительных узлах, или для внутренних установок, где внутренние трансформаторы напряжения среднего напряжения и трансформаторы тока устанавливаются в внутренние щиты КРУ среднего напряжения.

В обоих случаях трансформаторы напряжения преобразуют систему среднего напряжения на более низкие рабочие напряжения, обычно на 120 В переменного тока, что подходит для подключения к измерительным приборам. Трансформаторы тока обеспечивают изоляцию от системного напряжения, а вторичные клеммы обеспечивают выходы 0-5А, которые подключаются к измерительным приборам.

Для обеспечения правильного выставления счетов коммунальными предприятиями объединенная функциональность трансформаторов напряжения и трансформаторов тока гарантирует правильное считывание показаний приборов учета, контролирующих потребление энергии в помещениях потребителя.

Для наружной установки в типичной системе 15 кВ можно использовать трансформатор тока для наружной установки JCK-5C и трансформатор напряжения JVW-5C для наружной установки, поскольку эти измерительные трансформаторы обладают высокой точностью, а JCK-5C имеет класс точности измерения 0,3B0,5 и JVW-5C с классом точности 0.3WXMYZ. Эта точность соответствует требованиям к точности измерений в коммунальном хозяйстве.

Внутренние трансформаторы напряжения модели PTG5 и внутренние трансформаторы тока JKM-5C, установленные в распределительных устройствах среднего напряжения, также имеют точность измерения 0.3WXMYZ и 0.3B1.8 соответственно. В установках распределительных устройств среднего напряжения бывают случаи, когда трансформаторы тока оконного типа, такие как модель 780, используются во вводе выключателя. Хотя трансформаторы тока оконного типа рассчитаны только на 600 В, их можно использовать при более высоких напряжениях, если кабели полностью изолированы.

Для других коммерческих и жилых приложений, где напряжение в системе находится на уровне использования, таком как 480 В переменного тока, для измерений используются трансформаторы напряжения низкого напряжения и трансформаторы тока оконного типа.Трансформатор напряжения модели 456 обеспечивает точность для коммунального уровня на уровне 0,3 ВтXM и может быть объединен с трансформатором тока модели JAK-0C, который имеет класс измерения 0,3B0,5 для коммерческого учета на низком уровне напряжения.
