Как сделать инверторный сварочный аппарат своими руками: схемы

Содержание статьи:

Инверторная сварка своими руками — это очень просто

Инверторная сварка — это современное устройство, которое пользуется широкой популярностью благодаря небольшому весу аппарата и его габаритов. Инверторный механизм основывается на применении полевых транзисторов и силовых переключателей. Чтобы стать обладателем сварочного аппарата, можно посетить любой магазин инструментов и обзавестись такой полезной вещью. Но есть способ намного экономнее, который обусловлен созданием инверторной сварки своими руками. Именно второму способу и уделим внимание в данном материале и рассмотрим, как сделать сварку в домашних условиях, что для этого понадобится и как выглядят схемы.

Особенности функционирования инвертора

Сварочный аппарат инверторного типа — это не что иное, как блок питания, тот, который сейчас применяется в современных компьютерах. На чем же основывается работа инвертора? В инверторе наблюдается следующая картина преобразования электрической энергии:

1) Напряжение, потребляемое из сети, преобразуется в постоянное.

2) Ток с постоянной синусоидой преобразовывается в переменный с высокой частотой.

3) Происходит снижение значения напряжения.

4) Происходит выпрямление тока с сохранением необходимой частоты.

Перечень таковых преобразований электрической цепи необходим для того, чтобы иметь возможность снизить массу аппарата и его габаритные размеры. Ведь, как известно, старые сварочные аппараты, принцип которых основывается на снижении величины напряжения и увеличения силы тока на вторичной обмотке трансформатора. В результате благодаря высокому значению силы тока наблюдается возможность дугового сваривания металлов. Для того чтобы сила тока увеличивалась, а напряжение снижалось, на вторичной обмотке уменьшается число витков, но при этом увеличивается сечение проводника. В результате можно заметить, что сварочный аппарат трансформаторного типа не только имеет значительные габариты, но и приличный вес.

Для решения проблемы был предложен вариант реализации сварочного аппарата посредством инверторной схемы. Принцип инвертора основывается на увеличении частоты тока до 60 или даже 80 кГц, тем самым осуществляя снижение массы и габаритов самого устройства. Все что потребовалось для реализации инверторного сварочного аппарата — это увеличить частоту в тысячи раз, что стало возможным благодаря применению полевых транзисторов.

Транзисторы обеспечивают сообщение между собой с частотой около 60-80 кГц. На схему питания транзисторов приходит постоянное значение тока, что обеспечивается благодаря применению выпрямителя. В качестве выпрямителя используется диодный мост, а выравнивание значения напряжения обеспечивают конденсаторы.

Переменный ток, который передается после прохождения через транзисторы на понижающий трансформатор. Но при этом в качестве трансформатора используется в сотни раз уменьшенная катушка. Почему используется катушка, потому как частота тока, которая подается на трансформатор, уже увеличена в 1000 раз благодаря полевым транзисторам.

В результате получаем аналогичные данные, как и при работе трансформаторной сварки, только с большой разницей в весе и габаритах.

Что нужно для сборки инвертора

Чтобы собрать самостоятельно инверторную сварку, нужно знать, что схема рассчитывается, прежде всего, на потребляющее напряжение величиной 220 Вольт и током на 32 Ампера. Уже после преобразования энергии на выходе ток будет увеличен почти в 8 раз и будет достигать 250 Ампер. Такого тока достаточно для того, чтобы создать прочный шов электродом на расстоянии до 1 см. Для реализации блока питания инверторного типа потребуется воспользоваться следующими составляющими:

1) Трансформатор, состоящий из ферритного сердечника.

2) Обмотка первичного трансформатора со 100 витками провода диаметром 0,3 мм.

3) Три вторичных обмотки:

— внутренняя: 15 витков и диаметром провода 1 мм;

— средняя: 15 витков и диаметром 0,2 мм;

— наружная: 20 оборотов и диаметром 0,35 мм.

Кроме того, чтобы собрать трансформатор, потребуются следующие элементы:

— медные провода;

— стеклоткань;

— текстолит;

— электротехническая сталь;

— хлопчатобумажный материал.

Как выглядит схема инверторной сварки

Для того, чтобы понимать, что вообще собой представляет сварочный инверторный аппарат, необходимо рассмотреть схему, представленную ниже.

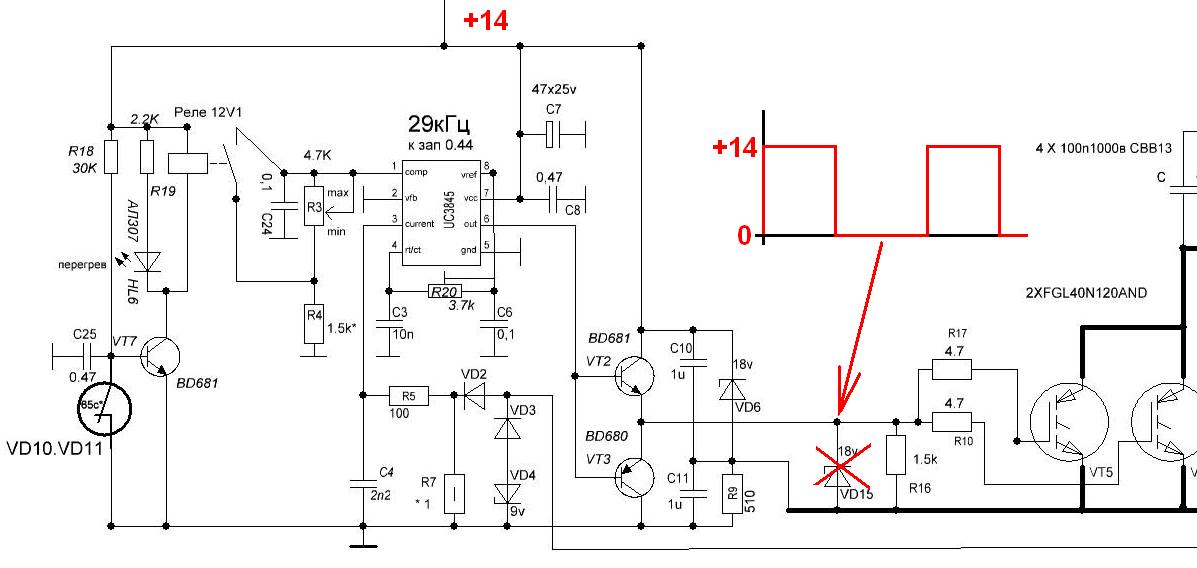

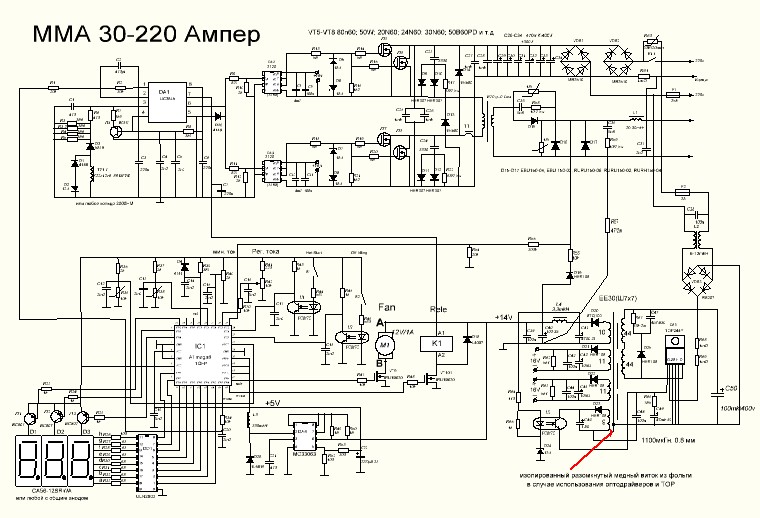

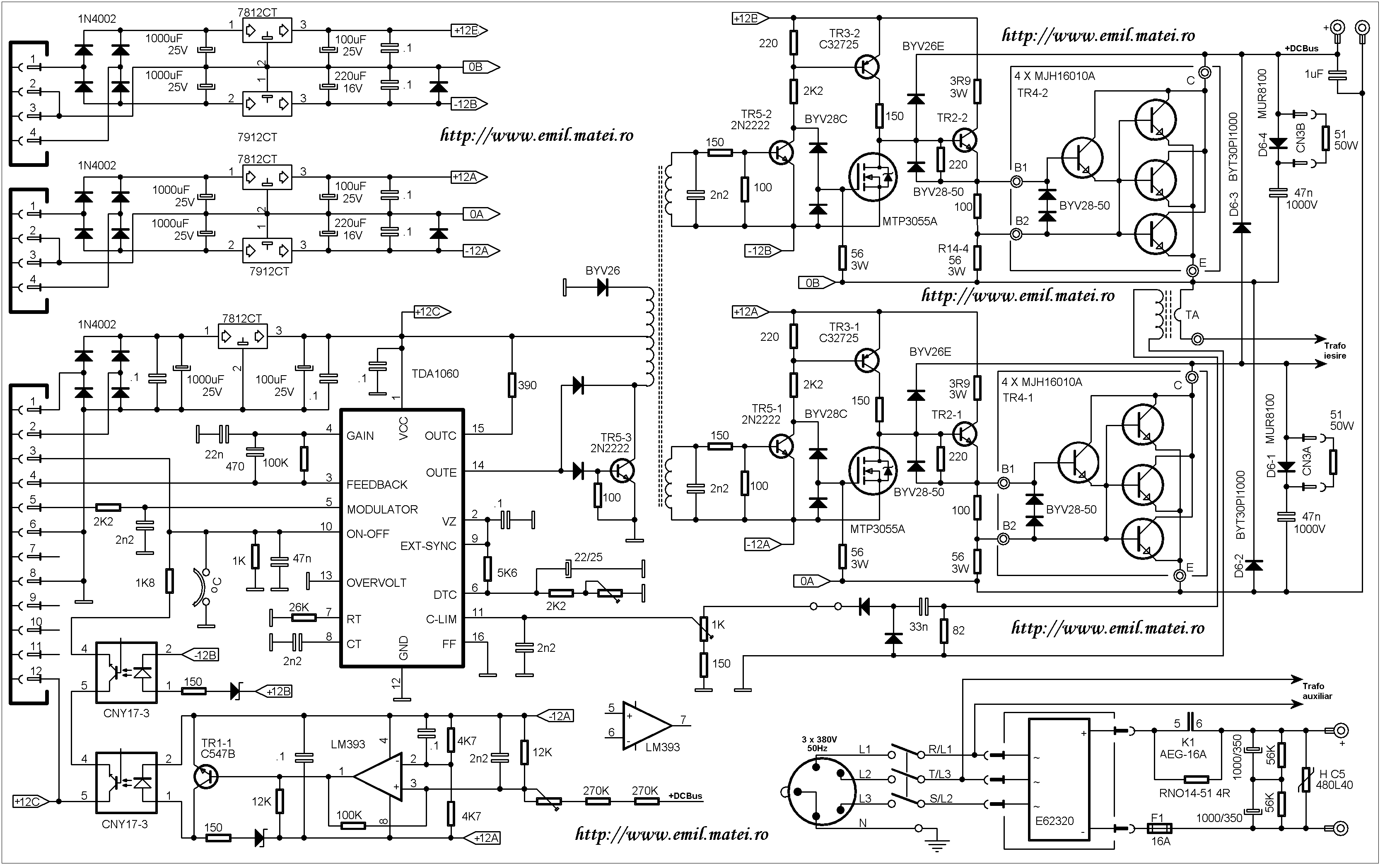

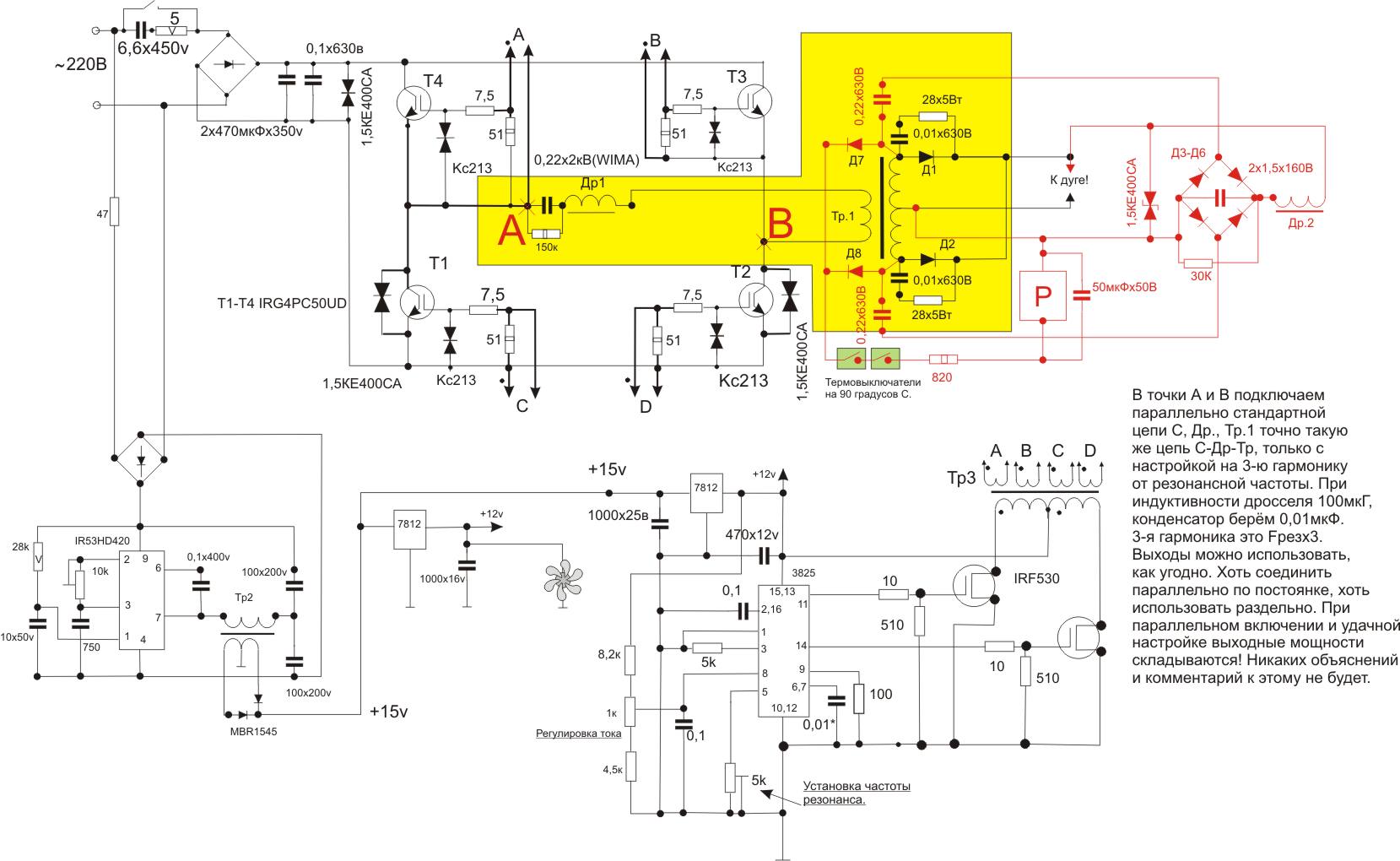

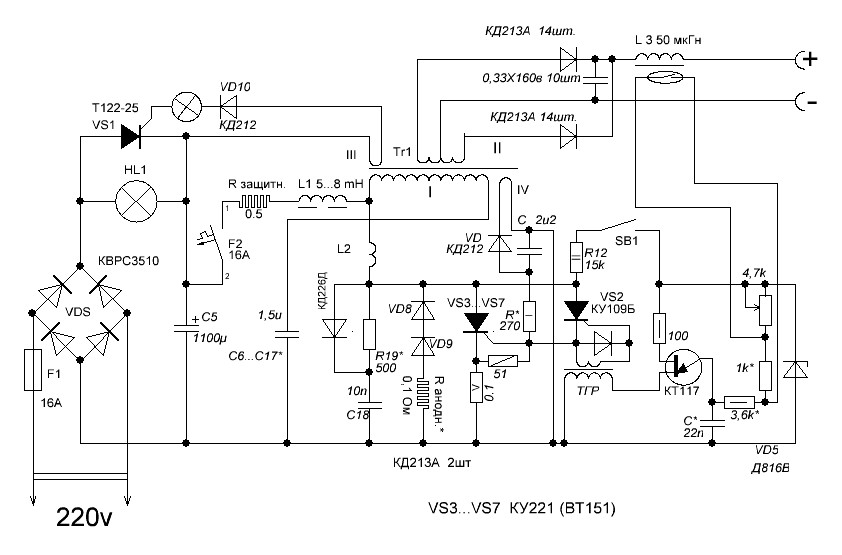

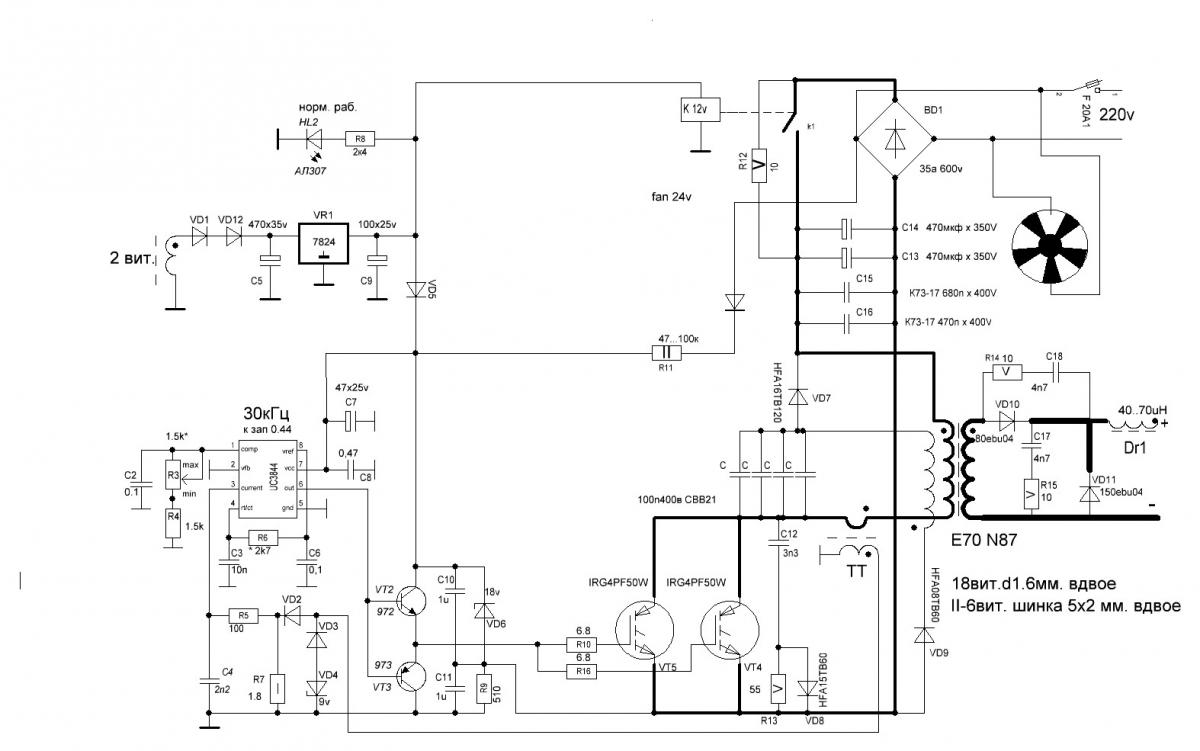

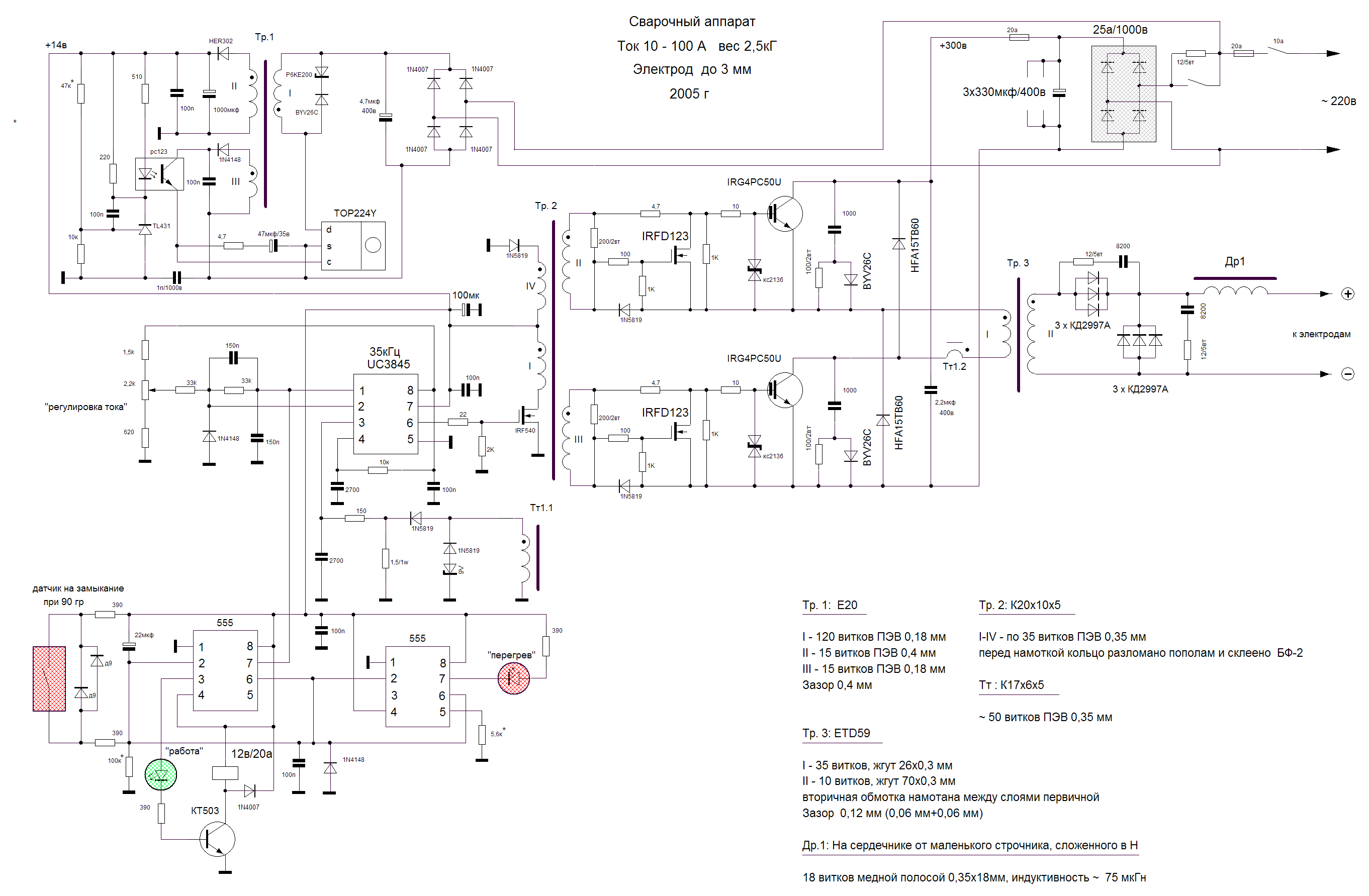

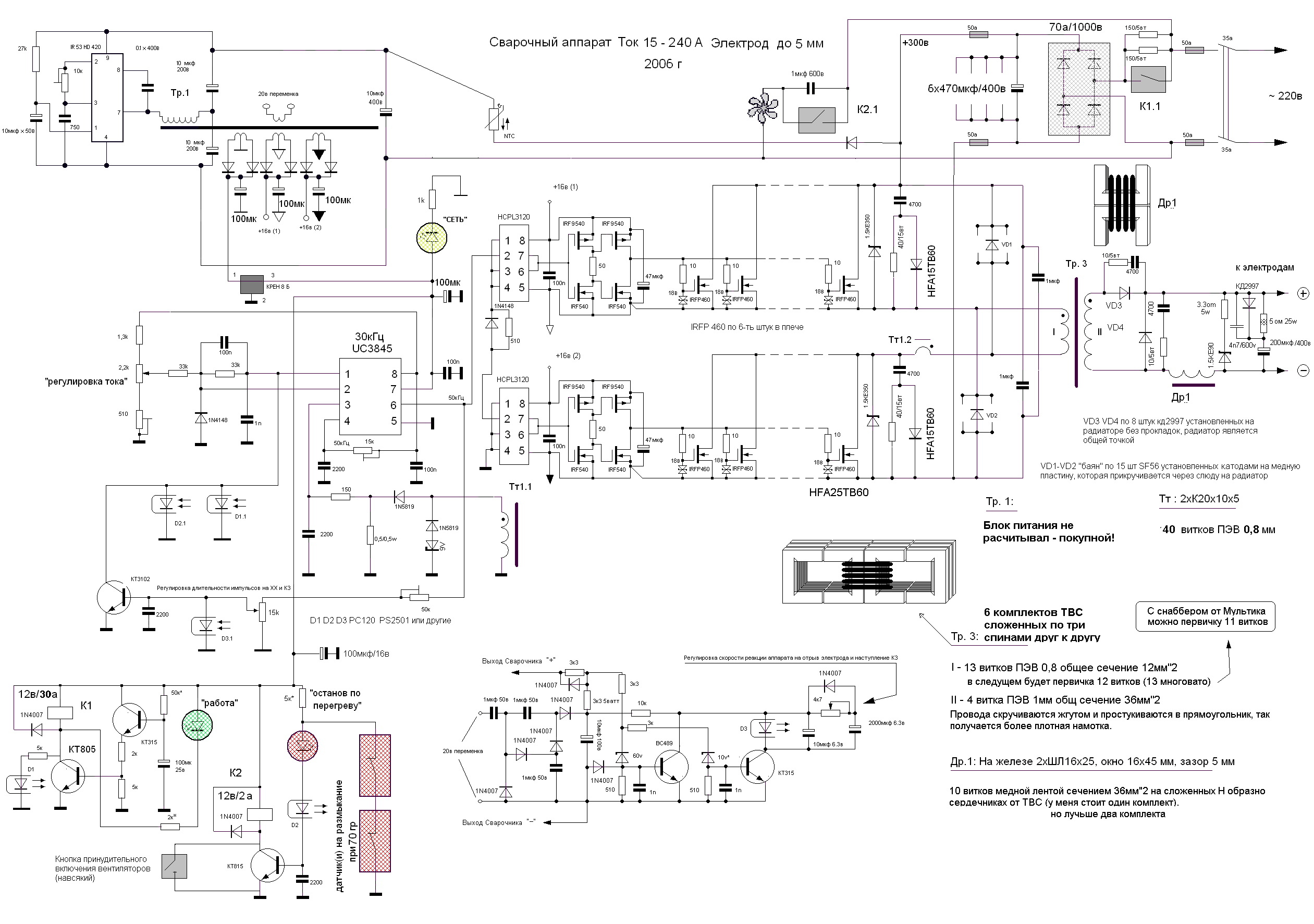

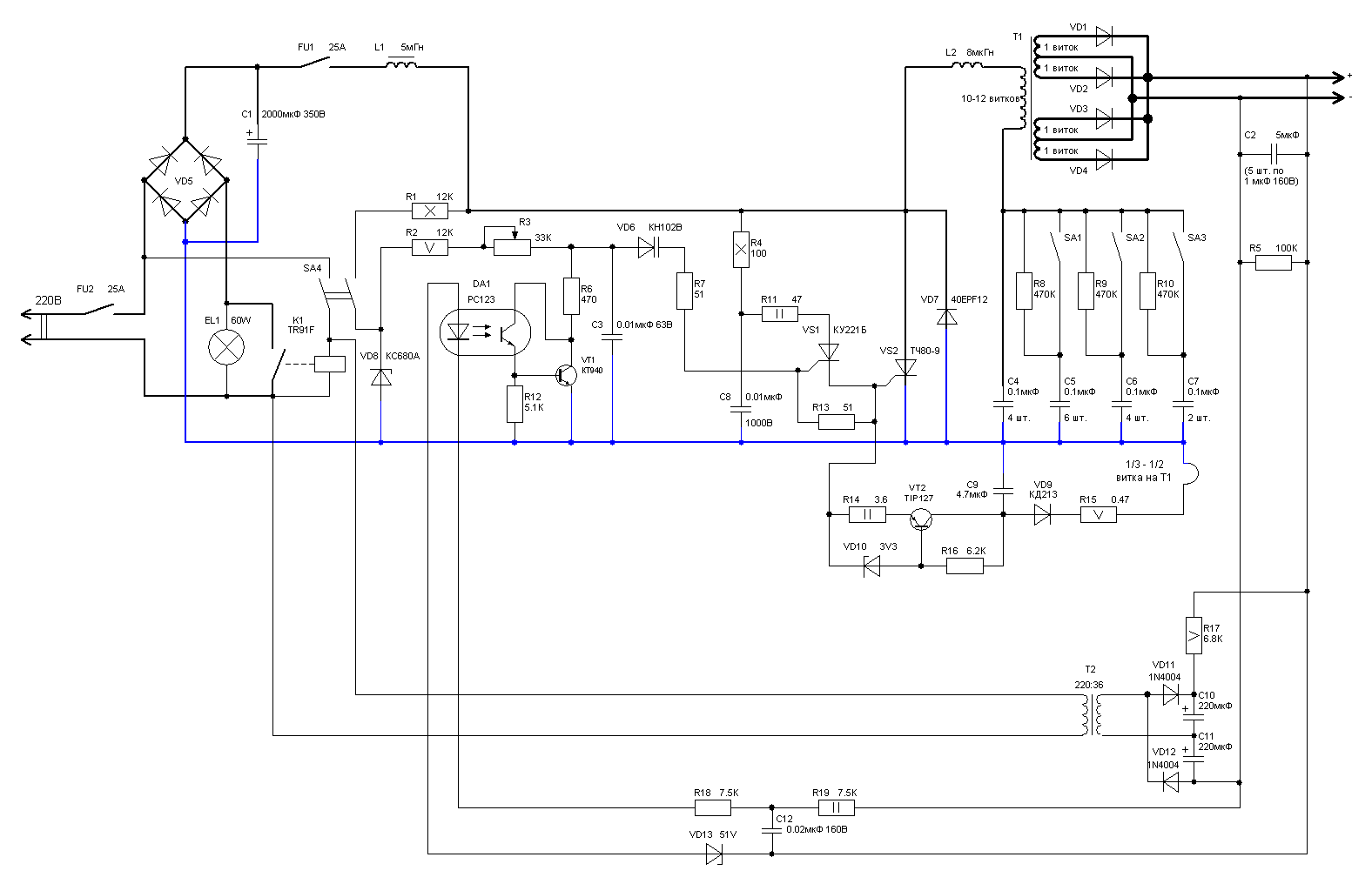

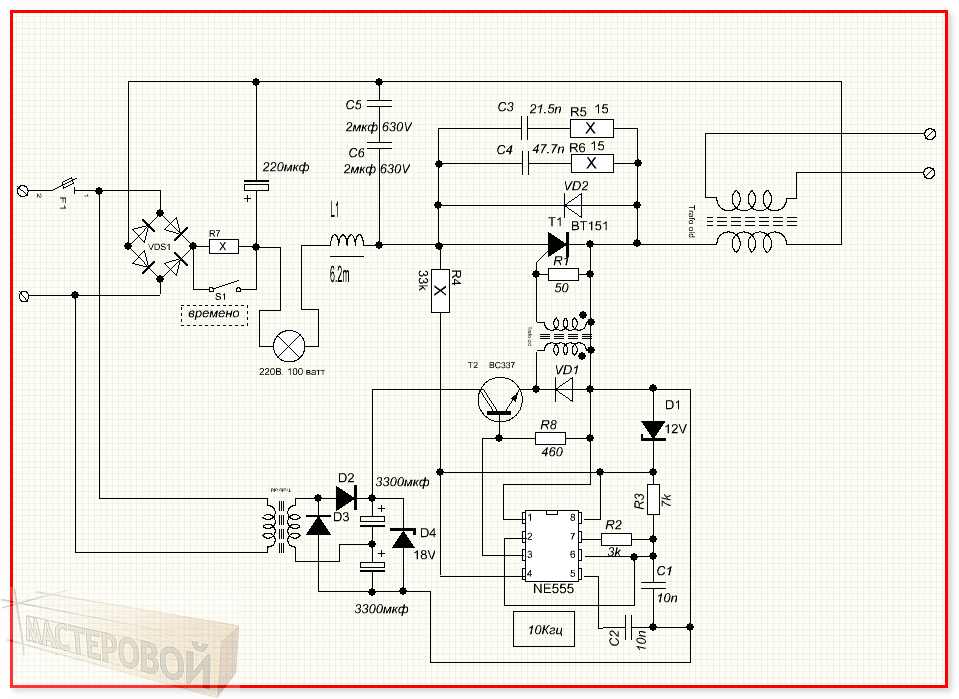

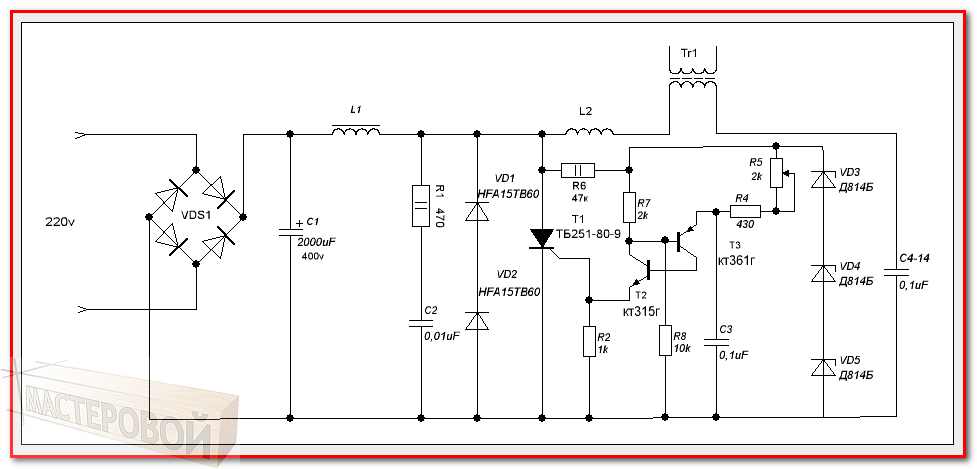

Электрическая схема инверторной сварки

Все эти компоненты необходимо объединить и тем самым получить сварочный аппарат, который будет незаменимым помощником при выполнении слесарных работ. Ниже представлена принципиальная схема инверторной сварки.

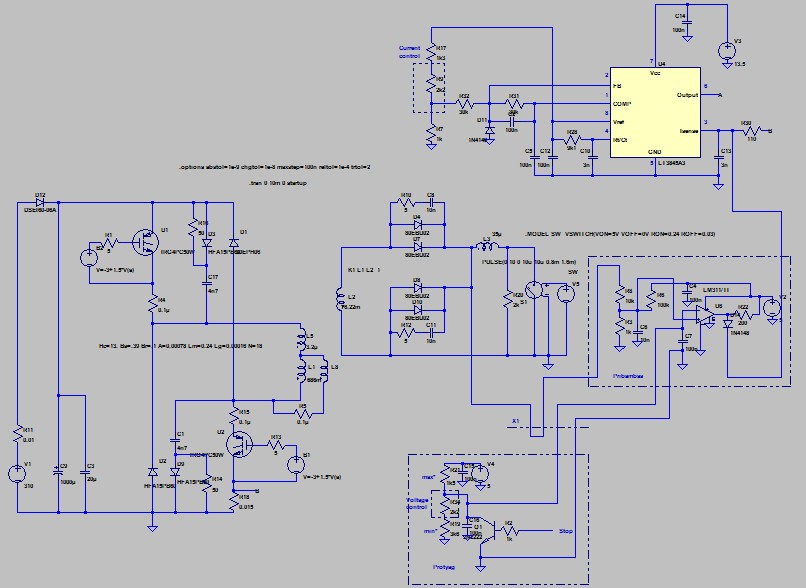

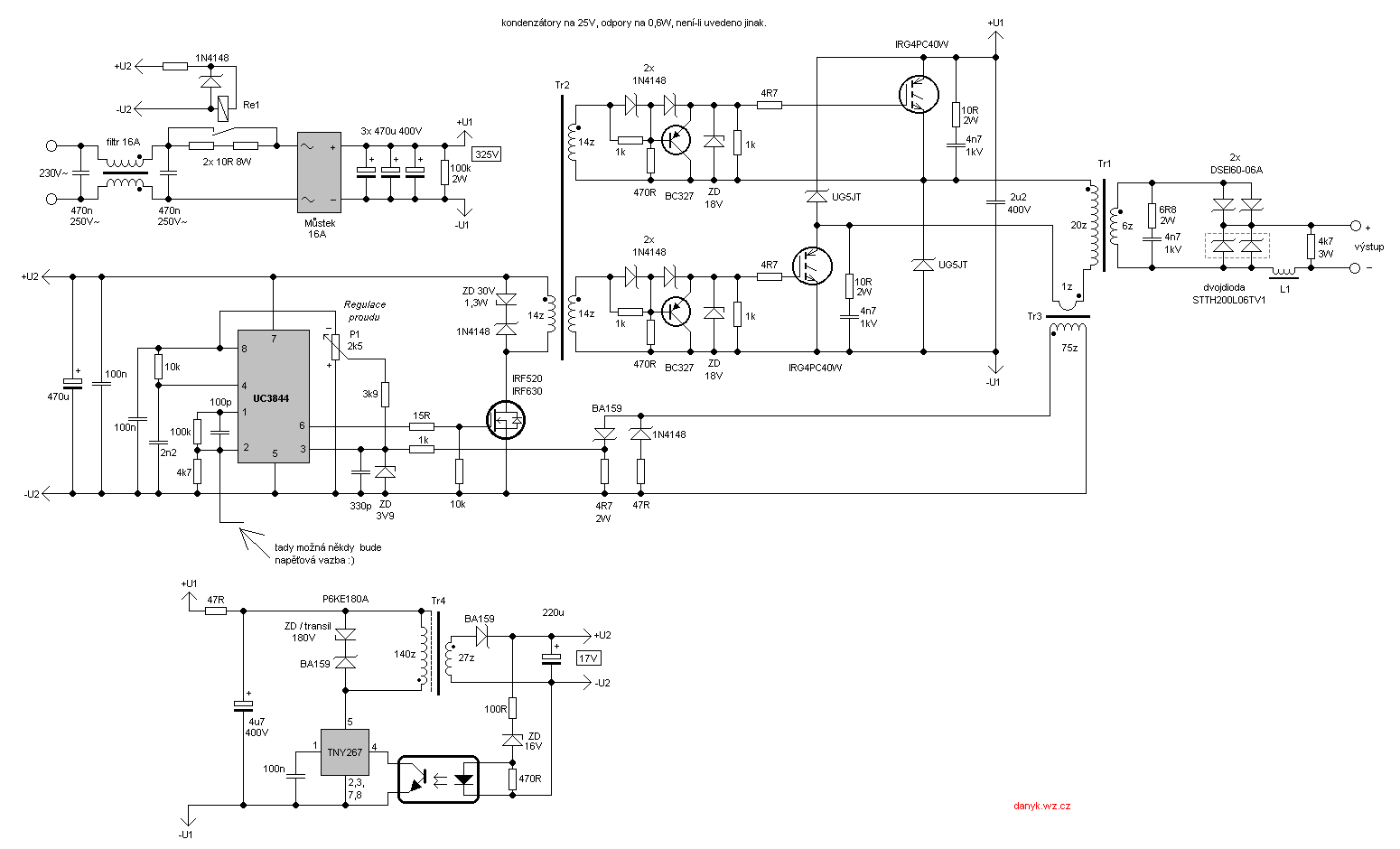

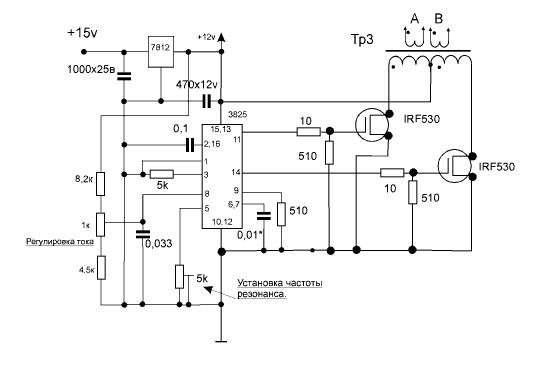

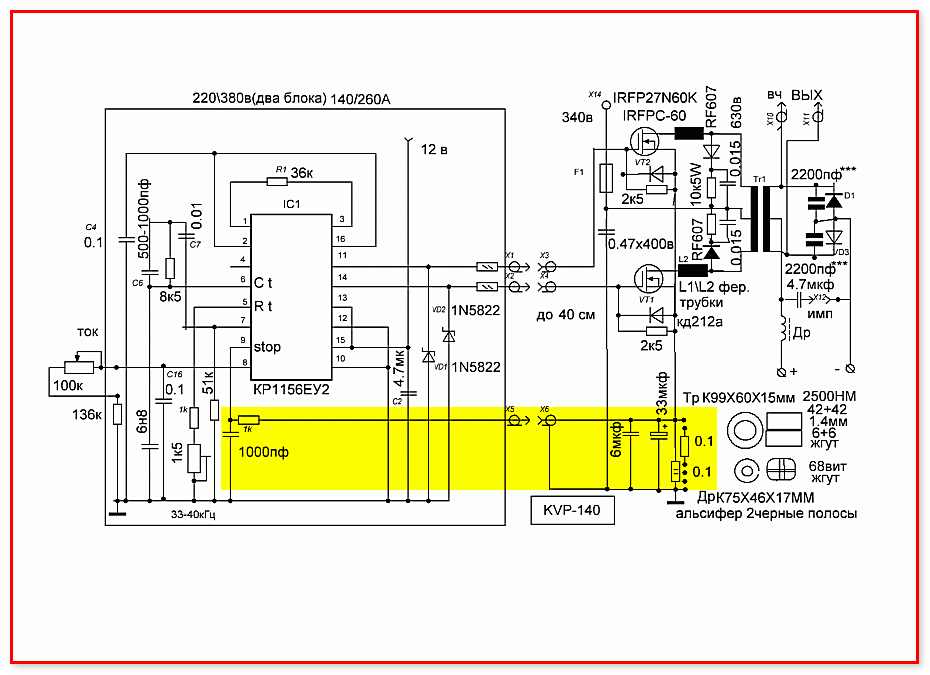

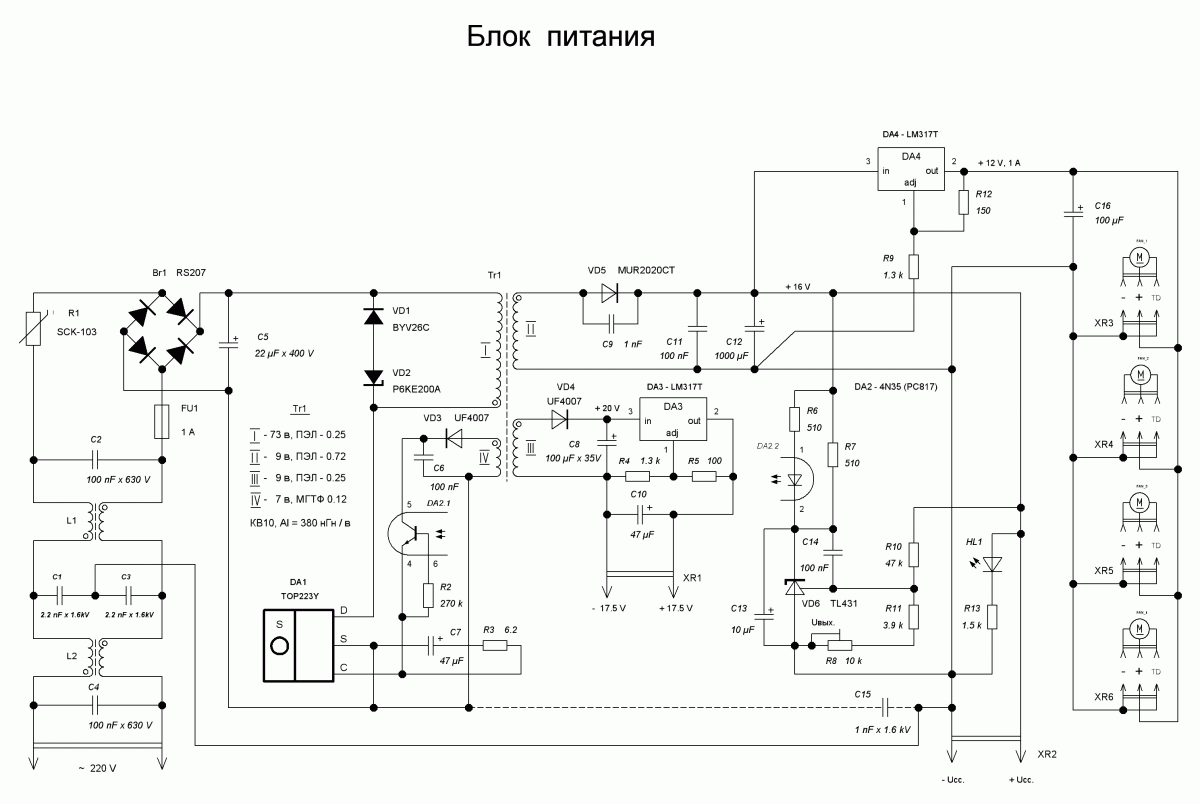

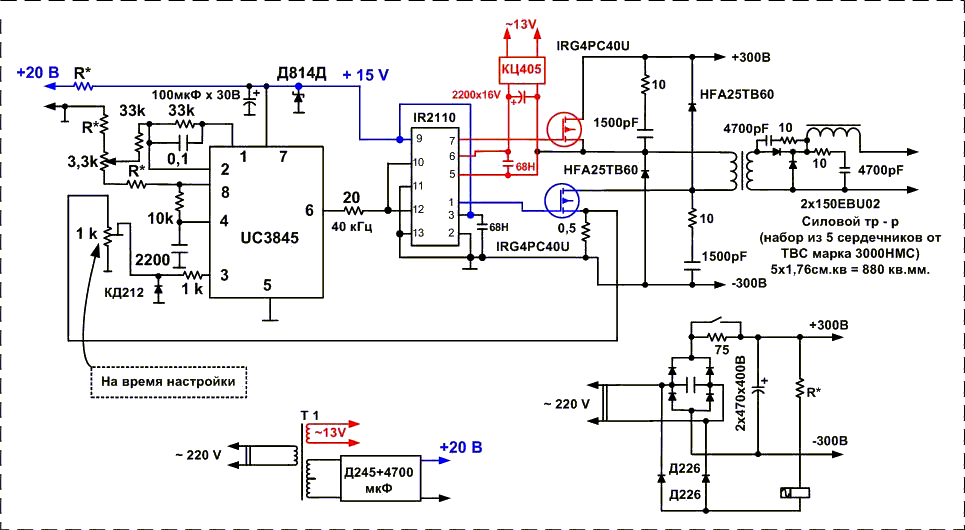

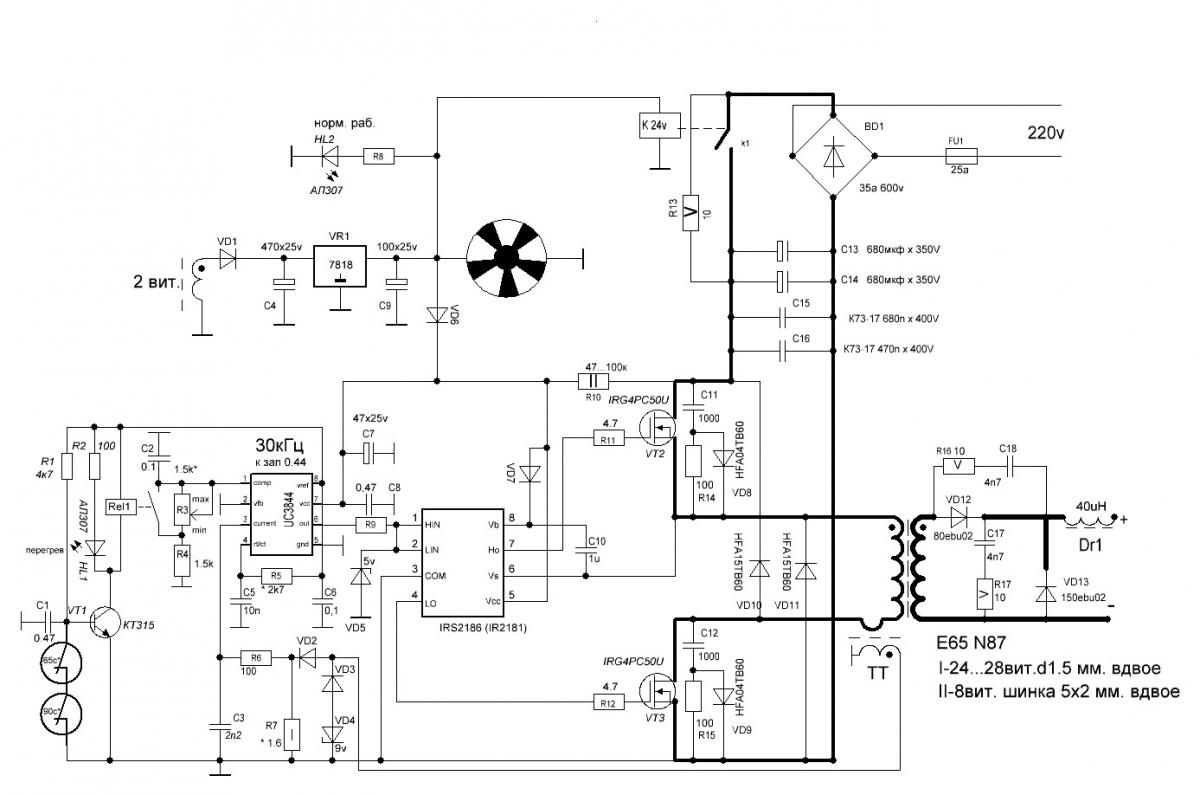

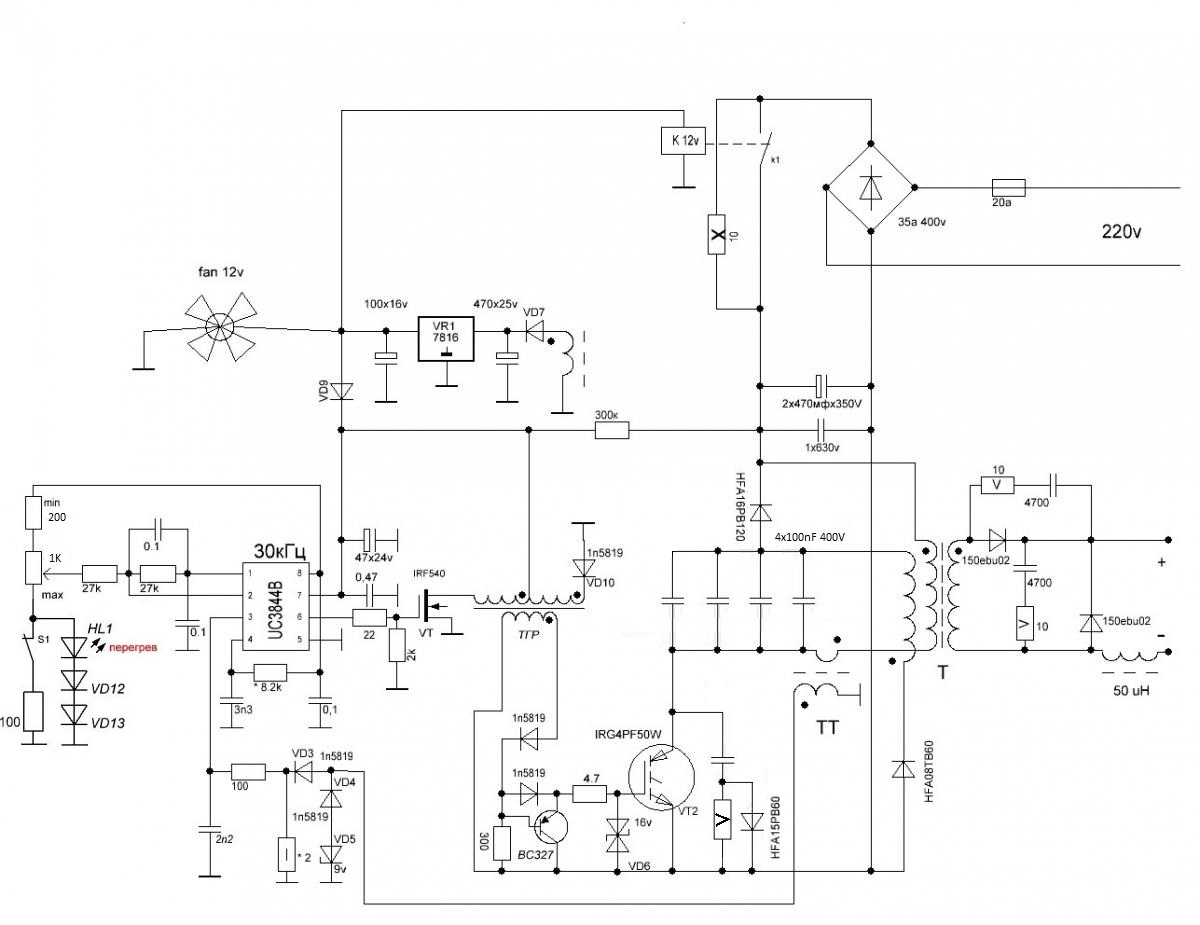

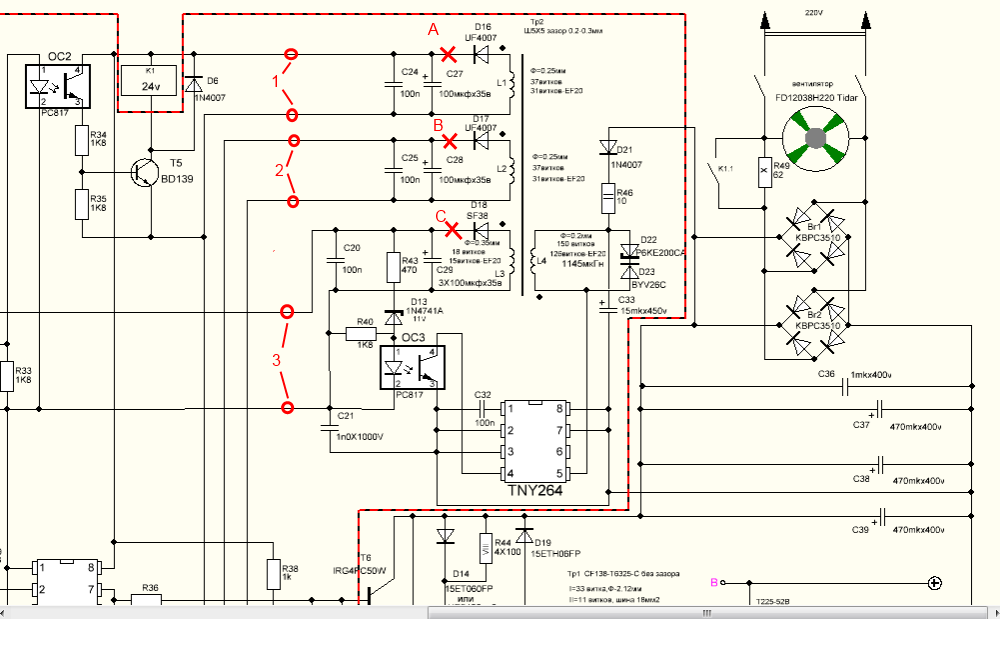

Схема блока питания инверторной сварки

Плата, на которой находится блок питания аппарата, монтируется отдельно от силовой части. Разделителем между силовой частью и блоком питания выступает металлический лист, подсоединенный к корпусу агрегата электрически.

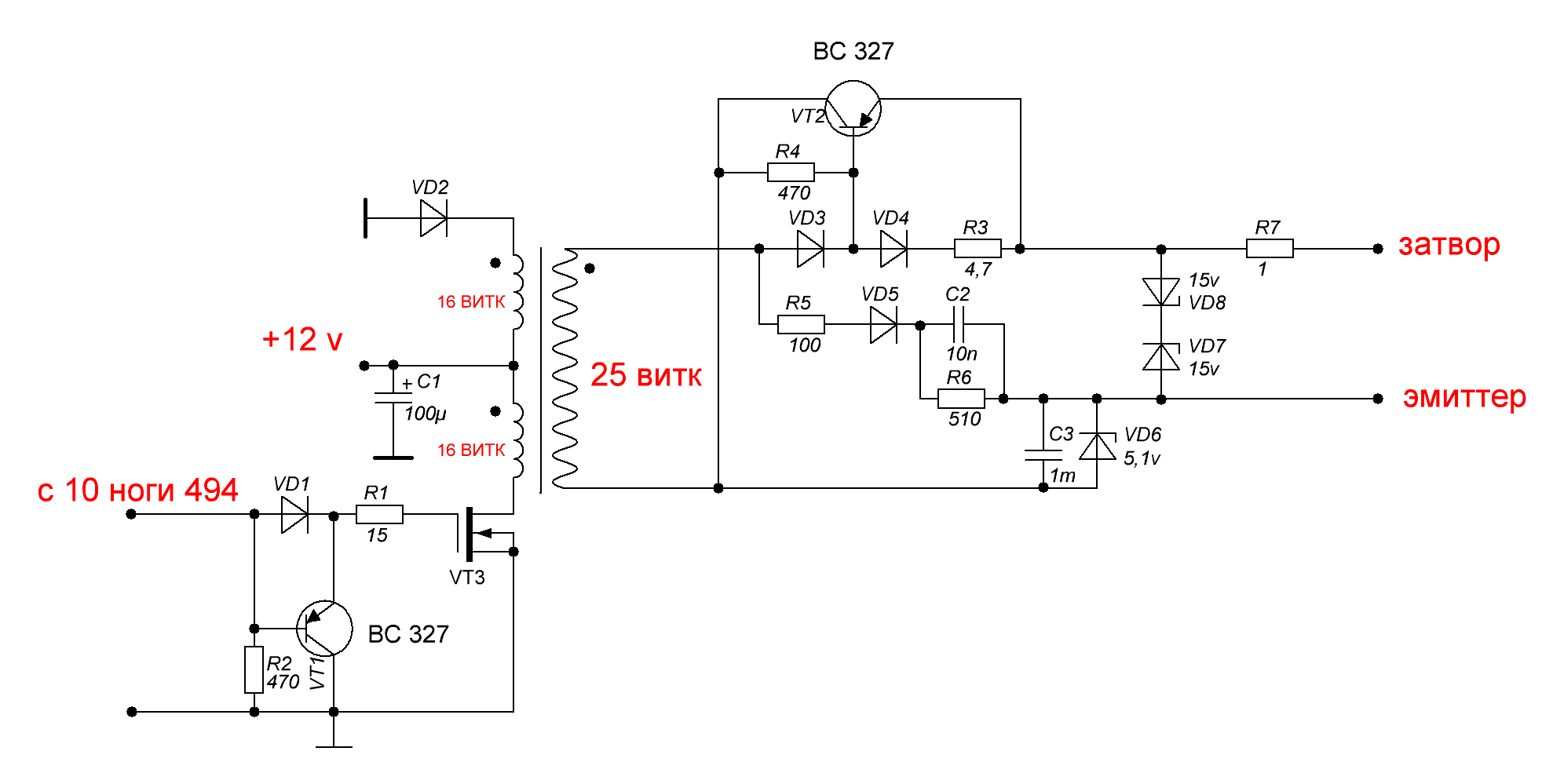

Для управления затворками применяются проводники, припаивать которые нужно поблизости транзисторов. Эти проводники соединяются между собой парно, а сечение этих проводников не играет особой роли. Единственное, что важно учитывать — это длина проводников, которая не должна превышать 15 см.

Для человека, который не знаком с основами электроники, прочесть такого рода схему проблематично, не говоря уже о назначении каждого элемента. Поэтому если у вас нет навыков работы с электроникой, то лучше попросить знакомого мастера помочь разобраться. Вот, к примеру, ниже изображена схема силовой части инверторного сварочного аппарата.

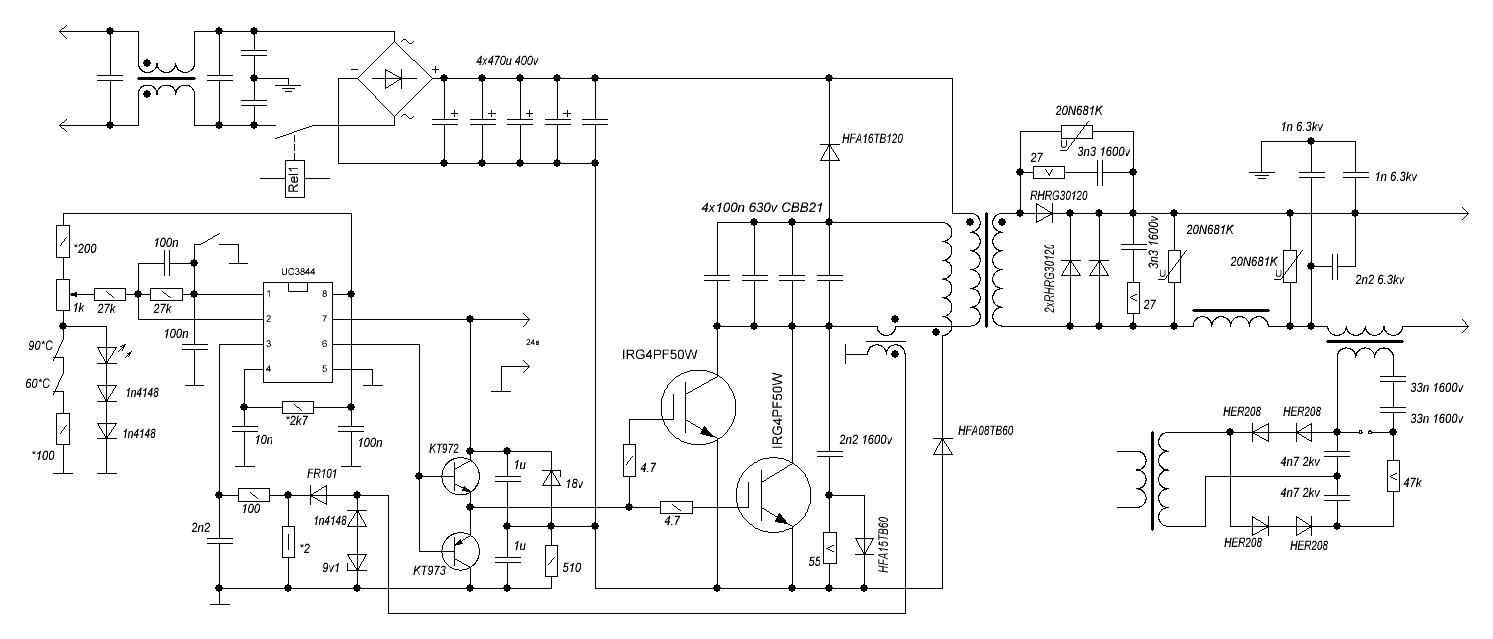

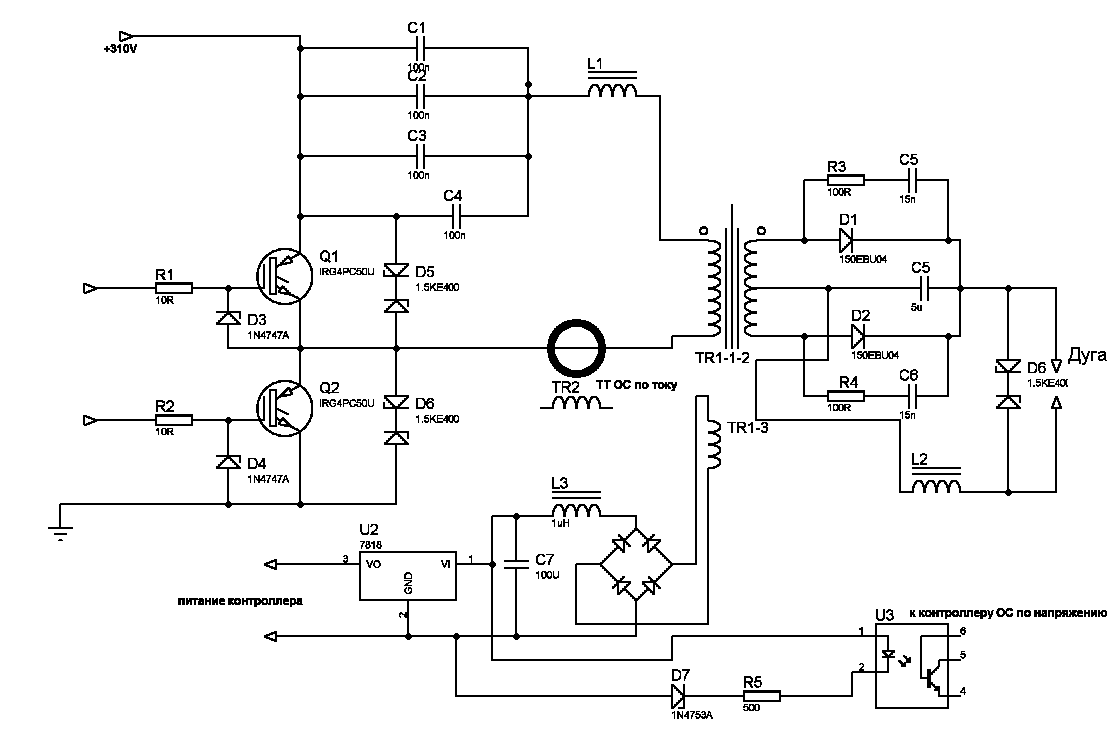

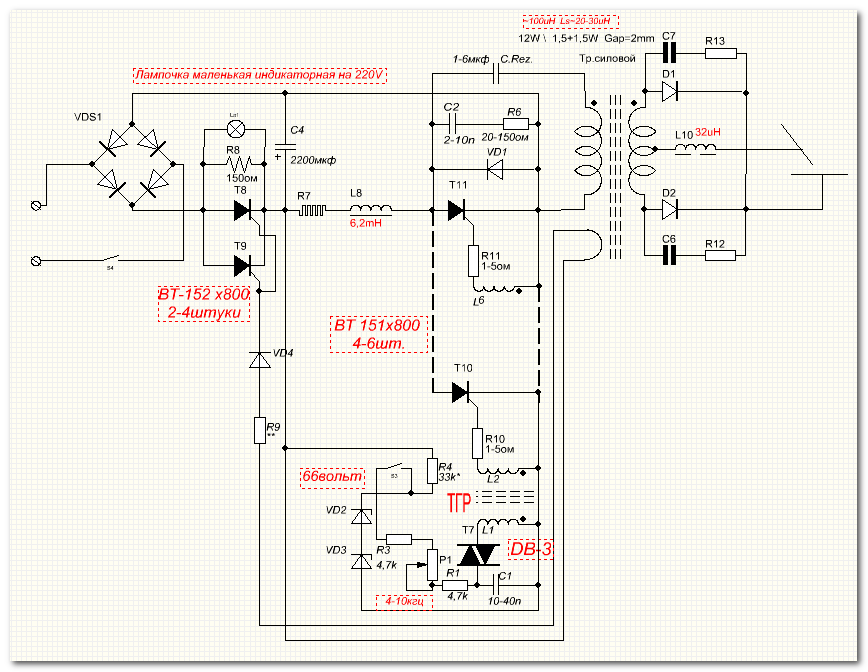

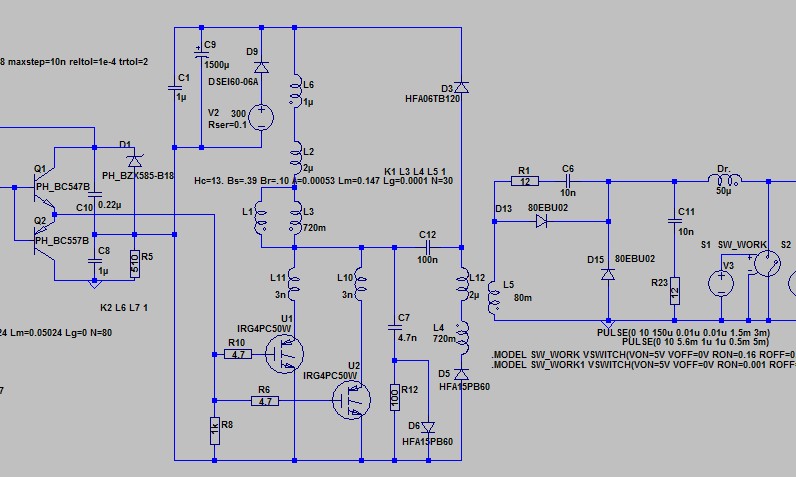

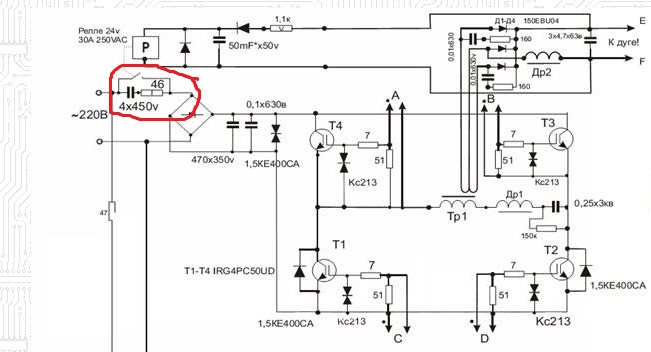

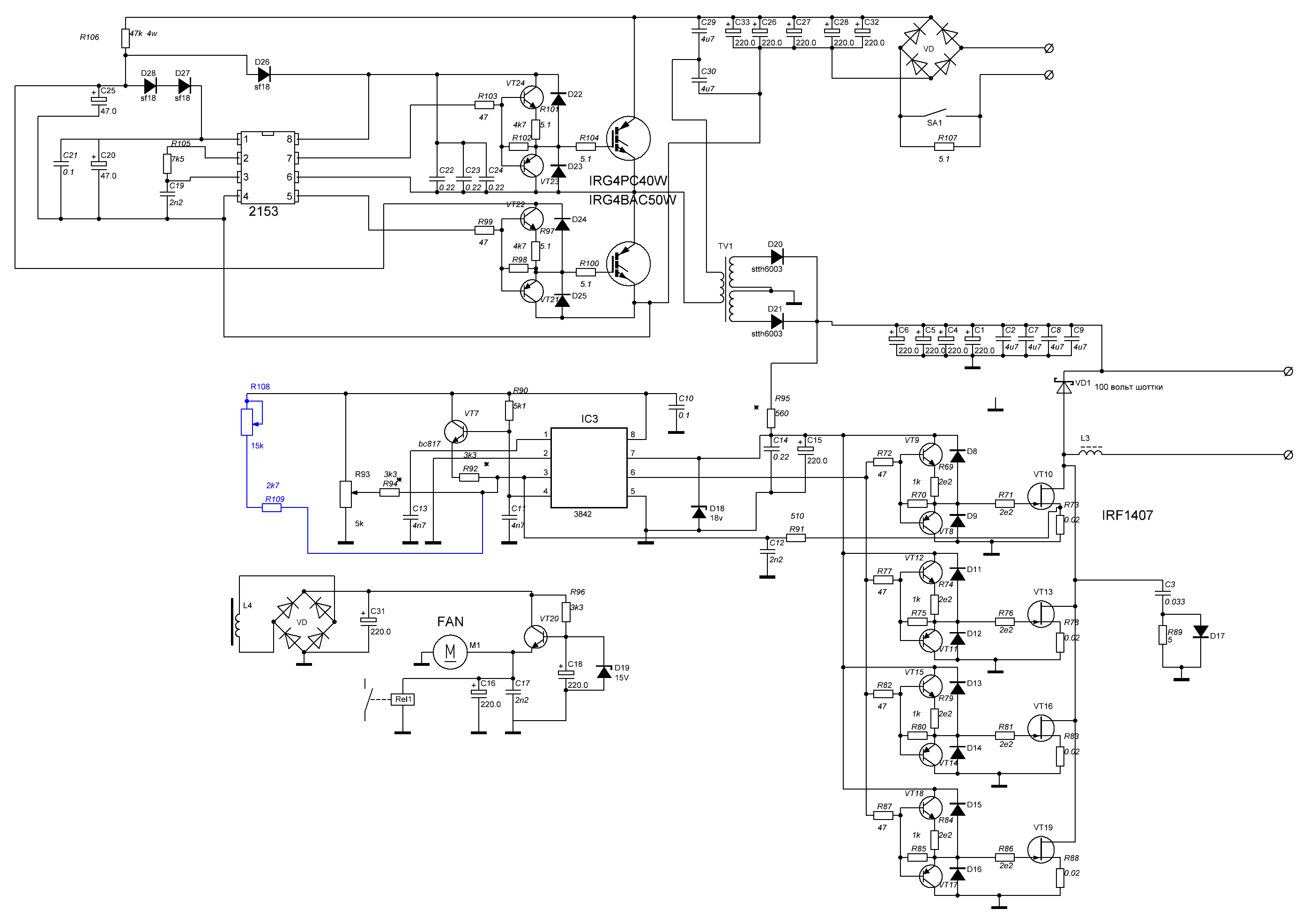

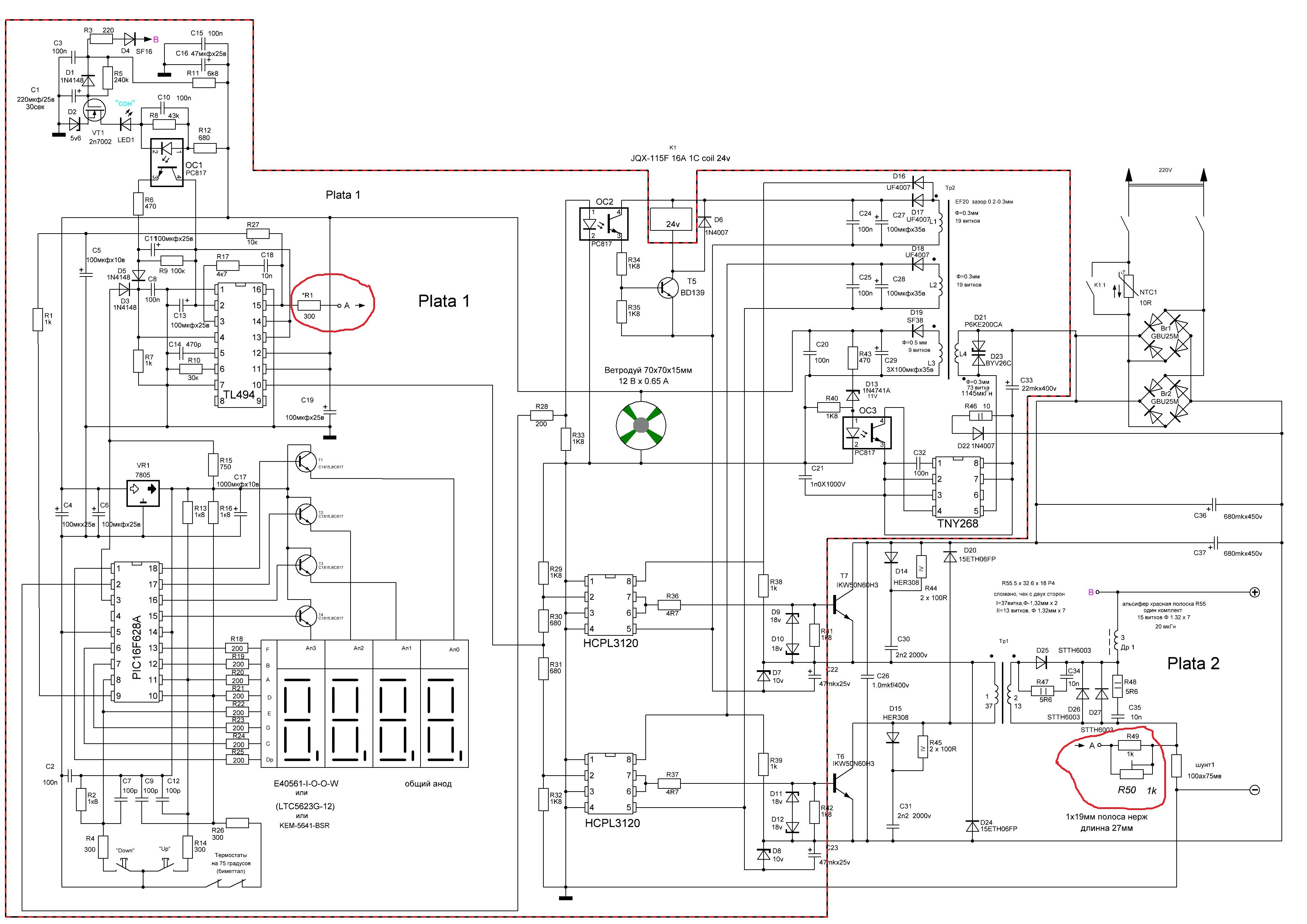

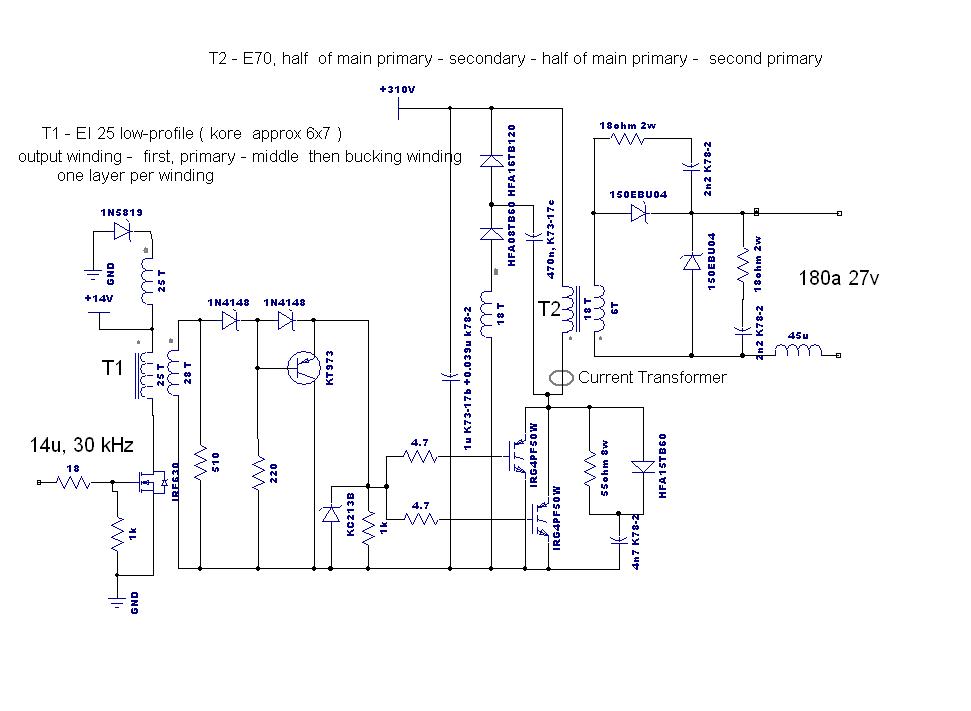

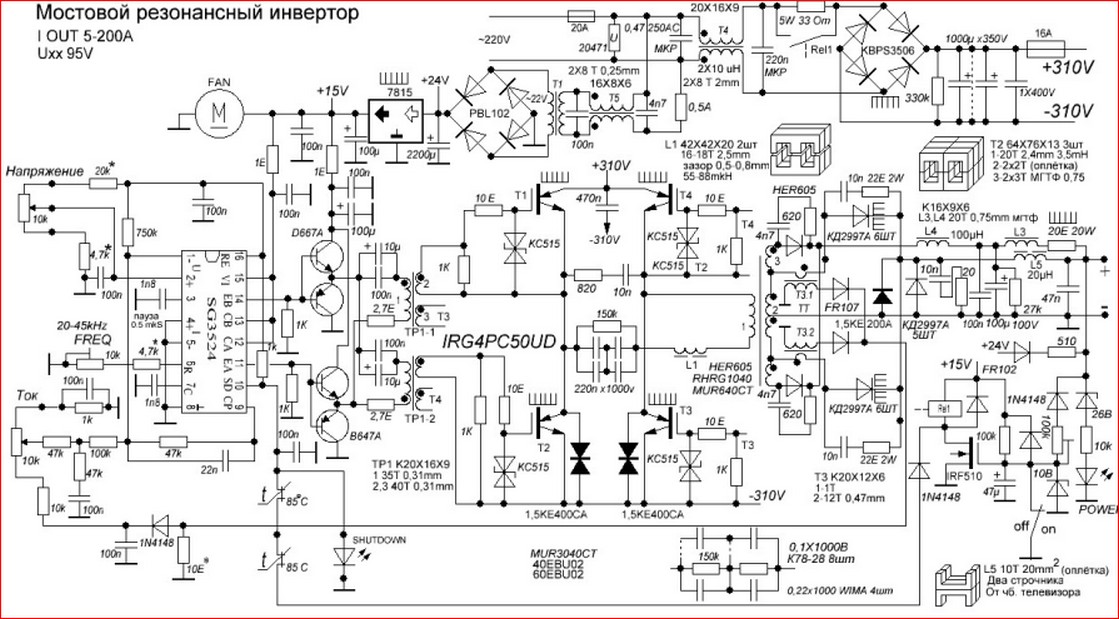

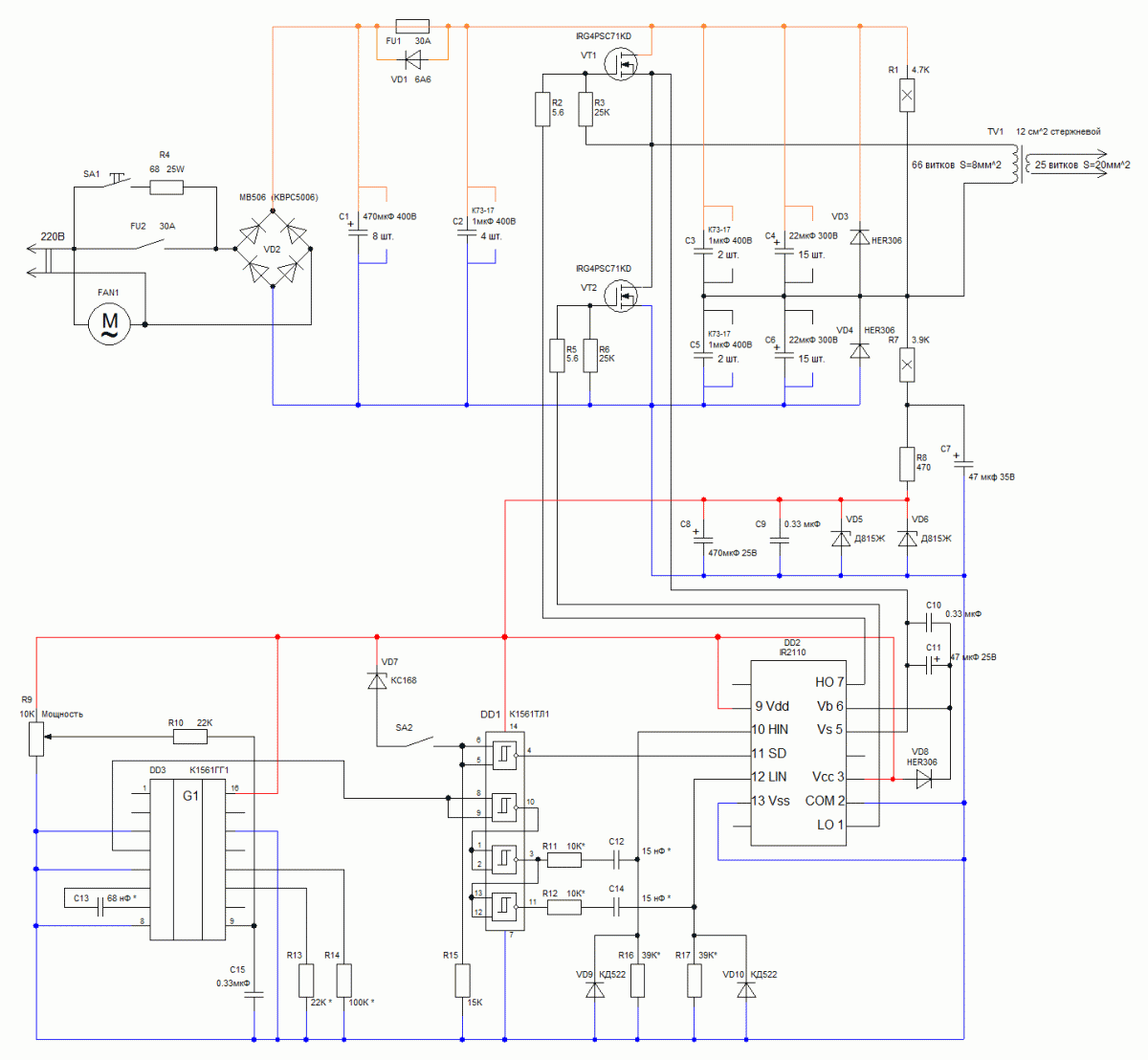

Схема силовой части инверторной сварки

Как собрать инверторную сварку: поэтапное описание + (Видео)

Для сборки инверторного сварочного аппарата необходимо выполнить следующие этапы работы:

1) Корпус. В качестве корпуса для сварки рекомендуется воспользоваться старым системником от компьютера. Он подходит лучше всего, так как в нем имеется необходимое количество отверстий для вентиляции. Можно использовать старую 10-литровую канистру, в которой можно вырезать отверстия и разместить кулера. Для увеличения прочности конструкции из корпуса системника необходимо разместить металлические уголки, которые закрепляются с помощью болтовых соединений.

2) Сборка блока питания. Важным элементом блока питания является именно трансформатор. В качестве основы трансформатора рекомендуется воспользоваться ферритом 7х7 или 8х8. Для первичной обмотки трансформатора необходимо осуществить намотку проволоки по всей ширине сердечника. Такая немаловажная особенность влечет за собой улучшение работы устройства при появлении перепадов напряжения. В качестве проволоки обязательно нужно использовать медные провода марки ПЭВ-2, а в случае отсутствия шины, провода соединяются в один пучок. Стеклоткань используется для изоляции первичной обмотки. Сверху после слоя стеклоткани необходимо намотать витки экранирующих проводов.

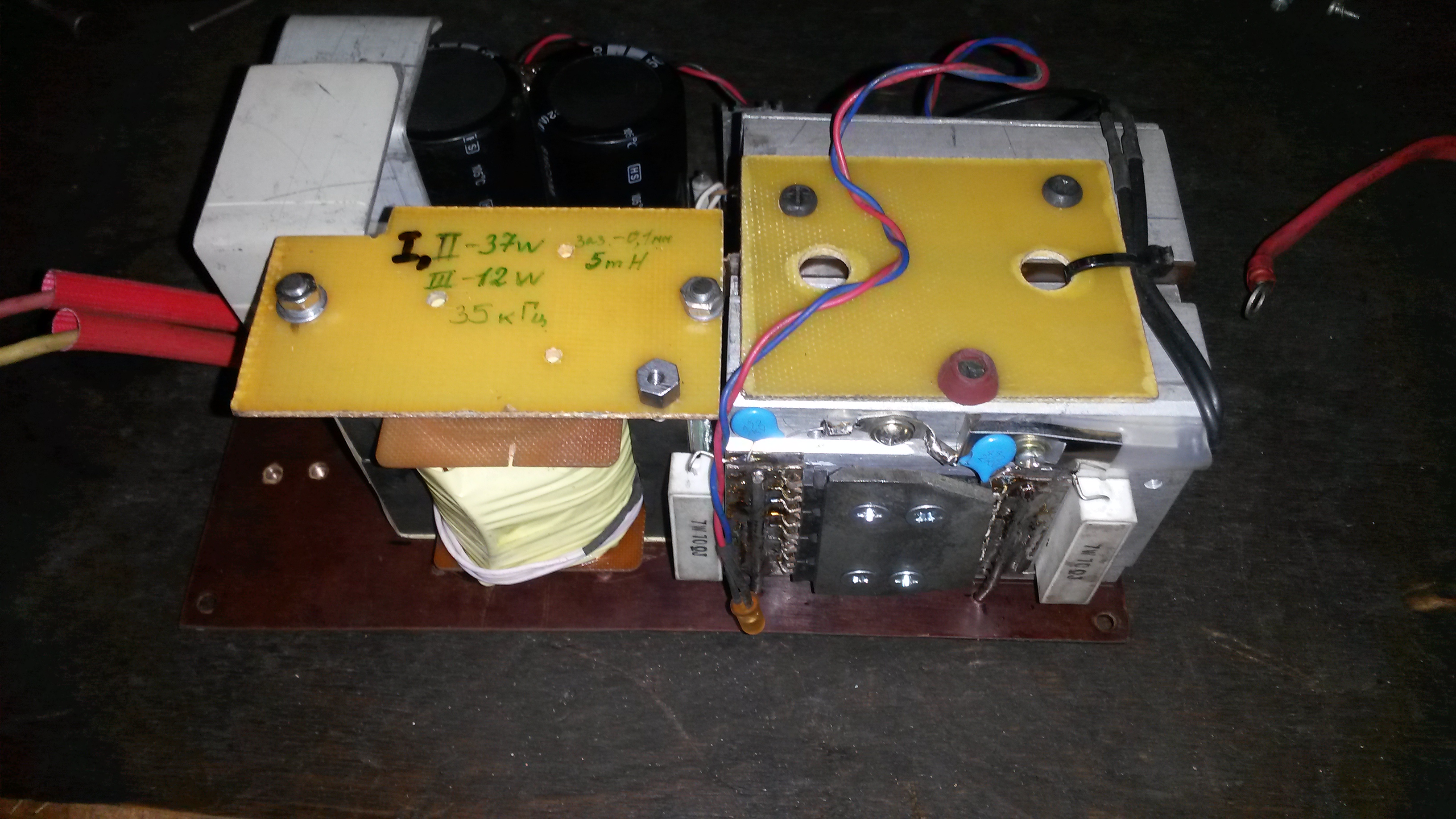

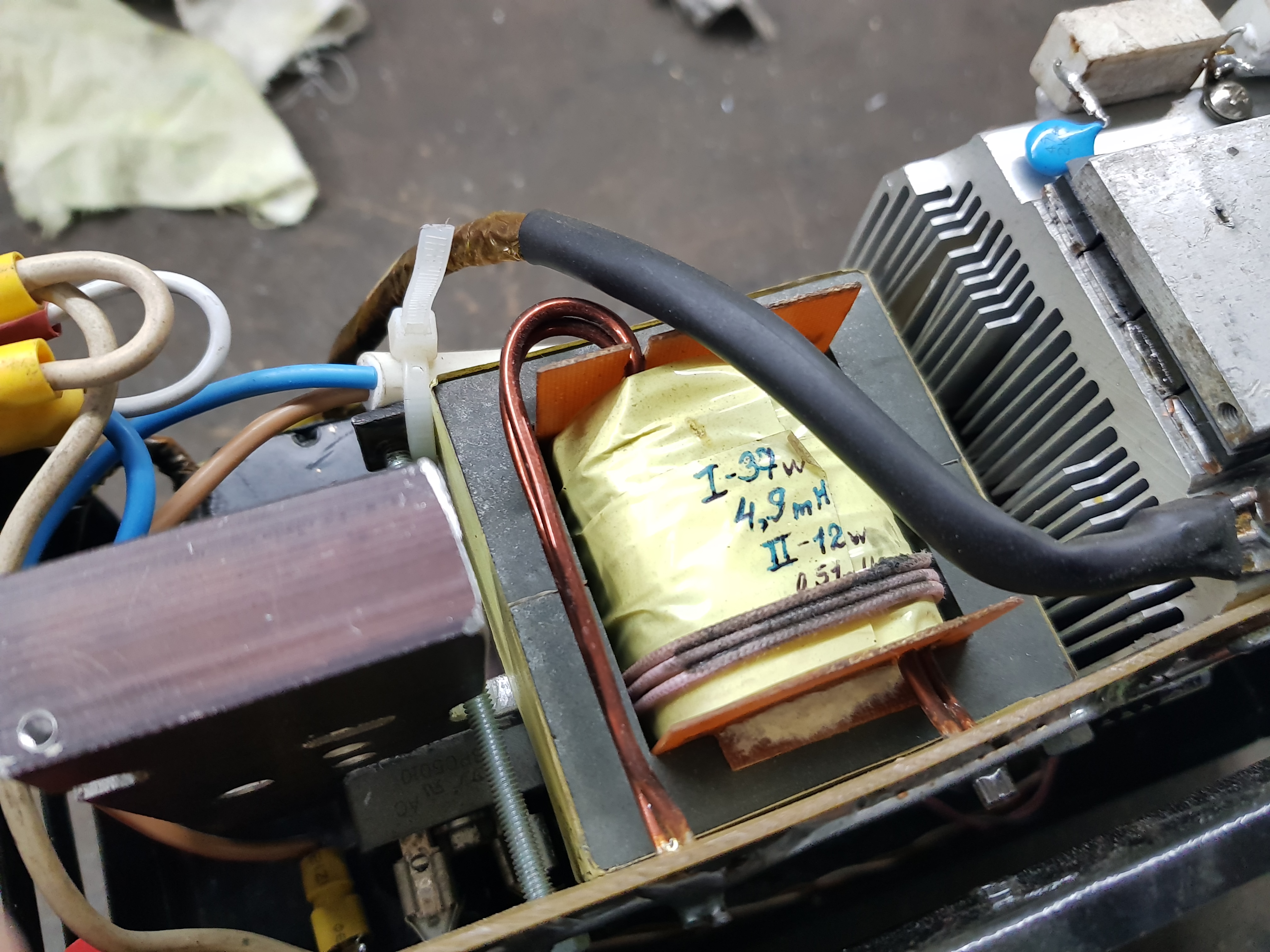

Трансформатор с первичной и вторичной обмотками для создания инверторной сварки

3) Силовая часть. В качестве силового блока выступает понижающий трансформатор. В качестве сердечника для понижающего трансформатора применяются два вида сердечников: Ш20х208 2000 нм. Между обоими элементами важно обеспечить зазор, что решается путем расположения газетной бумаги. Для вторичной обмотки трансформатора характерно наматывание витков в несколько слоев. На вторичную обмотку трансформатора необходимо укладывать три слоя проводов, а между ними устанавливаются прокладки из фторопласта. Между обмотками важно расположить усиленный изоляционный слой, который позволит избежать пробоя напряжения на вторичную обмотку. Необходимо установить конденсатор напряжением не менее 1000 Вольт.

Трансформаторы для вторичной обмотки от старых телевизоров

Чтобы обеспечить циркуляцию воздуха между обмотками, необходимо оставить воздушный зазор. На ферритовом сердечнике собирается трансформатор тока, который включается в цепь к плюсовой линии. Сердечник необходимо обмотать термобумагой, поэтому в качестве этой бумаги лучше всего использовать кассовую ленту. Выпрямительные диоды крепятся к алюминиевой пластине радиатора. Выходы этих диодов следует соединить неизолированными проводами, сечение которых составляет 4 мм.

3) Инверторный блок. Главным предназначением инверторной системы — это преобразование постоянного тока в переменный с высокой частотой. Для обеспечения повышения частоты и применяют специальные полевые транзисторы. Ведь именно транзисторы работают на открытие и закрытие с высокой частотой.

Рекомендуется использовать не один мощный транзистор, а лучше всего реализовывать схему на основании 2 менее мощных. Это нужно для того, чтобы иметь возможность стабилизации частоты тока. В схеме не обойтись и без конденсаторов, которые соединяются последовательно и дают возможность решить такие проблемы:

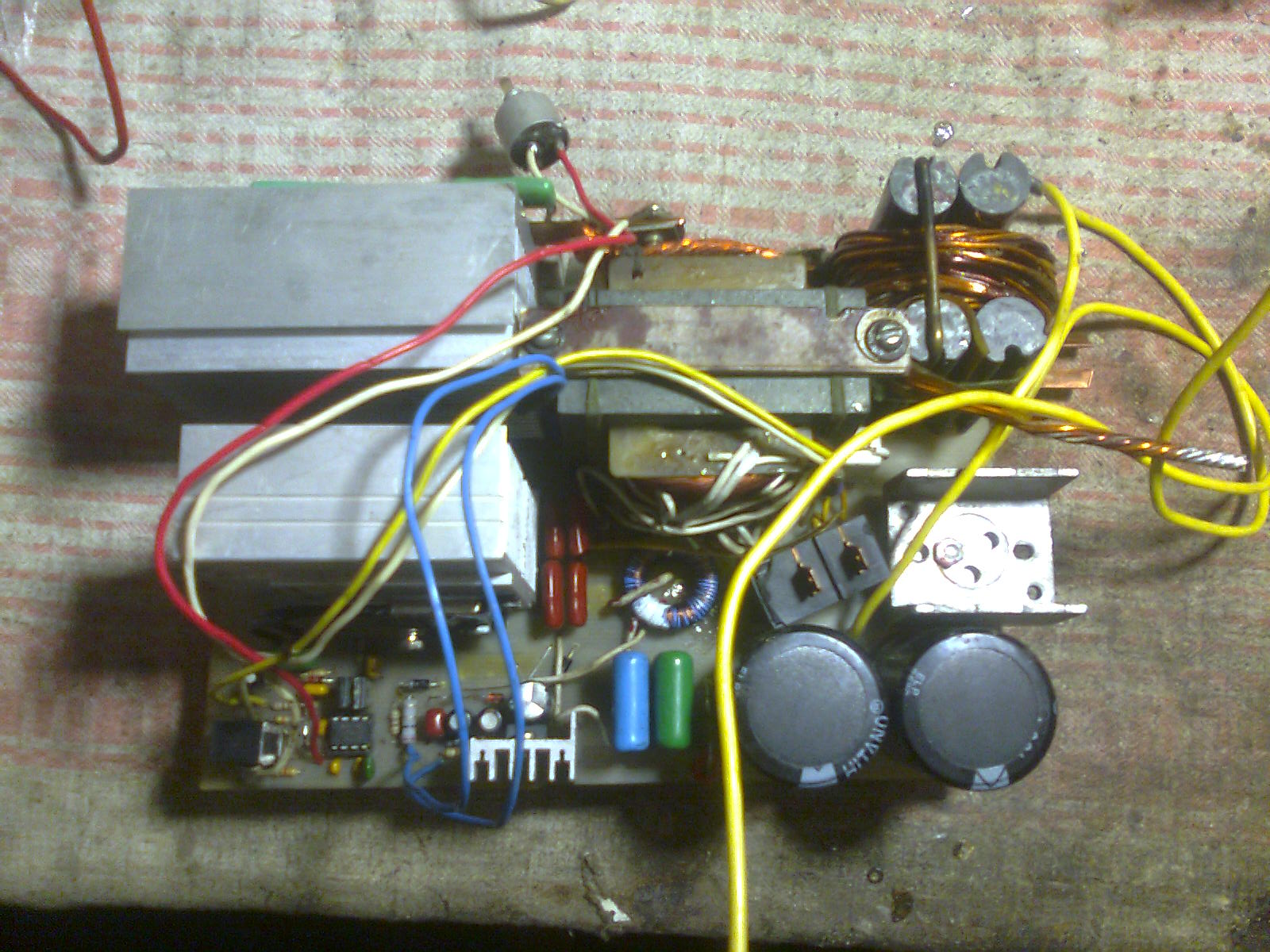

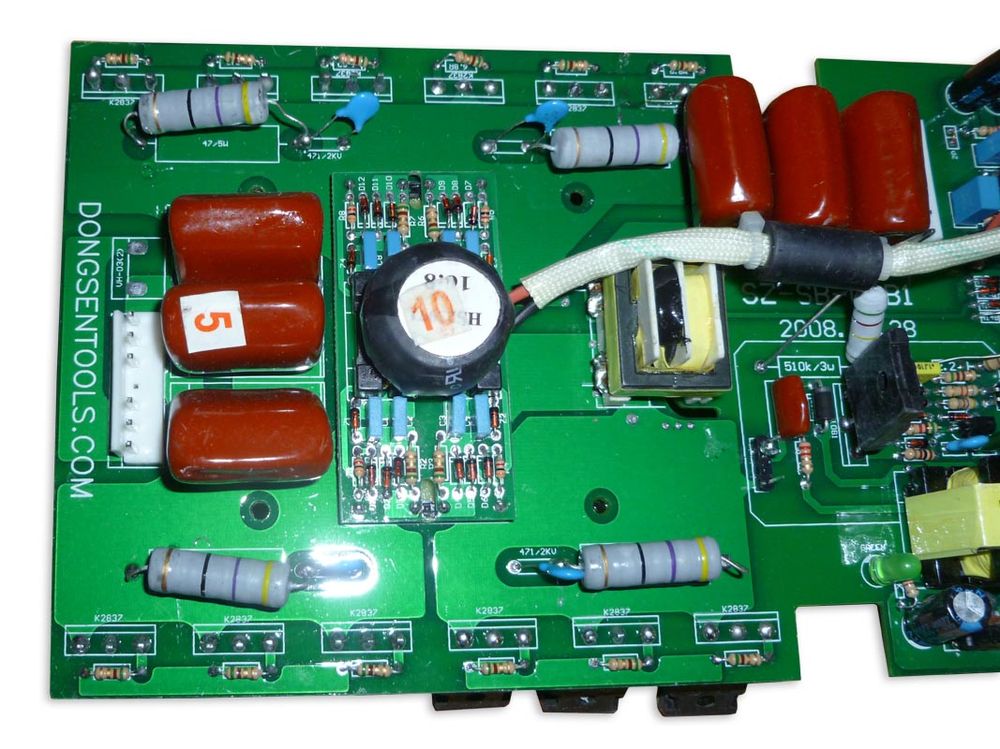

Инвертор на алюминиевой пластине

4) Система охлаждения. На стенке корпуса следует установить вентиляторы охлаждения, а для этого можно использовать компьютерные кулера.

Необходимы они для того, чтобы обеспечить охлаждение рабочих элементов. Чем больше вентиляторов будет использовано, тем лучше. В частности, обязательно требуется установить два вентилятора для обдува вторичного трансформатора. Один кулер будкт обдувать радиатор, тем самым не допуская перегрева рабочих элементов — выпрямительных диодов. Диоды монтируются на радиаторе следующим образом, как показано на фото ниже.

Выпрямительный мост на радиаторе охлаждения

Рекомендуется воспользоваться таким вспомогательным элементом, как термодатчик.

Фото терморегулятора

Его рекомендуется устанавливать на самом нагревающемся элементе. Этот датчик будет срабатывать при достижении критической температуры нагрева рабочего элемента. При его срабатывании будет отключаться питание инверторного устройства.

Мощный вентилятор для охлаждения инверторного устройства

При работе инверторная сварка очень быстро нагревается, поэтому наличие двух мощных кулеров является обязательным условием.

Эти кулеры или вентиляторы располагаются на корпусе устройства, чтобы они работали на вытяжку воздуха.

Поступать свежий воздух в систему будет благодаря отверстиям в корпусе устройства. В системном блоке эти отверстия уже имеются, а если вы используете любой другой материал, то не забудьте обеспечить приток свежего воздуха.

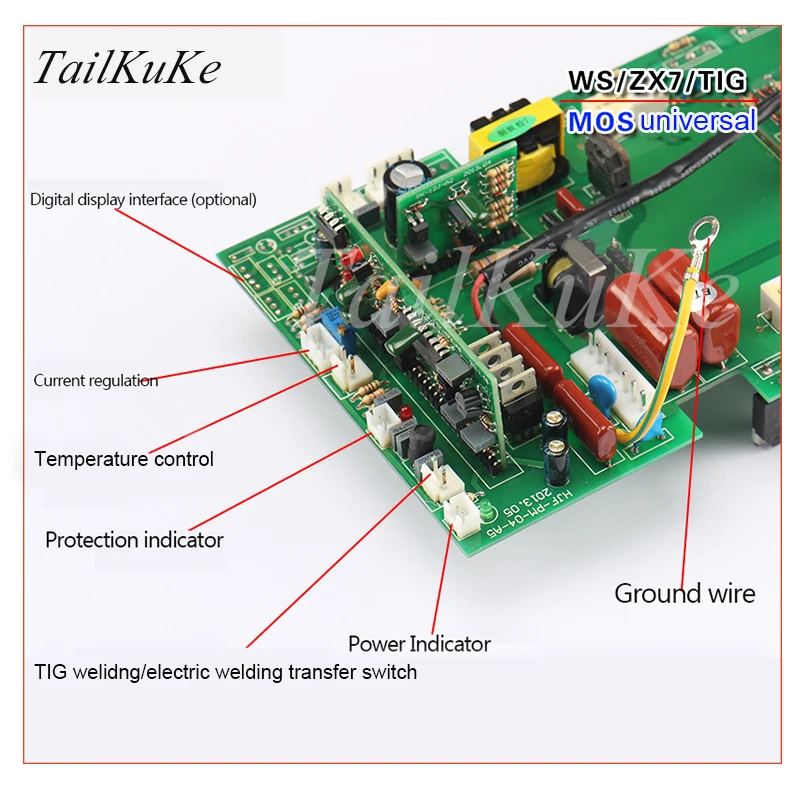

5) Пайка платы является ключевым фактором, так как именно на плате основывается вся схема. На плате диоды и транзисторы важно устанавливать на встречном направлении друг к другу. Плата монтируется непосредственно между радиаторами охлаждения, с помощью чего соединяется вся цепь электроприборов. Питающая цепь рассчитывается на напряжение 300 В. Дополнительное расположение конденсаторов емкостью 0,15 мкФ дает возможность сброса избыточной мощности обратно в цепь. На выходе трансформатора располагаются конденсаторы и снабберы, с помощью которых осуществляется гашение перенапряжений на выходе вторичной обмотки.

6) Настройка и отладка работы. После того, как инверторная сварка будет собрана, потребуется провести еще несколько процедур, в частности, настроить функционирование агрегата. Для этого следует подключить к ШИМ (широтно-импульсный модулятор) напряжение в 15 Вольт и запитать кулер. Дополнительно включается в цепь реле через резистор R11. Реле включается в цепь для того, чтобы избежать скачков напряжения в сети 220 В. Обязательно важно провести контроль за включением реле, после чего подать питание на ШИМ. В результате должна наблюдаться картина, при которой должны исчезнуть прямоугольные участки на диаграмме ШИМ.

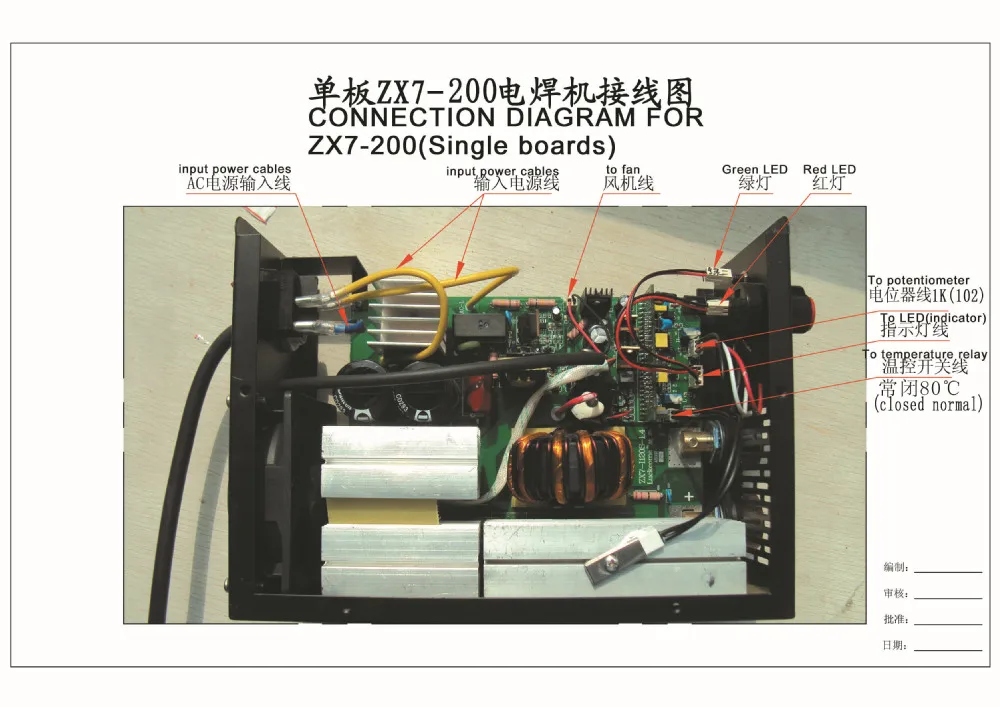

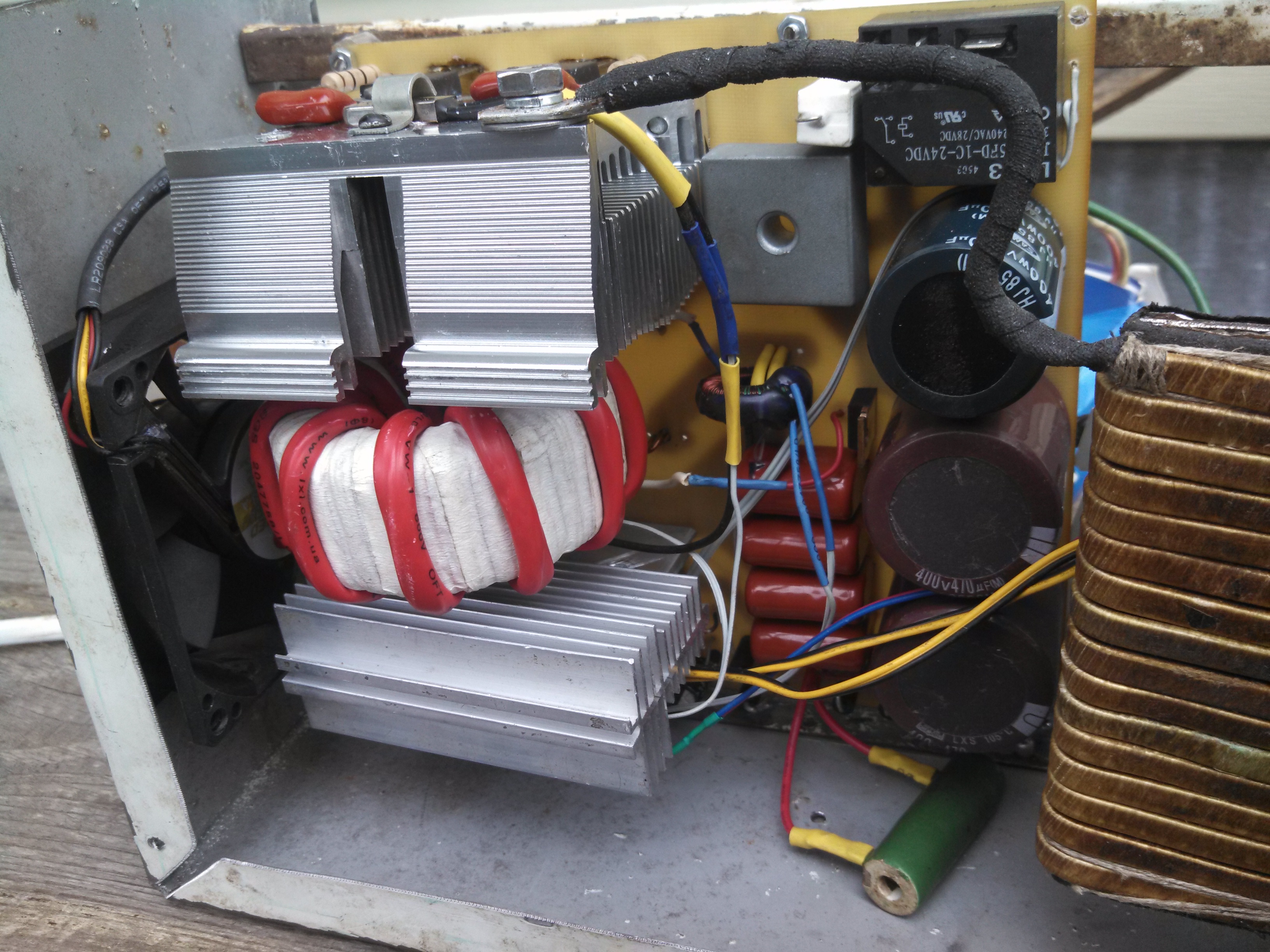

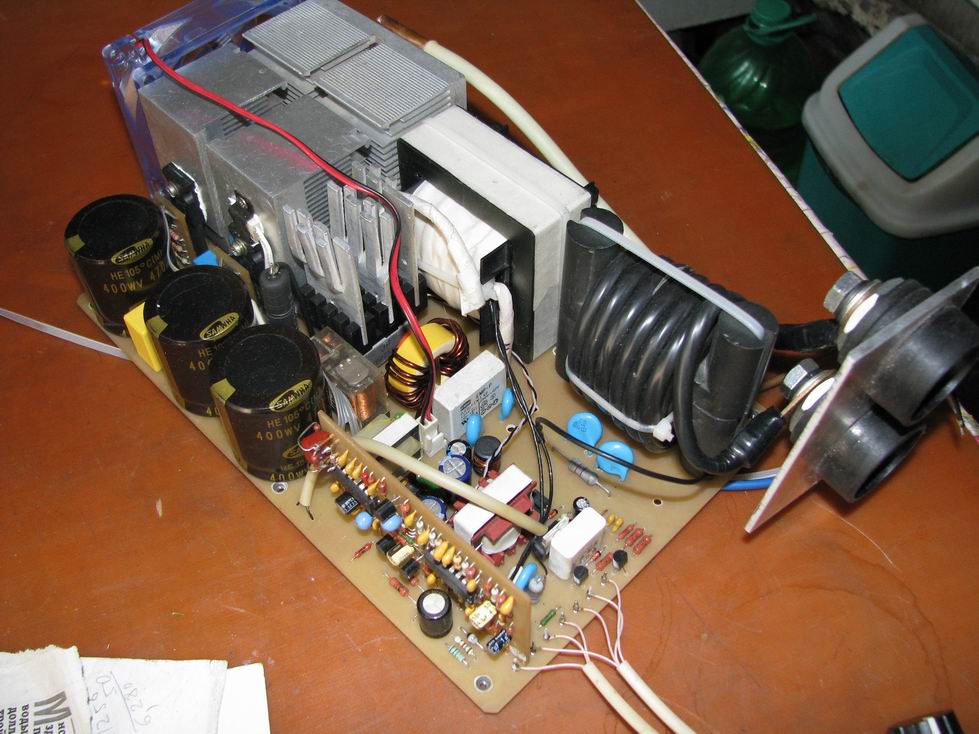

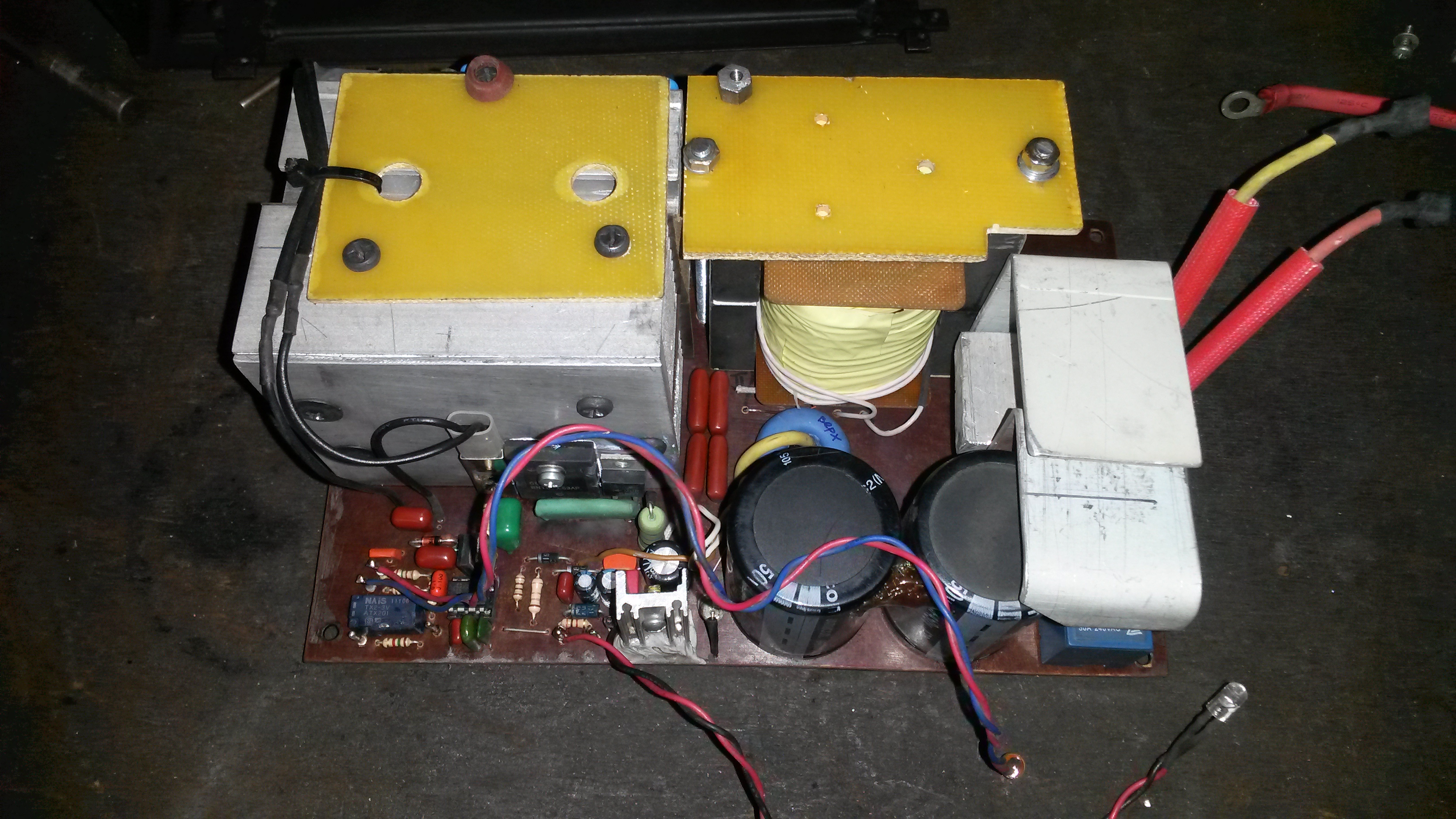

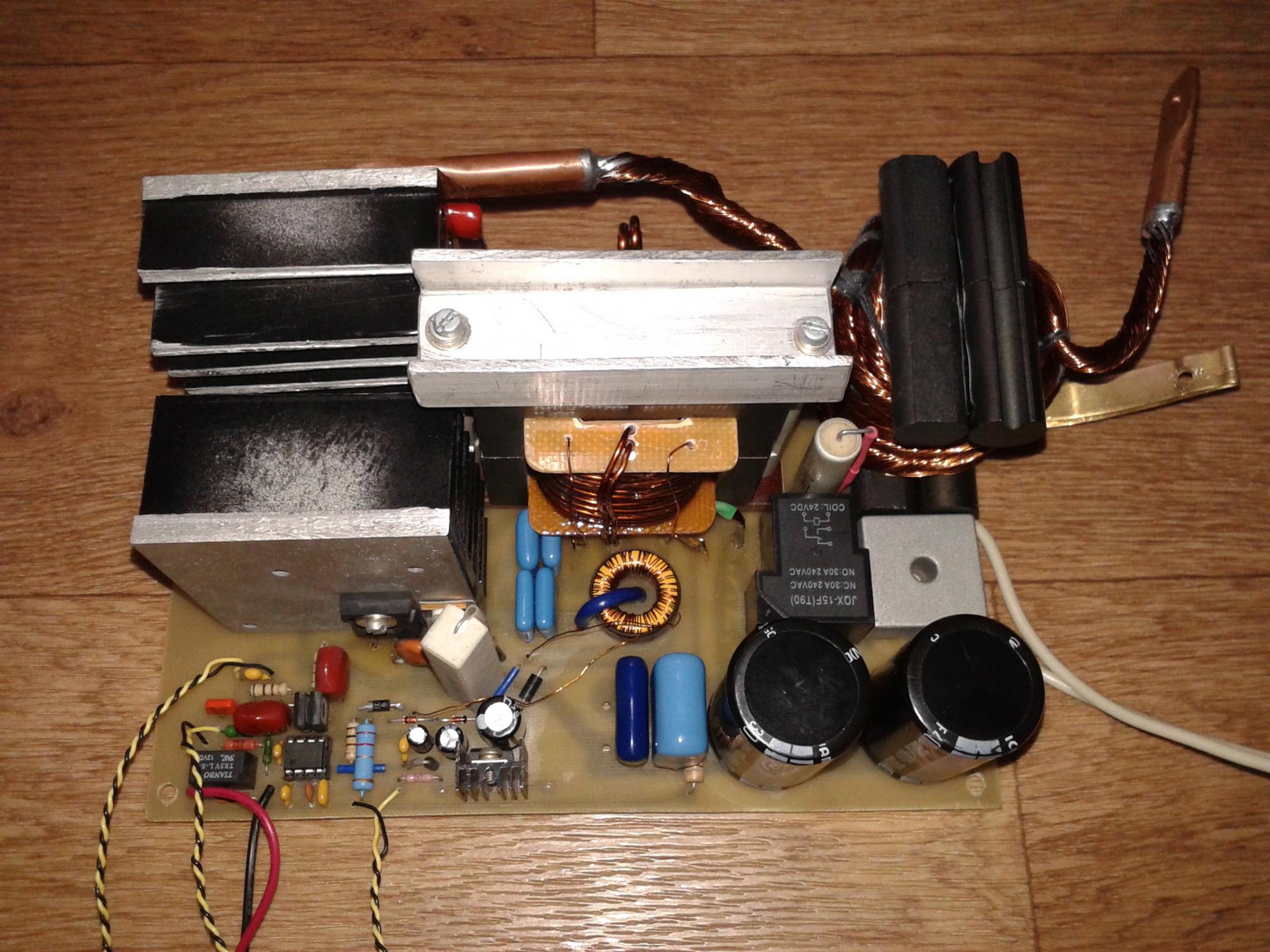

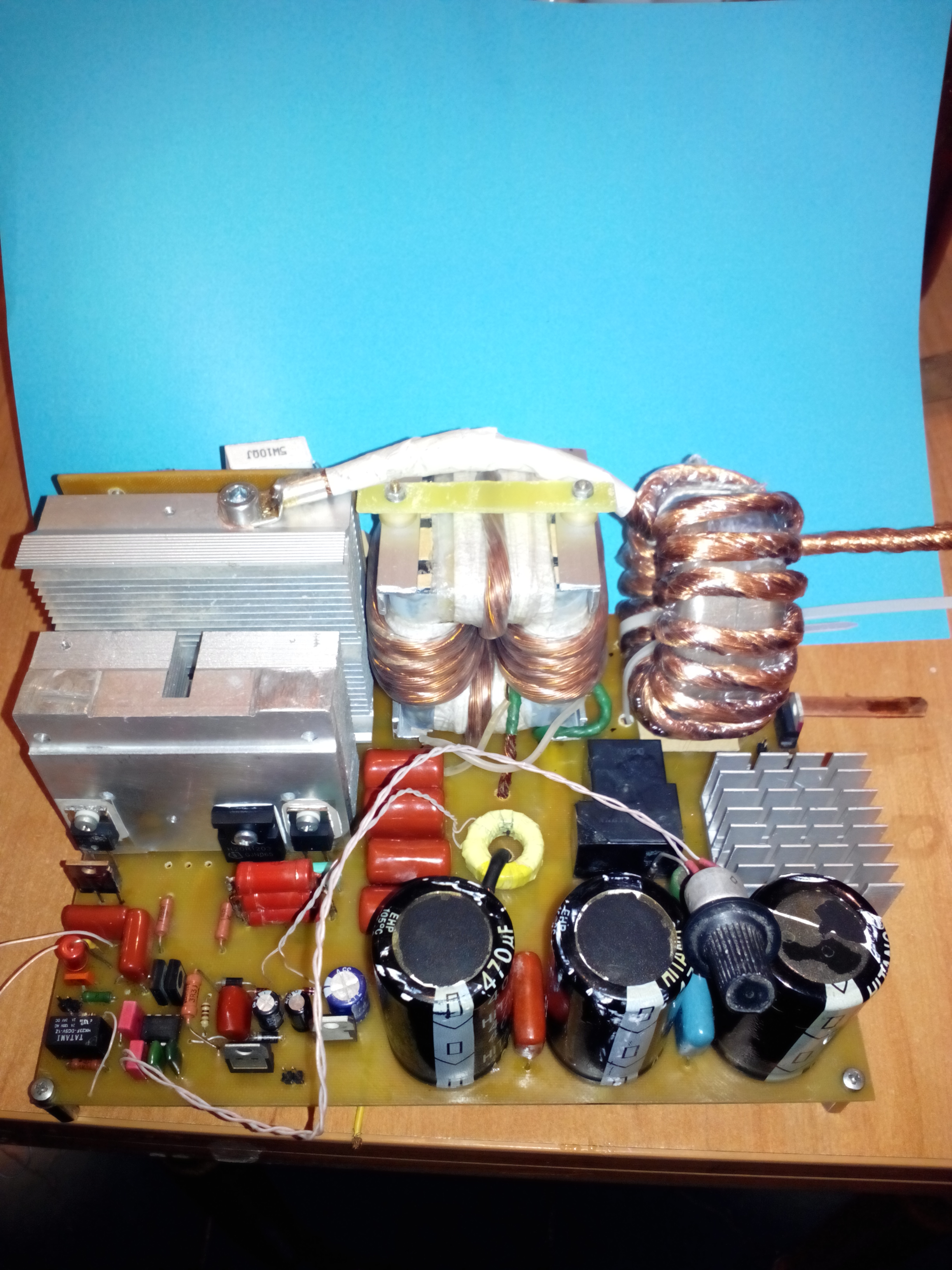

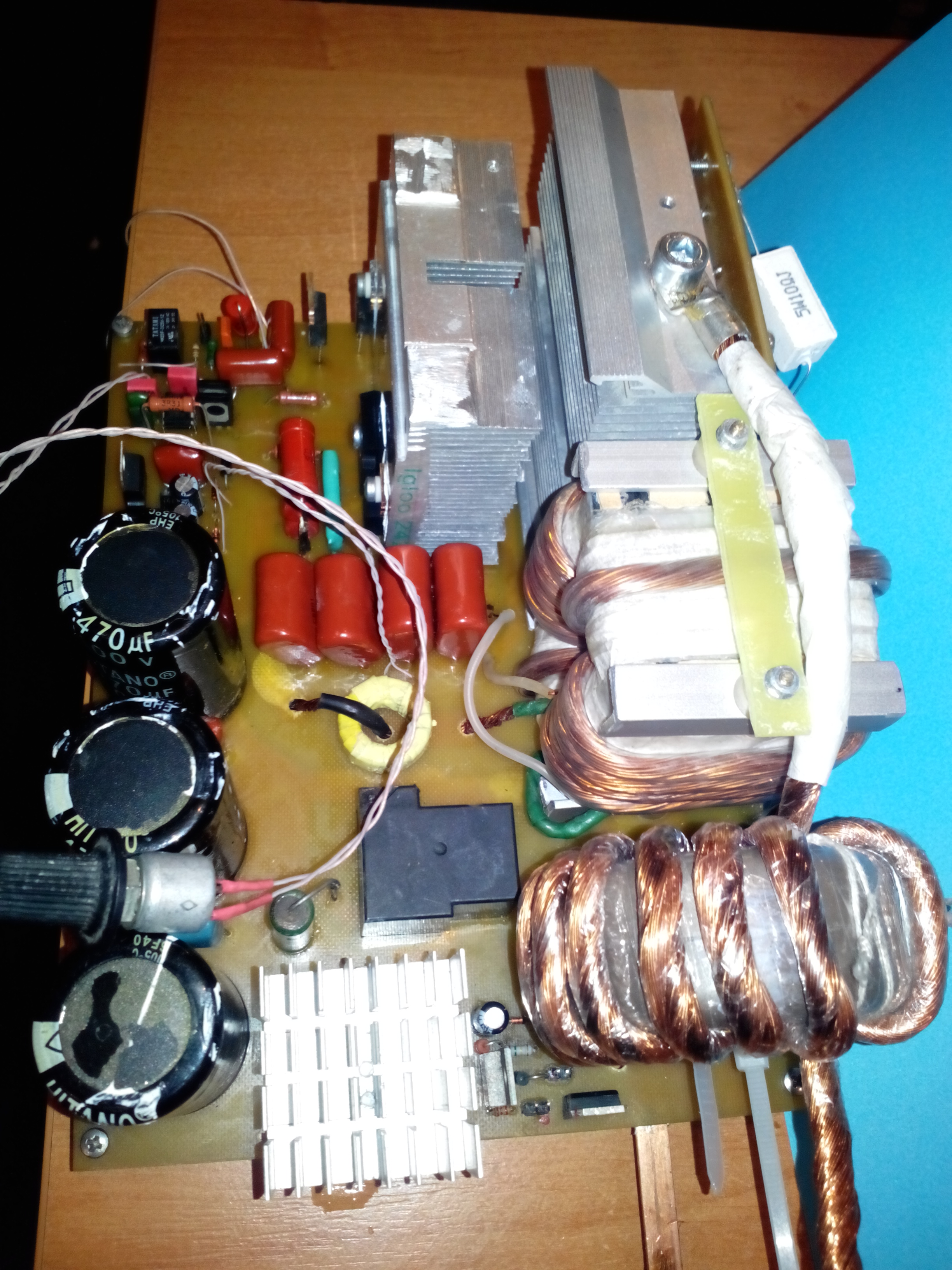

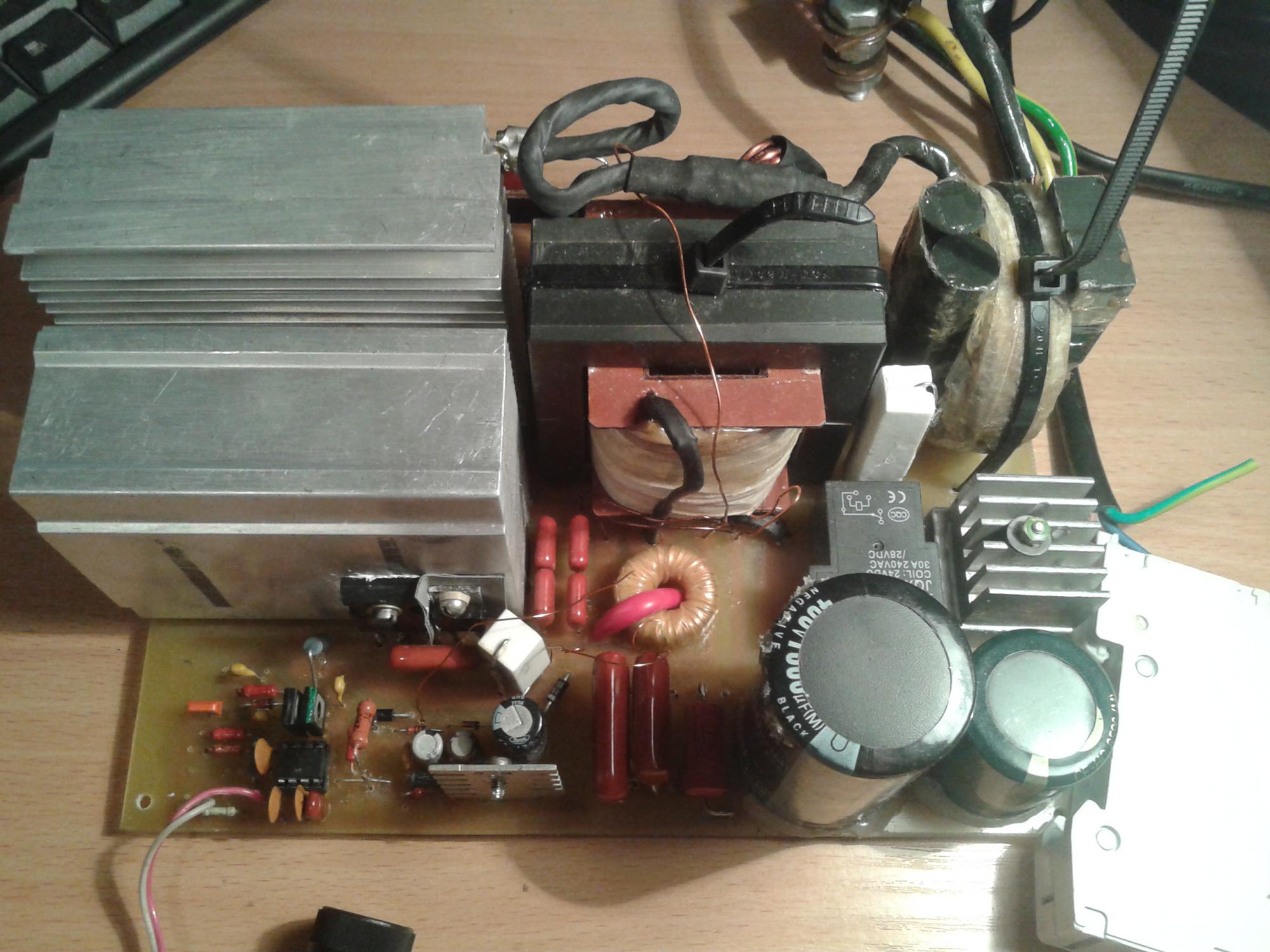

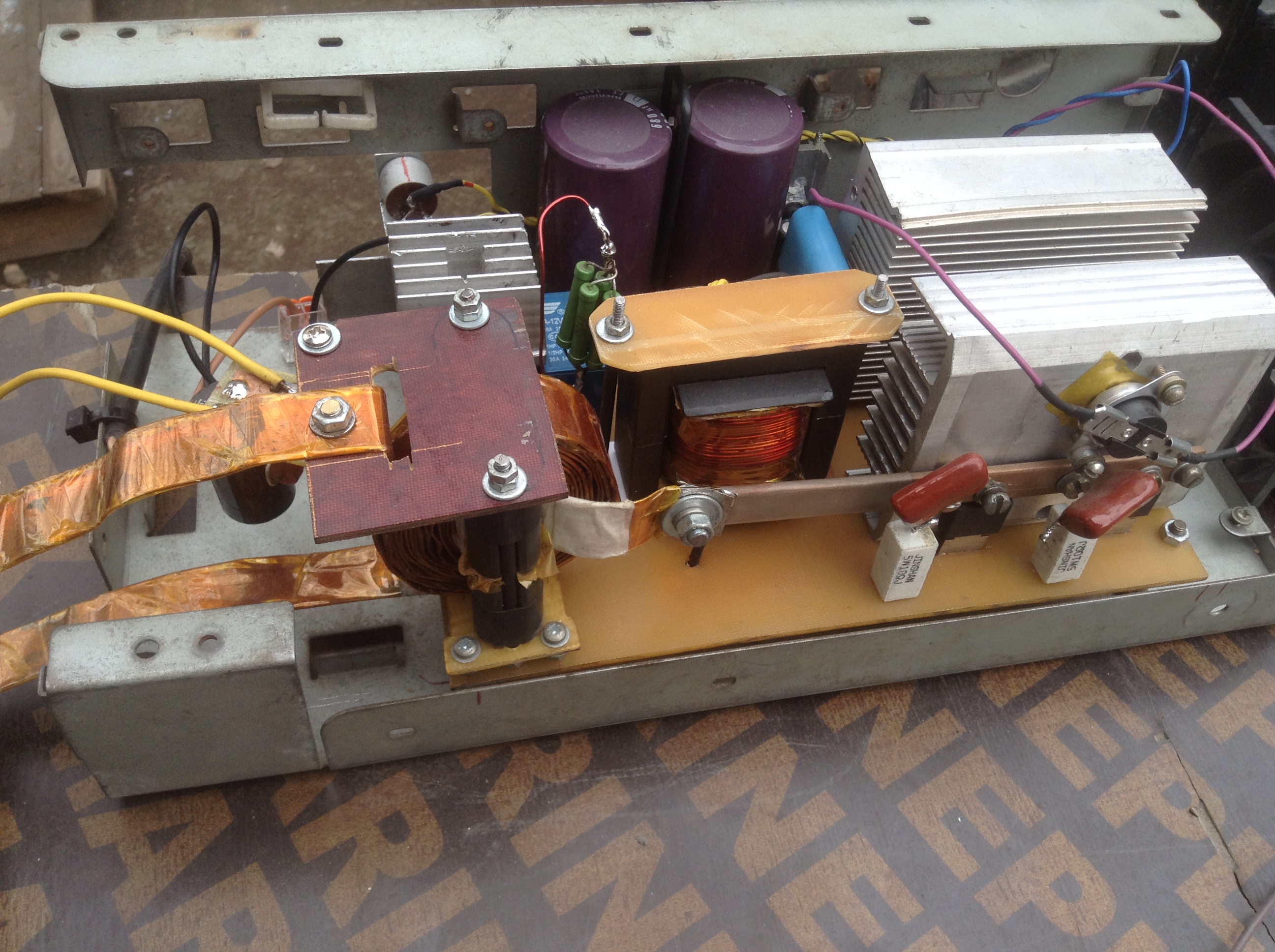

Устройство самодельного инвертора с описанием элементов

Судить о правильности соединения схемы можно в том случае, если во время настройки реле выдает 150 мА. В случае, когда же наблюдается слабый сигнал, то это говорит о неправильности соединения платы. Возможно, имеется пробой одной из обмоток, поэтому для устранения помех потребуется укоротить все питающие электропровода.

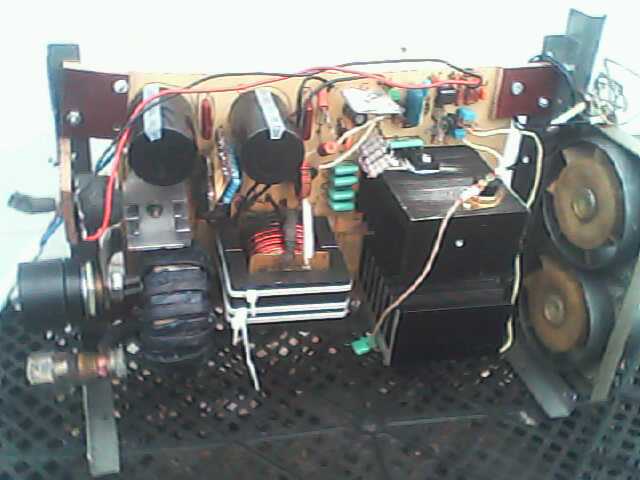

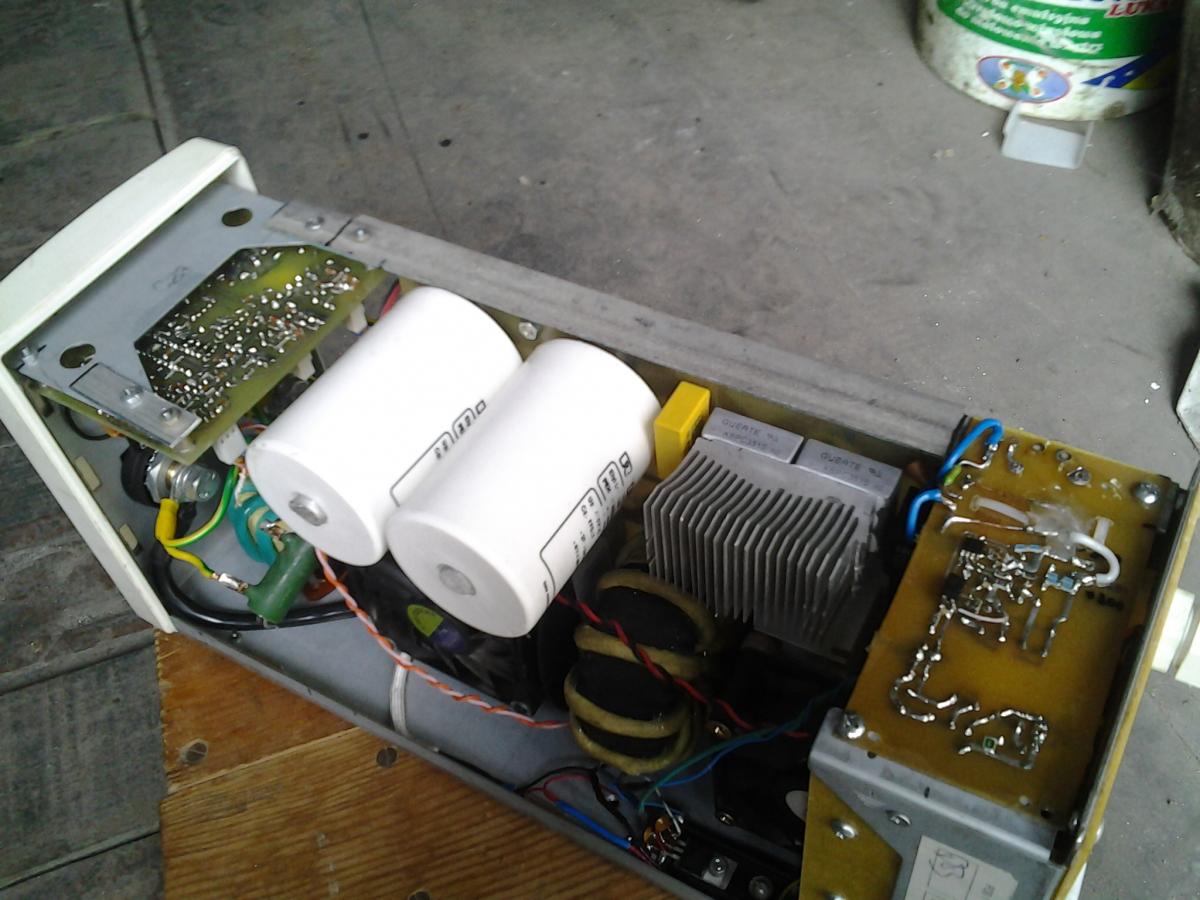

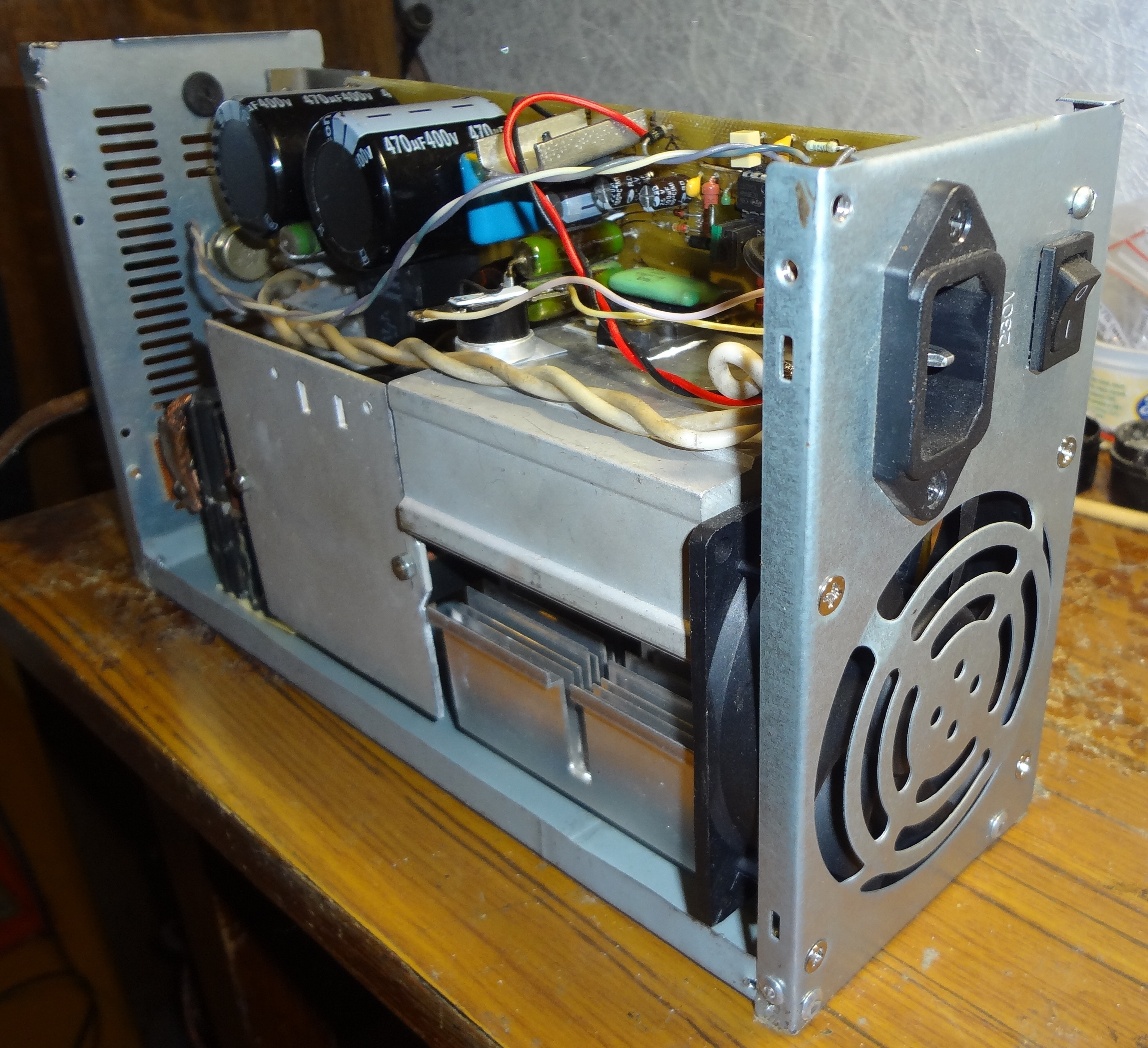

Инверторная сварка в корпусе системного блока от компьютера



Проверка работоспособности устройства

После проведения всех сборочных и отладочных работ остается только провести проверку работоспособности получившегося сварочного аппарата. Для этого запитывается прибор от электросети 220 В, затем задается высокие показатели силы тока и по осциллографу осуществляется сверка показаний. В нижней петле напряжение должно быть в переделах 500 В, но не более 550 В. Если все выполнено правильно со строгим подбором электроники, тогда показатель напряжения не превысит значения в 350 В.

Итак, теперь можно проверить сварку в действии, для чего используем необходимые электроды и осуществляем раскраивание шва до полного выгорания электрода. После этого важно проконтроллировать температуру трансформатора. Если трансформатор попросту закипает, тогда схема имеет свои недочеты и лучше далее не продолжать рабочий процесс.

После раскраивания 2-3 швов радиаторы нагреются до высокой температуры, поэтому после этого важно дать возможность им остыть. Для этого достаточно 2-3 минутной паузы, в результате чего температура понизится до оптимального значения.

Проверка сварочного аппарата

Как пользоваться самодельным аппаратом

После включения в цепь самодельного аппарата, контроллер в автоматическом режиме задаст определенную силу тока. При напряжении провода менее 100 Вольт, то это говорит о неисправности устройства. Придется разобрать аппарат и снова повторно провести проверку правильности сборки.

С помощью такого вида сварочных аппаратов можно осуществлять спайку не только черных, но и цветных металлов. Для того чтобы собрать сварочный аппарат, потребуется не только владение основами электротехники, но и свободное время для реализации задумки.

Инверторная сварка — незаменимая вещь в гараже у любого хозяина, поэтому если вы еще не обзавелись таким инструментом, то вы можете сделать его самостоятельно.



Схема сварочного инвертора: принципиальная электрическая схема аппарата

Схема сварочного трансформатора и схема сварочного инвертора значительно отличаются друг от друга. Во втором случае базу ранних агрегатов, чтобы провести сварочные работы, составляют трансформаторы с понижающим типом, что придает им габаритность и тяжесть.

На сегодняшний день современное оборудование, за счет частой эксплуатации во время производства, стало легким, компактным, с широким спектром возможностей и особенностей.

Главный элемент в электросхеме сварочных инверторов заключается в импульсивном преобразователе, благодаря которому вырабатывается высокочастотный ток.

Классификация инверторов

Каждый отдельный тип сварочных работ подразумевает использование определенного инверторного оборудования, которое необходимо ещё правильно выбрать. У каждой модели есть схема сварочного инвертора с особенностями, отличной характеристикой от других агрегатов и спектром возможностей.

Оборудования от современных производителей одинаково используются предприятиями в производственной сфере, а также любителями бытовой эксплуатации.

Изготовители регулярно изменяют принципиальные электрические схемы сварочных инверторов для того чтобы усовершенствовать их, наделить новым функционалом и повысить качество их технических характеристик.

Инверторное оборудование является основным устройством, при помощи которого выполняют такие технологические операции:

• электродуговая сварка с использованием плавящего либо неплавящегося электрода;
• плазменная резка;
• работы со сваркой по технологии полуавтоматики либо автоматики.

Помимо перечисленного, инверторное оборудование также считается самым эффективным способом, чтобы сварить алюминиевые детали, элементы из нержавеющей стали и иных материалов со сложной свариваемостью.

Несмотря на индивидуальные особенности каждой модели и каждой электросхемы, в результате инвертор для сваривания делает шов качественным, надежным и аккуратным, вне зависимости от использованного вида технологий.

Стоит также отметить, что он отличается компактностью, легким весом, благодаря чему его можно использовать при любых условиях, отнести в любое место, где проводится сварочный процесс.

Отличия схемотехнических решений разных видов инверторов

Инверторные аппараты кроме принципиальной электрической схемы обладают рядом преимуществ в конструктивной реализации, которые позволяют использовать функции форсированного розжига дуги. Также существуют схемы антизалипания электродов, осцилляторы, которые обеспечивают устойчивое горение дуги в среде защитных газов. Есть и схемы задержки подачи защитного газа и тока сварки, именно они и дают возможность осуществлять работу в среде инертного облака, препятствующего окислению заготовок. Подача сварочной проволоки имеет свои особенности, где регулирование скорости и задержка движения определяется схемотехническими решениями. Отличие от стандартных решений ММА заключается, в первую очередь, наличием системы подведения инертных газов в зону сварочного шва. Это касается системы сварки методами TIG и MIG/MAG, которые обеспечивают подачу защитного или активного газа в зону плавления металлов. Здесь выходные импульсные напряжения при крутопадающей частотной характеристике имеют свои особенности, связанные с наличием газовой среды с защитными физическими свойствами.

Поэтому сварка в таких условиях имеет свои отличия от стандартной схемы, а именно:

• в аппаратуре TIG и MIG/MAG присутствует схема задержки сварочного тока относительно подачи защитного газа;
• для обеспечения работы аргонодугового метода (TIG) аппаратура снабжается специальными разъёмами для подачи газа, а горелка имеет устройство крепления для вольфрамового электрода;
• в полуавтоматических инверторах присутствует устройство протяжки сварочной проволоки с регулируемой скоростью, для этой цели используют еврорукав, через который подаётся газ и проволока в зону сварочного шва.

Широкие возможности аппаратурной регулировки параметров импульсного напряжения, позволяют сваривать сплавы титана и алюминия, тонкостенную легированную и нержавеющую сталь. Прочность соединения различных материалов обеспечивается правильным подбором параметров тока и состава сварочной проволоки, а также грамотным выбором состава газовой смеси.

Важно при покупке сложной аппаратуры и комплектующих выбирать надёжных производителей и особое внимание уделять качеству баллонов с газом, редукторов, шлангов и еврорукавов.

Схема инвертора для сварки

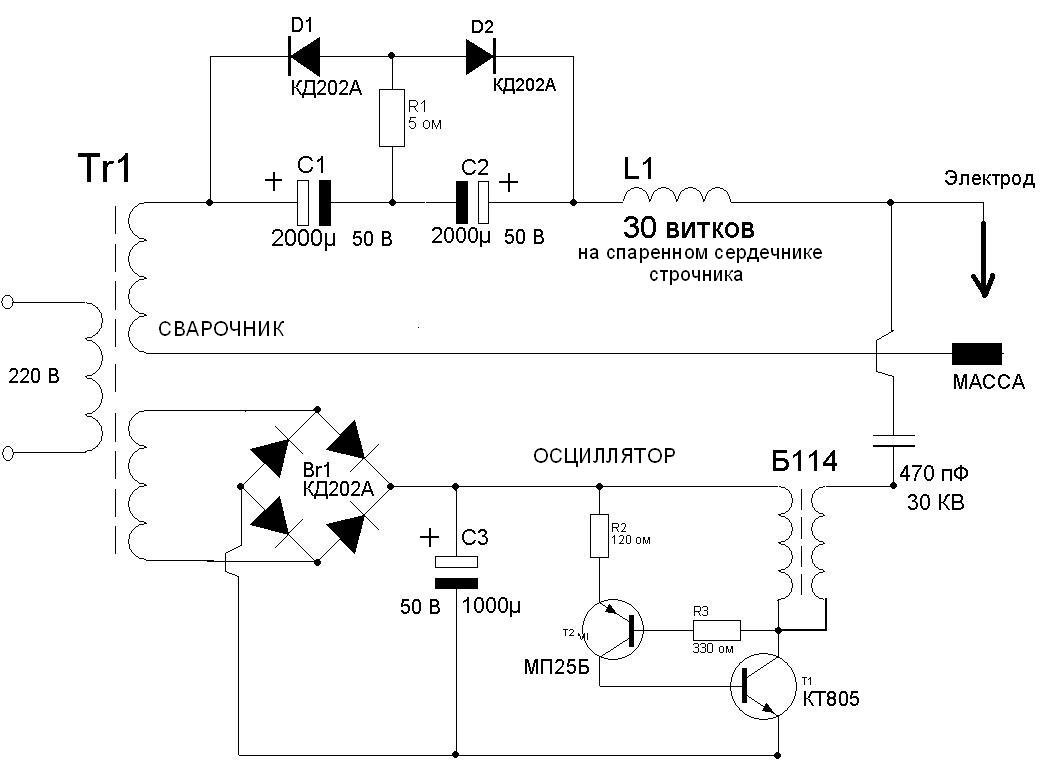

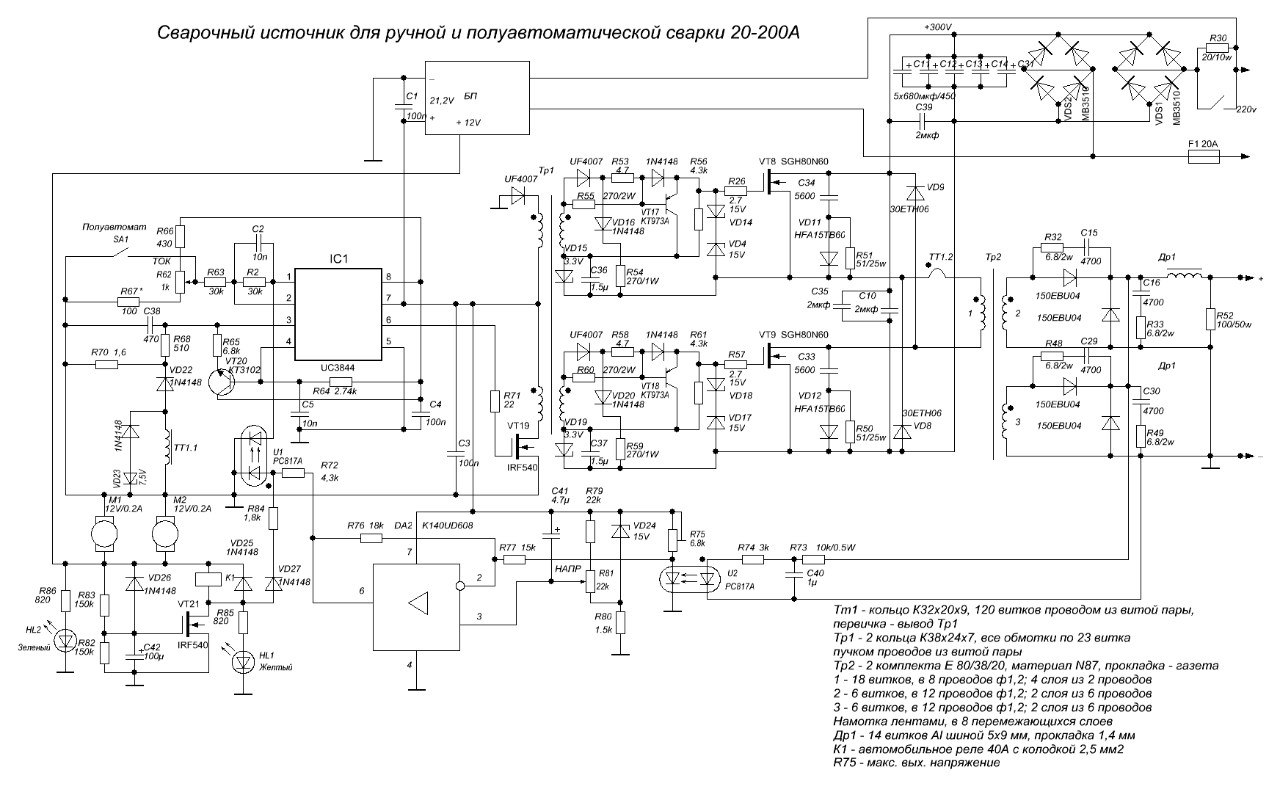

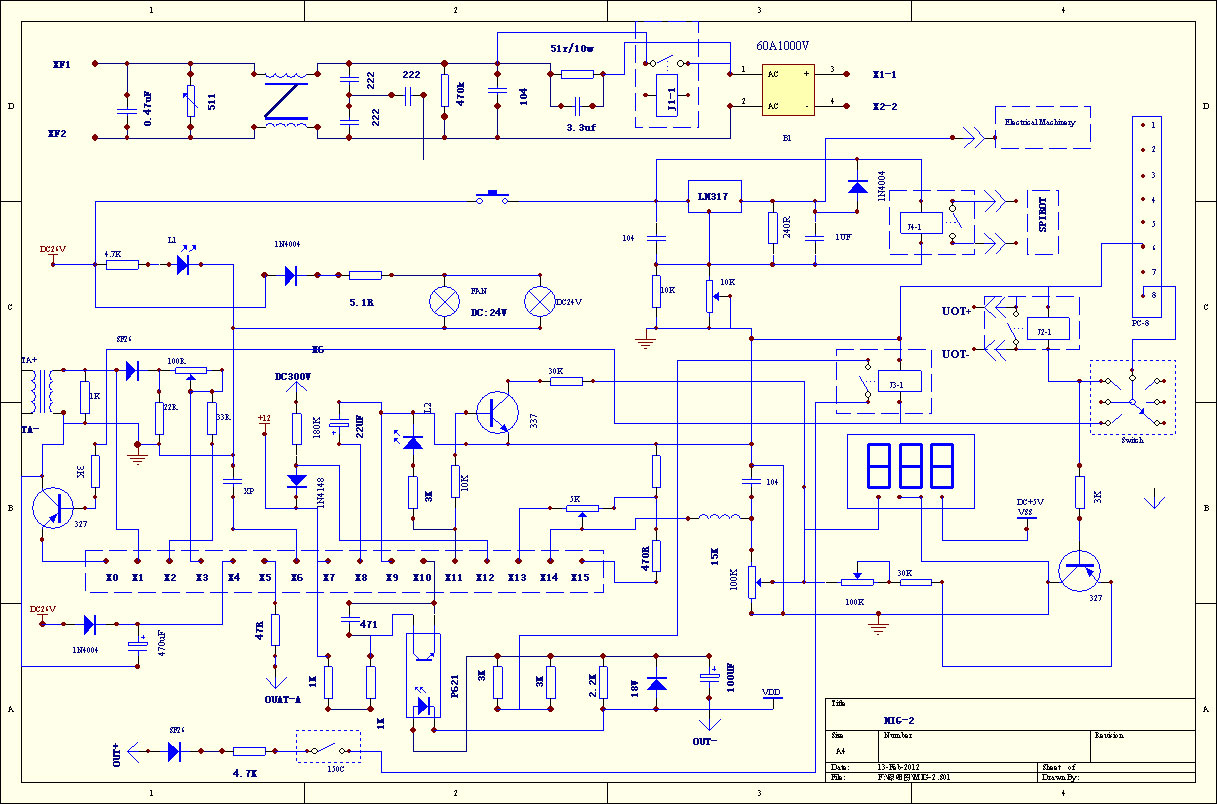

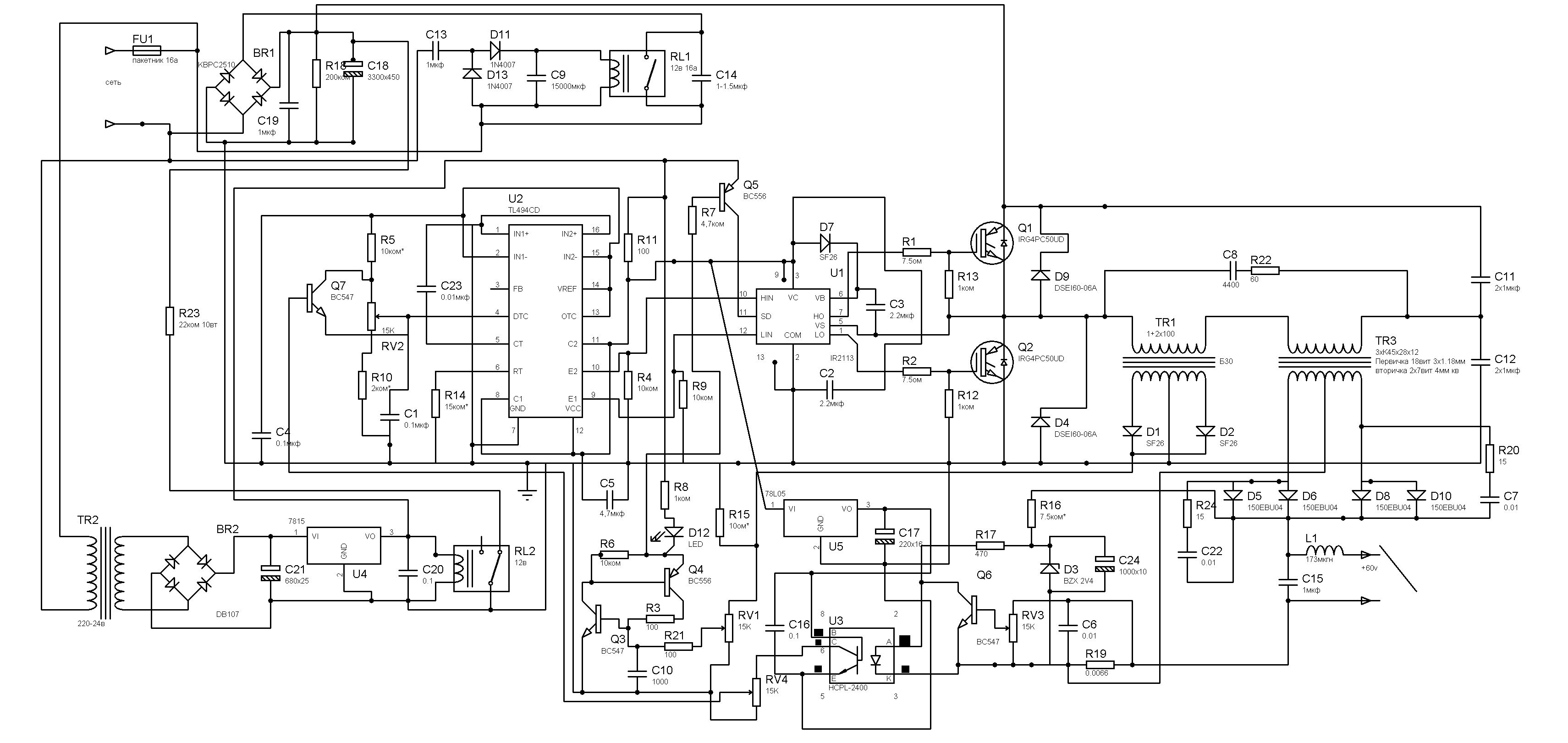

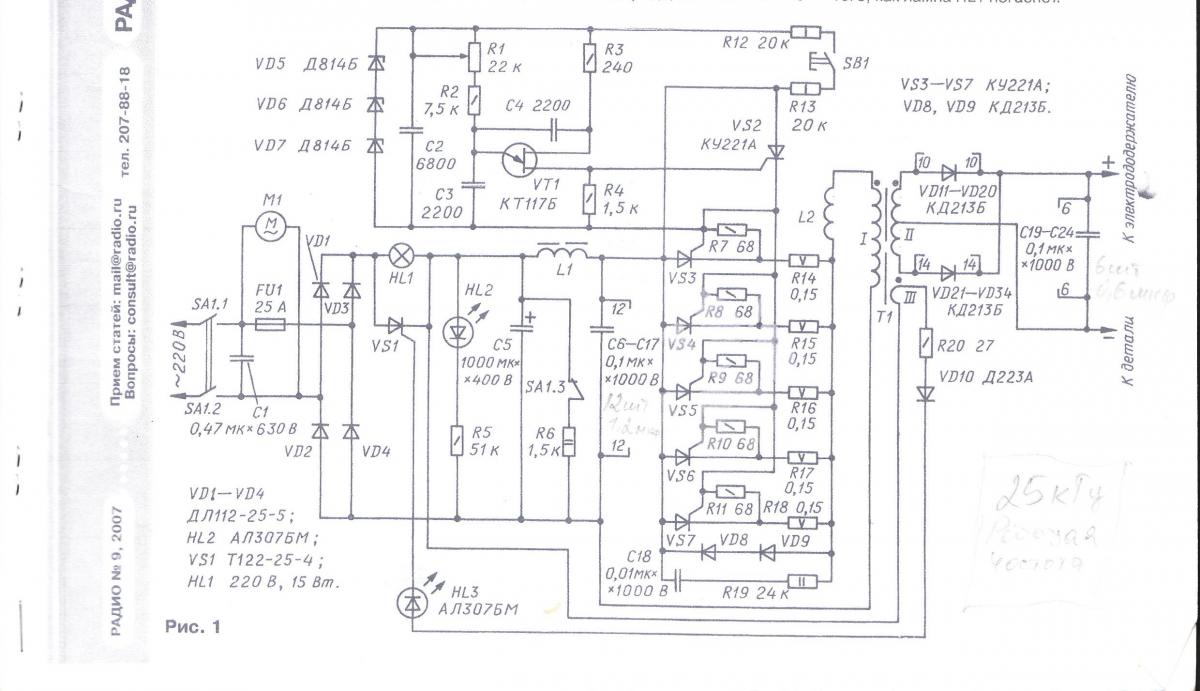

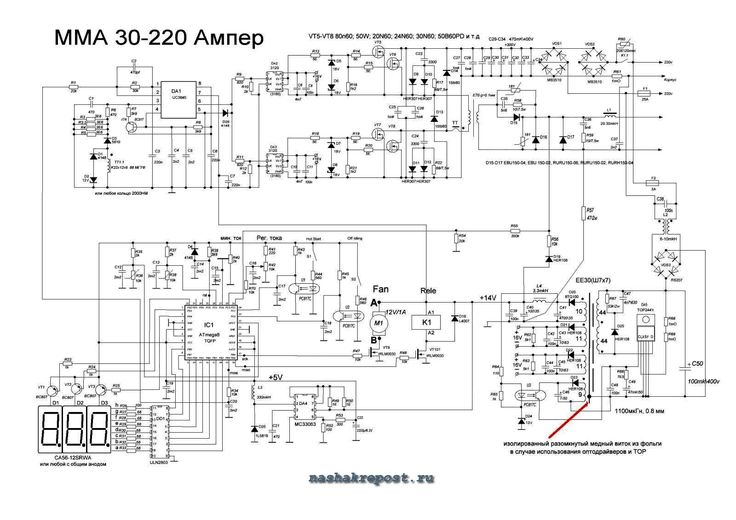

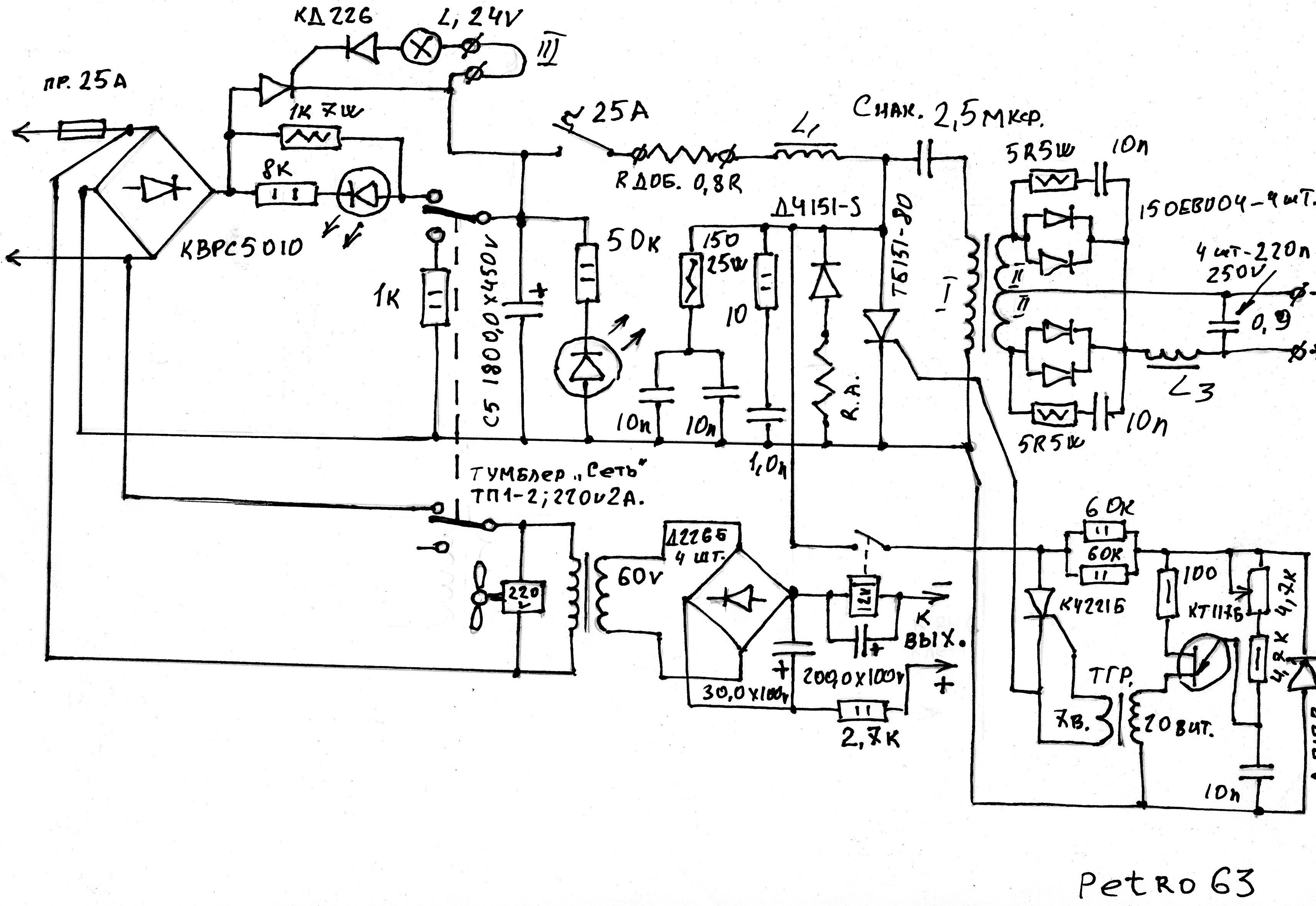

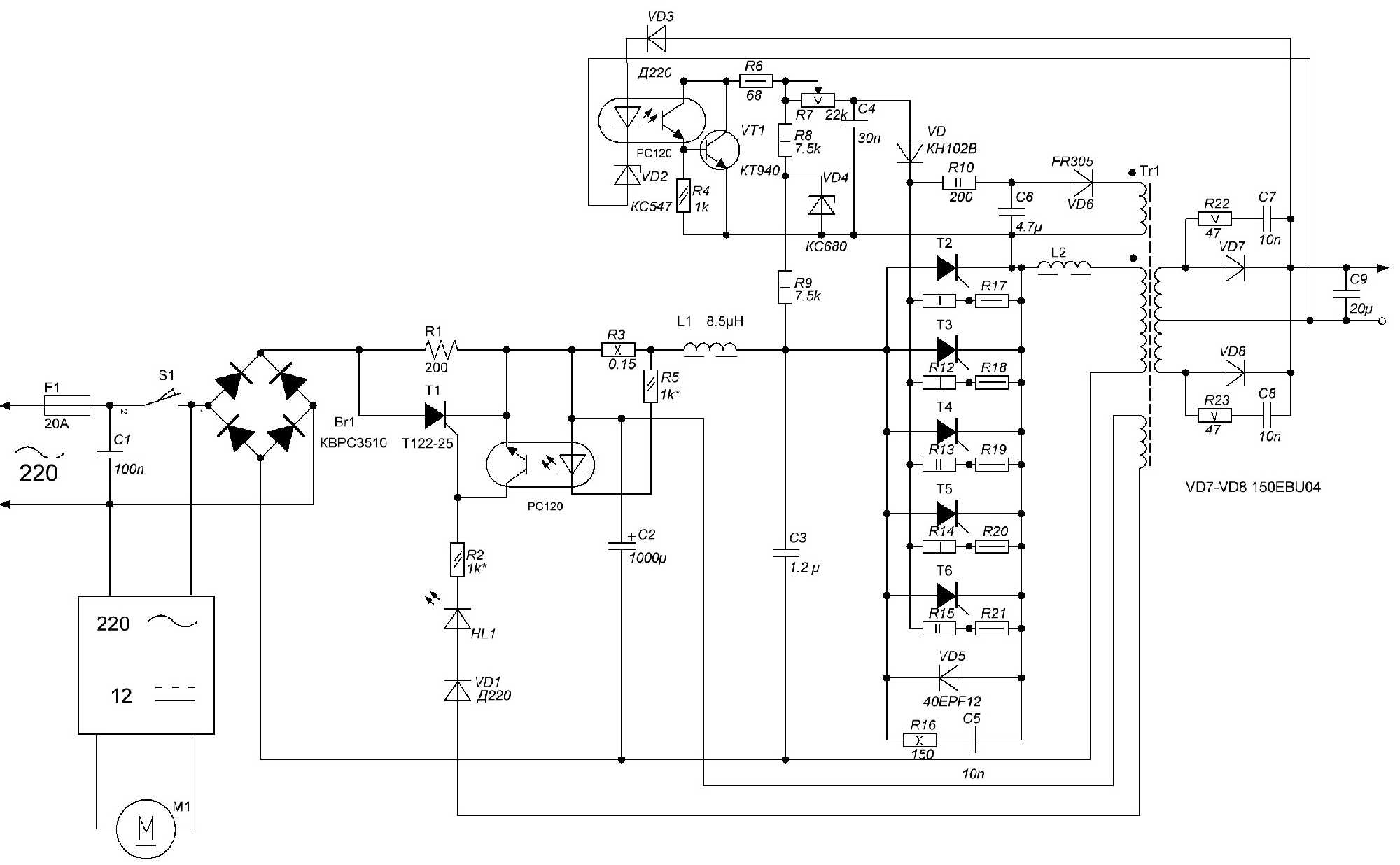

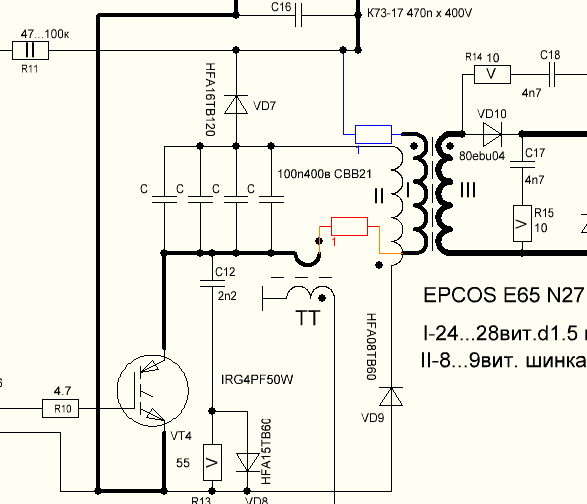

Электрическая схема сварочного инвертора
Схема инверторного сварочного агрегата имеет особенную характеристику и функционал, в который входят следующие составляющие:

1. Орган управления и индикации.
2. Система, отвечающая за работу термической защитной функции и управлением охлаждающим вентилятором. Сюда также относят вентилятор самого инверторного аппарата и датчик с температурными показателями.
3. Электрические принципиальные схемы подразумевают под собой наличие ШИМ-контроллера, состоящий из трансформатора с током, датчика с током нагрузки.
4. Система питания на детали слаботочного участка электросхемы аппаратного инвертора для сварки.
5. В преобразователе схемы может устанавливаться механизм, благодаря которому в силовую систему аппарата поступает электропитание. Сюда относится емкостный фильтр, выпрямитель, а также нелинейная зарядная цепь.
6. Силовая часть с однотактным конвертором. В неё также входят: силовой трансформатор, выпрямитель вторичного типа и дроссель для выхода тока.

В каждом описании принципиальной схемы сварочного инвертора должна быть краткая характеристика всех составляющих элементов.

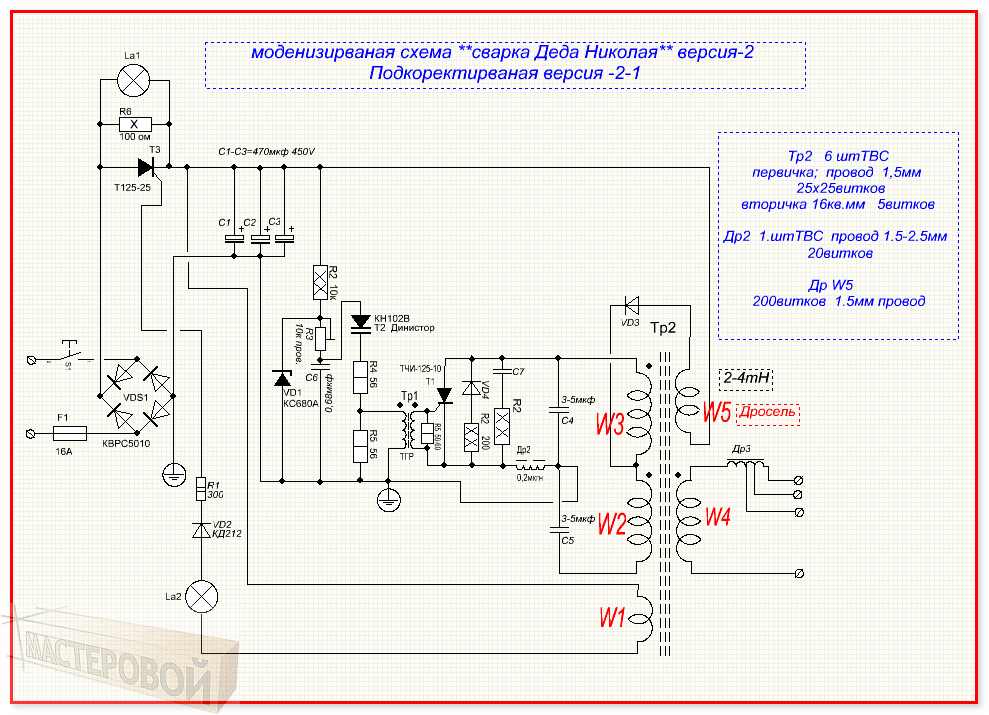

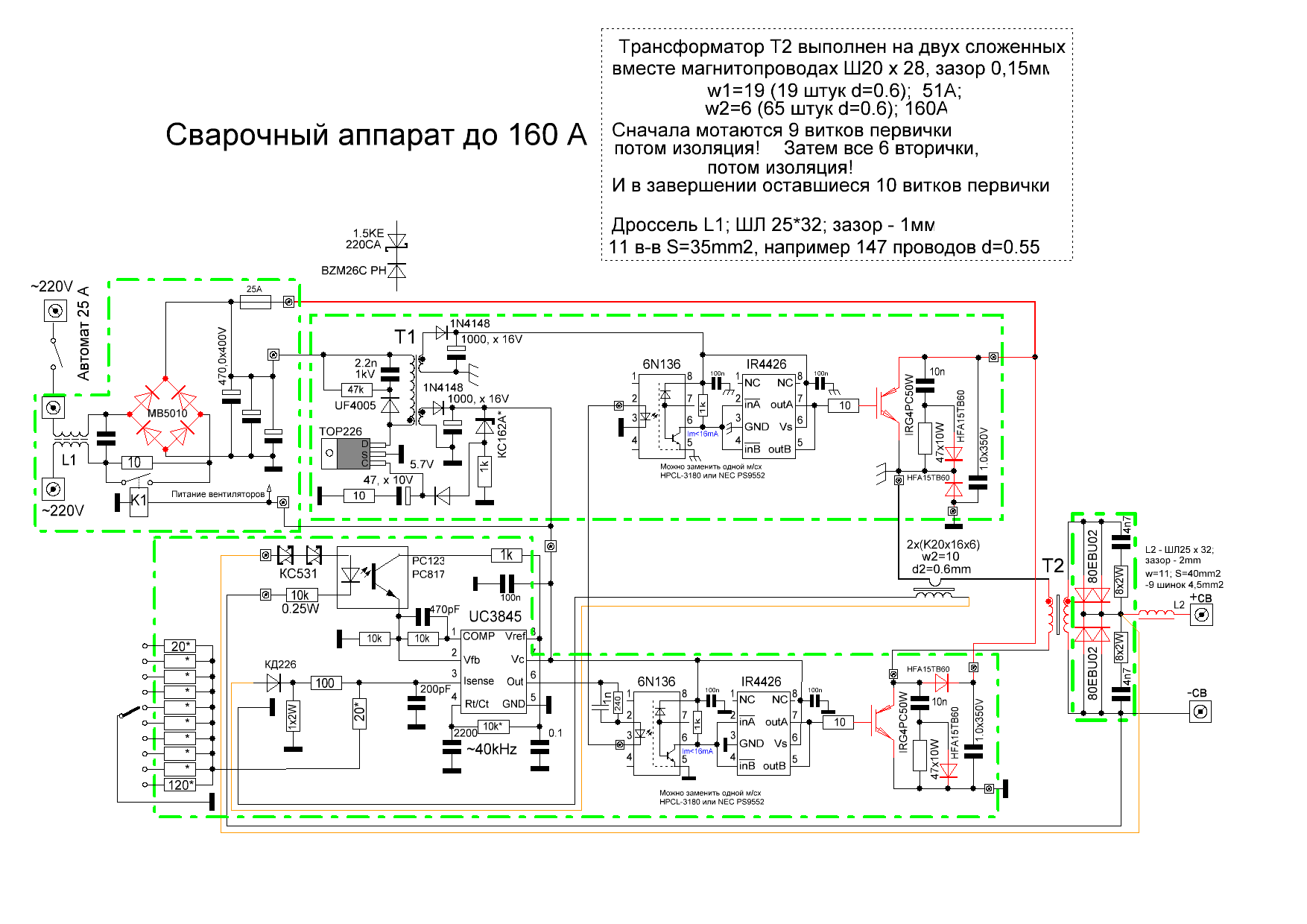

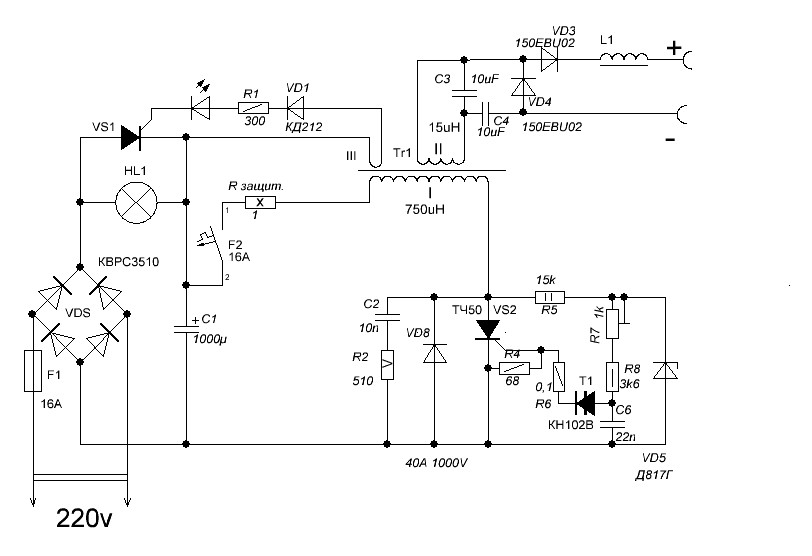

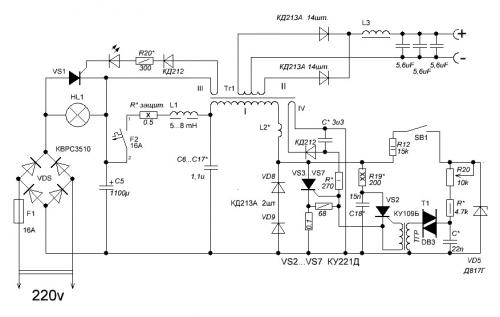

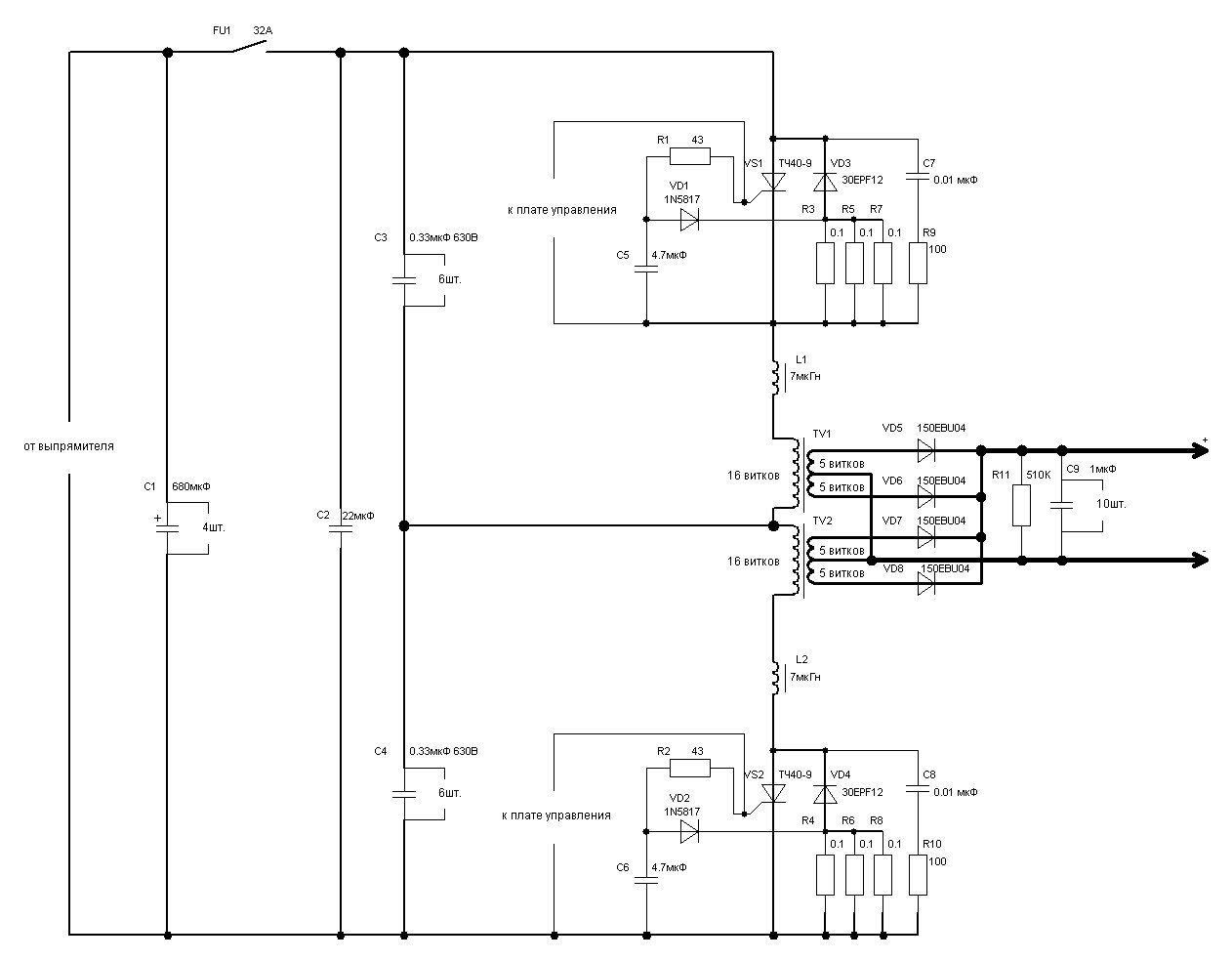

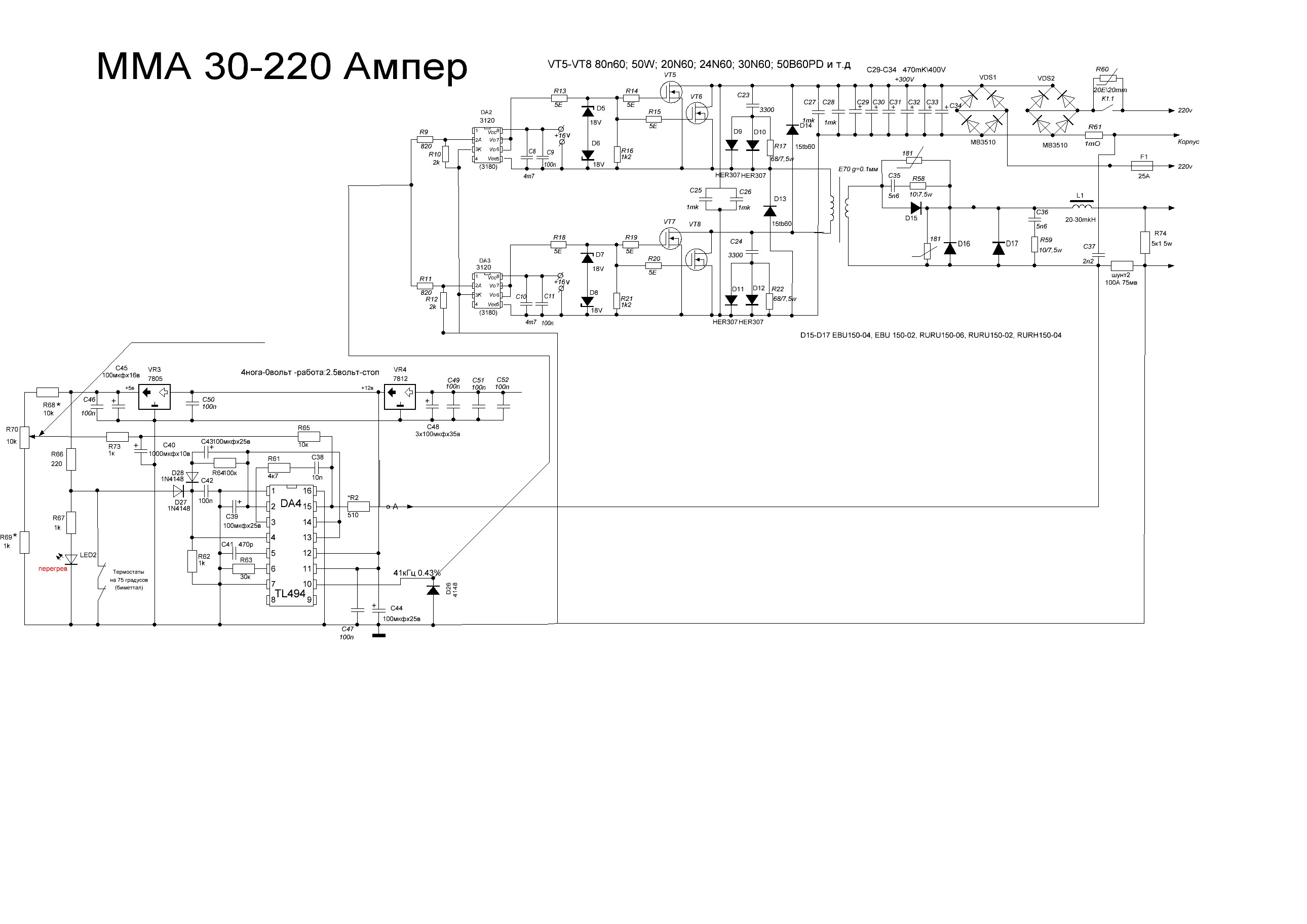

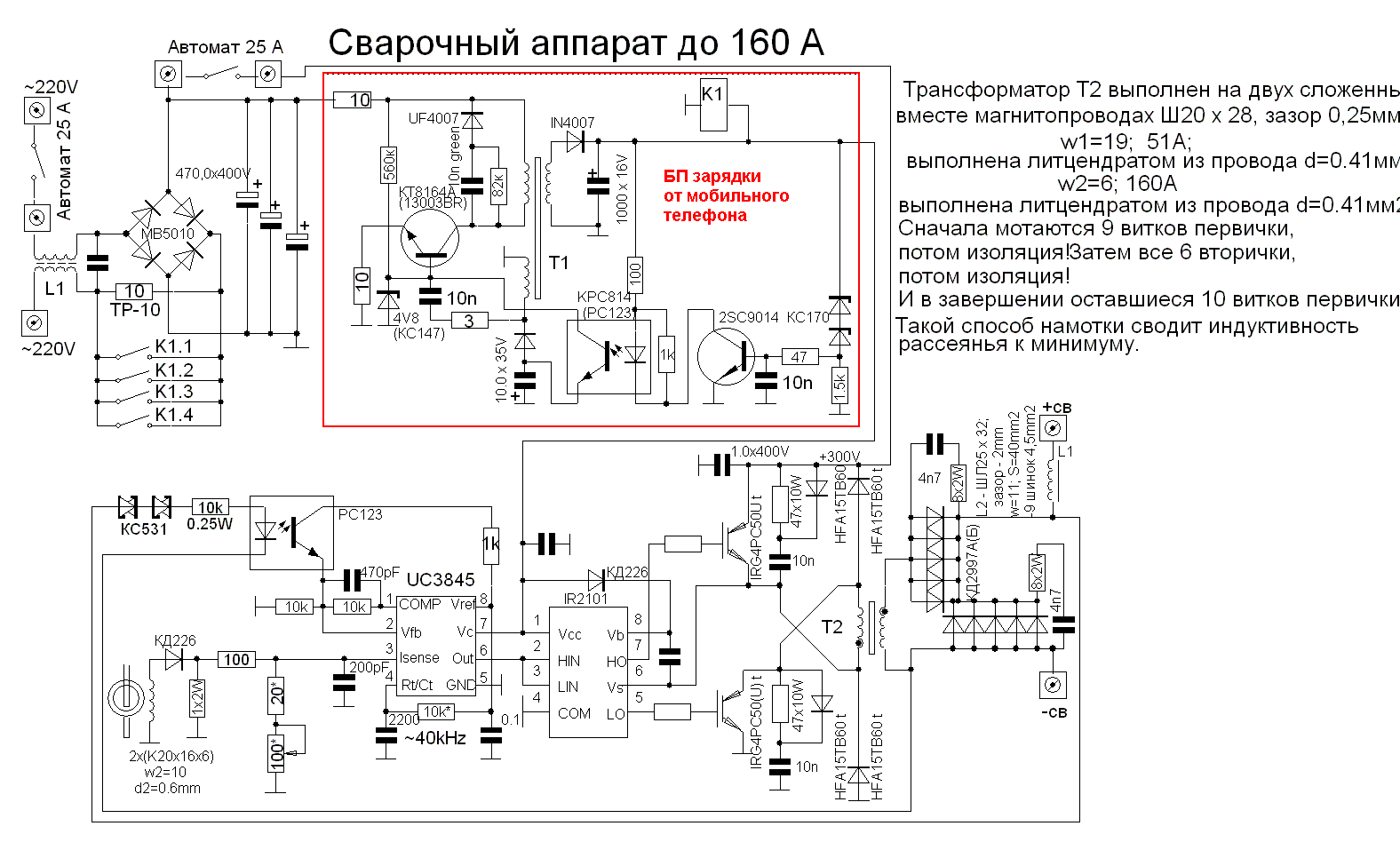

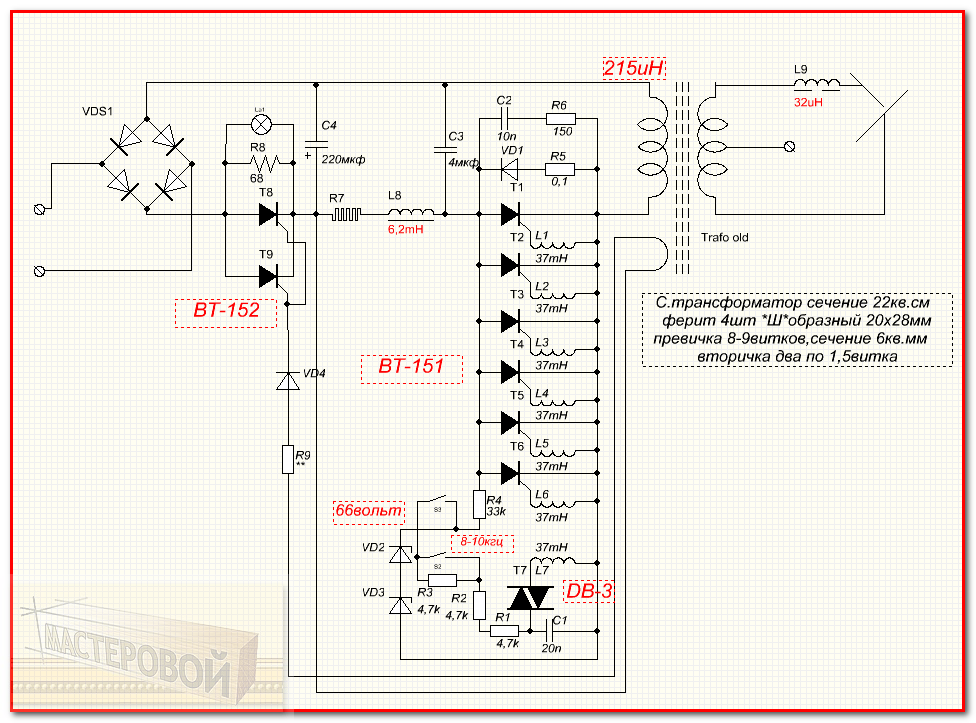

Принципиальная схема сварочного аппарата

Электрическая цепь включает трансформатор на феррите. Для первичной обмотки используют 100 витков кабеля ПЭВ сечением 0,3 мм, вторичная состоит из провода толщиной 1 мм. Он наматывается 15 раз.

Верхний слой формируют из ПЭВ-кабеля сечением 0,35 мм. Обмотку создают по всей ширине каркаса, что помогает получить стабильное напряжение.

Другой важный элемент схемы – дроссель L2 – делается на сердечнике Ш20х28. Для обмотки используют феррит толщиной 2000 Нм. Зазор между витками составляет 0,5 мм. Силовой мост устанавливают на 2 радиатора, взятых из старого компьютера. В принципиальную схему инвертора включают 12-14 конденсаторов по 0,15 мкФ. Части моста соединяют короткими проводниками. Как должна выглядеть электрическая цепь, можно увидеть на фото.

Принцип работы схемы аппарата для сварки

Основной целью инверторного сварочного агрегата является создание тока с высокой мощностью, который формируется в электрическую дугу. Та, в свою очередь, плавит кромки свариваемых элементов и присадочный материал.

Все это происходит на большом диапазоне особенностей конструкции. Стоит также отметить и то, что схема сварочного аппарата помогает в ИПС ремонте любого устройства.

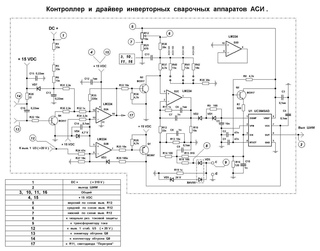

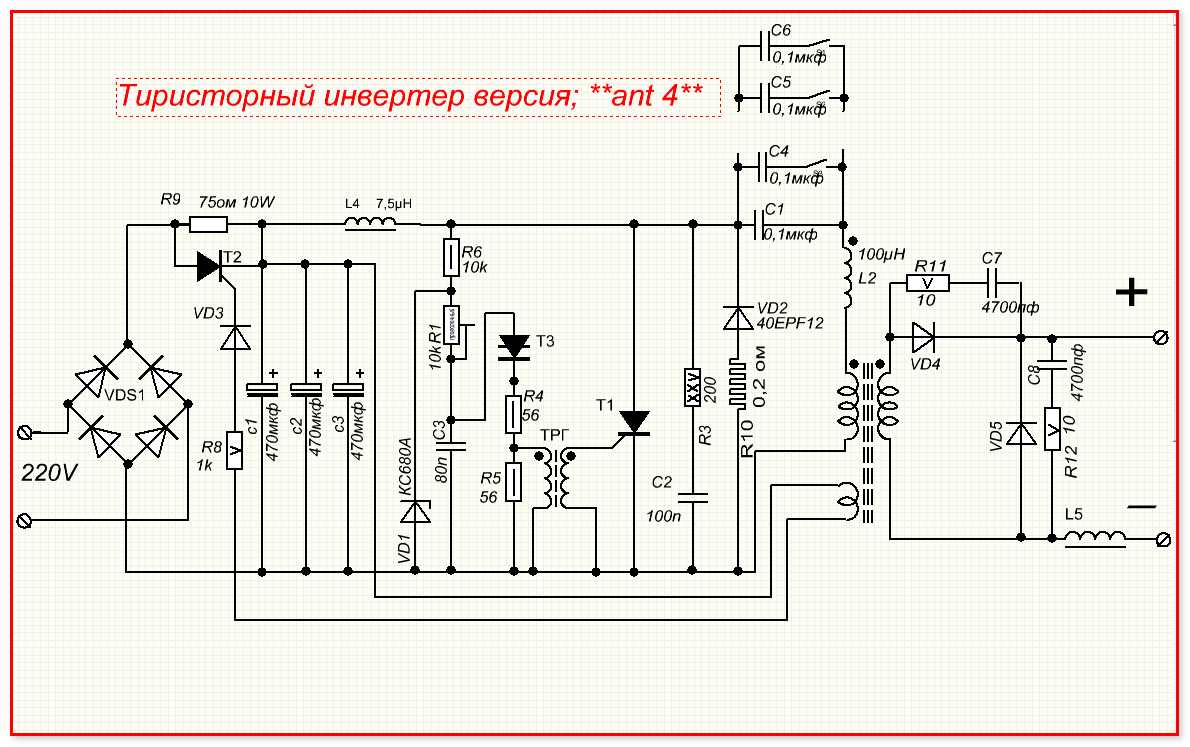

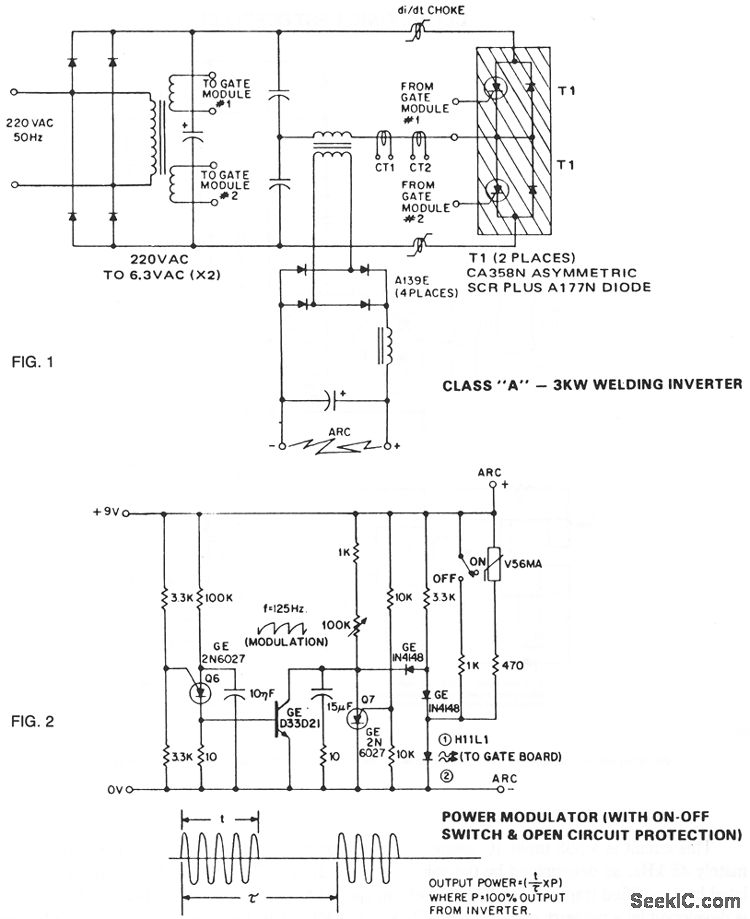

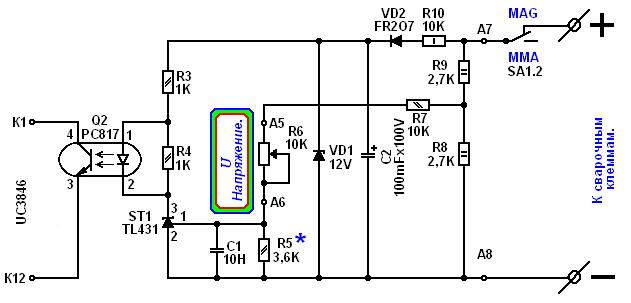

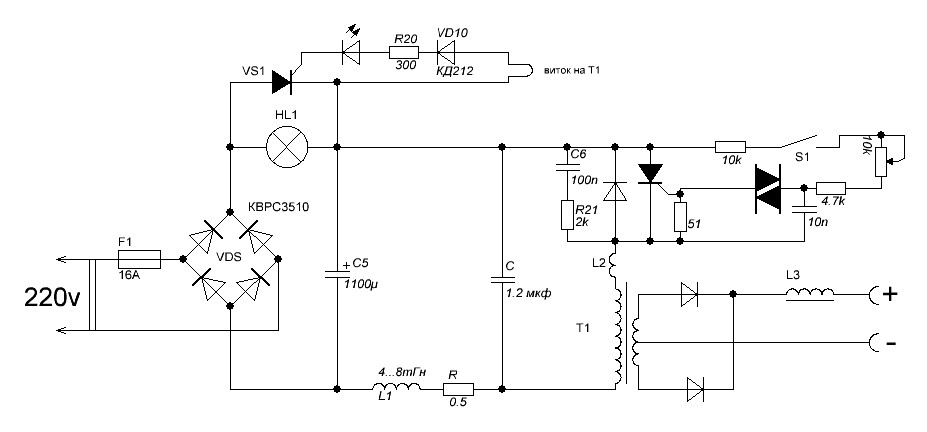

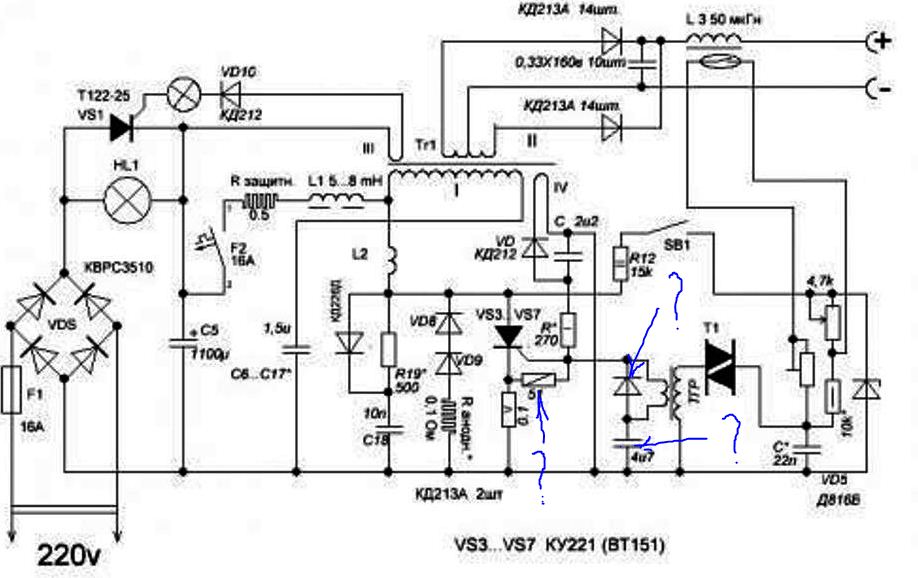

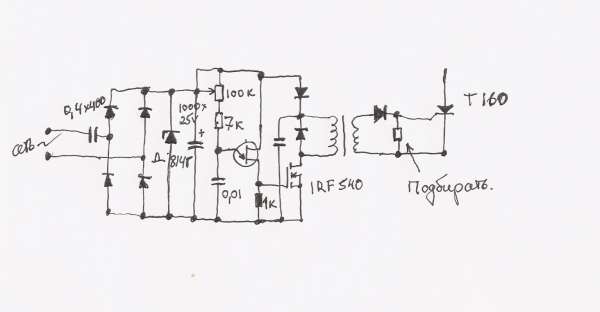

Схема инвертора для сварочных работ.

Примерно механизм действия электронной схемы выглядит следующим образом:

1. Ток с переменной частотой в 50 гц через обычную электрическую сеть попадает в выпрямитель, в котором преобразовывается ток в постоянный.
2. Затем ток происходит обработку для сглаживания за счет использования специализированной системы.
3. После фильтра ток оказывается в самом инверторе, который, в свою очередь, должен переформировать его обратно в переменный, однако прибавляя к нему высокую частоту.
4. Затем, применяя трансформатор, снижается напряжение в переменном токе с высокими частотами, благодаря чему усиливается его действие.

Чтобы более детально разобраться во всех нюансах принципиальной схемы сварочного инвертора, необходимо изучить все элементы по отдельности с их механизмом действия.

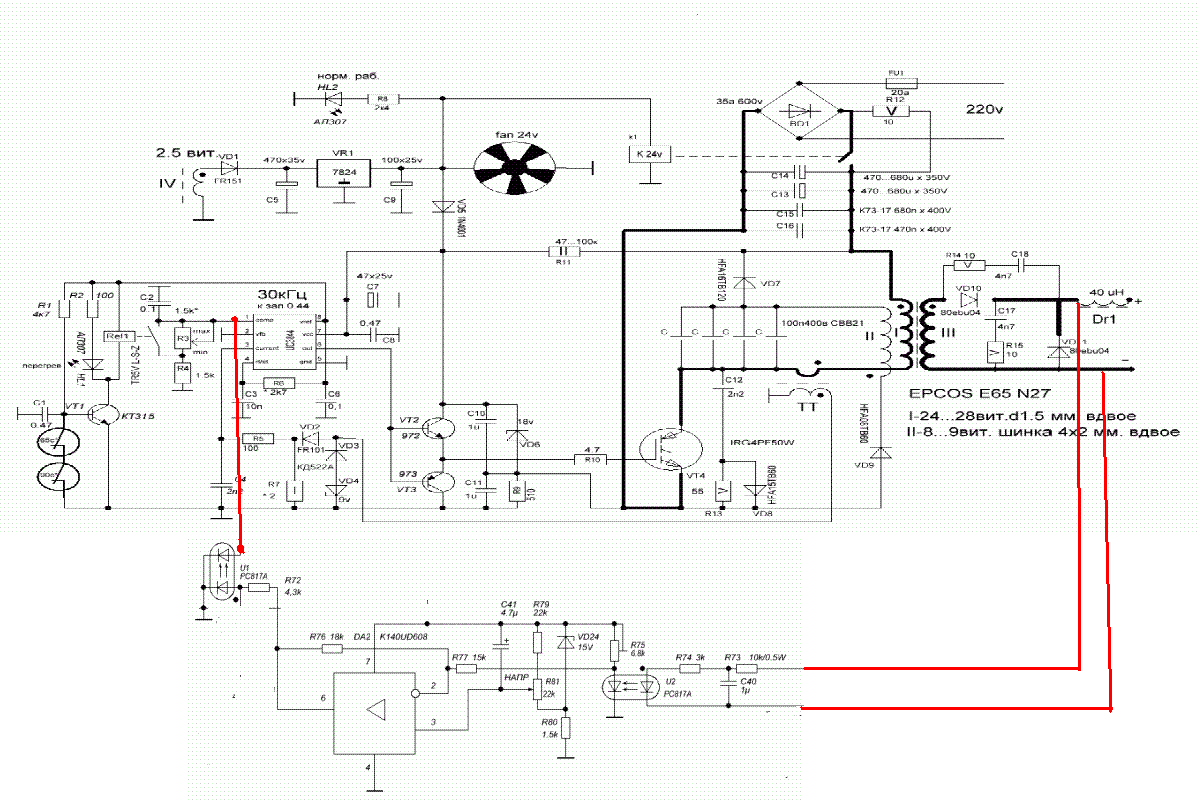

Схемы Inverter 3200 и 4000

Для проведения ручной дуговой сварки можно использовать Inverter 4000 или 3200. Оба аппарата обладают практически идентичной конструкцией, которая обеспечивает наличие следующих функций:

1. Защита от эффекта залипания электрода.
2. Защита основных элементов от серьезного перепада напряжения.
3. Контроль основных параметров дуги.
4. Встроенный элемент охлаждения с контрольными датчиками.

При изготовлении инверторов была обеспечена защита по классу IP21. Мощность устройства составляет 5,3 кВт, питается от стандартной сети энергоснабжения. Подробная схема inverter 3200 pro определяет весьма привлекательные свойства этих моделей, за счет чего они получили широкое распространение.

Достоинства и недостатки сварочных аппаратов инверторного типа

Инверторный сварочный аппарат, как и любая другая техника, имеет свои достоинства и недостатки.

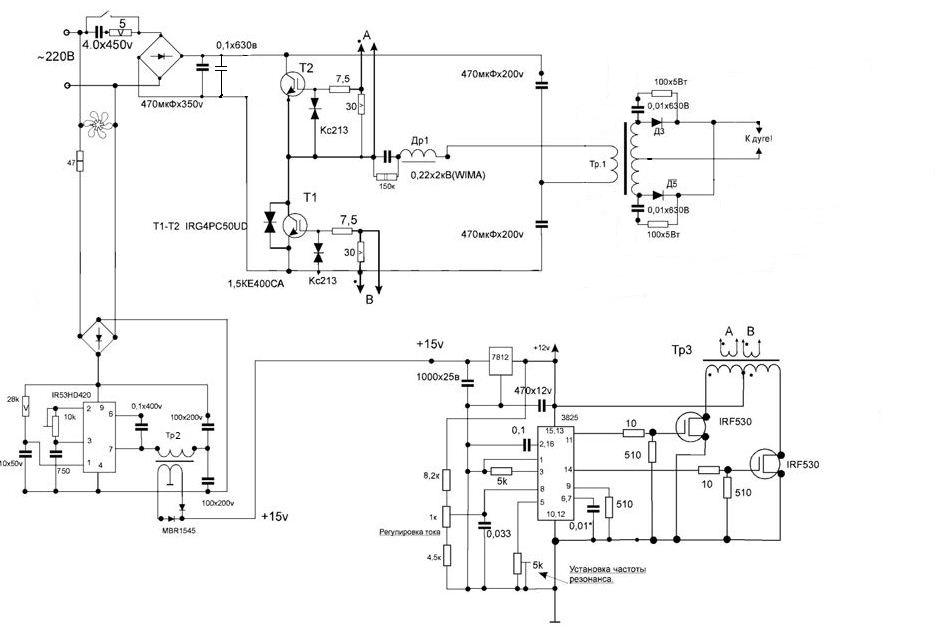

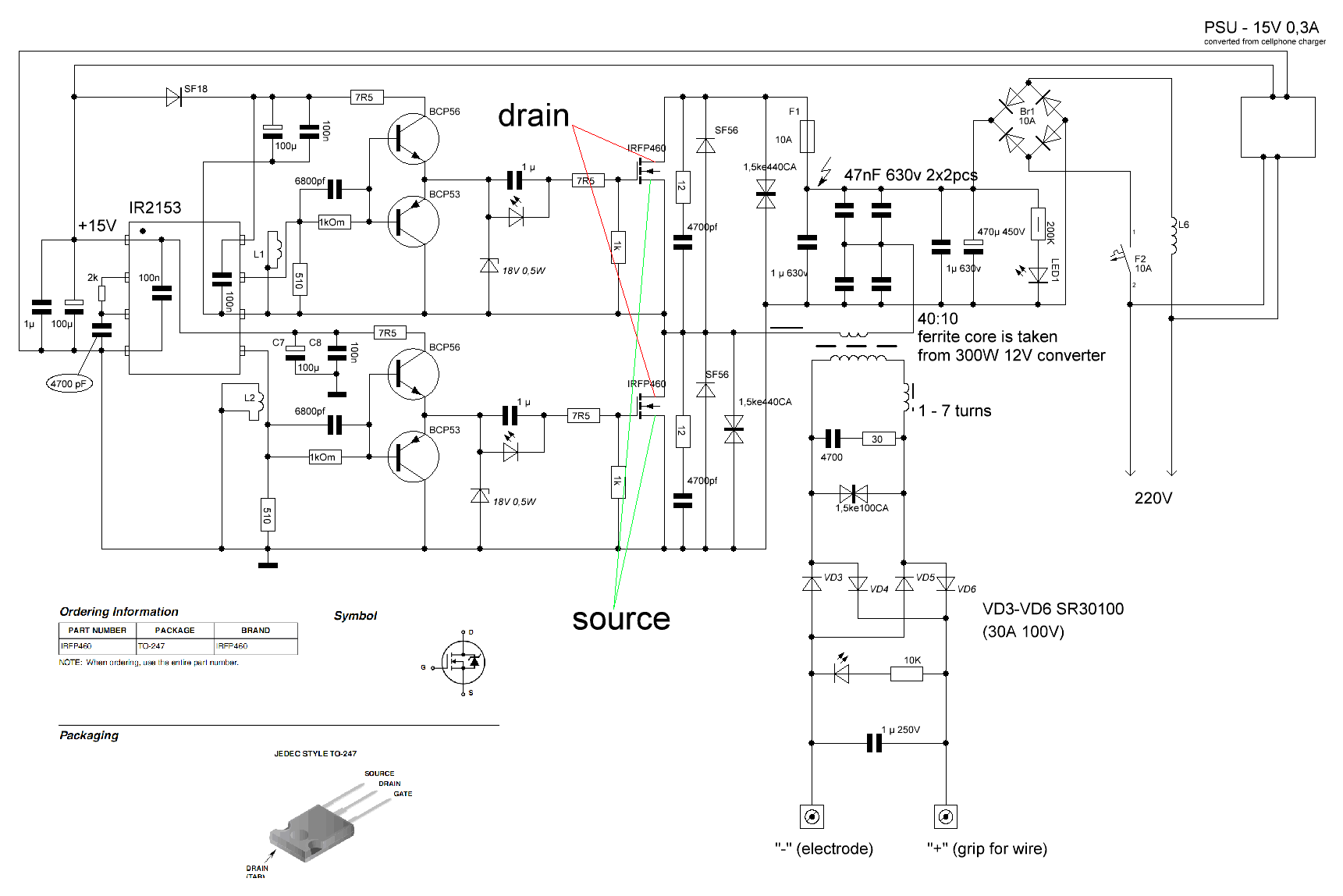

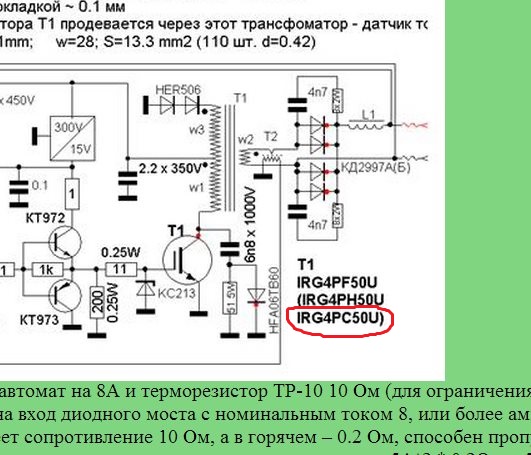

Схема сварочного аппарата инверторного типа.

К основным преимуществам этого оборудования, которое так умело заменило обычный трансформатор, можно отнести:

1. За счет нового подхода к производству конструкций инверторного типа для сваривания металлов, а также новому контролю за током большинство моделей весит от 5 до 12 килограмм, в отличие от трансформаторов, которые имеют вес в 18-35 килограмм.
2. У данных устройств есть достаточно высокий показатель КПД. Это происходит благодаря тому, что аппарат потребляет минимальное количество энергии для нагрева всех систем и механизмов. К примеру, трансформатор для сварки быстро нагревается, что приводит к перегреву и выходу из строя оборудования.
3. В некоторых электросхемах трансформатора, также как и в инверторах, сварка может проходить при помощи электродов вне зависимости от его вида.
4. Рассматриваемые устройства, за счет повышенного показателя КПД, тратят электроэнергию вдвое меньше, нежели простой трансформатор для сваривания.
5. Многие современные оборудования имеют в своей структуре опции, благодаря которым минимизируется процесс совершения ошибок мастера во время технологических работ. К таким опциям можно отнести антизалипание и быстрый розжиг дуги.
6. В некоторых устройствах встроена функция программирования, благодаря которой мастер с точностью и максимальной оперативностью регулирует режим работы во время сварочного процесса конкретного вида.
7. Наличие высокое универсальности данных конструкций обуславливается регулированием всех систем, используя ток в широком диапазоне. Это дает возможность применять оборудование, что сваривает разнометалловые детали и выполняет процедуру с любой технологией.

У схем инверторных сварочных аппаратов также имеются и недостатки.

Они заключаются в следующих аспектах:

1. Инверторные оборудования сваривания на рынке стоят достаточно дорого, до 50% больше, чем цена классических трансформаторов для сварочных работ.
2. Принципиальная электрическая схема инверторного сварочного аппарата подразумевает, что чаще всего будет ломаться такой механизм, как транзистор. Он является достаточно уязвимой деталью, что влечет за собой ремонт стоимостью до 60% от стоимости всего оборудования. Из этого можно сделать вывод, что ремонт сам по себе – дорогое удовольствие.
3. Поскольку принципиальные электросхемы у инверторов, чтобы сваривать материал, являются достаточно сложными, специалисты не советуют их эксплуатировать во время плохой погоды, либо на морозе, чтобы не вывести из строя механизмы и сохранить аппарат на долгий период. Для сварочных работ в поле либо других открытых пространствах необходимо организовать и соорудить специальное закрытое место с отоплением, где можно будет воспользоваться данным агрегатом для сваривания.

Защитные элементы в системе

Для предотвращения выхода из строя основных компонентов оборудования используют такие средства:

1. Радиаторы. Устанавливаются рядом с выпрямителем для снижения риска перегрева этой детали.
2. Термореле. Размещается на диодном мосту. Предохранитель прекращает подачу электрической энергии при нагреве узла до +80…+90 °С.
3. Электромагнитный фильтр. Используется для отсеивания высокочастотных помех, возникающих при работе сварочного агрегата. В состав фильтра входят несколько конденсаторов и дроссель. Узел препятствует проникновению помех в электрическую сеть.

Итог

Для некоторых специалистов схема сварки представляет собой дополнительную подсказку при сборке агрегатов для сваривания металлов, что позволяет быстро выполнить нужную работу. Достаточно важно обладать базовыми познаниями в сфере электротехники.

Доступность схем сварочных инверторов обуславливается их принципиальностью, иными словами любому мастеру для сборки понадобиться либо инструкция, либо чертежи. Стоит обратить внимание, что в принципиальных электрических схемах делается акцент на достижение стабильности высокого уровня у сварочной дуги.

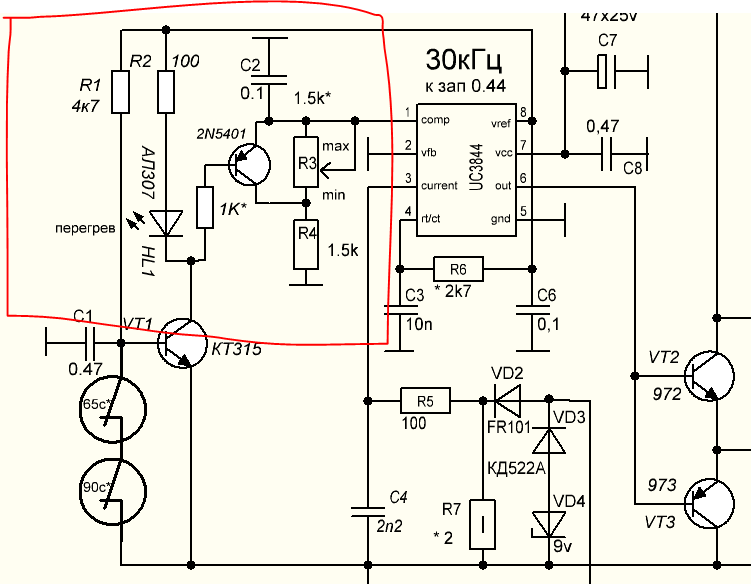

Защитные компоненты и схема управления

В процессе работы сварочный инвертор постоянно подвергается потенциальной опасности из-за возможных сбоев в сети и самой системе. Исключить негативные факторы помогают защитные элементы, установленные на различных участках схемы.

Предотвратить перегрев и сгорание транзисторов во время преобразований токов возможно при помощи специальных демпфирующих цепей. Другие блоки и узлы, присутствующие в электрической схеме и работающие под большими нагрузками, защищены элементами принудительного охлаждения. К каждому из них подключены термодатчики, отключающие питание при температурах нагрева, превышающих критическую отметку. Внутри инверторной аппаратуры система охлаждения, состоящая из вентиляторов и радиаторов, занимает достаточно много места.

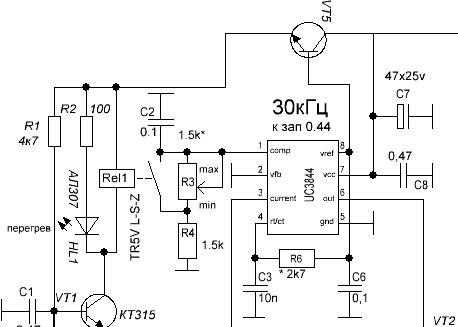

Каждая схема инвертора оборудуется ШИМ-контроллером, обеспечивающим управление всей электрической схемой. От него поступают сигналы к разделительному трансформатору, силовым диодам и транзисторам. Для эффективного управления всей системой самому контроллеру также требуется подача установленных электрических сигналов. Такие сигналы вырабатываются операционным усилителем, к которому на вход подается выходной ток, преобразованный в инверторе. Если его значение расходится с заданными показателями, усилитель выполняет формирование управляющего сигнала и далее передает его на контроллер. Такая схема позволяет своевременно отключить аппарат при возникновении критических ситуаций в электрической схеме.

Поэтапное описание сборки

Выполняется следующее:

Сборка блока питания. В качестве основы трансформатора рекомендуется брать феррит 7×7 или 8×8. Устройство первичной обмотки осуществляется намоткой проволоки по ширине сердечника. Это улучшает работу устройства при перепадах напряжения. Используются медные провода (проволока) ПЭВ-2, а при отсутствии шины провода соединяют в пучок. Первичная обмотка изолируется стеклотканью. После слоя стеклоткани сверху наматываются витки экранирующих проводов.

Корпус. Этим важным элементом может служить старый системный блок компьютера, в котором есть достаточно необходимых отверстий для вентиляции. Использоваться может старая 10-литровая канистра, в которой можно проделать отверстия и разместить кулеры. Для повышения прочности конструкции из корпуса размещают металлические уголки, закрепляющиеся болтовыми соединениями.

Силовая часть. Роль силового блока играет понижающий трансформатор. Его сердечники могут быть двух видов: Ш 20×208 2000 нм. Между обоими элементами должен быть зазор, что обеспечивается с помощью газетной бумаги. При устройстве вторичной обмотки витки наматываются в несколько слоев. На вторичную обмотку укладывается три слоя проводов, и между ними помещается прокладка из фторопласта. Между обмотками располагают усиленный слой изоляции, позволяющий избежать пробоя напряжения на вторичную обмотку. Конденсатор должен быть напряжением не менее 1000 В.

Для обеспечения циркуляции воздуха между обмотками оставляется воздушный зазор. На ферритовом сердечнике собирают трансформатор тока, включающийся в цепь к плюсовой линии. Сердечник обматывается термобумагой, в качестве которой лучше использовать кассовую ленту. Выпрямительные диоды крепят к алюминиевой пластине радиатора. Выходы диодов соединяют неизолированными проводами, сечение которых равно 4 мм.

Инверторный блок. Основным предназначением инверторной системы является преобразование постоянного тока в переменный с большой частотой. Для ее увеличения используются полевые транзисторы, работающие на закрытие и открытие с высокой частотой. Использовать рекомендуется не один мощный транзистор, а реализовать схему на основании двух менее мощных. Нужно это для стабилизации частоты тока. В схеме должны присутствовать конденсаторы, соединяющиеся последовательно.

Система охлаждения. На стенке корпуса устанавливаются вентиляторы охлаждения, для чего могут быть использованы компьютерные кулеры. Они необходимы для охлаждения рабочих элементов. Чем больше их используется, тем лучше. Обязательно устанавливается два вентилятора для обдувки вторичного трансформатора. Один кулер обдувает радиатор, благодаря чему предотвращается перегрев рабочих элементов — выпрямительных диодов.

Стоит воспользоваться вспомогательным элементом — термодатчиком, который рекомендуется устанавливать на нагревающемся элементе. Датчик срабатывает при достижении критической температуры нагрева какого-либо элемента. После его срабатывания питание устройства отключается.

В процессе работы инверторная сварка быстро нагревается, поэтому обязательно должно быть два мощных кулера. Эти кулеры или вентиляторы помещаются на корпус устройства, чтобы работали на вытяжку воздуха. Свежий воздух поступает в систему через отверстия в корпусе. В системном блоке данные отверстия уже имеются, а при использовании любого другого материала не забудьте об обеспечении притока свежего воздуха.

Пайка платы. Ключевой фактор, ведь схема основана на плате. Транзисторы и диоды на ней важно смонтировать встречно друг к другу. Монтируется плата между радиаторами охлаждения, при помощи чего и соединяется цепь электроприборов. Рассчитывается питающая цепь на 300 В напряжения. Дополнительное расположение конденсаторов 0,15 мкФ позволяет сбрасывать избыток мощности обратно в цепь. На выходе трансформатора помещаются конденсаторы и снабберы, при помощи которых гасится перенапряжение на выходе вторичной обмотки.

Настройка, отладка работы. После сборки инверторной сварки требуется еще ряд процедур, в частности, настройка функционирования. Для этого к ШИМ (широтно-импульсному модулятору) надо подключить 15 В напряжения и запитать кулер. Дополнительно в цепь включают реле через резистор R11. Реле в цепь включается во избежание скачков напряжения в сети 220 В. Важно проконтролировать включение реле, а затем подать питание на ШИМ. В итоге должна получиться картина, когда прямоугольные участки на диаграмме ШИМ должны исчезнуть.

О правильности соединения можно судить, если при настройке реле выдает 150 мА. Если сигнал слабый, значит, платы соединены неправильно. Возможно, пробита одна из обмоток. Для устранения помех укорачиваются все питающие электропроводы.

Самостоятельный подход к ремонту и эксплуатации

Самые важные элементы схемы уже описаны, остается лишь добавить, что сварочный инвертор — прибор не очень сложный, при желании и заинтересованности его можно собрать своими руками. По запросу: схемы сварочных инверторов скачать, можно найти огромное количество готовых схем и видеороликов о самостоятельной сборке сварочных инверторов и их ремонте на нашем сайте.

Если вы понимаете сам принцип работы аппарата, то, достав нужные запчасти, можно очень экономно подойти к вопросу, покупать ли инвертор, чинить его самим или отнести в мастерскую.

Еще по этой теме на нашем сайте:

1. Плазменная резка металла своими руками – принцип плазменной резки металла Для принципа плазменной резки характерно использование электродов, способствующих возникновению электрической дуги. Так как образующаяся плазма достигает температуры до 30.000 градусов, происходит разделение обрабатываемого материала в…
2. Самый простой сварочный инвертор своими руками — подбираем транзисторы Инвертор представляет собой прибор, который служит для сварки и резки чёрных и цветных металлов, а также нержавеющей стали. Основным его преимуществом является работа от постоянного…
3. Сварка трубопроводов — соблюдаем ГОСТ при сварке труб Исходя из условий работы и прямого назначения, к трубам предъявляют целый список условий, установленных ГОСТом (специальный технические условия). Так, например, сварочные трубы, которые применяются во…
4. Правильная сварка полуавтоматом — видео: начальная настройка полуавтомата и работа Сварочные полуавтоматы популярны среди не только среди профессионалов, но также среди любителей, исповедующих простое правило: хочешь сделать хорошо – сделай сам. Именно для них следующий…

Поделитесь со своими друзьями в соцсетях ссылкой на этот материал (нажмите на иконки):

Проверка работоспособности

После сборочных и отладочных работ проверяется работоспособность сварочного аппарата. Для этого устройство надо запитать от электросети 220 В, далее задать высокие показатели силы тока и сверить показатели по осциллографу. В нижней петле напряжение должно быть в пределах 500 В и не более 550 В. Если все правильно и электроника подобрана строго, показатель напряжения не превысит величины 350 В.

Потом сварка проверяется в действии. С этой целью используются необходимые электроды, и шов раскраивается до полного выгорания электрода. Затем важно проконтролировать температуру трансформатора. Если он попросту закипает, значит, в схеме есть недочеты и работу лучше не продолжать.

После раскраивания двух-трех швов радиаторы нагреются до большой температуры, и важно дать им остыть. Для этого хватит двух-трехминутной паузы, в итоге температура выровняется до оптимальной.

Cхемы сварочных инверторов

Возможные неисправности и способы их устранения Даже надёжные электронные компоненты могут иногда выходить из строя, поломки случаются при неправильной эксплуатации сварочных инверторов.

Все сварочные аппараты делятся на несколько основных групп: Для проведения электродуговой сварки при применении покрытых специальным составом электродов применяется оборудование типа ММА. Далее мы приводим блок-схему функционирования стандартного инвертора, которая наглядно демонстрирует принцип его применения. Возможные неисправности и способы их устранения Даже надёжные электронные компоненты могут иногда выходить из строя, поломки случаются при неправильной эксплуатации сварочных инверторов.

Пайка платы.

Выводы Инвертор — сложное электронное устройство, но простое в использовании, его подключают к электрической цепи с напряжением V и без опасения проводить сварочные работы. При испытаниях следует добавлять витки до тех пор, пока дуга не начнёт ощутимо сильно тянуться, мешая отрыву.

Схемы аппаратов Сварис

Конденсаторы, установленные в фильтре, после активации зарядки способны выдавать большой силы ток, который сжигает, поэтому инвертор обеспечивается плавным пуском. Несмотря на применение схожей схемы при создании практически всех инверторов, они существенно отличаются друг от друга. Электрическая схема предполагает работу агрегата на основе импульсных преобразователей высокой частоты. Обычные выпрямительные диоды с такой задачей бы не справились — они бы просто не успевали открываться и закрываться, нагревались и выходили бы из строя.

Возможные неисправности и способы их устранения Даже надёжные электронные компоненты могут иногда выходить из строя, поломки случаются при неправильной эксплуатации сварочных инверторов. Модуль ключей представлен четырьмя транзисторами в каждой из четырех групп. Затем происходит выравнивание тока при наличии конденсатора и его поступление к блоку транзистора.

Принципиальная электрическая схема в деталях: составляющие

Таким образом, на первом этапе мы получаем на выходе с выпрямителя постоянный ток, имеющий значение более V. Ранее в сварочных инверторах использовались трансформаторы, очень мощные, работающие за счет обмотки трансформатора и имеющие, из-за этого, размеры и вес, делающие сварочные аппараты громоздкими и неудобными в применении. Инверторное устройство еще раз преобразовывает электроток теперь уже в переменный , увеличивая при этом его частоту.

Через них протекают огромные токи. Часть 1. При устройстве вторичной обмотки витки наматываются в несколько слоев. Если напряжение провода меньше В, значит, устройство неисправно. Схема китайского инвертора

Как пользоваться аппаратом

После включения самодельного аппарата в цепь контроллер автоматически задает определенную силу тока. Если напряжение провода меньше 100 В, значит, устройство неисправно. Придется аппарат разобрать и повторно проверить правильность сборки. При помощи такого вида сварочных аппаратов осуществляется спайка и черных, и цветных металлов. Для сборки сварочного аппарата потребуется владение основами электротехники и, конечно, свободное время для его изготовления.

Инверторная сварка незаменима в гараже. Если не обзавелись еще этим инструментом, сделайте его самостоятельно и пользуйтесь в свое удовольствие!

Что можно сделать с инверторной сварки. Сварочный инвертор своими руками. Новые разработки и описание их работы

Метод сварки металлов на сегодня насчитывает немало способов и большинство их основано на использовании электричества. Электросварка же в свою очередь, также подразделяется на несколько видов, в том числе и инверторный способ.

Последний стал популярен относительно недавно и до того, как на полках магазинов появились малогабаритные и легкие в переноске аппараты, домашняя сварка была уделом немногих. После массового внедрения сварочных инверторов оказалось, что принцип устройства и работы этого аппарата достаточно прост и при желании, собрать такой же можно самостоятельно.

Описание

Инвертор – это прибор преобразующий постоянный электрический ток в переменный, а в сварочном аппарате инверторного типа происходит двойное преобразование:

1. Переменный ток силой не превышающей 5 ампер, с напряжением 220/380 вольт и частотой 50 Гц преобразовывается в постоянный с такими же значениями.
2. Полученный постоянный ток преобразовывается в переменный с напряжением в несколько десятков вольт и силой тока до нескольких сотен ампер.

Такая трансформация более выгодна, поскольку получаемые характеристики сварочного тока имеют высокую стабильность и легко управляются, что дает возможность настроить оптимальный режим сварки при различных размерах свариваемых деталей.

Сварочные инверторы, это моноблочные приборы, и главное их достоинство – эргономичность. В отличие от сварочных трансформаторов, в том числе и выдающих постоянный ток, инверторы могут переноситься одним человеком, а обладающие небольшой мощностью, имеют вес всего в несколько килограмм и легко вешаются на плечо.

Преобразование происходит за счет трансформатора и электронных микросхем, требующих качественного охлаждения, поэтому в корпусе также размещается мощный вентилятор. Несмотря на кажущуюся сложность, сварочный инвертор можно собрать и своими руками. Такой прибор сможет обеспечить сваривание не хуже, чем его заводские аналоги.

Принцип работы

Основным элементом системы, является силовой трансформатор с выпрямителем. Его вторичная обмотка, сильно нагревается, поэтому при компоновке устройства, очень важно расположить ее на пути воздушного потока исходящего от вентилятора.

Выпрямленный ток пропускается через фильтр из триодов с высокой частотой коммутации, в результате, частота вторичного переменного тока может достигать значения в 50 КГц. Обратная зависимость частоты и габаритов электротехнического оборудования известна давно, что и позволило придать инверторам такие скромные размеры. Такой же принцип успешно используется везде, где необходима экономия пространства, например, в бортовой сети самолета или подводной лодки, частота электрического тока также измеряется тысячами герц.

В сварочном трансформаторе, производится преобразование электродвижущей силы, в то время, как в инверторе преобразуются высокочастотные токи, что позволило в разы уменьшить вес трансформатора и сократить расход материала на его изготовление. Для защиты от перегрузки, на вторичной стороне устанавливается плавкий предохранитель, который можно заменить с лицевой панели. Пользователь может регулировать силу подаваемого на электрод тока с помощью регулятора, значение тока выводится на цифровое табло.

Область применения

Трудно представить строительные работы, при которых не использовалась бы сварка. Сварочные инверторы существенно расширили область ее применения, так как обладают достаточно большой долей мобильности, в отличие от громоздких трансформаторных аппаратов. Сегодня инверторную сварку применяют:

• Для сваривания деталей из черных металлов.
• Для сваривания деталей из цветных металлов.
• При необходимости сваривания в малопроходимых местах, например, в подземных туннелях трубопроводов.
• Для сваривания фасонных деталей на производстве.
• Для сварки в бытовых условиях.

В промышленности, для сваривания применяются инверторы с автоматической и полуавтоматической подачей сварочной проволоки, что позволяет унифицировать процесс и снизить долю ручного труда.

Преимущества и недостатки

Основным преимуществом инверторных сварочных аппаратов является их размер, поскольку до этого, варить приходилось либо на стационарном посту, либо же, перемещать тяжелый сварочный трансформатор с помощью подручных средств, до места сварочных работ.

Благодаря двойному преобразованию, сварочный ток инвертора не зависит от сетевого и поэтому остается всегда с постоянными значениями, что позволило избежать таких неприятных явлений при сварке как:

• Залипание электрода.
• Отсутствие дуги при пониженном напряжении в сети.
• Пережог или недожог металла.

Инвертор универсален и подходит для сварки чугунных или цветных металлов соответствующими электродами, а также для аргонодуговой сварки неплавящимися электродами. Оператор имеет возможность регулировать ток в широких пределах.

Недостаток инверторов – это относительно высокая стоимость по сравнению с трансформаторами, но учитывая имеющиеся преимущества, он полностью нивелируется. Как и любая электроника, микросхемы аппарата требуют бережного отношения, поэтому рекомендуется периодически очищать внутреннее пространство от пыли.

Также электроника может выйти из строя в условиях низких температур или высокой влажности, поэтому окружающие условия должны согласовываться с паспортными данными прибора.

Как сделать своими руками?

Хотя инверторные сварочные аппараты в широкой продаже в современном исполнении, стали доступны относительно недавно, они не являются чем-то новым. По сути, добавилось только удобное цифровое управление и более современные электронные компоненты.

Принцип же работы, как и сам аппарат были разработаны несколько десятков лет назад, да и сегодня, многие схемы сборки актуальны. Собрать самостоятельно инвертор можно имея старые электротехнические детали, на основе современных электронных компонентов. Такой аппарат выйдет значительно дешевле, чем заводской аналог.

Необходимые материалы и инструменты

Для сборки аппарата понадобятся:

• Ферритовый сердечник для силового трансформатора.
• Шина из меди или проволока для создания обмоток.
• Фиксирующая скоба для соединения половинок сердечника.
• Термостойкая изолента.
• Компьютерный вентилятор.
• Транзисторы.
• Паяльник, пассатижи, кусачки.

Схемы

На сегодняшний день, все схемы сварочных инверторов унифицированы и построены на основе использования импульсного трансформатора и мощных транзисторов типа MOSFET.

Каждый из производителей вносит незначительные изменения в виде фирменных разработок, однако, в общем функционал аппарата не претерпевает каких-либо существенных изменений.

За основу также может браться принципиальная схема Юрия Негуляева – ученого и разработчика отечественного сварочного аппарата инверторного типа.

Пошаговое руководство

1. Для размещения всех элементов необходимо подобрать корпус. Рекомендуется использовать старый системный компьютерный блок, так как там уже предусмотрены отверстия для вентиляции.
2. Необходимо увеличить прочность корпуса, так как вес агрегата может достигать до десяти килограмм. Для этого, в углах устанавливаются металлические уголки на резьбовом крепеже.
3. Первичная обмотка трансформатора – намотка проволоки производится по всей ширине каркаса, это способствует стабильной работе трансформатора при перепаде напряжений. Для намотки используются только медные провода, при отсутствии шины, несколько проводов соединяются в пучок.
4. Вторичная обмотка трансформатора – наматывается в несколько слоев, для этого используют несколько проводов сечением 2 мм, соединенных в пучок.
5. Между обмотками необходим усиленный слой изоляции, во избежание попадания на вторичную обмотку сетевого напряжения.
6. Между сердечником трансформатора и обмотками предусматривается воздушный зазор, для обеспечения циркуляции воздуха.
7. Отдельно на ферритовом сердечнике выполняется трансформатор тока, при сборке закрепляющийся на плюсовой линии и соединяющийся с панелью управления.
8. Транзисторы необходимо прикрепить к радиатору, но обязательно через термопроводящую диэлектрическую прокладку. Это обеспечит эффективный теплоотвод и защиту от короткого замыкания.
9. Диоды выпрямляющего контура крепятся аналогичным способом, к пластине из алюминия. Выходы диодов соединяются неизолированным проводом сечением 4 мм.
10. Силовые проводники внутри корпуса разводятся таким образом, чтобы исключить короткое замыкание.
11. Вентилятор устанавливают на задней стенке, что сэкономит пространство и позволит обдувать сразу несколько радиаторов.

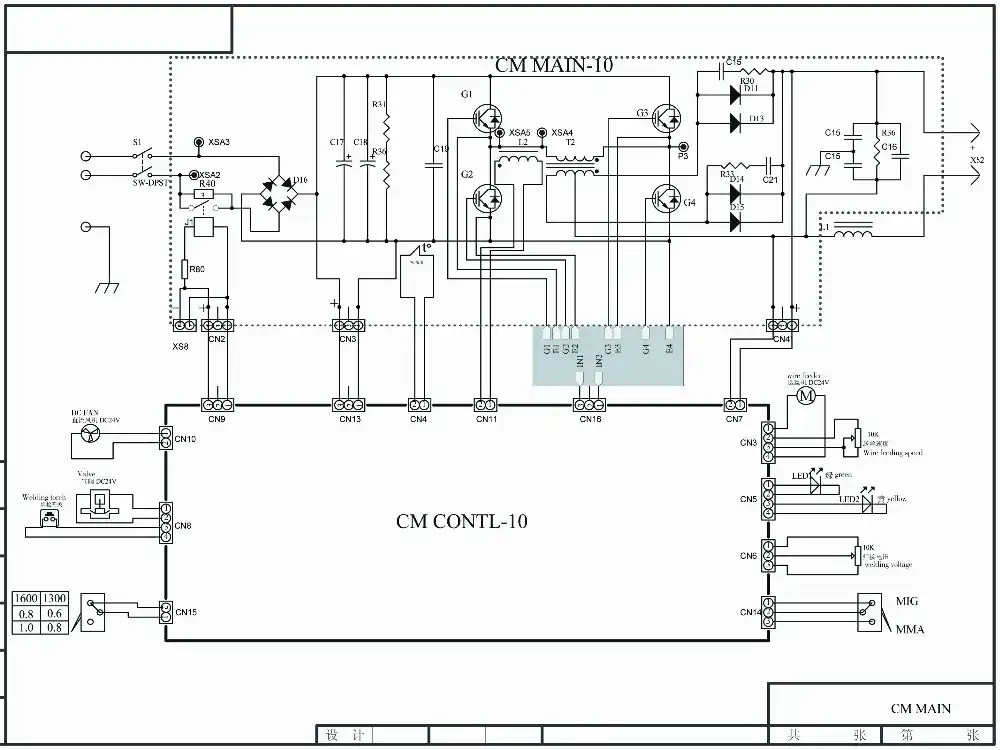

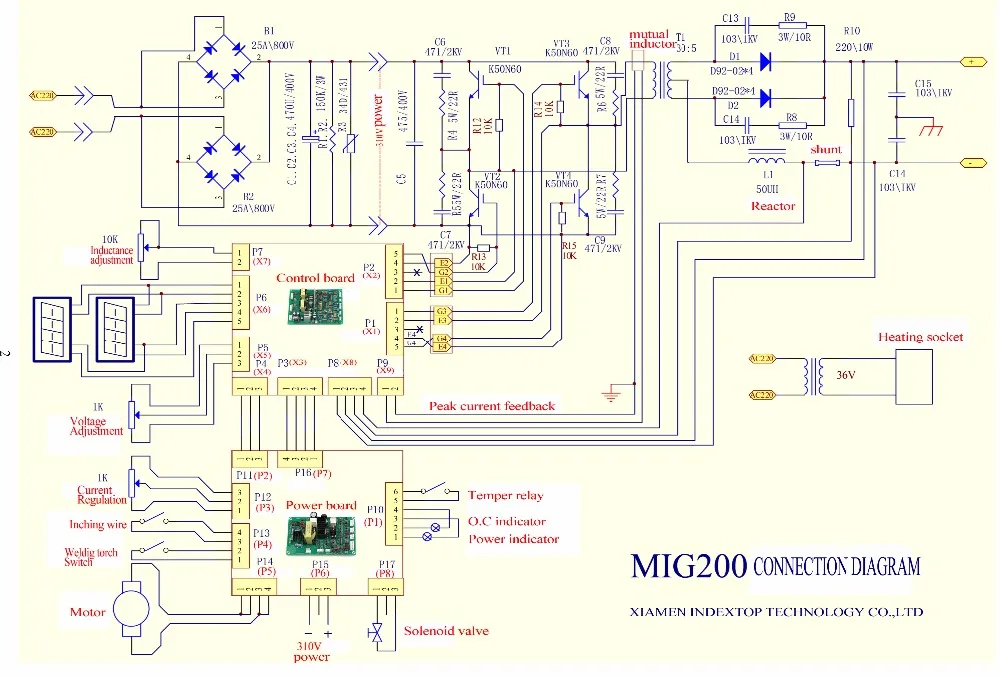

Электросхема сварочного инвертора

Настройка аппарата

После сборки аппарата необходима дополнительная настройка для получения корректных значений сварочного тока и напряжения:

1. Подается сетевое напряжение, на плату и привод вентилятора.
2. Необходимо дождаться полной зарядки силовых конденсаторов, затем проверить работу реле, убедившись что напряжение на токоограничивающем резисторе, установленном в цепи конденсаторов отсутствует, после чего замкнуть его.
3. При помощи осциллографа определяется значение тока вырабатываемого инвертором, для чего замеряется периодичность импульсов, поступающих на обмотку трансформатора.
4. Проверяется режим сварки на блоке управления, для чего вольтметр подключают к выходу усилителя осциллографа. В маломощных инверторах, значение напряжения достигает около 15 вольт.
5. Проверяется работа выходного моста, путем подачи напряжения 16 вольт от блока питания. Следует помнить, что в режиме холостого хода, потребление блока составляет около 100 мА и это необходимо учитывать при проведении измерений.
6. Тестируется работа с силовыми конденсаторами. Напряжение изменяют со значения 16 вольт на 220. Осциллограф подключают к выходным транзисторам и контролируют амплитуду сигнала, она должна быть идентичной с той, что была на испытаниях с пониженным напряжением.

Обслуживание и ремонт

Для сборки, обслуживания и необходимо иметь достаточный уровень электротехнических знаний. При отсутствии таковых и необходимости ремонта, пользователь может производить лишь текущее обслуживание:

• Чистка аппарата от пыли – производится пылесосом при открытом корпусе. Если аппарат используется постоянно в строительных работах, то необходима регулярная чистка.
• Замена предохранителя – защищает схемы аппарата от повреждений при перегрузке и коротких замыканиях.
• Ремонт коммутирующих частей на сварочных кабелях.

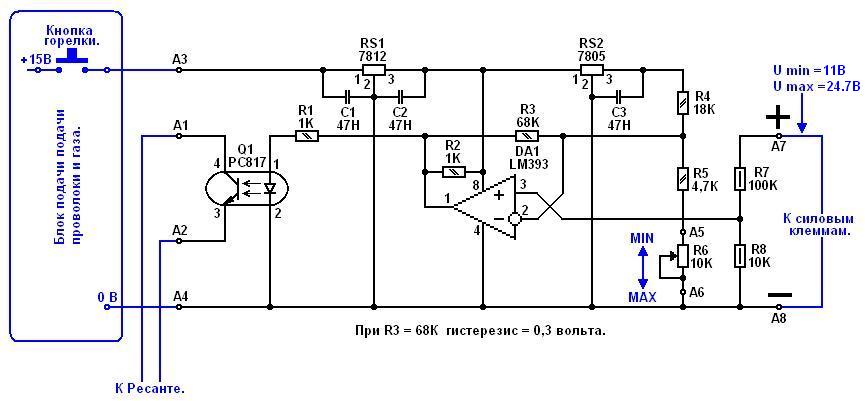

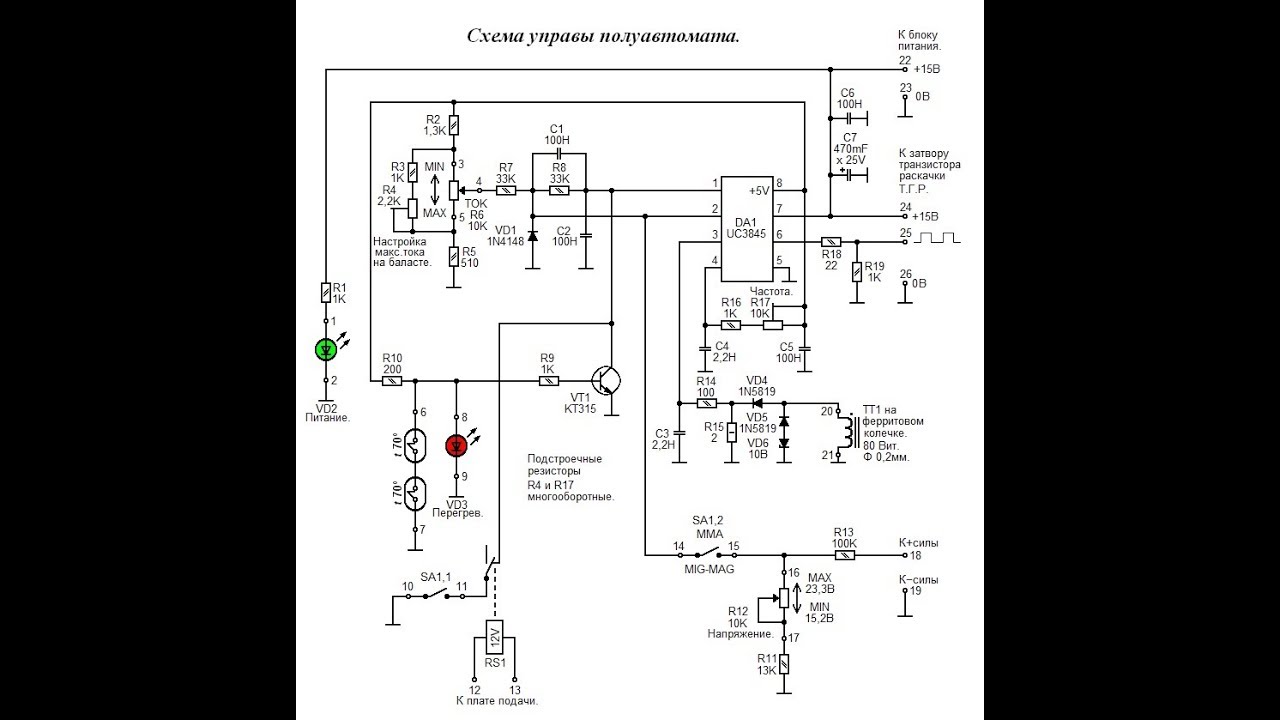

Сварочный полуавтомат из инвертора

В технологических процессах требуется сваривание шаблонных деталей и наибольшего качества можно добиться используя автоматические и полуавтоматические сварочные установки с подачей проволоки для сваривания. Получить такое устройство из самодельного или промышленного инвертора, можно только при наличии соответствующих знаний и правильной перенастройке блока управления.

Дело в том, что источники питания для ручной и полуавтоматической сварки проектируются с различными вольтамперными характеристиками, и инвертор к которому добавлен только механизм для подачи проволоки, будет в итоге давать неровный шов с рваными краями.

1. Следует помнить, что силовые конденсаторы и транзисторы в схеме инвертора, требуют дополнительных мер безопасности, в частности, обязательного наличия токоограничивающего резистора. Подача тока без него может привести к взрыву.
2. Не следует удлинять сварочные кабели, их длина не может превышать 2,5 метра.

Изготовить сварочный инвертор своими руками, даже не обладая глубокими знаниями в электронике и электротехнике, вполне возможно, главное – строго придерживаться схемы и постараться хорошо разобраться в том, по какому принципу работает такое устройство. Если сделать инвертор, технические характеристики и КПД которого будут мало отличаться от аналогичных параметров серийных моделей, можно сэкономить приличную сумму.

Не следует думать, что самодельный аппарат не даст вам возможности эффективно проводить сварочные работы. Такое устройство, даже собранное по простой схеме, позволит вам выполнять сварку электродами диаметром 3–5 мм и на длине дуги, равной 10 мм.

Характеристики самодельного инвертора и материалы для его сборки

Собрав сварочный инвертор своими руками по достаточно простой электрической схеме, вы получите эффективное устройство, обладающее следующими техническими характеристиками:

• величина потребляемого напряжения – 220 В;
• сила тока, поступающего на вход аппарата, – 32 А;
• сила тока, формируемого на выходе устройства, – 250 А.

В процессе работы диоды такого моста сильно нагреваются, поэтому их обязательно надо монтировать на радиаторах, в качестве которых можно использовать охлаждающие элементы от старых компьютеров. Для монтажа диодного моста необходимо использовать два радиатора: верхняя часть моста через слюдяную прокладку крепится к одному радиатору, нижняя через слой термопасты – ко второму.

Выводы диодов, из которых сформирован мост, должны быть направлены в ту же сторону, что и выводы транзисторов, при помощи которых постоянный ток будет преобразовываться в высокочастотный переменный. Провода, соединяющие эти выводы, должны быть не длиннее 15 см. Между блоком питания и инверторным блоком, основу которого и составляют транзисторы, располагается лист металла, прикрепляемый к корпусу аппарата при помощи сварки.

Силовой блок

Основой силового блока сварочного инвертора является трансформатор, за счет которого снижается величина напряжения высокочастотного тока, а его сила – увеличивается. Для того чтобы сделать трансформатор для такого блока, необходимо подобрать два сердечника Ш20х208 2000 нм. Для обеспечения зазора между ними можно использовать газетную бумагу.

Обмотки такого трансформатора выполняются не из провода, а из медной полосы толщиной 0,25 мм и шириной 40 мм.

Каждый ее слой для обеспечения термоизоляции обматывается лентой от кассового аппарата, которая демонстрирует хорошую износоустойчивость. Вторичная обмотка трансформатора формируется из трех слоев медных полос, которые изолируются между собой при помощи фторопластовой ленты. Характеристики обмоток трансформатора должны соответствовать следующим параметрам: 12 витков х 4 витка, 10 кв. мм х 30 кв. мм.

Многие пытаются сделать обмотки понижающего трансформатора из толстого медного провода, но это неверное решение. Такой трансформатор работает на токах высокой частоты, которые вытесняются на поверхность проводника, не нагревая его внутреннюю часть. Именно поэтому для формирования обмоток оптимальным вариантом является проводник с большой площадью поверхности, то есть широкая медная полоса.

В качестве термоизоляционного материала можно использовать и обычную бумагу, но она менее износоустойчива, чем лента от кассового аппарата. От повышенной температуры такая лента потемнеет, но ее износоустойчивость от этого не пострадает.

Трансформатор силового блока в процессе своей работы будет сильно нагреваться, поэтому для его принудительного охлаждения необходимо использовать кулер, в качестве которого может быть применено устройство, ранее использовавшееся в системном блоке компьютера.

Инверторный блок

Даже простой сварочный инвертор должен выполнять свою основную функцию – преобразовывать постоянный ток, сформированный выпрямителем такого аппарата, в переменный ток высокой частоты. Для решения этой задачи применяются силовые транзисторы, открывающиеся и закрывающиеся с высокой частотой.

Принципиальная схема инверторного блока (нажмите для увеличения)

Инверторный блок аппарата, отвечающий за преобразование постоянного тока в высокочастотный переменный, лучше собирать на основе не одного мощного транзистора, а нескольких менее мощных. Такое конструктивное решение позволит стабилизировать частоту тока, а также минимизировать шумовые эффекты при выполнении сварочных работ.

В электронной также присутствуют конденсаторы, соединенные последовательно. Они необходимы для решения двух основных задач:

• минимизации резонансных выбросов трансформатора;
• снижения потерь в транзисторном блоке, возникающих при его выключении и обусловленных тем, что транзисторы открываются гораздо быстрее, чем закрываются (в этот момент и могут возникать потери тока, сопровождаемые нагреванием ключей транзисторного блока).

Система охлаждения

Силовые элементы схемы самодельного сварочного инвертора сильно нагреваются в процессе работы, что может привести к их выходу из строя. Чтобы этого не произошло, кроме радиаторов, на которых монтируют наиболее нагревающиеся блоки, необходимо использовать вентиляторы, отвечающие за охлаждение.

Если у вас имеется в наличии мощный вентилятор, можно обойтись и им одним, направив поток воздуха от него на понижающий силовой трансформатор. Если же вы используете маломощные вентиляторы от старых компьютеров, их потребуется порядка шести штук. Одновременно три таких вентилятора следует установить рядом с силовым трансформатором, направив поток воздуха от них на него.

Для предотвращения перегрева самодельного сварочного инвертора следует также использовать термодатчик, установив его на самый нагревающийся радиатор. Такой датчик в случае достижения радиатором критической температуры отключит поступление электрического тока на него.
Чтобы система вентиляции инвертора работала эффективно, в его корпусе должны присутствовать правильно выполненные заборщики воздуха. Решетки таких заборщиков, через которые внутрь устройства будут поступать потоки воздуха, не должны ничем перекрываться.

Сборка инвертора своими руками

Для самодельного инверторного устройства необходимо подобрать надежный корпус или сделать его самостоятельно, используя для этого листовой металл толщиной не менее 4 мм. В качестве основания, на котором будет смонтирован трансформатор сварочного инвертора, можно использовать лист гетинакса толщиной не менее 0,5 см. Сам трансформатор крепится на таком основании при помощи скоб, которые можно изготовить своими руками из медной проволоки диаметром 3 мм.

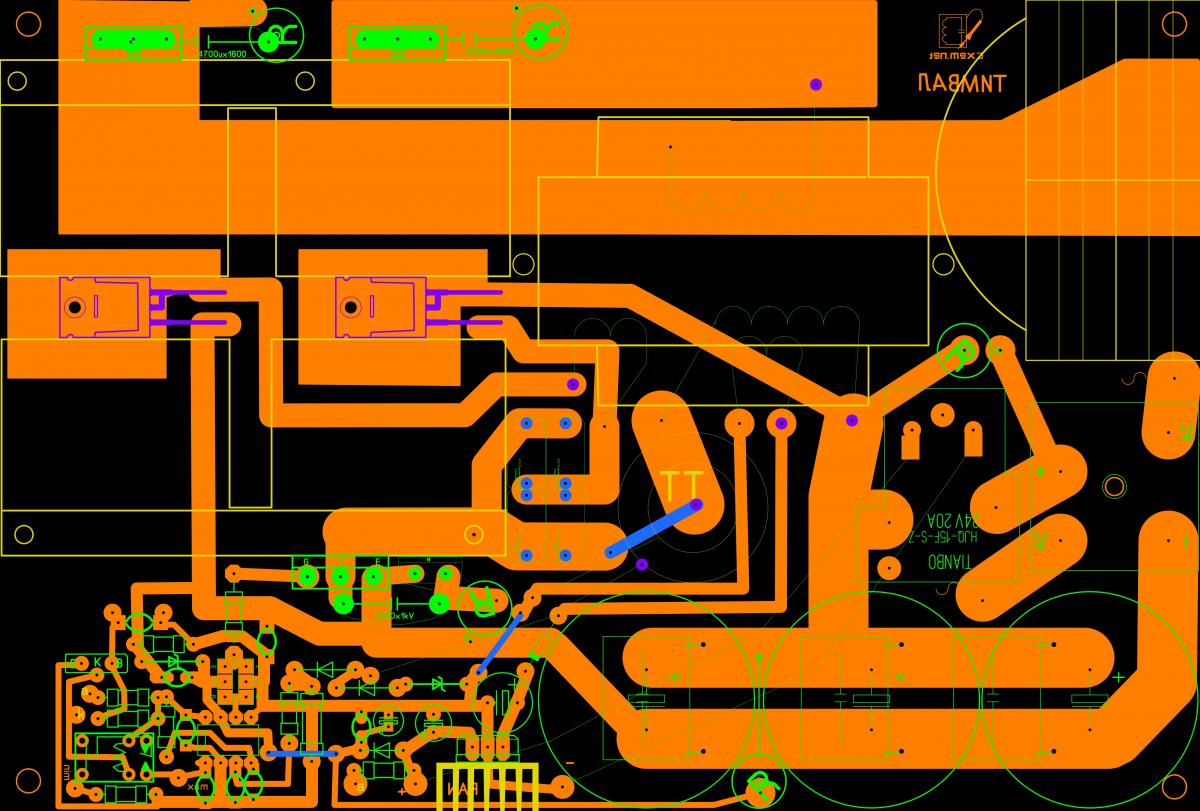

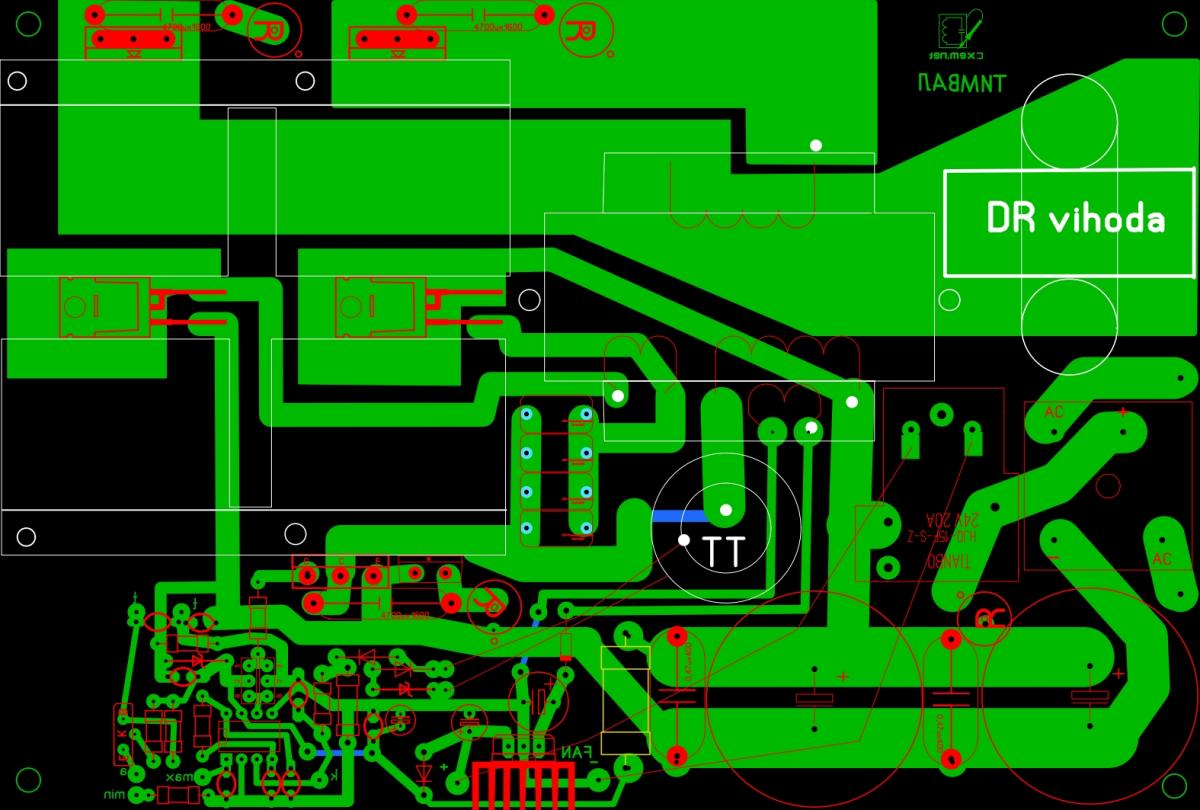

Для создания электронных плат устройства можно использовать фольгированный текстолит толщиной 0,5–1 мм. При монтаже магнитопроводов, которые в процессе работы будут нагреваться, надо предусматривать зазоры между ними, необходимые для свободной циркуляции воздуха.

Для автоматического управления вам потребуется приобрести и установить в него ШИМ-контроллер, который будет отвечать за стабилизацию силы сварочного тока и величины напряжения. Чтобы вам было удобно работать с вашим самодельным аппаратом, в лицевой части его корпуса необходимо смонтировать органы управления. К таким органам относятся тумблер включения устройства, ручка переменного резистора, при помощи которой регулируется сварочный ток, а также зажимы для кабелей и сигнальные светодиоды.

Диагностика самодельного инвертора и его подготовка к работе

Сделать – это половина дела. Не менее важной задачей является его подготовка к работе, в процессе которой проверяется корректность функционирования всех элементов, а также их настройка.

Первое, что требуется сделать при проверке самодельного сварочного инвертора, – это подать напряжение 15 В на ШИМ-контроллер и один из охлаждающих вентиляторов. Это позволит одновременно проверить работоспособность контроллера и избежать его перегрева в процессе выполнения такой проверки.

После того как конденсаторы аппарата зарядились, к электрическому питанию подключают реле, которое отвечает за замыкание резистора. Если подать на резистор напряжение напрямую, минуя реле, может произойти взрыв. После того как реле сработает, что должно произойти в течение 2–10 секунд после подачи напряжения на ШИМ-контроллер, необходимо проверить, произошло ли замыкание резистора.

Когда реле электронной схемы сработают, на плате ШИМ должны сформироваться прямоугольные импульсы, поступающие к оптронам. Это можно проверить, используя осциллограф. Правильность сборки диодного моста устройства также необходимо проверить, для этого на него подают напряжение 15 В (сила тока при этом не должна превышать 100 мА).

Фазы трансформатора при сборке устройства могли быть неправильно подключены, что может привести к некорректной работе инвертора и возникновению сильных шумов. Чтобы этого не произошло, правильность подключения фаз необходимо проверить, для этого используется двухлучевой осциллограф. Один луч прибора подключается к первичной обмотке, второй – ко вторичной. Фазы импульсов, если обмотки подключены правильно, должны быть одинаковыми.

Правильность изготовления и подключения трансформатора проверяется при помощи осциллографа и подключения к диодному мосту электрических приборов с различным сопротивлением. Ориентируясь на шумы трансформатора и показания осциллографа, делают вывод о том, что необходимо доработать в электронной схеме самодельного инверторного аппарата.

Чтобы проверить, сколько можно непрерывно работать на самодельном инверторе, необходимо начать его тестировать с 10 секунд. Если при работе такой продолжительности радиаторы устройства не нагрелись, можно увеличить период до 20 секунд. Если и такой временной промежуток не сказался негативно на состоянии инвертора, можно увеличить продолжительность работы сварочного аппарата до 1 минуты.

Обслуживание самодельного сварочного инвертора

Чтобы инверторный аппарат служил длительное время, его необходимо правильно обслуживать.

В том случае, если ваш инвертор перестал работать, необходимо открыть его крышку и продуть внутренности пылесосом. Те места, где осталась пыль, можно тщательно почистить при помощи кисточки и сухой тряпки.

Первое, что необходимо сделать, проводя диагностику сварочного инвертора, – это проверить поступление напряжения на его вход. Если напряжение не поступает, следует продиагностировать работоспособность блока питания. Проблема в этой ситуации также может заключаться в том, что сгорели предохранители сварочного аппарата. Еще одним слабым звеном инвертора является температурный датчик, который в случае поломки подлежит не ремонту, а замене.

При выполнении диагностики необходимо обращать внимание на качество соединений электронных компонентов аппарата. Определить некачественно выполненные соединения можно визуально или при помощи тестера. Если такие соединения выявлены, их необходимо исправить, чтобы не столкнуться в дальнейшем с перегревом и выходом из строя сварочного инвертора.

Только в том случае, если вы уделяете должное внимание вопросам обслуживания инверторного устройства, можно рассчитывать на то, что оно прослужит вам долгое время и даст возможность выполнять сварочные работы максимально эффективно и качественно.

5 , средняя оценка: 3,20 из 5)

Инверторная сварка быстро вошла в рабочую сферу мобильных бригад и отдельных специалистов, выполняющих заказы по вызову. Наличие такого сварочного аппарата полезно и каждому хозяину в гараже или частном доме. Компактные размеры устройства, малый вес и высокие показатели качества шва, выгодно выделяют его на фоне крупных трансформаторов. К сожалению, магазинная цена позволяет не всем стать владельцем этого оборудования. Но для тех, кто умеет работать своими руками выход есть – это самодельный сварочный инвертор. Какие инструменты и материалы понадобятся для его создания? Как собрать основные узлы? Что включается в обслуживание и ремонт самодельного устройства?

Решая создать аппарат из сподручных деталей, доступный по цене, и пригодный для сварки дома или на небольших заказах, следует осознавать реальность результата. Самодельный инверторный сварочный аппарат значительно проигрывает во внешнем виде перед магазинными аналогами. Для солидного частного предпринимателя, специализирующегося на проводке отопления, установке ограждений, металлических дверей и иных услуг, такой агрегат будет выглядеть не авторитетно.

Но простой сварочный инвертор своими руками отлично подойдет для личных нужд в частном доме, или работах в гараже. Такой аппарат будет способен потреблять 220V от сети, преобразовывать их в 30V, а силу тока увеличивать до 200А. Этого вполне достаточно для работы электродами диаметром 3 и 4 мм. Качество шва будет лучше громоздкого трансформатора, поскольку переменный ток преобразуется в постоянный, и затем обратно в переменный, но с высокой частотой.

Такие инверторы сгодятся для сварки забора, ворот, собственного отопления, дверей. Его удобно переносить, и даже варить с ним, повесив на плечо. Если новичок будет усердно тренироваться, смотреть видео и пробовать на практике накладывать швы, то станет возможным сварка тонких листов стали. Впоследствии можно усовершенствовать схемы сварочных инверторов, своими руками добавив в них механизм подачи проволоки, барабанное крепление и газовые клапана, чтобы получился полуавтомат. Возможна и переделка под аргоновую сварку.

Необходимые детали и инструменты

Для создания инверторного сварочного аппарата своими руками не обойтись без похода в магазин или на рынок. Собрать его абсолютно бесплатно, из предметов в гараже, невозможно. Но итоговая стоимость будет в три раза дешевле покупки готовой продукции. В сварочниках и их создании применяются:

• набор отверток;
• пассатижи;
• паяльник, для изготовления электрической платы;
• дрель, для отверстий под переключатели и вентиляцию;
• ножовка;
• листовой металл под корпус;
• болты и саморезы;
• приборы и кнопки на панель;
• конденсаторы, транзисторы и диоды;
• медная шина для обмотки;
• провода для соединения всех узлов;
• элементы для сердечника;
• изоляционная бумага и изолента;
• силовые и рабочие кабеля.

Перед тем, как приступить к созданию сварочного инвертора своими руками, схема которого уже должна быть распечатана на бумаге, стоит посмотреть несколько видео от специалистов о пошаговой сборке. Это поможет увидеть наглядно с чем придется столкнуться, и сравнить результат. Далее предоставляется поэтапная инструкция о том, как сделать сварочный инвертор своими руками. Допускаются некоторые отклонения и вариации, в зависимости от того, какой мощности аппарат необходим на выходе, и какие подручные материалы имеются в наличии.

Трансформатор

Электрическая составляющая инвертора начинается с трансформатора. Он отвечает за понижение напряжения до рабочего уровня, безопасного для жизни, и повышения силы тока, до величины способной плавить металл. Прежде всего необходимо выбрать материал для сердечника. Это могут быть заводские стандартные пластины или самодельный каркас из листового железа. Видео в сети помогает увидеть главный принцип этой конструкции, независимо от используемых вариантов.

Сварочные трансформаторы лучше мотать из медной шины, поскольку оптимальные характеристики – это достаточная ширина и небольшое сечение. Такие параметры позволят задействовать все физические ресурсы материала. Но если такой шины нет, то можно воспользоваться проводом другого сечения. Все это влияет на степень нагрева изделия во время работы.

Трансформатор мотается вручную и состоит из двух частей: первичной и вторичной обмоток. Для инвертора своими руками подойдет:

• Феррит 7 х 7. Первичную обмотку создают из провода ПЭВ 0.3 мм, который наматывают ровно, виток к витку, 100 оборотов.
• Следующий слой – это изолирующая бумага. Подойдет лента от кассового аппарата или стеклоткань. Первая сильно темнеет при нагреве, но сохраняет свои свойства.
• Вторичную обмотку наносят в несколько уровней. Первым идет ПЭВ 1.0 мм в 15 оборотов. Поскольку витков мало, их следует распределить по всей ширине равномерно. Их покрывают лаком и слоем бумаги.
• Второй уровень состоит из ПЭВ 0.2 мм в 15 оборотов, с последующей изоляцией, аналогичной предыдущим слоям.
• Заключительный уровень изготавливается из ПЭВ 0.35 в 20 оборотов. Изолировать слои можно и второпластовой лентой.

Корпус

Когда главный элемент инвертора своими руками создан, можно заняться изготовлением корпуса. Ориентироваться можно на ширину трансформатора, чтобы он свободно помещался внутри. От его размеров стоит рассчитать еще 70% требуемого места под остальные детали. Защитный кожух можно собрать из листа стали 0. 5 – 1.0 мм. Углы можно соединить сваркой, болтами, или сделать цельными стороны на гибочном станке (что потребует дополнительных расходов). Понадобится предусмотреть ручку или крепление под ремень для переноса инвертора.

Создавая корпус стоит предусмотреть легкую разборку и доступ к основным элементам в случае ремонта. Необходимо сделать отверстия на лицевой стороне под:

• переключатели силы тока;
• кнопку питания;
• световые диоды, сигнализирующие о включении;
• разъемы под кабеля.

Магазинные сварочные инверторы красятся порошковым покрытием. В домашнем производстве подойдет обычная краска. Традиционными цветами для сварочных аппаратов являются красный, оранжевый и синий.

Охлаждение

В корпусе нужно просверлить достаточно отверстий для вентиляции. Желательно, чтобы они находились в противоположных сторонах напротив друг друга. Понадобиться и вентилятор. Им может стать кулер из старого компьютера. Устанавливать его нужно работой на вытяжку горячего воздуха. Приток холодного производится через отверстия. Разместить кулер стоит максимально близко к трансформатору, – самому горячему элементу устройства.

Преобразование тока

Схема сварочного инвертора обязательно включает диодный мост. Он отвечает за изменение напряжения в постоянное. Пайка диодов осуществляется по схеме «косого моста». Эти элементы тоже подвержены нагреву, поэтому крепить их следует на радиаторы, которые доступны в старых системных блоках. Для их поиска можно обратиться в ремонтные мастерские по компьютерам.

Два радиатора размещаются по краям диодного моста. Между ними и диодами необходимо установить прокладки из термопласта или другого изолятора. Выводы направляются к контактным проводам транзисторов, которые отвечают за возврат тока в переменный, но с повышенной частотой. Соединенные вместе провода должны иметь длину 150 мм. Трансформатор и диодный мост рекомендуется разделять внутренней перегородкой.

В схеме инвертора обязательно наличие конденсаторов, с последовательным соединением. Они отвечают за уменьшение резонанса трансформатора и минимизацию потерь в транзисторах. Последние открываются быстро, а закрываются медленно. При этом появляются потери тока, которые конденсаторы компенсируют.

Сборка и укомплектовка

После создания всех составляющих устройства можно переходить к сборке. На основание крепится трансформатор, диодный мост, электронная схема управления. Происходит соединение всех проводов. На наружную панель фиксируются:

• переключатели резистора;
• кнопка включения;
• световые индикаторы;
• ШИМ-контроллер;
• разъемы под кабеля.

Держатель и зажим для массы лучше купить готовые, потому что они более безопасные и удобные. Но возможно изготовить держатель и самостоятельно, из стальной проволоки диаметром 6 мм. Когда все детали установлены и подключены, можно приступать к проверке аппарата. Меряется исходное напряжение. При 15V оно не должно показывать выше 100А. Осциллографом тестируется диодный мост. После, испытывается временная пригодность к работе, путем слежения за нагревом радиаторов.

Ремонт своими руками

Для длительной и бесперебойной работы инвертор важно правильно обслуживать. Для этого следует раз в два месяца выполнять продувку от пыли, предварительно сняв кожух. Если аппарат перестал работать, можно самостоятельно выполнить ремонт, посмотрев видео в сети основных поломок и способов устранения.

Что проверяется в первую очередь:

• Напряжение на входе. Если оно отсутствует или недостаточно по величине, то устройство работать не будет.
• Предохранители. При скачке сгорают защитные элементы или срабатывает отключение автоматом.
• Температурный датчик. При повреждении блокирует работу последующих узлов.
• Клеммы контактов и паяные соединения. Разрыв цепи прекращает движение тока и рабочие процессы.

Изучив схемы обычных инверторов, и приобретя необходимые детали, а также просмотрев обучающие видео, можно собрать качественный аппарат для сварки, который очень пригодится хорошему хозяину.

В настоящее время наиболее популярным, функциональным и производительным оборудованием для сварки является сварочный аппарат инвертор.

Для сварки зачастую используют инвертор. Он компактный и удобный в пользовании.

В качестве силовых переключателей в таком оборудовании применяются полевые транзисторы высокой мощности. Это позволило существенно уменьшить размеры и массу агрегата. На рынке доступен большой выбор подобного оборудования. Все доступные модели имеют практически одинаковый принцип действия. Единственным недостатком, который может избавить от желания купить такой агрегат, является его достаточно высокая стоимость. Однако вы можете приложить немного усилий и собрать инвертор своими руками.

Особенности самодельного сварочного аппарата инвертора

Рассматриваемый сварочный аппарат инвертор состоит из следующих основных элементов:

• блока питания;
• драйвера силовых ключей;
• силовой части.

Самодельный сварочный аппарат инвертор будет иметь следующие характеристики:

• максимальное значение потребляемого тока — 32 А;
• ток сварки — не более 250 А;
• сетевое напряжение — 220 В.

Такой сварочный аппарат инвертор сможет без особых проблем варить с использованием электрода диаметром 3-5 мм и длиной дуги до 10 мм. Коэффициент полезного действия самодельного агрегата ничуть не уступает готовым магазинным приборам для сварки.

Вернуться к оглавлению

Подготовка к сборке сварочного аппарата

Для сборки агрегата вам понадобится следующее:

• электротехническая сталь;
• хлопчатобумажная ткань;
• медные провода;
• стеклоткань;
• текстолит.

Для стабилизации напряжения обмотки должны быть выполнены по всей ширине каркаса. Всего в конструкции рассматриваемого сварочного аппарата инвертора будет 4 обмотки:

• первичная — состоит из 100 витков, ПЭВ 0,3 мм;
• три вторичные обмотки — одна на 15 витков (ПЭВ 1 мм), другая — тоже из 15 витков (ПЭВ 0,2 мм), третья — из 20 витков (ПЭВ 0,3 мм).

Плата с блоком питания монтируется отдельно. Между ней и силовой частью будет расположен лист металла. Его необходимо электрически прикрепить к корпусу сварочного аппарата инвертора.

Для управления затворками будут использоваться проводники. Их следует припаять на минимальном расстоянии от транзисторов. Они должны попарно скручиваться друг с другом. Сечение особого значения не имеет. Длина же проводников должна быть не более 15 см.

Перед сборкой сварочного аппарата инвертора нужно внимательно изучить и разобраться в его принципиальной схеме.

Блок питания рассматриваемого агрегата представляет собой традиционный флайбэк. Первичную обмотку блока нужно будет накрыть экранирующей обмоткой. Она делается из такого же провода. Наложенные витки должны полностью перекрыть первичные и иметь с ними одинаковое направление. Между обмотками устраивается изоляция. Ее можно сделать из лакоткани или малярного скотча.

При настройке блока питания сварочного аппарата вам нужно подобрать такое сопротивление, чтобы напряжение, подаваемое на питание реле, составляло 20-25 В. Подберите надежные и мощные радиаторные элементы для входных выпрямителей. Для этой цели отлично подходят модели, которые использовались в старых компьютерах. Их можно недорого купить на радиорынке.

Схема управления включает всего 1 термический датчик. Он будет размещен внутри корпуса радиатора. На том же радиорынке следует купить ШИМ-контроллер для блока управления. Через его канал регулирования будет осуществляться стабилизация тока в дуге. При помощи конденсатора будет определяться напряжение ШИМ. От самого же напряжения зависит сила тока сварки.

Вернуться к оглавлению

Пошаговая инструкция по сборке сварочного аппарата инвертора

Для обмотки дросселя используйте обмоточный провод.

Прежде всего подготовьте все детали, указанные на принципиальной схеме. Для сборки такого сварочного инвертора можно использовать доступные материалы, которые продаются в любом магазине радиотехники и электроники. Перед тем как использовать детали, удостоверьтесь в их работоспособности.

Подберите готовый дроссель или сделайте его на стальном магнитопроводе. Для изготовления обмотки дросселя используйте провод ПЭВ-2. Нужно сделать 175 витков.

Самые доступные конденсаторы, которые можно использовать для сборки такого сварочного аппарата инвертора, — это конденсаторы К78.

Они широко использовались в старых телеприемниках, поэтому найти их не составит труда. Рабочее напряжение конденсаторов должно быть не меньше 1000 В. Если не удается найти конденсатор с нужным напряжением, используйте несколько элементов, чтобы их общая емкость соответствовала требуемому номиналу.

Для сборки инвертора понадобятся несколько транзисторов.

Купите несколько транзисторов КУ221А небольшой мощности. Не стоит использовать вместо них один мощный транзистор, т.к. из-за этого снизится рабочая частота, а во время проведения сварочных работ будет появляться неприятный громкий звук. Да и неправильно подобранная мощность может привести к тому, что уже очень скоро придется выполнять ремонт оборудования.

При сборке сварочного инвертора выдерживайте требуемые зазоры между обмотками и магнитопроводами. В обмотки заложите пластины из текстолита. Благодаря этому повысится электробезопасность сварочного аппарата и будет обеспечиваться его достаточное охлаждение.

Далее вам нужно прикрепить трансформатор к основанию самодельного сварочного инвертора. Используйте для этого 2-3 скобы. Скобы можно сделать из медной проволоки диаметром от 3 мм. Платы изготавливаются из фольгированного текстолита. Для этого подойдет материал толщиной порядка 0,5-1 мм. В каждой плате следует подготовить 4 узких прорези, благодаря которым будет снижаться нагрузка на выводы диодов.

После того, как Вы вывели ручку тумблера и светодиоды на лицевую сторону, Вы практически получите готовый справочный аппарат.

Все собранные узлы агрегата установите на основание. Его можно сделать из пластины гетинакса. Будет достаточно пластины толщиной 0,5 см. В ее центре нужно сделать круглое окно под вентилятор. Последний обязательно защитите решеткой. Между магнитопроводами должен оставаться воздушный зазор.

Выведите на лицевую сторону основания светодиоды и ручку тумблера, а также зажимы для кабелей и ручку переменного резистора. В результате вы получите практически готовый сварочный аппарат. Эту конструкцию необходимо поместить в кожух из текстолита или винипласта. Стенки кожуха должны иметь толщину от 4 мм. Установите на держатель для электрода кнопку. Ее и подключаемый к ней кабель необходимо надежно изолировать.

Вернуться к оглавлению

Подключение самодельного сварочного аппарата

Готовый сварочный инвертор нужно подключить в сеть или к аккумулятору. Для подключения к аккумулятору используйте зажимы. Обязательно соблюдайте полярность. Черный зажим идет на»-«, а красный — на «+». В случае если между аккумулятором и бортовой сетью агрегата присутствует соединение, его можно не отсоединять. В момент подключения выходов сварочного инвертора с аккумулятором должна появиться искра.

Подключите устройства к розетке. Розетка должна иметь предохранитель или функцию автоматического выключения. В случае необходимости допускается использование удлинителя до 50 м.

Включите кнопку агрегата. Если все нормально, то загорится зеленый светодиод. Он будет гореть зеленым до тех пор, пока напряжение на аккумуляторе не будет выходить за приемлемые границы.

При подключении и использовании самодельного инвертора нужно учитывать еще один очень важный момент. В том случае, если при работе сварочного инвертора на нагрузку напряжение аккумулятора снизится до 10,5 Вт и будет продолжать падать в течение более чем 1 минуты, аппарат автоматически отключится. Это предотвратит полную разрядку аккумулятора и избавит от необходимости его ремонта. Менее продолжительные падения напряжения не навредят ни сварочному аппарату, ни аккумулятору, ни сети.

Благодаря своей мобильности сварочные инверторные аппараты получили широкое применение в быту и на производстве. Они обладают огромными преимуществами по сравнению со сварочными трансформаторными агрегатами для сварочных работ. Принцип действия, устройство и их типовые неисправности должен знать каждый. Не у всех есть возможность приобрести сварочный инвертор, поэтому радиолюбители выкладывают схемы сварочного инвертора своими руками в интернет.

Общие сведения

Трансформаторные сварочные аппараты стоят сравнительно недорого и легко ремонтируются из-за их простого устройства. Однако они обладают значительным весом и чувствительны к напряжению питания (U). При низком U производить работы невозможно, так как происходят значительные перепады U, в результате которого могут выйти из строя бытовые приборы. В частном секторе часто бывают проблемы с линиями электропередач, так как в бывших странах СНГ большинство ЛЭП требуют замены кабеля.

Электрический кабель состоит из скруток, которые часто окисляются. В результате этого окисления возникает рост сопротивления (R) этой скрутки. При значительной нагрузке они нагреваются, а это может привести к перегрузке ЛЭП и трансформаторной подстанции. Если подключать сварочный аппарат старого образца к счетчику электроэнергии, то при низком U будет срабатывать защита («выбивать» автоматы). Некоторые пытаются подключить сварочник к счетчику электроэнергии, нарушая закон.

Подобное нарушение карается штрафом: потребление электроэнергии происходит незаконно и в больших количествах. Для того чтобы сделать работу более комфортной — не зависеть от U, не поднимать тяжести, не перегружать ЛЭП и не нарушать закон – нужно использовать сварочный аппарат инверторного типа.

Устройство и принцип действия

Сварочный инвертор устроен так, что подойдет и для домашнего применения, и для работы на предприятии. Он способен при небольших габаритах обеспечить стабильное горение сварочной дуги и даже использовать ток сварки, значительно превышающий показатель обыкновенного сварочного аппарата. Он использует ток высокой частоты для генерации сварочной дуги и представляет собой обыкновенный импульсный блок питания (такой же, как и компьютерный, только с большей силой тока), что и делает схему сварочного аппарата несложной.

Основные принципы его работы следующие: выпрямление входного напряжения; преобразование выпрямленного U в высокочастотный переменный ток при помощи транзисторных ключей и дальнейшее выпрямление переменного U в постоянный ток высокой частоты (рисунок 1).

Рисунок 1 — Схематическое устройство сварочника инверторного типа.

При использовании ключевых транзисторов высокой мощности происходит преобразование постоянного тока, который выпрямляется при помощи диодного моста в высокочастотный ток (30..90 кГц), что позволяет снизить габариты трансформатора. Выпрямитель на диодах пропускает ток только в одном направлении. Происходит «отсечение» отрицательных гармоник синусоиды.

Но на выходе выпрямителя получается постоянное U с пульсирующей составляющей. Для преобразования его в допустимый постоянный ток с целью корректной работы ключевых транзисторов, работающих только от постоянного тока, используется конденсаторный фильтр. Конденсаторный фильтр представляет собой один или несколько конденсаторов большой емкости, которая позволяет заметно сгладить пульсации.

Диодный мост и фильтр составляют блок питания для инверторной схемы. Вход инверторной схемы выполнен на ключевых транзисторах, преобразовывающих постоянное U в переменное высокой частоты (40. .90 кГц). Это преобразование нужно для питания импульсного трансформатора, на выходе которого получается высокочастотный ток низкого U. От выходов трансформатора запитывается высокочастотный выпрямитель, а на выходе генерируется высокочастотный постоянный ток.

Устройство не очень сложное, и любой сварочник-инвертор поддается ремонту. Кроме того, существует множество схем, по которым можно сделать самодельный инвертор для сварочных работ.

Самодельный сварочный аппарат

Собрать инвертор для сварки просто, так как существует множество схем. Возможно сделать сварку из блока питания компьютера, сбить для него ящик, но получится сварочник низкой мощности. Подробно о создании простого инвертора из компьютерного БП для сварки можно ознакомиться в интернете. Огромной популярностью пользуется инвертор для сварки на ШИМ — контроллере типа UC3845. Микросхема прошивается при помощи программатора, который можно приобрести только в специализированном магазине.

Для прошивки нужно знать основы языка «С ++», кроме того, возможно скачать или заказать уже готовый программный код. Перед сборкой нужно определиться с основными параметрами сварочника: максимально допустимый ток питания составляет не более 35 А. При токе сварки равной, 280 А, U питающей сети составляет 220 В. Если проанализировать параметры, можно сделать вывод о том, что эта модель по характеристикам превышает некоторые заводские модели. Для сборки инвертора следует руководствоваться блок-схемой на рисунке 1.

Схема БП является несложной, и собрать ее достаточно просто (схема 1). Перед сборкой нужно определиться с трансформатором и найти подходящий корпус для инвертора. Для изготовления БП- инвертора нужен трансформатор. .

Этот трансформатор собирается на основе ферритового сердечника Ш7х7 или Ш8х8 с первичной обмоткой провода диаметром (d) 0,25..0,35 мм, количество витков 100. Несколько вторичных обмоток трансформатора должны иметь следующие параметры:

1. 15 витков с d = 1. .1,5 мм.
2. 15 витков с d = 0,2..0,35 мм.
3. 20 витков с d = 0,35..0,5 мм.
4. 20 витков с d = 0,35..0,5 мм.

Перед намоткой нужно ознакомиться с основными правилами намотки трансформаторов.

Схема 1 – Схема блока питания инвертора

Навесным монтажом детали желательно не соединять, а сделать для этих целей печатную плату. Существует много способов изготовления печатной платы, но следует остановиться на простом варианте – лазерно-утюжной технологии (ЛУТ). Основные этапы изготовления печатной платы:

После изготовления трансформатора и печатной платы нужно приступить к монтажу радиокомпонентов по схеме блока питания сварочного инвертора. Для сборки БП понадобятся радиодетали:

После сборки БП нельзя подключать и проверять, так как он рассчитан именно для инверторной схемы.

Изготовление инвертора

Перед началом изготовления высокочастотного трансформатора для инвертора нужно изготовить гетинаксовую плату, руководствуясь схемой 2. Трансформатор выполнен на магнитопроводе типа «Ш20х28 2000 НМ» с рабочей частотой 41 кГц. Для его намотки (I обмотки) необходимо использовать медную жесть толщиной 0,3..0,45 мм и шириной 35..45 мм (ширина зависит от каркаса). Нужно сделать:

1. 12 витков (площадь поперечного сечения (S) около 10..12 кв. мм.).
2. 4 витка для вторичной обмотки (S = 30 кв. мм.).

Высокочастотный трансформатор нельзя мотать обыкновенным проводом из-за возникновения скин-эффекта. Скин-эффект – способность высокочастотных токов вытесняться на поверхность проводника, тем самым нагревая его. Вторичные обмотки следует разделить пленкой из фторопласта. Кроме того, трансформатор должен нормально охлаждаться.

Дроссель выполнен на магнитопроводе типа «Ш20×28» из феррита 2000 НМ с S не менее 25 кв. мм.

Трансформатор тока выполняется на двух кольцах типа «К30×18×7» и мотается медным проводом. Обмотка l продевается через кольцевую часть, а II обмотка состоит из 85 витков (d = 0,5 мм).

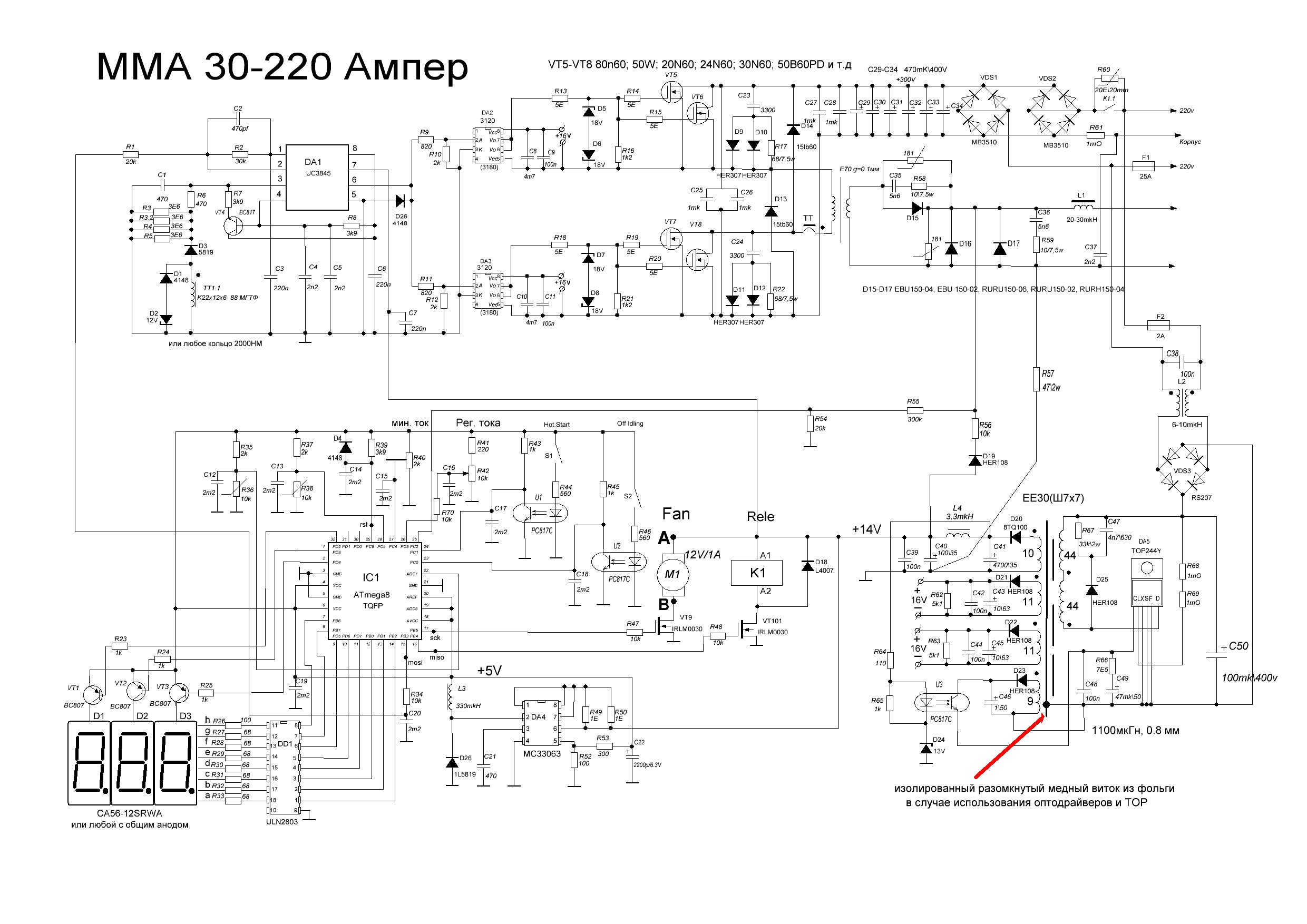

Схема 2 – Схема инверторного сварочного аппарата своими руками (инвертор).

После успешного изготовления высокочастотного трансформатора нужно осуществить монтаж радиоэлементов на печатной плате. Перед пайкой обработать оловом медные дорожки, детали не перегревать. Перечень элементов инвертора:

• ШИМ — контроллер: UC3845.
• MOSFET-транзистор VT1: IRF120.
• VD1: 1N4148.
• VD2, VD3: 1N5819.
• VD4: 1N4739A на 9 В.
• VD5-VD7: 1N4007.
• Два диодных моста VD8: KBPC3510.
• C1: 22 н.
• C2, C4, C8: 0,1 мкФ.
• C3: 4,7 н и C5: 2,2 н, C15, С16, С17, C18: 6,8 н (только использовать К78−2 или СВВ- 81).
• C6: 22 мк, С7: 200 мк, С9-С12: 3000 мк 400 В, C13, C21: 10 мк, C20, C22: 47мк на 25 В.
• R1, R2: 33k, R4: 510, R5: 1,3 k, R7: 150, R8: 1 на 1 Вт, R9: 2 M, R10: 1,5 k, R11: 25 на 40 Вт, R12, R13, R50, R54: 1 к, R14, R15: 1,5 k, R17, R51: 10, R24, R25: 30 на 20Вт, R26: 2,2 к, R27, R28: 5 на 5Вт, R36, R46-R48, R52, R42-R44 – 5, R45, R53 – 1,5.
• R3: 2,2 k и 10 к.
• К1 на 12 В и 40А, К2 – РЭС-49 (1).
• Q6-Q11: IRG4PC50W.
• Шесть MOSFET-транзисторов IRF5305.
• D2 и D3: 1N5819.
• VD17 и VD18: VS-HFA30PA60CPBF; VD19-VD22: VS-HFA30PA60CPBF.
• Двенадцать стабилитронов: 1N4744A.
• Две оптопары: HCPL-3120.
• Катушка индуктивности: 35 мк.

Перед проверкой схемы на работоспособность нужно еще раз визуально проверить все соединения.

Перед сборкой нужно внимательно ознакомиться со схемой инверторной сварки и приобрести все необходимое для изготовления: купить радиодетали в специализированных радиомагазинах, найти подходящие каркасы трансформаторов, медную жесть и провод, продумать дизайн корпуса. Планирование работы значительно упрощает процесс сборки и экономит время. При пайке радиокомпонентов следует применять паяльную станцию (индукционная с феном), для исключения возможного перегрева и выхода из строя радиоэлементов. Соблюдать нужно и правила техники безопасности при работе с электричеством.

Дальнейшая настройка

Все силовые элементы схемы должны иметь качественное охлаждение. Транзисторные ключи необходимо «сажать» на термопасту и радиатор. Желательно применять радиаторы от микропроцессоров мощного типа (Athlon). Наличие вентилятора для охлаждения в корпусе обязательно. Схему БП можно доработать, поставив конденсаторный блок перед трансформатором. Нужно использовать К78−2 или СВВ-81, так как другие варианты недопустимы.

После подготовительных работ нужно приступить к настройке сварочного инвертора. Для этого нужно:

Существуют и более совершенные модели сварочников инверторного типа, в силовую схему которых входят тиристоры. Широкое распространение также получил инвертор «Тимвала», который можно найти на форумах радиолюбителей. Он имеет более сложную схему. Подробнее с ним можно ознакомиться в интернете.

Таким образом, зная устройство и принцип работы сварочного аппарата инверторного типа, собрать его своими руками не представляется непосильной задачей. Самодельный вариант практически не уступает заводскому и даже превосходит его некоторые характеристики.

Ремонт сварочных инверторов своими руками: диагностика и методы устранения

Когда ломается сварочный аппарат, срываются планы по работе. Требуется найти причину поломки и устранить ее. Если оборудование уже не на гарантии, не обязательно обращаться в сервисный центр. Некоторые проблемы можно распознать и отремонтировать своими силами. В статье мы рассмотрим возможные неисправности в разных инверторных аппаратах, способы диагностики и методики ремонта. Так же затронем, какие лучше покупать сварочные аппараты, чтобы реже сталкиваться с их поломками.

В этой статье:

Устройство инверторного сварочного аппарата

Чтобы повысить шансы на успех при ремонте сварочного аппарата, нужно немного разобраться в его устройстве. Все виды оборудования для ММА, TIG и MIG сварки имеют общий инверторный блок, только в случае ручной дуговой сварки процесс ведется плавящимся электродом в обмазке, а у аргоновой горелки предусматривается неплавящийся вольфрамовый электрод и канал для подачи защитного газа. У полуавтоматов дополнительно есть барабан и подающий механизм.

Инверторный блок, выдающий преобразованный постоянный ток для сварки, состоит из следующих элементов:

Первичного выпрямителя. Представляет собой диодный мост, выпрямляющий поступающий из розетки в аппарат ток. Чтобы мост не перегревался, в нем есть термодатчик, отсекающий цепь при достижении 90 градусов. Воздушное охлаждение реализовано в виде приточного вентилятора.

Конденсаторный фильтр. Имеет параллельное подключение к мосту и сглаживает импульсы от переменного напряжения.

Помеховый фильтр. В процессе работы инверторного аппарата создаются электромагнитные волны, способные помешать работе другой аппаратуры, подключенной к общей сети. Фильтр устраняет негативное воздействие.

Высокочастотный трансформатор. Повышает частоту переменного тока, занижая напряжение.

Вторичный выпрямитель. Устанавливается на выходе. Диодный мост имеет высокую скорость открытия/закрытия. Чтобы отводить тепло, предусмотрены радиаторы. От него отходят две клеммы для подключения сварочных кабелей.

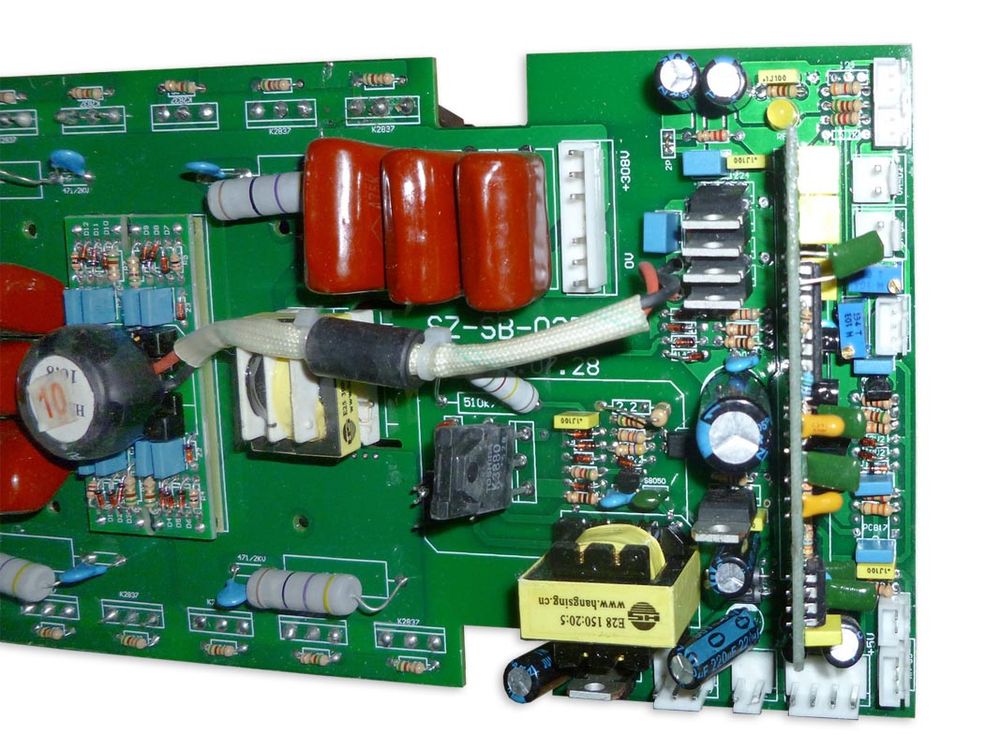

Основным элементом выступает плата управления с ключами. Это транзисторные ключи типа Mosfet или более современные — IGBT. Содержат по 2 или по 4 ключа, соответственно делятся на полумостовые и мостовые. Обеспечивают экономичный расход электроэнергии, нагрузку и тонкие настройки сварочного тока.

Суть работы инвертора заключается в получении от сети переменного тока с частотой 50 Гц, его выпрямления, преобразования снова в переменный, но с уже повышенной во много раз частотой. На выходе ток снова выпрямляется и сварка ведется постоянным током.

Диагностика поломок инверторных сварочных аппаратов

Когда сварочный аппарат не работает, из него пошел дым, ощущается запах гари, необходима диагностика. В домашних условиях это делается так:

• Отключите аппарат от сети

• Выкрутите винты боковой крышки

• Осмотрите платы, конденсаторы, транзисторы, клеммы

• Подергайте провода рукой

Искать необходимо черные следы (если что-то сгорело) или слабый, болтающийся контакт. Чаще всего инверторы перестают работать по причине перегорания одного из элементов. Тогда аппарат полностью не включается или гудит, но не варит. Задача — найти проблемный модуль и заменить его или восстановить контакт.

Если визуальный осмотр ничего не дал, диагностика продолжается при помощи мультиметра. Не специалисту нельзя лезть в инвертор, находящийся под напряжением. Проверка сопротивления и заявленных параметров по напряжению и силе тока — это удел мастеров. Любителю можно только прозвонить отключенную от питания электросхему.

Для этого установите переключатель в мультиметре в режим прозвона. Часто он обозначен колокольчиком или иконкой проверки целостности цепи. В зависимости от радиодетали, которую вы планируете проверять, применяется различные способы проверки, а также выбор параметров на мультиметре. В общем смысле необходимо один контакт детали прислонить в одному щупу, а другой — к другой. На экране мультиметра должна загореться единица (контакт есть или иное обозначение). Если на дисплее нули, вы нашли сгоревший элемент (зависит от вида радиодетали).

Его нужно выпаять и заменить на новый с аналогичной маркировкой. Пайку лучше производить станцией с оловоотсосом, чтобы не залить припоем соседние контакты, создав дорожку для короткого замыкания после включения:

• Нагрейте ножки сгоревшего элемента и расшевелите его в печатной плате, извлеките наружу

• Обезжирьте место соединения канифолью

• Вставьте новый элемент в отверстия печатной платы

• Подайте припой и дождитесь его застывания

Чтобы прозвонить тестером диодные мосты, их, как правило, предварительно потребуется выпаять из общей схемы, т.к. порой они запараллелены, что не дает возможности верного определения неисправного моста.

Это общие принципы диагностики и ремонта. Далее рассмотрим поломки разной степени сложности, возможные причины и способы устранения.

Конкретные признаки неисправности и способы ремонта

Поломки сварочного инвертора можно разделить по степени сложности. Некоторые вполне реально устранить своими руками в домашних условиях.

Сварочный инвертор искрит, но не варит СкрытьПодробнее

Проблема характеризуется отсутствием сварочной дуги, но небольшой контакт проявляется при проведении электродом по изделию. Это простая поломка, связанная со слабым соединением. Проверьте жесткость присоединения сварочного кабеля и массы к гнездам в аппарате. Если они болтаются, закрепите. Проверьте присоединение массы к изделию. Если это самодельный крючок — лучше прихватите его сваркой. Даже в случае использования “крокодила” пошевелите его, чтобы улучшить контакт.

Искрить электрод может по причине неверно выбранной силы тока. Иногда “крутилка” случайно сбивается при перестановке аппарата, если задеть ее одеждой. Чтобы такого не происходило, используйте инверторы с защитным экраном, закрывающим панель управления. Такой есть, например у аппарата для сварки EWM PICO 160 CEL PULS ММА

Искрить, но не варить инвертор может из-за слабого входящего напряжения. Проверьте тестером показания в розетке. Если они ниже 220 В, то поможет стабилизатор напряжения или сварочные аппараты, рассчитанные на работу с пониженным входящим током. Например сварочный инвертор РЕСАНТА САИ-220 варит при входном напряжении 140 В. Конечно, 220 А он не выдает при заниженных параметрах входящего тока, зато получится приварить листы железа к воротам, сварить бак для дачи и пр.

Чем больше просадка напряжения, тем ниже сварочный ток. Вот таблица напряжения на плату при сварке инвертором с пределом 160 А, показывающая взаимозависимость параметров.

Напряжение от сети, В	Сопротивление, Ом	Сварочный ток, А
220	0	160
210	1	150
197	2	145
180	3	115
165	4	105

Длинный сетевой провод приводит к повышенному сопротивлению и снижает входящий ток. Здесь поможет переподключение в более близкую розетку коротким проводом или использование инверторов, рассчитанных на пониженное напряжение.

Длинные сварочные кабеля массы и электрододержателя тоже выступают повышенным сопротивлением, снижая силу тока. Попробуйте подсоединить короткие кабеля 3-4 м и повторить возбуждение дуги.

Электрод прилипает к металлу СкрытьПодробнее

Электрод может прилипать по тем же причинам, что и искрить: низкий сварочный ток, длинный сетевой провод и сварочные кабеля, пониженное напряжение в сети. Но порой такое случается при сварке тонкого металла. Сварочный ток 60-80 А прожигает металл, а низкий 30-50 А вызывает прилипание электрода.

Тогда выбирайте сварочный инвертор с функцией антизалипание. Например ESAB BUDDY ARC нем есть специальный режим, который при пониженных рабочих токах “чувствует” момент прилипания электрода и кратковременно подает повышенный ток. Действие длится секунду, после чего сила тока спадает до установленной сварщиком. Этого достаточно, чтобы электрод не прилип, а металл не прожегся.

Не регулируется ток СкрытьПодробнее

Когда невозможно изменить силу тока, дело в самом переключателе. Он неисправен механически или по электрической части. Снимите пластиковую “крутилку” и попробуйте провернуть шток пассатижами.

Если регулятор не реагирует, значит нужно прозвонить его контакты мультиметром. В случае обрыва регулятор меняют целиком, отпаяв клеммы и выкрутив его из корпуса. Установите новый регулятор и проверьте работу аппарата.

Почему сварочный аппарат включается, но не варит СкрытьПодробнее

Если лампочка “Сеть” горит и гудит вентилятор, но сварочный аппарат не варит, скорее всего, он перегрелся. У каждого инвертора есть своя продолжительность включения(ПВ) или продолжительность нагрузки (ПН). Она указывается в % и означает, сколько из 10 минут оборудование может работать беспрерывно на определенном токе.

У бытовых моделей чаще всего показатель ПВ 30-40%, поэтому проварив 5-10 минут подряд устройство уходит в защиту, чтобы не сгореть. Подождите 20-30 минут, пока аппарата не остынет и попробуйте варить снова. Если требуются длительные регулярные сварочные работы, используйте аппараты с ПВ 60-100%, как например инвертор БАРСВЕЛД Profi ARC-507 D для трехфазной сети или сварочник ТОРУС-250 Экстра для двухфазной. Среди полуавтоматов хорошо зарекомендовал себя по продолжительности нагрузки Аврора PRO OVERMAN 200

Сварочный инвертор не включается/не работает СкрытьПодробнее

Если на инверторе не горят лампочки, возможно, оборван сетевой провод. Разберите корпус и проверьте надежность контактов сетевого кабеля. Вторая вероятная причина — большой слой пыли на плате, – аппарат ушел в защиту, чтобы избежать короткого замыкания. Разберите корпус и продуйте аппарат сжатым воздухом от компрессора. Если компрессора нет, используйте мягкую щетку.

Когда инвертор не включается, проверьте входной диодный мост и силовые конденсаторы.

Советы при сварке

Чтобы сварочные аппараты не ломались, важно соблюдать ряд простых советов:

• Подбирайте правильные режимы сварки

• Периодически проверяйте плотность контактов сварочных кабелей и сетевого провода

• При пониженном напряжении используйте аппараты, рассчитанные на просадку

• Не перегружайте инвертор сверх его паспортного ПВ. Давайте оборудованию остывать

• Следите, чтобы корпус не накрыли сверху рабочей одеждой или другими материалами, задерживающими теплообмен

• Не размещайте инвертор в запыленных помещениях

Если предстоит регулярно варить в тяжелых строительных условиях, применяйте сварочные аппараты с защитой корпуса резиновыми накладками, как это есть у аргоновой модели Сварог REAL TIG 200 или ММА полуавтомат ESAB Rebel EMP

Выбрать надежные полуавтоматы, инверторы TIG и аппараты РДС можно среди проверенных брендов EWM, Fronius, Lincoln Electric, ESAB. Или обращайте внимание на категорию “профессиональные” и “полупрофессиональные”, где модели изначально рассчитаны на более продолжительную работу. Тогда реже придется сталкиваться с поломками и чинить их.

Ответы на вопросы: как отремонтировать сварочный аппарат своими руками?

Как часто нужно продувать инвертор от пыли? СкрытьПодробнее

Это зависит от степени запыленности помещения, где он расположен. Если рядом ведется абразивная резка металла, шлифовка, полировка нержавейки, то чистку рекомендуется производить еженедельно. продувка необходима каждый месяц, а лучше каждую неделю. В обычных гаражных условиях профилактическая продувка достаточна раз в 6 месяцев.

Что делать, если инвертор слабо варит? СкрытьПодробнее

Проверьте напряжение в розетке, оно должно соответствовать ГОСТу. Если оно низкое, попробуйте варить в другое время суток. Если напряжение нормальное, постарайтесь подключить аппарат в сеть с минимальной длиной провода (сетевые провода 220 V создают дополнительное сопротивление).

Чем и как продуть инвертор от пыли? СкрытьПодробнее

Для этого подойдет любой компрессор. В большинстве моделей ничего разбирать не требуется. На лицевой стороне есть перфорация для вентиляции. Наставьте шланг на нее и включите подачу воздуха. Пыль выйдет с обратной стороны за вентилятором.

Как быть, если сварочный аппарат сильно тарахтит при сварке? СкрытьПодробнее

Для трансформаторов — это обычный звук работы. Сделать ничего нельзя. Если начал тарахтеть инвертор, проверьте прочность крепления кожуха. Часто винтики раскручиваются от вибрации и корпус начинает резонировать.

Что делать, если разболталось гнездо кабеля массы/держателя? СкрытьПодробнее

Если разъем болтается, это создает плохой контакт, что приведет к поломке аппарата. Разъем необходимо заменить. мешает варить. Разъем можно заменить, добравшись с обратной стороны. Купите точно такой же для своей модели инвертора.

Остались вопросы

Оставьте Ваши контактные данные и мы свяжемся с Вами в ближайшее время

Обратная связь

Как сделать сварочный инвертор своими руками

В бытность свою, занимаясь в мастерской ремонтом и мелким изготовлением различных устройств, столкнулся с проблемами ремонта инверторных сварочных аппаратов зарубежного производства. В первую очередь класса GYSMI . IMS и других подобных аппаратов с монтажом по гибридным технологиям. В условиях небольшой частной мастерской было довольно проблематично изготовить подобия таких плат с нанесением медного слоя на алюминий через теплопроводный диэлектрик. Отслоение медного слоя , а также нанесение его после испарения в результате выхода из строя силовых транзисторов или механических повреждений чинить в таких условиях практически невозможно.
Поэтому была поставлена задача, сделать сварочный инвертор своими руками , который по своим габаритным размерам мог бы быть встроен почти в любой корпус, применяемыми зарубежными изготовителями.
При этом он должен быть легко собираемым и легко крепящимся к корпусным деталям. Иметь в своей конструкции доступные элементы, и по возможности обеспечивать надёжную и долговременную работу на сварочных токах до 200 ампер и выше. Опять же по возможности обеспечить работу этого модуля в режиме стабилизации напряжения, что бы использовать в режиме полуавтоматической сварки в среде инертного газа. Чтобы можно было охватить крупноблочным ремонтом и модернизацией ещё и пользователей полуавтоматов с минимальным различием в технологическом плане. Одним из немаловажных критериев должна быть низкая себестоимость изделия в свете разворачивающейся конкурентной борьбы за обслуживание клиента.
И эта задача была выполнена – сделать сварочный инвертор своими руками удалось. Так появился инвертор AVT 200. В качестве прототипа была выбрана вполне апробированная схема несимметричного или косого моста. Было изучено некоторое количество литературы по этой тематике и приличное количество схем промышленного и любительского изготовления. Также было проведено некоторое количество экспериментов во время разработки схемотехники.
В результате всех этих действий было принято решение делать данное изделие двухплатным, без трансформатора тока, с гальванической связью с сетью основного контроллера, с максимально избыточной силовой частью. Всё-таки прокачать 200 ампер при таких габаритах довольно сложная задача. При этом должна быть унификация – управление не должно кардинально меняться при переходе на режимы работы MMA, TIG, MIG-MAG. В качестве контроллера была выбрана микросхема КА7552 или её более дорогой аналог FA5317 или FA5311. К сожалению, эти микросхемы предназначены для выполнения на их основе обратноходового преобразователя, но никак не прямоходового. Но проблема по переводу этих микросхем в нужный нам режим работы была решена очень простым способом. Режим работы микросхем задаётся внутренним источником калиброванного напряжения, потенциал которого и определяет коэффициент заполнения. Это вход PWM компаратора – DT voltage. Но искусственно ограничивая максимальное напряжение на входе FB pin voltage, мы автоматически переводим микросхему в режим заполнения меньше 50% , что и желательно для прямоходового режима функционирования. Так как внутри микросхемы по входу FB pin voltage уже стоит и калиброванный источник напряжения, и калиброванное сопротивление для задания вытекающего тока, то нам остаётся только выбрать номинал резистора, который надо подключить параллельно входу FB pin voltage и минусу источника питания. Из всего ряда резисторов наиболее подходит номинал 4,7ком. Всё, мы перевели очень просто микросхему в режим работы, который будет применяться в нашем сварочном аппарате.
Следующее преимущество этого контроллера – низкое напряжение на входе компаратора, что позволяет использовать очень низкоомные резисторы, и соответственно терять на рассеивании в тепло небольшую мощность. При самых простых расчётах потери в тепло на эмиттерном резисторе будет падать не более 5 ватт. Значит, мы можем отказаться от трансформатора тока и управлять сварочным аппаратом непосредственно измеряя только один параметр – ток эмиттера.
Теперь перейдём к системе регулирования тока. Наиболее оперативно за током как на входе, так и на выходе сварочного аппарата следят поцикловые системы. Однако из-за довольно нестабильной в условиях сильных электромагнитых помех работы компаратора, эта схемотехника применяется довольно редко. Наиболее распространено управление по среднему току. Хотя эта схемотехника сложней, и в ней присутствуют свои подводные камни в виде неустойчивости системы с автоматическим регулированием при неправильном выборе постоянных времени фильтров и индуктивности выходного дросселя, который включен в систему регулировки, применение её наиболее распространено в силу простоты настройки.
Но мы не ищем лёгких путей и останавливаем свой выбор именно на поцикловом слежении за током. Но для начала мы должны разобраться в том, как и что мы собрались регулировать. При токах 130 ампер и выше крутизна наклона токового плато становится очень небольшой. То есть начальный и конечный ток имеют очень небольшую дельту, или разницу. Это хорошо видно на простейшей модели ( модель 1 ).
При среднем токе порядка 155 ампер начало накачивающего импульса проходит с амплитудным значением в 152 ампера, а заканчивающая амплитуда равна 160 ампер. То есть дельта равна 8 ампер. Это равно 5% от среднего тока. Уменьшение индуктивности дросселя улучшит картину, но кардинальных изменений не будет. В реальных условиях на фоне больших электромагнитных помех возможны ложные срабатывания компаратора, и соответственно пропуски накачивающих импульсов. Что проявляется в наличии всяких посторонних звуков в трансформаторе и также перегрузочной работе силовой части. Что есть очень плохо и грозит выходом из строя силовых элементов. С этой проблемой сталкивалось очень большое количество любителей инверторного сваркостроения, которые интересовались вопросом как сделать сварочный инвертор . И многие не решив задачу поциклового регулирования переходили на регулирование по среднему значению тока. Но есть вариант создания системы поциклового регулирования надёжно работающей и в таких специфических условиях. Нужно просто отключить компаратор на время всех переходных процессов и подмешать пилообразный сигнал в фазе, но с небольшой амплитудой. Вернее создать не совсем линейно-изменяющийся сигнал, совпадающий по фазе с циклом, а уже к нему подмешать сигнал с датчика тока и с задатчика тока. В этой ситуации наклон токового плато уже не будет иметь решающего значения, а будет учитываться в основном средняя составляющая этого сигнала. И если дельты изменения тока будет хватать для надёжного переключения, то это хорошо, а если нет, то вступает в работу дополнительный нарастающий сигнал. Что и обеспечивает надёжную работу узла компаратора, да и всего устройства в целом.
Узел, формирующий такой дополнительный сигнал, представлен на модели 2. Очень короткий импульс с выхода микросхемы открывает примерно на полмикросекунды транзистор, и соответственно примерно на микросекунду с учётом ёмкостной составляющей компаратор остаётся выключённым из процесса обработки токового сигнала. Для мощной модификации инвертора и для варианта полуавтомата ёмкость конденсатора на переходе коллектор – эмиттер составляет до 0,018 микрофарады. Увеличение больше этого значения может привести ток короткого замыкания до величин опасных для функционирования устройства в обычном режиме. А схема этого узла предоставлена на рис 3. Точка А это и есть главная точка сумматора, где и формируется основной сигнал управления компаратором. Получилась очень простая схема, состоящая только из пассивных элементов с низким входным сопротивлением и управлением током. То есть почти идеальный узел управления в условиях мощных помех. В готовом устройстве этот узел стоит недалеко от силового трансформатора и не испытывает никаких проблем от рядом стоящих излучающих узлов. Как с применением трансформатора на торе, так и с применением трансформатора на Ш-образном сердечнике.
Кстати такой же узел с токовым сумматором был применён в предыдущем варианте сварочного инвертора AVT 160 на контроллере UC3845, только пассивный RCD формирователь пилы там был заменён на стандартный транзисторный формирователь с задающего генератора. Ну а теперь перейдём к следующему узлу в инверторном сварочном аппарате AVT 200 – узлу драйверов. Несмотря на некоторое количество рекомендаций применять только драйвера на оптронах с гальванической развязкой, не соглашусь с такой постановкой вопроса. Драйвера на ТГР имеют вполне приличные параметры, просты в изготовлении и имеют наилучшее соотношение цена – качество. Даже некоторые неудобства с намоткой ТГР компенсируются простотой и дешевизной этого узла. За прототип возьмём классический образец драйвера для мощных мосфетов и биполярных транзисторов с изолированным затвором и немного доработаем его. Доработка будет заключаться в уменьшении номинала затворных резисторов и применении биполярного транзистора BCX 53 в качестве разрядного. Выбор этого транзистора обусловлен его небольшой ценой и вполне достаточными характеристиками в нужном нам SMD корпусе. Изменение номиналов резисторов обусловлено конечной скоростью нарастания импульсов управления, формирующихся после ТГР. Всё, косметические изменения закончены. Конструктивно ТГР намотан жгутом их четырёх изолированных проводов на сердечнике CF138-T2012A.
Выбор сердечника обусловлен соотношением габаритов к поперечному сечению. У этого сердечника он максимален. Количество витков 4 по 30. В качестве проводов использован обычный телефонный провод. Возможно применение и советских сердечников НМ 2000 К 20-12-6 в количестве трёх штук и количеством витков 25. Но возможно и применение других сердечников, подходящих по размерам.
Диод VD1 и конденсаторы С1-С4 служат для создания отрицательного потенциала на коллекторе транзистора VT1 и соответственно запирающего сигнала для силового транзистора. Снижение этого потенциала при очень коротких импульсах управления всё равно не приводит до полного исчезновения за счёт ограничения минимальной длительности импульса блоком управления. И вдобавок к этому узел защиты от короткого замыкания отрабатывает за время меньшее, чем одна секунда и отключает полностью силовую часть. Поэтому надёжность этого узла довольно высока.
Следующий узел, какой мы будем рассматривать – это силовой блок. Выбор транзисторов для него обусловлен в первую очередь экономической составляющей. Зачем применять суперсовременные дорогие транзисторы, если старые добрые IRG4PC50U и IRG4PC50W вполне обеспечивают нужные мощностные характеристики. Если выбирать рабочую частоту не больше 40 кгц, то эти транзисторы покажут вполне приемлемые результаты. Выбрав более быстрые IRG4PC50W, мы можем не применять дополнительный снабберный блок, ну и соответственно при использовании IRG4PC50U применить полный комплект снабберных цепочек. В нашем устройстве их два. Один RCD снаббер стоит на плате рядом с силовыми транзисторами. А второй, регенеративный – на плате выходного выпрямителя.
При изготовлении сварочного аппарата, который будет использоваться на токе больше 200 ампер и в жёстких промышленных условиях мы обязательно поставим на плату ( рис 5. ) четыре силовых транзистора по два в параллель. Этим обеспечится удвоение выходной мощности и распределение тепла на четыре точки теплосъёма. А это актуально, так как мы применяем один общий радиатор и слюдяные изолирующие прокладки толщиной 50 микрон. В свете озвученных ранее условий работы блока управления, перегруза по току в силовых транзисторах не будет. Соответственно и беспокоится о перегреве транзисторов при применении изоляторов не стоит.
Если наш сварочный аппарат будет использоваться в облегченных бытовых условиях и с ограничением максимального тока на уровне 160 ампер, то вполне закономерно применение только одной пары силовых транзисторов. Так как настроечных элементов на плате и схемотехнически не предусмотрено, то регулировку максимального тока будем осуществлять при помощи резисторов R52 – R56. Эти резисторы представляют собой просто кусок нихрома толщиной 1мм от 3-х килловатной нагревательной спирали. Длина – 25 мм, рабочая часть – 15мм. Рабочая часть – это часть свободная от полуды. Если поставить два таких резистора, то максимальный ток ограничим на уровне 120 ампер, если три – то 160ампер, если четыре – то ограничение произойдёт при токе 210 ампер. Все эти цифры довольно условные, ведь у нас ещё есть и состояние питающей сети и режим самой сварки – обычный, с короткой дугой и пр. Подгонку по максимальному току можно выполнить один раз, откалибровать сопротивления по номиналу, а потом просто вставлять нужное количество. В идеале вместо четырёх резисторов ставится один, нужного нам номинала. Применение самодельного этого изделия обусловлено отсутствием в свободной продаже столь низкоомных резисторов.
А теперь перейдём к плате силового трансформатора. Эта плата при помощи стоек крепится к основной плате. Конструкция получается довольно жёсткой и легко крепящейся к нижней части корпуса посредством металлических уголков. Силовой трансформатор применён в данной конструкции тороидальный , из феррита CF 138 , конструктив – Т6325-С , что означает его физические размеры и наличие эпоксидного защитного покрытия. Применение такого трансформатора выгодно по нескольким причинам – обмотки располагаются вокруг сердечника и соответственно имеют максимальную теплопередачу в окружающую среду. Площадь окна сердечника геометрически намного больше, чем у таких же размеров, но Ш-образного. И ещё немаловажный фактор – это небольшие размеры по высоте, что при нашей двухплатной конструкции позволяет уложится в общую ширину конструктива меньше 120 мм , что бы можно было использовать данный силовой модуль как ремкомплект ко многим импортным инверторным сварочным аппаратам. Применяя сердечник в аппарате с током порядка 200 ампер нужно доработать феррит до нужных кондиций. Я использую два варианта доработки – один это просто сломать сердечник, предварительно сделав пазы по диаметру, а потом склеить эпоксидкой с зазором из кальки в 0,04 мм с каждой стороны. Есть и другой способ – это надрез алмазным отрезным кругом, толщиной 0,4 мм на две трети по сечению. Так получается виртуальный зазор, который ничем не уступает реальному, но проще. Для аппаратов с выходным током 150 ампер и менее можно просто увеличить процентов на 20 количество витков в обмотках и ничего не резать и не колоть.
Намотка и расчёт силового трансформатора стандартны и каких-либо тонкостей не имеют, кроме того, что можно применять обмоточные провода меньшего сечения в связи с хорошим охлаждением обмоток. На плате силового трансформатора ( рис 7 ) также установлен дополнительный блок регенеративного снаббера. Отличие от стандартной схемотехники только в одном – шины источника питания 300 вольт зашунтированы прямо на плате конденсатором 1 мкф 400 вольт. Что даёт полную компенсацию индуктивности проводов соединяющих источник 300 вольт и снаббер. В остальном плата силового трансформатора особенностей не имеет. Дроссель выполнен на обычном трансформаторном железе стержневого типа с поперечным сечением 3,5 – 4 см.кв. длинной около 80 – 90 мм , количество витков – 10. Продолжение следует.

Автор статьи: Тараненко А. В.

Кроме статьи “Как сделать сварочный инвертор своими руками” смотрите также:

Какой лучший сварочный аппарат для начинающих?

TWS — отличный вариант обучения для всех

Узнайте больше о том, как мы можем подготовить вас к карьерному росту.

Вы хотите научиться сварке, но не знаете, какие инструменты вам нужны? Независимо от того, учитесь ли вы в программе обучения сварке в профессиональном училище или только начинаете заниматься дома, наличие подходящего оборудования может иметь важное значение для получения чистых и прочных сварных швов.

В качестве одной из самых крупных покупок, которые вы могли бы сделать, у вас может возникнуть много вопросов о сварочных аппаратах:

• Какой сварочный аппарат лучше всего подходит для начинающих?
• Какие сварочные аппараты самые дешевые?
• Какой сварщик производит наиболее точную работу?

Найдите ответы на эти и другие вопросы ниже.

4 Соображения по выбору сварочного аппарата

К счастью, среди множества типов сварочных аппаратов можно найти тот, который соответствует вашему уровню опыта, требованиям школы сварки или проекта и бюджету.

Одна из первых вещей, на которую вы можете обратить внимание, это то, сколько вариантов сварочных аппаратов представлено на рынке. Будь проще. Сосредоточьтесь на основном оборудовании, которое вам нужно для занятий по сварке или для начала вашего первого проекта.

При сравнении сварочных аппаратов учитывайте следующие факторы:

1. Уровень вашего мастерства
2. Тип сварочного процесса
3. Сварочный проект или применение
4. Бюджет ¹

3 шага к выбору первого сварочного аппарата

Покупка вашего первого сварочного аппарата может быть важным решением. Давайте посмотрим, как применение приведенных выше соображений на практике может помочь вам в этом. Имейте в виду, что может потребоваться больше или меньше шагов, чтобы выбрать машину, соответствующую вашим потребностям.

Шаг 1: Соотнесите свои навыки со сварочным процессом

MIG, Stick и TIG — наиболее распространенные процессы сварки, и каждый из них требует различных настроек аппарата. ¹

Решив, какой процесс вы планируете изучить в первую очередь, вы сможете определить, какой тип сварочного аппарата вам нужен.

Сварка МИГ (начинающий)

Сварочные аппараты MIG

являются одними из лучших для начинающих, поскольку они разработаны с проволочным сварочным электродом на катушке, которая подается с предварительно выбранной скоростью через сварочный пистолет. Как полуавтоматический или автоматический процесс, дуговая сварка металлическим газом (GMAW или MIG) является самой простой в освоении.

Преимущества сварки MIG

• Простой в освоении
• Высокие скорости сварки
• Чистка сварных швов ²

Ручная сварка (промежуточный уровень)

По сравнению с другими процессами сварки может потребоваться больше времени, чтобы освоить дуговую сварку защищенным металлом или сварку электродом.

Название этого процесса может дать вам представление о его сути: металлический электрод, покрытый флюсом, используется для передачи электрического тока от машины к металлической заготовке. При горении флюс выделяет газ, защищающий сварочную ванну, который позже оседает, образуя защитный шлак поверх изделия. Тем временем металлический электрод вплавляется в соединение, укрепляя его. ³

Преимущества дуговой сварки

• Работает с рядом металлов
• Использование в помещении и на улице при ветре
• Эффективен для ржавых или окрашенных материалов ¹

Сварка ВИГ (расширенный)

¹

Сварка вольфрамовым электродом в среде защитного газа (TIG) требует продвинутых навыков сварки.Одна из причин этого заключается в том, что сварка TIG — это ручной процесс, при котором одной рукой вы держите горелку, а другой подаете металлический присадочный стержень в сварочную ванну. ⁴

Преимущества сварки TIG

• Прецизионные сварные швы
• Ножная педаль для регулировки подачи тепла
• Более качественные и красивые сварные швы ¹

Шаг 2: согласование процесса сварки с проектом

В дополнение к уровню навыков вам также следует подумать о типах проектов, над которыми вы будете работать. Каждый процесс сварки (и его конкретный сварщик) имеет уникальное применение.

Сварка МИГ

• Ремонт автомобилей и прицепов
• Ремонт садово-огородного инвентаря
• Общее изготовление и ремонт
• Металлоконструкции
• Искусство и скульптура ⁵

Ручная сварка

• Ремонт сельскохозяйственного оборудования
• Строительство (строительная сварка) ⁵
• Монтаж временных конструкций
• Изготовление ювелирных изделий ⁶

Сварка ВИГ

Шаг 3. Определите, какой сварочный аппарат соответствует вашему бюджету

После того, как вы определились, какой тип машины вам нужен, самое время выбрать модель, которая наилучшим образом соответствует вашему бюджету.

Обязательно учитывайте стоимость всего прочего сварочного оборудования, которое вам понадобится при составлении бюджета, например, стоимость сварочного шлема, куртки, сварочных перчаток и других предметов первой необходимости.

Это важное решение. Подумайте об этом и не торопитесь. ¹

Далее: выберите сварочную маску

Любой сварщик скажет вам, насколько важно носить сварочную маску для обеспечения безопасности в классе или на стройплощадке.

После того, как вы выбрали сварщика, следующим шагом может быть выбор сварочного шлема.

Заполните форму, чтобы получить информационный пакет без обязательств.

Вам также может понравиться…

Дополнительные источники

¹ https://www.millerwelds.com/resources/article-library/buying-your-first-welder-a-practical-informative-guide-for-doityourselfers
² http:/ /welderstation.com/разные-типы-сварочных-процессов/
³ https://www.cromweld.com/stick-welding/
⁴ https://weldingpicks.com/tig-welder-works-and-when-to-tig/
⁵ https://www.millerwelds.com/Training/PresentationsQuizzes/IntroToWelding/Welding11/presentation. html
⁶ https://astromachineworks .com/разные типы сварки-приложения/

Можно ли научиться сварке самостоятельно? What Do You Need

Многие люди задаются вопросом, можно ли научиться сварке, не посещая курсы или без того, чтобы кто-то по каким-то причинам их показывал. Поскольку я многому научился в сварке сам и встречал других, которые учились в одиночку, я решил написать эту статью.

Большинство людей могут самостоятельно изучить основы сварки, изготавливать основные конструкции и выполнять стандартные ремонтные работы, изучая информацию из надежных источников и много практиковавшись. Однако, если у вас есть профессиональные намерения, вы не сможете достаточно быстро достичь высокого уровня квалификации без руководства экспертов.

Теперь давайте рассмотрим тему более подробно, рассмотрим плюсы и минусы, обзор того, что вам нужно для начала, и немного базовой безопасности.

Содержание

Насколько легко научиться сварке самостоятельно?

Я встречал много людей, которые начинали сварку, не имея над головой никого, кто мог бы их научить. Многие чувствовали себя достаточно уверенно, чтобы начать в одиночку, и не хотели платить за это. У других не было доступа к надежным школам или другим инструкторам по сварке, даже если бы они захотели.

Большинству удалось узнать достаточно для своих личных нужд. Другие в конце концов обратились за помощью к опытным сварщикам. Некоторым из них удалось продвинуться вперед с постоянным усилием и в конечном итоге сделать сварку своей профессией.

До появления Интернета большинству людей было непрактично читать книгу и пытаться сваривать.Вам нужен был кто-то еще, чтобы показать вам, как это сделать. Теперь, с помощью онлайн-контента, объем информации, к которой у вас есть доступ, огромен.

Вы можете исследовать и узнать, как и почему работает сварочный аппарат, правильные настройки и расходные материалы для выполняемой работы и т. д. Кроме того, очень важно узнать все о безопасности сварки.

После этого вы можете просмотреть множество обучающих видео, где профессионалы и серьезные любители сваривают различные проекты для начинающих и начинают практиковаться, чтобы сделать свои собственные.

Однако у самостоятельного обучения должен быть безопасный предел. Если вы хотите сварить или отремонтировать что-то, что требует тяжелых условий эксплуатации, например, тяжелые ворота, длинные лестницы и т. д. Было бы разумно проверить свои навыки сварки у опытного инструктора по сварке, чтобы убедиться, что у вас достаточно знаний, чтобы избежать несчастных случаев.

Если вы хотите заниматься сваркой профессионально, самостоятельное обучение может занять много времени, и, в конце концов, вы, вероятно, не сможете выполнить приемлемые сварные швы для прохождения испытаний.Профессиональная работа гораздо более требовательна с любой точки зрения, чем работа «сделай сам». В подобных случаях лучше всего посещать школы, проходить курсы ученичества и т. д.

Профессиональные курсы или реальная сварочная среда заставят вас изучить то, что вам нужно знать, но вы этого не осознаете. Вы можете подумать, что они не нужны или вам они просто не нравятся.

Плюсы самостоятельного обучения

Теперь давайте рассмотрим преимущества самостоятельного обучения сварке.

• Вы можете выбрать, что вы хотите изучить, процесс и металлы, не тратя время на изучение вещей, которые вы не будете использовать.
• Учитесь у себя дома, не теряя времени и денег на посещение удаленных курсов.
• Вы подстраиваете процесс под свои способности к обучению.
• Вы можете вписать процесс обучения в свой распорядок дня.
• Вы избегаете оценок, чтобы лучше наслаждаться процессом в своем собственном темпе.
• Вам не нужно платить за дорогие курсы, которые научат вас процессам и методам, которые вам не понадобятся.

Минусы самообучения

Недостатков при обучении в одиночку много, и некоторые из них очень серьезные.

• Никто не будет наблюдать за вами и давать обратную связь об ошибках, которые вы не осознаете.
• Вы упустите информацию, которая приведет к дефектам сварки, таким как пористость, включения или даже растрескивание. Например, если вы попытаетесь выполнить сварку стержнем E7018, имея сварочный аппарат с низким напряжением холостого хода. Если это так, стержень будет часто прилипать, и вы получите плохой борт.
• Ошибки в вопросах безопасности еще более критичны. Например, вам нужно знать, насколько важно избегать вдыхания дыма от сварки или резки. Другой пример: если вы хотите сварить тяжелые детали, такие как прицепы или тяжелые ворота. Если сварные швы разорвутся, это может привести к опасным авариям.
• Вам может понадобиться много времени, чтобы достичь желаемого уровня навыков, если вы не будете придерживаться четко определенного плана. Вы можете больше читать и смотреть видео, чем заниматься сваркой.
• Вы не сможете увидеть на 100 % реальный процесс сварки и изготовления с помощью видеороликов, поскольку они редактируются до 10–30 минут.

Трудно ли научиться сварке?

Научиться сварке несложно, если вы хотите заниматься сваркой в ​​домашних условиях и выполнять основные ремонтные работы. Если вы умеете пользоваться другими электроинструментами, вы также можете научиться основам сварки.

Кроме того, будет полезно начать обучение с легко свариваемых металлов, таких как низкоуглеродистая сталь, в простых положениях сварки, плоском и горизонтальном положениях.

Но если вы хотите работать с трудносвариваемыми металлами, такими как закаливаемая сталь, в вертикальном положении и над головой, учиться самостоятельно сложно, дорого и опасно.

Также помогает начать с простого процесса сварки.

Какой процесс сварки легче всего освоить?

Процесс сварки, в котором используется механизм подачи проволоки, является самым простым в освоении. Механизм подачи проволоки автоматически подает электродную проволоку в стык и позволяет удерживать горелку на постоянном расстоянии от стыка.

В сварочных аппаратах с подачей проволоки используется источник питания постоянного напряжения, который может автоматически корректировать длину дуги, если вы не соблюдаете идеально постоянное расстояние от соединения. Существует два типа:

• В процессе MIG (GMAW) используется сплошная проволока и внешний газ для защиты ванны от воздуха.
• В процессе с порошковой проволокой (FCAW) используется трубчатая проволока, содержащая флюсовый материал, который выделяет защитные газы.

Порошковая проволока

С самозащитными проводами вам не нужно учиться правильно выбирать защитный газ или безопасно обращаться с газовым баллоном.По этой причине FCAW немного легче освоить, чем сварку MIG. Кроме того, специальная машина FCAW дешевле. Но FCAW:

• Создает шероховатый сварной шов с брызгами.
• Не сваривает очень тонкий металл.
• Образует много сварочного дыма.

Если вы начинаете сварку порошковой проволокой, чаще всего для начала используется самозащитная проволока Э71Т-11.

Существуют порошковые проволоки, использующие газ для защиты ванны, но они предназначены для профессиональной работы с высокой производительностью.Их также называют двойными экранами или FCAW-G, и их легко сваривать.

МИГ

Сварка МИГ — самый популярный процесс сварки в домашних условиях и лучший выбор в целом. Плюсы сварки MIG:

• Простота в использовании.
• Дает красивые бусы.
• Сваривает больше металлов, чем порошковая проволока.
• Сварка тонколистового металла.
• Выделяет меньше дыма.

Но вам нужно достать газовый баллон и научиться безопасно его использовать и хранить. Кроме того, вам необходимо научиться выбирать правильный газ для каждого типа и толщины металла.

Проволока ER70S-6 и защитный газ C25 (75 % аргона и 25 % углекислого газа) лучше всего подходят для начала. Сварочный аппарат MIG также может работать с порошковой проволокой.

Ручная сварка

Ручная сварка (SMAW) — это ручной процесс. Вы держите стержневой электрод вручную и должны все время держаться на небольшом и постоянном расстоянии от сустава. Это означает, что этому сложно научиться, особенно самостоятельно.

Главное преимущество в том, что начинать сварку дешевле. Если вы хотите продвинуться в сварке, это ваш лучший стартовый выбор. E6013 и E7014 — самые простые сварочные электроды. Но многие начинают и с E6011.

У Weldpundit уже есть более подробная статья о том, как сложно научиться сварке электродом.

TIG

Сварка TIG (GTAW)   — самая сложная из всех. Определенно нелегко научиться самостоятельно, даже если вы быстро учитесь. TIG нужны обе руки: одна для работы с горелкой, а другая для подачи присадочного металла. Вы также можете использовать одну ногу для управления ножной педалью, которая регулирует силу тока.

Кроме того, сварочный аппарат TIG очень дорог и сложен в использовании. Обучение сварке TIG займет у вас очень много времени и будет стоить вам больших денег, чтобы купить сварочные расходные материалы. Прежде чем пытаться научиться сварке TIG, было бы полезно научиться сварке электродом. Желательно, чтобы кто-то помог вам.

Сколько времени это займет?

Это зависит от того, насколько хорошо вы умеете работать руками, как часто вы будете практиковаться и какую сварку вы хотите делать.

В качестве грубой оценки, обучение самостоятельной сварке простых изделий из низкоуглеродистой стали в плоском и горизонтальном положении :

• Сварка порошковой проволокой или сварка MIG займет у вас пару недель серьезной практики.
• Сварка стержнем займет у вас месяц или больше практики. Это намного сложнее, чем кажется.

Сварка в вертикальном и потолочном положениях намного сложнее сварки. Всегда лучше расположить заготовку в горизонтальном положении, пока вы не почувствуете себя более уверенно.

---

Что вам нужно?

После того, как вы решите, какой процесс сварки вы хотите изучить, вам необходимо приобрести различные инструменты, защитное снаряжение и проверить информацию и инструкции в Интернете.

Инструменты для сварки и резки

Для сварки и резки металла необходимо множество инструментов. Надеюсь, у вас уже есть большинство из них.

1. Угловая шлифовальная машина — универсальный и недорогой инструмент. Но угловая шлифовальная машина — опасный инструмент, и вам также нужно научиться безопасно им пользоваться.Некоторые из основных функций, которые он может помочь вам при сварке:
   • Резка большинства металлов с помощью соответствующего диска.
   • Перед сваркой удалить прокатную окалину и ржавчину.
   • Скос соединения.
   • Отшлифовать плохие сварные швы.
   • Сглаживание окончательного шва.
2. Измерительные инструменты , такие как измерительная лента и штангенциркули.
3. Металлический маркер или чертилка для маркировки заготовки.
4. Качественный комбинированный угольник и скоростной угольник.
5. Набор зажимов для скрепления металлов вместе или на столе. С-образные зажимы просты и дешевы. Также очень полезны тиски различной формы.
6. Металлический напильник для удаления заусенцев.
7. Металлический стол для сварки.
8. Если вы будете сваривать клеем или порошковой проволокой, вам понадобится отбойный молоток и проволочная щетка для удаления шлака.
9. Если вы хотите использовать сварку MIG или сварку порошковой проволокой, вам пригодятся плоскогубцы MIG .Он отрезает проволоку нужной длины, очищает сопло от брызг, снимает сопло и контактный наконечник. Добавьте разводной ключ для газового регулятора и гель или спрей против брызг, чтобы брызги не застревали в сопле.

Weldpundit уже имеет большой список инструментов и оборудования для сварки.

Наконец, возьмите много металлолома размером от 1/8″ (3 мм) до 3/16″ (5 мм) для практики. Убедитесь, что это простая низкоуглеродистая сталь, так как ее легче и безопаснее всего сваривать.Вот статья о том, как определить металлы для сварки.

Защитное снаряжение

Защитное снаряжение защитит вас от высокой температуры, брызг, ультрафиолетовых лучей, порезов, дыма и т. д.

1. Сварочная маска для защиты глаз, когда вы смотрите в лужу. Шлемы с автоматическим затемнением доступны по цене и надежны. Тем не менее, вы можете пойти по старинке со шлемом, в котором для простоты используются пассивные фильтры. Выбирайте известные продукты, избегайте очень дешевых шлемов с множеством функций из неизвестных магазинов на eBay и т. д.
2. Носите защитные очки для защиты глаз от осколков, особенно при использовании угловой шлифовальной машины или очистке сварных швов от шлака.
3. Пара толстых сварочных перчаток убережет вас от многочисленных ожогов.
4. Наденьте одежду c из плотной шерсти или хлопка и избегайте всего, что сделано из пластика или содержит его.
5. Кожаный фартук также полезен для защиты от сварочных брызг и ультрафиолетовых лучей. Это также защитит вашу одежду под ней, чтобы она прослужила дольше.
6. Носите кожаные ботинки и никогда не синтетические, иначе любые брызги на них легко растают и обожгут вашу ногу.
7. Сварочный респиратор — отличное средство защиты от дыма.
8. При использовании угловой шлифовальной машины надевайте беруши или наушники .

Онлайн-помощь

Многие сварщики хотят бесплатно поделиться своими знаниями и опытом в Интернете.

• Youtube — отличный помощник для всех, кто хочет научиться ремеслам онлайн.Вы можете наблюдать за работой высококлассных сварщиков. Прекрасным примером может служить канал Weldingtipsandtricks.
• Сварочные блоги, такие как Weldpundit и ему подобные. Помните о блогах, посвященных аффилированному маркетингу. Их содержание может быть не таким точным.
• Форумы типа WeldingWeb. Публикуйте подробные вопросы с большим количеством фотографий, чтобы получить конкретные ответы.
• Также попробуйте квора. Некоторые опытные сварщики дают хорошие ответы, но многие пользователи просто копируют контент, который находят в Интернете.Старайтесь задавать подробные вопросы, а не общие.
• Я бы не рекомендовал публиковать ваши сварные швы или вопросы на Facebook для получения мнений. Попробуйте форумы.

В то время как онлайн-контент — это способ научиться сварке, старые книги могут дать вам очень подробные объяснения и помочь вам понять, как работает сварка, если вы хотите. Одним из прекрасных примеров является Справочник по процедурам дуговой сварки Линкольна.

---

Основы техники безопасности

Прежде чем приступить к сварке, первое, что необходимо усвоить, — это техника безопасности при сварке.Вот основы.

Глаза

Сварочная дуга может достигать таких высоких температур, что испускает ультрафиолетовых лучей (УФ). Эти лучи могут обжечь поверхность ваших глаз, если вы смотрите на дугу без защиты. Это называется глаз сварщика. Все сварочные маски, очки и защитные очки от известных производителей гарантированно блокируют 100% УФ-лучей.

Инфракрасные лучи (ИК) также вредны для глаз, но проблемы проявляются через много лет. Для этого они более опасны, так как большинство людей не подозревают о них. Все сварочные маски и защитные очки блокируют инфракрасные лучи, но большинство защитных очков — нет.

Наконец, видимый свет дуги также может повредить внутреннюю часть вашего глаза, но вы никогда не будете смотреть на него дольше доли секунды. Тем не менее, они вызовут у вас временную дезориентацию.

Дым

Дым от сварки и резки должен беспокоить вас больше всего. Испарения очень вредны и могут оставаться в воздухе в течение многих часов.

• Очень важным навыком, который необходимо освоить, когда вы учитесь сваривать, является защита головы от дыма за счет правильного положения.
• Если вы свариваете в помещении, вам нужна механическая вентиляция.
  1. Местная механическая вентиляция является лучшей мерой для предотвращения паров. Эти машины работают как мощные пылесосы, но предназначены для сварки. Вы кладете их улавливающее устройство рядом с источником дыма, и оно поглощает их до того, как они распространятся по воздуху. Однако они достаточно дороги.
  2. После этого можно использовать механическую вентиляцию, закрепленную в стенах, чтобы освежить воздух во всей мастерской.
  3. Наконец, вы можете использовать автономные вентиляторы для отвода дыма от вас во время сварки и направления его наружу.
• Гараж отлично подходит для начала сварки, потому что вы можете иметь хорошую естественную вентиляцию 24/7, открывая окна и двери. Избегайте подвалов или других замкнутых пространств любой ценой.
• Очистка металла от ржавчины, прокатной окалины и т. д. до голого металла снижает выделение дыма.
• Сварочные респираторы являются дополнением. Если вы не сделаете предыдущие шаги, респиратора не хватит.

УФ-лучи

УФ-лучи дуги также могут обжечь кожу, как и солнце. Чаще всего от этого страдают участки кожи под подбородком и на запястьях.

Закройте все тело защитной одеждой, потому что ультрафиолетовые лучи могут отражаться от блестящих металлов, стен и пола и поражать вас со всех сторон. Особенно, если вы используете защитный газ аргон и большую силу тока.

Ожоги

Самая распространенная травма, которую получают все сварщики, это ожоги. Вскоре вы обнаружите, что сваренный металл остается очень горячим в течение длительного времени после того, как вы закончили сварку.

Кроме того, искры и осколки шлака попадут на вашу голову, уши и другие открытые участки кожи и обожгут вас. Будьте готовы часто обжигаться во время обучения.

Пожар

Пожар представляет собой очень опасную опасность. Удалите все легковоспламеняющиеся материалы из зоны сварки, так как сварочные брызги или горячий шлак могут привести к возгоранию даже через несколько часов после того, как они попадут на них.

Искры от угловой шлифовальной машины также могут вызвать возгорание на большом расстоянии. Обязательны огнетушитель и ведро с песком.

Поражение электрическим током

Поражение электрическим током представляет собой еще одну серьезную опасность, но при использовании сухих средств защиты и соблюдении всех других мер безопасности это практически невозможно.

• Наиболее опасно поражение электрическим током от самого сварочного аппарата в случае утечки тока.
• Сварочный ток современных сварочных аппаратов имеет низкое напряжение и не может пройти в ваше тело, но вы можете получить удар током, если ваша кожа намокнет или порежется.
• Убедитесь, что электрические розетки, автоматические выключатели и кабели выдерживают силу тока вашего сварочного аппарата.
• Никогда не выполняйте сварочные работы, если ваша зона или оборудование влажные.

Газовые баллоны

Газовые баллоны, включая их чашки, очень прочны. Что чувствительно, так это клапан, когда вы используете цилиндр. Если клапан сломается, цилиндр превратится в торпеду, способную пробивать стены.

Держите их вертикально и закрепите цепью, чтобы они не упали.Кроме того, держите их и их шланги вдали от сварочного тепла и электричества и очищайте от легковоспламеняющихся материалов, жиров, масел и т. д.

Все защитные газы не воспламеняются, но могут вызвать удушье в замкнутом пространстве.

---

Заключительные мысли

Многие люди учатся сварке собственными силами, и вы тоже. Вы сможете создавать простые проекты, такие как различные столы, полки, стеллажи, кострища и т. д. Или вы можете создавать художественные проекты и ремонтировать свое оборудование.

Тем не менее, было бы лучше воспользоваться помощью сварщика, который время от времени будет наблюдать за вами во время сварки.Он может исправить вашу технику сварки и предупредить вас, если ваша голова соприкоснется со сварочным дымом, даже если вы считаете, что у вас все в порядке.

Сварка заключается в накладывании хороших швов, а также в знании и соблюдении всех мер безопасности.

---

Другие статьи Weldpundit

Можно ли сваривать дома? Основные соображения.

Сравнение процессов сварки электродом и порошковой проволокой-S.

Электроды для сварки электродами (SMAW). Спецификации и категории.

Выбор сварочных электродов для начинающих: тип, размер и сила тока.

Почему мой сварочный аппарат не работает с электродами 6010?

Можно ли держать электрод во время сварки электродом? Когда и как.

Руководство по сварочным магнитам: использование, типы и что следует учитывать.

Генератор какого размера для сварки? (Как рассчитать)

Генератор какого размера мне нужен для работы сварочного аппарата?

Меня часто об этом спрашивают.

Есть веские причины, почему это имеет смысл.

• Вам нужно отремонтировать ворота, которые не находятся достаточно близко к бытовой электросети
• Грузовик друга сломался на дороге
• Вы хотите построить теплицу в своем саду

Но если он слишком мал, вы можете повредить или убить свой дорогой сварочный аппарат.

Слишком большой и может стоить слишком дорого, его трудно передвигать, и он может занимать слишком много места.

Как определить размер генератора для вашего сварочного аппарата

Этот вопрос обычно принимает одну из следующих форм, например:

1. Генератор какого размера мне нужен для сварочного аппарата на 180 А?
2. Будет ли работать сварочный аппарат от генератора на 7000 Вт?
3. Насколько большой сварочный аппарат можно запустить с генератором размера X?

На самом деле это одни и те же вопросы. Вы просто с разных точек зрения спрашиваете.

Вот как ты это делаешь

Генераторы, как и сварочные аппараты, бывают разных размеров. Доступно множество функций и опций. И вам нужно будет решить, хотите ли вы выходное напряжение 120 вольт, 240 вольт или и то, и другое.

Самое сложное, на что следует обратить внимание, это то, что генераторы рассчитаны на суммарную выходную мощность в ВАТТАХ, а сварочные аппараты рассчитаны на выходную АМПЕРУ.

Это означает, что вам нужно выяснить, сколько ватт требуется сварочному аппарату для получения номинального тока.

Сколько ватт потребляет ваш сварочный аппарат?

Существует очень простое математическое уравнение для перемещения между вольтами, амперами и ваттами:

Вольт x Ампер = Вт

Вольт : Техническое определение — «измерение разности электрических потенциалов между двумя точками».

Думайте о вольтах так же, как о давлении воды. Это доступный «толчок», который запускает электричество.

Ампер : Амперы — это способ измерения электрического тока.

Продолжая нашу аналогию с водоснабжением, думайте об амперах как о скорости потока в трубах, быстром или медленном.

Ватт : Ватт измеряет тепловую энергию. Когда электроны проходят через цепь, трение создает тепло, измеряемое в ваттах.

Итак, вам нужно напряжение, которое использует сварочный аппарат, умноженное на входной ток сварочного аппарата.

Определите входную мощность вашего сварочного аппарата

Шаг 1: Найдите уровни мощности и тока

Во-первых, вам нужно знать, какая мощность и ток необходимы вашему сварочному аппарату.Обычно эту информацию можно найти в руководстве.

Вот пример из руководства к PrimeWeld Stick 160.

Пример того, как определить уровни мощности и тока вашего сварочного аппарата

Посмотрите на «Напряжение питания (В)». Это ваше входное напряжение.

Важно использовать «плюс 15 процентов» для расчетов, чтобы убедиться, что ваш портативный генератор достаточно велик для ваших нужд.

110 вольт + 15% = 126,5 вольт

220 вольт + 15% = 253 вольта

Шаг 2: Расчет входного тока

Во-вторых, вам нужен «Входной ток (А)».

Максимальный входной ток на стороне 110 вольт составляет 46,3 ампера.

Теперь вы можете посчитать:

126,5 вольт x 46,3 ампер = 5 856,95 ватт , число «рабочих ватт». Но вам все равно нужно добавить хороший запас прочности для «стартовых ватт». Рекомендуется использовать дополнительные 30 процентов.

Давайте проверим номера на 220 вольт.

Входной ток на стороне 220 составляет 32,9 ампера.

253 вольта x 32,9 ампера = 8323,7 ватт для вашей рабочей нагрузки на стороне 220.Как всегда, добавьте 30-процентный запас прочности, чтобы обеспечить достаточную пусковую мощность для вашей машины. Я расскажу об этих 30 процентах через минуту.

Если вы хотите, чтобы этот сварочный аппарат работал только в режиме 110 вольт, вам понадобится генератор мощностью 6000 Вт (6 кВт), ПЛЮС 30 процентов для запуска и скачков нагрузки (еще 2 кВт), что означает, что вам нужен сварочный аппарат. генератор мощностью 6000 Вт в рабочем режиме и 8000 Вт в пиковой нагрузке.

Для беспрепятственной работы сварочного аппарата с полной мощностью на стороне 220 В вам потребуется 8 500 рабочих ватт и 11 000 пиковых ватт.

Возможно, у вас нет доступа к руководству. Что тогда?

Каждый электроинструмент и электроприбор имеет информационную этикетку, на которой указана его электрическая информация. Обычно он находится на задней панели сварочного аппарата или внутри корпуса.

Потребляемая мощность вашего сварочного аппарата будет указана на этой этикетке. Вот пример из Titanium MIG 140, машины, которая потребляет 120 вольт. Обратите внимание, что на этикетке также есть информация о MIG 170 из той же серии, машине, которая питается от 120 или 240 вольт.

Еще раз проверяя спецификации, здесь есть числа для «Токового входа». С этой маркировкой легче работать, чем с некоторыми другими, потому что она дает как входное напряжение, так и входной ток, необходимые сварщику.

Легко вычислить, какая мощность в ваттах вам нужна от генератора для вашего сварочного аппарата. Для версии на 140 ампер умножьте:

Вход 120 В x 23 А = 2760 Вт

Однако это только БАЗОВЫЙ номер. Электроинструментам свойственно потреблять гораздо больше энергии для запуска, чем требуется для поддержания их работы.

Производители генераторов советуют добавлять до 30 процентов к рабочим ваттам для учета пусковых устройств.

2760 Вт x 0,30 = 828 Вт

Добавьте этот 30-процентный запас прочности к базовому рабочему значению в 2760 Вт:

2760 + 828 = 3588

Это составляет 3600 Вт. Этому сварочному аппарату потребуется генератор мощностью 2800 Вт с пиковой мощностью 3600 Вт.

Заметки на вынос:

1. НЕ ЗАБЫВАЙТЕ , чтобы добавить указанный допуск, как в нашем примере было плюс-минус 15 процентов.ВСЕГДА ДОБАВЛЯЙТЕ ДОПУСК.
2. НЕ ЗАБУДЬТЕ ДОБАВИТЬ 30 процентов от общей мощности, чтобы покрыть начальный скачок напряжения. Исключением из этого правила является использование значения, известного как «I1max». Дополнительную информацию см. в следующем разделе.

Входные значения также могут иметь другие имена

Иногда существует несколько различных типов электрических характеристик. У вас может не быть номинала на этикетке, который конкретно называется «входное напряжение» или «входной ток», но для них есть другие названия.

Однако не стоит путать. Вместо этого проверьте значения с этими именами:

Входное напряжение

• Максимальная мощность
• Максимальное напряжение
• В макс. или Vмакс.
• Uмакс или Uмакс
• U1макс

Входной ток

• Максимальная сила тока
• Максимальный ток
• А макс.
• I макс
• I1max

Обратите внимание, что вариант 5 в обоих случаях имеет обозначение 1max. Это имя конкретно указывает на основную входную мощность.

I2 или I2max означает выходную мощность.

Номинал I1max уже настроен на импульсную или пусковую мощность. Если вы рассчитываете с помощью I1max, у вас уже есть максимальная стартовая мощность БЕЗ необходимости добавлять 30 процентов.

Еще одна единица, которую вы иногда видите на генераторе для сварщиков, — это киловольт-ампер или кВА.

Для данного устройства 1000 вольт x 1 ампер = 1 кВА , то же, что 1 киловатт (кВт).

Помните: Вольты x Амперы = Вт

Поскольку 1 кВА = 1 кВт , генератор, производящий 6 кВА пиковой мощности, также рассчитан на 6 кВт.

Различия в источниках питания между инверторами и трансформаторами

Одним из важных вариантов выбора является то, питается ли ваш сварочный аппарат от трансформатора или является инверторным сварочным аппаратом. Это важно, потому что у генераторов для сварщиков есть качество, называемое «грязной мощностью».

«Грязная мощность» означает небольшие и повторяющиеся колебания уровня мощности при работе двигателя.

Эти колебания мощности называются «гармоническими искажениями» и измеряются в единицах полного гармонического искажения или THD.Он представлен в процентах, например, «5 процентов THD».

Сварочные аппараты с питанием от трансформатора прощают грязную энергию от генератора. Почти любой современный генератор может привести в действие сварочный аппарат с трансформаторным питанием.

Проблема связана с машинами с инверторным питанием. Обычно называемые сварочными аппаратами IGBT и MOSFET, они имеют проблемы с грязным питанием, поскольку их схемы управления легко повреждаются гармоническими искажениями в источнике питания.

Не вдаваясь в технические подробности, в этих конструкциях используются конденсаторы для фильтрации искажений и сглаживания напряжения питания. Еще одним преимуществом инверторной мощности является то, что сам сварочный аппарат может быть легче.

Многие современные генераторы имеют инверторные фильтры, что делает их безопасными для сварщиков, работающих от инвертора.

Если у вас есть сварочный аппарат с трансформаторным питанием, THD не является проблемой, но если вы хотите запустить компьютер, что-нибудь цифровое, сварочный аппарат с IGBT или MOSFET, вам нужно, чтобы THD был ниже 6 процентов.

Другие факторы, влияющие на ваш выбор

Проблемы с большой высотой

На больших высотах меньше кислорода.Бензиновые, дизельные и пропановые двигатели работают менее эффективно, производя меньшую мощность. Ваш сварочный генератор будет производить меньше энергии на больших высотах, чем на уровне моря. Производители генераторов советуют планировать потери мощности в размере 3,5% на каждые 1000 футов подъема.

В зависимости от высоты он может быть едва заметен, или его мощность может быть намного меньше. Производители генераторов предлагают в помощь высотные комплекты.

Дополнительные инструменты и оборудование

Если вам нужно использовать дополнительные инструменты, такие как пилы, шлифовальные машины, дрели и т.п., вам необходимо добавить к мощности как минимум еще 2000 Вт, поскольку для работы многих шлифовальных машин и сабельных пил требуется до 1800 Вт.

Также обратите внимание на вентиляторы, обогреватели и освещение. На самом деле может быть дешевле купить меньший генератор для этих принадлежностей, чем один большой, чтобы работать как со сварочным аппаратом, так и с дополнительными инструментами.

Вот неполный список распространенных устройств и их потребляемая мощность:

Прибор	Рабочие Вт	Пусковая мощность
Кофеварка	1750	0
Микроволновая печь 625 Вт	625	800
Одиночная лампа CFL мощностью 60 Вт, эквивалентная	15	0
Радио	50-200	0
Комнатный кондиционер: 10 000 БТЕ	1500	2200
Мелкая бытовая техника	200	1700
8 дюймов. Настольный шлифовальный станок	1400	2500
Мойка высокого давления: 1 л.с.	1200	3600
7-1/4 дюйма. Циркулярная пила	1400	2300
Электрическая цепная пила: 14 дюймов. Бар, 2 л.с.	1100	0
10 дюймов. Настольная пила	1800	4500
Сверло: 3/8 дюйма, 4 А	440	600
Сверло: 1/2 дюйма., 5,4 А	600	900
Переносной обогреватель (керосин, дизельное топливо): 90 000 БТЕ	500	725
Зарядное устройство: 60 А с усилителем 250 А	1500/5750	0
Ноутбук	65	0
Компьютерный ЖК-монитор	25	0
Струйный принтер	15	0
Планшет	12	0
Зарядное устройство для сотового телефона	10	0

Сколько времени работы?

Это время, в течение которого генератор может работать на полную мощность с полным баком топлива. Некоторые могут работать до 8-10 часов, в то время как некоторые большие генераторы могут работать только пару часов между заправками, если они усердно работают.

Шум

Генераторы громкие, хотя обычно не такие громкие, как некоторые инструменты и транспортные средства. Также следует учитывать выхлопные газы, поскольку существует опасность угарного газа. Вы не можете безопасно поместить генератор внутрь, и на всех них есть этикетки, предупреждающие вас не делать этого.

Вы должны убедиться, что он хорошо проветривается, защищен от столкновений или падающих предметов, шнуры могут безопасно достигать рабочей зоны, а шум не будет проблемой там, где он находится.

Проверьте его уровень громкости в дБ, чтобы узнать, насколько он громкий. Все, что выше 90 дБ, вредно для слуха. 120 децибел и выше эквивалентны буквально оглушающим звукам, таким как дрэг-рейсеры, артиллерия, реактивный самолет и охотничьи ружья.

Размещение

В этой таблице приведены некоторые рекомендации национальных производителей электрооборудования (NEMA) по длине удлинительного шнура. По возможности подключайте устройства непосредственно к генератору.

Ваша кофеварка может варить кофе, пока вы не сделаете перерыв, затем вы сможете налить чашку, как только подойдете и выключите генератор.

Общая мощность	Шнур 10 калибра	Шнур 12 калибра	Шнур 14 калибра	Шнур 16 калибра
2400	250 футов	150 футов	100 футов	75 футов
4800	125 футов	75 футов	50 футов	25 футов
7 200	60 футов	35 футов	25 футов	10 футов
9600	30 футов	15 футов	10 футов	0
12 000	15 футов	0	0	0

Генераторы с рабочей мощностью 4 кВт и более могут легко весить более двухсот фунтов. Комплекты колес, ручки в стиле тачки и подъемные тюки для крюков — все это элементы, которые значительно облегчают установку такого тяжелого оборудования.

Связанные : Какой размер провода для удлинителей сварочного аппарата?

Таблица размеров генератора для сварщиков

Вот краткая справочная таблица, которую я составил, чтобы дать вам представление о том, какой размер генератора вам нужен, в зависимости от текущего уровня вашего сварщика.

Текущий уровень сварщика	Минимальный размер генератора	Рекомендуемый размер генератора
До 160 А	7кВА 0р 7000 Вт	8000+ Вт
180–200 А	8 кВА или 8000 Вт	10 000+ Вт
210-250А	13 кВА или 13 000 Вт	15 000+ Вт

Лучшие генераторы для сварщиков

Я иду сюда с прочными переносными генераторами.

Вы не хотите, чтобы ваш генератор работал слишком усердно, работая на полную мощность. На вашей новой силовой установке легче, если она не тяжело дышит, чтобы выполнить работу.

Более чистая и стабильная мощность, меньший износ и более длительный срок службы — это вознаграждение за небольшие дополнительные инвестиции.

По этой причине я бы не опускался ниже 7000 ватт.

Модель	Чемпион 9375	ДуроМакс XP12000EH	Силовая лошадка 9000ES
Рабочие Вт	7 500	9 500	7 250
Пусковая мощность	9 375	12 000	9000
Вес	224 фунта	224 фунта	209 фунтов
Двигатель	Чемпион 420cc	DuroMax 18 л.с.	520 дирхамов 12.2 л. с.
IGBT-безопасный	Нет (8-16% THD)	Нет (12 % THD)	Да
Розетки	– 120/240В 30А с замком (L14-30R) – (2) УЗО 120В (5-20R), – 120/240В 50А (14-50R)	– (2) бытовых розетки 120 В GFCI – (1) розетка 120 В 30 А с поворотным замком – (1) розетка 240 В 30 А – (1) розетка 240 В 50 А	– (4) 5-20R 120В-20А, – (1) L5-30R 120В-30А с замком, – (1) L14-30R 120/240В-30А с замком – (1) 12В пост. тока
Время работы	8 часов при 1/2 нагрузки	9 часов при 1/2 нагрузки 5 часов.при полной нагрузке	9,6 часов при 1/2 нагрузки 5,7 часов при полной нагрузке
Уровень шума	74 дБ	74 дБ	98 дБ
Дополнительно	Электростартер, комплект колес, счетчик моточасов	Электрический стартер, двухтопливный, комплект колес, зарядное устройство 12 В	Электростарт, двухтопливный, комплект колес, отсечка при низком уровне масла
Где купить	Северный инструмент	Амазонка	Северный инструмент

Лучшие инверторные генераторы для сварщиков

Инверторный генератор специально разработан для питания чувствительного оборудования, такого как цифровые устройства, компьютеры и сварочные аппараты IGBT/MOSFET.

Если в вашем магазине есть что-то, вы никогда не должны быть дешевыми; это ваш инверторный генератор. Наберитесь терпения и накопите на следующий больший размер.

«Я действительно хотел бы иметь меньше силы. Это было бы прекрасно!”

Никто никогда не говорил.

Модель	PowerHorse 7500i	Цифровой гибрид Champion 8750	Briggs & Stratton ELITE8000
Рабочие Вт	6 500	7000	8000
Пиковая мощность	7 500	8 750	10 000
Вес	333 фунта	155.4 фунта	224 фунта
Двигатель	PowerHorse 420cc	Чемпион 420cc	Бриггс энд Страттон 420cc
IGBT-безопасный	Да (КНИ 1,5 %)	Да (≤ 3% THD)	Да (3-6% THD)
Розетки	– (4) 20А 120В GFCI, – (1) 50А 120/240В 14-50R, – (1) 30А 120/240В L14-30R, – (1) 30А 120В L5-30R, – (2 ) USB	– (1) розетка 120/240 В 30 А с замком (L14-30R) – (4) бытовая розетка 120 В 20 А с защитой GFCI (5-20R) – 12 В пост. тока автомобильная	– (4) бытовые розетки GFCI 120 В, – (1) розетки 120/240 В 30 А с замком
Время работы	16 часов.при нагрузке 1/4	10,5 часов	9 часов. при 1/2 нагрузки
Уровень шума	55 дБ	72 дБ	Нет рейтинга
Дополнительно	Электростартер, комплект колес, отсечка при низком уровне масла, цифровая система мониторинга, зарядка через USB, подключение к другому генератору	Электрический стартер, комплект колес, легкий и компактный	Электростартер, комплект колес, счетчик моточасов, Bluetooth InfoHub, монитор CO/отключение
Где купить	Северный инструмент (бесплатная доставка)	Амазонка	Амазонка

Часто задаваемые вопросы о генераторах для сварщиков

Будет ли работать сварочный аппарат от генератора на 3000 Вт?

В примере с титаном мы обнаружили, что он может потреблять 140 ампер при мощности 2800 Вт. Таким образом, если машина рассчитана на мощность 3000 Вт (а не на пиковую мощность 3000), она может работать с большинством небольших 120-вольтовых сварочных аппаратов при токе менее 120 ампер. Тем не менее, он будет работать на полную мощность все время.

Будет ли работать сварочный аппарат от генератора на 5000 Вт?

Вы можете запустить до 180-200 ампер на 240-вольтовом генераторе, рассчитанном на 5000 рабочих ватт и 6000 начальных ватт, но он будет проводить много времени на высоких оборотах. Генератор с пиковой мощностью 5000 ватт будет ограничен сварочным аппаратом на 120 вольт на 140 ампер при работе на полную мощность.

Какой размер генератора для сварочного аппарата 220 В?

Недостаточно информации для ответа на этот вопрос. Вам нужно знать входную мощность сварочного аппарата на 220 В, чтобы определить необходимый вам размер генератора.

Входное напряжение x Входной ток = Входная мощность Вт

Помимо того, что он подключается к сети 220 вольт, вам также необходимо знать входной ТОК для этого сварочного аппарата.

Например, если в руководстве или на этикетке указано, что сварочному аппарату требуется входной ток 32 ампера, вам нужен генератор мощностью 7040 рабочих ватт и 9100 пиковых ватт.

Можно ли запустить сварочный аппарат на генераторе?

Короткий ответ: да, если выходная мощность генератора соответствует потребностям вашего сварочного аппарата.

Завершение: освободитесь и сваритесь снаружи

Каждый мастер и сварщик достигает момента, когда для дальнейшего совершенствования навыков требуются новые серьезные вызовы. Сварка на открытом воздухе или изолированная сварка может быть именно тем, что вам нужно.

Пора выйти из мастерской на свежий воздух со своим сварщиком.Эти генераторы предлагают способы расширить ваши возможности по ремонту и изготовлению таким образом, который просто невозможен в противном случае.

Связанное чтение : Лучший сварочный аппарат с приводом от двигателя

Ресурсы

https://www. northerntool.com/shop/tools/buyers-guides_generators

http://blog.hondaawnparts.com/modifying-your-honda-engine-for-high-altitude-use/

https://docs.google.com/viewer?url=https%3A%2F%2Fcsda.org%2Fwp-content%2Fuploads%2F2019%2F10%2FCSDA_BP021_Extension_Cords.пдф

http://help.championpowerequipment.com/article/dgn7qk3fzz-total-harmonic-distortion

Как сваривать алюминий: руководство для начинающих

1) UTI является учебным заведением и не может гарантировать трудоустройство или заработную плату.

2) Для получения информации о результатах программы и другой информации посетите сайт www.uti.edu/disclosures.

3) Приблизительно 8000 из 8400 выпускников UTI в 2019 году были готовы к работе. На момент составления отчета около 6700 человек были трудоустроены в течение одного года после выпуска, что в общей сложности составляет 84%.Эта ставка не включает выпускников, недоступных для трудоустройства в связи с продолжающимся образованием, военной службой, состоянием здоровья, лишением свободы, смертью или статусом иностранного студента. В рейтинг входят выпускники, прошедшие программы повышения квалификации для производителей, и лица, занятые на должностях которые были получены до или во время обучения в области ИМП, при этом основные должностные обязанности после его окончания совпадают с образовательными и учебными целями программы. UTI является образовательным учреждением и не может гарантировать трудоустройство или заработную плату.

5) Программы UTI готовят выпускников к карьере в отраслях, использующих предоставляемое обучение, в первую очередь в качестве техников для автомобилей, дизельных двигателей, ремонта после столкновений, мотоциклов и морских техников. Некоторые выпускники UTI устраиваются на работу в рамках своей области обучения на должности, отличные от в качестве техника, например: помощник по запчастям, автор услуг, производитель, покраска и подготовка к покраске, а также владелец / оператор магазина. UTI является образовательным учреждением и не может гарантировать трудоустройство или заработную плату.

6) Достижения выпускников УТИ могут различаться.Индивидуальные обстоятельства и заработная плата зависят от личных данных и экономических факторов. Опыт работы, отраслевые сертификаты, местонахождение работодателя и их компенсационные программы влияют на заработную плату. ИМП это учебное заведение и не может гарантировать трудоустройство или заработную плату.

7) Для прохождения некоторых программ может потребоваться более одного года.

10) Финансовая помощь, стипендии и гранты доступны тем, кто соответствует требованиям. Награды различаются в зависимости от конкретных условий, критериев и штата.

11) См. сведения о программе, чтобы узнать о требованиях и условиях, которые могут применяться.

12) На основе данных, составленных Бюро статистики труда США, Прогнозы занятости (2016–2026), www.bls.gov, просмотрено 24 октября 2017 года. вакансии по классификации должностей: Техники и механики по обслуживанию автомобилей, 75 900; Специалисты по механике автобусов и грузовиков и дизельным двигателям, 28 300 человек; Кузовные и смежные ремонтные мастерские, 17 200. Вакансии включают вакансии в связи с ростом и чистые замены.

14) Программы поощрения и права сотрудников определяются работодателем и доступны в определенных местах. Могут действовать особые условия. Поговорите с потенциальными работодателями, чтобы узнать больше о программах, доступных в вашем регионе.

15) Оплачиваемые производителем программы повышения квалификации проводятся UTI от имени производителей, которые определяют критерии и условия приемки. Эти программы не являются частью аккредитации UTI. Программы доступны в некоторых местах.

16) Не все программы аккредитованы ASE Education Foundation.

20) Пособия по программе VA могут быть доступны не во всех кампусах.

21) GI Bill® является зарегистрированным товарным знаком Министерства по делам ветеранов США (VA). Дополнительную информацию о льготах на образование, предлагаемых VA, можно найти на официальном сайте правительства США.

22) Грант Salute to Service предоставляется всем ветеранам, имеющим на это право, во всех кампусах. Программа Yellow Ribbon утверждена в наших кампусах в Эйвондейле, Далласе/Форт-Уэрте, Лонг-Бич, Орландо, Ранчо Кукамонга и Сакраменто.

24) Технический институт NASCAR готовит выпускников для работы в качестве автомехаников начального уровня. Выпускники, изучающие факультативы, посвященные NASCAR, также могут иметь возможность трудоустройства в отраслях, связанных с гонками. Из выпускников 2019 года, сдавших факультативы, примерно 20% нашли возможности, связанные с гонками. Общий уровень занятости в NASCAR Tech в 2019 году составил 84%.

25) Ориентировочная медианная годовая заработная плата техников и механиков по обслуживанию автомобилей в Бюро статистики труда США, профессиональная занятость и заработная плата, май 2020 г.UTI является учебным заведением и не может гарантировать трудоустройство или заработную плату. Достижения выпускников UTI могут различаться. Индивидуальные обстоятельства и заработная плата зависят от личных данных и экономических факторов. Опыт работы, отраслевые сертификаты, местонахождение работодателя и их компенсационные программы влияют на заработную плату. Зарплата начального уровня может быть ниже. Программы UTI готовят выпускников к карьере в отраслях, использующих предоставляемое обучение, в первую очередь в качестве автомобильных техников. Некоторые выпускники UTI получают работу в рамках своей области обучения на должностях, отличных от техников, таких как сервисный писатель, инспектор смога и менеджер по запчастям.Информация о заработной плате для Содружества Массачусетса: средний годовой диапазон заработной платы начального уровня для лиц, работающих в качестве техников и механиков по обслуживанию автомобилей в Содружестве. штата Массачусетс (49-3023) составляет от 30 308 до 53 146 долларов США (Развитие труда и рабочей силы штата Массачусетс, данные за май 2019 г., просмотрено 2 июня 2021 г., https://lmi.dua.eol.mass.gov/lmi/OccupationalEmploymentAndWageSpecificOccupations#). Информация о заработной плате в Северной Каролине: оценка Министерства труда США почасовой оплаты средних 50% квалифицированных автомобильных техников в Северной Каролине, опубликованная в мае 2021 года, составляет 20 долларов.59. Бюро статистики труда не публикует данные начального уровня. данные о заработной плате. Однако 25-й и 10-й процентили почасового заработка в Северной Каролине составляют 14,55 и 11,27 долларов соответственно. (Бюро статистики труда, Министерство труда США, профессиональная занятость и заработная плата, май 2020 г. Специалисты автомобильной службы и механики, просмотрено 2 июня 2021 г.)

26) Ориентировочная медианная годовая заработная плата сварщиков, резчиков, паяльников и сварщиков по данным Бюро трудовой статистики США по профессиональной занятости и заработной плате, май 2020 г.UTI является учебным заведением и не может гарантировать трудоустройство или заработную плату. ИМП достижения выпускников могут быть разными. Индивидуальные обстоятельства и заработная плата зависят от личных данных и экономических факторов. Опыт работы, отраслевые сертификаты, местонахождение работодателя и их компенсационные программы влияют на заработную плату. Начальный уровень зарплата может быть ниже. Программы UTI готовят выпускников к карьере в отраслях, использующих предоставляемое обучение, в первую очередь в качестве техников-сварщиков. Некоторые выпускники UTI получают работу в рамках своей области обучения на должностях, отличных от техников, например, сертифицированный инспектор и контроль качества.Информация о заработной плате для Содружества Массачусетса: средний годовой диапазон заработной платы начального уровня для лиц, работающих сварщиками, резчиками, паяльщиками и сварщиками в Содружестве Массачусетса (51-4121) составляет от 34 399 до 48 009 долларов США (Развитие труда и рабочей силы штата Массачусетс, данные за май 2019 г., просмотрено 2 июня 2021 г., https://lmi.dua.eol.mass.gov/lmi/OccupationalEmploymentAndWageSpecificOccupations#). Информация о заработной плате в Северной Каролине: оценка Министерства труда США почасового заработка средних 50% квалифицированных сварщиков в Северной Каролине, опубликованная в мае 2021 года, составляет 20 долларов.28. Бюро статистики труда не публикует данные о заработной плате начального уровня. данные. Однако 25-й и 10-й процентили почасового заработка в Северной Каролине составляют 16,97 и 14,24 доллара соответственно. (Бюро статистики труда, Министерство труда США, профессиональная занятость и заработная плата, май 2020 г. Сварщики, резчики, паяльщики, и Brazers, просмотрено 2 июня 2021 г.)

27) Не включает время, необходимое для прохождения квалификационной предварительной программы продолжительностью 18 недель, а также дополнительные 12 или 24 недели обучения, проводимого производителем, в зависимости от производителя.

28) Ориентировочная средняя годовая заработная плата специалистов по ремонту автомобильных кузовов и связанных с ними ремонтных мастерских согласно данным Бюро статистики труда США о занятости и заработной плате, май 2020 г. UTI является образовательным учреждением и не может гарантировать трудоустройство или заработную плату. выпускников УТИ достижения могут быть разными. Индивидуальные обстоятельства и заработная плата зависят от личных данных и экономических факторов. Опыт работы, отраслевые сертификаты, местонахождение работодателя и их компенсационные программы влияют на заработную плату. Заработная плата начального уровня может быть ниже.Программы UTI готовят выпускников к карьере в отраслях с использованием предоставленного обучения, в первую очередь в качестве техников по ремонту после столкновений. Некоторые выпускники UTI получают работу в рамках своей области обучения на должностях, отличных от техников, например, оценщик, сметчик и инспектор. Информация о заработной плате для Содружества Массачусетс: средний годовой диапазон заработной платы начального уровня для лиц, работающих в качестве ремонтников автомобильных кузовов и связанных с ними автомобилей (49-3021) в Содружестве Массачусетса. составляет от 30 765 до 34 075 долларов США (Развитие труда и рабочей силы штата Массачусетс, данные за май 2019 года, просмотрено 2 июня 2021 года, https://lmi.dua.eol.mass.gov/lmi/OccupationalEmploymentAndWageSpecificOccupations#). Информация о заработной плате в Северной Каролине: оценка Министерства труда США почасового заработка средних 50% квалифицированных техников по ДТП в Северной Каролине, опубликованная в мае 2021 года, составляет 23,40 доллара США. Бюро статистики труда не публикует данные начального уровня. данные о заработной плате. Однако 25-й и 10-й процентили почасового заработка в Северной Каролине составляют 17,94 и 13,99 долларов соответственно. (Бюро статистики труда, Министерство труда США, профессиональная занятость и заработная плата, май 2020 г.Автомобильный кузов и все, что с ним связано Ремонтники, просмотрено 2 июня 2021 г.)

29) Ориентировочная средняя годовая заработная плата механиков автобусов и грузовиков и специалистов по дизельным двигателям в отчете Бюро статистики труда США о занятости и заработной плате, май 2020 г. UTI является учебным заведением и не может гарантировать занятость или оплата труда. Достижения выпускников UTI могут различаться. Индивидуальные обстоятельства и заработная плата зависят от личных данных и экономических факторов. Опыт работы, отраслевые сертификаты, местонахождение работодателя и их компенсационные программы влияют на заработная плата.Зарплата начального уровня может быть ниже. Программы UTI готовят выпускников к карьере в отраслях, использующих предоставляемое обучение, в первую очередь в качестве техников-дизелистов. Некоторые выпускники UTI устраиваются на работу по своей специальности на должности, отличные от дизельных. техник по грузовым автомобилям, например, техник по обслуживанию, техник по локомотивам и техник по морским дизелям. Информация о заработной плате для Содружества Массачусетса: средний годовой диапазон заработной платы начального уровня для лиц, работающих механиками автобусов и грузовиков. и специалистов по дизельным двигателям (49-3031) в Содружестве Массачусетса — от 34 323 до 70 713 долларов (Развитие труда и рабочей силы штата Массачусетс, данные за май 2019 г., просмотрено 2 июня 2021 г., https://lmi.dua.eol.mass.gov/lmi/OccupationalEmploymentAndWageSpecificOccupations#). Информация о заработной плате в Северной Каролине: Министерство труда США оценивает почасовой заработок в среднем 50% для квалифицированных дизельных техников. в Северной Каролине, опубликованной в мае 2021 года, стоит 23,20 доллара. Бюро статистики труда не публикует данные о заработной плате начального уровня. Однако 25-й и 10-й процентили почасового заработка в Северной Каролине составляют 19,41 и 16,18 долларов соответственно. (Бюро труда Статистика, Министерство труда США, профессиональная занятость и заработная плата, май 2020 г.Механики автобусов и грузовиков и специалисты по дизельным двигателям, просмотрено 2 июня 2021 г.)

30) Ориентировочная средняя годовая заработная плата механиков мотоциклов в отчете Бюро статистики труда США о занятости и заработной плате, май 2020 г. MMI является образовательным учреждением и не может гарантировать занятость или заработную плату. Достижения выпускников ММИ может различаться. Индивидуальные обстоятельства и заработная плата зависят от личных данных и экономических факторов. Опыт работы, отраслевые сертификаты, местонахождение работодателя и их компенсационные программы влияют на заработную плату.Зарплата начального уровня может быть ниже. Программы MMI готовят выпускников к карьере в отраслях с использованием предоставляемого обучения, в первую очередь в качестве техников по мотоциклам. Некоторые выпускники MMI получают работу в рамках своей области обучения на должностях, отличных от техников, например, специалист по сервисному обслуживанию, специалист по оборудованию. техническое обслуживание и запчасти. Информация о заработной плате для Содружества Массачусетс: Средняя годовая заработная плата начального уровня для лиц, работающих в качестве механиков по мотоциклам (49-3052) в Содружестве Массачусетса, составляет 30 157 долларов США (Массачусетс). Labour and Workforce Development, данные за май 2019 г., просмотрено 2 июня 2021 г., https://lmi.dua.eol.mass.gov/lmi/OccupationalEmploymentAndWageSpecificOccupations#). Информация о заработной плате в Северной Каролине: оценка Министерства труда США почасовой оплаты средних 50% квалифицированных специалистов по ремонту мотоциклов в Северной Каролине, опубликованная в мае 2021 года, составляет 15,94 доллара США. Бюро статистики труда не публикует данные начального уровня. данные о заработной плате. Однако 25-й и 10-й процентили почасового заработка в Северной Каролине составляют 12,31 и 10,56 долларов соответственно. (Бюро статистики труда, Министерство труда США, профессиональная занятость и заработная плата, май 2020 г.Механика мотоциклов, просмотрено 2 июня 2021 г.)

31) Ориентировочная средняя годовая заработная плата механиков моторных лодок и техников по обслуживанию в Бюро статистики труда США, профессиональная занятость и заработная плата, май 2020 г. MMI является образовательным учреждением и не может гарантировать трудоустройство или заработную плату. Достижения выпускников ММИ могут различаться. Индивидуальные обстоятельства и заработная плата зависят от личных данных и экономических факторов. Опыт работы, отраслевые сертификаты, местонахождение работодателя и их компенсационные программы влияют на заработную плату.Зарплата начального уровня может быть ниже. Программы MMI готовят выпускников к карьере в отраслях с использованием предоставляемого обучения, в первую очередь в качестве морских техников. Некоторые выпускники MMI устраиваются на работу в своей области обучения на должности, отличные от техников, такие как техническое обслуживание оборудования, инспектор и помощник по запчастям. Информация о заработной плате для Содружества Массачусетса: средний годовой диапазон заработной платы начального уровня для лиц, работающих в качестве механиков моторных лодок и техников по обслуживанию (49-3051) в Содружество Массачусетса составляет от 30 740 до 41 331 долл. США (Развитие труда и рабочей силы штата Массачусетс, данные за май 2019 г., просмотрено 2 июня 2021 г., https://lmi.dua.eol.mass.gov/lmi/OccupationalEmploymentAndWageSpecificOccupations#). Информация о заработной плате в Северной Каролине: оценка Министерства труда США почасовой оплаты средних 50% квалифицированного морского техника в Северной Каролине, опубликованная в мае 2021 года, составляет 18,61 доллара США. Бюро статистики труда не публикует данные начального уровня. данные о заработной плате. Однако 25-й и 10-й процентили почасового заработка в Северной Каролине составляют 15,18 и 12,87 долларов соответственно. (Бюро статистики труда, Министерство труда США, профессиональная занятость и заработная плата, май 2020 г.Механика моторных лодок и Специалисты по обслуживанию, просмотрено 2 июня 2021 г.)

33) Курсы различаются в зависимости от кампуса. Для получения подробной информации свяжитесь с представителем программы в кампусе, в котором вы заинтересованы.

34) Ориентировочная медианная годовая заработная плата операторов станков с числовым программным управлением в отчете Бюро статистики труда США о занятости и заработной плате, май 2020 г. UTI является образовательным учреждением и не может гарантировать трудоустройство или заработную плату. Достижения выпускников UTI могут различаться.Индивидуальные обстоятельства и заработная плата зависят от личных данных и экономических факторов. Опыт работы, отраслевые сертификаты, местонахождение работодателя и их компенсационные программы влияют на заработную плату. Зарплата начального уровня может быть ниже. Программы UTI готовят выпускников к карьере в отраслях с использованием предоставленного обучения, в первую очередь в качестве техников по обработке с ЧПУ. Некоторые выпускники UTI получают работу в рамках своей области обучения на должностях, отличных от техников, таких как оператор ЧПУ, подмастерье машиниста и инспектор обработанных деталей.Информация о заработной плате для Содружества Массачусетса: средняя годовая заработная плата начального уровня для лиц, занятых в качестве операторов станков с компьютерным управлением, слесарных и Пластик (51-4011) в Содружестве Массачусетса стоит 37 638 долларов США (Массачусетское развитие труда и рабочей силы, данные за май 2019 г., просмотрено 2 июня 2021 г., https://lmi.dua.eol.mass.gov/lmi/OccupationalEmploymentAndWageSpecificOccupations#). Информация о заработной плате в Северной Каролине: оценка Министерства труда США почасовой оплаты средних 50% квалифицированных станков с ЧПУ в Северной Каролине, опубликованная в мае 2021 года, составляет 20 долларов.24. Бюро статистики труда не публикует данные начального уровня. данные о заработной плате. Однако 25-й и 10-й процентили почасового заработка в Северной Каролине составляют 16,56 и 13,97 долларов соответственно. (Бюро статистики труда, Министерство труда США, профессиональная занятость и заработная плата, май 2020 г. Компьютерное числовое управление Операторы инструментов, просмотрено 2 июня 2021 г.)

37) Курсы Power & Performance не предлагаются в Техническом институте NASCAR. UTI является учебным заведением и не может гарантировать трудоустройство или заработную плату.Для получения информации о результатах программы и другой раскрытой информации посетите сайт www.uti.edu/disclosures.

38) Бюро статистики труда США прогнозирует, что общая занятость в стране по каждой из следующих профессий к 2030 году составит: Техники и механики автомобильного обслуживания, 705 900; Сварщики, резчики, паяльщики и паяльщики — 452 400 человек; Автобус и грузовик Специалисты по механике и дизельным двигателям – 296 800 человек; Кузовные и связанные с ними ремонтные мастерские — 161 800; и операторы станков с числовым программным управлением, 154 500 человек.См. Таблицу 1.2. Занятость по роду занятий, 2020 г. и прогноз на 2030 г., Бюро статистики труда США, www.bls.gov, просмотрено 18 ноября 2021 г. UTI является учебным заведением и не может гарантировать трудоустройство или заработную плату. Обновлено 18 ноября 2021 г.

39) Повышение квалификации доступно для выпускников только при наличии курса и свободных мест. Студенты несут ответственность за любые другие расходы, такие как плата за лабораторные работы, связанные с курсом.

41) Для техников и механиков автомобильной службы U.S. Бюро статистики труда прогнозирует в среднем 69 000 вакансий в год в период с 2020 по 2030 год. Вакансии включают вакансии в связи с чистыми изменениями занятости и чистыми заменами. См. таблицу 1.10 Профессиональные увольнения и вакансии, прогноз на 2020–2030 годы, Бюро статистики труда США, www.bls.gov, просмотрено 18 ноября 2021 г. UTI — это образовательное учреждение. и не может гарантировать занятость или заработную плату. Обновлено 18 ноября 2021 г.

42) Для сварщиков, резчиков, паяльщиков и сварщиков пайки U.S. Бюро статистики труда прогнозирует в среднем 49 200 вакансий в год в период с 2020 по 2030 год. Вакансии включают вакансии в связи с чистыми изменениями занятости и чистыми заменами. См. таблицу 1.10 Профессиональные увольнения и вакансии, прогноз на 2020–2030 годы, Бюро статистики труда США, www.bls.gov, просмотрено 18 ноября 2021 г. UTI — это образовательное учреждение. и не может гарантировать занятость или заработную плату. Обновлено 18 ноября 2021 г.

43) Для механиков автобусов и грузовиков и специалистов по дизельным двигателям: U.S. Бюро статистики труда прогнозирует в среднем 28 100 вакансий в год в период с 2020 по 2030 год. Вакансии включают вакансии в связи с чистыми изменениями занятости и чистыми заменами. См. Таблицу 1.10. Увольнения по профессиям и вакансии, прогноз на 2020–2030 годы, Бюро статистики труда США, www.bls.gov, просмотрено 18 ноября 2021 г. учреждения и не может гарантировать трудоустройство или заработную плату. Обновлено 18 ноября 2021 г.

44) Для кузовных мастерских и связанных с ними ремонтных мастерских U.S. Бюро статистики труда прогнозирует в среднем 15 200 вакансий в год в период с 2020 по 2030 год. Вакансии включают вакансии в связи с чистыми изменениями занятости и чистыми заменами. См. Таблицу 1.10. Профессиональные увольнения и вакансии, прогноз на 2020–2030 годы, Бюро статистики труда США, www.bls.gov, просмотрено 18 ноября 2021 г. UTI — это образовательное учреждение. и не может гарантировать занятость или заработную плату. Обновлено 18 ноября 2021 г.

45) Для операторов станков с числовым программным управлением код U.S. Бюро статистики труда прогнозирует в среднем 16 500 вакансий в год в период с 2020 по 2030 год. Вакансии включают вакансии в связи с чистыми изменениями занятости и чистыми заменами. Видеть Таблица 1.10. Увольнения по профессиям и вакансии, прогноз на 2020–2030 годы, Бюро статистики труда США, www.bls.gov, просмотрено 18 ноября 2021 г. учреждения и не может гарантировать трудоустройство или заработную плату. Обновлено 18 ноября 2021 г.

46) Учащиеся должны поддерживать минимальный средний балл 3,5 и посещаемость 95%.

47) Бюро статистики труда США прогнозирует, что к 2030 году общая занятость техников и механиков автомобильного обслуживания в стране составит 705 900 человек. gov, просмотрено 18 ноября 2021 г. UTI является учебным заведением и не может гарантировать трудоустройство или заработную плату. Обновлено 18 ноября 2021 г.

48) Бюро статистики труда США прогнозирует, что к 2030 году общая занятость в стране для механиков автобусов и грузовиков и специалистов по дизельным двигателям составит 296 800 человек.См. Таблицу 1.2. Занятость по роду занятий, 2020 г. и прогноз на 2030 г., Бюро статистики труда США, www.bls.gov, просмотрено 18 ноября 2021 г. UTI является учебным заведением и не может гарантировать трудоустройство или заработную плату. Обновлено 18 ноября 2021 г.

49) Бюро статистики труда США прогнозирует, что к 2030 г. общая занятость в автомобильных кузовных и смежных ремонтных мастерских составит 161 800 человек. Бюро трудовой статистики США, www.bls.gov, просмотрено 18 ноября 2021 г. UTI является образовательным учреждением и не может гарантировать трудоустройство или заработную плату. Обновлено в ноябре 18, 2021.

50) Бюро статистики труда США прогнозирует, что к 2030 году общая занятость сварщиков, резчиков, паяльщиков и сварщиков в стране составит 452 400 человек. Бюро статистики труда США, www.bls.gov, просмотрено 18 ноября 2021 г. UTI является образовательным учреждением и не может гарантировать трудоустройство или заработную плату.Обновлено в ноябре 18, 2021.

51) Бюро статистики труда США прогнозирует, что к 2030 году общая занятость операторов станков с числовым программным управлением в стране составит 154 500 человек. www.bls.gov, просмотрено 18 ноября 2021 г. UTI является учебным заведением и не может гарантировать трудоустройство или заработную плату. Обновлено 18 ноября 2021 г.

52) Бюро статистики труда США прогнозирует среднегодовое количество вакансий по стране в каждой из следующих профессий в период с 2020 по 2030 год: техников и механиков по обслуживанию автомобилей, 69 000; Механика автобусов и грузовиков и дизельный двигатель Специалисты – 28 100 человек; и сварщики, резчики, паяльщики и паяльщики – 49 200 человек.Вакансии включают вакансии в связи с чистыми изменениями занятости и чистыми заменами. См. Таблицу 1.10 Увольнения и вакансии, прогнозируемые на 2020–2030 годы, Бюро США. of Labor Statistics, www.bls.gov, просмотрено 18 ноября 2021 года. UTI является образовательным учреждением и не может гарантировать трудоустройство или заработную плату. Утверждено 18 ноября 2021 г.

53) Бюро статистики труда США прогнозирует, что к 2030 г. общая занятость в стране по каждой из следующих профессий составит: техников и механиков по обслуживанию автомобилей — 705 900 человек; Сварщики, резчики, паяльщики и паяльщики — 452 400 человек; Автобус и грузовик Специалисты по механике и дизельным двигателям, 296 800 человек.См. Таблицу 1.2. Занятость по профессиям, 2020 г. и прогноз на 2030 г., Бюро статистики труда США, www.bls.gov, просмотрено 18 ноября 2021 г. UTI является учебным заведением и не может гарантировать трудоустройство или заработную плату. Обновлено 18 ноября 2021 г.

Универсальный технический институт штата Иллинойс, Inc. одобрен Отделом частного бизнеса и профессиональных школ Совета высшего образования штата Иллинойс.

Блог Склада сварщиков

Вы решили купить Mig Welder, но обнаружили, что выбор невелик.Так как же выбрать Mig Welder?

Поскольку не все не читают, я также снял видео на эту тему:

Перво-наперво

Это может показаться очевидным, но первое, что вы должны учитывать при выборе Mig Welder, это то, что вы хотите с ним делать!

Нет смысла покупать сварочный аппарат Mig Welder на 150 ампер, потому что он питается от вилки на 13 ампер, если вы хотите сварить листовую сталь толщиной 10 мм — его мощности просто недостаточно.

И наоборот, нет смысла тратить большие деньги на машину на 300 ампер, если вы хотите ремонтировать вещи только дома и/или восстанавливать классический автомобиль.

Таким образом, важно учитывать выходную мощность и собственный источник питания.

Вообще говоря, вы можете запустить машину-трансформер примерно до 130 или 150 ампер (в зависимости от машины) от 13-амперной вилки.

Инверторные машины

могут работать при токе около 160 ампер от источника питания 13 ампер. Это связано с тем, что инвертор более электрически эффективен, чем традиционный трансформатор.

Сказав все это, если вы хотите сварить материал толщины панели кузова автомобиля, мощность верхнего конца гораздо менее важна, чем нижняя.

Для сварки панелей кузова необходим сварочный аппарат Mig с минимальной мощностью не более 30 ампер. Более высокая минимальная производительность приведет к большому количеству отверстий в тонком листе!

Так что учитывайте ОБА конца диапазона мощности, а не только верх!

Основные сведения о сварочном аппарате MIG

Сварочный аппарат Mig можно разбить на две основные части: источник питания и систему подачи проволоки (включая горелку).

Блок питания может быть либо трансформатором, либо инвертором (подробнее об этом позже).

На мой взгляд, более важным соображением является система привода проводов, включая факел.

Я говорю это потому, что после примерно 30 лет работы в области сварки проблемы с приводом проволоки составляют около 80% проблем, с которыми я сталкивался на сварочных аппаратах Mig. От единиц DIY до больших промышленных единиц.

Рабочий цикл

Еще одно соображение, касающееся выходной мощности сварочного аппарата Mig, — рабочий цикл.По сути, это то, как долго машина будет работать до перегрева. Если вы хотите делать длинные сварные швы на высокой мощности, малогабаритный самодельный Mig вряд ли будет для вас правильным выбором. Но если это в основном небольшие работы, у вас не должно быть проблем.

Я написал отдельную статью в блоге о рабочем цикле, если вы хотите узнать больше. Я также подготовил видео, если вы предпочитаете смотреть, а не читать:

На что обратить внимание в системе подачи проволоки Mig Welders

Для меня при выборе сварочного аппарата Mig очень важен мотор привода проволоки приличного размера.Многие устройства, особенно на рынке DIY, имеют небольшие двигатели размером с хлопковую катушку, которые являются достаточно мощными, при условии, что все остальное идеально.

Да вроде всегда все идеально, особенно после нескольких лет использования!!!

Далее следует надежность системы роликов подачи проволоки. Это трудно определить, но большинство практичных людей отличят хорошую роликовую систему от дешевой и дрянной, когда посмотрят на нее.

Сварочная горелка Mig

Наконец, сам факел.На мой взгляд, Steel Torch Liner ОЧЕНЬ важен. Многие недорогие машины имеют пластиковый вкладыш для снижения стоимости. Но это не длится долго, когда вы пропускаете через него стальную проволоку, а замена футеровки обычно занимает много времени и требует кропотливой работы.

Пластиковый вкладыш тоже, скорее всего, станет виновником проблем с кормлением №1, и скоро!!! Так что горелку со стальным лайнером определенно стоит поискать!

Стальной вкладыш для фонарика выглядит как велосипедный тормозной трос, стальная спираль, покрытая пластиком.

Действительно хорошая вещь, на которую стоит обратить внимание, это Euro Torch. Эта система факелов имеет гнездо на передней панели сварочного аппарата Mig и вилку на факеле.

Факел просто навинчивается на гнездо с помощью гайки.

Горелки

Euro отличаются лучшим качеством, но почти всегда дешевле, чем несъемные горелки (если вам когда-нибудь понадобится заменить горелку). Это связано с тем, что Euro Torches входят в стандартную комплектацию промышленных машин и производятся миллионами.

Горелки с несъемной посадкой обычно изготавливаются на заказ, поэтому их необходимо покупать у производителя оборудования.Это может означать БОЛЬШИЕ деньги!!

Я ожидаю, что все факелы Euro будут оснащены стальным вкладышем, наши точно!

Типы сварочных аппаратов Mig

Существует два основных типа Mig Welder, которые в основном связаны с типом блока питания внутри машины. При выборе Mig Welder это довольно принципиальный выбор!

Трансформатор Mig Welder

Трансформаторы

— это традиционные силовые агрегаты для сварочных аппаратов Mig. Преимущества блоков на основе трансформаторов заключаются в том, что они обычно дешевле и менее сложны, поэтому теоретически более надежны в долгосрочной перспективе.

Недостатком трансформаторов является то, что они тяжелые, перегреваются быстрее, а выходная мощность обычно устанавливается в диапазоне шагов. Машины Transformer Mig обычно имеют от 2 до 30 ступеней. Между этими этапами невозможно установить выходную мощность.

Инверторные сварочные аппараты MIG

Современные инверторы также намного надежнее, чем устройства, выпущенные всего несколько лет назад. Еще одно преимущество заключается в том, что выходная мощность регулируется бесступенчато, другими словами, мощность можно регулировать так же, как вы регулируете громкость радио, просто вращая ручку.

Инверторы

— это современный электронный блок для сварочного аппарата Mig. Преимущество блоков на основе инвертора заключается в том, что они легче, поэтому их легче перемещать, и они будут работать намного дольше до перегрева.

Единственным реальным, возможным недостатком инверторов является сложность электронной платы, которую в случае выхода из строя вне гарантийного срока необходимо будет заменить. Сменные инверторные платы стоят недешево, поскольку они обычно составляют более половины внутренних деталей Mig Welder.

Заключение

Какой тип Mig Welder подходит именно вам — это личное решение, потому что, как мы уже говорили, все зависит от того, чего вы хотите достичь.

Посетите нашу страницу Mig Welders, чтобы просмотреть наш текущий ассортимент.

Нужно знать больше?

Если вам нужна помощь и совет по выбору сварочного аппарата Mig, не стесняйтесь обращаться к нам. Либо через страницу «Контакты» на нашем веб-сайте, либо по телефону для неформальной беседы, спросите меня!

Надеюсь, эта статья оказалась для вас полезной.

Пожалуйста, дайте мне знать, что вы думаете об этой статье, оставив комментарий.

Не волнуйтесь, ваш адрес электронной почты не будет добавлен в базу данных или передан другим пользователям, и вы не будете получать нежелательные электронные письма.

С уважением

Грэм

Склад сварщика

сварка TIG или сварка MIG — что мне подходит?

Сварка металла в среде инертного газа (MIG) и сварка вольфрамовым электродом в среде инертного газа (TIG) — это два уникальных процесса сварки с разными методами, дающими разные результаты.Важно знать, что требуется для каждого типа сварки и какой из них лучше соответствует вашим потребностям.

Мы хотим помочь вам определить, какой тип сварки лучше всего подходит для вас. В Fairlawn Tool, Inc. мы стремимся предоставлять решения, отвечающие вашим потребностям. Сравнение плюсов и минусов сварки TIG и MIG поможет вам принять обоснованное решение о том, какой тип сварки вам следует выбрать.

Сварка TIG по сравнению со сваркой MIG

Горелки

TIG и MIG создают электрическую дугу между материалом и электродом во время сварки.Это расплавляет металл, чтобы присадочный материал мог соединиться с ним. Оба процесса сварки требуют чистых и чистых поверхностей для достижения наилучших результатов. Убедитесь, что вы стряхнули грязь или мусор, прежде чем начинать сварку.

Оба метода сварки нагревают металлы до тех пор, пока они не перейдут в жидкое состояние. Затем они используют наполнитель для соединения металлов. Так как же эти два метода по-разному относятся к этому процессу?

Сварка TIG

включает в себя вольфрамовый электрод, который пропускает ток через металлы, которые вы хотите соединить.После того, как электрод нагрел металлы и они расплавились, сварщик вручную погружает присадочный материал в ванну, и две детали начинают соединяться.

Сварка TIG

требует использования обеих рук, поскольку горелка и присадочный материал разделены. Однако сварка TIG не требует присадочного материала для успешного сварного шва. Сварщики TIG также имеют ножную педаль для управления количеством электроэнергии, подаваемой на горелку. В процессе некоторых дуговых сварок образуются брызги. Сварка TIG не оставляет брызг и позволяет получить более чистую поверхность.

Сварка MIG

включает в себя подачу металлической проволоки, соединенной с электродом, который соединяет ваш проект воедино. Эта проволока пропускает присадочный материал через горелку к расплавленному металлу. MIG использует сварку с коротким замыканием. Когда образуется сварочная ванна, инертный газ выходит из горелки и защищает ванну от других элементов в атмосфере. В результате инертный газ действует как защитный экран, позволяющий сваривать металлы.

Процесс MIG сегодня более распространен, чем сварка TIG. Сварке MIG легче научиться и работать намного быстрее.

Решая, какой из двух сварочных процессов выбрать, вы можете увидеть, что они имеют свои сходства и различия. В следующем разделе мы более подробно рассмотрим, чем они отличаются. Вы можете предпочесть один из них для своих будущих сварочных проектов.

В чем разница между методами сварки TIG и MIG?

TIG и MIG — это разные формы сварки, которые имеют ситуационные преимущества и недостатки. Чтобы найти способ, который лучше всего подходит для вас, посмотрите на цели вашего проекта и на то, что вам нужно сделать для достижения конечного продукта.Учитывайте свой опыт сварки, с какими материалами вы работаете, сколько времени у вас есть на проект и ваш бюджет.

Некоторые различия между сваркой TIG и MIG включают:

• Техника:  Основное различие между этими методами заключается в используемой технике. Сварка TIG требует, чтобы сварщик одной рукой подавал отдельный присадочный материал на сварной шов, а другой работал с горелкой. При сварке MIG проволочный электрод непрерывно подается через катушечную горелку для создания сварного шва.
• Сложность:  При использовании TIG вы должны держать сварочную горелку в одной руке, а присадочный материал в другой, что затрудняет работу неопытных пользователей. Метод непрерывной подачи проволоки MIG делает его более простым в обращении, чем TIG.
• Толщина объекта:  Миг может сваривать более толстые металлы быстрее, чем сварка ВИГ. Если металл, который вы используете, тонкий, TIG может быть лучшим вариантом.
• Типы металлов: Сварка MIG работает с большинством типов металлов.Вы можете использовать алюминий, нержавеющую сталь и мягкую сталь. Сварка TIG также совместима с этими металлами, но лучше работает с более тонкими материалами.
• Скорость: TIG — более медленный метод, но обеспечивает более высокий уровень детализации. MIG — это более быстрый метод сварки, что делает его идеальным для проектов, требующих более высокой производительности.
• Размер проекта: Размер вашего проекта может определить, какую форму сварки выбрать. Сварка TIG лучше подходит для более тонких металлов и небольших проектов, поскольку они обеспечивают точные и чистые сварные швы.Сварка MIG хорошо подходит для крупных проектов с толстыми металлами, которые требуют более длительных непрерывных проходов.
• Контроль: Сварщики TIG должны иметь опыт работы с синхронизирующими и балансировочными материалами обеими руками. MIG обычно проще в управлении и лучше подходит для начинающих.
• Стоимость:  TIG — более дорогой метод, чем сварка MIG.
• Внешний вид: Сварка ВИГ нравится многим за чистоту и красивый внешний вид. Этот вид сварки часто используется в художественных и декоративных целях благодаря привлекательному внешнему виду.
• Снаряжение:  Снаряжение тоже сделано иначе. Сварные швы TIG и MIG имеют уникальный дизайн и компоненты, которые подходят для их конкретных задач.



Компоненты сварки TIG и сварки MIG

Основное различие между этими двумя формами дуговой сварки заключается в используемом оборудовании. Поскольку оба они подходят к сварке разными методами, оборудование должно быть разным, чтобы приспособиться к этим изменениям. В следующих разделах будут показаны различные компоненты, используемые при сварке TIG и MIG.

Компоненты для сварки TIG

Вот определяющие компоненты сварки TIG:

• Питание: Источник может быть переменного или постоянного тока. У некоторых сварщиков есть переключатель для выбора предпочтительного электрического тока. Источник питания переменного тока лучше работает с такими металлами, как алюминий. Источник питания постоянного тока даст сильную дугу, но заготовку следует предварительно очистить, чтобы сработала газовая защита.
• Горелка: Горелка TIG может иметь самые разные конструкции. У некоторых может быть переключатель включения/выключения и управление на рукоятке, или эти команды могут управляться ножной педалью.
• Ножная педаль:  Управляет электричеством, подаваемым на горелку. Когда вы сильнее нажимаете на педаль, количество электричества увеличивается и делает дугу более горячей. Это ускоряет процесс сварки, но вы должны знать, как обращаться с дополнительным теплом и скоростью.
• Электрод и газовая защита: Угол наклона кончика электрода формирует дугу, образующую сварочную ванну. В промежутках между сваркой нужно убедиться, что он в хорошем состоянии. Сопло горелки нуждается в газовой линзе для потока газа, чтобы защитить дугу и сварочную ванну.Форсунки бывают разных размеров, чтобы получить различное покрытие газа. Газ обычно аргон.
• Присадочный материал:  Присадочные стержни бывают разных материалов и размеров. Стержень должен соответствовать свариваемому материалу, а толщина материала определяет размер присадочного стержня.
• Опорные стержни:  Они помогают охлаждать зону сварки быстрее, чем если бы вы позволили ей остыть самостоятельно. Вы зажимаете опорные стержни к задней части сварной детали. Опорный стержень может быть изготовлен из меди или алюминия для рассеивания тепла.Также доступны опорные стержни с водяным охлаждением, в которых холодная вода циркулирует через стержень для ускорения процесса охлаждения.

Компоненты для сварки MIG

Сварка MIG и сварка TIG используют различное оборудование для достижения одинаковых целей. В следующем списке описаны компоненты сварки MIG:

• Мощность: Источник обычно постоянного тока с постоянным напряжением.
• Проволока:  Система подачи проволоки должна работать бесперебойно, чтобы сварка была ровной.Системы подачи включают прижимные валки, толкающие и тянущие катушки.
• Электрод:  В зависимости от вашего проекта вам потребуется правильный диаметр и состав для сварки MIG.
• Горелка:  Сварочная горелка подает газ, который защищает дугу и сварочную ванну и передает сварочный ток на проволоку. Горелки могут быть с воздушным или водяным охлаждением. Горелки с воздушным охлаждением обычно дешевле и легче, чем горелки с водяным охлаждением. Они используют проходящий газ для охлаждения сопла.Они подходят для более легких сварочных работ. Пистолеты с водяным охлаждением предпочтительны, когда сварщик использует сильный ток и выполняет тяжелую работу.
• Кабелепровод:  Держите кабель коротким и прямым, чтобы подача происходила без проблем.
• Присадочный металл:  Он проводит электрический ток для плавления электрода, а также укрепляет то, что вы свариваете.
• Газовая защита:  Газ, защищающий сварочную ванну и дугу, обычно состоит из аргона и двуокиси углерода.



Каковы преимущества и недостатки сварки TIG и MIG?

Помня о своем проекте, учитывайте плюсы и минусы сварки TIG и MIG, чтобы принять решение.

Хотя вы можете склоняться к определенному методу сварки, знание преимуществ и недостатков поможет вам принять более обоснованное решение о том, что поможет вам достичь своей цели и выполнить сварочную работу наилучшим образом для вашего проекта.

Сварка TIG Pros

Вот некоторые плюсы сварки TIG, которые могут подойти для вашего следующего проекта:

• Точность: сварка TIG более точная и в целом более качественная, чем сварка MIG.
• Более чистый процесс:  Процесс TIG чище и безопаснее для окружающей среды.
• Присадочный материал не требуется: Сварка ВИГ не требует присадочного материала.
• Расширенный контроль:  Используемая педаль позволяет ножному управлению регулировать подачу тепла.
• Меньшее техническое обслуживание:  При сварке MIG в процессе сварки используется сварочный электрод, но это не относится к сварке TIG. Электроды не требуют особого ухода, хотя их нужно очищать между использованиями.

Сварка TIG Cons

Сварка ВИГ

— отличный вариант для определенных сценариев, но перед его выбором следует учитывать некоторые факторы. Вот несколько соображений, общих для сварки TIG:

• Расходы:  Стоимость сварки TIG выше, чем сварки MIG, поскольку это более медленный процесс и низкая скорость наплавки. Скорость наплавки измеряется в фунтах в час, наплавленных при определенном сварочном токе.
• Необходимость чистой поверхности:  Перед началом использования этого метода поверхность сварки необходимо тщательно очистить.
• Большая сложность: Для сварки TIG требуется более опытный оператор, поскольку сварные швы сложнее выполнять.
• Больше времени:  Для подготовки этого метода требуется больше времени, а сам процесс сварки занимает больше времени.

Сварка MIG Pros

Многие сварщики считают, что MIG лучше подходит для их нужд. Изучите следующий список профессионалов, чтобы определить, подходит ли этот процесс сварки для ваших требований:

• Сокращение времени: MIG создает сварные швы за меньшее время.
• Меньше затрат: этот процесс не такой дорогой, как сварка TIG, а необходимое оборудование более доступно.
• Точность: при сварке MIG легче получить точное соединение.
• Более чистый процесс: этот метод обеспечивает чистый сварной шов с минимальным обслуживанием после сварки.

Сварка MIG Cons

Когда дело доходит до сварочных процессов, вы всегда найдете как минусы, так и плюсы. Вот некоторые аспекты сварки MIG, которые следует учитывать, прежде чем выбрать ее для своих сварочных проектов:

• Меньшая прочность:  Миг-сварка обычно не такая прочная, как сварка ВИГ.
• Меньшая надежность:  Надежность этого метода сварки может быть проблематичной из-за таких факторов, как снижение стабильности дуги и прогорание проволоки.
• Опасности:  Сварка МИГ может производить сильный дым и пары, а также потенциально искры.
• Ржавчина:  Этот метод может привести к образованию отложений ржавчины.
• Требуемая толщина:  В случае тонких материалов сварка MIG потенциально может прожечь металл.
• Ограничения по условиям окружающей среды:  Этот метод трудно использовать на открытом воздухе из-за присутствия газов.
• Требования к различным материалам: MIG может сваривать многие металлы, но каждый из них имеет особые требования к проволоке и газам.

Когда следует использовать сварку TIG и MIG?

Использование сварки TIG и MIG может изменить ваш проект и вывести его на новый уровень. Вы можете значительно сократить время и усилия, затрачиваемые на его изготовление, и улучшить качество и долговечность конечного продукта.

Зная, для каких проектов подходят сварки TIG и MIG, вы сможете принять решение о том, какой тип сварки следует использовать для ваших собственных целей.

Применения для сварки TIG

Если ваш проект имеет определенные потребности или характеристики, лучшим выбором может быть сварка TIG. Вот некоторые из лучших экземпляров и приложений для выбора его для вашего следующего сварочного проекта:

• Вы свариваете более тонкие металлы:  Если в вашем проекте используется более тонкий металл или металл меньшего размера, вам подойдет TIG. Это лучше для точных сварных швов, которые придают вашему проекту великолепный вид и практически не требуют очистки.
• У вас хорошая зрительно-моторная координация и вы практиковались:  Сварка ВИГ – это процесс, состоящий из трех этапов, при котором вам необходимо иметь сильную зрительно-моторную координацию и координацию рук и ног.Это тонкая техника, требующая практики и терпения. Ножное управление позволяет более точно управлять нагревом.
• Вы работаете с более доступными углами:  Хотя сварщикам нравится использовать педаль для сварки TIG, этот метод может не работать, когда вы пытаетесь сваривать небольшие участки под нестандартными углами. Для них рассмотрите возможность использования управления кончиками пальцев, чтобы вы могли добраться до этих углов и правильно сварить их.
• Вы свариваете соответствующие металлы: TIG может работать со многими видами металлов, такими как алюминий и медь, но не с чугуном.
• Вы свариваете короткие партии:  Короткие технические сварные швы лучше всего подходят для сварки TIG. Более длинные пробеги могут быть более сложными и дорогими.
• Вы беретесь за деликатный или художественный проект:  Если ваш проект похож на ящик для инструментов или раковину, TIG — лучший вариант. TIG также лучше всего работает с произведениями искусства, такими как орнаменты и автомобильные проекты. Когда окончательный вид вашего проекта имеет значение, вы можете выбрать сварку TIG.

Сварка MIG

Для успеха вашего проекта могут потребоваться уникальные возможности сварки MIG.Рассмотрите возможность выбора сварки MIG, если ваш проект включает следующие сценарии и требования:

• Вы свариваете более толстые или большие куски металла:  Если в вашем проекте используются более толстые и большие куски металла, для которых потребуется много сварочных работ, MIG — это вариант для вас. Наполнитель, который непрерывно подается на катушку, соединит ваши детали вместе, чтобы получить конечный продукт, который вы хотите. Эта форма сварки может потребовать некоторой шлифовки или сглаживания после процесса сварки.
• Вам нужен более плавный процесс с меньшим количеством дефектов:  Непрерывный характер MIG снижает вероятность дефекта, поскольку вам не нужно беспокоиться о многократном запуске и остановке.
• Вы работаете под сложными углами или вам нужна свободная рука для большего контроля: сварка MIG имеет триггеры, которые контролируют операцию и позволяют свободной руке прихватывать или удерживать материалы определенным образом, чтобы они могли правильно сваривать.
• Вам необходимо сваривать более длинные партии: сварка MIG может использоваться для более длительных производственных циклов, поскольку ими легче управлять и они работают быстрее, чем сварка TIG.
• Вы новичок в сварке: сварка MIG лучше подходит для крупных проектов, поскольку с ней проще обращаться и можно выполнять более длинные сварные швы.



Безопасность при сварке

Независимо от выбранного вами сварочного процесса, вам необходимо соблюдать меры безопасности. Доверяете ли вы сварку профессионалу, который занимается этим уже 30 лет, или свариваете впервые, меры безопасности должны быть вашим главным приоритетом. Все сварщики должны носить защитное снаряжение во избежание серьезных травм.

Вот обзор средств защиты, в которые вы должны инвестировать, а также почему это важно:

• Лицо:  Сварочная маска защитит ваши глаза и лицо от любого излучения, искр, яркого света и ожогов, которые могут возникнуть при сварке. Если вы видите открытые участки кожи на части головы или шеи, наденьте огнеупорный чехол под каску.
• Глаза:  Вы не должны носить контактные линзы во время сварки. Ваши контактные линзы могут собирать частицы пыли и химические вещества из воздуха и вызывать раздражение глаз.
• Уши:  Наденьте наушники, чтобы предотвратить потерю слуха из-за сварочного шума. Если вы носите беруши, убедитесь, что они огнестойкие.
• Легкие:  При сварке образуется много дыма и оксидов, которыми опасно дышать. Респиратор сохранит ваши легкие здоровыми.
• Кожа:  Накройте все открытые участки кожи огнеупорной одеждой. Обязательно закройте карманы и расстегните штаны, потому что они могут собирать искры. Ваши штаны должны закрывать голенище ботинок, чтобы искры не попали внутрь и не повредили ногу или ступню.
• Руки и ноги:  Наденьте изолирующие огнестойкие перчатки и резиновые сапоги, чтобы защитить себя от поражения электрическим током или ожогов. Перчатки должны полностью закрывать предплечья.

Кроме того, не забудьте наклонить сварной шов таким образом, чтобы образующиеся искры летели от вас. Снимите все украшения перед сваркой и убедитесь, что ваша одежда не сделана из синтетических материалов. Они легко воспламеняются, а это означает, что вы подвергаете себя ненужному риску ожогов.

Сделайте инструмент Fairlawn своим профессионалом в сварке TIG и MIG

Компания Fairlawn Tool, Inc. гордится тем, что предоставляет вам все материалы, необходимые для достижения успеха. Мы являемся вашим источником непревзойденного опыта в области сварки и других услуг по изготовлению металлов для таких отраслей, как сельское хозяйство, телекоммуникации, строительство и многое другое.

Когда вашей компании нужны средние и крупные заказы на сварку для завершения вашего проекта, мы — решение для вас. Мы предоставляем высококачественные услуги с непревзойденным результатом.Наши сварочные услуги и возможности наверняка удовлетворят ваши потребности. Начните работу над проектом своей мечты прямо сейчас! Позвоните нам, чтобы узнать больше или договориться о консультации по вашему следующему проекту.



Последнее обновление 2 апреля 2021 г.

Как зажечь и установить дугу

Сварочная дуга поддерживается, когда сварочный ток проходит через зазор между кончиком электрода и основным металлом. Сварщик должен уметь легко и быстро зажигать и устанавливать правильную дугу.

Существует два основных метода зажигания дуги:

1. Царапина
2. Настукивание

Метод царапания проще для начинающих и при использовании машины переменного тока. Электрод перемещается по пластине, наклоненной под углом, как если бы вы чиркнули спичкой. Когда электрод царапает пластину, зажигается дуга. Когда дуга образовалась, на мгновение извлеките электрод, чтобы образовалась чрезмерно длинная дуга, затем вернитесь к нормальной длине дуги (см. рис. 1).

Рис. 1. Метод зажигания дуги «царапанием».

При нарезании резьбы электрод перемещается вниз к основному металлу в вертикальном направлении. Как только он касается металла, он на мгновение отводится, образуя чрезмерно длинную дугу, а затем возвращается к нормальной длине дуги (см. рис. 2).

Рис. 2. Метод зажигания дуги «отводом».

Основная трудность, возникающая при зажигании дуги, — это «замерзание» или когда электрод прилипает или приваривается к изделию. Это вызвано тем, что ток плавит кончик электрода и прилипает к холодному основному металлу, прежде чем он выйдет из контакта. Сверхвысокий ток, потребляемый «коротким замыканием», вскоре перегреет электрод и расплавит его или флюс, если только цепь не будет разорвана. Быстрый щелчок электрододержателя назад от направления движения, как правило, освобождает электрод.Если этого не произойдет, необходимо будет разомкнуть цепь, высвободив электрод из держателя.

Предупреждение: Никогда не снимайте защитную маску с лица, если электрод замерз. Освободите электрод с экраном перед глазами, так как он будет «вспыхивать», когда отсоединяется.

Совет: Прежде чем зажечь дугу, очистите изделие от грязи и накипи.

.
