Содержание

Принцип работы и устройство саморегулирующегося кабеля

Саморегулирующийся нагревательный кабель — это такой кабель, который в зависимости от температуры обогреваемого объекта меняет теплоотдачу и энергию потребления автоматически. Другими словами, он обладает исключительным свойством реагировать на изменение температуры. Нагревается он только тогда, когда это необходимо. При этом не используются датчики температуры и электронные регуляторы. Каким же образом это необычное свойство создается?

Принцип работы и устройство саморегулирующегося кабеля

Саморегулирующаяся проводящая матрица (на рис. — поз. 1) лежит в основе саморегулирующегося кабеля. Она представляет собой непрерывный греющий элемент из полимера на углеродной основе и может менять свои проводящие свойства в зависимости от температуры. Например, при уменьшении температуры на конкретном участке увеличивается протекающий через матрицу ток, а это приводит к увеличению выделяемой тепловой мощности.

 При росте температуры всё происходит наоборот.

Два параллельных проводника (поз. 2), которые состоят из большого количества скрученных медных жил обеспечивают постоянное напряжение по всей длине кабеля. Для изоляции служит термопластичная оболочка (поз. 3). Также она защищает кабель от влаги и истирания. Металлическая оплетка (поз. 4) нужна для экранирования, заземления и дополнительной защиты матрицы и проводников от механических воздействий.

Рассмотрим, что происходит при включении «холодного» саморегулирующегося кабеля. Когда на кабель подается напряжение, матрица нагревается, что приводит к увеличению сопротивления, а ток при этом уменьшается. Значит при определённой температуре наступает баланс между потребляемой мощностью и температурой кабеля. Кабель выделяет большую мощность при уменьшении температуры среды вокруг кабеля, и наоборот. Эффект саморегулирования заключается в том, что один и тот же кабель на разных участках может иметь разную температуру.

Учитывая приведенные особенности устройства и принципа работы рассмотрим преимущества саморегулирующегося кабеля перед резистивными.

Простота и экономичность

Экономичность достигается тем, что при понижении температуры среды саморегулирующий кабель сам изменяет свой тепловой выход, что позволяет полностью отказаться от применения датчиков температуры и термостатов. Можно просто включить кабель непосредственно в электрическую сеть. Данное свойство расширяет сферу применения саморегулирующегося кабеля, т.к. не везде возможна установка датчиков температуры.

Хотя саморегулирующиеся кабели стоят дороже резистивных, их применение часто экономически оправдано. Например, потребляемая им мощность в два раза меньше для системы анти-обледенения, чем у резистивных.

Надежность, универсальность и простота монтажа

Если использовать саморегулирующийся кабель для обогрева труб, водостоков и т. д., то не нужно обеспечивать однородность среды по всей длине. Эти факторы приводят к локальным перегревам резистивного кабеля и могут быть причиной выхода из строя системы обогрева. А саморегулирующийся кабель автоматически уменьшит температуру в той области, где теплоотвод меньше, при этом в остальных местах температура останется неизменной. Также при повышении в течении длительного времени напряжения саморегулирующиеся кабели не сгорят, в отличии от резистивных кабелей. При усилии на разрыв такие кабели обладают более высокими прочностными характеристиками.
Весьма актуальным при обогреве трубной запорно-регулировочной аппаратуры является то, что можно осуществлять перехлест такого кабеля.
Также саморегулирующиеся кабели могут нарезаться кусками нужной длины, в то время как длина резистивных кабелей дискретна и определена линейкой (набором) кабелей фиксированной длины, которые нельзя укорачивать. Однако максимальная длина саморегулирующихся кабелей ограничена и составляет 100-150 м.

Классификация саморегулирующихся кабелей

Саморегулирующиеся кабели делятся на две группы: кабели без экранирующей оплетки и кабели с экранирующей оплеткой.

Так как кабели из первой группы имеют меньшее количество защитных оболочек, они значительно дешевле. Они различаются только по выделяемой мощности. В то же время такой кабель менее стоек к внешним воздействиям и имеет более низкую защиту от поражения электрическим током, чем кабель с экраном.

Также такой кабель нельзя укладывать на кровлю или открытые участки, так как его внешняя оболочка не предназначена для борьбы с ультрафиолетовым излучением и не предназначена для использования в агрессивных средах (например, в канализации). С учетом приведенных особенностей, кабели без экранирующий оплетки стоит использовать только там, где:

— кабель будет защищен от механических воздействий – по нему не будут ходить, стучать, по нему не будет сползать снег/лед

— кабель будет защищен от попадания прямых солнечных лучей.

Если вам нужно обогреть трубу в подвале, участок трубы на улице, дренажный желоб, подогреть снаружи канализационный сток, и т.п., то можно купить кабель без экрана.

Более универсальными являются саморегулирующиеся кабели с экранирующей оплеткой. Они представлены несколькими моделями с различными свойствами.

Кабели общего назначения. Оболочка таких кабелей не предназначена для работы в агрессивных средах и не защищена от воздействия ультрафиолета. Саморегулирующегося кабеля общего назначения используют в основном для обогрева водостоков и труб (водопроводных, канализационных, нефте-газопроводов, других). Кабель общего назначения не рекомендуется укладывать на кровлю или в желоба ввиду неподходящих условий среды, что приведет к значительному снижению его срока службы.

Одним из основных местом применения саморегулирующегося кабеля  является обогрев трубопроводов. Поэтому производители часто выпускают комплекты для этой цели. Такой комплект представляет собой готовое к использованию устройство, и удобен тем, что не требует времени на сборку системы обогрева, его можно сразу же подключить.

Кабели с экранирующей оплеткой предназначены для обогрева кровли, водостоков, желобов. Оболочка такого кабеля имеет добавки, которые позволяют успешно противостоять воздействию ультрафиолета и другим агрессивным средам. Такие кабели обычно мощнее кабелей общего назначения, так как предназначены для работы в суровых температурных условиях.

Это свойство саморегулирующегося кабеля для обогрева кровли позволяет также использовать его для организации обогрева открытых площадок – ступеней, дорожек и т.д.

Специализированные саморегулирующиеся кабели с защитой оболочки от агрессивных сред можно использовать в условиях непосредственного контакта жидкости и кабеля внутри трубы, емкости и др.

Мы готовы предложить Вам проект с использованием описанного саморегулирующегося кабеля, а также произвести его поставку и монтаж!

Устройство и принцип работы саморегулирующегося греющего кабеля

Саморегулирующийся кабель — это усовершенствованный вариант электрического греющего кабеля.

Впервые саморегулируемый нагревательный кабель был разработан специалистами американской компании Raychem Corporation. Выпуск этого кабеля принес компании всемирную известность, поскольку его свойства были сразу оценены там, где необходимо защитить от замерзания используемое оборудование или поддерживать неизменной температуру какого-либо объекта.

В настоящее время саморегулируемый греющий кабель выпускается многими известными мировыми производителями электротехнической продукции, в том числе и российскими предприятиями.

Греющий саморегулируемый кабель широко применяется в различных отраслях промышленности, в строительстве, в жилищно-коммунальной сфере и в быту. Такая востребованность изделия обусловлена его уникальными свойствами, а свойства эти определены его конструктивными особенностями и принципом действия.

Устройство

Конструктивно греющий кабель саморегулирующего типа сложнее резистивного кабеля постоянной мощности. Он содержит полимерную матрицу, которая изменяет сопротивление под действием внешней меняющейся температуры, в результате чего изменяется количество выделяемой тепловой энергии.

На рис. 1 представлено схематическое изображение саморегулирующегося греющего кабеля.

Рис. 1

Нагревательная часть кабеля состоит из двух луженых медных жил (1), залитых пластичной смесью графита с полупроводниковым полимером, образующей саморегулирующуюся матрицу (2). Токопроводящие медные жилы замыкаются через матрицу.

Изолирующий слой нагревательной части (3), выполненный  из фторполимерного термопласта, одновременно защищает ее от воды. Экранирующая оплетка из луженой меди (4) служит для заземления кабеля, механической и электрической защиты. Наружная оболочка (5) выполняется, в зависимости от условий эксплуатации нагревательного кабеля, из разных материалов. Для простых условий эксплуатации применяется оболочка из полиолефинового пластиката. Для сложных эксплуатационных условий (агрессивная среда, конденсат, ультрафиолетовое излучение и др.

) используется фторполимер.

Обработка матрицы и внешней оболочки саморегулируемого кабеля производится методом радиационного сшивания.

Принцип работы

Полупроводниковая матрица имеет высокий положительный температурный коэффициент сопротивления (ТКС): при увеличении температуры увеличивается ее сопротивление, уменьшается сила тока и выделяемая мощность, то есть количество выделяемого тепла, и наоборот — снижение температуры приводит к увеличению выделяемого тепла. Работает это следующим образом.

Полупроводник саморегулирующейся матрицы содержит проводящие частицы. Условно такая матрица может быть представлена в виде большого числа сопротивлений, включенных параллельно между токопроводящими жилами (рис. 2).

Рис. 2

При подаче на токопроводящие жилы напряжения возникает ток, матрица нагревается, материал ее расширяется, в результате чего нарушаются контакты между отдельными проводящими частицами, что равносильно уменьшению количества параллельно включенных сопротивлений и увеличению общего сопротивление матрицы. В результате уменьшается ток и количество выделяемого тепла. Так поддерживается стабильный температурный режим.

Чем ниже температура участка, тем больше проводящих путей, меньше сопротивление, больше ток и сильнее нагрев (рис. 3).

Рис. 3

На участке 1 с высокой температурой мало проводящих цепочек, велико сопротивление матрицы, величина тока мала и теплоотдача мала также. На участке 2 температура ниже, сопротивление матрицы меньше, больше ток и теплоотдача. На участке 3, где самая низкая температура, больше всего проводящих дорожек, сопротивление мало, ток и выделяемая мощность самые большие.

То есть при изменении температуры обогреваемого участка изменяется сопротивление матрицы соответствующей части кабеля и количество выделяемой тепловой энергии на этом участке.

Преимущества

Главные преимущества саморегулируемого кабеля — энергетическая и экономическая эффективность. Это связано с тем, что при повышении температуры на каком-либо участке автоматически снижается мощность нагрева, а соответственно и потребление электроэнергии.

Кроме того, структура кабеля позволяет при монтаже системы обогрева резать его на куски необходимой длины без ущерба для его физических свойств. Это дает возможность использовать такой нагревательный кабель только на проблемных участках, где особенно велика вероятность замерзания в холодное время года, что позволяет сэкономить средства.

Виды и характеристики

По своему назначению выпускаемые кабели условно делятся на промышленные и общестроительные.

Саморегулируемые кабели промышленного назначения используются для защиты от замерзания, обогрева или поддержания температуры промышленных трубопроводов, резервуаров, емкостей и другого технологического оборудования. на предприятиях добывающей, перерабатывающей, химической, металлургической, легкой и пищевой промышленности, в энергетике и машиностроении. В большинстве случаев эти кабели выпускаются во взрывозащищенном исполнении.

Общестроительный кабель не является взрывозащищенным, поэтому при своей достаточной универсальности не может применяться в зонах с повышенной взрыво- и огнеопасностью. Такие кабели предназначены  для систем обогрева бытовых трубопроводов и антиобледенительных систем кровли, площадок, лестниц и т.п.

К основным техническим характеристикам относятся:

  • напряжение питания, В;
  • номинальная мощность погонного метра, Вт/м;
  • удельное сопротивление пускового тока, А;
  • сечение токопроводящих жил, мм2;
  • максимальная рабочая температура кабеля, °C;
  • максимальная температура окружающей среды, °C.

При выборе саморегулируемого греющего кабеля учитываются все параметры и характеристики изделия, а также его условия эксплуатации.


принцип работы, виды, конструкция, монтаж

При необходимости справиться с особо низкими температурами в каких-либо конструктивных элементах построек, системах коммуникаций, предметах бытового благоустройства используется  нагревательный кабель. Данное устройство обеспечивает дополнительный подогрев по всей длине или области прокладки трассы. При этом важно учитывать принцип работы нагревательного элемента и в каких ситуациях его целесообразно применять.

Назначение и принцип работы

Назначение нагревательных кабелей позволяет охватывать как разнообразные сферы промышленной деятельности, так и решать различные бытовые задачи. Наиболее часто нагревательный кабель используется для:

  • Обогрева помещений или сооружений с малой кубатурой, включая декоративные комнаты, террариумы, шахты и колодцы;
  • Нагревания всего или только участка трубопровода, водопровода, канализации и других объектов, расположенного на открытом воздухе или в не отапливаемом помещении;
  • Разогрева замороженных объектов при выполнении на них каких-либо технологических операций;
  • Защиты от замерзания воды или для предотвращения скопления влаги;
  • Предотвращения образования льда или отложения снега;
  • Поддержания температуры какого-либо объекта в заданных пределах.

Принцип работы нагревательного кабеля описывается законом Джоуля-Ленца, который гласит, что при протекании электрического тока по любому резистивному элементу, из него будет выделяться тепловая энергия. Данный процесс обуславливается наличием электрического сопротивления у токопроводящего материала, которое возникает из-за взаимодействия заряженных частиц. Эти частицы создают препятствие направленному движению тока, и при их столкновении происходит выделение тепла.

Основываясь на вышеизложенном, можно сказать, что величина тепловой мощности прямопропорциональна сопротивлению нагревательного кабеля и может выражаться формулой:

Q = I2 * R * t

Где:

  • Q – величина выделяемой тепловой энергии;
  • I – величина тока, протекающего по нагревательному кабелю;
  • R – омическое сопротивление элемента;
  • t – время подключения кабеля к электрической сети.

На практике сопротивление конкретного греющего кабеля будет зависеть от материала токоведущих жил, их длины и способа подключения. Все эти параметры обуславливаются конструктивными особенностями различных видов нагревательной кабельной продукции.

Виды

Используемые для подогрева токоведущие элементы подразделяются на резистивные (линейные и зональные), саморегулирующие и индуктивные. Все виды нагревательных кабелей отличаются принципом работы и конструкцией. Рассмотрим более детально особенности каждого из них.

Резистивные линейные.

Линейный нагревательный кабель представляет собой конструкцию из обычного провода, концы которого подключаются к источнику электропитания. Таким образом, линейную модель принципиально можно представить в виде последовательно включенного сопротивления резистивного типа, характеризующегося постоянной мощностью нагрева. По количеству жил он подразделяет на одножильный и двухжильный нагревательный кабель.

Одножильный линейный.

Рис. 1: конструкция одножильного линейного кабеля

Посмотрите на рисунок, одножильные марки состоят из нагревательной жилы с высоким удельным сопротивлением, как правило, стали или ее сплавов. Также сюда входит один или несколько слоев термоустойчивой изоляции, которая не деформируется при нагревании. Такой вид нагревательного проводника может оснащаться экраном для удаления помех, создаваемых ним самим и устройства защиты от замыкания на землю.

Его основным преимуществом является простота и неприхотливость в эксплуатации, также он может контактировать с проводящими конструкциями и подвергаться нахлесту. А к недостаткам можно отнести необходимость использования заводской секции установленной длины (отрезать нужный вам кусок нельзя), необходимость подключать концы секции в одной точке к «+» и «–» или к нулю и фазе.

Двухжильный линейный

Рис. 2: конструкция двухжильного линейного кабеля

Конструктивно двухжильные марки имеют два вывода, подключаемые к источнику электроэнергии. В его состав входят те же элементы, что и в одножильный с одним отличием – в нем находятся две параллельно расположенные жилы вместо одной. Что предоставляет дополнительное преимущество – двухжильный нагревательный кабель, в отличии от одножильного, не нужно возвращать вторым концом секции к месту подключения, что предоставляет определенное удобство при обогреве трубопроводов и других протяженных конструкций.

Резистивные зональные

Зональные кабели представляют собой разновидность резистивного, с тем отличием, что имеет более сложную и функциональную структуру. В сравнении с линейным конструктивно он имеет следующую особенность:

Рис. 3: конструкция зонального кабеля

Как видите на рисунке, зональный кабель так же, как и линейный включает в себя две токоведущие медные жилы, внутреннюю изоляцию для каждой жилы, нагревательную проволоку из материала с высоким удельным сопротивлением, внешнюю изоляцию.

Его конструкция отличается наличием окошек во внутренней изоляции, в которых к токоведущему проводнику подсоединяется нагревательная проволока. Сами окошки расположены на расстоянии 1 – 2м друг от друга. Таким образом, между окошками нагревательный элемент подключается параллельно и воспринимает на себя напряжение сети. То есть на каждый из участков проволоки приходиться по 220 В или та величина, которая подается на греющий кабель.

За счет такого конструктивного решения постоянным сопротивлением должна обладать не вся протяженность, а только проволока, расположенная на участке в 1 – 2 м, получившая название зоны (от чего и берет название данный тип кабеля). Благодаря такой конструкции длина секции может подбираться произвольно в зависимости от ваших  личных пожеланий.

Саморегулирующиеся кабели

Саморегулирующийся кабель отличается от предыдущих вариантов и конструктивным исполнением, и принципом работы.

Рис. 4: конструкция саморегулирующегося кабеля

Посмотрите на рисунок, здесь показана конструкция саморегулирующегося кабеля, включающая в себя:

  • Внешнюю оболочку, защищающую внутренние элементы от воздействия окружающей среды.
  • Токоведущие жилы, на которые подается напряжение от внешнего источника.
  • Экранирующая оплетка, защищающая окружающие коммуникации от электромагнитного излучения самого кабеля.
  • Слой внутренней изоляции для электрического разделения токоведущих элементов от металлической оплетки для экранированных кабелей или от внешних конструкций при отсутствии экрана.
  • Полупроводниковая матрица, представляющая собой непосредственно сам греющий элемент.
Рис. 5: принцип работы полупроводниковой матрицы

Именно эта часть саморегулирующего кабеля  является своеобразным датчиком температуры. Чем больше нагрета окружающая среда, тем меньше проводимость нагревательных элементов, величина протекающего через них тока снижается, равно как и величина выделяемого тепла. В этом и выражается функция саморегуляции уровня температуры.

Основным преимуществом такого нагревательного кабеля является его полная автономность – количество получаемой тепловой энергии самостоятельно подстраивается под температуру среды, в которой он находится. За счет чего разные участки нагревательного кабеля будут иметь нелинейную мощность, выдавая нужную вам температуру в конкретной ситуации. Еще одним преимуществом такого типа нагревательного устройства является его произвольная длина. Но к недостаткам стоит отнести то, что продается он стандартными бухтами и не имеет соединительных элементов в комплектации.

Индуктивные нагревательные кабели

Принцип действия такого типа нагревательного кабеля заключается в наведении ЭДС внутри ферромагнитной среды. Конструктивно он состоит из токоведущей жилы, которая наматывается на ферромагнитный сердечник на подобии катушки. При протекании тока по токоведущей жиле в сердечнике будет наводится эдс. Нагревание происходит за счет электрических потерь от тока в проводнике и от потерь в стали по принципу скин-эффекта.

Главным отличием от других типов нагревательных кабелей является соотношение выделяемой тепловой энергии. Здесь потери в меди составляют всего 20%, в то время как в ферромагнитном материале будут теряться остальные 80%. В зависимости от конкретной марки соотношение потерь может отличаться. За счет чего линейная мощность индуктивного кабеля может быть гораздо ниже при обеспечении той же температуры нагрева.

Особенности монтажа

При прокладке нагревательного кабеля важно соблюдать ряд правил, а именно:

  • Температура окружающей среды на этапе монтажа системы обогрева должна быть не ниже +15ºС.
  • Фиксацию на поверхности следует производить таким способом, чтобы не повредить конструктивные элементы нагревательных участков (заводскими фиксаторами, специальным скотчем, герметиком, мягкими накладками, хомутами и т. д.).
  • При формировании трассы или сетки необходимо обеспечивать достаточную площадь обогрева для конкретного объекта в зависимости от его параметров.
  • При поворотах нужно следить, чтобы радиус изгиба не  превышал шести его диаметров.
  • После завершения укладки обязательно проверяйте целостность изоляции и жил путем прозвонки и измерения уровня сопротивления.

Теперь рассмотрим несколько практических советов касательно особенностей прокладки в частных ситуациях. Если нагревательный кабель используется для обогрева кровли или других объектов, где он устанавливается под прямыми солнечными лучами, лучше использовать экранированные марки. Так как у моделей с оплеткой используется куда более устойчивая оболочка, чем у кабелей общего назначения.

При обогреве водостоков, необходимо выбирать место расположения в наиболее холодной точке или с наименее прогреваемой стороны. В горизонтальных желобах нагревающий кабель необходимо устанавливать в нижней части желоба, чтобы теплые массы поднимались вверх и плавили лед выше. В вертикальных трубах водосточной системы со стороны стены здания, как показано на рисунке, так как она прогревается хуже всего:

Рис. 6: Пример монтажа в водосточной системе

Так как нагревательный кабель может располагаться в воде, им можно напрямую прогревать водопроводные трубы или системы отопления. Устанавливают его внутри трубы, как показано на рисунке:

Рис. 7: пример прокладки греющего кабеля внутри трубы

Следует отметить, что монтировать  нагревательный проводник внутри канализационных и сточных труб запрещено, так как за него будет цепляться различный мусор. Из-за чего возникнут пробки, ухудшающие проходимость и приводящие к полному перекрытию. Поэтому полимерные и металлические трубы канализации прогреваются посредством установки нагревательных элементов с внешней стороны. Но стоит отметить, что нагревательный провод должен изолироваться от слоя теплоизоляции посредством специальной алюминиевой ленты.

Области применения

Нагревательный кабель применяется для обогрева таких конструктивных элементов:

  • теплых полов – как в бытовых (ванных и кухнях), так и в производственных помещениях;
  • крыш зданий, где возникает угроза образования сосулек или скопления снежных масс над тротуарами или пешеходной зоной;
  • различных трубопроводов в системах водоснабжения, канализации, отопления и т.д.;
  • емкостей и резервуаров для хранения жидких веществ;
  • систем водоотведения и дренажа;
  • подогрева ступенек зданий, тротуаров и технологических проходов;
  • нагревательных матов, ковриков и дорожек;
  • аквариумов и террариумов для домашних питомцев.

В промышленной сфере нагревающий кабель может иметь и более специфическое применение, примеры некоторых из них и необходимые параметры для их эффективной работы приведены в таблице ниже:

Таблица: область применения нагревающего кабеля

Область примененияТребуемая  температура, °СУдельная мощность, Вт/м2.Суммарная мощность, кВт
Тепловые барьеры в камерах промышленных холодильников2-53 — 150,5-5
Обогрев антенн спутниковой связи2-5200-3002-15
Обогрев ванн обезжиривания30-50200-4000,5-3
Обогреваемые линии изготовления бетонных изделий40-6030020-50
Обогрев плит прессов40-150300-10002-10

Работа греющего кабеля – принцип работы саморегулирующегося нагревательного кабеля

Саморегулирующийся нагревательный кабель – это простой и в тоже время удобный инструмент для создания разнообразных систем нагрева. Такой кабель можно использовать для обогрева:

  • Систем трубопровода
  • Емкостей и резервуаров
  • Оборудования
  • Водосточных труб
  • Террариумов и аквариумов (в сочетании с терморегулятором)

Главная особенность саморегулирующегося нагревательного кабеля – возможность самостоятельно менять уровень тепловыделения в зависимости от температуры окружающей среды.

Принцип работы саморегулирующегося кабеля

Устройство такого кабеля отличается простотой. Теплорегуляция достигается за счет свойств полимерной нагревательной матрицы. При уменьшении температуры в любой части матрицы увеличивается её показатель проводимости тока, следовательно, элемент нагревается сильнее.

Это позволяет регулировать температуру без дополнительных терморегуляторов и существенно упрощает конструкцию. Такой принцип работы греющего кабеля позволяет обеспечить:

  • Долговечность и надежность
  • Возможность использовать его в любых условиях
  • Простота подключения (можно просто включить в розетку и заземлить)

Очень часто самонагревающийся кабель можно использовать без термостатов и датчиков тепла, если вам не нужен строгий контроль и возможность быстро менять температуру (например, в террариумах).

Устройство саморегулирующегося нагревательного кабеля

Греющий саморегулирующийся кабель состоит из несколько частей:

  • Два параллельных провода, обеспечивающих напряжение по всей длине
  • Греющая полимерная матрица
  • Несколько слоев изоляции
  • Заземление
  • Оплетка из металла для экранирования и механической защиты от повреждений

Такая простая конструкция делает кабель устойчивым к повреждениям различного рода и позволяет обеспечить высокий срок службы.

Преимущества саморегулирующегося нагревательного шнура

Помимо простоты и надежности такой кабель имеет целый ряд преимуществ по сравнению с греющими шнурами других принципов действия:

  • Однородное нагревание по всей длине греющего элемента
  • Устойчивость к скачкам напряжения
  • Возможность выполнить перехлест кабеля
  • Отсутствие ограничений по длине

Среди недостатков можно выделить сравнительно высокую стоимость погонного метра кабеля. Также такие кабели выпускаются большими мотками и часто без заводских соединительных муфт, сальников, трубок для изоляции и других элементов. Вам нужно будет докупить все эти детали отдельно.

Маркировка кабелей с саморегулирующимся нагревательным элементом

Главный показатель, отображающий мощность работы кабеля, – это количество тепловой энергии в ваттах, которая выделяется с одного погонного метра при температуре в +10 градусов Цельсия. Часто это число отображается в названии кабеля.

Буквы СТ, CF или СR означают, что кабель экранирован, и его можно использовать в бытовых помещениях. Кабель без медного экрана можно устанавливать только на промышленных объектах, где к нему ограничен доступ.

Сфера применения нагревателя с саморегулирующей греющей матрицей

Условно можно выделить три основных сферы применения таких шнуров:

  • Для частных хозяйств (обогрев водопровода, канализации, водостока)
  • Для коммерческого сектора (обогревание систем пожаротушения, труб, систем водоотводов)
  • В промышленных помещениях (для работы в условиях агрессивной среды и повышенной опасности)

Их может отличать заявленный срок службы, материал матрицы и степень защиты изолирующего материала. Дороже всего обходятся кабели, предназначенные для работы на производстве.

Как проверить греющий кабель для обогрева труб

Проверка греющего кабеля для труб должна начинаться с определения типа греющего кабеля.

  • Резистивный
  • Саморегулирующийся

Если это резистивный греющий кабель, то у него есть определенные электрические характеристики: Мощность, напряжение, омическое сопротивление. Для определения исправен ли греющий кабель необходимо замерить омическое сопротивление. Результат должен соответствовать паспортным данным  с допустимой погрешностью.

Если это саморегулирующийся кабель, то проверить его можно включением питания, после подключения кабеля к питающему проводу с вилкой. Греет или нет. Также можно измерить ток и сравнить с тем значением, которое должно быть, для кабеля такой мощности и длины.

Если остались вопросы, звоните или пишите. Контактные данные внизу страницы.

Саморегулирующийся греющий кабель – всё что нужно знать!

Нагревательным элементом саморегулирующегося кабеля является матрица из полупроводникового материала, сопротивление которого зависит от температуры окружающей среды и температуры объекта, на котором кабель установлен.

Появление греющего кабеля способного к саморегуляции линейной мощности и температуры нагрева без дополнительно контрольного оборудования позволило значительно расширить сферу применения кабельного обогрева в промышленной и бытовой сферах.

Производим греющий кабель

Саморегулирующийся кабель SAMREG 16-2
  • Линейная мощность: 16 Вт/м.п.
  • Назначение: трубопровод
  • Страна производства: Южная Корея
  • Экран: без экрана
  • Тип: саморегулирующийся
  • Вид: низкотемпературный

Цена производителя

Саморегулирующийся кабель SAMREG 16-2CR
  • Линейная мощность: 16 Вт/м.п.
  • Назначение: трубопровод / резервуар
  • Страна производства: Южная Корея
  • Экран: оплетка из луженой медной проволоки
  • Тип: саморегулирующийся
  • Вид: низкотемпературный

Цена производителя

Саморегулирующийся кабель SRL 16-2
  • Линейная мощность: 16 Вт/м.п.
  • Назначение: трубопровод
  • Страна производства: Южная Корея
  • Тип: саморегулирующийся
  • Вид: низкотемпературный
  • Применение: без взрывозащиты

Оптовый прайс

Саморегулирующийся кабель SRL 16-2CR
  • Линейная мощность: 16 Вт/м.п.
  • Назначение: трубопровод / резервуар
  • Страна производства: Южная Корея
  • Тип: саморегулирующийся
  • Вид: низкотемпературный
  • Применение: без взрывозащиты

Оптовый прайс

Саморегулирующийся кабель ALPHATRACE ATMI-CP17
  • Линейная мощность: 17 Вт/м.п.
  • Назначение: трубопровод / резервуар
  • Тип: саморегулирующийся
  • Вид: низкотемпературный
  • Применение: со взрывозащитой
  • Maкс. температура (рабочая): 65 °C

Цена производителя

Саморегулирующийся кабель ALPHATRACE ATMI-CF17
  • Линейная мощность: 17 Вт/м.п.
  • Назначение: внутрь трубы / резервуар / трубопровод
  • Тип: саморегулирующийся
  • Вид: низкотемпературный
  • Применение: со взрывозащитой
  • Maкс. температура (рабочая): 65 °C

Цена производителя

Основные преимущества самрега

  • Не боится перегрева на любом отдельном участке, запирания, даже при пересечении кабеля;
  • эффект саморегуляции обеспечивает безопасный температурный режим объекта, что делает систему более надежной и долговечной;
  • экономия электроэнергии за счет изменения линейной мощности на каждом отдельном участке обогрева;
  • удобство монтажа, кабель можно нарезать на секции любой длины прямо на месте установки;
  • возможность эксплуатации без терморегуляторов и систем автоматики.

Строение греющего кабеля

Эффект саморегуляции

Вид готовой секции

Применение самрега

  • Защиты от замерзания бытовых и промышленных трубопроводов, стартового разогрева и поддержания технологической температуры производственных процессов, в том числе водо-, нефте- и газо-проводов, канализационных, технологических и иных наземных и подземных труб;
  • обогрева резервуаров, емкостей различного назначения, сепараторов, ресиверов, бункеров и технологических линий;
  • защиты от замерзания системы внешних и внутренних водостоков кровли, а также в системах снеготаяния кровли малоэтажных и многоэтажных зданий, объектов коммерческой недвижимости, производственных и складских помещений.

В зависимости от максимальной рабочей температуры, самрег может быть

  • Низкотемпературный (температурный класс Т6) – максимальная температура воздействия 85°С, рабочая температура 65°С;
  • Среднетемпературный (температурный класс Т5) – максимальная температура воздействия 135°С, рабочая температура 110°С;
  • Среднетемпературный (температурный класс Т4) – максимальная температура воздействия 190-200°С, рабочая температура 120°С;
  • Высокотемпературный (температурный класс Т3) – максимальная температура воздействия 232-250°С, рабочая температура 190°С;

В бытовых системах кабельного обогрева, а также в системах обогрева кровли используется низкотемпературный греющий кабель. Среднетемпературный греющий кабель применяется в обогреве трубопроводов и резервуаров для поддержания технологических процессов. Высокотемпературный греющий кабель применяется в нефте-газовой промышленности, обычно для трубопроводов и резервуаров подверженных пропарке высокой температурой.

По степени взрывозащиты самрег делится

  • Взрывозащищенный саморегулирующийся кабель имеет сертификат взрывозащиты международного таможенного союза и знак знак Ex (Explosion-proof), который содержит информацию о степени и виде взрывозащиты кабеля. Взрывозащищенный кабель применяется на объектах с повышенной пожаро- и взрывоопасностью. Подробнее
  • Без взрывозащиты, применяется в системах обогрева промышленного и бытового обогрева, не требующих повышенных мер взрывозащиты или пожаробезопасности.

По конструктивному исполнению кабель может быть

  • Экранированный – под внешней оболочкой кабеля расположена оплетка из луженых медных проволок, выполняющая функцию защиты от механических повреждений, а также функцию заземления кабеля. Кабель данного типа используется для систем обогрева, размещенных на открытом воздухе (кровле, водостоках), либо на объектах требующих дополнительной безопасности к эксплуатации электрооборудования (например, резервуаров, трубопроводов, производственных линий).
  • Неэкранированный – без защитной оплетки. Данный типа кабеля используется для бытового обогрева трубопровода и монтируется только под теплоизоляционный материал.

Тип внешней оболочки греющего кабеля зависит от сферы его применения

  • Полеолефиновая оболочка применяется в саморегулирующемся греющем кабеле бытового назначения для укладки под теплоизоляцию.
  • Фторполимерная оболочка применяется в кабеле, допустимом к использованию в химически агрессивных средах, а также внутри трубопроводов и резервуаров с питьевой водой.
  • Оболочка с защитой от UV-излучения содержит в составе UV-абсорберы, обычно это частицы мелкодисперсной сажи (не менее 2%), предохраняющие полеолефин от разложения под действием солнечной радиации. Подробнее

Кабель с полеолефиновой оболочкой

Кабель с фторполимерной оболочкой

Кабель с UV-защитой

Мощность греющего кабеля может быть различной, в зависимости от сферы применения и конструкции

Форма поставки саморегулирующегося кабеля

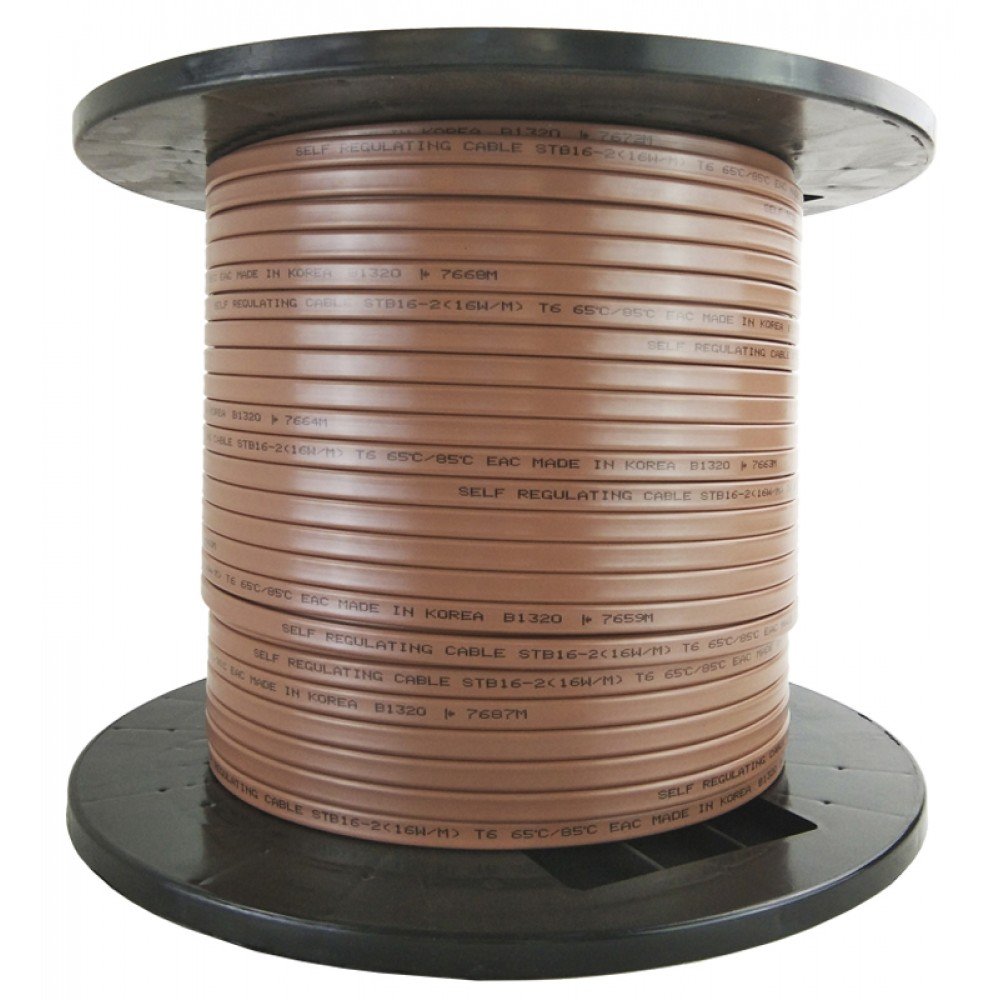

Греющий кабель в бухтах 180-300 м

На отрез – кабель поставляется отрезками необходимой длины, либо в бухтах 180-300м.

Готовый комплект

Готовые комплекты – уже смуфтированные секции греющего кабеля, имеющие концевую заделку и силовой провод для подключения к системе питания. Смуфтированные секции готовы к работе, требуется только установить их согласно инструкции.

Срок службы греющего кабеля

Срок службы греющего кабеля зависит от качества материала полупроводниковой матрицы, скорости её деградации, так называемого «старения матрицы». Фактически кабель работает 10-15 лет, но постепенно мощность кабеля снижается в результате потери матрицей своих проводящих свойств.

Чтобы компенсировать этот процесс, при производстве кабеля закладывается 30-40% запаса мощности. Скорость износа матрицы зависит от нескольких факторов, определяющим является количество включений системы, «холодных пусков». Идеальный режим работы системы обогрева – поддержание температуры, а именно – включение в начале сезона и постоянная работа в штатном режиме автономного управления. Подробнее

Управление системой на основе саморегулирующегося кабеля

В системах бытового электрообогрева обогрева трубопровода (водопровода, канализации) дополнительные приборы контроля не требуются, в случае подключение одной линии обогрева длиной до 20м. Системы, состоящие из нескольких линий требуют дополнительных мер безопасности в виде автоматов дифференциальной защиты. Для управления обогревом промышленных трубопроводов и резервуаров применяются шкафы управления. Подробнее

В системах обогрева кровли применяют шкафы управления различных типов от простых бытовых, объединяющих в себе контроллеры и терморегулятор, до сложных систем с многоуровневой защитой, устройствами плавного пуска и так далее. Подробнее

Особенности монтажа греющего кабеля

Монтаж саморегулирующегося греющего кабеля в системах бытового трубопровода можно осуществлять самостоятельно, используя инструкцию по установке нагревательных секций.

В случае работы с греющим кабелем на отрез, секции изготавливаются посредством муфтирования (заделки концевой и соединительной части). Для подключения отрезка кабеля к сети используют силовой провод необходимой длины.

Готовые комплекты кабеля снабжены концевой и соединительной муфтой, имеют питающий провод (2-2,5м) и евровилку для включения в сеть.

Монтаж греющего кабеля на кровле и водостоков требует специальных знаний и опыта работы с электротехнической продукцией. Особенности устройства обогрева кровли, а также правила подбора комплектующих и монтажа мы приводим в отдельном разделе. Подробнее

Расчет длины кабеля для системы обогрева

Способы расчета количества самрега для различных систем обогрева определяется типом объекта (кровля, трубопровод, водосток, резервуар), требований к системе, исходных данных (минимальной температуры), и так далее.

Количество кабеля для обогрева края кровли рассчитывается исходя из требования 250-300 Вт/м2, в зависимости от сложности участка и материала из которого изготовлена кровля. При этом линейная мощность кабеля может варьироваться от 24 до 40 Вт/м. Общая мощность регулируется шагом укладки кабеля.

Водосточные трубы, лотки и ливневки обогреваются кабелем 30Вт/м (для пластиковых труб), в 40 Вт/м для металлических. В 1 нитку обогреваются водостоки менее 150мм, более 150мм – в 2 нитки. Ливневки и водосборные лотки менее 150мм – в 2 нитки, более широкие – в 3 нитки. Подробнее о расчете системы обогрева кровли

Мощность кабеля для системы обогрева труб рассчитывается исходя из диаметра трубы, толщины теплоизоляционного материала, и минимальной температуры окружающей среды. Существует таблица для расчета мощности кабеля для обогрева трубопровода, приведенная в соответствующем разделе.

Длина греющего кабеля для бытовых труб зависит от мощности выбранного кабеля, чтобы обеспечить соответствующую параметрам мощность системы. Если, например по таблице рассчитаная мощность кабеля 36 Вт/м, то в системе можно применить 2 нитки греющего кабеля линейной мощностью 16 Вт/м. На отдельных участка трубопровода, нуждающихся в дополнительном обогреве (чаще всего это запорная арматура), кабель укладывается по правилам, указанным в соответствующем разделе. Подробнее

Для резервуаров применяется экранированный кабель 15-90 Вт/м, укладывается змейкой на поверхность резервуара, образуя витки. Обогревается часть поверхности резервуара в зависимости от теплопотерь. Подробнее

Максимальная длина секции греющего кабеля

Для проектирования кабельного электрообогрева необходимо знать количество отрезков (линий), объединенных системой управления. Максимальная длина секции определяется линейной мощностью кабеля, превышение этой длины приводит к преждевременному выходу системы из строя, нарушению работы автоматики и в конечном итоге может стать причиной аварийной ситуации. Таблица стартовых токов для кабеля различной мощности в следующей статье.

Стартовый ток саморегулирующегося кабеля

Пусковой ток – максимальный ток, возникающий при включении кабеля в систему. Он зависит от линейной мощности кабеля и температуры окружающей среды в момент включения системы, так называемого «холодного старта». Особенностью саморегулирующихся нагревательных лент являются значительные СТ, иногда в 4-5 раз превышающие номинальное значение. От величины стартового тока зависит номинал автоматики, а также энергопотребление системы. Чем длиннее секция греющего кабеля, тем выше стартовый ток в момент включения. Подробнее

Качество саморегулирующегося кабеля

Требования по безопасности и качеству кабельно-проводниковой продукции распространяются и на нагревательный кабель. Российские стандарты обязуют производителей сертифицировать электротехнические изделия, поставляемые на территории РФ. Сертификат Таможенного Союза подтверждает соответствие изделия требованиям пожаро- и электробезопасности, а также соблюдения технологий производства. Под качеством кабеля в данном случае подразумевается лишь его безопасность при эксплуатации.

Соответствие заявленным характеристикам, таким как мощность, срок службы, удобство монтажа, экономичность – сертификаты не подтверждают. Чтобы оценить качество кабеля, необходимо ознакомиться с его характеристиками или даже в некоторых случаях запросить у производителя или дилера протоколы испытаний. Подробнее

Проверил: Евгений Щипунов

Главный инженер ООО «СКО Альфа-проджект»

Бесплатный расчет проекта

  • Рассчитаем требуемую мощность
  • Подберем кабель и крепления, подходящий для Вашего объекта
  • Порекомендуем удобную систему управления

Спасибо, наш менеджер свяжется с вами в ближайшее время

Заполните обязательные поля

Расчеты будут отправлены на Ваш e-mail, внимательно проверьте данные при отправке.

Комментарии

Комментарии для сайта Cackle

Греющий кабель 16, 24, 30, 40, Вт для монтажа кабельного обогрева

Купить греющий саморегулирующийся нагревательный кабель для монтажа кабельного обогрева крыши, водостоков, желобов, труб, водопроводов, канализации, скважин.

        При приобретении греющего кабеля по Розничной стоимости или Оптовой цене.                                                                                                                                   Доставка по Санкт-Петербургу, Москве и в любой регион России.

Изготавливаем готовые секции для обогрева водопровода, канализации, в трубу, кровли и водостоков

Южнокорейская компания E&S TEC CO., LTD работает с 1996 года. Ее продукция – греющие кабели SRL MHL для эффективных систем отопления. Технологический прогресс ставит перед изготовителями все более сложные задачи, которые им успешно удается решать. Создание комфортных условий в жилищах, офисах и других помещениях, где подолгу находятся люди, и их сохранение от вредных воздействий в непогоду – не единственная проблема, с которой успешно справляются нагревательные кабели производства E&S TEC CO. Изделия прекрасно показали себя и на промышленных объектах. Область их эффективного применения практически безгранична. Вот несколько примеров:

  • SRL 16-2  и MHL 16-2 CR кабели используются для защиты от замерзания пожарных гидрантов, линий холодного и горячего водоснабжения, калиброванных счетчиков, которые повсеместно устанавливаются до ввода в дом, на улице.
  • SRL / MHL 15-2 CR греющий кабель внутрь трубы уникален тем, что не боится прямого контакта с водой. Это его изначальное предназначение – защищать водопровод, находясь внутри него самого. Исходя из этого, кабель данного типа может быть опущен в любую емкость, трубу, скважину температуру в которой нужно поддерживать выше нуля.
  • Саморегулирующийся кабель SRL 24-2 и MHL 24-2 CR– оптимальное решение для сохранения плюсовой температуры при любых морозах в канализационных системах и в системах обогрева кровли.
  • В уже названных областях (пожарных гидрантах, холодном и горячем водоснабжении, канализации и других), в зависимости от индивидуальных условий, применяются SRL 30-2 и MHL 30-2 CR кабели. Также они незаменимы для поддержания постоянной температуры химических цистерн, бункеров с нефтью, резервуаров, различных заводских продуктопроводов. Широкое применение саморегулирующийся кабель нашел в обогреве кровель, лотков, желобов, дренажа.
  • Саморегулирующийся кабель HMG 40-2 CR удостоен особого внимания разработчиков систем антиобледенения кровли. Монтируется он не только по периметру кровли, но и в водосточные трубы, водосборные лотки и желоба, воронки, ендовы, карнизы, капельники и прочие места, которые относятся к типовым обогреваемым зонам.Кабель препятствует образованию наледи, и кровля может оставаться сухой и чистой весь зимний период.
  • Кабель в бухтах HMG 80-2 CR справедливо можно назвать самым востребованным продуктом в категории саморегулирующихся кабелей. Обогрев крылец, лестниц, подъездов, тротуаров, дорог и снегоуборка въездов и выездов парковок, туннелей, взлетно-посадочных полос аэродромов с помощью электрического кабеля – это цивилизованное решение вопросов комфорта и безопасности людей. 80-ваттный кабель по своим параметрам оптимален для решения этих задач.

Вся продукция проходит обязательное 32-недельное тестирование по стандарту IEEE и абсолютно надежна и безопасна, при соблюдении выполнения требований к монтажу.

 Если вас интересует действительно качественный продукт по доступной цене, обращайтесь в ООО «Обогрев Люкс».

   Саморегулирующийся нагревательный греющий кабель завода E&S Tec.Co.Ltd (на катушке):

_______________________________________________________________________________________________

 Ищем дилеров для реализации саморегулирующего греющего кабеля в Санкт-Петербурге, Москве, Новосибирске, Екатеринбурге, Нижнем Новгороде, Самаре, Казани, Омске, Челябинске, Уфе, Ростове-на-Дону, Волгограде, Перми, Красноярске, Воронеже, а так же в других регионах России и странах СНГ.

  Мы обеспечиваем взаимовыгодное сотрудничество с Строительно Монтажными Организациями, Частными Монтажными Бригадами, Проектными институтами, Проектировщиками, Офисами оптовой торговли, Строительными магазинами, фирмами и генподрядчиками.

  Оптовый прайс-лист на готовые секции из саморегулирующего греющего кабеля здесь.

Дополнительная информация по тел:

+7 (812) 648-24-84 Санкт-Петербург;

+7 (495) 215-24-94 Москва;

  8 (800) 555-84-24 Горячая линия “Обогрев Люкс” (бесплатно по России)

или заявка на почту [email protected]

   Своим партнерам гарантируем:

  • Предоставление минимальных цен
  • Возврат, обмен продукции
  • Стабильное качество поставляемого товара
  • Бесплатная доставка
  • Отсрочка платежа
  • Наличие сертификатов
  • Обучение персонала
  • Предоставление образцов
  • Обеспечение раздаточным материалом
  • Изготовление стендов

www.obogrev-lux.ru

Все, что вам нужно знать о тепловом следе

Что такое тепловой след?

У вас проблемы с повреждением труб или замерзшими поверхностями? Не особенно знакомы с системами обогрева? Ты не одинок. Но не о чем беспокоиться. Мы подробно расскажем вам обо всем, что нужно знать о системах обогрева и нагревательных кабелях.

На протяжении почти столетия люди повсюду полагались на различные варианты электрообогрева для защиты от перегрева.Теплоотвод использует электричество и изоляцию для поддержания или повышения температуры труб или других сосудов, заменяя любое тепло, теряемое из-за наружных температур. Система обогрева защищает трубы и резервуары от повреждений, вызванных замерзанием, при этом поддерживая идеальные температуры, чтобы вам никогда не приходилось жертвовать эффективностью ради потерь тепла.

Первоначально существовавшая как кабели MI, вырабатывающие тепло за счет электрического тока, создающего сопротивление, этой оригинальной технологии не хватало контроля и регулировки. Почти 50 лет назад мы стали свидетелями появления первых серийных трассовых кабелей, отрезанных по длине.С тех пор и сейчас технологические успехи привели к развитию систем электрообогрева от кабелей с металлической оболочкой (MI) с минеральной изоляцией до саморегулирующихся кабелей с обогревом, доступных сегодня. Саморегулирующийся кабель для обогрева – это решение с самоограничением и обрезкой по длине, которое составляет большую часть сегодняшнего рынка. Эти системы обогрева предлагают решения для чего угодно, от защиты труб до утепления почвы.

Неэффективные процессы нагрева могут замедлить производство, отнимая у вас время и деньги.Повреждение продуктов из-за отрицательных температур или неправильного нагрева – болезненная ошибка. Системы обогрева созданы таким образом, чтобы исключить возможность ошибки.

Цель этой статьи – предоставить вам достаточную информацию для понимания основ теплового следа и его компонентов, а также ознакомиться с передовыми методами проектирования системы защиты от замерзания.

Выезд:

  • Общее использование
  • Как работает тепловой след?
  • Что такое саморегулирующийся тепловой след?
  • Насколько сильно нагревается тепловой след?
  • Может ли тепловой след касаться самого себя?
  • Каков срок службы кабелей?

Общее использование:

В холодные зимние месяцы трубы, по которым транспортируются жидкие вещества, могут стать уязвимыми к отрицательным температурам и повышенной вязкости.Тепловой след чаще всего используется для защиты труб от замораживания в зимних условиях. Эти системы чаще всего используются для предотвращения замерзания воды, поскольку вода в любом процессе или на предприятии имеет решающее значение.

Кроме того, тепловой след позволяет оптимально контролировать поток и вязкость транспортируемых жидкостей, позволяя пользователю регулировать температуру внутри труб, что, в свою очередь, улучшает и оптимизирует вашу работу.

Однако защита труб от замерзания – не единственное применение.Вот некоторые другие распространенные варианты использования:

  • Системы таяния снега на тротуарах, проездах и патио
  • Защита содержимого резервуара от замерзания
  • Помогает инструментам работать в более благоприятных условиях окружающей среды.

Какими бы ни были ваши потребности, глубокое понимание систем обогрева поможет вам выбрать вариант защиты от атмосферных воздействий, который подходит именно вам.

Как работает тепловой след?

Это простое объяснение типичной проблемы.Если вы имеете дело с трубами, подверженными риску замерзания, система обогрева – ваше решение. Электрический элемент или кабель обогрева (см. Рисунки ниже) устанавливается по длине трубы. Этот кабель с обогревом генерирует тепло для поддержания или повышения температуры поверхности трубы, и при установке с хорошей системой изоляции у вас есть отличное решение.

Как выглядит типичная система обогрева? Завершенная система начинается с источника питания. Тепловые кабели размещаются по всей длине поверхности трубы, иногда обычно удерживаясь на месте с помощью высокотемпературной ленты.После присоединения и трубы, и тепловые кабели покрываются изоляционной рубашкой, чтобы минимизировать тепловые потери. Системами обогрева можно управлять с помощью простого термостата или датчика температуры, такого как rtd, который обеспечивает обратную связь с более распространенным контроллером типа PID или PLC. Эти системы будут контролировать и регулировать температуру теплового следа. Кроме того, большинство из них оснащено различными типами мониторов, чтобы помочь пользователю наблюдать за выходной мощностью. Большинство тепловых кабелей, приобретаемых отдельно, можно отрезать до нужной длины, а затем объединить с наборами концевых заделок и сращиваний / тройников2 для завершения системы.

Примечание. Выходная мощность теплового тракта измеряется в ваттах на погонный фут. Напряжение теплового следа составляет от 120 до 277 В переменного тока и от 3 до 20 Вт на погонный фут.

Что такое саморегулирующийся тепловой след?

Важное различие, которое следует понимать, – это разница между тепловым проводом постоянной мощности и саморегулирующимся тепловым проводом. В системе обогрева с постоянной мощностью равномерное и неизменное тепло передается по всей системе.Независимо от температуры окружающей среды, будет выделяться одинаковое количество тепла.

В саморегулирующейся системе обогрева тепловая мощность определяется температурой поверхности, на которой установлен обогреватель. Более горячая поверхность снизит выходную мощность, более холодная поверхность позволит производить больше мощности. Хотя разница проста, понимание каждого из них важно для определения того, какая система обогрева подходит именно вам.

Еще одно преимущество саморегулирующегося кабеля состоит в том, что его можно накладывать на себя.Когда другие типы тепловых проводов, такие как кабель постоянной мощности или кабель MI, накладываются друг на друга или касаются самого себя, на нем образуется горячая точка и происходит выгорание. Кабель саморегистрации этого не сделает.

Так как это работает? Саморегулирующаяся технология обогрева автоматически регулирует выходную мощность в соответствии с изменениями температуры, к которой он прикреплен. Эта технология начинается на микроскопическом уровне. Самая внутренняя часть кабеля, называемая проводящим сердечником, состоит из углеродного полимера, который реагирует на изменения температуры.

Когда температура поверхности снижается, сердечник сжимается, увеличивая, таким образом, общее количество электрических путей, а затем и температуру. И наоборот, при повышении наружной температуры сердечник расширяется, уменьшая количество электрических путей и общую выходную мощность кабеля.

Насколько сильно нагревается тепловой след?

Насколько сильно нагревается тепловой след? Кабель MI может выдерживать температуру около 1000 F, в то время как кабели постоянной мощности обычно могут выдерживать температуру выше 400 F.Саморегулирующийся кабель обычно имеет 2 различных предложения, в диапазоне от 150 F до более 400 F для поддержания температуры.

Если вы живете или работаете в районе, который часто испытывает отрицательные температуры, многие из ваших основных вариантов кабеля с обогревателем общей мощности не нагреваются до температуры, достаточной для защиты от замерзания труб. В очень холодных погодных условиях, около 20 ° F или ниже, тепловые кабели изо всех сил препятствуют образованию льда.

Системы обогрева постоянной мощности различаются по мощности и выходной мощности.Обычный саморегулирующийся нагревательный кабель может принимать напряжения 120, 208, 240 и 277 В переменного тока и будет иметь выходную мощность 3-20 Вт на фут. Кабель постоянной мощности обычно работает при одном и том же напряжении, но максимальная мощность составляет около 12 Вт на фут. Нагревательный кабель MI может работать с однофазным напряжением до 480 В, а на самом деле – чуть более 1000 F.1

Может ли тепловой след касаться самого себя?

Тепловой провод постоянной мощности и кабель MI не могут пересекаться или касаться себя. Когда тепловой след постоянной мощности пересекает сам себя, тепло только увеличивается.При установке тепловых кабелей постоянной мощности на трубы или другие поверхности убедитесь, что они не пересекаются и расположены на достаточном расстоянии. Однако саморегулирующиеся кабели обогрева приспособятся к этому повышению температуры, что сделает их безопасными для пересечения или перекрытия.

Однако, как и в случае с любой другой электрической системой, всегда существует потенциальная опасность при использовании теплового кабеля или тепловых кабелей. Для получения самых безопасных результатов лучше всего, чтобы ваши системы электрообогрева были установлены профессионально, независимо от того, используете ли вы нагревательные кабели или тепловую ленту.

Каков срок службы нагревательных кабелей?

В то время как ожидаемый срок службы кабелей обогрева зависит в основном от интенсивности использования, 3-5 лет – довольно распространенный срок службы. Тепловой след может продолжать выделять тепло, но со временем его тепловая мощность может уменьшаться, что может привести к поломке.

Вот несколько советов по увеличению срока службы систем обогрева.

  1. Убедитесь, что ваша утепленная куртка эффективна и хорошо сидит.Свободная изолированная оболочка увеличит необходимую выходную мощность и нагрузку на нагревательный кабель. Никаких дыр и зазоров.
  2. Правильно установите обогреватель на клапаны, фланцевые пары, опоры и любые другие элементы вдоль трубы. См. Инструкции производителя … и следуйте им.
  3. Инвестируйте в термостаты и контроллеры. Несмотря на то, что это называется саморегулирующимся тепловым следом, он все же требует некоторого контроля, поскольку он не включается и не выключается.

Остались вопросы?

Позвоните нам по телефону (801) 506 0198.Мы будем рады ответить на любые ваши вопросы, чтобы помочь вам определить, какое решение для системы обогрева лучше всего соответствует вашим потребностям.

Что на самом деле означает “саморегулирование”

(часть нашего сборника статей обо всем, что вам нужно знать о нагревательном кабеле)

Саморегулирующийся термокабель вызывает больше вопросов. Слово «саморегулирующийся», кажется, говорит о том, что кабель достигает определенной заданной температуры и остается там до тех пор, пока он включен, что с пользой устраняет необходимость в каком-либо термостате или других средствах контроля температуры.К сожалению, реальность саморегулирующегося кабеля более сложна. В некоторых случаях регулятор температуры не нужен, но в большинстве ситуаций важно включить его в систему, чтобы избежать потерь электроэнергии и денег, а также избежать неизбежных неудач.

Не совсем саморегулирующийся

Первое, что нужно знать, это то, что «саморегулирование» на самом деле является несколько вводящим в заблуждение термином, введенным много лет назад первоначальным создателем продукта.Более точный способ описать это – «самоограничение». Его главное преимущество перед стандартным нагревательным кабелем заключается не в том, что он поддерживает определенную рабочую температуру, а в том, что он не может нагреваться настолько, чтобы перегреться и вызвать повреждение. Другими словами, кабель построен таким образом, что по мере того, как он нагревается, он пропускает все меньше электричества, пока в какой-то момент – где-то ниже температуры, которая может вызвать повреждение кабеля, – электричество полностью не перестанет течь и кабель перестает нагреваться.

Что именно он делает?

Нагревательный кабель состоит из четырех-пяти слоев из разных материалов: Большинство этих слоев не требуют пояснений. Наружная оболочка (присутствует не на всех кабелях) служит для защиты кабеля от влаги и механических повреждений, а металлическая оплетка обеспечивает электрическое заземление кабеля. Внутренняя пластиковая изоляция фактически является основным слоем электрической изоляции между нагревателем постоянного тока и внешней стороной, а провода шины служат средством подключения нагревателя к источнику питания.

Проводящий сердечник – это то место, где происходит реальное действие самоограничения. Этот сердечник изготовлен из специального пластика, который электропроводен при низких температурах и изолирует при высоких температурах. Такое поведение делает его так называемым элементом PTC, что означает «положительный температурный коэффициент» – это означает, что с повышением температуры растет и сопротивление. («Коэффициент» в этом случае равен k в уравнении R = kT , где R – сопротивление, T – температура, а k – постоянное соотношение, связывающее два .Это уравнение является чрезмерным упрощением реальной работы, но оно иллюстрирует общую идею.) Тепло исходит от сопротивления пластика: когда электричество проходит через резистивный пластик, часть его поглощается пластиком и превращается в тепло, в значительной степени таким же образом электричество поглощается вольфрамовой катушкой лампы накаливания и превращается в свет.

Как это сделать?

Это довольно хитрая инженерная уловка и материал, из которого сделана сердцевина.Во-первых, обратите внимание, что положительный и отрицательный провода шины фактически никогда не касаются друг друга. Это означает, что все электричество для замыкания цепи проходит через сам токопроводящий сердечник. Внутри этого сердечника миллионы микроскопических электрических путей протекают от одного провода шины к другому через матрицу сердечника, и каждая из этих цепей имеет небольшое сопротивление, превращая его в классический резистивный нагревательный элемент. Сердцевина нагревается и начинает нагревать вашу рабочую нагрузку – и, как и большинство материалов, она физически расширяется под действием тепла.Однако на микроскопическом уровне он расширяется несколько неравномерно, открывая зазоры в матрице, и эти зазоры разрушают некоторые крошечные электрические пути. Чем горячее нагревается сердечник, тем больше оно расширяется, тем больше в матрице открывается зазоров и тем меньше замыкается контуров. Наконец, при некоторой температуре матрица слишком заполнена зазорами для пропускания любого тока, и кабель перестает выделять тепло.

Так зачем мне элемент управления?
Экономия энергии

Самая главная причина – энергия.Допустим, вы используете самоограничивающийся кабель, чтобы предотвратить замерзание водопровода. При правильной установке кабель наверняка не даст воде замерзнуть, но на этом не остановится. Он будет продолжать нагнетать тепло в трубу и воду; Между тем, большая часть этого тепла будет забираться обратно из системы за счет резкой разницы температур между трубой и наружным воздухом (если только у вас не очень толстая изоляция), а также за счет воды, протекающей по трубе. Таким образом, кабель не достигает температуры отключения.Фактически, он, вероятно, будет оставаться при довольно прохладной температуре – именно здесь он потребляет наибольшее количество энергии. Ситуация еще хуже, если кабель находится в желобе или на крыше, обнаженный без изоляции. Если вы работаете от электросети, вы увидите шокирующе высокие счета за электричество; если вы работаете от батареи (скажем, от солнечной батареи), вы можете обнаружить, что ваша батарея разряжена, а трубы замерзли утром.

Забывчивость

Другая причина – человеческая забывчивость.Когда становится тепло, нагревательные кабели обычно отключаются или отключаются (на время года или только на день) для экономии энергии. Нам всем хотелось бы думать, что мы не забудем снова включить кабель, когда станет снова холодно, но опыт научил нас, что человек, вероятно, является наименее надежным механизмом переключения из существующих. Стоит забыть только один раз, чтобы в конечном итоге остались замороженные трубы или ледяные дамбы, и в этот момент вы обычно уже прошли точку, в которой нагревательный кабель может вам помочь.

Стили регулятора температуры

Хотите знать, какое разнообразие доступных регуляторов температуры порой вызывает удивление? В этой статье объясняется, что их отличает.

точность

Последняя причина – точность. Саморегулирующийся кабель на самом деле довольно часто используется в промышленных приложениях, где необходимо поддерживать температуру в определенном диапазоне. В этих случаях он указан именно из-за присущей ему функции верхнего предела, которая устраняет опасения по поводу перегрева кабеля и его повреждения, а также рабочей нагрузки. Но было бы ошибкой думать, что «саморегулирующийся» кабель может регулировать систему точно до температуры, указанной в ее технических характеристиках, даже в пределах широкой зоны нечувствительности.Достигаемая точная температура зависит от многих сложных переменных, и неточное регулирование на стороне входа просто путем выбора кабеля никогда не позволит достичь точности, которую может предложить даже базовый термостат, измеряя фактическое выделяемое тепло.

В целом, единовременная стоимость регулятора температуры почти наверняка перевесит затраты на высокие счета за электроэнергию, время простоя, замену трубы или желоба и любые другие затраты, которые могут возникнуть из-за неконтролируемого нагревательного кабеля.Если вам нужна помощь в выборе подходящего регулятора температуры или вы все еще хотите узнать больше, вы всегда можете связаться с нами: поговорите с инженером по телефону (866) 685-4443, , напишите нам по адресу info @ oemheaters.com или отправьте нам одну из наших контактных форм. Мы готовы ответить на все ваши вопросы.

Саморегулирующийся нагревательный кабель

, Производитель нагревательных кабелей

Саморегулирующиеся нагревательные кабели

Саморегулирующийся нагревательный кабель Jiahong, также называемый саморегулирующимся нагревательным кабелем, представляет собой специальный нагревательный кабель, который может самостоятельно регулировать тепловую мощность в соответствии с изменения температуры окружающей среды.

В основном используется для защиты от замерзания, вязкости потока, обогрева и технического обслуживания.

Как авторитетный производитель нагревательных кабелей, Jiahong New Materials Co., LTD владеет запатентованной технологией сердечника PTC.

Сердечник PTC является наиболее важным элементом теплового кабеля.

Хотя в мире существует множество производителей саморегулирующихся тепловых кабелей, только менее десяти из них имеют матричную технологию (также называемую технологией PTC).

Цзяхонг входит в десятку лучших в Китае. Мы – единственный производитель, который может разрабатывать и производить матрицу или сердечник PTC на нашем заводе.

Наши основные материалы импортируются из Кореи, США и Японии. Саморегулирование – наиболее характерная особенность этого типа кабеля. Нагревательный элемент – это полимерный проводящий пластик PTC.

Графика: Саморегулирующиеся нагревательные кабели

Температура низкая, сопротивление уменьшается, а при высокой температуре сопротивление увеличивается.

Выходная мощность изменяется в зависимости от сопротивления PTC. Например, при изменении температуры трубы саморегулирующийся нагревательный кабель автоматически регулирует выходную мощность.

График: кривая выходной мощности и температуры окружающей среды

Еще одной характеристикой саморегулирующегося нагревательного кабеля Jiahong является отсутствие перегрева независимо от того, как вы его устанавливаете.

Эта характеристика позволяет перекрестную прокладку кабеля и его можно разрезать на произвольные отрезки, не влияя на выходную мощность на единицу длины.

Вот почему люди любят саморегулирующийся нагревательный кабель – его очень легко спроектировать и установить. Именно эта характеристика делает установку теплового тракта очень простой. В жилых и коммерческих помещениях нет необходимости запрашивать специальную электрическую схему теплового кабеля.

Однако вы можете получить подробную спецификацию установки для промышленных приложений по запросу.

Типичный саморегулирующийся нагревательный кабель Jiahong состоит из 5 различных слоев. Конструкция включает

  1. Внутренний проводник из сплава
  2. Нагревательный элемент PTC
  3. Внутренняя изоляция или изоляция PTC
  4. Оплетка для защиты от электромагнитного излучения
  5. Наружная водонепроницаемая куртка.

Рисунок: Базовая структура саморегулирующихся нагревательных кабелей

Саморегулирующийся нагревательный кабель Jiahong часто использует луженую медь в качестве внутреннего проводника.

Этот сплав обладает хорошей электропроводностью и низким коэффициентом термического преобразования.

Каждый саморегулирующийся нагревательный кабель состоит из двух параллельных многожильных медных луженых жил.

Каждый многожильный провод состоит из 7 или 19 кусков луженых медных проводов.Эта конструкция прочнее одной толстой медной проволоки.

Внутренняя изоляция обычно изготавливается из тефлонового пластика, устойчивого к высоким температурам, кислотам и щелочам.

При этом обладает стабильными химическими свойствами и длительным сроком службы.

Иногда тефлоновую изоляцию заменяют как внутренней изоляцией PE, так и внешней изоляцией LSZH, чтобы снизить стоимость.

Рисунок: тефлоновые материалы из Кореи и США

Слой оплетки также сделан из луженой меди.Плотность плетения зависит от количества тока, проходящего через петлю.

Как правило, чем больше ток, проходящий через петлю, тем выше плотность тканой сетки.

Для внешней оболочки часто выбирают ПВХ или фторполимер.

Оба материала обладают характеристиками устойчивости к высоким температурам, давлению, сильным кислотам и щелочам.

Кроме того, фторполимер также устойчив к высоким температурам, и его можно использовать в высокотемпературных саморегулирующихся нагревательных кабелях.

Требования к системе обогрева различаются в зависимости от конкретных проектных параметров каждого приложения.

Для удовлетворения этих потребностей компания Jiahong создала самый полный в мире ассортимент электрических нагревательных кабелей и систем управления. Саморегулирующиеся нагревательные кабели Jiahong включают три типа:

  • Саморегулирующиеся нагревательные кабели для низких температур
  • Саморегулирующиеся нагревательные кабели для средних температур
  • Саморегулирующиеся нагревательные кабели для высоких температур

Графика: различные саморегулирующиеся -Регулирующий нагревательный кабель Рабочий эффект

Низкотемпературный саморегулирующийся нагревательный кабель

Он имеет максимальную температуру обслуживания 65 градусов Цельсия и максимальную температуру кратковременного воздействия 85 градусов Цельсия.

Этот тип нагревательного кабеля широко используется в различных областях, таких как жилые, коммерческие, промышленные районы и т. Д.

Например, для обогрева металла малого диаметра, труб из ПВХ, кровли, защиты от обледенения водосточных желобов и малых промышленных труб. защита от замерзания. Наши обычные модели – SLL, HTLe, HTM и HTR.

Среднетемпературный тепловой след

Он имеет максимальную температуру обслуживания 110 градусов Цельсия и максимальную температуру периодического воздействия 135 градусов Цельсия.

Эти кабели обогрева подходят для больших труб и систем с высокими тепловыми потерями для предотвращения замерзания при сохранении температуры.

Наша обычная модель – HTP.

Рисунок: HTP Нагревательные кабели на складе Jiahong

Высокотемпературный саморегулирующийся нагревательный кабель

Максимальная температура обслуживания составляет 120 градусов Цельсия, а максимальная температура кратковременного воздействия – 200 градусов Цельсия.

Это саморегулирующийся кабель для обогрева промышленного класса.

Может использоваться в средах с максимальной температурой 150 o C. Он водостойкий, антинеорганический, антифрикционный и антиэкструзионный.

Применяется в обычных и опасных средах. Наша обычная модель – HTS.

Саморегулирующиеся тепловые ленты Jiahong широко используются для возгорания трубопроводов, проектов десульфуризации дымовых газов электростанций, морских нефтяных платформ, морских судов, метро и т. Д.

С другой стороны, некоторые покупатели называют это нагревательными лентами.

Это не тот нагревательный кабель, о котором мы говорили.

Основное различие между нагревательной лентой и нагревательным кабелем – это диапазон поддерживаемой температуры, которую они могут обеспечить. Вообще говоря, диапазон нагрева саморегулирующегося нагревательного кабеля составляет от 65 o C до 150 o C.

Однако диапазон нагрева нагревательной ленты составляет 350 o C-760 o C.

Мы производим Jiahong Heating Кабели на нашем заводе.У нас есть полные производственные линии, включая 3 комплекта машин для группирования проволоки, 15 комплектов высокотемпературных и низкотемпературных экструдеров и 21 комплект плетильных машин.

С помощью этих машин мы можем производить 40000 метров нагревательного кабеля в день.

Наш срок поставки теплового кабеля Jiahong составляет всего 25 дней.

В разгар сезона это может быть около 35-40 дней.

Между тем, для некоторых обычных моделей мы можем предварительно произвести их, чтобы обеспечить быструю доставку.

Каждый саморегулирующийся нагревательный кабель Jiahong находится под строгим контролем во время производства.

Jiahong имеет единственную стандартную испытательную лабораторию CSA в Китае.

Лаборатория может предоставить 4 категории, 26 различных тестов, включая тесты проводников, тесты пластмассовых материалов, тесты печатных красок и тесты упаковочных материалов.

Рисунок: Саморегулирующиеся нагревательные кабели Jiahong Рабочая плита

Все провода обогрева должны пройти 7 категорий и 79 тестов для контроля качества.Эти испытания включают скручивание, экструзию PTC, экструзию изоляции, экструзию внешней оболочки, облучение, плетение, притирку и т. Д.

Более того, электрообогрев Jiahong должен пройти 2 раза, 100% проверки перед отделкой и окончательной упаковкой.

Всего проводится 15 испытаний, ключевыми из которых являются испытания на сопротивление, сопротивление изоляции и высоковольтные испытания изоляции.

Все саморегулирующиеся нагревательные кабели Jiahong одобрены большинством международных испытательных организаций.

Graphic : Jiahong Отчеты об испытаниях саморегулирующихся нагревательных кабелей

Нагревательные кабели для Северной Америки должны соответствовать стандартам UL, CULus, CSA и ETL. Для европейского рынка саморегулирующиеся нагревательные кабели должны соответствовать требованиям CE, TUV, ATEX, IECEX и EAC. Кроме того, на наши саморегулирующиеся нагревательные кабели предоставляется 10-летняя гарантия.

Саморегулирующийся нагревательный кабель: Полное руководство для импортеров

Глава 1: Саморегулирующиеся нагревательные кабели

Нагревательные кабели специально разработаны для использования как на открытом воздухе, так и внутри помещений.Проще говоря, нагревательные кабели гарантируют, что ваши трубы, резервуары и т. Д. Не замерзнут или не перегреются при понижении или повышении температуры.

Эти кабели идеально подходят для защиты от замерзания в промышленных, коммерческих и жилых помещениях.

Вот все, что вам нужно знать о наших высококачественных и первоклассных саморегулирующихся нагревательных кабелях.

1.1 Что такое саморегулирующиеся нагревательные кабели

Саморегулирующийся или саморегулирующийся нагревательный кабель – это специальный кабель, который может автоматически регулировать тепловую мощность, которую он производит, в зависимости от температуры поверхности для защиты труб и резервуаров , желоба и сосуды, среди прочего, от замерзания.

В качестве альтернативы, кабели также могут называться кабелями с автоматическим обогревом или нагревательными лентами.

Например; если температура окружающей среды начинает нагреваться, пластиковый нагревательный элемент внутри кабеля расширяется и автоматически ограничивает выходную мощность. Это снижает тепловыделение и помогает компенсировать перепады температуры.

Обратное происходит, когда температура начинает падать; полимерная сердцевина кабеля автоматически нагревается для увеличения теплоотдачи.

Однако, если температура становится слишком высокой, чтобы вызвать повреждение, нагревательный кабель автоматически полностью отключает тепловую мощность. Это позволяет нагревательному кабелю перестать нагреваться и начать охлаждение. Мы узнаем более подробно о том, как они работают позже.

1.2 Структура саморегулирующихся нагревательных кабелей

Как упоминалось ранее, когда температура поверхности повышается, самоограничивающееся волокно / жила нагревательного кабеля расширяется, уменьшая тепловыделение, и наоборот.

Но о каких волокнах / сердцевине идет речь? Давайте разогнем складки и посмотрим, как устроены эти ценные нагревательные кабели.

Типичный нагревательный кабель, такой как саморегулирующийся нагревательный кабель Jiahong , состоит из пяти различных слоев, а именно:

  • Внутренний проводник из сплава
  • Нагревательный элемент PTC
  • Внутренняя изоляция
  • Оплетка для защиты от электромагнитного излучения
  • Наружная водонепроницаемая оболочка

Кроме того, трубка обычно покрыта теплоизоляцией, которая защищает ее от замерзания и помогает кабель не теряет тепло.

  1. Внутренний проводник из сплава

Первичный внутренний проводник или провода шины изготовлены из луженой меди. Материал обеспечивает невероятную электропроводность и низкую степень термического преобразования.

Саморегулирующиеся кабели используют два параллельных луженых медных провода, каждый из которых состоит из 7 или 19 жил из луженых медных проводов. В результате получаются сплошные медные провода.

  1. Нагревательный элемент PTC

Положительный температурный коэффициент (PTC) или нагревательные элементы с проводящим сердечником представляют собой специальные диски, которые обеспечивают очень высокую теплопередачу в небольшом пространстве.

Нагревательные элементы PTC обеспечивают мощную, безопасную и энергоэффективную передачу тепла. Обратите внимание, что это самая важная часть нагревательного кабеля, поскольку она определяет, насколько хорошо работает вся длина кабеля.

  1. Внутренняя изоляция

Большинство внутренних оберток, которые вы можете найти на самоограничивающихся нагревательных кабелях, изготовлены из тефлонового пластика, который является синтетическим материалом, который не реагирует. В основном он используется в трубопроводах для химически активных и коррозионных химикатов.

Этот очень прочный материал подходит для многих промышленных применений, таких как аэрокосмическая промышленность, производство продуктов питания и напитков, телекоммуникации и даже в фармацевтике.

Внутренняя изоляция нагревательных кабелей выдерживает высокие температуры, кислоту и щелочь.

Примечание: некоторые производители стремятся заменять тефлон как внутренней PV изоляцией, так и внешней изоляцией LSZH, чтобы снизить затраты.

  1. Анти-электромагнитная радиационная оплетка

Анти-электромагнитная радиационная оплетка также известна как металлическая защитная оплетка.Этот слой также сделан из луженой меди.

Однако плотность оплетки или плетения, используемая на каждом кабеле, зависит от величины тока, проходящего через петлю.

Плетение будет иметь более высокую плотность, если через нее пропускаемый ток, и более низкую плотность, если ток, который, как ожидается, будет проходить через нее, будет низким.

  1. Наружная водонепроницаемая куртка

Наружная оболочка может быть изготовлена ​​из фторполимера или ПВХ.Фторполимерный материал в основном используется для кабелей, работающих с растворителями и кислотами.

ПВХ в основном используется для изготовления труб, электрических кабелей, полов и многих других применений, где он может заменить резину, особенно в высокотемпературных самоограничивающихся нагревательных кабелях.

Оба материала могут выдерживать высокие температуры, давление и сильные кислоты. Более того, оба элемента устойчивы к щелочам.

1.3 Преимущества саморегулирующихся нагревательных кабелей

Нагревательные кабели весьма выгодны при правильном использовании и установке.Поскольку эти параллельные нагревательные кабели состоят из встроенного полупроводящего элемента, который реагирует на изменения температуры, они могут автоматически изменять тепловую мощность по мере необходимости.

Вот и другие преимущества автоматического нагревательного кабеля:

  • Автоматическое регулирование температуры

Все мы полагаемся на тепловую энергию. Саморегулирующийся нагревательный кабель можно использовать в коммерческих секторах, жилых домах и промышленных предприятиях для понижения или повышения температуры многих приборов.

Существенным преимуществом установки саморегулирующихся нагревательных кабелей является то, что вам не требуется никаких ручных настроек при изменении температуры. Кабели могут автоматически регулироваться как в теплой, так и в холодной среде.

Например; когда слишком жарко, кабель автоматически снижает тепловыделение и потребляет меньше энергии. Та же методика применяется, когда температура начинает падать; нагревательные кабели регулируются соответствующим образом и увеличивают тепловую мощность.

  • Температурная безопасность по своей природе

Поскольку нагревательный кабель изготавливается для регулирования различных температур, он может выдерживать как низкие, так и экстремальные температуры.

Например, предприятиям, производящим такие материалы, как чугун или углеродистая сталь, необходимы саморегулирующиеся кабели, которые имеют высокую устойчивость к низким температурам, поскольку элементы необходимо быстро нагревать, а затем одновременно быстро охлаждать.

Если кабели не могут выдерживать очень высокие или очень низкие температуры, жара или холод могут привести к серьезным дефектам и повреждению кабеля. Эта чувствительная металлическая деталь может расширяться при повышении температуры и сжиматься при понижении температуры, чтобы приспособиться к любым изменениям температуры.

Еще одним большим преимуществом является возможность для пользователя отрезать нагревательный кабель до любой желаемой длины, не беспокоясь об изменении свойств провода.

Как? Что ж, саморегулирующиеся нагревательные кабели состоят из проводящей полимерной грелки, расположенной между двумя параллельными проводниками шины, которые не могут быть повреждены при разрезании кабеля.

  • Нулевая ЭДС (электромагнитное излучение / поля)

Эти системы обогрева снижают воздействие электромагнитного излучения.Саморегулирующиеся нагревательные кабели излучают или создают нулевую ЭДС. Это означает, что ваша семья и окружающая среда будут в безопасности во всем.

Известно, что ЭМП вызывает такие проблемы, как рак кожи или груди, депрессия, невротические расстройства и многие другие вредные состояния.

Переход на системы с самоограничивающимся нагревательным кабелем будет полезен как для вашего здоровья, так и для окружающей среды.

  • Контролируемая температура (термостат не требуется)

Саморегулирующийся нагревательный кабель не нуждается в термостате для отслеживания уровней тепла, поскольку он может автоматически контролировать температуру ядра.Как упоминалось ранее, нагревательный кабель может понижать или повышать тепловую мощность в зависимости от окружающей среды.

При обнаружении высоких / низких температур в определенной области кабель может автоматически регулироваться без необходимости каждый раз проверять термостат вручную.

Глава 2: Типы саморегулирующихся нагревательных кабелей

Все саморегулирующиеся нагревательные кабели имеют определенное максимальное температурное воздействие.Температурный предел каждого приобретаемого вами кабеля зависит от типа полимера, из которого изготовлена ​​жила.

Это означает, что если вы используете очень высокие температуры на кабеле, который был изготовлен для низких температур, вы можете в конечном итоге повредить тепловую ленту, не подлежащую ремонту.

Итак, что вы можете сделать, если вам требуется высокая температура нагрева? Что ж, хорошая новость заключается в том, что производители нагревательных кабелей создают разные типы саморегулирующихся нагревательных кабелей с разными настройками температуры.

Четыре доступных типа включают

  • Низкотемпературный саморегулирующийся нагревательный кабель (LTC)
  • Среднетемпературный саморегулирующийся нагревательный кабель (MTC)
  • Высокотемпературный нагревательный кабель (HTC)
  • Сверхвысокотемпературный саморегулирующийся кабель -регулирующий нагревательный кабель (SHTC)

Несмотря на то, что кабели могут автоматически регулировать количество тепла, которое они производят самостоятельно, для оптимизации работы системы установлены контроллеры электрообогрева.

В основном, все доступные варианты зависят от типа отопления, которое вы ищете, и от того, как вы планируете его использовать.

1. Низкотемпературный саморегулирующийся нагревательный кабель (LTC)

Рис. 6

LTC обеспечивает поддержание температуры процесса до 150 градусов F (65 градусов Цельсия). Они энергоэффективны и потребляют меньше энергии, когда требуется меньше тепла. Они лучше всего подходят для использования в жилых помещениях, например, на домашних водопроводных трубах.Кроме того, LTC устойчив к воде и большинству химикатов.

2. Среднетемпературный саморегулирующийся нагревательный кабель (MTC)

MTC может выдерживать максимальное воздействие до 212 градусов F (100 градусов Цельсия). Они идеально подходят для использования на открытом воздухе в жилых и коммерческих помещениях, например на проездах и водостоках. MTC несколько жесткие, но обладают отличной гибкостью при намотке на трубы.

3. Высокотемпературный саморегулирующийся нагревательный кабель (HTC)

HTC может поддерживать температуру до 248 градусов F (120 градусов Цельсия).Эти кабели хорошо подходят для защиты от замерзания на больших поверхностях, таких как коммерческие здания или пешеходные дорожки. HTC можно использовать на резервуарах, судах и в крупных строительных комплексах. Они также устойчивы к воде и многим другим химическим веществам.

4. Сверхвысокотемпературный саморегулирующийся нагревательный кабель (SHTC)

SHTC может выдерживать непрерывное воздействие температуры до 374 градусов F (190 градусов Цельсия) и выдерживать периодическое воздействие до 450 градусов по Фаренгейту (232 градуса по Цельсию).Они не перегреваются и не перегорают даже при наложении. Эти нагревательные кабели лучше всего использовать в коммерческих и промышленных целях.

Глава 3: Принцип работы саморегулирующегося нагревательного кабеля

Токопроводящая жила, также известная как нагревательный элемент PTC, является стержнем саморегулирующихся нагревательных кабелей. Энергетический ток генерируется и проходит от проводящего сердечника между двумя проводами шины и, наконец, по всей длине кабеля.

Примечание: для того, чтобы это было эффективно, провода шины заключены в специально разработанную смесь полимера и углерода. Провода шины соединяются между собой полимерными дорожками. Это помогает создать бесконечную параллельную цепь.

Как? Тепловая мощность, получаемая от проводящего сердечника, применяется в соответствии с внешней температурой, чтобы поддерживать температуру выдержки выше точки замерзания.

Это означает, что при изменении температуры окружающей среды тепловой поток, разница с температурой выдержки и потребление энергии соответственно снижаются.

Проще говоря: в более холодных областях полимерные пути имеют тенденцию расширяться, а количество электрических путей в проводящем сердечнике увеличивается, что приводит к снижению сопротивления и увеличению выходной мощности.

С другой стороны, пути сужаются, когда кабель помещается в более теплых местах. Это сокращение увеличивает сопротивление и снижает выходную мощность.

NB: Расширенные пути полимера производят больше тепла, в то время как сжатые пути полимера приводят к меньшему выделению тепла.

Глава 4: Обычные применения

Саморегулирующийся нагревательный кабель регулирует выходную мощность по всей длине, что делает его надежным решением для многих приложений, включая промышленные, жилые и коммерческие районы, как упоминалось ранее . Кроме того, нагревательные кабели очень экономичны и долговечны.

Например; Вы можете использовать саморегулирующиеся нагревательные кабели в местах, где могут замерзнуть бытовые и коммерческие водопроводные и канализационные трубы, в промышленности, чтобы предотвратить замерзание определенных жидкостей, или даже для полимеризации больших конструкций, таких как яхты, самолеты и многое другое!

4.1 Защита труб от замерзания

Независимо от того, насколько хорошо вы их изолируете, резервуары для воды и дренажные трубы замерзнут, если окружающая температура упадет ниже 0 ° C. Низкие температуры могут привести к трещинам в резервуарах и каналах для воды, что в конечном итоге будет вам дорого стоить денег на ремонт.

Так зачем устанавливать саморегулирующиеся нагревательные кабели? Простой; потому что эти системы обеспечивают надежное и долгосрочное решение проблем в работе и дорогостоящих повреждений.

Единственный способ предотвратить замерзание приборов при резком падении температуры – это добавить источник энергии в виде тепла.Именно здесь вступают в игру саморегулирующиеся нагревательные кабели.

Использование саморегулирующихся нагревательных кабелей гарантирует, что ваш дом или коммерческое здание будет защищено от замерзания водосточных желобов, разрывов водопроводных труб, пожарных труб, труб горячего водоснабжения и замерзания других жилых и коммерческих труб.

Кроме того, благодаря их функциональности и универсальности устройства защиты от замерзания, вы сможете избежать повреждения коммуникационных трубопроводов и зданий морозом, поскольку нагревательные кабели защитят все ваши трубы.

Рисунок 8 – Замороженные трубы. Фото: ProTherm Industries

4.2 Таяние снега и льда на открытом воздухе

Ежегодно в больницу поступают тысячи людей из-за травм в результате падений, связанных со снегом / льдом. Установка саморегулирующихся нагревательных кабелей может обеспечить вам безопасное место для прогулок или парковки автомобиля в снежный сезон.

Саморегулирующиеся нагревательные кабели предотвращают образование льда или снега на ваших дорожках, лестницах и подъездных дорожках.

Рисунок 9 – Нагревательные кабели проходки. Фото: Warmup

Вы фермер? Эти кабели также можно использовать для того, чтобы ваши животные были сыты круглый год. Их можно установить на резервуар для кормления животных, чтобы растопить лед из раковин для кормления животных и разморозить воду, потребляемую домашними животными.

Как? Просто: нагревательные кабели автоматически активируются при обнаружении образования льда или снега и автоматически отключаются, когда снег или лед тает.

4.3 Обогрев кровли и водосточных желобов

Для вашей кровли и водосточных желобов также можно использовать нагревательные кабели. Саморегулирующиеся нагревательные кабели для вашей крыши и водостоков предотвращают образование комков снега и льда.

Как вы знаете, комки могут быть очень опасными, если они упадут и ударит вас, когда вы идете под ними. Кроме того, комки льда и иней из снега могут повредить ваши крыши, водосточные желоба и водосточные трубы.

Следовательно, необходимо установить нагревательные кабели для крыши и водостока.

Примечание: убедитесь, что вы подключаете кабель в областях над краями крыши (карнизами), чтобы предотвратить повторное замерзание талого снега, когда он начнет стекать. в сточные канавы.

Рис. 10. Нагревательные кабели для кровли и водостока. Фото: Warmup

Как работает кабель на крыше и желобе? Он автоматически выделяет высокие уровни тепла всякий раз, когда он покрыт льдом или снегом, а по мере таяния снега или льда он снижает свою выходную мощность.

Вы можете проложить нагревательные кабели прямо в водосточных желобах или оставить их висеть внутри водосточной трубы. * Подробнее о том, как безопасно установить саморегулирующиеся нагревательные кабели в вашем доме, позже.

4.4 Контроль вязкости потока (промышленный и химический)

Все мы знаем, что почти все жидкости и твердые вещества свободно текут при нагревании, включая сироп, расплавленное стекло, пищевые масла, мед, смолу, воду, серную кислоту. кислота, и даже моторное масло.

Рисунок 11 – Саморегулирующийся нагревательный кабель для промышленности

Нагревательные кабели могут использоваться в промышленных целях для нагрева химикатов и поддержания постоянного потока жидкостей.Лучшая часть? Кабели не загрязняют и не сжигают жидкости. Кроме того, нагревательные кабели могут нагреваться до 500 градусов по Фаренгейту.

4.5 Контроль и поддержание температуры процесса

Как вы уже знаете, некоторые материалы автоматически становятся твердыми, если они не имеют постоянного и постоянного тепла. источник. В приложениях с технологической температурой обычно требуется контроль вязкости потока для определенных химикатов и жидкостей, таких как кислоты, жидкое топливо и смазочные материалы, определенные пластмассы, десульфуризация на тепловых электростанциях, CEM (анализ проб дыма), смолы и даже удобрения.

Рисунок 12 – Контроль температуры технологического процесса для промышленности. Фото: Offshore Technology

Саморегулирующиеся нагревательные кабели могут обеспечить стабильный контроль и поддержание температуры технологического процесса при применении.

Для большинства упомянутых жидкостей требуется постоянная температура в диапазоне от 60 до 120 градусов C и максимальная температура воздействия 215 градусов C. Вы можете использовать самоограничивающуюся технологию для поддержания высоких температур, которые гарантируют, что жидкости и другие компоненты не останутся незамеченными. t остыть и заморозить или перегреть.

Примечание. Используемые нагревательные кабели должны выдерживать высокие рабочие температуры в течение длительного периода.

4.6 Отверждение композитов

Некоторые конструкции настолько большие и тяжелые, что их нельзя просто поместить в печь для отверждения. Различные производители саморегулирующихся нагревательных кабелей, такие как Jiahong China , создают кабели для отверждения и ремонта композитов.

Саморегулирующиеся нагревательные кабели можно использовать в различных отраслях промышленности, например, в аэрокосмической (самолеты, реактивные самолеты и т. Д.).,), морская (корабли, яхты и т. д.), энергия ветра (например, ветряные турбины) и многие другие типы композитных волоконных конструкций.

В кабелях используется метод горячего склеивания, который можно использовать для отверждения мокрых слоев, пропитывания смолы, препрега и склеивания металла. Вы будете удивлены качественными циклами отверждения, точностью и эффективностью использования нагревательных кабелей для отверждения композитов.

Глава 5: Саморегулирующиеся нагревательные кабели постоянной мощности на обогреве

Нагревательные кабели можно разделить на две категории: саморегулирующиеся и постоянные мощности.

Следует иметь в виду, что эти два продукта идеально подходят для одной и той же цели, но они дают разные результаты при применении в определенных условиях.

5.1 Электронагреватель: Саморегулирующийся или постоянная мощность

Саморегулирующийся нагревательный кабель работает, автоматически определяя, где температура высокая или низкая, и регулируя ее соответствующим образом, в то время как нагревательный кабель постоянной мощности выдает такое же количество тепла по всей длине шнура независимо от изменений температуры окружающей среды.

Например; если вы подключаете нагревательный кабель на большом расстоянии, саморегулирующийся кабель автоматически обнаруживает области, которые не требуют много тепла, и соответственно уменьшает тепло, излучаемое в эти области, или выделяет больше тепла в местах вдоль кабеля, которые регистрируют более низкую температуру окружающей среды. температуры.

Однако кабель постоянной мощности будет выделять одинаковое количество тепла независимо от того, высокая или низкая температура окружающей среды на разных участках кабеля.

5.2 Саморегулирующаяся конструкция, плюсы и минусы

Саморегулирующийся нагревательный кабель для работы использует токопроводящую жилу. Эта проводящая основа использует разную мощность на разной длине провода, что означает, что сердечник становится более проводящим в более холодных местах.

Проще говоря; он увеличивает или уменьшает мощность, необходимую для того, чтобы идти в ногу с понижением или повышением температуры.

Например, изобразите шнур, который может увеличить мощность в более холодных местах и ​​опустить ее в более теплых областях вдоль провода.

Саморегулирующиеся нагревательные кабели отлично подходят для вашего дома, бизнеса или промышленного использования, особенно если у вас постоянные проблемы с сосульками или ледяными образованиями.

Рисунок 13 Самоограничивающийся нагревательный кабель Trace Фотография предоставлена: Нагрев и процесс

Плюсы

  • Имеется контролируемая мощность на метр кабеля
  • Высокая химическая стойкость
  • Длительный жизненный цикл
  • Устойчивость к ультрафиолетовому излучению
  • Меньше энергии в теплые месяцы
  • Мощность может быть автоматически снижена

Минусы

  • Кабели не отключаются полностью сами по себе
  • Провод не отводит тепло выше заданного уровня температуры
5.3 Структура постоянной мощности, плюсы и минусы

Кабели постоянной мощности обеспечивают одинаковую мощность по всей длине, что означает непрерывную подачу тепла, выделяемого по всей длине кабеля.

Т.е. Кабель излучает одинаковую тепловую мощность по всей длине нагревательного кабеля, не уменьшая или не увеличивая тепловую мощность в областях с более высокими или более низкими температурами.

Нагревательные кабели постоянной мощности идеально подходят для домовладельцев, которые хотят поддерживать свою тепловую мощность.

Плюсы

  • Односторонний вход мощности
  • Можно накладывать слой без точных измерений, так как вы можете отрезать шнур
  • Постоянная выходная мощность
  • Подходит для обогрева труб во взрывоопасных зонах

Минусы

  • Кабель не регулируется автоматически в зависимости от температуры наружного воздуха
  • Требуется больше электроэнергии
  • Всегда необходимо использовать контроллер или термостат

Глава 6: Установка саморегулирующегося нагревательного кабеля

Нагревательные кабели при правильной установке могут свести к минимуму вероятность замерзания воды и образования льда, вызывающего утечку.

Будь то герметизация утечек воды и воздуха в чердачное помещение, дополнительная изоляция в коммерческих зданиях или обеспечение надлежащей вентиляции для ваших некондиционированных помещений, некоторые вещи можно сделать в жилых, коммерческих или промышленных помещениях, чтобы минимизировать и предотвратить повреждения. .

6.1 Профессиональная установка Vs. DIY

Профессиональная установка

Стоимость установки тепловых лент варьируется от одного проекта к другому в зависимости от таких вариаций, как глубина и длина карниза, шаг и высота крыши, желоб конфигурация и общий дизайн системы.

Продукты, которые мы устанавливаем в Jiahong, относятся к профессиональному уровню и прослужат много лет. В целях безопасности мы рекомендуем использовать только профессиональную установку.

Сначала мы оцениваем вашу ситуацию и выясняем, как действовать. Профессиональная установка включает в себя тщательный осмотр участка, чтобы сначала определить, подходит ли нагревательный кабель. Это делается до начала прокладки нагревательного кабеля.

Затем профессионал осматривает систему трубопроводов и планирует прокладку нагревательного кабеля.Это делается для проверки завершения всех механических работ и инструментов. Это также делается для проверки того, что все покрытия и поверхности сухие.

Кабель может быть проложен по спирали вокруг трубы или по прямым линиям трубы. По возможности кабель прикладывают к нагретому объекту плашмя.

* Прямое отслеживание – Здесь кабель устанавливается в нижнем квадранте трубы, чтобы предотвратить физическое повреждение нагревательного кабеля в результате наступления на него или падающих предметов.

* Спиральное – в основном используется, когда количество типов кабелей ограничено. Этот метод увеличивает длину нагревательного кабеля на фут трубы.

Кабели должны плотно прилегать к трубе и закрепляться с интервалом 12 дюймов. Дополнительно нагревательные кабели можно крепить стекловолоконной лентой. Пластиковые стяжки также можно использовать, если максимальная температура пластика соответствует требованиям системы или превышает их.

Нагревательный кабель разрезается только после того, как он прикреплен к трубе. Прежде чем приступить к резке, профессионал сначала подтвердит допустимость соединений, выводов и радиаторов (опоры, клапаны и т. Д.).

Нагревательный кабель всегда следует прокладывать таким образом, чтобы можно было легко снимать клапаны, не разрезая кабель обогревателя – лучший способ добиться этого – сделать петлю на кабеле.

Использование квалифицированного электрика – самый безопасный способ установить эти кабели, поскольку они обладают знаниями, необходимыми для выполнения работы.Кроме того, профессиональные специалисты по нагревательным кабелям осведомлены о мерах безопасности, необходимых до начала работы, во время и после завершения работы.

DIY

Каким бы заманчивым ни был этот вариант, мы настоятельно не рекомендуем его, потому что любая крошечная ошибка может привести к огромным расходам на ущерб и проблемам безопасности.

Независимо от того, выбираете ли вы профессиональную установку или установку своими руками, перед началом работы следует учесть несколько моментов:

  • Саморегулирующиеся нагревательные кабели можно использовать только для прокладки труб из пластика или металла.
  • Всегда проверяйте, что трубка до трассируемой линии полностью высохла.
  • Лучше всего защитить греющий кабель от чрезмерного натяжения и деформации. Это означает, что кабель не следует затягивать слишком сильно, так как это может привести к серьезным повреждениям.
  • Не наступайте на эти кабели и не пересекайте их с транспортными средствами. Это очень важно, так как это может привести к необратимому повреждению нагревательных кабелей. Ваши кабели должны быть проложены снизу, особенно если они проложены в местах, где люди ходят или едут.
  • Никогда не обезопасьте себя, ограничивая нагревательный кабель металлическими или металлическими лентами. Используйте алюминиевую ленту, чтобы обеспечить эффективную теплопередачу.
  • Убедитесь, что поверхность, на которую уложены кабели, чистая и не содержит острых камней, металлов и других предметов.
  • При хранении кабеля убедитесь, что концы герметизированы, чтобы не допустить попадания влаги, которая в противном случае может повредить кабель.
6.2 Принадлежности (распределительная коробка)

Распределительные коробки используются для покрытия, обслуживания и защиты труб и резервуаров, пожарных спринклеров, крыш и желобов, проездов и полов.

Их можно использовать для защиты от замерзания и обледенения, защиты резервуаров, труб и пожарных спринклеров от замерзания, защиты от обледенения крыш и водосточных желобов, технического обслуживания резервуаров и трубопроводов, технического обслуживания горячей воды, а также технического обслуживания систем обогрева пола и проезжей части.

Рисунок 14 – Распределительная коробка. Источник фото: sst iwarm

Проще говоря, распределительные коробки используются для надежного соединения между нагревательными кабелями, шнуром питания и кабелями с холодным вводом.Распределительные коробки могут монтироваться на трубе или стене с использованием различных опорных кронштейнов.

Преимущества и основные характеристики распределительных коробок:

  • Их можно использовать во взрывоопасных зонах
  • Они просты в установке и обслуживании – в них используются пружинные клеммы, и они очень просторны внутри. совместимы с силовыми кабелями поперечного сечения
  • Коробки для принадлежностей отличаются высокой надежностью

Минимальный набор принадлежностей для установки включает:

* имейте в виду, что эти принадлежности зависят от типа установки: e.грамм. водостоки, проезды и т. д.

  • Комплекты для подключения питания и концевой заделки
  • Ленты для крепления кабелей
  • Термостатический контроль и мониторинг

Глава 7: Крупнейший производитель нагревательных кабелей в Азиатско-Тихоокеанском регионе

Jiahong China уже более 25 лет играет важную роль в производстве нагревательных кабелей. Мы являемся мировым лидером в производстве саморегулирующихся нагревательных кабелей и единственным производителем, который владеет технологиями PTC в Китае.

Наши кабели имеют более чем десятилетнюю гарантию и используют новейшие технологии, такие как высококачественные кабели с фторполимерной изоляцией.

Кроме того, все наши продукты были протестированы и одобрены как европейскими, так и американскими испытательными институтами.

Наши обширные линейки саморегулирующихся нагревательных кабелей подходят для различных областей применения и отраслей, включая жилые, коммерческие и промышленные цели.

Наши кабели для электрообогрева могут использоваться для ряда применений, включая саморегулирующиеся, с минеральной изоляцией, паропровод, ограничение мощности, параллельную постоянную мощность и связки инструментальных трубок.

Кроме того, нагревательные кабели Jiahong China могут использоваться в областях, где требуется нагрев при критических температурах процесса, поскольку они предназначены для предотвращения замерзания и поддержания вязкости жидкости и отличной текучести при низких температурах окружающей среды.

Вот полный список нашей серии самоограничивающихся нагревательных кабелей:

  • Внутрипроводящий нагревательный кабель
  • Нагревательный кабель для труб и кровли для жилых помещений
  • Нагревательный кабель для коммерческих и легких промышленных предприятий
  • Опасный промышленный нагревательный кабель 100 ℃
  • Опасно Промышленный нагревательный кабель 120 ℃
  • Опасный промышленный нагревательный кабель 190 ℃
  • Саморегулирующийся нагревательный кабель SLL

Глава 8: Что следует учитывать перед покупкой саморегулирующегося нагревательного кабеля

8 .1: Сертификаты

Перед выбором нагревательного кабеля необходимо убедиться, что он одобрен для использования в обычных (неклассифицированных) и опасных (классифицированных) местах. Для получения конкретной информации об одобрении всегда обращайтесь к прилагаемому листу технических характеристик продукта.

8.2: Опасные зоны

Саморегулирующиеся нагревательные кабели для опасных зон должны быть сертифицированы в соответствии с требованиями действующих стандартов для их типа защиты от потенциально взрывоопасных газов и / или горючей пыли.

Производитель отопления, с которым вы выбираете работу, должен соответствовать требованиям безопасности из:

  • Стандарт для испытаний, проектирования, установки и обслуживания электрообогрева для промышленного применения
  • Стандарт для испытаний , Проектирование, установка и обслуживание электрообогрева для коммерческого применения
  • Национальный электротехнический кодекс Международный электротехнический кодекс серии
  • И органы по требованиям к электротехнике и безопасности

8.3: Характеристики нагревательного кабеля

Номинальная выходная мощность зависит от выходной мощности и длины цепи. Для более простого объяснения номинальная выходная мощность для саморегулирующихся нагревательных кабелей определяется путем измерения электрического или теплового тока (выходная мощность) и длины, чтобы узнать напряжение, необходимое в цепи.

* Чем выше температура трубы, тем ниже необходимая мощность. Помните, что температура трубы зависит от температуры поверхности.

Мы разработали таблицу с использованием двух различных напряжений, необходимых для металлических труб, чтобы помочь вам лучше понять;

12128128 9128 Диапазон
208 В Диапазон выходной мощности Длина цепи
0,82 0,96
0,85 0,94
Длина цепи
1.13 1,08
1,12 1,09
1,08 1,11

Имейте в виду, что это пример номинальной выходной мощности. Длина цепи и напряжение будут изменяться при изменении упомянутых выше факторов.

Все нагревательные кабели имеют минимальную температуру установки -40 градусов C (-40 градусов F). Однако поддержание температуры процесса (защита от замерзания), периодические температуры воздействия и постоянные температуры зависят от типа нагревательного кабеля, который вы используете. купить (низкая температура, средняя, ​​высокая или сверхвысокая температура.)

Для предотвращения образования складок минимальный радиус изгиба всех нагревательных кабелей должен составлять 25 мм (1,0 дюйм).

Для трубопроводов размеры вашего кабеля должны соответствовать общему количеству нагревательного кабеля, необходимому для длины трубы. При прямом прокладке греющего кабеля размеры равны всей длине трубопровода. Добавьте не менее 1 метра, чтобы обеспечить вход в распределительную коробку и концевые уплотнения. Дополнительно добавьте длину нагревательного кабеля на 5–10% для фланцев, колен, колен и т. Д.

Для спиральных труб размеры установленного кабеля = коэффициент спиральности X длины трубы.

Длина контура зависит от нескольких условий, которые необходимо учитывать, в том числе:

  • Рабочее напряжение
  • Выбранный нагревательный кабель (плотность и тип ватт)
  • Длина трубопровода, включая дополнительный припуск
  • Ожидаемая температура запуска
  • Максимально допустимая длина цепи
  • Доступный размер автоматического выключателя

Заключение

Наши саморегулирующиеся нагревательные кабельные системы Jiahong China очень безопасны и экономичны.Они сертифицированы на безусловный T-рейтинг в соответствии с европейскими и американскими стандартами. Вы можете быть уверены, что температура поверхности нагревательного кабеля никогда не превысит температуру класса T.

Благодаря принципу саморегулирования, система Jiahong China экономит электроэнергию и, следовательно, снижает эксплуатационные расходы. Наконец, система требует минимального обслуживания и полностью устойчива ко всем процедурам обслуживания труб. Для получения дополнительной информации, не стесняйтесь, , свяжитесь с нами .

Все, что вы должны знать о саморегулирующихся нагревательных кабелях

Подробное описание саморегулирующихся кабелей Основная причина, по которой саморегулирующийся кабель более выгоден, чем стандартный нагревательный кабель, заключается в том, что он не может перегреться настолько, чтобы вызвать ущерб себе. Саморегулирующиеся кабельные системы обеспечивают защиту от замерзших водосточных желобов, прорыва водопроводных труб, заснеженных пешеходных дорожек и т. Д. Хотя очень многие люди используют эту систему отопления в своих домах, очень немногие действительно знают, как она работает, и в этой статье мы расскажем, как она работает. покажет вам волшебство, лежащее в основе работы этого кабеля, а также его основные преимущества.

Как работает саморегулирующийся нагревательный кабель?

Саморегулирующийся нагревательный кабель, также называемый саморегулирующимся тепловым кабелем, спроектирован таким образом, что по мере того, как он становится более горячим, он уменьшает количество поступающего электричества. Хотя термин саморегулирующийся может показаться, что кабель достигнет заданной температуры и будет поддерживать ее на этом уровне, важно отметить, что кабель работает только путем ограничения теплового потока до некоторой точки ниже температуры, которая потенциально может повредить кабель.На этом этапе кабель предотвращает прохождение электричества. Поэтому лучший способ описать эту систему – «самоограничение». Мы расскажем вам, как работает этот кабель, сосредоточив внимание на отдельных частях этой системы и на том, что они делают.

Части нагревательного кабеля Наружная пластиковая оболочка Эта внешняя оболочка экранирует или защищает кабель от механических повреждений и повреждений от влаги. Однако важно отметить, что пластиковая внешняя оболочка присутствует не на всех нагревательных кабелях. Внутренняя пластиковая изоляция Действует как основной слой изоляции (электрической) между внешней стороной и токоведущим нагревателем. Кабель также имеет шинные провода, которые подключают нагреватель к источнику питания. Проводящий сердечник Именно здесь происходит настоящая магия самонагрева. Токопроводящая жила изготовлена ​​из уникального пластика. Этот пластик является электроизоляционным при высоких температурах и проводящим при низких температурах. Это свойство пластика приводит к тому, что обычно называют положительным температурным коэффициентом или просто элементом PTC.Это означает, что с увеличением температуры увеличивается и сопротивление кабеля. Чтобы лучше понять это, рассмотрим следующее уравнение: R = kT , где T – температура, k – постоянное отношение, а R – сопротивление. Фактический процесс немного сложен, и это простое уравнение, чтобы показать вам общую идею. Когда электричество проходит через пластик, часть его поглощается резистивным пластиком, который превращает его в тепло. Это работает так же, как вольфрамовая катушка поглощает электричество, чтобы произвести свет в лампочке накаливания.

Магия, лежащая в основе работы проводящего сердечника Эффективность этого сердечника может быть подтверждена дизайном и хорошим выбором материала. Важно отметить, что отрицательный и положительный провода шины не соприкасаются друг с другом во время действия. Это означает, что все электричество проходит через само ядро. По мере протекания тока создаются микроскопические электрические пути, которые заставляют течь от одного провода шины к другому. Важно отметить, что все это происходит в матрице ядра.Маленькие цепи имеют некоторое сопротивление, которое в совокупности образует большой нагревательный элемент. Когда ядро ​​нагревается, оно расширяется и нагревает вашу рабочую нагрузку. Однако проводящая сердцевина расширяется неравномерно и, следовательно, создает зазоры в матрице. Создаваемые промежутки разъединяют или разрушают некоторые электрические пути. По мере того, как ядро ​​нагревается, оно расширяется больше и, следовательно, создает больше зазоров в матрице. Это означает, что количество полных цепей продолжает сокращаться. По мере того, как температура продолжает повышаться, в матрице образуется множество зазоров, так что ток становится невозможным.На этом этапе кабель перестает выделять тепло.

Преимущества саморегулирующегося нагревательного кабеля Регулировка температуры Основным преимуществом саморегулирующегося кабеля является его способность ограничивать количество тока, протекающего через него. Как мы уже объясняли, при повышении температуры микроскопические электрические пути нарушаются. Это увеличивает сопротивление кабеля и, следовательно, снижает количество тепла. произведено. Саморегулирующиеся кабели подходят для предотвращения замерзания и поддержания температуры, поскольку они выделяют меньше тепла в тепле и больше тепла в холоде. По своей природе термобезопасный Этот термин используется для обозначения типа кабеля, который ограничивает тепловыделение при приближении к температурным уровням, которые могут помешать его работе. Саморегулирующийся кабель не может выделять тепло настолько, чтобы повредить его, и поэтому описывается как термобезопасный по своей природе. Тем не менее, всегда рекомендуется включать термостат в вашу систему обогрева, особенно если вы не уверены, что ваш кабель по своей природе безопасная температура. Гибкость при установке Эти кабели можно обрезать для достижения желаемой длины либо во время проектирования, либо в полевых условиях. Это потому, что контур отопления бесконечно параллельный. Это минимизирует потери, а также увеличивает гибкость в процессе установки.

Нужно ли мне включать систему контроля температуры при использовании этого кабеля? Как мы уже упоминали, эта система работает, ограничивая количество тока, протекающего по кабелю. Хотя в некоторых случаях вы можете работать без термостата или какой-либо системы контроля температуры, это не всегда рекомендуется.Вот причина, по которой вам следует использовать термостат или любой другой регулятор температуры: Точность или точность Обратите внимание, что эти кабели широко используются в промышленных приложениях, которые требуют определенного оптимального уровня температуры. Хотя эти кабели по своей природе термобезопасны, было бы неразумно ожидать, что система будет регулировать температуру с такой точностью. Включение простого термостата в вашу систему может позволить вам достичь необходимой точности.Как видите, саморегулирующийся кабель дает столько преимуществ по сравнению со стандартным. Включение подходящего регулятора температуры в систему не менее важно, так как это избавляет вас от ненужных потерь энергии, а также от непредвиденных происшествий в результате использования неконтролируемого нагревательного кабеля. Саморегулирующиеся нагревательные кабели

– Кабель с минеральной изоляцией – MICC Group

Саморегулирующиеся нагревательные кабели

полезны для поддержания температуры при низких температурах, поскольку их выходная мощность автоматически изменяется в зависимости от температуры в рабочих условиях.Саморегулирующиеся нагревательные кабели подходят для таких применений, как защита от замерзания. Кроме того, он очень прост в установке и может быть отрезан по длине и заделан на месте. С подходящими кожухами он также может использоваться в агрессивных средах.

Поскольку кабели автоматически снижают свою мощность, когда температура трубы приближается к желаемой температуре, кабель очень энергоэффективен и, следовательно, экономичен. В то же время кабель может компенсировать влияние скачков напряжения, потерь, изменения температуры окружающей среды и т. Д.

Максимальная рабочая температура составляет 150 ° C, а максимальная рабочая температура – 225 ° C.

Как это работает

Саморегулирующийся нагревательный кабель

MICC состоит из полупроводящей матрицы, выдавленной между двумя параллельными проводами шины, и внешней оболочки. Полупроводящая матрица сделана из проводящего углерода и полиэтилена. Электропроводящий углерод образует проводящие пути между двумя проводами шины при включении.

Количество токопроводящих дорожек между проводами шины зависит от окружающей температуры.Саморегулирующийся нагревательный кабель MICC регулирует свою мощность, чтобы независимо реагировать на температуру по всей своей длине. Когда труба холодная, сердечник сжимается, увеличивая количество электрических путей через проводящий углерод и тем самым уменьшая электрическое сопротивление. Повышенный ток, протекающий через сердечник, приводит к нагреву. При повышении температуры сердечник расширяется и сокращает количество электрических путей.

По мере увеличения сопротивления сердечника тепловыделение уменьшается. Когда температура окружающей среды снижается, структура ядра снова сжимается, увеличивая количество электрических путей через проводящий углерод и уменьшая электрическое сопротивление, которое, в свою очередь, производит дополнительное тепло.Саморегулирующиеся нагревательные кабели MICC обеспечивают равномерную температуру, поскольку могут автоматически регулировать свою мощность.

кабель выделяет больше тепла. По сравнению с другими нагревательными кабелями саморегулирующийся нагревательный кабель MICC обеспечивает равномерную температуру, поскольку он может автоматически регулировать свою мощность.

Узнайте больше о каждом типе продукции в этом разделе;

Электрообогрев | Электрообогрев | Кабели | Тепловой след

НАГРЕВАТЕЛЬНЫЕ КАБЕЛИ И СИСТЕМЫ TRACE | ДИЗАЙН И ИССЛЕДОВАНИЯ


Конкурентоспособные цены | Международная доставка | Безопасные и опасные зоны | Связаться с нами Сегодня


Thorne & Derrick International – крупнейший поставщик в Великобритании и поставщик систем электрообогрева и кабелей электрообогрева для обогрева трубопроводов, резервуаров, бочек и сосудов в коммерческих, промышленных и опасных зонах как в безопасных, так и во взрывоопасных зонах. .

С 1985 года мы обеспечиваем квалифицированную техническую поддержку, конкурентоспособные цены и услуги международной доставки для ведущих производителей кабелей обогрева, включая Chromalox, EasyHeat, Eltherm, Nelson и Thermon.

Наша команда обученных инженеров по продажам готова проконсультировать и поддержать ваши запросы на электрообогрев – это включает в себя проектирование и поставку сложных многокилометровых систем для крупных проектов для индивидуальных комплектов кабелей для электрообогрева для подготовки к зиме заводов и заводских объектов.

Индивидуальные комплекты нагревательных кабелей

Каждый комплект электронагревателя может поставляться готовым к установке с пошаговыми инструкциями – просто присоедините кабель линейно к длине водопровода, заизолируйте и подключите к электросети. Контролируемые термостатом, чувствительным к воздуху, который активируется, когда температура окружающей среды опускается ниже 5 ° C, нагревательные кабели труб плавно отслеживают нагрев трубы, тем самым предотвращая замерзание воды – наша дружная и опытная команда инженеров по продажам или просто позвоните, если вы сомневаешься.

Что такое электронагреватель?

Кабели электрообогрева

обеспечивают защиту от замерзания и поддержание температуры (или нагрев) труб – обычно называемые электрическими обогревательными кабелями, кабелями обогрева поверхности или обогрева, они используются для защиты механических служб (трубы, сосуды, резервуары, бункеры , клапаны , барабаны ) от повреждений в холодную погоду отрицательными температурами и морозами.

Ключ Heat Tracing Cable Приложения – кабели для обогрева используются для поддержания или повышения температуры продукта, технологических жидкостей или газов, труб, резервуаров, импульсных линий, фундамента (бетон и т. Д.) Или для прикладных целей (качество , Безопасность и производственные соображения).

  • Антикавитационный
  • Антиконденсация
  • Поддержание температуры процесса
  • Защита трубопроводов от замерзания / замерзания
  • Стабильность фундамента

Электронагревательные кабели – коммерческие

Защита от замерзания Применения включают обогрев охлажденной воды, отопление, спринклерные системы и трубопроводы с подачей холодной воды.

➡ Дополнительная информация Коммерческое применение: Защита водопровода от замерзания , Поддержание температуры горячей воды , Обогрев кровли и водостока и Наклонное отопление .

Кабели электрообогрева

обеспечивают гарантированную защиту от замерзания трубопроводов

Кабели электрообогрева – промышленные

  • Предотвращение замерзания трубопроводов в безопасных зонах с холодным климатом
  • Защита водопроводных, химических и технологических трубопроводов от повреждений морозом – подготовка к зиме
  • Обеспечение электрообогрева трубопроводов промышленных процессов для поддержания расхода, температуры и вязкости
  • Технологические трубопроводы, резервуары для хранения, нагревание и обслуживание температуры резервуара и барабана
  • Нагревательный кабель высокой мощности для контроля вязкости и расхода
  • Предотвращение замерзания жидкостей и содержимого в трубах большого диаметра и резервуарах для хранения сыпучих материалов
Точное, средне- и высокотемпературное отопление труб
  • Прецизионный контроль температуры и обогрев трубопроводов для предотвращения налипания, жидкого топлива, красок и удобрений
  • Трубные нагревательные кабели для средних температур для полимеров, кислот, тяжелого топлива и химикатов
  • Высокотемпературный обогрев трубопроводов, включая тяжелые масла, асфальт, серу и битум

Промышленные электронагревательные кабели выдерживают процессы очистки паром и высокие рабочие температуры в нефтяной, газовой и нефтехимической промышленности.Типичные области применения электрообогрева в промышленности включают каустическую соду, шоколад, сиропы, воски, охлаждающие и безопасные души .

T&D распространяет самый широкий ассортимент электрического обогрева для опасных зон , обеспечивающего проточный обогрев, обогрев рабочего места и технологический обогрев во всех отраслях промышленности.

Кабели и системы обогрева для морской нефтегазовой отрасли

Прочтите блог: Подготовка к зиме – меры по снижению отрицательного воздействия электрического нагрева для противодействия отрицательным температурам

Электрообогрев – опасные зоны

  • Поддержание технологической температуры в зоне 1 и опасных зонах
  • Электрообогрев, сертифицированный для взрывоопасных сред – ATEX и IECEx
  • Нагрев линий приборов и пробоотборников до оптимальных температур для технологического потока
Электрообогрев THERMON для взрывоопасных зон
  • Нагревательный кабель BSX – защита трубы от замерзания или поддержание температуры до 65 ° C (150 ° F) ATEX
  • Нагревательный кабель RSX – защита трубы от замерзания или поддержание температуры до 65 ° C (150 ° F) ATEX
  • HTSX Нагревательный кабель – защита трубы от замерзания или поддержание температуры до 121 ° C (250 ° F) ATEX
  • Нагревательный кабель VSX – защита трубы от замерзания или поддержание температуры до 149 ° C (300 ° F) ATEX
  • Нагревательный кабель KSX – защита трубы от замерзания или поддержание температуры до 121 ° C (250 ° F) ATEX

➡ Для получения дополнительной информации посетите Нагревательные кабели для опасных зон .

Обогрев: кабели и системы. Доставка по всему миру.

Thermon Heat Trace Крупнейший склад в Великобритании

САМОРЕГУЛИРУЕМЫЕ НАГРЕВАТЕЛЬНЫЕ КАБЕЛИ

Когда тепловые потери изолированной трубы, резервуара или оборудования увеличиваются (при понижении температуры окружающей среды), тепловая мощность кабеля увеличивается. И наоборот, когда потери тепла уменьшаются (при повышении температуры окружающей среды или протекании продукта), кабель реагирует уменьшением своей тепловой мощности.

Кабели для саморегулирующихся нагревателей

➡ Складские нагревательные кабели T&D с различными технологиями, включая саморегулирующиеся, с постоянной мощностью, с минеральной изоляцией и с параллельным сопротивлением, с международной классификацией зон для опасных зон .

саморегулирующиеся кабели | Кабели электрообогрева

Саморегулирующиеся греющие кабели – Eltherm

Eltherm саморегулирующийся кабель обогрева может использоваться для защиты от замерзания и поддержания постоянной температуры в безопасных и опасных зонах на сосудах, трубах, резервуарах, резервуарах, бункерах и клапанах – нагревательные кабели можно погружать в воду при необходимости, свяжитесь с T&D для получения технической поддержки и совета по выбору подходящего нагревательного кабеля для вашего приложения.

Саморегулирующийся кабель S

Саморегулирующиеся кабели имеют регулируемую тепловую мощность и состоят из двух параллельных шинопроводов, встроенных в сетевой пластиковый нагревательный элемент с окружающими частицами углерода. Если температура увеличивается во время работы, пластик расширяется, и расстояние между частицами углерода увеличивается, сопротивление увеличивается, а мощность падает. Когда температура окружающей среды падает, этот процесс меняется на противоположный, и тепловая мощность увеличивается – это принцип саморегулирования.

Саморегулирующиеся кабели интеллектуально регулируют тепловую мощность в зависимости от температуры окружающей среды или воздуха – всякий раз, когда тепловые потери изолированной трубы, резервуара или нагреваемого процесса увеличиваются (при понижении температуры окружающей среды), тепловая мощность кабеля увеличивается. И наоборот, когда потери тепла уменьшаются (при повышении температуры окружающей среды или протекании продукта), нагревательный кабель реагирует уменьшением своей тепловой мощности.

Типичные области применения саморегулирующихся кабелей Eltherm включают технологический нагрев в химической и нефтехимической промышленности, обеспечивая теплом поверхности труб, барабанов, клапанов, резервуаров и сосудов как в безопасных, так и в опасных зонах.

Саморегулирующиеся нагревательные кабели

Коммерческое применение: защита трубопроводов от замерзания, поддержание температуры технологических трубопроводов, обогрев резервуаров и барабанов, таяние снега на крышах / водосточных желобах и очистка от снега и льда для обогрева рампы .

Варианты применения саморегулирующегося кабеля с обогревателем Eltherm

Варианты применения саморегулирующегося кабеля обогрева Eltherm варьируются от защиты от замерзания до поддержания температуры на трубах и резервуарах. Кроме того, доступен ряд низкотемпературных вариантов.Обычные установки и системы отопления включают поддержание температуры в нефтегазовых трубах на нефтяных вышках, защиту от замерзания и предотвращение замерзания труб водопровода.

Саморегулирующийся нагревательный кабель Eltherm

высокотемпературная оконечная муфта ELSR-H-BOT (электрический обогреватель)

Саморегулирующийся греющий кабель

Eltherm Технические характеристики изделия

Саморегулирующийся кабель обогрева Eltherm

приложений и отраслей

Саморегулирующийся обогреватель для опасных зон

Обогрев опасных зон обеспечивает взрывозащищенный, искробезопасный обогрев на опасных рабочих местах Зоны 1 и Зоны 2.Кабели Eltherm одобрены и сертифицированы в соответствии с международными классификациями опасных зон, включая ATEX, IECEx, FM и CSA.

При использовании саморегулирующегося электронагревателя во взрывоопасных зонах, условиях и в таких отраслях, как нефтегазовая или нефтехимическая, оболочка кабеля защищается специальной химической стойкой внешней оболочкой (фторполимер), опция Eltherm «BOT».

Обогрев опасных зон

Ассортимент продукции Eltherm, пригодной для использования во взрывоопасных зонах, включает:

  • Нагревательные кабели для опасных зон (ELSR-N, ELSR-LS, ELSR-H)
  • Нагревательные кабели постоянной мощности
  • Измерение и управление – Контроллер температуры Ex-box
  • Датчики температуры – ELTF-PTEx
  • Распределительные коробки – Ex-it-R (или ELAK-Ex-…)
  • Комплекты концевой заделки – EL-EC… ex
  • Изоляционные втулки – ELISD
  • Крепеж механический
  • Фитинги для монтажа на трубе
  • Предупреждающие знаки

Система обогрева Eltherm для опасных зон

Саморегулирующийся греющий кабель Eltherm ELSR-N до 80 ° C – Техническая информация

Наружная оболочка Автобусный провод Макс.температура экспозиции (при выключенном питании) Макс.температура экспозиции (при включении) Номинальное напряжение Радиус изгиба, не менее Температура установки, не менее Система классификации опасных зон Кабель для классификации опасных зон Сертификаты опасных зон
ТПЭ-О Никелированная медь 80 ° С 65 ° С 230 В 25 мм – 45 ° С IBExU II 2G Ex e IIC T6 Gb II 2D Ex tb IIIC TX Db EPS II 2G Ex e IIC Gb II 2D Ex tb IIIC D 12ATEX1431U IECEx EPS 12.0006U
Ассортимент продукции Eltherm для электрообогрева
    • Система обогрева трубопроводов для защиты от замерзания
    • Поддержание температуры горячего водоснабжения
    • Рампа Обогрева
    • Отопление кровли и водостока
    • Система электрообогрева для пожарных лестниц
    • Электрические нагревательные кабели для опасных зон

➡ Полную спецификацию, технические данные и дополнительную информацию о саморегулирующихся нагревательных кабелях Eltherm см.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
