Антенна для Т2 из пивных банок своими руками

Антенна 8-ка для цифрового тв своими руками: технология изготовления

Для первой части – 13 см + 1 см под петлю, на следующие 6 сторон – по 14 см, для последней стороны – 13 см + 1 см.

Когда-то хорошая телевизионная антенна была дефицитом, покупные качеством и долговечностью, мягко говоря, не отличались. Сделать антенну для «ящика» или «гроба» (старого лампового телевизора) своими руками считалось показателем мастерства. Интерес к самодельным антеннам не угасает и в наши дни. Ничего странного тут нет: условия приема ТВ кардинально изменились, а производители, полагая, что в теории антенн ничего существенно нового нет и не будет, чаще всего приспосабливают к давно известным конструкциям электронику, не задумываясь над тем, что

главное для любой антенны – ее взаимодействие с сигналом в эфире.

Что изменилось в эфире?

Во-первых, почти весь объем ТВ-вещания в настоящее время осуществляется в диапазоне ДМВ . Прежде всего из экономических соображений, в нем намного упрощается и удешевляется антенно-фидерное хозяйство передающих станций, и, что еще более важно – потребность в его регулярном обслуживании высококвалифицированными специалистами, занятыми тяжелым, вредным и опасным трудом.

Второе – ТВ-передатчики теперь покрывают своим сигналом практически все более-менее населенные места , а развитая сеть связи обеспечивает подачу программ в самые глухие углы. Там вещание в обитаемой зоне обеспечивают маломощные необслуживаемые передатчики.

Третье, изменились условия распространения радиоволн в городах . На ДМВ промышленные помехи просачиваются слабо, но железобетонные многоэтажки для них – хорошие зеркала, многократно переотражающие сигнал вплоть до его полного затухания в зоне, казалось бы, уверенного приема.

Четвертое – ТВ-программ в эфире сейчас очень много, десятки и сотни . Насколько это множество разнообразно и содержательно – другой вопрос, но рассчитывать на прием 1-2-3 каналов ныне бессмысленно.

Наконец, получило развитие цифровое вещание . Сигнал DVB T2 – штука особенная. Там, где он еще хоть чуть-чуть, на 1,5-2 дБ, превышает шумы, прием отличный, как ни в чем ни бывало. А чуть дальше или в стороне – нет, как отрезало. К помехам «цифра» почти не чувствительна, но при рассогласовании с кабелем или фазовых искажениях в любом месте тракта, от камеры до тюнера, картинка может рассыпаться в квадратики и при сильном чистом сигнале.

Требования к антеннам

В соответствии с новыми условиями приема, изменились и основные требования к ТВ-антеннам:

• Такие ее параметры, как коэффициент направленного действия (КНД) и коэффициент защитного действия (КЗД) ныне определяющего значения не имеют: современный эфир очень грязный, и по малюсенькому боковому лепестку диаграммы направленности (ДН), хоть какая-то помеха, да пролезет, и бороться с ней нужно уже средствами электроники.
• Взамен особое значение приобретает собственный коэффициент усиления антенны (КУ). Антенна, хорошо «облавливающая» эфир, а не смотрящая на него сквозь маленькую дырочку, даст запас мощности принятого сигнала, позволяющий электронике очистить его от шумов и помех.
• Современная телевизионная антенна, за редчайшими исключениями, должна быть диапазонной, т.е. ее электрические параметры должны сохраняться естественным образом, на уровне теории, а не втискиваться в приемлемые рамки путем инженерных ухищрений.
• ТВ-антенна должна согласовываться в кабелем во всем своем рабочем диапазоне частот без дополнительных устройств согласования и симметрирования (УСС).
• Амплитудно-частотная характеристика антенны (АЧХ) должна быть возможно более гладкой. Резким выбросам и провалам непременно сопутствуют фазовые искажения.

Последние 3 пункта обусловлены требованиями приема цифровых сигналов. Настроенные, т.е. работающие теоретически на одной частоте, антенны можно «растянуть» по частоте, напр. антенны типа «волновой канал» на ДМВ с приемлемым отношением сигнал/шум захватывают 21-40 каналы. Но их согласование с фидером требует применения УСС, которые либо сильно поглощают сигнал (ферритовые), либо портят фазовую характеристику на краях диапазона (настроенные). И «цифру» такая антенна, отлично работающая на «аналоге», будет принимать плохо.

В связи с этим, из всего великого антенного многообразия, в данной статье будут рассмотрены антенны для телевизора, доступные для самостоятельного изготовления, следующих типов:

1. Частотнонезависимая (всеволновая) – не отличается высокими параметрами, но очень проста и дешева, ее можно сделать буквально за час. За городом, где эфир почище, она вполне сможет принимать цифру или достаточно мощный аналог не небольшом удалении от телецентра.
2. Диапазонная логопериодическая. Ее, образно выражаясь, можно уподобить рыболовецкому тралу, уже при облавливании сортирующему добычу. Она тоже довольно проста, идеально согласуется с фидером во всем своем диапазоне, абсолютно не меняет в нем параметры. Техпараметры – средние, поэтому более подойдет для дачи, а в городе в качестве комнатной.
3. Несколько модификаций зигзагообразной антенны , или Z-антенны. В диапазоне МВ это весьма солидная конструкция, требующая немалого умения и времени. Но на ДМВ она вследствие принципа геометрического подобия (см. далее), настолько упрощается и съеживается, что вполне может быть использована как высокоэффективная комнатная антенна при почти любых условиях приема.

Примечание: Z-антенна, если использовать предыдущую аналогию – частый бредень, сгребающий все, что есть в воде. По мере замусоривания эфира она было вышла из употребления, но с развитием цифрового ТВ вновь оказалась на коне – во всем своем диапазоне она так же отлично согласована и держит параметры, как «логопедка».

Точное согласование и симметрирование почти всех описанных далее антенн достигается благодаря прокладке кабеля через т.наз. точку нулевого потенциала. К ней предъявляются особые требования, о которых подробнее будет сказано далее.

О вибраторных антеннах

В полосе частот одного аналогового канала можно передать до нескольких десятков цифровых. И, как уже сказано, цифра работает при ничтожном отношении сигнал/шум. Поэтому в очень удаленных от телецентра, куда сигнал одного-двух каналов еле добивает, местах, для приема цифрового ТВ может найти применение и старый добрый волновой канал (АВК, антенна волновой канал), из класса вибраторных антенн, так что в конце уделим несколько строк и ей.

О спутниковом приеме

Делать самому спутниковую антенну нет никакого смысла. Головку и тюнер все равно нужно покупать, а за внешней простотой зеркала кроется параболическая поверхность косого падения, которую с нужной точностью может выполнить далеко не всякое промышленное предприятие. Единственное, что под силу самодельщикам – настроить спутниковую антенну, об этом .

О параметрах антенн

Точное определение упомянутых выше параметров антенн требует знания высшей математики и электродинамики, но понимать их значение, приступая к изготовлению антенны, нужно.

• КУ – отношение принятой антенной на основной (главный) лепесток ее ДН мощности сигнала, к его же мощности, принятой в том же месте и на той же частоте ненаправленной, с круговой, ДН, антенной.
• КНД – отношение телесного угла всей сферы к телесному углу раскрыва главного лепестка ДН, в предположении, что его сечение – круг. Если главный лепесток имеет разные размеры в разных плоскостях, сравнивать нужно площадь сферы и площадь сечения ею главного лепестка.
• КЗД – отношение принятой на главный лепесток мощности сигнала к сумме мощностей помех на той же частоте, принятой всеми побочными (задним и боковыми) лепестками.

Примечания:

1. Если антенна диапазонная, мощности считаются на частоте полезного сигнала.
2. Поскольку совершенно ненаправленных антенн не бывает, за такую принимают полуволновой линейный диполь, ориентированный по направлению электрического вектора поля (по его поляризации). Его КУ считается равным 1. ТВ программы передаются с горизонтальной поляризацией.

Следует помнить, что КУ и КНД не обязательно взаимосвязаны. Есть антенны (напр. «шпионская» – однопроводная антенна бегущей волны, АБВ) с высокой направленностью, но единичным или меньшим усилением. Такие смотрят вдаль как бы сквозь диоптрический прицел. С другой стороны, существуют антенны, напр. Z-антенна, у которых невысокая направленность сочетается со значительным усилением.

О тонкостях изготовления

Все элементы антенн, по которым протекают токи полезного сигнала (конкретно – в описаниях отдельных антенн), должны соединяться между собой пайкой или сваркой. В любом сборном узле на открытом воздухе электрический контакт скоро нарушится, и параметры антенны резко ухудшатся, вплоть до полной ее негодности.

Особенно это касается точек нулевого потенциала. В них, как говорят специалисты, наблюдается узел напряжения и пучность тока, т.е. его наибольшее значение. Ток при нулевом напряжении? Ничего удивительного. Электродинамика ушла от закона Ома на постоянном токе так же далеко, как Т-50 от воздушного змея.

Места с точками нулевого потенциала для цифровых антенн лучше всего выполнять гнутыми из цельного металла. Небольшой «ползучий» ток на сварке при приеме аналога на картинке, скорее всего, не скажется. Но, если принимается цифра на границе шумов, то тюнер из-за «ползучки» может не увидеть сигнала. Который при чистом токе в пучности дал бы стабильный прием.

О пайке кабеля

Оплетка (да и центральная жила нередко) современных коаксиальных кабелей делаются не из меди, а из стойких к коррозии и недорогих сплавов. Паяются они плохо и, если долго греть, можно пережечь кабель. Поэтому паять кабели нужно 40-Вт паяльником, легкоплавким припоем и с флюс-пастой вместо канифоли или спиртоканифоли. Пасты жалеть не нужно, припой сразу же растекается по жилкам оплетки только под слоем кипящего флюса.

Виды антенн

Всеволновая

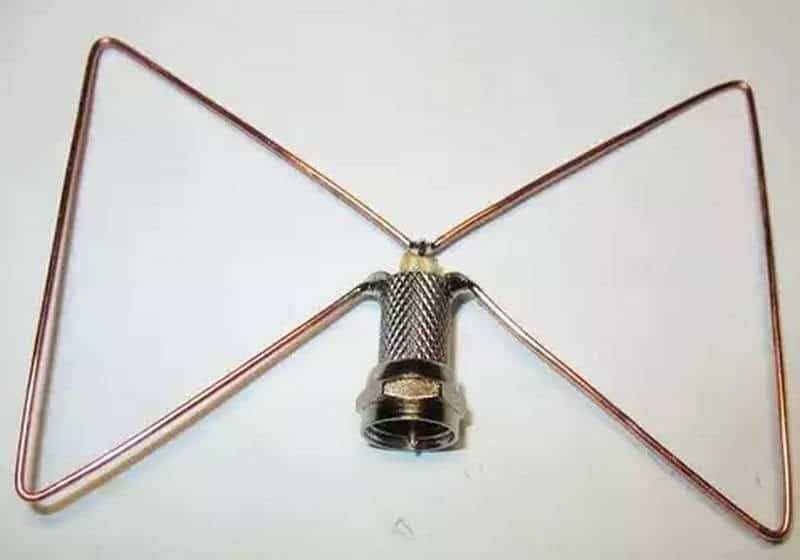

Всеволновая (точнее, частотнонезависимая, ЧНА) антенна показана на рис. Она – две треугольных металлических пластинки, две деревянных рейки, да много медных эмалированных проволок. Диаметр проволоки значения не имеет, а расстояние между концами проволок на рейках – 20-30 мм. Зазор между пластинами, к которым припаяны другие концы проволок – 10 мм.

Примечание: вместо двух металлических пластин лучше взять квадрат из одностороннего фольгированного стеклотекстолита в вырезанными по меди треугольниками.

Ширина антенны равна ее высоте, угол раскрыва полотен – 90 градусов. Схема прокладки кабеля показана там же на рис. Точка, отмеченная желтым – точка квази-нулевого потенциала. Припаивать в ней оплетку кабеля к полотну не нужно, достаточно туго подвязать, для согласования хватит емкости между оплеткой и полотном.

ЧНА, растянутая в окне шириной 1,5 м, принимает все метровые и ДЦМ каналы почти со всех направлений, кроме провала около 15 градусов в плоскости полотна. В этом ее преимущество в местах, где возможен прием сигналов от разных телецентров, не нужно вращать. Недостатки – единичный КУ и нулевой КЗД, поэтому в зоне действия помех и вне зоны уверенного приема ЧНА не годится.

Примечание : есть и другие типы ЧНА, напр. в виде двухвитковой логарифимической спирали. Она компактнее ЧНА из треугольных полотен в том же диапазоне частот, поэтому иногда используется в технике. Но в быту это преимуществ не дает, сделать спиральную ЧНА сложнее, с коаксиальным кабелем согласовать труднее, поэтому не рассматриваем.

На основе ЧНА был создан очень популярный когда-то веерный вибратор (рога, рогулька, рогатка), см. рис. Его КНД и КЗД что-то около 1,4 при довольно гладкой АЧХ и линейной ФЧХ, так что для цифры он подошел бы и сейчас. Но – работает только на МВ (1-12 каналы), а цифровое вещание идет на ДМВ. Впрочем, на селе, при подъеме на 10-12 м, может сгодиться для приема аналога. Мачта 2 может быть из любого материала, но крепежные планки 1 – из хорошего ненамокающего диэлектрика: стеклотекстолита или фторопласта толщиной не менее 10 мм.

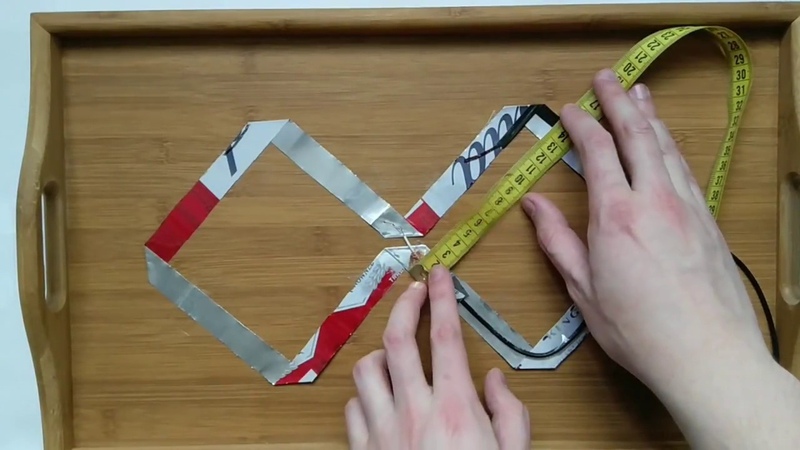

Пивная всеволновка

Всеволновая антенна из пивных банок явно не плод похмельных галлюцинаций спившегося радиолюбителя. Это действительно очень хорошая антенна на все случаи приема, нужно только сделать ее правильно. Причем исключительно простая.

В основе ее конструкции следующее явление: если увеличивать диаметр плеч обычного линейного вибратора, то рабочая полоса его частот расширяется, а прочие параметры остаются неизменными. В дальней радиосвязи с 20-х годов используется т.наз. диполь Надененко, основанный на этом принципе. А пивные банки по размерам как раз подходят в качестве плеч вибратора на ДМВ. В сущности, ЧНА и есть диполь, плечи которого неограниченно расширяются до бесконечности.

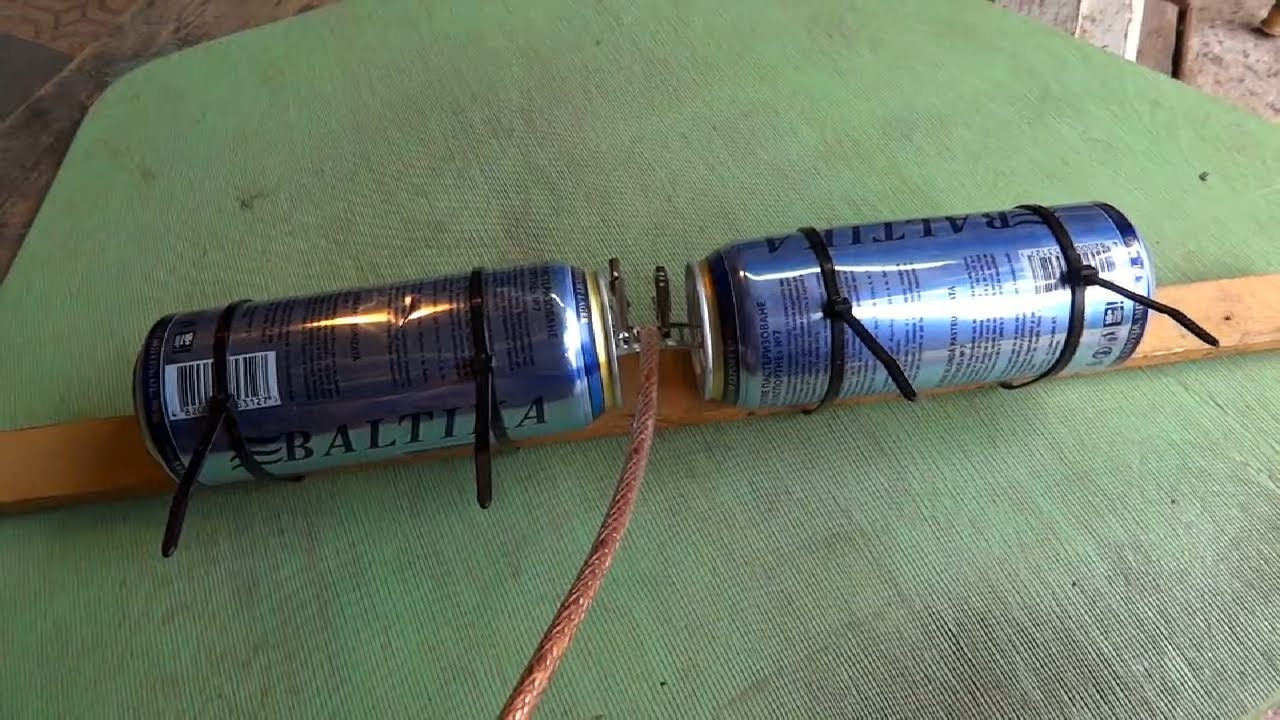

Простейший пивной вибратор из двух банок годится для комнатного приема аналога в городе даже без согласования с кабелем, если его длина не более 2 м, слева на рис. А если собрать из пивных диполей вертикальную синфазную решетку с шагом в полволны (справа на рис. ), согласовать ее и отсимметрировать с помощью усилителя от польской антенны (о нем речь еще пойдет), то благодаря сжатию главного лепестка ДН по вертикали такая антенна даст и хороший КУ.

Усиление «пивнухи» можно еще увеличить, добавив заодно КЗД, если сзади нее поместить экран из сетки на расстоянии, равном половине шага решетки. Монтируется пивная решетка на мачте из диэлектрика; механические связи экрана с мачтой – тоже диэлектрические. Остальное ясно из след. рис.

Примечание: оптимальное количество этажей решетки – 3-4. При 2-х выигрыш в усилении будет небольшим, а большее трудно согласовать с кабелем.

Видео: изготовление простейшей антенны из пивных банок

«Логопедка»

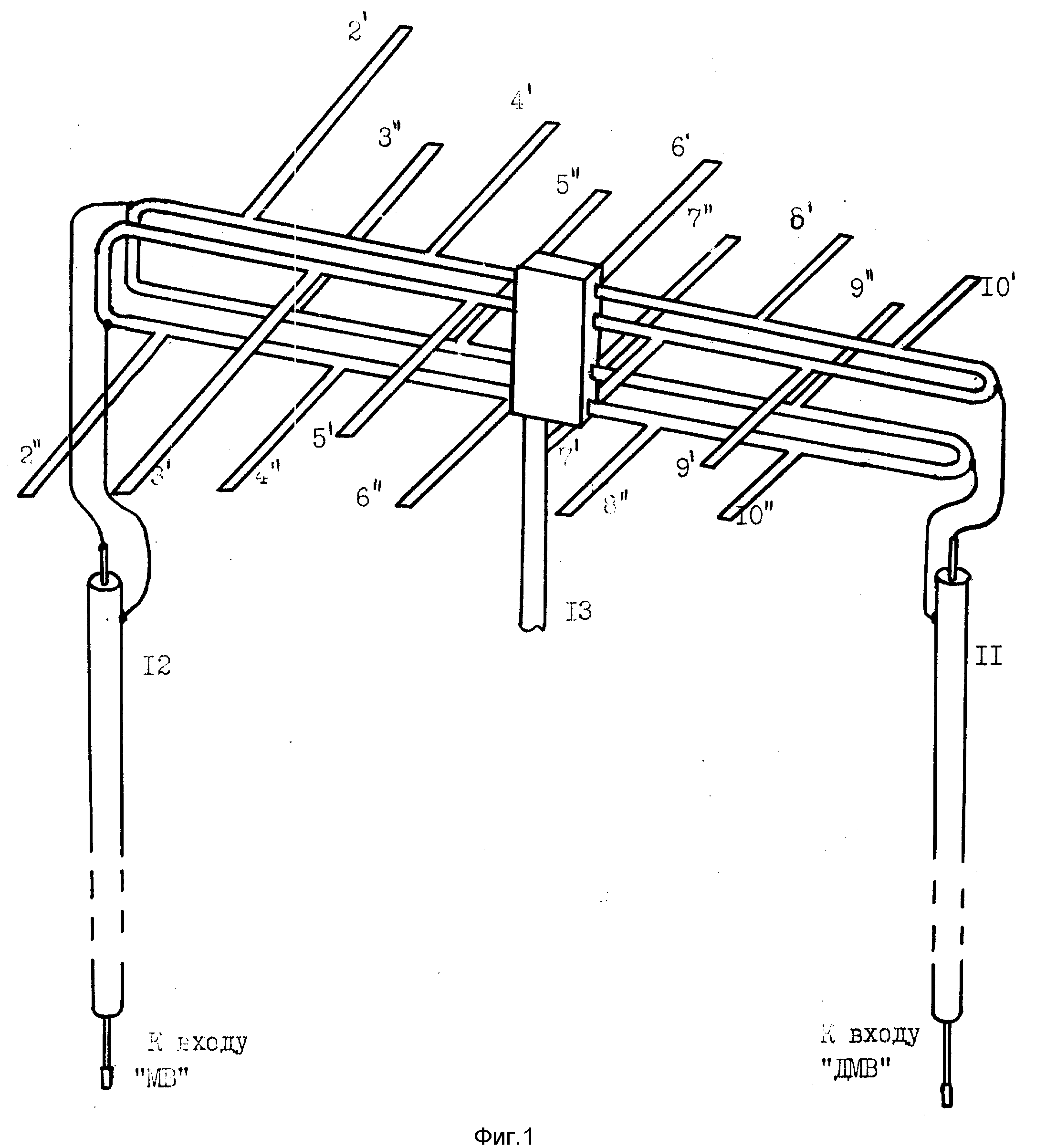

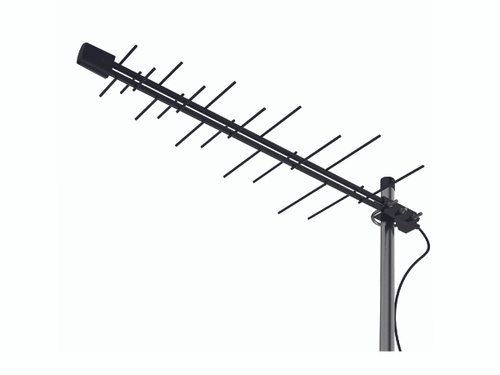

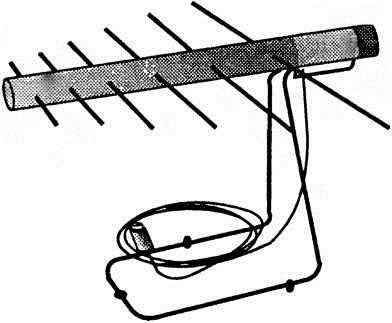

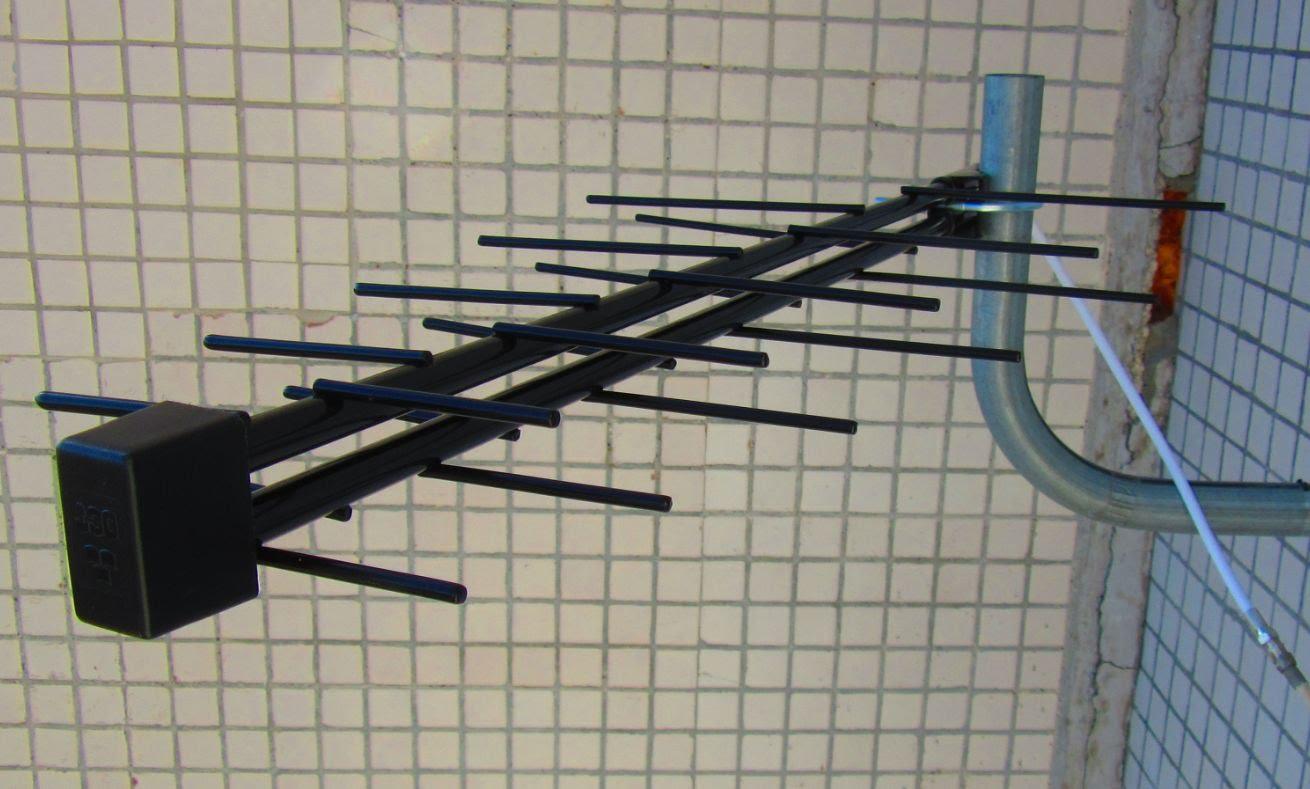

Логопериодическая антенна (ЛПА) представляет собой собирающую линию, к которой попеременно подключаются половинки линейных диполей (т.е. куски проводника длиной в четверть рабочей волны), длина и расстояние между которыми меняются в геометрической прогрессии с показателем меньше 1, в центре на рис. Линия может быть как настроенной (с КЗ на противоположном от места подключения кабеля конце), так и свободной. ЛПА на свободной (ненастроенной) линии для приема цифры предпочтительнее: она выходит длиннее, но ее АЧХ и ФЧХ гладкие, а согласование с кабелем не зависит от частоты, поэтому на ней мы и остановимся.

ЛПА может быть изготовлена на любой, до 1-2 ГГц, наперед заданный диапазон частот. При изменении рабочей частоты ее активная область из 1-5 диполей смещается вперед-назад по полотну. Поэтому, чем ближе показатель прогрессии к 1, и соответственно меньше угол раскрыва антенны, тем большее усиление она даст, но при этом возрастает ее длина. На ДМВ от наружной ЛПА можно добиться 26 дБ, а от комнатной – 12 дБ.

ЛПА, можно сказать, по совокупности качеств идеальная цифровая антенна , поэтому остановимся на ее расчете несколько подробнее. Основное, что нужно знать, что увеличение показателя прогрессии (тау на рис.) дает прирост усиления, а уменьшение угла раскрыва ЛПА (альфа) увеличивает направленность. Экран для ЛПА не нужен, он на ее параметры почти не влияет.

Расчет цифровой ЛПА имеет особенности:

1. Начинают его, ради запаса по частоте, со второго по длине вибратора.
2. Затем, взяв обратную величину от показателя прогрессии, рассчитывают самый длинный диполь.
3. После самого короткого, исходя из заданного диапазона частот, диполя, добавляют еще один.

Поясним на примере. Допустим, наши цифровые программы лежат в диапазоне 21-31 ТВК, т.е. в 470-558 МГц по частоте; длины волн соответственно – 638-537 мм. Также допустим, что нам нужно принимать слабый зашумленный сигнал вдали от станции, поэтому берем максимальный (0,9) показатель прогрессии и минимальный (30 градусов) угол раскрыва. Для расчета понадобится половина угла раскрыва, т.е. 15 градусов в нашем случае. Раскрыв можно еще уменьшить, но длина антенны непомерно, по котангенсу, возрастет.

Считаем В2 на рис: 638/2 = 319 мм, а плечи диполя будут по 160 мм, до 1 мм можно округлять. Расчет нужно будет вести, пока не получится Bn = 537/2 = 269 мм, и затем просчитать еще один диполь.

Теперь считаем А2 как В2/tg15 = 319/0,26795 = 1190 мм. Затем, через показатель прогрессии, А1 и В1: А1 = А2/0,9 = 1322 мм; В1 = 319/0,9 = 354,5 = 355 мм. Далее последовательно, начиная с В2 и А2, умножаем на показатель, пока не дойдем до 269 мм:

• В3 = В2*0,9 = 287 мм; А3 = А2*0,9 = 1071 мм.
• В4 = 258 мм; А4 = 964 мм.

Стоп, у нас уже меньше 269 мм. Проверяем, уложимся ли по усилению, хотя и так ясно, что нет: чтобы получить 12 дБ и более, расстояния между диполями не должны превышать 0,1-0,12 длины волны. В данном случае имеем для В1 А1-А2 = 1322 – 1190 = 132 мм, а это 132/638 = 0,21 длины волны В1. Нужно «подтянуть» показатель к 1, до 0,93-0,97, вот и пробуем разные, пока первая разница А1-А2 не сократится вдвое и более. Для максимума в 26 дБ нужно расстояние между диполями в 0,03-0,05 длины волны, но не менее 2-х диаметров диполя, 3-10 мм на ДМВ.

Примечание: остаток линии за самым коротким диполем, обрезаем, он нужен только для расчета. Поэтому реальная длина готовой антенны получится всего около 400 мм. Если наша ЛПА наружная, это очень хорошо: можно уменьшить раскрыв, получив большую направленность и защиту от помех.

Видео: антенна для цифрового ТВ DVB T2

О линии и мачте

Диаметр трубок линии ЛПА на ДМВ – 8-15 мм; расстояние между их осями – 3-4 диаметра. Учтем еще, что тонкие кабели-«шнурки» дают на ДМВ такое затухание на метр, что все антенно-усилительные ухищрения сойдут на нет. Коаксиал для наружной антенны нужно брать хороший, диаметром по оболочке от 6-8 мм. Т.е., трубки для линии должны быть тонкостенными цельнотянутыми. Подвязывать кабель к линии снаружи нельзя, качество ЛПА резко упадет.

Крепить наружную ЛПА к мачте нужно, разумеется, за центр тяжести, иначе малая парусность ЛПА превратится в огромную и трясущуюся. Но соединять металлическую мачту прямо с линией тоже нельзя: нужно предусмотреть диэлектрическую вставку не менее 1,5 м длиной. Качество диэлектрика большой роли тут не играет, пойдет проолифленное и покрашенное дерево.

Об антенне «Дельта»

Если ДМВ ЛПА согласуется с кабелем усилителем (см. далее, о польских антеннах), то к линии можно пристроить плечи метрового диполя, линейные или веерные, как у «рогатки». Тогда получим универсальную МВ-ДМВ антенну отличного качества. Такое решение использовано в популярной антенне «Дельта», см. рис.

Антенна “Дельта”

Зигзаг в эфире

Z-антенна с рефлектором дает усиление и КЗД такие же, как ЛПА, но главный лепесток ее ДН более чем вдвое шире по горизонтали. Это может быть важно на селе, когда есть прием ТВ с разных направлений. А дециметровая Z-антенна имеет небольшие в плане размеры, что существенно для комнатного приема. Но ее рабочий диапазон теоретически не безграничен, перекрытие по частоте при сохранении приемлемых для цифры параметров – до 2,7.

Конструкция Z-антенны МВ показана на рис; красным выделен путь прокладки кабеля. Там же слева внизу – более компактный кольцевой вариант, в просторечии – «паук». По нему хорошо видно, что Z-антенна родилась как комбинация ЧНА с диапазонным вибратором; есть в ней кое-что и от ромбической антенны, которая в тему не вписывается. Да, кольцо «паука» не обязательно должно быть деревянным, это может быть обруч из металла. «Паук» принимает 1-12 МВ каналы; ДН без рефлектора – почти круговая.

Классический же зигзаг работает или на 1-5, или на 6-12 каналах, но для его изготовления нужны только деревянные рейки, медный эмалированный провод c d = 0,6-1,2 мм да несколько обрезков фольгированного стеклотекстолита, поэтому даем размеры, через дробь для 1-5/6-12 каналов: А = 3400/950 мм, Б, С = 1700/450 мм, b = 100/28 мм, В = 300/100 мм. В точке Е – нулевой потенциал, здесь нужно оплетку спаять с металлизированной опорной пластиной. Размеры рефлектора, тоже 1-5/6-12: А = 620/175 мм, Б = 300/130 мм, Г = 3200/900 мм.

Диапазонная Z-антенна с рефлектором дает усиление в 12 дБ, настроенная на один канал – 26 дБ. Чтобы на основе диапазонного зигзага построить одноканальный, нужно взять сторону квадрата полотна по середине ее ширины в четверть длины волны и пересчитать пропорционально все прочие размеры.

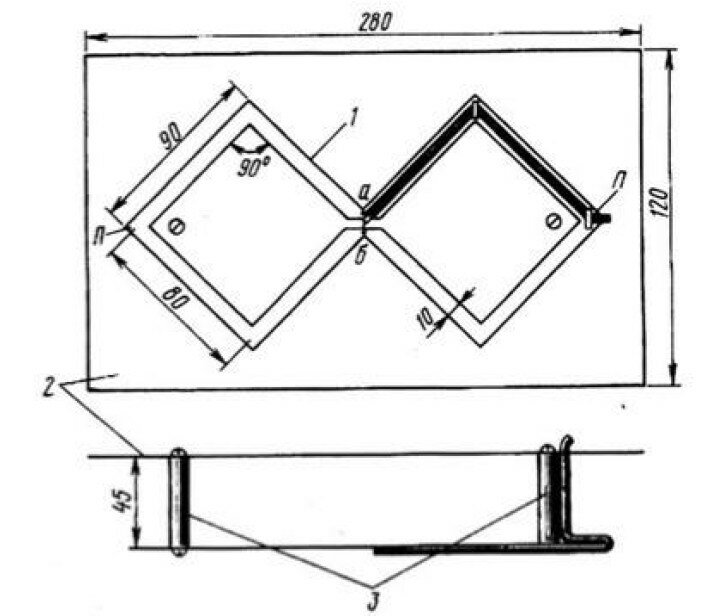

Народный зигзаг

Как видим, Z-антенна МВ – довольно сложное сооружение. Но ее принцип показывает себя во всем блеске на ДМВ. Z-антенну ДМВ с емкостными вставками, сочетающая в себе достоинства «классики» и «паука», сделать настолько просто, что она еще в СССР заслужила звание народной, см. рис.

Материал – медная трубка или алюминиевый лист толщиной от 6 мм. Боковые квадратики цельные из металла или затянутые сеткой, или закрытые жестянкой. В двух последних случаях их нужно пропаять по контуру. Коаксиал резко гнуть нельзя, поэтому ведем его так, чтобы он дошел до бокового угла, а затем не выходил за пределы емкостной вставки (бокового квадратика). В т. А (точка нулевого потенциала) оплетку кабеля электрически соединяем с полотном.

Примечание: алюминий не паяется обычными припоями и флюсами, поэтому алюминиевая «народная» годится для наружной установки только после герметизации электрических соединений силиконом, в ней ведь все на винтах.

Видео: пример двойной треугольной антенны

Волновой канал

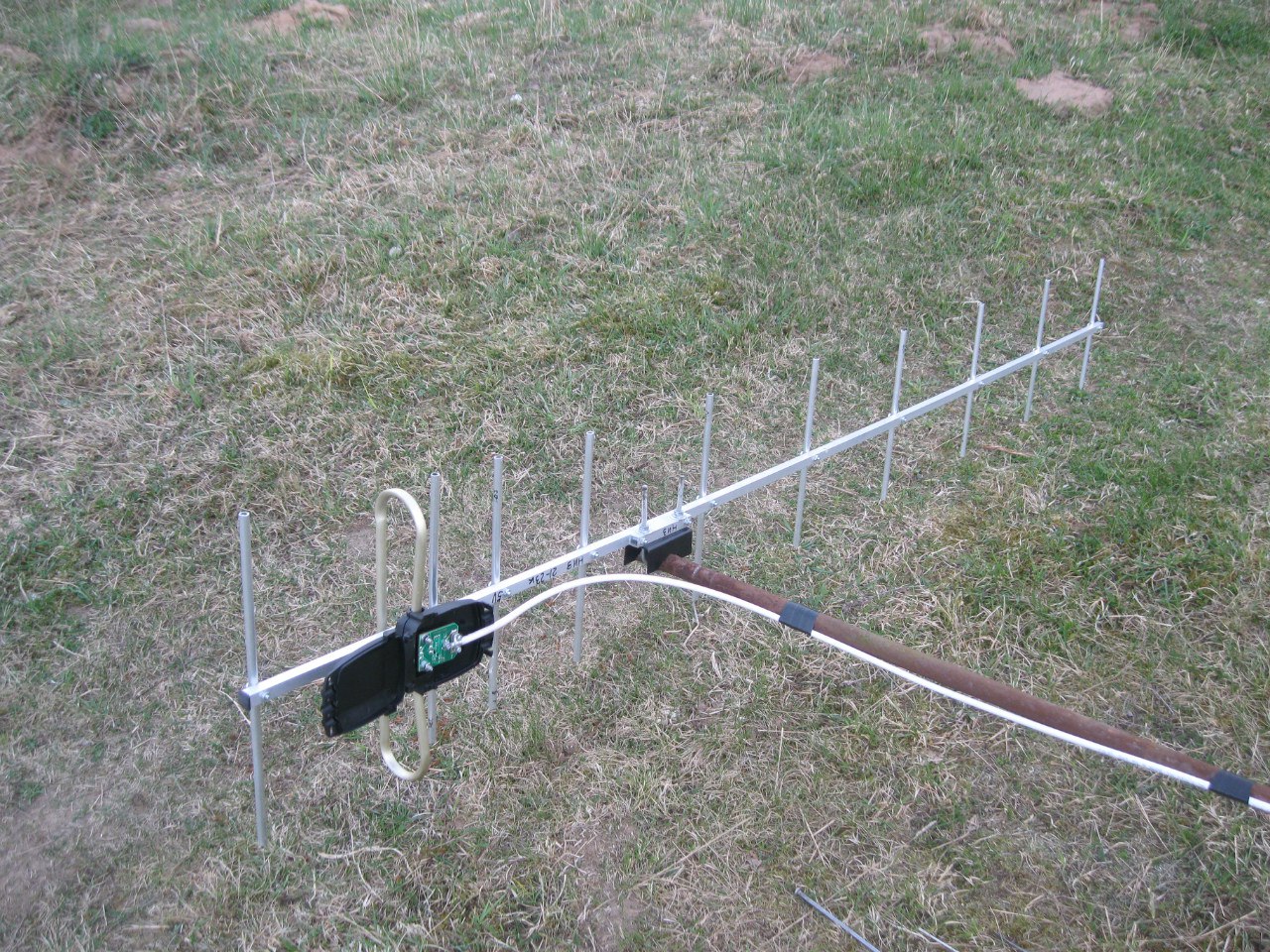

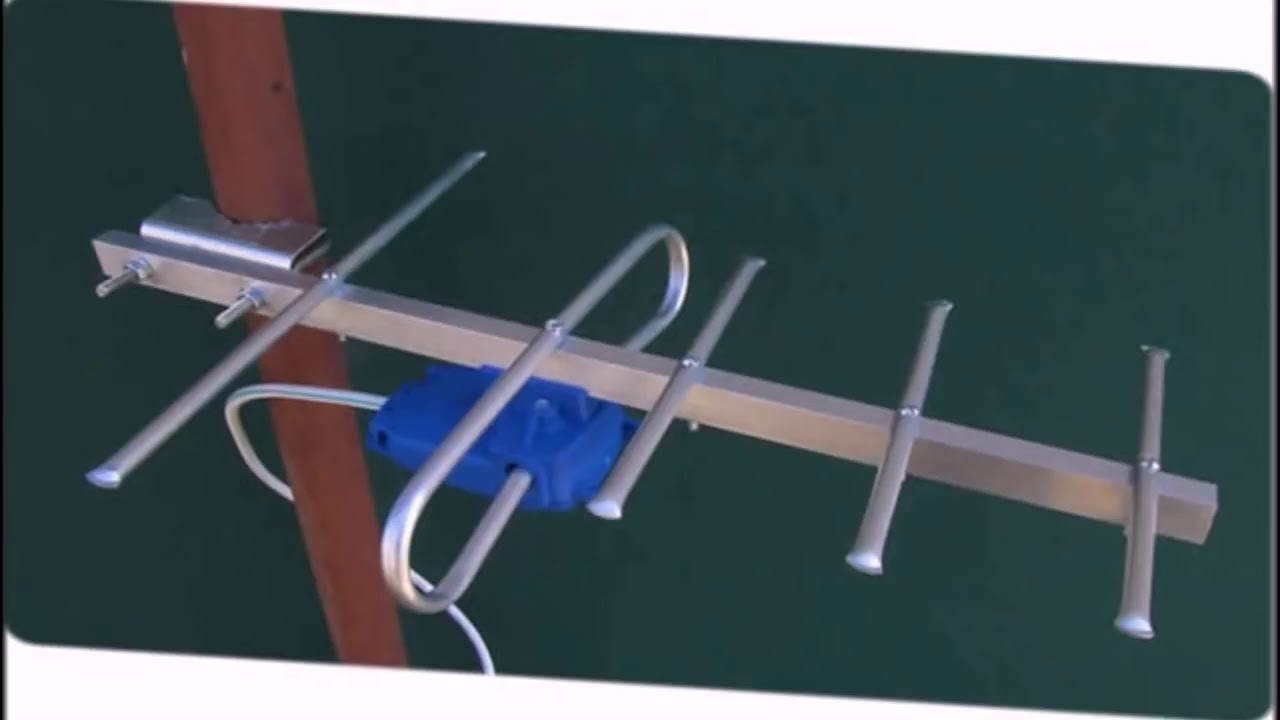

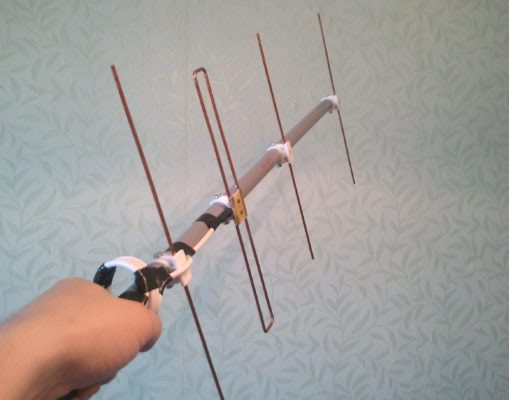

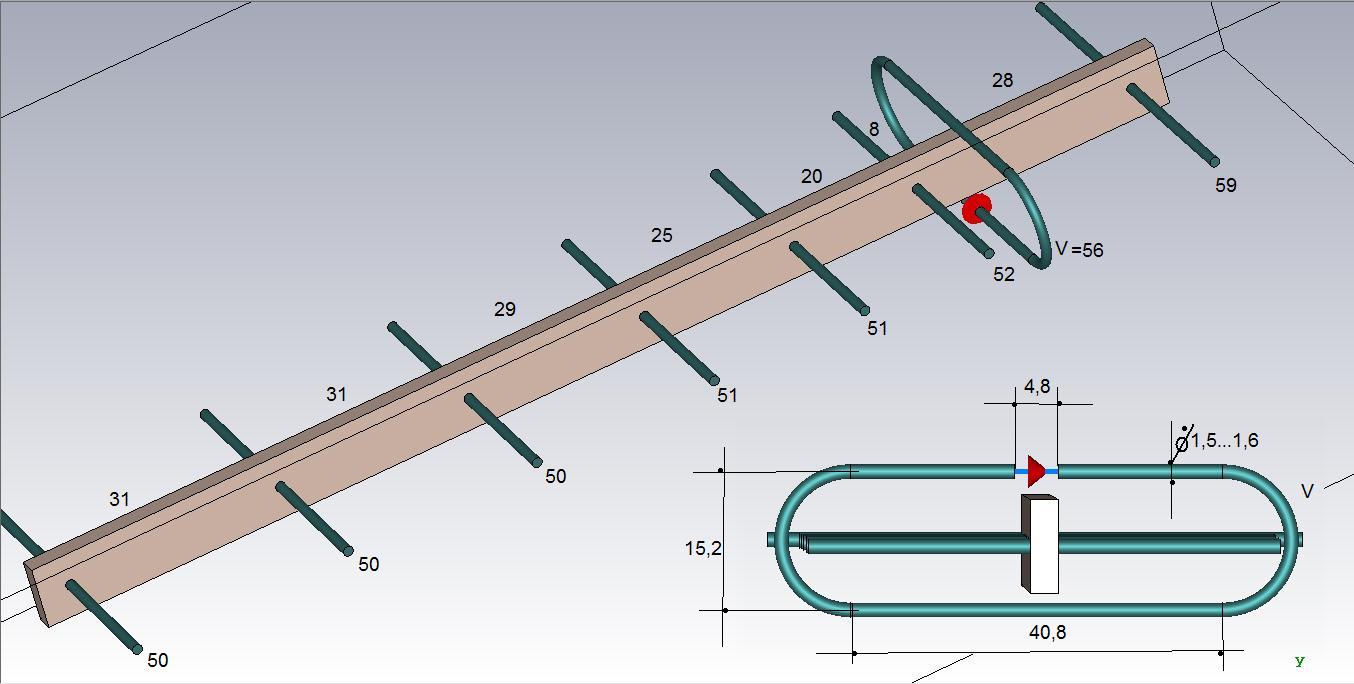

Антенна волновой канал (АВК), или антенна Удо-Яги из доступных для самостоятельного изготовления способна дать наибольшие КУ, КНД и КЗД. Но принимать цифру на ДМВ она может только на 1 или 2-3 соседних каналах, т.к. относится к классу остро настроенных антенн. Ее параметры за пределами частоты настройки резко ухудшаются. АВК рекомендуется применять с очень плохих условиях приема, причем для каждого ТВК делать отдельную. К счастью, это не очень сложно – АВК проста и дешева.

В основе работы АВК – «сгребание» электромагнитного поля (ЭМП) сигнала к активному вибратору. Внешне небольшая, легкая, с минимальной парусностью, АВК может иметь эффективную апертуру в десятки длин волн рабочей частоты. Укороченные и поэтому имеющие емкостный импеданс (полное сопротивление) директоры (направители) направляют ЭМП к активному вибратору, а рефлектор (отражатель), удлиненный, с индуктивным импедансом, отбрасывает к нему то, что проскочило мимо. Рефлектор в АВК нужен всего 1, но директоров может быть от 1 до 20 и более. Чем их больше, тем выше усиление АВК, но уже полоса ее частот.

От взаимодействия с рефлектором и директорами волновое сопротивление активного (с которого снимается сигнал) вибратора падает тем больше, чем ближе к максимуму усиления настроена антенна, и согласование с кабелем теряется. Поэтому активный диполь АВК делают петлевым, его исходное волновое сопротивление не 73 Ом, как у линейного, а 300 Ом. Ценой его снижения до 75 Ом АВК с тремя директорами (пятиэлементную, см. рис. справа) удается настроить почти что на максимум усиления в 26 дБ. Характерная для АВК ДН в горизонтальной плоскости приведена на рис. в начале статьи.

Элементы АВК соединяются со стрелой в точках нулевого потенциала, поэтому мачта и стрела могут быть любыми. Очень хорошо подходят пропиленовые трубы.

Расчет и настройка АВК под аналог и цифру несколько различны. Под аналог волновой канал нужно рассчитывать на несущую частоту изображения Fи, а под цифру – на середину спектра ТВК Fс. Почему так – здесь объяснять, к сожалению, нет места. Для 21-го ТВК Fи = 471,25 МГц; Fс = 474 МГц. ДМВ ТВК расположены вплотную друг к другу через 8 МГц, поэтому их настроечные частоты для АВК рассчитываются просто: Fn = Fи/Fс(21 ТВК) + 8(N – 21), где N – номер нужного канала. Напр. для 39 ТВК Fи = 615,25 МГц, а Fс = 610 МГц.

Чтобы не записывать множество цифр, удобно размеры АВК выражать в долях длины рабочей волны (она считается как Л = 300/F, МГц). Длину волны принято обозначать малой греческой буквой лямбда, но, поскольку в интернете греческого алфавита по умолчанию нет, мы условно обозначим ее большой русской Л.

Размеры оптимизированной под цифру АВК, по рис., таковы:

• Р = 0,52Л.
• В = 0,49Л.
• Д1 = 0,46Л.
• Д2 = 0,44Л.
• Д3 = 0,43л.
• a = 0,18Л.
• b = 0,12Л.
• c = d = 0,1Л.

Если не нужно большого усиления, но важнее уменьшение габаритов АВК, то Д2 и Д3 можно убрать. Все вибраторы выполняются из трубки или прутка диаметром 30-40 мм для 1-5 ТВК, 16-20 мм для 6-12 ТВК и 10-12 мм на ДМВ.

АВК требует точного согласования с кабелем. Именно небрежным выполнением устройства согласования и симметрирования (УСС) объясняется большинство неудач любителей. Самое простое УСС для АВК – U-петля из того же коаксиального кабеля. Ее конструкция ясна из рис. справа. Расстояние между сигнальными клеммами 1-1 140 мм для 1-5 ТВК, 90 мм для 6-12 ТВК и 60 мм на ДМВ.

Теоретически длина колена l должна быть в половину длины рабочей волны, так и значится в большинстве публикаций в интернете. Но ЭМП в U-петле сосредоточено внутри заполненного изоляцией кабеля, поэтому нужно обязательно (для цифры – особенно обязательно) учитывать его коэффициент укорочения. Для 75-омных коаксиалов он колеблется в пределах 1,41-1,51, т.е. l нужно брать от 0,355 до 0,330 длины волны, и брать точно, чтобы АВК была АВК, а не набором железок. Точное значение коэффициента укорочения всегда есть в сертификате на кабель.

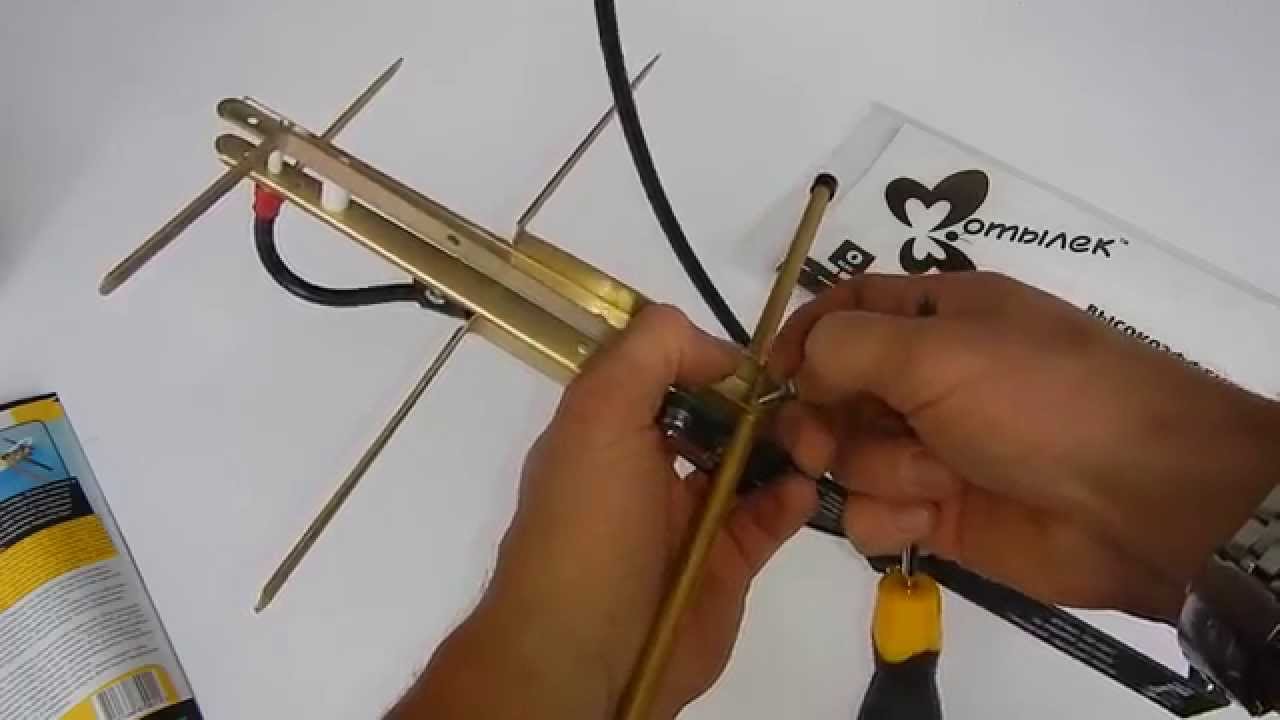

В последнее время отечественная промышленность начала выпускать перенастраиваемые АВК для цифры, см. рис. Идея, надо сказать, отличная: передвигая элементы по стреле, можно точно настроить антенну под местные условия приема. Лучше, конечно, чтобы это делал специалист – поэлементная настройка АВК взаимозависима, и дилетант непременно запутается.

О «полячках» и усилителях

У многих пользователей польские антенны, ранее прилично принимавшие аналог, цифру брать отказываются – рвется, а то и вовсе пропадает. Причина, прошу прощения, похабно-коммерческий подход к электродинамике. Стыдно порой бывает за коллег, сляпавших такое «чудо»: АЧХ и ФЧХ похожи то ли на ежа-псориазника, то ли лошадиный гребень с выломанными зубьями.

Единственно, что хорошо в «полячках» – их усилители для антенны. Собственно, они и не дают сим изделиям бесславно помереть. Усилители «поячек», во-первых, широкополосные малошумящие. И, что еще важнее – с высокоомным входом. Это позволяет при той же напряженности ЭМП сигнала в эфире подать на вход тюнера в несколько раз большую его мощность, что дает возможность электронике «выдрать» цифру из совсем уж безобразных шумов. Кроме того, вследствие большого входного сопротивления польский усилитель – идеальное УСС для любых антенн: что ни цепляй ко входу, на выходе – точно 75 Ом без отраженки и ползучки.

Однако при очень плохом сигнале, вне зоны уверенного приема, польский усилитель уже не тянет. Питание на него подается по кабелю, и развязка по питанию отнимает 2-3 дБ отношения сигнал/шум, которых может как раз и не хватить, чтобы цифра пошла в самой глубинке. Тут нужен хороший усилитель ТВ сигнала с раздельным питанием. Располагаться он будет, скорее всего, возле тюнера, а УСС для антенны, если оно требуется, придется делать отдельно.

Схема такого усилителя, показавшая почти 100% повторяемость даже при выполнении начинающими радиолюбителями, приведена на рис. Регулировка усиления – потенциометром Р1. Дроссели развязки L3 и L4 – стандартные покупные. Катушки L1 и L2 выполняются по размерам на монтажной схеме справа. Они входят в состав полосовых фильтров сигнала, поэтому небольшие отклонения их индуктивности не критичны.

Однако топологию (конфигурацию) монтажа нужно соблюдать точно! И точно также обязателен металлический экран (metal shield), отделяющий выходные цепи от прочей схемы.

С чего начать?

Мы надеемся, что и опытные мастера найдут в этой статье некоторое количество полезных им сведений. А новичкам, еще не чувствующим эфир, начинать лучше всего с пивной антенны. Автор статьи, отнюдь и отнюдь не дилетант в данной области, в свое время был немало удивлен: простейшая «пивнушка» с ферритовым согласованием, как оказалось, и МВ берет не хуже испытанной «рогатки». А что стоит сделать ту и другую – см. текст.

(2 оценок, среднее: 4,00 из 5)

А на крыше был приём удовлетворительный на Полячку. До телецентра у меня километров 70 – 80. Вот такие у меня проблемы. С балкона удаётся поймать с 30 каналов штук 3 – 4 и то с “кубиками”. Я иной раз смотрю телеканалы с интернета на компьютере в своей комнате, а жена в своей на телевизор не может нормально смотреть свои любимые каналы. Соседи советуют провести кабельное, но за него надо платить каждый месяц, а я уже и так плачу за интернет, а пенсия не резиновая. Всё её тянем, тянем и на всё не хватает.

Пётр Копитоненко сказал(а):

Поставить антенну на крыше дома не получается, соседи ругаются, что я хожу и ломаю рубероидное покрытие крыши и у них потом протекает потолок. Вообще то я очень “благодарен” тому экономисту, который получил себе премию за экономию.Придумал убрать с домов дорогостоящую двускатную крышу и заменить её плоской крышей прикрытой плохим рубероидом. Экономист получил денежки за экономию, а люди на последних этажах теперь всю жизнь мучаются. Вода течёт им на головы и на кровати. Они каждый год меняют рубероид, а он за сезон приходит в негодность. В морозную погоду он даёт трещины и дождевая вода и снеговая течёт в квартиру, даже если по крыше никто и не ходит!!!

Сергей сказал(а):

Приветствую!
Спасибо за статью, а автор-то кто (подписи не вижу)?
ЛПА по приведённой выше методике работает отлично, ДМВ 30 и 58 каналы. Проверено в городе (отражённый сигнал) и за городом, расстояния до передатчика (1 кВт) соответственно: 2 и 12 км примерно. Практика показала, что в диполе “В1” острой необходимости нет, а вот ещё один диполь перед самым коротким сказывается существенно, судя по интенсивности сигнала в %. Особенно в условиях города, где надо ловить (в моём случае) отражённый сигнал. только я сделал антенну с “КЗ”, так получилось, просто не оказалось подходящего изолятора.
В общем, рекомендую.

Василий сказал(а):

ИМХО: народ ищущий антенну для приема ЭЦТВ, забудьте про ЛПА. Эти широкодиапазонные антенны были созданы во второй половине 50-х годов (!!) прошлого века для того, чтобы находясь на берегах советской Прибалтики ловить забугорные телецентры. В журналах того времени это стыдливо называли «сверхдальним приемом». Ну очень любили на Рижском взморье ночью смотреть шведское порно…

В плане назначения тоже самое могу сказать про «двойные, тройные и т.д. квадраты», а также любые «зигзаги».

По сравнению с аналогичным по диапазону и усилению «волновым каналом» ЛПА более громоздки и материалоемки. Расчет ЛПА сложен, замысловат и похож скорее на гадание и подгонку результатов.

Если в вашем регионе ведется вещание ЭЦТВ на соседних ДМВ каналах (у меня 37-38) то лучшее решение разыскать в сети книгу: Капчинский Л.М. Телевизионные антенны (2-е издание, 1979) и изготовить «волновой канал» для группы каналов ДМВ (если у Вас вещание выше 21-41 каналов, то придется пересчитывать) описанный на стр 67 и далее (рис. 39, табл 11).
Если до передатчика 15 – 30км антенну можно упростить, сделав ее четырех – пять элементной, просто не устанавливая директоры Д, Е и Ж.

Для совсем близких передатчиков рекомендую комнатные антенны, кстати в той же книге на стр. 106 – 109 приведены чертежи широкодиапазонных комнатных «волнового канала» и ЛПА. «Волновой канал» визуально меньше, проще и изящней при большем усилении!

Нажимая кнопку «Добавить комментарий», я соглашаюсь с сайта.

Постепенно все отказываются от аналогового телевидения, отдавая предпочтение цифровому вещанию. Крупнейшие провайдеры также перестраиваются на работу с более новым, современным форматом. Эра аналогового ТВ постепенно подходит к концу.

Чтобы установленные ранее домашние антенные устройства доработали ресурс, достаточно подсоединить к телевизору DVB-T приемник, в результате цифровые сигналы будут приниматься корректно.

Можно сделать антенну для цифрового телевидения своими руками, поэтому совершенно необязательно идти в магазин и тратить лишние деньги. Какие-либо специальные навыки или оборудование не потребуется, создать необходимую конструкцию можно с помощью подручных средств.

Сейчас подробно ответим на вопрос, как сделать антенну для цифрового ТВ. Тщательно проанализируем процесс, подберем оптимальный материал, а также проведем все необходимые расчеты. Тем не менее сначала разберемся с теоретическими нюансами.

Невзирая на формат сигнала, он передается от излучателей башни. Прием волнового канала обеспечивает антенное устройство. Для приема цифрового сигнала потребуется устройство синусоидальной формы с максимально возможной частотой, которая измеряется в МГц.

Когда электромагнитная волна проходит сквозь поверхность принимающих лучей антенны, в ней наводится V-напряжение. Каждая волна способствует формированию разного потенциала, помечая его своим характерным знаком.

Под действием наведенного напряжения в замкнутом приемном контуре с сопротивлением R протекает электрически ток. Он постепенно нарастает. Обработка осуществляется схемой телевизора, на монитор выводится картинка, а звук транслируется через динамики.

Подключить цифровое вещание с помощью обычной комнатной антенны не получится. Во-первых, вам понадобится промежуточное звено, которое обеспечит декодирование информации – приемник DVB-T. Во-вторых, следует использовать дециметровую антенну или антенну Туркина для DVB.

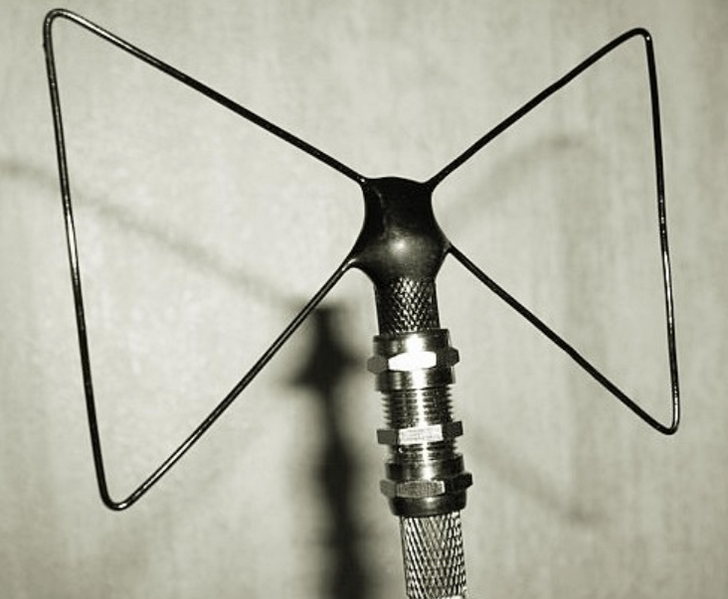

Антенна восьмерка

Как сделать такую антенну своими руками? Для начала нужно подготовить материал. Затем провести соответствующие расчеты. На завершающем этапе соберите конструкцию и подключите к ТВ. Ничего сложного. С такой задачей справится каждый пользователь.

Материалы для сборки антенны

Сделать антенну для цифрового телевидения не составит особого труда. Список используемых материалов будет изменяться в зависимости от типа антенного устройства. Например, при желании можно сделать ее даже из самых обычных пивных банок.

Для производства хорошей и простой ТВ антенны цифровых каналов потребуется медная или алюминиевая проволока толщиной от 2 до 5 миллиметров. В целом, на создание такой конструкции понадобится всего лишь 1 час. Также нужно использовать:

• трубку;
• уголок;
• медную или алюминиевую полосу.

В обязательном порядке понадобится инструмент, который позволит выгнуть рамки необходимой формы. Чтобы погнуть проволоку, используйте молоток, предварительно закрепив материал в тисках.

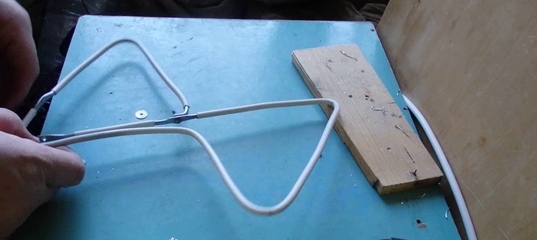

Делается антенна своими руками не только из проволоки, но и из кабеля (коаксиального). Подберите штекер, который будет соответствовать разъему вашего телевизора. Естественно, что также нужно зафиксировать конструкцию, кронштейн делается из подручных материалов.

Что касается кабеля, то его нужно брать с сопротивлением в диапазоне 50-75 Ом. Особое внимание следует уделить изоляции, если устройство будет размещено на улице.

Специфика крепления определяется в соответствии с тем, где будет находиться конструкция. Например, жители многоэтажных домов смогут сами сделать антенну для цифрового ТВ и повесить ее как домашнюю, т.е. на шторы. Для этого потребуются крупные булавки, которые выполнят функции крепежного элемента.

Однако если вы хотите созданное устройство разместить на крыше, тогда нужно сделать кронштейн. Для этого потребуется напильник, паяльник и надфиль.

Со спиральной антенной разобрались, но также можно сделать и другую конструкцию – двойной квадрат. Изготовляется она из медных, латунных или алюминиевых трубок. Реже используется проволока толщиной 3-6 мм. В целом, выбор материала определяется в соответствии с МВ диапазоном и количеством каналов.

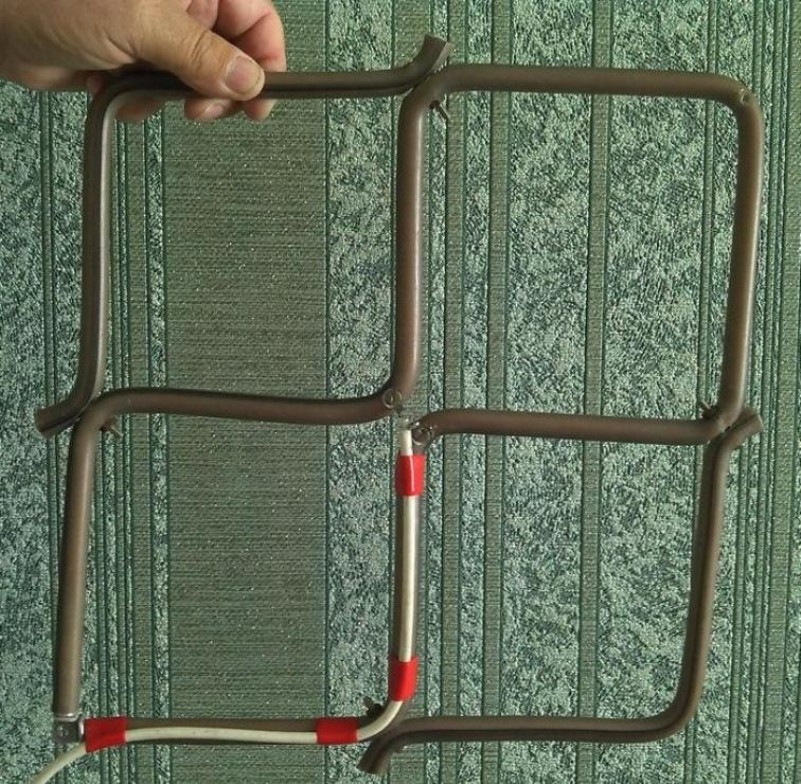

Двойной квадрат – две рамки, которые соединены верхней и нижней стрелой. Маленькая рамка – вибратор, а большая – рефлектор. Чтобы добиться максимального коэффициента усиления, увеличьте количество рамок до трех. Третий квадрат – директор.

Мачту нужно сделать из дерева. Как минимум, ее верхнюю часть. Обратите внимание на то, что она должна начинаться на расстоянии от полутора метра от уровня рамок.

Итак, пошаговая инструкция:

1. Возьмите коаксиальный кабель и зачистите его с обоих концов.
2. Один конец будет крепиться к антенне, провод должен торчать на 2 см.
3. Экран и оплетка скручиваются в жгут.
4. Получаем два проводника.
5. Ко второму краю кабеля припаяйте штекер. Расстояния в 1 см достаточно. Если использовать обжимной металлический штекер, дальнейше пункты можно пропустить.
6. Залудите и сделайте еще 2 проводника.
7. Места пайки штекера протрите спиртом.
8. Наденьте на провод пластиковую часть штекера.
9. К центральному входу штекера припаивается моножила.
10. К боковому входу штекера припаивается многожильный жгут.
11. Обожмите захват вокруг изоляции.
12. Накрутите пластиковый наконечник или залейте клеем.

Расчет

Чтобы настроить прием цифрового телевещания, совершенно необязательно рассчитывать длину волны. Просто постарайтесь сделать широкополосную конструкцию. По итогу, вы сможете принимать максимальное количество сигналов. Для достижения такого результата к антенне T2 своими руками добавьте дополнительные элементы. Именно о них и пойдет речь далее.

Расчет антенны для цифрового ТВ основывается на определении волны трансляции сигнала. Разделите это значение на 4, в результате получите необходимую сторону квадрата. Для определения дистанции между двумя комплектующими устройства сделайте наружные стороны ромбов немного длиннее, следовательно, внутренние наоборот должны быть короче.

Если самостоятельно просчитывать размеры антенны нет желания, воспользуйтесь уже готовыми чертежами:

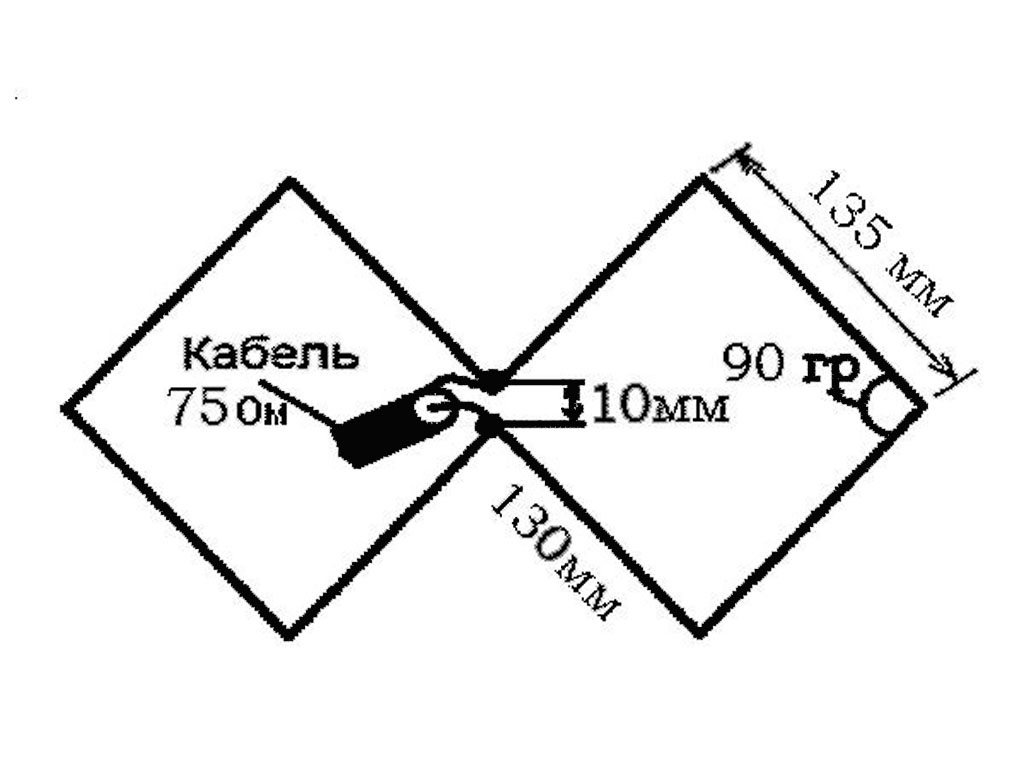

• Внутренняя сторона прямоугольника – 13 см.
• Внешняя сторона прямоугольника – 14 см.

Разница в расстоянии между квадратами, к слову они ни в коем случае не должны соединяться, крайние участки дают необходимый маневр для сворачивания петли. Именно к ней и крепится коаксиальный антенный провод.

Изготовление антенны

Если провести расчет всей длины, то в итоге мы получим значение в 112 сантиметров. Отрежьте проволоку или любой другой материал, который вы планируете использовать, возьмите линейку и пассатижи, начинаем гнуть конструкцию. Угол должен быть равен 90 градусам. Если по длине стороны не совпадают, ничего страшного, небольшая погрешность допустима.

Исходные данные при изготовлении антенны для цифрового ТВ:

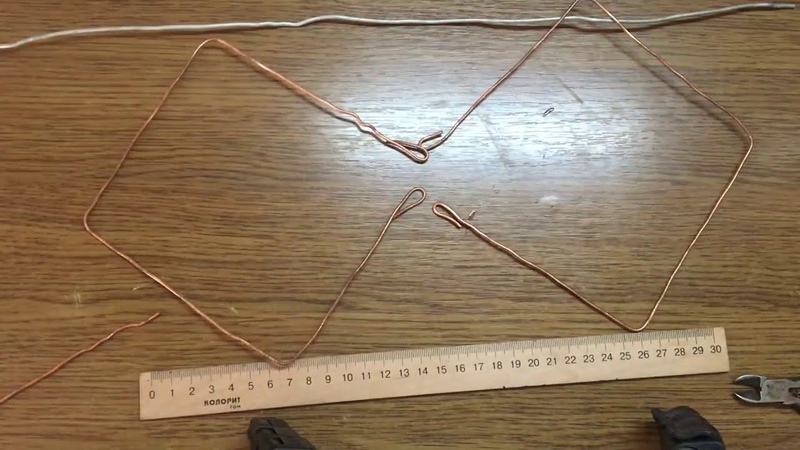

1. Первый элемент – 13 сантиметров и 1 сантиметр на петлю, кстати, ее можно сразу согнуть.
2. Два элемента по 14 сантиметров.
3. Два по 13 сантиметров, но при этом должен быть поворот противоположной направленности, здесь создается перегиб на другой квадрат.
4. Еще два участка по 14 сантиметров.
5. Последний – идентичен первому.

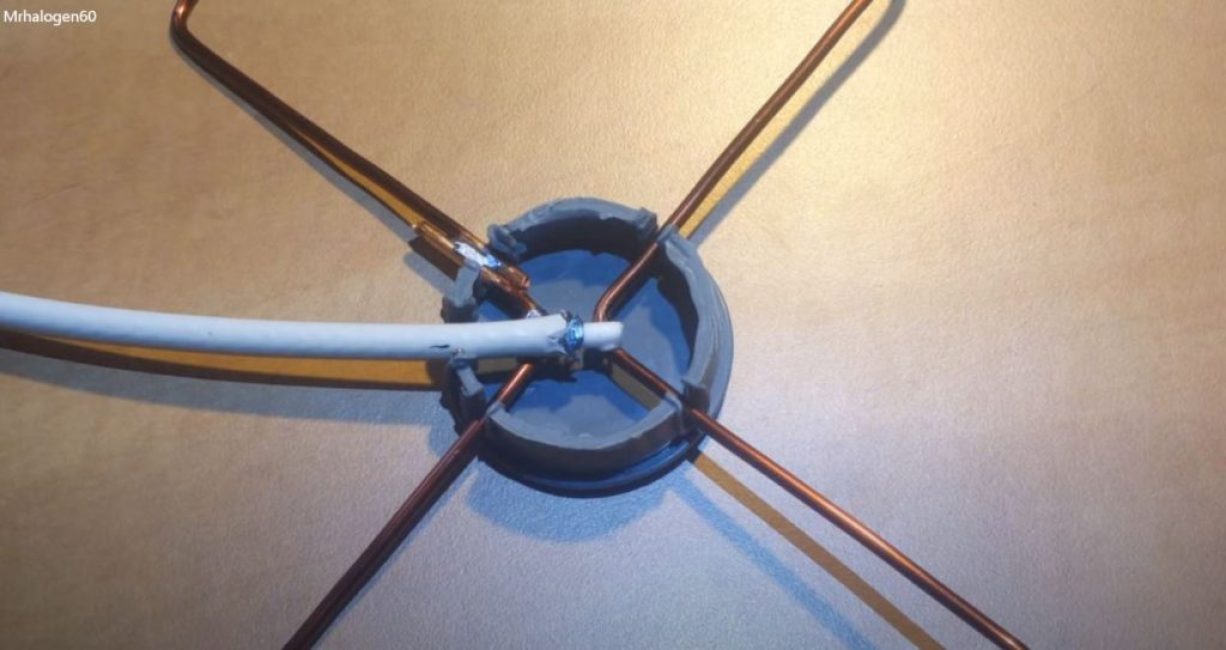

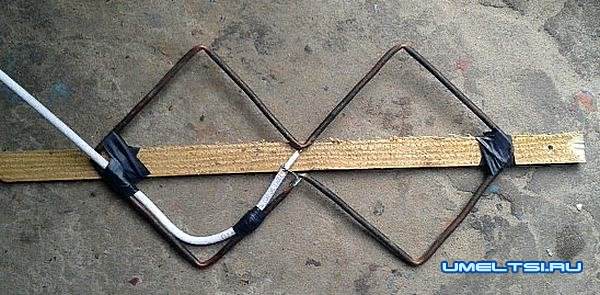

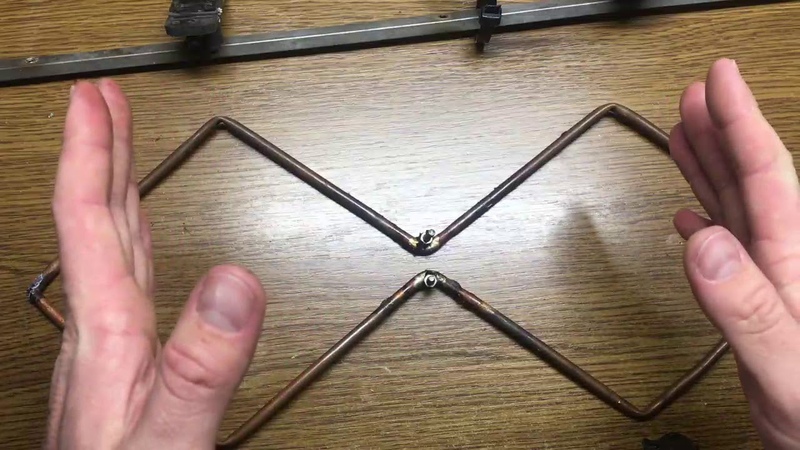

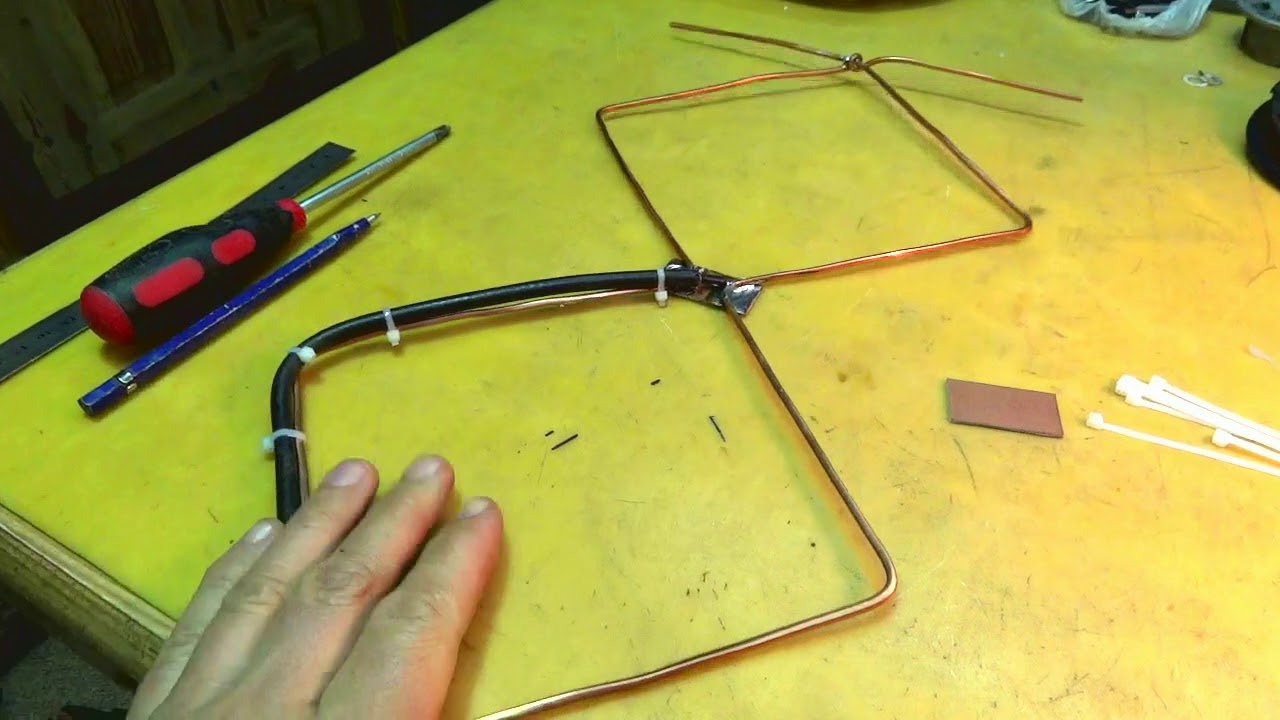

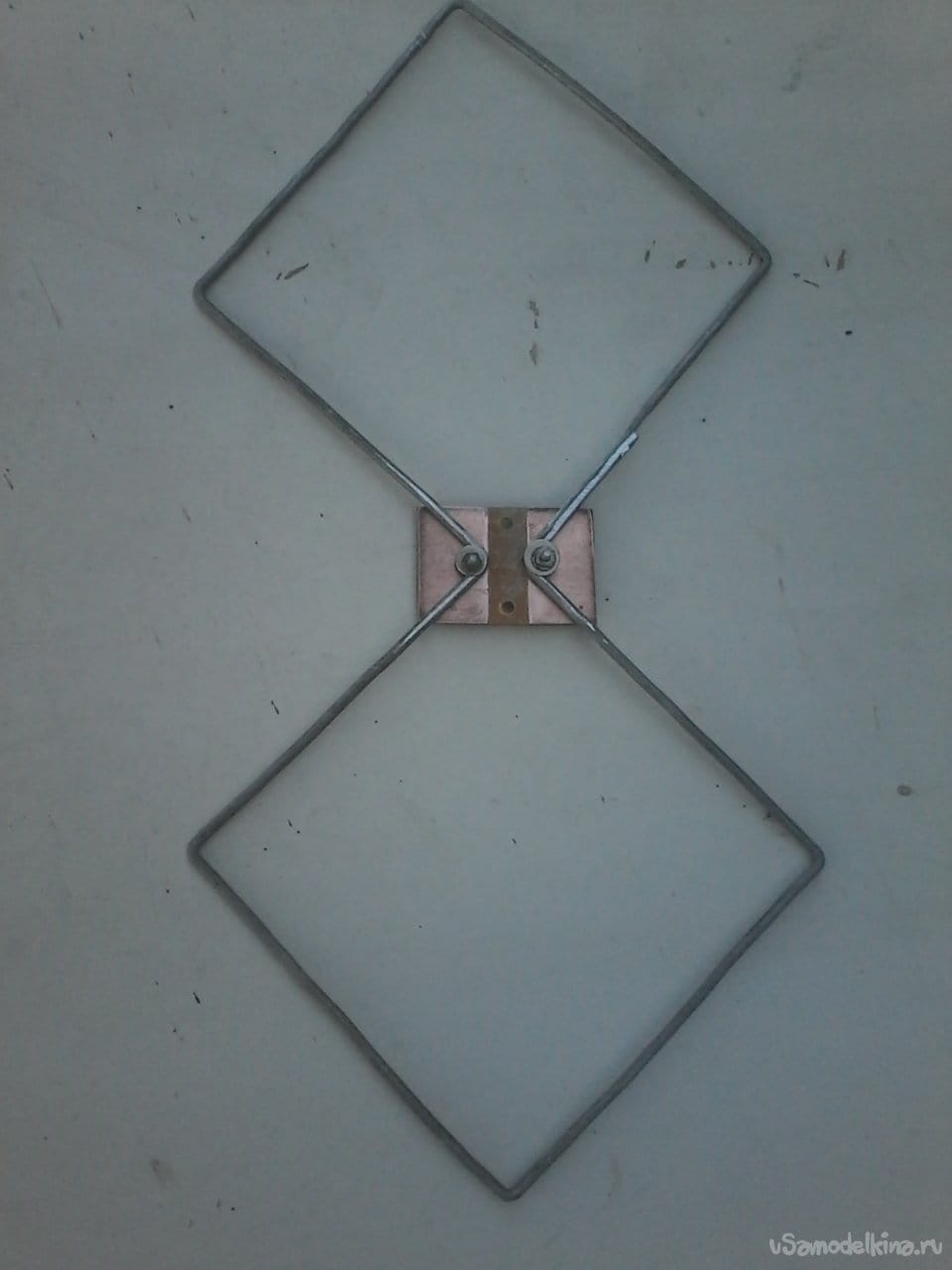

Рамка антенны для цифрового ТВ своими руками готова. Если вы все сделали правильно, тогда между 2 половинами в середине остался зазор в несколько сантиметров. Естественно, что могут быть незначительные расхождения. После этого петли и участки перегиба необходимо зачистить, пока не будет виден металл. Обработка осуществляется наждачной бумагой с мелким зерном. Соединяем петли, обжимаем пассатижами, чтобы зафиксировать их положение.

Сама конструкция готова, но чтобы сделанная для Т2 антенна функционировала корректно, следует обработать кабель. Начинаем с двусторонней зачистки провода. Один край будет подключаться напрямую к антенне. Нужно зачистить в этом участки кабель так, чтобы шнур торчал примерно на два сантиметра. Если получилось немного больше, остаток можно в дальнейшем просто отрезать.

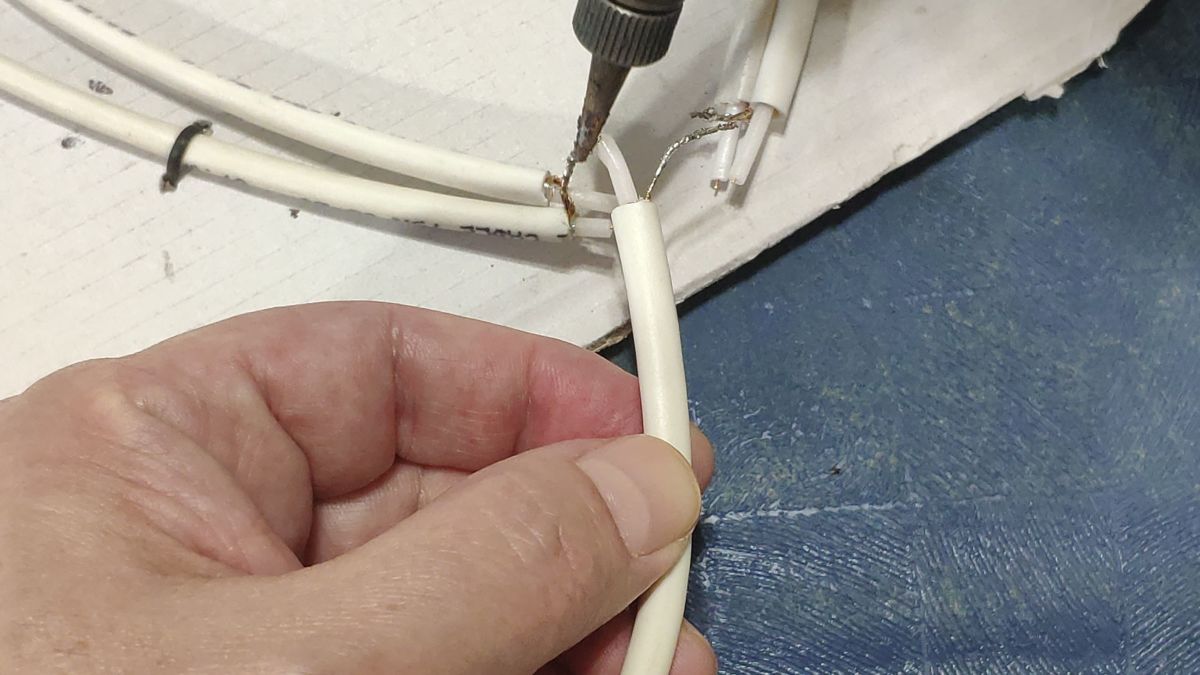

Скручиваем в жгут экран и оплетку кабеля, в итоге получаем 2 проводника – центральная жила и скрученный элемент из нескольких проводов оплетки. Все это необходимо залудить.

С помощью паяльной станции припаиваем штекер ко второму краю кабеля. Вполне хватит сантиметровой длины, небольшие погрешности допустимы. По описанному ранее принципу нужно сделать пару проводников и залудить их.

Штекер размещается в тех участках, где будет в дальнейшем проводиться пайка, протрите предварительно спиртом или специальным растворителем. Затем используя надфиль или наждак, проводим зачистку. Наденьте на шнур пластиковый элемент штекера. Теперь начинайте паять. К центральному входу присоедините жилу, а к боковому – многожильную оплетку. Вокруг изоляции обожмите захват.

Накрутите наконечник из пластика, некоторые специалисты и вовсе для усиления фиксации заливают клеем или специальным герметиком. Пока фиксирующая основа не застыла, оперативно соберите штекер, накрутив пластиковую часть, а затем удалите излишки клея или герметика. В результате, удастся максимально увеличить продолжительность эксплуатационного срока штекера. Самоделка создана, самое время подключить ее.

Подключение

Соедините кабель и рамку самодельной антенны DVB T2. Совершенно необязательно делать привязку к какому-либо конкретному каналу, поэтому припаяйте шнур посредине. В результате, будет создана широкополосная антенна, принимающая максимальное количество телеканалов. Второй разделенный конец провода припаяйте к двум другим сторонам снова посредине, ранее их вы зачищали, а также лудили. Чтобы расширить диапазон приема, не припаивайте кабель снизу.

Когда конструкция собрана ее необходимо проверить. Подключаем тюнер и включаем телевизор. Если цифровое телевидение ловит, например, удалось настроить 20 каналов, нужно окончательно завершить сборку. Залейте герметиком участки, в которых проводилась пайка.

Однако если активных каналов очень мало или же есть определенные помехи, тогда нужно найти место, в котором будет оптимальный сигнал. При отсутствии положительных изменений, поменяйте антенный кабель. Чтобы максимально упростить процесс тестирования, используйте телефонный провод, он достаточно дешевый. Припаяйте к ней штекер и рамки. Если качество сигнала улучшилось, значит, дело действительно в кабеле. Цифровая приставка будет транслировать каналы, даже если используется лапша, но как показывает практика, ее срок эксплуатации чрезвычайно ограничен.

Чтобы защитить участки соединения кабеля и антенные рамки от осадков и прочих воздействий атмосферы, обмотайте места пайки самой обычной изолирующей лентой. Однако это не долговечное решение. Более эффективный вариант – монтаж на участки пайки термоусадочных трубок, которые обеспечат надлежащую изоляцию.

Альтернативный вариант, обладающий максимальной надежностью – клей или герметик. Дело в том, что эти вещества не проводят ток. Обязательно сделайте корпус для антенны, для этого подойдет самая обыкновенная пластиковая крышка. Если нужно, сделайте углубления, чтобы рамка «улеглась», не забудьте о выводе шнура. Заливаем герметик и ждем, пока он высохнет. Все готово подключаем оборудование и наслаждаемся цифровым ТВ.

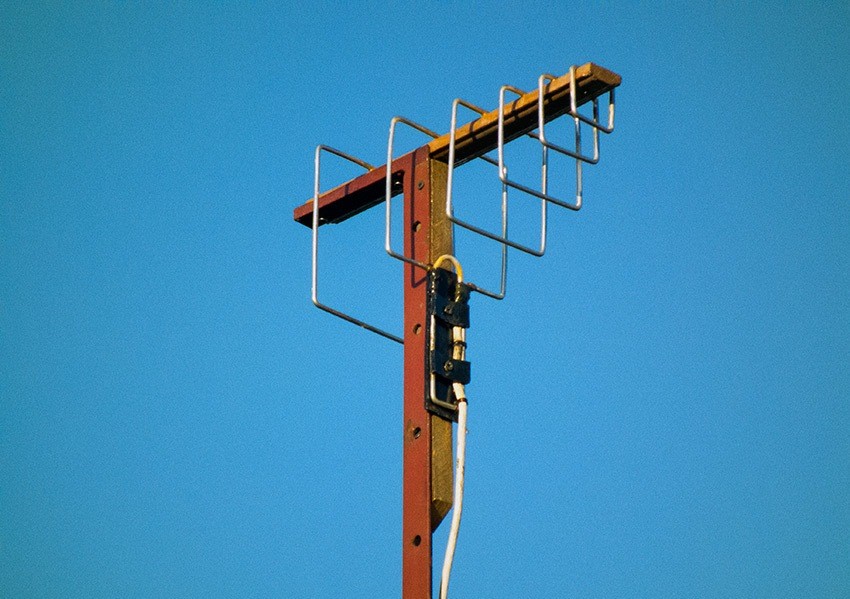

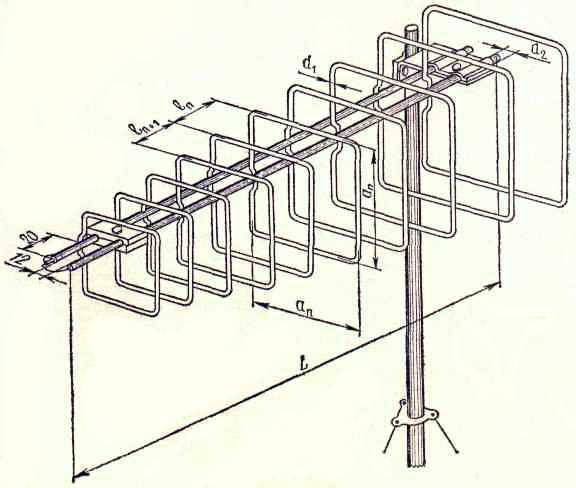

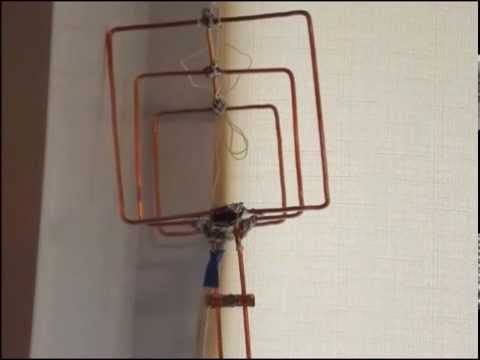

Двойной или тройной квадрат для более слабого сигнала

TV-антенна используется в селах, на дачах и в районах, которые находятся на границе зоны покрытия телевизионных вышек. Устройство позволяет принимать даже очень слабый сигнал. Если вы все сделаете правильно, то мощность ТВ-сигнала заметно возрастет.

Двойной или тройной квадрат имеет только один недостаток – нужно направить конструкцию на источник сигнала с максимальной точностью. Поэтому если вы не знаете, где именно находится вышка, возникнут сложности.

Количество рамок определяет качество сигнала. Поэтому если вы находитесь вне зоны покрытия, можете не ограничиваться 2-3 рамками, можно сделать и 5. Не стоит вскрывать антенну лаком или красит ее. Это негативно отражается на качестве приема сигнала.

Каковы сильные стороны конструкции? Прежде всего, качество приема. Даже если вы находитесь вдали от ретранслятора, то сигнал будет четким. Впрочем, добиться положительного результата удастся, только если пользователь правильно определит размеры рамок и согласующего устройства.

Материалы

Чтобы самому сделать антенну для цифрового ТВ, нужно подготовить материалы, которые в дальнейшем будут использоваться для изготовления конструкции. Делается антенна из металлических трубок или проволоки:

• 1-5 телеканал метрового диапазона – медные, латунные, алюминиевые трубки толщиной 10-20 миллиметров;
• 6-12 телеканал метрового диапазона – медные, латунные, алюминиевые трубки толщиной 8-15 миллиметров;
• дециметровый диапазон – медная, латунная проволока толщиной от 3 до 5 миллиметров.

Двойной квадрат – 2 рамки, которые соединены парой стрел (верхняя и нижняя). Самая маленькая рамка – так называемый вибратор, а большая – рефлектор. Устройство с тремя рамками будет обладать большим коэффициентом усиления ТВ-сигнала. Третий квадрат принято называть директором.

Инструкция по созданию антенны Т2:

1. Верхняя стрела (изготовляется из металла) должна соединять середины всех рамок.
2. Нижняя стрела изготовляется при помощи изолирующих электричество материалов: дерево, текстолит.
3. Расположите все рамки так, чтобы их центры были на одной прямой.
4. Прямую следует направить на ретранслятор.
5. Вибратор должен быть с разомкнутым контуром. Его края закрепляются на пластине из текстолита.
6. Если вы делали рамки из металлических трубок, то края следует расплюснуть, а также проделать в них отверстия для фиксации нижней стрелы.
7. Мачту нужно делать из дерева или хотя бы ее верхнюю часть.

Расчет размера

Расчет антенны для цифрового ТВ будет напрямую зависеть от диапазона – метровый или дециметровый. Размеры антенны с тремя рамками отличаются большим расстоянием между концами вибратора. Нужно оставить больше расстояния – 50 миллиметров.

В таблицах представлены размеры двухэлементных рамочных антенн. Метровый диапазон:

Дециметровый диапазон:

Размер трехэлементных антенн. Метровый диапазон:

Дециметровый диапазон:

Подключение вибратора

Учитывая тот факт, что рамка является симметричной, а подключение осуществляется к несимметричному кабелю антенны, нужно использовать согласующее устройство. Оптимальный вариант – короткозамкнутый шлейф. Изготовляется он из кусков коаксиального кабеля. Левый отрезок – фидер, а правый принято называть шлейфом. В месте, где будут соединяться фидер и шлейф, закрепляем кабель, который в дальнейшем подключается к ТВ.

Какой должна быть длина этих отрезков? Расчет проводится в соответствии с длинной волны принимаемого ТВ-сигнала.

С одного конца нужно разделать шлейф, удалив алюминиевый экран. Оплетку нужно скрутить в тугой жгут. Центральный проводник срезаем до изоляции. Фидер тоже нужно разделать. Извлеките экран, сделанный из алюминия, а потом скрутите оплетку. Однако центральный проводник оставляем.

Дальнейший процесс сборки осуществляется следующим образом:

1. Припаяйте к левому краю вибратора оплетку шлейфа и проводник фидера.
2. К правому краю вибратора нужно припаять оплетку фидера.
3. Перемычкой из металла оплетка шлейфа соединяется с нижним концом фидера. Скрепить эти элементы также можно металлической проволокой. Главное, чтобы был надлежащий контакт с оплеткой.
4. Оплетка определяет не только электрическое соединение, но и расстояние между участками согласующего устройства.
5. Если металлической проволоки и перемычки нет, тогда скрутите в жгут оплетку нижней часть шлейфа, предварительно изъяв экран и сняв изоляцию. Чтобы обеспечить надлежащий контакт, нужно спаять жгуты, используя припой, который легко плавится.
6. Кусочки кабеля должны располагаться параллельно друг другу. Расстояние – 50 миллиметров (небольшая погрешность допустима). Чтобы закрепить расстояние используются специальные фиксаторы, изготовленные из электроизоляционных материалов. Также можно закрепить согласующее устройство к текстолитовой пластине.
7. Кабель, который вставляется в гнездо ТВ, следует припаять к фидеру (к нижней части). Оплетки соединяются между собой, как и центральные проводники.

Чтобы уменьшить количество соединительных элементов фидер и кабель, подключаемый к ТВ, можно сделать единым. Снимите изоляцию в месте, где заканчивается фидер. Это делается для того, чтобы осуществить монтаж перемычки.

Согласующее устройство является обязательным элементом, который позволяет предотвратить появление помех. В особенности оно будет полезным, если передатчик сигнала (телевышка) находится на большом расстоянии.

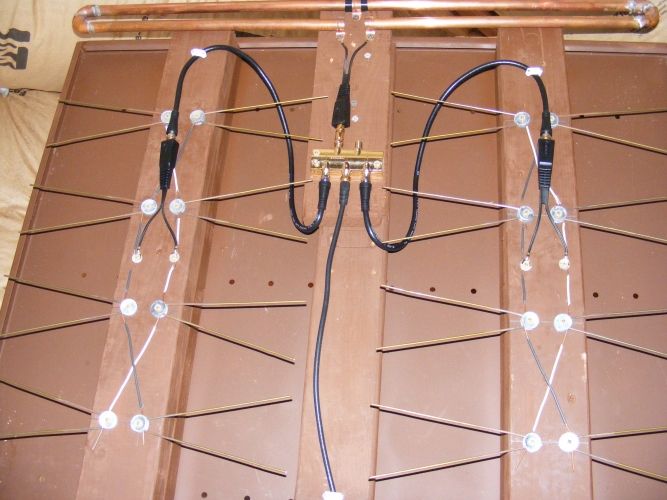

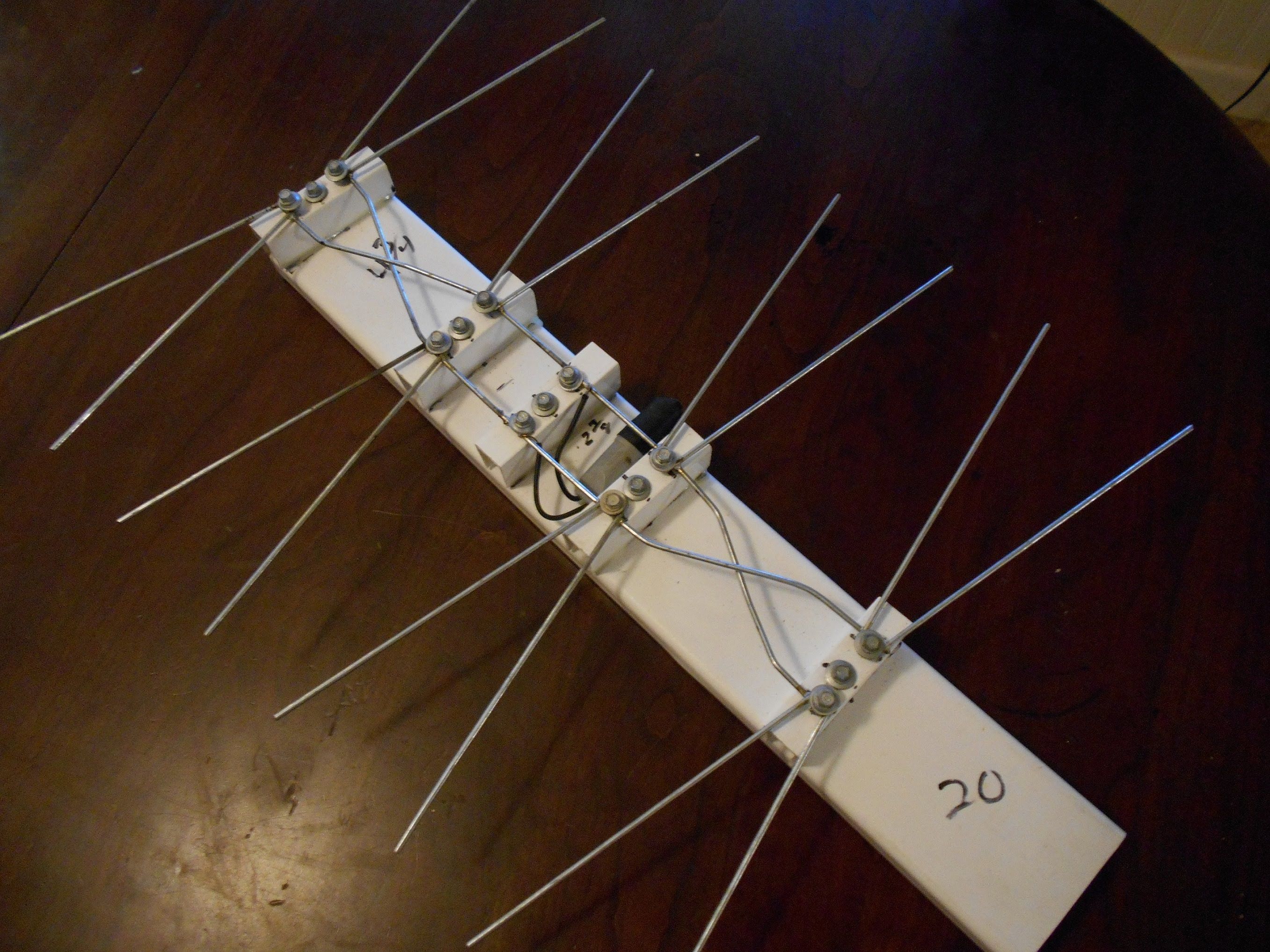

Антенна-бабочка

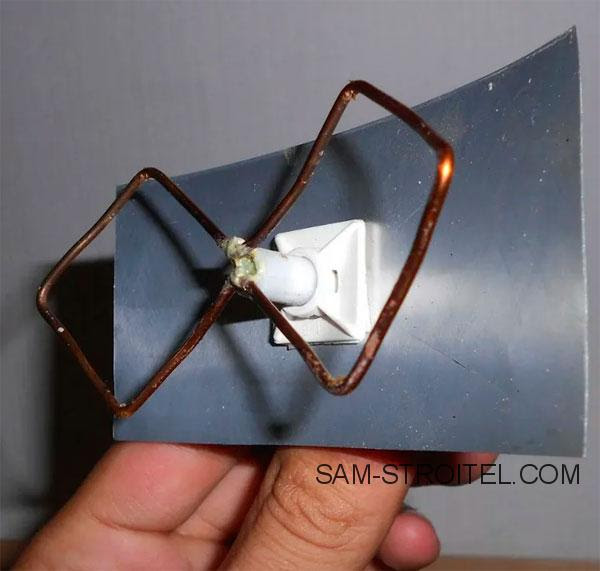

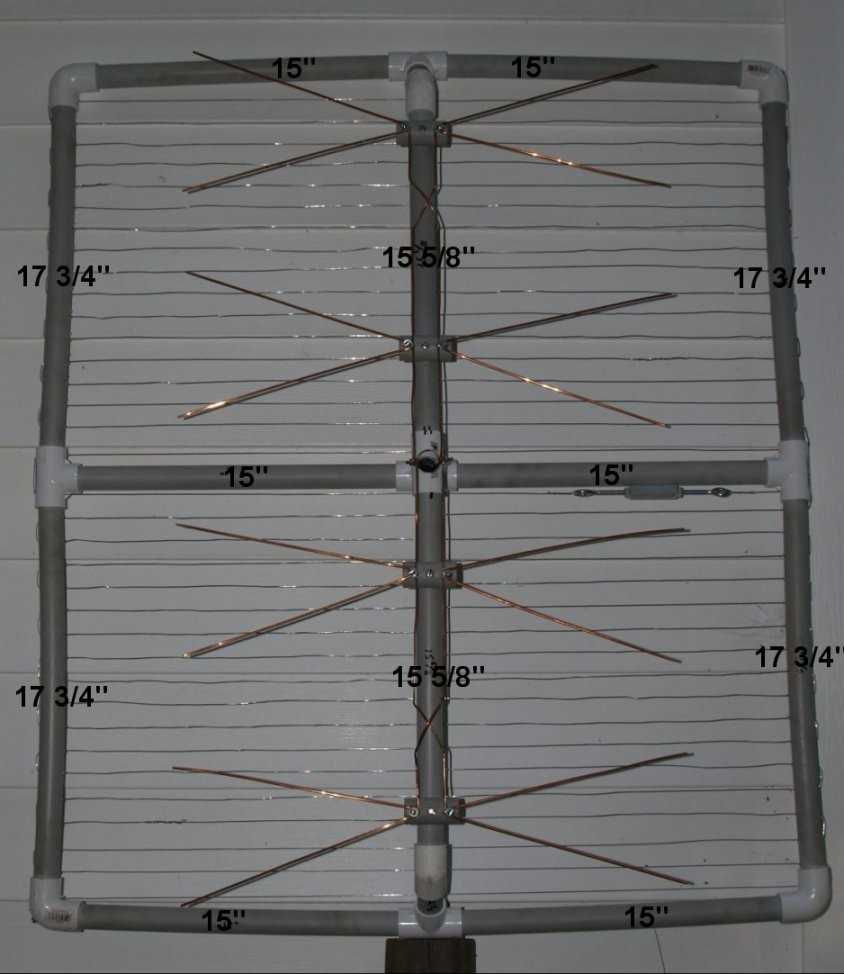

ТВ-антенну можно также сделать в виде бабочки. Такое устройство ничем не будет уступать дециметровой антенне. Совершенно необязательно все делать с нуля. Намного проще переделать обычную решетку в цифровую для настройки Т2. Чтобы изготовить ее самостоятельно, придерживайтесь простой инструкции:

1. Возьмите небольшую доску, которая станет основой будущей антенны.
2. Нарежьте 8 проводов, длина каждого – 37,5 сантиметров.
3. Середину всех проводов необходимо зачистить примерно на 2 сантиметра.
4. Согните провода, чтобы они приняли V-образную форму. Расстояние между проводами должно составлять 7,5 сантиметров.
5. Отрежьте еще 2 провода, длина каждого из них должна составлять 22 сантиметра.
6. Зачистите провода в местах, где они будут крепиться к основанию антенны (доске).
7. Разместите саморезы вдоль основания антенны, а потом двумя проводами соедините V-образные элементы.
8. Соедините антенну и кабель, используя специальный штекер.

Создать такое устройство сможет каждый пользователь. Ничего покупать не придется. Изготовляется антенна из подручных средств.

Из коаксиального кабеля

Собственно ручно сделать TV-антенну можно, используя кабель:

1. Отрежьте примерно 530 миллиметров кабеля.
2. Зачистите кабель с двух сторон, скрепив оплетку в жгут и оголив центральную жилу.

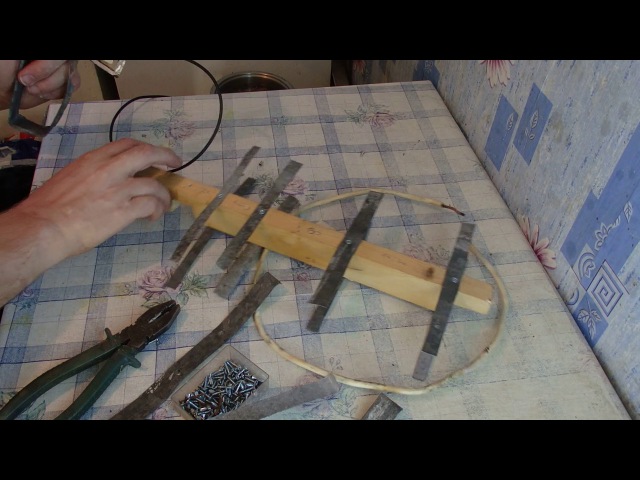

3. Скрутите кабель в кольцо или ромб, закрепив его скотчем на фанере. Между кольцами кабеля расстояние должно быть 2 сантиметра.
4. Отрежьте кусок коаксиального кабеля – 175 сантиметров. Сделайте из него согласующее устройство в виде подковы. Для этого нужно зачистить провод с обоих концов, как вы это делали в процессе изготовления колец.
5. Подготовьте антенный кабель. С одной стороны надевается штекер, а вторая зачищается. Нужно удалить центральную жилу и оплетку.
6. Совместите кольцо и согласующее устройство с антенным кабелем.

В качестве основания можно использовать не только фанеру, но и плексиглас.

Антенна из жестяных банок

Чтобы изготовить простую ТВ антенну для цифровых каналов потребуется кабель, пара алюминиевых или жестяных банок, а также небольшая пластиковая труба. В качестве основы может также использоваться деревянная планка.

Запомните, что антенну можно создать только из алюминиевых или жестяных банок. Пластиковые или стеклянные не подойдут. Основное требование – ровные, а не ребристые внутренние стенки. Каждый сможет смонтировать своими руками такое устройство буквально за несколько минут.

1. Хорошо промойте, а потом высушите банки.
2. Конец коаксиального кабеля нужно разделать.
3. Удалите изоляцию центральной жилы.
4. Скрутите оплетку.
5. Получив 2 проводника, прикрепите их к банкам.
6. Если под рукой есть паяльник, припаяйте проводники. Также их можно закрепить саморезами с плоскими шляпками. Скрутите петлю на концах проводников, а в ней проденьте саморез с шайбой, затем закрепите его на банке.
7. Предварительно почистите металл, нужно взять тонкозернистую наждачку и снять налет, а также краску.
8. Прикрепите банки к пластиковой трубе или деревянной планке.
9. Расстояние рассчитывается индивидуально.
10. Подключите кабель к ТВ и попробуйте настроить каналы.

Это аварийное решение проблемы. Не питайте иллюзий в лучшем случае в хорошем качестве будет доступно несколько каналов. Итоговый результат напрямую зависит от того, как далеко находится телевышка, какая «чистота» коридора, а также насколько правильно сделана антенна.

Теперь вы знаете, как можно сделать антенну для настройки цифровых каналов при помощи подручных средств.

Обратите внимание.

Эра трансляции аналоговых сигналов в телевидении закончилась. Современные научные разработки полностью заменяют старые технологии.

Люди, приобретая новое оборудование, вынуждены мастерить антенны для цифрового телевидения своими руками различными способами или покупать готовые промышленные образцы.

Хочу обратить внимание, что антенны для цифрового ТВ DVB T2 совсем не сложно сделать самостоятельно. Я специально проверил четыре схемы, учитывающие разные условия проживания людей. Предлагаю вам их для ознакомления. Смотрите мои фото и доступные чертежи сборки.

Как работает цифровая антенна для телевизора: объясняю просто

Перед тем как заняться сборкой любой из четырех моделей приемных антенн следует хорошо понять те процессы, которые в них должны протекать.

Электромагнитные волны распространяются во все стороны горизонта от генератора передатчика электрических сигналов, установленного на телебашне.

Они обладают для своей зоны покрытия, но с увеличением расстояния их сигнал ослабевает. На его величине также сказывается рельеф местности, различные электрические и магнитные препятствия, состояние атмосферы.

В вибраторе, сориентированном перпендикулярно движению электромагнитной волны, по законам индукции . Положительная и отрицательная полуволна гармоники создают свой знак.

Напряжение достигает свое максимальное значение – амплитуду в точках времени, соответствующей ¼ и ¾ периода или 90 и 270 градусов от синусоиды напряженности электромагнитной волны.

Любую форму и размеры активных вибраторов создают для наиболее эффективного наведения напряжения с минимальными потерями энергии. Учет положения этих точек рассчитывают по длине волны или частоте гармоники.

Напряжение, замкнутое на , вырабатывает в созданном контуре . Его форма и направление изменяются и пропорционально повторяют сигналы передатчика на активной нагрузке.

За счет использования различных видов цифровой модуляции на стороне передатчика происходит прием и обработка сигналов информации внутри схемы телевизионного приемника.

Более глубоко рассматривать вопрос, как работает цифровая антенна для телевизора при ее создании, дальше не стану.

Какие технические характеристики антенны определяют качество приема ТВ сигнала

Антенну относят к обратимым устройствам потому, что она одинаково работает на стороне передатчика и приемника. При анализе характеристик используют ее включение в качестве генератора.

Для эффективного приема цифрового сигнала необходимо учесть, что на стороне генератора излучатель электромагнитных волн можно расположить под любым углом к горизонту, но, законодательно принято только два направления: горизонтальное и вертикальное.

Наша задача – повторить эту ориентацию для собственного телевизора.

Направление поляризации и другие данные передачи цифровых сигналов можно узнать на сайте оператора через поисковую систему.

Заходим на сайт, выбираем необходимые сведения.

Нас, в первую очередь, должны интересовать 3 характеристики:

• номер канала и его частота, для которой будем создавать антенну по строгим размерам;
• радиус зоны обслуживания передатчика, влияющий на качество сигнала и выбор конструкции вибраторов;
• направление поляризации.

Дальность расположения телевизора от передающей телебашни сильно влияет на конструкцию антенны.

Чем выше установлена антенна, тем лучше будет качество принимаемого сигнала, но длина кабеля может его значительно ослабить . В этом плане жители верхних этажей многоэтажных зданий имеют значительное преимущество перед соседями снизу.

Для зоны уверенного приема я испытал самые простые модели Харченко и петлевые сборки из коаксиального кабеля и провода, обладающие широким спектром частот приема.

На большие расстояния лучше собирать волновой канал или логопериодическую схему. Из простых конструкций хорошо себя зарекомендовала антенна Туркина, доработанная Поляковым.

Для примера, в моей местности удаление от телебашни составило 25 км, что входит в зону уверенного приема, а частота сигнала – 626 МГц вертикальной поляризации.

Длину электромагнитной волны рассчитываю через скорость света по частоте: λ=300/626=0,48 метра. Полуволна составит 24 см, а четверть – 12.

Под эти характеристики я делал 4 тестовые антенны для цифрового телевидения своими руками, которые описываю ниже.

Антенна Харченко для цифрового ТВ: насколько уверенно работает

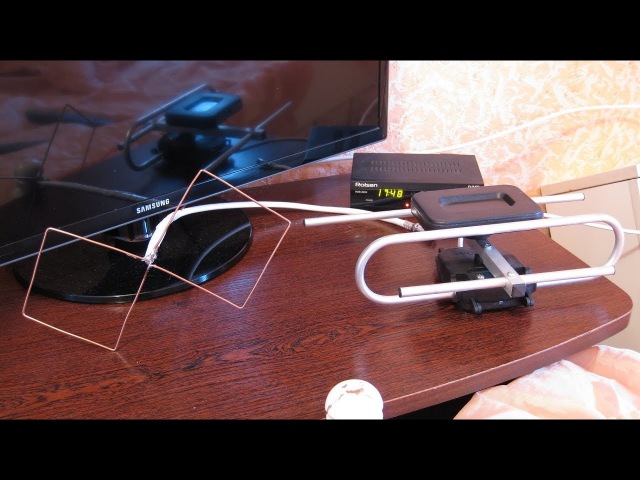

Общий вид собранной мной конструкции показываю фотографией. С учетом вертикальной поляризации она расположена в форме восьмерки, а для горизонтальной ориентации ее поворачивают бабочкой.

Для наглядности рассмотрения перевернул ее обратной стороной: экраном к передающему центру, а активным вибратором, выполненным из медной шинки – в комнату.

ТВ кабель просто примотан изолентой по одной стороне квадрата, закреплен на стойке и в моем случае служит еще крепежным элементом: просто перекинут через карниз шторы: на нем висит антенна.

Мою конструкцию уже повторили многие соседи. Наблюдаю это вот таким оформлением окон.

Люди подвешивают восьмерку даже на занавески, стали делать ее без экрана и крепежной рейки: один активный вибратор уверенно обеспечивает прием. Этим упрощают сборку. Однако, в случае появления посторонних помех экран советую все же собирать.

Делаю вывод, что антенна Харченко в зоне уверенного приема работает вполне надежно. Поскольку ее расчет и монтаж простой, не требует дефицитных деталей, то рекомендую к сборке.

Как рассчитать размеры антенны для цифрового телевидения своими руками простыми способами

Для определения габаритов конструкции Харченко я нашел много рекомендаций, которые, мягко говоря, не стыкуются, но работают. На картинке привожу только 3 методики расчета.

А еще есть онлайн калькуляторы, вычисляющие различные размеры. Все это я объясняю тем, что такая конструкция не критична к точности изготовления, что считаю ее преимуществом.

Для проверки выбрал ту методику, где сторона квадрата составляет 0,25 длины волны электромагнитного колебания λ. Здесь надо меньше материала, а условия работы наиболее усложненные.

Умножаю длину волны 48 на 0,25 и получаю сторону квадрата 12 см.

Тогда она станет захватывать чуть больший диапазон сигналов за счет того, что подобная форма вибратора обрабатывает все амплитуды полуволн напряженности, которые умещаются внутри нее. За счет этого и обеспечивается ее широкополосность.

Как сделать антенну Харченко: личный опыт «сборки на коленке» с фотографиями

Активный вибратор делал из медной шинки прямоугольного сечения 1х4 мм.

Такой профиль сложно выгибать. Приходится работать в тисках. Проще работать с круглым сечением. Среднюю часть зачистил от лака и пропаял паяльником контактные площадки.

По одной стороне квадрата примотал изолентой коаксиальный кабель и припаял его токоведущие жилы к подготовленным площадкам.

За счет созданной полупетли образуется угол согласования волновых сопротивлений кабеля и антенны. Это наиболее простая в исполнении конструкция. Но она играет важную роль.

Показываю это подключение дополнительными фото на готовой антенне.

Разметил деревянную рейку, просверлил в ней тонкие отверстия.

Вставил в них отрезки проволоки, длина которых немного перекрывает площадь активного вибратора, заклинил их спичками. Можно еще клея добавить.

Получилась вот такая антенна Харченко для цифрового ТВ с подключенным к ней кабелем.

Здесь показываю ее расположение на окне во время работы прошлым летом.

А этот снимок сделал недавно: показываю еще ее один вид.

В это время я уже отказался от использования антенны для цифрового ТВ DVB T2 после Ясна от Белтелеком.

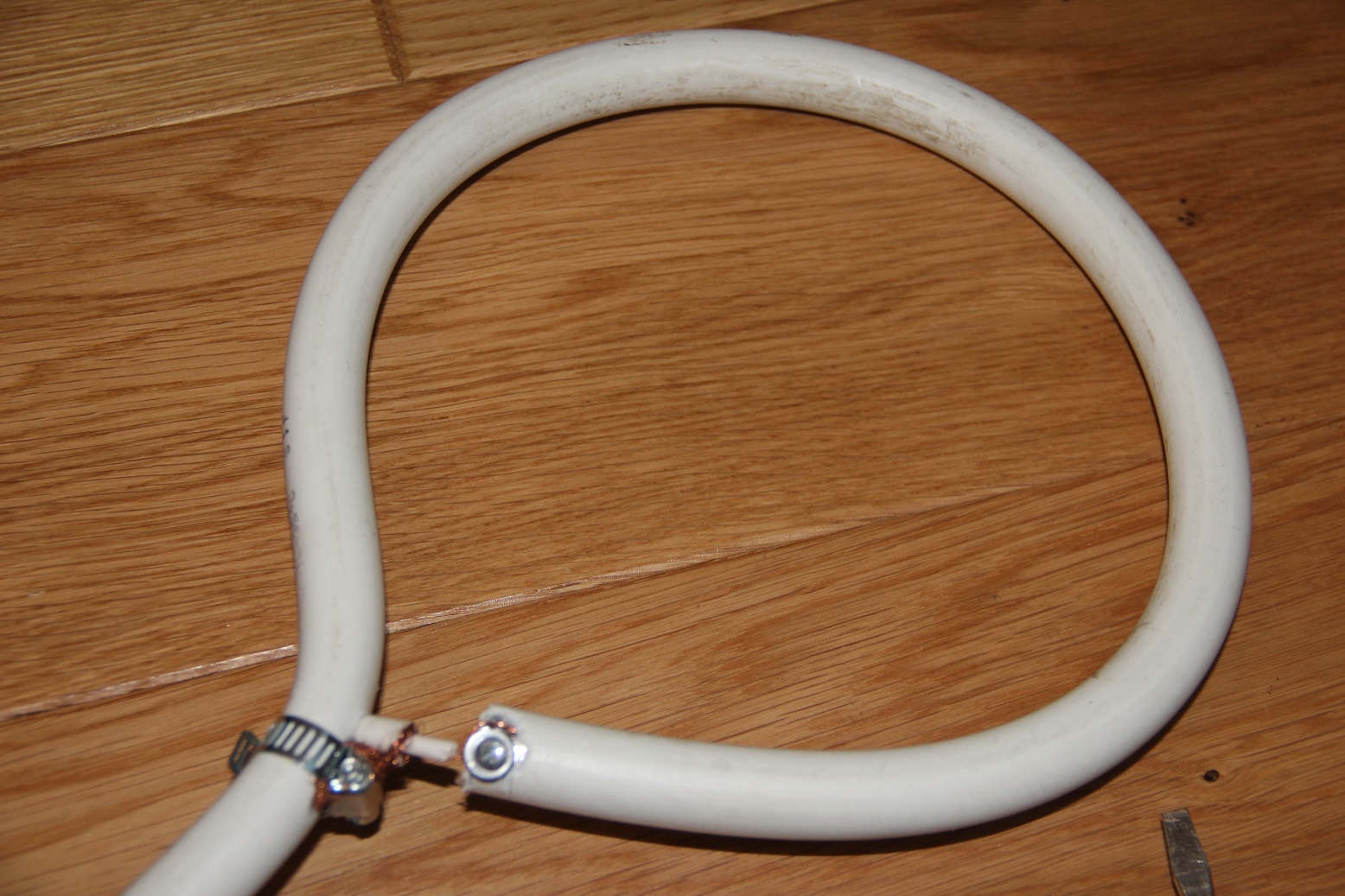

Антенна для цифрового ТВ из кабеля: как быстро сделать

На сборку этой схемы потребуется только отрезок коаксиального ТВ кабеля длиной порядка метра, нож, паяльник, хотя можно обойтись без него.

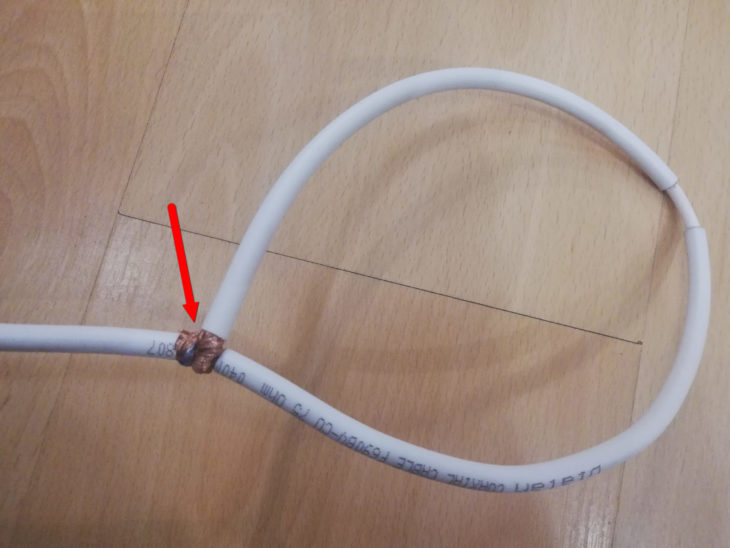

Петля работает в зоне уверенного приема, обладает хорошими характеристиками даже внутри плотной застройки многоэтажных зданий из железобетонных плит. Поскольку довольно простая сборка у меня заняла порядка 5 минут времени, то ее можно проверить хотя бы ради любопытства.

Объясняю технологию монтажа.

Размер окружности собранной петли соответствует длине волны электромагнитного колебания. У меня, как показано выше, это 48 см.

Разделываю один конец коаксиального кабеля на расстояние порядка 5 сантиметров. Для наглядности рядом положил спичечный коробок со стандартными размерами 3х5.

От начала разделки отмерил расстояние полуволны: 24 сантиметра. Дальше необходимо сделать участок, на котором будет разорвана экранирующая оплетка.

Ее расстояние делаем 2 см. На этом отрезке внимательно проверяйте отсутствие проволочек и электрических связей. Должна быть видна только полиэтиленовая изоляция центральной жилы.

Затем по длине кабеля от созданного разрыва отмеряю еще повторно 24 см и снимаю верхнюю защитную оболочку из полиэтилена по кольцу шириной 1 сантиметр.

Работать надо аккуратно. Экранирующая оплетка и ее электрические связи должна быть сохранена .

Показываю этот участок крупным планом.

Теперь осталась самая малость: проверяю отсутствие коррозии на зачищенных оплетках, плотно скручиваю пальцами между собой токопроводящий экран с центральной жилой. Необходимо замкнуть их накоротко.

Образуется скрученный конец длиной порядка 5 сантиметров. Остается плотно обмотать его вокруг открытого участка изоляции шириной 1 см. Петля готова.

С обратной стороны кабеля припаивается штеккер для подключения в гнездо телевизора. Эту тривиальную операцию опускаю. Сложностей в ней нет.

Антенна для цифрового ТВ из кабеля своей плоскостью петли ориентируется перпендикулярно направлению передающей станции.

Положительный момент: материал петли выполнен из того же материала, что и последующий фидер для подключения к телевизору. У них одинаковое волновое сопротивление. Ничего согласовывать не требуется.

Антенна из провода: самая легкая сборка для телевизора

Принимать цифровой сигнал на телевизор в зоне до 30 км можно на простое проволочное одинарное или двойное кольцо из медной проволоки, взятой отрезком электропроводки 2,5 мм кв.

Показываю технологию его сборки из двух колец. Если вас заинтересует упрощенный вариант, то второй элемент не монтируйте.

Протяженность окружности кольца должна соответствовать длине волны ТВ сигнала передатчика. В моем примере это 48 см. Откусываю два отрезка провода: L1 и L2 с запасом по сантиметру для соединения концов.

Сгибаю будущие вибраторы кольцами, а концы их зачищаю. На коротком отрезке делаю маленькие колечки для подключения второй заготовки.

Вставляю один вибратор в другой, колечки обжимаю пассатижами.

Показываю этот процесс в большем масштабе.

Подготавливаю конец коаксиального кабеля к подключению снятием изоляции.

Скручиваю все концы.

Пропаиваю места соединения паяльником.

Получилась вот такая простая антенна из провода, состоящая из двух колец.

Ориентировать ее надо стороной длинной проволоки к передатчику. Кольца можно выгнуть формой шестиугольника. Тогда они займут более устойчивое положение.

Фотографией ниже просто показываю принцип: придания особой точности размеров геометрической фигуре не занимался. Сделайте лучше для себя.

Антенна из провода собрана. Включаем ее в работу и проверяем качество принимаемого сигнала на телевизоре.

Придать декоративные свойства конструкции поможет любая мягкая игрушка. Располагать эту антенну надо около телевизора или ресивера. Превышать длину коаксиального кабеля более полуметра нежелательно.

На сборку подобной конструкции нужно потратить менее 10 минут, никаких трудностей она не представляет, как и предыдущая схема, а работа ее происходит за счет собранной петли.

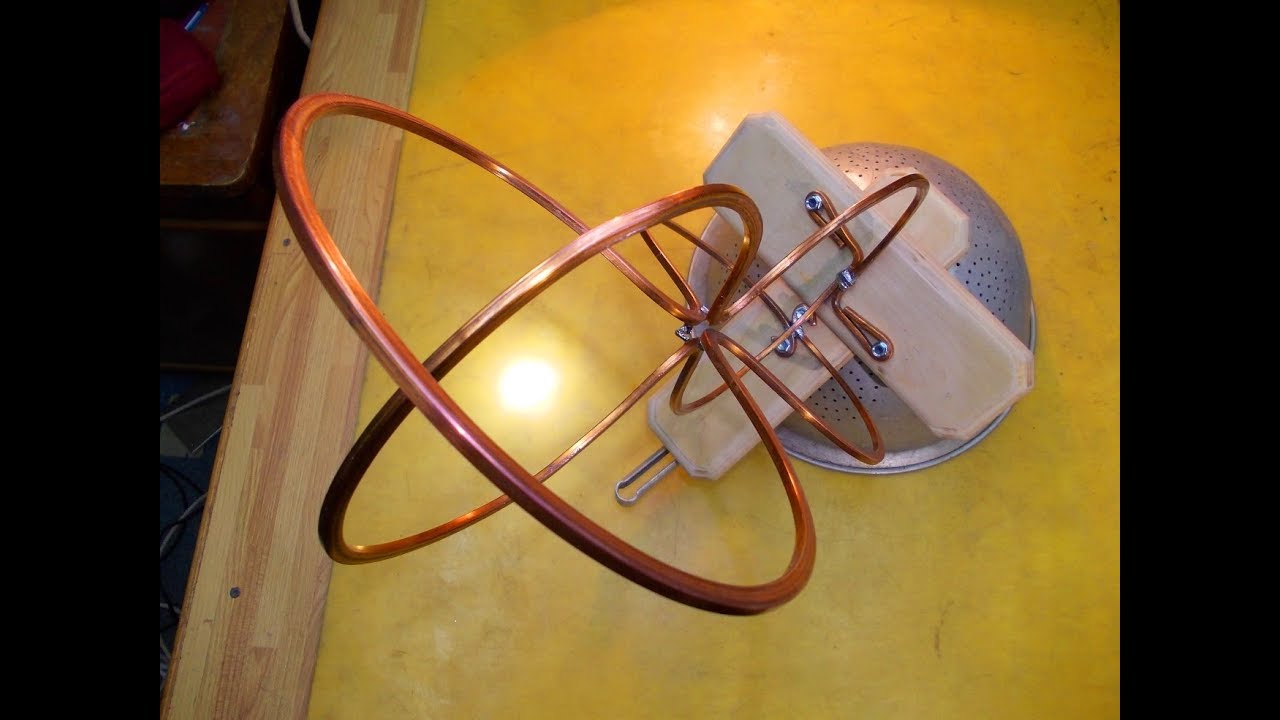

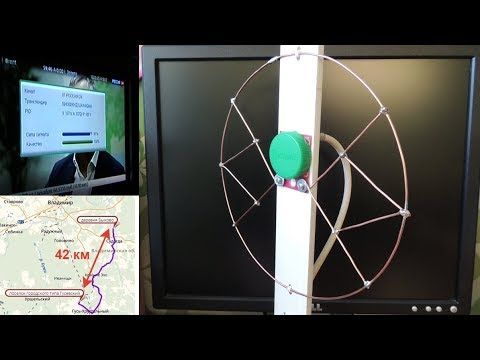

Антенна Туркина: простая конструкция дальнего приема для DVB T2 своими руками

Первоначально работа приемника этой электрической схемы была разработана и практически опробована радиолюбителем Туркиным.

Ее описание можно найти в статье журнала Радио №11 за 2000 год.

Затем инженер Поляков посредством компьютерной программы MMANA ее доработал и опубликовал статью в том же Радио. Смотрите выпуск №1 за 2002 г. Схема усовершенствованной конструкции представлена на картинке ниже.

На диэлектрической штанге за счет строго определенных расстояний в пространстве зоны трансляции цифрового ТВ сигнала расположены металлические кольца вибраторов. Их роль:

• D1-D3 – пассивные элементы;
• V1, V2 – активная часть, собранная схемой двойного швейцарского квадрата;
• R – функция экрана от помех.

Все размеры вибраторов и расстояния между ними привязаны к длине принимаемой волны. Можете их считать по показанным на картинке формулам.

Однако предлагаю более легкий способ: онлайн калькулятор расчета антенны Туркина. Вводите в него свое значение частоты канала, выраженное в мегагерцах, и сразу получайте все размеры в миллиметрах.

Номера каналов DVB-T2 (кликните мышкой для справки)

Они, при виде сзади, сразу образовали концентрические окружности с четко выраженной осью, которую необходимо направлять на передатчик.

Мне осталось к активным выводам швейцарского двойного квадрата припаять антенный коаксиальный кабель.

Обращаю внимание на способ монтажа фидера. Выводы колец, образующих швейцарский двойной квадрат, подключаются встречно по диагонали, а не параллельно.

Смотрите на схему расположения вибраторов на первой картинке, где изображена антенна Туркина-Полякова. Между оголенными соединительными проводами должен быть создан воздушный зазор в несколько миллиметров. Он исключит закоротку потенциалов выходного напряжения.

На место подключения кабеля я надел ферритовое кольцо для согласования волновых сопротивлений кабеля и антенны.

Его магнитная проницаемость должна укладываться в пределы 400-600. Я свое не проверял. Оно просто подошло.

Антенна сразу заработала прямо из комнаты. Правда, расстояние до передатчика на даче всего 40 километров. На большем удалении не проверял.

Для горизонтальной поляризации сигнала антенна Туркина разворачивается от указанного на фото положения на 90 градусов. Тогда ее кабель сразу отвесно свешивается вниз от центра кругов, а не сбоку.

Вот такие 4 схемы антенны для цифрового телевидения своими руками можно собрать без излишних затрат материальных средств и времени. Видите сами, что их конструкции довольно просты.

Все четыре протестированные схемы у меня заработали сразу без подключения каких-либо усилителей.

Я считаю, что для жителей сельской местности, проживающих в зоне уверенного приема цифровых сигналов, лучше всего подходит антенна Харченко.

При плотной застройке жилых зданий в городе рекомендую проверить рамочную антенну из кабеля или провода. Она хорошо борется с помехами, которыми насыщен эфир от бытового оборудования.

Тех, кому потребуется ловить сигнал, ослабленный дальним расстоянием, лучше всего сразу собирать антенну Туркина-Полякова. Ее технические характеристики практически ничем не уступают ни волновому каналу, ни логопериодическим изделиям.

Как видите, в статье я постарался обойтись без технических терминов. Коэффициенты усиления и стоячей волны, диаграмму направленности и другие характеристики не приводил. Эти параметры можно обсудить в разделе комментариев.

Есть вопросы? Задавайте, обсудим, выберем наиболее доступный и приемлемый результат для вашего случая.

Если вы живете в городе, то вам совсем не обязательно иметь большую и громоздкую ТВ-антенну, тем более закидывать ее на крышу и тянуть кабель. Каналы цифрового телевидения стандарта DVB-T2 можно отлично принимать и на комнатную, благо мощности передающих вышек вполне достаточно для уверенного приема. Я покажу как сделать миниатюрную домашнюю антенну по типу «Биквадрат» за 15 минут. Ее ещё называю антенной Харченко. Данный мастер-класс избавит вас от покупки дорогостоящих китайских аналогов.

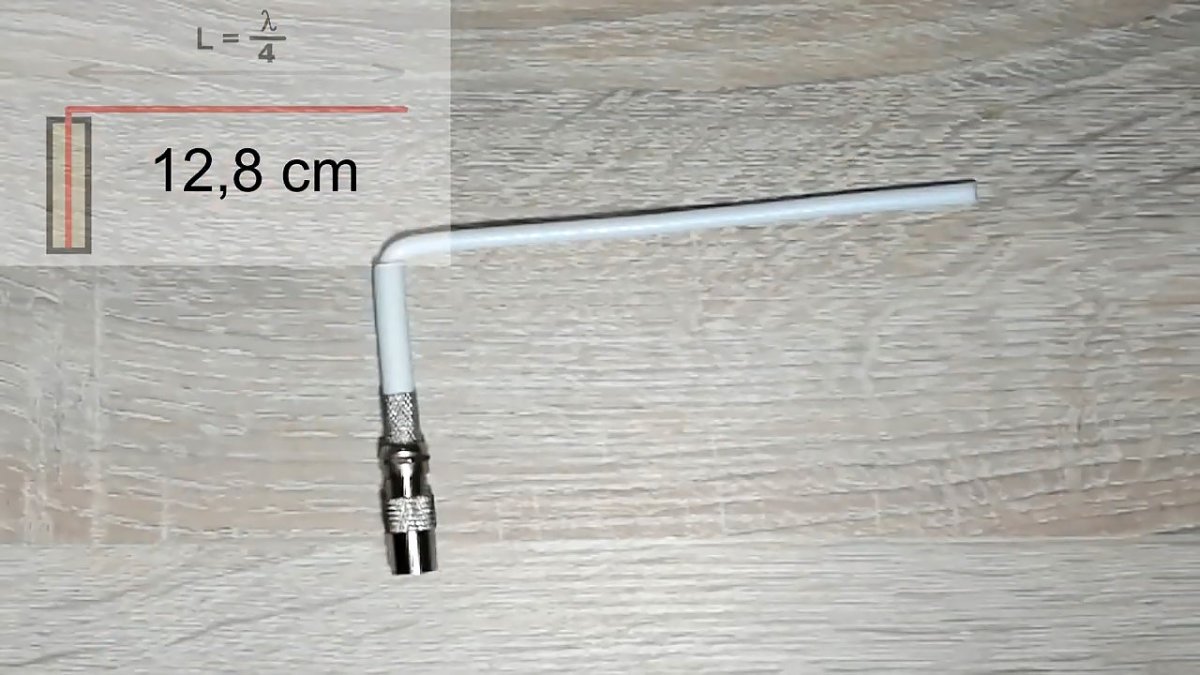

Обычно расчет таких конструкций ведется по 1/4 длине волны. Такая антенна будет хорошо принимать все каналы даже за городом на значительном расстоянии, но дома (в городе) ее размеры могут показаться немного большими. Да и собственно такая чувствительность будет не к чему. Можно уменьшить все размеры вдвое и взять за расчет 1/8 длины волны. Токая антенна будет совсем крохотная, но с достаточной чувствительностью.

Понадобится

Изготовление миниатюрной домашней антенны для цифрового телевидения

Результат работы

• Классическая антенна Харченко 1/4 длины волны, приставка выдала – 40% чувствительности.
• Наш уменьшенный вариант 1/8 длины волны – 22% .
• И для сравнения, воткнем обычный кусок провода – 1% .

Простая антенна для цифрового ТВ своими руками на основе сплиттера

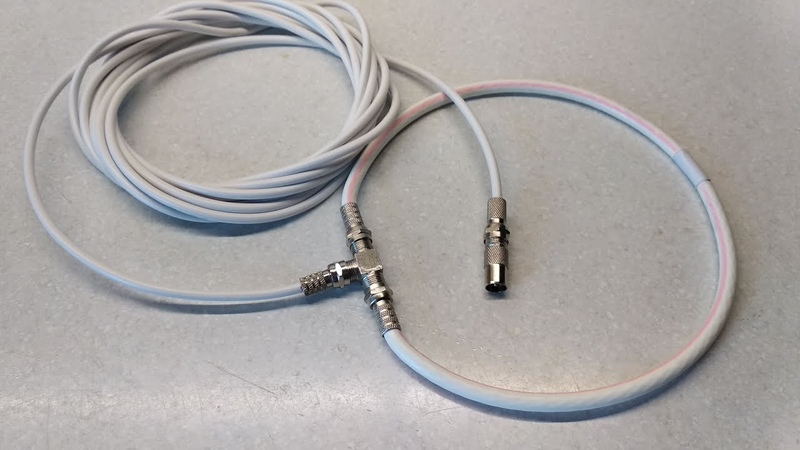

Материалы:

• кабель коаксиальный типа RG-6;

• F-разъем для кабеля – 3 шт.;

• телевизионный штекер;

• сплиттер антенный на 2 выхода.

Процесс изготовления пассивной антенны для цифрового ТВ

Смотрите видео

Простая антенна для т2 своими руками. Требования к антенне цифрового пакетного телевидения. Принцип действия цифровой антенны

Усвойте желающие настроить антенну на телевидение: цифровых вещиц природой не создано. Во Вселенной существуют аналоговые сигналы, мощность изменяется по квантовым состояниям электронов. Переходы настолько малы, что человеку кажутся непрерывными. Сигнал возможно представить определенным числом, помноженным на элементарную энергию. Хотим дать понять: природа цифрового сигнала в понимании человечества лишена, цифровая антенна самостоятельно не конструируется. Возможно изготовить антенну для приема аналогового сигнала, несущего цифровую информацию.

Антенны приема цифрового сигнала

Сегодня исключительно цифровое телевидение. Однако! Мультиплексы, где программы штампуются кадрами, содержат радиопередачи. Хотим пояснить: при нынешнем положении дел вещание радио сбилось вверх, захватив частоты FM-диапазона, телевидение полностью вытеснено в ДМВ. Объясняется особенностями современной жизни. Водитель хочет дорогой слушать радио, смотреть телевизор. Видели длинные антенны раций? 34 МГц. Сравните: I канал СССР вещал 50 МГц. Каждому на крыше иметь антенну два метра длиной, чтобы посмотреть центральный канал?

Просто смехотворно. В противоположность палкам антенны FM-ДМВ сравнительно малы. Легко умещаются на крыше. Облегчая страдания киноманов, каналы переносит одна частота. Картинка разбивается кадрами, получается, доступно немало программ при единственной настройке антенны. Удобно. Массу выгод технического решения увидим из явления, называемого сегодня цифровым мультиплексом. Антенну становится возможным точно нацелить на частоту приема (являющуюся тривиальным каналом ДМВ), чтобы смотреть передачи, слушать радио.

Для решения задачи конструируется некоторым представляющееся «самодельной цифровой антенной» устройство. Антенна обычная, – интересующимся типом добавим – линейная. Конструкция выбрана, благодаря малым габаритам. Выделена в цифровой передаче одна проблема…

Телевидение привыкло пользоваться горизонтальной поляризацией. Постигла участь цифровой мультиплекс. Получается, сигнал ловится тогда восхитительно, когда линия антенны перпендикулярна лучу приходящего сигнала. Нарушим правило, мощность начинает теряться, прием ухудшается.

Прием цифрового сигнала антенной

Желающие вести прием цифрового сигнала должны уяснить тип поляризации электромагнитного излучения. Отбросить спутниковое телевидение, вещающее кадрами, поляризация, как говорит Владимир Вольфович, горизонтальная однозначно. Тип сигнала принято ловить телевидением на полуволновой вибратор, выделяют сигнал двух типов:

1. Симметричный.
2. Несимметричный.

Поясним. Первый образован одинаковыми плечами, равными четверти длины волны. Суммарно получается половина длины волны. Сигнальная жила кабеля подсоединяется к одному плечу, экран — противоположному. Плеча в ряд образуют линию, разделены зазором 20 мм. Для согласования уравняйте сопротивления антенны и кабеля, потрудитесь симметрировать. Первое условие в идеале выполняется, второе на частотах ДМВ с уменьшением длины волны играет меньшее значение.

Чтобы сделать цифровую антенну самостоятельно, достаточно мачту снабдить несущей пластиной, приделать горизонтально-симметрично два проволочных плеча толщиной 3 мм, длиною четверть волны каждое.

Полученное устройство паяют на коаксиал волновым сопротивлением 75 Ом, как указано выше, длина кабеля снижения берется по возможности ниже, каждый метр съедает часть полезной мощности потерями. Играет роль только длина до первого усилительного каскада. Снабжая кровлю питанием, поставив покупной блок нужной частоту, бухту в углу, свернутую за телевизором, лишаем возможности портить прием. Эффект переусиления иной раз вводит неприятные визуальные эффекты, самым известным считают двоение изображения.

Возможен другой негатив. Сначала стоит попробовать антенну без усилителя. Прием никак не будет искажен лишней мощностью. Если наблюдаются неприятные побочные эффекты, стоит пробовать бороться за улучшение качества. Важно поточнее направить антенну. В городе ввиду эффекта многолучевости, в селе за счет отклонения направления движения волны от прямой линии точка выхода луча находится не там, куда указывает (согласно карте) компас. Следует слегка подвигать антенну, задавая верное направление, находя наилучшее положение.

Прием сигнала антенной

Полуволновой вибратор описанной выше конструкции на диаграмме направленности образует два главных лепестка. Разнесены на 180 градусов. Диаграмма направленности симметрична в горизонтальной плоскости. Следовательно, характеристики улучшим, поставив экран. Очевидное решение, нечасто увидим по простой причине: антенна обязана ловить широкий диапазон, сложно подобрать правильное расстояние. Для полуволнового вибратора экран не будет куском проводящего материала — пара отрезков провода, из которого сделаны плечи. Расстояние между ними не столь важно, не должно быть большим. Вполне достаточно 5-ти сантиметров вверх-вниз от плоскости нахождения плеч. Длина экрана превышает размах обоих, электрически располагается на оплетке кабеля.

Важность обретает расстояние меж экраном и полуволновым вибратором. Затрудняемся с правильным ответом, какая пропасть разделяет детали, для зигзагообразных рамочных антенн величина составляет 0,175 длины волны сигнала. Полагаем, любители вправе попробовать экспериментально подобрать нужное расстояние, профессионалы имеют шанс смоделировать систему MMANA. Первые получат приемлемый результат быстрее, вторые смогут заведомо предсказать итоговый расклад произвольной длины волны, что предпочтительнее. Моделирование антенн не входит в круг интересов авторов, люди увлеченные способны выложить готовый файл, сдобрив комментарии плодом технической мысли. Полагаем, расклад снизит величину помех.

Несимметричная цифровая антенна

Что касается несимметричного полуволнового вибратора, представляет одно плечо. Второе заменяется «землей» (бесконечная плоскость нулевого потенциала), на практике просто ничего в этом месте нет. Изготовление полуволнового несимметричного вибратора неоднократно показано форумами, порталом ВашТехник, сетью. Обычно антенна служит комнатным дополнением цифрового ресивера, который самостоятельно поймать боится. Чтобы сделать приспособление, вычисляется длина волны канала, делится на четыре. Вдоль отрезка зачищается экран кабеля, внутренняя изоляция сохраняется – не помешает приему.

На отогнутый на 90 градусов конец навинчивается F-коннектор, который вставляется в ресивер, гнездо телевизора (содержи приемная часть наземного цифрового телевидения нужное поколение микросхемы). Практически у всех современных плазменных панелей нужное внутри. Настройка займет время, частота канала известна. Нужно узнать цифру — посещаем сайт http://ртрс.рф, смотрим регион, звоним по нужному телефону. Принимаются запросы по e-mail. Разумеется, если регион лишен цифрового телевидения, никакой информации найти не удастся.

Приведенный сайт является официальным ресурсом государственного унитарного предприятия, на которое возложены задачи оцифровки пространства РФ. Спросите, логопериодическая цифровая антенна делается ли самостоятельно? Ответ – незачем. Логопериодическая антенна перекрывает большой диапазон, если хотите смотреть три московских мультиплекса, берите. Отбросив опаску, используйте антенну типа волновой канал, отличается от логопериодической несколько худшими диапазонными характеристиками, проще конструкцией. Методику изготовления обсуждали, провинции маловато смысла тратить время.

Читатели понимают: устройство цифровой антенны идентично привычной. Поляризация линейная горизонтальная, частота определена каналом. Принцип действия цифровой антенны аналогичен. Преобразование электромагнитной волны в ток внутри проводника. Особенность цифровых антенн — точно настроены на одну частоту. Конструкция получается простой, эффективной. Обещая качественный просмотр (без визуальных, звуковых помех). Естественно, телевизор, приставка должны декодировать сигнал.

Осталось попрощаться с читателями. Сегодня отрасль радиолюбительства уходит в прошлое, кто предскажет ожидающее человечество завтра…

В нашу жизнь активно входит цифровое телевидение Т2. На сегодняшний день уже во многих домах установлены антенны для приема такого сигнала. Но что делать тем, кто живет в пригороде или на съемной квартире? Выход довольно прост – это самодельная антенна для Т2, которая может стать недорогой и надежной альтернативой заводскому изделию.

Антенны для телевизора своими руками

Для того чтобы поймать цифровое эфирное телевидение, в первую очередь, необходимо иметь поддерживающий новый цифровой формат телевизор, и тогда не придется покупать специальную приставку.

Кроме этого, необходима комнатная или наружная дециметровая антенна. Не стоит верить тем, кто говорит, что устройство должно быть цифровым или еще каким-нибудь. Достаточно просто ТВ-антенну своими руками можно сделать из подручных материалов, получив в результате мощное устройство, которое будет отлично принимать сигнал.

Простая дециметровая антенна своими руками

Прежде чем подготавливать материалы для изготовления устройства, необходимо рассчитать его будущую длину. Для этого надо узнать частоту, на которой идет цифровое вещание, и применить специальную формулу: 7500 разделить на частоту в Мегагерцах и результат округлить.

Изготавливается дециметровая антенна для ТВ из обычного телевизионного 75-омного коаксиального кабеля и стандартного разъема .

После всех правильно проведенных действий начнется поиск каналов. Если ретранслятор будет находиться в районе до пятнадцати километров от дома, то сигнал будет приниматься хорошо и усилитель не потребуется. Если же расстояние будет больше, то необходимо применение усилителя.

Цифровая антенна «восьмерка» своими руками

Для того чтобы качество сигнала точно было хорошим, можно сделать более сложную самодельную телевизионную антенну для ТВ.

Для ее изготовления понадобится подготовить:

• телевизионный кабель;
• коробочку;
• рулетку;
• фольгу;
• клей;
• скотч.

Дно коробочки (например, из-под обуви) нужно будет хорошо промазать клеем и полностью закрыть фольгой. При этом необходимо следить, чтобы фольга нигде не поднималась.

Пока фольга приклеивается, нужно отрезать от кабеля два кусочка по 50 сантиметров каждый, и зачистить кончики изоляции, аккуратно срезав ножом внешнюю оболочку. Отогнув на всех концах оплетку в сторону, отрезки согнуть в круг так, чтобы они замкнулись не до конца. Расстояние между ними должно быть примерно в 1 сантиметр.

Полученную восьмерку закрепить скотчем к крышке коробки. При этом нужно проследить, чтобы зачищенные концы располагались друг возле друга. Кабель на коробке должен держаться хорошо, поэтому скотча жалеть не надо. Каркас антенны готов.

Теперь следует подготовить основной кабель , который будет подключаться к телевизору.

Осталось только смонтировать разъем под телевизор. Для этого на оставшемся конце телевизионного кабеля нужно снять изоляцию, отжать и срезать оплетку, снять фольгу. Затем, отступив от оплетки полсантиметра снять внутреннюю изоляцию жилы.

На подготовленный кабель телевизионный разъем нужно накрутить так, чтобы в широкой части жила с изоляцией не была видна. После этого от края разъема следует отступить полсантиметра и откусить лишнюю часть жилы, насадить вторую часть разъема и прикрутить ее.

Кабель и антенна готовы. Установив устройство в удобном месте, его надо направить в сторону телепередатчика, подключить кабель и включить телевизор. Антенна должна работать хорошо, а телевизор показывать без помех.

Самодельная антенна из банок

Антенна, которая будет ловить не один или два канала, а целых семь или восемь может быть сделана из самых простых жестяных банок. Для ее изготовления нужно будет подготовить:

В первую очередь следует подготовить кабель , убрав с него верхний слой на отрезке в 10 сантиметров от начала. Находящиеся внутри кабеля проводки нужно расплести, убрать из-под них фольгу, срезать один сантиметр зачищенного слоя. На другой конец провода нужно надеть штекер.

Теперь следует подготовить банки . К колечкам одной из них прикрепить сердцевину кабеля, а к другой часть распутанных проводов. Если колечек нет, то в банки можно вкрутить саморезы и намотать провода на них, обработав поверхность с помощью паяльника.

После этого банки нужно с помощью скотча нужно прикрепить к вешалке . Расстояние между ними должно быть в 75 миллиметров, расположить банки следует на одной прямой линии.

Самодельная телевизионная антенна готова. Теперь ее нужно с помощью штекера подсоединить к телевизору и найти для нее место, где будет лучше всего ловиться сигнал.

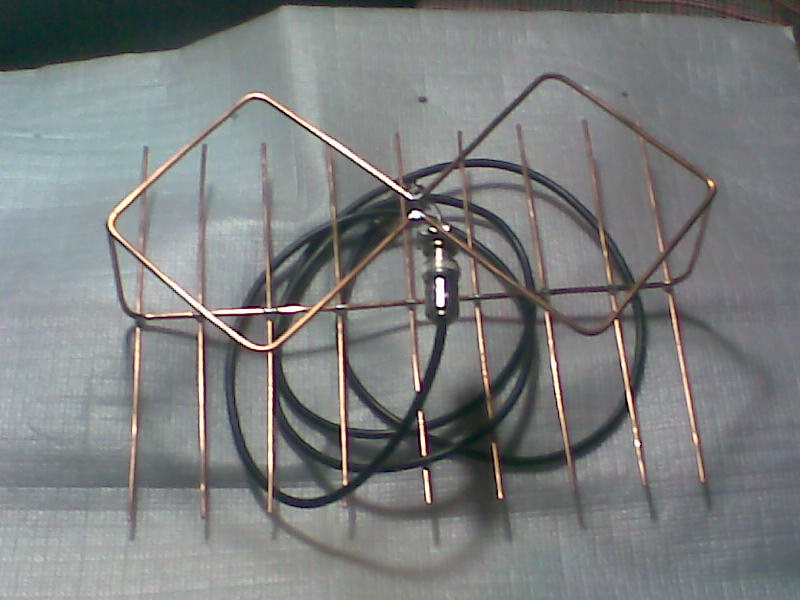

Комнатная антенна для ТВ «Ромб»

Такая конструкция представляет собой раму в виде ромба, изготавливается быстро и легко, а сигналы цифрового телевидения принимает уверенно и легко. Для нее нужно будет подготовить медный или алюминиевый прутик длиной около 180 сантиметров.

Ромба должно получиться два. Один будет выполнять роль рефлектора, а второй – вибратора. Сторона рамы должна быть примерно 14 сантиметров, а расстояние между ними – около 10 сантиметров.

После того как ромб будет сделан, между двумя концами прута необходимо смонтировать диэлектрик . Его размеры и форма могут быть произвольными. Главное, нужно проследить, чтобы расстояние между прутками было около двух сантиметров.

Теперь верхние части рамок нужно соединить, а к закрепленным на выводе антенны медным или латунным лепесткам подключить кабель.

Если ретранслятор расположен далеко или с помощью получившегося устройства будет ловиться слабое качество сигнала, то можно будет добавить усилитель . В итоге получится активная дециметровая антенна для ТВ, которую можно будет использовать не только в городе, но и на даче.

Конечно, такие устройства для приема телевизионного сигнала не будут отличаться изысканным дизайном, но зато с их помощью можно будет наслаждаться своими любимыми передачами.

Супер простую и супер быструю в изготовлении антенну из коаксиального кабеля для приема каналов цифрового телевидения можно сделать своими руками минут за 5. Для этого вам не потребуется абсолютно ничего, кроме самого кабеля. И это главнейший плюс этой антенны.
Без телевизора сейчас никуда.

Эта конструкция вас обязательно выручит, к примеру, когда вы только-только въехали в жилище и ещё успели ни протянуть кабель, ни поставить стационарную антенну. Конечно это не единственный пример где поможет эта по истине простая петлевая антенна.
Сейчас в комментариях кто-нибудь обязательно напишет, что есть антенны ещё проще, типа штыревой. Для изготовления которой будет достаточно просто снять две изоляции с кабеля и всё будет работать. Я конечно с этим соглашусь, но петлевая антенна, которую сделаю я из коаксиального кабеля будет иметь гораздо большее усиление, ввиду своей направленности и резонансно-замкнутого контура.

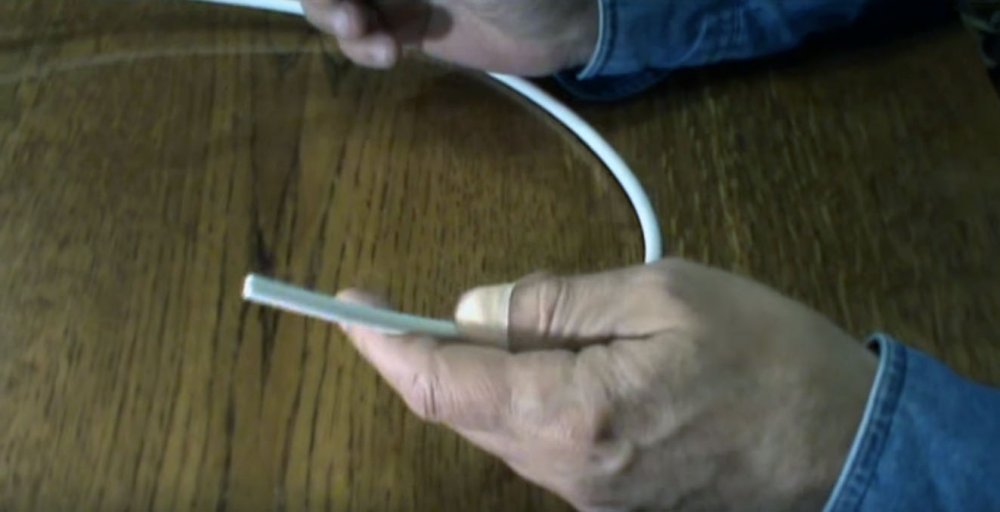

Изготовление антенны из коаксиального кабеля

Расположение антенны

Проверка показала отличный результат работы

Цифровое телевидение в наши дни продолжает распространяться с каждым днем. Провайдеры предлагают свои услуги в этой сфере, продавая дорогостоящие устройства. Однако можно «поймать» эфирное цифровое телевидение при помощи самодельной антенны.

Предлагаем посмотреть видео по изготовлению антенны:

Итак, нам понадобится:
– дециметровая антенна;
– калькулятор;
– антенный кабель;
– разъем для кабеля;
– линейка

Первым делом следует отметить, что для приема цифровых телеканалов необходим телевизор с поддержкой формата DVB-T2, в противном случае антенна не будет выполнять своего предназначения. Также следует уточнить, что провайдеры часто рекламируют так называемые цифровые антенны, которые якобы создании специально для приема цифровых телеканалов. Это не так, поскольку можно ловить такие каналы даже при помощи проволоки. С материалами и вводной частью разобрались, можно приступать к работе.

Теперь при помощи калькулятора и специальной формулы нам предстоит узнать необходимую длину нашей антенны. Формула предельно проста: 7500 нужно разделить на число частоты канала. У автора частота канала ровна 522000 кГц, то есть нужно разделить 7500 на 522. Получается 14.3 приблизительно. Округляем полученный после деления результат и получаем длину антенны в сантиметрах.

Качественные антенны всегда было сложно достать — советская промышленность их практически не выпускала, поэтому люди сами изготавливали их из подручных средств. Сегодня ситуация практически не изменилась — в магазинах можно найти только легкие алюминиевые китайские поделки, которые не показывают хороших результатов и редко живут больше года. Что делать, если вы любите смотреть телевизор, а качественного приема нет? Ответ прост — При наличии свободного времени и пары умелых рук с этим сможет справиться каждый.

Совсем недавно в России действовало аналоговое телевидение, но теперь практически вся страна перешла на цифровое вещание. Его главное отличие в том, что оно работает в дециметровом диапазоне.

Создать самодельную антенну для цифрового диапазона можно в домашних условиях

Это было сделано из соображений экономии и безопасности — уход за передающими антенно-фидерными станциями фактически не требуется, их обслуживание сведено к минимуму, вред от контакта с мощными передатчиками для мастеров минимальный. Но у подобных станций есть один серьезный недостаток — малая мощность. И если в большом городе сигнал зачастую можно поймать даже на отрезок медной проволоки, то вдали от передатчика прием может быть затруднен. Если вы проживаете за городом, в отдаленных районах или деревнях, то придется собирать собственную антенну и выводить ее на улицу, чтобы поймать нужный сигнал.

Внимание: проблема с сигналом может возникнуть даже в центре города. Дециметровые волны практически не глушатся другими источниками, но отражаются от толстых железобетонных стен. В современных многоэтажках есть много мест, где они полностью затухают, не доходя до приемника телевизора.

Также стоит отметить, что DVB-T2 (новый стандарт телевидения) предлагает довольно постоянный, но слабый сигнал. При уровне шумов на полторы-две единицы выше нормы телевизор достаточно четко воспроизводит эфир, но как только шум превышает 2 дБ сигнал полностью пропадает. Цифровое телевидение не чувствительно к электромагнитным помехам — его не сбивает работающий холодильник или микроволновка. Но если в системе возникает рассогласование в любом месте, то картинка останавливается или рассыпается. Качественная решит эту проблему, но в некоторых случаях ее придется выводить на улицу или на крышу.

Основные требования к антеннам

Действующие в СССР стандарты на телевидение не подходят к современным реалиям — коэффициенты защитного и направленного действия сегодня практически не влияют на сигналы. Эфир в городах забит и содержит много грязи, поэтому на эти коэффициенты не стоит обращать внимание. Вы гарантировано получите помехи на любых антеннах, поэтому не нужно добиваться уменьшения КЗД И КНД. Лучше улучшить коэффициент усиления антенны, чтобы она принимала большой диапазон эфира и выделяла нужный поток, а не фокусировалась на определенном сигнале. Процессор приставки или телевизора сам вычленит необходимые сигналы и создаст нормальную картинку.

Итак, Опытные инженеры рекомендуют строить диапазонные антенны. Они должны быть правильно рассчитаны, принимая сигналы классическим способом, а не за счет инженерных “оптимизаций” и ловушек. Идеальный вариант — устройство полностью отвечает теоретическим расчетам и геометрии. Также построенная антенна должна согласоваться с кабелем на рабочих диапазонах без применения согласовывающих устройств. АЧХ при этом лучше всего создавать гладкой и ровной, поскольку при провале или прыжке амплитудно-частотной характеристики появляются фазовые искажения.

Внимание: аналоговые антенны с ферритовыми УСС, обеспечивающие полноценный прием старого сигнала, практически не работают с DVB. Строить нужно именно “цифровую” антенну.

В статье мы разберем современные типы антенн, работающие с новым цифровым вещанием.

Типы антенн

Какие антенны для цифрового ТВ своими руками можно собрать в домашних условиях? Существует три наиболее распространенных варианта:

1. Всеволновая, или как ее называют радиолюбители — частотонезависимая. Собирается очень быстро, не требует высоких познаний или специализированных инструментов. Хорошо подходит для частного сектора, поселков, дачных кооперативов — там, где эфир не засорен мусором, но и не в большом удалении от передатчика.
2. Логопериодическая диапазонная . Имеет несложную конструкцию, хорошо принимает сигнал на близком и среднем удалении от передатчика. Может использоваться в качестве выносной, если передатчик расположен далеко, или как домашняя настенная антенна.
3. Z-антенна и ее вариации. Многие радиолюбители знакомы с метровыми “зэшками” — они довольно крупные и требуют много усилий для сборки. Но в дециметровом диапазоне они довольно компактны и хорошо справляются со своими обязанностями.

Нюансы постройки

Если вы хотите построить качественную антенну, то должны владеть искусством пайки. Нельзя скручивать контакты и направляющие — в процессе эксплуатации они окисляются, сигнал теряется, качество картинки ухудшается. Поэтому все соединения паяются.

Также вам нужно разобраться с точками нулевого потенциала, в которых возникают токи даже при отсутствии напряжения. Специалисты рекомендуют делать их из единого куска металла, вообще не применяя сварку. Даже качественно сваренные куски могут шуметь на граничных значениях, тогда как цельная полоска “вытянет” сигнал.

Также при создании самодельной антенны для цифрового ТВ вам нужно разобраться с пайкой кабелей. Сегодня для оплетки практически не применяется медь, поскольку она дорогая и быстро окисляется. Современная оплетка выполнена из стали, которая не боится коррозии, но она очень плохо паяется. Ее нельзя перегревать или пережимать. Для соединения используйте 36-40 ваттные паяльники, флюс и легкие припои. Хорошо обмакивайте обмотку в флюс и наносите припой — он прекрасно берется при таком способе нанесения.

Всеволновая антенна

Всеволновая антенна имеет довольно простую конструкцию. Она состоит из треугольников, медной проволоки и деревянных реек. Детальнее конструкцию вы сможете изучить на картинке — она не представляет собой что-то сверхъестественное.

Толщина проволоки может быть любой, расстояние между соседними проволоками — 25-30 мм, расстояние между пластинами — не более 10 мм. Улучшить конструкцию можно за счет отказа от пластин и использования текстолита. Ему нужно придать соответствующую форму или просто снять медную фольгу в форме треугольника.

Остальные пропорции стандартные — высота устройства должна совпадать с шириной, пластины расходятся под прямым углом. Нулевой потенциал находится на крайней линии домашней антенны для телевизора, как раз на пересечении кабеля с вертикальной направляющей. Чтобы избежать потерь качества, кабель нужно притянуть к ней стяжкой — этого достаточно для согласования. Подобная антенна, вывешенная на улицу или направленная на окно, принимает фактически весь диапазон частот, но имеет небольшой провал, поэтому нужно выставить правильный угол при фиксировании антенны.

Кстати, эту конструкцию можно модернизировать при помощи обычных алюминиевых банок от пива и колы. Принцип ее действия следующий: при увеличении размаха плеч происходит расширение рабочей полосы, хотя остальные показатели остаются в изначальных пределах. На этом же принципе работает диполь Надененко, часто применяемый в военных разработках. Алюминиевые банки идеально подходят по форме и размерам, создавая плечи вибратора в дециметровом диапазоне.

Создать простую баночную антенну можно просто припаяв две банки к кабелю. Эта комнатная антенна для телевизора своими руками подходит для просмотра каналов на небольшой-средней удаленности от передатчиков. Согласовывать в этой схеме ничего не нужно, особенно если длина кабеля менее 2 метров.

Усложнить конструкцию можно, собрав из восьми банок полноценную решетку и используя усилитель от обычной польской антенны. Такая конструкция отлично подходит для вывешивания на улицу в удаленных от передатчика районах. Для усиления сигнала сзади конструкции можно разместить металлическую сетку.

Z-антенна

Существуют сложные конструкции Z-антенн с несколькими контурами, но в большинстве случаев они не нужны. Можно легко собрать конструкцию из обычной медной проволоки толщиной в 3 мм. Если у вас ее нет, то просто купите одножильный медный провод на 3 мм длиной в 120 мм — вам этого вполне хватит для работы. Эта конструкция состоит из двух сегментов. Проволоку гнем по такой схеме:

1. Стартовый участок длиной в 14 сантиметров. Его край загибается в петлю для соединения с последним (петля 1 см, общая длина первого куска — 13 см).
2. Второй кусок загибается под 90 градусов (гнуть лучше плоскогубцами, чтобы соблюдать углы). Его длина 14 см.
3. Третий кусок сгибается под 90 градусов параллельно первому, длина 14 см.
4. Четвертый и пятый куски — по 13 см, изгиб не доходит до петли на 2 см.
5. Шестой и седьмой кусок по 14 см, изгибаются под 90 градусов.
6. Восьмой — возвращается к петле, длина 14, 1 см уходит на новую петлю.

Далее вам необходимо хорошо зачистить две петли и спаять их. Противоположный угол тоже очищается. К ним припаиваются контакты кабеля — к одному центральный, ко второму — оплетка. Разницы, к какому контакту паять, нет . Желательно спаянные места заизолировать, для этого можно использовать герметики или термоплавкий клей. Концы кабеля припаиваются к штекеру и тоже изолируются кембриком.

Чтобы избежать смещение сегментов, края можно укрепить. Для этого возьмите обычную пластиковую крышку с пятилитровой бутылки, вырежьте в ней 4 щели, чтобы проволока утапливалась до основания. Пятое отверстие вырежьте под кабель. Затем уложите антенну в крышку (предварительно проверив качество и надежность пайки), и залейте ее термоклеем. Получившаяся конструкция будет практически вечной — она способна принимать устойчивый сигнал на расстояние до 10 км от источника.

Итак, вы уже знаете, что можно использовать вместо антенны для телевизора. На самом деле конструкций значительно больше тех, что мы описали, но даже этих вам будет вполне достаточно. Если вы живете далеко от источника сигнала, то вам понадобятся усиливающие антенны — можно обойтись классической “полькой” с усилением. Ну а если с эфиром вообще все плохо, то используйте спутники.

[View 44+] антенна т2 своими руками

Get Images Library Photos and Pictures. Простая антенна для DVB-T2 своими руками Антенна для Цифрового ТВ своими руками: 6 вариантов изготовления Антенна для телевизора своими руками: 7 рабочих способов Антенна для цифрового ТВ своими руками: 2 простых варианта

. Антенна своими руками для цифрового ТВ – ElectrikTop. ru Простая антенна для DVB-T2 своими руками Уличная антенна для цифрового тв своими руками – Морской флот

Антенна для цифрового ТВ формата DVB-T2: делаем своими руками, схемы и чертежи для дальнего приема, сравнение вариантов

Антенна для цифрового ТВ формата DVB-T2: делаем своими руками, схемы и чертежи для дальнего приема, сравнение вариантов

Антенна для телевизора своими руками – Chip Stock

Самодельная антенна для Т2 | Мастер

Антенны для цифрового ТВ своими руками

Антенна ДМВ для DVB-T2 | Пикабу

Антенна для цифрового ТВ формата DVB-T2: делаем своими руками, схемы и чертежи для дальнего приема, сравнение вариантов

Радио схемы журналы ремонт модинг

Уличная антенна для цифрового тв своими руками – Морской флот

Антенны для цифрового ТВ DVB T2: 4 схемы с фото | Блог домашнего электрика

Автомобильная ТВ антенна своими руками — Лада 2111, 1. 6 л., 2008 года на DRIVE2

Расчет антенны Харченко для цифрового ТВ в домашних условиях

Антенна для цифрового ТВ формата DVB-T2: делаем своими руками, схемы и чертежи для дальнего приема, сравнение вариантов

Автомобильная ТВ антенна своими руками

Активная антенна для цифрового ТВ своими руками – YouTube

ДМВ антенна своими руками | Цифровое телевидение

Дед клуб: Простая самодельная антенна для приёма эфирного цифрового телевидения.

как сделать антенну т2 своими руками в украине – Prakard

Антенна своими руками: инструкция по установке и созданию (55 фото)

Антенна двб т2 наружная своими руками. Как изготовить всеволновую антенну

Простейшая антенна DVB-T2 своими руками | Пикабу

Антенна для цифрового ТВ формата DVB-T2: делаем своими руками, схемы и чертежи для дальнего приема, сравнение вариантов

Как сделать антенну для цифрового телевидения своими руками

Простая антенна для DVB-T2 своими руками

Дециметровая антенна для ТВ своими руками: схемы и чертежи с размерами

Антенна Харченко для цифрового ТВ своими руками: расчет биквадрата, калькулятор антенны для цифрового телевидения

[View 27+] антенна т2 для дальнего приема своими руками

View Images Library Photos and Pictures. Антенны для цифрового ТВ своими руками Yagi-Uda или волновой канал для цифрового телевидения своими руками – 3G-aerial Наружная Волна Цифра 2-24 Макси DVB-T2: цена, отзывы. КУПИТЬ в Киев, Харьков, Винница, Одесса – в магазине 4tv.in.ua Антенна ДМВ, простые самодельные устройства своими руками

. Как сделать антенну для телевизора своими руками, антенна харченко ЭТО ПРИВОДИТ В ШОК! ЗАПРЕЩЕННАЯ САМАЯ МОЩНАЯ АНТЕННА DVB – Т2 ИЗ ;4Х ТРЕУГОЛЬНИКОВ – YouTube | Энергетические технологии, Полезные советы, Бытовые советы Самодельная ДМВ антенна – Страница 24 – Форум Т2 – Цифровое ТВ – Эфир Т2, efirt2.tv

Антенна для дальнего приема FM радиостанций – 3G-aerial

Антенна для дальнего приема FM радиостанций – 3G-aerial

Простейшая антенна DVB-T2 своими руками | Пикабу

Yagi-Uda или волновой канал для цифрового телевидения своими руками – 3G-aerial

Антенна для Цифрового ТВ своими руками: 6 вариантов изготовления

Антенна для цифрового ТВ формата DVB-T2: делаем своими руками, схемы и чертежи для дальнего приема, сравнение вариантов

Антенны для цифрового ТВ DVB T2: 4 схемы с фото | Блог домашнего электрика

Как сделать антенну для цифрового ТВ своими руками: изготовление самодельного антенного усилителя для телевизора в домашних условиях со схемами, фото и видео

ЭТО ПРИВОДИТ В ШОК! ЗАПРЕЩЕННАЯ САМАЯ МОЩНАЯ АНТЕННА DVB – Т2 ИЗ ;4Х ТРЕУГОЛЬНИКОВ – YouTube | Энергетические технологии, Полезные советы, Бытовые советы

Антенна дмв для дальнего приема своими руками

Как сделать антенну Т2 своими руками или из старой антены дома самому

СУПЕР АНТЕННА Т2 ДЛЯ ДАЛЬНЕГО ПРИЕМА ЗА 170км Состит из 8 квадратов – YouTube

Антенна Харченко для дальнего приёма DVB-T2

Антенна Харченко для дальнего приёма DVB-T2

Антенна для Цифрового ТВ своими руками: 6 вариантов изготовления

Размеры антенны для цифрового телевидения своими руками – Антенна для Цифрового ТВ своими руками: 6 вариантов изготовления — Мир Антенн — Спутниковое телевидение в Бийске

Антенны для цифрового ТВ своими руками

Антенна Т2 для дальнего приёма ENERGY 1,5 м – 17 dBi – YouTube

Антенна для цифрового ТВ формата DVB-T2: делаем своими руками, схемы и чертежи для дальнего приема, сравнение вариантов

Антенны для цифрового ТВ своими руками

Антенна для Цифрового ТВ своими руками: 6 вариантов изготовления

Самодельная ДМВ антенна – Страница 52 – Форум Т2 – Цифровое ТВ – Эфир Т2, efirt2. tv

Как сделать антенну для телевизора своими руками, антенна харченко

Yagi-Uda или волновой канал для цифрового телевидения своими руками – 3G-aerial

Дальний приём цифрового эфирного ТВ от инженера по автоматизации. – YouTube

Рекомендации по выбору антенны для цифрового телевидения

Дмв антенна и антенные усилители своими руками: виды и особенности конструкции – ВашЭлектрик

Логопериодическая антенна для цифрового ТВ: расчет, калькулятор, инструкция по сборке

Антенна дмв для дальнего приема своими руками

[View 45+] антенна т2 для дальнего приема своими руками

Get Images Library Photos and Pictures. Антенна для Цифрового ТВ своими руками: 6 вариантов изготовления как сделать антенну т2 своими руками в украине – Prakard Антенна для цифрового ТВ формата DVB-T2: делаем своими руками, схемы и чертежи для дальнего приема, сравнение вариантов Антенны для цифрового ТВ DVB T2: 4 схемы с фото | Блог домашнего электрика

. Дециметровая антенна для ТВ своими руками: схемы и чертежи с размерами Телевизионные антенны для приема ТВ-сигналов в дециметровом диапазоне / Железо / 145000 Дециметровая антенна для ТВ своими руками: схемы и чертежи с размерами

Yagi-Uda или волновой канал для цифрового телевидения своими руками – 3G-aerial

Yagi-Uda или волновой канал для цифрового телевидения своими руками – 3G-aerial

Антенна своими руками для цифрового ТВ DVB-T2: чертежи и описание, как сделать дециметровую (ДМВ), для дальнего приема телевидения, комнатную на 30 каналов и другие

ТВ антенна своими руками: для цифрового, эфирного TV

Антенна цифрового TV DVB-T2. Расчет для любого частотного диапазона и да… | Схемотехника, Телевизионная антенна, Полезные советы

Обзор телевизионных антенн для приёма каналов цифрового эфирного телевидения Т2 – Мир телевизоров – Статьи

Антенна дмв для дальнего приема своими руками

ТВ антенна своими руками: для цифрового, эфирного TV

Антенна для цифрового ТВ формата DVB-T2: делаем своими руками, схемы и чертежи для дальнего приема, сравнение вариантов

Цифровая антенна для телевизора на дачу: антенна Туркина | Дизайн и ремонт квартир своими руками

Антенна для дальнего приема FM радиостанций – 3G-aerial

Антенна Т2 для дальнего приёма – 17 dB: продажа, цена в Харькове. телевизионные антенны от “Магазин ANTENNA-MARKET” – 553733213

Логопериодическая антенна для цифрового ТВ: расчет, калькулятор, инструкция по сборке

ШОК! СЕНСАЦИЯ!!! ТАКОГО ВЫ ЕЩЕ НЕ ВИДЕЛИ АНТЕННА Т2 ЛОВИТ ЗА 200км – YouTube

Антенна Т2 для дальнего приёма ENERGY 1,5 м – 17 dBi – YouTube

Наружная Волна Цифра 2-24 Макси DVB-T2: цена, отзывы. КУПИТЬ в Киев, Харьков, Винница, Одесса – в магазине 4tv.in.ua

ЗАПРЕЩЕННАЯ РТУТНАЯ СВЕРХ ЧУВСТВИТЕЛЬНАЯ АНТЕННА ЦИФРОВОГО TV DVB Т2 СВОИМИ РУКАМИ

Самодельная ДМВ антенна – Страница 24 – Форум Т2 – Цифровое ТВ – Эфир Т2, efirt2.tv

Антенна своими руками для цифрового ТВ DVB-T2: чертежи и описание, как сделать дециметровую (ДМВ), для дальнего приема телевидения, комнатную на 30 каналов и другие

Рекомендации по выбору антенны для цифрового телевидения

Как сделать антенну Т2 своими руками или из старой антены дома самому

Антенна для Цифрового ТВ своими руками: 6 вариантов изготовления

Рекомендации по выбору антенны для цифрового телевидения

Антенна ДМВ, простые самодельные устройства своими руками

Антенна для т2 дальнего действия. Простая цифровая антенна своими руками: требования к устройству

Антенна Харченко для дальнего приёма DVB-T2

Антенны для цифрового ТВ DVB T2: 4 схемы с фото | Блог домашнего электрика

Как сделать антенну Т2 своими руками или из старой антены дома самому

Усилитель телевизионного сигнала для антенны цифрового телевидения и аналогового ТВ для телевизора: выбор, модели, изготовление своими руками

Как сделать антенну для телевизора своими руками, антенна харченко

Антенны DVB-T,Внутренние телевизионные антенны,Антенны HDTV-Zhongshan Wanlitong Antenna Equipment Co. Опытные инженеры с 16-летним опытом работы оптимизируют эффективность от проектирования до завершения, чтобы дать нашим клиентам преимущество на рынке. Наша команда также оснащена анализаторами цепей из Японии и анализаторами цепей Advastest RF для ускорения процесса проектирования, и мы сотрудничаем с заводом, на котором установлено 20 машин для литья пластмасс под давлением, что позволяет нам формовать образцы и готовить их к производству в течение 40 дней.

Сертификация ISO 9001
Наше предприятие площадью 10 000 м ² прошло сертификацию ISO 9001 и оснащено 10 полуавтоматическими производственными линиями, которые ежемесячно выпускают 250 000 антенн, и все они соответствуют стандартам, указанным в нашей сертификации CE. Благодаря нашему партнерству с четырьмя другими заводами у нас также есть ресурсы для доставки заказов всего за 25 дней. Для обеспечения качества мы подвергаем нашу продукцию испытаниям на шум, мобильную радиосвязь, высокое напряжение, воздействие соляного тумана и вибрацию.

Свяжитесь с нами
В нашей команде более 300 сотрудников, которые выполняют множество проектов OEM и ODM на более чем семи производственных линиях. Добро пожаловать, свяжитесь с нами для получения дополнительной информации.

27-летний опыт работы в отрасли
Zhongshan Wanlitong Antenna Equipment Co. Ltd работает в антенной промышленности уже 28 лет, и у нас работают 20 опытных инженеров с 16-летним опытом работы, чтобы оптимизировать эффективность от проектирования до завершения, чтобы дать нашим клиентов преимущество на рынке. Наша команда также оснащена анализаторами цепей из Японии и анализаторами цепей Advastest RF для ускорения процесса проектирования, и мы сотрудничаем с заводом, на котором установлено 20 машин для литья пластмасс под давлением, что позволяет нам формовать образцы и готовить их к производству в течение 40 дней.

Сертификация ISO 9001
Наше предприятие площадью 10 000 м ² прошло сертификацию ISO 9001 и оснащено 10 полуавтоматическими производственными линиями, которые ежемесячно выпускают 250 000 антенн, и все они соответствуют стандартам, указанным в нашей сертификации CE.Благодаря нашему партнерству с четырьмя другими заводами у нас также есть ресурсы для доставки заказов всего за 25 дней. Для обеспечения качества мы подвергаем нашу продукцию испытаниям на шум, мобильную радиосвязь, высокое напряжение, воздействие соляного тумана и вибрацию.

Свяжитесь с нами
В нашей команде более 300 сотрудников, которые выполняют множество проектов OEM и ODM на более чем семи производственных линиях. Добро пожаловать, свяжитесь с нами для получения дополнительной информации.

Показать меньше

СОЗДАЙТЕ НАЗЕМНУЮ ПЛОСКУЮ АНТЕННУ ДЛЯ 2 МЕТРОВ И БОЛЬШЕ И ЛЕГКО!

Мелодия Вокруг! ПОИСК CQ-вызов всем Ветчины! О Hamuniverse Конструкция антенны Безопасность антенны! Спросите Элмера О батареях Практика Компьютерная помощь Электроника 94 F 94 Информация Радиолюбительские советы Юмор Радиолюбительские новости! Опубликовать обзор Обзор продуктов Радиолюбительское видео! HF & Shortwave Изучение лицензии Ссылки Midi Music Читальный зал Основы повторителя Повторитель Строители RFI Советы и Tricks HAM Satellites Shortwave Pointing SSTV SSTV магазин VHF и UP контакт Карта сайта Политика конфиденциальности Юридические вещи Рекламная информация

Быстрый и простой 2-метровый заземляющий самолет Проект! Если ты только набираешься опыта в постройке антенн или ты старый pro, вот простой и веселый проект! Эта антенна идеально подходит для радиолюбители, проживающие в зоне основного покрытия ретранслятора на 2 метра использовать. Эта антенна не что иное, как старая резервная “Dropy Groundplane» и может использоваться на любом диапазоне, где его физический размер не поставить проблему. Помните, что вертикальный излучатель имеет длину 1/4 длины волны. на вашей рабочей частоте. Не имеет усиления, но отлично подходит небольшая антенна, которую можно установить практически в любом месте и с небольшим планировка, можно использовать мобильно на короткой мачте от бампера!! Добавление небольшая петля для крепления на конце радиатора позволит подвешенный сверху для внутреннего использования. Построй! (см. рисунок ниже) Вертикальный элемент и радиальные элементы могут быть изготовлены из #12 медная проволока или сварочные прутки, плечики и т. д. Вертикальный радиатор (А) следует припаять к центральному разъему SO239.   Четыре базовых радиала (B и C) и (D и E) могут быть припаиваются или прикручиваются к монтажным отверстиям SO239 с помощью 4-40 аппаратное обеспечение. Затем четыре радиальных основания должны быть согнуты вниз под углом 45°. градусный угол.   Антенна может быть устанавливается путем зажима PL259 на мачте или даже путем пропускания коаксиального кабеля через Труба из ПВХ с внутренним диаметром 3/4 и компрессионный зажим PL259. В любом случае пусть ваш творческая работа для вас. Если вы планируете установить его снаружи, подайте заявку RTV или герметик вокруг центрального штифта и PL259, хорошо заклейте лентой, для предотвращения попадания воды уговорить Сделайте каждую радиальную волну 1/4 желаемой частота xmit. Иногда полезно добавить немного дополнительной длины к радиальные и радиатор.Это даст вам некоторое пространство для настройки, когда вы настроить КСВ. (Если требуется регулировка, обрезать все радиалы одинаково примерно на 1/8 дюйма за раз, проверяя КСВ, ИСПОЛЬЗУЯ НИЗКУЮ МОЩНОСТЬ). Сосредоточьте самый низкий КСВ на вашей передаче частота. Пример Расчет: Частота (МГц) 146 А (дюймы)         19 5/16 (Примечание “A” длина до изолятора СО-239, но не критический) B ЧЕРЕЗ E (ДЮЙМЫ)   20 3/16   ДЛИНА ОТ ФОРМУЛЫ (234/FREQ MHZ) + НА 5 % БОЛЬШЕ ДЛЯ РАДИАЛЫ ПРИМЕР ОДИН 440 или другие диапазоны, ИСПОЛЬЗУЮЩИЕ ЖЕ ФОРМУЛУ И КОНСТРУКЦИЮ ТЕХНИКИ! НАСЛАЖДАЙТЕСЬ И ЭКСПЕРИМЕНТ! НЕ ПРОБУЙ НА 75 МЕТРОВОЙ МОБИЛЬНОЙ……ЭТО НЕМНОГО ДОЛГО ДЛЯ БОЛЬШИНСТВА МОСТОВ, ПУТЕВОДОВ, ЛИНИИ ЭЛЕКТРОЭНЕРГИИ И Т.Д.!!!! Тысячи электронных деталей здесь! Наслаждайтесь настоящий успех с envision веб-хостинг и экзаменационные листы ccdp онлайн учебные программы и последние мозговых дампов – gre prep – сертификация . Также подготовьтесь к следующему уровню с качеством testking – классы ged – сертификация и testinside – онлайн-классы ged – сертификация .   Монитор полиции, пожарных, ветчины радио, спасательные, корабли и более!    Hamuniverse.com использует Green Geeks Web Хостинг!

Простая 2-метровая антенна | КВ5Р.COM

© 2011 Гарольд Мелтон, KV5R. Все права защищены.

Купить 2-метровые антенны можно здесь.

Эта антенна похожа по конструкции на 2-метровый рукавный диполь из бескислородной меди, который я построил более 8 лет назад, но это простой диполь с центральным питанием. Я использовал 1-дюймовую тонкостенную трубу из ПВХ, алюминиевую ленту и коаксиальный кабель RG-8X. Цель здесь — поставить дешевую, легкую и быструю 2-метровую антенну, простую и ненавязчивую, но работающую достаточно хорошо.

Если у вас есть под рукой материалы, вы можете собрать и установить эту антенну за пару часов.Этот диполь был построен следующим образом:

Отрежьте 6 или 7 футов 1-дюймового тонкостенного ПВХ.

Отрежьте два 38-дюймовых отрезка алюминиевой ленты.

Положите один край первой ленты на трубу, красиво и ровно.
Проведите пальцами по ленте, слегка вращая трубку при каждом движении.
Старайтесь не делать складок.
Наклейте вторую ленту, начиная с перекрытия примерно 1/8 ^th ″.

Найдите точный центр лент и отрежьте ¼ дюйма.

Отрежьте 4 куска алюминиевой ленты длиной около 5 дюймов. Оберните их
вокруг 4 концов двух элементов. Дополнительная толщина на
точка подачи будет обрабатывать больше энергии, чем один слой.

Я использовал 16½ футов RG-8X, что составляет 3 волны на частоте 147 МГц и VF 0,82.

Зачистите 1½ дюйма коаксиального кабеля вот так.

Окуните проводники в синтетическую смазку, чтобы избежать коррозии.

Используйте качественную ленту типа 33+, плотно примотайте жилы к трубе.
Будьте осторожны, чтобы не размазать смазку во время наклеивания ленты.

Приклейте щит так сильно, как только сможете натянуть ленту.

Добавьте пару небольших стяжек поверх обмотанных проводников. Потяните их как можно сильнее
, не нарушая их. Это нужно для того, чтобы еще больше размять проводники в элементы.

Теперь опустите коаксиальный кабель и добавьте к нему пару стяжек для снятия напряжения.

Теперь заклейте все соединение. Начните с середины, полувнахлест вверх, затем
работайте вниз до основания, затем обратно до середины. Обратите внимание, что вы не можете сделать это
с дешевой виниловой лентой — вам нужно что-то, что будет растягиваться и герметизироваться.

Завяжите конец ленты, чтобы она не разматывалась.

Теперь обратите внимание, что у вас есть эти две маленькие щели, где выходит коаксиальный кабель.
Нанесите туда немного силиконового герметика, чтобы защитить от пауков и влаги.

Тонкостенный ПВХ слишком хрупок, чтобы зажать его U-образным болтом. Отрежьте небольшой кусочек
сч-40, разрезаем, расправляем и надеваем на трубу для армирования.

Установите его на что-нибудь…

Запустите коаксиальный кабель…

Установите свой любимый коаксиальный разъем…

и испытайте это!

Примечания

• Элементы можно защитить от коррозии краской, а лучше наружным полиуретановым лаком.
• При установке рядом с металлической крышей, как это сделал я, вам необходимо найти правильную высоту над металлом, прежде чем КСВ упадет. В моем случае я получил его примерно на ½ волны выше крыши, после чего КСВ стал почти плоским по всему диапазону. При его более низком значении, как показано выше, КСВ был около 2,
.
• Для элементов 38 дюймов (всего, включая зазор) должны дать вам низкий КСВ по всему диапазону. Если это не так, попробуйте изменить среду антенны, прежде чем изменять антенну.
• Вы также можете немного отрегулировать КСВ, изменив угол наклона коаксиального кабеля. В моем случае это оказалось лучше примерно на 1 дюйм от нижнего элемента, в то время как выведение его перпендикулярно не сработало! Я думаю, это удачная вещь, поскольку перпендикулярная линия подачи будет загружать ПВХ сбоку.
• Если вы хотите установить его на металлическую опору, я предлагаю оставить ½ волны (около 40 дюймов) чистого ПВХ между нижним элементом и металлической опорой.
• Пожалуйста, не стесняйтесь, напишите мне по электронной почте, если вы создадите его, и дайте мне знать, как он работает или как его можно улучшить!

Вот и все — я же говорил, что это легко!

—73, КВ5Р

◄— NVIS Army FM 24-18 — 2-метровый диполь на рукаве —►

2-метровый вертикальный диполь — WI9LL

 Я решил, что пришло время установить двухметровую базовую станцию. Будучи изобретательным мастером, я хотел построить свою собственную антенну. Я остановился на двухметровом вертикальном диполе. Я приступил к изготовлению очень тяжелого диполя из медной трубы, подобного типу, используемому для J-образных полюсов. Он был невероятно тяжелым и очень быстро стал бельмом на глазу на углу моего дома.

Я решил вернуться к чертежной доске и, начав с нуля, спроектировал совершенно новый, гораздо более легкий двухметровый вертикальный диполь. Эта антенна имеет воздушный дроссель, чтобы случайные радиочастотные помехи не проникли обратно в лачугу, поскольку я использую мощность 65 Вт.Также с вертикальными диполями вы хотите, чтобы фидерная линия проходила перпендикулярно антенне как минимум на 1/4 длины волны для хорошего КСВ.

Все, что нужно для изготовления этой антенны, должно быть доступно в вашем местном хозяйственном магазине, за исключением линии питания и любых РЧ-разъемов. Возможно, у вас уже много его валяется в хижине. Я призываю вас поэкспериментировать и сделать этот дизайн своим. Используйте то, что у вас уже есть, и поэкспериментируйте с модификациями того, что сделал я.

Список деталей

• 3/4-дюймовая труба из ПВХ (я взял одну длиной 5 футов)
• 1-дюймовая труба из ПВХ (я взял одну длиной 5 футов)
• 1 3/4” накладка из ПВХ 90
• Тройник 1 3/4” из ПВХ
• Тройник 1 3/4” x 1” из ПВХ
• Заглушки 2 3/4” из ПВХ
• 2 стальных стержня длиной примерно 1/8 дюйма и примерно 19–20 дюймов (я отрезал более длинные куски)
• 2 медных клеммных наконечника (я использовал Thomas & Betts, артикул: BTC0614-B2)
• 2 маленькие кольцевые клеммы (должны работать любые от 12 до 16 AWG)
• 4 или 5 проволочных стяжек
• Изолента
• Около 3 футов вашей любимой линии подачи (я использовал RG58)
• Радиочастотный разъем на ваш выбор (я использовал BNC для RG58)
• Гайки и болты, подходящие для ваших наконечников и кольцевых клемм

Необходимые инструменты

• Дрель с насадками размером с фидерную линию и болтами
• Инструмент Dremel со шлифовальным кругом или напильником
• Инструменты, необходимые для установки радиочастотного разъема
• Пистолет для горячего клея
• КСВ-метр или антенный анализатор
• Припой и паяльная станция (дополнительно)
• Что-то для резки труб из ПВХ (я использую инструмент для резки металлических труб)

Сборка

Начните с совмещения клеммных наконечников с внешними краями тройника, как показано на рисунке, просверлите отверстия в трубе и неплотно привинтите их на место (позже мы снимем их обратно). это, и я делаю это как можно ближе к краю трубы, чтобы при затяжке это помогло просверлить проушину в вертикальном положении.Также в этот момент ослабьте клеммные наконечники и поверните головки на 180°. Это позволит стальным стержням полностью пройти через наконечник, а не доходить до дна, и расположит их снаружи тройника, а не внутри.

Затем мы отрезаем отрезок трубы диаметром 3/4 дюйма, чуть длиннее 1/4 длины волны, длиной около 20 дюймов и слегка вставляем его в оставшееся отверстие на том же тройнике. Затем вернитесь на полдюйма или около того и просверлите в трубе отверстие размером с выбранный вами фидер.Попробуйте обернуть примерно 5-7 витков фидера вокруг трубы, начиная с отверстия, затем отметьте второе отверстие вдоль той же линии, что и первое, и просверлите там одно. Это будет для вашего воздушного дросселя. После обмотки мы можем плотно обмотать дроссель изолентой, чтобы удерживать его на месте. В зависимости от того, насколько защищенным от атмосферных воздействий вы хотите это сделать, вы также можете покрыть его каким-либо типом жидкой изоленты.

Однако, прежде чем вы приступите к обмотке катушки, нам нужно протолкнуть несколько дюймов фидера через отверстие, ближайшее к концу трубы, и подготовить экран и центральный проводник для кольцевых клемм.Оставьте достаточно изоляции, чтобы дотянуться до обоих болтов на тройнике. Обожмите кольцевую клемму на центральном проводнике и одну на экране. В этот момент я припаял кольцевые клеммы для дополнительной прочности и замотал их в термоусадочную трубку, оставив открытым только кольцо. Это все необязательно.

Снимите гайки с болтов на наконечниках клемм, надавите на кольцевые клеммы и замените гайки. Затяните их очень хорошо, пока гайки не начнут втягиваться в ПВХ. Вы можете выбрать шайбы на внешней стороне тройника.Теперь очень плотно вставьте кусок трубы с длиной волны ¼ в тройник и вытащите излишки кабеля обратно через просверленное отверстие, чтобы на конце антенны не осталось излишков. Оберните 5-7 витков и протолкните фидер во второе отверстие и наружу из длинного конца трубы. Вам понадобится около 8-15 дюймов корма, торчащего из дальнего конца. Из трубы, для вашего радиочастотного соединения. Также поместите тройник 3/4″ X 1″ на другой конец трубы. На протяжении всего остального процесса убедитесь, что центральный проводник прикреплен к элементу, выступающему вверх, а экран — к противовесу, выступающему вниз.

Затем возьмите две заглушки 3/4 дюйма, сделайте надрезы, как показано на рисунке, и наденьте их на клеммные наконечники. Я использовал для этого дремель со шлифовальным кругом, но у вас может быть вариант получше. Обрежьте стальные стержни на ¼ длины волны на 2 метра. Это колеблется между 19 и 20 дюймами. Поскольку мы используем дюйм или около того фидера как часть излучающего элемента (внутри тройника), я просто урезал свой до 19 дюймов. Сделайте это с помощью инструмента Dremel, напильника или другого инструмента по вашему выбору.(Не портите кусачки или инструменты для зачистки проводов, используя их! Сталь намного тверже, чем кажется!) Вставьте стальной стержень в каждый наконечник клеммы и вытащите с другой стороны на полдюйма или около того, затем затяните наконечники. .

Отрежьте 1-2 дюйма трубы 3/4 дюйма и поместите ее на противоположный конец тройника с выходом на 3/4 дюйма 90 и протолкните фидерную линию через все это, как вы это делаете. Затем отрежьте кусок 1-дюймовой трубы достаточной длины, чтобы установить антенну там, где вы хотите, и вставьте ее в нижнюю часть тройника 3/4″ X 1″.Отрежьте последний кусок трубы диаметром 3/4 дюйма длиной около фута и держите его, чтобы использовать позже.

Убедитесь, что все ваши трубы плотно прилегают друг к другу, и на этом этапе, если вы хотите использовать клей для труб, сделайте это. Я решил просто использовать горячий клей на всех швах, как только моя антенна была закончена.

Обрежьте фидер так, чтобы из антенны выходили только 3 или 4 дюйма, и наденьте выбранный радиочастотный разъем, найдите временную подставку для антенны. (Я использовал основание и подставку от старого домашнего вентилятора).Используя КСВ-метр или антенный анализатор, проверьте хороший КСВ на двухметровом диапазоне (я пытался отцентровать около 146 МГц)

Отрегулируйте два стальных стержня внутрь или наружу, чтобы изменить КСВ, пока не получите хорошее совпадение. После согласования затяните винты клеммных наконечников и протяните проволочную стяжку вокруг тройника и конца стального стержня, торчащего из нижней части наконечника. Это просто устраняет возможную нагрузку на сам наконечник, если он будет сдвинут к концу фидерной линии антенны.Заклейте все швы горячим клеем, а затем установите на постоянное место. Проложите дополнительный кусок трубы 3/4” на отходящем фидере и после подключения к антенне наденьте его на оставшуюся часть 90, просто используя трение, чтобы удерживать его на месте. Это последняя часть быстрой и грязной гидроизоляции. Теперь используйте несколько проволочных стяжек, чтобы привязать входящего кормления к грот-мачте.

Подключитесь к своей базовой станции (или HT) и наслаждайтесь! Некоторое оборудование может со временем заржаветь, поэтому, когда антенна приходит в негодность, я просто заменяю неисправное оборудование новым.Это дешево. В противном случае вы могли бы использовать что-то, чтобы запечатать открытые металлические части. Я установил это в старое крепление для тарелки на углу моего дома на высоте около 15 футов, и это дало мне около 25 миль дополнительного расстояния по сравнению с моими антеннами с резиновыми утками.

Автор: Уилл

Уилл — радиолюбитель экстра-класса из Индианы, позывной WI9LL. Ветеран ВМФ по образованию техник-электронщик, сейчас работает техником по автоматизации. Уилл имеет степень бакалавра в области графического дизайна и иногда работает фрилансером.Другие интересы включают научно-фантастические романы и видеоигры. Просмотреть все сообщения Уилла

Стрелочная антенна Инструкции:



Дом

Стрелка II Портативный

Твердый элемент Яги

Открытая заглушка J-полюса

Петли для охоты на лис

Инструкции

Запчасти

Ниже приведен список всех доступных «Инструкций».

Антенны

Arrow II:

О КСВ

146/437-10 Спутниковая антенна (PDF)

146/437-14 Спутниковая антенна Alaskan Arrow (PDF)

146-4 (PDF)

146-4БП (PDF)

146-3 (PDF)

220-3 (PDF)

121.5-3 (PDF)

121,5/406-10 (PDF)

437×14 (PDF)

440-3 (PDF)

440-5 (PDF)

440-7 (PDF)

52-1БП (PDF)

10 Вт (PDF)

---

Твердотельные антенны Yagi: О КСВ

146-4 сложенный набор (PDF)

146-4С (PDF)

162-4С (PDF)

220-5С (PDF)

440-5С (PDF)

---

6-метровые антенны: О КСВ

52-4С (PDF)

GP52 (PDF)

52-1БП (PDF)

---

Угловые отражатели (угловые балки): О КСВ

CR146/440 (PDF)

CR146 (PDF)

CR155 (PDF)

CR220 (PDF)

CR440 (PDF)

---

Arrow Planes (наземные самолеты): О КСВ

GP126 (PDF)

GP146 (PDF)

ГП146/440 (PDF)

GP52 (PDF)

---

Открытые шлейфы J-образной формы: О КСВ

ОСЖ 146/440 (PDF) , График КСВ , 2 метра Рад.Сюжет , 70 см Рад. Сюжет О КСВ

OSJVHF (Business Band, Marine и MURS) (PDF) , График КСВ О КСВ

ОСЖ 155/460 (Поиск спасения) (PDF)

ОСЖ 152/462 (МУРС/ГМРС) (PDF)

ОСЖ 220 (PDF)

---

Монтажные кронштейны:

М/Б – Монтажный кронштейн для 1-дюймовых штанг (PDF)

М/Б II – Монтажный кронштейн M/B II для антенн типа Arrow II (PDF)

---

Снаряжение для охоты на лис:

Петля для охоты на лис – UHF (PDF)

Петля для охоты на лис – УКВ (PDF)

Компенсировать Аттенюатор (PDF)



ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ: Любые предоставленные ссылки предназначены для удовольствия читателя.Никакое одобрение не может быть выведено из простого перечисления URL-адреса или ссылки.

10 Антенные правила

%PDF-1.3 % 7 0 объект >>> эндообъект 52 0 объект >поток 2018-06-11T12:46:17+02:002018-06-12T11:59:38+02:002018-06-12T11:59:38+02:00Adobe InDesign CS6 (Windows)uuid:e7b4b9b7-625b-49bd- 860e-5bac76c480e4xmp.did: 2F12E8E5D3A6E411A34492CDA7BF3F55xmp.id: 17D16C8D646DE8118DFACEB99340E002proof: pdfxmp.iid: 14D16C8D646DE8118DFACEB99340E002xmp.did: F1DD394C646DE8118DFACEB99340E002xmp.сделал: 2F12E8E5D3A6E411A34492CDA7BF3F55default

преобразован из application/x-indesign в application/pdfAdobe InDesign CS6 (Windows)/2018-06-11T12:46:17+02:00

приложение/pdf

Phoenix Contact GmbH & Co. KG

10 Антенные правила

10 Антенные правила

Коэффициент усиления антенны

Выбор антенны

Монтажная высота

Антенный кабель

антенные соединения

молниеотводы

крепление

расстояние

Подключение к антенне

Погода влияет

английский

брошюра

рекламное издание

Библиотека Adobe PDF 10.0.1FalseУсиление антенны, Выбор антенны, Высота сборки, Антенный кабель, антенные соединения, грозозащитные разрядники, монтаж, расстояние, Подключение к антенне, Погодные воздействия, английский язык, брошюра, рекламная публикация конечный поток эндообъект 132 0 объект > эндообъект 133 0 объект > эндообъект 76 0 объект [27 0 Р] эндообъект 21 0 объект > эндообъект 134 0 объект >/Font>/ProcSet[/PDF/Text/ImageC/ImageI/ImageB]/Shading>/XObject>>>/TrimBox[564.094 0,0 847,56 595,276]/Тип/Страница>> эндообъект 135 0 объект >/Font>/ProcSet[/PDF/Text/ImageC/ImageI/ImageB]/Shading>/XObject>>>/TrimBox[844.724 0.0 1128.19 595.276]/Type/Page>> эндообъект 32 0 объект >/Font>/ProcSet[/PDF/Text/ImageC/ImageI/ImageB]/Shading>/XObject>>>/TrimBox[0.0 0.0 283,466 595,276]/Type/Page>> эндообъект 39 0 объект >/Font>/ProcSet[/PDF/Text/ImageC/ImageI/ImageB]/Shading>/XObject>>>/TrimBox[0.0 0,0 283,466 595,276]/Тип/Страница>> эндообъект 136 0 объект >/Шрифт>/ProcSet[/PDF/Text/ImageC/ImageI/ImageB]/Shading>/XObject>>>/TrimBox[280,63 0,0 564,09 595,276]/Тип/Страница>> эндообъект 137 0 объект >/Font>/ProcSet[/PDF/Text/ImageC/ImageI/ImageB]/Shading>/XObject>>>/TrimBox[564.094 0.0 847.56 595.276]/Type/Page>> эндообъект 138 0 объект >/Font>/ProcSet[/PDF/Text/ImageC/ImageI/ImageB]/Shading>/XObject>>>/TrimBox[844.3l\G’mD9\Aڤ_F��b3,AH6KW ʮ}z3fo>.hf7}\|A?yB#H`p4n/ZM/*zwJOVOw=oiMj9~yE=M~nA:nׇi=}K;pj5{DMs# s>lEEn-H閤uBljj/z/ 7twO;nE~nv>n0z)ZGfBzXvpyNfqIMnvLLJ{vf-˺;Ѫ_ZFCl5kEow?_*n:j͎mOK3Իӗ~}5jy0r3 w/GslriML9t~Մt!/%T+02=9, 045kԸrv3crnO ~?V $?=wp;ڃVi?ev)O6)c-=ZGcct#1ˉ>v?Mow`[L F*p}.c#u WS

Как выбрать антенну для просмотра DTT?

Общие правила устройства антенных установок для телевидения стандарта DVB-T и DVB-T2.

Правильная установка приемной антенны является основой для приема цифрового телевидения независимо от высокого класса телевизора или ресивера STB.Наиболее важные вопросы, которые необходимо решить перед выполнением установки приемной антенны:

1. Примерное расположение объекта вещания относительно планируемого места приема.
2. Номер канала, транслируемого средством(-ями) вещания.
3. Мощность излучения (ERP) канала, транслируемого радиовещательным(и) средством(ями).
4. Поляризация планируемого к приему канала DVB-T/DVB-T2.

Знакомство с местонахождением объекта вещания на карте позволит нам узнать, на каком расстоянии мы находимся от объекта вещания и с какого направления (азимута) начинать попытки приема телесигнала.Если прием непосредственно с площадки радиовещательной станции не увенчался успехом, следует попытаться отклонить антенну на другие азимуты, что будет особенно применимо, когда радиовещательная установка не видна непосредственно или имеется более одной радиовещательной станции, передающей программу через одну и ту же канал.

Наклоняя антенну в другие стороны, мы попробуем принять сигнал: отраженный от окружающей инфраструктуры или от другой передающей станции, и наиболее выгодный, идущий от суммирования сигналов более чем одной передающей станции.Частным случаем, с которым мы можем встретиться, будет реализация приемной антенной системы в населенных пунктах, где невозможно будет поднять антенну над зданиями. В этой ситуации мы можем получить сигнал хорошего качества, отраженный от соседнего здания, находящегося в другом направлении, чем объект вещания.

Информация о мощности и удаленности от передающей станции позволит нам оценить, насколько велики наши шансы на осуществление корректного приема и какое средство вещания выбрать для первых попыток приема.Как правило, мы выбираем ближайший объект с наибольшей мощностью ERP, а приемная антенна будет как можно выше, чтобы превысить здание, расположенное в направлении этого объекта вещания.

Полярность приемной антенны (или положение приемного элемента на ее оси) должна соответствовать полярности передающей станции, что имеет ключевое значение для получения максимального уровня принимаемого сигнала в заданном месте. Для приема многих радиовещательных станций, работающих в разных поляризациях, с высоким уровнем сигнала допустимо использование одной антенны с поляризацией, настроенной в соответствии со станцией с более слабым сигналом.

Не существует универсального рецепта выбора идеальной антенны. С увеличением расстояния от объекта вещания возрастают требования к установке антенны. Следует помнить, что в цифровом эфирном телевидении в стандарте DVB-T отражения сигнала от наземных препятствий складываются и улучшают прием.

Установка антенны должна выбираться в соответствии с местными условиями приема. Общее правило – выбирать направленные антенны, по возможности без усилителей.Мы не рекомендуем использовать комнатные антенны.

Очень важна высота подвеса антенны. Чем выше будет антенна, тем лучше. На качество приема влияют все препятствия на местности, расположенные между передающей конструкцией и приемной антенной и мешающие обзору. Помните, что в цифровом телевидении DVB-T отраженные сигналы складываются для улучшения приема.

При выборе элементов новой антенной установки следует руководствоваться техническими параметрами и выбором антенны в соответствии с местными условиями, а не ценой и маркетинговыми описаниями типа «антенна DVB-T» или «DVB-T2», «обеспечивает прием HDTV» или его впечатляющие стильные цвета.

Для нужд приемной конструкции следует выбирать антенную систему, которая лучше всего подходит для антенны в данном месте:

Комнатные антенны:

Использование комнатных антенн для приема наземного цифрового телевидения DVB-T или DVB-T2 ограничено местами с высоким уровнем сигнала, на небольшом расстоянии от объекта вещания. Эти антенны отличаются малым энергетическим коэффициентом усиления и, к сожалению, очень частым применением усилителей с высоким коэффициентом усиления. Это значит, что несмотря на привлекательный внешний вид и зачастую высокую цену, этой антенны может не хватить.Даже если мы принимаем сигнал, прием может быть подвержен локальным помехам (ходьба по квартире, включение электроприборов, проезжающие через окно автомобили), проявляющимся временными перерывами в приеме, «застывшими изображениями» или характерными квадратиками на экране.

Разновидностью комнатных антенн являются панельные антенны, предназначенные для наружной установки. Как правило, они характеризуются одинаковой электрической конструкцией и теми же проблемами приема (низкий коэффициент усиления антенны и усилитель, который часто ухудшает прием), поэтому их использование, хотя и очень удобно, но ограничено еще и небольшой площадью вокруг передатчика.

Сетчатые антенны:

Другой тип антенны, предназначенной для использования в непосредственной близости от объекта вещания, представляет собой ячеистую антенну. Антенны этого типа часто оснащены встроенным балуном и широкополосным усилителем. К сожалению, их качество зависит от реализации. По возможности следует избегать решетчатых антенн с усилителями.

Многоэлементные антенны Yagi:

Антенна Yagi — это направленная антенна. В городских условиях, близких к передающему объекту, обычно достаточно многоэлементной антенны, небольшой, легкой и простой в установке.Антенна должна быть оснащена балуном. При слабом сигнале можно использовать правильно подобранный усилитель, но безусловно лучшие эффекты (более устойчивый прием) даст использование антенны с большим числом элементов. Для больших расстояний придется использовать более сложные многоэлементные антенны. Реальная дальность приема DVB-T при излучаемой мощности ЭРИ 100кВт составляет около 70 км, иногда даже больше.

Как выбрать антенну:

Каждый тип антенны имеет свои преимущества и недостатки, а также типичные области применения.При выборе антенны следует учитывать местные условия приема, а также местоположение и параметры излучения радиовещательной станции, от которой мы собираемся принимать сигнал. В случае возникновения проблем с подбором или установкой компонентов антенной системы лучше всего доверить это специализированному сервису.

При типичных условиях приема вы можете использовать инструкции, приведенные в таблице ниже. Однако из-за различий в параметрах передачи от отдельных радиовещательных станций, а также местных условий приема эта информация может быть только указанием, которое необходимо проверить на месте.

Тип антенны	Макс. 10км	10-30км	30-50км	>50км
Комната	ДА
Сетка	ДА	ДА
Направленный	ДА	ДА	ДА
Направленный с высоким коэффициентом усиления		ДА	ДА	ДА

При покупке элементов новой приемной антенны обратите внимание на несколько основных параметров:

Диапазон рабочих частот

Для приема цифрового эфирного телевидения DVB-T или DVB-T2 лучше всего использовать широкополосные антенны, в том числе в диапазоне УВЧ от 21 до 60 каналов и в диапазоне УКВ от 5 до 12 каналов.

Балун и антенный усилитель.

Балун в принципе является стандартным и необходимым элементом для подключения современных коаксиальных (коаксиальных) кабелей к антенне. Только некоторые типы антенн (например, логарифмические и периодические) не требуют такого элемента. При приеме слабых сигналов от более удаленных средств вещания может потребоваться использование правильно подобранного усилителя. Это должен быть усилитель с минимально возможным коэффициентом шума (так называемый «малошумящий» или «малошумящий»).Здесь следует отметить, что следует избегать использования усилителей, поскольку они часто являются причиной нарушения приема телевидения и могут стать источником помех для других устройств в нашем доме или у наших соседей.

Прирост энергии в воздухе и направленность.

Это важный параметр, от него зависит, как антенна будет справляться со слабыми сигналами, которые будут приходить на ее прием. Общее правило заключается в том, что чем больше коэффициент усиления антенны, тем лучше.Помните, усиление сигнала через усилитель не заменит усиления антенны! На больших расстояниях от передатчика и в более сложных условиях приема направленность антенны (более высокая эффективность приема с одного направления по отношению к другому) позволяет хотя бы частично устранить нежелательные или мешающие сигналы. Имейте в виду нашу таблицу, поскольку использование хорошей антенны с высоким коэффициентом усиления (многоэлементной антенны) в некоторых случаях может принести больше проблем с приемом, чем пользы.

Кроме самой антенны очень важным элементом является антенный кабель. Это должен быть кабель хорошего качества, предназначенный для установки антенн. Для наружной установки используйте атмосферостойкий кабель. Также важно, чтобы все вилки и разъемы были хорошо установлены на концах кабеля.

Антенный усилитель не заменит коэффициент усиления антенны, слишком мощный усилитель может ухудшить или помешать приему цифрового телевидения и создать помехи для соседей.

В заключение отметим, что антенная установка является ключевым элементом системы телевизионного приема.Если необходимо его заменить или модернизировать, стоит сделать это с особым вниманием, что обеспечит долгий и безотказный прием ТВ.

Давайте выберем решение, которое наилучшим образом соответствует нашим потребностям (завышение размеров не всегда имеет смысл), всегда стараясь обеспечить качество – лучшее электрическое и механическое качество антенны, лучшее качество приема и более долгую работу. Избегайте самых дешевых антенн и аксессуаров, обращайте внимание на материалы изготовления, металлизацию, гальванические покрытия, пластмассы и общее качество и долговечность.

Давайте не будем обманывать производителей и продавцов, говоря, что предлагаемая ими антенна «готова к DVB-T2» или «готова к DVB-T2 UHD» и поэтому стоит дороже. Антенны, упакованные в фольгу с маркировкой «ТВ-антенна» и «Антенна DVB-T2» в привлекательной упаковке, стоящие рядом, зачастую изготовлены из тех же материалов, по тем же технологиям, имеют схожие параметры, габариты и т. д.

Устанавливаем антенну, направляя ее на объект вещания, транслирующий программу DVB-T, оцениваем, нет ли на пути потенциальных препятствий, которые могут помешать или нарушить наш прием.Во время установки мы можем контролировать качество и уровень принимаемого сигнала с помощью вашего DVB-T или STB ресивера. Попробуем расположить приемную антенну как можно выше над уровнем земли — это однозначно улучшит качество приема. Полезно знать, что в некоторых случаях нам может понадобиться оцинкованная стальная труба длиной 1,5 – 2 м, на которую мы должны будем смонтировать, например, специальный дымоходный бандаж на нашей крыше, а поверх него мы установим приемную антенну. Это.

Всегда помните и сообщайте соседям: Будьте осторожны с усилителями, используйте их только там, где уровень принимаемого сигнала слишком мал и применение антенны с более высоким усилением невозможно механически! Особенно вблизи мощных радиовещательных объектов могут возникнуть ситуации, когда использование приемной антенны с усилителем приведет к искажению принимаемого изображения.

Мы используем качественные коаксиальные кабели, разъемы, вилки, разветвители, кроссоверы. На таких элементах мы можем потерять много полезного сигнала, если они проржавели, плохо подогнаны механически и электрически или просто сделаны из некачественных материалов.

.
