Стандарт розетки от пола. Высота установки розеток от пола гост. Требования к размещению розеток и выключателей по госту и сп. Критерии выбора параметров расположения.


Розетки от пола стандарт — Ремонт квартир

Занимаясь строительством или ремонтом, многие владельцы жилья задаются вопросом о том, как правильно и на какой высоте от пола устанавливать выключатели или розетки. Ведь именно от этого во многом зависит не только удобство их использования, но также и безопасность эксплуатации.

Для того чтобы разобраться с данным вопросом, рассмотрим правила их размещения, которые существовали в недалеком прошлом, и новые евростандарты, пришедшие из цивилизованной Европы.

Нормативы по установке электрических узлов

На сегодняшний день каких-либо строгих нормативов или правил, регламентирующих расположение и число розеток и выключателей, не существует. «Евростандарт» — это всего лишь условность, потому как здесь основное значение имеет только удобство в использовании плюс техника безопасности. Единственными документами, которые затрагивают этот вопрос, являются: сводка правил по проектированию общественных и жилых помещений (СП 31–110-2003) и правила устройства электроустановок (ПУЭ), потому установка электропроводки должна проводиться исходя из этих рекомендаций. Из первых следуют такие правила монтажа:

  • Желательно, чтобы высота установки выключателя от пола была до 1 м, а расположен он был со стороны ручки дверей.
  • Розетки можно размещать в любых местах и на таком же расстоянии от пола.

Выписка из ПУЭ

В ПУЭ обговариваются некоторые правила безопасности, которые при размещении нужно соблюдать.

  • Рекомендуется выключатели располагать со стороны дверной ручки. Высота выключателя от пола — 1 м.
  • Допускается размещать их под потолком, с управлением включающего свет шнура, который скается на рекомендуемый уровень.
  • Расстояние от выключателя и розетки до газовых труб и отопления, а также батареи – минимум 0.5 м.
  • На кухне каждая точка электропитания должна находиться от газопровода на расстоянии не менее чем 0. 5 м, до мойки – как минимум 0.8 м, причем достаточно высоко от пола.
  • Электрические узлы в санузлах можно устанавливать от сантехнического оборудования и пола на расстоянии в 0.6 м.

Установка в жилом помещении электрических узлов

Существует 2 способа расположения выключателей и розеток в квартирах и домах. Это старые, многим знакомые советские стандарты, и так называемые евростандарты. Рассмотрим каждый из них в деталях.

Старые традиции

В советское время в жилых помещениях было принято выключатели устанавливать на уровне плеча человека или под потолком. Розетки в стене устанавливали исходя из удобства и безопасности. Как правило, их монтировали на расстоянии от пола примерно 90-100 см.

Потолочные выключатели работали следующим образом. Для управления светом к спрятанному внутри корпуса подпружиненному механическому рычагу был приделан шнур. При его первом натяжении свет загорался, а при другом — гас.

Высота выключателя от пола была 160-180 см. Это расстояние в то время считалось самым подходящим и оптимальным для управления светом. И сегодня, особенно для пожилых людей, это наиболее удобный вариант. Выключатель не будет загораживать низкая мебель, например, тумбы, и он будет расположен на уровне глаз. Кроме того, до него не достанут маленькие дети. Многие привыкли к такому расположению коммутационных аппаратов и считают его нормой.

Указанная высота розеток и выключателей от пола имеет свои достоинства и недостатки:

  • Плюс — розеткой удобно пользоваться, так как не нужно к ней наклоняться, а выключатель не препятствует размещению мебели и находится на уровне глаз;
  • Минус — свисают шнуры питания от приборов, а для включения света необходимо поднимать руку.

Евростандарт

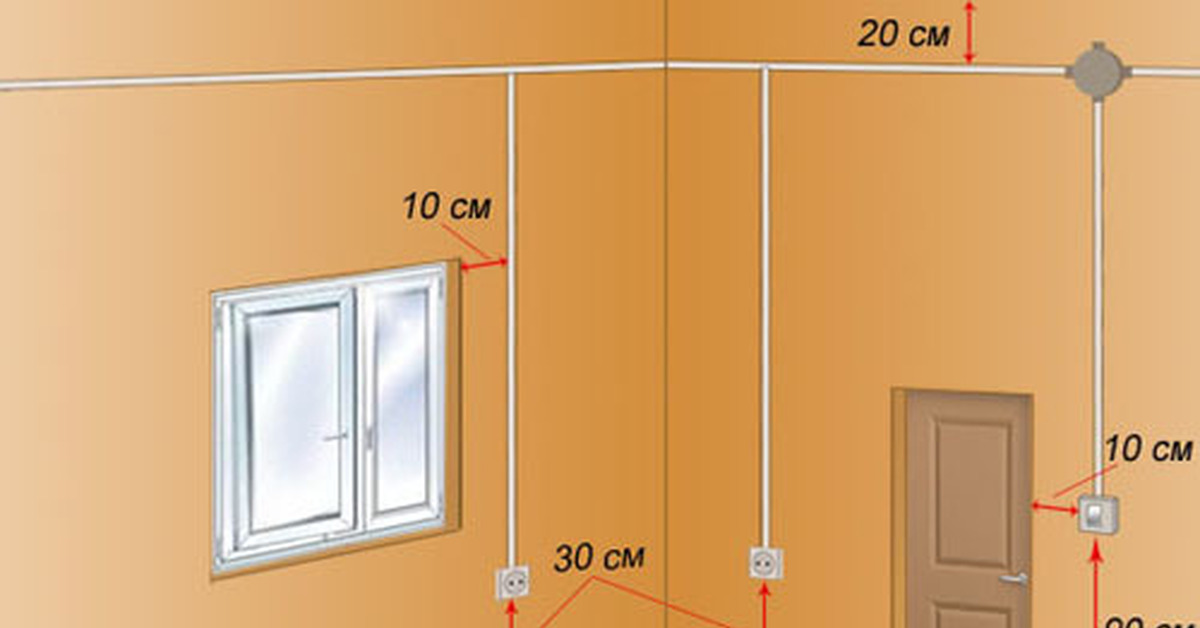

Высота выключателя от пола по евростандарту — 90 см, розетки — 30 см. Однако как таковой стандартизации на деле не никогда существовало, и в нашу жизнь это понятие пришло вместе с понятием евроремонт, сменив «советский стандарт». Конечно, у него свои достоинства и недостатки:

  • Плюс — розетки не «бросаются в глаза» и ничему не мешают, а выключатели расположены на уровне опущенной руки — их можно включать без приложения каких-либо усилий, и даже не глядя. Высота выключателя от пола 90 см.
  • Минус — для того чтобы вставить в розетку штепсель, необходимо будет наклоняться, а включатель не должен быть ничем загорожен.

Рекомендации по расположению выключателей и розеток

Высота розеток и выключателей по «советским» стандартам, в плане удобства, многими признана весьма сомнительной. Пресловутому евростандарту сегодня стали отдавать гораздо больше предпочтений. И на это есть много причин. Например, блок розеток не так бросается в глаза, чем множество розеток со шнурами и «тройниками». Высота выключателя от пола 90 см (на уровне опущенной человеческой руки) также весьма удобна, так как его можно быстро отыскать даже в темноте.

Розетки и выключатели, не имеющие защиты от утечки тока «на землю» (дифавтоматы, УЗО), устанавливать в ванных комнатах и туалетах крайне не рекомендуется. То же самое относится и к розетке для стиральной машины.

Как выполнять установку?

Прежде чем приступить к непосредственной установке выключателя или розетки, на стене необходимо обвести их контур. В бетоне отверстие делают при помощи перфоратора с алмазной коронкой. Подрозетник может быть квадратным или круглым. В подготовленные отверстия вставляют специальные установочные коробочки. Чтобы их зафиксировать, используют строительный гипс, штукатурку или гипсовый клей. Коробка крепится при помощи раздвижных лапок или шурупами, затем на нее надевают пластиковый корпус.

Монтаж в стену из гипсокартона несколько другой, да и инструментарий отличен. Все отверстия в гипсокартонных листах, куда будет проведен кабель, делают заранее. Для фиксации выключателей и розеток используют специальные лапки. Они будут удерживать их на листе.

Открытую проводку делают крайне редко и, как правило, крепят временно (например, при проведении ремонта), потому как провода портят интерьер. Согласитесь, смотреть на стену, где все эстетично и аккуратно, гораздо приятней.

Некоторые рекомендации по монтажу

При самостоятельном проведении монтажа проводки и подключении розетки и выключателя без привлечения специалиста следует придерживаться перечисленных выше рекомендаций и определенных правил, которые позволят все работы выполнить без каких-либо проблем и, самое главное, безопасно.

  • Прежде всего необходимо определиться с расстановкой в помещении электроприборов и мебели. Для этого рекомендуется составить схему, причем желательно в таком масштабе, чтобы можно было отметить всю технику, требующую подключения к электричеству, а также мебель.
  • Затем обозначить расположение выключателей и розеток, рассчитать необходимое их количество для каждой комнаты.
  • Розетки для техники (компьютера, холодильника и т. д.) лучше располагать так, чтобы к ним всегда был свободный доступ, но в то же время они были скрыты за этими электроприборами.
  • Розетки над прикроватными тумбочками, письменным столом, комодом и т. п. лучше всего размещать на высоте 15-20 см от мебели.
  • Выключатели или розетки устанавливать над или под раковиной нельзя.
  • схему разводки следует подбирать таким образом, чтобы исключить перегрузку в сети.

Подведем итог

Итак, четких нормативов касаемо того, какая должна быть высота розеток и выключателей от пола (евро или советских стандартов) нет. Зато существует множество рекомендаций, которым необходимо следовать, прежде всего в целях безопасности.

fb.ru

Существующие нормативы

Действующие на сегодняшний день правила устройства электроустановок (ПУЭ) и свод правил по проектированию жилых и общественных зданий (от 2003 г.) не описывают точные требования к расположению розеток или выключателей относительно пола, стен, мебели и других конструкционных и интерьерных элементов.

Однако некоторые требования, обусловленные необходимостью обеспечения пожарной и электрической безопасности, все же есть. Относятся они, как правило, к размещению выключателей на безопасном расстоянии от иных коммуникаций. Согласно своду правил по проектированию жилых и общественных зданий:

  • выключатели следует располагать на высоте 1 метра от пола со стороны дверных ручек;
  • от пола до розетки должно быть выдержано расстояние в 1 метр, но конкретное место расположения не регламентируется.

ПУЭ предписывает соблюдать следующие рекомендации при проектировании электросети в квартире:

  • расположение выключателя аналогичное – 1 м от пола со стороны ручки двери;
  • при наличии отведенного переключателя на уровень комфортного управления выключатель может быть установлен под потолком;
  • при размещении розеток и выключателей на кухне следует отдалять их на расстояние не меньше 50 см от газопроводных коммуникаций и приборов;
  • в ванной, туалете и на кухне данные электрические устройства должны быть расположены на расстоянии не меньше 60 см как от пола, так и от сантехнического оборудования.

Уже на протяжении многих лет на территории нашей страны существует такое понятие, как евростандарт размещения электрических узлов. Считается, что по евростандарту розетки должны располагаться на высоте 30 см от пола, а выключатели — 90 см от пола. В действительности никакого стандарта не существует – это лишь условное обозначение. Определение «евро» такой способ разводки электроузлов получил во время распространения другого спорного определения – евроремонт. Отчасти, название евростандарту дали благодаря противопоставлению советским нормам. По советским стандартам выключатели размещались на уровне плеч или головы (примерно 160 см от пола), а розетки – на высоте 90-100 см.

Различие советского и европейского стандартов

Несмотря на отсутствие документарных определений, понятия «советский» и «евростандарт» широко используются среди строителей и электриков, поскольку с их помощью легко точно описать разницу обоих методов размещения розеток и выключателей. При этом нельзя категорически утверждать, что один из них более предпочтителен – все зависит от индивидуальных эксплуатационных и практических особенностей.

Евростандарт:

  • обеспечивается удобное управление освещением, так как нет необходимости поднимать руку для нажатия на выключатель, его легко нащупать в темноте, такое расположение также удобно для детей и подростков;
  • по евростандарту приходится наклоняться практически до самого пола, чтобы включить прибор в розетку – это неудобно при необходимости частого включения-выключения; в свою очередь, при долговременном включении устройства в сеть это плюс – провода не «висят» посреди комнаты и не портят вид комнаты.

«Советский» стандарт:

  • расположение выключателя на уровне 160 см от пола имеет смысл при необходимости экономии пространства – под ним к стене можно поставить мебель;
  • розетка, размещенная на высоте 1 метра позволяет без затруднений постоянно ей пользоваться, что важно для стиральной машины, пылесоса, микроволновой печи, тостера, кондиционера и других приборов, не включаемых в сеть надолго;
  • дополнительный плюс высокого размещения розеток – безопасность маленьких детей.

В условиях кухни

Ни в ПУЭ, ни в СП не говорится прямо о том, по какому принципу розетки должны располагаться в кухне. Поэтому в данном случае следует ориентироваться на базовые требования, а также учитывать особенности самой комнаты (ввиду использования мощных приборов вроде стиральной машины или электроплиты). Прежде всего, исходя из требований ПУЭ, складываются следующие правила:

  • штепсельные розетки и переключатели освещения должны находиться на расстоянии не меньше 60 см от пола и водных коммуникаций: раковины и водопровода;
  • аналогичное правило относится к размещению электрических узлов относительно газопровода и плиты – нужно удалять розетки и выключатели не меньше чем на 50 см от них.

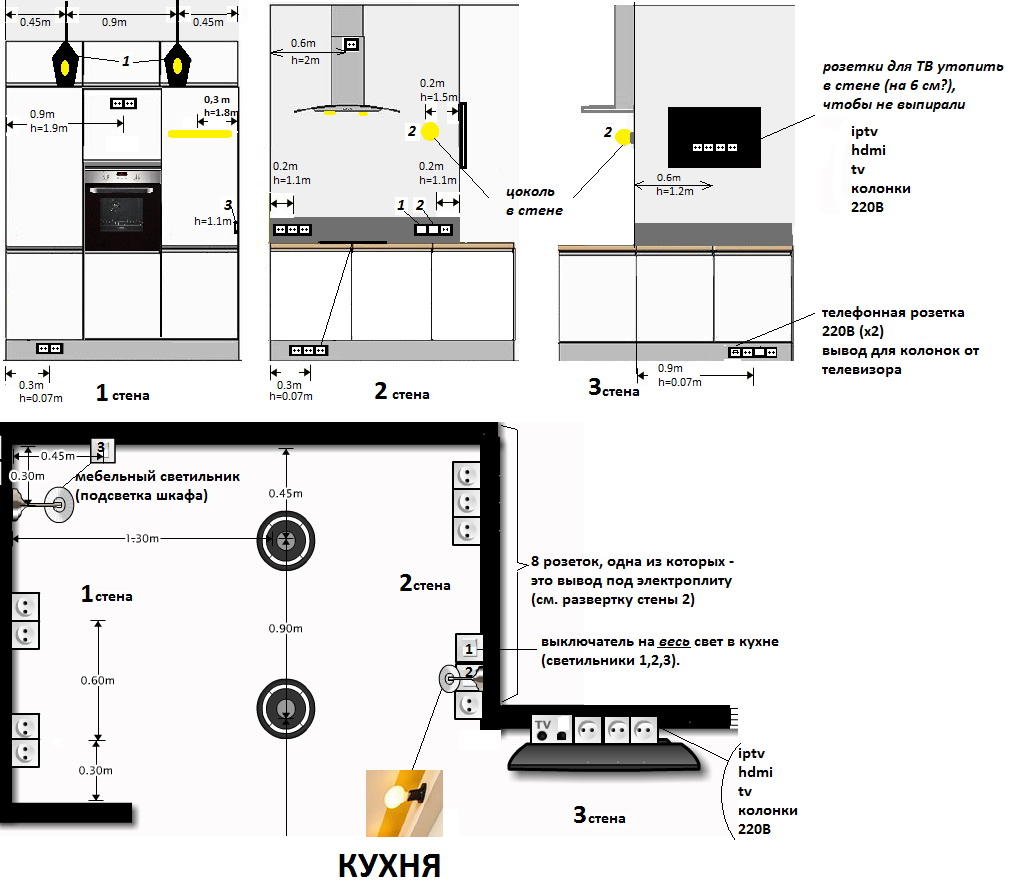

На современной кухне устанавливается очень большое количество мебели в сочетании с немалым количеством электроприборов различной мощности. Во время грамотного разведения возникает немало проблем: следует учитывать размещение коммуникационных систем, выводить отдельные линии питания для высокомощных устройств (электроплиты, посудомоечной или стиральной машины), а также установить розетки и выключатели так, чтобы к ним сохранялся легкий практичный доступ. Огромный опыт строителей и пользователей привел к формированию условного стандарта размещения электрических узлов на кухне с делением на три уровня:

  1. Нижний уровень – 10-15 см от пола. На этой высоте устанавливаются розетки для тех электроприборов, которые планируется включать в сеть на продолжительное время. Например стиральной или посудомоечной машины, измельчителя отходов, холодильника, электроплиты и т.п. Такое расположение дает два преимущества: шнуры, с которыми не нужно часто контактировать, не провисают у стен и не мешают, но при этом остаются в относительно свободном прямом доступе.
  2. Второй уровень – 100-130 см от пола. На этой высоте располагают выключатели света и розетки для приборов, которые стоят на столах или рабочих поверхностях: блендера, тостера, чайника, микроволновки, мультиварки и т. п. Точная высота зависит от конфигурации кухонной мебели. Надо, чтобы розетки находились чуть выше над столешницей, чтобы в них удобно было подключать вилки этой техники.
  3. Условный третий уровень, располагающийся на высоте 2-2,5 метров от пола. Здесь должны быть розетки для включения вытяжки и подсветки для рабочей зоны. Это позволяет без проблем подключить оборудование со шнурами любой длины. Интерьер на кухне эти розетки не портят, потому что их практически не видно за мебелью.

Дополнительным преимуществом этого способа организации электрической сети является распределение устройств по стене. На кухне может находиться большое количество электроприборов. Они могут постоянно, или периодически включаться в сеть, а некоторые из них нужно еще и питать от отдельной ветки. Вынесение некоторых розеток в невидимую зону делает их менее броскими.

Ванная комната

Принцип размещения розеток в ванной комнате и туалете, в основном, не отличается от того, как они будут размещены во всей квартире. Главным критерием здесь все-таки является безопасность. Поэтому большее внимание нужно уделять тому, насколько инсталляция готова к эксплуатации в условиях повышенной влажности. А саму закономерность расположения приборов нужно выбирать с учетом функциональности, удобства и личных предпочтений. Как правило, оптимальной высотой считаются стандартные 60 см, но для стиральной машины может иметь смысл поставить отдельную розетку ниже.

Обратите внимание, что 60-сантиметровый отпуск в помещениях с высокой влажностью применим не только к высоте от пола, но и расстоянию от водных коммуникаций. При наличии водонагревателя, установленного в ванной комнате, ему, как и стиральной машине, можно отвести отдельную питающую розетку, расположенную рядом. Электрики, как правило, сегодня используют высоту 1,5 метра от пола для бойлеров и вытяжек, 1 метр – для электробритвы, фена или плойки и ниже 1 метра – для стиральной машины.

О выключателях света в ванной комнате или туалете разговор не идет. Его по правилам ПУЭ выносят за пределы комнаты. Например в коридор или прихожую.

tokidet.ru

Розетки в кухне – как всё предусмотреть

Современная кухня не ограничивается холодильником и газовой плитой. Сегодня на ней можно встретить микроволновую печь, электрочайник, тостер, посудомоечную машину и много чего еще. А ведь для каждого из этих приборов важно продумать правильное расположение розеток. Кроме того, важно учесть и расположение мебели и самого кухонного гарнитура. А если добавить к этому водопроводные трубы и газопроводы, то вопрос правильной разводки становится особо актуальным. Перед тем как приступить к работе по обустройству электропроводки, необходимо составить подробный план разводки с точным указанием каждой точки относительно мебели, окон, дверей и коммуникаций.

Для того чтобы сделать розетки и выключатели практичными и максимально доступными, необходимо следовать некоторым рекомендациям, сформированным на основе многолетнего опыта электриков и домашних мастеров. Во-первых, следует учесть, что большое число техники в настоящее время выпускается с достаточно короткой длиной шнура. К таковой можно отнести холодильник, посудомоечную машину, плиту. Для этих приборов оптимальным будет расположение розеток на высоте 10–20 см от чистового покрытия пола. Поскольку они постоянно включены в сеть, то такое расстояние от пола до розетки позволит шнуру не провисать.

Для подключения мелкой кухонной техники, такой как электромясорубка, тостер, мультиварка, миксер и др., рекомендуют монтировать розетки, отступив 10–20 см от столешницы. Для них также можно предусмотреть источники питания на расстоянии 110 см от пола. В этом случае ими будет удобно пользоваться, расположив их на поверхности стола. Если на кухне имеется встраиваемая техника, то тогда источники электроэнергии нужно располагать не прямо за самими приборами, а за соседними шкафами, причем нужно сделать отверстия в задних стенках мебели, чтобы имелся свободный доступ для отключения. Оптимальной высотой расположения точек считается 30–60 см от пола.

При монтаже розеток и выключателей над столешницей необходимо располагать их на расстоянии минимум 60 см от источника воды.

При установке на кухне вытяжки розетку для нее монтируют на расстоянии не менее 2 метров от пола или 10 см от края верхних шкафов, причем важно учесть тот момент, что располагаться точка должна сбоку от вентиляционной трубы, предоставляя отрытый доступ к ней. Над верхними шкафами кухонного гарнитура можно расположить розетки для осветительных приборов, встроенных в верхний ряд мебели и для освещения рабочей зоны, если для них не предусмотрены отдельные выключатели. Можно также расположить розетку для вентилятора, если такой встроен в вентиляционный короб. Таким образом, все розетки условно можно разделить на три уровня: нижний, средний и верхний.

Такой подход к обустройству разводки позволяет грамотно распределить точки по стенам кухни для рационального их использования. Кроме того, существует хорошая возможность проложить проводку относительно мощности используемых приборов, ведь для некоторых из них рекомендуется вести отдельную линию к электрораспределительному щитку. При прокладке электропроводки на кухне важно не только определить правильную высоту розеток и выключателей, но и сделать запас мощности на случай комплектации кухни новым оборудованием или замены старой техники на более мощную. Что касается установки выключателей в кухне, то их располагают, как правило, со стороны открытой части дверей на расстоянии опущенной руки, а это обычно 80–100 см.

obustroen.ru

Нормы установки для различных помещений

Высота монтажа устройства для каждого помещения регулируется ПУЭ. Этот документ предписывает устанавливать эти электротехнические устройства следующим образом:

  1. Производственные помещения — устанавливать элементы электротехнической арматуры следует на высоте 0,8 — 1,0 метра. Если есть возможность осуществить подводку кабеля сверху, то высота установки может составлять 1,5 м.Для подключения мощных электроустановок в производственных помещения используются только розетки, предназначенные для такого вида приборов.
  2. В жилых и административных зданиях, а также в лабораториях, допускается ставить розетки на высоте не более 1 метра от уровня пола. Основным критерием выбора высоты монтажа изделия, является удобство подключения электрических приборов. Если плинтус изготовлен из несгораемого материала, то в таких помещениях устройства могут быть установлены на уровне пола.Правильная подводка электрического кабеля, при таком варианте размещения, осуществляется по наружному кабель-каналу.
  3. В различных детских учреждениях розетки устанавливаются на высоте 1,8 метра.
  4. В помещениях торговли и общественного питания силовые элементы электротехнической арматуры должны быть установлены на высоте 1,3 м.
  5. Высота установки в общественных зданиях должна быть не более 1 метра.
  6. Высота розеток на кухне имеет большое значение, и, несмотря на то, что это помещение является наиболее энергозависимым, где угодно располагать элементы электротехнической арматуры не рекомендуется. В этом помещении розетки следует устанавливать на высоте 0,8 — 1,0 метра от уровня пола и 10-15 сантиметров над столешницей, а также необходимо правильно расположить данные элементы электроарматуры относительно водопровода и газовой трубы.
  7. Установка элемента электротехнической арматуры в ванной комнате также следует осуществлять по правилам. Расстояние от пола до розетки в помещениях с высокой влажностью также должно осуществляться на уровне 80 — 100 см.Кроме этого, необходимо соблюдать удалённость этого элемента от водозаборной арматуры, от водопроводных труб и стояка, а также полностью исключить вероятность попадания на элемент  электротехнической арматуры водяных брызг.

Высота установки розеток в спальне и кабинете

В спальне можно устанавливать розетки на высоте не более 1 метра, исключением является только установка телевизора на стене, когда высота установки прибора превышает 1 метр. Для удобства подключения различных электрических приборов в спальне можно использовать монтаж электротехнического устройства непосредственно возле кровати на высоте 0,6- 0,7 метра. Рекомендуется установить по 1 розетке, по обе стороны кровати.

Размещённые на этой высоте элементы электроарматуры позволяют легко подключить светильники, которые устанавливаются на прикроватной тумбе, или  любые другие электрические приборы.Высота розеток для телевизора, который планируется установить в спальне рассчитывается по следующей формуле:H= A + B/2В данной формуле H — высота установки розетки; А — высота установки телевизора на стене; В — высота телевизора.Розетка для телевизора размещается непосредственно за электронным устройством. Если совместно с телевизором устанавливается дополнительное оборудование, которое потребует наличия дополнительной розетки, то на той же высоте, которая была рассчитана с помощью формулы, устанавливается двойная евророзетка.

Другие розетки, которые монтируются в спальне, рекомендуется размещать на высоте 30 — 40 см от уровня пола. Такой способ монтажа позволяет скрыть элементы электрической арматуры. Розетки и выключатели не добавляют помещению эстетики, поэтому размещение их в нижней части стены значительно улучшает интерьер спальни. Если розетки были установлены в советское время, то можно оставить розетки на прежней высоте, заменив, при необходимости накладные модели, внутренними устройствами. В этом случае, значительно улучшится внешний облик спальни или любой другой комнаты.

Для установки розеток в кабинете действуют такие же правила, как и для монтажа электротехнических элементов в спальне. Не рекомендуется устанавливать розетки на высоте более 1 метра. Размещать устройства следует возле рабочего стола. Если используется ИБП для компьютера, то розетки следует размещать на небольшой высоте, чтобы установленный на полу источник бесперебойного питания, можно было поместить без значительного натяжения рабочего провода, который, в большинстве случаев не превышает длины 1 метра.

Для подключения сплит-системы, наоборот, рекомендуется размещать данный элемент электротехнической арматуры на высоте около 1 метра, непосредственно под прибором.

Высота установки розетки в детской комнате

В детской комнате, при наличии маленьких детей, лучше устанавливать электроарматуру от пола на максимально разрешённой высоте или использовать устройства, оборудованные защитными шторками, а лучше, комбинировать эти два норматива. Для того чтобы отключать розетки в детской комнате дистанционно, можно приобрести и установить «умную розетку», управление которой можно будет осуществлять с помощью телефона или компьютера.

Евростандарты на высоту установки розеток

Многие строительные нормы, «кочуют» вместе с технологическими новшествами. В нашей стране высота установки розеток и выключателей евростандарта, часто отличается от тех норм установки, по которым строительные организации работали в прошлом столетии. В современном жилом помещении электротехнические элементы евростандарта устанавливают на высоте 40 — 45 см от плиты межэтажного перекрытия. Выключатели устанавливают, в этом случае, на расстоянии 1 метра от чернового пола. Такие нормы установки электротехнической арматуры имеют следующие достоинства:

  1. Располагаются низко и не портят интерьер комнаты.
  2. Выключить свет, при необходимости, может даже ребёнок 4 — 5 лет.

Можно сделать розетку ниже уровня стола. В этом случае очень удобно подключать электрические приборы выполняя, какие либо действия на рабочем месте. Нижнее подключение, также позволит использовать, при необходимости, удлинители меньшей длины.Устройства, установленные на небольшой высоте по стандарту евро, при наличии маленьких детей в доме, должны быть оборудованы защитными шторками. Такие устройства, после извлечения штепселя, надёжно перекрывают доступ к внутренней части розетки.Евростандарт распространяется только на жилые комнаты, если необходимо установить современные розетки на кухне, то в этом случае высота расположения элемента электротехнической арматуры должна составлять около 1 метра от уровня пола.Вне зависимости от места установки, розетки не должны располагаться ближе 10 см от дверных и оконных проёмов, а также от углов комнаты.

Как правильно устанавливать розетку видео смотрите ниже:

 Заключение

На какой высоте делать розетки, ясно из данного материала, но для безопасной эксплуатации электрических устройств, требуется выполнение большого количества нормативов и правил. Расстояние от пола до розетки, обычно не превышает одного метра, для установки на кухне или в ванной комнате, и 30 см — в жилых помещениях. Ставить розетки можно самостоятельно, но для того чтобы при проведении работ избежать несчастных случаев, следует обесточить домашнюю электросеть. Если поставить элементы электротехнической арматуры собственными силами затруднительно, то следует обратиться за помощью к профессиональным электрикам, которые произведут установку розеток от пола на высоте, на которой пользоваться данными устройствами будет удобно и безопасно.

electry.ru

remontkvartiri.me

Розетки от пола стандарт

Высота розеток: оптимальная высота и нормативы установки. 115 фото и описание стандартов

Планировки современных квартир предполагают разделение общей площади на отдельные функциональные зоны, в которых используются различные электроприборы и источники света. Для их исправного функционирования необходимо грамотно продумать систему электропроводки, количество и расположение разъемов и выключателей.

Начинающие мастера не всегда понимают, на какой высоте делать розетки. Между тем, от правильного подхода к этому вопросу зависит не только комфорт жильцов, но и их безопасность. Важно учитывать все нюансы: назначение помещения, рекомендации нормативных документов, размещение мебели и предметов интерьера.

Рекомендации отечественных стандартов

Как это ни странно, но однозначных требований по месту установки точек электропитания сегодня нет. Существуют некоторые правила, которые носят общий характер. Следовать им или нет, решает каждый владелец квартиры.

Правила устройства электроустановок (ПУЭ-7)
  • Розетки наравне с выключателями допускается размещать на расстоянии не ближе 0,6 м от двери ванной.
  • Минимальное расстояние от газопровода до любых устройств электропитания должно составлять 0,5 м.
  • Подъем выключателя над покрытием пола не должен превышать 1 м. Лучше всего производить установку таких устройств на той стене, где находится дверная коробка. При необходимости вынести выключатель на высоту более 1 м или под потолок прибегают к управлению шнуром.
  • В школах, детских садах или других местах пребывания детей выключатели располагают на уровне 1,8 м от пола.
  • Штепсельные розетки в местах нахождения детей должны быть защищены специальными ограждающими кожухами или экранами.

Впрочем, подобная неопределенность была не всегда. В СССР существовал ГОСТ с более жесткими требованиями:

  • Высота розетки от пола должна составлять 0,9 м.
  • Высота выключателя — не более 1,6 м.

Несмотря на устаревший и неприменимый на практике стандарт, такое расположение было весьма удобным. Выключатель находился на уровне глаз, а высота розетки исключала необходимость наклоняться для установки вилки. Прислоненная к стенам мебель не закрывала доступ к разъемам, что особенно ценно для небольших квартир.

Евростандарт: мифы и реальность

Во многих тематических статьях или на форумах можно встретить термин «евростандарт». Это не совсем корректное понятие, так как в разных европейских странах действует своя нормативная база в части размещения розеток и выключателей.

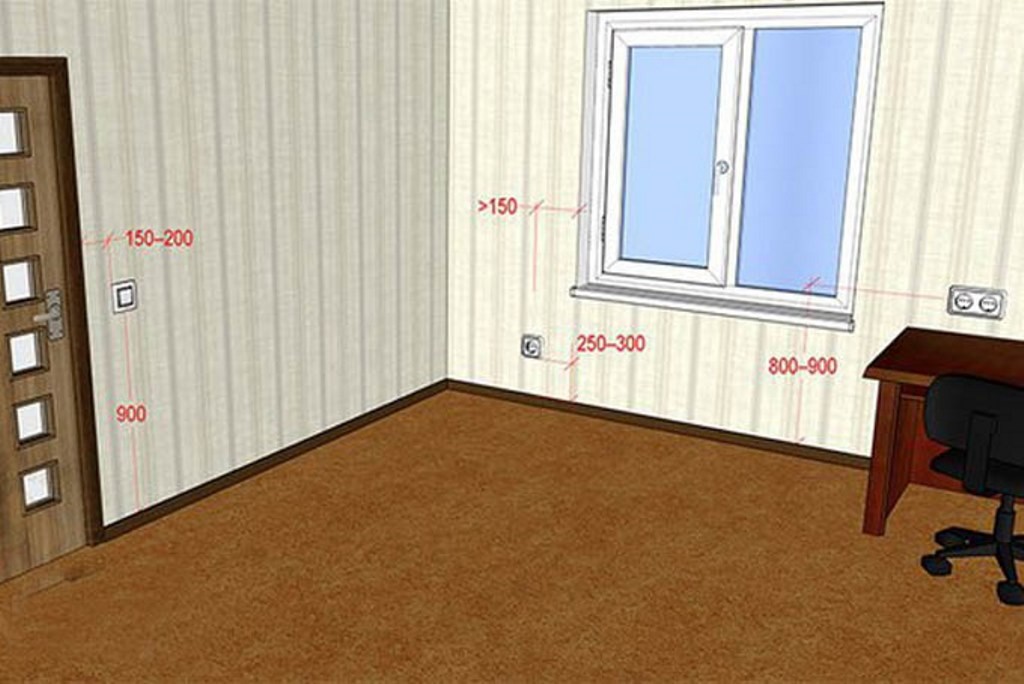

Общепринятая высота розеток по евростандарту достигает 30-40 см от линии пола. Выключатели вынесены на высоту 0,8-1 м. Если подумать, то в таком расположении можно найти свои преимущества — отсутствуют висящие по стенам шнуры и кабели, проводка менее заметна. А невысокое размещение выключателей позволяет не приподнимать руки для включения и выключения света.

Учитывайте, что габарит евророзетки и расстояние между отверстиями под штыри больше, чем у отечественных аналогов. Импортные изделия рассчитаны на ток до 16 А, а наши — до 10 А. Поэтому совместно с евророзетками можно использовать более мощные электроприборы.

Как расположить розетки в жилых комнатах и ванной

Фото розеток в комнате, размещенные в интернете, помогают лучше понять, как правильно расставить мебель. Если в комнате есть двуспальная кровать, то источники электропитания выносят по обеим ее сторонам на расстоянии 0,3-0,9 м от напольного покрытия.

В случае целого гарнитура из кровати и прикроватных тумбочек розетка размещается с отступом от верха тумб на 15 см. То же касается и дивана. Для включения в сеть торшера удобно использовать разъем, расположенный на уровне 30 см от пола.

С ванной все немного сложнее. Несколько десятилетий назад розетка в ванной считалась не лучшим проектировочным решением. Но сегодня установка разъемов в помещениях с влажной средой просто необходима — от этого зависит работа стиральной машины, бойлера, фена, электробритвы и другой техники.

Практические советы

Для стиральной машины лучше оборудовать отдельно выделенную линию и монтировать розетку с встроенной системой защитного отключения. Устройство должно возвышаться над полом на величину 1 м.

Электроисточники, расположенные над столешницей или раковиной должны быть удалены от источника воды на 0,6 м.

Все розетки в ванной должны комплектоваться влагозащитными накладками, предотвращающими попадание брызг в изделие.

Вторая цифра в маркировке розетки должна быть не меньше 4. Она характеризует способность изделия сопротивляться действию влаги.

Проводка, подведенная к ванной комнате, должна быть скрытой в каналах — штробах. Только так соблюдаются правила безопасности при совершении водных процедур.

Фото розеток на оптимальной высоте

materialyinfo.ru

Высота установки розеток и выключателей, размещение по евростандарту

Определенных нормативов по высоте монтажа розеток нет. Есть свод правил, где регламентируются некоторые параметры: СП 31–110–2003, в нем говорится, что для установки используют стену в комнате со стороны ручки двери и на высоте от 1 м, и ПУЭ (Правила Устройства Электроустановок), в котором указаны правила безопасного подключения бытовых приборов и другие рекомендации. В остальном высота установки розеток и выключателей регулируется исходя из предпочтений владельца жилого помещения.

Рекомендованная высота

При проектировании дома учитывают количество комнат и их назначение. Например, в ванной делают двойные розетки, закрытые от проникновения воды, на высоте в 90 см для «питания» стиральной машинки и прочих электроприборов.

В каждом помещении заранее просчитывается количество выключателей и входов для подключения к электросети, чтобы обеспечить комфортное и безопасное проживание или эксплуатацию комнаты.

Что указано в ПУЭ

На какой высоте устанавливать розетки и выключатели решает сам потребитель, но в ПУЭ прописано несколько норм, рекомендованных к соблюдению:

  1. Штепсельные приборы располагают на расстоянии от 0.6 м от открытых источников воды и входа в комнату.
  2. Надо соблюдать дистанцию в 0.5 м для монтажа электроприборов или установок от газопровода.
  3. Высота монтажа выключателей — от 1 м. Желательно выбирать стену со стороны дверной ручки. Можно монтировать под потолком, если надо обеспечить управление электроприборами при помощи шнура.
  4. В комнатах с высокой влажностью, например, ванной, розетка эксплуатирует

etkfaza.ru

Высота установки розеток от пола гост. Требования к размещению розеток и выключателей по госту и сп. Критерии выбора параметров расположения.

Во время подготовки к электромонтажным работам многие задаются таким вопросом — на какой высоте установить розетки и выключатели?

Для индивидуальных жилищ строгие цифры высот не регламентируются, здесь вступает в силу главный принцип – чтобы было удобно пользоваться электроустановками.

Люди консервативного склада ума привыкли к таким высотам, которые были приняты в домах советского периода, где высота розеток от чистого пола варьировалась 800 – 900 мм, а выключатели 1500 -1600 мм, они не откажутся от таких высот в силу привычки.

Другие же, более подвижны ко всему новому и необычному, перенимая европейские стандарты, где более или менее все делается для удобства и комфорта человека.

Читайте подборку статей про установку розеток в квартире :

Какие чаще всего современный человек использует высоты для установки розеток и выключателей?

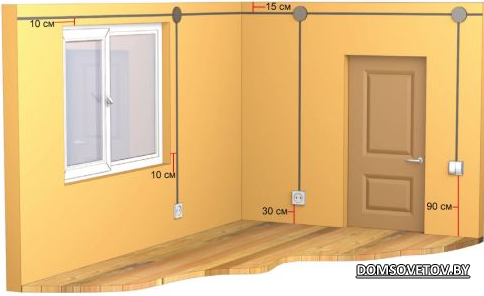

Розетки устанавливают на высоте 300 – 400 мм, а выключатели на высоте 800 – 900 мм от уровня чистого пола. Такие высоты сегодня становятся общепринятыми.

В зависимости от назначения розеток, устройства могут устанавливаться на других высотах, например, на кухне для удобства использования различных электрических бытовых приборов розетки располагают в одну линию над столешницей, на высоте 200 – 250 мм.

При использовании аудио и видео приборов в комнате, совместно с силовыми розетками в одну линию, устанавливают специальные розетки – аудио, видео, телефон, интернет. В этом случае, комплексный набор розеток, практично установить не слишком низко, в среднем, высота может варьироваться в пределах 500 – 1200 мм. В ванной комнате устанавливают розетку с уровнем защиты не менее IP-44, на высоте в пределах 1 метра от чистого пола и в удалении от ванной или душевой кабины не менее 600 мм.

Установку выключателей необходимо планировать таким образом, чтобы устройство не оказалось за закрытой дверью. От проема двери выключатели устанавливают на расстоянии не менее 100 мм.

Прежде чем установить электроустановки, нарисуйте условные розетки и выключатели на стене, затем присмотритесь, подойдет ли для вас выбранное расположение, а еще лучше, сходите в гости к друзьям и посмотрите, каким вариантом высот они пользуются, поинтересуйтесь, насколько такое расположение удобно для того, чтобы сделать собственные выводы, взвесив все за и против.

При ремонте квартир или замене электропроводки возникает вопрос, на какой высоте от пола установить розетки и выключатели.

Существуют два стандарта, определяющие высоту установки: старый советский ГОСТ и европейский стандарт, требования которого теперь добавлены и в современные российские правила и стандарты. Кроме того, в вопросе расположения розеток и выключателей руководствуются здравым смыслом и удобством эксплуатации.

Размещение электрооборудования в ванной комнате регламентируется отдельными требованиями, которыми не стоит пренебрегать из соображения безопасности.

Высота установки розеток

При строительстве зданий в советское время розетки устанавливались на высоте 90 сантиметров от пола, что не всегда было удобно.

Внедряемый сейчас европейский стандарт допускает установку розеток на высоте не менее 30 сантиметров от пола. Этот вариант удобнее в случаях, когда розетку необходимо спрятать за мебелью: под компьютерным столом, тумбочкой для телевизора, за стулом. Но на кухне розетки рациональнее всего разместить выше поверхности столов, так они доступнее.

Розетка для электроплиты устанавливается на высоте 0,9-1 м от пола, чтобы в случае необходимости ее можно было быстро отключить. Но такое расположение портит внешний вид кухни, поэтому розетку можно опустить пониже, при условии, что она останется доступной.

Розетку для вытяжного вентилятора лучше всего разместить вблизи него, но не менее, чем в 20-25 сантиметрах от потолка .

Так же в непосредственной близости целесообразна установка розетки для WiFi роутера. Его обычно располагают в прихожей, чтобы не протягивать вглубь квартиры кабель для подключения к интернету. Для присоединения к этому кабелю рядом с розеткой питания можно установить и специальную розетку, а рядом с телевизором — розетку для подключения телевизионного кабеля.

При расположении розеток на кухне нельзя допускать, чтобы они располагались:

  • за корпусами встраиваемой техники;
  • внутри шкафов;
  • над мойкой;
  • над плитой.

Читайте подборку статей про установку розеток в квартире :

Высота установки выключателей

Используется два варианта установки выключателей.

1. Установка на расстоянии 160 сантиметров от уровня пола , как было принято в советские времена. Выключатель недоступен для детей, его никогда не закроет мебель, да и для пожилых людей этот вариант будет привычным.

2. Установка на расстоянии 90 сантиметров от пола , как допускают современные стандарты. Этот вариант удобнее, так как для пользования выключателем не требуется подъема руки.

При использовании любого варианта выключатели нужно разместить на расстоянии 15-20 см от откоса снаружи или внутри комнаты со стороны дверной ручки.

Обязательные требования для расстояний установки

При выборе высоты установки выключателей и розеток определяющий фактор – достижение комфорта в доме. Но при этом нужно, чтобы соблюдались условия действующих правил и нормативов, определяющих расстояния от выключателя или розетки:

  • 0,5 м – до газовых труб, труб отопления и батареи;
  • 10 см – до оконных и дверных проемов;
  • 10 см – до угла помещения;
  • 0,8 м – до кухонной мойки.

И помните: расположение электрооборудования в ванной устанавливается отдельными правилами .

Учитывайте расположение и габариты мебели при выборе мест установки выключателей и розеток. Доступ к ним после окончания ремонта перекрывается шкафами или столами. Поэтому планировку электропроводки и интерьера разрабатывают совместно и тщательно. По окончании ремонта перенести выключатель или розетку невозможно без глобальных переделок, так как проводка уже заделана в штробах и поверх нее поклеены обои.

Очевидно, что расположение электроустановочных устройств в помещениях во многом определяет уровень их комфорта. Не менее очевидно, что оптимальное расположение и количество розеток и выключателей с точки зрения удобства их эксплуатации предполагает учитывать при их установке функциональность, особенности интерьера помещений, планируемое расположение бытовых электроприборов.

Стандартное, практически на метровой высоте расположение розеток и выключателей – на полутораметровой и выше (см. фото), образцом удобства в использовании, конечно, не назовешь. Поэтому, вполне понятно желание большинства владельцев жилья при ремонте (замене) старой электропроводки изменить это расположение, максимально увеличив степень удобства их использования.

О “евростандарте” . Однако, эта безусловно хорошая инициатива очень часто ограничивается “требованиями” пришедшего на смену “советскому стандарту” так называемого “евростандарта”, предполагающего установку розеток на высоте 0,3 м, выключателей – на высоте 0,9 м. В разных регионах нашей страны данные размеры могут немного отличаться как в большую так и в меньшую сторону.

На самом деле, никаких “евростандартов” в отношении расположения электроустановочных устройст

strbuild.ru

Высота и место установки розеток. Частный электрик москвич

Правила в России с оглядкой на ПУЭ и стандарты в Германии и Франции.

Серия «Координаты электропроводки».

Весь ремонт квартиры и, в частности, электропроводки состоит из взаимосвязанных мелочей. Предлагаем ознакомиться с рекомендуемыми координатами установки розеток при монтаже электропроводки. Удобство расположения розеток придется оценивать пользователю многие годы.

Но кроме удобства есть еще технические требования и фактические возможности; поэтому, давайте узнаем, какие есть правила установки, а потом совместим это с «как хотелось бы». В результате получится оптимальный вариант. На всякий случай, для кругозора, мы еще вам расскажем и о том, где и на какой высоте предпочитают  устанавливать розетки за границей, в Европе.

Где рекомендуется устанавливать розетки на стене. ПУЭ.

Сначала требования ПУЭ. Согласно правилам установки жестких рекомендаций очень мало:

·         П.7.1.48. Установка штепсельных розеток в ванных комнатах, душевых, мыльных помещениях бань, помещениях, содержащих нагреватели для саун (далее по тексту “саунах”), а также в стиральных помещениях прачечных не допускается, за исключением ванных комнат квартир и номеров гостиниц.

В ванных комнатах квартир и номеров гостиниц допускается установка штепсельных розеток в зоне 3 по ГОСТ Р 50571.11-96, присоединяемых к сети через разделительные трансформаторы или

защищенных устройством защитного отключения, реагирующим на дифференциальный ток, не превышающий 30 мА.

Любые выключатели и штепсельные розетки должны находиться на расстоянии не менее 0,6 м от дверного проема душевой кабины.



·         П.7.1.50. Минимальное расстояние от выключателей, штепсельных розеток и элементов электроустановок до газопроводов должно быть не менее 0,5 м.;

Как видите, никаких ограничений по высоте монтажа бытовых розеток в России нет.

А какие стандарты в Германии, Франции, в центре Европы?

У них пожеланий немного больше.

Там предлагается устанавливать розетки на высоте от 15 до 45 см (центр обычно 30см) от чистого пола и от 15 до 45 см (центр обычно 30 см) от потолка. Два таких своеобразных «коридора» для монтажа электропроводки по горизонтали. Розетки нужно устанавливать на высоте 30 см от пола (рекомендация). На кухне от 90 до 120 см (115см) от пола.

По вертикали «коридор» (трасса) электромонтажа розеток от 10 до 30 см (центр обычно 15см) от края проема (наличника) двери, края проема окна или от чистового угла. То есть, розетки нужно устанавливать на удалении 15 см от вышеперечисленных объектов (рекомендация).

Там все знают, что эти «коридоры» – трассы расположения электропроводки, в т.ч. и розеток. Сверлить, штробить, забивать гвозди, ковырять, и т.д. в этих местах нужно осторожно, и лучше всего – профессионалу. Как видите – все просто и понятно для всех. Но и там, часто, все зависит от расположения мебели, дизайна. Но все же, отправные координаты есть.

Конечно, за границей есть свои «ПУЭ», которые регламентируют и правила монтажа электропроводки в том числе, но для нас являются всего лишь одним из источников информации при планировании электромонтажа и расположения розеток у себя дома.

Правила расположения розеток в России?

В нашей стране свои правила на сегодняшний день, в которых очень много из заграничного; профессиональные электрики выполняют электромонтаж розеток с явно евро уклоном, как говорится «по евро-стандарту», но с российской спецификой. На данный момент в России, по нашему мнению, электриками профессионалами формируются новые современные российские правила электромонтажа. Базовые правила похожи на евро (про них см. выше). Так что, в общем, руководствуйтесь ими, однако,…

В спальне, слева-справа от двуспальной кровати, с учетом расположения прикроватных тумб, розетки лучше установить над тумбами, на высоте 70 см и на удалении 20 см от планируемого края кровати.

Еще, в России вошло в правило устанавливать розетки на кухне под мебелью на высоте до 12 см (до верхнего края розетки) от пола: для посудомойки, стиралки, духового шкафа (габариты наших кухонь даже в новостройках не сильно увеличились). Над кухонными столешницами розетки обычно устанавливаются на высоте 25 см от столешницы и на удалении от плиты и от раковины мойки от 40 см. На кухне все розетки подключаются через УЗО.

В ванной комнате монтаж розеток выполняется на высоте 110 см от пола, удаление от раковины от 40 см; все розетки используются влагозащищенные со шторками и обязательно подключаются через УЗО. Розетку стиральной машины нужно устанавливать над ней на высоте 110 см от пола, но, желательно, не под полотенце-сушителем.

Мы вам рассказали, какие требования к электромонтажу розеток в быту существуют у нас. Заглянули и за кордон, там тоже есть что перенять. Показали, на какой высоте выполняется монтаж электро-розеток у нас в России.

Но мы понимаем, что у всех есть свои пожелания удобства, свои особенности планировки квартиры и расположения мебели. Поэтому предлагаем вам позвонить нам и вызвать электрика на дом. Наши электрики знают как правильно, и на какой высоте установить розетки в квартире.

Звоните, будем рады.

нормы и требования, стандарты и правила, советы мастеров

В современном мире с большим темпом жизни люди все больше пытаются облегчить свою работу и освободить дополнительное время для семьи и развлечений. Экономить силы на мытье посуды или на приготовлении пищи помогают электроприборы. Помимо привычного холодильника, электрочайника и плиты, у многих на кухне есть такие помощники, как микроволновки, блендеры, мультиварки, пароварки, кухонные комбайны, посудомоечные машины и другая техника. Все эти приборы помогают существенно экономить силы и время. Но вместе с тем они несут огромную нагрузку на электросеть всей квартиры. Кухонная техника потребляет почти половину мощности токоприемников всей квартиры. Конечно, все приборы не используются одновременно, но это не снижает нагрузки, поскольку наряду с перечисленными предметами потребление мощности уходит и в другую электротехнику и электронику квартиры: компьютер, планшет, телевизор, кондиционер, стиральную машину и многое другое. Основываясь на этом, стоит понимать, что проводка на кухне должна выводиться отдельной группой, а лучше группами.

Мощность потребления электроприборов

Перед тем как планировать количество и высоту розеток от пола на кухне, придется потрудиться над своеобразным планом потребления энергии. Итак, ниже представлен список электроприборов, которые будут эксплуатироваться на кухне, с их мощностью:

  • Освещение – 150-200 Ватт.
  • Микроволновка – 2000 Ватт.
  • Холодильник – 100 Ватт.
  • Посудомоечная машина – 1000-2000 Ватт.
  • Чайник электрический – 2000 Ватт.
  • Духовой шкаф – 2000 Ватт.
  • Водонагреватель – 2000 Ватт.
  • Варочная панель — 3500-7500 Ватт.

Специального подключения требуют следующие приборы:

  • посудомоечная машина;
  • стиральная машина;
  • варочная поверхность;
  • водонагреватель;
  • духовой шкаф.

Наибольшая нагрузка на сеть исходит от работы электроплиты, духового шкафа и водонагревателя.

Обычное подключение подойдет для микроволновки, электрочайника, кухонного комбайна, холодильника, электромясорубки и тостера. При этом наибольшую мощность потребляют посудомоечная и стиральная машины, электрочайник, микроволновка. Хотя все эти приборы не будут включаться в сеть одновременно, нагрузка достаточно высокая. Следовательно, средняя мощность колеблется в пределах 10-15 кВт, как правило, у токоприемников мощность 7 кВт, при обычной и попеременной эксплуатации приборов в доме. Если этот показатель выше, то имеет смысл вывода 380 В разводки и распределения ее по фазам.

Кабель разводки

После решения вопроса с мощностью необходимо выбрать кабель для разводки. Правила выбора просты:

  • при нагрузке приборов до 3,5 кВт – кабель медный ВВГнг-Ls 3*2,5мм2;
  • при нагрузке приборов до 5,5 кВт – медный кабель ВВГнг-Ls 3*4мм2;
  • при общей нагрузке всех приборов до 10 кВт – медный кабель ВВГнг-Ls 3*6мм2;
  • при общей нагрузке всех приборов до 15 кВт – медный кабель ВВГнг-Ls 3*10мм2.

Рекомендуется делать проводку трехжильным кабелем, это значительно облегчит работу в будущем, в случае работ по замене кабелей.

Нормативные документы и правила размещения розеток на кухне

Строгие нормы и правила, указывающие оптимальное число и высоту установки розеток от пола в квартире или частном доме, попросту не существуют. Хотя имеется документ, в котором изложены некоторые рекомендации по их расположению и количеству. Так, документ СП 31-110-2003 гласит, что размещение розеток должно быть на высоте менее одного метра от пола. В правилах устройства электроустановок указывается промежуток от розетки до трубопровода с газом (более 50 см). Розетки в местах повышенной опасности должны иметь устройство защитного отключения (УЗО), ток срабатывания которого до 30 мА.

Далее мы рассмотрим, на какой должны быть высоте от пола розетки, расположенные на кухне.

Европейские стандарты установки розеток

На сегодняшний день разводку делают по евростандарту, это связано с увеличением нового жилого фонда. По этим правилам установки розеток, высота их должна быть 30 см от пола, а выключателя – 90 см. Это также обусловлено удобством использования электроприборов всеми членами семьи. Удобно для жилых комнат.

Розетки на кухне

Необходимо планировать такие моменты, как высота розеток от пола на кухне, с учетом дизайна самого помещения. В противном случае эти приборы просто-напросто могут оказаться не в том месте, где они необходимы, и таким образом остаться незадействованными.

Положение вдоль стены и высота розеток от пола на кухне также определяются с учетом размеров самой кухонной мебели, длины и высоты помещения. Чтобы не ошибиться в расчетах, следует зарисовать план кухни на листе и уже после перенести свой проект на стены кухни и установить розетки в нужных местах, не забывая при этом правила УЗО. Расстояние от столешницы до розетки должно быть не менее 5 см, так их можно будет запрятать за приборами и не нарушать общую картину кухни.

Размещение розеток на кухне также не регламентировано. Распределить их можно, исходя из целесообразности. Но все-таки есть определенные требования, указанные в Правилах устройства электроустановок. Они гласят, что выключатели и розетки должны находиться от дверного проема кабины душа на расстоянии 60 см и более, также и от раковины. А также расстояние до газопровода должно быть более половины метра.

Это обязательные требования правил противопожарной безопасности, им беспрекословно нужно следовать, даже если придется изменить немного дизайн кухни.

На какой высоте от пола делают розетки?

Учитывая удобство размещения приборов и частоту эксплуатации кухонных электроприборов, сформировались особые правила размещения розеток. Их высота имеет три уровня размещения.

  • Первый – высота розеток от пола на кухне 10-15 см для электроплиты, холодильника, посудомоечной машины. Это целесообразно и практично. Установив кухонную мебель, доступ к розеткам оставляют только снизу. И провода не будут висеть по стенам, а эстетично будут запрятаны.
  • Второй – высота установки розеток от пола на кухне 110-130 см: приборы для включения блендера, микроволновой печи, чайника.
  • Третий – 200-250 см – высота розетки для подсветки и вытяжки. Они доступны и при этом спрятаны за кухонными шкафчиками сверху.

Не менее важным моментом в размещении розеток является необходимое их количество. Здесь есть золотое правило — под каждую стационарную кухонную технику одна розетка, плюс два блока по краям столешницы и еще один стоит разместить возле обеденного стола.

Как укладывать провода?

Определившись с высотой розеток и их количеством на кухне, нужно решить, какой способ укладки проводов выбрать. Наиболее популярны следующие способы: в плинтусе, в коробе из пластика, в стене в пазах.

Последний способ наиболее трудоемкий, так как сперва нужно сделать паз, проложить в него провод, заштукатурить его и покрыть обоями или закрасить.

Спланировав, каким образом будет идти проводка, можно определить количество нужного кабеля. Для простых розеток сечение кабеля два с половиной кв.мм и шесть кв.мм к приборам с большой нагрузкой.

Заключение

Ремонт в квартире, особенно планирование и прокладывание электроразводки, – один из самых ответственных моментов в обустройстве жилья. Современная жизнь просто не может быть без налаженной системы освещения и работы электроприборов.

При занятии ремонтом в доме или в квартире у многих возникает масса вопросов: какой выбирать кабель, на каком расстоянии располагать выключатели, на какой высоте от пола устанавливать розетки, как расположить мебель, как скрыть провода и многие другие. Ответить на них легче, изучив информацию о правилах размещения электробытовых приборов, необходимой подачи тока, учитывая их мощность и т. д. Почерпнуть сведения можно в специальной литературе. Если осуществлять ремонт самостоятельно, по поводу того, на какой высоте от пола розетки делать, расстояние между ними и какой кабель использовать, лучше проконсультироваться со специалистом.

Пользуясь совсем несложными нормами техники безопасности, простыми правилами и здравым смыслом, можно добиться максимально удобного расположения таких приборов дома. Лучше все грамотно рассчитать и предусмотреть заранее, чем переделывать в дальнейшем всю электропроводку.

Евро размеры розеток и выключателей. Оптимальная высота установки розеток и выключателей – советские и европейские стандарты. Розетки иного назначения

От правильно выполненного электромонтажа зависит безопасность использования электричества в доме или квартире. Особое внимание стоит уделить установке розеток, которые, кроме соответствия по подобранной мощности и степени защищённости, должны быть установлены по правилам устройства электроустановок. Высота установки розеток, также имеет большое значение, и обычно, зависит от помещения, в котором осуществляется монтаж этого элемента электрической арматуры.

Высота монтажа устройства для каждого помещения регулируется ПУЭ. Этот документ предписывает устанавливать эти электротехнические устройства следующим образом:

  1. Производственные помещения — устанавливать элементы электротехнической арматуры следует на высоте 0,8 — 1,0 метра. Если есть возможность осуществить подводку кабеля сверху, то высота установки может составлять 1,5 м.


    Для подключения мощных электроустановок в производственных помещения используются только розетки, предназначенные для такого вида приборов.

  2. В жилых и административных зданиях, а также в лабораториях, допускается ставить розетки на высоте не более 1 метра от уровня пола. Основным критерием выбора высоты монтажа изделия, является удобство подключения электрических приборов. Если плинтус изготовлен из несгораемого материала, то в таких помещениях устройства могут быть установлены на уровне пола.


    Правильная подводка электрического кабеля, при таком варианте размещения, осуществляется по наружному кабель-каналу.

  3. В различных детских учреждениях розетки устанавливаются на высоте 1,8 метра.

  4. В помещениях торговли и общественного питания силовые элементы электротехнической арматуры должны быть установлены на высоте 1,3 м.
  5. Высота установки в общественных зданиях должна быть не более 1 метра.
  6. имеет большое значение, и, несмотря на то, что это помещение является наиболее энергозависимым, где угодно располагать элементы электротехнической арматуры не рекомендуется. В этом помещении розетки следует устанавливать на высоте 0,8 — 1,0 метра от уровня пола и 10-15 сантиметров над столешницей, а также необходимо правильно расположить данные элементы электроарматуры относительно водопровода и газовой трубы.
  7. также следует осуществлять по правилам. Расстояние от пола до розетки в помещениях с высокой влажностью также должно осуществляться на уровне 80 — 100 см.


    Кроме этого, необходимо соблюдать удалённость этого элемента от водозаборной арматуры, от водопроводных труб и стояка, а также полностью исключить вероятность попадания на элемент электротехнической арматуры водяных брызг.

Высота установки розеток в спальне и кабинете

В спальне можно устанавливать розетки на высоте не более 1 метра, исключением является только установка телевизора на стене, когда высота установки прибора превышает 1 метр. Для удобства можно использовать монтаж электротехнического устройства непосредственно возле кровати на высоте 0,6- 0,7 метра. Рекомендуется установить по 1 розетке, по обе стороны кровати.

Размещённые на этой высоте элементы электроарматуры позволяют легко подключить светильники, которые устанавливаются на прикроватной тумбе, или любые другие электрические приборы.
Высота розеток для телевизора, который планируется установить в спальне рассчитывается по следующей формуле:
H= A + B/2
В данной формуле H — высота установки розетки; А — высота установки телевизора на стене; В — высота телевизора.
Розетка для телевизора размещается непосредственно за электронным устройством. Если совместно с телевизором устанавливается дополнительное оборудование, которое потребует наличия дополнительной розетки, то на той же высоте, которая была рассчитана с помощью формулы, устанавливается двойная евророзетка.


Другие розетки, рекомендуется размещать на высоте 30 — 40 см от уровня пола. Такой способ монтажа позволяет скрыть элементы электрической арматуры. Розетки и выключатели не добавляют помещению эстетики, поэтому размещение их в нижней части стены значительно улучшает интерьер спальни. Если розетки были установлены в советское время, то можно оставить розетки на прежней высоте, заменив, при необходимости накладные модели, внутренними устройствами. В этом случае, значительно улучшится внешний облик спальни или любой другой комнаты.

Для установки розеток в кабинете действуют такие же правила, как и для монтажа электротехнических элементов в спальне. Не рекомендуется устанавливать розетки на высоте более 1 метра. Размещать устройства следует возле рабочего стола. Если используется ИБП для компьютера, то розетки следует размещать на небольшой высоте, чтобы установленный на полу источник бесперебойного питания, можно было поместить без значительного натяжения рабочего провода, который, в большинстве случаев не превышает длины 1 метра.

Для подключения сплит-системы, наоборот, рекомендуется размещать данный элемент электротехнической арматуры на высоте около 1 метра, непосредственно под прибором.

Высота установки розетки в детской комнате

В детской комнате, при наличии маленьких детей, лучше устанавливать электроарматуру от пола на максимально разрешённой высоте или использовать устройства, оборудованные защитными шторками, а лучше, комбинировать эти два норматива. Для того чтобы отключать розетки в детской комнате дистанционно, можно приобрести и установить «умную розетку», управление которой можно будет осуществлять с помощью телефона или компьютера.

Евростандарты на высоту установки розеток

Многие строительные нормы, «кочуют» вместе с технологическими новшествами. В нашей стране высота установки розеток и выключателей евростандарта, часто отличается от тех норм установки, по которым строительные организации работали в прошлом столетии. В современном жилом помещении электротехнические элементы евростандарта устанавливают на высоте 40 — 45 см от плиты межэтажного перекрытия. Выключатели устанавливают, в этом случае, на расстоянии 1 метра от чернового пола. Такие нормы установки электротехнической арматуры имеют следующие достоинства:

  1. Располагаются низко и не портят интерьер комнаты.
  2. Выключить свет, при необходимости, может даже ребёнок 4 — 5 лет.

Можно сделать розетку ниже уровня стола. В этом случае очень удобно подключать электрические приборы выполняя, какие либо действия на рабочем месте. Нижнее подключение, также позволит использовать, при необходимости, удлинители меньшей длины.
Устройства, установленные на небольшой высоте по стандарту евро, при наличии маленьких детей в доме, должны быть оборудованы защитными шторками. Такие устройства, после извлечения штепселя, надёжно перекрывают доступ к внутренней части розетки.
Евростандарт распространяется только на жилые комнаты, если необходимо установить современные розетки на кухне, то в этом случае высота расположения элемента электротехнической арматуры должна составлять около 1 метра от уровня пола.
Вне зависимости от места установки, розетки не должны располагаться ближе 10 см от дверных и оконных проёмов, а также от углов комнаты.

Как правильно устанавливать розетку видео смотрите ниже:

Заключение

На какой высоте делать розетки, ясно из данного материала, но для безопасной эксплуатации электрических устройств, требуется выполнение большого количества нормативов и правил. Расстояние от пола до розетки, обычно не превышает одного метра, для установки на кухне или в ванной комнате, и 30 см — в жилых помещениях. Ставить розетки можно самостоятельно, но для того чтобы при проведении работ избежать несчастных случаев, следует обесточить домашнюю электросеть. Если поставить элементы электротехнической арматуры собственными силами затруднительно, то следует обратиться за помощью к профессиональным электрикам, которые произведут установку розеток от пола на высоте, на которой пользоваться данными устройствами будет удобно и безопасно.

Перед тем, как приступить к непосредственной установке розеток и выключателей необходимо заранее спланировать их расположение. Составить план размещения электроприборов в комнате, составить схемурасположения розеток и выключателей , рассчитать необходимое их количество для каждого помещения.

К примеру, если это жилая комната то в ней, как правило, будут располагаться телевизор, компьютер, настольные светильники и бра.

Все эти моменты нужно учитывать на самом этапе подготовки к электромонтажу.

Наверняка перед установкой розеток или выключателей вы задавались вопросом о выборе высоты их расположения.

Если вам необходимо установка этих элементов по всем нормам и правилам тогда предлагаю заглянуть в «Библию электрика» — Правила Устройства Электроустановок (ПУЭ) в раздел касающийся монтажа электропроводки жилых домов.

Расположение розеток

— в жилых помещениях устанавливаются на высоте 0.2-0.3 м от поверхности пола. Для семьи, в которой есть маленькие дети, желательно устанавливать розетки с защитными шторками, так как на такой высоте они легкодоступны ребенку.

— в кухонных помещениях как правило на высоте 1.3 м от пола. Это значение может изменяться с учетом высоты и расстановки вашей мебели. Также не забывайте требования пункта 7.1.50 ПУЭ: минимальное расстояние от розеток до газопроводов должно быть не менее 0,5 м;

— в помещениях с повышенной влажностью (ванны, душевые, сауны) розетки устанавливают на высоте 1 м. Запрещено устанавливать розетки непосредственно в душевых кабинах.

Расположение выключателей

Существует много дискуссий о том на какой высоте устанавливать выключатели – по плече или под руку?

В советские времена выключатели располагали на высоту плеча взрослого человека, это примерно 170-180 см.

В нынешнее время выключатели устанавливают по так называемому евростандарту: располагая со стороны дверной ручки на расстоянии не меньше 10 см от дверного проема, высота установки — на уровне опущенной вниз руки примерно 0.8-0.9 м. Многим это кажется более удобным, чем советский стандарт.

Что касается правил, то ПУЭ не дает конкретных значений по расположению выключателей. Единственное что нужно помнить:

Из выше перечисленных норм и правил, по расположению розеток и выключателей в домах и квартирах, не нужно забывать о таких важных принципах как – практичность и удобство.

Ведь если вы проживаете в частном доме или квартире и вам по техническим соображениям или по потребности нужно изменить указанные расстояния то думаю, что ничего страшного в этом не будет, как говорится, каждый хозяин делает под себя. Но и не стоит забывать про безопасность, свою и своих близких (ПУЭ 7.1.50).

А если вы размещаете электроаппараты, где то, в магазине или каком не будь общественном месте, тогда конечно лучше прислушаться к данным правилам ПУЭ и сделать все как нужно, для того, что бы не пришел потом какой не будь инспектор и не оштрафовал владельцев за несоблюдение общепринятых норм и правил.

Похожие материалы на сайте:

Электрика в доме

20/07/2011 11:22:17

Высота установки розеток и выключателей

В процессе строительства дома или ремонта квартиры очень часто возникает вопрос — на какой высоте от пола должны быть установлены выключатели и розетки?

Также нет никакого пресловутого Евростандарта. Делается так, как удобно людям. А как удобно? В различных источниках можно встретить совершенно различные данные. В основном эти источники заявляют следующее: высота установки выключателей от уровня чистого пола составляет 85-90 см, а розеток 30 см.

Продиктовано это следующими причинами. Человеку удобнее включать свет по ходу движения не поднимая руки. Если сделать ниже, человек будет тянуться, выше — поднимать руку.

Какой должна быть высота установки розеток по правилам?

Следуя этим рекомендациям я сделал выключатели на уровне от 85 до 90 см и понял, что для моего роста 178 см — это низко! Чтобы включить свет я вынужден был выпрямлять руку полностью, а это оказалось не комфортным. Тогда я провел ряд экспериментов с собой и другими домочадцами, в том числе детьми и определил, что оптимальная высота установки выключателей от уровня чистого пола составляет 97-98 см (то есть от 95 до 100 см).

Только в таком случае не приходится тянуться и наклонять корпус. Эта высота удобна как для относительно высоких людей, так и для людей среднего роста. Любопытен тот факт, что стандартом высоты для дверных ручек является как раз 95-100 см. И в этом смысле мне не совсем понятно, откуда вообще взялись 90 см для выключателей.

Ведь 1 метр — это то, что оптимально для человека.

Важно! Что высота считается от чистого пола, то есть со всеми отделочными покрытиями (стяжка, ламинат, плитка, паркет). Иногда выключатели размечают от уровня плиты перекрытия, а когда делается стяжка, то она может получиться толще и выключатель окажется в результате ниже. В таком случае я рекомендую заложить провода с запасом по высоте, а после того, как будут сделаны грубые отделочные работы (стяжка) просто походить по помещениям и, имитируя включение, рукой прислоняться в том месте у стены, где будет будущий выключатель.

Только тогда вы поймете на какой высоте вам удобнее делать выключатель.

Расстояние выключателя до проема двери.

Здесь я также совершил небольшой промах, установив несколько выключателей на расстоянии 20-25 см от проема. Это оказалось неудобным. Заходя в помещение в темное время суток я, как правило, далеко не с первого раза нахожу выключатель.

В других комнатах я установил выключатели на расстоянии 15 см (от края проема до края выключателя) и это оказалось намного удобнее. Расстояние до выключателя от проема двери с моей точки зрения должно составлять 10-15 см, не более!

Высота размещения розеток

Сейчас розетки делаются ниже, чем 50 лет назад, на высоте примерно 20-35 см от пола в расчете на то, чтобы они сами и висящие провода не нарушали эстетический вид помещения.

Здесь нет таких требований к эргономике, как с выключателями, но есть нюансы. Розетки общего назначения лучше делать действительно пониже — 20-35 см. Однако возле рабочих и письменных столов, на кухнях и в других местах, где вы заведомо знаете как и что вы будете включать в розетки, высоту лучше определять по месту исходя опять же из удобства использования. Если у вас запланирован письменный стол, то для подключения компьютера, зарядного устройства для телефона и другой техники вам, возможно, удобнее расположить розетку выше плоскости стола на высоте 80-90 см, чем потом лазить под стол.

Это же касается и расстояния до углов. Необходимо иметь хотя бы ориентировочный план расстановки мебели, иначе может получиться, что все розетку будут за шкафами и кроватями.

Добавить комментарий:

Сортировка комментариев: Последние сверху | Первые сверху

2018-02-12 23:19:53 | Владимир
Померил, мне при росте 176, удобны выключатели на 85.

Насчёт близости к дверному проёму — точно, минимальное расстояние оставить нужно между выключателем и облицовкой — сантиметров пять, а дальше не надо.
Насчёт дверной ручки, так там другое движение руки: рука сгибается и сверху кладётся на ручку, поэтому она выше должна быть. Для выключателя руку не надо сгибать.

2013-05-21 12:42:14 | Виктор
Огромное спасибо за практический совет!

2012-11-20 16:49:20 | Alex
Полностью согласен со статьей.

Добавлю из опыта: часть розеток над письменным столом сделал за монитором (не видно, но они есть 🙂 — можно втыкать всякие адаптеры и блоки питания длительного применения), две розетки на виду — удобно втыкать зарядники для сотовых, электробритв и т.д. Для подключения компьютерной техники прикручиваю удлинители-пилоты к внутренней боковине стола, а вот сам пилот втыкаю в отдельную розетку, установленную как раз под столом.

Планирование электрики и освещения. Выключатели освещения, приборы освещения, расположение розеток в частном доме.

● Обязательно надо сделать план прокладки наружных/внутренних инженерных сетей и неукоснительно следовать этому плану.

При монтажных работах хорошо бы сделать фотофиксацию мест укладки электропроводки (и не только электрики). Такие фотодокументы в дальнейшей жизни не раз помогут избавиться от различных проблем при ремонте, перепланировке и других действиях.
● Не стоит делать разводку электросети, предварительно не сделав планировку внутреннего убранства и расстановки мебели.
● Провода в проводке лучше делать использовать медные и с запасом по сечению.
● Электросети в частном доме включают в себя: локальную сеть, туалет, TV, компьютер, сигнализацию, домофон, термодатчик котла, пожарную сигнализацию, кухонную вытяжку, вытяжки в туалете и ванной.
● При монтаже электросетей в доме хорошо бы предусмотреть вывод питания и кабеля видео на входную группу.
● Если потолок достаточно высокий, то для облегчения мытья люстры можно снабдить её тросиком — в этом случае люстру можно будет приспускать.
● При планировке и монтаже электропроводки лучше сразу сделать осуществить систему подсветки на придомовой территории.

● На каждый потребляющий электроэнергию прибор лучше поставить автомат, чтобы в последствии не испытывать неудобства.
● Такой электроприбор, как стиральная машина, надо посадить на персональный автомат.
● Счётчики и автоматы лучше устанавливать вне зданий.

Высота установки выключателей и розеток от пола

Таким образом при выключении рубильника исчезает напряжение во всём доме.
● В частном доме в целях безопасности можно установить индивидуальные дымовые оповещатели — стоят они недорого.

Выключатели освещения.

● У входной двери надо сделать центральный выключатель — это позволит включать/выключать освещение и электроприборы прямо с порога.
● Выключатели устанавливать только “евро”.
● Лучше сделать побольше так называемых “проходных” выключателей для того, чтобы выключать освещение, не возвращаясь из помещения в помещение.
● Высота, на которую следует устанавливать выключатели, должна составлять 80-90 см — для того, чтобы и ребёнок смог свободно дотянуться.
● Удобно будет, если установить выключатели с подсветкой .
● В спальной комнате можно установить два выключателя — у входа и рядом с кроватью.
● На приусадебном участке можно установить дистанционное включение/выключение освещения, подсветки дорожек, бассейна и прочих построек.
● В спальне ребёнка можно использовать диммеры — реостаты для того, чтобы свет угасал медленно, а не резко.

Расположение розеток в частном доме.

● Устанавливать розетки лучше не одинарные, а двойные.

По расходам это практически одинаково, а в будущем двойные розетки будут не раз выручать и не надо будет приспосабливать различные тройники.
● Места для установки розеток необходимо спланировать, исходя из будущей расстановки мебели.
● Не стоит устанавливать розетки “в пол”.

В этом случае они будут постоянно открыты и в них непременно будет скапливаться пыль, а вот пол уже будет помыть несколько проблематично.
● Высота расположения розеток определяется, исходя из их предназначения. Не имеет смысла устанавливать розетки на виду в тех случаях, когда именно в этих местах не будет производиться частое включение/выключение электроприборов.
● В комнате, где будет использоваться компьютер, розетки лучше расположить выше системника.
● Не стоит устанавливать слишком много розеток.

Если установить в рамке пять гнёзд, то не факт, что они все будут использоваться.
● На кухне розетки следует устанавливать выше, чем используемые электроприборы: кофеварка, микроволновка, электрочайник, тостер и т.

п. Таким образом включение и выключение производится без лишних перемещений электроприборов.
● В ванной комнате розетки также лучше установить на определённой высоте, чтобы не было нужды отодвигать бытовые приборы.
● Не забыть установить розетку в прихожей и коридоре.
● Нелишним будет установить внешние влагозащищённые розетки во дворе и по фасаду — это можно сделать в виде отдельно группы на главном щите. При использовании различных электроинструментов (мойка, газонокосилка и т.

д.) пользоваться переноской не всегда удобно.

Приборы освещения.

● Лампочки в световых приборах лучше использовать светодиодные — при постоянно включённом освещении в нескольких помещениях экономия будет значительная.
● Точечные светильники в стиле “звёздное небо” лучше не устанавливать.

Весь этот “креатив” быстро надоест и к тому же лампочки в этой системе имеют тенденцию к перегоранию.
● Светильники лучше использовать с обычными патронами Е 27, Е 14. Это более надёжно и при желании можно легко поменять лампочки на энергосберегающие.
● Установка потолочных утопленных светильников с лампами накаливания с тонким цоколем вверх чревата тем, что в дальнейшем будет довольно непросто поменять лампочку, которая обязательно “закусится” в патроне.
● В кухонном помещении в обязательном порядке следует установить подсветку над рабочей поверхностью.

Высота установки выключателей и розеток: правила и стандарты

1. Рамочная система.

Уже много лет существует возможность группировать розетки в рамки от 1 до 5. Причем не только силовые, но также компьютерные и телевизионные и даже выключатели.

Межцентровое расстояние между стыкуемыми подрозетниками должно быть ровно 71 мм. Сверлить в бетонной стене под подрозетники нужно коронкой минимум на 68 мм (таков диаметр нормального подрозетника), но можно и больше — 70, 73. Даже и на 80, тогда риск несостыковки подрозетников сводится к нулю.

Фиксируются подрозетники в бетоне с помощью штукатурной смеси. Проще всего использовать гипсовую смесь типа Кнауф Ротбанд, так как она достаточно вязка, чтобы комфортно вклеивать подрозетники.

Для монтажа подрозетников в гипсокартон межцентровое растояние 71, но отверстие строго 68мм, так как крепится в гипсокартон (и другой листовой материал) за счет «лапок» притягивающий основание к листу.

Если сделать отверстие больше, подрозетник просто провалится в полость за листом.

Стоит ли говорить что подрозетники монтируются, когда кабель уже подведен к месту монтажа? Сказал.

2. Расстояние от пола.

Для стандартных розеток расстояние от центра розетки до пола 300мм .

Для стандартных выключателей расстояние от центра выключателя до пола 900мм .

Для терморегуляторов расстояние от центра терморегулятора до пола 1500мм .

С телевизионными розетками дела обстоят хитрее.

Тут надо уже примерить, а лучше всего нарисовать будущий телевизор на стене, предусмотреть где будет располагаться крепежная рамка, и в нижней части телевизора (так чтобы он перекрывал розетки) предусмотреть размещение розеток.

Для телевизора на 30-40 дюймов расположенного напротив кровати, например, нормальная высота розеток 1100мм от пола до их центра.

В ванных комнатах и санузлах безопасно размещать розетки и выключатели выше раковины минимум на пол метра.

3.

Расстояние от откоса.

Расстояние от откоса до первой розетки из группы должно быть 150-200мм, и быть одинаковым во всех помещениях. Точно отмерить эти расстояние до выравнивания стен штукатуркой практически невозможно, следовательно идеальный вариант перенести разметку и монтаж подрозетников на момент когда все стены уже сформированы.

4.

Группировка розеток.

Силовые и слаботочные розетки принято разводить друг от друга на расстояние как минимум еще одной розетки, чтобы минимизировать помехи, создаваемые полем от силовых кабелей. Тоесть чтобы сформировать блок розеток для телевизора, надо сделать два подрозетника для силовых розеток, пропустить одну розетку, а потом два подрозетника для слаботочных розеток.

К слаботочным розеткам относятся компьютерные, телевизионые, спутниковые, FM-розетки, и розетки с кабельканалом.

Расположение точек электропитания, высота установки розеток и выключателей – это серьёзный вопрос, требующий планирования, составления схем, подсчетов их числа для каждой комнаты.

Если к проведению установки подойти с предварительным планированием, не придется потом разматывать кабель удлинителя, спотыкаться об переноску и подключать туда все подряд, тем самым перегружая розетку или даже сеть.

Наш материал поможет вам определить оптимальное количество электротехнической арматуры и правилами ее расположения. Также мы расскажем о всех тонкостях размещения и монтажа электроточек в квартире или доме.

По подсчетам, каждый человек использует примерно шесть различных электроприборов за сутки. И количество постоянно растет. Появляются новые устройства и гаджеты, без которых с трудом можно представить жизнь.

Приборы наполняют наши дома, а количество розеток остается неизменным. Случаи, когда человек в панике бегает по дому или офису, в поиске свободного разъема для зарядки смартфона, все чаще и чаще происходят. А что в итоге? Приходится отключать принтер или что-либо еще.

Избежать подобных ситуаций несложно, необходимо только знать, как можно правильно расположить разъемы. Тогда пользоваться ними станет максимально комфортно.

Галерея изображений

Нельзя забывать о том, что изделия могут быть подвержены еще большей опасности. Поскольку ванная комната подвержена риску затопления, крепить изделия ниже 150 мм от пола является совершенно небезопасным. Если в розетку попадет вода, угроза для жизни просто колоссальная.

Причинами для этого могут стать различные ситуации, от протечки крана или трубы, до поломки бытовой техники или забывчивость хозяев.

#3. Специфика установки в гостиной

Домашний кинотеатр или простой , а лучше двух. Первая для самого тв-приемника, а вторая для спутникового ресивера. Уровень высоты следует определять, основываясь на расположении самого телевизора. Он может стоять на тумбе, быть вмонтированным в стену или вмещаться в специальную ячейку мебельной стенки.

Кабель питания не может свисать или быть под натяжением. Он должен полностью скрываться за экраном.

#4. Правила расположения в кухне

Каждый год разрабатывает все более умная техника для обеспечения комфорта и временных затрат человека. Естественно, количество техники, а значит и местами просто зашкаливает. В обязательном порядке нужно предусмотреть подключение вытяжки, возможно стиральной и посудомоечной машинок, электроплиты.

Но главное – это холодильник, микроволновая печь или мультиварка, иногда и то, и другое. Миксер, соковыжималка, комбайн, тостер, блендер, кофеварка и телевизор – этот список, наверное, нескончаемый.

Высота установки розеток от пола должна быть такой, чтобы отсутствовала угроза их механического повреждения и попадания воды внутрь. Также необходимо учитывать тот факт, что шнуры электроприборов должны доставать для подключения к сети, ведь использовать удлинители не желательно из соображений безопасности. Далее мы рассмотрим наиболее оптимальные места расположения электрофурнитуры, а также существующие стандарты, которых нужно придерживаться!

Развеиваем современный миф

Многих электриков-новичков при очень интересует вопрос о том, какая должна быть высота установки розеток от пола по евростандарту. Дело в том, что так называемого европейского стандарта относительно месторасположения электрических «точек» не существует. Миф пошел во времена, когда только начали делать евроремонт, согласно которому изделия устанавливаются на высоте 30 см над уровнем пола. Данное расстояние было выбрано только из соображений практичности и никакой нормативной документации, запрещающей выбор другого расстояния, не существует.

В то же время правилами ПУЭ оговариваются некоторые требования к высоте размещения розеток в ванной комнате, что связано с защитой от поражения электрическим током. Об этом упоминании, собственно как и о некоторых пунктах стандарта ГОСТ и СП мы поговорим далее. Ну и, раз уже мы затронули данный вопрос, нельзя не упомянуть советский стандарт, согласно которому минимальное расстояние от пола составляло 90 см. Обосновывалось это значение тем, что при таком размещении объект всегда будет в поле зрения человека.

Существующие упоминания в нормативах

Как мы уже сказали, в некоторой документации можно найти, на какой высоте от пола делать розетки и выключатели правильнее.

Чтобы Вы были ознакомлены с этими упоминаниями, предоставляем их в наглядном виде:


Как Вы видите, слова о каком-либо запрете в правилах отсутствуют, поэтому рекомендуем Вам опираться только на рекомендации, которые мы предоставили ниже. Советы объединили в себе одновременно как требования безопасности, так и практичности!

Итак, давайте рассмотрим на какой высоте лучше установить розетки для каждой определенной комнаты в квартире, а также для наиболее популярной бытовой техники.

Кухня

На кухне стандартная высота установки штепсельных розеток должна быть следующей:

  • Для , стиральной и посудомоечной машины: 10-20 см от пола. Это значение наиболее оптимальное, по отношению к длине электрического шнура от техники. Некоторые производители выпускают бытовую технику с коротким шнуром, который не дотянется даже до полуметра вверх.
  • На 20 см над столешницей (в области фартука кухни), итого от пола примерно 110 см. Такая отметка будет оптимальной для подключения малогабаритных кухонных приборов, которые зачастую находятся прямо на столе: микроволновая печь, чайник, миксер, мультиварка и т.д.
  • Для установки вытяжки нужно подключить розетку на высоте не меньше чем 2 метра от пола.

В наглядном видео уроке предоставлены советы на тему того, где лучше располагать электрофурнитуру:

Видео инструкция по монтажу электропроводки в кухне

Ванная комната

Данная комната имеет повышенную влажность, поэтому высота установки розеток от пола в ванной должна быть выбрана умом. Тут мы должны руководствоваться не только исходя из интерьера комнаты, но еще и опираясь на требования согласно ГОСТу и ПУЭ.

Вы сами понимаете, что крепить изделия рядом с водой строго запрещено, поэтому от раковины, душевой кабины и других объектов нужно отступить не менее 60 см, лучше метр. Рекомендуемая высотная отметка должна быть еще и практичной, чтобы шнур от фена, электрической бритвы либо той же стиральной машины не был внатяжку.

  • для на стене – 1,5 метра;
  • для фена и бритвы – 1 метр;
  • стиральная машина – не ниже полуметра.

Тут также следует обратить внимание на очень важный нюанс – размещать изделия ниже, чем на 15 см от пола не нужно! Связано это с тем, что ванная комната склонна к небольшим потопам, которые случаются как при неисправности бытовой техники, так и при забывчивости хозяев. Чтобы подтопление комнаты не стало угрозой для жизни (если в розетку попадет вода), нужно размещать электрическую фурнитуру на безопасной высоте, хотя бы не ниже 15 см.

Спальня

Тут все просто, одну электрическую точку располагаем у кровати, рядом с прикроватной тумбочкой – для подключения зарядного устройства телефона либо ночничка. А другую согласно евростандарту – 30 см выше напольного покрытия.

Еще одна должна быть для резерва – к примеру, чтобы подключить пылесос во время уборки либо кондиционер/вентилятор. Если Вы решили либо установить его на тумбочке, то место подключения электрического шнура можно разместить за экраном, который и спрячет за собой все провода. Для питания компьютера желательно установить розетку у рабочего стола, на высоте 30 см от пола.

Что касается опасений некоторых «специалистов», которые утверждают, что резервная штепсельная розетка должна быть размещена по выше от маленьких детей, это все устаревшие опасения. На сегодняшний день существуют изделия с защитными шторками и крышками, которые предотвратят опасный контакт.

Подводим итог

Вот мы и предоставили полезные рекомендации о том, на какой высоте делать розетки правильнее и безопаснее. Напоследок хотелось бы добавить очень важный нюанс, который поможет Вам определиться с точным расположением каждой электрической точки.

Перед тем как приступать к штроблению стен и монтажу электропроводки в доме, составьте схему, на которой отметьте следующие элементы:

  • точное место размещения всей мебели в комнате;
  • виды бытовой техники с ее точным местом размещения;
  • области прохождения газо- и водопровода;
  • трасса прохождения электропроводки по стенам;
  • окна и дверные проемы.

Уже на созданной схеме выберите наиболее подходящую высоту установки розеток от пола, так Вы точно не прогадаете.

В противном же случае установленная электрофурнитура после расстановки мебели может быть закрытой объектами либо находиться на значительном расстоянии от них. Если так и произошло в Вашем случае, то советуем , а не покупать его в магазине!

Материалы

Определенных нормативов по высоте монтажа розеток нет. Есть свод правил, где регламентируются некоторые параметры: СП 31–110–2003, в нем говорится, что для установки используют стену в комнате со стороны ручки двери и на высоте от 1 м, и ПУЭ (Правила Устройства Электроустановок), в котором указаны правила безопасного подключения бытовых приборов и другие рекомендации. В остальном высота установки розеток и выключателей регулируется исходя из предпочтений владельца жилого помещения.

При проектировании дома учитывают количество комнат и их назначение. Например, в ванной делают двойные розетки, закрытые от проникновения воды, на высоте в 90 см для «питания» стиральной машинки и прочих электроприборов.

В каждом помещении заранее просчитывается количество выключателей и входов для подключения к электросети, чтобы обеспечить комфортное и безопасное проживание или эксплуатацию комнаты.

Что указано в ПУЭ

На какой высоте устанавливать розетки и выключатели решает сам потребитель, но в ПУЭ прописано несколько норм, рекомендованных к соблюдению:

  1. Штепсельные приборы располагают на расстоянии от 0.6 м от открытых источников воды и входа в комнату.
  2. Надо соблюдать дистанцию в 0.5 м для монтажа электроприборов или установок от газопровода.
  3. Высота монтажа выключателей – от 1 м. Желательно выбирать стену со стороны дверной ручки. Можно монтировать под потолком, если надо обеспечить управление электроприборами при помощи шнура.
  4. В комнатах с высокой влажностью, например, ванной, розетка эксплуатируется через аппарат УЗО.

Все вышеперечисленные требования разрабатывались с учетом безопасности эксплуатации электроприборов, а также основывались на нормах пожаробезопасности и удобства применения.

Что прописано в ГОСТ и СП

Высота установки выключателей в ванной по ГОСТу Р 50571.11–96 начинается с 0.6 м от открытых источников воды. Подробнее рекомендации изложены в СП (Свод Правил) от 2003 года:

  1. Нет точных нормативов по монтажу розеток для кондиционеров и электроприборов на кухне.
  2. В общежитиях и многоквартирных домах монтируют по 1 розетке с током 10 (16) А на 4 м² комнаты, а в коридорах – на 10 м².
  3. В частных строениях количество розеток не регламентируется.

К сведению: В СССР был стандарт установки розеток на расстоянии 90 см от пола, а выключателей – 160 см. Такое расположение встречается в старых многоквартирных домах.

Требования по «Евростандарту»

Евростандарт установки розеток появился в России примерно в то же время, когда стали использовать термин евроремонт. Строительные фирмы часто применяют именно такое расположение точек подключения к электросети и выключателей в новостройках:

  • высота от пола начинается с 90 см до выключателей, чтобы легко переключать свет;
  • для комфорта эксплуатации бытовых приборов розетки располагают на высоте 30 см от пола.

Выделяют отдельно размещение точек подключения к электросети по стандартам Америки, где высота от стола на кухни, умывальника или пола начинается с 30.5 и максимально доходит до 41 см, а между розеток соблюдается дистанция в 180 см от двери.

Важно! Если выбираются евророзетки для установки, то надо учитывать, что диаметр штырей и расстояние между ними отличается от российских разъемов. Сила тока таких точек входа составляет 10–16 А, а у советских – до 10 А. То есть выбирают установку розеток или выключателей по евростандарту для подключения более мощной техники и оборудования.

Планировка электросети в разных комнатах

Рекомендации по установке розеток в комнатах (кухня, спальня, ванная) могут отличаться друг от друга. Это связано с уровнем влажности, количеством бытовых приборов, подключаемых к электросети, и нормами пожаробезопасности.

Электропроводка на кухнях

Точных указаний к расположению точек подключения к электросети и розеток на кухне нет, но рекомендации собраны исходя из особенностей эксплуатации данного помещения и возможного количества подключения бытовых приборов. Так, в требованиях ПЭУ указано:

  1. Выключатели и розетки штепсельные располагаются на расстоянии от двери в 60 см, это же требования выдвигается к раковине на кухне;
  2. Дистанция до газопровода от 50 см.

А также выделяют ряд советов по расположению точек подключения к электросети для различных кухонных приборов и бытовой техники:

  1. Чтобы подключить посудомоечную машину или холодильник, выбирают высоту 10–20 см от пола. Есть модели техники, где производителями вмонтирован короткий провод для подключения, для них делают отдельные точки «питания» на высоте от 0.5 м.
  2. Малогабаритные электроприборы: микроволновка, тостер, мультиварка, блендер и другие подключают в розетки, установленные на 20 см вверх от столешницы или 110 см от напольного покрытия.
  3. Для вытяжки рекомендуют делать отдельную точку подключения к электросети, отступая от пола 2 м. При этом от середины прибора до розетки должно быть не менее 20 см, что необходимо для вентиляции.
  4. Если в планировке кухни участвует встроенная бытовая техника, то для ее «питания» делают отдельные розетки за шкафами для удобного и постоянного подключения приборов. Рекомендовано их монтировать от 30 до 60 см от пола и следить, чтобы подключенный кабель не пережимался мебелью.
  5. Для подключения подсветки под полками и шкафами на кухне используют розетки, вмонтированные над мебелью на расстоянии в 5–10 см. включатели выводят на удобную для пользователей высоту.

Важно! При планировании проводки на кухне надо рассчитывать суммарную мощность проведенных линий. Она должны быть продумана с запасом, что обеспечит одновременное использование всех приоров.

Для расчета мощности берутся показатели из техпаспорта бытовых приборов или средние показатели:

  • духовка, варочная панель имеют собственные розетки с силой тока от 32 до 40 А;
  • отдельная линия нужна для нагревательного элемента с мощностью от 3.5 Вт;
  • для холодильника, микроволновки или тостера подойдет обычная розетка на 16 А.

Нюансы расположения в ванной

Главное требование при выборе высоты расположения розеток в ванной – защита от проникновения воды. Для этого необходимо выбирать модель с УЗО – специальной крышкой-брызговиком. Выделяют несколько рекомендаций для подключения электроприборов:

  • для стиральной машины соблюдается высота в 1 м;
  • для водонагревательных приборов – не менее 180 см;
  • при необходимости включения дополнительных приборов возле раковины монтируется еще одна розетка на высоте в 110 см.

Важно! Нельзя монтировать точки входа в электролинию на высоте менее 15 см от пола. В ванне риск затопления высок, поэтому необходимо обеспечить защиту проводки от короткого замыкания и возгорания квартиры или дома.

Общий выключатель для света во всем помещении выводится за пределы ванной комнаты и устанавливается на удобной для эксплуатации высоте.

Как провести ток в спальне или гостиной

Высота установки точек подключения к электросети в спальнях и гостиных не регламентируется. Эти помещения не имеют точек соприкосновения с проведенным газопроводом или повышенной влажностью, но есть несколько общих рекомендаций к расположению точек входа в линию электросети:

  • средняя высота размещения розеток от пола – 70 см;
  • вспомогательные розетки возле стола монтируются на уровне в 0.3 м от напольного покрытия, где делают блок из 2–3 розеток;
  • за телевизорами или другими бытовыми приборами точки «питания» устанавливают на высоту 1.3 м от поверхности пола, там же делают дополнительные интернет-розетки.

Выключатель делается один при входе в комнату на высоте в 90 см со стороны дверной ручки.

Важно! Если монтируется проводка в яслях или дошкольных учреждениях, то расположение розеток от пола не должно быть менее 180 см. На таком же уровне устанавливаются выключатели. Это необходимо по правилам техники безопасности.

Установка розеток в коридоре квартир и частных домов необязательна. По усмотрению владельцев помещения монтируют одну или две точки входа в линии электросети, чтобы подключать пылесос или телефонные аппараты.

Практические советы для разработки проекта электросети в доме или квартире

От составления проекта расположения и проводки линии электросети зависит безопасность и удобство эксплуатации бытовой техники и осветительных приборов. Для грамотного расчета высоты монтажа розеток и выключателей стоит придерживаться определенной последовательности при разработке плана:

  1. Заранее продумать расстановку мебели и электроприборов по квартире.
  2. Сделать подробную схему каждой комнаты с учетом дверных проемов, окон и проводки водо- и газопровода.
  3. На схеме отметить расположение розеток с учетом всех рекомендаций по высоте и расстоянию между ними. Учесть общую мощность необходимой линии электросети, а также добавить резервные точки.
  4. Расставить на плане выключатели в зависимости от расположения дверей и стороны их открытия, продумать количество выключателей в коридоре и высоту установки.

Важно! Подготавливать проект разводки линии электросети по квартире или частному дому должен профессионал. Необходимо высчитывать нагрузку, оставлять запас мощности и обеспечить пожаробезопасность подключения всех приборов.

Особенности установки выключателей в общественных зданиях

Высота установки регламентируется в детских садах и дошкольных учреждениях. В остальных помещениях также необходимо придерживаться общих рекомендаций:

  1. Для зданий общепита и торговых сетей необходимо монтировать розетки на высоте 130 см от пола. Выключатели устанавливаются на расстоянии от 120 до 160 см.
  2. В помещениях, где используются или хранятся взрывоопасные вещества запрещено монтировать розетки и выключателей. Все работы проводятся за пределами комнат или складов.

Видео по теме

Для связи: [email protected]

Использование материалов сайта
при условии обязательной гиперссылки на данный ресурс.

— begin of Top100 code —>

Установка розеток и выключателей: стандарты

При ремонте квартир или замене электропроводки возникает вопрос, на какой высоте от пола установить розетки и выключатели.

Существуют два стандарта, определяющие высоту установки: старый советский ГОСТ и европейский стандарт, требования которого теперь добавлены и в современные российские правила и стандарты. Кроме того, в вопросе расположения розеток и выключателей руководствуются здравым смыслом и удобством эксплуатации.

Размещение электрооборудования в ванной комнате регламентируется отдельными требованиями, которыми не стоит пренебрегать из соображения безопасности.

Высота установки розеток

При строительстве зданий в советское время розетки устанавливались на высоте 90 сантиметров от пола, что не всегда было удобно.

Внедряемый сейчас европейский стандарт допускает установку розеток на высоте не менее 30 сантиметров от пола. Этот вариант удобнее в случаях, когда розетку необходимо спрятать за мебелью: под компьютерным столом, тумбочкой для телевизора, за стулом. Но на кухне розетки рациональнее всего разместить выше поверхности столов, так они доступнее.

Розетка для электроплиты устанавливается на высоте 0,9-1 м от пола, чтобы в случае необходимости ее можно было быстро отключить. Но такое расположение портит внешний вид кухни, поэтому розетку можно опустить пониже, при условии, что она останется доступной.

Розетку для вытяжного вентилятора лучше всего разместить вблизи него, но не менее, чем в 20-25 сантиметрах от потолка.

Так же в непосредственной близости целесообразна установка розетки для WiFi роутера. Его обычно располагают в прихожей, чтобы не протягивать вглубь квартиры кабель для подключения к интернету. Для присоединения к этому кабелю рядом с розеткой питания можно установить и специальную розетку, а рядом с телевизором — розетку для подключения телевизионного кабеля.

Размеры для монтажа розеток и выключателей по европейским нормам

При расположении розеток на кухне нельзя допускать, чтобы они располагались:

  • за корпусами встраиваемой техники;
  • внутри шкафов;
  • над мойкой;
  • над плитой.

Читайте подборку статей про установку розеток в квартире:

Высота установки выключателей

Используется два варианта установки выключателей.

  1. Установка на расстоянии 160 сантиметров от уровня пола, как было принято в советские времена. Выключатель недоступен для детей, его никогда не закроет мебель, да и для пожилых людей этот вариант будет привычным.
  2. Установка на расстоянии 90 сантиметров от пола, как допускают современные стандарты. Этот вариант удобнее, так как для пользования выключателем не требуется подъема руки.

При использовании любого варианта выключатели нужно разместить на расстоянии 15-20 см от откоса снаружи или внутри комнаты со стороны дверной ручки.

Обязательные требования для расстояний установки

При выборе высоты установки выключателей и розеток определяющий фактор – достижение комфорта в доме. Но при этом нужно, чтобы соблюдались условия действующих правил и нормативов, определяющих расстояния от выключателя или розетки:

  • 0,5 м – до газовых труб, труб отопления и батареи;
  • 10 см – до оконных и дверных проемов;
  • 10 см – до угла помещения;
  • 0,8 м – до кухонной мойки.

И помните: расположение электрооборудования в ванной устанавливается отдельными правилами.

Розетка, перекрытая шкафом

Учитывайте расположение и габариты мебели при выборе мест установки выключателей и розеток. Доступ к ним после окончания ремонта перекрывается шкафами или столами. Поэтому планировку электропроводки и интерьера разрабатывают совместно и тщательно. По окончании ремонта перенести выключатель или розетку невозможно без глобальных переделок, так как проводка уже заделана в штробах и поверх нее поклеены обои.

Оцените качество статьи:

Стандартная высота переключателя света – как обсуждать

Стандартная высота переключателя света

Какой код высоты переключателя света?

Национальный электротехнический кодекс требует, чтобы в каждой комнате в доме был хотя бы один выключатель для работы освещения, но ничего не говорится о высоте выключателя. Многие строители дома размещают блоки управления так, чтобы дно ящика находилось на высоте 48 дюймов от пола.

Какова стандартная высота переключателя света в этом случае?

Стандартная высота распределительной коробки Стандартная высота настенного выключателя в большинстве комнат (кроме тех, которые расположены над кухонной стойкой) составляет 48 дюймов над верхом коврика (измеряется в нижней части коробки).

А насколько высоко должны быть контейнеры от земли?

Типичная высота розетки составляет от 12 до 16 дюймов в нижней части устройства. В редких случаях розетки устанавливаются в плинтусах и в полу с соответствующими коробками / крышками.

Какова высота переключателей ADA?

ADA требует, чтобы выключатели света располагались на расстоянии от 15 до 48 дюймов. Установленный 48-позиционный переключатель света недоступен для людей с параличом нижних конечностей с электрическими инвалидными колясками, маленьких людей или людей с тяжелыми контейнерами.

Какой код у розеток?

NEC 210-52 Как правило, электрические розетки в жилых помещениях следует устанавливать так, чтобы ни одна точка вдоль линии пола (измеренная по горизонтали) в любой области стены не находилась на расстоянии более 1,8 м (6 футов) от розетки в этой комнате. Электрическая розетка должна быть встроена в любую стену шириной 2 фута или более.

Какая максимальная высота прилавка?

Высота от пола до центра панели переключателя не должна превышать 48 дюймов, а минимальная высота не должна быть меньше 15 дюймов.Если переключатель находится выше переключателя коленного сустава, а глубина переключателя больше 20 дюймов, максимальная высота переключателя уменьшается до 44 дюймов.

Какова высота выключателей и розеток?

В жилых комнатах розетки должны находиться на расстоянии не менее 450 мм от чистого пола, а выключатели, звонки и домофоны должны иметь максимальную высоту 1200 мм. Все электрические выключатели, розетки или органы управления должны располагаться на расстоянии не менее 350 мм от углов комнаты.

Сколько розеток можно подключить к выключателю на 15 А?

10 розеток

Как далеко может быть выключатель света от раковины?

Правило NEC 4077 (B) (2) гласит, что любой коммутатор рядом с раковиной должен находиться не менее чем на 2 длины плитки от края пула.

Сколько розеток может быть в цепи на 20 ампер?

Как правило, на каждую розетку следует назначать максимум 1,5 А, чтобы в цепи 20 А было 10 розеток.

Как далеко выключатели от душа? Выключатели

нельзя устанавливать во влажных зонах ванн или душевых, если они не являются частью указанной комбинации ванны или душа. {ПРИМЕЧАНИЕ: Согласно NEC и IRC, влажная / влажная зона находится в пределах 36 дюймов от любого края раковины или бассейна и / или зоны, подверженной воздействию брызг.

Как далеко должен быть выключатель от двери?

Я всегда думал, что выключатель может быть как можно ближе к 11/2 двери (а это Адааг? Совет доступа отвечает за разработку и поддержание руководящих принципов проектирования, известных как рекомендации ADAAG). Эти руководящие принципы используются Министерством юстиции. (DOJ) и Департамент транспорта (DOT), чтобы установить обязательные стандарты для населения.

Что такое освещение, соответствующее требованиям ADA?

Какое освещение соответствует требованиям ADA? Закон об американцах с ограниченными возможностями гласит, что все настенные светильники в общественных местах, которые находятся на высоте 28-80 метров над полом, должны выходить из стены на 4 или меньше.

Какая высота установки ADA для розетки?

Розетки и выключатели или розетки должны соответствовать требованиям ADA в разделе 308 стандартов. Диапазон высоты шкафа для беспрепятственного доступа спереди или сбоку составляет от минимум 15 дюймов от пола до максимум 48 дюймов.

Какова высота термостата ADA?

48 дюймов

Почему некоторые контейнеры перевернуты?

Потому что, если провод или кабель упадет на частично подключенную правую сторону, произойдет короткое замыкание между горячим и нейтральным током.В описанной выше ситуации, если вилка перевернута, шнур сначала коснется земли.

Земля должна быть вверху или внизу?

Розетка должна быть выровнена так, чтобы острая игла указывала вниз, потому что кто-то, схватив розетку, окажется, что указательный палец окажется у основания вилки, а указательный палец будет выступать за большой палец. Низкий пол не позволяет людям дотрагиваться до рычагов.
Стандартная высота переключателя света

Выключатели и розетки Hamilton | Электрический счетчик

Чтобы обеспечить правильную работу этого сайта, мы можем размещать на вашем устройстве небольшие файлы данных, называемые файлами cookie.

Что такое файлы cookie?

Файл cookie – это небольшой текстовый файл, который веб-сайт сохраняет на вашем компьютере или мобильном устройстве. Файлы cookie позволяют веб-сайту запоминать ваши действия и предпочтения в течение определенного периода времени, поэтому вам не нужно повторно вводить их каждый раз, когда вы возвращаетесь на сайт или просматриваете страницы.

Как вы используете файлы cookie?

Мы используем файлы cookie на нашем веб-сайте, чтобы предоставить вам некоторые функции наших услуг, проанализировать, как вы используете наш сайт, и отличить вас от других пользователей.Вообще говоря, мы используем два типа файлов cookie; существенное и несущественное.

Основные файлы cookie помогают нам предоставлять наши услуги. Например, эти файлы cookie хранят любые настройки, которые вы установили всякий раз, когда вы возвращаетесь к нашим услугам, и сохраняя информацию, которую вы предоставили при переходе между страницами. Например, содержимое вашей корзины хранится таким образом, поэтому вам не нужно добавлять вещи снова и снова.

Несущественные файлы cookie в первую очередь являются аналитическими.Это позволяет нам просматривать и анализировать, как вы взаимодействуете с нашим веб-сайтом в отношении имеющегося у нас контента и любой рекламы. Эти файлы cookie предоставляют нам следующую информацию, которая помогает нам понять и улучшить работу нашего сайта:

• Количество посетителей, которые используют наш веб-сайт
• Как наши пользователи перемещаются по нашему веб-сайту
• Контент, который просматривают наши посетители
• Как долго вы используете наш сайт
• Как вы попали на наш сайт; например, из Google, социальных сетей или по прямой ссылке

Когда вы выпускаете файлы cookie?

Если вы не внесли изменения в настройки своего браузера, чтобы ограничить использование файлов cookie, наш веб-сайт будет выпускать файлы cookie, как только вы посетите его.Наш баннер управления файлами cookie дает вам возможность отключить второстепенные файлы cookie, или вы можете управлять этим в настройках своего браузера. Если вы отключите некоторые файлы cookie на сайте или в своем браузере, имейте в виду, что некоторые функции нашего веб-сайта могут быть недоступны или работать должным образом.

Где я могу получить дополнительную информацию о файлах cookie?

Чтобы узнать больше о файлах cookie, в том числе о том, как их отключить / включить в своем браузере, посетите сайт www.aboutcookies.орг. Помните, что если вы заблокируете все файлы cookie (включая основные), вы можете столкнуться с ограниченными функциональными возможностями при доступе к некоторым аспектам нашего веб-сайта. Если вы не настроите свой браузер для отказа от файлов cookie или не отключите второстепенные файлы cookie с помощью нашего инструмента управления, наш веб-сайт будет продолжать отправлять файлы cookie.

Чтобы узнать больше о том, какие именно важные и второстепенные файлы cookie мы используем, щелкните вкладки «Важные» и «Несущественные».

Элементы дизайна – Розетки | Схема расположения розеток | Торговые точки – Библиотека векторных стенвиллов

Одинарная розетка

Одиночная розетка и выключатель

Отдельная розетка аварийного контура

Двухуровневая розетка с удобством доступа

Дуплексный выход аварийного контура

Водонепроницаемая розетка для удобных условий

Диапазон выхода

Коммутатор и розетка для удобства

Радиоприемник и розетка

Радио выход

Отдельная дуплексная розетка

Дуплексный прерыватель замыкания на землю

Дуплексная розетка с раздельной проводкой

240В розетка

Напольная розетка

Напольная специализированная розетка

Розетка для тяжелых условий эксплуатации

Розетка для тяжелых условий эксплуатации с розеткой для удобства

Тройной выход

Триплексная розетка с раздельной проводкой

Аутлет Quadruplex

Четырехъядерный выход аварийного контура

Розетка специального назначения

Двухуровневая специализированная розетка

Подключение специального назначения или приспособление для подключения

Узел с несколькими выходами

Данные / голос, розетка с электроприводом на полу

Выход для вешалки для часов, установленный

Заглушка на выходе

Выпускной патрубок

Электрическая розетка

Выход вентилятора

Распределительная коробка

Патрон

Патрон лампы с выключателем

Тяговый переключатель

Выход для газоразрядной лампы

Выходной светильник

Напольная розетка

Телефонная розетка

Телефонная розетка на этаже

Розетка для настенного телефона

Водонепроницаемая розетка для телефона

Телефонная лента

Компьютерный выход данных

Телеканал

Розетка напольная

ТВ-канал

Всепогодная розетка для ТВ

Розетка для ТВ и телефона

Выход для домофона

Факс

Выход волокна

Универсальная розетка

Розетка локальной сети

Настенная розетка для передачи данных

Настенная розетка для передачи данных / телефона

Розетки и переключатели | Традиционные, современные и сделанные на заказ розетки и выключатели для вашего дома, офиса или гостиницы

Быстрый поиск – Популярные покрытия

Отделка Античная латуньЧерныйМедьСтарая бронзаПолированная латуньПолированный хромПолированная медьСатиновый хромСатиновый никельНержавеющая стальБелый

Продукты Напольная розеткаИнтеллектуальный диммерLED DimmerLight SwitchРозетка с USB-зарядкойПереключаемая розеткаToggle / Dolly Switch

Выбирайте из широкого ассортимента выключателей света, одинарных и двойных розеток, диммеров, антенных розеток, телефонных розеток, ответвлений с предохранителями и многого другого. Просто начните с выбора отделки …


Нужны большие розетки и переключатели?

Наш ассортимент розеток и выключателей большого размера идеально подходит, когда вам нужно еще немного. От 95 мм и выше. Просто заменяет стандартную фурнитуру, поэтому никаких специальных работ не требуется.

Посмотреть все розетки и переключатели большого диапазона>


Серия розеток и переключателей Studio

Характерная ромбовидная накатка на элементах управления, отделка цельной металлической деталью в виде монеты на винтах делают переключатели и диммеры Studio изысканным выбором для вашего дома и офиса.

Узнайте больше о The Studio Range.

Квадратные розетки и переключатели без винтов

Гладкий, чистый дизайн с четкими квадратными углами и низким профилем делает линейку розеток и выключателей без винта одним из самых умных на рынке. Они просто потрясающе выглядят.

См. Линейку безвинтовых квадратов.


Сделайте электричество в вашем доме умным

Интеллектуально управляйте всем освещением, штепсельными розетками и отоплением в вашем доме с помощью Lightwave RF.

Узнайте о преимуществах умного дома Lightwave и преимуществах использования Lightwave.

Работает с

См. Розетки и диммеры серии Lightwave Smart.


Другие идеи отделки разъемов и выключателей

Не ограничивайтесь полированным хромом или латуни, вдохновляйтесь некоторыми из наших прекрасных отделок, представленных ниже – просто нажмите на образец, чтобы увидеть стили розеток и переключателей в этой отделке.

Бронза – некоторые из наших красивых и тонких бронзовых покрытий розетки и выключателя

Pewter & Old Metals – красота металла и идеальное решение для старинной собственности.

Coppers – потрясающая медь с современной и традиционной отделкой

Необычная отделка – чтобы добавить немного другой


Напольные розетки

Подберите напольные розетки, которые подойдут к вашему стилю интерьера, с 16 вариантами отделки на выбор. Не удалось найти совпадение, значит, у нас есть версия для покраски, поэтому вы можете точно подобрать краску в своей комнате.

Кроме того, теперь у нас также есть розетки для пола, которые можно вставить в розетку, и крышка закрывается, оставляя только выход кабеля.Или выберите из нашего ассортимента деревянного шпона, который будет гармонировать с вашим деревянным полом.

Посмотреть линейки розеток>


Ретро-индустриальный

Традиционно отлитые, эти розетки и выключатели отражают современность прошлого как дань ретрофутуризму.

Изготовлены вручную из переработанных металлов, каждая из которых является самостоятельным произведением искусства. Очень стимпанк.

Посмотреть ретро-индустриальные диапазоны>


RetroTouch, определяемый дизайном

Розетки и выключатели

RetroTouch идеально подходят для тех, кто ищет доступный и стильный способ отделки дома, офиса или гостиницы.Они современные, изысканные и британские, они придают особый шарм завершению дизайнерского образа интерьера.

Уникальный дизайн выключателей света умело сочетает в себе новейшие технологии с тщательно продуманным внешним видом. Каждый блок оснащен стеклянными панелями различных привлекательных дизайнов, которые подходят как для современного, ультрасовременного, так и для классического интерьера. Узнайте больше и просмотрите полный ассортимент>


Будьте в форме!

Ищете что-то особенное? Не ищите ничего, кроме нашего ассортимента розеток и выключателей определенной формы.Эти культовые тарелки доступны в форме круглого диска или овальной формы и доступны в 6 различных вариантах отделки.

Уникальная форма этих тарелок, несомненно, привлечет внимание и предложит творческий подход к оформлению вашего интерьера. Эти фасонные пластины подходят к существующей настенной коробке, поэтому их легко и быстро установить.

Посмотреть ассортимент фигур.


Не в Великобритании?

Если вам нужны розетки и выключатели стандарта Великобритании и вы не живете в Великобритании, мы можем помочь.

Все, что вам нужно сделать, это связаться – по электронной почте, в чате или по телефону – и мы будем рады помочь вам найти идеальные розетки и выключатели.

Клиенты выбирают розетки и переключатели в Дубае, на Мальте, на Карибах, на Кипре, в Бахрейне, Малайзии и других странах.

Почему розетки и переключатели?
  • Выберите из более чем 80000 розеток и выключателей
  • Традиционный и современный дизайн
  • Множество уникальных дизайнов пластин на выбор
  • Изготовлено в соответствии с высшими стандартами Великобритании
  • Износостойкая, долговечная, превосходная отделка
  • Многослойные лаки для длительной защиты
  • Каждый продукт собран вручную и упакован в индивидуальную коробку
  • Более 98% нашей продукции разрабатываются и производятся в Великобритании

Используйте меню выше, чтобы выбрать отделку от популярных хромированных и латунных материалов до розеток и переключателей в диапазонах бронзы, черного, белого, деревянного, двойного и прозрачного акрила.


Что такое розетка в полу?

Что такое напольная розетка?

Напольная розетка – это розетка, которая находится в полу. Этот тип розетки может быть изготовлен для самых разных вилок, но чаще всего используется для электрического, телефонного или кабельного подключения. Использование розеток в полу во многих областях строго регулируется строительными нормами.

Электрические розетки или розетки чаще всего располагаются в стенах.

В большинстве случаев электрические и другие типы розеток или розеток расположены в стенах или плинтусах.В стандартном жилом или коммерческом помещении такие розетки обычно располагаются на небольшом расстоянии от пола и могут быть размещены над столешницами в ванных комнатах и ​​кухнях. В стандартном промышленном строительстве большинство таких розеток размещается либо в стенах, либо на столбах, расположенных рядом с оборудованием. В некоторых случаях, однако, желательна напольная розетка, поскольку она предотвращает протекание шнуров в местах, где они могут споткнуться.

Например, жилая гостиная может иметь такую ​​форму, что нельзя ставить диваны у стен, не блокируя вход в другие комнаты.Если домовладелец хочет поставить лампу для чтения на одном конце дивана, ей придется протянуть шнур через пол к ближайшей электрической розетке. Это может быть непривлекательно. Это также может представлять риск того, что домашнее животное или член семьи споткнется о шнур, что может вызвать повреждение как расцепителя, так и лампы. Размещение розетки возле дивана устраняет эту проблему.

Обратной стороной медали является то, что вилки, вставленные в неправильно расположенные напольные розетки, могут сами стать опасными для спотыкания.Это особенно актуально для промышленных и коммерческих зданий, где ответственность всегда вызывает беспокойство. Многие также считают, что розетки в полу представляют большую опасность возгорания, чем розетки в стене.

Установка розеток в полу во время нового строительства может быть сложной задачей в некоторых частях мира. Многие строительные нормы и правила полностью запрещают установку розетки в полу. Другие требуют, чтобы их устанавливали только на твердый пол, такой как плитка или дерево, а не на мягкий пол, такой как ковровое покрытие. Другие разрешают выпуск в полу в промышленном строительстве, но не в жилом или коммерческом строительстве, в то время как другие предписывают прямо противоположное.

Электропроводка или установка розетки в полу в существующем здании может быть разрешена, а может и не разрешена кодексом. Если это так, код может требовать, чтобы работа выполнялась лицензированным электриком. Если местные нормы и правила разрешают установку розеток в полу, владелец здания должен помнить, что такая установка может быть дорогостоящей или невозможной, если электрик не сможет получить доступ к нижней стороне пола, например, в случае бетонных полов. Если пол находится на втором уровне, возможно, потребуется снять часть потолка ниже, чтобы установить розетку.


Время публикации: 25 августа 2020 г.

Количество компонентов промышленной автоматизации

  • Envíos

    Electric Automation Network включает seguro para todos sus envíos .

  • Pago seguro

    Existen varias opciones para realizar el pago. Используется для реализации среднего PayPal, Tarjeta de crédito или Transferencia.

    Pago totalmente seguro.Electric Automation Network emplea plataformas de pago seguras. Los pagos a través de tarjeta de crédito se realizan a través del Cyberpac con las mejores garantías de seguridad, confidencialidad e integridad. Реализуйте SSL (уровень защищенных сокетов).

    PayPal использует метод кодирования данных по всем сегментам. Информация о протеже медианте SSL с продольным ключом шифрования 168 бит (nivel más alto disponible comercialmente).

Cómo comprar

Nos Complace indicarle que nuestra web ofrece automáticamente los plazos de entrega y Precios especiales por cantidad para clientes registrados.

Es muy fácil comprar en Automatización Eléctrica.

a

1.- Inicie sesión o Regístrese. Una vez se registre los Precios se recalcularán automáticamente según su ficha de cliente.

2.- Añada los productos al carro.

3.- Elija una opción de envío de las disponibles para su dirección.

4.- Elija el método de pago.

5.- Pulse sobre ‘Tramitar pedido’ y siga las Instrucciones.

a

Существуют различные варианты реализации, PayPal, Tarjeta de crédito или Transferencia.

Automatización Eléctrica – Somos proofedores, sepa más acerca de nosotros.

Automatización Eléctrica es una empresa distribuidora de productos eléctricos y contenidos tecnológicos, especializada en automatización, control y accionamientos en el сектора Eléctrico Industrial, который использует como medio для обслуживания клиентов коммерческого портала.Это платная онлайн-версия, многоязычный и мультидивизационный контент, бесплатный контент и коммерческое обслуживание на континенте.

Nuestro equipo humano formado por Ingenieros, Técnicos especialistas, Informáticos y Expertos en Logística con gran experiencecia en el mundo de la automatización Industrial, dirigido desde nuestro centro logístico en Valencia (España) tiene como objective mecétivo ofporte nuestros clientes. Para ello disponemos de una completeta documentación técnica por artículo, Precios especiales actualizados en tiempo real y stocks de las Principales referencias de una ampia gama de productos con los que ofrecemos servicios de envío exprés.

Déjenos ayudarle a llevar a cabo sus proyectos de Automatización.

Con más de 300,000 artículos disponibles cubrimos prácticamente la totalidad de sus necesidades de productos eléctricos para automatización. Nuestro equipo técnico, altamente cualificado, есть su disición para ayudarle a llevar adelante todos sus proyectos.

Servicio global, logístico, técnico y comercial con la máxima garantía de calidad.

Nuestra misión es ofrecerle el mejor servicio logístico, tecnico y comercial ofreciendo contenidos tecnológicos gratuitos que le ayuden en la especificación de productos y en el disño y sizesamiento de instalaciones.

Nos encargamos de la digitalización de los catálogos de los fabricantes, mostrándole en cada ficha del articulo toda la información relativa a éste. También nos encargamos de que toda la documentación técnica adicional de estos artículos esté ordenada y accesible para usted.

Pretendemos ofrecerle un servicio comercial rápido, fácil y fiable, para ello dispone de servicios tales como:

  • Cotización por volumen de compra en tiempo real.
  • Consulta de plazo Estimado de entrega en tiempo real.
  • Sistemas logísticos para el envío de los materiales a casi cualquier parte del mundo.
  • Gestión de Compras, Histórico de pedidos y Seguimiento de envíos.
  • Gestión ágil de Reparaciones y Devoluciones.
  • Documentación y Fichas técnicas de todos los productos Online.
  • Noticias en Tecnologías de la Automatización donde le mantenemos informado de todos los avances y novedades tecnológicas de los Principales Fabricantes.
  • Foros de consulta y Redes Sociales Profesionales.

Y un sinfín de utilidades mas, todas ellas disñadas con el objetivo de ofrecerle el mejor soporte logístico y técnico en instalaciones y mantenimiento industrial.

Запас для непосредственного использования.

En nuestros centros logísticos, estratégicamente situados, mantenemos en stock las referencias de mayor rotación. Esto se traduce en plazos de entrega muy rápidos para usted.

Nuestros sistemas logísticos allowen realizar envíos exprés de nuestros productos a casi cualquier parte del mundo, simplemente indíquenos qué necesita y dónde quiere que lo mandemos.

Servicio Logístico Global.

Desde nuestro centro logístico en Valencia (España) realizamos envios a casi todos los países del mundo mediante empresas de reconocido prestigio tales como DHL, UPS и Chronoexpress / FedEx.

Nuestros colaboradores logísticos operan en más de 220 países y territorios, ofreciendo entregas rápidas, fiables y puntuales. Usted podrá realizar el seguimiento complete de todos sus envíos online.

Почему в Великобритании самые лучшие настенные розетки на Земле

Любой, кто побывал в Соединенном Королевстве, вероятно, восхищался имперской громадой стандартного U.К. дюбель. С тремя короткими прямоугольными штырями дизайн на первый взгляд кажется почти смехотворно неэффективным, особенно по сравнению с изящными следами американских и европейских розеток, которым удается обеспечить питание вашей электроники менее чем вдвое.

Но первое впечатление может быть обманчивым. Фактически, как объясняет Том Скотт в новом видео, настенная розетка из Великобритании – это классика дизайна, которая значительно безопаснее, чем любая другая розетка на Земле.

Главное, что нужно знать о U.K. Стеновой дюбель состоит в том, что, хотя он более громоздкий, чем другие конструкции, каждая унция этого дополнительного объема делает конструкцию более безопасной. Это достигается четырьмя основными способами:

Конструкция штыря : Как и стандартные вилки с заземлением в США, у британской сетевой вилки есть три штыря. Но конструкция этих зубцов делает практически невозможным случайное поражение себя током. В отличие от вилок в США, половина каждого штыря покрыта изоляцией. Из-за этого, даже если вилка не полностью вставлена ​​в розетку, прикосновение к открытой части штырей не может вызвать электрошок.

Конструкция розетки : любой ребенок с вилкой или отверткой может поджечь свои волосы в Соединенных Штатах, вставив их в розетку. Иначе обстоит дело в Англии, где потребуется как минимум две отвертки, чтобы справиться с одним и тем же злополучным трюком. Вилка в Великобритании сконструирована таким образом, что заземляющий штырь немного длиннее штырей, передающих ток. Как тумблер в замке, этот заземляющий штырь отвечает за «разблокировку» розетки, обеспечивая доступ к более опасным клеммам под напряжением и нейтрали.

Встроенные предохранители : Во время Второй мировой войны нехватка меди привела к тому, что британское правительство вставило предохранители в каждую вилку, вместо того, чтобы подключать их напрямую. Хотя встроенный предохранитель добавляет габаритов конструкции вилки в Великобритании, он также более безопасен: в случае неожиданного скачка напряжения предохранитель просто перегорает, и электричество отключается, предотвращая возгорания, поражения электрическим током и другие несчастные случаи. Это также упрощает ремонт вилок из Великобритании.

Конструкция схемы : Наконец, есть проводка внутри самой вилки.Он не только чрезвычайно интуитивно понятен, но и продуман так, чтобы при выдергивании вилки за вилку и изнашивании проводки первыми отключались провода под напряжением и нейтраль, а провода заземления – те, которые несут ответственность за предотвращение поражения человека электрическим током, когда они входят в контакт с цепью – изнашиваются последними.

Добавить комментарий

Ваш адрес email не будет опубликован.
