необходимость или вынужденная мера? Самостоятельно подключение

Мало кому удавалось избегать проблемы недостатка розеток в квартире. Особенно это касается домов, построенных еще во времена СССР, где количество розеток в комнате, высоту и место их установки определяли какие-то неведомые никому правила из «тайных манускриптов», лишенных инженерного обоснования и здравого смысла. В результате жители получали розетки, как будто специально скрытые за шкафами и диванами и «паутину» дополнительных удлинителей, тянущихся к нужным местам под диванами и коврами.

Такие меры хоть и являлись тогда единственным спасением, но безопасности они не добавляли, так как в один удлинитель могли «втыкать» одновременно электрокамин, утюг, фен и другие мощные потребители электрической энергии. И очень хорошо, если в щитке срабатывал автомат защиты, но происходило это далеко не всегда. Настоящей «спасительной соломинкой» в такой ситуации может послужить двойная розетка, которая устанавливается вместо одинарной в ту же монтажную коробку.

В статье мы рассмотрим в каких случаях можно устанавливать эти устройства, какие существуют их разновидности, подробно разберем сам процесс монтажа.

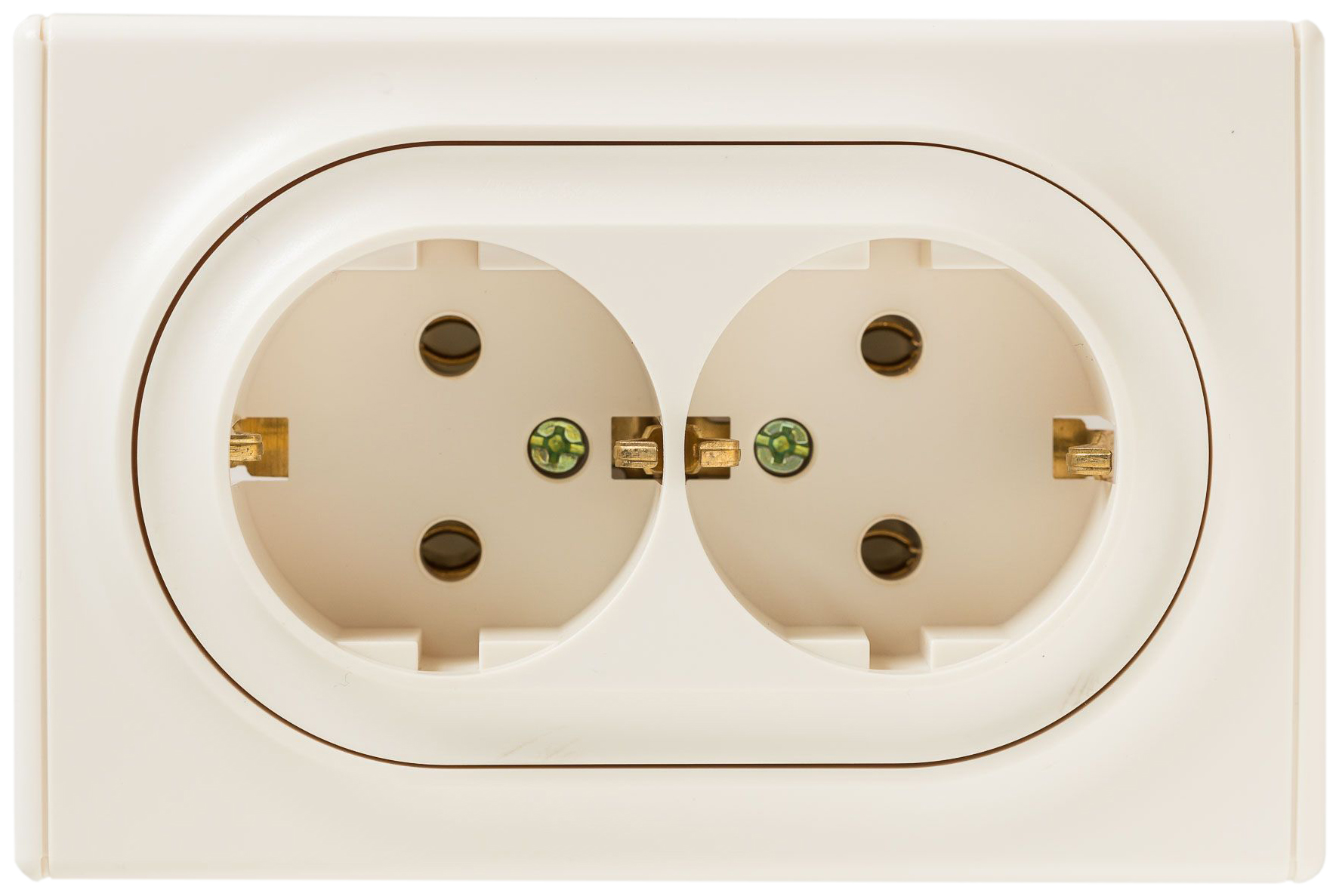

Двойная розетка

Двойная розетка

Розеток много не бывает: Правило «Плюс одна»

Любые опытные электрики знают, что много розеток не бывает! И они абсолютно правы, так как при любом даже самом правильном проектировании электропроводки и ее монтаже все равно в дальнейшем наступает момент, когда где-то не будет хватать розетки. Поэтому при планировании электропроводки надо пользоваться одним хорошим правилом, называемым «плюс одна». То есть там, где по всем нормам и предварительным прикидкам нужна одна розетка, надо смело ставить две. Там, где две, там смело 3 и так далее. На кухонных фартуках, в местах расположения аудио- и видеотехники, возле всех письменных столов смело надо устанавливать блок из трех розеток плюс компьютерную, а там, где находится телевизор, то еще и антенную.

Необходимый минимум розеток в месте расположения телевизора

Некоторые электрики экстракласса, очередь на услуги которых измеряется уже годами, в любой жилой комнате устанавливают не менее 3 блоков из 4 розеток, причем в нужных местах, а не за планируемой мебелью. На этапе монтажа это выливается в бо́льшие расходы, зато потом следуют десятки лет комфортной жизни без удлинителей, являющихся всегда источником повышенной опасности. Исключением из правила «плюс одна» являются только выделенные линии, предназначенные только для конкретных потребителей: стиральные и посудомоечные машины, проточные электронагреватели, электроплиты, кондиционеры, системы безопасности (сигнализация и видеонаблюдение). К таким потребителям прокладывается отдельный кабель от щитка, а розетки иногда выделяют другим цветом, например, красным, подчеркивающим их «особый статус».

Установка красной розетки или вставки из красного пластика сразу подчеркнет «избранность» этой линии

Двойная розетка – это вынужденная мера?

Отвечая на этот вопрос, мы говорим твердое «Да»! Двойная розетка – это действительно вынужденная мера. Гораздо лучше иметь две отдельные розетки, объединенные под общей рамкой, чем одну двойную. Попробуем аргументировать это утверждение.

Механизмы современных розеток и выключателей монтируются в стандартных монтажных коробках диаметром 68 мм и глубиной 40 мм или 60 мм (увеличенной глубины). Последние используются для того, чтобы за механизмом можно было еще и разместить элементы коммутации, что позволяет избавиться от распределительных коробок. Монтажные коробки также часто называют подрозетниками. Такое определение ошибочное, но оно настолько вошло в обиход, что бороться с этим бесполезно.

Различные виды монтажных коробок

Коробки делают из пластика, на боковых поверхностях и сзади имеются перфорированные отверстия для ввода кабеля, которые в нужном месте легко вырезаются ножом. Сбоку коробок могут быть «уши» — выступы, которыми можно соединять коробки вместе. Внутри «ушей» в дальнейшем легко прокладывать провод. Соединенные «ушами» коробки имеют стандартные межцентровые расстояния в 71 мм. Это позволяет монтировать механизмы розеток, выключателей, диммеров и других устройств рядом.

Механизмы двух розеток, смонтированных в двух монтажных коробках с межцентровым расстоянием в 71 мм

А потом закрывать их единой рамкой на два места. Если бы каждая розетка монтировалась со своей рамкой, то монтажные коробки пришлось бы «раздвигать» на бо́льшее расстояние и между ними была бы щель, что не так эстетично.

Те же розетки, но уже под одной рамкой

Теперь стоит определиться с некоторыми понятиями. Розетки, в которых два отдельных механизма монтируются в своих монтажных коробках, а потом они объединяются под одной рамкой называют

сдвоенными или блок из двух розеток. Рассмотрим, что такое двойная розетка. Основным ее отличием является то, что две контактные группы для двух розеток монтируются в одном механизме, размещенном в одной монтажной коробке. Состав механизма можно увидеть на следующем рисунке.

Устройство двойной розетки без заземляющего контакта

Основная деталь механизма розетки – это корпус (1), который делается из термостойкого пластика. Ранее можно было встретить керамические корпуса, однако, сейчас это либо редкость, либо очень дорого. К корпусу присоединен суппорт (2), который «отвечает» за точное позиционирование розетки на плоской поверхности стены и крепление механизма к монтажной коробке при помощи саморезов (10).

Электрическая часть розетки состоит из шины (3), представляющей собой две сложенные вместе и соединенные латунные пластины, которые укладываются в пазы корпуса. На концах шины пластины «расходятся» образуя лепестковые контакты (4), отвечающие за надежный контакт с цилиндрическими штырями штепселя (вилки). Хоть и латунь и является упругим материалом, но все равно со временем соединение может разбалтываться, нарушая контакт. Для предотвращения этого явления в хороших розетках ставят пружинные скобы (5). Контакт с проводом обеспечивает квадратная гайка (6), прижимающая его к шине при помощи винта (7). Зачищенный провод заводится с задней части корпуса через специальные отверстия.

Крепление и центрирование механизма розетки в монтажной коробке кроме саморезов (10) осуществляется двумя подпружиненными лапками (8), которые имеют острые концы. При вращении винтов 9 по часовой стрелке (закручивании) лапки-фиксаторы раздвигаются в стороны и упираются в рельефную внутреннюю поверхность монтажной коробки, надежно фиксируют механизм.

Цены на двойные розетки

двойная розетка

Мы рассмотрели механизм двойной розетки без заземляющего контакта. Теперь посмотрим, как она выглядит вместе с ним.

Механизм двойной розетки с заземляющими контактами

В отличие от предыдущего примера, видно, что появились изогнутые заземляющие контакты (1), присоединяемые к проводу защитного нуля (PE) при помощи клеммы, которая зажимается винтом (2). Эту розетку выгодно отличает то, что винты всех клемм – и фазной, и нулевой рабочей, и заземления (2, 3) находятся на лицевой стороне, что позволит производить подтяжку без вынимания механизма из монтажной коробки. Еще одним несомненным плюсом этого образца является то, что токопроводящие шины закрыты пластиковой крышкой (4). Передняя крышка (5), выполняющая защитную и декоративную функцию, крепится к механизму двумя (а не одним, как в прошлом примере) винтами. Любой специалист отметит качество этой розетки, что еще раз подтверждает отличную репутацию французской компании Schneider Electric.

Слабым местом двойных розеток является размещение механизма, «обслуживающего» два штепсельных разъема в одной монтажной коробке, хотя некоторые могут это отметить как преимущество. Аргументируем теперь наше утверждение.

• Чтобы одновременно «принять» два штепсельных разъема приходится лепестковые контакты отодвигать на максимально возможное расстояние – к самому краю механизма, где они будут находиться в опасной близости с монтажной коробкой, которую делают из обычного, не из термостойкого пластика. Если в розетку будет включена мощная нагрузка, то контакты будут сильно нагреваться и могут «размягчать» пластик монтажной коробки.
• В ограниченном пространстве монтажной коробки находятся два электрических соединения и если они оба будут нагружены, то в такой «тесноте» им будет мало шансов охлаждаться. Поэтому не стоит никогда включать две мощные нагрузки в одну двойную розетку. Двойные розетки гораздо «охотнее» перегреваются и выходят из строя.

Увы, но такие неприятности с двойными розетками происходят чаще, чем со сдвоенными

• Двойная розетка на 16 Ампер способна в сумме от двух потребителей пропустить такой ток, а в блоке из двух розеток каждая из них способна пропустить ток в 16 Ампер.
• Из-за того, что в механизме двойной розетки надо уместить две одинарные, то конструкторам приходится отказываться от лучшего в пользу более простого.
• В силу особенностей конструкции, встраиваемая двойная розетка выступает из стены намного больше, чем одинарная. На представленном чертеже видно, что двойная выступает на 26,5 мм в то самое время как одинарная (в том числе и объединенная в блок) – на 12 мм. Эту разницу видно невооруженным взглядом. Двойные розетки выглядят менее эстетично, а блок из розеток и других устройств, объединенный рамкой на 2—5 постов, выглядят как единый ансамбль и не портят интерьер. Скорее они даже его украшают. Помимо этого, сильно выступающая из стены двойная розетка имеет больше шансов быть поврежденной.

Чертеж двойной розетки (слева) и одинарной (справа). Стоит обратить внимание на сколько мм они выступают от поверхности стен

• В двойной розетке могут возникнуть трудности подключения двух угловых вилок, которыми оснащены много различных устройств. Если двойная розетка смонтирована горизонтально, то отверстия будут ориентированы вертикально, поэтому провод, идущий от углового штепселя, будет уходить вбок, изламываясь при этом. Если же двойную розетку смонтировать вертикально, то ситуация намного не улучшится: нижняя вилка будет подключена нормально, а на верхней провод будет уходить вверх, а потом изламываться на 180° вниз.

Провод с угловой вилкой при подключении к горизонтально-ориентированной двойной розетке «работает» на излом

Если двойная розетка имеет такой набор недостатков, то возникает вопрос – а зачем, вообще, их производят и устанавливают? Представим ситуацию, что некая семья живет в квартире, электрика в которой делалась еще во времена СССР, что автоматически означает катастрофическую нехватку розеток. Чтобы произвести капитальный ремонт с полной заменой электропроводки у семьи попросту нет денег, но они их копят. Если заменить все розетки в квартире и поставить вместо одинарных двойные, то можно частично избавиться от «розеточного голода», исключить тройники и убрать бо́льшую часть удлинителей. Эти меры значительно повысят безопасность. И в этом случае двойные розетки являются настоящим спасением.

Двойные розетки на голову выше, чем тройники и удлинители, но проигрывают по всем статьям блокам розеток. Единственное преимущество – одна двойная розетка стоит дешевле, чем две одинарные объединённые в блок (сдвоенные).

Как выбрать хорошую двойную розетку

Для того чтобы правильно подобрать двойную розетку стоит узнать какие разновидности их есть. Кратко рассмотрим этот вопрос и сразу прокомментируем в каком случае стоит применять тот или иной вариант.

В России, странах бывшего СССР и в большинстве европейских государств применяют два основных стандарта разъема:

• Разъем типа C. В таких розетках отсутствует заземляющий контакт, отверстия находятся на расстоянии 19 мм. вилки могут иметь штырьки диаметром 4 или 4,8 мм и длиной 19 мм. такой разъем предназначен для подключения тех электроприборов, которые не требуют заземления, например, фен, электробритва, пылесос, ручной блендер и другие. У этих приборов вилка также не имеет заземляющего контакта. Такие розетки в нашей стране еще называют «советские», хотя в СССР были немного другие стандарты. Тем не менее после увеличения диаметра отверстий в крышке сверлом или надфилем большинство европейских вилок «принималось» советскими розетками.

Цены на на двойные розетки с заземлением

двойные розетки с заземлением

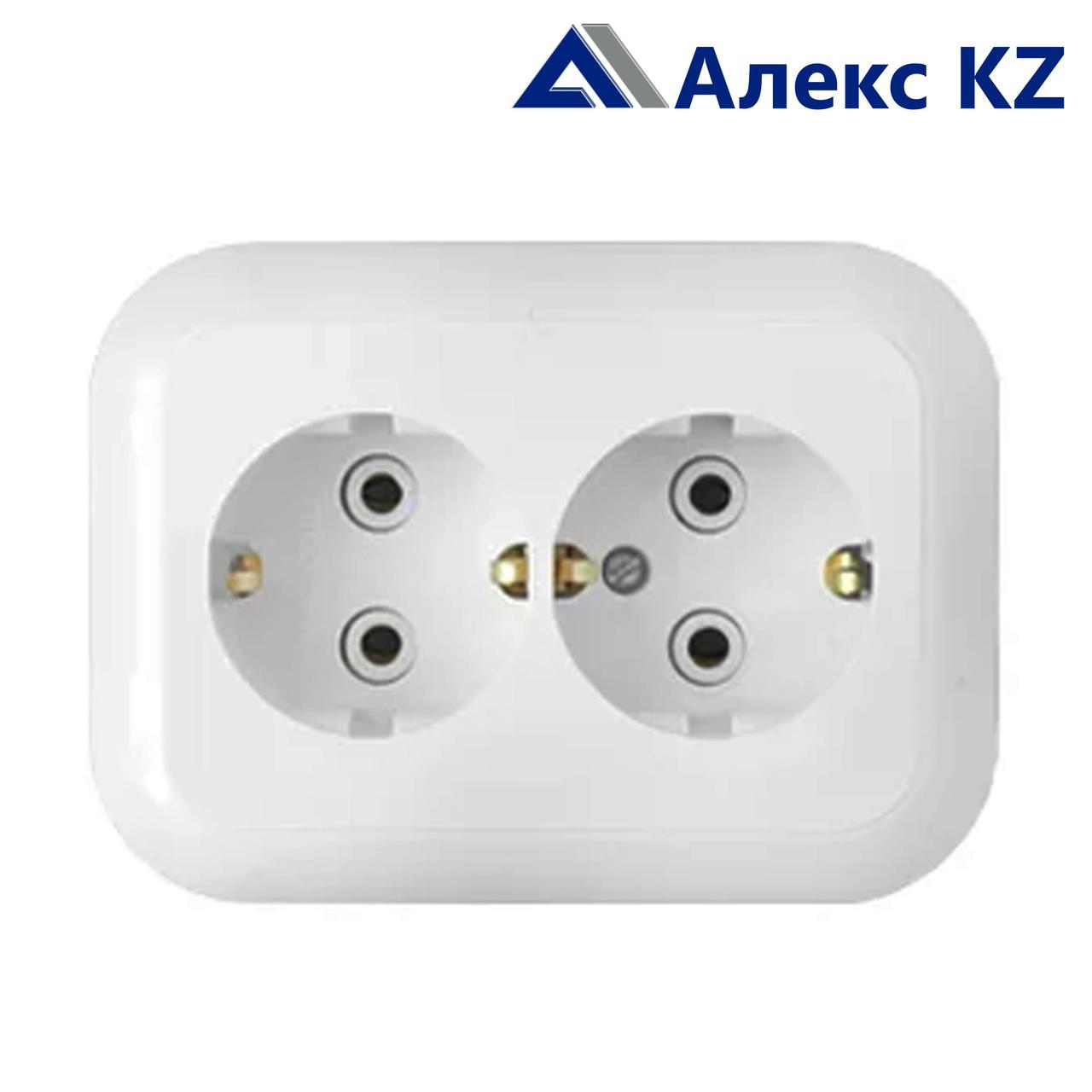

Двойная розетка без заземляющего контакта (разъем типа C)

• Разъем типа F. Этот стандарт еще называется Schuko (Шуко), он был разработан в Германии и широко распространен в Европе. Мы его знаем, как розетки с заземлением или «евророзетки». Разъем типа F отличается от разъема типа C тем, что в розетках, кроме фазы и нуля, есть изогнутые скобы, подключенные к проводу заземления. На вилке присутствуют плоские металлические контакты защитного нуля, которые при вставке в розетку подключаются к скобам раньше. Вся сложная бытовая техника, продаваемая в России и требующая заземления корпуса, оснащена вилками типа F. Розетки этого стандарта также могут «принять» все вилки стандарта C.

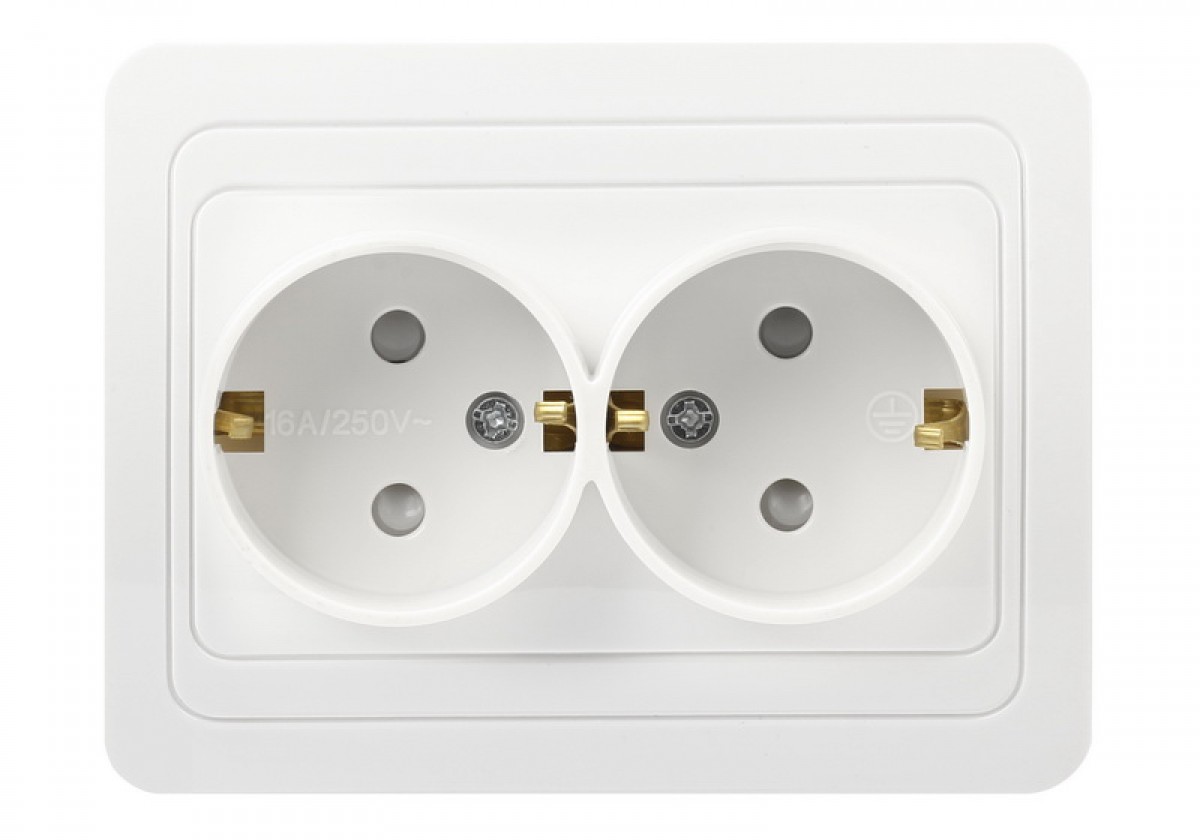

Двойная розетка с заземлением

Если предполагается устанавливать двойную розетку в квартире или доме, где имеется система заземления, то следует выбирать однозначно стандарт F, а если нет, то стандарт C. однако, надо сделать важное замечание – некоторая бытовая техника обязательно должна подключаться к розетке с заземлением. Как же тогда быть, когда третьего провода в розетке просто нет? В этом случае от подъездного щитка проводят отдельный трехпроводный кабель под защитой своего автомата соответствующего номинала. В квартире для таких приборов устанавливают розетки с заземлением. Кабель временно проводят открыто в гофротрубе или кабель-канале, а потом при капитальном ремонте уже все делают «по уму» — прокладывают скрытую проводку с заземлением.

Некоторые «умельцы» устанавливают розетку с заземлением и в ней делают перемычку между рабочим нулем и защитным нулем (заземлением). Это является грубейшим нарушением и опасно для жизни!

По способу монтажа розетки могут быть:

• Встроенные розетки – те, что монтируются при скрытой проводке в монтажную коробку.
• Накладные розетки – монтируемые на поверхность стен при открытой проводке.

В некоторых ситуациях очень выгодно установить накладную розетку, так как некоторые модели имеют два отдельных механизма собранных в одном корпусе. Это означает, что все те недостатки двойных розеток, о которых мы говорили выше, не будут их касаться.

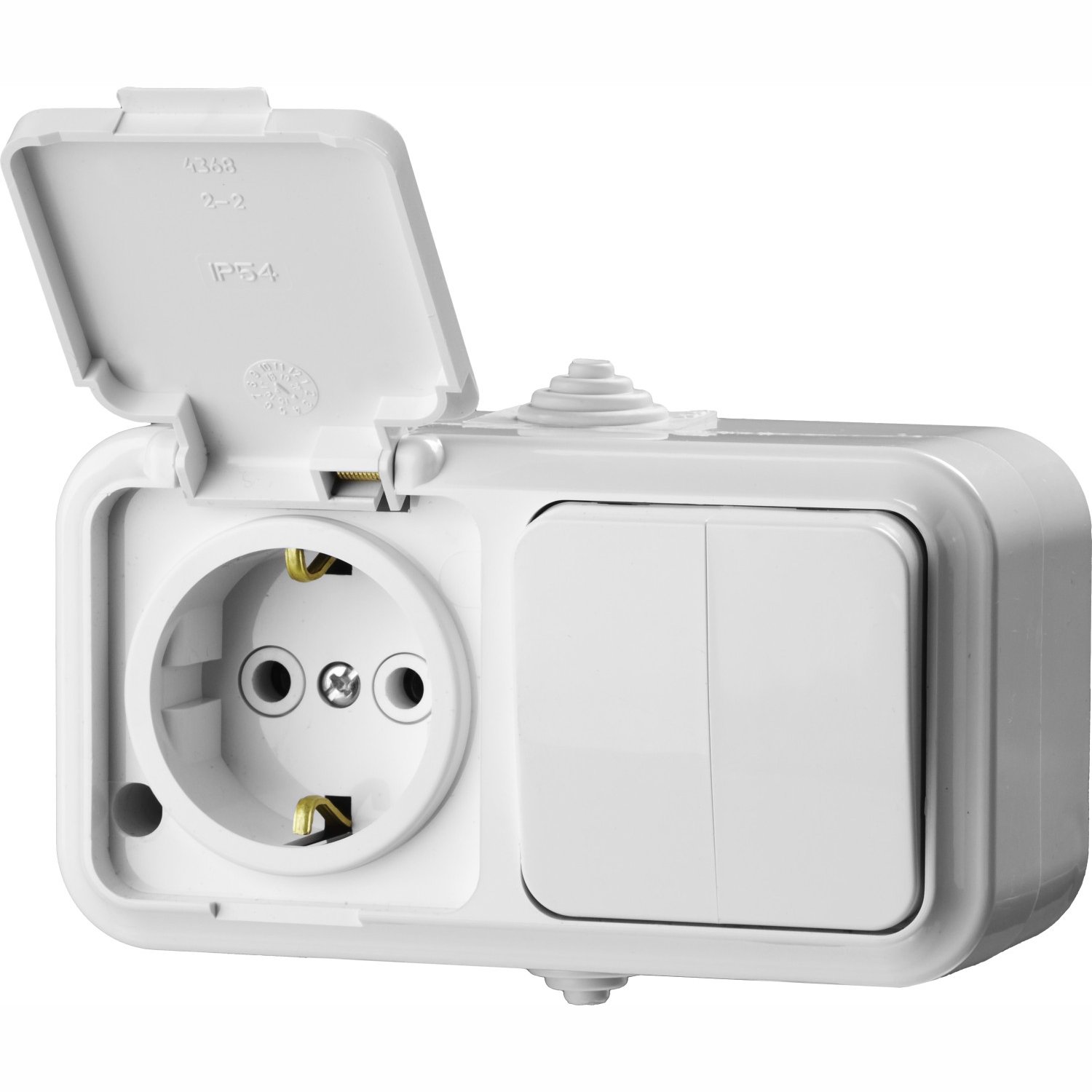

Эта накладная двойная розетка имеет два отдельных механизма и может эксплуатироваться в помещениях с повышенной влажностью

По степени защиты IP (защита оболочки устройства) двойные, да и любые другие, розетки, применяемые в быту, могут быть:

• IP22 – это означает, что в розетку нельзя проникнуть предметами, имеющими диаметр более 12,5 мм (пальцы) и вертикально капающая вода не должна нарушить работу устройства. Эта степень защиты достаточна для жилых помещений, но если в доме есть дети, то рекомендуется выбирать изделия с более «серьезной» IP.
• Розетки со степенями защиты IP33 и IP43 уже имеют защитные шторки, препятствующие проникновению внутрь различных предметов от 2,5 мм в диаметре (IP33) и от 1 мм (IP43). То есть любознательные дети не смогут засунуть в розетку ни палец, ни отвертку, ни проволоку, ни даже мамину шпильку. От воздействия вертикальных или «косых» брызг эти устройства также защищены, но в санузлах и банях их лучше не применять.

Цены на на двойные розетки «Legrand»

двойные розетки «Legrand»

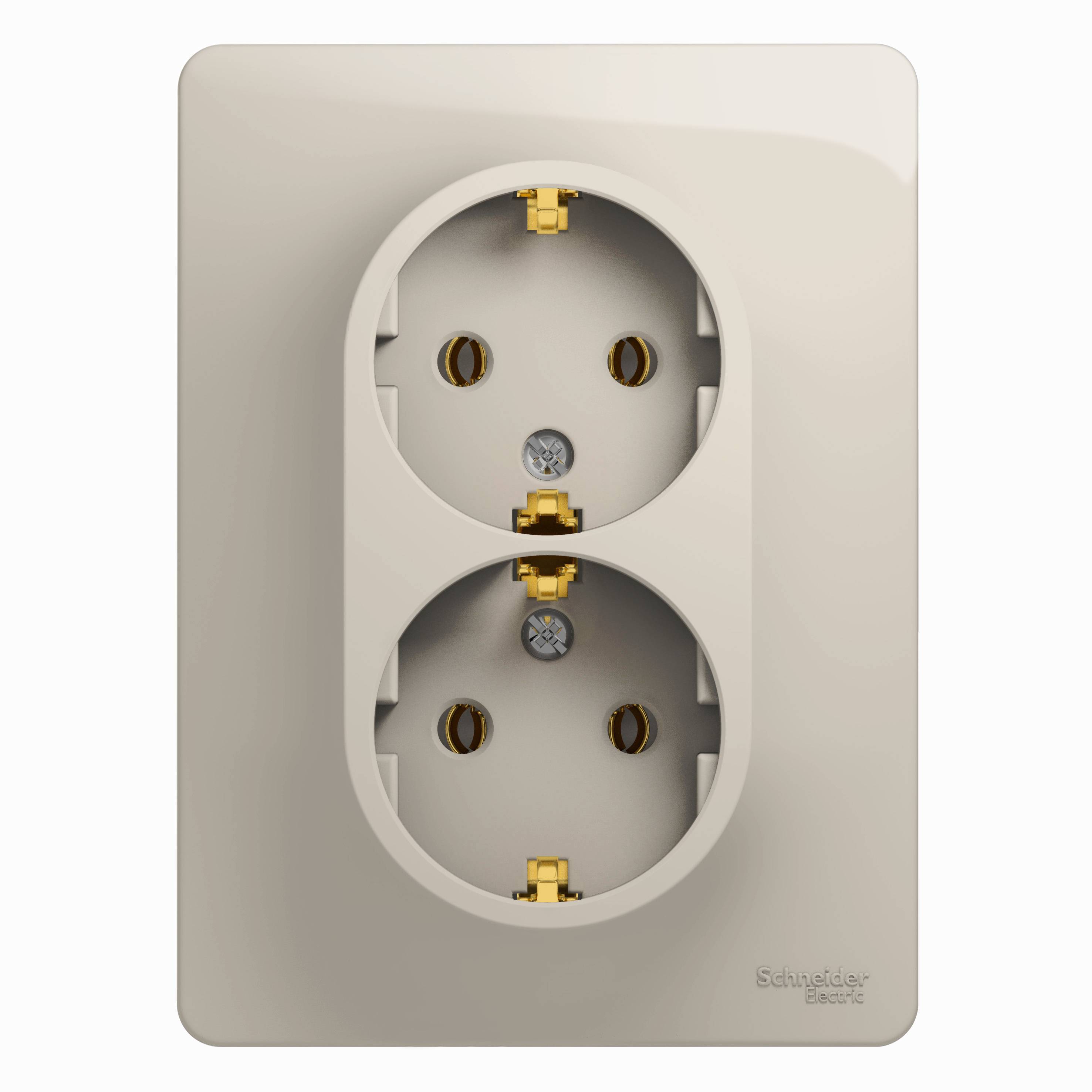

Двойная розетка с защитными шторками

• IP44 – эти розетки можно устанавливать в санузлах. Они имеют защитные крышки с резиновыми прокладками и не боятся брызг, попадающих с любого направления. Но это вовсе не означает, что такие розетки можно смело поливать из душа.

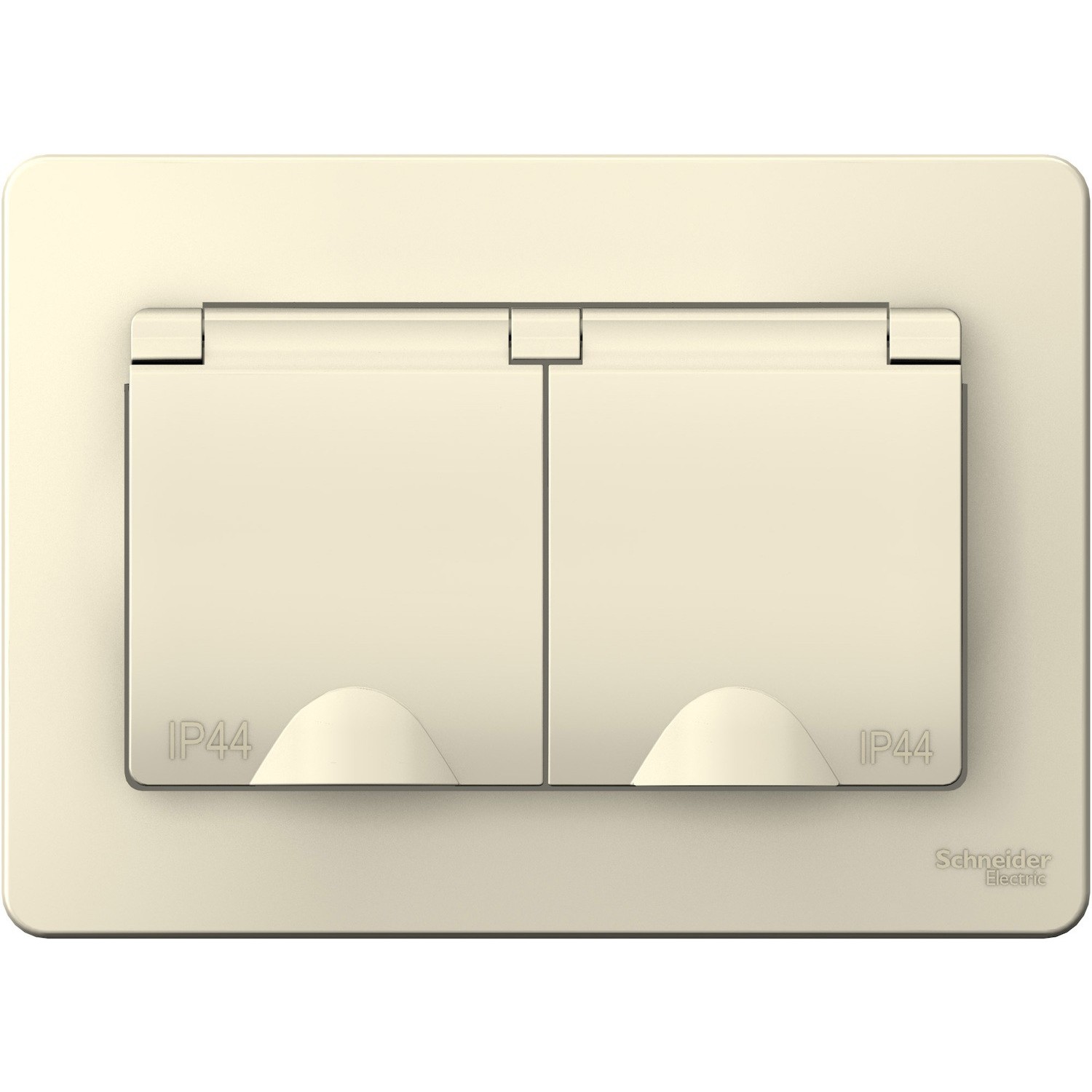

Розетка с крышками IP44

• IP55 – розетки с такой защитой можно смело размещать на улице, так как они не боятся ни пыли, ни брызг, ни даже водяных струй. Для бытовых розеток IP55 – это наивысшая защита.

На что еще следует обратить внимание при выборе модели двойной розетки? Главное правило при выборе – это не слепая вера в слова продавца, а личный осмотр механизма.

• Розетки на 220 В выпускают на токи 10 A или 16 A. И хоть не факт, что через какую-либо розетку будет протекать ток хотя бы 10 A, все равно надо делать выбор в пользу моделей на 16 A. Запас прочности никогда не помешает.
• Некоторые модели двойных розеток привлекают низкой ценой неопытных покупателей. А при «вскрытии» оказывается, что в этих розетках отсутствует суппорт или он примитивный в виде двух «ушек». Также с осторожностью следует относиться к пластиковым суппортам, они очень хрупкие и при монтаже могут расколоться.

Такую розетку покупать не надо!

• Если розетка оборудована защитной накладкой для контактной группы, то это говорит о ее качестве. Такая защита помогает защитить контакты от внешней среды, предотвращает появление поверхностных «гуляющих» токов, вызывающих утечки и разогрев.

На что следует обратить внимание при выборе розетки

• Желательно, чтобы винты подтяжки клемм находились с лицевой стороны механизма. Об удобстве этого мы выше уже сообщили.
• Если контактную группу не видно под накладкой, то ее надо аккуратно снять и убедиться, что клеммы оборудованы пружинными скобами. А также желательно посмотреть, что из себя представляет гайка – кусок жести с резьбовым отверстием или что-то помощнее.

Слева — обычная контактная группа, а справа хорошая

• Все розетки, в том числе и двойные, обязательно должны быть оборудованы монтажными лапками из нормального металла, который не будет сгибаться при малейшем усилии. При раскручивании винтов, отвечающих за положение лапок они самостоятельно должны прижиматься к корпусу розетки при помощи встроенной пружины. Однако, некоторые производители экономят на пружинах и лапки просто стягивают обычной резинкой, которыми стягивают пучки зелени на рынках. Такой подход говорит о многом – если сэкономили на пружинках, то, наверняка «косяки» в конструкции еще обязательно будут.

«Инновационный» подход с подпруживании монтажных лапок розетки. Кстати, этим «грешат» не только китайцы

• Большинство механизмов современных розеток оборудованы так называемым пожильным вводом. На самом деле это просто отверстие, которое «пропускает» к зажимной клемме только одну жилу провода. В розетках на 16 Ампер, это медная моножила с площадью поперечного сечения 2,5 мм² или обжатая наконечниками НШВИ многогопроволочная жила того же сечения. Обычно у каждой из клемм расположено два таких отверстия, что дает намек на параллельное включение розеток шлейфом, чего делать категорически не стоит. Наличие в розетке пожильного ввода с какой-то долей вероятности гарантирует, что под клемму не «напихают» разнородных проводов самых несовместимых диаметров.

Пожильный ввод — это не что иное, как ограничение доступа к клеммам

Пожильный ввод – это, безусловно, хорошая опция для большинства, но не для профессиональных электриков. Для них это является своеобразным «наказанием». Самым надежным и с механической, и с электрической точки зрения, является резьбовое соединение с винтом, шайбой, клеммой и гайкой, но провод вводится в не прямым, а свернутым в колечко с диаметром немного больше, чем у винта. По площади контакта такое соединение превосходит то, что предлагают в розетках с пожильным вводом в 2—3 раза, соответственно и надежность, и долговечность также выше.

Несмотря на неказистый вид — это одно из самых надежных соединений провода с розеткой. Кстати, слева колечко зажато в клемме неправильно

В былые времена опытные электрики даже расплющивали колечко на наковальне, чтобы улучшить контакт. Таким способом можно соединять и несколько проводов, и даже делать контакт с алюминием. Главное условие – каждый провод должен соединяться с предыдущим только через стальную шайбу.

Один из несовременных, но имеющих право на жизнь способ соединения медного и алюминиевого провода

В современных розетках электрики «старой закалки» уже лишены возможности работать привычными для них способами и пожильный ввод, ограничивающий доступ к клемме тому подтверждение.

Видео: Как выбрать розетку, обзор розеток

Краткий обзор характеристик и цен на двойные розетки

Практически в каждой коллекции каждого производителя электротехнического оборудования представлены в том числе и двойные розетки. Мы не имеем намерения «объять необъятное» и представим модели, пользующиеся хорошим спросом, у которых и с качеством все в порядке и цена не сильно «кусачая».

Миниатюра	Производитель, модель	Краткое описание	Средняя цена (июнь 2018 г), руб
	Розетка двойная Legrand Valena, 16 А	Встраиваемая двойная розетка с заземлением, винтовые клеммы, степень защиты IP20	374
	Розетка двойная Legrand Valena Allure, 16 A	Встраиваемая двойная розетка с заземлением и защитными шторками, безвинтовые пружинные клеммы, степень защиты, IP21	648
	Розетка двойная Legrand Etika, 16 A	Встраиваемая двойная розетка с заземлением, без шторок, винтовые клеммы, IP20	186
	Розетка двойная Legrand Quteo, 16 A	Накладная двойная розетка с заземлением и шторками, винтовые клеммы, IP21	207
	Розетка двойная влагозащищенная Legrand Quteo, 16 A	Накладная двойная влагозащищенная розетка с заземлением, винтовые клеммы, IP44	523
	Розетка двойная Schneider Electric Duet WDE000120, 16 A	Встраиваемая двойная розетка без заземления, винтовые клеммы, IP20	110
	Розетка двойная Schneider Electric Duet WDE000226, 16 A	Встраиваемая двойная розетка с заземлением и защитными шторками, винтовые клеммы, IP20	130
	Розетка двойная Schneider Electric W59 RS16-254-18, 16 A	Встраиваемая двойная розетка без заземления с защитными шторками, винтовые клеммы, IP21	113
	Розетка двойная Schneider Electric Rondo RA16-227B-BI, 16 A	Накладная двойная влагозащищённая розетка с заземлением и защитными шторками, винтовые клеммы, IP44	245
	Розетка двойная Viko Yasemin, 16 A	Встраиваемая двойная розетка с заземлением, винтовые клеммы, IP20	80
	Розетка двойная Viko Carre, 16 A	Встраиваемая двойная розетка с заземлением и защитными шторками, винтовые клеммы, IP21	120

Монтаж двойной розетки

В принципе, монтаж двойной розетки ничем не отличается от монтажа одинарной, ведь используется та же монтажная коробка, способ крепления тот же. Очень часто двойные розетки устанавливают взамен старых, которые для своего монтажа требовали посадочные места другого диаметра и обычно он был больше, чем диаметр современной коробки 68 мм. В посадочном отверстии старого образца могла быть пластиковая коробка, металлический стакан или просто голая бетонная поверхность.

 Процесс «адаптации» современной розетки к старым монтажным отверстиям в трех вариантах подробно описан в статье нашего портала: «Как починить розетку». Процесс установки розеток «с нуля» описан в статье: «Как подключить розетку». И также очень много информации можно получить из очень подробной статьи: «Электропроводка в доме своими руками».

Кратко рассмотрим из каких этапов может состоять установка двойной розетки.

Изображение	Описание процесса
Монтаж монтажной коробки «с нуля»
	В намеченном месте бурится отверстие коронкой диаметром 68 мм на нужную глубину. Для стандартных монтажных коробок глубина 40 мм, ля увеличенных – 60 мм. коробка примеряется в отверстии и при необходимости оно дорабатывается зубилом.
	Для прокладки питающего кабеля к монтажному отверстию по заранее размеченной трассе прорезается штроба глубиной 20—25 мм. Лучше всего это делать штроборезом с пылесосом.
	В штробу укладывается кабель ВВГ, ВВГнг или NYM 3*2,5 мм². Применение гибких проводов типа ПВС для стационарной прокладки недопустимо!
	В монтажной коробке делается вырез под кабель в нужном месте
	Монтажное отверстие очищается от пыли и смачивается водой из пульверизатора. В небольшой емкости разводится водой небольшое количество гипса и перемешивается до сметанообразной консистенции.
	Узким шпателем в монтажное отверстие намазывается на заднюю и боковую стенку гипс, а потом сразу помещается монтажная коробка (подрозетник) с введенным кабелем. Монтажная коробка должна с усилием входить в отверстие, выдавливая гипс. Незаполненные полости сразу замазываются гипсом. Одновременно идет установка по уровню, определяемым метками на стене и вкрученными в коробку саморезами.
	Через несколько минут монтажная коробка будет надежно зафиксирована в отверстии, а оставшийся гипс можно использовать для замазывания штробы.
Установка монтажной коробки в старую металлическую
	В домах старого фонда розетки могли монтировать в специальных металлических стаканах, удалить которые очень трудно, не нарушив окружающую отделку. Поэтому лучше сделать вставку из пластиковой монтажной коробки диаметром 68 мм. Для этого вначале удаляются бокорезами или ножом все боковые выступающие части.
	Ножом в нужном месте коробки делается вырез под ввод кабеля.
	Задняя часть монтажной коробки отрезается ножом или ножницами по металлу.
	Подрозетник примеряется на месте и от него отрезаются все выступающие части, мешающие расположиться в металлическом стакане. При подгонке монтажной коробки необходимо сохранить целостность отверстий под саморезы крепления. и именно по ним надо выставить ее по горизонтали и вертикали.
	После подгонки коробки в металлическом стакане она крепится к нему короткими саморезами по металлу с пресс-шайбой. Крепление производится в трех местах при помощи шуруповерта с удлинителем. Точки крепления должны быть взаимно расположены под 120° и находиться на цельных частях пластика.
	Крепление пластиковой вставки в металлический стакан также может производиться при помощи строительного клея «Жидкие гвозди» или сочетанием его и саморезов.
Подготовка нового кабеля к монтажу двойной розетки
	Вначале проверяется наличие или отсутствие напряжения в кабеле и в случае необходимости производится отключение соответствующего автоматического выключателя в щитке.
	Кабель вытягивается наружу, монтажная коробка очищается внутри от всех загрязнений при помощи пылесоса.
	От края монтажной коробки отмеряется на кабеле 5—7 см запаса, а остальное срезается.
	Снимается внешняя изоляция кабеля до ввода его в монтажную коробку. Наиболее безопасно это делать специальным инструментом, ножом с пяткой Knipex.
	С концов проводов снимается изоляция на длину примерно 12 мм. Для этого лучше всего воспользоваться специальным инструментом – стриппером, которые не повреждает жилу провода.
Монтаж розетки
	Розетка разбирается, чтобы узнать с какой стороны механизма должны подходить провода к клеммам.
	При помощи пассатижей проводам придается такая форма, чтобы при подключении к соответствующе клемме, провод бы не испытывал никаких напряжений и не появлялось бы усилие выдергивания из клеммы. Механизм розетки примеряется к проводам. Фаза (коричневый провод) подается слева, рабочий ноль (провод синего цвета) – справа, а защитный ноль (провод желто-зеленого цвета) – по центру.
	Провода поочередно зажимаются в соответствующих клеммах механизма розетки.
	При помещении механизма в монтажную коробку надо сразу учесть, куда будут укладываться провода, чтобы они не мешали механизму. Возможно, что придется придать определенный профиль, чтобы они, например, складывались «гармошкой». Механизм двумя саморезами прихватывается к монтажной коробке.
	При помощи лазерного или строительного небольших размеров уровня механизм выравнивается по вертикали и горизонтали потом затягиваются саморезы крепления к коробке. После этого можно подстраховать розетку в монтажной коробке монтажными лапками.
	Устанавливается крышка розетки, подается напряжение и производится его контроль.

Если двойная розетка будет подключаться к уже имеющейся проводке, то разницы никакой не будет, за исключением того, что оголенные концы проводов, участвовавшие в предыдущем монтаже, просто откусываются, а дальше процесс идет как с новыми.

Если кого-то «угораздило» увидеть в своей монтажной коробке алюминиевый провод, который необходимо подключить к двойной розетке, то здесь надо принять определенные меры. А именно- вначале надо перейти с алюминия на медь, а потом уже подключить розетку. В современных розетках контакты латунные. В этом сплаве меди больше всего (не менее 60%). Когда в латунной клемме окажется алюминиевый провод, они образуют гальваническую пару, которая будет способствовать быстрому разрушению места контакта. Особенно быстро будет «таять» алюминиевый провод, а если в помещении повышенный уровень влажности, то нарушение контакта, искре́ние и возможное зажигание дуги «не за горами».

Для перехода с алюминия на медь существует несколько способов, но на сегодняшний день самый простой и эффективный – это использование миниатюрных клемм Wago серии 2273 с контактной пастой, которая снимает оксидную пленку с алюминия, а потом защищает от повторного окисления. Эти клеммы имеют маленькие размеры и легко умещаются в монтажной коробке за механизмом розетки. Для соединения достаточно снять изоляцию с провода на 11 мм и вставить его в клемму до упора. В клемме могут соединяться одножильные медные или алюминиевые провода площадью поперечного сечения от 0,5 до 2,5 мм².

Клеммы Wago серии 2273

Видео: Как заменить розетку в квартире своими руками

Видео: Установка двойной розетки Legrand Quteo

Заключение

Независимо от массы критических высказываний по поводу двойных розеток, они продолжают широко использоваться в домашних электропроводках, заняв среднюю нишу между встраиваемыми розетками и наружными. А в переходном периоде, когда далеко не везде проводка модернизирована и отвечает всем современным нормам, двойные розетки играют просто неоценимую роль, повышая безопасность домов и квартир. Две двойные розетки – это минус один удлинитель и минус два тройника, а эти «штучки» могут доставить немало неприятностей.

Мы рекомендуем придерживаться простого правила касающегося каждой установленной двойной розетки. Никогда не следует включать в одну розетку два мощных электроприбора! Например, стиральную и посудомоечную машину; бойлер и посудомоечную машину; кондиционер и электрическую духовку и т. д. А еще мы рекомендуем при выборе двойной розетки следовать нашим рекомендациям и никогда не гнаться за дешевизной, так как плохая двойная розетка ничем не лучше тройника или удлинителя.

Розетки двойные или одинарные внутренние

Можно смонтировать проводку так, чтобы к каждой одинарной розетке были подключены мощные электроприборы, т.е. чтобы через каждую протекал ток до 16 А. Но для этого необходимо, чтобы розетки были либо запитаны через две отдельные линии кабелями обычного для подключения розеток сечения (2,5 мм2), либо запитаны последовательно через кабель увеличенного сечения. В итоге можно добиться того, чтобы суммарный максимальный ток, который может протекать через две одинарные электрические розетки, составлял бы 32А. Этого невозможно сделать, смонтировав двойную электрическую розетку.

Подводя итоги, можно сказать, что двойные розетки незаменимы, если перед нами стоит задача по увеличению количества розеток в предварительно установленных подрозетниках. В основном это актуально при замене розеток в процессе косметического ремонта, если не проводится замена проводки с установкой новых подрозетников. Одинарные розетки под многопостовой рамкой выглядят более эстетично, чем двойные розетки, и дают большую свободу выбора. Этот вариант подходит для капитального ремонта квартиры с заменой проводки или для обустройства квартиры без отделки в новостройке.

Источник

Одна двойная розетка или 2 однойных

Здравствуйте!
При ремонте на месте будующей розетки оставил место под один подразетник, с расчетом установить туда двойную розетку. Сейчас задумался, как надежнее в эксплуатации одна двойная или две однойных (под рамкой).
Спасибо.

при хорошем качестве оборудования и монтажа — без разницы.

Что за слово — гнойных-однойных?
Одинарных.

Мне розетка по типу Леграна 770100 не понравилась.
Ощутимо больше выпирает. Винт притягивающий лицевую панель к механизму какойто невнятный, прокручивается.
Знал бы, везде бы сделал 2 подрозетника.

Одна двойная розеточка мне кажется предпочтительнее.Главным аргументом считаю меньшее количество соединений проводов,а значит большая надёжность в эксплуатации.

uc1wwg написал :
большая надёжность в эксплуатации.

16А на два потребителя против 16А на один — это большая надёжность?

avmal написал :
16А на два потребителя против 16А на один — это большая надёжность?

• дык автомат на линии должен быть 16А — хоть 1 розетка, хоть 20.

avmal написал :
16А на два потребителя против 16А на один — это большая надёжность?

Как две отдельные линии согласен,но если дотошно следовать ПЭУ (все розетки должны быть концевыми) данное правило нарушается. А не дай Бог проводка алюминиевая и как правило никто не будет поджимать через некоторое время контакты,то красивые розеточки из 2. 5 штук под общей рамкой со временем превращается в некрасивое и дурно пахнущее изделие.

Извиняюсь. как-то совсем не хватает времени досконально перечитывать форум.Всегда поражался умению людей сутками торчать на форуме и ещё работать.

uc1wwg , Что б читать «Горячие» темы — не обязательно

uc1wwg написал :
не дай Бог проводка алюминиевая и как правило никто не будет поджимать через некоторое время контакты

Алюминий запрещён в жилом фонде и, коли речь идёт о замене проводки, подразумевается только медь.

В смысле? розетка не прилегает к стене плотно?
Я еще подразетник не закрепил, как его лучше сделать в ровень с обоями или утопить-выпустить чуток?

shoorf написал :
В смысле? розетка не прилегает к стене плотно?

В смысле выступающая из стены часть двойной розетки больше.

shoorf написал :
как его лучше сделать в ровень с обоями или утопить-выпустить чуток?

Вровень или утопить чуток.

avmal написал :
Алюминий запрещён в жилом фонде и, коли речь идёт о замене проводки, подразумевается только медь.

По роду деятельности обслуживаю весь жилой фонд города и медь в кв-рах появилась в наших новостройках только в этом году (до сих пор только алюминий). Видимо из-за бедности. но это уже отдельная тема.Ув.avmal всегда с интересом прислушиваюсь к Вашим советам,но тут всё же не соглашусь. металлическая шинка в двойной розетке мне кажется надёжней нежели перемычки в связке двух и более (будь то медь или алюминий).Во всяком случае у меня имеется масса практических примеров на этот счёт.Ну а форум. на то он и форум ,где каждый может высказать свою точку зрения. Спасибо.

uc1wwg написал :
нежели перемычки в связке двух и более

а где тут говорится про две и более?
Тут речь о 2 розетках, установленных рядом, но подключенных к индивидуальным групповым автоматам. Это очевидный перебор, конечно, но естественно надёжнее с точки зрения исключения взаимовлияния потребителей, включенных в одну розетку.

shoorf написал :
оставил место под один подразетник, с расчетом установить туда двойную розетку.

Изначально разговор об этом.

Alexiy написал :
надёжнее с точки зрения исключения взаимовлияния потребителей, включенных в одну розетку.

Взаимовлияние существует даже на разных группах одной фазы,более того даже к примеру квартиры подьезда подключенные к однородной фазе влияют друг от друга.К примеру попробуйте устроить КЗ в своей квартире с задержкой срабатывания автомата 2-3 секунды и посмотрите потом на реакцию соседей

.Но вопрос не в этом. как мне кажется всё зависит в первую очередь от производителя и качества допустим той же самой розетки.Лично я естественно поставлю себе две розетки под общую рамку производства той же Турции или Китая (Lezard) против к примеру нашего белорусского прома.Так что как мне кажется всё относительно.

Источник

Почему не рекомендуется устанавливать двойные розетки?

Покупка собственного жилья – всегда радостное событие. В новом жилище необходимо правильно установить розетки. Их количество должно хватать на питание различных электроприборов. Работа выполняется в следующем порядке: составление схемы электропроводки, прокладка кабелей и монтаж розеток.

Многие владельцы предпочитают розетки с двойными разъемами. Их основное достоинство – возможность включения два электроприбора, подключенных к отдельному узлу. Кроме того, при монтаже не нужно возиться с кучей электропроводки.

Дополнительная информация ! Не нужно предусматривать прокладку дополнительных кабелей. Не возникает никаких трудностей при установке .

Виды двойных розеток

Двойные розетки изготавливаются двух типов – открытые и закрытые. Если с первым видом всея ясно, то со вторым придется разобраться. Закрытый тип имеет специальные шторки. Для подключения электроприбора их необходимо сдвинуть в сторону или поднять вверх . Такую конструкцию рекомендовано устанавливать в тех помещениях, где находятся маленькие дети. Препятствие реагируют только на одновременное нажатие, поэтому просовывание постороннего предмета исключено. Такие розетки можно использовать на улице. Они защищены от проникновения влаги и загрязнений.

Можно ли использовать двойную розетку?

Данный электромонтажный прибор пользуется огромной популярностью. Им удобно пользоваться, а для монтажа не потребуется наличия специального инструмента и навыков электрика. Однако есть и свои отрицательные стороны.

Недостатки использования в жилых помещениях:

Главное отрицательное свойство – низкая пропускная способность устройства. Другими словами, оно не способно снабжать электроэнергией двух сильных приборов.

Еще один недостаток – вываливание из стены. Это происходит из-за того, что включение электроприборов осуществляется по краям. Сюда и сосредотачивается вся физическая нагрузка . Со временем крепежные элементы ослабляются и двойная розетка вываливается из стены.

Двойные розетки все чаще устанавливаются в жилых помещениях. Процесс не вызывает особых трудностей. Среди преимуществ выделяют функциональность, удобство и компактность. Ее можно разместить возле стола, куда будет подключаться телевизор и настольная лампа. Как и любое устройства, розетки имеют недостаток – низкая пропускная способность . Не рекомендуется устанавливать двойные розетки, где подключаются энергоемкие приборы.

Источник

➤ Adblock
detector

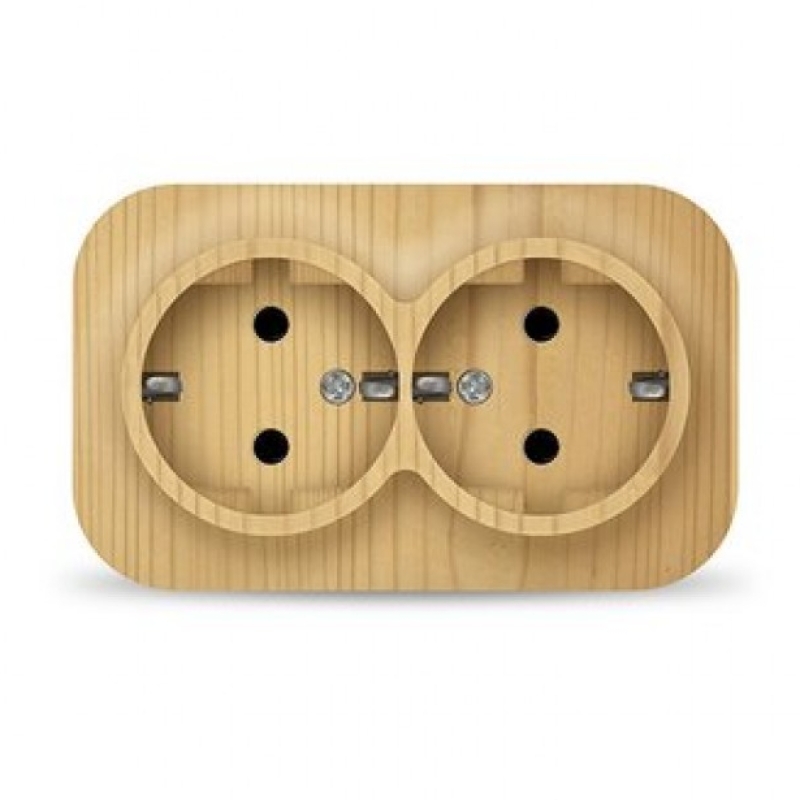

Розетка двойная, в сборе, с заземлением винтовые контакты

Схема подключения двойной розетки: инструкция + фото

Двойная розетка считается достаточно популярной. В едином корпусе вы сможете увидеть две электрических точки подключения. Они предназначаются для запитки от одной рабочей группы фазы, нуля и заземления. Иногда у многих электриков могут возникнуть значительные вопросы по подключению. Схема подключения двойной розетки поможет качественно выполнить этот процесс.

Мы уверенны, что благодаря этой схеме читатели сайта «Все-электричество» смогут выполнить правильный процесс подключения. Также в этой статье вы сможете увидеть простую схему подключения двойной розетки с заземлением и без него.

Схема подключения двойной розетки

Теперь необходимо изучить схему подключения. На фото вы сможете увидеть оптимальную и важную схему подключения двойной розетки.

Как видите, все достаточно просто. Во время подключения вам необходимо правильно подключать провода. Заземление должно подключаться в центральной клемме, ноль подключают справа, а фазу нужно подсоединить слева. Во время подключения вам также необходимо знать, что заземление подключается в центре, а остальные два провода можно поменять местами. Схема подключения двойной розетки без заземления выглядит точно также, только провода PE здесь не будет. Если вам будет интересно, тогда можете прочесть про схему электропроводки в гараже.

Если вы решили использовать не двойной корпус, а сдвоенный вариант, тогда соединение проводов будет выглядеть иначе. Сдвоенные розетки имеют две разные точки подключения. Они будет находиться в отдельных распределительных коробках, и соединять их можно с помощью шлейфа.

Ниже мы предоставили схему подключения сдвоенных розеток. Мы надеемся, что эта схема будет полезной.

Если в вашем доме нет заземления, тогда схема будет выглядеть иначе. Ниже мы поместили фото схемы подключения сдвоенной розетки без заземления.

Электрические перемычки можно будет использовать только в том случае, если вы будете подключать не слишком мощные приборы. В противном случае вам необходимо будет сделать ответвление проводов. Ответвление необходимо будет делать для каждого изделия.

Вот видео, которое поможет установить двойную розетку.

Это вся информация, которую мы вам хотели предоставить вашему вниманию о двойной розетке. В проведении электромонтажных работ нет ничего сложного. Выполнить этот процесс вы сможете самостоятельно. Мы уверенны, что благодаря нашей инструкции вы сможете самостоятельно подключить розетку. Напоследок мы хотим вам сказать, чтобы вы выбирали только качественного производителя.

Если вы выберите качественного производителя, тогда можете быть полностью уверенными в качестве своих устройств. Они прослужат длительное время, и у вас не возникнет никаких проблем.

Читайте также: схема подключения розетки на 380 Вольт.

Двойная горизонтальная розетка. AQUA-TOP Розетка двойная,горизонтальная,единый цоколь 16А (455400)

Двойная розетка в один подрозетник, все модели, цены, наличие на складах, доставка по РФ

Если вы хотите создать удобную разводку электросети, не прикладывая к этому больших усилий и не создавая много отверстий в стенах помещения, вам стоит устанавливать двойные розетки в один подрозетник. Такие приспособления выпускаются большинством компаний, занимающихся производством электроустановочных изделий. Покупая двойные розетки, вам стоит обратить внимание на их характеристики. Кроме того, специалисты рекомендуют предварительно ознакомиться с основными плюсами и минусами подобных приспособлений.

Основные характеристики

Как и другие электроустановочные изделия, двойные электрические розетки могут иметь различную пропускную способность по силе тока, которая ограничивает мощность подключённых к ней приборов. Превышать этот показатель категорически запрещено – это может стать причиной поломки оборудования или распространения пожара. Чтобы определить фактический уровень нагрузки, достаточно разделить мощность потребителей на напряжение в сети и прибавить к полученному показателю резерв.

Двойные внутренние электрические розетки могут различаться и уровнем безопасности. При установке в нормальных условиях стоит отдавать предпочтение аксессуарам, соответствующим стандарту IP20, а в условиях повышенной влажности или запылённости – IP44. В новых домах и прочих объектах обязательно нужно устанавливать двойные розетки с заземлением, которые защищают человека от последствий утечки тока. Двойные розетки без заземления разрешается монтировать только в старых жилых домах, где система отвода электрических импульсов отсутствует.

Преимущества и недостатки

Двойные электрические розетки имеют значительные преимущества, которые обусловили их большую популярность. Среди них стоит назвать:

· Удобство установки подрозетника, отсутствие необходимости в создании двух отверстий в стене;

· Возможность установки в ограниченном пространстве;

· Лёгкость монтажа и простоту разводки электрической сети.

Но сдвоенные розетки имеют и свои минусы, с которыми придётся мириться при их установке:

· Уменьшенная надёжность механизма;

· Невозможность установки стильной декоративной рамки;

· Плотное расположение механизмов, делающее менее удобным подключение крупных блоков питания.

www.220.ru

Схема подключения двойной розетки с заземлением и без земли

Одним из видов розеток является двойная – в едином корпусе находится две электрических «точки» подключения, которые запитываются от одной группы проводов: фазы, нуля и земли. Иногда у электриков-новичков возникают небольшие трудности, связанные с подсоединением жил. Чтобы читатели «Сам электрика» знали, как правильно осуществить электромонтаж, далее для вас будет предоставлена простая схема подключения двойной розетки с заземлением и без «земли» (в двухпроводной сети).

Итак, первая, и наиболее важная для Вас схема выглядит следующим образом:

Как Вы видите, все довольно просто. Главное, соблюдайте правила подсоединения жил, которые должен знать каждый электрик: «земля» подключается в центральной клемме, ноль справа, а фаза – слева. Следует отметить, что заземляющий контакт обязательно должен находиться по центру, а вот два остальных могут быть поменяны местами, ничего страшного в этом нет. Схема подключения двойной розетки без заземления выглядит точно также, только провод PE подсоединятся не будет, а значит центральная клемма должна быть свободной.

В том случае, если Вы решили использовать не двойной корпус, а сдвоенный вариант (не стоит путать, сейчас поймете почему), подсоединение проводов будет выглядеть иначе. Сдвоенные розетки (их еще могут называть собранными) – это две отдельных электрических точки, находящихся в соседних штробах и объединенных между собой перемычками (шлейфами).

Схема подключения сдвоенных розеток с заземлением выглядит так:

Если в Вашем доме двухпроводная сеть (без земли), то в этом случае подсоединение сдвоенных розеток должно осуществляться по схеме без заземления:

Обращаем Ваше внимание на то, что использовать перемычки можно лишь в том случае, если к электрическим точкам будут подключаться не слишком мощные электроприборы. В противном случае нужно создавать ответвление проводов на каждое изделие из распределительной коробки.

Вот и все, что касается схемы подключения двойной розетки. Как Вы видите, действительно ничего сложного в электромонтажных работах нет, и с подсоединением двух точек может справиться даже тот, кто ранее не связывался с электричеством! Единственное, что хотелось бы сказать Вам напоследок — покупайте качественные изделия от таких производителей, как Legrand (легранд), ABB и Schneider electric (шнайдер электрик). Эти фирмы выпускают продукцию, которая может прослужить долго и без создания аварийных ситуаций!

Также рекомендуем просмотреть наглядные видеоуроки по подключению накладной и внутренней двойной розетки:

Накладной корпус

Скрытый монтаж

Использование шлейфа

Похожий материал:

samelectrik.ru

Встраиваемая выдвижная горизонтальная розетка в столешницу

Популярные разделы

• Рейлинги и элементы
• Системы сортировки мусора
• Лотки для столовых приборов
• Кронштейны для полок
• Классические стулья для кухни
• Модульные блоки
• Столы обеденные
• Ведра для мусора выдвижные
• Двери гармошки

• Вентиляционные решетки
• Глянцевый ламинат
• Декоративные светильники
• Полки светильники
• Зеркала в раме
• Большие настенные часы
• Панели для стен
• Ретро лампы
• Освещение в доме

• Водосточные системы
• Дизайнерские кресла и стулья
• Двери для кошек
• Мойки из искусственного камня
• Смесители бронза
• Плинтус МДФ
• Открытые полки
• Наборы для ванной

• Ершики для унитаза
• Стеклянные полки для ванной
• Ламинат
  • Ламинат Egger
  • Ламинат Praktik
• Опоры ножки и ноги для столов
• Металлические подсвечники
• Крючки для одежды
• Накладные раковины для ванной
• Встраиваемые выдвижные розетки в столешницу

www.toptorg.org

Розетка двойная, цена оптовая, наличие, доставка по РФ

Количество систем и разнообразной техники, необходимых человеку для комфортной жизни и работы постоянно растет. В связи с этим растет и разнообразие электроустановочных изделий. Это привело к появлению сдвоенной электрофурнитуры. Двойные внутренние и наружные розетки и выключатели имеют два механизма, помещенные в общий корпус и отличаются более выгодной ценой в сравнении с двумя единичными устройствами. В зависимости от типа механизмов сдвоенные варианты могут иметь размеры одного или двух стандартных постов. Они используются в случаях, когда в одном месте необходимо организовать управление или подключение к сети нескольких потребителей. Рассмотрим подробнее каждый тип сдвоенных изделий.

Сдвоенные силовые розетки

Силовыми розетками зовутся изделия, обеспечивающие подключение к электрической сети различных приборов и устройств. Сдвоенные силовые розетки стали обычным решением в домах и квартирах, офисах, заводах и вообще везде, где имеется электрическая сеть. Подобно единичным моделям, сдвоенные розетки производятся в модификациях для скрытого и открытого монтажа. Двойную розетку можно собрать и из двух единичных механизмов под одной рамкой, но для такого решения понадобятся две монтажных коробки, и цена его будет несколько менее выгодной.

Подключение подобного изделия ничем не отличается единичных моделей. Здесь также используются винтовые и безвинтовые зажимы на клеммах для фазы, нулевого провода и заземления (если таковое предусмотрено в сети). Для скрытой установки двойных силовых розеток необходимости купить специальные монтажные коробки не возникнет, механизм устроен таким образом, чтобы помещаться в стандартную.

То есть, сдвоенные силовые розетки не отличаются от единичных ни монтажом, ни подключением, за исключением того, что имеют два механизма. Их использование позволяет подключать больше устройств к сети, но при этом необходимо соблюдать указанную на упаковке максимально допустимую нагрузку. В противном случае розетка может выйти из строя или даже повредить подключенную технику.

Сдвоенные слаботочные розетки

Механизмы слаботочных информационных или телефонных розеток существенно меньше. Поэтому сдвоенные компьютерные розетки с разъемами типа RJ производятся в формате одного поста с двумя входами. В плане монтажа и подключения они не отличаются от одинарных моделей, обеспечивая при этом большую функциональность. Так, в одном посте могут совмещаться разъемы RJ 45, используемые для передачи данных и подключения телефонной линии или для подключения двух компьютеров. Вариантов применения существует масса.

Сдвоенные выключатели

Это весьма распространенные устройства для управления системами освещения. Два блока выключателей в одном посте позволяют управлять двумя цепями из одного места. Эта возможность наиболее часто используется для управления сегментами сложных светильников на 3 и больше ламп. Кроме того, с помощью таких переключателей можно управлять двумя отдельными цепями, к примеру, основного и декоративного освещения.

Второй наиболее распространенный случай использования сдвоенных выключателей — управление приводами жалюзи или рольставней. Сдвоенный вариант отлично подходит для двух направлений движения, а подпружиненный контакт позволяет подавать напряжение на моторы только в течение необходимо для открытия или закрытия времени.

Таким образом, сдвоенные электроустановочные изделия служат для оптимизации блоков управления системами и точек подключения к сетям различного типа. Кроме того, стоимость двойных розеток и выключателей ниже, чем двух единичных моделей. Слаботочные, силовые розетки и сдвоенные выключатели от различных производителей получили широкое распространение именно благодаря этим особенностям.

www.220.ru

Как подключить двойную (сдвоенную) розетку

К вашему вниманию подробная пошаговая фото инструкция – как подключить двойную (сдвоенную)  розетку.

Двойная или сдвоенная розетка — это моноблок, состоящий из двух штепсельных разъемов для подключения вилок электроприборов, который устанавливается в одно посадочное место (в один подрозетник) и требующий для подключения стандартного набора проводов – фазу, рабочий ноль и землю (защитный ноль).

Применяются двойные розетки чаще всего в случае, когда одинарной розетки уже не хватает для подключения нескольких потребителей, а добавить еще розетку по каким-то причинам нет возможности. Пользоваться такими розетками нужно с особой осторожностью, следить за мощностью подключенных в нее устройств, чтоб их суммарный ток не превышал 10А-16А (в зависимости от характеристик конкретной модели сдвоенной розетки).

Подключение двойной розетки рассмотрим на примере механизмов Schneider Electric модели Sedna.

Приступаем к установке:

1. Отключите электричество! Для этого в электрощите, необходимо рычаги автоматических выключателей перевести в состоянии «выкл.», обычно это положение, при котором рычаг направлен вниз. Какой именно автомат необходимо выключить, если они не подписаны, определяется опытным путем, выключая их по очереди, и проверяя, например индикаторной отверткой, наличие напряжения в проводке розетки. В крайнем случае, выключайте все. Но затем обязательно убедитесь, в отсутствии электрического тока, в месте установки!





2. Разбираем розетку, для этого откручиваем, при помощью отвертки, крепежные винты, как показано на изображении ниже. В результате этого отделяем лицевую панель от механизма двойной розетки.







3. С помощью пассатижей или бокорезов, укорачиваем провода в подрозетнике, чтоб их длинна составляла примерно 10см. Затем снимаем с концов изоляцию на 8-10мм, и, для удобства подключения, подгибаем провода как показано ниже.







4. Помещаем провода в винтовые клеммы механизма сдвоенной розетки, расположение которых указано на изображении ниже. Фазный провод (у нас коричневый) и рабочий ноль (у нас голубой) помещаем в разные крайние клеммы, а защитный ноль – землю (у нас желто-зеленый) в центральную. И с помощью отвертки затягиваем вины.

Как определить какой из проводов фаза, ноль, а какой заземление самостоятельно, вам поможет наша подробная инструкция – ЗДЕСЬ.



5. Установив по уровню механизм двойной розетки- закрепляем его в подрозетнике, при помощи крепежных винтов расположенных по бокам (см. рисунок ниже).





6. Последний шаг — это установка лицевой панели. Прикладываем ее к уже закрепленному в стене механизму и затягиваем крепежные винты. Будьте внимательны, не перетяните их, поскольку лицевая панель может разрушиться.





7. Включаем все автоматы в электо щитке и тестируем работу двойной розетки. Установка завершена.

rozetkaonline.ru

Схема подключения двойной розетки с заземлением

Двойная розетка – довольно популярный электромонтажный прибор, применяемый при проведении косметического ремонта в квартире. Такой вид розеток практически не применяется при капитальном ремонте квартиры. Опытные электрики советуют его избегать. Давайте разберемся что к чему.

Положительные и отрицательные стороны

Преимущества:

• Компактность – количество розеток от одного подрозетника возрастает вдвое;
• Цена – стоимость двойной розетки в полтора раза меньше, чем двух одинарных;
• Скорость монтажа – монтаж двойной розетки в два раза быстрее, чем монтаж двух одинарных.

Недостатки:

1. Низкая пропускная способность – двойная розетка не сможет питать одновременно два мощных прибора
2. Цена – она ниже только если речь идет о китайских дешевых розетках. Если же вы покупаете розетку Legrand или ABB, то стоимость двойной будет примерно такая же, как и двух одинарных
3. Вываливается из подрозетника. Подрозетник испытывает двойную нагрузку с рычагом в центре, поэтому со временем крепления механизма двойной розетки ослабевают и она вываливается. Обычно в самый неподходящий момент, вместе с кучей оголенных проводов.

Гораздо правильнее и надежнее во время планирования капитального ремонта предусмотреть необходимое количество розеток в каждой комнате и на каждой стене, чем придумывать «по ходу». Но это не всегда возможно, да и переделывать всю проводку ради того, чтобы добавить одну электроточку станет не каждый.

Порядок проведения работ

Так как установка двойной розетки в большинстве случаев – это часть косметического ремонта, то мы будем рассматривать ситуацию, в которой у вас уже есть старая розетка, старая алюминиевая проводка и поклеены обои.

1. Отключить электричество в квартире

Отключите электричество в щитке

2. Демонтировать старую розетку и подрозетник

Демонтируем розетку и подрозетник

Подрозетник нужно демонтировать только в том случае, если он старого (советского) образца

3. Освобождаем место под новый подрозетник

Там обычно гипс, который можно сбивать отверткой, стамеской или зубилом без особых сложностей

4. Примеряем новый стакан

Продеваем провода в подрозетник

Для этого продеваем провода в соответствующие функциональные отверстия и вставляем стакан в получившуюся нишу в стене. Следим за тем, чтобы глубина позволяла стакану не выступать за поверхность стены.

5. Разводим раствор гипса (алебастра)

Чтобы сделать раствор возьмите посуду (например консервную банку), насыпьте стакан алебастра и добавляйте воды, пока раствор не достигнет плотности сметаны. Раствор следует перемешивать довольно быстро, чтобы гипс не застыл раньше времени

6. Внутренние края отверстия смачиваем водой

Это нужно сделать обязательно, чтобы гипс хорошо прилип к повехности

7. Наносим гипс на внутреннюю поверхность отверстия под подрозетник

Алебастр следует наносить с запасом, чтобы подрозетник хорошо закрепился

8. Также наносим алебастр на внешнюю поверхность подрозетника

После нанесения алебастра на подрозетник, следует его сразу же вставлять в стену, предварительно продев провода.

9. Остатками алебастра замазываем получившиеся щели между стеной и подрозетником

Не дожидаясь, пока гипс окончательно затвердеет следует убрать все лишние наплывы, чтобы обои легли обратно без изъянов.

10. Зачищаем провода

Провода следует зачищать на длину не более 10 мм если иное не указано на самом корпусе розетки

11. Подключаем механизм

Подключаем механизм двойной розетки

12. Закрепляем механизм в стакане

Выбираем, как будет располагаться двойная розетка, горизонтально или вертикально и закрепляем с помощью распорных ножек отверткой.

13. Приклеиваем обои на место

Не используйте для этого обойный клей – он долго сохнет и не схватится сразу. Применяйте ПВА или другой канцелярский клей.

Проверьте, чтобы клей не попал на контактные клеммы, иначе при включении электричества может возникнуть замыкание

14. Прикручиваем декоративную рамку/обналичник двойной розетки

Конечный результат

Дожидаться высыхания клея не нужно, можно монтировать. Можно пользоваться.

Видео как смонтировать двойную розетку с заземлением

Загрузка…

Facebook

Вконтакте

Одноклассники

Google+

Правила выбора розеток скрытой проводки. Преимущества проходного выключателя от компании Legrand, а также его конструкция и схема подключения Практические рекомендации и советы по установке и подключению трехклавишного выключателя Особенности и сложности установки розеток в деревянном доме

electricadom.com

455400 AQUA-TOP Розетка двойная,горизонтальная,единый цоколь 16А (455400)

Серия: AQUA

Цвет: Кремовый

Оттенок цвета (название от производителя): Кремовый

Способ монтажа : Открытой установки

Тип товара: Розетка электрическая

Количество постов (мест): 2

Материал: Пластик

Вид/марка материала: Термопласт

С откидной крышкой: да

Артикул: 455400

ETIM класс: EC000125

Тип поверхности: Матовый (-ая)

Тип крепления: Винтовое крепление

Защитное покрытие поверхности: Необработанная

Не содержит (без) галогенов: да

Частота: 50

Модель/исполнение: С заземляющим контактом

Номин. напряжение: 220

Тип комплектации: В сборе с корпусом

Подходит для степени защиты (IP): IP44

Номин. ток: 16

Цвет по RAL: 1013

Способ подключения: Винтовой зажим

Лицевая накладка: В сборе с корпусом

Глубина устройства: 53

Высота устройства: 81

Ширина устройства: 133

Подхватывание фазы: Нет (без)

Символы/индикация: Прочее

Специальное питание: Не требует специального питания

Доступно для покупки: 1

schneider-24.ru

Установка и подключение двойной розетки. Фотоинструкция

Электрические розетки для подключения бытовых приборов к сети с напряжением 220В классифицируются по нескольким признакам. Во-первых, это номинальные показатели электрического тока. Во-вторых, по конструкции и исполнению розетки (внутренние и наружные, одинарные, двойные, с повышенной защитой от попадания влаги и пр.). Ниже приведем пример с наглядными фотографиями по установке двойной внутренней розетки.

Монтаж электрических розеток

Двойная (сдвоенная) электрическая розетка представляет собой моноблок, в котором расположены две электрические группы для подключения вилок электроприборов. Подключение двойной розетки, как и любой другой, осуществляется к трем проводникам: фазный провод, нулевой провод и провод заземления. Стоит помнить, что электрические параметры для сдвоенных розеток указываются суммарно для двух электрических групп, а не для каждой в отдельности. Это означает, что при работе стоит следить, чтобы суммарный ток подключенных к розетке бытовых приборов не превышал номинальный ток розетки.

Установку двойной розетки начинаем с отключения электричества в электрощите, переведя автоматические выключатели в положение ВЫКЛ. Удостоверившись с помощью индикаторной отвертки в отсутствии напряжения в проводниках можно приступать к монтажу розетки.

Далее снимаем декоративную панель с розетки, открутив для этого крепежные винты. В результате получаем доступ к электрической части двойной розетки.

Подготавливаем электрические провода для подключения к розетке, снимая с помощью бокорезов около 10 мм изоляции с каждого проводника. В зависимости от расположения клеммной группы розетки подгибаем провода для подключения.

Далее подключаем фазный (коричневый), нулевой (голубой) и защитный (желто-зеленый) проводники к соответствующим клеммным зажимам розетки и затягиваем крепежные винты.

После подключения всех проводников можно устанавливать розетку в монтажную коробку. Перед окончательным закреплением розетки в подрозетнике необходимо установить по уровню механизм двойной розетки. Затем при помощи крепежных винтов закрепляем механизм розетки в подрозетнике.

На завершающем этапе подключения и установки двойной розетки устанавливаем декоративную лицевую панель к закрепленному в стене механизму.

После этого можно включить автоматический выключатель в электрощите и проверить работоспособность розетки. С возможными неисправностями в электропроводке можно ознакомиться в следующих материалах:

Неполадки в электропроводке: что делать и как их устранить?
Ремонт электропроводки: выявление неисправностей.

Как подключить двойную розетку? Основные методы подключения

Особенности монтажа двойной розетки в один подрозетник. Подготовительные работы. Разводка проводов и подключение Подключение блока из двух одинарных розеток.

Классификация двойных розеток

Существуют разные виды двойных розеток, прежде всего отличающиеся исполнением. Выбирать подходящую розетку следует исходя из конкретных потребностей и задач.

Двойные розетки принято классифицировать на:

С заземление и без

Изделия с заземлением помимо основных двух контактов (фаза и ноль) имеют дополнительный – для подключения провода заземления. Заземляющий контакт имеет две составляющие – внутреннюю и внешнюю. К внутренней подключается кабель заземления, к внешней – электроприбор через соответствующий контакт в вилке.

Если в электропроводке не предусмотрен заземляющий провод (часто встречается в старых домах), особого смысла в покупке розетки с заземлением нет, поскольку клемму заземления не удастся подключить. Если же заземляющий провод имеется, лучше выбрать розетку с заземлением.

Открытые и закрытые

Закрытые розетки оснащены специальной шторкой, перекрывающей отверстия для подключения вилки. Такие модели не позволяют вставить в розетку ненадлежащий предмет (гвоздь, иголку и т. п.), и обычно используются в целях обеспечения безопасности детей.

Шторка сдвигается только при одновременном воздействии на оба отверстия, то есть при подключении вилки электроприбора. Также есть двойные розетки с крышкой, закрывающей отверстия.

В данном случае для подключения вилки необходимо приподнять крышку. Последняя защищает не только от поражения током, но также попадания воды, пыли и других загрязнений в розетку.

С защитой от попадания влаги или пыли

Пыле и влагозащищенные двойные розетки маркируются обозначением «IP» и двумя цифрами, указывающими на степень защиты. Обращайте внимание на фото двойных розеток, если выбираете их в интернет-магазине, на них должна быть видна такая маркировка. Данный параметр также всегда указывается в технических характеристиках изделия.

Для помещений с высоким уровнем влажности рекомендуется выбирать двойные розетки с классом защиты IP44, оснащенные крышкой.

Для установки на открытых площадках стоит выбирать розетки, защищенные по стандарту IP55, они более устойчивы к проникновению влаги и пыли.

Программируемые

Оснащаются таймером, позволяющим задавать время автоматического отключения и включения. Современные программируемые розетки могут оснащаться модулями дистанционного управления (через Wi-Fi или Bluetooth), позволяющими их включать, выключать и настраивать таймер со смартфона.

Подпружиненные

Оснащены внутренней пружиной и корпусной кнопкой, позволяют практически автоматически извлекать вилку без усилия. При нажатии на кнопку пружина выталкивает вилку из розетки.

Встраиваемые (внутренние) и накладные (внешние)

Внутренняя двойная розетка монтируется практически вровень со стеной. При этом сама конструкция и контакты розетки находятся в стене. Накладная розетка выступает над стеной и монтируется непосредственно на нее.

Основные характеристики

Как и другие электроустановочные изделия, двойные электрические розетки могут иметь различную пропускную способность по силе тока, которая ограничивает мощность подключённых к ней приборов. Превышать этот показатель категорически запрещено – это может стать причиной поломки оборудования или распространения пожара. Чтобы определить фактический уровень нагрузки, достаточно разделить мощность потребителей на напряжение в сети и прибавить к полученному показателю резерв.

Двойные внутренние электрические розетки могут различаться и уровнем безопасности. При установке в нормальных условиях стоит отдавать предпочтение аксессуарам, соответствующим стандарту IP20, а в условиях повышенной влажности или запылённости – IP44. В новых домах и прочих объектах обязательно нужно устанавливать двойные розетки с заземлением, которые защищают человека от последствий утечки тока. Двойные розетки без заземления разрешается монтировать только в старых жилых домах, где система отвода электрических импульсов отсутствует.

Универсальность

Сейчас почти повсеместно появляются розетки на два-три посадочных места. Это заметно лучше, чем одинарные образцы, куда ещё потом нужно вставлять тройники. Они надежные, качественные и просто удобные. При этом не надо существенно менять электрическую разводку, что снижает ваши траты в итоге. Производители сейчас на рынок выпустили закрытые и открытые варианты. От вас лишь требуется правильно выбрать накладную двойную розетку.

Чаще всего ситуация обстоит следующим образом. К вам пришли друзья погостить. Всем им нужно срочно зарядить свои планшеты, сотовые телефоны и ноутбуки. Количество разъемов надо существенное. На всех сразу не угодишь с одинарными розетками. Именно поэтому специалисты рекомендуют везде ставить розетку двойную внутреннюю.

Подключение двойной розетки своими руками

Современное понятие сдвоенной розетки не совсем однозначно. Многие из нас еще воспринимают такое устройство, как несколько отдельных розеток, размещенных вплотную друг к другу. Однако, подобный вариант не слишком эстетичен, а порой требует еще и расширения существующей в стене ниши для монтажа дополнительного подрозетника.

Совсем другое дело, когда двойная розетка выполняется в виде моноблока, и ею вполне можно заменить установленный на том же месте старый прототип. В худшем случае придется демонтировать для замены существующую установочную коробку, но если это сделать аккуратно, процесс не приведет к глобальному переклеиванию обоев или перекраске всей стенки.

Как правильно выбрать гостиную

Прежде чем начать приобретать наполнение комнаты (мебель), важно тщательно распланировать весь интерьер в мельчайших деталях. Этот процесс занимает много времени и сил, особенно у не профессионалов, по этому, чтобы избавиться от хлопот, лучше обратиться в дизайнерскую компанию.

Первым этапом планирования будет определение функциональных возможностей помещения. Для этого необходимо начертить на бумаге подробный план комнаты с учетом всех оконных и дверных проемов, ниш, эркеров и подобных элементов.Затем определить назначение гостиной: будет ли она просто зоной отдыха, рабочим кабинетом или помещением для проведения праздников.

От этого пункта напрямую зависит наполнение помещения, например для кабинета понадобится компьютерный стол или многофункциональное бюро, удобное кресло и несколько стеллажей для книг и документов.Также довольно популярным в дизайне гостиной, является зонирование пространства.

Чаще всего этот прием осуществляется путем контрастного окрашивания стен в цвета, кардинально отличающиеся друг от друга, или свето-разделением. Стоит отметить, что этот прием часто используют в оформлении малогабаритных помещений.

Розетки двойные встраиваемые в Москве

Розетки двойные встраиваемые и другие товары можно приобрести в Леруа Мерлен в Москве по низким ценам. Подберите интересующий товар на сайте и купите его в нашем интернет-магазине. Ассортимент товаров, представленных в каталоге, чрезвычайно широк. Среди них наверняка найдется подходящая по всем параметрам позиция.

Все представленные в разделе «Розетки двойные встраиваемые» изделия выпускаются известными и отлично зарекомендовавшими себя высоким качеством своей продукции компаниями.

Вы всегда можете сделать заказ и оплатить его онлайн на официальном сайте Леруа Мерлен в России. Для жителей Московской области у нас не только низкие цены на товары категории “Розетки двойные встраиваемые”, но и быстрая доставка в такие города, как Москва, Балашиха, Подольск, Химки, Королёв, Мытищи, Люберцы, Красногорск, Электросталь, Коломна, Одинцово, Домодедово, Серпухов, Щёлково, Орехово-Зуево, Раменское, Долгопрудный, Пушкино, Реутов, Сергиев Посад, Воскресенск, Лобня, Ивантеевка, Дубна, Егорьевск, Чехов, Дмитров, Видное, Ступино, Павловский Посад, Наро-Фоминск, Фрязино, Лыткарино, Дзержинский, Солнечногорск, Истра и Жуковский.

Советы по выбору двойных розеток

При выборе двойных розеток обращайте внимание на качество их исполнения. Изделие должно быть выполнено из достаточно толстого пластика, не иметь каких-либо дефектов, трещин и сколов. Обращайте внимание на контакты. Они должны быть произведены из толстого металла.

Проверьте контакты на гибкость, лучшей двойной розеткой будет та, контакты которой не гнутся, а пружинят. Если после изгибания контакт остался в изогнутом положении – это некачественная и небезопасная розетка. В качественной розетке после изгибания контакт вернется в исходное положение.

Также контакты можно проверить магнитом. В качественных розетках используются контакты из не магнитящихся сплавов. Если контакты магнитятся – это некачественная розетка.

Обращайте внимание и на внешний вид изделия. Если для гаража или мастерской эстетика практически не важна, то для жилого помещения стоит выбирать не просто качественные, но и приятные внешние двойные розетки.

Ключевой параметр – максимально допустимая мощность, проходящая через розетку. Учитывайте мощность подключаемых приборов.

Обычно бытовые розетки рассчитаны максимум на 3,5 кВт (16 А). Мощность приборов не должна превышать максимально допустимую пропускную мощность розетки.

Как сделать заземление?

Что делать, если в доме нет заземления? Решить этот вопрос можно следующими способами:

1. Рамку контура заземления, состоящую из 3-4 металлических уголков, следует закопать в грунт около дома. Для проведения разводки применяют медный провод сечением 1,5 м², в многоквартирных домах следует отдельно протягивать кабель к заземляющим щиткам. Витая медная пара от этого щитка будет тянуться в квартиру. Для дачного загородного строения провод придется протягивать непосредственно от рамки контура.
2. Второй метод безопаснее, он заключается в занулении проводки. Через распределительный щиток надо подключить проводник по нулевому кабелю и болту, после чего провод завести в дом.

Особенности монтажа устройства

Двойная розетка имеет один подрозетник с двумя разведенными клеммниками и одну монтажную часть для проводов.

Двойная розетка представляет собой моноблок, состоящий из двух штепсельных разъемов, и потому схема ее подключения в один подрозетник будет несколько сложнее

При желании обустройство электроточки можно выполнить и своими силами, не прибегая к услугам мастера.

Использовать перемычки допускается лишь при условии, что к электроточкам планируется подключать не слишком мощные приборы. При подключении мощного оборудования мастера рекомендуют осуществлять параллельное подключение двух розеток, создавая ответвление проводов на каждую точку.

Но в любом случае для предупреждения аварийных ситуаций суммарная нагрузка на такой тип розеток должна составлять не более 16А.

В случае необходимости монтажа розетки с двумя разными подрозетниками ниши для их установки потребуется предварительно просверлить электродрелью, выдерживая при этом одинаковое расстояние между дырочками.

Галерея изображений

Фото из

Отключение электропитания силовой линии

Отделение лицевой панели от механизма розетки

Подготовка проводки для подключения механизма

Зачистка краев проводов для подключения

Подсоединение проводов к розетке

Фиксация механизма розетки в гнезде

Крепление рабочей части розетки в гнезде

Установка лицевой панели розетки

Инструменты для монтажа двойных розеток

Для установки и правильного подключения двойных розеток потребуются следующие инструменты:

• индикатор фазы;
• мультиметр;
• крестовая отвертка;
• пассатижи;
• острый нож.

При выполнении монтажа в месте, где ранее не было розетки, потребуется перфоратор для подготовки посадочного места.

Подготовка перед заменой розетки

Установка розеток начинается с подготовительных работ. Есть два варианта – установка на новом месте или замена старой одинарной розетки на двойную. Разберем оба случая.

Перед монтажом новой розетки необходимо демонтировать старую. Сначала отключите электропитание на щитке (выключив автомат или выкрутив пробку). Удостоверьтесь в отсутствии электричества индикатором.

Этапы демонтажа розетки:

• Снимите переднюю панель, выкрутив крепежной винт. Последний может быть скрыт декоративной заглушкой, которую следует поддеть ножом или плоской отверткой.
• Выкрутите винты, соединяющую провода с клеммами.
• Выкрутите крепеж, фиксирующий розетку в подрозетнике и аккуратно извлеките ее.

Установка монолитной модели

Для установки двойной розетки в подрозетник нужно аккуратно уложить провода в коробке (обычно в виде гармошки). Делать это нужно осторожно, чтобы крепежные лапки не повредили изоляцию проводов.
Сердцевина углубляется, фиксируется саморезами или крепежными лапками.

Затем с помощью саморезов суппорт модели прикрепляется к ее рабочему механизму с помощью тех же саморезов. Будьте аккуратны при закручивании саморезов, так как при излишних усилиях они могут привести к трещине в лицевой панели.

Декоративная часть устанавливается плотно, без зазоров к стене и защелкивается.

Монтаж и подключение розеток профессионалами. Стоимость

Монтаж и подключение розеток профессионалами в Москве и Московской области выполняются приблизительно по следующим расценкам:

Но сдвоенные розетки имеют и свои минусы, с которыми придётся мириться при их установке:

· Уменьшенная надёжность механизма;

· Невозможность установки стильной декоративной рамки;

· Плотное расположение механизмов, делающее менее удобным подключение крупных блоков питания.

Подготовка перед монтажом новой розетки

Пробейте штробу (канал) для прокладки провода к розетке. Для этого используется перфоратор или штроборез. Заложите провод в штробу. Желательно использовать гофрированную трубу, это позволит при необходимости произвести замену провода без удаления штукатурки.

После укладки провода заделайте штробу раствором. Подключать провод к распределительной коробке следует только после монтажа розетки. Далее необходимо подготовить посадочное место для розетки.

Двойная розетка может иметь 1 или 2 внутренних стакана. Соответственно потребуется подготовка необходимого количества отверстий. Для создания посадочных мест обычно используют специальную насадку для перфоратора – коронку.

Измерьте размер внутренней части розетки и сделайте отверстие подходящего диаметра, выбрав соответствующую коронку. При этом отверстие должно быть на 2-3 мм больше диаметра подрозетника. Глубина выемки должна позволять полностью спрятать внутреннюю часть розетки в стене.

Монтаж двойной розетки с двумя одиночными

В этом случае понадобятся две одинарные розетки, входящие в состав двойной, а также два отдельных подрозетника, монтаж которых осуществляется в том порядке, что в предыдущем случае. Здесь главное правильно сделать разметку. Для этого берут общий корпус, намечают две точки по центру обоих розеточных проёмов.

Подключение проводки выглядит несколько иначе, отличаясь своеобразным подсоединением. Фаза и ноль должны быть соединены между розетками при помощи шлейфа. Заземляющая жила, подключается отдельно. Её стык фиксируется при помощи специального зажима, затем изолируется. На одной из сердцевин подключается две плюсовых жилы. Одна отходит от общего кабеля, другая подсоединяется к соседней розетке. Аналогично подключается ноль. Все провода должны иметь одно сечение. Заземляющие жилы подсоединяют по отдельности.

После подключения обеих розеток к сети, поочерёдно устанавливается их внутренность в подрозетник, потом крепится накладная рамка. Это осуществляется аналогично скрытой установке с одним подрозетником.

Подключение двойных розеток

Далее следует соединить провода с клеммами розетки. Правильная последовательность действий:

Освободите порядка 10 см провода от наружной изоляции для удобства работы. Если провода недостаточно (актуально при замене розеток), его следует нарастить. Не стоит скручивать провода, это чревато нагревом и возникновением возгорания.

Лучше всего соединять провода специальными клеммами, также допустима пайка. Зачистите окончания жил от изоляции на 1-1,5 см.

Определите фазу, ноль и провод заземления. Обычно провода имеют разную расцветку. Ноль обычно имеет голубую изоляцию, заземление – желто-зеленую, фаза – коричневую.

Но, если проводка старая потребуется выполнить проверку. Отличить заземление от нуля можно мультиметром. Напряжение между фазой и заземлением будет больше, чем между фазой и нолем.

Прикрутите провода к соответствующим клеммам. В двойной розетке используется только один кабель, проводами которого подключаются оба выхода.

Далее следует зафиксировать розетку в подрозетнике комплектными крепежами и установить лицевую панель. На этом монтаж двойной розетки считается завершенным.

Фото двойной розетки

Также рекомендуем посетить:

• Светодиодный прожектор
• Розетка в ванной
• Розетка с заземлением
• Подключение выключателя
• Одноклавишный выключатель
• Проходной выключатель
• Компьютерная розетка
• Розетка с таймером
• Умная розетка
• Крепеж проводов
• Тройник
• Автоматы УЗО
• Дифференциальный автомат
• Прожектор галогенный
• Люминесцентные светильники
• ТВ розетка
• Точечные светильники для натяжных потолков
• Светильник с датчиком движения
• Высота розеток
• Гофра для кабеля
• Дверной звонок
• Рамки для розеток
• Распределительная коробка
• Распределительный щит
• Как подключить розетку
• Подрозетники
• Двойной выключатель
• Встроенные розетки
• Терморегулятор для теплого пола
• Счетчик электроэнергии
• Стабилизаторы напряжения
• Силовые кабели
• Сенсорный выключатель

Post Views: Статистика просмотров 584

Фото подключения двойной розетки

Также рекомендуем просмотреть:

• Схема подключения проходного выключателя
• Как выбрать и установить электрический распределительный щит
• Виды распределительных коробок для электропроводки
• Какие кабельные стяжки выбрать
• Как выбрать лучший дверной звонок
• Какой силовой кабель лучше выбрать
• Назначение и принцип работы дифференциального автомата
• Разновидности и схемы подключения ТВ-розетки
• Для чего нужна термоусадочная трубка
• Какой терморегулятор для теплого пола лучше выбрать
• Инструкция, как подключить розетку своими руками
• Схема подключения выключателя
• Как подключить двойной выключатель
• Лучший светильник с датчиком движения для дома
• Какой счетчик электроэнергии лучше выбрать
• Как выбрать и установить подрозетник
• Компьютерные розетки RJ45
• Какой должна быть высота установки розеток
• Как подключить розетку с заземлением
• Лучшие стабилизаторы напряжения для дома
• Как выбрать и настроить розетку с таймером
• Как подключить телефонную розетку самостоятельно
• Как выбрать люминесцентный светильник
• Выдвижные и встроенные розетки
• Как выбрать лучший галогенный прожектор
• Какой светодиодный прожектор выбрать
• Лучшие пластиковые короба для электропроводки
• Что такое умная розетка
• Что такое УЗО и как оно работает
• Обзор современных сенсорных выключателей
• Выбор и установка одноклавишного выключателя
• Правильный выбор автоматического выключателя
• Выбираем лучший крепеж для проводов
• Виды гофр для электрических кабелей
• Как выбрать точечный светильник для натяжных потолков

Розетка двойная с/з 16А 250В Алюминий Schneider Electric Sedna SDN3000660

Schneider Electric Sedna Розетка электрическая SDN3000660 двойная 250В 16А, с заземлением цвет Алюминий

• две розетки в одно посадочное место
• моноблок, не для установки в многопостовую рамку

Электрическая розетка, двойная, для внутреннего монтажа, предназначена для работы в сетях переменного тока с напряженим до 250В, номинальный ток 16А. Устанавливается в стандартную, одинарную монтажную коробку

Розетки Sedna (Schneider Electric), основные преимущества:

• Цветовая маркировка терминалов упрощают подключение и помогают избежать ошибок;
• Открытые клеммы готовы к быстрому присоединению и не требуют дополнительных усилий для откручивания винтов;
• Клеммы розеток расположены с одной стороны, что упрощает монтаж, позволяя отрезать провода на одну длину;
• Мощные лапки крепко удерживают розетку в стене и обеспечивают надежное крепление на долгие годы.

Технические характеристики:

• Сеть: до 250В 50-60Гц
• Максимальный ток: 16А
• Контакты: 2 х 2P+E (с заземлением)
• Шторки: нет
• Материал: термопласт
• Клеммы: винтовые
• Вес: 0,06кг

Серия Sedna (Schneider Electric):

Стильная и утонченная серия Sedna – идеальный выбор для практичных людей, которые ценят функциональность и не любят переплачивать. Тонкая рамка – всего 8 мм – практически сливается со стеной. Огромный функционал для реализации комфорта как в частном доме, так и в крупном домостроении.

Особенности серии Sedna

• Механизмы 4-х популярных цветов: белый, бежевый, алюминий и титан
• Рамки пяти цветов: белый,бежевый, алюминий, титан, красный.
• Рамки от 1 до 5 постов для вертикального и горизонтального монтажа;
• Инновационный телескопический механизм выключателя, запатентованный Schneider Electric, облегчает установку на неровных стенах и в многопостовую рамку

Розетка двойная с/з 16А 250В Алюминий Schneider Electric Sedna
Изображения и характеристики данного товара, в том числе цвет, могут отличаться от реального внешнего вида. Комплектация и габариты товара могут быть изменены производителем без предварительного уведомления. Описание на данной странице не является публичной офертой.

Розетка двойная с/з 16А 250В Алюминий Schneider Electric Sedna — цена, фото, технические характеристики. Для того, чтобы купить Розетка двойная с/з 16А 250В Алюминий Schneider Electric Sedna в интернет-магазине prestig.ru, нажмите кнопку “В КОРЗИНУ” и оформите заказ, это займет не больше 3 минут. Для того чтобы купить Розетка двойная с/з 16А 250В Алюминий Schneider Electric Sedna оптом, свяжитесь с нашим оптовым отделом по телефону +7 (495) 664-64-28

• ожидается Щелковская. Пункт самовывоза
• ожидается Щелковская. Магазин
• ожидается Удаленный склад (доставка +2 дня)

Цвет	серебристые
Материал	пластик
Степень защиты	IP20 (для сухих помещений)
Монтаж	встраиваемые
Заземление	С заземлением (SCHUKO)
Крышка	Без крышки
Шторки	Без шторок
Винтовые зажимы	Есть
Комплектация	Механизм с накладкой

Гнезда и розетки с заглушками под пайку с заглушкой из органического волокна

Вилка из органического волокна Mill-Max ^® (OFP ^® ) Розетки и розетки представляют собой соединительные розетки для сквозной пайки в печатные платы. Эти межсоединения с открытым дном снабжены бумажными заглушками, чтобы припой, паста или флюс не загрязняли внутренний контакт во время установки и пайки. Когда устройство / ответный провод вставляется в розетку, OFP ^® выбивается, позволяя стыковочному проводу пройти через пальцы внутреннего контакта и обеспечить надежное электрическое соединение.

В настоящее время доступны 15 размеров / стилей, все они предлагаются оптом или в упаковке на ленте и катушке, что позволяет размещать компоненты со сквозным отверстием одновременно с деталями для поверхностного монтажа на сборочных линиях типа «захватывать и размещать», что устраняет необходимость в ручной работе. разместить емкости на дополнительном этапе производства. Барьер OFP ^® позволяет отсоединять гнезда от ленты перед установкой в ​​отверстие на печатной плате.

Функция выбивки снизу позволяет сделать эти розетки относительно короткими по сравнению со многими аналогичными розетками.Уменьшенная длина дает два преимущества: розетки могут стоять вертикально и устойчиво в кармане несущей ленты, а выступ через печатную плату минимален, что особенно важно при работе с платами SMT. Конструкция розетки с открытым дном устраняет необходимость обрезки длинных выводов устройств, которые в противном случае могли бы выйти за нижнюю границу при закрытой конструкции розетки, а также делает их идеальными для приложений укладки низкопрофильных плат за счет возможности их прохождения.

Как и все розетки Mill-Max, розетки Organic Fiber Plug ^® используют прецизионно обработанный латунный корпус с запрессованным «многопальцевым» контактом из бериллиевой меди (термообработанный BeCu является лучшим контактным материалом для электрических пружин.)

Розетки OFP ^® доступны в собранном виде в ленточные розетки, обычно используемые для соединения двух или более печатных плат.

Проходные розетки серий 834 (одинарные) и 835 (двухрядные) имеют низкий профиль 0,130 дюйма (3,30 мм) и также подходят для круглых штифтов 030 дюймов (0,76 мм). в качестве отраслевого стандарта квадратные штыревые разъемы 0,025 дюйма (0,64 мм).

Нужна техническая помощь или вы ищете нестандартную конструкцию? Используйте форму ниже, чтобы связаться со службой технической поддержки Mill-Max.

Выключатели и розетки

Цифровой черный, подключенный настраиваемый экран управления, 230 В

Digital black – это полностью настраиваемый сенсорный экран с чрезвычайно удобным интерфейсом с четкими символами. Экран автоматически активируется, когда ваша рука приближается. Когда установка Niko Home Control недоступна, встроенным переключающим контактом можно управлять с помощью сенсорного экрана или N.О. кнопочный удлинитель (170-00005). После подключения к системе Niko Home Control становится возможным переключать или приглушать свет, настраивать настроение, устанавливать режимы вентиляции, настраивать жалюзи и солнцезащитные жалюзи в желаемое положение за одну операцию. Короче говоря, в вашей установке Niko Home Control доступны все возможные типы управления. У вас есть термостат Niko Home Control (550-1305x) или у вас есть активное соединение с одним из наших партнеров по отоплению? Затем вы можете легко установить температуру с помощью Digital Black.С помощью соответствующего приложения Niko Home вы можете не только выбрать, какие элементы управления будут отображаться или где они будут отображаться на экране, но и способ навигации по экранам управления. Вы можете бесплатно скачать это приложение в соответствующем магазине приложений для своего мобильного устройства. Цифровой черный может быть легко установлен в любую стандартную коробку для скрытого монтажа с помощью привычного зажима или винта и питается от 230 В переменного тока (требуется L- + N-провод). Этот вариант 230 В переменного тока оснащен переключающим контактом 10 А (резистивным), что означает, что его можно легко заменить обычным однополюсным переключателем.В сочетании с беспроводным интеллектуальным концентратором для Niko Home Control (552-00001) и дополнительными элементами управления из линейки Niko Home Control для традиционной проводки вы можете легко добавить автоматизацию к своей обычной установке. Экран связывается через вашу беспроводную домашнюю сеть с остальной частью вашей системы Niko Home Control. Для активации Digital Black необходимо активное подключение к Интернету. Это подключение к Интернету гарантирует, что ваша установка Digital black и Niko Home Control всегда актуальна и имеет самые последние функции.

Wickes Розетка с двумя переключаемыми вилками на 13 А, белая

Wickes Розетка с двумя переключателями на 13 А – Белый | Wickes.co.uk перейти к содержанию Перейти в меню навигации

Мой аккаунт

Войдите или зарегистрируйтесь

Доставка Доступен на следующий день

Продукт добавлен для Click & Collect

Товар не был добавлен для Click & Collect

Наши акции быстро развиваются! Защитите свой продукт с помощью Click & Collect.

Ближайший магазин

Другие магазины

Магазины с товарами на складе и Click & Collect рядом.

Изменить поиск

Click & Collect недоступен

Наши акции быстро развиваются! Защитите свой продукт с помощью Click & Collect.

Двойная переключаемая розетка Wickes на 13 ампер – белая

Результатов не найдено

Показать карту

Скрыть карту

Стандартная доставка – от БЕСПЛАТНО

£ 4 или БЕСПЛАТНО свыше 75 фунтов стерлингов

Заказы весом более 375 кг повлекут за собой дополнительную плату за крупную и громоздкую доставку.Пожалуйста, обратитесь к нашим деталям доставки для получения дополнительной информации.

Доставляем с понедельника по субботу с 7:00 до 19:00.

Действуют исключения из поставки.

Click & Collect в магазине в течение 1 часа – БЕСПЛАТНО

Широкий ассортимент прочных и функциональных аксессуаров для проводов в белом литом, которые можно использовать в домашних условиях. Одобренная ASTA коммутируемая розетка на 2 группы на 13 ампер.

Узнать больше

Читать меньше

Вы не вошли в систему, чтобы сохранить свой список навсегда. Пока вы не войдете в систему, ваш список будет временно сохранен, и к нему можно будет получить доступ только с того устройства, которое вы используете сейчас.

Авторизоваться Завести аккаунт

• Количество банд: 1
• Глубина: 25.5 мм
• Высота: 86 мм
• Ширина: 145 мм
• Материал: Пластик
• Цвет: Белый

• Отделка: Полированный
• Тип застежки: Привинченный
• Внутреннее или внешнее использование: Интерьер
• Текущий рейтинг: 13 А
• Тип: Розетки коммутируемые
• Кол-во в упаковке: 1

• лет гарантии: 5
• Соответствие стандартам: BS 1363
• Бренд: Фитиль

• Двойная розетка на 13 ампер
• Крепления включены
• Белый цвет в сочетании с электромонтажными аксессуарами Wickes
• Знак ASTA указывает на то, что продукция была независимо протестирована на соответствие последним стандартам и является знаком безопасности и качества.

• Однополюсный
• Крышки для винтов в комплекте

Спасибо за подписку на электронную почту

Авторские права © 2021 Wickes.co.uk

% PDF-1.3 % 50 0 объект > эндобдж xref 50 74 0000000016 00000 н. 0000001845 00000 н. 0000001950 00000 н. 0000002436 00000 н. 0000002659 00000 н. 0000003057 00000 н. 0000003605 00000 н. 0000003981 00000 н. 0000004277 00000 н. 0000005093 00000 н. 0000005557 00000 н. 0000006040 00000 п. 0000006852 00000 н. 0000007675 00000 н. 0000008243 00000 н. 0000008774 00000 н. 0000008796 00000 н. 0000009061 00000 н. 0000009435 00000 н. 0000015005 00000 п. 0000015027 00000 н. 0000019348 00000 п. 0000019370 00000 п. 0000025083 00000 п. 0000025105 00000 п. 0000030139 00000 п. 0000030161 00000 п. 0000035195 00000 п. 0000035217 00000 п. 0000035755 00000 п. 0000036130 00000 п. 0000036391 00000 п. 0000036759 00000 п. 0000037009 00000 п. 0000037318 00000 п. 0000043153 00000 п. 0000043175 00000 п. 0000047851 00000 п. 0000047873 00000 п. 0000051486 00000 п. 0000051625 00000 п. 0000056226 00000 п. 0000060245 00000 п. 0000060383 00000 п. 0000060520 00000 п. 0000062765 00000 п. 0000063099 00000 п. 0000063497 00000 п. 0000063904 00000 п. 0000065204 00000 п. 0000066623 00000 п. 0000071894 00000 п. 0000072031 00000 н. 0000072880 00000 п. 0000073005 00000 п. 0000073845 00000 п. 0000073967 00000 п. 0000074810 00000 п. 0000074933 00000 п. 0000075776 00000 п. 0000075900 00000 п. 0000076749 00000 п. 0000076875 00000 п. 0000077721 00000 п. 0000077845 00000 п. 0000078674 00000 п. 0000078793 00000 п. 0000079661 00000 п. 0000079793 00000 п. 0000079875 00000 п. 0000079981 00000 п. 0000080074 00000 п. 0000002104 00000 п. 0000002414 00000 н. трейлер ] >> startxref 0 %% EOF 51 0 объект > эндобдж 52 0 объект `Dz – # _ m_} g) / U (`$ Pfa \ rNC„? B.Vo) / P 65516 / V 1 / Длина 40 >> эндобдж 122 0 объект > транслировать ZF eve49Y ~ -8j & CUnh, ix | >

Электрические выключатели и розетки | Разъемы USB

Приобретайте широкий ассортимент розеток и выключателей, включая USB-розетки и выключатели света от проверенных брендов Crabtree, Axiom, MK Electric, Scolmore Click & More. Быстрая зарядка телефонов и планшетов с помощью разъемов USB. USB-розетки идеально подходят для дома и бизнеса, которым требуется несколько зарядных станций без ограничения количества доступных розеток.У нас есть одиночные розетки USB, включая розетку на 13 А с переходниками USB и USB, чтобы легко модернизировать существующие розетки. Просмотрите белые розетки от Crabtree, в том числе USB-разъемы Crabtree и двойные розетки, такие как USB-разъем Crabtree с 2 портами USB-зарядного устройства для легкой зарядки устройств и переключаемый одинарный разъем Crabtree. Другие электрические аксессуары Crabtree включают выключатели Crabtree, розетки для бритвы и розетки на 2 группы. Магазин розеток и выключателей МК от МК Электрик. Ассортимент розеток MK включает двойные розетки, розетки для бритв, выключатели и некоммутируемые розетки.Доступны и другие варианты – это переключаемые 1- и 2-местные двойные розетки MK в металлической оболочке. Чтобы унифицировать электрические аксессуары, используйте переключатели MK, такие как переключатели света и диммеры MK. Розетки MK, известные своим качеством, производятся в Великобритании и пользуются доверием в торговле электроэнергией. Выберите любую отделку для штепсельных розеток и выключателей, например, розетки из черного никеля, выключатели из матовой нержавеющей стали, розетки из полированного хрома и розетки из латуни. Совместите розетки с выключателем одного цвета для единой электрической схемы.У нас есть латунные переключатели света, в том числе латунные переключатели яркости, полированные хромированные переключатели света и переключатели света из черного никеля. У нас также есть викторианские выключатели света. Потратьте более 25 фунтов стерлингов онлайн на бесплатную доставку или нажмите и заберите в ближайшем отделении Toolstation.

Результатов не найдено

Фильтр по

Покупайте широкий ассортимент розеток и выключателей, включая USB-розетки и выключатели света от проверенных брендов Crabtree, Axiom, MK Electric, Scolmore Click & More.Быстрая зарядка телефонов и планшетов с помощью разъемов USB. USB-розетки идеально подходят для дома и бизнеса, которым требуется несколько зарядных станций без ограничения количества доступных розеток. У нас есть одиночные розетки USB, включая розетку на 13 А с переходниками USB и USB, чтобы легко модернизировать существующие розетки. Просмотрите белые розетки от Crabtree, в том числе USB-разъемы Crabtree и двойные розетки, такие как USB-разъем Crabtree с 2 портами USB-зарядного устройства для легкой зарядки устройств и переключаемый одинарный разъем Crabtree.Другие электрические аксессуары Crabtree включают выключатели Crabtree, розетки для бритвы и розетки на 2 группы. Магазин розеток и выключателей МК от МК Электрик. Ассортимент розеток MK включает двойные розетки, розетки для бритв, выключатели и некоммутируемые розетки. Доступны и другие варианты – это переключаемые 1- и 2-местные двойные розетки MK в металлической оболочке. Чтобы унифицировать электрические аксессуары, используйте переключатели MK, такие как переключатели света и диммеры MK. Розетки MK, известные своим качеством, производятся в Великобритании и пользуются доверием в торговле электроэнергией.Выберите любую отделку для штепсельных розеток и выключателей, например, розетки из черного никеля, выключатели из матовой нержавеющей стали, розетки из полированного хрома и розетки из латуни. Совместите розетки с выключателем одного цвета для единой электрической схемы. У нас есть латунные переключатели света, в том числе латунные переключатели яркости, полированные хромированные переключатели света и переключатели света из черного никеля. У нас также есть викторианские выключатели света. Потратьте более 25 фунтов стерлингов онлайн на бесплатную доставку или нажмите и заберите в ближайшем отделении Toolstation.

Позвольте нам найти ваш местный филиал, введите ваш почтовый индекс

Почему для программирования сокетов TCP нужны два сокета (один приветственный и один соединительный), а для UDP нужен только один?

Причина в том, что TCP имеет два разных типа состояния, которые вы хотите контролировать, тогда как UDP имеет только один.

При прослушивании TCP-соединений на порту сетевой стек должен отслеживать номер порта и интерфейсы, которые вы слушаете с этим сокетом, а также список незавершенных входящих запросов TCP-соединения для этого сокета, и сохраняет это состояние во внутренней структуре данных, связанной с сокетом, который вы передаете в listen () / bind () / accept ().Эта структура данных будет обновляться до тех пор, пока существует сокет, и будет удалена, когда вы close () этот сокет.

С другой стороны, как только вы приняли TCP-соединение, новый TCP-сокет, возвращаемый функцией accept (), имеет свое собственное состояние, зависящее от соединения, которое необходимо отслеживать отдельно – это состояние состоит из IP-адреса клиента и порта источника, Последовательности идентификаторов TCP-пакетов, размер окна TCP и скорость отправки, входящие данные, полученные для этого TCP-соединения, исходящие данные, которые были отправлены для этого TCP-соединения (и, возможно, потребуется повторно отправить позже, если пакет будет отброшен) и т. Д. .Все это хранится в отдельной внутренней структуре данных, которая связана конкретно с этим новым сокетом, которая будет обновляться до тех пор, пока этот новый сокет не станет close () ‘d, после чего он будет отброшен.

Обратите внимание, что время жизни этих двух типов состояний в значительной степени не зависит друг от друга – например, вы можете решить, что больше не хотите принимать входящие TCP-соединения, и поэтому вы хотите закрыть первое (соединения- accept), продолжая использовать второй (зависящий от TCP-соединения) сокет для связи с уже подключенным клиентом.Или вы можете сделать наоборот и решить, что вы не хотите продолжать разговор с этим конкретным клиентом, поэтому вы закрываете второй сокет, но вы хотите продолжать принимать больше TCP-соединений, поэтому вы оставляете первый сокет открытым. Если бы существовал только один сокет для обработки всего, закрытие только одного контекста было бы невозможным; ваш единственный вариант – close () единственный сокет и с ним терять все состояние, даже те части, которые вы действительно хотели сохранить.В лучшем случае это было бы неловко.

UDP, с другой стороны, не имеет понятия «прием соединений», поэтому существует только один вид состояния, а именно набор буферизованных отправленных и / или полученных пакетов (независимо от их источника и / или назначения). Таким образом, обычно нет необходимости иметь более одного сокета UDP.

Релейные розетки – железнодорожные компоненты и решения Mors Smitt

Релейные розетки – железнодорожные компоненты и решения Mors Smitt

Розетка V16 Винтовой зажим, монтаж на рейку

• Крепление на поверхность / стену и на рейку 35 мм
• Винтовые клеммы
• Встроенный фиксатор
• Экономия места
• Подходит для всех реле CU серии
• До двух проводов по 4 шт.0 мм2 на соединительную клемму
• Положительный механический ключ
• Дополнительное устройство защиты с диодом или двойным стабилитроном
• Раздвоенное гнездо приемника для плотного зажима релейного контакта
• Очистить ID терминала

Скачать техническое описание

Подробнее

Розетка V17 – Пружинный зажим, крепление на стене / рейке

• Крепление на поверхность / стену и на рейку 35 мм
• Пружинные зажимы
• Встроенный фиксатор
• Экономия места
• Подходит для всех реле CU серии
• До двух проводов по 2.5 мм2 на соединительную клемму
• Положительный механический ключ
• Дополнительное устройство защиты с диодом или двойным стабилитроном
• Раздвоенное гнездо приемника для плотного зажима релейного контакта
• Очистить ID терминала

Скачать техническое описание

Подробнее

Гнездо V18 – монтаж на печатную плату

• Крепление на печатную плату
• Встроенный фиксатор
• Экономия места
• Подходит для всех реле CU
• Положительный механический ключ
• Раздвоенное гнездо приемника для плотного зажима релейного контакта
• Очистить ID терминала

Скачать техническое описание

Подробнее

Розетка V23 – Винтовой зажим, установка на стене / рейке

• Крепление на поверхность / стену и на рейку 35 мм
• Прочные винтовые клеммы
• Без внутренней пайки / соединений
• Защита от прикосновения IP20
• Экономия высоты Монтаж на рейке 35 мм
• Подходит для всех реле серии D-U
• До двух проводов по 2.5 мм2 на соединительную клемму (лепестки шириной 7,5 мм)
• Положительный механический ключ
• Гнездовой приемник с тройным соединением для плотного зажима релейный контакт
• Очистить ID терминала

Скачать техническое описание

Подробнее

Розетка V22BR – Винтовой зажим, настенное крепление

• Крепление на поверхность / стену
• Прочные винтовые клеммы
• Подходит для кольцевых выступов 9 мм
• Подходит для всех реле серии D-U
• До двух проводов по 2.5 мм ² на соединительную клемму
• Положительный механический ключ
• Раздвоенный гнездовой приемник для плотного зажима релейного контакта
• Идентификатор прозрачной клеммы

Скачать техническое описание

Подробнее

V23BR розетка – винтовой зажим, монтаж на рейку

• Крепление на рейку 35 мм
• Прочные винтовые клеммы
• Подходит для кольцевых выступов 9 мм
• Экономия высоты Установка на рейку 35 мм
• Подходит для всех реле серии D-U
• До двух проводов по 2.5 мм2 на соединительную клемму
• Положительный механический ключ
• Раздвоенный гнездовой приемник для плотного зажима релейного контакта
• Идентификатор прозрачной клеммы

Скачать техническое описание

Подробнее

Розетка V29 – клемма с пружинным зажимом, крепление на стену / направляющую…

• Крепление на поверхность / стену и на рейку 35 мм
• Прочные пружинные зажимы
• Двойное соединение на релейный контакт
• Без внутренней пайки / соединений
• Защита от прикосновения IP20
• Экономия высоты Монтаж на рейке 35 мм
• Подходит для всех реле серии D-U
• Простая и быстрая установка (сокращение времени подключения до 75%)
• Положительный механический ключ
• Гнездовой приемник с тройным соединением для плотного зажима релейный контакт
• Очистить ID терминала

Скачать техническое описание

Подробнее

Розетка V33 – клемма с пружинным зажимом, монтаж на панели

• Монтаж на панель / заподлицо
• Прочные пружинные зажимы
• Двойное соединение на релейный контакт
• Подходит для всех реле серии D-U
• Простая и быстрая установка (сокращение времени подключения до 75%)
• Положительный механический ключ
• Гнездовой приемник с тройным соединением для плотного зажима релейный контакт
• Очистить ID терминала

Скачать техническое описание

Подробнее

Розетка V31 – клемма Faston, монтаж на панели

• Крепление на панель
• Прочные клеммы faston
• Экономия места
• Подходит для всех реле серии D-U
• До двух соединений Faston по 4 шт.8 x 0,8 мм
• Положительный механический ключ
• Гнездовой приемник с тройным соединением для плотного зажима релейный контакт
• Очистить ID терминала

Скачать техническое описание

Подробнее

Гнездо V3 – клеммы под пайку, монтаж на панели

• Монтаж на панель / заподлицо
• Прочные выводы для пайки
• Нет внутренних соединений
• Экономия места
• Подходит для всех реле серии D-U
• Положительный механический ключ
• Раздвоенное гнездо приемника для плотного зажима релейного контакта
• Очистить ID терминала

Скачать техническое описание

Подробнее

Розетка V26 – обжимной зажим, монтаж на панели

• Монтаж на панели
• Обжимные контакты
• Экономия места
• Подходит для всех серий реле D-U
• Положительный механический ключ
• Идентификатор прозрачной клеммы

Скачать техническое описание

Подробнее

Гнездо V32 – монтаж на печатную плату

• Крепление на печатную плату
• Экономия места
• Подходит для всех реле серии D-U
• Раздвоенное гнездо приемника для плотного зажима релейного контакта
• Очистить ID терминала

Скачать техническое описание

Подробнее

EA103 гнездо реле

• Передний подвод, с винтовыми зажимами
• Без внутренней пайки / соединений
• Для установки на поверхность или на опциональную рейку 35 мм
• Проволока стопорная пружина
• EA 103 AF подходит для всех реле и модулей серии A (A 400, AK, AM, AG, TALOR, TAC)
• EA 103 BF подходит для всех реле серии B (B 400, BK, BM, BG, TBBU)
• -40 ° С… + 80 ° C рабочая температура

Скачать техническое описание

Подробнее

EA105 гнездо реле

• Передний подвод, с одинарным фастоном
• Без внутренней пайки / соединений
• Для установки на поверхность или опционально на рейку 35 мм
• Проволочная стопорная пружина
• EA 105 AF подходит для всех реле и модулей серии A (A 400, AK, AM , AG, TALOR, TAC)
• EA 105 BF подходит для всех реле серии B (B 400, BK, BM, BG, TBBU)
• -40 ° C… + 80 ° C рабочая температура

Скачать техническое описание

Подробнее

EA 111 гнездо реле

• Передний подвод
• Клеточное зажимное соединение
• Клемма до 2,5 мм2
• Без внутренней пайки / соединений
• Проволока стопорная пружина
• Для поверхностного монтажа или рельса 35 мм
• A 111 AF подходит для всех реле и модулей A
• EA 111 BF подходит для всех реле B
• EA 111 EF подходит для всех реле E
• -40 ° С… + 80 ° C рабочая температура

Скачать техническое описание

Подробнее

EA102 гнездо реле

• Задний подвод, с двойным креплением 5 мм
• Без внутренней пайки / соединений
• Для панельного монтажа
• Стопорный кронштейн или проволочная стопорная пружина
• EA 102A подходит для всех реле и модулей серии A (A 400, AK, AM, AG, TALOR, TAC)
• EA 102B подходит для всех реле серии B (B 400, BK, BM, BG, TBBU)
• -40 ° С… + 80 ° C рабочая температура

Скачать техническое описание

Подробнее

EA104 гнездо реле

• Задний подвод, с одинарным фастоном 5 мм
• Без внутренней пайки / соединений
• Для панельного монтажа
• Стопорный кронштейн или проволочная стопорная пружина
• EA104 A подходит для всех реле и модулей серии A (A400, AK, AM, AG , TALOR, TAC)
• EA104 B подходит для всех реле серии B (B400, BK, BM, BG, TBBU)
• -40 ° C… + 80 ° C рабочая температура

Скачать техническое описание

Подробнее

EA 112 гнездо реле

• Задний подвод, с обжимными контактами
• Без внутренней пайки / соединений
• Для монтажа на панель / заподлицо
• Пружина блокировки проволоки
• EA 112 A Подходит для всех реле и модулей серии A (A 400, AK, AM, AG, TALOR, TAC)
• EA 112 B подходит для всех реле серии B (B 400, BK, BM, BG, TBBU)
• -40 ° C… + 80 ° C рабочая температура

Скачать техническое описание

Подробнее

Розетка V93 – Винтовой зажим, установка на стене / рейке 8 pol…

• Крепление на поверхность / стену и на рейку 35 мм
• Прочные винтовые клеммы
• Без внутренней пайки / соединений
• Защита от прикосновения IP20
• Экономия высоты Монтаж на рейке 35 мм
• Подходит для всех реле серии D8 и KDN
• До двух проводов по 2.5 мм2 на соединительную клемму (лепестки шириной 7,5 мм)
• Положительный механический ключ
• Гнездовой приемник с тройным соединением для плотного зажима релейный контакт
• Очистить ID терминала

Скачать техническое описание

Подробнее

Розетка V92BR – Винтовой зажим, настенный 8-полюсный

• Крепление на поверхность / стену
• Прочные винтовые клеммы
• Подходит для кольцевых выступов 9 мм
• Подходит для всех реле серий D8 и KDN
• До двух проводов по 2.5 мм2 на соединительную клемму
• Положительный механический ключ
• Раздвоенный гнездовой приемник для плотного зажима релейного контакта
• Идентификатор прозрачной клеммы

Скачать техническое описание

Подробнее

V93BR розетка – винтовой зажим, на рейку, 8 полюсов

• Крепление на рейку 35 мм
• Прочные винтовые клеммы
• Подходит для кольцевых выступов 9 мм
• Экономия высоты Установка на рейку 35 мм
• Подходит для всех реле серий D8 и KDN
• До двух проводов по 2.5 мм2 на соединительную клемму
• Положительный механический ключ
• Раздвоенный гнездовой приемник для плотного зажима релейного контакта
• Идентификатор прозрачной клеммы

Скачать техническое описание

Подробнее

Гнездо V99 – Пружинный зажим, монтаж на стене / рейке, 8…

• Крепление на поверхность / стену и на рейку 35 мм
• Прочные пружинные клеммы
• Без внутренней пайки / соединений
• Защита от прикосновения IP20
• Экономия высоты Монтаж на рейке 35 мм
• Подходит для всех реле серии D8 и KDN
• До двух проводов по 2.5 мм ² на релейный контакт
• Простая и быстрая установка (сокращение времени подключения до 75%)
• Положительный механический ключ
• Гнездовой приемник с тройным соединением для плотного зажима релейный контакт
• Очистить ID терминала

Скачать техническое описание

Подробнее

Розетка V88 – Пружинный зажим, монтаж на панели 8…

• Монтаж на панель / заподлицо
• Прочные пружинные зажимы
• Двойное соединение на релейный контакт
• Подходит для всех реле серии D8 и KDN
• Простая и быстрая установка (сокращение времени подключения до 75%)
• Положительный механический ключ
• Гнездовой приемник с тройным соединением для плотного зажима релейный контакт
• Очистить ID терминала

Скачать техническое описание

Подробнее

Розетка V89 – клемма Faston, 8-полюсный монтаж на панели

• Крепление на панель
• Прочные клеммы faston
• Экономия места
• Подходит для всех реле серии D8 и KDN
• До двух соединений Faston по 4 шт.8 x 0,8 мм
• Положительный механический ключ
• Гнездовой приемник с тройным соединением для плотного зажима релейный контакт
• Очистить ID терминала

Скачать техническое описание

Подробнее

Гнездо V96 – клеммы под пайку, панельный монтаж, 8 полюсов…

• Монтаж на панель / заподлицо
• Прочные выводы для пайки
• Без внутренних паяных соединений
• Экономия места
• Подходит для всех серий реле D8 и KDN
• Положительный механический ключ
• Раздвоенный приемник с гнездом для плотного зажима контакта реле
• Прозрачный вывод ID

Скачать техническое описание

Подробнее

.
