Как выбрать компьютерную розетку | Полезные статьи

Для подключения компьютерного оборудования используется розетка компьютерная RJ 45, которая состоит из пластикового корпуса и включает в себя: разъем, предназначенный для соединения оконечных устройств, и разъем, необходимый для коммутации с патч-панелью.



Сетевая розетка RJ 45 – особенности и виды

Розетки телекоммуникационные RJ45 имеют 8 контактов и подразделяются по категориям. В домашних и офисных сетях, как правило, используются следующие виды розеток:

  • Розетка RJ 45 Cat.5 (Cat.5) – категория розеток предназначенных для орнанизации сетей 100BASE-TX со скоростью передачи данных до 100 Мбит/с.
  • RJ 45 розетка 5e (Cat.5e) – пятая категория розеток для организации сети используется для полосы частот 125 МГц. Скорость передачи данных таких устройств до 100 Мбит/с в случае использования 2 пар и до 1000 Мбит/с – 4х пар.
  • Розетка RJ 45 Cat.6 – предназначена для организации сетей Fast Ethernet, а также Gigabit Ethernet.
    Скорость передачи до 1000 Мбит/с;
  • Розетка RJ 45 Cat.6А – то же что и RJ 45 Cat.6, но имеет пропускную способность до 10Гбит/с.

Также розетки различаются по способу крепления: внутренние, когда розетка устанавливается в монтажной коробке, и внешние – сначала осуществляется установка коробок под розетки, в которые вставляются уже подключенные RJ 45.

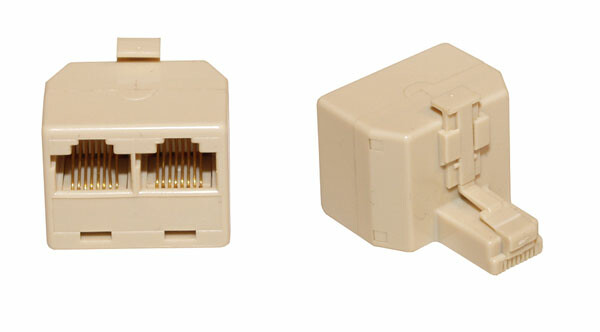

Еще один критерий выбора – это наличие дополнительных портов. Например, существует розетка RJ 45 двойная, оснащенная еще одним портом RJ-45 или RJ-11, что обеспечивает обслуживание нескольких устройств.

Комплектующие для розетки RJ 45

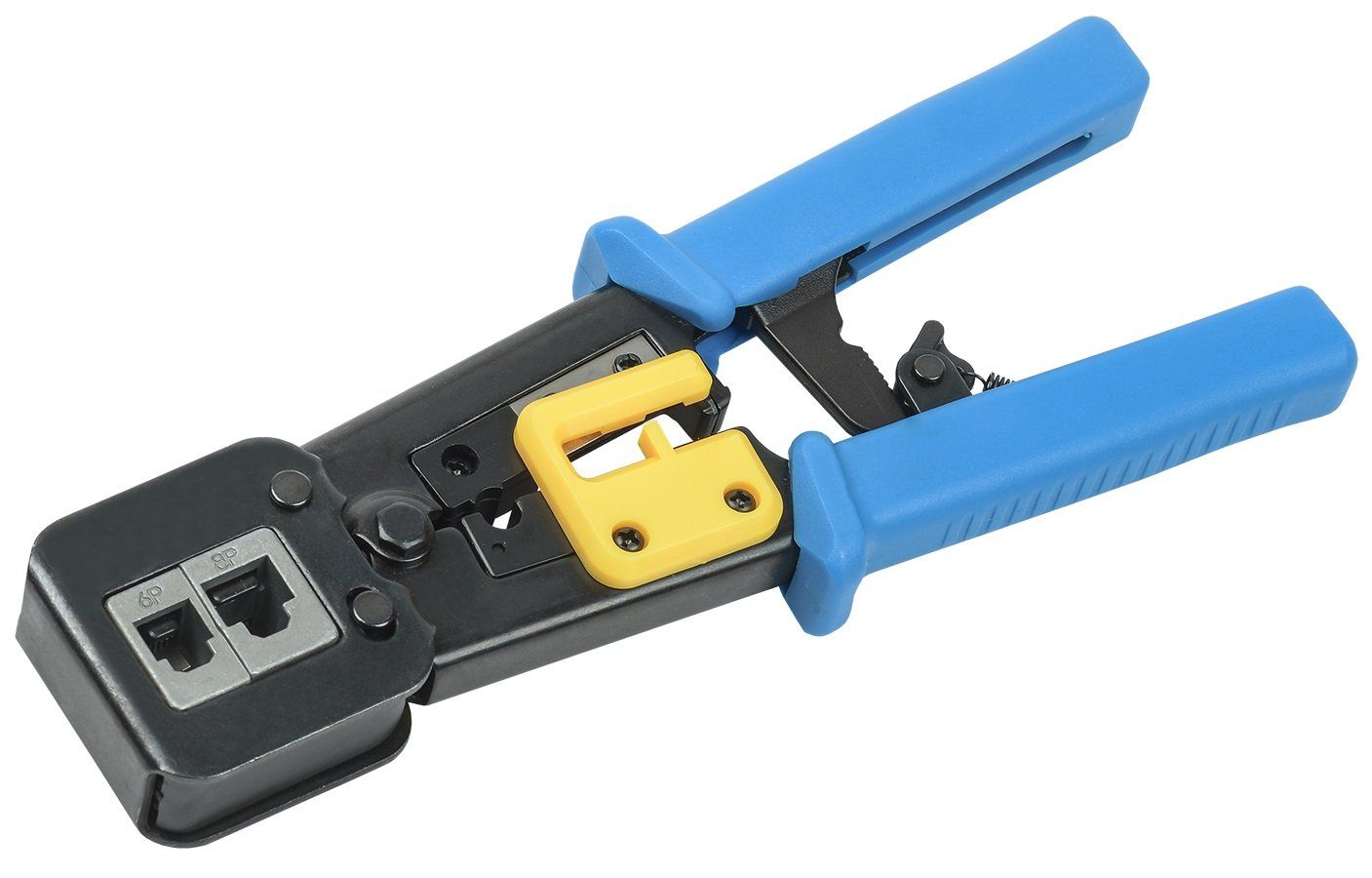

Для установки компьютерной розетки также необходимо приобрести комплектующие. Коннектор (Jack) – приспособление, с помощью которого кабель подключается к порту компьютера. Для подключения к розетке RJ 45 подойдет восьмиконтактная вилка RJ 45.

Также необходимо приобрести кабель lan RJ 45 соответствующей категории. Рассмотрим несколько вариантов.

1. Компьютерная розетка RJ45 cat. 5e FTP (до 100 Мбит/с) – для подключения такой розетки вам понадобится экранированный кабель «витая пара» 4-х парный категории 5е с общим экраном в виде фольги, например КВПЭф-5е 4х2х0,52

2. Компьютерная розетка RJ45 cat.6 UTP (до 1ГБ/с) – для подключения такой розетки вам понадобится кабель «витая пара» 4-х парный категории 6, например КВП-6 4х2х0,57

Для подключения большого количества оборудования может понадобится патч панель RJ 45, оснащенная разным количеством портом RJ-45 – от 12 до 50. Подбирая панель для офиса, необходимо также обратить внимание на категорию – 5, 5е или 6 и выбрать её в соответствии с розеткой.

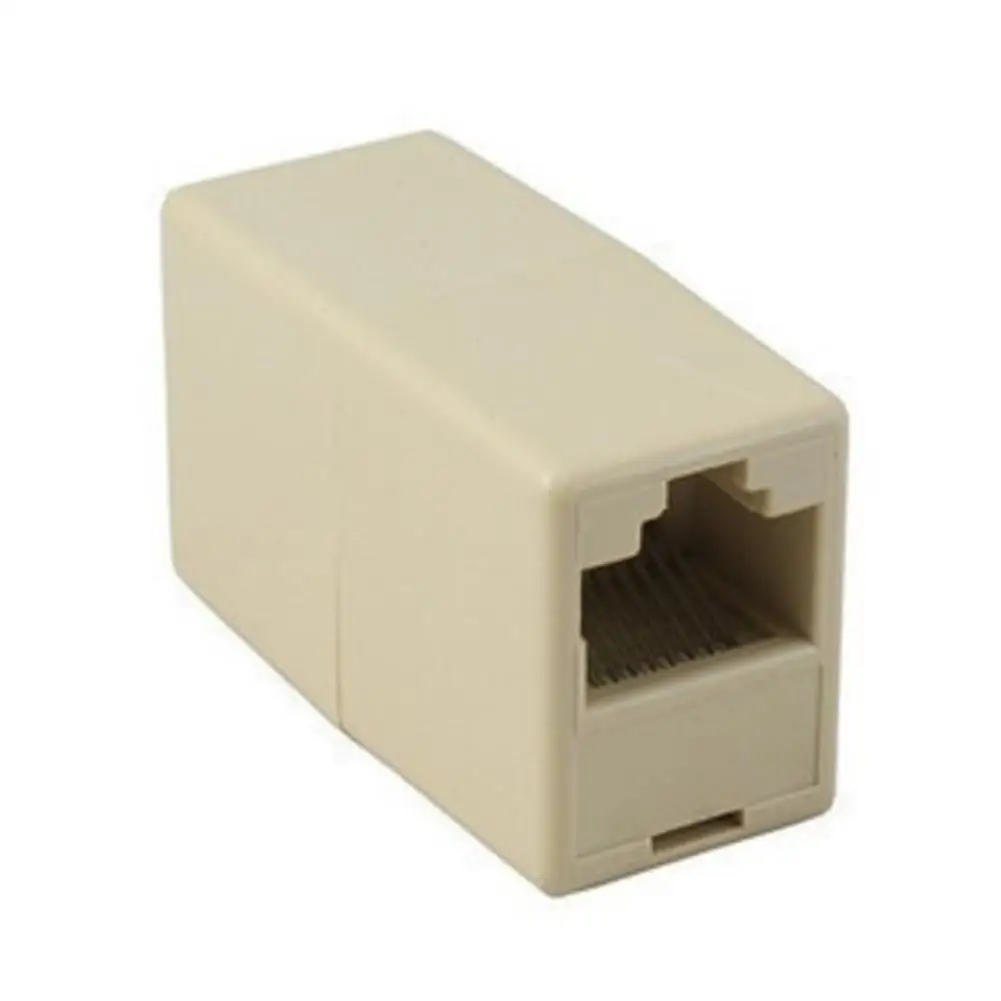

Если при установке не хватает длины кабеля, используется переходник RJ 45 гнездо гнездо, который позволяет быстро соединить две витые пары с разъемом RJ-45 без ущерба для сигнала.

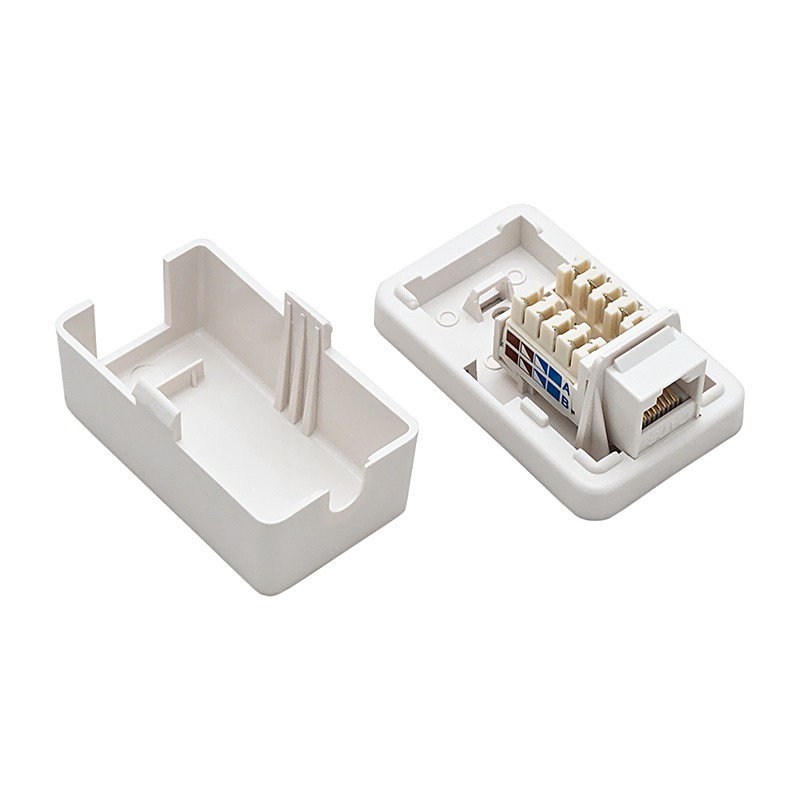

Настенная розетка кат. 5e | Hyperline

Шаг 1

Для монтажа вам понадобятся: розетка Hyperline RJ-45 категории 5e для настенного монтажа, устройство для зачистки и обрезки витой пары Hyperline HT-S501A, устройство для заделки витой пары с ударным эффектом Hyperline HT-3140, Hyperline 4-парный кабель UTP, категория 5e, одножильный, пластиковые маркеры Hyperline OM-8.


Шаг 2

Розетка поставляется в разобранном виде. Необходимо присоединить печатную плату с коннектором и разъемом (портом) к основанию корпуса розетки. Печатная плата присоединяется простым защелкиванием.


Шаг 3

Нанесите цифровые обозначения на кабель с помощью маркеров. В данном случае использовались круглые пластиковые маркеры Hyperline OM-8. Круглые маркеры должны соответствовать диаметру кабеля.


Шаг 4

Выполните кольцевую подрезку оболочки кабеля и снимите верхнюю изоляцию. В данном случае зачистка кабеля проводилась устройством для зачистки и обрезки витой пары Hyperline HT-S501A.


Шаг 5

Заведите кабель на IDC модуль розетки. Срез оболочки должен находиться как можно ближе к точке терминирования, что сократит величину развития пар (для категории 5е не больше 13 мм).


Шаг 6

Закрепите кабель стяжкой на печатной плате розетки. Такая фиксация применяется для того, чтобы предотвратить случайное выдергивание кабеля из розетки.


Шаг 7

Обрежьте конец стяжки с помощью кусачек или ножниц.


Шаг 8

Разложите витые пары, ориентируясь по цветовой маркировке на печатной плате модуля, в соответствии с выбранным вариантом T568A или T568B. По методу IDC не нужно зачищать изоляцию жил.


Шаг 9

Устройством для заделки витой пары с ударным эффектом надавите на проводники до упора. В данном случае использовалось устройство для заделки витой пары с ударным эффектом Hyperline HT-3140 (HT-314B).


Шаг 10

Полностью смонтированная одинарная розетка Hyperline категории 5e для настенного монтажа.


Шаг 11

Витые пары заделаны в модуль по варианту T568B.


Шаг 12

Присоедините крышку к основанию корпуса розетки, совместив пазы и слегка надавив. Внешняя розетка Hyperline SB-1-8P8C-C5e-WH крепится на стену с помощью двусторонней клеевой площадки или крепежного набора.


RJ45 розетки | Simon

Интернет стал частью нашей повседневной жизни. Для подключения сетевых кабелей разработаны различные коннекторы, например, коннектор RJ45. Этот тип коннекторов, представленный в нашем онлайн-каталоге, встречается в отелях, в офисах и в домах.

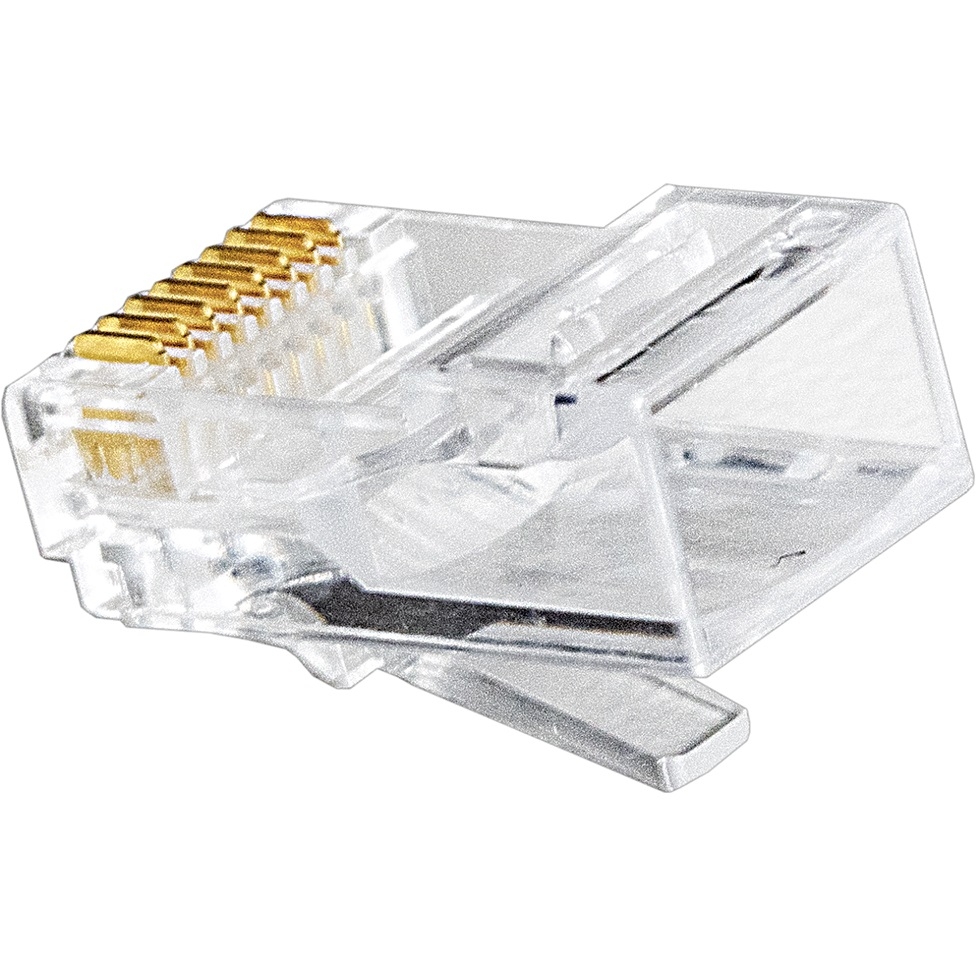

Из чего состоит коннектор RJ45?



Какими функциями обладает коннектор RJ45? Фактически, RJ45 представляет собой коннектор, который подключается к сетевому кабелю для обеспечения возможности передачи данных между двумя различными устройствами, такими как маршрутизатор, ПК, коммутатор или любое другое устройство, которое подключается к Интернету и имеет порт Ethernet.



Этот коннектор используется с кабелями витой пары, поэтому один и тот же коннектор может использоваться для различных типов связи в зависимости от порядка подключения витых пар.

Типы и установка



На нашем веб-сайте представлены различные типы коннектор RJ45, например, коннектор RJ45 типа «мама». Как вы уже знаете, коннектор RJ45 является стандартным сетевым коннектором, который позволяет подключать сетевые устройства друг к другу с помощью кабеля UTP из 4 пар кабелей.



Коннекторы, включенные в наш каталог продукции, отличаются простотой установки, поскольку с помощью системы крепления «один щелчок» обеспечивается максимальная безопасность и невероятная скорость установки.



Качество является еще одним из преимуществ этих коннекторов, оно достигается благодаря металлическим компонентам с изоляцией из не содержащих галогенов термопластичных материалов. Также следует отметить, что в коннектор входят восемь внутренних соединений и проводов.



Его монтаж очень прост и осуществляется путем вставки. Коннекторы продаются в коробках по 10 штук. Как и остальные изделия серии Simon, они рассчитаны на диапазон температур от 5 до 40 °C и предельную температуру от –25 до 50 °C, что обеспечивает длительный срок службы.

Серии Simon

Вы уже знакомы с серией Simon 24 Harmonie, серией Simon 27 и серией Simon 75? На нашем веб-сайте и в каталоге представлены коннекторы RJ45 на основе этих серий.



Если вам нужен коннектор для подключения сетевого кабеля, внимательно ознакомьтесь с нашим сайтом. Мы предлагаем не только коннекторы, но и специальные комплекты, позволяющие облегчить выполнение рутинных задач.

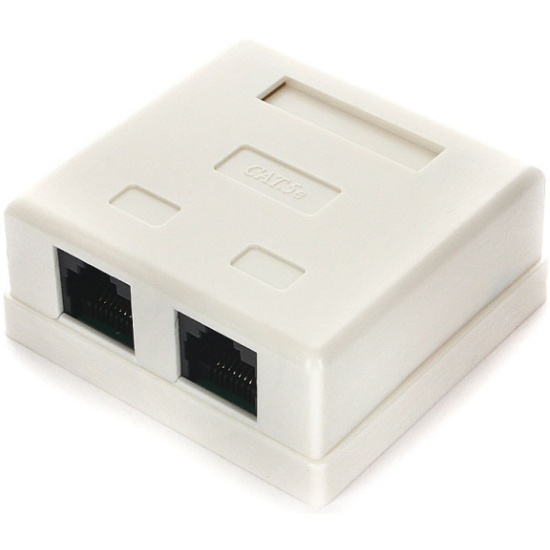

Компьютерная розетка накладная RJ-45 8P8C 2 порта

Компьютерная розетка накладная RJ-45 8P8C 2 гнезда (2 порта)

для прокладки внутри помещений, накладная, категории 5е

Розетка для компьютерных сетей на 2 входа

Краткое описание и область применения розетки RJ45

Компьютерная розетка 8P8C, часто именуемая розетка RJ45, сетевая розетка для неэкранированной витой пары UTP cat5e.

Используется для соединения как компьютерных, так и телефонных линий.

Телефонный разъем RJ-11 входит и корректно фиксируется в разъем RJ-45, при этом 4 контакта RJ-11 соединяются со средними 4-мя контактами разъема RJ-45.

Розетка относится к пассивному сетевому оборудованию и используется внутри помещения.

Технические характеристики розетки RJ45

Материал – пластик.

Цвет – белый.

Крепление – на стену или двустроннюю площадку.

Количество гнезд (портов) – 2.

В комплект поставки входят крепежные болты с хомутиками, кусок двустороннего скотча

Совместима с разъёмами RJ-45 и RJ-11.

Как вставить провода в компьютерную розетку с помощью кроссировочного инструмента (ножа для заделки кабеля):

  1. Снять крышку с розетки;
  2. С помощью стриппера или другим инструментом снять 5-7 см внешней изоляции с витой пары и расплести проводники;
  3. Вставить концы проводов (проводники) в гнезда розетки, соблюдая цветовую маркировку. Свободные кончики должны выходить с внешней стороны;
  4. Лезвие ножа для обжима имеет на одной из сторон режущий край — им срезают концы проводов.
    Установить инструмент над гнездом так, чтобы режущий край был снаружи. С небольшим усилием вдавить его. После этого провод будет подключен к контактам розетки. После заделки всех проводников розетку закрывают, потом монтируют на стену.

Заделка кабеля в патч-панели, кроссы, плинты выполняется по такой же схеме.

Как подключить компьютерную розетку своими руками

При всеобщей компьютеризации, каждый домашний мастер должен уметь самостоятельно подключить компьютерную розетку. Сделать это совсем несложно, если иметь самые элементарные навыки работы с инструментом. Компьютер подключается к розетке с помощью кабеля «витая пара» или UTP с разъёмом на конце, и такой же кабель подходит и к розетке.

Физический интерфейс или Ethernet представляет собой 8 изолированных проводников объединённых в 4 скрученные пары. Пара состоит из двух проводов, один из которых имеет полностью окрашенную изоляцию, а второй провод в изоляции белого цвета имеет полосу того провода с которым он составляет пару.

Компьютерная розетка именуется RJ-45, в ней имеются 8 ламелей для подключения проводов. Жилы кабеля подключается по стандарту Т568, который имеет два варианта подключения: EIA/TIA-568А, и EIA/TIA-568В, которые отличаются тем, что две витые пары меняются местами.

Типы компьютерных розеток

Компьютерные розетки могут быть двух типов: наружные и внутренние. Наружные розетки монтируются на стену, а компьютерный кабель разводится открытым способом, обычно, в пластиковом кабель-канале. Такие розетки представляют собой пластмассовое основание, на котором уже установлен «джек» от английского (“jack” – гнездо), для подключения компьютерного разъёма и восемь ламелей для подключения проводов.

Единственное, что остаётся – это правильно подключить провода кабеля в соответствии с цветовой маркировкой на пронумерованные ламели, закрепить компьютерную розетку на стене с помощью дюбеля и самореза и закрыть крышку розетки. Каждый из восьми проводников определённого цвета подключается к ламели с соответствующим номером. По определению, разводка компьютерного провода выполняется по варианту А, но допустим и вариант В.

Подключение по варианту А:

1 – бело-зелёный
2 – зелёный
3 – бело-оранжевый
4 – синий
5 – бело-синий
6 – оранжевый
7 – бело-коричневый
8 – коричневый

Подключение по варианту В:

1 – бело-оранжевый
2 – оранжевый
3 – бело-зелёный
4 – синий
5 – бело-синий
6 – зелёный
7 – бело-коричневый
8 – коричневый

Нетрудно заметить, что местами поменялись две скрученные пары: зелёный – бело-зелёный и оранжевый-бело-оранжевый. Перед расключением проводов необходимо снять общую изоляцию с провода на расстояние 10-15 см. Зафиксировать провод на основании, используя хомутик или пластиковую стяжку. Развести отдельные провода и с помощью специального инструмента вставить соответствующий провод в свою ламель, которая представляет собой V- образную пластину с острыми краями. Она рассечёт изоляцию и обеспечит надёжный контакт. Лишний провод удалить кусачками. Затем в зависимости от материала стены, просверлить отверстие под дюбель для самореза или зафиксировать розетку саморезом непосредственно на стене. Закрыть крышку розетки и проверить выход в сеть.

Подключение встроенных розеток

В последнее время, при строительстве офисных и жилых зданий, компания провайдер заранее подводит оптоволоконный кабель и устанавливает распределительные коробки, часто осуществляя и установку розеток на стенах со скрытой проводкой. Расключение кабеля они осуществляют  редко, обычно, оставляя только конец провода «витая пара» выходящий из подрозетника. В этом случае компьютерную розетку придётся ставить самостоятельно.

Розетка для скрытой проводки состоит из четырех отдельных частей: металлического основания с гнездом для разъёма, выводы которого соединены с ламелями печатным монтажом на кросс плате, крепёжной пластины и двух пластмассовых крышек.

Ламели могут быть прорезные или снабжённые винтом для фиксации провода. Расключение проводов по ламелям осуществляется в соответствии с приведенной выше, таблицей. Никогда не следует подключать провод в обрез, а внутри подрозетника необходимо оставить, свернув кольцом, 10-15 см. провода. После завершения всех работ необходимо проверить выход в сеть. Если подключение выполнено по варианту А, но выход в сеть не привёл к нужному результату, поскольку коммутация у провайдера нам не известна, достаточно поменять местами две витые пары, то есть перейти на вариант В. Работа в интернете будет обеспечена в любом случае.



Проволока витая пара своими руками у ног

Информация о продукте

Обзор

Бирюзовый провод для витой пары «сделай сам» у ног – это специальный провод, который обычно используется при реставрации. Использование этого двухжильного, покрытого тканью провода очень ограничено, но он особенно подходит при реставрации светильников в винтажном стиле с использованием современных компонентов или создании подвесок с античным шармом. Однако этот провод не внесен в список UL. Весь наш шнур продается пешком, поэтому вы можете заказать столько, сколько вам нужно для вашего проекта.

Этот скрученный провод состоит из двух параллельных проводов, окруженных оболочкой и изолированной крышкой, отделанной цветной вискозной тканью, которую затем скручивают. Мы рекомендуем заказывать на 1-2 фута больше, чем вам нужно, чтобы компенсировать порезы по длине и зачистку проводов. Максимальный вес зависит от конечного применения и сборки.

Обратите внимание: поскольку этот провод отрезан на заказ, мы не принимаем возврат. Перед размещением заказа вы обязательно подтвердите, что характеристики и цвет этого провода подходят для вашего проекта. Из-за различных настроек и калибровок монитора цвета могут незначительно отличаться от того, что вы видите на экране. Кроме того, плотность скрутки может варьироваться в зависимости от изготовления проволоки. Вы можете заказать образец, чтобы увидеть цвет и покрутку лично.

Технические характеристики
  • Продается пешком
  • 2 проводника
  • 18 калибр
  • Общий диаметр: 1/4 дюйма
  • Диаметр отдельной проволоки: 1/8 дюйма
  • с ПВХ изоляцией
  • Не признано UL
  • Внутреннее использование
Скачать технические характеристики

Рейтинги и Отзывы

Часто задаваемые вопросы

Какие у вас варианты доставки?

Мы предлагаем различные варианты доставки. Мы предлагаем бесплатную доставку подходящих заказов, а также различные варианты наземной и экспресс-доставки от FedEx и USPS. Узнайте больше о наших вариантах доставки и политике здесь.

Какова ваша политика возврата?

Все подходящие продукты должны быть возвращены в течение 30 дней с момента доставки. Провода у ног, нестандартные приспособления, нестандартные хлысты для шнуров питания и лампочки не подлежат возврату. Для получения дополнительной информации о возврате, пожалуйста, ознакомьтесь с нашей политикой возврата здесь.

Вы когда-нибудь проводите акции или распродажи?

Да! Не забудьте подписаться на нашу рассылку, чтобы получать информацию обо всех акциях, распродажах, проектах DIY и многом другом!

Какие у вас есть варианты оплаты?

Мы принимаем все основные кредитные карты, PayPal, Apple Pay, Google Pay, Android Pay, Amazon Pay и ShopPay.

Предлагаете ли вы дизайнерские скидки?

Совершенно верно! Узнайте больше о нашей дизайнерской и торговой программе здесь.

Проволока витая пара у ног своими руками – бирюзовый имеет рейтинг 5.0 звезд На основании 55 отзывов.

LVS на симметричной витой паре. Распределительные щиты и абонентские розетки. Характеристики различных кабелей

Беспроводные технологии, несомненно, начнут лидировать в организации домашних и офисных сетей, но они никогда не заменят проводные, и если это произойдет, то не в ближайшем будущем.Основная масса провайдеров подключает свои провода напрямую к клиенту, и только после этого начинается работа маршрутизаторов WiFi. Существует несколько типов LAN-кабелей, они различаются пропускной способностью канала, способом подключения к компьютеру, способом прокладки и другими. Рассмотрим по порядку, как менялись стандарты, что они были и что используется сегодня.

Что такое сетевой кабель

Выбор проводника всегда изначально определяется топологией LAN, и наиболее распространенными являются коаксиальные провода и витая пара… Волоконно-оптические технологии сейчас широко распространены, но это все еще развивающийся стандарт, используемый в основном для магистральных сетей дальней связи. Для подключения конечного пользователя широко не используется. Итак, LAN wire Ethernet бывает двух видов:

  • Коаксиальный – это одножильный провод с экраном, отделенным друг от друга изоляционным материалом или воздушным зазором. Очень хотел тв провод сопротивлением 70 Ом.
  • «Витая пара» – состоит из восьми попарно переплетенных проводов. Каждая жила имеет цветовую маркировку для облегчения установки.Цвета фиксированы и описаны в спецификации, и все производители товаров придерживаются этих правил.
  • Волоконно-оптический или волоконно-оптический – имеет очень сложную конструкцию и довольно дорогостоящий в установке. В нем сигнал передается в виде световых импульсов по специальным световодам.

В 90-х годах прошлого века для построения локальных сетей использовался исключительно коаксиальный провод, и на его основе были разработаны такие известные топологии, как «шина» и «кольцо».Чуть позже появилась звездообразная топология на основе витой пары, которая до сих пор остается самой востребованной и популярной архитектурой для локальных и глобальных сетей … Теперь пора остановиться и отдельно описать каждый используемый LAN-кабель .

Коаксиальный кабель и разъемы б / у

Этот тип провода самый старый из всех проводников. Этот шнур имеет одну жилу из меди или алюминия, которая покрыта толстым слоем изоляционного материала. Далее идет экран, выполненный в виде ленты, опоясывающей центральную жилу из алюминиевого или медного шлама.Верхний внешний слой представляет собой оболочку из полиэтилена или поливинилхлорида, защищающую проводники от повреждений. Для ЛВС используется несколько типов такого кабеля:

  • 10Base 5 – это проводник толщиной 12 мм с общим сопротивлением 50 Ом для Категории 8 и 75 Ом для Категории 11. Скорость передачи данных не превышает 10 Мбит / с на расстояниях между конечными узлами до 500 метров.
  • 10Base 2 – тонкий, диаметром около 6 мм, наиболее часто используется в домашних или небольших офисных сетях.Его сопротивление составляет 50 Ом, но максимальная длина составляет 185 метров при скорости 10 Мбит / с.

Благодаря хорошей изоляции сигнал в проводнике практически не гаснет, т.е. пакеты не теряются, и не нужны дополнительные алгоритмы для проверки переданной или полученной информации. Единственный недостаток – довольно высокая стоимость изготовления и невысокая скорость, поэтому впоследствии ее вытеснили «витой парой».

«Витая пара» – виды и способы опрессовки

Кабель LAN «Витая пара» получил свое название из-за того, что состоит из восьми жил, попарно переплетенных.Каждая жила имеет цветную изоляцию, строго указанную в спецификации. В качестве внешнего изоляционного материала для защиты сигнала от электромагнитных помех используется поливинилхлорид или полиэтилен. Существует несколько видов такого кабеля:

  • UTP (неэкранированная витая пара) – неэкранированная модификация, наиболее часто используемая для прокладки домашних или офисных сетей, когда на передаваемый сигнал отсутствуют сильные помехи.
  • FTP (Foiled Twisted Pair) – кабель с дополнительным экраном из алюминиевой фольги под внешней изоляцией.
  • STP (Shelded Twisted Pair) – кроме основного экрана есть дополнительный, на каждую пару отдельно.

Витая пара имеет 7 категорий, и чем выше номер категории, тем лучше защищен провод от электромагнитного излучения … Для сетей Ethernet используется кабель категории 5 (CAT5) с полосой пропускания 100 МГц. Рекомендуется при установке новых объектов использовать более совершенную модификацию CAT5e для более высокочастотных сигналов с полосой пропускания 125 МГц.

Витая пара используется для создания соединения со скоростью от 100 Мбит / с до 40 Гбит / с, в зависимости от категории и качества самого кабеля и его длины между конечными устройствами. Обычно длина сегмента не должна превышать 100 м.

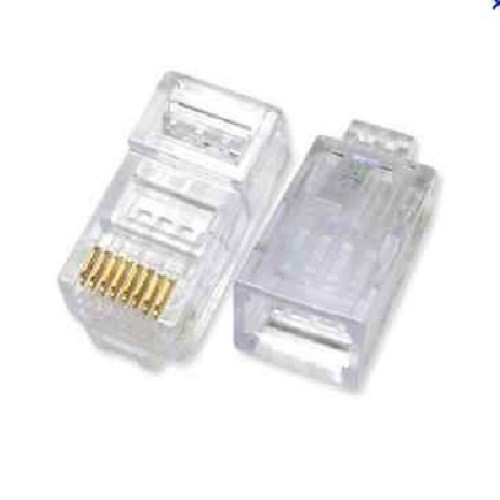

Провод должен иметь разъем для подключения к сетевым устройствам. Для витой пары используется разъем RJ-45 (8P8C – 8 позиций и 8 контактов). Внутри разъема есть специальные пазы с контактами для каждой жилы.Возможны несколько вариантов опрессовки сетевых кабелей: прямой и обратный (перекрестный). Прямой патч-корд используется для подключения компьютера к маршрутизатору или коммутатору или для соединения активного сетевого оборудования между собой. Кроссовер применяется довольно редко и используется для соединения двух компьютеров между собой. В настоящее время практически все производители устанавливают «умные» сетевые карты, которым нет дела до расположения разводки в разъеме, но желательно придерживаться стандартов и располагать провода так, как написано в спецификации.Это поможет избежать коллизий во всей сети. Чтобы сделать прямой провод ЛВС , жилы располагаются в следующем порядке на обоих концах:

  • бело-оранжевый;
  • Оранжевый;
  • бело-зеленый;
  • синий;
  • бело-синий;
  • зеленый;
  • бело-коричневый;
  • Коричневый.

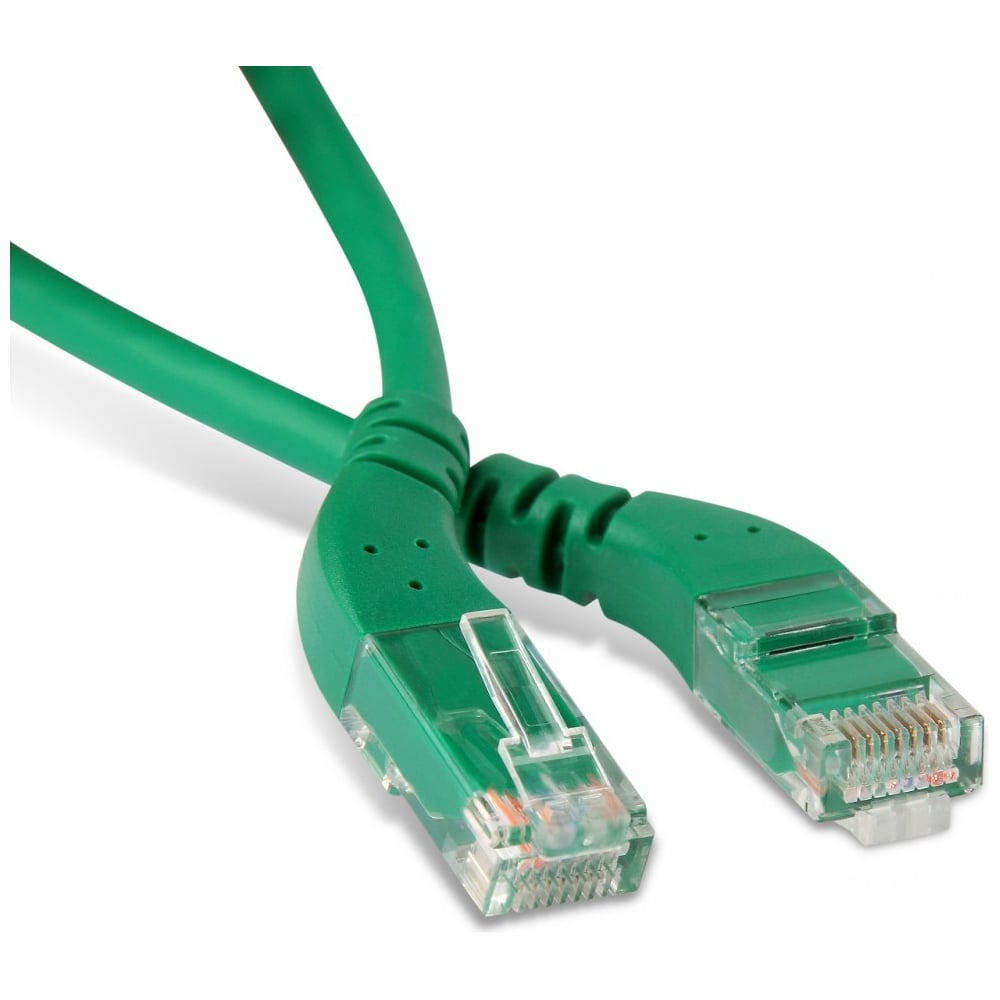

Для изготовления патч-корда для удобства эксплуатации используются специальные плоскогубцы – обжимной (или в простонародье “обжимной”).Кримпер позволяет не только равномерно зажать провод в разъеме, но и правильно разрезать и зачистить изоляцию. В исключительных случаях можно использовать отвертку с плоским шлицем или нож, но тогда качество будет неудовлетворительным. Существуют разъемы, которые можно зажать без обжима, но они предназначены для мягких многожильных проводов и могут не работать со стандартной витой парой.

Волоконно-оптический кабель

Оптоволоконный кабель – это самая передовая технология для передачи сигнала на большие расстояния с большой скоростью.Разница в передаче сигнала в том, что в качестве импульса используется не электричество, а свет. Свет передается через нити стекловолокна, отражаясь от внутренних стенок проводника. Одновременно можно передавать несколько сигналов: они не будут пересекаться и гасить друг друга. Скорость передачи информации по такому кабелю ограничена возможностями только самих сетевых карт или адаптеров. Кабель не подвержен помехам и изготовлен из негорючих материалов.

Стоимость такого кабеля относительно невысока по сравнению с другими проводниками, но его монтаж может быть осуществлен только квалифицированным персоналом с использованием высокоточного и дорогостоящего оборудования, поэтому использовать его в домашних условиях практически невозможно. Но такой проводник нашел широкое применение при прокладке автомобильных дорог, ведь расстояния между усилителями сигнала могут достигать сотен километров. Некоторые провайдеры уже предоставляют услугу по подключению оптики к дому, но конечные устройства по-прежнему подключаются по витой паре, поэтому именно это является основополагающим стандартом для сетей.

В процессе развития локальных сетей появилось довольно много типов кабелей, и все они являются результатом все более сложных требований стандартов. Некоторые из них уже ушли в прошлое, а некоторые только начинают применяться, и благодаря им появилась возможность реализовать столь необходимую высокоскоростную передачу данных.
В сегодняшней статье я расскажу об основных типах кабелей и разъемах , получивших широкое распространение при построении проводных локальных сетей.

Коаксиальный кабель

Коаксиальный кабель Был одним из первых проводников, используемых для создания сетей. Коаксиальный кабель состоит из толсто изолированного центрального проводника, медной или алюминиевой оплетки и внешней изолирующей оболочки: для работы с коаксиальным кабелем используется несколько разъемов разных типов :

Устанавливается на концах кабеля и служит для подключения к тройнику и цилиндрическому разъему. … Это своего рода тройник, который используется для подключения компьютера к основной линии.Его конструкция содержит сразу три разъема, один из которых подключается к разъему на сетевой карте, а два других используются для соединения двух концов магистрали. … Его можно использовать для соединения разорванных концов магистрали или для удлинения части кабеля для увеличения радиуса сети и подключения дополнительных компьютеров и других сетевых устройств . … Это своего рода заглушка, которая блокирует дальнейшее распространение сигнала. Без него невозможно функционирование сети на основе коаксиального кабеля.Всего потребуется два терминатора, один из которых должен быть заземлен.

Коаксиальный кабель

очень чувствителен к электромагнитным помехам. От его использования в локальных компьютерных сетях давно отказались.
Коаксиальный кабель в основном используется для передачи сигналов от спутниковых антенн и других антенн. Коаксиальный кабель получил вторую жизнь как магистральный проводник высокоскоростных сетей, в которых осуществляется передача цифровых и аналоговых сигналов, например, сетей кабельного телевидения.

Витая пара

Витая пара в настоящее время является наиболее распространенным кабелем для построения локальных сетей. Кабель состоит из попарно скрученных медных изолированных жил. Типичный кабель содержит 8 проводов (4 пары), хотя также доступен 4-проводной кабель (2 пары). Цвета внутренней изоляции жил строго стандартные. Расстояние между устройствами, соединенными витой парой, не должно превышать 100 метров.

В зависимости от наличия защиты – электрически заземленная медная оплетка или алюминиевая фольга вокруг витых пар, бывает витая пара :

Неэкранированная витая пара ( UTP , незащищенная витая пара).Помимо проводов с собственной пластиковой защитой не используются никакие дополнительные оплетки или заземляющие провода: Витая пара из фольги ( F / UTP , витая пара из фольги). Все пары жил этого кабеля имеют общий экран из фольги: Экранированная витая пара ( STP , экранированная витая пара). В этом типе кабеля каждая пара имеет свой собственный экранированный экран, а также общий сетчатый экран для всех: Экранированная витая пара из фольги ( S / FTP , экранированная витая пара с фольгой).Каждая пара этого кабеля имеет собственную оплетку из фольги, и все пары заключены в медный экран: Экранированная неэкранированная витая пара из фольги (, незащищенная экранированная витая пара). Имеет двойную оплетку из медной оплетки и оплетку из фольги:

Существует несколько категорий кабелей витой пары, которые имеют маркировку от CAT1 до CAT7 … Чем выше категория, тем выше качество кабеля и лучшие характеристики. В локальных компьютерных сетях стандарта Ethernet используется витая пара пятой категории (CAT5) с полосой частот 100 МГц.При прокладке новых сетей желательно использовать улучшенный кабель CAT5e с полосой пропускания 125 МГц, который лучше пропускает высокочастотные сигналы.

Для работы с витой парой используется разъем типа 8P8C (8 Position 8 Contact), который называется RJ-45 :

Волоконно-оптический кабель

Оптоволоконный кабель – самая современная среда передачи данных. Он содержит несколько гибких стекловолокон, защищенных прочной пластиковой изоляцией.Скорость передачи по оптоволокну чрезвычайно высока, а кабель абсолютно невосприимчив к помехам. Расстояние между системами, соединенными по оптоволокну, может достигать 100 километров.

Существует два основных типа оптоволоконных кабелей – одномодовый и многомодовый … Основные различия между этими типами связаны с разными режимами прохождения световых лучей в кабеле. Для опрессовки оптоволоконного кабеля используется множество разъемов и соединителей разной конструкции и надежности, среди которых наиболее популярными являются SC, ST, FC, LC, MU, F-3000, E-2000, FJ и др.
Использование волокна в локальных сетях ограничено двумя факторами. Хотя сам оптический кабель относительно недорог, цены на адаптеры и другое оборудование для волоконно-оптических сетей довольно высоки. Монтаж и ремонт оптоволоконных сетей требует высокой квалификации, а для заделки кабелей необходимо дорогое оборудование. Поэтому оптоволоконный кабель в основном используется для соединения сегментов больших сетей, высокоскоростного доступа в Интернет (для провайдеров и крупных компаний) и передачи данных на большие расстояния.

При проектировании и установке ЛВС, как указывалось выше, в качестве стандартных систем Для передачи данных может использоваться довольно ограниченный набор кабелей: витая пара (кабель UTP) категорий 3, 4 или 5 с разными типами экранов или без них. (STP – экранирование медной оплеткой, FTP – экранирование фольгой, SFTP – экранирование медной оплеткой и фольгой), тонкий коаксиальный кабель (RG-58) с разными вариантами центральной жилы (RG-58 / U – сплошная медная жила, RG -58A / U – многожильный, RG-58C / U – специальный / военный / RG-58A / U), толстый коаксиальный кабель и одномодовый многомодовый волоконно-оптический кабель).Кроме того, каждый тип кабельной подсистемы накладывает определенные ограничения на конструкцию сети:

МАКСИМАЛЬНАЯ ДЛИНА СЕГМЕНТА

КОЛИЧЕСТВО УЗЛОВ НА СЕГМЕНТ

ВОЗМОЖНОСТЬ РАБОТЫ НА СКОРОСТИ ВЫШЕ 10Мбит / сек

ТРЕБОВАНИЯ ПОЖАРНОЙ БЕЗОПАСНОСТИ И ПРИМЕНЕНИЕ КАБЕЛЕЙ

Правила пожарной безопасности делят кабели на две категории: общего пользования и приточные (допускается прокладка в вентиляционных шахтах).Это разделение основано на материалах, используемых при производстве кабелей. Наиболее распространенные пластмассы при производстве кабелей – это поливинилхлорид (ПВХ). При горении выделяют ядовитые газы. Поэтому кабели из ПВХ запрещены к прокладке в вентиляционных шахтах. Кабели с тефлоновой изоляцией обычно используются в статических пространствах.

ОСНОВНЫЕ РАБОЧИЕ ХАРАКТЕРИСТИКИ КАБЕЛЕЙ С ВИТКОЙ.

Все кабели должны иметь витую пару проводов; использование кабелей с нескрученными парами проводов не допускается.Это относится даже к коротким отрезкам плоского кабеля. При использовании кабеля экранированная витая пара рекомендуется заземлять сегменты последнего на одном (и только одном!) Конце. На практике это удобнее делать на конце, подключенном к хабу.

  • минимальный радиус изгиба – 5 см
  • температура эксплуатации и хранения:
    -35 … + 60С – для кабеля в ПВХ оболочке
    -55 … + 200С – для кабеля в тефлоновой оболочке
  • температура монтажа:
    – 20… + 60С – для кабеля в ПВХ оболочке
    -35 … + 200С – для кабеля в тефлоновой оболочке
  • относительная влажность:
    – 0 … + 100% – для кабеля в ПВХ оболочке, допускается образование конденсата
    – не реагирует на влагу, конденсат и брызги воды – для кабелей с тефлоновой оболочкой
  • для использования вне помещений:
    – запрещено – для кабеля с ПВХ-оболочкой
    – разрешено – для кабелей с тефлоновой оболочкой
  • запрещено использовать тонкую коаксиальный кабель для прокладки на открытом воздухе между двумя не соединенными между собой зданиями (между зданиями, не имеющими общего контура заземления).

При установке новой сети рекомендуется использовать кабель витой пары в рабочей группе. Волоконно-оптические кабели – на протяженных линиях и для связи между зданиями. Тонкие коаксиальные кабели наиболее оправданно использовать для организации низкоскоростных магистралей внутри распределительных шкафов (см. Материал «Сложившаяся практика проектирования локальных сетей»). Витая пара и оптоволоконные кабели позволяют модернизировать сеть с 10 до 100 Мбит.

Самой «мобильной» частью любой локальной сети являются подсистемы рабочих групп.Добавление новых пользователей, перемещение и отмена заданий, повреждение кабеля внутри рабочей группы происходит гораздо чаще, чем изменение магистральных каналов. Поэтому кабели UTP наиболее удобны для организации подсистем рабочих групп.

На длинных линиях оптическое волокно является наиболее предпочтительным, поскольку оно обеспечивает максимально допустимую длину сегмента, высокую безопасность и помехоустойчивость.

Чтобы не было проблем с кабельной подсистемой, при ее проектировании можно использовать следующие правила (даны рекомендации по использованию кабелей UTP):

  • если это здание сетевой офисного типа (например, банк или само офисное здание), закладывайте один кабель UTP на каждые 3-4 кв.м. помещений. Рабочие места в зданиях этого типа подвержены наиболее частым перемещениям и очень плотному оснащению вычислительной и оргтехникой;
  • , если это сеть обычной компании или предприятия , удвойте потребность в средствах на вычислительную технику, о которой вам заявил Заказчик;
  • После завершения монтажа кабельной подсистемы обязательно провести ее аттестацию на соответствие требованиям 5 категории (каждое звено и патч-корд).Даже если вы использовали качественные компоненты, установка и факторы окружающей среды могут привести к снижению производительности. Распечатайте и сохраните результаты теста.

Соблюдение этих правил позволит избежать проблем с расширением кабельной сети при переходе на новые технологии, как в рамках самой ЛВС, так и в телефонной связи.

Для подсистем на основе тонких коаксиальных кабелей такие рекомендации не могут быть отработаны, так как в таких подсистемах необходимо попытаться решить другую задачу – минимизировать количество рабочих мест.Вообще говоря, тонкий коаксиальный кабель не рекомендуется для сетей рабочих групп. Хотя проблема с его использованием не в самом кабеле. Дело в том, что разводка тонкого коаксиального кабеля открыта и пользователи имеют к нему доступ. Часто пользователь неправильно отсоединяет кабель, нарушая целостность отрезка кабеля. В этом случае выходит из строя вся сеть, работа программного обеспечения сети … Удаление терминатора с конца отрезка кабеля, использование отрезков кабеля с другим волновым сопротивлением… По этим причинам рекомендуется использовать тонкий коаксиальный кабель только в местах, защищенных от несанкционированного доступа, например, в кожухе. Кроме того, шинная топология сетей с тонким коаксиальным кабелем затрудняет диагностику. кабель общий для многих узлов. Неисправность может быть вызвана любым узлом, кабелем любой длины или любым терминатором. Устранение неполадок в таких сетях обычно затруднено.

Белорусский государственный университет

Информатика и радиоэлектроника

Кафедра проектирования информационных и компьютерных систем

Отчет лаборатории No.1

«Аппаратное обеспечение и оборудование ЛВС»

Выполнено: Проверено:

Цель работы: Ознакомиться с основным оборудованием ЛВС.

Ход выполнения:

1. Какие типы кабелей используются для создания локальной сети?

Коаксиальный (толстый / тонкий Ethernet), витая пара, оптоволоконный кабель (одномодовый / многомодовый).

2. Что такое коаксиальный кабель?

Коаксиальный кабель – электрический кабель, состоящий из центрального проводника и экрана, расположенных коаксиально.

3. Какие типы коаксиальных кабелей вы знаете?

Толстый и тонкий Ethernet.

4. Что такое тонкий Ethernet и для чего он нужен?

Тонкий Ethernet гораздо более распространен, чем его толстый собрат. Принцип использования такой же, но благодаря гибкости кабеля его можно подключить напрямую к сетевой карте. Для подключения кабеля используются разъемы BNC (байонетная гайка), которые устанавливаются на самом кабеле, и Т-образные разъемы, служащие для отвода сигнала с кабеля на сетевую карту.Разъемы BNC бывают обжимными и разборными.

5. Что такое толстый Ethernet и для чего он нужен?

Толстый Ethernet проложен по периметру комнаты или здания с 50-омными терминаторами на концах.

Из-за своей толщины и жесткости кабель нельзя подключать напрямую к сетевой плате. Поэтому на кабель устанавливаются переходники – «вампиры» – специальные устройства, которые протыкают оболочку кабеля и соединяются с его оплеткой и центральной жилой.«Вампир» настолько плотно сидит на кабеле, что после установки его невозможно удалить без специального инструмента. К «вампиру» подключается трансивер – устройство, которое соответствует сетевой карте и кабелю. Наконец, к трансиверу подключается гибкий кабель с 15-контактными разъемами на обоих концах – другой конец подключается к разъему AUI (интерфейс присоединительного устройства) на сетевой карте.

Все эти трудности оправдывались только одним – допустимая максимальная длина «толстого» коаксиального кабеля составляет 500 метров.Соответственно, один такой кабель может обслуживать гораздо большую площадь, чем «тонкий» кабель, максимально допустимая длина которого составляет 185 метров. Проявив некоторое воображение, вы можете представить, что «толстый» коаксиальный кабель представляет собой распределенный в пространстве концентратор Ethernet, только полностью пассивный и не требующий питания.

Других преимуществ не имеет. Из недостатков можно выделить: дороговизну самого кабеля, необходимость использования специальных устройств для монтажа, неудобство прокладки и т. Д. Это постепенно привело к тому, что «жирный Ethernet» медленно, но верно сошел с арены. , и в настоящее время используется в нескольких местах.

6. В чем разница между кабелями UTP и STP?

7. Что такое «тройник»?

Т-образный разъем – разъем для отвода сигнала кабеля на сетевую карту.

8. Что такое патч-панель?

Патч-панель представляет собой группу разъемов RJ-45, установленных на пластине шириной 19 дюймов. Это типоразмер для универсальных шкафов связи – стоек.

9. Какие типы разъемов для витой пары вы знаете?

S110 – общее название разъемов для подключения кабеля к универсальной распределительной коробке «110» или переключения между входами на распределительной коробке;

RJ-11 и RJ-12 – шестиконтактные разъемы.RJ-11 используется в общей телефонии. RJ-12 применяется в телефонных аппаратах, предназначенных для работы с офисными мини-АТС.

10. Какая последовательность цветов соответствует типу подключения компьютер-концентратор?

Прямой обжим (соединение компьютер-концентратор):

6-зеленый; бело-зеленый-3

5-бело-синий; синий-4

4-синий; бело-синий-5

3-бело-зеленый; green-6

11. Какая последовательность цветов для типа подключения «компьютер-компьютер»?

Наклонный обжим (соединение компьютер-компьютер или концентратор-концентратор):

8 коричневый; бело-оранжевый-17-бело-коричневый; оранжевый-2

6-зеленый; бело-зеленый-3

5-бело-синий; синий-4

4-синий; бело-синий-5

3-бело-зеленый; зеленый-6

2-оранжевый; бело-коричневый-7

1-бело-оранжевый; коричневый-8

12.В чем разница между соединениями «компьютер-концентратор» и «компьютер-компьютер-компьютер»?

Используется прямая опрессовка «Компьютер-концентратор»

Применяется косая опрессовка «Компьютер-компьютер»

13. Как неправильное расположение цветовой последовательности контактов повлияет на работу устройств?

В случае неправильной разводки, помимо несоответствия номеров контактов на концах кабеля, которые легко идентифицируются с помощью простого тестера, возможна и более неприятная вещь – появление «бойких пар».Для обнаружения такого дефекта обычного тестера недостаточно, так как электрический контакт между соответствующими контактами на концах кабеля предусмотрен и внешне все вроде нормально. Но такой кабель не сможет обеспечить нормального качества связи даже в 10-мегабитной сети.

на расстоянии более 40-50 метров.

14. Как называется устройство для снятия изоляции и обжима?

Используется специальный инструмент, лезвие которого выступает ровно на толщину внешней изоляции.Его называют «Обскурантист».

15. Волоконно-оптические кабели …?

Волоконно-оптические кабели – наиболее перспективная и обеспечивающая максимальную скорость распространения сигнала среда для локальных сетей и телефонии. В локальных сетях используются оптоволоконные кабели для работы с протоколами ATM и FDDI.

16. Как работают оптоволоконные кабели?

Оптоволокно , как следует из названия, передает сигналы с помощью импульсов светового излучения.Полупроводниковые лазеры и светодиоды используются в качестве источников света. Волоконно-оптические кабели подразделяются на одномодовые и многомодовые.

17. Какие типы оптоволоконных кабелей вы знаете?

Оптоволоконные кабели подразделяются на одномодовые и многомодовые .

18. Преимущества, недостатки и область применения одномодового оптического волокна.

Одномодовое волокно очень тонкое, его диаметр около 10 мкм. Благодаря этому световой импульс, проходящий через волокно, реже отражается от его внутренней поверхности, что обеспечивает меньшее затухание.Следовательно, одномодовое волокно обеспечивает большую дальность действия без использования повторителей. Теоретическая пропускная способность одномодового волокна составляет 10 Гбит / с. Основные его недостатки – дороговизна и высокая сложность монтажа. Одномодовое волокно используется в основном в телефонии.

19. Преимущества, недостатки и область применения многомодового волокна.

Многомодовое волокно имеет больший диаметр – 50 или 62,5 мкм. Этот тип волокна чаще всего используется в компьютерных сетях. Большее затухание в многомодовом волокне связано с большей дисперсией в нем света, из-за чего его пропускная способность значительно ниже – теоретически она равна 2.5 Гбит / с. Для соединения оптического кабеля с активным оборудованием используются специальные разъемы. Наиболее распространены разъемы SC и ST.

20. Какой кабель лучше использовать для «домашней сети», где количество компьютеров не превышает 30?

Витая пара категории 5. Поскольку у нас домашняя сеть, то по соотношению цены и качества использование витой пары будет приоритетом, так как оптоволокно будет дороже и не самый лучший вариант, а Ethernet не будет таким быстрым и простым в использовании.

21. В чем главное преимущество структурированной кабельной системы?

Структурированная витая пара категории 5 очень гибка в использовании. Его идея заключается в следующем: на каждое рабочее место устанавливается не менее двух (рекомендуется три) четырехпарных розеток RJ-45. Каждый из них подключается отдельным кабелем 5 категории к сечению или патч-панели, установленной в специальном помещении – серверной. В это помещение подведены кабели со всех рабочих мест, а также городские телефонные вводы, выделенные линии для подключения к глобальным сетям и т. Д.В помещении, конечно же, монтируются серверы, а также офисная АТС, сигнализация и другое коммуникационное оборудование.

В связи с тем, что кабели со всех рабочих мест выведены на общий узел

, любую розетку можно использовать как для подключения рабочего места к локальной сети, так и для телефонии или чего угодно.

22. Какая польза от проводов с цветовой кодировкой в ​​кабелях UTP?

Для удобства. Чтобы при подключении к коммутационным шнурам с разных сторон кабеля было проще правильно отсоединить провода витой пары.

Выход: в ходе лабораторных работ изучен теоретический материал, а также даны ответы на контрольные вопросы.

Для создания единой сетевой системы, независимо от ее размера, можно использовать разные способы … Самый простой – это использование современных технологий Wi-Fi, инфракрасного порта или bluetooth. Удобство использования этих методов объясняется наличием беспроводной связи, не требующей прямого соединения между компьютерами с помощью кабеля. Но эти технологии имеют ограниченную область действия, а также плохую безопасность, так как они подвержены взлому, в некоторых случаях слабый сигнал передачи данных.Поэтому большинство при создании единой компьютерной сети отдают предпочтение традиционному кабельному соединению – в этом случае «перехватить» передачу данных практически невозможно. Для создания такой системы используется специализированный сетевой кабель.

Jpg? .Jpg 600w, https://elquanta.ru/wp-content/uploads/2018/05/1-setevoi-kabel.jpg 700w “sizes =” (max-width: 600px) 100vw, 600px “>

Сетевой кабель

Что такое сетевой кабель для

Сетевой провод – это специализированный кабель, необходимый для подключения компьютеров к единой сети с возможностью передачи данных и доступа к общему серверу или друг другу.Практически каждый имеет представление о том, как выглядит современный сетевой кабель, ведь именно он используется для создания интернет-соединения в офисах и домах.

Просмотры

В зависимости от необходимой скорости передачи данных, протяженности и характеристик сети используются различные кабельные системы, отвечающие заданным потребностям потребителя. Итак, для создания единой компьютерной сети и выхода в Интернет используется несколько вариантов систем:

Причем у любого провода есть своя разновидность, которая напрямую зависит от задач и масштаба проекта.

Коаксиальный кабель

До 90-х годов прошлого века коаксиальный кабель активно использовался в качестве сетевого разъема. Его можно отнести к самым ранним сетевым продуктам, так как в развитых странах он был востребован довольно длительный период времени.

Конструкция коаксиального кабеля состоит из металлического проводника в пластиковой оболочке, поверх которого нанесен дополнительный слой меди или алюминия. Специализированная оболочка действует как защитное покрытие от механических повреждений.Диаметр кабеля довольно большой, порядка 7-10 мм, поэтому гибкость конструкции значительно снижается.

Для подключения коаксиального кабеля используются специальные разъемы BNC. Подключение в этом случае достаточно простое, и обычно затруднений с его обеспечением не возникает, главное – надежно закрепить токопроводящие жилы. Для этого требуется обязательное заземление компьютерного устройства.

Интересно. Первые подключения к Интернету осуществлялись через коаксиальный кабель, но максимальная скорость передачи информации не могла превышать 500 метров со скоростью до 10 Мбит / с.

Jpg? .Jpg 600w, https://elquanta.ru/wp-content/uploads/2018/05/2-koaks.jpg 700w “sizes =” (max-width: 600px) 100vw, 600px “>

Коаксиальный сетевой кабель

К минусам такого типа соединений можно отнести высокую чувствительность к внешним электромагнитным факторам.На сегодняшний день в качестве прокладки компьютерных сетей метод изжил себя, но эта система очень актуально используется при передаче телеканалов связи.

Витая пара

A витая пара – это сплошной или многопроволочный проводник (состоит из большого количества волосков), жилы в котором попарно переплетаются в определенной последовательности.За счет такой сложной конструкции значительно улучшается качество связи, при этом достигается большая устойчивость к ударам. внешние факторы … Причем каждый проводник может иметь свою изоляцию или общую. В некоторых случаях он может вообще отсутствовать. Экранированные кабели относятся к группам FTP и STP, их устойчивость к электромагнитному полю намного выше, чем у неэкранированных изделий UTP.

Средний диаметр около 5 мм. Витая пара с одножильным проводом применяется только для установки в специальные коробки, менее устойчива к изгибу, чем многожильный провод.Входящая в конструкцию нейлоновая нить повышает надежность и защищает от механических воздействий, позволяет прокладывать маршруты на короткие расстояния без использования подвесов, а также легко разделять витую пару на жилы.

Кроме того, кабель доступен в различных цветах, в зависимости от способа и местоположения маршрута. Светлые оттенки проволоки предназначены только для внутренней установки, оттенки черного предназначены для использования на открытом воздухе – они адаптированы к погодным условиям.Провода оранжевого цвета можно выделить в отдельную группу, так как они производятся как для наружных, так и для внутренних работ, обладают дополнительной огнестойкостью и могут работать при температуре до 70 градусов. Если в качестве изоляционного покрытия используются полиэтиленовые добавки, то эксплуатация допускается при температурном режиме от плюс 60 до минус 40 градусов. В случае добавок ПВХ допускается использование только внутри помещений.

Сегодня существует около 10 типов кабелей витой пары, которые разделены на отдельные категории: Cat1, Cat2, Cat3, Cat4, Cat5, Cat5e, Cat6, Cat6a, Cat7, Cat7а.В зависимости от типа подключения скорость может составлять от 10 до 1000 Мбит / с.

Jpg? .Jpg 600w, https://elquanta.ru/wp-content/uploads/2018/05/3-vitaea-para.jpg 700w “sizes =” (max-width: 600px) 100vw, 600px “>

Витая пара сетевой кабель

Использование витой пары не только значительно увеличило скорость и расстояние передачи данных, но и позволило одному устройству работать одновременно, как для приема, так и для передачи информации.

Волоконно-оптические кабели

Волоконно-оптические провода позволяют передавать информацию на большие расстояния до 100 км, что объясняется их устойчивостью к электромагнитным полям без снижения качества передачи.Оптоволокно способно передавать данные на высокой скорости и в больших объемах; его редко используют дома. Чаще всего этот тип системы используется в крупных организациях из-за значительной стоимости производства. Известные компании-провайдеры используют оптоволокно для создания интернет-соединений, где передача данных осуществляется со скоростью порядка 30-40 Гбит / с. Благодаря такой скорости можно через Интернет общаться не только с другими странами мира, но и с другими континентами.

Оптоволоконный кабель разработан с добавлением специальных добавок в стекло и прочного изоляционного покрытия.Подключение проводов возможно с несколькими типами контактов, такими как FC, SC и т.д.

Jpg? .Jpg 600w, https://elquanta.ru/wp-content/uploads/2018/05/4-optovolokno-768×602..jpg 800w “sizes =” (max-width: 600px) 100vw, 600px “>

Fiber оптический сетевой кабель

Помимо вышеперечисленных сетевых проводов, используется ряд других с менее привлекательными свойствами, например USB-кабель. Они довольно просты в установке, имеют доступный ценовой диапазон, но подходят для создания связи. сети не более 20 метров.Скорость передачи соединения тоже такая же высокая … Сегодня эта технология используется крайне редко.

Jpg? .Jpg 600w, https://elquanta.ru/wp-content/uploads/2018/05/5-usb-150×150..jpg 768w, https://elquanta.ru/wp-content/uploads/2018/ 05 / 5-usb.jpg 800w “sizes =” (max-width: 600px) 100vw, 600px “>

Сетевой USB-кабель

Кабели с витой парой чаще всего используются для создания небольших коммуникационных сетей для дома и офиса. В этом случае Тип кабеля выбирается исходя из масштаба будущей сети и места прокладки трассы.Рынок информационных технологий в любом случае предлагает массу вариантов соответствующего оборудования. Но лучше доверить выполнение всех монтажных работ специалисту в этой сфере. Это гарантирует высокую скорость и хорошее соединение.

Видео

076582 Legrand Соединительная коробка для передачи данных, медь (витая пара)

Legrand 076582

Legrand

Соединительная коробка для передачи данных, медь (витая пара)

Обозначение производителя: 076582

Серия: Мозаика

Тип: LCS

EAN-код: 3245060765828

Артикул Omnical: 3099772

Наличие: 0.

Расчетное время выполнения заказа: 7 дней *

Предзаказ

L11

€ 18,17 за единицу

€ 14,54 за единицу

EUR | Без НДС

Кол. Акций

SSL-соединение

Доставка по всему миру

.Клеммы и розетки IDC с шагом 050 дюймов

Новая демонстрационная платформа сочетает в себе микросхему PAM4 со скоростью 112 Гбит / с от нашего партнера Alphawave и систему соединения передней панели ввода-вывода NovaRay® с экстремальной производительностью и высокой плотностью от Samtec. В этом видео с SC21 (Super Computing 2021) Мэтт Бернс из Samtec проводит нас через демонов …

В этом месяце мы выпустили несколько новых частей контента, обновили наш отмеченный наградами конфигуратор на веб-сайте и сделали некоторые обновления UX для нашего решения для гибкого стекирования.Мы также выпустили две совершенно новые функции на веб-сайте: новый RF Solutionator и специальный Project …

PCI Express® (PCIe) – это магистральный интерфейс для соединения высокоскоростных компонентов в современных вычислениях. Материнские платы настольных ПК подключаются к графическим картам, картам RAID, картам Wi-Fi или дополнительным картам SSD через любое количество слотов расширения PCIe. Текущий настольный компьютер, ноутбук, сервер и гамин…

Я не тот человек, который много путешествовал, но у меня была возможность побывать в США несколько раз. Это всегда была увлекательная и приятная поездка. Иногда я играл роль типичного туриста, посещая места, которые мы ожидаем от туристов. Bos …

Предложение

Samtec RF в последние несколько лет росло быстрыми темпами.От разъемов для плат до кабельных разъемов и кабельных сборок, а также от различных оригинальных решений для творческого решения проблем, а также от наших лучших в отрасли услуг по обслуживанию и поддержке клиентов – Samtec имеет хорошие позиции …

076564 Соединительная коробка передачи данных Legrand, медь (витая пара)

Legrand 076564

Legrand

Соединительная коробка для передачи данных, медь (витая пара)

Обозначение производителя: 076564

Серия: Мозаика

Тип: LCS

EAN-код: 3245060765644

Артикул Omnical: 11

Наличие: 0.

Расчетное время выполнения заказа: 6 дней *

Предзаказ

L11

€ 11,06 за единицу

€ 8,85 за единицу

EUR | Без НДС

Кол. Акций

SSL-соединение

Доставка по всему миру

Pro’skit mt-7029-c антипомехнический кабельный трекер со светодиодным индикатором для проверки телефонной линии с обнаружением разъемов витой пары Распродажа

Способы доставки

Общее примерное время, необходимое для получения вашего заказа, показано ниже:

  • Вы размещаете заказ
  • (Время обработки)
  • Отправляем Ваш заказ
  • (время доставки)
  • Доставка!

Общее расчетное время доставки

Общее время доставки рассчитывается с момента размещения заказа до момента его доставки вам.Общее время доставки делится на время обработки и время доставки.

Время обработки: Время, необходимое для подготовки вашего товара (ов) к отправке с нашего склада. Это включает в себя подготовку ваших товаров, выполнение проверки качества и упаковку для отправки.

Время доставки: Время, в течение которого ваш товар (-ы) дойдет с нашего склада до места назначения.

Рекомендуемые способы доставки для вашей страны / региона указаны ниже:

Отправить по адресу: Корабль из

Этот склад не может быть доставлен к вам.

Способ (ы) доставки Срок доставки Информация для отслеживания

Примечание:

(1) Вышеупомянутое время доставки относится к расчетному времени в рабочих днях, которое займет отгрузка после отправки заказа.

(2) Рабочие дни не включают субботу / воскресенье и праздничные дни.

(3) Эти оценки основаны на нормальных обстоятельствах и не являются гарантией сроков доставки.

(4) Мы не несем ответственности за сбои или задержки в доставке в результате любых форс-мажорных обстоятельств, таких как стихийное бедствие, плохая погода, война, таможенные проблемы и любые другие события, находящиеся вне нашего прямого контроля.

(5) Ускоренная доставка не может быть использована для почтовых ящиков

Расчетные налоги: Может взиматься налог на товары и услуги (GST).

Способы оплаты

Мы поддерживаем следующие способы оплаты.Нажмите, чтобы получить дополнительную информацию, если вы не знаете, как платить.

* В настоящее время мы предлагаем оплату наложенным платежом для Саудовской Аравии, Объединенных Арабских Эмиратов, Кувейта, Омана, Бахрейна, Катара, Таиланда, Сингапура, Малайзии, Филиппин, Индонезии, Вьетнама, Индии. Мы отправим вам код подтверждения на ваш мобильный телефон, чтобы проверить правильность ваших контактных данных. Убедитесь, что вы следуете всем инструкциям, содержащимся в сообщении.

* Оплата в рассрочку (кредитная карта) или Boleto Bancário доступна только для заказов с адресами доставки в Бразилии.

Tunnels And Network Taps – документация Twisted 16.6.0

В Linux, Twisted Pair поддерживает специальные типы сетевых интерфейсов tun и tap . Эта функция позволяет вам взаимодействовать с необработанными сокетами (например, отправлять или получать трафик ICMP или ARP). Это также позволяет создавать моделируемые сети. Этот документ не будет охватывать детали этих функций, предоставляемых платформой, но он объяснит, как использовать интерфейсы API витой пары, которые с ними взаимодействуют.Перед чтением этого документа вы можете ознакомиться с Linux tuntap, если вы еще этого не сделали. (хороших онлайн-ресурсов немного, но вы можете найти полезные результаты google из учебника по linux tuntap).

Порты Tuntap

Класс twisted.pair.tuntap.TuntapPort – это точка входа в функциональность tun / tap. Этот класс инициализируется объектом протокола, предоставляемым приложением, и связывает этот объект с устройством tun или tap в системе.Если протокол предоставляет twisted.pair.ethernet.IEthernetProtocol, то он связан с устройством с ответвлением. В противном случае протокол должен предоставлять twisted.pair.raw.IRawPacketProtocol, и он будет связан с устройством tun.

 из средства импорта zope.interface
из twisted.pair.tuntap импортировать TuntapPort
из twisted.pair.ethernet импорт EthernetProtocol
из twisted.pair.rawudp импортировать RawUDPProtocol
из twisted.internet импортный реактор

# Обратите внимание, что вы должны запустить этот пример как пользователь с разрешением на открытие этого
# устройство.Это означает, что запустите его как root или предварительно сконфигурируйте tap0 и назначьте владельца
# его пользователю без полномочий root. То же самое и с tun0 ниже.

tap = TuntapPort (b "tap0", EthernetProtocol (), response = реактор)
tap.startListening ()

tun = TuntapPort (b "tun0", RawUDPProtocol (), response = реактор)
tun.startListening ()


В приведенном выше примере к сети подключены два протокола: один – к устройству ответвления, а другой – к устройству tun. Протокол EthernetProtocol , используемый в этом примере, является очень простой реализацией протокола IEthernetProtocol , который не делает ничего, кроме отправки в какой-либо другой протокол на основе протокола, найденного в заголовке каждого получаемого кадра Ethernet. RawUDPProtocol аналогичен – он отправляет сообщения другим протоколам на основе порта UDP полученных дейтаграмм IP. Этот пример ничего не даст, поскольку ни к экземплярам EthernetProtocol , ни к RawUDPProtocol не было добавлено никаких протоколов приложений. (не говоря уже о том, что реактор не запускается). Тем не менее, это должно дать вам некоторое представление о том, как функции tun / tap вписываются в приложение Twisted.

По поведению этих двух протоколов вы можете увидеть основное различие между устройствами tap и tun.Из этих двух устройств нижний уровень подключается к сетевому стеку на уровне Ethernet. Когда TuntapPort связан с устройством ответвления, он доставляет целые Ethernet-кадры по своему протоколу. Версия более высокого уровня, tun устройства, удаляет уровень Ethernet перед доставкой данных в приложение. Это означает, что TuntapPort , связанный с устройством tun, чаще всего доставляет IP-дейтаграммы в свой протокол (хотя, если ваша сеть используется для передачи не-IP-дейтаграмм, она может доставлять их вместо этого).

И IEthernetProtocol , и IRawSocketProtocol аналогичны twisted.internet.protocol.DatagramProtocol. Дейтаграммы, Ethernet или другие, доставляются в метод протокола datagramReceived . И наоборот, протокол связан с транспортом с методом записи , который принимает дейтаграммы для внедрения в сеть.

Добавить комментарий

Ваш адрес email не будет опубликован.
