При проведении ремонта кухни в домах Санкт-Петербурга построенных в 60-90 годах прошлого века, возникает вопрос о изменении схемы электрической проводки. Ремонт кухни, как правило, проводится одновременно с покупкой новой кухонной мебели. Современная кухонная мебель обычно содержит электрическую встраиваемую технику. Квартиры домов оборудованных электрическими плитами содержат электрический разьем ( электрическую розетку ) для подключения плиты и одну иле две обычных розетки расположенных рядом с ней. Эта группа электрических розеток распологается на высоте 1,2 метра от поверхности пола. Такое расположение электрических розеток было очень очень прогрессивным нововведением в начале 70 годов так-как в квартирах домов более ранней постройки розеток расположенных на стене вдоль которой распологается кухонная мебель вообще небыло. Такое расположение розеток позволяет подключить элетрическую плиту и элетрический чайник.
Расположение рзеток на кухне как правило соотносится с геометрическими размерами кухонной мебели. Кухоная мебель, хоть и изготовляется на заказ но ее геометрические размеры как правило соответствуют некоторым стандартам. Высота кухонных столов составляет от 85 до 95 сантиметров. Расстояние между верхней кромкой кухонного стола и нижнем краем подвесных полок 55-60 сантиметров. Ширина стандартного кухонного стола 80 сантиметров. Нижний край кухонной вытяжки, находится на высоте 60-80 сантиметров от плиты.
Современная кухня содержит следующие электрические приборы: Плита ( электрическая плита ) или стеклокерамическая варочная поверхность, которая в свою очередь может быть связанной, когда управление варочной поверхностью и духовкой осуществляется ручками управления расположенными на духовке и раздельной состоящих из двух независимых частей с собственным управлением и питанием. Вытяжка, может содержать воздуховод выводящий загрязненный воздух в вытяжной коллектор дома или быть оборудованна фильтрующим элементом, поглощающим вредные примеси содержащиеся в воздухе. Электрический чайник. Микроволновая печ, с грилем и без. Холодильник. Телевизор. Система подсветки кухонной мебели.
Под каждый из этих электрических приборов желательно иметь свою отдельную розетку. Дополнительно для подключения таких приборов как: тостер, миксер, мясорубка, аэрогриль, соковыжималка необходимо иметь две-три дополнительные розетки.
Мощность кухонных электрических приборов:
- Варочная поверхность 5,5-8,5 кВт
- Электрическая духовка 2-3 кВт
- Электрический чайник 1,8-2,5 кВт
- Микроволновая печ без гриля 1,5-2 кВт
- Микроволновая печ с грилем 2-3 кВт
- Кухонная вытяжка 100-300 Вт
- Холодильник 200-500 Вт
- Посудомоечная машина 2-2,5 кВт
Таким образом распределение электрических розеток на кухне современной квартиры следующее: Розетка для подключения варочной поверхности – электрической плиты переносится вниз таким образом что-бы верхняя ее граница находилась ниже нижнего края мебели.
Розетка для плиты размещается в свободном пространстве образуемым мебельными ножками. Рядом с ней размещается розетка для подключения электрической духовки. Розетки для подключения холодильника и посудомоечной машины выполняются на высоте 30 сантиметров от поверхности пола в непосредственной близости от электрических приборов. Розетка для вытяжки изготавливается на высоте 2-2,5 метра от поверхности пола. Над кухонными столами на высоте 10-15 сантиметров от поверхности столов выполняются розетки для питания мелких бытовых приборов кухни. Для включения мебельной подсветки изготавливается выключатель н близи от входа в кухню.
В квартирах оборудованных электрическими плитами, 137 серия, 606 серия, 504 серия домов СПб, всю кухонную электропроводку можно изготовить используя существующие вводы проводов их два 6-10 квадратных мм Ai – питание плиты и 2,5 квадратных мм Ai – от узла выключателей в коридоре и работы обходятся недорого.
В квартирах электроплитами не оборудованными, дома типа “Корабль”,”Брежневка”,”Хрущевка” необходимо прокладывать проводку от электрощита.
Работы по изготовлению электрической проводки на кухне проводятся до начала всех других работ по внутренней отделки помещения: штукатурные работы, малярные работы, укладка кафельной плитки, ремонт потолка, сборка кухонной мебели.
До начала проведения работ по изготовлению проводки на кухне, желательно иметь план установки кухонной мебели, желательно согласованной с фирмой изготовителем кухонной мебели.

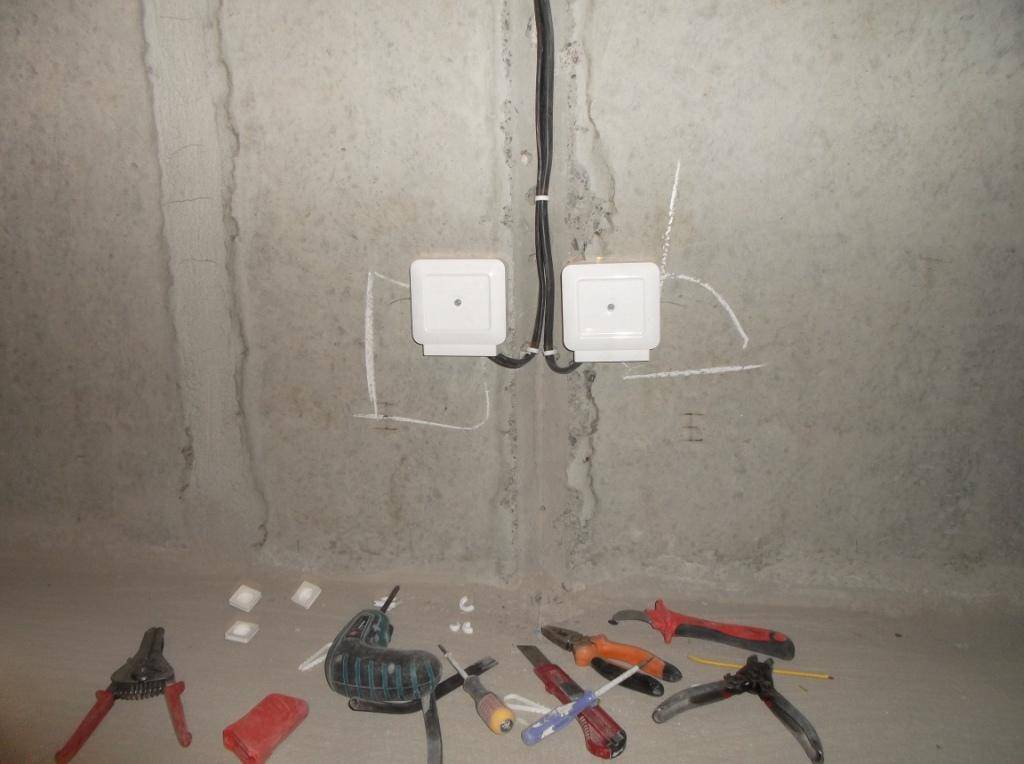

Все работы по монтажу электропроводки на кухне выполняются скрытым способом, путем штробления стенового материала перфоратором, для монтажа электрических, телевизионных и при необходимости телефонных розеток устанавливаются импортные монтажные коробки Lexel. В точке распределения проводов, в стене, изготавливается проем для размещения соединения проводов. Штробы с электропроводами заштукатугивабтся алебастром. Электрическая схема обязательно проверяется на соответствие требуемой мощности и утечку напряжения, так-как после сборки кухонной мебели ремонт электропроводки, без демонтажа мебели является невозможным.
Установка проводки на кухне
Кухня – это то помещение в любой квартире, где находится самое большое количество бытовой техники. Более того, практически все устройства отличаются очень высоким показателем потребляемой мощности, следовательно, наибольшей нагрузкой. Именно поэтому, осуществляя установку электрической проводки, нужно львиную долю внимания направить на устанавливаемую на кухне электрику. Во время проектирования необходимо всегда думать о том, что питание должно равномерно распределяться между всей кухонной техникой, обязательно должно быть удобное и безопасное подключение приборов к сети. Очень важно сделать правильный выбор той области, на которой должна находиться розетка. А для этого необходимо заранее знать, где Вы хотите расположить то или иное устройство. В данной статье мы уделим особое внимание подключению СВЧ-печи (микроволновки), расположению основных и дополнительных розеток для портативных бытовых приборов (миксеры, блендеры, мясорубки, соковыжималки, мультиварки и т.
Микроволновая печь, как правило, всегда находится на одном и том же месте. Это может быть столешница кухонного гарнитура, невысокий холодильник или подвесная полка. Розетка для данного прибора должна находится на довольно близком расстоянии, потому что провод у микроволновки чаще всего короткий. Специалисты советуют проводить к такой розетке дополнительную кабельную линию. Это может быть кабель ВВГнг-LS 3*2.5.
Подключение переносной бытовой техники
Для множества дополнительных устройств необходимо заранее предусмотреть некоторое количество электрических розеток, которые будут располагаться над столешницей. Их может быть сколько угодно, но среднее число 5. Конечно, многие могут сказать, что проблему нехватки штепсельных розеток с легкостью решит удлинитель.
Но Вы только представьте, насколько это неудобно постоянно находиться в паутине из проводов. Кроме того, при постоянном передвижении по кухне можно зацепиться за какой-нибудь провод и потянуть за собой все подключенные приборы. Они упадут, испачкают содержимым все пространство и, в конце концов, поломаются. Именно поэтому целесообразнее установить по всему периметру столешницы дополнительные электрические розетки.
Электрические плиты и духовые шкафы – самые мощные устройства на кухне, поэтому они требуют наибольшего внимания к монтажу. Показатель потребляемой мощности стандартной электрической печки находится в диапазоне от 5000 до 7000 Вт, а ток нагрузки – от 23 до 32 А. Самая мощная бытовая техника требует отдельной линии электрической проводки, идущей от основного распределительного щита. С этой целью чаще всего применяется гибкий кабель ПВС (ПВС 5*6).
Подсоединение данного оборудования может происходить разными способами:
1.
Розетки.
Основное количество всех бытовых розеток предусматривает номинальный ток в 16 А. Именно они не подходят для электрических печей и плит. Необходимо осуществлять подключение только к специальным розеткам, которые рассчитаны на высокий показатель тока (25, 32, 40 А). По советам профессионалов лучшего всего иметь комплект, в который входит и розетка, и вилка.
2. Клеммная колодка.
Подключение мощных электроприборов также может осуществляться при помощи клеммных колодок непосредственно к линиям электрической проводки. В таких случая предварительно необходимо установить монтажную коробку, в которую проводятся питающий кабель печи/плиты и линия проводки. В дальнейшем они соединяются с помощью клеммника. В таком устройстве, как клеммник, очень важны конструктивные особенности. Кроме того, нагрузочная способность и фактическая нагрузка должны полностью соответствовать друг другу. Многие производители указывают ложные технические характеристики клеммников, что приводит к их быстрому износу.
При подключении электропечей и электроплит к розеткам нужно также произвести осмотр. Главное – конструкция штепсельных разъемов розетки, плотность контакта с вилкой, качество винтовых зажимов на вилке и на розетке.

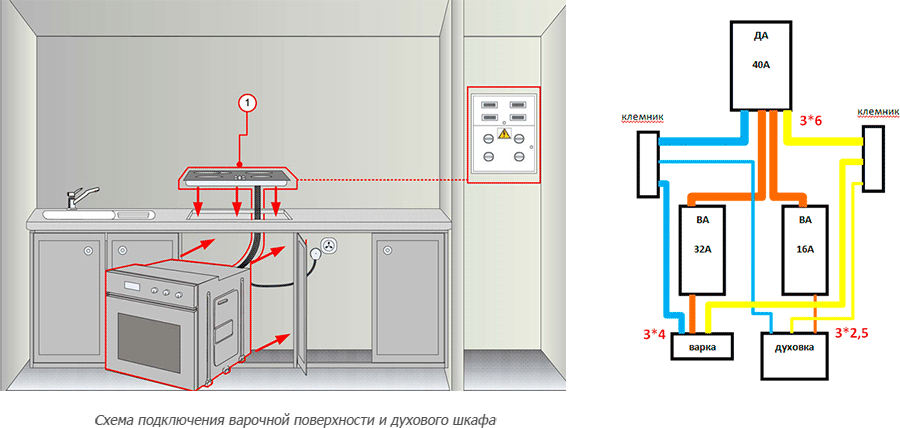

Дополнительный вывод отдельного кабеля должен быть предусмотрен для посудомоечной машины. Розетка должна находиться чуть ниже уровня столешницы там, где планируется установка техники. Также должна быть розетка, к которой будет подключена вытяжка, подсветка рабочей зоны, холодильник. Многие сейчас стали подключать розетку холодильника отдельной линией, что позволяет при долгих поездках обесточить всю квартиру, но сохранить данное устройство в действии.
Большинство людей говорят о том, что проектировать электрическую проводку для кухни нужно на основе того лимита мощности, который был установлен энергосберегающей организацией.
На самом деле, это неверно, потому что любая проводка осуществляется на долгий промежуток времени. А спустя несколько лет установленный лимит может существенно возрасти. В случае, когда электрическая проводка монтируется точь-в-точь с определенными границами, вероятность ее скорейшей замены сильно возрастает.
Защитные функции электрической проводки осуществляют автоматические выключатели и УЗО (устройства защитного отключения). Кроме того, нередко применяется реле напряжения. Поледнее очень хорошо помогает при сильных перепадах напряжения. Но надежная и качественная защита обеспечивается только тогда, когда аппараты выбираются в соответствии с основными требованиями. Следовательно, выбор таких приборов должен происходит на основе обеспечения максимальной защиты всех частей электрической проводки.

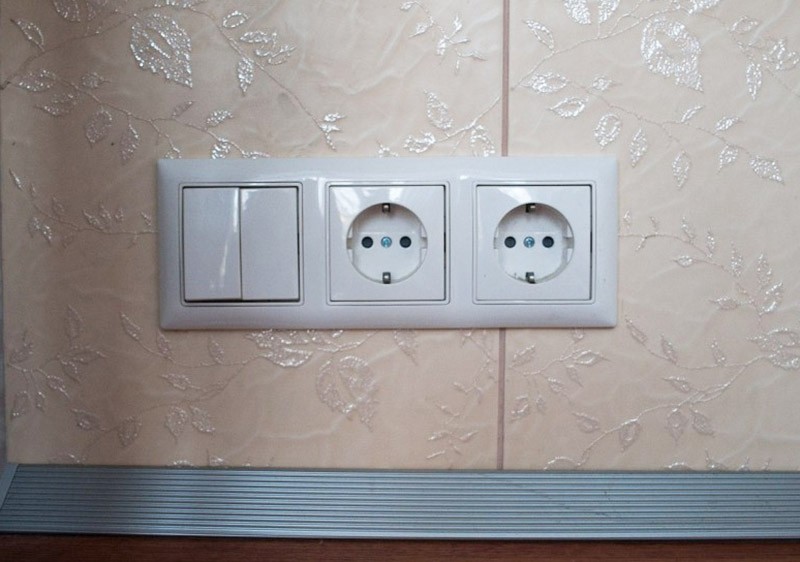

Лучшего для вышеуказанных целей подойдут электрические розетки с двумя штепсельными разъемами.
Они предназначены для подключения к сети двух устройств одновременно. Двух-трех таких розеток будет более чем достаточно, чтобы без проблем пользоваться какими-либо приборами параллельно. Кроме того, при их установке затрачивается меньше времени.
Торговая сеть “Планета Электрика” обладает очень широким ассортиментом электрических розеток, с которым Вы можете более подробно ознакомиться в нашем каталоге.
Подключение розетки для электроплиты, схема подключения розетки
Автор: Евгений Чертушко Рубрика: Электрика своими руками Вы сейчас здесь: Главная » Электрика своими руками » Как приготовить суперплов или розетка для электроплитыКак приготовить суперплов или розетка для электроплиты
Совсем недавно мы с коллегой работали на одном объекте в пригороде Оренбурга. Коттедж площадью чуть более 400м, монтаж электропроводки с нуля. В общем за один день не управишься.
Естественно, много общались с заказчиками. Так-как отношения сложились нормальные, я бы даже сказал хорошие, то в один из рабочих дней хозяйка (очень милая женщина) решила угостить нас ужином. И сообразила плов. Да не просто плов, а из молодого барашка, в казанке, на костре. В общем настоящий узбекский плов.
Пока он готовился, от запаха мы готовы были языки проглотить! И вот — готов! За ужином, уплетая плов за обе щеки, мы решили для себя, что что лучше пищи приготовленной на костре, умелым поваром, еще ничего не придумали.
Да вот хозяйка коттеджа говорит:”Вы бы ребята поскорее мне подключили электроплиту. Надоела уже эта романтика с костром. Да еще в Оренбурге я переехала в новую квартиру. Там тоже нужно подключить варочную поверхность и духовой шкаф.”
Сказано — сделано. Договорились о времени. Но возник вопрос. Какую розетку для подключения электроплиты и главное где купить?
Эта статья и будет посвящена вопросу выбора и подключения розетки для электроплиты.
С чего нужно начать? Начинаем не с розетки, а с проводов. Электроплита, духовой шкаф и особенно варочная поверхность — это довольно мощные приборы. 7,8, а то и 9 кВт. Поэтому провод которым подключаются обычные розетки (2,5 мм, 16А) не выдержит. Хорошо, если в дом заведена трехфазная линия. Тогда и на плиту можно пустить три фазы. И розетку поставить соответственно трехфазную.
Но три фазы в доме, а особенно в квартире — не очень распространенное явление. В основном питание однофазное.
Поэтому смотрим на мощность своей электроплиты и выбираем провод. 4мм для мощности до 7-8кВт, 6мм для плиты мощностью до 11кВт. Если есть финансовая возможность — прокладываем провод сечением 6мм и не паримся в будущем.
В щитке лучше установить отдельный автомат. 25А .
Далее определяемся как будет установлена розетка. Скрытым или наружным способом.

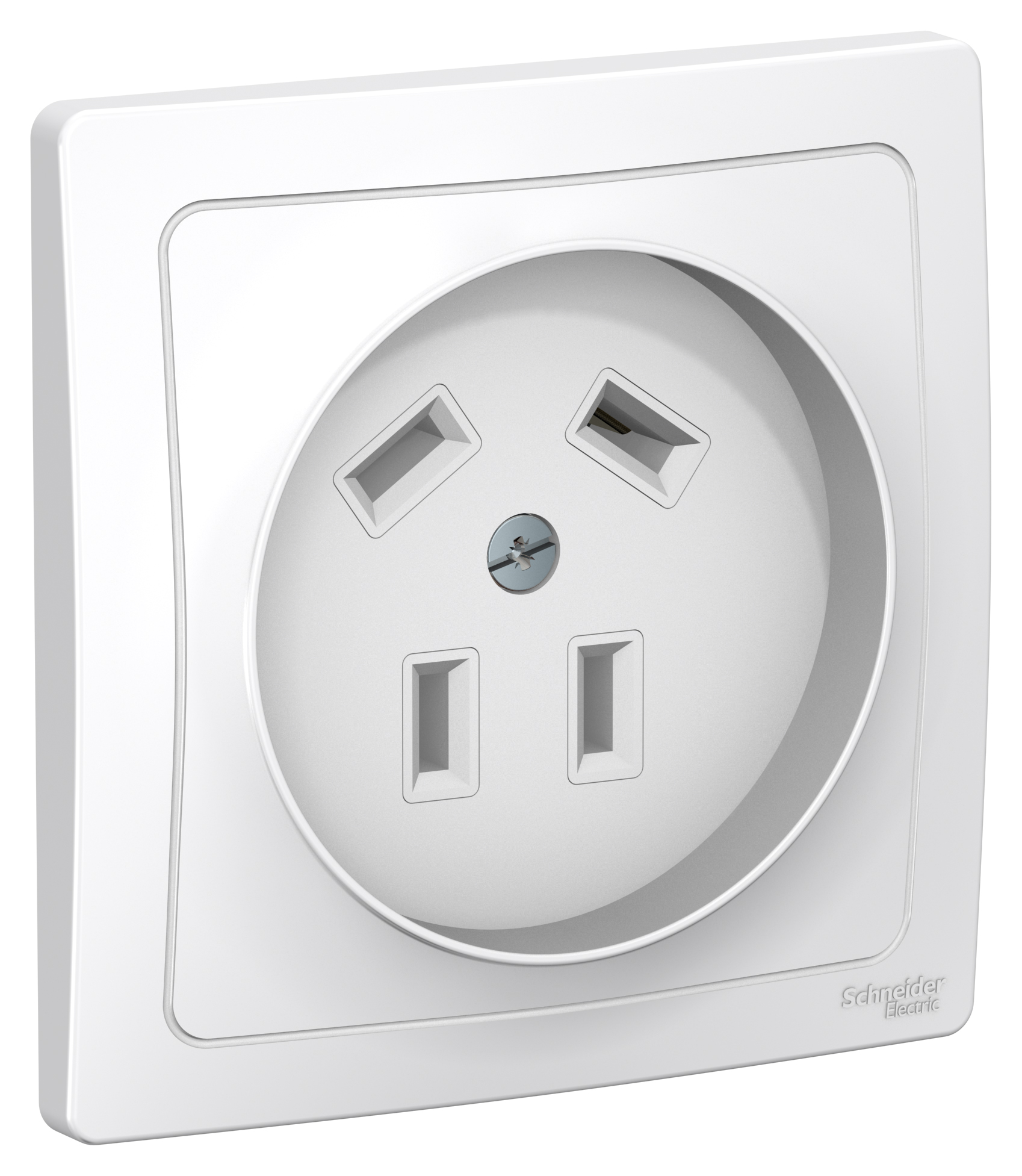

Есть возможность пробурить в стене отверстие и смонтировать подрозетник — ставим скрытую розетку.
Смотрится симпатично и места занимает немного.
Если такой возможности нет, то Ваш выбор наружная розетка для электроплиты.
Бывают они двух видов:

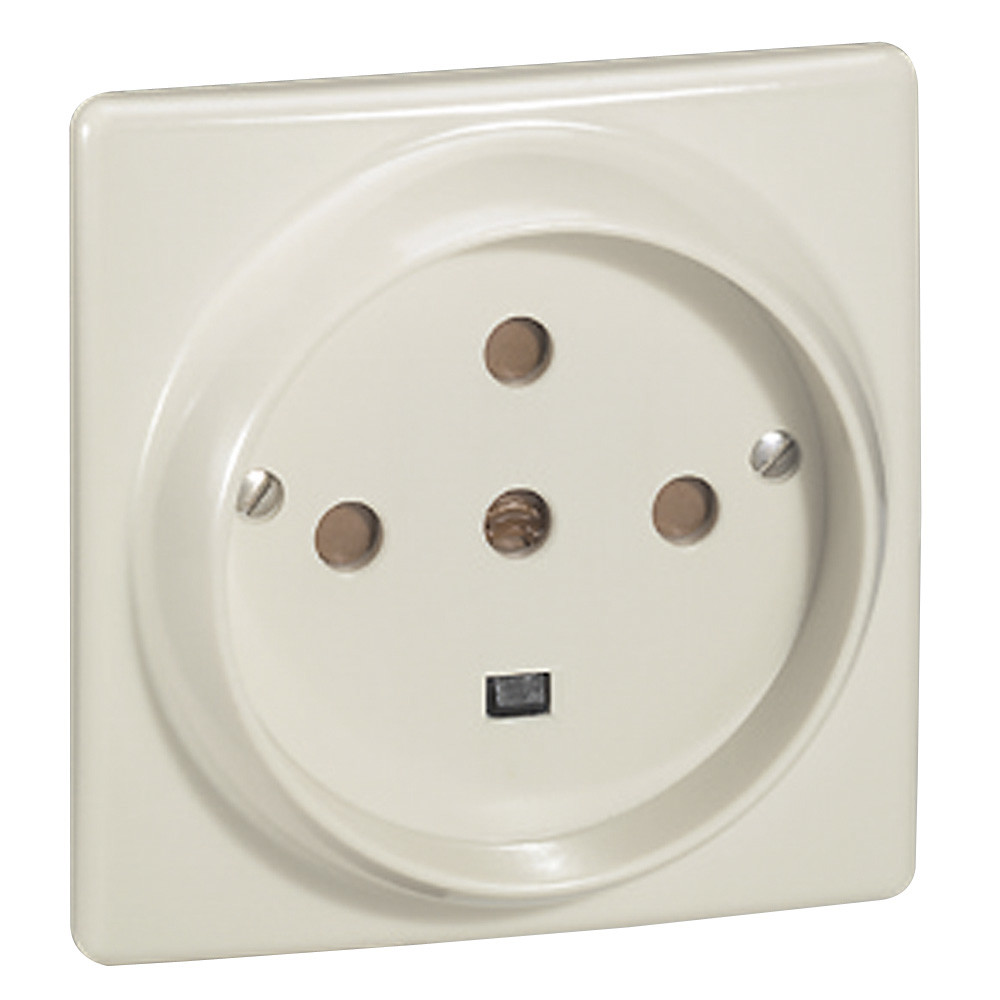

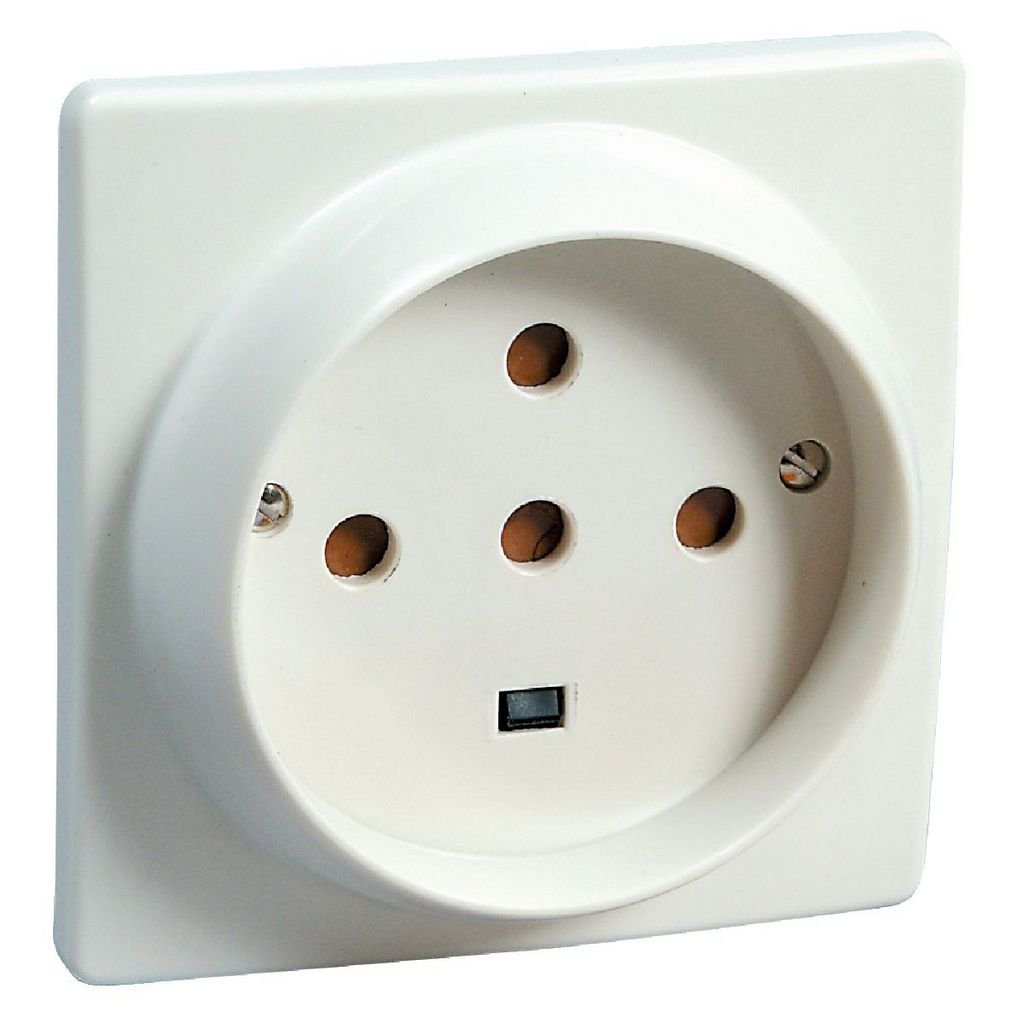

Такие — с круглыми контактами.

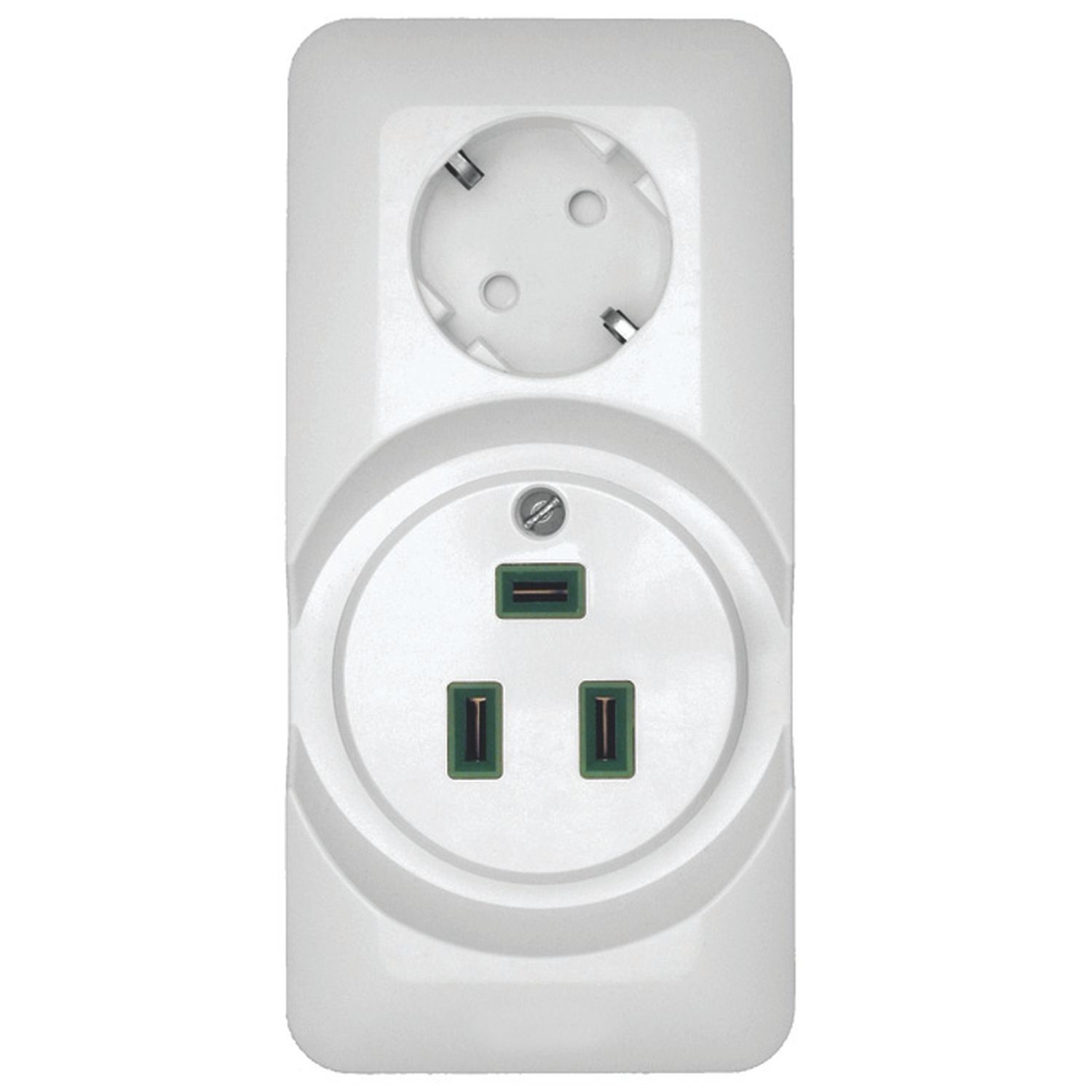

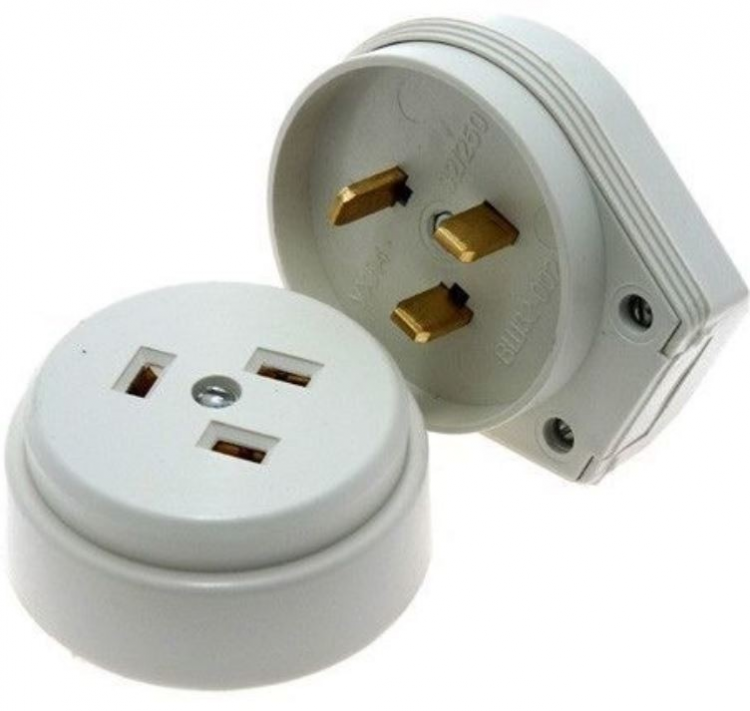

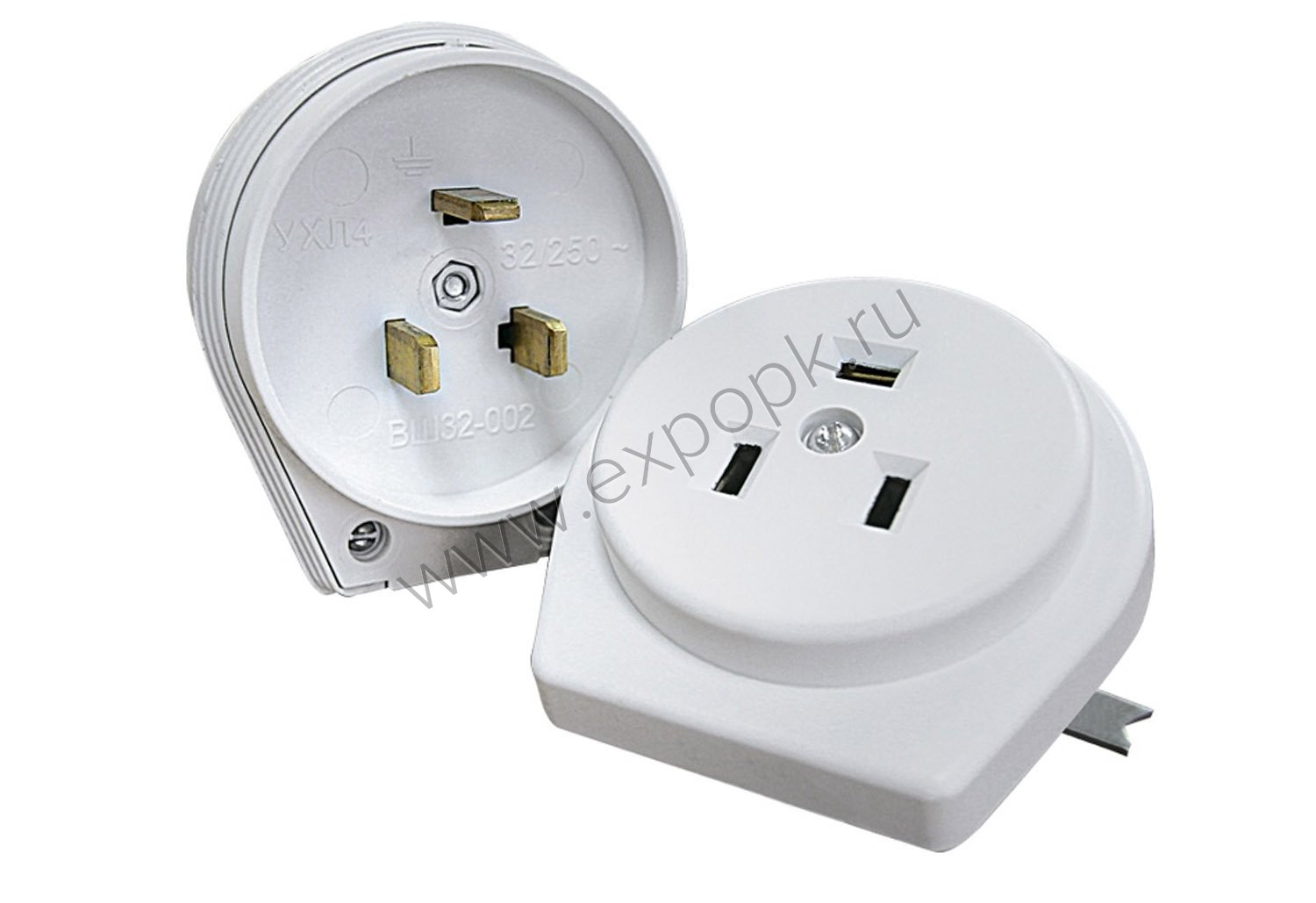

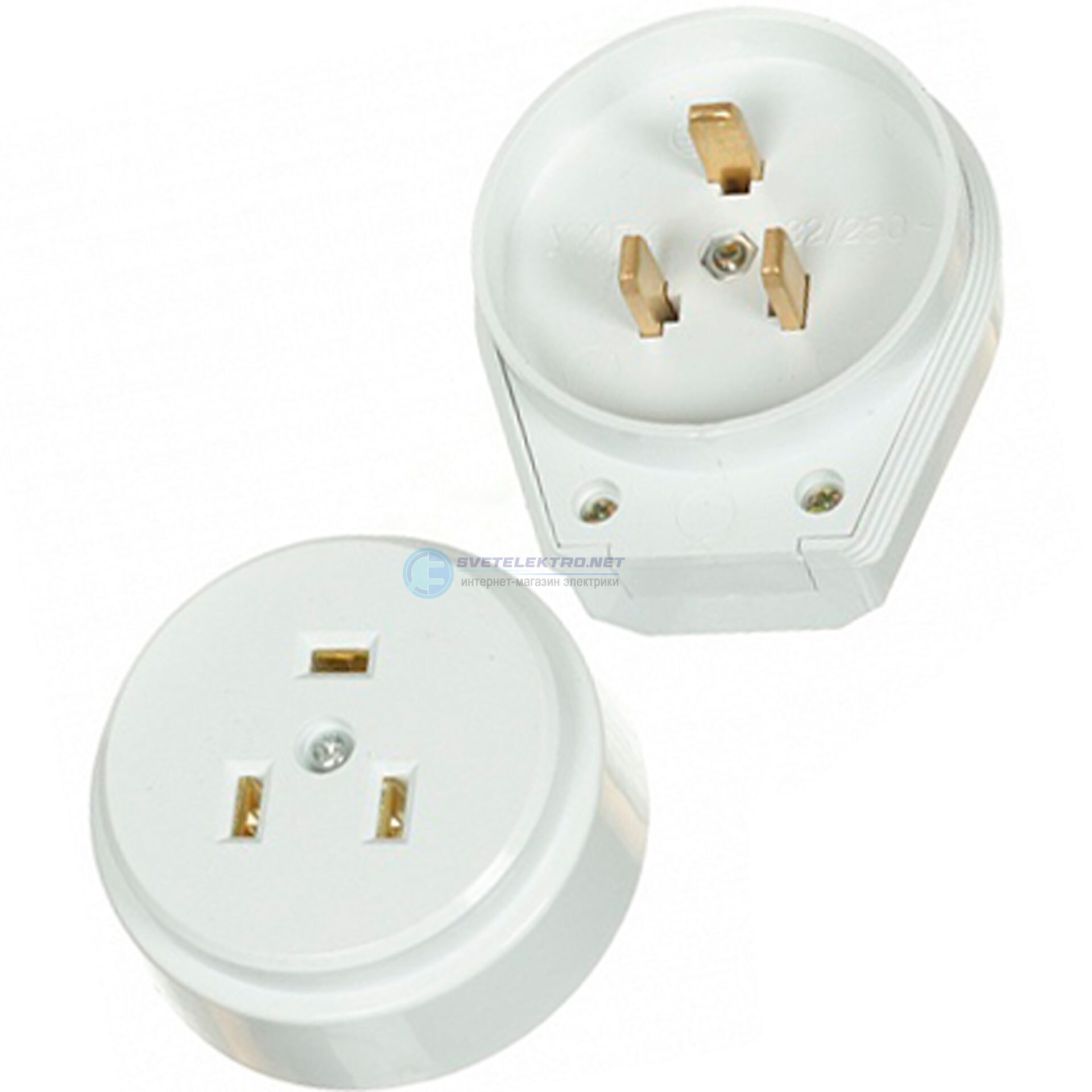

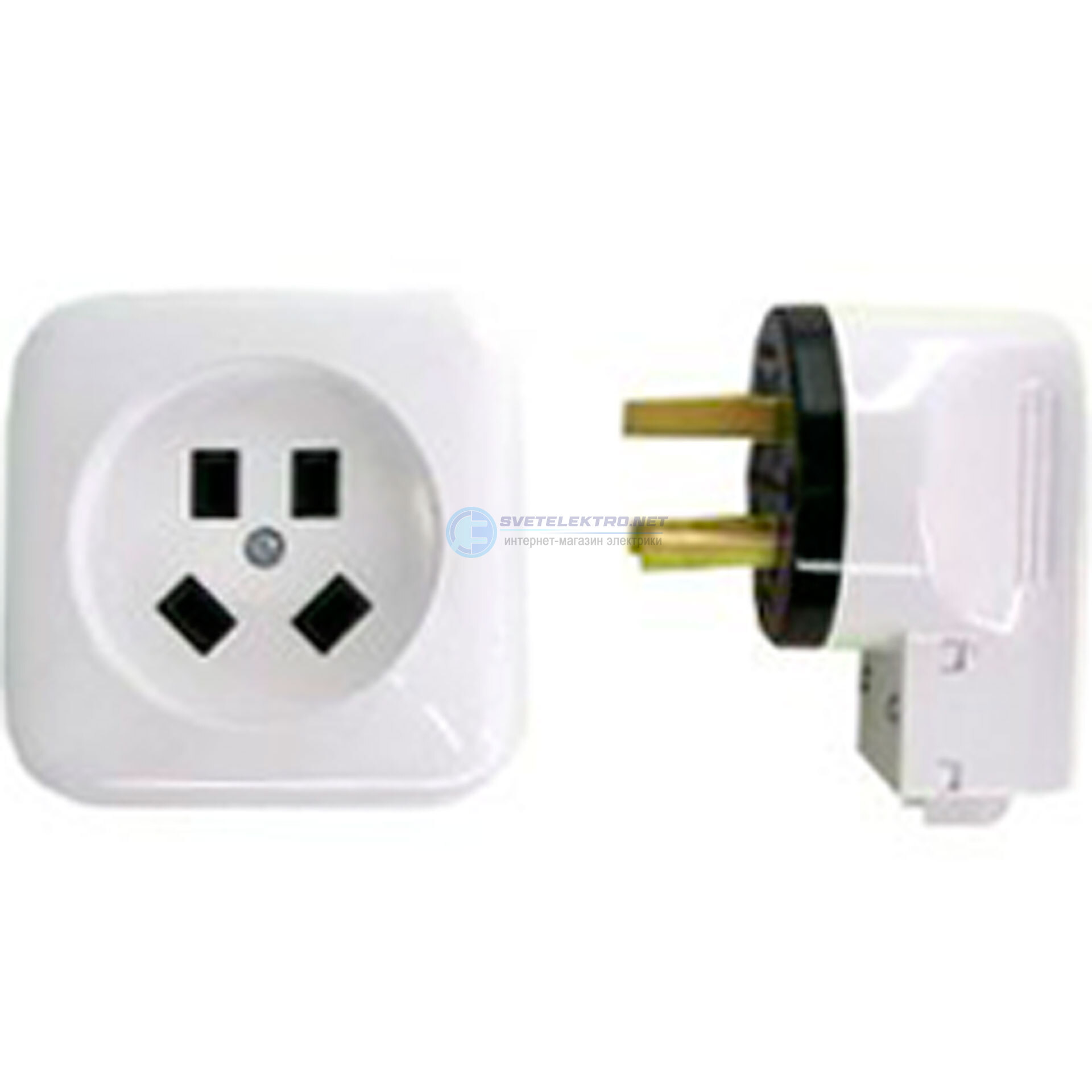

И такие — с плоскими контактами.
Первые удобнее в подключении, да и контакт у них посолиднее. Но вот с габаритными размерами беда. В основном слева-справа от плиты мебель или стены и выпиливать заднюю стенку для установки розетки не многие готовы.
Поэтому чаще приобретаются и устанавливаются розетки с плоскими контактами. Занимают они относительно немного места.
Купить розетку для подключения электроплиты можно в специализированных магазинах или в строительных гипермаркетах.
На витрине они лежат в паре с вилкой, что бы не мучиться с подбором.
Выбираем по номиналу: 32А или 40А, и типу установки (скрытая/наружная). Цвет не так уж важен. Кто ее за кухонным гарнитуром увидит?

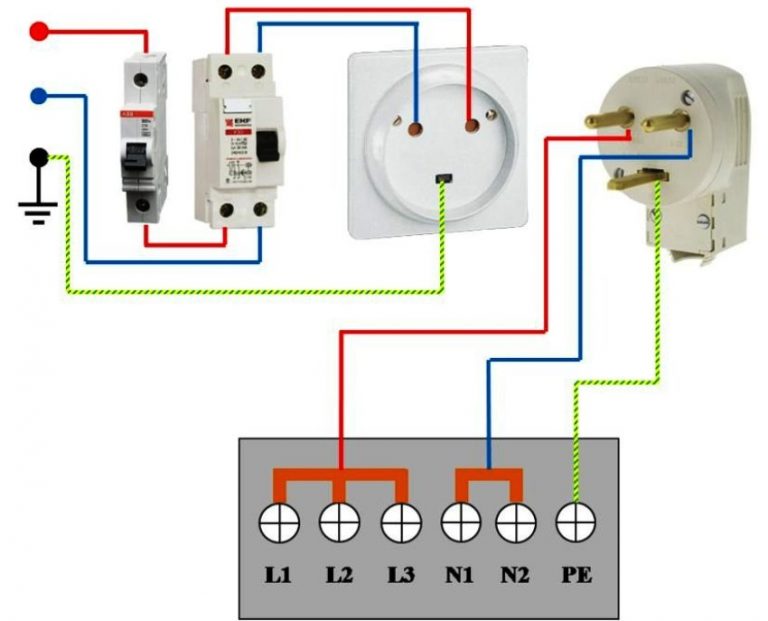

Схема подключения розетки электроплиты выглядит следующим образом.

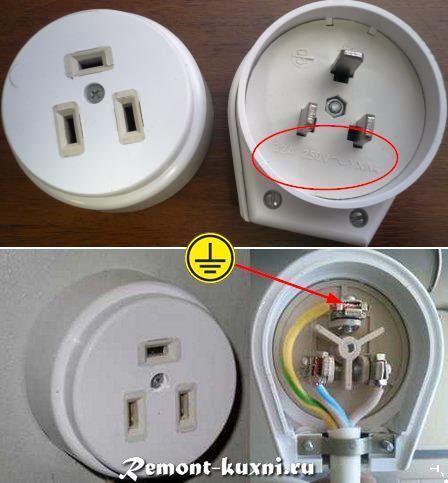

Маркировка контактов фаза-ноль-земля есть на корпусе розетки.
Нужно только внимательно приглядеться.
Желаю Вам скорее приготовить суперплов на самостоятельно подключенной плите. Если же у Вас нет времени вникать во все нюансы подключения розеток электроплиты, то вам в раздел: услуги электрика.
С уважением «Elektrika56.ru»
Розетка для плиты или клеммная колодка?
В Томске электропроводка в большинстве домов спроектирована под использование электроплиты.
Это несет определенные особенности в плане электропотребления и выбора комплектующих.
Электроплита – самый мощный и энергоемкий прибор в доме.
Если сравнивать потребление электроэнергии, то телевизор или компьютер потребляют электрического по каплям, чайник – столовой ложкой, а вот плита скорее тарелками!
Поэтому к ней идет отдельный силовой провод большого сечения, рассчитанный на длительную и высокую нагрузку.
Для хозяина квартиры же всегда есть дилемма: выбрать розетку и вилку для подключения плиты или клеммную колодку (коробку)? В новостройках ТДСК по умолчанию стоят колодки, в старых домах – розетки, но что же лучше выбрать?
Электрозетки для плиты

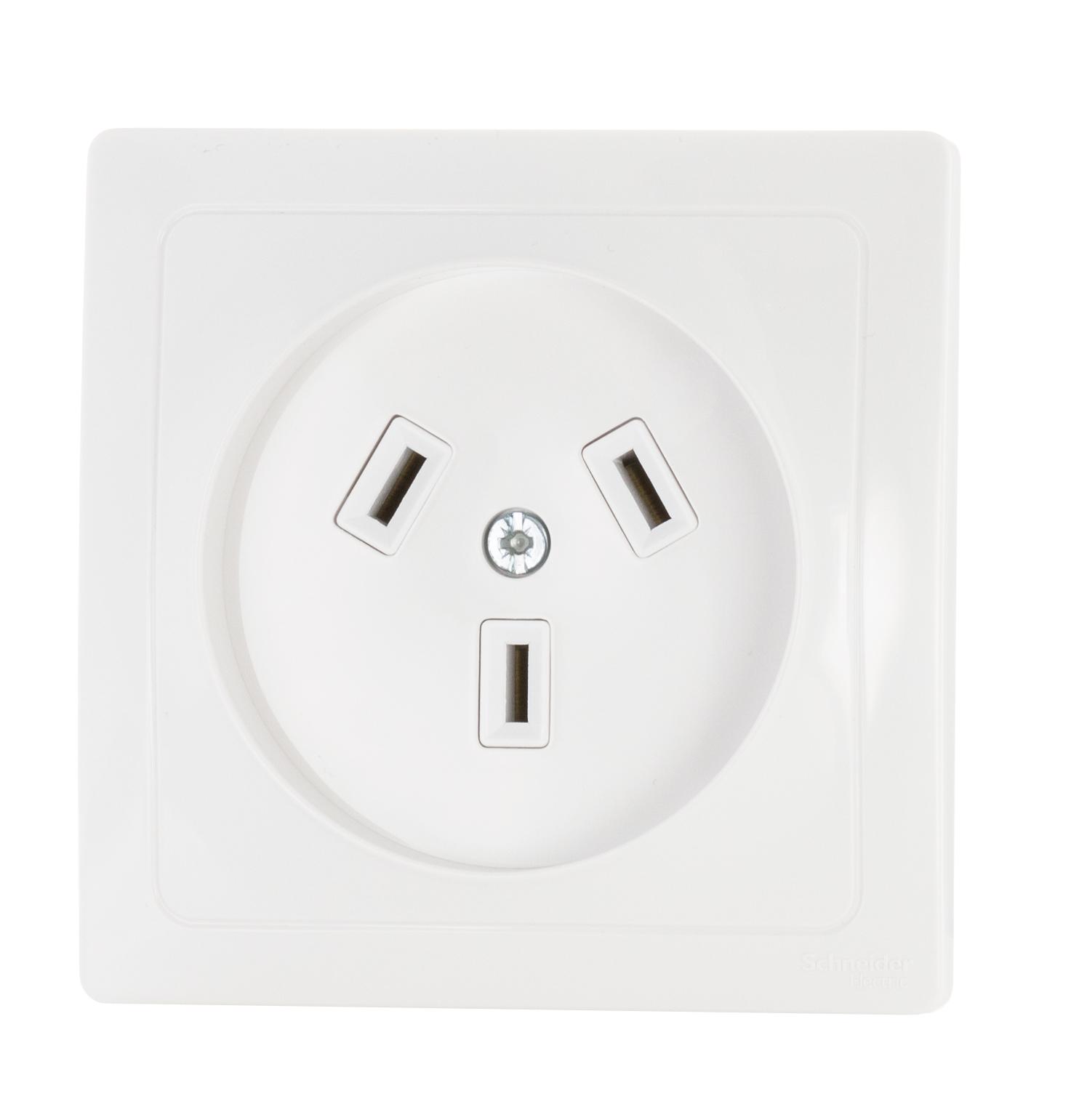

Это трехполюсные розетки повышенной прочности и рассчитанные на высокую нагрузку, к ним в комплекте идет вилка для подключения
Преимущества розеток для плиты:
- Плиту всегда можно отключить вынув вилку из розетки
Недостатки розеток:
- Розетки делаются из хрупкого материала: керамики и пластика и их легко сломать при монтаже или эксплуатации
- Розетки со временем становятся менее проводящими, начинают нагреваться и сгорать физически
- Розетки могут сгореть и в результате ослабления контакта и их надо периодически менять.
- Толщина розеток с вилкой около 7 см, часто из-за этого нельзя поставить плиту вплотную, не перенося розетку на уровень плинтуса
Клеммные коробки (колодки) для плиты
Это пластиковый бокс, внутри которого находится металлическая плата куда подсоединяются провода плиты и питания. Вилка здесь не требуется.
Преимущества колодок:
- Винтовые зажимы обеспечивают надежный контакт. Провод не греется, колодка не может сгореть
- Толщина колодки – 4 см и можно плиту придвинуть вплотную к стене, без ее переноса
- Срок службы колодок не ограничен, при качественном монтаже, она не требует замены долгие годы.
- Колодка имеет два выхода, во второй можно подключить духовой шкаф.
Недостатки колодок:
- Плита всегда находится под напряжением, отключить ее можно только в электрощите.
Таким образом, колодка имеет меньше недостатков, чем розетка, однако фактор постоянно включенной в сеть плиты тоже следует учитывать!
Схема подключения к розетке плиты
Обратите внимание, это для 4-х проводного шнура и розетки для плиты/духовки.
Это очень легко сделать, но да, это может показаться очень пугающим. Вы только что пришли домой с новой плитой, которую с нетерпением ждала ваша жена. Вы идете и вытаскиваете старую плиту и, к своему удивлению, обнаруживаете, что плита была жестко подключена. Первое, что вам нужно сделать.
1) Больше не двигайте плиту. Старые провода могут оборваться при включенном питании.
2) Теперь выключите питание на панели выключателя, если вы еще этого не сделали. Проверьте и убедитесь, что вы действительно выключили правильный выключатель.
3) Теперь, когда питание отключено, снимите провод с плиты/духовки.
4) Итак, теперь вы хотите приступить к установке новой розетки на 50 ампер на стену. Убедитесь, что вы будете устанавливать его достаточно низко, чтобы плиту/духовку можно было придвинуть к стене.
Вам нужно будет обрезать провод, чтобы у вас не торчала тонна провода.Теперь либо вы будете использовать поверхностный монтаж, либо утопленную коробку с розеткой.
См. фотографии ниже.
Краткое руководство. Красная линия (120 вольт) и черная линия также являются линией (120 вольт). Г Земля. линия Л1. Линия L2. Белый N
Хорошо, теперь, когда розетка уже в пути, вам нужно подключить шнур питания к этой новой плите. Эта картинка сама по себе должна вам все рассказать.
Помните о зеленом проводе, ЗАЗЕМЛЕНИЕ — самый важный провод.Почему, потому что это защищает вашу жизнь.
Для большинства новых плит с духовками требуется 50-амперное обслуживание. Поэтому вам действительно нужно убедиться, что ваша плита / духовка требует 50 ампер или нет. И пусть у вас будет провод на 50 ампер и выключатель на 50 ампер. Теперь я не говорю, что это не сработает, если вы этого не сделаете, но как только вы приготовите эту индейку на День Благодарения и все хорошее на плите, когда все ваши квесты будут покрыты через час или около того, тогда и начнутся проблемы.
Проволока для духовки
Подключения к электрической духовке3-проводная розетка
https://amzn.
к/35kfeWN
Шнуры питания и жесткая проводка для новых кухонных приборов
Вы присмотрели новую серию , варочную панель или настенную духовку . Вы взволнованы. Он будет идеально смотреться на вашей недавно отремонтированной кухне. Однако есть кое-что, что вам нужно учитывать перед покупкой. Убедитесь, что вы изучаете, как устройство питается.
Если вы впервые покупаете плиту, варочную панель или настенную духовку или если вы не покупали их в течение некоторого времени, у вас может сложиться впечатление, что они готовы к работе.Это не всегда так.
Различные устройства могут использовать разные шнуры в зависимости от определенных требований. Некоторые кухонные приборы могут полностью отказаться от шнура питания и потребовать жесткой проводки. Давайте сначала посмотрим на различные варианты шнура.
Как выбрать шнур питания?
Выбор правильного аксессуара для сетевого устройства относительно прост, поскольку вариантов не так много.
Большинство производителей предлагают шнур собственной марки, предназначенный для конкретного прибора, в качестве отдельно приобретаемого предмета.Однако, если вам нужна замена, Appliances Connection продает различные шнуры здесь .
Во-первых, выясните требования к силе тока (амперы) для устройства. Большинству обычных устройств требуется только 40 ампер. Однако для более энергоемких моделей, таких как большие профессиональные плиты и индукционные варочные панели, может потребоваться 50 ампер.
Убедитесь, что ток вашего шнура соответствует потребностям устройства, так как перегрузка по мощности может быть чрезвычайно опасной.
Далее важно выяснить, есть ли на вашей кухне розетка с 3 или 4 контактами.Обычно это зависит от того, когда была установлена электрика на вашей кухне.
Если ваша кухня построена в последние 10-15 лет, то, скорее всего, она будет оснащена четырехштырьковой розеткой. Многие кухни, построенные в 1990-х годах и раньше, обычно имеют 3-контактную розетку.
Перед покупкой не забудьте ознакомиться с техническими характеристиками шнура.
Жесткая проводка
Для многих новых встроенных плит, настенных духовок и варочных панелей требуется жесткая проводка, а не шнур питания.Это влечет за собой подключение устройства непосредственно к проводке вашего дома, обычно через распределительную коробку.
Лучше всего доверить установку такого рода профессионалам, так как неопытные в работе с электричеством люди могут получить травму. В зависимости от вашего местонахождения за номинальную плату Appliances Connection предлагает квалифицированные услуги по установке новых приборов. Вы можете найти более подробную информацию здесь .
Расслабьтесь
Если вы приобрели новую плиту, варочную панель или настенную духовку, ожидая, что она будет включать шнур питания, а она поставляется без него, не беспокойтесь.Это только потому, что у производителей нет возможности узнать электрическую конфигурацию вашего дома.
Мы в Appliances Connection всегда рады указать вам правильное направление. Перейдите на страницу продукта для вашего прибора. В разделе «Рекомендуемые аксессуары» вы найдете именно то, что вам нужно. См. пример выше.
Все, что вам нужно знать
Электрические плиты требуют большой мощности для эффективной работы на вашей кухне. На большинстве кухонь есть электрические розетки на 120 вольт, подходящие для газовых плит, поэтому перегрузка тех, у кого есть электрическая плита на 220 вольт, может повредить розетку или привести к отключению автоматического выключателя в вашем доме из-за чрезмерного энергопотребления.
Установка специализированной розетки может быть сложной задачей, поэтому было бы разумно рассмотреть вопрос о вызове профессионала, например нашей команды в U.S. Electric. Однако, если вы хотите узнать немного больше о процессе установки, у нас есть вся необходимая информация ниже.
Требования к электропроводке и розеткам электроплиты
Прежде чем подключить электрическую плиту к розетке, ваша кухня должна соответствовать необходимым требованиям к электропроводке и розеткам, чтобы гарантировать отсутствие электрических неисправностей.
Электрические плиты требуют двух горячих проводов, одного нейтрального и одного заземления, для которых нужны собственные соединенные выключатели.
Для подключения этих приборов требуется цепь на 50 ампер, совместимая с напряжением 240 вольт, и провод калибра 6. Вы хотите отключить все электричество в вашем доме, прежде чем устанавливать розетку такого типа. Конкретные требования к вашей установке могут отличаться в зависимости от нескольких факторов, в том числе:
- Размер плиты
- Количество проводников на шнуре питания
По сравнению с газовыми плитами электрические плиты потребляют больше энергии.Средняя газовая плита использует 120 вольт. Как правило, электрические плиты используют для работы 220 вольт. К другим приборам, требующим такого же напряжения, относятся центральные кондиционеры, сушилки для белья и водонагреватели.
Отдельностоящие и встраиваемые электрические плиты
Другим фактором, который следует учитывать при установке электрической плиты, является то, является ли она отдельно стоящей или встраиваемой. Некоторые методы установки могут работать для одного, но не для другого.
Встраиваемые электрические плиты имеют электропроводку, подключенную непосредственно к панели прибора, и не требуют розетки.Отдельностоящие электрические плиты требуют специальных розеток для штепсельных шнуров. Однако и тем, и другим нужны источники питания, способные выдержать 220 вольт.
Установка новой розетки для электрической плиты на 220 В
При установке новой розетки для вашей электроплиты на 220 В необходимо учитывать потребляемую ею мощность. Напряжение, которое использует ваша электрическая плита, может быть слишком большим для обычной 110-вольтовой розетки и требует точной настройки, чтобы предотвратить повреждение электричества в вашем доме.
Установка электрической розетки — непростая задача, и несоблюдение мер предосторожности может быть опасным для неопытных домовладельцев. Если вы не уверены в своих навыках работы с электричеством, лучше всего обратиться к опытному электрику для выполнения этой работы.
Обращаясь к профессионалу, вы не рискуете своей безопасностью при установке электроплиты. Последнее, о чем вы хотите беспокоиться, это о том, чтобы пораниться или нанести ущерб вашей плите или дому.
Отключите электричество в вашем доме
Независимо от того, выполняете ли вы эту задачу самостоятельно или поручите это профессионалу, первым шагом к установке розетки для электрической плиты является отключение источника питания вашего дома, чтобы убедиться, что электрические токи не прерывают работу.
Вы можете найти печатную плату вашего дома в нескольких возможных местах, например, в подвале или гараже. Найдя его, выключите главный выключатель, чтобы отключить электричество в вашем доме. Этот выключатель обычно является самым большим автоматическим выключателем на панели коробки.
Проверьте, отключено ли питание
Иногда возникают проблемы с отключением электричества в доме. Обязательно проверьте, действительно ли ваше питание отключено, чтобы убедиться, что установка новой розетки безопасна.
Этот процесс так же прост, как проверка выключателей света или попытка включить телевизор.Это может снизить риск поражения электрическим током при работе с проводкой. Если у вас есть сосед по дому, вы можете попросить его предупредить вас, когда отключится электричество. Вы также должны использовать простой мультиметр, чтобы проверить фактическую розетку, над которой вы работаете, прежде чем двигаться дальше.
Убедившись, что все питание отключено, вы или ваш электрик можете приступить к установке необходимых выключателей, кабелей и розеток для работы вашей электроплиты.
Установка выключателей, кабелей и розеток
Следующим шагом, который вам нужно сделать, является установка нового выключателя в распределительной коробке для управления новой розеткой электрической плиты.Убедитесь, что имеется достаточно места для установки автоматического выключателя двойной ширины в соответствии с инструкциями производителя
. После размещения выключателя вам необходимо установить разъем сбоку монтажной коробки, чтобы подключить необходимые кабели внутри коробки.
Если этот процесс слишком сложен для вас, вы можете попросить электрика осмотреть разъем и выключатели, чтобы обеспечить успешную установку.
После того, как вы подготовили коробку, вам нужно проложить кабели через стены, ведущие туда, где вы хотите разместить розетку для электроплиты.Важно избегать других проводов и инженерных сетей при прокладке проводов через стены.
После того, как вы закончите выравнивание кабелей, оставьте самую длинную часть за пределами последнего отверстия. Затем зачистите изоляцию на конце кабеля и подключите его к розетке, прежде чем вкручивать в стену. Закрепив электрическую розетку, вы вскоре будете готовы проверить ее.
Подключение и проверка электрической плиты
Последний шаг, который вам нужно выполнить, — это проложить кабель розетки через разъем монтажной коробки и подключить его к автоматическому выключателю.Вы также должны определить, сколько кабеля вам понадобится при подключении его к заземляющим и нейтральным шинам.
Вставив заземляющий, нейтральный и горячий провода в соответствующие винтовые клеммы, убедитесь, что все подключено правильно и на месте. Также было бы разумно закрепить кабель диапазона, если он не имеет стабильной поддержки.
Перед включением электричества в доме выключите выключатель розетки электроплиты во избежание перегрузки. После восстановления электричества в доме проверьте мощность розетки.
Если у вас под рукой есть мультиметр, вы можете измерить ток или напряжение в розетке. Вы можете подключить электрическую плиту, как только убедитесь, что напряжение в розетке стабильное и составляет 220 вольт.
Этот процесс может различаться в зависимости от инструкций вашей монтажной коробки или розетки. Если вам нужна помощь, попросите электрика помочь с установкой.
Шнуры питания серии: не включены
Еще одна вещь, о которой следует помнить, это то, что большинство моделей не поставляются со шнурами питания.Как правило, вам нужно будет приобрести шнур отдельно и подключить его к плите.
Несмотря на то, что размер цепи может варьироваться, шнур и тип розетки не меняются. В 1996 году Национальный электротехнический кодекс ввел в действие правила использования четырехпроводных цепей для электрических плит и других приборов с высоким энергопотреблением.
NEC обновил эти рекомендации, чтобы создать более безопасные методы подключения шнуров питания от электроплиты к распределительной коробке. Розетки с четырьмя разъемами обычно подходят для вилок с 4 контактами; если вы попытаетесь установить розетку для трехжильных шнуров, это будет нарушением кодекса.
При подключении шнура питания снимите заднюю панель доступа на электрической плите, проденьте шнур в панели плиты и подсоедините необходимые провода к соответствующим винтовым клеммам.
Нужна помощь в установке розетки для электроплиты? Свяжитесь с US Electric
Наша команда в U.S. Electric уделяет первостепенное внимание обеспечению безопасности электрических и проводных операций в вашем доме.
Мы можем вмешаться, если установка станет слишком сложной, или помочь вам с самого начала.Если у вас есть какие-либо вопросы, свяжитесь с нами онлайн или позвоните нам сегодня.
кухонных розеток, которые перестали работать
Почему у меня проблемы с розетками или выключателями на кухне? Как устранить неполадки и отремонтировать цепь кухонной розетки. |
Кухонные розетки
[ad#block] Электрика Вопрос: Почему у меня проблемы с кухонными розетками или выключателями?
- У нас перестали работать холодильник, а теперь и газовая плита, электростартер на конфорках и свет в духовке.Когда холодильник перестал работать, я выключил розетку, но это не сработало.
- В прошлом месяце ко мне домой приходил электрик, сказал, что розетка и рубильник в коробке исправны, и не может объяснить, почему холодильник остановился. Через 24-48 часов я снова включил холодильник в обычную розетку, и он заработал нормально.
- Холодильник и еще одна розетка имеют две розетки и находятся на одной стене. Печь стоит у соседней стены, обе стены образуют Г-образную форму.Я в настоящее время, без каламбура, но вы все равно можете посмеяться, подключите холодильник к другой розетке на той же стене, что и плита.
- Почему у меня возникают проблемы с этими розетками и/или выключателями?
Через 24-48 часов я снова включил холодильник в обычную розетку, и он заработал нормально.Большое спасибо.
Этот вопрос по электропроводке поступил от: Дейва из Калифорнии.
Ответ Дэйва:
Спасибо за вопрос по электропроводке, Дэйв.
Устранение неполадок и ремонт цепи кухонной розетки
Применение: Ремонт кухонной розетки.
Уровень квалификации: от среднего до продвинутого — лучше всего подходит для лицензированного электрика.
Необходимые инструменты: базовая сумка для электриков, ручной инструмент, тестер напряжения или подключаемый анализатор цепей.
Приблизительное время: Зависит от личного опыта, умения работать с инструментами, объема электроремонта и количества затронутых розеток.
Меры предосторожности: определите цепь кухонной розетки, выключите ее и пометьте примечанием, прежде чем работать с проводкой.
Почему большинство кухонных розеток выходят из строя
- Когда одна или несколько розеток в цепи перестают работать, это обычно означает, что в одной из розеточных коробок имеется ослабленный или сгоревший сросток или соединение.
- Цепь на выходе должна быть идентифицирована и отключена автоматическим выключателем или предохранителем.
- Выводы цепи следует отвинтить и вытащить из коробки, чтобы можно было осмотреть проводку.
- Все соединения проводки с розеткой и сращивания внутри распределительной коробки должны быть тщательно осмотрены на наличие признаков сгоревшей проводки.
- После того, как проблема обнаружена, необходимо тщательно отремонтировать затронутую проблему, чтобы восстановить надежное соединение.
- Проблемы, подобные этой, лучше всего выявляются и устраняются квалифицированным электриком.
Электропроводка
- Подключение электрических розеток для дома
- Домашняя электропроводка включает в себя розетки на 110 В и розетки и розетки на 220 В, которые есть в каждом доме.Посмотрите, как выполняется разводка электрических розеток для дома.
- Электрические автоматические выключатели
- Бытовые электрические автоматические выключатели
- Руководство по домашним автоматическим выключателям и их работе для защиты электропроводки. При правильной установке ваша домашняя электропроводка защищена устройством защиты цепи.
Вам также может быть полезно следующее:
| ||||||||
…и многое другое. Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!
Проконсультируйтесь с местным строительным отделом о разрешениях и проверках для всех проектов электропроводки.
Как подключить печь
Первый шаг в том, как подключить печь, это сделать Убедитесь, что у вас есть надлежащее электроснабжение. Как правило, печи требуют специального Выключатель на 50 ампер, 240 вольт.Провод, подающий питание от Панель выключателя к розетке вашей плиты обычно представляет собой 6/3 Romex. кабель (черный провод-горячий, красный провод-горячий, белый провод-нейтральный, голый медный провод – земля).
Новые печи не поставляются со шнуром питания. Это потому, что до недавнего времени дома были подключены к двум разным проводам. стили розеток: 3-контактные и 4-контактные. Знаю это в домах было множество типов розеток, это не имело смысла для производители приборов предварительно подключают плиту к тому или иному.
Вилка с 4 контактами добавляет защитный заземляющий провод в дополнение к двум горячие и нейтральные находятся на 3-контактной вилке. Ниже представлены фотографии как 3-контактная, так и 4-контактная вилка с соответствующей маркировкой. С помощью вольтметра вы можете проверить правильность напряжения в розетке. прежде чем решить, как подключить печь. Если существующий розетка 3-контактная, вы можете приобрести 3-контактный шнур для вашего нового печь. Переход на более новую 4-контактную розетку неплох. идея, особенно если провод заземления уже идет к приемная коробка.Это требует немного больше работы, и если вы не знакомы с электропроводкой, вы можете не пытаться Это. Вы должны измерить 220-240 В переменного тока между горячими точками и половина этого напряжения, если вы измерите между любой из горячих к нейтральной.
Инструкции по подключению новой плиты:
|
|
|
|
Вы можете повторно использовать шнур от вашего предыдущая печка, если хотите.
|
|
|
Обратите внимание, что красный и черный провода являются «горячими».есть 240 вольт электрического потенциала между двумя горячими проводами и 120 вольт между любым горячим проводом и белым нейтральным проводом. Зеленый земля.
|
|
.. но ТОЛЬКО в основная панель.Домашние мастера могут легко организовать свои инструменты в тяжелая работа металл верстак с выдвижными ящиками или шкафчиками.
|
|
|
|
|
|
|
|
|
На этом задача о том, как подключить печку.
|
Назад к Электрические схемы Главная
Электрические духовки просто подключаются к розетке? – Мои бюджетные рецепты
Обновление прибора до новой, более энергоэффективной модели должно быть захватывающим моментом для домовладельца.Однако, если вы не уверены, во что ввязываетесь, вы можете вообще остаться без работающего устройства.
Или, что еще хуже, с опасной ситуацией или дорогостоящим ремонтом на ваших руках.
Как правило, электрические печи не подключаются к обычной электрической розетке в вашем доме. Электрические духовки требуют значительно больше энергии, чем стандартный небольшой прибор. Проверка вашей текущей настройки розетки гарантирует, что ваш дом сможет безопасно и эффективно использовать ваш новый диапазон.
Знакомство с текущим электрическим оборудованием вашей кухни сделает вас на один шаг ближе к более вкусным блюдам.Этот пост также предоставит вам пошаговые инструкции, если вам потребуется адаптировать вашу среду к новому устройству.
Ознакомьтесь со схемой розетки
Большинство домов строятся с учетом определенной планировки. Это означает, что в вашем доме, вероятно, есть розетка рядом с духовкой. Большинство из них имеют несколько розеток в непосредственной близости из-за большого количества кухонных приборов, подключенных к одной и той же близости.
Это может включать ваши:
- Тостер
- Кофеварка
- Фритюрница
- Любое другое небольшое устройство
Когда дело доходит до духовки, количество необходимой мощности и мощность вашей розетки должны быть согласованы.Диапазоны мощное и опасное оборудование. Таким образом, чтение руководства и выполнение приведенных ниже шагов являются обязательными для снижения риска.
Убедитесь, что новая вилка электрической духовки совместима с существующей розеткой. Это необходимо сделать перед попыткой подключения.
Для печей требуются специальные цепи
Из-за требований к электропитанию прибора, который сильно нагревается, для вашей духовки потребуется отдельная цепь. Выделенная цепь — это цепь, которая не разделяет питание с какой-либо другой машиной.Для электрической духовки требуется цепь с напряжением 240 В. Стандартная розетка имеет напряжение 120В.
Как узнать, может ли розетка безопасно питать духовку
Розетки 240 В можно узнать по количеству контактов, которые они содержат.
Если у вас старый дом, ваша розетка, скорее всего, будет трехконтактной. Если ваш дом более современный или был обновлен, розетка будет оснащена четырьмя контактами (три контакта плюс заземляющий провод).
Вилка на 240 В не подходит к розетке на 120 В.Любая попытка сделать это может привести к поломке или небезопасной вилке. Остановитесь, если вы попытались включить электрическую духовку в розетку 220 В. Прежде чем двигаться дальше, замените шнур питания. Или вы можете проверить его у квалифицированного электрика, чтобы убедиться, что он по-прежнему безопасен в использовании.
Чтобы быть слишком осторожным, вы можете проверить свою розетку с помощью мультиметра. Я рекомендую цифровой мультиметр AstroAI 6000 Counts от Amazon. Этот мультиметр позволит вам измерять напряжение, а также проверять провода под напряжением, а также содержит полезные инструкции для начинающих пользователей.
Быстрая проверка блока предохранителей позволит убедиться, что ваша розетка имеет правильную маркировку.
Быстрый просмотр поможет избежать дорогостоящих проблем в будущем и быстро определить, не перегорел ли предохранитель.
Важно помнить, что духовка должна быть единственным прибором, питаемым от этой розетки. Выбрав розетку, убедитесь, что другие приборы (или светильники) не питаются от этого источника.
Что делать, если у вас есть только розетки на 120 В
Предположим, вы проверили свои розетки и не можете найти ни одну, отвечающую требованиям мощности вашей электрической плиты.Или единственная совместимая розетка находится слишком далеко от вашей духовки или в настоящее время используется. Затем вам нужно будет внести коррективы в текущую настройку, прежде чем безопасно использовать свой диапазон.
Если у вас есть розетки только на 120 В, вам придется переоборудовать их на 240 В. Сделать это легко при правильном оборудовании и мерах предосторожности. Однако работа с электрическими розетками – опасный процесс. Если вы не уверены в своих способностях, обратитесь за помощью к лицензированному электрику в вашем регионе.
Как преобразовать розетку 120 В в розетку 240 В
Розетки120 В можно легко преобразовать в розетки 240 В за 16 шагов, используя всего четыре источника питания.
Посмотрите это видео для визуальной демонстрации того, как преобразовать ваш сокет:
Материалы, необходимые для преобразования:
Первые шаги наиболее важны для вашей безопасности:
- Проверьте цепи, чтобы убедиться, что к ответвленной цепи подключено только одно устройство. Вставьте что-нибудь в каждую розетку (можно использовать лампу или мультиметр), затем отключите цепи в автоматическом выключателе по одной. Это должно отключить питание подключенного элемента. После того, как вы подтвердите, что в розетку больше не подается питание; пометьте автоматический выключатель.
- Убедившись, что выключатель выключен, осмотритесь и убедитесь, что к этой цепи ничего не подключено. Переверните выключатели света и проверьте другие активные предметы.
- Отвинтите переднюю часть розетки и осмотрите провода внутри:
- Черный/красный/синий/желтый (в порядке сходства цветов) провод — это горячий провод (на нем есть напряжение).
- Бело-серый провод — это нейтральный провод.
- Зеленый провод — это заземление.
- Отсоедините розетку 120 В и проверьте датчики цепи, чтобы убедиться, что вы используете подходящий провод и розетку:
- В цепи на 15 ампер следует использовать провод калибра 14.
- В цепи на 20 А следует использовать провод калибра 12.
- Оставьте примерно 6 дюймов (15 сантиметров) торчащих проводов.
- Пометьте существующий нейтральный провод черной/красной изолентой, потому что он станет горячим проводом в вашей новой установке.
- Убедитесь, что все провода имеют хорошие петли для соединения с винтами.
- Подсоедините провод заземления к винту заземления.
- Подсоедините два провода питания к латунным винтам на розетке.
- В блоке предохранителей выключите главный выключатель, прежде чем снимать панель.
- Вам понадобятся два автоматических выключателя, расположенных рядом друг с другом, чтобы создать розетку 240 В. Попробуйте использовать автоматический выключатель на 120 В рядом с существующим автоматическим выключателем на 120 В. В противном случае вам нужно будет переместить все соединение на новое место.
- Проследите нейтральный провод, который мы преобразуем в провод под напряжением, в блок предохранителей и отвинтите от нейтрального стержня коробки.
- Используйте черную/красную изоленту, чтобы пометить провод как горячий.
- Удалите существующий выключатель и соседний пустой выключатель. (Чтобы в новой розетке было напряжение 240 В, новый выключатель должен иметь соединения с обеими шинами — с обеих сторон — в блоке предохранителей) выключатель.
- Включите главный выключатель и проверьте питание новой розетки 240В.
Это должно отключить питание подключенного элемента. После того, как вы подтвердите, что в розетку больше не подается питание; пометьте автоматический выключатель.
И последнее соображение: если ваша плита находится в пределах шести футов (1,8 метра) от источника воды (например, вашей кухонной раковины), код требует защиты GFCI.
GFCI означает прерыватель цепи замыкания на землю. Розетка GFCI отключит электроэнергию мгновенно (или очень близко к этому) в случае замыкания на землю. В настоящее время легче найти выключатель GFCI, такой как двухполюсный автоматический выключатель GFCI Square D, найденный на Amazon, который имеет дополнительное преимущество, заключающееся в отключении питания в случае чрезвычайной ситуации.
Вилка для электроплиты – Как обсудить
Вилка электроплиты
Как подключить электрическую плиту? Как подключить шнур питания к электроплите?
Шаг 1 – Купите шнур питания
Шаг 2 – Откройте заднюю дверь.
Шаг 3 – Пропустите кабель через отверстие
Шаг 4 – Снимите медную полосу
Шаг 5 – Соедините кабели
Шаг 6 – Затяните натяжной зажим
Шаг 7 902
Какие провода нужны для электроплиты?
Электрические плиты (духовки) имеют особые требования к электропроводке, требующие цепи 120/240 В и вилки. Хотя газовые плиты также можно подключать к таймерам, вентиляторам и другим аксессуарам, в этих плитах используются простые бытовые электрические цепи на 120 В.
Провода какого сечения для электроплиты?
Шнур питания Вам потребуется шнур длиной примерно 60 см, чтобы протянуть его от духовки к панели. Вам понадобится провод с 3 жилами и толщиной 8.Поскольку заземляющий провод не считается проводником, приобретаемый вами провод должен иметь четыре встроенных провода.
Нужно ли заземлять электрическую плиту?
Это связано с тем, что печь была изготовлена, а вилка приобретена до того, как Национальный электротехнический кодекс (NEC) начал заземлять все 240-вольтовые электрические цепи.
До того, как это требование было введено, NEC разрешал нейтрали выступать в качестве земли, но даже если теперь это изменилось, это не означает, что вам нужно перепаять вилку, чтобы подключить новую духовку, поскольку все три существующие вилки являются вилками.Какой размер провода вам нужен для электрической плиты?
Требования к питанию секций зависят от номинальной мощности устройства, но в большинстве случаев может потребоваться цепь 50 А, 240 В, подключенная к проводу 6 калибра. Для более коротких диапазонов может потребоваться цепь на 40 ампер и провод калибра 8. необходимы.
Для чего нужна электрическая плита?
Конфорка электрической варочной панели обычно располагается в верхней части духовки с 4 нагревательными элементами, обычно двумя маленькими и двумя большими, и используется для разогрева или приготовления пищи.
Как подключить шнур питания электроплиты
Ослабьте или снимите винт на центральной клемме нейтрали и подключите белый провод от кабеля к клемме, затянув его под винтовой клеммой.
Подсоедините черный провод к горячей клемме с черным проводом. Подсоедините красный провод к красной клемме.Какой шнур питания мне нужен для моей электрической плиты?
Для подключения и эксплуатации электрической плиты необходимо приобрести шнур питания, соответствующий по напряжению в розетке (220 или 240 В), и вилку (трех- или четырехконтактную).Шнуры питания доступны в большинстве магазинов бытовой техники.
Как подключить провод к электроплите?
Для подключения кабелей необходимо отвинтить клеммы и зацепить кабель. Сначала подключите провод заземления (зеленый), а затем нейтральный провод (белый провод). Подсоедините красный провод и черный провод к соответствующим клеммам, где провод того же цвета выходит из печи. Убедитесь, что все тросы натянуты в направлении движения.
Как подключить шнур питания с 3 контактами?
Для 3-контактного кабеля вставьте конец 3-контактного кабеля в отверстие на задней панели телевизора и равномерно проложите кабель (горизонтально).
Ослабьте или снимите нейтральный (центральный) винт клеммы и подключите центральный провод кабеля к клемме с помощью винта.
Как подключить электрическую плиту
Иногда проводку прикручивают непосредственно к клеммам на концах заземляющего блока. Некоторые аксессуары подключаются к розетке под прилавком, что облегчает их извлечение для очистки, но они также более восприимчивы к горящим веществам.
Где провод заземления на духовке?
Провод заземления подключается к внутренней части металлического каркаса электрической духовки и обычно располагается в корпусе распределительной коробки духовки.Электропроводка для 3-х и 4-х проводного подключения печи. Показанная здесь печь может быть подключена 3 или 4 проводами, как описано в прилагаемых спецификациях проводки.
Какой провод нужен для новой печки?
Хорошо, теперь, когда розетка включена, вам нужно подключить шнур питания к этой новой духовке. Одно это изображение должно сказать вам все.
Помните зеленый провод, ЗАЗЕМЛЕНИЕ — самый важный провод. Потому что это защищает вашу жизнь. Большинству новых духовок с духовками требуется 50 ампер.
Сколько проводов нужно для электрической духовки?
К счастью, большинство электрических духовок можно подключить к трех- или четырехпроводной схеме.
Как подключить нагреватель электрической плиты
Подключить розетку к электрической плите — это не то же самое, что подключить стандартные розетки, потому что с бойлером, плитой и центральным кондиционированием духовка является очень популярным прибором, который работает с источник питания.. Начнем с того, что духовка должна быть на своей схеме.
Какой провод используется для подключения газовой плиты?
Сначала подсоедините провод заземления (зеленый), а затем нейтральный провод (белый провод). Подсоедините красный провод к правой стороне нейтрального провода, а черный провод к левой стороне нейтрального провода.
Убедитесь, что все тросы натянуты в направлении движения.
Какая схема нужна для электроплиты?
Электрическая плита представляет собой прибор на 240 вольт, и цепь, питающая ее, должна быть подключена иначе, чем цепи освещения или цепи, питающие небольшие приборы.Цепь 240 вольт питается от двух горячих шин на главном распределительном щите, а не только от одной, что означает, что провод имеет два горячих провода плюс обратный провод и землю.
Как подключить плинтусный обогреватель к стене?
Подсоедините один из свободных нагревательных проводов (неважно какой) к черному проводу (e). Подсоедините оставшийся свободный нагревательный провод к белым проводам. Убедитесь, что провода надежно подключены к компенсатору натяжения в отсеке для проводов на другом конце печи.Прикрепите печь к стене.
Что делать, если оборвался провод на электроплите?
Если провод оборван или полностью выгорел из клеммы, вы можете использовать острогубцы, чтобы вытащить провод из отверстия при отключенном питании.
Если предмет сгорел, это обычно будет видно, но проверьте целостность предмета, даже если он кажется нормальным. Неправильный артикль показывает отсутствие преемственности.Где лучше всего подключить электрическую плиту?
Для некоторых стад предпочтительнее поставить контейнер на землю.После того, как соответствующий кабель проложен от выхода автоматического выключателя к выходу, вы можете снять 2-слотовую коробку устройства на стене или, если позволяет место, закрепить ее на стене.
Сколько вольт у электрической плиты?
Основная проводка 240 вольт. Электрическая плита — это прибор на 240 вольт, и цепь, питающая ее, должна быть подключена иначе, чем цепи освещения или цепи, питающие небольшие приборы.
Какой провод нужен для электрической духовки?
К счастью, большинство электрических духовок можно подключить к трех- или четырехпроводной схеме.Для всех новых установок требуется четырехпроводная цепь 240 В с отдельными изолированными нейтралью и заземляющим проводом, а также 2 провода соответствующего сечения, в зависимости от установленной печи.
Как подключить вентилятор электроплиты
Если выхлоп находится рядом с тем же болтовым валом изнутри, можно протянуть провод вокруг всей рамы до положения вытяжного вентилятора. Прежде чем сделать это, рекомендуется проверить, есть ли у вас розетка на 120 В за плитой или кухонной раковиной, и если да, просто подключите шнур от этой розетки к вытяжке.
Какой электрик мне нужен для подключения вентилятора вытяжки?
Применение: Вытяжная проводка. Сложность: от начального до среднего. Этот электрический проект лучше всего установить квалифицированным электриком или электриком.
Куда идет провод от вентилятора охлаждения?
Красный провод от вашего реле подключен непосредственно к охлаждающему вентилятору, а черный провод от охлаждающего вентилятора заземлен. Для обоих кабелей используется прилагаемый жгут проводов вентилятора.
Куда подключить электрическую плиту в доме?
Если у вас уже есть старая плита, в вашем доме будет электрическая цепь, необходимая для новой.
Цепь находится в стене и идет от блока управления духовкой к настенному выключателю, а затем к автомату защиты или блоку предохранителей в вашем доме. Если у вас его нет, обратитесь к лицензированному электрику для установки.
Какой размер провода для электроплиты?
Цветовая маркировка рельсового пути для NMB Белый — провод калибра 14, в основном используемый для цепей освещения Желтый — провод калибра 12, обычно используемый в домашних условиях для общих электрических соединений, и большая часть оборудования имеет оранжевый цвет: провод калибра 10, который обычно используется, используется для кондиционирования воздуха и бойлер используется.Черный – калибр 8 и нижний провод, используемый для питания вспомогательной панели, электрической плиты, плиты и т. д.
Каковы требования к электропроводке для электрической плиты?
Требования к кабелям. Выходы обычно используют провод калибра 8 при подключении к автоматическому выключателю или предохранителю на 40 ампер и провод калибра 6 для цепей с автоматическими выключателями или предохранителями на 50 ампер.
Обратитесь к местным строительным нормам для конкретных требований. Электрическая цепь электронагревателя не должна управлять другими устройствами.
Какой электрический провод лучше?
Медные и алюминиевые кабели предпочтительны для электромонтажных работ в новых домах.Если проводимость выше, можно использовать медную проволоку, а алюминий может быть предпочтительнее меди по соображениям стоимости.
Какой размер кабеля необходим для подключения кухонной плиты?
Сечение провода для электроплиты 6/3 алюминия к земле или 8/3 меди к земле. Поскольку вы подумываете о духовке, лучше всего выбрать ее и обратиться к руководству по установке для конкретных требований к 4-проводной схеме.
Какие электрические провода нужны для трубы электрической плиты
Вы должны соответствовать особым требованиям к электропроводке для электрических плит.Начнем с того, что печь должна быть на собственном контуре.
Устройствам, работающим от цепей на 120 вольт, требуется только один горячий провод. Однако электрическая цепь электронагревателей требует наличия двух горячих проводов: нулевого и заземляющего.
Вам нужен автоматический выключатель для электроплиты?
Во-первых, печь должна быть на собственном контуре. Устройствам на цепях 120 вольт нужен только один горячий провод. Однако электрическая цепь электронагревателей требует наличия двух горячих проводов: нулевого и заземляющего.Каждому горячему проводу нужен свой собственный автоматический выключатель, а автоматические выключатели должны быть сгруппированы и подключены таким образом, чтобы при срабатывании одного из них срабатывал и другой.
Сколько проводников нужно для плиты на 240 вольт?
Сечение жил напечатано на оболочке электрического кабеля с другим номером, указывающим на количество незаземленных жил. В цепи 240 В используется 3 жильных провода, поэтому в цепи духовки требуется 8/3 или 6/3 проводов в зависимости от мощности духовки и выключателя.
Где взять шнур питания для моей печи?
Шнуры питания можно приобрести в большинстве магазинов бытовой техники.Если у вас есть шнур питания, вы должны открыть заднюю крышку продукта, прежде чем сможете его установить. Однако, прежде чем продолжить, убедитесь, что розетка не работает, отключив автоматический выключатель на источнике.
Какие электрические провода нужны для вентилятора электроплиты
Электрические плиты требуют исключительной проводки. Это связано с тем, что для них требуется 120-вольтовая цепь и 240 розеток. Электрическая плита использует напряжение 120 В для управления вентиляторами, таймерами и другими аксессуарами.
Вам нужен провод для вытяжного вентилятора?
Большинство традиционных вытяжных вентиляторов работают от источника питания 120 В и не потребляют много электроэнергии. Таким образом, вытяжной вентилятор с подсветкой не требует собственной цепи, поэтому шнур можно подключить к любой доступной розетке.
Какие электрические провода нужны для крышки электроплиты
Для электрических плит обычно требуется автоматический выключатель на 240 вольт и номинальная мощность 50 ампер.Кабели, передающие питание от панели переключателей к соединению с электрической пластиной, на самом деле являются кабелями Romex 6/3. Провод имеет красный (горячий) провод, черный (горячий) провод, оголенный медный провод (заземление) и белый (нейтральный) провод.
Какие электрические провода нужны для частей электроплиты
Поскольку вы рассматриваете печь, лучше всего выбрать одну и обратиться к руководству по установке для конкретных требований к цепи. Однако, если вы решите установить традиционную схему для приготовления пищи, типичная схема для электрической плиты составляет 50 ампер.240 вольт 4 провода.
Для чего нужны электрические провода для нагревателя электроплиты
Для правильного подключения электроплиты необходимо следовать инструкции производителя.
Идеальный диаметр проволоки около 10 миллиметров. Для варочных панелей требуется не менее двух розеток на 200–240 В с автоматическим выключателем или предохранителем на 40 А и заземляющим проводом калибра 8. При использовании автоматического выключателя на 50 ампер используйте провод №.Какой длины провод мне нужен для духовки?
В общем случае используйте следующие рекомендации по размерам проводов: 10 AWG для токов до 30 ампер, 8 AWG для токов от 40 до 50 ампер и 6 AWF для токов более 50 ампер.Это общее эмпирическое правило, так как размер провода также зависит от длины.
Электрический провод какого сечения следует использовать?
На практике большинство цепей освещения управляются автоматическим выключателем на 15 ампер, поэтому допустим провод на 14 ампер. Выходные цепи часто управляются автоматическими выключателями на 20 ампер и должны быть подключены проводом на 12 ампер. Всегда выбирайте сечение провода в соответствии с номиналом автоматического выключателя.
Какой калибр провода использовать на переключателе стартера?
Стартер Chevy использует большую силу тока, что, в свою очередь, требует большого провода 4-го калибра от аккумулятора к соленоиду стартера.Соленоид действует как выключатель, размыкая и замыкая сильноточную цепь стартера. Ключ зажигания обеспечивает питание для активации реле, которое, в свою очередь, активирует соленоид.
Какое сечение провода на 40 ампер?
Для автоматического выключателя на 40 А требуется 8 или более проводов (медных) для цепи, которую он обслуживает. Проверьте расположение на электрощите, чтобы убедиться, что два ребра, в которых будет установлен автоматический выключатель, находятся под напряжением 240 В (по обе стороны от источника питания).
Каков правильный размер провода для 60-амперного обслуживания?
Сечение кабеля на 60 ампер должно быть не менее 6 мм кв. Новый. 6 AWG должен работать. Однако это также зависит от изоляции кабеля, расстояния от панели и рабочего цикла устройства.
Какой размер провода для электроплиты
Требования к печному проводу. Поскольку в духовках обычно используется ток 40-50 ампер, их можно подключить с помощью провода 8-го калибра, но если ваша духовка потребляет 50 ампер, убедитесь, что печь имеет достаточную мощность, и избегайте риска перегрева проводов.
Какой размер выключателя вы используете для электрической плиты?
Рекомендуемый номинал автоматического выключателя для этой зоны: 50 ампер, 220 вольт. Это двойной переключатель. Простые автоматические выключатели обычно работают на 110 вольт. Эта схема может быть рассчитана только на одну духовку, то есть по этой схеме не может работать какой-либо другой прибор или розетка.
Какой размер провода требуется для 50-амперного обслуживания?
Минимальный калибр провода для автоматического выключателя на 50 ампер — 8 калибр, и если ожидается, что потребляемый ток останется около предела 50 ампер в течение длительного периода времени, рассмотрите возможность использования провода 6 калибра.
Как подключается заземляющий провод на плите?
В распределительной коробке провод заземления варочной панели был соединен с нулевым проводом шнура питания. В счетчике были только горячие элементы (черный и красный) с оголенным проводом массы. Таким образом, он был подключен от черного к черному, от красного к красному и от земли к нейтрали.
Вам нужно проверить заземляющий провод на горячую?
Вы должны проверить это, чтобы убедиться, что между точками доступа и этим заземляющим проводом имеется хорошая цепь.Ваше упоминание о заземляющем проводе под ногами настораживает. Кабель должен быть экранирован, проложен по стене или экранирован в кабельном лотке и т.п.
Куда идут нулевой и заземляющий провода?
Помогло то, что большинство 3-проводных соединений возвращаются к главной сервисной панели, где соединены нейтраль и земля. Неисправность нейтрали приведет к включению шасси, но это считается риском, поскольку эти соединения редко разрываются.
Можно ли бутлегом заземлить нейтральный провод?
Вот они и натолкнулись на компромисс, где при отсутствии заземления печи и сушилки могли бы тянуть землю с нейтрали, чтобы шасси было заземлено на нейтраль.Помогло то, что большинство 3-х проводных соединений возвращаются к главной сервисной панели, где соединены нейтраль и земля.
Нужен ли заземляющий провод для электроплиты?
Если у вас нет клеммы заземления, подсоедините провод заземления к винту заземления на корпусе печи. Винт часто предварительно устанавливается производителем, но если его нет, его должен установить электрик. Эта конфигурация защищает пользователя от поражения электрическим током, но цепи по-прежнему заземлены через нейтральный провод.
Безопасен ли заземляющий провод на моей духовке?
Для обеспечения безопасности розетки печи необходимо заземлить ее. В большинстве современных домов с более новыми вилками заземляющий провод имеет зеленый цвет и просто вставляется в розетку.
В старых домах заземляющий провод часто не окрашен, поэтому вам, возможно, придется поискать его.
Можно ли подключить новую плиту к существующей розетке?
Подключение новой духовки к существующей тройной розетке возможно только путем замены шнура питания, и по соображениям безопасности это должен делать квалифицированный электрик.Новая панель управления духовкой имеет два горячих контакта, нейтральный и заземляющий, и все они независимы.
Насколько большим должен быть провод электроплиты?
В целом используйте следующие рекомендации по размеру проводов: 10 AWG для токов до 30 А, 8 AWG для токов от 40 до 50 А и 6 AWF для токов более 50 А. Это общее эмпирическое правило, так как размер провода также зависит от длины. Падение напряжения может повлиять на работу очень длинных и тонких кабелей.
Сколько вольт нужно для электроплиты?
Да, квалифицированным электриком. Газовые плиты потребляют около 120 вольт, а электрические плиты – 220 вольт.
Электрик прокладывает более крупный провод от автоматического выключателя к более мощной розетке. Газопровод также должен быть закрыт, чтобы предотвратить утечку.Заземляющий провод электрической духовки зеленый?
В большинстве современных домов с более новыми вилками заземляющий провод зеленого цвета и просто вставляется в розетку.В старых домах заземляющий провод часто не окрашен, поэтому вам, возможно, придется поискать его. Например, когда большой прибор Если, например, духовка не заземлена и возникает скачок напряжения, это может привести к повреждению прибора или вызвать пожар.
Как установить розетку для электроплиты?
Как и при любых электромонтажных работах, первым шагом при установке розетки является отключение питания. Разомкните электрическую цепь и выключите главный выключатель, чтобы отключить электричество во всем доме.
Какая вилка нужна для электроплиты?
Вы должны подключить электрическую плиту к розетке на 220 вольт, чтобы удовлетворить ваши потребности в электроэнергии.
Для работы электрических нагревателей требуется постоянный поток энергии высокого напряжения. Подключать диапазон к розетке 110 вольт опасно и неэффективно.
Как установить выключатель на электрическую плиту?
Найдите два открытых слота в ряду для размещения автоматического выключателя двойной ширины, затем установите их в соответствии с инструкциями производителя.Вам также нужно будет установить разъем сбоку электрической коробки, чтобы вы могли подключить электрический провод внутри коробки.
Шнур питания электрической плиты
Электрическая плита представляет собой отдельный блок с духовкой и плитой. Это 240-вольтовое устройство обычно подключается к розетке, которая питается от цепи на 40 или 50 ампер только для диапазона. Кабели более старых серий (до 1996 г.) имели 3-контактные кабели для 3-контактных разъемов, а новые серии имели 4-контактные кабели для 4-контактных разъемов.
Какой провод для электроплиты?
Электронагреватель можно подключить для работы по 3-х или 4-х проводной схеме.
Для всех новых установок требуется 4-проводная схема с отдельной изолированной нейтралью и отдельным заземляющим проводом с двумя горячими проводами.Работает ли шнур на сушилке?
Технически, вы можете использовать шнур для электрической плиты с сушилкой, если розетка подходит, потому что шнур печи имеет большую силу тока и может работать с меньшей мощностью сушилки.Вы буквально играете с огнем и пытаетесь перебраться на другую сторону.
Что означает электрический шнур?
Шнур питания, шнур питания или шнур питания — это электрический шнур, который временно подключает устройство к электрической розетке через розетку или удлинитель.
Что такое шнур диапазона?
Шнуры и шнуры для электроплит Миша Гравенор / The Image Bank / Getty Images. Электрическая плита представляет собой отдельный агрегат с духовкой и плитой. Цепь на 40 или 50 А питает большинство областей и подключается к розетке (розетке) с 3- или 4-контактным шнуром, в зависимости от типа розетки.
Какая электрическая розетка нужна вашей плите?
Строительные нормы обычно требуют наличия отдельной розетки на 240 В для каждой плиты на кухне. В отличие от традиционных розеток, розетки на 240 В обычно имеют круглую форму. Это обеспечивает автоматическое визуальное различение и связь между розеткой на 240 вольт и другими типами розеток для домовладельцев.
Требуют ли газовые плиты отдельную электрическую розетку?
Газовые нагреватели Из-за своего электрического сопротивления электрические духовки нуждаются в цепи 240 В, чтобы обеспечить достаточную мощность для нагрева нагревательных элементов.Четырехполюсная розетка подключается к специальному автомату защиты, обычно рассчитанному на 50 ампер. Однако эта схема не является необходимой для газовой духовки.
Розетка для электроплиты
Электроплита с точки зрения энергопотребления является электростанцией. Из-за этого вы не можете просто подключить их к самым распространенным в США стандартным розеткам на 110 В.
Для большинства духовок, вероятно, потребуется специальная розетка на 220 вольт.Зачем на настенной духовке электрические розетки?
В соответствии с Национальным электротехническим кодексом все настенные духовые шкафы должны быть подключены.Поэтому производители настенных печей традиционно устанавливают розетки, чтобы компенсировать это. Код NEC предоставляется только для справки, и, хотя большинство стран следуют ему, государственные и местные коды в США требуют больше или, в некоторых случаях, меньше ограничений.
4-контактная вилка электроплиты
Новая 4-контактная конструкция обеспечивает четвертый провод заземления, отсутствовавший в 3-проводной конфигурации. Нейтраль 3-жильного кабеля и выходной конфигурации является обратным путем для нагрузок 120 В, таймера, часов, ламп и т. д.от духовки и возвращает этот ток к источнику 240 вольт.
Что такое 4-контактная электрическая розетка?
Вилка с четырьмя контактами используется для подачи 220 В переменного тока (переменного тока) домой или на работу.
Один из контактов НЕЙТРАЛЬНЫЙ, два других по 110 вольт. Добавить комментарий.
Что такое 4 контакта?
Четыре ручки. Четыре зуба означают меньшее количество металла в бриллианте, что делает центральный камень звездой шоу. Это придает бриллианту «квадратный» вид, что делает его хорошим выбором для огранки «принцесса», огранки «подушка» и других квадратных или прямоугольных бриллиантов.
Что такое 4-жильный шнур для сушилки?
4-контактный кабель осушителя состоит из двух проводов под напряжением, нейтрального провода и провода заземления. Это создает отдельный обратный путь для неиспользованной электроэнергии. Кабели осушителя обычно не длиннее 6 футов (1,8 м), поскольку согласно правилам розетка должна находиться на расстоянии 2 м (6 футов) от подключенного устройства.
Что такое трехконтактная вилка?
Переходник с тремя/двумя контактами, также известный как стенная вилка, позволяет подключать трехконтактную вилку к незаземленной розетке, имеющей только два разъема.
В основном они используются для подключения электроприборов и электронных устройств к старым 2-контактным розеткам.Вилка для электрической духовки
Духовка на 13 ампер, также известная как вставная духовка, представляет собой электрическую духовку со стандартной трехконтактной розеткой на 13 ампер. (или тот, который можно прикрепить к нему). Они подключаются непосредственно к стандартной настенной розетке, и их не нужно подключать к розетке профессиональным электриком. Духовка с розеткой на 13 ампер.
Как электрические плиты регулируют температуру?
Горелка печи представляет собой излучающий змеевик.Электричество проходит через металлическую катушку и преобразуется в тепло. Количество тепла определяется количеством доступной электроэнергии, а уровень воды контролируется выключателем горелки.
Какую вилку использовать для газовой плиты?
Кабель-переходник для подачи газа на электрическую плиту.
От высоковольтной розетки 1050P до стандартной бытовой розетки 515R. Адаптер отопителя. FX1392. 1050P 3-контактный разъем на 3-контактный разъем 515R, розетка, 220/250 В, преобразователь электрической плиты / газовой плиты / адаптер 110/125 В.
Насколько большой адаптер для вилки sintron NEMA?
Sintron NEMA 1430P – 1030R, переходник с 3 на 4 контакта, розетка 10AWG, 125/250 В, 30 А, сертифицирован UL, для сушилок и печей, промышленного класса. Скоро более 17 в наличии.
Адаптер газовой плиты Southwire одобрен UL?
Теперь компания Southwire предлагает первый в Америке продукт, решающий эту проблему и одобренный UL. Этот простой в использовании адаптер для бытовой техники Southwire — это безопасный способ заменить электрическую вилку на газовую.Положение разъема + ориентация на 90 градусов приближает устройство к стене.
Провода какого сечения для электроплиты?
Выходы диапазона обычно используют провод калибра 8 при подключении к автоматическому выключателю или предохранителю на 40 А и провод калибра 6 для цепей с автоматическим выключателем или предохранителем на 50 А.
