программа для рисования электронных схем

SPlan7.0 - программа из категории MustHave, представляет собой одну из наиболее удобных и простых предназначеных для черчения радиоэлектронных и электрических схем.

Описание программы

В данную сборку программы входит большая библиотека самых разнообразных радиоэлементов, но если не найдете нужной вам детали то рисунок для нее вы сможете за несколько минут нарисовать сами и добавить в библиотеку для последующего многократного использования.

Также из плюсов можно отметить: изменение масштаба колесиком мышки, авто нумерация компонентов, удобные линейки для масштабирования и много других удобных полезных мелочей.

С печатью ваших схем тоже не должно возникнуть проблем, все можно просмотреть, изменить масштаб, выбрать рамку для вашей схемы.

На рисунке ниже представлен скриншот со списком категорий компонентов одной из библиотек, доступных проектировщику:

Кроме встроенных элементов есть возможность вставлять свои рисунки, что еще больше расширяет возможности использования программы.

В программе SPlan 7.0 разберется даже новичок и уже через час работы с программой будет с ней на "ТЫ".

Рекомендуем вам купить программу на сайте у производителя и тем самым поддержать его: abacom-online.de/html/splan.html

Начальная настройка программы

После запуска программы SPlan 7.0 выбираем в основном меню Опции - Основные параметры - Библиотеки - для Standard нажимаем кнопочку просмотра каталогов [...] и выбираем в папке где установлена программа в папке "Library" нужную библиотеку (к примеру "Стандартная") - Жмем кнопочку ОК и в программе станет доступна выбранная библиотека компонентов.

В корне папки "Library" также содержится библиотека компонентов. На рисунке ниже показан список доступных в архиве библиотек, выбрана библиотека "Стандартная".

Всего доступно 8 разных библиотек, в настройках программы можно указать несколько разных библиотек, все категории и компоненты из них станут доступны в программе. Для подключения еще одной библиотеки нужно нажать кнопку "Создать", потом указать путь к библиотеке и ее название.

Настройки сохранятся и при следующем запуске уже не требуют повторного указания папки с библиотекой компонентов. Также в программе присутствуют и другие настройки - попробуйте и настройте все под себя как вам нужно.

Скачать SPlan7.0 + библиотеки компонентов (3,7Мб)

Черчение электрических схем в программе SPlan

Черчение электрических схем на компьютере вопрос довольно интересный в настоящее время. И встает этот вопрос довольно часто и остро у тех, кто хоть как то связан с проектированием схем, будь то студент, выполняющий курсовую или дипломную работу или инженер, проектирующий устройство. Хотя для последнего этот вопрос может быть менее актуален, так как в любой САПР есть встроенный редактор электрических схем.

Итак, предлагаю вам разобраться с вопросом: как начертить электрическую схему?

В этой статье я хочу познакомить вас с замечательным редактором электрических схем sPlan. Сразу скажу, что черчение электрических схем с помощью этого редактора, после некоторой тренировки, составляет одно удовольствие. К тому же кроме черчения электрических схем в программе sPlan можно нарисовать любую схему или рисунок. У меня имеется опыт рисования даже печатной платы и сборочного чертежа с помощью программы sPlan.

Рисунок 1. Фрагмент рисунка печатной платы выполненной в программе sPlan.

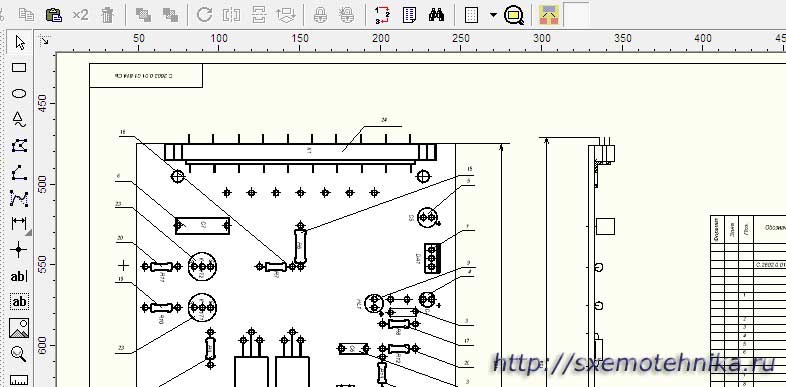

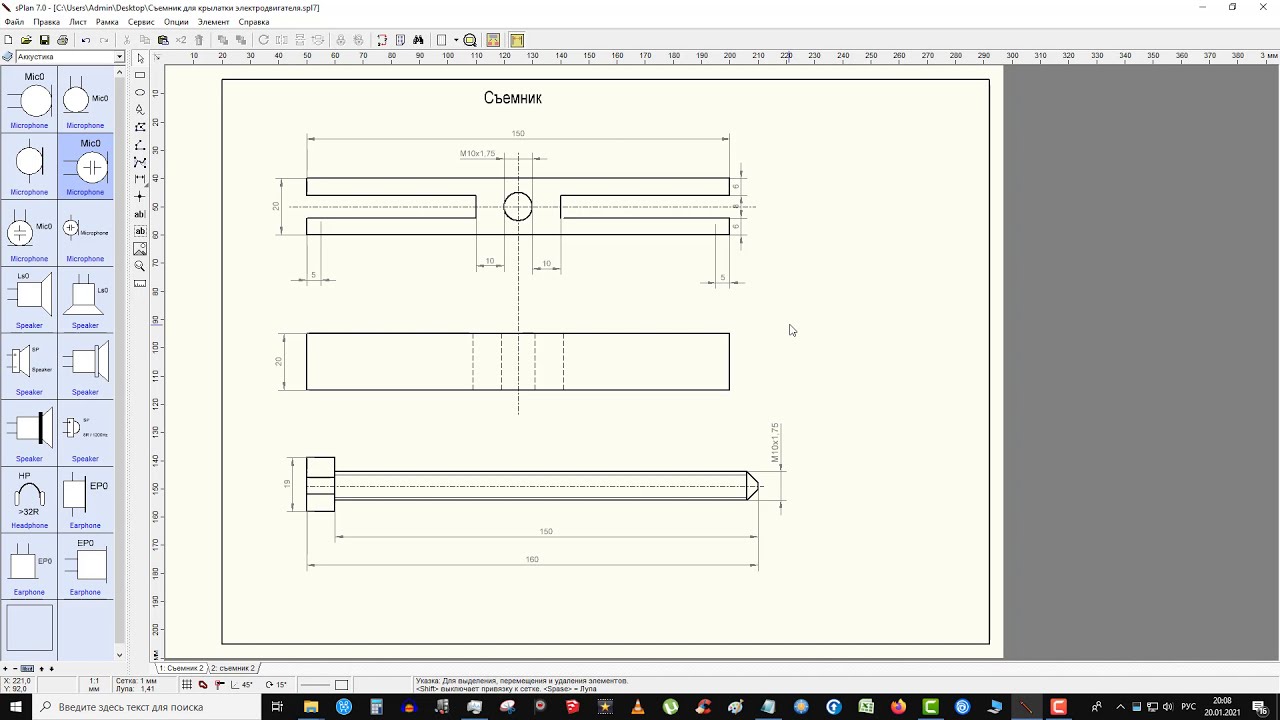

Рисунок 2. Фрагмент рисунка сборочного чертежа выполненного в программе sPlan.

Однако основное назначение программы sPlan: черчение электрических схем, чем уже давно пользуются многие, особенно радиолюбители.

В сети можно найти последнюю русифицированную версию программы sPlan 7. При установке программы обычно проблем не возникает.

Интерфейс программы sPlan 7

Рассмотрим интерфейс программы sPlan 7 (рис 4). В верхней части окна программы расположено главное меню [1] и стандартная панель инструментов [2]. С помощью стандартной панели инструментов можно выполнять не только стандартные действия (создать, сохранить, открыть и т. д.), но и дополнительные, связанные с изменением ориентации на плоскости элементов, группировки элементов, перенумерации элементов схемы, создания перечня элементов, изменения масштаба сетки и масштаба самого документа.

Рисунок 4. Окно программы sPlan.

В левой части окна программы расположено окно с библиотеками элементов [3]. По умолчанию с программой идет несколько библиотек, которые можно переключать в этом окне. Так же имеется возможность создавать свои элементы и добавлять их в имеющуюся библиотеку или создать новую пользовательскую библиотеку.

Между окном с библиотеками элементов и главным окном программы [5] sPlan 7 расположена панель инструментов для черчения схем и рисунков [4]. С помощью инструментов этой панели можно чертить прямые линии, различные фигуры и кривые, ставить точки в местах соединения схемы, вставлять надписи и рисунки и изменять масштаб самого чертежа. Кстати, в седьмой версии программы sPlan, появилась функция нанесения размеров деталей.

В нижней части окна программы sPlan расположена информационная панель [6] в которой выводятся значения координат курсора, параметры линий и другая информация.

Черчение электрических схем в программе sPlan: легко, быстро и качественно.

Черчение электрических схем производится в главном окне программы. Всё, что необходимо сделать, это перетащить готовые изображения электрорадиоэлементов из библиотеки элементов в главное окно программы (рис. 5 ).

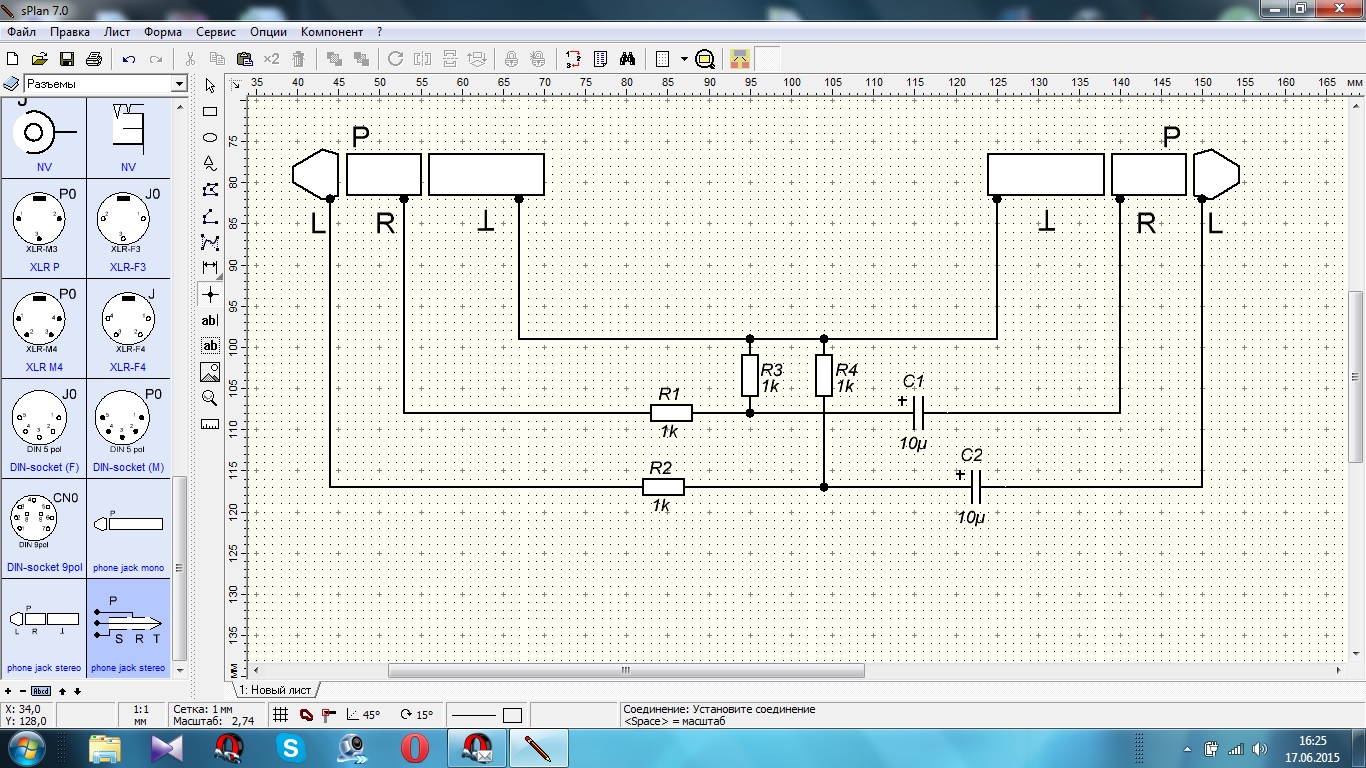

Рисунок 5. Черчение электрических схем в sPlan.

При этом все графические элементы автоматически привязываются к сетке, размер которой устанавливается в верхней панели инструментов (рис. 6).

Рисунок 6. Установка шага сетки в программе sPlan.

Готовые элементы соединяются между собой проводниками (линиями) с помощью инструментов панели справа от библиотеки элементов, где необходимо проставляются места соединения проводников. Таким образом формируется готовая принципиальная схема.

В программе sPlan есть возможность вставки готовых рамок для чертежа электрической схемы различных размеров. Для этого необходимо зайти в меню Форма - Открыть форму (рис. 7)

и в окне выбора файлов, выбрать необходимую форму рамки (рис 8).

Рисунок 8. Окно выбора рамок для чертежа.

Теперь на чертеже красивая рамка, выполненная по ГОСТу (рис. 9)

Рисунок 9. Чертеж электрической схемы с рамкой.

В принципе я описал все основные функции программы, необходимые для создания электрической схемы по ГОСТу. В программе есть еще много разнообразных функций, таких как автоматическое формирование перечня элементов схемы, поиск элемента схемы, автоматическая нумерация элементов схемы по заданному направлению и т. д.

Функции печати и экспорта файлов в программе sPlan

Вывести на печать чертеж электрической схемы можно с помощью простого и понятного окна печати. Однако в версии программы sPlan 7 появилась возможность печати баннера. Эта функция позволяет печатать чертеж любого размера, на листах под ваш принтер. То есть, происходит автоматическая разрезка чертежа на части, с заданным нахлестом, и печать этих частей (рис 7).

Рисунок 10. Окно печати. Разрезка чертежа в sPlan.

Функция экспорта файлов позволяет сохранять созданный чертеж в форматах: GIF, JPG, BMP, EMF и SVG.

Рисунок 11. Окно экспорта файла в графические форматы.

Достоинства и недостатки программы sPlan

Достоинства:

  • простой, интуитивно понятный интерфейс программы;
  • функциональность программы;
  • возможность создание рисунков и различных не электрических схем практически любой сложности;
  • большое количество библиотек элементов;
  • простота в создании собственных элементов и библиотек;
  • экспорт во множество графических форматов;
  • возможность быстрого создания схемы по ГОСТу.



Недостатки:

  • отсутствие русской версии справки, начиная с шестой версии программы; (примечание: недостаток устранен, мной лично сделан перевод справки, скачать можно здесь)
  • большинство элементов схем из библиотек выполнено не по отечественному стандарту;
  • в существующей библиотеке элементов выполненной по отечественному ГОСТу лишь основные элементы.


Вывод: Прекрасный, полюбившийся большинству радиолюбителей редактор электрических принципиальных схем. Имеет огромную функциональность в совокупности с простотой выполнения чертежей. Однако для выполнения схем в точности оп ГОСТу требуется править существующие библиотеки элементов. Легок в освоении работы по черчению схем.

Для подробного изучения всех возможностей и функций предлагаю обратиться к  инструкции (справке) по программе sPlan 7.0

Как я уже писал одним из недостатков программы sPlan является скромная база элементов, выполненных по отечественному ГОСТу, кого это не устраивает предлагаю ознакомиться с шаблонами для черчения электрических схем в программе Microsoft Visio.

Комплект шаблонов содержит набор условно-графических обозначений выполненных согласно отечественному ГОСТу и позволит чертить профессионалные электрические схемы.

ПОНРАВИЛАСЬ СТАТЬЯ? ПОДЕЛИСЬ С ДРУЗЬЯМИ В СОЦИАЛЬНЫХ СЕТЯХ!

Похожие материалы:

Добавить комментарий

Программа для проектирования, создания чертежей и схем Splan

Достоинством программы для проектирования Splan, созданной разработчиками немецкой компании Abacom, является её сверхнизкий объём занимаемого места на диске.

Эту программку можно скачать и носить на флешке, она не требует инсталляции и каких-либо прибамбасов.

Так выглядит интерфейс программы Splan

Также в седьмой версии программы появился компактный вьюер, который позволяет не только показать чертёж клиенту на его компьютере, но и тут же распечатать его.

Вернуться к оглавлению

Содержание материала

Общие характеристики

Программа для проектирования Splan имеет интуитивно-понятный интерфейс. При минимальном наборе инструментов, она позволяет выполнять чертежи различной сложности. Кроме собственного формата чертежи можно экспортировать в популярные графические форматы BMP, GIF, JPG. То есть готовый чертёж можно переслать заказчику в виде рисунка.


Проектировать в этой программе одно удовольствие. Здесь есть:
  • линейка;
  • сетка с изменяющимся размером ячейки;
  • группировка объектов;
  • автоматическая установка размеров;
  • текст;
  • вставка рисунков;
  • раскраска объектов и линий;
  • задний, передний план;
  • формирование листов в один файл;
  • библиотеки элементов;
  • шаблоны.

Программа Splan незаменима при проектировании планов, эскизов, структурных схем, альбомов однотипных схем.

Вернуться к оглавлению

sPlan.ОПС

На базе программы Сплан создано удобное и уникальное приложение, которое может использоваться как профессиональными инженерами, так и представителями малого и среднего бизнеса, частными лицами. Её основной функционал – проектирование пожарно-охранных сигнализаций, систем видеоконтроля и наблюдения.

В основу системы легла платформа 7 версии sPlanа. Фактически от известного продукта осталась только удобная оболочка: принцип построения схемы и чертежа, понятный интерфейс и портативные принципы работы. Остальная начинка была тщательно переработана.

В частности, полностью обновлены и перезалиты базы данных. Библиотеки соответствуют узкой специализации приложения, и содержат полный набор инструментов, позволяющий создать полноценную схему монтажа пожарной и охранной сигнализации, разработать детальный план установки и подключения камер видеонаблюдения, как наружных, так и внутри помещения.


Базы данных элементов логично структурированы и имеют понятные подзаголовки и разделы. Для того чтобы найти определенный элемент, необходимый для схемы, достаточно кликнуть по нужному разделу, а дальше, с помощью мышки, выбрать из списка подходящую позицию.

Всего встроенные библиотеки содержат более тысячи наименований. Если этого недостаточно, программа позволяет дополнить каталоги вручную и оперировать собственными наименованиями.

Вся работа с программой для рядового пользователя заключается в выборе подходящих элементов, которые необходимо с помощью мыши перетащить на рабочий экран.

После корректной группировки они соединяются линиями и стрелками, как того требуют различные нормативные акты и правила.

Чертежи и схемы – не единственная возможность sPlan.ОПС. Библиотеки дополнены очень реалистичными изображениями современных моделей датчиков и камер наблюдения.

Изображения из библиотеки sPlan

Поэтому составляя подробный план-схему системы видеоконтроля, можно увидеть каждый используемый элемент на экране.

Мало расположить датчики и камеры и отразить это на схеме. Чтобы картинка приняла вид документа, необходимо пронумеровать всё оборудование и составить соответствующую легенду.

SPlan ОПС – это самодостаточная программа, которая позволяет создавать проекты с нуля и под ключ. Кроме элементов, позволяющих легко и просто рисовать схемы ОПС, в наборе есть также набор чертёжных рамок и других оформительских элементов, позволяющих придать вашей схеме или плану законченный вид. А встроенный модуль позволит быстро и без искажения распечатать электронный документ.

Вернуться к оглавлению

sPlan 7.0.Схема

Кроме инженеров по охране труда и частных лиц, планирующих безопасность собственного дома или бизнеса, Сплан будет полезен тем, кто профессионально или в качестве хобби увлекается электроникой.

Ещё одно полезное приложение, основанное на платформе 7 версии – это sPlan.Схема.
Простой и интуитивно понятный графический редактор позволяет разработать и составить детальные электросхемы. Причём это могут быть как очень простые любительские наброски, так и профессиональные проекты, занимающие несколько листов.

Уже знакомая рабочая область оснащена необходимыми инструментами. Работу облегчают богатые библиотеки, содержащие необходимые элементы-заготовки. Вся работа осуществляется с помощью мыши, специальных знаний и навыков не требуется.

Преимущество Сплана перед другими аналогичными продуктами опять же в богатстве и удобной структурированности библиотек. Кроме того, что каждый элемент можно найти в своем разделе, выбрать его тип и подвид, доступно ещё редактирование любой детали. Делается это в отдельном всплывающем окне с настройками.


Среди автоматических функций, значительно упрощающих жизнь проектировщику, можно отметить следующие моменты:
  • автоматическое распознавание выводов элементов и привязка к ним линий;
  • автоматическая нумерация элементов;
  • привязка элементов к сетке;
  • группировка элементов при необходимости.

В полуавтоматическом режиме, после настройки и выбора пресетов, доступны следующие функции:

  • расположение линий под одним заданным углом;
  • вставка уже готового рисунка из постороннего файла;
  • поворот элементов под заданными углами или в произвольном формате;
  • экспорт схемы в известные графические форматы.

Для удобства пользователей в программе одним движением мыши изменяется масштаб, а также можно корректировать расположение схемы на рабочей поверхности.

Пример изменения масштаба схемы в программе sPlanВернуться к оглавлению

Текстовые возможности Splan7

Сплан можно использовать как для весьма специфичных целей, так и для решения более простых, но не менее востребованных задач. Программа оснащена хорошими текстовыми и визуальными редакторами, позволяющими создавать шаблонную печатную продукцию, а также наглядные демонстрационные плакаты и презентации.

Пользуясь шаблонными решениями, в sPlanе можно создавать визитки, буклеты и прочую, необходимую в бизнесе, продукцию.

Интегрированные библиотеки различных профилей позволяют наглядно продемонстрировать выполненную работу или презентовать возможности проектировщика.

Различные шрифты, поддержка мультимедиа в электронных презентациях и другие возможности текстового редактора могут стать если не главным функционалом программы, то приятным дополнением для проектировщиков, рассказывающих о своих разработках.

Вернуться к оглавлению

Дистрибутив программы

На официальном сайте компании аbacom-online.de можно скачать программу для проектирования Splan7.0. Она доступна также на физическом носителе. Можно заказать доставку компакт-диска с программой по почте.
На странице «Как начертить план эвакуации» можно увидеть эту программу в действии.
Программа для проектирования Splan стоит около 40 евро. Подробнее на сайте компании www.abacom-online.de.

«Рисовалка» радиоэлектронных схем «sPlan» в Linux | Андрей Барышев.

Страна ..советов

Программа sPlan 7.0 (или её другие версии) для рисования электронных схем имеет широкую известность и популярность в радиолюбительской среде. При использовании операционной системы Windows никаких вопросов с её использованием не возникает, однако существуют радиолюбители с несколько другим мировоззрением (например -я :-)), которые не используют Виндос по тем или иным соображениям. Автор давно и успешно пользуется Линуксом, в основном это Ubuntu в различных её «модификациях».

Поиск подобных программ для Линукса, простых и самодостаточных, привёл к неоднозначным результатам. Перепробовав разные, автор понял, что стал «старый и ленивый», сильно привык к программе sPlan и ничего другого уже не хочет. И после некоторых не сложных манипуляций программа была установлена в Убунту и прекрасно там работает и по сей день (версии Ubuntu 16.04 … 20.04). С большой долей вероятности она также будет работать и в других линуксах…

Для этого, конечно, в вашей системе должен быть установлен Wine (кто в Линуксе, тот в курсе)

без комментариев. ..

без комментариев...

Программа sPlan устанавливается также, как в Виндосе: в архиве с программой находите установочный файл и запускаете его. У меня, например, он был обозначен как «Splan7rus2.exe». После установки программы ей можно пользоваться точно так же, как и в среде Виндос, с полным функционалом. Единственная «проблема» возникла вдруг, почему-то, в последней Ubuntu 20.04 — здесь не работает «кнопка» «Свернуть окно» sPlan. Но она легко решается, если у вас включена функция «Свернуть окно по клику» на соответствующем значке программы в «доке» («лаунчере»):

Как видно на скриншоте, в данный момент открыто два окна sPlan. По клику на значке программы окно можно свернуть или развернуть...

Как видно на скриншоте, в данный момент открыто два окна sPlan. По клику на значке программы окно можно свернуть или развернуть...

Изначально эта функция отключена, как правило, однако подключить её не сложно. Рассмотрим, как сделать, чтобы при клике на иконку приложения в доке, оно сворачивалось или разворачивалось (данная возможность может работать в Ubuntu 18. 04, 18.10, 19.04 (версии с рабочим столом GNOME) и, скорее всего, в более новых версиях). Запустите в терминале команду:

gsettings set org.gnome.shell.extensions.dash-to-dock click-action 'minimize'

Терминал можно закрыть. Настройка применяется сразу, перезапускать систему не нужно.

На этом статью можно закончить.

Следует пояснить, что автор любит Линукс, как явление, но не является яростным его фанатиком и воинствующим противником Виндоса. Просто нравится и всё, это как любовь с первого взгляда. За много лет пользования, пресловутые «танцы с бубном» как-то не напрягали, при желании и разумном подходе всё легко решаемо! В конце-концов, вся наша жизнь это Танцы с бубном... :-)) Поэтому в нескончаемые споры между сторонниками и противниками линуксов я не вступаю и не пытаюсь никому ничего доказывать с пеной у рта. Как хотите, так и живите! :-))

Спасибо за внимание, ставьте лайки и подписывайтесь на мой канал.

Я вам ещё что-нибудь интересное и полезное напишу (постараюсь по крайней мере!)

sPlan 7.

0. Подробное руководство. - Начинающим - Теория

Николай Петрушов

Многим радиолюбителям давно известна программа для черчения электрических схем под названием sPlan, но есть и такие, кто ещё не знаком с этой программой, что и побудило на написание этой статьи. На данный момент последняя версия программы вышла под номером 7.0, и с ней мы и будем знакомится.

;

sPlan 7.0. - это одна из самых простых и удобных программ и не потребует много времени на свое освоение, но позволяет быстро рисовать электрические схемы и рисунки, практически любой сложности.
Для создания схемы необходимо просто перетащить необходимые элементы (спрайты) из библиотеки на лист и соединить их между собой. Все графические элементы автоматически привязываются к сетке листа.
Все элементы и компоненты из библиотеки могут быть свободно отредактированы как Вам необходимо, их все можно группировать, перемещать, вращать на заданный угол, копировать, вырезать, вставлять, удалять и т. д., то есть делать с ними всё, что Вам угодно.
Но давайте будем знакомиться с ней по порядку.

Интерфейс программы sPlan 7.0.

После того как установили и запустили программу, мы видим такое вот окно.

Это непосредственно окно работы нашей программы, где мы в последствии будем рисовать схему.

Начнем с верхней панели



Посмотрим, что у нас прячется за надписью Файл.
Жмем на эту надпись, и тут же у нас появляется выпадающее меню.



  • Создать новый лист, Открыть лист (схему), Сохранить, Сохранить как. Здесь и так все ясно, и Вы сами разберётесь без труда.
  • Чертежи (*.spl7) Смотрим, что находится там.


А здесь у нас находятся заготовки для схем (чертежей), рамки для листов размером А4. Можно все их посмотреть при желании.


  • Экспорт.  Эта функция экспорта файлов, позволяет сохранять созданную нами схему, чертеж в форматах: GIF, JPG, BMP, EMF и SVG.. Если двигать рычажок "Качество" в правую сторону, то размер, а следовательно и качество сохраняемого рисунка будет больше. Можете сами посмотреть, что и как изменяется в сохранении и выбрать оптимальный вариант.

  • Печать… Вывести на печать чертеж электрической схемы можно с помощью простого и понятного окна печати.


Однако в версии программы sPlan 7 появилась возможность печати баннера. Эта функция позволяет печатать чертеж любого размера, на листах под ваш принтер. То есть, если схема будет большого размера, или просто установить больший масштаб схемы и выбрать 2 листа по Х и 2 по Y (формат А2), или два листа в книжном формате (формат А3), то происходит автоматическая разрезка чертежа на части, с заданным нахлестом (выбран 5 мм), и печать этих частей .




Со следующими пунктами "Правка", "Лист", "Штамп", "Сервис", "Настройки". "Элемент" и "Справка" думаю понятно. Скажу о них кратко;
"Лист", - задаются свойства листа.
"Штамп" - можно вставить в лист стандартный штамп (рамку) или убрать его, так же есть редактор штампов.
В меню "Сервис" - есть пункт "Направляющие".
Направляющие в программе sPlan используются как вспомогательные линии при создании чертежа. Поэтому они не имеют свойств и не будут напечатаны. Направляющие бывают полезными, если необходимо точно установить положение элемента на листе. Для этого устанавливают точное положение направляющих и перемещают необходимый элемент к этим направляющим. При приближении элемента к направляющей его ближайшая сторона «прилипает» к направляющей.

"Элемент" и там-же "Правка подписей к элементам" - можно сразу во всей схеме изменить размеры подписей (номиналы, обозначения и нумерация) всех элементов.
Далее ниже находится следующая панель инструментов.

Что у нас там идёт? "Создать новый лист", "Открыть лист", "Сохранить", "Печать", тоже надеюсь понятно, далее стрелки "Отменить" и "Вернуть" относятся к каким либо действиям при рисовании схем и к отдельным элементам схем, и к ним же далее "Вырезать", "Копировать", "Вставить", "Дублировать", "Удалить", далее "На передний план", "На задний план", "Повернуть на 90", "Отразить по горизонтали", "Отразить по вертикали", "Выравнивание", "Группировать", "Разгруппировать", разберётесь надеюсь без труда сами, но некоторые из них мы рассмотрим отдельно.
Далее идут "Перенумеровать", "Перечень элементов", "Поиск", "Шаг сетки", "Масштаб", "Связь (Основной - Приданные)" и "Размеры Вкл/Выкл.".

Далее ниже слева находятся библиотеки элементов. Если кликнуть по голубой книжке, то появится список имеющихся библиотек, из которых можно выбрать необходимую нам.
В программе sPlan реализована функция отображения всплывающих подсказок, которые можно увидеть, если кратковременно навести курсор на любой элемент интерфейса. Слева внизу находятся кнопочки "+". "-", кнопка "название в библиотеке" (убирает или добавляет названия) и стрелочки "вверх" и "вниз".
Если нажать "+", то добавится ещё колонка с элементами, нажать "-" - убавится, стрелки вверх и вниз позволяют переключать разделы отображаемых элементов.
С помощью мыши, Вы можете перетащить любой элемент из библиотеки на лист.
В нижней часть окна программы расположена строка состояния, в которой отображается информация о позиции мыши, настройках линий и т. д. Так же здесь Вы можете включить или выключить некоторые параметры программы, такие как привязка к сетке, значение угла сетки и др.
Справа от окна библиотеки компонентов имеется вертикальная панель с инструментами для создания и редактирования чертежей и схем.



Давайте подробнее рассмотрим эту панель и эти кнопки:

Сверху вниз там находятся следующие кнопки.

Указка
Прямоугольник
Окружность
Особая форма
Фигура
Линия
Кривая Безье
Размеры
Узел (Точка соединения)
Текст
Текстовый блок
Рисунок
Лупа
Измеритель


Указка
Это курсор, с помощью которого можно выбрать на схеме какой либо элемент, линию, выделить группу элементов, перетащить из библиотеки элементов на схему выбранный элемент и т.д.


Прямоугольник
При нажатии на эту кнопку, можно рисовать прямоугольники, квадраты, скругленные прямоугольники.
При нажатии на эту кнопку, на листе появляется перекрестие из двух синих линий, и для рисования прямоугольника в необходимой (начальной) точке нажмите кнопку мыши, удерживая ее, переместите курсор во вторую точку листа (конечную точку) и отпустите кнопку мыши. Всё, прямоугольник готов.
Если вы хотите начертить квадрат, то проделайте действия аналогичные как при черчении прямоугольника, но с нажатой клавишей CTRL. Что бы отключить действие этой кнопки, нужно кликнуть правой кнопкой мыши в районе листа, или нажать на стрелку - кнопка "Указка" на панели инструментов. Перекрестие пропадёт.
Впрочем все кнопки отключаются аналогичным образом.

Чтобы изменить какие либо параметры нашего прямоугольника, нужно указкой щёлкнуть по его линии и вид нашего прямоугольника изменится на следующий.

В левом верхнем углу появился маленький белый квадратик. Теперь можно "взять" его указкой и потащить за угол внутрь.
Видите, как скругляются его углы. Можно потащить дальше и получится у нас баллон электронной лампы, только лежащий на боку. Теперь приблизим указку к любому чёрному квадратику, и когда у нас в районе квадратика появится стрелка, указывающая на возможное направление, можно "захватить" левой кнопкой мыши наш прямоугольник и растягивать или сжимать его в любом направлении.

Двойной щелчок мышью на линии прямоугольника, откроет окно свойств прямоугольника (в нашей версии окно называется Контур и заливка). В этом окне можно изменять такие свойства, как стиль, ширина и цвет линии, а так же выполнить заливку прямоугольника.

Следующий пункт у нас Окружность:

Для эллипсов всё то же самое, как и для прямоугольников, круги так же рисуются с нажатой клавишей CTRL. Но здесь немного другой смысл белого квадратика.

Хватаем его указкой и двигаем вниз. У нас получается разрыв и уже два белых квадратика. Так же можно двигать и верхний квадратик. То есть можно нарисовать дугу любого размера и положения и менять её размеры чёрными квадратиками.
Если к дуге применить заливку, то получиться сектор (сегмент) круга.

Дальше у нас идёт кнопка "Особая форма", нажимаем эту кнопку и появляется следующая табличка, в которой можно выбрать необходимую нам вкладку с одной из четырех имеющихся фигур. Для каждой фигуры имеются свои настройки, которые нужно установить в этом окне..
В программе sPlan имеются четыре специальные формы элементов (особые фигуры):
Многогранник (правильный многоугольник)
Звезда
Таблица
Синусоида.

"Специальные формы" бывают часто необходимые на практике.
Они могут использоваться в качестве различных шаблонов и частей сложных рисунков. Например, для равномерного размещения точек соединения по окружности, необходимо правильный многогранник вписать в эту окружность, тогда углы многогранника будут местами соединений (точек), размещенными по кругу. После обозначения точек соединения, многогранник можно будет удалить.

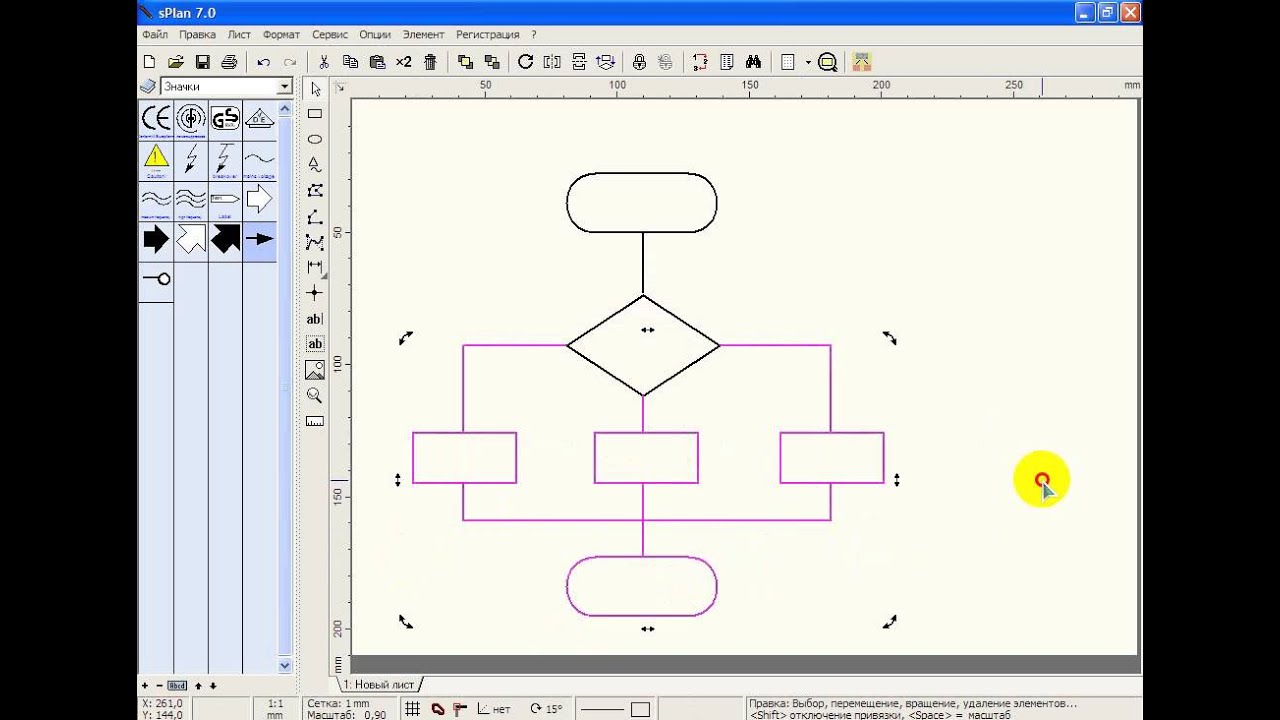

Дальше у нас идёт "Фигура", иногда называется Полигон (замкнутая фигура).
Нажимаем эту кнопку. появляется знакомое "перекрестие" и можно рисовать любой неправильный многоугольник.
Первое нажатие мыши отмечает начальную точку полигона. Последующие нажатия отмечают промежуточные точки (углы) полигона. По завершению черчения полигона нажмите на правую кнопку мыши. Чтобы отключить это действие, нужно ещё раз нажать правую кнопку мыши.

Можно кликнуть по линии этого многоугольника, появятся чёрные и белые квадратики, за которые можно придать нашему творению любую форму. Появившиеся синие точки - это дополнительные места корректировки фигуры. За них тоже можно тянуть и изменять полигон.

Дальше у нас идёт "Линия".
Рисуем линии соединений схемы, или просто линии. Действия аналогичные по описанным выше.

Следующая "Кривая Безье".
В программе sPlan используется кубическая кривая Безье - кривая, которая имеет четыре опорные точки: начальную, конечную и две промежуточные. Две промежуточные точки необходимы для управления формой кривой.
Вы можете создать несколько кривых Безье следующих друг за другом. В этом случая конечная точка первой кривой, будет являться начальной точкой второй кривой и так далее.
Всё рисуется, как и описывали выше, первый щелчок определяет положение начальной точки кривой, следующие два положение промежуточных точек, а четвертый положение конечной точки кривой Безье. Если мы хотим создать еще одну кривую, то далее выбираем только две промежуточных точки и конечную, так как начальная точка этой кривой является концом предыдущей кривой Безье.
Чтобы закончить рисование кликните правой кнопкой мыши на листе sPlan. Чтобы выйти из режима черчения кривой Безье еще раз нажмите правую кнопку мыши.

При двойном щелчке мышью на кривой Безье? откроется окно свойств этого элемента. В этом окне можно изменить такие свойства, как стиль линии, ширину и цвет, а так же установить стрелки на концах кривой. Для изменения положения узлов кривой Безье, переместите соответствующие узлы мышью за белые квадратики.
Новая кривая Безье всегда будет создаваться с параметрами последней нарисованной кривой.

Дальше у нас идёт очень интересная кнопочка "Размеры". Нажимаем её и подводим перекрестие к началу нашей кривой.

Дальше ведём перекрестие к окончанию нашей кривой Безье. В моменты совпадения линий - появляется красный квадратик.

Кликаем правой кнопкой (окончание размера) и ведём наше перекрестие немного вниз. Ещё раз кликаем правой кнопкой (это окончание обозначения размеров). Чтобы полностью отключить действие этой кнопки, нужно ещё раз кликнуть правой кнопкой.

Смотрим, что у нас получилось, для этого немного увеличиваем масштаб колёсиком мыши. Получилось у нас на рисунке кривой - выставился размер.

Наносить размеры можно на любые фигуры. Для этого нужно нажать на маленький красный треугольник кнопки "Размеры", и в выпадающем списке выберите необходимый вид размерной линии :
Размер
Радиус
Диаметр
Угол.



Теперь вы можете нанести размерную линию (провести измерение) определив положение контрольных точек для этого элемента. Если в процессе нанесения размерной линии вы хотите отменить ее создание, то кликнете правой кнопкой мыши на листе программы sPlan.

Вы можете изменить дизайн размерных линий (цвет, шрифт размерных чисел, конфигурацию стрелок и т.п.), который будет использоваться в вашем чертеже. Для этого кликните по линии размера и откроется окно "Настройка простановщика размера".

Нажимаем кнопочку "Больше", которая расположена в левом нижнем углу, и окно развернётся до полного размера и приобретёт следующий вид.

Диаметр:
При нажатии на эту кнопку, перед размерным числом появиться символ диаметра.
Префикс:
Вводится текст, который появится перед числовым значением.
Авто:
При установке галочки в окошке "Авто", числовое значение размера в окне Значение, будет установлено автоматически.Вы можете ввести фиксированное числовое значение размера, если отключить функцию автоматического ввода размерного числа.
Суффикс:
Вводится текст, который появится после числового значения.
Допуски:
Здесь вы можете ввести специальные допуски на размеры. Допуски появятся выше и ниже после размерного числа.
Дизайн:
В этом разделе вы можете изменить дизайн размерной линии.
Установить по умолчанию:
С помощью этой кнопки можно установить дизайн размерной линии по умолчанию. Значение по умолчанию является фиксированным и соответствует общему обозначению размерной линии.

Забыл сказать, показ обозначения размеров на схеме, можно включать и отключать самой крайней правой кнопкой на панели инструментов "Размеры. Вкл/Выкл".

Дальше у нас идё кнопочка "Узел (Точка соединения)". Ставится точка в местах электрических соединений проводников..

Чтобы добавить текст на ваш чертеж, нажмите кнопку "Текст", которая у нас идёт следующей.
Щелкните мышкой на том месте листа программы sPlan, где вы хотите разместить текст. Перед вами откроется диалоговое окно «Свойства текста».

Теперь вы можете ввести текст и определить его высоту с шагом 1/10 мм (то есть значение, установленное в окне высота умножить на 1/10 мм).
В этом окне вы также можете установить выравнивание позиции текста (слева, по центру или справа) в случае его редактирования относительно первоначального расположения, не редактированного текста.
Если нажать кнопку справа вверху окошка "Текст", то появится следующее окно, в которое вы можете вставить текст, переменные и константы.

В программе sPlan есть возможность тексту определять активные ссылки.
Имеется два вида активных ссылок:
Связь с внешним файлом (Внешние ссылки):
С помощью этой функции можно создать ссылку на сайт (например, "www.abacom-online.de") или на файл (например, PDF-документ).
Внутренняя связь (Внутренние ссылки):
С помощью этих ссылок, вы можете перейти в любое место вашего проекта. Вы даже можете перейти на другие страницы вашего проекта. Перемещение по ссылки производится с помощью двойного щелчка мыши. Таким образом, можно создавать интерактивные схемы.
После определения всех параметров текста закройте диалоговое окно «Свойства текста». В результате на листе создаться ваш текст с заданными вами параметрами.
Для выхода из режима редактирования текста в sPlan нажмите правую кнопку мыши.
После двойного щелчка на тексте, вы можете снова вызвать диалоговое окно «Свойства текста» для изменения любых настроек.
С помощью черных квадратиков, которые появляются при выделении текста, можно изменить его размер, форму и положение.

Для создания текстового блока, кликните следующую кнопку "Текстовый блок". Далее нажмите кнопку мыши на любом месте листа, обозначив тем самым левый верхний угол текстового блока, удерживая кнопку мыши, нарисуйте прямоугольную область для текста и отпустите кнопку мыши. Появится диалоговое окно «Текстовый блок».

В этом окне вы можете редактировать ваш текст. При редактировании текста все изменения можно увидеть на листе в текстовом блоке.
В окне «Текстовый блок» программы sPlan вы также можете изменить тип шрифта, его высоту и установить необходимое выравнивание текста.
Двойной щелчок на текстовом блоке открывает снова окно «Текстовый блок».
Если вы выделите текстовый блок, то на экране отобразиться прямоугольная пунктирная область. Эта область не будет отображаться при распечатке или экспорте чертежа в рисунок. Если текст будет выходить за эту пунктирную область, то он будет обрезан. Пунктирная область определяет максимальный размер текстового блока в sPlan.
Если вы выделите текстовый блок, то с помощью черных квадратиков вы можете изменить его размер, форму или повернуть на определенный угол.

Дальше у нас идёт кнопка "Рисунок" и предназначена для вставки изображений, рисунков.
Для вставки рисунка вы также можете выбрать пункт меню Загрузить изображение из меню Файл.
Программа sPlan поддерживает форматы изображений типа BMP и JPG. Если вам нужно вставить изображение другого формата, то сначала вам придется конвертировать их в BMP или JPG формат с помощью других программ.
Если выделить вставленное изображение, то с помощью черных квадратиков вы можете изменить его форму, размер и повернуть на заданный угол.

Следующая кнопка "Лупа",предназначена для изменения масштаба чертежа, схемы. Можно увеличить масштаб чертежа, щелкнув левой кнопкой мыши на листе sPlan. Правая кнопка мыши уменьшает масштаб чертежа. Вы также можете выделить мышкой область, которую необходимо увеличить.
Но теперь в программе sPlan 7.0 изменение масштаба происходит вращением колёсика мыши. Это самый лучший и самый удобный способ для изменения масштаба ваших чертежей, который появился только в седьмой версии программы.

Есть ещё три дополнительных функций изменения масштаба доступных из панели инструментов sPlan: (третья кнопка справа).



Масштаб листа – подгоняет размер листа под размер монитора.
Масштаб элемента – увеличивает область со всеми элементами на размер монитора.
Масштаб по выделенному – увеличивает до видимой области выделенный фрагмент чертежа.

Что там ещё осталось - измеритель. С помощью него можно измерить размер всего рисунка, схемы.

Как осуществить поворот, отражение и пространственное размещение объектов в sPlan.
Эти функции доступны в меню функций на панели инструментов или из контекстного всплывающего меню. Чтобы выполнить одну из этих функций, сначала выберите объект, а затем вызовите соответствующую функцию.
В sPlan доступны следующие функции:
повернуть;
отразить по горизонтали;
отразить по вертикали;
на передний план;
на задний план.

С помощью кнопки «Повернуть» на панели инструментов вы можете вращать выбранные элементы на 90 ° по часовой стрелке.
С помощью пункта "Повернуть ..." в контекстном всплывающем меню вы можете повернуть выбранные элементы на заданный угол, который устанавливается в одноименном с пунктом окне. Если при вращении элемента удерживать клавишу Shift на клавиатуре, то текст элемента (обозначение и номинал) вращаться не будет и останется в первоначальном положении. Вы можете вращать выбранные элементы также с помощью мыши .
Отразить по горизонтали/по вертикали.
Все выбранные объекты будут отражены вдоль вертикальной или горизонтальной оси. Текстовые объекты не будут отражаться в целях читабельности текста. Если вы хотите отразить текст, то во время вызова этой функции удерживайте нажатой на клавиатуре клавишу Shift.
На передний план/на задний план.
Эти функции позволяют помещать графические объекты sPlan на задний или передний план. Эффект этих функций можно увидеть если на чертеже перекрыты два и более объектов. Объект помещенные на передний план будет закрывать объекты, помещенные за ним. Объекты, помещенные на задний план, будут закрываться объектами, находящимися перед ними..

Создание схем, чертежей в программе sPlan 7.0.

Первое, что нужно сделать перед созданием чертежа в программе sPlan, это определить формат листа, который вы хотите использовать для вашей схемы. Есть два возможных способа сделать это. Вы можете выбрать пункт главного меню Лист – Свойства или кликнуть правой кнопкой мыши на вкладке листа и выбрать пункт контекстного меню Свойства.



В результате этого появится диалоговое окно, которое позволяет ввести формат, ориентацию листа и название текущего листа. Расширенное описание будет отображаться в виде всплывающей подсказки при наведении курсора мыши на вкладку листа.

Настройка сетки.

При создании схем в sPlan, как правило на листе всегда включена сетка. Это очень удобный вспомогательный инструмент, с помощью которого можно точно совместить графические элементы и компоненты схемы при их соединении. Размер сетки по умолчанию равен 1 мм. Обычно это оптимальное значение размера, однако вы можете изменить это значение, если это необходимо, например для наших библиотек лучше подходит размер сетки 0,5 мм.
Размер сетки сохраняется для каждого отдельного файла проекта и может быть изменен в окне Параметры, войти в которое можно из главного меню Опции - Основные параметры, а далее выбрать сетку в левой части окна.
Вы также можете вызвать окно Параметры с включенной вкладкой Сетка, используя кнопку Сетка на панели инструментов. Если вам нужно изменить размер сетки в диапазонах наиболее часто используемых значений, вы можете нажать на стрелку вниз справа от кнопки Сетка для выбора необходимого значения размера сетки.

Контрастность:
С помощью этого выпадающего списка Вы можете определить контрастность отображения сетки на листе. Вы даже можете скрыть сетку, выбрав пункт Невидимо.
Маркер сетки:
В данном пункте Вы можете установить градацию линий сетки. Например, если установлена цифра «10», то каждая десятая линия будет чуть жирнее, чем остальные. На практике очень удобная функция.
Радио-кнопки Линии / Точки.
Переключая кнопки Линии / Точки, можно устанавливать отображение сетки либо в виде линий, либо в виде точек.

Для временного отключения привязки к сетке необходимо нажать клавишу SHIFT при перемещении графического элемента.
Вы также можете выключить привязку к сетке полностью, с помощью соответствующей кнопки в строке состояния в нижней части окна программы sPlan.



В этом случае сетка видна, но привязка к сетке отключена.

Функция "резиновая лента".

Функция резиновая лента позволяет сохранить в программе sPlan соединения между компонентами схемы при перемещении одного их них. Если соединенный компонент перемещать при включенной функции резиновая лента, то линии подключенная к этому компоненту перемещаются вместе с ним.
Включается этой кнопкой;



С помощью этой кнопки в строке состояния программы sPlan Вы можете включить или отключить функцию резиновая лента.
Функция "резиновая лента" работает в том случае, если компоненты соединены между собой проводниками (линиями), то есть, подключены друг к другу. Если имеет место простое пересечение проводников, или компоненты соединены между собой без соединительных линий (проводников), то функция "резиновая лента" не будет работать, и эти линии перемещаться вместе с компонентом не будут.
После перемещения компонента с включенной функцией резиновая лента, потом требуется скорректировать линии связи между компонентами. При выделении линии можно перемещать из за узлы и границы. Вы можете добавлять или удалять узлы на линиях. Для этого кликните правой кнопкой мыши на узле и выберете удалить или добавить узел.

Функция "привязка к концам".

Функция Привязка к концам  очень полезная в программе. Эта функция является дополнением к функции привязки к сетке. Автоматическая привязка осуществляется для всех точек соединения и концов графических элементов.
С помощью этой кнопки в строке состояния в sPlan вы можете включить или отключить привязку к концам.



Суть этой функции состоит в том, что как только вы приблизитесь конечной или начальной точкой графического элемента к такому же подобному концу другого элемента, то их концы автоматически соединяться в одной точке. Красный квадрат в месте соединения будет указывать что общая точка соединения концов элементов определена или захвачена. Функция привязки к концам позволяет с большой точностью соединить концы элементов друг с другом.

Изменение цвета нескольких элементов.

Выделите объекты, которые должны быть изменены и вызовите функцию «Изменить цвет» из меню Сервис главного меню sPlan или выберите пункт «Изменить цвет…» из контекстного всплывающего меню. Откроется окно с палитрой цветов, которое позволит вам выбрать необходимый цвет. Для того, чтобы увидеть эффект изменения цвета снимите выделение с выбранных элементов. Все контуры и заливки элементов изменят свой цвет на новый, за исключением объектов, которые имеют белую заливку. Элементы, залитые белым цветом, обычно предназначены для размещения в них текста, который всегда должен быть читаемым.

Группировка и разгруппировка элементов sPlan.

Графические элементы в sPlan могут быть объединены в группы, то есть сгруппированы. Группировка позволяет выделять одним щелчком мыши все элементы, находящиеся в группе. Так же вы не сможете случайно изменить позицию элемента в группе, а так же его свойства, такие как цвет и т.д. Сгруппированные элементы не могут быть удалены по отдельности.
Чтобы сгруппировать элементы, нажмите кнопку «Группировать» на панели инструментов (закрытый замочек), либо выберите пункт «Группировать» из контекстного выпадающего меню, или из меню "Сервис".
Если вы хотите изменить свойства элемента входящего в группу, вы должны сначала разгруппировать эту группу. Выберите опцию «Разгруппировать» главного меню «Сервис», либо нажмите кнопку «Разгруппировать» на панели инструментов (открытый замочек), либо выберите пункт контекстного меню «Pазгруппировать». Если группа содержит подгруппы, они не будут разгруппированы. Для разделения подгруппы на отдельные элементы с ней необходимо проделать такие же операции, что и с группой.

Использование форм в sPlan.

На любой лист проекта в sPlan вы можете вставить так называемую фоновую форму. Форма представляет собой отдельный слой, который находится под чертежом, то есть на заднем плане. В режиме черчения схемы сама форма не доступна для редактирования. Преимущество использования формы заключается в том, что ее элементы не мешают вашей работе, при редактировании схемы.
Вы можете создавать свои собственные формы, или редактировать существующие формы, специально под ваш проект.
Создание собственной формы в sPlan.
Если вы хотите внести изменения в форму или создать собственную форму в меню Форма выберите пункт Редактор форм. При этом ваш чертеж будет скрыт, а форма станет доступна для редактирования. Теперь вы можете изменить форму с помощью стандартных инструментов и приемов sPlan.
После окончания редактирования формы вам необходимо выйти из режима редактирования форм, выбрав пункт Редактор форм в меню Форма. В результате форма будет установлена на задней план чертежа, а схема вновь отобразиться на листе.
Как сохранить формы в файл.
Созданная или отредактированная форма может быть сохранена в файл в случае дальнейшего использования на других листах и проектах. Для этого в меню Форма активируйте пункт «Сохранить форму…». В открывшемся окне выберите путь для сохранения и нажмите кнопку «Сохранить». Файлы, содержащие формы, имеют расширение *. SBK.
Как загрузить формы из файла.
Вы можете загрузить существующие формы на текущую страницу. Вызовите пункт «Открыть форму…» в меню Форма и выберите файл с расширением *. SBK. Обратите внимание, что любая существующая форма на текущей странице теряется, если вы загружаете новую форму.

Свойства элемента из библиотеки.

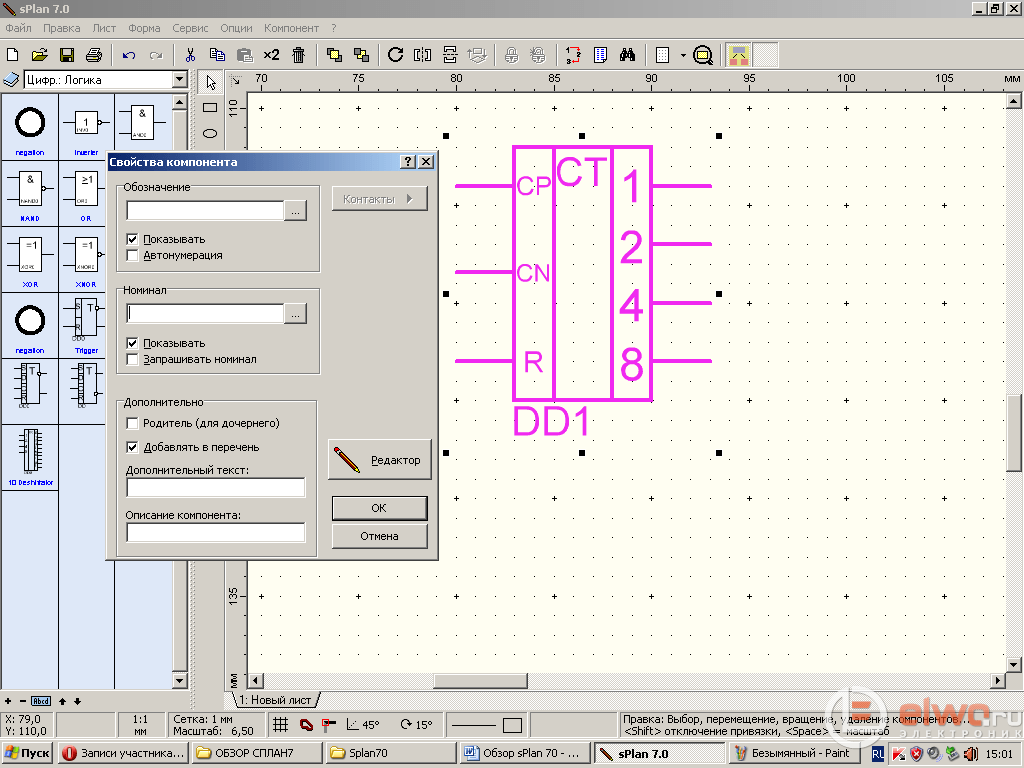

Если кликнуть по любому элементу в библиотеке или на схеме, то откроется окно свойств этого элемента.
Здесь Вы можете вручную ввести обозначение с номером для каждого отдельного компонента, или включить очень полезную опцию автоматической нумерации, написать название, отображаемое в библиотеке при наведении курсора на элемент, или отредактировать этот элемент.



Чтобы отредактировать элемент, нужно нажать кнопку "Редактор" и откроется редактор этого элемента.



В нём в принципе всё то же самое, только по окончании редактирования элемента нужно не забыть нажать кнопку "ОК" с зелёной галочкой для закрепления результатов редактирования.
Если Вы отредактировали (сделали из элемента другой) элемент на схеме, и его у Вас нет в библиотеке, то его можно добавить в библиотеку.
Для этого выбираем соответствующий раздел в библиотеке, выделяем элемент (или элементы, которые нужно добавить), и в меню "Элемент" выбираем пункт "Элемент с новым номиналом в библиотеку", и выделенный элемент или несколько элементов добавятся в библиотеку. Их потом при желании можно будет курсором переместить вверх или вниз по разделу библиотеки, то есть расставить на места.

Но вот в принципе и всё, что хотел Вам сказать. Я уже не останавливаюсь на том, как перетаскивать элементы из библиотек на лист и рисовать схемы, Вы освоите это и без меня.
Если у Вас хватило времени и мужества дочитать всё это до конца, то работу в программе sPlan 7.0 Вы освоите гораздо быстрее.

Удачи Вам в создании принципиальных схем!




Обзор 20 лучших программ для черчения электрических схем

Времена применения кульманов давно миновали, их заменили графические редакторы, это специальные программы для черчения электрических схем. Среди них есть как платные приложения, так и бесплатные (виды лицензий мы рассмотрим ниже). Уверены, что созданный нами краткий обзор поможет из разнообразия программных продуктов выбрать ПО, наиболее оптимальное для поставленной задачи. Начнем с бесплатных версий.

Бесплатные

Прежде, чем перейти к описанию программ кратко расскажем о бесплатных лицензиях, наиболее распространены из них следующие:

  • Freeware – приложение не ограничено по функциональности и может использоваться в личных целях без коммерческой составляющей.
  • Open Source – продукт с «открытым кодом», в который допускается вносить изменения подстраивая ПО под собственные задачи. Возможны ограничения на коммерческое использование и платное распространение внесенных модификаций.
  • GNU GPL – лицензия практически не накладывающая на пользователя никаких ограничений.
  • Public domain – практически идентична с предыдущим вариантом, на данный тип лицензии закон защиты авторских прав не распространяется.
  • Ad-supported – приложение полностью функционально, содержит в себе рекламу других продуктов разработчика или других компаний.
  • Donationware – продукт распространяется бесплатно, но разработчик предлагает внести пожертвования на добровольной основе для дальнейшего развития проекта.

Получив представление о бесплатных лицензиях можно переходить к ПО, распространяемому на таких условиях.

Microsoft Visio

Это простой в управлении, но в то же время весьма удобный редактор векторной графики, обладающий богатым функциональным набором. Несмотря на то, что основная социализация программы визуализация информации с приложений MS Office, ее вполне можно использовать для просмотра и распечатки радиосхем.

Интерфейс Microsoft Visio практически такой же, как в MS Office

MS выпускает три платных версии, отличающихся функциональным набором и бесплатную (Viewer), которая интегрируется в браузер IE и позволяет с его помощью осуществлять просмотр файлов, созданных в редакторе. К сожалению, для редакции и создания новых схем потребуется приобрести полнофункциональный продукт. Заметим, что даже в платных версиях среди базовых шаблонов нет набора для полноценного создания радиосхем, но его несложно найти и установить.

Недостатки бесплатной версии:

  • Недоступны функции редактирования и создания схем, что существенно снижает интерес к этому продукту.
  • Программа работает только с браузером IE, что также создает массу неудобств.

Официальная страница: https://products.office.com/ru-ru/visio

Компас-Электрик

Данная ПО является приложением к САПР российского разработчика «АСКОН». Для ее работы требуется установка среды КОМПАС-3D. Поскольку это отечественный продукт, в нем полностью реализована поддержка принятых России ГОСТов, и, соответственно, нет проблем с локализацией.

Компас-Электрик – полностью российская разработка

Приложение предназначено для проектирования любых видов электрооборудования и создания к ним комплектов конструкторской документации.

Это платное ПО, но разработчик дает 60 дней на ознакомление с системой, в течение этого времени ограничения по функциональности отсутствуют. На официальном сайте и в сети можно найти множество видео материалов, позволяющих детально ознакомиться с программным продуктом.

В отзывах многие пользователи отмечают, что в системе имеется масса недоработок, которые разработчик не спешит устранять.

Официальный сайт: https://kompas.ru/kompas-3d/application/instrumentation/electric/

Eagle

Данное ПО представляет собой комплексную среду, в которой можно создать как принципиальную схему, так и макет печатной платы к ней. То есть, расположить на плате все необходимые элементы и выполнить трассировку. При этом, она может быть выполнена как в автоматическом, так и ручном режиме или путем комбинации этих двух способов.

Cadsoft Eagle – хороший пример комплексного решения

В базовом наборе элементов отсутствуют модели отечественных радиокомпонентов, но их шаблоны могут быть скачены в сети. Язык приложения – Английский, но локализаторы, позволяющие установить русский язык.

Приложение является платным, но возможность его бесплатного использования со следующими функциональными ограничениями:

  • Размер монтажной платы не может превышать размера 10,0х8,0 см.
  • При разводке можно манипулировать только двумя слоями.
  • В редакторе допускается работа только с одним листом.

Сайт программы: https://www.autodesk.com/products/eagle/free-download

Dip Trace

Это не отдельное приложение, а целый программный комплекс, включающий в себя:

  • Многофункциональный редактор для разработки принципиальных схем.
  • Приложение для создания монтажных плат.
  • 3D модуль, позволяющий проектировать корпуса для созданных в системе приборов.
  • Программу для создания и редактирования компонентов.
DipTrace – система сквозного проектирования

В бесплатной версии программного комплекса, для некоммерческого использования, предусмотрены небольшие ограничения:

  • Монтажная плата не более 4-х слоев.
  • Не более одной тысячи выводов с компонентов.

В программе не предусмотрена русская локализация, но ее, а также описание всех функций программного продукта можно найти в сети. С базой компонентов также нет проблем, в изначально их около 100 тыс. На тематических форумах можно найти созданные пользователями базы компонентов, в том числе и под российские ГОСТы.

Страница программы: https://diptrace.com/rus/

1-2-3 схема

Это полностью бесплатное приложение, позволяющее укомплектовать электрощиты Хагер (Hager) одноименным оборудованием.

ПО «1-2-3 схема» разработка компании Hager для комплектации своих электрощитов

Функциональные возможности программы:

  • Выбор корпуса для электрощита, отвечающего нормам по степени защиты. Выборка производится из модельного ряда Hager.
  • Комплектация защитным и коммутационным модульным оборудованием того же производителя. Заметим, что в элементной базе присутствуют только сертифицированные в России модели.
  • Формирование конструкторской документации (однолинейной схемы, спецификации, отвечающей нормам ЕСКД, отрисовка внешнего вида).
  • Создание маркеров для коммутирующих устройств электрощита.

Программа полностью локализована под русский язык, единственный ее недостаток, что в элементной базе присутствует только электрооборудование компании-разработчика.

Autocad Electrical

Приложение на базе известной САПР Autocad, созданное для проектирования электросхем и создания для них технической документации в соответствии с нормами ЕСКД.

В Autocad Electrical богатый выбор электрических компонентов

Изначально база данных включает в себя свыше двух тысяч компонентов, при этом, их условно графические обозначения отвечают действующим российским и европейским стандартам.

Данное приложение платное, но имеется возможность в течение 30-ти дней ознакомиться с полным функционалом базовой рабочей версии.

https://www.autodesk.ru/products/autocad-electrical/overview

Эльф

Данное ПО позиционируется в качестве автоматизированного рабочего места (АРМ) для проектировщиков-электриков. Приложение позволяет быстро и корректно разработать, практически, любой чертеж для электротехнических проектов с привязкой к плану помещений.

Функционал приложения включает в себя:

  • Расстановку УГО при проектировании электросетей, проложенных открыто, в трубах или специальных конструкциях.
  • Автоматический (с плана) или руной расчет силовой схемы.
  • Составление спецификации в соответствии с действующими нормами.
  • Возможность расширения базы элементов (УГО).
Пример схемы, созданной в редакторе Эльф

В бесплатной демонстрационной версии отсутствует возможность создания и редактирование проектов, их можно только просмотреть или распечатать.

Kicad

Это полностью бесплатный программный комплекс с открытым кодом (Open Source). Данное ПО позиционируется в качестве системы сквозного проектирования. То есть, можно разработать принципиальную схему, по ней создать монтажную плату и подготовить документацию, необходимую для производства.

KiCad одна из немногих бесплатных систем сквозного проектирования

Характерные особенности системы:

  • Для разводки платы допускается применение внешних трассировщиков.
  • В программу встроен калькулятор печатной платы, размещение на ней элементов можно выполнить автоматически или вручную.
  • По завершению трассировки система генерирует несколько технологических файлов (например, для фотоплоттера, сверлильного станка и т.д.). При желании можно добавить логотип компании на печатную плату.
  • Система может создать послойную распечатку в нескольких популярных форматах, а также сгенерировать список используемых в разработке компонентов для формирования заказа.
  • Имеется возможность экспорт чертежей и других документов в форматы pdf и dxf.

Заметим, что многие пользователи отмечают непродуманность интерфейса системы, а также тот факт, что для освоения ПО требуется хорошо изучить документацию к программе.

Страничка программы: http://kicad-pcb.org/

TinyCAD

Еще одно бесплатное приложение с открытым кодом, позволяющее создавать чертежи принципиальных схем и имеющее функции простого редактора векторной графики. В базовом наборе содержится сорок различных библиотек компонентов.

TinyCAD – простой редактор для принципиальных схем

В программе не предусмотрена трассировка печатных плат, но имеется возможность экспортировать список соединений в стороннее приложение. Экспорт производится с поддержкой распространенных расширений.

Приложение поддерживает только английский язык, но благодаря интуитивному меню проблем с освоением не возникнет.

https://sourceforge.net/projects/tinycad/files/

Fritzing

Бесплатная среда разработки проектов на базе Arduino. Имеется возможность создания печатных плат (разводку необходимо делать вручную, поскольку функция автотрассировки откровенно слабая).

Приложение Fritzing позволит быстро спроектировать любое устройство на базе Arduino

Следует заметить, что приложение «заточено» для быстрого создания набросков, позволяющих объяснить принцип работы проектируемого прибора. Для серьезной работы у приложения слишком мала база элементов и сильно упрощенное составление схемы.

http://fritzing.org/home/

123D Circuits

Это веб-приложение для разработки Arduino-проектов, с возможностью программирования устройства, симуляции и анализа его работы. В типовом наборе элементов присутствуют только основные радио-компоненты и модули Arduino. При необходимости пользователь может создать новые компоненты и добавить их в базу. Примечательно, что разработанную печатную плату можно заказать, непосредственно, в онлайн-сервисе.

Виртуальная среда разработки 123D Circuits

В бесплатной версии сервиса нельзя создавать свои проекты, но можно просматривать чужие разработки, находящиеся в открытом доступе. Для полноценного доступа ко всем возможностям необходимо оформить подписку ($12 или $24 в месяц).

Заметим, что из-за бедного функционала виртуальная среда разработки вызывает интерес только у начинающих. Многие из тех, кто пользовался сервисом, обратили внимание на тот факт, что результаты симуляции расходятся с реальными показателями.

https://circuits.io/

XCircuit

Бесплатное мультиплатформенное приложение (лицензия GNU GPL) для быстрого создания принципиальных схем. Функциональный набор минимальный.

XCircuit – простой редактор с минимумом функций

Язык приложения – английский, программа не воспринимает русские символы. Также следует обратить внимание на нетипичное меню, к которому необходимо привыкнуть. Помимо этого контекстные подсказки выводятся на панель состояния. В базовый набор элементов входят УГО только основных радиодеталей (пользователь может создать свои элементы и добавить их).

http://opencircuitdesign.com/xcircuit/

CADSTAR Express

Это демонстрационная версия одноименной САПР. Функциональные ограничения коснулись лишь числа элементов, используемых в схеме разработки (до 50 шт) и количеств контактов (не более 300), что вполне достаточно для небольших радиолюбительских проектов.

Фрагмент рабочего окна приложения GADSTAR Express

Программа состоит из центрального модуля, в которых входит несколько приложений позволяющих разработать схему, создать для нее плату и подготовить пакет технической документации.

В базовый набор входит более 20 тыс. компонентов, дополнительно можно загрузить с сайта разработчика дополнительные библиотеки.

Существенным недостатком системы является отсутствие поддержки русского языка, соответственно, все техническая документация также представлена в сети на английском.

https://www.zuken.com/en/products/pcb-design/cadstar/resources

QElectroTech

Простое удобное и бесплатное (FreeWare) приложения для разработки электрических и электронных схем-чертежей. Программа является обычным редактором, никаких специальных функций в ней не реализовано.

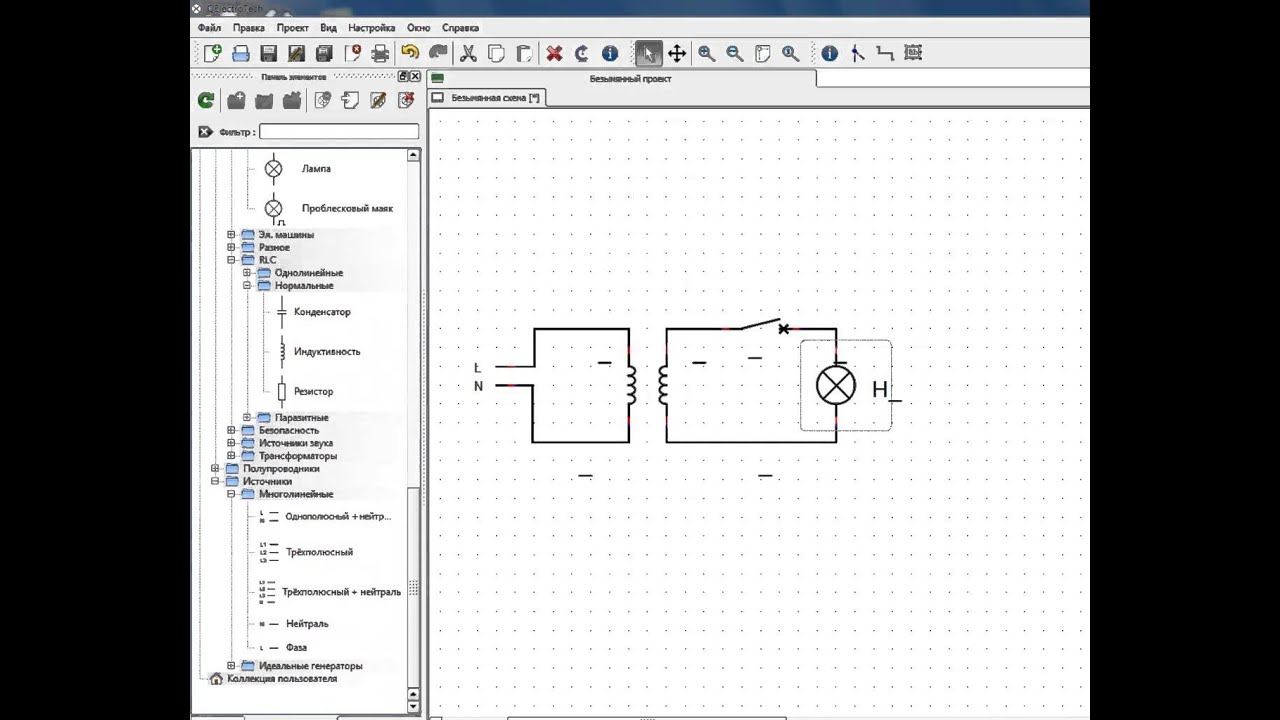

QElectroTech – программа для составления, просмотра и печати электросхем

Язык приложения – английский, но для него имеется русская локализация.

https://qelectrotech.org/download.html

Платные приложения

В отличие от ПО, распространяемого по бесплатным лицензиям, коммерческие программы, как правило, обладают значительно большим функционалом, и поддерживаются разработчиками. В качестве примера мы приведем несколько таких приложений.

sPlan

Простая программа-редактор для черчения электросхем. Приложение комплектуется несколькими библиотеками компонентов, которые пользователь может расширять по мере необходимости. Допускается одновременная работа с несколькими проектами, путем их открытия в отдельных вкладках.

sPlan – удобный графический редактор для электрических схем

Чертежи, сделанные программой, хранятся в виде файлов векторной графики собственного формата с расширением «spl». Допускается конвертация в типовые растровые форматы изображения. Имеется возможность печати больших схем на обычном принтере А4-го формата.

Официально приложение не выпускается в русской локализации, но существуют программы, позволяющие русифицировать меню и контекстные подсказки.

Помимо платной версии предусмотрены две бесплатных реализации Demo и Viewer. В первой нет возможности сохранить и распечатать нарисованную схему. Во второй предусмотрена только функция просмотра и печати файлов формата «spl».

Eplan Electric

Многомодульная масштабируемая САПР для разработки электротехнических проектов различной сложности и автоматизации процесса подготовки конструкторской документации. Данный программный комплекс сейчас позиционируется в качестве корпоративного решения, поэтому для рядовых пользователей он будет не интересен, особенно если принять в учет стоимость ПО.

Фрагмент рабочего окна САПР Eplan Electriс Р8

https://www.eplan-russia.ru/ru/reshenija/ehlektrotekhnicheskoe-proektirovanie/eplan-electric-p8/

Target 3001

Мощный САПР комплекс, позволяющий разрабатывать электросхемы, трассировать печатные платы, моделировать работу электронных устройств. Онлайн библиотека компонентов насчитывает более 36 тыс. различных элементов. Данная CAD широко применяется в Европе для трассировки печатных плат.

САПР Target 3001

По умолчанию устанавливается английский язык, имеется возможность установить меню на  немецком или французском, официально русской локализации нет. Соответственно, вся документация представлена только на английском, французском или немецком языке.

Стоимость самой простой базовой версии около 70 евро. За эти деньги будет доступна трассировка двух слоев на 400 выводов. Стоимость нелимитированной версии в районе 3,6 тыс. евро.

https://ibfriedrich.com/en/index.html

Micro-Cap

Приложение для моделирования цифровых, аналоговых и смешанных схем, а также анализа их работы. Пользователь может создать в редакторе электрическую цепь и задать параметры для анализа. После это по одному клику мышки система автоматически чего произведет необходимые расчеты и выдаст результаты для изучения.

Micro-Cap – одно из лучших приложений для моделирования электросети

Программа позволяет установить зависимость параметров (номиналов) элементов от температурного режима, освещенности, частотных характеристик и т.д. Если в схеме присутствуют анимированные элементы, например, светодиодные индикаторы, то их состояние будут корректно отображаться, в зависимости от поступающих сигналов. Имеется возможность при моделировании «подключать» к схеме виртуальные измерительные приборы, а также отслеживать состояние различных узлов устройства.

Стоимость полнофункциональной версии около $4,5 тыс. Официальной русской локализации приложения не существует.

http://www.spectrum-soft.com/index.shtm

TurboCAD

Данная САПР платформа включает в себя множество инструментов, для проектирования различных электрических устройств. Набор специальных функций позволяет решать инженерно-конструкторские задачи любого уровня сложности.

Платформа TurboCAD может использоваться для решения многих задач

Отличительные особенности – тонкая настройка интерфейса под пользователя. Множество справочной литературы, в том числе и на русском языке. Несмотря на отсутствие официальной поддержки русского языка, для платформы имеются русификаторы.

Для рядовых пользователей приобретение платной версии программы с целью разработки электросхем для любительских устройств, будет нерентабельно.

https://www.turbocad.com/

Designer Schematic

Приложение для создания электросхем с использованием радиоэлементов производства Digi-Key. Основная особенность данной системы заключается в том, что в редакторе для построения схем, может использовать механическое проектирование.

Интерфейс Designer Schematic не отличается сложностью

Базы данных компонентов можно в любой момент проверить на соответствие и при необходимости произвести обновление прямо с сайта производителя.

Система не имеет собственного трассировщика, но список соединений может быть загружен в стороннюю программу.

Имеется возможность импорта файлов из популярных САПР.

Ориентировочная стоимость приложения около $300.

https://www.digikey.com/schemeit/project/

sPlan

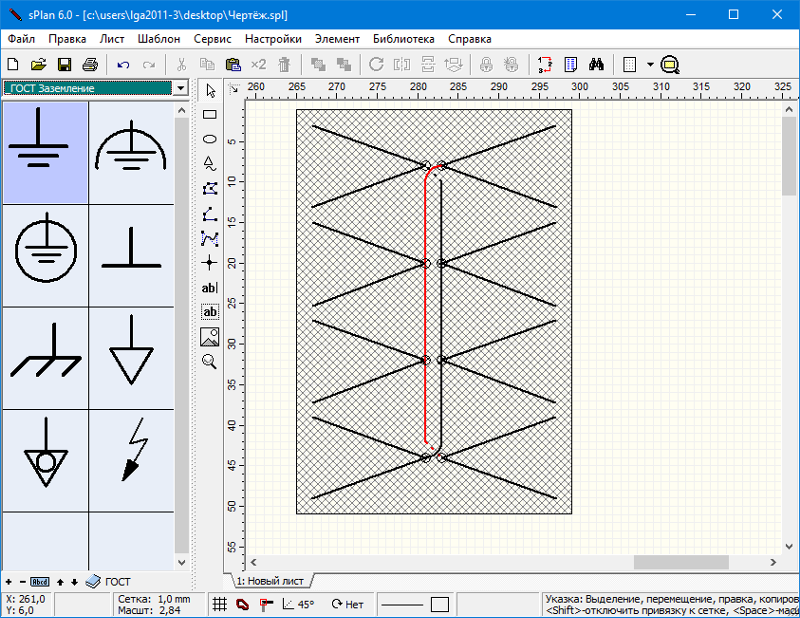

sPlan — программа для черчения электронных схем.

Редактор схем sPlan разрабатывается с начала 2000-х годов немецкой фирмой ABAKOM. Программа поддерживается и в настоящее время, на данный момент последняя версия sPlan 7.0. В конце 2014 г. компания заявила, что ведет разработки новой версии sPlan 8.0. С документацией по всем функциям программы можно ознакомиться, используя встроенную справку (на английском языке).

sPlan очень удобен в использовании. Добавляемые компоненты просто «перетаскиваются» с находящейся слева панели, справа от которой находится панель инструментов для рисования линий и различных геометрических форм, добавления надписей, вставки растровых изображений и т.д. Нумерация компонентам может присваиваться как автоматически, так и вручную. Режим можно выбрать правой кнопкой мыши через свойства компонента (Properties), в том же окне редактируются дополнительные атрибуты, в том числе текстовое поле (в нём можно написать, например, номинал данной детали и т.д.). В комплект программы включено большое количество готовых библиотек электронных компонентов, возможно создание и сохранение собственных шаблонов  компонентов. Редактор может работать с несколькими страницами (в виде вкладок), имеются функции экспорта документа в графический файл и печати с предварительным просмотром. В  последней версии удобно реализовано масштабирование при помощи колёсика мыши, возможна печать больших листов на обычном принтере, рассчитанном на лист формата А4.

Программа платная, в бесплатной версии отключены функции сохранения, экспорта и печати файлов. Предлагается также отдельная бесплатная программа для просмотра и печати файлов (sPlan Viewer). Официальной русской версии нет, но в Интернете можно найти неофициальные русифицированные варианты, в том числе и версию portable (не требующую установки).

Программа работает в среде Windows NT, 2000, XP, Vista, 7, 8, 10 x32/64, к конфигурации компьютера каких-либо специфических требований нет.

Распространение программы: Shareware (платная), цена - 40 евро

Официальный сайт sPlan: http://www.abacom-online.de/uk/html/splan.html

Форматы файлов sPlan: SPL

Скачать sPlan 7.0 - Viewer

Скачать демо sPlan 7.0

Скачать RUS библиотеки и рамки для sPlan

Обсуждение программы на форуме

sPlan 7.0, МАГАЗИН ЭЛЕКТРОННОГО ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ

Библиотека символов
sPlan содержит довольно обширные библиотеки для различных областей, таких как электроника, электротехника, гидравлика и т. Д. Недостающие символы можно легко создать и добавить в библиотеку. Это позволяет вам собрать вашу личную библиотеку в соответствии с вашими пожеланиями. Вы можете настроить внешний вид библиотеки, например ширину или количество отображаемых столбцов. Вы также можете создавать новые библиотеки, которые расположены на сетевых дисках, чтобы многие пользователи могли использовать одну и ту же библиотеку.

Перемещение, вращение, срезание, масштабирование
Вы можете легко перемещать, вращать, срезать или масштабировать все элементы схемы с помощью мыши. Нет необходимости в специальных функциях меню или других командах. Это только один пример интуитивно понятного и простого использования sPlan.

Строка состояния
Все важные и часто необходимые настройки можно контролировать и изменять в любое время и прямо в нижней строке состояния sPlan. Таким образом, вам не нужно искать в меню эту опцию.

Один проект - много страниц
Проект может содержать столько страниц, сколько вам нужно. Вы можете переключаться между страницами одним щелчком мыши. Страницы можно легко сортировать, добавлять или удалять. Вы даже можете импортировать и экспортировать страницы, чтобы обмениваться ими с другими проектами.

Форма листа
Функция листа формы позволяет загружать редактируемые формы на задний план ваших документов. Формы редактируются отдельно от принципиальной схемы, чтобы они не мешали вашей работе при редактировании принципиальной схемы.

Список компонентов
Данные компонентов, такие как идентификаторы и значения ваших компонентов, обрабатываются автоматически во время редактирования принципиальной схемы. Структурированный список компонентов может быть сгенерирован из данных компонента в любое время. Список компонентов доступен для редактирования, поэтому вы можете добавить, например, информация о заказе или что-то еще в списке. У вас есть несколько вариантов создания списка компонентов, таких как сортировка или группировка идентичных значений. Список компонентов может содержать любую или даже все страницы вашего проекта.Вы можете скопировать список компонентов в буфер обмена или даже экспортировать список компонентов, чтобы использовать данные в других программах, таких как Word или Excel.

Автоматическая перенумерация
Еще одна важная особенность sPlan - автоматическая перенумерация компонентов. Вам не нужно заботиться о нумерации отдельных компонентов. Каждый компонент может получить свой индекс автоматически. Вы можете заполнить пробелы, которые могут появиться, если вы удалите существующий компонент, с помощью функции перенумерации в любое время.Также можно изменить нумерацию принципиальной схемы геометрическим образом. sPlan проверит вашу принципиальную схему по столбцам или по строкам, и компоненты будут пронумерованы таким образом. Таким образом, вы можете получить логическую нумерацию ваших компонентов, даже если вы нарисовали свою схему в очень запутанном порядке.

Размеры
С помощью sPlan вы можете легко создавать различные виды измерений. Каждое измерение является независимым объектом и может быть изменено в любое время. Значение размера может быть установлено автоматически или вы можете определить фиксированное значение.Даже дизайн размеров можно редактировать. Это позволяет рисовать простые технические конструкции с помощью sPlan, например конструкции корпусов и т. Д.

Специальные формы
Специальные формы помогают создавать часто необходимые геометрические фигуры, такие как равносторонние многоугольники, синусоидальные кривые или таблицы. Различные формы часто можно использовать в качестве вспомогательного средства для строительства. Таким образом, вы можете использовать, например, равносторонний многоугольник, чтобы расположить несколько соединений компонента по кругу.

Активные ссылки
С помощью внешней ссылки вы можете создать активную ссылку на веб-сайт в Интернете или на специальный файл (например,грамм. PDF-документ с таблицей). С помощью внутренней ссылки вы можете создавать активные ссылки из одного места на диаграмме в другое. Неважно, находится ли ссылка на той же странице или на другой странице. Вы можете переходить по ссылкам простым щелчком мыши, поэтому вы можете создавать интерактивные принципиальные схемы.

Отношения родитель-потомок
Компоненты могут иметь отношение родитель-потомок. «Родитель» знает всех своих «детей», а «ребенок» знает своего «родителя». Это позволяет ребенку получить идентификатор и значение своего родителя.Если родитель изменен, ребенок автоматически изменит свои идентификаторы. Это большое преимущество, особенно если вы используете контакторы и контакты или ИС с несколькими вентилями.

Печать
sPlan имеет удобный предварительный просмотр распечаток. Здесь вы можете точно увидеть, как распечатка будет выглядеть на бумаге. Все настройки, сделанные в предварительном просмотре, будут отображаться немедленно, поэтому вы можете увидеть эффект каждого параметра без лишних затрат бумаги. Вы можете выбрать принтер, настроить увеличение, положение распечатки на бумаге и т. Д.Вы можете распечатать одну страницу, несколько страниц или все страницы вашего проекта. Функция баннера позволяет распечатать рисунок на нескольких страницах. Таким образом, вы можете, например, сделайте распечатку формата А2 на обычном принтере формата А4.

The Viewer
Для sPlan доступна бесплатная программа просмотра. С помощью этой программы просмотра каждый может открывать, просматривать и распечатывать файлы sPlan в максимальном качестве. Текущая версия 7.0 этого средства просмотра также может открывать все файлы из sPlan 6.0, 5.0 и 4.0. Если вы хотите опубликовать свои исходные схемы e.грамм. в Интернете вы можете предложить бесплатную программу просмотра для загрузки. Таким образом, все посетители вашей страницы могут открыться. просматривать и распечатывать схемы, независимо от того, владеют они sPlan или нет.

Как рисовать электрические и электрические схемы

Начните с шаблона принципиальной схемы

Начнем с принципиальной схемы. Чтобы найти шаблон принципиальной схемы, щелкните категорию Engineering & CAD , затем Circuit Panels в браузере шаблонов SmartDraw.Откройте шаблон под названием «Базовая электрическая часть». Хотя вы начнете с пустой страницы, вы заметите широкий спектр электрических символов, прикрепленных к SmartPanel слева от области рисования. Эти конденсаторы, катушки индуктивности, переключатели, резисторы и многое другое упростят построение вашей принципиальной схемы.

Найти другие символы

К каждому шаблону уже пристыковано несколько соответствующих библиотек символов. Вы можете пролистать их или использовать караты (маленькие черные стрелки справа от названия) чтобы развернуть и свернуть любую библиотеку.

Вы также можете перетаскивать библиотеки вверх и вниз по стеку, чтобы изменить их порядок.

Если вам нужно больше символов, щелкните Поиск символов синего цвета в верхней части SmartPanel. Откроется вкладка «Символы» с полем поиска, где вы можете искать дополнительные символы в обширной коллекции SmartDraw.

Если вы найдете библиотеку или наборы символов, которые хотите добавить, щелкните три точки и выберите Добавить результат или Добавить библиотеку .Или вы можете просто перетащить из этого представления.

Добавить слой аннотации

Вы можете добавить слой аннотаций, не зависящий от масштаба, ко всей электротехнической и инженерной документации, чтобы улучшить ваши чертежи дополнительной информацией.

Этот слой примечаний автоматически регулирует свой размер и положение при изменении области рисования (или размера бумаги). Вы можете добавить масштаб, автора и др. информация о дизайне в этом слое точно такая же, как в «просмотре страницы» в традиционной программе САПР.

Чтобы добавить слой аннотации, щелкните Добавить слой аннотации в SmartPanel.

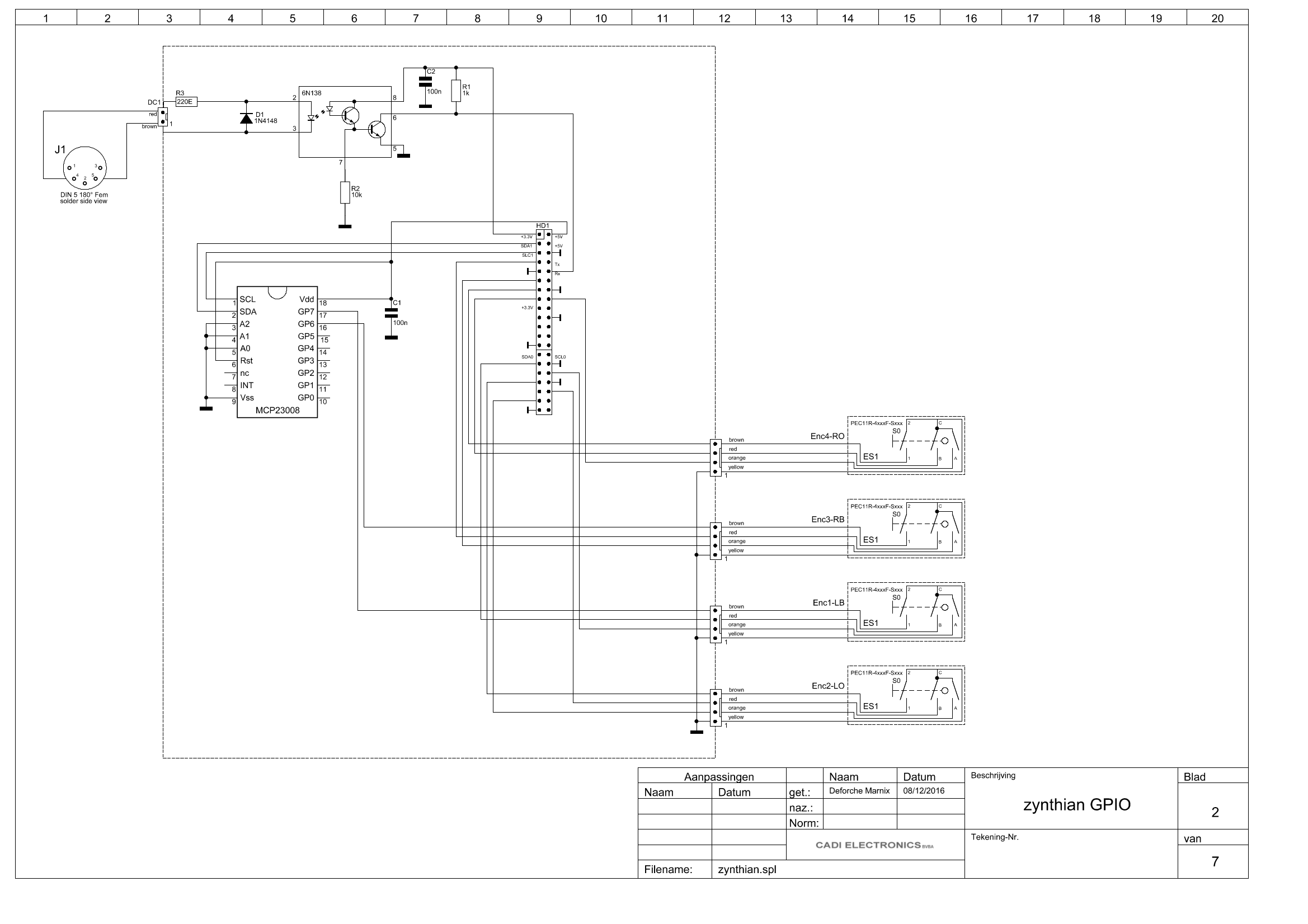

Открыть файл spl - принципиальная схема sPlan

Есть 7 других типов файлов , использующих
расширение файла SPL !

. spl - Пример файла Digitrakker (от n-FACTOR)

. spl - документ Macromedia FutureSplash Animator

. spl - Файл заклинаний игрового движка Infinity

. spl - Файл расширения оболочки разделенного файла

. spl - Катушка печати Microsoft Windows

. spl - Отчет WinView / 400

. spl - данные плоттера HP Graphics Language

Добавить в закладки и поделиться этой страницей с другими:

Что такое spl файл? Как открыть файлы spl?

Расширение файла spl также используется sPlan для Windows , программой для файлов, содержащих сохраненные схемы соединений.

sPlan - это программное обеспечение, используемое для быстрого создания принципиальных схем.

Программное обеспечение по умолчанию, связанное с открытием spl-файла:

sPlan

Компания или разработчик:
ABACOM

sPlan - это инструмент моделирования, используемый для разработки принципиальных схем. Компоненты могут быть перенесены из обширной библиотеки в вашу принципиальную схему. Определяемая пользователем сетка позволяет легко размещать и подключать компоненты. Вы можете перемещать, вращать, срезать или масштабировать все элементы на диаграмме, как хотите.Вы можете сгруппировать несколько компонентов, чтобы упростить дальнейшую работу.

Помогите, как открыть:

Эти файлы * .spl можно открывать и редактировать с помощью sPlan

Как конвертировать:

Возможно, можно экспортировать в другие форматы.

Список программных приложений, связанных с расширением файла .spl

Рекомендуемые программы отсортированы по платформе ОС (Windows, macOS, Linux, iOS, Android и т. Д.) файл : например, открыть файл spl, отредактировать файл spl, преобразовать файл spl, просмотреть файл spl, воспроизвести файл spl и т. д.(при наличии программного обеспечения для соответствующего действия в базе данных File-Extensions.org).

Подсказка:
Щелкните вкладку ниже, чтобы просто переключаться между действиями приложения, чтобы быстро получить список рекомендованного программного обеспечения, которое может выполнять указанное действие программного обеспечения, такое как открытие, редактирование или преобразование файлов spl.

Программное обеспечение, открывающее файл spl - принципиальная схема sPlan

Программы, поддерживающие расширение spl на основных платформах Windows, Mac, Linux или мобильных устройствах. Щелкните ссылку, чтобы получить дополнительную информацию о sPlan для действия с открытым файлом spl.

Редактор файлов spl и приложения, которые могут редактировать файл spl - принципиальная схема sPlan

Программы, поддерживающие расширение spl на основных платформах Windows, Mac, Linux или мобильных устройствах. Щелкните ссылку, чтобы получить дополнительную информацию о действии sPlan для редактирования spl файла.

Программы, которые могут создавать spl файл - схема sPlan

Программы, поддерживающие расширение spl на основных платформах Windows, Mac, Linux или мобильных. Щелкните ссылку, чтобы получить дополнительную информацию о действии sPlan для создания файла spl.

Введите любое расширение файла без точки (например, pdf )
Найдите сведения о расширении файла и связанных приложениях

Схема центрального отопления

(Боюсь, еще одна наспех скинутая страничка ...)

Люди часто спрашивают меня схемы центрального отопления, показывающие, как трубопроводы расположены в системе центрального отопления.

Существует почти бесконечное количество вариаций, но есть четыре основных типа;

Гравитация

Однотрубный

Полугравитация

Полностью накачанный

Первые два полностью устарели в бытовом отоплении и встречаются редко.Два других - обычное дело.

Недавние изменения в Строительных нормах и правилах сделали полугравитацию несовместимой, поэтому полностью откачанная конструкция является единственной компоновкой, подходящей в настоящее время для новых установок. Строительные нормы и правила теперь также регулируют замену котлов и фактически требуют преобразования полугравитационных систем на полностью насосные при каждой замене котла.

Со временем я добавлю сюда красивые аккуратные диаграммы каждого типа, но пока у меня есть только несколько диаграмм (показанных ниже), собранных из различных источников.Еще раз не законченная страница, но некоторая приблизительная информация лучше, чем ничего, надеюсь, вы согласитесь 😉

Полугравитация

Это компоновка системы, наиболее часто устанавливаемая с 1960-х по 1990-е годы. Котел нагревается, и вода циркулирует за счет естественной конвекции («гравитация») и нагревает водонагреватель. Чтобы это работало, HWC должен быть установлен выше, чем котел. Управление радиаторами осуществляется путем включения и выключения насоса, это делается автоматически с помощью комнатного термостата.Как вы понимаете, бойлер (и, следовательно, функция горячей воды) должен быть включен, прежде чем отопление заработает. Это учитывается типом программатора, установленного на полугравитационных системах - можно выбрать только горячую воду, но не только центральное отопление. Центральное отопление можно выбрать только тогда, когда выбрана горячая вода.

Оригинал этой диаграммы опубликован компанией Honeywell на их странице, описывающей, как перейти от полугравитации к полностью откачанной, здесь http: //content.honeywell.com/uk/homes/FAQ/@Semi-gravity%20conversion.pdf, и его стоит прочитать. (Если кто-то из компании Honeywell возражает против того, чтобы я воспроизвел его здесь, свяжитесь со мной, и я удалю его.)

Полностью накачан

Здесь мощность котла поступает на пару клапанов с электроприводом (или один трехходовой клапан), и каждый клапан управляется термостатом. Когда комнатный термостат или термостат водонагревателя требует тепла, его эквивалентный клапан с электроприводом открывается и также включает котел. Преимущества этой системы заключаются в том, что котел остается выключенным и холодным, когда ни один из термостатов не требует тепла (что приводит к экономии топлива и сокращению выбросов CO2), и водонагреватель больше не нужно располагать над котлом.Их можно установить бок о бок, например, в одном шкафу или установить подвесной бойлер в бунгало со шкафом для вентиляции / накопителя горячей воды на том же уровне.

Компоновочная схема системы воспроизведена из руководства по установке Keston Celsius 25. (Если кто-нибудь из Кестона возражает против того, чтобы я воспроизвел его здесь, свяжитесь со мной, и я удалю его.)

Обратите внимание на отсутствие насоса на этой схеме. Это потому, что этот конкретный котел имеет встроенный насос в подающей трубе.Для большинства котлов требуется установка отдельного насоса снаружи непосредственно перед клапанами с электроприводом. Два клапана в потоке к цилиндру и радиаторам на этой схеме будут моторизованными клапанами, управляемыми термостатами цилиндра и помещения.

Semi Gravity с термостатическим контролем зоны

Я украл эту диаграмму из инструкций по установке Honeywell "Sundial C Plan". План C - это метод установки термостатического управления как в зоне горячего водоснабжения, так и в зоне нагрева помещения в полугравитационной системе.Необычный. Основным преимуществом этого является то, что, как и в полностью насосной системе, котел отключается, когда оба термостата удовлетворены, что обеспечивает повышенную экономию топлива. (Обратите внимание, что питающий и расширительный бак и соединения трубопроводов не показаны на схеме.)

Важно использовать 28-миллиметровую версию двухходового клапана с электроприводом V4043, потому что, в отличие от 22-миллиметровой версии, она имеет двухходовой переключатель, который срабатывает при открытии клапана, а не простой переключатель включения / выключения 22-миллиметрового клапана. Двусторонний переключатель важен для метода подключения, который заставляет эту систему работать.Для получения полной информации о конструкции C Plan и подключении вы можете загрузить инструкцию по установке в формате PDF с веб-сайта Honeywell UK здесь. Вам нужно будет зарегистрироваться.

Комбинированная система

На этой схеме показано, насколько проста система отопления, подключенная к комбинированному котлу. Ни внешнего насоса, ни баков, ни внешнего расширительного бака, ни клапанов с электроприводом, и во многих случаях пункт 6 также не требуется. (В настоящее время производитель устанавливает автоматический байпасный клапан внутри большинства комбинированных котлов.) Неудивительно, что ленивые инженеры-теплотехники отдают предпочтение системе отопления с комбинированным котлом, а не нормальному бойлеру и накопителю горячей воды.

Гравитация

Это мой собственный грубый набросок традиционной гравитационной системы. Это то же самое, что и старая угольная система, но с газовым котлом, вставленным вместо оригинального угольного котла на кухне. Там нет насоса (очевидно), и все это установлено с использованием труб огромного диаметра, потому что единственной движущей силой для циркуляции является естественная конвекция.Горячая вода менее плотная, чем холодная, поэтому она поднимается до верха системы. Вода внутри радиаторов охлаждается, поскольку она отдает тепло для обогрева дома и падает на дно системы, где повторно нагревается котлом и снова поднимается наверх. Старые немодифицированные гравитационные системы обычно являются прямыми, что означает, что вода из кранов и водонагревателя - это та же вода, которая циркулирует через радиаторы. Внутри HWC нет отдельного напорного бака и нагревательного змеевика, как в современных системах.

Однотрубная система

Это схема устаревшей однотрубной насосной системы. Есть несколько подобных систем, которые еще используются, но, как правило, они приближаются к 50-летнему возрасту или устанавливаются самим установщиком с очень старой книгой о том, как установить центральное отопление.

Первоначально устанавливались однотрубные системы и добавлялись к угольным кострам с задними котлами. Вокруг дома была установлена ​​петля из трубы, и насос закачивал горячую воду по петле. Некоторая часть горячей воды прошла в радиаторы естественной конвекцией или по счастливой случайности и сделала радиаторы теплыми (но никогда не ГОРЯЧИМИ).Когда газовые котлы начали устанавливать в обычных жилых домах, формат был скопирован, но быстро вытеснен «двухтрубным» методом, поскольку все радиаторы нагревались должным образом. Как вы можете видеть из диаграммы, охлажденная вода из каждого радиатора разбавляет горячую воду в контуре трубы, поэтому последний рад в системе не имеет надежды на то, чтобы нагреться должным образом. Я знаю это, потому что в моей спальне в доме, где я вырос, был последний рад ...

С технической точки зрения любой наблюдательный человек заметит, что насос на этой схеме установлен в обратном направлении, поэтому качает не в ту сторону.Его надо качать справа налево, обратно в котел!

Серия

S Plan Fluor ELWD | Оптика | Продукция

Объективы

со сверхбольшим рабочим расстоянием (ELWD) предоставляют пространство для работы с большими образцами и культуральными сосудами.

Эти объективы отличаются высоким коэффициентом пропускания от ближнего ультрафиолета к ближнему инфракрасному диапазону и сверхбольшому рабочему расстоянию (ELWD) для размещения больших образцов и культуральных сосудов переменной толщины.Серия S Plan Fluor ELWD обеспечивает мощный баланс производительности и гибкости и отлично подходит для множества приложений, включая визуализацию кальция. Они также хорошо подходят для применений, связанных с общей флуоресценцией, методами светлого поля и ДИК.

Характеристики

Модель Размеры Коэффициент пропускания NA Вт.D. (мм) Толщина покровного стекла (мм) Корректирующее кольцо Наблюдение
CFI S Plan Fluor ELWD 20XC Схема График 0,45 8,20 - 6,90 (7,40 *) 0–2,00 BF, DF (сухой / масляный), DIC, POL, FL (видимый свет, УФ)
CFI S Plan Fluor ELWD 40XC Схема График 0.60 3,60 - 2,80 (3,11 *) 0–2,00 BF, DF (сухой / масляный), DIC, POL, FL (видимый свет, УФ)
CFI S Plan Fluor ELWD 60XC Схема График 0,70 2,60 - 1,80 (2,20 **) 0,10 - 1,30 BF, DF (сухой / масляный), DIC, POL, FL (видимый свет, УФ)
CFI S Plan Fluor ELWD ADM 20XC Схема График 0.45 8,20 - 6,90 (7,40 *) 0–2,00 BF, DF (сухой / масляный), PH, FL (видимый свет, УФ)
CFI S Plan Fluor ELWD ADM 40XC Схема График 0,60 3,62 - 2,80 (3,11 *) 0–2,00 BF, DF (сухой / масляный), PH, FL (видимый свет, УФ)
CFI S Plan Fluor ELWD ADL 60XC Схема График 0.70 2,61 - 1,79 (1,86 *) 0,10 - 1,30 BF, DF (сухой / масляный), PH, FL (видимый свет, УФ)

* С покровным стеклом толщиной 1,2 мм
** С покровным стеклом толщиной 0,7 мм

BF: Brightfield
DF: Darkfield
DIC: Дифференциальный интерференционный контраст
POL: Простая поляризация
PH: Фазовый контраст
FL: Флуоресценция

02 Жгут проводов Audi A6

02 Жгут проводов Audi A6 Что нового s мобильная электроника и конкретный автомобиль.Они доступны для следующих audi a6 лет 2004 2003 2002 2001 2000 04 03 02 01 00 эту часть также иногда называют жгутом проводов audi a6, у нас есть запасные части жгута проводов двигателя для большинства моделей audi, включая a6 quattro a8 quattro s6 allroad quattro rs6 и s8 . Они доступны для следующих audi a6 quattro 2004 2003 2002 2001 2000 1999 1998 04 03 02 01 00 99 98 эту часть также иногда называют жгутом проводов audi a6 quattro, у нас есть запасные части жгута проводов двигателя для большинства моделей audi, включая a6 a8 quattro s6 allroad quattro rs6 и s8.class fc 2nd 30 июн 2020 жгуты проводов audi a6, представленные на наших цифровых полках, обеспечивают эффективную бесперебойную работу.

02 Жгут проводов audi a6 - многие части автомобиля также упрощают установку.Мы несем жгуты проводов audi a6, которые имеют монохромный стиль с черными или белыми разъемами на каждом конце, покрытые в определенных областях специальной лентой или рукава, а также шлейки, имеющие рукав по всей длине. Купить 2002 audi a6 quattro head ght жгут проводов от autozone sort by 1 1 из 1 результатов 1 1 из 1 результатов filter sort est de очень июнь 02 03 добавить в корзину.жгут проводов audi a6 жгут проводов audi a6 quattro жгут проводов audi a8 жгут проводов audi a8 quattro жгут проводов audi кабриолет жгут проводов audi coupe. класс fc 2 апр 05 2019 audi a6 комплекты схем электропроводки a6 c5 allroad audi tt r8 архив дооснащения рулевого колеса схема электропроводки audi 1999 центр проводов 2002 audi a4 схема двигателя роскошная схема 2004 audi a4 план двигателя схема центра проводки вдохновляющая свежая проводка audi a4 v6 .

02 Жгут проводов audi a6 -

Схема подключения - это метод описания конфигурации установки электрического оборудования, например, электроустановочного оборудования на подстанции на CB, от панели к блоку CB, который охватывает аспекты телеуправления и телесигнализации, телеметрию, все аспекты, требующие монтажной схемы, используемой для обнаружения помех, нового вспомогательного оборудования и т. д. 02 Жгут проводов audi a6 Эта принципиальная схема служит для детального понимания функций и работы установки, описывая оборудование / детали установки (в виде символов) и соединения. 02 Жгут проводов audi a6 На этой принципиальной схеме показано общее функционирование цепи. Все его основные компоненты и соединения проиллюстрированы графическими символами, расположенными для максимально ясного описания операций, но без учета физической формы различных элементов, компонентов или соединений.

Жгут проводов правой передней двери 02 04 audi a6 s6 rs6 c5 allroad 4c0 971029 d ebay 02 03 04 audi a6 3 0 жгут проводов управления вентилятором ebay, жгут проводов левой передней двери 02 04 audi a6 s6 rs6 c5 allroad 4b0 971029 f ebay Lh Жгут проводов панели передней двери со стороны водителя 02 04 audi a6 c5 4b0 971029 b ebay 4 2l bbd жгут проводов двигателя 4b7971072bq 2002 audi a6 3 0 жгут проводов двигателя 8d1 971074 dg oem 02 03 04 для продажи онлайн на ebay приборная панель блока предохранителей и жгут проводов пигтейл 02 04 audi a6 3 0 оригинал carparts4sale, inc Заглушки жгута проводов багажника пигтейл 02 04 audi a6 c5 седан 4b1 971 654 carparts4sale, inc

Как читать электрические схемы

Масштаб отраженных планов потолка

Отраженные планы потолка должны быть нарисованы в том же масштабе, что и планы этажей.В зависимости от сложности проекта и обработки потолка наиболее распространенным масштабом для жилых и небольших коммерческих проектов является i // = 1'-0 "(метрическая шкала 1:50) и V8" = 1'-0 "(1: 100). метрических) для крупных коммерческих проектов.Масштаб, в котором нарисован план потолка, следует отметить и разместить непосредственно под рисунком, рядом с заголовком или непосредственно под ним. Если для пояснения какой-либо детали потолка требуется увеличенная деталь, это с пометкой или символом для отдельного крупномасштабного рисунка.

Светильники должны быть нарисованы в виде простых прямоугольников, квадратов или кругов, которые максимально точно отображают фактическое устройство. Упрощенные формы предотвращают беспорядок в обзоре для удобства распознавания. В большинстве случаев осветительный прибор нарисован в масштабе реальных светильников. Однако в некоторых случаях, таких как миниатюрные точечные светильники, размер может быть преувеличен, поскольку правильно масштабированная единица будет слишком мала для отображения на плане.

ПЛАН ЧАСТИЧНО ОТРАЖЕННЫЙ ПОТОЛОК

Увеличенная деталь затемняющей шторы нарисована в разрезе и привязана к ее местоположению на мелкомасштабном плане отраженного потолка.

Осветительные приборы представлены символами на отраженном плане потолка и привязаны к легенде с указанием технических характеристик.

Составление стандартов для плана потолка с отражением

На отраженном плане потолка должны быть четко видны все стены, перегородки и перекрытия, пересекающиеся с потолком. Следует также указать изменения высоты потолка и материалов, таких как освещение, спринклеры, детекторы дыма и диффузоры HVAC, которые прикрепляются к потолку или проникают в него.При составлении планов потолков с отражением дизайнер должен воспроизвести стены и проемы на плане этажа, такие как двери и окна, но без показа таких предметов, как встроенные шкафы, сантехника и т. Д.

Осветительные приборы и другие электрические элементы, показанные на отраженном плане потолка, помечены символами, которые привязаны к легенде. Рекомендуется нарисовать все электрические обозначения на плане до того, как на него будут нанесены размеры или добавлены примечания. В противном случае символ может упасть на размер, что потребует перемещения размера.Расположите светильники на плане потолка в соответствии с концепцией светового оформления. Общие типы осветительных приборов на плане освещения включают накладные, встраиваемые, подвесные и направляющие.

В коммерческих проектах, где есть подвесной потолок, на планах отраженного потолка будут показаны любые перегородки, которые проходят через плоскость потолка. Также должны быть показаны линии потолочной сетки (называемые «Т-образными» стержнями). Другая информация, включенная в план отраженного потолка, - это материалы потолка, высота потолка, уклон потолка, изменение высоты потолка, расположение всех осветительных приборов (включая выходное и аварийное освещение), воздухораспределители и вентиляционные отверстия, панели доступа, динамики, спринклер. головы (если используются) и другие предметы, которые касаются потолочной плоскости или являются ее частью.

Далее дизайнер интерьера должен определить, как должен переключаться свет в помещении. Для жилого или небольшого коммерческого помещения

Стандартные световые и электрические символы

Сетка потолка, а также расположенные в ней светильники и другие элементы показаны в масштабе.

Сетка потолка, а также расположенные в ней светильники и другие элементы показаны в масштабе.

Переключение может быть показано либо на отраженном плане потолка, либо на плане электрического освещения.Дизайн переключения должен основываться на том, сколько требуется индивидуального управления и функции освещения. Потребности в энергосбережении и максимальные нагрузки в цепях также определяют количество и расположение переключателей. Как правило, переключатели расположены рядом с дверью или отверстием, ведущим в помещение. Для больших пространств, содержащих более одной записи, может потребоваться несколько мест переключения.

После размещения переключателей определите, какими светильниками они должны управлять, и обведите это на плане.Это можно сделать двумя способами, в зависимости от размера и сложности плана освещения.

Первый метод - провести линию от настенного переключателя до приборов, которыми он управляет. Эта соединительная линия должна быть пунктирной и изогнутой, чтобы отличать ее от других объектов и предметов на чертеже. Предпочтительны изогнутые линии, так как прямые линии могут смешиваться с линиями стен или другими элементами, нарисованными на плане. Соединительная изогнутая линия должна касаться символа розетки или приспособления. Обозначение переключателей может быть простым S.Если конкретный осветительный прибор переключается из двух мест, символы будут S3, чтобы указать, что три элемента (два переключателя и один осветительный прибор) электрически соединены.

Второй способ показать переключение осветительных приборов состоит в том, чтобы присвоить переключателю номер или букву и поместить этот же номер в осветительный прибор, показанный на плане потолка, или рядом с ним. Этот метод используется в основном в коммерческих помещениях, где на плане потолка может быть много переключений и других элементов, поэтому использование линий (первый метод) может усложнить рисунок.

После того, как дизайнер интерьера разработает освещение и переключение, чертеж передается инженеру-электрику, который указывает точную схему, сечения проводов и другие характеристики, необходимые для электрической системы. В жилых помещениях чертеж может быть отдан непосредственно подрядчику, так как схемы и требования здесь не такие сложные, как в коммерческих работах.

Обозначение материалов

При подготовке плана потолка с отражением дизайнер должен указать типы и расположение конкретных потолочных материалов.Это можно сделать, разместив примечания на плане или обозначив обозначения материала потолка. Двумя наиболее распространенными потолочными системами являются потолки из гипсокартона, которые крепятся к вышеупомянутой конструкции, и подвесные акустические потолки. Другая отделка потолка может включать деревянную облицовку, линейный металл или даже открытые деревянные балки и балки. Определение размеров плана потолка в отраженном свете

Поскольку отраженные планы потолка обычно рисуются в масштабе, соответствующем планам этажей, нет необходимости в большом количестве размеров на плане, если только потолок не сломается или не произойдет изменение материалов там, где они явно не расположены у двери, стены , или расположение столбца.Пока отраженный план потолка нарисован в масштабе, размеры помещений и конструкции могут быть сохранены для плана этажа. Однако в некоторых случаях размеры блоков и места крепления необходимо определить. Это особенно верно для больших пространств потолка из гипсокартона, где масштаб не так просто определить, как в сборке подвесного потолка с сеткой (где, например, можно сосчитать единицы, чтобы найти светильник).

При определении размеров отраженного плана потолка можно использовать либо размеры «отделки», либо размеры «обрамления», но выбор должен быть отмечен на планах.Такие элементы, как встраиваемые осветительные приборы, можно точно разместить в готовом пространстве. Если в потолке из гипсокартона будет использоваться светильник, размер которого обычно определяется по его центральной точке, чтобы подрядчик по электрике знал, где установить

.

ПЛАН ЧАСТИЧНО ОТРАЖЕННЫЙ ПОТОЛОК

сбн: i / 4 "= r-o"

шт. Выравнивание и направление рисунков, возможно, потребуется определить прямо на плане. В этих случаях следует давать ссылки, которые легко получить в полевых условиях.Размеры следует отсчитывать от лицевой стороны стены, колонны или воображаемой центральной линии комнаты, как показано на рис. 14-17.

Встраиваемые вниз светильники на этом плане отраженного потолка имеют размеры относительно друг друга и различных стеновых элементов и потолков.

Контрольный список для отраженных планов потолка

Общий

  • Назовите чертеж, отметьте его масштаб и укажите север (или справочное направление).
  • При необходимости разработайте спецификацию материалов для потолочного типа и сопоставьте ее с планом.
  • Разработайте легенду символа освещения и поместите ее на том же листе, что и первый отраженный план потолка (если требуется более одного), или на соседнем листе.
  • Очистите план (или отключите лишнюю информацию в САПР), чтобы стены, пространства и коды клавиш были четкими, темными и очень разборчивыми. Не показывайте предметы, если они не находятся на плоскости потолка или не пересекают ее.
  • Нарисуйте основные потолочные перекрытия или проемы выше и назовите их в примечании, включая панели доступа на чердак.
  • Стены мешка, если применимо.
  • Определите схему переключения светильников (если дизайнер интерьера несет эту ответственность) и покажите их методом изогнутой линии или с использованием цифр / букв.
  • Сделайте перекрестную ссылку на отраженный план потолка с другими чертежами (если применимо), тщательно проверяя точность и полноту информации.

Обозначения

  • Отметьте, где уровень потолка изменяется или наклоняется, если это напрямую влияет на осветительные приборы и их установку.
  • Обратите внимание на особенности, зазоры, высоту готового потолка над чистым полом, трассы и другие важные элементы.
  • Сделайте перекрестные ссылки на план с символами и ссылку на график освещения, детали и другие чертежи, если это необходимо.

Размеры

  • Определите размеры расположения осветительных приборов и изменения типов потолков, которые не сразу заметны. Найдите такие предметы, как колонны или существующие стены.
  • Размерные зазоры, центровки и другие управляющие факторы.
  • Измерьте размеры бухт освещения и другого структурного освещения или создайте их крупномасштабные чертежи и сделайте перекрестные ссылки.

Схема электрооборудования

Электрические планы могут включать электрические розетки, телефоны, устройства связи и другие элементы, требующие электроэнергии. В небольших проектах эти предметы можно показывать вместе с освещением. Пример этого типа чертежа показан на Рисунке 14-18. В крупных коммерческих проектах план электроснабжения, часто называемый планом питания или питания / связи, показывает розетки и соответствующие электрические устройства отдельно (Рисунок 14-19).В большинстве случаев показаны сантехнические приборы и предметы, такие как шкафы и другие встроенные предметы, чтобы более точно согласовать расположение электрических силовых устройств. В некоторых случаях, например, в условиях открытого офиса, дизайнеры также предпочитают показывать мебель, поскольку во многих случаях она напрямую связана с расположением электрических розеток (рис. 14-20). Дизайнер интерьера готовит план электропитания, а затем направляет его инженеру-электрику для детального описания схем, размеров проводов, коробок и других электрических характеристик.На небольших планах жилых домов чертеж передается непосредственно подрядчику по электрике для выполнения работ в соответствии с принятой практикой.

Телефон и другие системы связи также обычно показаны на электрическом плане. Расположение телефонов, систем громкой связи, компьютерных терминалов, устройств внутренней связи и систем безопасности является обязанностью дизайнера интерьера после консультации со специалистами. Разработчик составляет план питания / связи, который схематически показывает, где требуется питание для специального оборудования.Символы для электрических устройств обычно привязаны к легенде, которая находится на том же листе, что и план. Инженер-электрик или другие системные специалисты составляют большую часть подробных спецификаций для этих устройств.

ЭЛЕКТРИЧЕСКИЙ 4 ПЛАН ОСВЕЩЕНИЯ

В крупных коммерческих проектах розетки и схемы указаны в отдельной схеме электропитания с легендой. Многие архитектурные особенности и другие системы не учитываются, чтобы можно было легко прочитать электрическую схему.

Схема электропитания часто включает в себя телефон и другие устройства связи.

В крупных коммерческих проектах розетки и схемы указаны в отдельной схеме электропитания с легендой. Многие архитектурные особенности и другие системы не учитываются, чтобы можно было легко прочитать электрическую схему.

Шкала электрических схем

Планы электрооборудования коммерческих помещений обычно имеют тот же масштаб, что и планы этажей. Наиболее распространенный масштаб для коммерческих проектов - V8 "= l'-O" (1: 100 метрическая). Однако в сложных установках масштаб может быть увеличен до V4 "= l'-O" (метрическая шкала 1:50).Следует отметить масштаб, в котором нарисован план, и разместить его рядом с заголовком или непосредственно под ним.

Разработка стандартов для схем электрооборудования

На электрических схемах должны быть показаны все внутренние и внешние стены, лестницы и большие устройства, такие как печи, водонагреватели и т. Д., Требующие питания. Встроенные светильники и мебель, например, в ванных комнатах и ​​кухнях, также должны быть нарисованы, чтобы лучше находить электрические розетки и другие устройства. Стены следует рисовать с использованием более легких линий, чтобы они не преобладали на чертеже.Найдите розетки для удобства на стенах, где они должны быть установлены, и обозначьте размер над чистым полом (A.F.F.). Не забудьте отметить любые особые требования, такие как защита от атмосферных воздействий (WP), разъемная проводка или специальные соединения. Общие электрические символы показаны на Рисунке 14-21.

Обозначение материалов

Электрические схемы в основном схематические. Хотя они нарисованы в масштабе, соответствующем планам этажей, электрические устройства часто слишком малы, чтобы их можно было изобразить на чертеже в их точном масштабе.Они нарисованы как крупный символ, чтобы их было легко распознать. Для простоты рисунка такие материалы, как полы и другие предметы, не разграничиваются.

Проектирование электрических схем

Электрические планы нарисованы в масштабе, который обычно соответствует планам этажей. Нет необходимости в большом количестве размеров на электрическом плане, поскольку элементы могут быть расположены в масштабе на планах этажей. Однако в некоторых случаях электрические розетки и другие устройства необходимо подобрать, чтобы точно разместить их там, где к ним будет легко получить доступ, когда в здании есть люди.Это особенно верно для больших пространств стены, где масштаб не может быть точно определен путем масштабирования чертежа. В таких случаях должны быть даны ссылки, которые легко получить в полевых условиях, если размеры измеряются от лицевой стороны стены, колонны или воображаемой центральной линии комнаты. Если для розетки не указан горизонтальный размер, электрик разместит ее максимально близко к замыслу дизайнера. Электрик может прикрепить розетку к стенной стойке, а не размещать ее между двумя стойками, если проектировщик не определил конкретное место.

Хотя большинство электрических розеток не требует точного расположения, есть некоторые исключения, например, в этой зоне бара, где розетки должны согласовываться с оборудованием.

ЧАСТИЧНЫЙ ЭЛЕКТРИЧЕСКИЙ ПЛАН

Контрольный список для схем электрооборудования

Общий

  • Назовите чертеж, отметьте его масштаб и укажите север (или справочное направление).
  • Назовите прилагаемое электрическое расписание и привязайте его к плану.
  • Добавьте примечания, чтобы уточнить любые сокращения, которые не являются общепризнанными.
  • Очистите план (или отключите лишнюю информацию в САПР), чтобы стены, пространства и ключевые электрические коды были четкими, темными и очень разборчивыми.
  • Свяжите схему электрооборудования с другими чертежами и графиками, тщательно проверяя точность и полноту информации.

Обозначения

  • Обратите внимание на особые ситуации, например, устройства, предоставленные владельцем или другими лицами.
  • Обратите внимание на особенности, зазоры, расположение выпускных отверстий над чистовыми полами, шкафами и другими предметами.
  • Отметьте выравнивание и другие важные элементы, влияющие на электрическую схему.

Размеры

  • Размеры расположения розеток и изменения типа пола или стены, влияющие на установку розеток.
  • Нанесите размеры выходам на стены, углы или пересечения стен, а также к другим объектам, например колоннам.
  • Измерьте соответствующие выпускные отверстия на нужном расстоянии от чистого пола (A.F.F.).
  • Размерные зазоры, центровки и другие управляющие факторы.

Механические системы здания обычно называют системой HVAC (отопление, вентиляция и кондиционирование воздуха). Система HVAC обеспечивает комфортную среду обитания в здании. Система не просто обеспечивает отопление зимой и охлаждение летом. Он подает свежий воздух, циркулирует по помещению и удаляет затхлый воздух и запахи. Он также может обрабатывать воздух для контроля влажности, пыли, пыльцы и других нежелательных условий.

Сантехническая система в здании выполняет ряд различных функций, таких как подача воды к людям и машинам за счет повышения давления (подача воды) и выброс воды для удаления под действием силы тяжести (дренаж). Сантехника обслуживает три основных потребности: она обеспечивает воду для потребления людьми, санитарный отвод отходов и механические системы. Вода может использоваться для оборудования или для обслуживания автоматизированной спринклерной системы, как обсуждается далее в этой главе в разделе «Планы водопровода». Некоторые коммерческие здания могут также иметь систему ливневой канализации, которая защищает крышу или другие участки от дождя или наводнения.Такие системы отделены от трубопроводов бытовой канализации и собираются в ливневую канализацию или направляются в канализацию у обочины. В здании также может быть водопад, фонтан, пруд или другой декоративный элемент со специальной системой рециркуляции воды.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
