Таблица резисторов 0805 SMD 1% Маркировка резисторов ряда E96

НоминалСкладЗаказ
180 Ом
200 Ом
220 Ом
240 Ом
270 Ом
300 Ом
330 Ом
360 Ом
390 Ом
430 Ом
470 Ом
499 Ом
510 Ом
560 Ом
620 Ом
680 Ом
750 Ом
820 Ом
910 Ом
1 кОм
1,1 кОм
1,2 кОм
1,3 кОм
1,5 кОм
1,6 кОм
1,8 кОм
2,0 кОм
2,2 кОм
2,4 кОм
2,7 кОм
3,0 кОм
3,01 кОм
3,3 кОм
3,4 кОм
3,6 кОм
3,9 кОм
3,92 кОм
4,3 кОм
4,7 кОм
4,99 кОм
5,1 кОм
НоминалСкладЗаказ
5,23 кОм
5,6 кОм
6,2 кОм
6,8 кОм
7,15 кОм
7,5 кОм
8,2 кОм
9,09 кОм
9,1 кОм
9,76 кОм
10 кОм
11 кОм
12 кОм
13 кОм
15 кОм
16 кОм
18 кОм
20 кОм
22 кОм
24 кОм
27 кОм
28 кОм
30 кОм
33 кОм
36 кОм
39 кОм
40,2 кОм
43 кОм
44,2 кОм
47 кОм
49,9 кОм
51 кОм
51,1 кОм
56 кОм
56,2 кОм
62 кОм
68 кОм
75 кОм
82 кОм
90,9 кОм

Резисторы 0805 5% Номиналы ряда E24

НоминалСкладЗаказ
0 Om
1 Om
1,2 Om
1,5 Om
1,8 Om
2,0 Om
2,2 Om
2,4 Om
2,7 Om
3,0 Om
3,3 Om
3,6 Om
3,9 Om
4,3 Om
4,7 Om
5,1 Om
5,6 Om
6,2 Om
6,8 Om
8,2 Om
9,1 Om
10 Om
11 Om
12 Om
13 Om
15 Om
16 Om
18 Om
20 Om
22 Om
24 Om
27 Om
30 Om
33 Om
36 Om
39 Om
43 Om
47 Om
51 Om
56 Om
62 Om
68 Om
НоминалСкладЗаказ
75 Om
82 Om
91 Om
100 Om
100 Om (1 %)
110 Om
120 Om
130 Om
150 Om
160 Om
180 Om
200 Om
220 Om
240 Om
270 Om
300 Om
330 Om
360 Om
390 Om
430 Om
470 Om
510 Om
560 Om
620 Om
680 Om
750 Om
820 Om
910 Om
1 kOm
1,1 kOm
1,2 kOm
1,3 kOm
1,5 kOm
1,6 kOm
1,8 kOm
2,0 kOm
2,2 kOm
2,4 kOm
2,7 kOm
3,0 kOm
3,3 kOm
3,6 kOm
3,9 kOm
НоминалСкладЗаказ
240 kOm
270 kOm
300 kOm
330 kOm
360 kOm
390 kOm
430 kOm
470 kOm
510 kOm
560 kOm
620 kOm
680 kOm
750 kOm
820 kOm
910 kOm
1 MOm
1,1 MOm
1,2 MOm
1,3 MOm
1,5 MOm
1,6 MOm
1,8 MOm
2,0 MOm
2,2 MOm
2,4 MOm
2,7 MOm
3,0 MOm
3,3 MOm
3,6 MOm
3,9 MOm
4,3 MOm
4,7 MOm
5,1 MOm
5,6 MOm
6,2 MOm
6,8 MOm
7,5 MOm
8,2 MOm
9,1 MOm
10 MOm

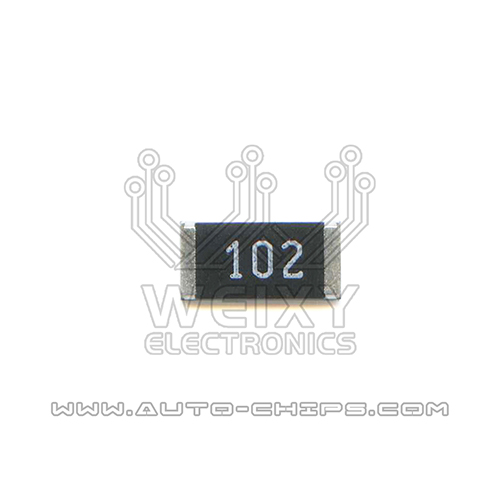

Резистор 102 сколько ом - Яхт клуб Ост-Вест

SMD резисторы для поверхностного монтажа имеют три основные характеристики: размер элемента (типоразмер), сопротивление в Омах, допуск сопротивления в процентах. Типоразмер обозначается четырехзначной цифрой. Ниже приведена таблица распространенных типоразмеров и их геометрических размеров.

Обозначение типоразмера EIAРазмеры, мм
LWHa
04021.000.500.200.25
06031.600.850.300.30
08052.101.300.400.40
12063.101.600.500.50
12103.102.600.500.40
20105.002.500.600.40
25126. 353.200.600.40

Трехзначная нумерация резисторов с допуском 2%, 5% и 10%

Резисторы с допуском 2%, 5% и 10% всех типоразмеров маркируются тремя цифрами. Первые две цифры обозначают мантиссу, третья – показатель степени по основанию 10 для определения номинала резистора в Омах. Например, маркировка 512 означает, что резистор имеет номинал 51×100 Ом = 5.1 КОм, маркировка 104 означает номинал 10×10000 = 100кОм.

Существуют также SMD резисторы с нулевым сопротивлением или так называемые перемычки. Они маркируются символом 0 или 000.

Ниже приведена таблица, используя которую вы сможете быстро определить номинал SMD резистора.

Четырехзначная нумерация резисторов с допуском 1%

Резисторы с допуском 1% типоразмеров от 0805 и выше маркируются четырьмя цифрами. Первые три из них обозначают мантиссу, а последняя – показатель степени по основанию 10 для задания номинала резистора в Омах. Буква R также служит для обозначения десятичной точки. Например, маркировка 3401 означает, что резистор имеет номинал 340×10 Ом = 3.4 КОм.

= 3.4 КОм

Трехзначная нумерация резисторов с допуском 1%

Резисторы с допуском 1% типоразмера 0603 маркируются с использованием трехзначной нумерации. Первые два символа – цифры, указывающие значение сопротивления в Омах, взятые из нижеприведенной таблицы. Последний символ – буква, указывающая значение множителя: S=0.1; R=1; B=10; C=100; D=1000; E=10000; F=100000. Например, маркировка 28C означает, что резистор имеет номинал 191×100 Ом = 19.1 КОм.

В общем, термин SMD (от англ. Surface Mounted Device) можно отнести к любому малогабаритному электронному компоненту, предназначенному для монтажа на поверхность платы по технологии SMT (технология поверхностного монтажа).

SMT технология (от англ. Surface Mount Technology ) была разработана с целью удешевления производства, повышению эффективности изготовления печатных плат с использованием более мелких электронных компонентов: резисторов, конденсаторов, транзисторов и т. д. Сегодня рассмотрим один из таких видов резисторов – SMD резистор.

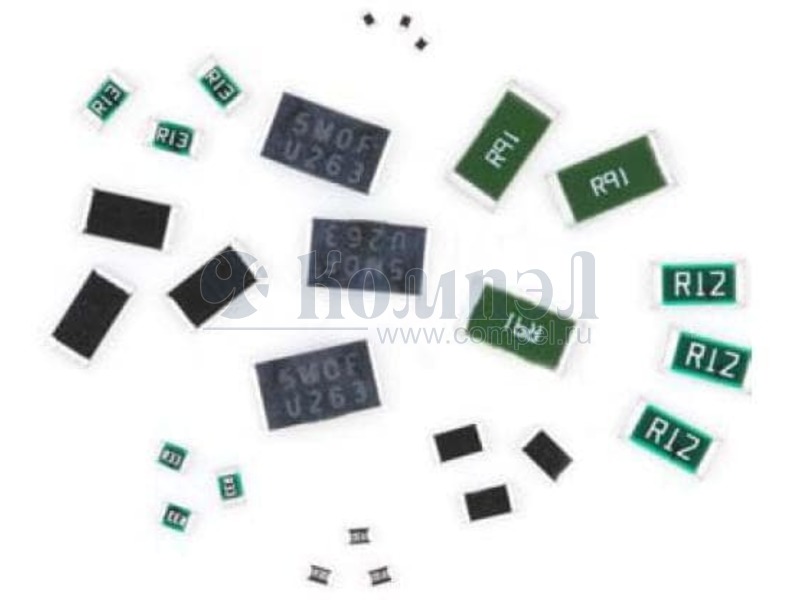

SMD резисторы

SMD резисторы – это миниатюрные резисторы, предназначенные для поверхностного монтажа. SMD резисторы значительно меньше, чем их традиционный аналог. Они часто бывают квадратной, прямоугольной или овальной формы, с очень низким профилем.

Вместо проволочных выводов обычных резисторов, которые вставляются в отверстия печатной платы, у SMD резисторов имеются небольшие контакты, которые припаяны к поверхности корпуса резистора. Это избавляет от необходимости делать отверстия в печатной плате, и тем самым позволяет более эффективно использовать всю ее поверхность.

Типоразмеры SMD резисторов

В основном термин типоразмер включает в себя размер, форму и конфигурацию выводов (тип корпуса) какого-либо электронного компонента. Например, конфигурация обычной микросхемы, которая имеет плоский корпус с двусторонним расположением выводов (перпендикулярно плоскости основания), называется DIP.

Типоразмер SMD резисторов стандартизированы, и большинство производителей используют стандарт JEDEC. Размер SMD резисторов обозначается числовым кодом, например, 0603. Код содержит в себе информацию о длине и ширине резистора. Таким образом, в нашем примере код 0603 (в дюймах) длина корпуса составляет 0,060 дюйма, шириной 0,030 дюйма.

Такой же типоразмер резистора в метрической системе будет иметь код 1608 (в миллиметрах), соответственно длина равна 1,6 мм, ширина 0,8мм. Чтобы перевести размеры в миллиметры, достаточно размер в дюймах перемножить на 2,54.

Размеры SMD резисторов и их мощность

Размер резистора SMD зависит главным образом от необходимой мощности рассеивания. В следующей таблице перечислены размеры и технические характеристики наиболее часто используемых SMD резисторов.

Маркировка SMD резисторов

Из-за малого размера SMD резисторов, на них практически невозможно нанести традиционную цветовую маркировку резисторов.

В связи с этим был разработан особый способ маркировки. Наиболее часто встречающаяся маркировка содержит три или четыре цифры, либо две цифры и букву, имеющая название EIA-96.

Маркировка с 3 и 4 цифрами

В этой системе первые две или три цифры обозначают численное значение сопротивления резистора, а последняя цифра показатель множителя. Эта последняя цифра указывает степень, в которую необходимо возвести 10, чтобы получить окончательный множитель.

Еще несколько примеров определения сопротивлений в рамках данной системы:

  • 450 = 45 х 10 0 равно 45 Ом
  • 273 = 27 х 10 3 равно 27000 Ом (27 кОм)
  • 7992 = 799 х 10 2 равно 79900 Ом (79,9 кОм)
  • 1733 = 173 х 10 3 равно 173000 Ом (173 кОм)

Буква “R” используется для указания положения десятичной точки для значений сопротивления ниже 10 Ом. Таким образом, 0R5 = 0,5 Ом и 0R01 = 0,01 Ом.

Маркировка EIA-96

SMD резисторы повышенной точности (прецизионные) в сочетании с малыми размерами, создали необходимость в новой, более компактной маркировке. В связи с этим был создан стандарт EIA-96. Данный стандарт предназначен для резисторов с допуском по сопротивлению в 1%.

Эта система маркировки состоит из трех элементов: две цифры указывают код номинала резистора, а следующая за ними буква определяет множитель. Две цифры представляют собой код, который дает трехзначное число сопротивления (см. табл.)

Например, код 04 означает 107 Ом, а 60 соответствует 412 Ом. Множитель дает конечное значение резистора, например:

  • 01А = 100 Ом ±1%
  • 38С = 24300 Ом ±1%
  • 92Z = 0.887 Ом ±1%

Онлайн калькулятор SMD резисторов

Этот калькулятор поможет вам найти величину сопротивления SMD резисторов. Просто введите код, написанный на резисторе и его сопротивление отразится внизу.

Калькулятор может быть использован для определения сопротивления SMD резисторов, которые маркированы 3 или 4 цифрами, а так же по стандарту EIA-96 (2 цифры + буква).

Хотя мы сделали все возможное, чтобы проверить функцию данного калькулятора, мы не можем гарантировать, что он вычисляет правильные значения для всех резисторов, поскольку иногда производители могут использовать свои пользовательские коды.

Поэтому чтобы быть абсолютно уверенным в значении сопротивления, лучше всего дополнительно измерить сопротивление с помощью мультиметра.

40 комментариев

Спасибо, очень удобный справочник.

Спасибо Вам за прекрасную и необходимую работу!

Полезная информация.Просто,удобно и понятно.Спасибо!

Все бы ничего, почему калькулятор не считаетв EIA?

Вроде все считает..

Буковку «С» нужно ввести после номинала

Доброго всем дня. На резисторе (СМД) написанно Е22 измерить не получается ,так как корозия уничтожила выводы. Стоит в десеке (переключатель спутниковых конвертеров) Прочитал только под микроскопом очень маленький размер. На глаз длинна не более 1,5мм. Подскажите кто силён.

На обычных резисторах этот номинал означает 22 Ома

Привет, а не могли бы сжато написать если не трудно: что такое смд резистор, его предназначение, сколько минимально ом и сколько максимально? Просто я только начал пытаться учить смд компоненты и сейчас тяжело усваиваю инфу, мне нужно сжато суть выучить смд резисторы, диоы и кандеры, что это, предназначение их, мощность мин и макс и как прозваниваются!

смд — маленький, без проводков, на плату сразу припаивать к дорожкам
предназначение — Сопротивляться прохождению тока (от ангельского Резист — Сопротивление)
минимально — Ноль (0) Ом (без приставки Омы — маленькое значение)
Максимально — Сколько повезёт (ххх) МегаОм (приставка Кило — среднее значение)

Прозванивается мультиметром на режиме Ʊ после предварительного замыкания измерительных контактов (эту цифру вычесть из измеренного сопротивления резистора). Измеренное значение Ноль при цифрах на маркировке говорит о коротком замыкании резистора внутри (сгорел). Сменой режима мультиметра можно найти нужный диапазон измерения, чтобы увидеть точное значение. Небольшое отличие от написанного номинала допустимо. Если на всех пределах показывает превышение предела — значит резистор в обрыве (сгорел). Как проводить измерения — написано в инструкции к измерительному прибору. Как работает сопротивление — описано в учебнике по физики, раздел про Закон Ома. Остальные компоненты также имеются в физике. Книга небольшая, прочитать можно один раз и потом на столе держать как справочник.

Продолжаем изучать основы электроники и сегодня наш разговор будем посвящен одному компоненту, без которого невозможно представить ни одну электрическую цепь, а именно резистору 🙂

Резистор.

Итак, начнем с основного определения резистора. Резистор – это, в первую очередь, пассивный элемент электрической цепи, который имеет определенное значение сопротивления (оно может быть постоянным и переменным). Предназначен этот элемент для линейного преобразования силы тока в напряжения и наоборот, ведь как мы помним из закона Ома, напряжение и сила тока связаны друг с другом как раз через величину сопротивления:

Резисторы являются одними из самых широко используемых компонентов – редко можно встретить схему, в которой бы не было ни одного резистора 😉 Основным параметром резистора, как уже понятно из определения, является его электрическое сопротивление, измеряемое в Омах (Ом).

Обозначение резисторов на схеме.

Давайте рассмотрим обозначение резисторов на схемах. Существуют два возможных варианта:

Кроме того, используются немного измененные символы, которые характеризуют резисторы на схеме по величине номинальной мощности рассеивания. Тут возникает вполне закономерный вопрос – а что это за параметр такой – номинальная мощность рассеивания? При протекании тока через резистор в нем будет выделяться мощность, что приведет к нагреву резистора. И если мощность будет превышать допустимую величину, то резистор будет перегреваться и просто сгорит. Таким образом, номинальная рассеиваемая мощность – это величина мощности, которая может рассеиваться резистором без превышения предельно допустимой температуры. То есть если мощность в цепи будет меньше или равна номинальной, то с резистором все будет в порядке 🙂 Итак, вернемся к обозначению резисторов:

Вот так обозначаются наиболее часто встречающиеся на схемах резисторы в зависимости от их номинальной рассеиваемой мощности, тут даже особо нечего дополнительно комментировать =)

Сопротивление резистора на схемах указывается рядом с условным обозначением, причем единицу измерения обычно опускают. Если увидите на схеме рядом с резистором число 68, то не сомневайтесь ни секунды – сопротивление резистора равно 68 Омам. Если же величина сопротивления составляет, к примеру, 1500 Ом (1,5 КОм), то на схеме будет обозначение “1.5 К”:

С этим все просто… Несколько сложнее ситуация обстоит с цветовой маркировкой резисторов. Сейчас мы разберемся и с этим моментом 😉

Цветовая маркировка резисторов.

Большинство резисторов имеют цветовую маркировку, такую как на этом рисунке. Она представляет из себя 4 или 5 полос (чаще всего, хотя их может быть, например, и 6) определенных цветов, и каждая из этих полос несет определенный смысл. Первые две полоски абсолютно всегда обозначают первые две цифры номинального сопротивления резистора. Если полосок всего 3 или 4, то третья полоса будет означать множитель, на который необходимо умножить число, полученное из первых двух полос, для определения величины сопротивления. Если всего на резисторе 4 полосы, то 4 будет указывать на точность резистора. Если полос всего пять, то ситуация несколько меняется – первые три полосы означают три цифры сопротивления резистора, четвертая – множитель, пятая – точность. Соответствие цифр цветам приведено в таблице:

Тут есть еще один немаловажный момент – а какую именно полосу считать первой? 🙂 Чаще всего первой считается та полоса, которая находится ближе к краю резистора. Кроме того, можно заметить, что золотая и серебряная полосы не могут быть первыми, поскольку не несут информации о величине сопротивления. Поэтому если на резисторе есть полосы этого цвета и они расположены с краю, то можно точно утверждать, что первая полоса находится с противоположной стороны. Давайте рассмотрим практический пример:

Поскольку у нас здесь 5 полос, то первые три указывают на сопротивление резистора. Посмотрев нужные значения в таблице, мы получаем величину 510. Четвертая полоса – множитель – в данном случае он равен . И, наконец, пятая полоса – погрешность – 10 %. В итоге мы получаем резистор 510 КОм, 10 %.

В принципе, если нет желания разбираться с цветами и значениями, то можно обратиться к какому-нибудь автоматизированному сервису, определяющему сопротивление по цветовой маркировке, которых сейчас полно в интернете. Там нужно будет только выбрать цвета, которые нанесены на резистор и сервис сам выдаст величину сопротивления и точность.

Итак, с цветовой маркировкой резисторов мы разобрались, переходим к следующему вопросу 🙂

Кодовая маркировка резисторов.

Помимо цветовой маркировки используется так называемая кодовая – для обозначения номинала резистора в данном случае используются буквы и цифры (четыре или пять знаков). Первые знаки (все, кроме последнего) используются для обозначения номинала резистора и включают в себя две или три цифры и букву. Буква определяет положение запятой десятичного знака, а также множитель. Последний же символ определяет допустимое отклонение сопротивления резистора. Возможны следующие значения:

Для букв, обозначающих множитель возможны такие варианты:

Давайте для наглядности рассмотрим несколько примеров:

С этим типом маркировки мы разобрались, давайте теперь изучим всевозможные способы маркировки SMD резисторов.

Маркировка SMD резисторов.

Для SMD резисторов также существуют разные варианты обозначения номиналов. Итак, давайте разбираться:

  • Маркировка тремя цифрами – в данном случае первые две цифры – это величина сопротивления в Омах, а третья цифра – множитель. То есть величину в Омах нужно умножить на десять в соответствующей множителю степени.
  • Маркировка четырьмя цифрами. Тут все похоже на предыдущий вариант, вот только для обозначения номинала сопротивления в Омах используются первые три цифры, а не две. Четвертая цифра – множитель.
  • Маркировка двумя цифрами и символом. В данном случае две цифры определяют сопротивление резистора, но не напрямую, а через специальный код. Ниже я приведу таблицу всех возможных кодов. Если на резисторе указан код “02”, то из таблицы мы получаем значение 102 Ома. Но и это не является финальным значением сопротивления 🙂 Нужно еще учесть третий символ, который является множителем. Для этого символа возможны такие варианты: S=10 -2 ; R=10 -1 ; B=10; C=10 2 ; D=10 3 ; E=10 4 ;

Таблица соответствия кодов величине сопротивления:

Клик левой кнопкой мыши – для увеличения.

В первых двух вариантах маркировки возможно также использование латинской буквы “R” – она ставится для обозначения положения десятичной запятой.

По традиции рассмотрим пару примеров:

Номиналы резисторов.

Сопротивления резисторов не являются произвольными числами. Существуют специальные ряды номиналов, которые представляют из себя значения от 0 до 10. Так вот номиналы резисторов (значения сопротивления) могут иметь величины, которые определяются как значение из соответствующего ряда, умноженное на 10 в целой степени. Рассмотрим основные ряды – E3, E6, E12 и E24:

Цифра в названии ряда означает количество чисел ряда номиналов в диапазоне от 0 до 10. В ряде E3 – три числа – 1.0, 2.2, 4.7, аналогично, и в других рядах. Таким образом, если резистор из ряда E3, то его номинал (сопротивление) может быть равно 1 Ом, 2.2 Ом, 4.7 Ом, 10 Ом, 22 Ом, 47 Ом…..1 КОм……22 КОм и т. д.Также существуют номинальные ряды Е48, Е96, Е192 – их отличие от рассмотренного нами ряда состоит лишь в том, что допустимых значений еще больше 🙂

На этом мы заканчиваем нашу статью, мы рассмотрели основные моменты, которые будут важны при работе с резисторами, а в одной из следующих статей мы продолжим разговор о резисторах и на очереди будут переменные резисторы, так что следите за обновлениями и заходите на наш сайт!

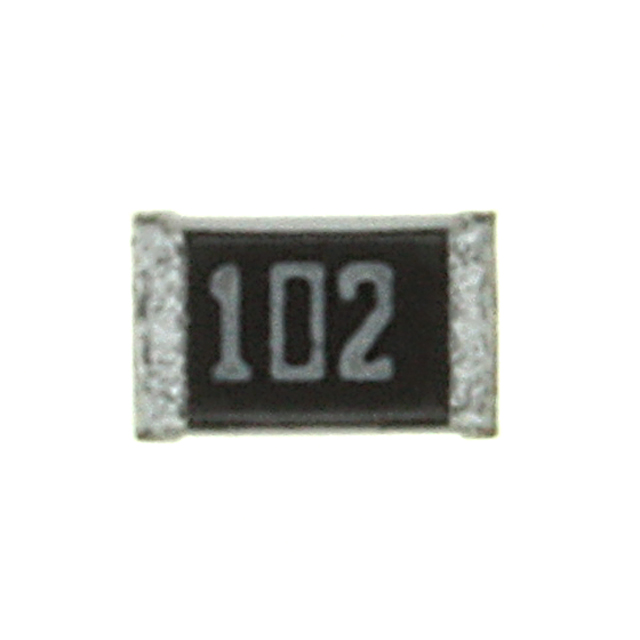

CRCW1206102RFKEA, SMD чип резистор, толстопленочный, 102 Ом, ± 1%, 250 мВт, 1206 [3216 Метрический], Thick Film, Vishay

Класс Мощности 250
Сопротивление 102
Стандарты Автомобильной Промышленности AEC-Q200
Номинальное Напряжение 200
Стиль Корпуса Резистора 1206 [3216 Метрический]
Допуск Сопротивления ± 1%
Температурный Коэффициент ± 100млн-11/K
Тип Элемента Сопротивления Толстая Пленка
Product Range CRCW e3 Series
Automotive Qualification Standard AEC-Q200
Resistance Tolerance ± 1%
Temperature Coefficient ± 100ppm/K
Voltage Rating 200
Power Rating 250
Resistance 102
Resistor Case Style 1206 [3216 Metric]
Линейка Продукции Серия CRCW
Resistor Element Material Thick Film
Resistor Technology Thick Film
Resistor Type general purpose
Composition Thick Film
ECCN EAR99
Features Automotive AEC-Q200
Height - Seated (Max) 0. 024"" (0.60mm)
HTSUS 8533.21.0030
Moisture Sensitivity Level (MSL) 1 (Unlimited)
Number of Terminations 2
Operating Temperature -55В°C ~ 155В°C
Package Tape & Reel (TR)Cut Tape (CT)Digi-ReelВ®
Package / Case 1206 (3216 Metric)
Power (Watts) 0.25W, 1/4W
Ratings AEC-Q200
Resistance 102 Ohms
RoHS Status ROHS3 Compliant
Series CRCW ->
Size / Dimension 0.126"" L x 0.063"" W (3.20mm x 1.60mm)
Supplier Device Package 1206
Temperature Coefficient В±100ppm/В°C
Tolerance В±1%
Вес, г 0. 01

Резисторы и сопротивления. Маркировка smd резисторов



Добро пожаловать!

Комментарии и замечания пишите:

[email protected]









SMD резисторы маркируются различными способами. Способ маркировки зависит от типовеличины резистора и допуска. Резисторы типовеличины 0402 не маркируются. Резисторы с допуском 2%, 5% и 10% всех типоразмеров маркируются тремя цифрами, первые две из которых обозначают мантиссу (то есть номинал резистора без множителя), а последняя — показатель степени по основанию 10 для определения множителя. При необходимости к значащим цифрам может добавляться буква R для обозначения десятичной точки.


к примеру, маркировка 513 означает, что резистор имеет номинал 51 х 103 Ом = 51 кОм. Обозначение 100 указывает, что номинал резистора равен 10 Ом. Резисторы с допуском 1 % типоразмеров от 0805 и выше маркируются четырьмя цифрами, первые три из которых обозначают мантиссу, а последняя — показатель степени по основанию 10 для задания номинала резистора в омах. Буква R также служит для обозначения десятичной точки. к примеру, маркировка 7501 означает, что резистор имеет номинал 750Х101 Ок = 7,5 кОм. Резисторы с допуском 1 % типовеличины 0603 маркируются с использованием приведенной ниже таблицы EIA-96 (табл. 1Л4) двумя цифрами и одной буквой. Цифры задают код, по которому из таблицы определяют мантиссу, а буква — показатель степени по основанию 10 для определения номинала резистора в омах. к примеру, маркировка 10С означает, что резистор имеет номинал 124х102 Ом = = 12,4 кОм.
Таблица 1.14. Таблица маркировки SMD резисторов EIA-96
Код Знач. Код Знач. Код Знач. Код Знач. Код Знач. Код Знач. Код Знач. Код Знач.
01 100 13 133 25 178 37 237 49 316 61 422 73 562 85 750
02 102 14 13/ 26 182 38 243 50 324 62 432 74 576 86 768
03 105 15 140 27 187 39 249 51 332 63 442 75 590 87 787
04 107 16 143 28 191 40 255 52 340 64 453 76 604 88 806
05 110 17 147 29 196 41 261 53 348 65 464 77 619 89 825
06 113 18 150 30 200 42 267 54 357 66 475 78 634 90 845
07 115 19 154 31 205 43 274 55 365 67 487 79 649 91 866
08 118 20 158 32 210 44 280 56 374 68 499 80 665 92 887
09 121 21 162 33 215 45 287 57 383 69 511 81 681 93 909
10 124 22 165 34 221 46 294 58 392 70 523 82 698 94 931
11 127 23 169 35 226 47 301 59 402 71 536 83 715 95 953
12 130 24 174 36 232 48 309 60 412 72 549 84 732 96 976
S 10–2 R 10–1 А 10° В 101 С 102 D 103 Е 104 F 105

Стандартная упаковка SMD резисторов — бумажная лента или бобина. На упаковку наносится маркировка с указанием типа резистора, его типовеличины, номинала, допуска. к примеру: RMC-18 (1206) 1002 FR, где буквой после номинала обозначен допуск (F = ±1%; J = ±5%; D = ±0,5%), а буква R означает, что резисторы упакованы на бумажной ленте в бобине.

Маркировка SMD резисторов - Avislab


17.05.2011

SMD-резисторы

SMD-резисторы типоразмера 0402 не маркируются, резисторы остальных типоразмеров маркируются различными способами, зависящими от типоразмера и допуска.

Резисторы с допуском 2%, 5% и 10% всех типоразмеров маркируются тремя цифрами, первые две из которых обозначают мантиссу, а последняя - показатель степени по основанию 10 для определения номинала резистора в Омах. При необходимости к значащим цифрам добавляется буква R для обозначения десятичной точки. Например, маркировка 513 означает, что резистор имеет номинал 51x103 Ом = 51 КОм.

Резисторы с допуском 1% типоразмеров от 0805 и выше маркируются четырмя цифрами, первые три из которых обозначают мантиссу, а последняя - показатель степени по основанию 10 для задания номинала резистора в Омах. Буква R также служит для обозначения десятичной точки. Например, маркировка 7501 означает, что резистор имеет номинал 750x101 Ом = 7.5 КОм.

Резисторы с допуском 1% типоразмера 0603 маркируются с использованием приведенной ниже таблицы EIA-96 двумя цифрами и одной буквой. Цифры задают код, по которому из таблицы определяют мантиссу, а буква - показатель степени по основанию 10 для определения номинала резистора в Омах. Например, маркировка 10C означает, что резистор имеет номинал 124x102 Ом = 12.4 КОм.

КодЗначениеКодЗначениеКодЗначениеКодЗначение
01100131332517837237
02102141372618238243
03105151402718739249
04107161432819140255
05110171472919641261
06113181503020042267
07115191543120543274
08118201583221044280
09121211623321545287
10124221653422146294
11127231693522647301
12130241743623248309
S10-2R10-1A100B10+1
КодЗначениеКодЗначениеКодЗначениеКодЗначение
49316614227356285750
50324624327457686768
51332634427559087787
52340644537660488806
53348654647761989825
54357664757863490845
55365674877964991866
56374684998066592887
57383695118168193909
58392705238269894931
59402715368371595953
60412725498473296976
C10+2D10+3E10+4F10+5

Перемычки и резисторы с нулевым сопротивлением

Многие фирмы выпускают в качестве плавких вставок или перемычек специальные провода Jumper Wire с нормированными сопротивлением и диаметром (0. 6 мм, 0.8 мм) и резисторы с "нулевым" сопротивлением.  Резисторы выполняются в стандартном цилиндрическом корпусе с гибкими выводами (Zero-Ohm) или в стандартном корпусе для поверхностного монтажа (Jumper Chip).  Реальные значения сопротивления таких резисторов лежат в диапазоне единиц или десятков миллиом (~ 0.005...0.05 Ом). В цилиндрических корпусах маркировка осуществляется черным кольцом посередине, в корпусах для поверхностного монтажа (0603, 0805, 1206...) маркировка обычно отсутствует либо наносится код "000" (возможно "0").

см. также:

Довідники

Коментарі:

Додати коментар

Маркировка smd резисторов по цифрам — Мастер Фломастер

Калькулятор SMD-резисторов – это онлайн-программа, позволяющая определить маркировку постоянного резистора, использующегося в рамках поверхностного монтажа. Такие устройства отличаются мощностью и пределом погрешности, поэтому имеют различную маркировку, и при выборе необходимо знать, какая именно модель подойдет для конкретной цели.

Если раньше для определения маркировки использовали специальные таблицы, то теперь можно применять онлайн-программу, имеющую множество преимуществ: достаточно указать в соответствующем поле значение сопротивления, и калькулятор выведет значение цифровой маркировки резистора, данные, которые выдает программа, основаны на официально принятых таблицах.

Такие устройства имеют сравнительно небольшие габариты, поэтому почти все модели маркируются цифробуквенным сочетанием. Значение зависит от типоразмера и показателя допуска:

так, резисторы с погрешностью в пределах 2-10% имеют маркировку из 3 цифр, из которых две первые служат для обозначения мантиссы, а последний знак указывает на степень с десятичным основанием. Готовое значение указывается в Омах.

Для наглядности можно рассмотреть следующие примеры:
• Если резистор имеет код 473, первые цифры указывают на значение мантиссы, а 3 – это степень, в которую нужно возвести 10. Иными словами, резистор с маркировкой 473 = 47 * 103 = 47 кОм.
• Если устройство имеет 4-значную маркировку, например, 5102, это значит, что его значение составляет 510 * 102 = 51 кОм. Такие значения могут быть у моделей с малым показателем сопротивления, их типоразмер начинается от 0805, а допуск составляет 1%. В них первые три знака указывают на мантиссу.

Шпаргалка SMD резисторы.

Резисторы / Общие характеристики резисторов SMD

Резисторы постоянные
для поверхностного монтажа (SMD)

Резисторы постоянные металлооксидные. Малые размеры. Оптимизированы для автоматического монтажа. Заменяют собой Р1-12.

Упаковка:

Характеристики:

Диапазон номинальных значений: 1 Ом…30 МОм
Номинальная мощность: 0,05 – 1 Вт
Точность: ±5% (J), ±1% (F)
Температурный диапазон: -55°C

Характеристики резисторов в зависимости от типоразмера:

Кодовая маркировка чип резисторов:

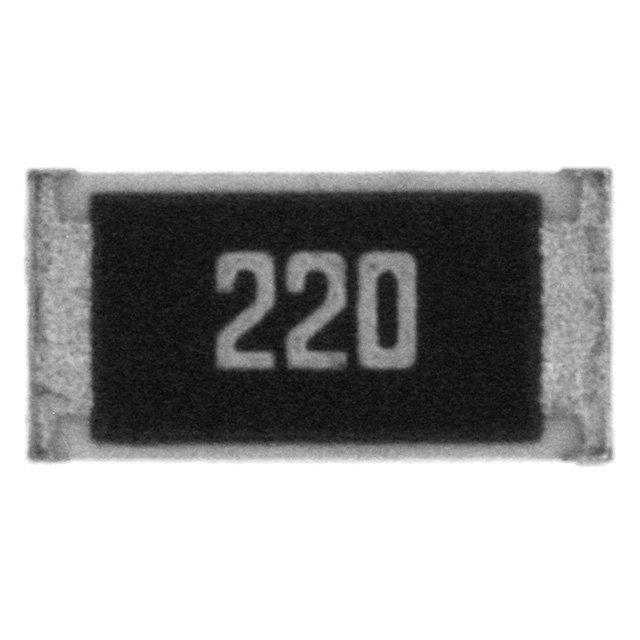

    1. Маркировка 3-мя цифрами.
      Первые две цифры указывают значение в омах, последняя – количество нулей. Распространяется на резисторы из ряда Е-24, допуском 1 % и 5%, типоразмеров 0603, 0805 и1206.
      Пример: 103 = 10 000 = 10 кОм
      1. Маркировка 4-мя цифрами.
        Первые три цифры указывают значения в омах последняя – количество нулей. Распространяется на резисторы из ряда Е-96, допуском 1% , типоразмеров 0805 и 1206. Буква R играет роль децимальной запятой.
        Пример: 4402 = 440 00 = 44 кОм
        Маркировка 3-мя символами.
        Первые два символа – цифры, указывающие значение сопротивления в омах, взятые из нижеприведенной таблицы последний символ – буква, указывающая значение множителя: S=10 -2 ; R=10 -1 ; B=10; C=10 2 ; D=10 3 ; E=10 4 ; F=10 5 . Распространяется на резисторы из ряда Е-96, допуском 1%, типоразмером 0603.
        Пример: 10C = 124 x 10² = 12.4 кОм

      Если ещё жива ссылка, то здесь.
      Маркировка smd резисторов:

      01S = 1R
      02S = 1R02
      03S = 1R05
      04S = 1R07
      05S = 1R1
      06S = 1R13
      07S = 1R15
      08S = 1R18
      09S = 1R21

      10S = 1R24
      11S = 1R27
      12S = 1R3
      13S = 1R33
      14S = 1R37
      15S = 1R4
      16S = 1R43
      17S = 1R47
      18S = 1R5
      19S = 1R54

      20S = 1R58
      21S = 1R62
      22S = 1R65
      23S = 1R69
      24S = 1R74
      25S = 1R78
      26S = 1R82
      27S = 1R87
      28S = 1R91
      29S = 1R96

      30S = 2R0
      31S = 2R05
      32S = 2R10
      33S = 2R15
      34S = 2R21
      35S = 2R26
      36S = 2R32
      37S = 2R37
      38S = 2R43
      39S = 2R49

      40S = 2R55
      41S = 2R61
      42S = 2R67
      43S = 2R74
      44S = 2R80
      45S = 2R87
      46S = 2R94
      47S = 3R01
      48S = 3R09
      49S = 3R16

      50S = 3R24
      51S = 3R32
      52S = 3R4
      53S = 3R48
      54S = 3R57
      55S = 3R65
      56S = 3R74
      57S = 3R83
      58S = 3R92
      59S = 4R02

      60S = 4R12
      61S = 4R22
      62S = 4R32
      63S = 4R42
      64S = 4R53
      65S = 4R64
      66S = 4R75
      67S = 4R87
      68S = 4R99
      69S = 5R11

      70S = 5R23
      71S = 5R36
      72S = 5R49
      73S = 5R62
      74S = 5R76
      75S = 5R9
      76S = 6R04
      77S = 6R19
      78S = 6R34
      79S = 6R49

      80S = 6R65
      81S = 6R81
      82S = 6R98
      83S = 7R15
      84S = 7R32
      85S = 7R5
      86S = 7R68
      87S = 7R87
      88S = 8R06
      89S = 8R25

      90S = 8R45
      91S = 8R66
      92S = 8R87
      93S = 9R09
      94S = 9R31
      95S = 9R53
      96S = 9R76

      01R = 10R
      02R = 10R2
      03R = 10R5
      04R = 10R7
      05R = 11R
      06R = 11R3
      07R = 11R5
      08R = 11R8
      09R = 12R1

      10R = 12R4
      11R = 12R7
      12R = 13R
      13R = 13R3
      14R = 13R7
      15R = 14R
      16R = 14R3
      17R = 14R7
      18R = 15R
      19R = 15R4

      20R = 15R8
      21R = 16R2
      22R = 16R5
      23R = 16R9
      24R = 17R4
      25R = 17R8
      26R = 18R2
      27R = 18R7
      28R = 19R1
      29R = 19R6

      30R = 20R0
      31R = 20R5
      32R = 21R0
      33R = 21R5
      34R = 22R1
      35R = 22R6
      36R = 23R2
      37R = 23R7
      38R = 24R3
      39R = 24R9

      40R = 25R5
      41R = 26R1
      42R = 26R7
      43R = 27R4
      44R = 28R0
      45R = 28R7
      46R = 29R4
      47R = 30R1
      48R = 30R9
      49R = 31R6

      50R = 32R4
      51R = 33R2
      52R = 34R0
      53R = 34R8
      54R = 35R7
      55R = 36R5
      56R = 37R4
      57R = 38R3
      58R = 39R2
      59R = 40R2

      60R = 41R2
      61R = 42R2
      62R = 43R2
      63R = 44R2
      64R = 45R3
      65R = 46R4
      66R = 47R5
      67R = 48R7
      68R = 49R9
      69R = 51R1

      70R = 52R3
      71R = 53R6
      72R = 54R9
      73R = 56R2
      74R = 57R6
      75R = 59R0
      76R = 60R4
      77R = 61R9
      78R = 63R4
      79R = 64R9

      80R = 66R5
      81R = 68R1
      82R = 69R8
      83R = 71R5
      84R = 73R2
      85R = 75R0
      86R = 76R8
      87R = 78R7
      88R = 80R6
      89R = 82R5

      90R = 84R5
      91R = 86R6
      92R = 88R7
      93R = 90R9
      94R = 93R1
      95R = 95R3
      96R = 97R6

      01A = 100R
      02A = 102R
      03A = 105R
      04A = 107R
      05A = 110R
      06A = 113R
      07A = 115R
      08A = 118R
      09A = 121R

      10A = 124R
      11A = 127R
      12A = 130R
      13A = 133R
      14A = 137R
      15A = 140R
      16A = 143R
      17A = 147R
      18A = 15R
      19A = 154R

      20A = 158R
      21A = 162R
      22A = 165R
      23A = 169R
      24A = 174R
      25A = 178R
      26A = 182R
      27A = 187R
      28A = 191R
      29A = 196R

      30A = 200R
      31A = 205R
      32A = 210R
      33A = 215R
      34A = 221R
      35A = 226R
      36A = 232R
      37A = 237R
      38A = 243R
      39A = 249R

      40A = 255R
      41A = 261R
      42A = 267R
      43A = 274R
      44A = 280R
      45A = 287R
      46A = 294R
      47A = 301R
      48A = 309R
      49A = 316R

      50A = 324R
      51A = 332R
      52A = 340R
      53A = 348R
      54A = 357R
      55A = 365R
      56A = 374R
      57A = 383R
      58A = 392R
      59A = 402R

      60A = 412R
      61A = 422R
      62A = 432R
      63A = 442R
      64A = 453R
      65A = 464R
      66A = 475R
      67A = 487R
      68A = 499R
      69A = 511R

      70A = 523R
      71A = 536R
      72A = 549R
      73A = 562R
      74A = 576R
      75A = 590R
      76A = 604R
      77A = 619R
      78A = 634R
      79A = 649R

      80A = 665R
      81A = 681R
      82A = 698R
      83A = 715R
      84A = 732R
      85A = 750R
      86A = 768R
      87A = 787R
      88A = 806R
      89A = 825R

      90A = 845R
      91A = 866R
      92A = 887R
      93A = 909R
      94A = 931R
      95A = 953R
      96A = 976R

      01B = 1k
      02B = 1k02
      03B = 1k05
      04B = 1k07
      05B = 1k1
      06B = 1k13
      07B = 1k15
      08B = 1k18
      09B = 1k21

      10B = 1k24
      11B = 1k27
      12B = 1k3
      13B = 1k33
      14B = 1k37
      15B = 1k4
      16B = 1k43
      17B = 1k47
      18B = 1k5
      19B = 1k54

      20B = 1k58
      21B = 1k62
      22B = 1k65
      23B = 1k69
      24B = 1k74
      25B = 1k78
      26B = 1k82
      27B = 1k87
      28B = 1k91
      29B = 1k96

      30B = 2k0
      31B = 2k05
      32B = 2k10
      33B = 2k15
      34B = 2k21
      35B = 2k26
      36B = 2k32
      37B = 2k37
      38B = 2k43
      39B = 2k49

      40B = 2k55
      41B = 2k61
      42B = 2k67
      43B = 2k74
      44B = 2k80
      45B = 2k87
      46B = 2k94
      47B = 3k01
      48B = 3k09
      49B = 3k16

      50B = 3k24
      51B = 3k32
      52B = 3k4
      53B = 3k48
      54B = 3k57
      55B = 3k65
      56B = 3k74
      57B = 3k83
      58B = 3k92
      59B = 4k02

      60B = 4k12
      61B = 4k22
      62B = 4k32
      63B = 4k42
      64B = 4k53
      65B = 4k64
      66B = 4k75
      67B = 4k87
      68B = 4k99
      69B = 5k11

      70B = 5k23
      71B = 5k36
      72B = 5k49
      73B = 5k62
      74B = 5k76
      75B = 5k9
      76B = 6k04
      77B = 6k19
      78B = 6k34
      79B = 6k49

      80B = 6k65
      81B = 6k81
      82B = 6k98
      83B = 7k15
      84B = 7k32
      85B = 7k5
      86B = 7k68
      87B = 7k87
      88B = 8k06
      89B = 8k25

      90B = 8k45
      91B = 8k66
      92B = 8k87
      93B = 9k09
      94B = 9k31
      95B = 9k53
      96B = 9k7

      01C = 10k
      02C = 10k2
      03C = 10k5
      04C = 10k7
      05C = 11k
      06C = 11k3
      07C = 11k5
      08C = 11k8
      09C = 12k1

      10C = 12k4
      11C = 12k7
      12C = 13k
      13C = 13k3
      14C = 13k7
      15C = 14k
      16C = 14k3
      17C = 14k7
      18C = 15k
      19C = 15k4

      20C = 15k8
      21C = 16k2
      22C = 16k5
      23C = 16k9
      24C = 17k4
      25C = 17k8
      26C = 18k2
      27C = 18k7
      28C = 19k1
      29C = 19k6

      30C = 20k0
      31C = 20k5
      32C = 21k0
      33C = 21k5
      34C = 22k1
      35C = 22k6
      36C = 23k2
      37C = 23k7
      38C = 24k3
      39C = 24k9

      40C = 25k5
      41C = 26k1
      42C = 26k7
      43C = 27k4
      44C = 28k0
      45C = 28k7
      46C = 29k4
      47C = 30k1
      48C = 30k9
      49C = 31k6

      50C = 32k4
      51C = 33k2
      52C = 34k0
      53C = 34k8
      54C = 35k7
      55C = 36k5
      56C = 37k4
      57C = 38k3
      58C = 39k2
      59C = 40k2

      60C = 41k2
      61C = 42k2
      62C = 43k2
      63C = 44k2
      64C = 45k3
      65C = 46k4
      66C = 47k5
      67C = 48k7
      68C = 49k9
      69C = 51k1

      70C = 52k3
      71C = 53k6
      72C = 54k9
      73C = 56k2
      74C = 57k6
      75C = 59k0
      76C = 60k4
      77C = 61k9
      78C = 63k4
      79C = 64k9

      80C = 66k5
      81C = 68k1
      82C = 69k8
      83C = 71k5
      84C = 73k2
      85C = 75k0
      86C = 76k8
      87C = 78k7
      88C = 80k6
      89C = 82k5

      90C = 84k5
      91C = 86k6
      92C = 88k7
      93C = 90k9
      94C = 93k1
      95C = 95k3
      96C = 97k

      01D = 100k
      02D = 102k
      03D = 105k
      04D = 107k
      05D = 110k
      06D = 113k
      07D = 115k
      08D = 118k
      09D = 121k

      10D = 124k
      11D = 127k
      12D = 130k
      13D = 133k
      14D = 137k
      15D = 140k
      16D = 143k
      17D = 147k
      18D = 15k
      19D = 154k

      20D = 158k
      21D = 162k
      22D = 165k
      23D = 169k
      24D = 174k
      25D = 178k
      26D = 182k
      27D = 187k
      28D = 191k
      29D = 196k

      30D = 200k
      31D = 205k
      32D = 210k
      33D = 215k
      34D = 221k
      35D = 226k
      36D = 232k
      37D = 237k
      38D = 243k
      39D = 249k

      40D = 255k
      41D = 261k
      42D = 267k
      43D = 274k
      44D = 280k
      45D = 287k
      46D = 294k
      47D = 301k
      48D = 309k
      49D = 316k

      50D = 324k
      51D = 332k
      52D = 340k
      53D = 348k
      54D = 357k
      55D = 365k
      56D = 374k
      57D = 383k
      58D = 392k
      59D = 402k

      60D = 412k
      61D = 422k
      62D = 432k
      63D = 442k
      64D = 453k
      65D = 464k
      66D = 475k
      67D = 487k
      68D = 499k
      69D = 511k

      70D = 523k
      71D = 536k
      72D = 549k
      73D = 562k
      74D = 576k
      75D = 590k
      76D = 604k
      77D = 619k
      78D = 634k
      79D = 649k

      80D = 665k
      81D = 681k
      82D = 698k
      83D = 715k
      84D = 732k
      85D = 750k
      86D = 768k
      87D = 787k
      88D = 806k
      89D = 825k

      90D = 845k
      91D = 866k
      92D = 887k
      93D = 909k
      94D = 931k
      95D = 953k
      96D = 976

      01E = 1M
      02E = 1M02
      03E = 1M05
      04E = 1M07
      05E = 1M1
      06E = 1M13
      07E = 1M15
      08E = 1M18
      09E = 1M21

      10E = 1M24
      11E = 1M27
      12E = 1M3
      13E = 1M33
      14E = 1M37
      15E = 1M4
      16E = 1M43
      17E = 1M47
      18E = 1M5
      19E = 1M54

      20E = 1M58
      21E = 1M62
      22E = 1M65
      23E = 1M69
      24E = 1M74
      25E = 1M78
      26E = 1M82
      27E = 1M87
      28E = 1M91
      29E = 1M96

      30E = 2M0
      31E = 2M05
      32E = 2M10
      33E = 2M15
      34E = 2M21
      35E = 2M26
      36E = 2M32
      37E = 2M37
      38E = 2M43
      39E = 2M49

      40E = 2M55
      41E = 2M61
      42E = 2M67
      43E = 2M74
      44E = 2M80
      45E = 2M87
      46E = 2M94
      47E = 3M01
      48E = 3M09
      49E = 3M16

      50E = 3M24
      51E = 3M32
      52E = 3M4
      53E = 3M48
      54E = 3M57
      55E = 3M65
      56E = 3M74
      57E = 3M83
      58E = 3M92
      59E = 4M02

      60E = 4M12
      61E = 4M22
      62E = 4M32
      63E = 4M42
      64E = 4M53
      65E = 4M64
      66E = 4M75
      67E = 4M87
      68E = 4M99
      69E = 5M11

      70E = 5M23
      71E = 5M36
      72E = 5M49
      73E = 5M62
      74E = 5M76
      75E = 5M9
      76E = 6M04
      77E = 6M19
      78E = 6M34
      79E = 6M49

      80E = 6M65
      81E = 6M81
      82E = 6M98
      83E = 7M15
      84E = 7M32
      85E = 7M5
      86E = 7M68
      87E = 7M87
      88E = 8M06
      89E = 8M25

      90E = 8M45
      91E = 8M66
      92E = 8M87
      93E = 9M09
      94E = 9M31
      95E = 9M53
      96E = 9M76

      Если Вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

      Все SMD резисторы для поверхностного монтажа обычно маркируются. Кроме сопротивлений в 0402-ом корпусе, т.к они не имеют маркировки в связи с их миниатюрными размерами. Резисторы других типоразмеров маркируются двумя основными методами. Если у чип резисторов допуск сопротивления 2%, 5% или 10%, то их маркировка состоит из 3-х цифр: две первые обозначают мантиссу, а третья является степенью для десятичного основания, т.е, получается значение сопротивления резистора в Омах. Например, код сопротивления 106 — первые две цифры 10 — это мантисса, 6 — степень, в итоге получаем 10х10 6 , то есть 10 Мом.

      Иногда к цифровой маркировке прибавляется латинская буква R — она является дополнительным множителем и обозначает десятичную точку. SMD резисторы типоразмера 0805 и более, имеют точность 1% и обозначаются кодом из четырех цифр: первые три — мантисса, а последняя — степень для десятичного основания. К данной маркировке также может прибавляться латинский символ R. Например, код сопротивления 3303 — 330 — это мантисса, 3 — степень, в итоге получаем 330х10 3 , т. е 33 кОм. Кодовая маркировка SMD сопротивлений с допуском в 1% и типоразмером 0603 обозначается всего двумя цифрами и буквой с помощью таблицы.

      Цифры обозначают код, по которому из нее выбирается значение мантиссы, а буква — множитель с десятичным основанием. Например, код 14R — первые две цифры 14 — это код. По таблице для кода 14 значение мантиссы 137, R — степень равная 10 -1 , в итоге получаем 137х10 -1 , то есть 13,7 Ом. Резисторы с нулевым сопротивлением (перемычки), маркируются просто цифрой 0.

      Маркировка SMD резисторов — корпуса

      Справочник по кодовой маркировке smd резисторов фирмы Philips

      Фирма Philips кодирует номинал smd резисторов следующим образом первые две или три цифры указывают номинал в омах, а последние — количество нулей (множитель). В зависимости от точности резистора номинал кодируется в виде трех или четырех символов. Отличия от стандартной кодировки могут заключаться в трактовке цифр 7, 8 и 9 в последнем символе. Буква R выполняет роль десятичной запятой или, если она стоит в конце, то указывает на диапазон. Единичный символ "0" указывает на резистор с нулевым сопротивлением (Zero — Ohm).

      SMD-резисторы типоразмера 0402 не маркируются, резисторы остальных типоразмеров маркируются различными способами, зависящими от типоразмера и допуска. Резисторы с допуском 2%, 5% и 10% всех типоразмеров маркируются тремя цифрами, первые две из которых обозначают мантиссу, а последняя — показатель степени по основанию 10 для определения номинала резистора в Омах.

      При необходимости к значащим цифрам добавляется буква R для обозначения десятичной точки. Например, маркировка 513 означает, что резистор имеет номинал 51×103 Ом = 51 КОм. Резисторы с допуском 1% типоразмеров от 0805 и выше маркируются четырмя цифрами, первые три из которых обозначают мантиссу, а последняя — показатель степени по основанию 10 для задания номинала резистора в Омах.

      Буква R также служит для обозначения десятичной точки. Например, маркировка 7501 означает, что резистор имеет номинал 750×101 Ом = 7.5 КОм. Резисторы с допуском 1% типоразмера 0603 маркируются с использованием приведенной ниже таблицы EIA-96 двумя цифрами и одной буквой. Цифры задают код, по которому из таблицы определяют мантиссу, а буква — показатель степени по основанию 10 для определения номинала резистора в Омах.

      Например, маркировка 10C означает, что резистор имеет номинал 124×102 Ом = 12.4 КОм.

      Справочник по маркировке SMD резисторов BOURNS

      Smd резисторы bourns кодируются по трем стандартам:

      Первые две цифры указывают значения в омах, последняя — количество нулей. Распространяется на резисторы из ряда Е-24, допусками 1 и 5%, типоразмерами 0603, 0805 и 1206

      Первые три цифры указывают значения в омах, последняя — количество нулей. Распространяется на резисторы из ряда Е96, допуском 1%, типоразмерами 0805 и 1206.

      Первые два символа — цифры, указывающие значение сопротивления в омах, взятые из нижеприведенной таблицы, последний символ — буква, указывающая значение множителя:S = 0.01; R = 0.1; А = 1; В = 10; С = 100; D = 1000; Е = 10000;F = 100000. Распространяется на резисторы из ряда Е-96, допуском 1%, типоразмером 0603

      Многие компании выпускают в роли плавких вставок или перемычек специальные провода Jumper Wire с нормированными сопротивлением и диаметром (0.6 мм, 0.8 мм) и резисторы с "нулевым" сопротивлением. Они изготавливаются в стандартном цилиндрическом корпусе с гибкими выводами (Zero-Ohm) или в типовом корпусе для поверхностного монтажа (Jumper Chip). Реальные значения сопротивления таких компонентов лежат в диапазоне единиц или десятков миллиом (

      0.005. 0.05 Ом). В цилиндрических корпусах маркировку наносят черным кольцом посередине, в SMD корпусах для поверхностного монтажа (0603, 0805, 1206. ) маркировки либо нет, либо наносится цифры "000" (иногда просто "0").

      Подборка справочников по SMD компонентам

      SMD — Абривиатура из английского языка, от Surface Mounted Device — Устройство монтируемое на поверхность, т.е на печатную плату, а именно на специальные контактные площадки расположенные на ее поверхности.

      Были схемы на дискретных электронных элементах — резисторах, транзисторах, конденсаторах, диодах, индуктивностях, и они при работе нагревались. И их еще приходилось охлаждать — целая система вентиляции и охлаждения строилась. Нигде не было кондиционеров, люди жару терпели, а все машинные залы продувались и охлаждались централизованно и непрерывно, днями и ночами. И расход энергии шел на мегаватты. Блок питания компьютера занимал отдельный шкаф. 380 вольт, три фазы, подводка снизу, из-под фальшпола. Другой шкаф занимал процессор. Еще один — оперативная память на магнитных сердечниках. А все вместе занимало зал площадью около 100 квадратных метров. И машина имела оперативную память, страшно сказать, 512 КБ.

      А надо было делать компьютеры все мощнее и мощнее.

      Потом изобрели БИС — большие интегральные схемы. Это когда вся схема прорисована в одной твердотельной форме. Многослойный параллелепипед, в котором слои микроскопической толщины содержат нариcованные, напыленные или наплавленные в вакууме те же самые электронные элементы, только микроскопические, и «раздавленные» в плоскость. Обычно целая БИС герметизируется в одном корпусе, и тогда уж ничего не боится — железяка железякой, хоть молотком бей (шутка).

      Только БИС (или СБИС — сверхбольшие интегральные схемы) содержат функциональные блоки или отдельные электронные устройства — процессоры, регистры, блоки полупроводниковой памяти, контроллеры, операционные усилители. И стоит задача их собрать уже в конкретное изделие: мобильный телефон, флешку, компьютер, навигатор и пр. Но они же такие маленькие, эти БОЛЬШИЕ интегральные схемы, как их собрать?

      И тогда придумали технологию поверхностного монтажа.

      Метод сборки комплексных электронных схем SMT/ТМП

      Собирать на плату вперемешку микросхемы, БИСы, сопротивления, конденсаторы по старинке очень скоро стало неудобно и нетехнологично. И монтаж по традиционной «сквозной» технологии стал громоздким и трудно автоматизируемым, и результаты получались не в согласии с реалиями времени. Миниатюрные гаджеты требуют и миниатюрных, и, самое главное, удобных в компоновке плат. Промышленность уже может выпускать сопротивления, транзисторы и пр. совсем маленькими и совсем плоскими. Дело оставалось за малым — сделать плоскими, прижатыми к поверхность их контакты. И разработать технологию трассировки и изготовления плат как основы для поверхностного монтажа, а также методы пайки элементов к поверхности. Кроме прочих плюсов, пайку научились делать целиком — всю плату сразу, что ускоряет работу и дает однородность ее качества. Этот метод получил название «т ехнология м онтажа на п оверхность (ТМП)», или surface mount technology (SMT). Так как монтируемые элементы стали уж совсем плоскими, в обиходе они получили название «чипы», или «чип-компоненты» (или еще SMD — surface mounted device, например, SMD-резисторы).

      Шаги изготовления платы по ТМП

      Изготовление ТМП-платы затрагивает как процесс ее проектирования, изготовления, подбор определенных материалов, так и специфические технические средства для припаивания чипов на плату.

      1. Проектирование и изготовление платы — основа для монтажа. Вместо отверстий для сквозного монтажа делаются контактные площадки для припаивания плоских контактов элементов.
      2. Нанесение паяльной пасты на площадки. Это можно делать шприцем вручную или с помощью трафаретной печати при массовом изготовлении.
      3. Точная установка компонентов на плату поверх нанесенной паяльной пасты.
      4. Помещение платы со всеми компонентами в печь для пайки. Паста оплавляется и очень компактно (благодаря присадкам, увеличивающим поверхностное натяжение припоя) припаивает контакты с одинаковым качеством по всей поверхности платы. Однако критичны требования как ко времени операции, температуре, так и к точности химического состава материалов.
      5. Окончательная обработка: остывание, мойка, нанесение защитного слоя.

      Различаются варианты технологии для серийного и для ручного производства. Массовое производство при условии широкой автоматизации и последующем контроле качества дает и гарантировано высокие результаты.

      Однако SMT-технология может вполне уживаться и с традиционным монтажом на одной плате. В этом случае как раз и может быть востребован монтаж SMT вручную.

      Резисторы SMD

      Резистор — самый распространенный компонент электронных схем. Существует даже специально разработанная схемотехника, которая строится только из транзисторов и резисторов (T-R-логика). Это значит, без остальных элементов построить процессор можно, а вот без этих двух — никак. (Пардон, есть еще ТТ-логика, где вообще одни транзисторы, но некоторым из них приходится играть роль резисторов). Это в производстве больших интегральных схем доходят до таких крайностей, а для поверхностного монтажа все-таки выпускается весь набор необходимых элементов.

      Для столь компактной сборки они должны обладать строго определенными размерами. Каждый SMD-прибор — это маленький параллелепипед с выступающими из него контактами — ножками, или пластинками, или металлическими наконечниками с двух сторон. Важно то, что контакты на монтажной стороне должны лежать строго в плоскости, и на этой плоскости иметь необходимую для пайки площадь — тоже прямоугольную.

      Размеры резистора: l — длина, w — ширина, h — высота. За типоразмеры берутся важные для монтажа длина и ширина.

      Они могут быть кодированы в одной из двух систем: дюймовой (JEDEC) или метрической (мм). Коэффициент пересчета из одной системы в другую — это длина дюйма с мм = 2,54.

      Типоразмеры кодируются четырехзначным цифровым кодом, где первые две цифры — длина, вторые — ширина девайса. Причем размеры берутся или в сотых долях дюйма, или в десятых долях миллиметра, в зависимости от стандарта.

      А код 1608 в метрической системе означает 1,6 мм длины и 0,8 мм ширины. Применив коэффициент пересчета, легко убедиться, что это один и тот же типоразмер. Однако существуют и другие измерения, которые определяются типоразмером.

      Маркировка чип-резисторов, номиналы

      Ввиду малой площади прибора для нанесения обычного для резисторов номинала пришлось изобретать специальную маркировку. Их бывает две чисто цифровые — трехцифровая и четырехцифровая) и две буквенно-цифровых (EIA-96), в которой две цифры и буква и кодировка для значений сопротивления меньше 0, в которой используется буква R для указания положения десятичной точки.

      И есть еще одна особая маркировка. «Резистор» без всякого сопротивления, то есть просто перемычка из металла, имеет маркировку 0, или 000.

      Цифровые маркировки

      Цифровые маркировки содержат показатель (N) множителя (10 N) в качестве последней цифры, остальные две или три — мантисса сопротивления.

      Номинал пассивных компонентов для поверхностного монтажа маркируется по определенным стандартам и не соответствует напрямую цифрам, нанесенным на корпус. Статья знакомит с этими стандартами и поможет Вам избежать ошибок при замене чип-компонентов.

      Основой производства современных средств радиоэлектронной и вычислительной техники является технология поверхностного монтажа или SMT-технология (SMT — Surface Mount Technology). Эту технологию отличает высокая автоматизация монтажа печатных плат. Специально для SMT технологии были разработаны серии миниатюрных безвыводных электронных компонентов, которые еще называют SMD (Surface Mount Devices) компонентами или чип-компонентами. Размеры чип-компонентов стандартизованы во всем мире, как и способы их маркировки.

      ОСНОВНЫЕ ХАРАКТЕРИСТИКИ ЧИП-РЕЗИСТОРОВ
      На рис.1 представлен внешний вид чип-резисторов, а в таблицах 1,2 приведены их геометрические размеры и основные технические данные.
      Типоразмеры SMD резисторов обозначаются четырехзначным числом по стандарту IEA. Обозначения самих же SMD резисторов некоторых зарубежных производителей приведены в табл.3. В нашей стране чип-резисторы также производятся (серия Р1-12).

      МАРКИРОВКА ЧИП-РЕЗИСТОРОВ
      Для маркировки чип-резисторов применяется несколько способов.
      Способ маркировки зависит от типоразмера резистора и допуска.

      Резисторы типоразмера 0402 не маркируются.

      Резисторы с допуском 2%, 5% и 10% всех типоразмеров маркируются тремя цифрами, первые две из которых обозначают мантиссу (то есть номинал резистора без множителя), а последняя — показатель степени по основанию 10 для определения множителя.

      При необходимости к значащим цифрам может добавляться буква R для обозначения десятичной точки. Например, маркировка 563 означает, что резистор имеет номинал 56х103 Ом = 56 кОм.

      Обозначение 220 означает, что номинал резистора равен 22 Ома.

      Резисторы с допуском 1% типоразмеров от 0805 и выше маркируются четырьмя цифрами, первые три из которых обозначают мантиссу, а последняя — показатель степени по основанию 10 для задания номинала резистора в Омах.

      Буква R также служит для обозначения десятичной точки. Например, маркировка 7501 означает, что резистор имеет номинал 750х10 Ом = 7,5 кОм. Резисторы с допуском 1% типоразмера 0603 маркируются с использованием приведенной ниже таблицы EIA-96 (таблица 4) двумя цифрами и одной буквой.

      Цифры задают код, по которому из таблицы определяют мантиссу, а буква — показатель степени по основанию 10 для определения номинала резистора в Омах. Например, маркировка 10С означает, что резистор имеет номинал 124х102 Ом = 12,4 кОм.
      Литература — Журнал «Ремонт электронной техники» 2 1999.

      Самым распространённым и очень широко применяемым в электронике элементом. является резистор. Это элемент, создающий сопротивление электрическому току. Номинальные значения зависят от класса точности. Он указывает на отклонение, от номинала, которое допускается техническими условиями. Имеются три класса точности:

      Например, если взять резистор I класса с номинальным значением сопротивления 100 кОм, то его натуральная величина находится в пределах от 95 до 105 кОм. У такого же компонента III класса точности величина будет лежать в 20%ном интервале, и равняться 80 или 120 кОм. Кто хорошо знаком с электротехникой, может вспомнить, что существуют прецизионные резисторы с 1%ным допуском.

      Термин SMD резистор появился сравнительно недавно. Surface Mounted Devices дословно можно перевести на русский язык как «устройство, монтируемое на поверхность». Чип резисторы, как их ещё называют, используют при поверхностном монтаже печатных плат. Они имеют гораздо меньшие габариты , чем их проволочные аналоги. Квадратная, прямоугольная или овальная форма и низкая посадка позволяет компактно размещать схемы и экономить площадь.

      На корпусе имеются контактные выводы, которые при монтаже крепятся прямо на дорожки печатной платы. Подобная конструкция делает возможным крепить элементы без применения отверстий. Благодаря этому полезная площадь платы используется с максимальным эффектом, что позволяет уменьшить габариты устройств. В связи с тем, что имеют место небольшие размеры элементов, достигается высокая плотность монтажа .

      Основное преимущество таких элементов — это отсутствие гибких выводов, что позволяет не сверлить отверстия в печатной плате. Вместо них используются контактные площадки.

      Маркировка

      Размеры и форма SMD резисторов регламентируются нормативным документом. (JEDEC), где приводятся рекомендуемые типоразмеры. Обычно на корпусе наносятся данные о габаритах элемента. К примеру, цифровой код 0804 предполагает длину, равную 0,080 дюймам, ширину — 0,040 дюйма.

      Если перевести такую кодировку в систему СИ, то этот компонент будет обозначаться как 2010. Из этой надписи видно, что длина составляет 2,0 мм, а ширина 1,0 мм. (1 дюйм равен 2,54 мм)

      Требуемая мощность рассеивания определяет размер чипа. Поскольку на SMD резистор, имеющий очень маленький габарит, не представляется возможным разместить стандартную маркировку, которая имеется у обычных проволочных резистивных сопротивлений, разработана кодовая система обозначений. Для удобства производители условно разделили все чипы по способу маркировки на три типа:

      • из трёх цифр;
      • из четырёх цифр;
      • из двух цифр и буквы;

      Последний вариант применяется для SMD-сопротивлений повышенной точности с допуском 1% (прецизионных). Очень маленький размер не позволяет размещать на них надписи с длинными кодами . Для них разработан стандарт EIA-96

      Для маркировки маленьких сопротивлений (менее 10 Ом) используется латинская буква R Например: 0R1 = 0,1 Ом и 0R05 = 0,05 Ом.

      Существуют номиналы повышенной точности (так называемые прецизионные)

      Пример подбора нужного резистора: если указана цифра 232 то необходимо 23 умножить на 10 во второй степени. Получается сопротивление 2,3 кОм (23 x 10 2 = 2300 Ом = 23 кОм). Аналогично рассчитываются чипы второго типа.

      Расшифровывается их маркировка следующим образом: первые 2 цифры это основание, которое нужно умножить на 10 в степени третьего числа, чтобы получить номинал резистора .

      Резистор 102 smd — расшифровывается так 10*100 = 1000 Ом или 1 кОм

      Расшифровка обозначений чипов — специфичное занятие. Вычислить необходимую величину возможно используя старыми проверенными способами, проделав несколько арифметических действий. Но прогресс не стоит на месте, и кто это можно выполнить при помощи различных сайтов.

      Онлайн-калькулятор

      Калькулятор smd резисторов поможет подобрать нужный типоразмер, разобраться с кодами, а также избавит от изнурительных расчётов. Используя специальные программы можно найти информацию совершенно бесплатно.

      Пример определения сопротивлений

      240 = 24 х 100 равняется 24 Ом

      273 = 27 х 103 равняется 27 кОм

      Резисторы типоразмера 0603 точностью 1% маркируются кодом из двух цифр и одной латинской буквы, где цифры обозначают порядковый номер номинала в ряду е96, а буква множитель: A=x10, B=x100 и т.д., X=x1, Y=x0.1, Z=x0.01

      Реверсивный калькулятор кодов

      Калькулятор может работать со всеми кодами маркировки smd: из 3-х цифр, из 4-х цифр, или с кодом EIA-96. Для получения нужной величины сопротивления, нужно вписать код в центре рисунка резистора, и нажать на стрелку вниз. В текстовом поле появится искомое значение. В обратном направлении также можно определиться с необходимым типом. Выбрать тип кодировки (поставить точку в нужном поле напротив кода), затем, чтобы получить код сопротивления, написать в поле сопротивление, которое имеет резистор. (10 кОм). SMD калькулятор выдаст нужный код после нажатия стрелки вверх. Он появится в центре рисунка.

      В чем разница между микросхемой, SMD и подстроечными резисторами?

      Чип-резисторы также известны как устройства для поверхностного монтажа или резисторы SMD. Чип-резисторы изготавливаются из оксидов металлов или металлических пленок и защищены прочными покрытиями. Они небольшие и в основном доступны в квадратных или прямоугольных корпусах микросхем.

      В отличие от резисторов с технологией сквозного монтажа (THT), резисторы SMD не имеют выводов. Они устанавливаются непосредственно на печатную плату. Резисторы SMD изготавливаются с высокой точностью на автоматизированных предприятиях, и они обладают превосходными характеристиками рассеивания тепла и стабильными значениями сопротивления.Длина и ширина SMD-устройств определяют их номинальную мощность.

      SMD резистор код

      Из-за небольшого размера резисторов SMD нет места для печати на них традиционных кодов цветных полос. Поэтому были разработаны новые коды SMD резисторов. Наиболее часто используемые коды - это трехзначные и четырехзначные системы, а также система Альянса электронной промышленности (EIA) под названием EIA-96. Наиболее широко используемые резисторы общего назначения SMD бывают разных размеров от 0402 до 6432.

      Рис.2: Резистор SMD (Источник: Globalspec.com)

      Трехзначный код

      Это трехзначные коды, где первые две цифры обозначают значащие цифры, а третья - множитель. Это то же самое, что и цветные кольца, используемые для обычных резисторов, за исключением того, что вместо цветов используются числа. Например, резистор SMD с сопротивлением 562 Ом имеет сопротивление 56 × 102 Ом или 5,6 кОм. Точно так же резистор SMD, помеченный цифрой 100, означает, что он составляет 10 × 100 или 10 × 1 = 10 Ом.

      Четырехзначный код

      Четырехзначная схема маркировки используется для маркировки SMD резисторов с высокими допусками.Четыре цифры означают допуск не более одного процента. Его формат аналогичен трехзначной схеме маркировки. Первые три числа обозначают значащие цифры, а четвертое - множитель. Например, резистор SMD с сопротивлением 4702 означает 470 × 102 Ом или 47 кОм.

      Резисторы SMD

      могут иметь фиксированное значение сопротивления, а также могут быть переменными или регулируемыми в определенном диапазоне. Потенциометр проще заменить на подстроечный резистор.

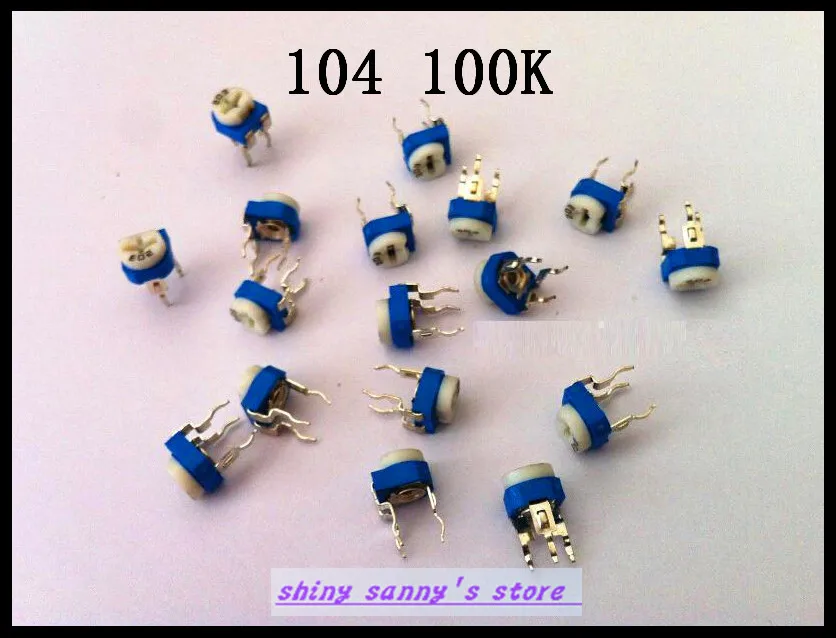

      Подстроечные резисторы

      Это также резисторы SMD, но подстроечные резисторы могут быть настроены на широкий диапазон значений сопротивления.Значения сопротивления зависят от длины, ширины, высоты и материала. Лазеры используются для сжигания части резисторов и их обрезки. Эти резисторы предназначены для использования во всех приложениях, требующих первоначальной калибровки. Их можно использовать вместо подстроечных потенциометров или выбираемых вручную фиксированных резисторов для их калибровки в электронной схеме.

      Преимущества

      включают снижение затрат, экономию места и полный автоматический поточный процесс обрезки с сокращенным временем настройки.


      smd% 20transistor% 20102 техническое описание и примечания к применению

      SMD 43

      Реферат: Катушки индуктивности Силовые индукторы smd diode j 100N 1FW + 43 + smd
      Текст: нет текста в файле


      Оригинал
      PDF SDC2D18LD 2D18LD SMD 43 Индукторы Силовые индукторы smd диод j 100N 1FW + 43 + smd
      SDC3D11

      Аннотация: smd led smd диод j транзистор SMD 41068 smd
      Текст: нет текста в файле


      Оригинал
      PDF SDC3D11 smd led smd диод j транзистор SMD 41 068 smd
      smd 356 в

      Аннотация: дроссель smd we 470356 AT smd транзистор SMD 24 SDC3D16 smd транзистор 560 smd диод j Led smd дроссель smd 470 SMD INDUCTOR 47
      Текст: нет текста в файле


      Оригинал
      PDF SDC3D16LD 3D16LD smd 356 AT индуктор smd we 470 356 AT smd транзистор SMD 24 SDC3D16 smd транзистор 560 smd диод j Светодиод smd индуктор smd 470 ИНДУКТОР SMD 47
      SMD d105

      Аннотация: SMD a34 B34 SMD smd 028 F индукторы 25 34 SMD силовые индукторы k439
      Текст: нет текста в файле


      Оригинал
      PDF SDS3012E 3012E SMD d105 SMD a34 B34 SMD smd 028 F индукторы 25 34 SMD Силовые индукторы k439
      к439

      Аннотация: B34 SMD SMD a34 SDS301
      Текст: нет текста в файле


      Оригинал
      PDF SDS3015ELD 3015ELD k439 B34 SMD SMD a34 SDS301
      SDC2D14

      Реферат: SDC2D14-2R2N-LF Индуктор bo smd транзистор SMD 24 smd сопротивление smd led "Силовые индукторы" СИЛОВЫЕ ИНДУКТОРЫ SMD индуктор
      Текст: нет текста в файле


      Оригинал
      PDF SDC2D14 SDC2D14-2R2N-LF Индуктор bo smd транзистор SMD 24 smd сопротивление smd led «Силовые индукторы» СИЛОВЫЕ ИНДУКТОРЫ Индуктор SMD
      SDS2D10-4R7N-LF

      Аннотация: SDS2D10 smd led smd 83 smd транзистор 560 4263B индуктивности 221 a32 smd
      Текст: нет текста в файле


      Оригинал
      PDF SDS2D10 SDS2D10-4R7N-LF smd led smd 83 smd транзистор 560 4263B индукторы 221 a32 smd
      2012 - Нет в наличии

      Аннотация: абстрактный текст недоступен
      Текст: нет текста в файле


      Оригинал
      PDF SDC3D28
      SDC2D11-100N-LF

      Реферат: Катушки индуктивности Силовые индукторы smd led "Power Inductors" smd 123 smd diode j 4263B SMD INDUCTOR 47
      Текст: нет текста в файле


      Оригинал
      PDF SDC2D11 SDC2D11-100N-LF Индукторы Силовые индукторы smd led «Силовые индукторы» smd 123 smd диод j 4263B ИНДУКТОР SMD 47
      SDC2D11HP-3R3N-LF

      Реферат: Силовые индукторы Inductors smd led smd diode j 4263B
      Текст: нет текста в файле


      Оригинал
      PDF SDC2D11HP 2D11HP SDC2D11HP-3R3N-LF Силовые индукторы Индукторы smd led smd диод j 4263B
      2012 - SDC2D14-1R5N-LF

      Аннотация: абстрактный текст недоступен
      Текст: нет текста в файле


      Оригинал
      PDF SDC2D14 SDC2D14-1R5N-LF
      A44 SMD

      Абстракция: smd 5630 5630 smd coilmaster smd B44 SDS4212E-100M-LF
      Текст: нет текста в файле


      Оригинал
      PDF SDS4212E 4212E A44 SMD smd 5630 5630 smd катушка smd B44 SDS4212E-100M-LF
      индуктор

      Аннотация: smd led SDC2D14HPS-221M-LF 13dBo 100N SDC2D14HPS
      Текст: нет текста в файле


      Оригинал
      PDF SDC2D14HP 2D14HPS индуктор smd led SDC2D14HPS-221M-LF 13 дБо 100N SDC2D14HPS
      2012 - Нет в наличии

      Аннотация: абстрактный текст недоступен
      Текст: нет текста в файле


      Оригинал
      PDF SDC2D18HP 2D18HP
      индукторы

      Реферат: СИЛОВЫЕ ИНДУКТОРЫ Diode smd 86 smd diode j 100N SDC2D18HP "Силовые индукторы"
      Текст: нет текста в файле


      Оригинал
      PDF SDC2D18HP 2D18HP индукторы СИЛОВЫЕ ИНДУКТОРЫ Диод smd 86 smd диод j 100N «Силовые индукторы»
      SMD.A40

      Аннотация: a40 smd smd D10 индукторы силовые индукторы SMD A40 smd g12
      Текст: нет текста в файле


      Оригинал
      PDF SDS4010E 4010E SMD .A40 a40 smd smd D10 Индукторы Силовые индукторы SMD A40 smd g12
      Силовые индукторы

      Реферат: smd диод j 100N индукторы
      Текст: нет текста в файле


      Оригинал
      PDF SDC3D18 Силовые индукторы smd диод j 100N Индукторы
      2D18

      Аннотация: дроссели 221 lf 1250 smd diode j SDS2D18
      Текст: нет текста в файле


      Оригинал
      PDF SDS2D18 2D18 индукторы 221 lf 1250 smd диод j
      SMD 43

      Реферат: катушки индуктивности Power Inductors 3D-14 smd diode j "Power Inductors" 3D14.
      Текст: нет текста в файле


      Оригинал
      PDF SDC3D14 SMD 43 индукторы Силовые индукторы 3Д-14 smd диод j «Силовые индукторы» 3Д14
      smd 3250

      Реферат: Coilmaster Electronics smd-диод j
      Текст: нет текста в файле


      Оригинал
      PDF SDC2D09 smd 3250 Coilmaster Electronics smd диод j
      пмб 4220

      Реферат: Siemens pmb 4220 PMB 27251 4310 SMD IC 2197-T smd 2035 82526-N SICOFI PEF 2465 DSP / pmb 4220 2705-F
      Текст: нет текста в файле


      OCR сканирование
      PDF 2025-N 2025-П 2026Т-П 2026T-S 20320-Н 2035-N 2035-П 2045-Н 2045-П 2046-Н пмб 4220 Сименс pmb 4220 PMB 27251 4310 SMD IC 2197-Т smd 2035 82526-Н SICOFI PEF 2465 ДСП / пмб 4220 2705-F
      Катушки индуктивности

      Аннотация: Силовые индукторы 068 smd 0621 smd SMD a34 D160 SDS3015EHP-100M-LF
      Текст: нет текста в файле


      Оригинал
      PDF SDS3015EHP 3015EHP Индукторы Силовые индукторы 068 smd 0621 smd SMD a34 D160 SDS3015EHP-100M-LF
      SMD 43

      Реферат: Дроссели транзисторные SMD мы SDS2D12-100M-LF h22 smd 2D12 smd diode j 340 smd "Силовые индукторы" a32 smd.
      Текст: нет текста в файле


      Оригинал
      PDF SDS2D12 SMD 43 Индукторы транзистор SMD мы SDS2D12-100M-LF h22 smd 2D12 smd диод j 340 см «Силовые индукторы» a32 smd
      2004 - стабилитрон SMD код маркировки 27 4F

      Аннотация: smd-диод код Шоттки маркировка 2F smd стабилитрон код 5F panasonic MSL level smd стабилитрон код a2 SMD стабилитрон a2 smd стабилитрон 27 2f SMD стабилитрон код 102 A2 SMD smd стабилитрон код bf
      Текст: нет текста в файле


      Оригинал
      PDF 2002/95 / EC) Стабилитрон SMD маркировка код 27 4F smd диод код шоттки маркировка 2F smd стабилитрон код 5F уровень panasonic MSL smd стабилитрон код a2 SMD ZENER DIODE a2 smd стабилитрон 27 2f Маркировочный код стабилитрона SMD 102 A2 SMD smd стабилитрон код bf
      5a6 стабилитрон

      Аннотация: стабилитрон с двойным МОП-транзистором.2в 1вт 10в стабилитрон 5A6 smd sot23 DG9415
      Текст: нет текста в файле


      Оригинал
      PDF Si4418DY 130мОм @ Si4420BDY Si6928DQ 35мОм @ Si6954ADQ 53мОм @ SiP2800 СУМ47Н10-24Л 24мОм @ Стабилитрон 5a6 двойной МОП-транзистор диод стабилитрон 6.2в 1вт ЗЕНЕР ДИОД 10В 5А6 смд сот23 DG9415

      Smd резистор код 102 - brainlessness.meditacion.site

      Трехзначный код резистора SMD означает 1 кОм, прописью: сопротивление в один килом.Это простой онлайн-калькулятор для маркировки цветных полос резисторов, цветных полос индукторов, трехзначной маркировки керамических или танталовых конденсаторов. 26 строк · Код резистора SMD. У резисторов SMD есть код, состоящий из трех или четырех цифр или.

      moreEIA SMD examples Электроника Карта сайта На главную SMDрезисторкодекалькулятор Маркировка на SMD резисторе: Рассчитать Расчетное значение сопротивления: 1кОм Этот простой калькулятор поможет вам определить значение безмозглости. Meditacion.site Размер: 82KB. / 09/28 · Например, если цвета на резисторе расположены в следующем порядке: желтый, фиолетовый и красный слева, то сопротивление можно рассчитать как 47 × ± 20%.

      Это КОм ± 20%. Это означает, что значение сопротивления находится в районе. В резисторах SMD обозначения на корпусе резисторов указывают длину и ширину резистора. Пакеты SMD могут быть указаны как в дюймах, так и в миллиметрах.

      Поэтому важно проверять документацию производителя. В таблице ниже наиболее распространены пакеты Автор: Роберт Кейм.

      /07/22 · Метод маркировки кодов резисторов EIA SMD - это новый метод, который появился на 1% всех резисторов SMD.Он состоит из 3-х символьных кодов. Ниже приведены правила, которым нужно следовать, чтобы узнать номинал резисторов EIA SMD. Первые две (2) цифры или цифры обозначают значащие цифры или числа. / 05/10 · = 10 × 10 2 () = Ом или 1 кОм 3R3 = Ом больше Примеры 3-значных SMD-резисторов 4-значный код 4-значный код используется для маркировки прецизионных резисторов для поверхностного монтажа. Это похоже на предыдущую систему, только 4-значное.

      МАРКИРОВКА МОДУЛЕЙ САМОРЕЗИСТОРА, Цветовой код в соотв. в МЭК-опубл. 62 1-я полоса (1-я цифра) 2-я полоса (2-я цифра) 3-я полоса (множитель) 4-я полоса (допуск) Тип: SMM MS1 четырехдиапазонный код ± 5% (E24)./ 12/24 · Цветовой код резистора используется для обозначения значения сопротивления.

      Вот руководство по цветовым кодам резисторов 3, 4, 5 и 6 полос, буквенному кодированию допуска. Например, если цвета на резисторе находятся в порядке желтого.

      Resistências SMD - Esquemas - Eletronica PT

      As resistências de montagem em superfície (SMD) são, atualmente, o component eletrónico mais utilizado.

      Todos os dias, milhões de resistências são usados ​​na produção de equipamentos elétricos desde smarthphones и televisores passando por qualquer dispositivo que tenha components mesmo de baixa tecnologia.

      Os resistores SMD são, normalmente, retangulares. Nas extremidades, em vez de um pino como os resistores communcionais, têm áreas metalizadas que permite fazer contato com a placa de circuito impression através da solda.
      O resistor em si, consiste de um substrato de cerâmica que foi depositada numa película de óxido de Metálico. A espessura e o comprimento do filmeterminam o valor da resistência. Como são fabricadas utilizando óxido Metálico, são bastante estáveis ​​e têm geralmente uma boa tolerância.Типикаменте, о субстрат цермикоэ конститутивно пор ум elemento de cerâmica que lhes dá um изолирующий муито построенный ком базовый без качества elemento de óxido Metálico Resistivo ligado.
      Терминалы делают резисторы SMD очень важными. Precisam de fazer um bom contato com o elemento resistivo e os terminais, por isso, é feita a ligação interna usando uma camada de níquel e, em seguida, camada external da camada de ligação using uma base de estanho para proporcionar uma boa sold.

      Nas resistências SMD ou de montagem em superfície a sua codificação mais normal é:


      Резисторы SMD

      1º Valor = 1º número
      2º Valor = 2º número
      3º Valor = Multiplicador
      Neste exemplo с сопротивлением: 1200 Ом = 1K2
      1º Valor = 1º número
      O "R" indica vírgula
      3º Valor = 2º número
      Neste exemplo с сопротивлением: 1,6 Ом
      "R" индика "0."
      2º доблести = 2º числа
      3ª доблести = 3º числа
      Neste exemplo с сопротивлением: 0,22 Ом

      Os сопротивляется SMD com tolerância padrão são marcadas com um simples código de 3 dígitos. Os dois primeiros números indicam os algarismos migativos, o terceiro é o expoente dez, ou seja, os dois primeiros algarismos mean devem ser multiplicados pelo o último que é um expoente de 10. Resistências com meno de 10 ohms n. "R" используется в десятичной системе счисления.

      Exemplos de código de 3 dígitos:
      220 = 22 x 10 0 (1) = 22 Ом (нет 220 Ом)
      471 = 47 x 10 1 (10) = 470 Ом
      102 = 10 x 10 2 (100) = 1000 Ом или 1k
      3R3 = 3,3 Ом

      Código com quatro dígitos

      SMD 4 Dígitos

      O código de 4 dígitos utilizado for a marcação de montagem em superfície para resistores de Precisão. É semelhante ao sistema anterior, a única diferença é o número de dígitos Meaningos: os primeiros três números dizem-nos os dígitos Mongativos, eo Quarto será o multiplicad, нули пара adicionar).Сопротивление элементов до 100 Ом в соответствии с указаниями по десятичной системе счисления.
      Exemplos de código de 4 dígitos:

      4700 = 470 × 10 0 (1) = 470 Ом (нет 4700 Ом)
      2001 = 200 × 10 1 (10) = 2000 Ом или 2 кОм
      1002 = 100 × 10 2 (100) = 10000 Ом или 10к
      15R0 = 15,0 Ом

      Метод маркировки smd EIA-96

      Em alguns resistores aparece este código composto por três dígitos.O valor do resistor é Definido pelos dois primeiros códigos em compareção com a tabela 1, o terceiro digito define o multiplicador

      Номинальный резистор

      Um 01B, номинал 1000 Ом, 74E, номинал 5760000 Ом (5,76 МОм)

      O Terceiro digito serve de multiplicador

      Letra Multiplicador
      F 100000
      E 10000
      D 1000
      С 100
      B или H 10
      А 1
      X или S 0.1
      Y или R 0,01
      Z 0,001
      Резистор 1К Код. 01 (100) х В (10)
      Код Значение Код Значение Код Значение Код Значение Код Значение Код Значение7 905
      100 17 147 33 215 49 316 65 464 81 681
      02 102 18 150 34 221 50 324 66 475 82 698
      03 105 19 154 35 226 51 332 67 487 83 715
      04 107 20 158 36 232 52 340 68 499 84 732
      05 110 21 162 37 237 53 348 69 511 85 750
      06 113 22 165 38 243 54 357 70 523 86 768
      07 115 23 169 39 249 55 365 71 536 87 787
      08 118 24 174 40 255 56 374 72 549 88 806
      09 121 25 178 41 261 57 383 73 562 89 825
      10 124 26 182 42 267 58 392 74 576 90 845
      11 127 27 187 43 274 59 402 75 590 91 866
      12 130 28 191 44 280 60 412 76 604 92 887
      13 133 29 196 45 287 61 422 77 619 93 909
      14 137 30 200 46 294 62 432 78 634 94 931
      15 140 31 205 47 301 63 442 79 649 95 953
      16 143 32 210 48 309 64 453 80 665 96 976

      Potência Resistores SMD

      Упаковка Разм.мм (Д × А) Potência
      0201 0,6 мм × 0,3 мм 1/20 Вт
      0402 1,0 мм × 0,5 мм 1/16 Вт
      0603 1,6 мм × 0,8 мм 1/16 Вт
      0805 2,0 мм × 1,25 мм 1/10 Вт
      1206 3,2 мм × 1.6 мм 1/8 Вт
      1210 3,2 мм × 2,5 мм 1/4 Вт
      1812 4,5 мм x 3,2 мм 1/3 Вт
      2010 5,0 мм × 2,5 мм 1/2 Вт
      2512 6,35 мм × 3,2 мм 1 Вт

      Размеры резистора SMD

      Resistência SMD

      Резисторы SMD

      : коды, размер, испытания, допуски и выбор

      Резистор

      SMD или микросхемный фиксированный резистор - это один из резисторов для глазури с металлическим стеклом.Это резистор, изготовленный путем смешивания металлического порошка и порошка стеклянной глазури и печати на подложке методом трафаретной печати. Он устойчив к влажности и высокой температуре, имеет низкотемпературный коэффициент. Резистор SMD может значительно сэкономить место на схеме и сделать дизайн более изысканным.

      Abstract

      Резистор SMD или Чип-фиксированный резистор является одним из резисторов для глазури с металлическим стеклом. Это резистор, изготовленный путем смешивания металлического порошка и порошка стеклянной глазури и печати на подложке методом трафаретной печати.Он устойчив к влажности и высокой температуре с низкотемпературным коэффициентом. Резистор SMD может значительно сэкономить место на схеме и сделать дизайн более изысканным. SMD - это аббревиатура от Surface Mounted Devices, которая представляет собой особый вид элементного устройства SMT (технология поверхностного монтажа). Резисторы SMD обычно называют чип-резисторами.

      Каталог

      I Как определить коды резисторов SMD?

      1. Метод номинального обозначения цифрового кабеля (обычно используется для прямоугольных чип-резисторов)

      SMD-резистор

      Метод определения номинала цифрового кабеля заключается в маркировке сопротивления цифрами на резисторе.Его первая цифра и вторая цифра являются значащими цифрами, а третья цифра представляет собой число «0», добавленное после значащей цифры. В этом нет букв. Например: «472 '» означает «4700 Ом»; «151» означает «150».

      Значение сопротивления резистора SMD обычно наносится непосредственно на поверхность резистора в цифровой форме, поэтому значение сопротивления считывающего резистора можно непосредственно увидеть по номеру на поверхности резистора. Обычно существует три метода представления:

      (1) Состоит из трех чисел, указывающих, что допуск сопротивления составляет ± 5%.Первые две цифры являются значащими цифрами, третья цифра представляет собой множитель умножения на ноль, а основная единица измерения - Ω. Например, 103, 1 и 0 - допустимые числа, просто запишите их, 2 означает умножение на ноль, который является степенью 10 (короче говоря, третья цифра - это степень 10). Таким образом, сопротивление, представленное числом 103, является степенью 10 × 10 = 10 × 1000 = 10000 Ом = 10 кОм

      (2) Состоит из четырех чисел, указывающих, что допуск сопротивления составляет ± 1%. Первые три цифры являются значащими цифрами, а четвертая цифра представляет собой множитель на ноль (то есть число означает степень 10).Например, 1502, 150 - значащее число, запишите его напрямую, 2 представляет степень 10. Таким образом, сопротивление 1502 - это квадрат 150 × 10 = 150 × 100 = 15000 Ом = 15 кОм

      (3) Состоит из цифры и буквы, например 5R6, R16 и т. д. Здесь нужно только заменить R на десятичную точку.

      5R6 = 5,6R = 5,6 Ом R16 = 0,16R = 0,16 Ом

      Здесь следует отметить, что «R» является выражением сопротивления, а «Ω» - единицей сопротивления. В повседневной жизни мы не можем смешивать эти два понятия, но в промышленном производстве граница между ними очень расплывчата.

      Здесь вы можете использовать калькулятор кода резистора Utmel, чтобы быстро определить значение сопротивления SMD-резистора, используя маркировку на резисторе.

      2. Метод номинального цветового кольца (обычно используется для цилиндрических постоянных резисторов)

      SMD-резисторы такие же, как и обычные резисторы, и в большинстве из них используются четыре кольца (иногда три кольца) для обозначения их сопротивления. Первое кольцо и второе кольцо - это значащие цифры, а третье кольцо - это увеличение (коды цветных колец показаны в таблице 1).Например: «Коричневый, зеленый, черный» означает «15 Ом»; «Синий Серый Оранжевый Серебро» означает «68 кОм» с допуском ± 10%.

      3.E96 цифровой код и буквенный смешанный номинальный метод

      Смешанный номинальный метод цифровых кодов и букв также использует три цифры для обозначения значения сопротивления, то есть «две цифры плюс одна буква», где две цифры представляют код сопротивления серии E96. Третья цифра - это увеличение, выраженное буквенным кодом (приведенным в таблице). Например: «51D» означает «332 × 103; 332 кОм»; «249Y» означает «249 × 10-2; 2.49 Ом ".

      II SMD-резисторы, размер

      Резисторы для поверхностного монтажа стандартизированы по форме и размеру. Большинство производителей используют стандарт JEDEC. Размер SMD-резистора представлен цифровым кодом, например 0603. Этот код содержит ширина и высота упаковки. Таким образом, в примере с кодом 0603 в британской системе мер это означает, что длина составляет 0,060 дюйма, а ширина - 0,030 дюйма. Этот код может быть указан в английских или метрических единицах, обычно с использованием английских кодов для обозначения размер упаковки чаще.Напротив, в современном дизайне печатных плат чаще используются метрические единицы (мм), что может вызвать путаницу. В общем, вы можете предположить, что код указан в английских единицах измерения, но используется размер в миллиметрах. Размер резистора SMD в основном зависит от требуемой номинальной мощности. В следующей таблице перечислены размеры и характеристики распространенных корпусов для поверхностного монтажа.

      2

      (дюймы)

      (мм)

      (L) (мм)

      (W) (мм)

      (т) (мм)

      an (мм)

      b (мм)

      0201

      0603

      0.60 ± 0,05

      0,30 ± 0,05

      0,23 ± 0,05

      0,10 ± 0,05

      0,15 ± 0,05

      0402

      0402

      9002 10039

      0

      0,50 ± 0,10

      0,30 ± 0,10

      0,20 ± 0,10

      0,25 ± 0,10

      0603

      03

      0360 ± 0,15

      0,80 ± 0,15

      0,40 ± 0,10

      0,30 ± 0,20

      0,30 ± 0,20

      0805

      0805

      9273000

      0

      0

      0

      1,25 ± 0,15

      0,50 ± 0,10

      0,40 ± 0,20

      0,40 ± 0,20

      1206

      3216

      20 ± 0,20

      1,60 ± 0,15

      0,55 ± 0,10

      0,50 ± 0,20

      0,50 ± 0,20

      3210

      2,50 ± 0,20

      0,55 ± 0,10

      0,50 ± 0,20

      0,50 ± 0,20

      1812

      432 93950 ± 0,20

      3,20 ± 0,20

      0,55 ± 0,10

      0,50 ± 0,20

      0,50 ± 0,20

      2010

      900,00

      2,50 ± 0,20

      0,55 ± 0,10

      0,60 ± 0,20

      0,60 ± 0,20

      2512

      632

      6432

      40 ± 0.20

      3.20 ± 0.20

      0.55 ± 0.10

      0.60 ± 0.20

      0.60 ± 0.20

      Таблица размеров и упаковки

      III Метод испытания SMD

      III 1. Требования к испытаниям сопротивления заземления: a. Рабочее заземление переменного тока, сопротивление не должно превышать 4 Ом; б. Безопасное рабочее заземление, сопротивление не должно превышать 4 Ом; c. Рабочее заземление постоянного тока, сопротивление должно определяться в соответствии с конкретными требованиями компьютерной системы; Патч-сопротивление заземления молниезащиты не должно превышать 10 Ом; е.Если в системе экранирования используется совместное заземление, сопротивление заземления не должно превышать 1 Ом.

      2. Тестер резистора SMD

      Тестер сопротивления заземления ZC-8 подходит для измерения сопротивления различных систем питания, электрооборудования, молниеотводов и других заземляющих устройств. Он также может измерять значение сопротивления и удельное сопротивление почвы проводников с низким сопротивлением.

      Тестер сопротивления заземления ZC-8

      3. Работа этого прибора состоит из генератора с ручным заводом, трансформатора тока, скользящего резистора и гальванометра.Все механизмы установлены в пластиковом корпусе, а внешний корпус удобен для переноски. К аксессуарам относятся провода вспомогательного датчика и т. Д., Которые устанавливаются в сумке с аксессуарами. В его принципе работы используется формула сравнения опорного напряжения.

      4. Перед использованием проверьте комплектность тестера. Тестер включает в себя следующие устройства: 1. Один тестер сопротивления заземления ZC-8 2. Два вспомогательных заземляющих стержня 3. Три провода, каждый из которых 5м, 20м и 40м

      5.Использование и эксплуатация

      (1) При измерении сопротивления SMD-резистора кнопка клеммы E на приборе соединяется с проводом 5 м, кнопка клеммы P соединяется с проводом длиной 20 м, а кнопка клеммы C соединяется с провод 40м. Другой конец провода подсоединяется к заземляющему электроду E ’, датчику потенциала P’ и датчику тока C ’, при этом E’, P ’, C’ должны находиться на прямой линии на расстоянии 20 м.

      Если на схеме подключения сопротивление микросхемы больше или равно 1 Ом, соедините две кнопки клеммы E на измерителе вместе.Связанные изображения по этой теме:

      Схема подключения, когда сопротивление микросхемы больше или равно 1 Ом;

      Если сопротивление микросхемы меньше 1 Ом, подключите два провода кнопки клеммы E на приборе к тестируемому заземлению, чтобы устранить дополнительную ошибку, вносимую сопротивлением соединительного провода во время измерения.

      Схема подключения при сопротивлении микросхемы меньше 1 & Омега;

      (2) Этапы работы

      1) Вся проводка со стороны прибора должна быть правильной.

      2) Соединение между прибором и заземляющим электродом E ’, потенциальным датчиком P’ и датчиком тока C ’должно находиться в плотном контакте.

      3) После того, как счетчик установлен горизонтально, отрегулируйте механическое нулевое положение гальванометра и вернитесь к нулю.

      4) Установите переключатель увеличения на максимальное увеличение и постепенно увеличивайте скорость кривошипной рукоятки до 150 об / мин. Когда стрелка гальванометра отклоняется в определенном направлении, поверните циферблат, чтобы вернуть стрелку гальванометра в положение «0».В это время показание на циферблате, умноженное на шкалу увеличения, является измеренным значением сопротивления.

      5) Если показание шкалы меньше 1, стрелка гальванометра все еще не сбалансирована, и переключатель увеличения можно установить на следующее меньшее увеличение, пока оно не будет отрегулировано до полного баланса.

      6) Если стрелка гальванометра счетчика дрожит, скорость кривошипа можно изменить, чтобы устранить дрожание.

      Электрические и физические схемы

      IV Допуск

      Что такое прецизионный резистор SMD? Прецизионный резистор SMD означает, что допуск чип-резистора относительно невелик.Обычно это называется допуском 1%. Минимальная погрешность может достигать 0,01%. Температурный коэффициент составляет всего ± 5 частей на миллион / ° C, что редко достигается в промышленности: он может применяться к прецизионным приборам, коммуникационным электронным продуктам и портативным электронным устройствам. Многие люди спросят: если сопротивление микросхемы такое маленькое, можно ли его различить, если не проверять 5% и 1%? Итак, ниже мы сравниваем разницу между резисторами микросхемы 5% и 1%.

      Резисторы SMD серии 5% представлены 3 символами: в этом методе первые две цифры представляют собой действующие цифры значения сопротивления, а третья цифра представляет собой число «0», которое следует добавить после действующего числа. .Когда сопротивление меньше 10 Ом, R используется для обозначения положения десятичной точки в значении сопротивления в коде резистора. Это обозначение обычно используется в серии сопротивлений с погрешностью значения сопротивления 5%. Например, 330 означает 33 Ом вместо 330 Ом; 221 означает 220 Ом; 683 означает 68000 Ом или 68 кОм; 105 означает 1 МОм; 6R2 означает 6,2 Ом.

      Прецизионные резисторы SMD серии 1% представлены 4 символами: первые 3 цифры этого обозначения представляют собой действующие цифры значения сопротивления, а четвертая цифра представляет количество нулей, которые следует добавить после действующих цифр.Когда сопротивление меньше 10 Ом, R все еще используется в коде для обозначения положения десятичной точки в значении сопротивления. Этот метод представления обычно используется в серии прецизионных сопротивлений с погрешностью сопротивления 1%. Например: 0100 означает 10 Ом; 1000 означает 100 Ом; 4992 означает 49900 Ом или 49,9 кОм; 1473 означает 147000 Ом или 147 кОм; 0R56 означает 0,56 Ом.

      На поверхности резисторов SMD выгравированы буквы. Если есть только три цифры, ошибка составляет 5%. Если есть четыре цифры, ошибка составляет 1%.

      В Выбор резисторов SMD

      Применение технологии поверхностной сборки (SMT) очень распространено, и доля электронных продуктов, собираемых SMT, превышает 90%. С развитием мелкомасштабного производственного оборудования SMT сфера применения SMT еще больше расширяется, и в аэрокосмической, аэрокосмической, приборостроительной, станкостроительной и других областях SMT также используется для производства различных небольших электронных продуктов или компонентов.

      Разработчики электронных продуктов часто используют SMD-устройства для разработки новых продуктов.В последние годы обслуживающий персонал также начал ремонтировать большое количество электронных продуктов, собранных по технологии SMT.

      Модель резистора SMD неоднородна и устанавливается каждым производителем, а модель особенно длинная (состоит из более чем десятка букв и цифр). Если различные параметры и характеристики SMD-резистора могут быть правильно представлены при покупке, то необходимый резистор можно легко приобрести (или заказать).

      Для резисторов SMD существует 5 параметров, а именно размер, сопротивление, допуск, температурный коэффициент и упаковка.

      1. Размер

      SMD резисторы обычно имеют 7 размеров, которые выражаются двумя кодами размеров. Код размера - это код EIA (Американской ассоциации электронной промышленности), представленный 4 цифрами. Первые две цифры и последние две цифры указывают длину и ширину резистора в дюймах соответственно. Другой - это метрический код, который также представлен 4 цифрами в миллиметрах. Резисторы разного размера имеют разную номинальную мощность.

      2. Сопротивление

      Номинальное сопротивление определяется серией.Каждая серия делится на допуск сопротивления (чем меньше допуск, тем больше делится значение сопротивления), и чаще всего используется E-24 (допуск значения сопротивления составляет ± 5%).

      На поверхности резистора SMD три цифры используются для представления значения сопротивления, в котором первая и вторая цифры являются действительными числами, а третья цифра представляет собой число, за которым следует ноль. Когда есть десятичная точка, используйте "R" для обозначения и занимайте одну значащую цифру.

      3. Допуск

      Допуск SMD резистора (углеродного пленочного резистора) имеет 4 уровня, а именно уровень F, ± 1%; Уровень G, ± 2%; Уровень J, ± 5%; Уровень К, ± 10%.

      4. Температурный коэффициент

      Температурный коэффициент резистора SMD имеет два уровня, а именно уровень w, ± 200 ppm / ℃; Уровень X, ± 100 ppm / ℃. Только резисторы с допуском F относятся к классу x, тогда как резисторы с допусками других классов обычно относятся к классу w.

      5.В основном существует два вида упаковки: насыпная и рулонная.

      Диапазон рабочих температур резисторов SMD составляет -55- + 125 ℃. Максимальное рабочее напряжение зависит от размера: 0201 - самое низкое, 0402 и 0603 - 50 В, 0805 - 150 В, а другие размеры - 200 В.

      Цифры на поверхности резистора SMD используются для обозначения символов сопротивления, расположенных по горизонтали, и указываются для представления трех цифр, где первые две цифры - действительные цифры, а третья цифра - показатель степени 10.Например: 473 означает 47 × 103 = 47 кОм. Если второй символ на поверхности резистора, используемый для обозначения значения сопротивления, представляет собой букву R, он представляет десятичную точку, например, 5R1 означает, что значение сопротивления составляет 5,1 Ом.

      Рекомендуемый артикул:

      В чем разница между подтягивающими и понижающими резисторами?

      Руководство по прецизионным резисторам для новичков

      % PDF-1.4 % 4 0 obj > эндобдж xref 4 37 0000000015 00000 н. 0000001914 00000 н. 0000002054 00000 н. 0000002088 00000 н. 0000002141 00000 п. 0000002238 00000 н. 0000002420 00000 н. 0000003280 00000 н. 0000003436 00000 н. 0000003762 00000 н. 0000003893 00000 н. 0000004085 00000 н. 0000004418 00000 н. 0000004857 00000 н. 0000005524 00000 н. 0000005734 00000 н. 0000005974 00000 п. 0000006297 00000 н. 0000006727 00000 н. 0000007119 00000 н. 0000007349 00000 н. 0000007595 00000 н. 0000007669 00000 н. 0000017191 00000 п. 0000024740 00000 п. 0000036640 00000 п. 0000037170 00000 п. 0000037987 00000 п. 0000040024 00000 п. 0000044282 00000 п. 0000047854 00000 п. 0000048433 00000 п. 0000048487 00000 п. 0000048782 00000 п. 0000049079 00000 п. 0000049147 00000 п. 0000049223 00000 п. трейлер ] >> startxref 0 %% EOF 5 0 obj > эндобдж 6 0 obj > эндобдж 7 0 объект > эндобдж 8 0 объект > эндобдж 9 0 объект > / Font> / ProcSet [/ PDF / Text] / ExtGState >>> эндобдж 10 0 obj > эндобдж 11 0 объект > эндобдж 12 0 объект > эндобдж 13 0 объект > эндобдж 14 0 объект > / DW 1000 / Тип / Шрифт >> эндобдж 15 0 объект > эндобдж 16 0 объект > эндобдж 17 0 объект > эндобдж 18 0 объект > эндобдж 19 0 объект > эндобдж 20 0 объект > эндобдж 21 0 объект > эндобдж 22 0 объект > эндобдж 23 0 объект > эндобдж 24 0 объект > эндобдж 25 0 объект > эндобдж 26 0 объект > транслировать x} Ǒ.P7 & ZGQ0H $ jP'J { ,: oA ) 4.Qg ac! iSyec

      L! -r9h Օ я m6C {2 Բ M * XcAJ4ra # t> qA] zij9ie} M&E, DM.ӐC͍e Jd & `$ b, CrdTMZl. ':

      Heisener - Интернет-поставщик электронных компонентов / компонентов

      Если вы интересуетесь электроникой и механикой, вы точно знаете, что создавать свои собственные проекты намного проще, чем может показаться непрофессионалам. Все, что вам нужно сделать, это найти хорошего поставщика электронных компонентов, который поможет вам приобрести лучшее оборудование, не беспокоясь о проблемах качества.Однако, прежде чем мы расскажем вам, как найти хорошего поставщика компонентов электроники и как приобрести компоненты (детали) электроники в Интернете, позвольте нам рассказать вам, что вам понадобится для создания базового электронного рабочего места.

      Макет

      Макетная плата - важный инструмент для создания прототипов и временных схем. Это платы, в которых есть отверстия для вставки проводов и компонентов.

      Измерительные провода

      Также известные как зажимы типа «крокодил», они отлично подходят для соединения компонентов вместе для проверки цепи без пайки.

      Кусачки

      Это оборудование, необходимое для зачистки многожильных и одножильных медных проводов.

      Набор прецизионных отверток

      Преимущество этих отверток в том, что в отличие от обычных отверток они имеют прецизионные наконечники. Когда вы работаете с электроникой, у которой есть крошечные винты, вы можете работать с прецизионными отвертками

      .
      Перемычка

      Это провода двух типов: 22–28 AWG.Перемычки могут быть адаптированы и могут иметь штекерные или розеточные концы, в зависимости от ваших потребностей.

      Переключатель

      Основная функция переключателя - прерывание электрического тока путем включения или выключения цепи. Доступно множество видов переключателей, таких как кулисные, кнопочные, мгновенные и другие.

      Резистор

      Назначение резистора - противодействовать прохождению тока. Большинство резисторов имеют снаружи цветные полосы. Они говорят вам о ценности сопротивления.

      Светозависимый резистор

      Светозависимый резистор - это переменный резистор, который управляется светом, а не ручкой. Их часто можно найти во внешнем освещении, которое включается или выключается автоматически.

      Конденсатор

      Конденсатор похож на аккумулятор, который можно заряжать и разряжать. Значение измеряется в Ф (фарадах) нано-фарадах (нФ) или пико-фарадах (пФ)

      .
      Диод

      Основная роль диода - направлять электричество по нежелательному пути внутри цепи.

      Светодиод

      Когда электрический ток течет в одном направлении в стандартном диоде, он может работать как светоизлучающий диод. Таким образом, светодиод излучает свет, когда через него проходит электричество.

      Транзистор

      Крошечные переключатели, которые включают или выключают ток при срабатывании электрического сигнала, называются транзисторами. Эти транзисторы можно использовать для усиления электронных сигналов.

      Реле

      Переключатель с электрическим приводом, который может размыкаться или замыкаться при подаче питания, называется реле.В реле есть электромагнит, который управляет механическим переключателем

      .
      Интегральная схема

      Схема, размер которой был уменьшен для соответствия любому крошечному чипу, называется интегральной схемой. Интегральная схема содержит множество электронных компонентов, но в гораздо меньшем масштабе. Каждый вывод, который можно найти на интегральной схеме, выполняет уникальную функцию. Интегральные схемы бывают разных вариаций, таких как микроконтроллеры, регуляторы напряжения и таймеры 555.

      Теперь, когда вы знаете все об основах электронных компонентов, вы знаете, что улучшения в этих основах происходят с головокружительной скоростью. Это связано с развитием технологий. Таким образом, если вы занимаетесь электроникой и механикой, вам нужно найти подлинного поставщика компонентов для электроники, который не заставит вас покупать подделки. Чтобы найти подлинного и надежного поставщика электронных компонентов, выполните следующие действия:

      Проведите тщательное исследование в Интернете:

      Первый шаг к поиску надежного поставщика электронных компонентов - это расширить поиск в Интернете, используя правильные ключевые слова.Существует множество платформ поиска B2B и B2C, где вы можете легко проверить учетные данные поставщиков. Большинство этих платформ имеют строгие процедуры проверки, поэтому вы можете быть уверены, что поставщики, перечисленные на таких платформах, являются подлинными.

      Посетить сайты

      После того, как вы составили короткий список нескольких поставщиков, которые, по вашему мнению, соответствуют вашим требованиям, рекомендуется посетить веб-сайты каждого из них, чтобы подробно узнать об их продуктах и ​​услугах. Некоторые из этих поставщиков не только продают детали электроники в Интернете, но также имеют другие ресурсы, которые вы можете найти наилучшим образом.Например, у некоторых поставщиков есть учебные пособия и другие полезные видеоролики, которые пригодятся, когда вы работаете с электрическими компонентами для сборки или ремонта гаджета.

      Используйте возможности социальных сетей

      В наши дни, независимо от того, насколько велика или мала компания, у нее есть след в социальных сетях. Найдите время, чтобы посетить эти платформы социальных сетей и проверить их активность. Вполне вероятно, что вы встретите множество отзывов клиентов об этих платформах или ответы поставщиков на запросы.Если вы найдете поставщика, у которого есть интересный контент в Интернете и который откликается в кругах социальных сетей, это, безусловно, положительный знак.

      Посетите поставщика

      Однако, прежде чем вы сделаете окончательный выбор, рекомендуется посетить торговые выставки, которые посещает выбранный вами поставщик или поставщики. Это дает вам возможность посетить этих поставщиков, чтобы продемонстрировать лучшие из своих товаров. Это также хороший форум для сравнения похожих продуктов и услуг. Если вы обнаружите, что поставщик, о котором вы думаете, действительно оправдывает ваши ожидания, вы даже можете взаимодействовать с ним непосредственно на выставках.

      Хотя виртуальный образ важен, как мы упоминали ранее, у вас есть шанс установить индивидуальные отношения с поставщиком. Это устраняет необходимость в посредниках и часто дает хороший отзыв, который может поддерживать ваши профессиональные отношения на долгие годы вперед.

      После того, как вы нашли идеального поставщика компонентов электроники, это уже половина дела, и вам, вероятно, больше никогда не придется беспокоиться о том, чтобы закупить нужный компонент у надежного поставщика.Это в значительной степени уменьшит ваши переживания и со временем повысит уровень вашей работы.

      .
