Содержание

Что такое резистор, классификация резисторов и их обозначения на схемах

Ремонт — реостат

Ремонт реостата осуществляют чаще всего путем чистки его поверхности мягкой щеткой ( например, зубной), смоченной бензином. Проволока берется диаметром 0 5 мм; развернутая длина проволоки 36004 — 50 мм; длина спирали после намотки вместе с выводами 210 1 мм; длина каждого из двух выводов 20 1 мм.

Ремонт реостатов чаще всего связан с перегоранием элементов сопротивления из-за длительного прохождения тока, тогда как реостаты рассчитаны на кратковременное прохождение тока.

Пусковой металлический реостат с. воздушным охлаждением.

При ремонте реостата проверяют плотность прилегания щеток к контактам и легкость перемещения подвижного контакта по поверхности неподвижных контактов. После продолжительной работы реостата давление между его подвижным и неподвижным контактами, как правило, оказывается недостаточным. Чтобы увеличить давление щеток на контакты, отвертывают стопорный болт прижимного кольца и, прижав с некоторым усилием подвижный контакт к неподвижным, вновь закрепляют кольцо.

При ремонте реостата проверяют плотность прилегания щеток к контактам и легкость перемещения подвижного контакта по поверхности неподвижных контактов. После продолжительной работы реостата давление между его подвижным и неподвижным контактами, как правило, оказывается недостаточным. Чтобы увеличить давление щеток на контакты, отвертывают стопорный болт прижимного кольца и, прижав с некоторым усилием подвижный контакт к неподвижному, вновь закрепляют прижимное кольцо.

В чем состоит ремонт реостатов.

В чем заключается ремонт реостатов.

Пусковой реостат постоянного тока.

При осмотре и ремонте реостатов РШН, РШМ и РП-2200, а также конструктивно и принципиально аналогичных им реостатов других типов удаляют пыль и грязь со всех внутренних деталей аппарата, проверяют состояние зажимных винтов, контактов и контактных соединений.


Резисторы реостатов.

При осмотре и ремонте реостатов РШН, РШМ и РП-2200, а также других типов, конструктивно аналогичных им, удаляют пыль и грязь со всех внутренних деталей аппарата, проверяют состояние зажимных винтов, контактов и контактных соединений.

Резисторы реостатов.

При осмотпе и ремонте реостатов РШН, РШМи РП-2200, а также других типов, конструктивно аналогичных им, удаляют пыль и грязь со всех внутренних деталей аппарата, проверяют состояние зажимных винтов, контактов и контактных соединений. Затем проверяют целость и исправность витков проволочных или ленточных резисторов отсутствие касаний их витков между собой или с соседними резисторами, а также межрезистор-ных соединительных проводов между собой. Поврежденные резисторы ремонтируют или заменяют. При замене сгоревшего резистора на его место устанавливают точно такой же. Зажимные хомутики на вновь установленном резисторе должны быть расположены так же, как на заменяемом. Распределение резисторов по ступеням сохраняют.

Резисторы реостатов.

В состав основных работ по ремонту реостатов входят разборка, ремонт или замена поврежденных резисторов, контактных частей, изолирующих деталей и механизма управления, сборка схемы соединений, сборка и регулировка отремонтированного реостата. Реостаты разбирают так, чтобы не повредить сохранившиеся резисторы, изолирующие детали и контактные устройства, пригодные для повторного использования. Мелкие детали ( гайки, шайбы, винты) необходимо при разборке собрать в отдельную коробку или связать вместе и сохранить.

Выбор — реостат

Выбор реостата для потенциометра производится, как уже указывалось выше, из расчета 0 5 — 1 0 ом на 1 в напряжения питания. По току реостат должен выдерживать длительно нагрузку 1 5 — 2 0 а.

Ползунковый реостат. а — схема включения, б — внешний вид.

Выбор реостата определяется максимальным значением тока в цепи и пределами регулирования. Например, если требуется регулировать ток от 1 до 5 а в цепи, имеющей сопротивление 20 ом ( при напряжении сети 120 в), потребуется реостат, рассчитанный на 5 а и имеющий сопротивление.

Ползунковый реостат.

Выбор реостата определяется максимальным значением силы тока и пределами регулирования.

Регулирование напряжения с помощью потенциометра.| Регулирование напряжения с помощью лабораторного автотрансформатора.

При выборе реостата для использования его в качестве потенциометра необходимо учитывать, что ток, протекающий на участке ВА потенциометра, равен сумме токов: / р, протекающего в реле, и / п, протекающего по потенциометру.

Схема регулирования напряжения с помощью лабораторного автотрансформатора.

При

выборе реостата для использования его в качестве потенциометра необходимо руководствоваться следующими соображениями.

При выборе реостатов, помимо мощности двигателя и условий пуска, необходимо иметь данные ротора двигателя и допустимый ток для последнего контакта реостата.

Схема с потенциометром для регулирования малых напряжений.| Регулирование напряжения с помощью лабораторного автотрансформатора.

При выборе реостата, используемого в качестве потенциометра, необходимо учитывать, что ток, проходящий на участке ВА потенциометра, равен сумме токов: / р, проходящего в реле, и /, проходящего по потенциометру.

При выборе реостата для использования его в качестве потенциометра необходимо учитывать, что ток, проходящий на участке ВА потенциометра, равен сумме токов: / р, проходящего в реле, и / ш проходящего по потенциометру.

При выборе реостата по указанному здесь способу для случая пуска с пониженным против номинального моментом требуется проверить, допускает ли последний контакту реостата длительную нагрузку номинальным током двигателя. Необходимость в такой проверке, очевидно, отпадает в том случае, когда короткое замыкание звезды ротора производится короткозамыкателем на контактных кольцах двигателя, а не в реостате.

Схемы параллельного и последовательного.

Пускорегулирующие реостаты

Реостаты, имеющие ступенчатое сделаны из резисторов и переключающего устройства, состоящего, в свою очередь, из неподвижных контактов, одного скользящего контакта. Здесь же имеется привод.

Пускорегулирующие реостаты имеют полюсы якоря, который присоединяется к неподвижным контактам. Подвижный контакт замыкает и размыкает ступени сопротивления, а также и другие цепи, которые управляются данным реостатом. Привод в реостате может быть двигательным или ручным. Это что такое? Реостат такого типа широко распространен. Но недостатки у такой конструкции все же имеются. Это большое количество проводов для монтажа и деталей для крепежа. Особенно много их в реостатах возбуждения с большим числом ступеней.

Реостаты, наполненные маслом, состоят из переключающего устройства и пакетов резисторов, которые встроены в бак и погружены в масло. Пакеты состоят из элементов, выполненных из Они прикрепляются к крышке бака.

Устройство переключения имеет вид барабана и является осью с прикрепленными к ней частями цилиндрической поверхности, которые соединены, согласно схеме. Неподвижные контакты, которые соединены с элементами резистора, крепятся на неподвижную рейку. Когда ось барабана поворачивается приводом либо маховиком, эти части перемыкают неподвижные контакты, являясь контактами подвижными. Этим изменяется сопротивление в цепи.

Вышесказанное полностью проясняет вопрос, что такое реостат. Как видно, это очень важный элемент, который широко применяется в различных

§ 1 Реостат: принцип работы и устройство

Важным элементом управления сопротивлением электрической цепи является реостат. В нем используется проводник из известного материала с определенной длинной, позволяющей рассчитать его сопротивление. Принцип работы заключается в изменении сопротивления, а значит, появляется возможность регулировать силу тока и напряжение в электрических цепях. Рассмотрим устройство реостата.

На рисунке 1 представлен реостат, состоящий из керамической трубы (1), на которую намотан провод (2) и имеются два контакта (3а), также штанга, в конце которой расположен контакт (3б). По ней движется скользящий контакт (4), который называют «ползун».

При расположении «ползуна» посередине (рис. 2а) только половина проводника принимает участие в электрической цепи. При передвижении его дальше (рис. 2б) длина проводника возрастает, и сопротивление увеличивается, но сила тока уменьшается. Передвигаем «ползун» в противоположную сторону (рис. 2в), и сопротивление уменьшится, а сила тока в цепи возрастет.

Внутри реостат полый, так как при протекании тока происходит нагревание реостата, а полость способствует быстрому охлаждению.

§ 2 Обозначения реостата на схемах и его использование

Как известно, каждый элемент цепи обозначается символом. Обозначение реостата (рис. 3):

Красный прямоугольник — сопротивление, синий — контакт, подводящий провод, зеленый — скользящий контакт. Если ползунок передвинуть влево, сопротивление реостата уменьшается, а при движении вправо — увеличивается.

Используют еще одно обозначение реостата (рис. 4):

На схеме прямоугольник обозначает сопротивление, а стрелка — то, что его можно изменять.

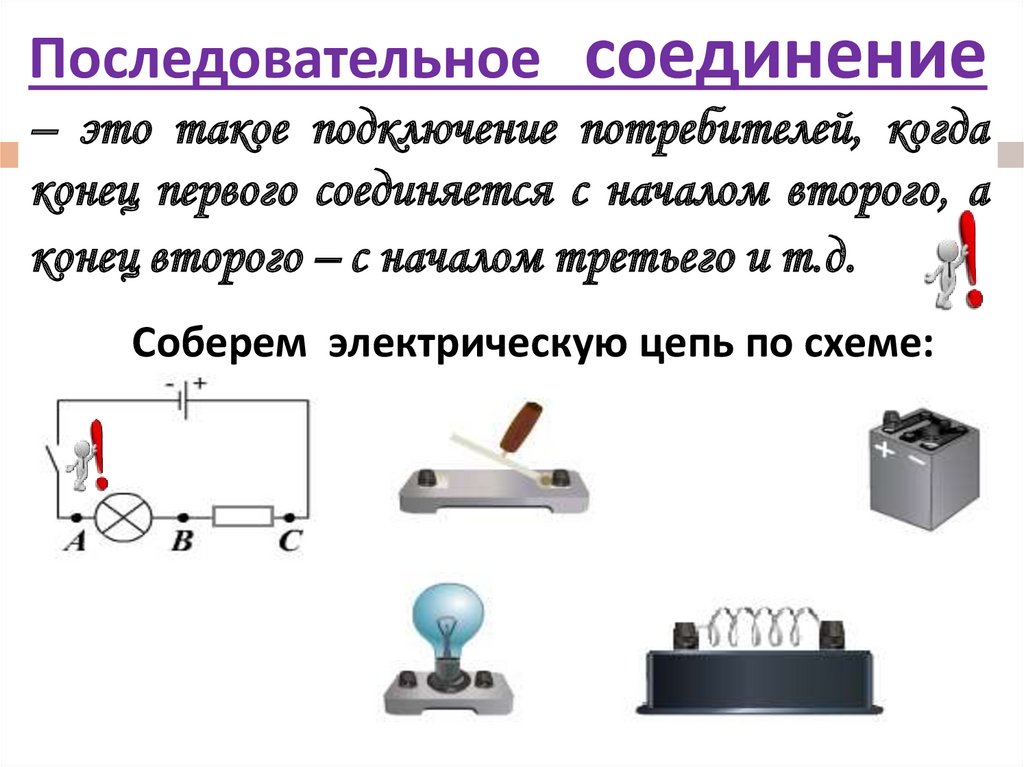

В электрическую цепь реостат включают последовательно. Рассмотрим схему включения реостата (рис. 5):

Зажимы (1) и (2) подключаются к источнику тока. Второй контакт подсоединен к ползунку. Увеличивая сопротивление реостата, накал лампочки (3) начинает уменьшаться, а значит, ток в цепи тоже уменьшается. Если уменьшить сопротивление реостата лампочка будет гореть ярче.

Реостат — универсальный прибор. Его используют в бытовых приборах. Например, в телевизорах для регулирования громкости и при переключении каналов. Для безопасности используют реостаты с защитным кожухом (рис. 6).

Список использованной литературы:

  1. Физика. 8 класс: Учебник для общеобразовательных учреждений /А.В. Перышкин. – М.: Дрофа, 2010.
  2. Физика 7-9. Учебник. И.В. Кривченко.
  3. Физика. Справочник. О.Ф. Кабардин. – М.: АСТ-ПРЕСС, 2010.

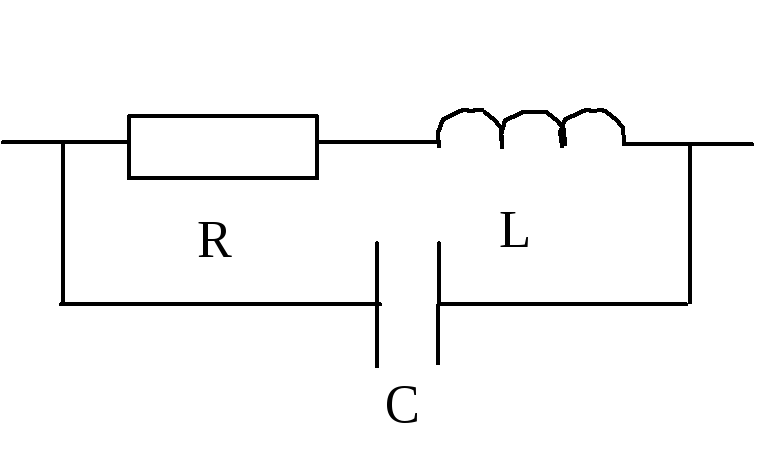

Электрические сети зациклены на передаче электроэнергии от источника к потребителю, которые являются основными элементами цепочки. Но кроме них в электрическую цепь вставляются и другие составляющие, к примеру, управляющие элементы, к которым относится реостат или любой другой прибор с таким же принципом действия. Устройство реостата – это проводник определенного сечения и длины, через которые можно узнать сопротивление проводника. Конечно, обговаривается и его материал. Изменяя сопротивление прибора, а, точнее, проводника, можно регулировать величину силы тока и напряжения в сети. Итак, реостат – это прибор, регулирующий напряжение и ток.

Переменные резисторы

Переменные резисторы, как правило, имеют минимум три вывода: от концов токопроводящего элемента и от щеточного контакта, который может перемещаться по нему. С целью уменьшения размеров и упрощения конструкции токопроводящий элемент обычно выполняют в виде незамкнутого кольца, а щеточный контакт закрепляют на валике, ось которого проходит через его центр.

Таким образом, при вращении валика контакт перемещается по поверхности токопроводящего элемента, в результате сопротивление между ним и крайними выводами изменяется.

В непроволочных переменных резисторах обладающий сопротивлением то-копроводящий слой нанесен на подковообразную пластинку из гетинакса или текстолита (резисторы СП, СПЗ-4) или впрессован в дугообразную канавку керамического основания (резисторы СПО).

В проволочных резисторах сопротивление создается высокоомным проводом, намотанным в один слой на кольцеобразном каркасе. Для надежного соединения между обмоткой и подвижным контактом провод зачищают на глубину до четверти его диаметра, а в некоторых случаях и полируют.

Существуют две схемы включения переменных резисторов в электрическую цепь. В одном случае их используют для регулирования тока в цепи, и тогда регулируемый резистор называют реостатом, в другом — для регулирования напряжения, тогда его называют потенциометром. Показанное на рис. 5 условное графическое обозначение используют, когда необходимо изобразить реостат в общем виде.

Для регулирования тока в цепи переменный резистор можно включить диумя выводами: от щеточного контакта и одного из концов токопроводящего элемента (рис. 6,а). Однако такое включение не всегда допустимо.

Рис. 5. Реостаты и переменные резисторы — условное обозначение.

Если, например, в процессе регулирования случайно нарушится соединение щеточного контакта с токопроводящим элементом, электрическая цепь ока-1 жется разомкнутой, а это может явиться причиной повреждения при

бора. Чтобы исключить такую возможность, второй вывод токопроводящего элемента соединяют с выводом щеточного контакта (рис. 6,б). В этом случае даже при нарушении соединения электрическая цепь не будет разомкнута.

Общее обозначение потенциометра (рис. 6,в) отличается от символа реостата без разрыва цепи только отсутствием соединения выводов между собой.

Рис. 6. Обозначение потенциометра на принципиальных схемах.

К переменным резисторам, применяемым в радиоэлектронной аппаратуре, часто предъявляются требования по характеру изменения сопротивления при повороте их оси.

Так, для регулирования громкости в звуковоспроизводящей аппаратуре необходимо, чтобы сопротивление между выводом щеточного контакта и правым (если смотреть со стороны этого контакта) выводом токопроводящего элемента изменялось по показательному (обратному логарифмическому) закону.

Только в этом случае наше ухо воспринимает равномерное увеличение громкости при малых и больших уровнях сигнала. В измерительных генераторах сигналов звуковой частоты, где в качестве частотозадающих элементов часто используют переменные резисторы, также желательно, чтобы их сопротивление изменялось по логарифмическому или показательному закону.

Если это условие не выполнить, шкала генератора получается неравномерной, что затрудняет точную установку частоты.

Промышленность выпускает непроволочные переменные резисторы, в основном, трех групп:

  • А — с линейной,
  • Б — с логарифмической,
  • В — с обратно-логарифмической зависимостью сопротивления между правым и средним выводами от угла поворота оси ф (рис. 47,а).

Резисторы группы А используют в радиотехнике наиболее широко, поэтому характеристику изменения их сопротивления на схемах обычно не указывают. Если же переменный резистор нелинейный (например, логарифмический) и это необходимо указать на схеме, символ резистора перечеркивают знаком нелинейного регулирования, возле которого (внизу) помещают соответствующую математическую запись закона изменения.

Рис. 7. Переменный резистор с обратно-логарифмической зависимостью сопротивления.

Резисторы групп Б и В конструктивно отличаются от резисторов группы А только токопроводящим элементом: на подковку таких резисторов наносят токопроводящий слой с удельным сопротивлением, меняющимся по ее длине. В проволочных резисторах форму каркаса выбирают такой, чтобы длина витка высокоомного провода менялась по соответствующему закону (рис. 7,6).

Каково значение реостата в электрической цепи

В схеме электроприбора реостат может выполнять функции регулировочного, подстроечного резистора или делителя напряжения (потенциометра). Наиболее простой пример – регулировка оборотов коллекторного электродвигателя. В этом случае аппарат используется как регулировочный и включается в цепь с обмоткой двигателя последовательно. Увеличивая сопротивление ток падает и обороты двигателя уменьшаются. Такой принцип часто используется в электродрели, шуруповерте и угловой шлифмашине.

Регулировка переменным сопротивлением также нередко выполняется для освещения и других электрических цепей с небольшим током. Для мощных электрических приборов регулировка реостатом затруднена, поскольку мощность переменных резисторов серийного производства довольно ограничена. К тому же такое сопротивление часто требует принудительного охлаждения. В этом случае более целесообразно применить автотрансформатор. При этом, стоит отметить, что существуют и сверхмощные реостаты. Одним из таких является многоканальный нагрузочный реостат общей мощностью 3000 кВт. Его применяют для реостатного испытания тепловозов новых серий. Вес такой установки несколько тонн, а габариты сравнимы с вагоном поезда.

Сухой многоканальный нагрузочный реостат с постоянным сопротивлением каждого канала мощностью 3000 кВт

Ступенчатое регулирование переменным резисторам часто встречается в электроизмерительных приборах. Так, например, используя ступенчатую схему для шунтирования вольтметра можно менять диапазон измеряемого напряжения. В этом случае сопротивление подключается к прибору параллельно и выполняет роль делителя напряжения. Последовательное подключение сопротивления со ступенчатой регулировкой можно встретить в бытовых вентиляторах, карманных фонариках и другой технике.

Еще одно назначение реостата в электрической цепи – это калибровка. В этом случае применяются маломощные подстроечные переменные резисторы.

Как правило, они скрыты под корпусом и с панели прибора не управляются. Их функция состоит в калибровке (тонкой настройке) работы схемы, которую производят на заводе-изготовителе или в ремонтных мастерских. В дальнейшем эти резисторы не регулируются и работают как постоянное сопротивление. Такие резисторы применяются в большинстве электронной техники.

  • Импульсный стабилизатор напряжения
  • Можно ли установить стабилизатор напряжения до счетчика
  • Необходимость стабилизаторов напряжения

Упражнение 1. Реостат

Р
ассмотрим
электрическую цепь (рис.5), в которой
реостат работает как регулятор тока
(собственно реостат). В этом случае
реостат включается в цепь последовательно.
Если внутреннее сопротивление вольтметра
очень велико, а амперметра мало по
сравнению с сопротивлением нагрузки,
ток в цепи будет таким:

,
(1)

где R
– сопротивление всего реостата,

Rl
– сопротивление действующего участка
AD реостата длиной l,

RH
– сопротивление
нагрузки,

r
внутреннее сопротивление источника
тока, Е – ЭДС источника тока.

При
перемещении движка реостата D
от А к В сопротивление Rl
будет изменяться от нуля до наибольшего
R, а ток в цепи –

от наибольшего

до наименьшего

значения.

Найдем
так называемую кратность регулирования
тока K, которая, по
определению, есть отношение наибольшего
тока к наименьшему из их диапазона его
изменения:

.
(2)

Из
формулы (2) видно, что пределы регулирования
тока реостата тем больше, чем больше
отношение R/(RH+r),
т.е. чем больше сопротивление реостата
по сравнению с сопротивлением нагрузки
(внутреннее сопротивление источника
тока r, как правило,
значительно меньше RH).

Если
в электрическую цепь включен регулирующий
элемент (реостат), то хочется, чтобы
пределы регулирования тока были как
можно больше. Однако возможность
получения больших K
для реостата ограничена. Чем больше
сопротивление реостата, тем меньше его
допустимый (номинальный) рабочий ток.
Включив такой реостат в цепь с мощным
источником тока, можно сжечь обмотку
реостата. В самом деле, если его движок
D находится вблизи
клеммы А, сила тока в цепи определяется,
в основном, величиной сопротивления
нагрузки и если этот ток окажется больше
номинального тока реостата, то последний
будет испорчен. Кроме того, в случае
RRH
при приближении движка D
к клемме А скачки изменение тока
становятся всё бóльшими. Итак, при выборе
реостата приходится учитывать и выполнять
два условия: 1)сопротивление реостата
должно быть больше сопротивления
нагрузки RRH,
2) наибольший ток нагрузки не должен
превышать номинальный (допустимый для
нормальной работы) ток реостата IнбIном.

Описание
установки.
Все приборы, необходимые
для проведения измерений, размещены на
лабораторной панели: 1)реостат с линейкой
(сопротивление R=1200
Ом, номинальный ток 0,5 А), 2)два вольтметра
с пределами измерения 15 В, 3)два
миллиамперметра с пределами 75 мА и 1,5
мА. Два резистора, выполняющие роль
нагрузки, размещены в подвале панели.

Измерения.
Работа реостата в качестве регулятора
тока изучается при двух нагрузках:
1)RH1=120
Ом (условие RHR),
2) RH2=12000
Ом (RHR).

В первом
случае последовательно с нагрузкой
включается миллиамперметр на 75 мА, во
втором – на 1,5 мА.

1.Соберите
цепь с нагрузкой RH1=120
Ом согласно схеме (рис.5). Тумблер Вк
во время сборки должен быть в разомкнутом
положении. Постоянное напряжение от
лабораторной сети подведено к клеммам
с обозначением 6
В.

2.Предложите
преподавателю проверить правильность
сборки цепи.

3.Внимание!
Прежде чем включить тумблер Вк,
установите на реостате наибольшее
сопротивление (движок D
перемещен к клемме В). 4.Включите
напряжение питания тумблером Вк.
Перемещая движок реостата в сторону
уменьшения сопротивления, снимите
зависимость напряжения на входе U,
напряжения на нагрузке UH
итока в цепи I (он
же ток нагрузки) от расстояния l
между движком реостата D
и клеммой А, отсчитывая его по
линейке

Такие измерения следует провести
от 42 см до нуля примерно через равные
промежутки 4…5 см. Результаты запишите
в табл.1

4.Включите
напряжение питания тумблером Вк.
Перемещая движок реостата в сторону
уменьшения сопротивления, снимите
зависимость напряжения на входе U,
напряжения на нагрузке UH
итока в цепи I (он
же ток нагрузки) от расстояния l
между движком реостата D
и клеммой А, отсчитывая его по
линейке. Такие измерения следует провести
от 42 см до нуля примерно через равные
промежутки 4…5 см. Результаты запишите
в табл.1.

5.Проведите
такие же измерения со второй нагрузкой
RH2=12000
Ом.

Таблица 1

Нагрузка
120 Ом

Нагрузка
12000 Ом

l

I

UH

U

l

I

UH

U

Обработка
результатов.
1.По данным табл.1 постройте
отдельно для каждой нагрузки графики
зависимости тока I и обоих напряжений Uи UHот длины рабочего участка реостата
l.

Физика8 класс

§ 47. Реостаты

На практике часто приходится менять силу тока в цепи, делая её то больше, то меньше. Так, изменяя силу тока в динамике радиоприёмника, мы регулируем громкость звука. Изменением силы тока в электродвигателе швейной машины можно регулировать скорость его вращения.

Во многих случаях для регулирования силы тока в цепи применяют специальные приборы — реостаты.

Простейшим реостатом может служить проволока из материала с большим удельным сопротивлением, например никелиновая или нихромовая. Включив такую проволоку в цепь источника электрического тока через контакты А и С последовательно с амперметром (рис. 75) и передвигая подвижный контакт С, можно уменьшать или увеличивать длину включённого в цепь участка АС. При этом будет меняться сопротивление цепи, а следовательно, и сила тока в ней.

Рис. 75. Изменение длины проводника, включённого в цепь

Реостатам, применяемым на практике, придают более удобную и компактную форму. Для этой цели используют проволоку с большим удельным сопротивлением. Один из реостатов (ползунковый реостат) изображён на рисунке 76, а, а его условное обозначение в схемах — на рисунке 76, б. В этом реостате стальная проволока намотана на керамический цилиндр. Проволока покрыта тонким слоем не проводящей ток окалины, поэтому витки её изолированы друг от друга. Над обмоткой расположен металлический стержень, по которому может перемещаться ползунок. Своими контактами он прижат к виткам обмотки. От трения ползунка о витки слой окалины под его контактами стирается, и электрический ток в цепи проходит от витков проволоки к ползунку, а через него в стержень, имеющий на конце клемму 1. С помощью этой клеммы и клеммы 2, соединённой с одним из концов обмотки и расположенной на корпусе реостата, реостат подсоединяют в цепь.

Рис. 76. Внешний вид и обозначение реостата на схеме

Перемещая ползунок по стержню, можно увеличивать или уменьшать сопротивление реостата, включённого в цепь.

Каждый реостат рассчитан на определённое сопротивление и на наибольшую допустимую силу тока, превышать которую не следует, так как обмотка реостата накаляется и может перегореть. Сопротивление реостата и наибольшее допустимое значение силы тока указаны на реостате.

Рис. 77. Реостат, с помощью которого можно менять сопротивление в цепи

Чтобы лучше понять устройство и действие реостата, покажите на рисунке 76 путь тока по нему, если клеммы 1 и 2 включены в цепь.

Вопросы

  1. Для чего предназначен реостат?
  2. Объясните по рисунку 76, а, как устроен ползунковый реостат. Как можно включать его в цепь?
  3. Почему в реостатах используют проволоку с большим удельным сопротивлением?
  4. Для каких величин указывают на реостате их допустимые значения? В Как на схемах электрических цепей изображают реостат?

Упражнение 31

  1. На рисунке 77 изображён реостат, с помощью которого можно менять сопротивление в цепи не плавно, а ступенями — скачками. Рассмотрите рисунок и по нему опишите, как действует такой реостат.
  2. Если каждая спираль реостата (см. рис. 77) имеет сопротивление 3 Ом, то какое сопротивление будет введено в цепь при положении переключателя, изображённом на рисунке? Куда надо поставить переключатель, чтобы с помощью этого реостата увеличить сопротивление цепи ещё на 18 Ом?
  3. В цепь включены: источник тока, ключ, электрическая лампа и ползунковый реостат. Нарисуйте в тетради схему этой цепи. Куда надо передвинуть ползунок реостата, чтобы лампа светилась ярче?
  4. Требуется изготовить реостат на 20 Ом из никелиновой проволоки площадью сечения 3 мм2. Какой длины проволока потребуется для этого?

Жидкостный реостат

Жидкостные реостаты применяются для пуска мощных асинхронных электродвигателей с фазовым ротором, а также как нагрузочные и балластные.

Жидкостные реостаты имеют применение в тех случаях, когда их преимущества ( обеспечение плавного регулирования и возможность простого отвода тепловой энергии скольжения прогонкой электролита через охлаждающую жидкость или с помощью змеевика) оказываются решающими. Вследствие ряда недостатков ( нестабильность сопротивления, высокая инерционность, интенсивная коррозия электроприводов, значительные расходы по эксплуатации) жидкостные реостаты имеют, однако, ограниченное применение.

Жидкостные реостаты, получившие некоторое распространение в последнее время, необходимо регулярно пополнять чистой водой с 10 — 12-процентным раствором соды, по мере испарения в них воды.

Жидкостные реостаты, применяемые в качестве пусковых и нагрузочных, представляют собой металлический бак, наполненный обычно раствором соли или щелочи, в который погружены металлические электроды. Перемещением последних достигается плавное изменение величины сопротивления реостата. Жидкостные реостаты не рекомендуется применять при постоянном токе вследствие электролиза раствора и разъедания электродов.

Жидкостный реостат.

Жидкостные реостаты применяют для пуска мощных асинхронных двигателей и как нагрузочные. При включении каждый электрод соединяют с фазой ротора двигателя или генератора.

Жидкостные реостаты при относительно небольших габаритах способны поглощать значительную энергию и обеспечивать плавное и дистанционное регулирование нагрузки. Реостаты имеют простую и дешевую конструкцию. К недостаткам жидкостных реостатов относится значительное изменение проводимости электролита с изменением температуры нагрева н процентной концентрации раствора.

Изменение удельного сопротивления раствора соды в воде от температуры нагрева и процентной концентрации по весу.

Жидкостные реостаты устойчивее работают на переменном токе.

Расположение электродов в баке реостата. / — основная пластина. 2 — дополнительные ( боковые пластины. 3 городка. 4 — изоляционная планка.

Однако жидкостные реостаты имеют и существенные недостатки.

Устройство жидкостных реостатов основано на изменении формы и размеров объема электролита между электродами. Питание жидкостные реостаты могут получать только от переменного тока частотой 100 — 1000 гц, так как на более низких частотах происходит электролиз; превышать эти частоты также нельзя, так как на более высоких частотах сказывается межэлектродная емкость.

Электростенд ГОСНИТИ с асинхронной машиной типа АК.

Недостатком жидкостных реостатов является значительное изменение сопротивления при нагревании жидкости.

Бак жидкостного реостата необходимо внутри очищать от накипи, отключив реостаты от сети.

Как на схемах изображают реостат. Реостат и методы его включения

На уроке рассматривается прибор под названием реостат, сопротивление которого можно изменять. Подробно рассматривается устройство реостата и принцип его работы. Показывается обозначение реостата на схемах, возможные варианты включения реостата в электрическую цепь. Приводятся примеры применения реостата в повседневной жизни.

Тема: Электромагнитные явления

Урок: Реостаты

На предыдущих уроках мы говорили, что существуют не только потребители и источники электрического тока, но еще и так называемые элементы управления. Одним из важных элементов управления является реостат или любой другой прибор, основанный на его действии. В реостате используется проводник из заранее известного материала с определенной длиной и сечением, а значит, мы можем узнать его сопротивление. Принцип работы реостата основан на том, что мы можем изменять это сопротивление, следовательно, можем регулировать силу тока и напряжение в электрических цепях.

Рис. 1. Устройство реостата

На рисунке 1 представлен реостат без оболочки. Это сделано для того, чтобы можно было посмотреть все его части. На керамическую трубу (1) намотан провод (2). Его концы выведены к двум контактам (3а). Также имеется штанга, в конце которой расположен контакт (3б). По этой штанге движется скользящий контакт (4), так называемый «ползун».

Если расположить скользящий контакт посередине (рис. 2а), то будет задействована только половина проводника. Если передвинуть этот скользящий контакт дальше (рис. 2б), то будет задействовано больше витков провода, следовательно, его длина возрастет, сопротивление увеличится, а сила тока уменьшится. Если же передвинуть «ползун» в другую сторону (рис. 2в), то, наоборот, сопротивление уменьшится, и сила тока в цепи возрастет.

Рис. 2. Реостат

Внутри реостат полый. Это необходимо, поскольку при протекании тока реостат нагревается, а эта полость обеспечивает быстрое охлаждение.

Когда мы изображаем схему (рисунок электрической цепи), то каждый элемент обозначается определенным символом. Реостат обозначается следующим образом (рис. 3):

Рис. 3. Изображение реостата

Красный прямоугольник соответствует сопротивлению, синий контакт - подводящий к реостату провод, зеленый - скользящий контакт. При таком обозначении легко понять, что при движении ползунка влево сопротивление реостата уменьшится, а при движении вправо - увеличится. Также может использоваться следующее изображение реостата (рис. 4):

Рис. 4. Еще одно изображение реостата

Прямоугольник обозначает сопротивление, а стрелка - то, что его можно изменять.

В электрическую цепь реостат включается последовательно. Ниже приведена одна из схем включения (рис. 5):

Рис. 5. Включение реостата в цепь с лампой накаливания

Зажимы 1 и 2 подключаются к источнику тока (это может быть гальванический элемент или подключение к розетке). Стоит обратить внимание, что второй контакт должен быть подключен к движущейся части реостата, которая позволяет менять сопротивление. Если увеличивать сопротивление реостата, то накал лампочки (3) будет уменьшаться, а значит, ток в цепи тоже уменьшается. И, наоборот, при уменьшении сопротивления реостата лампочка будет гореть ярче. Этот метод часто используется в выключателях для регулировки интенсивности освещения.

Реостат также можно использовать для регулировки напряжения. Ниже представлены две схемы (рис. 6):

Рис. 6. Включение резистора в цепь с вольтметром

В случае использования двух сопротивлений (рис. 6а) мы снимаем определенное напряжение со второго резистора (устройство, которое основано на сопротивлении проводника), и таким образом, как бы регулируем напряжение. При этом надо точно знать все параметры проводника для правильной регулировки напряжения. В случае с реостатом (рис. 6б) ситуация заметно упрощается, поскольку мы можем непрерывно регулировать его сопротивление, а значит, и изменять снимаемое напряжение.

Реостат - достаточно универсальный прибор. Кроме регулировки силы тока и напряжения, он также может использоваться в различных бытовых приборах. Например, в телевизорах регулировка громкости происходит с помощью реостатов, переключение каналов в телевизоре также неким образом связано с использованием реостатов. Также стоит обратить внимание, что для безопасности лучше использовать реостаты, снабженные защитным кожухом (рис. 7).

Рис. 7. Реостат в защитном кожухе

На этом уроке мы рассмотрели строение и применение такого элемента управления, как реостат. На следующих уроках будут решаться задачи, связанные с проводниками, реостатами и законом Ома.

Список литературы

  1. Генденштейн Л.Э, Кайдалов А.Б., Кожевников В.Б. Физика 8 / Под ред. Орлова В.А., Ройзена И.И. - М.: Мнемозина.
  2. Перышкин А.В. Физика 8. - М.: Дрофа, 2010.
  3. Фадеева А.А., Засов А.В., Киселев Д.Ф. Физика 8. - М.: Просвещение.
  1. Центр образования «Технологии обучения» ().
  2. Школьный демонстрационный физический эксперимент ().
  3. Электротехника ().

Домашнее задание

  1. Стр. 108-110: вопросы № 1-5. Перышкин А.В. Физика 8. - М.: Дрофа, 2010.
  2. Как можно регулировать накал лампы с помощью реостата?
  3. Всегда ли при движении ползунка реостата вправо сопротивление будет уменьшаться?
  4. Чем обусловлено применение именно керамической трубы в реостате?

На практике часто приходится менять силу тока в цепи, делая ее то больше, то меньше. Так, изменяя силу тока в динамике радиоприемника, мы регулируем громкость звука. Изменением силы тока в электродвигателе швейной машины можно регулировать скорость его вращения.

Во многих случаях для регулирования силы тока в цепи применяют специальные приборы - реостаты.

Простейшим реостатом может служить проволока из материала с большим удельным сопротивлением, например, никелиновая или нихромовая. Включив такую проволочку в цепь источника электрического тока через контакты А и С и передвигая подвижный контакт С, можно уменьшать или увеличивать длину включенного в цепь участка АС. При этом будет меняться сопротивление цепи, а, следовательно, и сила тока в ней, это покажет амперметр.

Реостатам, применяемым на практике, придают более удобную и компактную форму. Для этой цели используют проволоку с большим удельным сопротивлением, а для того чтобы длинная проволока не мешала ее наматывают спиралью.

Один из реостатов (ползунковый реостат) изображен на рисунке а), а его условное обозначение в схемах - на рисунке б).


В этом реостате никелиновая проволока намотана на керамический цилиндр. Над обмоткой расположен металлический стержень, по которому может перемещаться ползунок. Своими контактами он прижат к виткам обмотки.

Электрический ток в цепи проходит от витков проволоки к ползунку, а через него в стержень, имеющий на конце зажим 1. С помощью этого зажима и зажима 2, соединенного с одним из концов обмотки и расположенного на корпусе реостата, реостат подсоединяют в цепь.

Стрелками указано как протекает электрический ток через реостат

Перемещая ползунок по стержню, можно увеличивать или уменьшать сопротивление реостата, включенного в цепь. То есть мы увеличиваем или уменьшаем количество витков по которым протекает электрический ток (чем больше витков, тем больше сопротивление).

Каждый реостат рассчитан на определенное сопротивление (чем больше проволоки намотано, тем большее сопротивление может дать такой реостат) и на наибольшую допустимую силу тока, превышать которую не следует, так как обмотка реостата накаляется и может перегореть. Сопротивление реостата и наибольшее допустимое значение силы тока указаны на реостате (см. рисунок а ).

[Значения 6Ω и 3 А означают что данный реостат способен изменять свое сопротивление с 0 до 6 Ом, и ток с силой больше чем 3 Ампера пропускать по нему не стоит. ]

Теперь самое время перейти от теории к практике!

Часть 1. Регулировка силы тока в лампочке.

На видео видно, как передвигая ползунок реостата вправо и влево, лампочка горит ярче или тусклее.

Понять принцип опыта можно взглянув на схему (см. рисунок 4).


На рисунке указана схема цепи, которую мы собирали в видео. Полное сопротивление цепи состоит из сопротивления R л лампочки и сопротивления включенной в цепь части проволоки (на рисунке заштрихована) реостата. Незаштрихованная часть проволоки в цепь не включена. Если изменить положение ползунка, то изменится длина включенной в цепь части проволоки, что приведет к изменению силы тока.

Так, если передвинуть ползунок в крайнее правое положение (точка С), то в цепь будет включена вся проволока, сопротивление цепи станет наибольшим, а сила тока — наименьшей, поэтому нить лампочки будет гореть тускло или совсем не будет гореть (так как эл. ток такой силы не может разогреть спираль лампочки до свечения).

Если же передвинуть ползунок реостата в положение А, то электрический ток совсем не будет идти по проволоке реостата и, следовательно, сопротивление реостата будет равно нулю. Весь ток будет расходоваться на горение лампы, и она будет светить максимально ярко.

Часть 2. Включение лампочки от карманного фонаря в сеть 220 В.

Внимание! Не повторяйте этот опыт самостоятельно. Напоминаем, что поражение электрическим током осветительной сети может привести к смерти.

Что произойдет, если включить лампочку от фонарика в осветительную сеть напряжением 220 В? Понятно, что лампочка, рассчитанная на работу от батареек с суммарным напряжением 3,5 Вольт (3 пальчиковых батарейки), не способна выдержать напряжение в 63 раза большее - она сразу перегорит (может и взорваться).

Как тогда это сделать? На помощь придет уже известный нам прибор - реостат.

Нам нужен такой реостат, который способен был задержать бурный поток электрического тока, идущего от осветительной сети, и превратить его в тоненький ручеек электричества, который будет питать нашу хрупкую лампочку не нанося ей вреда.

Мы взяли реостат с сопротивлением 1000 (Ом). Это значит, что если эл. ток будет проходить по всей проволоке этого реостата, то на выходе из него получится ток с силой всего лишь 0,22 Ампер.

I=U/R=220 В / 1000 (Ом) = 0, 22 А

Для питания же нашей лампочки нужно даже более сильное электричество (0,28 А). То есть реостат не пропустит достаточное количество тока, чтобы зажечь нашу маленькую лампочку.

Это мы и наблюдаем во второй части видео, где в крайнем положении ползунка лампочка не горит, а при передвижении его вправо лампочка начинает загораться все ярче и ярче (подвигая ползунок мы запускаем все больше тока).

В определенный момент (на определенном положении ползунка реостата) лампочка перегорает, потому что реостат (при данном положении ползунка) пропустил слишком много электричества, которое и пережгло нить накаливания лампочки.

Так можно ли включить низковольтную лампочку в осветительную сеть? Можно! Только следует задержать все лишнее электричество реостатом с достаточно большим сопротивлением.

Часть 3. Включение лампы на 3,5 В вместе с лампой 60 Вт в сеть 220 В.

Мы взяли лампу мощностью 60 Вт, рассчитанную на напряжение 220 В, и лампочку от карманного фонарика на 3,5 В и силу тока 0,28 А.

Что произойдет, если включить эти лампочки в осветительную сеть напряжением 220 В? Понятно, что 60-ти ваттная лампочка будет гореть нормально (она на это и предназначена), а вот лампочка от карманного фонарика немедленно перегорит при включении ее в сеть (т.к. рассчитана работать от батареек только на 3,5 Вольта).

Но в опыте видно, как при подключении лампочек друг за другом (последовательно) и включении их в сеть 220 В обе лампы горят нормальным накалом и даже не думают перегорать. Даже когда ползунок реостата в крайнем положении (т.е. он не создает никакого сопротивления току) маленькая лампочка не перегорает.

Почему так? Почему даже при выключенном реостате (при его нулевом сопротивлении) лампа не перегорает? Что не дает ей перегореть при таком большом напряжении? И действительно ли напряжение на маленькой лампочке такое большое? Будет ли работать маленькая лампа если заменить лампу мощностью 60 Вт на стоваттную лампочку (100 Вт)?

Вы уже сможете ответить на большинство вопросов, если внимательно следили за ходом рассуждений в предыдущей части статьи. В этом опыте маленькой лампочке не дает перегорать большая лампочка. Она выступает в роли реостата с большим сопротивлением и берет на себя почти всю нагрузку.

Давайте попробуем разобраться как такое может происходить, что маленькая лампочка не перегорает благодаря лампочке в 60 Вт и доказать расчетным методом, что для нормального накала обеих лампочек необходимо одна и та же сила тока.

На помощь в решении этого вопроса нам придет физика, а конкретно ее раздел электричество (изучается в 8 классе).

Инструкция

Используя учебник по , повторите, как распределяется ток в случаях параллельного и последовательного включения резисторов в электрическую цепь. Знание данных закономерностей позволит правильно подключить реостат. Как известно, при параллельном подключении резистора в цепь ток, проходящий ранее через элемент, к которому подключается , разделяется на две части: одна часть течет через первоначальный элемент, а другая – через резистор.

Нарисуйте схему параллельного включения реостата в цепь, если вам необходимо шунтировать некоторый элемент цепи и контролировать силу тока через него в максимально возможных пределах. При максимально возможном значении сопротивления реостата ток через исследуемый элемент остается первоначальным, а при минимальном сопротивлении весь ток проходит через реостат в обход элемента.

Обратите внимание, что параллельного включения реостата не позволит вам контролировать общий ток в цепи, ибо при параллельном подключении элементов общая сила тока не изменяется, она только распределяется между отдельными ветвями.

Если же вам необходимо иметь возможность изменять общий ток цепи, то реостат нужно подключить последовательно с элементами цепи. Тогда появится возможность изменять общее сопротивление цепи, регулируя таким образом и общий ток.

Заметьте, что при подключении реостата последовательно с исследуемым элементом появляется возможность увеличивать и уменьшать напряжение на элементе. Это обосновывается тем, что напряжение в цепи распределятся по элементам в соответствии с правилом: чем больше сопротивление, тем больше напряжение, падающее на данном элементе.

Обратите также внимание на то, что при подключении реостата в цепь последовательно с исследуемым элементом можно контролировать не только напряжение на данном элементе, но и силу тока. Ведь при изменении тока в общей цепи его значение изменяется и в отдельных элементах цепи, включенных последовательно в цепь. Между тем, существует определенное различие между двумя способами регулирования силы тока через элемент. В случае подключения реостата последовательно вы получаете возможность изменять силу тока в исследуемом элементе, не затрагивая всю схему, а значит, не вторгаясь в режим работы устройства. В случае же включения реостата последовательно в электрическую цепь любые манипуляции с ним приводят к колебаниям силы тока во всей цепи, нарушая, таким образом, работу прибора.

Изменение тока, происходящее при изменении сопротивления, зависит от того, каким именно является исследуемой резистивный элемент, а именно, от того, какой вольт-амперной характеристикой он обладает.

Вам понадобится

  • Учебник по физике 8 класса, лист бумаги, шариковая ручка.

Инструкция

Прочитайте в учебнике по формулировку выражения закона Ома. Как известно, именно этот закон описывает связь электрического тока и напряжения на участке цепи. По закону Ома, сила тока прямо пропорциональна напряжению на участке цепи и обратно пропорциональна сопротивлению данного участка. Таким образом, очевидным является, что при увеличении сопротивления ток, проходящий через него, уменьшается.

Обратите внимание, что зависимость тока от сопротивления участка цепи является гиперболической, что говорит о резком спаде тока при увеличении значения сопротивления.

Помните, что такая зависимость тока от сопротивления является справедливой лишь для участка цепи, состоящего из одного элемента, а также лишь для обычных линейных резистивных элементов. Линейность в данном случае означает то, что вольт-амперная (зависимость тока от напряжения) представляется в виде прямой линии.

Напишите на листе бумаги выражение для закона Ома . Оно будет равно произведению силы тока на сопротивление резистора. Придайте сопротивлению несколько постоянных значений и запишите соответствующие законы Ома для каждого из них. Вы получите уравнения прямых с различными коэффициентами.

Соберём цепь, изображённую на рисунке. Силу тока в цепи измеряют амперметром, напряжение - вольтметром. Зная напряжение на концах проводника и силу тока в нём, по закону Ома можно определить сопротивление каждого из проводников.

В цепь источника тока по очереди будем включать различные проводники, например, никелиновые проволоки одинаковой толщины, но разной длины. Выполнив указанные опыты, мы установим, что из двух никелиновых проволок одинаковой толщины более длинная проволока имеет большее сопротивление.
В следующем эксперименте по очереди будем включать никелиновые проволоки одинаковой длины, но разной толщины (разной площади поперечного сечения). Установим, что из двух никелиновых проволок одинаковой длины большее сопротивление имеет проволока, поперечное сечение которой меньше.
В третьем эксперименте по очереди будем включать никелиновую и нихромовую проволоки одинаковой длины и толщины. Установим, что никелиновая и нихромовая проволоки одинаковых размеров имеют разное сопротивление.
Зависимость сопротивления проводника от его размеров и вещества, из которого изготовлен проводник, впервые на опытах изучил Ом. Он установил:

Сопротивление прямо пропорционально длине проводника, обратно пропорционально площади его поперечного сечения и зависит от вещества проводника.

Обрати внимание!

Сопротивление проводника прямо пропорционально его длине, т.е. чем длиннее проводник, тем больше его электрическое сопротивление.
Сопротивление проводника обратно пропорционально площади его поперечного сечения, т.е. чем толще проводник, тем его сопротивление меньше, и, наоборот, чем тоньше проводник, тем его сопротивление больше.

Чтобы лучше понять эту зависимость, представьте себе две пары сообщающихся сосудов, причём у одной пары сосудов соединяющая трубка тонкая, а у другой - толстая. Ясно, что при заполнении водой одного из сосудов (каждой пары) переход её в другой сосуд по толстой трубке произойдёт гораздо быстрее, чем по тонкой, т.е. толстая трубка окажет меньшее сопротивление течению воды. Точно так же и электрическому току легче пройти по толстому проводнику, чем по тонкому, т.е. первый оказывает ему меньшее сопротивление, чем второй.

Причиной наличия сопротивления у проводника является взаимодействие движущихся электронов с ионами кристаллической решётки проводника. Из-за различия в строении кристаллической решётки у проводников, выполненных из различных веществ, сопротивления их отличаются друг от друга. Для характеристики материала вводят величину, которую называют удельным сопротивлением.

Удельное сопротивление - это физическая величина, которая определяет сопротивление проводника из данного вещества длиной \(1\) м и площадью поперечного сечения \(1\) м².

Введём буквенные обозначения: \(ρ\) - удельное сопротивление проводника, \(l\) - длина проводника, \(S\) - площадь его поперечного сечения. Тогда сопротивление проводника \(R\) выразится формулой:

R = ρ ι S .

Из этой формулы можно выразить и другие величины:

ι = RS ρ , S = ρ ι R , ρ = RS ι .

Из последней формулы можно определить единицу удельного сопротивления. Так как единицей сопротивления является \(1\) Ом, единицей площади поперечного сечения - \(1\) м², а единицей длины - \(1\) м, то единицей удельного сопротивления будет:

1 Ом ⋅ 1 м 2 1 м = 1 Ом ⋅ 1 м, т.е. Ом ⋅ м.

Удобнее выражать площадь поперечного сечения проводника в квадратных миллиметрах, так как она чаще всего бывает небольшой. Тогда единицей удельного сопротивления будет:

1 Ом ⋅ 1 мм 2 1 м, т.е. Ом ⋅ мм 2 м.

В таблице приведены значения удельного сопротивления некоторых веществ при \(20\) °С.

Обрати внимание!

Удельное сопротивление с изменением температуры меняется.

Опытным путём было установлено, что у металлов, например, удельное сопротивление с повышением температуры увеличивается.

Обрати внимание!

Из всех металлов наименьшим удельным сопротивлением обладают серебро и медь. Следовательно, серебро и медь - лучшие проводники электричества.

При проводке электрических цепей используют алюминиевые, медные и железные провода.
Во многих случаях нужны приборы, имеющие большое сопротивление. Их изготавливают из специально созданных сплавов - веществ с большим удельным сопротивлением. Например, как видно из таблицы, сплав нихром имеет удельное сопротивление почти в \(40\) раз большее, чем алюминий.

Обрати внимание!

Стекло и дерево имеют такое большое удельное сопротивление, что почти совсем не проводят электрический ток и являются изоляторами.

На практике часто приходится менять силу тока в цепи, делая её то больше, то меньше. Так, изменяя силу тока в динамике радиоприёмника, мы регулируем громкость звука. Изменением силы тока в электродвигателе швейной машины можно регулировать скорость его вращения.

Для регулирования силы тока в цепи применяют специальные приборы - реостаты.

Простейшим реостатом может служить проволока из материала с большим удельным сопротивлением, например, никелиновая или нихромовая. Включив такую проволочку в цепь источника электрического тока через контакты А и С и передвигая подвижный контакт С, можно уменьшать или увеличивать длину включённого в цепь участка АС. При этом будет меняться сопротивление цепи, а следовательно, и сила тока в ней, это покажет амперметр.

Реостатам, применяемым на практике, придают более удобную и компактную форму. Для этой цели используют проволоку с большим удельным сопротивлением. Один из реостатов (ползунковый реостат) изображён на рисунке.

В этом реостате никелиновая проволока намотана на керамический цилиндр. Проволока покрыта тонким слоем не проводящей ток окалины, поэтому витки её изолированы друг от друга. Над обмоткой расположен металлический стержень, по которому может перемещаться ползунок. Своими контактами он прижат к виткам обмотки. От трения ползунка о витки слой окалины под его контактами стирается, и электрический ток в цепи проходит от витков проволоки к ползунку, а через него в стержень, имеющий на конце зажим \(1\). С помощью этого зажима и зажима \(2\), соединённого с одним из концов обмотки и расположенного на корпусе реостата, реостат подсоединяют в цепь. Перемещая ползунок по стержню, можно увеличивать или уменьшать сопротивление реостата, включённого в цепь.

Реостатом называют электрическое устройство используемое для ограничения и регулировки тока или напряжения в электрической схеме.

По своему внутреннему устройству реостаты делятся на проволочные и не проволочные. Основной частью любого проволочного реостата является керамическая трубка, на которую намотана особая высокоомная проволока. На направляющем металлическом стержне закреплен ползунок, свободно передвигающийся вдоль проволоки, намотанной на керамие.

Итак, любой реостат состоит из нескольких основных частей:


Керамического цилиндра
Металлическая проволока - которая наматывется на трубку из керамики, концы проволоки выведены на контакты (зажимы), расположенные на противоположных концах трубки с обоих сторон;
Металлическая штанга - установлена чуть выше трубки, на одной стороне которой имеется контактная клемма;
Движущийся контакт - закреплен на штанге, который иногда называют ползун.

Реостат подсоединен в цепь через две зажимные клеммы: нижнюю непосредственно с обмотки и верхнюю клемму с движущегося контакта. При подключении реостата в электрическую цепь, ток от нижней клеммы течет по виткам из металлической проволоки, а затем проходит через скользящий контакт, затем по металлическому стержню и на верхний контакт.

Т.е, в схеме будет задействована только часть реостатной обмотки. В тот момент, когда ползунок двигается, изменяется сопротивление обмотки, т.к меняется ее длина, а соответственно сопротивление и сила тока в электрической цепи.

Необходимо отметить, что ток следует по каждому витку обмотки, а не поперек них. Это происходит потому, что витки обмотки изолированы друг от друга.

Так на рисунке А – движущийся контакт находится посередине. Поэтому ток будет протекать только через половину устройства. На позиции Б - токовый проводник используется полностью поетому, его длина максимальная, как и сопротивление, а в соответствии с сила тока снижается. На третьем рисунке все наоборот: снижается сопротивление, растут амперы.

На электрических схемах реостат обозначен следующим образом:


Реостат в схему включается всегда последовательно. При этом один из контактов подсоединен к ползуну, с помощью которого и регулируется количество ампер в цепи. Но необходимо добавить, что этот прибор можно применять и для регулировки напряжения. Здесь может быть применено несколько схем с одним или двумя сопротивлениями. Понятно, что чем меньше элементов в электрической цепочке, тем проще она.

Обычно этот электронный компонент включается в электрическую схему для регулирования величины тока, пример подключения показан на рисунке ниже.


При перемещении движка изменяется длина токопроводящего слоя, а следовательно, и величина сопротивления реостата, включаемого последовательно в схему, что в вызывает некоторое изменение величины силы тока в цепи и перераспределение напряжения между реостатом и нагрузкой.

Когда движок перемещается к контакту, величина сопротивления реостата сильно снижается,а ток в в цепи наоборот возрастает, тогда меньшая часть напряжения будет гасится на приборе и сильнее возрастет напряжение на подключенной к нагрузке.

Если движок перемещать к противоположному контакту, сопротивление реостата возрастает, а ток в цепи снижается, падение напряжение на реостате будет увеличиваться, а на нагрузке снижаться.

Расчет представленной выше схемы, аналогичен расчету гасящего сопротивления. Величина сопротивления реостата вычисляется по формуле:

R реост =U реост /I

Падение напряжения находится по формуле ниже:

U реост =U ист -U потр

У реостата имеется всего два вывода, а у его родственника , целых три. Поэтому больше не путайте их между собой.

Как на схемах электрических цепей изображают реостат

В схемах электросетей все элементы имеют условные обозначения, в том числе и резистор. Это важный компонент, который используется в разных частях сети, в зависимости от выполняемой функции. Как на схемах электрических цепей изображают реостат, расскажем дальше.

Понятие и назначение

Реостат (резистор) – управляющий элемент электроцепей. С его помощью регулируется величина силы тока и напряжения. Он выпускается в разных вариантах и используется в электронике, радиотехнике, автомобилестроении и т.д.

Назначение резисторов прямо зависит от разновидности:

  1. Пусковые – применяются для включения электродвигателей.
  2. Пускорегулирующие – запускают двигатели и контролируют силу тока.
  3. Балластные или нагрузочные – поглощают энергию, которая используется для регулировки нагрузки в генераторах, т.е. формируют необходимое сопротивление в сети.
  4. Поглощающие – выводят лишнюю энергию из электромашин.
  5. Потенциометры – особая группа устройств, используемых для раздела напряжения.

Благодаря наличию прибора в цепи снижается вероятность скачков тока и перегрузки оборудования, что увеличивает период эксплуатации техники.

Устройство и принцип работы

Прежде чем понять, как на электрической схеме обозначается реостат, необходимо узнать его комплектацию и принцип работы.

Конструкция прибора состоит из:

  • Керамической трубки (цилиндра) – полая внутри для снижения температуры в процессе прохождения электроэнергии.
  • Медной проволоки – наматывается на трубку, а ее концы выводятся на контакты.
  • Металлической штанги – размещена выше трубки, на одной из сторон компонента есть контакт.
  • Движущийся ползунок или контакт – закрепляется на штанге.



Несмотря на выпуск многих разновидностей, принцип функционирования у всех приборов примерно одинаковый. Подключение возможно с помощью клемм, размещенных с обеих сторон трубки. Ток идет по всему периметру, в зависимости от местонахождения ползунка.

Если он расположен в центре устройства, то ток пройдет только до середины. Если ползунок размещен в конце, то ток проходит полностью, формируя высокое напряжение. В большинстве случаев задействуется только часть плоскости, т.е. бегунок не устанавливается на краю цилиндра. Изменение его месторасположения пропорционально колебанию силы тока.

Обозначение реостата на схеме электрической цепи

По стандартам РФ условные графические обозначения устройства на схемах должны соответствовать ГОСТ 2.728-74. В соответствии с ним резисторы обозначаются так:

Нелинейные, непостоянные и подстроенные резисторы обозначаются следующим образом:

Зная обозначение, можно сделать рисунок или начертить схему электрической цепи, где используется реостат.

Как прибор включается в сеть

Включение устройства в цепь осуществляется двумя способами: последовательно и параллельно. При последовательном подключении сопротивление оборудования складывается. Общее сопротивление будет больше любого отдельно взятого.

Схема электрических цепей, где обозначают реостаты с параллельным подключением, выглядит так:

При таком соединении складываются величины, обратные сопротивлению, т.е. общая проводимость состоит из проводимостей каждого компонента.

Представленные чертежи предназначены для простейшего оборудования. Чем больше элементов они будут включать, тем сложнее устройство, созданное на их основе.

Читайте также:

Физика 8 класс. Электрические цепи. Реостат :: Класс!ная физика

Физика 8 класс. ЭЛЕКТРИЧЕСКИЕ ЦЕПИ

Для того чтобы создать электрический ток, необходимо составить замкнутую электрическую цепь из электрических приборов.

Элементы электрической цепи соединяются проводами и подключаются к источнику питания.
Самая простая электрическая цепь состоит из :

1. источника тока
2. потребителя электроэнергии(лампа, электроплитка, электродвигатель, электробытовые приборы)
3. замыкающего и размыкающего устройства(выключатель, кнопка, рубильник)
4. соединительных проводов


Чертежи, на которых показано, как электрические приборы соединены в цепь, называются электрическими схемами.

На электрических схемах все элементы электрической цепи имеют условные обозначения.

1 - гальванический элемент.
2 - батарея элементов
3 - соединение проводов
4 - пересечение проводов на схеме без соединения
5 - зажимы для подключения
6 - ключ
7 - электрическая лампа
8 - электрический звонок
9 - резистор ( или иначе "сопротивление2)
10- нагревательный элемент
11 - предохранитель

РЕОСТАТ

Существуют сопротивления, величину которых можно плавно изменять.
Это могут быть переменные резисторы или сопротивления, называемые реостатами.

Таким образом, реостаты - это приборы, сопротивление которых можно регулировать.
Они применяются тогда, когда необходимо менять силу тока в цепи.
Реостат отличается от переменного резистора своей конструкцией и большой мощностью.

Устали? - Отдыхаем!

Назначение реостата: обозначение на схеме, для чего нужны реостаты

Общие сведения

Электрическим током называется движение свободных заряженных частиц под воздействием электромагнитного поля. Любое вещество состоит из атомов, которые образуют кристаллическую решетку при помощи ковалентных связей. При протекании электрического тока по проводнику происходит взаимодействие его частиц с узлами кристаллической решетки. Носители заряда обладают кинетической энергией (Ek), которая зависит от массы частицы (m) и ее скорости (V3). Она определяется по формуле: Ek = m * sqr (V3) / 2.

При столкновении частиц с узлами кристаллической решетки происходит полная или частичная передача энергии атому.

Однако энергетический потенциал свободного носителя заряда восстанавливается, поскольку на него постоянно воздействует электромагнитное поле.

Процесс взаимодействия частиц с атомами повторяется определенное количество раз, пока не прекратится воздействие электромагнитного поля или частица не пройдет полностью через проводник.

Это физическое явление называется электрическим сопротивлением или проводимостью. Последняя величина является обратной сопротивлению. Сопротивление обозначается литерой «R», а проводимость — «G».

Единицей измерения сопротивления является Ом. Рассчитывается при помощи определенных формул или измеряется электронно-измерительным прибором, который называется омметром.

Физическая зависимость

Величина R зависит от количества свободных носителей заряда, число которых определяется исходя из электронной формулы вещества. Ее можно определить из периодической таблицы химических элементов Д. И. Менделеева. Вещества классифицируются по проводимости следующим образом: проводники, полупроводники и изоляторы (непроводники).

К проводникам относятся все металлы, электролиты и ионизированные газы.

В металлах носителями заряда являются свободные электроны, в электролитах — анионы и катионы, а в ионизированных газах — электроны и ионы.

Полупроводники способны проводить электрический ток при определенных условиях. В полупроводниках свободные электроны и дырки являются носителями заряда.

Изоляторы или диэлектрики не способны проводить электричество, поскольку в их структуре вообще отсутствуют свободные носители заряда.

Величина, определяющая тип материала и способность его к проводимости, называется удельным сопротивлением (p). Существует и обратная величина относительно удельного сопротивления.

Она называется удельной проводимостью (σ) и связана с p следующей формулой: p = 1 / σ.

При выполнении расчетов необходимо учитывать зависимость электрического сопротивления материала и от других физических величин или факторов, к которым относятся следующие:

  • геометрические составляющие;
  • электрические величины;
  • температурные показатели.

Эти три группы факторов необходимо учитывать при изготовлении реостатов, резисторов и других элементов резистивной нагрузки. Во время ремонта и проектирования устройств следует также рассматривать все факторы, поскольку неверные расчеты могут привести к выходу радиоаппаратуры из строя.

Геометрия материала

К геометрии проводника (полупроводника) относятся его длина (L) и площадь поперечного сечения (S). Величину S можно вычислить по абстрактному алгоритму, который подойдет для всех форм проводников и полупроводников. Он имеет следующий вид:

  1. Визуально определить форму фигуры поперечного сечения (окружность, прямоугольник или квадрат).
  2. Найти в справочной литературе или интернете формулу поиска площади поперечного сечения фигуры.
  3. Измерить необходимые геометрические параметры (например, диаметр) и подставить их в формулу.
  4. Произвести математические вычисления.

Если проводник является многожильным (состоит из множества проводников), то следует вычислить площадь сечения одного проводника, а затем произвести ее умножение на количество проводников. Исходя из всего, можно вывести зависимость величины сопротивления от типа вещества, длины и площади сечения проводника: R = p * L / S.

Физический смысл зависимости следующий: электрический ток движется по проводнику, тип которого определяется параметром р, и его частицы проходят через определенную длину L с сечением S (при малой площади сечения происходят более частые столкновения электронов с узлами кристаллической решетки).

Однако геометрические параметры — не единственные факторы, влияющие на значение проводимости материала.

Влияние параметров электричества

Для того чтобы учитывать влияние силы тока и напряжения на R, следует обратить внимание на закон Ома. У него существует две формулировки, применяемые для расчетов: для полной цепи или ее участка. Закон Ома для полной цепи показывает зависимость величины тока (i) от электродвижущей силы (e) и величины R, состоящей из суммы внутреннего (Rвнут) и внешнего (Rвнеш) сопротивлений.

Переменная Rвнут является внутренним сопротивлением источника питания (генератора, аккумулятора, трансформатора и т. д. ).

Rвнеш — сопротивление всех потребителей электрической энергии и соединительных проводов. Закон Ома для полной цепи связывает все эти величины таким соотношением: i = e / (Rвнеш + Rвнут).

Величина Rвнеш определяется по формуле: Rвнеш = (e / i) — Rвнут.

Для участка цепи соотношение для нахождения сопротивления упрощено, поскольку не учитывается ЭДС и Rвнут.

Этот закон показывает прямо пропорциональную зависимость силы тока (I) от напряжения (U), а также обратно пропорциональную от величины сопротивления R: I = U / R.

В некоторых случаях для точных вычислений этих факторов может быть недостаточно, поскольку существует еще одна зависимость — температурные показатели материала.

Влияние температуры на проводимость

Удельное сопротивление влияет на проводимость материала, однако оно зависит от температуры. Для доказательства этой гипотезы нужно собрать электрическую цепь, состоящую из следующих компонентов: лампы накаливания, источника питания (12 В), куска нихромовой проволоки и амперметра. Источник питания можно подобрать любой.

Амперметр нужен для мониторинга значений силы тока, которые будут изменяться с течением времени. Лампа является световым «сигнализатором», позволяющим визуально наблюдать за увеличением сопротивления.

Яркость ее свечения будет постепенно угасать. При протекании тока по цепи происходит визуальное подтверждение закона Ома для участка цепи. При увеличении R ток уменьшается.

Зависимость удельного сопротивления р зависит от следующих переменных величин:

  1. Табличного значения удельного сопротивления (р0), рассчитанного при температуре +20 градусов по шкале Цельсия.
  2. Температурного коэффициента «а», который для металлов считается больше 0 (а > 0), а для электролитов — меньше 0 (a

Табличное значение р0 можно выяснить из специальных электротехнических справочников или из интернета. Описывается зависимость р от температуры таким соотношением: p = p0 * [1 + a * (t — 20)]. Можно при необходимости произвести подстановку р в формулу зависимости R от длины и сечения: R = p0 * [1 + a * (t — 20)] * L / S.

Не имеет смысла выполнять точные расчеты сопротивления, но эти особенности следует учитывать при изготовлении и ремонте различных устройств.

Сопротивление нужно измерять омметром, однако радиолюбители-профессионалы рекомендуют использовать мультиметр. Он является комбинированным и позволяет измерять не только сопротивление, а также величину тока и напряжения. Существуют модели, которые могут измерять частоту, проверять полупроводниковые приборы и т. д.

Переменный резистор

Виды и устройство реостатов

Реостаты классифицируются по устройству и способу применения. По устройству реостаты делятся на 4 типа: проволочный, ползунковый, жидкостный и ламповый.

Первый тип переменного резистора состоит из проволоки (материала с высоким удельным сопротивлением) и корпуса-изолятора.

Проволочный проводник проходит через контакты, при соединении с которыми можно получить необходимую величину сопротивления.

Ползунковый реостат состоит тоже из проволоки с высоким удельным сопротивлением, корпуса-диэлектрика (на него она намотана) и ползунка. При передвижении ползунка происходит уменьшение или увеличение величины электросопротивления.

Устройство применяется в лабораториях при проектировании различных электрических приборов, а также для проведения опытов в области физики или химии. Кроме того, модернизированная версия применяется в различной радиоаппаратуре.

Не слишком распространенным типом является модель жидкостного переменного резистора. Она имеет следующее строение: бак с электролитическим раствором и подвижные электроды.

Если уменьшить расстояние между пластинами-электродами, то произойдет уменьшение электрического сопротивления.

Реостат бывает еще и ламповым. Он включает в свой состав набор ламп накаливания, которые соединены параллельно. Если изменить количество включенных ламп, то можно изменить его сопротивление.

Однако устройство имеет один существенный недостаток: зависимость величины электрической проводимости от температуры нитей накаливания.

По способу применения переменные резисторы следует классифицировать таким образом:

  • пусковые;
  • пускорегулирующие;
  • балластные;
  • для возбуждения;
  • потенциометры.

Первый тип предназначен для плавного запуска электродвигателей. Пускорегулирующие переменные резисторы позволяют плавно запускать электрические двигатели постоянного тока, а также поддерживают регулировку величины силы тока.

Балластные следует применять в электрических цепях для регулировки нагрузочной способности генератора электроэнергии. Они создают необходимую величину сопротивления в сети.

Реостаты возбуждения используют в электрических машинах для поглощения лишней энергии.

Потенциометр предназначен для регулировки величины напряжения. Реостат устроен следующим образом: три клеммы позволяют получить от источника питания с фиксированным значением напряжения разные значения его величины.

Например, понижающий трансформатор со значением напряжения на вторичной обмотке, равным 36 В. При использовании 2 транзисторов, диодного моста и реостата можно получить ряд напряжений от 0 до 34 В (2 В — потери при выпрямлении диодным мостом).

Эта особенность позволяет делать и выпускать универсальные делители напряжения.

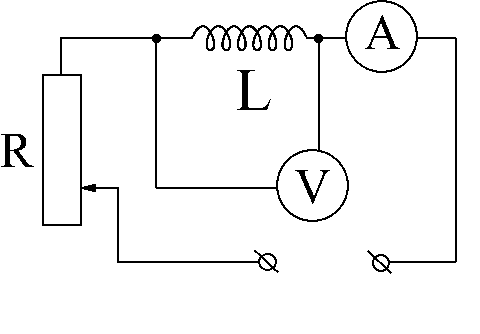

Схема и принцип работы

Обозначение реостата на схеме осуществляется в виде обыкновенного резистора, но со стрелкой, показывающей непостоянное значения сопротивления радиокомпонента. Принцип работы реостата довольно простой и основан на зависимости величины силы тока от величины сопротивления. Проводник, который находится на корпусе-изоляторе, подключен в электрическую цепь.

Ползунок — часть реостата, которая соединена с одним его выводом. При перемещении ползунка происходит регулирование значений тока или напряжения.

Реостат может выглядеть, как корпус-изолятор, из которого выведен специальный регулятор величины сопротивления. Однако некоторые модели, которые применяются в лабораториях, могут быть открытого типа. Они предназначены для демонстрации принципа действия устройства.

Электроток протекает по пути наименьшего сопротивления. Следовательно, ползунком можно регулировать протекание тока.

Если проводник (материал с высоким удельным сопротивлением) задействован полностью, то, значит, и величина сопротивления будет максимальной.

В случае, когда ползунок находится посередине проводника, сопротивление реостата равно R / 2. Подключение в электрическую цепь потенциометра, как и любого типа реостата, осуществляется последовательно.

Таким образом, реостат широко применяется в электрических схемах и позволяет регулировать значения тока и напряжения.

Источник: https://rusenergetics.ru/ustroistvo/princip-raboty-polzunkovogo-reostata

Управление электрической цепью при помощи реостата

Устройство, с помощью которого происходит изменение сопротивления, называется реостатом. Он может состоять из набора резисторов, подключаемых ступенчато, либо иметь практически непрерывное изменение сопротивления.

Существуют приборы позволяющие производить плавную регулировку без разрыва сети.

Так как сила тока цепи зависит от напряжения источника и сопротивления, меняя количество подключенных секций реостата, можно косвенно влиять на все основные параметры электрического контура.

Назначение реостатов

По своему назначению реостаты делятся на следующие виды:

  • пусковые, служащие для снижения пускового тока при запуске электродвигателя;
  • пускорегулирующие, использующиеся преимущественно в двигателях постоянного тока, а также при переменном напряжении в случае асинхронного электродвигателя с фазным ротором;
  • нагрузочные, создающие сопротивление в электрической цепи;
  • балластные, необходимые для поглощения излишков энергии, возникающей например при торможении электродвигателя.

Реостаты применяются и для ограничения тока в обмотке возбуждения электрических машин постоянного тока. Благодаря этому получается добиться снижения скачков электрического тока и динамических перегрузок, способных повредить как сам привод, так и подключенный к нему механизм. Применение сопротивления при пуске продлевает срок службы щеток и коллектора.

Внешний вид ползункового реостата с защитным кожухом

Особым видом реостатов является потенциометр. Это делитель напряжения, в основании которого лежит переменный резистор. Благодаря ему в электронных схемах можно использовать различные напряжения, не используя дополнительные трансформаторы или блоки питания. Регулировка силы тока при помощи реостата широко используется в радиотехнике, например, для изменения громкости звучания динамика.

Принцип действия

Принцип действия всех реостатов схож. Наиболее простую конструкцию и визуально понятный принцип действия имеет ползунковый реостат. Подключение в цепь его происходит через нижнюю и верхнюю клеммы. Конструкция выполнена таким образом, что ток проходит не поперек витков, а через всю длину провода, выбранную ползунком. Это происходит благодаря надежной изоляции между проводниками.

В большинстве положений бегунка задействована лишь часть реостата. При этом изменение длины проводника приводит к регулированию силы тока в цепи. Для уменьшения износа витков ползунок имеет скользящий контакт, часто выполняемый из графитного стержня либо колесика.

Устройство ползункового реостата

Реостат имеет возможность работать в режиме потенциометра. Для этого, выполняя подключение, необходимо задействовать все три клеммы. Две нижние используются в качестве входа. Они подключаются к источнику напряжения. Верхняя и одна из нижних клемм являются выходом. При перемещении ползунка напряжение межу ними регулируется.

Реостат, используемый в качестве делителя напряжения

Помимо потенциометра возможен и балластный режим работы реостата, когда необходимо создать активную нагрузку для потребления энергии. При этом необходимо учитывать какие рассеивающие способности имеет аппарат.

Избыточное тепло может вывести прибор из строя, поэтому рекомендуется производить включение реостата в сеть, предварительно выполнив расчет по рассеиваемой мощности и в случае необходимости обеспечить достаточное охлаждение.

Виды реостатов

Популярным видом реостатов, применяемых в промышленности и электротранспорте, например, трамваях, является устройство, выполненное в виде тора. Регулирование происходит при вращении ползунка вокруг своей оси. При этом он скользит по обмоткам, расположенным тороидально.

Реостат в виде тора меняет сопротивления практически не создавая разрыва в цепи. В полную противоположность ему выступает рычажный вид. Резисторы расположены на специальной раме, и их выбор происходит при помощи рычага.

Любая коммутация сопровождается разрывом контура. Помимо этого в схемах с рычажным реостатом отсутствует возможность плавного регулирования сопротивления. Все переключения приводят к ступенчатым изменениям параметров сети.

Дискретность шагов зависит от количества резисторов на раме и диапазона регулирования.

Как и рычажные, штепсельные реостаты регулируют сопротивление ступенчато. Отличительной особенностью является изменение параметров сети без разрыва цепи. При нахождении штепселя в перемычке, большая часть тока идет вне сопротивления. Количество возможных вариантов включения зависит от размера магазина. Вытаскиванием штепселя происходит перенаправление тока в резистор.

К специфичным видам можно отнести ламповые устройства и жидкостные реостаты. В связи с рядом недостатков данные приборы не нашли широкого распространения.

Жидкостные реостаты можно встретить лишь в взрывоопасной среде, где они выполняют функции управления двигателем.

Ламповые можно встретить в лабораториях и на уроках физики, так как их надежность и точность недостаточны для повсеместного использования.

Конструктивные особенности

По материалу изготовления разделяют реостаты:

  • металлические, получившие наибольшее распространение;
  • керамические, наиболее часто используемые при небольших мощностях;
  • угольные, до сих пор используемые в промышленности;
  • жидкостные, обеспечивающие максимально плавное регулирование.

Отвод тепла может быть как воздушным, так и водяным или масляным. Жидкостное охлаждение применяется при невозможности рассеять тепло с поверхности резистора. Для повышения теплоотдачи может использоваться радиатор с вентилятором.

Датчики, основанные на реостатах

Между положением ползунка реостата, его сопротивлением, силой тока в цепи и напряжением существуют прямые зависимости. Эти особенности лежат в основе датчика угла поворота. Каждому положению ротора в таком устройстве соответствует определенная электрическая величина.

Постепенно такие датчики вытесняются магнитными и оптическими аппаратами. Связанно это с тем что характеристика зависимости угла и сопротивления, помехонеустойчива от влияния температурного воздействия. Также свою долю в вытеснение реостатных датчиков вносит переход к цифровым системам. Резистивные измерители можно встретить только в схемах, использующих аналоговые сигналы.

Реостат печки отопления салона

Понять о том, что неисправен реостат печки отопления салона можно по следующим признакам:

  • салон не прогревается, несмотря на то, что температура двигателя достигла номинала;
  • печка не включается в одном или нескольких режимах;
  • блок реостатов при прозвонке мультиметром показывает значения близкие к короткому замыканию либо обрыву.

Частой неисправностью реостата бывает выход из строя термопредохранителя. При этом печка может включаться только в одном из режимов. Менять полностью весь блок нет необходимости, достаточно перепаять новый предохранитель, с такими же номинальными параметрами.

Реостат печки с термопредохранителем

Электрические реостаты нашли широкое применение в промышленности, технике и автомобилях. Сопротивления используются и для пуска электродвигателей, и в радиотехнике, и в качестве активной нагрузки. Выход из строя резистора способен сделать неработоспособной всю схему в которую он входит.

Если у вас возникли вопросы — оставляйте их в х под статьей. Мы или наши посетители с радостью ответим на них

Источник: https://SwapMotor.ru/ustrojstvo-dvigatelya/reostat.html

Реостат – это управляющий прибор, способный изменять силу тока и напряжение

Содержание

  • 1. Устройство и принцип работы
  • 2. Как включается реостат в цепь

Электрические сети зациклены на передаче электроэнергии от источника к потребителю, которые являются основными элементами цепочки. Но кроме них в электрическую цепь вставляются и другие составляющие, к примеру, управляющие элементы, к которым относится реостат или любой другой прибор с таким же принципом действия.

Устройство реостата – это проводник определенного сечения и длины, через которые можно узнать сопротивление проводника. Конечно, обговаривается и его материал. Изменяя сопротивление прибора, а, точнее, проводника, можно регулировать величину силы тока и напряжения в сети.

Итак, реостат – это прибор, регулирующий напряжение и ток.

Устройство и принцип работы

Если рассматривать реостатную конструкцию, то необходимо отметить несколько основных его частей:

  • это трубка из керамики;
  • на нее намотана металлическая проволока, концы которой выведены на контакты, расположенные на противоположных концах керамической трубки;
  • выше трубки установлена металлическая штанга, на одной стороне которой установлен контакт;
  • на штанге закреплен движущийся контакт, который электрики называют ползун.

Теперь, как все это работает. Обратите внимание на рисунок ниже.

Первая позиция (а) – контакт (движущийся) посередине. Это говорит о том, что ток будет проходить только через половину прибора. Вторая позиция (б) говорит о том, что задействован проводник полностью.

То есть, его длина максимальная, значит, и сопротивление максимальное, при этом сила тока уменьшилась. Понятно, что чем больше сопротивление, тем меньше сила тока.

Третья позиция (в) – здесь все наоборот: снижается сопротивление, увеличивается сила тока.

Хотелось бы обратить ваше внимание на то, что керамическая трубка, используемая в реостатной конструкции, полая. Это необходимая составляющая, которая позволяет прибору охлаждаться при прохождении через проводник электроэнергии. Добавим: считается, что самые безопасные реостаты – это те, которые закрыты кожухом.

Как включается реостат в цепь

Во-первых, этот прибор в электрическую цепь включается только последовательно. Во-вторых, один из контактов подключается к ползуну, с помощью которого и регулируется величина тока в цепи.

Но необходимо отметить, что этот управляющий элемент можно использовать и для регулировки напряжения в электрической цепочке. Здесь может быть использовано несколько схем с одним сопротивлением или двумя.

Понятно, что чем меньше элементов в электрической цепочке, тем проще она.

  Как сделать ионистр своими руками

Реостаты – это универсальные приборы. Их сегодня используют не только для управления силой тока и напряжением. К примеру, в телевизорах они установлены для увеличения или уменьшения звука. Да и переключение каналов косвенно связано с ними же.

  • И еще один момент. В электрических схемах обозначение этих приборов вот такое:
  • или такое

На первом рисунке более подробно расписана схема подключения, где красный прямоугольник – это и есть проводник, накрученный на керамическую основу.

Синяя линия – это контакт, через который подводится питающий провод. Зеленная стрелка – это ползун. Она направлена влево, что говорит о том, что перемещая ползунок влево, мы уменьшаем сопротивление проводника.

И, наоборот, перемещаем контакт вправо, увеличиваем сопротивление.

Рисунок второй более упрощенный. На нем всего лишь прямоугольник, показывающий наличие сопротивления, и стрелка, которая показывает, что этот показатель можно изменять.

Конечно, вся эта информация касается простейших элементов. Но необходимо отметить, что реостаты могут быть разными, все зависит от того места, куда они должны быть установлены.

Есть различия и по токопроводящему материалу, который лежит в основе. К примеру, это может быть уголь, металлы, жидкости и керамика.

К тому же процесс охлаждения производится воздушным путем или при помощи жидкостей, и это может быть не только вода.

Источник: https://onlineelektrik.ru/eoborudovanie/kondensatori/chto-takoe-reostat.html

Реостат – что это такое?

Главная > Теория > Реостат – что это такое?

Обычно редко кто задумывается, каким образом в различных приборах регулируется уровень звука. Во многих электрических приборах регулировка громкости звука осуществляется за счет изменения силы тока. Для этого чаще всего применяется специальный аппарат, разработанный Иоганном Христианом Поггендорфом, который регулирует силу тока и напряжение электрической сети, он получил название – реостат.

Итак, реостат представляет собой прибор, основная задача которого заключается в регулировке напряжения и силы тока. Этот элемент электрической сети весьма распространен, его применяют в физике, радиотехнике, электронике.

Устройство реостата

Устройство реостата для опытного физика не вызывает трудностей и представляет собой керамический полый цилиндр с металлической обмоткой, концы которой выведены на специальные контакты, получившие название клеммы, расположенные с обеих сторон керамического цилиндра.

В качестве обмотки применяется материал, обладающий большим удельным сопротивлением, за счет этого даже небольшое изменение длины отражает изменение и сопротивления.

Вдоль цилиндра расположен металлический шланг, на котором закреплен движущийся контакт, который получил название ползунок.

Керамический цилиндр внутри пуст для того, чтобы происходило охлаждение прибора при прохождении через него электроэнергии. Для безопасности ряд приборов имеют специальный кожух, скрывающий все внутренности механизма.

Устройство реостата на схеме

Принцип работы

Вне зависимости от типа реостата, принцип работы у всех примерно аналогичен. Например, ползунковый реостат работает следующим образом:

  • Подключение к сети происходит через клеммы, расположенные с обеих сторон цилиндра;
  • Ток проходит по всей длине, в зависимости от места расположения ползунка. Так, если ползунок находится в центре прибора, то ток проходит только до середины; если ползунок находится в конце прибора, тогда ток проходит целиком, соответственно напряжение максимальное.

Чаще всего задействована в работе только часть прибора, т.е. ползунок не доходит до края реостата. Изменение места расположения бегунка прямо пропорционально изменению силы тока. Подключение реостата к электрической сети осуществляется последовательно.

Виды реостатов

Разновидность реостатов зависит от их основного назначения:

  • Пусковые реостаты предназначены для запуска электродвигателей с постоянным или переменным током;
  • Пускорегулирующие реостаты не только предназначены для запуска двигателей с постоянным током, но и для регулировки силы тока;
  • Балластные реостаты, еще получили название нагрузочные, поглощают энергию, которая необходима для регулирования нагрузки на электрогенераторах, т.е. создают нужное сопротивление в электрической сети;
  • Реостаты возбуждения применяются в электрических машинах для регулировки постоянного и переменного тока, они поглощают лишнюю энергию;
  • В особорую группу выделяют реостаты, предназначенные для деления напряжения, их называют потенциометрами. Они позволяют применять в одном приборе различные напряжения, не используя дополнительные приспособления, такие как трансформаторы и блоки питания. В этом случае реостат имеет 3 клеммы, где нижние клеммы используются для входа тока, а верхняя и одна нижняя – в качестве выхода. Регулировка напряжения осуществляется при движении ползунка.

Благодаря применению в электрических приборах и машинах реостатов, происходит уменьшение снижения скачков электрического тока и перегрузок двигателя, это, в свою очередь, увеличивает срок службы электрических приборов.

Реостат на электрической схеме имеет свое особое обозначение.

Схематическое обозначение реостата

Виды реостатов по материалу их изготовления

Главным элементом, определяющим принцип работы реостата, является материал, из которого он изготовлен. Кроме того, при прохождении через прибор тока должно происходить его охлаждение: воздушное или жидкостное.

Воздушное охлаждение происходит благодаря полому цилиндру и применимо во всех приборах. Жидкостное охлаждение используется только для реостатов, изготовленных из металла. Охлаждение происходит за счет полного погружения в жидкость или отдельных частей прибора.

Жидкостные реостаты могут быть водными или масляными.

Можно выделить следующие реостаты по материалу изготовления:

  • Металлические реостаты с воздушным типом охлаждения наиболее распространены, поскольку применимы в различных сферах и для различных приборов, сопротивление в них может быть постоянным или ступенчатым. Достоинством подобных конструкций являются компактные размеры, достаточно простая конструкция, доступная ценовая стоимость. Металлические жидкостные реостаты представляют собой сосуд, наполненный жидкостью. В качестве материала изготовления могут быть использованы сталь, чугун, хром, никель, железо и др.;
  • Жидкостные реостаты применимы для регулировки силы тока;
  • Керамические – применимы при относительно небольших нагрузках;
  • Угольные на сегодняшний день применяются только в промышленной сфере и представляют собой ряд шайб из угля, сжатых друг с другом при помощи пружин. Изменение сопротивления данного типа реостата происходит при помощи изменения силы сжатия пружин.

Задаваясь вопросом, зачем в повседневной жизни нужен данный прибор, можно получить банальный ответ: ни один современный телевизор не обходится без реостата. Благодаря этому прибору, происходит регулировка уровня громкости, также он связан с возможностью переключения каналов.

Как видно, это действительно универсальный и незаменимый компонент. Стоит подчеркнуть, что разновидностей реостатов весьма много, в зависимости от их основного предназначения.

На сегодняшний день реостат применяется в промышленной сфере, в автомобилестроении, в современной электронной технике. Он широко применим в радиотехнике и различных типах электродвигателей.

Выход из строя реостата способен вывести из строя всю систему электросети.

Видео

Источник: https://jelectro.ru/teoriya/reostat-chto-ehto-takoe.html

Реостаты. Виды и устройство. Работа и особенности

Во многих электронных устройствах для регулирования громкости звука необходимо изменять силу тока. Рассмотрим устройство (реостаты), с помощью которого можно изменять силу тока и напряжение.

Сила тока зависит от напряжения на концах участка цепи и от сопротивления проводника: I=U/R. Если изменять сопротивление проводника R, тогда будет меняться сила тока.

Сопротивление зависит от длины L, от площади поперечного сечения S и от материала проводника – удельного сопротивления. Для того чтобы изменять сопротивление проводника, нужно менять длину, толщину или материал. Весьма удобно изменять длину проводника.

Разберем цепь, состоящую из источника тока, ключа, амперметра и проводника в виде резистора АС из проволоки с большим удельным сопротивлением.

Перемещая контакт С по этой проволоке, можно менять длину проводника, которая задействована в цепи, тем самым изменять сопротивление, а значит, и силу тока. Следовательно, можно создать устройство с переменным сопротивлением, с помощью которого можно изменять силу тока. Такие устройства имеют название реостатами.

Реостат – это устройство с изменяемым сопротивлением, которое служит для регулировки силы тока и напряжения.

Устройство реостата

На цилиндр, выполненный из керамики, намотан металлический проводник, который сделан из материала с большим удельным сопротивлением. Сделано это для того, чтобы при небольшом изменении длины существенно менялось сопротивление. Этот металлический провод называется обмоткой. Он так называется, потому что намотан на керамический цилиндр.

Концы обмотки выведены к зажимам, которые называются клеммами. В верхней части реостата есть металлический стержень, который тоже заканчивается клеммами. Вдоль металлического стержня и вдоль обмотки может перемещаться скользящий контакт, который называется ползунком. Так как скользящий контакт имеет такое название, то подобный реостат называется ползунковым реостатом.

Принцип действия

Ползунковый реостат подсоединен в цепь через две клеммы: нижнюю с обмотки и верхнюю клемму, там, где металлический стержень. При подключении его в цепь, таким образом, ток через нижнюю клемму проходит по виткам обмотки, а не поперек витков. Далее ток проходит через скользящий контакт, потом по металлическому стержню, и опять в цепь.

Таким образом, в цепи задействована только часть обмотки реостата. Когда ползунок перемещается, то меняется сопротивление той части обмотки реостата, которая находится в цепи. Изменяется длина обмотки, сопротивление и сила тока в цепи.

Необходимо обратить внимание, что ток в той части реостата, по которой он проходит, идет по каждому витку обмотки, а не поперек них. Это достигается тем, что витки обмотки изолированы между собой тонким слоем изоляционного материала. Разберемся, как осуществляется контакт между витками обмотки и ползунком.

При движении по обмотке ползунок движется по ее верхнему слою, который имеет зачищенный участок изоляции на пути ползунка. Так осуществляется контакт между ползунком и витком обмотки. Между собой витки изолированы.

На схеме изображена цепь с источником тока, выключателем, амперметром и ползунковым реостатом. При перемещении ползунка реостата меняется его сопротивление и сила тока в цепи.

Ползунковый реостат можно подключать к цепи при помощи двух клемм: верхней и нижней. Но реостаты подключаются и по-другому.

Реостат можно подключить через три клеммы. Две нижние клеммы соединяются с концами обмотки, и один провод с верхней клеммы. Напряжение подается на всю обмотку, а снимается напряжение только с части обмотки. Ползунок делит реостат на два резистора, которые соединены последовательно.

Общее напряжение равно сумме напряжений каждого резистора. Поэтому выходное напряжение меньше входного значения. Выходное напряжение меньше, чем входное во столько раз, во сколько сопротивление части обмотки меньше, чем сопротивление всей обмотки. То есть, реостат делит напряжение, и называется делителем напряжения или потенциометром.

Виды и особенности реостатов

Реостат в виде тора

Два крайних зажима – это концы обмотки, а средний зажим соединен с ползунком. Вращая ползунок по обмотке, можно изменить сопротивление и сила тока в цепи.

Рычажные реостаты

Они получили такое название, потому что в его нижней части находится переключатель – рычаг. С помощью него можно включать разные части спирали резисторов. На рисунке показан принцип работы рычажного реостата.

Рычажный реостат изменяет силу тока скачкообразно, в то время как ползунковый реостат меняет силу тока плавно. Если в цепи будет присутствовать резистор, то при перемещении ползунка на ползунковом реостате или при переключении рычага рычажного реостата будет меняться сила тока и напряжение на концах резистора.

Штепсельные

Такие устройства состоят из магазина сопротивлений.

Это набор различных сопротивлений. Они называются спирали-резисторы. При помощи штепселя можно включать или выключать разные спирали-резисторы. Когда штепсель находится в перемычке, то больший ток идет через перемычку, а не через резистор. Таким образом, резистор отключается. Используя штепсель, можно получать разные сопротивления.

Материалы и охлаждение

Основным элементом в устройстве реостата является материал изготовления, по виду которого реостаты делятся на несколько видов:

  • Угольные.
  • Металлические.
  • Жидкостные.
  • Керамические.

Электрический ток в сопротивлениях преобразуется в тепловую энергию, которая должна каким-то образом отводиться от них. Поэтому реостаты также делятся по типу охлаждения:

Жидкостные реостаты разделяются на водяные и масляные. Воздушный вид используется в любых конструкциях приборов. Жидкостное охлаждение применяется только для металлических реостатов, их сопротивления омываются жидкостью, либо полностью в нее погружены. Нельзя забывать, что охлаждающая жидкость также должна охлаждаться.

Металлические реостаты

Это конструкция реостата с воздушным охлаждением. Такие модели приобрели популярность, так как легко подходят для различных условий работы своими электрическими, тепловыми характеристиками, а также формой конструкции. Они бывают с непрерывным или ступенчатым типом регулировки сопротивления.

В устройстве имеется подвижный контакт, скользящий по неподвижным контактам, расположенным в этой же плоскости. Неподвижные контакты выполнены в виде винтов с плоскими головками, пластин или шин. Подвижный контакт называется щеткой. Он бывает мостиковым или рычажным.

Такие виды реостатов делят на самоустанавливающиеся и несамоустанавливающиеся. Последний вид имеет простую конструкцию, но ненадежен в применении, так как контакт часто нарушается.

Масляные

Устройства с масляным охлаждением повышают теплоемкость и время нагревания вследствие хорошей теплопроводности масла. Это делает возможным повышение нагрузки на небольшое время, снижает расход материала изготовления сопротивления и габариты корпуса реостата.

Детали, погружаемые в масло, должны иметь значительную поверхность для хорошей отдачи тепла. В масле увеличиваются возможности контактов на отключение. Это является преимуществом такого вида реостатов. Благодаря смазке на контакты можно прилагать повышенные усилия. К недостаткам можно отнести риск возникновения пожара и загрязнение места установки.

Похожие темы:

Источник: https://electrosam.ru/glavnaja/slabotochnye-seti/oborudovanie/reostaty/

Реостат: регулятор тока, принцип работы, слайдер реостат

В предыдущей статье мы подробно рассмотрели что такое потенциометр. Данная статья является продолжением этой темы и здесь мы рассмотрим что такое реостат, реостат как регулятор тока и рассмотрим тип реостат — слайдер.

Описание и принцип работы

До сих пор мы видели, что переменный резистор может быть сконфигурирован для работы в качестве цепи делителя напряжения, которому присваивается название потенциометра . Но мы также можем настроить переменный резистор для регулирования тока, и этот тип конфигурации широко известен как реостат.

Реостаты — это двухполюсные переменные резисторы, которые настроены на использование только одного концевого контакта и только контакта стеклоочистителя. Неиспользуемая концевая клемма может быть либо оставлена ​​неподключенной, либо подключена напрямую к стеклоочистителю.

 Это устройства с проволочной обмоткой, которые содержат плотные витки эмалированной проволоки для тяжелых условий эксплуатации, которые изменяют сопротивление ступенчато. Изменяя положение стеклоочистителя на резистивном элементе, величина сопротивления может быть увеличена или уменьшена, тем самым управляя величиной тока.

Большой выбор реостатов вы найдете на Алиэкспресс, переходите и покупайте любой.

Затем реостат используется для управления током путем изменения значения его сопротивления, превращая его в настоящий переменный резистор.

 Классический пример использования реостата — это управление скоростью модельного набора поездов или Scalextric, где величина тока, проходящего через реостат, регулируется законом Ома.

 Тогда реостаты определяются не только их резистивными значениями, но также и их возможностями по управлению мощностью как P = I 2 * R.

Реостат как регулятор тока

На приведенной выше схеме эффективное сопротивление реостата находится между контактом 3 концевого зажима и контактом стеклоочистителя на контакте 2. Если контакт 1 не подключен, сопротивление цепи между контактом 1 и контактом 2 разомкнуто и не оказывает влияния на величину тока нагрузки. И наоборот, если контакт 1 и контакт 2 соединены вместе, то эта часть резистивной дорожки замкнута накоротко и снова не влияет на значение тока нагрузки.

Поскольку реостаты контролируют ток, то по определению они должны быть соответствующим образом рассчитаны на то, чтобы выдерживать этот постоянный ток нагрузки.

 Потенциометр с тремя контактами можно настроить как реостат с двумя контактами, но резистивная дорожка на основе углерода может не выдержать ток нагрузки.

 Также контакт стеклоочистителя потенциометра обычно является самой слабой точкой, поэтому лучше всего проводить через стеклоочиститель как можно меньше тока.

Однако обратите внимание, что реостат не подходит для управления током нагрузки, если сопротивление нагрузки, R L , намного выше, чем полное значение сопротивления реостата. Это R L  >> R RHEO . Резистивное значение сопротивления нагрузки должно быть намного ниже, чем у реостата, чтобы ток нагрузки мог протекать.

Обычно реостаты представляют собой высокомощные электромеханические переменные резисторы, используемые для силовых применений, и резистивный элемент которые обычно изготавливается из толстого резистивного провода, подходящего для обеспечения максимального тока I, когда его сопротивление R минимально.

Проволочные реостаты в основном используются в приложениях управления мощностью, таких как схемы управления лампами, нагревателями или двигателями, для регулирования полевых токов для управления скоростью или пусковым током двигателей постоянного тока и т.д. Существует много типов реостатов, но наиболее распространенными являются вращающиеся тороидальные типы, которые используют открытую конструкцию для охлаждения, но также доступны закрытые типы.

Слайдер реостат

Имеются также реостаты с трубчатыми слайдерами, которые можно найти в физических лабораториях и лабораториях в школах и колледжах. Эти линейные или скользящие типы используют резистивный провод, намотанный на изолирующий трубчатый формирователь или цилиндр. Скользящий контакт (штифт 2), установленный выше, регулируется вручную влево или вправо для увеличения или уменьшения эффективного сопротивления реостата, как показано на рисунке.

Как и в случае с вращающимися потенциометрами, также доступны ползунковые реостаты многоканального типа. В некоторых типах постоянные электрические соединения сделаны с резистивным проводом, чтобы дать фиксированное значение сопротивления между любыми двумя терминалами. Такие промежуточные соединения обычно известны как «ответвления», то же имя, что и используемые на трансформаторах.

Линейные или логарифмические потенциометры

Наиболее популярным типом переменного резистора и потенциометра является линейный тип или линейный конус, значение сопротивления которого на выводе 2 изменяется линейно при регулировке, создавая характеристическую кривую, которая представляет собой прямую линию. То есть резистивная дорожка имеет одинаковое изменение сопротивления на угол поворота по всей длине дорожки.

Таким образом, если стеклоочиститель вращается на 20% от его общего хода, то его сопротивление составляет 20% от максимального или минимального. Это происходит главным образом потому, что их резистивные дорожки выполнены из углеродных композитов, металлокерамических сплавов или материалов типа проводящих пластиков, которые имеют линейную характеристику по всей длине.

Но резистивный элемент потенциометра не всегда может давать прямолинейную характеристику или иметь линейное изменение сопротивления во всем диапазоне хода при регулировке стеклоочистителя, но вместо этого может вызывать то, что называется логарифмическим изменением сопротивления.

Логарифмические потенциометры являются в основном очень популярными нелинейными или непропорциональными типами потенциометров, сопротивление которых изменяется логарифмически.

Логарифмические потенциометры обычно используются в качестве регуляторов громкости и усиления в аудиоприложениях, где затухание изменяется как логарифмическое отношение в децибелах.

Это связано с тем, что чувствительность к уровню звука человеческого уха имеет логарифмический отклик и, следовательно, является нелинейной.

Если бы мы использовали линейный потенциометр для управления громкостью, у ухо бы создалось впечатление, что большая часть регулировки громкости ограничена одним концом дорожки горшка. Тем не менее, логарифмический потенциометр создает впечатление более равномерной и сбалансированной регулировки громкости при полном вращении регулятора громкости.

Таким образом, работа логарифмических потенциометров при настройке заключается в создании выходного сигнала, который близко соответствует нелинейной чувствительности человеческого уха, при которой уровень громкости звучит так, как будто он линейно увеличивается.

 Однако некоторые более дешевые логарифмические потенциометры являются скорее экспоненциальными в изменениях сопротивления, чем логарифмическими, но все еще называют логарифмическими, потому что их резистивный отклик является линейным в логарифмическом масштабе.

 Наряду с логарифмическими потенциометрами существуют также антилогарифмические потенциометры, в которых их сопротивление сначала быстро увеличивается, но затем выравнивается.

Все потенциометры и реостаты доступны в виде различных резистивных дорожек или схем, известных как законы, линейные, логарифмические или антилогарифмические. Эти термины более сокращенно обозначаются как lin , log и anti-log соответственно.

Лучший способ определить тип или закон конкретного потенциометра — установить ось вала в центр его перемещения, то есть примерно на половину, а затем измерить сопротивление на каждой половине от стеклоочистителя до концевой клеммы.

 Если каждая половина имеет более или менее равное сопротивление, то это линейный потенциометр.

 Если сопротивление, кажется, разделено примерно на 90% в одну сторону и 10% в другую, то есть вероятность, что это логарифмический потенциометр.

Источник: https://meanders.ru/chto-takoe-reostat-princip-raboty.shtml

2. Резисторы - Условные графические обозначения на электрических схемах - Компоненты - Инструкции

Резистор (англ. resistor, от лат. resisto—сопротивляюсь) — радиокомпонент, основное назначение которого оказывать активное сопротивление электрическому току. Основные характеристики резистора — номинальное сопротивление и рассеиваемая мощность. Наиболее широко используются постоянные резисторы, реже — переменные, подстроечные, а также резисторы, изменяющие свое сопротивление под действием внешних факторов.



Постоянные резисторы бывают проволочными (из провода с высоким и стабильным удельным сопротивлением) и непроволочными (с резистивным элементом, например, в виде тонкой пленки из оксида металла, пиролитического углерода и т. д.). Однако на схемах их обозначают одинаково — в виде прямоугольника с линиями электрической связи, символизирующими выводы резистора (рис. 2.1). Это условное графическое обозначение (УГО) — основа, на которой строятся УГО всех разновидностей резисторов. Указанные на рис. 2.1 размеры УГО резисторов установлены ГОСТом [2] и их следует соблюдать при вычерчивании схем.
На схемах рядом с УГО резистора (по возможности сверху или справа) указывают его условное буквенно-цифровое позиционное обозначение и номинальное сопротивление. Позиционное обозначение состоит из латинской буквы R (Rezisto) и порядкового номера резистора по схеме. Сопротивление от 0 до 999 Ом указывают числом без обозначения единицы измерения (51 Ом —> 51), сопротивления от 1 до 999 кОм — числом со строчной буквой к (100 кОм —> 100 к), сопротивления от 1 до 999 МОм — числом с прописной буквой М (150 МОм —> 150 М).


Если же позиционное обозначение резистора помечено звездочкой (резистор R2* на рис.2.1), то это означает, что сопротивление указано ориентировочно и при налаживании устройства его необходимо подобрать по определённой методике.




Номинальную рассеиваемую мощность указывают специальными значками внутри условного графического обозначения (рис. 2.2).



Постоянные резисторы могут иметь отводы от резистивного элемента (рис. 2.3, а), причем, если необходимо, то символ резистора вытягивают в длину (рис. 2.3, б).



 Переменные резисторы используют для всевозможных регулировок. Как правило, у такого резистора минимум три вывода: два — от резистивного элемента, определяющего номинальное (а практически — максимальное) сопротивление, и один — от перемещающегося по нему токосъемника — движка. Последний изображают в виде стрелки, перпендикулярной длинной стороне основного условного графического изображения (рис. 2.4, а). Для переменных резисторов в реостатном включении допускается использовать условное графическое изображение рис. 2.4, б. Переменные резисторы с дополнительными отводами обозначаются так, как показано на рис. 2.4, е. Отводы у переменных резисторов показывают так же, как и у постоянных (см. рис. 2.3).





Для регулирования громкости, тембра, уровня в стереофонической аппаратуре, частоты в измерительных генераторах сигналов применяют сдвоенные переменные резисторы. На схемах условных графических изображений входящие в них резисторы стараются расположить возможно ближе друг к другу, а механическую связь показывают либо двумя сплошными линиями, либо одной штриховой (рис. 2.5, а). Если же сделать этого не удается, т. е. символы резисторов оказываются на удалении один от другого, то механическую связь изображают отрезками штриховой линии (рис. 2.5, б). Принадлежность резисторов к сдвоенному блоку указывают в позиционном обозначении (R2.1 — первый резистор сдвоенного переменного резистора R2; R2.2 — второй).




В бытовой аппаратуре часто применяют переменные резисторы, объединенные с одним или двумя выключателями. Символы их контактов размещают на схемах рядом с условным графическим изображением переменного резистора и соединяют штриховой линией с жирной точкой, которую изображают с той стороны УГО, при перемещении к которой движок воздействует на выключатель, (рис. 2.6, а). При этом имеется в виду, что контакты замыкаются при движении от точки, а размыкаются при движении к ней. В случае если УГО резистора и выключателя на схеме удалены один от другого, механическую связь показывают отрезками штриховых линий (рис. 2.6, б).





Подстроенные резисторы — это разновидность переменных. Узел перемещения движка таких резисторов чаще всего приспособлен для управления отверткой и не рассчитан на частые регулировки. УГО подстроечного резистора (рис. 2.7) наглядно отражает его назначение: практически это постоянный резистор с отводом, положение которого можно изменять.
Из резисторов, изменяющих свое сопротивление под действием внешних факторов, наиболее часто используют терморезисторы (обозначение RK) и варисторы (RU, см. табл. 1.1). Общим для условного графического изображения резисторов этой группы является знак нелинейного саморегулирования в виде наклонной линии с изломом внизу (рис. 2.8).





  Для указания внешних факторов воздействия используют их общепринятые буквенные обозначения: tº (температура), U (напряжение) и т. д.


  Знак температурного коэффициента сопротивления терморезисторов указывают только в том случае, если он отрицательный (см. рис. 2.8, резистор RK2).



Как решать задачи с реостатом

Знакомство с реостатом впервые происходит в школе в 8-м классе на теме «Электрические явления». Выполняется ряд лабораторных работ по электричеству, рассматривается ряд электрических схем.

Но к 10-му классу непонятные вопросы при решении задач все-таки остаются.

Давайте разберёмся с этим физическим прибором и рассмотрим ряд примеров и задач, которые встречались на экзамене и вполне могут встретиться.

В основе решения задач с реостатом надо знать формулу зависимости сопротивления проводников от его геометрических размеров. Именно эта формула лежит в основе принципа работы реостата.

Необходимо научиться определять «активную часть» реостата, то есть эта та часть реостата, по которой течет электрический ток. Чем больше длина активной части, тем большим электрическим сопротивлением обладает реостат. А от сопротивления реостата зависит сила тока в цепи.

Давайте рассмотрим два обозначения реостата на схеме, и посмотрим, отличие этих схем друг от друга. А после разберем несколько примеров.

Следствием всех перемещений ползунка реостата является изменение силы тока, согласно законам Ома для участка цепи и для полной цепи.

Ряд задач с реостатом Вы можете посмотреть на сайте. А ниже рассмотрим еще пару вопросов и задач с реостатом, чтобы закрепить материал.

Задача 1. Как будут изменяться показания электроизмерительных приборов при перемещении ползунка реостата вверх? Объяснить.

При перемещении ползунка реостата вверх, длина рабочей части реостата уменьшится. Так как реостат соединен последовательно с резистором, общее сопротивление цепи — уменьшиться. А следовательно сила тока в цепи, согласно законам Ома — увеличится. Напряжения, измеряемое на резисторе тоже увеличится.

Задача 2.
Реостат параллельно включён с резистором в электрическую цепь так, как показано на рисунке. Как будут изменяться показания амперметра, при перемещении ползунка реостата вправо? Объяснить.

При перемещении ползунка реостата вправо сопротивление реостата будет уменьшаться, а следовательно общее сопротивление электрической цепи, согласно формулам для расчета параллельного соединения — будет тоже уменьшаться. То есть сила тока в цепи будет увеличиваться.



Вы можете оставить комментарий, или поставить трэкбек со своего сайта.

Написать комментарий

Основы реостата: типы, принцип и функции

Реостат - это устройство, которое может регулировать величину сопротивления и может быть подключено к цепи для регулировки величины тока. Обычный реостат состоит из провода с большим сопротивлением и устройства, которое может изменять точку контакта, чтобы отрегулировать эффективную длину провода сопротивления. Реостат может ограничивать ток и защищать цепь, а также изменять распределение напряжения в цепи.

Каталог

Ⅰ Скользящий реостат

Скользящий реостат как особый вид резистора широко используется в обычных физических испытаниях.Многие схемы используют скользящий реостат для управления схемой, и его можно использовать для управления изменениями тока и напряжения в цепи.

1 Принцип работы

Скользящий реостат - одно из наиболее часто используемых устройств в электричестве. Он изменяет сопротивление, изменяя длину провода сопротивления подключенной цепи, тем самым постепенно изменяя ток в цепи. Проволока сопротивления скользящего реостата обычно представляет собой никель-хромовый сплав с высокой температурой плавления и высоким сопротивлением.Стержень сопротивления обычно изготавливается из металла с низким сопротивлением. Следовательно, чем длиннее резистивный провод, тем больше сопротивление, а чем короче резистивный стержень, тем меньше сопротивление. Провод сопротивления покрыт изолирующим слоем, намотан на изолирующую трубку, и два его конца подключены к клеммам A и B. Скользящая деталь P соединена с клеммой C через металлический стержень. Когда скользящая деталь перемещается в разные положения, длина провода сопротивления между двумя клеммами A и C будет разной, так что сопротивление в подключенной цепи может быть изменено.Обычный реостат состоит из провода с большим сопротивлением и устройства, которое может изменять точку контакта, чтобы отрегулировать эффективную длину провода сопротивления. Функция регулировки скользящего реостата в цепи отражается в соединении ограничения тока и парциального давления.

Скользящий реостат

2 Функции и применение

Основные функции:

(1) Схема защиты. Перед включением переключателя отрегулируйте скользящую деталь P скользящего реостата, чтобы максимизировать сопротивление скользящего реостата, подключенного к цепи.

(2) Измените размер и направление тока в цепи, изменив сопротивление подключенной части схемы, тем самым изменив напряжение на обоих концах проводника (прибора), подключенного последовательно с ним. При подключении скользящего реостата требуется: «один вверх-вниз, фокус на дне», металлический стержень и резистивный провод используют по одной клемме; Фактическое подключение должно основываться на требованиях к выбору двух клемм резистивного провода.

(3) Измените напряжение. При изучении закона Ома () он играет роль в изменении напряжения на обоих концах последовательно соединенного электрического прибора.

(4) Используйте вольтамперометрию для измерения сопротивления на основе формулы деформации закона Ома:

Приложения:

Ручка для регулировки громкости звука; ручка регулировки яркости света на настольной лампе; ручка регулировки яркости дисплея на компьютере; ручка регулировки температуры утюга.Кроме того, указатель уровня топлива на автомобиле, весы и т. Д.

3 Конструкция и материалы

Конструкция скользящего реостата

Конструкция скользящего реостата: 1. Электропроводка 2. Скользящая пластина 3 Катушка 4. Металлический стержень 5. Фарфоровая трубка. Принцип скользящего реостата: сопротивление металлического стержня невелико, и ток течет через металлический провод вместе с пластиной для нарезки кубиков, что изменяет длину провода сопротивления, подключенного к цепи, а также изменяет размер сопротивления.Материалом резистивной проволоки скользящего варистора обычно является проволока из константана или проволока из хромоникелевого сплава. Проволока из константана или из хромоникелевого сплава наматывается на изолирующий цилиндр, а два конца выводятся с помощью выводных проводов. Скользящий элемент варистора контактирует с проводом сопротивления и может регулироваться на расстоянии между двумя концами, тем самым изменяя сопротивление от металлического стержня к двум концам провода сопротивления, который составляет скользящий реостат.Также имеется скользящий варистор, который «покрыт» на изолирующей подложке резистивными материалами (такими как углеродистые материалы), а сопротивление регулируется скользящей деталью посередине.

Ⅱ Блок сопротивлений

Скользящий реостат может постепенно изменять сопротивление подключенной цепи и играть роль непрерывного изменения величины тока, но он не может точно проверить значение сопротивления подключенной цепи. Если вам нужно узнать сопротивление резистора, подключенного к цепи, вы можете использовать коробку сопротивлений.Следовательно, блок сопротивления - это реостат, который может регулировать сопротивление и может отображать значение сопротивления. По сравнению со скользящим реостатом скользящий реостат не может отображать значение сопротивления подключенной цепи, но он может непрерывно изменять сопротивление в подключенной цепи. Коробка сопротивления может отображать значение сопротивления, подключенного к цепи, но изменение значения сопротивления является прерывистым.

Коробка сопротивления

Использование коробки сопротивлений

При использовании подключите две клеммы к цепи и отрегулируйте шкалу, чтобы получить любое сопротивление между 0 ~ nx (nx, n - количество ручки) ом.Умножьте показание точки индикатора, соответствующей каждому циферблату, на кратное, отмеченное на циферблате, а затем сложите их вместе, чтобы получить значение сопротивления цепи доступа. Скользящий реостат можно использовать как ограничитель тока или делитель напряжения в цепи. Как выбрать эти две разные формы? Это в первую очередь определяется потребностями в цепи. Например, иногда требуется, чтобы напряжение нагрузки сильно изменилось, а иногда необходимо иметь возможность выполнить точную настройку.Какая схема может удовлетворить эти требования? Нам нужно изучить выходные характеристики двух схем.

Ⅲ Потенциометр

Потенциометр представляет собой резисторный элемент с тремя выводами, и значение сопротивления можно регулировать в соответствии с определенным правилом изменения. Потенциометр обычно состоит из резистора и подвижной щетки. Когда щетка движется по корпусу резистора, значение сопротивления или напряжение, которое имеет определенную взаимосвязь со смещением, получается на выходном конце.Потенциометр может использоваться как трехконтактный или двухконтактный компонент. Последний можно рассматривать как переменный резистор.

Потенциометр

Роль потенциометра - регулировка напряжения (включая постоянное напряжение и напряжение сигнала) и тока.

По конструктивным характеристикам потенциометр-резистор корпуса потенциометра имеет два закрепленных конца. Путем ручной регулировки вала или скользящей рукоятки изменение положения подвижного контакта на корпусе резистора изменит положение между подвижным контактом и любым фиксированным концом. Значение сопротивления, которое изменяет величину напряжения и тока.

Потенциометр состоит из корпуса резистора и вращающейся или скользящей системы. Когда между двумя фиксированными электрическими ударами корпуса резистора прикладывается напряжение, положение контакта на корпусе резистора может быть изменено путем вращения или скольжения системы, а напряжение, которое имеет определенное отношение к подвижной точке контакта, может быть изменено. между подвижным и неподвижным контактами. Он в основном используется в качестве делителя напряжения, когда потенциометр представляет собой четырехконтактный элемент.Потенциометр в основном представляет собой скользящий реостат, существует несколько стилей. Обычно они используются в переключателе громкости динамика и регулировке мощности лазерной головки. Он широко используется в электронном оборудовании для регулировки громкости в динамиках и ресиверах.

Принцип

Импульсный потенциометр такой же, как и обычный потенциометр с тремя контактами. но внутри импульсного потенциометра, подключенного к контактам 1 и 2, находятся две металлические статические детали разной длины, а тот, который подключен к контакту 3, представляет собой круглый металлический ротор с 12 или 24 зубьями.Когда импульсный потенциометр вращается, существует четыре состояния: контакт 3 подключен к контакту 1, контакт 3 подключен к контакту 2 и контакту 1; Контакт 3 подключен к контакту 2, контакт 3 подключен к контакту Контакт 2, а контакт 1 полностью отключен.

Схема потенциометра

В реальных условиях мы обычно заземляем контакт 3 в качестве клеммы ввода данных. А контакты 1 и 2 подключены к порту ввода / вывода микроконтроллера в качестве терминала вывода данных. Как показано на рисунке, подключите контакт 1 к P1.0 микроконтроллера, а вывод 2 - P1.1 микроконтроллера. Когда импульсный потенциометр вращается влево или вправо, P1.0 и P1.1 будут периодически генерировать показанную форму волны. Если это 12-точечный импульсный потенциометр, он будет генерировать 12 наборов таких сигналов, 24-точечный импульсный потенциометр будет генерировать 24 группы таких сигналов; группа сигналов (или цикл) содержит 4 рабочих состояния. Следовательно, пока обнаруживаются формы сигналов P1.0 и P1.1, можно распознать, вращается ли импульсный потенциометр влево или вправо.

Схема, работа, символы и ее применение

В электрической цепи многократно желательно ограничивать ток, что может быть сделано путем уменьшения напряжения или увеличения сопротивления в цепи (закон Ома). Реостат - это устройство, которое облегчает это. Слово реостат происходит от греческого языка, означающего изменяющийся поток (текущий). Это необходимо для любой электротехнической лаборатории / мастерской, чтобы проводить эксперименты в условиях переменного тока и напряжения.Это делается путем вставки в цепь переменного сопротивления. Обеспечиваемый этим плавный контроль очень помогает при проведении точных наблюдений. Доступны многие типы реостатов, которые используются в силовых / электрических цепях, но здесь мы ограничимся линейным реостатом скользящего типа, который наиболее часто используется в электрических / силовых цепях.

Что такое реостат?

Определение: Реостат - это плавно регулируемое сопротивление, используемое для изменения протекания тока в электрической цепи.Британский ученый сэр Чарльз Уитстон был человеком, который дал это греческое слово, означающее текущее управляющее устройство.

Реостат

Функция реостата

Из базовой электротехники мы знаем, что напряжение, ток и сопротивление взаимозависимы и могут быть представлены как:

R = V / I

Где R - сопротивление, ' V - напряжение, а I - ток. И поэтому, чтобы изменить ток, мы должны либо изменить напряжение, либо сопротивление.Источник напряжения обычно фиксированный и не может быть изменен, поэтому остается только сопротивление.

Это сопротивление, которое можно плавно изменять от нуля до максимального значения. Кроме того, мы знаем, что сопротивление прямо пропорционально длине провода и обратно пропорционально диаметру провода. Материал также играет свою роль, поскольку разные материалы имеют разное удельное сопротивление. Длину и диаметр проволоки можно легко выбрать в зависимости от наших требований.

Поскольку прохождение тока через сопротивление связано с повышением температуры. Поскольку повышение температуры также может привести к изменению сопротивления. В реостате всегда желательно, чтобы сопротивление оставалось почти постоянным в широком диапазоне температур. Для этой цели используется материал, известный как «константан», который представляет собой сплав меди и никеля, поскольку его сопротивление остается стабильным в широком диапазоне температур.

Конструктивно он имеет две фиксированные точки / клеммы, которые представляют собой концы константановой проволоки, намотанной на керамическую трубку.Третья точка - это точка очистки, которая перемещается (вручную или с помощью мотора) по этой намотанной проволоке. Когда мы перемещаем точку стеклоочистителя, подключенную к цепи, мы можем изменять сопротивление. В зависимости от конструкции он может быть линейного или роторного типа.

Конструкция

Выше показан графический вид линейного типа, который не требует пояснений.

Символы

В различных стандартах символы реостата представлены по-разному, однако наиболее часто используемые символы показаны выше.

Символы реостата

Работа реостата

Чтобы понять, как это работает, давайте рассмотрим пример реостата, который последовательно соединен с полем двигателя постоянного тока. Поскольку производительность двигателя постоянного тока во многом зависит от тока возбуждения, который должен быть точно отрегулирован, и он подключен последовательно с полем, это может сделать это хорошо.

Схема подключения реостата

Как показано на схеме подключения выше. Можно добавить, что хотя обычно требуется только фиксированная точка и переменная точка, существуют условия, при которых используются все три точки / терминала.

Цепь с двумя точками

На приведенном выше рисунке можно заметить, что точка стеклоочистителя и одна из фиксированных точек соединены, это сделано для того, чтобы исключить возможность разрыва цепи якоря / поля двигателя, если регулируемая точка / точка стеклоочистителя теряет контакт с сопротивлением или реостатом (будучи подвижной точкой). Точно так же все три точки используются, когда он используется в качестве потенциального делителя.

Области применения / применения

Применения реостата включают следующее.

  • Используется в электрических мастерских / испытательных лабораториях для изучения характеристик различного оборудования / цепей при различных условиях тока и напряжения.
  • Используется в мостах из пшеничного камня для определения неизвестных параметров путем балансировки моста.
  • Используется как диммер в цепях освещения.
  • Может использоваться как переменная резистивная нагрузка.
  • Может использоваться как делитель напряжения.

Разница между реостатом и потенциометром

Основное различие между этими двумя - их допустимая мощность.

Реостат Потенциометр
Реостат, способный выдерживать более высокие ток и напряжение, в основном используется в электрических приложениях, таких как управление двигателем, управление освещением Потенциометр в основном используется в электронных приложениях, таких как электронные регуляторы, эталоны и т. д.

Конструктивно он может использовать различные среды в зависимости от текущей мощности, наиболее распространенным из которых является реостат с проволочной обмоткой. Потенциометр может иметь проволочную намотку или, возможно, сопротивление углерода / графита.
При этом все три точки могут использоваться или не использоваться. В потенциометре используются все три точки (две фиксированные и одна переменная)
Диапазон не доступен в реостате. Потенциометр, также известный как «горшок», бывает разных исполнений и форм. Для большого диапазона и точных настроек у нас есть десять поворотов. У нас также могут быть цифровые потенциометры с использованием электронных компонентов.
Реостат из-за больших потерь мощности в виде тепла имеет ограниченное применение. В настоящее время используется большинство электронных компонентов, таких как SCR, MOSFET и т. Д.

Практически все электронное оборудование, в котором для настройки и управления требуются потенциометры.

Часто задаваемые вопросы

1). Из чего сделан реостат?

Для реостатного контроля можно использовать различные среды, наиболее распространенной из которых является резистивный провод из константана, обеспечивающий стабильность в широком диапазоне температур.

2). В чем разница между реостатом и потенциометром?

Основное различие между реостатом и потенциометром заключается в его допустимой мощности. Реостат подходит для работы с высоким током и напряжением, в то время как потенциометр может работать с током в низком диапазоне, например, Ma. и Mv. Диапазон.

3) В чем принцип реостата?

Принцип реостата основан на законе Ома, который гласит, что ток в проводнике прямо пропорционален приложенному напряжению и обратно пропорционален сопротивлению, при этом физические условия остаются постоянными.

4) Как проверить реостат?

Реостат можно проверить путем измерения сопротивления между любой из двух фиксированных и переменных точек. Изменение сопротивления должно быть пропорционально перемещению точки стеклоочистителя при ее перемещении от минимума к максимуму. Полученное таким образом значение должно соответствовать номинальному значению.

5) Почему у реостата три клеммы?

Некоторые особые требования к цепи требуют использования всех трех выводов, как в случае, когда реостат используется в качестве делителя потенциала, и где мы хотим исключить возможность разрыва цепи из-за движения стеклоочистителя.

Итак, это все о реостате. Это очень важное и полезное оборудование, хотя оно заменяется электронными устройствами, но не нашло замены во многих основных функциях, таких как мост Уитстона, пускатели ротора, пускатели двигателей постоянного тока и т. Д. В качестве испытательного оборудования оно является активом, поскольку оно прост, прочен и эффективно отлит.

Сравнение схем NEMA и IEC

% PDF-1.4 % 334 0 объект >>> эндобдж 378 0 объект > поток Ложь 11.08.582018-03-15T10: 24: 52.679-04: 00 Библиотека Adobe PDF 9.90ba5e43b8edc5b20848e4340f353ce3c0c82d0531242285 Автоматический выключатель, вакуумные выключатели, автоматические выключатели среднего напряжения Библиотека Adobe PDF 9.9falseAdobe InDesign CS5 (7.010-03) 002018-03-15T10: 24: 13.000-04: 002013-12-02T16: 44: 29.000-05: 00

  • / 9j / 4AAQSkZJRgABAgEASABIAAD / 7QAsUGhvdG9zaG9wIDMuMAA4QklNA + 0AAAAAABAASAAAAEA AQBIAAAAAQAB / + 4AE0Fkb2JlAGSAAAAAAQUAAgAD / 9sAhAAMCAgICAgMCAgMEAsLCxAUDg0NDhQY EhMTExIYFBIUFBQUEhQUGx4eHhsUJCcnJyckMjU1NTI7Ozs7Ozs7Ozs7AQ0LCxAOECIYGCIyKCEo MjsyMjIyOzs7Ozs7Ozs7Ozs7Ozs7OztAQEBAQDtAQEBAQEBAQEBAQEBAQEBAQEBAQED / wAARCAEA AMYDAREAAhEBAxEB / 8QBQgAAAQUBAQEBAQEAAAAAAAAAAwABAgQFBgcICQoLAQABBQEBAQEBAQAA AAAAAAABAAIDBAUGBwgJCgsQAAEEAQMCBAIFBwYIBQMMMwEAAhEDBCESMQVBUWETInGBMgYUkaGx QiMkFVLBYjM0coLRQwclklPw4fFjczUWorKDJkSTVGRFwqN0NhfSVeJl8rOEw9N14 / NGJ5SkhbSV xNTk9KW1xdXl9VZmdoaWprbG1ub2N0dXZ3eHl6e3x9fn9xEAAgIBAgQEAwQFBgcHBgI7AQACEQMh MRIEQVFhcSITBTKBkRShsUIjwVLR8DMkYuFygpJDUxVjczTxJQYWorKDByY1wtJEk1SjF2RFVTZ0 ZeLys4TD03Xj80aUpIW0lcTU5PSltcXV5fVWZnaGlqa2xtbm9ic3R1dnd4eXp7fh2 + f3 / 9oADAMB AAIRAxEAPwD0Xp / T8A4GMTjUkmmuT6bf3R5JKbH7P6f / ANxqf + 22 / wBySlfs / p // AHGp / wC22 / 3J KV + z + n / 9xqf + 22 / 3JKV + z + n / APcan / ttv9ySlfs / p / 8A3Gp / 7bb / AHJKV + z + n / 8Acan / ALbb / ckp X7P6f / 3Gp / 7bb / ckpX7P6f8A9xqf + 22 / 3JKV + z + n / wDcan / ttv8AckpX7P6f / wBxqf8Attv9ySlf s / p // can / ttv9ySlfs / p / wD3Gp / 7bb / ckpX7P6f / ANxqf + 22 / wBySlfs / p // AHGp / wC22 / 3JKV + z + n / 9xqf + 22 / 3JKV + z + n / APcan / ttv9ySlfs / p / 8A3Gp / 7bb / AHJKV + z + n / 8Acan / ALbb / ckpX7P6 f / 3Gp / 7bb / ckpX7P6f8A9xqf + 22 / 3JKV + z + n / wDcan / ttv8AckpX7P6f / wBxqf8Attv9ySlfs / p / / can / ttv9ySmvk9PwBdixjU63Gf0bf8ARW + SSmx0 / wD5Pxv + Jr / 6kJKbCSlJKfJf8dt11Wf0sVWO ZNNs7SRPuZ4JKfNPteX / AKaz / PP96Slfa8v / AE1n + ef70lK + 15f + ms / zz / ekpX2vL / 01n + ef70lK + 15f + ms / zz / ekpX2vL / 01n + ef70lK + 15f + ms / wA8 / wB6Slfa8v8A01n + ef70lK + 15f8AprP88 / 3p KV9ry / 8ATWf55 / vSUr7Xl / 6az / PP96Slfa8v / TWf55 / vSUr7Xl / 6az / PP96Slfa8v / TWf55 / vSUr 7Xl / 6az / ADz / AHpKV9ry / wDTWf55 / vSUr7Xl / wCms / zz / ekpX2vL / wBNZ / nn + 9JSvteX / prP88 / 3 pKey / wAUuRfZ9cqW2WPePQuMOcSPo + aSn2vJ / nsT / jj / AOerklK6f / yfjf8AE1 / 9SElNhJSklPkX + PD / AJQ6V / xNv / VMSU823E6VtE9OuJga7D / 5NJS / 2TpX / lbf / mH / AMmkpX2TpX / lbf8A5h / 8mkpr 3WfV3Hf6d + HZW + J2uaQYP9tJTiZ78WzLe / CaWUGNjT20E9z3SUgSUpJSklKSUy9G39x33FJSvRt / cd9xSUr0bf3HfcUlKNVoEljgB3gpKYpKUkpSSlJKUkpSSntP8UX / AIs6f + Iu / wCpSU + 3ZP8APYn / ABx / 89XJKV0 // k / G / wCJr / 6kJKbCSlJKeT + un1Bp + uV + LfbmOxPsrHMAbWH7t5B7vb4JKcwf4rsw AAdesgf91av / ACSSlf8AjXZv / l9Z / wCwtX / kklK / 8a7N / wDL6z / 2Fq / 8kkpqZX + JhmZb62T1mx74 An7OwaD + rYElIf8AxjsT / wAt7P8Atgf + lUlK / wDGOxP / AC3s / wC2B / 6VSUr / AMY7E / 8ALez / ALYH / pVJSv8AxjsT / wAt7P8Atgf + lUlK / wDGOxP / AC3s / wC2B / 6VSU6I / wAV2YAAOvWQP + 6tX / kklK / 8 a7N / 8vrP / YWr / wAkkpX / AI12b / 5fWf8AsLV / 5JJTG3 / FTk31Opt67Y5jwWuh3WsSD8HJKaH / AIx2 J / 5b2f8AbA / 9KpKV / wCMdif + W9n / AGwP / SqSlf8AjHYn / lvZ / wBsD / 0qkpX / AIx2J / 5b2f8AbA / 9 KpKV / wCMdif + W9n / AGwP / SqSlf8AjHYn / lvZ / wBsD / 0qkp2Pqp / iwo + q3WGdXr6g / JLGPr9N1QYD vETIe5JT2GT / AD2J / wAcf / PVySldP / 5Pxv8Aia / + pCSmwkpSSlJKeGZ1DB6Wc7NyWUu + srMu5pdk yX14tmR6bLgNH / Z68dwd7fA8alJTCr65 / WDIvymYzsCyjDOIxuQ2m1zMk5uQcUW0n7SIYw9vdJad R2Slsj699Ux8m / GttwK7sSqwtodVabM66nKysU1Y0ZHsLxjiBD4Lu6SmeT9d + sHrNvScFuMP07Ka 7LqiXVzlY + G5tlTMzeT + sbgSGTGgIMhKRP8Arh2LpV / 2erHxH7r83fRjVk333VZGRUC2n7TvYLDW JeG2akzACSk9P1t6 / mZNGLg3dPubdZ6Zy2UXPq3Gi / JNQh3lp31 / Z4dr + eOIgpTez / rXmVdM6TnV nFwW9SxPtb78wPfU15ZS9uMzY + s73 + oYJP5vBSUt0D7TnW9a6znVV15FgqqYw1EX0MfhYmQaDa57 vaHWfR2j3S7vASngcptmF0rpXTclrX4ren0Z1LryRUaszI6U + 2ux0O9otZYTpo0hJTrgX1dXHV / q rjYr7sbp9dh3fpTjdQRk3Z9e4OFdZ9tgre726AFJTX + zZtOBT0TpePkZZ6Dk5ucw07ZbdVl21Yjr N9jPaRTbMSfJJT1 / 1n + uL + k9Jweq9N9OxuZU7Jay1oLX1tY23aLHZFAa4h3kb3Hs0wUlNNv1x67T U6zJZi2Cx2Wyp7KraxSMPLoxh4XD1rS5gbdvcBEbTqkpv / US1l9XWb2W494t6o + w3YjS2l7n4 + I5 z2BznnVxJPuOqSnqElKSUpJSklKSUpJTXyf57E / 44 / 8Anq5JSun / APJ + N / xNf / UhJTYSUpJSklPF Yv1y6hldUqwbcvp3T22B21uRW9z7iM3Mwwyr9Zr12Y7ex1PySU7v1f6j1Pq9DOr5Bx6 + n5VZsxqW Nf6zWk + x1lrn7TLdSAwR4pKaeR1j6va / WLCeTn5WO / DxLnU5LxYys + q0ihrWl1QfYCXgRr9JJSTp v106Nl9Kpzr7i20sp9WplF2 / 1LmGwelV6Zse07HkFoIhp10KSkv / ADz + rxea2X22EODAa8bIsD3O YLWitzKXB + 6s7xtmW6jRJS2f9cug9PxnZNltlrfQ + 1V + lTYRcws9UelYWtrcdmsbtBJMAFJS + N9a emvNnq3uLnZLsemkYuRXc3ayl5bZS + v1NPVBL9obDgkpr / WX6119IspxcOxrskZONXksdRdc1tV7 2sd7qYa2yHhzWkyR + bqkptUfWnpHoUHKymtfbityvWNNtNNjPS9dzq3Wtj6ALtu4uA54SUtT9cOg 35h3WqzIdeN + 6r7HlB7fTFb37mmgEQLW8 + ISUwd9dvq2x212Ra0hrnvBxsgem1haHm39D + j272l2 6IDgToQkpNjfWvoWZlswMe6x + S4wafs97X1 + HrNdUDVPbfEpKddJSklKSUpJSklKSUpJSklNfJ / n sT / jj / 56uSUrp / 8Ayfjf8TX / ANSElNhJSklKSU4Fh2Qx8PLGZg5 + biuhzXtrNJbY12Rfl7XepjvP 08hw0I0 + 9JTe6Z0WrpVr / suTkHGdu9PDe5rqai928mv9H6g14BeQOySmhj / UzBxWg4 + XlVX77HOy GGpj3Nv9P1ayxtAqDXGppMMBnWZJSUjyPqF0TJxa8W42vFNGJj1Pf6Ty0YTbq63bbKXsLnNvdulp HgAUlNyj6r9Nxr676S9npZNeYytuxrA + RF + wtaGtYAG + nrA7 + WiSnMH + LfoP6MPsyHtqoOMA41F2 w47sM / pPR9Qex07Q4N3axykpv1fVTGov + 21ZmW3MdabX5QdV6jw5mPVZW8ejs2v + ysJ9szwQkpfP + quh2DNdmOycmltt1GTdj1OYKrbcY1 + m94fU93FbQYcNAkpys / 8Axd4hpZZ03ItGVj0MxqvX9Mtd W2j7G + t1ooNrQ + kn6J2hx3BspKbHRfqcMXHtrzXCndVkYlNOI8BtNGV6BePVFNDnPD6ZDto5jVJT LH / xf9GxqMrHZbftzKb8ezaKawG5LcZryxlNFbGn9VbHt7mZSU2LPqd063rP7afdf6v2huYKx6Qa LWsrr9r / AEfVDSKhLQ + D30SU7ySlJKUkpSSlJKUkpSSlJKa + T / PYn / HH / wA9XJKV0 / 8A5Pxv + Jr / AOpCSmwkpSSlJKUkpSSlJKcrrrcxzKfsfUK + nGXbjbt9 / EAbvBJTken1v / 548b / wNJTqdJyvstL2 dT6rj5dhdLXh7Gw2BpoR3SU3v2n03 / uXR / 24z / ySSlftPpv / AHLo / wC3Gf8AkklK / afTf + 5dH / bj P / JJKV + 0 + m / 9y6P + 3Gf + SSUr9p9N / wC5dH / bjP8AySSlftPpv / cuj / txn / kklK / afTf + 5dH / AG4z / wAkkpX7T6b / ANy6P + 3Gf + SSUr9p9N / 7l0f9uM / 8kkpX7T6b / wBy6P8Atxn / AJJJSv2n03 / uXR / 2 4z / ySSlftPpv / cuj / txn / kklJKcvEyHFuPdXa4CSGPDiB8iUlJklNfJ / nsT / AI4 / + erklK6f / wAn 43 / E1 / 8AUhJTYSUpJSklKSUpJSklPOfXIsFWLuFTvc / + drdb2bxs4SU8vvq / cxf / AGFs / uSUrfV + 5i / + wtn9ySlb6v3MX / 2Fs / uSUrfV + 5i / + wtn9ySlb6v3MX / 2Fs / uSUrfV + 5i / wDsLZ / ckpW + r9zF / wDYWz + 5JSt9X7mL / wCwtn9ySlb6v3MX / wBhbP7klK31fuYv / sLZ / ckpW + r9zF / 9hbP7klK31fuY v / sLZ / ckpW + r9zF / 9hbP7klK31fuYv8A7C2f3JKer6J0PqPTMz1rPsbanNLbBQxzXnw1Pmkp6BJT Xyf57E / 44 / 8Anq5JSun / APJ + N / xNf / UhJTYSUpJSklKSUpJSklPO / XCfSxYcGe5 / N4x + ze55SU8z Dv8ASt / 9yDUlKh4 + lb / 7kGpKVDv9K3 / 3INSUqHf6Vv8A7kGpKVDv9K3 / ANyDUlKh4 + lb / wC5BqSl Q7 / St / 8Acg1JSod / pW / + 5BqSlQ7 / AErf / cg1JSod / pW / + 5BqSlQ7 / St / 9yDUlKh4 + lb / AO5BqSlQ 7 / St / wDcg1JSod / pW / 8AuQakp2egdXyceynpzfs767bRuc7KbbZ7oHt1144SU9ekpr5P89if8cf / AD1ckpXT / wDk / G / 4mv8A6kJKbCSlJKUkpSSlJKUkpwPrYMI1432zMZhjc / abMYZO7RswCDthJTze zon / AJc0f + 4wf + QSUrZ0T / y5o / 8AcYP / ACCSlbOif + XNH / uMH / kElOxjdT + pFWPXVeca6xjQh3nD Ld5HLtop0SUk / a31D / 0eL / 7CH / 0ikpX7W + of + jxf / YQ / + kUlK / a31D / 0eL / 7CH / 0ikpX7W + of + jx f / YQ / wDpFJSv2t9Q / wDR4v8A7CH / ANIpKV + 1vqH / AKPF / wDYQ / 8ApFJSv2t9Q / 8AR4v / ALCH / wBI pKV + 1vqH / o8X / wBhD / 6RSUr9rfUP / R4v / sIf / SKSlftb6h / 6PF / 9hD / 6RSU2unZv1Ry8xlPTa8c5 Orq9uOWEbRMhxqbh4pKd1JTXyf57E / 44 / wDnq5JSun / 8n43 / ABNf / UhJTYSUpJSklKSUpJSklOH9 aLKK68f18rIxZLoOM3eXaN + kkp5 / 7Tgf + WvUf + 2klK + 04H / lr1H / ALaSUr7Tgf8Alr1H / tpJSvtO B / 5a9R / 7aSUr7Tgf + WvUf + 2klK + 04H / lr1H / ALaSUr7Tgf8Alr1H / tpJSvtOB / 5a9R / 7aSUyry + n ssa89T6g4NIJaatDHYpKdv8A519B / wBFb / 2wf7klK / 519B / 0Vv8A2wf7klMqfrN0S61lLK7N1jgx s0kCXGAkp2vRp / 0bfuCSlejT / o2 / cElLtrraZaxoPiAAkpkkpr5P89if8cf / AD1ckpXT / wDk / G / 4 mv8A6kJKbCSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKa + T / PY n / HH / wA9XJKV0 / 8A5Pxv + Jr / AOpCSmwkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSl JKUkpSSlJKUkpSSmvk / z2J / xx / 8APVySldP / AOT8b / ia / wDqQkpsJKUkpSSlJKUkpSSlJKUkpSSl JKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpr5P89if8cf / AD1ckpXT / wDk / G / 4mv8A6kJKbCSl JKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKa + T / PYn / HH / wA9XJKV 0 / 8A5Pxv + Jr / AOpCSmwkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUk pSSmvk / z2J / xx / 8APVySldP / AOT8b / ia / wDqQkpsJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUk pSSlJKUkpSSlJKUkpSSlJKUkpr5P89if8cf / AD1ckpXT / wDk / G / 4mv8A6kJKbCSlJKUkpSSlJKUk pSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKa + T / PYn / HH / wA9XJKV0 / 8A5Pxv + Jr / AOpCSmwkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSmvk / z2J / x x / 8APVySldP / AOT8b / ia / wDqQkpsJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSl JKUkpSSlJKUkpr5P89if8cf / AD1ckpXT / wDk / G / 4mv8A6kJKbCSlJKUkpSSlJKUkpSSlJKUkpSSl JKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKa + T / PYn / HH / wA9XJKV0 / 8A5Pxv + Jr / AOpCSmwkpSSl JKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSmvk / z2J / xx / 8APVySldP / AOT8b / ia / wDqQkpsJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUk pr5P89if8cf / AD1ckpXT / wDk / G / 4mv8A6kJKbCSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUk pSSlJKUkpSSlJKUkpSSlJKa + T / PYn / HH / wA9XJKV0 / 8A5Pxv + Jr / AOpCSmwkpSSlJKUkpSSlJKUk pSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSmvk / z2J / xx / 8APVySldP / AOT8b / ia / wDq QkpsJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpr5P89if8cf / AD1ckpXT / wDk / G / 4mv8A6kJKbCSlJKUkp8N6T1n63dZ6x9hZ1bqbG2ZYoDqGmytjXPiXvNjNsDyS U + i / XOvr2R07Pt6fl3dJr6RScpl9fu + 1htT3vrkWNLYLQJISU5HSvrRZ9Vvqr0vrXWbMzrGT1iyC d5cK2mSGsa72zA + JPeElPIZn12 + svT + udWbZnZDsT1M3FpG4kVvHqejs8C1235JKfVfqLmZWf9Uu m5mba6 ++ 2txsseZc473jU / JJTvJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSmvk / wA9if8A HH / z1ckpXT / + T8b / AImv / qQkpsJKUkpSSnmOnfUD6s9D6kOu4lNv2qn1LGkvc / V7XB0M8YcYSU5r Om9Cx83qGTb03qgy + s020ZwAdZWfX3Gxge07BBZAcNB25SU3ejZnS + gYLOm9Ows + zEpteNr2G01P ip / t5O0uuHzlJTm2 / Vn6p9QGRRd0zqO7KyRmWna9o9Sw2MkPMQ33e4dtElOv0vqmJ0TpVGBh9Mz2 49Hsraay9waTOvfl3gkp1OndbZ1DJ + zjEyqJrNrbL6nMboQNpJ4d7gY / uSU6aSlJKUkpSSlJKUkp SSlJKUkpSSlJKUkpSSlJKa + T / PYn / HH / AM9XJKV0 / wD5Pxv + Jr / 6kJKbCSlJKUkpSSlJKUkpSSlJ KUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKa + T / PYn / HH / AM9XJKV0 / wD5Pxv + Jr / 6kJKb CSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKa + T / PYn / HH / AM9X JKa / T + oYAwMYHJpBFNcj1G / ujzSU2P2h0 / 8A7k0 / 9uN / vSUr9odP / wC5NP8A243 + 9JSv2h0 // uTT / wBuN / vSUr9odP8A + 5NP / bjf70lK / aHT / wDuTT / 243 + 9JSv2h0 // ALk0 / wDbjf70lK / aHT / + 5NP / AG43 + 9JSv2h0 / wD7k0 / 9uN / vSUr9odP / AO5NP / bjf70lK / aHT / 8AuTT / ANuN / vSUr9odP / 7k0 / 8A bjf70lK / aHT / APuTT / 243 + 9JSv2h0 / 8A7k0 / 9uN / vSUr9odP / wC5NP8A243 + 9JSv2h0 // uTT / wBu N / vSUr9odP8A + 5NP / bjf70lK / aHT / wDuTT / 243 + 9JSv2h0 // ALk0 / wDbjf70lK / aHT / + 5NP / AG43 + 9JSv2h0 / wD7k0 / 9uN / vSUr9odP / AO5NP / bjf70lK / aHT / 8AuTT / ANuN / vSUr9odP / 7k0 / 8Abjf7 0lNfJ6hgG7FjJp0uM / pG / wCit80lP // Z256JPEG1256
  • / 9j / 4AAQSkZJRgABAgEASABIAAD / 7QAsUGhvdG9zaG9wIDMuMAA4QklNA + 0AAAAAABAASAAAAAEA AQBIAAAAAQAB / + 4AE0Fkb2JlAGSAAAAAAQUAAgAD / 9sAhAAMCAgICAgMCAgMEAsLCxAUDg0NDhQY EhMTExIYFBIUFBQUEhQUGx4eHhsUJCcnJyckMjU1NTI7Ozs7Ozs7Ozs7AQ0LCxAOECIYGCIyKCEo MjsyMjIyOzs7Ozs7Ozs7Ozs7Ozs7OztAQEBAQDtAQEBAQEBAQEBAQEBAQEBAQEBAQED / wAARCAEA AMYDAREAAhEBAxEB / 8QBQgAAAQUBAQEBAQEAAAAAAAAAAwABAgQFBgcICQoLAQABBQEBAQEBAQAA AAAAAAABAAIDBAUGBwgJCgsQAAEEAQMCBAIFBwYIBQMMMwEAAhEDBCESMQVBUWETInGBMgYUkaGx QiMkFVLBYjM0coLRQwclklPw4fFjczUWorKDJkSTVGRFwqN0NhfSVeJl8rOEw9N14 / NGJ5SkhbSV xNTk9KW1xdXl9VZmdoaWprbG1ub2N0dXZ3eHl6e3x9fn9xEAAgIBAgQEAwQFBgcHBgI7AQACEQMh MRIEQVFhcSITBTKBkRShsUIjwVLR8DMkYuFygpJDUxVjczTxJQYWorKDByY1wtJEk1SjF2RFVTZ0 ZeLys4TD03Xj80aUpIW0lcTU5PSltcXV5fVWZnaGlqa2xtbm9ic3R1dnd4eXp7fh2 + f3 / 9oADAMB AAIRAxEAPwD0Xp / T8A4GMTjUkmmuT6bf3R5JKbH7P6f / ANxqf + 22 / wBySlfs / p // AHGp / wC22 / 3J KV + z + n / 9xqf + 22 / 3JKV + z + n / APcan / ttv9ySlfs / p / 8A3Gp / 7bb / AHJKV + z + n / 8Acan / ALbb / ckp X7P6f / 3Gp / 7bb / ckpX7P6f8A9xqf + 22 / 3JKV + z + n / wDcan / ttv8AckpX7P6f / wBxqf8Attv9ySlf s / p // can / ttv9ySlfs / p / wD3Gp / 7bb / ckpX7P6f / ANxqf + 22 / wBySlfs / p // AHGp / wC22 / 3JKV + z + n / 9xqf + 22 / 3JKV + z + n / APcan / ttv9ySlfs / p / 8A3Gp / 7bb / AHJKV + z + n / 8Acan / ALbb / ckpX7P6 f / 3Gp / 7bb / ckpX7P6f8A9xqf + 22 / 3JKV + z + n / wDcan / ttv8AckpX7P6f / wBxqf8Attv9ySlfs / p / / can / ttv9ySmnnYGCMnp4GNUJyXA + xuo + z5B8ElNzp // ACfjf8TX / wBSElPG2dO6KbHEs61JcZhg jnt7ElMf2d0T9zrX / bY / 8gkpX7O6J + 51r / tsf + QSUzp6V0W + 2ugDrDDY8NDnsDWjcQJcfT0CSnW / 5jdN / wC5WZ / 24z / 0kkpX / Mbpv / crM / 7cZ / 6SSU7eBh29PxK8Opz3sqBAdYQXGSTqQB4pKbCSlJKU kpSSlJKUkpSSlJKUkp5f6xdAxGC7qs5t9ljxNOO9o500HpPMJKee + zU / 9wOrf9uD / wB5klK + zU / 9 wOrf9uD / AN5klK + zU / 8AcDq3 / bg / 95klK + zU / wDcDq3 / AG4P / eZJTq / VmitnV6nNxOoUna / 35Lwa x7TyPRZ + VJT2iSmln / 0rp3 / hl3 / tvkpKS9P / AOT8b / ia / wDqQkpsJKUkpSSlJKUkpSSlJKUkpSSl JKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSltvuDvAEffH9ySl0lNLP / AKV07 / wy7 / 23yUlJen / 8n43 / ABNf / UhJTxtnSetGxxGFkEEmD6x8f / DCSnZ6V0HMxxXmDIdRe5vuqsD7ds9tby1JTp / Zurf9za / + 2P8A1KkpX2bq3 / c2v / tj / wBSpKV9m6t / 3Nr / AO2P / UqSlfZurf8Ac6v / ALY / 9SpKV9m6t / 3Nr / 7Y / wDUqSlfZurf9za / + 2P / AFKkpX2bq3 / c2v8A7Y / 9SpKV9m6t / wBza / 8Atj / 1KkprZ / SszNpbVl57 W1tcHe2s1mYI + ky5vikpp4nRzg5XqY + eBYARNgc5u0xOj73Dukp1Rj9UcJbnVkHgigf + lUlK + zdW / wC5tf8A2x / 6lSUr7N1b / ubX / wBsf + pUlK + zdW / 7m1 / 9sf8AqVJTn / s27CyLeoMz2m9072lriPcR MMN5aPuSU3Km9Rta0s6hUS4B0CkE / wDn1JST7N1b / ubX / wBsf + pUlK + zdW / 7m1 / 9sf8AqVJSvs3V v + 5tf / bH / qVJSSinPZYHX5TLWaywVbCf7W9ySm0kppZ / 9K6d / wCGXf8AtvkpKS9P / wCT8b / ia / 8A qQkpynfW7pzXFpmQY + hb2 / 6ykpLifWXDzchmLQJssJDQ4WNGgnk0gdklOnuyf3Gf55 / 9JpKVuyf3 Gf55 / wDSaSlbsn9xn + ef / SaSnOzvrDjdOvONlCLAA6Gixwg + baiElNf / AJ39N / lf5lv / AKRSU7LX 5DgHBjIIke8 / + k0lK3ZP7jP88 / 8ApNJSt2T + 4z / PP / pNJTF7ro99dZEjl576D / BpKQuYWvdZsqBa fdLidCBp / N + SSmwDkAQK6wB23n / 0mkpW7J / cZ / nn / wBJpKVuyf3Gf55 / 9JpKVuyf3Gf55 / 8ASaSk N9b7WFj662mwxIeZnn / R + SSmVYfVtqbXWHNb + 8Zgaf6NJTMWXuJAZWdpg + 888 / 6NJS + 7J / cZ / nn / ANJpKVuyf3Gf55 / 9JpKZNNxPva0DxDiT / wBQElM0lNLP / pXTv / DLv / bfJSUl6f8A8n43 / E1 / 9SEl NhJSklKSUpJSklKSUpJSklKSUpJTGzZsPqfR0 / LokppgWSzeRGvq7p4gbN + v0uElNqjeKm + p9LXn mJ0 / BJSRJSklKSU1Ljeb2V9mu9RpG33AAjZr3Eykpg12W61z9sW117NnthxJkOnw0SUnxQ4my0uk WOnYQAWEANLZ76hJSdJSklKSUpJTSz / 6V07 / AMMu / wDbfJSUl6f / AMn43 / E1 / wDUhJTYSUpJSklK SUpJSklKSUpJSklKSUhytxqAbpL2gu8BI1SUguDi3J12y5rfGBp7vjrwkpuJKXSUpJSklMLGbyw / uO3fgR / FJS3pn1vV7bdsfOUlLsYWOef33bvwA / gkpmkpSSlJKUkppZ / 9K6d / 4Zd / 7b5KSkvT / wDk / G / 4mv8A6kJKZ / Z2eL / + 3H / + SSUr7PX4v / 7cf / 5JJSvs9fi // tx // kklK + z1 + L / + 3H / + SSUr7PX4 v / 7cf / 5JJTnZ3Ter23l + Dn / Z6oH6NzXWGe53F6Smv + yPrH / 5bN / 7aP8A6USU3unYGdQ146jlnKJI 2Fu6vaO / DzKSm39nr8X / APbj / wDySSlfZ6 / F / wD24 / 8A8kkphdSGgOZvIBl49R87QDx70lIA + k6b 3EmXj9I73MBj9 / lJTZrqpsY2xjnlrwHA + o / g6 / vJKX + z1 + L / APtx / wD5JJSvs9fi / wD7cf8A + SSU r7PX4v8A + 3H / APkklILTTW6sB7 / fb6R99h2guj6XkkpYvoF7Wb37HV + oDvfH0g2Z3eaSmdIqtsur Dnk0vDSN7xEta797zSUl + z1 + L / 8Atx // AJJJSvs9fi // ALcf / wCSSUybSxh4Aunze4j7iSkpmkpp Z / 8ASunf + GXf + 2 + SkpL0 / wD5Pxv + Jr / 6kJKbCSlJKUkpSSlJKUkpSSlJKUkpSSkGXYa6gTOxx2vL eQ0yJHzSU1neiwXONcGk + mYaPawmZb8klN5jG1sbWwQ1oDQPIaJKZJKUkpSSmtdTWMhl0SbP0bx4 iCQfjokpg3Eobc + jYDXYzcWngawR8CkpNjS1r6iZFTtjT3iARPwlJSZJSklKSUpJTSz / AOldO / 8A DLv / AG3yUlJen / 8AJ + N / xNf / AFISU1endao6q65uDteccgWSXtjduj6Vf8kpKbu7J / cZ / nn / ANJp KVuyf3Gf55 / 9JpKVuyf3Gf55 / wDSaSlbsn9xn + ef / SaSlbsn / RS / zz / 6TSUrdk / uM / zz / wCk0lK3 ZP7jP88 / + k0lK3ZP7jP88 / 8ApNJSt2T + 4z / PP / pNJSO9tr2tNraw1jg4y8wYnn9GkpExjrA5vpt9 797g8uaXa8e6oSElNndk / uM / zz / 6TSUrdk / uM / zz / wCk0lK3ZP7jP88 / + k0lK3ZP7jP88 / 8ApNJT F77mgF9dfIA95Op0H + D80lMpyJn0654nef8A0mkpQOQJiuvXU + 8 / + k0lK3ZP7jP88 / 8ApNJSt2T + 4z / PP / pNJTJpuJ97WgeIcSf + oCSmaSmln / 0rp3 / hl3 / tvkpKS9P / AOT8b / ia / wDqQkpsJKUkpSSl JKUkpSSlJKUkpSSlJKYWVstYa7AHNPYpKWbV7 / UsO935umjfhzykpIkpSSlJKUkpoubjDd9opc5x eddpIMuO1JSXGa0W2Gtjq2FrNHAiTL55 + SSmykpSSlJKUkpSSmln / wBK6d / 4Zd / 7b5KSkvT / APk / G / 4mv / qQkpyndS + tYcQ3pDCAdD9or1H + ckpLh5v1jvyWVZfTmYtLp3Xeq2zbAJHsa6TJ0SU6e3J / fZ / mH / 0okpW3J / fZ / mH / ANKJKVtyf32f5h / 9KJKc7OzPrDj5BrwsBmXVAIt9RtWp5G1zyUlNf9pf Wz / ynZ / 7EV / + SSU6eG / qN + My3LYzFudO6n + c2wSB72vgyNUlJtuT ++ z / ADD / AOlElK25P77P8w / + lElMLXZNbC8FryPzW1kk / wDgiSkGPm35FLrQ1zCwEljqXTI7D36lJTJuTkuMBjvoh3tURPbW3lJS Wh + TdU2wkV7p9r6yCIMa / pElM9uT ++ z / ADD / AOlElK25P77P8w / + lElMALrW + 59ejjA2H8x0T / Oe SSme3J / fZ / mH / wBKJKVtyf32f5h / 9KJKVtyf32f5h / 8ASiSlbcn99n + Yf / SiSmTRcD73NI8A0g / 9 WUlM0lNLP / pXTv8Awy7 / ANt8lJSXp / 8Ayfjf8TX / ANSElNhJSklKSUpJSklKSUpJSklKSUpJSklK SUpJSklKSUpJSCmpnrWZAaAXHYD5NOv3uSUnSUpJSklKSUpJSklNLP8A6V07 / wAMu / 8AbfJSUl6f / wAn43 / E1 / 8AUhJTPbkfvs / zD / 6USUrbk / vs / wAw / wDpRJStuT ++ z / MP / pRJStuT ++ z / ADD / AOlE lK25P77P8w / + lElOdndVz8O80sw7skQD6lNMt17SbQkpr / t / qP8A5WZf / bH / AKmSU7DPtL2NeXNa XAHaWGRPY / pElL7cn99n + Yf / AEokpW3J / fZ / mH / 0okpi91tY3WXVMExLmED / AM + JKRVZotYXtvrA aNxBYZAgOmPU8CkplVk + u4tpvqeQA6Aw8O1B / nElM63XWsbZXYwtcJadh2B / tpKZbcn99n + Yf / Si Slbcn99n + Yf / AEokpgBdW5tXqMl5c4ew + Mn / AAnmkpntyf32f5h / 9KJKVtyf32f5h / 8ASiSlbcn9 9n + Yf / SiSlbcn99n + Yf / AEokpk0XA + 9zSPANIP8A1ZSUzSU0s / 8ApXTv / DLv / bfJSUl6f / yfjf8A E1 / 9SElNhJSklKSUpJSklKSUpJSklKSUpJSklMRXWGlgaA06FoGiSlnU0v0fW10cSAUlMmtDWhrR AAgAJKXSUpJTXa3Zlw6SHAvrM8EwHt / IUlNhJSklKSUpJSklKSU0s / 8ApXTv / DLv / bfJSUl6f / yf jf8AE1 / 9SElOO763UtcW / Y8gwSJ2O7f2UlLf88Kf + 4WT / mO / 8ikp0em9Vf1Sp11NDqwx2wi4lhmA dBsPikpt7sn9xn + ef / SaSlbsn9xn + ef / AEmkpzOofWEdOyDjXYttjgA7dUHPbr57ElNb / nhT / wBw sn / Md / 5FJSv + eFP / AHCyf8x3 / kUlJ8H6yNz8pmJVi3MdZMOsa5rRtBdqdvkkp1d2T + 4z / PP / AKTS Us6y9g3OZWAOSXn / ANJpKQUdRbkucyr0y5pgtLyD37GvySUv + 0WSADU7cJG17jMHb2r8UlJKcmy9 pdU1jg0lp9zhBHI1rCSme7J / cZ / nn / 0mkpW7J / cZ / nn / ANJpKRg322CwMZNZc2N5 / wDSfkkpJuyf 3Gf55 / 8ASaSlbsn9xn + ef / SaSlbsn9xn + ef / AEmkpW7J / cZ / nn / 0mkpk03E + 9rQPEOJP / UBJTNJT Sz / 6V07 / AMMu / wDbfJSUl6f / AMn43 / E1 / wDUhJTYSUpJSklKSUpJSklKSUpJSklKSUjupZfWa3yA dZGhBSUuyquv6IEwAXQJMeKSmNuNRdX6T2jbpoPbwZ5bCSkgAHAhJS6SlJKc + xmZ9ottxNpY0FsP c76Z1cWtAISU3q9 / pt9T6cDdHjGqSmSSlJKUkpSSlJKaWf8A0rp3 / hl3 / tvkpKS9P / 5Pxv8Aia / + pCSmfqv / ANC / 72f + TSUr1bP9C / 72f + TSUr1bP9C / 72f + TSUr1bP9C / 72f + TSUr1bP9C / 72f + TSU5 2d9Z + ldNyDi5rn1WgB23bu0PGrZCSmv / AM9vq / 8A6V // AG27 + 5JSv + e31f8A9K // ALbd / ckpt9O + sPT + qvfXgb7XVgOcNu2AdPzy1JTe9Wz / AEL / AL2f + TSUr1bP9C / 72f8Ak0lLNyC8bmVOcPEFhH / V pKR29QrpfstY5riN0S3iY / fSUvRmtyWl9Nb3Na4sJ9o1HI1cElJPVs / 0L / vZ / wCTSUr1bP8AQv8A vZ / 5NJSNtpqO01PmxziPod9f30lJPVs / 0L / vZ / 5NJSvVs / 0L / vZ / 5NJSvVs / 0L / vZ / 5NJSvVs / 0L / vZ / 5NJTJtj3GDW5o8SWx + DikpmkppZ / 9K6d / wCGXf8AtvkpKS9P / wCT8b / ia / 8AqQkpsJKUkpSS lJKUkpi6utxlzWk + JAKSlvRp / wBG37gkpXo0 / wCjb9wSUu2tjNWNDfgISUySUiyarLqiyt2wk8kT 8klIcTpuPitOwHc4e6CYk8kCdElMzhsbQ2ikmsNiHfSdAO6JPmkpOABx8THikpdJSklOfkWZjnQ2 vaW2ltVgcO / tnaWmdDKSm + 0ENAJkgRJ7pKXSUpJSklKSUpJTSz / 6V07 / AMMu / wDbfJSUl6f / AMn4 3 / E1 / wDUhJTP7Qzwf / 22 / wD8ikpX2ivwf / 22 / wD8ikpX2ivwf / 22 / wD8ikpX2ivwf / 22 / wD8ikpX 2ivwf / 22 / wD8ikprX9a6Vi2elk5LKbAJ2WSx0HycAkph / wA4uhf9zqf84JKV / wA4uhf9zqf84JKS 4 / V + m5hLcS9t5aJcKpeQPPaCkpP9or8H / wDbb / 8AyKSlfaK / B / 8A22 // AMikpX2ivwf / ANtv / wDI pKW + 1U7tnu3RO3Y + Y8Y2pKU3KqcJbvImNGPOo / spKX + 0V + D / APtt / wD5FJSvtFfg / wD7bf8A + RSU jstY59dnvArJJmt / cEfu + aSkn2ivwf8A9tv / APIpKV9or8H / APbb / wDyKSlfaK / B / wD22 / 8A8ikp X2ivwf8A9tv / APIpKZNuY87QHT5scB95ASUzSU0s / wDpXTv / AAy7 / wBt8lJSXp // ACfjf8TX / wBS ElNhJSklKSUpJSklNa / pvTsqz1cnFousiN9lbXOgebgUlI / 2J0b / ALgYv / bLP / IpKV + xOjf9wMX / ALZZ / wCRSUmx8DBwyXYmPVQXCHGpjWEjz2gJKTpKRZP2j0v1aN8 / neHkkphjY9tQ3WWueTqWmIn7 klIrcF3pCP014cItedrg3dugOYJ8klNqqptTNjZiSddTJMlJTNJSklNO + 8kAkmuoF7LDtkc7Wmee UlNtohoHgISUukpSSlJKUkpSSmln / wBK6d / 4Zd / 7b5KSkvT / APk / G / 4mv / qQkpn9px / 9Kz / OH96S lfacb / SS / wA4f3pKV9pxv9Kz / OH96Slfacb / AErP84f3pKV9pxv9Kz / OH96Slfacb / SS / wA4f3pK V9pxv9Kz / OH96Slfacb / AErP84f3pKV9pxv9Kz / OH96Slfacb / Ss / wA4f3pKV9pxv9Kz / OH96Slf acb / AErP84f3pKV9pxv9Kz / OH96Slfacb / Ss / wA4f3pKV9pxv9Kz / OH96Slfacb / AErP84f3pKYW 347qntbawkg6bh / ekpk3Jx9om1kxr7h / ekpf7Tjf6Vn + cP70lK + 043 + lZ / nD + 9JSvtON / pWf5w / v SUybfS87WWNcfAEEpKZpKaWf / Sunf + GXf + 2 + SkpL0 / 8A5Pxv + Jr / AOpCSmwkpSSlJKUkpSSnNzvq 70fqV5ys3H9W0gN3b3t0HGjXgJKa / wDzO + rn / cT / AMFt / wDSiSlf8zvq5 / 3E / wDBbf8A0okpv9P6 Xg9KqdTgVekx7t7huc6TET73O8ElNtJSHKfbXSXUt3OHYamPgkphisytgffZJcJLS3USkpFdjZRq bc1wdlthu9pLG7S6T7TuHCSmzj0ChhbO4ucXuPiSkpKkpSSmnZl1syCLHBrqg72a + 4OgtP4JKbTH ixjXt4cA4fApKZJKUkpSSlJKUkppZ / 8ASunf + GXf + 2 + SkpL0 / wD5Pxv + Jr / 6kJKZ / acf / SS / zh / e kpX2nG / 0rP8AOH96Slfacb / Ss / zh / ekpX2nG / wBKz / OH96Slfacb / SS / zh / ekpX2nG / 0rP8AOH96 Slfacb / SS / zh / ekpX2nG / wBKz / OH96Slfacb / SS / zh / ekpX2nG / 0rP8AOH96Slfacb / SS / zh / ekp X2nG / wBKz / OH96Slfacb / SS / zh / ekpX2nG / 0rP8AOH96Slfacb / SS / zh / ekpX2nG / wBKz / OH96Sk NluK7IY7fWQWOY87hqNIB / FJSYZGMAALawBoBuH96Slfacb / AErP84f3pKV9pxv9Kz / OH96Slfac b / Ss / wA4f3pKZNvpedrLGuPgCCUlM0lNLP8A6V07 / wAMu / 8AbfJSUl6f / wAn43 / E1 / 8AUhJTlu + q tLnF37R6gJMwLxGv9hJS3 / NOn / yy6j / 2 + P8AyCSnVwMNuBjNxm223hpJ9S9295kzq6AkpsJKUkpy + odBr6hkHJdmZlBIDdlFoYzTvG0pKZ9N6KzplrrWZWVkF7du3Is3tGsyBtGqSnRSUpJSklNfNMUy Hljtw2QYlx0a0 + UpKathvaLv049m0aOP84fzR5caJKdFoIaATJAgnxSUukpSSlJKQ3ZFdVtTHOIN hIAAJmB5JKU + 9jcmugkhzg4xBgxHfhJTCm0vy8mokkV7IHYS2dElNlJSklKSUpJTSz / 6V07 / AMMu / wDbfJSUl6f / AMn43 / E1 / wDUhJTYSUpJSklKSUpJSklKSUpJSklKSUs5rXRuAMGROuoSUt6dZmWj UydBqfFJTJJSklKSUpJTXeLWZDQ0nZbM8e0geY1lJTFuNtDsUuPpOHsGh0 / Oh4pKSY9jiX0WO3vq jc6IndqNAkpMkpSSlJKUkppZ / wDSunf + GXf + 2 + SkpL0 // k / G / wCJr / 6kJKZ7cj99n + Yf / SiSlbcn 99n + Yf8A0okpW3J / fZ / mH / 0okpW3J / fZ / mH / ANKJKVtyf32f5h / 9KJKc7OzPrDj5BrwsBmXVAIt9 RtWp5G1zyUlOi0ZRAJewEjUbCY / 8ESUrbk / vs / zD / wClElK25P77P8w / + lElK25P77P8w / 8ApRJT G05TGFzX1mOxaQI + O8pKQfa8nc5sAEM9QBzHD2iBr79DKSk9ZyLK22B7BuAdBYe // XElMtuT ++ z / ДОБАВИТЬ / AOlElK25P77P8w / + lElK25P77P8AMP8A6USUxc2 / cyXsJkx7D4H / AIRJSnC / 1GgvZJDoOw + X / CJKR1eocm9rXMDxs3naddNNPUSUm25P77P8w / 8ApRJStuT ++ z / MP / pRJTJouB97mkeAaQf + rKSm aSmln / 0rp3 / hl3 / tvkpKS9P / AOT8b / ia / wDqQkpsJKUkpSSlJKUkpSSlJKUkpSSlJKavUXD7PsO / 9I4NHp6nT3n8GpKa997G3X1PbYXWw1ha0h3kbYB8NwKSm / THpM2ggbRAOh5SUzSUpJSklOdZcTnt ov3b9zjRsMA + 2Tuk66eCSkbLsm6XlsZdA9rYIaQ7mWkzwkpP06yq9914P6Z20WgcCAQ2PkkpvJKU kpSSlJKaWf8A0rp3 / hl3 / tvkpKS9P / 5Pxv8Aia / + pCSmNXUsG95rotFrm / SawFxh4ApKS / aK / B // AG2 // wAikpX2ivwf / wBtv / 8AIpKV9or8H / 8Abb // ACKSlfaK / B // AG2 // wAikpX2ivwf / wBtv / 8A IpKV9or8H / 8Abb // ACKSlfaK / B // AG2 // wAikpX2ivwf / wBtv / 8AIpKV9or8H / 8Abb // ACKSmvml l9Qh2lZY7cHbHjSC0ydvg4pKaz20ZV9lleQ8u0NTWBxgDXWG / vFJTfruYytrD6h3gCTW / WP7KSmX 2ivwf / 22 / wD8ikpX2ivwf / 22 / wD8ikpX2ivwf / 22 / wD8ikpG59D7WWlhL6yYcanbhII0OxJSt9Iu 9VrHAkEPIrfJ4ifakphQKqL77GsLW27YDa3j6Igz7ElJ / tFfg / 8A7bf / AORSUr7RX4P / AO23 / wDk UlMm3MedoDp82OA + 8gJKZpKaWf8A0rp3 / hl3 / tvkpKS9P / 5Pxv8Aia / + pCSlsbpuBh3Otxceul7x DnMaASJnWElNlJSklKSUpJSklKSUpJSklKSUjupryKzXZwfDTVJSNuFWLGWOc55rAa3dECP6rQkp sJKUkpSSlJKaWGf1q6d27c7dM8bvZzpwkpupKUkpSSlJKUkpSSmln / 0rp3 / hl3 / tvkpKS9P / AOT8 b / ia / wDqQkpn9nZ4v / 7cf / 5JJSvs9fi // tx // kklK + z1 + L / + 3H / + SSUr7PX4v / 7cf / 5JJSvs9fi / / tx // kklK + z1 + L / + 3H / + SSUr7PX4v / 7cf / 5JJSvs9fi // tx // kklK + z1 + L / + 3H / + SSUr7PX4v / 7c f / 5JJSvs9fi // tx // kklK + z1 + L / + 3H / + SSUr7PX4v / 7cf / 5JJSvs9fi // tx // kklK + z1 + L / + 3H / + SSUr7PX4v / 7cf / 5JJSvs1YMgvk8 / pH / + SSUr7PX4v / 7cf / 5JJSvs9fi // tx // kklK + z1 + L / + 3H / + SSUr7PX4v / 7cf / 5JJTJtLGHcC6fN7iPuJKSmaSmln / 0rp3 / hl3 / tvkpKYdP6hgDAxgcmkEU1yPUb + 6PNJTLFv6Vh0NxqMmoVtLiA60OPuJcdS7xKSk37Q6f / ANyaf + 3G / wB6Smpns6N1LZ9pym / o52 + n f6f0omdjxPCSmp + yfq5 / 3KP / ALFv / wDSiSlfsn6uf9yj / wCxb / 8A0okpsYOP0Pp9pux8obnNLDvy C8QSDw95HZJTe / aHT / 8AuTT / ANuN / vSUr9odP / 7k0 / 8Abjf70lK / aHT / APuTT / 243 + 9JSv2h0 / 8A 7k0 / 9uN / vSUr9odP / wC5NP8A243 + 9JSv2h0 // uTT / wBuN / vSUr9odP8A + 5NP / bjf70lK / aHT / wDu TT / 243 + 9JSv2h0 // ALk0 / wDbjf70lK / aHT / + 5NP / AG43 + 9JSv2h0 / wD7k0 / 9uN / vSUr9odP / AO5N P / bjf70lK / aHT / 8AuTT / ANuN / vSUr9odP / 7k0 / 8Abjf70lK / aHT / APuTT / 243 + 9JSv2h0 / 8A7k0 / 9uN / vSUr9odP / wC5NP8A243 + 9JTTzs / BOT08jJqMZLife3QfZ8geKSn / 2Q == 256JPEG2256
  • application / pdf2018-03-15T10: 27: 38.470-04: 00
  • Сравнение принципиальных схем NEMA и IEC
  • Автоматический выключатель
  • выключатели вакуумные
  • выключатели среднего напряжения
  • Сравнение принципиальных схем NEMA и IEC - MZ081001EN
  • xmp.did: 8840BE263E2368118A6D845A5CE569B3xmp.did: 07801174072068118DBBAB668637C198proof: pdfuuid: cf8c6b7f-99dc-4977-b65c-c7861cf9638be 4010-123 createdAdo000-05: 00xmp.iid: 07801174072068118DBBAB668637C198
  • сохранено Adobe InDesign 6.02010-12-13T10: 40: 58.000-05: 00 / xmp.iid: 08801174072068118DBBAB668637C198
  • сохранено Adobe InDesign 6.02010-12-13T10: 40: 58.000-05: 00 / metadataxmp.iid: 09801174072068118DBBAB668637C198
  • сохранено Adobe InDesign 7.02011-01-21T13: 36: 45.000-05: 00 /; / metadataxmp.iid: C26C980C0A2068118083A3358D31AFE3
  • сохранено Adobe InDesign 7.02011-01-21T13: 36: 45.000-05: 00 / metadataxmp.iid: C36C980C0A2068118083A3358D31AFE3
  • сохранено Adobe InDesign 7.02011-01-21T13: 37: 16.000-05: 00 /; / metadataxmp.iid: E04480850A2068118083A3358D31AFE3
  • сохранено Adobe InDesign 7.02011-01-21T13: 37: 38.000-05: 00 /; / metadataxmp.iid: E14480850A2068118083A3358D31AFE3
  • сохранено Adobe InDesign 7.02011-01-21T21: 02: 01.000-05: 00 /; / metadataxmp.iid: FFCEFE47472068118083A3358D31AFE3
  • сохранено Adobe InDesign 7.02011-01-26T09: 48: 46.000-05: 00 /; / metadataxmp.iid: CFE35537142168118C1494E6975E728E
  • сохранено Adobe InDesign 7.02011-02-25T11: 03: 16.000-05: 00 /; / metadataxmp.iid: AC2D7F0E092068118A6DBA114C6B01CF
  • сохранено Adobe InDesign 7.02011-02-25T14: 39: 14.000-05: 00 /; / metadataxmp.iid: 2B8BDE8D0C2068118A6D89257023162A
  • сохранено Adobe InDesign 7.02011-02-25T14: 44: 50.000-05: 00 /; / metadataxmp.iid: F4979AB1252068118A6D89257023162A
  • сохранено Adobe InDesign 7.02011-03-16T16: 24: 02.000-04: 00 /; / metadataxmp.iid: 7B3E149D1D2068118A6DEF1987E
  • сохранено Adobe InDesign 7.02011-03-25T11: 21: 20.000-04: 00 /; / metadataxmp.iid: 4AB491A7752068118A6D97A897912AEB
  • сохранено Adobe InDesign 7.02011-03-25T11: 22: 55.000-04: 00 /; / metadataxmp.iid: 875E8BB5752068118A6D97A897912AEB
  • сохранено Adobe InDesign 7.02011-03-25T12: 15: 06.000-04: 00 /; / metadataxmp.iid: 60A9ABA47C2068118A6D97A897912AEB
  • сохранено Adobe InDesign 7.02011-03-25T12: 15: 37.000-04: 00 /; / metadataxmp.iid: 62A9ABA47C2068118A6D97A897912AEB
  • сохранено Adobe InDesign 7.02011-05-02T12: 04: 07.000-04: 00 /; / metadataxmp.iid: 4D8EA1D8322068118A6DF104CA1FF43C
  • сохранено Adobe InDesign 7.02011-05-02T13: 30: 05.000-04: 00 /; / metadataxmp.iid: CFABC3D4AD2068118A6DF104CA1FF43C
  • сохранено Adobe InDesign 7.02011-06-15T17: 42: 36.000-04: 00 /; / metadataxmp.iid: FCBAB930122068118A6DD49CD2217100
  • сохранено Adobe InDesign 7.02011-06-16T09: 11: 09.000-04: 00 /; / metadataxmp.iid: FEBAB930122068118A6DD49CD2217100
  • сохранено Adobe InDesign 7.02011-06-16T11: 17: 53.000-04: 00 /; / metadataxmp.iid: 00BBB930122068118A6DD49CD2217100
  • сохранено Adobe InDesign 7.02011-06-17T10: 17: 17.000-04: 00 /; / metadataxmp.iid: 46D5B6FAB92068118A6DD49CD2217100
  • сохранено Adobe InDesign 7.02011-06-17T10: 24: 24.000-04: 00 /; / metadataxmp.iid: 48D5B6FAB92068118A6DD49CD2217100
  • сохранено Adobe InDesign 7.02011-06-17T10: 27: 38.000-04: 00 /; / metadataxmp.iid: 49D5B6FAB92068118A6DD49CD2217100
  • сохранено Adobe InDesign 7.02012-01-05T16: 22: 17.000-05: 00 /; / metadataxmp.iid: 02E77619342068118A6DB318267B66D0
  • сохранено Adobe InDesign 7.02012-01-05T16: 35: 46.000-05: 00 /; / metadataxmp.iid: 17A03781392068118A6DB318267B66D0
  • сохранено Adobe InDesign 7.02012-01-06T11: 36: 03.000-05: 00 /; / metadataxmp.iid: 8A2A4E976A2068118A6DB318267B66D0
  • сохранено Adobe InDesign 7.02012-01-06T11: 44: 46.000-05: 00 /; / metadataxmp.iid: 8D2A4E976A2068118A6DB318267B66D0
  • сохранено Adobe InDesign 7.02012-01-06T13: 49: 23.000-05: 00 /; / metadataxmp.iid: F389D262152068118A6DC2B43021A5E7
  • сохранено Adobe InDesign 7.02012-02-02T14: 31: 15.000-05: 00 /; / metadataxmp.iid: 2F6D832E182068118A6DB557ABB1D45E
  • сохранено Adobe InDesign 7.02012-02-02T15: 09: 39.000-05: 00 /; / metadataxmp.iid: F87F1174072068118A6DA464611A612F
  • сохранено Adobe InDesign 7.02012-02-02T15: 15: 30.000-05: 00 /; / metadataxmp.iid: FA7F1174072068118A6DA464611A612F
  • сохранено Adobe InDesign 7.02012-02-02T15: 20: 00.000-05: 00 /; / metadataxmp.iid: FC7F1174072068118A6DA464611A612F
  • сохранено Adobe InDesign 7.02012-02-02T15: 42: 43.000-05: 00 /; / metadataxmp.iid: 00801174072068118A6DA464611A612F
  • сохранено Adobe InDesign 7.02012-02-02T16: 13: 28.000-05: 00 /; / metadataxmp.iid: 312A625E102068118A6DA464611A612F
  • сохранено Adobe InDesign 7.02012-02-02T16: 42: 27.000-05: 00 /; / metadataxmp.iid: 09661764122068118A6DA464611A612F
  • сохранено Adobe InDesign 7.02012-02-02T16: 43: 47.000-05: 00 /; / metadataxmp.iid: 123A3A9A142068118A6DA464611A612F
  • сохранено Adobe InDesign 7.02012-02-02T16: 45: 51.000-05: 00 /; / metadataxmp.iid: 143A3A9A142068118A6DA464611A612F
  • сохранено Adobe InDesign 7.02012-02-03T09: 01: 19.000-05: 00 /; / metadataxmp.iid: 276132068118A6DA464611A612F
  • сохранено Adobe InDesign 7.02012-02-03T09: 04: 37.000-05: 00 /; / metadataxmp.iid: 296132068118A6DA464611A612F
  • сохранено Adobe InDesign 7.02012-02-03T09: 04: 44.000-05: 00 /; / metadataxmp.iid: 2B6132068118A6DA464611A612F
  • сохранено Adobe InDesign 7.02012-02-03T09: 35: 41.000-05: 00 /; / metadataxmp.iid: 215A7350352068118A6DA464611A612F
  • сохранено Adobe InDesign 7.02012-02-06T13: 43: 00.000-05: 00 /; / metadataxmp.iid: 34F9C74C202068118A6DDFA3B8B9C3F6
  • сохранено Adobe InDesign 7.02012-02-06T13: 43: 29.000-05: 00 /; / metadataxmp.iid: 36F9C74C202068118A6DDFA3B8B9C3F6
  • сохранено Adobe InDesign 7.02012-02-15T09: 58: 56.000-05: 00 /; / metadataxmp.iid: 0524E4634E2068118A6DCA0D1982113D
  • сохранено Adobe InDesign 7.02012-02-15T10: 00: 58.000-05: 00 /; / metadataxmp.iid: 0724E4634E2068118A6DCA0D1982113D
  • сохранено Adobe InDesign 7.02012-02-15T10: 11: 45.000-05: 00 /; / metadataxmp.iid: 0924E4634E2068118A6DCA0D1982113D
  • сохранено Adobe InDesign 7.02012-02-15T10: 12: 01.000-05: 00 /; / metadataxmp.iid: 0B24E4634E2068118A6DCA0D1982113D
  • сохранено Adobe InDesign 7.02012-02-16T14: 25: 20.000-05: 00 /; / metadataxmp.iid: 072D17FCE52068118A6DDFD75285E2F4
  • сохранено Adobe InDesign 7.02012-02-16T14: 25: 48.000-05: 00 /; / metadataxmp.iid: 092D17FCE52068118A6DDFD75285E2F4
  • сохранено Adobe InDesign 7.02012-02-16T15: 01: 38.000-05: 00 /; / metadataxmp.iid: 102709C5EA2068118A6DDFD75285E2F4
  • сохранено Adobe InDesign 7.02012-02-21T15: 15: 45.000-05: 00 /; / metadataxmp.iid: 9FC2EF9C322068118A6DCEA2BC2DC924
  • сохранено Adobe InDesign 7.02012-02-22T11: 14: 53.000-05: 00 /; / metadataxmp.iid: B9A55A40702068118A6DCEA2BC2DC924
  • сохранено Adobe InDesign 7.02012-02-22T11: 15: 49.000-05: 00 /; / metadataxmp.iid: BBA55A40702068118A6DCEA2BC2DC924
  • сохранено Adobe InDesign 7.02012-02-22T11: 18: 33.000-05: 00 /; / metadataxmp.iid: BCA55A40702068118A6DCEA2BC2DC924
  • сохранено Adobe InDesign 7.02012-03-21T10: 28: 38.000-04: 00 /; / metadataxmp.iid: 46989E7D352068118A6DB7F215B915F9
  • сохранено Adobe InDesign 7.02012-06-13T12: 50: 18.000-04: 00 /; / metadataxmp.iid: D5A0EB6E0F2068118A6DE9D3F4820C37
  • сохранено Adobe InDesign 7.02013-02-19T16: 34: 38.000-05: 00 /; / metadataxmp.iid: FB7F11740720681188C6973E261B4F61
  • сохранено Adobe InDesign 7.02013-03-18T13: 44: 12.000-04: 00 /; / metadataxmp.iid: 048011740720681188C6B1C9FD0FBE88
  • сохранено Adobe InDesign 7.02013-03-20T13: 03: 44.000-04: 00 /; / metadataxmp.iid: FF7F1174072068118A6D92D3A1EF79F5
  • сохранено Adobe InDesign 7.02013-04-19T10: 56: 08.000-04: 00 /; / metadataxmp.iid: 06801174072068118A6D8A96663EE247
  • сохранено Adobe InDesign 7.02013-04-19T10: 56: 19.000-04: 00 /; / metadataxmp.iid: 08801174072068118A6D8A96663EE247
  • сохранено Adobe InDesign 7.02013-04-22T16: 05: 40.000-04: 00 /; / metadataxmp.iid: 9FC2EDAF762068118A6DB5F0ECF57228
  • сохранено Adobe InDesign 7.02013-06-05T09: 32: 02.000-04: 00 / metadataxmp.iid: F2A30F39D6CDE21168CBAC72165
  • сохранено Adobe InDesign 7.02013-06-05T09: 32: 02.000-04: 00 /; / metadataxmp.iid: F4A30F39D6CDE21168CBAC72165
  • сохранено Adobe InDesign 7.02013-06-05T09: 39: 06.000-04: 00 /; / metadataxmp.iid: A54AFE4AE5CDE21168CBAC72165
  • сохранено Adobe InDesign 7.02013-06-05T09: 40: 37.000-04: 00 /; / metadataxmp.iid: A74AFE4AE5CDE21168CBAC72165
  • сохранено Adobe InDesign 7.02013-06-05T09: 42: 19.000-04: 00 /; / metadataxmp.iid: A84AFE4AE5CDE21168CBAC72165
  • сохранено Adobe InDesign 7.02013-06-05T12: 27: 10.000-04: 00 / metadataxmp.iid: A94AFE4AE5CDE21168CBAC72165
  • сохранено Adobe InDesign 7.02013-06-05T12: 27: 10.000-04: 00 /; / metadataxmp.iid: AB4AFE4AE5CDE21168CBAC72165
  • сохранено Adobe InDesign 7.02013-06-05T13: 34: 46.000-04: 00 /; / metadataxmp.iid: AD4AFE4AE5CDE21168CBAC72165
  • сохранено Adobe InDesign 7.02013-06-05T13: 47: 46.000-04: 00 /; / metadataxmp.iid: AF4AFE4AE5CDE21168CBAC72165
  • сохранено Adobe InDesign 7.02013-06-05T13: 49: 46.000-04: 00 /; / metadataxmp.iid: EDAEE24F08CEE21168CBAC72165
  • сохранено Adobe InDesign 7.02013-06-06T06: 23: 46.000-04: 00 /; / metadataxmp.iid: 5A1AFB2B93CEE211820EC3BC21F945D3
  • сохранено Adobe InDesign 7.02013-06-06T06: 44: 51.000-04: 00 /; / metadataxmp.iid: 5C1AFB2B93CEE211820EC3BC21F945D3
  • сохранено Adobe InDesign 7.02013-06-06T06: 52: 27.000-04: 00 /; / metadataxmp.iid: 5E1AFB2B93CEE211820EC3BC21F945D3
  • сохранено Adobe InDesign 7.02013-06-06T07: 15: 35.000-04: 00 /; / metadataxmp.iid: 601AFB2B93CEE211820EC3BC21F945D3
  • сохранено Adobe InDesign 7.02013-06-06T07: 16: 32.000-04: 00 /; / metadataxmp.iid: 621AFB2B93CEE211820EC3BC21F945D3
  • сохранено Adobe InDesign 7.02013-06-06T08: 46: 32.000-04: 00 /; / metadataxmp.iid: 5A577998A3CEE2118D43C37CA4D87149
  • сохранено Adobe InDesign 7.02013-06-06T10: 03: 04.000-04: 00 /; / metadataxmp.iid: 6CDFA2C0572068118A6DF997803D690D
  • сохранено Adobe InDesign 7.02013-06-06T10: 28: 00.000-04: 00 /; / metadataxmp.iid: DBD0A3C1B1CEE21192DD8F08ADAD9468
  • сохранено Adobe InDesign 7.02013-06-06T10: 32: 35.000-04: 00 /; / metadataxmp.iid: DDD0A3C1B1CEE21192DD8F08ADAD9468
  • сохранено Adobe InDesign 7.02013-06-06T10: 32: 57.000-04: 00 / metadataxmp.iid: DED0A3C1B1CEE21192DD8F08ADAD9468
  • сохранено Adobe InDesign 7.02013-06-06T10: 32: 57.000-04: 00 /; / metadataxmp.iid: 7E6738FBB5CEE21192DD8F08ADAD9468
  • сохранено Adobe InDesign 7.02013-06-06T10: 47: 34.000-04: 00 /; / metadataxmp.iid: 7F6738FBB5CEE21192DD8F08ADAD9468
  • сохранено Adobe InDesign 7.02013-06-06T10: 48: 25.000-04: 00 /; / metadataxmp.iid: 816738FBB5CEE21192DD8F08ADAD9468
  • сохранено Adobe InDesign 7.02013-06-06T10: 48: 51.000-04: 00 / metadataxmp.iid: 826738FBB5CEE21192DD8F08ADAD9468
  • сохранено Adobe InDesign 7.02013-06-06T10: 48: 51.000-04: 00 /; / metadataxmp.iid: 846738FBB5CEE21192DD8F08ADAD9468
  • сохранено Adobe InDesign 7.02013-06-06T10: 48: 58.000-04: 00 /; / metadataxmp.iid: 856738FBB5CEE21192DD8F08ADAD9468
  • сохранено Adobe InDesign 7.02013-06-06T12: 11: 24.000-04: 00 / metadataxmp.iid: 866738FBB5CEE21192DD8F08ADAD9468
  • сохранено Adobe InDesign 7.02013-06-06T12: 11: 24.000-04: 00 /; / metadataxmp.iid: 886738FBB5CEE21192DD8F08ADAD9468
  • сохранено Adobe InDesign 7.02013-06-06T12: 20: 39.000-04: 00 /; / metadataxmp.iid: 0BEF3A07C5CEE21192DD8F08ADAD9468
  • сохранено Adobe InDesign 7.02013-06-06T12: 27: 25.000-04: 00 /; / metadataxmp.iid: 0DEF3A07C5CEE21192DD8F08ADAD9468
  • сохранено Adobe InDesign 7.02013-06-06T12: 46: 14.000-04: 00 /; / metadataxmp.iid: 0FEF3A07C5CEE21192DD8F08ADAD9468
  • сохранено Adobe InDesign 7.02013-06-06T12: 49: 49.000-04: 00 /; / metadataxmp.iid: 11EF3A07C5CEE21192DD8F08ADAD9468
  • сохранено Adobe InDesign 7.02013-06-06T12: 50: 36.000-04: 00 /; / metadataxmp.iid: 13EF3A07C5CEE21192DD8F08ADAD9468
  • сохранено Adobe InDesign 7.02013-06-06T12: 50: 53.000-04: 00 /; / metadataxmp.iid: 15EF3A07C5CEE21192DD8F08ADAD9468
  • сохранено Adobe InDesign 7.02013-06-06T13: 21: 56.000-04: 00 /; / metadataxmp.iid: DA496E96CDCEE211AB1CDABF9C02FA32
  • сохранено Adobe InDesign 7.02013-06-06T13: 25: 41.000-04: 00 /; / metadataxmp.iid: DC496E96CDCEE211AB1CDABF9C02FA32
  • сохранено Adobe InDesign 7.02013-06-07T08: 55: 58.000-04: 00 /; / metadataxmp.iid: A9352F9971CFE2118A00B8FD25211C0D
  • сохранено Adobe InDesign 7.02013-06-07T17: 27: 39.000-04: 00 /; / metadataxmp.iid: 5EC04603352068118A6DF19DFA8993A6
  • сохранено Adobe InDesign 7.02013-06-12T15: 29: 57.000-04: 00 /; / metadataxmp.iid: BCBDE51C2B2068118A6D9DD17E5A58D2
  • сохранено Adobe InDesign 7.02013-06-28T13: 58: 03.000-04: 00 /; / metadataxmp.iid: 672D17BBDE2068118A6DE8AB38BC8C77
  • сохранено Adobe InDesign 7.02013-07-01T15: 46: 22.000-04: 00 /; / metadataxmp.iid: DD651A07122068118A6DE871BE78A077
  • сохранено Adobe InDesign 7.02013-07-01T17: 13: 56.000-04: 00 /; / metadataxmp.iid: DF651A07122068118A6DE871BE78A077
  • сохранено Adobe InDesign 7.02013-07-02T13: 08: 18.000-04: 00 /; / metadataxmp.iid: 262C58DA072068118A6DB499CFAB4474
  • сохранено Adobe InDesign 7.02013-07-02T13: 41: 29.000-04: 00 /; / metadataxmp.iid: 282C58DA072068118A6DB499CFAB4474
  • сохранено Adobe InDesign 7.02013-07-02T13: 45: 04.000-04: 00 /; / metadataxmp.iid: 2B2C58DA072068118A6DB499CFAB4474
  • сохранено Adobe InDesign 7.02013-07-02T13: 52: 45.000-04: 00 /; / metadataxmp.iid: 6AE0620A132068118A6DB499CFAB4474
  • сохранено Adobe InDesign 7.02013-07-02T13: 53: 14.000-04: 00 /; / metadataxmp.iid: 6CE0620A132068118A6DB499CFAB4474
  • сохранено Adobe InDesign 7.02013-07-02T13: 57: 16.000-04: 00 /; / metadataxmp.iid: 70E0620A132068118A6DB499CFAB4474
  • сохранено Adobe InDesign 7.02013-07-02T13: 57: 16.000-04: 00 / metadataxmp.iid: 10EA58DD132068118A6DB499CFAB4474
  • сохранено Adobe InDesign 7.02013-07-02T14: 06: 22.000-04: 00 /; / metadataxmp.iid: A22F3D73142068118A6DB499CFAB4474
  • сохранено Adobe InDesign 7.02013-11-13T10: 06: 36.000-05: 00 /; / metadataxmp.iid: 36EDC81F0C2068118C14E608F0EB5792
  • сохранено Adobe InDesign 7.02013-11-13T11: 34: 12.000-05: 00 /; / metadataxmp.iid: 37EDC81F0C2068118C14E608F0EB5792
  • сохранено Adobe InDesign 7.02013-11-14T10: 56: 30.000-05: 00 /; / metadataxmp.iid: 69611A74072068118A6DDDDAB9D52566
  • сохранено Adobe InDesign 7.02013-11-14T11: 06: 40.000-05: 00 /; / metadataxmp.iid: 789298DF082068118A6DDDDAB9D52566
  • сохранено Adobe InDesign 7.02013-11-14T11: 07: 53.000-05: 00 /; / metadataxmp.iid: AAF2BD0A092068118A6DDDDAB9D52566
  • сохранено Adobe InDesign 7.02013-11-14T11: 10: 26.000-05: 00 /; / metadataxmp.iid: 74432866092068118A6DDDDAB9D52566
  • сохранено Adobe InDesign 7.02013-11-14T11: 36: 27.000-05: 00 /; / metadataxmp.iid: B7C5B0080D2068118A6DDDDAB9D52566
  • сохранено Adobe InDesign 7.02013-11-14T11: 37: 08.000-05: 00 /; / metadataxmp.iid: 3F77B1200D2068118A6DDDDAB9D52566
  • сохранено Adobe InDesign 7.02013-11-15T11: 36: 17.000-05: 00 /; / metadataxmp.iid: 1EA8C52AD62068118A6DDDDAB9D52566
  • сохранено Adobe InDesign 7.02013-11-15T11: 36: 55.000-05: 00 /; / metadataxmp.iid: 4CA40E41D62068118A6DDDDAB9D52566
  • сохранено Adobe InDesign 7.02013-11-15T12: 08: 42.000-05: 00 /; / metadataxmp.iid: 2D2F2E74072068118C14F5D8726FA8A6
  • сохранено Adobe InDesign 7.02013-11-15T12: 20: 19.000-05: 00 /; / metadataxmp.iid: 4A378

    2068118C14F5D8726FA8A6
  • сохранено Adobe InDesign 7.02013-11-15T13: 27: 13.000-05: 00 /; / metadataxmp.iid: 94FFA36B122068118C14F5D8726FA8A6
  • сохранено Adobe InDesign 7.02013-11-15T13: 27: 54.000-05: 00 /; / metadataxmp.iid: 384D22068118C14F5D8726FA8A6
  • сохранено Adobe InDesign 7.02013-11-18T17: 08: 15.000-05: 00 / metadataxmp.iid: 8FD7D8683B2368118A6D845A5CE569B3
  • сохранено Adobe InDesign 7.02013-11-18T17: 08: 16.000-05: 00 /; / metadataxmp.iid: 8840BE263E2368118A6D845A5CE569B3
  • сохранено Adobe InDesign 7.02013-11-18T17: 09: 09.000-05: 00 /; / metadataxmp.iid: B084CA463E2368118A6D845A5CE569B3
  • сохранено Adobe InDesign 7.02013-11-18T17: 16: 14.000-05: 00 /; / metadataxmp.iid: 27E5C0433F2368118A6D845A5CE569B3
  • сохранено Adobe InDesign 7.02013-11-18T17: 16: 52.000-05: 00 /; / metadataxmp.iid: 3238DB5A3F2368118A6D845A5CE569B3
  • сохранено Adobe InDesign 7.02013-12-02T16: 43: 50.000-05: 00 /; / metadataxmp.iid: 3C0F3674072068118C14B48213180982
  • xmp.
  • eaton: классификация продукции / защита электрических цепей / автоматические выключатели / вакуумные выключатели среднего напряжения / выключатели среднего напряжения для горнодобывающей промышленности
  • eaton: классификация продуктов / резервное питание, ups, -surge - & - it-power-distribution / power-distribution-for-it-equipment / eaton-Switched-epdu
  • eaton: классификация продукции / защита электрических цепей / автоматические выключатели / вакуумные силовые выключатели среднего напряжения / мв-vcp-w-вакуумные силовые выключатели
  • eaton: классификация продукции / защита электрических цепей / автоматические выключатели / вакуумные силовые выключатели среднего напряжения / вакуумные силовые выключатели mv-vcp-t-
  • eaton: language / en-us
  • eaton: классификация продукции / защита электрических цепей / автоматические выключатели / вакуумные выключатели среднего напряжения / генераторы-выключатели среднего напряжения
  • eaton: систематизация продукции / защита электрических цепей / автоматические выключатели / вакуумные силовые выключатели среднего напряжения
  • eaton: систематизация продукции / защита электрических цепей / автоматические выключатели / вакуумные выключатели среднего напряжения / ветровые выключатели среднего напряжения
  • eaton: классификация продуктов / защита электрических цепей / автоматические выключатели / вакуумные силовые выключатели среднего напряжения / mv-vcpw-hd-вакуумные силовые выключатели
  • eaton: ресурсы / маркетинговые ресурсы / перекрестные ссылки
  • eaton: страна / северная америка / сша
  • конечный поток эндобдж 369 0 объект > эндобдж 330 0 объект > эндобдж 335 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] >> / Rotate 0 / TrimBox [0.0 0,0 612,0 792,0] / Тип / Страница >> эндобдж 1 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC / ImageI] / XObject >>> / Rotate 0 / TrimBox [0.0 0.0 612.0 792.0] / Type / Page >> эндобдж 81 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject >>> / Rotate 0 / TrimBox [0.0 0.0 612.0 792.0] / Type / Page >> эндобдж 146 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / TrimBox [0.0 0.0 612.0 792.0] / Type / Page >> эндобдж 188 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC / ImageI] / XObject >>> / Rotate 0 / TrimBox [0.0 0,0 612,0 792,0] / Тип / Страница >> эндобдж 230 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / TrimBox [0.0 0.0 612.0 792.0] / Type / Page >> эндобдж 242 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / TrimBox [0.0 0.0 612.0 792.0] / Type / Page >> эндобдж 256 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageB] / XObject >>> / Rotate 0 / TrimBox [0. du? VIZ.ـ y & MMKWhG8yRqSa7 ܒ˪2 z (聼 MV! ΦJERC

    ТАБЛИЦА ЭЛЕКТРИЧЕСКИХ СИМВОЛОВ

    I. ОБЩИЕ ИНСТРУКЦИИ:

    1. Не загромождайте рабочее место. Все неиспользуемые инструменты следует отложить в сторону. на другом столе. Лишние провода следует отложить. Пальто и сумки для книг нельзя оставлять на ваши рабочие столы.

    2. Избегать ударов . Вы испытываете электрошок при прохождении тока С по какая-то часть вашего тела. Поэтому не позволяйте своему телу стать веткой в цепи под напряжением. Металлические предметы, водопроводные трубы, электрические кабели и т. Д. Обычно находятся на земле. потенциал. Части вашей схемы будут под другими потенциалами. Так касаясь части схемы, пока Одновременное прикосновение части вашего тела к заземленному металлическому предмету может вызвать у вас толчок.Быть уверенным что источники питания отключены до того, как вы коснетесь каких-либо проводов или компонентов в цепи. Даже с цепями, которые, по вашему мнению, не являются "живыми", выработайте у электромонтера привычку работать. одной рукой, а вторую руку надежно положите на колени или в карман.

    3. Избегайте случайных коротких замыканий между клеммами цепи и составные части. Шорты могут необратимо повредить дорогое оборудование. Смотрите, что ушки лопаты на соседние клеммы не касаются друг друга.Проушины лопаты также не должны касаться металлических корпусов. инструментов. Используйте изолированные провода для всех соединений на временных и открытых схемы.

    4. Избегайте перегрузок по току и мощности . Если есть сомнения сколько тока в ветви цепи, установите регулируемые резисторы, которые влияют на это перейти к значениям, которые максимально ограничивают ток. Поставьте амперметр достаточно высокий ассортимент в отрасли. Затем медленно измените настройки резистора, чтобы увеличить тока, внимательно следя за показаниями счетчика.В общем, РАССЧИТАЙТЕ ПЕРЕД ПОДКЛЮЧЕНИЕ!

    5. Знайте ограничения оборудования . Каждый компонент схемы имеет ограничения по току, напряжению или мощности, за пределами которых он не будет работать должным образом и может быть поврежден. Эти ограничения четко указаны в каталогах производителя, которые находятся в файле. в лаборатории. Найдите эти значения и запишите их в лабораторную записную книжку перед подключением . и питание цепей. Если какая-то информация отсутствует в файлах, обратитесь к инструктору. для этого.

    6. Знайте, что вы делаете . Это ответственность экспериментатора. возможность изучить эксперимент перед тем, как прийти в лабораторию, и уметь производить расчеты в заранее, как схема будет себя вести.

    7. Предохранитель всех цепей на вашей лабораторной станции, чтобы избежать взрыва строительные предохранители. [Исключение: предохранитель может не понадобиться, если на вашу работу подается питание. подстанция от независимого источника с соответствующими автоматическими выключателями или защитой от перегрузки.Многие источники питания, которые вы будете использовать, имеют внутреннее питание и защиту от перегрузки по току, но даже с ними вам могут потребоваться предохранители для защиты отдельных компонентов схемы.] 8. Сообщите обо всех повреждениях оборудованию, чтобы его можно было отремонтировать или заменен до следующего лабораторного периода.

    9. Когда вы уйдете, приведите в порядок свое рабочее место и верните все оборудование, провода и т. их надлежащее место. Если цепь необходимо оставить подключенной, установите выступ . НЕ Распишитесь на DISTURB .

    II. РЕЗИСТОРЫ:

    У вас будет возможность использовать несколько типов резисторов, некоторые с фиксированным номиналом, некоторые Переменная.

    Прецизионные декады сопротивления. Ящики сопротивления имеют декадные циферблаты для устанавливая точные значения, и обычно производятся с допусками точности около 1% или лучше. Они используются, когда вы должны изменить значение сопротивления и при этом точно знать его значение. Это , а не , способные выдерживать большой ток из-за их прецизионных катушек сопротивления. легко перегреваются, и их изоляция может расплавиться.Поэтому прецизионные ящики сопротивления должны никогда не использовать для управления большими токами . Обратитесь к каталогу производителя, чтобы определить ограничения всех компонентов схемы.

    Обычно каждая катушка коробки сопротивления может рассеивать не более одного ватта непрерывно. Если бы такой ящик был установлен на значение одного Ом, он мог бы принимать не более одного ампера тока. и поэтому на его клеммы не должно подаваться более одного вольт. Когда поле установлено на более высокие значения сопротивления, отдельные катушки включены последовательно, поэтому все равно нельзя превышают один ампер, но могут применяться и более высокие напряжения.На 100 Ом все равно мог выдержать только 100 вольт. Самая большая опасность при использовании этих коробок - это рассеянный сброс циферблатов с от более высоких к более низким значениям без учета этих фактов и без предварительного расчеты.

    Другая опасность возникает, когда поле сопротивления установлено на ноль (что обычно безопасно для коробку сопротивления), затем набрал, скажем, 0,1 Ом. Это может "поджарить" катушки с низким сопротивлением в коробка. Лучшая процедура - установить коробку на высокое значение сопротивления, обеспечивающее низкий ток, затем медленно уменьшите его значение, внимательно наблюдая за показаниями счетчика.

    Реостаты, потенциометры и т.д. используется в физической лаборатории, когда требуется переменное сопротивление в сильноточной ветви схема. Они большие, чтобы эффективно отводить тепло в окружающую среду, и состоят из провод сопротивления, намотанный на изолирующий керамический цилиндр. Скользящий контакт можно перемещать на всю длину катушки. Условное обозначение их схемы показано на рис. 1 и 2.

    Значок стрелки или указателя обозначает скользящий контакт.

    Зигзагообразный символ резистора почти уникален для США. В мире символ резистора представляет собой простой прямоугольник, сплошной или открытый, часто с меткой значения напечатано внутри;

    Метка значения 2K8 обозначает 2,8 кОм, символ множителя K помещается в позицию десятичной точки.Это хорошо читается, и десятичная точка не может потеряться.

    Реостаты

    имеют два важных применения:

    Рис. 3. Лабораторный реостат с тросом
    длиной около 1 фута.
    A и B - терминалы на каждом конце.
    S - клемма для скользящего крана.

    (1) Переменный резистор (рис. 2). В этом приложении принято подключать скользящий отвод к одному концу резистора, закорачивая неиспользуемую часть провода сопротивления.На рис.2 сопротивление между A и B увеличивается по мере того, как скользящий контакт C перемещается к верно. На рис. 3 показано реальное устройство со скользящим контактом, обозначенным S.

    .

    Для приложений с очень высоким током или для ситуаций, когда требуется реостат с низким значением тока с регулятором smooth используется реостат сжатия углерода . Это стопка углеродных блоков, разделенных металлическими полосами, которые действуют как теплоотводящие ребра. Когда стек сжимается, его сопротивление снижается.С этими устройствами нужно позаботиться, чтобы что блоки и ребра равномерно расположены в своей V-образной канавке. Если один наклонен, он может треснуть при приложении давления. Также не переворачивайте реостат вверх дном при ослаблении давления. в стеке, или все блоки и плавники могут выпасть, и вы будете играть подбирать.

    Рис. 4. Реостат, подключенный к
    как делитель потенциала.

    (2) Делитель потенциала (рис.1 и 4). Клеммы A и B подключены к потенциальный источник, а скользящий контакт C "отводит" потенциал, который может изменяться от нуля до потенциала источника.

    Выходной потенциал снимается с клемм A и C (или C и B). Для этого приложения размер реостата обычно выбирается большим по сравнению с резистивной нагрузкой, которая будет быть подключенным к выходным клеммам A и C.Кроме того, такое расположение обычно используется только в случаях, когда ток на выходных клеммах невелик.Это , а не . подходящий способ управления большим током.

    Рис. 5. Потенциометры. A (верхний ряд): слаботочный.
    B: Сильный ток. C: Маленькие горшки для печатных плат,
    с регулировкой отвертки.

    Можно предположить, что, если токи были достаточно малы, точно откалиброванная переменная Таким образом можно было бы использовать резистор для получения откалиброванного переменного потенциала.К сожалению, это нецелесообразно при наличии тока на выходных клеммах A и C. Это связано с тем, что ток через левую часть реостата (от A до C) отличается от тока в правой часть (от C до B), и поэтому выходное напряжение не является простой функцией отвода сопротивления. параметр. Однако этот метод может быть полезен в ситуациях, когда ток равен нулю. на выходных клеммах, как в схемах сравнения напряжений.

    Меньшие версии реостата широко используются в электронных схемах, например как регуляторы громкости и тона на радиоприемниках и телевизорах.Их часто называют "горшками" (рис. 5). что является сокращением от "потенциометр". Они имеют катушку или полоску из резистивной проволоки, согнутую по дуге, контактирует с помощью скользящего крана, прикрепленного к вращающемуся центральному валу.

    (3) Ящики сопротивления переменного тока. Устройства, используемые в цепях переменного тока, не должны содержать индуктивный датчик. Поэтому резисторы с проволочной обмоткой, например, в коробках сопротивлений, должны быть намотаны без индуктивности и заключены в защитные металлические коробки. Ящики сопротивления постоянного тока, которые могут катушки индуктивно намотаны и помещены в деревянные ящики "определенно непригодны для Работа переменного тока.

    Коробки сопротивлений

    переменного тока часто имеют три выходных клеммы, одна из которых помечена как `` высокий '' (или окрашена красный), один помечен как «низкий» (или окрашен в черный цвет), а другой - с пометкой «земля» (или окрашен в черный или зеленый цвет). Клемма заземления подключается только к металлическому экрану корпуса инструмент. Может присутствовать невыпадающая «заземляющая» лента, позволяющая легко подключать «низкий» клемму к клемме "земли". "Низкий" терминал - это тот, у которого больше всего паразитной емкости, измеренной относительно клеммы "заземления" экрана.Если один из клеммы должны быть соединены с землей, это должна быть клемма низкого уровня, тем самым исключая емкость. В любом случае компонент должен быть включен в цепь так, чтобы клемма низкого уровня тот, у которого кратчайший путь к земле.

    III. ЗАЗЕМЛЕНИЕ

    Студенты часто озадачиваются термином `` земля '' и спрашивают: `` Как должна быть заземлен? '' Термин `` заземление '' имеет несколько различных значений.

    Рис. 6. Наземные символы.

    (1) Общее заземление. Это относится к проводу, токопроводящей ленте или проводящее шасси, которое служит общим опорным потенциалом для различных частей схемы. На принципиальных схемах этот символ может появляться во многих точках, и все эти точки Считается, что они связаны вместе, то есть между ними существует проводящий путь.При подключении такой цепи по схеме вы должны включить эту проводку. дорожка.

    (2) Масса шасси. Металлический ящик или корпус, в котором Схема размещена называется "шасси". Если эта коробка также служит общим электрическим заземляющий провод, он называется "заземлением шасси".

    (3) Заземление. Низкоомный провод или труба, подключенные к металлический кол, вбитый в землю, называется землей.Его цель - гарантировать, что потенциал заземленной части вашей цепи стабилизирован на потенциале земли. Быть в курсе что заземляющее соединение с недостаточно низким сопротивлением может "подхватывать" нежелательные электромагнитные воздействия. Это связано с тем, что индуцированные токи в проводе создают потенциал на сопротивление провода. Поэтому короткий длина тяжелый , низкое сопротивление провод лучше всего подходит для заземления, чтобы наведенные напряжения были небольшими.Иногда простуда- водопровод - хорошее заземление. Труба горячей воды - плохой грунт, для водонагревателя обычно нарушает электрическое соединение с землей. Хорошее заземление также может служить в качестве защитного заземления, но правила электропроводки требуют наличия независимой системы защитного заземления. сантехнической системы.

    (4) Защитное заземление . Если вы прикоснетесь к объекту с разным потенциалом от вашего тела, вы можете получить шок.Следовательно, металлическое шасси схемы не должно позволили достичь потенциалов, сильно отличающихся от потенциалов окружающей среды. Это почему открытые металлические поверхности приборов подключены к заземлению через зеленый провода "защитного заземления" электропроводки здания. Земля представляет собой источник / сток для электроны. Вы можете думать о Земле как об огромном конденсаторе бесконечной емкости, потенциал которого не меняется, даже когда на него подаётся или снимается большой заряд.В этом метод заземления Заземление шасси также является заземлением, но часто недостаточно хорошим заземление в целях защиты. [Очевидно, вам не нужна ситуация, когда неосторожный водопроводчик может непреднамеренно нарушить электрическую безопасность заземления.]

    (5) Экраны с заземлением . В цепях переменного тока, особенно на звуковых и радиочастотах может возникнуть необходимость в электрическом экранировании всей или части схемы от электромагнитных излучений из окружающей среды.Любая цепь переменного тока излучает электромагнитные волны. Части схемы действуют как излучающие антенны. Другие схемы или части схем могут действовать как приемные антенны. Таким образом сигналы могут быть "связанные", то есть переданные от одной части схемы к другой. Муфта может быть индуктивный , емкостной или оба.

    Это излучение может попасть в цепь через индуктивную или емкостную связь с соединяющие провода, катушки и конденсаторы, производящие "нежелательные" сигналы, смешанные с "желаемыми" единицы.

    Большие металлические детали подвержены емкостной связи. Обычно это можно устранить заключив неисправную цепь в полностью экранированную и заземленную металлическую коробку (Фарадей клетка). Металлическая коробка шасси схемы может служить экраном для схемы, особенно если шасси также подключено к заземлению.

    Катушки с проводом, такие как обмотки трансформатора и обмотки индуктора, могут индуктивно соединяться к другим катушкам проволоки.К сожалению, металлические листы не полностью экранируют магнитные поля. Один Меры предосторожности против индуктивной связи между двумя катушками - ориентировать катушки так, чтобы их оси находятся под прямым углом.

    Самым распространенным "нежелательным" радиационным "загрязнением" окружающей среды является излучение от источника питания 60 Гц. линии, которые также излучают гармоники с частотой 120 Гц и выше. Основная и первая гармоника самые хлопотные. Ближайшие радио- и телестанции могут вызывать такие также электромагнитное загрязнение.

    (6) Экранированные кабели . Если необходимо подключить несколько цепных шасси вместе лучше всего использовать экранированные кабели, у которых сигнальные провода находятся в пределах заключающий в себе металлическую оплетку «экран», который соединяется с заземленными рамами.

    Рис. 7. Контуры заземления.

    (7) Контуры заземления . Когда количество компонентов или количество корпусов инструментов соединены вместе, необходимо соблюдать осторожность, чтобы не допустить образования контуров заземления.Инжир. 7 показывает плохой пример. В этой цепи слишком много путей заземления. Они образуют два физических `петли '. Они действуют как индуктивные петли, в которых могут возникать индуцированные токи из-за полей излучения. в окружающей среде. Если AB и CD являются экранами соединительных кабелей, они обеспечивают необходимые заземляющие соединения между тремя шасси. Поэтому два других провода EH, FH и GH следует удалить, чтобы исключить контуры заземления. [Схема на рис. 6 может иметь был результатом чрезмерно усердной любительской попытки заземления.] Этот момент важен для понять, когда подключаются компоненты высококачественной звуковой системы. Это даже больше важно при подключении лабораторного оборудования для обнаружения очень слабых сигналов.

    Как правило, провод, идущий на землю, должен быть толстым проводом с низким сопротивлением. (или медной оплеткой) и должен пройти кратчайший путь к земле. Близлежащая труба с холодной водой делает удобная точка заземления, как и тяжелый металлический кабелепровод хорошей электропроводки в здании система.Заземление подключается к той точке в цепи, где `` полезные '' сигналы являются самыми слабыми, так как на входе аудиосистемы "магнитный фонограф" антенна вход радиоприемника или вход очень чувствительного измерителя.

    В лаборатории вы должны поэкспериментировать, чтобы найти, какая схема заземления лучше всего снижает "нежелательные" сигналы и шум. Иногда лучше всего заземлить рядом с низкими сигнальными точками схема. Иногда лучше заземлить осциллограф (или другой детектор) на собственном входе. разъем.

    (8) Рекомендации по заземлению в цепи . Несмотря на заземление и экранирование шасси, некоторое внешнее излучение действительно попадает в цепь. Кроме того, части цепь может производить излучение, которое может емкостным или индуктивным образом связываться с другими частями схема, где это не нужно. Трансформаторы, катушки и конденсаторы - худшие нарушители, но на радиочастотах даже соединительные провода могут вызвать проблемы.

    Источники питания с трансформаторами и выпрямителями должны быть экранированы от других частей. схемы.Силовой трансформатор часто имеет металлический экран вокруг него. Может даже быть металлический корпус вокруг всего блока питания. Некоторые конденсаторы, особенно электролитические, находятся в металлической банке, которая служит экраном, если банка подключена к заземлению шасси. Трубчатый Конденсаторы изготавливаются путем обертывания двух проводящих фольг с листами диэлектрика между ними. Одна фольга оказывается "вне" другого. Вывод, подключенный к внешней фольге, отмечен полосой на этот конец конденсатора.Это вывод, который следует подключить к земле или через кратчайший путь к земле, поэтому внешняя фольга выполняет свою работу по экранированию остальной части конденсатор.

    IV. ИСТОЧНИКИ ПИТАНИЯ:

    Безопасность
    Опасности
    Часто
    Может
    Убить

    Химические сухие элементы различных типов подходят для многих из этих экспериментов. Имейте в виду, что все такие ячейки имеют внутреннее сопротивление, которое невелико в свежей ячейке, но может стать значительно большим в течение срока службы ячейки.Это вызывает падение потенциала на клеммах ячейки. Таким образом, элемент, у которого было напряжение на клеммах 1,5 В, может иметь только 1,4 В или меньше после некоторого периода использования.

    В лаборатории также доступны коммерческие источники питания со встроенным напряжением регулирование, а также защита от перегрузки. Они отключаются, когда слишком много тока или мощности. извлекаются из них, предотвращая повреждение источника питания. После отключения им может потребоваться период «остывания», прежде чем они начнут нормально работать.

    Любой блок питания, который подключается к электрической системе здания, обычно имеет часть схемы, подключенной к заземляющему проводу здания, ведущему к заземлению. Обычно прибор в металлическом корпусе подключается к заземляющему проводу здания. Иногда одна из его выходных клемм будет внутренне подключена к той же самой земле, и если это так, этот факт обычно будет обозначаться символом «земли» на этой клемме, обычно это клемма с черным или зеленым кодом.Вы должны знать об этом, чтобы избежать подключения нескольких таких инструментов таким образом, чтобы это могло привести к нежелательным и потенциально опасным «коротким замыканиям».

    Бывают ситуации, когда может потребоваться «обесточить» защитное заземление в такой системе, особенно при одновременном использовании нескольких таких инструментов. Возможны два пути.

    1. Изолируйте прибор от системы заземления здания с помощью изолирующего трансформатора.
    2. «Поднимите» землю с помощью адаптера шнура питания, который прерывает путь заземляющего провода прибора.

    Во втором случае знает, что вы делаете, и понимает, что вы нарушили функцию электробезопасности прибора, и принимаете соответствующие меры против травм себе или цепи.

    НИКОГДА ни при каких обстоятельствах не обрезайте предохранительный штырек разъема питания прибора. Другие люди, использующие инструмент, будут недовольны и могут подвергнуться риску. Если розетки на вашей рабочей станции относятся к более старому типу и не подходят для новых заземляющих вилок, замените их современными розетками и убедитесь, что они действительно правильно подключены к системе заземления здания (зеленый провод или металлический провод). оболочка кабелепровода).

    V. ИЗМЕРЕНИЯ СЧЕТЧИКАМИ:

    Рис. 8. Гальванометр, 3 дюйма
    диаметр лица. Обычно это
    точность 2% от полной шкалы.

    Как пользоваться вольтметрами и амперметрами:

    Хороший вольтметр имеет очень высокое сопротивление, часто мегаом. При правильном подключении через элемент схемы вольтметр не отклоняет большую часть тока схемы через сам.Следовательно, токи и потенциалы, существующие в цепи, не сильно меняются. процесс измерения.

    Идеальный амперметр имеет очень низкое сопротивление. При правильном подключении , включенный последовательно с элементом схемы, он не добавляет цепи значительного сопротивления. Следовательно существующие в цепи токи и потенциалы не сильно меняются. К сожалению, большинство Амперметры не близки к идеалу, а действительно изменяют схему.

    Когда амперметр неправильно подключен, параллельно с элементом цепи его низкое сопротивление позволяет отводить значительный ток через счетчик, что может привести к повреждению счетчика или цепи. Даже если ток в пределах диапазона счетчика, текущее показание счетчика, полученное в результате этого неправильного подключения, составляет бесполезны для экспериментатора

    Когда вольтметр неправильно подключен, последовательно с элементом цепи его высокое сопротивление (по сравнению с сопротивлением цепи) ограничивает ток в этой ветви цепи до очень низкого значения.Это изменяет токи и потенциалы. схемы от их исходных значений. Счетчик обычно не будет поврежден и покажет напряжение очень близко к нулю. В редких случаях измененные токи и потенциалы в цепь может повредить компонент схемы.

    На рис. 9 показано правильное подключение вольтметра. Вольтметр измеряет потенциал на резистор А.

    На рис. 10 показано правильное подключение амперметра. Амперметр измеряет ток в резистор А.Для этого была разорвана (разрезана или распаяна) цепь рядом с резистором А и амперметр, включенный в разрыв последовательно с резистором. Следовательно, весь ток в A также должен проходить через амперметр. Измерение также можно было произвести, сломав цепь слева от резистора A, поскольку по закону Кирхгофа ток в резисторе равен такой же, как ток из него, и, конечно, такой же, как ток через него. Электрический ток в B это , а не , равный току в A, однако, потому что A и B равны , а не последовательно.

    Обратите внимание на полярность проводов измерительного щупа относительно полярности батареи схема. Показанные выше соединения правильны.

    Измерения потенциала в цепи.

    Рис. 9. Измерение вольтметром потенциала
    на резисторе A.

    Как видно из приведенного выше обсуждения, измерение потенциалов в цепи выполняется просто. Достаточно просто прикоснуться щупами вольтметра к соответствующим точкам цепи.Не нужно разорвите все соединения или даже закрепите провода вольтметра навсегда. Надо позаботиться о том, чтобы щупы вольтметра обеспечивают надежное электрическое соединение. Маленькие зажимы или крючки на концах зонда помогают временно закрепить зонд на месте, чтобы он не упал.

    Измерение тока в цепи.

    По возможности старайтесь найти способ, не требующий прерывания цепи. Если вам нужно измерить ток в ответвлении, и в этом ответвлении есть резистор с четко обозначенным отмеченное значение, измерьте потенциал на нем и используйте I = V / R для расчета тока.Когда устранение неисправностей в неисправной цепи, внимательно осмотрите резистор, чтобы убедиться, что на нем нет признаков повреждений: сгоревшая или обугленная изоляция, обрыв проводов, даже дымный остаток на цепи плата под резистором, любой из которых может указывать на неисправность резистора.

    Рис. 10. Измерение амперметром тока
    через резистор A.

    В большинстве практических схем в большинстве ответвлений есть резистор, так что их легко найти ток в любой ветви, используя только измерение вольтметра.Устранение неисправностей в цепи практически полностью сводится к измерениям вольтметром. Схематические схемы обычно показывают потенциал ценности на многих перекрестках, чтобы помочь военнослужащим; только изредка вы видите текущее значение данный.

    Когда вы должны разорвать ответвление цепи, отпаяйте (или перережьте) провод и поднимите достаточно лишь присоединить провода амперметра.

    В цепях AC ток можно измерить с помощью индуктивного щупа и Амперметр переменного тока.Этот зонд закрепляется на токоведущем проводе и реагирует на изменение электромагнитное поле вокруг него.

    Измерение сопротивления в цепи.

    Если есть подозрение, что резистор неисправен, измерьте на нем потенциал. Если этот потенциал слишком высокий или слишком низкий для нормальных условий, ожидаемых в цепи, резистор может быть дефектным (закороченным или разомкнутым). Большинство отказов резисторов имеют катастрофические последствия: быть разомкнутым (бесконечное сопротивление) или закороченным (нулевое сопротивление) "редко просто небольшое изменение сопротивление.

    Отказ резистора, особенно закороченного резистора, может быть результатом (или причиной) отказа другой компонент рядом. Замена резистора может привести к немедленному выходу из строя новый.

    В редком случае, когда необходимо измерить номинал резистора в цепи, лучше всего Порядок действий состоит в том, чтобы полностью отключить питание от цепи, а затем отключить один конец резистора. и используйте хороший омметр, чтобы измерить его.

    Конечно, поскольку вы все равно должны "взломать" цепь, вы можете измерить ток в своей отрасли и потенциал в ней.Но это именно то, что делает омметр. Кроме того, если цепь неисправна, так что резистор "перегорел", он представит ненормально высокий ток на амперметр. Поэтому, если вы все же используете амперметр в неисправной цепи, обязательно Для начала установите амперметр на сильноточный диапазон.

    Когда вам нужно измерить сопротивление подозрительного компонента в цепи, и найдите последовательно с ним хороший резистор, измерьте потенциал на хорошем резисторе, затем измерить потенциал "подозрительного" компонента.Рассчитайте сопротивление "подозреваемого" компонент, использующий тот факт, что, будучи соединенными последовательно, они имеют одинаковый ток.

    Одной из причин, по которой следует избегать измерений амперметром, является тот факт, что доступные амперметры редко даже близки к идеалу (ничтожно малое сопротивление по сравнению с сопротивлением цепи). Вольтметры намного ближе к идеалу (очень высокое сопротивление по сравнению с сопротивлением цепи). Поэтому измерение амперметром изменяет токи и потенциалы в цепи намного больше, чем вольтметр измерение.

    VI. ВЫКЛЮЧАТЕЛИ:

    Рис. 11. Подключение реверсивного переключателя
    .
    Рис. 12. Реверсивный переключатель, упрощенная схема
    .

    Часто возникает необходимость в быстром переключении двух проводов в цепи. A реверсивный switch делает свое дело. На рис. 11 показано, как двухполюсный двухпозиционный рубильник может быть подключенным для работы в качестве переключателя переключения полярности.Очевидно, что обозначения входа и выхода можно поменять местами.

    На рис. 12 показана та же электрическая проводка, но способом, который может быть проще понимать. Два подвижных "ножа" (стрелки на схеме) жестко соединены между собой изолирующий стержень (пунктирная линия) и может быть повернут вместе из положения A в положение B. Два провода `перекрестно подключите клеммы 1 к 6 и 2 к 5. В положении переключателя A клемма 1 подключается к клемме 3. и 2 подключается к 4. В позиции B клемма 1 подключается к 4, а 2 подключается к 3.Нет внешних подключаются к клеммам 5 и 6.

    В схемах домашней электропроводки такой переключатель используется, когда более двух тумблеров должны управлять такая же лампочка. Такие переключатели продаются с необходимыми перекрестными подключениями целиком. внутренние, и имеют только четыре доступных винтовых зажима, 1, 2, 3 и 4 выше. Это называется «трехходовой» переключатель.

    VII. СОПРОТИВЛЕНИЕ ПРОВОДОВ:

    # 20 Медь 3.33 x 10 -4 Ом / фут = 9,57 x 10 -4 Ом / метр

    # 18 Медь 2,09 x 10 -4 Ом / фут = 6,86 x 10 -4 Ом / метр


    Текст и диаграммы © 1995, 2004 Дональд Э. Симанек.

    Как читать схему

    Добавлено в избранное Любимый 100

    Условные обозначения (часть 1)

    Готовы ли вы к шквалу компонентов схемы? Вот некоторые из стандартизованных основных схематических символов для различных компонентов.

    Резисторы

    Самый фундаментальный из схемных компонентов и символов! Резисторы на схеме обычно представлены несколькими зигзагообразными линиями с двумя выводами , выходящими наружу. В схемах, использующих международные символы, вместо волнистых линий может использоваться безликий прямоугольник.

    Потенциометры и переменные резисторы

    Переменные резисторы и потенциометры дополняют обозначение стандартного резистора стрелкой. Переменный резистор остается устройством с двумя выводами, поэтому стрелка просто расположена по диагонали посередине.Потенциометр - это трехконтактное устройство, поэтому стрелка становится третьей клеммой (дворником).

    Конденсаторы

    Обычно используются два символа конденсатора. Один символ представляет поляризованный (обычно электролитический или танталовый) конденсатор, а другой - неполяризованные колпачки. В каждом случае есть две клеммы, перпендикулярно входящие в пластины.

    Символ с одной изогнутой пластиной указывает на то, что конденсатор поляризован. Изогнутая пластина обычно представляет собой катод конденсатора, который должен иметь более низкое напряжение, чем положительный анодный вывод.Знак плюс также должен быть добавлен к положительному выводу символа поляризованного конденсатора.

    Катушки индуктивности

    Катушки индуктивности обычно представлены сериями изогнутых выступов или петлевых катушек. Международные символы могут просто обозначать индуктор как закрашенный прямоугольник.

    Переключатели

    Коммутаторы существуют во многих различных формах. Самый простой переключатель, однополюсный / однопозиционный (SPST), представляет собой две клеммы с полусоединенной линией, представляющей исполнительный механизм (часть, которая соединяет клеммы вместе).

    Переключатели с более чем одним ходом, такие как SPDT и SP3T ниже, добавляют больше точек посадки для привода.

    Многополюсные переключатели обычно имеют несколько одинаковых переключателей с пунктирной линией, пересекающей средний привод.

    Источники энергии

    Так же, как существует множество вариантов питания вашего проекта, существует большое количество символов схем источника питания, которые помогают указать источник питания.

    Источники постоянного или переменного напряжения

    В большинстве случаев при работе с электроникой вы будете использовать источники постоянного напряжения.Мы можем использовать любой из этих двух символов, чтобы определить, подает ли источник постоянный ток (DC) или переменный ток (AC):

    Батареи

    Батарейки, будь то цилиндрические, щелочные батарейки типа AA или литий-полимерные аккумуляторные батареи, обычно выглядят как пара непропорциональных параллельных линий:

    Чем больше пар линий, тем больше ячеек в батарее. Кроме того, более длинная линия обычно используется для обозначения положительной клеммы, а более короткая линия соединяется с отрицательной клеммой.

    Узлы напряжения

    Иногда - особенно на очень загруженных схемах - вы можете назначить специальные символы для узловых напряжений. Вы можете подключить устройства к этим символам с одним контактом , и они будут напрямую связаны с 5 В, 3,3 В, VCC или GND (землей). Узлы положительного напряжения обычно обозначаются стрелкой, направленной вверх, в то время как узлы заземления обычно включают от одной до трех плоских линий (или иногда стрелку или треугольник, направленную вниз).


    ← Предыдущая страница
    Обзор

    Подводные электрические системы - Глава 6

    6
    РАЗНОЕ ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ
    А.АВТОМАТИЧЕСКИЕ ВЫКЛЮЧАТЕЛИ
    6A1. Общий. Автоматический выключатель - это устройство для размыкания электрической цепи под нагрузкой и его также можно использовать в качестве переключателя для включения схема. Автоматические выключатели могут быть как автоматическими. или неавтоматический в работе. Они есть двух основных типов для приложений постоянного тока: с угольными наконечниками и с закаленной дугой типов. Обозначения ВМС для этих типов - ACB. (автоматический отрыв углерода) и AQB (автоматический закаленный разрыв) или NQB (неавтоматический закаленный перерыв).

    Тип АКБ представлен на подводных лодках. от I.T.E. тип KN, используемый на электрической лодке Суда компании и тип General Electric АЛ-2Н использовался на судах Портсмута. AQB типы представлены выключателями Westinghouse и используются только на судах портсмутской конструкции. до SS 381. Позже Портсмут судов и на всех судах компании Electric Boat Company они заменены выключателями с предохранителями.

    6A2. Автоматические выключатели типа ACB. Автоматические выключатели ACB (Рисунок 6-1) используются на подводных лодках живы передний, двухполюсный, с ручным управлением и с отключением бесплатно.Они вложены для защиты персонала. и оснащены перегрузкой и короткими защита цепи и, в случае вспомогательного генераторный выключатель с защитой от обратного тока. Они оснащены ручкой срабатывания ручного отключения, которая может использоваться в качестве удержания устройство и, на более старых менее ударопрочных моделях, можно повернуть, чтобы заблокировать выключатель. делает выключатель неспособным отключиться при перегрузке, его никогда не следует оставлять в заблокированном положении после непосредственная опасность открытия из-за до шока прошло.Защита от перегрузки устройство срабатывает для отключения выключателя по истечении времени задержки когда ток превышает определенное значение, обычно 125 процентов полной нагрузки. Время задержки получается масляным бачком, состоящим из двух точно шлифовать диски в масляной ванне. Когда диски расположены близко друг к другу, масляная пленка между им противостоит усилие отключающего соленоида чтобы разлучить их. Время задержки обратно пропорционально

    пропорционально току и, следовательно, на большом тока, устройство срабатывает быстрее.Токами более 800 процентов номинального тока соленоид тянет так сильно, что вся приборная панель поднимается против сильной пружины. Это поездки выключатель за короткое время и известен как мгновенная защита от короткого замыкания.

    Защита от обратного тока предусмотрена на выключатель вспомогательного генератора для предотвращения повреждение двигателя при попытке генератора действовать как двигатель при подключении через аккумулятор. Это устройство состоит из небольшого крутящего момента мотор, то есть мотор, который пытается вращаться но не может повернуть целую революцию.Поле полюса двигателя находятся под напряжением от линии ток в одном полюсе выключателя и якоря возбуждается катушкой, подключенной через два полюса.

    Когда ток течет в нормальном направление, в котором двигатель стремится вращаться в одном направление, но не позволяет сделать это из-за остановки. Если ток в выключателе меняется на противоположный, двигатель имеет тенденцию вращаться в другом направлении. Когда ток достигает определенного значения, крутящий момент превышает усилие калибровочной пружины и вращается до тех пор, пока не попадет в поршень, который срабатывает выключатель.Диапазон калибровки реверса текущая поездка обычно составляет от 10 процентов до 25 процентов номинального тока. Действие выключатель ACB при разрыве дуги просто вытяжка дуги между углем чаевые по мере их разделения. Связь разработана так что последние точки для разделения находятся на угольные наконечники, предотвращающие сгорание токоведущие контакты, покрытые серебром для низкого контактного сопротивления.

    6A3. Выключатели типа AQB и NQB. Тип Автоматические выключатели AQB и NQB, используемые на подводных лодках, находятся в мертвой зоне, двухполюсные, с ручным управлением, а на выключателях AQB срабатывают бесплатно и оснащен защитой от короткого замыкания.Дуга в этот выключатель отключается следующим образом: Когда контакты разъединяются, дуга рисуется в стальную коробку, изолированную от остальной части

    89


    Рисунок 6-1. Автоматический выключатель типа ACB.
    выключатель и прорезь так, чтобы они были разделены на несколько частей, что значительно удлиняет его и охлаждая его. Магнитные силы, возникающие между дуга и стальной короб заставляют дугу двигаться в коробку.

    Функция короткого замыкания, предусмотренная на AQB выключатели состоят из элемента отключения короткого замыкания который обычно калибруется на заводе и не легко настроить. Лучше всего заменить элемент с новым, имеющим желаемые характеристики отключения. Когда споткнулся, ручка выключателя AQB возвращается в положение между ВЫКЛ и ВКЛ. Чтобы его сбросить, ручка должна быть сначала переведена в положение ВЫКЛ. а затем в положение ВКЛ. Автоматические выключатели NQB полностью ручной в эксплуатации и открывать только тогда, когда ручка повернута в положение ВЫКЛ.У них есть те же функции прерывания дуги, что и AQB выключатели.

    Все выключатели AQB снабжены ручным управлением. удерживать их от перегрузки, и они могут быть запертым закрытым от перегрузка или шок. Запорные устройства должны никогда не занимайтесь, кроме случаев крайней необходимости чтобы предотвратить открытие из-за удара.


    Рисунок 6-2. Автоматический выключатель типа AQB, крышка снята.
    90

    Рисунок 6-3.ПЛАН ОСВЕЩЕНИЯ УПРАВЛЕНИЕ ДИММЕРОМ НА ПОДВОДЕ КЛАССА 313.

    Рисунок 6-4. ПЛАН СИСТЕМЫ АВАРИЙНОГО ОСВЕЩЕНИЯ ПОДВОДНОЙ ЛОДКИ КЛАССА 313.

    B. ПРЕДОХРАНИТЕЛИ И ВЫКЛЮЧАТЕЛИ С ПРЕДОХРАНИТЕЛЯМИ
    6Б1. Предохранители. Предохранители, как и автоматические выключатели, используется для защиты от коротких замыканий. Однако, как только предохранители разомкнутся, цепь из-за короткого замыкания их нельзя замкнуть и подлежит замене.Предохранители зависят от их действие на плавление токоведущей полосы металла за счет тепла, выделяемого током в самой полосе. Предохранители обычно выбираются так что они прервут цепь, когда 200 процентов номинального тока проходит через их. Все предохранители имеют срабатывание с выдержкой времени, которое обратно пропорционально току. Это вызвано теплоемкостью предохранителя и окружающие части. Следует соблюдать осторожность, когда установка предохранителей, чтобы убедиться в хорошем контакте в зажимах, так как соединение с высоким сопротивлением, выделяют тепло и вызывают перегорание предохранителя на слабый ток.

    6Б2. Переключатели с предохранителями. Выключатели с предохранителями используется для отключения и подключения различных нагрузки на вспомогательную энергосистему и для обеспечения защита от короткого замыкания на кабели и

    распределительные щиты. Тип, используемый на подводных лодках состоит из металлических ящиков с предохранителями с соединителями лезвий ножа, прикрепленными к выдвижной кусок внутри крышки. Когда крышка нормально закрыт, предохранитель и прикрепленные ножи может устанавливать соединение через сплит-тип сообщения в ящике; но нажимая в сторону перед закрытие крышки приводит к тому, что лезвия не работают контакта, и они, таким образом, заблокированы в электрически открытая позиция.Запрещается заменять предохранители на предохранители. большей емкости, чем показано на принципиальная схема или обозначена на шильдике на на держателе предохранителя или на распределительной коробке.

    Фиксаторы предохранителей установлены на всех предохранителях, могут быть выброшены из держателей током. Это могут быть изолирующие блоки, удерживаемые над линией. предохранителей винтами с накатанной головкой или прикрепленных внутрь крышки ящика; или они могут быть небольшие зажимы из пружинной стали, которые увеличивают натяжение штырей держателя предохранителя. Держатели предохранителей всегда следует заменять, если они снимаются для любая цель.

    C. СИСТЕМА ОСВЕЩЕНИЯ
    6C1. Описание. Система освещения включает: система служебного освещения судна и системы аварийного освещения левого и правого борта. Каждая из систем представляет собой отдельный дистрибутив система.

    Электропитание системы служебного освещения корабля на подводных лодках позднего типа получается из аккумуляторы через 2 регулятора напряжения фидера освещения (см. Раздел 6D1) и распределение освещения коммутатор.На более ранних кораблях мощность для эта система была снабжена двигателем освещения генераторные установки (см. раздел 4C1).

    На судах, которые получают мощность освещения напрямую от батареек селектор батарейки выключатель был включен в освещение распределительный щит. Этот переключатель позволяет выбор батареи или берега подключение как источник питания.

    Кормушки из светораспределения распределительный щит по длине корабля на обоих стороны и обслуживают все штатные цепи освещения через распределительные коробки с предохранителями.Финал

    разводка на осветительные приборы и слаботочные розетки через стандартное распределение освещения ящики с выключателями и предохранителями для каждой исходящей схема.

    Система аварийного освещения правого борта питание напрямую через 2 выключателя подключен к положительной и отрицательной конечной ячейке клеммные разъемы передней аккумуляторной батареи. Эти переключатели подключены к 13 осветительным приборам. единиц, цепь к вспомогательному гироскопу, и к передний и задний контуры маркерных буев.А Ответвительная распределительная коробка обеспечивает подключение к панель управления гирокомпасом для сигнализации система.

    Система аварийного освещения порта питается напрямую через выключатели, подключенные к плюсу и отрицательная конечная ячейка клеммные разъемы АКБ. В устройство этой системы аналогично устройству аварийная система правого борта, кроме расположение цепей и то, что там нет подключения сигнализации гирокомпаса.

    91

    Каждый осветительный блок состоит из двух 115-вольтных огни, защитный резистор и мгновенный выключатель, все соединены последовательно, так как они всегда работают непосредственно при полном напряжении АКБ .

    6C2. Прожектор. 12-дюймовая лампа накаливания Для прожектора сигнала требуется 120-вольтный постоянный ток. поставлять. Не считается частью освещения система, потому что питание берется из с предохранителем, двухполюсный, однопозиционный переключатель на IC. распределительный щит и привел к герметичному розетка и защелкивающийся переключатель на мосту.

    6C3. Обслуживание. Герметичный тип прожекторы, которые остаются на постоянном месте

    должны содержаться в чистоте и смазке.Функция защиты от давления состоит из бесплатного структура затопления, которая быстро осушается после подводные поверхности. Питание не должно подаваться на лампу, пока она не выйдет из воды примерно 2 минуты. Особая забота необходимо принять меры, чтобы сохранить все электрические соединения чистые, движущиеся части смазаны, а алюминиевые поверхности окрашены для предотвращения коррозии.

    ВНИМАНИЕ. Погружение при включенном свете или вскоре после использования сломает лампочка прожектора из-за теплового удара.Дайвинг с включенным светом или включением в погруженном состоянии перегорят предохранители.

    D. РЕГУЛЯТОРЫ НАПРЯЖЕНИЯ ПИТАНИЯ ОСВЕЩЕНИЯ
    6Д1. Описание. Напряжение фидера освещения регуляторы используются на некоторых судах вместо мотор-генераторные установки, с целью поддержание напряжения системы освещения на уровне 120 вольт или ниже. Используются два агрегата, один для правого борта. и один для цепей освещения портов.

    Эти регуляторы в основном реостаты в который перемещается контактным рычагом, либо вручную или двигателем через круговой контакт реостата лицевая панель. Резисторные трубки рассеивают излишки напряжение в виде тепла. Когда аккумулятор напряжение высокое как, например, во время зарядка, подача на каждую из осветительных стабилизаторы напряжения, получаемые от одного половина батарей может достигать 175 вольт. Затем реостат настраивают на поглощение разница между этим напряжением питания и желаемое напряжение нагрузки 120 В.Реостат сопротивление отводится так, что оно производит напряжение падение не более 2 1/2 вольт на шаг при любой ток от 100 до 12,5 ампер. Реостат рассчитан на рассеивание 5500 ватт при максимальном состоянии 55 вольт падение на 100 ампер. Этот реостат будет нести от 12,5 до 100 ампер через падение от 0 до 55 вольт.

    Сборка приводится в действие через регулятор напряжения. элемент, известный как регулирующий элемент HIR, и реле ПОДНЯТИЯ и НИЖНЕГО.Элемент представляет собой прибор для измерения напряжения, который уравновешивает натяжение катушек с натяжением винтовая пружина. Реле RAISE и LOWER служат для подключения мотора реостата так, чтобы он

    вращается в одну или другую сторону в ответ к чувствительному к напряжению элементу.

    По сути, регулирующий элемент имеет 2 части, одна движущаяся, а другая неподвижная. В подвижная арматура несет подвижный рычаг и поддерживается двумя пружинами плоских петель. Стационарный часть состоит из 2-х стационарных контактов с опорой элементы и части магнитной цепи.Один катушка установлена ​​на каждом сердечнике. Каждый из них катушки рассчитаны на 27,5 миллиампер и имеют сопротивление 1950 Ом.

    Винтовая пружина закреплена между подвижный рычаг и неподвижный элемент с помощью рычаг, который можно отрегулировать для получения надлежащего натяжение пружины. Нижний конец подвижного рука несет 2 противовеса, которые статически балансируйте движущуюся руку в вертикальном положении. Верхний конец движущейся руки несет двойное лицо, подвижный контакт между парой стационарных контактов реле.Эти неподвижными контактами являются R (поднять) и L (опускать) контактов и может регулироваться для фиксации рабочего положение и ход подвижной арматуры по отношению к полюсным наконечникам.

    Реле RAISE и LOWER состоят из две части, одна неподвижная, другая движущаяся. В Стационарная часть состоит из основания, сердечника, катушки, стационарный главный контакт, предохранительная катушка и дугогасительная камера. Подвижная часть несет основную подвижный контакт на его верхнем конце и противовес на нижнем конце для статического баланса.

    92

    Вся сборка защищена от капель конструкция и жалюзи предусмотрены для утечка горячего воздуха. Максимально допустимый повышение температуры на трубках резистора реостата составляет 375 градусов по Цельсию.

    ВНИМАНИЕ. Хотя температура может не достигать максимальной температуры 375 ° C, необходимо соблюдать осторожность взятые при обращении с оборудованием или при работе с ним.

    6Д2.Ручная операция. Правильная процедура для ручное управление регуляторами следующим образом: поверните переключатель управления в Положение РУЧНОЕ. Вытяните маховик реостата отключить реостат от скорости двигателя редукторы. Напряжение нагрузки равно в зависимости от положения рычага реостата. Поворачивая маховик реостата по часовой стрелке направление отключает или уменьшает реостат сопротивление и повышает напряжение нагрузки. Превращая маховик реостата против часовой стрелки

    направление сокращает или увеличивает сопротивление реостата и снижает напряжение нагрузки.

    6D3. Автоматическая работа. Следующие соблюдать меры предосторожности перед тем, как поворачивать переключатель управления в положение автоматического (АВТО). Всегда настраивайте положение реостата вручную на подайте на ламповую нагрузку 120 вольт. Это - значение напряжения, которое регулирующий элемент был скорректирован для поддержания.

    После ручной настройки на 120 В поверните переключатель управления в положение АВТО. В подвижный контакт регулирующего элемента будет центрированный или плавающий между передней и задней частью стационарные контакты.И RAISE, и НИЖНИЕ контакты будут разомкнуты.

    Когда напряжение на нагрузке возрастает, либо от нагрузки заменой или увеличением зарядного генератора напряжение, элемент замыкает свой нижний контакт. Это активирует реле УМЕНЬШЕНИЯ, которое


    Рисунок 6.5. Принципиальная схема регулятора напряжения фидера освещения.
    93


    Рисунок 6-6.Регуляторы напряжения фидеров освещения и распределительные щиты освещения.

    замыкает свой контакт в цепи возбуждения двигателя. В двигатель вращает рычаг реостата против часовой стрелки. направление, чтобы сократить сопротивление и опустить напряжение нагрузки. Действие продолжается до тех пор, пока напряжение восстанавливается до 120 вольт.

    При понижении напряжения нагрузки элемент замыкается. его контакт. При условии, что напряжение нагрузки не было снижено до значения меньше, чем 50 вольт, реле увеличения замыкает свой контакт в цепь возбуждения двигателя.Двигатель приводит в движение рычаг реостата по часовой стрелке, чтобы вырезать сопротивление и поднять напряжение нагрузки. Действие непрерывно, пока напряжение не восстановится до 120 вольт.

    ПРИМЕЧАНИЕ. Значительное увеличение нагрузки (более 50 амперы) не следует бросать, когда переключатель управления установлен в положение АВТО, так как это может вызвать нагрузка и управляющее напряжение упадут ниже 50 вольт, в этом случае УВЕЛИЧЕНИЕ и УМЕНЬШЕНИЕ реле и реостат приводного двигателя будут


    Рисунок 6-7.Регулятор напряжения фидера освещения, верх снят.


    Рисунок 6-8. Вид сверху на регулятор напряжения фидера освещения.

    94

    не работают. Как правило, если установлен автоматический контроль, шаги нагрузки не должны превышать 50 амперы. При ручном управлении меры предосторожности, такие как увеличивать количество нагрузки не нужно, потому что оператор может позаботиться о любой нагрузке изменение рейтинга реостата.Ввиду того факта, что перенапряжение значительно снижает срок службы лампы накаливания при ручном управлении, должен быть установлен порядок работы, который предотвратит большие перенапряжения.

    6D4. Общее техническое обслуживание. Оборудование требует только разумной осторожности, чтобы сохранить контакты и элемент управления очищены от пыли или грязь. Контакты элемента можно чистить и полировать без снятия контактов. Чистый

    следует использовать сухую ткань; наждачная бумага или другое ни в коем случае нельзя использовать абразивные материалы.

    Движущиеся части следует периодически проверять. для бесплатного использования и видеть, что все движется контакты правильно выровнены с их стационарные контакты. Главный и вспомогательный контакты должен закрываться примерно в то же время. Воздушный зазор между подвижным и неподвижным основной контакт должен быть примерно 1/8 дюйма. Винт в нижней части подвижного Предусмотрен рычаг для регулировки воздушного зазора.

    Смазка мотора реостата должна периодически проверять. Мотор оборудован с 2 маслоналивными трубками, каждая из которых имеет винт заглушка для разрешения заправки.

    E. ОТОПЛЕНИЕ
    6E1. Нагреватели смазочного масла. Четыре нагревателя погружные блоки, рассчитанные на 220 вольт и 500 Вт, установлены в каждой из 2 смазочных масел агрегаты подогревателя. Каждый погружной блок нагревателя состоит из 3-х лопастей, отдельно заключенных в стальная оболочка. Концы оболочек припаяны. к клеммной коробке погружного блока который имеет резьбу для вставки в нагреватель корпус трубы в сборе.

    Во время работы масло циркулирует через трубы корпуса отопителя и, по ходу, проходит над каждым из погружных блоков нагревателя. В температура, необходимая для доведения масла до надлежащая вязкость контролируется путем врезания или вырезать необходимое количество нагревателей, каждый из которых снабжен переключателем ВКЛ-ВЫКЛ.

    ВНИМАНИЕ. Погружные блоки не должны быть включенным, если масло не течет. Единицы будут быстро выгорают, если ток подается во время они не погружены в масло.

    6E2. Воздухонагреватели. Переносные 2 кВт и 4 кВт Нагреватели нагнетательного типа установлены на каждом судне. Обогреватели оснащены переключателем, обеспечивающим 2 тепловых пункта. Положения переключателя: отмечены OFF, LOW и HIGH. Автономный вентилятор прилагается и подключается, когда переключатель переведен в одно из положений нагрева. Нагреватель мощностью 4 кВт рассчитан на 250 вольт, на 16 ампер, и имеет 4 литые изолированные секции нагревателя в сетке с круглым оребрением. Каждая пара секций защищен термовыключателем, срабатывает

    чрезмерно поддерживаемая температура и при условии с индикатором, показывающим, что вырез имеет споткнулся.Сброс может быть выполнен только после машина остыла до безопасной рабочей температуры.

    Нагреватель мощностью 2 кВт рассчитан на 250 вольт при 8 ампер и аналогичен по конструкции Нагреватель мощностью 4 кВт, за исключением того, что каждая секция обогревателя номинальная мощность 500 Вт вместо 1000 Вт.

    Воздухонагреватели оснащены защитными устройствами. чтобы обеспечить работу при 345 вольт. Однако, при длительной смене аккумулятора при высоком напряжении они могут быть выключены или НИЗКИЕ в качестве дополнительного техника безопасности.

    6E3.Водонагреватели. Горячая вода резервуары емкостью 20 галлонов и 25 галлонов, обогревается нагревательными элементами стержневого типа, которые термостатически управляемый магнитными контакторами. Бак на 20 галлонов оборудован 2 обогревателями. ед., и резервуар емкостью 25 галлонов, с 3-мя нагревательными единицы измерения. Каждый нагревательный блок рассчитан на 4 кВт при 275 вольт и будет удовлетворительно работать в диапазоне от 200 до 345 вольт. Два водонепроницаемых терминала коробки предоставляются. Нижняя коробка обеспечивает доступ к и содержит соединения отопления единицы измерения.Верхнее поле обеспечивает доступ и содержит термостат. Термостат настраивается на любой диапазон температур от 120 градусов по Фаренгейту до 180 градусов по Фаренгейту и работает при изменении + - 5 градусов F.

    При правильной вентиляции бак

    95

    всегда полностью заполнен водой. Вода температура поддерживается в соответствии с настройка термостата, который контролирует катушечные цепи контакторов магнитопровода в контроллер.Когда температура воды падает ниже уставки термостата, термостат замыкает цепь катушки, в результате чего контакторы срабатывают. закрыть и подключить нагревательные элементы к линии. Когда вода в баке достигнет желаемого температуры, термостат открывается, открывая контакторы и отключение отопления единиц от линии. Работа каждого танка управляется тумблером ВКЛ и ВЫКЛ расположен на панели контактора магнитной линии.

    6E4. Урны для кофе. Урна состоит из 2 контейнеры цилиндрического типа, один установленный внутри Другой.Воздушная камера между контейнерами предотвращает охлаждение кофе внутри емкость, когда в воду наливается пресная вода бак.

    Бак для воды нагревается 2 погружениями. единицы, оба управляемые одним 3-х индикаторы нагрева, реверсивное управление переключатель установлен в распределительная коробка, расположенная перед агрегатом. Погружные нагревательные элементы устанавливаются через задняя часть корпуса урны в нижней части водный отсек. Головки блока, клеммы, и провода находятся под съемной крышкой тарелка.

    Каждый из нагревательных агрегатов имеет рейтинг 1000 Вт при 250 вольт. Вход урны, при номинальном напряжении 2000 Вт на ВЫСОКОМ, 1000 Вт на СРЕДНЕМ и 500 Вт на НИЗКОМ. Вместимость урны - 2 галлона кофе и 4 галлона воды.

    ВНИМАНИЕ. Нагревательные элементы нельзя включен, если урна не наполнена водой и всегда должен быть выключен или переведен на НИЗКИЙ во время длительная зарядка аккумулятора при высоком напряжении, в для защиты агрегатов от повреждений высокое напряжение.

    6E5. Камбузный хребет. Камбузный ассортимент состоит из в основном из варочной поверхности и духовой шкаф. Эти агрегаты и их нагревательные элементы поддерживается в усиленном корпусе диапазона. В варочная поверхность и духовой шкаф работают независимо друг от друга. контролируется двумя трехконтурными реверсивными индикаторные переключатели, и каждый переключатель защищен двойным вырезом полюса.

    Нагревательные элементы варочной поверхности состоят из никель-хромовый резистор, встроенный в изоляционный материал в бесшовной стали оболочка, отливаемая как единое целое в кулинарию поверхностное литье.Варочная поверхность имеет площадь 19 дюймов на 18 дюймов и рассчитан примерно на 4000 Вт на ВЫСОКОМ, 2000 Вт на СРЕДНЕМ и 1000 Вт на НИЗКОМ. В клеммы герметичны для предотвращения попадания воздуха, влаги, или смазка от попадания в нагревательные змеевики.

    Изолированная духовка составляет примерно 17 дюймов в ширину, 18 дюймов в глубину, и 14 дюймов в высоту. Духовка снабжена регулируемый автоматический контроль температуры и индикатор с диапазоном от 200 градусов до 550 градусов F. Используются два нагревательных элемента; один расположен внизу, другой - вверху печь.

    Нагревательные элементы духовки такие же конструкция как элементы варочной поверхности за исключением того, что они заключены в никель-хром трубы и поддерживаются в стальной раме. Каждый Нагревательный блок рассчитан примерно на 1500 Вт на ВЫСОКОМ, 750 Вт на СРЕДНЕМ и 375 Вт на НИЗКОМ при 250 вольт.

    Все нагревательные элементы могут работать непрерывно при любом напряжении до 345 вольт без вредного окисления.

    Диапазон рассчитан на тяжелые условия эксплуатации. обслуживание и требует небольшого количества электроэнергии техническое обслуживание.Запасные нагревательные элементы, переключатели и на борту имеются блоки контроля температуры для замены

    96


    Авторские права © 2013-2016, Ассоциация морских парков
    Все права защищены.
    Юридические уведомления и политика конфиденциальности
    Версия 1.11, 20 мая 2016 г.

    ОСНОВЫ РЕГУЛЯТОРА ТЕМПЕРАТУРЫ - Электроника длины волны

    Источник тока регулятора температуры: Одним из ключевых звеньев регулятора температуры является регулируемый двунаправленный источник тока.Его также можно назвать выходным каскадом. Эта секция отвечает за секцию системы управления путем подачи тока на исполнительный механизм температуры (термоэлектрический или резистивный нагреватель). Направление тока имеет решающее значение для термоэлектриков. На блок-схеме термоэлектрический элемент подключен между двумя выводами на контроллере. Для резистивного нагревателя может потребоваться специальная проводка, чтобы ограничить ток через резистивный нагреватель только в одном направлении.

    Система управления : Пользовательские входы включают предельную уставку (в терминах максимального тока, разрешенного для термоэлектрического или резистивного нагревателя) и рабочую уставку.Кроме того, если требуется удаленная уставка, обычно доступен вход удаленной уставки.

    • Уставка : аналоговое напряжение в системе. Его можно создать путем сочетания встроенной регулировки подстроечного резистора и ввода удаленной уставки. В некоторых случаях эти входы суммируются. Некоторые действуют самостоятельно.
    • Прецизионный источник тока смещения датчика: Этот источник тока управляет датчиком температуры на известном уровне, делая фактическое напряжение датчика стабильным и точным.Напряжение на датчике определяется законом Ома: V = I * R, где V - напряжение, I - ток, а R - сопротивление датчика. Напряжение ограничено максимумом и минимумом (указанным в паспорте контроллера температуры). Следует использовать минимально возможный ток, чтобы свести к минимуму эффекты самонагрева. Термистор нагревается при более высоких уровнях тока и ложно сообщает о более высокой температуре.
    • Генерация ошибки : Чтобы узнать, как работает система, фактическая температура сравнивается с заданной температурой.Эти два напряжения вычитаются, и результат называется «Ошибка». Выходной сигнал регулируемого источника тока будет изменяться, чтобы сигнал обратной связи по температуре оставался неизменным.
    • Система ПИД-регулирования : Преобразует сигнал ошибки в сигнал управления для регулируемого источника тока. Более подробное обсуждение ПИД-регулирования можно найти в Техническом примечании TN-TC01
    • .
    • Limit Circuit: Один из способов повредить термоэлектрик - пропустить через него слишком большой ток.В каждом техническом описании привода указывается максимальный рабочий ток. Превышение этого тока приведет к повреждению устройства. Чтобы этого избежать, в терморегулятор включен ограничительный контур. Пользователь определяет максимальную настройку, и выходной ток не должен превышать этот уровень. Большинство цепей ограничения ограничивают ток на максимальном уровне и продолжают работать.
    • Функции безопасности : Термоэлектрики и резистивные нагреватели чувствительны к избыточной мощности, но они устойчивы к быстрым изменениям тока или напряжения.Функции безопасности могут включать индикатор состояния «теплового разгона». Температурные пределы - как высокие, так и низкие - также могут быть доступны для включения индикаторов или отключения выходного тока.

    Питание : Питание должно подаваться на управляющую электронику и источник тока. Это может быть источник питания постоянного тока (некоторые драйверы используют входы с одним источником питания, другие используют два источника питания) или входной разъем переменного тока и кабель. В некоторых случаях, когда требуется более высокое напряжение для термоэлектрического или резистивного нагревателя, могут быть доступны отдельные входы источника питания постоянного тока для питания управляющей электроники от источника низкого напряжения +5 В и термоэлектрического элемента от источника более высокого напряжения.

    В чем разница между инструментом, модулем и компонентом?

    Обычно цена, набор функций и размер. Прибор обычно имеет переднюю панель с ручками и кнопками для регулировки, а также какой-либо дисплей для отслеживания датчика. Все это можно автоматизировать с помощью компьютерного управления через USB, RS-232, RS-485 или GPIB. Инструмент обычно питается от сети переменного тока, а не от источника постоянного тока. По нашему определению, модуль не включает в себя дисплей или источник питания и имеет минимально необходимые настройки.Для контроля состояния вольтметр измеряет напряжение, а в таблице данных модуля предусмотрена передаточная функция для преобразования напряжения в фактическое сопротивление датчика. В паспорте датчика сопротивление датчика преобразуется в температуру. Некоторые устройства выделяют память для калибровки отклика датчика. Компонент дополнительно урезан, без движущихся частей. Внешние резисторы или конденсаторы задают рабочие параметры. Функции безопасности являются общими для всех трех форм. Обычно модули можно разместить на столе или интегрировать в систему с помощью кабелей.Компоненты монтируются непосредственно на печатную плату (PCB) с помощью выводов для сквозного монтажа или поверхностного монтажа (SMT). Два ряда контактов называются DIP-упаковкой (двухрядный), а один ряд контактов - SIP-упаковкой (одинарный ряд).

    Разнообразные стандартные контроллеры доступны как в приборной, так и в OEM-упаковке. Некоторые производители стирают границы, например, предлагая USB-управление компонентами в качестве мини-инструментов.

    Упаковка компонентов и модулей включает надлежащий теплоотвод элементов схемы (или инструкции о том, как устройство должно быть теплоотводом) и обычно включает соответствующие кабели для термоэлектрического элемента, датчика и источника питания.Инструменты включают шнур питания, и доступ пользователя внутрь корпуса не требуется.

    Типовая терминология:

    Термоэлектрик: Это устройство, состоящее из двух керамических пластин, которые скрепляют металлические соединения двух разнородных металлов. Если ток протекает через соединение разнородных металлов, тепло генерируется с одной стороны, а поглощается с другой. Пропуская ток через термоэлектрик, тепло передается от одной керамической пластины к другой.Направление тока определяет, какая пластина станет «горячей», а какая - «холодной» относительно друг друга. Изменение направления тока немедленно меняет эффект. Контроллер температуры работает, оптимально контролируя величину и направление тока через переход, чтобы поддерживать фиксированную температуру устройства, подключенного к «холодной» стороне. Термоэлектрики можно накладывать друг на друга, чтобы создать более широкий температурный перепад. Их называют многоступенчатыми или каскадными термоэлектриками. Термоэлектрик также может преобразовывать перепад температур в электричество.Это называется эффектом Зеебека. Термоэлектрик также известен как термоэлектрический охладитель, устройство Пельтье или твердотельный тепловой насос.

    Q MAX: Спецификация термоэлектрика. Это максимальная мощность, которую он может поглотить холодной пластиной.

    Delta T MAX: Спецификация термоэлектрика. Это максимальный перепад температур, который может создать термоэлектрик между своими пластинами. Он указан в IMAX и VMAX и для определенной температуры «горячей» пластины.

    I MAX и V MAX: Максимальные характеристики тока и напряжения термоэлектрика соответственно. Не превышайте эти условия эксплуатации.

    Резистивный нагреватель: Обычно эти нагреватели гибкие, с резистивным элементом, зажатым между двумя изоляторами. Материалы резистивного элемента и изоляторов сильно различаются в зависимости от области применения. Некоторым требуется питание переменного тока, а не постоянного тока, который вырабатывается обычным контроллером температуры. В резистивном нагревателе при протекании тока в любом направлении выделяется тепло; следовательно, активная функция охлаждения отсутствует.Охлаждение достигается за счет снижения тока до нуля и рассеивания тепла в окружающую среду. Стабильность обычно не так хороша, как у термоэлектриков, за исключением случаев, когда рабочая температура значительно выше температуры окружающей среды.

    Температура окружающей среды: Обычно это температура воздуха / условий окружающей среды вокруг нагрузки.

    Отключить: Когда выходной ток отключен, все механизмы безопасности обычно устанавливаются на начальное состояние включения, и на термоэлектрик подается только остаточный ток утечки.

    DVM: Цифровой вольтметр , измеритель напряжения.

    Амперметр: Измеритель, контролирующий ток.

    ESD: Электростатический разряд. «Взрыв», который возникает при переходе по ковру и прикосновении к металлической ручке двери, является наиболее распространенным примером электростатического разряда. Лазерные диоды чувствительны к электростатическому разряду. «Взрыва», которого не чувствует человек, по-прежнему достаточно, чтобы повредить лазерный диод. При обращении с лазерным диодом или другим чувствительным к электростатическому разряду электронным оборудованием необходимо соблюдать соответствующие меры предосторожности.

    Внутреннее рассеивание мощности: При использовании линейного источника тока часть мощности, передаваемой источником питания, поступает на термоэлектрический или резистивный нагреватель, а часть используется в контроллере температуры. Максимальное внутреннее рассеивание мощности контроллера - это предел, при превышении которого возможно тепловое повреждение внутренних электронных компонентов. Проектирование системы контроля температуры включает выбор напряжения питания. Если источник питания 28 В выбран для управления термоэлектрическим напряжением 6 В, 22 В будет падать на выходной каскад регулятора температуры (или источник тока).Если драйвер работает на 1 А, внутренне рассеиваемая мощность будет V * I или 22 * ​​1 = 22 Вт. Если внутренняя мощность рассеивания составляет 9 Вт, компоненты источника тока будут перегреваться и необратимо повредятся. Wavelength предоставляет онлайн-калькуляторы безопасной рабочей зоны для всех компонентов и модулей, чтобы упростить выбор конструкции.

    Напряжение соответствия: Источник тока имеет соответствующее падение напряжения на нем. Соответствующее напряжение - это напряжение источника питания за вычетом этого внутреннего падения напряжения.Это максимальное напряжение, которое может подаваться на термоэлектрический или резистивный нагреватель. Обычно указывается при полном токе.

    Предел тока: В технических характеристиках термоэлектрического или резистивного нагревателя максимальный ток будет указан при температуре окружающей среды. Выше этого тока устройство может выйти из строя. При более высоких температурах это максимальное значение будет уменьшаться. Current Limit - это максимальный ток, который подает источник тока. Предел тока можно установить ниже максимального термоэлектрического тока и использовать в качестве инструмента для минимизации внутреннего рассеивания мощности терморегулятора.При более высоком пределе тока термоэлектрик будет быстрее передавать больше тепла, поэтому время достижения температуры может быть уменьшено (если система управления оптимизирована, чтобы избежать перерегулирования и звона).

    Нагрузка: Для регулятора температуры нагрузка состоит из регулятора температуры (термоэлектрического или резистивного нагревателя) и датчика температуры.

    ACTUAL TEMP MON: Это аналоговое напряжение, пропорциональное сопротивлению датчика температуры. Функции перехода к сопротивлению представлены в отдельных технических паспортах контроллеров.Для преобразования сопротивления в температуру используются передаточные функции из таблицы данных датчика. Его также можно назвать монитором ACT T или монитором температуры.

    VSET: Это общий термин, используемый для обозначения входного сигнала удаленной уставки. V указывает на сигнал напряжения, в то время как SET указывает его цель: заданное значение системы управления. Его также можно назвать MOD, MOD IN или ANALOG IN.

    Каковы типичные характеристики и как их интерпретировать для моего приложения?

    В настоящее время каждый производитель проводит собственное тестирование, и стандарта для измерения не существует.После того, как вы определите решение для своего приложения, критически важно протестировать продукт в своем приложении, чтобы проверить его работу. Вот некоторые из определений, которые использует длина волны, и способы интерпретации спецификаций в вашем дизайне.

    Входное сопротивление: Указывается для аналоговых входов напряжения, таких как VSET или MOD IN. Он используется для расчета силы тока, которую должен выдавать внешний генератор сигналов. Например, если VSET управляется цифро-аналоговым преобразователем с максимальным напряжением 5 В и входным сопротивлением 20 кОм, цифро-аналоговый преобразователь должен выдавать не менее 5 В / 20000 Ом или 0 Ом.25 мА.

    Стабильность: Для регулятора температуры, насколько стабильной может быть система, обычно является критическим параметром. Испытания на длину волны с использованием термисторов, поскольку они обеспечивают максимальное изменение сопротивления на градус C. Испытательная нагрузка также хорошо спроектирована, с датчиком, расположенным рядом с управляемым устройством, и термоэлектрическим датчиком, теплоотводом надлежащего размера и компонентами, соединенными с помощью высококачественной термопастой, чтобы минимизировать тепловое сопротивление между ними. Стабильность указывается в градусах Кельвина или Цельсия.Типичная стабильность может достигать 0,001 ° C. Более подробное техническое примечание TN-TC02, описывающее тестирование, доступно в Интернете.

    Диапазон рабочих температур: Электроника разработана для правильной работы в указанном диапазоне температур. За пределами минимальной и максимальной температуры может произойти повреждение или измениться поведение. Рабочий диапазон, который указывает длина волны, связан со спецификацией максимального внутреннего рассеивания мощности. Выше определенной температуры окружающей среды (обычно 35 ° C или 50 ° C) максимальное внутреннее рассеивание мощности снижается до нуля при максимальной рабочей температуре.

    Диапазон рабочего напряжения: В некоторых регуляторах температуры можно использовать два напряжения питания - одно для питания управляющей электроники (VDD), а второе для обеспечения более высокого напряжения согласования для термоэлектрического или резистивного нагревателя (VS). Обычно управляющая электроника работает при более низких напряжениях: от 3,3 до 5,5 В. Превышение этого напряжения может повредить элементы в секциях управления или питания. Источник тока (или выходной каскад) разработан для более высоких напряжений (например, 30 В для контроллеров температуры семейства PTC).Эту спецификацию необходимо рассматривать в сочетании с приводным током и мощностью, подаваемой на нагрузку, чтобы гарантировать, что конструкция не превышает спецификацию максимального внутреннего рассеивания мощности. Например, PTC5K-CH рассчитан на работу до 5 А и может принимать входное напряжение 30 В. Максимальная внутренняя рассеиваемая мощность составляет 60 Вт. Если 28 В используется для питания термоэлектрика, который падает на 4 В, 24 В будет падать на PTC5K-CH. При 24 В максимальный ток в пределах безопасного рабочего диапазона составляет менее 60/24 или 2.5 ампер. Использование большего значения тока приведет к перегреву компонентов выходного каскада и необратимому повреждению контроллера. Максимальные характеристики тока и напряжения связаны, а не достижимы независимо.

    Монитор против фактической погрешности: Сигнал ACT T MON представляет собой аналоговое напряжение, пропорциональное сопротивлению датчика. Точность фактического сопротивления по отношению к измеренным значениям указана в отдельных технических паспортах драйвера. Для обеспечения этой точности в длине волны используется откалиброванное оборудование, отслеживаемое NIST.

    Отдельное заземление монитора и питания: Одно заземление высокой мощности предназначено для подключения к источнику питания на любом контроллере температуры. Несколько слаботочных заземлений расположены среди сигналов монитора, чтобы минимизировать смещения и неточности. Несмотря на то, что заземления с высоким и низким током связаны внутри, для достижения наилучших результатов используйте заземление с низким током с любым монитором.

    Линейные или импульсные источники питания для компонентов и модулей: Линейные источники питания относительно неэффективны и имеют большие размеры по сравнению с импульсными источниками питания.Однако они малошумные. Если шум критичен для вашей системы, вы можете попробовать импульсный источник питания, чтобы увидеть, влияет ли частота переключения на производительность в любом месте системы.

    Thermal Runaway: Если термоэлектрик отводит тепло от устройства (охлаждает его до температуры ниже окружающей), это тепло должно отводиться из системы. Дополнительное тепло из-за неэффективности термоэлектрика также должно рассеиваться. Если конструкция радиатора подходящая, удаляется достаточно тепла, чтобы устройство могло работать при температуре ниже окружающей среды.Если, однако, конструкция невысока, тепло остается в нагрузке, а температура датчика повышается вместо того, чтобы оставаться на желаемой температуре. Система управления реагирует, пропуская больше охлаждающего тока через термоэлектрический элемент. Это приводит к увеличению количества тепла, выделяемого нагрузкой, и продолжающемуся повышению температуры датчика. Это называется «тепловым разгоном». Температура системы не контролируется, но определяется недостаточным отводом тепла в окружающую среду.

    Wavelength разрабатывает регуляторы температуры и производит их на предприятии в Бозмане, штат Монтана, США.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
