Ремонт светодиодных ламп своими руками

Содержание
  1. Что такое светодиодная лампа?
  2. Как работает светодиод?
  3. Основные составляющие части LED-лампы
  4. Работа лампы и поиск неисправности
  5. Замена светодиода
  6. Другие неисправности

Что такое светодиодная лампа?

Светодиодная лампа – современный и практичный источник освещения. Светодиодные лампы безопасны, не содержат ртуть и другие токсичные вещества, не представляют опасности при выходе из строя или разбитии. Но первое, что побуждает к покупке и установке такой лампы, это возможность экономить средства благодаря малому использованию электроэнергии. Светодиодные (или LED) приборы являются достаточно надежными и обычно полностью вырабатывают свой ресурс. Преимущества такого освещения очевидны: оно дает яркий свет и служит долго.

Если обычные лампы накаливания не подлежат ремонту, то в светодиодной можно отремонтировать практически все. Остается найти неисправность, произвести несложный ремонт и тем самым продлить срок эксплуатации лампы.

Необходимые инструменты найдутся у каждого домашнего мастера, остается только найти время на ремонтные работы.

Работа светодиодной лампы построена на свойствах некоторых материалов излучать свет при определенных условиях. Рабочий элемент лампы, светодиод – это полупроводниковое устройство, которое излучает некогерентный свет при пропускании через него электрического тока. Светодиоды светятся только при условии прохождения постоянного тока.

Как работает светодиод?

Рассмотрим его работу на примере широко распространенного SMD-светодиода в корпусе 5730.

Его характеристики представлены в таблице:

Пиковый прямой ток (IFPM)260 мА
Прямой ток (IFM)180 мА
Обратное напряжение (VR)5 В
Рассеиваемая мощность (PD)
0,63 Вт
Угол рассеивания света120°
Тип линзы светодиодаПрозрачный
Рабочая температура (TOPR)-40°С – +85°С
Температура хранения (TSTG)-40°С – +100°С
Температура пайки (TSOL)260°С

Если в двух словах описать его работу, можно сказать так: светодиод преобразует электрический ток в световое излучение. Светодиод состоит из полупроводникового кристалла на токонепроводящей основе, корпуса с контактными выводами и оптической системы. Для повышения устойчивости светодиода, пространство между кристаллом и пластиковой линзой заполнено прозрачным силиконом. Алюминиевая основа предназначена для отвода избыточного тепла. Собственно, при нормальных условиях выделяется совсем небольшое количество тепла.

Чем больший ток проходит через светодиод, тем ярче он светит. Однако, из-за внутреннего сопротивления полупроводника и p-n-перехода, диод нагревается и при большом токе может сгореть – расплавятся соединительные проводники или будет прожжен сам полупроводник. Следовательно, для обеспечения требуемого значения тока, в лампе должен быть блок питания – драйвер, а также система отвода избыточного тепла – радиатор. Рассмотрим устройство LED-лампы подробнее.

Основные составляющие части LED-лампы

  1. Рассеиватель. Рассеиватель устраняет неравномерности светового потока и слишком высокую яркость отдельных излучающих элементов. Он обеспечивает освещение под определенным углом (для бытовых ламп – угол рассеивания должен быть как можно больше).
  2. Плата со светодиодами. Плата на алюминиевой основе, на которой размещены светодиоды. При этом, количество светодиодов очень важно для теплообмена, следовательно, должно соответствовать конструкции лампы. Между платой и радиатором находится термопаста, которая способствует передаче тепла.
  3. Радиатор. Качественный радиатор предназначен для того, чтобы эффективно отводить тепло от компонентов лампы и не давать светодиодам возможности перегреваться. Конструкция радиатора с ребрами позволяет эффективнее отводить и рассеивать избыток тепла.
  4. Цоколь. Вкручивается в патрон светильника и обеспечивает с ним надежный контакт. Изготовлен, как правило, из латуни с никелевым покрытием. Для защиты от пробивания электрическим током цоколь большинства LED-ламп имеет полимерную основу.
  5. Драйвер. Это электронная схема, которая предназначена для преобразования переменного тока электросети в постоянный ток такого номинала, который необходим для работы светодиодов. Слишком большой ток приводит к деградации светодиодов, которые в итоге перегорают. Качественный драйвер обеспечивает стабильную работу лампы при прыжках сетевого напряжения, обеспечивает работу светодиодов без пульсаций. Схем драйверов LED-ламп довольно много. Ниже приведены лишь некоторые из них: Драйверы бывают как простые, где фактически напряжение ограничивается за счет резистора или конденсатора, так и более совершенные с использованием микросхем. Такой драйвер не только ограничивает напряжение, но и обеспечивает оптимальное энергопотребление, а также различные функции ограничения и защиты. Конечно, драйверы на микросхемах более современные и прогрессивные, но при этом более сложные в изготовлении, а это напрямую влияет на стоимость лампы.

Работа лампы и поиск неисправности

Принцип работы светодиодной лампы достаточно прост: от электросети через контакты на драйвер подается переменный ток, там он выпрямляется и направляется на светодиоды, которые “превращают” его в свет.

Избыток тепла отводится с помощью платы, на которой размещены светодиоды и радиатор.

Хотя на первый взгляд LED-лампы разные, они имеют одинаковую конструкцию и сделаны по одним принципам схемотехники. Поэтому, если разобраться в их работе и отремонтировать одну лампу, каждый последующий ремонт будет легче.

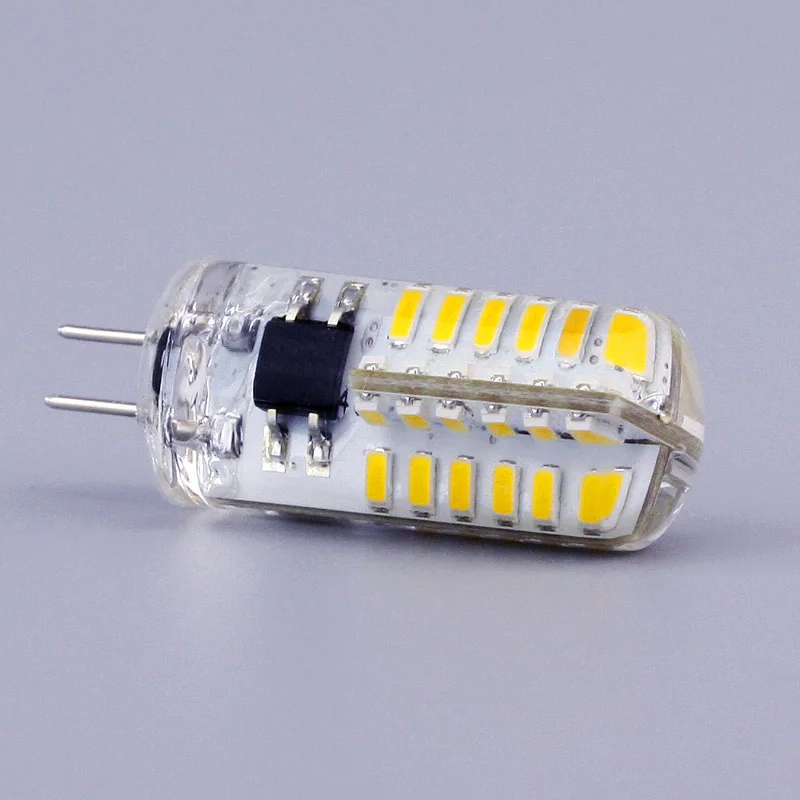

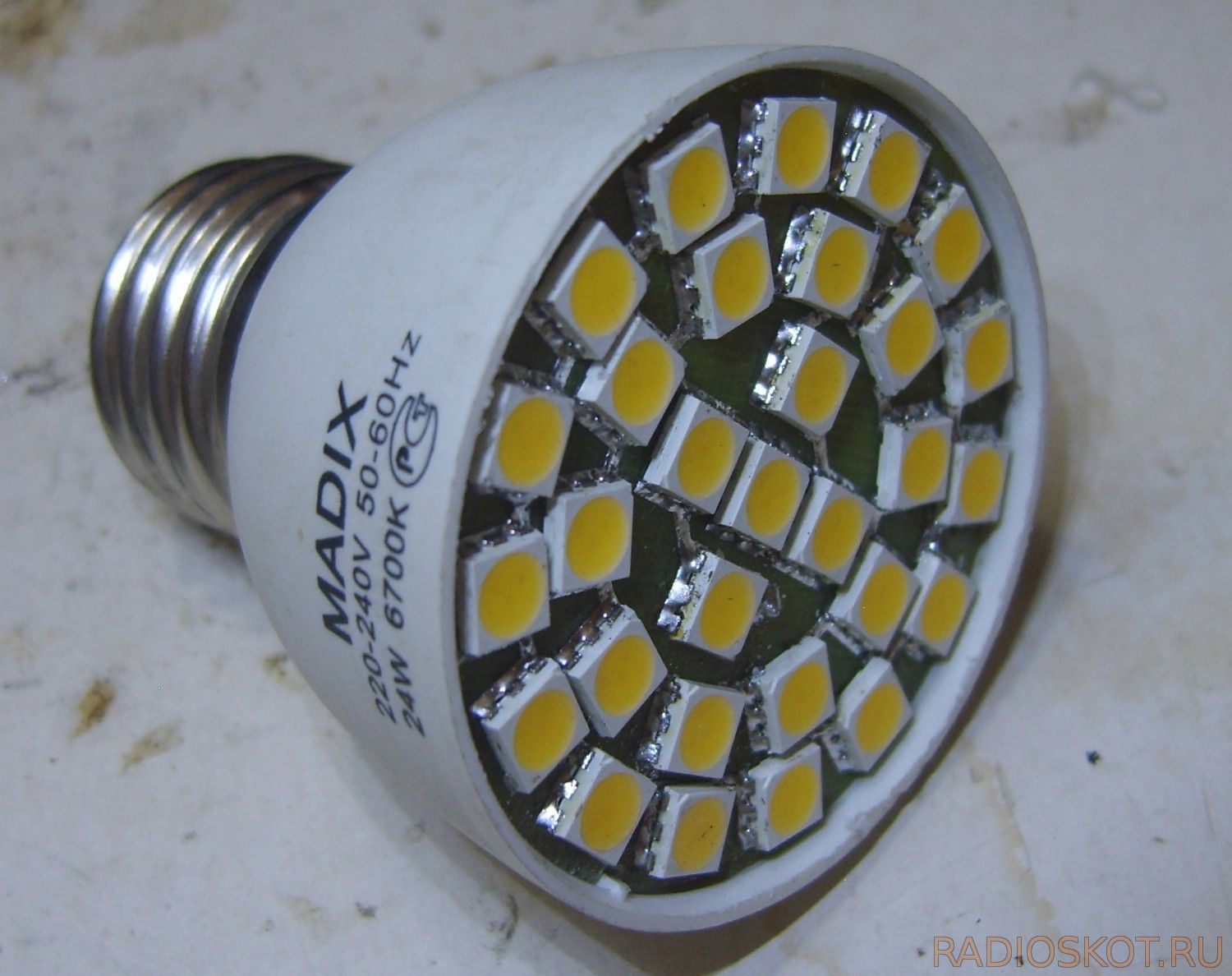

В большинстве современных ламп – источником света являются SMD-светодиоды, которые соединены последовательно. Схема соединения показана на рисунке.

Поэтому, выход из строя одного из них приводит к тому, что и другие тоже работать не будут. Наиболее распространенная неисправность ламп – именно перегорание светодиодов. Чаще всего – одного из них. Крайне редко случаются ситуации, когда из строя выходят сразу несколько светодиодов.

Перегореть светодиоды могут по разным причинам. Это может быть использование компонентов низкого качества, отсутствие стабилизации по току, перегрева светодиодов, скачки напряжения в электросети. При этом некоторые производители сразу перегружают светодиоды, чтобы заинтересовать покупателя высокой яркостью лампы небольшого размера.

Но какой бы ни была причина поломки, в большинстве случаев восстановить работу светодиодной лампы возможно. Более того, такой ремонт под силу выполнить даже начинающим радиолюбителям. А расходы будут значительно меньше, чем стоимость новой лампы.

Для выяснения причины необходимо разобрать лампу – снять рассеиватель и добраться середины лампы. Рассеиватель может быть приклеен к корпусу, поэтому нужно аккуратно (например, тонкой отверткой) отсоединить его от корпуса. Исключением являются лампы со стеклянным рассеивателем. Такие лампы зачастую не подлежат ремонту.

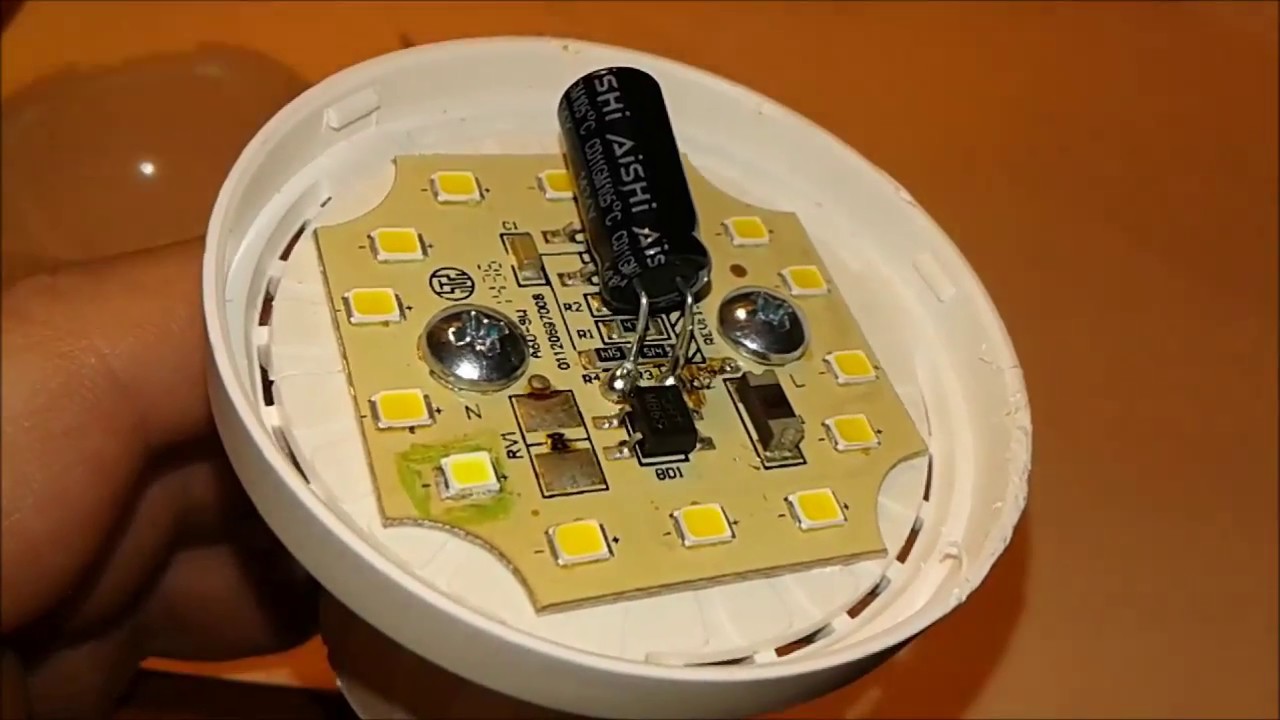

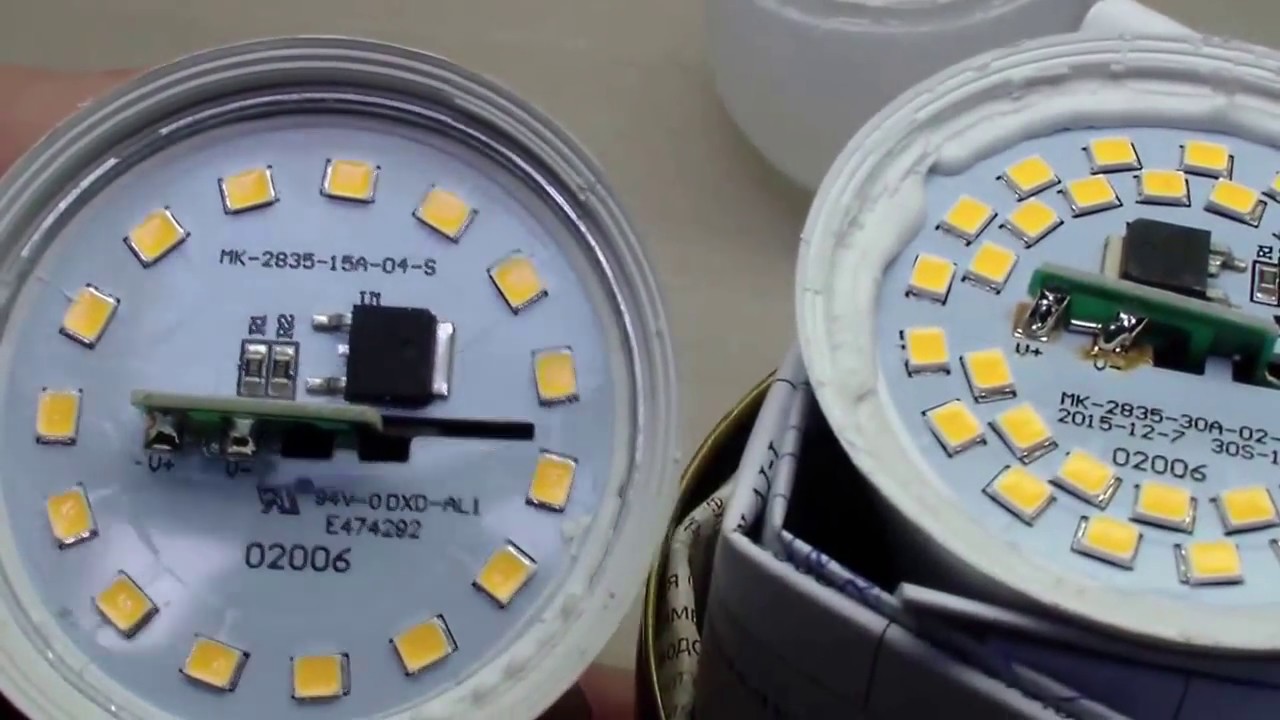

В рассеивателе размещена плата со светодиодами. В качественных лампах на ней установлены только светодиоды. Плата, на которой размещены еще и другие компоненты, будет быстрее перегреваться, а компоненты будут выходить из строя.

Следующий шаг – это визуальный осмотр платы. Определить светодиод, который перегорел, в большинстве случаев можно визуально – на нем четко видно черную точку, или следы от выгорания.

Но в некоторых случаях светодиод может выглядеть неповрежденным. Провести проверку и выявить неисправность светодиода можно с помощью мультиметра. Большинство современных мультиметров имеют функцию тестирования диодов. Порядок проверки следующий: замыкаем красный щуп на анод светодиода, а черный на катод. Хороший светодиод загорается. При изменении полярности щупов – на дисплее мультиметра будет только цифра “1”, диод светиться не будет. Нерабочий светодиод при проверке также не светится.

Замена светодиода

Теперь, когда определён неисправный светодиод, нужно его заменить. Светодиод припаян к плате. В то же время, перегревание является критическим в его работе. В технической спецификации светодиодов указаны рекомендации по пайке. Например, для SMD-светодиода 5730, который широко используется благодаря хорошему соотношению размеров, мощности и светового потока – температура пайки 260°С (в течение не более двух секунд).

Если конструкция лампы позволяет, плату надо снять с радиатора, отпаять контакты драйвера, и уже после этого приступать к замене светодиода. Плату удобно закрепить на держателе (так мы освобождаем обе руки) и, опять же, если конструкция лампы позволяет, прогреть термофеном снизу. Температуру при этом задать не очень высокую, в пределах 100 ÷ 150°С, чтобы не повредить “живые” светодиоды.

Снимать с платы старый светодиод удобнее термопинцетом, который одновременно прогревает оба вывода. Или можно делать это изготовленным собственноручно его упрощённым аналогом – скрученным медным проводником, который разогревается от жала паяльника.

На место неисправного нужно установить новый светодиод такого же типа. Маркировка светодиодов, как правило, обозначена на плате лампы. При установке нужно соблюдать полярность.

Существует и другой, на первый взгляд более простой способ ремонта – на место неисправного светодиода запаять перемычку, то есть, замкнуть контактные площадки, к которым был подсоединён старый светодиод. Выглядеть это будет так:

Если на плате много светодиодов и все они включены последовательно, отсутствие одного не будет существенно влиять на работу других. Однако напряжение на рабочих диодах увеличится и вероятность того, что они будут выходить из строя, достаточно высока. Это не касается качественных ламп, драйвер которых задает необходимый ток и будет уменьшать напряжение до уровня, безопасного для работы светодиодов.

Другие неисправности

Если же при проверке все светодиоды оказались рабочими, надо проверить драйвер лампы и поискать другие “незначительные” поломки, внимательно осмотреть и проверить всю конструкцию лампы, особенно, соединительные проводники и контакты на предмет обрыва или “холодной” пайки.

Драйвер в хороших лампах выполнен в виде отдельной платы и находится в цокольной части. Поскольку каждый производитель имеет свою схему драйвера, не существует четкой и стандартной рекомендации по его ремонту. Здесь надо применять индивидуальный подход.

Следует мультиметром проверить основные детали, а именно, проверить на короткое замыкание выводы диодов и транзисторов, сравнить номиналы резисторов, заменить конденсаторы, которые имеют неудовлетворительное состояние или емкость которых не соответствует номиналу. Если в схеме драйвера присутствует интегральная микросхема, надо проверить напряжение на ее выводах согласно технической спецификации и сделать выводы относительно ее работоспособности. Заменить неисправные компоненты.

Остается проверить работу разобранной лампы и собрать ее. При необходимости, нанести термопасту, закрутить шурупы, зафиксировать рассеиватель.

Тенденция “модульного” ремонта не обошла и область светодиодных устройств. В интернет-магазине инструментов “Masteram” вы можете приобрести как комплекты для самостоятельной сборки LED-ламп, так и отдельные составляющие: драйверы, платы с установленными светодиодами, радиаторы ламп и т.д. Достаточно разобрать лампу, отпаять “старую” отработанную деталь, а на ее место установить новую. Замена производится в считанные минуты.

Конечно, здесь мы рассмотрели лишь самые простые варианты возобновления работы светодиодной лампы, без углубления в схемные и конструкционные решения. Но очевидно, что дело это перспективное. Стоимость замены светодиода или драйвера лампы будет значительно ниже, чем приобретение новой лампы. Из общих рекомендаций можно только добавить, что при замене следует использовать качественные компоненты с хорошими техническими характеристиками. Это будет залогом длительной безотказной работы светодиодной лампы.

Команда Masteram

Копирование материалов с сайта masteram.com.ua разрешается только при условии указания авторства и размещения обратной текстовой ссылки на каждый скопированный контент.

Ремонт светодиодных ламп | Мой-Сервис

Сейчас на рынках можно встретить большое разнообразие светодиодных ламп различных типов . Служат они довольно долго, но все же со временем или при воздействии на них различных факторов светодиодные лампы выходят из строя. Не торопитесь их выбрасывать, поскольку их еще можно вернуть в рабочее состояние.

Наш сервисный центр предоставляет свои услуги по ремонту светодиодных ламп. У нас работают опытные мастера, которые восстановят вашу лампу быстро и это отнимет у вас меньше времени и средств если бы вы решили приобрести новую.

Возможные неисправности ламп:

  • наиболее распространенной неисправностью является сгорание светодиодов, при этом его необходимо сменить на новый;
  • перегорание платы питания;
  • разрыв контактов;
  • перегорание драйвера светодиода;
  • поломка резистора;
  • мерцание лампы, для устранения необходимо заменить конденсатор.

Все поломки этих ламп связаны с большой температурой светодиодов, в результате чего их ресурс уменьшается в несколько раз. Так же большое количество поломок попадает на драйвер(блок питания лампы) если он спроектировал не верно, то на светодиоды поступает повышенная мощность в результате чего они перегреваются и сгорают.

Чтоб исправить любую из этих неисправностей вам следует обратится за помощью к нашим мастерам. Благодаря полученным знаниям и навыкам, специальному оборудованию и наличию необходимых деталей они качественно и оперативно устранят поломку, и ваша лампа прослужит вам еще долгое время.

Советы по эксплуатации

Если вы хотите что бы ваши светодиодные лампы служили долго и верно, следует не экономить на них, поскольку дешевые лампы служат не долго и имеют большой коэффициент мерцания. Этот параметр может влиять на ваше зрение, создавать преждевременную усталость. Лампы следует располагать в проветриваемом корпусе, для того что бы лампа отдавала тепло окружающей среде, таким образом температура лампы будет в допустимых пределах и это значительно увеличит их ресурс.

Найти нас не сложно, наши филиалы находятся в каждом районе города Киева. Узнать более подробную информацию вы можете, связавшись с нами по телефону. Будем рады оказать помощь.

Также мы принимаем на ремонт: энергосберегающие лампы, настольные, люминесцентные и многие другие.

Посмотрите короткое видео о нас:

Наши преимущества:

  • Бесплатная диагностика

    Мы не берем денег за диагностику, если вы делаете ремонт у нас

  • Удобное расположение офисов

    У нашего сервисного центра есть 3 офиса. В центре Киева, на Оболони и на левом берегу. Подробней смотрите на странице контактов

  • Услуга выезда курьера

    Для вашего удобства у нас есть услуга вызова курьера. Он сам приедет, заполнит все необходимые документы и заберет вашу технику в наш сервис. После ремонта привезет ее обратно.

  • Работа call центра с 9:00 до 21:00 без выходных

    По любым вопросам можете обращаться в наш call центр с 09:00 утра до 21:00 вечера без обеда, включая выходные дни!

  • Собственный склад запчастей

    Мы чиним быстрее и дешевле благодаря собственному складу. Дешевле т.к. завозим сами без посредников. Быстрее т.к. не приходится ждать детали неделями.

Услуги ремонта предоставляются по Киеву.

LED-фары: ремонт или замена | Wesem-light

Дорогие читатели! Наша статья носит исключительно информационный характер, что не подразумевает предоставление услуг, описанных в статье!


LED-оптика постепенно вытесняет устаревшие альтернативы из автомобильной промышленности. Светодиоды пользуются популярностью в России из-за яркого свечения, надежности, долгого срока службы и экономии электроэнергии. Но вопрос о ремонте светодиодной оптики и замене светодиодов остается открытым.

В статье разберемся, можно ли отремонтировать LED-фару или только заменить на новую, что делать если из строя вышли отдельные светодиоды, как сэкономить на ремонте.

LED-фары для автомобиля

К этой категории относят 2 типа автомобильной оптики:

  1. Установка светодиодных ламп взамен штатного головного света. Такое световое оборудование ремонтируют, мастера восстанавливают корпус, устраняют запотевание, заменяют линзы, очищают, полируют стекла и т. д.;
  1. Фабричные комплекты светодиодных фар головного света, который состоит из цельного часто неразборного корпуса, внутри которого расположены платы со встроенными светодиодами. Они не нагреваются, работают до 40 000 часов, устойчивы к вибрации, ударам и перепадам температуры.

LED-оптика надежна, корпус делают неразборным из-за простой конструкции, в ней обычно нечему ломаться. Если покупать у официального дистрибьютора, будет гарантия. В случае поломки производитель или магазин заменят оборудование на новое. Поэтому даже дорогой комплект с гарантией обойдется дешевле, чем ремонтировать подделки.

Когда нужен ремонт LED-фар?

Выработка заявленного производителем срока и правильная работа светодиодов зависит от:

  • эксплуатации по правилам;
  • совместимости с автомобильной электроникой;
  • работой проводки;
  • правильной перевозки.

Если светотехника неправильно упакована, нарушались правила перевозки и хранения, в корпусе могут образоваться трещины. Через трещины на плату попадет вода, которая выводит из строя светодиоды. Если покупатель сам нарушил правила эксплуатации и гарантийный срок уже вышел, оригинальные LED-фары предложат заменить на новые за счет владельца, но можно ли отремонтировать?

Проблемы с диодным оборудованием – редкое явление. Если комплект оригинальный фабричного производства, рекомендуем исключить внешние проблемы: нестабильную подачу тока, проблемы с проводкой и др.

Ремонт диодной оптики

Производители не допускают замену диодов в неразборной фаре, так как для ремонта LED-фары придется разобрать корпус: пилить, нагревать или расклеивать. После повторной сборки нет гарантий, что корпус будет вновь герметичным и устойчивым к влаге, перепадам температур и ударам. Неизвестно будет ли попадать внутрь вода и выводить из строя светодиоды один за другим. Поэтому авторизованные сервисы, официальные представители торговых марок запрещают разбирать и ремонтировать оборудование.

Частные мастера берутся за ремонт LED-оптики заводского и кустарного производства, но не дают никаких гарантий. Поэтому при замене вышедшего из строя светодиода, через некоторое время перестают работать соседние и походы к мастерам становятся бесконечными, а работа оптики нестабильной и непредсказуемой.

Стоимость ремонта светодиодных фар

Новая оригинальная LED-оптика стоит в 2 раза дороже аналога, отсюда попытки автовладельцев сэкономить и отремонтировать диодные автомобильные фары. Ремонт у частного специалиста обойдется примерно в 25% от стоимости нового комплекта. Результат непредсказуем, возможно, придется обращаться за повторным устранением неисправности не раз. По этой причине ремонтировать заводское оборудование не выгодно.

Дешевый аналог обойдется примерно в половину стоимости оригинального комплекта, но как будет работать и сколько прослужит – не ясно. Стоимость устранения неполадок в кустарных изделиях будет ниже, такой автосвет сам по себе не надежен, поэтому выгода сомнительная.

Ремонт LED-фар возможен, но не эффективен и невыгоден. Производители могут изменить конструкцию корпуса, тогда появятся авторизованные сервисы, которые смогут устранять дефекты в работе оригинальных приборов с долгосрочной гарантией. Но прогнозируемая стоимость услуг будет высокой, поэтому вряд ли такой вариант будет надежнее и выгоднее. Замена вышедшего из строя комплекта на новый может быть выгоднее, и удобнее.

Как выбрать?

  • Если установка светодиодных ламп взамен штатного света предусмотрена производителем авто или согласована с ГИБДД, она легальна. В противном случае помимо проблем с Госавтоинспекцией, возникнут проблемы с проводкой и поломкой электрики, нестабильной работой оптики не по вине осветительных приборов. Эти факторы относятся к неправильной эксплуатации автомобильной оптики;
  • выбирайте оригинальную качественную оптику заводского производства. Она испытана, сертифицирована, качество гарантировано, ремонт не потребуется. Например, фары, фонари, лампы и сопутствующее оборудование торговой марки «LOYO» используется на российских дорогах на протяжении 8 лет и получает положительные отзывы владельцев авто.
  • покупая в проверенных местах. Популярные бренды завышают цену за счет рекламы, их чаще подделывают и реализуют недобросовестные продавцы. «LOYO», например, продается через официального дистрибьютора – интернет-магазин Wesem-Light, отгрузка идет напрямую с производства, на месте проверяют упаковку и следят за соблюдением правил доставки в города России. Поэтому на товары действует гарантия производителя и магазина. Продавец берет на себя ответственность за правильную доставку оборудования.

Минутку …

Пожалуйста, включите куки и перезагрузите страницу.

Этот процесс автоматический. Ваш браузер в ближайшее время перенаправит вас на запрошенный контент.

Подождите до 5 секунд…

Перенаправление…

+ ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + []) + (+ !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! []) + (! + [] – (!! [])) + (! + [] + (!! [ ]) + !! [] + !! []) + (! + [] + (!! []) – []) + (! + [] + (!! []) + !! [] +! ! [] + !! []) + (! + [] + (!! []) + !! [])) / + ((! + [] + (!! []) + !! [] + []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) – []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (+ !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! []) + (! + [] – (!! [])) + ( ! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! []))

+ ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + []) + (! + [] + (!! []) + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! []) + (! + [ ] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! []) + (! + [] – (!! [])) + (! + [] + (!! []) + !! [])) / + ((! + [] + (!! []) – [] + []) + (! + [] – (!! [])) + (! + [] + ( !! []) – []) + (! + [] + (!! []) + !! []) + (! + [] + (!! []) – []) + (! + [ ] + (!! []) – []) + (! + [] + (!! []) – []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) +! ! [] + !! []))

+ ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [ ] + !! [] + []) + (! + [] + (!! []) + !! [] + !! [] + !! []) + (! + [] + (!! [ ]) + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [ ] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! []) + (! + [] – (!! [ ])) + (! + [] + (!! []) + !! [])) / + ((! + [] + (!! []) + !! [] + !! [] +! ! [] + !! [] + []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! [ ]) + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (! ! []) + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! []))

+ ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! [ ] + []) + (! + [] + (!! []) – []) + (! + [] – (!! [])) + (! + [] + (!! []) + !! [] + !! []) + (+ !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [ ] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) – []) + (! + [] + (!! []) + !! [])) / + ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + []) + (! + [] + (!! []) + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) – [] ) + (! + [] + (!! []) + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] +! ! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! []))

+ ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] +! ! [] + !! [] + []) + (+ !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] +! ! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! []) + (! + [] – (!! [] )) + (! + [] + (!! []) + !! [] + !! []) + (! + [] + (!! []) – []) + (! + [] + (!! []) + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [])) / + ((! + [] + (!! []) + !! [] + []) + (! + [] – (!! [])) + (! + [] + (!! []) + !! [] +! ! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [ ]) + (+ !! []) + (+ !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [ ] + !! [] + !! []) + (! + [] – (!! [])))

5 причин, по которым техническое обслуживание и светодиоды идут вместе

«Вернуться в категорию« Освещение для управления помещениями »Дом

Скотт Тапиа

Улучшающаяся экономика, более конкурентный рынок и забота об окружающей среде значительно усложнили менеджерам по техническому обслуживанию и инженерным работам необходимость удовлетворять потребности жителей и поддерживать занятость зданий.Но чтобы оставаться успешными в этой динамичной среде, менеджеры должны делать именно это.

Обновленное освещение может быть ответом. Почему? Хорошо освещенный объект эстетичнее, комфортнее и безопаснее, что делает его более привлекательным для арендаторов. И новая высокоэффективная осветительная технология намного более надежна, энергоэффективна и экономична, чем раньше, что согласовывает ее с корпоративными требованиями и инициативами.

Поскольку это отличный способ улучшить бренд и сократить расходы, светодиодные и другие высокоэффективные модификации освещения стали очень популярными среди владельцев и управляющих недвижимостью. Но у большинства из них сложилось впечатление, что эти модификации означают отсутствие необходимости в обслуживании освещения. Для менеджеров, планирующих модернизацию светодиодов, важно включить план регулярного технического обслуживания, чтобы увеличить выгоду от инвестиций и обеспечить дополнительную ценность.

Миф о техническом обслуживании развенчан

Поскольку производители светодиодов проделали хорошую работу по продвижению преимуществ этой технологии, существует миф о том, что светодиоды служат вечно и не требуют технического обслуживания. К сожалению, это неправда. Светодиодная технология более эффективна, надежна, долговечна и долговечна, чем традиционное освещение.Его срок службы может быть в 4-10 раз больше, чем у традиционного освещения. Благодаря этому светодиодное освещение становится намного проще и дешевле в обслуживании, так как пользователи испытывают меньше простоев и несут меньшие затраты на рабочую силу и материалы.

Несмотря на все это, система освещения по-прежнему нуждается в регулярном техническом обслуживании, чтобы она работала на полную мощность, и специалист по освещению всегда порекомендует программу профилактического обслуживания как часть обновления системы освещения.

5 причин для технического обслуживания освещения

Менеджеры должны учитывать пять причин, по которым регулярное техническое обслуживание светодиодного и другого высокоэффективного освещения является наилучшей практикой:

Максимизация экономии.Менеджеры хотят получить прибыль от модернизации освещения. Это включает максимальное потребление энергии и экономию затрат, экономию затрат на эксплуатацию и техническое обслуживание, а также оптимальное качество освещения. Чтобы получить максимальную отдачу от инвестиций, освещение должно всегда работать с максимальной производительностью.

Хотя светодиоды не перегорают, как люминесцентные лампы и другие лампы, со временем диод начинает излучать меньше света, что влияет на качество и энергоэффективность. Скопление грязи также может снизить уровень светоотдачи и энергоэффективности.

Очистка светильника может улучшить светоотдачу от диодов и линз, а также помочь сохранить функции управления теплом светильников в чистоте от мусора и отложений. А упреждающая проверка того, что приспособления отрегулированы и работают правильно, оптимизирует производительность и гарантирует, что вы получите экономию и качество, за которое вы заплатили и ожидаете.

Продлить срок службы оборудования. В зависимости от многих факторов в среднем срок службы большинства светодиодов составляет около 50 000 часов. Они могут длиться до 100000 часов, но это не значит, что свет прослужит так долго.Системы освещения – это гораздо больше, чем просто диоды, и срок их службы зависит от этих других компонентов.

Произойдут отказы внутренних компонентов. Эти отказы обычно связаны с внутренними драйверами, устройствами защиты от перенапряжения и встроенными датчиками движения. Регулярно запланированные посещения объекта для проверки того, что все компоненты находятся в надлежащем рабочем состоянии, могут предотвратить сбои. Этот шаг является ключом к сокращению незапланированных простоев и затрат на техническое обслуживание и подвергает организацию ответственности и рискам, тем самым увеличивая срок службы оборудования.

Повышение безопасности. Без надлежащего обслуживания лампы все равно могут загореться, но уровень освещенности может быть на 50 процентов ниже, чем тот, который система была предназначена для производства. Компонент также может выйти из строя, и обе эти проблемы могут поставить под угрозу безопасность пассажиров. Обеспечение того, чтобы качество освещения всегда было на оптимальном уровне, и предотвращение отказов до того, как они произойдут, сокращают количество инцидентов, связанных с безопасностью и безопасностью, и поднимают бренд. Это может привести к повышению удовлетворенности клиентов и снижению текучести кадров.

Снижение риска и ответственности. Если освещение на участке не работает должным образом, и кто-то упадет или станет жертвой преступления, объект может быть привлечен к ответственности. А судебный процесс может нанести ущерб репутации организации и может стоить тысячи или даже миллионы долларов.

Регулярная программа технического обслуживания может защитить организацию от таких судебных разбирательств. Один клиент ABM столкнулся именно с этой проблемой. Клиент смог использовать договор на техническое обслуживание и электронные записи в суде, чтобы продемонстрировать, что он активно пытается предотвратить инциденты, связанные с безопасностью и безопасностью собственности.С этим доказательством содержания он не был привлечен к ответственности, и дело было прекращено.

Повышение рентабельности инвестиций (ROI). Реактивное обслуживание – самый затратный способ ухода за системой освещения. Это приводит к увеличению незапланированных простоев, увеличению затрат на ремонт и замену, а также к меньшей экономии энергии. Все эти результаты отрицательно сказываются на рентабельности инвестиций всего проекта модернизации освещения, на который организация рассчитывала при первой модернизации или замене существующего осветительного оборудования на светодиоды.

Профилактическое обслуживание сокращает расходы в долгосрочной перспективе за счет минимизации сбоев в работе, количества жалоб со стороны жильцов и меньшего количества срочных платежей. Это также увеличивает рентабельность инвестиций, предотвращая сбои, оптимизируя уровни освещенности и эффективность, снижая риски безопасности и максимальной экономии энергии.

Опираясь на экспертов

Подобно тому, как правильная система освещения для приложения важна для достижения максимальной выгоды и рентабельности инвестиций, так же важно иметь индивидуальный план обслуживания.Но с таким большим выбором вариантов это может сбивать с толку. Лучше всего обратиться за помощью к специалисту по освещению.

Квалифицированный партнер должен быть сертифицирован, иметь большой опыт и знания, быть нейтральным в отношении поставщиков и уделять первоочередное внимание безопасности. Они также должны использовать самые современные технологии, инструменты и процессы для оценки существующих систем освещения и определения уникальных потребностей и целей обслуживания освещения.

Работая совместно в качестве доверенного консультанта, эксперт по освещению должен уметь разработать и внедрить проактивное сервисное решение, предназначенное для обеспечения оптимального качества освещения в любое время, повышения экономии, повышения энергоэффективности и упрощения технического обслуживания.

Хотя технология высокоэффективного светодиодного освещения обеспечивает желаемую долговечность и экономию средств, а также преимущества в области энергосбережения для объектов, она требует надлежащего ухода и обслуживания, чтобы обеспечить оптимальную производительность и максимальную отдачу от вложенных средств.

Скотт Тапиа, региональный менеджер по продажам в Южной Калифорнии, ABM Industries, www.abm.com/electrical.


$ 6 исправление раздражающей проблемы с задним фонарем

По мере того, как светодиодное освещение продолжает совершенствоваться и становится все популярнее, все больше и больше производителей используют его в более крупных продуктах, таких как бытовая техника и автомобили.К сожалению, при разработке этих деталей многие производители идут на сокращение, используя плохо спроектированные и изготовленные электронные компоненты. Эти вышедшие из строя детали не только вредят репутации светодиодного освещения, но и создают краткосрочные проблемы для владельцев, поскольку теперь им приходится иметь дело с частично сломанными продуктами, ремонт которых может быть дорогостоящим.

Один из этих типов проблем был выявлен в моделях BMW (с 2011 г. по настоящее время). BMW X3 F25 второго поколения (2011-2017 гг.), Как и многие другие модели BMW, добавило новые элементы стиля к среднеразмерному внедорожнику высокого класса.Одной из этих дополнительных функций было светодиодное освещение в заднем фонаре. К сожалению, светодиодные задние фонари BMW X3 стали печально известными тем, что выходили из строя уже через 60 000 миль после покупки. Эта проблема разочаровала многих верных владельцев BMW и заставила их искать решение.

BMW имеет хорошую гарантийную систему, и если по гарантии, BMW заменит весь задний фонарь в сборе… к сожалению, в системе задних фонарей есть конструктивный недостаток, который приведет к его отказу, как и в первом случае.

Здесь, в LEDSupply, у нас есть деталь за 6 долларов на ремонт задних фонарей. Следуйте приведенному ниже руководству, чтобы легко починить задний фонарь BMW, заменив драйвер постоянного тока. Ниже руководства вы узнаете, почему именно возникла эта проблема, чтобы понять, как устранять другие проблемы со светодиодным освещением.

7-шаговое руководство по ремонту светодиодных задних фонарей BMW

Сначала необходимо приобрести LDD-500HW. Выберите проводные соединения и выход 500 мА, чтобы получить правильную модель для этой замены.

Шаг 1: Снимите задний фонарь в сборе

Следуйте приведенному ниже видео в течение первых 4 минут, чтобы легко снять задний фонарь.

Шаг 2. Найдите плату Valeo

Это простой драйвер постоянного тока для светодиодов – проблема в заднем фонаре. Неэффективная плата слишком сильно нагревается и вызывает слабое соединение.

Шаг 3. Отсоедините плату Valeo

Обрежьте провода в начале разъема или, если вы хотите попробовать повторно использовать разъем, отсоедините его от печатной платы.

Некоторые использовали разъем, зажимая провода драйвера LDD и вставляя их в правильные выемки разъема. Затем они покрывают его горячим клеем, чтобы провода не выпали.

Шаг 4: Подключение проводов

Вне зависимости от того, будете ли вы использовать быстроразъемный соединитель или отрезать его и спаять провода вместе, убедитесь, что провода подключаются в следующем порядке:

  • Красный провод от LDD-500HW подключается к красному разъему
  • Черный провод от LDD-500HW подключается к черному проводу.
  • Желтый провод от LDD-500HW подключается к розовому проводу.
  • Синий провод от LDD-500HW подключается к серому проводу.
  • White Whire на LDD-500HW можно обрезать и заклеить лентой. Это для диммирования и не требуется.

Шаг 5: Защитите соединения проводов

Защитите только что выполненные соединения термоусадочной лентой или изолентой. Это гарантирует, что они будут прочными и их ничто не сломает. Используйте горячий клей, если вы не снимали разъем, чтобы провода не отсоединились.

Шаг 6: Установите светодиодный драйвер в задний фонарь

Это может быть плотная посадка, но LDD-500HW поместится в сборку. Поместите петушиный глаз туда, где изначально была доска Valeo, или приклейте горячим клеем, как показано на рисунке ниже.

Шаг 7. Установите задний фонарь на место

Подключите задний фонарь и проверьте его перед тем, как снова установить его на место. Когда вы подтвердите, что он работает, вставьте его обратно, и ваш задний фонарь BMW зафиксирован.

Узнайте о проблеме с этим задним фонарем и о том, почему светодиодный задний фонарь вышел из строя, ниже.

Проблема: что происходит со светодиодным задним фонарем BMW в сборе?

Многие владельцы X3 замечали, что их задние фонари выходят из строя, находясь на гарантии или даже позже, примерно через 90 000 миль или около того.Задние фонари (левый и правый), кажется, гаснут с разницей в несколько месяцев или в некоторых случаях примерно в одно и то же время.

Особенностью этой проблемы является то, что некоторые владельцы сказали, что задние фонари со временем потускнели, прежде чем полностью погасли. Другие владельцы отметили, что после того, как они не управляли автомобилем в течение некоторого времени, фары включались при запуске, затем гасли и гасли через несколько минут использования. Обычно это сигнализирует о какой-то проблеме в цепи, будь то плохое соединение или проблема с нагревом, из-за которой светодиоды тускнеют, а затем выходят из строя.

Многие отвозили свои автомобили в автосалоны или к механикам, чтобы разобраться в проблеме, и в этом случае они обнаружили, что единственным выходом было отремонтировать всю сборку, что стоит 250-300 долларов за свет !! Автомобили, находящиеся на гарантии, по-прежнему будут покрываться, но проблема просто вернется в конвейер, поскольку заменой будут те же заводские задние фонари в сборе. Поиск более дешевого решения этой проблемы стал приоритетной задачей.

Отказ: Что вызывает кратковременный отказ светодиодных задних фонарей?

Тот факт, что задние фонари X3 со временем потускнели или работали с перебоями, заставляет нас думать, что сами светодиоды в порядке, и есть некоторые внутренние компоненты, которые не работают.

Светодиоды

нуждаются в источнике постоянного тока, который должен быть встроен в любое приложение, использующее светодиоды высокой мощности. Обычно это первое место, на которое мы обращаем внимание при устранении неисправности схемы. В таком автомобильном приложении должен быть драйвер низкого напряжения, который будет принимать входное напряжение 12 В постоянного тока от батареи, а затем выводить постоянный ток, безопасный для светодиодов.

Эта плата VALEO (на фото справа) является виновником сборки заднего фонаря BMW X3. Эта печатная плата заднего фонаря имеет встроенные резисторы, которые ограничивают ток, идущий к светодиодам.Электропитание от аккумулятора проходит через эту плату перед тем, как поступать на сами светодиодные задние фонари, обеспечивая безопасный стабильный ток на светодиоды.

При устранении проблемы многие обнаружили, что на этой плате было плохое (сухое) паяное соединение. Считалось, что это была проблема, и многие владельцы обнаружили, что добавление припоя к этому соединению и укрепление соединения с помощью паяльника решают проблему. Все шло хорошо для владельцев до тех пор, пока через несколько месяцев не вышли из строя задние фонари X3 во второй раз.

Многие не осознавали, что паяное соединение стало «сухим» или потеряло соединение только из-за того, что плата находилась под слишком большим нагревом, что привело к кристаллизации припоя и отсоединению. Все это складывается из того, почему у клиентов немного приглушается свет со временем или почему они будут работать после того, как BMW какое-то время сидел.

Подводя итог, общая проблема заключается в том, что эта плата Valeo недостаточно эффективна для работы в этом приложении. Тепло в заднем фонаре и тепло, которое генерирует сама плата, приводят к выходу из строя соединения (-ей) и со временем становятся бесполезными.Ослабленные соединения, очевидно, отключили питание фары, что привело к неисправности заднего фонаря.

Исправление: использование драйвера Mean Well LDD для ремонта задних фонарей BMW

Обнаружив неисправный компонент, мы знаем, что нужно заменить, чтобы навсегда решить эту проблему. Как обнаружили некоторые, повторная пайка соединений на плате временно решит проблему, но при использовании эта область снова нагреется и мгновенно выйдет из строя печатная плата. Чтобы окончательно решить проблему с задними фонарями, плату Valeo необходимо заменить на более эффективный светодиодный драйвер, который будет находиться между источником питания и светодиодами.

Решение нашел очень отзывчивый владелец BMW X3. Изучив плату Valeo и определив номинал резистора, он обнаружил, что это был простой драйвер постоянного тока, поддерживающий светодиоды на постоянном токе 500 мА.

После того, как были найдены спецификации платы, было легко найти замену плате в драйверах Mean Well Low Voltage LDD. LDD-500HW – гораздо более эффективный драйвер, чем плата Valeo, полностью залитая для защиты от пыли и тепла.Всего за 6 долларов это отличное решение для этой проблемы с задними фонарями, которую дилер хочет исправить за 300 долларов.

Большое спасибо оригинальному форуму BimmerFest, обсуждающему этот вопрос, в частности, постеру форума «Smovva» за рекомендации.

Ремонт, установка и замена освещения в Лос-Анджелесе

Электрики в Лос-Анджелесе, обслуживающие Южную Калифорнию с 1982 года

Мы предоставляем полный спектр услуг по установке освещения жилых помещений, приверженных творчеству, инновациям и безопасности как при внутреннем, так и при наружном освещении для дома.Наши обученные и полностью сертифицированные электрики из Лос-Анджелеса сотрудничают с домовладельцами из Южной Калифорнии, чтобы обеспечить высочайшее качество обслуживания клиентов и создать одни из самых ярких и красиво освещенных домов в городе. Мы управляем всеми аспектами установки освещения, от составления планов дизайна и цвета до расчета размеров, масштаба и текстуры для обеспечения оптимального комфорта, эстетики и безопасности.

Express Electrical Services предоставляет услуги по установке и ремонту освещения по всей Южной Калифорнии и даже имеет офисы в Санта-Ана и Риверсайд, чтобы обеспечить более быстрое обслуживание всех наших клиентов!

Вы можете не знать…

Улучшенный дизайн освещения – один из наименее дорогих и наиболее эффективных способов улучшить внешний вид вашего дома при одновременном повышении его общей стоимости. В Express Electric мы рассматриваем качественный дизайн освещения не только как вложение и улучшение домашней роскоши, но и как простой способ улучшить пространственную динамику и безопасность жилых помещений.

Внешний дизайн и реализация

В Express Electrical Services нам нравится оставаться на переднем крае светотехники. Вот почему теперь мы можем установить датчики присутствия в любом месте вашего дома, которые включаются при обнаружении движения и выключаются, когда конкретная комната, подъездная дорожка или двор пуст.Датчики присутствия повышают энергоэффективность, экономят деньги и делают ваш дом более динамичной и безопасной средой. Компания Express Electrical Services имеет более чем 35-летний опыт работы в городе Лос-Анджелес. Мы предоставляем предварительные расценки и цены, а наши мастера-электрики постоянно обучаются новейшим передовым технологиям и дизайну. Позвоните нашим электрикам из Лос-Анджелеса, чтобы узнать больше о наших решениях по дизайну и реализации внутреннего и внешнего освещения дома!

Как отремонтировать уличные светодиодные прожекторы – много фотографий и подробные инструкции

Как ремонт уличных светодиодных прожекторов – много фотографий и подробные инструкции

Открытый Корпуса светодиодных прожекторов обычно изготавливаются из алюминиевых корпусов или алюминиевый сплав, потому что для длительного освещения требуется достаточное количество алюминиевых деталей для отвода тепла, поэтому стоимость строительства выше, чем у обычных лампы. Жалко их терять, если они будут повреждены. Пока ты можешь замените фурнитуру самостоятельно, можете отремонтировать самостоятельно, и следите за ней шаг за шагом.

Разборка процесс

1. Откройте светодиодный прожектор. Открутите все винты, чтобы открыть его.

2. Припаяйте бусинку лампы для некротика. (Как определить, плохая ли лампа, прожектор лишь немного яркий. Если он мигает, питание привода нарушено.)

3. Купите новую встроенную заднюю часть лампы, придайте бусинам лампы полярность. паять, и легко припаять провод. Эталонное изображение показывает положительные и отрицательные электроды. (Для мощности света DL Light может производить наружные светодиодные прожекторы мощностью 10 Вт, наружные светодиодные прожекторы мощностью 20 Вт, наружные светодиодные прожекторы 30 Вт, светодиодные прожекторы для наружного освещения 50 Вт. фонари, наружные светодиодные прожекторы 100 Вт, наружные светодиодные прожекторы 150 Вт, наружные светодиодные прожекторы 200 Вт фонари, наружные светодиодные прожекторы 300 Вт, наружные светодиодные прожекторы 400 Вт, светодиодные прожекторы для наружного освещения 500 Вт фонари, наружные светодиодные прожекторы мощностью 600 Вт и т. д.)

4.Установите новые борта лампы и приварите провода. Красная проволока сваривает положительный «+», а черный провод приваривает отрицательный «-»

5. Собрал как было.

6. Позаботьтесь о проводах, обязательно обратите внимание на безопасность, обязательно выключите выключатель, а затем подключите провода, чтобы избежать поражения электрическим током. (Я получаю временный терминал для временного использования на картинке)

7. После включения выключателя убедитесь, что проводка в порядке.Пришел новый прожектор из. Может ли это сэкономить много денег?

Как отремонтировать светодиодную панель? Светодиодная панель и неисправности драйверов

Чтобы устранить и устранить неисправности светодиодной панели, сначала необходимо определить причину неисправности. Для этого определения последовательность процесса сначала проверяется драйвером светодиода, а затем печатной платой, на которой расположены светодиоды SMD и светодиоды.

В нашей статье вы можете изучить , как отремонтировать светодиодную панель , как устранить неисправности и отремонтировать светодиодную панель.

ПРИЧИНЫ НЕИСПРАВНОСТЕЙ СВЕТОДИОДНОЙ ПАНЕЛИ

Неисправности светодиодных панелей обычно вызваны недостаточной мощностью драйверов.

1- Сбой драйвера и причины (сбой драйвера светодиода)

Недостаточная мощность драйверов со временем приводит к перегреву, а затем отказу водителя от выполнения своих обязанностей. В светодиодных панелях большой емкости, особенно в импортных продуктах, используются полностью ориентированные на цену драйверы, даже если их недостаточно, как мощность

В общем, мы можем перечислить причины следующим образом;

  • Недостаточная вместимость
  • Использованные компоненты низкого качества
  • Высокая температура окружающей среды
  • Высокое напряжение

2- неисправности светодиода и причины

Светодиоды

SMD, используемые в светодиодных панелях, выходят из строя из-за высокого тока. Точно так же, уменьшая количество светодиодов в ориентированных на цену продуктах, большой ток, проходящий через светодиоды, заставляет светодиоды со временем деформироваться. На самом деле, светодиоды нелегко сломать при правильном использовании.

В общем, мы можем перечислить причины следующим образом;

  • Сильный ток через светодиоды
  • Недостаточное охлаждение

3- Механические неисправности и причины

Механические поломки возникают из-за ударов и ударов по светодиодной панели.Сильное воздействие на светодиодную панель во время транспортировки и установки может привести к растрескиванию припоя на панели. Или винт, брошенный неосознанно внутрь панели во время сборки, может повредить печатную плату внутри.

ОБНАРУЖЕНИЕ НЕИСПРАВНОСТЕЙ

Прежде всего, он обеспечивает большое удобство для обнаружения неисправностей на глаз.

Если светодиодная панель вообще не горит, скорее всего, неисправен драйвер.

Если светодиодная панель мигает, неисправность по-прежнему вызвана драйвером.

Если горят только некоторые светодиоды на панели светодиодов, возможно, неисправен светодиод.

Мы уже указывали, что неисправности обычно вызваны драйверами, но могут быть вызваны и другими причинами. Кратко опишем, как мы можем обнаруживать неисправности.

Проверить с другим водителем

Хотя возможность найти резервный драйвер не очень велика, если у вас более одной светодиодной панели, большинство из них, вероятно, относятся к одной и той же серии.Отключите драйвер одной из других рабочих панелей и попробуйте неработающую панель с этим драйвером. (убедитесь, что значения емкости драйвера и выходного мА совпадают)

Если светодиодная панель работает, очевидно, что неисправность вызвана драйвером. Если панель по-прежнему не работает, скорее всего, неисправность связана с соединительными кабелями между драйвером и светодиодами. В этом случае необходимо проверить припайку концов кабеля между директором и светодиодом.

КАК ОТРЕМОНТИРОВАТЬ?

Устранение неисправности может оказаться не так просто, как могло бы быть.Поэтому разумно заменить неисправный драйвер на новый в случае неисправности.

Если светодиоды неисправны, светодиоды, которые, вероятно, работают от высокого тока, быстро погасли, и в этом случае лучше всего заменить панель на новую.

Конечно, можно устранить мелкие неисправности в соединительных кабелях. В случае обнаружения таких неисправностей ваша панель может снова стать работоспособной после прекращения контакта.

.

Добавить комментарий

Ваш адрес email не будет опубликован.
