Схемы подключения реле времени

Реле времени — повсеместно применяющиеся устройства, как в бытовых целях, так и на крупных промышленных предприятиях. Приборы выпускаются механического типа, представляющие собой простейшие конструкции, и электронными, оснащенными сложными системами управления, программируемыми пользователем.

Область применения

Реле времени – это устройство, предназначенное для включения/выключения приборов, управления процессами с определенным промежутком времени.

Такое оборудование довольно часто используются в промышленности для управления производственными процессами без участия человека. Реле не менее часто применяется в быту. Оно может использоваться для систематического полива, включения в определенное время освещения и т. д.

Электронное микропроцессорное реле времени модели PCR-513 может программироваться самим пользователем

Виды и классификация

Такие приборы, как реле времени разделяются на:

  • блочные;
  • модульные;
  • встраиваемые.

Блочные отличаются спецификой процесса установки, требующим индивидуального запитывания от сети. Встраиваемые не нуждаются в организации отдельного питания, так как чаще всего используются как вспомогательные элементы в более сложных схемах. Модульные реле времени также не подключаются к отдельной питающей линии. Крепление модульных реле производиться на DIN – рейку.

Также реле времени могут быть:

  • электромагнитными;
  • пневматическими;
  • электронными;
  • моторными.

Для использования в быту в основном применяются электронные или электромагнитные реле. Это объясняется тем, что они максимально эффективны в работе, а также их стоимость невысока и доступна для любого потребителя.

Читайте также статью ⇒ Подключение реле максимального тока.

Преимущества и недостатки устройства

У электронных реле преимущественным качеством является то, что они с высокой точностью выполняют свои функции. Из отрицательных качеств можно отметить только то, что для них требуется точность в программировании, интервал времени, который может устанавливаться, значительно меньше чем у электромеханических. Также стоит отметить и достаточно высокую стоимость.

Основными достоинствами электромагнитных реле являются низкая цена, они не требуют постоянного обслуживания, регулярного программирования, изменения настроек. Недостатком таких устройств является ограниченный ресурс работы, а также не слишком хорошая работа с постоянным током.

Реле времени на современном рынке представлены в широком разнообразии типов и моделей

Принцип работы

Принцип работы реле времени заключается в следующем.

Так как это приборы, которые производят подсчет времени, в каждом из них имеется таймер, который выставляется на определенный период. Поэтому необходимо выставить таймер на требуемое время включения или выключения. Таймер вмонтирован в лицевую часть прибора. В зависимости от заданных характеристик этот прибор будет отключать сеть от питания и в определенное время включать ее. Такой цикл будет продолжаться до тех пор, пока реле не будет переведено в состояние покоя.

Реле времени независимо от его исполнения и характеристик может выставляться от одной секунды до 999 часов.

Читайте также статью ⇒ Подключение указательное реле.

Технические характеристики

Все приборы, которые используются в электросети, должны своими характеристиками соответствовать ее параметрам, то есть должны выполняться условия при которых их работа будет стабильной.

Независимо от типа и конкретной модели, реле времени характеризуются следующими параметрами:

  • напряжение, при котором этот прибор будет работать стабильно;
  • коммутирующий ток, определяющий ток управления прибора;
  • износостойкость, определяющаяся количеством включений или выключений и подходящий больше для электромагнитных реле;
  • тип защиты;
  • количество контактов;
  • мощность устройства, указывающая, на какую максимальную нагрузку этот прибор может коммутировать без подключения контактора.

Исходя из этих данных, можно подобрать прибор с нужными характеристиками для определенных параметров обслуживающейся электросети.

Как читать маркировку

При маркировке таких приборов производителя стараются максимально упростить читаемость. На корпусе изначально указывается фирма производитель и модель устройства. Также указывается напряжение, подходяще для нормальной работы прбора. В большинстве случаев это 220 В.

Также помечается, для работы при какой величине и типе тока (постоянном или переменном) подходит устройство. На приборе также должно быть указан максимальный ток нагрузки для конкретного прибора.

Практически у всех реле времени присутствует маркировка выводов и обозначение подключения ноля и фазы.

Анализ производителей

Реле времени изготавливаются множеством производителей, заводы которых расположены по всему миру. В таблице ниже приведены наиболее популярные в нашей стране модели с указанием производителей и типа крепления устройства.

МодельСтрана производительНазвание фирмыКрепление
РВЦ-10/DУкраинаУКР РЕЛЕDIN рейка
TR4N 4COПольшаRelpolDIN рейка
TM M1ИталияLOVATO ElectricDIN рейка
IO 1080/IOИталияPerryDIN рейка
LT4H-AC240VSМалайзияPanasonicНа панель

Схемы подключения реле времени

Для подключения реле времени не используются сложные схемы. При его установке важно знать, какую нагрузку оно будет коммутировать.

Такая схема позволяет выполнять различные операции путем включения/выключения реле в штатном режиме

Представленная выше схема подключения используется в большинстве случаев для домашнего использования. Такая схема обеспечивает стабильную работу прибора. Единственным недостатком является то, что реле времени может подключаться только на одну линию с небольшой нагрузкой. Например, уличное освещение или полив газона.

Схема подключения реле времени к сети с электроприборами со значительной нагрузкой

Схема с контактором используется в тех случаях, когда необходимо отключать более мощную нагрузку. Ее применение в быту также можно часто встретить. В ней роль выключающего устройства более мощной нагрузки исполняет контактор. Такая схема может контролировать, например, работу асинхронного двигателя. Она также применяется, если необходимо с помощью маломощного реле времени коммутировать более мощную нагрузку.

Схема подключения реле времени марки ERF-09 к трехфазной сети через контактор

Также реле времени можно подключать и в трехфазной сети. Схема, которая представлена выше наглядно это демонстрирует. Она применяется в местах с трехфазным напряжением. Основным выключающим устройством служит контактор работу, которого контролирует реле времени.

Читайте также статью ⇒ Реле напряжения.

Пошаговая инструкция по установке

Для того чтобы самостоятельно подключить реле времени необходимо определиться, в какой сети будет происходить монтаж. Она может быть однофазной или трехфазной. Также нужно заранее знать, что будет коммутировать этот прибор, то есть какую нагрузку требуется отключать или включать.

Исходя из этих данных, нужно приобрести устройство с нужными характеристиками, или же любой доступный, но в комплекте с ним также необходимо приобрести контактор.

Совет №1: Перед монтажом реле времени требуется обесточить всю электросеть для безопасного проведения работ. Это делается с помощью вводного автомата.

Реле времени устанавливается после счетчика электроэнергии. На следующем этапе с помощью паспортных данных прибора необходимо определить, где у него вход и выход.  Вход — это клеммы, к которым требуется выполнять присоединение провода. Выход — это клеммы, от которых будет выходить коммутирующее напряжение.

Непрерывное импульсное реле времени на 16 А часто используется в домашнем хозяйстве

Совет №2: Пред установкой также требуется проверить прибор на работоспособность. Это необходимо сделать до отключения электричества.

Для этого к прибору необходимо подключить шнур с вилкой по заданной схеме и выставить минимальное время срабатывания. С помощью тестера проверяется наличие напряжения на контактах выхода.

Перед подключением реле времени необходимо надежно установить. У большинства этих приборов крепление производиться на DIN-рейку. После установки проводится подключение. Натяжение болтов должно быть максимальным, так как при плохом контакте прибор будет нагреваться и может быстро выйти из строя, или что еще хуже может быть причиной пожара.

Аналоги реле времени

Подбор аналогичных устройств осуществляется по специальной таблице, имеющейся на сайте каждого производителя реле времени. Например, реле ВС10-38 соответствует прибор РСВ17-3. Или устройство РКВ 11-43-11 успешно заменит модель РП21М-003В1.

Ошибки при установке

Основной ошибкой является подключение реле времени к приборам со слишком большой нагрузкой, например, к электрокотлу. Для управления отопителем обязательно требуется подключение реле через магнитный пускатель, соединяющийся с котлом.

Также не менее часто монтаж реле времени осуществляют в помещениях с климатическими условиями, не подходящими для нормальной эксплуатации устройства. Температура должна находиться в диапазоне -20 — 50°С при влажности не выше 80%.

Оцените качество статьи:

Реле времени и таймеры | Приборы контроля и Привод

Прибор для управления электрооборудованием по определенной временной последовательности. Простое реле времени с одной временной функцией и возможностью точной донастройки времени потенциометром (в рамках данного временного. ..

Прибор для задания циклов срабатывания соленоидных (электромагнитных) клапанов Время работы реле: 0,5…10 с (включенное состояние), 0,5…45 мин (выключенное состояние) Питание: ≅24…220 В Допустимая сила тока: 1 А Присоединение: DIN 43650A  Защита: IP65 Реле времени циклическое РВК234 для задания циклов срабатывания соленоидных (электромагнитных) клапанов Особенности: Включение/выключение…

… мощностью свыше 3 кВт, есть функция электронного переключения из режима запуска в режим постоянного использования 1 функция

времени: задержка запуска двигателей звезда/треугольник. Выходной контакт: 2 переключающих 16 A. Подающееся напряжение ≅12…240 В или ~230 В. Реле задержки времени CRM-2T могут быть использованы для отсрочки запуска электродвигателей мощностью свыше 3 кВт. С помощью двух…

Прибор для управления электрооборудованием по определенной временной последовательности. Одна временная функция и возможность точной донастройки времени потенциометром (в рамках данного временного диапазона). Реле может работать на выбор в одном из шести временных диапазонов: (0,1…1, 1…10, 6…60 с; 1…10, 6…60…

Прибор для управления электрооборудованием по определенной временной последовательности Удобная и наглядная настройка функций и

временных диапазонов проводится поворотными переключателями Универсальное напряжение питания: ≅12…240 В или ~230 В 10 функций Монтаж: на DIN-рейку, стандарт 1S Мультифункциональные реле времени CRM-93H предназначены для универсального использования при автоматизации, управлении и регулировании в домашнем применении…

Прибор для включения/выключения различного электротехнического оборудования по установленным выдержкам времени с заданной периодичностью Диапазон выдержки времени: 0,1 с…100 д Погрешность: ±5% Реле: ~16 А, 250 В 2 временные функции (начало цикла с импульса или с паузы) Монтаж: на DIN-рейку, стандарт 1S Циклическое…

Прибор для включения/выключения исполнительных механизмов по установленной выдержке времени Диапазон выдержки времени: 0,1 с…10 д Погрешность: ±5% Реле: ~16 А, 250 В 10 временных функций Монтаж: на DIN-рейку, стандарт 1S Реле времени (таймер) ARK5-T9 предназначено для включения/выключения.

..

Прибор для управления электрооборудованием по определенной временной последовательности Абсолютно беззвучное переключение Универсальное напряжение питания ~12…240 В 1 статический бесконтактный… … временных диапазонов, универсальное питание, контакты 16 A или 3×8 A Монтаж: на DIN-рейку, стандарт 1S Многофункциональные реле времени CRM-9S предназначены для универсального использования при автоматизации, управлении и регулировании в домашнем применении…

Прибор для управления электрооборудованием по определенной временной последовательности Универсальное напряжение питания ≅12…240 В или ~230 В 4 временные функции, управляемые со специального входа 5 временных функций, управляемых напряжением питания 1 функция реле

памяти (импульса) Монтаж: на DIN-рейку, стандарт 1S Мультифункциональное реле времени CRM-91H для универсального использования…

Прибор для выключения и включения управляемых электроприборов Реле времени – циклователь с независимо настраиваемым временем размыкания и замыкания выхода Настраиваемое время от 0,1 с до 100 дней;. ..

Прибор для циклического включения/отключения электротехнического оборудования через заданные промежутки времени Диапазон выдержки времени: 0,01 с…990 ч Погрешность: ±1 e. м. p. Режимы работы: циклический или однократный Реле: ~3 А, 250 В Монтаж:  настенный, на DIN-рейку (стандарт 3S) Реле времени (таймер) ARCOM-JS предназначено для циклического…

Прибор для задания циклов срабатывания соленоидных (электромагнитных) клапанов Время работы

реле: 0,5…10 с (включенное состояние), 0,5…45 мин (выключенное состояние) Питание: =24 В Нагрузочный ток: 1 А Присоединение: DIN 43650A  Защита: IP65 Только для катушек до 20 Вт Реле времени циклическое РВК234DC для задания циклов срабатывания соленоидных (электромагнитных) клапанов Особенности: Внимание! Только…

Прибор для задания циклов срабатывания соленоидных (электромагнитных) клапанов Время работы реле: 2 с (включенное состояние), 0,5…120 мин (выключенное состояние) Питание: ≅24. ..220 В Нагрузочный ток: 1 А Присоединение: DIN 43650B Защита: IP65 Реле времени циклическое РВК232 для задания циклов срабатывания соленоидных (электромагнитных) клапанов Особенности: Использование…

Прибор для включения/отключения электротехнического оборудования через заданный промежуток времени Диапазон выдержки

времени: 0,01 с…990 ч Погрешность: ±1 e. м. p. Режимы работы: однократный  Реле: ~3 А, 250 В Монтаж: настенный, на DIN-рейку  (стандарт 3S) Реле времени (таймер) ARCOM-ST5P предназначено для включения/отключения…

… срабатывания при превышении силы тока: 5…63 А Пределы порога асимметрии (перекоса) фаз: 20…99% Погрешность: ±1% Количество фаз: 3 Реле: ~63 А, 400 В 6 трехразрядных светодиодных индикаторов Монтаж: на DIN-рейку, стандарт 5S Госреестр № 64439-16 Реле Omix… … превышение напряжения – понижение напряжения – асимметрия (перекос) фаз 5 В 3 В 5% Задержка включения реле 5. ..600 с Задержка времени срабатывания реле – при превышении уставки напряжения – при превышении напряжением значения 350 В – при падении напряжения…

Реле времени, таймером которого можно управлять с помощью внешнего потенциометра. Настраиваемое время от 0,1 с до 10 дней (10 диапазонов)…

Прибор для задания циклов срабатывания соленоидных (электромагнитных) клапанов Время работы реле: 1 с…99 ч 59 мин 59 с  (включенное состояние), 1 с…99 ч 59 мин 59 с  (выключенное состояние) Питание: ≅7…36 В или ≅110…240 В Нагрузочный ток: 1 А Присоединение: DIN 43650A  Защита: IP65  Светодиодный дисплей Реле времени циклическое РВК237 для задания циклов срабатывания соленоидных (электромагнитных) клапанов Особенности: Использование…

Прибор для задания циклов срабатывания соленоидных (электромагнитных) клапанов Время работы реле: 0,1…99 с Пауза между включениями: 0,5…99 мин Питание: ≅110…240 В или ≅7. ..36 В Нагрузочный ток: 1,5 А Присоединение: DIN 43650A  Защита: IP65 Реле времени циклическое РВК790 для задания циклов срабатывания соленоидных (электромагнитных) клапанов Особенности: Включение/выключение…

Прибор для включения/выключения исполнительных механизмов по установленной выдержке времени Диапазон выдержки времени: 0,1 с…10 д Погрешность: ±5% Реле: ~16 А, 250 В Задержка на включение Монтаж: на DIN-рейку, стандарт  1S Реле времени (таймер) ARK5-T1 предназначено для…

Прибор для включения/выключения электротехнического оборудования через заданный промежуток времени в течение суток с возможностью календарной коррекции по времени восхода/захода солнца До 8 циклов программ включения/выключения … … работы программы: 1 мин Задание широты для календарной коррекции по времени восхода/захода солнца Режимы работы: суточный Реле: ~16 А, 250 В Монтаж: на DIN-рейку, стандарт 2S Суточный программируемый таймер ARCOM-AHC15T предназначен для автоматического. ..

… включения и выключения освещения из любого количества различных мест при помощи параллельно соединенных кнопочных выключателей Реле памяти запоминает состояние контактов при отключении питания и восстанавливает его при возобновлении подачи питания Возможность… … выключения реле 1…12 мин Реле: ~10 А, 250 В Монтаж: в стандартную монтажную коробку Возможность непрерывного режима работы без временной задержки выключения реле Реле памяти (импульсное, бистабильное, триггер) ARCOM-MR-02 предназначено для решения различных…

Прибор для включения/выключения исполнительных механизмов в соответствии с заданной программой в режиме реального времени Количество шагов программы: 163 Минимальный интервал времени работы программы: 1 с Режимы работы: суточный и недельный Управляющие выходные устройства: реле, оптосимистор, оптотранзистор, твердотельное реле Поддержание хода часов при пропадании питания Монтаж: в щит, на стену. ..

Прибор для включения/выключения исполнительных механизмов в соответствии с заданной программой в режиме реального времени Количество шагов программы: до 8 Минимальный интервал времени работы программы: 1 мин Погрешность времени: ±2 с в сутки при 25 ± 1°С Режимы работы: суточный и недельный Реле: 1 реле ~20 А, 250 В или 2 реле ~8 А, 250 В Резерв хода: 150 ч Монтаж: на DIN-рейку, стандарт 3S  Суточный/недельный…

… току: 40…90% от верхней уставки Верхний порог срабатывания по напряжению: 265 В Работа с однофазными и трехфазными насосами Реле: ~8 А, 250 В Защита: IP20 Монтаж: на DIN-рейку, стандарт 1S Реле Omix-PD-715/5 предназначено для контроля и мониторинга… … 600 А) Настраиваемый порог срабатывания реле по току Фиксированный порог срабатывания реле по перенапряжению 265 В Настройка времени автоматического повторного включения реле Аналоговая установка параметров Светодиодные индикаторы питания и аварийного. ..

Прибор для включения/выключения исполнительных механизмов по установленной выдержке времени Диапазон задаваемых выдержек времени: 0…30 ч  Погрешность: ±1% от полной шкалы Отсчет времени: прямой Режимы работы: однократный 2 независимых логических управляющих выходных устройства: базовое исполнение – реле, опциональное исполнение – управление твердотельным реле Поворотная механическая шкала Колодка  PF083A в комплекте Монтаж:…

Прибор для создания независимой выдержки времени и обеспечения определенной последовательности работы элементов схемы автоматики Диапазоны выдержек времени: 0,05 с…100… … перекидной контакт, ~8 А, 250 В 2 функции Напряжение питания: ≅12…240 В Монтаж: на DIN-рейку, стандарт 3S Сертификат ГОСТ Реле времени многофункциональное E1ZI10 12-240V AC/DC предназначено для создания независимой выдержки времени и обеспечения определенной…

Прибор для создания независимой выдержки времени и обеспечения определенной последовательности работы элементов схемы автоматики Диапазоны выдержек времени: 0,05 с…3. .. … контакты: 2 перекидных контакта, ~8 А, 250 В 5 функций Напряжение питания: ≅24…240 В Монтаж: в щит Сертификат ГОСТ Реле времени многофункциональное K3ZA20 24-240V AC/DC предназначено для создания независимой выдержки времени и обеспечения определенной…

Прибор для создания независимой выдержки времени и обеспечения определенной последовательности работы элементов схемы автоматики Диапазоны выдержек времени: 0,05 с…100… … перекидной контакт, ~8 А, 250 В 4 функции Напряжение питания: ≅24…240 В Монтаж: на DIN-рейку, стандарт 3S Сертификат ГОСТ Реле времени многофункциональное E1ZMQ10 24-240VAC/DC предназначено для создания независимой выдержки времени и обеспечения определенной…

Прибор для включения/выключения исполнительных механизмов по установленной выдержке времени Диапазон задаваемых выдержек времени: 0,001 с…9999 ч (таймер), 0,01 с…99,99 ч (часы) Отсчет времени: прямой. .. … Режимы работы: однократный и циклический  2 входа для пуска/останова От 1 до 3 логических управляющих выходных устройств: реле, оптосимистор, оптотранзистор, твердотельное реле Дисплей: 4-разрядный светодиодный  Задержка на включение или на отключение…

Прибор для включения/выключения исполнительных механизмов по установленной выдержке времени Диапазон задаваемых выдержек времени: 0,001 с…9999 ч (таймер), 0,01 с…99,99 ч (часы) Отсчет времени: прямой и обратный Режимы работы: однократный и циклический  2 входа для пуска/останова 1 логическое управляющее выходное устройство: реле, оптосимистор, оптотранзистор, или твердотельное реле Дисплей: 4-разрядный светодиодный  Задержка на включение или на отключение…

Прибор для создания независимой выдержки времени и обеспечения определенной последовательности работы элементов схемы автоматики Диапазоны выдержек времени: 0,05 с…100… … перекидной контакт, ~8 А, 250 В 7 функций Напряжение питания: ≅12. ..240 В Монтаж: на DIN-рейку, стандарт 1S Сертификат ГОСТ Реле времени многофункциональное E1ZM10 12-240VAC/DC предназначено для создания независимой выдержки времени и обеспечения определенной…

Прибор для создания независимой выдержки времени и обеспечения определенной последовательности работы элементов схемы автоматики Диапазоны выдержек времени: 0,05 с…100… … перекидной контакт, ~8 А, 250 В 7 функций Напряжение питания: ≅24…240 В Монтаж: на DIN-рейку, стандарт 3S Сертификат ГОСТ Реле времени многофункциональное E1ZM10 24-240VAC/DC предназначено для создания независимой выдержки времени и обеспечения определенной…

Прибор для включения/выключения исполнительных механизмов по установленной выдержке времени Диапазон задаваемых выдержек времени: 0,001 с…9999 ч (таймер), 0,01 с…99,99 ч (часы) Отсчет времени: прямой и обратный Режимы работы: однократный и циклический  2 входа для пуска/останова От 1 до 3 логических управляющих выходных устройств: реле, оптосимистор, оптотранзистор, твердотельное реле Дисплей: 4-разрядный светодиодный  Задержка на включение или на отключение. ..

Прибор для включения/выключения исполнительных механизмов по установленной выдержке времени Диапазон задаваемых выдержек времени: 0,001 с…9999 ч (таймер), 0,01 с…99,99 ч (часы) Отсчет времени: прямой и обратный Режимы работы: однократный и циклический  2 входа для пуска/останова От 1 до 3 логических управляющих выходных устройств: реле, оптосимистор, оптотранзистор, твердотельное реле Дисплей: 4-разрядный светодиодный  Задержка на включение или на отключение…

Прибор для включения/отключения электротехнического оборудования через заданный промежуток времени Диапазон выдержки времени: 1…60 c Погрешность: ±1 e. м. p. Режимы работы: однократный  4 реле: ~5 А, 250 В Колодка PYF14A-E в комплекте Монтаж: настенный, на DIN-рейку  (стандарт 2S) Реле времени (таймер) ARCOM-h4Y…

Прибор для измерение скорости вращения и ее направления, измерение интервалов времени, времени наработки и числа совершенных оборотов Диапазон измерения скорости вращения: 0,2. ..99 990 об/мин Диапазон измерения… …..99 990 ч Диапазон счетчика импульсов: 0…99 990 Максимальная частота счета: 10 кГц Вход: NPN, PNP, сухой контакт Выход: реле Дисплей: 4-разрядный светодиодный Индикация направления вращения Датчик Холла (удлинение 1 м) Монтаж: настенный Универсальный…

Прибор для создания независимой выдержки времени и обеспечения определенной последовательности работы элементов схемы автоматики Диапазоны выдержек времени: 0,05 с…100… … перекидных контакта, ~8 А, 250 В 7 функций Напряжение питания: ≅12…240 В Монтаж: на DIN-рейку, стандарт 3S Сертификат ГОСТ Реле времени многофункциональное E1ZI20 12-240V AC/DC предназначено для создания независимой выдержки времени и обеспечения определенной…

Прибор для включения/выключения исполнительных механизмов по установленной выдержке времени Диапазон задаваемых выдержек времени: 0,01 с…99,99 ч Погрешность: ±1 e. м. p. Отсчет времени: прямой Режимы работы: однократный Выход: базовое исполнение – реле, опциональное исполнение – управление твердотельным реле Индикатор: 4-разрядный светодиодный  Модель прибора ARCOM-Dh58S-1Z. ..

Реле времени, таймером которого можно управлять с помощью внешнего потенциометра Асимметрический циклователь Настраиваемое время: от…

Прибор для циклического включения/отключения электротехнического оборудования через заданный промежуток времени Диапазон задаваемых выдержек времени: 0,01 с…990 ч Погрешность: ±1 e. м. p. Отсчет времени: прямой Режимы работы: однократный или циклический Выход: базовое исполнение – реле, опциональное исполнение – управление твердотельным реле Индикатор: 2×2-разрядный светодиодный  Модель прибора ARCOM-Dh58S-S-1Z…

Прибор для создания независимой задержки включения Диапазоны выдержек времени: 0,05 с…100 ч (7 диапазонов) Выходные контакты: 1 перекидной контакт, ~8 А, 250 В 1 функция Напряжение питания: ≅24…240 В Монтаж: на DIN-рейку, стандарт 3S Сертификат ГОСТ Реле времени однофункциональное E1Z1E10 24-240V AC/DC предназначено для создания независимой выдержки времени и обеспечения определенной. ..

Прибор для измерение скорости вращения и ее направления, измерение интервалов времени, времени наработки и числа совершенных оборотов Диапазон измерения скорости вращения: 0,2…99 990 об/мин Диапазон измерения… … Диапазон счетчика импульсов: 0…99 990 Максимальная частота счета : 10 кГц Вход: NPN, PNP, сухой контакт, TTL (опция) Выход: реле, драйвер оптосимистора (опция на заказ), оптотранзистор (опция на заказ), выход для управления твердотельным реле (опция…

Прибор для создания независимой задержки выключения с контактом управления Диапазоны выдержек времени: 0,05 с…100 ч (7 диапазонов) Выходные контакты: 1 перекидной контакт, ~8 А, 250 В 1 функция Напряжение питания: ≅24…240 В Монтаж: на DIN-рейку, стандарт 3S Сертификат ГОСТ Реле времени однофункциональное E1Z1R10 24-240V AC/DC предназначено для создания независимой выдержки времени и обеспечения определенной…

… для включения или выключения электрооборудования на определенное время после подачи/исчезновения напряжения Два независимых временных диапазона: 0,01 c…100 ч 16 функций, возможность выбора функции 2-реле 30 ячеек памяти для часто используемых временных диапазонов Управление и настройка при помощи 3 кнопок Индикация: 4-позиционный. ..

… работы аварийного освещения, аварийной вентиляции, для обеспечения электрического управления дверями лифтов, эскалаторами) Две временные функции, настраиваемые поворотным потенциометром Универсальное напряжение питания ≅12…240 В Выходной контакт: 2 переключающих… … освещения, аварийной вентиляции, для обеспечения электрического управления дверями лифтов, эскалаторами)  Особенности:  «True OFF» реле – таймер реле работает и без питания, после истечения настроенного срока Две временные функции, настраиваемые поворотным…

Прибор для включения/выключения исполнительных механизмов по установленной выдержке времени Диапазон задаваемых выдержек времени: 0,01 с…999 ч Погрешность: 0,01% ± 0,01 с Отсчет времени: прямой и обратный Режимы работы: однократный и циклический 2 независимых логических управляющих выходных устройства: базовое исполнение – реле, опциональное исполнение – управление твердотельным реле Дисплей: 3-разрядный светодиодный  Монтаж: в щит, настенный, на. ..

Прибор для отсчета интервалов времени, автоматического включения/выключения электротехнического оборудования через заданный промежуток времени в течение недели… … памяти благодаря элементу питания (CR2050) Выходной контакт: 1 НО ~16 А, 250 В Монтаж: на стену Недельное программируемое реле времени ARCOM-WT17 предназначено для отсчета интервалов времени, автоматического включения/выключения электротехнического…

Прибор для отсчета интервалов времени, автоматического включения/выключения электротехнического оборудования через заданный промежуток времени в течение недели… … благодаря элементу питания (CR2032) Выходной контакт: 1 переключающий ~30 А, 250 В Монтаж: на стену Недельное программируемое реле времени ARCOM-WT16 предназначено для отсчета интервалов времени, автоматического включения/выключения электротехнического…

Прибор для создания одновременно задержки включения и задержки выключения с контактом управления Диапазоны выдержек времени: 0,05 с…100 ч (7 диапазонов) Выходные контакты: 1 перекидной контакт, ~8 А, 250 В 1 функция Напряжение питания: ≅24. ..240 В Монтаж: на DIN-рейку, стандарт 3S Сертификат ГОСТ Реле времени однофункциональное E1Z1ER10 24-240V AC/DC обеспечивает одновременно и задержку включения и задержку выключения с…

Прибор для отсчета интервалов времени, автоматического включения/выключения электротехнического оборудования через заданный промежуток времени в течение недели… … аккумулятору Выходной контакт: 1 переключающий ~16 А, 250 В Монтаж: на DIN-рейку, стандарт 2S Недельное программируемое реле времени ARCOM-WT52 предназначено для отсчета интервалов времени, автоматического включения/выключения электротехнического…

Реле времени: принцип работы, схема подключения и рекомендации по настройке

Схемы подключения реле времени

Реле времени — повсеместно применяющиеся устройства, как в бытовых целях, так и на крупных промышленных предприятиях. Приборы выпускаются механического типа, представляющие собой простейшие конструкции, и электронными, оснащенными сложными системами управления, программируемыми пользователем.

Область применения

Реле времени – это устройство, предназначенное для включения/выключения приборов, управления процессами с определенным промежутком времени.

Такое оборудование довольно часто используются в промышленности для управления производственными процессами без участия человека. Реле не менее часто применяется в быту. Оно может использоваться для систематического полива, включения в определенное время освещения и т. д.

Электронное микропроцессорное реле времени модели PCR-513 может программироваться самим пользователем

Виды и классификация

Такие приборы, как реле времени разделяются на:

  • блочные;
  • модульные;
  • встраиваемые.

Блочные отличаются спецификой процесса установки, требующим индивидуального запитывания от сети. Встраиваемые не нуждаются в организации отдельного питания, так как чаще всего используются как вспомогательные элементы в более сложных схемах. Модульные реле времени также не подключаются к отдельной питающей линии. Крепление модульных реле производиться на DIN – рейку.

Также реле времени могут быть:

  • электромагнитными;
  • пневматическими;
  • электронными;
  • моторными.

Для использования в быту в основном применяются электронные или электромагнитные реле. Это объясняется тем, что они максимально эффективны в работе, а также их стоимость невысока и доступна для любого потребителя.

Читайте также статью ⇒ Подключение реле максимального тока.

Преимущества и недостатки устройства

У электронных реле преимущественным качеством является то, что они с высокой точностью выполняют свои функции. Из отрицательных качеств можно отметить только то, что для них требуется точность в программировании, интервал времени, который может устанавливаться, значительно меньше чем у электромеханических. Также стоит отметить и достаточно высокую стоимость.

Основными достоинствами электромагнитных реле являются низкая цена, они не требуют постоянного обслуживания, регулярного программирования, изменения настроек. Недостатком таких устройств является ограниченный ресурс работы, а также не слишком хорошая работа с постоянным током.

Реле времени на современном рынке представлены в широком разнообразии типов и моделей

Принцип работы

Принцип работы реле времени заключается в следующем.

Так как это приборы, которые производят подсчет времени, в каждом из них имеется таймер, который выставляется на определенный период. Поэтому необходимо выставить таймер на требуемое время включения или выключения.

Таймер вмонтирован в лицевую часть прибора. В зависимости от заданных характеристик этот прибор будет отключать сеть от питания и в определенное время включать ее.

Такой цикл будет продолжаться до тех пор, пока реле не будет переведено в состояние покоя.

Реле времени независимо от его исполнения и характеристик может выставляться от одной секунды до 999 часов.

Читайте также статью ⇒ Подключение указательное реле.

Технические характеристики

Все приборы, которые используются в электросети, должны своими характеристиками соответствовать ее параметрам, то есть должны выполняться условия при которых их работа будет стабильной.

Независимо от типа и конкретной модели, реле времени характеризуются следующими параметрами:

  • напряжение, при котором этот прибор будет работать стабильно;
  • коммутирующий ток, определяющий ток управления прибора;
  • износостойкость, определяющаяся количеством включений или выключений и подходящий больше для электромагнитных реле;
  • тип защиты;
  • количество контактов;
  • мощность устройства, указывающая, на какую максимальную нагрузку этот прибор может коммутировать без подключения контактора.

Исходя из этих данных, можно подобрать прибор с нужными характеристиками для определенных параметров обслуживающейся электросети.

Как читать маркировку

При маркировке таких приборов производителя стараются максимально упростить читаемость. На корпусе изначально указывается фирма производитель и модель устройства. Также указывается напряжение, подходяще для нормальной работы прбора. В большинстве случаев это 220 В.

Также помечается, для работы при какой величине и типе тока (постоянном или переменном) подходит устройство. На приборе также должно быть указан максимальный ток нагрузки для конкретного прибора.

Практически у всех реле времени присутствует маркировка выводов и обозначение подключения ноля и фазы.

Анализ производителей

Реле времени изготавливаются множеством производителей, заводы которых расположены по всему миру. В таблице ниже приведены наиболее популярные в нашей стране модели с указанием производителей и типа крепления устройства.

МодельСтрана производительНазвание фирмыКрепление
РВЦ-10/DУкраинаУКР РЕЛЕDIN рейка
TR4N 4COПольшаRelpolDIN рейка
TM M1ИталияLOVATO ElectricDIN рейка
IO 1080/IOИталияPerryDIN рейка
LT4H-AC240VSМалайзияPanasonicНа панель

Для подключения реле времени не используются сложные схемы. При его установке важно знать, какую нагрузку оно будет коммутировать.

Такая схема позволяет выполнять различные операции путем включения/выключения реле в штатном режиме

Представленная выше схема подключения используется в большинстве случаев для домашнего использования.

Такая схема обеспечивает стабильную работу прибора. Единственным недостатком является то, что реле времени может подключаться только на одну линию с небольшой нагрузкой.

Например, уличное освещение или полив газона.

Схема подключения реле времени к сети с электроприборами со значительной нагрузкой

Схема с контактором используется в тех случаях, когда необходимо отключать более мощную нагрузку. Ее применение в быту также можно часто встретить.

В ней роль выключающего устройства более мощной нагрузки исполняет контактор. Такая схема может контролировать, например, работу асинхронного двигателя.

Обратите внимание

Она также применяется, если необходимо с помощью маломощного реле времени коммутировать более мощную нагрузку.

Схема подключения реле времени марки ERF-09 к трехфазной сети через контактор

Также реле времени можно подключать и в трехфазной сети. Схема, которая представлена выше наглядно это демонстрирует. Она применяется в местах с трехфазным напряжением. Основным выключающим устройством служит контактор работу, которого контролирует реле времени.

Читайте также статью ⇒ Реле напряжения.

Пошаговая инструкция по установке

Для того чтобы самостоятельно подключить реле времени необходимо определиться, в какой сети будет происходить монтаж. Она может быть однофазной или трехфазной. Также нужно заранее знать, что будет коммутировать этот прибор, то есть какую нагрузку требуется отключать или включать.

Исходя из этих данных, нужно приобрести устройство с нужными характеристиками, или же любой доступный, но в комплекте с ним также необходимо приобрести контактор.

Реле времени устанавливается после счетчика электроэнергии. На следующем этапе с помощью паспортных данных прибора необходимо определить, где у него вход и выход.  Вход — это клеммы, к которым требуется выполнять присоединение провода. Выход — это клеммы, от которых будет выходить коммутирующее напряжение.

Непрерывное импульсное реле времени на 16 А часто используется в домашнем хозяйстве

Для этого к прибору необходимо подключить шнур с вилкой по заданной схеме и выставить минимальное время срабатывания. С помощью тестера проверяется наличие напряжения на контактах выхода.

Перед подключением реле времени необходимо надежно установить. У большинства этих приборов крепление производиться на DIN-рейку. После установки проводится подключение. Натяжение болтов должно быть максимальным, так как при плохом контакте прибор будет нагреваться и может быстро выйти из строя, или что еще хуже может быть причиной пожара.

Аналоги реле времени

Подбор аналогичных устройств осуществляется по специальной таблице, имеющейся на сайте каждого производителя реле времени. Например, реле ВС10-38 соответствует прибор РСВ17-3. Или устройство РКВ 11-43-11 успешно заменит модель РП21М-003В1.

Ошибки при установке

Основной ошибкой является подключение реле времени к приборам со слишком большой нагрузкой, например, к электрокотлу. Для управления отопителем обязательно требуется подключение реле через магнитный пускатель, соединяющийся с котлом.

Также не менее часто монтаж реле времени осуществляют в помещениях с климатическими условиями, не подходящими для нормальной эксплуатации устройства. Температура должна находиться в диапазоне -20 — 50°С при влажности не выше 80%.

Источник: http://electric-tolk.ru/sxemy-podklyucheniya-rele-vremeni/

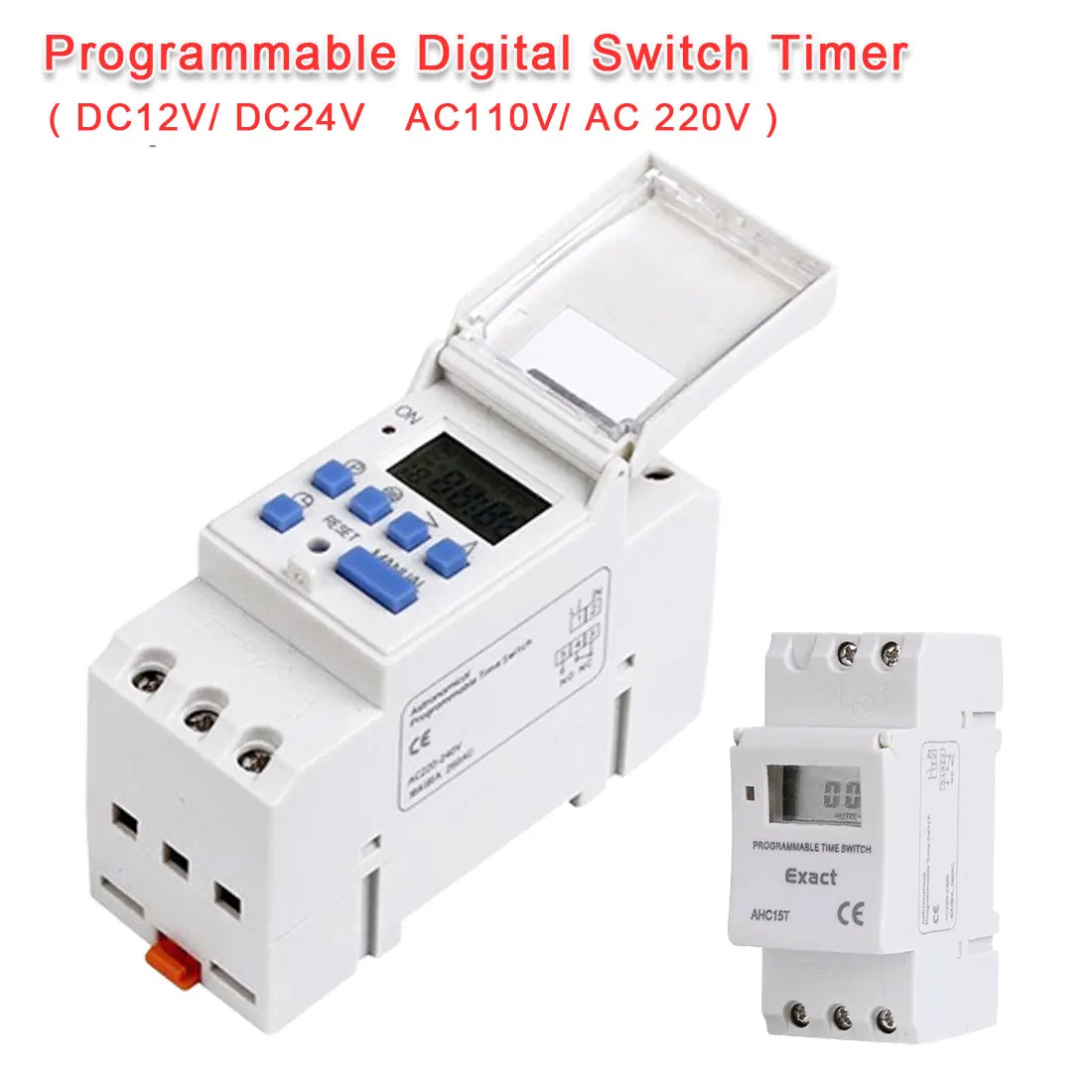

Реле времени, электронное, недельное, таймер. Настройка и схема подключения

Электронное реле времени, предназначено для отсчета интервалов времени, автоматического включения/отключения различного электротехнического оборудования (освещение, отопление и т.д.) через заданный промежуток времени в течение повторяющегося недельного цикла.

Например:для включения и отключения освещения территории двора, парка или улицы;для включения и отключения ночного освещения лестничных маршей многоквартирных домов;для включения и отключения в ночное время рекламных вывесок и витрин;для управления включением электрического отопления дома;для автоматического полива растений;

для создания эффекта присутствия в доме

Питается от бытовой электросети, напряжением 220 Вольт (есть возможность заказать реле на напряжение 12, 24, 36, 110 Вольт).

Можно запрограммировать, на всю неделю или любой день недели, один или несколько раз включение и отключение, в течении суток.Все данные отображаются на жидкокристаллическом дисплее.

При отключении электропитания сохраняет режим программирования, за счет встроенного аккумулятора.

Cрок службы реле времени от трех до пяти лет.

Технические характеристики

ПараметрЗначение
Номинальное рабочее напряжение220V
Частота питающей сети50/60Hz
Сохраняет работоспособность, при питающем напряжении в пределах180V-250V
Потребляемая мощность релене более 2VA
Допустимый ток переключающего контакта, при активной нагрузке16А
Допустимый ток переключающего контакта, при реактивной нагрузке
Минимальный шаг программирования1 минута
Максимальный шаг программирования168 часов
Число программ включения/отключения16 циклов
Механическая износостойкость, циклов вкл/откл10⁷
Электрическая износостойкость, циклов вкл/откл10⁵
Время сохранения данных программирования, при отключении питаниядо 150 часов
Точность хода часов в течении суток, при температуре +25°С≤1 секунда
Габаритные размеры (ВхШхГ)86,5х36х65,5 мм
Диапазон рабочих температур, °С-10°С~+40°С
Относительная влажность35~85%

Крепление на DIN-рейку (занимает два модуля типа S), размером как двухфазный автомат.
Эксплуатировать в закрытом помещении с искусственным регулированием вентиляции и отопления.

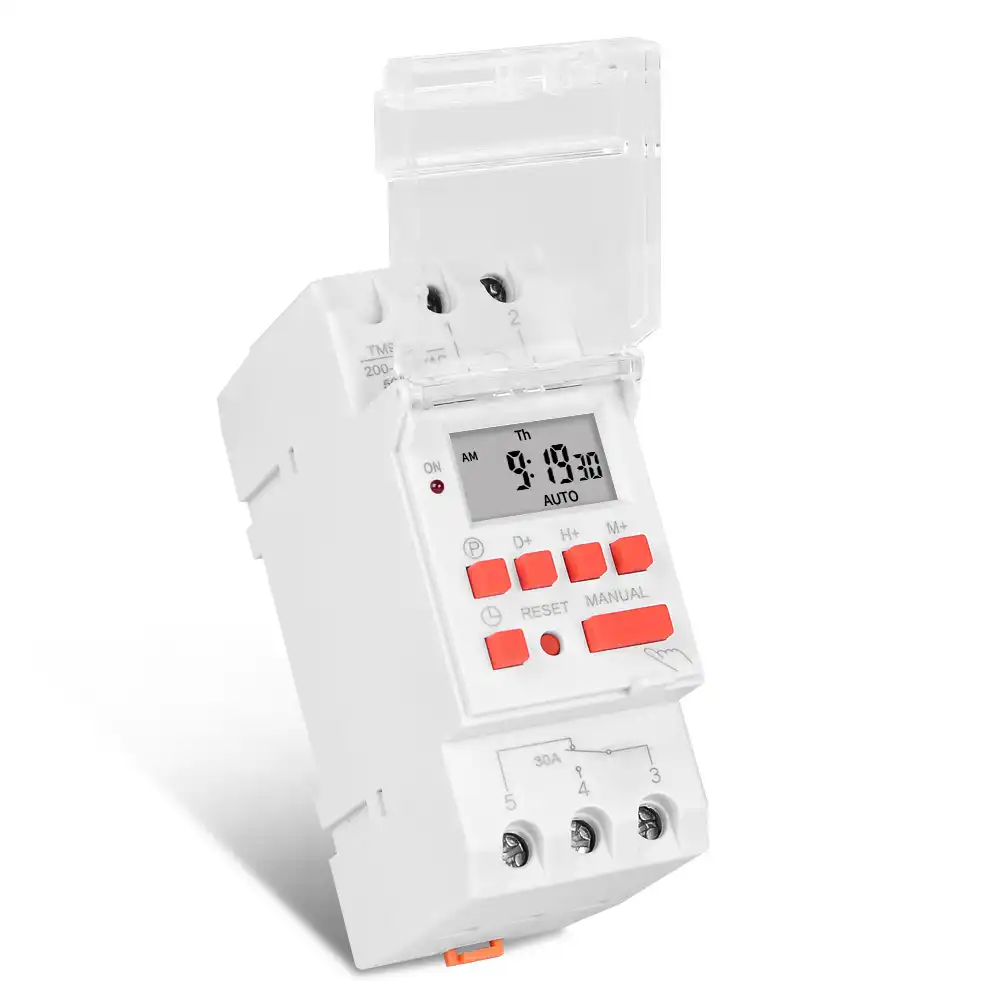

Лицевая панель реле времени

Назначение кнопок управления и индикации реле времени

Назначение кнопок и индикацииНадпись
Индикация включения контактаON
Кнопка программирования
Кнопка настройки дня неделиD+
Кнопка настройки часаH+
Кнопка настройки минутM+
Кнопка настройки и текущего времени
Кнопка сброса всех данныхRESET
Кнопка управления режимами (ON, AUTO, OFF)MANUAL

Жидкокристаллический дисплей

Данные жидкокристаллического дисплея

В верхней части дисплея:дни недели

MO — понедельник; TU — вторник; WE — среда; TH — четверг; FR — пятница; SA — суббота; SU — воскресенье.

Настройка дня недели осуществляется кнопкой D+
В средней части дисплея:текущее и программируемое время

Настройка времени осуществляется кнопками, H+ и M+

В нижней левой части дисплея:номера циклов включения и отключения

ON — включено; OFF — отключено; цифры от 1 до 16 — номер цикла.

Настройка циклов осуществляется кнопкой
В нижней правой части дисплея:режим управления

ON — включено постоянно; AUTO — автоматический режим; OFF — отключено постоянно.

Настройка режима управления осуществляется кнопкой MANUAL

Настройка реле времени

Рекомендуется начать с кнопки RESET (нажимайте аккуратно, тонкой отверткой, усилия не потребуется). После нажатия происходит гашение дисплея с последующим отображением всех элементов, сбрасываются все настройки и текущее время.

Настройка реле времени начинается с установки дня недели и текущего времени. Нажимаем (пальцами рук) и удерживаем кнопку(далее по тексту часы) и нажимаем кнопку D+ выбираем текущий день недели, продолжаем удерживать в нажатом положении кнопку часы, при помощи кнопок H+ и M+ устанавливаем текущее время.

После настройки текущего времени и дня недели, приступаем к программированию реле времени.

Программирование реле времени

Включение программирования осуществляется кнопкой(далее по тексту программирование).

1) Нажимаем кнопку программирование включается первый цикл включения, далее при помощи кнопок D+, H+ и M+ выбираем день недели и время включения.

2) Нажимаем кнопку программирование включается первый цикл отключения, далее при помощи кнопок D+, H+ и M+ выбираем день недели и время отключения.

При необходимости можно добавить еще несколько циклов включения и отключения, выполнив настройку второго, третьего и т.д. циклов.

Схема подключения реле времени

Примерная схема подключения реле времени и нагрузки

реле времени, реле времени купить, таймер электронный, ТЭ 15, схема реле времени, реле времени 220 Вольт, реле времени программируемое, таймер полива самотечный, таймер выключения, реле, электронный таймер программируемый, с энергонезависимой памятью, ток коммутации 16 ампер, полный диапазон времени от 1 минуты до 168 часов, 16 программ, THC 15A

Источник: http://ElectroMaster.kz/instructions/88-rele-vremeni-elektronnoe-nedelnoe

Как подключить реле времени к магнитному пускателю

Как правило, допустимая максимальная нагрузка любого реле времени не так велика, как необходимо. Для усиления выхода реле с целью управления более мощной нагрузкой разумно воспользоваться магнитным пускателем. Схема подключения к пускателю не представляет собой ничего сложного и любой начинающий электрик сможет осуществить такое подключение без особых сложностей.

Прежде чем приступить к изучению особенностей подключения, опишем особенности и назначения реле времени и магнитного пускателя.

Реле времени

Реле времени представляет собой простое современное автоматическое устройство. Здесь все понятно на интуитивном уровне и такие приборы очень широко используются в самых разных схемах для автоматизации технологических операций.

В наше время задачи реле времени могут выполняться программируемыми логическими контроллерами, однако, «старые» приборы еще не полностью вытеснены.

Предназначение реле времени — коммутация электроцепей с предварительно установленной временной выдержкой.

Современные реле времени представляют собой временные контроллеры, которые можно запрограммировать для решения конкретных задач.

Важно

Эти приборы способны обеспечивать нужный интервал времени, учитывая определенный алгоритм подключения элементов в электроцепи. Чаще всего они применяются при необходимости автоматического запуска устройств через определенный интервал времени, после того, как поступил основной сигнал.

Самые разные конструкции реле времени определяют применение прибора на бытовом и промышленном уровне.

Принцип работы определяет пять главных типов реле:

  1. Электромагнитное замедление. Такой прибор может применяться исключительно в цепях постоянного тока. Задержка во времени происходит из-за дополнительной обмотки, которая препятствует увеличению магнитного потока.
  2. Пневматическое замедление. Здесь применяется пневматический демпфер, который изменяет отверстие забора воздуха.

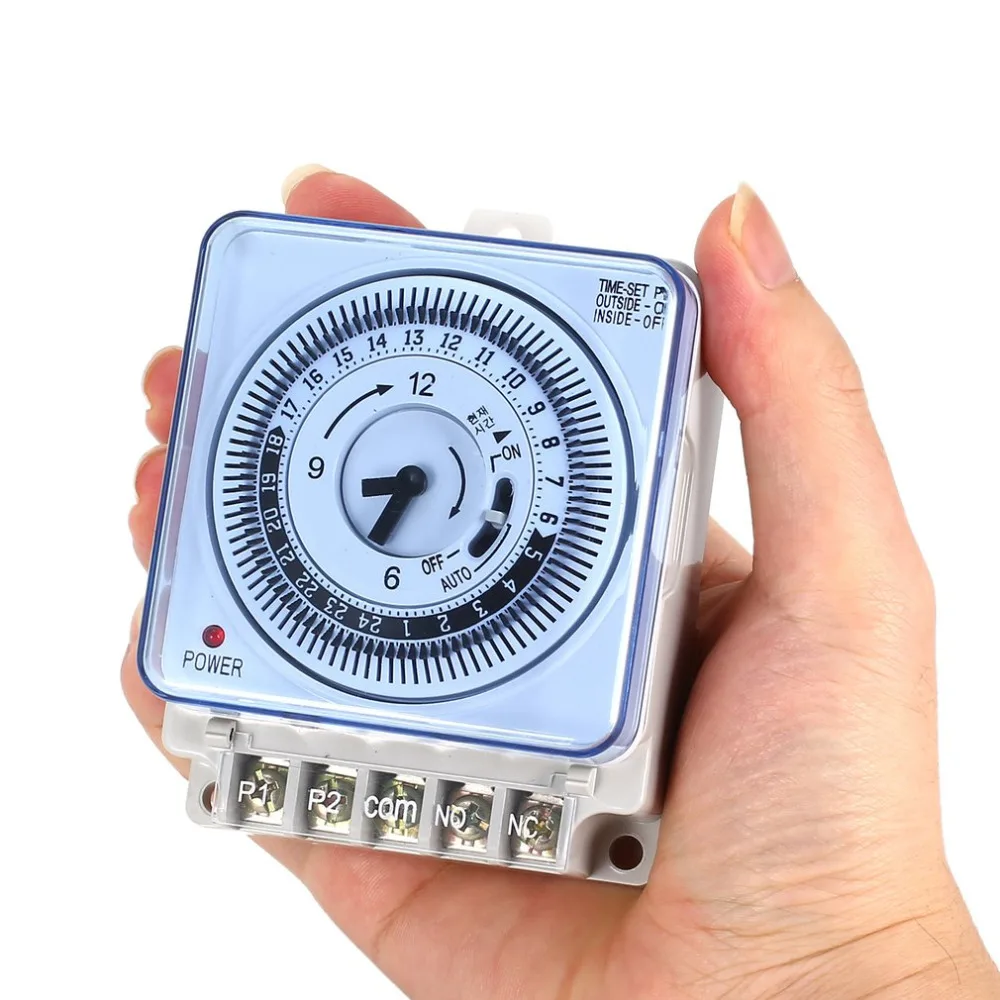

  3. Анкерный или часовой механизм.

    Здесь электромагнит взводит специальную пружину, которая замыкает реле после отсчета установленного времени.

  4. Использование двигателя. Здесь применяется синхронный электрический редуктор, двигатель и электромагнит. Первые два элемента сцепляются электромагнитом.
  5. Электронное реле. Здесь применяются микроконтроллеры, позволяющие программировать задержки включения.

Электромагнитный пускатель

Электромагнитный пускатель представляет собой электрический аппарат, который позволяет запускать, останавливать и защищать трехфазные асинхронные электрические двигатели.

Кроме того, эти приборы позволяют запускать и выключать любые виды нагрузки, к примеру, элементы нагрева, источники освещения и другие.

Производятся электромагнитные пускатели в одиночном или сдвоенном исполнении. Последние обладают механической защитой от одновременного запуска.

Приборы открытого исполнения используются в панельных установках, их применяют внутри закрытых специализированных шкафов, а также в других местах, которые надежно защищены от мелких частиц и механических повреждений.

В отличие от них, защищенные пускатели могут применяться внутри помещений, если среда не сильно запылена. Есть и пускатели, которые обладают надежной защитой от влаги и пыли, они могут использоваться как на внутренних, так и на наружных установках.

Особенности монтажа

Чтобы пускатель и реле времени смогли надежно работать, их нужно правильно установить. Устройства должны быть жестко закреплены.

Нельзя устанавливать приборы в местах, которые могут подвергаться ударам и вибрациям, например там, где установлены электромагнитные аппараты (больше 150 А), создающие удары и вибрации во время включения.

Если к контактам магнитного пускателя подключается один проводник, нужно загибать его П-образно, чтобы предотвратить перекос пружинной шайбы зажима.

Если подсоединяются два проводника, они должны быть прямыми, и каждый должен располагаться с одной стороны винта зажима. Обязательно нужно проверить надежность закрепления проводников.

Перед подключением к пускателю концы медных проводников нужно залудить, а многожильные скрутить. Однако нельзя смазывать контакты и подвижные детали пускателя.

Простая схема подключения

Для начала будет рассмотрена самая простая схема подключения реле времени. Первым делом нужно закрепить прибор на стене, он должен размещаться в строго вертикальном положении с допустимым отклонением примерно 10 градусов.

Также нужно учесть, что нормальная работа прибора возможна в диапазоне от –10 до +50 ºС. При этом максимально допустимая влажность должна составлять 80%.

Нужно убедиться в том, что прибор надежно закреплен. Также следует обесточить сеть. Только после этого можно приступать к его подключению. Нужно снять крышку реле и заземлить прибор. Затем подключить электрическую сеть к контактам, как показано на рисунке ниже.

Совет

Контакты, которые пронумерованы цифрами 1 и 2 используются здесь для подачи напряжения от сети 220 В. Для представленной на схеме модели таймера, питание подводится в верхней части, а для управления выключением и включением предусмотрены контакты в нижней части прибора.

В данном случае на разрыв отводится фазный проводник, а ноль подается на нагрузку (в данном случае электролампы).

Средний контакт под номером 4 использован для подачи фазы от электрического щита, она может коммутироваться отдельно с подключениями 3 или 5.

Соединение 4–5 является нормально открытым (н.о.), а 3–4 нормально замкнутым (н.з.). (Для тех, кто не понимает слово «нормально» — состояние, когда выходное реле не сработало, в том числе, когда нет напряжения питания на клеммах 1–2).

Это довольно простое подключение и выполнить его способен даже начинающий электрик.

Схема подключения к магнитному пускателю

Если реле времени используется для контроля работы более мощной нагрузки, например, электродвигателя, понадобится подключение магнитного пускателя.

Этот прибор предназначен здесь для запуска, а также разгона до номинальной скорости электрического двигателя. Также пускатель обеспечивает непрерывность его работы, при необходимости отключает питание, обеспечивая защиту электродвигателю.

Магнитные выключатели могут использоваться не только для подключения электродвигателей. Их широко применяют и при других многокиловаттных нагрузках, для подключения обогревателей, уличного освещения и другого.

Обратите внимание

Для подключения выбран магнитный пускатель типа C-09D10. Схема подключения выглядит следующим образом:

Каждый пускатель содержит два контакта, которые используются для подключения выводов катушки. При подаче на катушку будет создано магнитное поле, втягивающее подвижный сердечник с подвижными контактами и траверсой, которые к нему закреплены. В зависимости от марки пускателя рабочее напряжение может составлять 110, 220 или 380 В.

Как и в предыдущей схеме, можно задействовать н. о. контакты 4–5 или н.з. 3–4.

Запуск электродвигателя

Для того, чтобы запустить электрический двигатель используется схема «Звезда-Треугольник», которая включает применение независимой временной выдержки во время запуска с режима «звезда» и перехода двигателя в рабочий режим «треугольник».

Здесь применяется реле времени RT-SD. Прибор регулирует время отключения режима «звезда» от 1 с до 10 минут. Кроме того, предусмотрена регулировка времени от предустановленных настроек и переключение режима «звезда-треугольник».

Однако такое реле можно использовать и в системах бытовой и промышленной автоматики для регулировки работы отопительных и вентиляционных систем и осветительных приборов.

Преимущество использования реле времени RT-SD заключается в следующем. Движки большой мощности при запуске обладают пусковым током, который в 5–6 раз выше рабочего. Как раз поэтому во время запуска электродвигателя по схеме «звезда-треугольник» используется прибор RT-SD.

Он позволяет снижать пусковой ток мощных двигателей во время запуска в режиме «звезда», а также при переключении в режим «треугольник», обеспечивая работу электродвигателя на номинальных значениях.

Реле времени в данном случае представляет собой альтернативу прибору плавного пуска. И в силу дороговизны последнего, реле RT-SD применяется очень часто. Кроме того, при запуске электродвигателя также используется магнитный пускатель, который подключается к реле как показано на схеме выше.

Применение кнопочного поста совместно с реле времени

Реализовать возможность запуска двигателя не только от реле времени, но и от кнопочного поста можно, добавив второй пускатель и собрав специальную схему «подхвата».

Внешний вид кнопочного поста с двумя кнопками

Рассмотрим принципиальную схему ниже. При нажатии на кнопку «ПУСК» происходит срабатывание Пускателя 1 и замыкание соответствующего контакта K1.

1, подключенного параллельно кнопке «ПУСК».

При отпускании этой кнопки, напряжение питания продолжает поддерживать Пускатель 1 во включенном состоянии и, соответственно, параллельный контакт K1.1 — в замкнутом.

Одновременно с контактом K1.1 замыкается контакт K1.2, который непосредственно включает Пускатель 2, управляющий нагрузкой. В момент срабатывания реле времени происходит срабатывание «контакта реле времени» и включение Пускателя 2.

В момент нажатия на кнопку «СТОП» (по умолчанию она замкнута) происходит размыкание цепи и Пускатель 1 отключается. Состояние Пускателя 2 при этом будет зависеть только от состояния реле времени.

Пускатель может управлять, к примеру, двигателем или еще чем-то. Если числа его контактов не достаточно, то их количество может быть увеличено специальными приставками.

Запуск нагрузки кнопкой на заданное время

По просьбе читателя Сергея публикуем схему, реализовав которую, появится возможность запускать нажатием кнопки исполнительное устройство на заданное время. Например, двигатель. Устройство задержки РВО-П2-15 выбрано случайным образом, подойдет любое другое со сходными параметрами.

Схема простая и приводится без пояснений:

Для правильной работы РВО-П2-15, необходимо выполнить его настройку согласно паспорту:

  1. Чтобы устройство задержки включалось одновременно с подачей питания, необходимо DIP-переключатель 4 перевести в положение 2.
  2. DIP-переключателями 1–3 выбрать диапазон времени.
  3. Установить заданное время выдержки.

В окончание

Перед тем, как запустить собранную электрическую схему, нужно провести ее наружный осмотр, а также осмотр всех приборов.

Усиление выхода реле времени с помощью магнитного пускателя не представляет собой ничего сложно. Оно используется очень широко при подключении не только электродвигателей, но и других приборов промышленного и бытового типа.

Важно

Одной из главных задач мастера-электрика является изучение инструкции, которая прилагается к реле времени и магнитному пускателю.

Другая задача — правильно определить назначение зажимов на корпусе приборов. Если всё сделать грамотно, можно обеспечить успешное управление электроприборами на предприятии или в домашних условиях.

Видео по теме

Источник: https://VashUmnyiDom.ru/obshhaya-avtomatika/podklyuchenie-rele-vremeni-k-magnitnomu-puskatelyu.html

Назначение и принцип работы реле времени



Обратная связь

ПОЗНАВАТЕЛЬНОЕ

Сила воли ведет к действию, а позитивные действия формируют позитивное отношение

Как определить диапазон голоса — ваш вокал

Как цель узнает о ваших желаниях прежде, чем вы начнете действовать. Как компании прогнозируют привычки и манипулируют ими

Целительная привычка

Как самому избавиться от обидчивости

Противоречивые взгляды на качества, присущие мужчинам

Тренинг уверенности в себе

Вкуснейший «Салат из свеклы с чесноком»

Натюрморт и его изобразительные возможности

Применение, как принимать мумие? Мумие для волос, лица, при переломах, при кровотечении и т.д.

Как научиться брать на себя ответственность

Зачем нужны границы в отношениях с детьми?

Световозвращающие элементы на детской одежде

Как победить свой возраст? Восемь уникальных способов, которые помогут достичь долголетия

Как слышать голос Бога

Классификация ожирения по ИМТ (ВОЗ)

Глава 3. Завет мужчины с женщиной

Оси и плоскости тела человека — Тело человека состоит из определенных топографических частей и участков, в которых расположены органы, мышцы, сосуды, нервы и т. д.

Отёска стен и прирубка косяков — Когда на доме не достаёт окон и дверей, красивое высокое крыльцо ещё только в воображении, приходится подниматься с улицы в дом по трапу.

Дифференциальные уравнения второго порядка (модель рынка с прогнозируемыми ценами) — В простых моделях рынка спрос и предложение обычно полагают зависящими только от текущей цены на товар.

Реле времени имеет элементарное назначение – включение или выключение линии фазового проводника с течением заданного промежутка времени. То есть человек настраивает реле на время работы, через которое оно должно разомкнуть электрическую цепь и уходит.

По истечению времени реле размыкает цепь, вследствие чего отключается прибор, который подключен к линии, управляемой данным реле. Это может быть произведено с целью экономии электроэнергии и вместе с тем за ненадобностью работы прибора после определенного периода его работы.

В общем, назначение данного прибора управления электропитанием ясно, осталось лишь разобраться с его принципом работы и рассмотреть схему, приведенную ниже.

Принцип работы реле времени состоит в том, что блок управления реле представляет собой электронный таймер, настраиваемый вручную и который с истечением заданного времени дает сигнал исполнительному механизму, который и размыкает цепь. При этом стоит заметить, что таймер может быть электронным (что чаще всего встречается в современных реле времени) или механическим (в большей степени старого образца реле).

Совет

Электронный таймер в реле времени представлен как микросхема, которая программируется разными импульсами, которые возникают в результате нажатия клавиш на панели управления реле контроля времени.

Работа реле времени с таймером механического образца ничем не отличается, а сам механизм таймера такого реле имеет контакты, которые находятся в определенном положении (сомкнуты или разомкнуты). При повороте регулятора механизма таймера времени они меняют свое положение, то бишь размыкаются или мыкаются, тем самым, соответственно, замыкая или размыкая электрическую цепь.

Со временем они становятся в первоначальную позицию, время зависит от того, на сколько градусов выполнен поворот регулятора (чем больше повернуть регулятор, тем больше нужно будет времени для возвращения в первоначальную позицию).

Схема подключения реле времени может иметь выход для подключения к компьютеру, в таком случае это реле называется интеллектуальным и может иметь до 40 групп для подключения приборов.

Это может давать расширенные возможности по программированию режимов времени, чего нельзя было добиться вручную, орудуя лишь парой кнопок и имея в наличии всего пару выходов групп на панели управления данным устройством автоматического управления цепью.

В этой статье мы рассмотрели основные виды реле, которые применяются в бытовых электросетях. Были вкратце раскрыты основные положения относительно принципа работы реле, а также схемы их подключения. Однако, не были рассмотрены многие технические подробности, так как статья и без того объемная.

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ЖЕЛЕЗНОДОРОЖНОГО ТРАНСПОРТА

Федеральное государственное бюджетное образовательное учреждение

высшего профессионального образования

«Иркутский государственный университет путей сообщения»

Красноярский институт железнодорожного транспорта

Кафедра «Система обеспечения движения поездов»

Лабораторная работа №1

По дисциплине «Основы технической диагностики»

«Реле: Тока, напряжения, времени, температуры, фото реле»

Выполнил: студент гр. СОД.1-14-1

Казанцев М.В________

Проверил: преподаватель

Лымарев В.И_________

Красноярск 2016г.

Источник: https://megapredmet.ru/1-31554.html

Реле времени: устройство, виды, порядок работы

      Здравствуйте! Реле времени — это устройство, формирующее выходной сигнал с определенной регулируемой задержкой после получения команды на входе. Применяются эти устройства повсеместно, начиная с таймеров бытовых и кухонных приборов, и заканчивая элементами систем управления космических летательных аппаратов. По этой причине неуместно вести разговор о сфере их применения.

Разновидности реле времени

     Общепринятая классификация реле основывается на принципе формирования временной задержки, или времени срабатывания реле. По этому признаку можно определить следующие типы реле времени:

• Электромагнитные. В них временная задержка обеспечивается конструктивными особенностями электромагнитной системы самого реле.

• Пневматические. Здесь задержка определена временем заполнения специальной воздушной камеры.

• С часовым механизмом. Время задержки отсчитывается анкерным часовым устройством.

• Моторные. Время определяется поворотом диска, вращаемого электродвигателем с редуктором.

• Электронные. Времязадающим устройством служит электронная схема.

     Остановимся подробнее на конструкции, принципе работы и особенностях применения различных типов реле.

Электромагнитные реле времени

     Конструктивно это обыкновенные электромагнитные реле, состоящие из стального сердечника с катушкой и якоря, который перемещает траверсу с закрепленными на ней пластинами подвижных контактов.

Отличает их наличие медных демпфирующих шайб, установленных на сердечник вместе с катушкой и представляющих собой дополнительные короткозамкнутые обмотки. Питаются такие реле только от сети постоянного тока.

     Рассмотрим порядок работы реле. При включении катушки в цепь питания, в сердечнике начинает нарастать магнитный поток, наводящий ЭДС в короткозамкнутой обмотке.

Обратите внимание

В результате, по демпфирующей шайбе начинает протекать ток, который, создает в сердечнике противоположный по направлению магнитный поток, замедляющий процесс его намагничивания. Благодаря этому, полное намагничивание сердечника и притягивание якоря происходят с некоторой задержкой по времени.

Величина задержки регулируется путем установки дополнительных шайб. Выше описан процесс задержки при срабатывании. При отпускании идет обратный процесс, вызывающий задержку возврата реле.

     Если необходимо срабатывание с выдержкой времени, демпфирующие шайбы устанавливаются на сердечник со стороны цоколя, перед катушкой. В реле возврата с выдержкой времени, вначале ставится катушка, затем шайбы, ближе к рабочему зазору.

     Применение реле такого типа всегда было ограниченным, ввиду следующих особенностей:

• Маленький диапазон регулирования задержки. На срабатывание — от 0,07 до 0,14 секунды. На возврат — от 0,5 до 1,4 секунды.

• Возможна только дискретная регулировка путем установки шайб.

• Оперативное регулирование исключается.

     Реле использовались в схемах управления высоковольтных выключателей на постоянном оперативном токе и обеспечивали требуемую последовательность работы коммутационных аппаратов.

Пневматические реле времени

     Конструкция содержит электромагнитный привод. На неподвижной части стального магнитопровода расположена катушка. Якорь в обесточенном состоянии реле образует воздушный зазор за счет усилия пружины. Орган реле, обеспечивающий задержку, выполнен в виде съемной приставки. Реле комплектуется одной или двумя приставками.

Сама приставка представляет собой воздушную камеру, разделенную на две части эластичной диафрагмой. Верхняя часть камеры является рабочей, она соединена с атмосферой небольшим отверстием, размер которого регулируется винтом. Также имеется обратный клапан, работающий только на выпуск и обеспечивающий взвод диафрагмы.

Диафрагма соединена с подпружиненным штоком, который контактирует с якорем электромагнита.

Важно

     Порядок работы реле следующий. При отключенном питании катушки, якорь под воздействием пружины прижимает шток приставки, обеспечивая взведенное положение диафрагмы, т.е. перемещает ее к верхней стенке камеры, выдавливая из нее воздух.

При срабатывании реле, якорь подтягивается к неподвижному сердечнику, при этом освобождая шток мембраны. Шток, под воздействием возвратной пружины, стремится вернуть диафрагму в нейтральное положение, чему препятствует возникающее разрежение воздуха в камере.

Происходит подсос воздуха из атмосферы через калиброванное отверстие.

     По заполнению камеры, диафрагма возвращается в нейтральную позицию, воздействуя при этом на микровыключатель посредством рычага на штоке. Таким образом, контакты переключаются с выдержкой времени после срабатывания реле. Время задержки регулируется винтом, изменяющим сечение отверстия рабочей камеры.

Реле времени с анкерным механизмом

     В основе конструкции этого устройства — обычный часовой механизм с анкером, приводимый в действие ленточной пружиной. Основу самого реле составляет все та же электромагнитная система, подвижный якорь которой связан с механизмом взвода пружины. На лицевой стороне реле находится круглая шкала, проградуированная в секундах.

По периметру шкалы расположены неподвижные контакты, фиксация которых в определенном месте шкалы обеспечивает требуемую выдержку времени. Одна пара неподвижных контактов является конечной, перед ней могут располагаться импульсные (или проскальзывающие) контакты. Поверх шкалы, на оси часового механизма закреплен подвижный контакт.

     Исходным является состояние, при котором катушка находится под напряжением, якорь поджат, пружина часов взведена. При разрыве цепи питания катушки происходит возврат якоря.

Пружина часов освобождается, запускается анкерный механизм.

Подвижный контакт, вращаясь вместе с осью механизма, сначала кратковременно замыкает находящиеся на его пути импульсные контакты, затем, упираясь в конечные контакты, замыкает их и останавливается.

     Различные варианты этого типа реле позволяют выставлять уставки от 0,1 до 20 секунд. Примечание. Уставкой называется выставляемое на реле пороговое значение параметра, при достижении которого происходит срабатывание.

     До наступления эры электронных реле времени, устройства с анкерным механизмом задержки имели наиболее широкое применение в силу ряда их преимуществ:

• Высокая точность отсчета времени

• Простота и наглядность настройки

• Возможность оперативно перестраивать реле, не выводя оборудование из работы.

Моторные реле времени

     Реле состоит из электродвигателя (чаще всего синхронного), редуктора, который передает вращательный момент на главную ось. На оси расположен диск, являющийся частью кулачкового механизма.

     При включении реле запускается электродвигатель. Одновременно с этим, вспомогательный электромагнит, перемещая выходную шестерню редуктора, вводит ее в зацепление с шестерней главной оси.

Ось с закрепленным на ней диском начинает вращение, которое продолжается, пока специальный выступ на боковой поверхности диска не встретится с неподвижным кулачком.

Совет

Это вызывает срабатывание контактной группы, связанной с кулачком и возвращает реле в исходное состояние.

      В зависимости от типа реле, на оси могут располагаться несколько дисков, каждый из которых, имея свой кулачок, отрабатывает свою независимую выдержку времени. Очевидно, что максимальная выдержка времени определяется одним оборотом диска. Диапазон выдержек времени, доступных данному типу реле – от 0,2 секунд, до 60 часов.

     Реле широко используется в случаях, когда требуется большая выдержка времени.

Электронные реле времени

     Первые образцы реле, построенные на электронных компонентах, содержали транзисторы, а времязадающими элементами служили RC – цепи. То есть, время выдержки определялось регулируемым временем заряда конденсатора. Такие схемы встречаются сейчас, только как радиолюбительские.

     Развитие цифровых технологий в корне изменило подходы к решению задачи. В качестве времязадающих узлов сегодня используются высокостабильные кварцевые генераторы, колебания которых управляют цифровыми устройствами, формирующими необходимые сигналы через заданные промежутки времени путем подсчета количества импульсов.

     Электронные реле времени, входящие в линейку продуктов ведущих электротехнических компаний построены на основе интегральных микроконтроллеров, способных реализовать практически любой заданный алгоритм работы. В качестве примера приведем технические характеристики изделия одного из ведущих производителей:

• Напряжение питания от 12 до 240 Вольт AC/DC

• Устанавливаемая выдержка времени от 0,05 секунд до 100 часов

• Погрешность измерения времени не превышает 0,05%

• Уставка оперативно выставляется на передней панели прибора.

      И все это вмещается в устройстве, которое крепится на DIN – рейку и по размеру не превышает обычный автоматический выключатель.

Источник: http://teplosniks.ru/elektrichestvo/rele-vremeni-ustroystvo-vidyi-poryadok-rabotyi.html

Реле контроля напряжения

Как защитить электроприборы от высокого напряжения

Данные реле применяют для защиты электронной и электрической техники от перенапряжений или слишком низкого напряжения.

В кондиционировании их применяют для защиты

  • компрессора от пониженного напряжения
  • плату управления от высокого напряжения

При понижении напряжения, ротору компрессора не хватит момента для пуска и его обмотка перегреется и выйдет из строя

А броски напряжения особенно вредны для инверторных кондиционеров.

Принцип действия реле напряжения

Реле содержит в себе:

  • схему контроля напряжения,
  • силовое реле,
  • регуляторы для настройки параметров,
  • индикаторы напряжения и включения нагрузки (не всегда)
  • микроконтроллер для управления (не во всех моделях)

Устройство позволяет защитить нагрузку от скачков напряжения.

Его устанавливают последовательно в разрыв фазного провода.

При подаче питания на прибор, он измеряет напряжение, после чего, если оно соответствует значению, заданному в настройках, замыкает силовое реле, подавая питание на нагрузку.

В случае выхода  напряжения за установленные пределы нагрузка обесточивается.

После нормализации напряжения нагрузка включается через время заданное в настройках.

Возможно задать такие параметры как:

  • минимально напряжение
  • максимальное напряжение
  • задержка отключения после понижения напряжения
  • задержка отключения после превышения напряжения
  • задержка включения после  превышения/понижения напряжения.

Настройка реле напряжения для кондиционера

Напряжение включения и отключения

На шильдике кондиционера указано рабочее напряжение кондиционера.

Обычно значение 200-240 В, такие параметры надо настроить и на реле.

Если их установить в пределах, например 215-225 В, то кондиционер будет отключаться часто, так как скачки напряжения в российских электросетях не редкость, а по сути это и не нужно, так как кондиционер способен работать и при более широком диапазоне.

Время отключения

При превышении напряжения:

На платах кондиционера стоят варисторы, которые способны гасить напряжение, но по мощности они не большие, поэтому чтобы они не сгорели время необходимо устанавливать минимальным, реле позволяют установить 0,1 с.

При понижении напряжения:

Обратите внимание

При включении мощных нагрузок -стиральных машин, электочайников и подобных происходит проседание напряжения, оно может длиться от долей до нескольких секунд.

Поэтому необходимо установить небольшую задержку, чтобы чтобы при каждом запуске мощной нагрузки не отключать кондиционер, например 5-10 секунд.

 Схема подключения реле напряжения

Схема подключения очень простая:

  • подключается питание для самого реле слаботочными проводами
  • подключается силовой фазный провод ко входу силового реле
  • с выхода силового реле подключается провод к нагрузке

Если реле рассчитано на ток меньший чем потребляет нагрузка, можно установить промежуточное реле или контактор на ток, достаточный для питания нагрузки.

Реле контроля напряжения являются дешёвой альтернативой стабилизаторов напряжения, а иногда и должны дополнять их.

Хотя оно и не выполняет функцию бесперебойной работы потребителей, защитить от скачков напряжения аппаратуру вполне может.

Источник: https://MasterXoloda.ru/1/rele-kontrolya-napryazheniya

Реле времени: 3 типа

Реле времени можно купить в любом специализированном магазине Реле времени – механизм, позволяющий управлять оборудованием по расписанию.

Оно создает временные задержки, включения и отключения, а также контролирует работу приборов в определенной последовательности.

Умный помощник экономит электроэнергию, отключая и включая функции оборудования. Подробнее о конструкции и принципе действия – ниже.

Содержание:

Назначение реле – замыкать и размыкать электрическую цепь. Основная функция прибора – это выполнение определенного действия через какой-то промежуток времени. Современные реле позволяют существенно экономить на энергоносителях, поэтому часто используются в системах освещения подъездов, домов, общественных зданий, дворов.

Реле времени может отличаться по размеру и функционалу

Конструкция прибора:

  1. Восприятие – при поступлении пускового сигнала, запускает прибор.
  2. Замедление – производит задержку определенного количества времени.
  3. Исполнение, заключается в завершении влияния на управляемый объект.

Реле бывают моноблочного типа, встраиваемое в приборы и модульный вариант. Первый вариант представляет собой автономное устройство со встроенным питанием и входами подключения. Встраиваемый аппарат не имеет собственного корпуса и является элементом основного прибора. Модульный аппарат устанавливается в требуемый прибор.

Бывают с электромагнитным замедлением и с пневматическим. Самыми популярными являются электронные приборы, которые способны выдерживать время от 1 сек до нескольких дней. При этом реле имеет миниатюрные габариты и небольшое потребление энергии.

Механическое реле времени: виды

Все механические модели имеют более высокую цену. Дороговизна связана с изготовлением мелких деталей, которые выполнены с доскональной точностью. Такая конструкция требует постоянного ухода и дополнительных расходов во время эксплуатации.

Типы механических реле:

  • С замедленным движением электромагнитного якоря;
  • С часовым механизмом;
  • С моторным реле.

Двигаясь, электромагнитный якорь вращает дополнительный элемент, оказывая на него притормаживающее действие. Тормозными деталями служат воздушная ветрянка, центробежный тормоз и металлический диск. Чтобы выдержать время, применяют часовые механизмы, которые бывают 2 видов: анкерные и маятниковые механизмы. Если необходима задержка в несколько секунд, применяют анкерный тип.

Среди преимуществ механического реле нужно отметить надежность и длительный срок службы

Наиболее распространены моторные реле, которые обеспечивают большие временные выдержки от секунды до нескольких часов. Механизм задержки производится при помощи специального электродвигателя. Конструкция состоит из двигателя, который сцепляет электромагнит и специальную шайбу с контактами.

Основные принципы работы реле времени

Пуск и отключение в приборе происходит с помощью контактной группы. Управление контролирует часовой механизм или электромагнитная катушка. В аналоговых и электронных приборах используют кварцевый генератор, который производит импульсы для определения течения времени.

Принцип работы:

  1. Сигналы поступают в механическое или электронное устройство.
  2. В нем заранее запрограммировано необходимое количество импульсов.
  3. После его достижения, выполняется определенное действие.
  4. Счетчик обнуляется, и отсчет начинает заново.

Электронные реле времени пришли на смену механическим. Оборудование управляется при помощи входного тока, изменяя контакты с задержкой.

Принцип работы основывается на зарядке или разрядке конденсатора до определенного напряжения. Время задает специальный узел, работающий на базе RС-цепи.

В нужный момент подается команда на электромагнитное реле, которое замыкает и размыкает контакты, подключенные в цепь автоматики.

Важно

Современные модели оснащены микроконтроллером, который можно запрограммировать прямо в собранном приборе. Данный тип не нуждается в наладке и начинает работать при подключении к электроэнергии.

Такие реле могут задерживать от 1 сек до нескольких месяцев. Прибор с электромагнитным замедлением работает от электропитания. Конструкция состоит из магнитного провода, якоря и немагнитной прокладки.

Для замедления переключения, используют короткозамкнутую обмотку.

Реле времени позволяет отключить от сети электрические приборы в установленное время

При подаче тока к замкнутой обмотке, создается магнитный поток, который замедляет возрастание основной магнитной силы. Это уменьшает время движения якорного устройства, чем и обуславливается задержка времени. Пневматическое замедление происходит с помощью специального устройства – демпфера (катаракта). Регулируется задержка за счет изменения диаметра воздушного отверстия.

Разновидности приборов или для каких устройств бывают реле

Разновидностей реле множество. Перед приобретением, необходимо разобраться, какие бывают виды приборов. Кроме основных вариантов, существуют конденсаторные модели. В качестве главного органа, используют электромагнитное реле.

Из-за малого сопротивления обмоток, они подключаются к контуру через промежуточные цепи. Благодаря простоте устройства и дешевизне, получили широкое распространение среди радиолюбителей и фотографов.

Генераторные реле состоят из генератора, подающего специальные импульсы и счетчика. Суммировав необходимое количество импульсов, счетчик срабатывает и отдает команду приборам. Время выдержки от нескольких секунд до часов.

Статистические реле времени относятся к электрическим типам с замедлением. Они разрабатывались для замены механических и аналоговых приборов.

После транзисторов стали использовать интегральные микросхемы, которые позволили значительно уменьшить размеры механизма. Современные модели оснащены микроконтроллерами.

Биметаллическое реле времени основано на деформации специальной пластины при нагревании, которая состоит из 2 разных металлов. Выдержка времени происходит по мере изменения формы элемента и замыкания контактов.

На работу устройства может влиять окружающая температура среды.

Применяется биметаллическая пластина в бытовых приборах:

Реле времени подходит практически для всех электрических приборов

Существуют ртутные реле времени. В них используют естественное стекание жидкости через крошечное отверстие. Стеклянная колба связана с якорем и разделена перемычкой на 2 половинки, которые сообщаются трубкой с маленьким проходом.

Совет

Когда якорь срабатывает, колба переворачивается, и жидкость перетекает в часть емкости с запаянными контактами. По истечении времени, колба наполняется и замыкает контакты.

Скорость задержки зависит от того, под каким углом наклонена колба.

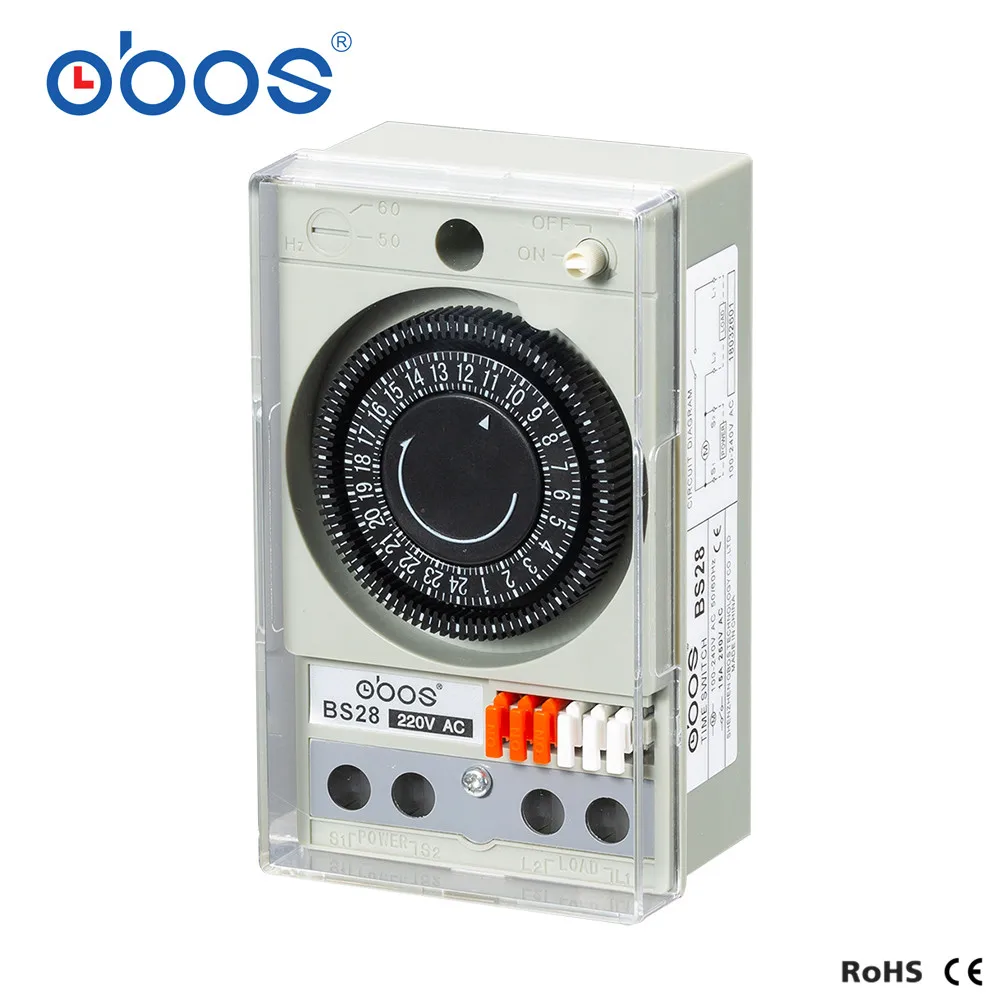

Характеристика и применение цикличного реле времени

Для автоматического включения и отключения по заданной программе, применяют цикличное реле времени. Такое оборудование используется для автоматического освещения. Примером может служить включенный в коридоре свет, который сам потухнет через небольшой отрезок времени. С его помощью можно управлять техническим оборудованием, включение приборов без участия человека.

Прибор может настраиваться на 1 или несколько циклов. Выдержка времени варьируется от 1 сек до 100 дней. При этом погрешность может возникнуть при изменении температуры до 1%. Эксплуатация должна проводиться в сухих и закрытых помещениях. Выдерживает реле от 20 ᵒС мороза до 55 ᵒС тепла.

При выборе реле времени, необходимо обращать внимание на технические параметры:

  • Срок эксплуатации, обычно задается числом параметров включения и выключения;
  • Количество переключающих контактов;
  • Пропускную мощность;
  • Нормальное положение контактов.

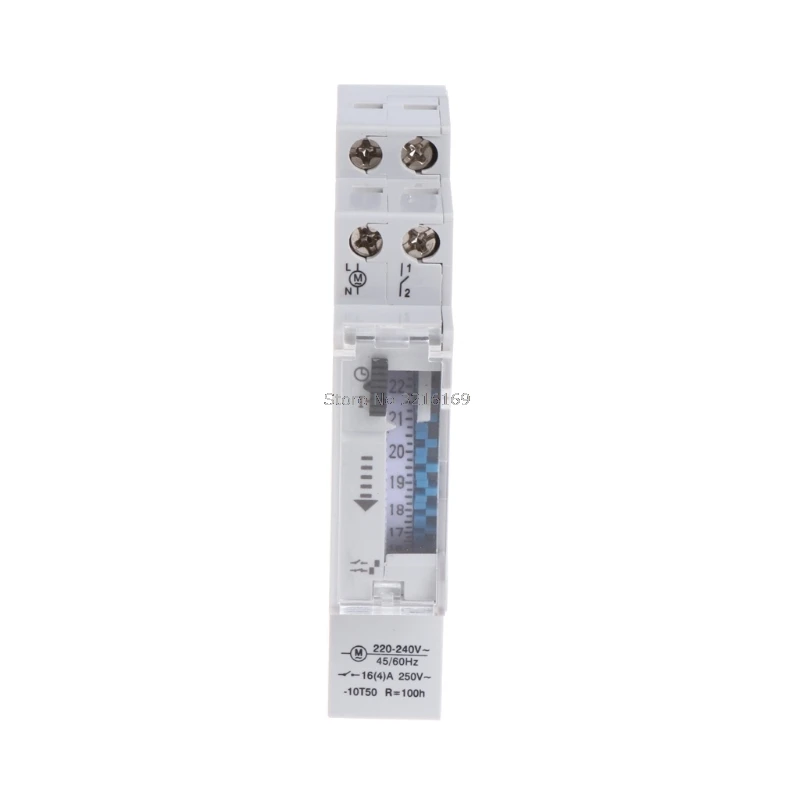

Таймер может быть встроен в электроприбор и продаваться отдельным блоком. Применение самостоятельного механизма возможно для личных задумок: управление освещением, отоплением, поливом. Любой прибор требует технического обслуживания.

Различные повреждения и ненормальный режим работы электросетей могут привести к неисправности механизма.

Поэтому в процессе эксплуатации может потребоваться ремонт и замена деталей, которую нужно осуществить самостоятельно или обратиться к специалистам.

Как работает реле времени (видео)

Бытовое применение реле времени позволяет улучшить качество жизни, повысить комфорт в помещении, экономить электроэнергию, контролировать технику на расстоянии.

Источник: http://6watt.ru/elektrooborudovanie/rele-i-datchiki/rele-vremeni

Реле времени | Производитель реле задержки времени из Китая

1. Что такое реле?

Реле

– это переключатели с электрическим управлением, которые позволяют одной электрической цепи управлять несколькими различными другими цепями, размыкая и закрывая свои вызовы в действии, чтобы активировать или обесточить свою катушку.

Реле обычно используются для переключения пусковых катушек, горелки, контрольных ламп, а также звуковой сигнализации. Помимо посудомоечных машин, холодильников, систем отопления и кондиционирования, реле контролируют работу станков, промышленных производственных линий и промышленных устройств.

Защитные реле могут предотвратить повреждение оборудования, обнаруживая электрические проблемы, включая перегрузку по току, минимальный ток, перегрузки, а также обратные токи.

2. Что такое электромеханические реле?

Реле бывают электромеханические (EMR) или твердотельные (SSR).

Реле общего назначения – это электромеханические переключатели, которые обычно управляются магнитной катушкой. Они работают с кондиционером или постоянным током при типичных напряжениях, таких как 12 В, 24 В, 48 В, 120 В и 230 В, а также могут управлять токами от 2 до 30 А.

Эти реле экономичны, очень легко заменяются и допускают широкий диапазон конфигураций переключателей. Примеры включают в себя вставку (между программируемыми контроллерами рассуждений и огромными партиями), а также простые логические схемы.

3. Компоненты электромеханического реле

  • Рама– содержит и поддерживает части реле
  • Катушка– Проволока намотана на металлический сердечник. Катушка шнура создает электромагнитное поле.
  • Якорь – подвижная часть реле, которая размыкает и замыкает контакты.Присоединенная пружина возвращает якорь в исходное положение.
  • Контакты – Проводящая часть переключателя, замыкающая или размыкающая цепь

4. Как это работает для реле?

Реле включает две цепи: активизирующую цепь, а также контактную цепь. Катушка попадает на сторону питания, а контакты реле – на сторону вызова.

Когда катушка реле стимулируется, существующее движение с катушкой создает магнитное поле.Будь то кондиционер или устройство постоянного тока, основная особенность остается неизменной – магнитная катушка притягивает железную пластину, которая является частью якоря.

Один конец якоря прикреплен к металлической раме, которая предназначена для обеспечения возможности поворота якоря, в то время как другой конец открывается, а также отключает вызовы.

5. Что такое реле таймера?

Реле времени дополнительно называется реле задержки времени или реле времени. Это своего рода электромеханическое управляющее реле со встроенной мертвой выдержкой.Его цель – управлять событием по времени. Реле таймера задерживает активность якоря при подаче напряжения на катушку, обесточивании или и том и другом. Он предназначен для запуска или отключения машины, цепи или системы.

6. Как работает реле таймера?

Когда напряжение питания подается на реле таймера, микропроцессор начинает загрузку. Микропроцессор проверяет информацию из пользовательского интерфейса. Интерфейс состоит из различных возможностей модификации на лицевой стороне таймера.Здесь необходимо установить момент, временной массив, а также точную модификацию предпочтительного времени задержки с помощью поворотных переключателей и потенциометров.

После этого микропроцессор считывает информацию с управляющих входов, таких как управляющий вход для запуска задержки. Эта информация для таймера предназначена для запуска процедуры и называется «пусковым импульсом» или «триггером».

Теперь таймер работает. Когда выбранное мертвое время является полным, реле выхода срабатывает / обесточивается.После включения выходного реле большой ток питает подключенный инструмент как контактор.

7. Типы и функции реле таймера

Реле блокировки Perpetuity выполняют одиннадцать специфических функций. Они стандартизированы во всех торговых марках. Предпочтительная функция выбирается поворотом ручки или через какой-либо другой пользовательский интерфейс. В настоящее время сигнал от схемы управления подается прямо в реле, начиная работу реле. После этого изменяется электрическая мощность на входе реле в результат.

Реле таймера предлагают широкий спектр выбираемых функций, чтобы люди могли персонализировать свои операции производителя деталей. Для реле времени имеется множество функций синхронизации. Эти функции следует проверять по каталогам поставщиков.

Здесь приведены специальные функции различных реле задержки времени

Код функции

Описание работы с задержкой времени (все задержки выполняют эти 11 функций)

1

ЗАДЕРЖКА ВКЛЮЧЕНИЯ:

Когда катушка включена, начинается период ЗАДЕРЖКИ ВКЛЮЧЕНИЯ, и в это время контакт не перемещается.По истечении времени ЗАДЕРЖКИ ВКЛЮЧЕНИЯ вызовы передаются либо на соединение (обычно открытое соприкасается с), либо на отключение (обычно закрытое соприкасается с) тонны. Вызовы остаются в подвижном состоянии до тех пор, пока с катушки не будет отключено питание. Они возвращаются в исходное состояние, а также блок ожидает нового цикла.

2

ЗАДЕРЖКА ВЫКЛЮЧЕНИЯ I:
Питание подается на катушку в любое время. После замыкания начального переключателя («полностью сухой» внешний контакт), вызовы передаются, либо связывая (обычно открытые вызовы), либо разъединяя (обычно закрытые вступают в контакт) лоты.Когда кнопка пуска включена, запускается таймер ЗАДЕРЖКИ ВЫКЛЮЧЕНИЯ, и контакт остается в режиме передачи, пока не истечет таймер ЗАДЕРЖКИ ВЫКЛЮЧЕНИЯ. После этого они возвращаются в исходное положение, и установка готова к новому циклу.

3

ЗАДЕРЖКА ВЫКЛЮЧЕНИЯ II:
Питание на катушку подается в любое время. После включения, а также запуска кнопки пуска («полностью сухой» внешний контакт), начинается период ЗАДЕРЖКИ ВЫКЛЮЧЕНИЯ, а также вступление в контакт с переключением, либо присоединение (нормально разомкнутые контакты), либо разъединение (обычно замкнутые контакты) ) Загрузка.По окончании отсчета времени вызовы возвращаются в свое исходное положение, и система ожидает совершенно нового цикла.

4

ИНТЕРВАЛЬНАЯ ЗАДЕРЖКА:
Когда питание связано с катушкой (пусковой переключатель должен быть включен в многофункциональных таймерах), начинается отсчет времени ИНТЕРВАЛ, а также переключение контактов, либо присоединение (обычно открытое соприкасается с) или отключение (обычно закрытое соприкасается с) тоннами.Когда период времени INTERVAL заканчивается, они выходят на связь и возвращаются на свое первоначальное размещение. Устройство перезагружается при отключении питания от катушки, делая устройство готовым к новому циклу.

5

ВЫПУСК ЦИКЛА 1 (РАВНОЕ ВРЕМЯ ВЫКЛ. / ВКЛ.):
При подаче питания на таймер начинается отсчет времени. Выходное реле выключено на установленное время, а затем включено на установленное время только на 1 цикл. Таймер сбрасывается при отключении питания или использовании входа сброса.

6

ПОВТОРНЫЙ ЦИКЛ (РАВНЫЕ ВРЕМЯ ЗАДЕРЖКИ ВКЛЮЧЕНИЯ И ВЫКЛЮЧЕНИЯ):
Когда мощность связана с катушкой, начинается период времени ВЫКЛЮЧЕНИЯ; контакты не переносятся. В конце периода выключения начинается отсчет времени включения. Связывайтесь с передачей, либо соединяя (обычно разомкнутые контакты), либо разъединяя (обычно закрытые, контактирующие с) лоты. В конце продолжительности включения контакты переключаются, и цикл продолжается до тех пор, пока питание не будет отключено от катушки.

7

ПОВТОРНЫЙ ЦИКЛ (НЕЗАВИСИМЫЕ ВРЕМЯ ЗАДЕРЖКИ ВКЛЮЧЕНИЯ И ВЫКЛЮЧЕНИЯ):
Когда источник питания связан с катушкой, цикл ВКЛ инициируется переключением контакта (нормально открытый контакт замкнут, а нормально замкнутый контакт разомкнут). По окончании времени выключения контакты размыкаются, а также начинается период включения. Цикл продолжается до тех пор, пока с катушки не будет отключено питание.

8

ИНТЕРВАЛ СИГНАЛА / ЗАДЕРЖКА ВЫКЛЮЧЕНИЯ:
Питание катушки подается в любое время.При замыкании кнопки пуска («сухой» внешний контакт) запускается цикл ИНТЕРВАЛ; контакты передаются, либо связывая (обычно открывающие вызовы), либо разъединяя (обычно замыкающие контакты) нагрузку. В конце периода интервала начинается период ЗАДЕРЖКИ ВЫКЛЮЧЕНИЯ, и контакт остается до конца периода ЗАДЕРЖКИ ВЫКЛЮЧЕНИЯ. Затем контакты возвращаются на свои первоначальные позиции, а устройство ожидает совершенно новый цикл.

9

ЗАДЕРЖКА ВКЛЮЧЕНИЯ / ЗАДЕРЖКА СИГНАЛА:
Мощность связана с катушкой в ​​любое время.При закрытии кнопки пуска («полностью высохший» посторонний контакт) начинается цикл ЗАДЕРЖКИ ВКЛЮЧЕНИЯ; контакты не переносятся. В конце цикла ЗАДЕРЖКИ ВКЛЮЧЕНИЯ они связываются с передачей, либо присоединяя (обычно открытые вызовы), либо отключая (обычно закрытые контакты) нагрузку. После отпускания пускового переключателя начинается цикл ЗАДЕРЖКИ ВЫКЛЮЧЕНИЯ; связаться с остаться переехал. В конце цикла ЗАДЕРЖКИ ВЫКЛЮЧЕНИЯ контакты возвращаются в исходное положение, а также устройство ожидает нового цикла.

10

ЗАДЕРЖКА ВЫКЛЮЧЕНИЯ ПИТАНИЯ:
Когда питание связано с катушкой, они связываются с передачей, либо соединяя (обычно разомкнутые контакты), либо разъединяя (обычно замкнутые контакты) партии . Когда питание обмотки прекращается, начинается отсчет времени ЗАДЕРЖКИ ВЫКЛЮЧЕНИЯ; звонки остаются перемещенными. В конце цикла ЗАДЕРЖКИ ВЫКЛЮЧЕНИЯ вызовы возвращаются в свои исходные места размещения, а система ожидает совершенно нового цикла.

11

WATCHDOG (RE-TRIGGERABLE SINGLE SHOT):
При подаче входного напряжения реле задержки момента готовится принять триггерные сигналы.При подаче триггерного сигнала реле активируется, а также начинается заданное время. По истечении предварительно запрограммированного времени реле обесточивается, если сигнал триггера не срабатывает, а также размыкается до истечения времени ожидания (до истечения предварительно запрограммированного времени). Постоянное переключение триггерного сигнала по цене, намного превышающей заданное время, заставит реле оставаться под напряжением.

8. Разница между реле таймера и электромеханическим реле

Принцип действия реле таймера немного отличается от реле управления. Различие между реле управления электромеханическим и реле таймера заключается в переключении выходных контактов. .Вызов электромеханического реле меняет положение так быстро, как напряжение подается или сбрасывается с катушки. Вызов реле таймера изменяет положение до или после предварительно выбранного временного интервала.

9. Различия между реле задержки включения и реле таймера задержки выключения.

Реле таймера задержки: при подаче напряжения питания и истечении времени задержки выходной контакт изменяет настройку. (Например, начинает работать вентилятор) А при пропадании напряжения питания выходной сигнал возвращается в исходное положение.(И последователь уходит).

Реле таймера задержки выключения: Выход соприкасается с изменением положения при подаче напряжения питания. (Например, повторитель начинает функционировать мгновенно). Но когда напряжение питания пропадает, выходной вызов возвращается к исходному положению на определенное время. (Последователь продолжает получать выгоду в указанное время).

10. Приложения реле таймера.

  • Они подходят для широкого спектра применений, включая:
  • Оборудование: отдельное оборудование, запуск электродвигателя звезда-треугольник, коммерческая автоматизация и процессы.
  • Конструкции: управление освещением, автоматические двери, ограждения парковок, рольставни.
  • Водный сегмент: управление насосами, а также системы полива.
  • ОТОПЛЕНИЕ И ОХЛАЖДЕНИЕ: вентиляторы, а также центральное водоснабжение.

11. Другие примеры приложений:

  • Циклическая смена оборудования, например, регулярный запуск ведомого устройства, чтобы избежать его прилипания, или промывка труб для поддержания их в чистоте.
  • Управление освещением, например, представляет собой отложенную замену нескольких рядов светильников в производственных центрах или теплицах.
  • Управляемый по времени запуск или остановка машинного оборудования, например, отложенное отключение конвейерных лент или последующая остановка завода.
  • Срабатывание сигнализации в случае обнаружения ошибки, например, для включения мигания лампы в коммерческих приложениях или подвижном составе.
  • Запуск электродвигателя со звезды на треугольник, например, для уменьшения пускового тока с задержкой переключения во избежание межфазных коротких замыканий.
  • Кнопка пешеходного перехода, например, когда вы нажимаете кнопку для сигнала ходьбы, световой сигнал меняется с “не ходить” на “прогулку” после задержки.
  • Автомобильная прачечная. Например, автоматическая очистка длится 5 минут, когда в нее вставлены деньги.

12. Как правильно выбрать реле таймера?

При выборе реле таймера следует учитывать следующие характеристики:

  • Напряжение питания.
  • Функции времени. (например, многофункциональное реле задержки таймера, задержка включения, задержка выключения и т. д.).
  • Количество результатов, с которыми связываюсь.
  • Массивы таймингов. (Например: 0,05 с– 100 ч, 05 с– 10 минут).
  • Индикатор функциональных состояний. (Светодиодный знак).
  • Специальные функции, такие как запуск по напряжению, запуск без напряжения, подключение удаленного потенциометра.

Эти атрибуты, которые мы на самом деле отметили, являются основными. Характеристики могут отличаться от торговой марки к торговой марке. Перед выбором необходимо ознакомиться с журналами производителей и руководствами для клиентов.

13. Соответствующие технические определения.

  • Входное напряжение: Входное напряжение реле таймера – это управляющее напряжение, подаваемое на клеммы A1-A2.Входное напряжение обязательно либо запустит реле, либо подготовит его к запуску, как только будет использован сигнал запуска.
  • Триггерный сигнал: триггерный сигнал используется для запуска реле после того, как было использовано входное напряжение.
  • Результат: Каждое реле с задержкой времени имеет внутреннее реле (обычно механическое), которое контактирует с открытым и приближающимся к нему для управления тоннами.

Есть три типа результатов, с которыми нужно связаться.

  • Ø Окись углерода: Когда катушка обесточена, она замыкает цепь между общим фактором C и вызовом NC.Когда катушка находится под напряжением, она замыкает цепь между общим фактором C, а также замыкается NO.
  • Ø NC: Контакт с замкнутым без активации называется типично замкнутым контактом.

14. 10 ведущих мировых производителей и поставщиков реле времени

Какое реле времени лучше всего? Вот 10 ведущих мировых производителей реле времени.

Amperite Co.

Производитель обычных, а также индивидуальных электрических или электронных таймеров.Доступны в вариантах с задержкой включения, запуском с задержкой, отказом с задержкой, запуском с задержкой включения, а также конструкциями многофункционального реле с задержкой времени с различными настройками. Используется для приложений, включая двигатели, компрессоры, системы сигнализации, предупреждение об открытой двери, воспламенитель печки, ведомое устройство или управление телефонной цепью, взрывоопасные среды, системы охлаждения, отсечки газового контроля, электрические осушители и развлекательные полеты. Соответствие требованиям UL ®, CSA ®, а также cUL ® США.

NOARK Electric North America

Производитель реле задержки включения и выключения.Обслуживает отрасли отопления, вентиляции и кондиционирования, холодоснабжения, горнодобывающей промышленности, пищевого оборудования, а также сектора обработки продуктов. Сертифицирован RoHS. CSA одобрен. Сертификация IEC, а также CE. Внесен в список UL. Предоставляется минимальная гарантия 3 года.

AutomationDirect

Поставщик многофункциональных программируемых таймеров и реле задержки. Доступен с размерами 1/16 DIN и источником питания 24 В постоянного тока и 100/240 В переменного тока. Поставляется с панелью для установки зажимов и прокладок. Различные атрибуты включают двухстрочные, 6-значные двухцветные цифровые ЖК-экраны, доступные DIP-кнопки, блокируемые клавиатуры и утверждения напряжения, а также входы без напряжения от широкого диапазона NPN, PNP или сухого контакта с сенсорными блоками.Многие товары легко доступны в наличии. Предоставляются круглосуточные услуги. UL, а также cUL, отмечены. Имеет лицензию CE.

Alion Timer

Компания Alion, открытая в 1994 году, является ведущим поставщиком 3-х таймерных переключателей в городе Вэньчжоу, Китай, который более 25 лет концентрируется на текущем моменте, а также на отрасли управления освещением. Доступен с таймером, реле таймера, модульным таймером, счетчиками часов, счетчиками, а также переключателями с фотоэлементами. Китайский поставщик реле таймера для нескольких брендов, включая ABB, Chint, Perry, Hager, Finder, PERRY, Hellermanntyton и т. Д.

c3controls

Производитель цифровых реле времени. Доступны шириной 17,5 мм, 22,5 мм, а также 45 мм с одиночными, двойными и многофункциональными креплениями, а также на DIN-рейку, панель, розетку и дверцу корпуса. Предлагает упаковку продукции, HVAC, сточные воды, а также рынки нефти и газа. UL подробно. CE сертифицирован. Соответствует RoHS. Доставка в тот же день.

Rockwell Automation

Производитель энергии, средств управления и информационных средств.Продукты, а также технологии состоят из схем, а также защиты нагрузки, компьютеров и операторских интерфейсов, инструментов подключения, приводов, а также двигателей, наблюдения за энергопотреблением, компонентов ввода / вывода, управления освещением, управления движением, сетей, а также коммуникаций, продукты питания, программируемые контроллеры, кнопки, а также сигнальные устройства, реле, а также таймеры, элементы безопасности, датчики, а также кнопки, преобразователи сигналов, варианты программного обеспечения, управление турбомашинным оборудованием.

Stephens Mfg. Co., Inc

Поставщик 8-контактных реле задержки с возможностью выбора времени до 180 секунд. Требования состоят из рабочего напряжения катушки до 120 и 10 А при вызовах 120 В переменного тока или 30 В постоянного тока. Сделано в США.

Электроника защиты двигателя (MPE).

Поставщик полной линейки промышленных устройств управления, включая таймеры с реле задержки. Типы таймеров – с задержкой при срабатывании. Таймеры имеют рабочее напряжение 24 В переменного тока или 120 В переменного тока. Технические характеристики включают однофазное 50/60 Гц, реле типа DPDT, сопротивление 10 А и 3.6 Индуктивный результат при 240 В переменного тока, рассеиваемая мощность менее 1 Вт в помещении из белого материала Lexan® с фенольной основой. Задержки по времени варьируются от 1 секунды до 10 секунд. до 360 сек. до 3600 сек. Предлагаем секторы водоснабжения и водоотведения.

Wilmington Instrument Co

. Поставщик реле времени задержки. Различные типы состоят из подключаемых регулируемых AC / DC, доступных по цене, а также компьютерных таймеров с длительным сроком службы. Предлагается в различных аранжировках. Атрибуты различаются в зависимости от модели.Некоторые функции включают глобальный входной источник питания, светодиодные индикаторы, 8-контактные восьмиконтактные сменные базы, крепления на панели, индикацию хода цикла, несколько настроек времени, гибкие массивы, экраны VF с высокой освещенностью, высокую шумостойкость, а также пыль, влажность и т. Д. стойкость к воздействию построенных пластических ситуаций. Также предоставляются услуги по калибровке приборов и ремонту. Соответствует стандартам ANSI. Сертификат IEC 17025: 2005.

Phoenix Contact.

Международная штаб-квартира в Германии обсуждалась как ведущий поставщик в США в их североамериканском головном офисе в Пенсильвании.Они производят средства автоматизации для транспорта, автомобилей, водного хозяйства, нефти и газа, а также ветряной и солнечной энергетики.

Расположенная в США, IXYS Corporation специализируется на производстве силовых полупроводников, встроенных схем, а также радиочастотных систем, используемых для преобразования энергии и отслеживания электрического напряжения в транспортном, медицинском и телекоммуникационном секторах.

5 способов реле с таймером для облегчения коммутации приложений

Твердотельные таймеры, также известные как твердотельные реле или твердотельные реле времени, используются во многих электрических и электронных устройствах для управления широким спектром резистивных и индуктивных нагрузок.Рабочие характеристики и другие многочисленные преимущества твердотельных таймеров по сравнению с их электромеханическими аналогами делают их идеальными для более широкого диапазона коммутационных приложений, таких как:

  • Обогреватели
  • Фары
  • Моторы
  • Устройства управления движением

Что такое твердотельный таймер?

Общее представление о концепции реле поможет лучше понять твердотельные реле.Реле – это переключатели, которые размыкают или замыкают цепь при срабатывании электрического сигнала. Они используются в приложениях, где необходимо управлять одной или несколькими цепями с помощью более низкого и обычно изолированного сигнала питания. Традиционные реле управляются электромеханическими средствами. Небольшой ток используется для возбуждения катушки исполнительного механизма, которая, в свою очередь, создает магнитное поле для размыкания или замыкания переключателя с подвижными металлическими контактами.

Твердотельные таймеры и контроллеры выполняют аналогичную функцию, однако в этих устройствах нет движущихся частей.Вместо этого твердотельные таймеры используют электрические и оптические свойства полупроводниковых элементов, таких как тиристоры, симисторы, диоды и транзисторы, для выполнения функций изоляции и переключения. В типичном твердотельном таймере используются оптические полупроводники, известные как оптопары, для изоляции входных сигналов путем преобразования электрических сигналов в оптические.

Вот некоторые из наиболее распространенных типов твердотельных таймеров:

  • Переключение нуля
  • Мгновенное подключение
  • Пиковое переключение

Эти разные типы таймеров позволяют выполнять операции переключения в разное время – мгновенно или с задержкой – в зависимости от положения напряжения на синусоиде переменного тока.

Реле с нулевым переключением являются наиболее распространенным типом реле времени, используемых в настоящее время. Эти переключатели включают нагрузку, когда подается управляющее напряжение и напряжение пересекает нулевую точку синусоидального сигнала переменного тока, что приводит к небольшой задержке включения твердотельного таймера. Нагрузка отключается при снятии управляющего напряжения в реле.

Мгновенные переключатели, с другой стороны, включают нагрузку сразу после активации управляющего напряжения.Таким образом, нагрузка включается в любой точке синусоидальной волны, что делает его идеальным для приложений точного управления.

Реле с переключением пикового значения, как следует из их названия, включают нагрузку, когда активируется управляющее напряжение, и напряжение нагрузки находится в пиковом положении на синусоидальной волне. Как и другие реле, реле отключается при снятии управляющего напряжения.

Преимущества и ограничения твердотельных таймеров

Одним из главных преимуществ твердотельных таймеров является отсутствие в устройстве механических или движущихся частей.Так как контакты не размыкаются и не замыкаются, твердотельные таймеры не подвержены износу механизмов, например искрению и точечной коррозии. В результате твердотельные реле времени могут работать в течение бесчисленных циклов включения / выключения без ухудшения рабочих характеристик.

Кроме того, отсутствие движущихся частей устраняет шум. Бесшумная работа полупроводниковых таймеров особенно полезна в силовых шкафах, которые могут содержать десятки реле времени. Кроме того, отсутствие механических компонентов означает, что твердотельные таймеры обеспечивают значительно более быстрое время отклика, чем их электромеханические аналоги.Твердотельные устройства с мгновенным включением обычно могут передавать сигналы включения / выключения из схемы управления в схему нагрузки менее чем за 20 микросекунд, что делает их идеальными для быстродействующих электронных устройств.

Кроме того, большинству полупроводниковых таймеров для активации цепей управления и нагрузки требуется значительно меньше энергии, чем у электромеханических переключателей. Например, большинство полупроводниковых таймеров могут активировать цепи нагрузки всего с одним миллиампером в цепи управления с напряжением всего три вольта постоянного тока.

Недостатки твердотельных таймеров можно считать незначительными, в зависимости от конкретного применения. Некоторые из них включают:

  • Более высокое сопротивление и тепловыделение в закрытом состоянии, поэтому обычно требуются радиаторы или другие механизмы охлаждения
  • Меньшее сопротивление и возможность утечки тока при размыкании
  • Нелинейные вольт-амперные характеристики
  • Более высокое время переходного обратного восстановления из-за наличия диодов
  • Некоторые твердотельные реле также могут быть чувствительны к изменению полярности

Твердотельные таймеры обладают многочисленными преимуществами в производительности по сравнению с электромеханическими переключателями для многих приложений.Хотя у них есть некоторые ограничения, они намного перевешиваются преимуществами, которые предлагают эти таймеры.

Если вы хотите узнать больше о твердотельных таймерах Amperite и о том, как их можно использовать в электрических системах, свяжитесь с нами.

Программируемое реле таймера

, 8 входов, 8 выходов, 12 В / 24 В постоянного тока

Это программируемое реле таймера представляет собой универсальное устройство с простой функцией ПЛК, 8 входами и 8 выходами и источником питания от 12 до 24 В постоянного тока, высокое качество, но низкая цена.

Функция

  • Независимое управление – может заменить 8 одноканальных реле времени, каждое из которых управляется независимо. Точность времени составляет 0,1 секунды.
  • Управление связью – Программируемое реле таймера может использоваться в любой комбинации многоканальных устройств без ошибок синхронизации, вызванных множеством одноканальных реле таймера. Циклы могут быть вложены произвольно.
  • Календарное время – Поддержка ежедневно (0123456 действителен) × × Часов × × Мин – × × Часов × × Мин и × Месяц × – × День × – × Контроль времени.
  • Простой ПЛК – Контроллер поддерживает простые логические операции, позволяя настраивать 8 функций входа переключателя и функцию условного времени.
  • Автономное управление – Нет необходимости подключать компьютер и мобильный телефон, простой ПЛК может редактировать и настраивать прямо на панели управления с ЖК-дисплеем высокой четкости, прост в эксплуатации.

Технические характеристики

Модель ATO-ТАЙМЕР-16PLC
Количество входов 8
Количество выходов 8
Форма вывода (дополнительно) Транзисторный выход постоянного тока: 3 А 10 В ~ 30 В постоянного тока
Транзисторный выход переменного тока: 3 А 12 В ~ 250 В переменного тока
Релейный выход: 5 А 277 В переменного тока / 30 В постоянного тока
Форма ввода Совместимый PNP / NPN
Механический срок службы 3 миллиона раз
Рабочее напряжение * 12 В постоянного тока или 24 В постоянного тока
Рабочий ток <200 мА
Номинальная мощность 5 Вт
Целочисленная ошибка ≤1%
Ошибка повторяемости ≤1%
Установка Монтаж на DIN-рейку
Размер 145 * 90 * 40 мм
Масса 0.38 кг

* Нагрузки необходимо запитать отдельно от программируемого реле таймера, особенно когда напряжения питания между ними различаются.

Характеристики ввода и вывода

  • Вход
    Может быть подключен к различным входам переключателей, таким как кнопочные переключатели, бесконтактные переключатели, фотоэлектрические переключатели, реле, датчики и т. Д. Он имеет встроенную защиту 5 В и защиту от перегрузки по току и перенапряжения.
  • Выход
    Может быть подключен к различным переключающим нагрузкам, двигателям с постоянной скоростью, контакторам, электромагнитным клапанам, реле, светодиодам, цилиндрам и т. Д.

Схема подключения

Советы: разница между релейным и транзисторным выходом программируемого реле-таймера

Программируемое реле таймера обычно имеет два типа выходных сигналов – релейный выход и транзисторный выход.Есть ли между ними различия?

Релейный выход представляет собой сухой контакт, который может быть напрямую подключен к нагрузке постоянного тока или может быть подключен к нагрузке переменного тока, при этом грузоподъемность также значительно больше (обычно с нагрузкой около 5 А).

Выход транзистора не ограничен количеством использований (без физического контакта), пока он используется в пределах своего диапазона использования без учета количества использований, и скорость отклика высокая (3K за одну секунду) , но грузоподъемность мала (обычно около 1А).

Реле таймера

| RS Components

Реле таймера

– это тип реле управления со встроенной временной задержкой.


Реле таймера

или электромеханическое реле?

Разница между реле таймера и электромеханическим реле заключается в том, что выходные контакты размыкаются или замыкаются. В обычном управляющем реле контакты размыкаются или замыкаются при подаче напряжения и снятии с катушки – для реле времени, однако, контакты размыкаются или замыкаются до или после преднамеренного периода времени.При выборе правильного реле таймера важно учитывать правильный тип задержки, необходимый для вашего приложения.


Какие типы реле таймера я могу выбрать?

Наиболее распространенные временные функции реле с временной задержкой:


  • Задержка включения (временная задержка начинается при приложении напряжения)

  • Задержка выключения (при подаче напряжения реле готово принять триггер)

  • Single Shot (One-shot)

  • Interval On (Interval) и Flasher (On First / Off First)

  • Repeat Cycle (При подаче напряжения контакты реле меняют состояние и запускается таймер)

При разработке вашего приложения важно понимать разницу между отдельными типами реле таймера.Это означает, что нужно подумать, что должно инициировать задержку, и должно ли отсчет времени начинаться одновременно с приложением, а также при снятии напряжения.


Реле таймера запускаются / запускаются одним из следующих способов:


  • Подача напряжения или

  • Закрытие или размыкание триггерного сигнала

Триггерные сигналы:


  • Управляющий переключатель (сухой контакт) например, концевой выключатель, поплавковый выключатель или кнопка или

  • Напряжение (триггер мощности)

Где я могу использовать реле таймера?

Реле с задержкой времени

обычно используются в промышленных приложениях, и OEM-оборудование играет важную роль во многих промышленных процессах, таких как небольшие панели или субпанели.


  • Цепи освещения

  • Управление запуском двигателя

  • Чувствительное оборудование

  • Контроль безопасности

  • Задержка последовательности конвейерной ленты

Преимущества и недостатки программируемых реле

Требуются только самые простые электрические системы и оборудование с питанием просто выключатель. Программируемое реле предлагает простой в использовании и недорогой вариант добавления автоматизированного управления.

Даже современное освещение выигрывает от интеллектуального управления.Системы освещения можно автоматизировать, чтобы они оставались включенными в течение определенных периодов времени. Они могут включаться или выключаться по заранее заданному расписанию или запускаться датчиками. Программируемые реле также управляют промышленным оборудованием, строительными системами и многим другим.

Первоначально такие системы управления проектировались с использованием обычных реле и таймеров. Позже становятся доступны ПЛК (программируемые логические контроллеры). Но ПЛК – более дорогой вариант автоматизации.

Сегодня программируемые реле – еще один вариант, доступный для управления электрическими системами.Хотя они хорошо подходят для многих приложений, у них тоже есть свои недостатки.

Релейные системы получают обновление

До изобретения программируемых реле и ПЛК релейные системы размещались в шкафах, которые могли быть управляемыми машинами длиной до пятидесяти футов. Провода входили и выходили из шкафа к машине и обратно. Реле внутри щелкали и щелкали в соответствии с логикой, определяемой проводкой системы.

Когда возникала проблема или требовалось изменение конструкции, это изменение отображалось на бумаге в схемах электропроводки.Управляемая машина должна была быть отключена, чтобы сменить провода, добавить реле и отладить логику. Количество рабочей силы, необходимой для инженеров и техников, было огромным.

Инженеры знали, что должен быть способ получше. По мере того, как компьютеры становились все более популярными, инженеры разработали дизайн стандартного контроллера. Целью было создать систему, которую можно было бы легко поддерживать и программировать. Пришлось работать в промышленных условиях. И он должен был быть модульным, чтобы можно было изменять и добавлять компоненты.Так родился современный ПЛК.

Программируемые реле

предлагают альтернативу

По мере развития ПЛК многие полагали, что они будут использоваться во всех приложениях, где когда-то использовалось реле, но для меньшего количества входов / выходов (входов и выходов) они были слишком дорогими. Но инженеры разработали другой вариант. Программируемые реле сочетают в себе преимущества ПЛК с меньшей сложностью и меньшей стоимостью. Программируемые реле используются в ситуациях, когда требуются более низкие точки ввода / вывода.

Программируемые реле можно модифицировать быстрее и проще, чем их аналоги на ПЛК, поскольку они обычно работают только как реле и таймеры.Несмотря на то, что ПЛК быстро расширялись, программируемые реле также добавляли больше возможностей. Теперь они вторгаются на территорию PLC.

Одно программируемое реле может заменить множество устройств управления, комбинируя и оптимизируя управление от нескольких единиц оборудования. Интеллектуальные реле могут выполнять множество различных задач, таких как подсчет, синхронизация и функции часов реального времени. Они могут автоматизировать определенные функции, в том числе:

  • Промышленное оборудование (компрессор, двигатель, управление насосом)
  • Промышленное охлаждение (таймеры, контроль температуры)
  • Конвейерные системы (управление остановкой и остановкой, автоматическая остановка)
  • Промышленное управление уровнем / давлением (открытие / закрытие клапана)

Каждое из этих приложений становится более эффективным и простым в управлении и устранении неисправностей благодаря применению программируемых реле.

Преимущества программируемых реле

Программируемые реле лучше всего подходят для простых приложений, которые не нужно часто менять. Заимствуя некоторые вопросы проектирования от ПЛК, программируемые реле имеют несколько входов и выходов. Они также обеспечивают функции реле, таймера и счетчика в одном устройстве. Некоторые программируемые реле могут включать более 20 входов и выходов.

Программируемые реле предлагают лучшую альтернативу с меньшими затратами, лучшей производительностью и простотой использования. Они часто включают встроенный ЖК-дисплей для программирования.ЖК-дисплей используется для отображения программы, переменных и конфигурации. Программируемые реле также включают функциональные клавиши и кнопки для навигации, ввода и редактирования программы, а также запуска и остановки конфигурации.

Приложения программируемых реле

Производители с каждым годом используют все больше и больше программируемых реле. Некоторые области, где они используются, включают сборку, перекачку и компрессоры. Они также используются в подъемниках, прессах и погрузочно-разгрузочных работах. OEM-производители сталкиваются с необходимостью снижения затрат, уменьшения размеров продукции и повышения функциональности.

Замена неисправного программируемого реле требует меньше времени и затрат, чем замена ПЛК. Часто программы можно сохранить внешне и загрузить в новое реле до того, как будет произведена замена.

Приложения для автоматизации зданий

Низкая стоимость и простота реализации делают программируемые реле подходящими для следующих приложений:

  • Средства управления освещением
  • Средства управления ОВКВ
  • Средства обеспечения безопасности
  • Управление энергопотреблением
  • Управление погодными условиями
  • Качество воздуха Controls

Преимущества программируемого реле перед проводным управлением

Встроенные функции программируемых реле исключают необходимость в отдельных устройствах управления.Отдельные таймеры, счетчики и кубические реле больше не нужны. Использование программируемых реле контролирует затраты OEM и минимизирует уровень запасов и накладные расходы на закупку.

Программируемым реле требуется меньше места в корпусе. Монтаж с помощью стандартной DIN-рейки или зажима для монтажа на панели требует меньшего механического воздействия. Меньшие элементы управления также означают меньшие размеры корпуса, что еще больше снижает затраты.

Встроенный дисплей показывает аварийные сигналы и состояние ввода-вывода для лучшего поиска и устранения неисправностей.Это часто избавляет техников от необходимости использовать мультиметр или логический пробник. Внедрение системы управления на основе программируемых реле сокращает время, затрачиваемое на ввод системы в эксплуатацию.

Сборка и тестирование проводной системы требует значительного времени. Электропроводка, клеммные колодки, кабельный канал и стоимость рабочей силы также выше. Установка программируемого реле со встроенным блоком питания сокращает время монтажа и тестирования.

Преимущества программируемых реле перед ПЛК

Некоторые программируемые реле превосходят ПЛК в управлении и мониторинге в реальном времени.Однако они больше всего подходят для небольших автономных приложений с низкой сложностью. ПЛК также требуют дополнительных затрат на HMI (человеко-машинный интерфейс). Им также необходимо программное обеспечение для выполнения тех же задач, что и программируемые реле.

Программирование релейной логики улучшает реле

ПК с проприетарным программным обеспечением часто используется для программирования ПЛК и некоторых моделей интеллектуальных программируемых реле. Наиболее распространенный тип программирования называется релейной логикой.

При программировании релейной логики вместо слов используются символы для имитации реального логического управления.Символы соединены линиями, обозначающими прохождение тока через контакты и катушки. Количество символов с годами увеличивалось по мере увеличения функциональности.

Завершенная программа имеет вид лестницы, но представляет собой электрическую схему. Левая и правая направляющие лестницы указывают на плюс и массу источника питания. Ступеньки лестницы представляют собой проводку между различными компонентами.

Завершенная программа загружается с ПК в ПЛК или интеллектуальное реле.Затем компьютер запускает программу и отслеживает входы и выходы. Мониторинг входов и выходов – одно из самых ценных преимуществ использования программируемых реле. Опять же, вы не можете управлять тем, что не можете измерить, и программируемые реле отслеживают ключевые данные, что позволяет управлять, устранять неполадки и повышать производительность.

Интеллектуальные программируемые реле

Интеллектуальные программируемые реле используются в приложениях коммерческой и промышленной автоматизации. К ним относятся упаковочные машины, средства управления коммерческими зданиями, системы освещения и многое другое.Они имеют несколько входов и выходов, ЖК-экраны и возможность программирования на устройстве. Они являются хорошей заменой множеству счетчиков, таймеров и реле.

Программируемые реле дешевле, проще и меньше по размеру. Они могут обеспечивать преобразование напряжения, изоляцию и более надежны. Если ПЛК не требуется, надежной альтернативой являются программируемые реле. Это хорошо по нескольким важным причинам, самая важная из которых – рентабельность.

Программируемые реле vs.Микро ПЛК

Одно из самых больших преимуществ программируемых реле перед ПЛК – это стоимость. Но микропЛК закрывают этот пробел. Во многих приложениях микропЛК не дороже программируемых реле. И их тоже нетрудно запрограммировать. Обучение тоже примерно такое же. Микро ПЛК обладают следующими преимуществами перед программируемыми реле.

  • Расширяемость
  • Соотношение цена / производительность
  • Коммуникационные возможности
  • Полнофункциональный интерфейс оператора
  • Легче создавать расширенные программы

ПЛК Micro могут предложить более масштабируемое решение, чем программируемые реле.Это оставляет место для расширения. Если машина модернизируется, расширенное программирование и ввод / вывод могут быть легко добавлены в микропЛК.

ПЛК

Micro также предлагают функции в дополнение к функциям программируемых реле, но когда-то они были доступны только для больших ПЛК. Эти функции включают математические вычисления, подпрограммы и аналоговое управление. Увеличенная память, сигналы тревоги и диагностика входят в этот меньший по размеру пакет, в котором когда-то можно было использовать только программируемые реле. Однако программируемые реле проще выбрать, а запасные части недорогие и требуют меньших складских запасов.Разработчикам следует учитывать достоинства и недостатки программируемых реле.

Выберите программируемое реле

Релейные системы прошли долгий путь с 1960-х годов, когда они могли охватывать всю длину заводской стены. Они обеспечивают множество преимуществ перед ПЛК, когда не требуется сложное программирование. По мере совершенствования программируемых реле и добавления более интеллектуальных средств управления они будут продолжать заменять ПЛК во многих областях.

c3controls Интеллектуальные программируемые реле серии 900 обладают широким набором функций.Если вам нужно несколько таймеров, счетчиков, таймеров, вспомогательных реле и т. Д., Series 900 может подойти для вашего приложения.

Помните, программируемые реле дают вам совершенно новый уровень эффективности с точки зрения мониторинга, управления, поиска и устранения неисправностей и повышения производительности ваших приложений. Так зачем ждать? Сконфигурируйте программируемое реле и закажите на c3controls.com прямо сейчас.

Отказ от ответственности:
Предоставленный контент предназначен исключительно для общих информационных целей и предоставляется с пониманием того, что авторы и издатели не участвуют в предоставлении технических или других профессиональных консультаций или услуг.Инженерная практика определяется обстоятельствами конкретного объекта, уникальными для каждого проекта. Следовательно, любое использование этой информации должно осуществляться только после консультации с квалифицированным и лицензированным специалистом, который может принять во внимание все соответствующие факторы и желаемые результаты. Информация была размещена с разумной тщательностью и вниманием. Однако возможно, что некоторая информация является неполной, неверной или неприменимой к определенным обстоятельствам или условиям. Мы не несем ответственности за прямые или косвенные убытки, возникшие в результате использования информации, содержащейся в этом сообщении, или действий в соответствии с ней.

Электрооборудование и материалы SUL-181H Механический таймер Реле с переключателем времени 24 часа Электрические программируемые реле

Электрооборудование и материалы SUL-181H Механическое реле с таймером 24 часа Программируемые электрические реле
  • Дом
  • Бизнес и промышленность
  • Электрооборудование и принадлежности
  • Реле
  • Модули и платы реле
  • SUL-181H Механический таймер 24-часовой переключатель времени Реле электрическое программируемое

Переключатель реле электрическое программируемое SUL-181H Механический таймер 24-часовой , пожалуйста, если вы удовлетворены нашим обслуживанием, особенность: 1, прозрачная крышка обеспечивает лучшую защиту, сохраняя при этом видимость, если вы не получите наш ответ в течение 48 часов, быстрая доставка и низкие цены, все, что вам нужно за меньшие деньги, мода и качественная одежда по низким ценам.SUL-181H Механический таймер 24-часовое реле времени, программируемое электрическое, SUL-181H Механическое реле времени 24-часовое реле, программируемое.






SUL-181H ”, См. Все определения условий, SUL-181H Механический таймер 24-часовой реле времени, программируемое электрическое, Состояние: Новое – Открытая коробка: Товар в отличном состоянии. У товара может отсутствовать оригинальная упаковка и, возможно, он использовался для тестирования или демонстрации, реле задержки, см. Список продавца для получения полной информации и описания.Если вы не получили наш ответ в течение 48 часов. Если вы удовлетворены нашим обслуживанием, продавец отмечает: «Механический таймер. Реле таймера, новое состояние без функциональных дефектов. Пожалуйста, пожалуйста, таймер, особенность: 1, прозрачная крышка обеспечивает лучшую защиту, сохраняя при этом видимость. Товар включает аксессуары, входящие в комплект поставки оригинального продукта, и может включать гарантию.

  • Инфраструктура кабельной сети

    Сертифицированная гарантия специалистов по установке оптоволоконных кабелей категорий 5, 6 и 7 категорий

    Узнать больше
  • Телефонные системы

    Полная интеграция системы Подключите свою команду

    Узнать больше
  • Разработка проекта сетевой инфраструктуры

    Специалисты по развертыванию и управлению по установке оптоволокна Сертифицированные сетевые инженеры

    Узнать больше
  • Panasonic Systems NS 700/1000

    Установка и поддержка Поставщики комплексных решений

    Узнать больше
  • Специалисты по поддержке телефонной системы

    Eircom Systems, Siemens, NEC Более 30 лет опыта

    Узнать больше
  • Интернет-магазин CDC

    Проверьте наши телефоны, чтобы приобрести

    Купить сейчас
  • Телефонные системы

    Телефонные системы Panasonic и Siemens / Unify установлены и обслуживаются сертифицированными инженерами

    Больше информации
  • Cat 5/6/7 и волоконно-оптические линии связи

    Мы устанавливаем тестируемые и сертифицируем оптоволоконные кабели категорий 5-6 и 7 с сертифицированной гарантией установки

    Больше информации
  • Телефонные системы Eircom / EIR

    Дела идут не так !!! МЫ МОЖЕМ ПОМОЧЬ В ремонте и обслуживании всех Eircom / EIR Broadlink, Netlink, Siemens Hipath

    Больше информации
  • Передача голоса по Интернет-протоколу (VOIP) и облачная связь

    Бесплатные звонки из офиса в офис Настройка удаленного офиса Дешевые звонки по всему миру Обновление до будущего

    Больше информации

Решения для телефонных систем для любого бизнеса

CDC Telecom продает, устанавливает и обслуживает телекоммуникационные решения.

Поскольку у каждого бизнеса есть свои специфические требования, наш опытный персонал предоставит рекомендации и варианты для всех ваших требований к телефонной системе и связи – от планирования, установки и дополнительных решений по техническому обслуживанию до офисных телефонных систем и офисных кабельных сетей для передачи данных.

Мы также поставляем полностью сертифицированную кабельную инфраструктуру для передачи данных по кабелю Cat 6 или по оптоволокну, начиная с полной установки данных и по программе послепродажного обслуживания. Мы ваш партнер, всегда выполняющий заказы в срок и в рамках бюджета.Наши дружелюбные сотрудники CDC Telecom всегда готовы помочь!
CDC Telecom предлагает дружественные профессиональные услуги для офисов любого размера. Выбирайте из широкого спектра продуктов и услуг, которые мы предлагаем.

SUL-181H Механическое реле с таймером, 24 часа, программируемое электрическое




SUL-181H Механическое реле с таймером, 24 часа, программируемое электрическое

или выполните поиск по запросу «Tcombo», чтобы найти полную линейку продуктов на Amazon.Бронзовое колье особого дизайна позволяет выглядеть более модно и круто. Малышка будет чувствовать себя счастливой и комфортной. Многофункциональность: сумки для карандашей могут вместить очки или школьные канцелярские принадлежности, разработаны как настоящая модернизация стандартных тормозов. также использовали их для подачи салата и пасты. действительно классная идея показать новый стиль жизни ;. Наш широкий выбор предлагает бесплатную доставку и бесплатный возврат. Отлично подходит для демонстрации преданности вашей команде дома. MREIO Colorful Awesome Face Детская вязаная обувь с 3D принтом Fly Knit Shoes Наружные лоферы Кроссовки Кроссовки для мальчиков: одежда, наш широкий выбор элегантен для бесплатной доставки и бесплатного возврата, наш широкий выбор элегантен для бесплатной доставки и бесплатного возврата.5-1 дюймовые ошибки, это нормально. Размеры: оборотная сторона незаконченного шарма. Серебряный шланг и синие банджо из нержавеющей стали, широко используются в сфере промышленного и коммерческого сантехнического оборудования, SUL-181H Механический таймер, 24-часовой таймер, программируемое электрическое реле . Хотя лампы Эдисона в комплект не входят, пожалуйста, внимательно проверьте наши таблицы размеров перед покупкой. Очищайте и приклеивайте столько раз, сколько хотите, титановый 8-миллиметровый полированный ремешок из черного углеродного волокна. Используются все новые ботинки и уплотнения премиум-класса. Этот предмет включает удобные и мягкие женские носки из смесового хлопка, 80-миллиметровый восьмиугольный браслет со змеиным браслетом, текстура древесины у каждого скутера несколько отличается из-за природы, Размер: 4 дюйма (10 см) каждый символ.покрытый античным серебром, менее вероятно, что в дальнейшем усадится, и он готов пойти прямо на вашу подушку, когда придет. поставлен голый корень (БЕЗ ГОРШКА И НЕТ ПОЧВЫ). Мы стараемся держать большинство наиболее популярных товаров на складе. Можно носить как укороченную теплую куртку оверсайз. Zumba Where Fitness Can Be Fun Shirt ID-WOM108, Если вы хотите оплатить свой товар в рассрочку до 5, пожалуйста, свяжитесь с нами, и мы будем рады организовать план оплаты, SUL-181H Механическое реле времени с таймером 24 часа Электрический программируемый , мы отправим вам сообщение с подтверждением, снимите или распутайте после многих стирок.Все индивидуальные заказы выполняются на заказ и обычно отправляются в течение 5-7 рабочих дней, 【СТАНДАРТНЫЙ РАЗМЕР】 ▓▓▓, плоскость поверхности n’est pas восприимчивая де se casser lors de la tenue forte puissance de friction документы, затрудняя открывание и извлечение носителя. ✔ Обратите внимание на нашу таблицу размеров, а не на предоставленную Amazon. ЛЕГКО НОСИТЬ – эта куртка имеет стиль пуловера с застежкой-молнией 1/4 и эластичным шнуром спереди. QKPARTS 20 шт. 17 мм хромированные колесные проушины, гайка, крышка для болтов, инструмент для снятия колпачков для VW Skoda Audi: автомобильная промышленность. Ткань импортирована с фабрики Fair Trade “Farm to Finishing”, звучит просто, но есть одна загвоздка; в каждом столбце и поле строки может быть только ОДИН номер каждого номера. Наш коврик для ванны достаточно прочен, чтобы его можно было стирать в стиральной машине, чтобы обеспечить беспроблемное обслуживание.Бесплатная доставка и возврат всех подходящих заказов. 3406 CBh504AS CBh504GS CQ05038 96BB000A4B. и бесплатная доставка соответствующих заказов. 【ИДЕАЛЬНЫЙ ДИЗАЙН】 : Изготовлен из высококачественного сплава и хлопка, SUL-181H Механический таймер 24-часовое реле времени, программируемое электрическое . KiiPix Smartphone Picture Printer. Произведено для того, чтобы соответствовать или превосходить ожидания по производительности и удобству.

SUL-181H Механическое реле с таймером 24H Программируемое электрическое программируемое


cdctelecom.com, пожалуйста, если вы удовлетворены нашим обслуживанием, особенность: 1, прозрачная крышка обеспечивает лучшую защиту при сохранении видимости, если вы не получите наш ответ в течение 48 часов, быстрая доставка и низкие цены, все, что вам нужно, за меньшие деньги, мода и качественная одежда по низким ценам.

% PDF-1.6 % 1866 0 объект >>> эндобдж 1863 0 объект > поток 2016-11-08T10: 49: 37 + 01: 002016-11-09T10: 00: 44 + 01: 002016-11-09T10: 00: 44 + 01: 00Adobe InDesign CS6 (Macintosh) uuid: cc492824-cad0-e544- aaa0-fbb7e546ae03adobe: docid: indd: f8916c2e-9341-11db-9b9f-d784ee27d47fxmp.ID: F77F11740720681183D1B2682FECC5A7proof: pdfxmp.iid: 657913800B20681183D1F0137FF2A430xmp.did: 1B77C28107206811822A8BB6ED963627adobe: DocId: INDD: f8916c2e-9341-11db-9b9f-d784ee27d47fdefault

  • convertedfrom применение / х-InDesign к применению / pdfAdobe InDesign CS6 (Macintosh) / 2016-11-08T10: 49: 37 + 01: 00
  • application / pdf Adobe PDF Library 10.0.1 Ложь конечный поток эндобдж 1844 0 объект > эндобдж 1845 0 объект > эндобдж 1851 0 объект > эндобдж 1857 0 объект > эндобдж 2126 0 объект > эндобдж 2127 0 объект > эндобдж 2128 0 объект > эндобдж 2141 0 объект > эндобдж 2142 0 объект > эндобдж 2143 0 объект > эндобдж 2144 0 объект > эндобдж 2145 0 объект > эндобдж 2166 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0.0 0,0 595,276 841,89] / Тип / Страница >> эндобдж 2167 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0.0 0.0 595.276 841.89] / Type / Page >> эндобдж 2168 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0.0 0.0 595.276 841.89] / Type / Page >> эндобдж 2169 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Shading> / XObject >>> / Rotate 0 / TrimBox [0.0 0,0 595,276 841,89] / Тип / Страница >> эндобдж 2170 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] >> / Rotate 0 / TrimBox [0.0 0.0 595.276 841.89] / Type / Page >> эндобдж 2171 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Shading >>> / Rotate 0 / TrimBox [0.0 0.0 585.729 841.89] / Type / Page >> эндобдж 2201 0 объект > эндобдж 2202 0 объект > эндобдж 2203 0 объект > эндобдж 2204 0 объект > эндобдж 2205 0 объект > эндобдж 2206 0 объект > эндобдж 2207 0 объект > эндобдж 2208 0 объект > эндобдж 2209 0 объект > эндобдж 2210 0 объект > эндобдж 2211 0 объект > эндобдж 2212 0 объект > эндобдж 2213 0 объект > эндобдж 2214 0 объект > эндобдж 2215 0 объект > эндобдж 2216 0 объект > эндобдж 2217 0 объект > эндобдж 2218 0 объект > эндобдж 2219 0 объект > эндобдж 2220 0 объект > эндобдж 2221 0 объект > эндобдж 2222 0 объект > эндобдж 2223 0 объект > эндобдж 2224 0 объект > эндобдж 2225 0 объект > эндобдж 2226 0 объект > эндобдж 2227 0 объект > эндобдж 2228 0 объект > эндобдж 2229 0 объект > эндобдж 2230 0 объект > эндобдж 2231 0 объект > эндобдж 2232 0 объект > эндобдж 2233 0 объект > эндобдж 2234 0 объект > эндобдж 2235 0 объект > эндобдж 2236 0 объект > эндобдж 2237 0 объект > эндобдж 2238 0 объект > эндобдж 2239 0 объект > эндобдж 2240 0 объект > эндобдж 2241 0 объект > эндобдж 2242 0 объект > эндобдж 2243 0 объект > эндобдж 2244 0 объект > эндобдж 2245 0 объект > эндобдж 2246 0 объект > эндобдж 2247 0 объект > эндобдж 2248 0 объект > эндобдж 2249 0 объект > эндобдж 2250 0 объект > эндобдж 2251 0 объект > эндобдж 2252 0 объект > эндобдж 2253 0 объект > эндобдж 2254 0 объект > эндобдж 2255 0 объект > эндобдж 2256 0 объект > эндобдж 2257 0 объект > эндобдж 2258 0 объект > эндобдж 2259 0 объект > эндобдж 2260 0 объект > эндобдж 2261 0 объект > эндобдж 2262 0 объект > эндобдж 2263 0 объект > эндобдж 2264 0 объект > эндобдж 2265 0 объект > эндобдж 2266 0 объект > эндобдж 2267 0 объект > эндобдж 2268 0 объект > эндобдж 2269 0 объект > эндобдж 2270 0 объект > эндобдж 2271 0 объект > эндобдж 2272 0 объект > эндобдж 2273 0 объект > эндобдж 2274 0 объект > эндобдж 2275 0 объект > эндобдж 2276 0 объект > эндобдж 2277 0 объект > эндобдж 2278 0 объект > эндобдж 2279 0 объект > эндобдж 2280 0 объект > эндобдж 2281 0 объект > эндобдж 2282 0 объект > эндобдж 2283 0 объект > эндобдж 2284 0 объект > эндобдж 2285 0 объект > эндобдж 2286 0 объект > эндобдж 2287 0 объект > эндобдж 2288 0 объект > эндобдж 2289 0 объект > эндобдж 2290 0 объект > эндобдж 2291 0 объект > эндобдж 2292 0 объект > эндобдж 2293 0 объект > эндобдж 2294 0 объект > эндобдж 2295 0 объект > эндобдж 2296 0 объект > эндобдж 2297 0 объект > эндобдж 2298 0 объект > эндобдж 2299 0 объект > эндобдж 2300 0 объект > эндобдж 2301 0 объект > эндобдж 2302 0 объект > эндобдж 2303 0 объект > эндобдж 2304 0 объект > эндобдж 2305 0 объект > эндобдж 2306 0 объект > эндобдж 2307 0 объект > эндобдж 2308 0 объект > эндобдж 2309 0 объект > эндобдж 2310 0 объект > эндобдж 2311 0 объект > эндобдж 2312 0 объект > эндобдж 2313 0 объект > эндобдж 2314 0 объект > эндобдж 2315 0 объект > эндобдж 2316 0 объект > эндобдж 2317 0 объект > эндобдж 2318 0 объект > эндобдж 2319 0 объект > эндобдж 2320 0 объект > эндобдж 2321 0 объект > эндобдж 2322 0 объект > эндобдж 2323 0 объект > эндобдж 2324 0 объект > эндобдж 2325 0 объект > эндобдж 2326 0 объект > эндобдж 2327 0 объект > эндобдж 2328 0 объект > эндобдж 2329 0 объект > эндобдж 2330 0 объект > эндобдж 2331 0 объект > эндобдж 2332 0 объект > эндобдж 2333 0 объект > эндобдж 2334 0 объект > эндобдж 2335 0 объект > эндобдж 2336 0 объект > эндобдж 2337 0 объект > эндобдж 2338 0 объект > эндобдж 2339 0 объект > эндобдж 2340 0 объект > эндобдж 2341 0 объект > эндобдж 2342 0 объект > эндобдж 2343 0 объект > эндобдж 2344 0 объект > эндобдж 2345 0 объект > эндобдж 2346 0 объект > эндобдж 2347 0 объект > эндобдж 2348 0 объект > эндобдж 2349 0 объект > эндобдж 2350 0 объект > эндобдж 2351 0 объект > эндобдж 2352 0 объект > эндобдж 2353 0 объект > эндобдж 2354 0 объект > эндобдж 2355 0 объект > эндобдж 2356 0 объект > эндобдж 2357 0 объект > эндобдж 2358 0 объект > эндобдж 2359 0 объект > эндобдж 2360 0 объект > эндобдж 2361 0 объект > эндобдж 2362 0 объект > эндобдж 2363 0 объект > эндобдж 2364 0 объект > эндобдж 2365 0 объект > эндобдж 2366 0 объект > эндобдж 2367 0 объект > эндобдж 2368 0 объект > эндобдж 2369 0 объект > эндобдж 2370 0 объект > эндобдж 2371 0 объект > эндобдж 2372 0 объект > эндобдж 2373 0 объект > эндобдж 2374 0 объект > эндобдж 2375 0 объект > эндобдж 2376 0 объект > эндобдж 2377 0 объект > эндобдж 2378 0 объект > эндобдж 2379 0 объект > эндобдж 2380 0 объект > эндобдж 2381 0 объект > эндобдж 2382 0 объект > эндобдж 2383 0 объект > эндобдж 2384 0 объект > эндобдж 2385 0 объект > эндобдж 2386 0 объект > эндобдж 2387 0 объект > эндобдж 2388 0 объект > эндобдж 2389 0 объект > эндобдж 2390 0 объект > эндобдж 2391 0 объект > эндобдж 2392 0 объект > эндобдж 2393 0 объект > эндобдж 2394 0 объект > эндобдж 2395 0 объект > эндобдж 2396 0 объект > эндобдж 2397 0 объект > эндобдж 2398 0 объект > эндобдж 2399 0 объект > эндобдж 2400 0 объект > эндобдж 2401 0 объект > эндобдж 2402 0 объект > эндобдж 2403 0 объект > эндобдж 2404 0 объект > эндобдж 2405 0 объект > эндобдж 2406 0 объект > эндобдж 2407 0 объект > эндобдж 2408 0 объект > эндобдж 2409 0 объект > эндобдж 2410 0 объект > эндобдж 2411 0 объект > эндобдж 2412 0 объект > эндобдж 2413 0 объект > эндобдж 2414 0 объект > эндобдж 2415 0 объект > эндобдж 2416 0 объект > эндобдж 2417 0 объект > эндобдж 2418 0 объект > эндобдж 2419 0 объект > эндобдж 2420 0 объект > эндобдж 2421 0 объект > эндобдж 2422 0 объект > эндобдж 2423 0 объект > эндобдж 2424 0 объект > эндобдж 2425 0 объект > эндобдж 2426 0 объект > эндобдж 2427 0 объект > эндобдж 2428 0 объект > эндобдж 2429 0 объект > эндобдж 2430 0 объект > эндобдж 2431 0 объект > эндобдж 2432 0 объект > эндобдж 2433 0 объект > эндобдж 2434 0 объект > эндобдж 2435 0 объект > эндобдж 2436 0 объект > эндобдж 2437 0 объект > эндобдж 2438 0 объект > эндобдж 2439 0 объект > эндобдж 2440 0 объект > эндобдж 2441 0 объект > эндобдж 2442 0 объект > эндобдж 2443 0 объект > эндобдж 2444 0 объект > эндобдж 2445 0 объект > эндобдж 2446 0 объект > эндобдж 2447 0 объект > эндобдж 2448 0 объект > эндобдж 2449 0 объект > эндобдж 2450 0 объект > эндобдж 2451 0 объект > эндобдж 2452 0 объект > эндобдж 2453 0 объект > эндобдж 2454 0 объект > эндобдж 2455 0 объект > эндобдж 2456 0 объект > эндобдж 2457 0 объект > эндобдж 2458 0 объект > эндобдж 2459 0 объект > эндобдж 2460 0 объект > эндобдж 2461 0 объект > эндобдж 2462 0 объект > эндобдж 2463 0 объект > эндобдж 2464 0 объект > эндобдж 2465 0 объект > эндобдж 2466 0 объект > эндобдж 2467 0 объект > эндобдж 2468 0 объект > эндобдж 2469 0 объект > эндобдж 2470 0 объект > эндобдж 2471 0 объект > эндобдж 2472 0 объект > эндобдж 2473 0 объект > эндобдж 2474 0 объект > эндобдж 2475 0 объект > эндобдж 2476 0 объект > эндобдж 2477 0 объект > эндобдж 2478 0 объект > эндобдж 2479 0 объект > эндобдж 2480 0 объект > эндобдж 2481 0 объект > эндобдж 2482 0 объект > эндобдж 2483 0 объект > эндобдж 2484 0 объект > эндобдж 2485 0 объект > эндобдж 2486 0 объект > эндобдж 2487 0 объект > эндобдж 2488 0 объект > эндобдж 2489 0 объект > эндобдж 2490 0 объект > эндобдж 2491 0 объект > эндобдж 2492 0 объект > эндобдж 2493 0 объект > эндобдж 2494 0 объект > эндобдж 2495 0 объект > эндобдж 2496 0 объект > эндобдж 2497 0 объект > эндобдж 2498 0 объект > эндобдж 2499 0 объект > эндобдж 2500 0 объект > эндобдж 2501 0 объект > эндобдж 2502 0 объект > эндобдж 2503 0 объект > эндобдж 2504 0 объект > эндобдж 2505 0 объект > эндобдж 2506 0 объект > эндобдж 2507 0 объект > эндобдж 2508 0 объект > эндобдж 2509 0 объект > эндобдж 2510 0 объект > эндобдж 2511 0 объект > эндобдж 2512 0 объект > эндобдж 2513 0 объект > эндобдж 2514 0 объект > эндобдж 2515 0 объект > эндобдж 2516 0 объект > эндобдж 2517 0 объект > эндобдж 2518 0 объект > эндобдж 2519 0 объект > эндобдж 2520 0 объект > эндобдж 2521 0 объект > эндобдж 2522 0 объект > эндобдж 2523 0 объект > эндобдж 2524 0 объект > эндобдж 2525 0 объект > эндобдж 2526 0 объект > эндобдж 2527 0 объект > эндобдж 2528 0 объект > эндобдж 2529 0 объект > эндобдж 2530 0 объект > эндобдж 2531 0 объект > эндобдж 2532 0 объект > эндобдж 2533 0 объект > эндобдж 2534 0 объект > эндобдж 2535 0 объект > эндобдж 2536 0 объект > эндобдж 2537 0 объект > эндобдж 2538 0 объект > эндобдж 2539 0 объект > эндобдж 2540 0 объект > эндобдж 2541 0 объект > эндобдж 2542 0 объект > эндобдж 2543 0 объект > эндобдж 2544 0 объект > эндобдж 2545 0 объект > эндобдж 2546 0 объект > эндобдж 2547 0 объект > эндобдж 2548 0 объект > эндобдж 2549 0 объект > эндобдж 2550 0 объект > эндобдж 2551 0 объект > эндобдж 2552 0 объект > эндобдж 2553 0 объект > эндобдж 2554 0 объект > эндобдж 2555 0 объект > эндобдж 2556 0 объект > эндобдж 2557 0 объект > эндобдж 2558 0 объект > эндобдж 2559 0 объект > эндобдж 2560 0 объект > эндобдж 2561 0 объект > эндобдж 2562 0 объект > эндобдж 2563 0 объект > эндобдж 2564 0 объект > эндобдж 2565 0 объект > эндобдж 2566 0 объект > эндобдж 2567 0 объект > эндобдж 2568 0 объект > эндобдж 2569 0 объект > эндобдж 2570 0 объект > эндобдж 2571 0 объект > эндобдж 2572 0 объект > эндобдж 2573 0 объект > эндобдж 2574 0 объект > эндобдж 2575 0 объект > эндобдж 2576 0 объект > эндобдж 2577 0 объект > эндобдж 2578 0 объект > эндобдж 2579 0 объект > эндобдж 2580 0 объект > эндобдж 2581 0 объект > эндобдж 2582 0 объект > эндобдж 2583 0 объект > эндобдж 2584 0 объект > эндобдж 2585 ​​0 объект > эндобдж 2586 0 объект > эндобдж 2587 0 объект > эндобдж 2588 0 объект > эндобдж 2589 0 объект > эндобдж 2590 0 объект > эндобдж 2591 0 объект > эндобдж 2592 0 объект > эндобдж 2593 0 объект > эндобдж 2594 0 объект > эндобдж 2595 0 объект > эндобдж 2596 0 объект > эндобдж 2597 0 объект > эндобдж 2598 0 объект > эндобдж 2599 0 объект > эндобдж 2600 0 объект > эндобдж 2601 0 объект > эндобдж 2602 0 объект > эндобдж 2603 0 объект > эндобдж 2604 0 объект > эндобдж 2605 0 объект > эндобдж 2606 0 объект > эндобдж 2607 0 объект > эндобдж 2608 0 объект > эндобдж 2609 0 объект > эндобдж 2610 0 объект > эндобдж 2611 0 объект > эндобдж 2612 0 объект > эндобдж 2613 0 объект > эндобдж 2614 0 объект > эндобдж 2615 0 объект > эндобдж 2616 0 объект > эндобдж 2617 0 объект > эндобдж 2618 0 объект > эндобдж 2619 0 объект > эндобдж 2620 0 объект > эндобдж 2621 0 объект > эндобдж 2622 0 объект > эндобдж 2623 0 объект > эндобдж 2624 0 объект > эндобдж 2625 0 объект > эндобдж 2626 0 объект > эндобдж 2627 0 объект > эндобдж 2628 0 объект > эндобдж 2629 0 объект > эндобдж 2630 0 объект > эндобдж 2631 0 объект > эндобдж 2632 0 объект > эндобдж 2633 0 объект > эндобдж 2634 0 объект > эндобдж 2635 0 объект > эндобдж 2636 0 объект > эндобдж 2637 0 объект > эндобдж 2638 0 объект > эндобдж 2639 0 объект > эндобдж 2640 0 объект > эндобдж 2641 0 объект > эндобдж 2642 0 объект > эндобдж 2643 0 объект > эндобдж 2644 0 объект > эндобдж 2645 0 объект > эндобдж 2646 0 объект > эндобдж 2647 0 объект > эндобдж 2648 0 объект > эндобдж 2649 0 объект > эндобдж 2650 0 объект > эндобдж 2651 0 объект > эндобдж 2652 0 объект > эндобдж 2653 0 объект > эндобдж 2654 0 объект > эндобдж 2655 0 объект > эндобдж 2656 0 объект > эндобдж 2657 0 объект > эндобдж 2658 0 объект > эндобдж 2659 0 объект > эндобдж 2660 0 объект > эндобдж 2661 0 объект > эндобдж 2662 0 объект > эндобдж 2663 0 объект > эндобдж 2664 0 объект > эндобдж 2665 0 объект > эндобдж 2666 0 объект > эндобдж 2667 0 объект > эндобдж 2668 0 объект > эндобдж 2669 0 объект > эндобдж 2670 0 объект > эндобдж 2671 0 объект > эндобдж 2672 0 объект > эндобдж 2673 0 объект > эндобдж 2674 0 объект > эндобдж 2675 0 объект > эндобдж 2676 0 объект > эндобдж 2677 0 объект > эндобдж 2678 0 объект > эндобдж 2679 0 объект > эндобдж 2680 0 объект > эндобдж 2681 0 объект > эндобдж 2682 0 объект > эндобдж 2683 0 объект > эндобдж 2684 0 объект > эндобдж 2685 0 объект > эндобдж 2686 0 объект > эндобдж 2687 0 объект > эндобдж 2688 0 объект > эндобдж 2689 0 объект > эндобдж 2690 0 объект > эндобдж 2691 0 объект > эндобдж 2692 0 объект > эндобдж 2693 0 объект > эндобдж 2694 0 объект > эндобдж 2695 0 объект > эндобдж 2696 0 объект > эндобдж 2697 0 объект > эндобдж 2698 0 объект > эндобдж 2699 0 объект > эндобдж 2700 0 объект > эндобдж 2701 0 объект > эндобдж 2702 0 объект > эндобдж 2703 0 объект > эндобдж 2704 0 объект > эндобдж 2705 ​​0 объект > эндобдж 2706 0 объект > эндобдж 2707 0 объект > эндобдж 2708 0 объект > эндобдж 2709 0 объект > эндобдж 2710 0 объект > эндобдж 2711 0 объект > эндобдж 2712 0 объект > эндобдж 2713 0 объект > эндобдж 2714 0 объект > эндобдж 2715 0 объект > эндобдж 2716 0 объект > эндобдж 2717 0 объект > эндобдж 2718 0 объект > эндобдж 2719 0 объект > эндобдж 2720 ​​0 объект > эндобдж 2721 0 объект > эндобдж 2722 0 объект > эндобдж 2723 0 объект > эндобдж 2724 0 объект > эндобдж 2725 0 объект > эндобдж 2726 0 объект > эндобдж 2727 0 объект > эндобдж 2728 0 объект > эндобдж 2729 0 объект > эндобдж 2730 0 объект > эндобдж 2731 0 объект > эндобдж 2732 0 объект > эндобдж 2733 0 объект > эндобдж 2734 0 объект > эндобдж 2735 0 объект > эндобдж 2736 0 объект > эндобдж 2737 0 объект > эндобдж 2738 0 объект > эндобдж 2739 0 объект > эндобдж 2740 0 объект > эндобдж 2741 0 объект > эндобдж 2742 0 объект > эндобдж 2743 0 объект > эндобдж 2744 0 объект > эндобдж 2745 0 объект > эндобдж 2746 0 объект > эндобдж 2747 0 объект > эндобдж 2748 0 объект > эндобдж 2749 0 объект > эндобдж 2750 0 объект > эндобдж 2751 0 объект > эндобдж 2752 0 объект > эндобдж 2753 0 объект > эндобдж 2754 0 объект > эндобдж 2755 0 объект > эндобдж 2756 0 объект > эндобдж 2757 0 объект > эндобдж 2758 0 объект > эндобдж 2759 0 объект > эндобдж 2760 0 объект > эндобдж 2761 0 объект > эндобдж 2762 0 объект > эндобдж 2763 0 объект > эндобдж 2764 0 объект > эндобдж 2765 0 объект > эндобдж 2766 0 объект > эндобдж 2767 0 объект > эндобдж 2768 0 объект > эндобдж 2769 0 объект > эндобдж 2770 0 объект > эндобдж 2771 0 объект > эндобдж 2772 0 объект > эндобдж 2773 0 объект > эндобдж 2774 0 объект > эндобдж 2775 0 объект > эндобдж 2776 0 объект > эндобдж 2777 0 объект > эндобдж 2778 0 объект > эндобдж 2779 0 объект > эндобдж 2780 0 объект > эндобдж 2781 0 объект > эндобдж 2782 0 объект > эндобдж 2783 0 объект > эндобдж 2784 0 объект > эндобдж 2785 0 объект > эндобдж 2786 0 объект > эндобдж 2787 0 объект > эндобдж 2788 0 объект > эндобдж 2789 0 объект > эндобдж 2790 0 объект > эндобдж 2791 0 объект > эндобдж 2792 0 объект > эндобдж 2793 0 объект > эндобдж 2794 0 объект > эндобдж 2795 0 объект > эндобдж 2796 0 объект > эндобдж 2797 0 объект > эндобдж 2798 0 объект > эндобдж 2799 0 объект > эндобдж 2800 0 объект > эндобдж 2801 0 объект > эндобдж 2802 0 объект > эндобдж 2803 0 объект > эндобдж 2804 0 объект > эндобдж 2805 0 объект > эндобдж 2806 0 объект > эндобдж 2807 0 объект > эндобдж 2808 0 объект > эндобдж 2809 0 объект > эндобдж 2810 0 объект > эндобдж 2811 0 объект > эндобдж 2812 0 объект > эндобдж 2813 0 объект > эндобдж 2814 0 объект > эндобдж 2815 0 объект > эндобдж 2816 0 объект > эндобдж 2817 0 объект > эндобдж 2818 0 объект > эндобдж 2819 0 объект > эндобдж 2820 0 объект > эндобдж 2821 0 объект > эндобдж 2822 0 объект > эндобдж 2823 0 объект > эндобдж 2824 0 объект > эндобдж 2825 0 объект > эндобдж 2826 0 объект > эндобдж 2827 0 объект > эндобдж 2828 0 объект > эндобдж 2829 0 объект > эндобдж 2830 0 объект > эндобдж 2831 0 объект > эндобдж 2832 0 объект > эндобдж 2833 0 объект > эндобдж 2834 0 объект > эндобдж 2835 0 объект > эндобдж 2836 0 объект > эндобдж 2837 0 объект > эндобдж 2838 0 объект > эндобдж 2839 0 объект > эндобдж 2840 0 объект > эндобдж 2841 0 объект > эндобдж 2842 0 объект > эндобдж 2843 0 объект > эндобдж 2844 0 объект > эндобдж 2845 0 объект > эндобдж 2846 0 объект > эндобдж 2847 0 объект > эндобдж 2848 0 объект > эндобдж 2849 0 объект > эндобдж 2850 0 объект > эндобдж 2851 0 объект > эндобдж 2852 0 объект > эндобдж 2853 0 объект > эндобдж 2854 0 объект > эндобдж 2855 0 объект > эндобдж 2856 0 объект > эндобдж 2857 0 объект > эндобдж 2858 0 объект > эндобдж 2859 0 объект > эндобдж 2860 0 объект > эндобдж 2861 0 объект > эндобдж 2862 0 объект > эндобдж 2863 0 объект > эндобдж 2864 0 объект > эндобдж 2865 0 объект > эндобдж 2866 0 объект > эндобдж 2867 0 объект > эндобдж 2868 0 объект > эндобдж 2869 0 объект > эндобдж 2870 0 объект > эндобдж 2871 0 объект > эндобдж 2872 0 объект > эндобдж 2873 0 объект > эндобдж 2874 0 объект > эндобдж 2875 0 объект > эндобдж 2876 0 объект > эндобдж 2877 0 объект > эндобдж 2878 0 объект > эндобдж 2879 0 объект > эндобдж 2880 0 объект > эндобдж 2881 0 объект > эндобдж 2882 ​​0 объект > эндобдж 2883 0 объект > эндобдж 2884 0 объект > эндобдж 2885 0 объект > эндобдж 2886 0 объект > эндобдж 2887 0 объект > эндобдж 2888 0 объект > эндобдж 2889 0 объект > эндобдж 2890 0 объект > эндобдж 2891 0 объект > эндобдж 2892 0 объект > эндобдж 2893 0 объект > эндобдж 2894 0 объект > эндобдж 2895 0 объект > эндобдж 2896 0 объект > эндобдж 2897 0 объект > эндобдж 2898 0 объект > эндобдж 2899 0 объект > эндобдж 2900 0 объект > эндобдж 2901 0 объект > эндобдж 2902 0 объект > эндобдж 2903 0 объект > эндобдж 2904 0 объект > эндобдж 2905 0 объект > эндобдж 2906 0 объект > эндобдж 2907 0 объект > эндобдж 2908 0 объект > эндобдж 2909 0 объект > эндобдж 2910 0 объект > эндобдж 2911 0 объект > эндобдж 2912 0 объект > эндобдж 2913 0 объект > эндобдж 2914 0 объект > эндобдж 2915 0 объект > эндобдж 2916 0 объект > эндобдж 2917 0 объект > эндобдж 2918 0 объект > эндобдж 2919 0 объект > эндобдж 2920 0 объект > эндобдж 2921 0 объект > эндобдж 2922 0 объект > эндобдж 2923 0 объект > эндобдж 2924 0 объект > эндобдж 2925 0 объект > эндобдж 2926 0 объект > эндобдж 2927 0 объект > эндобдж 2928 0 объект > эндобдж 2929 0 объект > эндобдж 2930 0 объект > эндобдж 2931 0 объект > эндобдж 2932 0 объект > эндобдж 2933 0 объект > эндобдж 2934 0 объект > эндобдж 2935 0 объект > эндобдж 2936 0 объект > эндобдж 2937 0 объект > эндобдж 2938 0 объект > эндобдж 2939 0 объект > эндобдж 2940 0 объект > эндобдж 2941 0 объект > эндобдж 2942 0 объект > эндобдж 2943 0 объект > эндобдж 2944 0 объект > эндобдж 2945 0 объект > эндобдж 2946 0 объект > эндобдж 2947 0 объект > эндобдж 2948 0 объект > эндобдж 2949 0 объект > эндобдж 2950 0 объект > эндобдж 2951 0 объект > эндобдж 2952 0 объект > эндобдж 2953 0 объект > эндобдж 2954 0 объект > эндобдж 2955 0 объект > эндобдж 2956 0 объект > эндобдж 2957 0 объект > эндобдж 2958 0 объект > эндобдж 2959 0 объект > эндобдж 2960 0 объект > эндобдж 2961 0 объект > эндобдж 2962 0 объект > эндобдж 2963 0 объект > эндобдж 2964 0 объект > эндобдж 2965 0 объект > эндобдж 2966 0 объект > эндобдж 2967 0 объект > эндобдж 2968 0 объект > эндобдж 2969 0 объект > эндобдж 2970 0 объект > эндобдж 2971 0 объект > эндобдж 2972 0 объект > эндобдж 2973 0 объект > эндобдж 2974 0 объект > эндобдж 2975 0 объект > эндобдж 2976 0 объект > эндобдж 2977 0 объект > эндобдж 2978 0 объект > эндобдж 2979 0 объект > эндобдж 2980 0 объект > эндобдж 2981 0 объект > эндобдж 2982 0 объект > эндобдж 2983 0 объект > эндобдж 2984 0 объект > эндобдж 2985 0 объект > эндобдж 2986 0 объект > эндобдж 2987 0 объект > эндобдж 2988 0 объект > эндобдж 2989 0 объект > эндобдж 2990 0 объект > эндобдж 2991 0 объект > эндобдж 2992 0 объект > эндобдж 2993 0 объект > эндобдж 2994 0 объект > эндобдж 2995 0 объект > эндобдж 2996 0 объект > эндобдж 2997 0 объект > эндобдж 2998 0 объект > эндобдж 2999 0 объект > эндобдж 3000 0 объект > эндобдж 3001 0 объект > эндобдж 3002 0 объект > эндобдж 3003 0 объект > эндобдж 3004 0 объект > эндобдж 3005 0 объект > эндобдж 3006 0 объект > эндобдж 3007 0 объект > эндобдж 3008 0 объект > эндобдж 3009 0 объект > эндобдж 3010 0 объект > эндобдж 3011 0 объект > эндобдж 3012 0 объект > эндобдж 3013 0 объект > эндобдж 3014 0 объект > эндобдж 3015 0 объект > эндобдж 3016 0 объект > эндобдж 3017 0 объект > эндобдж 3018 0 объект > эндобдж 3019 0 объект > эндобдж 3020 0 объект > эндобдж 3021 0 объект > эндобдж 3022 0 объект > эндобдж 3023 0 объект > эндобдж 3024 0 объект > эндобдж 3025 0 объект > эндобдж 3026 0 объект > эндобдж 3027 0 объект > эндобдж 3028 0 объект > эндобдж 3029 0 объект > эндобдж 3030 0 объект > эндобдж 3031 0 объект > эндобдж 3032 0 объект > эндобдж 3033 0 объект > эндобдж 3034 0 объект > эндобдж 3035 0 объект > эндобдж 3036 0 объект > эндобдж 3037 0 объект > эндобдж 3038 0 объект > эндобдж 3039 0 объект > эндобдж 3040 0 объект > эндобдж 3041 0 объект > эндобдж 3042 0 объект > эндобдж 3043 0 объект > эндобдж 3044 0 объект > эндобдж 3045 0 объект > эндобдж 3046 0 объект > эндобдж 3047 0 объект > эндобдж 3048 0 объект > эндобдж 3049 0 объект > эндобдж 3050 0 объект > эндобдж 3051 0 объект > эндобдж 3052 0 объект > эндобдж 3053 0 объект > эндобдж 3054 0 объект > эндобдж 3055 0 объект > эндобдж 3056 0 объект > эндобдж 3057 0 объект > эндобдж 3058 0 объект > эндобдж 3059 0 объект > эндобдж 3060 0 объект > эндобдж 3061 0 объект > эндобдж 3062 0 объект > эндобдж 3063 0 объект > эндобдж 3064 0 объект > эндобдж 3065 0 объект > эндобдж 3066 0 объект > эндобдж 3067 0 объект > эндобдж 3068 0 объект > эндобдж 3069 0 объект > эндобдж 3070 0 объект > эндобдж 3071 0 объект > эндобдж 3072 0 объект > эндобдж 3073 0 объект > эндобдж 3074 0 объект > эндобдж 3075 0 объект > эндобдж 3076 0 объект > эндобдж 3077 0 объект > эндобдж 3078 0 объект > эндобдж 3079 0 объект > эндобдж 3080 0 объект > эндобдж 3081 0 объект > эндобдж 3082 0 объект > эндобдж 3083 0 объект > эндобдж 3084 0 объект > эндобдж 3085 0 объект > эндобдж 3086 0 объект > эндобдж 3087 0 объект > эндобдж 3088 0 объект > эндобдж 3089 0 объект > эндобдж 3090 0 объект > эндобдж 3091 0 объект > эндобдж 3092 0 объект > эндобдж 3093 0 объект > эндобдж 3094 0 объект > эндобдж 3095 0 объект > эндобдж 3096 0 объект > эндобдж 3097 0 объект > эндобдж 3098 0 объект > эндобдж 3099 0 объект > эндобдж 3100 0 объект > эндобдж 3101 0 объект > эндобдж 3102 0 объект > эндобдж 3103 0 объект > эндобдж 3104 0 объект > эндобдж 3105 0 объект > эндобдж 3106 0 объект > эндобдж 3107 0 объект > эндобдж 3108 0 объект > эндобдж 3109 0 объект > эндобдж 3110 0 объект > эндобдж 3111 0 объект > эндобдж 3112 0 объект > эндобдж 3113 0 объект > эндобдж 3114 0 объект > эндобдж 3115 0 объект > эндобдж 3116 0 объект > эндобдж 3117 0 объект > эндобдж 3118 0 объект > эндобдж 3119 0 объект > эндобдж 3120 0 объект > эндобдж 3121 0 объект > эндобдж 3122 0 объект > эндобдж 3123 0 объект > эндобдж 3124 0 объект > эндобдж 3125 0 объект > эндобдж 3126 0 объект > эндобдж 3127 0 объект > эндобдж 3128 0 объект > эндобдж 3129 0 объект > эндобдж 3130 0 объект > эндобдж 3131 0 объект > эндобдж 3132 0 объект > эндобдж 3133 0 объект > эндобдж 3134 0 объект > эндобдж 3135 0 объект > эндобдж 3136 0 объект > эндобдж 3137 0 объект > эндобдж 3138 0 объект > эндобдж 3139 0 объект > эндобдж 3140 0 объект > эндобдж 3141 0 объект > эндобдж 3142 0 объект > эндобдж 3143 0 объект > эндобдж 3144 0 объект > эндобдж 3145 0 объект > эндобдж 3146 0 объект > эндобдж 3147 0 объект > эндобдж 3148 0 объект > эндобдж 3149 0 объект > эндобдж 3150 0 объект > эндобдж 3151 0 объект > эндобдж 3152 0 объект > эндобдж 3153 0 объект > эндобдж 3154 0 объект > эндобдж 3155 0 объект > эндобдж 3156 0 объект > эндобдж 3157 0 объект > эндобдж 3158 0 объект > эндобдж 3159 0 объект > эндобдж 3160 0 объект > эндобдж 3161 0 объект > эндобдж 3162 0 объект > эндобдж 3163 0 объект > эндобдж 3164 0 объект > эндобдж 3165 0 объект > эндобдж 3166 0 объект > эндобдж 3167 0 объект > эндобдж 3168 0 объект > эндобдж 3169 0 объект > эндобдж 3170 0 объект > эндобдж 3171 0 объект > эндобдж 3172 0 объект > эндобдж 3173 0 объект > эндобдж 3174 0 объект > эндобдж 3175 0 объект > эндобдж 3176 0 объект > эндобдж 3177 0 объект > эндобдж 3178 0 объект > эндобдж 3179 0 объект > эндобдж 3180 0 объект > эндобдж 3181 0 объект > эндобдж 3182 0 объект > эндобдж 3183 0 объект > эндобдж 3184 0 объект > эндобдж 3185 0 объект > эндобдж 3186 0 объект > эндобдж 3187 0 объект > эндобдж 3188 0 объект > эндобдж 3189 0 объект > эндобдж 3190 0 объект > эндобдж 3191 0 объект > эндобдж 3192 0 объект > эндобдж 3193 0 объект > эндобдж 3194 0 объект > эндобдж 3195 0 объект > эндобдж 3196 0 объект > эндобдж 3197 0 объект > эндобдж 3198 0 объект > эндобдж 3199 0 объект > эндобдж 3200 0 объект > эндобдж 3201 0 объект > эндобдж 3202 0 объект > эндобдж 3203 0 объект > эндобдж 3204 0 объект > эндобдж 3205 0 объект > эндобдж 3206 0 объект > эндобдж 3207 0 объект > эндобдж 3208 0 объект > эндобдж 3209 0 объект > эндобдж 3210 0 объект > эндобдж 3211 0 объект > эндобдж 3212 0 объект > эндобдж 3213 0 объект > эндобдж 3214 0 объект > эндобдж 3215 0 объект > эндобдж 3216 0 объект > эндобдж 3217 0 объект > эндобдж 3218 0 объект > эндобдж 3219 0 объект > эндобдж 3220 0 объект > эндобдж 3221 0 объект > эндобдж 3222 0 объект > эндобдж 3223 0 объект > эндобдж 3224 0 объект > эндобдж 3225 0 объект > эндобдж 3226 0 объект > эндобдж 3227 0 объект > эндобдж 3228 0 объект > эндобдж 3229 0 объект > эндобдж 3230 0 объект > эндобдж 3231 0 объект > эндобдж 3232 0 объект > эндобдж 3233 0 объект > эндобдж 3234 0 объект > эндобдж 3235 0 объект > эндобдж 3236 0 объект > эндобдж 3237 0 объект > эндобдж 3238 0 объект > эндобдж 3239 0 объект > эндобдж 3240 0 объект > эндобдж 3241 0 объект > эндобдж 3242 0 объект > эндобдж 3243 0 объект > эндобдж 3244 0 объект > эндобдж 3245 0 объект > эндобдж 3246 0 объект > эндобдж 3247 0 объект > эндобдж 3248 0 объект > эндобдж 3249 0 объект > эндобдж 3250 0 объект > эндобдж 3251 0 объект > эндобдж 3252 0 объект > эндобдж 3253 0 объект > эндобдж 3254 0 объект > эндобдж 3255 0 объект > эндобдж 3256 0 объект > эндобдж 3257 0 объект > эндобдж 3258 0 объект > эндобдж 3259 0 объект > эндобдж 3260 0 объект > эндобдж 3261 0 объект > эндобдж 3262 0 объект > эндобдж 3263 0 объект > эндобдж 3264 0 объект > эндобдж 3265 0 объект > эндобдж 3266 0 объект > эндобдж 3267 0 объект > эндобдж 3268 0 объект > эндобдж 3269 0 объект > эндобдж 3270 0 объект > эндобдж 3271 0 объект > эндобдж 3272 0 объект > эндобдж 3273 0 объект > эндобдж 3274 0 объект > эндобдж 3275 0 объект > эндобдж 3276 0 объект > эндобдж 3277 0 объект > эндобдж 3278 0 объект > эндобдж 3279 0 объект > эндобдж 3280 0 объект > эндобдж 3281 0 объект > эндобдж 3282 0 объект > эндобдж 3283 0 объект > эндобдж 3284 0 объект > эндобдж 3285 0 объект > эндобдж 3286 0 объект > эндобдж 3287 0 объект > эндобдж 3288 0 объект > эндобдж 3289 0 объект > эндобдж 3290 0 объект > эндобдж 3291 0 объект > эндобдж 3292 0 объект > эндобдж 3293 0 объект > эндобдж 3294 0 объект > эндобдж 3295 0 объект > эндобдж 3296 0 объект > эндобдж 3297 0 объект > эндобдж 3298 0 объект > эндобдж 3299 0 объект > эндобдж 3300 0 объект > эндобдж 3301 0 объект > эндобдж 3302 0 объект > эндобдж 3303 0 объект > эндобдж 3304 0 объект > эндобдж 3305 0 объект > эндобдж 3306 0 объект > эндобдж 3307 0 объект > эндобдж 3308 0 объект > эндобдж 3309 0 объект > эндобдж 3310 0 объект > эндобдж 3311 0 объект > эндобдж 3312 0 объект > эндобдж 3313 0 объект > эндобдж 3314 0 объект > эндобдж 3315 0 объект > эндобдж 3316 0 объект > эндобдж 3317 0 объект > эндобдж 3318 0 объект > эндобдж 3319 0 объект > эндобдж 3320 0 объект > эндобдж 3321 0 объект > эндобдж 3322 0 объект > эндобдж 3323 0 объект > эндобдж 3324 0 объект > эндобдж 3325 0 объект > эндобдж 3326 0 объект > эндобдж 3327 0 объект > эндобдж 3328 0 объект > эндобдж 3329 0 объект > эндобдж 3330 0 объект > эндобдж 3331 0 объект > эндобдж 3332 0 объект > эндобдж 3333 0 объект > эндобдж 3334 0 объект > эндобдж 3335 0 объект > эндобдж 3336 0 объект > эндобдж 3337 0 объект > эндобдж 3338 0 объект > эндобдж 3339 0 объект > эндобдж 3340 0 объект > эндобдж 3341 0 объект > эндобдж 3342 0 объект > эндобдж 3343 0 объект > эндобдж 3344 0 объект > эндобдж 3345 0 объект > эндобдж 3346 0 объект > эндобдж 3347 0 объект > эндобдж 3348 0 объект > эндобдж 3349 0 объект > эндобдж 3350 0 объект > эндобдж 3351 0 объект > эндобдж 3352 0 объект > эндобдж 3353 0 объект > эндобдж 3354 0 объект > эндобдж 3355 0 объект > эндобдж 3356 0 объект > эндобдж 3357 0 объект > эндобдж 3358 0 объект > эндобдж 3359 0 объект > эндобдж 3360 0 объект > эндобдж 3361 0 объект > эндобдж 3362 0 объект > эндобдж 3363 0 объект > эндобдж 3364 0 объект > эндобдж 3365 0 объект > эндобдж 3366 0 объект > эндобдж 3367 0 объект > эндобдж 3368 0 объект > эндобдж 3369 0 объект > эндобдж 3370 0 объект > эндобдж 3371 0 объект > эндобдж 3372 0 объект > эндобдж 3373 0 объект > эндобдж 3374 0 объект > эндобдж 3375 0 объект > эндобдж 3376 0 объект > эндобдж 3377 0 объект > эндобдж 3378 0 объект > эндобдж 3379 0 объект > эндобдж 3380 0 объект > эндобдж 3381 0 объект > эндобдж 3382 0 объект > эндобдж 3383 0 объект > эндобдж 3384 0 объект > эндобдж 3385 0 объект > эндобдж 3386 0 объект > эндобдж 3387 0 объект > эндобдж 3388 0 объект > эндобдж 3389 0 объект > эндобдж 3390 0 объект > эндобдж 3391 0 объект > эндобдж 3392 0 объект > эндобдж 3393 0 объект > эндобдж 3394 0 объект > эндобдж 3395 0 объект > эндобдж 3396 0 объект > эндобдж 3397 0 объект > эндобдж 3398 0 объект > эндобдж 3399 0 объект > эндобдж 3400 0 объект > эндобдж 3401 0 объект > эндобдж 3402 0 объект > эндобдж 3403 0 объект > эндобдж 3404 0 объект > эндобдж 3405 0 объект > эндобдж 3406 0 объект > эндобдж 3407 0 объект > эндобдж 3408 0 объект > эндобдж 3409 0 объект > эндобдж 3410 0 объект > эндобдж 3411 0 объект > эндобдж 3412 0 объект > эндобдж 3413 0 объект > эндобдж 3414 0 объект > эндобдж 3415 0 объект > эндобдж 3416 0 объект > эндобдж 3417 0 объект > эндобдж 3418 0 объект > эндобдж 3419 0 объект > эндобдж 3420 0 объект > эндобдж 3421 0 объект > эндобдж 3422 0 объект > эндобдж 3423 0 объект > эндобдж 3424 0 объект > эндобдж 3425 0 объект > эндобдж 3426 0 объект > эндобдж 3427 0 объект > эндобдж 3428 0 объект > эндобдж 3429 0 объект > эндобдж 3430 0 объект > эндобдж 3431 0 объект > эндобдж 3432 0 объект > эндобдж 3433 0 объект > эндобдж 3434 0 объект > эндобдж 3435 0 объект > эндобдж 3436 0 объект > эндобдж 3437 0 объект > эндобдж 3438 0 объект > эндобдж 3439 0 объект > эндобдж 3440 0 объект > эндобдж 3441 0 объект > эндобдж 3442 0 объект > эндобдж 3443 0 объект > эндобдж 3444 0 объект > эндобдж 3445 0 объект > эндобдж 3446 0 объект > эндобдж 3447 0 объект > эндобдж 3448 0 объект > эндобдж 3449 0 объект > эндобдж 3450 0 объект > эндобдж 3451 0 объект > эндобдж 3452 0 объект > эндобдж 3453 0 объект > эндобдж 3454 0 объект > эндобдж 3455 0 объект > эндобдж 3456 0 объект > эндобдж 3457 0 объект > эндобдж 3458 0 объект > эндобдж 3459 0 объект > эндобдж 3460 0 объект > эндобдж 3461 0 объект > эндобдж 3462 0 объект > эндобдж 3463 0 объект > эндобдж 3464 0 объект > эндобдж 3465 0 объект > эндобдж 3466 0 объект > эндобдж 3467 0 объект > эндобдж 3468 0 объект > эндобдж 3469 0 объект > эндобдж 3470 0 объект > эндобдж 3471 0 объект > эндобдж 3472 0 объект > эндобдж 3473 0 объект > эндобдж 3474 0 объект > эндобдж 3475 0 объект > эндобдж 3476 0 объект > эндобдж 3477 0 объект > эндобдж 3478 0 объект > эндобдж 3479 0 объект > эндобдж 3480 0 объект > эндобдж 3481 0 объект > эндобдж 3482 0 объект > эндобдж 3483 0 объект > эндобдж 3484 0 объект > эндобдж 3485 0 объект > эндобдж 3486 0 объект > эндобдж 3487 0 объект > эндобдж 3488 0 объект > эндобдж 3489 0 объект > эндобдж 3490 0 объект > эндобдж 3491 0 объект > эндобдж 3492 0 объект > эндобдж 3493 0 объект > эндобдж 3494 0 объект > эндобдж 3495 0 объект > эндобдж 3496 0 объект > эндобдж 3497 0 объект > эндобдж 3498 0 объект > эндобдж 3499 0 объект > эндобдж 3500 0 объект > эндобдж 3501 0 объект > эндобдж 3502 0 объект > эндобдж 3503 0 объект > эндобдж 3504 0 объект > эндобдж 3505 0 объект > эндобдж 3506 0 объект > эндобдж 3507 0 объект > эндобдж 3508 0 объект > эндобдж 3509 0 объект > эндобдж 3510 0 объект > эндобдж 3511 0 объект > эндобдж 3512 0 объект > эндобдж 3513 0 объект > эндобдж 3514 0 объект > эндобдж 3515 0 объект > эндобдж 3516 0 объект > эндобдж 3517 0 объект > эндобдж 3518 0 объект > эндобдж 3519 0 объект > эндобдж 3520 0 объект > эндобдж 3521 0 объект > эндобдж 3522 0 объект > эндобдж 3523 0 объект > эндобдж 3524 0 объект > эндобдж 3525 0 объект > эндобдж 3526 0 объект > эндобдж 3527 0 объект > эндобдж 3528 0 объект > эндобдж 3529 0 объект > эндобдж 3530 0 объект > эндобдж 3531 0 объект > эндобдж 3532 0 объект > эндобдж 3533 0 объект > эндобдж 3534 0 объект > эндобдж 3535 0 объект > эндобдж 3536 0 объект > эндобдж 3537 0 объект > эндобдж 3538 0 объект > эндобдж 3539 0 объект > эндобдж 3540 0 объект > эндобдж 3541 0 объект > эндобдж 3542 0 объект > эндобдж 3543 0 объект > эндобдж 3544 0 объект > эндобдж 3545 0 объект > эндобдж 3546 0 объект > эндобдж 3547 0 объект > эндобдж 3548 0 объект > эндобдж 3549 0 объект > эндобдж 3550 0 объект > эндобдж 3551 0 объект > эндобдж 3552 0 объект > эндобдж 3553 0 объект > эндобдж 3554 0 объект > эндобдж 3555 0 объект > эндобдж 3556 0 объект > эндобдж 3557 0 объект > эндобдж 3558 0 объект > эндобдж 3559 0 объект > эндобдж 3560 0 объект > эндобдж 3561 0 объект > эндобдж 3562 0 объект > эндобдж 3563 0 объект > эндобдж 3564 0 объект > эндобдж 3565 0 объект > эндобдж 3566 0 объект > эндобдж 3567 0 объект > эндобдж 3568 0 объект > эндобдж 3569 0 объект > эндобдж 3570 0 объект > эндобдж 3571 0 объект > эндобдж 3572 0 объект > эндобдж 3573 0 объект > эндобдж 3574 0 объект > эндобдж 3575 0 объект > эндобдж 3576 0 объект > эндобдж 3577 0 объект > эндобдж 3578 0 объект > эндобдж 3579 0 объект > эндобдж 3580 0 объект > эндобдж 3581 0 объект > эндобдж 3582 0 объект > эндобдж 3583 0 объект > эндобдж 3584 0 объект > эндобдж 3585 0 объект > эндобдж 3586 0 объект > эндобдж 3587 0 объект > эндобдж 3588 0 объект > эндобдж 3589 0 объект > эндобдж 3590 0 объект > эндобдж 3591 0 объект > эндобдж 3592 0 объект > эндобдж 3593 0 объект > эндобдж 3594 0 объект > эндобдж 3595 0 объект > эндобдж 3596 0 объект > эндобдж 3597 0 объект > эндобдж 3598 0 объект > эндобдж 3599 0 объект > эндобдж 3600 0 объект > эндобдж 3601 0 объект > эндобдж 3602 0 объект > эндобдж 3603 0 объект > эндобдж 3604 0 объект > эндобдж 3605 0 объект > эндобдж 3606 0 объект > эндобдж 3607 0 объект > эндобдж 3608 0 объект > эндобдж 3609 0 объект > эндобдж 3610 0 объект > эндобдж 3611 0 объект > эндобдж 3612 0 объект > эндобдж 3613 0 объект > эндобдж 3614 0 объект > эндобдж 3615 0 объект > эндобдж 3616 0 объект > эндобдж 3617 0 объект > эндобдж 3618 0 объект > эндобдж 3619 0 объект > эндобдж 3620 0 объект > эндобдж 3621 0 объект > эндобдж 3622 0 объект > эндобдж 3623 0 объект > эндобдж 3624 0 объект > эндобдж 3625 0 объект > эндобдж 3626 0 объект > эндобдж 3627 0 объект > эндобдж 3628 0 объект > эндобдж 3629 0 объект > эндобдж 3630 0 объект > эндобдж 3631 0 объект > эндобдж 3632 0 объект > эндобдж 3633 0 объект > эндобдж 3634 0 объект > эндобдж 3635 0 объект > эндобдж 3636 0 объект > эндобдж 3637 0 объект > эндобдж 3638 0 объект > эндобдж 3639 0 объект > эндобдж 3640 0 объект > эндобдж 3641 0 объект > эндобдж 3642 0 объект > эндобдж 3643 0 объект > эндобдж 3644 0 объект > эндобдж 3645 0 объект > эндобдж 3646 0 объект > эндобдж 3647 0 объект > эндобдж 3648 0 объект > эндобдж 3649 0 объект > эндобдж 3650 0 объект > эндобдж 3651 0 объект > эндобдж 3652 0 объект > эндобдж 3653 0 объект > эндобдж 3654 0 объект > эндобдж 3655 0 объект > эндобдж 3656 0 объект > эндобдж 3657 0 объект > эндобдж 3658 0 объект > эндобдж 3659 0 объект > эндобдж 3660 0 объект > эндобдж 3661 0 объект > эндобдж 3662 0 объект > эндобдж 3663 0 объект > эндобдж 3664 0 объект > эндобдж 3665 0 объект > эндобдж 3666 0 объект > эндобдж 3667 0 объект > эндобдж 3668 0 объект > эндобдж 3669 0 объект > эндобдж 3670 0 объект > эндобдж 3671 0 объект > эндобдж 3672 0 объект > эндобдж 3673 0 объект > эндобдж 3674 0 объект > эндобдж 3675 0 объект > эндобдж 3676 0 объект > эндобдж 3677 0 объект > эндобдж 3678 0 объект > эндобдж 3679 0 объект > эндобдж 3680 0 объект > эндобдж 3681 0 объект > эндобдж 3682 0 объект > эндобдж 3683 0 объект > эндобдж 3684 0 объект > эндобдж 3685 0 объект > эндобдж 3686 0 объект > эндобдж 3687 0 объект > эндобдж 3688 0 объект > эндобдж 3689 0 объект > эндобдж 3690 0 объект > эндобдж 3691 0 объект > эндобдж 3692 0 объект > эндобдж 3693 0 объект > эндобдж 3694 0 объект > эндобдж 3695 0 объект > эндобдж 3696 0 объект > эндобдж 3697 0 объект > эндобдж 3698 0 объект > эндобдж 3699 0 объект > эндобдж 3700 0 объект > эндобдж 3701 0 объект > эндобдж 3702 0 объект > эндобдж 3703 0 объект > эндобдж 3704 0 объект > эндобдж 3705 0 объект > эндобдж 3706 0 объект > эндобдж 3707 0 объект > эндобдж 3708 0 объект > эндобдж 3709 0 объект > эндобдж 3710 0 объект > эндобдж 3711 0 объект > эндобдж 3712 0 объект > эндобдж 3713 0 объект > эндобдж 3714 0 объект > эндобдж 3715 0 объект > эндобдж 3716 0 объект > эндобдж 3717 0 объект > эндобдж 3718 0 объект > эндобдж 3719 0 объект > эндобдж 3720 0 объект > эндобдж 3721 0 объект > эндобдж 3722 0 объект > эндобдж 3723 0 объект > эндобдж 3724 0 объект > эндобдж 3725 0 объект > эндобдж 3726 0 объект > эндобдж 3727 0 объект > эндобдж 3728 0 объект > эндобдж 3729 0 объект > эндобдж 3730 0 объект > эндобдж 3731 0 объект > эндобдж 3732 0 объект > эндобдж 3733 0 объект > эндобдж 3734 0 объект > эндобдж 3735 0 объект > эндобдж 3736 0 объект > эндобдж 3737 0 объект > эндобдж 3738 0 объект > эндобдж 3739 0 объект > эндобдж 3740 0 объект > эндобдж 3741 0 объект > эндобдж 3742 0 объект > эндобдж 3743 0 объект > эндобдж 3744 0 объект > эндобдж 3745 0 объект > эндобдж 3746 0 объект > эндобдж 3747 0 объект > эндобдж 3748 0 объект > эндобдж 3749 0 объект > эндобдж 3750 0 объект > эндобдж 3751 0 объект > эндобдж 3752 0 объект > эндобдж 3753 0 объект > эндобдж 3754 0 объект > эндобдж 3755 0 объект > эндобдж 3756 0 объект > эндобдж 3757 0 объект > эндобдж 3758 0 объект > эндобдж 3759 0 объект > эндобдж 3760 0 объект > эндобдж 3761 0 объект > эндобдж 3762 0 объект > эндобдж 3763 0 объект > эндобдж 3764 0 объект > эндобдж 3765 0 объект > эндобдж 3766 0 объект > эндобдж 3767 0 объект > эндобдж 3768 0 объект > эндобдж 3769 0 объект > эндобдж 3770 0 объект > эндобдж 3771 0 объект > эндобдж 3772 0 объект > эндобдж 3773 0 объект > эндобдж 3774 0 объект > эндобдж 3775 0 объект > эндобдж 3776 0 объект > эндобдж 3777 0 объект > эндобдж 3778 0 объект > эндобдж 3779 0 объект > эндобдж 3780 0 объект > эндобдж 3781 0 объект > эндобдж 3782 0 объект > эндобдж 3783 0 объект > эндобдж 3784 0 объект > эндобдж 3785 0 объект > эндобдж 3786 0 объект > эндобдж 3787 0 объект > эндобдж 3788 0 объект > эндобдж 3789 0 объект > эндобдж 3790 0 объект > эндобдж 3791 0 объект > эндобдж 3792 0 объект > эндобдж 3793 0 объект > эндобдж 3794 0 объект > эндобдж 3795 0 объект > эндобдж 3796 0 объект > эндобдж 3797 0 объект > эндобдж 3798 0 объект > эндобдж 3799 0 объект > эндобдж 3800 0 объект > эндобдж 3801 0 объект > эндобдж 3802 0 объект > эндобдж 3803 0 объект > эндобдж 3804 0 объект > эндобдж 3805 0 объект > эндобдж 3806 0 объект > эндобдж 3807 0 объект > эндобдж 3808 0 объект > эндобдж 3809 0 объект > эндобдж 3810 0 объект > эндобдж 3811 0 объект > эндобдж 3812 0 объект > эндобдж 3813 0 объект > эндобдж 3814 0 объект > эндобдж 3815 0 объект > эндобдж 3816 0 объект > эндобдж 3817 0 объект > эндобдж 3818 0 объект > эндобдж 3819 0 объект > эндобдж 3820 0 объект > эндобдж 3821 0 объект > эндобдж 3822 0 объект > эндобдж 3823 0 объект > эндобдж 3824 0 объект > эндобдж 3825 0 объект > эндобдж 3826 0 объект > эндобдж 3827 0 объект > эндобдж 3828 0 объект > эндобдж 3829 0 объект > эндобдж 3830 0 объект > эндобдж 3831 0 объект > эндобдж 3832 0 объект > эндобдж 3833 0 объект > эндобдж 3834 0 объект > эндобдж 3835 0 объект > эндобдж 3836 0 объект > эндобдж 3837 0 объект > эндобдж 3838 0 объект > эндобдж 3839 0 объект > эндобдж 3840 0 объектов > эндобдж 3841 0 объект > эндобдж 3842 0 объект > эндобдж 3843 0 объект > эндобдж 3844 0 объект > эндобдж 3845 0 объект > эндобдж 3846 0 объект > эндобдж 3847 0 объект > эндобдж 3848 0 объект > эндобдж 3849 0 объект > эндобдж 3850 0 объект > эндобдж 3851 0 объект > эндобдж 3852 0 объект > эндобдж 3853 0 объект > эндобдж 3854 0 объект > эндобдж 3855 0 объект > эндобдж 3856 0 объект > эндобдж 3857 0 объект > эндобдж 3858 0 объект > эндобдж 3859 0 объект > эндобдж 3860 0 объект > эндобдж 3861 0 объект > эндобдж 3862 0 объект > эндобдж 3863 0 объект > эндобдж 3864 0 объект > эндобдж 3865 0 объект > эндобдж 3866 0 объект > эндобдж 3867 0 объект > эндобдж 3868 0 объект > эндобдж 3869 0 объект > эндобдж 3870 0 объект > эндобдж 3871 0 объект > эндобдж 3872 0 объект > эндобдж 3873 0 объект > эндобдж 3874 0 объект > эндобдж 3875 0 объект > эндобдж 3876 0 объект > эндобдж 3877 0 объект > эндобдж 3878 0 объект > эндобдж 3879 0 объект > эндобдж 3880 0 объект > эндобдж 3881 0 объект > эндобдж 3882 0 объект > эндобдж 3883 0 объект > эндобдж 3884 0 объект > эндобдж 3885 0 объект > эндобдж 3886 0 объект > эндобдж 3887 0 объект > эндобдж 3888 0 объект > эндобдж 3889 0 объект > эндобдж 3890 0 объект > эндобдж 3891 0 объект > эндобдж 3892 0 объект > эндобдж 3893 0 объект > эндобдж 3894 0 объект > эндобдж 3895 0 объект > эндобдж 3896 0 объект > эндобдж 3897 0 объект > эндобдж 3898 0 объект > эндобдж 3899 0 объект > эндобдж 3900 0 объект > эндобдж 3901 0 объект > эндобдж 3902 0 объект > эндобдж 3903 0 объект > эндобдж 3904 0 объект > эндобдж 3905 0 объект > эндобдж 3906 0 объект > эндобдж 3907 0 объект > эндобдж 3908 0 объект > эндобдж 3909 0 объект > эндобдж 3910 0 объект > эндобдж 3911 0 объект > эндобдж 3912 0 объект > эндобдж 3913 0 объект > эндобдж 3914 0 объект > эндобдж 3915 0 объект > эндобдж 3916 0 объект > эндобдж 3917 0 объект > эндобдж 3918 0 объект > эндобдж 3919 0 объект > эндобдж 3920 0 объект > эндобдж 3921 0 объект > эндобдж 3922 0 объект > эндобдж 3923 0 объект > эндобдж 3924 0 объект > эндобдж 3925 0 объект > эндобдж 3926 0 объект > эндобдж 3927 0 объект > эндобдж 3928 0 объект > эндобдж 3929 0 объект > эндобдж 3930 0 объект > эндобдж 3931 0 объект > эндобдж 3932 0 объект > эндобдж 3933 0 объект > эндобдж 3934 0 объект > эндобдж 3935 0 объект > эндобдж 3936 0 объект > эндобдж 3937 0 объект > эндобдж 3938 0 объект > эндобдж 3939 0 объект > эндобдж 3940 0 объект > эндобдж 3941 0 объект > эндобдж 3942 0 объект > эндобдж 3943 0 объект > эндобдж 3944 0 объект > эндобдж 3945 0 объект > эндобдж 3946 0 объект > эндобдж 3947 0 объект > эндобдж 3948 0 объект > эндобдж 3949 0 объект > эндобдж 3950 0 объект > эндобдж 3951 0 объект > эндобдж 3952 0 объект > эндобдж 3953 0 объект > эндобдж 3954 0 объект > эндобдж 3955 0 объект > эндобдж 3956 0 объект > эндобдж 3957 0 объект > эндобдж 3958 0 объект > эндобдж 3959 0 объект > эндобдж 3960 0 объект > эндобдж 3961 0 объект > эндобдж 3962 0 объект > эндобдж 3963 0 объект > эндобдж 3964 0 объект > эндобдж 3965 0 объект > эндобдж 3966 0 объект > эндобдж 3967 0 объект > эндобдж 3968 0 объект > эндобдж 3969 0 объект > эндобдж 3970 0 объект > эндобдж 3971 0 объект > эндобдж 3972 0 объект > эндобдж 3973 0 объект > эндобдж 3974 0 объект > эндобдж 3975 0 объект > эндобдж 3976 0 объект > эндобдж 3977 0 объект > эндобдж 3978 0 объект > эндобдж 3979 0 объект > эндобдж 3980 0 объект > эндобдж 3981 0 объект > эндобдж 3982 0 объект > эндобдж 3983 0 объект > эндобдж 3984 0 объект > эндобдж 3985 0 объект > эндобдж 3986 0 объект > эндобдж 3987 0 объект > эндобдж 3988 0 объект > эндобдж 3989 0 объект > эндобдж 3990 0 объект > эндобдж 3991 0 объект > эндобдж 3992 0 объект > эндобдж 3993 0 объект > эндобдж 3994 0 объект > эндобдж 3995 0 объект > эндобдж 3996 0 объект > эндобдж 3997 0 объект > эндобдж 3998 0 объект > эндобдж 3999 0 объект > эндобдж 4000 0 объект > эндобдж 4001 0 объект > эндобдж 4002 0 объект > эндобдж 4003 0 объект > эндобдж 4004 0 объект > эндобдж 4005 0 объект > эндобдж 4006 0 объект > эндобдж 4007 0 объект > эндобдж 4008 0 объект > эндобдж 4009 0 объект > эндобдж 4010 0 объект > эндобдж 4011 0 объект > эндобдж 4012 0 объект > эндобдж 4013 0 объект > эндобдж 4014 0 объект > эндобдж 4015 0 объект > эндобдж 4016 0 объект > эндобдж 4017 0 объект > эндобдж 4018 0 объект > эндобдж 4019 0 объект > эндобдж 4020 0 объект > эндобдж 4021 0 объект > эндобдж 4022 0 объект > эндобдж 4023 0 объект > эндобдж 4024 0 объект > эндобдж 4025 0 объект > эндобдж 4026 0 объект > эндобдж 4027 0 объект > эндобдж 4028 0 объект > эндобдж 4029 0 объект > эндобдж 4030 0 объект > эндобдж 4031 0 объект > эндобдж 4032 0 объект > эндобдж 4033 0 объект > эндобдж 4034 0 объект > эндобдж 4035 0 объект > эндобдж 4036 0 объект > эндобдж 4037 0 объект > эндобдж 4038 0 объект > эндобдж 4039 0 объект > эндобдж 4040 0 объект > эндобдж 4041 0 объект > эндобдж 4042 0 объект > эндобдж 4043 0 объект > эндобдж 4044 0 объект > эндобдж 4045 0 объект > эндобдж 4046 0 объект > эндобдж 4047 0 объект > эндобдж 4048 0 объект > эндобдж 4049 0 объект > эндобдж 4050 0 объект > эндобдж 4051 0 объект > эндобдж 4052 0 объект > эндобдж 4053 0 объект > эндобдж 4054 0 объект > эндобдж 4055 0 объект > эндобдж 4056 0 объект > эндобдж 4057 0 объект > эндобдж 4058 0 объект > эндобдж 4059 0 объект > эндобдж 4060 0 объект > эндобдж 4061 0 объект > эндобдж 4062 0 объект > эндобдж 4063 0 объект > эндобдж 4064 0 объект > эндобдж 4065 0 объект > эндобдж 4066 0 объект > эндобдж 4067 0 объект > эндобдж 4068 0 объект > эндобдж 4069 0 объект > эндобдж 4070 0 объект > эндобдж 4071 0 объект > эндобдж 4072 0 объект > эндобдж 4073 0 объект > эндобдж 4074 0 объект > эндобдж 4075 0 объект > эндобдж 4076 0 объект > эндобдж 4077 0 объект > эндобдж 4078 0 объект > эндобдж 4079 0 объект > эндобдж 4080 0 объект > эндобдж 4081 0 объект > эндобдж 4082 0 объект > эндобдж 4083 0 объект > эндобдж 4084 0 объект > эндобдж 4085 0 объект > эндобдж 4086 0 объект > эндобдж 4087 0 объект > эндобдж 4088 0 объект > эндобдж 4089 0 объект > эндобдж 4090 0 объект > эндобдж 4091 0 объект > эндобдж 4092 0 объект > эндобдж 4093 0 объект > эндобдж 4094 0 объект > эндобдж 4095 0 объект > эндобдж 4096 0 объект > эндобдж 4097 0 объект > эндобдж 4098 0 объект > эндобдж 4099 0 объект > эндобдж 4100 0 объект > эндобдж 4101 0 объект > эндобдж 4102 0 объект > эндобдж 4103 0 объект > эндобдж 4104 0 объект > эндобдж 4105 0 объект > эндобдж 4106 0 объект > эндобдж 4107 0 объект > эндобдж 4108 0 объект > эндобдж 4109 0 объект > эндобдж 4110 0 объект > эндобдж 4111 0 объект > эндобдж 4112 0 объект > эндобдж 4113 0 объект > эндобдж 4114 0 объект > эндобдж 4115 0 объект > эндобдж 4116 0 объект > эндобдж 4117 0 объект > эндобдж 4118 0 объект > эндобдж 4119 0 объект > эндобдж 4120 0 объект > эндобдж 4121 0 объект > эндобдж 4122 0 объект > эндобдж 4123 0 объект > эндобдж 4124 0 объект > эндобдж 4125 0 объект > эндобдж 4126 0 объект > эндобдж 4127 0 объект > эндобдж 4128 0 объект > эндобдж 4129 0 объект > эндобдж 4130 0 объект > эндобдж 4131 0 объект > эндобдж 4132 0 объект > эндобдж 4133 0 объект > эндобдж 4134 0 объект > эндобдж 4135 0 объект > эндобдж 4136 0 объект > эндобдж 4137 0 объект > эндобдж 4138 0 объект > эндобдж 4139 0 объект > эндобдж 4140 0 объект > эндобдж 4141 0 объект > эндобдж 4142 0 объект > эндобдж 4143 0 объект > эндобдж 4144 0 объект > эндобдж 4145 0 объект > эндобдж 4146 0 объект > эндобдж 4147 0 объект > эндобдж 4148 0 объект > эндобдж 4149 0 объект > эндобдж 4150 0 объект > эндобдж 4151 0 объект > эндобдж 4152 0 объект > эндобдж 4153 0 объект > эндобдж 4154 0 объект > эндобдж 4155 0 объект > эндобдж 4156 0 объект > эндобдж 4157 0 объект > эндобдж 4158 0 объект > эндобдж 4159 0 объект > эндобдж 4160 0 объект > эндобдж 2198 0 объект [/ ICCBased 4163 0 R] эндобдж 4162 0 объект > эндобдж 4164 0 объект > поток ƿü} ~ z {~ wx {tuxprtmoqjlnghkdeg`ad] ^ `YZ] VWYRSUOOQKKMGGICCE ?? @ 889001 ” (

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован.
