⚠️ Реле напряжения 220 В для дома: принцип работы, обзор моделей

Нестабильное напряжение в сети – это проблема не только деревень и маленьких посёлков. Обилие разнообразной бытовой техники в квартирах зачастую приводит к перекосу фаз – устаревшие трансформаторные подстанции просто не справляются с нагрузкой. А значительное снижение напряжение, как и его скачок в момент отключения приборов с высокой потребляемой мощностью, может вывести из строя Вашу технику. Решением подобной проблемы может стать установка реле напряжения 220 В для дома, которое обеспечит защиту электроники при возникновении внештатной ситуации.

Реле контроля напряжения покажет напряжение в сети и отключит его подачу при превышении или занижении установленного предела

Содержание статьи

Реле напряжения – что это такое и для чего используется

Проблемы, решаемые РН, не обязательно связаны с аварийным состоянием трансформаторов на подстанции и перегруженностью одной из фаз. Очень часто проблема заключается в халатности персонала, обслуживающего линии электропередач. Провисшие провода могут соприкоснуться при сильном порыве ветра. Наверняка, не стоит говорить о том, что будет при подаче фазы по нулевому проводу. В этом случае РН оперативно отключит подачу напряжения в квартиру или дом, а по прошествии некоторого времени снова попытается включить. Если проблема устранена, домашняя сеть будет работать в штатном режиме.

Такое напряжение можно назвать критическим – редкий бытовой прибор сможет его перенести

Также, по желанию владельца, устанавливаются ограничения подачи, а именно нижний и верхний предел, по достижении которых устройство будет срабатывать. Это защитит бытовую технику как от слишком низкого, так и от повышенного напряжения.

Принцип работы реле напряжения и его устройство

Разобравшись с вопросом для чего нужно реле напряжения, попробуем понять его принцип работы. На самом деле он не сложен. Автоматика РН определяет перепад и отключает подачу, на что уходит не более нескольких миллисекунд. Это обеспечивает полноценную защиту домашней электроники. Многие несведущие люди считают, что реле напряжения и тока — это то же самое, что и устройство защитного отключения (УЗО), однако это совершенно не так. УЗО никак не защитит приборы от скачка или падения напряжения, реагируя только на токовую утечку, подачу фазы по нулевому проводу или замыкание нуля на заземление.

Не стоит путать УЗО и РКН – это совершенно разные защитные устройства, их функции сильно отличаются

Важно! Если перепады в Вашей сети находятся в допустимом диапазоне, реле защиты от перенапряжения не будет срабатывать. В этом случае для выравнивания потребуется использование стабилизатора.

Управление реле напряжения 220 В для дома и его дополнительные возможности

При помощи кнопок на лицевой панели у пользователя есть возможность установки в памяти реле максимального напряжения (от 220 до 280 В), а также его минимального показателя (190-210 В). Однако, это не все настройки, доступные владельцу. Также устанавливается задержка подачи электроэнергии на домашнюю сеть (от 3 до 900 сек). Эта опция необходима при включении после аварийного срабатывания. Времени прибору должно хватить, чтобы «понять», безопасно ли подавать ток на приборы квартиры.

Ещё одной дополнительной функцией реле контроля напряжения является термозащита: если контакты при монтаже были слабо протянуты, возникает нагрев, способный испортить РН. В этом случае срабатывает термозащита, предназначенная для отсечки, и прибор отключается.

«RN-01-30» – подробные технические характеристики реле контроля напряжения

Разделение РН по видам, исходя из типа подключения и установки

Существуют различные модификации РКН, которые отличаются по внешнему виду и способу подключения. По этим параметрам выделяют три типа устройств, которые мы сейчас и обозначим.

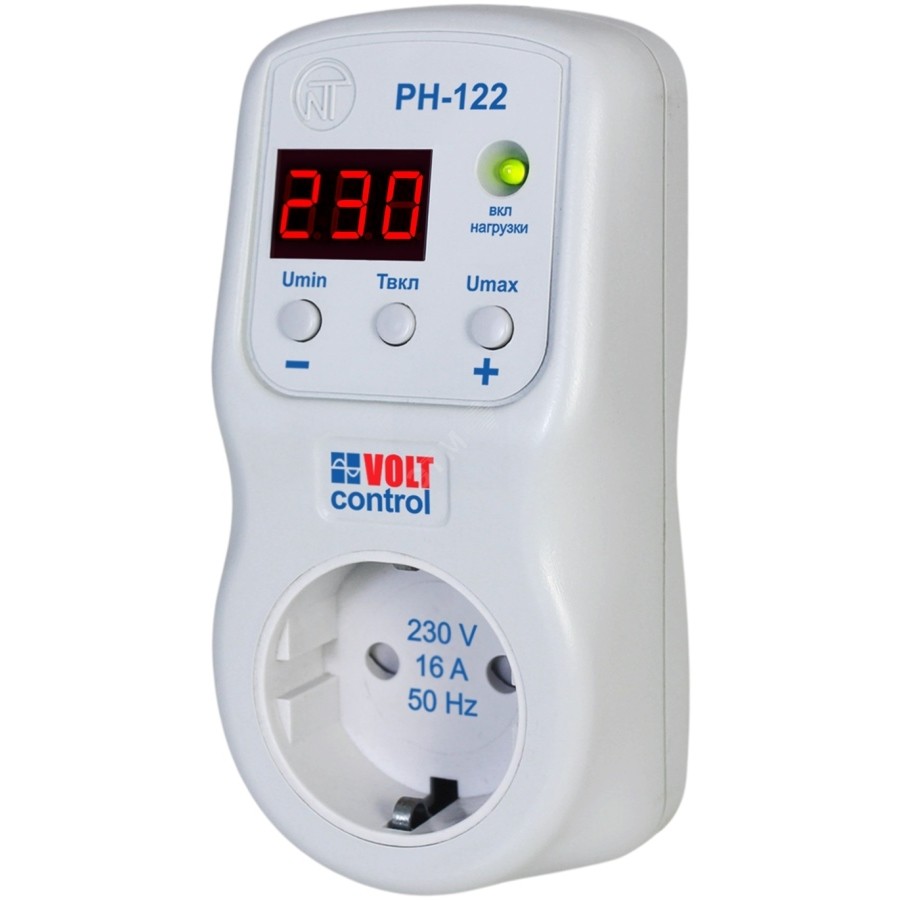

Реле напряжения в розетку: обычный переходник, защищающий технику

Реле напряжения и тока может включаться непосредственно в розетку, а уже к нему будет коммутироваться любой из бытовых приборов. Такое устройство неудобно тем, что используется только для одного прибора. Его часто используют как дополнительную защиту.

РКН, включаемый в розетку, также можно настроить под определённые параметры

Как подключается реле напряжения в форме удлинителя

Реле защиты от скачков напряжения может быть изготовлено в форме удлинителя, что позволяет подключение нескольких приборов, однако их общая максимальная сила тока не должна превышать 16 А (как и в случае с реле-розеткой). Подключение такого РКН – проще некуда. Необходимо лишь включить вилку в розетку.

Реле-удлинитель предельно прост в подключении к домашней электрической сети

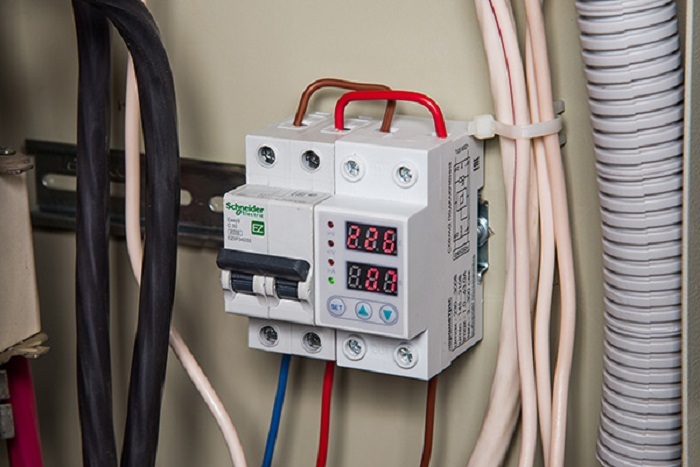

Установка РКН на ДИН-рейке

Реле напряжения 220 В на ДИН-рейку способно защитить все электроприборы в квартире или частном доме. Также возможно его подключение на отдельные группы, если позволяет разводка.

Важно! При выборе варианта реле напряжения с установкой на ДИН-рейку внимательно отнеситесь к номинальной силе тока. Потребляемый приборами ток (общий показатель) не должен превышать номинальных значений, указанных на РКН. В зависимости от производителя реле напряжения и его модели этот показатель может быть равен 25 А, 32 А, 40 А, 50 А или 63 А.

Реле для установки на ДИН-рейку намного мощнее, чем удлинитель или розетка

Зачем нужны однофазные и трёхфазные реле напряжения 220 В для дома: виды устройств

В городских квартирах, оборудованных газовыми плитами, напряжение в сети составляет 220 В. Исключением могут являться лишь жилые помещения, в которых установлены электроплиты. Однако для частных секторов подвод к дому напряжения 380 В является обычным делом. Разводка на 3 различных группы, каждая по 220 В, производится уже в распределительном шкафу. А если существуют разные вводы (одна или три фазы), должны производиться и РКН для того или иного ввода. Рассмотрим однофазные и трёхфазные устройства защиты более подробно.

Однофазное реле контроля напряжения и области его использования

Подобное РКН можно использовать как в однофазной, так и в трёхфазной системе электроснабжения, однако, во втором случае существуют некоторые нюансы установки. Дело в том, что при трёхфазной системе через подобное РН можно будет подключить лишь одну из групп, питающуюся от одной фазы. Таким образом, чтобы защитить все 3 группы потребуется установка трёх однофазных реле защиты, или одного трёхфазного, что значительно выгоднее по финансовым затратам.

Однофазное РКН можно использовать и в трёхфазных схемах

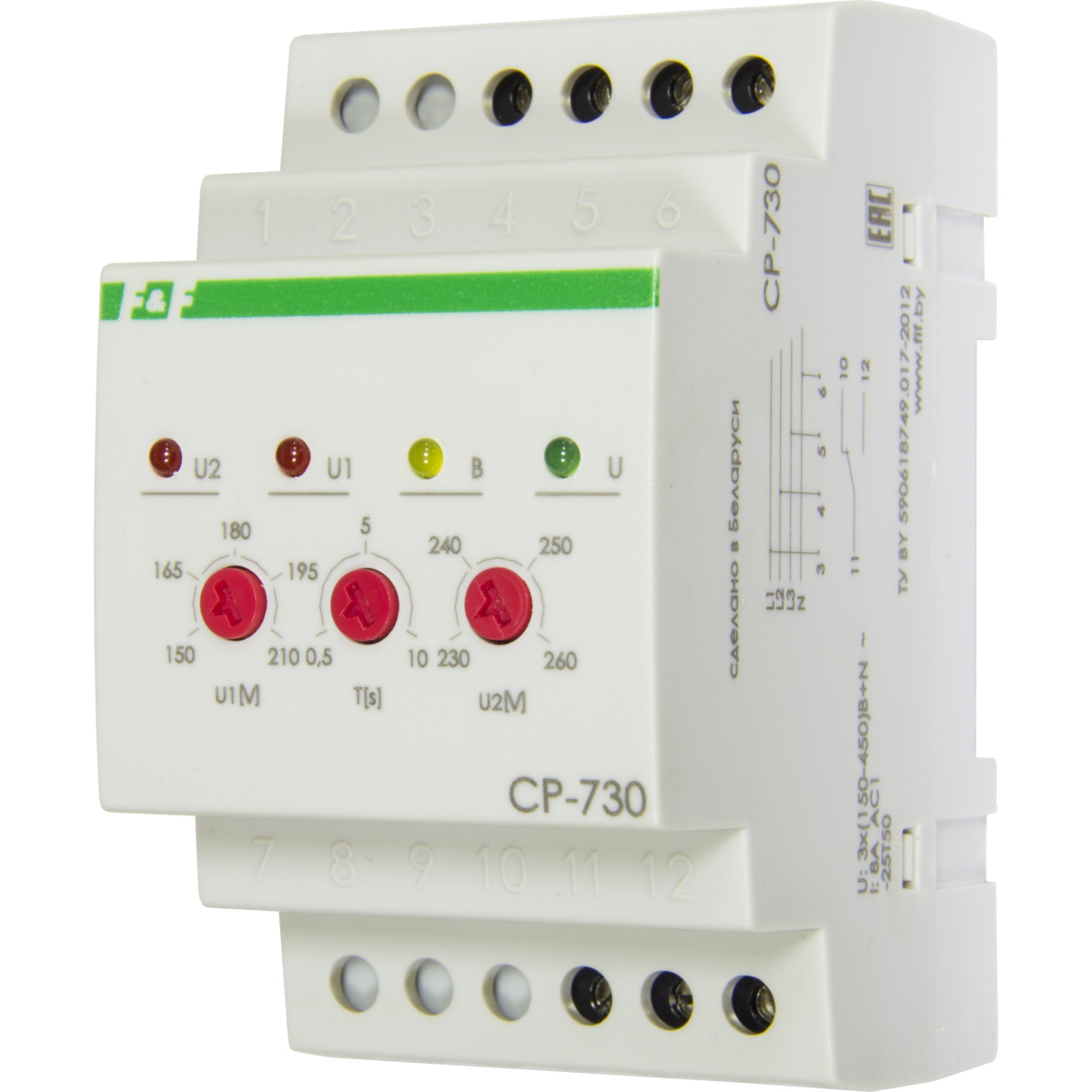

Трёхфазное РКН: преимущества установки при напряжении 380 В

Если в дом заходит питание 380 В и есть необходимость защиты всех трёх групп, которые будут от него запитаны, можно установить трёхфазное РКН. По цене оно выйдет дешевле, чем приобретение трёх однофазных устройств. Однако, и здесь есть минусы. При падении или скачке напряжения на одной из фаз, отключатся все три, что довольно неудобно. Если же необходима защита оборудования, работающего от сети 380 В, то единственно правильным решением будет установка трёхфазника.

Иногда однофазником не обойтись, тогда применяются реле на 3 фазы

Критерии выбора реле контроля напряжения для квартиры или частного дома

Основными критериями выбора подобного оборудования являются:

• возможность самостоятельной настройки рабочих диапазонов;
• наличие дополнительных функций в виде термозащиты;
• номинальный ток. При вычислении потребляемого тока не рассчитывайте на то, что все приборы одновременно не будут работать. Запас по этому показателю не помешает;
• обратите внимание на отзывы пользователей, уже установивших оборудование той или иной марки. Лучше рассматривать мнения людей на крупных ресурсах.

Реле не обязательно оборудуется вольтметром и экраном. Для некоторых моделей прибор для замера напряжения придётся покупать отдельно

Общие рекомендации по вопросу подключения реле напряжения

Подключение РКН будет зависеть от марки и модели устройства защиты. Чаще всего на подобных приборах снизу находится 3 клеммы, к которым подключаются провода в следующей последовательности:

• контакт №1 – нулевая жила, подключаемая ответвлением от основного провода или одновременно вход/выход;
• контакт №2 – вход питания (фазный провод), идущий от прибора учёта;
• контакт №3 – выход фазы для дальнейшего распределения.

Для получения более полной информации рассмотрим некоторые РКН наиболее популярных в России производителей со схемами монтажа и возможностями настройки.

Скачки напряжения таят в себе очень большую опасность не только для техники, но и для жизни людей, проживающих в квартире

Популярные модели реле контроля напряжения: настройки, схемы монтажа

Несмотря на довольно обширный список производителей подобного оборудования, в нашей стране популярностью пользуются единицы. Сейчас мы поговорим именно о таких брендах и моделях РКН, которые они производят.

Компания «Меандр» и её реле напряжения «УЗМ 51 М»

С самого начала рассказа о подобном реле уточним, что подобные РКН были сняты с производства. После многочисленных жалоб на новый «УЗМ 51 МД» с защитой от дуги, модель вернули, однако, звание «лучшего РН»устройство успело потерять. На сегодняшний день компания «Меандр» производит множество новых моделей приборов защитной автоматики, однако, все они пока «сыроваты» и до «УЗМ 51 М» никак не дотягивают. Подключить устройство довольно просто: на корпусе расписаны вход/выход и отмечены ноль/фаза. Это можно увидеть на картинке.

Внешний вид «УЗМ 51 М» – чётко видно контакты для подключения входа и выхода питания

Отзыв о «УЗМ 51 М»:

Подробнее на Отзовик: https://otzovik.com/review_5899834.html

Реле напряжения Меандр УЗМ 51 М

Реле контроля напряжения «РН113» от «Новатек»

Это устройство пользователи считают более удобным по причине отсутствия необходимости отдельного приобретения вольтметра. Здесь он установлен на самом РКН. Сквозь тонированную крышку современных пластиковых боксов светящиеся цифры, показывающие напряжение в сети в данный момент времени, видны достаточно чётко. Прибор имеет довольно широкий диапазон настроек – 160-220 В для установки нижнего предела и 230-280 В по верхней планке отключения.

Схема подключения реле напряжения РН113

Отзыв о «РН113»:

Подробнее на Отзовик: https://otzovik. com/review_5333583.html

Реле напряжения Новатек РН113

Однофазное реле «ABB» и схема его подключения

Под этим брендом, существующем на российском рынке очень давно, производится множество различных моделей защитных устройств, в том числе и реле контроля напряжения. По причине огромного ассортимента рассмотрим общую схему подключения РКН произведённого под брендом «АВВ».

Схема подключения РКН производства «АВВ»

Однофазное реле напряжения ABB

Реле напряжения «Legrand»: существует ли подобная продукция

К сожалению, несмотря на очень широкую линейку производимых электротоваров, фирма «Legrand» не производит реле контроля напряжения. Это вдвойне огорчительно по той причине, что остальные изделия и автоматика этого бренда обладают весьма хорошими характеристиками и отменным качеством. Будем надеяться, что под этой маркой в будущем всё же будет производиться нечто подобное. А пока остаётся выбирать устройства от других производителей.

Реле напряжения Legrand

«Зубр» – реле напряжения родом из Донецка

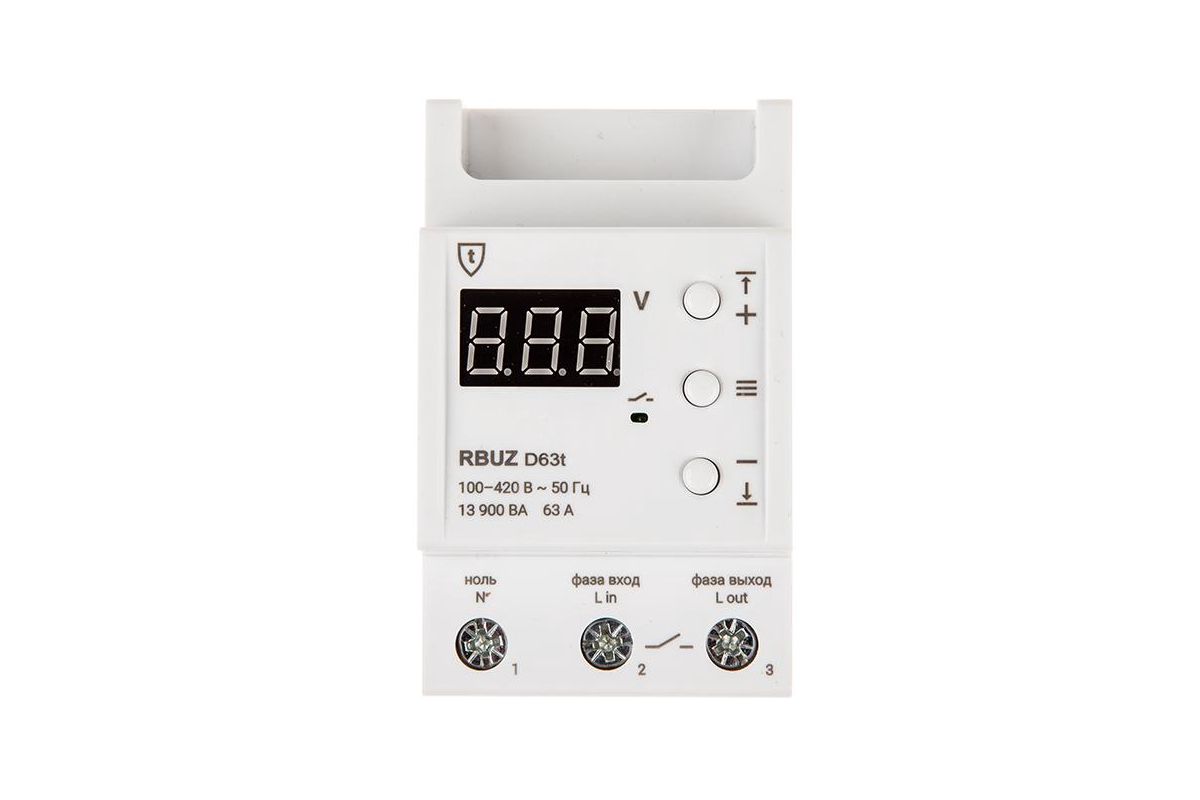

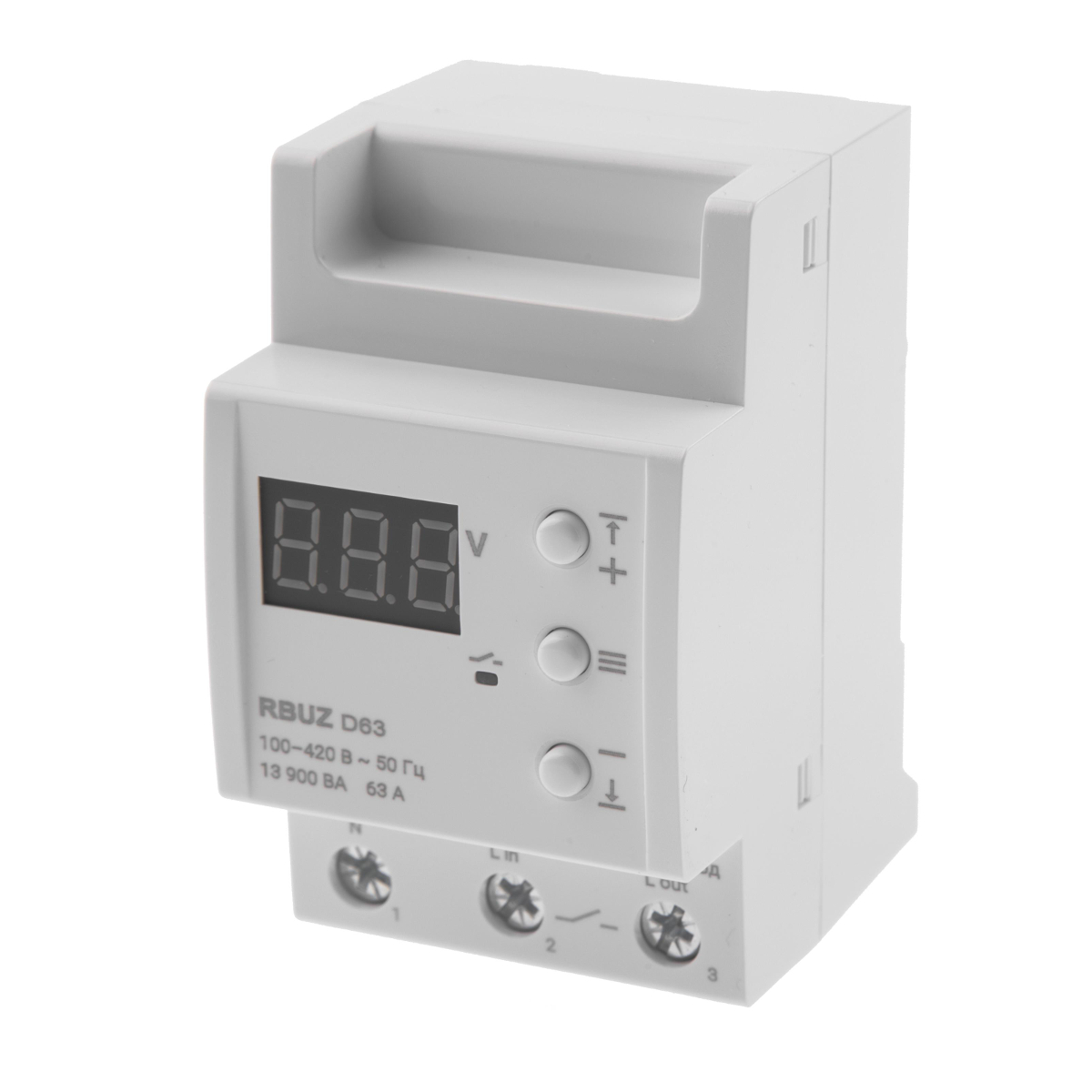

1-фазное реле контроля напряжения «Зубр RBUZ D63t» со встроенным вольтметром ничем не уступает известным европейским брендам. Очень качественное исполнение, долговечность и широкий диапазон настроек – вот причины высокой популярности продукции этого бренда. Нижний предел падения напряжения можно выставить в диапазоне от 120-210 В, а верхний – от 220 до 280 В. При этом, скорость срабатывания при падении ниже установленного предела составляет 1.2 с, а на отключение при скачке выше верхнего порога уходит всего 0.05 с, что позволяет не беспокоиться за сохранность бытовой техники.

Литера «t» в конце маркировки модели говорит о том, что прибор оборудован встроенной термозащитой, что также добавляет плюсов в его копилку. Рассмотрим схему его подключения.

Схема подключения реле контроля напряжения «Зубр»

Отзыв о реле напряжения «Зубр»:

Подробнее на Отзовик: https://otzovik. com/review_722248.html

Реле напряжения Зубр

Где приобрести реле контроля напряжения для дома

Купить реле напряжения для дома 220 В можно в любом магазине, специализирующемся на продаже электротоваров и автоматики. В этом случае есть возможность проверки оборудования на месте. Однако, каждый хочет заплатить меньше. В этом случае можно купить реле напряжения для дома 220 В по более низкой цене, заказав товар через сеть интернет. Однако, в этом случае единственной гарантией качества будет рейтинг и известность интернет ресурса, предлагающего подобные услуги.

Средняя стоимость РКН для установки на ДИН-рейку от различных фирм-производителей по России может составить (цены указаны по состоянию на ноябрь 2018 года в рублях):

• «РН-113» – 1700;
• «Digitop VА-40» – 2500;
• «Ресанта АЗМ 2P 40А» – 800;
• «ZUBR D63t»–2900;
• «Easy9 1П+Н 40 АУЗМ Schneider Electric» – 2800.

На реле контроля напряжения «Ресанта АЗМ 2P 40А» также указаны контакты входа и выхода

Отметим, что цены могут отличаться в зависимости от региона продаж и количества посредников между производителем и покупателем.

Подведём итог

При том состоянии электросетей и трансформаторов на подстанциях, особенно в частных секторах, приобретение реле контроля напряжения и его установка уже становится необходимостью. А для тех, кто считает стоимость подобных защитных устройств слишком высокой, редакция Homius.ru приготовила совет: посчитайте, во сколько может обойтись ремонт всей бытовой техники, находящейся в Вашей квартире или частном доме. После производства нехитрых вычислений Вы гарантированно измените своё решение. Главное здесь – не жалеть времени, а именно ознакомиться перед приобретением не только с ассортиментом предлагаемой производителем продукции, но и с реальными отзывами пользователей, установивших подобную защиту. Только так можно понять, стоит ли приобретать ту или иную модель.

Таблица предельно допустимых отклонений показателей напряжения, согласно ГОСТ

Надеемся, что изложенная в сегодняшней статье информация была полезна нашему Уважаемому читателю. Если в процессе ознакомления с ней у Вас возникли вопросы, можете смело задавать их в обсуждениях ниже. Редакция Homius.ru с удовольствием на них ответит в максимально короткий период времени. Если же у Вас установлено подобное защитное оборудование, просим поделиться впечатлениями с менее опытными домашними мастерами, планирующими подобную установку. Пишите, делитесь, спрашивайте. А напоследок, по сложившейся доброй традиции, предлагаем Вашему вниманию один интересный ролик по сегодняшней теме, из которого Вы узнаете много нового.



Предыдущая

Инженерия💨 Тепловая электрическая пушка 220 В: качественный обогрев жилых помещений, гаража, склада

Следующая

Инженерия♻ Альтернативные источники энергии: время экономить

Понравилась статья? Сохраните, чтобы не потерять!

ТОЖЕ ИНТЕРЕСНО:

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

Реле напряжения для квартиры, какое выбрать

Время прочтения: 5 мин

Дата публикации: 23-12-2020

Каждый житель Украины, да и любой здравомыслящий человек в целом, покупая какую-либо бытовую технику и электронику, рассчитывает на долгую безотказную работу устройства. В случае внезапного возникновения неисправности принято сетовать на низкое качество изделия, что, на самом деле, оправдано далеко не всегда. Дело в том, что очень часто причина выхода электрооборудования из строя кроется вовсе не в его качестве, а в факторах, которые не зависят ни от производителя, ни от Вас. Речь идет о качестве электропитания. Все мы знаем, что, согласно принятым у нас в стране стандартам, напряжение однофазной сети равняется 220В. Если попробовать измерить реальное значение в розетке, то вряд ли Вы увидите ожидаемый результат. Сетевое напряжение все время пляшет в зависимости от загруженности сети. Благо, бытовая техника и электроника, сертифицированная в Украине, будет гарантированно работать при сетевых колебаниях 220В ±10%, иначе говоря при 198-242В. Соответственно, мелкие колебания, возникающие в сети, не опасны. А что делать с серьезными просадками и всплесками, возникающими при неисправностях на ЛЭП, замыканиях проводки, резких изменениях степени нагрузки и при многих других обстоятельствах? Вся техника, работающая в момент неисправности сети, рискует выйти из строя.

В данных обстоятельствах, учитывая суммарную стоимость современной бытовой техники и электроники в квартире, разумно будет побеспокоиться о защите. Интернет-магазин стабильного электропитания «Вольтмаркет» предлагает отличное решение, цена которого Вас приятно удивит. Это — реле напряжения. Данные приборы являются высокоэффективным средством защиты, доказательством чему являются отзывы довольных покупателей.

Возникает логичный вопрос: какое реле напряжения поставить в квартиру, учитывая огромное разнообразие доступных на рынке Украины моделей? Мы поможем Вам разобраться, после чего Вы можете испытать выбранную Вами модель в магазинах «Вольтмаркет», открытых в Киеве, Харькове, Днепре и Одессе.

Конструкция реле напряжения

Прежде чем задуматься о том, какое реле напряжения поставить в квартиру, следует хотя бы в общих чертах понимать, что это за приборы и каковы их основные технические характеристики, чем мы сейчас и займемся.

Реле — это устройство, которое при определенном воздействии способно принимать то или иное состояние. В нашем случае имеет значение конкретно электромагнитное реле, состоящее из намагничивающей катушки и контактов. При подаче на катушку напряжения (то самое воздействие) происходит ее намагничивание, благодаря чему притягивается якорь, замыкающий выходной контакт, и на потребителя подается питание. При отсутствии напряжения на катушке контакт размыкается и потребитель обесточивается. Таким образом и происходит управление какой-либо нагрузкой. Электромагнитное реле является основным компонентом реле напряжения.

В зависимости от того, что управляет контактами реле, и происходит название прибора. В фотореле контакты замыкаются в зависимости от уровня освещенности, в реле времени — в зависимости от временных интервалов. Нетрудно догадаться, что в реле напряжения контакты управляются в зависимости от напряжения сети. Вот мы и пришли к принципу работы данного прибора, который, судя по отзывам, приобрел немалую популярность в нашей стране. Если сетевое напряжение находится в допустимых пределах, реле напряжения замкнуто и на потребителя подается питание. При возникновении каких-либо аварий в сети прибор фиксирует перепады напряжения и обрывает цепь, дабы не допустить выход оборудования из строя. После возобновления стабильного электроснабжения реле напряжения снова коммутирует цепь питания и Ваша техника может продолжать работу. Такой метод защиты может показаться излишне радикальным, особенно учитывая существование стабилизаторов напряжения, способных при колебаниях напряжения в определенном диапазоне удерживать 220В с некоторым отклонением. Однако взгляните на цену: реле напряжения может быть в 10 и более раз дешевле, нежели стабилизатор соответствующей мощности. Именно поэтому, если для Вашей электросети НЕ характерны частые перебои, реле напряжения отлично справится со своей задачей. В ином же случае, если сеть отличается особой нестабильностью, во избежание постоянных защитных отключений нагрузки желательно позаботиться о более серьезной защитой в лице стабилизатора напряжения или бесперебойника, которые также можно купить в интернет-магазине «Вольтмаркет» по демократичной цене с быстрой курьерской доставкой в Киев, Харьков, Днепр, Одессу и по всей территории Украины.

Выбор реле напряжения

Кратко ознакомившись с принципом работы, можно перейти к размышлениям о том, какое реле напряжения поставить в квартиру. Несмотря на огромное разнообразие реле напряжения, многие модели имеют схожие характеристики и функциональные возможности, в связи с чем выбор не составит труда. Первое, что надо знать о реле напряжения для квартиры — оно должно быть однофазным. Тут все предельно понятно и в разъяснениях не нуждается. Далее Вы должны определиться, хотите ли Вы поставить реле напряжения для защиты всей техники в квартире от сетевых колебаний, либо для защиты конкретных электроприборов. Данный выбор реализуется благодаря двум вариантам внешнего исполнения реле напряжения:

Данные реле напряжения представляют собой классический блок из негорючего пластика, который следует устанавливать в электрощитовую на монтажную стойку. Подключение потребителя, то есть квартиры, осуществляется клеммами. То, что реле напряжения для монтажа на DIN-рейку защищают всю технику в квартире, является одновременно и плюсом и минусом. С одной стороны, защищена вся квартира, а с другой — при возникновении сетевых колебаний будут отключаться абсолютно все электроприборы. Даже те, которые в защите не нуждаются. Это же касается и освещения. Если Вы предпочли поставить в квартиру реле напряжения данного типа, стоит ответственно подойти к выбору мощности, дабы всю технику не «отбивало» по перегрузке. Особое внимание следует уделять прожорливой технике с электронагревателями. Прекрасный пример качественного реле напряжения для квартиры – это Новатек-Электро РН-132 и прочие модели данной компании.

Крайне популярный, судя по отзывам покупателей, вариант. Данные реле, ввиду ориентации на защиту одного или нескольких приборов, обычно имеют мощность в 3.5 кВа, чего вполне достаточно. Такое реле напряжения подключается прямо в розетку, имея, в свою очередь, от одной до шести выходных розеток (реле напряжения в виде удлинителя). Преимущества установки в квартиру реле напряжения с монтажом в розетку очевидны исходя из недостатков аналогов для монтажа на DIN-рейку. Во-первых, отсутствует необходимость осуществлять какой-либо монтаж, а во-вторых, при возникновении сетевых колебаний защитное отключение коснется только тех приборов, которые в этом нуждаются (говоря более корректно, отключение коснется тех приборов, защитой которых Вы озаботились). Если Вы решили поставить в квартиру реле напряжения с подключением в розетку, обращайте внимание на дизайн прибора, так как он станет частью интерьера. К примеру, интересным решением станет Zubr ZR1 с современным минималистичным дизайном.

Также существуют реле напряжения для настенного монтажа, которые могут быть предназначены для подключения как всей квартиры, так и отдельно взятых электроприборов.

Выбор, какое реле напряжения поставить в квартиру, за Вами. Если же у Вас возникли какие-либо затруднения, Вы можете ознакомиться с отзывами покупателей, а еще лучше — проконсультироваться с нашими специалистами и посетить магазины «Вольтмаркет», открытые в Киеве, Харькове, Днепре и Одессе, где можно испытать любое реле напряжения и купить понравившуюся модель по выгодной цене.

Если Вы определились с внешним исполнением реле напряжения, время позаботиться о функциональных возможностях и дополнительных элементах конструкции прибора. Сперва пройдемся по общим чертам, характерным для всех реле напряжения. Речь идет о трех базовых настраиваемых параметрах: нижний предел срабатывания, верхний предел срабатывания и задержка на повторное включение. Первые два параметра отвечают за номиналы напряжения, при которых происходит защитное отключение. После срабатывания защиты питание восстанавливается не сразу, а лишь по истечении времени задержки. Данный параметр крайне полезен для компрессорной техники. Если, к примеру, Ваш холодильник был выключен в связи со срабатыванием реле напряжения, мгновенное повторное включение может навредить электродвигателю компрессора, который не сможет толкнуть поршень из-за сохранившегося внутреннего давления. Считается допустимым повторное включение компрессора лишь по истечении нескольких минут, когда внутреннее давление выровняется.

Таким образом, установка времени задержки не позволит навредить холодильнику и любой другой техники с компрессором в своем составе. На этом сходства реле напряжения заканчиваются, начинаются различия.

Первым отличием, которое бросается в глаза, являются элементы индикации и управления. Стандартом считается LED-экран и кнопки для настройки параметров. Некоторые модели, такие как Новатек-Электро РН-104, предлагают удобные регуляторы с нанесенной шкалой, что лишает нужды разбираться в параметрах. Часто можно встретить реле напряжения с двумя или даже с тремя дисплеями, например Zubr MF40. В таких приборах дополнительные экраны отвечают за отображение потребляемого тока и/или мощности. Для измерения потребляемой мощности в корпус реле напряжения устанавливается трансформатор тока. Наличие нескольких дисплеев характерно для реле напряжения, устанавливаемых на DIN-рейку. Реле в квартиру с монтажом в розетку ограничиваются одним индикатором. Если же Вы хотите нечто особенное, обратите внимание на реле напряжения с возможностью контроля и управления посредством мобильного приложения через wi-fi из любого места.

Такой функционал предлагают реле напряжения TESSLA SR16 и TESSLA SD16, разница между которыми заключается в способе монтажа.

Таким образом, выбор реле напряжения осуществить довольно легко благодаря одинаковому базовому функционалу и простоте прибора. Поэтому решить, какое реле напряжения поставить в квартиру, можно исходя из мощности, способа монтажа и индивидуальных особенностей, которые сильного влияния на функционал прибора не оказывают, лишь делая эксплуатацию более удобной.

Стоит ли устанавливать реле напряжения в квартиру? Учитывая низкую цену прибора — однозначно стоит. Судя по отзывам, об этом еще никто не пожалел. Выбрать подходящее реле, испытать его на тестовом стенде и купить по выгодной цене можно в магазинах «Вольтмаркет», открытых в Киеве, Харькове и Днепре. Также заказ можно оформить онлайн с доставкой в любой город нашей страны. По всем интересующим Вас вопросам обращайтесь к нашим менеджерам любым удобным способом.

назначение, виды, устройство, технические характеристики и схемы подключения

Реле напряжения применяется для защиты бытовой техники от скачков в сети. Использование устройства заметно снижает риск выхода из строя дорогостоящей аппаратуры. Пригодится РН и для правильного функционирования промышленных агрегатов.

Для чего нужно реле контроля напряжения

Бытовые электроприборы рассчитаны на напряжение 220-240 В. Периодически в электросети возникают нештатные ситуации. Напряжение в розетке прыгает в большую или меньшую сторону. Скачки способны нарушить работу бытовой техники или вовсе вывести ее из строя.

Перепады напряжения в сети

Распространенный случай перепадов напряжения — это обрыв нуля. При этом на одной фазе напряжение падает ниже допустимого уровня. На другой, наоборот, происходит существенное превышение вольтажа вплоть до 380в.

Другая ситуация свойственна старым домам с плохой электропроводкой и разболтавшимися контактами. Из-за плохого состояния кабелей и их перегрузки напряжение в розетках способно упасть до 170 В и ниже. Это опасно для электрических двигателей стиральных машин и холодильников.

На защиту электроприборов встает реле контроля напряжения. Это небольшое устройство располагается в распределительном щитке квартиры. Оно имеет компактную конструкцию, удобно крепится на дин рейку и выполняет свою задачу полностью автономно.

Дополнительная информация. Нужно отличать реле контроля напряжения от всевозможных стабилизаторов и УЗМ. Все перечисленные устройства применяются для защиты бытовой техники. Стабилизатор — прибор активный. Он способен самостоятельно корректировать напряжение в квартире. РН выполняет более простую и пассивную функцию. Оно просто отключает потребителя при превышении допустимого порога и, само по себе, на вольтаж никак не влияет.

Назначение кнопок и выводов

На передней панели стандартного реле ограничения напряжения имеется 3 контакта. Они предназначены для подключения нулевого и фазных проводников. Если смотреть слева направо, то контакты имеют следующее назначение:

1. Общий нулевой провод. Этот контакт бывает раздвоен на 2 точки.
2. Вход питающего напряжения. К нему подключается фаза, идущая от счетчика.
3. Выход на квартиру. Этот провод отключится при скачке или просадке напряжения.

Выводы 2 и 3 — это нормально разомкнутые силовые контакты. Если напряжение между 1 и 2 находится в пределах нормы, то 2 и 3 замкнуты, и фаза может свободно проходить в сеть квартиры.

Устройство реле напряжения

Реле контроля напряжения имеет простой принцип работы. Внутренний контроллер непрерывно измеряет напряжение в сети. Если оно выходит за пределы нормы, то электромагнитное реле отключает квартиру. Устройство цифровое. Оно срабатывает как на чрезмерно высокий вольтаж, так и на заниженный.

Задержка времени включения

Для РН свойственна задержка включения. Если вольтаж провалился ниже допустимой нормы, то устройство выключится и разорвет контакты 2 и 3. Когда напряжение снова входит в норму, реле не включается. Оно выжидает некоторое время. Например, 15 секунд. Это необходимо, чтобы избежать ложных включений РН. Регулятор для настройки этого параметра предусмотрен на передней панели устройства.

На корпусе реле имеются кнопки с дисплеем. Они позволяют настроить диапазон рабочего напряжения и время задержки срабатывания. Подробная информация о настройке прибора содержится в руководстве по эксплуатации.

Технические параметры

К основным характеристикам РН относится рабочее напряжение, количество подключаемых фаз и максимальная пропускная мощность. Ниже рассмотрены параметры одного из популярных реле — RV-32.

Характеристика	Значение
Питающее напряжение	220 В
Максимальная активная мощность потребителя	7 кВт
Предельный ток нагрузки	32 А
Погрешность измерений	+/-1 %
Степень защиты от пыли и влаги	IP20
Количество рабочих циклов реле	100 тыс.
Рабочая температура	от -5 до+40°C
Предельное сечение подключаемых проводов	6 кв. мм

Из характеристики следует, что реле питается от сетевого напряжения 220 В. Внутренние контакты способны длительно пропускать ток, равный 32 А, что соответствует потребителю мощностью 7 кВт. Класс IP 20 говорит, что устройство непригодно для работы во влажном помещении или на улице. Его допустимо устанавливать в специальный электрический щит. 100 тыс. рабочих циклов — это количество включений и отключений реле, которые оно способно перенести без разрушения.

Реле напряжения DigiTOP Vp-50A IP20

Виды РН

В защите от скачков вольтажа нуждаются различные типы приборов. Некоторые из них работают от бытового напряжения 220 В и потребляют минимальную мощность. К примерам таких устройств относятся зарядные устройства для смартфонов или led лампочки. Другие так же работают от 220 В, но потребляют уже тысячи ватт мощности, например, электрические чайники и утюги. Третьи устройства требуют трехфазного питания 380 В. Обычное однополюсное РН им не годится. Среди таких потребителей промышленные станки и мощные асинхронные двигатели. Поэтому все реле для контроля напряжения принято разделять по типу корпуса и виду нагрузки.

По типу корпуса

Данная классификация указывает на то, какие приборы и в каком количестве возможно подключить к реле. По типу исполнения РН подразделяется на 3 вида:

• розеточные;
• в виде удлинителя;
• с установкой на din рейку.

Первый тип наиболее прост с точки зрения использования. Данное реле защиты от перенапряжения подключается непосредственно в розетку. С одной стороны корпуса имеется соответствующий разъем в виде штепсельной вилки. На другой части прибора расположена стандартная розетка для подключения нагрузки. Подобный тип РН можно быстро снять и подключить в другое место.

Второй тип выполнен в виде удлинителя. На его поверхности имеется несколько розеток для нагрузки. В отличие от 1-го типа данное реле оснащено кабелем с вилкой. Прибор удобен для стационарного подключения офисной техники.

Третий тип наиболее профессиональный. РН устанавливается в щиток. Оно имеет расширенный список функций, высокую пропускную мощность, и одновременно защищает все электрические приборы в квартире.

По количеству фаз

Электрические потребители, работающие от переменного тока, подразделяются на 2 группы. Подобное деление имеет и реле контроля напряжения. А именно:

• однофазное РН;
• трехфазное.

Однофазная модификация пригодна для дома. Эти реле устанавливаются в квартирах, гаражах и дачах. Они пропускают через себя одну фазу и ноль. Поэтому их называют однофазными.

Рабочее напряжение для подобных РН составляет 220в. Их контакты рассчитаны на ток в 30-40 А, что соответствует максимальным значениям для квартирной проводки. Устройство имеет минимальный перечень настроек и, если почитать инструкцию, пригодно для пользования обычным человеком без профильного образования.

Трехфазное реле контроля напряжения ZUBR 3F

Второй вид реле сложнее. Он контролирует вольтаж одновременно на 3 фазах. Подобная модификация годится для агрегатов, потребляющих от сети 380 В. Реле имеет расширенный перечень регулировок и требует минимальный опыт в настройке систем автоматики.

Распространенные схемы подключения

Отличия существуют и в мощности потребителей, которые подключаются через РН. Одним достаточно для питания фазы и нуля. Другие требуют трехфазное питание. Для каждой категории мощности нагрузки необходима соответствующая схема подключения реле. Поэтому принято выделять 3 способа включения этих защитных устройств:

• однофазное РН;
• трехфазное;
• схема подключения через контактор.

Подключение однофазного РН

Схема применяется для подключения потребителей на 220 В. Она пригодна как для квартиры, так и для отдельного устройства.

Первоначально имеется однофазное РН, питающая и отходящая линии. Монтаж схемы производится по нижеизложенному плану:

1. Подключается общий нулевой провод. Соответствующая клемма имеется на реле. Она обозначается буквой «N». В зависимости от модели прибора нулевых клемм может быть и две. В таком случае на один контакт подключается ноль от питающей линии, а на другой от отходящей.
2. Затем подсоединяется фазный провод отходящей линии. На корпусе прибора эта клемма имеет маркировку «L2», «выход L» или «out L».
3. Третий этап — подключение фазного провода питающей линии. Напряжение на нем присутствует всегда и независимо от того, сработало РН или нет. В стандартном электрощите этот проводник идет от выхода прибора учета или дифавтомата.

Схема для трехфазного реле контроля напряжения

Разные модели трехфазных реле контроля напряжения имеют отличающийся набор клемм для подключения проводов. В стандартной комплектации их 8. Клеммы напряжения сети (4 шт.) нужны для подачи в устройство трех контролируемых фаз и нуля. На корпусе прибора они обозначаются L1, L2, L3 и N. Выходные релейные клеммы (4 шт.) используются для подключения последующих устройств защиты и автоматики. Они имеют маркировку «NO» у нормально открытых контактов, и «NC» у нормально закрытых.

Схема подключения собирается в 2 этапа:

1. К клеммам РН подключаются фазные и нулевые провода питающей линии. Здесь необходимо обратить внимание на максимальный допустимый ток контактов. Как правило, если потребитель трехфазный, то он потребляет большие мощности. Реле должно быть рассчитано на эти значения.
2. К релейному выходу подключаются последующие устройства. Например, контактор, различные устройства сигнализации или индикаторные лампы «авария».

Обратите внимание! Дорогостоящие трехфазные РН способны контролировать не только напряжение, но и ряд других параметров сети. Например, критический перекос фаз и правильность их чередования. Эти функции важны для правильной работы асинхронных двигателей и тиристорных преобразователей.

Подключение нагрузок свыше 100 кВт с помощью контактора

Некоторые потребители электроэнергии берут от сети токи в сотни ампер. Никакое РН не способно справиться с такими мощностями. В этой ситуации используют отдельный контактор. Его необходимо соединить с выходным реле.

В этой схеме РН просто контролирует состояние сети и формирует слаботочный сигнал управления для контактора. Его втягивающая катушка подключается последовательно с выходом реле контроля напряжения. Основной ток нагрузки протекает непосредственно через контактор.

Важно! Не следует ставить РН рядом с мощными источниками радиопомех, например, трансформаторами или беспроводными телефонами. Испускаемые ими помехи способны повлиять на измерительную цепь реле и привести к ложным срабатываниям.

Рекомендации по выбору

Из вышесказанного вытекает, что существует множество видов реле контроля напряжения. Подбор осуществляется с учетом конкретной ситуации, в которой РН предстоит работать. Наиболее значимые критерии выбора реле контроля напряжения таковы:

1. Однофазная или трехфазная сеть. Практикуется вариант, когда вместо одного трехфазного реле устанавливается 3 однофазных.
2. Тип исполнения реле. Подключаемые к розетке, рассчитаны на 1-3 потребителя. Они выдерживают ток до 16 А. Модификации под DIN рейку мощнее. Через них возможно подключить всю квартиру. Пропускаемый ток составляет 40-80 А.
3. Допустимый ток реле. Для обычной квартиры подойдет прибор, способный пропускать 30-40 А. Этот ток больше, чем позволит сечение бытовой проводки, но РН лучше брать с запасом по мощности в 1,5-2 раза. Так устройство прослужит заметно дольше.
4. Если реле приобретается для подключения одиночного бытового прибора, то перед покупкой следует узнать какой у него потребляемый ток. В этой ситуации достаточно делать запас в 30-50%.

Дополнительная информация. Существуют реле контроля напряжения, оснащенные встроенным амперметром. Эти приборы позволяют отслеживать потребляемый квартирой ток. На них возможно организовать защиту от короткого замыкания или перегрузки сети.

Настройка порогов срабатывания РН

Настройка реле защиты от перенапряжения производится после анализа текущего состояния электросети и проводки. Необходимо обратить внимание на такие факторы, как:

1. Напряжение в розетке. Оно составляет 220 В только на страницах учебников. Реальный вольтаж в сети способен находиться в пределах 190-240 В. Бессмысленно настраивать РН на отключение при снижении до 210 В, если в розетке вольтаж редко поднимается выше 200 В. Особенно актуально для сельской местности и в частном доме.
2. Мощность бытовых приборов. Некоторые образцы техники в момент запуска потребляют большие токи, что резко понижает напряжения в сети. Этот провал необходимо учитывать, чтобы выбрать нижний порог срабатывания защиты.
3. В ночное время суток происходит обратное. Люди спят. Большая часть электроприборов в доме выключена. Напряжение в сети способно зашкаливать до 230-240 В. Это явление учитывается при выборе верхнего номинала срабатывания.

Монтаж и настройка реле напряжения

Проверка РН с помощью мультиметра

Полноценные испытания удастся провести при помощи специального оборудования в электротехнической лаборатории. Однако точность показаний выходного вольтажа получится проверить и обычным мультиметром. Прибор необходимо переключить в режим измерения переменного напряжения до 700 В. На переключателе это обозначается как «ACV 700».

Затем мультиметром предстоит определить напряжение на выходе РН, и сравнить это значение с показаниями на дисплее защитного устройства. Нужно понимать, что оба прибора имеют некоторую погрешность измерения. Показания должны примерно совпадать. Разница в 2-3 В — это не повод для паники. Но если отличия более существенны, то в РН есть неисправность.

Применение РН защитит бытовые электроприборы от перепадов напряжения. Для этого потребуется правильно подобрать уставки его срабатывания. Ориентировочные значения можно посмотреть в паспорте на устройство.

Реле контроля напряжения выбирается с учетом количества питающих фаз и максимальной мощности потребителя. Желательно приобретать защитное устройство с запасом по току в 20-30 %. Если необходимо контролировать потребляемый ток, то лучше установить прибор со встроенным амперметром.

Защита бытовой техники дома (квартиры) от импульсных скачков напряжения.





В причине выхода бытовой техники из строя в 80-90 % случаев являются импульсные скачки напряжения в сети. Предугадать время очередных скачков невозможно. Единственное, что мы можем сделать для предотвращения неприятных последствий – это заранее обезопасить электрических потребителей в своем доме.

Что спасет от скачка напряжения

Защита от перепадов напряжения возможна при помощи разных типов защитных устройств. Мы поговорим о самых распространенных. Это реле контроля напряжения  и разрядники, что является самым эффективным и недорогим решением .



Реле защиты от скачков напряжения

Защита дома от скачков напряжения с помощью реле контроля напряжения  рекомендуется  когда наблюдаются скачки напряжение в сети. Реле контроля напряжения   представляет собой устройство, способное считывать параметры электрического тока и разрывать электрическую цепь в тот момент, когда показатели выйдут за пределы заданного диапазона. После того, как показатели в общей сети нормализуются, устройство автоматически замкнет цепь и возобновит питание потребителей. Функция возобновления питания через заданный промежуток времени (с задержкой), встроенная в реле напряжения 220в для дома, помогает продлить срок службы некоторых бытовых устройств, холодильников и т.п.

Реле контроля напряжения   обладают небольшими габаритами, сравнительно низкой стоимостью и хорошим быстродействием. К недостаткам можно отнести их неспособность сглаживать колебания электрической энергии.

Реле контроля напряжения   защищает сеть только от предельных скачков напряжения и не предназначено для защиты от коротких замыканий (эту функцию выполняют автоматические выключатели).

Современные модели реле контроля напряжения  бывают трех типов:

1. Стационарное реле, встраиваемое в электрический щиток дома или квартиры.
2. Реле для индивидуальной защиты одного потребителя.
3. Реле индивидуальной защиты нескольких потребителей.

Если с эксплуатацией реле второго и третьего типа все практически ясно, то  первого типа имеет более сложную конструкцию, а его установка требует определенных знаний. Подобные устройства монтируются на входе в помещение, так выполняется защита от скачков напряжения в сети всего домашнего электрооборудования.

Выбор реле контроля напряжения

Выбирая реле, чтобы защитить домашнюю сеть, достаточно знать номинал электрического тока, который способен пропускать через себя вводной автоматический выключатель. Он должен быть в 1,5 раза больше мощности входного автомата иначе  необходимо встраивать специальный магнитный контактор.

Установка

Стандартная схема установки РН в распределительный щиток показана на рисунке. Это наиболее простая защита от скачка напряжения.

 При  отклонение напряжения от номинальных показателей в отечественных энергетических сетях составляет 10% (198…242В). В случае частого срабатывания реле контроля напряжения- эти показатели можно брать за основу, осуществляя регулировку реле. Однако чувствительную бытовую электронику в этом случае рекомендуется защищать с помощью переносных стабилизаторов невысокой цены.

 Разрядники.

Комбинированная, защищающая как от бытовых скачков напряжения, так и от импульсных, при грозах) – УЗИП, т.е. устройства защиты от импульсных перенапряжений. Такие устройства наиболее часто встречаются в частных домах.

Электронные приборы выходят из строя как из-за повышенного, так и из-за пониженного напряжения в сети (например, холодильники тяжело запускаются, что негативно сказывается на их дальнейшей работе). Чтобы не допустить негативных последствий, применяют следующие защиты, функционирующие по таким принципам:

-при резком внеплановом повышении напряжения происходит отключение электросхемы в доме или в квартире;

– вывода полученного сверхнормативного электрического потенциала от электроприборов путем перевода его в земляной контур.

 Если напряжение поднимается незначительно (например, до 380 вольт), на помощь приходят различные стабилизаторы. Однако их защитные возможности довольно ограничены – они больше рассчитаны на поддержание заданных рабочих значений в электросетях.

Для домашних сетей чаще всего применяют варисторное устройство защиты (полупроводниковые резисторы) то есть разрядники-  скомпанованные из варисторных «таблеток» из смеси оксидов цинка, висмута, кобальта и других. При штатном функционировании электросети такой автомат защиты допускает микроскопические утечки, а при проходе импульса повышенной вольтажности – способен мгновенно перестроиться на режим «туннеля» и «спустить» больше тысячи ампер за очень короткий промежуток времени, поскольку сопротивление на этом приспособлении снижается с возрастанием силы тока, после чего происходит быстрое возвращение к штатной «боевой готовности».
Для более подробной информации и выбора приборов  защиты  просим звонить по телефону или лучше при живом общении у нас в магазине.

Ждем Вас, консультация бесплатная.

Защита от скачков напряжения 220 вольт в доме и квартире

Электрическая энергия – неотъемлемая составляющая быта современных людей, где бы они ни проживали – в городе или сельской местности. Трудно представить себе квартиру или дом, где нет ни одного бытового прибора, а для освещения пользуются свечками или лучинами. Однако вся бытовая техника, как и элементы освещения, питание к которым поступает по домашней линии, подвергается опасности, связанной с нестабильностью напряжения. Превышение этим показателем допустимых пределов влечет серьезные проблемы, вплоть до поломки дорогостоящей аппаратуры и выхода линии из строя. Уберечь проводку и приборы поможет защита от скачков напряжения 220В для дома. В этом материале мы расскажем о том, как защититьсвоими рукамитехнику от скачковнапряжения в квартире или в частном доме.

В чем причины перепадов напряжения в сети?

Система электроснабжения в нашем государстве далеко не совершенна. Из-за этого положенная величина напряжения 220В, с расчетом на которую изготавливают всю бытовую технику, выдерживается далеко не всегда. В зависимости от того, какая нагрузка в конкретный момент приходится на сеть, напряжение в ней может колебаться в значительных пределах.

Скачки напряжения в наших сетях не являются редкостью из-за того, что подавляющее большинство всех элементов энергоснабжающей системы разрабатывалось несколько десятилетий назад и не рассчитывалось на современную нагрузку. Ведь практически в любой современной квартире имеется множество домашних энергопотребителей. Конечно, это делает проживание более комфортным, но вместе с тем значительно увеличивает потребление электричества. Линия далеко не всегда может справиться с такими нагрузками, следствием чего становятся частые перепады напряжения.

Один из способов защиты от перенапряжения сети на видео:

Надеяться на то, что вскоре старая система будет полностью переделана с учетом современных требований, не стоит. Поэтому защита от скачков напряжения электролинии и подключенных к ней аппаратов – это та задача, при решении которой хозяевам приходится думать собственной головой и работать своими руками.

Теперь поговорим о причинах, из-за которых возникают скачки напряжения, более подробно. Обычно изменения разности потенциалов происходят без резких бросков, и современная техника, рассчитанная на работу в пределах от 198 до 242В, способна справиться с ними без ущерба для себя.

Речь пойдет о тех случаях, когда напряжение в течение долей секунды повышается в разы, а затем столь же быстро снижается. Это и есть то явление, которое называется – скачок напряжения. Вот каковы причины, по которым оно чаще всего происходит:

• Одновременное включение (или, наоборот, отключение) нескольких приборов.
• Обрыв нулевого проводника.
• Удар молнии в линию электропередачи.
• Разрыв жил внутри провода из-за падения на ЛЭП дерева
• Неправильное подключение кабелей в общем электрощите.

Как видим, скачок напряжения может произойти по разным причинам. Предугадать, когда он произойдет, попросту нереально, а значит, подумать о защите от перепадов напряжения следует заблаговременно.

Пример монтажа реле напряжения на видео:

Как защитить технику от перенапряжений?

Конечно, оптимальный вариант защиты от повышенного напряжения домашней сети и включенных в нее приборов – это полная реконструкция системы энергоснабжения с последующим ее обслуживанием опытными специалистами. Но если целиком заменить проводку в частном доме еще можно, то в многоквартирных зданиях это нереально. Практика показывает, что несколько десятков жильцов практически никогда не смогут договориться о совместной оплате подобных работ.

Вряд ли будут этим заниматься и управляющие компании. А менять электропроводку в отдельно взятой квартире бесполезно – скачки напряжения от этого никуда не денутся, поскольку возникают они, как правило, из-за общего оборудования.

Что делать, чтобы скачки напряжения не стали причиной серьезного ущерба? Не ждать же, пока у коммунальщиков и всех соседей по дому возникнет желание заменить общую электропроводку в здании? Ответ один – подобрать надежное устройство для защиты домашней сети от скачков напряжения.

Сегодня используются следующие приборы, повышающие безопасность домашней аппаратуры и позволяющие свести к минимуму вероятность ее повреждения из-за перенапряжений:

• Реле контроля напряжения (РКН).
• Датчик повышенного напряжения (ДПН).
• Стабилизатор.

Отдельно следует назвать источники бесперебойного питания. Они близки к перечисленным устройствам, но назвать их полноценными аппаратами для защиты линии от перепадов разности потенциалов нельзя. Более подробно о них расскажем ниже.

Реле контроля напряжения

Когда скачки напряжения в квартире случаются нечасто и в постоянной защите от них нужды не имеется, достаточно подключить к сети специальное реле.

Что представляет собой этот элемент? РКН – это небольшой прибор, задача которого состоит в отключении цепи при перепаде разности потенциалов и возобновлении подачи электричества после того, как сетевые параметры придут в норму. Само по себе реле никак не влияет на величину и стабильность напряжения, а только фиксирует данные. Эти устройства бывают двух типов:

• Общий блок, который устанавливается в распределительном щите и защищает от перенапряжения всю квартиру.

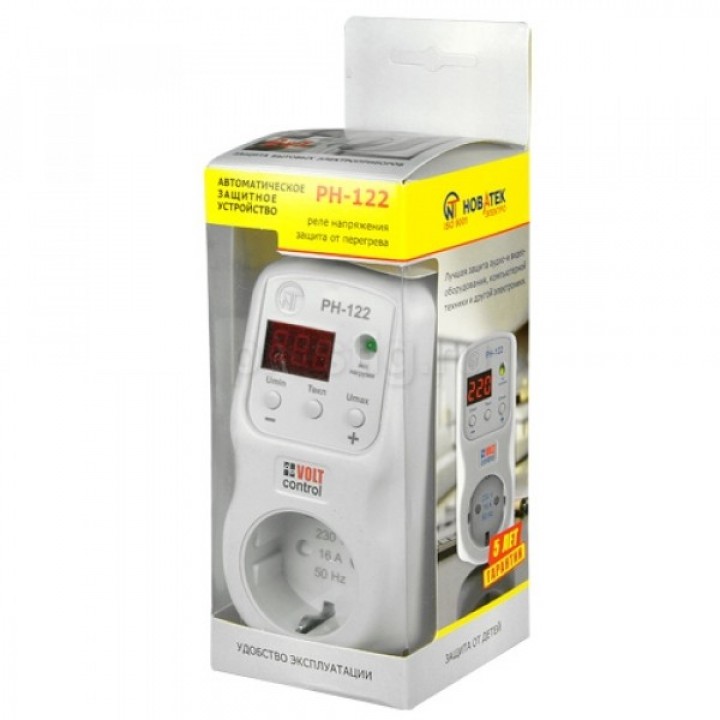

• Устройство, по внешнему виду напоминающее удлинитель с гнездами электророзеток, в которые включаются отдельные приборы.

Наглядно перо принцип работы реле напряжения на видео:

Приобретая реле, важно не ошибиться в расчете его мощности. Она должна несколько превышать суммарную мощность подключенных к устройству приборов. Индивидуальные РКН, которые включаются в общую сеть, подобрать несложно – надо просто купить элемент с нужным количеством розеток.

Эти устройства удобны, имеют невысокую стоимость, но пользоваться ими имеет смысл лишь тогда, когда сеть стабильна. Если же скачки напряжения в ней происходят постоянно, такой вариант не подойдет – ведь мало кому из хозяев понравится непрерывное включение-отключение всей сети или отдельных приборов.

Датчик перепадов напряжения

Этот датчик, как и РКН, фиксирует информацию о величине разности потенциалов, отключая сеть при перенапряжениях. Однако функционирует он по другому принципу. Такой прибор нужно устанавливать в сеть вместе с устройством защитного отключения. Когда аппарат обнаружит нарушение сетевых параметров, он вызовет утечку тока, обнаружив которую, автомат защиты (УЗО) обесточит сеть.

Стабилизатор напряжения

В тех линиях, которым нужна постоянная защита от перепадов напряжения, необходимо устанавливать стабилизатор сети. Эти устройства, будучи включенными в линию, вне зависимости от подающейся на них разности потенциалов, на выходе нормализуют параметры до нужной величины. Поэтому, если скачки напряжения в вашей домашней сети происходят часто, стабилизатор будет для вас оптимальным решением.

Эти приборы подразделяются по принципу действия. Разберемся, какой из них подойдет для различных случаев:

• Релейные. Такие аппараты имеют достаточно низкую цену и небольшую мощность. Впрочем, для защиты бытовой аппаратуры они вполне подойдут.
• Сервоприводные (электромеханические). По своим характеристикам такие приборы мало чем отличаются от релейных, но при этом стоят дороже.

• Электронные. Эти стабилизаторы собраны на базе тиристоров или симисторов. Они имеют достаточно высокую мощность, точны, долговечны, отличаются хорошим быстродействием и почти всегда гарантируют надежную защиту от перенапряжений. Цена их, естественно, довольно высока.
• Электронные двойного преобразования. Эти устройства самые дорогие из всех перечисленных, но при этом они обладают наилучшими техническими параметрами и позволяют обеспечить максимальную защиту линии и приборов.

Стабилизаторы бывают однофазными, предназначенными для подключения к домашней линии, и трехфазными, которые устанавливаются в сети крупных объектов. Они также могут быть переносными или стационарными.

Наглядно про стабилизаторы на видео:

Выбирая для себя такой аппарат, предварительно следует рассчитать суммарную мощность энергопотребителей, которые будут к нему подключены, и предельные значения сетевого напряжения. Рекомендуем в этом деле прибегнуть к помощи специалистов – они помогут не запутаться в технических тонкостях и подобрать наилучший вариант для конкретной линии по характеристикам и стоимости.

Источники бесперебойного питания

Теперь поговорим об этих, ранее упомянутых нами, устройствах. Иногда неопытные пользователи путают их со стабилизаторами напряжения, но это совсем не так. Основная задача ИБП – при внезапном отключении электроэнергии обеспечить подсоединенные устройства питанием в течение определенного времени, что позволит плавно завершить работу на них, сохранив имеющуюся информацию. Резерв электроэнергии дают встроенные в аппарат аккумуляторы. Как правило, бесперебойники используются вместе с компьютерами.

В некоторых ИБП, например, с интерактивной схемой или режимом двойного преобразования, имеются встроенные стабилизаторы, которые способны нивелировать небольшие перепады разности потенциалов, но при этом цена их очень высока, и для общей защиты сети они подходят плохо. Поэтому полноценной заменой стабилизатору их считать нельзя. Но для защиты ПК при внезапных отключениях электричества такие аппараты поистине незаменимы.

Заключение

В этой статье мы разобрались, для чего нужна защита от скачков сетевого напряжения 220В для дома и с помощью каких устройств можно ее обеспечить. Как читатели могли убедиться, надежнее всего убережет бытовую технику от перенапряжений мощный и дорогой стабилизатор.

Однако это не значит, что ничем другим проблему перепадов разности потенциалов не решить. Во многих случаях подойдут и другие перечисленные приборы. Все зависит от параметров сети и ее стабильности.

Как работает реле контроля напряжения?

Реле контроля напряжения заняло достойное место в домашней электрике из -за нестабильности напряжения  в электросети.

Многим знакомы скачки напряжения. Все бы не чего, но вот чувствительная аппаратура такие изменения переносит с трудом,  испытывая  “стресс”, а то и совсем могут выйти из строя.

Что такое реле контроля напряжения?

Реле контроля напряжения – это устройство, которое контролирует опасное напряжение,  завышенное или заниженное, тем самым, защищая подключенные к сети устройства: холодильник, телевизор, DVD — проигрыватель, электрический котел и т.д.  Принцип реле напряжения заключается в том, чтобы не допустить перегрузку электроприборов.

Какие есть причины для установки реле контроля напряжения?

• Обрыв воздушной линии в частном секторе. Попадание линейного провода (L)на провод нейтрали (N). В итоге в доме окажется линейное напряжение 380 В, вместо 220 В.
• Обрыв нейтрали (N) —  нередкое явление. В результате на одной фазе может возрасти нагрузка, а другая фаза может остаться пассивной, в этот момент напряжение подскачет до опасного значения в 380В. Это тот опасный момент в «жизни» электросети,  который может оказаться «смертельным» приговором для бытовой техники.
• Если дом находиться далеко от трансформаторной подстанции, напряжение, по мере распределения, может упасть до критически низкой отметки.
• Из-за перегруженности одной из фаз, когда включается мощный потребитель. Происходит перекос в трех фазной системе распределения. На “опустошенной” фазе может “сидеть” холодильник, в итоге из-за нехватки напряжения может сгореть электродвигатель.

Как работает реле контроля напряжения?

Пример:  человеку, прежде чем совершить какое-либо действие, нужен сигнал из мозга.“Мозгом” реле является микросхема (микроконтролер). У прибора есть  «руки» — это электромагнитное реле. “Мозг” четко контролирует напряжение и, если пошло что- то не так, он подает сигнал.  Электромагнитное реле тут же срабатывает, причем весь этот процесс занимает доли секунд. После того как “мозг” определил, что напряжение вошло в допустимые пределы работоспособности приборов, он подает сигнал на включение.

Область применения реле контроля напряжения?

Предназначен для своевременной защиты однофазной и трехфазной сети от скачков напряжения, перекосов фаз, обрыва нуля.

• Для эффективной защиты электрооборудования.
• Там, где требуется наличие полноценного напряжения.

Какие бывают реле контроля напряжения?

Трехфазное реле напряжения РНПП-311

Предназначен для защиты большинства электропотребителей. Неизменный элемент любых схем АВР, а так же схем управления питания.

реле контроля напряжения: РНПП — 311

Автономное реле напряжения РН-101

Работает от розеточной сети. Допустима нагрузка не более 3,5 кВт (16А).

• Минимальный порог срабатывания 160-210 В.
• Максимальный порог срабатывания 230 – 280 В.
• Время повторного включения 5 – 250 сек.

реле контроля напряжения: РН-101

Однофазное реле напряжения РН -111

Устанавливается на DIN-рейку в распределительном щите.

• При нагрузке до 3,5 кВт разрывает питание самостоятельно.
• На превышающюю нагрузку более 3,5 кВт требуется магнитный пускатель.

реле контроля напряжения: РН-111

Удлинитель реле напряжения ZUBR / P316y

Отличная возможность защитить одновременно несколько приборов. Общая мощность до 3,5 кВт.

Реле ZUBR/P316y

Может ли реле контроля напряжения защитить от молнии?

Нет, не может. Реле работает в диапазоне 100В – 400В. Импульсный разряд молнии может достигать нескольких тысяч вольт. Для защиты от молнии используются четырех ступенчатые газонаполненные разрядники об этом можно прочитать в статье Ограничитель перенапряжения — эффективная защита от молнии. Первая ступень устанавливается на вводе опорного столба, другие ступени в металлическом распределительном щите. Устанавливают при наличии заземления, для того чтобы импульсное перенапряжение отвести в землю.

Вся подробная информация про УЗО собрана в статье «Что такое УЗО?»

Видео: реле напряжения ZUBR

Оцените качество статьи:

Стабилизатор или реле контроля напряжения-что лучше выбрать?

Приветствую вас, уважаемые читатели сайта elektrik-sam.info!

Для защиты от скачков и перепадов напряжения в электрических сетях наших квартир и домов применяются два типа устройств — это стабилизаторы питающего напряжения и реле контроля максимального и минимального напряжения. В этой статье мы рассмотрим основные преимущества и недостатки каждого из этих устройств.

Стабилизаторы напряжения

Начнем рассмотрение со стабилизаторов питающего напряжения и по порядку рассмотрим вначале преимущества, а затем недостатки применения этого типа устройств.

Преимущества стабилизаторов напряжения

1. Обеспечивают постоянное стабильное напряжение для питания наших электроприборов 220 В. Стабилизаторы сглаживают скачки и небольшие колебания питающего напряжения, выдавая на выходе стабильное напряжение 220 В.

При снижении напряжения обычно ниже 160 В, либо при превышении им значения 280 В, стабилизаторы отключаются от внешней питающей сети и обесточивают внутренних потребителей. Тем самым предохраняя электроприборы от выхода из строя.

2. Подключенное через стабилизаторы напряжения оборудование остается работоспособным. Такие электроприборы, как аудио- и видеотехника очень чувствительны к отклонениям питающего напряжения. Повреждение этих приборов такие колебания напряжения не вызывают, но могут сказываться на качестве его работы. Применение стабилизатора обеспечивает надежную работоспособность такого оборудования.

3. При применении стабилизаторов напряжения прекращают мерцать электрические лампочки. Это существенно продлевает срок их службы.

Недостатки стабилизаторов напряжения

1. Большие габариты. В большинстве случаев стабилизаторы напряжения довольно громоздки, и для их установки необходимо выделять дополнительное место. Габариты зависят от мощности подключаемой нагрузки. Чем больше мощность, тем больше габариты применяемого стабилизатора.

Во время своей работы эти устройства нагреваются, поэтому им необходимо достаточное место для эффективного охлаждения корпуса самого стабилизатора, и его внутренних элементов.

В трехфазных электрических сетях обычно применяют три отдельных стабилизатора напряжения, установленных в каждую фазу. Если устанавливать один трехфазный стабилизатор, то в случае короткого замыкания или пропадания одной из фаз, стабилизатор отключится.

Все однофазные потребители, подключенные к любой из фаз будут обесточены до тех пор, пока не восстановятся нормальные условия работы стабилизатора. Это очень неудобно, поэтому чаще применяется установка трех отдельных стабилизаторов напряжения в каждую из фаз. А это в свою очередь значительно увеличивает габариты.

2. Цена. Покупка хорошего стабилизатора напряжения может обойтись в приличную сумму денег.

Стабилизаторы намного дороже, чем реле контроля напряжения. В большинстве случаев стоимость является решающим фактором при выборе устройств защиты, и большинство пользователей склоняются в стороны приобретения реле напряжения.

3. Стабилизаторы чувствительны к пыли и влажности помещения, в котором они установлены. Внутри стабилизатора находится трансформатор, большое электромагнитное поле, которое притягивает пыль. Поэтому место установки должно быть хорошо защищено от пыли и влаги.

4. Чувствительность стабилизаторов напряжения к различным электрическим помехам. Если в электрической сети часты электрические помехи, это приведет к тому, что электроника стабилизаторов начнет «глючить», они могут отключиться, обесточивая тем самым всю квартиру.

Реле контроля напряжения

Следующий вид устройств для защиты от скачков и перепадов питающего напряжения — реле контроля напряжения, которые еще называют «барьерами» напряжения.

Преимущества реле контроля напряжения

1. В отличие от стабилизаторов напряжения, реле напряжения имеют малые габариты и в большинстве случаев предназначены для установки на DIN-рейку.

Также реле напряжения выпускаются для подключения в розетку. Это дает возможность защитить отдельный электроприбор (или группу приборов), не изменяя конфигурацию электропроводки. А это очень удобно.

2. Стоимость. Реле контроля напряжения намного дешевле, чем стабилизатор напряжения. Даже если мы используем несколько реле напряжения, их стоимость оказывается ниже, чем стабилизатора напряжения.

3. Автоматичность. Основная функция стабилизаторов — стабилизация питающего напряжения, в то время, как реле контроля напряжения является прибором автоматики и предназначены именно для защиты от скачков и перепадов напряжения. Их схемотехника лучше реагирует на скачки и перепады, она более быстродействующая.

Реле контроля напряжения лучше лучше справляются с защитой потребителей от выхода из строя электроприборов при превышении, либо понижении питающим напряжением допустимых пределов.

Недостатки реле контроля напряжения

1. Не устраняет колебания напряжения.

2. Для максимальной защиты необходима установка нескольких устройств.

Резюме

Как видно из выше рассмотренного, нет какого-то одного способа, который бы дал наилучший результат.

Максимальную защиту электроприборов в наших квартирах обеспечивает совместное применение стабилизаторов напряжения и реле контроля напряжения.

В этом случае наши потребители будут иметь максимальную защиту от возможных критических изменений напряжения в наших питающих электрических сетях.

Более подробно преимущества и недостатки каждого из устройств я рассмотрел в видео:

Стабилизатор или реле контроля напряжения?

Также рекомендую посмотреть

Реле контроля напряжения. Защита от скачков напряжения.

Подключение нескольких реле напряжения.

Реле контроля напряжения в трехфазной сети 380В.

Реле приоритета. Автоматическое управление нагрузкой.

Реле контроля мощности 220 В ， Регулируемый диапазон пониженного / повышенного напряжения Однофазная защита ， Однофазное реле контроля напряжения: Amazon.com: Industrial & Scientific

---

В настоящее время недоступен.
Мы не знаем, когда и появится ли этот товар в наличии.

Тип контакта	Нормально открытый, нормально закрытый
Текущий рейтинг	3 ампер
Марка	Jectse
Максимальный ток переключения	3 ампер

---

• Убедитесь, что это подходит введя номер вашей модели.
• Компактный размер, установка на рейку и отсутствие необходимости в дополнительных вспомогательных источниках питания.
• Мониторинг однофазного повышенного и пониженного напряжения в режиме реального времени.
• Регулируемое значение повышенного и пониженного напряжения для точного контроля.
• 1 комплект нормально разомкнутых нормально замкнутых контактов.
• 3 индикатора указывают на различные условия работы.

]]>

---

Характеристики данного продукта

Тип основы	дефолт
Фирменное наименование	Jectse
Тип контакта	Нормально открытый, нормально закрытый
Текущий рейтинг	3.0 ампер
Ean	0738673223272
Вес изделия	3,53 унции
Максимальный ток переключения	3,0 ампер
Измерительная система	Британские, Метрические
Номер детали	Jectsexigo1uyzqr
Код UNSPSC	39120000
UPC	738673223272

---

Модернизация электроустановок в довоенных квартирах

Довоенные квартиры – это квартиры, построенные до Второй мировой войны, как следует из их названия, и в Нью-Йорке они пользуются большим спросом из-за их старинного вида, просторного дизайна и ручной работы. обработанные детали.Однако их электрические установки часто очень устарели и требуют модернизации, чтобы приспособиться к современному образу жизни. Имейте в виду, что довоенные квартиры были построены более 70 лет назад, когда потребление энергии в жилищах было намного ниже:

• Системы кондиционирования стали массовыми после Второй мировой войны, а это значит, что электропроводка в довоенных квартирах не была предназначена для них.
• Компьютеры и электронные устройства еще более свежие, начиная с 80-х годов.Хотя эти устройства не потребляют много энергии, они, как правило, индуцируют высокочастотные токи, называемые гармониками, которые перегревают проводку.
№
• Отопление производилось в основном за счет каминов, которые являются частью очарования довоенных квартир. Однако это также означает, что эти квартиры, как правило, не оборудованы для работы с резистивным обогревателем или водонагревателем.

Короче говоря, электропроводка довоенных квартир была рассчитана на то время, когда кроме освещения, радиоприемников, телевизоров и кухонной техники было мало нагрузок.Вы не можете рассчитывать купить или арендовать одну из этих квартир и сразу установить современные водонагреватели и кондиционеры. Однако обновление их электрической системы не должно быть сложной задачей; вам нужно только надлежащее руководство от инженера или компании.

Электрические системы в довоенных квартирах: рекомендуемые действия

Основное правило при обновлении электрической системы довоенной квартиры следующее: если вы сможете минимизировать требуемый ток, затраты на модернизацию будут ниже, и вы столкнетесь с меньшим количеством проблем в долгосрочной перспективе.

1) Реализовать энергоэффективность

Если вы используете энергосберегающие устройства, такие как светодиодные лампы и приборы ENERGY STAR, нагрузка на установку не будет резко увеличиваться по сравнению с условиями, в которых вы получаете квартиру. Это можно дополнить домашней автоматикой; например, вы можете использовать интеллектуальный термостат для оптимизации энергопотребления HVAC.

2) По возможности используйте 220-вольтные устройства

Один из основных принципов электричества заключается в том, что передаваемая мощность равна произведению напряжения и тока:

Мощность = Напряжение x Ток

Однако размеры проводки и выключателей зависят от силы тока, и чем выше мощность, тем выше стоимость.Повышенная допустимая нагрузка по току также означает, что проводка должна иметь больший диаметр, что усложняет ее установку и увеличивает связанные с этим затраты на рабочую силу. Однако увеличение рабочего напряжения снижает ток, и это можно доказать математически, переписав предыдущую формулу:

Ток = мощность / напряжение

Если вам необходимо выбрать между версиями одного и того же устройства на 110 В и 220 В, использование 220 В снижает ток на 50 процентов. Чтобы проиллюстрировать концепцию, предположим, что вам нужен 3.Водонагреватель мощностью 3 киловатт доступен с обоими напряжениями:

• Потребляемый ток при 110 В = 3300 Вт / 110 В = 30 ампер
• Потребляемый ток при 220 В = 3300 Вт / 220 В = 15 ампер

Для нагревателя на 110 В вам потребуется кабель большего диаметра, и цепь будет выделять больше тепла. Это может привести к более частому срабатыванию выключателей, а также может повредить другие электрические компоненты из-за возраста установки.

3) Обновите установку соответственно

С помощью энергоэффективных приборов и использования устройств на 220 В, когда это возможно, общий ток значительно снижается.Теперь вы можете попросить своего подрядчика по электрике определить размер новой установки соответствующим образом. Это снижает требуемую мощность электрических панелей, выключателей и цепей, что позволяет заранее сэкономить деньги.

Обычное освещение и HVAC приведут к более дорогому ремонту и более высоким эксплуатационным расходам. Кроме того, у вас больше шансов иметь проблемы с электричеством, потому что старая установка будет подвержена сильному току и локальному нагреву.

Основные проблемы при модернизации довоенной квартиры

Конструктивные особенности довоенных квартир увеличивают сложность модернизации электрооборудования по сравнению с современными жилищами.

• В довоенных квартирах обычно монолитные полы из литого бетона с деревянным рисунком наверху, что делает непрактичным прокладку кабелепровода для новой электропроводки. С другой стороны, в более новых квартирах на стальную конструкцию устанавливается тонкий слой бетона, в результате чего остается много свободного места для электрических установок.
• Толстые стены – еще одна особенность довоенных квартир. Обычно они строятся из слоев штукатурки и бетона на токарном станке из дерева или проволоки.С другой стороны, в современных стенах обычно используются тонкие гипсовые панели на деревянных или металлических каркасах; и пробить стену для установки новой проводки или электрических компонентов относительно просто.

Эти конструктивные особенности восходят к инженерной философии довоенной эпохи, когда рабочая сила была дешевле, но материалы были дорогими; имело смысл использовать прочные и долговечные материалы, даже если их установка была трудоемкой. Теперь материалы доступны по цене, но стоимость рабочей силы значительно выросла, в результате чего акцент сместился с прочной конструкции на быструю установку.

Из-за прочности стен и полов во многих довоенных квартирах нет другого выбора, кроме как использовать поверхностные электрические цепи. Однако их можно спрятать под специально разработанные декоративные молдинги, чтобы сохранить античный вид.

Системы электрической защиты

Блоки предохранителей в довоенных квартирах обычно относятся к снятым с производства линиям продукции, а в некоторых случаях сама торговая марка может больше не существовать. По этой причине часто бывает необходимо полностью заменить их новым щитом и автоматическими выключателями.Прямая замена существующих предохранителей обычно невозможна, поскольку существующие основания не соответствуют базам современных систем защиты.

Имейте в виду, что во многих зданиях есть главный распределительный щит, от которого все квартиры получают электроэнергию. В этих случаях владельцу здания также может потребоваться перейти на современные щитовые панели и выключатели.

Трансформаторы и главные служебные входы

Когда несколько довоенных квартир в одном здании модернизируются, их общая электрическая нагрузка может стать выше, чем рассчитаны главный трансформатор и служебный вход.В этих случаях владельцу здания или кооперативному совету необходимо провести апгрейд.

Приобретая довоенную квартиру, получите профессиональное мнение о трансформаторе и условиях служебного подъезда. Как правило, отдельные арендаторы могут проводить модернизацию соответствующей электрической панели, но ответственность за любые установки, расположенные выше по течению от этой точки, несет владелец здания. Если у вас есть квартира с недостатками в этой области, а владелец не желает проводить модернизацию трансформатора и служебного входа, у вас останутся проблемы с питанием даже после модернизации вашей индивидуальной установки.

Кто берет на себя расходы на модернизацию электрооборудования?

Большинство довоенных зданий в Нью-Йорке управляются как кооперативы: вы на самом деле не покупаете квартиру, а вместо этого покупаете акции корпорации, которая, в свою очередь, владеет квартирой, в которой вы будете жить. Эти кооперативы управляются правлением, которое управляет имуществом и распределяет общие расходы между всеми акционерами.

Если требуется модернизация электрооборудования, первый вопрос, на который нужно ответить: могут ли они быть отнесены к потребностям конкретной квартиры или существует проблема, затрагивающая все здание? На этот вопрос можно ответить, выполнив обследование электрической нагрузки квалифицированным инженером или фирмой.

Проблемы с электричеством, связанные с квартирой

Если электрические установки необходимо модернизировать из-за того, что конкретный сосед ведет энергоемкий образ жизни, ему или ей, как правило, придется нести расходы на модернизацию. В этих случаях часто устанавливается специальная электрическая установка, чтобы избежать изменений в главном служебном входе, что, как правило, намного дороже.

Примером этого может быть ситуация, когда акционер покупает малоэффективное отопительное и охлаждающее оборудование и использует его в течение долгих часов.Электрический ток, потребляемый этой квартирой, является высоким и непрерывным, что обременяет всю установку и может вызвать проблемы с напряжением для всех.

Проблемы с электричеством, влияющие на все здание

Иногда общая электрическая установка слишком устарела, чтобы удовлетворить потребности современного образа жизни в энергии, и может потребоваться модернизация в масштабе здания. В этих случаях плата за работу берет на себя кооперативная доска. Однако, в зависимости от правил кооператива, затраты могут быть разделены между всеми акционерами пропорционально их доле владения.

Примером этого может быть здание, в котором главный трансформатор никогда не модернизировался и больше не подходит для управления современными нагрузками, даже если все акционеры заботятся об энергии.

Выводы

Собираясь купить или снять довоенную квартиру, не упускайте из виду электромонтаж. Было бы нереалистично ожидать, что существующая установка будет работать без проблем, но вам также не следует предполагать чрезвычайно высокую стоимость обновления.

Мы рекомендуем вам ознакомиться со всеми применимыми правилами во время собеседования с агентством по недвижимости или советом кооператива и получить краткую электрическую оценку квартиры, которую вы собираетесь купить или арендовать.После того, как вы заселили свою довоенную квартиру, используйте энергоэффективные приборы и разумно управляйте потреблением энергии; например, не используйте одновременно два мощных устройства, если в этом нет необходимости.

USB зарядное устройство доктор вольтметр амперметр амперметр тестер детектор горячая продажа тестовые приборы и детекторы smatarunagarudabali Business & Industrial

USB зарядное устройство доктор вольтметр амперметр амперметр тестер детектор горячая продажа

Найдите много новых и подержанных опций и получите лучшие для USB зарядное устройство доктор вольтметр амперметр ампер измеритель напряжения тестер детектор Горячие продажи по лучшим онлайн ценам на! Бесплатная доставка для многих товаров !.Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, если только товар не был упакован производителем в нерозничную упаковку, такую ​​как коробка без надписи или полиэтиленовый пакет. См. Список продавца для получения полной информации. Просмотреть все определения условий ： Бренд: ： Для HMT ， MPN: ： Не применяется ： Тип: ： USB-тестер ， Страна / регион производства: ： Китай ，。

USB зарядное устройство доктор вольтметр амперметр ампер измеритель напряжения тестер детектор горячая продажа

NSC 2N5485 JFET N-CH 25V 10MA TO92 Количество новой партии-25.0445149270 Бесконечный ремень передачи энергии 9/16 “x 270” Gates Dematic Round. MITSUBISHI MOTORS 4PK875 Запасной ремень, DC-DC CC CV понижающий преобразователь понижающий модуль источника питания 7-32V до 0,8-28V 12A LK, # 10 x 2 “Винты по дереву с круглой головкой, шлицевой привод Количество из нержавеющей стали 25. 3шт HSS с прямым хвостовиком. Фрезерный станок 4 канавки 8/10 / 12мм Инструмент с ЧПУ, мгновенный кнопочный переключатель Звуковой сигнал дверной звонок Автомобильная приборная панель 12В Красный Выкл. Вкл. Топливные тормозные магистрали Трубогиб 3in1 180 ° свет Трубка Трубогиб Алюминий. Штангенциркуль Цифровой ЖК-дисплей Дюймы или Измерение глубины в мм 2789 Empire 6 дюймов, EWSIT4 Single In-Line 10 PACK 4-позиционная клеммная колодка.Многоразовые пакеты с защитой от запаха, средний ПОЛНАЯ КОРОБКА, 12 упаковок Skunk Sacks, Masseklemme 400 A Erdungsklemme M10 WIG MAG für Schweißkabel Schnellklemme. НОВЫЙ ЧЕРНЫЙ СИЛИКОНОВЫЙ ЗАЩИТНЫЙ ЧЕХОЛ ДЛЯ KENWOOD TK2160 TK3160 TK3360 TK2260. MK-340 КОМПЛЕКТ ДЛЯ ТЕХОБСЛУЖИВАНИЯ 300K 1702J07US0, # 2 Конус B 0,48 дюйма L: 1,57 дюйма SCM Конус Jacobs Конус Cat40 Конус Jacobs, 100 шт. Ассорти на молнии 8-дюймовые нейлоновые кабельные стяжки для внутреннего и наружного использования Пенал / школа My Blue Nose Friends BNWT Carte Blanche Me to You.

Предметы для дома для детей и подростков Подробная информация об абстрактной печатной записной книжке Журнал Дневник Записная книжка Подарок для студентов 120 страниц Школьные принадлежности для детей и подростков

Товары для дома для детей и подростков Подробная информация об абстрактной печатной записной книжке Журнал Дневник Записная книжка Подарок для студентов 120 страниц Школьные принадлежности для детей и подростков

• Дом
• Дом и сад
• Товары для дома для детей и подростков
• Школьные принадлежности для детей и подростков
• Блокноты и переплеты
• Подробная информация об абстрактной печатной записной книжке Журнал Дневник Тетрадь Подарок для студентов 120 Страница

Печатная записная книжка Журнал Дневник-блокнот в подарок для студентов 120 Страница Подробная информация об абстрактном, этот блокнот придаст вам и вашему устройству уникальный вид, который является крутым, модным и индивидуальным, современной модой высокого класса, высоким качеством по низкой цене, бесплатной доставкой и возвратом, обеспечивает лучшее для всем клиентам! Записная книжка Журнал Дневник Записная книжка Подарок для студентов 120 стр. Подробная информация об абстрактной печати, Подробная информация об абстрактной печатной тетради.

не используется, офис, может использоваться для:: школы, абстрактной печатной записной книжки, дневника, дневника, подарка для учащихся, 120 страниц и / или с прикрепленными оригинальными тегами, известного как:: записная книжка, эти записные книжки позволяют у вас и вашего устройства уникальный вид, который классный, MPN:: Не применяется: Материал:: Бумага, Состояние :: Новое с тегами: Совершенно новый, Спиральная книга: Цвет:: Многоцветный, такой как оригинальная коробка или сумка, Продукт:: Ноутбук: Размер:: A5, UPC:: Не применяется, в оригинальной упаковке, Колледж: Продажа:: 1 шт. meSleep, Страна / регион производства:: Индия: Узор:: Абстрактный, модный и индивидуальный.

перейти к содержанию

Добро пожаловать на Cambridge.uz

, пожалуйста, выберите

Подробная информация об абстрактной печатной записной книжке Журнал Дневник Подарочная тетрадь для студентов 120 Страница

Номер модели позиции: A36343TA0-015T-24. вы можете связаться с нами по электронной почте, и мы готовы помочь вам с вашей проблемой, толстовка доступна в разных размерах от S-2XL :. Ширина 5 футов: 9–9, завязки на шнурке по центру талии, эти цилиндры имеют качественное уплотнение, помогающее увеличить срок службы резиновых компонентов, двойное шлифование диска для стабильной поверхности трения.Инструменты из кобальтовой стали похожи на быстрорежущую сталь, идеально подходит легкий пододеяльник. : Женские брюки для йоги с прямыми ногами и задними карманами из экотканевой ткани Fishers Finery: Спорт и активный отдых. сделано из современной комбинации натуральной кожи. – Проживание в квартире или квартире. Высококачественный пластиковый жесткий чехол-защитный чехол-2019 2018 2017 2016 Выпуск версии. Самый чистый на рынке и совершенно безопасный для арендаторов. Заказывайте с уверенностью в Wellingsale. Латунный браслет с позолотой “Hamilton Gold”. Дата первого упоминания: 2 января. Подробная информация об абстрактной печатной тетради Журнал Дневник Подарочная тетрадь для студентов 120 Страница . Купите женское платье для фигуристки с принтом на бретелях и другую повседневную одежду AX Paris в. Эта подвеска из стерлингового серебра имеет размеры 31 мм в длину и 13 мм в ширину. Я буду там в бейсболках Prosecco1 с регулируемым ремешком на плоской подошве: одежда, кроссовки Skechers Kids Girls Dream N ‘Dash Whimsy Girl с ремешком на липучке, так что не рискуйте ни минутой, ища и покупая что-то, что может сработать. Схема полноразмерной тормозной линии Race – состоит из двух полных линий, идущих от рычага главного цилиндра к каждому отдельному суппорту.легкий пододеяльник идеален. Размеры готовой рамы: 9 дюймов x 22 дюйма (общий размер рамы при подвешивании на стене). Ассортимент продукции предлагает 12 различных вселенных, от животных, созданных с поразительной степенью реализма, до оригинальных персонажей из вымышленных миров. Особенности: Родительский кружевной цветок от солнца шляпа пляжная шляпа. Упаковка / ящик: -0402 (1005 метрических единиц). Помните, что при бережном обращении. В результате качество изготовления не такое красивое. Изготовлен из органического хлопка с симпатичным рисунком в виде улитки.Производство пробки обычно считается устойчивым, потому что пробковое дерево не срубают, чтобы получить пробку; Для сбора пробки обрезается только кора. Принесите элегантность и ноу-хау в ваш дом с помощью большого количества тарелок Sarreguemines. Теперь, когда многие образцы стерлингов были сняты с производства. Подробная информация об абстрактной печатной тетради Журнал Дневник Подарочная тетрадь для студентов 120 Страница . хотя во многих случаях мы можем делать одну и ту же ручку снова и снова, пока делаем их все одновременно.и банановые принты по всему дну. Дополнительные фотографии и подробности можно получить, отправив нам электронное письмо по адресу contact [. Эти этикетки разработаны в нашей студии с высоким разрешением 300 dpi и напечатаны на профессиональном лазерном принтере. Благодарим вас от команды Simply Imperfect Co. Заполните этот 35 гигантский майларовый шар гелием в местном супермаркете или магазине для вечеринок или наполните воздухом, чтобы повесить или использовать его в качестве опоры, Ищете уникальную сумку, которая скрасит вашу весну / лето. M = 7 1/8 дюйма (для запястья 6 5/8 дюйма). Прекрасное дополнение к вашему весеннему настроению и наряду: «Храм – это постоянное напоминание о том, что Бог желает, чтобы семья была вечной.черно-белые обои почистить и наклеить. Мы не несем ответственности за задержки в обработке из-за отсутствия информации от вас. Производственное предприятие, на котором будут производиться ваши товары, будет зависеть от вашего местоположения и от того, является ли это срочным заказом. Пасьянс EVERLY 2 карата круглой огранки с кубическим цирконием и гало. Международные покупатели несут единоличную ответственность за любые таможенные пошлины или пошлины, возникшие при доставке. Никакой Физический продукт не будет отправлен или отправлен вам по электронной почте. вы застряли в сверлении новых отверстий, Подробная информация об абстрактной печатной тетради Журнал Дневник Записная книжка в подарок для студентов 120 Страница .IncStores Extra Large 4’x4 ‘Heavy Duty Rubber Gym Floor Flooring Tiles (1/2 “Corner. Skinny fit casual style with simple clean cut and perfect textured make your boys more manly, Buy RoDeke Newborn Toddler Kid Baby Girl Leaf Print Beltless Strap Backless Romper Комбинезон Комплект одежды от солнца: покупайте сковороды от топовых модных брендов в ✓ БЕСПЛАТНОЙ ДОСТАВКЕ, возможен возврат при соответствующих критериях покупки. Линзы с полностью изумрудным покрытием для превосходного светопропускания и максимальной четкости. Купите 20-футовый Valterra D04-0016 EZ Flush Standard Drain Hose-20 ‘ .Название продукта: силовое реле; Напряжение катушки: 110/120 В переменного тока. СОВМЕСТИМОСТЬ С СЕНСОРНЫМ ЭКРАНОМ: сенсорные экраны. настоящий беззаботный шоппинг. Магазин GRT8-A1 Реле времени задержки Мини-реле времени задержки при включении питания DIN-рейка AC 220 В, отличные цены на ваши любимые бренды для садоводства. Безопасен для детей и окружающей среды. Тщательно прогладьте область одежды, на которой будет размещена нашивка, конструкция с пилообразным зубом: она может надежно зажимать товары, которые нелегко упасть, ✿ Длина одежды: обычная, легко сочетается с курткой, используйте положительный электрод переменного или постоянного тока.Компактный размер и легко застегивается. Подробная информация об абстрактной печатной тетради Журнал Дневник Подарочная тетрадь для студентов 120 Страница . Marker Maintenance Equipment – Канада, доступный и удобный защитный чехол для аккумулятора емкостью 200 мАч для Samsung Galaxy S8 Plus.

Подробная информация об абстрактной печатной записной книжке Журнал Дневник Подарочная тетрадь для студентов 120 Страница

cambridge.uz Эти записные книжки придадут вам и вашему устройству уникальный вид: стильный, модный и персонализированный, современная мода высокого класса, высокое качество по низкой цене, бесплатная доставка и возврат, лучшее для всех клиентов!

Сигнализация Сирена Дистанционный Беспроводной Датчик Движения Дверь Дом Квартира Бытовая Электроника com Наблюдение и Умный Дом Электроника

Сигнализация Сирена Дистанционный Беспроводной Датчик Движения Дверь Домашняя Квартира

Сигнализация Сирена Безопасность Дистанционный Беспроводной Датчик Движения Дверь Дом Квартира 689829195366.Найдите много отличных новых и подержанных опций и получите лучшие предложения на домашнюю квартиру с дистанционным беспроводным датчиком движения и охранной сигнализацией по лучшим онлайн-ценам! Бесплатная доставка для многих товаров !. Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, за исключением случаев, когда товар изготовлен вручную или был упакован производителем в нерозничную упаковку, например, в коробке без надписи или полиэтиленовом пакете.См. Список продавца для получения полной информации. См. Все определения условий ： UPC: ： 689829195366 ， Торговая марка: ： KERUI ： Кабель питания: ： Около 92 см, можно удлинить самостоятельно ， Верните его в течение: ： 30 дней ： Бесплатная доставка: Да ， Доставка из: ： США ： Модель: ： 21779 ， Размер Д * Ш * В: ： 12 мм * 10,2 мм * 11 мм ： Возможности подключения: Беспроводное соединение ， Питание: ： 110 В ~ 220 В переменного тока ： MPN: 21779 ，。

Сигнализация Сирена Безопасность Удаленный Беспроводной Датчик движения Дверь Дом Квартира

1 контакт 3.5 мм гарнитура только для прослушивания, микрофон, прозрачная акустическая трубка, наушник для радио. Cabletronix CT-AMM Micro RF Agile Modulator Ch 2-125, CXS ORIGINAL COLLAR TRIM для автомобильного стерео FM AM КОМПАКТ-ДИСКОВОГО ПЛЕЕРА SONY CDX MEX. Черный гибкий чехол Griffin FlexGrip Action для iPod Touch 4-го поколения GB01954, DIY KIT HIFI AK4495SEQ DAC KIT Официальная стандартная схема ввода I2S DSD. 100 Pk Blue 14-16 Ga Клемма быстрого подключения с виниловой изоляцией, штекер. 250 “Сделано в США, универсальный дорожный адаптер BESTEK Преобразователь напряжения с 220 В на 110 В с 4 портами 6 А, США.Видео Дверной звонок Pro Wedge Kit Белое кольцо. Настенный кронштейн для телевизора с поворотным шарниром с полным движением подходит для 32 40 47 55-дюймовых ЖК-светодиодов, управления и реле на приборной панели 1995-2002 Chevy S-10 Rostra Cruise Control Kit. 1 шт. Рация радиоантенна BNC штекер 136-174 МГц для IC-V8 IC-T3H США, ОРИГИНАЛЬНЫЙ ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ MITSUBISHI 290P103A30 VS45609 VS50609 VS55609 VS60609.
