Электрика в ванной

Из-за повышенной влажности и частого образования конденсата, ванные комнаты относятся к разряду помещений с повышенной опасностью. Вода – отличный проводник, поэтому мокрые стены и пол, при некачественно сделанной электрике в ванной комнате, могут привести к получению электротравмы. В связи с этим, все электромонтажные работы в ванной должны проводиться со строгим соблюдением техники безопасности, норм, правил и требований ГОСТов и ПУЭ. В дальнейшем, при эксплуатации, это поможет избежать выхода из строя электропроводки и снизит вероятность получения удара электрическим током.

Еще не так давно в ванных комнатах устанавливался только светильник на потолке, а сегодня ванная комната насыщена всевозможными электропотребителями: стиральные машины, бойлеры, джакузи, душевые кабины, вентиляторы, полы с электроподогревом и т.д. И это не считая освещения и мелких бытовых приборов типа электробритвы или фена. Так как ванная комната относится к разряду особо опасных помещений, в нормативных документах на установку электрооборудования прописано большое количество ограничений.

Содержание:
Основные требования к электропроводке
Инструкция по монтажу электропроводки в ванной комнате
Приступаем к монтажу
Делаем систему уравнивания потенциалов в ванной комнате
Полезные советы

Основные требования к электропроводке в ванной комнате, согласно нормативным документам:

Установка защитных устройств (УЗО или дифференциальные автоматы) на каждую группу светильников, розеток и мощной техники. В электрощите кабель подключается через УЗО или дифавтомат. Данные защитные устройства реагируют на утечку электрического тока, и отключают подачу электроэнергии в считанные миллисекунды, исключая возможность получения электротравмы.

Монтаж системы уравнивания потенциалов. Согласно требованиям ПУЭ, все корпуса электрооборудования (стиральная машина, водонагреватель, душевая кабина и т.д.), ванна, раковина, металлические стояки и трубы должны быть объединены между собой проводником, который, в свою очередь, соединятся с шиной заземления во входном распределительном щите.

Установочные механизмы и электрооборудование (розетки, светильники, вентиляторы и т.д.) для помещений с повышенной влажностью должны иметь класс защиты не менее II и степенью защиты от влаги не ниже IP44. Все приборы должны быть надежно заземлены.

Монтаж электропроводки. Согласно правилам ПУЭ в ванной комнате можно использовать как скрытую, так и открытую проводку кабеля по стенам. Однако при открытой электропроводке необходимо использовать кабель с соответствующей маркировкой и прошедший специальную сертификацию.

Розетки устанавливаются не ближе 60 см от двери душевой кабины, ванны или раковины.

Выключатели устанавливаются на внешней стене ванной комнаты. Однако, если установка выключателя в помещении ванной крайне необходима, то выключатель должен располагаться на максимальном удалении от душевой кабины или ванны и управляться с помощью пульта или шнура (например, такой выключатель можно разместить под потолком).

Установка распаячной коробки в помещении ванной запрещена! Установка производится только снаружи ванной комнаты.

Подключение кабелей и проводов к электрооборудованию и установочным механизмам производится только цельными кусками кабеля или провода от распаячной коробки. Внутри ванной не допускается делать любые соединения кабеля или провода.

Инструкция по монтажу электропроводки в ванной комнате

Первым делом Вам нужно определиться со схемой электропроводки в ванной. Лучше всего сделать схему на бумаге, с указанием мест прокладки проводов, установки розеток, светильников и электрооборудования. Если в ванной будет присутствовать теплый пол, его так же необходимо включить в схему электропроводки ванной.

Распределяем нагрузки. Составляя схему электропроводки необходимо учитывать, что каждая группа потребителей, мощностью более 1,5 кВт, должна иметь индивидуальный автоматический выключатель. Для этого, в распределительном щите устанавливается ряд автоматических выключателей (подключаются по параллельной схеме), перед которым ставится УЗО (включается в цепь последовательно). К каждому автоматическому выключателю подсоединяется одна из групп потребителей: освещение, розетки, стиральная машина, водонагревательный бак и т.д.

Далее, необходимо подобрать материалы, которые будут использоваться при монтаже электропроводки.

По соотношению цена/качество, лучше всего использовать трехжильный медный кабель ВВГнг или ВВГнг-LS (аналог кабеля NYM). Для светильников прокладывают кабель сечением 1,5 мм2, для розеток – 2,5мм2. Для крепления кабеля к стене используются дюбель хомуты. При прокладке кабеля за гипсокартоном, пластиковыми панелями или подвесным потолком, кабель укладывается в защитную гофротрубу, которая, в свою очередь, крепится к профилю клипсами или монтажными полосами.

Для системы уравнивания потенциалов можно использовать одножильный силовой провод ПВ1 сечением 6мм2.

Все установочные механизмы и осветительные приборы должны быть влагозащищенными (степень защиты не меньше IP44) и иметь заземляющие контакты. Влагозащищенные розетки должны иметь подпружиненную крышку и защитные шторки, а светильники должны быть устойчивыми к негативному влиянию коррозии и иметь трехконтактный клемный разъем.

Приступаем к монтажу

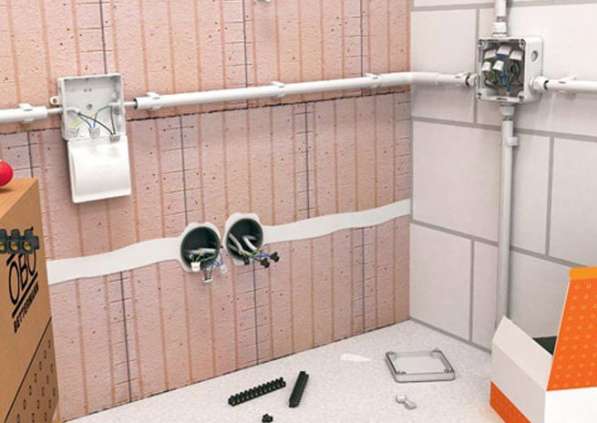

1. Согласно схеме электропроводки в ванной, для прокладки кабеля штробим стену в нужных местах. Для подрозетников с помощью дрели, со специальной насадкой, высверливаем круглые углубления диаметром 68мм.

2. Подрозетники и распаячная коробка устанавливаются в своих посадочных местах и фиксируются раствором (например, алебастром). Далее прокладываем кабель и фиксируем его в штробах с помощью дюбель хомутов или прихватывая провод раствором через каждые 20см. При этом концы кабеля продеваются в подрозетники.

3. После того, как раствор высох, устанавливаем механизмы розеток и выключателя, в свои посадочные места. Когда электропроводка будет зафиксирована в стене, переходим к установке автоматических выключателей и УЗО. Перед включением автоматов, проверьте, с помощью мультиметра, линию на наличие короткого замыкания в сети. Если оно отсутствует, можно переходить к декоративной отделке стен.

Делаем систему уравнивания потенциалов в ванной комнате

Для ванной комнаты система уравнивания потенциалов имеет особое значение, поскольку повышенная влажность и стесненное пространство увеличивают вероятность соприкосновения к двум конструкциям, на металлических частях которых может возникнуть разность потенциалов. Это может привести не только к электротравме, но и стать последним событием в Вашей жизни.

В соответствии с п.7.1.88 ПУЭ7, система дополнительного уравнивания потенциалов реализуется путём металлического соединения между собой всех открытых проводящих частей стационарных электроустановок и сторонних проводящих частей и присоединение их к шине РЕ распределительного силового щита ЩС.

Нулевые защитные проводники всего электрооборудования (в том числе штепсельных розеток), устанавливаемых в указанных помещениях, должны быть подключены к коробке уравнивания потенциалов (КУП) к системе уравнивания потенциалов при помощи медных проводников сечением 2,5 мм2 (провод марки ПВ-1). Соединение коробки уравнивания потенциалов с шиной РЕ осуществляется медным проводником сечением 6,0 мм2 (провод марки ПВ-1 1×6,0).

Металлические корпуса ванн и душевых поддонов должны быть дополнительно соединены металлическими проводниками с трубами водопровода при помощи болтовых соединений. Открытые и сторонние проводящие части изделий и оборудования, а также защитные проводники должны быть подключены к дополнительной системе уравнивания потенциалов. Металлические защитные оболочки и подложки теплых полов подсоединяются к системе дополнительного уравнивания потенциалов.

Если коммуникации системы канализации выполнены пластиковыми трубами, то они к системе дополнительного уравнивания потенциалов не подключаются.

При монтаже коробок уравнивания потенциалов необходимо предусмотреть возможность их контроля и обслуживания в процессе эксплуатации. Рекомендуется разместить их в стояках горячего и холодного водоснабжения.

Пример расположения дополнительной системы уравнивания потенциалов
Полезные советы

Не пренебрегайте устройствами защиты, ведь от этого зависит не только Ваше здоровье, но и здоровье всех Ваших домочадцев. Обязательно сделайте систему уравнивания потенциалов и установите защитные устройства на каждую группу энергопотребителей.

Если в ванной планируется установить одну розетку, выбирайте УЗО с показателем 10мА. Для группы розеток, стиральной машины и прочей мощной техники лучше применять УЗО с номиналом 30 мА.

Для подключения светильников используйте трехжильные кабели. Если у Вас в доме двухпроводная электропроводка, проложите третий заземляющий провод.

По возможности, используйте светильники на 12В (галогеновые или светодиодные), с установкой блока питания вне помещения ванной комнаты.

Не устанавливайте розетки очень близко к полу, что бы избежать их намокания при затоплении.

Сведите к минимуму количество розеток и светильников в ванной комнате.

Для подключения мощных электропотребителей (стиральная машина, водонагреватель, джакузи и т.д.), проложите к ним от электрощита отдельный кабель соответствующего сечения.

При прокладке электропроводки избегайте мест, где в дальнейшем могут быть расположены зеркало, полки, светильник и т.д., что бы исключить возможность попадания в кабель и повреждения его при сверлении отверстий.

Компания Электромонтаж-ST быстро, качественно и с гарантией производит монтаж всей необходимой электрики в Вашей ванной в Подольске, Климовске, Щербинке, Бутово, Домодедово, Москве, Троицке, Чехове и Серпухове.

Материалы, близкие по теме:

Разводка электропроводки в ванной

Как провести электропроводку в ванной комнате?

Проводка в ванной должна быть безопасной и в то же время функциональной. Старый стандарт, когда посередине комнаты установлен светильник, а розетки и выключатели вынесены за пределы помещения, уже давно не практикуется. На сегодняшний день существуют влагозащищенная электрофурнитура и автоматика, которые полностью обезопасят человека от поражения электрическим током. Далее мы поговорим о том, как провести электропроводку в ванной комнате своими руками и какие требования к ней предъявляются.

Основные требования

Основные требования к электропроводке в ванной комнате рассмотрены в ГОСТ Р 50571.7.701-2013 «Электроустановки низковольтные. Часть 7-701: Требования к специальным установкам или местам расположения. Помещения для ванных и душевых комнат». А также мы подобные вопросы подробно рассматривали в статье — https://samelectrik.ru/gde-i-kak-raspolozhit-rozetki-v-vannoj-komnate.html

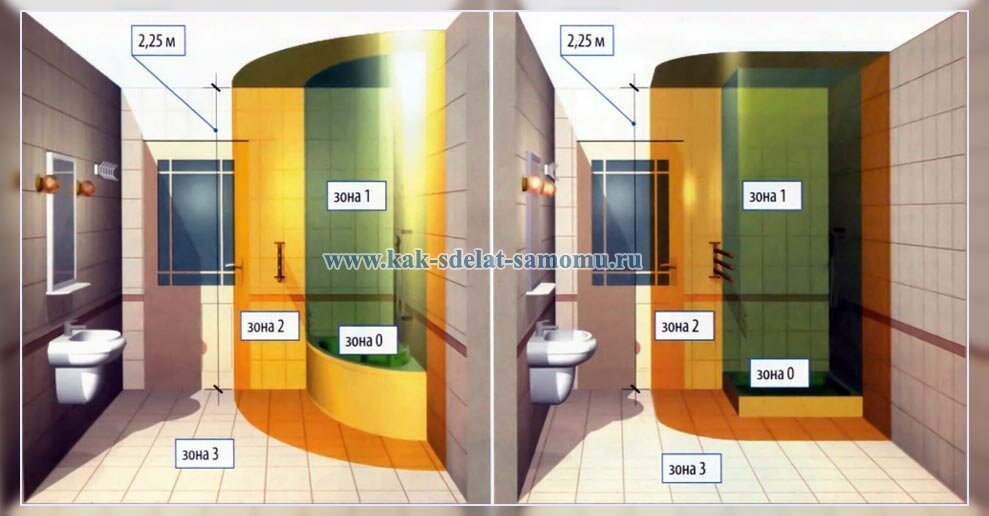

Что нужно знать? В первую очередь то, что по электробезопасности ванная или душевая делится на 4 зоны, которые нумеруются от 0 до 3.

При этом:

• 0 – объём ванны, душевого поддона, раковины и прочих мест где находится вода.
• 1 – вокруг зоны 0. Это прилегающие стены к ванне, раковине т.д.
• 2 – находится на расстоянии 60 см от края ванной, для емкостей непрямоугольной формы – в радиусе (душевая кабина) 60 см от краёв зоны 0.
• 3 – считается безопасной (условно).

В требованиях ПУЭ для ванны есть такие пункты:

7.1.40 – здесь речь идёт о том, что допустима как открытая прокладка кабелей, так и скрытая. Но изоляция кабелей должна выдерживать не меньше 170 °С.

7.1.47 – здесь сказано о возможности установки оборудования с оболочками различных классов влагозащиты по IPxx в зонах от 0 до 3. Таблица составлена по тексту для удобства.

Зона	Класс защищенности	Что может использоваться
0	IРХ7	электроприборы напряжением до 12 В, причем источник питания должен размещаться за пределами этой зоны;
1	IРХ5	только водонагреватели
2	IРХ4 (IРХ5 для общественных мест)	водонагреватели и светильники класса защиты 2
3	IРХ1 (IРХ5 для общественных мест)	Всё остальное

*в зонах 0, 1 и 2 не допускается установка соединительных коробок, распредустройств и устройств управления.

7.1.48 – здесь описаны ограничения и требования к установке розеток в душевых. Если сказать кратко, то в общественных душевых не допускается установка розеток, в душевых и ванных комнатах квартир можно устанавливать в зоне 3. При этом они должны быть подключены либо через разделительные трансформаторы, либо линия в должна быть защищена УЗО с током утечки не больше чем 30 мА, такое же требование указано и в вышеупомянутом ГОСТ Р 50571 в пункте 701.415.1. И все электроустановочные изделия устанавливаются на расстоянии не ближе чем 0,6 м от дверного проёма душевой кабины.

Примечание: в ПУЭ классификация и зонирование приведены по ГОСТ Р 50571.11-96. В актуальной редакции 2013 года зона 3 – не описана, видимо т.к. она и так условно безопасна. В статье мы её упоминаем, чтобы не было разногласий с ПУЭ.

Требования к выключателям, розеткам и светильникам:

• Если вы хотите сделать подсветку душевой кабины или ванной – можно использовать светильники с напряжением питания 12В. Это т.н. защитная мера от поражения электрическим БСНН или ЗСНН (СНН – сверхнизкое напряжение, см. пункт 701.415.1 упомянутого выше ГОСТ). На самом деле если использовать такие светильники и для подсветки других мест в ванной комнате будет лучше, чем использовать 220В.
• Розетки и выключатели должны иметь класс защиты IPx4 или IPx5,. Цифра 5 означает, что оболочка изделия не пропускает потоки воды (струи) с любых направлений.
• Ванна, раковина, корпуса электроприборов, стояки и шина заземления должны быть объединены в систему уравнивания потенциалов.
• Запитывайте линии «мокрых» комнат через отдельный автомат и УЗО.

Что касается способа монтажа электропроводки в ванной комнате, то тут правилами ПУЭ четких ограничений нет. Можно использовать как наружную, так и скрытую прокладку кабеля по стенам. Единственный нюанс – при открытом электромонтаже необходимо выбирать кабель соответствующей маркировки, чтобы он был предназначен для помещений с повышенной влажностью.

Если все требования будут выполнены, то ни с какими проблемами относительно электробезопасности в дальнейшем Вы не столкнетесь.

Инструкция по монтажу

Шаг 1 – Создаем схему

Для начала необходимо определиться со схемой электропроводки в ванной комнате. Вы должны продумать, какие электроприборы будут установлены, какой тип освещения выбран, и не менее важный момент – какое отопление будет присутствовать.

Наши рекомендации следующие:

1. Распределительная коробка, из соображений электробезопасности, должна быть установлена за пределами комнаты.
2. По всей площади необходимо разместить не менее трех розеток: для подключения стиральной машины, для фена возле зеркала и для электрического котла либо бойлера (если он присутствует).
3. Выключатель, по аналогии с коробкой, выводится в соседнее помещение, рядом со входной дверью.
4. Как мы уже говорили, автоматика устанавливается на каждую группу проводов отдельно: розетки, светильники, мощная техника.
5. Электропроводка в ванной комнате укладывается в стене под потолком, параллельно полу. К розеткам линия опускается перпендикулярно, строго вниз. Если Вы решили сделать подвесной либо натяжной потолок, провода можно провести через него (между профилями либо под пленкой).

Следует обратить Ваше внимание на то, что все розетки и выключатели должны находиться на безопасном расстоянии от источника воды – не менее 60 см. Учитывайте этот факт, чтобы не подвергнуть свою жизнь опасности.

Начертив схему электропроводки в ванной комнате, можно переходить далее – к подсчету количества материалов.

Шаг 2 – Выбираем комплектующие

На данном этапе необходимо не только выбрать подходящие элементы проводки, но и определиться с их техническими характеристиками.

Для того, чтобы сделать электропроводку в ванной комнате своими руками рекомендуем выбирать следующие материалы:

• Кабель трехжильный, медный, сечением 2,5 мм2 для розеток и 1,5мм2 – светильников. Если у вас в ванной установлен мощный проточный водонагреватель или электрокотёл, то сечение кабеля для него рассчитывайте по току и мощности. Лучшим вариантом будет использование зарубежного кабеля NYM, однако русский аналог ВВГнг-LS станет удачной заменой по цене и качеству.
• Дюбель хомуты для крепления кабеля к стене.
• Влагозащищенные розетки и выключатели, со степенью защиты IP не менее «44» и брызгозащитной крышкой. Также изделия обязательно должны иметь заземляющий контакт.
• Влагозащищенные светильники для ванной комнаты, по возможности лучше использовать точечные светильники, т.к. они легче монтируются, аккуратно смотрятся на потолке и к тому же могут работать от 12 В.
• Для системы уравнивания потенциалов силовой провод ПВ-3 1*6. К нему дополнительно нужно приобрести наконечники.

Шаг 3 – Приступаем к работе

Итак, для начала необходимо согласно схеме электропроводки в ванной самостоятельно создать в стенах специальные канавки – штробы, под укладку кабеля. Углубления также необходимо сделать под розетки, выключатели распределительную коробку. Для этого можно использовать дрель со специальной коронкой, диаметром 68 мм.

Далее подрозетники и коробка устанавливаются в своих посадочных местах и надежно фиксируются раствором.

После этого необходимо самому зафиксировать проводку в штробах с помощью дюбель хомутов либо дедовским методом – прихватить раствором через каждые 20 см. Концы кабеля зачищаются от изоляции и продеваются к подрозетникам.

Теперь можно устанавливать сердцевины розеток и выключателей в посадочные места. Обращаем Ваше внимание на то, что декоративную крышку лучше закрепить после всего ремонта, чтобы она не выпачкалась в процессе работ.

Когда электропроводка будет закреплена в стене можно переходить к установке автоматического выключателя и УЗО своими руками. Подключать их не торопитесь, т.к. необходимо будет сначала проверить правильность электромонтажа в ванной.

Когда разводка проводки в комнате будет окончена, мультиметром нужно проверить линию на наличие короткого замыкания в сети. Если оно отсутствует, Вы все сделали правильно и можно переходить к декоративной отделке стен.

Остается один не менее важный нюанс, к которому должен быть обеспечен серьезный подход – нужно сделать систему уравнивания потенциалов в ванной комнате. Для этого берем наш одножильный медный провод и соединяем между собой корпус стиральной машинки, котла, раковины, ванны и стояков холодной и горячей воды. Все эти «точки» нужно соединить с шиной заземления, установленной у Вас в вводном щите.

Обращаем Ваше внимание на то, что если в щите отсутствует заземляющая шина, обязательно осуществите замену электропроводки в квартире на безопасную, с проводом PE.

Также следует отметить, что для отопления лучше всего использовать электрический теплый пол под плитку, который можно без проблем простелить в полу своими силами. Вот и вся технология электромонтажных работ. Как Вы видите, провести проводку в ванной комнате можно своими руками, т.к. устройство системы не представляет собой ничего сверхъестественного!

Рекомендуем Вам просмотреть наглядные видео примеры, в которых предоставлены все этапы работ и как все получилось:

В заключение

На сегодняшний день популярными являются подвесные гипсокартонные потолки, а также пластиковые панели. Если Вы решили их использовать, то это только облегчит электромонтажные работы. Дело в том, что при разводке электропроводки в ванной комнате под подвесным потолком не нужно будет создавать штробы, а достаточно просто уложить кабель в защитную гофрированную трубу, как показано на фото. Гофра в свою очередь без проблем крепится клипсами к профилю.

Еще один важный момент, на котором бы хотелось остановить Ваше внимание — отсутствие заземления в квартирном щите. Действительно, бывает так, что земельный провод может отсутствовать. В этом случае нужно обязательно заменить электропроводку в квартире на новую, трехжильную, после чего обязательно сделать систему уравнивания потенциалов.

Вот и все, что хотелось рассказать Вам о том, как сделать электропроводку в ванной комнате своими руками. Надеемся, что информация была для Вас полезной и пригодилась в электромонтажных работах!

Похожий материал:

samelectrik.ru

Проводка в ванной — инструкция по правильному монтажу и требования техники безопасности (90 фото)

Давно прошли те времена, когда в ванной комнате висела одна лампочка с выключателем перед дверью. Сейчас санузел — это многофункциональное место, нашпигованное разнообразной техникой, эксклюзивным освещением, сантехническими изделиями, выполняющими сразу несколько действий. Поэтому к электропроводке, в виду большой нагрузки, в таких помещениях, выдвигаются особые требования.

Требования к проводке в ванной

• Трасса прокладки должна быть заземлена;
• На группу светильников и розеток устанавливается отдельный защитный автомат и УЗО для розеток;
• Элементы проводки должны иметь устойчивость к влаге, а значит иметь защиту не меньше IP44;
• Желательно использовать светодиодные светильники, работающие от напряжения 12В, что позволит не только экономить расход электроэнергии, но и обезопасит Вас;
• Кабели должны быть защищены гофротрубой;
• Внутри ванных комнат запрещено монтировать клеммные и распределитеные коробки, делать скрутки проводов. Кабель прокладывают цельным куском.
• Розетки и выключатель должны располагаться на дистанции 70 см от ванны и трубопроводов, и на расстоянии не меньше 90 см — от пола.

Согласно ПУЭ нет четких ограничений и норм по прокладке кабелей в ванной. Это может быть и скрытый способ, и наружная прокладка, единственное условие, чтобы кабель был предназначен для использования во влажной среде.

Поэтому как сделать проводку в ванной решать только Вам. Если Вы предпочли спрятать кабели от глаз и сохранить презентабельный вид помещения – следующий материал для вас.

Пошаговый монтаж проводки ванной

Для начала нужно составить схему расположения проводки, прикинув расположение сантехнических аксессуаров, стиральной машины, бойлера, а соответственно розеток, приборов освещения и выключателей, подсчитать количество расходных материалов, мощность всех предполагаемых приспособлений, потребляющих электрический ток и соответственно выбрать сечение кабеля. Помните, в ванной нужно предусмотреть не менее 2-3 розеток.

К подготовительным работам относится и подготовка инструментов. Для того чтобы проложить электролинии в ванной комнате своими силами необходимо иметь болгарку, перфоратор, зубило и молоток, карандаш, уровень, рулетку, отвертки, крепежные аксессуары.

Материалы лучше приобретать качественные, у надёжных и проверенных производителей. Электрические элементы должны быть влагозащищенные, розетки по возможности с крышками, кабель с алюминиевым, но лучше медным проводником и изоляцией из ПВХ.

Если Вы затеяли ремонт в старом здании, устаревшую проводку лучше вообще удалить и заменить на новую. Проложенная 20 и более лет назад, она просто не пригодна для современного использования.

Далее согласно схеме, необходимо сделать разметку стен помещения: нанести с помощью карандаша, рулетки и уровня на стену места расположения будущих приборов строго вертикально и строго горизонтально, нарисовать между ними линии.

Когда в ванной имеется декоративное оформление, то проводку можно располагать в полости между ним и стеной. Если такового нет, нужно штробить.

С помощью болгарки, перфоратора на месте прочерченных линий делается штроба, подходящая по размеру для размещения кабелей. Расстояние между каждым должно быть не менее 10 см.

Штроба пробивается с учетом места для гофротрубы, если наличие таковой предполагается, корректируется и выравнивается при помощи молотка и зубила. При использовании двух последних инструментов, пользуйтесь очками, во избежание повреждения глаз осколками и пылью.

В готовое отверстие укладывается кабель и закрепляется дюбелями с хомутами каждые 50 см или прихватывается раствором каждые 20-30 см. Подрозетники и выключатели фиксируются на стене с помощью цементного или гипсового раствора.

При выводе кабеля под осветительные и электрические аксессуары не забывайте оставлять запас около 15 см.

Для выключателей фазу приводят на размыкающийся конец, а ноль на другой. Для розеток и осветительных приборов – правая клемма является фазой и обозначена красным цветом, а левая – нулем, окрашенная в черный или синий цвет, а посередине — ноль.

После того как раствор схватится можно монтировать сердцевины розеток и выключателей, устанавливать УЗО и автоматы.

Когда разводка готова, ее работоспособность стоит проверить с помощью мегомметра. Если все в порядке, осталось только оштукатурить и облицевать стены.

Фотографии и видеоролики монтажа проводки в ванной, справочные материалы и советы специалистов помогут вам в успешном проведении работ.

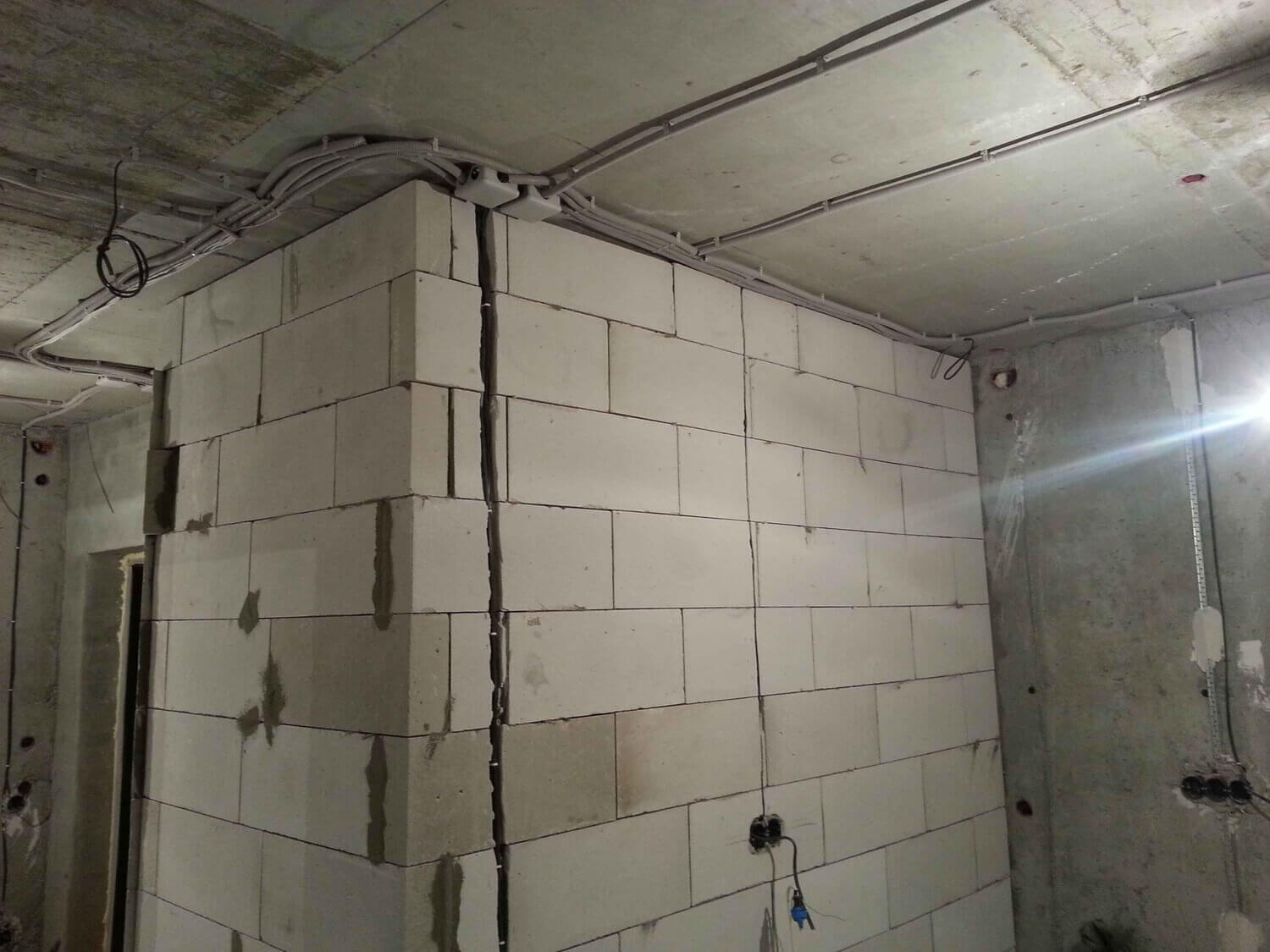

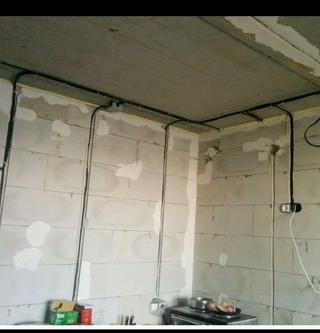

Проводка в потолоке

Штробить стены – это трудоемкий, затяжной по времени, грязный процесс. В современных планировках проводку в ванной делают в потолке: натяжном, облицованном плитами, гипсокартоном или металлическими рейками. В этом случае, провода крепятся хомутами через определенное расстояние в полости между потолком и его облицовкой.

Если Вы твердо решили не облицовывать потолок, а просто окрасить, стоит вообще избегать прокладки каких-либо линий по нему. Например, осветительные приборы можно повесить сверху на стенах, света они будут давать не меньше, зато вы обойдете процесс штробления на потолке и последующих работ по оштукатуриванию.

Еще одним немаловажным моментом является разработка системы уравнивания потенциалов, обязательная для электропроводки в ванных комнатах. Для этого необходимо соединить корпусы всех электроприборов помещения, трубопроводы, идущие к ванной, умывальнику, бойлеру, биде, полотенцесушителю и саму ванну.

Все это необходимо привести на общую шину заземления, расположенную на вводном щитке. Если этого не сделать, в моменты утечки электричества, приборы и сантехнические принадлежности могут иметь разную наэлектризованность, и при касании к нескольким из них одновременно, Ваше тело может выступить проводником. Иначе говоря, можно получить удар током.

Если уже после организации системы заземления вы приобрели стиральную машину – не переживайте, современные модели оснащены проводом, который при включении в розетку соединяется с корпусом машины и является заземлителем.

Как лучше сделать проводку в ванной

При организации проводки нежелательно пользоваться распаечными коробками, несмотря на их расположение за пределами ванны, они не обеспечивают должную надежность, скрутки проводов и клеммники плохо переносят перепады напряжения.

Заземление в доме может быть организовано с помощью кабеля, присоединенного к треугольнику из арматуры, закопанного в землю.

Даже если Вы не новичок в обустройстве собственного жилья, перед осуществлением подобных работ, обязательно обесточивайте дом или квартиру.

Инструменты, которые используются должны быть исправными. Не применяйте кабель с поврежденной изоляцией или сильно изогнутый.

Соблюдайте технику безопасности и руководствуйтесь справочными материалами, во время разработки схемы и проведения монтажа.

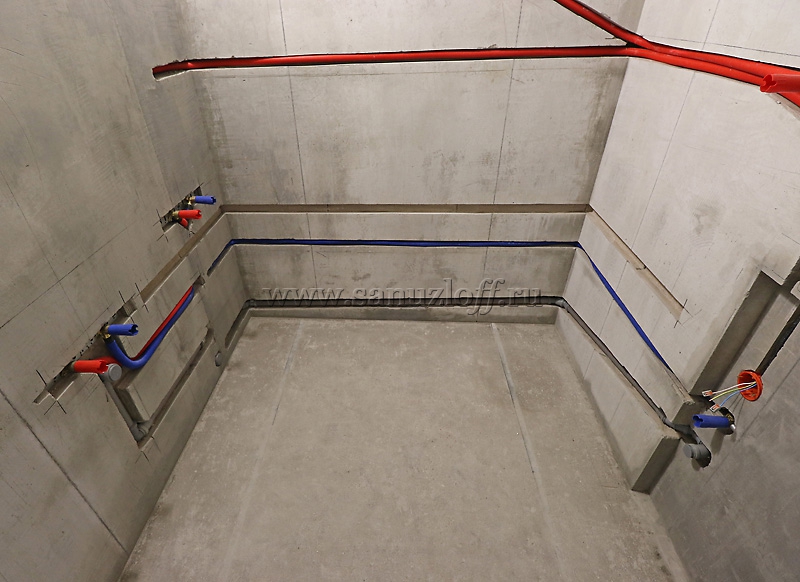

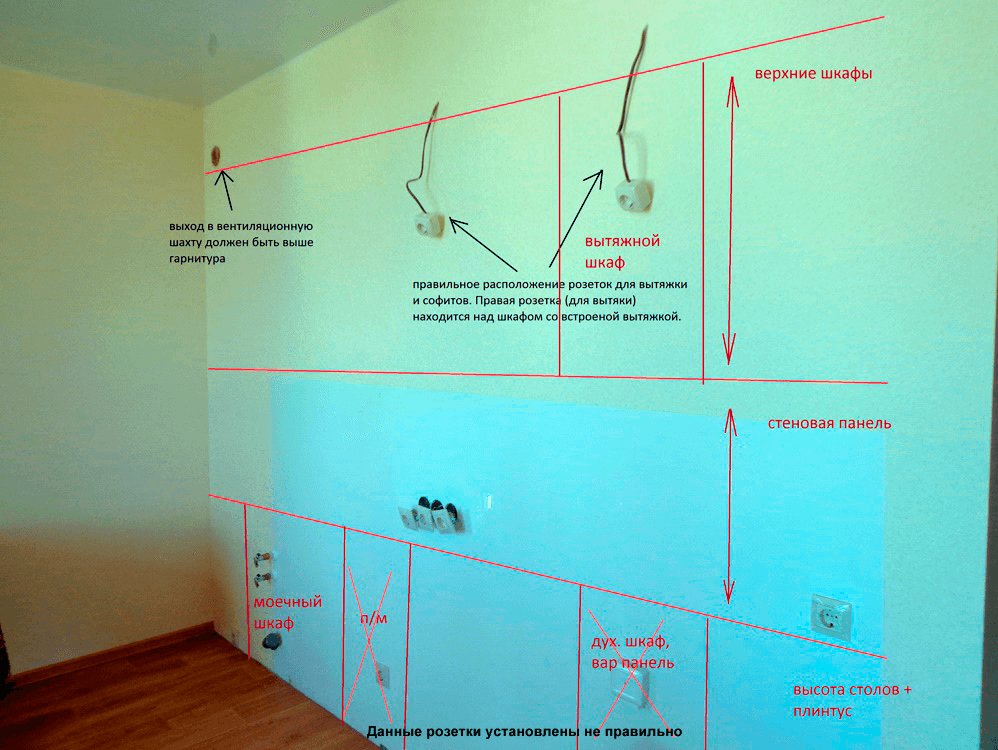

Фото проводки в ванной

electrikmaster.ru

Разводка электропроводки в ванной

Ванная комната с точки зрения электроснабжения – зона особой опасности. Нет другого места в квартире, где вы были бы менее защищены от случайного поражения электрическим током. Последствия случайного поражения могут быть поистине катастрофическими.

Поэтому ванная – зона повышенного внимания, зона особого риска для домашнего электротехника. Повышенная влажность вызывает конденсат на стенах, мокрый пол и кафель, как известно, прекрасно проводят электрический ток.

Контакт босыми ногами с влажной поверхностью превращает человеческое тело в постоянно включённый одним полюсом полупроводник.

Цепь может замкнуться от случайного пробоя фазы на массу из-за плохой изоляции проводки или выключателей, из-за короткой дуги в момент включения фена в розетку, из-за неудачно перегоревшей лампочки, из-за неосторожно упавшей в воду электробритвы.

Сценаристы голливудских триллеров обожают изображать убийства в ванных комнатах. Возможностей для несчастных случаев там – хоть отбавляй! Но мы с вами не сценаристы, а домашние электрики, и наша задача – сделать нашу ванную комнату максимально комфортной и безопасной.

Решение по-советски

Во времена недавнего прошлого, под лозунгом «всё для блага человека, всё во имя человека» стопроцентная электробезопасность в ванных комнатах обеспечивалась просто: там никогда не устанавливались ни розетки, ни дозы, ни выключатели, а всё электрооборудование представляло собой одну-единственную лампочку под потолком.

Голливуд, обломись! В советской ванной твои сценарии не канают!

Но теперь настали иные времена, и в наши ванные комнаты проникли джакузи с насосами для водного массажа, телевизоры, розетки для триммеров, фенов, плоек, бойлеров, вентиляторов и бог знает чего еще. И проблема электробезопасности в ванной встала во весь рост.

Основные правила монтажа электропроводки в ванной

Все металлические детали, корпуса, электроприборы и розетки в ванной комнате должны иметь надёжное работающее заземление. В новых квартирах теперь устанавливают систему выравнивания потенциалов, которая состоит из клеммной коробки, куда заходят заземляющие провода от всех токопроводящих деталей ванной, и откуда далее идёт основной кабель заземления.

По возможности применяйте УЗО (устройство защитного отключения). Причём оно обязательно должно быть установлено на фазном, а не на нулевом проводе.

Используйте только влагозащищённые розетки и выключатели, а где это возможно – прямое подключение кабеля на клеммы электроприборов; необходимо, чтобы розетки были с целыми крышечками, а лампы – с целыми плафонами.

Если провод в ванной повреждён, нарушена изоляция – никогда не применяйте скрутки с изолентой; замените весь отрезок повреждённого провода; то же с корпусами розеток и выключателей: они должны быть абсолютно целыми, не треснутыми, не надбитыми.

Тонкости и нюансы

Располагайте выключатели и розетки максимально далеко от источников влаги: от кранов, головок душа, ванны, раковины, биде, унитаза, ведь оттуда может случайно брызнуть вода.

По возможности, выносите выключатели за пределы ванной комнаты; уж лучше ваша бережливая жена то и дело будет гасить вам свет, когда вы принимаете ванну, чем кого-то из домашних случайно стукнет током. На жену всегда можно рявкнуть, чтобы она вновь включила вам свет. Практика показывает, что после хорошего рявка свет обычно снова загорается.

Для проводки используйте влагозащищённый, желательно медный кабель, с негорючей изоляцией или с изоляцией, которая при горении дает низкий уровень выделения дыма.

В домашнем электрощитке для ванной должен стоять качественный ДИФ-автомат, мгновенно реагирующий на утечки тока.

Проводка в ванной должна быть только скрытой: в штробе, под штукатуркой или плиткой – никаких болтающихся проводов, никаких свисающих наружных кабелей, даже в пластиковой гофре! Пластиковая гофра – имитация безопасной изоляции и влагозащиты, а не её обеспечение.

Для подключения стиральной машины и бойлера желательно выделить в электрощитке отдельные автоматы с прямой лучевой проводкой медного кабеля, сечением не менее 2,5 квадратов до самих заземляющих розеток.

Хорошо использовать для освещения в ванной светодиодные или галогеновые светильники напряжением 12 вольт. Только трансформатор для них должен находиться за пределами ванной комнаты.

Несколько полезных советов

При прокладке электропроводки старайтесь избегать тех мест, где в будущем, возможно, придётся сверлить отверстия для крепления зеркал, полочек, шкафчиков и т. п. Иначе при сверлении можно будет случайно повредить скрытую проводку. По этой же причине категорически запрещается прокладывать проводку по диагонали.

Старайтесь заведомо исключить возможность для пользования электроприборами для человека, стоящего голыми ногами в воде или на мокром полу.

Предупредите домашних о том, что любые подключенные портативные электроприборы ни в коем случае не должны попадать в воду.

Если нет возможности заменить весь повреждённый провод, соединять его концы можно только пайкой, а для изоляции при этом следует использовать термоусадочный кембрик.

По техническим правилам эксплуатации, в ванных комнатах не допускается прокладка открытой электропроводки в металлических трубах и металлических рукавах, а также проводов с металлическими оболочками. Устанавливать розетки в ванной комнате допускается с характеристиками не менее IP 44 (брызгозащищенные).

Проверьте, не попали ли выключатели света в ванной в разрыв нулевого, а не фазного провода. Иначе простая замена лампочки в светильнике может быть чревата ударом тока. Если так, это нужно исправить. Часто эту проблему можно решить, просто поменяв местами два провода в дозе.

Поскольку часто в новых домах вместо заземления используется зануление, что не одно и то же, розетку под стиральную машину лучше вывести за пределы ванной комнаты, чтоб не подвергать её воздействию влаги.

Электропроводку в ванной комнате следует прокладывать по заранее рассчитанному плану, чтобы избежать в дальнейшем путаницы и неразберихи в проводах.

Срок жизни домашней проводки не более 20 лет. После этого срока проводка устаревает морально и физически, ее нужно менять. Так что избежать этого процесса никак не удастся.

Не сделаете вы – придётся делать вашему сыну или зятю. Кому вы больше доверяете – им или себе?

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад, если вы найдете на моем сайте еще что-нибудь полезное. Всего доброго.

podvi.ru

Монтаж электропроводки в ванной комнате (подробный отчет)

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

В сегодняшней статье я поделюсь с Вами подробной, а главное, последовательной информацией по монтажу электропроводки в ванной комнате.

Прочитав данный материал, Вы в принципе, сможете все сделать своими руками, ну или, как минимум, проконтролировать работу нанятых специалистов-электриков.

Вот план помещения туалета и ванной комнаты.

Этапы демонтажа старой плитки и штукатурки на стенах, заливки стяжки пола, монтаж и крепление гипсокартона, и прочее я упущу, т.к. тематика сайта у меня про электрику, а не про ремонт квартир.

Составление плана мебели

Самый первый и самый важный этап перед монтажом электропроводки — это составление плана расположения мебели. Для этого нужно максимально продумать, что и где у Вас будет установлено.

Чтобы Вам лучше представить о чем пойдет речь, я пронумеровал все стены ванной комнаты и отобразил их на плане.

На всю ширину стены №1 будет установлена угловая ванна с тропическим душем.

На стене №2 рядом с ванной будет установлен умывальник с настенным зеркалом, а далее унитаз.

На стене №3 (с дверным проемом) планируется установить электрический полотенцесушитель и терморегулятор для теплого пола.

Стена №4 остается полностью свободна. На ней будет установлен лишь вытяжной вентилятор, но об этом поговорим чуть позже.

Стиральной машинки в ванной комнате не будет — она будет установлена на кухне.

Вот такой получился план санузла с расставленной мебелью.

Для наглядности отобразим всех наших потребителей электроэнергии на плане красным цветом. В моем примере это — электрический полотенцесушитель, терморегулятор для теплого пола и вытяжной вентилятор.

Вот, в принципе, известна компоновка всей мебели и электрических потребителей, и теперь можно смело переходить к составлению плана электропроводки.

Составление схемы и монтаж электропроводки в ванной комнате

Схема электропроводки представляет собой план помещения, на котором отображаются все розетки, выключатели, светильники, распределительные коробки, распределительный щит и т.п., а также пути прокладки кабельных линий.

1. Освещение и вентиляция

В первую очередь определимся с количеством светильников в санузле. Согласно СНиП 23-05-95 «Естественное и искусственное освещение» (Приложение Ж и Приложение И, п.65, п.67) и ГОСТ Р 55710-2013 «Освещение рабочих мест внутри зданий. Нормы и методы измерений» (Таблица 7) освещенность в ванной комнате должна находиться в пределах от 50 (Лк) до 200 (Лк).

Площадь санузла составляет около 4 кв.м. Требуемая освещенность в таком помещении легко достигается путем симметричной установки четырех светильников на потолке. Правда, из-за некоторых соображений в дальнейшем их пришлось установить не совсем симметрично.

Рассчитать получившуюся освещенность, зная световой поток устанавливаемых ламп, в принципе, не составит труда — каждая лампа будет освещать практически свой квадратный метр площади.

На настенном зеркале около умывальника будут установлены еще два светильника.

Теперь на нашем плане отобразим расположение всех светильников санузла.

После завершения монтажа, для интереса, я все же произведу измерение полученной фактической освещенности с помощью люксметра, который я использовал в статье про сравнение различных типов ламп по световому потоку.

Тип потолочных светильников еще не выбран, но самое главное, что нужно учесть степень защиты их корпуса (код IP).

Почему?!

Напомню, что в своей статье про установку розеток в ванной комнате я подробно рассказывал про зоны, на которые разделяются ванные и душевые помещения. Рекомендую Вам перейти по указанной ссылке и подробно ознакомиться с ними подробнее. Здесь я приведу лишь некоторые выдержки для конкретно моего примера (ванна с душем).

Как видите, два светильника (над ванной) у меня попадают в зону 1, а там вообще их запрещено устанавливать. Но спасает лишь то, что высота потолка в ванной комнате составляет 2,5 (м), а требования ГОСТа Р 50571.11-96 ограничены высотой 2,25 (м). Это значит, что эти светильники формально уже будут относится даже не к 3 зоне. Остальные два потолочных светильника находятся в 3 зоне, а значит степень защиты их корпуса может быть IPХ1.

Внимание! В отдельной статье я подробно разобрал расшифровку всех кодов степеней защиты IР электрооборудования – знакомьтесь!

В любом случае встраиваемые потолочные светильники лучше приобрести со степенью защиты IPХ4. К тому же у встраиваемых светильников степень защиты определена с их лицевой стороны, а контактная группа, находящаяся за потолком, чаще всего не защищена от воздействия влаги, конденсата и т.п.

Здесь вроде разобрались, но как быть с двумя светильниками, которые будут установлены прямо на настенном зеркале?!

Они попадают в зону 2, в которой допускается устанавливать светильники только 2-ого класса защиты от поражения электрическим током со степенью защиты IPХ4. Правда вот устанавливаемые светильники явно не имеют степень защиты IPX4.

А что делать?! Этот момент придется оставить так.

Канал вентиляционной шахты находится в противоположной стене от ванны (расстояние 1,5 (м) от края ванны), поэтому он смело попадает в 3 зону. В связи с этим, степень защиты корпуса вентилятора должна быть не ниже IPХ1, а еще лучше IPХ4.

Проходное отверстие в шахту (отдушина) сделано диаметром 100 (мм).

В это отверстие будет устанавливаться вытяжной настенный вентилятор с диаметром фланца 100 (мм) ERA 4S ET с таймером, для которого нужно будет предусмотреть отдельную линию питания. Этот вентилятор имеет степень защиты корпуса IP24, что вполне нам подходит.

Управление освещением и вентиляцией в ванной комнате будет осуществляться двухклавишным выключателем, который будет устанавливаться снаружи ванны со стороны дверной ручки. Это объясняется тем, нет потребности отключать свет, находясь внутри помещения санузла, в отличие от тех же комнат.

Отобразим на плане место установки двухклавишного выключателя.

Высота установки выключателя находится на отметке 90 (см) от чистового пола, а расстояние от дверного проема 15 (см). Если взять чуть меньше, например, 10 (см), то выключатель будет смотреться слишком близко к обналичке, если взять чуть больше, например, 20-25 (см), то он будет смотреть далеко от дверного проема и как бы не «дружить» с ним.

Одной клавишей будет включаться освещение ванной комнаты, а другой — вентилятор с таймером.

Включение светильников на зеркале будет осуществляться с помощью шнура-выключателя, встроенного в корпус зеркала.

Внимание! Вместо двухклавишного выключателя я пока временно установил выключатель Livolo с одним сенсором, поэтому управление освещением и вентиляцией осуществляется одной сенсорной кнопкой.

Электропроводку я решил делать без распределительных коробок, поэтому питающая линия освещения для ванной комнаты с квартирного щита приходит кабелем ВВГ-П (3х1,5) прямо в подрозетник двухклавишного выключателя.

Потолки во всей квартире будут натяжными, поэтому прокладку кабелей я буду осуществлять в гофре. Крепить гофру к потолку я буду с помощью пластиковых клипс соответствующего диаметра.

Почему в гофре?

Потому что в Своде Правил СП 31-110-2003 (п.14.15) сказано, что электропроводка за подвесными или натяжными потолками является скрытой. Если нет сгораемых оснований, то можно применять, либо кабель ВВГ или ВВГнг в пластиковой гофре, либо кабель ВВГнг-LS, но уже без гофры.

В данном примере я применяю кабель ВВГ-П (плоский), поэтому и прокладку кабелей осуществляю в гофре.

Кстати, почитайте мою статью про сменяемость электропроводки в гофре. Как думаете, это миф или реальность?!

Таким образом, к выключателю с квартирного щита приходит кабель ВВГ-П (3х1,5), а с него идут уже две отходящие линии на освещение и вентиляцию.

Вся эта линия защищена автоматическим выключателем с номинальным током 10 (А) и групповым УЗО с током утечки 30 (мА).

Для прокладки линий освещения и вентиляции в помещении ванной комнаты я применил аналогичный кабель ВВГ-П (3х1,5).

Первый кабель ВВГ-П (3х1,5) от двухклавишного выключателя уходит на потолочные светильники.

Все четыре светильника будут подключаться между собой шлейфом.

Питание светильников на зеркале осуществляется шлейфом от ближайшего потолочного светильника через шнур-выключатель.

Второй кабель ВВГ-П (3х1,5) от двухклавишного выключателя идет на питание вентилятора с таймером.

Приложу несколько фотографий с закладными для светильников в натяжной потолок.

А вот так все выглядит после монтажа натяжного потолка.

А вот уже законченный вид с установленными в натяжной потолок светодиодными светильниками. Про установку светильников в натяжной потолок подробнее читайте здесь.

По освещению и вентиляции, в принципе, все.

2. Розетки и терморегулятор

Как я уже говорил, стиральной машины в ванной комнате не будет, поэтому для нее розеток и не потребуется. Зато нужно предусмотреть розетки для электрического полотенцесушителя и прочих нужд ванной комнаты, например, фен, бритва и т.п.

Дело в том, что изначально в этом жилом доме отсутствовали водяные полотенцесушители, а без них как-то не очень, особенно в осеннее время года. Поэтому в санузле решили приобрести и установить бытовой электрический полотенцесушитель (радиатор) со встроенным терморегулятором от производителя «Сунержа» (г.Санкт-Петербург). Он имеет размер 500х400 (мм) и мощность 300 (Вт).

Полотенцесушитель планировалось установить на стене около входной двери, поэтому туда и было решено установить для него розетку. Напомню Вам, что розетки в ванных комнатах устанавливать разрешено, главное соблюдать ряд определенных требований.

Здесь лишь повторюсь с некоторыми важными моментами.

Полотенцесушитель установлен на расстоянии менее, чем 600 (мм) от края ванны, а значит он попадает в зону 2 (см. поясняющие рисунки в начале статьи) и должен иметь степень защиты корпуса IPХ4. Устанавливаемый полотенцесушитель имеет степень защиты корпуса IP54, что вполне удовлетворяет обозначенным требованиям.

Розетки должны располагаться в третьей зоне и могут иметь степень защиты корпуса IPХ1, но я настоятельно рекомендую в санузле устанавливать розетки со степенью защиты IPХ4, например, вот такие (Schneider Electric, серия Glossa, GSL000148, IP44).

Третья зона считается на расстоянии более 600 (мм) от края ванны или душевой кабины (см. поясняющие рисунки в начале статьи).

Подрозетник установлен на расстоянии 15 (см) от дверного проема на высоте 120 (см) от пола, практически рядом с полотенцесушителем. На этой же оси 15 (см) от дверного проема, только на высоте 30 (см) от пола, я установил подрозетник для терморегулятора.

Терморегулятор будет управлять температурой теплого пола. О том, как установить и подключить терморегулятор будет отдельная статья, так что подписывайтесь на рассылку сайта «Заметки Электрика», чтобы не пропустить интересные выпуски.

Хотя у меня на сайте уже есть подобная статья, только про терморегулятор ТР-110. Кому интересно, то переходите по ссылочке и знакомьтесь.

Кстати, в данном примере применен энергосберегающий стержневой теплый пол Unimat Rail мощностью 116 (Вт).

Я уже говорил Вам, что электропроводку в квартире я решил делать без распределительных коробок, поэтому питание розетки для полотенцесушителя и прочих нужд приходит отдельным кабелем ВВГнг (3х2,5) с квартирного щита прямо в ее подрозетник.

От этой же розетки кабелем ВВГнг (3х2,5) запитан терморегулятор для теплого пола.

Вся эта линия защищена автоматическим выключателем 16 (А) и групповым УЗО с током утечки 30 (мА).

Теперь осталось в подрозетник завести выводы мата теплого пола и температурного датчика.

Все вышесказанное Вы можете посмотреть воочию в моем видеоролике:

В заключении рекомендую Вам также ознакомиться с моей статьей про монтаж электропроводки в спальне (подробные объяснения, схемы разводки электропроводки и множество наглядных фотографий, сделанных в процессе монтажа).

P.S. На этом, пожалуй, и все. Я поделился с Вами своим опытом по монтажу электропроводки в ванной комнате. Всем спасибо за внимание. Если по материалам статьи у Вас возникли вопросы, то не стесняйтесь, спрашивайте.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

zametkielectrika.ru

Монтаж своими руками электропроводки в ванной. Советы и правила.

Для ванной комнаты действуют особые правила и нормы монтажа электропроводки. Это обусловлено высокой влажностью и образованием конденсата на стенах. Хорошо известно, что мокрый пол или стены прекрасно проводят электрический ток и увеличивают степень и вероятность получения электротравмы.

В советские времена в ванной вообще не ставились электрические розетки или выключатели, а только висел лишь один светильник на потолке.

Сегодня в ванной комнате устанавливаются джакузи, душевые кабинки, бойлеры, вентиляторы и др. Поэтому без электричества не обойтись.

Главное при монтаже своими руками правильно с соблюдением всех норм провести электропроводку. А как это сделать Вы узнаете из нашей статьи.

Не пренебрегайте нашими рекомендациями- не создавайте угрозу безопасности для себя и своих близких.

Разводку электропроводки следует начинать только после того, как Вы определитесь, где должны быть установлены светильники, выключатели, розетки или будет произведено прямое подключение кабеля на клеммники электроприбора.

Вы должны учитывать:

• Все электрические розетки, светильники, выключатели и приборы, установленные в ванной комнате должны иметь класс защиты от проникновения влаги не меньше IP 44 и быть надёжно заземленными.
• Запрещено расположение любых точек подключения или управления освещением   ближе 60 сантиметров до душевой кабинки или ванной. Допускается только подключение  подсветки для джакузи мощностью до 12 Ватт.
• Ни в коем случае не устанавливайте розетки возле пола, что бы не допустить их намокания при утечках воды.

Рекомендую дополнительно прочитать нашу статью «как и где устанавливаются светильники, розетки и выключатели в ванной«.

Правила монтажа электропроводки в ванной комнате.

1. Все металлические части должны быть надежно заземлены. Сегодня во всех новых квартирах делается система выравнивания потенциалов, состоящая из клеммной коробки к которой подключаются провода, надежно соединенные со всеми металлическими частями ванной.  В коробку приходит провод с PE шины заземления электрощита и еще один- с полосы, которая идет по стояку и в подвале сваривается с контуром заземления.
2. Распределительная коробка (в которой соединяются провода) устанавливается только снаружи ванной.
3. Не допускаются делать любые соединения или скрутки  внутри ванной комнаты. Любые подключения производятся только цельным куском кабеля от коробки.
4. При разводке используется медный кабель марки ВВГнг 3х1.5 (не горючий) или ВВГнг-LS (с низким уровнем выделения дыма).
5. Используйте для подключения светильников только трехжильные кабели. В старых домах- двухпроводная электропроводка, поэтому придется проложить с электрощита третий заземляющий провод.
6. В щите кабель электропитания подключается либо на двухполюсное УЗО или Диф- автомат, обеспечивающее мгновенное отключение при утечках тока и полностью исключает возможность получения электротравмы. Если конечно они исправны. В своей практике Я встречал ДИФ отечественного производства, который не реагировал на утечки электрического тока на землю.
7. Прокладка своими руками электрических кабелей в ванной допускается скрытым способом— только в штробе, т. е. под штукатуркой или плиткой.  Но многие нередко прокладывают кабели открыто по стенам или потолку в гофрированных трубах за ПВХ и т. п.

Советы от электрика:

• Для подключения стиральной машины и электрического водонагревателя проложите отдельный медный кабель от электрощита сечением не менее 2,5 квадратных милиметра.
• Если в штробе, куда будет крепится электропроводка есть  арматура или другие металлические элементы- на место соприкосновения оденьте кембрик или просто подмотайте изолентой электрокабель.
• Рекомендую использовать в ванной освещение на 12 Вольт— галогеновые светильники или светодиодные ленты. Только блок питания устанавливайте снаружи.
• При прокладке электропроводки избегайте мест, где будут крепится полки, зеркало, шкафчик, светильник и т. п. Что бы исключить возможность случайного повреждения при сверлении.
• Старайтесь исключить ситуации пользования электроприборами, стоя в воде или на мокром полу.
• Ни в коем случае не допускайте попадания в воду подключенных к электросети устройств.

Электропроводка и освещение в ванной комнате

Автор Alexey На чтение 6 мин. Просмотров 778 Опубликовано 31.01.2016 Обновлено 31.01.2016

Ванная комната является зоной повышенной электрической опасности, и соответственно к ней применяются предписания п.1.1.13 ПУЭ, в котором к данному помещению предъявляются особые требования по электробезопасности.

В категорию особо опасных помещений ванная комната попадает из-за высокой влажности, сырости, повышенной температуры, наличия токопроводящих полов и конструкций, возможности прикосновения человека к металлическим корпусам различных электроприборов.

Поэтому, проектируя и устанавливая свет в ванной комнате, нужно в первую очередь руководствоваться безопасностью его использования, применяя при этом разнообразные возможности различных светильников, которые будут безотказно работать в влажной среде, радуя своим эстетическим видом, органично вписываясь в окружающий дизайн.

Планирование проводки для освещения в ванной комнате

Как указано в ПУЭ п. 7.1.47, защищённые от брызг электрические розетки допускается устанавливать в третьей зоне, которая определяется расстоянием не менее шестидесяти сантиметров от источника брызг – душа или водяного крана над раковиной.

показаны разные зоны ванной. 1 зона самая электро опасная  , 3 зона самая электробезопасная

Проводка может быть скрытой или открытой. Открытая проводка должна укладываться в пластиковой гофре. Применение в ванной металлических труб, гофр или рукавов для прокладки кабеля категорически запрещено.

Расстояния от ванны до электроприборов и розеток

Также запрещается устанавливать в помещении такого рода распределительных коробок и выключателей, за исключением выключателя, имеющего привод в виде управляющего шнура. Исходя из этого, в коридоре следует предусмотреть место, где будет проводиться разводка кабелей для осуществления проводки.

Поскольку электрическую сеть в санузле нужно защитить с помощью устройства защитного отключения (УЗО), с минимально допустимым током утечки 10 мА, то это устройство, во избежание ложных срабатываний, лучше всего установить недалеко от ванной комнаты, что предполагает установку электрического щитка. Также автоматами защитного отключения нужно защитить линию розеток, подключение бойлера и систему электрического освещения.

розетка в ванную брызгозащищенного исполнения

Класс защиты электроприборов

Оборудуя освещение в ванной комнате, следует выбирать светильники, исходя из безопасности, а это означает, что они должны иметь соответствующий класс защиты, который в международной классификации обозначается буквами IP (ingress protection), что означает защиту от доступа токопроводящим частям электроприбора.

Числовые обозначения являются характеристиками, указывающими невозможность проникновения вовнутрь устройства различных предметов, твёрдых частиц, капель или испарений. Соответственно, чем выше будет класс защиты, тем лучше для безопасности. Существует много видов светильников, имеющие соответствующий класс защиты и пригодные для установки в ванной комнате, а их монтаж и подключение достаточно простое, чтобы сделать это своими руками.

Наибольшую популярность, как в плане электробезопасности, так и исходя из эстетических предпочтений, набирают точечные низковольтные галогенные лампы и светодиодные светильники. Низкое напряжение питания таких электроосветительных приборов даёт дополнительную гарантию безопасности. Данные светильники помимо вышеописанных достоинств обладают ярким спектром свечения и достаточно экономичные, особенно светодиодные.

маркировка разного рода класса защиты электроприборов

Предусмотреть питание для низковольтных источников света

Освещение в ванной с использованием низковольтных электроосветительных приборов, предполагает источники питания для них, которые должны в обязательном порядке устанавливаться вне ванной комнаты.

Поскольку для установки УЗО и защитных автоматов уже предусмотрен электрический щиток, то его надо выбрать таких размеров, чтобы там уместились трансформаторы питания. Управление освещением осуществляется с помощью обычных выключателей, которые разрывают сетевую цепь подключения данных блоков питания.

Поскольку электронные трансформаторы для галогенных ламп требуют минимальной нагрузки, нужно внимательно подбирать устройство, для выполнения условия, в котором предполагаемая суммарная нагрузка галогенных светильников должна быть в диапазоне, указанным на корпусе и в паспорте устройства.

Провода для подключения низковольтных светильников должны быть рассчитаны на номинальный ток и не превышать длины в несколько метров, во избежание падения напряжения, которое при таком высоком токе и малом напряжении весьма ощутимо.

пример проводки в ванной

Подключение надёжным кабелем

Допустим, освещение ванной спланировано, исходя из эргономичности и эстетичности, выбраны подходящие безопасные источники света, нужно подобрать соответствующий кабель. Как уже говорилось выше, поперечное сечение должно соответствовать протекающим токам в проводнике, независимо от того, какие электроосветительные приборы применяются.

Также к изоляции такого кабеля применяются особые требования. Практика показала, что дешёвые марки кабелей от безымянных китайских производителей не выдерживают никакой критики в плане электрической изоляции – пользователям, рискнувшим установить данную продукцию в качестве проводки, приходилось ждать, пока высохнет штукатурка, прежде чем пользоваться электропроводкой – УЗО срабатывало из-за больших утечек тока через плохую изоляцию.

В случае установки такого кабеля в ванной комнате, его применение вместе с устройством защитного отключения вообще не представляется возможным, а исключение УЗО станет смертельно опасным. Поэтому, при выборе кабеля стоит соблюдать особую требовательность.

Оборудуя освещение в ванной, имея в виду, что температура в данном помещении всегда повышена, стоит применить влагозащищенный кабель, имеющий термическую защиту. Для таких целей подойдут марки ПРКА, РКГМ, ПВКВ, ПРКС, ПМТК. Стоит заметить, что для освещения в саунах, парилках и банях, применение такого кабеля требуется в обязательном порядке.

Заземление электроприборов

Важность заземления для обеспечения электробезопасности трудно переоценить. Освещение в ванной комнате должно иметь заземление по системе TN-C-S, что означает разделение нулевого проводника N, и защитного провода PE в точке, имеющей повторное заземление.

На практике это означает, что в квартиру должны заходить три провода – фаза, ноль, и защитный проводник PE. В случае, если дом ещё не оборудован по новым стандартам, стоит пригласить специалиста для установки независимого заземления.

Но, даже, если установка защитного проводника временно невозможна, обязательно нужно использовать УЗО в ванной комнате, которое защитит от утечек в изоляции и отключит электричество при ударе током.

Поэтому осуществляя монтаж своими руками проводки для освещения в ванной комнате, нужно использовать трёхпроводный кабель с защитным проводником PE, даже, если дом ещё не перешёл на новые стандарты. Согласно новым требованиям, все металлические части корпусов любых светильников, в том числе низковольтных, должны быть заземлены.

Заземление в ванной

Монтаж и подключение освещения

Если основное освещение ванной комнаты и дополнительная подсветка спроектированы правильно, выбраны соответствующие светильники и кабели, можно начинать монтаж электроосветительных приборов и проводки.

Главное предостережение – не повредить герметичность светильников и кабелей, особенно, если монтируется подсветка в нулевой зоне, в самой ванной, где устанавливаются герметичные водонепроницаемые светильники. Постепенно укладывая кабели, завести их в распределительную коробку или щиток, соответственно маркируя, что облегчит их дальнейшее подключение.

Выключатели следует установить рядом со щитком для удобства использования. Выше говорилось, что установка выключателей для освещения внутри помещения ванной категорически исключается, за исключением дистанционно управляющихся с помощью шнура.

Поскольку к дистанционно управляемым выключателям относятся также звуковые сенсоры, то их использование будет уместно и оправдано.

Требования к электропроводке в ванной комнате

Электропроводка в ванной комнате может быть очень опасной, поэтому установку должен выполнять профессионал. В любом случае мы должны объяснить требования, которым вы должны соответствовать для обеспечения безопасности.

Последнее обновление: 10 июня, 2019

Из всех комнат в доме ванная может быть самой опасной. Вот почему при установке вам следует обратить особое внимание на требования к электропроводке.Это поможет вам избежать возможных несчастных случаев. Вы также должны учитывать потенциальную опасность при установке и использовании любых электрических элементов.

Чтобы вы могли наслаждаться своей ванной в полной безопасности и комфорте, мы объясним все требования к электропроводке, которым вы должны соответствовать в ванной комнате.

Требования к электропроводке и влажность

Всем известно, что электричество и вода – плохое сочетание. С другой стороны, при установке ванной необходимо использовать и то, и другое.Электричество необходимо для освещения и для таких бытовых приборов, как фены, электрические бритвы или выпрямители. Вода также является основным элементом ванной комнаты. Без воды комната не работает.

В результате необходимо соединить эти элементы вместе, хотя это может быть опасно. При соприкосновении электричества с водой происходит поражение электрическим током. Потенциальная опасность будет зависеть от мощности электричества и уровня влажности. Например, прикоснуться к полоске мокрыми руками – это не то же самое, что уронить выпрямитель для волос в ванну.Результат может быть смертельным.

Никогда не рекомендуем самостоятельно прокладывать электропроводку в ванной. Единственное исключение – если у вас есть профессиональные знания. Профессионал – единственный человек, способный выполнить электропроводку и соблюдать требования к электропроводке. Это важно для безопасности вашей семьи.

В случае ошибок установки это может быть опасно вдвойне. С одной стороны, при установке может произойти поражение электрическим током.С другой стороны, это может произойти, если есть проблема с установкой. После завершения работы может случиться шок.

Зоны ванных комнат

Во-первых, при прокладке электропроводки необходимо учитывать зоны ванных комнат . Они указывают, где находятся наиболее опасные зоны. Поэтому следует избегать установки каких-либо электрических элементов в опасных зонах. Зоны ванных комнат нумеруются в зависимости от степени опасности. Они следующие:

• Ноль. Это наиболее опасная зона, и ни при каких обстоятельствах не должно быть никаких электрических элементов. Это соответствует интерьеру ванны или душа.
• Один. Это вертикальные стены, которые соприкасаются с душем или ванной на расстоянии около 7 футов. Этот уровень не очень опасен, но мы все же не рекомендуем проводить электричество. Однако в некоторых случаях люди устанавливают электрические души.

• Два. Это охватывает от конца зоны от одного до трех футов дальше. В этом месте можно установить элементы низкого напряжения, такие как выключатели или розетки.
• Три. Это последняя зона, позволяющая установить дополнительные электрические элементы. Он покрывает 10 футов от ванны и находится на высоте 7 футов.

Заземление необходимо

Как вы видели в этой статье, ванная комната может быть очень опасным местом, когда дело касается электричества. Вот почему так важно соблюдать все требования к электропроводке и меры безопасности, чтобы избежать всего, что может привести к серьезной аварии.

Проще говоря, в базовой электрической установке ток проходит через провод к основному элементу, как лампочка. Затем он возвращается к поколению. Однако, если есть проблема в установке, может произойти небольшой разряд.

Ошибок такого типа не может произойти в ванной. Поскольку вода также присутствует, она может вызвать большие и опасные выбросы. Для обеспечения безопасности вам потребуется заземление. Таким образом вы сможете избежать поражения электрическим током и защитить свою семью от несчастных случаев.

Это может вас заинтересовать …

Электропроводка Подставка под столешницу: электрическая

Я проделал довольно много случайных электромонтажных работ, поэтому мне хотелось бы думать, что я не полный придурок. Но я не могу решить, как правильно подойти к относительно простой задаче – подключить туалетный столик в ванной с выдвижной полкой с ограничителем перенапряжения, предназначенным, в конечном итоге, для таких вещей, как фены / щипцы для завивки.

В задней части умывальника вырезано двухдюймовое отверстие специально для того, чтобы пропустить через него электропроводку; Первоначально я думал, что если бы я просто установил розетку GFCI точно в нужном месте, я мог бы просто подключить полку (полка имеет стандартный трехконтактный шнур) и все еще иметь достаточно доступа к кнопкам.Теперь я понимаю, что на псевдоразъеме есть кольцо, которое примыкает к стене, так что лицевая панель на электрической розетке, вероятно, выведет из строя все тщеславие.

Я думаю, что мне нужно вставить распределительную коробку для скрытого монтажа с заглушкой на 3/8 или 1/2 дюйма и использовать кабель MC, чтобы пропустить через отверстие в задней части умывальника, бегая. это в металлическую коробку, которую я устанавливаю в туалетный столик, используя заглушки для кабеля MC на каждом конце.Я предполагаю, что смогу найти старую металлическую коробку для работы, которую можно будет установить внутри гипсокартона с вырезом спереди; Я знаю, что у меня есть такие в другом месте дома, но это место старое (они используются для подключения печи с помощью кабеля MC к электрической панели на воздуходувке. Я действительно планирую, что это будет розетка GFCI, так как она находится в Возникли проблемы, если использовать лицевую панель из металла или пластика?

Для справки, вот туалетный столик – полка и «нокаут», о которых идет речь, показаны на одной из картинок

https: // www.costco.com/Lakeview-42%22-Vanity-by-Ove.product.100459029.html

Я иду в правильном направлении или собираюсь взорвать какое-то дерьмо? Ищу какое-то подтверждение или кого-то, кто сказал бы что-то, что заставит меня сказать: «Почему я не подумал об этом ?!» Любая помощь приветствуется.

Аксессуары для ванных комнат St Louis – Начните обновление сегодня!

Аксессуары для ванных комнат для St Louis Properties

Hoffmann Brothers предлагает множество видов электрических услуг, но мы также предлагаем сантехнические услуги! Поэтому, когда дело доходит до ванных комнат в вашем доме или офисе, мы можем предложить так много вариантов электрического и сантехнического оборудования.Электрики Hoffmann Brother работают в тесном сотрудничестве с нашими сантехниками, чтобы обеспечить высочайшее качество работы, и вам нужно всего лишь вызвать одного подрядчика! По всем вопросам, связанным с электричеством или водопроводом, звоните Hoffmann Brothers по телефону 314-664-3011.

---

---

Когда дело доходит до ванной вашей мечты, братья Хоффманн могут вам помочь. Братья Хоффманн могут установить полы с подогревом, полотенцесушители, вытяжные вентиляторы, ванны, раковины, душевые и многое другое! Вот несколько вариантов для вашей ванной комнаты, с которыми вам могут помочь наши электрики.

Вытяжные вентиляторы – установка для St Louis Properties

Дома построены намного эффективнее, чем были когда-то, поэтому вытяжные вентиляторы являются стандартным оборудованием в ванных комнатах в новых домах. Но для более старых домов в районе Сент-Луиса вы должны добавить их в ванных комнатах. Электрики компании Hoffmann Brothers могут установить или заменить любой тип вытяжного вентилятора для ванной комнаты. Вытяжные вентиляторы могут помочь решить множество различных проблем в ванной комнате. Вот лишь некоторые из многих распространенных проблем, с которыми может помочь установка вытяжного вентилятора:

• Плесень: Ванные комнаты склонны к повышенной влажности и появлению плесени, обычно из-за вентиляции зоны душа с сильным напором.
• Запотевшие зеркала: Если каждый раз, когда вы принимаете душ или ванну, зеркала запотевают, это может быть неприятно. Решить эту проблему может правильная вентиляция.
• Контроль запаха: Попытка контролировать запах в ванной комнате – это то, с чем нужно быстро справиться, особенно в больших ванных комнатах. Правильная вентиляция поможет удалить нежелательные запахи.
• Уровень звука: Чем громче вентилятор, тем более заметным и раздражающим он может быть. Чем тише вентилятор, тем больше он привыкнет.Hoffmann Brothers предлагает вытяжные вентиляторы, которые работают очень тихо.

Наши электрики могут порекомендовать тихий вентилятор подходящего размера, соответствующий вашим потребностям.

Полы с подогревом – наши электрики из Сент-Луиса могут установить в вашем доме

Компания Hoffmann Brothers предлагает своим клиентам полы с подогревом излучающего тепла. Полы с подогревом идеально подходят для ванных комнат. Теплый пол, когда вы выходите из душа, – это роскошь, которую многие люди полюбили. При установке полов с подогревом его устанавливают под полом, поэтому лучше всего это делать во время реконструкции или нового строительства, а полы еще нельзя отделать.Нагревательные элементы устанавливаются над черным полом, но вплотную к полу. Существуют различные типы лучистого тепла, которые можно использовать в зависимости от помещения, размера помещения и помещения, которое вы хотите отапливать.

Полы с подогревом можно укладывать под керамическую плитку, виниловые полы, некоторые деревянные полы и некоторые ковры. Подогреваемые полы чаще всего устанавливают под керамическую плитку, так как в зимние месяцы в Сент-Луисе керамика может быть холодной и обеспечивать больше тепла вашим холодным ногам! Встретьтесь с одним из электриков, чтобы обсудить, какие варианты пола вы рассматриваете, и они могут порекомендовать вам лучший вариант пола с подогревом.

Полотенцесушитель St Louis – Мы устанавливаем вешалки для полотенец

Полотенцесушитель превратился из предмета роскоши, который можно найти в отелях и спа-салонах, в доступный предмет домашнего комфорта. Электрики Hoffmann Brothers установили их не только в ванных комнатах, но и на кухнях, спальнях, прихожих и подвалах. Полотенцесушители, установленные в этих местах, обеспечивают дополнительное тепло и снижают влажность, влажность и плесень. Чтобы узнать больше об установке полотенцесушителей, позвоните электрикам компании Hoffmann Brothers по телефону 314-664-3011.

Кому не нужно красивое теплое полотенце, чтобы сушить руки или использовать после душа? Полотенцесушители – это не только роскошная вещь, но и очень эффективны. Полотенцесушители имеют очень низкое энергопотребление. Они потребляют примерно такую ​​же мощность, как и 60-ваттные лампочки, и наиболее эффективный способ их использования – оставить их включенными постоянно. Большинство электрических полотенцесушителей должны быть интегрированы в электрическую систему вашего дома и работать с переключателем включения / выключения или могут быть включены в таймер.Позвоните электрикам в Hoffmann Brothers Electrician, чтобы запросить предложение на установку полотенцесушителя в вашем доме или офисе.

Позвоните электрикам братьев Hoffmann для установки вашей вешалки для полотенец

Это лишь некоторые из аксессуаров для ванной, с которыми наши электрики могут вам помочь. И не забывайте, что если вы ремонтируете свой дом и вам нужно больше, чем просто электрические услуги, мы предлагаем отопление и кондиционирование, сантехнику, водонагреватели и многое другое! По всем вопросам обслуживания на дому звоните Hoffmann Brothers по телефону 314-664-3011.

ЗАПИСАТЬСЯ НА УСЛУГУ ИЛИ СДЕЛАТЬ СТАВКУ СЕЙЧАС!

Связаться с Hoffmann Brothers

WAZIPOINT

Чем отличается электропроводка в ванной комнате от других?

Да, я не имею в виду вашу ванную комнату по последней моде. В разговоре с инженером-электриком я говорю о моде для обеспечения безопасности ванной комнаты с точки зрения электротехники. Вы можете подумать, зачем нужна разная электропроводка для ванной комнаты, в чем проблема с такой же электропроводкой.

Из заметки специалиста по электромонтажным аксессуарам, таким как Legrand, мы можем процитировать следующее, которое даст нам основное представление об исключении электропроводки в ванных комнатах.

«Правила электромонтажа очень строгие. Каждый переключатель или другие средства электрического управления или регулировки должны быть расположены таким образом, чтобы они были обычно недоступны в ванной комнате. Требуемая защита от проникновения обеспечивается через серию определенных зон постепенно, начиная с ванны или душа. Разрешены шнуровые выключатели, также разрешены розетки для бритв с изолирующими трансформаторами , но они должны соответствовать BS EN 61558-2-5 ».

Правила особых зон в системе ванных комнат

Особые правила применяются к разводке в ванной, где комната разделена на разные зоны, как показано на рисунке выше:

Зона Берейх 0 : Электрооборудование запрещено.Только специальные устройства SELV, макс. 12 В переменного тока или макс. Допускается 30 В постоянного тока. Электропитание для этих цепей БСНН не допускается в Берехе 0 и Берихе 1.

Зона Bereich 1 : Допускается только стационарно установленное электрическое оборудование для производства горячей воды и устройства SELVor PELV (макс. 25 В переменного тока или макс. 60 В постоянного тока). Источник питания для цепей SELV или PELV должен быть установлен за пределами Bereich 0 и Bereich 1.

Зона Bereich 2 : Только электрическое оборудование, поставляемое SELV- или PELV (макс.25 В переменного тока или макс. 60 В постоянного тока).

Зачем нужна особенная электропроводка в ванной?

Размещение всех выключателей и электрооборудования внутри ванной комнаты на безопасном расстоянии позволяет уменьшить поражение электрическим током, но это будет более надежная система, если там нет напряжения, способного поражать током.

Чтобы обеспечить отсутствие электрического напряжения в электропроводке в ванной комнате, необходима система сверхнизкого напряжения, которая электрически отделена от земли таким образом, чтобы единичный сбой не мог вызвать риск поражения электрическим током – это известно как SELV (раздельное сверхнизкое напряжение). ).

Спонсировано:

Как SELV работает для системы электропроводки в ванной?

Для обеспечения защиты от прямого и косвенного прикосновения в системе электропроводки ванной комнаты используются раздельное сверхнизкое напряжение (SELV) и защитное сверхнизкое напряжение (PELV).

Для отдельной системы сверхнизкого напряжения источник питания не должен превышать «сверхнизкое напряжение», то есть 50 В переменного тока или 150 В постоянного тока между проводниками и землей.

Схема SELV питается от независимого источника, такого как батареи или дизельные генераторы, или от источника безопасности, подобного источнику питания, получаемого через разделительный трансформатор, в котором нет соединения между выходной обмоткой и корпусом или проводом защитного заземления.

В системе SELV все компоненты, включая проводники, переключатели, реле и т. Д., Физически отделены от компонентов любой другой системы, находящейся под напряжением.

Проводники цепей SELV и PELV могут содержаться в многожильных кабелях или с дополнительной изоляционной оболочкой.

Наконец, вспомните и еще раз проверьте стандарт электропроводки в ванной BS EN 61558-2-5, который касается безопасности трансформаторов для бритвы, блоков питания, включающих трансформатор для бритвы, и блоков питания для бритвы.Также рассматриваются трансформаторы для бритв с электронными схемами.

Спонсировано:

Выбор и установка электрооборудования

Электрооборудование, входящее в состав электроустановки, должно быть выбрано и установлено по адресу:

1. работать безопасно и надежно в нормальных рабочих условиях
2. не вызывать опасности поражения электрическим током, возгорания, высокой температуры или физических травм в случае разумно ожидаемых условий ненормальной работы, перегрузки, неисправности или внешних воздействий, которые могут иметь место в электрической установке.
3. следует устанавливать в соответствии с инструкциями производителя.

В изолированной системе сверхнизкого напряжения (SELV) выход низкого напряжения электрически изолирован (гальванически) от земли и других систем. Следовательно, единичная неисправность не может создать риск поражения электрическим током. Не должно быть никаких условий для заземления цепи SELV. 3)

В определенных местах, например плавательные бассейны или медицинское оборудование – это единственная разрешенная мера. Однако, поскольку всегда существует риск поражения электрическим током, требования могут быть еще более строгими, например.грамм. номинальное напряжение ограничено 12 В переменного тока или 30 В постоянного тока.

Напряжение SELV может генерироваться, например, аккумулятором.

Тем не менее, его также можно генерировать с помощью трансформатора SELV, но для конструкции требуются оборудование и материалы с высоким уровнем целостности. Это необходимо для обеспечения адекватной изоляции от первичного напряжения (напряжения сети), которое намного опаснее.

советов по установке или замене вентилятора в ванной – ваш дом. Ваши решения.Наша поддержка – Forbes Home

1. Определите размер и мощность вентилятора

Прежде чем снимать вытяжной вентилятор для ванной, обратите внимание на маркировку и измерьте его внешний профиль. Они могут быть полезны при выборе типа вентилятора для замены.

Вентиляторы бывают разных размеров и мощности в зависимости от площади помещения, которое они обслуживают. Большинство магазинов осветительных приборов и розничных продавцов товаров для дома предлагают множество вариантов. При замене существующего вентилятора самым простым вариантом является замена старого вентилятора на вентилятор того же размера.

Для новой установки в комнатах со стандартной высотой потолка 9 футов просто рассчитайте квадратные метры вашей ванной комнаты, чтобы определить размер вентилятора, который вам понадобится.

В целом размеры вентиляторов можно разделить на три категории:

• Маленькие вентиляторы могут вместить до 70 квадратных футов, лучше всего для небольших ванных комнат.
• Средние вентиляторы могут вентилировать от 70 до 100 квадратных футов.
• Большие вентиляторы лучше всего подходят для применений, где требуется вентиляция более 100 квадратных футов.

2. Снимите старый вытяжной вентилятор

Отключите электричество в комнате / доме с помощью выключателя. При работающем вентиляторе снимайте / ослабляйте предохранители или перекидные выключатели, пока вентилятор не остановится. Рекомендуется оставить пометку на электрической панели, чтобы никто другой не включал питание, пока вы выполняете замену.

Надев защитные очки, чтобы избежать попадания мусора в глаза, с помощью отвертки снимите решетку со старого двигателя вытяжного вентилятора. С помощью тестера цепей убедитесь, что к вытяжному вентилятору в данный момент не поступает электричество.

Если виден пластиковый электрический разъем или вилка, отсоедините провода вентилятора – этот шаг может быть выполнен позже, после снятия вытяжного вентилятора в сборе. С помощью отвертки открутите винты, удерживающие старый вытяжной вентилятор на месте, уделяя особое внимание поддержке вентилятора, чтобы он не упал и не вырвался из оставшихся винтов.

После того, как вы сможете опустить вытяжной вентилятор в сборе, у вас должен быть доступ к любым воздуховодам или другим жгутам проводов, которые могут удерживать его на месте.Отложите старый вытяжной вентилятор в сторону.

3. Снимите старый корпус вытяжного вентилятора

Если вы не заменяете старый вентилятор на копию или модернизированную модель, в которой используется тот же корпус и кронштейны, вероятно, потребуется удалить старый корпус вытяжного вентилятора с помощью отвертки. Снимите все крепежные детали, удерживающие старый корпус на месте, а также сам корпус.

4. Отслеживание и обрезка для корректировки любого размера отверстия

Удерживая новый вытяжной вентилятор в сборе над отверстием, оставленным старым вентилятором, обведите его периметр, чтобы определить размер и форму отверстия, которое нужно вырезать в гипсокартоне потолка.

Используя осциллирующую пилу и соответствующие средства защиты для глаз и рук, прорежьте вдоль начерченной линии, чтобы создать отверстие подходящего размера для вашего нового вытяжного вентилятора. Чрезвычайно важно убедиться, что вы не столкнетесь с водопроводными или электрическими линиями с другой стороны гипсокартона.

При установке вытяжной вентиляторной системы в первый раз вам также может потребоваться отрезать материал на чердаке или подползти над ванной, в которой вы работаете, сделав разрезы для размещения узла двигателя вентилятора и воздуховода прямо над потолком. дыра в ванной.Для этой части используйте осциллирующую пилу, универсальный нож и маску / респиратор, перчатки и очки, так как вы будете работать в пыльном помещении, вероятно, заполненном изоляцией из стекловолокна.

5. Установите новый кожух вентилятора

Поместите корпус вашего нового вытяжного вентилятора внутрь только что вырезанного отверстия и убедитесь, что длина и углы отверстия правильные. Если это так, продолжайте установку корпуса в соответствии с инструкциями производителя по установке. Для любых винтов, используемых для крепления корпуса, необходимо предварительно просверлить отверстия, используя кронштейны корпуса в качестве шаблона для отверстий.

После предварительного просверливания и правильной установки нового корпуса вентилятора убедитесь, что все детали корпуса надежно закреплены и способны выдерживать вес.

Если вы впервые устанавливаете систему вытяжного вентилятора, потребуется установка на балку и, возможно, некоторое блокирование между балками, чтобы выдержать вес вентилятора и воздуховода. Не полагайтесь только на гипсокартон, чтобы выдержать вес любого объекта, не предназначенного для такой конфигурации.

6. Установите новый двигатель вытяжного вентилятора

.

Поднимите узел двигателя вентилятора на место и закрепите его на кронштейнах корпуса с помощью оборудования, поставляемого производителем.

7. Соединительные провода для нового вытяжного вентилятора

Если вытяжной вентилятор снабжен пластмассовым электрическим разъемом или вилкой, подключите его к соответствующей точке электрического подключения. Если у вытяжного вентилятора нет пластмассового электрического разъема или вилки или он не подходит к уже существующей проводке, вам необходимо соединить провода вместе. На этом этапе отключение питания не является обязательным.

Начните с зажатия электрического кабеля к корпусу вытяжного вентилятора с помощью провода длиной от 6 до 8 дюймов, идущего в коробку.Затем снимите примерно полдюйма изоляции с конца каждого провода и, используя скрученные электрические разъемы, соедините провода (белый с белым; красный или черный с черным).

Подключите неизолированный медный провод с помощью винта заземления к пластине на соединительной коробке. Обязательно прикрепите кабель скобами к балке или вертикальному каркасу в пределах 12 дюймов от кабельного зажима.

Если вы не уверены в общих принципах подключения или какая-либо часть этого шага кажется вам иностранным языком, обратитесь к лицензированному электрику для выполнения этой части работы.Независимо от того, чтобы все электрические работы соответствовали нормам и правилам, их должен проверять электротехнический инспектор местного строительного департамента.

8. Проверьте воздуховоды на предмет соответствия

При простой установке и замене не требуется никаких модификаций существующих воздуховодов. Однако, если воздуховоды повреждены или неправильно подключены к новому вытяжному вентилятору, сейчас самое время исправить эти проблемы.

Аналогичным образом, если система вытяжного вентилятора устанавливается впервые, необходимо определить и очистить путь для вывода воздуховодов наружу дома.Прикрепите алюминиевый колено к выпускному отверстию вентилятора, а затем пройдите как можно прямо к внешнему вентиляционному отверстию, сделав как можно меньше поворотов. Любые вентиляционные отверстия должны быть должным образом закрыты и закрыты снаружи здания.

9. Заделать зазоры, заменить изоляцию, восстановить внешний вид

Используя гибкий герметик, герметизируйте область вокруг блока вентилятора, чтобы обеспечить отсутствие воздушных зазоров в точке вентиляции и минимизировать шум и ухудшающее воздействие вибрации при работающем вентиляторе.

На чердаке или в подвальном помещении замените смещенную изоляцию и закройте корпус нового вытяжного вентилятора.

В самой ванной включите питание и проверьте вентилятор. Если вентилятор работает громко, отключите питание и убедитесь, что вентилятор установлен ровно и все крепления надежно закреплены – большинство вибрационных шумов вызвано плохим креплением или посадкой блока вентилятора. Если вентилятор работает тихо, вы готовы к завершению работы.

Установите монтажные пружины и декоративную крышку или решетку нового вентилятора.Используйте шпатель, чтобы заделать все следы, оставленные в процессе установки запасного вентилятора, и подкрасить подходящей краской.

Ремонт и электромонтаж ванных комнат | Клотц Электрик, ООО.

Ремонт и электромонтаж ванных комнат

Ванные комнаты уникальны, потому что они влажные, потребляют много энергии и требуют специальной электропроводки для освещения, вентиляции и устройств безопасности (водонепроницаемые осветительные приборы, эффективная вентиляция и выходы GFCI).Когда дело доходит до электромонтажных работ для реконструкции ванной комнаты и электропроводки , многие вещи могут пойти не так.

Все ремонты, установки и замены должны производиться безопасным и эффективным способом, исключающим опасность поражения электрическим током. Klotz Electric, LLC., Профессиональные специалисты могут предоставить меры предосторожности, чтобы минимизировать – если не полностью исключить – риск любых происшествий и травм, связанных с электричеством.

Мы покрываем все области электромонтажных работ при ремонте ванной комнаты.Это включает в себя замену проводки, установку новой электропроводки и установку новых розеток и выключателей в стены. Кроме того, измените маршрут вашей электрической системы и обновите проводку и розетки, чтобы они соответствовали новым приборам.

Меры безопасности при ремонте ванной комнаты

Мы рекомендуем следующие услуги, связанные с электричеством, для поддержания безопасной домашней обстановки.

• Установка устройства GFCI – чтобы свести к минимуму вероятность поражения электрическим током или любого другого электрического инцидента, связанного с смешиванием воды и электропроводки в ванной через розетки и розетки.
• Установка вытяжного вентилятора – после расслабляющего отдыха в ванне или душе ваше тело рассеивает тепло, поэтому отсутствие вентиляции в ванной приведет к накоплению влаги и влажности. Вытяжной вентилятор будет обеспечивать циркуляцию воздуха внутри ванной комнаты, при этом пар или влага не скапливаются внутри, что позволяет избежать опасности для электропроводки в ванной. Вытяжные вентиляторы также сделают воздух в помещении более воздухопроницаемым и повысят общий уровень комфорта.
• Влагозащищенные выключатели – для предотвращения риска короткого замыкания и поражения электрическим током.Рекомендуется установить выключатели с защитой от брызг. Это предотвратит попадание воды в выключатель и контакт с системой проводки при прикосновении к ним мокрыми руками или в результате брызг воды.

Освещение для ремонта ванной

ООО «Клотц Электрик». может установить фонари, а также позаботиться о проводке и переключателях. Шесть типов освещения, которые часто используются при ремонте ванной комнаты, включают:

• Потолочные светильники – Купольные светильники часто используются в ванных комнатах.Они плоские и подходят к потолку. Доступно множество стилей.
• Встраиваемые светильники – невозможно трогать или задевать, когда вы выходите из воды. Встраиваемые светильники занимают мало места и практически не требуют обслуживания.
• Трековые фонари – доступны в различных стилях. Обычно в небольшом пространстве умещается от двух до четырех ламп.
• Подвесные светильники – функционально и стильно. Очень просто установить, но немного дорого.
• Точечный светильник настенный – можно установить в зеркало в ванной. Настенный точечный светильник должен располагаться сбоку от зеркала для дополнительной яркости в комнате.
• Диммерный переключатель – регулируемый переключатель, который можно использовать для уменьшения яркости традиционного комнатного освещения, когда вы собираетесь в туалет ночью.

Другой вариант – разместить освещение под шкафами. Это позволяет вам иметь немного света при использовании в ванной, не включая все.

Поговори со своими детьми

Знания – лучший инструмент для предотвращения поражения электрическим током в ванной. Тем не менее, поговорите со своими детьми сидя о том, как вода и электричество могут им навредить. В зависимости от их возраста вы также можете подумать о том, чтобы запретить им принимать ванну и душ, когда вас нет дома.

Когда профессиональные электрики Klotz Electric, LLC выполняют работы с вашей ванной комнатой, мы знаем об обязательных типах обновления кода. Мы также знаем, когда существующие конфигурации проводки могут оставаться такими, какие они есть.Наша цель – привести вашу ванную комнату в соответствие с правилами, сделав ее безопасной и красивой для вас и вашей семьи. Позвоните нам сегодня! для оценки вашего предстоящего проекта реконструкции ванной комнаты.

Модернизация вытяжного вентилятора в ванной с помощью Bluetooth-динамика

Если вы гость в чьем-то доме, обычно есть три случая, которые вселяют страх в сердца любого человека при использовании ванной: туалет, который не смывается, и пустой рулон туалетной бумаги или вытяжной вентилятор, который не включается, когда вам это нужно больше всего.Хотя я не могу помочь вам в аварийной ситуации с водопроводом или даже в том, как использовать альтернативный «метод трех ракушек», сегодня я дам вам небольшой совет по модернизации дома для вытяжного вентилятора вашей ванной комнаты «в туалете» другой ванной комнаты. паника. ПУАН ДЛЯ ВАННОЙ!

Этот пост является частью продолжающейся серии Smart Home, представленной вам The Home Depot . Все партнерские ссылки будут отмечены знаком *

.

В нашем доме одна полностью оборудованная ванная комната, и когда приближается время принятия душа, в эту маленькую комнату обрушивается волна тепла и влажности.Это означает, что необходимо иметь действительно работающий вытяжной вентилятор в ванной. Проблема в том, что … вы переключаете наш вентилятор на вентилятор, и вы получаете 10-15 минут визга, как ремень вентилятора старой машины, только для того, чтобы заставить его повернуться. И тогда я не совсем уверен, что он втягивает воздух, когда работает ( подробнее об этом позже, ). К тому же … когда все-таки работает, он СЛИШКОМ ГРОМКО. Мы с женой оба любим слушать подкасты, когда собираемся на работу по утрам, но когда вентилятор громче, чем динамики на вашем телефоне, работающие на полную мощность, вы не только упускаете качество звука, но и достаточно громко. разбудить остальную часть дома.Так что давайте убьем здесь двух зайцев… как насчет того, чтобы обновить старый вентилятор с помощью вытяжного вентилятора стереодинамика Home Netwerks с Bluetooth * ( со светодиодной подсветкой! )?

Итак, для тех, кто считает, это новый бесшумный вентилятор, динамик с bluetooth И встроенная светодиодная подсветка? Слишком хорошо, чтобы быть правдой? Сложный апгрейд? Я бы оценил это как установку среднего уровня квалификации только из-за «старых домашних проблем», и всякий раз, когда требуются электромонтажные работы, я предпочитаю проявлять осторожность.Если у вас новый дом или модернизированная проводка, это на самом деле должно быть проще простого, но если у вас есть дом, который приближается к отметке века, как мы, я покажу вам, как в худшем случае не все так. плохой. Но сначала … включите имеющийся вентилятор и свет … затем выключите схему на панели, чтобы полностью убедиться, что у вас нет энергии для того, над чем вы собираетесь работать.

Удаление старого вытяжного вентилятора

Теперь, когда вы трижды проверили, отключено ли питание старого вентилятора, пора вынуть его (, а не для хорошего ужина и забыть позвонить позже ).Обычно эти вентиляторы ввинчиваются в балку пола только с одной стороны, поэтому найдите эти винты и извлеките их. Это должно дать вам возможность немного сдвинуть вентилятор, чтобы либо начать тянуть его вниз через исходное отверстие, либо подтолкнуть его достаточно вверх, чтобы начать отсоединение вентиляционного шланга и, возможно, электрического подключения к устройству.

Именно здесь я получил забавный сюрприз: не только предыдущий выпускной шланг не подходил к выходному отверстию старого вентилятора, но еще и был сильно заклеен МакГайвером спортивной маскировочной лентой.КАМО-АТЛЕТИЧЕСКАЯ ЛЕНТА !!! Таким образом, вся эта влага из душа просто уходила в пространство между этажами, а не выводилась наружу. Иногда вам просто нужно посмеяться над тем, что делают предыдущие домовладельцы, когда их заставляют принять решение сделать это правильно или сделать это удобно , как водопровод в моем доме . Ремонт, должно быть, был произведен в панике, потому что…

Электромонтажные работы были встроены в вентилятор и выполнены профессионалом. Невозможно было отсоединить проводку, не разобрав вентилятор, что было невозможно, поскольку он все еще находился в потолке.Так что мне пришлось прямо отрезать проводку в том месте, где она входила в корпус… и это нормально.

Установка обновления

Это то место, где наши пути могут разделиться в зависимости от того, как ваш дом подключен, и если у вас есть отдельный выключатель для света и вентилятора. Для себя я открыл основной провод, разрезал и зачистил три провода. Черный – «горячий» провод, белый – «нейтральный», а зеленый – «земля». Даже в старых домах внутри линии у вас должно быть как минимум эти три.Если нет… бегите, пока можете, чтобы избежать этой пожарной опасности.

Прежде чем мы перейдем к следующему шагу… убедитесь, что новый вентилятор входит в старое отверстие. Если это не так, вам нужно будет расширить его, чтобы он поместился ( с помощью стенорезной машины ), а также оставьте достаточно места для подключения электричества и вентиляционного шланга. У нас старые оштукатуренные стены и потолки, поэтому мне пришлось вытащить сабельную пилу, чтобы прорезать деревянные токарные станки и за штукатурным материалом. Не делайте отверстие шире, чем новая крышка вентиляционного отверстия … или это еще одна вещь, которую вам придется отремонтировать.У нового вентилятора есть съемный разъем для вентиляционного шланга, поэтому я подключил его и прикрепил лентой, которая не была камуфляжной или использовалась для перевязки лодыжек.

Новый вытяжной вентилятор настроен для использования с системой с двумя переключателями (индикатор горит, вентилятор ) для начала, поэтому мне пришлось отрезать все эти изящные головки для моей проводки с одним переключателем. Затем нужно сопоставить цвета вместе ( и зеленый относительно земли ) и закрыть их.Что в этом неудобно, так это то, что новый вытяжной вентилятор из ванной НЕЛЬЗЯ подключить до того, как прикрепите его к балке пола. Проводка подключается снаружи корпуса. Если вы можете сделать это в подполье над ванной… Пфффтт вам. Я закончил тем, что физически приклеил свой новый вытяжной вентилятор к потолку рядом с отверстием, чтобы я мог подключить проводку на коротком поводке из длинного провода, который у меня был.

После подсоединения проводки и подсоединенного вентиляционного шланга вы просто вставляете вытяжной вентилятор в отверстие и прикрепляете его к балке пола, к которой был прикреплен старый вентилятор.Полное раскрытие: я не мог использовать предварительно просверленные производителем отверстия для шурупов и ударить по балке пола, поэтому я предварительно просверлил свои собственные там, где, как я знал, они ударились, и добавил шайбу для хорошей меры, когда я вкручивал ее.

Взгляд и звук

Крышка вентиляционного отверстия / освещения / динамика прикреплена двумя проводами ( и один, который надежно соединяется путем продевания его на ), поэтому я подключил их, прежде чем надеть крышку навсегда. С этими словами я побежал к ящику с панелью, щелкнул выключателем и внимательно прислушался к звукам взрывов, криков или вспышек огня.Вместо этого, когда я вошел в ванную, я услышал небольшой музыкальный джингл и был встречен мягким белым светом и тихим гудением вентилятора. Как только я преодолел удар, который на самом деле выдержала моя электрическая работа, я открыл крышку и приготовился проверить bluetooth.

Не все подключенные устройства легко настроить. Это было чертовски легко. Включите переключатель, прислушайтесь к звонку и перейдите в меню Bluetooth на своем смарт-устройстве. Щелкните опцию Home Netwerks и выполните сопряжение устройства.Готов идти. Теперь каждый раз, когда вы заходите в ванную и включаете вентилятор, ваше устройство будет подключено и будет готово к игре. Диапазон на устройстве довольно сконцентрирован не зря. Представьте, что я слушаю подкаст «Сделано для прибыли» за компьютером, а моя жена слушает в душе «Материал, который вы пропустили на уроке истории». Нам не нужна борьба за превосходство Bluetooth, которая бушует каждый раз, когда мы включаем вентилятор в ванной.

Что касается заключительных впечатлений, то свет достаточно яркий и является хорошим дополнением к нашей душевой кабине, которая была странно темной, когда занавеска была закрыта.Сам вентилятор работает настолько тихо, что мне иногда приходится дважды проверять, включен ли он. Я уже настроен скептически из-за своей работы с проводкой, но просто для того, чтобы убедиться, что это их продукт, который выполняет свою работу, а не я облажался. Что касается динамика, то он неплохо справляется, учитывая, что он соединен с лампой и вентилятором. Я не собираюсь сотрясать свой дом гремящими басами, но для того, чтобы слушать музыку или подкасты по утрам и добавлять немного больше привлекательности к видео «Brushy Brush», которое смотрит моя дочь, когда чистит зубы, это отличное дополнение.
