Требования к местам установки приборов учета

Требования к местам установки приборов учета

текстовая страница

  • Приборы учета подлежат установке на границах балансовой принадлежности объектов электроэнергетики (энергопринимающих устройств) смежных субъектов розничного рынка – потребителей, производителей электрической энергии (мощности) на розничных рынках, сетевых организаций, имеющих общую границу балансовой принадлежности (далее – смежные субъекты розничного рынка), а также в иных местах, определяемых с соблюдением установленных законодательством Российской Федерации требований к местам установки приборов учета.

    При отсутствии технической возможности установки прибора учета на границе балансовой принадлежности объектов электроэнергетики (энергопринимающих устройств) смежных субъектов розничного рынка прибор учета подлежит установке в месте, максимально приближенном к границе балансовой принадлежности, в котором имеется техническая возможность его установки. При этом по соглашению между смежными субъектами розничного рынка прибор учета, подлежащий использованию для определения объемов потребления (производства, передачи) электрической энергии одного субъекта, может быть установлен в границах объектов электроэнергетики (энергопринимающих устройств) другого смежного субъекта.

  • В случае если прибор учета, в том числе коллективный (общедомовой) прибор учета в многоквартирном доме, расположен не на границе балансовой принадлежности объектов электроэнергетики (энергопринимающих устройств) смежных субъектов розничного рынка, то объем потребления (производства, передачи) электрической энергии, определенный на основании показаний такого прибора учета, в целях осуществления расчетов по договору подлежит корректировке на величину потерь электрической энергии, возникающих на участке сети от границы балансовой принадлежности объектов электроэнергетики (энергопринимающих устройств) до места установки прибора учета. При этом расчет величины потерь осуществляется сетевой организацией в соответствии с актом уполномоченного федерального органа, регламентирующим расчет нормативов технологических потерь электрической энергии при ее передаче по электрическим сетям. Если на дату вступления в силу настоящего документа в договоре энергоснабжения (договоре купли-продажи (поставки) электрической энергии (мощности)), договоре оказания услуг по передаче электрической энергии сторонами согласована методика выполнения измерений, аттестованная в установленном порядке, то при расчете величины потерь используется такая методика, кроме случаев, когда одна из сторон заявила о необходимости использования указанного в настоящем пункте акта уполномоченного федерального органа. В этом случае такой акт уполномоченного федерального органа используется с первого числа месяца, следующего за месяцем, в котором одна из сторон в письменной форме направила заявление о его использовании.

  • Допускается размещение счетчиков в неотапливаемых помещениях и коридорах распределительных устройств электростанций и подстанций, а также в шкафах наружной установки. При этом должно быть предусмотрено стационарное их утепление на зимнее время посредством утепляющих шкафов, колпаков с подогревом воздуха внутри них электрической лампой или нагревательным элементом для обеспечения внутри колпака положительной температуры, но не выше +20 град. C.

  • Счетчики, предназначенные для учета электроэнергии, вырабатываемой генераторами электростанций, следует устанавливать в помещениях со средней температурой окружающего воздуха +15 – +25 град. C. При отсутствии таких помещений счетчики рекомендуется помещать в специальных шкафах, где должна поддерживаться указанная температура в течение всего года.

  • Счетчики должны устанавливаться в шкафах, камерах комплектных распределительных устройствах (КРУ, КРУН), на панелях, щитах, в нишах, на стенах, имеющих жесткую конструкцию.

  • Допускается крепление счетчиков на деревянных, пластмассовых или металлических щитках. Высота от пола до коробки зажимов счетчиков должна быть в пределах 0,8 – 1,7 м. Допускается высота менее 0,8 м, но не менее 0,4 м.

  • В местах, где имеется опасность механических повреждений счетчиков или их загрязнения, или в местах, доступных для посторонних лиц (проходы, лестничные клетки и т.п.), для счетчиков должен предусматриваться запирающийся шкаф с окошком на уровне циферблата. Аналогичные шкафы должны устанавливаться также для совместного размещения счетчиков и трансформаторов тока при выполнении учета на стороне низшего напряжения (на вводе у потребителей).

  • Конструкции и размеры шкафов, ниш, щитков и т.п. должны обеспечивать удобный доступ к зажимам счетчиков и трансформаторов тока. Кроме того, должна быть обеспечена возможность удобной замены счетчика и установки его с уклоном не более 1 град. Конструкция его крепления должна обеспечивать возможность установки и съема счетчика с лицевой стороны.

  • При монтаже электропроводки для присоединения счетчиков непосредственного включения около счетчиков необходимо оставлять концы проводов длиной не менее 120 мм. Изоляция или оболочка нулевого провода на длине 100 мм перед счетчиком должна иметь отличительную окраску.

  • Для безопасной установки и замены счетчиков в сетях напряжением до 380В должна предусматриваться возможность отключения счетчика установленными до него на расстоянии не более 10 м коммутационным аппаратом или предохранителями. Снятие напряжения должно предусматриваться со всех фаз, присоединяемых к счетчику.

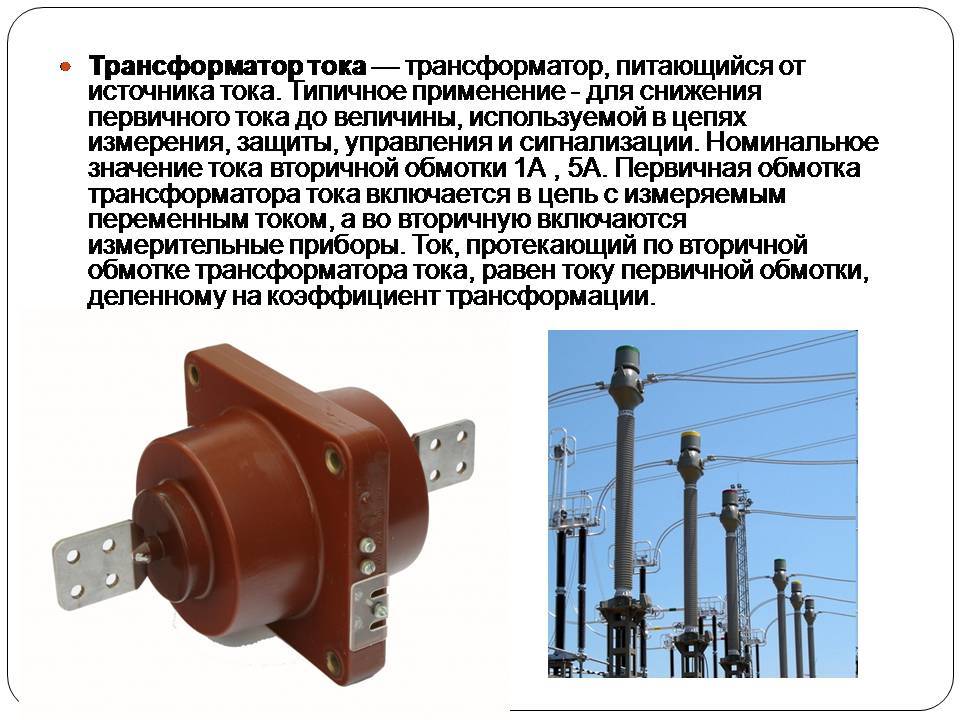

  • Трансформаторы тока, используемые для присоединения счетчиков на напряжении до 380В, должны устанавливаться после коммутационных аппаратов по направлению потока мощности.

  • Заземление (зануление) счетчиков и трансформаторов тока должно выполняться в соответствии с требованиями гл. 1.7 ПУЭ. При этом заземляющие и нулевые защитные проводники от счетчиков и трансформаторов тока напряжением до 1 кВ до ближайшей сборки зажимов должны быть медными.

задать вопрос

задать вопрос

Категория обращения12

Тема обращения12

отправить

Откликнуться на вакансию

ваш отклик на вакансию успешно отправлен!

отправить

Записаться на прием по вопросам обслуживания

Физическое лицо12

Диапазон мощности12

Филиал12

отправить

Подать данные счетчиков

Саратовское Предприятие Городских Электрических Сетей Варианты установки счетчиков для АСКУЭ

Требования к узлам учета электрической энергии

аРасчетным учетом электроэнергии называется учет выработанной, а также отпущенной потребителям электроэнергии для денежного расчета за нее.
Счетчики, устанавливаемые для расчетного учета, называются расчетными счетчиками.
Каждый установленный расчетный счетчик должен иметь на винтах, крепящих кожух счетчика, пломбы с клеймом госповерителя, а на зажимной крышке – пломбу энергоснабжающей организации.
На вновь устанавливаемых трехфазных счетчиках должны быть пломбы государственной поверки с давностью не более 12 мес., а на однофазных счетчиках – с давностью не более 2 лет.
Учет активной и реактивной электроэнергии трехфазного тока должен производиться с помощью трехфазных счетчиков.
Класс точности трансформаторов тока и напряжения для присоединения расчетных счетчиков электроэнергии должен быть не более 0,5. Допускается использование трансформаторов напряжения класса точности 1,0 для включения расчетных счетчиков класса точности 2,0.
Допускается применение трансформаторов тока с завышенным коэффициентом трансформации (по условиям электродинамической и термической стойкости или защиты шин), если при максимальной нагрузке присоединения ток во вторичной обмотке трансформатора тока будет составлять не менее 40% номинального тока счетчика, а при минимальной рабочей нагрузке – не менее 5%.
Нагрузка вторичных обмоток измерительных трансформаторов, к которым присоединяются счетчики, не должна превышать номинальных значений.
Счетчики должны размещаться в легко доступных для обслуживания сухих помещениях, в достаточно свободном и не стесненном для работы месте с температурой в зимнее время не ниже 0С.
Счетчики общепромышленного исполнения не разрешается устанавливать в помещениях, где по производственным условиям температура может часто превышать +40С, а также в помещениях с агрессивными средами.
Допускается размещение счетчиков в неотапливаемых помещениях и коридорах распределительных устройств электростанций и подстанций, а также в шкафах наружной установки. При этом должно быть предусмотрено стационарное их утепление на зимнее время посредством утепляющих шкафов, колпаков с подогревом воздуха внутри них электрической лампой или нагревательным элементом для обеспечения внутри колпака положительной температуры, но не выше +20С.
Счетчики должны устанавливаться в шкафах, камерах комплектных распределительных устройствах (КРУ, КРУП), на панелях, щитах, в нишах, на стенах, имеющих жесткую конструкцию.
Допускается крепление счетчиков на деревянных, пластмассовых или металлических щитках.
Высота от пола до коробки зажимов счетчиков должна быть в пределах 0,8-1,7 м. Допускается высота менее 0,8 м, но не менее 0,4 м.
Конструкции и размеры шкафов, ниш, щитков и т. п. должны обеспечивать удобный доступ к зажимам счетчиков и трансформаторов тока. Кроме того, должна быть обеспечена возможность удобной замены счетчика и установки его с уклоном не более 1. Конструкция его крепления должна обеспечивать возможность установки и съема счетчика с лицевой стороны.
В электропроводке к расчетным счетчикам наличие паек не допускается.

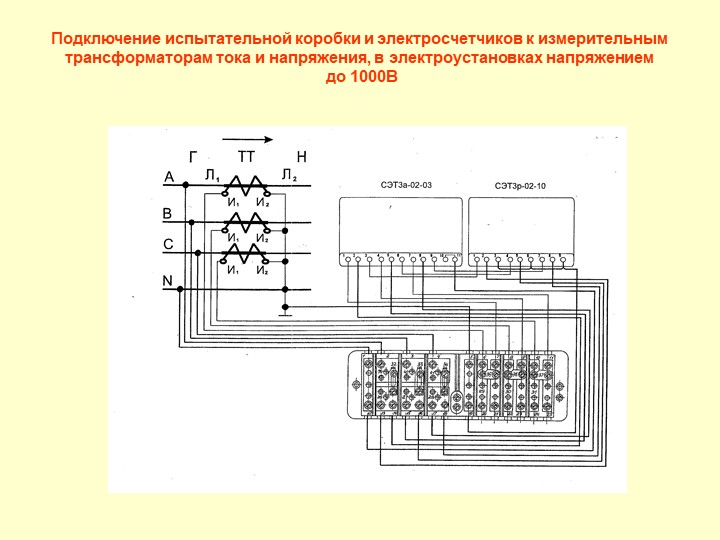

Для безопасной установки и замены счетчиков в сетях напряжением до 380 В должна предусматриваться возможность отключения счетчика установленными до него на расстоянии не более 10 м коммутационным аппаратом или предохранителями. Снятие напряжения должно предусматриваться со всех фаз, присоединяемых к счетчику.
Трансформаторы тока, используемые для присоединения счетчиков на напряжении до 380 В, должны устанавливаться после коммутационных аппаратов по направлению потока мощности.
Заземление (зануление) счетчиков и трансформаторов тока должно выполняться в соответствии с требованиями гл. 1.7. При этом заземляющие и нулевые защитные проводники от счетчиков и трансформаторов тока напряжением до 1 кВ до ближайшей сборки зажимов должны быть медными.
Соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т. п.) в соответствии с действующими инструкциями, утвержденными в установленном порядке.
Монтаж цепей постоянного и переменного тока в пределах щитовых устройств (панели, пульты, шкафы, ящики и т. п.), а также внутренние схемы соединений приводов выключателей, разъединителей и других устройств по условиям механической прочности должны быть выполнены проводами или кабелями с медными жилами сечением не менее:
для однопроволочных жил, присоединяемых винтовыми зажимами, 1,5 мм;
Присоединение однопроволочных жил (под винт или пайкой) допускается осуществлять только к неподвижным элементам аппаратуры. Присоединение жил к подвижным или выемным элементам аппаратуры (разъемным соединителям, выемным блокам и др.) следует выполнять гибкими (многопроволочными) жилами.
Механические нагрузки на места пайки проводов не допускаются.
Применение проводов и кабелей с алюминиевыми жилами для внутреннего монтажа щитовых устройств не допускается.

Выписка из Правил
технической эксплуатации электроустановок потребителей
(утв. приказом Минэнерго РФ от 13 января 2003 г. N 6)

2.11.4. Установка и эксплуатация средств измерений и учета электрической энергии осуществляется в соответствии с требованиями правил устройства электроустановок и инструкций заводов-изготовителей.
2.11.9. Поверка расчетных средств учета электрической энергии и образцовых средств измерений проводится в сроки, устанавливаемые государственными стандартами, а также после ремонта указанных средств.
2.11.16. Установку и замену измерительных трансформаторов тока и напряжения, к вторичным цепям которых подключены расчетные счетчики, выполняет персонал эксплуатирующего их Потребителя с разрешения энергоснабжающей организации.
Замену и поверку расчетных счетчиков, по которым производится расчет между энергоснабжающими организациями и Потребителями, осуществляет собственник приборов учета по согласованию с энергоснабжающей организацией. При этом время безучетного потребления электроэнергии и средняя потребляемая мощность должны фиксироваться двусторонним актом.
2.11.17. Обо всех дефектах или случаях отказов в работе расчетных счетчиков электрической энергии Потребитель обязан немедленно поставить в известность энергоснабжающую организацию.
Персонал энергообъекта несет ответственность за сохранность расчетного счетчика, его пломб и за соответствие цепей учета электроэнергии установленным требованиям.
Нарушение пломбы на расчетном счетчике, если это не вызвано действием непреодолимой силы, лишает законной силы учет электроэнергии, осуществляемый данным расчетным счетчиком.
2.11.18. Энергоснабжающая организация должна пломбировать:
клеммники трансформаторов тока;
крышки переходных коробок, где имеются цепи к электросчетчикам;
токовые цепи расчетных счетчиков в случаях, когда к трансформаторам тока совместно со счетчиками присоединены электроизмерительные приборы и устройства защиты;
испытательные коробки с зажимами для шунтирования вторичных обмоток трансформаторов тока и места соединения цепей напряжения при отключении расчетных счетчиков для их замены или поверки;
решетки и дверцы камер, где установлены трансформаторы тока;
решетки или дверцы камер, где установлены предохранители на стороне высокого и низкого напряжения трансформаторов напряжения, к которым присоединены расчетные счетчики;
приспособления на рукоятках приводов разъединителей трансформаторов напряжения, к которым присоединены расчетные счетчики.
Во вторичных цепях трансформаторов напряжения, к которым подсоединены расчетные счетчики, установка предохранителей без контроля за их целостностью с действием на сигнал не допускается.
Поверенные расчетные счетчики должны иметь на креплении кожухов пломбы организации, производившей поверку, а на крышке колодки зажимов счетчика пломбу энергоснабжающей организации.

Для защиты от несанкционированного доступа электроизмерительных приборов, коммутационных аппаратов и разъемных соединений электрических цепей в цепях учета должно производиться их маркирование специальными знаками визуального контроля в соответствии с установленными требованиями.

АО “АЭСК” – Требования к организации учета

Требование к организации учёта

     Приборы учета – совокупность устройств, обеспечивающих измерение и учет электроэнергии (измерительные трансформаторы тока и напряжения, счетчики электрической энергии, телеметрические датчики, информационно – измерительные системы и их линии связи) и соединенных между собой по установленной схеме.

     Счетчик электрической энергии – электроизмерительный прибор, предназначенный для учета потребленной электроэнергии, переменного или постоянного тока. Единицей измерения является кВт/ч или А/ч.

     Расчетный счетчик электрической энергии – счетчик электрической энергии, предназначенный для коммерческих расчетов между субъектами рынка.

     Основным техническим параметром электросчетчика является «класс точности», который указывает на уровень погрешности измерений прибора. В связи с выходом основных положений функционирования розничных рынков электрической энергии введен новый стандарт точности приборов учета (раздел XII п. 141 Основных положений функционирования розничных рынков электрической энергии, утвержденных Постановлением Правительства Российской Федерации от 31 августа 2006г. N530):

     Для учета электрической энергии, потребляемой гражданами-потребителями, а также иными потребителями, присоединенными к электрическим сетям напряжением 0,4 кВ и ниже, используются приборы учета класса точности 2,0 и выше. При присоединении к электрическим сетям напряжением 0,4 кВ и ниже новых энергопринимающих устройств потребителей, за исключением граждан-потребителей, устанавливаются приборы учета класса точности 1,0 и выше.

     Для учета электрической энергии, потребляемой потребителями, владеющими на праве собственности или ином законном основании энергопринимающими устройствами, присоединенная мощность которых не превышает 750 кВ•А, используются приборы учета класса точности 2,0 и выше. При замене выбывших из эксплуатации приборов учета, а также при присоединении новых энергопринимающих устройств таких потребителей устанавливаются приборы учета (в том числе включенные в состав автоматизированной системы учета электрической энергии, обеспечивающей удаленное снятие показаний приборов) класса точности 1,0 и выше для точек присоединения к сетям напряжения от 6 до 35 кВ и класса точности 0,5S и выше для точек присоединения к сетям напряжения 110 кВ и выше.

     Для учета электрической энергии, потребляемой потребителями, владеющими на праве собственности или ином законном основании энергопринимающими устройствами, присоединенная мощность которых превышает 750 кВА, используются приборы учета, позволяющие измерять почасовые объемы потребления электрической энергии, класса точности 1,0 и выше, а в случае их отсутствия – приборы учета класса точности не ниже 2,0 при условии определения почасовых объемов потребления электрической энергии расчетным путем. При замене выбывших из эксплуатации приборов учета, а также при присоединении к электрической сети новых энергопринимающих устройств, мощность которых превышает 750 кВА, устанавливаются приборы учета, позволяющие измерять почасовые объемы потребления электрической энергии, класса точности 0,5S и выше, в том числе включенные в состав автоматизированной измерительной системы коммерческого учета.

     До 1 июля 2012 года собственники жилых домов, собственники помещений в многоквартирных домах, обязаны обеспечить оснащение таких домов приборами учета электрической энергии, а также ввод установленных приборов учета в эксплуатацию. При этом многоквартирные дома в указанный срок должны быть оснащены коллективными (общедомовыми) приборами учета электрической энергии, а также индивидуальными и общими (для коммунальной квартиры) приборами учета электрической энергии.

     До 1 июля 2012 года собственники жилых домов, дачных домов или садовых домов, которые объединены принадлежащими им или созданным ими организациям (объединениям) общими сетями инженерно-технического обеспечения, подключенными к электрическим сетям централизованного электроснабжения, обязаны обеспечить установку коллективных (на границе с централизованными системами) приборов учета электрической энергии, а также ввод установленных приборов учета в эксплуатацию.

     Технические параметры и метрологические характеристики счётчиков электрической энергии должны соответствовать требованиям ГОСТ 52320-2005 Часть 11 «Счетчики электрической энергии», ГОСТ Р 52323-2005 Часть 22 «Статические счетчики активной энергии классов точности 0,2S и 0,5S», ГОСТ Р 52322-2005 Часть 21 «Статические счетчики активной энергии классов точности 1 и 2» (для реактивной энергии – ГОСТ Р 52425?2005 «Статические счетчики реактивной энергии»).

     Каждый установленный расчетный счетчик должен иметь на винтах, крепящих кожух счетчика, пломбы с клеймом госповерителя, а на зажимной крышке – пломбу сетевой организации.

     На вновь устанавливаемых трехфазных счетчиках должны быть пломбы государственной поверки с давностью не более 12 месяцев, а на однофазных счетчиках – с давностью не более 2-х лет.

     Счетчики для расчета электроснабжающей организации с потребителями электроэнергии рекомендуется устанавливать на границе раздела сети (по балансовой принадлежности) сетевой организации и потребителя. В случае если расчетный прибор учета расположен не на границе балансовой принадлежности электрических сетей, объем принятой в электрические сети (отпущенной из электрических сетей) электрической энергии корректируется с учетом величины нормативных потерь электрической энергии, возникающих на участке сети от границы балансовой принадлежности электрических сетей до места установки прибора учета, если соглашением сторон не установлен иной порядок корректировки.

     Счетчики должны размещаться в легко доступных для обслуживания сухих помещениях, в достаточно свободном и не стесненном для работы месте с температурой в зимнее время не ниже 0 °С.

     Не разрешается устанавливать счетчики в помещениях, где по производственным условиям температура может часто превышать +40 °С, а также в помещениях с агрессивными средами.

     Допускается размещение счетчиков в неотапливаемых помещениях и коридорах распределительных устройств электростанций и подстанций, а также в шкафах наружной установки. При этом должно быть предусмотрено стационарное их утепление на зимнее время посредством утепляющих шкафов, колпаков с подогревом воздуха внутри них электрической лампой или нагревательным элементом для обеспечения внутри колпака положительной температуры, но не выше +20 °С.

     Счетчики должны устанавливаться в шкафах, камерах комплектных распределительных устройств (КРУ, КРУН), на панелях, щитах, в нишах, на стенах, имеющих жесткую конструкцию.

     Допускается крепление счетчиков на деревянных, пластмассовых или металлических щитках. Высота от пола до коробки зажимов счетчиков должна быть в пределах 0,8 – 1,7 м. Допускается высота менее 0,8 м, но не менее 0,4 м.

     В местах, где имеется опасность механических повреждений счетчиков или их загрязнения, или в местах, доступных для посторонних лиц (проходы, лестничные клетки и т.п.), для счетчиков должен предусматриваться запирающийся шкаф с окошком на уровне циферблата. Аналогичные шкафы должны устанавливаться также для совместного размещения счетчиков и трансформаторов тока при выполнении учета на стороне низшего напряжения (на вводе у потребителей).

      Конструкции и размеры шкафов, ниш, щитков и т.п. должны обеспечивать удобный доступ к зажимам счетчиков и трансформаторов тока. Кроме того, должна быть обеспечена возможность удобной замены счетчика и установки его с уклоном не более 1°. Конструкция его крепления должна обеспечивать возможность установки и съема счетчика с лицевой стороны.

      Для безопасной установки и замены счетчиков в сетях напряжением до 380 В должна предусматриваться возможность отключения счетчика установленными до него на расстоянии не более 10 м коммутационным аппаратом или предохранителями. Снятие напряжения должно предусматриваться со всех фаз, присоединяемых к счетчику.

      Трансформаторы тока, используемые для присоединения счетчиков на напряжении до 380 В, должны устанавливаться после коммутационных аппаратов по направлению потока мощности.

      Требования по местам установки приборов учета описаны в статье №13 Федерального закона от 23 ноября 2009 года №261-ФЗ «Об энергосбережении и о повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации».

Информация | Требования при учете электроэнергии низкого напряжения

Главная
Инструкции
Информация
Таблицы
Безопасность
Заземление
УЗО
Стандарты
Книги

Услуги
Контакты
Прайс

Загрузить
Сайты
Форум

Определения

Коммерческим учетом электроэнергии называется учет выработанной, а также отпущенной оптовым покупателям и/или потребителям электроэнергии для денежного расчета за нее.
Счетчик коммерческого учета – техническое устройство, разрешённое к применению в установленном законодательством порядке, предназначенное для коммерческого учёта электрической энергии и контроля мощности.
Коммерческие счетчики должны выполнять функции накопления, хранения, кодирования информации и с заданным интервалом времени автоматически передавать в устройства сбора и хранения данные коммерческого учета и информацию об учтенной электроэнергии, зафиксированную на каждый заданный момент замера мощности.

Пункты установки средств учета электроэнергии

Коммерческие счетчики (в том числе входящие в состав систем коммерческого учета) необходимо устанавливать на границе раздела сети электроснабжающей организации и потребителя и в точках купли – продажи электроэнергии субъектами рынка электроэнергии.
При применении для коммерческого учета коммерческих счетчиков, одновременно учитывающих активную и реактивную энергию, установка отдельных счетчиков реактивной энергии не требуется.
При применении для коммерческого учета активной энергии микропроцессорных счетчиков, одновременно учитывающих реактивную энергию, установка отдельных счетчиков реактивной энергии не требуется.
В остальных случаях счетчики реактивной электроэнергии должны устанавливаться:
1) на тех же элементах схемы, на которых установлены счетчики активной электроэнергии для потребителей, рассчитывающихся за электроэнергию с учетом разрешенной к использованию реактивной мощности;
2) на присоединениях источников реактивной мощности потребителей, если по ним производится расчет за электроэнергию, выданную в сеть энергосистемы, или осуществляется контроль заданного режима работы.

Требования к коммерческим счетчикам

Счетчик электроэнергии, используемый в качестве коммерческого, должен быть сертифицирован и включен в реестр Государственной системы обеспечения единства измерений Республики Казахстан.
Каждый установленный коммерческий счетчик должен иметь на устройстве крепления кожуха, пломбы с клеймом поверителя, а на зажимной крышке или другом устройстве, исключающем доступ к ряду зажимов электросчетчика, пломбу электроснабжающей и (или) энергопередающей организации.
На вновь устанавливаемых счетчиках должны быть пломбы поверки с давностью не более 12 мес.
Учет активной и реактивной электроэнергии трехфазного тока должен производиться с помощью трехфазных счетчиков.
Класс точности счетчиков коммерческого учета для присоединений низкого напряжения, активной 2,0 и реактивной 4,0 электроэнергии

Учет с применением измерительных трансформаторов

Класс точности трансформаторов тока для присоединений низкого напряжения счетчиков коммерческого учета электроэнергии должен быть не ниже 0,5
Допускается применение трансформаторов тока с завышенным коэффициентом трансформации (по условиям электродинамической и термической стойкости или защиты шин), если при максимальной нагрузке присоединения ток во вторичной обмотке трансформатора тока будет составлять не менее 40% номинального тока счетчика, а при минимальной рабочей нагрузке – не менее 5% для счетчиков индукционной системы и не менее 1% для многофункциональных микропроцессорных счетчиков электроэнергии.
Присоединение токовых обмоток счетчиков к вторичным обмоткам трансформаторов тока следует проводить отдельно от цепей защиты и совместно с электроизмерительными приборами.
Допускается производить совместное присоединение токовых цепей, если раздельное их присоединение требует установки дополнительных трансформаторов тока, а совместное присоединение не приводит к снижению класса точности и надежности цепей трансформаторов тока, служащих для учета, и обеспечивает необходимые характеристики устройств релейной зашиты.
Использование промежуточных трансформаторов тока для включения коммерческих счетчиков запрещается.

Установка счетчиков и электропроводка к ним

Счетчики должны размещаться в легко доступных для обслуживания сухих помещениях, в достаточно свободном и не стесненном для работы месте с температурой в зимнее время не ниже 0°С.
Допускается размещение счетчиков в неотапливаемых помещениях и коридорах распределительных устройств электростанций и подстанций, а также в шкафах наружной установки. При этом должно быть предусмотрено стационарное их утепление на зимнее время посредством утепляющих шкафов, колпаков с подогревом воздуха внутри них электрической лампой или нагревательным элементом для обеспечения внутри колпака положительной температуры, но не выше +20°С.
Счетчики должны устанавливаться в шкафах, камерах комплектных распределительных устройствах (КРУ, КРУН), на панелях, щитах, в нишах, на стенах, имеющих жесткую конструкцию.
Допускается крепление счетчиков на пластмассовых или металлических щитках.
Высота от пола до коробки зажимов счетчиков должна быть в пределах 0,81,7м. Допускается высота менее 0,8 м, но не менее 0,4 м.
В местах, где имеется опасность механических повреждений счетчиков или их загрязнения, или в местах, доступных для посторонних лиц (проходы, лестничные клетки и т. п.), для счетчиков должен предусматриваться запирающийся шкаф с окошком на уровне циферблата. Аналогичные шкафы должны устанавливаться также для совместного размещения счетчиков и трансформаторов тока при выполнении учета на стороне низшего напряжения (на вводе у потребителей).
Конструкции и размеры шкафов, ниш, щитков и т. п. должны обеспечивать удобный доступ к зажимам счетчиков и трансформаторов тока. Кроме того, должна быть обеспечена возможность удобной замены счетчика и установки его с уклоном не более 1°. Конструкция его крепления должна обеспечивать возможность установки и съема счетчика с лицевой стороны.
Электропроводка к счетчикам низкого напряжения должна быть 2,5 кв.мм для меди и 4 кв.мм для алюминия
В электропроводке к расчетным счетчикам наличие паек не допускается.
При монтаже электропроводки для присоединения счетчиков непосредственного включения около счетчиков необходимо оставлять концы проводов длиной не менее 120 мм. Изоляция или оболочка нулевого провода на длине 100 мм перед счетчиком должна иметь отличительную окраску.

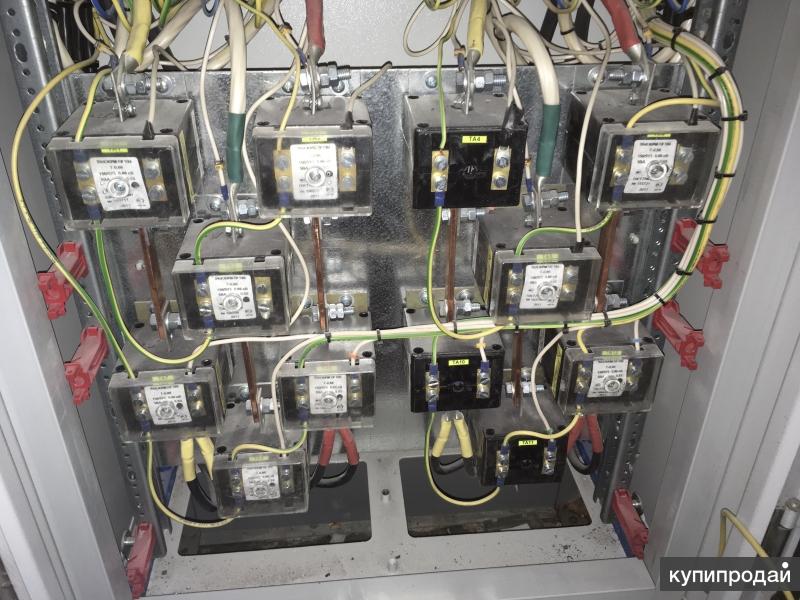

Для безопасной установки и замены счетчиков в сетях напряжением до 380 В должна предусматриваться возможность отключения счетчика установленными до него на расстоянии не более 10 м коммутационным аппаратом или предохранителями. Снятие напряжения должно предусматриваться со всех фаз, присоединяемых к счетчику.
Трансформаторы тока, используемые для присоединения счетчиков на напряжении до 380 В, должны устанавливаться после коммутационных аппаратов по направлению потока мощности.
При наличии на объекте нескольких присоединений с отдельным учетом электроэнергии на панелях счетчиков должны быть надписи наименований присоединений.

Правила устройства электроустановок Республики Казахстан

Как найти трансформаторы тока на высоковольтной подстанции

Поток мощности

Трансформаторы тока используются для защиты , контрольно-измерительных приборов , измерения и управления . Это только первая функция, которая имеет какое-либо отношение к расположению трансформатора тока.

Siemens High Voltage Instrument Transformers

В идеале трансформаторы тока должны располагаться на стороне источника питания автоматического выключателя, срабатываемого защитой, чтобы автоматический выключатель был включен в защитную зону.

Во многих цепях поток мощности может быть в любом направлении, и тогда возникает необходимость решить, какое место повреждения является наиболее важным или вероятным, и расположить трансформаторы тока на стороне автоматического выключателя, удаленной от этих повреждений. В случае схем генератора (и некоторых трансформаторов) необходимо решить, должна ли защита защищать от отказов в генераторе или защищать генератор от отказов системы.

Трансформаторы тока часто могут быть расположены в фазовых соединениях генератора на нейтральном конце, и тогда они будут защищать генератор от сбоев в системе и в значительной степени обеспечивать защиту от сбоев в генераторе.

Если трансформаторы тока могут быть размещены внутри автоматического выключателя, их в большинстве случаев можно разместить с обеих сторон автоматического выключателя, и расположение трансформаторов тока должно обеспечивать желаемое перекрытие защитных зон.

В некоторых конструкциях выключателей размещение трансформатора тока может быть только с одной стороны, и может потребоваться рассмотреть последствия положения выключателя на подстанции, прежде чем принимать решение об электрическом расположении трансформаторов тока. ТТ

, установленные внутри выключателя (ТТ с обеих сторон выключателя) ТТ
находятся на стороне цепи CB

Однако риск неисправности между трансформаторами тока и автоматическим выключателем и внутри самого автоматического выключателя очень мал, и поэтому Экономика размещения трансформаторов тока может иметь важное влияние на их расположение.

Если необходимо предусмотреть отдельное размещение трансформатора тока, стоимость отдельно установленных трансформаторов тока, а также необходимого дополнительного пространства подстанции почти всегда приводит к тому, что они располагаются только с одной стороны выключателя.На практике это обычно находится на стороне цепи автоматического выключателя.

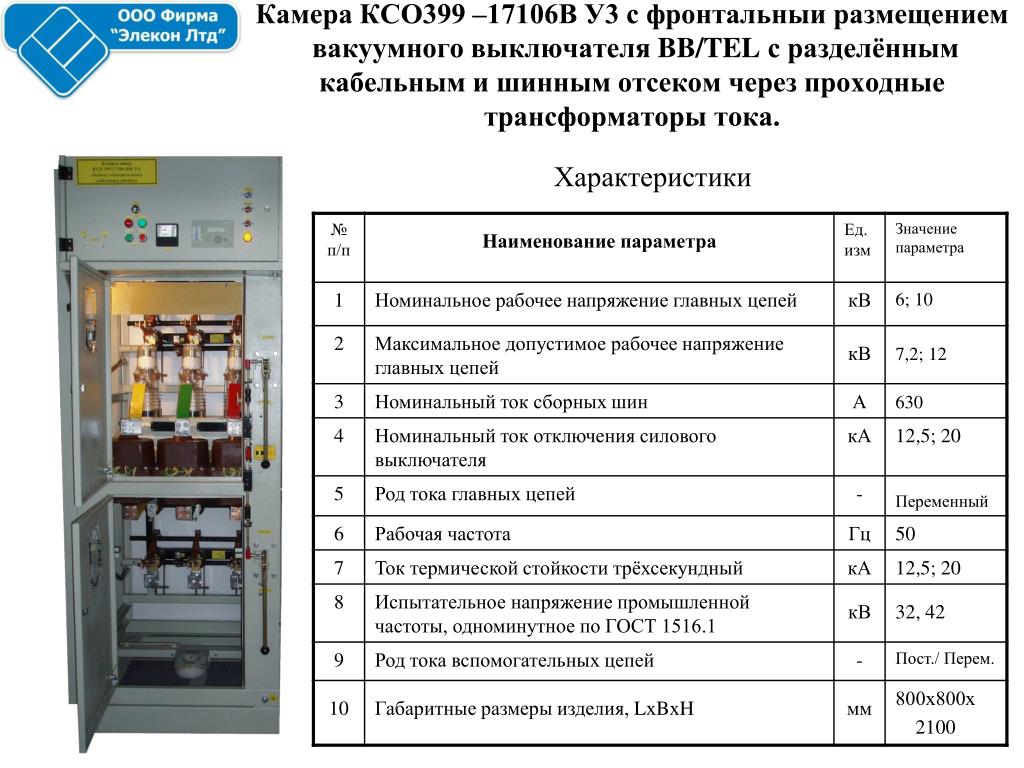

Это соответствует практике использования распределительных устройств с металлической оболочкой, где это самое простое место для размещения, а также оптимальное положение, когда требуется защита зоны шины.

Часто возможно размещение трансформаторов тока на вводах силового трансформатора или на проходных вводах в стене. Обычно это делается по экономическим причинам, чтобы сэкономить стоимость и место для отдельно установленных трансформаторов тока.

Трансформаторы тока, монтируемые на трансформаторе, имеют незначительные недостатки, заключающиеся в том, что большая длина проводника и, в особенности, проходной изолятор находится за пределами защищаемой зоны, и в случае снятия трансформатора необходимо выполнить отключение защитных цепей.

Обратите внимание, что расположение отдельных трансформаторов тока в блоке предпочтительно должно быть таким, чтобы любые защитные зоны перекрывались, а трансформаторы тока для других функций были включены в защищенную зону.

В условиях байпаса (если он предусмотрен) цепь переключается автоматическим выключателем шинного соединителя.

Расположение трансформаторов тока определяется тем, обеспечиваются ли реле защиты и трансформаторы тока схемой шинного соединителя, или используются ли защитные реле и трансформаторы тока схемы с сигналом отключения, направляемым на шину. автоматический выключатель ответвителя во время байпаса. Если используется последний метод, то трансформаторы тока должны быть отдельно установлены на стороне линии байпасного изолятора.

Преимущества

Преимущество этого метода состоит в том, что защита схемы не меняется по сравнению с возможно более низкой защитой схемы шинного соединителя. С другой стороны, цепь должна быть отключена для работы с трансформаторами тока.

Необходимо также учитывать необходимость постоянного измерения байпасного контура.


Возможные расположения трансформаторов тока

На рисунках 1 (a), (b) и (c) показаны возможные места расположения трансформаторов тока в части ячеистой подстанции .


Расположение (a)

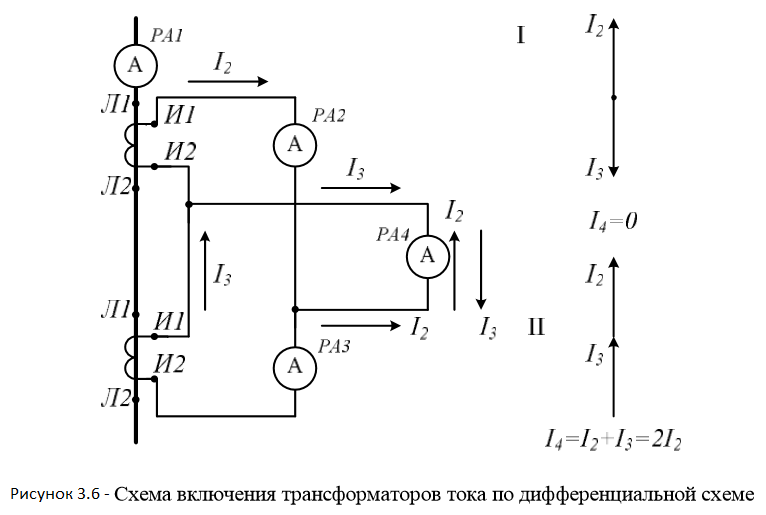

В схеме (a) трансформаторы тока суммируются, чтобы уравнять ток фидера и сработать защиту цепи. ТТ

ячеистой цепи – расположение (а)

Защита также покрывает часть ячейки, а с перекрывающимися трансформаторами тока, как показано, вся ячейка включается в разделительные защитные зоны. Поскольку ток фидера может быть значительно меньше, чем возможный ток ячейки, соотношение трансформаторов тока ячейки может быть слишком большим, чтобы обеспечить наилучшую защиту фидера.


Расположение (b)

В схеме (b) трансформаторы тока находятся в цепи фидера, поэтому их соотношение может быть выбрано для обеспечения наилучшей защиты. ТТ

Mesh Circuit – Расположение (b)

Однако в настоящее время нет никакой отличительной защиты для сети. Обратите внимание, что трансформаторы тока могут быть расположены как внутри, так и за пределами изолятора фидера, выбор зависит от простоты отключения цепи фидера и нежелательности открытия сетки, если требуется техническое обслуживание трансформатора тока.


Расположение (c)

Расположение, показанное в (c), представляет собой комбинацию (a) и (b) с, при необходимости, трансформаторами тока с разным коэффициентом передачи в фидерной цепи. Однако для этой схемы требуются три комплекта трансформаторов тока, а не два и один в схемах (а) и (b). ТТ с ячеистой цепью

– Расположение (c)

Подобные схемы возможны с полуторными выключателями с той небольшой разницей, что на конце диаметра защита становится защитой для сборной шины вместо фидера.Все токи диаметров суммируются для защиты зоны шины.

Ссылка: Руководство по проектированию / применению подстанции – V AYADURAI BSC, C.Eng, FIEE Engineering Expert

Размещение нескольких трансформаторов тока в одном канале

Мы не говорили, что контролировать энергию легко. При мониторинге энергопотребления управление многочисленными приборами с помощью измерителя мощности может оказаться непосильной задачей. Чтобы упростить управление, вы можете измерить несколько различных цепей, разместив несколько трансформаторов тока в одном канале.Однако это можно сделать только в том случае, если все цепи запитаны от одной и той же фазы электрических цепей. Этот метод полезен для объединения всех цепей в одно измерение, наблюдения за всеми приборами или для измерения энергии, используемой для освещения. Поместив несколько (2+) световых цепей в один трансформатор тока (ТТ), вы можете захватить больше световых цепей с объединенными входами. Максимальное количество трансформаторов тока на канал ограничено сечением провода, подходящего для клеммной колодки. Размещение нескольких трансформаторов тока на канал имеет как свои преимущества, так и недостатки:

Преимущества:

  • Простое измерение общего количества энергии, потребляемой системой отопления, вентиляции и кондиционирования воздуха
  • Уменьшить количество используемых каналов
  • Увеличение экономии за счет нескольких расходомеров
  • Цепи выдерживают больше нагрузок
  • Экономия места
  • Меньше точек данных для мониторинга в BACnet

Недостатки:

  • Невозможно определить, какая область потребляет больше всего энергии для принятия решений по эффективности
  • Ручные расчеты
    • Измените значение трансформатора тока, умножив количество световых цепей
  • Повышение риска ошибки
    • Увеличивает риск прохождения цепи через ТТ в неправильном направлении или смешивания фаз, что трудно обнаружить
  • Низкая точность
    • Точность хорошая, когда все нагрузки включены и ток высокий
    • Точность может быть снижена, когда нагрузки выключены или находятся в состоянии низкого энергопотребления

Советы по установке:

  • Установите трансформатор тока в цепь с наибольшим диаметром провода, а затем добавьте другие цепи на той же фазе
  • Обязательно пропустите все цепи через трансформаторы тока.
    • Стрелка ТТ или метка «ЭТА СТОРОНА В направлении ИСТОЧНИКА» должна быть обращена к источнику тока, обычно к электросчетчику или автоматическому выключателю
  • Разместите трансформаторы тока параллельно друг другу, все цепи должны проходить через трансформатор тока в одном направлении – к источнику питания
  • Увеличьте вход CT в программе мониторинга программного обеспечения
  • Используйте провода небольшого сечения, достаточно длинные, чтобы пропустить через CT
  • .
  • Провода малого сечения могут использоваться с комбинацией однофазных и трехфазных цепей.

НАЖМИТЕ ЗДЕСЬ, чтобы узнать больше о системе контроля мощности Setra.

Инструкции по установке трансформатора тока (ТТ)

Безопасность

ТТ могут быть установлены в системах, где присутствует смертельное напряжение. КТ должны устанавливаться или обслуживаться только компетентными специалистами. После анализа риска для любой конкретной установки следует принять все необходимые меры предосторожности.

CT могут создавать высокое напряжение на выводах вторичной обмотки, если питание подается на первичную обмотку, когда они находятся в состоянии разомкнутой цепи.Это может представлять опасность и даже повредить сам трансформатор тока. Если ТТ должен быть установлен без подключения вторичной проводки, необходимо установить перемычку между вторичными соединениями.

Если соединения выполняются с обмоткой первичной обмотки, они должны быть должным образом изолированы, так как они проводят полное напряжение и ток системы.

Работайте осторожно и руководствуйтесь здравым смыслом, могут быть риски, отличные от описанных выше, например, большие трансформаторы тока могут быть тяжелыми, трансформаторы тока высокого передаточного отношения могут сильно нагреваться во время работы.

Общие инструкции по установке

  • Установите трансформатор тока на первичное соединение, на большинстве трансформаторов тока это означает пропускание первичного проводника через отверстие в трансформаторе тока. Если ТТ установлен в системе, на которую подается питание, или будет задержка перед выполнением вторичных подключений, установите перемычку слишком коротко для вторичных клемм.
    1. Иногда некоторым трансформаторам тока требуется несколько витков первичного проводника для обеспечения правильного соотношения, это будет обозначено этикеткой на стороне трансформатора тока.Если количество витков первичного проводника неправильное, окончательное соотношение будет неправильным.
    2. Некоторые трансформаторы тока имеют намотанные первичные соединения, в этом случае первичные соединения должны быть подключены непосредственно в цепь с измеряемым током.
    3. ТТ с несколькими коэффициентами передачи имеют несколько вторичных подключений. Если некоторые из этих соединений не используются, их следует оставить разомкнутыми во время нормальной работы.
  • Убедитесь, что ТТ установлен таким образом, чтобы первичное соединение P1 было обращено к источнику питания.
  • Для измерения и большинства приложений защиты гарантируется, что ТТ установлен вокруг одного проводника. Если ТТ установлен с проводниками под напряжением и нейтралью, проходящими через апертуру, то при нормальных рабочих условиях измерение тока не будет.
    1. Для защитных приложений, где ТТ подключен к реле утечки на землю, нейтральный провод и ВСЕ токоведущие проводники должны быть пропущены через апертуру ТТ, заземление НЕ должно проходить через ТТ.
  • Используйте подходящий метод фиксации, чтобы закрепить ТТ в правильном положении вокруг первичного проводника
  • Не прикладывайте силу ТТ к первичному проводу, так как это может повредить изоляцию на ТТ.
  • Подключите вторичные соединения, используя самые короткие полезная длина кабеля подходящего размера.Выберите диаметр кабеля в соответствии с требуемой длиной, чтобы не перегружать CT
  • . Соблюдайте полярность проводки для конкретной установки.

Мощность, поступающая от источника, должна сначала проходить через сторону P1, чтобы обеспечить правильную полярность.

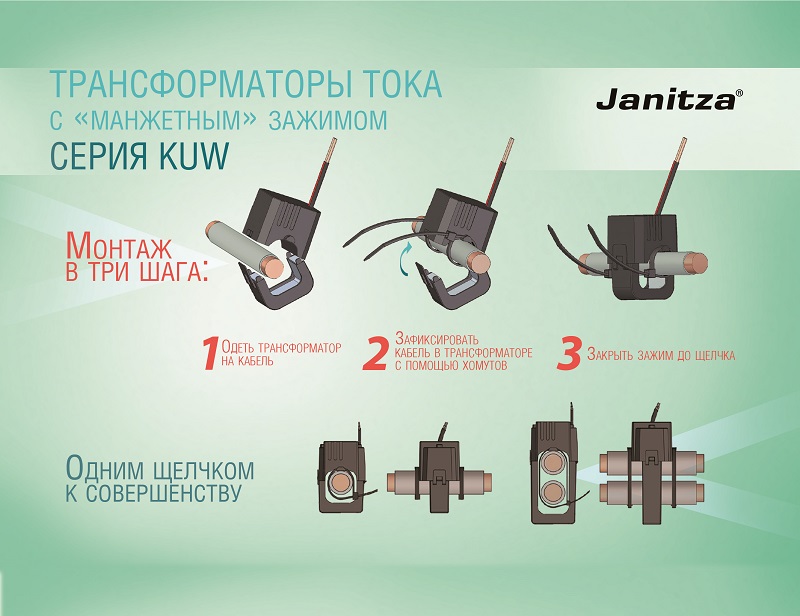

ТТ с разъемным сердечником

Перед соединением двух половин ТТ вместе убедитесь, что сопрягаемые поверхности сердечника ТТ чистые и не имеют повреждений и мусора. Для обеспечения заявленных характеристик секции сердечника должны быть правильно выровнены, а зажимной механизм – плотно затянут.

Защитные ТТ

Важно, чтобы использовался кабель подходящего сечения и чтобы ТТ не перегружался, кабель, используемый для вторичных соединений, должен быть способен поддерживать ток вторичного замыкания, по крайней мере, на время повреждения.

Суммирующие трансформаторы

Суммирующие трансформаторы тока следует использовать, когда нецелесообразно иметь один трансформатор тока с высоким коэффициентом мощности, суммирующие трансформаторы тока обычно используются с несколькими первичными трансформаторами тока

Суммирующие трансформаторы тока

могут использоваться только в одной фазе, они не могут суммировать по нескольким фазам.Если суммирование необходимо выполнить на нескольких фазах, потребуется несколько суммирующих трансформаторов тока.

Необходимо соблюдать полярность, если первичный трансформатор тока подключен с неправильной полярностью к суммирующему трансформатору тока, его ток будет вычтен из суммы.

Если не все первичные трансформаторы тока имеют одинаковое соотношение, требуется специальный суммирующий трансформатор тока. При установке первичные трансформаторы тока должны быть подключены к правильным входным клеммам суммирующего трансформатора тока, иначе полученная сумма будет неверной.

ТТ с балансировкой сердечника

ТТ с балансировкой сердечника используется с реле утечки на землю для обнаружения замыканий на землю.Убедитесь, что размер трансформатора тока соответствует используемому реле. Все токоведущие проводники и нейтральный провод должны быть пропущены через трансформатор тока, заземляющий провод должен оставаться СНАРУЖИ от трансформатора тока.

Подробнее .. Специальные инструкции по установке

Электрические датчики: трансформаторы напряжения (ТТ) и трансформаторы тока (ТТ) | Системы измерения и контроля электроэнергии

Две «переменные процесса», на которые мы больше всего полагаемся в области электрических измерений и управления, – это напряжение и ток . По этим первичным переменным мы можем определить импеданс, реактивное сопротивление, сопротивление, а также обратные величины этих величин (проводимость, проводимость и проводимость).

Другие датчики, более общие для общих измерений процесса, такие как температура, давление, уровень и расход, также используются в электроэнергетических системах, но их описания в других главах этой книги достаточно, чтобы избежать повторения в этой главе.

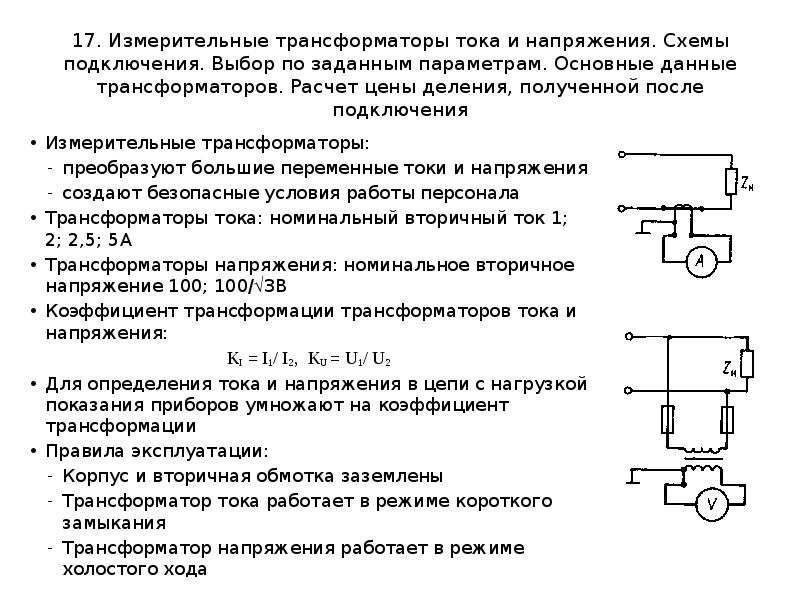

В электроэнергетике используются два распространенных типа электрических датчиков: трансформаторы напряжения (PT) и трансформаторы тока (CT).Это электромагнитные трансформаторы с прецизионным передаточным числом, используемые для понижения высоких напряжений и больших токов до более разумных уровней для использования панельных приборов для приема, отображения и / или обработки.

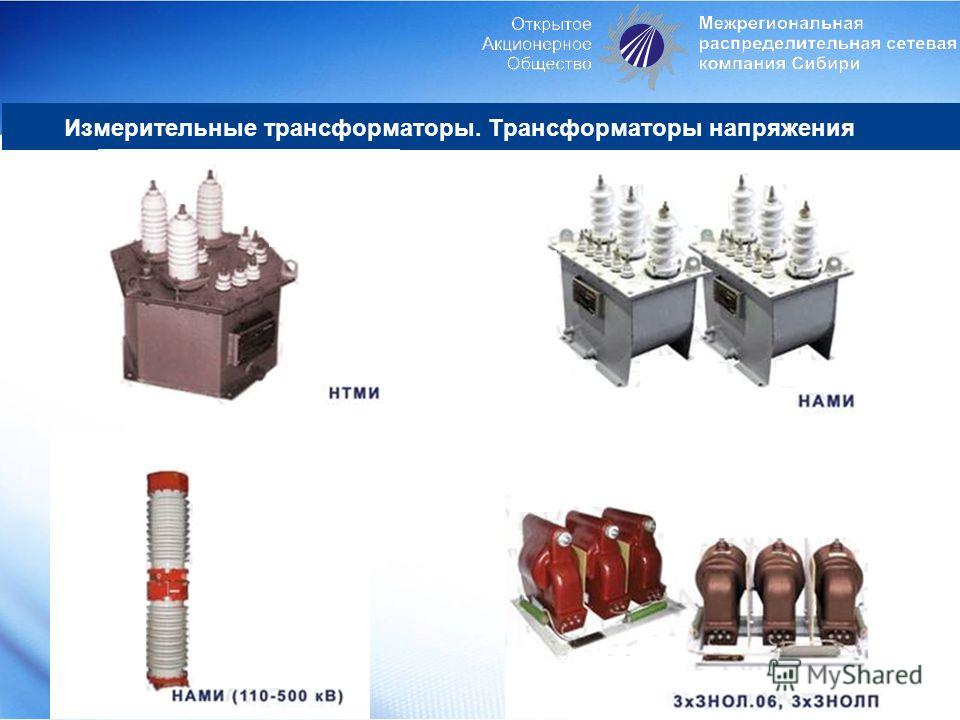

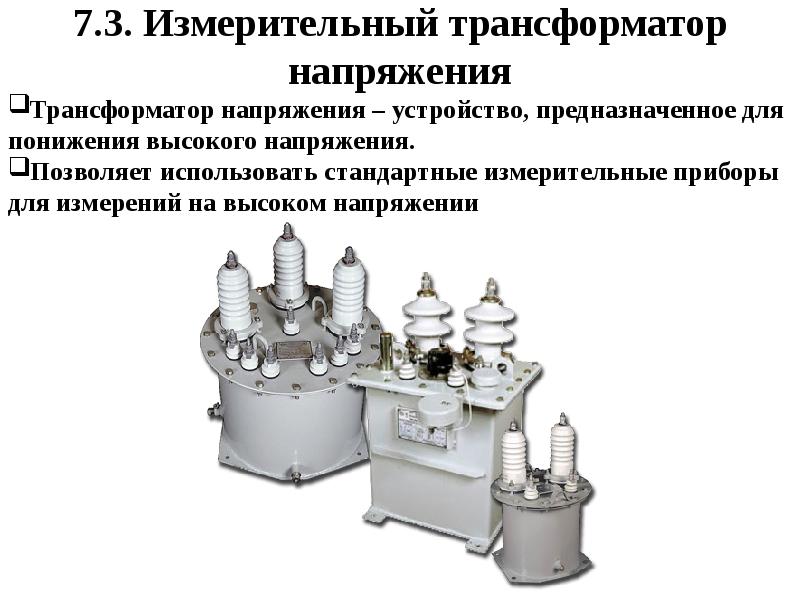

Трансформаторы потенциала

Электроэнергетические системы обычно работают при опасно высоком напряжении. Было бы непрактично и небезопасно подключать приборы, монтируемые на панели, непосредственно к проводникам энергосистемы, если напряжение этой энергосистемы превышает несколько сотен вольт. По этой причине мы должны использовать специальный тип понижающего трансформатора, называемый трансформатором потенциала , чтобы уменьшить и изолировать высокое линейное напряжение энергосистемы до уровней, безопасных для ввода панельных приборов.

Здесь показана простая диаграмма, иллюстрирующая, как высокое фазное и линейное напряжение трехфазной системы питания переменного тока может быть измерено низковольтными вольтметрами с использованием понижающих трансформаторов напряжения:

Трансформаторы потенциала в электроэнергетике обычно называют блоками PT.Следует отметить, что термин «трансформатор напряжения» и связанное с ним сокращение VT становятся популярными как замена «трансформатору напряжения» и PT.

При включении вольтметра, который, по сути, является разомкнутой цепью (очень высоким сопротивлением), ПТ ведет себя как источник напряжения для приемного прибора, посылая на этот прибор сигнал напряжения, пропорциональный напряжению энергосистемы.

На следующей фотографии показан трансформатор напряжения, измеряющий напряжение между фазой и землей в трехфазной системе распределения электроэнергии.Нормальное фазное напряжение в этой системе составляет 7,2 кВ (трехфазное линейное напряжение 12,5 кВ), а нормальное вторичное напряжение трансформатора тока составляет 120 вольт, что требует соотношения 60: 1 (как показано на стороне трансформатора):

Любое выходное напряжение этого ПТ будет \ (1 \ более 60 \) от фактического фазного напряжения, что позволяет панельным приборам безопасно и эффективно считывать точно масштабированную часть фазного напряжения 7,2 кВ (типичное). Например, вольтметр, установленный на панели, имел бы шкалу, показывающую 7200 вольт, когда его фактическое входное напряжение на клеммах составляло всего 120 вольт.Это аналогично показывающему измерителю 4–20 мА со шкалой, обозначенной в единицах «PSI» или «Градусы Цельсия», поскольку аналоговый сигнал 4–20 мА просто представляет собой некоторую другую физическую переменную, измеряемую датчиком процесса. Здесь физической переменной, воспринимаемой трансформатором напряжения, по-прежнему является напряжение, только с соотношением 60: 1 больше, чем то, что получает прибор, установленный на панели. Подобно стандарту аналогового сигнала 4–20 мА постоянного тока, широко распространенному в обрабатывающей промышленности, 115 или 120 вольт является стандартным выходным напряжением трансформатора потенциала, используемым в электрической промышленности для представления нормального напряжения энергосистемы.

На следующей фотографии показан комплект из трех ТТ, используемых для измерения напряжения на шине подстанции 13,8 кВ. Обратите внимание на то, как каждый из этих трансформаторов снабжен двумя высоковольтными изолированными клеммами для облегчения измерения между фазами (линейное напряжение), а также между фазой и землей:

Здесь представлена ​​еще одна фотография трансформаторов напряжения, на которой показаны три больших трансформатора тока, используемых для точного изменения фазных напряжений на землю для каждой фазы системы 230 кВ (линейное напряжение 230 кВ, фазное напряжение 133 кВ) вплоть до 120 вольт. для панельных приборов к контролю:

Свободно свисающий провод соединяет одну сторону первичной обмотки каждого трансформатора тока с соответствующим фазным проводом шины 230 кВ.Другой вывод первичной обмотки каждого СТ подключается к общей нейтральной точке, образуя массив трансформаторов СТ, соединенных звездой. Вторичные клеммы этих PT подключаются к двухпроводным экранированным кабелям, по которым сигналы 120 В передаются обратно в диспетчерскую, где они подключаются к различным приборам. Эти экранированные кабели проходят через подземный канал для защиты от погодных условий.

Как и в случае с предыдущим PT, стандартное выходное напряжение этих больших PT составляет 120 вольт, что соответствует соотношению витков трансформатора около 1100: 1.Это стандартизованное выходное напряжение 120 В позволяет использовать ПТ любого производителя с приемными приборами любого производства, так же как стандарт 4–20 мА для аналоговых промышленных приборов обеспечивает «взаимодействие» между марками и моделями различных производителей.

Особой формой измерительного трансформатора, используемого в системах с очень высоким напряжением, является трансформатор напряжения с емкостной связью или CCVT. В этих чувствительных устройствах используется последовательно соединенный набор конденсаторов, делящих напряжение линии электропередачи до меньшего количества, прежде чем оно будет понижено электромагнитным трансформатором.Здесь представлена ​​упрощенная схема CCVT вместе с фотографией трех CCVT, расположенных на подстанции:

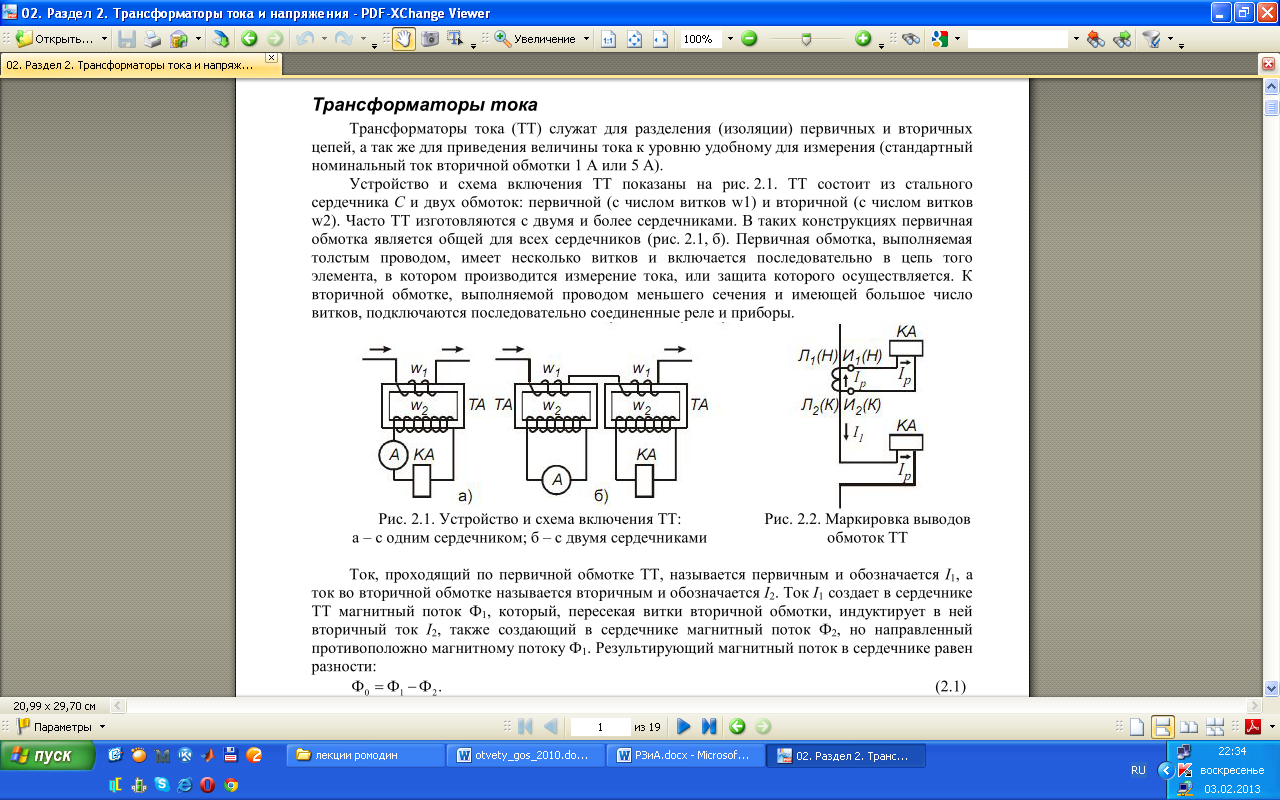

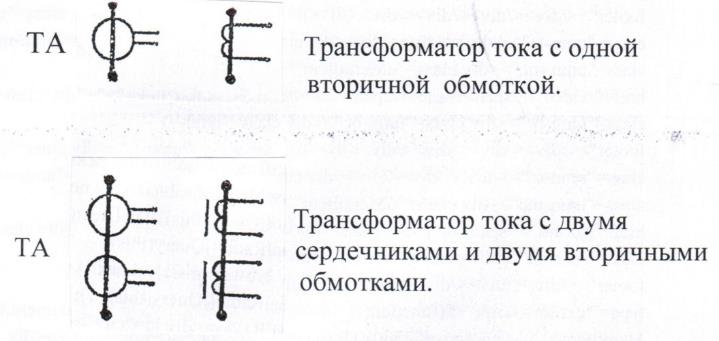

Трансформаторы тока

По тем же причинам, по которым необходимо использовать измерительные трансформаторы напряжения (напряжения), мы также видим использование трансформаторов тока для снижения высоких значений тока и изоляции высоких значений напряжения между проводниками системы электроснабжения и панельными приборами.

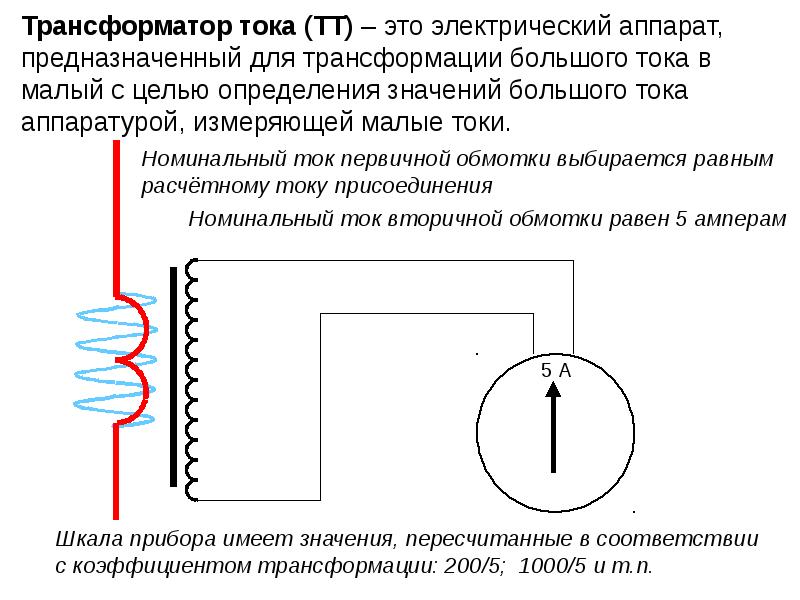

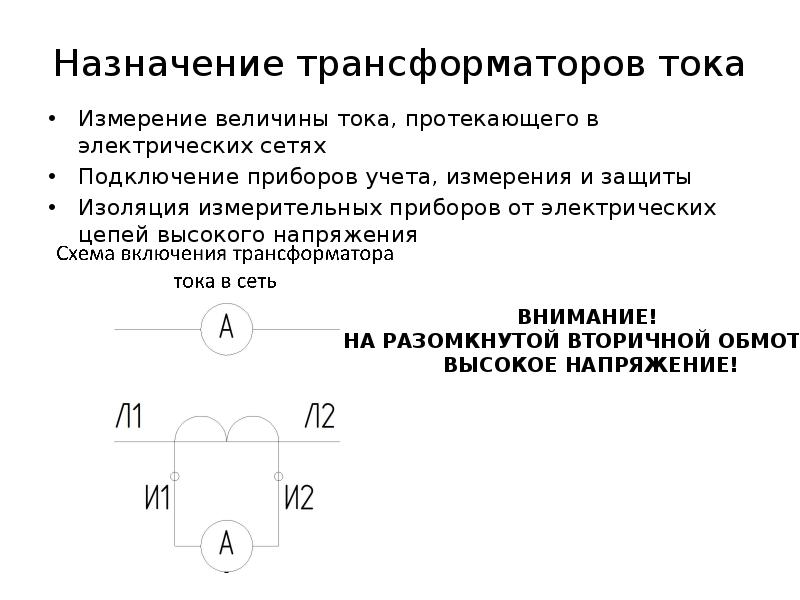

Здесь показана простая диаграмма, иллюстрирующая, как линейный ток в системе трехфазного переменного тока может быть измерен слаботочным амперметром с использованием трансформатора тока:

При включении амперметра – что по сути является коротким замыканием (очень низкое сопротивление) – трансформатор тока ведет себя как источник тока для приемного прибора, посылая на этот прибор токовый сигнал, пропорциональный силе тока в сети.

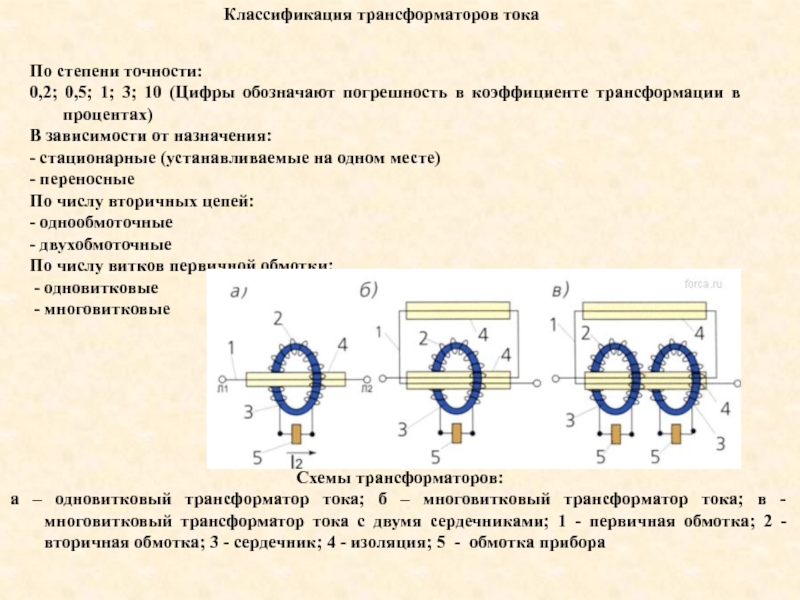

Обычно трансформатор тока состоит из железного тороида, выполняющего роль сердечника трансформатора. Этот тип ТТ не имеет первичной «обмотки» в обычном понимании этого слова, а использует сам линейный провод в качестве первичной обмотки. Линейный провод, проходящий один раз через центр тороида, функционирует как первичная обмотка трансформатора с ровно 1 «витком». Вторичная обмотка состоит из нескольких витков проволоки, намотанной вокруг тороидального магнитопровода:

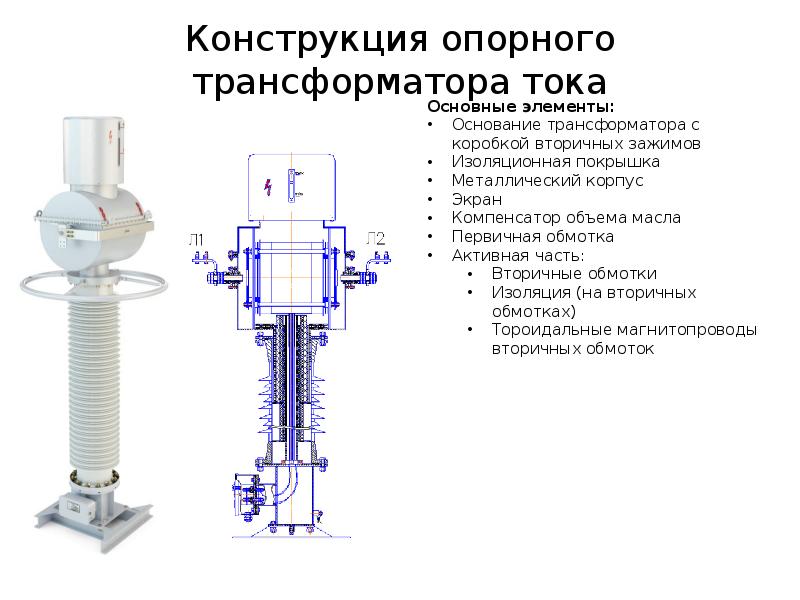

На виде конструкции трансформатора тока показано наматывание вторичных витков вокруг тороидального магнитопровода таким образом, что вторичный проводник остается параллельным первичному (силовому) проводнику для хорошей магнитной связи:

С силовым проводом, служащим одновитковой обмоткой, несколько витков вторичного провода вокруг тороидального сердечника ТТ делают его функцией повышающего трансформатора по напряжению и понижающего трансформатора с относительно тока. Коэффициент трансформации трансформатора тока обычно определяется как отношение полного линейного тока проводника к 5 ампер, что является стандартным выходным током для силовых трансформаторов тока. Следовательно, трансформатор тока с соотношением 100: 5 выдает 5 ампер, когда силовой провод несет 100 ампер.

Коэффициент трансформации трансформатора тока предполагает опасность, достойную внимания: если вторичная обмотка трансформатора тока под напряжением оказывается разомкнутой, она может выработать чрезвычайно высокое напряжение, поскольку пытается протолкнуть ток через воздушный зазор этой разомкнутой цепи. .Вторичная обмотка ТТ, находящаяся под напряжением, действует как источник тока, и, как и все источники тока, она будет развивать настолько большой потенциал (напряжение), насколько это возможно при наличии разомкнутой цепи. Учитывая возможность высокого напряжения энергосистемы, контролируемой трансформатором тока, и соотношение витков трансформатора тока с большим количеством витков во вторичной обмотке, чем в первичной, способность трансформатора тока работать как повышающий трансформатор представляет собой значительную опасность.

Как и любой другой источник тока, короткое замыкание на выходе ТТ не представляет опасности.Только обрыв цепи представляет опасность повреждения. По этой причине цепи трансформатора тока часто оснащаются закорачивающими перемычками и / или закорачивающими выключателями , которые позволяют техническим специалистам выполнить короткое замыкание во вторичной обмотке трансформатора тока перед отключением любых других проводов в цепи. В следующих подразделах эта тема будет рассмотрена более подробно.

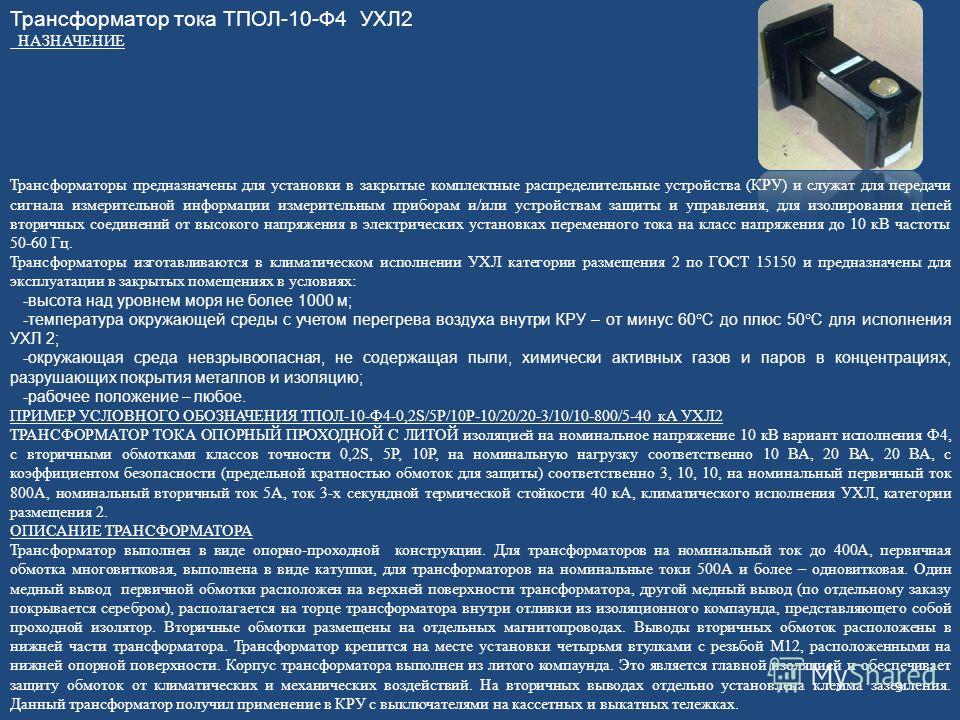

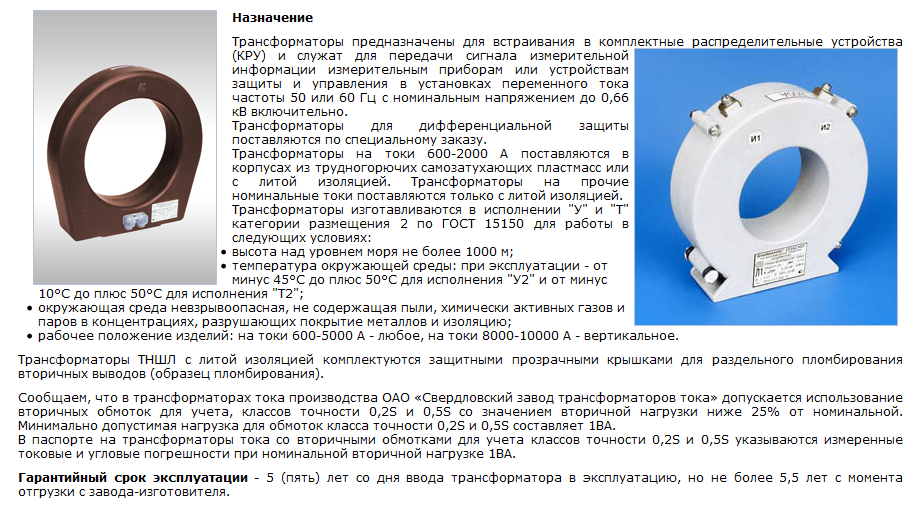

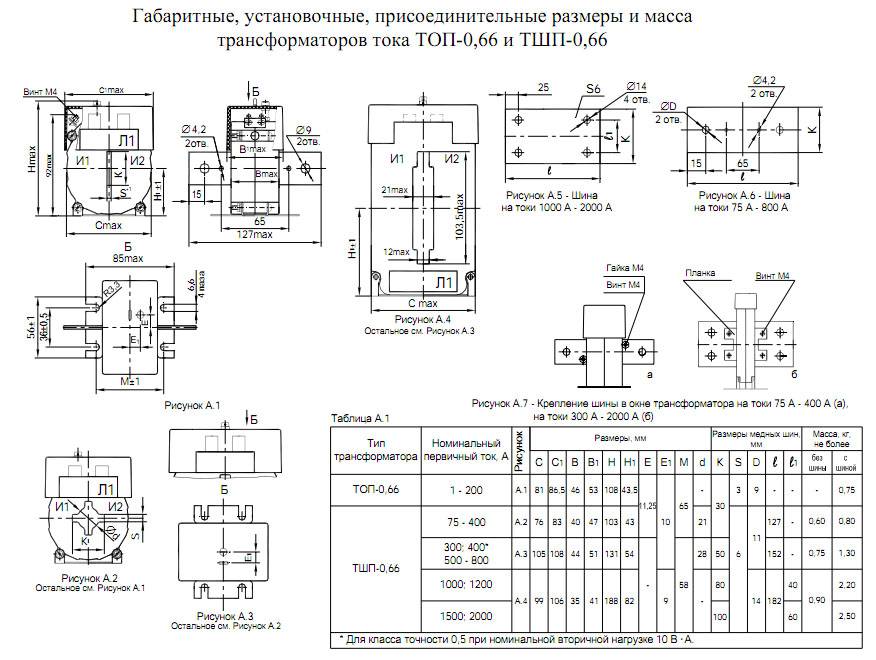

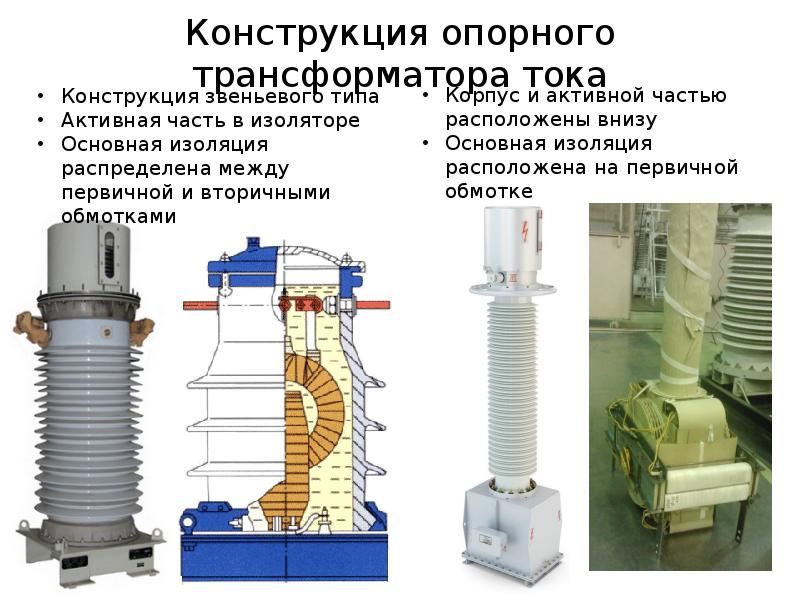

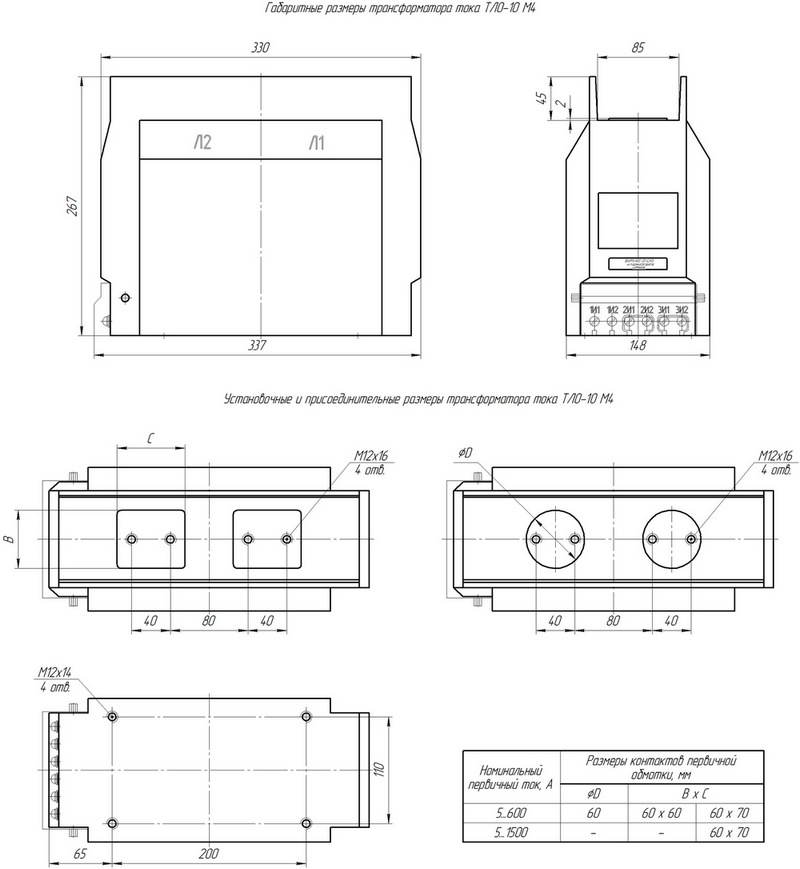

Трансформаторы тока производятся в широком диапазоне размеров для различных применений. Вот фотография трансформатора тока с табличкой «паспортная табличка» со всеми соответствующими спецификациями.На паспортной табличке указано соотношение тока как «100/5», что означает, что этот трансформатор тока будет выдавать ток 5 ампер, когда через силовой провод, проходящий через центр тороида, протекает 100 ампер:

Черно-белая пара проводов, выходящая из этого ТТ, передает сигнал переменного тока от 0 до 5 ампер на любой контрольный прибор, масштабированный до этого диапазона. Этот прибор будет видеть \ (1 \ более 20 \) (т.е. \ (5 \ более 100 \)) тока, протекающего через силовой провод.

На следующих фотографиях противопоставляются два разных стиля трансформаторов тока: один с «окном», через которое может быть пропущен любой проводник, а другой со специальной шиной, закрепленной через центр, к которой проводники присоединяются с обоих концов.Оба стиля обычно используются в электроэнергетике и работают одинаково:

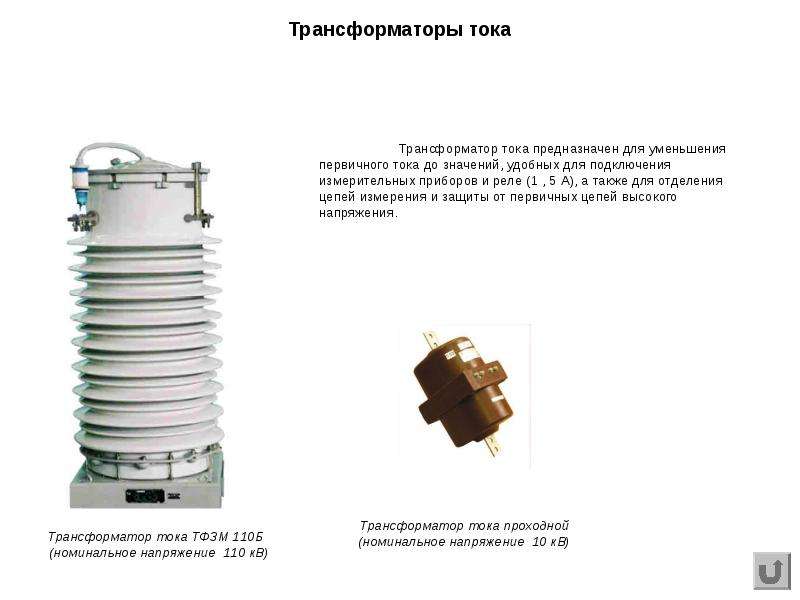

Вот фотография некоторых гораздо более крупных трансформаторов тока, предназначенных для установки внутри «вводов» большого автоматического выключателя, хранящихся на деревянном поддоне:

Установленные трансформаторы тока выглядят как цилиндрические выступы у основания каждого изолятора высоковольтного выключателя. На этой конкретной фотографии показан гибкий кабелепровод, идущий к каждому вводу трансформатора тока, по которому вторичные сигналы слаботочного трансформатора тока передаются к клеммной колодке внутри панели на правом конце выключателя:

Сигналы от вводов трансформаторов тока на выключателе могут быть подключены к устройствам защитного реле для отключения выключателя в случае любого ненормального состояния. Если не используются, вторичные клеммы ТТ просто закорачиваются на панели.

Здесь показан комплект из трех очень больших трансформаторов тока, предназначенных для установки на вводы силового трансформатора высокого напряжения. Каждый из них имеет текущий коэффициент понижения от 600 до 5:

.

На этой следующей фотографии мы видим крошечный трансформатор тока, предназначенный для измерения слабого тока, закрепленный на проводе, по которому проходит ток всего несколько ампер. Этот конкретный трансформатор тока сконструирован таким образом, что он может быть закреплен на существующем проводе для временных тестовых целей, а не представляет собой сплошной тороид, через который провод должен быть пропущен через него для более постоянной установки:

Коэффициент 3000: 1 этого ТТ понижает сигнал переменного тока с 5 А до 1.667 мА переменного тока.

На этой последней фотографии показан трансформатор тока, используемый для измерения линейного тока в распределительном устройстве подстанции 500 кВ. Настоящая катушка трансформатора тока расположена внутри красного корпуса в верхней части изолятора, где проходит силовой провод. Высокий изолятор обеспечивает необходимое разделение между проводником и землей внизу, чтобы предотвратить «скачок» высокого напряжения на землю по воздуху:

Полярность трансформатора

Важной характеристикой для идентификации трансформаторов в энергосистемах – как силовых трансформаторов, так и измерительных трансформаторов – является полярность .Сначала может показаться неуместным говорить о «полярности», когда мы знаем, что имеем дело с переменными напряжениями и токами , но на самом деле под этим словом подразумевается фазировка . Когда несколько силовых трансформаторов соединены между собой для разделения нагрузки или для формирования трехфазной трансформаторной решетки из трех однофазных трансформаторных блоков, очень важно, чтобы фазовые соотношения между обмотками трансформатора были известны и четко обозначены. Кроме того, нам необходимо знать фазовое соотношение между первичной и вторичной обмотками (катушками) измерительного трансформатора, чтобы правильно подключить его к принимающему прибору, например, к защитному реле.Для некоторых инструментов, таких как простые индикаторные измерители, полярность (фазировка) не важна. Для других приборов, сравнивающих фазовые отношения двух или более сигналов, полученных от измерительных трансформаторов, правильная полярность (фазировка) имеет решающее значение.

Маркировка полярности для любого трансформатора может быть обозначена несколькими различными способами:

Знаки следует интерпретировать с точки зрения полярности напряжения , а не тока. Чтобы проиллюстрировать использование «тестовой схемы», подающей кратковременный импульс постоянного тока на трансформатор от небольшой батареи:

Обратите внимание на то, что на вторичной обмотке трансформатора возникает падение напряжения той же полярности, что и на первичной обмотке импульсом постоянного тока: как для первичной, так и для вторичной обмоток стороны с точками имеют одинаковый положительный потенциал.

Если аккумулятор перевернуть и испытание будет выполнено снова, сторона каждой обмотки трансформатора, отмеченная точкой, будет отрицательной:

Если мы поменяем местами подключение вторичной обмотки к резистору и восстановим все напряжения и токи, мы увидим, что точка полярности всегда представляет общий потенциал напряжения, независимо от полярности источника:

Следует отметить, что в этом методе тестирования батареи и переключателя должна использоваться батарея низкого напряжения, чтобы избежать остаточного магнетизма в сердечнике трансформатора.Одиночная 9-вольтовая сухая батарея хорошо работает с чувствительным измерителем.

Трансформаторы с несколькими вторичными обмотками действуют одинаково, при этом маркировка полярности каждой вторичной обмотки имеет ту же полярность, что и любая другая обмотка:

Чтобы еще раз подчеркнуть этот важный момент: точки полярности трансформатора всегда относятся к напряжению, а не к току. Полярность напряжения на обмотке трансформатора всегда будет соответствовать полярности любой другой обмотки того же трансформатора по отношению к точкам.Однако направление тока через обмотку трансформатора зависит от того, работает ли данная обмотка в качестве источника или нагрузки . Вот почему во всех предыдущих примерах видно, что токи идут в противоположных направлениях (в точку, из точки) от первичной к вторичной, а полярности напряжения соответствуют точкам. Первичная обмотка трансформатора работает как нагрузка (ток обычного протока, протекающий через положительный вывод), в то время как его вторичная обмотка действует как источник (ток обычного протока, вытекающий из положительного вывода).

Полярность трансформатора очень важна в электроэнергетике, поэтому были придуманы термины для обозначения разной полярности обмоток трансформатора. Если точки полярности для первичной и вторичной обмоток лежат на одной и той же физической стороне трансформатора, это означает, что первичная и вторичная обмотки намотаны в одном направлении вокруг сердечника, и это называется вычитающим трансформатором . Если точки полярности расположены на противоположных сторонах трансформатора, это означает, что первичная и вторичная обмотки намотаны в противоположных направлениях, и это называется добавочным трансформатором .Термины «аддитивный» и «вычитающий» имеют большее значение, когда мы рассматриваем эффекты каждой конфигурации в заземленной системе питания переменного тока. В следующих примерах показано, как напряжения могут складываться или уменьшаться в зависимости от фазового соотношения первичной и вторичной обмоток трансформатора:

Трансформаторы

, работающие при высоком напряжении, обычно проектируются с вычитающей ориентацией обмоток, просто чтобы минимизировать диэлектрическое напряжение, оказываемое на изоляцию обмотки от межобмоточных напряжений.Измерительные трансформаторы (PT и CT) по соглашению всегда вычитаются .

Когда три однофазных трансформатора соединены между собой для образования трехфазного трансформатора, полярность обмоток должна быть правильно ориентирована. Обмотки в сети треугольником должны быть подключены таким образом, чтобы отметки полярности двух обмоток не совпадали друг с другом. Изогнутые стрелки нарисованы рядом с каждой обмоткой, чтобы подчеркнуть соотношение фаз:

Обмотки в звездообразной сети должны быть подключены таким образом, чтобы все метки полярности были обращены в одном направлении по отношению к центру звезды (обычно все метки полярности были направлены от центра):

Несоблюдение этих фазовых соотношений в группе силовых трансформаторов может привести к катастрофическому отказу, как только трансформаторы будут под напряжением!

На следующей фотографии показана схема большого силового трансформатора электросети, оборудованного несколькими трансформаторами тока, постоянно установленными в проходных изоляторах (местах, в которых силовые проводники проходят через стальной кожух блока силового трансформатора).Обратите внимание на сплошные черные квадраты, обозначающие одну сторону каждой вторичной обмотки ТТ, а также одну сторону каждой первичной и вторичной обмоток в этом трехфазном силовом трансформаторе. Сравнивая расположение этих черных квадратов, мы можем сказать, что все трансформаторы тока, а также сам силовой трансформатор намотаны как вычитающие устройства :

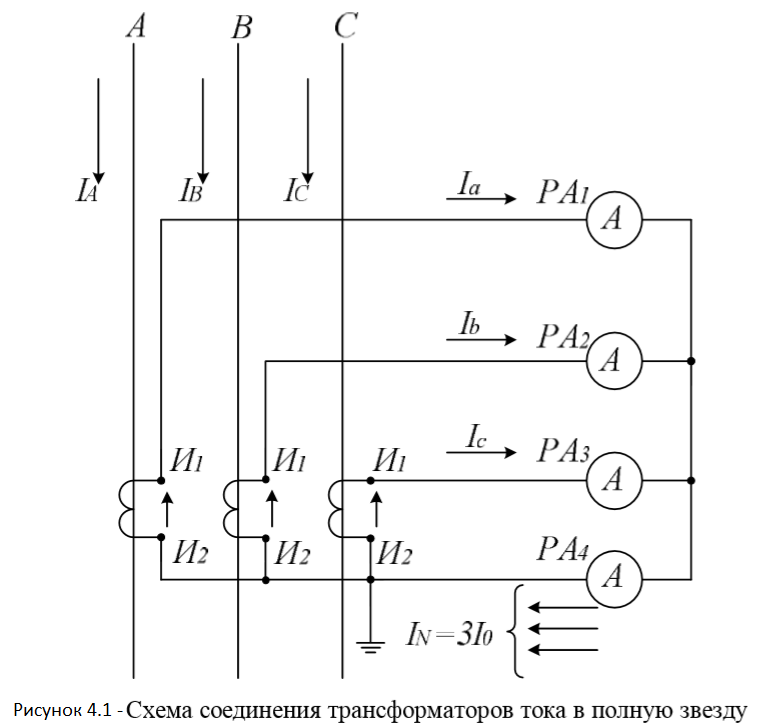

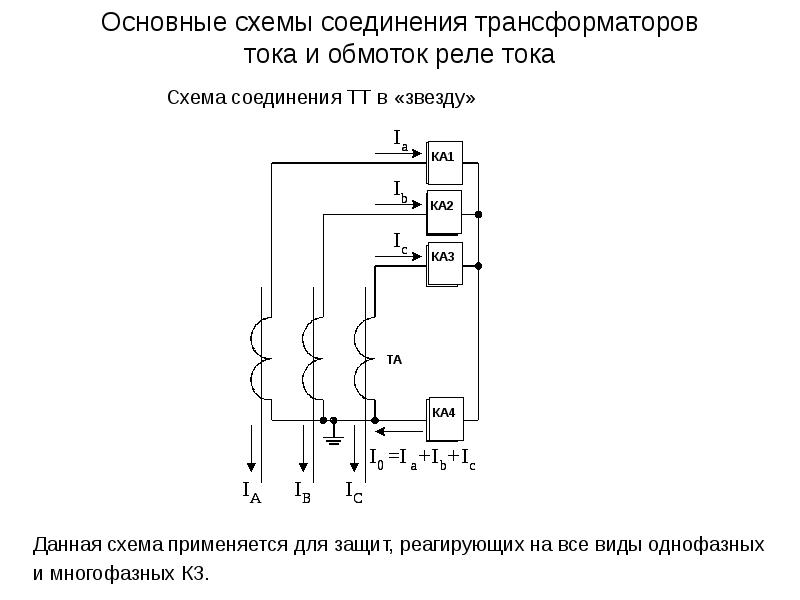

Пример важности маркировки полярности для подключения измерительных трансформаторов можно увидеть здесь, где пара трансформаторов тока с равным передаточным числом соединена параллельно для управления общим прибором, который должен измерять разницу в токе вход и выход из груза:

Правильно подключенный, как показано выше, измеритель в центре схемы регистрирует только разницу в выходном токе двух трансформаторов тока.Если ток в нагрузке точно равен току на выходе из нагрузки (что должно быть), и два трансформатора тока точно согласованы по соотношению витков, счетчик получит нулевой чистый ток. Если, однако, в нагрузке возникает замыкание на землю, в результате чего больше тока поступает, чем выходит из нее, дисбаланс токов ТТ будет регистрироваться измерителем и, таким образом, указывать на состояние неисправности в нагрузке.

Предположим, однако, что техник по ошибке подключил один из этих блоков ТТ задним ходом.Если мы рассмотрим получившуюся схему, мы увидим, что измеритель теперь воспринимает сумму линейных токов, а не разницу , как должно:

Это приведет к тому, что измеритель будет ложно показывать дисбаланс тока в нагрузке, когда его нет.

Безопасность измерительного трансформатора

Трансформаторы потенциала (ТН или ТН) имеют тенденцию вести себя как источники напряжения по отношению к приборам измерения напряжения, которыми они управляют: выходной сигнал ТН должен быть пропорциональным представлением напряжения энергосистемы.Напротив, трансформаторы тока (ТТ) имеют тенденцию вести себя как источники тока по отношению к приборам измерения тока, которыми они управляют: выходной сигнал ТТ должен быть пропорциональным представлением тока энергосистемы. На следующих схематических диаграммах показано, как должны вести себя PT и CT при закупке соответствующих инструментов:

В соответствии с этим принципом трансформаторов тока как источников напряжения и трансформаторов тока как источников тока, вторичная обмотка трансформатора тока не должна иметь короткого замыкания, а вторичная обмотка трансформатора тока не должна быть разомкнута! Короткое замыкание вторичной обмотки PT может привести к возникновению в цепи опасного тока, поскольку PT будет пытаться поддерживать значительное напряжение на очень низком сопротивлении. Разрыв вторичной обмотки ТТ может привести к возникновению опасного напряжения между клеммами вторичной обмотки, поскольку ТТ будет пытаться пропустить значительный ток через очень высокое сопротивление.

Вот почему вы никогда не увидите предохранителей во вторичной цепи трансформатора тока. Такой плавкий предохранитель, когда он перегорел, представлял бы большую опасность для жизни и имущества, чем замкнутая цепь с любым током, который мог бы собрать трансформатор тока.

Хотя рекомендация никогда не замыкать выход ПТ имеет смысл для любого студента, изучающего электричество или электронику, который был натренирован никогда не замыкать накоротко аккумулятор или лабораторный источник питания, рекомендация никогда не замыкать цепь ТТ с питанием часто требует пояснений.Поскольку трансформаторы тока преобразуют ток, значение их выходного тока, естественно, ограничивается фиксированным соотношением линейного тока силового проводника. Другими словами, короткое замыкание вторичной обмотки ТТ , а не приведет к большему выходному току этого ТТ, чем то, что он будет выдавать на любой нормальный токоизмерительный прибор! Фактически, трансформатор тока испытывает минимальную «нагрузку» при подаче питания на короткое замыкание, поскольку ему не нужно выдавать какое-либо существенное напряжение для поддержания такого количества вторичного тока. Только тогда, когда трансформатор тока вынужден выводить ток через значительный импеданс, он должен «усердно работать» (то есть выводить больше мощности), генерируя значительное вторичное напряжение вместе с вторичным током.

Скрытая опасность трансформатора тока подчеркивается анализом соотношения его первичного и вторичного витков. Одиночный проводник, пропущенный через апертуру трансформатора тока, действует как обмотка с одним витком, в то время как несколько витков провода, намотанного вокруг тороидального сердечника трансформатора тока, обеспечивают соотношение, необходимое для понижения тока от линии питания к приемному устройству. .Однако, как знает каждый студент, изучающий трансформаторы, в то время как вторичная обмотка, имеющая больше витков провода, чем первичная обмотка , понижает ток на , тот же трансформатор, наоборот, на понижает напряжение на . Это означает, что трансформатор тока с разомкнутой цепью ведет себя как повышающий трансформатор. Учитывая тот факт, что измеряемая линия электропередачи обычно изначально имеет опасно высокое напряжение, перспектива того, что измерительный трансформатор повысит это напряжение еще выше, действительно отрезвляет. Фактически, единственный способ гарантировать, что трансформатор тока не будет выдавать высокое напряжение при питании от сети, – это поддержать его вторичную обмотку под нагрузкой с низким импедансом.

Также обязательно, чтобы все вторичные обмотки измерительного трансформатора были прочно заземлены , чтобы предотвратить возникновение опасно высокого напряжения на клеммах прибора из-за емкостной связи с силовыми проводниками. Заземление должно выполняться только в одной точке в каждой цепи измерительного трансформатора, чтобы предотвратить образование контуров заземления , и потенциально вызвать ошибки измерения.Предпочтительным местом для этого заземления является первая точка использования, то есть клеммная колодка, устанавливаемая на приборной панели или на панели, куда попадают вторичные провода измерительного трансформатора. Если между измерительным трансформатором и приемным прибором имеются какие-либо тестовые переключатели, заземление должно быть выполнено таким образом, чтобы при размыкании тестового переключателя вторичная обмотка трансформатора не оставалась плавающей (незаземленной).

Выключатели для проверки измерительных трансформаторов

Соединения, сделанные между измерительными трансформаторами и приемными приборами, такими как монтируемые на панели счетчики и реле, должны время от времени прерываться для проведения испытаний и других функций обслуживания.Аксессуар, который часто можно увидеть в панелях силовых приборов, – это блок переключателей , состоящий из серии рубильников. Фотография тестового блока переключателей производства ABB представлена ​​здесь:

Некоторые из этих рубильников служат для отключения трансформаторов напряжения (ТН) от приемных устройств, установленных на этой релейной панели, в то время как другие рубильные переключатели в той же группе служат для отключения трансформаторов тока (ТТ) от приемных приборов, установленных на той же панели.

Для дополнительной безопасности на блоке переключателей могут быть установлены крышки для предотвращения случайного срабатывания или электрического контакта. Крышки некоторых переключателей даже запираются на замок для дополнительной защиты от доступа.

Испытательные переключатели, используемые для отключения трансформаторов напряжения (ТП) от датчиков напряжения, представляют собой не что иное, как простые однополюсные однонаправленные (SPST) рубильники, как показано на этой схеме:

Разрыв цепи трансформатора напряжения не представляет опасности, поэтому для отключения ПТ от приемного прибора не требуется ничего особенного.

Здесь представлена ​​серия фотографий, показывающих работу одного из этих рубильников, от замкнутого (в рабочем состоянии) слева до разомкнутого (отключенного) справа:

Испытательные переключатели, используемые для отключения трансформаторов тока (ТТ) от токоизмерительных приборов, однако, должны быть специально спроектированы так, чтобы избежать размыкания цепи ТТ при отключении из-за опасности высокого напряжения, создаваемой разомкнутыми вторичными обмотками ТТ. Таким образом, испытательные переключатели ТТ предназначены для короткого замыкания на выходе ТТ перед размыканием соединения с устройством измерения тока.Это достигается за счет использования специального рубильника перед разрывом :

Здесь представлена ​​серия фотографий, показывающих работу рубильника перед размыканием, от замкнутого (в рабочем состоянии) слева до закороченного (разомкнутого) справа:

Закорачивающее действие происходит на листе из пружинной стали, контактирующем с движущимся лезвием ножа в кулачковой прорези рядом с шарниром. Обратите внимание, как лист соприкасается с кулачком ножа на правой и средней фотографиях, но не на левой фотографии.Этот металлический лист соединяется с основанием рубильника, прилегающим справа (другой полюс цепи ТТ), образуя короткое замыкание между выводами ТТ, необходимое для предотвращения дуги, когда рубильник размыкает цепь на приемный прибор.

Пошаговая последовательность иллюстраций показывает, как работает эта закорачивающая пружина, предотвращая размыкание цепи ТТ при размыкании первого переключателя:

Обычно не замыкающий переключатель в паре тестовых переключателей ТТ оснащается «тестовым разъемом», позволяющим вставить дополнительный амперметр в схему для измерения сигнала ТТ. Этот испытательный домкрат состоит из пары пластин из пружинной стали, контактирующих друг с другом в середине размаха рубильника. Когда рубильник находится в разомкнутом положении, металлические листы продолжают обеспечивать непрерывность после разомкнутого рубильника. Однако, когда специальный штекер адаптера амперметра вставляется между пластинами, раздвигая их, цепь разрывается, и ток должен течь через два штыря тестового штекера (и в тестовый амперметр, подключенный к этому штекеру).

Пошаговая последовательность иллюстраций показывает, как тестовое гнездо поддерживает целостность разомкнутого рубильника, а затем позволяет вставить тестовый щуп и амперметр, не разрывая цепь ТТ:

При использовании такого испытательного щупа ТТ необходимо тщательно проверить электрическую целостность амперметра и измерительных проводов перед тем, как вставлять щуп в испытательные гнезда.Если случится «обрыв» где-либо в цепи амперметра / вывода, опасная дуга разовьется в точке «обрыва» в момент, когда испытательный щуп раздвигает металлические пластины испытательного разъема! Всегда помните, что находящийся под напряжением ТТ опасен при разомкнутой цепи, поэтому ваша личная безопасность зависит от постоянного поддержания непрерывности электрической цепи в цепи ТТ.

На этой фотографии крупным планом показан замкнутый испытательный выключатель ТТ, оборудованный испытательным домкратом, при этом пружинные листы домкрата видны как пара структур в форме «обруча», обрамляющих лезвие среднего рубильника:

В дополнение к (или иногда вместо) контрольным переключателям, вторичная проводка трансформатора тока часто проходит через специальные закорачивающие клеммные колодки.Эти специальные клеммные колодки имеют металлическую «перемычку», проходящую по центру, через которую можно вставить винты для соединения с проводными клеммами ниже. Любые клеммы, соединенные с этим металлическим стержнем, обязательно будут уравновешивать друг друга. Один винт всегда вставляется в шину, входящую в клемму заземления на клеммной колодке, таким образом, заземляя всю шину. Дополнительные винты, вставленные в эту шину, прижимают вторичные провода ТТ к потенциалу земли. Фотография такой закорачивающей клеммной колодки показана здесь, с пятью проводниками от многоскоростного (многоотводного) трансформатора тока с маркировкой 7X1 7X5 , подключаемых к клеммной колодке снизу:

Эта закорачивающая клеммная колодка имеет три винта, вставленных в закорачивающую перемычку: один соединяет перемычку с клеммой заземления («G») на дальнем левом краю, другой – с проводом ТТ «7X5», а последний соединяет к проводу ТТ «7X1». В то время как первый винт устанавливает потенциал заземления вдоль перемычки, следующие два винта образуют короткое замыкание между двумя внешними проводниками многоступенчатого трансформатора тока. Обратите внимание на зеленые «перемычки», прикрепленные к верхней стороне этой клеммной колодки, замыкающие 7X1 на 7X5 на землю, в качестве дополнительной меры безопасности для этого конкретного трансформатора тока, который в настоящее время не используется и не подключен к какому-либо измерительному прибору.

На следующих рисунках показаны комбинации положений винтовых клемм, используемых для выборочного заземления различных проводников на трансформаторе тока с несколькими коэффициентами передачи.На первой из этих иллюстраций показано состояние, представленное на предыдущей фотографии, когда весь трансформатор тока закорочен и заземлен:

На следующем рисунке показано, как ТТ будет использоваться на полную мощность, при этом X1 и X5 подключены к панели приборов и (только) X5 заземлен в целях безопасности:

На этом последнем рисунке показано, как ТТ будет использоваться с пониженной мощностью, с X2 и X3, подключенными к панели приборов, и (только) X3 заземленным в целях безопасности:

Нагрузка и точность измерительного трансформатора

Для того, чтобы измерительный трансформатор функционировал как точное измерительное устройство, он не должен чрезмерно задавать передачу мощности на нагрузку. Чтобы свести к минимуму энергопотребление измерительных трансформаторов, идеальный прибор для измерения напряжения должен потреблять нулевой ток от своего трансформатора тока, в то время как идеальный прибор для измерения тока должен понижать нулевое напряжение на своем трансформаторе тока.

На практике трудно достичь нулевой мощности любого прибора. Каждый вольтметр действительно потребляет некоторый ток, даже небольшой. Каждый амперметр действительно немного понижает напряжение. Величина полной мощности, потребляемой любым измерительным трансформатором, соответственно называется нагрузка , и, как и все выражения полной мощности, измеряется в вольт-амперах.2_ {сигнал}) (Z_ {инструмент}) \]

Нагрузка для любого устройства или цепи, подключенной к измерительному трансформатору, может быть выражена как значение импеданса (\ (Z \)) в омах или как значение полной мощности (\ (S \)) в вольт-амперах. Точно так же сами измерительные трансформаторы обычно рассчитываются на величину нагрузки, которую они могут создавать, и при этом работать с определенным допуском точности (например, \ (\ pm \) 1% при нагрузке 2 ВА).

Возможная нагрузка трансформатора и классы точности

Потенциальные трансформаторы имеют максимальные значения нагрузки, указанные в терминах полной мощности (\ (S \), измеренной в вольт-амперах), стандартные значения нагрузки классифицируются буквенным кодом:

Буквенный код Максимально допустимая нагрузка при заявленной точности
Вт 12.5 вольт-ампер
X 25 вольт-ампер
M 35 вольт-ампер
Y 75 вольт-ампер
Z 200 вольт-ампер
ZZ 400 вольт-ампер

Стандартные классы точности для трансформаторов напряжения включают 0,3, 0,6 и 1,2, соответствующие погрешности \ (\ pm \) 0,3%, \ (\ pm \) 0,6% и \ ​​(\ pm \) 1,2% от номинальное передаточное число соответственно. Эти классы точности и нагрузки обычно объединены на одной этикетке. Таким образом, трансформатор напряжения с номиналом «0,6 МОм» имеет точность \ (\ pm \) 0,6% (этот процент понимается как точность для коэффициента передачи ) при питании нагрузки 35 вольт-ампер при ее номинальном значении (например, 120 вольт. ) вывод.

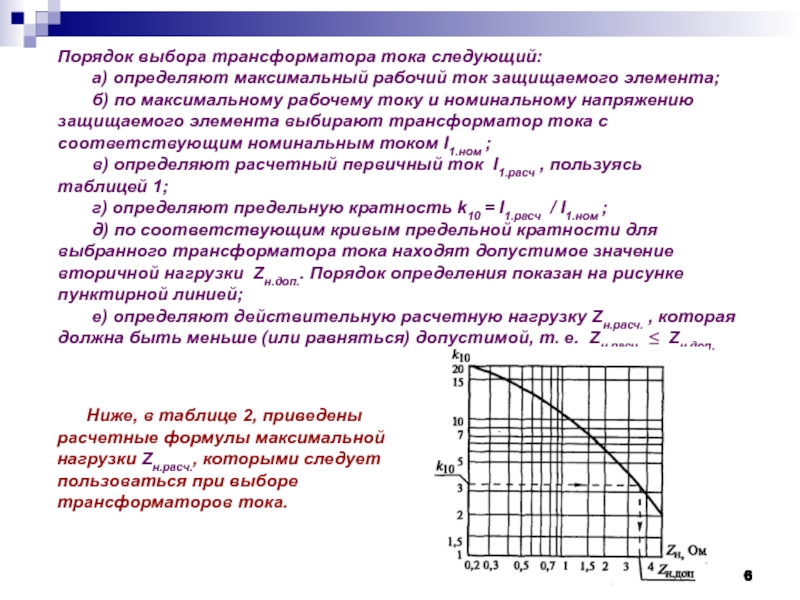

Номинальная нагрузка и точность трансформатора тока

Точность трансформатора тока и нагрузки более сложны, чем номинальные параметры трансформатора тока. Основная причина этого – более широкий спектр приложений ТТ.Если трансформатор тока должен использоваться для целей измерения (т. Е. Для управления ваттметрами, амперметрами и другими приборами, используемыми для регулирующего контроля и / или выставления счетов, где требуется высокая точность), предполагается, что трансформатор будет работать в пределах своих стандартных номиналов. текущие значения. Например, трансформатор тока с соотношением 600: 5, используемый для измерения, должен редко, если вообще когда-либо, видеть значение первичного тока, превышающее 600 ампер, или вторичный ток, превышающий 5 ампер. Если текущие значения, проходящие через трансформатор тока, когда-либо превышают эти максимальные стандартные значения, влияние на регулирование или выставление счетов будет незначительным, потому что это должны быть переходные события.Однако защитные реле предназначены для интерпретации переходных процессов в энергосистемах и реагирования на них. Если трансформатор тока должен использоваться для реле , а не для измерения, он должен надежно работать в условиях перегрузки, обычно создаваемых неисправностями энергосистемы. Другими словами, релейные приложения ТТ требуют гораздо большего динамического диапазона измерения, чем измерительные приложения. Абсолютная точность не так важна для реле, но мы должны убедиться, что ТТ будет давать достаточно точное представление о линейном токе в условиях неисправности, чтобы защитное реле (а) функционировало должным образом.Трансформаторы, даже те, которые используются для релейной защиты, никогда не обнаруживают переходных процессов напряжения столь же широких, как переходные процессы тока, наблюдаемые трансформаторами тока.

Номинальные значения ТТ класса

обычно выражаются в виде процентного значения, за которым следует буква «B», за которой следует максимальная нагрузка, выраженная в омах импеданса. Следовательно, трансформатор тока с классом измерения 0,3B1,8 демонстрирует точность \ (\ pm \) 0,3% отношения витков при питании импеданса 1,8-омметра при 100% выходном токе (обычно 5 ампер).

Класс реле ТТ номиналы обычно принимают форму максимального значения напряжения , падающего на нагрузку при 20-кратном номинальном токе (т. Е. Вторичный ток 100 А для ТТ с номинальной выходной мощностью 5 А) при сохранении точности в пределах \ (\ pm \) 10% от номинального передаточного числа. Не случайно, для защиты энергосистемы обычно выбираются соотношения ТТ: так, чтобы максимальный ожидаемый симметричный ток короткого замыкания через силовой проводник не превышал в 20 раз номинальный ток первичной обмотки ТТ.Следовательно, трансформатор тока с релейной классификацией C200 может выдавать до 200 вольт при питании своей максимальной нагрузки при номинальном токе 20 \ (\ times \). Предполагая, что номинальный выходной ток составляет 5 ампер, 20-кратное превышение этого значения будет составлять 100 ампер, подаваемых на реле. Если падение напряжения реле при этом токе может достигать 200 вольт, это означает, что вторичная цепь ТТ может иметь значение импеданса до 2 Ом (\ (200 \ hbox {V} \ div 100 \ hbox {A } = 2 \> \ Омега \)). Таким образом, номинальный ток реле C200 – это просто еще один способ сказать, что он может выдерживать нагрузку до 2 Ом.

Буква «C» в примере оценки «C200» означает , вычисленное , что означает, что рейтинг основан на теории. В некоторых трансформаторах тока вместо этого используется буква «Т», которая означает протестировано . Эти трансформаторы тока были фактически испытаны при указанных значениях напряжения и тока, чтобы гарантировать их работоспособность в реальных условиях.

Насыщение трансформатора тока

Стоит более подробно изучить концепцию максимальной нагрузки трансформатора тока.В идеальном мире трансформатор тока действует как источник тока для измерителя или реле, которое он питает, и, таким образом, вполне достаточно для подачи тока в короткое замыкание (полное сопротивление 0 Ом). Проблемы возникают, если мы требуем, чтобы трансформатор тока выдавал больше мощности, чем он рассчитан, что означает, что трансформатор тока вынужден пропускать ток через чрезмерное сопротивление. Во времена электромеханических счетчиков и защитных реле, когда устройства полностью питались сигналами измерительного трансформатора, нагрузка на определенные счетчики и реле могла быть весьма значительной.Современные электронные измерители и реле создают гораздо меньшую нагрузку на измерительные трансформаторы, приближаясь к идеальным условиям нулевого импеданса для входов, считывающих ток.

Напряжение, создаваемое любой индуктивностью, включая обмотки трансформатора, описывается Законом электромагнитной индукции Фарадея:

\ [V = N {d \ phi \ over dt} \]

Где,

\ (В \) = индуцированное напряжение (вольт)

\ (N \) = Количество витков провода

\ (d \ phi \ over dt \) = Скорость изменения магнитного потока (Веберов в секунду)

Следовательно, чтобы генерировать большее напряжение, трансформатор тока должен развивать в своем сердечнике более быстро изменяющийся магнитный поток. Если рассматриваемое напряжение является синусоидальным на постоянной частоте, магнитный поток также отслеживает синусоидальную функцию во времени, пики напряжения совпадают с самыми крутыми точками на форме волны потока, а точки «нуля» напряжения совпадают с пиками магнитного потока. форма волны, при которой скорость изменения магнитного потока с течением времени равна нулю:

Повышение нагрузки на ТТ (т. Е. Большее сопротивление, через которое должен проходить ток) означает, что ТТ должен развивать большее синусоидальное напряжение для любой заданной величины измеренного линейного тока.Это соответствует форме волны магнитного потока с более быстрым изменением скорости нарастания и спада, что, в свою очередь, означает форму волны магнитного потока с более высоким пиком (предполагая синусоидальную форму). Проблема с этим в какой-то момент заключается в том, что требуемый магнитный поток достигает таких высоких пиковых значений, что железный сердечник ТТ начинает насыщаться магнетизмом, после чего ТТ перестает вести себя линейно и больше не будет точно воспроизводить форма и величина кривой тока в линии электропередачи. Проще говоря, если мы возложим на трансформатор тока слишком большую нагрузку, он начнет выдавать искаженный сигнал, который больше не будет точно отображать линейный ток.

Тот факт, что максимальное выходное напряжение переменного тока ТТ зависит от предела магнитного насыщения его железного сердечника, становится особенно актуальным для ТТ с несколькими передаточными числами , у которых вторичная обмотка имеет более двух «ответвлений». Трансформаторы тока с несколькими передаточными числами обычно используются в качестве стационарных трансформаторов тока во вводах силовых трансформаторов, что дает конечному пользователю свободу в настройке своих схем измерения и защиты. Рассмотрим этот ввод распределительного трансформатора 600: 5 CT с классом точности C800:

Классификация этого ТТ «C800» основана на его способности подавать максимум 800 Вольт на нагрузку , когда все его вторичные витки используются .Другими словами, его рейтинг составляет «C800» только при подключении к ответвителям X1 и X5 для полного соотношения 600: 5. Если вместо этого кто-то подключится к ответвлениям X1-X3, используя только 30 витков провода во вторичной обмотке ТТ вместо всех 120 витков, этот ТТ будет ограничен подачей 200 В на нагрузку до насыщения: такой же величины магнитного потока, что и может генерировать 800 вольт на 120 витках провода, может индуцировать только четверть этого напряжения на четверть числа витков, в соответствии с законом электромагнитной индукции Фарадея (\ (V = N {d \ phi \ over dt} \ )).Таким образом, трансформатор тока следует рассматривать как блок «C200», если он подключен с соотношением сторон 150: 5.

Наличие любого постоянного тока в проводниках линии электропередачи переменного тока создает проблему для трансформаторов тока, которую можно понять только с точки зрения магнитного потока в сердечнике ТТ. Любой постоянный ток (DC) в линии электропередачи, проходящий через CT, смещает магнитное поле CT на определенную величину, заставляя CT легче насыщаться в одном полупериоде переменного тока, чем в другом. Постоянные токи никогда не поддерживаются бесконечно в энергосистемах переменного тока, но часто присутствуют в виде переходных импульсов при определенных условиях неисправности.Даже в этом случае переходные постоянные токи будут оставлять сердечники ТТ с некоторым остаточным магнитным смещением, предрасполагающим их к насыщению в будущих условиях повреждения. Способность сердечника трансформатора тока сохранять некоторый магнитный поток с течением времени называется остаточной массой .

Остаточная намагниченность сердечника трансформатора является нежелательным свойством. Его можно смягчить, сконструировав сердечник с воздушным зазором (вместо того, чтобы делать сердечник как непрерывный путь из черного металла), но это ставит под угрозу другие желательные свойства, такие как пределы насыщения (т.е. максимальное выходное напряжение). Некоторые отраслевые эксперты советуют размагничивать трансформаторы тока обслуживающим персоналом в рамках ремонтных работ после сильноточного повреждения, чтобы обеспечить оптимальную производительность при возвращении системы в эксплуатацию. Размагничивание заключается в пропускании большого переменного тока через трансформатор тока с последующим медленным уменьшением величины этого переменного тока до нуля ампер. Постепенное снижение напряженности переменного магнитного поля от полной до нуля имеет тенденцию к хаотизации магнитных доменов в железном сердечнике, возвращая его в ненамагниченное состояние.

Какой бы ни была причина, насыщение ТТ может стать серьезной проблемой для цепей защитных реле, потому что эти реле должны надежно работать при любых переходных перегрузках по току. Чем больше ток через первичную обмотку ТТ, тем больший ток он должен выводить на защитное реле. Для любой заданной величины нагрузки реле (входного импеданса реле) более высокий сигнал тока приводит к большему падению напряжения и, следовательно, к большей потребности ТТ в выводе управляющего напряжения.Таким образом, насыщение ТТ с большей вероятностью произойдет во время событий перегрузки по току, когда нам больше всего нужен ТТ для правильной работы. Таким образом, любой, кому поручено выбрать подходящий трансформатор тока для релейной защиты, должен тщательно рассмотреть максимальное ожидаемое значение перегрузки по току при сбоях в системе, чтобы ТТ (-ы) выполняли свою работу, одновременно управляя нагрузками, налагаемыми реле.

Испытания трансформаторов тока

Трансформаторы тока могут быть испытаны на предмет передаточного числа и насыщения путем подачи переменного напряжения переменного тока на вторичную обмотку при одновременном контроле вторичного тока и первичного напряжения.Для обычных трансформаторов тока «оконного» типа первичная обмотка представляет собой одинарный провод, пропущенный через центральное отверстие. Идеальный трансформатор тока должен обеспечивать постоянный импеданс источника переменного напряжения и постоянное соотношение напряжений от входа к выходу. Реальный трансформатор тока будет демонстрировать все меньшее и меньшее сопротивление по мере того, как напряжение превышает его порог насыщения:

Идеальный трансформатор тока (без насыщения) должен вести прямую линию. Изогнутая форма выявляет эффекты магнитного насыщения, когда в сердечнике трансформатора тока присутствует такой сильный магнетизм, что дополнительный ток дает лишь незначительное увеличение магнитного потока (что проявляется в падении напряжения).

Конечно, CT никогда не получает питание от его вторичной обмотки при установке и эксплуатации. Цель подачи питания на ТТ «в обратном направлении», как показано, состоит в том, чтобы избежать пропускания очень высоких токов через первичную обмотку ТТ. Однако, если доступно сильноточное испытательное оборудование, такой тест с первичной инжекцией на самом деле является наиболее реалистичным способом проверки ТТ.

В следующей таблице показаны фактические значения напряжения и тока, полученные во время испытания вторичного возбуждения на реле CT класса C400 с соотношением 2000: 5.Напряжение источника было увеличено с нуля до приблизительно 600 вольт переменного тока при 60 Гц для испытания, в то время как падение вторичного напряжения и первичное напряжение были измерены. При напряжении около 575 вольт от трансформатора тока слышен «жужжащий» звук – слышимый эффект магнитного насыщения. Расчетные значения импеданса вторичной обмотки и отношения витков также показаны в этой таблице:

\ (I_S \) \ (В_С \) \ (V_P \) \ (Z_S = V_S \ div I_S \) Соотношение = \ (V_S \ div V_P \)
0.0308 A 75,14 В 0,1788 В 2,44 к \ (\ Omega \) 420,2
0,0322 А 100,03 В 0,2406 В 3,11 к \ (\ Omega \) 415,8
0,0375 А 150,11 В 0,3661 В 4,00 к \ (\ Omega \) 410,0
0,0492 А 301,5 В 0,7492 В 6,13 к \ (\ Omega \) 402.4
0,0589 A 403,8 В 1.0086 В 6,86 к \ (\ Omega \) 400,4
0,0720 А 500,7 В 1,2397 В 6. 95 к \ (\ Omega \) 403,9
0,0883 A 548,7 В 1,3619 В 6,21 к \ (\ Omega \) 402,9
0,1134 A 575,2 В 1.4269 В 5,07 к \ (\ Омега \) 403.1
0,1259 A 582,0 В 1.4449 В 4,62 к \ (\ Omega \) 402,8
0,1596 A 591,3 В 1.4665 В 3,70 к \ (\ Omega \) 403,2
0,2038 А 600,1 В 1.4911 В 2,94 к \ (\ Omega \) 402,5

Как видно из этой таблицы, расчетный импеданс вторичной обмотки \ (Z_S \) начинает резко падать, когда вторичное напряжение превышает 500 вольт (около точки «изгиба» кривой).Расчетное отношение витков выглядит удивительно стабильным – близко к идеальному значению 400 для ТТ 2000: 5 – но нужно помнить, что это соотношение рассчитывается на основе напряжения , а не тока . Поскольку в этом тесте не сравниваются первичный и вторичный токи, мы не можем увидеть, какое влияние насыщение окажет на способность этого трансформатора тока определять ток. Другими словами, этот тест показывает, когда начинается насыщение, но не обязательно показывает, как насыщение влияет на коэффициент тока ТТ.

Разница между ТТ с соотношением сторон 2000: 5 и классификацией реле C400 и ТТ с соотношением сторон 2000: 5 с классом реле C800 заключается не в количестве витков во вторичной обмотке ТТ (\ (N \)), а в скорее количество черного металла в сердечнике ТТ. Трансформатор C800, чтобы вырабатывать более 800 вольт для удовлетворения нагрузки на реле, должен выдерживать в своем сердечнике вдвое больший магнитный поток, чем трансформатор C400, а для этого требуется магнитный сердечник в трансформаторе C800 с (как минимум) вдвое больше флюсовой способности.При прочих равных условиях, чем выше нагрузочная способность трансформатора тока, тем больше и тяжелее он должен быть из-за обхвата магнитопровода.

Сопротивление провода цепи трансформатора тока

Нагрузка, испытываемая трансформатором рабочего тока, представляет собой полное последовательное сопротивление измерительной цепи, состоящее из суммы входного сопротивления приемного прибора, полного сопротивления провода и внутреннего сопротивления вторичной обмотки самого трансформатора тока. Унаследованные электромеханические реле с их «управляющими» катушками, управляемыми токами ТТ, создают значительную нагрузку.Поскольку нагрузка, налагаемая электромеханическим реле, проистекает из работы катушки с проволокой, это полное сопротивление нагрузки является сложной величиной, имеющей как действительную (резистивную), так и мнимую (реактивную) составляющие. Современные цифровые реле с аналого-цифровыми преобразователями на их входах обычно создают чисто резистивную нагрузку на их трансформаторы тока, и эти значения нагрузки, как правило, намного меньше нагрузки, накладываемой электромеханическими реле.

Существенным источником нагрузки в любой цепи ТТ является сопротивление провода, по которому выходной ток ТТ идет к приемному устройству и от него. Довольно часто общее «петлевое» расстояние цепи ТТ составляет несколько сотен футов или более, если ТТ расположены в удаленных частях объекта, а защитные реле расположены в центральной диспетчерской. По этой причине важным аспектом конструкции системы защитных реле является размер (калибр) провода, чтобы гарантировать, что полное сопротивление цепи не превышает допустимую нагрузку ТТ.

Проволока большего сечения имеет меньшее сопротивление на единицу длины, чем проволока меньшего сечения, при прочих равных условиях.{0,232 G – 2,32} \]

Где,

\ (R_ {1000ft} \) = Приблизительное сопротивление провода в Ом на 1000 футов длины провода

\ (G \) = Американский калибр провода (AWG), номер провода

Размер провода

AWG, как и у большинства «калибровочных» шкал, является обратным: большее число означает более тонкий провод. Вот почему формула предсказывает меньшее значение \ (R \) для большего значения \ (G \). Простым примером значения, которое можно подставить в эту формулу, является число 10, представляющее провод # 10 AWG, общий размер проводника для вторичных цепей ТТ:

\ [R_ {1000ft} = e ^ {(0. 0 = 1 \> \ Omega \ hbox {на 1000 футов} \]

Имейте в виду, что этот результат сопротивления провода 1 Ом на 1000 футов длины относится к общей длине цепи , а не к расстоянию между ТТ и приемным прибором. Полная вторичная электрическая цепь ТТ, конечно, требует двух проводов , поэтому потребуется 1000 футов провода для покрытия 500 футов расстояния между ТТ и прибором. В некоторых источниках указан провод №12 AWG в качестве минимального калибра для вторичных цепей ТТ независимо от длины провода.

Пример: сечение провода цепи ТТ, простой

Практический пример поможет проиллюстрировать, как сопротивление провода играет роль в характеристиках цепи ТТ. Давайте начнем с рассмотрения трансформатора тока класса точности C400, который будет использоваться в цепи защитного реле, причем сам трансформатор тока имеет измеренное сопротивление вторичной обмотки 0,3 \ (\ Omega \) с соотношением витков 600: 5. По определению, трансформатор тока C400 – это трансформатор, способный генерировать 400 вольт на своих выводах, одновременно подавая нагрузку в 20 раз больше номинального тока. Это означает, что максимальное значение нагрузки составляет 4 Ом, поскольку это импеданс, который упадет на 400 вольт при вторичном токе 100 ампер (в 20 раз больше номинальной выходной мощности ТТ в 5 ампер):

Хотя трансформатор тока имеет класс C400, что означает, что на его выводах вырабатывается 400 вольт (максимум), на самом деле обмотка должна быть способна выдавать более 400 вольт, чтобы преодолеть падение напряжения на собственном внутреннем сопротивлении обмотки. В данном случае при сопротивлении обмотки 0.3 Ом, несущий ток 100 ампер (наихудший случай), напряжение обмотки должно составлять 430 вольт, чтобы обеспечить 400 вольт на клеммах. Это значение в 430 вольт при 60 Гц с синусоидальной формой волны тока представляет собой максимальное количество магнитного потока, с которым может справиться этот сердечник ТТ при сохранении коэффициента тока в пределах \ (\ pm \) 10% от его номинального значения 600: 5. Таким образом, 430 вольт (внутри трансформатора тока) является нашим ограничивающим фактором для обмотки трансформатора тока при при любом значении тока .

Этот шаг расчета максимального напряжения внутренней обмотки ТТ – не просто иллюстрация того, как определяется класс ТТ «C».Скорее, это важный шаг в любом анализе нагрузки цепи ТТ, потому что мы должны знать максимальный потенциал обмотки, которым ограничен ТТ. У кого-то может возникнуть соблазн пропустить этот шаг и просто использовать 400 В в качестве максимального напряжения на клеммах во время состояния неисправности, но это приведет к незначительным ошибкам в таком простом случае, как этот, и к гораздо более значительным ошибкам в других случаях, когда мы должны уменьшите напряжение обмотки ТТ по причинам, описанным далее в этом разделе.

Предположим, что этот трансформатор тока будет использоваться для подачи тока на защитное реле, представляющее чисто резистивную нагрузку 0.2 Ом. Системное исследование показывает, что максимальный симметричный ток короткого замыкания составляет 10 000 ампер, что чуть ниже 20 \ (\ times \) номинального первичного тока для трансформатора тока. Вот как будет выглядеть схема во время этого состояния неисправности, когда трансформатор тока выдает максимальное (внутреннее) напряжение 430 вольт:

Предел внутреннего напряжения ТТ в 430 вольт по-прежнему остается в силе, потому что это функция магнитной индукции сердечника, а не линейного тока. При токе повреждения энергосистемы 10 000 ампер этот трансформатор тока выдает только 83.33 ампера, а не 100 ампер, использованных для определения классификации C400. Максимальное полное сопротивление цепи легко предсказать с помощью закона Ома: 430 вольт (ограничено магнитным сердечником трансформатора тока), давая 83,33 ампера (ограниченное током неисправности системы):

\ [R_ {total} = {V_W \ over I_ {fault}} = {430 \ hbox {V} \ over 83,33 \ hbox {A}} = 5,16 \> \ Omega \]

Поскольку мы знаем, что полное сопротивление в этой последовательной цепи является суммой сопротивления обмотки ТТ, сопротивления провода и нагрузки реле, мы можем легко вычислить максимальное сопротивление провода путем вычитания:

\ [R_ {total} = R_ {CT} + R_ {провод} + R_ {реле} \]

\ [R_ {wire} = R_ {total} – (R_ {CT} + R_ {реле}) \]

\ [R_ {wire} = 5. {(0,232) (12) – 2,32} = 1,59 \> \ Omega \ hbox {на 1000 футов} \]

\ [{4.66 \> \ Omega \ over 1.59 \> \ Omega / \ hbox {1000 ft}} = 2,93 \ times \ hbox {1000 ft} = 2930 \ hbox {ft} \]

Конечно, это общая длина проводника , что означает, что для двухжильного кабеля между ТТ и защитным реле максимальное расстояние будет вдвое меньше: 1465 футов.

Пример: сечение провода цепи ТТ с учетом постоянного тока

Предыдущий сценарий предполагает чисто переменный ток короткого замыкания.Реальные неисправности могут содержать значительные составляющие постоянного тока в течение коротких периодов времени, длительность этих переходных процессов постоянного тока связана с постоянной времени \ (L \ over R \) силовой цепи. Как упоминалось ранее, постоянный ток имеет тенденцию намагничивать железный сердечник трансформатора тока, предрасполагая его к магнитному насыщению. Таким образом, трансформатор тока в этих условиях не сможет генерировать полное напряжение переменного тока, возможное во время контролируемого стендового испытания (например, трансформатор тока C400 в этих условиях не сможет выдержать нагрузку до своего номинального напряжения 400 В на клеммах). Простой способ компенсировать этот эффект – снизить напряжение на обмотке ТТ на коэффициент, равный \ (1 + {X \ over R} \), причем отношение \ (X \ over R \) является реактивным сопротивлением к – коэффициент сопротивления энергосистемы в точке измерения. Снижение номинальных характеристик трансформатора обеспечивает запас прочности для наших расчетов, предполагая, что значительная часть емкости магнитного сердечника ТТ может потребляться намагничиванием постоянного тока во время определенных неисправностей, оставляя меньше магнитного «запаса» для генерации переменного напряжения.

Давайте повторим наши расчеты, предполагая, что защищаемая энергосистема теперь имеет коэффициент \ (X \ over R \), равный 14.Это означает, что наш трансформатор тока C400 (с максимальным внутренним потенциалом обмотки 430 вольт) должен быть понижен до максимального напряжения обмотки:

\ [{430 \ hbox {V} \ over {1 + {X \ over R}}} = {430 \ hbox {V} \ over {1 + 14}} = 28,67 \ hbox {V} \]

Если мы применим это пониженное напряжение обмотки к той же цепи трансформатора тока, мы обнаружим, что его недостаточно для передачи 83,33 А через реле:

С 0,5 \ (\ Omega \) комбинированного сопротивления ТТ и реле (без сопротивления провода), напряжение на обмотке 28. 67 вольт могут дать только 57,33 ампера, что намного меньше, чем нам нужно. Очевидно, что этот ТТ не сможет работать в условиях отказа, когда переходные процессы постоянного тока подталкивают его ближе к магнитному насыщению.

Обновление ТТ до другой модели, имеющей более высокий класс точности (C800) и больший коэффициент понижения тока (1200: 5), улучшит ситуацию. Предполагая, что внутреннее сопротивление обмотки этого нового ТТ составляет 0,7 Ом, мы можем рассчитать его максимальное внутреннее напряжение обмотки следующим образом: если этот ТТ рассчитан на подачу 800 В на его клеммы при вторичном токе 100 А через 0.7 Ом внутреннего сопротивления, это должно означать, что вторичная обмотка ТТ внутри генерирует на 70 вольт больше, чем 800 вольт на своих выводах, или 870 вольт при чисто переменном токе. Учитывая, что коэффициент \ (X \ over R \) нашей энергосистемы равен 14 для учета переходных процессов постоянного тока, это означает, что мы должны снизить внутреннее напряжение обмотки трансформатора тока с 870 вольт до 15 раз меньше, или 58 вольт. Применение этого нового ТТ к предыдущему сценарию отказа:

Расчет допустимого полного сопротивления цепи с учетом улучшенного напряжения нового ТТ:

\ [R_ {total} = {V_W \ over I_ {fault}} = {58 \ hbox {V} \ over 41.67 \ hbox {A}} = 1.392 \> \ Omega \]

Еще раз, мы можем рассчитать максимальное сопротивление провода, вычтя все другие сопротивления из максимального общего сопротивления цепи:

\ [R_ {wire} = R_ {total} – (R_ {CT} + R_ {реле}) \]

\ [R_ {wire} = 1,392 \> \ Omega – (0,7 \> \ Omega + 0,2 \> \ Omega) = 0,492 \> \ Omega \]

Таким образом, нам разрешено иметь сопротивление провода в этой цепи до 0,492 \ (\ Омега \), оставаясь в пределах номинальных значений трансформатора тока. При использовании медного провода 10 AWG (с сопротивлением 1 Ом на 1000 футов) общая длина проводника составляет 492 фута, что составляет 246 футов расстояния между выводами CT и выводами реле.

Ридли Инжиниринг | – [047] Конструкция прямого преобразователя

Конструирование трансформаторов тока для быстрого считывания на прямом преобразователе.

Введение

Эта статья продолжает серию статей, в которых доктор Ридли документирует процессы, связанные с переходом источника питания от первоначальной конструкции к прототипу полной мощности. На этом этапе проектирования вторая компоновка печатной платы завершена с внесением нескольких существенных изменений в спецификации питания.Новая компоновка блока питания – это возможность перепроектировать магнитные компоненты, начиная с трансформатора тока.

Измерение тока с использованием трансформатора тока

При работе с источниками высокой мощности, более 100 Вт или около того, лучший способ измерить ток в силовой каскаде обычно – это трансформатор тока. Этот подход имеет следующие преимущества перед резистивным измерением тока:

1. Чувствительное напряжение может быть большим (> 1 В).

2.Рассеивание может быть сколь угодно низким.

3. Гальваническая развязка устраняет проблемы с заземлением. (очень важно для балансировки тока мостов. )

Трансформатор тока состоит из многооборотной вторичной обмотки на сердечнике без зазоров и однооборотной первичной обмотки, которая обычно состоит только из проволочной перемычки на плате или медной перемычки.

На рисунке 1 показана схема прямого преобразователя с трансформатором тока на стороне высокого напряжения входной шины, над стоком верхнего полевого транзистора.Расположение трансформатора тока важно – он должен быть размещен в той части схемы, где синфазное переменное напряжение невелико и где измеряется только желаемый ток. Если бы трансформатор тока на Рисунке 1 был размещен на обратной стороне входной шины, он также воспринимал бы импульс тока управления затвором в дополнение к току стока.

Рисунок 1: Прямой преобразователь с размещением трансформатора тока и формами сигналов

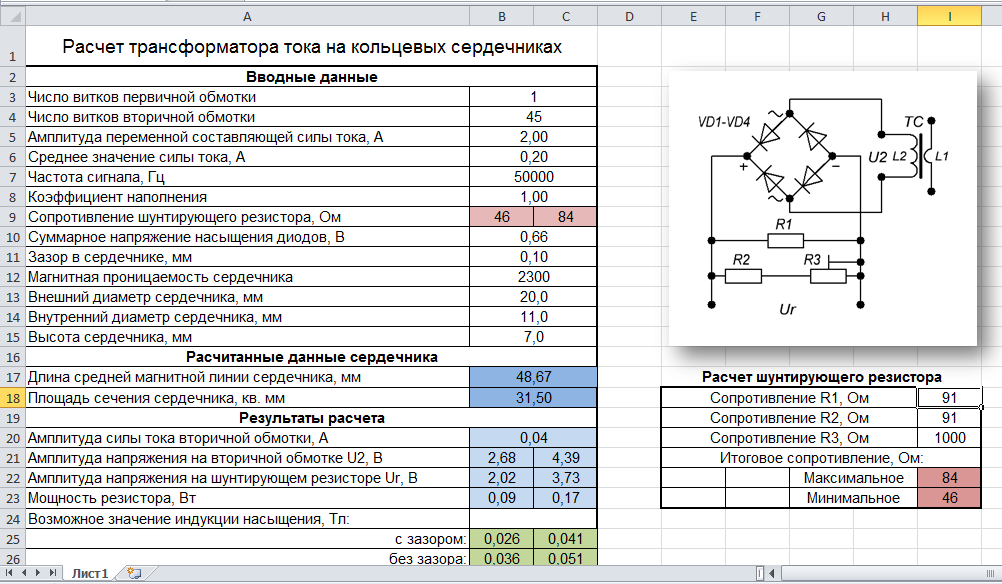

Первое, что нужно учитывать при выборе трансформатора тока – это коэффициент трансформации.Первичная обмотка трансформатора приводится в действие током в силовом каскаде и определяется условиями работы нагрузки и силового каскада. Если вы хотите, чтобы для схемы управления использовался заданный размер сигнала, коэффициент трансформации трансформатора тока будет определять, какое падение напряжения и, следовательно, рассеиваемая мощность будут видны на первичной обмотке. Чем ниже желаемое рассеивание, тем больше количество витков трансформатора тока.

DENT Instruments представляет трансформаторы тока коммерческого класса | DENT Instruments

Revenue Grade CT представлены в двух новых стилях: шарнирный разъемный сердечник с закрытой защелкой, верхняя часть lock & tilt и тороидальный сплошной сердечник.Оба стиля обеспечивают превосходную точность для различных приложений и совместимы с измерителями мощности DENT PowerScout и ELITEpro XC Series.

НАВЕСНЫЕ РАЗЪЕМНЫЕ СЕРДЕЧНИКИ

Шарнирные трансформаторы тока с разъемным сердечником серии SRS & SRL от DENT разработаны для применений, требующих максимальной точности и точности. Превосходные характеристики, прочная конструкция и уникальная закрытая крышка с защелкой, фиксацией и наклоном ТТ серии SRS / SRL делают их идеальными для установки в полевых условиях в приложениях для высокоточного измерения тока, таких как измерение энергии и потребления, подсчет арендаторов и обследования нагрузки. Характеристики этих трансформаторов тока по доходной категории соответствуют или превышают IEC 61869-2, класс 0,2; IEC 60044-1, класс 0,3; и IEEE C57.13 класс 0.3.

Трансформаторы тока серии SRS и SRL имеют сертификаты UL2808 и CSA C22.2 № 61010-1, внесенные в список автономных продуктов, внесены в список CE, соответствуют требованиям RoHS и относятся к устройствам с номиналом 600 В CAT III. Они доступны для токовых входов до 400 А с проводами витой пары 18 AWG MTW UL1015 длиной 8 футов.

ТОРОИДАЛЬНЫЙ ТВЕРДЫЙ СЕРДЕЧНИК

Тороидальные трансформаторы тока серии RGT от DENT разработаны для приложений коммерческого уровня, требующих максимальной точности и точности.Превосходные характеристики, прочная конструкция и компактный размер ТТ серии RGT делают их идеальными для использования для измерения тока в щитах, распределительных устройствах и промышленном контрольном оборудовании. Характеристики этих трансформаторов тока по доходной категории соответствуют или превышают IEC 61869-2, класс 0,2; IEC 60044-1, класс 0,3; и IEEE C57. 13 класс 0.3.

ТТ серии RGT внесены в список CUL / US 61010 как признанные компоненты, внесены в список CE, соответствуют требованиям RoHS и относятся к устройствам с номиналом 600 В CAT III. Они доступны для токовых входов до 100 А с проводами витой пары 24 AWG длиной 4 фута.Также доступен вариант монтажа на печатную плату / штырьки. Свяжитесь с заводом-изготовителем для получения подробной информации.

УРОВЕНЬ ДОХОДА ROCOIL FLEXIBLE CTS

Знаете ли вы… Характеристики трансформаторов тока RoCoil соответствуют или превосходят IEEE C57.13 Class 1.2. Линия трансформаторов тока Роговского с катушкой Роговского от DENT предлагает значительные преимущества по сравнению с обычными трансформаторами тока с разъемным сердечником или накладными трансформаторами тока в определенных установках. Эти «тросовые» трансформаторы тока обладают такими «удобными для установки» функциями, как большой размер окна, малый вес, широкий диапазон тока и механическая гибкость для монтажа в тесноте. RoCoils обеспечивает точное, ненавязчивое измерение переменного тока в сочетании с простым размещением вокруг кабельных пучков, больших шин и проводников неправильной формы. Доступны четыре размера: от 16 ″ до 47 ″. RoCoils совместимы с измерителями мощности PowerScout и ELITEpro XC Series.

Серия LTTJ | Трансформатор тока позволяет легко контролировать ток, протекающий к вашей нагрузке. Легко использовать. Доступен в нескольких различных диапазонах. Легко монтируется. Некоторые модели оснащены светодиодом для визуального подтверждения того, что через устройство протекает ток.

Время доставки зависит от наличия товара на момент отгрузки.

Несмотря на то, что мы прилагаем все усилия, чтобы обеспечить бесперебойную поставку нашей продукции, случайные обстоятельства могут вынудить нас временно исчерпать товар или иметь задержки с доставкой. Если это произойдет, клиенты будут уведомлены вскоре после размещения любых заказов на такие продукты, и, если это применимо, товары будут помещены в отсроченный заказ. Для заказов, требующих ускоренной доставки, можно связаться с нашей службой поддержки клиентов, чтобы подтвердить наличие продукта

Модель Описание
LTTJ-010 Трансформатор тока откалиброван на 10 В постоянного тока при 10 А.
LTTJ-020 Трансформатор тока откалиброван на 10 В постоянного тока при 20 А.
LTTJ-030 Трансформатор тока откалиброван на 10 В постоянного тока при 30 А.
LTTJ-040 Трансформатор тока откалиброван на 10 В постоянного тока при 40 А.
LTTJ-050 Трансформатор тока откалиброван на 10 В постоянного тока при 50 А.
LTTJ-060 Трансформатор тока откалиброван на 10 В постоянного тока при 60 А.
LTTJ-070 Трансформатор тока откалиброван на 10 В постоянного тока при 70 А.

Добавить комментарий

Ваш адрес email не будет опубликован.
