Отличительные свойства витой пары

Сетевой кабель состоит из нескольких пар скрученных между собой проводников. Каждый проводник может состоять из одной жилы диаметром 0,4-0,6 мм или пучка жил общим диаметром 0,5 мм. Каждая жила – в пластиковой оболочке. Каждые две жилы попарно скручиваются с шагом примерно 20-30 см. Такой кабель называется «витая пара» (англ. twisted pair).

ФОТО: YouTube.comИнформационный кабель с установленным разъёмом

Пары помещаются в экран из металлизированной пластиковой ленты. В другом варианте экранируется весь кабель общим экраном. Внутри пучка проложена прочная нить для обеспечения механической прочности кабеля на разрыв. Ещё в кабеле имеется соединённый с экраном дренажный провод для заземления. Весь кабель находится в общей поливинилхлоридной негорючей оболочке. Серый цвет оболочки указывает на то, что кабель предназначен для прокладки внутри помещений. Кабель для наружной прокладки имеет оболочку чёрного цвета. При необходимости кабель защищают гофрированной металлической оболочкой.

Кабель, который прокладывают в кабельных каналах, может быть изготовлен из одножильных проводников. Он соединяет вычислительное устройство с неподвижной розеткой. Кабели, соединяющие две розетки и подвергающиеся частым изгибам, должны иметь многожильные проводники. Но по условиям, определяющим затухание сигнала, длина кабеля не должна превышать 120 м.

ФОТО: sovet-ingenera.comКоннектор на кабеле

Разновидности сетевого провода

Сетевой провод бывает 8-жильный (4 пары) и 4-жильный (2 пары). И коннекторы бывают на 8 проводов и на 4 провода. Но для физического формирования интернет-сети необходимы именно 8-контактные коннекторы. А их узаконенное название – 8P8C. Но исторически в лексиконе компьютерщиков этот кабель известен как RJ-45. Так и будет он называться в данной статье.

В зависимости от диапазона частот, пропускаемых кабелем, их делят на категории. Категория 1 (CAT1) с частотной полосой до 0,1 МГц применяется в телефонных линиях. Категория CAT5 с частотной полосой пропускания 100 МГц обеспечивает скорость передачи данных до 100Мбит\с и используется в телефонных линиях и для создания сетей 100BASE-TX. Категория CAT5 с частотной полосой пропускания 125 Мгц обладает лучшими характеристиками. Скорость передачи данных по этому кабелю достигает 1 000 Мбит/с. Этот кабель широко используется для создания локальных компьютерных сетей. Кабель категории CAT7 с частотной полосой до 700 МГц обеспечивает скорость передачи данных до 10 Гбит/с. Категория кабеля, шифр его марки, вид или отсутствие экранирования, количество витых пар указаны на общей оболочке кабеля.

ФОТО: sovet-ingenera.comСетевой кабель «витая пара», состоящий из четырёх витых пар, центральной нити и общей оболочки

Стандартные схемы распиновки кабеля RJ-45

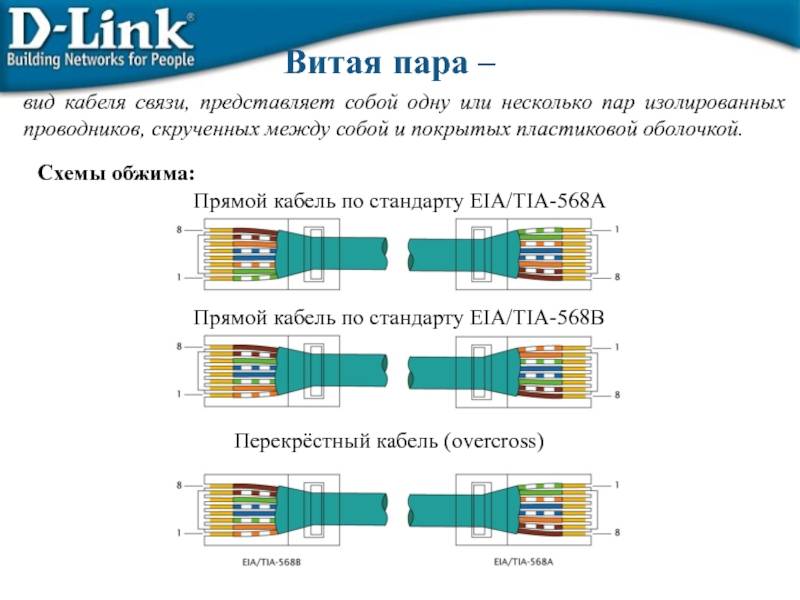

Установка коннекторов на кабель регламентируется международным стандартом EIA/TIA-568. Он определяет правила и порядок создания внутриквартирных сетей. В зависимости от того, для чего предназначен кабель и какая нужна его пропускная способность, выбирается схема обжимки.

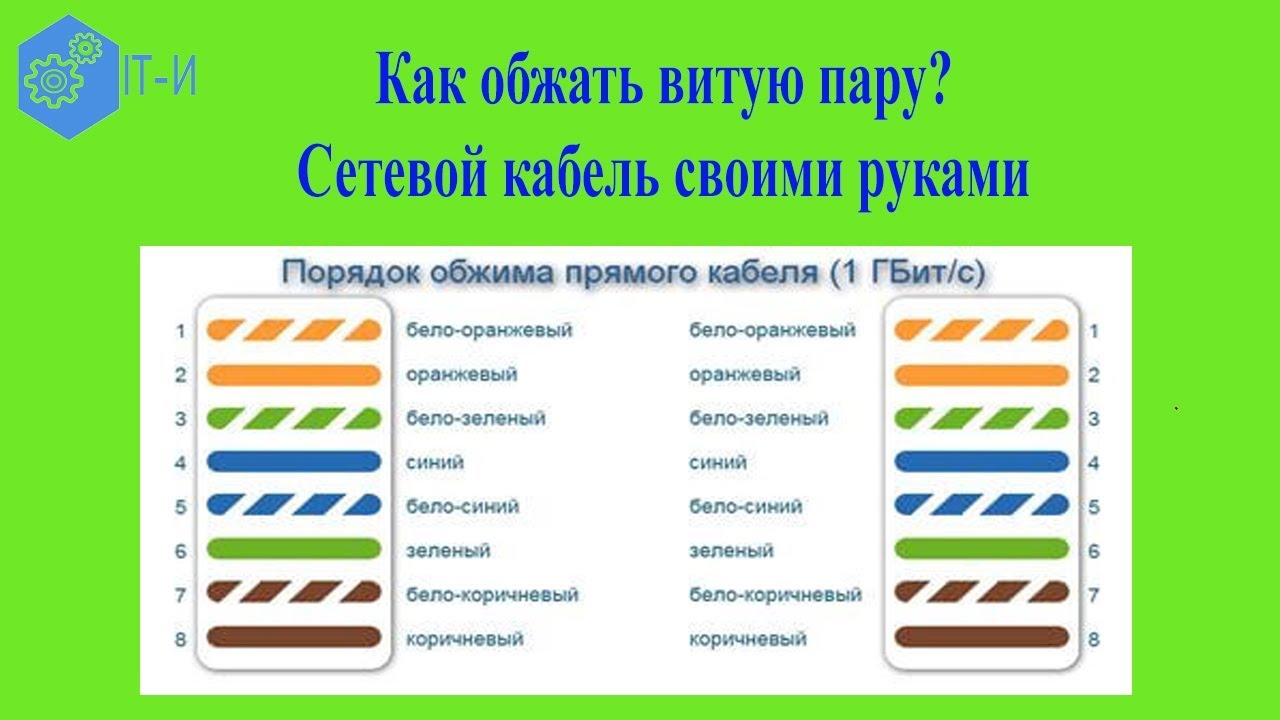

Прямая обжимка 8-проводникового кабеля

Восьмижильный кабель применяется для высокоскоростных каналов связи с пропускной способностью до 1 000 Мбит\с.

Если предполагается соединить компьютер, многофункциональный центр или телевизор с роутером или свитчем, то следует применить «прямую» схему обжимки восьмипроводного кабеля. Схема называется прямой, потому что оба конца кабеля соединяются с вилкой коннектора в одном и том же порядке цвета проводников. Существуют два взаимозаменяемых типа этой схемы – А и В. Первый применяется в США и Европе, второй – в России. Оба абсолютно равноценны. На первую позицию ставится бело-оранжевый провод.

ФОТО: sovet-ingenera.comСхема прямой обжимки по варианту В

Имеется другой вариант, перекрёстный. Но в настоящее время он применяется очень редко. Он был нужен для соединения двух одинаковых устройств, например двух компьютеров или двух коммутаторов. Сейчас соединение с участием прямого кабеля происходит автоматически.

Прямой порядок обжима 4-проводникового кабеля

Для медленных сетей до 100 Мб\с вполне достаточно четырёхжильного кабеля. Его схема обжимки приведена на Рис.  5.

ФОТО: sovet-ingenera.comСхемы обжимки четырёхпроводного кабеля по прямому порядку тип В и тип А

Кросс-линковый порядок обжима 8-проводникового кабеля

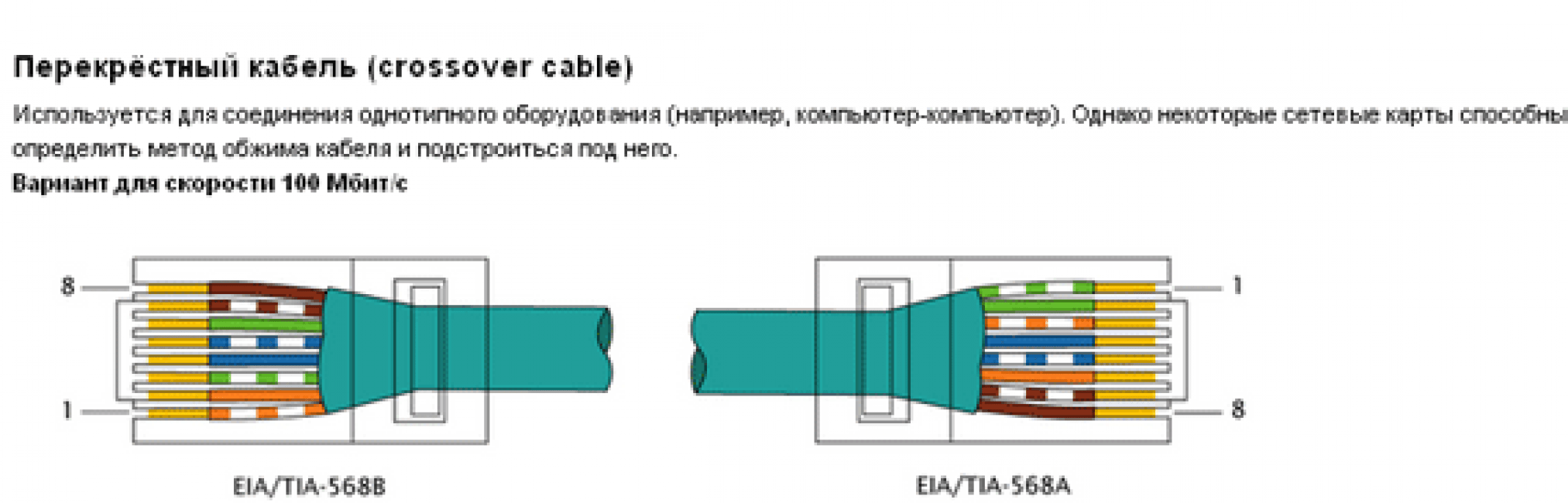

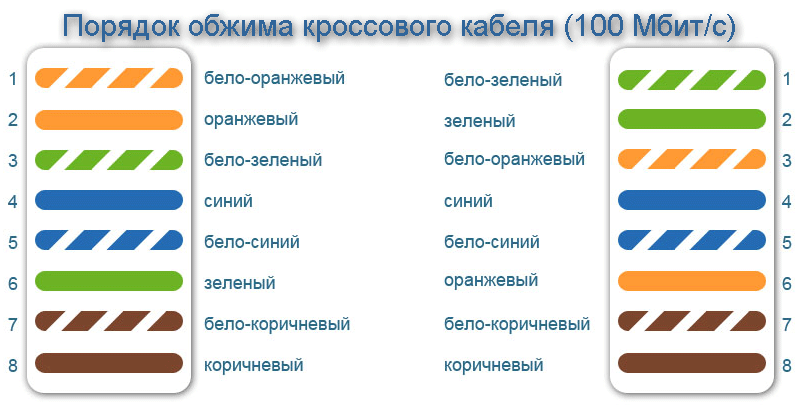

Перекрёстный обжим восьмижильного кабеля («кроссовер») для высокоскоростных сетей выполняется по схеме Рис.   6 .

ФОТО: sovet-ingenera.comСхема восьмижильного кроссовера, предназначенная для оборудования высокоскоростных сетей (до 10 gbit/s), выполненная по типу В

Перекрёстная обжимка 4-проводникового кабеля

Подобная схема применяется только в домашних низкоскоростных сетях при коммутации между собой двух старых компьютеров.

Как выбрать схему обжима проводов

Схема обжимки выбирается с учётом требований к пропускной способности канала связи, расстояния между устройствами и собственного выбора между российским и международным вариантом. Если нужен высокоскоростной канал, то выбирается восьмижильный кабель. Если соединяются разнотипные устройства, то применяется прямой порядок. Если кабель будет прокладываться в квартире или в офисе, то его длина может быть менее 100 м.

Как обжать кабель RJ-45 правильно

Кабель, соединяющий два устройства, называется «патч-корд». Работа начинается с подготовки инструментов и материалов.

ФОТО: sovet-ingenera.comКлещи для обжимки кабелей

Инструменты и материалы

Из инструментов потребуются клещи для обжимки «кримпер», кусачки для удаления изоляции «стриппер», тестер для проверки правильности монтажа, кроссировочный инструмент для заделки изоляции. Основным материалом является сам кабель и коннекторы, которые необходимо обжать.

Пошаговая инструкция по обжиму

Технология обжимки проста, её можно представить в виде последовательности операций:

  1. Первая операция – отрезание нужной длины заготовки кабеля. Эта операция выполняется кримпером или кусачками.
  2. Стриппером удаляется наружная изоляция кабеля на длину 2-4 см.
  3. Раскручиваются все пары, и жилы раскладываются в соответствии с выбранной схемой.
  4. Выравниваются по длине все выпрямленные проводнички.
  5. Концы проводничков вставляются до упора в коннектор.
  6. Коннектор со вставленными жилками зажимается в нужный разъём кримпера. При сжатии ручек раздаётся щелчок.
  7. Потягиванием проверяется надёжность крепления.

Тестирование готового патч-корда

Заключительная операция – проверка готового патч-корда на правильность монтажа. Коннекторы кабеля вставляются в разъёмы тестера, и прибор включается. При исправном кабеле огоньки на панели тестера будут загораться попарно зелёным светом.

ФОТО: sovet-ingenera.comТестер для проверки обжатого кабеля

Особенности обжимки сетевого провода без специальных инструментов

В критической ситуации, когда срочно нужно работать в интернете, а у патч-корда оторвался коннектор, придётся своими руками с помощью подручных средств восстановить сеть. Обжимные клещи в умелых руках заменит шлицевая отвёртка с тонким жалом.

Проводки подготавливаются и вставляются в коннектор в соответствии с цветовой схемой. После этого жалом отвёртки нужно надавить на каждый контакт в коннекторе. Он проткнёт изоляцию жилки, и образуется надёжный контакт.

Заключение

Сетевые возможности вычислительной техники широко используются всеми – от школьников до ветеранов. Сеть обеспечивает возможность узнавать новости из разных точек мира, слушать музыку, смотреть кино, общаться с друзьями, выполнять работу и зарабатывать деньги. Всего и не перечислить. Но главным условием работы сети является наличие правильно смонтированного кабеля.

Предыдущая

DIY Homius10 дизайнерских уловок, которые спасут неудачный ремонт

Следующая

DIY HomiusКовры большие и маленькие – как выбрать ковёр, который преобразит квартиру

Понравилась статья? Сохраните, чтобы не потерять!

ТОЖЕ ИНТЕРЕСНО:

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

Как делается обжим витой пары: схема распиновки, инструменты, инструкция

Сегодня тяжело представить жизнь без всемирной паутины, поэтому умение прокладывать провода становится важным навыком. Но этого недостаточно, чтобы в квартире заработал интернет и было стабильное подключение к сети. Кроме кабеля, понадобится штекер, превращающий кабель в патч-корд, после чего и осуществляется передача данных. Существуют специалисты, способные прикрепить этот самый разъём к кабелю с помощью ножа и отвертки, но лучше приобрести инструменты, позволяющих выполнить эту работу быстрее.

От чего зависит стабильность передачи данных по сети? Кроме характеристик кабеля, большое значение имеет то, насколько качественно этот кабель обжат. Для выполнения действия необходимы знания и сноровка, а также необходимые инструменты.

Что нужно для того, чтобы обжать кабель

  • Витая пара.
  • Штекеры (коннекторы).
  • Инструмент для обжима (это может быть отвёртка с обычным ножом для зачистки кабеля, но лучше обзавестись специализированными инструментами) .

В комплектацию инструмента, используемого для создания кабельной сети, входят насадки, клещи для обжима (кримпер), инструменты для расшивки кабеля (лезвия), коннекторы для плоского витого провода и для круглого витого кабеля, а также цифровой тестер витой пары для диагностики обрыва, короткого замыкания, перепутанных пар и жил.

Необходимый минимум инструментов — это пресс-клещи (кримпер).

Пресс-клещи — это инструмент, позволяющий соединять конец провода со штекером, не применяя паяние или сварку.

Именно они позволяют осуществить обжим как компьютерных, так и телефонных коннекторов. Кроме того, пресс-клещи оснащены резакам для обрезания кабеля и зачистки изоляции.

Внешний вид пресс-клещей (кримпера):

А вот над чем нужно будет поработать:

Это непосредственно сам кабель связи. Состоит из нескольких изолированных проводников, перекрученных друг с другом и покрытых пластиковой оболочкой.

Коннектор — штекер, используемый при организации сети.
В процессе соединения с витой парой, получается патч-корд — особый коммутационный провод — многожильный кабель, зажатый между коннекторами. Именно он служит для соединения различных устройств. Например, компьютера и роутера (с целью войти в сеть Интернет) или для связи между собой двух компьютеров.

В процессе соединения коннектора с витой парой получается патч-корд — особый коммутационный провод — многожильный кабель, зажатый с обоих концов коннекторами.

Патч-корд позволяет соединяться устройствам и взаимодействовать между собой.

Распиновка производится для того, чтобы правильно подсоединить все провода. Это обозначение контактов в разъемах.

Схемы распиновки витой пары по цветам

Вариант B.

Вариант А.

Оба варианта похожи. Различие в том, что две витые пары, зеленая и оранжевая, поменялись местами.Прежде всего, нужно определиться, с какой целью мы обжимаем кабель. В зависимости от этого различаются методики действия:

  • Если нужно соединить компьютер с роутером (сделать кабель для входа в интернет) — применяется прямой способ.

  • Если целью является соединения двух компьютеров напрямую, то необходимо использовать перекрестный (кроссовер) способ.

Как обжать 8-жильный интернет-кабель

  1. Аккуратно срезаем обмотку и зачищаем провод на 4,5-6,5 см.
  2. Подрезаем жилы до разумной длины, ориентируясь на размер штекера. Нужно учесть то, что короткие оголенные жилы не будут доставать до контактов разъема, а длинные концы недостаточно прочно закрепятся в коннекторе.
  3. Вводим провода в коннектор, зажимом вниз. Сморим, чтобы каждый проводок вошел в коннектор правильно, согласно схеме, в своё отверстие. Вставляем коннектор в кримпер и жмём.

Сетевой кабель (патч-корд) готов!

Как обжимать кабель витой пары, можно изучить, просмотрев это видео:

Как обжать 4 жильный интернет-кабель

8 и 4 жильные кабели различаются скоростью (в случае 4-х жил она равняется 100 Мбит/c), а также количеством проводников, по которым передаётся информация.

Провода под номерами 4 и 5 не используются, подключаются номера 1, 2, 3 и 6.

Схемы прямого и кроссового обжима 4 жильного кабеля:

Последовательность работ:

  • Первую пару жил вставляем в 1 и 2 канал, вторую пару — в 3 и 6. И так с двух сторон кабеля.
  • Снимаем изоляцию с кабеля, расплетаем и выпрямляем жилы. Определяемся с длиной.
  • Совмещаем цвета, руководствуясь схемой.
  • Коннектор RJ45 держим пластиковым фиксатором вниз, на другом конце провода проделываем такую же операцию.

Видео про обжим 4 жильного кабеля:

Распиновка коннектора RJ45 по цветам. Распиновка витой пары (8 проводов): цветовая схема, последовательность соединения

Распиновка витой пары делается при помощи специальной обжимки. Её функция заключается во вдавливании металлических контактов «джека» в провода. Результатом этой операции является плотное соединение. Обжать Rg45 может каждый. На худей конец, обжимку парочки разъемов можно осуществить и при помощи отвертки, потребуется только некоторая сноровка.

Схема обжимки RJ-45 как прямого кабеля (RJ-45 — 8P8C (rg45, rg 45 ко45))

Ниже, вы можете видеть схему цветов при обжимке RJ-45:

  • БО (белый с оранжевым).
  • О (оранжевого цвета).
  • БЗ (белый с зеленым).
  • С (синего цвета).
  • БС (синий с белым).
  • З (зеленого цвета).
  • БК (белый с красным).
  • К (красного цвета).

Схема обжимки RJ-45 как прямого кабеля (от компьютера, телевизора, ресивера – к хабу, роутеру, стойке). Обжимка кабеля производиться идентично с обеих сторон, как вы можете увидить на изображении далее.

Одним концом витая пара подключается к коннектору сетевой карты вашего ПК другим — к гнезду хаба -роутера. Детальный порядок распиновки указан выше.

Подключаем одну сетевую карту к другой

Результат такой распиновки называют перекрёстным кросовым кабелем, который служит чтобы подсоединить одну сетевую карту к другой (не пользуясь хабом). Это высокоскоростное подключение 100 мегабит. Бело-оранжевую и бело-зелёную жилы следует поменять местами, те же операции следует произвести с оранжевой с зелёной.

Одна сторона провода обжимается таким образом, как показано на первой фотографии, а вторая — так как на изображении ниже. В результате, имеем провод для соединения двух компьютеров напрямую.

Кабель для двух компьютеров

Данное подключение часто используют, когда сложно протягивать второй кабель. Распиновка по такой схеме используется при 100-мегабитном соединении, поскольку, когда используется 100-мегабитное соединение работают лишь половина пар, это О-БО и БЗ-З.

Ели невозможно проложить дополнительный кабель или чтобы жестко сэкономить иногда используют оставшиеся провода, что дает возможность использовать один кабель на два ПК.

Распиновка провода под гигабитную сеть

Если вы пользуетесь гигабитным соединением, задействуются все повода витой пары. Одна сторона кабеля обжимается по способу, показанному на первом изображении, а вторая сторона – в следующем порядке:

Когда распиновка витой пары будет окончена, лучше осуществить прозвон провода при помощи мультиметра, либо специального прибора.

Как обжать витую пару при помощи отвертки?

Что же делать, если обжимки нет под рукой? А подключение должно быть незамедлительно произведено. Вам поможет обычная плоская отвертка. Кроме этого, нам потребуются коннекторы с запасом, и витая пара (немного длиннее, чем должна быть). Первым делом, бережно, при помощи маленьких кусачек и/или бокорезов и/или простого острого ножа нужно отрезать провод.

При этом, следует смотреть чтобы он не особо сплющивался, также следует снять внешнюю изоляцию витой пары. Далее, нужно расплести и разгладить рядком внутренние жилки, так, как того требует схема. Если вы сняли изоляции больше, чем того требовалось, то подравняйте жилы под нужный уровень, после чего разместите их так, как показано не изображении.

Жилы должны быть вставлены таким образом, чтобы их было хорошо видно, и они были в самом конце джека. Теперь, при помощи маленькой и острой отвертки нужно произвести вдавливание металлических контактов джека, чтобы видеть что оплетка жил пробита. Тут главное не увлечься, так как деформирование контактных площадок не является желаемым результатом.

Теперь, берем широкую отвертку и сильно вдавливаем пластмассу, которая находиться поперек джека, чтобы поджать жилы. В случае временного использования кабеля, или не частого использования, вдавливанием пластмассы можно и не заниматься. Проводим тестирование.

Вот собственно и все, что вам следует знать о таком процессе как распиновка витой пары. Теперь, провести интернет к своему ПК вам не составит труда!

Распиновка витой пары видео

Всем доброго времени суток!

В этой статье пойдет речь о сетевом кабеле (Ethernet-кабель, или витая пара, как многие ее называют ), благодаря которому компьютер подключается к интернету, создается домашняя локальная сеть, осуществляется интернет-телефония и т. д.

Вообще, подобный сетевой кабель в магазинах продается метрами и на его концах нет никаких коннекторов (вилок и разъемов RJ-45, которые и подключаются к сетевой карте компьютера, роутера, модема и прочих устройств. Подобный разъем показан на картинке-превью слева ). В этой статье хочу рассказать, как можно обжать такой кабель, если вы хотите самостоятельно создать у себя дома локальную сеть (ну или, например, перенести компьютер, подключенный к интернету, из одной комнаты в другую). Так же, если у вас пропадает сеть и поправив кабель – она появляется, рекомендую найти время и переобжать сетевой кабель.

Заметка! Кстати, в магазинах есть уже обжатые кабели со всеми разъемами. Правда, они стандартной длинны: 2м., 3м., 5м., 7м. (м – метры). Так же учтите, что обжатый кабель проблемно тянуть из одной комнаты в другую – т.е. тогда, когда его нужно «просунуть» сквозь отверстие в стене / перегородке и пр.. Большое отверстие не сделаешь, а через маленькое – не пролезет разъем. Поэтому, в этом случае рекомендую протянуть сначала кабель, а затем уже его обжать.

Что нужно для работы?

1. Сетевой кабель (называют так же витой парой, Ethernet-кабелем и пр.).

Продается в метрах, купить можно практически любой метраж (по крайней мере для домашних нужд найдете без проблем в любом компьютерном магазине). Ниже на скриншоте показано, как выглядит такой кабель.

2. Так же будут нужны коннекторы RJ45 (это такое разъемчики, которые вставляются в сетевую карту ПК или модема). Стоят они копейки, поэтому, покупайте сразу с запасом (тем более, если раньше не имели с ними дела).

3. . Это специальные обжимные клещи, с помощью которых коннекторы RJ45 за считанные секунды можно обжимать к кабелю. В принципе, если вы не планируете часто тянуть интернет-кабели, то кримпер можно взять у знакомых, либо обойтись вообще без оного.

4. Нож и обычная прямая отвертка . Это если у вас нет кримпера (в котором, кстати, есть удобные «приспособления» для быстрой подрезки кабеля). Думаю, их фото здесь не нужно?!

Вопрос перед обжатием – что и с чем будем соединять по сетевому кабелю?

Многие не обращают внимание не одну важную деталь. Помимо механического обжатия, есть еще в этом деле и немного теории. Дело все в том, что в зависимости от того, что и с чем вы будете соединять – зависит то, как нужно обжимать интернет кабель !

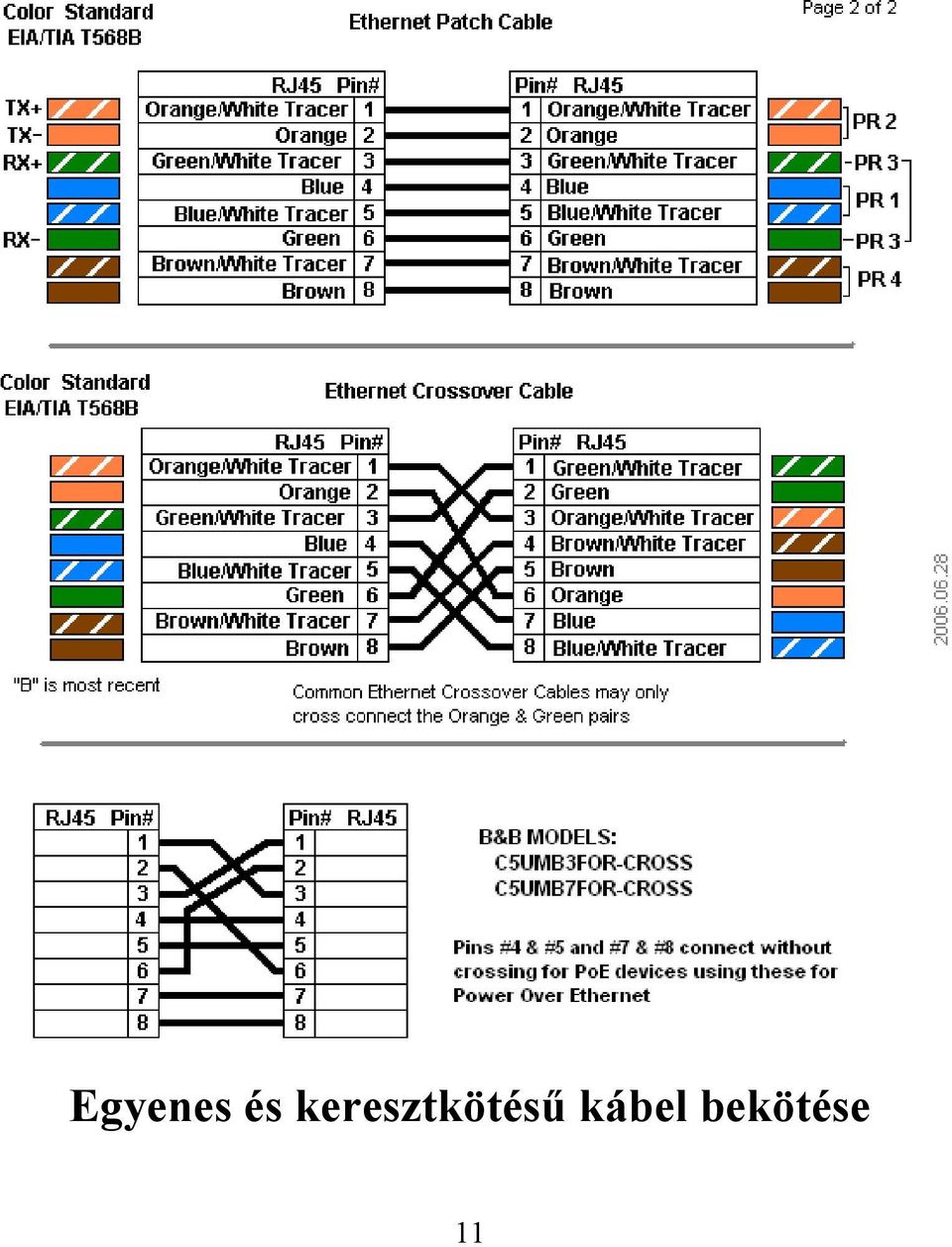

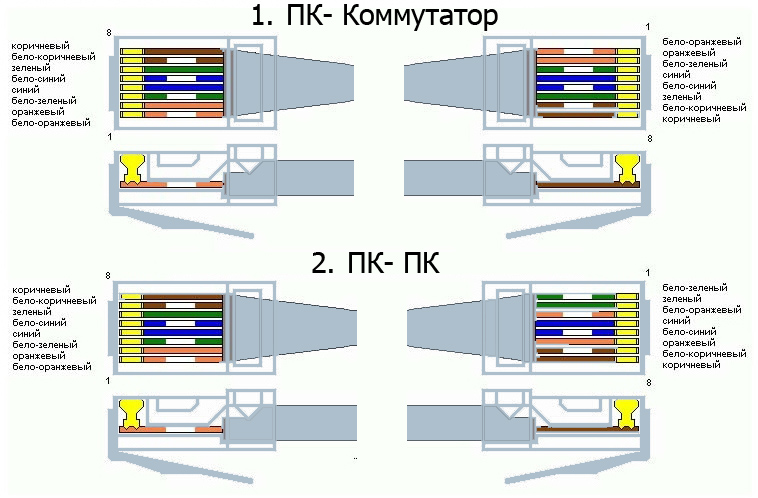

Всего есть два типа соединения: прямое и перекрестное . Чуть ниже на скриншотах будет понятно и видно о чем идет речь.

1) Прямое соединение

Используется когда вы хотите соединить свой компьютер с роутером, телевизор с роутером.

Важно! Если соединить по такой схеме один компьютер с другим компьютером – то работать локальная сеть у вас не будет! Для этого используйте перекрестное соединение.

На схеме показано, как нужно обжать разъем RJ45 с двух сторон интернет кабеля. Первый провод (бело-оранжевый) помечен Pin 1 на схеме.

2) Перекрестное соединение

Эта схема используется для обжатия сетевого кабеля, который будет применяться для соединения двух компьютеров, компьютера и телевизора, двух роутеров между собой.

То есть сначала определяетесь, что с чем соединять, смотрите схему (на 2-х скриншотах ниже в этом разобраться не так сложно даже начинающим), и только потом начинаете работу (о ней, собственно, ниже)…

Обжатие сетевого кабеля с помощью клещей (кримпера)

Этот вариант проще и быстрее, поэтому начну с него. Затем, скажу пару слов о том, как это можно сделать с помощью обычной отвертки.

1) Подрезка оболочки

Сетевой кабель представляет из себя: твердую оболочку, за которой спрятаны 4 пары тонких проводков, которые окружены еще одной изоляцией (разноцветной, которая была показана в прошлом шаге статьи).

Так вот, первым делом нужно подрезать оболочку (защитную оплетку), можно сразу на 3-4 см. Так вам будет легче распределить проводки в нужном порядке. Кстати, делать это удобно клещами (кримпером), хотя некоторые предпочитают использовать обычный нож или ножницы. В принципе, здесь ни на чем не настаивают, кому как удобнее – важно только не повредить тонкие проводки, спрятанные за оболочкой.

Оболочка снята с сетевого кабеля на 3-4 см.

2) Защитный колпачок

Далее вставьте защитный колпачок в сетевой кабель, сделать это потом – будет крайне неудобно. Кстати, многие пренебрегают этими колпачками (и я кстати тоже). Он помогает избегать лишних перегибов кабеля, создает дополнительный «амортизатор» (если можно так выразиться).

Защитный колпачок

3) Распределение проводков и выбор схемы

Далее распределяете проводки в том порядке, в каком вам требуется, в зависимости от выбранной схемы (об этом рассказано выше в статье). После распределения проводков по нужной схеме, подрежьте их клещами примерно до 1 см. (подрезать можно и ножницами, если не боитесь их испортить:)).

4) Вставка проводков в коннектор

Важно отметить, что если провода не достаточно подрезаны – они будут торчать из разъема RJ45, что крайне не желательно – любое легкое движение, которым вы заденете кабель может вывести из строя вашу сеть и прервет связь.

Как соединить кабель с RJ45: правильный и не правильный варианты.

5) Обжим

После экого аккуратно вставляем разъем в клещи (кримпер) и сжимаем их. После этого наш сетевой кабель обжат и готов к работе. Сам процесс очень простой и быстрый, здесь и комментировать особо нечего…

Процесс обжатия кабеля в кримпере.

Как обжать сетевой кабель с помощью отвертки

Это, так сказать, чисто домашний ручной способ, который пригодится тем, кто хочет соединить побыстрее компьютеры, а не искать клещи. Кстати, такова особенность русского характера, на западе этим люди без специального инструмента не занимаются:).

1) Подрезка кабеля

Здесь все аналогично (в помощь обычный нож или ножницы).

2) Выбор схемы

Здесь так же руководствуетесь схемами, приведенными выше.

3) Вставка кабеля в коннектор RJ45

Аналогично (так же, как в случае и с обжимом кримпером (клещами)).

4) Фиксация кабеля и обжатие отверткой

А вот здесь самое интересное. После того, как кабель вставлен в коннектор RJ45, положите его на стол и прижмите одной рукой и его и вставленный в него кабель. Второй рукой возьмите отвертку и аккуратно начните прижимать контакты (рисунок ниже: красные стрелки показывают обжатый и не обжатые контакты).

Здесь важно чтобы толщина конца отвертки не была слишком толстой и вы могли до конца прижать контакт, надежно зафиксировав провод. Обратите внимание, зафиксировать нужно все 8 проводков (на скрине ниже зафиксированы только 2).

Обжатие отверткой

После фиксации 8 проводков, необходимо зафиксировать сам кабель (оплетку, защищающую эти 8 «жилок»). Это нужно для того, чтобы когда кабель случайно дернут (например, заденут когда будут тянуть) – не случилось потери связи, чтобы не вылетели эти 8 жил из своих гнезд.

Делается это просто: фиксируете на столе коннектор RJ45, а сверху надавливаете той же отверткой.

Таким образом вы получили надежное и зафиксированное соединение. Можете подключать подобный кабель к ПК и наслаждаться сетью:).

Кстати, статья в тему по настройке локальной сети:

Создание локальной сети между 2-ми компьютерами.

На этом все. Удачи!

Сетевой кабель или витая пара – это специальный провод, который состоит из свитых между собой четырёх пар медных жил. Такое количество жил и сама конструкция помогают снизить влияние всевозможных помех. Обжим сетевого кабеля необходим, чтобы закрепить на нём специальные разъёмы (коннекторы) для подключения к компьютеру. С его помощью создают локальную сеть и связывают устройства между собой.

При обжимке чаще всего используют коннекторы 8P8C с 8 контактами. Чаще всего их называют RJ45. Обжим кабеля сам по себе не сложен, но нужно внимательно выбирать коннектор – некоторые из них используются только профессионалами. Бывают они двух типов:

  • Неэкранированные, которые используются для UTP-проводов;
  • Экранированные – для STP или FTP.

Также бывают коннекторы со вставкой, но они предназначены только для мягких многожильных проводов. Если провод твёрдый, то использовать их будет крайне неудобно.

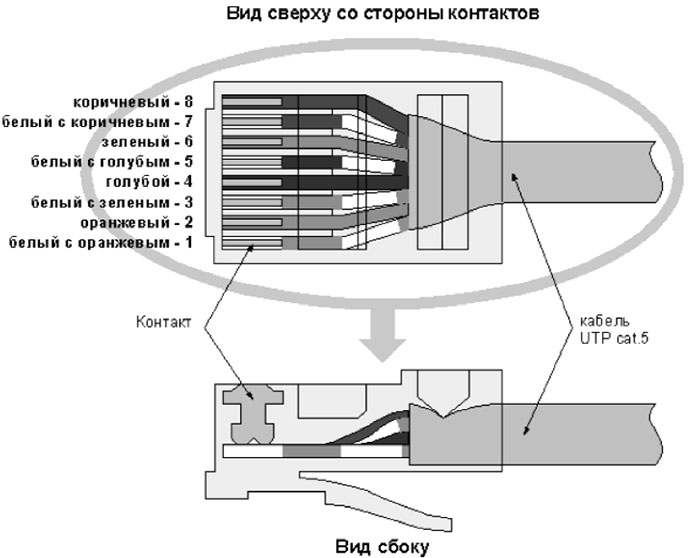

Внутри коннектора есть восемь углублений, предназначенных для проводов. Над ними расположены металлические контакты. Жилы шнура нужно расположить в этих углублениях, а когда коннектор закроется, они соединятся с контактами. Надо положить коннектор защёлкой к себе, контактами вверх, чтобы нумерация была правильной. В таком положении первое углубление будет находиться справа, восьмое – слева. Укладку рекомендуется начинать с первого контакта.

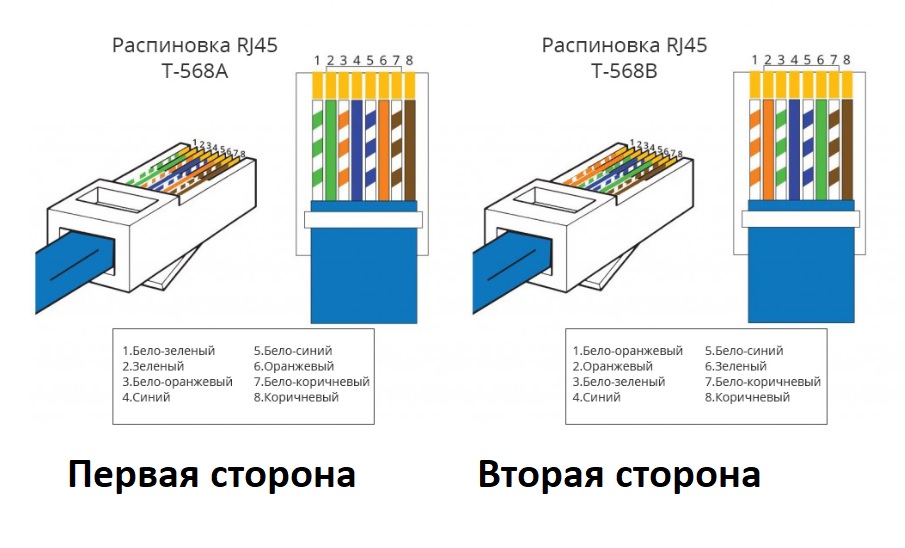

Существует две основных схемы распределения: EIA/TIA-568А и EIA/TIA-568B. В них по-разному расположены жилы. В сетевом шнуре их всего четыре пары, реже – две. Для таких проводов схема будет иная.

Варианты обжима

Существует несколько схем обжима витой пары RJ 45: кроссовый и прямой. Разница в целях использования:

  • Прямой применяется тогда, когда кабель будет использоваться для связи сетевого оборудования (с компьютером или между собой), и подключения клиентского оборудования. Этот способ применяется чаще всего.
  • Кроссовый используют для связи компьютеров между собой. Другое оборудование при этом использоваться не должно. Реже этот способ применяют для связи устройств через порты типа up-link.

Можно использовать любой способ, но оба конца должны быть обжаты одинаково. Обычно при прямом обжиме используют схему 568В.

В последнее время популярность набирают кабели, в которых вместо четырёх витых пар есть только две. С их помощью можно подключить только два устройства. В случае если локальный трафик высокий, такой способ применять не желательно, потому что скорость передачи данных снизится с 1 ГБит/с до 100 МБит/с.

Используются либо оранжевый и зелёный, либо синий и коричневый цвета. Контакты подключаются так же, как и в случае использования всех 8 проводов.

Чтобы сделать кроссовый кабель, один конец шнура обжимают по схеме 568 В, второй – по 568А. Использовать нужно все провода. Этот способ даёт сравнительно небольшую скорость.

Для обеспечения более высокой скорости используют специальную схему: один конец кабеля обжимают по цветовой схеме 568В, а распиновка сетевого кабеля на другом конце должна быть такой:

  1. белый с зелёным;
  2. зелёный;
  3. белый с оранжевым;
  4. белый с коричневым;
  5. коричневый;
  6. оранжевый;
  7. синий;
  8. белый с синим.

Для создания сети из двух или более компьютеров без использования другого оборудования (свичей, роутеров и прочего) используется другая распиновка витой пары.

Цветовая схема для 8 проводов позволяет соединить два устройства, просто вставив кабель в их сетевые порты. Разные концы обжимаются при этом по разным схемам.

Необходимый инструмент

Для обжима витой пары RJ-45 нужен специальный инструмент, он называется обжимные клещи. Другое его название, которое используют специалисты, – кримпер.

Есть два вида кримперов: рычажные и прессовые. Рычажные (слева на картинке) дешевле, но работать ими сложнее: нужно прилагать физические усилия, но обжатие всё равно получается неровным. Конструкция же вторых подразумевает наличие гребёнки, которая движется перпендикулярно коннектору, устанавливая в него контакты.

Чтобы обжать кабель, нужно сначала разделить и зачистить витые пары, вставить их в углубления на RJ-45 и всю конструкцию – в паз на кримпере. После этого свести его ручки до упора. Потом нужно прижать защёлку коннектора к корпусу и вынуть её из клещей.

Есть способ, который позволяет обжать кабель без кримпера. Для этого понадобятся тиски (или другое приспособление, которое позволит зафиксировать вилку RJ-45), отвёртка, молоточек. Нужно сначала вставить проводки в контакт, затем зафиксировать его тисками за боковые части. Потом наконечником отвёртки и молотком аккуратно углубить ламели, защёлкнуть зажим кабеля – и всё готово.

В этом способе важно , чтобы остриё наконечника было не более 55 мм, иначе оно раздавит изолирующие бортики, потому что ламели в коннекторах толщиной 56 мм. Если это произошло, то нужно острым ножом срезать свисающие края, иначе контакты розетки будут цепляться за края, и контакта не будет.

Применение использованных коннекторов

Если нужно обжать кабель срочно, а нового коннектора под рукой нет, то можно воспользоваться старым. Для этого нужно зажать тисками фиксатор коннектора и шилом аккуратно поддеть ламели, вытащив их на 1 мм. Потом ножом подрезать защёлку со стороны кабеля, вынуть её и старые витые пары. При этом фиксатор кабеля удаляется, и для того, чтобы закрепить новый, в образовавшееся пространство нужно капнуть силикона или герметика.

Обжим после удаления старого сетевого шнура происходит так же, как если бы коннекторы были новыми. При необходимости устранения повреждений шнура, или чтобы его удлинить можно, использовать скрутку или спайку вместо того, чтобы обжимать новый кабель. Спайка гораздо надёжнее.

Если коннектор кабеля с интернетом поломался, то необязательно вызывать мастера для замены. Обжать все можно самостоятельно, достаточно следовать указаниям в этой инструкции. Она подойдет для любого сетевого оборудования, в которой используется кабель витая пара — самый распространенный и дешевый. При должной сноровке такое подключение делается за 5 минут, даже новичку при абсолютной неторопливости на это требуется не больше 30 минут.

Понадобится кабель витая пара и коннектор 8P8C (RJ-45). Каждому коннектору можно докупить изолирующий колпачок. Желательно наличие тестера и специальных обжимных клещей — кримпера. Однако и без такого инструмента можно справиться, только процесс займет чуть больше времени, но тогда точно не обойтись без ножа и плоской шлицевой (прямошлицевой) отвертки. Ее наконечник должен быть небольшим — 10-15 миллиметров в длину.

Первая модификация витой пары использовалась еще в телефонных сетях, она обозначается категорией CAT1. Актуальной является любая категория от пятой (CAT5) и выше. Название этого проводного соединения обусловлено тем, что внутри толстого кабеля находится несколько пар проводов, и в каждой паре 2 кабеля переплетены. Это снижает помехи при передачи сигнала, что позволяет добиться скорости передачи данных не менее 100 Мбит/с.

Если стоит вопрос покупки нового кабеля, то исходите из следующих позиций:

  1. Чем выше категория (CAT), тем быстрее и надежнее передача данных. Это достигается за счет экранирования — покрытия отдельных пар и даже проводов оболочкой, а также увеличения количества витков в паре проводов. Все эти манипуляции делают для защиты от электромагнитных помех. На практике чаще всего приобретают категорию CAT5e — оптимальное соотношении цены и качества.
  2. Витая пара имеет ограничение по длине действия. Это ключевой недостаток этого типа коммуникаций. Качественное подключение не гарантируется на расстоянии больше 100 метров. Кабеля продвинутых категорий в этом отношении отличаются от простой пятой категории тем, что в них относительно большая скорость на маленьком расстоянии. Например, в CAT7a до 100 Гбит/c на удалении до 15 метров, в то время как в CAT5e до 1 Гбит/c.
  3. Стандартный провод содержит 8 жил. Однако есть и более дешевые варианты с четырьмя жилами, у них ниже скорость передачи данных. Касательно разницы между ними в схеме опрессовки речь пойдет в соответствующем блоке статьи.

Сетевой разъем для витой пары корректно обозначать 8P8C, хотя намного более распространенное название RJ45. Такой коннектор простой и дешевый, так что сразу лучше про запас купить несколько штук. Всего в нем 8 контактов под металлическую жилу, которые механическим образом фиксируются. То есть, в контактные гнезда нового 8P8C вставляют провода в правильной последовательности, а потом корпус коннектора сжимают и получается стабильная конструкция, в которой ничего не болтается. У каждой канавки свой номер.

Понимать нумерацию контактов нужно в том случае, если будет обжиматься четырехжильный провод для более распространенных восьмижильных это не столь критично.

Кримпер — достаточно простой инструмент. Основная функция — создать одинаковое давление на весь коннектор. Кроме этого в обжимных клещах еще могут быть кусачки (встроенное лезвие, пресс), которыми быстро обрезается провод или зачищается его внешняя оболочка.

С кримпером все будет проще, но это не гарантирует качественность обжимки. Основной фактор — руки человека, ведь обжать коннектор можно даже зубами.

Инструкция по обжиму витой пары

Сначала отрежьте витую пару под прямым углом. Все провода должны быть на одном уровне, чтобы ни один из них не выступал за него. Далее снимите внешнюю оболочку на длину в 2-3 сантиметра (можно и больше). Это удобно делать разрывной нитью — внутри большинства кабелей есть капроновая нить. Достаточно за нее сильно потянуть, чтобы изоляция легко снялась, а провода внутри не повредились.

Разбейте попарно жилы по цвету — подобное к подобному, один к одному. Вероятнее всего у вас будет восьмижильный провод, то есть должно быть 4 пары одноцветных проводов. После этого ровно их обрежьте таким образом, чтобы от слоя внешней изоляции до конца жилы было 1,3 сантиметра. Это важно для того, чтобы при обжимке внешняя оболочка тоже была зафиксирована, а не болталась, что точно не прибавит конструкции надежности.

После этих подготовительных работ действуйте следующим образом:

  • Определитесь со схемой опрессовки — предпочтительней прямая, но для деталей стоит прочитать соответствующий блок статьи, который чуть ниже.
  • Аккуратно вставляйте жилы в коннектор согласно выбранной схеме. Одна дорожка предназначена только для одной жилы, никакого перекручивания не допускается, жилы должны свободно лежать в собственной канавке до упора.
  • Убедитесь, что внешняя изоляция витой пары также находится внутри коннектора, если нет, то укоротите часть кабеля без оболочки.
  • Аккуратно вставьте коннектор в соответствующее гнездо кримпера и сожмите его рукоятки. Особых усилий прикладывать не стоит, главное, чтобы ручки дошли до упора, сильнее сжимать бесполезно.
  • Не забудьте надеть на коннектор колпачок.

Если с первого раза не получилось — ничего страшного. Обжатый кабель за секунду делается необжатым, если отрезать от него коннектор.

Используются 3 вида:

  • прямой;
  • перекрестный;
  • консольный.

Изначально прямой кабель использовался для подключения разнородных сетевых устройств (роутер-ПК), а два остальных для однородных приборов (роутер-роутер, ПК-ПК). То есть, в прошлом надо было использовать подходящую схему. Сегодня не только компьютеры, но и простые приборы, наподобие бытового роутера, автоматически определяют какая схема опрессовки используется. Поэтому обжимку для восьмижильного провода рациональней всего делать по прямой схеме, просто соблюдайте цветовую последовательность.

Если у вас провод с 4 жилами, то это принципиально не изменяет схему, за исключением того, что соединение выполняется для следующих канавок коннектора: 1, 2, 3, 6.

Обжим коннектора без пресс-клещей

Как обжать интернет кабель, если нет кримпера? Эта процедура совсем несложная и выполняется по следующему алгоритму:

  • Все делается так же, как и ранее описывалось. На руках у вас должен быть кабель, жилы которого правильно установлены в дорожки коннектора.
  • Коннектор аккуратно кладется на ровную поверхность защелкой вниз, главное, чтобы он был зафиксирован.
  • На одном из его краев увидите желтые защелки в глубине — последовательно продавливаете их к жиле таким образом, чтобы они соприкоснулись, а слой изоляции жилы не мешал.
  • Не переворачивая коннектор, продавливаете его на противоположной стороне, где будет небольшая прорезь. В итоге должна зафиксироваться вся витая пара за счет прижима внешней оболочки кабеля пластиковой защелкой коннектора.

Подытожим инструкцию и выделим ключевые нюансы:

  1. Не слишком задумывайтесь о выборе кабеля. В большинстве случаев с лихвой хватит возможностей массовых продуктов. Дорогие кабеля, как правило, используются для специфических целей в коммуникации.
  2. Соблюдайте цветовую схему размещения отдельных жил. Требуется только внимательно повторить то, что указано на картинке.
  3. Фиксатор коннектора должен зафиксировать кабель без внешней изоляции. В ином случае высока вероятность, что обжимку нужно будет повторять через некоторое время из-за повреждение старой.
  4. Концы одного кабеля должны соединяться по одной схеме. Запрещено, чтобы с одного конца использовалась прямая схема опрессовки, а с другого перекрестная.
  5. Желательно проверить итог работы тестером. В этот прибор вставляются оба конца кабеля, после чего по нему пропускается сигнал. Конечно, если интернет и так работает после всего, то ОК. Однако при любых неполадках тестер сразу отобразит, в какой жиле или паре проблемы — существенно ускоряется процедура ремонта.
  6. Если нет кримпера, то выполняйте процедуру не спеша. Лучше аккуратно сделать все с одним коннектором за 20 минут, чем в суматохе за 40 минут, испортив много коннекторов и еще больше нервов.

При создании любой сети, будь то локальная или глобальная, используются провода с соответствующими коннекторами. Самый простой вариант – провод с RJ45. Это стандартные сетевые провода, используются для подключения компьютеров к коммутаторам, и позволяющие реализовать небольшую сеть.

Сейчас мы научимся обжимать такие кабели, и рассмотрим все варианты распиновки по цветам, применяемые при использовании 8-и жильных проводов .

Введение

На самом деле, сейчас даже для создания простой локальной сети на несколько компьютеров, можно использовать самые разные технологии. Необязательно использовать стандартный 100 мегабитный Ethernet. Это может быть беспроводной вариант, с использованием Wi-Fi маршрутизатора, и оптоволоконным доступом в Интернет. Но даже в таком варианте, если провода rj45 не будут использованы для монтажа, то точно пригодятся при настройке оборудования. Хотя бы для подключения маршрутизатора к персональному компьютеру, для первичной настройки.

Еще один интересный момент. Несмотря на возможность использования более современных технологий, пока еще любой компьютер оснащается сетевой картой с интерфейсом RJ45.

Поэтому мы должны знать, как подготовить и использовать провод с разъемом RJ45.

Чтобы не было путаницы, давайте сразу договоримся. Проводом или кабелем с разъемом или коннектором RJ45, мы будем называть готовый сетевой провод, обжатый одним из возможных вариантов. Их еще часто называют витой парой или кабелем UTP.

Интерфейс, порт или разъем – вход для подключения такого кабеля. Это может быть сетевая карта, интерфейс маршрутизатора или коммутатора.

Что нам понадобится

Для подготовки кабеля нам нужны следующие вещи:

  • Обжимной инструмент
  • Восьми жильный кабель UTP
  • Коннекторы RJ-45

Варианты обжимки кабеля

Существует два основных варианта.

  1. . Используется для подключения персональных компьютеров к коммутаторам и маршрутизаторам. Наиболее распространенный вариант кабеля. Основной принцип – соединение двух интерфейсов, в которых для передачи и приема информации используются разные контакты
  2. Перекрестный кабель . Таким вариантом мы сможем подключить между собой два маршрутизатора или коммутатора. Используются для устройств, в которых для приема и передачи на разных концах, используются одинаковые контакты

Таким образом, если мы хотим подготовить прямой кабель, на обоих его концах мы должны развести контакты одинаково.

Вот здесь отображен вариант с прямым кабелем.

В свою очередь, перекрестный, будет иметь разные подключения жил на концах.

Дополнительные варианты разводки

Нужно знать про одну особенность. В сетях 100 Мбит, для передачи информации используются только 4-и из 8-и жил провода UTP. Остальные из них зарезервированы для гигабитных сетей. Это позволяет использовать дополнительные варианты обжима сетевых кабелей.

Перекрестный кабель .

Обжимаем кабель своими руками

Возьмите обжимной инструмент и два коннектора RJ45.

Отмерьте нужную длину будущего кабеля, и обрежьте его, с небольшим запасом.

Теперь на конце кабеля, сделайте небольшой надрез на защитной оболочке, и обрежьте ее. Вам нужно освободить 2-3 сантиметра жил. Их мы разматываем.

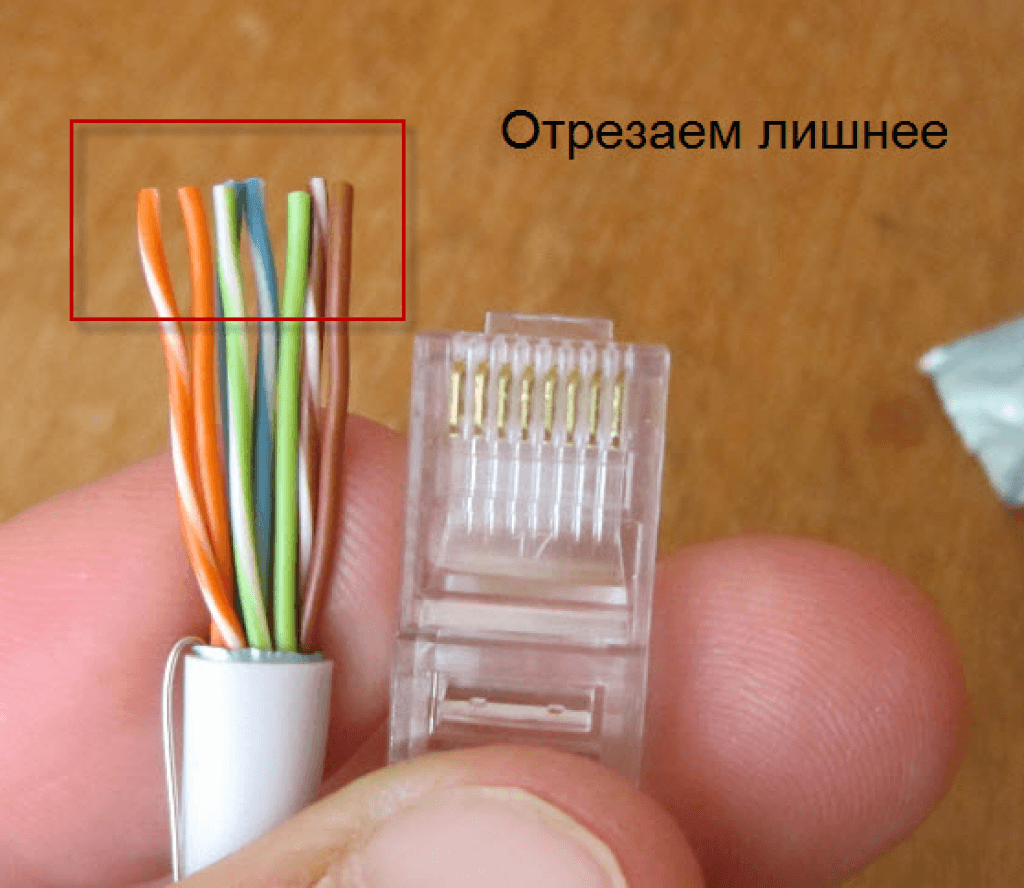

После этого, с каждой из жил мы снимаем около 2 сантиментов защитного слоя. Для этого надрезаем его ножницами, ножом или специальным инструментом, и стягиваем. В итоге мы должны получить 8-ь готовых очищенных медных жил в кабеле.

Теперь мы берем коннектор RJ-45, защелкой от себя и контактами вверх. Номера контактов в таком положении будем считать слева направо.

Оставляем его в таком положении, и выбираем необходимый вариант обжимки кабеля из тех, которые представлены выше. Теперь на основе схемы, вам следует подсоединить все жилы в соответствующие гнезда коннектора.

При этом убедитесь, что каждая жила определенного цвета, соответствует своему месту, на основе выбранной схемы распайки. Вставляйте их в гнезда до самого конца. Когда закончите, поместите джек RJ-45 со вставленными жилами в обжимной инструмент, и зафиксируйте его. Таким образом вы сделаете сетевой кабель с разъемом RJ-45.

Проделайте те же действия для другого конца кабеля. После того, как обжимка RJ-45 будет завершена, проверьте кабель в действии.

Видео к статье :

Заключение

При выборе сетевого кабеля, учитывайте его область применения. Исходя из этого, нужно выбирать вариант обжимки. Хорошим тоном считается пометка кабеля, с указанием того, как он был обжат – прямой или кросс. Это поможет вам избежать проблем с созданием сети.

В любом случае, проверяйте вручную обжатые провода с RJ-45 интерфейсами. Для этого можно использовать специальные тестеры.

Нужна для корректной адресации между узлами.

Зачем искать информацию на других сайтах, если все собрано у нас?

  • – описание, особенности, принцип работы

Распиновка коннектора RJ45 по цветам. Витая пара: способы обжима, схема соединений

Витая пара обжим схема. Что это такое и с чем его едят?

Витая пара – это специальный кабель, состоящий из четырех пар медных жил, свитых между собою.

Благодаря такой конструкции удается ощутимо снизить воздействие всякого рода помех.

Кабели широко используются при – данный способ передачи и получения информации заслуженно остается самым надежным, быстрым и удобным.

Обжим витой пары

Под обжимом витой пары подразумевают процедуру закрепления специальных разъемов, расположенных на конце шнура.

В качестве разъемов обычно используют 8-контактные коннекторы 8P8C, известные большинству из нас под названием RJ-45. Разъемы могут быть двух видов:

  • неэкранированные – предназначенные для провода UTP;
  • экранированные – для кабелей или STP.

К выбору коннектора нужно отнестись весьма внимательно, часть из них используются только профессионалами, ведь для их установки нужны знание, опыт и сноровка.

Обратите внимание! Лучше не покупать коннекторы вместе со вставкой – их предназначение, разработано специально для мягких и, в частности, многожильных проводов, и использовать их для закрепления твердого медного кабеля очень неудобно.

С коннектором несложно разобраться самостоятельно, его конструкция достаточно проста и понятна – внутри устройства имеется 8 углублений-канавок (для каждой медной жилы шнура), вверху которых имеются металлические контакты.

Чтобы правильно определить нумерацию контактов, нужно коннектор повернуть так, чтобы контакты расположились вверху, защелкой к себе.

При этом напротив будет находиться входной разъем. В таком положении контакт №1 будет справа, а № 8, соответственно, слева.

Нумерация – это важная информация, при выполнении процедуры обжима.

Поэтому обязательно запомните, как правильно определять , это поможет правильно закрепить провод и установить соединение.

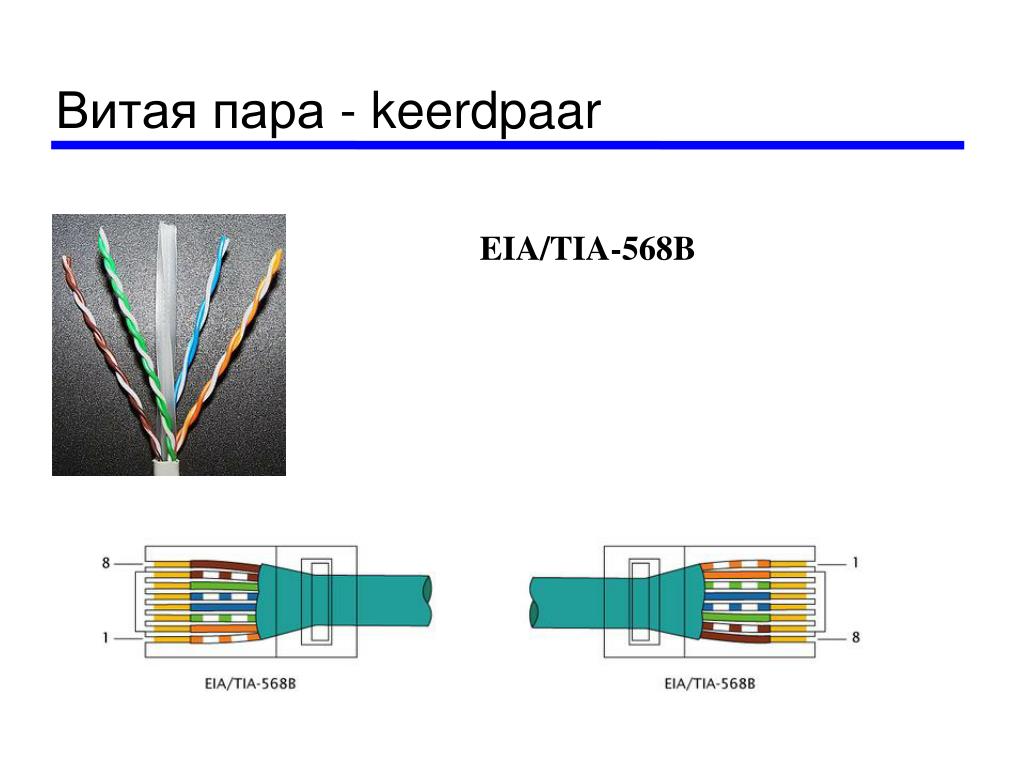

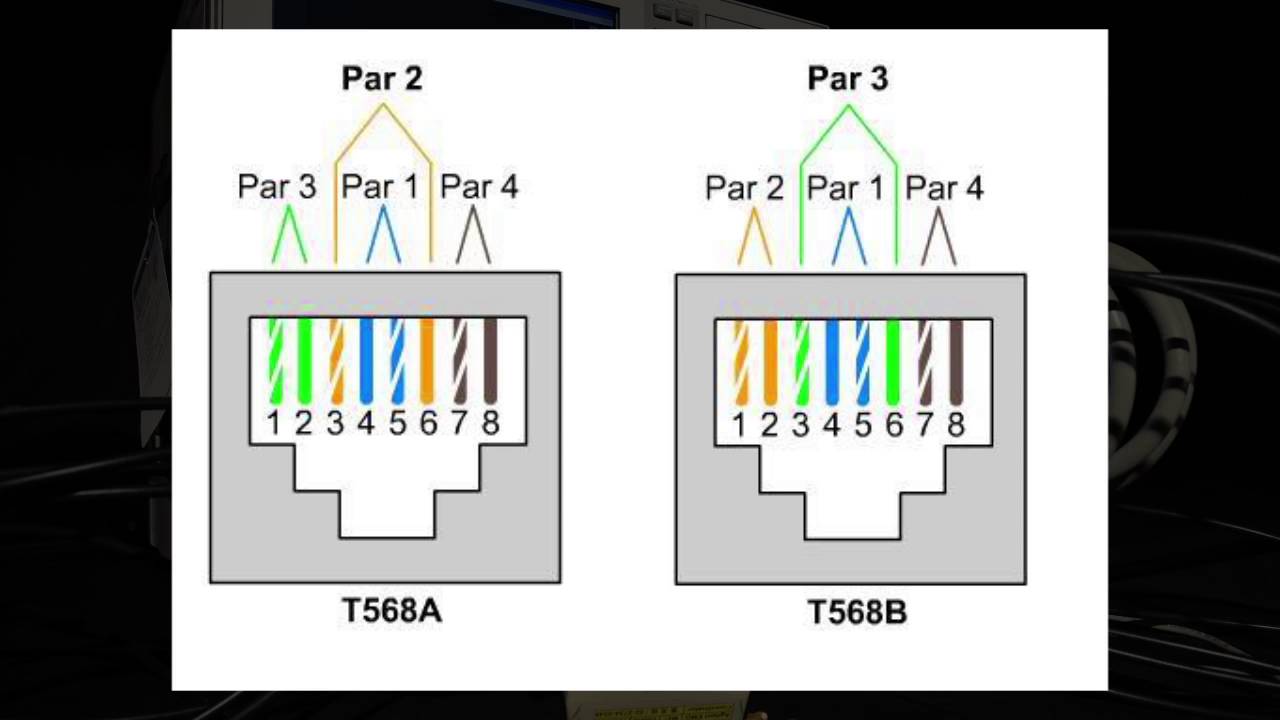

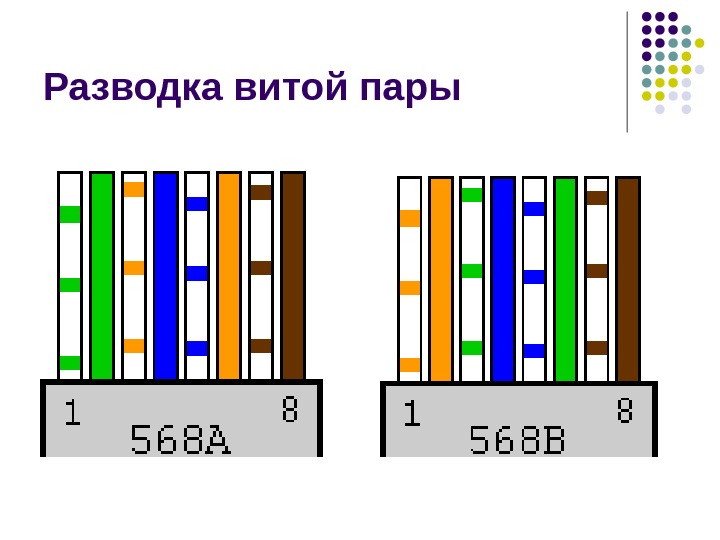

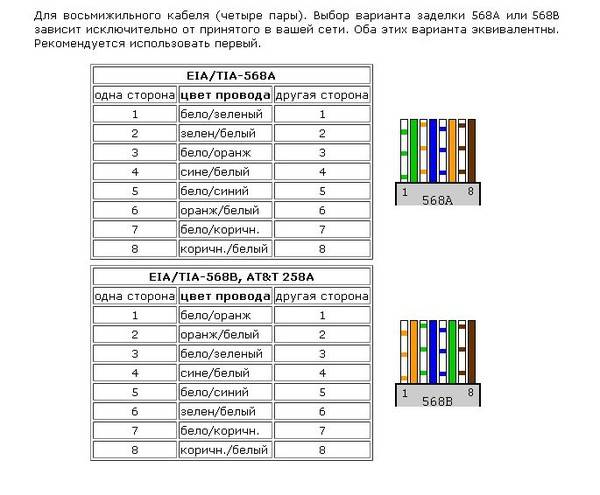

Различают пару схем для распределения: EIA/TIA-568А и EIA/TIA-568B. Отличие между схемами заключается в расположении жил.

Так как все четыре пары жил, свитых внутри шнура, имеют изоляцию разного цвета, то повторить схему соединения самостоятельно под силу всем.

Важно! Укладку всегда начинаем с первого контакта к восьмому.

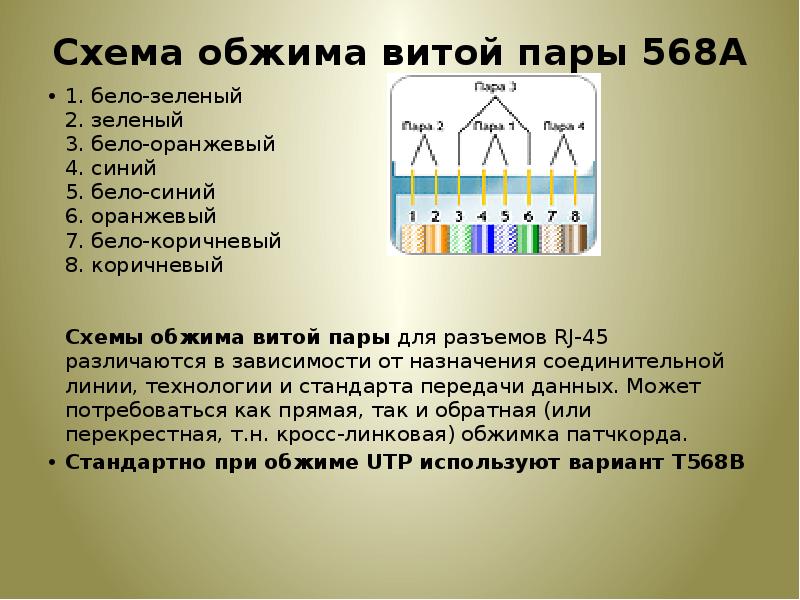

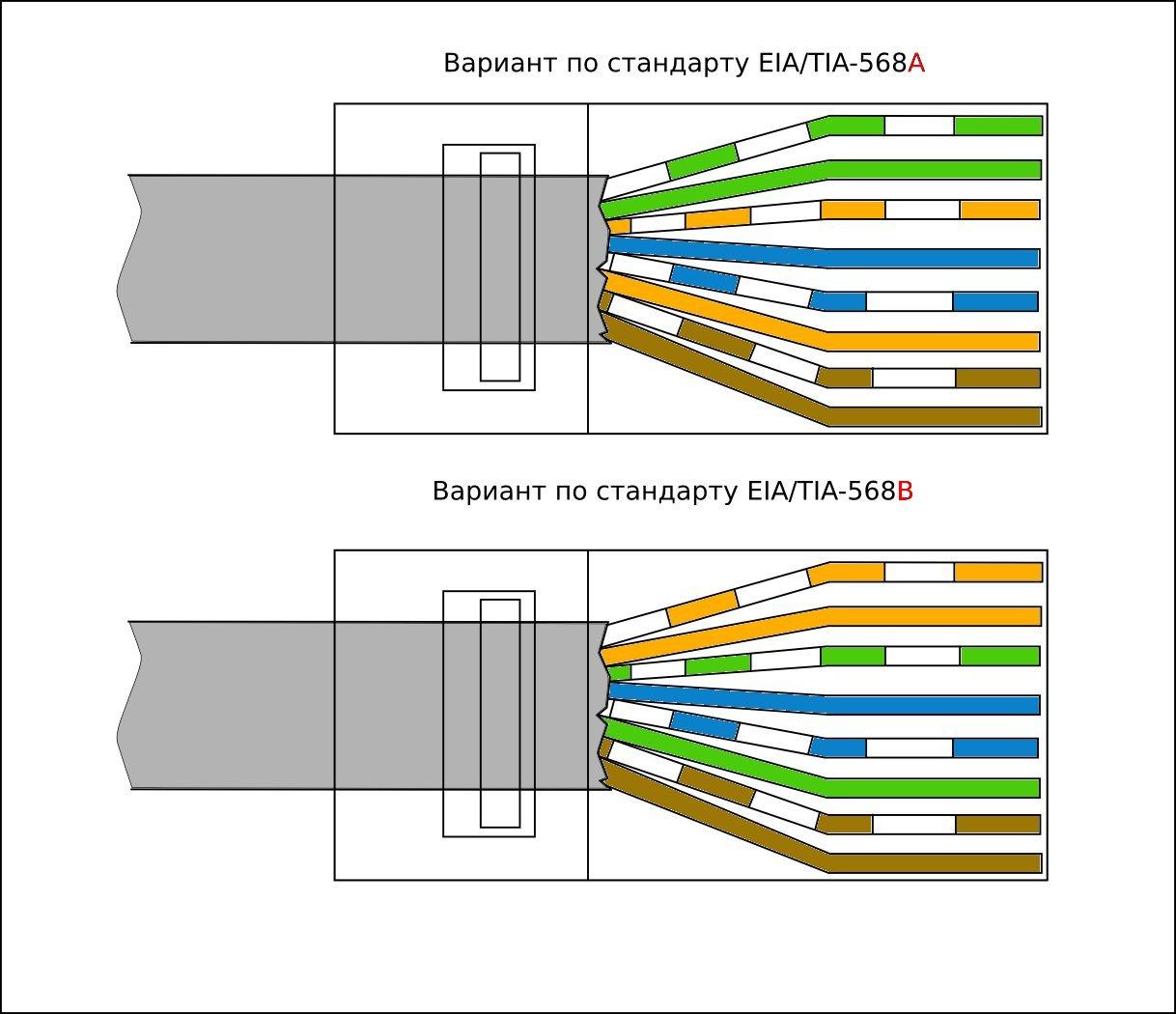

Цветовое расположение жил в схеме 568A:

  1. бело-зеленый;
  2. зеленый;
  3. бело-оранжевый;
  4. синий;
  5. бело-синий;
  6. оранжевый;
  7. бело-коричневый;
  8. коричневый.

Витая пара обжим схема568A используется для соединения между собой компьютеров, при создании локальной сети.

Цветовое расположение жил в схеме 568В:

  1. бело-оранжевый;
  2. оранжевый;
  3. бело-зеленый;
  4. синий;
  5. бело-синий;
  6. зеленый;
  7. бело-коричневый;
  8. коричневый.

Данная таблица пригодится, если нужно установить соединение между роутером и компьютером.

Способы обжима

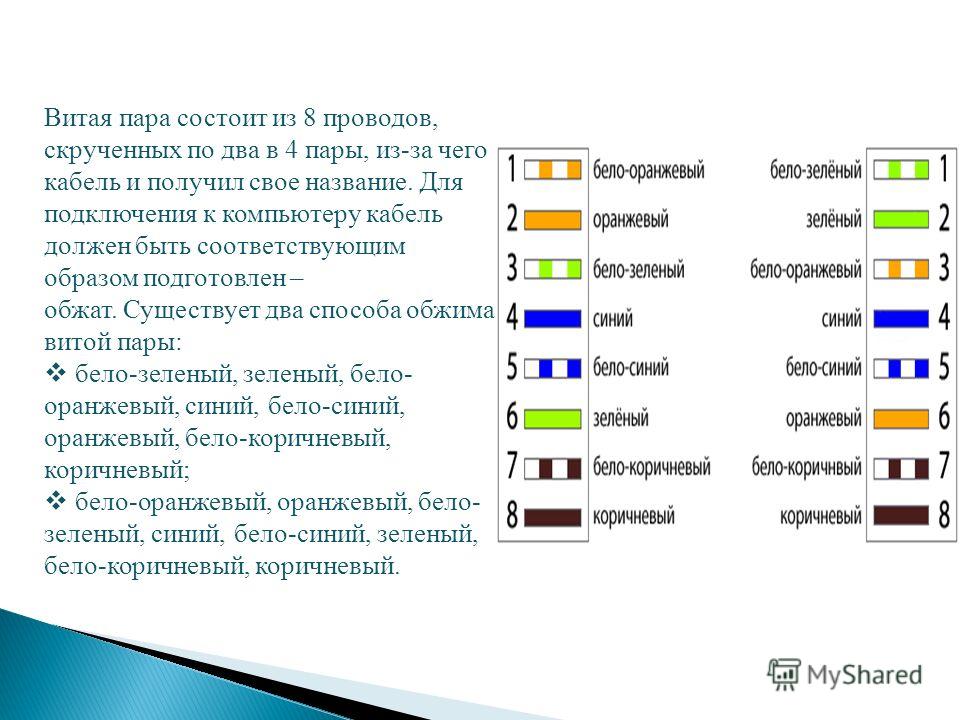

Сетевые провода, предназначенные для соединения между собою компьютеров и разных видов сетевого оборудования , используют два варианта обжима кабеля – кроссовый и прямой.

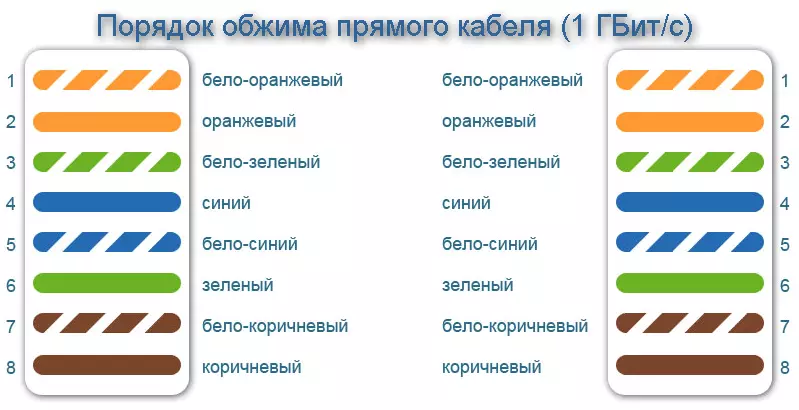

Прямой обжим шнура применяют при изготовлении кабеля, который будет служить для подключения разных видов сетевого оборудования и клиентских устройств к компьютеру, а также для связи сетевого оборудования между собою.

Данный способ обжима – самый распространенный и часто используемый.

Кроссовый способ обжима применяется при изготовлении провода, предназначенного для соединения между собою .

При этом в коммутации не участвует дополнительное оборудование.

Реже перекрестный шнур применяют, объединяя старые в сеть через порты типа up-link.

Для изготовления прямого вида, можно использовать любую схему обжима, главное условие – оба конца кабеля обжимаются идентично.

Чаще всего при создании прямого сетевого шнура используется схема 568В.

Иногда, чтобы изготовить прямой тип, можно использовать не четыре витые пары, а только две.

При помощи такого кабеля можно подключить к сети две единицы компьютерного оборудования .

Такой способобжима витой пары в RJ-45используется в случае, если в планах нет высокого локального трафика, скорость обмена данных будет равна показателю 100 Мбит/c.

Для примера показана схемараспиновки rj45, в которой участвуют зеленая и оранжевая. Для обжима иного типа, оранжевую заменяет коричневая, а зеленую – синяя.

Но инструкция подключения контактов остается неизменной.

Если нужно изготовить кроссовый кабель, один конец по 568А схеме, а второй – 568В.

При изготовлении такого кабеля непременно участвуют все восемь медных жил.

Если нужно изготовить кроссовера, который обеспечит скорость обмена данных между компьютерами до 1000 Мбит/c, используют особый способ обжима.

Один конец будет обжат по примеру схемы 568В, а иной конец имеетраспиновку rj45 по цветам:

  1. бело-зелёный;
  2. зелёный;
  3. бело-оранжевый;
  4. бело-коричневый;
  5. коричневый;
  6. оранжевый;
  7. синий;
  8. бело-синий.

Данная схема обжима отличается от уже рассматриваемой нами 568А – коричневая и синяя пары, взаимно заменили друг друга, сохранив общую последовательность.

Если оба конца кабеля зажать по схеме 568В, получим прямой сетевой кабель, который подойдет для соединения ПК с коммутатором.

Если один конец кабеля обжат по схеме 568В, а второй – по схеме 568А, имеем кроссовый кабель, подходящий для соединения компьютеров.

Если требуется изготовить гигабитный перекрестный кабель, то следует применить особую схему обжатия.

Порядок разводки проводов витой пары для разъемов RJ-45 зависит от назначения соединительной линии, технологии и стандарта передачи данных. Ниже приведены рисунки для локальных вычислительных сетей Ethernet для стандартов использующих медный кабель – витые пары (Twisted Pair). Абривиатура таких стандартов как правило имеет вид ##### – TX (например, 10Base-TX, 100Base-TX) Цифра в названии стандарта говорит о несущей частоте передачи данных. Для каждого стандарта используются специальные схемы обжима кабеля, используются различные кабели, применяются специфические ограничения по длинне кабеля и количеству соединителей и коммутирующих устройств.

Ниже представлен относительно универсальный способ обжима для 10Base-TX и 100Base-TX задействованы лишь оранжевые и зеленые проводки (контакты 1+2 и 3+6). Синюю пару часто используют для телефонных линий (контакты 4+5). Для технологий 1000Base-TX и ряда других менее популярных задействованы 8 контактов, также для Gigabit технологий рекомендую использовать экранированную витую пару.

При обжимке кабеля RJ-45 используется специальный обжимной инструмент – кримпер.

Расплетение витых пар должно быть порядка 8-13мм. Со слишком коротким расплетением неудобно работать. Со слишком длинным – коннектор будет держаться менее надёжно. Изоляцию с жил предварительно снимать не нужно . При обжимке кримпером изоляция будет продавлена автоматически. При прокладке кабеля избегайте резких изгибов, которые могут привести к повреждению жил.

Прямой порядок обжима витой пары

Применяется в схемах “компьютер-свитч”, когда кабель идёт от рабочей станции к свичу, концентратору или маршрутизатору.

Кросс-линковый (перекрёстный) порядок

Применяется в схемах типа “компьютер-компьютер”. Позволяет соединить между собой 2 концентратора, не имеющих переключения uplink/normal, а также для прямого соединения 2-х компьютеров . Меняются местами 2 пары: 1-2 на 3-6.

Далее на картинке приведены варианты обжима 4-хжильного кабеля (2 пары ): прямой и кроссовый. Двух пар может быть вполне достаточно для наших локальных сетей, ограничение скорости при этом 100 Мбит/c. Если оборудование не поддерживает скорость более 100 Мбит/c, то наличие 8-ми жил совсем никаких преимуществ не даст. Теоретически 4 пары витой пары обеспечивают скорость до 1000 Мбит/с (1 Gb/s).

Современное сетевое оборудование поддерживает технологию Auto-MDIX, которая позволяет использовать кабель как с прямой так и с перекрестной обжимкой.

Видео обжима коннекторов RJ-45:

Как обжать витую пару RJ-45 – 8P8C (rg45, rg 45 ко45) для сети – хаба – роутера или распиновка пачкорда:
Монтаж осуществляется специальной обжимкой которая вдавливает металлические заостренные с обратной стороны контакты конекта в провод, в результате чего образуется плотный контакт. Обжимка Rg45 вполне по силам каждому. В крайнем случае несколько разъемов можно обжать отверткой, с некоторой сноровкой, об этом напишем в самом конце этой инструкции – руководства, так как сущесвуют и более простые варианты.

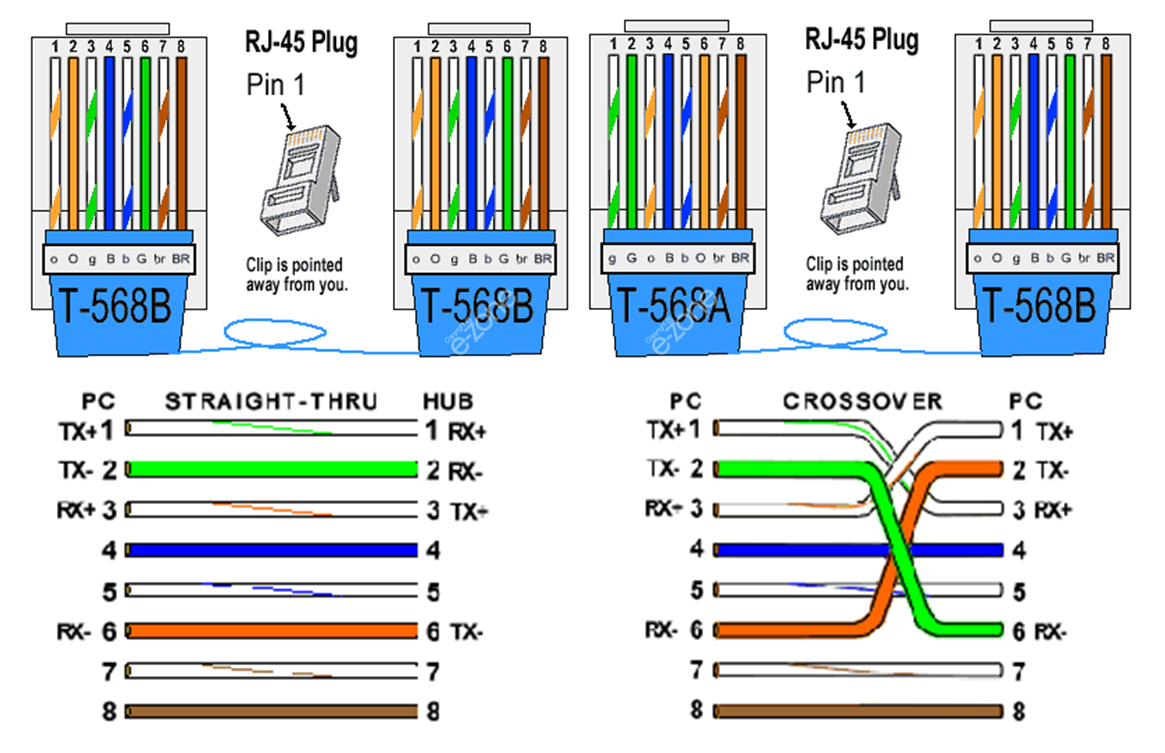

Обжимка, распиновка RJ-45 по цветам – схема цветов:
Б О О Б З С Б С З Б К К
Бело -Оранжевый * Оранжевый * Бело -Зеленый * Синий * Бело -Синий * Зеленый * Бело -Коричневый * Коричневый

РасшифровкаОбозначение пина – контакта rj45
Самая распространенная последовательность обжимки витой пары – прямой кабель:БООБЗСБСЗБКК
Цвет изоляции витой парыБело-Оран-жевыйОран-жевыйБело-Зеле-ныйСинийБело-СинийЗеле-ныйБело-Корич-невыйКорич-невый
Номер пина RJ45 витой пары, слева на права, металлическими контактами к верху -витой парой к себе – как изображено на фото ниже12345678

По стандарту EIA/TIA-568B компьютер, телевизор, ресивер – хаб, роутер, стойка. Обжимаем с двух концов кабель одинаково как показано на фото ниже. Один конец – коннектор сетевая карта компьютера другой гнездо хаба -роутера. Схема распиновки разводки пачкорда (короткий провод для коммутирования стойки) аналогична.

При использовании монтаже компьютерной – сетевой розетки выбираем в розетки вариант “В”.

Соединения двух сетевых карт (компьютеров) напрямую (без хаба) компьютер-компьютер, кросовый rj45:

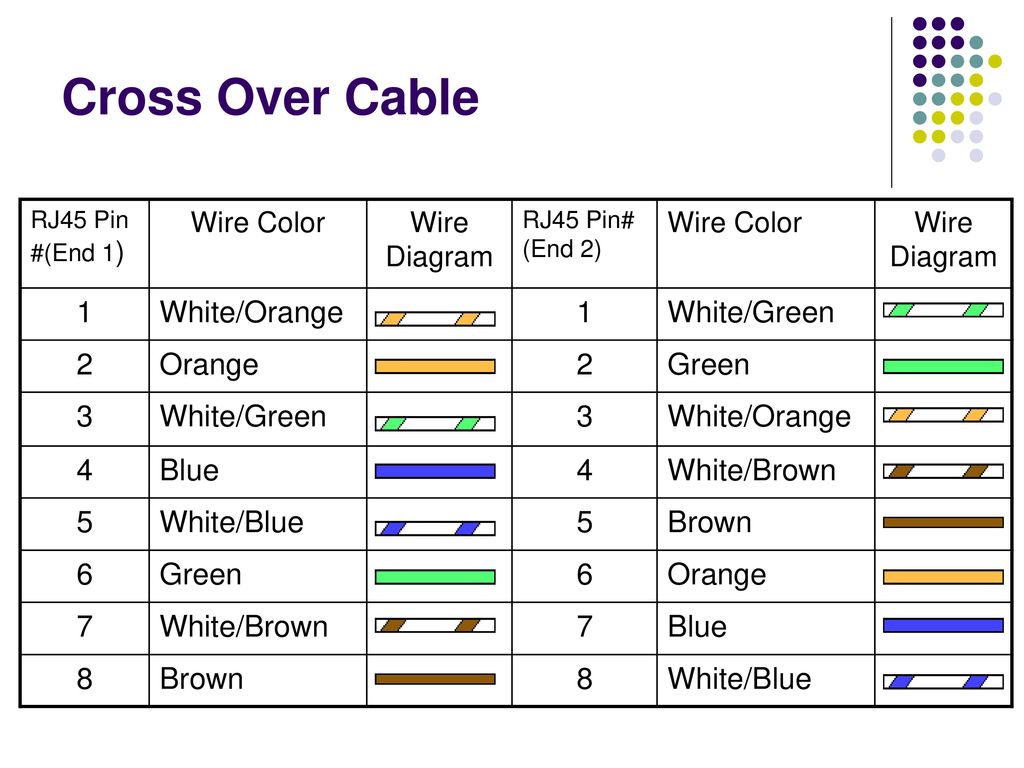

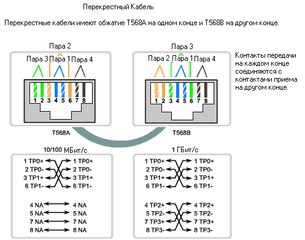

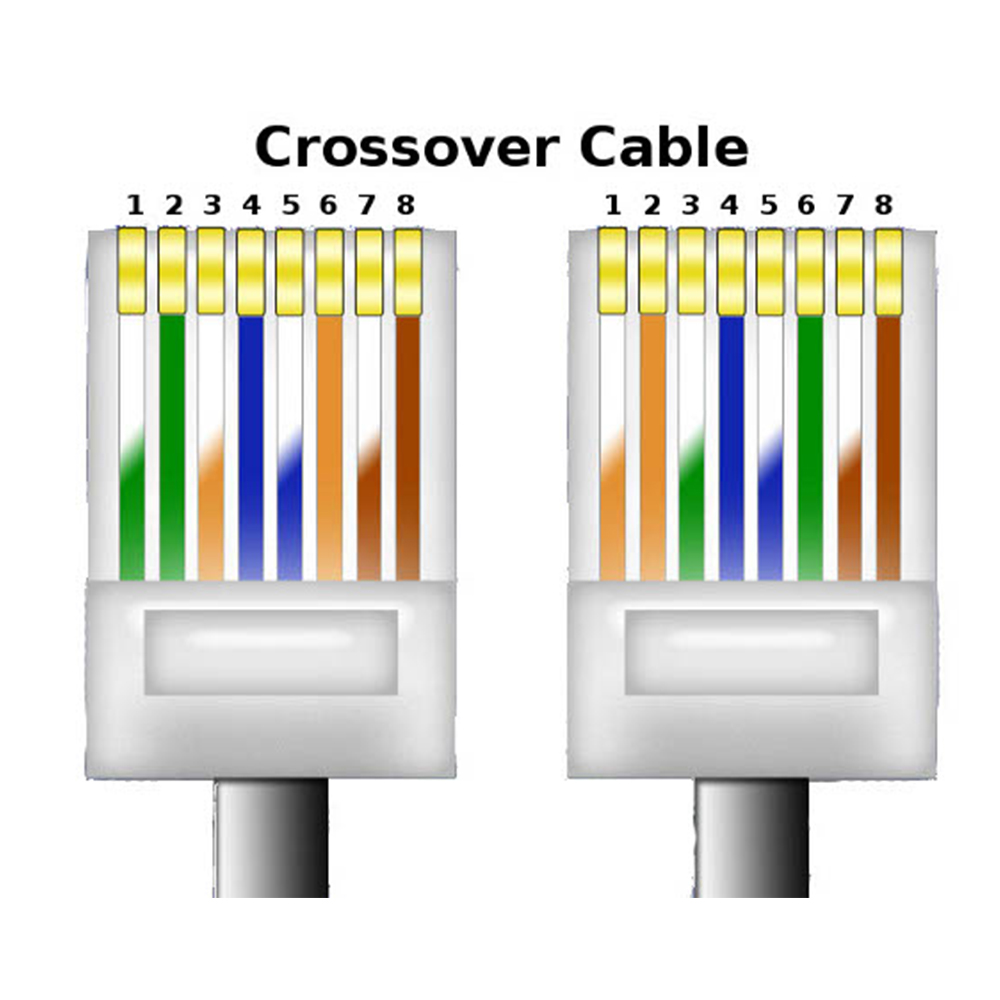

Перекрёстный кросовый кабель (- кросс-овер Crossover) для соединения двух сетевых карт (компьютеров) напрямую (без хаба) компьютер-компьютер со скоростью до 100 мегабит: Бело-оранжевая жила меняется с бело-зелёной, оранжевая с зелёной.
Б З З Б О С Б С О Б К К

С одной стороны провод обжимаем как показано на первом фото, а второй стороне провода как показано ниже. В итоге мы обожмем кабель которым можно соединить компьютеры напрямую, без хаба -роутера, т.е. сетевая карта в сетевую карту компьютеров.

Т.е. сеть комп-комп без роутера хаба на одной стороне провода стандартная выше приведенная обжимка витой пары а на другом конце провода меняем местами провода на такую последовательность: БЗ – З – БО -С – БС – ОР – БК – К.

Одна витая пара – один провод- кабель на два компьютера:

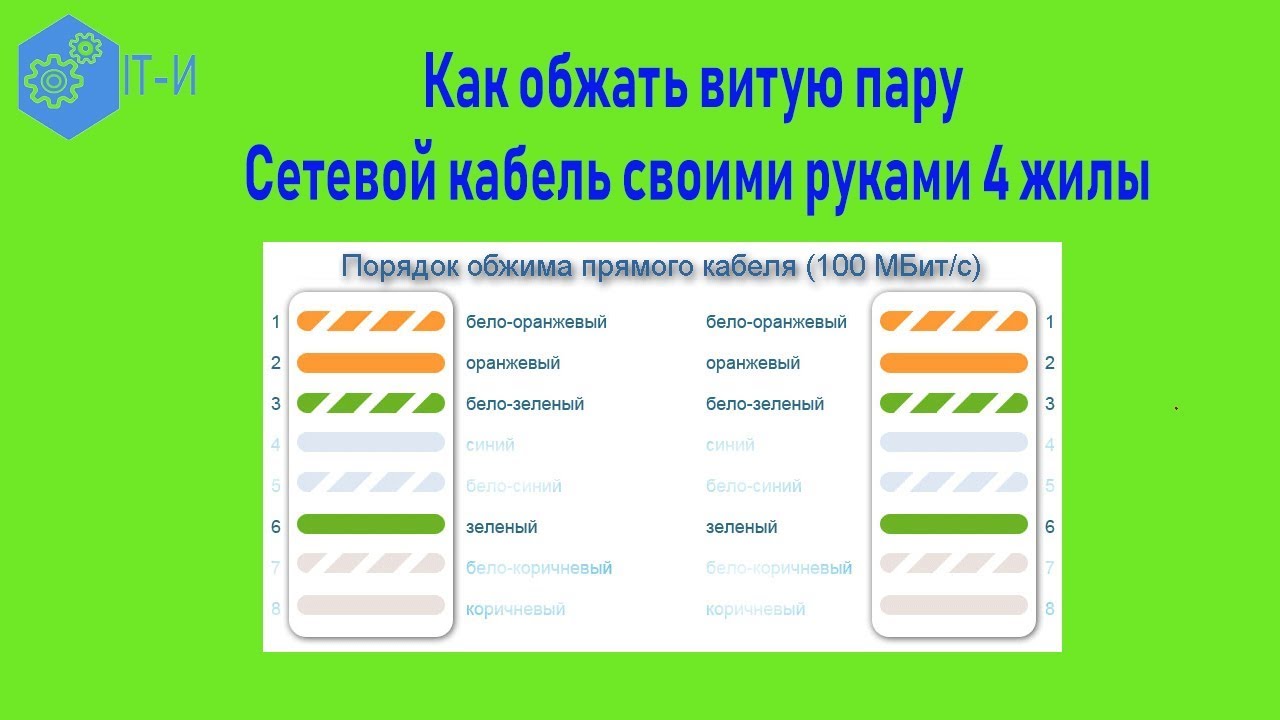

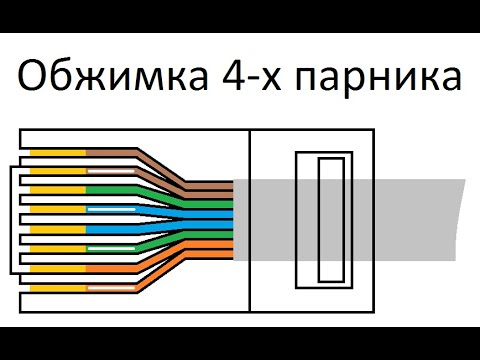

Схема обжима витой пары 4 провода. Обычно используется при сложности протяжки второго кабеля. Данная схема обжимки – распайка кросс кабеля – подходит для 100-мегабитного соединения, так как при использовании 100-мегабитного соединения задействованы только 2 из 4 пар, а именно оранжевая-б/оранжевая и зелёная-б/зеленая.

При невозможности прокладки дополнительного кабеля витой пары или просто для жесткой экономии часто задействуют не используемые – синию и коричневую пары в таком случае можно как уже было сказано обойтись одним кабелем на два компьютера.

Обжимка кабеля для гигабитной сети

При использовании гигабитного соединения используются уже все 4 пары проводников. При этом обжимка кабеля на одном конце делается как на первом фото, а на втором приобретает вид: БЗ З БО К БК О БС С

После любой обжимки желательно прозвонить контакт тестилкой (специальным устройсвом последовательно проверяющая все линии провода), а при её отсутствии при явной необходимости – мультиметром.

Обжимка RJ 45 отверткой или что делать когда обжимки нет под рукой?

А теперь вернемся к безвыходной ситуации, когда обжимки не достать. А сделать – восстановить сеть необходимо здесь и сейчас. То есть rg45 обжать отверткой при опечатках (rg45? Ко-45, ко 45, ко45). Итак, берем про запас коннекторов, и как всегда с запасом по длине витую пару. Затем аккуратно маленькими кусачкам и/или бокорезами и/или просто острым ножом не допуская сколько-нибудь сильного сплющивания ровненько отрезаем провод. Затем с запасом расшкуриваем верхнюю оплетку витой пары. Затем расплетаем и разглаживаем в ряд согласно схеме приведенной выше по цветам проводки. Если вы ошкурили провод с слишком большим запасом или концы среза приплющены просто, например, на деревянной дощечки острым ножом их ровненько подравниваем. Затем вставляем, как указано на рисунке.

Так что бы металлическая жила была хорошо видна и упиралась в самый конец коннектора и просматривалась сбоку – если смотреть на рисунок, то с верхней стороны. Затем небольшой достаточно острой отверткой четко вдавливаем аккуратно металлические контакты коннектора так что бы сбоку – на рисунке сверху мы четко видели что каждый коннектор пробил оплетку провода, единственный момент нужно конечно не переусердствовать так как сильно деформированная контактная площадки в конекторе тоже не есть хорошо.

Далее уже широкой отверткой вдавливаем сильным нажатием поперечную пластмассу (ямка поперек контактам на коннекторе) так что бы она поперечно проводкам прогнувшись в низ их сильно зажала. Если провод временный или часто не перемещается то данную пластмассу можно и не вдавливать. Она просто дополнительно фиксирует проводки в коннекторе. Далее по возможности тестим ..

Конечно обжимать отверткой это во всех смыслах не есть хорошо, как по эффективности, так и по времени, и тем более по качеству результата. Хотя в целом это вполне работоспособный (не однократно проверенный лично) и достаточно простой в осуществлении вариант. Но еще проще просто попросить знакомого работающего в около компьютерной – компьютерной сфере обжать 4-6 коротеньких концов витой пары и просто потом принеся их домой соответственно цветам припаять – удлинить витую пару.

Конечно, не всякая витая пара более-менее нормально в принципе паяется. Но ацетиленовая кислота и/или нормальная паяльная кислота и/или нормальная канифоль делают невозможное – возможным. Припой в соотвесвенно практически не сказывается на скорость и стабильность в обычных стандартных условиях работы.

Cтандарт на соединение проводников кабеля типа «витая пара»:

Современные обжимки достаточно универсальное устройство, в частности в инструкции к обжимному инструменту представленном на фото выше написано: For cuts, strips and crimps 8P8C/RJ-45, 6P6C/RJ-12, 6P4C/RJ-11 in one tool. В общем 3 в 1 – обрезка, расшнуровка и вдавливание – обжимка.

TIA/EIA-568-B (AT&T 258A) – набор из трёх телекоммуникационных стандартов, выпущенных Ассоциацией телекоммуникационной промышленности США в 2001 году, который заменил собой устаревший стандарт TIA/EIA-568-А. Эти стандарты описывают построение телекоммуникационных структурированных кабельных систем в зданиях.

Эти стандарты наиболее известны по двум таблицам T568A и T568B (наиболее часто используемый в России -B) , которые описывают соединение проводников кабеля типа «витая пара» (англ. twisted pair) с контактами разъёмов 8P8C (часто ошибочно называемыми RJ-45) при организации сети Ethernet.

Pin / Ethernet / TIA/EIA-568-B (AT&T 258A)
1) / Transmit + / White with Orange stripe
2) / Transmit + / Orange
3) / Receive + / White with Green stripe
4)
5)
6) / Receive – / Green
7)
8)

8P8C (8 Position 8 Contact) , часто из-за распространенности выше приведеннной разводки называемый RJ45 или RJ-45 – унифицированный разъём, используемый в телекоммуникациях, имеет 8 контактов и защёлку.

RJ – registered jack – любой разъем, применяемый для соединений, RJ это слэнговое название для модульной розетки. Аббревиатура RJ используется для идентификации кабельной разводки. Каждый тип разъемов может использоваться для различных конфигураций разводки. Например 6-ти пиновые разъемы конфигурируют по мере необходимости как под однопарную схему разводки RJ11C, так и двупарную RJ14C.

Используется для создания ЛВС по технологиям 10BASE-T, 100BASE-T и 1000BASE-TX с использованием 4-парных кабелей витой пары. Используется во многих других областях и для построения иных сетей.

Телефонный унифицированный разъём RJ-11 меньше по размеру и может вставляться в гнёзда 8P8C (для обратной совместимости).

Разновидности кабеля:

В зависимости от наличия защиты – электрически заземлённой медной оплетки или алюминиевой фольги вокруг скрученных пар, определяют разновидности данной технологии:
* Незащищенная витая пара (UTP – Unshielded twisted pair) – отсутствует защитный экран вокруг отдельной пары чаще всего это UTP категории 5 и выше;
* Фольгированная витая пара (FTP – Foiled twisted pair) – также известна как F/UTP (см.: en:Screened fully-shielded twisted pair#Screened Shielded Twisted Pair (S/STP)), присутствует один общий внешний экран в виде фольги;
* Защищенная витая пара (STP – Shielded twisted pair) – присутствует защита в виде экрана для каждой пары и общий внешний экран в виде сетки;
* Фольгированная экранированная витая пара (S/FTP – Screened Foiled twisted pair) – внешний экран из медной оплетки и каждая пара в фольгированной оплетке;
* Незащищенная экранированная витая пара (SF/UTP – Screened Foiled Unshielded twisted pair) – двойной внешний экран из медной оплетки и фольги, каждая витая пара без защиты.

Экранирование обеспечивает лучшую защиту от электромагнитных наводок как внешних, так и внутренних, и т. д. Экран по всей длине соединен с неизолированным дренажным проводом, который объединяет экран в случае разделения на секции при излишнем изгибе или растяжении кабеля.

В зависимости от структуры проводников – кабель применяется одно- и многожильный. В первом случае каждый провод состоит из одной медной жилы, а во втором – из нескольких.

Одножильный кабель не предполагает прямых контактов с подключаемой периферией. То есть, как правило, его применяют для прокладки в коробах, стенах и т. д. с последующим терминированием розетками. Связано это с тем, что медные жилы довольно толсты и при частых изгибах быстро ломаются. Однако для «врезания» в разъемы панелей розеток такие жилы подходят как нельзя лучше.

В свою очередь многожильный кабель плохо переносит «врезание» в разъёмы панелей розеток (тонкие жилы разрезаются), но замечательно ведет себя при изгибах и скручивании. Кроме того, многожильный провод обладает большим затуханием сигнала. Поэтому многожильный кабель используют в основном для изготовления патчкордов (англ. patchcord), соединяющих периферию с розетками.

С использование http://ru.wikipedia.org/wiki/Витая_пара

Есть вопросы – задавайте – поможем, чем сможем (для работы комментариев необходим включенный джава-скрипт в браузере):
Для комментирования достаточно задать вопрос в окне ниже, затем нажать “Post as” – вбить е-мейл и Имя, и нажать “Post comment”.

При создании любой сети, будь то локальная или глобальная, используются провода с соответствующими коннекторами. Самый простой вариант – провод с RJ45. Это стандартные сетевые провода, используются для подключения компьютеров к коммутаторам, и позволяющие реализовать небольшую сеть.

Сейчас мы научимся обжимать такие кабели, и рассмотрим все варианты распиновки по цветам, применяемые при использовании 8-и жильных проводов .

Введение

На самом деле, сейчас даже для создания простой локальной сети на несколько компьютеров, можно использовать самые разные технологии. Необязательно использовать стандартный 100 мегабитный Ethernet. Это может быть беспроводной вариант, с использованием Wi-Fi маршрутизатора, и оптоволоконным доступом в Интернет. Но даже в таком варианте, если провода rj45 не будут использованы для монтажа, то точно пригодятся при настройке оборудования. Хотя бы для подключения маршрутизатора к персональному компьютеру, для первичной настройки.

Еще один интересный момент. Несмотря на возможность использования более современных технологий, пока еще любой компьютер оснащается сетевой картой с интерфейсом RJ45.

Поэтому мы должны знать, как подготовить и использовать провод с разъемом RJ45.

Чтобы не было путаницы, давайте сразу договоримся. Проводом или кабелем с разъемом или коннектором RJ45, мы будем называть готовый сетевой провод, обжатый одним из возможных вариантов. Их еще часто называют витой парой или кабелем UTP.

Интерфейс, порт или разъем – вход для подключения такого кабеля. Это может быть сетевая карта, интерфейс маршрутизатора или коммутатора.

Что нам понадобится

Для подготовки кабеля нам нужны следующие вещи:

  • Обжимной инструмент
  • Восьми жильный кабель UTP
  • Коннекторы RJ-45

Варианты обжимки кабеля

Существует два основных варианта.

  1. . Используется для подключения персональных компьютеров к коммутаторам и маршрутизаторам. Наиболее распространенный вариант кабеля. Основной принцип – соединение двух интерфейсов, в которых для передачи и приема информации используются разные контакты
  2. Перекрестный кабель . Таким вариантом мы сможем подключить между собой два маршрутизатора или коммутатора. Используются для устройств, в которых для приема и передачи на разных концах, используются одинаковые контакты

Таким образом, если мы хотим подготовить прямой кабель, на обоих его концах мы должны развести контакты одинаково.

Вот здесь отображен вариант с прямым кабелем.

В свою очередь, перекрестный, будет иметь разные подключения жил на концах.

Дополнительные варианты разводки

Нужно знать про одну особенность. В сетях 100 Мбит, для передачи информации используются только 4-и из 8-и жил провода UTP. Остальные из них зарезервированы для гигабитных сетей. Это позволяет использовать дополнительные варианты обжима сетевых кабелей.

Перекрестный кабель .

Обжимаем кабель своими руками

Возьмите обжимной инструмент и два коннектора RJ45.

Отмерьте нужную длину будущего кабеля, и обрежьте его, с небольшим запасом.

Теперь на конце кабеля, сделайте небольшой надрез на защитной оболочке, и обрежьте ее. Вам нужно освободить 2-3 сантиметра жил. Их мы разматываем.

После этого, с каждой из жил мы снимаем около 2 сантиментов защитного слоя. Для этого надрезаем его ножницами, ножом или специальным инструментом, и стягиваем. В итоге мы должны получить 8-ь готовых очищенных медных жил в кабеле.

Теперь мы берем коннектор RJ-45, защелкой от себя и контактами вверх. Номера контактов в таком положении будем считать слева направо.

Оставляем его в таком положении, и выбираем необходимый вариант обжимки кабеля из тех, которые представлены выше. Теперь на основе схемы, вам следует подсоединить все жилы в соответствующие гнезда коннектора.

При этом убедитесь, что каждая жила определенного цвета, соответствует своему месту, на основе выбранной схемы распайки. Вставляйте их в гнезда до самого конца. Когда закончите, поместите джек RJ-45 со вставленными жилами в обжимной инструмент, и зафиксируйте его. Таким образом вы сделаете сетевой кабель с разъемом RJ-45.

Проделайте те же действия для другого конца кабеля. После того, как обжимка RJ-45 будет завершена, проверьте кабель в действии.

Видео к статье :

Заключение

При выборе сетевого кабеля, учитывайте его область применения. Исходя из этого, нужно выбирать вариант обжимки. Хорошим тоном считается пометка кабеля, с указанием того, как он был обжат – прямой или кросс. Это поможет вам избежать проблем с созданием сети.

В любом случае, проверяйте вручную обжатые провода с RJ-45 интерфейсами. Для этого можно использовать специальные тестеры.

Нужна для корректной адресации между узлами.

Зачем искать информацию на других сайтах, если все собрано у нас?

  • – описание, особенности, принцип работы

Для формирования интернет-сетей, включая локальные, применяют специальные соединительные кабели с коннектором rj 45. Установка разъема rj 45 выполняется с двух кабельных концов для последующей коммутации между компьютерами, роутерами, сетевыми розетками.

Jpg?.jpg 600w, https://elquanta.ru/wp-content/uploads/2018/03/1-27-768×573..jpg 908w”>

Разъем rj 45

Витая пара

Витой парой называют кабель с проводами, скрученными попарно и заключенными в общую оболочку из изоляционного материала. Такой метод применяется для снижения помех, которые могут вызвать электромагнитные поля, находящиеся рядом с кабелем (два провода в паре воспринимают их идентично), и для исключения наводок от одного провода на другой, когда передается дифференцированный сигнал.

Разновидности кабелей:

  1. UTP. Незащищенное исполнение с обычной изоляцией из пластика;
  2. FTP. Наличие общей экранирующей оболочки из фольги. Другой тип S/FTP – с дополнительной общей медной оплеткой;
  3. STP. Для каждой пары отдельно применяется экранирующая оболочка. S/STP – добавляется общий внешний экран.

Data-lazy-type=”image” data-src=”http://elquanta.ru/wp-content/uploads/2018/03/2-5-600×600.png?.png 600w, https://elquanta.ru/wp-content/uploads/2018/03/2-5-150×150..png 700w”>

Витые пары в кабеле FTP

Распиновка кабеля

У кабеля rj 45 имеется восемь жил, каждая из которых окрашена в свой цвет. Все 8 проводов надо завести в специальные гнезда, которыми обладает rj45 разъем (отдельное гнездо для каждой жилы), и затем выполнить обжим сетевого кабеля.

Распиновка rj 45 производится по двум основным схемам:

  1. Прямая, когда выполняется подключение интернет соединения компьютеров с маршрутизаторами и коммутаторами;
  2. Перекрестная. Используется для подсоединения кабеля к розетке от других электророзеток или между компьютерами напрямую при конструировании локальных сетей.

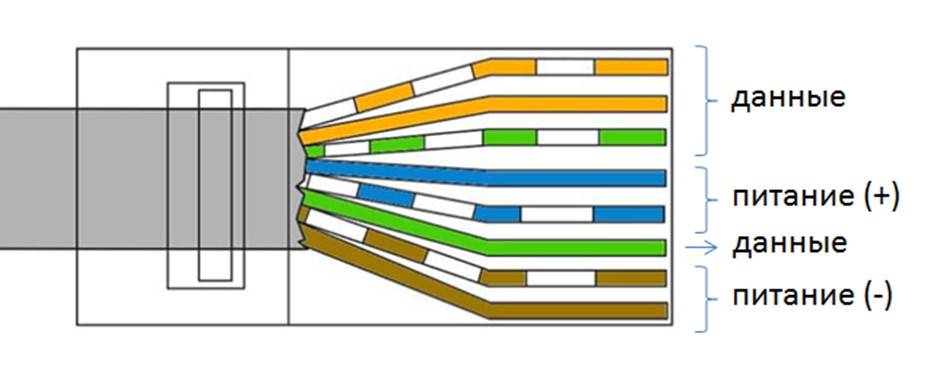

Важно! У витой пары используются 4 жилы для интернет-сетей со скоростью передачи 100 Мбит. Оставшиеся провода служат в качестве резерва для передачи по гигабитным сетям.

Как обжать интернет кабель, зависит от выбора цветовой схемы, которая существует в двух вариантах: Т 568А и Т 568В. Распиновка витой пары по цветам производится согласно этих стандартов, показанных на рисунке ниже. Наиболее употребительным является вариант Т 568В.

Jpg?.jpg 600w, https://elquanta.ru/wp-content/uploads/2018/03/3-19.jpg 663w”>

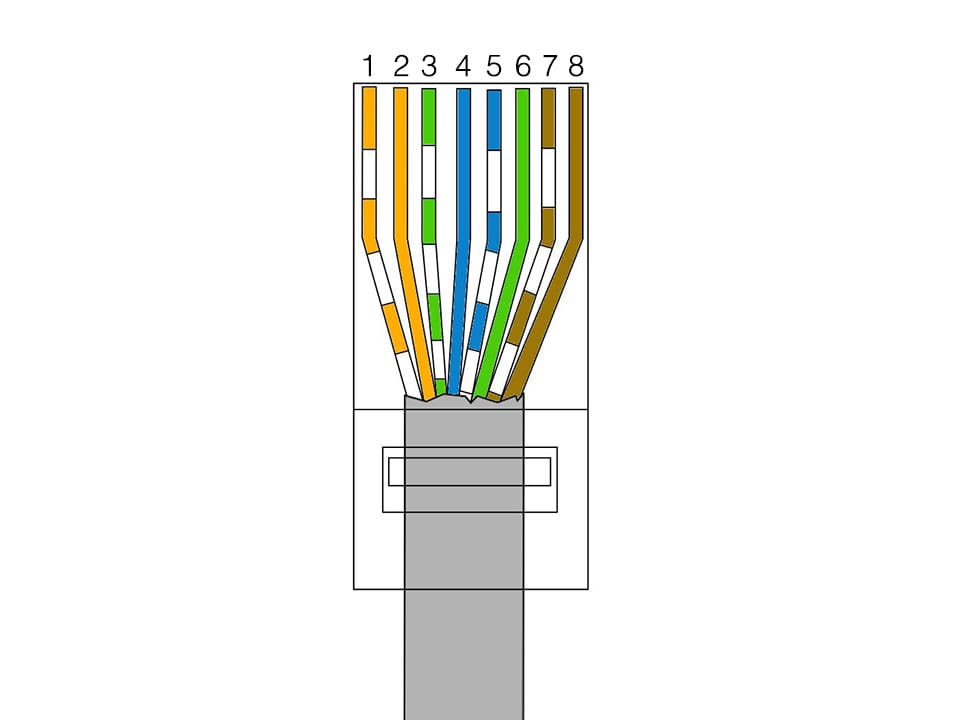

Цветовая схема вариантов распиновки Т 568А и Т 568В

Если используется прямая схема обжима витой пары, то с обоих концов сетевого кабеля для интернета применяется вариант А-А или В-В, если перекрестная, то А-В. Для разводки кабелей применяют идентичную схему распиновки витой пары.

У витой пары 4 жилы задействованы таким образом: оранжевая + оранжевая с белым и зеленая + зеленая с белым. Если смотреть не по цветам, а по номерам, то гнезда 1-2 коннектора – для передачи сигнала, 3-6 – для приема. Гнезда, которые не используются, подключаются напрямую при прямой и перекрестной схеме.

К сведению. Остающимися четырьмя жилами можно подключить другую линию Ethernet, а также телефонную связь.

Jpg?.jpg 600w, https://elquanta.ru/wp-content/uploads/2018/03/4-19-768×353..jpg 790w”>

Обжатый кабель rj 45

Если нужно обжать витую пару 8 жил для гигабитных соединений, то обжимку кабеля с одного конца делают по схеме Т 568В, а с другого –используют такую распиновку:

  • 1 – зеленый с белым;
  • 2 – зеленый;
  • 3 – оранжевый с белым;
  • 4 – коричневый;
  • 5 – белый с коричневым;
  • 6 – оранжевый;
  • 7 – белый с синим;
  • 8 – синий.

Выполнение обжима

Обжим витой пары 8 жил проводится с использованием необходимых инструментов: ножниц или стриппера для зачистки изоляции и кримпера – обжимного ручного устройства. Два разъема rg 45 надо приготовить для двух концов кабеля.

Для обжима интернет кабеля выполняются следующие шаги:

  1. Отрезать часть кабеля нужной длины;
  2. Срезать верхнюю кабельную изоляцию примерно в 3-х сантиметрах от конца и размотать жилы, образованные витыми парами;

Важно! Взять разъем rj 45, расположив его так, чтобы защелка была сзади, а контакты вверху. Тогда контактный номер 1, обозначенный на схеме распиновки, будет крайним слева, все последующие за ним – в правую сторону.

  1. После выбора схемы распиновки из двух вариантов каждый проводник заводится в свое гнездо, четко следуя цветовым обозначениям. Вставлять жилы следует до упора;
  2. Поместить коннектор в специальный паз кримпера и сжать рукоятки. Получился готовый разъем, который подключается к компьютеру и другим необходимым входам.

Data-lazy-type=”image” data-src=”http://elquanta.ru/wp-content/uploads/2018/03/5-15-600×474.jpg?x15027″ alt=”Обжим разъема rj 45 кримпером”>

Обжим разъема rj 45 кримпером

Переходной модуль

Иногда в процессе монтажа или эксплуатации требуется удлинить интернет-кабели. Для этого служит удобное устройство – переходной модуль. В нем выполнены два порта: для одного коннектора rj45 и другого rj45. Тогда один кабель подключается к одному порту, следующий – к другому.

Таким способом можно удалить часть кабеля с поврежденной внешней изоляцией, разрезав его и подсоединив через переходной модуль. Важно, чтобы распиновка обоих коннекторов была произведена по одной схеме.

Jpg?x15027″ alt=”Переходной модуль rj45 rj45″>

Переходной модуль rj45 rj45

Обжим rj 45 при отсутствии инструментов

Обжать интернет кабель в домашних условиях можно, пользуясь обычной отверткой. Часто необходимость в этом возникает при случайном повреждении наружной изоляции кабеля или самого разъема. Конечно, не у каждого дома найдутся кримперы, а покупать их ради одной операции нецелесообразно.

На всякий случай надо приготовить дополнительные коннекторы, так как с первого раза обжимать витую пару отверткой у новичков не всегда получается.

Этапы обжима rj 45 :

  1. Произвольным режущим инструментом отрезать поврежденную часть кабеля или разъем;
  2. Снять изоляционную оболочку, начиная в 5 сантиметрах от кабельного конца;
  3. Распустить сплетение всех восьми проводков и отрезать их в 1,5-2 сантиметрах от края удаленной внешней оболочки;

Важно! Срез должен быть очень ровный, строго перпендикулярно кабельной оси. В противном случае подсоединению к контактам подвергнутся не все проводки.

  1. Поместить жилы в коннектор согласно схеме. Проследить, чтобы каждый проводок оказался доведенным до упорной стенки;
  2. Контакты в разъеме слегка приподняты. Их необходимо прижать. Для этого можно воспользоваться плоскогубцами. В результате контакты будут находиться на поверхности без выступа;
  3. Следующая часть операции – вдавить их внутрь, чтобы острые части контактов пробили изоляцию и соединились с жилами. Каждый контакт по отдельности надо додавить отверточным жалом. Придется приложить некоторые усилия, но при этом постараться не деформировать контакты;

Data-lazy-type=”image” data-src=”http://elquanta.ru/wp-content/uploads/2018/03/7-7-600×249.jpg?.jpg 600w, https://elquanta.ru/wp-content/uploads/2018/03/7-7-768×319..jpg 840w”>

Опрессовка rj 45 отверткой

  1. Затем берется отвертка побольше, с ее помочью надо нажать на широкую впадинку на корпусе разъема пониже контактов, чем сам кабель прочно фиксируется в коннекторе.

Обжимка rj кустарным способом не является идеальной, но способна справиться со своей задачей – получить интернет соединение в экстренной ситуации.

После опрессовки коннекторов кабеля с двух сторон мастера обычно проверяют соединение, используя специальные приборы. Для этой цели подойдет и мультиметр с тонкими щупами. Прозвонить необходимо каждую жилу. Если никаких приборов нет, работоспособность соединения проверяется подключением к компьютеру.

Видео

Характеристики кабелей Ethernet

Ethernet-адаптеры Intel®

имеют небольшой разъем RJ45 с защелкой. Кабели RJ45 также известны как витая пара Ethernet (TPE), неэкранированная витая пара (UTP) и 10BASE-T. Тип кабеля, который вы должны использовать, зависит от вашего адаптера.

Темы, затронутые ниже:

  • Основы кабельной разводки
  • Адаптеры Fast Ethernet и Gigabit
  • Адаптеры 100BASE-T4
  • Соединение двух станций без коммутатора
  • Целостность соединения
  • Общие проблемы
.cfm

AES X246 Предложение по стандартам не входит в рабочую группу SC-02-05.

Это дает рабочей группе возможность прокомментировать шаблон, описывающий порядок пар и предостережения при использовании QTP.

Ничего не выпускать из сумки, потому что производители перемешались.

Что-то волшебное в выборе Quad. QTP-4-Каждый

Необходимость подключения 8p8c к 8p8c имеет первостепенное значение.

На втором месте идут «полевые прорывы». Цвет играет огромную роль.

Я замечаю, что на рынок выходит все больше и больше «прорывных хвостов», поэтому этот вопрос требует решения. Мы не можем использовать 25 пар или цветовых кодов TIA для определения каналов.

Что касается полевых условий, я ожидаю, что простой визуальный осмотр повлияет на решения о развертывании. Смотрим на сплошные цвета, чтобы определить порядок каналов. Ниже приведено изображение, которое стало результатом многих разговоров. Одно наблюдение, которое я хотел бы представить: если вы посмотрите на разъемы RJ45, видны сплошные цвета.Порядок сплошного цвета должен определять порядок каналов. Третья пара в обоих случаях разбивается вокруг пары 2. Кегли, кратные 2, считаются «горячими». QTP-B основан на схеме подключения TIA-B.

Именно здесь началась большая часть разработки QTP. Как подключить этот витой ленточный кабель 3M к разъему RJ45. Так как он бы не подошел, а кабель CAT везде…
QTP-A и QTP-B

QTP-RJ45 AES Journal
4 аудиоканала через CAT5

Кто-то в NAB задал отличный вопрос:
«Как QTP подключается к Studio Hub?»

Ответ – «отлично» с несколькими нарушенными Q-мандатами….

Такой большой вопрос потребовал своего форума.
См. Больше на форуме:

QTP – DB25

QTP-DB25M Male

QTP-DB25M + Male + Shield
QTP-DB25F Female

QTP-DB25Y Male
QTP-WBS WBS-High Density Breakout – TBA NAB-2015

QTP – ВЫКЛЮЧАТЕЛЬНАЯ КОРОБКА


QTP-BOB-XLR-F, розетка


QTP-BOB-XLR-M, папа
QTP-BOB-XLR-FM, мама / папа


QTP-BOB-XLR-MF папа / мама
QTP-BOB-BNC AES / SPDIF
QTP-BOB-BNC10 AES / SPDIF с аттенюатором 10 дБ

QTP – ХВОСТ

QTP-XX – * – XLR-F, розетка
QTP-XX – * – XLR-M Male QTP-5-2-M

QTP-XX – * – XLR-FM, розетка / папа
QTP-XX – * – XLR-MF папа / мама

QTP-XX – * – PHNX PHOENIX

QTP-XX – * – TRS Наконечник с кольцом


QTP-XX- * -U Терминируемый пользователем
XX = Длина кабеля (футы) 3, 5, 15, 30
* = Длина хвостовика (футы) 1, 2, 3, 4

QTP – Наборы


QTP-CAT6-KEY Прерыватель Keystone
QTP-HSK-1 1 ‘термоусадочный комплект
QTP-HSK-2 2′ термоусадочный комплект

QTP – ПАНЕЛЬ

QPNL-3-DB25 2RU ​​¼ Панель
QPNL-4-DB25 2RU ​​¼ Панель

Мы рады объявить, что мы будем на NAB2105 на стенде C2541 Ward-Beck Systems !!

.

Добавить комментарий

Ваш адрес email не будет опубликован.

Для работы со скоростью 10 Мбит / с см. Файл справки по спецификациям кабелей 10 Мбит / с.

Основы кабельной разводки

Кабели должны соответствовать стандарту IEEE 802.3 10BASE-T для двухпарного кабеля UTP.

  • Для Fast Ethernet и Gigabit кабель должен быть категории 5 или 6.
  • Для 100BASE-T4 кабель должен быть категории 3 или выше.

Длина кабеля между компьютером и коммутатором не должна превышать 100 метров.

Для каждого сигнала требуется пара проводов (полярности сигналов + и -).Пара – это два провода, обычно одного цвета, внутри кабеля большего размера.

Соблюдайте полярность проводов от конца до конца. Например, провод, подключенный к контакту 1 на одном конце, должен подключаться к контакту 1 на другом конце.

Промежуточное кабельное оборудование, такое как перфорированные блоки и настенные панели, должно соответствовать номинальной категории кабеля или превышать его.

При раскручивании пары проводов для обжима не раскручивайте провод более чем на 1/2 дюйма или примерно на 1½ витка.

Адаптеры Fast Ethernet и Gigabit


Распиновка кабеля и разъема

Если вам нужно отремонтировать кабель или предоставить разъемы для кабеля UTP, проводите прямо (показан кабель MDI):

Функция Контакт # Контакт #
TX + 1 1
TX- 2 2
RX + 3 3
RX- 6 6

Контакты 1 и 2 должны быть парой.Контакты 3 и 6 должны быть парными. Пара – это два провода, обычно одного цвета, скрученные друг вокруг друга в большом кабеле.

Для использования прямого кабеля в коммутаторе предусмотрена функция внутреннего кроссовера передачи / приема. Цепь передачи сетевой карты подключена к цепи приема коммутатора и наоборот.

Распиновка разъема RJ45 (предлагаемые цвета проводов):

1 | – | 8 | коричневый или коричневый / белый — | \
2 | – | 7 | –белый / коричневый ————– | \
3 | – —- 6 | зеленый или зеленый / белый —- | \
4 | – | 5 | синий или бело-голубой ——– | –
5 | – | 4 | –белый / синий —————– | _CABLE
6 | – —- 3 | –белый / зеленый ————— | /
7 | – | 2 | оранжевый или оранжевый / белый- | /
8 | – | 1 | –белый / оранжевый ————– | /
ВИД С КОНЦА ВИД Сверху (напротив фиксатора)

Название и функция вывода:

  1. Передача данных плюс (TD +): положительный сигнал для дифференциальной пары TD. Сигнал содержит поток последовательных выходных данных, передаваемых в сеть.

  2. Минус передаваемых данных (TD-): отрицательный сигнал для дифференциальной пары TD. Он содержит тот же выход, что и контакт 1.

  3. Прием данных плюс (RD +): положительный сигнал для дифференциальной пары RD. Сигнал содержит поток последовательных входных данных, полученных из сети.

  4. Не используется.

  5. Не используется.

  6. Минус приема данных (RD-): отрицательный сигнал для дифференциальной пары RD.Сигнал содержит тот же вход, что и контакт 3.

  7. Не используется.

  8. Не используется.

Распиновка кабелей и разъемов

В отличие от кабелей TX, в кабелях T4 не используются отдельные выделенные пары для передачи или приема данных. В кабелях T4 используются все четыре пары проводов. Три пары передают данные, а четвертая пара обнаруживает коллизии.

Сопряжение контактов:

Контакт # Сигнал
1 TX_D1 +
2 TX_D1-
3 RX_D2 4
BI_D3 +
5 BI_D3-
6 RX_D2-
7 BI_D4 +
8 BI_D4-

пара.
Контакты 3 и 6 должны быть парой.
Контакты 4 и 5 должны быть парой.
Контакты 7 и 8 должны быть парой.

Для использования прямого кабеля в коммутаторе предусмотрена функция внутреннего кроссовера передачи / приема. Цепь передачи сетевой карты подключена к цепи приема коммутатора и наоборот.

Соединение двух рабочих станций без коммутатора

Fast Ethernet и Gigabit используют звездообразную топологию. Коммутатор находится в центре звезды, и каждая рабочая станция или сервер подключены к коммутатору.

В целях тестирования вы можете напрямую соединить две рабочие станции или рабочую станцию ​​и сервер без использования коммутатора. Для установки требуется специальный кабель с функцией кроссовера, описанной ранее в этом документе. См. Схему ниже, чтобы узнать, какие провода пересекать.

Ethernet Crossover ( MDI-X) схема кабеля:

Функция Pin # Pin # Функция
TX + 1 3 RX +
TX- 2 6 RX-
RX + 3 1 TX +
RX- 6 2 TX-

Пара принимаемых данных (два провода, обозначенные как RD) должна быть витой парой. Пара передаваемых данных (обозначенная TD) должна быть витой парой.

Схема перекрестного кабеля Ethernet

RX_D2 +
Контакт № Сигнал Сигнал Контакт №
1 TX_D1 + RX_D2 +
2 TX_D1- RX_D2- 6
3 RX_D2 + TX_D1 + 1
4 BI_D3 + BI_D4 + 7 BI_D3- BI_D4- 8
6 RX_D2- TX_D1- 2
7 BI_D4 + BI_D3 + 4
BI_D3 8
    5
BI БИ_Д3- 5 900 28

Пара принимаемых данных (два провода, обозначенные как RX_D2) должна быть витой парой. Пара передаваемых данных (обозначенная как TX_D1) должна быть витой парой. Первая двунаправленная пара (обозначенная BI_D3) должна быть витой парой, а вторая двунаправленная пара (обозначенная BI_D4) должна быть витой парой. Вы можете использовать кабель категории 3, 4, 5 или 6.

Целостность соединения

Светодиоды на адаптерах показывают целостность связи:

  • Индикатор LNK для соединения
  • Индикатор ACT для активности
  • Индикатор 1000, указывающий на соединение 1000 Мбит / с

В некоторых моделях используется один светодиод для отображения как ссылки, так и активности.

Дополнительную информацию см. В руководстве по установке адаптера или в файле Readme для индикаторов диагностики .

Примечание Светодиод ACT указывает активность чтения / записи в сети, не обязательно активность адаптера.

Общие проблемы

Если в кабеле или коммутационном шкафу перекрещивается провод, коммутатор не может обнаружить рабочую станцию. На коммутаторе и адаптере должен быть световой индикатор.Убедитесь, что проводка правильная.

Проблемы полярности

Распространенной проблемой в разводке 10BASE-T является пересечение положительной и отрицательной фаз сигналов передачи или приема. Например, скрещивание контактов 1 (TX +) и 2 (TX-).

Ethernet-адаптеры Intel® автоматически обнаруживают эту проблему и корректируют ее внутри. Мы рекомендуем вам проверить вашу проводку, чтобы устранить проблему.

Подключение E1 / T1


2-парное соединение (TX / RX) между DSU поставщика услуг и УАТС.Он может использовать несколько различных методов подключения в зависимости от услуги, поставщика, оборудования и местоположения:

Пара TX обычно подключается к паре RX, но будьте готовы немного поэкспериментировать (и / или поменять местами / пересечь пары).

  • Красный «аварийный сигнал ближнего конца» (NEA) указывает на проблему локальной кабельной проводки с разомкнутыми парами RX (или обеими).
  • Желтый «аварийный сигнал на дальнем конце» (FEA) указывает, что локальная пара TX открыта (желтый аварийный сигнал «получен»).

Распиновка DSU:

Схема может быть представлена ​​на DB-9 (E1), DB-15 (T1) или RJ48 / RJ45.В следующей таблице показаны распиновки для каждого:

* DSU / CSU = блок обслуживания данных / блок обслуживания канала, например, модем PTT.

При использовании RJ-45 (или RJ-48) помните, что – это не Ethernet! Активными парами в сети T1 / E1 являются контактов 1 и 2 и контактов 4 и 5 , а не 1 и 2 и 3 и 6. Аксессуары Ethernet (например, патч-панели) могут либо не работать, либо вызывать проблемы. Один прямой кабель – , всегда предпочтительно .

Подключение к АТС:

Медиа-шлюзы

(и опция 11) могут использовать кабель NTBK04, адаптер NTBK65 или прямое соединение MDF.


Шлейф: контакты с 1 по 4 и со 2 по 5

Если вы не можете найти переходной адаптер NTBK65 UDT RJ48C (справа), используйте пары 23 (TX) и 24 (RX) на MDF. Если цепь не становится зеленой, просто поменяйте местами пары TX / RX.

Примечание: RJ-48 представляет собой RJ-45 с ключом. Разъем RJ-45 подходит к разъему RJ-48, но ключ на разъеме RJ-48 предотвращает его подключение к разъему RJ-45.

Стандартный кабель Ethernet RJ-45 (568B) работает, но обратите внимание, что активные пары оранжевого и синего цвета, а не оранжевого / зеленого.Будьте готовы поменять их местами, чтобы переключить пары TX / RX.

В следующей таблице показаны выводы сигнала адаптера NTBK65:

Амфенол RJ48C Сигнал (T-568B)
24 1 Кольцо RX651

0

RX Наконечник
3 без информации
23 4 TX Ring
5 Наконечник TX
6 н / п
7 н / п
8 н / п

Прекращение MDF:

NTBK65 является заменой кабельной сборки NTBK04. Если ни один из них не доступен, сделайте заделку непосредственно на блоке MDF, связанном со слотом для карты, используя следующую распиновку. Если цепь не становится зеленой, поменяйте местами пары TX / RX:

Кабель
Патч
Фиолетовый / Зеленый Передача (TX)
– в сеть
СОВЕТ 0 MDF / BIX
Пара 23
Зеленый / Фиолетовый КОЛЬЦО 0
Фиолетовый / Коричневый Прием (RX)
– из сети
TIP 1 MDF / BIX
Пара 24
Коричневый / фиолетовый КОЛЬЦО 1
Сланцевый / фиолетовый Рамка Земля FGND Не используется

RJ45 – DB-9F (E1) Адаптер:

В больших системах (51C / 61C / 81C) используется разъем DB-9 (E1) или DB-15 (T1), расположенный на задней стороне сетевой полки.
На рисунке также показан импровизированный адаптер обратной петли RJ45, используемый для тестирования (синяя и оранжевая пары в петле)!

Используйте следующую конфигурацию адаптера с концом E1, DB-9 на УАТС (к NTCK45AA на J5).
Возможно, вам придется поменять местами пары TX / RX – или поменять местами оранжевый и синий с T-568B (568A или 568B).

Примечание: Большинство адаптеров RJ45 – DB-9F используют эту цветовую схему
, но ваша может нет! Всегда сначала проверяйте это!

4
RJ-45 Цвет DB-9
1 Синий 2
2 Оранжевый 3
3 Черный
Красный 6
5 Зеленый 7
6 Желтый
7 Коричневый
8 Белый

Адаптер RJ45 – DB-15F (T1):

Используйте следующую конфигурацию адаптера с концом T1, DB-15 на УАТС.
Возможно, вам придется поменять местами пары TX / RX – или поменять местами оранжевый и синий с T-568B (568A или 568B).

Примечание: Большинство адаптеров RJ45 – DB-15F используют эту цветовую схему
, но в вашей нет! Всегда сначала проверяйте это!

4
RJ-45 Цвет DB-15
1 Синий 1
2 Оранжевый 9
3
Черный
Красный 3
5 Зеленый 11
6 Желтый
7 Коричневый
8 Белый

Адаптеры обратной петли:

  • DB-9 (E1) – Контакт 2 контура к контакту 6 и контакт 3 к контакту 7
  • DB-15 (T1) – Соедините контакт 1 с контактом 3 и контакт 9 с контактом 11
  • Рама BIX – Пары петель 23 и 24 (контакты 45-47 и 46-48)

С помощью кабеля 568B подключите перемычку оранжевой к синей паре.
Обратите внимание на импровизированный адаптер обратной петли на этой картинке!

Помните, канал D не установит при тестировании контура.

  • RJ45 (DSU) – Соедините контакт 1 с контактом 4, а контакт 2 с контактом 5

Примечание: Разъем RJ45 подходит для разъема RJ48, но ключ на разъеме
RJ48 предотвратит его подключение к разъему RJ45.

г.703 Балун:

E1 может быть представлен на двух коаксиальных разъемах (например, BNC), по одному для TX и RX. Балун G.703 – это двунаправленное пассивное устройство (трансформатор), которое преобразует несимметричные (75 Ом, BNC) в симметричные (120 Ом, RJ45) сигналы. Сторона RJ45 использует стандартные пары: 1 и 2 и 4 и 5. Если цепь представлена ​​на коаксиальных разъемах, всегда используйте симметрирующий трансформатор с соответствующим импедансом, например: от 75 до 120 Ом.

BNC RJ45 (T-568B)
TX
(выход)
1 – Передача (R1)
2 – Передача (T1)
RX
(дюйм)
4 – Прием (R)
5 – Прием (Т)

Медиаконвертеры:

Преобразователи DS1 – T1 / E1 должны использоваться парами, по одному на каждом конце оптоволоконного канала.

Для подключения по витой паре RJ-45 требуется две активные пары. Две активные пары в сети T1 / E1 – это контакты 1 и 2 и контакты 4 и 5. Используйте только выделенные пары проводов (например, синий / белый и белый / синий, оранжевый / белый и белый / оранжевый) для активных контактов. Требуется медная витая пара категории 3 или выше. Может использоваться как экранированная витая пара (STP), так и неэкранированная витая пара (UTP).

Переключатель CL – FL на передней панели выбирает режим проверки по шлейфу:

  • FL – Loopback на оптоволоконном порте
  • CL – шлейф на медном порте

Для нормальной работы переключатель CL – FL должен находиться в центральном положении.

  • S ignal D etect F iber / C противоположные светодиоды:
  • Ссылка установлена
  • AIS (сигнал индикации тревоги)
  • Режим обратной связи

Распиновка кабеля Ethernet CAT-5 HDMI Firewire USB

На этой веб-странице показаны многие из наиболее распространенных домашних хозяйств. распиновка кабеля . К ним относятся CAT-5 Ethernet, HDMI, Firewire, USB и DVI и многие другие. Он также покрывает высокие Распиновка розетки напряжения, обычно используемая в вашем домой.

Распиновка кабеля Ethernet

Распиновка кабеля USB

Распиновка стандартного кабеля USB

PIN Функция
1 В ШИНА (+ 5В)
2 D-
3 D +
4 Земля

Распиновка кабеля Mini-USB

PIN Функция
1 В ШИНА (+ 5В)
2 D-
3 D +
4 ID
5 Земля

Распиновка кабеля HDMI

PIN Функция
1 TMDS Данные2 +
2 TMDS Data2 Shield
3 TMDS Data2-
4 TMDS Данные 1 +
5 TMDS Data1 Shield
6 Данные TMDS 1-
7 Данные TMDS 0 +
8 TMDS Data0 Shield
9 Данные TMDS0-
10 Часы TMDS +
11 TMDS Часовой щит
12 TMDS Часы –
13 CEC
14 Зарезервировано
15 SCL
16 SDA
17 DDC / CEC Земля
18 +5 В Питание
19 Обнаружение горячего подключения

Распиновка кабеля DVI

PIN Функция
1 т. ДАННЫЕ M.D.S 2-
2 T.M.D.S ДАННЫЕ 2+
3 T.M.D.S ДАННЫЕ 2/4 SHIELD
4 ДАННЫЕ T.M.D.S 4-
5 T.M.D.S ДАННЫЕ 4+
6 ЧАСЫ DDC
7 ДАННЫЕ DDC
8 АНАЛОГОВЫЙ ВЕРТ. SYNC
9 т.ДАННЫЕ M.D.S 1-
10 T.M.D.S ДАННЫЕ 1+
11 T.M.D.S ДАННЫЕ 1/3 ЭКРАН
12 ДАННЫЕ T.M.D.S 3-
13 T.M.D.S ДАННЫЕ 3+
14 + 5В ПИТАНИЕ
15 GND
16 ОБНАРУЖЕНИЕ ГОРЯЧЕЙ ПРОБКИ
17 т.ДАННЫЕ M.D.S 0-
18 T.M.D.S ДАННЫЕ 0+
19 T.M.D.S ДАННЫЕ 0/5 ЩИТ
20 ДАННЫЕ T. M.D.S 5-
21 T.M.D.S ДАННЫЕ 5+
22 T.M.D.S ЗАЩИТА ЧАСОВ
23 T.M.D.S ЧАСЫ +
24 т.ЧАСЫ M.D.S –
C1 АНАЛОГОВЫЙ КРАСНЫЙ
C2 АНАЛОГОВЫЙ ЗЕЛЕНЫЙ
C3 АНАЛОГОВЫЙ СИНИЙ
C4 АНАЛОГОВАЯ СИНХРОНИЗАЦИЯ HORZ
C5 АНАЛОГОВАЯ ЗЕМЛЯ

Распиновка Dual Link и Single Link DVI

Распиновка компонентного видеокабеля

Цвет Сигнал Функция
зеленый Y Несет яркость (яркость или яркость ) и синхронизация (синхронизация) информация
Синий ПБ Несет разницу между синим и яркостью (B – Y)
Красный BR Несет разницу между красным и яркостью (R – Y)

Обозначение для аналогового компонентного видео. сигналы.«Y», «Pb» и «Pr» представляют собой наборы из трех входов или выходов. на видеоаппаратуру и телевизоры. Три кабеля, используемые в YPbPr соединения представляют собой более качественные, чем однопроводные композитные кабель обычно используется для подключения видеооборудования, потому что сохраняются яркость и цветовая составляющая сигнала по отдельности. Сигналы YPbPr получены из красного, зеленого и синие (RGB) цвета, захваченные сканером или цифровой камерой, и RGB преобразуется в яркость и два цветоразностных сигнала (B-Y и R-Y) для ТВ / видео.

Распиновка S-Video

PIN Сигнал Функция
1 GND Земля (Y)
2 GND Земля (C)
3 Y Интенсивность (яркость)
4 С Цвет (цветность)

Распиновка RCA (композитный)

Цвет Функция
Желтый Композитный видеосигнал
Белый Стерео аудио (левый)
Красный Стереозвук (правый)

Распиновка кабеля PS / 2

PIN Функция
1 Данные клавиатуры / мыши
2 Не используется
3 GND
4 VCC (+5 В)
5 Часы для клавиатуры / мыши
6 Не используется

Распиновка кабеля Firewire

4-контактный разъем 6-контактный разъем Сигнал Функция
1 VCC + 30В нерегулируемый постоянный ток
2 GND Земля
1 3 ТПБ- Витая пара B
2 4 TPB + Витая пара B
3 5 TPA- Витая пара А
4 6 TPA + Витая пара А

Выводы кабеля VGA

PIN Функция
1 Красный
2 зеленый
3 синий
4 Нет соединения
5 Земля
6 Земля
7 Земля
8 Земля
9 Нет соединения
10 Земля
11 Нет соединения
12 DDC DAT
13 Горизонтальная синхронизация
14 Vert Sync
15 Часы DDC

Распиновка последовательного кабеля

PIN Функция
1 Обнаружение носителя данных (DCD)
2 Прием данных (RXD)
3 Передача данных (TXD)
4 Data Termainl Ready (DTR)
5 Земля
6 Набор данных готов (DSR)
7 Запрос на отправку (RTS)
8 Готово к отправке (CTS)
9 Индикатор звонка (RI)

Распиновка параллельного (LPT) порта

PIN Функция
1 Строб
2 Бит данных 0
3 Бит данных 1
4 Бит данных 2
5 Бит данных 3
6 Бит данных 4
7 Бит данных 5
8 Бит данных 6
9 Бит данных 7
10 Подтверждение (ACK)
11 Занят
12 Конец бумаги (PE)
13 Выбрать (SEL)
14 Автоподача (AUTOFD)
15 Ошибка
16 Инициализация (INIT)
17 Выбрать вход (SELIN)
18 Сигнальная земля (GND)
19 Сигнальная земля (GND)
20 Сигнальная земля (GND)
21 Сигнальная земля (GND)
22 Сигнальная земля (GND)
23 Сигнальная земля (GND)
24 Сигнальная земля (GND)
25 Сигнальная земля (GND)

Вилки и розетки NEMA

Тип блокировки Вилки и розетки NEMA

Общие электрические Электрические схемы

Часто задаваемые вопросы по электрике

Калибр и напряжение проводов Калькулятор капель

Электрооборудование – Основы

Жилой Электротехнические директивы и нормы

Приблизительный Электрический и тяговый кабель

выключатели и Предохранители

Типы проводов и калибровка

Определение размеров вашей электрической части Сервис

Электрооборудование – Установка главной линии обслуживания

Пожар / дым Установка сигнализации

Электропроводка дверного звонка

Телефонная проводка

Электропроводка низкого напряжения

Выводы кабеля

Щелкните значки ниже, чтобы получить наши Соответствие стандарту NEC ® Electrical Calc Elite или Electric Toolkit для Android и iOS. В Electrical Calc Elite разработан для решения многих распространенных проблем. электрические расчеты на основе кода, такие как сечения проводов, падение напряжения, определение размеров кабелепровода и т. д. Electric Toolkit предоставляет некоторые основные электрические расчеты, схемы подключения (аналогично тем, что можно найти на этом веб-сайте), и другие электрические справочные данные.

Распиновка кабеля

Gigabit Ethernet, стандарт EIA / TIA 568A и EIA / TIA 568B

Стандарты

Gigabit Ethernet (1 Гбит / с) и 10 Gigabit Ethernet (10 Гбит / с) имеют другую схему соединений по сравнению со стандартами Ethernet (10 Мбит / с) и FastEthernet (100 Мбит / с).

В предыдущем уроке мы обсуждали прямые и перекрестные кабели Ethernet (10 Мбит / с) и FastEthernet (100 Мбит / с). В стандартах Ethernet (10 Мбит / с) и FastEthernet (100 Мбит / с) используются только две пары (четыре провода) проводов в кабелях типа витая пара. В более ранних стандартах Ethernet stabEthernet (10 Мбит / с) и FastEthernet (100 Мбит / с) одна пара проводов в кабеле витой пары использовалась для передачи данных, а другая пара – для приема данных.

В следующей таблице перечислены контакты, используемые для передачи данных в стандартах Ethernet (10 Мбит / с) и FastEthernet (100 Мбит / с).

Номер контакта Цвет Функция
1 Белый Зеленый TX +
2 зеленый TX-
3 Белый Апельсин RX +
4 синий Не используется
5 Белый Синий Не используется
6 оранжевый RX-
7 Белый Коричневый Не используется
8 коричневый Не используется

Пожалуйста, обратитесь к изображению ниже, чтобы понять, какие контакты используются для передачи и приема данных между компьютером и коммутатором в стандартах Ethernet (10 Мбит / с) и FastEthernet (100 Мбит / с).

Описанный выше способ передачи данных в стандартах Ethernet (10 Мбит / с) и FastEthernet (100 Мбит / с) не применим для стандартов Gigabit Ethernet (1 Гбит / с) и 10 Gigabit Ethernet (10 Гбит / с). В стандартах Gigabit Ethernet (1 Гбит / с) и 10 Gigabit Ethernet (10 Гбит / с) все четыре пары (все восемь проводов) кабелей витой пары используются для передачи и приема данных.

Основные различия между более ранними стандартами Ethernet (10 Мбит / с Ethernet и 100 Мбит / с FastEthernet) и последними стандартами Ethernet (1 Гбит / с Gigabit Ethernet и 10 Гбит / с Gigabit Ethernet) перечислены ниже.

• Все восемь проводов (четыре пары) используются для передачи данных.
• Провода могут передавать и принимать данные одновременно (в двух направлениях).

Обратите внимание, что «BI» означает двунаправленный. DA, DB, DC и DD обозначают «Данные A», «Данные B», «Данные C» и «Данные D» соответственно.

При передаче данных Gigabit Ethernet и 10 Gigabit Ethernet сигналы передачи и приема накладываются друг на друга. Таким образом, если отправитель знает, что он отправил, он может извлечь то, что получил с другого конца.

Пожалуйста, обратитесь к следующей таблице, чтобы узнать о расположении выводов кабелей Gigabit Ethernet в соответствии со стандартом EIA / TIA 568A.

Номер контакта Цвет Функция
1 Зеленый Белый + BI_DA
2 зеленый -BI_DA
3 Оранжевый Белый + BI_DB
4 синий + BI_DC
5 Синий Белый -BI_DC
6 оранжевый -BI_DB
7 Коричневый Белый + BI_DD
8 коричневый -BI_DD

Графическое изображение приведенной выше таблицы стандарта EIA / TIA 568A скопировано ниже.

Пожалуйста, обратитесь к следующей таблице, чтобы узнать о расположении выводов кабелей Gigabit Ethernet в соответствии со стандартом EIA / TIA 568B.

Номер контакта Цвет Функция
1 Оранжевый Белый + BI_DA
2 оранжевый -BI_DA
3 Зеленый Белый + BI_DB
4 синий + BI_DC
5 Синий Белый -BI_DC
6 зеленый -BI_DB
7 Коричневый Белый + BI_DD
8 коричневый -BI_DD

Графическое изображение приведенной выше таблицы стандарта EIA / TIA 568B скопировано ниже.

Есть ли у вас предложения? Пожалуйста, дайте нам знать!

Как сжать витую пару: распиновка, схема

Подключение бытовой электроники обычно сводится к одному – воткните провод в розетку и вперед. Компьютерные технологии настолько «поумнели», что не требуют от пользователя диплома физика и математика.Некогда сложные, требующие специальной подготовки действия перестали пугать современного домашнего пользователя: неважно, переустанавливать ли операционную систему на работающей машине или настраивать роутер для домашнего использования. Вместе с электроникой поумнел пользователь – теперь можно открыть сайт, прочитать инструкцию и повторить все на практике. Например, любители «балуются» настройкой домашних серверов, файловых хранилищ или видеонаблюдения, где устройства подключаются по витой паре. А потому в таких «развлечениях» часто приходится обжимать провода.Хотя на рынке есть готовые решения, все они доведены до стандарта и вряд ли пригодятся для уникальных задач конкретного пользователя, поэтому делать витые пары своими руками приходится любому домашнему энтузиасту. Тем более что для этого есть все необходимое: инструменты, запчасти и провода. Осталось только найти инструкцию и смело приступать к экспериментам.

Витая пара – это несколько проводников, которые «скручены» в определенном порядке как между собой, так и вместе.Поскольку цифровые технологии понимают только цифровой язык, по проводам должно передаваться огромное количество различных сигналов: с разными длинами волн, разными напряжениями и формами. Все это кодируется и декодируется специальными «приемниками» как с одной, так и с другой стороны. Различные факторы могут повлиять на качество и целостность бит в проводе. Например, любые источники магнитных волн и радиосигналов – например, микроволновые печи или маршрутизаторы на 5 ГГц.

В общем, передача данных по сети подчиняется не только законам физики, и поэтому имеет множество связанных характеристик.Например, сигнал и его диапазон зависят от материала, из которого сделаны проводники в кабеле, и от того, как они расположены внутри оболочки. Об этом мы подробно рассказали в статье о том, как работает витая пара и как передаются данные.

Для чего нужен кабель витая пара?
В то время как беспроводные технологии уже давно используются в корпоративных сетях, старомодная проводка по-прежнему актуальна, если вы хотите создать безопасную, быструю и стабильную сеть. И даже дома иногда бывает «полезно» подключиться через кабель.Например, чтобы запустить быстрый канал на нескольких этажах в большом доме или просто подключить смарт-телевизор по проводу, когда просмотр любимых фильмов прерывается из-за слабого Wi-Fi-приемника. А если вы хотите организовать видеонаблюдение в доме и за его пределами, без витой пары и PoE просто не обойтись.

3V0-22.21
JN0-250
C_ARP2P_2108
Salesforce-Certified-Administrator
2V0-31.21
2V0-71.21
HPE2-N68
VMCE2021
C1000-051
C1000-055
SAFe-DevOps
1Z0-101056 -111
ПСМ-III
1Z0-1057-21

Берите куда хотите и сколько хотите – главное, чтобы на роутере было достаточно портов.Единственное, что может помешать новичку, – это отсутствие практических навыков. Ведь чтобы собрать свой патч-корд, нужно хотя бы раз увидеть, как обжат провод и какие мелочи нужно учесть.

Что нужно для работы
Надо сказать, что готовые витые пары можно найти на рынке сетевых устройств. Их называют патч-кордами – такие кабели обычно производятся по стандартным лекалам и не отличаются большим ассортиментом по размеру или качеству.Более того, их нельзя использовать везде – готовый кабель с разъемом на конце нельзя пропустить под крышей или через тонкое отверстие, не повредив разъемы. Более того, стандартные провода не могут предложить пользователю того же уровня качества и стабильности, что и самодельный кабель. Ведь «для себя» можно выбрать лучшие комплектующие. Для создания топовой витой пары потребуется:

Проволока. Витая пара делится на категории, указывающие на максимальные характеристики проводников.Для домашнего использования выбирайте модели категории 5е. Важно, чтобы жилы витых пар были из меди, а не из алюминия с медным покрытием или из чистого алюминия.
Разъемы. Они также классифицируются по типу и соответствуют обозначениям, которые относятся к кабелю. То есть для провода 5e нужны разъемы 5e. Качественные разъемы имеют полностью позолоченные контакты – учитываем это при покупке. Потому что есть подпорка – когда золочение только на стыке разъема и контактов в приемном устройстве.
Кримпер. Выбор инструмента ограничен финансами и направлением работы. Если нужно обжимать пару проводов в год, можно остановиться на простейшем обжиме. Если сборка витых пар станет повседневной работой, мы будем выглядеть лучше и дороже.
Нож. Если обжимной станок не имеет режущих кромок, то можно взять канцелярского или сапожника – любого, кому удобно чистить кабель от внешней оболочки.
Отвертка. Секретный инструмент.
Устройство для проверки. После опрессовки кабель необходимо проверить на качество сигнала и отсутствие короткого замыкания.Если это промышленные масштабы или хотя бы построение серьезной домашней сети, лучше использовать специальный тестер витой пары. Если приставка подключена к Интернету, достаточно накрутить новый кабель на заведомо исправные устройства и убедиться, что все работает.
Подготовка к обжиму
Перед обжимом необходимо подготовить витую пару. Пусть это будет отрезок с небольшим запасом:

Обычный Кат. Кабеля 5е с медными жилами и мягкой качественной оболочкой хватит для хозяйственных задач с головой.«Напортачить» процесс может даже опытный мастер, поэтому коннектор – расходный материал. Пусть и в наличии будут:

Простые разъемы типа 5е – золото и подделка. Для реалистичности воспользуемся самым простым щипцом, доступным на рынке:

.

Такого инструмента хватит на нужды домашнего мастера и даже специалиста. Отвертка с плоским жалом:

Секретный инструмент.

Определяемся со способом опрессовки витой пары. Например, для соединения компьютера с компьютером ранее использовалось перекрестное расположение пар в разъеме.А для подключения компа к роутеру – прямая распиновка. Теперь все оборудование автоматически переносит нужные пары по местам и для стандартных задач всегда можно использовать метод прямой опрессовки:

Обжим обоих разъемов идентичен.

Подготовка провода и разъема
Зачищаем провод примерно на полторы длины разъема. Стараемся делать это максимально аккуратно, чтобы не повредить оболочку самих жил:

Каждая пара отличается по цвету и скручена в определенном порядке.Проводники нужно раскручивать, но так, чтобы скрытая часть провода под оболочкой оставалась в заводском скрученном состоянии. Это необходимо для сохранения помехоустойчивости на всех участках провода, вплоть до разъемов. Не забудьте распределить провода по цветам, как показано на схеме распиновки:

Примеряем провод к разъему для определения необходимой длины жилы. Красными линиями на фото обозначены границы для оболочки и самих витых пар:

Чтобы связки оставались в правильном порядке, вы можете прижать их пальцем к краю оболочки, а затем аккуратно переместить хрупкую структуру в разъем.У него есть специальные ползунки для каждого провода – поэтому после того, как каждый проводник попадет на свою дорожку, просто вставьте кабель до упора. Не забудьте отложить капроновую нить:

.

Убедитесь, что все пары достигают крайних точек в салазках и полностью покрыты контактными ножами:

Оболочка проволоки также должна доходить до конуса в точке начала скольжения, чтобы одноразовая защелка полностью закрывала широкую часть проволоки своей плоскостью:

Обжим
Убеждаемся в качестве подготовки конструкции и переносим ее на рабочий паз инструмента. Каретка обжима содержит ограничитель и защиту от неправильного положения разъема – мы не торопимся и делаем это аккуратно:

При правильном положении разъема в инструменте сжимаем ручки щипцов почти до упора, после чего будет слышен щелчок – стопор тубуса в разъеме сработает:

Зубцы обжима имеют одинаковый шаг и соответствуют штырям разъема. При сжатии ручек они попадают в пазы с контактами и проталкивают их через оболочку проводников:

Проверка качества
Вынимаем готовую проволоку и проверяем качество обжима.Сначала убеждаемся, что ножи полностью «врезаются» в провода:

Во-вторых, проверяем качество фиксации оболочки провода в разъеме:

Если один из контактов не доходит до проводника, то можно сделать «контрольную» обжимку в обжиме или воспользоваться секретным инструментом.

Улучшение
Случается, что некоторые зубцы обжима не достигают каждого контакта в одинаковой степени и оставляют некоторые пары без контакта. Для этого необходимо отрегулировать каретку обжима, которая подвижна и регулируется фиксирующими болтами. Однако быстро исправить ситуацию можно секретным инструментом – отверткой. Просто нажимаем нужный контакт с самолетом:

Прижимаем с усилием, аккуратно, не ударяя отверткой, не ослабляя контакта, чтобы ножи прорезали оболочку проводника и соединились с медными проводниками. Однако таким образом можно пережать весь провод, если под рукой нет щипцов. Долго и неудобно, но посильно:

То же с защелкой корпуса – нажать до щелчка:

Проверка работы
Для проверки можно использовать специальный тестер, который находит обрывы, короткие замыкания и проверяет распиновку обжима.Также можно обойтись без специального оборудования – подключаем компьютер к роутеру новым кабелем и ждем подключения:

Кабельные выводы

UTP – Учебное пособие

Сертификация и расширение возможностей.


Be
Govt. Сертифицированный специалист по сетевой поддержке

Выводы кабелей UTP

Электропроводка Разъемы

часто заканчиваются с использованием назначений контактов / пар T568A или T568B, которые определены в TIA / EIA-568-B. На рисунках справа показано, что медные соединения и пары совпадают, с той лишь разницей, что оранжевые и зеленые пары (цвета) поменяны местами. Кабель, который проложен как T568A на одном конце и T568B на другом (перепутаны пары Tx и Rx), является «перекрестным» кабелем. До широкого распространения возможностей auto-MDI / MDIX требовался перекрестный кабель для соединения аналогичного сетевого оборудования (например, концентраторов с концентраторами). Кабель, соединенный одинаково на обоих концах, называется «патч-кабелем» или «прямым» кабелем, потому что не меняются местами назначения контактов / пар.Перекрестные кабели иногда все еще используются для соединения двух компьютеров без коммутатора или концентратора, однако большинство используемых сегодня сетевых интерфейсных карт (NIC) называют интеллектуальными, поскольку они автоматически настраиваются в зависимости от типа подключенного к ним кабеля. Если «патч» или «прямой» кабель используется для соединения двух компьютеров с «умными» сетевыми адаптерами, сетевая карта настроит себя для переключения Tx и Rx.

Обратите внимание, что единственное различие между T568A и T568B состоит в том, что пары 2 и 3 (оранжевый и зеленый) меняются местами.Обе конфигурации соединяют контакты «прямо насквозь», т. Е. Контакты с 1 по 8 на одном конце соединены с контактами с 1 по 8 на другом конце. Кроме того, одинаковые наборы контактов подключаются к противоположным концам, которые объединены в пары в обеих конфигурациях: контакты 1 и 2 образуют пару, как и 3 и 6, 4 и 5, 7 и 8.

568A и 568B Распиновка

568A

568B

Белый / зеленый – \ Белый / Оранжевый – \ Штифт 1
зеленый – / оранжевый – / Штифт 2
Белый / оранжевый —— \ Белый / зеленый —— \ Штифт 3
Синий – \ \ синий – \ \ Штифт 4
Белый / Синий – / / Белый / Синий – / / Штифт 5
Оранжевый —— / зеленый —— / Штифт 6
Белый / Коричневый – \ Белый / Коричневый – \ Штифт 7
коричневый – / коричневый – / Штифт 8

Даже если вы используете кабель категории 5 с 4-мя витыми парами, это не означает, что кабель на 100% соответствует стандарту EIA / TIA, если он не подключен к RJ-45 должным образом. Размер прямого кабеля («Коммутационный кабель») должен быть:

.

Контакты 1 и 2 подключены к одному проводу витой пары
Контакты 3 и 6 подключены к одному проводу витой пары
Контакты 4 и 5 подключены к одному проводу витой пары
Контакты 7 и 8 подключены к одному проводу витой пары

Вот распиновка для кроссоверного кабеля («восходящий кабель»):
Точка A Точка B
TR + контакт 1 –– контакт 3 RCV +
TR- контакт 2 –– контакт 6 RCV-
RCV + контакт 3 –– контакт 1 TR +
RCV- Контакт 6 —– Контакт 2 TR-

Вернуться к учебнику

QTP: Quad Twisted Pair – перемещение 4 аналоговых каналов или 8 каналов аудио AES через CAT5, CAT5e и CAT6

из:

http: // www.aes.org/standards/comments/comments-draft-aes72-xxxx-1
