Калькулятор мощности

Калькулятор энергопотребления: рассчитывает электрическую мощность / напряжение / ток / сопротивление .

Калькулятор мощности постоянного тока

Введите 2 значения, чтобы получить другие значения, и нажмите кнопку Рассчитать :

Расчет мощности постоянного тока

Расчет напряжения (В) по току (I) и сопротивлению (R):

V _(V) = I _(A)  ×  R _(Ω)

Расчет комплексной мощности (S) из напряжения (V) и тока (I):

P _(W) = V _(V)  ×  I _(A) = V ² _(V) / R _(Ω) = I ² _(A)  ×  R _(Ω)

Калькулятор мощности переменного тока

Введите 2 величины + 2 фазовых угла, чтобы получить другие значения, и нажмите кнопку Calculate :

Расчет мощности переменного тока

Напряжение V в вольтах (V) равно силе тока I в амперах (A), умноженному на импеданс Z в омах (Ω):

V _(V) =

I _(A) × Z _(Ω) = (| I | × | Z |) ∠ ( θ _I + θ _Z )

Комплексная мощность S в вольтах (ВА) равна напряжению V в вольтах (В), умноженному на ток I в амперах (A):

S _(VA) = V _(V) × I _(A) = (| V | × | I |) ∠ ( θ _V – θ _I )

Реальная мощность P в ваттах (Вт) равна напряжению V в вольтах (В), умноженному на ток I в амперах (A), умноженному на коэффициент мощности (cos φ ):

P _(W) = V _(V)  ×  I _(A) × cos φ

Реактивная мощность Q в вольт-амперах, реактивная (VAR) равна напряжению V в вольтах (В), умноженному на ток I в амперах (A), на синус комплексного фазового угла мощности ( φ ):

Q _(VAR)

= V _(V)  ×  I _(A) × sin φ

Коэффициент мощности (FP) равен абсолютному значению косинуса комплексного фазового угла мощности ( φ ):

PF = | cos φ |

Калькулятор энергии и мощности

Введите 2 значения, чтобы получить другие значения, и нажмите кнопку Рассчитать :

Расчет энергии и мощности

Средняя мощность P в ваттах (Вт) равна потребляемой энергии E в джоулях (Дж), деленной на период времени Δ t в секундах (с):

P _(W) = E _(J) / Δ t _(s)



Электроэнергия ►



---

Смотрите также

Онлайн расчёт мощности, выделяющейся в форме тепла в электрическом проводнике

Данный калькулятор будет полезен тем, кто решил сделать электрический обогреватель своими руками. 2 * R

R = ρ * L / S, то есть удельное сопротивление, умноженное на длину носителя, делённое на площадь сечения. Таблица основных удельных сопротивлений металлов и сплавов (в омах) — под калькулятором.

Первая часть калькулятора позволяет определить выделяющуюся мощность, а вторая — рассчитать температуру и время нагрева проводника, а также ток, который необходим для поддержания заданной температуры.

Поскольку проводник может находиться в разных средах (в воде, в воздухе, на какой-то поверхности и т.п.), то вторая часть — довольно приблизительна, так как определённое количество тепла будет уходить с теплообменом. Но для общего понимания — нормально.

По поводу нормального тока — он рассчитан для справки. Если вы питаете обогреватель не от сети, а от стационарного источника, то для него существует некий нормальный ток, при котором аккумулятор дольше проживёт и будет отдавать максимальную ёмкость. Величина этого тока очень сильно отличается в зависимости от технологии изготовления источника и может быть и 0,1 от ёмкости, и 0,3, и 10, и 20, и 30.

Обозначается это символом С. Например, если на аккумуляторе указано 10С, а сам он ёмкостью 10А, значит, он может отдавать ток в 100 ампер.

Пример хорошей и очень простой самоделки, показывающей работу такого нагревателя, можно увидеть в видео, которое я нашёл на ютубе: https://youtu.be/Fi1uxRLNp0g

Из Википедии:https://ru.wikipedia.org/wiki/Удельное_электрическое_сопротивление
Серебро	0,015…0,0162
Медь	0,01724…0,018
Золото	0,02
Алюминий	0,0262…0,0295
Иридий	0,05
Молибден	0,05
Вольфрам	0,053…0,055
Цинк	0,06
Никель	0,09
Железо	0,10
Платина	0,11
Олово	0,12
Свинец	0,217…0,227
Титан	0,5562…0,7837
Висмут	1,20
Сталь	0,103…0,137
Никелин	0,42
Константан	0,50
Манганин	0,43…0,51
Нихром	1,05…1,4
Фехраль	1,15…1,35
Хромаль	1,3…1,5
Латунь	0,025…0,108
Бронза	0,095…0,1
Из данных программы «Начала электроники»
Висмут	1,2000
Нихром	1,0000
Константан	0,4900
Манганин	0,4400
Свинец	0,2060
Олово	0,1140
Платина	0,1050
Железо	0,0980
Латунь	0,0800
Никель	0,0724
Цинк	0,0592
Молибден	0,0560
Фольфрам	0,0550
Алюминий	0,0282
Золото	0,0242
Медь	0,0172
Серебро	0,0162
Со страницы http://bourabai. ru/toe/resistance.htm
Серебро	0,02
Медь	0,02
Золото	0,02
Латунь	0,025… 0,108
Алюминий	0,03
Натрий	0,05
Иридий	0,05
Вольфрам	0,05
Цинк	0,05
Молибден	0,06
Никель	0,09
Бронза	0,095… 0,1
Железо	0,10
Сталь	0,103… 0,137
Олово	0,12
Свинец	0,22
Никелин (сплав меди, никеля и цинка)	0,42
Манганин (сплав меди, никеля и марганца)	0,43… 0,51
Константан (сплав меди, никеля и алюминия)	0,50
Титан	0,60
Ртуть	0,94
Нихром (сплав никеля, хрома, железа и марганца)	1,05… 1,4
Фехраль	1,15… 1,35
Висмут	1,20
Хромаль	1,3… 1,5

Программы для расчета электроснабжения онлайн

Решения задач электроснабжения связаны с нахождением численных значений физических или математических величин, закономерности явлений которых технически исследуются для решения определенной задачи или вопроса.

Например расчет сечения кабеля является достаточно простой математической задачей.

Результатом перемножения или сложения единиц измерения одного порядка на заданный параметр получается требуется изучаемая единица измерения.

Все программы, представленные на сайте, разработаны инженерами нашей проектной организации на основании строительных норм и правил по проектированию электроснабжения и абсолютно бесплатны для скачивания и онлайн-расчетов.

Расчет сечения кабеля (провода) по мощности

Расчет диаметра кабеля (провода) по мощности

Расчет сечения кабеля (провода) по току

Расчет диаметра кабеля (провода) по току

Расчет сечения кабеля (провода) по диаметру и наоборот

Расчет электроснабжения строительства наружных сетей

Расчет электрической мощности водонагревателя

Расчет мощности нагрева произвольного материала

Расчет электрической мощности для квартиры или дома

Расчет диаметра проволоки для предохранителей

Перевод диаметра в сечение (мм2 в мм) и наоборот

Расчет силы тока по мощности и напряжению

Расчет силы тока по напряжению и сопротивлению

Расчет мощности по силе тока и напряжению

Расчет коэффициента мощности

Расчет тока короткого замыкания

Расчет напряжения по силе тока и сопротивлению

Расчет сопротивления проводника

Расчет мощности блока питания

Расчет разности потенциалов

Расчет электроёмкости

Расчет энергии конденсатора

Расчет силы Ампера

Расчет электромагнитной индукции

Расчет энергии магнитного поля

Расчет реактивного сопротивления конденсатора

Расчет реактивного сопротивления катушки индуктивности

Расчет силы Лоренца

Расчет магнитного потока

Расчет частоты колебательного контура

Расчет напряженности электрического поля

Расчет силы Кулона

Расчет поверхнностной плотности заряда

Расчет объемной плотности заряда

Расчет линейной плотности заряда

Расчет магнитной проницаемости

Расчет магнитной индукции

Расчет КПД источника тока

Расчет КПД машины

Расчет полной мощности тока

Расчет мощности потерь тока

Расчет полезной мощности тока

Расчет работы тока

Расчет ЭДС

Расчет сопротивления по закону Ома

Расчет напряжения по закону Ома

Расчет силы тока по закону Ома

Расчет плотности тока

Расчет заряда конденсатора

Расчет диэлектрической проницаемости

Быстро выполнить инженерные расчеты можно с помощью наших онлайн программ. Для этого необходимо в соответствующее поле ввести исходное значение и нажать кнопку.

На этой странице представлены электрические онлайн калькуляторы для наиболее часто используемых измерений. С помощью этих программ вы можете произвести простейшие расчеты систем электроснабжения.

Расчет электроэнергии | Закон Ома

Изучите формулу силы

Мы видели формулу для определения мощности в электрической цепи: умножая напряжение в «вольтах» на силу тока в «амперах», мы получаем ответ в «ваттах». Давайте применим это к примеру схемы:





Как использовать закон Ома для определения силы тока

В приведенной выше схеме мы знаем, что у нас есть напряжение батареи 18 вольт и сопротивление лампы 3 Ом.Используя закон Ома для определения тока, получаем:





Теперь, когда мы знаем ток, мы можем взять это значение и умножить его на напряжение, чтобы определить мощность:



Это говорит нам о том, что лампа рассеивает (высвобождает) 108 ватт мощности, скорее всего, в виде света и тепла.



Увеличение напряжения батареи

Давайте попробуем взять ту же схему и увеличить напряжение батареи, чтобы посмотреть, что произойдет.Интуиция должна подсказывать нам, что ток цепи будет увеличиваться по мере увеличения напряжения, а сопротивление лампы останется прежним. Точно так же увеличится и мощность:





Теперь напряжение аккумулятора составляет 36 вольт вместо 18 вольт. Лампа по-прежнему обеспечивает электрическое сопротивление 3 Ом потоку тока. Текущий сейчас:





Это понятно: если I = E/R, и мы удваиваем E, а R остается прежним, ток должен удвоиться.Действительно, имеет: у нас теперь 12 ампер тока вместо 6. А что с мощностью?



Что влияет на питание повышение напряжения батареи?

Обратите внимание, что мощность увеличилась, как мы и подозревали, но она увеличилась немного больше, чем ток. Почему это? Поскольку мощность является функцией напряжения, умноженного на ток, а и , и напряжение, и ток удвоены по сравнению с их предыдущими значениями, мощность увеличится в 2 x 2 или 4 раза.

Вы можете проверить это, разделив 432 ватта на 108 ватт и увидев, что соотношение между ними действительно равно 4. Снова используя алгебру для манипулирования формулой, мы можем взять нашу исходную формулу мощности и изменить ее для приложений, где мы не знаем оба напряжение и ток: если мы знаем только напряжение (E) и сопротивление (R):





Если мы знаем только ток (I) и сопротивление (R):





Закон Джоуля против.Закон Ома

Историческая справка: именно Джеймс Прескотт Джоуль, а не Георг Саймон Ом, первым обнаружил математическую связь между рассеиваемой мощностью и током через сопротивление. Это открытие, опубликованное в 1841 году, соответствовало форме последнего уравнения (P = I ² R) и известно как закон Джоуля.

Однако эти уравнения мощности так часто ассоциируются с уравнениями закона Ома, связывающими напряжение, ток и сопротивление (E=IR ; I=E/R ; и R=E/I), что их часто приписывают Ому.





ОБЗОР:

• Мощность измеряется в Вт , обозначается буквой «Вт».

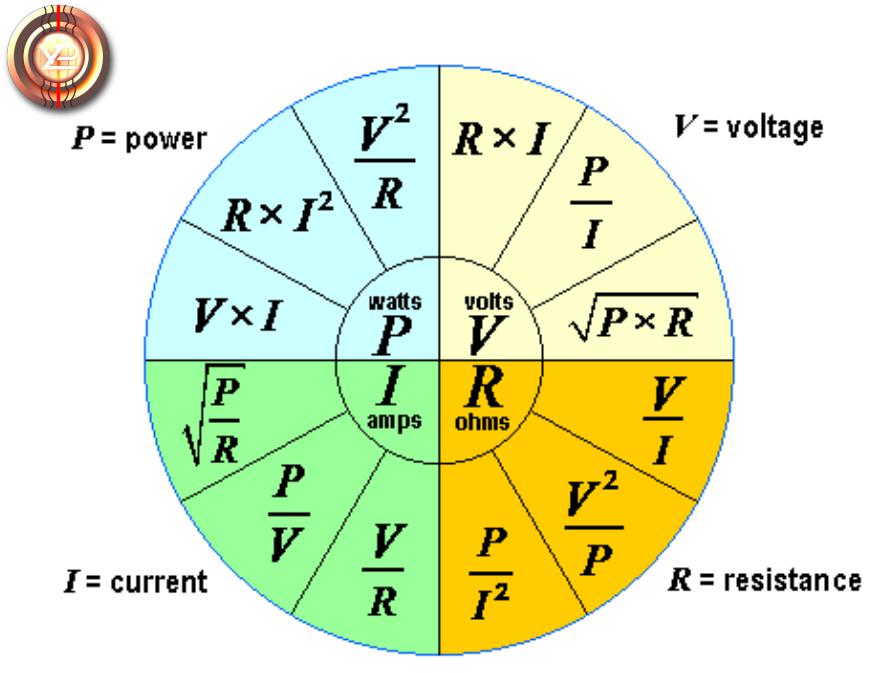

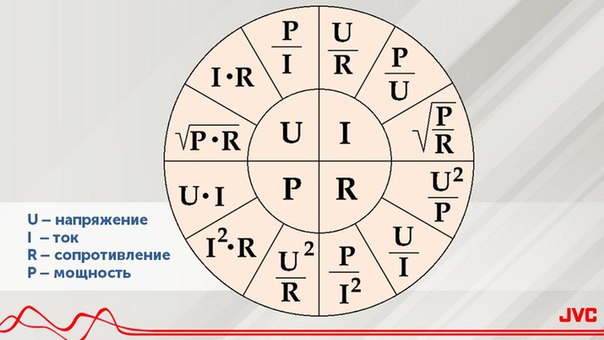

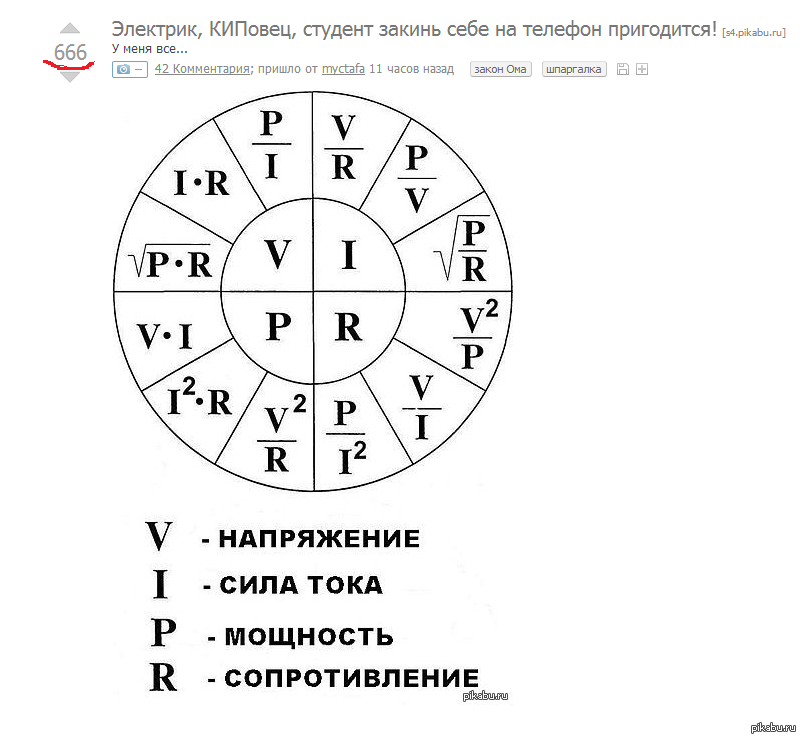

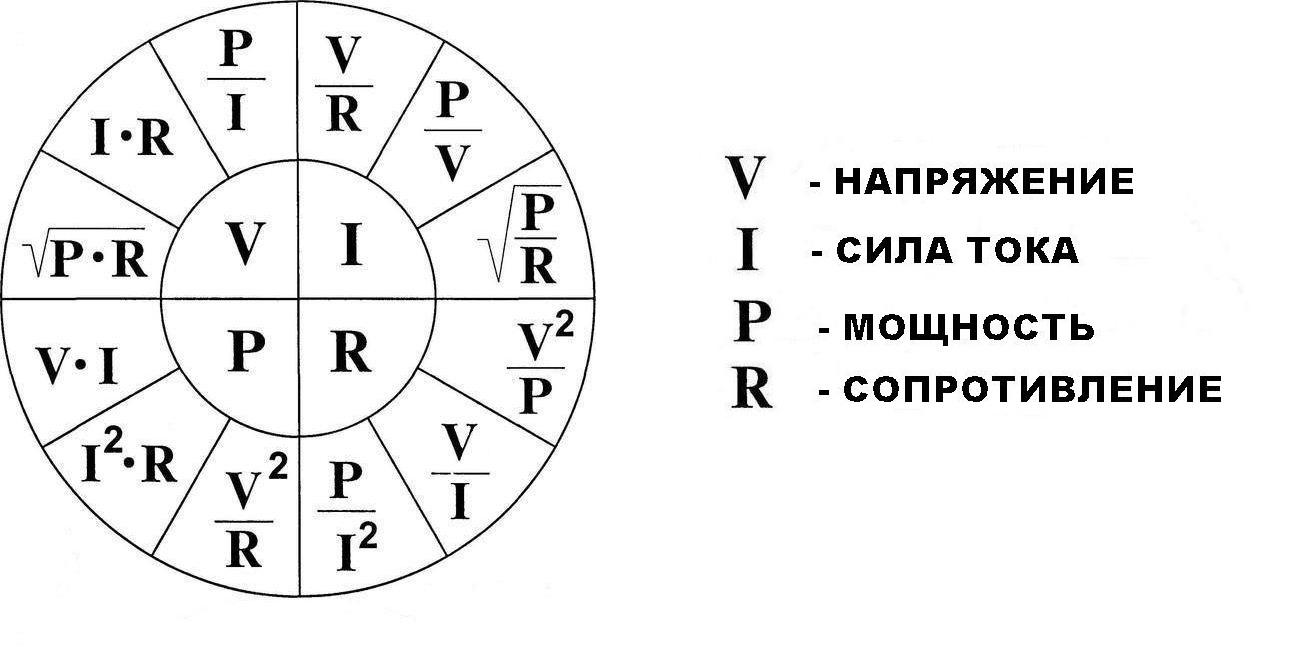

• Закон Джоуля: P = I ² R ; Р = ИЭ; Р = Е ² /Р

СВЯЗАННЫЕ РАБОЧИЕ ЛИСТЫ:

Попробуйте наш калькулятор закона Ома в разделе «Инструменты».

Знать связь между мощностью и сопротивлением

Чтобы представить зависимость между мощностью и сопротивлением, можно представить себе источник постоянного напряжения или батарею.Когда в цепи есть большое сопротивление, может протекать очень небольшой ток, поэтому батарея предлагает очень небольшую мощность, и резистор не будет слишком нагреваться, потому что мощность меньше. Однако, если вы уменьшите сопротивление, будет течь больше тока, и резистор станет теплее, потому что мы увеличили мощность.

Итак, везде, где есть сила, обязательно будет и сопротивление. Это означает, что оба являются существенными факторами не только в физике, но и в нашей реальной жизни. {2}}{R}\].{2}R\]

Где I — электрический ток, измеряемый в Амперах или А.

Что такое мощность?

Мы определяем мощность как способность тела совершать работу в единицу времени. Например, человек А выполняет 30 Дж работы за 2 часа, а другой человек Б выполняет такой же объем работы за 3 часа, поэтому здесь, если мы используем следующую формулу:

Мощность  = Работа / время

Случай 1: 30/ 2 = 15 Вт

Случай 2: 30/2 = 10 Вт

Мы видим, что мощность человека А больше, чем у человека Б.Таким образом, мощность A больше мощности B.

Однако в электрических терминах мощность определяется как произведение тока и напряжения.

P = VI

Где

В — разность потенциалов, измеряемая в вольтах.

I измеряется в амперах.

Что такое сопротивление?

Во время движения на высокой скорости, мы должны притормозить нашу машину на некотором расстоянии до прерывателей скорости, иначе наша машина будет прыгать с большим рывком. Итак, здесь наша высокоскоростная машина — это максимальный ток, протекающий по цепи (дороге), а прерыватель скорости — это сопротивление, позволяющее избежать аварий или коротких замыканий в наших домах.

Итак, сопротивление — это препятствие, подключенное к цепи, чтобы избежать переполнения заряда через цепь. Он измеряется в Омах, где мы обозначаем его омегой или Ω.

Формула мощности и сопротивления

Мы заметили, что приведенные выше формулы описывают соотношение между мощностью и сопротивлением.{2}R\]

Здесь мы видим, что электрическая мощность прямо пропорциональна сопротивлению при поддержании I постоянным.

Из этого мы делаем следующие выводы:

• Когда мощность увеличивается, сопротивление также увеличивается при сохранении постоянного тока I.

• Однако, когда сопротивление в цепи уменьшается, мощность в цепи также уменьшается при сохранении постоянного тока I.

Теперь рассмотрим другое уравнение: .

Отсюда мы можем сделать следующие выводы:

Для любой постоянной разности потенциалов

• Когда мощность в цепи высока, сопротивление будет меньше.

• Однако при низкой мощности сопротивление будет высоким.

Формула сопротивления мощности

Получение формулы мощности и сопротивления поможет нам понять концепцию соотношения мощности и сопротивления.

В физике мощность и сопротивление можно связать двумя формулами, которые мы подробно обсудим в этой статье.

Мы знаем, что электрическая мощность или P является мерой электрического тока I с зарядом q кулонов, проходящего через разность потенциалов V (в вольтах) за время t секунд. Математически мы можем выразить это утверждение как:

P = Vq/t = VI…. {2}}{R}\]

Из приведенных выше рассуждений мы получили следующий вывод:

Мощность и сопротивление в электронике

В электронике мы определяем мощность как скорость выполнения работы.Итак, какая работа выполняется в электронике? Это обычная работа, которую мы делаем ежедневно, или что-то еще? Давайте опишем это простым утверждением:

Мы определяем сопротивление как противодействие потоку электронов в цепи. Это означает, что чем больше препятствие, тем больше работы, совершаемой в единицу времени, чтобы заставить их течь, т. е. тем больше требуется мощности, чтобы заставить их течь свободно.

Исходя из приведенного выше утверждения, мы не можем отрицать тот факт, что соотношение между силой и сопротивлением пропорционально.

Мощность и энергия

• Изучив этот раздел, вы должны уметь:
• Выполнение расчетов мощности, напряжения, тока и сопротивления.
• • использование соответствующих подразделений и подразделений.
• Различать мощность и энергию в электрических цепях.

Мощность резисторов

Когда через резистор протекает ток, электрическая энергия преобразуется в ТЕПЛОВУЮ энергию.Тепло, выделяемое в компонентах цепи, каждый из которых обладает хотя бы некоторым сопротивлением, рассеивается в воздухе вокруг компонентов. Скорость, с которой рассеивается тепло, называется МОЩНОСТЬЮ, обозначается буквой P и измеряется в ваттах (Вт).

Количество рассеиваемой мощности можно рассчитать, используя любые две величины, используемые в расчетах по закону Ома. Помните, что, как и в любой формуле, в формуле должны использоваться ОСНОВНЫЕ ВЕЛИЧИНЫ, т. е. ВОЛЬТЫ, ОМЫ и АМПЕРЫ (не милли, Мэг и т. д.).

Чтобы найти мощность P, используя V и I

Чтобы найти мощность P, используя V и R

Чтобы найти мощность P, используя I и R

Прежде чем начать, подумайте об этих нескольких советах, они облегчат проблемы, если их внимательно соблюдать.

1. Подготовьте ответы с помощью карандаша и бумаги; в противном случае легко запутаться на полпути и получить неверный ответ.

2.Конечно, ответом будет не просто число, это будет определенное количество ватт (или несколько единиц ватт). Не забудьте указать правильную единицу измерения (например, Вт или мВт и т. д.), а также число, иначе ответ не имеет смысла.

3. Преобразуйте все субединицы, такие как мВ или кОм, в ватты, когда вы вводите их в соответствующую формулу. Ошибка здесь даст очень глупые ответы, в тысячи раз большие или слишком маленькие.

4. Хотя структура этих формул мощности кажется очень похожей на формулы Закона Ома, между ними есть тонкая разница — они содержат несколько членов, возведенных в квадрат (I ² и V ² ).Будьте очень осторожны, используя трюк с треугольником для переноса этих формул. Если вам нужно связать мощность с сопротивлением, то либо I, либо V нужно возвести в квадрат (умножить на себя). Однако вы можете построить треугольник, соответствующий любой из формул, чтобы получить R, как показано ниже.



Не забудьте загрузить нашу брошюру «Советы по математике», в которой показано, как использовать калькулятор с показателями степени и техническими обозначениями для работы с этими единицами измерения и каждый раз получать правильный ответ.

Нет научного калькулятора? В буклете «Советы по математике» объясняется, что вам нужно (и что вам не нужно, чтобы не тратить деньги напрасно). Если вы не хотите покупать научный калькулятор, вы всегда можете найти его бесплатно в сети. Пользователи ПК могут попробовать Calc98 с сайта www.calculator.org/download.html. Какой бы калькулятор вы ни выбрали, прочитайте инструкции, чтобы ознакомиться с методами работы, которые вы должны использовать, поскольку они различаются от калькулятора к калькулятору.

Важно помнить о влиянии рассеивания мощности в компонентах: чем больше мощность, тем больше тепла должен рассеивать компонент. Обычно это означает, что компоненты, рассеивающие большое количество энергии, нагреваются, а также они будут значительно больше по размеру, чем маломощные. Если от компонента требуется рассеивать больше энергии, чем он рассчитан, он не сможет избавиться от выделяемого тепла достаточно быстро. Его температура повысится, и перегрев может привести к полному отказу компонента и возможному повреждению других компонентов и самой печатной платы (PCB).В качестве меры предосторожности резисторы большой мощности часто монтируются отдельно от печатной платы с использованием более длинных выводных проводов, заключенных в керамические втулки. Мощные резисторы с проволочной обмоткой могут быть даже заключены в металлический радиатор и прикручены болтами к большой металлической поверхности, например к корпусу оборудования, чтобы избавиться от нежелательного тепла. Примеры резисторов большой мощности показаны на странице «Конструкция резистора».

Компоненты, такие как резисторы, имеют определенную номинальную мощность, указанную производителем (в ваттах или милливаттах). Этот рейтинг (параметр) необходимо проверять при замене компонента, чтобы не произошло превышения рейтинга. Это важное соображение безопасности при обслуживании электронного оборудования.

СОВЕТ

Тепло, выделяемое мощными резисторами, является основной причиной преждевременного выхода из строя многих цепей. Либо сам резистор выходит из строя из-за «разомкнутой цепи», особенно в резисторах с проволочной обмоткой. В резисторах из углеродного состава перегрев в течение длительного периода может привести к изменению значения. Это может увеличиваться в типах с высоким сопротивлением или более опасно уменьшаться (позволяя увеличить ток) в типах с низким значением.Увеличение тока, вызванное этим уменьшением сопротивления, только ускоряет процесс, и в конечном итоге резистор (а иногда и другие связанные с ним компоненты) сгорает!

Энергия в резисторах

Если определенное количество энергии рассеивается за заданное время, то ЭНЕРГИЯ рассеивается. Энергия (мощность x время) измеряется в джоулях, и, включив время (t) в формулы мощности, можно рассчитать энергию, рассеиваемую компонентом или цепью.

Рассеиваемая энергия = Pt или VIt или В ² t/R или даже I ² Rt Джоулей

Обратите внимание, что в формулах для энергии такие величины, как мощность, время, сопротивление, ток и напряжение, должны быть преобразованы в их основные единицы, например.г. Ватты, секунды, Омы, Амперы, Вольты и т. д. Без единиц или нескольких единиц измерения! Как описано в буклете «Советы по математике».

Все вышеперечисленные единицы являются частью интегрированной системы международных стандартных единиц; Система S.I. (Système International d’Unités). Эта система устанавливает основные единицы для любых электрических, механических и физических свойств и их отношения друг к другу. Он также включает стандартную форму кратных и дробных кратных, описанную в буклете «Советы по математике».



.
