Расчет сечения кабеля | Таблицы, формулы и примеры

Самое уязвимое место в сфере обеспечения квартиры или дома электрической энергией – это электропроводка. Во многих домах продолжают использовать старую проводку, не рассчитанную на современные электроприборы. Нередко подрядчики и вовсе стремятся сэкономить на материалах и укладывают провода, не соответствующие проекту. В любом из этих случаев необходимо сначала сделать расчет сечения кабеля, иначе можно столкнуться с серьезными и даже трагичными последствиями.

Для чего необходим расчет кабеля

В вопросе выбора сечения проводов нельзя следовать принципу «на глаз». Протекая по проводам, ток нагревает их. Чем выше сила тока, тем сильнее происходит нагрев. Эту взаимосвязь легко доказать парой формул. Первая из них определяет активную силу тока:

где I – сила тока, U – напряжение, R – сопротивление.

Из формулы видно: чем больше сопротивление, тем больше будет выделяться тепла, т. е. тем сильнее проводник будет нагреваться. Сопротивление определяют по формуле:

R = ρ · L/S (2),

где ρ – удельное сопротивление, L – длина проводника, S – площадь его поперечного сечения.

Чем меньше площадь поперечного сечения проводника, тем выше его сопротивление, а значит выше и активная мощность, которая говорит о более сильном нагреве. Исходя из этого, расчет сечения необходим для обеспечения безопасности и надежности проводки, а также грамотного распределения финансов.

Что будет, если неправильно рассчитать сечение

Без расчета сечения проводника можно столкнуться с одной из двух ситуаций:

• Слишком сильный перегрев проводки. Возникает при недостаточном диаметре проводника. Создает благоприятные условия для самовозгорания и коротких замыканий.
• Неоправданные затраты на проводку. Такое происходит в ситуациях, когда были выбраны проводники избыточного диаметра. Конечно, опасности здесь нет, но кабель большего сечения стоит дороже и не столь удобен в работе.

Что еще влияет на нагрев проводов

Из формулы (2) видно, что сопротивление проводника зависит не только от площади поперечного сечения. В связи с этим на его нагрев будут влиять:

• Материал. Пример – у алюминия удельное сопротивление больше, чем у меди, поэтому при одинаковом сечении проводов медь будет нагреваться меньше.
• Длина. Слишком длинный проводник приводит к большим потерям напряжения, что вызывает дополнительный нагрев. При превышении потерь уровня 5% приходится увеличивать сечение.

Пример расчета сечения кабеля на примере BBГнг 3×1,5 и ABБбШв 4×16

Трехжильный кабель BBГнг 3×1,5 изготавливается из меди и предназначен для передачи и распределения электричества в жилых домах или обычных квартирах. Токопроводящие жилы в нем изолированы ПВХ (В), из него же состоит оболочка.

Еще BBГнг 3×1,5 не распространяет горение нг(А), поэтому полностью безопасен при эксплуатации.

Кабель ABБбШв 4×16 четырехжильный, включает токопроводящие жилы из алюминия. Предназначен для прокладки в земле. Защита с помощью оцинкованных стальных лент обеспечивает кабелю срок службы до 30 лет. В компании «Бонком» вы можете приобрести кабельные изделия оптом и в розницу по приемлемой цене. На большом складе всегда есть в наличии вся продукция, что позволяет комплектовать заказы любого ассортимента.

Порядок расчета сечения по мощности

В общем виде расчет сечения кабеля по мощности происходит в 2 этапа. Для этого потребуются следующие данные:

• Суммарная мощность всех приборов.
• Тип напряжения сети: 220 В – однофазная, 380 В – трехфазная.
• ПУЭ 7. Правила устройства электроустановок. Издание 7.
• Материал проводника: медь или алюминий.
• Тип проводки: открытая или закрытая.

Шаг 1. Потребляемую мощность электроприборов можно найти в их инструкции или же взять средние характеристики. Формула для расчета общей мощности:

ΣP = (P₁ + Р₂ + … + Рₙ) · Кс · Кз,

где P₁, P₂ и т. д. – мощность подключаемых приборов, К_с – коэффициент спроса, который учитывает вероятность включения всех приборов одновременно, К_з – коэффициент запаса на случай добавления новых приборов в доме. К_с определяется так:

• для двух одновременно включенных приборов – 1;
• для 3-4 – 0,8;
• для 5-6 – 0,75;
• для большего количества – 0,7.

К_з в расчете

кабеля по нагрузке имеет смысл принять как 1,15-1,2. Для примера можно взять общую мощность в 5 кВт.

Шаг 2. На втором этапе остается по суммарной мощности определить сечение проводника. Для этого используется таблица расчета сечения кабеля из ПУЭ. В ней дана информация и для медных, и для алюминиевых проводников. При мощности 5 кВт и закрытой однофазной электросети подойдет медный кабель сечением 4 мм².

Правила расчета по длине

Расчет сечения кабеля по длине предполагает, что владелец заранее определил, какое количество метров проводника потребуется для электропроводки. Таким методом пользуются, как правило, в бытовых условиях. Для расчета потребуются такие данные:

• L – длина проводника, м. Для примера взято значение 40 м.
• ρ – удельное сопротивление материала (медь или алюминий), Ом/мм
  2·м: 0,0175 для меди и 0,0281 для алюминия.
• I – номинальная сила тока, А.

Шаг 1. Определить номинальную силу тока по формуле:

I = (P · К_с) / (U · cos ϕ) = 8000/220 = 36 А,

где P – мощность в ваттах (суммарная всех приборов в доме, для примера взято значение 8 кВт), U – 220 В, К_с – коэффициент одновременного включения (0,75), cos φ – 1 для бытовых приборов. В примере получилось значение 36 А.

Шаг 2. Определить сечение проводника. Для этого нужно воспользоваться формулой (2):

R = ρ · L/S.

Потеря напряжения по длине проводника должна быть не более 5%:

dU = 0,05

· 220 В = 11 В.

Потери напряжения dU = I · R, отсюда R = dU/I = 11/36 = 0,31 Ом. Тогда сечение проводника должно быть не меньше:

S = ρ · L/R = 0,0175 · 40/0,31 = 2,25 мм².

В случае с трехжильным кабелем площадь поперечного сечения одной жилы должна составить 0,75 мм². Отсюда диаметр одной жилы должен быть не менее (√S/ π) · 2 = 0,98 мм. Кабель BBГнг 3×1,5 удовлетворяет этому условию.

Как рассчитать сечение по току

Расчет сечения кабеля по току осуществляется также на основании ПУЭ, в частности, с использованием таблиц 1. 3.6. и 1.3.7. Зная суммарную мощность электроприборов, можно по формуле определить номинальную силу тока:

I = (P · К_с) / (U

· cos ϕ).

Для трехфазной сети используется другая формула:

I=P/(U√3cos φ),

где U будет равно уже 380 В.

Если к трехфазному кабелю подключают и однофазных, и трехфазных потребителей, то расчет ведется по наиболее нагруженной жиле. Для примера с общей мощностью приборов, равной 5 кВт, и однофазной закрытой сети получается:

I = (P · К_с) / (U · cos ϕ) = (5000 · 0,75) / (220 · 1) = 17,05 А, при округлении 18 А.

BBГнг 3×1,5 – медный трехжильный кабель. По таблице 1.3.6. для силы тока 18 А ближайшее в значение – 19 А (при прокладке в воздухе). При номинальной силе тока 19 А сечение его токопроводящей жилы должно составлять не менее 1,5 мм². У кабеля BBГнг 3×1,5 одна жила имеет сечение S = π · r

2 = 3,14 · (1,5/2)² = 1,8 мм², что полностью соответствует указанному требованию.

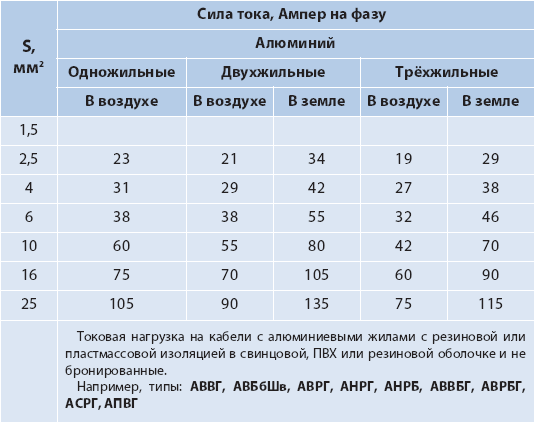

Если рассматривать кабель ABБбШв 4×16, необходимо брать данные из таблицы 1.3.7. ПУЭ, где указаны значения для алюминиевых проводов. Согласно ей, для четырехжильных кабелей значение тока должно определяться с коэффициентом 0,92. В рассматриваемом примере к 18 А ближайшее значение по таблице 1.3.7. составляет 19 А.

С учетом коэффициента 0,92 оно составит 17,48 А, что меньше 18 А. Поэтому необходимо брать следующее значение – 27 А. В таком случае сечение токопроводящей жилы кабеля должно составлять 4 мм². У кабеля ABБбШв 4×16 сечение одной жилы равно:

S = π · r² = 3,14 · (4,5/2)² = 15,89 мм².

Согласно таблице 1.3.7. этот кабель рациональнее использовать при номинальном токе 60 А (при прокладке по воздуху) и до 90 А (при прокладке в земле).

Калькулятор расчета сечения кабеля по мощности и длине

Параметры кабелей рассчитываются при проектировании электрической линии. Основательный подход инженеров гарантирует качественную и безопасную проводку, рассчитанную с запасом на одновременную работу всех электроприборов. Если проигнорировать точность на этом этапе и неправильно подобрать электрический кабель, все может завершиться пожаром.

Чтобы предотвратить аварийные ситуации, которые могут повлечь значительные финансовые расходы, рекомендуется предварительно рассчитать сечение кабеля в зависимости от длины и мощности. Сделать это можно несколькими способами:

• с помощью онлайн-калькуляторов – программных сервисов, работающих на основе утвержденных формул;
• по таблицам зависимости сечения жилы провода от мощности и длины линии;
• по формулам.

Калькулятор расчета сечения по мощности и длине

Чтобы задача вычисления параметров проводки не казалась новичкам нерешаемой, разработан калькулятор расчета сечения кабеля по мощности и длине.

Перевод Ватт в Ампер

Расчет максимальной длины кабельной линии

№  Uбп, В  Uобр, В Ток потр., А Тип кабеля S, мм2 Длина, м 1 ШВВП 2х0,35ШВВП 2х0,5ПВС 3х0,75ПВС 3х1ВВГнг 3х1,5ВВГнг 3х2,5ВВГнг 3х4,5ВВГнг 3х6ВВГнг 3х10UTP, 10 AWGUTP, 11 AWGUTP, 12 AWGUTP, 13 AWGUTP, 14 AWGUTP, 15 AWGUTP, 16 AWGUTP, 17 AWGUTP, 18 AWGUTP, 19 AWGUTP, 20 AWGUTP, 21 AWGUTP, 22 AWGUTP, 23 AWGUTP, 24 AWG удалить №  Uбп, В  Uобр, В Ток потр., А Тип кабеля S, мм2 Длина, м 1 ШВВП 2х0,35ШВВП 2х0,5ПВС 3х0,75ПВС 3х1ВВГнг 3х1,5ВВГнг 3х2,5ВВГнг 3х4,5ВВГнг 3х6ВВГнг 3х10UTP, 10 AWGUTP, 11 AWGUTP, 12 AWGUTP, 13 AWGUTP, 14 AWGUTP, 15 AWGUTP, 16 AWGUTP, 17 AWGUTP, 18 AWGUTP, 19 AWGUTP, 20 AWGUTP, 21 AWGUTP, 22 AWGUTP, 23 AWGUTP, 24 AWG удалить №  Uбп, В  Uобр, В Ток потр. , А Тип кабеля S, мм2 Длина, м 1 ШВВП 2х0,35ШВВП 2х0,5ПВС 3х0,75ПВС 3х1ВВГнг 3х1,5ВВГнг 3х2,5ВВГнг 3х4,5ВВГнг 3х6ВВГнг 3х10UTP, 10 AWGUTP, 11 AWGUTP, 12 AWGUTP, 13 AWGUTP, 14 AWGUTP, 15 AWGUTP, 16 AWGUTP, 17 AWGUTP, 18 AWGUTP, 19 AWGUTP, 20 AWGUTP, 21 AWGUTP, 22 AWGUTP, 23 AWGUTP, 24 AWG удалить №  Uбп, В  Uобр, В Ток потр., А Тип кабеля S, мм2 Длина, м 1 ШВВП 2х0,35ШВВП 2х0,5ПВС 3х0,75ПВС 3х1ВВГнг 3х1,5ВВГнг 3х2,5ВВГнг 3х4,5ВВГнг 3х6ВВГнг 3х10UTP, 10 AWGUTP, 11 AWGUTP, 12 AWGUTP, 13 AWGUTP, 14 AWGUTP, 15 AWGUTP, 16 AWGUTP, 17 AWGUTP, 18 AWGUTP, 19 AWGUTP, 20 AWGUTP, 21 AWGUTP, 22 AWGUTP, 23 AWGUTP, 24 AWG удалить

добавить

Примечания: U – напряжение питания видеокамеры, P – мощность потребляемая видеокамерой, Uбп – напряжение блока питания, Uобр – минимальное напряжение при котором работает видеокамера, S – сечение кабеля, Lмакс – максимальная длина кабельной линии

С его помощью легко определить значение тока потребления электрических установок, зная максимальную мощность, которую они потребляют. Этот параметр обычно указывается производителем прямо на приборе или в паспорте к нему. Напряжение питания можно узнать там же.

Максимально допустимая длина линии вычисляется для конкретного типа кабеля, который выбирается из выпадающего списка. Также в расчете участвуют значения тока потребления, напряжения источника питания и минимального напряжения, при котором устройство способно функционировать.

Онлайн-калькулятор существенно упрощает работу проектировщиков, сокращая время на ручные расчеты.

Выбор по таблице

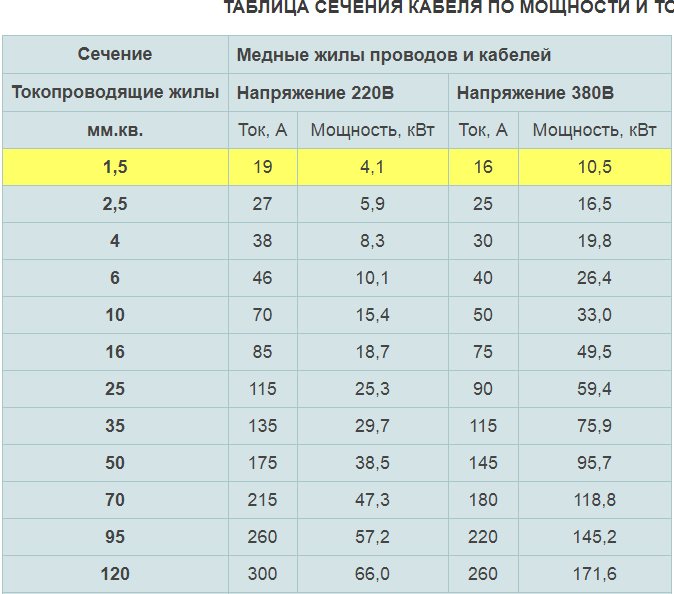

Когда нужно определить примерные параметры проводки, располагая отдельными значениями, придется кстати таблица выбора сечения кабеля по мощности и длине.

Мощность (Вт)

Ток (А)

1,5кв.мм

2,5кв.мм

4кв. мм

6кв.мм

10кв.мм

16кв.мм

25кв.мм

35кв.мм

50кв.мм

70кв.мм

95кв.мм

500

2,3

100 м

165 м

265 м

395 м

1 000

4,6

30м

84м

135 м

200м

335 м

530 м

1 500

6,8

33 м

57 м

90м

130м

225 м

355 м

565м

2 000

9

25м

43 м

68м

100 м

170м

265 м

430 м

595 м

2 500

11,5

20м

34м

54м

80м

135 м

210 м

340м

470 м

630 м

3 000

13,5

17 м

29м

45 м

66м

110 м

180 м

285 м

395 м

520 м

3 500

16

14 м

24 м

39м

56м

96м

155м

245 м

335 м

450 м

4 000

18

21м

34м

49 м

84м

135 м

210 м

295 м

395 м

580м

4 500

20

19 м

30м

44м

75м

120 м

190 м

260м

350 м

515 м

5 000

23

27м

39 м

68м

105 м

170м

235 м

315 м

460м

630 м

6 000

27

23 м

32 м

56м

90м

140 м

195 м

260 м

385м

530 м

7 000

32

28м

48м

76м

120м

170 м

225 м

330 м

460 м

8 000

36

42 м

67 м

105 м

145 м

195 м

290м

400м

9 000

41

38м

60м

94м

130м

175 м

255 м

355 м

10 000

45

34м

54м

84м

120 м

155 м

230 м

320 м

12 000

55

45 м

70м

92 м

130м

190 м

265 м

14 000

64

38м

60м

84м

110 м

165 м

230 м

16 000

73

53 м

74 м

99м

145 м

200м

18 000

82

47 м

65м

88м

125м

175 м

20 000

91

160м

160м

160м

160м

Зная суммарную мощность электроприборов и ориентировочную длину линии, по таблице можно определить минимально допустимое сечение провода. Округлять значения необходимо в большую сторону.

Пример. Общая мощность электрических устройств равна 4,3 кВт, длина линии – 40 м. Округляя эти значения в сторону больших табличных, можно определить, что сечение провода при таких условиях должно составить 6 мм².

Формула расчета

Формула расчета сечения кабеля по мощности позволяет определить нужное значение более точно, чем с помощью таблицы. Такой вариант вычисления рекомендуется выбирать в спорных ситуациях, а также в тех случаях, когда важна точность расчета.

При большой протяженности линии сечение провода напрямую зависит от его длины. Это связано с потерями по мощности вследствие присутствия сопротивления у металла. По мере удлинения кабеля растет сопротивление и падает мощность. Чтобы компенсировать потери, необходимо правильно подобрать сечение провода. Оно

L – протяженность проводки, м;

I – ток нагрузки электроприборов, А;

U_нач – напряжение питания, В;

U_кон – рабочее напряжение электроприборов, В;

ρ – удельное сопротивление меди или алюминия, Ом×мм²/м.

Зная мощность электроприборов, можно рассчитать силу тока по формуле:

Р – мощность потребления электрических установок, Вт;

U – напряжение питания, В.

Примеры

Пример 1. Рассчитать площадь поперечного сечения медного провода длиной 160 м для подключения сети напряжением 220 В электроприборов мощностью 3,5 кВт. Рабочее напряжение устройств – 207 В.

По мощности необходимо определить ток потребления устройств. Сделать это можно с помощью онлайн-калькулятора или по формуле:

Теперь, зная удельное сопротивление меди (0,0175 Ом×мм²/м), можно рассчитать площадь сечения жилы провода:

Таким образом, для электрической линии длиной 160 м при заданных условиях понадобится медный провод с площадью сечения минимум 6,85 мм².

Пример 2. Вычислить сечение алюминиевой проводки длиной 120 м. Мощность электроприборов – 4,1 кВт. Напряжение сети – 220 В. Рабочее напряжение устройств – 207 В.

Ток потребления можно рассчитать в онлайн-сервисе или по формуле:

По исходным значениям можно вычислить площадь сечения жилы провода:

Так, минимальная площадь сечения алюминиевого провода для заданных условий – 9,6 мм².

Выбор мощности, тока и сечения проводов и кабелей

Выбор мощности, тока и сечения проводов и кабелей Значения токов легко определить, зная паспортную мощность потребителей по формуле: I = Р/220. Зная суммарный ток всех потребителей и учитывая соотношения допустимой для провода токовой нагрузки ( открытой проводки) на сечение провода: для медного провода 10 ампер на миллиметр квадратный, для алюминиевого 8 ампер на миллиметр квадратный, можно определить, подойдет ли имеющийся у вас провод или же необходимо использовать другой. При выполнении скрытой силовой проводки (в трубке или же в стене) приведенные значения уменьшаются умножением на поправочный коэффициент 0,8. Следует отметить, что открытая силовая проводка обычно выполняется проводом с сечением не менее 4 кв. мм из расчета достаточной механической прочности. Приведенные выше соотношения легко запоминаются и обеспечивают достаточную точность для использования проводов. Если требуется с большей точностью знать длительно допустимую токовую нагрузку для медных проводов и кабелей, то можно воспользоваться нижеприведенными таблицами. В следующей таблице сведены данные мощности, тока и сечения кабельно-проводниковых материалов, для расчетов и выбора зашитных средств, кабельно-проводниковых материалов и электрооборудования. Медные жилы, проводов и кабелей Алюминиевые жилы, проводов и кабелей Допустимый длительный ток для проводов и шнуров с резиновой и поливинилхлоридной изоляцией с медными жилами. Допустимый длительный ток для проводов с резиновой и поливинилхлоридной изоляцией с алюминиевыми жилами. Допустимый длительный ток для проводов с медными жилами Допустимый длительный ток для проводов с медными жилами с резиновой изоляцией в металлических защитных оболочках и кабелей с медными жилами с резиновой изоляцией в свинцовой, поливинилхлоридной, найритовой или резиновой оболочке, бронированных и небронированных. * Токи относятся к проводам и кабелям с нулевой жилой и без нее. Допустимый длительный ток для кабелей с алюминиевыми жилами Допустимый длительный ток для кабелей с алюминиевыми жилами с резиновой или пластмассовой изоляцией в свинцовой, поливинилхлоридной и резиновой оболочках, бронированных и небронированных. Примечание. Допустимые длительные токи для четырехжильных кабелей с пластмассовой изоляцией на напряжение до 1 кВ могут выбираться по данной таблице как для трехжильных кабелей, но с коэффициентом 0,92. Сводная таблица сечений проводов, тока, мощности и характеристик нагрузки. В таблице приведены данные на основе ПУЭ, для выбора сечений кабельно-проводниковой продукции, а также номинальных и максимально возможных токов автоматов защиты, для однофазной бытовой нагрузки чаще всего применяемой в быту. Наименьшие допустимые сечения кабелей и проводов электрических сетей в жилых зданиях. Рекомендуемое сечение силового кабеля в зависимости от потребляемой мощности: Медь, U = 220 B, одна фаза, двухжильный кабель Р, кВт 1 2 3 3,5 4 6 8 I, A 4,5 9,1 13,6 15,9 18,2 27,3 36,4 Сечение токопроводящей жилы, мм2 1 1 1,5 2,5 2,5 4 6 Макс. допустимая длина кабеля при указанном сечении, м* 34,6 17,3 17,3 24,7 21,6 23 27 Медь, U = 380 B, три фазы, трехжильный кабель Р, кВт 6 12 15 18 21 24 27 35 I, A 9,1 18,2 22,8 27,3 31,9 36,5 41 53,2 Сечение токопроводящей жилы, мм2 1,5 2,5 4 4 6 6 10 10 Макс. допустимая длина кабеля при указанном сечении, м* 50,5 33,6 47,6 39,7 51 44,7 66,2 51 * величина сечения может корректироваться в зависимости от конкретных условий прокладки кабеля Мощность нагрузки в зависимости от номинального тока автоматического выключателя и сечения кабеля. Наименьшие сечения токопроводящих жил проводов и кабелей в электропроводках. Сечение жил, мм2 Проводники медных алюминиевых Шнуры для присоединения бытовых электроприемников 0,35 – Кабели для присоединения переносных и передвижных электроприемников в промышленных установках 0,75 – Скрученные двухжильные провода с многопроволочными жилами для стационарной прокладки на роликах 1 – Незащищенные изолированные провода для стационарной электропроводки внутри помещений: непосредственно по основаниям, на роликах, клицах и тросах 1 2,5 на лотках, в коробах (кроме глухих): для жил, присоединяемых к винтовым зажимам 1 2 для жил, присоединяемых пайкой: однопроволочных 0,5 – многопроволочных (гибких) 0,35 – на изоляторах 1,5 4 Незащищенные изолированные провода в наружных электропроводках: по стенам, конструкциям или опорам на изоляторах; 2,5 4 вводы от воздушной линии под навесами на роликах 1,5 2,5 Незащищенные и защищенные изолированные провода и кабели в трубах, металлических рукавах и глухих коробах 1 2 Кабели и защищенные изолированные провода для стационарной электропроводки (без труб, рукавов и глухих коробов): для жил, присоединяемых к винтовым зажимам 1 2 для жил, присоединяемых пайкой: однопроволочных 0,5 – многопроволочных (гибких) 0,35 – Защищенные и незащищенные провода и кабели, прокладываемые в замкнутых каналах или замоноличенно (в строительных конструкциях или под штукатуркой) 1 2

Продукция: Услуги: НОВИНКА ECOLED-100-105W- 13600-D120 CITY Светильник используют для освещения территорий предприятий, автостоянок, дворов, складских и производственных помещений. ПОДРОБНЕЕ

Калькулятор сечения – расчет кабеля по мощности и току онлайн

С помощью этого калькулятора можно рассчитать требуемое сечение провода или кабеля по току или заданной мощности:

Данный расчет можно применять, не учитывая индуктивность сопротивления кабельной линии на потерю напряжения, (допустимая потеря напряжения в данном калькуляторе взята из расчёта 5%, что является нормой по ГОСТ 13109-97) если выполняются нижеописанные условия:

• Коэффициент мощности косинус фи (cos φ) = 1 (для линии сети переменного тока)
• Линии сети постоянного тока
• Сети (переменного тока с частотой 50 Гц), выполненные проводниками, если их сечения не превосходят указанных в следующей таблице:

Максимальные значения сечений кабельно-проводниковой продукции, для которой допустимо делать расчет на потерю напряжения

Коэффициент мощности	0.95		0.90		0.85		0.80		0.75		0.70
Материал жилы	Cu	Al	Cu	Al	Cu	Al	Cu	Al	Cu	Al	Cu	Al
Кабели до 1 кВ	70.0	120.0	50.0	95.0	35.0	70.0	35.0	50.0	25.0	50.0	25.0	35.0
Кабели 6-10 кВ	50.0	95.0	35.0	50.0	25.0	50.0	25.0	35.0	16.0	25.0	16.0	25.0
Провода в трубах	50.0	95.0	35.0	50.0	35.0	50.0	25.0	35.0	16.0	25.0	16.0	25.0

Этот расчет основан на методике описанной в пособии Козлова В.Н. и Карпова Ф.Ф. на странице 134. Его найти можно в интернете.

Внимание! Полученные значения нельзя считать в качестве окончательного варианта, в каждом конкретном случае необходим расчет квалифицированного специалиста, с замером сечений жил применяемой кабельно-проводниковой продукции.

Зачем вообще делать расчет сечения кабеля?

Каждый электрик, пусть даже и не очень опытный, должен знать методику расчета сечения кабеля. Без правильно рассчитанного кабеля, ожидать хорошей безопасности эксплуатации электричества не стоит. В чем же заключается такая важность этого расчета?

В первую очередь, это необходимо для безопасности помещения. Кабели и провода являются основным средством для передачи. А также распределения тока. Без кабелей электроэнергии просто не существует, поскольку ученые еще не придумали беспроводной передачи электричества. А с такими случаями, когда необходимо подключить дома электрическую кухонную плиту, поменять розетку или же повесить новый светильник, время от времени сталкивается практически каждый.

Одним словом, подбирать правильно сечение необходимо для того, чтобы обеспечить постоянный приток электроэнергии и избежать разных неприятных ситуаций, которые касаются повреждения электрической проводки.

В случае, если сечения кабеля недостаточно для нормальной функциональности электрических приборов с большой мощностью, то кабель будет перегреваться. А это уже приводит к разрушению его изоляции. Как следствие – уровень надежности и длительности эксплуатации электропроводки в здании резко снижается. Более того, несоответствующая нагрузка на проводку может привести к тому, что она может просто сгореть.

А пожаробезопасность и электробезопасность жилья не стоит “игр” с электричеством. Очень часты случаи, когда в целях экономии жильцы используют сечение кабелей меньшее, чем необходимо. Отсюда и возникает короткое замыкание.

Если не уделить достаточно внимания и времени на выбор расчета сечения кабеля, или сделать это халатно и непрофессионально во время электромонтажных работ, то в результате можно ожидать перегрев или потерю мощности. А также нецелесообразных денежных затрат на замену или ремонт электропроводки.

Итак, насколько правильно будет подобрано сечение кабелей и прокладываемых проводов, настолько качественной будет и дальнейшая работоспособность потребителей. Так что любой электромонтаж в квартире, доме или на производстве можно начинать только когда уже рассчитано сечение всех кабелей и проводов. В зависимости от потребностей жителей (другими словами – в зависимости от мощности используемых приборов).

Исходя из важности правильно подобранного сечения кабелей авббшв (ож), площадь этого сечения является, пожалуй, самым главным критерием, которым руководствуются профессионалы при выборе необходимых материалов для электромонтажных работ. Используемые провода – это основные элементы электрической проводки в доме или любом другом помещении. И именно поэтому так важно правильно подбирать их сечение.

Нужно помнить, что электричество не прощает ошибок и не дает второго шанса. Поэтому относиться к работе по электромонтажу халатно, не уделяя достаточно внимания качеству прокладываемых проводников – это просто недопустимо. Электробезопасность и надежность помещения – вот к чему стремится каждый профессиональный электрик, который делает электромонтажные работы на даче, доме, квартире или производстве.

Основные особенности расчета кабеля по его длине

Одним из самых важных критериев в процессе выбора кабеля, который обеспечивает электропитание, является определенное количество величин, потому стоит обращать внимание на такой способ, как расчет сечения кабеля по нагрузке, а также расчет по сечению. Для того чтобы обеспечить высокий уровень безопасности и предельной надежности, очень важно обратить внимание на длину каждого из элементов линии, кроме того, всей линии в целом. Стоит отметить, что практически все современные приспособления в первую очередь рассчитаны на какие-то определенные максимальные значения рабочего напряжения, которое может быть равно показателям от 185 до 240 Вольт. Именно по этой причине, если при расчете не учитывать показатели потери напряжения, которые связаны именно с длиной кабеля, появляется большая вероятность того, что напряжение на конце линии будет значительно меньше, чем то, что требуется для обеспечения нормальной работы всех имеющихся устройств. В свою очередь это может привести к невозможности их эксплуатации или, что еще более неприятно, могут вообще выйти из строя. Таким образом, проводя подобные расчеты сечения кабеля по показателям длины, можно обеспечить безопасность и качественную работу всей системы в целом.

Расчет сечения кабеля по длине в быту

Прежде всего, подобный метод идеально подойдет в быту. Как правило, такой расчет в данных условиях необходим в процессе изготовления удлинителей, которые рассчитаны на достаточно большие расстояния. Что касается остальных случаев, то при прокладке кабеля в бытовых условиях подобные сложные расчеты не требуются. Это основано на том, что длина линий в быту отличается относительно небольшой длиной, потому все потери напряжения настолько малы, что ими вполне можно пренебречь. Несмотря на это, в процессе прокладки линии всегда следует оставлять определенный запас, равный примерно 15 см, причем оставлять его требуется с каждой стороны на проведение таких процессов, как коммутация проводов, их подключение, где осуществляется такой процесс, как пайка, сварка или обжим. Что касается концов кабелей, то те, которые входят в щиток, должны иметь еще больший запас для подключения защитной автоматики и достаточно аккуратной укладки.

Говоря иными словами, в бытовых условиях на той поверхности, где планируется прокладывать кабель, прежде всего, стоит проставить определенные отметки мест расположения розеток, выключателей, электропотребителей, коммутационных коробок и иных подобных приспособлений. После этого рулеткой осуществляется замер расстояния и отрезается кабель, но с небольшим запасом. По окончании данных работ крепится непосредственно сам кабель к поверхности, но в строго соответствии со всеми требованиями ПУЭ.

Многие монтажники, имеющие большой опыт работы в данной сфере деятельности, а также те, которые имеют напарника, поступают еще более просто, что позволяет им сэкономить немалое количество времени. В самом начале производится разметка расположения таких устройств, как коммутационные коробочки, выключатели и розетки. Затем, без предварительного замера осуществляется прокладка и крепление кабеля, но с запасом, после чего отрезается.

Расчет сечения кабеля по длине в промышленности

Что касается области промышленности, то здесь требуемый расчет сечения кабеля по длине осуществляется уже на этапе проектирования электрических сетей. Подобные расчеты важно сделать в том случае, если на кабель будут возложены долговременные и достаточно серьезные нагрузки.

Практически все проводники по причине своих свойств, обладают определенной величиной электрического сопротивления, которое может вызвать потери в процессе прохождения по проводам электрического тока. Стоит отметить такие факторы, влияющие на параметры величины потерь и сопротивления, как материал, из которого выполнен проводник, то есть алюминий и медь, имеет значение сечение проводника, как правило, чем меньше сечение, тем потери больше. Кроме того, важна длина проводника, то есть чем больше данный параметр, тем соответственно больше и потери.

На основании всех вышеперечисленных факторов становится ясно, по какой причине в проводниках присутствует явление некоторого падения напряжения, которое, как правило, равно величине тока, умноженного на показатели сопротивления проводника. Согласно установленным правилам, примерное значение падения показателей напряжения должно быть равно 5%. Если данный параметр немного выше, проводник следует подобрать с большим сечением.

Как осуществляется расчет сечения кабеля по длине

Для осуществления подобных расчетов, как правило, используется специальная формула. В ней содержаться показатели длины, удельное сопротивление самого проводника, площадь сечения. При этом сопротивление определяется по специальным справочным таблицам, при этом можно убедиться в том, что много здесь зависит от марки провода и самого кабеля. После определения всех необходимых составляющих, определяются особые расчетные значения тока. Для этой цели суммарная мощность нагрузки разделяется на величину показателей напряжения в сети. По специальной справочной формуле рассчитывается величина падения в сети или в линии напряжения. Оценка величины соотношения в процентах к значению изначального напряжения, а также выбор оптимального сечения проводника, который должен укладываться в пятипроцентный барьер.

Важно обратить внимание, что для промышленных и иных предприятий со средним и крупным товарооборотом, рекомендуется производить специальный комплексный расчет, в процессе которого учитываются все необходимые требования для тех или иных конкретных условий эксплуатации. Для проведения подобных расчетов можно обратиться за помощью к специалистам, которые на самом высоком профессиональном уровне, с определенными гарантиями обеспечения работоспособности сети в процессе рабочих нагрузок произведут все расчеты. Кроме того, будут выполнены расчеты, которые обеспечат минимальные затраты, если есть необходимость произвести наращивание производственной мощности.

Пример расчета бытовой сфере

Если после осуществления подсчета суммарной мощности потребителей было получено 3,8 кВт, находится сила тока по такой формуле – I = P/U·cosφ. Здесь P – представляет собой суммарную мощность, (Вт), I – это сила тока, (А), cosφ – коэффициент, который равен 1, но только если сети бытовые, а также U – напряжение в сети, (В).

В данном случае, если 3,8 кВт разделить на напряжение 220 В, получится число, равное 17,3 А. Применяя специальные таблицы ПУЭ под номерами 1.3.4 и 1.3.5 определяется необходимое сечение медного кабеля или выполненное из алюминия. Что касается материала, то в быту рекомендуется использовать именно медь, потому при полученных показателях силы тока потребуется кабель из меди с сечением 1,5 кв. мм.

После этого, как правило, рассчитывается показатель сопротивления, по формуле R = p·L/S, где R – это сопротивление провода, (Ом), указатель p  представляет собой значение удельного сопротивления, (Ом·мм2/м), L – это параметр длины провода или кабеля, (м), а S – площадь поперечного сечения, который выражается в мм2. Стоит отметить, что удельное сопротивление Р – это постоянная величина, которая прямо зависит от материала. Если это медь, то удельное сопротивление равно 0,0175, если алюминий, то он равен 0,0281. На основании проведенных расчетов для одной жилы в кабеле, длина которого составляет 20 м, получается R = 0,0175·20/1,5 = 0,232 Ом. По той причине, что ток проходит только по одной жиле, а по другой возвращается, параметр длины удваивается, то есть получается Rобщ = 0,464 Ом.

При необходимости рассчитать потери напряжения используется формула dU = I·R. В данной формуле I – это сила тока, (А),dU – потери напряжения, (В), а R – показывает сопротивление кабеля или провода в Ом. После проведения расчетов получается такой пример dU = 17,3·0,464 = 4,06 В = 8,02 В.

Что касается расчета потерь в процентном соотношении, то данный показатель выводится так – 8,02 В / 220 В х 100% = 3,65%. Как видно, полученный показатель не превышает 5% то есть допустимое значение, а соответственно выбор был осуществлен верно. В ситуации, если цифра будет больше данной величины, рекомендуется подобрать медный кабель с параметром сечения не 1,5 мм, а 2,5 кв. мм.

Расчет сечения кабеля | СКК

При строительстве зданий и сооружений, при капитальном ремонте квартир и домов, а также при подключении какого-либо мощного электроприбора важно знать кабелем с каким сечением вести электропроводку. Если расчет сечения кабеля был произведен неправильно, равно как и не произведен вообще, возможен, по меньшей мере, выход из строя части электропроводки, а в самом худшем случае пожар, который может вызвать как огромный материальный ущерб, так и, к сожалению, человеческие жертвы.

Вот почему трудно переоценить правильный расчет сечения кабеля (провода) по мощности, по току, по напряжению, по длине и по нагрузке. Не вдаваясь в дебри, отметим, что выполняя расчет сечения кабеля по мощности нам нужно высчитать общую мощность всех потребителей и по специальным таблицам в зависимости от типа проводки и кабеля выбрать сечение. Производя расчет сечения кабеля по току, необходимо опять-таки высчитать суммарную мощность всех потребителей и разделить полученную сумму на величину напряжение сети. По полученному числу ампер при помощи специальных таблиц выбираем сечение кабеля(провода) в зависимости от типа проводки и кабеля. Выполняя расчет сечения кабеля по напряжению, следует помнить, что электрическая сеть может быть как однофазная, так и трехфазная, в соответствии, с чем вся нагрузка может концентрироваться как на одной фазе, так и делиться поровну на каждую фазу, что в свою очередь влияет на сечение жил кабеля. Рассчитывая сечение кабеля для «домашних» целей расчетами по длине можно пренебречь – расчет по длине актуален лишь для протяженных линий электропитания. Расчет кабеля по нагрузке выполняется путем сложения мощностей всех нагрузок и, согласно таблицам, в зависимости от способа прокладки проводки (скрыто или открыто) выбирается ближайшее по возрастанию значение сечения кабеля.

Расчет сечения кабеля по нагрузке

От того, насколько правильно подобрано сечение жил прокладываемых кабелей электропроводки зависит как бесперебойная работа электроприборов, так и безопасность имущества и жизни людей. Ни для кого не секрет, что в последнее время участились случаи пожаров из-за некачественной проводки. Чтобы этого избежать, необходим верный расчет сечения кабеля(провода) по нагрузке.

Как театр начинается с вешалки, так и проводка на даче, в квартире или в гараже начинается с вводного кабеля. На него выпадает самая большая нагрузка, и если по какой либо причине он не выдерживает, то велика вероятность пожара. Чтобы выяснить оптимальное сечение кабеля(провода) необходимо и достаточно прикинуть общую мощность потребления всех электроприборов на данном участке. Мощность электроприборов можно почерпнуть из паспортов приборов, из ярлыков, расположенных непосредственно на них или оценить примерно.

Так, телевизор в среднем потребляет 300 Вт, кофеварка – 1000 Вт, микроволновка 1500 Вт, электроплита 3000 Вт, стиральная машина 2200 Вт, компьютер 500 Вт, пылесос 1600 Вт, утюг – 1700 Вт и так далее. Но пользоваться приведенными здесь в достаточной мере усредненными данными следует лишь при условии отсутствия паспорта на электроприбор или ярлыка на нем. Расчет сечения кабеля(провода) по нагрузке желательно выполнять по известным конкретным данным потребляемых мощностей электроприемников.

Сложив все мощности электроприборов и освещения, у нас получится суммарная мощность потребления, даже, несмотря на то, что все приборы у нас, скорее всего, работать одновременно не будут, по крайней мере, сравнительно продолжительное время. Согласно таблицам в зависимости от способа прокладки проводки (скрыто или открыто) выбираем ближайшее по возрастанию значение сечения кабеля.

Для отходящих линий (розеточной и освещения) производим такие же вычисления. Однако желательно на розеточную группу выбирать кабель сечением минимум 2.5 мм2, а на сеть освещения – 1.5 мм2. Вот и весь расчет сечения кабеля по нагрузке.

Пример.

Суммарная мощность всех потребителей у вас получилась равной 10 кВт. Учитывая коэффициент одновременности, получим 10 000 * 0.7 = 7 кВт. Смотрим в таблицу, и видим, что 7 кВт соответствует сечение 6 мм2. Разделив мощность на напряжение, получим значение силы тока.

7 000 / 220 = 31,8 (А), то есть на вводе в квартиру, гараж или дачу необходимо поставить вводной автомат на 32 А.

Расчет сечения кабеля по длине

Электропроводка должна быть безопасна, экономична и надежна. Поэтому важен правильный расчет сечения кабеля по длине.

Если есть монтажная схема, расчет сечения кабеля(провода) по длине можно выполнить, измерив соответствующие расстояния между расположениями щитков, розеток, выключателей, распаечных коробок и так далее. Зная масштаб схемы, особого труда не составит рассчитать длины соответствующих отрезков кабеля(провода), не забывая набавлять к каждому отрезку кабеля как минимум 10 см для скруток. Если нет схемы, то длину кабеля можно оценить визуально, замерив длины линий, по которым в будущем будет проложена проводка.

Любой кабель(провод) с увеличением протяженности «теряет напряжение». Эти потери напряжения обусловлены падением напряжения в кабелях, которые соединяют электроприемник с «источником» питания. Расчет сечения кабеля по длине, учитывая потери напряжения, ведется при проектировании промышленных электрических сетей.

В «домашних» условиях, или при проектировании электропроводки небольших помещений потерями напряжения можно смело пренебречь в виду их мизерной величины. Главное в этом случае выполнить правильные расчет сечения кабеля по мощности или расчет сечения кабеля по току. А затем по специальным таблицам выбрать необходимое сечение жил кабеля.

Расчет сечения кабеля по напряжению

Расчет сечения кабеля по напряжению достаточно важен и требует внимания. Осуществляя расчет сечения кабеля по напряжению, следует иметь в виду, что электрическая сеть может быть как однофазная (рабочее напряжение 220 В), так и трехфазная (3*220 / 380 В). То есть потребляемая мощность может приходить к дому или крупному приемнику электроэнергии как однофазной нагрузкой, так и трехфазной.

Например, суммарная потребляемая мощность гаража у нас, к примеру, 20 кВт. В однофазной проводке на фазу будет идти вся нагрузка 20 кВт, а в трехфазной проводке – лишь 6.6 кВт. Соответственно, при большей нагрузке на жилу нам будут необходимы большие сечения кабеля(провода), при меньших нагрузках – соответственно меньшие. Единственный момент: для однофазной проводки нам понадобится трехжильный кабель, а для трехфазной проводки – пятижильный. Поэтому уменьшение сечения кабеля одновременно увеличивает количество жил.

Также выполняя расчет сечения кабеля(провода) по напряжению, стоит помнить, что некоторые электроприборы и двигатели работают только от сети 380 В.

Расчет сечения кабеля по току

Для качественной прокладки электропроводки, чтобы избежать ненужных неприятностей и бед, да и просто, чтобы спать спокойно, жизненно необходимо внимательно выполнить расчет сечения кабеля по току. Чтобы выполнить расчет сечения кабеля по току вам потребуется высчитать ток, который будет проходить по нашей проводке. Номинальный ток высчитывается при помощи суммарной мощности нагрузки. Суммарная мощность нагрузки высчитывается соответственно сложением мощностей всех электроприборов, которые будут брать электроэнергию с нашей линии. Нужно учитывать все мощности, находящиеся на искомом участке.

Например, у нас на участке 3 светильника по 100 Вт, холодильник Атлант 200 Вт, микроволновка Samsung 1100 Вт, электрочайник Bosch 2200 Вт. Проводка у нас будет однофазная и будет проложена скрыто. Суммарная мощность у нас будет равна P=100*3+200+1100+2200=3800 Вт.

От суммарной мощности находим искомый ток по формуле, знакомой еще со школы:

I = P/U*cos?,

где P – наша суммарная мощность, I – номинальный ток, U – напряжение, cos? – коэффициент мощности. Сos? в нашем случае практически равен 1, соответственно им можно пренебречь.

Согласно формуле, I = 3800/220*1 = 17.3 А. Смотрим по таблице кабель, способный в скрытой проводке длительно держать 17.3 А – это медный кабель с минимальным сечением 2 мм2. Для запаса, используем для проводки медный кабель, с сечением 3*2.5 мм2. Расчет сечения кабеля по току завершен.

Расчет сечения кабеля по мощности

Представим, что нам, например, нужно выбрать кабель для электропроводки квартиры. В квартире мы имеем однофазную проводку, с рабочим напряжением 220 В. Чтобы подобрать необходимый кабель нам необходим расчет сечения кабеля по мощности. Чтобы это осуществить, нужно всего лишь посчитать суммарную мощность возможных потребителей электрической энергии. На всех электроприборах, как правило, присутствует ярлык завода-изготовителя о мощности потребления. Кроме электроприборов необходимо просуммировать мощность всех осветительных приборов. Допустим, в результате сложения мощности всех утюгов, холодильников, телевизоров, микроволновок, стиральных машин, чайников и остальных электроприборов вместе с освещением у вас получилось 7кВт. Получается, нам необходимо сделать расчет сечения кабеля(провода) по мощности 7 кВт. Хотя все электроприборы одновременно обычно не включаются, будем считать по максимуму. Для больших промышленных объектов для точного вычисления нагрузки используются коэффициенты одновременности, спроса и так далее, однако в наших «домашних» условиях обойдемся без этих сложностей.

Тем самым осуществим расчет сечения кабеля по мощности 7 кВт. Согласно таблицам ПУЭ выясним, что такую мощность выдержит медный кабель 3х6 или алюминиевый кабель 3х10. Помня, что скупой платит дважды, не экономьте на сечении кабеля!

Расчет сечения кабеля по току

Без электричества жизнь современного человека представить сейчас просто невозможно. Но при небрежном отношении к себе оно способно становиться не другом, а смертельно опасным врагом. Даже на бытовом уровне эксплуатация электрических сетей, систем и приборов требует строгого соблюдения целого ряда непреложных правил.

Расчет сечения кабеля по току

И, кстати, одним из наиболее уязвимых мест именно в сфере конечного потребления электроэнергии, то есть в жилых домах и квартирах, является электропроводка. А именно – неправильно выполненный расчет сечения кабеля по току нагрузки, из-за чего чаще всего случаются аварии с очень тяжелыми, а иногда – и трагичными последствиями.

Проблема часто в том, что владельцы жилья попросту не видят связи между сечением проводника и мощностью подключаемой нагрузки: «идет ток – и ладно». Встречаются и такие ситуации, когда при строительстве подрядчики явно «халтурили», и, пытаясь максимально сэкономить на материалах, скрытно уложили некачественные или не соответствующие проекту провода. Сплошь и рядом случаи, когда продолжает эксплуатироваться старая проводка, смонтированная может быть и правильно, но когда-то очень давно, то есть явно не рассчитанная на современную насыщенность жизни людей электрическими бытовыми приборами.

В настоящей публикации будет рассмотрено несколько путей оценки соответствия сечения проводника реальным условиям эксплуатации электроприборов.

Несколько базовых понятий

А для чего вообще необходимо рассчитывать сечение проводов? Нельзя ли ограничиться подбором «на глаз»?

Нет, нельзя, так как совсем несложно впасть в две крайности:

• Проводник недостаточного сечения начинает сильно перегреваться. Это ведет к оплавлению изоляции проводки, созданию условий для самовозгорания, для коротких замыканий. Все это становится причиной разрушительных пожаров, часто сопровождающихся человеческими трагедиями.
• Проводники избыточного диаметра, безусловно, такими опасностями не грозят. Но зато они и существенно дороже (особенно если разговор идет о медных кабелях), и не столь удобны в работе. Получаются совершенно неоправданные материальные и трудовые затраты.

Так что руководствоваться следует принципом разумной достаточности. Тем более что произвести необходимые вычисления – по силам каждому, кто хоть немного разбирается в азах математики и физики.

Для начала вспомним некоторые понятия, многим, наверное, и без того хорошо известные. Но просто для того, чтобы в дальнейшем изложении не появилось разночтений.

Провода одножильные и многожильные

С этим вопросом часто бывает путаница, в том числе в статьях, опубликованных на интернет-сайтах.

Итак, в качестве проводника в проводах и кабелях может использоваться одна проволока —  с точки зрения электрической проводимости — это оптимальный вариант.

Но для достижения гибкости кабельной продукции приходится использовать более сложные конструкции – множество тонких проволочек, обычно скрученных при этом в «косичку». Чем больше таких проволочек – тем более гибким получается проводник.

Однако, это не следует путать с многожильностью провода. Под отдельной жилой подразумевается именно отдельный проводник. Чтобы стало понятнее – смотрим на иллюстрацию.

На картинке ниже – примеры одножильного провода. Просто с левой стороны – жесткий однопроволочный, а с правой – более гибкий многопроволочный вариант.

И слева, и справа — это одножильный провод.

Если провод (кабель) конструктивно совмещает два изолированных друг от друга проводника или больше, он становится двухжильным, трехжильным и т.п. Но он также может оставаться одно- или многопроволочным.

Двухжильный многопроволочный провод

Аналогичная ситуация и с кабелями. По определению, кабель – это конструкция из нескольких изолированных друг от друга проводников, заключенных в общую изолирующую и защитную оболочку. А вот проводники также могут быть одно- или многопроволочными.

Трехжильные силовые кабели – с однопроволочными или многопроволочными жилами

Жесткие однопроволочные изделия хороши для неподвижных участков проводки, например, вмуровываемых в стены. Многопроволочные провода и кабели отлично подходят для тех участков, где бывает нужна подвижность — типичным примером являются шнуры питания бытовой техники и осветительных приборов.

Итак, все последующие расчеты будут вестись для сечения жилы провода или кабеля.

При оценке условий расположения проводов в дальнейшем могут быть варианты, когда придется представлять разницу, например, между тремя одножильными проводами, протянутыми в одной трубе, или одним трехжильным кабелем.

Диаметр и площадь поперечного сечения провода

Два взаимосвязанных параметра, которые порой по неопытности путают. Смотрим на схему – по ней все станет понятно.

Слева – диаметр проводника (жилы), измеряется в миллиметрах. Справа – площадь поперечного сечения проводника, измеряется в мм².

Во всех справочника обычно используется параметр сечения, так как именно по этому критерию производится классификация различных марок проводов и кабелей.

Но это хорошо, если известна марка кабеля (провода). Если нет, то сечение остается подсчитать, опираясь на диаметр, который можно измерить штангенциркулем или микрометром.

Диаметр жилы (проволоки) поддается обычному измерению. Площадь сечения – только расчёту.

Формулу площади круга должны, наверное, помнить все. Но тем не менее – приведем ее на всякий случай.

Sc = π × d² / 4 ≈ 3.14 × d² / 4 ≈ 0.785 × d²

Знак «примерно равно» применен только потому, что взято округление числа π до сотых, всем известное значение π ≈ 3,14. Но в нашем случае такой точности – более чем достаточно!

Это формула сечения однопроволочного проводника. А если нужно найти сечение неизвестного провода, с многопроволочной жилой?

Тоже ничего сложного. Жила распушается, чтобы появилась возможность подсчитать количество проволочек в «косичке». И останется только микрометром или штангенциркулем промерить диаметр одной проволочки.

Sc = n × π × d² / 4 ≈ n × 3.14 × d² / 4 ≈ 0.785 × n × d²

где n – это количество проволочек в одной жиле.

Калькулятор пересчёта диаметра проводника в площадь его поперечного сечения

Перейти к расчётам

Основные электрические параметры цепи

При проведении расчетов нам могут понадобиться формулы, показывающими взаимосвязь между основными электрическими параметрами.

• Базовой формулой для цепей переменного и постоянного тока является известный закон Ома, гласящий¸ что сила тока в проводнике (на участке цепи) прямо пропорциональна напряжению и обратно пропорциональна сопротивлению этого участка.

I = U / R

I — сила тока, ампер, А.

U — напряжение (разность потенциалов), вольт, В.

R — электрическое сопротивление, ом, Ом.

Из этой формулы несложно вывести другие:

U = I × R

R = U / I

• Теперь обратимся к мощности электрического тока.

Для начала – работа, выполняемая электрическим током. Она равна произведению силы тока на напряжение и на длительность промежутка времени, в течение которого она выполнялась.

А = I × U × Δt

А — работа электрического тока, джоулей, Дж.

Δt — длительность периода, секунд, с.

Но более наглядной величиной всегда является мощность, то есть показатель работы, выполненной за единицу времени, например, секунду.

P = A / Δt = I × U × Δt / Δt = I × U

P — мощность электрического тока, джоулей в секунду или ватт, Вт.

• Отсюда напрашивается целый каскад производных формул, описывающих взаимосвязи напряжения, силы тока, сопротивления и мощности между собой. Чтобы не перечислять все формулы «в столбик», можно привести хорошо понятное графическое их представление.

Графическое представление формул взаимосвязей основных электрических параметров.

• Вернемся к сопротивлению проводника. Как оно выражается через ток и напряжение – мы уже знаем.

Но оно в первую очередь зависит от материала изготовления проводника и его геометрических размеров. Описывается эта зависимость следующей формулой:

R = ρ × L / S

ρ — удельное сопротивление материала, из которого изготовлен проводник. Показывает, какое сопротивление имеет проводник длиной 1 метр с площадью поперечного сечения 1 мм².

Как правило, на практике в электротехнике чаще всего встречаются алюминий и медь. Реже применяются стальные проводники, но обычно – лишь в качестве каких-то токонесущих деталей электротехнической арматуры.

Для алюминия удельное сопротивление равно 0,029 Ом×м, у меди оно пониже – 0,0175 Ом×м.

L — длина линии (участка цепи) метров, м.

S — площадь поперечного сечения проводника, мм²

Эти соотношения полезно знать, так как иногда приходится оценивать собственные резистивные потери мощности на линиях большой протяженности.

• Акцентируем внимание еще на одном взаимоотношении, которое, в принципе, уже было рассмотрено выше. Это – количество тепла, выделяемое проводником при прохождении по нему электрического тока. Описывается уравнением Джоуля-Ленца.

Q = I² × R × Δt

Как видно, нагрев проводника (Q) лежит в квадратичной зависимости от силы тока (I) и от сопротивления (R). Понятно, что при всех остальных равных параметрах медный провод будет иметь более низкое сопротивление, нежели алюминиевый, то есть при одинаковой нагрузке греться станет существенно меньше.

Так оно и есть – это будет очень хорошо заметно дальше, при работе с таблицами.

• Можно еще вспомнить понятие плотности тока. Здесь все относительно просто – это количество ампер на единицу площади сечения проводника. Этот термин будет задействован в одном из способов оценки проводки.

Далеко не все их показанных формул и определений понадобятся для правильного подбора сечения проводника. Но зато они помогают более «рельефно» представить взаимосвязи между разными величинами.

Материалы изготовления проводки

Об этом уже вкратце говорилось – в подавляющем большинстве случаев используются медь и алюминий. Провода из иных металлов и сплавов если и встречаются, то имеют очень узкую специализацию.

Медь выигрывает у алюминия практически по всем статьям!

Сравнение меди и алюминия практически по всем статьям показывает ее преимущество.

• Удельное сопротивление даже просто в «чистом виде» у меди практически в полтора раза ниже.
• Оба этих металла от контакта с кислородом покрываются тонким слоем окислов. Однако, к меди этот слой практически не становится препятствием для токопроводимости. То есть в местах контактных соединений особых проблем не возникает (низкое переходное сопротивление).

А вот окислы алюминия по своим качествам близки к диэлектрикам. И проводимость обеспечивается только тем, что этот слой очень тонок. В местах механических контактов проблем  значительно больше. Поэтому рекомендуется зачистка проводников, а также использование специальных смазок, предотвращающих поверхностную коррозию алюминия.

• Медь прочнее алюминия. Она в меру пластична, что позволяет достигать надёжных контактов при обжиме. Сломать медный проводник механическим воздействием – довольно сложно.

Переломить же алюминиевый провод можно буквально через несколько изгибов по одному месту. Недостаток упругости этого металла (слишком уж высокая пластичность) приводит к тому, что после выполнения скруток или обжима в клеммах, то есть при стабилизировавшейся механической нагрузке, алюминий продолжает «течь». А это значит, что надежность механических контактных соединений всегда постоянно снижается и требует регулярной подтяжки.

• Оптимальный вариант контактов для любого металла – это сварка или пайка. Но и по этим позициям медь впереди. Произвести пайку меди можно, не прибегая к каким-то сложным технологическим приёмам. Пайка или сварка алюминия требует использования специальных припоев и флюсов, и неопытному человеку выполнить эту операцию – крайне затруднительно.
• Единственные позиции, по которым алюминий обходит медь – он втрое легче и значительно дешевле. Этим и объясняется его широкое использование в эпоху массового городского многоэтажного строительства. Сейчас же по действующим СНиП в качестве проводки в жилых домах должна использоваться исключительно медь.

Как правильно определить сечение провода

С теорией закончили. Пора переходить к основному вопросу темы – как же определить требуемое сечение токонесущей жилы для различных условий эксплуатации электропроводки.

Здесь возможны несколько вариантов поиска нужного результата.

Выбрать можно тот, который покажется наиболее удобным или подходящим к конкретному случаю.

Расчет через допустимую плотность тока

Изо всего изложенного выше уже должно быть понятно, что главным ограничителем при выборе требуемого сечения является резистивный нагрев проводников, способный привести к плавлению изоляции, к коротким замыканиям, к перегреву окружающих материалов вплоть до вероятности самовозгорания.

То есть выбираемое сечение провода должно исключать подобные явления.

Проведение точных теплотехнических расчетов – дело очень непростое. Но специалисты уже многое сделали в этом плане, так что можно воспользоваться их наработками.

В частности, ими просчитана безопасная плотность тока, которая не вызывает опасного нагрева проводника до температур, способных вызвать плавление наиболее распространенной в наше время ПВХ или ПЭ изоляции.

Так, для проводников, находящихся в условиях условной комнатной температуры (+20℃), эта плотность тока составляет:

Материал проводов	Оптимальная плотность тока, А/мм²
Расположение проводки	Открытая	Закрытая
Алюминий	3.5	3
Медь	5	4

Сразу оговорим разницу между открытой и закрытой проводками.

• Открытая встречается не столь часто. Она прокладывается по стенам или потолкам на хомутах или изоляторах, может быть воздушной — самонесущей или же удерживаться несущим тросом. К открытым проводкам можно отнести и сетевые шнуры, удлинители, если, конечно, они не намотаны на катушки, бобины и т.п.
• Все остальное, по сути – это закрытая проводка: расположенная к кабель-каналах, коробах или гофротрубах, вмурованная в стены, проложенная в грунте и т.п. Иными словами, в любых условиях, где отсутствует нормальный теплоотвод. С опорой на этот критерий к закрытой проводке следует отнести и те участки, которые располагаются в распределительных щитах и монтажных коробках – нормального теплообмена здесь тоже нет.

Выше не зря было оговорено, что указанные показатели справедливы для комнатной температуры. Случается, что проводку приходится прокладывать в помещениях с особым температурным режимом, то есть в которых поддерживается нагрев выше обычного (предбанники, сушилки, оранжереи и т.п.) В таком случае в значение допустимой плотности тока вносятся коррективы – применяется коэффициент 0,9 на каждые 10 градусов температуры свыше + 20 ℃.

Например, на какую плотность тока следует ориентироваться, если планируется проложить медную проводку в кабель-канале для подключения ТЭНа в сушилке, в которой будет поддерживаться температура +50 ℃?

По таблице плотность тока G для закрытой медной проводки равна 4 А/мм².

Разница между нормой температуры и планируемым режимом равна

50 – 20 = 30 ℃.

То есть понижающий коэффициент должен быть учтен трижды. Но столько это означает не 0,9 × 3, а 0,9³:

G = 4 × 0,9 × 0,9 × 0,9 = 4 × 0,9³ = 4 × 0,729 = 2,92 А/мм²

На этот показатель плотности и придется ориентироваться для создания безопасной в данных условиях проводки.

Еще один пример.  Скажем, в уже рассмотренных условиях проводка прокладывается для подключения двух обогревателей мощностью по 750 ватт каждый.

Суммарная нагрузка по мощности на линию получается:

Р = 750 + 750 = 1500 Вт

Пересчитаем ее в необходимый ток при напряжении 220 вольт:

I = P / U = 1500 / 220 = 6.8 А

Нормальная плотность тока для таких условий эксплуатации была нами подсчитана – 2,92 А/мм². То есть ничего уже не стоит подсчитать то сечение медной жилы, которое обеспечит безопасную плотность:

S = I / G = 6.8 / 2.92 = 2.33 мм²

Естественно, полученное значение приводится к ближайшему с округлением в большую сторону. То есть для прокладки проводки в указанных условиях подойдет медный провод сечением 2.5 мм².

В принципе, по такому же принципу можно проводить расчеты и для любых других помещений. В том числе для линий, к которым планируется подключить несколько электрических приборов различной мощности.

При этом суммарную мощность линии можно подсчитать так:

ΣP = (P₁ + Р₂ + … + Рₙ) × Кс × Кз

В скобках — мощности подключаемых к линии электроприборов, от 1 до n.

Кс – так называемый коэффициент спроса. Вряд ли все подключенные в линии приборы будут работать одновременно. То есть этот коэффициент учитывает вероятность их одновременного включения.

Расчет этого коэффициента – задача непростая, так как учитывает немало нюансов. Но так как наша публикация предназначена для электриков-любителей, которые в своей работе наверняка ограничиваются своими небольшими жилыми владениями, можно задачу упростить. А конкретно: при двух приборах коэффициент оставляем равным единице. При трех ÷ четырех – 0,8. Пять ÷ шесть – 0,75. Большего количества потребителей на линии в условиях дома или квартиры вряд ли встретится, но на всякий случай, если вдруг… – коэффициент 0,7.

Кз – коэффициент запаса. Величина необязательная. Но рачительный хозяин может подумать и наперед, что, возможно, через год-другой к этой же линии придется подключать и дополнительную нагрузку, о которой пока можно только догадываться. Так что имеет смысл сразу заложить резерв, приняв коэффициент, например, от 1,5 до 2,0. Но, повторимся, дело – добровольное, и этот коэффициент можно вообще исключить из расчетов.

Еще один важный нюанс. Реальная мощность электрического прибора может оказаться выше номинальной, указанной в паспорте. Это связано с понятиями активной и реактивной мощностей.

Не будем вдаваться особо в физику этого явления, скажем лишь, что полная мощность для некоторых типов нагрузки рассчитывается по формуле:

Pп = Pn / cos φ

Pп — полная мощность;

Pn — указанная в паспорте номинальная мощность;

cos φ — коэффициент мощности, равный косинусу угла φ — смещения фаз тока и напряжения.

Такое смещение свойственно приборам с мощным электроприводом, с высокой индуктивной нагрузкой (трансформаторами, дросселями). Значение cos φ для такой техники также указывается в паспорте изделия.

Значения номинальной мощности и cos φ на шильдике асинхронного двигателя

В бытовых условиях подобные приборы встречаются нечасто, но все же если линия проводится, скажем, для питания мощного насоса, компрессора, электродвигателя, для сварочного поста – лучше этим показателем не манкировать.

А теперь можно попробовать произвести полный расчет с учетом всего сказанного выше. Для этого читателю предлагается онлайн-калькулятор.

В поля ввода программы необходимо ввести запрашиваемые данные:

• Какая проводка будет использоваться: медная или алюминиевая, расположенная открыто или закрытая.
• Напряжение в планируемой линии.
• Если в помещении предполагается какой-то специфический температурный режим, то это следует указать – выбрать из предлагаемых вариантов. Температура в комнате ниже +25℃ будет считаться нормальной – она стоит в перечне первой и учитывается по умолчанию.
• Далее, указывается мощность планируемой к подключению нагрузки. Предусмотрено до 6 разных единиц – для бытовых условий этого обычно достаточно. При этом если поле не заполняется, то мощность считается равной нулю, то есть поле в расчет не принимается.

Два последних поля позволяют учесть нагрузку с реактивной составляющей мощности, если таковая есть. Для этого помимо номинала необходимо указать и значение cos φ. По умолчанию cos φ = 0, то есть как для обычной активной нагрузки.

• В зависимости от количества подключаемых к линии приборов в алгоритме автоматически учитывается коэффициент спроса.
• Наконец, пользователь может заложить резерв мощности, повысив коэффициент запаса, от 1 до 2 с шагом 0,1.

Результат расчета будет выдан в квадратных миллиметрах сечения жилы провода (кабеля) с точностью до сотой. Естественно, после этого придется сделать округление до ближайшего стандартного размера в большую сторону.

Калькулятор расчета площади сечения токонесущей жилы кабеля или провода

Поиск нужного сечения кабеля с помощью таблиц

Не все и не всегда любят заниматься самостоятельными расчетами. Таким пользователям можно порекомендовать воспользоваться таблицами.

По сути, это те же расчеты, выполненные специалистами по приведённым формулам. Но только для удобства их результаты сведены в табличное представление.

Например, таблица для определения допустимого сечения (и соответствующего диаметра) жилы исходя из мощности нагрузки и (или) значения силы тока для переменного напряжения 220 вольт (ОП и ЗП — открытая и закрытая проводка соответственно):

Мощность нагрузки, Вт	Ток, А	МЕДЬ				АЛЮМИНИЙ
		ОП		ЗП		ОП		ЗП
		S, мм ²	d, мм	S, мм ²	d, мм	S, мм ²	d, мм	S, мм ²	d, мм
100	0,43	0,09	0,33	0,11	0,37	0,12	0,40	0,14	0,43
200	0.87	0,17	0,47	0,22	0,53	0,25	0,56	0.29	0,61
300	1,30	0,26	0,58	0,33	0,64	0,37	0,69	0,43	0,74
400	1,74	0,35	0,67	0,43	0,74	0,50	0,80	0,58	0,86
500	2.17	0,43	0,74	0,54	0,83	0,62	0,89	0.72	0,96
750	3,26	0,65	0,91	0,82	1,02	0,93	1,09	1,09	1,18
1000	4,35	0,87	1,05	1,09	1,18	1,24	1,26	1,45	1,36
1500	6,52	1,30	1,29	1,63	1,44	1,86	1,54	2,17	1,66
2000	8,70	1,74	1,49	2,17	1,66	2,48	1,78	2,90	1,92
2500	10,87	2,17	1,66	2,72	1,86	3,11	1,99	3.62	2,15
3000	13.04	2,61	1,82	3,26	2,04	3,73	2.18	4,35	2,35
3500	15,22	3,04	1,97	3,80	2,20	4,35	2,35	5.07	2,54
4000	17.39	3,48	2,10	4,35	2,35	4.97	2.52	5,80	2.72
4500	19,57	3,91	2,23	4,89	2,50	5,59	2,67	6,52	2,88
5000	21,74	4,35	2,35	5,43	2,63_	6,21	2,81	7.25	3,04
6000	26.09	5,22	2,58	6,52	2,88	7,45	3,08	8,70	3,33
]000	30,43	6,09	2,78	7,61	3,11	8,70	3,33	10,14	3,59
8000	34.78	6,96	2,98	8,70	3,33	9,94	3,56	11,59	3,84
9000	39.13	7,83	3,16	9,78	3,53	11,18	3,77	13,04	4,08
10000	43,48	8,70	3,33	10,87	3,72	12,42	3,98	14.49	4,30

Чаще встречаются несколько иные таблицы. В них приведены стандартные сечения выпускаемой кабельной продукции, и соответствующие им допустимые значения силы тока и мощности нагрузки.

Вот такая таблица для кабелей с медными жилами:

Сечение токонесущей жилы, мм ²	Напряжение 220 В		Напряжение 380 В
	I, A	P, кВт	I, A	P, кВт
1.5	19	4.1	16	10.5
2.5	27	5.9	25	16.5
4	38	8.3	30	19.8
6	46	10.1	40	26.4
10	70	15.4	50	33
16	85	18.7	75	49.5
25	115	25.3	90	59.4
35	135	29.7	115	75.9
50	175	38.5	145	95.7
70	215	47.3	180	118.8
95	260	57.2	220	145.2
120	300	66	260	171.6

Аналогичная таблица – для кабелей с алюминиевыми проводниками:

Сечение токонесущей жилы, мм ²	Напряжение 220 В		Напряжение 380 В
	I, A	P, кВт	I, A	P, кВт
2.5	20	4,4	19	12,5
4	28	6,1	23	15,1
6	36	7,9	30	19,8
10	50	11,0	39	25,7
16	60	13,2	55	36,3
25	85	18,7	70	46,2
35	100	22,0	85	56,1
50	135	29,7	110	72,6
70	165	36,3	140	92,4
95	200	44,0	170	112,2
120	230	50,6	200	132,2

Есть таблицы, которые сразу учитывают количество токонесущих жил в одном кабель-канале (коробе, трубе и т.п.). То есть принимается в расчет взаимное тепловое влияние в условиях ограниченности теплоотвода.

Такая таблица для медных кабелей показана ниже.

(Сокращения: ОЖ – одножильный, ДЖ – двужильный, ТЖ – трехжильный).

Сечение токонесущей жилы, мм²	Ток, А, для проводов, проложенных
	открыто	в одном кабель-канале
		2×ОЖ	3×ОЖ	4×ОЖ	1×ДЖ	1×ТЖ
0.5	11	–	–	–	–	–
0.75	15	–	–	–	–	–
1	17	16	15	14	15	14
1.2	20	18	16	15	16	14.5
1.5	23	19	17	16	18	15
2	26	24	22	20	23	19
2.5	30	27	25	25	25	21
3	34	32	28	26	28	24
4	41	38	35	30	32	27
5	46	42	39	34	37	31
6	50	46	42	40	40	34
8	62	54	51	46	48	43
10	80	70	60	50	55	50
16	100	85	80	75	80	70
25	140	115	100	90	100	85
35	170	135	125	115	125	100
50	215	185	170	150	160	135
70	270	225	210	185	195	175
95	330	275	255	225	245	215
120	385	315	290	260	295	250

Аналогичная таблица – для кабелей с алюминиевыми проводами:

Сечение токонесущей жилы, мм²	Ток, А, для проводов, проложенных
	открыто	в одном кабель-канале
		2×ОЖ	3×ОЖ	4×ОЖ	1×ДЖ	1×ТЖ
2	21	19	18	15	17	14
2.5	24	20	19	19	19	16
3	27	24	22	21	22	18
4	32	28	28	23	25	21
5	36	32	30	27	28	24
6	39	36	32	30	31	26
8	46	43	40	37	38	32
10	60	50	47	39	42	38
16	75	60	60	55	60	55
25	105	85	80	70	75	65
35	130	100	95	85	95	75
50	165	140	130	120	125	105
70	210	175	165	140	150	135
95	255	215	200	175	190	165
120	295	245	220	200	230	190

При желании можно отыскать таблицы более узкой специализации, например, для воздушной прокладки проводов или для подземной, причем — еще и с учетом теплоотводных качеств того или иного грунта. Но не станем ими перегружать настоящую публикацию – она рассчитана все же на начинающих электриков, которые в своем дебюте выполняют задачи попроще.

Некоторые мастера и вовсе рекомендуют брать во внимание упрощенный вариант таблицы сечений проводов и кабелей, используемых для домашней проводки. Вот такой:

Сечение жилы медного провода, мм ² (в скобках – алюминиевого)	Максимальный ток при длительной нагрузке, А	Максимальная мощность нагрузки. кВт	Номинальный ток защиты автомата, А	Предельный ток защиты автомата, А	Сфера применения в условиях дома (квартиры)
1,5 (2,5)	19	4.1	10	16	приборы освещения, сигнализации
2,5 (4,0)	27	5.9	16	25	розеточные блоки, системы подогрева полов
4,0 (6,0)	38	8.3	25	32	мощное климатическое обрудование, водонагреватели, стиральные и посудомоечные машины
6,0 (10,0)	46	10.1	32	40	электроплиты и электродуховки
10,0 (16,0)	70	15.4	50	63	входные линии электропитания

По большому счету, так оно обычно и получается.
Но напоследок рассмотрим еще один важный нюанс.

Возможная поправка сечения жилы на сопротивление линии

Любой проводник обладает собственным сопротивлением – об этом мы говорили в самом начале статьи, когда приводили значения удельного сопротивления материалов, меди и алюминия.

Оба этих металла обладают весьма достойной проводимостью, и на участках небольшой протяженности собственное сопротивление линии не оказывает сколь-нибудь значимого влияния на общие параметры цепи. Но если планируется прокладка линии большой протяженности, или, например, изготавливается удлинитель-переноска большой длины для работы на значительном удалении от дома, то собственное сопротивление желательно просчитать, и сравнить вызываемое им падение напряжения с напряжением питания. Если падение напряжения получается более 5% от номинала напряжения в цепи, правила эксплуатации электроустановок предписывают брать кабель с жилами большего сечения.

Например, изготавливается переноска для сварочного инвертора. Если сопротивление самого кабеля будет чрезмерным, провода под нагрузкой будут сильно перегреваться, а напряжения и вовсе может оказаться недостаточно для корректной работы аппарата.

Собственное сопротивление кабеля можно вычислить по формуле:

Rk = 2 × ρ × L / S

Rk — собственное сопротивление кабеля (линии), Ом;

2 — длина кабеля удваивается, так как учитывается весь путь прохождения тока, то есть «туда и обратно»;

ρ — удельное сопротивление материала жил кабеля;

L — длина кабеля, м;

S — площадь поперечного сечения жилы, мм².

Предполагается, что нам уже известно, с каким током придется иметь дело при подключении нагрузки — об этом уже не раз рассказывалось в настоящей статье.

Зная силу тока, несложно по закону Ома вычислить падение напряжения, а затем сравнить его с номиналом.

Ur = Rk × I

ΔU (%) = (Ur / Uном) × 100

Если проверочный результат получается более 5%, то следует увеличить сечение жил кабеля на один шаг.

Быстро провести такую проверку поможет еще один онлайн-калькулятор. Дополнительных пояснений он, думается, не потребует.

Калькулятор проверки падения напряжения на линии большой протяженности

Перейти к расчётам

Как уже говорилось, при значении до 5% можно ничего не менять. Если получается больше – увеличивается сечение жилы кабеля, также с последующей проверкой.

*  *  *  *  *  *  *

Итак, были рассмотрены основные вопросы, касающиеся необходимого сечения кабеля в зависимости от планируемой нагрузки на него. Читатель волен выбрать любой из предлагаемых способов расчета, какой ему больше понравится.

Завершим статью видеосюжетом на эту же тему.

Видео: Основные правила выбора сечения проводов

Площадь поперечного сечения к диаметру пересечение круга пересечение диаметр поперечного сечения электрический кабель формула проводника диаметр провода и расчетное сечение провода AGW American Wire Gauge Толстая площадь сплошного провода формула удельное сопротивление многожильный провод литц длина ток

Площадь поперечного сечения к диаметру преобразование круг пересечение поперечное сечение диаметр электрический кабель формула проводника диаметр провода и сечение проводки и расчетное сечение AGW American Wire Gauge толщина сплошного провода формула удельное сопротивление многожильный провод длина литца ток – sengpielaudio Sengpiel Berlin

Преобразование и расчет – поперечное сечение <> диаметр

● Диаметр кабеля по окружности площадь поперечного сечения и наоборот






электрический кабель , провод , провод , шнур , строка , проводка и веревка

Поперечное сечение – это просто двухмерный вид среза через объект. Часто задаваемый вопрос: как преобразовать диаметр круглого провода d = 2 × r в площадь поперечного сечения круга или площадь поперечного сечения A (плоскость среза) в кабель диаметр d ? Почему значение диаметра больше, чем значение площади? Потому что это не то же самое. Сопротивление обратно пропорционально площади поперечного сечения провода. Требуемое сечение электрической линии зависит от следующих факторов: 1) Номинальное напряжение.Чистая форма. (Трехфазный (DS) / AC (WS)) 2) Предохранитель – резервный восходящий поток = Максимально допустимый ток (А) 3) По графику передаваемая мощность (кВА) 4) Длина кабеля в метрах (м) 5) Допустимое падение напряжения (% от номинального напряжения) 6) Материал линии. Медь (Cu) или алюминий (Al)

Используемый браузер не поддерживает JavaScript. Вы увидите программу, но функция работать не будет.

«Единицей» обычно являются миллиметры, но также могут быть дюймы, футы, ярды, метры (метры),
или сантиметры, если вы принимаете за площадь квадрат этой меры.

Литц-провод (многожильный провод), состоящий из множества тонких проводов, требует на 14% большего диаметра по сравнению со сплошным проводом.

Площадь поперечного сечения не диаметр.

Поперечное сечение – это площадь. Диаметр – это линейная мера. Это не может быть то же самое. Диаметр кабеля в миллиметрах – это не поперечное сечение кабеля в квадратных миллиметрах.

Поперечное сечение или площадь поперечного сечения – это площадь такого разреза. Это не обязательно должен быть круг. Имеющийся в продаже размер провода (кабеля) как площадь поперечного сечения: 0,75 мм 2 , 1,5 мм 2 , 2,5 мм 2 , 4 мм 2 , 6 мм 2 , 10 мм 2 , 16 мм 2 .

Расчет поперечного сечения A , ввод диаметра d = 2 r :

r = радиус провода или кабеля
d = 2 r = диаметр провод или кабель
Расчет диаметра d = 2 r , вход в сечение A :

Жила (электрокабель)

На сопротивление проводника влияют четыре фактора: 1) площадь поперечного сечения проводника A , рассчитанная по диаметру d 2) длина проводника 3) температура в проводнике 4) материал, составляющий проводник

Нет точной формулы для минимального сечения провода из максимального тока . Это зависит от многих обстоятельств, таких как, например, если расчет выполняется для постоянного, переменного тока или даже для трехфазного тока, отпускается ли кабель свободно или проложен под землей . Кроме того, это зависит от температуры окружающей среды, допустимой плотности тока и допустимого падения напряжения , а также от наличия одножильного или гибкого провода. И всегда есть хороший, но неудовлетворительный совет использовать по соображениям безопасности более толстый и, следовательно, более дорогой кабель .Часто задаваемые вопросы касаются падения напряжения на проводах.

Падение напряжения Δ В

Формула падения напряжения с удельным сопротивлением (удельным сопротивлением) ρ (rho): Δ V = I × R = I × (2 × l × ρ / A ) I = Ток в амперах l = Длина провода (кабеля) в метрах (умноженная на 2, потому что всегда есть обратный провод) ρ = rho, удельное электрическое сопротивление (также известное как удельное электрическое сопротивление или объемное удельное сопротивление) меди = 0.01724 Ом × мм 2 / м (также Ом × м) (Ом для l = длина 1 м и A = 1 мм 2 площадь поперечного сечения провода) ρ = 1/ σ A = Площадь поперечного сечения в мм 2 σ = сигма, электрическая проводимость (электропроводность) меди = 58 S · м / мм 2

Количество сопротивления R = сопротивление Ом ρ = удельное сопротивление Ом × м l = двойная длина кабеля м A = поперечное сечение мм 2

Производная единица удельного электрического сопротивления в системе СИ ρ – Ом × м, сокращенная от прозрачный Ω × мм / м.
Электропроводность, обратная величине удельного электрического сопротивления.

Электропроводность и удельное сопротивление κ или σ = 1/ ρ
Электропроводность и электрическое сопротивление ρ = 1/ κ = 1/ σ

Разница между удельным электрическим сопротивлением и электропроводностью

Проводимость в сименсах обратно пропорциональна сопротивлению в омах.

Чтобы использовать калькулятор, просто введите значение. Калькулятор работает в обоих направлениях знака ↔ .

Значение электропроводности (проводимости) и удельного электрического сопротивления (удельное сопротивление) зависит от температуры материала постоянной. Чаще всего его дают при 20 или 25 ° C.

Сопротивление = удельное сопротивление x длина / площадь

Удельное сопротивление проводников изменяется с температурой. В ограниченном диапазоне температур это примерно линейно: , где α – температурный коэффициент, T – температура и T 0 – любая температура, , например T 0 = 293,15 K = 20C, при котором известно удельное электрическое сопротивление ρ ( T 0 ).

Преобразование сопротивления в электрическую проводимость
Преобразование обратного сименса в ом
1 Ом [Ом] = 1 / сименс [1 / S]
1 сименс [S] = 1 / Ом [1 / Ом]

Чтобы использовать калькулятор, просто введите значение. Калькулятор работает в обоих направлениях знака ↔ .

1 миллисименс = 0,001 МО = 1000 Ом

Математически проводимость является обратной или обратной величине сопротивления: Символом проводимости является заглавная буква «G», а единицей измерения является мхо, что означает «ом», записанное в обратном порядке. Позже блок mho был заменен блоком на блок Siemens – сокращенно буквой «S».

Калькулятор: закон Ома

Таблица типовых кабелей для громкоговорителей

Диаметр кабеля d	0.798 мм	0,977 мм	1,128 мм	1,382 мм	1.784 мм	2.257 мм	2.764 мм	3.568 мм
Номинальное сечение кабеля A	0,5 мм 2	0,75 мм 2	1,0 мм 2	1,5 мм 2	2,5 мм 2	4,0 мм 2	6,0 мм 2	10.0 мм 2
Максимальный электрический ток	3 А	7,6 А	10,4 А	13,5 А	18,3 А	25 А	32 А	–

Всегда учитывайте, что поперечное сечение должно быть больше при большей мощности и большей длине
кабеля, но также и с меньшим импедансом. Вот таблица, в которой указаны возможные потери мощности.

Длина кабеля в м	Сечение в мм 2	Сопротивление Ом	Потеря мощности при		Коэффициент демпфирования при
			Импеданс 8 Ом	Импеданс 4 Ом	Импеданс 8 Ом	Импеданс 4 Ом
1	0.75	0,042	0,53%	1,05%	98	49
	1,50	0,021	0,31%	0,63%	123	62
	2,50	0,013	0,16%	0,33%	151	75
	4,00	0,008	0,10%	0,20%	167	83
2	0.75	0,084	1,06%	2,10%	65	33
	1,50	0,042	0,62%	1,26%	85	43
	2,50	0,026	0,32%	0,66%	113	56
	4,00	0,016	0,20%	0,40%	133	66
5	0.75	0,210	2,63%	5,25%	32	16
	1,50	0,125	1,56%	3,13%	48	24
	2,50	0,065	0,81%	1,63%	76	38
	4,00	0,040	0,50%	1,00%	100	50
10	0.75	0,420	5,25%	10,50%	17	9
	1,50	0,250	3,13%	6,25%	28	14
	2,50	0,130	1,63%	3,25%	47	24
	4,00	0,080	1,00%	2,00%	67	33
20	0.75	0,840	10,50%	21,00%	9	5
	1,50	0,500	6,25%	12,50%	15	7
	2,50	0,260	3,25%	6,50%	27	13
	4,00	0,160	2,00%	4,00%	40	20

Значения коэффициента демпфирования показывают, что осталось от принятого коэффициента демпфирования 200
в зависимости от длины кабеля, поперечного сечения и импеданса громкоговорителя.
Преобразование и расчет диаметра кабеля в AWG
и AWG в диаметр кабеля в мм – American Wire Gauge

Чаще всего мы используем четные числа, например 18, 16, 14 и т. Д. Если вы получили нечетный ответ, например 17, 19 и т. Д., Используйте следующее меньшее четное число. AWG означает American Wire Gauge и относится к прочности проводов. Эти номера AWG показывают диаметр и, соответственно, поперечное сечение в виде кода. Используются только в США. Иногда номера AWG можно найти также в каталогах и технических данных в Европе.

Американский калибр проводов – диаграмма AWG

AWG номер	46	45	44	43	42	41	40	39	38	37	36	35	34
Диаметр дюйм	0.0016	0,0018	0,0020	0,0022	0,0024	0,0027	0,0031	0,0035	0,0040	0,0045	0,0050	0,0056	0,0063
Диаметр (Ø) в мм	0,04	0,05	0,05	0,06	0,06	0,07	0,08	0,09	0,10	0,11	0.13	0,14	0,16
Поперечное сечение в мм 2	0,0013	0,0016	0,0020	0,0025	0,0029	0,0037	0,0049	0,0062	0,0081	0,010	0,013	0,016	0,020
AWG номер	33	32	31	30	29	28	27	26	25	24	23	22	21
Диаметр дюйм	0.0071	0,0079	0,0089	0,0100	0,0113	0,0126	0,0142	0,0159	0,0179	0,0201	0,0226	0,0253	0,0285
Диаметр (Ø) в мм	0,18	0,20	0,23	0,25	0,29	0,32	0,36	0,40	0,45	0,51	0.57	0,64	0,72
Поперечное сечение в мм 2	0,026	0,032	0,040	0,051	0,065	0,080	0,10	0,13	0,16	0,20	0,26	0,32	0,41
AWG номер	20	19	18	17	16	15	14	13	12	11	10	9	8
Диаметр дюйм	0.0319	0,0359	0,0403	0,0453	0,0508	0,0571	0,0641	0,0719	0,0808	0,0907	0,1019	0,1144	0,1285
Диаметр (Ø) в мм	0,81	0,91	1.02	1,15	1,29	1,45	1,63	1,83	2,05	2.30	2.59	2,91	3,26
Поперечное сечение в мм 2	0,52	0,65	0,82	1,0	1,3	1,7	2,1	2,6	3,3	4,2	5,3	6,6	8,4
AWG номер	7	6	5	4	3	2	1	0 (1/0) (0)	00 (2/0) (-1)	000 (3/0) (-2)	0000 (4/0) (-3)	00000 (5/0) (-4)	000000 (6/0) (-5)
Диаметр дюйм	0.1443	0,1620	0,1819	0,2043	0,2294	0,2576	0,2893	0,3249	0,3648	0,4096	0,4600	0,5165	0,5800
Диаметр (Ø) в мм	3,67	4,11	4,62	5,19	5,83	6.54	7,35	8,25	9,27	10,40	11.68	13,13	14,73
Поперечное сечение в мм 2	10,6	13,3	16,8	21,1	26,7	33,6	42,4	53,5	67,4	85,0	107,2	135,2	170,5

Как высокие частоты демпфируются длиной кабеля?

Расчет диаметра провода и площади поперечного сечения

В этом блоге мы рассмотрим концепцию сопротивления, удельного сопротивления и шаги для расчета минимальной площади поперечного сечения и диаметра любого желаемого проводника.

Что такое сопротивление?

Свойство устройства или цепи, препятствующее прохождению через нее тока. Сопротивление измеряется в Ом (Ом). Прочность любого материала с равномерной площадью поперечного сечения определяется следующими четырьмя факторами:

1. Вид материала
2. Длина
3. Площадь поперечного сечения
4. Температура

Что такое удельное сопротивление?

Удельное сопротивление – это мера того, насколько данный размер конкретного материала сопротивляется току.Хотя материалы сопротивляются прохождению электрического тока, некоторые из них проводят его лучше, чем другие. Удельное сопротивление используется для сравнения характеристик внутреннего сопротивления различных материалов. Материалы, которые легко проводят ток, называются проводниками. Проводники обладают низким удельным сопротивлением. В то время как материалы, которые с трудом проводят ток, называются изоляторами. Изоляторы обладают высоким сопротивлением. Удельное сопротивление материала играет важную роль при выборе материалов, используемых для электрического провода.

Теперь, когда мы ясно понимаем концепции сопротивления и удельного сопротивления, давайте рассмотрим общую взаимосвязь основного сопротивления проводника, которая предполагает, что сопротивление данного проводника равно удельному сопротивлению материала, умноженному на отношение его длины к площади его поперечного сечения. . Это может помочь нам рассчитать минимальную площадь поперечного сечения и диаметр любого желаемого проводника.

Давайте рассмотрим пример, чтобы понять, как вычислить минимальную площадь поперечного сечения и диаметр любого желаемого проводника.

Пример: Каковы минимальная площадь поперечного сечения и диаметр проводника для медного провода длиной 750 метров с максимальным сопротивлением 0,2 Ом?

Минимальная площадь поперечного сечения:

Чтобы решить эту проблему, мы будем использовать общее соотношение для расчета сопротивления проводника по следующей формуле:

Сопротивление = Удельное сопротивление * (Длина / Площадь)

R =

R = сопротивление материала, Ом

Ρ = Удельное сопротивление материала, Ом на метр

L = Длина проводника, в метрах

A = Площадь поперечного сечения, в квадратных метрах

Чтобы использовать это общее соотношение для решения нашей примерной задачи, нам требуется удельное сопротивление или удельное сопротивление меди.Обратите внимание, что мы получаем удельное сопротивление материалов проводников из таблицы удельных сопротивлений проводников, и теперь мы знаем, что удельное сопротивление меди составляет 1,72 x 10e-8 Ом на метр.

При вычислении сопротивления проводника не забудьте выразить сопротивление в омах, удельное сопротивление материала в омах на метр, длину проводника в метрах и площадь поперечного сечения в квадратных метрах, чтобы это соотношение было действительным. Затем мы можем перейти к вычислению площади поперечного сечения провода, подставив известные величины в примере.

A = Ур. (1)

Диаметр жилы:

Площадь круга может быть представлена ​​с помощью формулы ниже. Чтобы найти диаметр, нам придется изменить формулу.

А =

4 * А =

=

d =

Теперь мы можем заменить наше полученное значение площади поперечного сечения из уравнения. (1) в это соотношение и рассчитайте диаметр медной проволоки, чтобы получить диаметр 0.2 и диаметром не менее 9,062 мм.

Калькулятор размера провода

– Как рассчитать калибр провода

Сечение жилы кабеля следует выбирать в соответствии с потребляемым током подключенных нагрузок. Эта статья расскажет, как рассчитать размер и сечение провода. Онлайн-калькулятор размеров проводов поможет вам рассчитать размеры после ввода данных.

Общие сведения о сечении провода кабеля

Электрическое напряжение – это разделение электрических зарядов и электрического тока за счет направленного движения электронов между двумя точками.Это движение электрона всегда вызывает тепло . Чем больше электронов приводится в движение, тем сильнее становится ток и выделяется больше тепла. Правильное сечение кабеля важно для безопасной эксплуатации электроприборов и машин. В этом отношении решающее значение имеет размер электрического провода.

Линия раструба имеет меньшее поперечное сечение, чем соединительная линия токарного станка. Однако управление ТЭЦ сильнее, чем у токарного станка. Если бы мы управляли ТЭЦ через токарный станок или колокол, из-за чрезмерного нагрева возник бы пожар в кабеле.

Поперечное сечение относится к площади каждого провода кабеля, и его размер зависит от нескольких факторов. С одной стороны, это электрические данные подключенной машины и конструктивные условия, такие как длина кабеля и тип установки , с другой стороны. Мы хотим объяснить, как эти факторы влияют на сечение и как рассчитать сечение провода. Кроме того, мы предоставляем калькулятор размера провода .

Функция поперечного сечения

Каждая линия имеет сопротивление, даже если оно очень маленькое. Каждое сопротивление означает выделение тепла , и это тепло преобразуется в электрическую энергию. Проще говоря, мы могли бы назвать это потраченное впустую тепло «потерей», потому что оно не используется по назначению. Этот эффект легко наблюдать при использовании старых лампочек: уже через несколько секунд после включения стекло становится слишком горячим, чтобы дотронуться до него.

Провод должен обеспечивать прохождение тока с минимально возможным сопротивлением. Обычно действует следующее: с увеличением поперечного сечения кабеля сопротивление уменьшается.Особенно это актуально при очень сильной жаре. С увеличением поперечного сечения этому теплу противодействуют. Это снижает риск чрезмерного нагрева и предотвращает возгорания.

Взаимосвязь между температурой и сопротивлением

Из-за химических процессов в материале электрическое сопротивление кабеля увеличивается с температурой. Вот почему мы измеряем сопротивление, близкое к 0, с помощью холодной лампочки. При включении генерируется очень сильный ток, который выравнивается из-за нагрева в течение доли секунды.Вот почему лампы накаливания обычно горят с большим взрывом при включении, а не во время работы.

Проволока меньшего диаметра нагревается быстрее при том же токе. Нагрев увеличивает сопротивление проволоки, что, в свою очередь, приводит к ее более быстрому нагреву. Этот круг предотвращает отказ некоторых систем в течение некоторого времени после включения, потому что нагревание линии увеличивает сопротивление.

Формулы для расчета сечения провода

DC расчет поперечного сечения линии:

$$ A = \ frac {2 \ cdot l \ cdot I} {\ gamma \ cdot U_a} $$

Однофазный переменный ток Расчет проводов:

$$ A = \ frac {2 \ cdot l \ cdot I \ cdot \ cos \ varphi} {\ gamma \ cdot U_a} $$

Трехфазный переменный ток (трехфазный ток) Формула поперечного сечения линии:

$$ A = \ frac {\ sqrt {3} \ cdot l \ cdot I \ cdot \ cos \ varphi} {\ gamma \ cdot U_a} $$

Формулы сечения кабеля на первый взгляд выглядят довольно сложными.Поэтому в следующих нескольких разделах мы объясним, как достигаются эти размеры. Значения просто необходимо ввести в калькулятор размера провода .

Описание компонентов

\ (l \) = длина линии в метрах
\ (I \) = номинальный ток в амперах
\ (\ sqrt {3} \) = коэффициент объединения трехфазного тока
\ (\ cos \ varphi \) = электрический КПД системы
\ (\ gamma \) = проводимость материала линии в Сименсах / м
\ (U_a \) = Допустимое падение напряжения кабеля в%

Получение требуемых значений

Номинальный ток \ (\ mathbf {I} \) и КПД \ (\ mathbf {\ cos \ varphi} \) можно найти в руководстве или на паспортной табличке машины.В качестве альтернативы ток можно рассчитать, используя известные мощность и напряжение. Для установок постоянного тока \ (\ cos \ varphi \) не указывается. Это 1.0, и его можно не учитывать при расчетах.

Длина линии \ (\ mathbf {l} \) измеряется точно вдоль линии и указывается в метрах. Для постоянного и однофазного переменного тока рассчитывается длина, умноженная на два, потому что ток через + и – или L и N течет вперед и назад.

Коэффициент переключения трехфазного тока \ (\ mathbf {\ sqrt {3}} \) является фиксированным значением.Он возникает из-за взаимодействия трех фаз, потому что ток здесь не просто течет туда-сюда. Это значение всегда остается неизменным.

Проводимость \ (\ mathbf {\ gamma} \) зависит от используемого материала и составляет 58 для меди. Серебро имеет самую высокую проводимость при 62, в то время как более старые алюминиевые выводы при 37 значительно ниже. Как правило, чем выше проводимость материала, тем ниже его электрическое сопротивление.

Допустимое падение напряжения \ (\ mathbf {U_a} \) обозначает долю входного напряжения, которая может упасть выше максимального значения линии.Это максимальное падение напряжения обычно устанавливается на уровне 3% в Германии, если для установки не предусмотрены специальные условия. 2 \).2 \). В смысле резерва, здесь следует использовать следующий размер. Большее поперечное сечение имеет только преимущества с точки зрения электричества. Единственные недостатки – немного более высокая стоимость и больший размер.

Расчет сечения провода – прочие факторы

Допустимая допустимая нагрузка по току также зависит от температуры окружающей среды . Нагрузки кабеля могут отличаться при разных температурах. Высокие температуры имеют первостепенное значение, поскольку они снижают грузоподъемность.Низкие температуры увеличивают допустимую нагрузку.

Режим прокладки кабеля ограничивает ток в зависимости от материалов, окружающих кабель. Существуют типы установки от A1 до E. Они зависят от того, проложен кабель на стене, в стене или свободно. Как правило, расчетное сечение жилы будет намного ниже предельного значения, основанного на типе прокладки.

Если используется более одного кабеля, необходимо также отрегулировать допустимую нагрузку. Это связано с тем, что несколько плотно уложенных кабелей больше не могут беспрепятственно излучать свое тепло.Существуют факторы, зависящие от количества кабелей с «шапкой», с помощью которых снижается допустимая нагрузка по току.

Расчет сечения проводов для нескольких потребителей

Сложнее рассчитать поперечное сечение проводника при подключении нескольких нагрузок. В принципе, можно сложить все токи и измерить длину общего участка линии. Исходя из этого, можно рассчитать большое сечение. Однако в большинстве случаев размер этой линии будет значительно превышен, поскольку не все потребители обычно получают электроэнергию одновременно.Здесь обычно ожидается коэффициент одновременности . Нет четкого способа определить это.

Калькулятор сопротивления проводов

Этот калькулятор сопротивления проводов может быстро вычислить электрические свойства конкретного провода – его сопротивление и проводимость. Сопротивление описывает, насколько сильно данный кабель препятствует прохождению электрического тока, а проводимость измеряет способность провода проводить его. С ними также связаны две физические величины – удельное электрическое сопротивление и электропроводность.Прочитав приведенный ниже текст, вы, например, узнаете, как можно оценить сопротивление провода, используя формулу сопротивления (так называемый закон Пуйе).

В настоящее время одним из наиболее часто используемых проводников является медь, которую можно найти почти в каждом электрическом устройстве. Прочтите, если вы хотите узнать, что такое проводимость меди и удельное сопротивление меди, а также какие единицы удельного сопротивления и единицы проводимости использовать. Вы также можете рассчитать падение напряжения на конкретном проводе – в этом случае попробуйте наш калькулятор падения напряжения!

Единицы удельного сопротивления и электропроводности

Удельное сопротивление ρ , в отличие от сопротивления, является внутренним свойством материала.Это значит, что неважно, толстая или тонкая, длинная или короткая проволока. Удельное сопротивление всегда будет одинаковым для конкретного материала, а единицы удельного сопротивления – «омметр» ( Ом * м ). Чем выше удельное сопротивление, тем труднее протекать току через провод. Вы можете проверить наш калькулятор скорости дрейфа, чтобы узнать, насколько быстро проходит электричество.

С другой стороны, у нас есть проводимость σ , которая строго связана с удельным сопротивлением.В частности, он определяется как обратное: σ = 1 / ρ . Как и удельное сопротивление, это внутреннее свойство материала, но единицы проводимости – «сименс на метр» ( См / м ). Электрический ток может плавно течь через провод, если проводимость высокая.

В некоторых материалах при очень низких температурах мы можем наблюдать явление, называемое сверхпроводимостью. Сопротивление в сверхпроводнике резко падает до нуля, и, таким образом, проводимость приближается к бесконечности.Можно сказать, что это идеальный дирижер. Сверхпроводимость также связана с левитацией, которую мы описали в нашем калькуляторе магнитной проницаемости.

Формула проводимости и формула сопротивления

Как проводимость, так и сопротивление зависят от геометрических размеров провода. В нашем калькуляторе сопротивления проводов используется следующая формула сопротивления:

R = ρ * L / A

где

• R – сопротивление в Ом,
• ρ – удельное сопротивление материала в Ом * м,
• L – длина провода,
• – площадь поперечного сечения провода.

Вы также можете использовать этот калькулятор сопротивления проводов для оценки проводимости, так как:

G = σ * A / L

где

• G – проводимость в сименсах (S),
• σ – проводимость в См / м,
• L и A сохраняют то же значение.

В расширенном режиме можно напрямую изменять значения удельного сопротивления ρ и проводимости σ .Комбинируя два приведенных выше уравнения с соотношением ρ = 1 / σ , мы получаем аналогичную связь между сопротивлением и проводимостью:

R = 1 / G

Вы уже рассчитали сопротивление вашего провода? Попробуйте наш калькулятор последовательных резисторов и параллельный калькулятор резисторов, чтобы узнать, как можно рассчитать эквивалентное сопротивление различных электрических цепей.

Электропроводность меди и удельное сопротивление меди

Такие материалы, как медь и алюминий, имеют низкий уровень удельного сопротивления, что делает эти материалы идеальными для производства электрических проводов и кабелей.(-8) Ом * м .

Страница не найдена | ELEKTRISOLA

ГОЛОВНОЙ ОФИС ELEKTRISOLA

ELEKTRISOLA Dr. Gerd Schildbach GmbH & Co KG.

Zur Steinagger 3, D – 51580 Reichshof-Eckenhagen, Germany
Телефон: +49 2265 12-0 Факс: +49 2265 12-22
Эл. Почта: sales@elektrisola.de

ГОЛОВНОЙ ОФИС ELEKTRISOLA

ELEKTRISOLA Dr. Gerd Schildbach GmbH & Co KG.

Zur Steinagger 3, D – 51580 Reichshof-Eckenhagen, Germany
Телефон: +49 2265 12-0 Факс: +49 2265 12-22
Эл. Почта: sales@elektrisola.de

ГОЛОВНОЙ ОФИС ELEKTRISOLA

ELEKTRISOLA Dr. Gerd Schildbach GmbH & Co KG.

Zur Steinagger 3, D – 51580 Reichshof-Eckenhagen, Deutschland
Телефон: +49 2265 12-0 Факс: +49 2265 12-22
Эл. Почта: sales@elektrisola.de

ELEKTRISOLA OFICINAS GENERALES

ELEKTRISOLA Dr.Герд Шильдбах ГмбХ и Ко КГ.

Zur Steinagger 3, D – 51580 Reichshof-Eckenhagen, Германия
Телефон: +49 2265 12-0 Факс: +49 2265 12-22
Эл. Почта: sales@elektrisola.de

SIÈGE D’ELEKTRISOLA

ELEKTRISOLA Dr. Gerd Schildbach GmbH & Co KG.

Zur Steinagger 3, D – 51580 Reichshof-Eckenhagen, Allemagne
Телефон: +49 2265 12-0 Факс: +49 2265 12-22
Электронная почта: sales @ elektrisola.де

SEDE CENTRALE ELEKTRISOLA

ELEKTRISOLA Dr. Gerd Schildbach GmbH & Co KG.

Zur Steinagger 3, D – 51580 Reichshof-Eckenhagen, Germania
Телефон: +49 2265 12-0 Факс: +49 2265 12-22
Эл. Почта: sales@elektrisola.de

益 利 素 勒 总部

ELEKTRISOLA Dr. Gerd Schildbach GmbH & Co KG.

Zur Steinagger 3, D – 51580 Reichshof-Eckenhagen, Германия
Телефон: +49 2265 12-0 Факс: +49 2265 12-22
Электронная почта: sales @ elektrisola.де

エ レ ク ト リ ゾ ー ラ 本社

ELEKTRISOLA Dr. Gerd Schildbach GmbH & Co KG.

Zur Steinagger 3, D – 51580 Reichshof-Eckenhagen, Germany
Телефон: +49 2265 12-0 Факс: +49 2265 12-22
Эл. Почта: sales@elektrisola.de

ГОЛОВНОЙ ОФИС ELEKTRISOLA

ELEKTRISOLA Dr. Gerd Schildbach GmbH & Co KG.

Zur Steinagger 3, D – 51580 Reichshof-Eckenhagen, Германия
Телефон: +49 2265 12-0 Факс: +49 2265 12-22
Электронная почта: sales @ elektrisola.де

ГОЛОВНОЙ ОФИС ELEKTRISOLA

ELEKTRISOLA Dr. Gerd Schildbach GmbH & Co KG.

Zur Steinagger 3, D – 51580 Reichshof-Eckenhagen, Germany
Телефон: +49 2265 12-0 Факс: +49 2265 12-22
Эл. Почта: sales@elektrisola.de

Учебное пособие по физике: электрическое сопротивление

Электрон, движущийся по проводам и нагрузкам внешней цепи, встречает сопротивление. Сопротивление мешает течению заряда.Для электрона путешествие от терминала к терминалу не является прямым маршрутом. Скорее, это зигзагообразный путь, который возникает в результате бесчисленных столкновений с неподвижными атомами в проводящем материале. Электроны сталкиваются с сопротивлением – препятствием для их движения. В то время как разность электрических потенциалов, установленная между двумя выводами , способствует перемещению заряда , – это сопротивление, которое препятствует этому . Скорость, с которой заряд перетекает от терминала к терминалу, является результатом совместного действия этих двух величин.

Переменные, влияющие на электрическое сопротивление

Поток заряда по проводам часто сравнивают с потоком воды по трубам. Сопротивление потоку заряда в электрической цепи аналогично эффектам трения между водой и поверхностями трубы, а также сопротивлению, создаваемому препятствиями на ее пути. Именно это сопротивление препятствует потоку воды и снижает как ее расход, так и скорость дрейфа .Подобно сопротивлению потоку воды, общее сопротивление потоку заряда в проводе электрической цепи зависит от некоторых четко идентифицируемых переменных.

Во-первых, общая длина проводов влияет на величину сопротивления. Чем длиннее провод, тем большее сопротивление будет. Существует прямая зависимость между величиной сопротивления, с которым сталкивается заряд, и длиной провода, который он должен пройти. В конце концов, если сопротивление возникает в результате столкновений между носителями заряда и атомами провода, то в более длинном проводе, вероятно, будет больше столкновений.Больше столкновений означает большее сопротивление.

Во-вторых, на величину сопротивления влияет площадь поперечного сечения проводов. Более широкие провода имеют большую площадь поперечного сечения. Вода будет течь по более широкой трубе с большей скоростью, чем по узкой. Это можно объяснить меньшим сопротивлением, которое присутствует в более широкой трубе. Таким же образом, чем шире провод, тем меньше будет сопротивление прохождению электрического заряда. Когда все другие переменные одинаковы, заряд будет течь с большей скоростью через более широкие провода с большей площадью поперечного сечения, чем через более тонкие провода.

Третья переменная, которая, как известно, влияет на сопротивление потоку заряда, – это материал, из которого сделан провод. Не все материалы одинаковы с точки зрения их проводящей способности. Некоторые материалы являются лучшими проводниками, чем другие, и обладают меньшим сопротивлением потоку заряда. Серебро – один из лучших проводников, но никогда не используется в проводах бытовых цепей из-за своей стоимости. Медь и алюминий являются одними из наименее дорогих материалов с подходящей проводящей способностью, позволяющей использовать их в проводах бытовых цепей.На проводящую способность материала часто указывает его удельное сопротивление . Удельное сопротивление материала зависит от электронной структуры материала и его температуры. Для большинства (но не для всех) материалов удельное сопротивление увеличивается с повышением температуры. В таблице ниже приведены значения удельного сопротивления для различных материалов при температуре 20 градусов Цельсия.

Материал	Удельное сопротивление (Ом • метр)
Серебро	1.59 х 10 -8
Медь	1,7 х 10 -8
Золото	2,2 х 10 -8
Алюминий	2,8 х 10 -8
Вольфрам	5.6 х 10 -8
Утюг	10 х 10 -8
Платина	11 х 10 -8
Свинец	22 х 10 -8
Нихром	150 х 10 -8
Углерод	3.5 х 10 -5
полистирол	10 7 – 10 11
Полиэтилен	10 8 – 10 9
Стекло	10 10 – 10 14
Твердая резина	10 13

Как видно из таблицы, существует широкий диапазон значений удельного сопротивления для различных материалов.Материалы с более низким сопротивлением обладают меньшим сопротивлением потоку заряда; они лучше дирижеры. Материалы, показанные в последних четырех строках вышеприведенной таблицы, обладают таким высоким удельным сопротивлением, что их даже нельзя рассматривать как проводники.

Посмотри! Используйте виджет Resistivity of a Material , чтобы найти удельное сопротивление данного материала. Введите название материала и нажмите кнопку Submit , чтобы узнать его удельное сопротивление.

Математическая природа сопротивления

Сопротивление – это числовая величина, которую можно измерить и выразить математически. Стандартной метрической единицей измерения сопротивления является ом, представленный греческой буквой омега -. Электрическое устройство с сопротивлением 5 Ом будет представлено как R = 5 . Уравнение, представляющее зависимость сопротивления ( R ) проводника цилиндрической формы (например,, провод) на влияющие на него переменные –

где L представляет длину провода (в метрах), A представляет площадь поперечного сечения провода (в метрах ² ) и представляет удельное сопротивление материала (в Ом • метр). В соответствии с вышеизложенным, это уравнение показывает, что сопротивление провода прямо пропорционально длине провода и обратно пропорционально площади поперечного сечения провода.Как показано в уравнении, знание длины, площади поперечного сечения и материала, из которого изготовлен провод (и, следовательно, его удельного сопротивления), позволяет определить сопротивление провода.

Расследовать!

Резисторы – один из наиболее распространенных компонентов в электрических цепях. На большинстве резисторов нанесены цветные полосы или полосы. Цвета отображают информацию о значении сопротивления.Возможно, вы работаете в лаборатории и вам нужно знать сопротивление резистора, используемого в лаборатории. Используйте виджет ниже, чтобы определить значение сопротивления по цветным полосам.

Проверьте свое понимание

1. В бытовых цепях часто используются провода двух разной ширины: 12-го и 14-го калибра. Проволока 12-го калибра имеет диаметр 1/12 дюйма, а проволока 14-го калибра – 1/14 дюйма.Таким образом, провод 12-го калибра имеет более широкое сечение, чем провод 14-го калибра. Цепь на 20 А, используемая для настенных розеток, должна быть подключена с использованием провода 12-го калибра, а цепь на 15 А, используемая для цепей освещения и вентилятора, должна быть подключена с помощью провода 14-го калибра. Объясните физику, лежащую в основе такого электрического кода.

2. Основываясь на информации, указанной в вопросе выше, объясните риск, связанный с использованием провода 14-го калибра в цепи, которая будет использоваться для питания 16-амперной пилы.

3. Определите сопротивление медного провода 12 калибра длиной 1 милю. Дано: 1 миля = 1609 метров и диаметр = 0,2117 см.

4. Два провода – A и B – круглого сечения, имеют одинаковую длину и изготовлены из одного материала. Тем не менее, сопротивление провода A в четыре раза больше, чем у провода B.Во сколько раз диаметр проволоки B больше диаметра проволоки A?

Калькулятор падения напряжения

Это калькулятор для оценки падения напряжения в электрической цепи. Вкладка «Данные NEC» рассчитывается на основе данных сопротивления и реактивного сопротивления из Национального электрического кодекса (NEC). Вкладка «Расчетное сопротивление» рассчитывается на основе данных сопротивления, рассчитанных по сечению провода.Щелкните вкладку «Другое», чтобы использовать настроенные данные сопротивления или импеданса, например, данные других стандартов или производителей проводов.

Когда электрический ток проходит по проводу, он толкается электрическим потенциалом (напряжением), и ему необходимо преодолеть определенный уровень противоположного давления, создаваемого проводом. Падение напряжения – это величина потери электрического потенциала (напряжения), вызванная противоположным давлением провода. Если ток переменный, такое противоположное давление называется импедансом.Импеданс – это вектор или двумерная величина, состоящая из сопротивления и реактивного сопротивления (реакция созданного электрического поля на изменение тока). Если ток прямой, противоположное давление называется сопротивлением.

Чрезмерное падение напряжения в цепи может привести к мерцанию или тусклому горению ламп, плохому нагреву нагревателей, а также к перегреву двигателей и их перегреву. Рекомендуется, чтобы падение напряжения было менее 5% при полной нагрузке. Этого можно добиться, выбрав правильный провод, а также позаботившись об использовании удлинителей и аналогичных устройств.

Существует четыре основных причины падения напряжения:

Во-первых, это выбор материала для проволоки. Серебро, медь, золото и алюминий относятся к числу металлов с лучшей электропроводностью. Медь и алюминий являются наиболее распространенными материалами для изготовления проводов из-за их относительно низкой цены по сравнению с серебром и золотом. Медь – лучший проводник, чем алюминий, и будет иметь меньшее падение напряжения, чем алюминий, при данной длине и размере провода.

Размер провода – еще один важный фактор при определении падения напряжения.Провода большего диаметра (большего диаметра) будут иметь меньшее падение напряжения, чем провода меньшего диаметра той же длины. В американском калибре проволоки каждое уменьшение на 6 калибра удваивает диаметр провода, а каждое уменьшение на 3 калибра удваивает площадь поперечного сечения провода. В метрической шкале калибра калибр в 10 раз больше диаметра в миллиметрах, поэтому метрическая проволока 50 калибра будет иметь диаметр 5 мм.

Еще одним важным фактором падения напряжения является длина провода. Более короткие провода будут иметь меньшее падение напряжения, чем более длинные провода того же диаметра.Падение напряжения становится важным, когда длина провода или кабеля становится очень большой. Обычно это не проблема в цепях внутри дома, но может стать проблемой при прокладке проводов к хозяйственной постройке, скважинному насосу и т. Д.

Наконец, величина передаваемого тока может влиять на уровни падения напряжения; увеличение тока через провод приводит к увеличению падения напряжения. Пропускная способность по току часто упоминается как допустимая сила тока, то есть максимальное количество электронов, которое может быть вытолкнуто за один раз – это слово сокращенно от ампера.

Допустимая нагрузка на провод зависит от ряда факторов. Основной материал, из которого сделана проволока, конечно, является важным ограничивающим фактором. Если по проводу передается переменный ток, скорость чередования может повлиять на допустимую нагрузку. Температура, при которой используется провод, также может влиять на допустимую нагрузку.

Кабели часто используются в связках, и когда они соединяются вместе, общее тепло, которое они выделяют, влияет на допустимую нагрузку и падение напряжения. По этой причине существуют строгие правила связывания кабелей.

При выборе кабеля руководствуется двумя основными принципами. Во-первых, кабель должен выдерживать действующую на него текущую нагрузку без перегрева. Он должен быть в состоянии сделать это в самых экстремальных температурных условиях, с которыми он может столкнуться в течение своего срока службы. Во-вторых, он должен обеспечивать достаточно надежное заземление, чтобы (i) ограничивать напряжение, которому подвергаются люди, до безопасного уровня и (ii) позволять току короткого замыкания срабатывать предохранитель за короткое время.

Расчет падения напряжения

Закон Ома – это очень простой закон для расчета падения напряжения:

V _{падение} = I · R

где:

I: ток через провод, измеренный в амперах

R: сопротивление проводов, измеренное в Ом

Сопротивление проводов часто измеряется и выражается как удельное сопротивление длины, обычно в единицах Ом на километр или Ом на 1000 футов.Также провод переключается. Таким образом, формула для однофазной цепи или цепи постоянного тока принимает следующий вид:

V _{падение} = 2 · I · R · L

Формула трехфазной цепи принимает следующий вид:

V _{падение} = √3 · I · R · L

где:

I: ток через провод

R: сопротивление проводов, зависящее от длины

L: длина в одну сторону

Типичные сечения проводов AWG

American Wire Gauge (AWG) – это система калибров для проволоки, используемая преимущественно в Северной Америке для измерения диаметров круглых, сплошных, цветных и электропроводящих проводов.Ниже приводится список типичных проводов AWG и их размеров:

AWG	Диаметр		Витки проволоки		Площадь		Сопротивление меди
	дюймов	мм	на дюйм	на см	тыс. Килограмм	мм 2	Ом / км	Ом / 1000 футов
0000 (4/0)	0.4600	11,684	2,17	0,856	212	107	0,1608	0,04901
000 (3/0)	0,4096	10,404	2,44	0,961	168	85,0	0,2028	0,06180
00 (2/0)	0.3648	9,266	2,74	1.08	133	67,4	0,2557	0,07793
0 (1/0)	0,3249	8,252	3,08	1,21	106	53,5	0,3224	0,09827
1	0,2893	7.348	3,46	1,36	83,7	42,4	0,4066	0,1239
2	0,2576	6.544	3,88	1,53	66,4	33,6	0,5127	0,1563
3	0,2294	5,827	4.36	1,72	52,6	26,7	0,6465	0,1970
4	0,2043	5,189	4,89	1,93	41,7	21,2	0,8152	0,2485
5	0,1819	4,621	5,50	2.16	33,1	16,8	1.028	0,3133
6	0,1620	4,115	6,17	2,43	26,3	13,3	1,296	0,3951
7	0,1443	3,665	6,93	2,73	20.8	10,5	1,634	0,4982
8	0,1285	3,264	7,78	3,06	16,5	8,37	2,061	0,6282
9	0,1144	2,906	8,74	3,44	13,1	6.63	2,599	0,7921
10	0,1019	2,588	9,81	3,86	10,4	5,26	3,277	0,9989
11	0,0907	2.305	11,0	4,34	8,23	4,17	4.132	1,260
12	0,0808	2,053	12,4	4,87	6.53	3,31	5,211	1,588
13	0,0720	1,828	13,9	5,47	5,18	2,62	6.571	2.003
14	0,0641	1,628	15,6	6,14	4,11	2,08	8,286	2,525
15	0,0571	1,450	17,5	6,90	3,26	1,65	10,45	3,184
16	0.0508	1,291	19,7	7,75	2,58	1,31	13,17	4,016
17	0,0453	1,150	22,1	8,70	2,05	1,04	16,61	5,064
18	0,0403	1.024	24,8	9,77	1,62	0,823	20,95	6.385
19	0,0359	0,912	27,9	11,0	1,29	0,653	26,42	8,051
20	0,0320	0,812	31.3	12,3	1.02	0,518	33,31	10,15
21	0,0285	0,723	35,1	13,8	0,810	0,410	42,00	12,80
22	0,0253	0,644	39,5	15.5	0,642	0,326	52,96	16,14
23	0,0226	0,573	44,3	17,4	0,509	0,258	66,79	20,36
24	0,0201	0,511	49,7	19,6	0.404	0,205	84,22	25,67
25	0,0179	0,455	55,9	22,0	0,320	0,162	106,2	32,37
26	0,0159	0,405	62,7	24,7	0,254	0.129	133,9	40,81
27	0,0142	0,361	70,4	27,7	0,202	0,102	168,9	51,47
28	0,0126	0,321	79,1	31,1	0,160	0,0810	212.9	64,90
29	0,0113	0,286	88,8	35,0	0,127	0,0642	268,5	81,84
30	0,0100	0,255	99,7	39,3	0,101	0,0509	338,6	103.2
31	0,00893	0,227	112	44,1	0,0797	0,0404	426,9	130,1
32	0,00795	0,202	126	49,5	0,0632	0,0320	538,3	164,1
33	0.00708	0,180	141	55,6	0,0501	0,0254	678,8	206,9
34	0,00630	0,160	159	62,4	0,0398	0,0201	856,0	260,9
35	0,00561	0.143	178	70,1	0,0315	0,0160	1079	329,0
36	0,00500	0,127	200	78,7	0,0250	0,0127	1361	414,8
37	0,00445	0,113	225	88.4	0,0198	0,0100	1716	523,1
38	0,00397	0,101	252	99,3	0,0157	0,00797	2164	659,6
39	0,00353	0,0897	283	111	0. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
