Как производится расчет автоматического выключателя

Те времена, когда на электрических щитках квартир или частных домов можно было встретить традиционные керамические пробки, уже давно прошли. Сейчас повсеместно применяются автоматические выключатели новой конструкции – так называемые автоматы защиты.

Для чего предназначены эти устройства? Как правильно произвести расчет автоматического выключателя в каждом конкретном случае? Конечно, основная функция этих устройств заключается в защите электросети от коротких замыканий и перегрузок.

Автомат должен отключаться, когда нагрузка существенно превышает допустимую норму или при возникновении короткого замыкания, когда значительно возрастает электрический ток. Однако он должен пропускать ток и работать в нормальном режиме, если вы, например, одновременно включили стиральную машинку и электроутюг.

Что защищает автоматический выключатель

Прежде чем подбирать автомат, стоит разобраться, как он работает и что он защищает.

Многие люди считают, что автомат защищает бытовые приборы. Однако это абсолютно не так. Автомату нет никакого дела до приборов, которые вы подключаете к сети – он защищает электропроводку от перегрузки.

Ведь при перегрузке кабеля или возникновении короткого замыкания возрастает сила тока, что приводит к перегреву кабеля и даже возгоранию проводки.

Особенно сильно возрастает сила тока при коротком замыкании. Величина силы тока может возрасти до нескольких тысяч ампер. Конечно, никакой кабель не способен долго продержаться при такой нагрузке. Тем более, кабель сечением 2,5 кв. мм, который часто используют для прокладки электропроводки в частных домовладениях и квартирах. Он попросту загорится, как бенгальский огонь. А открытый огонь в помещении может привести к пожару.

Поэтому правильный расчет автоматического выключателя играет очень большую роль. Аналогичная ситуация возникает при перегрузках – автоматический выключатель защищает именно электропроводку.

Когда нагрузка превышает допустимое значение, сила тока резко возрастает, что приводит к нагреванию провода и оплавлению изоляции. В свою очередь, это может привести к возникновению короткого замыкания. А последствия такой ситуации предсказуемы – открытый огонь и пожар!

По каким токам производят расчет автоматов

Функция автоматического выключателя состоит в защите электропроводки, подключенной после него. Основным параметром, по которому производят расчет автоматов, является номинальный ток. Но номинальный ток чего, нагрузки или провода?

Исходя из требований ПУЭ 3.1.4, токи уставок автоматических выключателей которые служат для защиты отдельных участков сети, выбираются по возможности меньше расчетных токов этих участков или по номинальному току приемника.

Расчет автомата по мощности (по номинальному току электроприемника) производят, если провода по всей длине на всех участках электропроводки рассчитаны на такую нагрузку. То есть допустимый ток электропроводки больше номинала автомата.

Также учитывается время токовая характеристика автомата, но про нее мы поговорим позже.

Например, на участке, где используется провод сечением 1 кв. мм, величина нагрузки составляет 10 кВт. Выбираем автомат по номинальному току нагрузки – устанавливаем автомат на 40 А. Что произойдет в этом случае? Провод начнет греться и плавиться, поскольку он рассчитан на номинальный ток 10-12 ампер, а сквозь него проходит ток в 40 ампер. Автомат отключится лишь тогда, когда произойдет короткое замыкание. В результате может выйти из строя проводка и даже случиться пожар.

Поэтому определяющей величиной для выбора номинального тока автомата является сечение токопроводящего провода. Величина нагрузки учитывается лишь после выбора сечения провода. Номинальный ток, указанный на автомате, должен быть меньше максимального тока, допустимого для провода данного сечения.

Таким образом, выбор автомата производят по минимальному сечению провода, который используется в проводке.

Например, допустимый ток для медного провода сечением 1,5 кв. мм, составляет 19 ампер. Значит, для данного провода выбираем ближайшее значение номинального тока автомата в меньшую сторону, составляющее 16 ампер. Если выбрать автомат со значением 25 ампер, то проводка будет греться, так как провод данного сечения не предназначен для такого тока. Чтобы правильно произвести расчет автоматического выключателя, необходимо, в первую очередь, учитывать сечение провода.

Расчет вводного автоматического выключателя

Система электропроводки делится на группы. Каждая группа имеет свой кабель с определенным сечением и автоматические выключатели с номинальным током удовлетворяющему этому сечению.

Чтобы выбрать сечение кабеля и номинальный ток автомата, нужно произвести расчет предполагаемой нагрузки. Этот расчет производят, суммируя мощности приборов, которые будут подключены к участку. Суммарная мощность позволит определить ток, протекающий через проводку.

Определить величину тока можно по следующей формуле:

Р – суммарная мощность всех электроприборов, Вт;
U – напряжение сети, В (U=220 В).

Несмотря на то, что формула применяется для активных нагрузок, которые создают обычные лампочки или приборы с нагревательным элементом (электрочайники, обогреватели), она все же поможет приблизительно определить величину тока на данном участке. Теперь нам нужно выбрать токопроводящий кабель. Зная величину тока, мы по таблице сможем выбрать сечение кабеля для данного тока.

После этого можно производить расчет автоматического выключателя для электропроводки данной группы. Помните, что автомат должен отключиться раньше, чем произойдет перегрев кабеля, поэтому номинал автомата выбираем ближайшее меньшее значение от расчетного тока.

Смотрим на величину номинального тока на автомате и сравниваем ее с максимально допустимой величиной тока для провода с данным сечением. Если допустимый ток для кабеля меньше, чем номинальный ток, указанный на автомате, выбираем кабель с большим сечением.

Похожие материалы на сайте:

Понравилась статья – поделись с друзьями!

Как правильно подобрать и рассчитать автоматический выключатель (простой расчет автомата).

Автоматический выключатель – это устройство, обеспечивающее защиту электропроводки и потребителей (электрических приборов) от коротких замыканий и перенагрузки электросети. Бытует ошибочное мнение, что автоматический выключатель обеспечивает защиту электроприборов от неполадок в сети. Это чушь, тут скорее наоборот, автоматический выключатель защищает проводку от самих потребителей, ведь перенагрузку электросети создают сами потребители.

У каждого автоматического выключателя есть свои технические характеристики, но чтобы сделать правильный выбор автоматического выключателя, нужно понимать и учитывать всего три: это номинальный ток, класс автомата и отключающая способность.

Разберем их по порядку.

Номинальный ток In – это сила тока, которую может пропустить через себя автомат. При превышении номинального тока, происходит размыкание контактов автоматического выключателя, вследствие чего обесточивается участок цепи. По стандартам, отключение автоматического выключателя должно происходить при силе тока в 145% от номинального. Самые распространенные автоматы с номинальным током в 6; 10; 16; 20; 25; 32; 40; 50; 63 А.

Класс автомата – это кратковременное значение силы тока, при котором автомат не срабатывает. Что это значит? Существует такое понятие как пусковой ток. Пусковой ток – это ток, который кратковременно потребляет электроприбор при запуске. Пусковой ток может во много раз превосходить номинальный ток прибора. Например, при включении лампочки в 60 Вт, создается пусковой ток в 10-12 раз больше от рабочего. Это значит, что на протяжении нескольких секунд, лампочка будет потреблять не 0.27 А, а 2.7-3.3 А. Для того чтобы компенсировать пусковые токи и используются классы автоматов.

Существуют 3 класса автоматических выключателей:

класс B (превышение пускового тока в 3-5 раз от номинального)
класс C (превышение пускового тока в 5-10 раз от номинального)

класс D (превышение пускового тока в 10-50 раз от номинального)

Самый оптимальный класс для жилых и коммерческих помещений – это C класс.

Отключающая способность – это предельное значение тока короткого замыкания, которое может выдержать автоматический выключатель без потери работоспособности. На нашем рынке распространенны автоматические выключатели с отключающей способностью в 4,5 кА (килоампер). Но в Европе такие автоматы к установке запрещены, там они должны быть минимум в 6 кА. Если посмотреть на практике, то вполне хватает и 4,5 кА, так как в быту ток короткого замыкания редко превышает 1 кА. Если хотите соответствия стандартам, то выбирайте автомат на 6 кА и больше, если хотите по экономней, то автомат на 4,5 кА самое то.

Расчет автоматического выключателя.

Автоматический выключатель можно рассчитывать двумя методами: по силе тока потребителей или по сечению используемой проводки.

Рассмотрим первый способ – расчет автомата по силе тока.

Первым шагом, нужно подсчитать общую мощность, которую нужно повесить на автомат. Для этого суммируем мощность каждого электроприбора. Например, нужно рассчитать автомат на жилую комнату в квартире. В комнате находится компьютер (300 Вт), телевизор (50 Вт), обогреватель (2000 Вт), 3 лампочки (180 Вт) и еще периодически будет включаться пылесос (1500 Вт). Плюсуем все эти мощности и получаем 4030 Вт.

Вторым шагом рассчитываем силу тока по формуле I=P/U
P – общая мощность
U – напряжение в сети

Рассчитываем I=4030/220=18,31 А

Выбираем автомат, округляя значение силы тока в большую сторону. В нашем расчете это автоматический выключатель на 20 А.

Рассмотрим второй метод – подбор автомата по сечению проводки.

Этот метод намного проще предыдущего, так как не нужно производить никаких расчетов, а значения силы тока брать из таблицы (ПУЭ табл.1.3.4 и 1.3.5.)

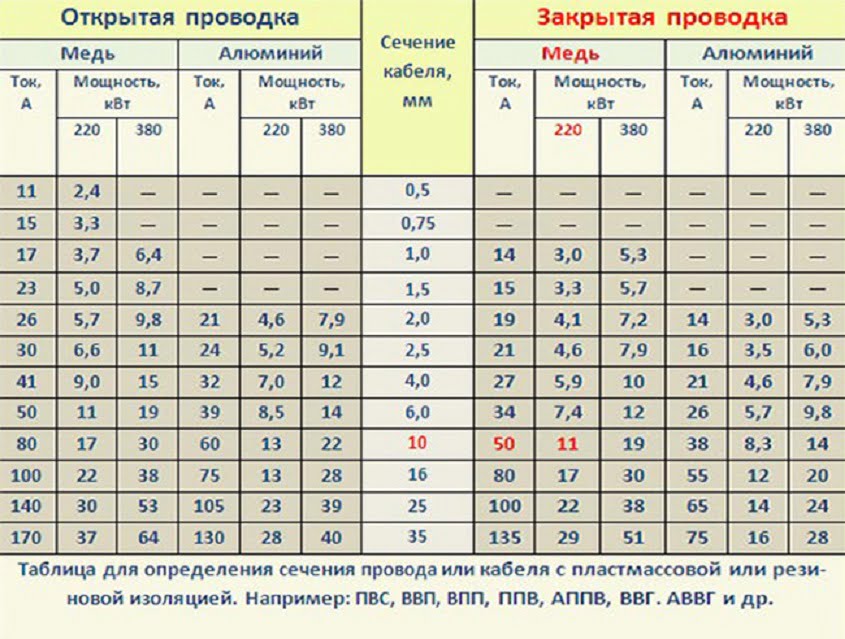

**Допустимый длительный ток для проводов и кабелей с медными жилами**
Сечение токопроводящей жилы, мм²	Ток, А, для проводов, проложенных
	открыто	в одной трубе
	открыто	двух одножильных	трех одножильных	четырех одножильных	одного двухжильного	одного трехжильного
0,5	11	–	–	–	–	–
0,75	15	–	–	–	–	–
1	17	16	15	14	15	14
1,5	23	19	17	16	18	15
2	26	24	22	20	23	19
2,5	30	27	25	25	25	21
3	34	32	28	26	28	24
4	41	38	35	30	32	27
5	46	42	39	34	37	31
6	50	46	42	40	40	34
8	62	54	51	46	48	43
10	80	70	60	50	55	50

**Допустимый длительный ток для проводов и кабелей с алюминиевыми жилами**
Сечение токопроводящей жилы, мм²	Ток, А, для проводов, проложенных
	открыто	в одной трубе
	открыто	двух одножильных	трех одножильных	четырех одножильных	одного двухжильного	одного трехжильного
2	21	19	18	15	17	14
2,5	24	20	19	19	19	16
3	27	24	22	21	22	18
4	32	28	28	23	25	21
5	36	32	30	27	28	24
6	39	36	32	30	31	26
8	46	43	40	37	38	32
10	60	50	47	39	42	38

Допустим, у нас двухжильный медный провод с сечением 4 мм. кв. уложенный в стену, смотрим по первой таблице силу тока, она равна 32 А. Но при выборе автоматического выключателя эту силу тока нужно уменьшать до ближайшего нижнего значения, для того чтобы провод не работал на пределе. Получается, что нам нужен автомат на 25 А.

Так же нужно помнить, если нужен автомат на розеточную группу, то брать выше 16 А нет смысла, так как розетки больше 16 А выдержать не могут, они просто начинают гореть. На освещение самый оптимальный на 10 А.

6 важных критериев выбора автоматического выключателя

Основное назначение автоматического выключателя – защита электропроводки от токов короткого замыкания (в дальнейшем КЗ) и перегрузок электросети. Если произойдет аварийная ситуация и по домашней проводке пройдет сверхток, изоляция кабеля мгновенно расплавится, а сама проводка вспыхнет, как бенгальские огни. Результат будет, как Вы понимаете, плачевный – возникновения пожара и что еще хуже – поражение электрическим током. Чтобы такого не произошло, в квартирном щитке нужно обязательно установить автомат (а лучше несколько) с подходящими характеристиками. О том, как выбрать автоматический выключатель по току, сечению кабеля и остальным техническим характеристикам, читайте дальше! Сразу же советуем обязательно просмотреть видео инструкцию, предоставленную ниже, в которой наглядно показывается методика расчета нужных параметров автоматики.

Содержание:

Основные критерии выбора
Недопустимые ошибки при покупке

Что защищает автоматический выключатель

Прежде чем подбирать автомат, стоит разобраться, как он работает и что он защищает. Многие люди считают, что автомат защищает бытовые приборы. Однако это абсолютно не так. Автомату нет никакого дела до приборов, которые вы подключаете к сети – он защищает электропроводку от перегрузки.

Поэтому правильный расчет автоматического выключателя играет очень большую роль. Аналогичная ситуация возникает при перегрузках — автоматический выключатель защищает именно электропроводку.

Автомат вводной: особенности выбора и виды

При подаче электричества в квартиру на этажном электрощите могут быть установлены следующие аппараты коммутации ввода:

автоматический выключатель;
предохранители;
пакетный выключатель;
рубильник.

Вводной автомат (ВА) – это автоматический выключатель подачи электричества от питающей сети к объекту, если возникает перегрузка в цепи, или произошло короткое замыкание (КЗ). От перечисленных аппаратов он отличается большей величиной номинального тока. На фото изображен щит с расположенным в нем сверху вводным автоматом.

Щит с автоматическим выключателем

Правильнее называть устройство – вводный автоматический выключатель. Поскольку он ближе других устройств находится к воздушной линии, аппарат должен обладать повышенной коммутационной стойкостью (ПКС), характеризующей нормальное срабатывание устройства при возникновении КЗ (максимальный ток, при котором автоматический выключатель способен хотя бы однократно разомкнуть электрическую цепь). Показатель указывается на маркировке прибора.

Типы автоматов ввода

Подача электричества к объекту зависит от его потребностей и схемы электросети. При этом подбираются соответствующие типы автоматов.

Однополюсный

Вводный выключатель с одним полюсом применяется в электросети с одной фазой. Устройство подключается к питанию через клемму (1) сверху, а нижняя клемма (2) соединяется с отходящим проводом (рис. ниже).

Схема однополюсного автомата

Автомат с одним полюсом устанавливается в разрыв фазного провода и отключает его от нагрузки при возникновении аварийной ситуации (рис. ниже). По принципу действия он ничем не отличается от автоматов, установленных на отводящих линиях, но его номинал по току выше (40 А).

Схема вводного однополюсного автомата

Питающая фаза красного цвета подключается к нему, а затем – к счетчику, после чего распределяется на групповые автоматы. Нейтральный провод синего цвета проходит сразу на счетчик, а с него на шину N, затем подключается к каждой линии.

Автомат ввода, установленный перед счетчиком, должен быть опломбирован.

Вводной автомат защищает кабель ввода от перегрева. Если КЗ произойдет на одной из линий ответвлений от него, сработает ее автомат, а другая линия останется работоспособной. Подобная схема подключения позволяет быстро найти и устранить неисправность во внутренней сети.

Двухполюсный

Двухполюсник представляет собой блок с двумя полюсами. Они снабжены объединенным рычажком и имеют общую блокировку между механизмами отключения. Эта конструктивная особенность важна, так как ПУЭ запрещают производить разрыв нулевого провода.

Не допускается установка двух однополюсников вместо одного двухполюсника.

Вводной автомат с двумя полюсами применяется при однофазном вводе из-за особенностей схем подключения в домах старой постройки. В квартиру делается ответвление от стояка межэтажного электрощита однофазной двухпроводной линией. Жэковский электрик может случайно поменять местами провода, ведущие в квартиру. При этом нейтраль окажется на вводном однофазном автомате, а фаза – на нулевых шинах.

Чтобы обеспечить полную гарантию отключения, надо обесточить квартирный щиток с помощью двухполюсника. Кроме того, часто приходится менять пакетный выключатель в этажном щите. Здесь удобнее сразу поставить вместо него двухполюсный вводной автомат.

В квартиру нового дома идет сеть с фазой, нейтралью и заземлением со стандартной цветовой маркировкой. Здесь также не исключена возможность перепутывания проводов из-за низкой квалификации электрика или просто ошибки.

Еще одной причиной установки двухполюсника является замена пробок. На старых квартирных щитках еще остались пробки, которые установлены на фазе и на нуле. Схема соединений при этом остается прежней.

ПУЭ запрещают установку предохранителей в нулевых рабочих проводах.

Двухполюсник в данной ситуации установить удобнее, поскольку нет необходимости переделывать схему.

При подключении электричества к частному дому по схеме ТТ двухполюсник необходим, так как в такой системе возможно появления разности потенциалов между нейтральным и заземляющим проводом.

На рис. ниже изображена схема подключения электричества в квартиру с однофазным вводом через двухполюсный автомат.

Схема ввода с двухполюсным автоматом

Питающая фаза подается на него, а затем – на счетчик и на устройство противопожарного защитного заземления УЗО, после чего распределяется на групповые автоматы. Нейтральный провод проходит сразу на счетчик, с него на УЗО, шину N, а затем подключается к УЗО каждой линии. Нулевой проводник заземления зеленого цвета подключается сразу к шине PE, а с нее подходит к заземляющим контактам розеток №1 и №2.

Вводной автоматический выключатель защищает кабель ввода от перегрева и КЗ. Он также может сработать при КЗ на отдельной линии, если там неисправен другой автомат. Номиналы счетчика и противопожарного УЗО подбираются выше (50 А). В этом случае устройства будут также защищены вводным автоматом от перегрузок.

Трехполюсный

Устройство применяется для трехфазной сети, чтобы обеспечить одновременное отключение всех фаз при перегрузке или коротком замыкании внутренней сети.

К каждой клемме трехполюсника подключается по фазе. На рис. ниже изображены его внешний вид и схема, где для каждого контура существуют отдельные тепловой и электромагнитный расцепители, а также дугогасительная камера.

Трехполюсный автомат в шкафу и его схема

При подключении к частному дому вводной автоматический выключатель устанавливается перед электросчетчиком с защитой на 63 А (рис. ниже). После счетчика ставится УЗО на ток утечки 300 мА. Это связано с большой протяженностью электропроводки дома, где имеет место высокий фон утечки.

После УЗО осуществляется разделение линий от распределительных шин (2) и (4) к розеткам, освещению, а также отдельным группам (6) подачи напряжения в пристройки, трехфазным нагрузкам и другим мощным потребителям.

Трехфазная сеть частного дома

Расчет автомата ввода

Независимо от того, является автомат вводным или нет, его рассчитывают путем суммирования токов отходящих к нагрузкам линий. Для этого определяется мощность всех подключаемых потребителей. Номинал определяется для одновременного включения всех потребителей электроэнергии. По этому максимальному току подбирается ближайший номинал автомата из стандартного ряда в сторону уменьшения.

Какой телевизионный кабель лучше: особенности выбора

Мощность вводного автомата зависит от номинального тока. При трехфазном питании мощность определяется тем, как подключены нагрузки.

Требуется также определить количество аппаратов коммутации. На ввод требуется только один выключатель, а затем по одному на каждую линию.

На мощные приборы типа электрокотла, водонагревателя, духового шкафа необходимо установить отдельные автоматы. В щитке должно быть предусмотрено место для установки дополнительных автоматических выключателей.

Выбор ВА

Выбор устройства производится по нескольким параметрам:

Номинальный ток. Его превышение приведет к срабатыванию автомата от перегрузки. Подборка номинального тока производится по сечению подключенной проводки. Для нее определяют допустимый максимальный ток, а затем выбирают номинальный для автомата, предварительно уменьшив его на 10-15%!,(MISSING) приводя к стандартному ряду в сторону уменьшения.
Максимальный ток КЗ. Автомат выбирается по ПКС, которая должна быть равна ему или превышать. Если максимальный ток КЗ составляет 4500 А, подбирается автомат на 4,5 кА. Класс коммутации подбирается для освещения – В (Iпуск>Iном в 3-5 раз), для мощных нагрузок типа отопительного котла – С (Iпуск>Iном в 5-10 раз), для трехфазного двигателя большого станка или сварочного аппарата – D (Iпуск>Iном в 10-12 раз). Тогда защита будет надежной, без ложных срабатываний.
Установленная мощность.
Режим нейтрали – тип заземления. В большинстве случаев он представляет собой систему TN с разными вариантами (TN-C, TN-C-S, TN-S),
Величина линейного напряжения.
Частота тока.
Селективность. Номиналы автоматов подбираются по распределению нагрузок в линиях, например, автомат ввода – 40 А, электроплита – 32 А, другие мощные нагрузки – 25 А, освещение – 10 А, розетки – 10 А.
Схема питания. Автомат подбирается по количеству фаз: одно,- или двухполюсный для однофазной сети, трех,- или четырехполюсный для трехфазной.
Изготовитель. С целью повышения степени безопасности, автомат выбирается у известных производителей и в специализированных магазинах.

Количество полюсов для трехфазной сети равно четырем. При наличии только трехфазных нагрузок со схемой подключения треугольником, можно использовать трехполюсный автомат.

Выключатель на вводе должен отключать фазы и рабочий ноль, так как в случае утечки на одной из фаз на ноль существует вероятность удара током.

Трехполюсный автомат можно применять для однофазной сети: фаза и ноль подключаются к двум клеммам, а третья останется свободной.

Выбор вводного автомата в зависимости от типа заземления:

Система TN-S: подводящие нулевые защитный и рабочий провода разделены от подстанции до потребителя (рис. а ниже). Чтобы одновременно отключить фазы и ноль применяются двухполюсные или четырехполюсные вводные автоматы (в зависимости от количества фаз на вводе). Если они с одним или тремя полюсами, нейтраль проводится отдельно от автоматов.
Система TN-С: подводящие нулевые защитный и рабочий провода совмещены и проходят до потребителя через общий проводник (рис. б). Автомат устанавливается однополюсный или трехполюсный на фазные проводники, а ноль вводится через счетчик на шину N.

Схемы распространенных типов заземлений

Установка

Почему выбивает автомат в щитке

Автомат ввода устанавливается в щитке сверху, с левой стороны. Отводящие линии удобно монтировать сверху вниз. При малом количестве нагрузок он может быть однополюсным и подключаться через фазный провод. В таком случае полного разрыва питающей цепи не происходит.

Монтаж обычно производится на DIN-рейку, при отключении питания.

Видео про электрощит

Критерии для выбора номиналов автомата по параметрам

Ответ на вопрос, как скоммутировать вводной электрощит, можно получить из видео ниже.

Как показывает практика, подключение вводного автомата не является сложной работой. Важно правильно рассчитать его по мощности, продумать схему соединений и установить с учетом особенностей, приведенных в статье.

Источник: elquanta.ru

Электрические вводы для трёхфазной сети

В квартирах, оборудованных электрическими плитами, а также некоторых домах может быть проведена трёхфазная сеть. В качестве вводных устройств используют трёхполюсные или четырёхполюсные АВ. Трёхполюсник применятся для одновременного отключения всех фаз сети в случае возникновения короткого замыкания (КЗ) или перегрузки. К каждой клемме прибора подключается отдельная фаза. После ВА устанавливается счетчик, защита которого должна быть 63 А. Поскольку в доме электропроводка имеет большую длину, то существует большой риск утечки тока. С этой целью после счетчика устанавливается УЗО на ток утечки 300 мА.

Четырёхполюсные автоматы являются довольно редким вариантом для использования их в трёхфазной сети. Они используются в случае подвода четырёхпроводной электросети. Главным отличием его от трёхполюсного автомата является то, что здесь нулевой провод подводится к четвертому полюсу после подключения на первых трёх фазовых проводов. Дальнейшая схема распределения проводов происходит по аналогии с трёхполюсным вводным устройством. Часто можно встретить варианты применения четырёхполюсного автомата для подключения четырёх фаз. В этом случае при замыкании на одной из линий будут обесточиваться все четыре.

При выборе вводного автомата для трёхфазной сети нужно сложить все нагрузки, приходящиеся на каждую фазу в отдельности. Рабочий ток автомата подсчитать просто. Для этого полученную сумму в киловаттах умножают на 1,52 (коэффициент для напряжения 380 В). Номинальный же ток автомата должен быть выше рабочего, поэтому подбираем для него ближайшее значение. Это условие действует в случае одинаковой нагрузки на все три фазы. В случае если на какую-то из них приходится большая нагрузка, расчет ведут по максимальному значению, показатель которого в киловаттах умножается на коэффициент 4,55 (для напряжения 220 В).

Какие бывают автоматы защиты

Для защиты проводников однофазной сети 220 В есть отключающие устройства однополюсные и двухполюсные. К однополюсным подключается только один проводник — фазный, к двухполюсным и фаза и ноль. Однополюсные автоматы ставят на цепи 220 В внутреннего освещения, на розеточные группы в помещениях с нормальными условиями эксплуатации. Их также ставят на некоторые виды нагрузки в трехфазных сетях, подключая одну из фаз.

Для трехфазных сетей (380 В) есть трех и четырех полюсные. Вот эти автоматы защиты (правильное название автоматический выключатель) ставят на трехфазную нагрузку (духовки, варочные панели и другое оборудование которое работает от сети 380 В).

В помещениях с повышенной влажностью (ванная комната, баня, бассейн и т.д.) ставят двухполюсные автоматические выключатели. Их также рекомендуют устанавливать на мощную технику — на стиральные и посудомоечные машины, бойлеры, духовые шкафы и т.д.

Просто в аварийных ситуациях — при коротком замыкании или пробое изоляции — на нулевой провод может попасть фазное напряжение. Если на линии питания установлен однополюсный аппарат, он отключит фазный провод, а ноль с опасным напряжением так и останется подключенным. А значит, остается вероятность поражения током при прикосновении. То есть, выбор автомата прост — на часть линий ставятся однополюсные выключатели, на часть — двухполюсные. Конкретное количество зависит от состояния сети.

Автоматы для однофазной сети

Для трехфазной сети существуют трехполюсные автоматические выключатели. Такой автомат ставится на входе и на потребителях, к которым подводятся все три фазы — электроплита, трехфазная варочная панель, духовой шкаф и т.д. На остальных потребителей ставят двухполюсные автоматы защиты. Они в обязательном порядке должны отключать и фазу и нейтраль.

Пример разводки трехфазной сети — типы автоматов защиты

Выбор номинала автомата защиты от количества подключаемых к нему проводов не зависит.

Как выбрать автоматический выключатель для дома, квартиры — Хозяин Дома

Вопрос о том, как выбрать автоматический выключатель для дома, квартиры или дачи встаёт перед нами не часто. Однако, когда возникает необходимость такого выбора, к решению этого вопроса нужно подходить со всей ответственностью.

Параметры автоматического выключателя должны соответствовать максимальной интенсивности электроэнергии в доме. Чем выше его значение, тем больше электрических устройств могут быть использованы одновременно.

При всём при этом безопасность людей, находящихся в доме, является приоритетом в любом случае. Какие нюансы необходимо учитывать при выборе?

Значение автоматических выключателей в электросистеме дома

Для защиты внутренней электропроводки здания, дома, дачи, квартиры от короткого замыкания, применяются автоматические выключатели, которые устанавливаются на каждую защищаемую линию в распределительном щите и на вводе в дом.

Номинал каждого автоматического выключателя в амперах зависит от разрешенной мощности для вводного автомата и от нагрузки в линии, перед который ставиться автомат, которая не может превышать мощности, которую может передавать кабель определенного сечения.

Учитывая все эти требования решение вопроса о выборе автоматического выключателя становится не совсем простым, но вполне выполнимым делом.

Выбор автоматического выключателя в зависимости от назначения

Правильное планирование и монтаж электрической системы в вашем доме или квартире предоставит комфортное и удобное освещение, а так же и стабильную и безопасную работу всего электрооборудования.

Приобретая автоматы для обеспечения экстренного отключения электропитания при превышении допустимой нагрузки в сети, следует обратить внимание на их качество и наличие сертификации или декларирования.

На этих элементах экономить не стоит.

Очень важно обеспечить установку автомата с соответствующей мощностью если вы прокладываете или меняете электропроводку в деревянном доме, как на объекте с повышенной потенциальной пожароопасностью.

Подбор основного вводного автомата

При подключении дома к электроснабжению, по проекту вам выдается разрешение на определенную мощность, которая определена в документах. При подключении к сети 220 В разрешенную мощность делим на 220 и получаем вводной ток, на который должен быть рассчитан автомат.

Выбор автоматического выключателя в зависимости от назначения: главный или линейный

Например, вам разрешили мощность 15 кВт. Находим разрешенный ток: 15000/220=68 А. Это означает, что вводной автомат можно ставить номиналом в 70 А и в щите все остальные автоматы должны быть рассчитаны на меньший ток срабатывания, для сохранения селективности отключения.

Читайте также Как найти распаечную коробку в квартире

Ещё один пример расчёта для разрешенной мощности 20 кВт: 20000/220=90,0 А.

Подбор автоматических выключателей на отдельные линии

В лучшем случае для дома, квартиры нужен проект, который должны делать специалисты. Если проекта нет, то при выборе автоматов можно руководствоваться простыми правилами, которые с большой вероятностью позволят вам сделать правильный выбор. Подбор нагрузки выключателей на отдельные линии осуществляется аналогично подбору главного выключателя.

Один из способов определить соответствующее значение главного выключателя в вашем доме, это суммирование мощности всех устройств, которые работают, или могут работать одновременно.

Это, как правило, холодильник, телевизор, посудомоечная машина, стиральная машина, компьютер. Кроме того, не забывайте об освещении, отопительном котле и водонагревателе. Таким же образом рассчитывайте нагрузку на линейные автоматы.

Ознакомьтесь с общими правилами подбора автоматов на отдельные линии:

Распределяйте нагрузку равномерно по комнатам, этажам. Желательно подключать каждую комнату или группу комнат на отдельный автомат
Сечение отходящих кабелей определяется нагрузкой и для большинства случаев будет достаточно кабеля 3х2,5, способного нести подключенную нагрузку до 5,9 кВт, а для его защиты устанавливать автомат не более 25А, а для большей надежности лучше ставить на 20А
При расчете нагрузки на одной линии, ее общая мощность не должна превышать мощность, которую может выдержать кабель.
Любой автомат в щите должен иметь меньший номинал по току, чем вводной автомат.
Для надежного срабатывания автоматов желательно сознательно уменьшать номинал автоматов и ставить на линии розеток автомат на 16А, на линии освещения 10А

Во время капитального ремонта квартиры или после новоселья, производиться монтаж новой электропроводки, с использованием медного кабеля, устанавливаются новые розетки и выключатели, подключаются электрические теплые полы и кондиционеры. Устанавливается новый электрический щит, счетчик и автоматические выключатели.

Каждая отдельная линия должна быть обеспечена автоматическим выключателем, который защищает её от перегрузки или короткого замыкания

Если щит собирает профессиональный электрик, которому можно доверять, то можно положиться на его опыт и знания.

Если монтаж электрооборудования производиться своими силами или нужна информация, для проверки работы электрика, то есть несложные рекомендации, без расчетов и формул, придерживаясь которых вы всегда сможете правильно выбрать автоматические выключатели для щита и кабель для квартиры.

Советы по выбору автоматического выключателя

Автомат защищает цепь от перегрузки и если на один питающий кабель вы подключите несколько мощных электроприборов, например электрочайник, стиральная машина, СВЧ печь и другие приборы, и суммарный ток будет выше, чем номинал автомата, он обесточит защищаемую цепь.

Автоматические выключатели на линии розеток нужно ставить на 16А, на линии освещения 10А. При этом вводной автомат должен иметь больший ток срабатывания, в данном случае 20А. Если вводной автомат стоит на 16А, то все остальные автоматические выключатели должны быть установлены на ток 10А и ниже.

Выбор автоматического выключателя по производителю

Не стоит экономить на автоматах, которые должны защищать вас от поражения электрическим током, а ваше имущество от пожара или неисправности. Нужно использовать только автоматы известных производителей.

Они могут стоить в 2-3 раза дороже, чем китайские или российские сделанные в Китае, но они обеспечивают уровень защиты в несколько десятков раз выше. Многие китайские автоматы после нескольких срабатываний могут вообще перестать реагировать на КЗ.

Нормальные автоматы способны сработать 10.000 раз, без потери надежности.

Вводной автоматический выключатель в квартиру

Перед счетчиком на кабеле ввода в квартиру стоит автомат. Его величина определена проектом электроснабжения и вы не имеете право ставить вместо него автоматический выключатель на больший ток. Вводной автомат защищает общедомовую сеть от перегрузок и короткого замыкания в вашей квартире. Увеличить номинал по току автомата, можно только по разрешению энергоснабжающей организации.

Выбор кабеля для прокладки электропроводки

По новым правилам, внутри жилых помещений, можно прокладывать новые кабели с жилами из меди.

Сечение жил в кабеле на розетки или на отдельную комнату, кухню или ванную комнату, нужно прокладывать 2,5 квадрата, например NYM 32,5 трех проводный кабель. На сеть освещения, в комнату или квартиру, берется кабель NYM 3х1,5.

Этим же кабелем делается разводка освещения по комнате. На стиральную машину достаточно кабеля NYM 32,5. Выбирать кабель меньшего сечения не целесообразно.

Источник: http://hozayindoma.ru/remont/kak-vybrat-avtomaticheskij-vyklyuchatel-dlya-doma-kvartiry.html

Основные критерии выбора

Итак, рассмотрим, как правильно подобрать наиболее важные параметры устройства для защиты проводки в доме и квартире.

Ток КЗ. Чтобы выбрать автоматический выключатель по току короткого замыкания, необходимо учитывать важное условие – правилами ПУЭ автоматы с наибольшей отключающей способностью менее 6 кА запрещаются. На сегодняшний день устройства могут иметь номиналы 3; 4,5; 6 и 10 кА. Если Ваш дом размещен рядом с трансформаторной подстанцией, нужно выбрать автоматический выключатель, срабатывающий при предельном коротком замыкании в 10 кА. В остальных случаях вполне достаточно подобрать коммутационный аппарат номиналом 6000 Амер.
Номинальный ток (рабочий). Следующий, не менее важный критерий выбора автомата для дома – по номинальному току. Данная характеристика отображает значение тока, свыше которого произойдет разъединение цепи и, соответственно, защита электропроводки от перегрузок. Чтобы выбрать подходящее значение (оно может быть 10, 16, 32, 40А и т.д.), необходимо опираться на сечение кабеля домашней проводки и мощность потребителей электроэнергии. Именно от того, насколько большой ток способны пропустить жилы через себя и в то же время, какая суммарная мощность всей бытовой техники, будет зависеть рабочий ток устройства коммутации. В данном случае для выбора подходящей характеристики автоматического выключателя рекомендуем сначала определить сечение кабеля в Вашем доме либо квартире, после чего руководствоваться данными таблицами:

Ток срабатывания. Одновременно с рабочим током автомата нужно подобрать его номинал по току срабатывания. Как Вы знаете, при включении мощных электроприборов пусковой ток может быть значительно Выше номинального (вплоть до 12 кратного значения). Чтобы автоматический выключатель не сработал, восприняв включение двигателя, как короткое замыкание, нужно правильно выбрать класс коммутационного аппарата. На сегодняшний день для бытового применения могут использоваться классы B, C и D. Для дома и квартиры лучше всего выбрать устройство класса B, если в кухне установлена газовая плита и нет мощных потребителей электроэнергии. Если установлена электроплита либо мощный электрический котел, лучше подобрать подходящий автомат класса C. Ну и если у Вас в частном доме задействованы электродвигатели большой мощности, необходимо осуществить выбор коммутационного аппарата с маркировкой «D».
Селективность. Данный термин подразумевает отключение в аварийной ситуации только определенного, проблемного участка, а не всей электроэнергии в доме. Тут уже нужно немного вникнуть в логическую цепочку и выбрать номиналы автоматических выключателей согласно обслуживающей линии. Вершину так называемого разветвления должен занимать вводной автомат, номинал которого не должен превышать максимально допустимую нагрузку на электропроводку, исходя из сечения провода. Номинальный ток вводного коммутационного аппарата должен превышать значение рабочего тока всех остальных, нижестоящих автоматических выключателей в щитке. Для частного дома рекомендуется на ввод выбрать аппарат на 40А, на электроплиту – 32А, на электроприборы до 5 кВт – 25А, розетки – 16А и освещение – 10А. При выборе такого варианта сборки распределительного щитка условие селективности будет удовлетворено.
Количество полюсов. Еще один, не менее важный критерий выбора, с которым, как правило, возникает меньше всего вопросов. Итак, для однофазной сети 220 Вольт на ввод рекомендуется выбрать двухполюсный однофазный автомат. На освещение и отдельно подключаемую бытовую технику (к примеру, стиральную машину, водонагреватель, кондиционер) нужно подобрать подходящий однополюсный автоматический выключатель. Если у Вас в доме трехфазная электросеть, на ввод купите четырехполюсный коммутационный аппарат. Ну и для защиты двигателя от сверхтоков нужно выбрать трехполюсный автомат на 380 Вольт.
Завод изготовитель. Очень важно правильно выбрать фирму автомата, иначе при покупке подделки далеко не факт, что указанные выше параметры по факту являются такими же. В результате, при токе КЗ электромагнитный расцепитель может не сработать и как следствие – пожар в доме. Чтобы такого не произошло рекомендуется осуществлять подбор коммутационных аппаратов и другой автоматики только от качественных фирм. Рейтинг лучших производителей автоматических выключателей мы предоставили в соответствующей статье!

Рекомендуем также просмотреть видео инструкцию, в которой предоставлены все необходимые таблицы и формулы для выбора автоматического выключателя по току, мощности и сечению кабеля:

Как правильно подобрать подходящий номинал коммутационного аппарата для дома и квартиры?

Перечисленные критерии выбора автоматического выключателя являются основными, и первым делом обращайте внимание на данные параметры. Следует отметить, что экономить на автоматах очень глупо! Разница между качественным изделием (от производителя ABB либо Schneider Electric) и подделкой не слишком велика, если учитывать, что на кону стоит Ваш дом и, что более важно – жизнь!

По каким токам производят расчет автоматов

Также учитывается время токовая характеристика автомата, но про нее мы поговорим позже.

Например, на участке, где используется провод сечением 1 кв. мм, величина нагрузки составляет 10 кВт. Выбираем автомат по номинальному току нагрузки — устанавливаем автомат на 40 А. Что произойдет в этом случае? Провод начнет греться и плавиться, поскольку он рассчитан на номинальный ток 10-12 ампер, а сквозь него проходит ток в 40 ампер. Автомат отключится лишь тогда, когда произойдет короткое замыкание. В результате может выйти из строя проводка и даже случиться пожар.

Таким образом, выбор автомата производят по минимальному сечению провода, который используется в проводке.

Расчет вводного автоматического выключателя

Определить величину тока можно по следующей формуле:

Р — суммарная мощность всех электроприборов, Вт;
U — напряжение сети, В (U=220 В).

Похожие материалы на сайте:

Как работает автоматический выключатель

Понравилась статья — сохрани на стену!

Вводные автоматы и их выбор

Чем отличается автоматический защитный выключатель от вводного автомата? С технической точки зрения ничем. Это устройство, предназначенное для автоматического отключения электросетей в случае перегрузки и короткого замыкания. Разница лишь в назначении, и схеме подключения. Если обычный (групповой) автомат работает в рамках одной или нескольких линий, то вводное устройство отвечает за подключение (отключение) всего объекта, будь то промышленное предприятие или квартира (частный дом).

Внешне вводной защитный автомат выглядит как обычный выключатель.

Он может быть 1, 2, 3 или даже 4 полюсным, в зависимости от схемы электропитания вашего объекта.

Устройство и принцип работы

В компактном корпусе находится механизм включения: два контакта, подвижный и неподвижный. При переводе рукоятки взвода в рабочее положение, контакты замыкаются и механически фиксируются во включенном состоянии.

Цепь, по которой протекает электроток, последовательно включает в себя два защитных устройства. Одно срабатывает при превышении установленного порога по температуре и току (биметаллическая пластина), второе размыкает контакты при коротком замыкании, а точнее при значительном превышении значения тока (электромагнитный расцепитель).

Если сила тока постепенно превышает допустимую величину (указана на маркировке автомата), пластина нагревается и механически размыкает контакты. При возникновении короткого замыкания, ток возрастает лавинообразно, и приводит в действие электромагнитный расцепитель. Для многополюсных автоматов достаточно превышения параметров хотя бы по одной линии. Отключится весь пакет контактов.

Во всех случаях срабатывания защиты, после исчезновения опасности автоматический выключатель не возвращается в исходное состояние. Для включения требуется человек.

Как выбрать автомат по величине силы тока

Мы уже знаем, что через этот выключатель будет протекать весь электроток для питания объекта. По закону Ома ясно, что нагрузка должна суммироваться исходя из всех потребителей в доме (квартире). Вычислить это значение довольно просто.

Совет: не обязательно рассчитывать потребление энергии, суммируя мощность всех электроприборов.

Конечно, вы можете одновременно включить бойлер, электродуховку, кондиционер и утюг. Но для такого «праздника жизни» потребуется мощная электропроводка. Да и технические условия под такую входную мощность обойдутся существенно дороже. У энергоснабжающих организаций, тарифы за согласование подключения растут в линейной зависимости от количества киловатт.

Для типовой квартиры можно предположить одновременную работу холодильника, телевизора, компьютера, кондиционера. В дополнение к ним допустимо включить один из мощных приборов: бойлер, духовку или утюг. То есть, суммарная мощность электроприборов не превысит 3 кВт. Освещение в расчет не берем, сегодня в каждом жилище установлены экономные лампы.

Это интересно: если вернуться на 20–30 лет назад, когда в каждой люстре были только лампы накаливания, двухкомнатная квартира при полном освещении могла расходовать 500–700 Вт только на свет.

Обычно, для запаса по мощности (возможны форс-мажорные обстоятельства), к расчетам добавляют 20–30%! (MISSING)Если вы забудете выключить бойлер, и начнете пользоваться утюгом при работающем кондиционере, не придется бежать к электрощитку для восстановления энергоснабжения. Получается: 4 кВт делим на 220 В (по закону Ома), потребляемый ток 18 А. Ближайший защитный автомат номиналом 20 А.

Для справки: большинство производителей электротехнических изделий, выпускают защитные автоматы следующих номиналов по току срабатывания:
2 А, 4 А, 6 А, 10 А, 16 А, 20 А, 25 А, 32 А, 40 А, 50 А, 63 А …

Маркировка есть в паспорте изделия, и обязательно на корпусе.

При более точном подборе устройства, особенно при использовании совместно с нестандартной нагрузкой (двигатели или другая нагрузка со значительными пусковыми токами) необходимо делать выбор не только по номинальному току, но и времятоковой характеристике.

Например, вводной автомат, приведенный ниже на картинке имеет номинальный ток 16А и характеристику типа «C» (разновидность «C» хорошо подходит для обычной стандартной нагрузки — наших квартир).

Подробнее о времятоковой характеристике расскажем далее.

Более высокие токи нас не интересуют, это превышает мощность 15 кВт. Такое подключение в квартиру вам никто не согласует. Обычно квартирный ввод ограничен автоматами с оком срабатывания порядка 32 А.

Для частного дома показатели могут быть выше. В расчет идет увеличенная жилая площадь, наличие хозяйственных построек с энергоснабжением, гараж, мастерская, мощные электроинструменты. Вводный автомат для подачи питания в частный дом обычно имеет ток срабатывания 50 А или 63 А.

Какие еще параметры важны при выборе

Количество полюсов

Для простоты восприятия, вынесем за скобки трехфазные выключатели. Выбираем между 1 и 2 полюсными конструкциями. С точки зрения Правил устройства электроустановок (ПУЭ), разницы нет. Но те же правила подразумевают качественную организацию заземления или зануления. А если возникнет проблема с появлением фазы на нуле (к сожалению, в старом жилом фонде это реально), то лучше будет полностью отключить вашу квартиру от линий электропередач. Поэтому, если вы можете выбрать какой вводной автомат устанавливать — возьмите двухполюсный.

Важно: такое подключение целесообразно для системы заземления TN-S. Если у вас в доме организована схема TN-C, можно устанавливать однополюсный автомат.

Время — токовая характеристика

Существуют разные типы кривых времятоковых характеристик, обозначаются они латинскими буквами: A, B, C, D… Начиная с A и далее происходит постепенное загрубление чувствительности устройства. Например, тип «B» означает срабатывание электромагнитного расцепителя при 3–4 кратном превышении тока, тип «C» при 5–7 кратном, «D» при 10-ти кратном. Тепловой расцепитель будет срабатывать одинаковым образом у разных типов времятоковых характеристик.

Более точные данные всегда необходимо получать из документации производителя на каждое конкретное изделие, например, для вводных автоматов BA47-29 характеристики срабатывания следующие:

Пример графиков для BA47-29 с характеристиками (типами) B, C, D приведены ниже на картинке, зависимости для других типов можно найти на официальных сайтах производителей.

Выбор того или иного типа обусловлен видом подключаемой нагрузки, а точнее ее способностью потреблять ток скачкообразно. Например, у двигателей пусковой ток превышает номинальный в несколько раз, и в зависимости от их разновидностей могут применяться устройства типа «C» или «D». Тип «B» рекомендован при нагрузках, не имеющих значительных пусковых токов.

Также, использование типов с уменьшенной чувствительностью срабатывания имеет смысл для увеличения вероятности срабатывания нижестоящих групп автоматических выключателей.

Номинальный ток

Основная характеристика, по которой и происходит, в основном, выбор устройства. Тем не менее, как мы убедились в предыдущем разделе, необходимо учитывать и времятоковую характеристику, так как реальный ток срабатывания зависит одновременно как от номинального тока, так и от типа характеристики. В ранее приведенных таблицах номинальный ток обозначен как In. Теоретически, при отсутствии пусковых токов, нагрузка, потребляющая ток, равный номинальному не должна приводить к срабатыванию (отключению) устройства.

Способ крепления

На сегодняшний день, альтернативы нет. Это выключатели, которые устанавливаются на DIN рейку. Никакого прямого прикручивания на стену или корпус щитка. Только монтаж на DIN фиксаторы. Однако, при использовании специальных аксессуаров возможны и другие типы крепления.

Прибор может быть в отдельном корпусе, или установлен в общий щит — это неважно. Главное, обеспечить свободный доступ для владельца. Важный момент: опломбировка вводного автомата. Есть множество способов ограничить доступ к контактам (для исключения несанкционированного подключения). Можно установить заглушки на отверстия для затяжки винтов на контактах.

Или просто поставить пломбы на крышки, закрывающие контактные группы.Главное, чтобы после опломбирования можно было беспрепятственно включать и выключать энергоснабжения.

Что по этому поводу думает энергосбыт

Допустим, вы организовали образцовую электропроводку в доме, рассчитали с точностью до ампера каждого потребителя, и хотите получить на входе определенную нагрузку по току. А при обращении к энергетикам, вы получили отказ. Следует знать, что компанию энергосбыта не интересует, какой вводной автомат выбираете вы. У них есть лимиты на подводящую электрическую линию, или ближайшую трансформаторную подстанцию. И превысить эти нормативы никто не имеет права: иначе не будет возможности подключать следующих желающих, или вся линия будет работать в режиме постоянных перегрузок.

Поэтому перед тем, как планировать схему энергоснабжения своего жилища, посетите организацию, которая будет поставлять вам электричество.

Вы хотите изменить параметры вводного выключателя (если его выбивает)

Одна из причин — у вас постоянно выбивает вводной автомат одновременно с внутренним, в распределительном щитке. Причем раньше этого не было. Почему так происходит? На домашнем щитке есть выключатели с аналогичным значением по максимальной силе тока. Например, у вас в подъезде стоял керамический предохранитель на 25 А (дома старой постройки). После ремонта его заменили на современный автомат 20 А. И распределительные выключатели в квартире имеют такой же номинал. Казалось бы, проще заменить автомат на входе, и все встанет на свои места. Однако это чревато штрафом от энергоснабжающей компании.

Придется переделывать домашний щиток, и устанавливать групповые автоматы с меньшим значением.

Схема включения вводного автомата

Помимо основной задачи (обеспечение электробезопасности), входной выключатель предназначен для отключения потребителя от энергоснабжения для проведения работ. Например, обслуживание прибора учета. Поэтому, в большинстве случаев автомат устанавливается перед электросчетчиком.

Это зона ответственности электриков, сюда хозяин квартиры (домовладения) не имеет права вмешиваться. Для многоквартирных домов — это подъездный щит, для частного дома — столб, забор, или наружная стена домовладения. Такая схема применяется на 90%!о(MISSING)бъектов жилого фонда. Между опломбированным вводным автоматом, и прибором учета (на котором также стоят пломбы), доступа для несанкционированного подключения нет. Это сделано для предотвращения незаконного отбора электроэнергии. Многие домовладельцы устанавливают дублирующий вводной автомат, для удобства обслуживания и ремонта распределительного щитка. Он подключается между счетчиком энергии и групповыми автоматами, и монтируется внутри щитка квартиры (домовладения).

Как правильно подобрать автомат дублер?

Оптимальное решение — сила тока защиты должна быть меньше, чем на вводном устройстве, и больше, чем в групповых выключателях. Например, на входе установлен автомат на 32 А, а групповые автоматы на 20 А. Значит дублер должен срабатывать при токе нагрузки 25 А. Если такого соотношения невозможно добиться, токовая отсечка дублера должна соответствовать вводному автомату. В этом случае он просто выполняет роль размыкающего устройства (для проведения работ). А при аварийной ситуации — он будет срабатывать одновременно с входным устройством.

Видео по теме

Источник: ProFazu.ru

Двухполюсный автомат ввода – стандартное решение для типовых квартир

При перепадах напряжения и с целью защиты собственного жилища в настоящее время для однофазной сети используют вводной автомат на 25А, 32А либо 50А. По своей сути двухполюсник – так ещё называют двухполюсный автомат – представляет собой конструкцию двух объединенных между собой однополюсных автоматов, имеющих единый рычаг отключения и общую блокировку между механизмами отключения. Почему у него такая конструкция? Дело в том, что Правила электрических установок, которыми руководствуются при работе с электроэнергией, запрещают разрыв нулевого провода. Двухполюсники монтируются и на фазу, и на ноль, а при срабатывании происходит полное обесточивание.

Важно! Запрещена установка двух однополюсных вводных устройств вместо одного двухполюсника.

Двухполюсный автомат – это, по сути, два объединенных между собой однополюсных с единым рычагом отключения

Двухполюсные автоматы применяют при замене проводки в старом жилом фонде. Там, как правило, идет двухпроводная электропроводка, состоящая из фазы и нуля. Заземление в ней отсутствует. В новом жилищном фонде также распространена установка двухполюсников для отключения всей квартиры. Дело в том, что по причине низкой квалификации электриков или при самостоятельной установке вводного автомата существует вероятность неправильного подключения ввода. Иногда провода могут быть перепутаны, что не исключает поражения электрическим током при отключении лишь автомата, идущего на определенную линию проводки в квартире. С применением двухполюсника такой вариант отпадает.

Подключение двухполюсного устройства ввода происходит путем подачи на него фазы, которая от него отходит на счетчик, а затем на устройство защитного отключения. После этого фаза распределяется на установленные автоматические выключатели. Нейтральный провод подключается на второй полюс, затем заходит на счетчик, после чего идет на УЗО каждой отдельной линии. Заземление идет напрямую к шине РЕ (Protect Earth), а затем уже на точки, установленные в квартире. К двухполюснику он никак не подключается. При таком подключении вводной автомат будет срабатывать не только при проблемах на линии ввода, но и в случае проблем на отдельно взятой линии в квартирной проводке, если автомат, стоящий на ней, по каким-то причинам вышел из строя.

Тип электромагнитного расцепителя

Автомат должен срабатывать при повышении тока выше определенной отметки. Но в сети периодически возникают кратковременные перегрузки. Обычно они связаны с пусковыми токами. Например, такие перегрузки могут наблюдаться при включении компрессора холодильника, мотора стиральной машины и т.д. Автоматический выключатель при таких временных и краткосрочных перегрузках отключаться не должен, потому у них есть определенная задержка на срабатывание.

Но если ток возрос не из-за перегрузки а из-за КЗ, то за время, которое «выжидает» автоматический выключатель, контакты его расплавятся. Вот для этого и существует электромагнитный автоматический расцепитель. Он срабатывает при определенной величине тока, которая уже не может быть перегрузкой. Этот показатель называют еще током отсечки, так как в этом случае автоматический выключатель отсекает линию от электропитания. Величина тока срабатывания может быть разной и отображается буквами, которые стоят перед цифрами, обозначающими номинал автомата.

Есть три самых ходовых типа:

B — срабатывает при превышении номинального тока в 3-5 раз;
C — если он превышен в 5-10 раз;
D — если больше в 10-20 раз.
Класс автомата или тока отсечки

С какой же характеристикой выбрать пакетник? В данном случае выбор автомата защиты также основывается на отдаленности вашего домовладения от подстанции и состояния электросетей выбор автомата защиты проводят ползуясь простыми правилами:

С буквой «B» на корпусе подходят для дач, домов селах и поселках, которые получают электропитание через воздушки. Также их можно ставить в квартиры старых домов, в которых реконструкция внутридомовой электросети не производилась. Эти защитные автоматы далеко не всегда есть в продаже, стоят немного дороже категории С, но могут доставляться под заказ.
Пакетники с «C» на корпусе — это наиболее широко распространенный вариант. Они ставятся в сетях с нормальным состоянием, подходят для квартир в новостройках или после капремонта, в частных домах недалеко от подстанции.
Класс D ставят на предприятиях, в мастерских с оборудованием, имеющим высокие пусковые токи.

То есть по сути выбор автомата защиты в этом случае прост — для большинства случаев подходит тип C. Он и есть в магазинах в большом ассортименте.

Квартирный щиток. Замена автоматов и установка УЗО

Квартирный щиток, как заменить автоматы и установить в квартирном щитке УЗО? В предыдущей статье я заменил в квартирном щитке счетчик СО-505 на счетчик Меркурий 201. Теперь нужно заменить автоматы и установить УЗО в квартирный щиток, сделать это необходимо по нескольким причинам. Ниже на фото показан квартирный щиток и схема щитка от застройщика на момент сдачи дома.

Зачем надо менять в квартирном щитке автоматы и установливать УЗО?Потому что квартирный щиток собран застройщиком с грубыми нарушениями, а именно:

во-первых — сечение вводного провода ППВ (в простонародье называемого «лапшой»), который с этажного щитка приходит в квартирный щиток, составляет 4 кв.мм.

и на такой провод для его защиты, устанавливается вводной автомат на 25А не более, а застройщик поставил в квартирный щиток вводной автомат на 40А, т.е. получается, что в случае высокой нагрузки в квартире, наш вводной провод расплавится, а автомат на 40А не отключится.

Поэтому в квартирный щиток необходимо установить вводной автомат на 25А для защиты провода ППВ 4 кв.мм.;

во-вторых — отходящие автоматы в квартирном щитке установлены на 25А, что также является грубым нарушением.

Потому что все бытовые розетки рассчитаны на ток не более 16А, да и то, если эти розетки от качественных производителей, а если Турция или Китай, то там и 16А не будет.

Свет и розетки в квартире подключены проводом ППВ 3х2,5, один провод от автомата 25А в квартирном щитке идет и на свет и на розетки. Установим в квартирный щиток автоматы с номинальным током 16А, чтобы не расплавились наши розетки;

в третьих — выкинем все китайские автоматы IEK, и установим в квартирный щиток более надежные автоматы ABB «домашней» серии SH 200;

в четвертых — установим в квартирный щиток УЗО от ABB «домашней» серии FH 202 с номинальным током на 40А, на ступень выше, чем вводной автомат на 25А. УЗО у известных брендов ABB, Schneider Electric, Legrand на 32А не бывает.

Отмечу, что в этажном щитке УЗО 50А с током утечки в 30 мА у нас было установлено, но опять же — это Sassin из Китая, которому не стоит доверять свою жизнь.

Но убирать мы китайское УЗО в этажном щитке не будем, оставим его в качестве дополнительной дифзащиты.

Т.к. в квартирный щиток мы добавляем УЗО, то схема квартирного щитка относительно первоначальной схемы щитка от застройщика поменяется.

Квартирный щиток. Схема.

Приступим к замене автоматов и УЗО в квартирном щитке. Первое, что нужно сделать — это отключить вводной автомат и УЗО в этажном щитке.

Затем откручиваем металлическую панель (пластрон) в квартирном щитке и «помечаем» изолентой провода, синей — рабочий ноль N , желто-зеленой — защитный PE, фазный провод не трогаем, он у нас остается белым. Можно нанести маркировку и обычной ручкой или маркером, но нужно осторожнее обращаться с проводами, чтобы не затереть надписи.

Провода у нас все белые (застройщик, как обычно это бывает, экономит на всём) и легко перепутать или забыть, где в квартирном щитке у нас фаза, где ноль, а где защитный проводник.

После этого можно открутить провода из автоматов. Нулевой рабочий и защитный проводники отходящих линий в квартиру можно и не трогать, т.к. автоматы у нас будут однополюсные. Первым в квартирный щиток устанавливаем на дин-рейку и подключаем вводной автомат ABB на 25А. Провод ППВ 4 кв.мм. у нас моножильный, поэтому обжимать его втулочным наконечником НШВИ не нужно.

Далее в квартирный щиток устанавливаем и подключаем согласно схемы УЗО ABB на 40А с током утечки 30 мА. УЗО в квартирном щитке подключаем многопроволочным проводом ПВ-3, концы которого обжаты втулочными наконечниками НШВИ серого цвета для 4 кв.мм.

Устанавливаем на дин-рейку в квартирный щиток однополюсные (одномодульные) автоматы ABB SH 201 на 16А

Однополюсные автоматы в квартирном щитке подключим гребенкой, которая у нас осталась после демонтажа автоматов IEK.

Следует обратить внимание, чтобы гребенка подходила, т.к. бывает, что автоматы и гребенки от разных автоматов плохо стыкуются между собой.

Гребенка установлена не совсем ровно, т.к. фото было сделано, еще до затяжки контактов автоматов.

Подключаем фазные провода, отходящих линий к однополюсным автоматам в квартирном щитке.

Проверяем затяжку контактов автоматов и УЗО. Подаем напряжение в квартирный щиток включив УЗО в этажном щитке. Включаем вводной автомат 25А, проверяем работу УЗО нажатием кнопки «ТЕСТ», оно должно отключиться. Далее подаем напряжение потребителям в квартире, включив однополюсные автоматы.

Если все у нас работает, свет горит, значит закрываем автоматы и УЗО в квартирном щитке металлической панелью и наклеиваем в квартирный щиток обозначения автоматов и УЗО.

Ну вот собственно и всё, мы установили и подключили в квартирный щиток автоматы и УЗО ABB. Думаю, что каждому необходимо провести ревизию квартирного и этажного щитков, и при необходимости устранить ошибки, ведь от этого зависит прежде всего электробезопасность вашей семьи, дома или квартиры.

Спасибо за внимание.

Запись опубликована в рубрике Электрика с метками Автоматы, УЗО. Добавьте в закладки постоянную ссылку.

Источник: https://elektroschyt.ru/kvartirnyj-shhitok/
