Провод ПВ 3: особенности и характеристики

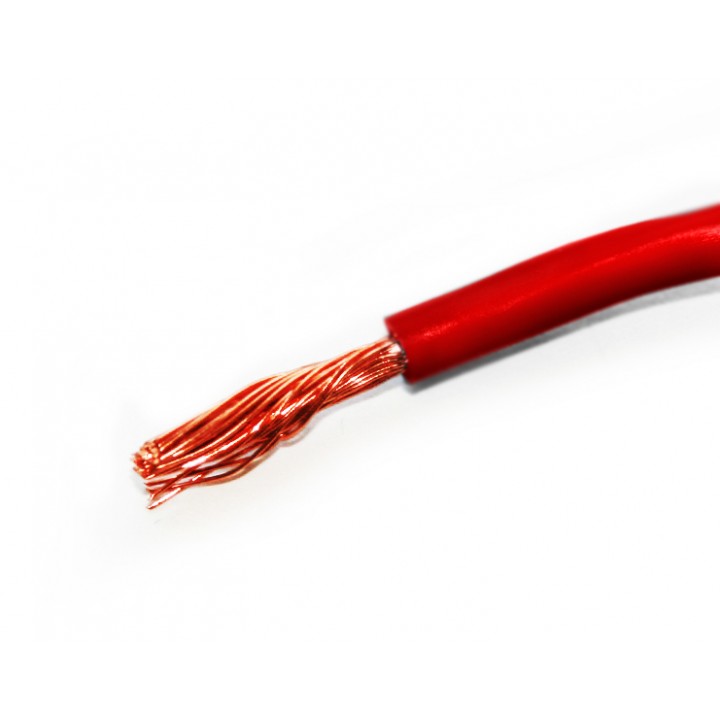

Провод ПВ3 различных сечений

3 ПВ провод который нашел широкое применение как в промышленности, так и на бытовом уровне.  Удобство монтажа, большой выбор сечений, отличные физико-химические свойства изоляции и долговечность получили признание у электриков. Благодаря этому провод ПВ3 используют практически повсеместно.

Расшифровка названия и особенности конструкции провода ПВ3

На первой стадии знакомства с этим проводом давайте разберемся с расшифровкой его аббревиатуры, а также особенностями конструкции. Тем более что здесь есть свои «подводные камни».

Расшифровка названия ПВ3

И кроются эти «камни» именно в расшифровке. Дело в том, что сейчас такого провода как ПВ3 не выпускают. Его название несколько видоизменилось. Но давайте обо всем по порядку.

Основные характеристики провода ПВ3

Итак:

  • Согласно ГОСТ 6323 – 79 первая буква в аббревиатуре указывает, что данный проводник является проводом. Вторая буква указывает на материал изоляции. В нашем конкретном случае это – «В», что значит винил или как его еще называют поливинилхлорид.
  • Цифра 3 в конце обозначает класс провода по гибкости. Всего существует 6 классов. И чем ниже цифра, тем провод менее гибкий. То есть провод ПВ 1 3 значительно менее гибок чем провода ПВ 3 3.
  • Так было до 2010 года. Но в 2010 году был введен новый стандарт ГОСТ Р 53768 – 2010, который внес кардинальные изменения. Согласно него структура обозначения марок проводов и кабелей полностью изменилась.

Расшифровка типа провода согласно ГОСТа 2010 года

  • Теперь наш провод ПВ3 должен называться как ПуГВ. Поэтому давайте разберем и эту аббревиатуру.
  • Пу – обозначает провод установочный. Вообще теперь существует только два вида первых символов Пу – провод и Ку – кабель.

Обратите внимание! Раньше к установочному проводу относили менее гибкие провода. Более же гибкие относились к монтажным проводам. Теперь все провода относят к установочным, а их гибкость обозначают соответствующим символом.

  • Символ «Г» означает, что провод гибкий. Если провод не является гибким, то никаких символов вообще не указывается.
  • Последний символ «В». Он, как и раньше означает поливинилхлоридную изоляцию.
  • Кроме этих символов современная аббревиатура может содержать информацию о материале оболочки при ее наличии и о классе пожарной безопасности, при наличии таковой защиты.
  • После этого в названии провода обычно указываются цифры от 0,5 до 95. Они указывают сечение провода.

Конструкция провода ПВ3

Теперь давайте рассмотрим конструкцию самого провода. Как вы можете видеть на видео провод ПВ3 является одножильным. В качестве токоведущих частей используется проволока, изготовленная из меди.

Конструкция провода ПВ3

Для того чтоб провод был гибким каждая токоведущая жила изготовлена из нескольких проволок скрученных между собой. Так провода с сечением от 0,5 до 35 мм2 изготавливается из не менее чем 7 отдельных проволок.

Чем меньше сечение каждой отдельной проволоки, тем выше гибкость провода. Так согласно ГОСТ 6323 – 79 для провода ПВ 3 данных сечений может выпускаться провод 2, 3 и 4-го класса гибкости.

Зависимость толщины проволок от гибкости провода ПВ3

Класс гибкости может изменяться в зависимости от сечения каждой отдельной жилы. Так, например, для проводов ПВ 3 3 может применяться проволока диаметром не более 0,79 мм.

В этом случае провод будет иметь класс гибкости 3. Если же применяется проволока диаметром не более 0,53 мм, то характеристика такого провода позволит отнести его к 4-му классу гибкости.

Провод ПВ3 95

А вот для проводов с сечением в 50 – 95 мм2 сечение каждой отдельной проволоки должно быть не более значений, указанных в ГОСТ 22483 – 77 для третьего класса.

Кстати количество этих проволок должно быть не менее 16 штук.

Номинальные параметры изоляции провода ПВ3

Следующим важным элементом в конструкции провода является изоляция. Но здесь все достаточно просто.

В зависимости от сечения провода ее толщина строго оговорена и должна соответствовать значениям, приведенным ниже.

Согласно ГОСТ 6323 – 79 изоляция провода может быть двухслойная.

В этом случае толщина первого слоя должна составлять не менее 70% толщины всей изоляции.

Стандартные расцветки провода ПВ3



Последним вопросом, на который мы обратим внимание, является расцветка провода.

Основными считаются восемь цветов, приведенных ниже, но по желанию заказчика может быть выполнена любая окраска поверхности изоляции.

Обратите внимание! При двухцветной окраске провода на любом участке изоляции длиной в 15 мм соотношение цветов должно быть в пределах 30 – 70%.

Механические и электрические параметры провода ПВ3

Теперь можно рассмотреть основные технические характеристики провода ПВ3. Их можно разделить на механические и электрические. И рассматривать их следует отдельно.

Механические характеристики провода ПВ3

К механическим характеристикам провода мы относим не только его физико-химические свойства, но и долговечность, условия эксплуатации, а также стойкость к агрессивным средам.

Итак:

  • Одной из основных механических характеристик любого провода является возможность его изгибания. Тем более это актуально для ПВ3, который является гибким проводом. Допустимый угол изгиба напрямую зависит от диаметра провода, поэтому везде он указывается именно исходя из этого параметра.

Стенд для испытания провода на изгиб при низких температурах

Для провода ПВ3 допустимый радиус изгиба составляет не менее десяти его наружных диаметров. Проверяется этот параметр во время приемки в эксплуатацию и периодически во время эксплуатации.

  • Следующим важным параметром является диапазон рабочих температур провода. Для ПВ3 он составляет — 50⁰С — +70⁰С. При этом важно отметить, что монтаж провода можно осуществлять только в пределах температур -15⁰С — +35⁰С.
  • Так же достаточно актуальным параметром является не горючесть кабеля. При этом отдельные виды продукции могут иметь не только класс не поддерживающих горения, но и относится к самозатухающим проводам. Понятное дело, что цена на такой провод выше.
  • Срок эксплуатации такого провода составляет 15 лет. При этом если провод не контактирует с агрессивными средами и не имеет контакта с наружной средой, то срок его эксплуатации может быть увеличен.

Электрические характеристики провода ПВ3

Но так как наш провод является в первую очередь проводником электрического тока, то конечно электрические параметры для него очень важны. И при выборе провода их никак нельзя обделять своим вниманием.

Итак:

  • Одним из основных электрических параметров любого провода является его сопротивление. Как известно этот параметр зависит от сечения провода и от его температуры. Поэтому все измерения, которые вы вполне способны выполнить своими руками нужно привести к температуре в 20⁰С.

Приводить измеренные результаты к данной температуре необходимо потому, что именно для этой температуры ГОСТ устанавливает свои требования по сопротивлению провода. Данные значения приведены для провода длиной в 1 км и представлены на фото ниже.

Максимально допустимые сопротивления провода ПВ3

  • Еще одной важной электрической характеристикой является сопротивление изоляции провода. Она должна длительно выдерживать рабочее напряжение. Для этого изоляцию подвергают высоковольтным испытаниям.

Основные характеристики провода ПВ3

  • Испытания проходят согласно ГОСТ 23286. Провод помещают в ванну с водой и оставляют там на сутки. После этого на его жилы подают испытательное напряжение в 2500В. Оно подается в течении трех часов после чего провод считается выдержавшим испытание.

Как правильно выбрать провод ПВ3?

При приемке и в течении эксплуатации провод должен подвергаться испытаниям. Они призваны определить его механические и электрические свойства, а также определить возможность его использования в дальнейшем.

  • Так при приёмке провода в эксплуатацию он должен пройти следующие стадии – проверка конструкции и размеров, проверка электрического сопротивления токопроводящих жил, испытания напряжением, определение сопротивления изоляции, проверка маркировки и упаковки, а также проверку прочности расцветки и маркировки.
  • А вот периодических испытаний провод должен проходить на порядок больше. К ним относятся высоковольтные испытания, определения сопротивления токоведущей части, испытание на стойкость изгибу и удару при температуре -15⁰С, определение прочности и удлинения на разрыв, испытания на потерю массы, тепловой удар, термическую стабильность, пониженные температуры, повышенные температуры и на не подверженность распространению горения.

Стенд для испытаний провода на удар

  • Как велит инструкция все эти испытания следует проводить согласно ГОСТ 44295, а также ряда других нормативных актов. И для каждого из них есть свои технические требования. Поэтому проводить их могут только специализированные организации.

Замер сечения провода ПВ3

  • Обычный же потребитель при покупке провода должен обратить внимание на куда более простые вещи. В первую очередь это проверка размеров заявленным продавцом. В этом случае достаточно при помощи штангенциркуля замерять диаметр проводника.
  • Так же мы вполне можем замерять сопротивление токоведущих частей провода. Для этого можно использовать обычный мультиметр и замерять кусок провода строго определенной длины. В дальнейшем можно будет привести эти значения к указанным в ГОСТе.
  • Вместо испытаний изоляции мы можем просто замерять ее толщину и заодно проверить насколько просто она снимается. Для этого нам опять-таки потребуется штангенциркуль.

Бухта провода ПВ3

  • Ну и конечно следует убедиться по маркировке на проводе и на бухте, что это именно необходимый нам провод и он изготовлен в заводских условиях. Ведь бирка завода-изготовителя обязательно должна быть на бухте. А наличие маркировки на проводе через каждые 50 – 55 см является хорошим признаком соблюдения ГОСТов при изготовлении данного продукта.

Вывод

Если при изготовлении соблюден ГОСТ провод ПВ3 является удачным решением практически для любых электротехнических задач. Не стоит использовать его только в жарких и особо жарких помещениях. Ведь его температурные характеристики оставляют желать лучшего. Но для остальных помещений провод ПВ3 может стать идеальным решением, особенно в соотношении стоимости и качества.

Провод ПВ3: технические характеристики, конструкция, применение

Для передачи электроэнергии в электрических сетях используются различные марки кабельно-проводниковой продукции. Среди которых особой популярностью пользуется  провод ПВ3. Он применяемый в различных сферах, как народного хозяйства и промышленности, так и для бытовых нужд. Чтобы разобраться в особенностях данного типа провода, рассмотрим его маркировку и конструкцию.

Расшифровка маркировки ПВ

Основные особенности строения ПВ3 можно узнать из его заводской маркировки. Согласно общепринятым принципам ПВ-3 расшифровывается следующим образом:

  • Отсутствие буквы А перед маркировкой свидетельствует о том, что в качестве токоведущего элемента в нем используются медные жилы;
  • Буква П обозначает, что это именно провод, а не кабель;
  • Буква В говорит о том, что изоляционный слой изготавливается из поливинилхлорида или производной винила;
  • Цифра 3 указывает на класс гибкости провода.

Касательно класса гибкости следует отметить, что всего выделяют шесть классов, в которых первый – наименее гибкий, а шестой самый гибкий провод. Поэтому ПВ3 обладает средней гибкостью среди остальных марок. Уровень гибкости обеспечивается   за счет конструктивных особенностей провода.

Рассмотрите пример маркировки ПВ-3-2,5, он говорит о том, что данная марка провода является медной, с одним слоем виниловой изоляции, имеет третью категорию гибкости и сечение жилы 2,5 мм2.

Современный аналог.

Сегодня вы можете встретить отечественный аналог ПВ3 – это провод ПуГВ. Первый из них изготавливается на основании еще советского стандарта ГОСТ 6323-79, второй выпускается на основании более нового ГОСТ 31947-2012. Разница только в том, что ПуГВ обладает повышенной гибкостью, в сравнении с ПВ3, а в остальном они полностью идентичны.

Конструкция

Конструктивно данная марка провода представляет собой одну жилу изготовленную из нескольких медных проволок, которая покрыта слоем поливинилхлоридной изоляции. Пример конструктивного исполнения ПВ3 представлен на рисунке 1:

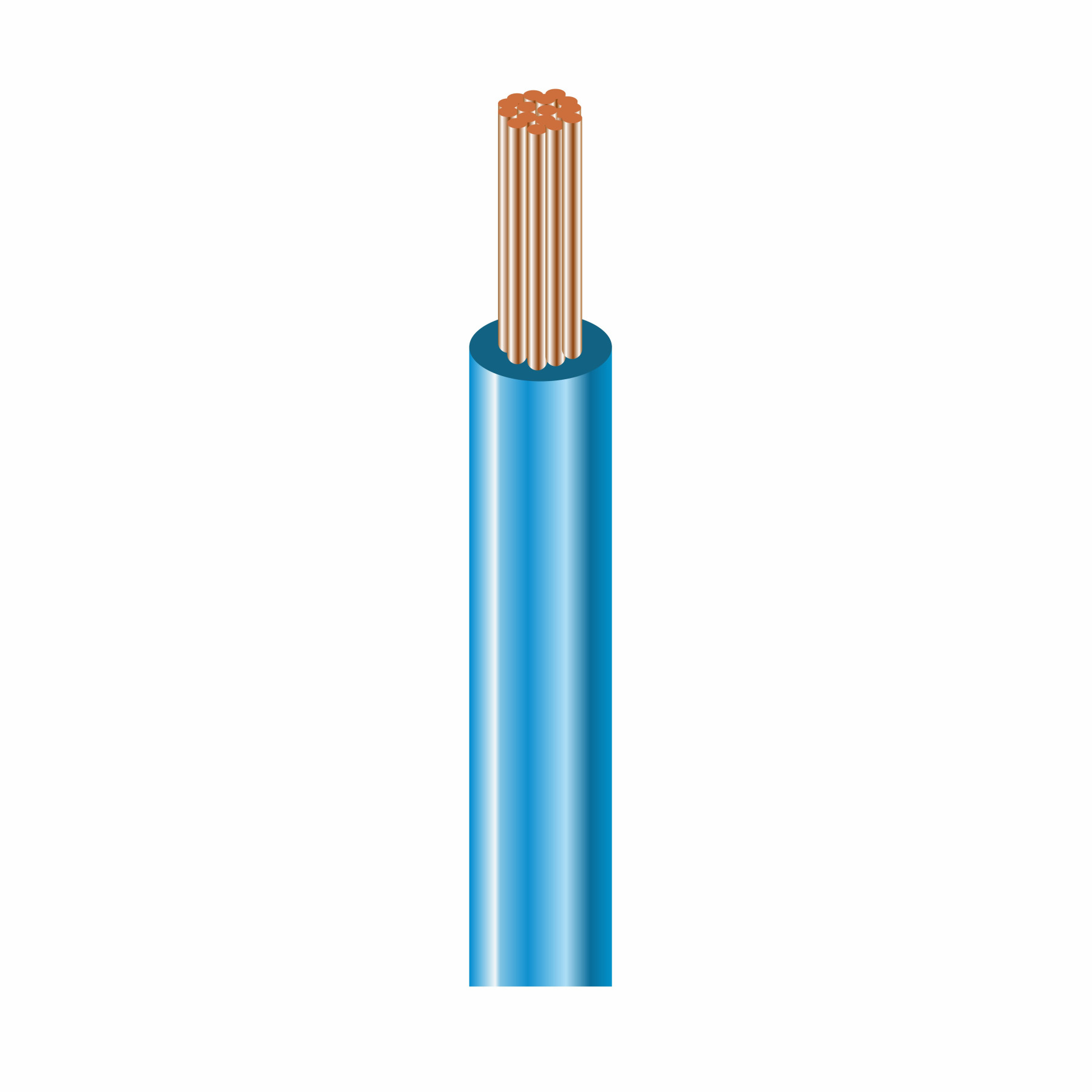

Рис. 1: конструкция провода ПВ3

Цветовая маркировка изоляции может отличаться в зависимости от конкретной цели, для которой используется сам провод. К примеру, при установке ПВ3 для PE проводника в цепь заземления расцветка изоляции должна иметь желто-зеленый окрас. Если ПВ3 устанавливается в качестве нулевого проводника, то выбирается синий цвет изоляции. На практике существует огромный выбор окраски для ПВ3.

Рис. 2: цветовая маркировка ПВ3

В жиле может использоваться несколько проволок определенного сечения, от соотношения которых и зависит обеспечиваемая гибкость всего изделия. На рисунке ниже приведены различные марки ПВ, которые отличаются именно таким соотношением:

Рис. 3: зависимость гибкости от количества проволок

В состав жилы ПВ3 могут входить не менее 7 проволок  максимальный предел их количества и толщины ограничивается только модельным рядом производителя, так как чаще всего он варьируется до 50 проволок в жиле.

Преимущества и недостатки

В сравнении с другими вариантами кабельно-проводниковой продукции провод ПВ3 обладает рядом весомых преимуществ:

  • Средний уровень гибкости – обеспечивает достаточно широкую сферу для применения ПВ3 – может использоваться как установочный провод для монтажа электрических систем, подключения оборудования, для электроснабжения устройств освещения и различных бытовых нужд.
  • Обладает хорошей устойчивостью к воздействию внешних факторов – отлично справляется с атмосферными явлениями, перепадами температур, механическими ударами, влагой, предотвращает возникновение и развитие плесени и т.д.
  • В состав изоляции включаются антипирены – вещества, приводящие к самостоятельному затуханию. За счет чего в случае искрения провод ПВ3 не загорится, а лишь оплавиться. В случае воздействия открытых очагов огня, изоляция также не будет поддерживать горение, чем обеспечивается возможность его использования в пожароопасных помещениях.
  • Относительно невысокая стоимость марки ПВ3 на рынке, что делает его гораздо более привлекательным, в сравнении с другими проводами и кабелями.
  • Не боится грызунов – за счет обработки отпугивающей пропиткой, практически не подвергается разрушению со стороны вредителей.

Среди недостатков провода ПВ3 следует выделить только один слой изоляции, которого часто оказывается недостаточно, при определенных условиях прокладки. В таких ситуациях в дополнение к имеющемуся диэлектрику необходимо приспосабливать дополнительные гофры, трубки или кабель-каналы.

Вторым недостатком ПВ3 является механическая «память» самой жилы. Если вы придадите ей форму при подключении, то после какого-то периода эксплуатации перекручивать концы и менять их положение крайне нежелательно, так как проволока становиться хрупкой.

Технические характеристики

Все характеристики ПВ3 условно можно подразделить на механические, термические и электрические, которые определяют его возможность полноценно решать поставленные задачи. Рассмотрите их все:

  • Допустимый радиус изгиба провода – определяет, на какую величину, в зависимости от параметров марки можно изгибать данный проводник. Данный параметр проверяется сразу после изготовления и вносится в паспорт изделия. Для ПВ3 соблюдается соотношение радиуса при прокладке не менее 5 диаметров наружной части самого провода. Рис. 4: радиус изгиба
  • Допустимое механическое удлинение изоляции – характеризует возможность поливинилхлоридного слоя к изменению своих геометрических параметров, но не менее чем на 50% от существующей длины. Чтобы провод можно было легко изгибать в заданном диапазоне.
  • Температура эксплуатации – допустимый предел температур, при котором допускается нормальная работа провода без потери ним заявленных параметров. Применительно к этой марке номинальные границы составляют от – 50°С до +70°С.
  • Кратковременный перегрев – допускается воздействие в аварийной ситуации или при перегрузке системы до 150°С. При этом изоляция сохраняет диэлектрические и механические параметры.
  • Устойчивость изоляционного слоя к единичным ударам, акустическим и вибрационным воздействиям. Из-за узкой специализации, для рядового потребителя такие характеристики ПВ3 не актуальны, они важны для линий связи и специфического оборудования.
  • Электрическое сопротивление изоляции – испытывается на этапе изготовления путем погружения провода в воду и последующей подачи напряжения в 2,5 кВ в течении 5 минут.
  • Проводимость жилы – определяется сопротивлением медного проводника, данная величина нормируется для каждой марки отдельно и может варьироваться в зависимости от температуры провода.

Таблица: зависимость параметров ПВ-3 от числа проволок и их сечения.

Номинальное сечение

(мм2)

Минимальное число проволок в жиле (шт)Наружный диаметр провода

(мм)

Максимальное электрическое сопротивление жилы при постоянном токе и температуре 20°С.

(МОм/км)

0,572,039,6
0,7572,225,5
1,072,321,8
1,572,814,0
2,0153,19,97
2,5193,58,05
4,01944,89
6,0194,63,11
10496,32,0
16497,51,21
25779,90,809
3510510,90,551
5014413,30,394
7021015,50,277
9528517,60,203
12036019,50,162
15044421,20,129
18555523,80,104
24076027,10,0808

Следует отметить, что несмотря на нижний предел рабочих температур в – 50°С, прокладывать провод разрешается в условиях не ниже – 15°С, так как изоляция становится хрупкой и при изгибах ее легко повредить. Если у вас возникла необходимость прокладки ПВ3 в холодном климате ниже – 15°С, его нужно дополнительно подогреть.

Применение

Благодаря широкому спектру моделей с различным сечением и количеством проволок в жиле, ПВ3 отлично подходит для различных сфер и промышленности, и народного хозяйства. В целом установочный ПВ-3 применяется для:

  • Бытовых нужд – при монтаже электропроводки в квартире, гараже, переносе узлов подключения, изготовлении удлинителей и для других целей.
  • Промышленных – для изготовления проводки на предприятиях, подключения осветительной аппаратуры, специального оборудования, мощных потребителей и т.д.
  • Для линий коммуникации с рабочей частотой в сети не больше 400Гц.

Отличительной особенностью данного провода является высокая устойчивость к атмосферным и другим видам воздействия, за счет чего он используется и для наружной прокладки.

Основные производители

При покупке кабельно-проводниковой продукции важно получить заданные параметры, способные обеспечивать номинальные условия работы системы. В противном случае можно столкнуться с проблемой недостаточного сечения или несоответствия климатического исполнения, когда подключенный провод или кабель начнет перегреваться и приведет к перегоранию линии. Поэтому так важно приобретать ПВ3 только у проверенных производителей. Среди хорошо зарекомендовавших себя заводов следует выделить:

  • ТД Альянс Кабель;
  • Спецкабель;
  • Москабельмет;
  • Межрегиональная торгово-промышленная компания.

Если вы только собираетесь купить провод ПВ3, обратите внимание на продукцию вышеперечисленных заводов. Если же у вас уже имеется марка провода ПВ3 какого-то другого производителя, и вы хотите использовать ее в электромонтажных работах, лучше проверить ее сечение и качество изоляции. Как выполнить проверку сечения жилы в домашних условиях   вы можете узнать из соответствующей статьи на нашем сайте: https://www.asutpp.ru/kak-opredelit-sechenie-provoda-ili-zhil-kabelya.html.

Видео по теме

Провод ПВ-3, ПВ-1, ПуГВ: расшифровка, технические характеристики

Провод ПВ 3 (или ПВ-3) — устаревшее, но до сих пор применяющееся обозначение провода ПуГВ. Его характеристики и назначение описаны в ГОСТ 6323–79, принятом еще в СССР. В настоящее время этот госстандарт отменен, для его замены введен в действие ГОСТ Р 53768–2010, но сам провод практически не потерпел изменений — разве что благодаря новым технологиям стал более гибким. Сейчас он называется ПуГВ.

Что значит маркировка

Здесь все просто:

  1. Первая литера в буквенно-цифровом индексе — это обозначение основного типа. «П» — провод.
  2. Вторая литера указывает на то, что у провода есть изоляция (так как существуют и «голые» провода), и обозначает ее тип. «В» — винил. Сейчас в качестве диэлектрической оболочки для этого и других проводов применяется поливинилхлоридный пластикат со специфическими добавками, придающими ему дополнительные свойства — устойчивость к истиранию, огнестойкость, неприятный «химический» запах (чтобы провод не грызли мыши и крысы), и тому подобное.
  3. Цифра 3 означает класс гибкости. Всего существует (по старому стандарту) 6 классов гибкости. Чем больше число, тем провод гибче. В этом и заключается разница между ПВ-1 и ПВ-3 — первый значительно менее гибок.

Современная аббревиатура расшифровывается иначе:

  • Пу — провод установочный;
  • Г — гибкий;
  • В — в состав изоляции входит винил.

Примечание: ранее провода делились на установочные и монтажные. По современному ГОСТу провод может быть только установочным, то есть использоваться для подключения электроустановок, но не применяться в монтажных работах.

Последней идет цифра, обозначающая сечение провода. Минимальное сечение — 0.5 мм.

Провод установочный типа ПВ 3 может иметь любой цвет, но в современных реалиях его, как правило, выпускают в желто—зеленой изоляции. Дело в том, что данным проводником чаще всего подключается «земля» в различных электрических установках. Тем не менее цвет оболочки может быть любым — черным, серым, синим и даже красным.

Примечание: все вышесказанное в полной мере относится и к проводу ПВ-1. Вся разница между этими двумя кабелями заключается только в гибкости — ПВ-1 значительно менее гибок, так как в нем используются многопроволочный проводник с большим сечением единичного элемента — собственно проволоки.

Сфера применения

Область применения ПВ-3, с одной стороны, достаточно обширна, с другой — очень узка. Все дело именно в том, что это одиночный провод. Он может, согласно ГОСТу, использоваться для электропроводки, освещения, подключения различных установок внутри как жилых, так и нежилых помещений, но именно силовой монтаж удобнее осуществлять кабелями двумя и более числом токопроводящих жил — для однофазных и трехфазных подключений соответственно.

Поэтому в настоящее время одна из основных задач ПВ-3 (ПуГВ) — это подключение заземления, где как раз и требуется одиночный проводник. В некоторых случаях им может подключаться нейтраль. Пучок из нескольких проводов разных цветов можно использовать вместо общего кабеля там, где в первую очередь требуется гибкость. Также его часто используют при сборке силовых шкафов, для подключения автоматов, контакторов и УЗО, в промышленности — там, где по какой-то причине требуются одинарные проводники. При этом подключение провода должно осуществляться только с использованием обжимного наконечника — заостренного или в виде петли, так как в противном случае возможно отгорание провода.

Также он может применяться для создания перемычек.

ПВ-3 имеет ограничение по напряжению — 450 В для переменного либо 1000 В для постоянного тока. Для подключения мощных потребителей применять его рекомендуется с оглядкой, тщательно подбирая подходящее сечение.

При использовании кабель должен быть помещен в гофрированную трубу, кабель-канал либо бронированную оболочку. Укладка в земле или вмуровывание в стену не допускается, т. к. при проведении земляных либо ремонтно-строительных работ он легко может быть поврежден или вовсе перерублен. Защитная оболочка этого вида проводников рассчитана на сопротивление только незначительным механическим воздействиям.

Монтаж открытым способом с закреплением скобами разрешен как временная мера, но не более того.

На открытом воздухе, в том числе методом протягивания, не применяется. Во-первых, он не относится к самонесущим, во-вторых, поливинилхлорид постепенно разлагается под действием прямых солнечных лучей.

При наличии дополнительного оборудования провод может использоваться как ТЭН — для отогрева замерзших водопроводных труб, и тому подобного.

Основное его достоинство — легкость и гибкость. Минимальный радиус изгиба — 10 наружных диаметров, или ровно 90 градусов.

Примечание: современный ПуГВ имеет более высокий класс гибкости, чем его предок ПВ-3 — пятый.

Данный тип провода умеренно стоек к огню. При одиночной прокладке горения не поддерживает, при коротком замыкании — плавится, но не распространяет огня. Тем не менее к огнестойким проводам ПВ-3 не относится и в зонах повышенной взрыво- и пожароопасности использоваться не может.

Основные ТТХ и конструкция

Кабель ПВ-3 имеет следующие технические характеристики:

  • строительная длина — 100 м;
  • сопротивление изоляции — 1 МОм;
  • материал проводника — медь;
  • минимальная температура прокладки — минус 15 градусов по Цельсию;
  • диапазон рабочих температур — от –50 до +35 градусов;
  • максимально допустимая влажность — 100% при температуре в +35 градусов;
  • стандартный срок службы — 15 лет, гарантийный — 2 года.

Конструктивно ПуГВ представляет собой один многожильный проводник, заключенный в диэлектрическую оболочку. ГОСТ допускает, что этот провод может быть одножильным, но на практике такого не встретишь, поскольку одножильное исполнение лишает кабель его основного достоинства — гибкости. Поэтому нормой является многожильное исполнение с числом проволочек не менее 7. Чем меньше диаметр проволоки, тем лучше гибкость. Так, для класса 3 применяется медная проволока диаметром до 0.79 мм, если общее сечение не достигает 50 мм. С увеличением диаметра поперечного сечения возрастает и количество проволочек-жил.

Обратите внимание: при покупке провода ПВ-3 рекомендуется штангенциркулем замерить его диаметр D (площадь сечения тогда можно вычислить по формуле S=0.785×D²), так как многие недобросовестные производители склонны экономить медь, занижая этот сверхважный параметр.

Максимальный диаметр провода ПВ-3 может составлять 95 мм.

Проверка при покупке

Кабель ПВ-3 рекомендуется очень тщательно проверять перед покупкой, так как рынок наводнен большим количеством подделок, отличающихся в лучшем случае заниженным сечением, в худшем — полным несоответствием заявленным требованиям, в первую очередь, по безопасности.

  1. Всегда рекомендуется брать продукцию, в маркировке которой стоит формулировка ГОСТ, а не ТУ. Кабель, сделанный по ТУ, формально не считается подделкой, но дело в том, что «технические условия» каждый производитель определяет для себя сам.
  2. На бухте всегда должна быть наклеена этикетка, а на изоляцию нанесена буквенно-цифровая маркировка с определенным шагом (около полуметра).
  3. Проверять сечение взятым с собой штангенциркулем.
  4. Потребовать у продавца документы о том, что провод прошел проверку на сопротивление проводящих жил, испытание изоляции на пробой, испытание напряжением.

Кроме того, периодически во время эксплуатации кабель должен проходить «ходовые испытания».

Видео по теме

О проводе ПВ 3 1х6: технические характеристики и расшифровка

Этот провод имеет многожильную гибкую структуру токопроводящего проводника сечением 6мм2 с поливинилхлоридной изоляционной оболочкой. Производители делают изоляционный слой разных цветов (красный, голубой, синий, коричневый, белый, черный и 1х6 желто-зеленый для заземления).

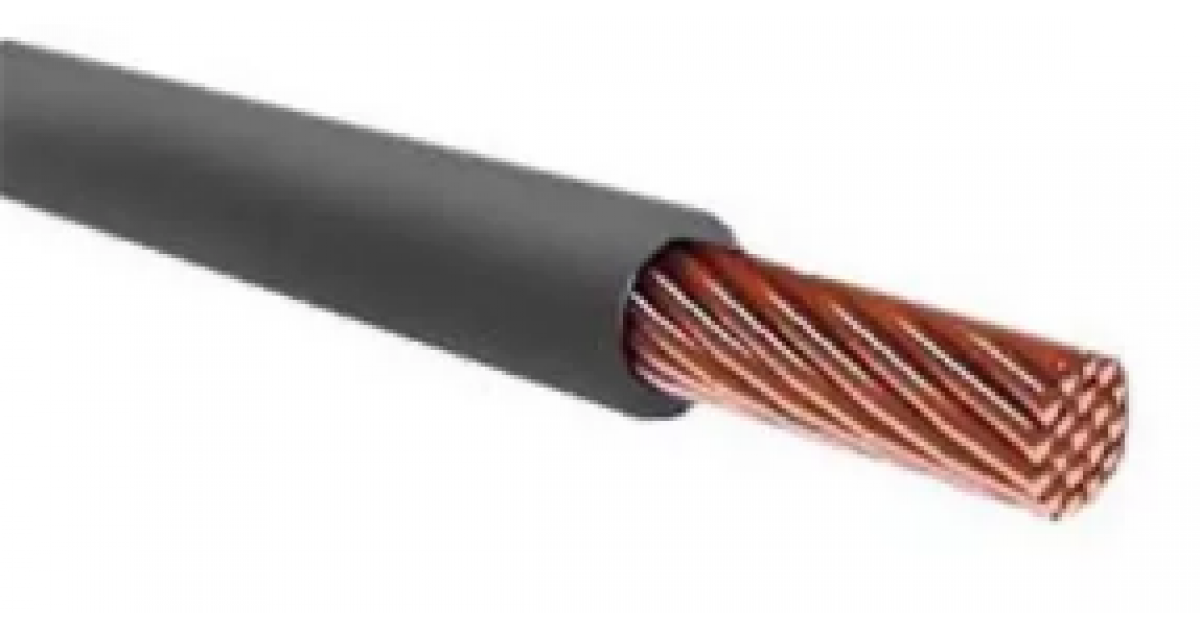

Внешний вид кабель-провода ПВЗ 1х6

Область применения

Провод ПВЗ 1Х6 считается монтажным (установочным) при сборке схем в силовых распределительных шкафах, во вторичных цепях систем контроля и управления электроустановками на промышленных объектах.

Пример подключения автоматических выключателей в РЩ проводами ПВЗ 1х6

Его гибкость, надежная изоляция различного цвета удобны для сборки схем, где подключаются различные элементы систем управления и силовые линии питания электроприборов. Особенно удобно пользоваться проводом этой марки при сборке схем в ограниченном пространстве распределительных щитов, заполненных различными приборами. Гибкость кабеля позволяет легко укладывать его в жгуты между модульными автоматическими выключателями УЗО, трансформаторами, реле и другими элементами схем.  Провод прокладывается в металлических, пластиковых трубах, кабельных каналах,  повышенная гибкость необходима на извилистых линиях. Провода используются в сетях, где напряжение не больше 750В с частотой 400Гц. Не редко ПВЗ 1х6 используется для подключения осветительных приборов.

Технические характеристики провода ПВЗ 1Х6

Эксплуатация проводов ПВЗ 1Х6 допускается в интервале температур окружающей среды – 50….+65 ̊С. Провода влагостойкие, надежно обеспечивают передачу электроэнергии при влажности воздуха 98%. По климатическим условиям эксплуатации провод производится с выполнением требований УХЛ второй категории ГОСТ 15150-69.

Монтажные работы, связанные с прокладкой кабеля, рекомендуется выполнять при температуре не ниже -15 ̊С, при более низкой температуре используется дополнительный подогрев воздуха тепловыми пушками. При прокладке кабеля допускаются загибы радиусом до 23.5 мм. Рабочая температура токопроводящих жил, допустимая длительное время при нагрузках большой мощности, может быть до 70 ̊С.

Наружный Ø по внешнему слою изоляционной оболочки составляет – 4.7мм, масса провода из расчета кг/м составляет 0,0742 кг. Ресурс работы при соблюдении правил эксплуатации у различных производителей отличается, но не менее 15 лет.

Основные электрические параметры:

  • Максимально допустимая величина токовой нагрузки – 59А;
  • Величина номинального напряжения – 750В;
  • Сопротивление токопроводящей жилы на 1 км составляет 3,06 Ом.

Таблица основных параметров ПВЗ 1Х6

Номинальное значение величины переменного тока450В/400 Гц
Номинальное значение напряжения при постоянном токе1000 В
Интервал рабочих температур-50°С …+70°С
Самая низкая температура, допустимая при прокладке кабеля-15°С
Минимальный радиус изгиба, измеряется в наружных диаметрах5 Ø

Конструктивные особенности провода ПВ3 1х6:

  • Токопроводящая жила скручивается из тонкой гибкой проволоки, сделанной по технологии с отжигом ГОСТ 22483-77, это повышает гибкость провода и влагостойкость;

Конструкция кабеля ПВ3 1х6

  • Изоляционная ПВХ оболочка производится разных цветов, желто-зеленый – используется для заземления электроустановок.

Маркировка и расшифровка аббревиатуры ПВ3 1х6

Буквенные и цифровые обозначения указывают на следующие параметры:

  • П – провод (монтажный) установочный;
  • 3 – указывает на высокую гибкость жилы;
  • В – материал внешнего изоляционного слоя ПВХ – поливинилхлорид;
  • 1Х6 – одна жила с сечением 6мм2.

Маркировка ПВ3 1х6 устаревшая, по современным стандартам этот провод маркируется как ПуГВ 6 ж/з:

  • П – провод;
  • У – установочный;
  • Г – повышенная гибкость;
  • В – ПВХ изоляция, в некоторых моделях изоляционный слой имеет примеси, которые не распространяют горение при одиночной прокладке кабель-провода;
  • 6 – сечение токопроводящей жилы.

Когда в маркировке пугв количество жил не указывается, по умолчанию подразумевают что жила одна, 1х6 желто-зеленого или другого цвета, в остальных случаях цифра обозначения количества жил вписывается в аббревиатуру.

Обратите внимание! Несмотря на изменение маркировки, конструкция кабель-провода и его технические характеристики не изменились.

Производители поставляют провода, намотанные на стандартные деревянные барабаны, размеры барабанов и длина провода на них отличаются.

Длина кабеля при намотке на деревянные барабаны

Барабан88 а8 б101212 а14
Длина (км)0,91,5501,9503,6506,1008,70011,950

Пример размещения провода на деревянном барабане

Практика показывает, что расчетный вес на 1 км примерно составляет 70,6 кг.

Для мелко-оптовых покупателей провод сматывается в бухты по 300-400 метров.

Обратите внимание! При работе с бухтой разматывать кабель-провод надо с конца, расположенного в центре, а не с наружной стороны кольца бухты.

Пример упакованного пв 3 провода 1х6 в бухтах

В противном случае провод ПВ будет перекручиваться, бухту придется постоянно разворачивать, при такой размотке есть большая вероятность запутать провод. Из центра бухты провод легко выходит кольцами, не перекручиваясь, и не зажимается между слоями обмотки.

К сведению. При покупке провода обратите внимание на производителя. Какая марка кабеля востребована потребителями, такую многие компании производят. Но не все это делают качественно, стремясь сэкономить на составе металла токопроводящих жил и толщине изоляционного слоя.

Есть производители, которые зарекомендовали себя качественной продукцией:

  • Севкабель;
  • Москабель;
  • Псковкабель.

Видео

Оцените статью:

Провод ПВ-3 (ПуГВ): расшифровка, характеристики. применение

Выбор кабелей и проводов — не самое легкое занятие. Необходимо подобрать не только сечение жил, но и обратить внимание на область использования, технические характеристики, температурный режим и еще некоторые моменты. В этой статье поговорим про провод ПВ-3. Это одно из самых популярных изделий. Его обычно используют для разводки «земли» и «ноля», но не только.

Содержание статьи

Провод ПВ-3: расшифровка и значение букв

Основная информация о проводе (и кабеле) заключена в его маркировке. Это продуманная система, благодаря которой можно, не заглядывая в описание, понять насколько подходит для ваших целей тот или другой вид кабельной продукции. Провод ПВ-3 производят десятилетиями. Он описан в старом нормативе — ГОСТ 6323 – 79. По этому документу название ПВ-3 расшифровывается так:

  • П — провод.
  • В — виниловая оболочка (поливинилхлорид).
  • 3 — это класс гибкости.

Итак, получаем: ПВ-3 — это провод в виниловой оболочке третьего класса гибкости (гибкий), с медными проводами (нет буквы «А» впереди). Жила многопроволочная (это следует из класса гибкости). Использоваться может как в помещении, так и на улице. Допускается как одиночная,так и групповая прокладка (в кабельканалах).

Примерно так выглядит провод ПВ-3

Есть еще алюминиевый аналог: АПВ-3. Его расшифровка практически один в один совпадает. За исключением того, что материал жил — алюминий. Все остальное аналогично.

Главное достоинство: широкая область применения и высокая степень гибкости

Почему ПВ-3 — это провод? Чем отличается кабель от провода? Тем что у кабеля более «серьезная» оболочка, которая может выдерживать значительные нагрузки, защищать от механических воздействий, снижать влияние проложенных рядом кабелей и т.д. Защита у провода — обычно однослойная, максимум — двухслойная. Такие изделия обязательно нуждаются в мерах по защите от повреждений. В общем, ПВ-3 — это провод.

Нужны еще пояснения по классу гибкости. Он зависит от количества и диаметра проводников в жиле. Самые жесткие — одножильные провода. Их тяжело сгибать. Это одножильный провод ПВ-1. Далее, по мере возрастания количества проводников, провода или кабели становятся все более гибкими. Так вот, ПВ-3 имеет среднюю гибкость. Минимальный радиус изгиба — 10 диаметров провода. Это хороший показатель, который позволяет прокладывать провод в трассах любой конфигурации.

ПВ-3 или ПуГВ?

Часто встречается еще провод ПуГВ, причем область применения схожа. Даже больше. Если посмотреть на характеристики, то они практически идентичны. Отличается только название. Все дело в том что в 2010 году принят новый стандарт — ГОСТ Р 53768 – 2010. В нем изменены правила маркировки кабельной продукции. Согласно этому документу, есть только два варианта типа кабельной продукции: кабель установочный Ку и Провод установочный Пу. В предыдущем стандарте есть еще провод монтажный. То есть буквы «Пу» в маркировке ПуГВ расшифровываются как «провод установочный».

Маркировка проводов кабелей по новому стандарту

Еще в этом документе изменено описание гибкости проводников. Они стали обозначаться буквами. Буква на второй позиции «Г» обозначает «гибкий». И последняя — «В» — это тип оболочки — виниловая. Тут изменений нет.

Если подвести итог, получаем: ПуГВ — это провод установочный гибки в виниловой оболочке. То есть, то же самое, что и ПВ-3. Если посмотреть на технические характеристики, станет ясно, что они практически идентичны. Так как же правильно? ПуГВ или ПВ-3? Оба варианта правильны. Как водится, действуют два стандарта. Так что можно и так и так.

Свойства и область применения

Провод ПВ-3 — один из популярных и распространенных. Это одножильный многопроволочный медный провод в виниловой оболочке. Виниловая оболочка отлично защищает от различного рода воздействий, так что этот провод можно использовать и в помещениях с повышенной влажностью. Может прокладываться в ванных, кухнях и т.д.

На оболочке должна быть нанесена маркировка

Оболочка из винила хорошо переносит погодные воздействия. В базовой модификации имеет широкий диапазон температур для эксплуатации — от -40°C до +70°C. Эти свойства позволяют применять ПВ-3 для прокладки как внутри, так и снаружи зданий. Только монтаж возможен при температурах от -15°C до +25°C. Для некоторых регионов с низкими зимними температурами это означает, что зимой на улице монтировать провод ПВ-3 нельзя. В остальном ограничений нет.

Область применения:

  • силовые и распределительные сети,
  • освещение,
  • подключение приборов и оборудования,
  • монтаж проводки в помещениях и снаружи здания.

Высокая степень гибкости позволяет проводить работы там, где другие провода деформируются или их невозможно согнуть под необходимым углом. Так что ПВ-3 — очень удобный и надежный.

Провод ПВ-3 может иметь разную окраску

Так как провод одиночный — имеет одну жилу, оболочку окрашивают в разные цвета. Выбирать цвета лучше согласно цветовой маркировке кабелей и проводов:

  • Желто-зеленый (реже — салатовый) используют для подключения защитного заземления.
  • Голубой (бело-голубой) применяют для разводки нейтрали (ноль).
  • Черный, красный, коричневый, белый и другие — для фаз.

Придерживаясь этих правил, вы не перепутаете провода при самостоятельном подключении бытовых приборов или при разводке проводки.

Технические характеристики

В магазинах можно найти провод ПВ-3 сечением от 0,75 мм² до 50 мм². Есть и большие размеры, но их обычно возят под заказ. Основная характеристика любого провода и кабеля — максимальное сопротивление жилы. Оно строго регламентируется и не может быть больше указанного значения. Оно приведено в таблице.

Технические характеристики провода ПВ-3

Второй важный параметр — сопротивление изоляции. От этой характеристики зависит область использования кабельной продукции. ПВ-3 в любом варианте должен иметь сопротивление изоляции не менее 1 МОм. Провода с такими характеристиками могут использоваться как в помещениях с любыми условиями эксплуатации, так и на улице.

Остальные технические характеристики:

  • Повышенная стойкость к влажности: до 100% при +35°C.
  • Стойкость к:
    • плесени;
    • ударам;
    • изгибам;
    • вибрации;
    • акустическим воздействиям.
  • Не распространяют горение.
  • Жила не должна нагреваться выше +70°C.

Важен еще срок эксплуатации — около 10-15 лет. При этом гарантийный срок большинства производителей — 2 года. В общем, очень неплохие характеристики.

Описание характеристик

Цена на провод ПВ-3 зависит от его сечения. В среднем, стоимость одного метра такая:

  • ПВ-3 1,5 — 10 руб/м;
  • ПВ-3 2,5 — 15 руб/м;
  • 4 мм² — 25 руб/м;
  • 6 мм² — 37 руб/м;
  • 10 мм² — 65 руб/м;
  • 16 мм² — 98 руб/м;
  • 25 мм² — 148 руб/м;
  • 35 мм² — 210 руб/м.

Обычно провод ПВ-3 собран из множества медных или алюминиевых проволок. Стандарт (оба) допускает применение моножилы. Но, для того чтобы достичь требуемого класса гибкости, необходимо использовать очень дорогую медь. Более дешевый вариант — несколько проволок. Обычно их не менее 7. Они могут быть скручены с определенным шагом.

Длительно допустимый ток для провода ПВ 3 при разных условиях прокладки

Еще один важный параметр — длительно допустимый ток. Эту характеристику можно использовать при расчете сечения проводника. Суммарный ток подключаемой к проводнику нагрузки не должен превышать длительно допустимый ток. А он меняется в зависимости от способа прокладки.

технические характеристики, назначение (область применения), подключение

Кабель ПВ-3 применяется в приборах электрического оборудования специального промышленного назначения таких как станки, электрические машины, электромеханизмы. В таких устройствах часто происходят перегибы проводов, появляются ударные воздействия при прокладке кабелей, возникают вибрации, шумы, перепады давления. Он используется в любых температурных условиях, а также задействуется в электро-системах морских судов. В статье расскажем про провод ПВ-3, рассмотрим его характеристики.

Внешний вид кабеля ПВ-3, используемый медную жилу при прокладке промышленных электрических сетей

Назначение модели провода ПВ-3

Модель ПВ-3 1х4 произведен для сетей переменного тока, используемых величину напряжения 450-500 V, с частотой 90 – 100 Hz. В сетях постоянного тока использует напряжение – 900 -1000 V. Базовая жила, проводящая ток пропускает токовый сигнал величиной 41 А. Возможность эксплуатации при температуре -60 — +60 °С и влажности 90-100%.

Основная жила нагревается до +65 — +70 °С при стандартных условиях, пропуская номинальную величину тока. Кабель состоит из медной жилы, переплетенных проволоками и поливинилхлоридной изоляции. Диаметр наружный имеет величину 4,0-4,1 мм и изоляцией более 0,7-0,8 мм. В данной модификации используется кабель класса 4, имеющий сопротивление 4,89Ω. Параметры кабеля указаны в таблице.

Таблица 1. Сопротивление жил кабеля класса 4. (Луженые – многожильные кабеля, чаще всего применяемые в электрических схемах).

Производственные марки кабеля

Медные кабеля, имеют разновидности:

  • ПВ-3 х 2,5;
  • ПВ-3 х 1,5;
  • ПВ-3 х 0,75.

Выполняются с одной жилой, выполненной из меди. Имеет высокие коэффициенты прочности и гибкости. Многопроволочное строение жилы – гарантия длительно срока службы и хорошая токовая проводимость.

Изображение кабеля ПВ-3. Условные обозначения: 1 – жила токопроводящая, 2 – оболочка изоляции

Провода указанных моделей применяются в промышленном и бытовом монтаже. Они не нагреваются под воздействием тока. Также часто применяются модели:

Представленные модели имеет высокую прочность, лучшую проводимость и большую вариацию размеров поперечного сечения. Обзор цен по городам Российской Федерации указаны в таблице.

Таблица 2. Цены по регионам РФ:

Производители провода данной модели

ЗАО ЭЛКАб – выпускает провода видов:

Кабельная продукция воспроизводится с алюминиевым и медным экраном со 100% перекрытием. Все продукция имеет сертификат качества международного образца.

САРАНСККАБЕЛЬ – одно из ведущих предприятий кабельной промышленности. В 2017 году производит:

  • силовые провода гибкие с оболочкой изоляции из термоэластопласта;
  • неизолированные провода;
  • луженные;
  • для электрического оборудования;
  • бытового назначения.

Компания уже имеет большой опыт работы, а также репутацию высококачественного производителя электротоваров.

ООО «Конкорд» – компания, имеет опыт в производстве проводов из токопроводящей медной жилы. Их изделия производятся с модернизированными антипожарными параметрами:

  • ВВГнг – сниженной горючести;
  • ВВГнг-LS – сниженной пожароопасности.

Продукция предприятия имеет сертификат ISO 9001.

ООО «ЭМ-КАБЕЛЬ» – производит:

  • кабеля термостойкие неизолированные;
  • изолированные;
  • силовые;
  • с пониженным газовыделением;
  • с пониженным дымовыделением.

Сертифицированная продукция согласно ISO 9001 гарантирует качество для различного применения.

Установка и монтаж проводов

  1. Прокладывание в условиях стационарного пользования происходит в контейнерах, специальных рукавах, технических трубопроводах. Кабель не должен сильно растягиваться и быть подверженным механическим нагрузкам. Читайте также статью: → «Трубы для электропроводки».
  2. При монтаже в земле – необходима особая защита в полиэтиленовой оболочке либо гофрированной трубе. Кабель ПВ-3 не используется на открытом воздухе. Его изоляция должна обеспечить защиту от холодных зимних температур и открытого светящего солнца.

Проверка изоляции. Основной вид осмотра – визуальный. Проверяет исключительно те части кабеля, которые выведены. Также визуально можно оценить состояние защитного покрытия и его целостность. Но также необходимо обязательно проверить его «невидимую» часть. Для этого применяется электрическая проверка.

Электрическая проверка дает возможность увидеть дефекты изоляции, что является причиной для замены провода. Электрические проверки по своим сложностям делятся на два вида:

  • проверка, путем проведения ряда измерений;
  • практическая проверка.

Проверка измерением выполняется в случаях:

  • перед монтажом нового кабеля, когда не нужно демонтировать старый провод;
  • в конце проведения работ по установке с целью проверки их качества;
  • по окончанию монтажа, проводится проверка слоя изоляции после подачи повышенных величин напряжения;
  • через определенные промежутки времени в период эксплуатации. Читайте также статью: → «Измерение сопротивления изоляции электропроводки».

Проверка испытаниями проводится как при первом подключении, так и при периодическом его использовании. Срок службы провода ПВ-3 составляет 10-15 лет.

Предлагаемые аналоги провода

  • Провод ВВГ. Такая разновидность провода применима как во влажных, так и в сухих помещениях. Плохо поддается растяжению. Его главная разновидность ВВГнг.
Изображение небронированного защитного провода ВВГнг с защитными жилами в поливинилхлоридной оболочке

Приставка «нг», обозначает, что в случае короткого замыкания возгорание будет происходить только на одной жиле, не переходя на всю площадь сечения. К его достоинствам относятся:

  1. вариации конфигураций;
  2. разнообразные геометрии поперечного сечения.

Недостатки: конструкция не рассчитана на чрезмерное растяжение. Такие виды производит «МАРПОСАДКАБЕЛЬ».

Кабель применяется на высотных конструкциях, при условии, что на него не будет воздействовать прямые солнечные лучи.

Состоит из медных жил и невоспламеняющейся изоляционной оболочки. Его достоинства:

  1. гибкость;
  2. малая степень дымовыделения;
  3. высокая пожароопасность.

Недостатки: не применяется под открытым солнцем. Кабеля данного вида производит фирма «ЛенПроКабель».

  • Плоский провод ПУНП. Основная особенность – дешевизна по сравнению с другими моделями.
Изображение провода плоского установочного представленного в виде 3х жил с разными расцветками

Такие проводники применяют исключительно плоскими в световых и силовых сетях. Данная разновидность предлагается 2-мя либо с 3-мя медными жилами. Зачастую применяется для установки электропроводки в бытовых условиях. Достоинства: используется в открытых проводках.

Недостатки:

  1. материалы не высокого качества;
  2. мгновенная потеря своих свойств при нагревании.

Большой выбор можно найти в интернет-магазине «Все инструменты.ру»

Одножильный кабель применяется в системах уравнения потенциалов. Для установки в электрические щитки используются модели с большим количеством жил, являющиеся более дорогими разновидностями. Достоинства: гибкая оболочка у моделей с 2-мя и более жилами.

Недостатки:

  1. одножильные кабеля менее гибкие;
  2. многожильные кабеля обладают большей стоимостью.

Предложен большой выбор проводов ПВ-1 в ООО «КабельТрансСервис».

Необходимое количество проводов в жиле токопроводящей

Необходимое количество проволок в жиле провода ПВ-3 класса 4, выбирается исходя из его назначений, технические параметры приведены в таблице.

Таблица 3. Параметры провода ПВ-3

Инструкция по выбору кабеля

Выбор материала. Самые распространенными являются медь и алюминий. Медь обладает лучшей проводимостью, а также не подвергается коррозии. Алюминий мягкий материал, в сильных изгибах кабелей происходит быстрый излом. При соприкосновении с воздухом алюминий быстро окисляется, на поверхности образуется окисная плена. Такая пленка плохо пропускает токовый сигнал, и обеспечивает ненадежный контакт.

Размер сечения. Определяющий параметр сечения – диаметр (d). При малых величинах тока медную жилу используют диаметром более 1мм2, алюминиевую – 2 мм2. При работе с большими величинами тока, диаметр выбирается исходя из мощности сети. Подбор диаметра, производится согласно табл. 3, учитывая прокладку кабеля через трубу либо открыто.

Таблица 4. Выбор размера кабеля при различных видах монтажей кабеля

Выборки марки. Маркировка характеризует свойство кабеля, а именно:

  • материал жил, проводящих ток;
  • уровень гибкости;
  • изоляцию.

Совет №1. При монтаже постоянной проводки, используют провод с жилами токоведущими, состоящие из одинарных проволок.

Используют следующие обозначения:

  1. Первый символ –материал жилы, если данный символ отсутствует, значит жила – из меди.
  2. Второй символ – провод;
  3. Третий указывает на изоляционный материал. Читайте также статью: → «Маркировка отдельных проводов и кабельных линий в процессе монтажных работ».

Совет №2. К участкам кабеля, выходящие на солнце, рекомендуется обязательное использование резинового покрытия. Воздействие озона будет вызывать микроповреждения на поверхности.

Часто задаваемые вопросы

Вопрос №1. Как выбирается сечение кабеля?

Размер сечения пропорционален свойствам провода выдерживать заданные нагрузки. Самыми популярными разновидностями являются сечения: 0,75; 1,5; 2,5; 4,0; 6,0; 10. Также стоит обращать внимание на материал жилы. Алюминиевый кабель по сравнению с медным имеет низкую проводимость, поэтому сечение выбирают на единицу больше, чем для медного.

Вопрос №2. Что лучше? Провод на основе алюминия или меди?

Алюминий дешевле по сравнению с медью. Кабеля алюминиевые имеют слабую электропроводность, меньшую прочность, быстро ломаются при перегибе. Также алюминий при взаимодействии с воздухом быстро окисляется. Медь считается конструктивно верным и надежным решением по сравнению с алюминием.

Вопрос №3. Какой провод лучше: гибкий или жесткий?

  • Жесткий провод –это моножильный кабель.
  • Гибкий провод – многожильный кабель.

Жёсткая разновидность кабелей как правило применяется для укладки в грунт, монтаже в стенах. Гибкий же применим при работе с механизмами, приборами, станками, которые могут перемещаться. Концы гибкого кабеля перед подключением, требуют специального обжатия и установки трубных коннекторов. Жесткие – такой процедуры не требуют. Для подключения устройств освещения, рекомендуются к использованию жесткие провода. Световое оборудование может часто подвергаться замене, а гибкий кабель не так склонен к переломам в отличии от жесткого.

Вопрос №4. Какая изоляция должная быть?

Величина изоляции сказывается на продолжительности службы кабеля. Одинарная изоляция позволит проводу прослужить 10-15 лет, двойная – около 30. Защитное покрытие изготавливается из различных материалов, таких как:

  • пластик;
  • стекло;
  • сталь.

Специалисты, обслуживающие и проводящие ремонт кабелей, разделяют понятия – оболочка и изоляция.

  • Изоляция – защитное покрытие на токоведущие фрагменты кабеля.
  • Оболочка – защитное покрытие, накладываемое уже поверх изоляции.

Ошибки при использовании кабеля ПВ-3

  1. Размер жил меньше размера всего сечения кабеля. Этот фактор приведет к перегоранию проводки при подключении нагрузки, которую провод должен выдерживать. Переключатель автоматный не сработает при поступлении перегружаемого сигнала.
  2. Между собой жилы примкнулись. В случае использования двухклавишного выключателя, при включении одной кнопки будет замыкать контакты и второй. Вероятное перегорание электрических приборов.
  3. Перебитая жила. Образуется незамкнутая цепь и невозможно поступление тока.
  4. Толщина изоляции меньше нормируемой. Такая изоляция можно легко повредится:
  • при монтажных электрооборудования;
  • при наступлении на кабель;
  • при ударе либо падения какого-либо предмета.

Оцените качество статьи:

Провод ПВ-3

Провод установочный ПВ-3 — провод повышенной гибкости, со скрученой медной многопроволочной жилой и изоляцией из ПВХ пластиката различных цветов. Расцветка выполняется сплошной или нанесением двух продольных полос на изоляции натурального цвета, расположенных диаметрально. Для проводов, используемых только для целей заземления, изоляция имеет зелено-желтую расцветку. Провод ПВ-3 применяется монтажа участков электрических цепей, где возможны изгибы проводов.

Благодаря своей гибкости провода марки ПВ 3 идеально подходят для монтажа участков электрических цепей в стояках жилых домов и в других местах где возможны частые и сильные изгибы проводов.


токопроводящая жила — медная, многопроволочная, класса 2, 3 или 4 для сечений от 0,5 до 1.5 мм2 вкл., класса 4 для сечений от 2.5 до 4 мм2 вкл., класса 3 для сечений от 6 до 95 мм2 вкл. по ГОСТ 22483-77
изоляция — поливинилхлоридный пластикат.
количество жил — 1.
сечение токопроводящей жилы —от 0,5 до 95 мм2.
рабочая температура — от -50°С до +70°С.
рекомендуемая температура при прокладке — не ниже -15°С.
длительно-допустимая температура нагрева жил — не более +70°С.
радиус изгиба — 5 диаметров кабеля.
срок службы — не менее 15 лет.
гарантийный срок эксплуатации — 2 года.
ГОСТ — 6323-79

Наименование ЦЕНА С НДС.

ВСЕ ЦВЕТА!

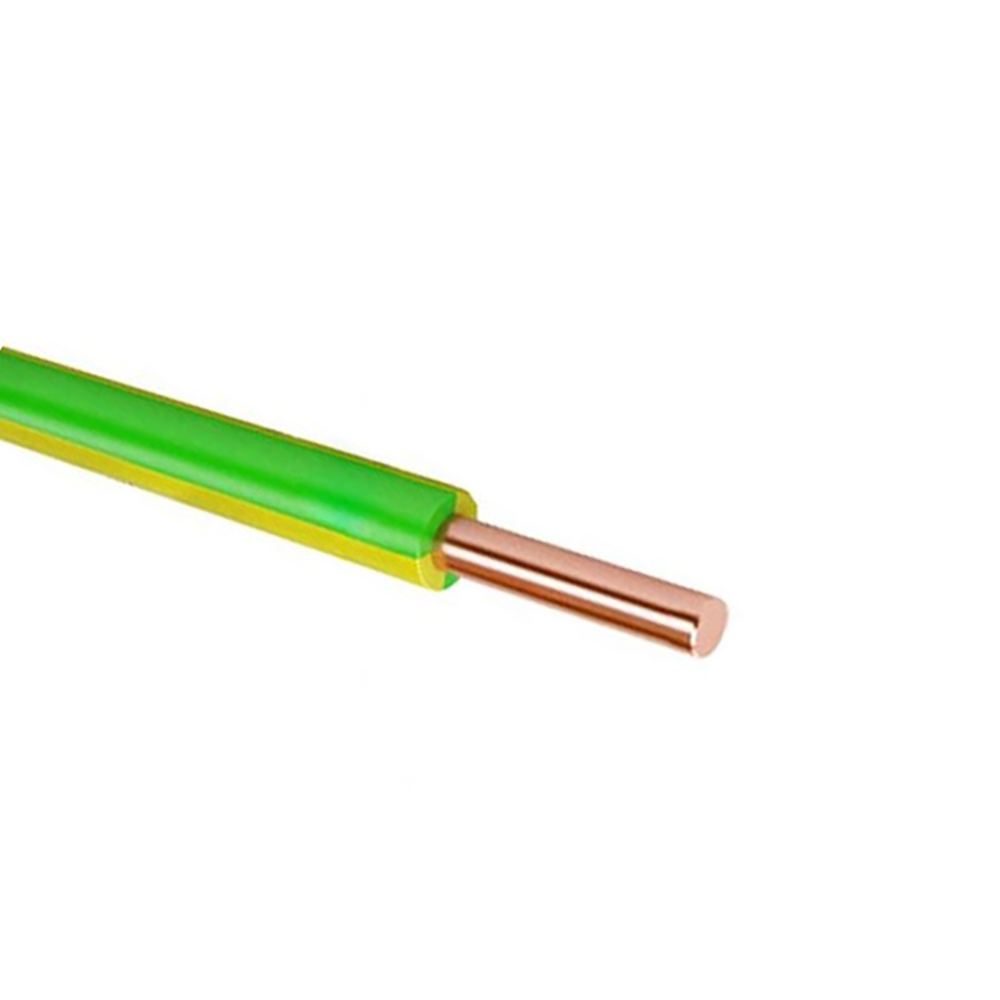

провод ПВ1 25 цена 100,00р.м

провод ПВ1 35 цена 120,00р.м

провод ПВ1 50 цена 170,00р.м

провод ПВ3 0,5 цена 2,20р.м

провод  ПВ3 0,75 цена 3,90р.м

провод ПВ3 1 цена 4,50р.   м

провод ПВ3 1,5 цена 6,00р.   м

провод ПВ3 2,5 цена 9,00р.   м

провод  ПВ3  4 цена 11,00р. м

провод  ПВ3  6 цена 22,00р. м

провод  ПВ3 10 цена 42,00р. м

провод ПВ3  16  цена 61,00р. м

провод ПВ3  25  цена 90,00р. м

провод ПВ3  35  цена 125,00р.м

провод ПВ3  50  цена 160,00р.м

провод ПВ3  70  цена  250,00р.м

провод ПВ3  95  цена  350,00р.м

провод ПВ3 120 цена  440,00р.м

провод ПВ3 150 цена  550,00р.м

провод ПВ3 185   цена  680,00р.м

провод ПВ3 240   цена  910,00р.м

провод ПВ4  0.5 цена 2,20р.м

провод ПВ4  0.75 цена  3,20р.м

провод ПВ4  1   цена 4,00р.м

провод ПВ4  1.5 цена 7,00р.м

провод ПВ4  2.5 цена 10,00р.м

провод ПВ4  4  цена 17,00р.м

провод ПВ4  6   цена  25,00р.м

провод ПВ4 10  цена  41,00р.м

провод ПВ6 -З  16 цена 65,00р.м

провод ППВ 2*1.5 цена 11,00р.м

провод ППВ 2*2.5 цена 17,00р.м

провод ППВ 2*4   цена 28,00р.м

провод ППВ 3*1.5 цена 17,00р.м

провод ППВ 3*2.5  цена 28,00р.м

провод ПуВ 1*25   цена 100,00р.м

провод ПуВ 1*35   цена 143,00р.м

провод ПуГВ 1*0,5  цена 2,20р.м

провод ПуГВ 1*0,75 цена 3,10р.м

провод  ПуГВ 1*1    цена 4,00р.м

провод  ПуГВ 1*1,5  цена 6,00р.м

провод  ПуГВ 1*2,5  цена 9,00р.м

провод  ПуГВ 1*4    цена 15,50р.м

провод  ПуГВ 1*6    цена 24,00р.м

провод   ПуГВ 1*10  цена 40,00р.м

провод   ПуГВ 1*25  цена 98,00р.м

провод   ПуГВ 1*35   цена 138,00р.м

провод    ПуГВ 1*95  цена 377,00р.м

Технические характеристики провода ПВ-3:

Число жил X сечение, мм2Внешний диаметр (размер), ммВес провода, кг/кмДиаметр токопроводящей жилы, ммЧисло жил X сечение, мм2Максимальное электрическое сопротивление постоянному току токопроводящей жилы (при +20°С), Ом/кмЭлектрическое сопротивление изоляции проводов, кОм/км, не менее (при +70°С)
1x0,752,3111,41,111x0,7524,511
1x1,02,4613,81,261x1,018,110
1x1,52,9620,61,561x1,512,110
1x2,53,734,32,11x2,57,419
1x4,04,249,42,61x4,04,617
1x6,04,870,63,21x6,03,086
1x10,0611041x10,01,835,6
1x16,07,81845,81x16,01,214,6
1x25,09,62857,21x25,00,8094,4
1x35,011,440191x35,00,5513,8

Номенклатура провода марки ПВ-3 :



ПВ-3 1х0,75

ПВ-3 1х1,0

ПВ-3 1х1,5

ПВ-3 1х2,5

ПВ-3 1х4,0

ПВ-3 1х6,0

ПВ-3 1х10,0

ПВ-3 1х16,0

ПВ-3 1х25,0

ПВ-3 1х35,0

PvZ: Первый фестиваль Battle for Neighborville 2020 - Snow Joke

Узнайте о фестивале «Снежный день» и о том, что ждет вас в

PvZ: Battle for Neighborville .

Будущее уже наступило, соседи! На дворе 2020 год, и хотя мы все предполагали, что к настоящему времени роботы захватили бы мир, единственный искусственный интеллект, который свирепствует в наши дни, - это эти надоедливые зомби. Так что берите друзей и заряжайте электрические роликовые коньки, пока бушует битва за мозги в Plants vs.Зомби: Битва за Соседний Виль !

С новым годом здесь, свежим, как пуховое одеяло только что выпавшего снега, хрустящего, как замороженный лист салата айсберг, оранжевого, как молодой конус резиновой конструкции прямо с заводской линии Z-Tech, мы представляем вам совершенно новое фестивальное событие: Снежный день.

Поброди по Парку Головокружения в морозных сугробах начинают таять. Прокладывайте себе путь через карту призов Snow Day, используя Приобретайте луковицы и получайте эпические шляпы, плиты победы, дыроколы, смайлики и многое другое.Собирайте предметы для погони, например, костюм командира Cowmooflage для Foot. Солдат на полпути, костюм легендарного Дракона тысячелетия для Snapdragon на 100% готовности и Snapdragon Legendary Century Dragon костюм, когда вы идете одиночным путем до конца карты.

Как зарабатывать призовые лампочки? Получите их, зарабатывая XP в любом режиме. Вы также можете выполнять ежедневные задания и задания персонажей, чтобы зарабатывать больше. Собрав призовые лампочки, откройте карту призов Snow Day, посетив Wing-Ding справа от многопользовательского портала.

Интересно, что принесет остаток 2020 года? Мы проконсультировались с Роуз, нашей путешествующей во времени волшебницей из другой эпохи (от которой, кстати, тоже пахнет фантастически), и она открыла мистический взгляд на ваше будущее! Вот что произойдет в ближайшие три месяца:

Роуз также рассказал нам, что произойдет в следующие 300 лет, но мы отложим это предсказание на другой раз. А пока наслаждайтесь «Снежным днем» и не забывайте следить за новыми новостями о PvZ: Battle for Neighborville в течение десятилетия.

Будьте в курсе новостей Plants vs. Zombies: Battle for Neighborville , подписавшись на них в Facebook, Twitter, Instagram и YouTube.

Plants vs. Zombies: Battle for Neighborville ™

Electronic Arts

☆☆☆☆☆ 335

★ ★ ★ ★ ★

29,99 долл. США 5,99 долл. США

Добро пожаловать в Neighborville, где все хорошо.Вот только назревает новый сумасшедший конфликт хвойных между безмозглыми и ботаническими! Что ты собираешься делать - называть урожай? Почвите свои растения? Приготовьтесь пнуть траву в конфликте «растение против зомби», который перенесет вас на окраину Соседства и обратно. Настройте каждого персонажа для битвы Присоединяйтесь к новейшему расцвету вековой битвы между растениями и зомби с 20 полностью настраиваемыми классами при запуске, включая класс командной игры для каждой фракции. Воспользуйтесь уникальными способностями каждого класса персонажей в шести режимах PvP, включая новую боевую арену, и испытайте невероятные острые ощущения боя.Путешествие к внешним краям Соседвиля Напряжение по всей территории увеличилось за счет трех областей свободного передвижения и одного режима PvE, которые выходят за пределы города Соседства. Объединитесь с тремя друзьями в социальном районе Giddy Park и верните Weirding Woods, Mount Steep и Neighborville Town Center. Пора расти! Играйте со своими любимыми людьми в любом режиме Объединитесь с другими игроками, чтобы испытать совместную игру на диване с разделенным экраном в каждом режиме. Объединяйтесь с тремя игроками и сражайтесь через процветающие районы свободного передвижения или участвуйте в битве с 24 игроками в многопользовательской сетевой игре в гигантской схватке в пригороде.Действуют условия и ограничения. Подробности см. На сайте WWW.EA.COM/LEGAL.

архивов PvZ - Xbox Wire

перейти к содержанию
  • Все Microsoft
  • Программное обеспечение

    Окно Приложения Один диск Перспективы Skype Одна запись

    ПК и устройства

    ПК и планшеты Аксессуары

    Развлечения

    Xbox игры Компьютерные игры Цифровые игры для Windows Фильмы и ТВ

    Бизнес

    Microsoft Azure Microsoft Dyanmics 365 Microsoft 365 Microsoft Промышленность Платформа данных Microsoft Advertising Лицензирование

    Разработчик и ИТ

    .СЕТЬ Visual Studio Windows Server Windows Dev Server Документы

    Другое

    Магазин Microsoft Награды Microsoft Бесплатные загрузки и безопасность Образование Адреса магазинов Подарочные карты
Поиск
  • Консоли
  • Игры
  • Майор Нельсон
  • Игровой абонемент Xbox
  • Программа предварительной оценки Xbox
  • Облачные игры
  • [адрес электронной почты]
  • Окна 10
Сайты Xbox Wire Xbox Wire Xbox Wire DACH Xbox Wire на испанском языке Xbox Wire на французском языке Xbox Wire в Португалии Xbox Wire на русском Показать больше
    Закрывать Поиск Категория

    Новости СМИ

    Игры

    Растения vs.Zombies Garden Warfare 2: Tale of the Taco уже здесь

    Xbox Game Studios

    • 343 Отрасли промышленности
    • Эпоха империй
    • Коалиция
    • Игры принуждения
    • Двойной штраф
    • Инициатива
    • inXile Entertainment
    • Шахтерское ремесло
    • Ninja Theory Ltd
    • Обсидиан Развлечения
    • Игровые площадки
    • Редкий
    • Turn 10 Studios
    • Лаборатория нежити

    Глобальные сайты

    • Xbox Wire
    • Xbox Wire DACH
    • Xbox Wire на испанском языке
    • Xbox Wire на французском языке
    • Xbox Wire в Португалии
    • Xbox Wire на русском

    Оставайтесь на связи

    • Facebook
    • Твиттер
    • Pinterest
    • YouTube

    © Microsoft, 2021,

    • Медиаактивы
    • Поддержка
    • Предупреждение о захвате светочувствительных материалов
    • Конфиденциальность и файлы cookie
    • Условия использования
    • Кодекс поведения
    • RSS
    • Товарных знаков
    • Управление согласием

    Electronic Arts - EA объявляет о Plants vs.Zombies: Battle for Neighborville ™ Complete Edition взрывается на Nintendo Switch ™ 19 марта

    Сыграйте на 12 призовых картах и ​​разблокируйте сотни внутриигровых косметических предметов, настроек персонажей и многое другое напрямую через офлайн или онлайн-игру

    Смотрите трейлер, посвященный Nintendo Switch: ЗДЕСЬ

    Редвуд-Сити, Калифорния - (БИЗНЕС-ПРОВОД) - Готовьте сокосодержащие пушки и готовьтесь к битве! PopCap Vancouver, студия Electronic Arts Inc.(NASDAQ: EA) сегодня объявила, что ее самый забавный шутер появится на Nintendo Switch 19 марта с полным изданием Plants vs. Zombies: Battle For Neighborville ™ . Представляя новых игроков Neighborville, пригородный регион, где всегда процветает столкновение между флорой и нежитью, Plants vs. Zombies: Battle For Neighborville Complete Edition даст игрокам возможность разблокировать всех персонажей и контент с PlayStation, Xbox и ПК. Стандартные выпуски, а также контент, выпущенный после запуска, напрямую через автономную или онлайн-игру.

    Plants vs. Zombies: Battle for Neighborville ™ Complete Edition (Изображение: Business Wire)

    В Plants vs. Zombies: Battle For Neighborville Complete Edition игроки могут выполнять веселые миссии и побеждать эпических боссов, собирать медали и открывать опасно превосходные наряды. Кроме того, игроки получат доступ к 23 полностью настраиваемым персонажам, включая класс командной игры для каждой фракции, и все косметические предметы, когда-либо выпущенные - все они доступны в качестве разблокируемых в игре, без каких-либо премиальных магазинов или валюты.Игроки могут играть в автономном режиме, собирать до трех друзей или погрузиться в многопользовательский режим 8 на 8 - побеждая противников, взрывая бомбы гномов и подпрыгивая на розовой слизи, используя элементы управления движением для прицеливания, с полным набором настроек, которые можно настроить в соответствии с предпочтениями игроков.

    «Мы рады представить всем любимых персонажей Plants vs. Zombies ™ на Nintendo Switch впервые, давая игрокам возможность играть дома или в дороге, как они захотят», - сказал Мелвин Тео, продюсер PopCap. Ванкувер.«Управление движением Switch позволяет нам по-новому взглянуть на Neighborville, а с его пристыкованной и портативной игрой у нас есть возможность оживить игру и ее персонажей способами, которые раньше были невозможны».

    Plants vs. Zombies: Battle For Neighborville Complete Edition, разработанная совместно с QLOC S.A., будет доступна на Nintendo Switch по цене 39,99 долларов США 19 марта и является первой игрой, разработанной на движке Frostbite ™ и выпущенной на платформе.Чтобы посмотреть трейлер Nintendo Switch, посетите: https://www.youtube.com/watch?v=YBYW0p6jGZY

    .

    Материалы Plants vs. Zombies: Battle for Neighborville Complete Edition можно найти на сайте EAPressPortal.com.

    Об Electronic Arts

    Electronic Arts (NASDAQ: EA) - мировой лидер в области цифровых интерактивных развлечений. Компания разрабатывает и поставляет игры, контент и онлайн-сервисы для подключенных к Интернету консолей, мобильных устройств и персональных компьютеров.

    В 2020 финансовом году чистая выручка EA по GAAP составила 5,5 млрд долларов. Компания EA со штаб-квартирой в Редвуд-Сити, штат Калифорния, известна благодаря портфелю признанных критиками высококачественных брендов, таких как EA SPORTS ™ FIFA, Battlefield ™, Apex Legends ™, The Sims ™, Madden NFL, Need for Speed ​​™, Titanfall ™ и Растения против Зомби ™.

    Более подробную информацию о EA можно найти на сайте www.ea.com/news. EA SPORTS, Motive Studios, Battlefield, Apex Legends, The Sims, Need for Speed, Titanfall и Plants vs.Zombies являются товарными знаками Electronic Arts Inc. FIFA, John Madden и NFL являются собственностью соответствующих владельцев и используются с разрешения. Nintendo Switch - торговая марка Nintendo.

    Категория: EA Studios

    Источник: Electronic Arts Inc.

    Франшиза EA и PopCap's Wackiest Shooter растет вместе с растениями против. Zombies: Battle for Neighborville

    REDWOOD CITY, Калифорния - (BUSINESS WIRE) - 4 сентября 2019 г .--

    PopCap, студия Electronic Arts (NASDAQ: EA), объявила сегодня о выпуске Plants vs Zombies: Battle for Neighborville ™ - новая игра, в которой приветствует игроков в Neighborville, пригородном районе, где всегда процветает столкновение между флорой и нежитью.PopCap запускает следующую игру в любимой франшизе Plants vs. Zombies ™ с совершенно новым способом игры в преддверии выхода.

    Этот пресс-релиз содержит мультимедиа. Посмотреть полный выпуск можно здесь: https://www.businesswire.com/news/home/20190

    5754/en/

    (Рисунок: Business Wire)

    С захватывающим экшеном, который понравился фанатам предыдущих Plants vs. Zombies Шутеры стали известны и любимы, игроки могут спрыгнуть в Giddy Park для легких многопользовательских сражений или использовать социальную доску, чтобы взаимодействовать с другими игроками и объединяться в группы.Игрокам предстоит разгадывать угрозы трех областей свободного передвижения, включая знакомое центральное расположение центра города Соседвиль, а также приключения по внешним окраинам Соседвилля в жарких и пыльных районах Крутой горы, а также в пышных и странных регионах Чудного леса.

    В основе Plants vs. Zombies: Battle for Neighborville - захватывающий многопользовательский игровой процесс. Игроки могут сразиться с 20 полностью настраиваемыми классами персонажей, в том числе вернувшимися фаворитами, такими как Peashooter и Chomper, а также с некоторыми новыми лицами, такими как Night Cap, повелитель теней, и классная королева диско Electric Slide.В список персонажей также входит класс командной игры для каждой фракции, Дуб и Желудь, а также Космический кадет. Кроме того, игроки могут объединить усилия и подбросить траву в кооперативном режиме с разделенным экраном на диване * и онлайн-кооперативе в каждом режиме, будь то сражение в процветающих регионах свободного передвижения или прыжок в битву в шести различных многопользовательских режимах. На этом веселье не заканчивается: после октябрьского запуска игры игроки могут принять участие в фестивалях, чтобы разблокировать новые сезонные награды.

    Для тех, кто хочет окунуться в веселье перед запуском, Plants vs.Zombies: Battle for Neighborville Founder’s Edition доступна на ПК через консоли Origin , Xbox One и PlayStation®4. The Founder's Edition - это ранняя версия игры, предлагающая фанатам шанс стать соседом-основателем, где каждую неделю в течение шести недель будут появляться новые части игры, включая новые многопользовательские режимы, регионы свободного передвижения и другие захватывающие функции. в преддверии глобального запуска 18 октября. Помимо ранней игры, «Соседи-основатели» получат эксклюзивные награды и смогут перенести игровой прогресс в полное Стандартное издание, которое они получают без дополнительных затрат.

    Издание Founder’s Edition только в цифровом формате доступно во всем мире с сегодняшнего дня до 30 сентября в 9:00 по тихоокеанскому времени по специальной цене для учредителей в размере 29,99 доллара США **. Версия Founder’s Edition также доступна для участников Origin Access Premier, начиная с сегодняшнего дня.

    Ознакомьтесь с полным календарем учредителя на шестинедельный период в этом блоге , в котором более подробно рассказывается о выпуске учредителя.

    « Plants vs. Zombies: Battle for Neighborville продолжает традицию выращивания веселья между безмозглыми людьми и растениями в нашем самом большом и безумном шутере», - сказал Роб Дэвидсон, игровой директор PopCap в Ванкувере.«С выпуском Founder’s Edition мы отправляемся в новое путешествие вместе с нашим преданным сообществом. Мы разработали каждую неделю перед запуском, чтобы сосредоточиться на определенных режимах и различных способах игры, чтобы оптимизировать игру. Это захватывающий подход, который мы применяем, поскольку он позволяет нашим фанатам сразу же начать игру, заработать эксклюзивные награды и сохранить свой игровой прогресс до запуска 18 октября ».

    Режимы и функции в Plants vs. Zombies: Battle for Neighborville Founder’s Edition уже являются окончательными, но, дав возможность самым большим фанатам прийти пораньше, команда разработчиков сможет улучшить производительность во время игры.Это гарантирует, что масштабируемый опыт для всех игроков будет работать на пиковом уровне перед запуском и за его пределами, что приведет к обеспечению высочайшего качества для Plants vs Zombies: Battle for Neighborville.

    Кроме того, соседи-основатели будут получать эксклюзивные косметические награды в течение первых четырех недель *** при входе в игру каждую неделю. Эти эксклюзивные награды включают набор предметов Fire Defender для Snapdragon, костюм Ultimate Champ Star для All-Star Zombie и костюм Pea of ​​Valiance для Peashooter.

    The News from Neighborville web post и Live from Neighborville livestream будут проходить еженедельно, чтобы соединить игроков с самими разработчиками. Соседи-основатели также могут закрепиться на форумах и в социальных сетях через Facebook, Twitter, Instagram и YouTube, чтобы получить более подробную информацию по мере приближения к запуску во всем мире в октябре. Для получения дополнительной информации о Plants vs. Zombies: Battle for Neighborville Founder’s Edition посетите официальный веб-сайт и зарегистрируйтесь, чтобы получать последние новости.

    Загрузите материалы для Plants vs. Zombies: Battle for Neighborville по адресу: http://press.ea.com/

    * CO-OP COUCH С РАЗДЕЛЕННЫМ ЭКРАНОМ ДОСТУПЕН ТОЛЬКО НА PS4 / XBOX ONE.

    ** Ссылки на цены на выпуск Founder’s Edition и Standard Edition основаны на рекомендованной производителем розничной цене EA. ПРЕДЛОЖЕНИЯ МОГУТ ОТЛИЧАТЬСЯ ИЛИ ИЗМЕНИТЬСЯ. ПОДРОБНЕЕ НАЙДИТЕ https://ea.com/games/plants-vs-zombies/plants-vs-zombies-battle-for-neighborville/buy.

    *** С 4 сентября 2019 г. по 30 сентября 2019 г. предоставляется одна награда в неделю.Для получения вознаграждений необходимо входить в систему еженедельно. Подробнее здесь.

    Об Electronic Arts

    Electronic Arts (NASDAQ: EA) - мировой лидер в области цифровых интерактивных развлечений. Компания разрабатывает и поставляет игры, контент и онлайн-услуги для подключенных к Интернету консолей, мобильных устройств и персональных компьютеров.

    В 2019 финансовом году чистая выручка EA по GAAP составила 4,95 млрд долларов. Компания EA со штаб-квартирой в Редвуд-Сити, штат Калифорния, известна благодаря портфелю признанных критиками высококачественных брендов, таких как EA SPORTS ™ FIFA, Battlefield ™, Apex Legends ™, The Sims ™, Madden NFL, Need for Speed ​​™, Titanfall ™ и Растения vs.Зомби ™. Более подробная информация о EA доступна на http://www.ea.com/news.

    EA SPORTS, Origin, Battlefield, Apex Legends, The Sims, Need for Speed, Titanfall, Plants vs. Zombies и Plants vs. Zombies: Battle for Neighborville являются товарными знаками Electronic Arts Inc. © FIFA и официальный логотип лицензионного продукта FIFA являются авторские права и / или товарные знаки FIFA. Все права защищены. Произведено по лицензии Electronic Arts Inc. John Madden и NFL являются собственностью соответствующих владельцев и используются с разрешения.PlayStation является зарегистрированным товарным знаком Sony Computer Entertainment Inc.

    См. Исходную версию на businesswire.com: https://www.businesswire.com/news/home/20190

    5754/en/

    КОНТАКТ: Jino Talens

    Sr. PR Менеджер

    [email protected]

    650-628-9111Ray Almeda

    Старший специалист по коммуникациям

    [email protected]

    650-628-7015

    КЛЮЧЕВОЕ СЛОВО: КАЛИФОРНИЯ СОЕДИНЕННЫЕ ШТАТЫ СЕВЕРНАЯ АМЕРИКА

    КЛЮЧЕВОЕ СЛОВО ОТРАСЛИ: МОБИЛЬНЫЕ / БЕСПРОВОДНЫЕ ТЕХНОЛОГИИ ЭЛЕКТРОННЫЕ ИГРЫ СЕМЕЙНЫЕ РАЗВЛЕЧЕНИЯ МОБИЛЬНЫЕ РАЗВЛЕЧЕНИЯ ПОТРЕБИТЕЛЬ ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ ДЛЯ ПОДРОСТКОВ ПОТРЕБИТЕЛЬСКАЯ ЭЛЕКТРОНИКА

    ИСТОЧНИК: Electronic Arts

    Авторские права Business Wire 2019.

    PUB: 04.09.2019 12:18 PM / DISC: 09.04.2019 12:18 PM

    http://www.businesswire.com/news/home/20190

    5754/en

    Microsoft объявляет о 13 EA Игры, которые получат FPS Boost на Xbox Series X, Series S- Technology News, Firstpost

    FP Trending 23 апреля 2021 г. 17:50:17 IST

    Microsoft объявила, что 13 игр Electronic Arts получают обновления для включите FPS Boost на Xbox Series X, Series S с поддержкой до 120 Гц.Все эти игры доступны для подписчиков Xbox Game Pass Ultimate через EA Play. Эти новые игры FPS Boost включают в себя:

    Поддержка 120 Гц:

    Поле битвы 1

    • Поле боя 4

    • Поле боя 5

    • Mirror's Edge Catalyst

    • Plants vs. Zombies: Battle for Neighborville

    • Растения против зомби: Garden Warfare

    • Plants vs.Зомби: Садовая война 2

    • Звездные войны Battlefront II

    • Star Wars Battlefront

    • Titanfall

    • Titanfall 2

    • Распутать 2

    Поддержка 60 Гц:

    Море Одиночества

    Команда обратной совместимости Xbox Wire разработала FPS Boost в феврале 2021 года, функцию, которая использовала множество новых способов для почти удвоения исходной частоты кадров в некоторых играх для более высокой и стабильной частоты кадров, что делает визуальное восприятие этих игр более плавным, что приводит к более захватывающий игровой процесс.

    Мы рекомендуем установить последнее обновление ОС Xbox, чтобы получить максимальную отдачу от игр FPS Boost!

    Кроме того, чтобы играть на частоте 120 Гц, убедитесь, что настройки вашего телевизора оптимизированы правильно: https://t.co/9tgfxJ5Fd6

    - Xbox (@Xbox) 22 апреля 2021 г.

    В некоторых случаях может возникнуть необходимость уменьшить разрешение игры, чтобы обеспечить ее плавное и непрерывное воспроизведение, потому что требования к графике выше для включения технологии FPS Boost. В некоторых случаях повышение FPS не включается автоматически для геймеров Xbox Series X.Однако его можно легко включить в параметрах совместимости в настройках «Управление игрой и надстройками».

    Чтобы проверить, работает ли игра с функцией FPS Boost или Auto HDR, нажмите кнопку Xbox на контроллере во время игры, и вы увидите индикатор наложения руководства в правом верхнем углу, который можно использовать для проверки наличия функций. включен или нет.

    Чтобы испытать FPS Boost и иметь возможность включать или отключать эту функцию, убедитесь, что на вашей консоли установлено последнее обновление, и вы перезагрузили ее.

    Служба подписки на онлайн-видеоигры, EA Play, предоставляет доступ к библиотеке собственных игр EA, в которую входят Battlefield и The Sims 4 . EA Play, ранее известная как EA Access, уже является частью Xbox Game Pass для консолей и позволяет владельцам консолей Xbox One, Xbox Series X / S загружать и играть в игры из EA Play на оборудовании Xbox.

    Пора расти! Растения против. Zombies: Battle for Neighborville доступно во всем мире сегодня

     Пора расти! Растения против.Zombies: Battle for Neighborville доступна
      Сегодня во всем мире

           Приготовьтесь пнуть траву в самом дурацком шутере;
          Стандартные и расширенные издания теперь доступны на PS4, Xbox One и ПК

                       Посмотреть кинематографический трейлер к запуску можно здесь

    Деловой провод

    Редвуд-Сити, Калифорния - 18 октября 2019 г.

    PopCap ™, создатель одной из самых популярных в мире франшиз видеоигр и
    студия Electronic Arts Inc. (NASDAQ: EA) объявила, что Plants vs.
    Zombies: Battle for Neighborville ™ теперь доступна в магазинах и в цифровом формате.
    загрузить на PlayStation®4, Xbox One® и ПК через Origin ™.Этот пресс-релиз содержит мультимедиа. Посмотреть полный выпуск можно здесь:
    https://www.businesswire.com/news/home/201005196/en/

    Plants vs. Zombies: Battle for Neighborville (Графика: Business Wire)

    Plants vs. Zombies: Battle for Neighborville (Графика: Business Wire)

    Новейшая игра в самой безумной франшизе шутеров включает в себя
    обширный пригородный район Neighborville, где еще один хвойный конфликт
    между безмозглым и ботаническим назревает. Битва продолжается
    цветение с тремя свободными регионами, в которых игроки будут пинать траву за пределами
    город.С 20 полностью настраиваемыми классами персонажей, шесть великолепных онлайн-игр
    многопользовательские режимы и новый социальный регион Giddy Park, Plants vs. Zombies:
    Battle for Neighborville цветет свежим контентом для игроков
    из всех слоев общества.

    «Мы очень рады, что ищущие приключений соседи по всему миру в полной мере
    испытайте наш самый большой и доступный шутер с Plants vs
    Zombies: Battle for Neighborville, - сказал Роб Дэвидсон, игровой директор PopCap.
    в Ванкувере. «Мы намеревались выпустить раннюю версию нашей игры, которая была
    доступны за шесть недель до сегодняшнего дня, чтобы мы могли отполировать исполнение, послушать
    обратная связь и наладить более стабильный запуск.Благодарим наших фанатов за то, что присоединились к нам.
    в этом путешествии ».

    Как и в предыдущих играх-шутерах Plants vs. Zombies ™, безупречный многопользовательский режим
    игровой процесс продолжает лежать в основе Plants vs. Zombies: Battle
    для Neighborville с шестью многопользовательскими онлайн-режимами, включая новый и
    Неистовая боевая арена 4v4 в Funderdome. Наряду с возвращающимся персонажем
    фавориты, такие как Peashooter, Sunflower, Imp and Mech and Soldier, игроки
    привнесет еще большую стратегическую глубину в тотальную ботаническую битву с шестью
    недавно появившиеся лица, такие как огнедышащий Львиный зев, и новый зомби
    Несколько слов и поменьше мыслей, Action Hero 80-х.Также новинкой в ​​линейке является
    Класс персонажей Team Play, в котором вы и еще до трех человек играете вместе за
    Дуб и Желудь для растений и Space Cadet для фракции Зомби. Все
    персонажи могут быть украшены самыми безумными настройками.

    Нелепые квесты, яркая косметика и знакомый состав забавных персонажей.
    разбросаны по трем свободным регионам игры, включая
    знакомое центральное расположение Neighborville Town Center, а также приключения
    через внешние окраины Соседвилля в жаркой и пыльной Крутой горе, и
    пышный и странный Weirding Woods.Игроки могут объединить усилия на разделенном экране
    кооперативная игра на диване * и кооперативная онлайн-игра во всех режимах, будь то сражения
    через процветающие районы свободного передвижения или прыжки в многопользовательскую онлайн-игру
    сражения.

    Кроме того, игроки могут спрыгнуть в новый социальный регион Giddy Park.
    в перерывах между действиями, чтобы участвовать в легких многопользовательских битвах, в то время как
    различные аттракционы в парке аттракционов или используйте социальную доску, чтобы общаться с другими
    игроков и группируются. Giddy Park также включает в себя целевой диапазон для проверки каждого
    совершенно разные способности персонажа, а также гигантское пианино, чтобы играть запоминающуюся
    мелодия.Преобразующие ежемесячные мероприятия, такие как жуткая октябрьская лужайка судьбы.
    Фестиваль также позволит игрокам разблокировать сезонные косметические награды и
    проблемы.

    Plants vs. Zombies: Battle for Neighborville Standard Edition включает в себя
    полная базовая игра за 39,99 долларов **. В Deluxe Edition входят 2 легендарных костюма.
    для Peashooter и Action Hero 80-х, эксклюзивной битвы за Neighborville
    цифровой комикс и 5 смайлов за 49,99 доллара США **. Страстные поклонники, купившие
    Founder’s Edition, раннее издание игры с эксклюзивной косметикой.
    награды, не пропустите ни одной доли, поскольку их игровой прогресс сегодня перенесен на
    полная стандартная версия.Те, кто приобрел Founder’s Edition или Standard
    Edition также можно обновить до цифрового Deluxe Edition за 9,99 ** долларов США сегодня.

    Подписчики EA Access *** и Origin ™ Access *** Basic могут пользоваться до 10 часов
    игрового времени, а также скидка 10% на покупку полной игры. Доступ к источнику
    Подписчики Premier получают все преимущества Basic в дополнение к полному доступу к
    на ПК до тех пор, пока на них оформлена подписка.

    Все игроки Plants vs. Zombies: Battle for Neighborville могут пустить корни в
    форумов и социальных сетей через Facebook, Twitter, Instagram и YouTube для
    подробнее об обновлениях и предстоящих событиях.Для получения дополнительной информации посетите
    официальный сайт и подпишитесь, чтобы получать последние новости.

                        СКАЧАТЬ ЗАПУСК АКТИВОВ на PRESS.EA.COM

    * РАЗДЕЛЕНИЕ ЭКРАНА ДОСТУПНО ТОЛЬКО НА PS4 / XBOX ONE.

    ** Ссылки на цены на Deluxe Edition и Standard Edition основаны на
    Рекомендуемая производителем розничная цена EA.

    *** ДЕЙСТВУЮТ УСЛОВИЯ, ОГРАНИЧЕНИЯ И ИСКЛЮЧЕНИЯ. СМОТРЕТЬ ea.com/ea-access/terms
    И origin.com/store/origin-access/terms ДЛЯ ПОДРОБНОЙ ИНФОРМАЦИИ.

    Об Electronic Arts

    Electronic Arts (NASDAQ: EA) - мировой лидер в области цифровых интерактивных
    развлекательная программа.Компания разрабатывает и поставляет игры, контент и онлайн
    услуги для подключенных к Интернету консолей, мобильных устройств и личных
    компьютеры.

    В 2019 финансовом году чистая выручка EA по GAAP составила 4,95 миллиарда долларов.
    Компания EA со штаб-квартирой в Редвуд-Сити, штат Калифорния, известна своим портфолио:
    признанные критиками высококачественные бренды, такие как EA SPORTS ™ FIFA,
    Battlefield ™, Apex Legends ™, The Sims ™, Madden NFL, Need for Speed ​​™,
    Titanfall ™ и Plants vs. Zombies ™. Более подробная информация о EA доступна на сайте
    http: // www.ea.com/news.

    EA SPORTS, PopCap, Origin, Battlefield, Apex Legends, The Sims, Need for
    Скорость, Падение титанов, Растения против Зомби и Растения против Зомби: Битва за
    Neighborville являются товарными знаками Electronic Arts Inc. © FIFA и FIFA's Official
    Логотип лицензионного продукта является авторским правом и / или товарным знаком FIFA. Все права
    зарезервированный. Изготовлено по лицензии Electronic Arts Inc. Джон Мэдден и
    NFL являются собственностью их владельцев и используются с разрешения.
    PlayStation является зарегистрированным товарным знаком Sony Computer Entertainment Inc.См. Исходную версию на businesswire.com:
    https://www.businesswire.com/news/home/201005196/en/

    Контакт:

    Джино Таленс
    Старший менеджер по связям с общественностью
    [email protected]
    650-628-9111

    Рэй Альмеда
    Старший специалист по коммуникациям
    [email protected]
    650-628-7015


    Прежде чем оказаться здесь, он находится на терминале Bloomberg.

    УЧИТЬ БОЛЬШЕ

    Архитектура и транспортные свойства многожильных нитей MgB2 для МРТ и приложений с малыми потерями переменного тока

    IEEE Trans Appl Supercond.Авторская рукопись; доступно в PMC 1 июня 2018 г.

    Опубликован в окончательной отредактированной форме как:

    PMCID: PMC5562374

    NIHMSID: NIHMS836429

    F. Wan

    Центр сверхпроводящих и магнитных материалов (CSMM), Отдел материаловедения и инженерии, Университет штата Огайо, Колумбус, штат Огайо, США

    MD Sumption

    Центр сверхпроводящих и магнитных материалов (CSMM), Департамент материаловедения и инженерии, Университет штата Огайо, Колумбус, штат Огайо, США

    M .А. Риндфляйш

    Hyper Tech Research, Колумбус, Огайо, США

    MJ Tomsic

    Hyper Tech Research, Колумбус, Огайо, США

    EW Collings

    Центр сверхпроводящих и магнитных материалов (CSMM), Отдел материаловедения и инженерия, Государственный университет Огайо, Колумбус, Огайо, США

    Ф. Ван, Центр сверхпроводящих и магнитных материалов (CSMM), кафедра материаловедения и инженерии, Государственный университет Огайо, Колумбус, Огайо, США;

    Abstract

    Стандартные нити MgB 2 in-situ, производимые Hyper Tech Inc, имеют 19–36 субэлементов, внешнюю оболочку из монеля и межфиламентную матрицу Cu.Типичный транспортный J c s нитей составляют 2 × 10 5 A / cm 2 с n -значения 20-30 при 4,2 K и 5 T. Эта работа представляет два новых MgB 2 кондукторов. Во-первых, новый класс нитей MgB 2 разработан для приложений магнитно-резонансной томографии. Этот тип имеет более высокое содержание Cu, предназначенное для усиления защиты магнита, намотанного на него, и больший диаметр для увеличения критического тока. Во-вторых, обсуждается новый класс нитей MgB 2 с низкими потерями на переменном токе с большим количеством нитей и матрицей с высоким сопротивлением.Сообщается о транспортных свойствах при 4,2 К и полях до 10 Тл. Оптические методы используются для изучения макро- и микроструктуры этих нитей MgB 2 .

    Ключевые слова: MgB 2 жила, магнитно-резонансная томография, проводник с низкими потерями переменного тока, критическая плотность тока, конструкция жилы

    I. Введение

    Диборид магния является многообещающим сверхпроводником для практического применения из-за его температуры перехода, T c от 40 К [1] и невысокой стоимости.Одно из применений - магнит системы магнитно-резонансной томографии (МРТ). По сравнению с NbTi, который широко используется в магнитах для МРТ, MgB 2 может значительно улучшить стабильность магнита для МРТ из-за умеренно высокого значения T c [1] - [5]. В предыдущие годы Hypertech Research Inc (HTR) и Университет штата Огайо значительно улучшили значения J c и n для проводов MgB 2 . Типичные значения Дж c для проволоки MgB 2 , изготовленной методом HTR, составляют 1 × 10 5 А / см 2 при 4.2 К, 5 Тл и даже 1 × 10 5 А / см 2 при 4,2 К, 7 Тл [6]. Поскольку сверхпроводящий провод для магнита МРТ требует гораздо более высокого уровня электрической стабилизации и защиты для работы в среде, свободной от гелия, мы увеличили объемную долю Cu с 15% до 31% и уменьшили количество субэлементов с 36 до 18.

    Для практических применений в области сверхпроводимости также представляет интерес снижение потерь переменного тока путем введения резистивной матрицы и скручивания многожильных нитей [7].Однако процесс скручивания может привести к появлению дефектов и подавить значение J c [8] - [13] и n -значение. Но Yuan et al. l сообщили, что HTR разработала нити с высоким содержанием филаментов MgB 2 , которые могут выдерживать существенное скручивание перед реакцией; например, порошковые нити MgB 2 с 54 нитями и шагом скрутки 10–100 мм не показали подавления Дж c при 4,2 К [13]. В этой статье мы дополнительно уменьшили шаг скручивания нитей MgB 2 до 5 мм и одновременно увеличили количество нитей до 114, чтобы изучить влияние процесса скручивания на транспортные свойства мультифиламентных нитей MgB 2 .

    На пути к высокому качеству MgB 2 порошок B считается важным фактором. Один тип порошка B, используемый HTR, производится Specialty Materials Inc (SMI). Образование порошка SMI B основано на реакции между газами BCl 3 и H 2 [14]. Кроме того, газообразный CH 4 смешивается с BCl 3 и H 2 для легирования углерода [14]. Недавно HTR начал использовать порошок B химической компании Pavazyum (PVZ).Порошок ПВЗ Б образуется при разложении газа B 2 H 6 [14]. В этой статье также описаны относительные транспортные свойства нитей MgB 2 типа «порошок в трубке» с SMI B и PVZ B.

    II. ЭКСПЕРИМЕНТАЛЬНАЯ ЧАСТЬ

    A. Образцы

    Мультифиламентные нити MgB 2 , использованные в этом исследовании (и), были произведены и предоставлены HTR. Все проволоки MgB 2 прошли термообработку в трубчатой ​​печи и охлаждение в печи. Температура выдержки и время термообработки составляли 675 ° C и 60 мин для стандартной проволоки и проволоки МРТ; Проволоки с низкими потерями переменного тока MgB 2 были подвергнуты термообработке при 650 ° C / 60 мин.

    ТАБЛИЦА I

    Структура и химический состав стандартной и магнитно-резонансной проволоки

    6 1: 26
    Образец № След № a Нить № B Источник b T.P. (мм) c Cu% d Mg: B C% e MgB 2 % f Диаметр. (мм) H.T. (° C / мин)
    ST 1 3613 36 SMI - 15 1: 2 2.0 11,0 0,84 675/60 ​​
    ST 2 3560 36 SMI- 15 1: 2 906 906 906 2,0 / 60
    SPVZ 1 3497 36 PVZ - 15 1,15: 2 2,5 16,3 0,84 675 1 3560 36 СМИ 300 15 1: 2 2.0 14,8 1,06 675/60 ​​
    STT 2 3560 36 SMI 200 15 1: 2 2,0 / 60
    МРТ 1 3648 19 SMI - 31 1: 2 2,0 8,7 0,84 6756/60 MRI 3665 18 СМИ- 31 1: 2 2.0 7,6 0,95 675/60 ​​
    МРТ 3 3614 18 SMI - 31 2,0 / 60
    MPVZ 1 3676 18 PVZ - 31 1,15: 2 2,5 10,0 0,95 0,95 675 675 675 3619 18 PVZ- 31 1.15: 2 2,5 11,1 0,95 675/60 ​​

    ТАБЛИЦА II

    Структура и химический состав провода с низкими потерями переменного тока

    № образца След. a Номер нити накала B Источник b TP (мм) c Mg: B MgB 2 % f d eff (мкм) g Диаметр.(мм) H.T. (° C / мин)
    LAL 1 3606 114 SMI 5, 30 1: 2 11.2 20 0.60 650/60 LAL 2 3606 114 SMI 5, 50 1: 2 13,9 30 0,80 650/60
    9036 9036 LAL6 3 906 СМИ 5, 30 1: 2 12.3 33 1,00 650/60

    B. Измерение MgB

    2 Провода

    Транспортные J c и n -значения были измерены в бассейне с кипящей жидкостью поперечные магнитные поля до 10 Т. Критерий напряжения Дж, c и n -значение измерений составляло 1,0 мкВ / см. Провода «стандартные» и МРТ измерялись на стволах ИТЭР [15]. Для таких измерений проволока MgB 2 длиной 1 м была спирально намотана вдоль канавки с 9 витками в цилиндре из сплава Ti-Al-V диаметром 30 мм, а концы проволоки припаяны к медным крышкам цилиндр из сплава [6], [15], [16].Расстояние отводов напряжения каждого «стандартного» провода или провода типа МРТ составляло 500 мм. Провода с малыми потерями переменного тока длиной 50 см (LAL 1–3) измерялись в коротком держателе образца. Для провода с малыми потерями переменного тока длина отвода напряжения составляла 4 или 5 мм.

    III. Результаты и обсуждение

    A. Транспорт J

    c и n-значение стандартного MgB 2 Нити

    Нити ST 1, ST 2, STT 1 и STT 2 были заполнены SMI B с легированием 2,0% C и провод серии СПВЗ (СПВЗ 1) залил 2.Порошок ПВЗ Б., легированный 5% С. Значения J c s и n стандартных проводов MgB 2 показаны в и, соответственно. Видно, что транспортные значения J c и n при 5 Т и 4,2 К пряди ST 1 составляют 1,77 × 10 5 А / см 2 и 27, соответственно, которые являются best J c и n -значение проводов серии ST. показывает площадь поперечного сечения образца ST 1.

    Полевая зависимость транспорта Дж c s стандартного провода MgB 2 .

    Зависимость от поля значений n стандартного провода MgB 2 .

    Оптическое изображение образца (а) ST 1 и (б) SPVZ 1.

    По сравнению с проволоками серии ST, жилы серии SPVZ имеют немного меньшую транспортировку Дж c с при всех измеренных магнитных полях. Для многожильных стандартных проволок MgB 2 образец SPVZ 1 () имел лучшее значение n среди всех стандартных жил - 4.2 К во всех полях от 4 Тл до 10 Тл, хотя потребуются дальнейшие измерения и статистический анализ, чтобы увидеть, можно ли сделать какой-либо общий вывод по этому поводу. Отношение Mg к B для проволоки серии SPVZ больше 1: 2, что, возможно, отличает транспортные свойства проволоки серии SPVZ от проволоки серии ST. Отношение Mg к B для проволоки серии SPVZ было выбрано равным 1,15: 2, чтобы оптимизировать транспортировку J c проволоки MgB 2 , заполненной PVZ B, в соответствии с предыдущими (незарегистрированными) исследованиями.

    Проволоки серии STT представляют собой стандартные провода MgB 2 , обработанные скручиванием. Образцы STT 1 с шагом скручивания 300 мм и STT 2 с шагом скручивания 200 мм являются скрученными версиями образца ST 2. Стренга STT 2 показала наилучшие Дж c при 6 Т и 4,2 К (1,26 × 10 5 А / см 2 ) всех стандартных проводов MgB 2 .

    B. Транспорт J

    c и n-значение MRI MgB 2 цилиндров

    Был изучен ряд нитей для MRI; значения J c s и n- показаны в и, соответственно.Нить MRI 1 показала лучшие J c (2,2 × 10 5 A / см 2 ) при 5 Т и 4,2 К, из всех проводов MgB 2 , намотанных с помощью жилы типа MRI. показана площадь поперечного сечения образца МРТ 2. Провода серии MPVZ (MPVZ 1 и MPVZ 2), которые представляют собой провод MRI MgB 2 на основе порошка PVZ B, показали немного более низкий перенос J c , чем Провода серии МРТ на базе СМИ Б в полях от 7 Тл до 10 Тл.Но образец MPVZ 1 () достиг более высоких значений n , чем нити серии МРТ, в полях от 5 Тл до 9 Тл, а образец MPVZ 2 достиг наилучшего значения n при 5 Тл (74) из всех МРТ типа MgB 2 проводов.

    Транспортировка J c s MgB 2 проводов для МРТ в зависимости от магнитного поля.

    n - значения MgB 2 проводов для МРТ в зависимости от магнитного поля.

    Оптическое изображение МРТ 2 (а) и МПВЗ 1 (б).

    C. MgB

    2 Low AC Loss Wire

    показывает площадь поперечного сечения образца LAL 1. Транспортные J c s и n -значения MgB 2 Low AC Loss Wire показаны в и, соответственно. Нити имели диаметр филаментов 20–33 мкм и резистивные матрицы, как описано в. Хотя здесь не представлены, сплавы Cu-Ni, используемые для этих проводников, имели гораздо более низкие магнитные характеристики, чем предыдущие жилы с внешней оболочкой из монеля.Шаг скрутки прядей серии LAL составляет от 5 мм до бесконечности (раскрученных). Нити серии LAL не показали подавления индуцированного скручиванием при транспортировке J c с во всех измеренных полях. Некоторые пряди с шагом скрутки 5 мм достигли такого же или даже немного большего переноса J c s, чем нескрученные пряди. При 4,2 К и 7 Тл все проволоки имеют значения n больше 20, за исключением образца LAL 1 с шагом скручивания 5 мм. Однако наблюдается значительный разброс значений n проводов.В любом случае транспортировка J c нитей не была повреждена скручиванием до 5 мм.

    Оптическое изображение площади поперечного сечения образца LAL 1 с шагом закрутки 5 мм.

    Зависимость транспорта от поля Дж c для проводов с низкими потерями переменного тока

    Зависимость от поля n -значение для проводов с низкими потерями переменного тока.

    IV. Заключение

    Была изучена серия мультифиламентных нитей MgB 2 in-situ порошка в трубке, изготовленных для общего применения и МРТ.Лучшее транспортное значение J c при 4,2 К и 5 Тл составило 2,2 × 10 5 А / см 2 , полученное с помощью МРТ 1, и наилучшее значение n было 74 при 4,2 К и полученном 5 Тл. от MPVZ 2. MRI MgB 2 нитей достигли транспортных J c s и n -значений, аналогичных значениям для стандартной проволоки MgB 2 и более высокое содержание Cu позволяет MRI MgB 2 нитей к имеют улучшенную защиту от закалки (или приводят к появлению магнитов с лучшей защитой от закалки).Кажется, что PVZ B так же хорош, как SMI B для мультифиламентных нитей MgB 2 . Был продемонстрирован новый класс нитей MgB 2 с низкими потерями, который имеет большое количество филаментов и способен к очень низкому значению шага скручивания без деградации J c .

    Благодарности

    Финансирование было предоставлено NASA SBIR, NIH SBIR и Национальным институтом биомедицинской визуализации и биоинженерии в рамках R01EB018363.

    Информация для авторов

    F.Ван, Центр сверхпроводящих и магнитных материалов (CSMM), кафедра материаловедения и инженерии, Университет штата Огайо, Колумбус, Огайо, США.

    M. D. Sumption, Центр сверхпроводящих и магнитных материалов (CSMM), Департамент материаловедения и инженерии, Университет штата Огайо, Колумбус, Огайо, США.

    М. А. Риндфляйш, Hyper Tech Research, Колумбус, Огайо, США.

    М. Дж. Томсик, Hyper Tech Research, Колумбус, Огайо, США.

    Э. У. Коллингс, Центр сверхпроводящих и магнитных материалов (CSMM), Dept.наук и инженерии материалов, Государственный университет Огайо, Колумбус, Огайо, США.

    Ссылки

    1. Нагамацу Дж., Накагава Н., Муранака Т., Зенитани Ю., Акимицу Дж. Сверхпроводимость при 39 К в дибориде магния. Природа. 2001; 410: 63–65. [PubMed] [Google Scholar] 2. Лин Цзяин, Воччио Джон, Хан Сынён, Ким Ёнджэ, Сон Джунгбин, Баскунян Хуан, Иваса Юкикадзу. Разработка магнита для магнитно-резонансной томографии 0,5-Т / 240 мм MgB 2 : конструкция сборки и модульные катушки. IEEE Trans, Appl Supercond.2014 июн; 24 (3): 1–5. [Google Scholar] 3. Томсик М., Риндфляйш М., Юэ Дж., Макфадден К., Филлипс Дж. Обзор применения сверхпроводников MgB 2 . Int J Appl Ceram Technol. 2007. 4 (3): 250–259. [Google Scholar] 4. Стенвалл А., Хилтунен И., Корпела А., Лехтонен Дж., Микконен Р., Вильямаа Дж., Грассо Г. Контрольный список для разработчиков безкриогенных катушек MgB 2 . Super Second Sci Technol. 2007 Апрель; 20 (4): 386–391. [Google Scholar] 5. Razeti M, Angius S, Bertora L, Damiani D, Marabotto R, Modica M, Nardelli D, Perrella M, Tassisto M.Конструкция и эксплуатация безкриогенных магнитов MgB 2 для открытых систем МРТ. IEEE Trans, Appl Supercond. 2008 июн; 18 (2): 882–886. [Google Scholar] 6. Ли Г.З., Редди К.М., Цвайер Дж. Б., Кулделл М. А., Суснер М. А., Ян Й., Сумпшн М. Д., Юэ Дж. Дж., Риндфляйш М. А., Томсик М. Дж., Тонг Си Джей, Коллингс Е. В. Критическая плотность тока и длина передачи тока многожильных нитей MgB 2 различной конструкции. IEEE Trans, Appl Supercond. 2013 июн; 23 (3): 6200204. [Google Scholar] 7. Такст Хеннинг, Магнуссон Никлас, Рунде Магне, Бризиготти Сильвия.Измерение потерь переменного тока на многонитевых проводах MgB 2 с немагнитными материалами оболочки. IEEE Trans, Appl Supercond. 2013 июн; 23 (3): 8200204. [Google Scholar] 8. Ковач П., Гушек И., Мелишек Т., Мартинес Э., Дхалле М. Свойства легированных ex и in situ MgB 2 многонитевых сверхпроводников. Super Second Sci Technol. 2006 Октябрь; 19 (10): 1076–1082. [Google Scholar] 9. Малаголи А., Бернини С., Браччини В., Фанчиулли С., Романо Дж., Виньоло М. Изготовление и сверхпроводящие свойства многожильных проводников MgB 2 для переменного тока: скрученные ленты и провода с очень тонкими нитями.Super Second Sci Technol. 2009 Октябрь; 22 (10): 105017. [Google Scholar] 10. Ковач П., Гушек И., Мелишек Т., Копера Л., Райсснер М. Многожильная проволока MgB 2 , армированная нержавеющей сталью, подвергается переменным деформациям, термообработке и механическим нагрузкам. Super Second Sci Technol. 2010 июн; 23 (6): 065010. [Google Scholar] 11. Ковач П., Гушек И., Мелишек Т., Копера Л. Нитевидная проволока MgB 2 , скрученная до и после термообработки. Super Second Sci Technol. 2011 Ноябрь; 24 (11): 115006. [Google Scholar] 12.Ковач П., Копера Л., Мелишек Т., Риндфляйш М., Хесслер В., Хушек И. Поведение нитевидных проволок MgB 2 , подвергшихся растягивающему напряжению при 4,2 К. Supercond Sci Technol. 2013; 26 (10): 105028. [Google Scholar] 13. Ян Й., Ли Г.З., Суснер М.А., Сумпшн М.А., Риндфляйш М.А., Томсик М.Дж., Коллингс Е.В. Влияние скручивания и изгиба на J c и n -значение мультифиламентных нитей MgB 2 . Phys C. 2015; 519: 118–123. [Бесплатная статья PMC] [PubMed] [Google Scholar] 14.Коллингс Э. У., Ли Г. З., Сумпшн М. Д., Суснер М. А.. MgB 2 Сверхпроводящие провода: основы и приложения. Vol. 2. Сингапур: World Scientific; 2016. Глава 4f: Разработка и свойства усовершенствованной внутренней инфильтрации магнием (AIMI), обработанной MgB 2 проволок; С. 341–388. [Google Scholar] 15. Sumption MD, Collings EW. Стабильность и нестабильность высокоэффективных (метастабильных) композитных нитей во время измерения ВА. Physica C. 2004; 401 (1–4): 66–74. [Google Scholar] 16. Nijhuis A, Wessel WAJ, Knoopers HG, Ilyin Y, della Corte A, ten Kate HHJ.Предварительная деформация при сжатии стальной трубки из Nb 3 Sn и влияние на критический ток, измеренный на стандартном корпусе ИТЭР. IEEE Trans Appl Supercond. 2005 июн; 15 (2): 3466–3469. [Google Scholar] .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
