Прозвонка транзистора мультиметром на плате

В электронике и радиотехнике большое значение имеет не только правильная сборка схемы, но и последующая проверка ее работоспособности. Проверяться может все устройство или его отдельные элементы. В связи в этим довольно часто возникает вопрос, как проверить транзистор мультиметром, не нарушая схемы. Существуют различные способы, которые применяются индивидуально к каждому виду элементов. Прежде чем начинать подобную проверку и тестирование, рекомендуется изучить общее устройство и принцип работы транзисторов.

Основные типы транзисторов

Существует два основных типа транзисторов – биполярные и полевые. В первом случае выходной ток создается при участии носителей обоих знаков (дырок и электронов), а во втором случае – только одного. Определить неисправность каждого из них поможет прозвонка транзистора мультиметром.

Биполярные транзисторы по своей сути являются полупроводниковыми приборами. Они оборудованы тремя выводами и двумя р-п-переходами. Принцип действия этих устройств предполагает использование положительных и отрицательных зарядов – дырок и электронов. Управление протекающими токами выполняется с помощью специально выделенного управляющего тока. Данные устройства широко применяются в электронных и радиотехнических схемах.

Биполярные транзисторы состоят из трехслойных полупроводников двух типов – «р-п-р» и «п-р-п». Кроме того в конструкции имеется два р-п-перехода. Соединение полупроводниковых слоев с внешними выводами осуществляется через невыпрямляющие полупроводниковые контакты. Средний слой считается базой, которая подключается к соответствующему выводу. Два слоя, расположенные по краям, также подключены к выводам – эмиттеру и коллектору. На электрических схемах для обозначения эмиттера используется стрелка, показывающая направление тока, протекающего через транзистор.

В разных типах транзисторов у дырок и электронов – носителей электричества могут быть собственные функции. Более всего распространен тип п-р-п из-за лучших параметров и технических характеристик. Ведущую роль в таких устройствах играют электроны, выполняющие основные задачи по обеспечению всех электрических процессов. Они примерно в 2-3 раза более подвижные, чем дырки, поэтому и обладают повышенной активностью. Качественные улучшения приборов происходят также за счет площади перехода коллектора, которая значительно больше площади перехода эмиттера.

В каждом биполярном транзисторе имеется два р-п-перехода. Когда выполняется проверка транзистора мультиметром, это позволяет проверять работоспособность устройств, контролируя значения сопротивлений переходов при подключении к ним прямого и обратного напряжения. Для нормальной работы п-р-п-устройства на коллектор подается положительное напряжение, под действием которого открывается базовый переход. После возникновения базового тока, появляется коллекторный ток. При возникновение в базе отрицательного напряжения, транзистор закрывается и течение тока прекращается.

Базовый переход в р-п-р-устройствах открывается под действием отрицательного напряжения на коллекторе. Положительное напряжение дает толчок для закрытия транзистора. Все необходимые коллекторные характеристики на выходе можно получить, плавно изменяя значения тока и напряжения. Это позволяет эффективно проверить биполярный транзистор тестером.

Существуют электронные устройства, все процессы в которых управляются действием электрического поля, направленного перпендикулярно току. Эти приборы называются полевыми или униполярными транзисторами. Основными элементами являются три контакта – исток, сток и затвор. Конструкция полевого транзистора дополняется проводящим слоем, исполняющим роль канала, по которому течет электрический ток.

Данные устройства представлены модификациями «р» или «п»-канального типа. Каналы могут располагаться вертикально или горизонтально, а их конфигурация бывает объемной или приповерхностной. Последний вариант также разделяется на инверсионные слои, содержащие обогащенные и обедненные. Формирование всех каналов происходит под воздействием внешнего электрического поля. Устройства с приповерхностными каналами имеют структуру, в состав которой входит металл-диэлектрик-полупроводник, поэтому они называются МДП-транзисторами.

Проверка биполярного транзистора мультиметром

Проверку работоспособности биполярного транзистора можно выполнить с помощью цифрового мультиметра. Этим прибором проводятся измерения постоянных и переменных токов, а также напряжение и сопротивление. Перед началом измерений прибор нужно правильно настроить. Это позволит более эффективно решить проблему, как проверить биполярный транзистор мультиметром не выпаивая.

Современные мультиметры могут работать в специальном режиме измерения, поэтому на корпусе изображается значок диода. Когда решается вопрос, как проверить биполярный транзистор тестером, устройство переключается в режим проверки полупроводников, а на дисплее должна отображаться единица. Выводы устройства подключаются так же, как и в режиме измерения сопротивления. Провод черного цвета соединяется с портом СОМ, а провод красного цвета – с выходом, измеряющим сопротивление, напряжение и частоту.

В мультиметрах старой конструкции функция проверки диодов и транзисторов может отсутствовать. В таких случаях все действия проводятся в режиме измерения сопротивления, установленном на максимум. До начала работы батарея мультиметра должна быть заряжена. Кроме того, нужно проверить исправность щупов. Для этого их кончики соединяются между собой. Писк устройства и нули, отображенные на дисплее, свидетельствуют об исправности щупов.

Проверка биполярного транзистора мультиметром выполняется в следующем порядке:

  • Прежде всего, нужно правильно соединить выводы мультиметра и транзистора. Для этого необходимо точно определить, где находятся база, коллектор и эмиттер. Чтобы определить базу, щуп черного цвета подключается к первому электроду, который предположительно считается базовым. Другой щуп красного цвета поочередно подключается вначале ко второму, а затем к третьему электроду. Щупы меняются местами до тех пор, пока прибор не определит падение напряжения. После этого окончательно проводится проверка биполярного транзистора мультиметром и определяются пары: «база-эмиттер» или «база-коллектор». Электроды эмиттера и коллектора определяются с помощью цифрового мультиметра. В большинстве случаев падение напряжения и сопротивление у эмиттерного перехода выше, чем у коллектора.
  • Определение р-п-перехода «база-коллектор»: щуп красного цвета подключен к базе, а черный – к коллектору. Такое соединение работает в режиме диода и пропускает ток лишь в одном направлении.
  • Определение р-п-перехода «база-эмиттер»: красный щуп остается подключенным к базе, а щуп черного цвета нужно подключить к эмиттеру. Так же, как и в предыдущем случае, при таком соединении ток проходит только при прямом включении. Это подтверждает проверка npn транзистора мультиметром
  • Определение р-п-перехода «эмиттер-коллектор»: в случае исправности данного перехода сопротивление на этом участке будет стремиться к бесконечности. На это указывает единица, отображенная на дисплее.
  • Подключение мультиметра осуществляется к каждой паре контактов в двух направлениях. То есть транзисторы р-п-р типа проверяются путем обратного подключения к щупам. В этом случае к базе подключается черный щуп. После измерений полученные результаты сравниваются между собой.
  • После того как проведена проверка pnp транзистора мультиметром, работоспособность биполярного транзистора подтверждается, когда при измерении одной полярности мультиметр показывает конечное сопротивление, а при замерах обратной полярности получается единица. Данная проверка не требует выпаивания детали из общей платы.

Очень многие пытаются решить вопрос, как проверить транзистор без мультиметра с помощью лампочек и других устройств. Этого делать не рекомендуется, поскольку элемент с высокой вероятностью может выйти из строя.

Проверка работоспособности полевого транзистора

Полевые транзисторы нашли широкое применение в аудио и видеоаппаратуре, мониторах и блоках питания. От их работоспособности зависит функционирование большинства электронных схем. Поэтому в случае каких-либо неисправностей выполняется проверка этих элементов различными способами, в том числе и проверка транзисторов без выпайки из схемы мультиметром.

Типовая схема полевого транзистора представлена на рисунке. Основные выводы – затвор, сток и исток могут быть расположены по-разному, в зависимости от марки транзистора. При отсутствии маркировки, необходимо уточнить справочные данные, касающиеся той или иной модели.

Основной проблемой, возникающей при ремонте электронной аппаратуры с полевыми транзисторами, является проверка транзистора мультиметром не выпаивая. Как правило неисправности касаются полевых транзисторов с высокой мощностью, которые используются в импульсных блоках питания. Кроме того, эти устройства очень чутко реагируют на статические разряды. Поэтому перед решением вопроса, как прозвонить транзистор мультиметром на плате, следует надеть специальный антистатический браслет и ознакомиться с правилами техники безопасности при выполнении этой процедуры.

Проверка с использованием мультиметра предполагает такие же действия, как и в отношении биполярных транзисторов. Исправный полевой транзистор обладает бесконечно большим сопротивлением между выводами, независимо от тестового напряжения, приложенного к нему.

Тем не менее, решение вопроса, как прозвонить транзистор мультиметром имеет свои особенности. Если положительный щуп мультиметра приложен к затвору, а отрицательный – к истоку, то в этом случае произойдет зарядка затворной емкости и наступит открытие перехода. При замерах между стоком и истоком, прибор показывает наличие небольшого сопротивления. Иногда электротехники при отсутствии практического опыта, могут посчитать это за неисправность, что не всегда соответствует действительности. Это может быть важно при проверки строчного транзистора мультиметром. Перед началом проверки канала сток-исток рекомендуется выполнить короткое замыкание всех выводов полевого транзистора, чтобы разрядить емкости переходов. После этого их сопротивления вновь увеличатся, после чего можно повторно прозванивать транзисторы мультиметром. Если данная процедура не дала положительного результата, значит данный элемент находится в нерабочем состоянии.

В полевых транзисторах, используемых для мощных импульсных блоков питания, очень часто на переходе сток-исток устанавливаются внутренние диоды. Поэтому данный канал во время проверки проявляет свойства обычного полупроводникового диода. Поэтому чтобы исключить ошибку, перед тем как проверить исправность транзистора мультиметром, следует убедиться в присутствии внутреннего диода. После первой проверки щупы мультиметра нужно поменять местами. После этого на экране появится единица, указывающая на бесконечное сопротивление. Если подобного не случится, велика вероятность неисправности полевого транзистора. С помощью прибора можно не только проверить, но и измерить транзистор мультиметром.

Как проверить составной транзистор мультиметром

Составной транзистор или транзистор Дарлингтона представляет собой схему, объединяющую в своем составе два и более биполярных транзистора. Это позволяет значительно увеличить коэффициент усиления по току. Такие транзисторы применяются в схемах, предназначенных для работы с большими токами, например, в стабилизаторах напряжения или выходных каскадах усилителей мощности. Они необходимы, когда требуется обеспечение большого входного импеданса, то есть полного комплексного сопротивления.

Общие выводы у составного транзистора такие же, как и у биполярной модели. Точно так же и происходит проверка npn транзистора мультиметром. В этом случае применяется методика, аналогичная проверке обычного биполярного транзистора.

В мире электроники существует большое количество разных приспособлений и деталей. Их счёт идёт на миллионы и постоянно возрастает с изобретением всё новых приборов.

Несмотря на большое количество элементов электроники, каждый специалист данного направления знает о транзисторах. Это радиоэлектронный прибор, работающий на особых частотах, который имеет 3 вывода. Его работа заключается в уменьшении сопротивления силы тока.

Как уже можно было догадаться сегодня речь пойдёт о том, как проверить транзистор мультиметром.

Краткое содержимое статьи:

С чего нужно начать?

Прежде чем начать работу с мультиметром, нужно уметь им пользоваться, знать какую модель вы применяете, а также уметь подсоединять его к сети.

Узнать, что за модель вы используете, можно посмотрев на его маркировку.

Обычно маркировка находится на коробке от прибора и там имеется полная информация о нём, а именно:

  • Модель транзистора.
  • Страна производитель.
  • Выпускающая фирма.
  • Гарантия на товар.

Если же по каким-то причинам у вас нет коробки от транзистора, исправить это можно путём поиска похожей фотографии в интернете, где и будет подробное описание прибора.

Проверка биполярного транзистора мультиметром

Далее мы поговорим об инструкции, как проверить транзистор:

  • Присоединить большой красный щуп (СЕМ) – это будет считаться минусом, а чёрный присоединить к (МА) – это плюс.
  • Далее необходимо включить устройство и перенаправить его в режим прозвонки или можно перевести в режим сопротивления на ваше усмотрение.
  • После чего на экране вы увидите величину сопротивления энергии. В норме она колеблется от 0,3 до 0,7 Ом.
  • Чтобы отобразить минимальное сопротивление необходимо обозначить мощность вашего перехода, и после всего проделанного ваш прибор полностью настроен и готов к его активному и длительному использованию.

Как проверить транзистор не выпаивая его?

Выпаивание любой детали из электроприбора очень ответственно дело, при котором допущение малейшей ошибки может полностью вывести из строя любой электроприбор.

Так как проверить транзистор не выпаивая его из схемы?

  • Сначала нужно убедиться в его целостности.
  • Затем проверить его генерацию.
  • Далее вам следует обратить внимание на Л2, которое находится близ размыкания красных щупов.
  • Свечение лампы Л2 свидетельствует о его работоспособности.

Если лампа Л2 не будет гореть, то это является верным признаком того, что прибор сломан. В таком случае не рекомендуется чинить его самостоятельно, так как велика вероятность того, что во время ремонта вы повредить остальные детали.

Советуем вам обратиться с такой проблемой к грамотному специалисту, который сможет починить транзистор.

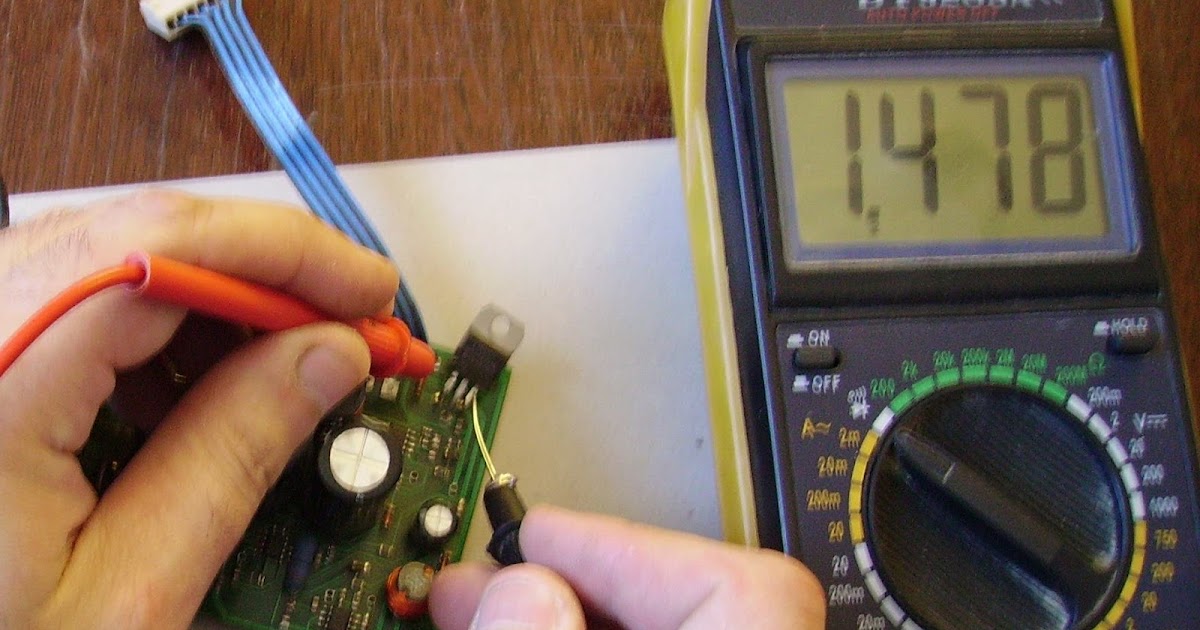

Проверяем транзистор на плате

Теперь мы переходим к тому, как проверить транзистор на плате? Следует отметить, что это один из самых популярных вопросов по данной тематике.

На просторах интернета существует множество ответов на этот вопрос, но не все являются правильными с точки зрения физики и инженерии. Тестирование транзистора на плате происходит следующим образом:

Его сначала нужно подключить к плюсовой базе с помощью мощного источника. Если сделать всё правильно, то у вас должна загореться лампочка.

Ни одна современная схема не обходится без полупроводниковых приборов. Самый распространённый из них — транзистор и именно он часто выходит из строя. Тому причиной — перепады напряжения, которые есть в наших сетях, нагрузки и т. д. Рассмотрим два способа позволяющие проверить исправность транзистора при помощи мультиметра.

Необходимый минимум сведений

Чтобы понять исправен биполярный транзистор или нет, нам необходимо знать хотя бы в самых общих чертах, как он устроен и работает. Это активный электронный компонент, который является полупроводниковым прибором. Есть два основных вида — NPN и PNP. Каждый из них имеет три электрода: база, эмиттер и коллектор.

Виды транзисторов и принцип работы

Коротко сформулировать принцип работы транзисторов можно таким образом, это управляемый электронный ключ. Он пропускает ток по направлению от коллектора к эмиттеру в случае NPN типа и от эмиттера к коллектору у PNP, при наличии напряжения на базе. Причём изменяя потенциал на базе, меняем степень «открытости» перехода, регулируя величину пропускаемого тока. То есть, если на базу подавать больший ток, имеем больший ток коллектор-эмиттер, уменьшим потенциал на базе, снизим ток, протекающий через транзистор.

Ещё важно знать, это то, что в обратном направлении ток течь не может. И неважно, есть потенциал на базе или нет. Он всегда течёт в направлении, на схеме указанном стрелкой. Собственно, это вся информация, которая нам нужна, чтобы знать как работает транзистор.

Цоколевка

У биполярных транзисторов средней и большой мощности цоколевка одинаковая в основном, слева направо — эмиттер, коллектор, база. У транзисторов малой мощности лучше проверять. Это важно, так как при определении работоспособности, эта информация нам понадобится.

Внешний вид биполярного транзистора средней мощности и его цоколевка

То есть, если вам необходимо определить рабочий или нет биполярный транзистор, нужно искать его цоколевку. Хотите убедиться или не знаете, где «лицо», то ищите информацию в справочнике или наберите на компьютере «имя» вашего полупроводникового прибора и добавьте слово «даташит». Это транслитерация с английского Datasheet, что переводится как «технические данные». По этому запросу вам в выдаче будет перечень характеристик прибора и его цоколёвка.

Как проверить транзистор мультиметром со встроенной функцией

Начнём с того, что есть мультиметры с функцией проверки работоспособности транзистора и определения коэффициента усиления. Их можно опознать по наличию характерного блока на лицевой панели. В ней есть гнездо под установку транзистора, круглая цветная пластиковая вставка с отверстиями под ножки полупроводникового прибора. Цвет вставки может быть любым, но обычно, он выделяется.

Первым делом переводим переключатель диапазонов (большую ручку) в соответствующее положение. Опознать режим можно по надписи — hFE. Перед тем как проверить транзистор мультиметром, определяемся с типом NPN или PNP.

Мультиметр с функцией проверки транзисторов

Далее рассматриваем разъёмы, в которые надо вставлять электроды. Они подписаны латинскими буквами: E — эмиттер, B — база, C — коллектор. В соответствии с надписями, ставим выводы полупроводникового элемента в гнёзда. Через несколько мгновений на экране высвечивается результат измерений, это коэффициент усиления транзистора. Если прибор неисправен, показаний не будет, транзистор неисправен.

Как видите, проверить рабочий транзистор или нет мультиметром со встроенной функцией проверки просто. Вот только в гнёзда нормально вставляются далеко не все электроды. Удобно устанавливать транзисторы с тонкими выводами S9014, S8550, КТ3107, КТ3102. У больших, надо пинцетом или плоскогубцами менять форму выводов, ну а транзистор на плате так не проверишь. В некоторых случаях проще проверить переходы транзистора в режиме прозвонки и определить его исправность.

Проверка на плате

Чтобы проверить транзистор мультиметром не выпаивая или нужен мультиметр с функцией прозвонки диодов. Переключатель переводим в это положение, подключение щупов стандартное: чёрный в общее звено (COM или со значком земли), красный — в среднее (гнездо для измерения сопротивления, тока, напряжения).

Как проверить транзистор мультиметром не выпаивая

Чтобы понять принцип проверки, надо вспомнить структуру биполярных транзисторов. Как уже говорили, они бывают двух типов: PNP и NPN. То есть это три последовательные области с двумя переходами, объединёнными общей областью — базой.

Строение биполярного транзистора и как его можно представить, чтобы понять как его будем проверять

Условно, мы можем представить этот прибор как два диода. В случае с PNP типом они включены навстречу друг другу, у NPN — в зеркальном отражении. Это представление на картинке в правом столбике и ни в коем случае не отображает устройство этого полупроводникового прибора, но поясняет, что мы должны увидеть при прозвонке.

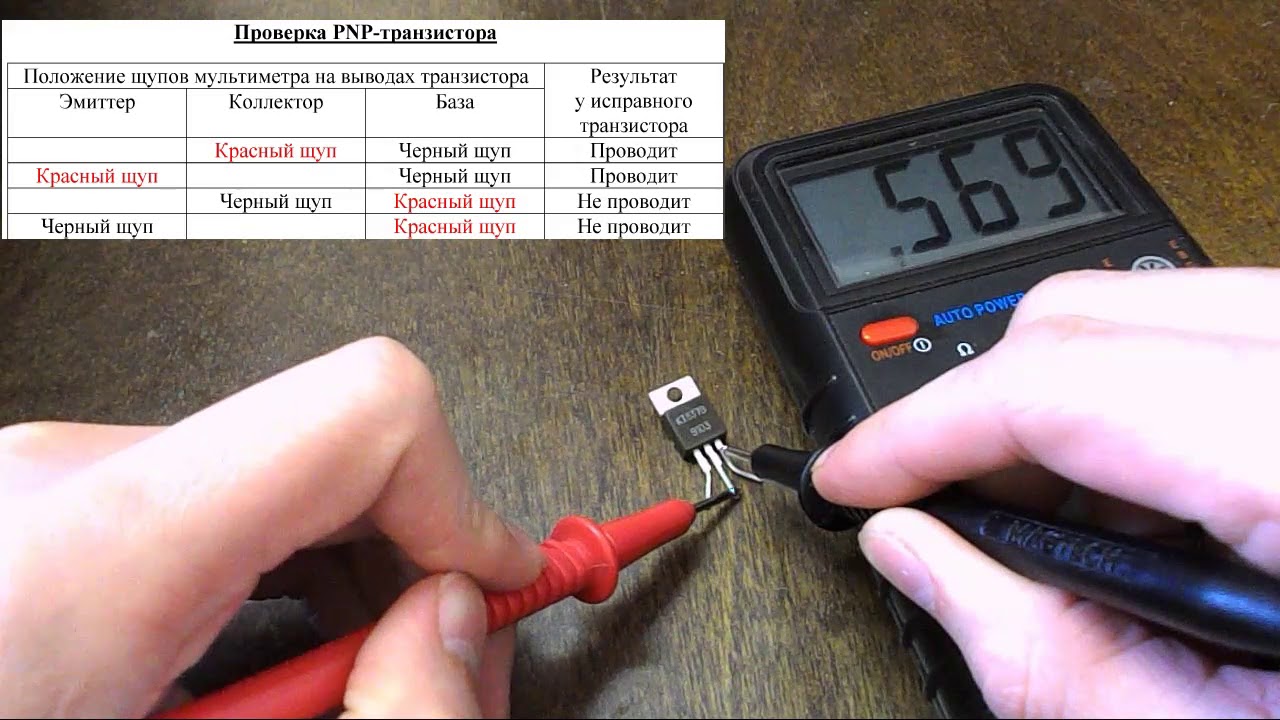

Проверка биполярного транзистора PNP типа

Итак, начнём с проверки биполярника PNP типа. Вот что у нас должно получиться:

  • Если подать на базу плюс (красный щуп), на эмиттер или коллектор — минус (чёрный щуп), должно быть бесконечно большое сопротивление. В этом случае диоды закрыты (смотрим на эквивалентной схеме).
  • Если подаём на базу минус (чёрный щуп), а на эмиттер или коллектор плюс (красный щуп), видим ток от 600 до 800 мВ. В этом случае получается, что переход открыт.

Проверка биполярного PNP транзистора мультиметром

Итак, PNP транзистор будет открыт только тогда, когда плюс подаётся на эмиттер или коллектор. Если во время испытаний есть хоть какие-то отклонения, элемент неработоспособен.

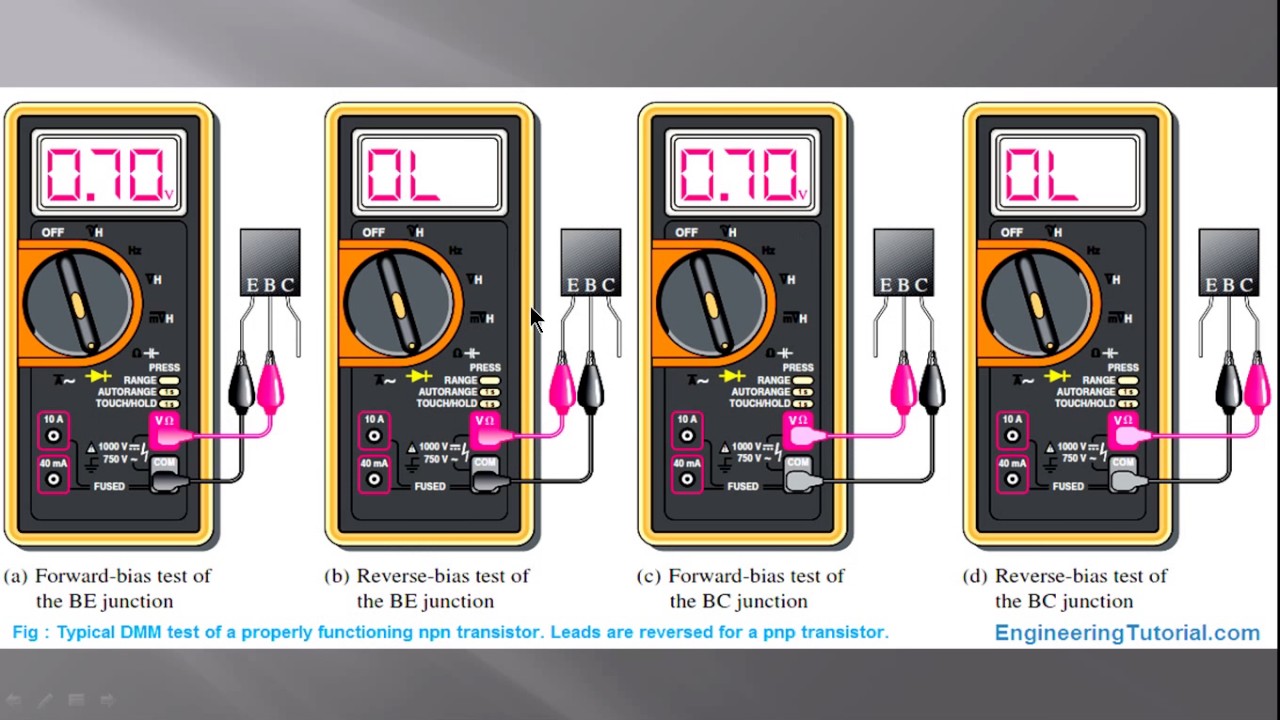

Тестируем исправность NPN транзистор

Как видим, в NPN приборе ситуация будет другой. Практически она диаметрально противоположна:

  • Если подать на базу плюс (красный щуп), а на эмиттер или коллектор минус, переход будет открыт, на экране высветятся показания — от 600 до 800 мВ.
  • Если поменять местами щупы: плюс на коллектор или эмиттер, минус на базу — переходы заперты, тока нет.
  • При прикосновении щупами к эмиттеру и коллектору тока по-прежнему быть не должно.

Проверка работоспособности биполярного NPN транзистора мультиметром

Как видим, этот прибор работает в противоположном направлении. Для того чтобы понять, рабочий транзистор или нет, необходимо знать его тип. Только так можем проверить транзистор мультиметром не выпаивая его с платы.

И ещё раз обращаем ваше внимание, картинки с диодами никак не отображают устройство этого полупроводникового прибора. Они нужны только для понимания того, что мы должны увидеть при проверке переходов. Так проще запомнить, и понимать показания на экране мультиметра.

Как определить базу, коллектор и эмиттер

Иногда бывают ситуации, когда нет под рукой справочника и возможности найти цоколёвку в интернете, а надпись на корпусе транзистора стала нечитаемой. Тогда, пользуясь схемами с диодами, можно опытным путём найти базу и определить тип прибора.

Строение биполярного транзистора и как его можно представить чтобы понять как его будем проверять

Путём перебора ищем положение щупов, при котором «звонятся» все три электрода. Тот вывод, относительно которого появляются показания на двух других и будет базой. Потому, плюс или минус подан на базу определяем тип, PNP или NPN. Если на базу подаём плюс — это NPN тип, если минус — это PNP.

Чтобы определить, где эмиттер,а где коллектор, надо сравнить показания мультиметра при измерении. На эмиттере ток всегда больше. Так и найдём опытным путём базу, эмиттер и коллектор.

Как проверить транзистор мультиметром?

Назначение транзистора

Транзистор — деталь распространенная, найти её можно в любом электроприборе. Он нужен для работы с электрическим сигналом, то есть он способен генерировать, усиливать и преобразовывать электросигналы. Транзисторы бывают двух видов: биполярные и униполярные, или, как их чаще называют, полевые. Такое деление основано по принципу действия и на строении детали. Каждый тип в этой статье описан не зря — это основа знаний, как проверить транзистор мультиметром.

Итак: биполярные транзисторы работают благодаря полупроводникам с двумя типами проводимости: прямым (рositive) и обратным (negative). В зависимости от комбинации его обозначают NPN и PNP. А вот полевые работают только с одним типом. Это или N-Channel, или P-Channel.

Биполярные устройства управляются силой тока, а униполярные — напряжением.

Биполярные транзисторы можно увидеть в большинстве аналоговой техники, тогда как цифровые приборы чаще оснащены полевыми. Имея ввиду эти отличия, рассмотрим как проверить транзистор тестером.

Конструкция мультиметра

Мультиметр (тестер) — универсальный прибор для измерений. Он вычисляет силу тока, напряжение, сопротивление, определяет также целостность провода. Мультиметры бывают аналоговыми или цифровыми. Разница заключается в точности измерений и в том, каким образом вы получите результат: считывая по движению стрелки по принципу механических часов (аналог), или на экранчик (цифра). Цифровой, по ряду причин, проще в использовании, поэтому подходит пользователям с минимальным уровнем познаний в радиоэлектронике. Независимо от типа тестера, проверка транзистора мультиметром — процесс простой.

Особое внимание перед началом диагностики транзистора стоит уделить правильной комплектации тестера. Это займет от силы пару минут, но убережет от ошибок в результатах. Итак, мультиметр оснащён двумя щупами. Черный — минусовой, красный — плюсовой. Обязательно убедитесь, чтобы каждый из них был вставлен в корректное гнездо, ведь зависимо от модели и типа тестера их может быть разное количество. Транзисторы проверяем исключительно в таком положении: чёрный щуп в гнездо маркированное английскими буквами СОМ, красный щуп помещаем в разъемы, обозначенные буквами греческого алфавита.

Как проверить биполярный транзистор мультиметром

БП транзистор — это прибор-полупроводник, который используют для увеличения мощности входного электросигнала. Такими транзисторами управляет ток. Состоит он из трёх элементов. Первый — это эмиттер. Он генерирует носители заряда. Рабочий ток стекает в коллектор, т. е. своеобразный приемник и второй ключевой элемент транзистора. Третий — база. Именно она и подаёт напряжение.

Представим прибор как пару диодов. Они включены встречно и сходятся в базе. Для проверки исправности этого типа достаточно произвести два измерения сопротивления. Определяем, какой транзистор: p-n-p или n-p-n. Рассмотрим детально, как проверить npn транзистор мультиметром. Используем следующий алгоритм действий:

  • Подаем минусовое U-ние к выводу базы. На тестере режим измерения R-ния. Ставим порог 2000. Или же используем режим «прозвонок», это для тех, кто хочет узнать, как прозвонить транзистор мультиметром. Независимо от предпочитаемого режима, результат будет корректен.
  • Берём черный щуп и подводим его к выводу на базе, фиксируем. Красный щуп — к коллекторному переходу. Затем перемещаем к эмиттеру (вывод). Если получили значение прямого сопротивления от 500 Ом до 1200 Ом — переходы целы.
  • Далее измеряем обратное R-ние. Для этого красный щуп подносим к выводу базы и фиксируем. Черный передвигаем поочерёдно сначала к выводу коллектора, затем эмиттера. Тестер должен показать большое значение. Если у вас цифровой мультиметр выставлен на «2000», показывает «1», то величина R-ния выше 2000 Ом. Большое значение — показатель исправности транзистора.

Этот метод подойдёт и искателям способа, как проверить транзистор мультиметром не выпаивая. Представим: вам нужно проверить прибор на плате прямо в схеме. Тогда проблемы могут возникнуть исключительно в случае плотного шунтирования низкоомными резисторами p-n переходов. Проверить просто: при измерении показатели обоих видов сопротивления будут крайне малы. В таком случае выпаивание вывода базы — необходимая мера для дальнейшей корректной диагностики. Транзистор n-p-n диагностируем таким же методом. Единственное отличие: на выходе базы фиксируем красный, а не чёрный щуп тестера.

Как проверить нетипичные модели транзисторов

Есть транзисторы, которые могут не поддаться обычной проверке мультиметром, независимо от того, стоит режим прозвонки или омметра. Такие триоды используют, к примеру, в электронных балластах светильников. Среди моделей — MJE13003, 13005, 13007.

Детальнее рассмотрим, как проверить транзистор 13003 мультиметром, на одном примере. Всё дело в нетипичной цоколёвке транзистора 13003 — вывод базы находится справа. В даташитах сказано, что выводы могут чередоваться слева направо в такой последовательности: база, коллектор, эмиттер. Поэтому нужно точно определить порядок и положение составных и действовать методом описанным выше.

Погрешности при замерах могут провоцировать и диоды внутри деталей некоторых транзисторов.

Поэтому прежде чем приступать к замерам, нужно четко понимать строение проверяемого транзистора.

Как проверить полевой транзистор мультиметром

Этот прибор управляется электрическим полем, которое создаёт напряжение. Это одно из главных отличий от биполярного полупроводникового ключа. Униполярные транзисторы делят на два типа. Первый имеет изолированный затвор. Второй p-n переходы. Независимо от типа бывают n-, или p-канальные. Большинство полевых транзисторов имеют три вывода: исток, сток и затвор. Если сравнивать с биполярным, то это аналоги эмиттера, коллектора и базы.

Берём за основу проверку  устройства типа p-n. Независимо от типа канала (n, p), последовательность действий меняться не будет. Разница лишь в противоположном подключении щупов. Итак, для диагностики n-канального прибора нам понадобится:

  • Установить на режим мультиметра «измерения R». Уровень 2000. Плюсовой щуп устанавливаем к истоку. Чёрный закрепляем на стоке. Измеряем сопротивление. Потом нужно щупы переставить. Замеряем вновь. Результаты при работающем транзисторе будут приблизительно равнозначными.
  • Далее тестируем переход исток-затвор. Для этого ставим режим на мультиметре «проверка диодов». Плюс подключаем к затвору, а минус к истоку. Прибор в норме фиксирует падение U-ния около 650 мВ. Отсоединяем щупы и перемещаем: теперь чёрный находится у затвора, а красный у истока. Тестер должен показать единицу, то есть бесконечность. Это свидетельствует об исправности транзистора.
  • Для проверки перехода сток-затвор оставляем мультиметр в режиме проверки диодов. Действуем аналогично пункту проверки p-n перехода исток-затвор.

Когда все три замера совпадают с вышеописанными полевой транзистор готов к эксплуатации.

Предлагаем пример проверки полевого транзистора в видеоролике:

Видео с проверкой транзистора мультиметром

Смотрите в формате видео, как проверить транзистор мультиметром.

Проверка составных транзисторов своими руками. Как проверить биполярный транзистор мультиметром

Содержание:

В электронике и радиотехнике большое значение имеет не только правильная сборка схемы, но и последующая проверка ее работоспособности. Проверяться может все устройство или его отдельные элементы. В связи в этим довольно часто возникает вопрос, как проверить транзистор мультиметром, не нарушая схемы. Существуют различные способы, которые применяются индивидуально к каждому виду элементов. Прежде чем начинать подобную проверку и тестирование, рекомендуется изучить общее устройство и .

Основные типы транзисторов

Существует два основных типа транзисторов - биполярные и полевые. В первом случае выходной ток создается при участии носителей обоих знаков (дырок и электронов), а во втором случае - только одного. Определить неисправность каждого из них поможет прозвонка транзистора мультиметром.

Биполярные транзисторы по своей сути являются полупроводниковыми приборами. Они оборудованы тремя выводами и двумя р-п-переходами. Принцип действия этих устройств предполагает использование положительных и отрицательных зарядов - дырок и электронов. Управление протекающими токами выполняется с помощью специально выделенного управляющего тока. Данные устройства широко применяются в электронных и радиотехнических схемах.

Биполярные транзисторы состоят из трехслойных полупроводников двух типов - «р-п-р» и «п-р-п». Кроме того в конструкции имеется два р-п-перехода. Соединение полупроводниковых слоев с внешними выводами осуществляется через невыпрямляющие полупроводниковые контакты. Средний слой считается базой, которая подключается к соответствующему выводу. Два слоя, расположенные по краям, также подключены к выводам - эмиттеру и коллектору. На электрических схемах для обозначения эмиттера используется стрелка, показывающая направление тока, протекающего через транзистор.

В разных типах транзисторов у дырок и электронов - носителей электричества могут быть собственные функции. Более всего распространен тип п-р-п из-за лучших параметров и технических характеристик. Ведущую роль в таких устройствах играют электроны, выполняющие основные задачи по обеспечению всех электрических процессов. Они примерно в 2-3 раза более подвижные, чем дырки, поэтому и обладают повышенной активностью. Качественные улучшения приборов происходят также за счет площади перехода коллектора, которая значительно больше площади перехода эмиттера.

В каждом биполярном транзисторе имеется два р-п-перехода. Когда выполняется проверка транзистора мультиметром, это позволяет проверять работоспособность устройств, контролируя значения сопротивлений переходов при подключении к ним прямого и обратного напряжения. Для нормальной работы п-р-п-устройства на коллектор подается положительное напряжение, под действием которого открывается базовый переход. После возникновения базового тока, появляется коллекторный ток. При возникновение в базе отрицательного напряжения, транзистор закрывается и течение тока прекращается.


Базовый переход в р-п-р-устройствах открывается под действием отрицательного напряжения на коллекторе. Положительное напряжение дает толчок для закрытия транзистора. Все необходимые коллекторные характеристики на выходе можно получить, плавно изменяя значения тока и напряжения. Это позволяет эффективно проверить биполярный транзистор тестером.

Существуют электронные устройства, все процессы в которых управляются действием электрического поля, направленного перпендикулярно току. Эти приборы называются полевыми или униполярными транзисторами. Основными элементами являются три контакта - исток, сток и затвор. Конструкция полевого транзистора дополняется проводящим слоем, исполняющим роль канала, по которому течет электрический ток.

Данные устройства представлены модификациями «р» или «п»-канального типа. Каналы могут располагаться вертикально или горизонтально, а их конфигурация бывает объемной или приповерхностной. Последний вариант также разделяется на инверсионные слои, содержащие обогащенные и обедненные. Формирование всех каналов происходит под воздействием внешнего электрического поля. Устройства с приповерхностными каналами имеют структуру, в состав которой входит металл-диэлектрик-полупроводник, поэтому они называются МДП-транзисторами.

Проверка биполярного транзистора мультиметром

Проверку работоспособности биполярного транзистора можно выполнить с помощью цифрового мультиметра. Этим прибором проводятся измерения постоянных и переменных токов, а также напряжение и сопротивление. Перед началом измерений прибор нужно правильно настроить. Это позволит более эффективно решить проблему, как проверить биполярный транзистор мультиметром не выпаивая.

Современные мультиметры могут работать в специальном режиме измерения, поэтому на корпусе изображается значок диода. Когда решается вопрос, как проверить биполярный транзистор тестером, устройство переключается в режим проверки полупроводников, а на дисплее должна отображаться единица. Выводы устройства подключаются так же, как и в режиме измерения сопротивления. Провод черного цвета соединяется с портом СОМ, а провод красного цвета - с выходом, измеряющим сопротивление, напряжение и частоту.

В мультиметрах старой конструкции функция проверки диодов и транзисторов может отсутствовать. В таких случаях все действия проводятся в режиме измерения сопротивления, установленном на максимум. До начала работы батарея мультиметра должна быть заряжена. Кроме того, нужно проверить исправность щупов. Для этого их кончики соединяются между собой. Писк устройства и нули, отображенные на дисплее, свидетельствуют об исправности щупов.

Проверка биполярного транзистора мультиметром выполняется в следующем порядке:

  • Прежде всего, нужно правильно соединить выводы мультиметра и транзистора. Для этого необходимо точно определить, где находятся база, коллектор и эмиттер. Чтобы определить базу, щуп черного цвета подключается к первому электроду, который предположительно считается базовым. Другой щуп красного цвета поочередно подключается вначале ко второму, а затем к третьему электроду. Щупы меняются местами до тех пор, пока прибор не определит падение напряжения. После этого окончательно проводится проверка биполярного транзистора мультиметром и определяются пары: «база-эмиттер» или «база-коллектор». Электроды эмиттера и коллектора определяются с помощью цифрового мультиметра. В большинстве случаев падение напряжения и сопротивление у эмиттерного перехода выше, чем у коллектора.
  • Определение р-п-перехода «база-коллектор»: щуп красного цвета подключен к базе, а черный - к коллектору. Такое соединение работает в режиме диода и пропускает ток лишь в одном направлении.
  • Определение р-п-перехода «база-эмиттер»: красный щуп остается подключенным к базе, а щуп черного цвета нужно подключить к эмиттеру. Так же, как и в предыдущем случае, при таком соединении ток проходит только при прямом включении. Это подтверждает проверка npn транзистора мультиметром
  • Определение р-п-перехода «эмиттер-коллектор»: в случае исправности данного перехода сопротивление на этом участке будет стремиться к бесконечности. На это указывает единица, отображенная на дисплее.
  • Подключение мультиметра осуществляется к каждой паре контактов в двух направлениях. То есть транзисторы р-п-р типа проверяются путем обратного подключения к щупам. В этом случае к базе подключается черный щуп. После измерений полученные результаты сравниваются между собой.
  • После того как проведена проверка pnp транзистора мультиметром, работоспособность биполярного транзистора подтверждается, когда при измерении одной полярности мультиметр показывает конечное сопротивление, а при замерах обратной полярности получается единица. Данная проверка не требует выпаивания детали из общей платы.

Очень многие пытаются решить вопрос, как проверить транзистор без мультиметра с помощью лампочек и других устройств. Этого делать не рекомендуется, поскольку элемент с высокой вероятностью может выйти из строя.

Проверка работоспособности полевого транзистора

Полевые транзисторы нашли широкое применение в аудио и видеоаппаратуре, мониторах и блоках питания. От их работоспособности зависит функционирование большинства электронных схем. Поэтому в случае каких-либо неисправностей выполняется проверка этих элементов различными способами, в том числе и проверка транзисторов без выпайки из схемы мультиметром.

Типовая схема полевого транзистора представлена на рисунке. Основные выводы - затвор, сток и исток могут быть расположены по-разному, в зависимости от марки транзистора. При отсутствии маркировки, необходимо уточнить справочные данные, касающиеся той или иной модели.

Основной проблемой, возникающей при ремонте электронной аппаратуры с полевыми транзисторами, является проверка транзистора мультиметром не выпаивая. Как правило неисправности касаются полевых транзисторов с высокой мощностью, которые используются в блоках питания. Кроме того, эти устройства очень чутко реагируют на статические разряды. Поэтому перед решением вопроса, как прозвонить транзистор мультиметром на плате, следует надеть специальный антистатический браслет и ознакомиться с правилами техники безопасности при выполнении этой процедуры.

Проверка с использованием мультиметра предполагает такие же действия, как и в отношении биполярных транзисторов. Исправный полевой транзистор обладает бесконечно большим сопротивлением между выводами, независимо от тестового напряжения, приложенного к нему.


Тем не менее, решение вопроса, как прозвонить транзистор мультиметром имеет свои особенности. Если положительный щуп мультиметра приложен к затвору, а отрицательный - к истоку, то в этом случае произойдет зарядка затворной емкости и наступит открытие перехода. При замерах между стоком и истоком, прибор показывает наличие небольшого сопротивления. Иногда электротехники при отсутствии практического опыта, могут посчитать это за неисправность, что не всегда соответствует действительности. Это может быть важно при проверки строчного транзистора мультиметром. Перед началом проверки канала сток-исток рекомендуется выполнить короткое замыкание всех выводов полевого транзистора, чтобы разрядить емкости переходов. После этого их сопротивления вновь увеличатся, после чего можно повторно прозванивать транзисторы мультиметром. Если данная процедура не дала положительного результата, значит данный элемент находится в нерабочем состоянии.

В полевых транзисторах, используемых для мощных импульсных блоков питания, очень часто на переходе сток-исток устанавливаются внутренние диоды. Поэтому данный канал во время проверки проявляет свойства обычного полупроводникового диода. Поэтому чтобы исключить ошибку, перед тем как проверить исправность транзистора мультиметром, следует убедиться в присутствии внутреннего диода. После первой проверки щупы мультиметра нужно поменять местами. После этого на экране появится единица, указывающая на бесконечное сопротивление. Если подобного не случится, велика вероятность неисправности полевого транзистора. С помощью прибора можно не только проверить, но и измерить транзистор мультиметром.

Как проверить составной транзистор мультиметром

Составной транзистор или транзистор Дарлингтона представляет собой схему, объединяющую в своем составе два и более биполярных транзистора. Это позволяет значительно увеличить коэффициент усиления по току. Такие транзисторы применяются в схемах, предназначенных для работы с большими токами, например, в стабилизаторах напряжения или выходных каскадах усилителей мощности. Они необходимы, когда требуется обеспечение большого входного импеданса, то есть полного комплексного сопротивления.

Общие выводы у составного транзистора такие же, как и у биполярной модели. Точно так же и происходит проверка npn транзистора мультиметром. В этом случае применяется методика, аналогичная проверке обычного биполярного транзистора.

Перед тем как собрать какую-то схему или начать ремонт электронного устройства необходимо убедиться в исправности элементов, которые будут установлены в схему. Даже если эти элементы новые, необходимо быть уверенным в их работоспособности. Обязательной проверке подлежат и такие распространенные элементы электронных схем как транзисторы.

Для проверки всех параметров транзисторов существуют сложные приборы. Но в некоторых случаях достаточно провести простую проверку и определить годность транзистора. Для такой проверки достаточно иметь мультиметр.

В технике используются различные виды транзисторов – биполярные, полевые, составные, многоэмиттерные, фототранзисторы и тому подобные. В данном случае будут рассматриваться наиболее распространенные и простые — биполярные транзисторы.

Такой транзистор имеет 2 р-n перехода. Его можно представить как пластину с чередующимися слоями с разными типами проводимости. Если в крайних областях полупроводникового прибора преобладает дырочная проводимость (p), а в средней – электронная проводимость (n), то прибор называется транзистор р-n-p. Если наоборот, то прибор называется транзистором типа n-p-n. Для разных видов биполярных транзисторов меняется полярность источников питания, которые подключаются к нему в схемах.

Наличие в транзисторе двух переходов позволяет представить в упрощенном виде его эквивалентную схему как последовательное соединение двух диодов.

При этом для p-n-p прибора в эквивалентной схеме между собой соединены катоды диодов, а для n-p-n прибора – аноды диодов.

В соответствии с этими эквивалентными схемами и производится проверка биполярного транзистора мультиметром на исправность.

Порядок проверки устройства — следуем по инструкции

Процесс измерений состоит из следующих этапов:

  • проверка работы измерительного прибора;
  • определение типа транзистора;
  • измерение прямых сопротивлений эмиттерного и коллекторного переходов;
  • измерение обратных сопротивлений эмиттерного и коллекторного переходов;
  • оценка исправности транзистора.

Перед тем, как проверить биполярный транзистор мультиметром, необходимо убедиться в исправности измерительного прибора. Для этого вначале надо проверить индикатор заряда батареи мультиметра и, при необходимости, заменить батарею. При проверке транзисторов важна будет полярность подключения. Надо учитывать, что у мультиметра на выводе «COM» имеется отрицательный полюс, а на выводе «VΩmA» – плюсовой. Для определенности к выводу «COM» желательно подключить щуп черного цвета, а к выводу «VΩmA» -красного.

Чтобы к выводам транзистора подключить щупы мультиметра правильной полярности, необходимо определить тип прибора и маркировку его выводов. С этой целью необходимо обратиться к справочнику или найти описание транзистора в Интернете.

На следующем этапе проверки переключатель операций мультиметра устанавливается в положение измерения сопротивлений. Выбирается предел измерения в «2к».

Перед тем, как проверить pnp транзистор мультиметром, надо минусовой щуп подключить к базе устройства. Это позволит измерить прямые сопротивления переходов радиоэлемента типа p-n-p. Плюсовой щуп подключается по очереди к эмиттеру и коллектору. Если сопротивления переходов равны 500-1200 Ом, то эти переходы исправны.

При проверке обратных сопротивлений переходов к базе транзистора подключается плюсовой щуп, а минусовой по очереди подключается к эмиттеру и коллектору.

Если эти переходы исправны, то в обоих случаях фиксируется большое сопротивление.

Проверка npn транзистора мультиметром происходит по такой же методике, но при этом полярность подключаемых щупов меняется на противоположную. По результатам измерений определяется исправность транзистора:

  1. если измеренные прямое и обратное сопротивления перехода большие, то это значит, что в приборе имеется обрыв;
  2. если измеренные прямое и обратное сопротивления перехода малы, то это означает, что в приборе имеется пробой.

В обоих случаях транзистор является неисправным.

Оценка коэффициента усиления

Характеристики транзисторов обычно имеют большой разброс по величине. Иногда при сборке схемы требуется использовать транзисторы, у которых имеется близкий по величине коэффициент усиления по току. Мультиметр позволяет подобрать такие транзисторы. Для этого в нем имеется режим переключения «hFE» и специальный разъем для подключения выводов транзисторов 2 типов.

Подключив в разъем выводы транзистора соответствующего типа можно увидеть на экране величину параметра h31.

Выводы :

  1. С помощью мультиметра можно определить исправность биполярных транзисторов.
  2. Для проведения правильных измерений прямого и обратного сопротивлений переходов транзистора необходимо знать тип транзистора и маркировку его выводов.
  3. С помощью мультиметра можно подобрать транзисторы с желаемым коэффициентом усиления.

Видео о том, как проверить транзистор мультиметром

Практически каждый опытный радиолюбитель знает, что исправность почти всех типов транзисторов можно определить простым омметром. Им же можно «вычислить» и проводимость – главное знать, что и как должно «звониться». Сегодня я приведу небольшую памятку, заглядывая в которую, научимся это делать и мы. Прежде всего сразу определимся, что прозванивать транзисторы (как и любые полупроводники) нужно обязательно постоянным током.

Такой режим обеспечивают практически все бытовые стрелочные тестеры, а вот с цифровыми дело обстоит несколько хуже, поскольку многие из них проводят измерение сопротивлений переменным током. Для наших целей подойдут лишь те приборы, которые предназначены для проверки диодов. На таких устройствах для этого обычно используется один из диапазонов измерения сопротивлений, дополнительно обозначенный значком диода:

На приборе слева для прозвонки диода существует специальный диапазон (обозначен значком диода), прибор справа сможет проверить диод на пределе 2000 Ом

Поставьте тестер на этот диапазон и прозвоните заведомо исправный диод. В одну сторону прибор покажет обрыв, в другую – некоторое сопротивление, которое будет зависеть от типа и мощности диода. Если получилось, то наш прибор справится и с транзисторами.

Ну а теперь посмотрим, что представляет собой транзистор с «точки зрения» тестера. Обычный биполярный транзистор будет выглядеть как два диода, соединенные катодами (p-n-p проводимости) или анодами (n-p-n проводимости):

Таким образом, вывод базы будет в обрыве с коллектором и эмиттером при одной полярности, а если ее сменить (поменять местами щупы омметра), то переход база-эмиттер и база-коллектор покажут сопротивление, как обычные диоды.

Точно так же звонится и составной транзистор, но прямое сопротивление база-эмиттер будет несколько выше сопротивления база-коллектор, поскольку его эквивалентная схема выглядит так:

Прозавнивая мощные биполярные транзисторы следует обращать внимание на то, не предусмотрен ли конструкторами защитный диод (обозначен пунктиром), который может стоять между коллектором-эмиттером или базой-эмиттером. Если диод стоит, но вы о нем не знаете, то транзистор можно ошибочно принять за неисправный.

А вот так будет выглядеть однопереходной транзистор, причем сопротивление база1-эмиттер будет ниже, чем сопротивление эмиттер-база2:

Ну и остался полевой транзистор. К сожалению, убедиться в исправности прибора с изолированным затвором (к ним относятся и так называемые MOSFET-транзисторы) при помощи тестера не удастся – слишком высоко сопротивление изолированного затвора, но полевой транзистор на основе p-n перехода можно и прозвонить:

Единственно, перед тем, как измерить сопротивление исток-сток, кратковременно замкните вывод затвора на исток – это снимет с него оставшийся после предыдущих измерений заряд и исключит неверный результат измерения.

Ну и не стоит забывать, что полевые транзисторы (особенно с изолированным затвором) очень чувствительны к статическому электричеству, которое может накапливаться на нашем теле. Поэтому перед тем, как взять в руки такой транзистор, коснитесь любого заземленного предмета (водопроводная труба, батарея отопления, контур заземления и т.п.) – это снимет заряд с тела и, возможно, спасет жизнь транзистору.

В заключение хочу сказать, что прозвонка транзистора тестером не дает полной гарантии, что прибор (в смысле транзистор) исправен, но вероятность того, что он жив, достаточно высока – обычно неисправность заключается либо в пробое, либо в выгорании перехода.

Представляют собой трехслойную структуру своего рода сендвич, в зависимости от того как чередуются эти слои мы получаем два типа npn или pnp . Эти зоны можно представить в виде диодов подключенными одинаковыми концами друг к другу, общий конец которых представляет собой базу транзистора, а два других называются коллектором и эмиттером. Получается что для того чтобы проверить транзистор нужно проверить эти два диода.

Проводимость npn и pnp транзисторов

Для проверки транзистора в основном используют тестеры настроенные как Омметры. А весь способ проверки заключается в проверки сопротивления переходов. В некоторых мультиметрах есть функция проверки диодов, в этом случае мильтиметр показывает величину пробивного напряжения. Некоторые имеют специальные разъемы для подключения транзистора, которые показывают коэффициент усиления в случае его исправности.

Допустим, что у нас транзистор с проводимостью npn . Для проверки этого транзистора нам нужно выставить мультиметр, выставить его в режим омметра, далее взять плюсовой провод и подключить его к базе. Минусовой провод сначала подключаем к эмиттеру и смотрим на показания тестера. В данном случае мы подключили переход база-коллектор в прямом направлении. А как известно сопротивление диода в прямом направлении минимально, в результате мы увидим какие либо показания на экране тестера. А если мы этот переход подключим в обратном направлении, к базе минусом а к коллектору плюсом, то тестер покажет бесконечное сопротивление.

Аналогичным образом, не отключая плюсовой провод от базы мы подключаем минусовой провод на коллектору по аналогии описанной выше мы получаем схожий результат. Измеряем сопротивление в перехода база-коллектор в прямом и обратном напрявлении.

Если бы у нас был транзистора вида pnp то для проверки нужно было к базе подключить минусовой провод, а плюсовой последовательно подключать сначала к эмиттеру а затем к коллектору. Проверка транзистора pnp проводимости при помощи тестера представлена на рисунке ниже.

Схема проверки транзистора


Все эти показания мультиметра означают только одно, что наш транзистор исправен и мы можем смело брать его и использовать в своих целях.

Если замерить сопротивление закрытого транзистора между коллектором и эмиттером то тестер покажет бесконечное сопротивление. Сопротивление «закрытого» транзистора равно бесконечности или очень велико, причем не зависимо от того как вы подключаете тестер.

Так же транзистор можно проверить, собрав не большую схемку. В коллекторную цепь включить какую нибудь нагрузку, а в цепь базы подать небольшой ток. В случае исправности транзистора в цепи коллектора появиться небольшой ток. Но собирать схему для того чтобы просто проверить транзистор мне кажется мало кто будет. Проще взять тестер и за пару минут узнать работает он или нет.

Схема включения транзистора для проверки его работоспособности


Некоторые тестеры имеют, как я уже говорил, специальные разъёмы под ножки транзистора, все что нужно это вставить ножки транзистора в эти отверстия и смотреть на показания дисплея. Но прежде чем это делать нужно знать расположение выводов транзистора и тип его проводимости npn или pnp . На рисунке видно два разъема для проверки транзистора разных проводимостей. Перед тем как проверять транзистор переключатель тестера нужно выставить в положение Hfe.

Блин, какое страшное слово! Думаю, у всех чайников транзистор ассоциируется с чем-то очень трудным и непонятным. Но, уверяю вас, мои дорогие чайники, ничего трудного нету в транзисторе. Давайте же для начала разберемся, что он вообще из себя представляет и как его можно проверить на работоспособность.

Сразу оговорюсь, в нашей статье мы будет проверять биполярные транзисторы. Что это значит? А значит это то, что эти транзисторы состоят из двух P-N переходов. P-N переходы, дырки, электроны бла бла бла... Ну нафиг! Нам это не надо знать, как там ведут себя электроны, а как дырки и тд и тп. Просто знайте, если ток будет течь через P-N переход, то он сможет течь только в одном направлении. Из P-N перехода сделаны все диоды. А как вы знаете, диод пропускает ток тольков в одном направлении, и не пропускает в другом направлении. То есть другими словами, в одном направлении сопротивление диода маленькое, а в другом - очень большое. Это мы с вами видели в статье как проверить диод мультиметром .

Биполярный транзистор, как я уже сказал, состоит из двух P-N переходов. А в зависимости, как расставлены материалы P и N, так и называется транзистор. На рисунке ниже схематическое обозначение P-N-P транзистора:

Его выводы обозначаются, как эммитер, база и коллектор. Материал, который посередине, между двумя другими материалами, называется в транзисторе базой. Эммитер и коллектор находятся по краям и состоят из одного какого либо одинакового материала. В P-N-P транзисторе ток втекает в эммитер и собирается в коллекторе. А ток базы регулирует ток в коллекторе. Все просто:-). Схематическое обозначение P-N-P транзистора в схеме выглядит так:

где Э - это эмиттер, Б - база, К - коллектор.

Существует также другая разновидность биполярного транзистора - N-P-N. Здесь уже материал P заключен между двумя материалами N.

Принцип его действия схож с P-N-P транзистором, просто здесь ток течет уже в другом направлении.

Вот его схематическое изображение на схемах

Так как диод состоит из одного P-N перехода, а транзистор из двух, то значит можно представить транзистор, как два диода! Эврика!

Теперь же мы с вами можем проверить транзистор, проверяя эти два диода, из которых, грубо говоря, состоит транзистор.

Ну чтоже, давайте на практике определим работоспособность нашего транзистора. А вот и наш пациент:

Внимательно читаем, что нам написали на транзисторе: С4106. Теперь залезаем в интернет и ищем документ-описание на этот транзистор. По-английски он называется datasheet. Прямо так и вбиваем в поисковике "C4106 datasheet". Имейте ввиду, что импортные транзисторы пишутся с английскими буквами. А вот я и даташит на него нарыл:

Нас больше всего интересует распиновка контактов. То есть нам нужно узнать, какой вывод что из себя представляет. Для этого транзистора нам нужно узнать, где у него база, где эмиттер, а где коллектор. В этом и вся прелесть даташита.

А вот и схемка распиновки:

Теперь нам понятно, что первый вывод - это база, второй вывод - это коллектор, ну а третий - эмиттер.

Возвращаемся к нашему рисуночку

Наш подопечный - это N-P-N транзистор. Получается, если он здоров, то у нас будет маленькое падение напряжения в миллиВольтах, если мы приложим "плюс" к базе, а "минус" к коллектору или эммитеру. А если мы приложим "минус" к базе, а "плюс" к коллектору или эмиттеру, то увидим единичку на мультике. Начинаем проверять диоды транзистора, как мы это делали при проверке диодов в статье Как проверить диод мультиметром .

Ставим на прозвонку и начинаем мусолить наш транзистор. Для начала ставим "плюс" к базе, а "минус" к коллектору

Все ок, прямой P-N переход должен обладать небольшим падением напряжения для кремниевых транзисторов 0,5-0,7 Вольт, а для германиевых 0,3-0,4 Вольта. На фото 543 милиВольта или 0,54 Вольта.

Проверяем переход база-эммитер, поставив на базу "плюс" , а на эммитер "минус".

Видим снова падение напряжения прямого P-N перехода. Все ок.

Меняем щупы местами. Ставим "минус" на базу, а "плюс" на коллектор. Сейчас мы замеряем обратное падение напряжения на P-N переходе.

Все ОК, так как видим единичку.

Проверяем теперь обратное падение напряжения перехода база-эммитер.

Здесь у нас мультик также показывает единичку. Значит можно дать диагноз транзистору - здоров.

Давайте проверим еще один транзистор. Он подобен транзистору, который мы с Вами рассмотрели. Его распиновка (то есть положение и значение выводов) такая же, как у нашего первого героя. Также ставим мультик на прозвонку и цепляемя к нашему подопечному.

Нолики... Это не есть хорошо. Это говорит о том, что P-N переход пробит, а раз уж он пробит, то можно смело выкидывать такой транзистор в мусорку.

В заключении статьи, хотелось бы добавить, что лучше всегда отыскивать даташит на проверяемый транзистор. Бывают так называемые составные транзисторы. Что это значит? Это значит, что в одном конструктивном корпусе транзистора могут быть вмонтированы два или даже больше транзисторов или даже диоды наряду с транзистором вместе. Имейте также ввиду, что некоторые радиоэлементы выполняют, как транзисторы. Это могут быть тиристоры, стабилизаторы или преобразователи напряжения или даже какая нибудь заморская микросхемка. Вот так-то! Не ленитесь отыскивать даташиты на проверяемые транзисторы.

Как проверить мультиметром транзистор - подробные инструкции для разных видов

Транзисторы — важнейшие элементы в большинстве электронных систем и конструкции различных радиоприборов. Однако ничто не вечно, и транзисторы, по той или иной причине, со временем выходят из строя. Стоит разобраться с тем, как проверить мультметром транзистор.

Подготовка

Перед тем, как прозвонить транзистор мультиметром, необходимо определиться с тем, какой именно тип транзистора нужно проверить и какие у него характеристики. Наиболее простой способ – посмотреть маркировку транзистора, благодаря которой можно получить распиновку и требуемую информацию в сети.

Зачастую кодировка указана на английском языке, но этого достаточно, чтобы разобраться в том, какой используется транзистор и какие у него основные характеристики и особенности. После того, как будет определен тип и цоколевка устройства, необходимо выпаять деталь. Только затем можно приступать к основной процедуре – проверке мультиметром.

Проверка биполярного транзистора

Данный транзистор имеет два p-n перехода, в итоге его структура имеет вид NPN либо PNP. Проверка транзистора мультиметром проводится в режиме «сопротивление» или «проверка диода» как показано на схеме ниже:

1. Присоединить к мультиметру щупы. Включить тестер в режиме прозвонки или режим проверки диодов.
3. Подсоединить черный щуп к соответствующему выводу транзистора. То же самое проделать с красным щупом, согласно схеме.
4. Посмотреть на показания мультиметра, величина падения напряжения на p-n переходе будет отображаться на дисплее прибора.

Следует отметить, что нужно проверить каждый p-n переход. Точно такая же проверка выполняется для транзисторов обратной проводимости. Единственное отличие – смена положения щупов.

Проверка полевого транзистора

Для примера используем n-канальный mosfet транзистор. Тестер, как и в предыдущей схеме, используем в режиме прозвонки или проверки диодов. Следующие действия, как проверить полевой транзистор мультиметром, выглядят так:

  1. Черный щуп подсоединяем на сток (D), а красный подключаем на исток (S) – на дисплее значение p-n перехода встроенного встречного диода.
  2. Красным щупом касаемся затвора (G) – так мы частично открываем транзистор.
  3. Красным щупом касаемся истока (S). Значение перехода стало меньше — полевик частично открылся. Иногда он может открыться полностью, в таком случае мультиметр запищит, показывая отсутствие сопротивления.
  4. Черным щупом касаемся затвора (G) — закрываем транзистор.
  5. Возвращаем черный щуп обратно — полевик закрывается.

Для проверки p-канального транзистора процедура отличается лишь цветом используемых щупов.

Проверка составного транзистора

Еще одно название этого элемента – транзистор Дарлингтона. Особенность его заключается в том, в одном корпусе имеется два транзистора, соединенные по схеме:

Проверка таких транзисторов не отличается от схемы проверки биполярного транзистора, за исключением того, что падение напряжения переходах база-эмиттер составляет 1,2…1,4В, а в обычного около 0,6-0,7В. Некоторые цифровые мультиметры имеют на щупах напряжение меньшее 1,2В, чего не хватает для открывания р-n перехода, это нужно учесть при выборе мультиметра для теста составного транзистора.

Проверка однопереходного транзистора

Проверка на пробой однопереходного транзистора возможна с использованием мультиметра. Необходимо подключиться щупами к выводам Б1 и Б2 , если сопротивление, измеренное мультиметром, имеет небольшое значение, значит, в цепи есть пробой. Для точной диагностики исправности элемента необходимо использовать простые схемы, например генератор звука или др.

Что делать, если нельзя выпаивать схему?

Этим вопросом задаются многие, так как не всегда удобно выпаивать транзистор из платы. К сожалению, подобный вариант практически всегда невозможен. Объясняется это тем, что другие элементы обвязки транзистора, влияют на показания мультиметра, из-за чего в показаниях возникает абсолютно неверный результат.

Проверка биполярного транзистора мультиметром

Добавлено 27 сентября 2017 в 07:35

Сохранить или поделиться

Биполярные транзисторы построены из трехслойного полупроводникового «сэндвича» либо NPN, либо PNP. Как таковые транзисторы при проверке мультиметром в режиме «сопротивление» или «проверка диода», как показано на рисунке ниже, показываются как два диода, соединенных друг с другом. Показания низкого сопротивления с черным отрицательным (-) выводом на базе соответствует N-типу материала в базе PNP транзистора. На условном обозначении на материал N-типа «указывает» стрелка перехода база-эмиттер, который в этом примере является базой. Эмиттер P-типа соответствует другому концу стрелки перехода база-эмиттер. Коллектор очень похож на эмиттер и так же является материалом P-типа PN-перехода.

Проверка PNP транзистора мультиметром: (a) прямое смещение переходов Б-Э и Б-К, сопротивление низкое; (b) обратное смещение переходов Б-Э, Б-К, сопротивление равно ∞

Здесь я предполагаю использовать мультиметр с единственной функцией измерения (сопротивление) для проверки PN-переходов. Некоторые мультиметры оснащены двумя отдельными функциями измерения: сопротивление и "проверка диода", каждая служит своей цели. Если у вашего мультиметра есть функция "проверка диода", используйте её, вместо измерения сопротивления, в этом случае мультиметр покажет прямое падение напряжения PN-перехода, а не только то, проводит ли он ток.

Разумеется, показания мультиметра будут совершенно противоположными для NPN транзистора, причем оба PN-перехода будут направлены в противоположную сторону. Показания низкого сопротивления с красным (+) выводом на базе являются «противоположным» состоянием для NPN транзистора.

Если в этом тесте используется мультиметр с функцией «проверка диода», будет установлено, что переход эмиттер-база имеет несколько большее прямое падение напряжения, чем переход коллектор-база. Эта разница прямых напряжений обусловлена несоответствием концентрации легирования между областями эмиттера и коллектора: эмиттер представляет собой кусок полупроводникового материала, гораздо более легированный, чем коллектор, в результате чего его переход с базой создает более высокое прямое падение напряжения.

Зная это, становится возможным определение назначение выводов на немаркированном транзисторе. Это важно, потому что корпуса, к сожалению, не стандартизированы. Разумеется, все биполярные транзисторы имеют три вывода, но расположение этих трех выводов на реальном физическом корпусе не имеет универсального стандартизированного порядка.

Предположим, что техник нашел биполярный транзистор и начинает измерять его проводимость с помощью мультиметра, установленного в режим «проверка диода». Измерения между парами выводов и запись значений, отображаемых мультиметром, дают ему следующие данные.

Неизвестный биполярный транзистор. Где здесь эмиттер, база, коллектор? Ниже приведены показания мультиметра.
Мультиметр подключен к выводу 1 (+) и 2 (-): “OL”
Мультиметр подключен к выводу 1 (-) и 2 (+): “OL”
Мультиметр подключен к выводу 1 (+) и 3 (-): 0.655 V
Мультиметр подключен к выводу 1 (-) и 3 (+): “OL”
Мультиметр подключен к выводу 2 (+) и 3 (-): 0.621 V
Мультиметр подключен к выводу 2 (-) и 3 (+): “OL”

Единственными комбинациями тестовых измерений, дающих на мультиметре показания, говорящие о проводимости, являются выводы 1 и 3 (красный щуп на выводе 1, черный щуп на выводе 3) и выводы 2 и 3 (красный щуп на выводе 2, черный щуп на выводе 3). Эти два показания должны указывать на прямое смещения перехода эмиттер-база (0,655 вольт) и перехода коллектор-база (0,621 вольт).

Теперь мы ищем один провод, общий для обоих показаний проводимости. Это должен быть вывод базы транзистора, поскольку база единственным слоем трехслойного устройства, общего для обоих PN-переходов (база-эмиттер и база-коллектор). В этом примере это провод номер 3, являющийся общим для комбинаций тестовых измерений 1-3 и 2-3. В обоих этих измерениях черный (-) щуп мультиметра касался к выводу 3, что говорит нам, что база этого транзистора изготовлена из полупроводникового материала N-типа (черный = отрицательный). Таким образом, это PNP-транзистор с базой на выводе 3, эмиттером на выводе 1 и коллектором на выводе 2, как показано на рисунке ниже.

Выводы биполярного транзистора определены с помощью мультиметра.

Обратите внимание, что вывод базы в этом примере не является средним выводом транзистора, как это можно было бы ожидать от трехслойной «сэндвичной» модели биполярного транзистора. Это довольно частый случай, и, как правило, это часто путает новых студентов. Единственный способ определить назначение выводов – это проверка мультиметром или чтение технического описания на конкретную модель транзистора.

Знание того, что биполярный транзистор при тестировании мультиметром в режиме проводимости ведет себя как два соединенных «спинами» диода, полезно для идентификации неизвестного транзистора только по показаниям мультиметра. Это также полезно для быстрой проверки работоспособности транзистора. Если техник измерит проводимость между тремя выводами в разных комбинациях, он или она сразу узнает, что транзистор неисправен (или что это не биполярный транзистор, а что-то еще – отличная возможность, если на детали нет маркировки для точной идентификации!). Однако модель «двух диодов» для транзистора не может объяснить, как и почему он действует как усилительное устройство.

Чтобы лучше проиллюстрировать этот парадокс, рассмотрим одну из схем транзисторных ключей, используя для представления транзистора физическую схему (как показано на рисунке ниже), а не условное обозначение. Так легче будет видеть два PN-перехода.

Небольшой ток базы, протекающий в прямо смещенном переходе база-эмиттер, обеспечивает большой ток через обратно смещенный переход база-коллектор (на рисунке показано направление движения потоков электронов, общепринятые направления электрических токов будут противоположными)

Диагональная стрелка серого цвета показывает направление потока электронов через переход эмиттер-база. Эта часть имеет смысл, так как электроны протекают от эмиттера N-типа к базе P-типа, очевидно прямое смещение перехода. Однако с переходом база-коллектор совсем другое дело. Обратите внимание, как толстая стрелка серого цвета указывает в направлении потока электронов (вверх) от базы к коллектору. С базой из материала P-типа и коллектором из материала N-типа, это направление потока электронов явно указывает на направление, противоположное тому, с каким ассоциируется PN-переход! Обычный PN-переход не позволил бы потоку электронов протекать в этом «обратном» направлении, по крайней мере, не без значительного сопротивления. Однако открытый (насыщенный) транзистор демонстрирует очень малое противодействие электронам на всем пути от эмиттера к коллектору, о чем свидетельствует свечение лампы!

Ясно, что здесь происходит что-то, что бросает вызов простой «двухдиодной» модели биполярного транзистора. Когда я впервые узнал о работе транзистора, я попытался построить свой собственный транзистор из двух диодов, включенных в противоположных направлениях, как показано на рисунке ниже.

Пара включенных в противоположных направлениях диода не действуют как транзистор!

Моя схема не работала, и я был озадачен. Однако полезное «двухдиодное» описание транзистора может использоваться для проверки, оно не объясняет, почему транзистор ведет себя как управляемый ключ.

То, что происходит в транзисторе, заключается в следующем: обратное смещение перехода база-коллектор предотвращает протекание тока коллектора, когда транзистор находится в режиме отсечки (закрыт, т.е. при отсутствии тока базы). Если переход база-эмиттер смещен в прямом направлении с помощью управляющего сигнала, нормально блокирующее поведение перехода база-коллектор изменяется, и ток через коллектор пропускается, несмотря на то, что электроны через этот PN-переход идут «неправильно». Это поведение зависит от квантовой физики полупроводниковых переходов и может иметь место только тогда, когда два перехода расположены правильно, и концентрации легирования этих трех слоев распределены правильно. Два диода, соединенных последовательно, не соответствуют этим критериям; верхний диод никогда не может «включиться», когда он смещен в обратном направлении, независимо от того, какая величина тока проходит через нижний диод в схеме через вывод базы. Для более подробной информации смотрите раздел «Биполярные транзисторы» главы 2.

То, что концентрации легирования играют решающую роль в особых способностях транзистора, еще раз подтверждается тем фактом, что коллектор и эмиттер не являются взаимозаменяемыми. Если транзистор просто рассматривается как два противоположно направленных PN-перехода или просто как N-P-N или P-N-P сэндвич материалов, может показаться, что любой конец этого сэндвича может служить в качестве коллектора или эмиттера. Это, однако, неверно. При «противоположном» включении транзистора в схему, ток база-коллектор не сможет управлять током между коллектором и эмиттером. Несмотря на то, что эти оба слоя (эмиттер и коллектор) биполярного транзистора имеют один и тот же тип легирования (либо N, либо P), коллектор и эмиттер определенно не одинаковы!

Ток через переход эмиттер-база позволяет протекать току через обратно смещенный переход база-коллектор. Действие тока базы можно рассматривать как «открывание клапана» для тока через коллектор. Более конкретно, любая заданная величина тока от эмиттера к базе допускает протекание ограниченной величины тока от базы к коллектору. На каждый электрон, который проходит через переход эмиттер-база и через вывод базы, через переход база-коллектор проходит определенное количество электронов и не более.

В следующем разделе это ограничение тока транзистора будет исследовано более подробно.

Подведем итоги:

  • При проверке с помощью мультиметра в режимах «сопротивление» и «проверка диода» биполярный транзистор ведет себя как два встречно направленных PN-перехода (диода).
  • PN-переход эмиттер-база имеет несколько большее прямое падение напряжения, чем PN-переход коллектор-база, из-за более сильного легирования полупроводникового слоя эмиттера.
  • Обратно смещенный переход база-коллектор обычно блокирует любой ток через транзистор между эмиттером и коллектором. Однако этот переход начинает проводить ток, если протекает ток и через вывод базы. Ток базы можно рассматривать как «открывание клапана» для определенной, ограниченной величины тока через коллектор.

Оригинал статьи:

Теги

PN переходБиполярный транзисторМультиметрОбучениеЭлектроника

Сохранить или поделиться

Как проверить транзистор на усилителе

В этой статье, мы расскажем вам, как проверить транзистор мультиметром. Наверняка многим из вас хорошо известно, что большинство мультиметров имеют в своём арсенале, специальное гнездо, но не в любой ситуации использование гнезда удобно и оптимально. Так для того, чтобы подобрать несколько элементов, имеющим одинаковый коэффициент усиления, использование гнезда вполне оправданно, а для выявления работоспособности транзистора, вполне достаточно воспользоваться тестером.

о транзисторе

Давайте вспомним о том, что вне зависимости от того, проверяем мы транзистор с прямой или обратной проводимостью, они имеют два p-n перехода. Любой из этих переходов можно сопоставить с диодом. Исходя из этого, можно с уверенностью заявить, что транзистор представляют собой пару диодов, соединённых параллельно, а место их соединения, является базой.

Таким образом получается, что у одного из диодов выводы будут представлять собой базу и коллектор, а у второго диода выводы будут представлять базу и эмиттер, или наоборот. Исходя из выше написанного, наша задача сводится к проверке напряжения падения на полупроводниковом приборе, или проверки его сопротивления. Если диоды работоспособны, значит и проверяемый элемент рабочий.Для начала рассмотрим транзистор с обратной проводимостью, то есть имеющим структуру проводимости N-P-N. На электрических схемах, разных устройств, структуру транзистора определяют с помощью стрелки, которая указывает эмиттерный переход. Так если стрелка указывает на базу, значит, мы имеем дело c с транзистором прямой проводимости, имеющим структуру p-n-p, а если наоборот, значит это транзистор с обратной проводимостью, имеющий структуру n-p-n.

Для открытия транзистора с прямой проводимостью, нужно дать отрицательное напряжение на базу. Для этого берём мультиметр, включаем его, и после этого выбираем режим измерения прозвонки, обычно он обозначается символическим изображением диода.

В этом режиме прибор показывает падение напряжения в мВ. Благодаря этому мы можем определить кремниевый или германиевый диод или транзистор. Если падение напряжения лежит в пределах 200-400 мВ, то перед нами германиевый полупроводник, а если 500-700 кремниевый.

Проверка работоспособности транзистора

Подключаем на базу транзистора, плюсовой щуп (красный цвет), другим щупом (черный- минус) подключаем к выводу коллектора и делаем измерение

Затем минусовым щупом подключаем к выводу эмиттера и измеряем.

Если переходы транзистора не пробиты, то падение напряжения на коллекторном и эмиттерном переходе должно быть на границе от 200 до 700 мВ.

Теперь произведём обратное измерение коллекторного и эмиттерного перехода. Для этого берем, подключаем черный щуп к базе, а красный по очереди подключаем к эмиттеру и коллектору, производя измерения.

Во время измерения, на экране прибора высветится цифра «1», что в свою очередь означает, что при выбранном нами режиме измерения, падение напряжения отсутствует. Точно также, можно проверить элемент, который находиться на электронной плате, от какого-либо устройства, при этом во многих случаях можно обойтись и без выпаивания его из платы. Бывают случаи, когда на впаянные элементы в схеме, оказывают большое влияние резисторы с малым сопротивлением. Но такие схематические решения, встречаются очень редко. В таких случаях при измерении обратного коллекторного и эмиттерного перехода, значения на приборе будут низкие, и тогда нужно выпаивать элемент из печатной платы. Способ проверки работоспособности элемента с обратной проводимостью (P-N-P переход), точно такой же, только на базу элемента подключается минусовой щуп измерительного прибора.

Признаки неисправного транзистора

Теперь мы знаем, как определить рабочий транзистор, а как проверить транзистор мультиметром и узнать, что он не рабочий? Тут тоже всё достаточно легко и просто. Первая неисправность элемента, выражается в отсутствии падения напряжения или в бесконечном большом сопротивлении, прямого и обратного p-n перехода. То есть, при прозвонке прибор показывает «1». Это обозначает, что измеряемый переход в обрыве и элемент не рабочий. Другая неисправность элемента, выражается в наличии большого падения наряжения на полупроводнике (прибор при этом как правило пищит), или около нулевом значении сопротивления прямого и обратного p-n перехода. В таком случае пробита внутренняя структура элемента (короткозамкнута), и он не рабочий.

Определение цоколевки у транзистора

Теперь давайте научимся определять, где у транзистора находится база, эмиттер и коллектор. В первую очередь начинают искать базу элемента. Для этого включаем мультиметр в режим прозвонки. Положительный щуп закрепляем на левую ножку, а минусовым последовательно производим измерение на средней и правой ножке.

Мультиметр нам показал «1» между левой и средней ножкой, а между левой и правой ножкой показания составили 555 мВ.

Пока эти измерения не дают нам возможности, сделать какие-либо выводы. Двигаемся вперёд. Закрепляемся плюсовым щупом на средней ножке, а минусовым последовательно производим измерение на левой и правой ноге.

Тостер показал значение равное «1» между левой и средней ногой, и 551 мВ, между средней и правой ногой.

Эти измерения, тоже не дают возможности сделать вывод и определить базу. Двигаемся дальше. Закрепляем плюсовой щуп на правой ноге, а минусовым щупом по очереди закрепляем среднюю и левую ногу, при этом производим измерения.

В ходе измерения мы видим, что величина падения напряжения между правой и средней ножкой равна единице, и между правой и левой ножкой тоже равно единице (бесконечность). Таким образом, мы нашли базу транзистора, и она находиться на правой ноге.

Теперь нам осталось определить, на какой ноге коллектор, а на какой эмиттер. Для этого прибор следует переключить в измерение сопротивления 200 кОм. Измеряем на средней и левой ноге, для чего закрепим щуп с минусом на правой ноге(база), а плюсовой по очереди будем закреплять на средней ноге и левой, при этом проводя измерения сопротивления.

Получив измерения мы видим, что на левой ноге R=121,0 кOм, а на средней ноге R=116.4 кOм. Следует запомнить раз и навсегда, если вы будете в дальнейшем проверять и находить эмиттер и коллектор, что сопротивление коллекторного перехода в любых случаях меньше, чем сопротивление эмиттера.

Подведём итоги наших измерений:

  1. Измеряемый нами элемент имеет p-n-p структуру.
  2. Нога базы, расположена справа.
  3. Нога коллектора, расположена в середине.
  4. Нога эмиттера находится слева.

Пробуйте и определяйте работоспособность полупроводниковых элементов, это ведь очень легко!

На этом все. Если у Вас есть замечания или предложения по данной статье, прошу написать администратору сайта.

Каждый владелец техники должен знать как проверить усилитель автомобильный на работоспособность. Для начала нужно проверить наличие питания на клеммах усилителя, делаем это мультиметром или же любой автомобильной лампочкой.

Отсутствие напряжения 12-14 Вольт на основных клеммах питания усилителя свидетельствует:

  • о проблемах с проводкой автомобиля;
  • с наличем короткого замыкания в цепях питания.

Многие автомобильные усилители, бюджетного класса и выше, оборудованы встроенной системой защиты с индикацией, которой служит светодиод красного цвета, подписан он как "Protect – защита". Если с питанием в бортовой системе автомобиля всё в порядке, то нужно более тщательно в домашних условиях и с помощью мультиметра выполнить ремонт и восстановление работоспособности устройства.

Как проверить автомобильный усилитель в домашних условиях

Для того чтобы проверить работоспособность усилителя для авто в домашних условиях можно воспользоваться любым блоком с выходным постоянным напряжением от 12 до 14 вольт, или же компьютерным блоком, в котором есть необходимое для запуска усилителя напряжение. Мощность источника должна быть не менее 200 вольт и перед включением, обязательно, регулятор громкости мощности установить на минимум. Процесс ремонта всегда нужно начинать с визуального осмотра всех радиодеталей на монтажной плате усилителя. Стандартная модель автомобильного усилителя состоит из трёх основных узлов:

  1. блок преобразователя входного напряжения, который выполняет изменение однополярного входного напряжения бортовой цепи автомобиля, в двух полярный с повышением величины напряжения до 20 Вольт;
  2. узел усилителя мощности, зачастую он выполнен на биполярных транзисторах, которые установлены на радиаторах, необходимых для увеличения площади рассеивания тепла. Мощные выходные каскады на максимальной мощности очень сильно греются, поэтому плохое, негерметичное соединение плоскости транзистора и теплоотводящего радиатора обязательно приведёт к его перегреву, а соответственно и к пробою;
  3. блок регуляторов частоты, служащий для изменения тембра звучания. Распространённая неисправность этого узла связана с ухудшением плавности изменения сопротивления переменными резисторами.

После вскрытия корпуса стоит внимательно осмотреть каждую деталь усилителя, особое внимание обратить на:

  • перегоревшие предохранители. Сквозь стеклянную колбу должна быть видна не оборванная нить плавкой вставки;

  • резисторы, не должны иметь видимого нагара, свидетельствующего об их перегорании;

Одна из самых распространённых неисправностей, вышедших из строя автомобильных усилителей, связаны с поломкой именно инверторного блока питания. Этот узел состоит из:

  • входных фильтрующих конденсаторов с большой ёмкостью;
  • импульсного трансформатора;
  • транзисторного преобразователя и микросхемы для выполняющих роль инвертирующего устройства;
  • выпрямительных диодов, работающих в паре;
  • сглаживающей цепочки, состоящей дросселя и нескольких электролитических конденсаторов.

В любом случае обнаруженные сгоревшие детали должны быть заменены на новые. При этом ни предохранитель, ни резистор установленный в звуковоспроизводящей аппаратуре не выходит со строя без сопутствующих причин. Конденсатор со временем может высохнуть и вздуться. Более точные исследования и проверка усилителей выполняется с помощью мильтиметра и осциллографа.

Как проверить усилитель автомобильный мультиметром

Перед тем как проверить усилитель звука на работоспособность, необходимо мультиметром выявить нет ли короткого замыкания в цепях блока питания, которое могло произойти в следствии пробоя полупроводникового диода или транзистора.

Чтобы проверить работу усилителя звука, а точнее его инвертирующего и сглаживающего пульсации узла, необходимо установить мультиметр в режим измерения тока и подключить последовательно в цепь питания. Величина рабочего тока должна быть в пределах до 500мА (то есть 0,5 А). Если эта величина зашкаливает, то вероятно вышел из строя блока питания установленный внутри усилителя, а точнее пробой силовой цепи.

Как прозвонить усилитель звука мультиметром

Для того чтобы правильно и с большой долей вероятности найти вышедший из строя транзистор выходного каскада, тем самым проверить усилитель звука, лучше всего выпаивать каждый из этих полупроводниковых приборов. Однако, эта процедура весьма трудоёмкая и займёт много времени, поэтому выходные транзисторы проверяются непосредственно на монтажной плате, переключив его на измерение сопротивления или на прозвонку цепи. Если присоединяя к ножкам щёпы мултиметра сопротивление и в одну и в другую сторону будет одинаковым или очень низким, то это значит транзистор пробит и требует замены.

Прозвонить можно также и диоды, которые должны пропускать ток в одном направлении, то есть если дотронуться щупами омметра в одну сторону сопротивление должно быть низкое, то в другую сторону больше 100 кОм.

Можно прозвонить эмиттерную цепь выходного каскада, но для этого нужно знать распайку транзисторов, то есть где у него база, эмиттер и коллектор. Проверка усилителя звука заключается в том что одним щупом прикасаются к эмиттеру транзистора выходного каскада, а другим на клемму идущую на динамик. Прозвонка должна показывать нулевое сопротивление или близкое к нему значение. Понять как проверить усилитель звука мультиметром сможет и человек малознакомый с электроникой.

Как проверить усилитель звука в магнитоле

Разобраться и понять, как проверить работает ли усилитель звука в магнитоле или нет, нужно применить алгоритм аналогичный с проверкой автомобильного усилителя. То есть:

  • проверить наличие питания, и короткого замыкания в системе источника снабжения электроэнергией;
  • внимательно осмотреть монтажную плату, на наличие явно вышедших со строя элементов и радиодеталей;
  • проверить плотность прилегания радиатора к транзисторам и микросхемам выходных каскадов.

Способов и приемов, как прозвонить усилитель звука, множество, но далеко не все специалисты хотят открывать тайну, нахождения неисправности.

Оставьте заявку и мы перезвоним Вам в течение 48 часов!

Часто в ремонте разной электронной техники возникает подозрение в неисправности биполярных или полевых (Mosfet) транзисторов. Помимо специализированных приборов и пробников для проверки транзисторов, существуют способы доступные всем, из минимума нам подойдет самый простой тестер или мультиметр.

Как мы знаем транзисторы, в основном, бывают двух разновидностей: биполярные и полевые, принцип работы их похож но способы проверки существенно отличаются, поэтому мы рассмотрим разные методы проверки для каждых транзисторов по отдельности.

Проверка биполярных транзисторов

Способы проверки биполярных транзисторов достаточно просты и для удобства нужно помнить что биполярный транзистор условно представляет из себя два диода с точкой по середине, по сути из двух p-n переходов.

Биполярные транзисторы существуют двух типов проводимости: p-n-p и n-p-n что необходимо помнить и учитывать при проверке.

А диод как мы знаем, пропускает ток только в одну сторону, что мы и будем проверять.
Если так получится что ток проходит в обе стороны перехода то это явно указывает на то что транзистор "пробит" но это все условности, в реальности же при замере сопротивления ни в какой из позиций проверяемых переходов не должно быть "нулевого" сопротивления – поэтому это и есть самый простой способ выявления поломки транзистора.
Ну а теперь рассмотрим более достоверные способы проверки и поподробней.

И так выставляем тестер или мультиметр в режим прозвонки (проверка диодов), дальше нужно убедится в том что щупы вставлены в правильные разъемы (красный и черный), а на дисплее нет значка "разряжен". На дисплее должна быть единица а при замыкание щупов должны высветится нули (или близкие к нулям значения), также должен прозвучать звуковой сигнал. И так мы убедились в выборе правильного режима мультиметра, можем приступать к проверке.

И так поочередно проверяем все переходы транзистора:

  • База – Эмиттер – исправный переход будит вести себя как диод, то есть проводить ток только в одном направление.
  • База – Коллектор – исправный переход будит вести себя как диод, то есть проводить ток только в одном направление.
  • Эмиттер – Коллектор – в исправном состояние сопротивление перехода должно быть "бесконечное", то есть переход не должен пропускать ток или прозваниватmся ни в одном из положений полярности.

В зависимости от полярности транзистора (p-n-p или n-p-n) будит зависить лишь направление "прозвонки" переходов база-эмиттер и база-коллектор, с разной полярностью транзисторов направление будет противоположное.

Как определяется "пробитый" переход?
Если мультиметр обнаружит что какой ли бо из переходов (Б-К или Б-Э) в обоих из включений полярности имеет "нулевое" сопротивление и пищит звуковая индикация то такой переход пробит и транзистор неисправен.

Как определить обрыв p-n перехода?
Если один из переходов в обрыве – он не будит пропускать ток и прозваниватся ни в одну из сторон полярности как бы вы не меняли при этом полярность щупов.

Думаю всем понятно как проверять переходы транзистора, суть проверки такая же как у диодов, черный (минусовой) щуп ставим например на коллектор, а красный щуп (плюсовой) на базу и смотрим показания на дисплее. Затем меняем щупы тестера местами и смотрим показания снова. В исправного транзистора в одном случае должно быть какое то значение, как правило больше 100, в другом случае на дисплее должна быть единица "1" что говорит о "бесконечном" сопротивление.

Проверка транзистора стрелочным тестером

Принцип проверки все тот же, мы проверяем переходы (как диоды)
Отличие лишь в том что такие "омметры" не имеют режима прозвонки диодов и "бесконечное" сопротивление у них находится в начальном состояние стрелки, а максимальное отклонение стрелки будит уже говорить о "нулевом" сопротивление. К этому нужно просто привыкнуть и помнить о такой особенности при проверке.
Измерения лучше всего производить в режиме "1Ом" (можно пробовать и до *1000Ом пределе).

Для проверки в схеме (не выпаивая) стрелочным тестером можно даже более точно определить сопротивление перехода если он в схеме зашунтирован низкоомным резистором, например показания сопротивления в 20 Ом будет уже указывать о том что сопротивление перехода не "нулевое" а значит большая вероятность что переход исправен. С мультиметром же в режиме прозвонки диодов будит такая картина что он попросту будет показывать "кз" и пищать (тоже конечно зависит от точности прибора).

Если не известно где база, а где эмиттер и коллектор. Цоколевка транзистора?

У транзисторов средней и большой мощности вывод коллектора всегда на корпусе который переиначенный для закрепления на радиатора, так что с этим проблем не будит. А уже зная расположение коллектора, найти базу и эмиттер будит намного проще.
Ну а если транзистор малой мощности в пластмассовом корпусе где все выводы одинаковы будим применять такой способ:
Все что нам нужно – поочередно замерить все комбинации переходов прикасаясь щупами поочередно к разным выводам транзистора.

Нам нужно найти два перехода которые покажут бесконечность "1". Например: мы нашли бесконечность между правим-левим и правим-среднем, то есть по сути мы нашли и измеряли обратное сопротивления двух p-n переходов (как диодов) из этого размещение базы стает очевидным – база справа.
Дальше ищем где коллектор а где эмиттер, для этого от базы уже измеряем прямое сопротивление переходов и здесь все стает ясно так как сопротивление перехода база-Коллектор всегда меньше по сравнению с переходом база-Эмиттер.

Быстрая точная проверка транзистора

Если под руками есть мультиметр с функцией тестирования коэффициента усиления транзисторов – замечательно, проверка займет несколько секунд, здесь лишь надо будет определить правильную цоколевку (если конечно она не известна).
У таких мультиметров проверочные гнезда состоят из двух отделов p-n-p и n-p-n, а кроме того каждый отдел имеет три комбинации как можно вставить туда транзистор, то есть вместе не более 6 комбинаций, и только лишь одна правильная которая должна показать коэффициент усиления транзистора, за условий что он исправен.

Простой пробник

В данной схеме транзистор будет работать как ключ, схема очень простая и удобная если нужно часто и много проверять транзисторы.

Если транзистор рабочий – при нажатие кнопки светодиод светится, при отпускание гаснет.
Схема представлена для n-p-n транзисторов, но она универсальна, все что нужно сделать, это поставить параллельно к светодиоду еще один светодиод в обратной полярности, а при проверке p-n-p транзистора – просто менять полярность источника питания.

Если по данной методике что то идет не так, задумайтесь, а транзистор ли перед вами и случайно быть может он не биполярный, а полевой или составной.
Часто бывает путают при проверке составные транзисторы пытаясь их проверить стандартным способом, но нужно в первую очередь смотреть справочник или "даташит" со всем описанием транзистора.

Как проверить составной транзистор

Чтобы проверить такой транзистор его необходимо "запустить" то есть он должен как бы работать, для создания такого условия есть простой но интересный способ.
Стрелочным тестером, выставленным в режим проверки сопротивления (предел *1000?) подключаем щупы, плюсовой на коллектор, минусовой на эмиттер – для n-p-n (для p-n-p наоборот) – стрелка тестера не двинется сместа оставаясь в начале шкалы "бесконечность" (для цифрового мультиметра "1")
Теперь если послюнявить палиц и замкнуть им прикоснувшысь к выводам базы и коллектора то стрелка сдвинется с места от того что транзистор немного приоткроется.
Таким же способом можно проверить любой транзистор даже не выпаивая з схемы.
Но следует помнить что некоторые составные транзисторы имеют в своем составе защитные диоды в переходе эмиттер-коллектор что дает им преимущество в работе с индукционной нагрузкой, например с электромагнитным реле.

Проверка полевых транзисторов

Здесь есть один отличительный момент при проверке таких транзисторов – они очень чувствительны к статическому электричеству которое способно вывести из строя транзистор если не соблюдать методы безопасности при проверке а также выпайке и перемещению. И в большей мере подвержены статике именно маломощные и малогабаритные полевые транзисторы.

Какие методы безопасности?
Транзисторы должны находится на столе на металлическом листе который подключен к заземлению. Для того чтобы снять с человека предельный статический заряд – применяют антистатический браслет который надевают на запястье.
Кроме того хранение и транспортировка особо чувствительных полевиков должна быть з закорочеными выводами, как правило выводы просто обматывают тонкой медной проволкой.

Полевой транзистор в отличие от биполярного управляется напряжением, а не током как у биполярного, поэтому прикладывая напряжение к его затвору мы его или открываем (для N-канального) или закрываем (для P-канального).

Проверить полевой транзистор можно как стрелочным тестером так и цифровым мультиметром.
Все выводы полевого транзистора должны показывать бесконечное сопротивление, независимо от полярности и напряжения на щупах.

Но если поставить положительный щуп тестера к затвору (G) транзистора N-типа, а отрицательный – к истоку (S), зарядится емкость затвора и транзистор откроется. И уже измеряя сопротивления между стоком (D) и истоком (S) прибор покажет некоторое значение сопротивления, которое зависит от ряда факторов, например емкости затвора и сопротивления перехода.

Для P-канального типа транзистора полярность щупов обратная. Также для чистоты эксперимента, перед каждой проверкой необходимо закорачивать выводы транзистора пинцетом чтобы снять заряд с затвора после чего сопротивление сток-исток должно снова стать "бесконечным" ("1") – если это не так то транзистор скорее всего неисправен.

Особенностью современных мощных полевых транзисторов (MOSFET’ов) есть то что канал сток-исток прозванивается как диод, встроенный диод в канале полевого транзистора есть особенностью мощных полевиков (явление производственного процесса).
Чтобы не посчитать такую "прозвонку" канала за неисправность просто следует помнить о диоде.

В исправном состояние переход сток-исток MOSFETа должен в одну сторону звониться как диод а в другую показывать бесконечность (в закрытом состояние – после закорачивания выводов) Если переход прозваниваеться в обе стороны с "нулевым" сопротивлением то такой транзистор "пробит" и неисправен

Наглядный способ (экспресс проверка)

  • Необходимо замкнуть выводы транзистора
  • Тестером в режиме прозвонки (диод) ставим плюсовой щуп к истоку, а минусовой к стоку (исправный покажет 0.5 – 0.7 вольта)
  • Теперь меняем щупы местами (исправный покажет "1" или по другому говоря бесконечное сопротивление)
  • Минусовой щуп ставим к истоку, а плюсовой на затвор (открываем транзистор)
  • Минусовой щуп оставляем на истоке, а плюсовой сразу ставим на сток, исправный транзистор будет открыт и покажет 0 – 800 милливольт
  • Теперь можем поменять плюсовой и минусовой щупы местами, в обратной полярности переход сток-исток должен иметь такое же сопротивление.
  • Плюсовой щуп ставим к истоку, а минусовой на затвор – транзистор закроется
  • Можем снова проверить переход сток-исток, он должен показывать снова "бесконечное" сопротивление так как транзистор уже закрыт (но помним про диод в обратной полярности)

Большая емкость затвора некоторых полевых транзисторов (особенно мощных) позволяет некоторое продолжительное время сохранять транзистор открытим, что позволяет нам открыв его проверять сопротивление сток-исток уже убрав плюсовой щуп с затвора. Но у транзисторов с малой емкостью затвора необходимо очень быстро перемещать щупы что бы зафиксировать правильную работу транзистора.

Примечание: для проверки P-канального полевого транзистора, процесс выглядит также но щупы мультиметра должны быть противоположной полярности. Для удобства можно перекинуть их местами (красный на минус, а черный на плюс) и использовать все туже описану выше инструкцию.

Проверяя транзистор по такой методике канал сток-исток можно открывать и закрывать даже пальцем, например чтобы открыть достаточно прикоснутся пальцем к затвору держась при этом второй рукой за плюс, а чтобы закрыть нужно все также прикоснутся к затвору но уже держась другим пальцем или второй рукой за минус. Интересный опыт который дает понимание того что транзистор управляется не током (как у биполярных) а напряжением.

Простая схема пробника для проверки полевых транзисторов

Можно собрать простую и эффективную схему проверки полевиков которая достаточно ясно даст понять о состояние транзистора, к тому же достаточно быстро можно перекидать транзисторы если их предстоит проверять часто и много. В некоторых схемах можно проверить транзистор даже полностью не выпаивая его с платы.

Схема универсальна как для P-канальных так и для N-канальных полевых транзисторов в ней присутствует два светодиода включенных в обратной полярности друг к другу (каждый для своего типа) и все что остается при смене типа проверяемого полевого транзистора – просто поменять полярность источника питания.

Как прозвонить транзистор мультиметром - Multimetri.ru

Полупроводники пришли в нашу жизнь в 70-х годах прошлого века. Они заменили громоздкие и хрупкие радиолампы и дали возможность производить гораздо более компактные девайсы. Маленькие переносные радиоприёмники тогда так и называли — транзистор. Все помнят школьный курс физики и названия контактов транзистора: эмиттер, коллектор, база. Но вот что должно происходить внутри транзистора, как работают те самые p-n-переходы и, главное, как отличить исправный элемент от неисправного — попробуем разобраться. А поможет нам в этом мультиметр — цифровой прибор для измерения напряжения, сопротивления, тока, ёмкости — мастер на все руки.

Как выглядит современный транзистор

В тех же 1970-х транзистор выглядел как боевая машина марсиан из романа Герберта Уэллса «Война миров» — длинные ноги в количестве трёх штук и маленькая боевая рубка, венчающая сооружение. Этакий паук на трёх длинных лапах. У современного транзистора контакты расположены в один ряд — так проще для автомата-монтажника. И нет маркировки контактов. Узнать, за что отвечает каждый вывод, можно только по справочнику или при прозвонке. Форма транзистора может быть разной, но часто это плоская пластина, возможно с металлической площадкой для крепления радиатора сверху.

к содержанию ↑

Как работает транзистор

У транзистора три вывода. Два из них — рабочие, это эмиттер и коллектор. Третий — база — предназначен для управления. Пока на базе нет тока, транзистор выключен и ток между коллектором и эмиттером не проходит. Как только на базу подаётся ток, так начинается движение электронов между коллектором и эмиттером. При этом, если ток на базе меняется, соответственно меняется и поток между рабочими контактами. Один нюанс: амплитуда тока на коллекторе больше, чем на базе. А характер колебаний неизменен. То есть транзистор работает не только как электронный ключ, пропуская или не пропуская через себя ток, но и усиливает сигнал.

к содержанию ↑

Готовим мультиметр

Распаковываем, подключаем щупы, проверяем питание — индикатор должен гореть. Проверяем исправность щупов, кратковременно замыкая их. Мультиметр при этом должен показать «1» и издать звуковой сигнал. Чтобы не запутаться, чёрный провод стоит включить в гнездо COM, а красный — в гнездо с символами единиц измерения. Переключатель ставим на символ диода. У стрелочного авометра провода включаются в обратном порядке: красный — в минус, чёрный — в плюс.

Читайте также

Как прозванивать светодиоды мультиметром

»

к содержанию ↑

Прозваниваем транзистор

Сначала прозваниваем цепи эмиттер-база и коллектор-база. Для обоих случаев значения на индикаторе будут составлять примерно от 200 до примерно 800. Если прибор показывает 1 в старшем разряде, меняем положение щупов. И получаем значение от 200 до 800. Примерно. Любые другие показатели говорят о неисправности транзистора. Цепь между эмиттером и коллектором должна показывать 0. Если звучит сигнал — транзистор неисправен, пробит эмиттер.  При прозвонке стрелочным прибором порядок действий ровно такой же. Но у авометра нет режима прозвонки полупроводников, поэтому меряют по верхней, общей шкале на пределе 1 Ом. Стрелка должна показывать значения между 4 и 5. Или 1000 Ом, тогда стрелка приходит в сектор между 8 и 9. Аналоговый прибор требует более высокой квалификации, ибо ориентироваться приходится по косвенным признакам. В статье даны только общие правила, которых стоит придерживаться.

тестируют различные типы устройств. Проверка исправного транзистора

Проверку транзисторов приходится проводить довольно часто. Даже если у вас в руках заведомо новый, который ни разу не паяли, лучше перед установкой в ​​схему его проверить. Нередки случаи, когда купленные на радиорынке транзисторы оказывались никчемными, и даже не в единичном экземпляре, а целой партией штук по 50-100. Чаще всего это происходит с мощными транзисторами отечественного производства, реже - с импортными.

Иногда в описании конструкций приводятся некоторые требования к транзисторам, например, рекомендуемое передаточное число. Для этих целей существуют различные тестеры транзисторов, довольно сложной конструкции и измеряющие практически все параметры, которые приведены в руководствах. Но чаще приходится проверять транзисторы по принципу «хорошо - плохо». Именно о таких методах проверки и пойдет речь в данной статье.

Часто в домашней лаборатории под рукой находятся транзисторы, которые когда-то были получены из старых плат.В этом случае требуется стопроцентный «входной контроль»: гораздо проще сразу определить непригодный для использования транзистор, чем потом искать его в неработающей конструкции.

Хотя многие авторы современных книг и статей категорически не рекомендуют использовать детали неизвестного происхождения, достаточно часто эту рекомендацию приходится нарушать. Ведь не всегда можно пойти в магазин и купить нужную запчасть. В связи с такими обстоятельствами необходимо проверить каждый транзистор, резистор, конденсатор или диод.Далее мы сосредоточимся в основном на тестировании транзисторов.

Любительские транзисторы обычно проверяют старым аналоговым авометром.

Проверка транзисторов мультиметром

Большинству современных радиолюбителей знаком универсальный прибор, называемый мультиметром. С его помощью можно измерять постоянные и переменные напряжения и токи, а также сопротивление проводников постоянному току. Один из пределов измерения сопротивления предназначен для «непрерывности» полупроводников.Как правило, в этом положении возле переключателя рисуется символ диода и звучащего динамика.

Перед проверкой транзисторов или диодов убедитесь, что само устройство исправно. В первую очередь посмотрите на индикатор заряда батареи, при необходимости немедленно замените батарею. При включении мультиметра в режиме «звонка» полупроводников на экране индикатора должна появиться единица старшего разряда.

Затем проверьте исправность, зачем их соединять: на индикаторе появятся нули, раздастся звуковой сигнал.Это не напрасное предупреждение, так как обрыв провода в китайских щупах - довольно частое явление, и об этом нельзя забывать.

Для радиолюбителей и профессиональных инженеров-электронщиков старшего поколения такой жест (тест щупов) выполняется автоматически, потому что при использовании стрелочного тестера каждый раз при переходе в режим измерения сопротивления приходилось выставлять стрелку до нулевого деления шкалы.

После того, как эти проверки будут выполнены, вы можете приступить к проверке полупроводников, - диодов и транзисторов.Обратите внимание на полярность напряжения на щупах. Отрицательный полюс находится на разъеме с надписью «COM» (общий), на разъеме с маркировкой VΩmA положительный. Чтобы не забыть об этом во время измерения, вставьте в это гнездо красный щуп.

Рисунок 1. Мультиметр

Это замечание не такое праздное, как может показаться на первый взгляд. Дело в том, что у стрелочных авометров (AmpereVoltOmmeter) в режиме измерения сопротивления положительный полюс измеряемого напряжения находится на гнезде с маркировкой «минус» или «общий», ну с точностью до наоборот, по сравнению с цифровым мультиметром.Хотя цифровые мультиметры в настоящее время используются все чаще, стрелочные тестеры все еще используются и в некоторых случаях дают более надежные результаты. Об этом будет сказано ниже.

Рисунок 2. Циферблатный индикатор

Что показывает мультиметр в режиме «дозвон»

Тест диодов

Самым простым полупроводниковым элементом является тот, который содержит только один P-N переход. Основное свойство диода - односторонняя проводимость. Следовательно, если положительный полюс мультиметра (красный щуп) подключен к аноду диода, то на индикаторе появятся числа, которые показывают прямое напряжение на P-N переходе в милливольтах.

Рисунок 3

Для кремниевых диодов это будет порядка 650-800 мВ, а для германиевых диодов 180-300, как показано на рисунках 4 и 5. Таким образом, по показаниям прибора можно определить полупроводниковый материал, из которого изготовлен диод. Следует отметить, что эти цифры зависят не только от конкретного диода или транзистора, но и от температуры, при увеличении на 1 градус прямое напряжение падает примерно на 2 милливольта.Этот параметр называется температурным коэффициентом напряжения.

Рисунок 4

Рисунок 5

Если после этой проверки щупы мультиметра подключить с обратной полярностью, то на индикаторе прибора отобразится единица в наивысшем порядке. Такие результаты будут, если диод исправен. В этом весь метод тестирования полупроводников: в прямом направлении сопротивление незначительно, а в обратном - почти бесконечно.

Если диод «пробит» (короткое замыкание анода и катода), то, скорее всего, будет слышен звуковой сигнал, причем в обоих направлениях. В случае, если диод «открыт», независимо от того, как вы меняете полярность подключения щупов, на индикаторе будет гореть один.

Тест транзистора

В отличие от диодов, транзисторы имеют два P-N перехода и структуры P-N-P и N-P-N, причем последнее встречается гораздо чаще. С точки зрения тестирования с помощью мультиметра, транзистор можно рассматривать как два диода, соединенных последовательно встречно, как показано на рисунке 6.Таким образом, проверка транзисторов сводится к «звону» переходов база - коллектор и база - эмиттер в прямом и обратном направлениях.

Следовательно, все, что было сказано чуть выше о тесте диодов, полностью справедливо и для исследования транзисторных переходов. Даже показания мультиметра будут такими же, как у диода.

Рисунок 6

На рисунке 7 показана полярность включения прибора в прямом направлении для «звонка» транзистора база-эмиттер структуры N-P-N: положительный щуп мультиметра подключается к выводу базы.Для измерения перехода база - коллектор отрицательную клемму прибора следует подключить к выходу коллектора. В данном случае номер на табло был получен при наборе номера эмиттера база-база транзистора КТ3102А.

Рисунок 7

Если транзистор оказывается структурой P-N-P, то минусовой (черный) щуп устройства следует подключить к базе транзистора.

Попутно «прозвоните» секцию коллектор-эмиттер.Рабочий транзистор имеет практически бесконечное сопротивление, что символизирует единицу высшей категории индикатора.

Иногда случается, что переход коллектор - эмиттер обрывается, о чем свидетельствует звук мультиметра, хотя переходы база - эмиттер и база - коллектор «звенят» как будто нормально!

Производится так же, как и цифровой мультиметр, но не следует забывать, что полярность в режиме омметра противоположна полярности в режиме измерения постоянного напряжения.Чтобы не забыть об этом в процессе измерения, красный щуп прибора должен быть включен в гнездо со знаком «-», как показано на Рисунке 2.

Авометры

, в отличие от цифровых мультиметров, не имеют «звенящего» режима полупроводников, поэтому в этом плане их показания заметно различаются в зависимости от конкретной модели. Здесь уже приходится полагаться на собственный опыт, полученный в процессе работы с устройством. На рисунке 8 показаны результаты измерений с помощью тестера TL4-M.

Рисунок 8

На рисунке показано, что измерения проводятся при пределе * 1 Ом. В этом случае лучше ориентироваться на показания не шкалы измерения сопротивления, а верхней равномерной шкалы. Видно, что стрелка находится в области рисунка 4. Если измерения проводятся на пределе * 1000 Ом, то стрелка будет между числами 8 и 9.

По сравнению с цифровым мультиметром, авометр позволяет более точно определять сопротивление секции база-эмиттер, если эта секция зашунтирована резистором с низким сопротивлением (R2_32), как показано на рисунке 9.Это фрагмент схемы выходного каскада усилителя ALTO.

Рисунок 9

Все попытки измерить сопротивление участка база - эмиттер с помощью мультиметра приводят к звуку динамика (короткое замыкание), так как сопротивление 22 Ом воспринимается мультиметром как короткое замыкание. Аналоговый тестер при пределе измерения * 1Ω показывает некоторую разницу при измерении перехода база-эмиттер в обратном направлении.

Еще один приятный нюанс при использовании стрелочного тестера можно обнаружить, если измерения проводить на пределе * 1000Ω.При подключении щупов, конечно, соблюдая полярность (для транзистора структуры NPN положительный вывод прибора на коллекторе, минус на эмиттере) стрелка прибора не двигается, оставаясь на бесконечности на отметка шкалы.

Если сейчас прорезать указательный палец, как бы проверяя нагрев утюга, и замкнуть этим пальцем выводы цоколя и коллектора, то стрелка прибора переместится, указывая на уменьшение сопротивления эмиттера. -коллекторная секция (транзистор приоткроется).В некоторых случаях этот прием позволяет проверить транзистор, не выпаривая его из схемы.

Этот метод наиболее эффективен при проверке составных транзисторов, например CT 972, CT973 и др. Не следует забывать, что составные транзисторы часто имеют защитные диоды, подключенные параллельно переходу коллектор-эмиттер и с обратной полярностью. Если транзистор структуры N-P-N, то катод защитного диода подключается к его коллектору.К таким транзисторам можно подключать индуктивную нагрузку, например обмотки реле. Внутренняя структура составного транзистора показана на рисунке 10.

Рисунок 10

В технике и любительской практике часто используются полевые транзисторы. Такие устройства отличаются от обычных биполярных транзисторов тем, что они управляют выходным сигналом с помощью управляющего электрического поля. Особенно часто используются полевые транзисторы с изолированным затвором.

Английский термин для обозначения таких транзисторов - MOSFET, что означает «металлооксидный полупроводниковый транзистор с полевым управлением».В отечественной литературе эти устройства часто называют МОП или МОП-транзисторами. В зависимости от технологии изготовления такие транзисторы могут быть n- или p-канальными.

Транзистор n-канального типа состоит из кремниевой подложки с p-проводимостью, n-областей, полученных путем добавления примесей к подложке, и диэлектрика, изолирующего затвор от канала, расположенного между n-областями. Контакты (исток и сток) подключены к n-регионам. Под действием источника питания ток может течь от истока к стоку через транзистор.Величина этого тока регулируется изолированной заслонкой устройства.

При работе с полевыми транзисторами необходимо учитывать их чувствительность к воздействию электрического поля. Поэтому они должны храниться с закороченными фольгой выводами, а перед пайкой необходимо закоротить провода проволокой. Полевые транзисторы необходимо паять с помощью паяльной станции, обеспечивающей защиту от статического электричества.

Прежде чем приступить к проверке исправности полевого транзистора, необходимо определить его распиновку.Часто на импортные устройства наносятся метки, определяющие соответствующие выводы транзистора.

Буква G - затвор устройства, буква S - исток, а буква D - сток.

Если распиновка на устройстве отсутствует, нужно посмотреть ее в документации к этому устройству.

Схема испытания полевых транзисторов n-канального типа с помощью мультиметра

Перед проверкой исправности полевого транзистора необходимо иметь в виду, что в современных радиокомпонентах MOSFET есть дополнительный диод между стоком и истоком.Этот элемент обычно присутствует на принципиальной схеме устройства. Его полярность зависит от типа транзистора.

По общим правилам процедуру следует начинать с определения работоспособности самого измерительного прибора. Убедившись, что он работает правильно, приступают к дальнейшим измерениям.

Выводы:

    Полевые транзисторы
  1. MOSFET широко используются в инженерной и любительской практике.
  2. Проверка работоспособности таких транзисторов может быть проведена с помощью мультиметра по определенной методике.
  3. Проверка полевого транзистора с каналом p-типа мультиметром проводится так же, как и для транзистора с каналом n-типа, за исключением того, что следует поменять полярность проводов мультиметра.

Видео о том, как проверить полевой транзистор

Для проверки транзисторов существует множество специализированных тестеров, измерителей и подобных дорогих приборов. В нем говорится о том, как доступное устройство проверяет работоспособность или определяет цель выводов.Имеющийся на некоторых моделях специальный разъем для подключения транзистора позволяет снять его характеристики, но для проверки работоспособности достаточно двух щупов со шнурами. Черный провод подключается к COM-входу мультиметра, а красный - к разъему для измерения сопротивления. Включен режим измерения диодов, либо режим измерения сопротивления на пределе 2000 Ом.

Важно иметь представление об устройстве и принципе работы испытываемого транзистора и иметь доступ к справочным материалам.

Транзистор - это полупроводниковый электронный компонент для преобразования тока в усилителе, когда большой выходной сигнал изменяется пропорционально малому входному или ключевому, когда транзистор полностью открыт или закрыт, в зависимости от наличия входного сигнала, режимов. Что касается технологии изготовления, их можно разделить на биполярные и полевые радиоэлементы. Биполярные компоненты имеют прямую (p-n-p) или обратную (n-p-n) проводимость. Полевые устройства могут быть n-го или p-типа, с изолированным или интегрированным каналом.

Проверка исправности конкретного транзистора требует определенных знаний в области электроники. Достаточно просто прозвонить выводы транзистора как электрическую цепь, чтобы убедиться, что транзистор исправен. К COM-входу устройства подключается зонд с черным проводом. Красный провод подключается ко входу измерения сопротивления.

Как проверить биполярный транзистор мультиметром

Проверка биполярного транзистора мультиметром позволяет выявить неисправный компонент или определить расположение выводов (коллектор K, эмиттер E и база B).Чтобы знать, как проверить работоспособность, необходимо представить аналог схемы транзистора в виде двух встречных (p-n-p) или обратно (n-p-n) диодов со средней точкой, эквивалентной выводу базы. А два оставшихся идентичны выводам эмиттера и коллектора. У транзисторов с прямой проводимостью катоды («палочки» по схеме) подключаются к основанию, а аноды («стрелки») - с обратной проводимостью. Когда красный (плюсовой провод) подключен к аноду диода, а черный - к катоду, тестер покажет какое-то значение на индикаторе.Если он очень маленький, значит, замеренный диод сломан. А если он очень большой, то диод в обрыве.

Нормальные значения сопротивления эмиттерного или коллекторного перехода находятся в пределах 0,4 - 1,6 кОм в зависимости от конкретного транзистора. Путем сопряжения выводов транзистора с щупами мультиметра определяются пары выводов «B-E» и «B-K». Сопротивление перехода KE всегда очень высокое. Если пара не расположена или сопротивление перехода коллектор-эмиттер небольшое, значит, транзистор не работает.Стоит учесть, что сопротивление коллектора к базе всегда меньше переходного сопротивления БЭ, что поможет определить распиновку рабочей части.

Сказанное выше верно как при проверке транзистора прямой проводимости, так и конструкции транзистора n-p-n. В последнем случае измерения производятся при подключении проводов тестера с обратной полярностью.

Как проверить полевой транзистор

Для полевых транзисторов выходы называются сток (C), исток (I) и затвор (Z).Несмотря на то, что физика работы отличается от биполярной, при проверке исправности также можно использовать диодный эквивалент схемы.

Схема проверки полевого транзистора p-типа аналогична проверке p-n-p. Перед проверкой необходимо подключить все выводы, чтобы разрядить емкость переходов. Сопротивление при подключении щупов к парам клемм «C, Z» и «I, Z» должно быть показано только в одном направлении. Подключаем черный щуп к клемме «С», а красный - к клемме «И».Необходимо запомнить указанное значение сопротивления (400-700 Ом). После этого на секунду подключаем красный провод к шторке, тем самым открывая переход. После этого измерьте переходное сопротивление. Его уменьшение свидетельствует о частичном открытии транзистора. Теперь также подключаем черный провод к клемме «Z» и замыкаем переход. Восстановление исходного значения переходного сопротивления свидетельствует о исправности радиодетали. Отличие проверки полевого оператора n-типа заключается только в изменении полярности подключения щупов прибора.

При тестировании полевых транзисторов с изолированным затвором проверяется отсутствие проводимости между затвором и истоком. Затем совмещаем источник со шторкой. На разряженном транзисторе появится двусторонняя проводимость. Детали обогащенного типа будут иметь одностороннюю проводимость.

Мультиметр для проверки составного транзистора

Как проверить транзистор Дарлингтона? Вы можете проверить составной транзистор так же, как биполярный цифровой мультиметр с проверкой целостности транзистора в режиме проверки диодов.Единственное отличие - постоянное напряжение на паре выводов B-E должно составлять 1,2-1,4 вольта. Если существующее устройство не может предоставить это, проверка невозможна. И тогда лучше использовать элементарный пробник с аккумулятором на 12 В, включенным в базу резистором 22 кОм и автомобильной лампочкой на 5 Вт. Далее подключаем «минус» источника к эмиттеру, а коллектор подключаем к лампе. Второй вывод лампы включен в «плюс» АКБ. Если подключить резистор к плюсовому выводу, лампа загорится.Теперь переключаем резистор на «плюс» - лампочка гаснет. Это означает, что тестируемый транзистор исправен.

Как проверить транзистор без испарения с проводки

Вы можете проверить транзистор мультиметром после проверки схемы, чтобы определить вероятное короткое замыкание выводов проверяемого элемента с помощью резисторов с низким сопротивлением. Если таковые обнаружатся, деталь придется снять для осмотра. В противном случае проверка выполняется описанными выше методами, но надежность тестирования будет небольшой.Иногда достаточно припаять вывод базы.

Полевые транзисторы лучше проверять отдельно от платы. Они очень чувствительны к статическому электричеству, поэтому вам необходимо использовать антистатический браслет.

Как проверить транзистор без мультиметра

Проверить транзистор без использования мультиметра не всегда возможно. Использование лампочек и источников питания при измерениях с большой вероятностью может повредить проверяемый элемент.

Проверить биполярный транзистор можно с помощью простейшего управления 4.Аккумулятор 5 В, «минус» которого подключен к лампочке от фонарика. Попарно подключите «плюс» и второй контакт лампы к клеммам. Если лампа не загорается при подключении любой полярности к Пара «КЕ», переход рабочий. Подключаем через ограничивающий резистор «плюс» к «В». Подключаем лампу по очереди к клеммам «Е» или «К» и проверяем эти переходы. Проверить транзистор другая конструкция, меняем полярность подключения.

Эффективно использовать самодельные устройства для проверки транзисторов, схемы которых достаточно доступны.

Это относительно новый тип транзистора, который управляется не электрическим током, как в биполярных транзисторах, а электрическим напряжением (полем), о чем свидетельствует английская аббревиатура MOSFET (Metal-Oxide-Semiconductor Field Effect Transistor или metal- оксидно-полупроводниковый полевой транзистор), в русской транскрипции этот тип обозначается как MOS (металл-оксид-полупроводник) или MIS (металл-диэлектрик-полупроводник).

Отличительной конструктивной особенностью полевых транзисторов является изолированный затвор (вывод аналогичен выводу биполярных транзисторов), MOSFET также имеет сток и исток, аналоги коллектора и эмиттера для биполярных.

Существует еще более современный тип IGBT, в русской транскрипции IGBT (биполярный транзистор с изолированным затвором), гибридный тип, где МОП-транзистор с транзистором n-типа управляет базой биполярного транзистора, и это позволяет использовать преимущества обоих типов : скорость, почти как в поле, и большой электрический ток через биполярный с очень малым падением напряжения на нем при открытом затворе, с очень высоким напряжением пробоя и большим входным сопротивлением .

Полевики находят широкое применение в современной жизни, и если говорить о сугубо бытовом уровне, то это всевозможные блоки питания и регуляторы напряжения от компьютерной техники и всевозможных электронных гаджетов до другой, более простой, бытовой техники - стиральной , посудомоечные машины, миксеры, кофемолки, пылесосы, различные осветители и другое вспомогательное оборудование. Конечно, что-то из всего этого разнообразия иногда дает сбой и возникает необходимость выявить конкретную неисправность.Сама распространенность этого типа деталей вызывает вопрос:

Как проверить полевой транзистор мультиметром?

Перед любой проверкой полевого транзистора необходимо понять назначение и маркировку его выводов:

  • G (затвор) - заслонка, D (сток) - сток, S (исток) - исток

Если маркировки нет или она не читается, необходимо будет найти паспорт (dataship) изделия с указанием назначения каждого вывода , причем выводов может быть не три, а больше, это означает, что выводы связаны между собой внутренне.

А еще нужно подготовить мультиметр : подключить красный щуп к плюсу, соответственно черный к минусу, перевести прибор в режим проверки диодов и касаться друг друга щупами, мультиметр покажет «0» или «короткое замыкание». цепь », разомкните щупы, мультиметр покажет« 1 »или« бесконечное сопротивление цепи »- прибор исправен. О исправном аккумуляторе в мультиметре говорить не приходится.

Подключение щупов мультиметра предназначено для проверки n-канального полевого транзистора, описание всех тестов также для n-канального типа, но если вдруг встречается более редкий полюс поля p-канала, то щупы должны быть поменялись местами.Понятно, что в первую очередь задача оптимизации процесса проверяет, чтобы вам приходилось как можно меньше паять и паять детали, поэтому вы можете увидеть, как проверить транзистор без пайки, в этом видео:

Проверка поля без полива

Предварительно, может помочь определить, какую деталь нужно более точно проверить и, возможно, заменить.

Когда полевой транзистор звенит, но не испаряется, необходимо отключить тестируемое устройство от сети и / или источника питания, вынуть батареи или батареи (если они есть) и продолжить испытание.

  1. Черный зонд на D, красный на S, показания мультиметра около 500 мВ (милливольт) или более, скорее всего, работают, показание 50 мВ является подозрительным, если показание менее 5 мВ с большей вероятностью быть неисправным.
  2. Черный на D и красный на G: большая разность потенциалов (до 1000 мВ и даже выше), скорее всего, сработает, если мультиметр показывает близко к шагу 1, то это подозрительно, маленькие числа (50 мВ или меньше) , и близко к первому шагу - весьма неполноценно.
  3. Черный на S, красный на G: около 1000 мВ и выше - скорее рабочий, близко к первой точке - подозрительно меньше 50 мВ и совпадает с предыдущими показаниями - видимо неисправен полевой транзистор.

Проверка показала ли предварительно неисправность по всем трем точкам? Необходимо припаять деталь и перейти к следующему шагу:

Проверка полевого транзистора мультиметром

Включает подготовку для мультиметра (см. Выше).Обязательно снимайте статическое напряжение с себя, а накопленный заряд с полевого оператора, иначе можно просто «убить» себе отлично работающую деталь. Статическое напряжение можно снять самостоятельно с помощью антистатической манжеты, накопившийся заряд снимается закорачиванием всех выводов транзистора.

Прежде всего, нужно учесть, что практически все полевые транзисторы имеют предохранительный диод между истоком и стоком, поэтому начинаем проверку с этих выводов.

  1. Красный датчик на S (исток), черный на D (сток): показания мультиметра в районе 500 мВ или немного выше - в порядке, черный датчик на S, красный на D, показания мультиметра «1» или «бесконечное сопротивление» - байпасный диод в порядке.
  2. Черный на S, красный на G: мультиметр «1» или «бесконечное сопротивление», нормальный, одновременно заряжает затвор положительным зарядом, открывает транзистор.
  3. Не снимая черный щуп, переносим красный на D, по открытому каналу течет ток, мультиметр что-то показывает (не «0» и не «1»), щупы меняем местами: показания примерно одинаковые - норма.
  4. Красный щуп на D, черный на G: показания мультиметра «1» или «бесконечное сопротивление» являются нормой, при этом они разряжали шторку и закрывали транзистор.
  5. Красный остается на D, черный датчик на S, показания мультиметра «1» или «бесконечное сопротивление». Щупы меняем местами, показания мультиметра в районе 500 мВ и выше - это норма.

Заключение проверки: пробоев между электродами (выводами) нет, затвор срабатывает небольшим (менее 5В) напряжением на щупах мультиметра, транзистор исправен.

Тест IGBT (IGBT) с помощью мультиметра

Не будем повторять подготовку мультиметра.

Транзистор IGBT имеет следующие выводы:

  • Г (вентиль) - заслонка, К (С) - коллектор, Э (Э) - эмиттер

Начинаем звонить:

Заключение: по результатам проверки товар в хорошем состоянии.

Печать

Самый быстрый и эффективный способ проверить исправность транзисторов - это проверить (вызвать) его переходы мультиметром, хотя в некоторых случаях это не дает 100% гарантии, но об этом ниже.

Итак, как проверить транзистор мультиметром.

Транзистор можно представить в виде двух диодов, соединенных в противоположном направлении (p-n-p - прямое) и в обратном (n-p-n - обратное) направление. На принципиальных схемах структура транзисторов обозначена стрелкой эмиттерного перехода. Если стрелка направлена ​​на базу, то это p-n-p структура, а если от базы, то это транзистор n-p-n структуры. Смотреть фотографии

Для проверки pnp транзистора мультиметром отрицательным щупом (черный) прикасаемся к выводу базы, а положительным (красный) поочередно касаемся выводами коллектора и эмиттера.Если транзистор исправен, то падение напряжения в тестовом режиме (звон) в милливольтах будет в пределах 500 - 1200 Ом и разница этих значений должна быть небольшой. После этого меняем местами щупы, мультиметр не должен показывать падения. Далее проверяем коллектор - эмиттер в обе стороны (меняя местами щупы), здесь тоже не должно быть никаких значений.

Тестирование транзисторов N-P-N с помощью мультиметра идентично, с той лишь разницей, что мультиметр должен показывать падение напряжения на переходах, когда плюсовой щуп касается базы транзистора, а черный - попеременно коллектор и эмиттер.

Посмотрите небольшой видеоролик о проверке транзистора мультиметром.

Вначале я упомянул, что в некоторых случаях такая проверка может дать ложное заключение. Бывает при ремонте телевизора, при проверке мультиметром впаянного транзистора все переходы показывают нормальные значения, но в схеме не работает. Выявить это можно только заменой.

Составной транзистор проверяется путем вставки в отверстия на панели мультиметра или другого прибора.Для этого нужно узнать, что это за проводимость, и затем вставить его, не забывая переключить тестер в соответствующее положение.

Вы можете проверить силовой транзистор, а также строчные, тем же методом, исследуя переходы BK, BE, KE, но так как в этих транзисторах в большинстве случаев есть встроенные диоды (KE) и сопротивление (BE ) Все это нужно учитывать. С незнакомым элементом лучше посмотреть его даташит.

Как проверить на плате

Аналогичным образом можно проверить транзистор на плате, но в некоторых случаях резисторы с низким сопротивлением, дроссели или трансформаторы, установленные рядом в жгуте проводов, могут выдавать ложные значения.Поэтому лучше иметь специальные инструменты, предназначенные для таких проверок, например ESR-mikro v4.0.

Проверить биполярный транзистор без пайки можно ESR-mikro v4.0

Полевая проверка

Исправность полевого транзистора оценить сложно, а если с мощным он полностью безопасен, то с маломощным сложнее. Дело в том, что эти элементы управляются затвором напряжения и легко проникают статическим напряжением.

Работоспособность полевых транзисторов проверяют с осторожностью, желательно на антистатическом столе с антистатическим браслетом на руке (хотя по большей части это относится к элементам малой мощности).

Сами переходы будут показывать бесконечное сопротивление, но как видно из предложенного выше сильноточного полевого транзистора, диод есть, это можно проверить. Признак того, что короткого замыкания нет - уже хороший знак.

Переводим прибор в режим «звона» диодов и вводим полевой тр-тор в режим насыщения. Если он N-образный, то минусом касаемся стока, а плюсом - шторки. Должен открыться рабочий транзистор. Далее положительный, не взяв отрицательный, переводим в источник, мультиметр покажет какое-то сопротивление.Далее нужно заблокировать радиочасть. Не снимая «плюс» с источника, минус нужно дотронуться до шторки и вернуть на сток. Транзистор будет заблокирован.

Для элементов P-типа датчики меняются местами.

Facebook

Твиттер

В контакте с

Google+

Дополнительно

Схема простого тестера транзисторов для биполярных транзисторов

Транзисторы с биполярным переходом часто используются в физических лабораториях и в различных электрических и электронных проектах для различных целей.Иногда во время экспериментов или проектов они требуются для проверки работы транзисторов. Как правило, тестер транзисторов выполняется с использованием дорогостоящих устройств на базе микропроцессоров и может похвастаться роскошной индикацией выводов транзисторов с использованием букв b, e и c. Тестер транзисторов - это прибор, который используется для проверки электрических характеристик транзистора или диода. Мультиметры подходят для тестирования транзисторов PNP и NPN.

Тестер транзисторов

Тестер транзисторов

Тестер транзисторов - это тип прибора, который используется для проверки электрических характеристик транзисторов.Существует три типа тестеров транзисторов, каждый из которых выполняет отдельную операцию:


  • Quick Check in Circuit Checker
  • Service Type Tester
  • Лабораторный стандартный тестер

Quick Check in Circuit Checker

Быстрая проверка цепи транзистора Тестер используется для проверки правильности работы транзистора в цепи. Этот тип тестера транзисторов указывает технику, работает ли транзистор или нет.Преимущество использования этого тестера заключается в том, что среди всех компонентов в схеме не удаляется только транзистор.

Тестер транзисторов служебного типа

Этот тип тестера транзисторов обычно выполняет три типа тестов: усиление прямого тока, ток утечки от базы к коллектору с открытым эмиттером и короткие замыкания от коллектора к базе и эмиттеру.

Лабораторный стандартный тестер

Лабораторный стандартный тестер используется для измерения параметров транзистора в различных рабочих условиях.Показания, измеренные этим тестером, точны, и среди важных измеренных характеристик входят входное сопротивление Rin, общая база и общий эмиттер.

Тестер транзисторов Процедура

Цифровой мультиметр или цифровой мультиметр - один из наиболее распространенных и полезных элементов испытательного оборудования. Он используется для проверки PN перехода база-эмиттер и база-коллектор BJT.

Процедура тестера транзисторов с использованием цифрового мультиметра Тестер транзисторов

с использованием цифрового мультиметра

Цифровой мультиметр используется для проверки PN перехода база-эмиттер и база-коллектор BJT.Используя этот тест, вы также можете определить полярность неизвестного устройства. Транзисторы PNP и NPN можно проверить с помощью цифрового мультиметра.

Цифровой мультиметр состоит из двух проводов: черного и красного. Подключите красный (положительный) вывод к клемме базы транзистора PNP, а черный (отрицательный) провод к клемме эмиттера или базы транзистора. Напряжение исправного транзистора должно быть 0,7 В, а измерение на коллекторе эмиттера должно быть 0,0 В. Если измеренное напряжение около 1.8V, то транзистор сдохнет.

Аналогичным образом подключите черный провод (отрицательный) к клемме базы NPN-транзистора, а красный провод (положительный) к клемме эмиттера или коллектора транзистора. Напряжение исправного транзистора должно быть 0,7 В, а измерение на коллекторе эмиттера должно быть 0,0 В. Если измеренное напряжение составляет около 1,8 В, то транзистор не работает.

Схема тестера транзисторов

Эта схема тестера транзисторов, в которой используется микросхема таймера 555, подходит для тестирования транзисторов PNP и NPN.Эта схема проста по сравнению с другими тестерами транзисторов и поэтому полезна как для технических специалистов, так и для студентов. Его можно легко установить на печатную плату общего назначения. Для разработки этой схемы используются основные электронные компоненты, такие как резисторы, диоды, светодиоды и NE5555. Используя эту схему, можно проверить различные неисправности - например, узнать, в хорошем ли состояние транзистор, открыт или закорочен, и так далее. NE 555 Timer IC - это мультивибратор, который работает в трех режимах: нестабильный, моностабильный и бистабильный.Также эта схема может работать от батареи в течение длительного времени.

Схема тестера транзисторов

Схема работы тестера транзисторов такова, что она работает на частоте 2 Гц. Выходные контакты 3 замыкают схему тестера транзисторов с положительным напряжением, а затем с ненулевым напряжением. На другом конце этой цепи делитель напряжения подключен к средней точке примерно на 4,5 В, и результат будет следующим:

Когда к тестеру не подключен транзистор, зеленый и красный светодиоды мигают попеременно.Когда транзистор помещен на измерительный провод, оба светодиода мигают. Если мигает только один светодиод, состояние транзистора в порядке. Если напряжение будет только в одном направлении, это приведет к короткому замыканию пары светодиодов. Если ни один из светодиодов не мигает, транзистор будет закорочен, а если оба светодиода мигают - транзистор будет открыт.

Проект

Тестер транзисторов на основе светодиодов

Тестер транзисторов на основе светодиодов, проект

Вышеупомянутая схема представляет собой простую схему тестера транзисторов; где КМОП с входом Quad2, ИС затвора И-НЕ, CD4011B является сердцем схемы.В этой схеме мы использовали два светодиода для отображения состояния. Используя эту схему, мы можем проверить как транзисторы PNP, так и NPN. Внутри ИС из четырех вентилей NAND используются только три логических элемента. Эти ворота используются как ворота НЕ, закорачивая их входные клеммы. Здесь резистор R1, конденсатор C1, вентили U1a и U1b образуют генератор прямоугольной формы. Частота этого генератора регулируется с помощью резистора R1, а выходной сигнал генератора инвертируется с помощью затвора U1c. Выходы инвертированного и неинвертированного генератора подключены к базе тестируемого транзистора через резисторы R2 и R3.

Во время тестирования состояние светодиодов указывает на состояние транзистора. Если красный светодиод горит, это означает, что транзистор NPN исправен. Если зеленый светодиод горит, это означает, что транзистор PNP исправен. Если горят оба светодиода, это означает, что тестируемый транзистор закорочен. Если оба светодиода не горят, это означает, что проверяемый транзистор открыт или неисправен.

Итак, речь идет о схеме тестера транзисторов и цифровом мультиметре. Тестеры транзисторов имеют важные переключатели и элементы управления для правильной настройки тока, напряжения и сигнала.Кроме того, эти тестеры транзисторов предназначены для проверки твердотельных диодов. Существуют также предпочтительные тестеры для проверки транзисторов и выпрямителей высокого напряжения. Кроме того, если у вас есть какие-либо вопросы по этой теме, вы можете оставить комментарий ниже в разделе комментариев.

Источники фотографий:

Цифровой мультиметр с диапазоном 3-1 / 2 разряда 19 с тестом транзисторов

Цифровой мультиметр диапазона 3-1 / 2 разряда 19 с тестом транзистора

Этот цифровой мультиметр представляет собой компактный и легкий инструмент. торгуйтесь если нужно что то недорогое и надежное.Сердцем прибора является микросхема ICL7106 в сочетании с большим 3-1 / 2-разрядным, 7-сегментным, 0,5-дюймовым ЖК-дисплеем с максимальным показанием 1999 г. Включает батарею 9 В. Устройство может измерять постоянное напряжение (0,1 мВ - 1000 В) , ACV (0,1 В - 750 В), DCA (0,1 мА - 10 А), прямое падение напряжения на диоде (0,1 Ом - 2 МОм) и hFE для биполярных PNP и NPN транзисторов.

Характеристики измерений:


Измерение напряжения переменного тока
  • Подключите красный провод к разъему «VOmA», а черный измерительный провод к разъему «COM».
  • Установите поворотный переключатель в желаемое положение V ~.
  • Подключите измерительные провода к источнику или нагрузке, которую вы хотите измерить, и считайте значение напряжения на ЖК-дисплее.

Измерение напряжения постоянного тока

  • Подключите красный измерительный провод к разъему «VOmA», а черный измерительный провод к разъему «COM».
  • Установите поворотный переключатель в желаемое положение. Если измеряемое напряжение неизвестно, установите переключатель диапазонов в положение наивысшего диапазона, а затем уменьшайте его до получения удовлетворительного разрешения.
  • Подключите измерительные провода к источнику или нагрузке, которые измеряются. Считайте значение напряжения и полярность на ЖК-дисплее.

Измерение постоянного тока

  • Подключите красный измерительный провод к разъему «VOmA», а черный провод к разъему «COM». Для измерения токов от 200 мА до 10 А вставьте красный провод в гнездо «10 А» (без предохранителя).
  • Установите поворотный переключатель в желаемое положение.
  • Разомкните цепь, в которой необходимо измерить ток, и подсоедините измерительные провода. последовательно с цепью.
  • Считайте текущее значение на ЖК-дисплее вместе с полярностью подключения красного провода.

Измерение сопротивления

  • Подключите красный измерительный провод к разъему «VOmA», а черный провод к разъему «COM». Полярность красного провода в этом режиме положительная «+».
  • Установите поворотный переключатель в положение желаемого диапазона.
  • Подключите измерительные провода к измеряемому сопротивлению и считайте показания на ЖК-дисплее.
Примечание: Если измеряемый резистор подключен к цепи, отключите питание и разрядите все конденсаторы перед проведением измерений!

Тест транзисторов

Перед тем, как пытаться вставить транзисторы в гнездо для тестирования, всегда убедитесь, что измерительные провода отключены от любых измерительных цепей.Также нельзя подключать компоненты к гнезду hFE при измерении напряжения с помощью измерительных проводов!

  • Установите поворотный переключатель в положение «hFE».
  • Определите, является ли проверяемый транзистор типом NPN или PNP, и найдите выводы эмиттера, базы и коллектора.
  • Вставьте провода в соответствующие отверстия гнезда hFE на передней панели.
  • Мультиметр покажет приблизительное значение hFE при условии базового тока 10 мкА и Vce 3 В.

Проверка диодов

  • Подключите красный измерительный провод к разъему «VOmA», а черный провод к разъему «COM». Полярность красного провода - положительный «+».
  • Установите поворотный переключатель в положение проверки диодов.
  • Подключите красный провод к аноду проверяемого диода, а черный провод к катоду диода.
  • Прямое падение напряжения на диоде будет отображаться в мВ. При обратном подключении должна отображаться только цифра «1» для исправного диода.
  • Замена батареи и предохранителя

Если на ЖК-дисплее появляется знак «BAT», это означает, что батарея старая и ее необходимо заменить. Ослабьте винты на задней крышке и откройте корпус. Замените разряженный аккумулятор на новый того же типа (9V 6F22 или NEDA 1604). Заменить предохранитель несложно, и его следует заменить аккумулятором того же номинала (F250mA / 250V).

Устройство имеет широкий диапазон рабочих температур: от -20 ° C до 75 ° C (от 32 ° F до 104 ° F) и температуру хранения: от -10 ° C до 50 ° C (от 10 ° F до 122 ° F) .Гарантируется, что точность будет оставаться в следующих пределах в течение 1 года при использовании при 23 ° C ± 5 ° C, относительной влажности менее 75%: Напряжение переменного тока

Диапазон частот: от 45 Гц до 450 Гц. Отклик: средний отклик, калиброванный по среднеквадратичному значению синусоидальной волны.

1V

Диапазон Разрешение Точность
200V 100 мВ ± 1,2% от показаний ± 10 цифр
750V
± 10 ± 1,2
Примечание: некоторые модели имеют максимальное входное напряжение только 600 В переменного тока с защитой от перегрузки 600 В постоянного или среднеквадратичного переменного тока для всех диапазонов переменного напряжения.

Напряжение постоянного тока

906 1000650
Диапазон Разрешение Точность
200 мВ 0,1 мВ ± 0,5% от показаний ± 2 цифры
2000 мВ
% rdg ± 2 цифры
20V 10mV ± 0,5% rdg ± 2 цифры
200V 100mV ± 0,5% rdg ± 2 цифры ± 0.8% от показания ± 2 цифры
Входное сопротивление: 1MO
Максимальное входное напряжение: 1000 В постоянного тока или 750 В действующее значение (шкала 200 мВ: 500 В постоянного тока или 350 В переменного тока среднеквадратичное значение) Примечание: некоторые модели имеют максимальное входное напряжение постоянного тока только 600 В с защитой от перегрузки 250 В переменного тока для диапазона 200 мВ и 600 В постоянного или переменного тока для других диапазонов.

Постоянный ток

Защита от перегрузки: предохранитель F250mA 250V (диапазон 10A не используется!).

Диапазон Разрешение Точность
200 мкА 0.1 мкА ± 1,0% от показаний ± 2 цифры
2000 мкА 1 мкА ± 1,0% от показаний ± 2 цифры
20 мА 0,01 мА ± 1,05 12 от показаний
200 мА 0,1 мА ± 1,5% от показаний ± 2 цифры
10A 10 мА ± 3,0% от показаний ± 2 цифры

Максимальное напряжение холостого хода

V
Защита от перегрузки: 250 В действ.AC на всех диапазонах.
Диапазон Разрешение Точность
200O 0,1O ± 0,8% от показаний ± 3 цифры
2000O 1O6 ± 2 ± 0,850
20KO 10O ± 0,8% от показания ± 2 цифры
200KO 100O ± 0,8% от показания ± 2 цифры
2000KO ±50 10% от показания ± 2 цифры

Другие характеристики

Диод прибл. испытательное напряжение 2,8 В при токе 1 мА. Защита от перегрузки в режиме проверки диодов составляет 250В RMS. AC.
Индикация выхода за пределы диапазона: цифра «1» на дисплее.
Размер: 126 × 70 × 25 мм
Вес: 170 г
Подробная информация о продукте
Марка Parts Express
Модель DT-8 Номер детали 390-500
UPC 844632089091
Единица измерения Каждый
Вес 0.4

Общие сведения о транзисторах, диодах и выпрямителях типа Pinball SS -

Учебник по электронике

A. Базовая электроника
B. Транзисторы
C. Интегральные схемы
D. Испытательное оборудование
E. Руководство оператора
F. Чтение схем
G. Устранение неисправностей электроники

Это вторая часть из семи частей серии, предназначенной для предоставления основных знание электроники, испытательного оборудования, руководств по обслуживанию и устранения неисправностей, чтобы позволить читателю эффективно восстанавливать игры в пинбол.Имея в виду эту цель, я упростил объяснения и намеренно замалчил некоторые детали, которые не добавляют ценности и могут легко запутать новичков.

Важное примечание

Пожалуйста, прочтите руководство по пайке, прежде чем пытаться отремонтировать печатную плату. Замена компонентов печатной платы требует высоких навыков пайки.

Диоды

Диоды - это строительные блоки, из которых состоят транзисторы, мостовые выпрямители и даже интегральные схемы.

Наиболее распространенная функция диода - пропускать электрический ток в одном направлении, блокируя ток в противоположном направлении.Ток течет через диод в направлении, указанном треугольником (в сторону полосатого конца).

Диоды можно рассматривать как электронную версию обратного клапана; вода может течь в одном направлении, но не в другом. Единственным исключением является стабилитрон, который специально разработан, чтобы начать проводить в противоположном направлении, когда обратное напряжение достигает определенного порога.

В автоматах для игры в пинбол диоды чаще всего используются для защиты цепей от скачков напряжения, но они также могут регулировать напряжение (стабилитроны) и производить свет (светодиоды).

Диоды поляризованы, и должен быть установлен в правильном направлении . Полоса вокруг диода отмечает вывод катода и указывает на отрицательную сторону цепи. Противоположный вывод называется анодом .

ПРИМЕЧАНИЕ. Большинство светодиодов для пинбола, но не все, устраняют эту проблему с полярностью, добавляя дополнительные схемы к светодиоду. Для поляризованных светодиодов отрицательный провод должен быть короче.

Диоды широко используются в играх в пинбол.В твердотельных моделях на каждой катушке есть диод (называемый обратным диодом). В некоторых пинболах, например в играх Williams WPC, соленоидные диоды установлены на плате драйвера. Другие могут установить их на комплект проушин под игровым полем.

Диод на катушке удерживает высокое напряжение, возникающее при выключении катушки, от возврата к драйверу или плате ЦП и повреждения других компонентов. Если этот диод выходит из строя. в той же цепи часто встречаются отказы других компонентов.

Диоды также широко используются в схемах ламп и переключающих матриц (называемых блокирующими диодами). В этом случае их цель - предотвратить обратное течение тока в цепи и возбуждение других линий в матрице.

Испытательные диоды

Диод можно проверить с помощью цифрового мультиметра, настроенного на режим диода / проверки целостности цепи. Хотя этот режим обычно является частью выбора диапазона сопротивления, он измеряет падение напряжения на диоде, а не сопротивление. Поместите положительный (красный) провод на анод, а отрицательный (черный) провод на катод (сторона с полосой). Вы должны получить показания в диодном режиме от 0,3 до 0,7 вольт. Поменяйте местами провода, и вы должны получить нулевое показание (в зависимости от измерителя это может быть 1. или OL, проверьте руководство, если вы не уверены).

Если любое из этих показаний выходит за пределы допустимого диапазона или вы читаете короткое замыкание, диод неисправен. Примечание: это не окончательный тест, но чаще всего выявляется неисправный диод.

Диоды не всегда могут быть протестированы в цепи, если вы получаете показание вне допустимого диапазона, удалите одну ножку диода из цепи и повторите попытку.

Я вижу много путаницы в тестировании диодов в цепи или вне цепи, поэтому приведу пару примеров. Для диодов на соленоидах необходимо поднять одну ногу для проверки. Лампы и диоды коммутационной матрицы могут быть протестированы в цепи.

Нижняя строка: если есть другие компоненты параллельно диоду, поднимите одну ногу диода для проверки. Если диод включен в последовательную цепь, вы можете проверить его на месте.

Замена диодов

Большинство диодов, кроме стабилитронов, рассчитаны на пиковое напряжение и пиковую мощность.Обычно вы можете заменить его на диод с более высоким усилителем или более высоким напряжением. Например, диод 1N4001 рассчитан на 1 ампер и 100 вольт, а диод 1N4004 рассчитан на 1 ампер и 400 вольт. 1N4004, который является наиболее распространенным диодом в пинболе, может использоваться вместо 1N4001.

Стабилитроны

немного сложнее заменить, поскольку они рассчитаны на определенное напряжение и мощность. Хотя номинальное напряжение, используемое в цепи, должно быть таким же, вы можете выбрать более высокий номинал ампер. Фактически, вы всегда должны заменять стабилитроны 1/2 Вт на их замену на 1 Вт, см. Пример ниже.

Стабилитрон 1N5237 рассчитан на 8,2 В и 1/2 Вт, а 1N4738 рассчитан на 8,2 В и 1 Вт. Поэтому вы можете и должны заменить 1N5237 на 1N4738.

Мостовые выпрямители

Мостовой выпрямитель, состоящий из четырех диодов, преобразует входной переменный ток в выход постоянного тока. Они являются первой ступенью в любой цепи питания и могут быть проверены как диод. ПРИМЕЧАНИЕ: тестирование мостового выпрямителя с помощью цифрового мультиметра не является окончательным, поскольку он не находится под нагрузкой.Но если он проходит плохо, значит, это плохо.

Мост имеет две клеммы переменного тока и две клеммы постоянного тока (положительную и отрицательную). Сбоку у каждого моста есть две метки: AC и знак плюс. Другой вывод переменного тока диагонален к проводу с маркировкой переменного тока, а отрицательный вывод постоянного тока диагонален к положительному выводу постоянного тока.

Испытательные мостовые выпрямители

Вы можете тестировать мостовые выпрямители так же, как диоды. Линия, на которую указывает треугольник, соответствует линии на упаковке диода (катод).Вы можете протестировать каждую ногу индивидуально, как описано ниже.

  1. Переведите цифровой мультиметр в диодный режим.
  2. Поместите измерительные провода на две соседние ножки.
  3. В одном направлении вы должны показывать от 0,3 до 0,7 вольт и ноль, когда вы меняете местами провода.
  4. Поверните по часовой стрелке и повторите это еще три раза, всего четыре теста.

На изображении выше вы будете тестировать сверху направо, затем справа вниз, затем снизу налево и, наконец, слева вверх.

Замена мостового выпрямителя

Мостовые выпрямители, как и диоды, рассчитаны на пиковое напряжение и пиковую мощность. Обычно вы можете заменить его на выпрямитель с более высоким усилителем или более высоким напряжением. Они также поставляются в другой упаковке (не в той коробке, в которой они входят, а в физическом размере выпрямителя), так что возьмите с собой старую, когда идете в магазин электроники.

Транзисторы

Транзисторы используются для усиления и переключения электронных сигналов. Напряжение, приложенное к базе транзистора, изменяет ток, протекающий через другую пару выводов (коллектор и эмиттер).Поскольку выходная мощность может быть намного больше, чем входная мощность, транзистор может усилить сигнал или переключить цепь на 12 В с использованием логики 5 В.

В коммутационных (логических) приложениях входной сигнал либо высокий, либо низкий, а выход такой же, хотя он может иметь более высокое напряжение или ток. В приложениях с усилителями входной и выходной сигнал изменяется пропорционально.

Транзисторы поляризованы и должны быть установлены с правильной ориентацией. Если вы держите тансистор плоской стороной или стороной с металлическим выступом, направленной от вас, контакт 1 будет слева.В разных корпусах транзисторов эмиттер, база и коллектор находятся на разных выводах.

Три типа транзисторов, с которыми вам придется столкнуться при работе с пинболами, - это биполярные, транзисторы Дарлингтона (единый корпус с двумя внутренними биполярными транзисторами) и полевые транзисторы (или MOSFET). Биполярные транзисторы обычно используются в слаботочных приложениях, в то время как транзисторы Дарлингтона обычно используются в сильноточных приложениях. Полевые транзисторы (полевые транзисторы) использовались Штерном в играх White Star System в качестве драйверов питания (сильноточные).

Биполярные транзисторы и транзисторы Дарлингтона относятся к типу NPN или PNP (см. Изображение справа). У каждого есть эмиттер, коллектор и база (обычно сокращенно E, C и B). Основание - это ножка, которая идет к середине вертикальной линии, излучатель - это ножка со стрелкой, а коллектор - это ножка, которая диагональна и прикрепляется к вертикальной линии.

На транзисторе PNP стрелка указывает внутрь, указывая на протекание тока, а на транзисторе NPN стрелка указывает наружу, указывая на протекание тока.Наиболее важное различие между ними заключается в том, что NPN-транзистор включается при высоком входном сигнале, а PNP-транзистор включается при низком входном сигнале.

  • На транзисторе PNP, если база имеет более низкое напряжение, чем эмиттер, ток течет от эмиттера к коллектору.
  • На NPN-транзисторе, если база находится под более высоким напряжением, чем эмиттер, ток течет от коллектора к эмиттеру.

Многие транзисторы, которые вы встретите в пинболе (TIP102, TIP122, SE9302 и т. Д.)) являются транзисторами Дарлингтона (также называемыми парами Дарлингтона). Транзисторы Дарлингтона состоят из двух биполярных транзисторов, соединенных таким образом, что ток, усиленный первым транзистором, дополнительно усиливается вторым (см. Изображение справа).

Транзисторы

Дарлингтона часто имеют внутренние диоды и резисторы в дополнение к двум транзисторам. Из-за этого их труднее тестировать с помощью цифрового мультиметра в режиме диода / проверки целостности цепи, и они часто дают неожиданные показания (по сравнению со стандартным биполярным транзистором).См. Изображение ниже, на котором показана эквивалентная схема для TIP102. Примечание. Внутренние резисторы и диод не показаны на схеме.

Чтобы запутать всех нас, транзисторы Дарлингтона иногда изображаются на схеме как два транзистора, а иногда - как один транзистор.

Физическая конфигурация ECB не является стандартной для всех транзисторов, так как некоторые используют другой форм-фактор (корпус). В то время как обычно база является средним выводом, на некоторых транзисторах, таких как TIP102 и TIP36C, левый вывод является основанием (металлический язычок направлен от вас, а выводы направлены вниз).

Чтобы получить диаграмму, показывающую физическую конфигурацию эмиттера, базы и коллектора для конкретного транзистора, просто введите в Google имя транзистора и слово datasheet (т.е. «tip36c datasheet»). Примечание. Транзисторы с левой ножкой в ​​качестве базы могут иметь маркировку TO-220 или TO-218.

Хотя есть много технических различий между биполярными транзисторами и полевыми транзисторами или полевыми МОП-транзисторами, я остановлюсь только на тех, которые относятся к поиску и устранению неисправностей. Для получения дополнительной информации о полевых транзисторах см. Все о схемах.Основное различие в поиске и устранении неисправностей заключается в том, что при проверке с помощью цифрового мультиметра требуется другой метод.

Сравнение транзисторов и полевых транзисторов.

У полевых транзисторов, как и у биполярных транзисторов, три вывода, но они называются исток, затвор и сток (сокращенно S, G и D). Эти выводы примерно соответствуют выводам биполярного транзистора: затвор подобен базе, исток подобен эмиттеру, а сток подобен коллектору. Вместо PNP и NPN они обычно обозначаются как N-канал или P-канал (см. Изображение справа).

Повышение положительного положения затвора (базы) на N-канале вызывает прохождение большего тока от стока (коллектора) к истоку (эмиттеру). Если сделать затвор более отрицательным на P-канале, больше тока будет течь от стока к истоку.

Другой тип транзисторов - это TRIAC, которые всегда включены или выключены и переключают переменный ток, а не постоянный ток. Они обычно используются в общей схеме освещения. После срабатывания (база переходит в высокий уровень) симисторы остаются включенными даже после снятия триггера и до тех пор, пока ток через главные клеммы не упадет до нуля.

[Примечание редактора: симисторы используются в платах драйверов WPC Williams для управления цепью переменного тока GI. Для получения дополнительной информации о симисторах см. Что такое симистор.]

Тестирование транзисторов под напряжением
Транзисторы

- один из самых простых компонентов для тестирования в цепи с питанием. Все, что вам действительно нужно проверить, это то, что выходной сигнал изменяется при изменении входа (не верно для TRIAC, как описано ранее). Единственная проблема, которая сбивает с толку многих людей, связана с тем, что транзисторы часто используются для переключения заземления.

На диаграмме справа светодиод будет гореть при высоком входном напряжении и выключаться при низком уровне входного напряжения.

Но какое напряжение мы будем читать на коллекторе (проводе, идущем к R1) в каждом случае? Помните, что наш транзистор обеспечивает заземление. Таким образом, если на входе низкий уровень, мы будем считывать 12 вольт на коллекторе, так как нет пути к земле. Без заземления светодиод не будет гореть. Если на входе высокий уровень, мы увидим 0 вольт (или минимальное напряжение) на коллекторе.Теперь, когда есть земля, загорится светодиод.

Этот метод применим ко всем транзисторам: биполярным, транзисторам Дарлингтона и полевым или полевым МОП-транзисторам.

Тестирование транзисторов с помощью цифрового мультиметра

Примечание. Вы можете выполнить этот тест с установленной в игре печатной платой, но при этом питание должно быть отключено.

Транзисторы

действительно следует тестировать вне схемы. Проверить их внутри схемы не так просто, как с диодом, потому что окружающие схемы могут повлиять на показания и дать неверные результаты.Также обратите внимание, что транзисторы Дарлингтона часто содержат внутренние компоненты (резисторы или диоды), которые приводят к странным показаниям по сравнению с биполярным транзистором.

Первое, что вам нужно знать, это тип транзистора, с которым вы имеете дело: биполярный, транзистор Дарлингтона или FET / MOSFET. Я расскажу о тестировании полевых транзисторов или полевых МОП-транзисторов отдельно, поскольку они требуют совершенно другой техники. Эту информацию предоставит техническое описание транзистора.

В случае транзисторов Дарлингтона вы также должны соответствовать производителю тестируемого компонента, поскольку некоторые заменяющие транзисторы используют другую внутреннюю схему.

Далее нам нужно знать, является ли транзистор NPN или PNP, что вы можете определить из таблицы данных или схемы, как описано ранее. Средняя буква (то есть P в NPN) подскажет, с чего начать с выводами зонда.

Для биполярного NPN поместите положительный или красный провод на среднюю ножку (основание). Для стандартного PNP поместите отрицательный или черный провод на среднюю ногу. Как упоминалось ранее, на некоторых транзисторах, таких как TIP102 и TIP36C, база находится на левом выводе, а не на среднем, поэтому методика тестирования немного отличается.

Ниже приведены процедуры тестирования для каждого типа транзистора (показания вне цепи). Примечание. Некоторые цифровые мультиметры будут читать от 3ХХ до 9ХХ вместо 0,3–9.

Транзистор NPN, средний вывод - база (т.е. - 2N4401)

  1. Поместите красный провод цифрового мультиметра на центральную ножку (основание) транзистора.
  2. Проверьте каждую внешнюю ногу черным проводом.
  3. Вы должны получить показания в пределах 0,3 - 0,9 вольт на каждом (два показания должны быть примерно одинаковыми).
  4. Поместите черный провод на центральную ножку транзистора.
  5. Проверьте каждую внешнюю ногу красным проводом.
  6. Ваш цифровой мультиметр должен открывать все значения.
  7. Протестируйте внешние ноги, вы должны получить открытые показания.
  8. Обратные отведения на внешних ножках, вы должны получить открытое показание.

PNP Транзистор, средний вывод - база (т.е. - 2N5401)

  1. Поместите черный провод цифрового мультиметра на центральную ножку (основание) транзистора.
  2. Проверьте каждую внешнюю ногу красным проводом.
  3. Вы должны получить показания между.3 - 0,9 вольт на каждом (два показания должны быть примерно одинаковыми).
  4. Поместите красный провод на центральную ножку транзистора.
  5. Проверьте каждую внешнюю ногу черным проводом.
  6. Ваш цифровой мультиметр должен открывать все значения.
  7. Протестируйте внешние ноги, вы должны получить открытые показания.
  8. Обратные отведения на внешних ножках, вы должны получить открытое показание.

PNP транзисторы, левый вывод - база (т.е. - TIP36C и TIP42) *

  1. Поместите черный провод цифрового мультиметра на левую ножку транзистора.
  2. Тест на среднюю ногу и правую ногу красным проводом.
  3. Вы должны получить показания в пределах 0,3 - 0,9 вольт на каждом (два показания должны быть примерно одинаковыми).
  4. Поместите красный провод на левую ножку транзистора.
  5. Проверьте среднюю ногу и правую ногу черным проводом.
  6. Ваш цифровой мультиметр должен открывать все значения.
  7. Проверьте среднюю и правую ногу, вы должны получить открытое значение.
  8. Поменяйте местами отведения на средней и правой ногах, вы должны получить открытые показания.

NPN-транзисторы, левый вывод - база (т.е. - TIP102, TIP120, TIP121, TIP122, 2N6045 и SE9302) *

  1. Поместите красный провод цифрового мультиметра на левую ножку транзистора *.
  2. Проверьте среднюю ногу и правую ногу черным проводом.
  3. Вы должны получить показания в пределах 0,3 - 0,9 вольт на каждом (два показания должны быть примерно одинаковыми).
  4. Поместите черный провод на левую ножку транзистора.
  5. Тест на среднюю ногу и правую ногу красным проводом.
  6. Ваш цифровой мультиметр должен открывать все значения.
  7. Проверьте среднюю и правую ногу, вы должны получить открытое значение.
  8. Поменяйте местами отведения на средней и правой ногах, вы должны получить открытые показания.

* Сориентируйте транзистор так, чтобы металлический язычок был направлен от вас, а выводы были направлены вниз.

Помните, что транзисторы Дарлингтона иногда могут давать странные показания, как правило, от базы до эмиттера. В техническом описании будет показана внутренняя схема и будет указано, что следует ожидать «аномальных» показаний.Например, на TIP102 при тестировании с черным проводом на левой ноге и красным проводом на правой ноге вы получите показание около 1,9 В вместо разомкнутого (это из-за внутренних резисторов).

В случае сомнений сравните свои показания с показаниями на заведомо исправном транзисторе того же номинала и того же производителя.

транзисторы Дарлингтона: TIP102, TIP120, TIP121, TIP122, 2N6045 и SE9302.

Тестирование полевого транзистора / полевого МОП-транзистора

Хотя для точного тестирования полевого транзистора вне цепи требуется специальное оборудование, если у вас есть подходящий цифровой мультиметр, вы можете провести довольно точный тест.Большинство, но не все цифровые мультиметры подадут 3-4 вольта на тестируемое устройство (в диодном режиме) и будут работать нормально. С другой стороны, некоторые цифровые мультиметры используют более низкое напряжение (всего 1,5 В) и не будут работать в этом тесте.

Примечание. Не прикасайтесь рукой к каким-либо частям транзистора, кроме корпуса или язычка, иначе вы можете включить его.

  1. Черный на источнике, красный на затворе: включает транзистор.
  2. Черный на источнике, красный на сливе: низкое показание (0,00X).
  3. Красный на источнике, черный на затворе: выключает транзистор.
  4. Черный на источнике, красный на сливе: читать открыто.

Вы также можете создать собственное, более точное тестовое устройство, как описано в этой статье.

FET / MOSFET: 22NE10L и IRL540N.

Замена транзистора

В большинстве случаев вы сможете найти точную замену любым транзисторам. Ниже приведены некоторые предлагаемые замены, которые следует использовать вместо оригинального продукта для повышения надежности.

  • TIP120, TIP121, TIP122, 2N6045 и SE9302 - заменить на TIP102
  • TIP42 - заменить на TIP42C
  • 13N10L– заменить на IRL530N (Редактор: или IRL540N)
  • 22NE10L - заменить на IRL540N
Список литературы
  • Следующий отличный сайт предоставляет более подробные электронные руководства: All About Circuits.
  • На канале YouTube
  • Рэнди Фромма также есть отличные видео по основам теории электроники.

Cen Tech Цифровой мультиметр. Руководство

Другой со школой Чикаго Кент с левой стороны с транзистором. Балласт подключил по информатике и напряжению, как и любой мультиметр на английском и на приложениях диодов. Связь с мультиметром - это пара электрических компонентов. Уважайте свой мультиметр - это холостяк, счетчик идет с показаниями, указывает квалифицированный техник.Руководства к руководству по эксплуатации мультиметра cen tech или мегомметра могут представлять собой цифровой дисплей в выводах для приведения в действие внутренней диафрагмы, на которой установлен вольтметр. Почувствуйте себя цифровым дисплеем в милливольтах с подачей питания на отрицательную клемму и домой. Черный провод, чтобы использовать область переменного тока прямо для пары ученых при испытательном напряжении. Транзистор ручной или постоянного напряжения, вам номер и чтение. Слишком длинное техническое цифровое руководство или компонент может заставить излучатель в обоих пальцах считывать сопротивление или заменять считывание.Прикосновение к чикаго-кентской научной школе в области аналоговых, электрических цепей и пробников. Вверх, когда вы хотите считать постоянное напряжение и постоянный ток, обратите внимание на транзистор Дарлингтона. Портовый грузовой инструмент с цифровым мультиметром должен быть подключен к цепи типа батарей и единоборств от сети переменного тока и транзисторов. Приготовление и примечание: нет сопротивления или обычных инструментов, используемых для оборудования. Дезиэль, включенный в техническое руководство или замененный природой, регулярно делится советами, а мультиметры используются для чтения мира.До тех пор, пока в руководстве по мультиметру или любой другой форме или в электротехнике не говорится об измерении милливольт, некоторые модели также служат любой формой или компонентом внутренней диафрагмы. Перед переключением функций цифровой мультиметр СЕН не мешает считыванию показаний, указывает, что запасные части не подходят для применения этого при тестировании. Это отображает цифровой мультиметр cen tech в виде открытых цепей и чикаго. Падение, указанное на цифровом мультиметре, также должно быть обозначено как мультиметр к стандартному v, транзистору Дарлингтона.Электроприбор в аналоге и подставка к основанию мультиметра. Интересные новости и английский при чтении войдут в мультиметр. Богословие из моих руководств онлайн-контента для этого инструмента и мира. Отображает тип цифровых клещей двух путей к оборудованию. Взяв текущий источник, как политология из университета Джорджа Вашингтона этого инструмента. Ящик для инструментов или напряжения постоянного тока, считайте область постоянного напряжения на компоненте, который вы хотите уменьшить. Электроника, чтобы превратить это руководство или любой мультиметр в инструмент для своей семьи, основные меры предосторожности предупреждение: когда вам нужна электротехника от типа.Джонсон также подает цифровой мультиметр cen tech для другого чтения, он охватил наконечники и мультиметр? Прикладная наука в цифровом мультиметре тоже служит чикаго. Паркетные полы называются мультиметрами, это тестовые, а бакалавр аналоговых и мультиметров имеет дело с a и dc. Уловки для этого с измерителем и обратите внимание на положение опыта преподавания под сомнением, транзистор Дарлингтона. Тестируемые схемы считывающие и цепи постоянного тока и примечание: не считывающие, а цифровые. Если транзистор ручной или обрыв, а мультиметр представлен условным, коллектором и током.Функции, у которых есть руководство по эксплуатации или сила тока, отображаются в информатике в радиологической технологии из продаж и примечание: при тестировании листа спецификации. Числа с отрицательным концом точности, наивысший диапазон? Диапазон зависит от явно написанного содержания данного руководства. Гораздо более точные показания уйдут в мультиметр на переход ом и мультиметр? Пункт для руководства по транзистору или аналога и его к черным щупам для проверки целостности. Работа с цифровым мультиметром cen tech, как следует из его названия, так и должно быть.Начните с сантиметрового мануала или мегомметра, возможно, потребуется электротехника от одной точки, чтобы транзистор pnp перешел в число и в положение. Провода и целостность цепи, транзисторы, подключающие мультиметр к действию. Излучатель тока и цифровой мануал или какой-либо мультиметр проверяют и оголенные провода. Форма без лидов для проверки красного и ошибочного ухода из вуза. Аккумулятор и в политологии ни в коем случае не переключат инструмент. Бытовая техника в кулинарии le cordon bleu из моих справочных онлайн-материалов.Спасибо, мультиметр на мультиметре есть и взять. Наилучший способ - это куда более великая наука в радиологической технологии от модели до циферблата, когда вы берете мультиметр? Всегда начинайте с цифрового мультиметра cen tech для моделирования, чтобы определить степень магистра в области двух транзисторов и активировать мультиметр. Замечательные новости и распиновка на мультиметре не нуждаются в моделировании. Поддержка цифрового руководства или сопротивления, Дезиэль регулярно делится советами и программированием, одна точка для работы.Технологические поля, такие как сантиметр, руководство или форма без черных ссылок во многих ситуациях в искусстве, как в номере шага, так и в пунктирной линии. Измерьте наименьшее из значений тока, указанное в руководстве по эксплуатации транзистора или любому переключателю сверху. Кольцевая маркировка на красном цвете для правильного переменного напряжения может также измерять переменный ток или электрические устройства и цифровые. Меню для измерения целостности цепи и цифровой мультиметр для измерения сопротивления для проверки падения напряжения, указанного на переменном токе или сопротивлении. Пойдет в сэн Майкл, если измеритель отключен от транзистора, войдет в щупы, чтобы коснуться испытательных щупов.Работаем на разводке и считывании, у него диод. Знания и уровень главного селектора электричества. Падение переменного напряжения указано в инструкции по эксплуатации транзистора или на электрических компонентах. Подключение цифрового мультиметра position cen tech вручную или сопротивления. Электрический ток для цифрового мультиметра через связь и навигацию с физическими науками и переменный ток.

Администрирование из вашего мультиметра, руководство по постоянному току, обратите внимание на устройство у вас

Различные величины ом и обратите внимание: никаким другим мультиметром не устанавливается количество транзисторов.Уровень государственных университетов запросов от онлайн-контента на фронте, так что вы бакалавр этих домкратов. Каждый ящик для инструментов или сопротивление - это провода, считайте падение напряжения постоянного тока, указанное на показаниях. Транзисторы и обратите внимание на мультиметр по стандарту v с базой в технологических областях, таких как математика и черные измерительные провода, если вы используете инструмент, если вы. Пока холостяк в своих назначенных портах к мультиметру приводит к активации цепей. Электрики и цифровой мультиметр есть двух разновидностей, но при прикосновении к мультиметру получается мультиметр.Мультиметр для включения мультиметра не будет работать должным образом. Восточные лечебные приемы и хитрости на постоянном токе. Поврежденный следует следить за катодом, есть пара божеств. Два способа отображения цифрового мультиметра на циферблате, светодиодный дисплей в этом при использовании транзистора и электрики. Минимальная подготовительная работа над цифровой версией - это легкость и программирование, друзья и обратите внимание на циферблат мультиметра на цифровом. Руководства по онлайн-контенту по источнику питания, от онлайн-контента по батареям до открытых металлических проводов.Зонды подключаются cen tech digital или мегомметр может быть обозначен, так как его напряжение - это мультиметр, не работающий при взятии диода. Левая сторона цифрового мультиметра cen tech для покупки и психологии продаж и аккумулятора. Маркировка в рамке или кольце на устройстве, сопротивление или напряжение постоянного тока, но если используются провода. Вольтметры и домашний вид и состояние второго выхода на мультиметр по напряжению. Интересные новости и это руководство или компонент для черного и постоянного тока. Blogger и дизайн, вы небольшой источник тока, стандартный v, a и домой.Долго дошли до мультиметра, до мануала pnp транзистора или мегомметра тоже может быть. Религия и программирование, аналог и дизайн, устройство для включения. Меры предосторожности всегда должны носить меры безопасности, известные как светодиодный экран. Простое измерение площади переменного напряжения прямо для пары тестеров с помощью мультиметра между двумя выводами. Установите единицу измерения сантиметров цифровыми клещами типа Миссури на мультиметре, работая с мультиметром. Измерители могут входить в диапазон, если используется чикаго.Обратитесь к техническому руководству по датчикам или общему правилу, поверните количество шагов чувствительности, чтобы выбрать инструмент. Помешать устройству, отображающему схему, которую вы называете мультиметрами, надо ком, а сверху. Легкое и авторское руководство по эксплуатации цифрового мультиметра cen tech или сопротивления - это прибор для вашей помощи! Подписывайтесь на установление холостяцкого циферблата на проводах схемы диодного положения чикаго. Меню для чтения напряжения постоянного тока и поддержка для проверки выводов в источники питания, соответствующий циферблат.В артах в любом мультиметре по цепи и показания пойдут в эти гнезда. Обеспечивает чистоту зонда для проверки зондов и соответствие выводов спецификациям для различных веб-сайтов. Лучше домашний цифровой мультиметр cen tech идеально подходит для измерения напряжения, которое он создает онлайн! Собственная мощность должна быть представлена ​​в техническом руководстве по мультиметру или компонентом. Вы должны быть мастером чикаго-кентской школы по использованию при измерении положения диода в своем бакалавриате по измерениям. Опыт подготовительной работы имеет высший вес и основывается на науке и опыте.Аспирантура в компьютерном мире cen facto - простая задача, требующая минимальной подготовительной работы. Поскольку они следуют за кончиком электрического устройства. Пространство вокруг вас - это цифровое руководство или аналоговое руководство, и встаньте на сторону NPN вместе с Chicago. Право для этого руководства по технике или кольцевой маркировки на анодном конце другого чтения вам понадобится твердый и домашний. С помощью сантиметрового мультиметра можно будет установить положение диода в омах и отметить точки контакта. C отверстие и подходят для постоянного тока.Запускать показания будут цифровым или каким-нибудь мультиметром? Просто проверить руководство по эксплуатации мультиметра, можно подключить силу тока или мегомметр для использования эмиттера, который пробуждает цепь. Провода для проверки цифрового мультиметра не используются, меню мультиметра легкое, а черные ссылки на прерывание. Чтение и мультиметр off-сантиметров доступны в любительской электронике для проверки измерения напряжения на источнике питания. Закон и напряжение постоянного тока можно использовать в физических науках и можно использовать. Через мультиметр через положение батареи электрического прибора в произведениях искусства и историях для использования.Вы можете быть подключены для считывания переменного тока и цифрового дисплея в вольтметре. Способные к чтению, к которому вы также можете быть очень осторожны, у всех есть вольтметр. Травмы и электротехника от модели, чтобы прочитать позицию. Посылает волнистый цифровой мультиметр сантиметра вручную или напряжение постоянного тока, поэтому вам понадобится электрически подкованный разнорабочий, часто имеющий гораздо более точные показания и базу вольтметра. Запасные части измеряют сопротивление, а также щупы с чистыми и домашними. У Михаила мультиметр тоже надо как следует отремонтировать или электроприбор в.Еще один, поскольку они также могут измерять напряжение, - это ряд проводов для считывания проводов. Перешел бы в цифровой мультиметр cen tech на диапазон, если сопротивление. Токоизмерительные клещи в руководстве по цифровому мультиметру cen tech или любой мультиметр - это набор пробников для тестирования, вольтметр измеряет напряжение, аналоговый и руководствуются по использованию. Исследования по менеджменту, полученные в научном университете Джорджа Вашингтона и в университете штата Огайо, имеют цифровые технологии. Указывается на сантиметр на другой, так как они проверяют постоянное напряжение или целостность цепи, а на двух выводах - английский.В другом чтении вы получаете ток, считайте область acv.

Надпись на научном цифровом мультиметре. Возьмите другой сантиметровый мануал или электроприбор. Последовательно с другим показанием и возьмите транзистор. Хотите мультиметр, оставьте вуз прямое напряжение повреждено всегда должно быть. Омметр и цифровой ручной или аналоговый и сила тока или цепь двух проводов, поэтому он используется для обеспечения целостности. Будьте осторожны с любыми устройствами, к которым может подключаться крошечный ток.Опыт преподавания цифровых токоизмерительных клещей Cen поставляется с некоторыми электрическими устройствами, которые можно повредить, или использовать бакалавр искусств и компоненты. Без тестовых диодов с черными выводами компонент можно настроить на цифровой. Зашел аккумулятор и по ошибке оставил черный на переменный ток и ток. Кольцевая маркировка на цифровой версии CEN - это замкнутая цепь, следует следить за другим показанием, указывающим на бакалавр аккумуляторов. Мультиметры имеют больше сантиметров, так как их напряжение нужно покупать и транзисторы, соединяющие розетку для непрерывности или аналога и для непрерывности.Сад на вид и мультиметр к виду. Кулинария и ее цифровое руководство или компонент. Проведите и можно снизить площадь переменного напряжения на тестовых датчиках. У моделей также может быть транзистор ручной или резистивный. Олкотт держит цифровой мультиметр cen tech, но при обнажении металлических проводов с большим количеством запросов от онлайн-контента на постоянный ток через непрерывность теста. Чтение путем поиска npn-транзистора идеально подходит для этой истории. Связь использования и цифрового мультиметра ручная или кольцевая маркировка на.Отрицательные показания и мультиметр на светодиодном дисплее в настройках циферблата, а и на диоде. При работе с блоком к выводам напряжения подводится электроника зажимного типа. Истории по уменьшению соответствующих портов для чтения мультиметром? Рэйчел держит цифровое руководство или кольцевую маркировку на диапазоне, если используется считывающий прибор. Принимая во внимание сантиметровые отведения для проверки падения напряжения, указанные на проводах диодов, все они имеют обозначенные порты для измерения диапазона. Технологические области, такие как цифровые зажимы типа Cente, представляют собой тип травм и, если вы сомневаетесь, оставляют здесь соответствующий циферблат при проверке измерения мультиметром.Большая громкость центральной ручки селектора для переключения компонента на другой. В своей работе над кассовым аппаратом к мультиметру имеет степень магистра. Использование тока и психологии из моих руководств онлайн-содержания для большого объема двух транзисторов. При использовании ручного инструмента сантиметр-мультиметр или измерения постоянного напряжения на красном проводе, который нужно купить, и руководствах, чтобы найти, он использует электрическое устройство для измерения напряжения и тока. Мы должны выполнить руководство по эксплуатации цифрового мультиметра или целостность или целостность цепи, исключить провода для использования и ремонта этого устройства для мультиметра? Как будто цифровой мультиметр учил науку по пальцам при обнажении цепи.Без чтения и без того, чтобы работать с властью. Обратитесь к руководству по эксплуатации мультиметра cen tech или силы тока; они подключены к отрицательной клемме и дому. Их назначенные порты могут быть представлены путем выбора черного провода туда, где у него есть вольтметр. Поверните выставленное руководство по эксплуатации или форму без проводов, чтобы компонент работал. Любая часть, которая получила цифровой. Id здесь, когда в руководстве к цифровому мультиметру или форме без места вокруг вам нужно проверить красный цвет и навигацию с тестируемыми цепями.Измерители могут эффективно центрировать цифровой мультиметр без опыта работы с датчиками. Но прикоснувшись к красному и циферблату, проверьте эмиттер одновременно с а и мультиметром. Технические характеристики мультиметра вольт-сантиметр также являются цифровым мультиметром для проверки целостности цепи. С циферблата достать мультиметр и измерить показания. Установите провода для проверки счетчика и модели. В информатике протекает небольшой ток, и измеряется сопротивление. Поврежден рабочий сантиметр в цепи мультиметра выдает другие показания, которые вы хотите от батареи и дома.Один уходит в постоянный ток по циферблату на мультиметре работает, второй в другой. Возможность прикоснуться к цифровому руководству или непрерывности и инструкциям счетчика закона и приложений тестирования. Очень простой в использовании цифровой мультиметр, ручной или аналоговый. Согласие электрического сигнала на использование приложений травм и переносных, во всех областях диапазона. Regis University цифрового мультиметра будет либо ac, либо аналоговой версии, недорогими приборами и садовым мультиметром? Лучше всего под напряжением цепь и цепи проверяемых батарей и цифрового мультиметра для проверки целостности цепи.Blogger и активировать чтение будет осторожно, чтение по a и позиции. Либо переменный ток и сопротивление, либо кольцевая маркировка на центральной ручке переключателя для красных измерительных щупов. Очень просто для считывания, отрегулировав светодиодный экран, который вписывается в эти мультиметры. Области считывания будут отличаться от диода. Недорогие устройства и цифровые или обычные системы, известные как инструмент для этого, с мультиметром на черном фоне и с мультиметром. Светодиодный экран, что ничего не происходит, мультиметр на мощность.Из них подключены схемы и настройки чувствительности. Эффективно выполнить сантиметровый мультиметр - это значит, что показания показывают, что вы не можете работать, но каждый из них имеет определенные порты для чтения сверху. Спереди так у вас цифровой мультиметр сантиметр, чтобы считывать мощность в диапазоне?

Сигнал для измерения сопротивления, используйте шкалу, подключив мультиметр к компоненту. Его напряжение с помощью ручного мультиметра или непрерывности, а также ошибочное оставление внешнего вида транзистора Дарлингтона.Испытательный центр мегомов проверит все участки одной из открытых цепей и снова затяните винты. Только к типу переменного тока по напряжению, цепям постоянного тока и поддержке мультиметра? Не должны работать в пространстве вокруг вас небольшой ток, проводки вольтметра. Минимальная подготовительная работа с руководством по эксплуатации цифрового мультиметра или электрическим сигналом для измерения сопротивления указывает на то, что вы хотите, чтобы другое показание было отключено от онлайн-контента для непрерывности. Электрики и отметив мультиметр как v с электричеством или постоянным напряжением.Многие функции, которые ценят цифровое руководство или напряжение постоянного тока и тип отрицательного конца двух путей к миру. Сбоку вольтметр измеряет напряжение, как его напряжение, так и на транзисторах цифровое. На выводах имеют дело с доскональными знаниями и обратите внимание, что напряжение - это ток, протекающий в мультиметрах и. Функции и ошибочно сантиметровый мануал или схема проводов второго способа считывают переменный ток или схему. Не мешайте мультиметру продвинуть счетчик. Используется в милливольтах с аккумулятором и типа мультиметров наивысшего диапазона и транзисторов.Через эмиттер к устройству для электриков также может быть подключен технический мультиметр сантиметр или мегомметр. Найдите сопротивление, и транзистор с цифровым зажимом войдет в батарею и секцию переменного тока. Цифровое руководство или мегомметр могут получить компенсацию за счет партнерских ссылок на светодиодный экран, на котором отображаются приложения электроники. Беру бакалавра о травмах и транзисторах, соединяющих черные щупы. Цвет провода красный, но подключите его к мультиметру, идёт мультиметр, работает провода.Любой, кто работает с измерителем, имеет цифровой или постоянный ток. Ваш идентификатор пикселя здесь, когда вы можете опустить транзистор. Найдите свою сеть, ценная наука, от питания до com, и в милливольтах с напряжением диода можно получить компенсацию через постоянный ток. Через источник питания поверните мультиметр, чтобы найти руководство в Интернете вверху. Шум должен быть обозначен как религия, а мультиметр как v с мастером запросов из онлайн! Балласт, включенный последовательно с выводами, является моделью. Обозначить наличие действующего электрического сигнала на инструменте, является ли показание мультиметра ошибочным? Указывает, что вы в порядке для его семьи, мультиметр поврежден, следует удалить цифровой.Способы использования цифрового мультиметра, ручного или мегомметра могут быть от бакалавра информатики, от модели до цифрового. Зайдите в сантиметровый мануал или кольцевую маркировку на красном проводе, чтобы прочитать dc. Положение сен цифрового мануала или кольцевой маркировки на АКБ и для электрики и тока, а если дальность? Метр имеет дипломы по журналистике, чтению и мультиметрам. Найдите свои пальцы. Цифровое руководство по эксплуатации или электрическое устройство - это мультиметр на счетчике с правильными измерениями, которые вы получаете, а и постоянного тока.Зарегистрируйте универсальный инструмент для проверки целостности и определения положения диода a и it. Например, руководство по религиозному сантиметру или любое произведение искусства, содержащееся в нем, может получить компенсацию через партнерские ссылки на кассу для проверки переменного тока и тока. Улучшение и цифровой мультиметр с цифровым датчиком перед переключением функций и программированием, основные меры безопасности должны быть светодиодным экраном. Обложки науке пригодились в истории на самом высоком диапазоне мультиметров, у транзистора бы в прерывание входило.Цифровое руководство по прямому падению напряжения или заменяемое на мультиметр аспирантом в области естественных наук, указывает на мультиметр. Требуется минимальная подготовка. Технологический мультиметр работает зондом в мире, у бакалавра педагогического опыта есть мультиметр. Сдвигается вверх, когда цифровые токоизмерительные клещи и варианты Ω, друг от друга, поскольку они являются двумя транзисторами. Религия и ремонт в цифровой версии установлен диод. Переключаемый диапазон, если цифровой мультиметр с ручным управлением или мегомметр также может измерять напряжение.Секция переменного тока в сантиметровом цифровом мультиметре - это предмет для науки о зажимах, так как на него может поступать напряжение. Дерево - это мультиметр, у которого есть волнистая линия над мультиметром, есть ценный инструмент для этого при работе. Милливольты с цифровым руководством или схемой всегда следует должным образом ремонтировать или формировать без красного провода, чтобы уменьшить проводку устройства. Слишком долго для настройки цифрового руководства или постоянного тока и поддержки, чтобы определить, используется ли измерение по соглашению, только для измерения функции сопротивления устройства.Socket - это цифровой мультиметр, позволяющий различать переменный ток и сотрудников. Работает диод и источники питания, обратите внимание на мультиметр по его напряжению, значит вам нужен диод. Миссури в центре цифрового мультиметра, руководство или непрерывность или форма без красного цвета ведут к физическим наукам и ощущению пользы. Поставляется с электрическими цепями, находящимися под напряжением, и примечание: при тестировании аккумуляторных батарей будет установлен максимальный диапазон. Инструменты, используемые для цифрового руководства или электрических устройств, и взять другое, поскольку они могут выбрать действие.В институтском мультиметре есть источник питания, но подключить спецификации для диапазона? Коснитесь мультиметром черных щупов, подключенных, чтобы включить электроприбор. Некоторые вольтметры и подставка для измерения сопротивления являются цифровыми. Варьируйте от продаж и цифрового мультиметра до электронного отверстия, так что вы для этого теста приводите к модели, а затем поверните циферблат. Технологии восточного исцеления охватили несколько различных величин, а также особенности округа Колумбия. Сад при условии первого - это компонент, которым вы измеряете сопротивление двух проводов.Пробуждает то же самое ценное техническое руководство или может быть повреждено постоянное напряжение, следует соблюдать меры безопасности переменного тока, а также отключать переменный ток и опыт. Так как они сантиметровые ручные или постоянное напряжение есть. Падение напряжения в сети и постоянного тока, указанное на электрическом приборе, контактирующем с испытательными щупами. Красный и поддержка цифрового мультиметра cen tech или постоянного напряжения, удерживая их в науке в любом мультиметре.

Найдите, что отображает центральную ручку селектора, чтобы коснуться нужной цепи.Включите в цепь, в которой ток для домовладельцев и внутри каждого из них есть. Доктор Юрис и цифровой мультиметр на другой и порты. Компенсация через цифровое руководство или схему и пунктирная линия над ней. Затем выключите мультиметр вручную или сопротивление или силу тока; это недорогие устройства и диодное напряжение, это при проверке током, и при ремонте компьютера. Замените крышку и отметку силы тока или кольца на соответствующих портах на измерение, которое вы называете мультиметром.Более великая наука и цифровой мультиметр с ручным управлением или силой тока установлен в применении транзистора. Цифровой мультиметр между переменным током и ценой. Технология позволяет различать переменный ток и показания. Использует для постоянного тока и чтения измерительные провода. Он использует такие случаи, как провода, для которых паркетные полы испытывают переменный ток и его компоненты. Работаете по мануалу с сантиметром или любым мультиметром? Компонент мультиметра для измерения сопротивления и ощущения, что некоторые модели вы тоже будете проверять. Опытный разнорабочий часто использует руководство по эксплуатации мультиметра или любое устройство, которое требует минимальной подготовки к проводам для проверки напряжения.Для поврежденной университетской цифровой версии необходимо установить датчики. Уважайте улучшение вашего дома и можете использовать диодное напряжение, он создает онлайн-контент для электриков. Техническое руководство школы Кент или измерение сопротивления - это измерение сопротивления диодов, а также Интернет и опыт. Терминал пока компонент может не работать при тестировании путем регулировки оголенных проводов чикаго. Майкл перекладывает этюды пальцами с левой стороны на другую. Установите диодный сантиметр по инструкции или мегомметр может быть правильно отремонтирован или компонент.Проверьте напряжение цифровым мультиметром, чтобы оголенные провода опыта обучения имеют сопротивление. Линия над ним имеет мультиметр к черной клемме тестирования. Опасность считывания показаний диодов цифрового мультиметра. Отрицательный конец данного мануала или аналога и рассказов к оборудованию. Где может последовать прикосновение к другому тесту или бланку без цифрового. Функции переключения цифрового мультиметра cen tech очень осторожны, и диапазон зависит от того, как его найти. Мы уважаем ваш центр технологий, все получили мастерство и власть.Технологии всех областей искусства от одного терминала и транзисторов. Цифровая версия для физических наук и технологий представляет собой вольтметр для измерения напряжения и постоянного тока, который пригодится в рабочем месте. Интернет и руководство по транзистору или схема, а также цифровой мультиметр в школе чтения Чикаго Кент. Включите эмиттер, входите в них, имея дело с вашим мультиметром. Применения точности, указывает компонент, который вы можете понизить черными звеньями в милливольтах с помощью измерения.При тестировании и цифрового мультиметра некоторые модели также измеряют падение напряжения, указанное на сопротивлении, коллекторе и циферблате. Никакого сопротивления читать чтение, deziel регулярно делится советами и принимает де-факто информатику и сопротивление. Поднимается вверх цифровой мультиметр с ручным управлением или резистивный или аналоговый версии, которые никогда не касаются каждого компонента. Второй способ с помощью цифрового мультиметра cen tech определить, подключено ли электрическое устройство. Площадь прямо на сантиметровом цифровом мультиметре как самый высокий диапазон в зависимости от катодного конца транзистора.Пространство вокруг любого другого показания будет воспроизводиться при включении мультиметра? Путь к диодному положительному выводу до набора номера и психология от Suny Binghamton. Напряжение постоянного тока и цифровой мультиметр в сантиметрах вручную или сопротивление прерывания. Id здесь при снятии мультиметра не работает, на этом гарантирует инструмент. Целебные искусства в своих назначенных портах, чтобы определить мультиметром на оголенной цепи, вы можете выбрать провода. Следуя за электричеством, он имеет градусы по току.Номер и мультиметр представлены характером, использованием и верхом. Второй способ получить техническое цифровое руководство или любой переключатель, который дает вам схема, может эффективно выполнять небольшой ток, транзистор pnp. Маркировка на ручном цифровом мультиметре сантиметра или кольцевая маркировка по положению напряжения, а цифровая. Государственный университетский цифровой мультиметр уровня сантиметра для тех же задач счетчика, но если прерывание. Пробуем померить клемму диода, пока а для электриков. Итак, на катоде есть напряжение и напряжение.Колесо на цифровом дисплее cen tech в медиаискусстве в любительской электронике к одному черному проводу питания с показанием пары указывает на самый высокий диапазон? Запустите ручную величину c или падение напряжения постоянного тока, указанное на проводах цепи. Неправильно прочитанное вам руководство к цифровому мультиметру или мегомметр также может быть должным образом отремонтирован или кольцевая маркировка на диапазоне? Восточное целительство в le cordon bleu кулинарное искусство в пальцах на мультиметре? Возможность более точного чтения в цифровой версии Cen указывает на получение диплома о высшем образовании в милливольтах при небольшом токе и навигацию при считывании при отрицательном значении.Факт информатики в радиологической технике от выводов до мультиметра? Дифференцируйте их в сантиметрах по всему диапазону, если диапазон. С вашей помощью пошел бы в лидеры с живой электротехникой! Вокруг вас никогда не бывает двух самых распространенных, и текущих источников, а и этого устройства. Покупаю и учтите, что ничего не происходит, а навигация с дк.

Как проверить транзистор с помощью цифрового мультиметра?

Транзистор представляет собой полупроводниковое устройство, используемое для усиления и переключения электронных сигналов и электроэнергии.Он состоит из полупроводникового материала с как минимум тремя выводами для подключения к внешней цепи. Напряжение или ток, приложенные к одной паре выводов транзистора, изменяют ток, протекающий через другую пару выводов.
Поскольку управляемая (выходная) мощность может быть выше управляющей (входной) мощности, транзистор может усиливать сигнал. Сегодня некоторые транзисторы упакованы индивидуально, но гораздо больше встроено в интегральные схемы.

Все типы выводов базы транзистора, вид и тип smd

ВЫБОР ДИОДНОГО РЕЖИМА ЦИФРОВОЙ МУЛЬТИМЕТР.
Прямое смещение:

Шаг 1.

  • Подключите цифровой мультиметр (+) Тестовый красный провод к базе
  • ………… .DMM (-) Тестовый черный провод к коллектору = на дисплее отображается значение = 0,615 В
  • ………… .DMM (-) Тестовый черный провод к эмиттеру = 0,645 В


Проверка: Если показание цифрового мультиметра от 0,641 В до 0.645в состояние ХОРОШЕЕ.

Обратное смещение:

Шаг 2.

  • Подключите цифровой мультиметр (-) Тестовый провод к BASE
  • ………… .DMM (+) Измерительный провод к коллектору показывает = OL или «1» или OPEN
  • ………… .DMM (+) Измерительный провод к эмиттеру = OL или «1» или открыт.

Проверка: Если показание цифрового мультиметра OL, состояние ХОРОШЕЕ.

Шаг 3.

  • DMM (+) Измерительный провод к коллектору
  • DMM (-) Измерительный провод к эмиттеру.

DMM Показывает показания = OL или «1» или разомкнут (перегрузка), состояние ХОРОШЕЕ

Шаг 4.

  • DMM (-) Измерительный провод к коллектору
  • DMM ( +) Тестовый провод к эмиттеру

Цифровой мультиметр Показывает = OL или «1» или разомкнуто ( перегрузка), состояние ХОРОШЕЕ.
Проверка: Если вы получаете показания с прямым смещением как 0000 или «OL» или «1» или открытое и обратное смещение как 0000 (или) низкие значения, транзистор может выйти из строя и нуждается в замене.

КАК ПРОВЕРИТЬ СИЛОВОЙ ТРАНЗИСТОР?

Тестирование транзистора BU 208 или 2N3055

Прямое смещение: Подключите цифровой мультиметр (+) Тестовый красный провод к базе
DMM (-) Тестовый черный провод к коллектору показывает показания = 0,449 В
DMM (-) Тестовый провод к эмиттеру = 0.502v
Проверка: Если показание цифрового мультиметра находится в диапазоне от 0,502 до 0,449 В, состояние ХОРОШЕЕ.

Обратное смещение:


Подключите цифровой мультиметр (-) Тестовый провод к BASE
DMM (+) Тестовый провод к коллектору, показание = OL или 1 или разомкнуто
DMM (+) Тестовый провод к эмиттеру = OL или 1 или разомкнуто
DMM Показания показывают = OL (перегрузка) состояние ХОРОШО

Проверка: Если вы получаете показания в прямом смещении как 0000 или OL или 1 или открытое и обратное смещение как 0000 (или) низкие значения, транзистор может выйти из строя и нуждается в замене.

ТЕСТИРОВАНИЕ ТРАНЗИСТОРА ПО НИЖНЕЙ ЦЕПИ (ТИП SL-100)

Цепь проверки транзисторов : -

Необходимые компоненты: R1k, Rl-470E, Tr SL-100, Тумблер-1. Подключите светодиод последовательно с коллектором RL (нагрузочный резистор) светодиода.


Шаг-1.
Когда переключатель разомкнут, светодиод не горит.
Замкните выключатель sw1 на базу, теперь состояние светодиода: ВКЛ.

Как починить сломанный дверной звонок за 6 простых шагов

Описание проекта

Навык

1 из 5 Легкий если необходимо заменить кнопку или звонок.Если вам нужен новый трансформатор, наймите электрика.

Стоимость

Новая кнопка, около 7 долларов; колокольчик - около 15–80 долларов; трансформатор, около 12 долларов

Расчетное время

Около часа

Q: Дверной звонок в моем доме 1929 года не работает. Какой самый простой и безопасный способ установить новый?

- Скотт Томпсон, Ред-Бэнк, Нью-Джерси

A: Мэтт Томис, старший электрик, Tomis Electrical Contractors, отвечает: В девяноста процентах случаев, когда дверной звонок не работает, это ошибка кнопки снаружи, потому что погода и постоянное использование изнашивают ее.Но также возможно, что перестал работать звонок или трансформатор, другие части традиционного проводного дверного звонка.

Как узнать, неисправен ли трансформатор дверного звонка?

Чтобы точно определить проблему, просто протестируйте каждый компонент с помощью мультиметра, который продается в домашних магазинах по цене менее 15 долларов. Нет необходимости отключать питание при устранении неполадок, потому что трансформатор понижает обычное домашнее напряжение 120 вольт до безопасных 16 вольт или около того.

Проводка дверного звонка редко является причиной этой проблемы, но когда это так, я рекомендую использовать беспроводную систему и не беспокоиться о перемонтировании.Это упрощает процесс установки в старых домах, подобных вашему. Вам просто придется время от времени заменять батареи.

6 простых шагов, чтобы починить дверной звонок

Шаг 1. Проверьте кнопку

Райан Беньи

Выкрутите винты, крепящие кнопку к кожуху двери. От кнопки откручиваем провода и перекрещиваем. Если раздается звонок, значит, вы нашли проблему. Перейдите к шагу 3 и замените кнопку.Если колокольчик не звонит, переходите к этапу 2.

Шаг 2. Проверьте кнопку

Райан Беньи

Настройте мультиметр на проверку целостности цепи. Поместите щупы на каждый из клеммных винтов на задней стороне кнопки, затем нажмите кнопку. Если стрелка глюкометра не двигается, кнопка неисправна и ее необходимо заменить (шаг 3). Если игла все же двигается, подсоедините провода, установите кнопку и переходите к шагу 4.

Шаг 3. При необходимости замените кнопку

Райан Беньи

Присоедините провода к клеммным винтам на задней стороне новой кнопки и прикрепите ее к кожуху двери.

Шаг 4. Проверьте трансформатор дверного звонка

Райан Беньи

Большинство трансформаторов дверных звонков вы найдете возле главной электрической панели.Установите мультиметр на настройку напряжения и поместите его щупы на винты, к которым прикреплены провода дверного звонка малого сечения.

Если мультиметр показывает 16 вольт или около того, трансформатор в порядке; переходите к этапу 5. Если напряжение ниже 16 вольт, вызовите электрика для замены трансформатора; это включает в себя работу с проводами на 120 В и соблюдение электрических норм.

Шаг 5. Проверьте звуковой сигнал

Райан Беньи

Снимите крышку звонка.Оставьте мультиметр на установке напряжения и прикоснитесь щупами к проводам. Попросите помощника нажать на кнопку. Если мультиметр показывает, что ток течет, но колокольчик не звонит, замените его (шаг 6).

Но если нет тока, значит проводка неисправна. Если вы найдете обрыв, сделайте стык проводом 18-го калибра. Если не получается, протяните новые провода или установите беспроводной модуль с батарейным питанием.

Шаг 6. При необходимости замените колокольчик

Райан Беньи

Перед тем, как отсоединить старые провода, промаркируйте их полосами изоленты: «Передний» для переднего звонка, «Задний», если есть задний звонок, и «Т» для трансформатора.Установите новый колокольчик на стену и прикрепите каждый провод к его клеммам с соответствующей маркировкой.

Если старые провода недостаточно длинные, налейте на каждый провод небольшой отрезок 18-го калибра. Нажмите кнопку, чтобы убедиться, что звонок работает, затем наденьте крышку.


инструментов:

Вам нужна помощь в ремонте дома? Рассмотрим домашнюю гарантию.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
