В данной статье рассмотрено устройство различных типов уличных светодиодных прожекторов (или светильников, фонарей), дано много фотографий. Для практиков и технарей сразу даю ссылку на другую статью – как своими руками отремонтировать светодиодный прожектор.

Вот ссылка на другие мои статьи по теме светодиодного освещения, рекомендую для ознакомления.

Из чего устроен светодиодный прожектор

Это очень простое устройство для конечного потребителя. Простота достигнута за счет того, что при производстве составных частей прожектора применены высокие технологии, о которых ещё лет десять назад писали только в научных журналах.

Однажды, в далёком детстве, я купил красный светодиод в Культспорттоварах за 40 копеек. Мне завидовал весь радиокружок…

В прожекторе – две составные части: Светодиод и Драйвер. Напряжение 220В поступает на вход Драйвера, а с него – на питание Светодиода. Это если очень коротко и упрощённо.

Прожектор 20 Вт фото. Установлен под козырьком подъезда, который выходит в Удельный парк, С-Петербург.

Прожектор 20 Вт фото. Установлен под козырьком подъезда, который выходит в Удельный парк, С-Петербург.

Итак, как устроен светодиодный прожектор? Рассмотрим подробнее каждую часть, попутно буду давать фотографии и ссылки.

Основной параметр прожектора – мощность, которая бывает в основном 10, 20, 30, 50, 100 Вт. Другой параметр – цвет свечения. В основном в продаже два цвета – холодный белый (он ярче) и теплый белый (приятнее для глаз). По влагозащищенности – встречается один вид – уличный.

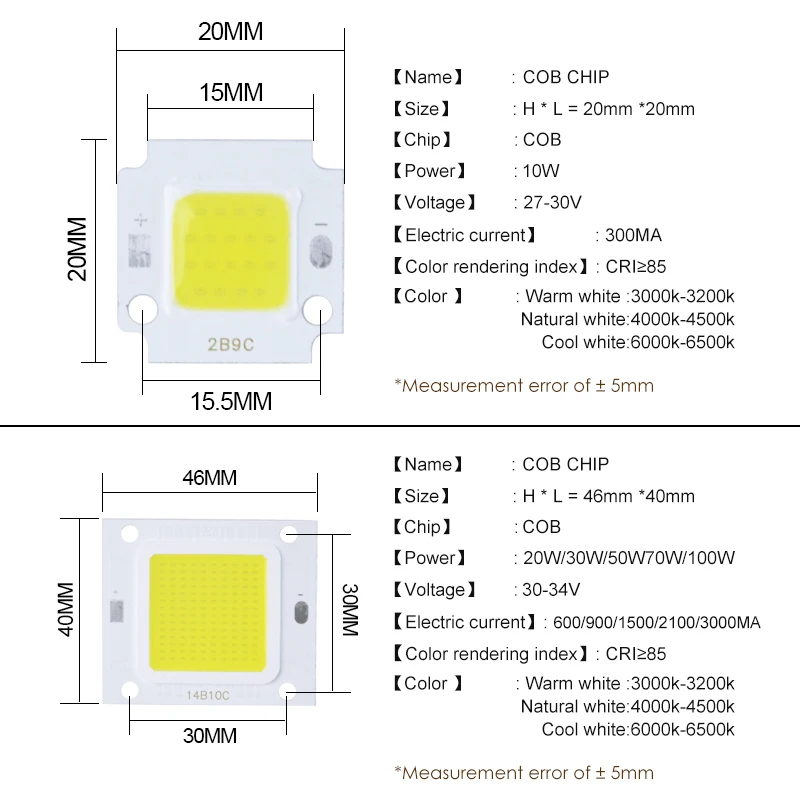

Прожекторный светодиод (светодиодная матрица)

Другие варианты названия – светодиодная матрица (их часто путают с матрицами, на которых сделаны “бегущие строки”), светодиодный чип, светодиодная сборка или модуль. По-английски – LED Chip.

Терминология тут окончательно не устоялось, но могу сказать, что под словами “светодиодный модуль”, как правило, подразумевают светоизлучающее устройство на дискретных светодиодах, которые напаяны на одну теплопроводящую подложку. В конце статьи будет фото.

Такая матрица, как правило, состоит из нескольких светодиодов (до 100 штук), соединенных последовательно-параллельно. Светодиоды в матрице изготовлены по особой технологии, которая позволяет получать кристаллы с идентичными характеристиками.

Светодиодный модуль (сборка). Видите в желтом квадрате два горизонтальных ряда точек по 10 шт? Это светодиоды.

Светодиодный модуль (сборка). Видите в желтом квадрате два горизонтальных ряда точек по 10 шт? Это светодиоды.

Стоит сказать, что обычные светодиоды подключать параллельно нельзя из-за того, что у них всегда есть разброс параметров. В результате одни будут перегреваться, другие – гореть “вполнакала”, и вся конструкция быстро выгорит.

Матрица имеет два вывода для питания, плюс и минус. Их путать нельзя. Впрочем, если перепутать – ничего страшного не случится – просто не будет света.

Очень важно обеспечить хороший теплоотвод от светодиодной матрицы, я писал об этом в своих статьях не раз. Перегрев светодиодов выше 50 градусов понижает ресурс их работы – яркость со временем падает. Совершенно точно можно сказать, что срок службы светодиодного чипа однозначно зависит от температуры работы.

Например, при прочих равных условиях работа двух матриц при температуре +10 и +50 приведет к тому, что вторая матрица через год будет светить в 2 раза тусклее, чем первая.

Температура матрицы зависит от нескольких факторов, вот они:

  • наличие радиатора (теплоотвод, отводящий тепло от прожектора в окружающую среду)
  • отвод тепла от сборки (правильный монтаж через термопасту, обеспечивающий минимальное тепловое сопротивление)
  • рабочий ток, который должен соответствовать номиналу (ток можно снизить, в результате увеличится срок службы, но упадет яркость)

Можно сказать, что значением тока светодиодного чипа выбирается компромисс между сроком службы и яркостью.

LED Driver

Под таким названием обычно понимается источник питания для LED Chip. У него тоже может быть много названий – драйвер, блок питания, источник тока и даже источник напряжения.

LED – драйвер. Может выглядеть примерно так. Главное – в параметрах акцент на стабильный выходной ток.

LED – драйвер. Может выглядеть примерно так. Главное – в параметрах акцент на стабильный выходной ток.

Разберем подробнее его функции.

Как и обычный светодиод, светодиодный модуль должен питаться стабильным током. В простейшем случае это делается последовательным подключением резистора, на котором падает нужное напряжение за счет тока через светодиод. Но этот способ хорош для одного диода или нескольких, соединенный последовательно, как это реализовано в светодиодных лентах. То есть, источник питания должен прежде всего выдавать стабильный ток.

В этом основное отличие Драйвера (источника тока для питания светодиодных модулей) от Адаптера (источника напряжения, для питания светодиодных лент и множества других устройств).

Устройство светодиодного прожектора на фото

Ниже на фото я покажу ещё раз устройство уличного светодиодного LED прожектора. Для тех, кто уже всё понял – воспринимайте это как бонус к статье)

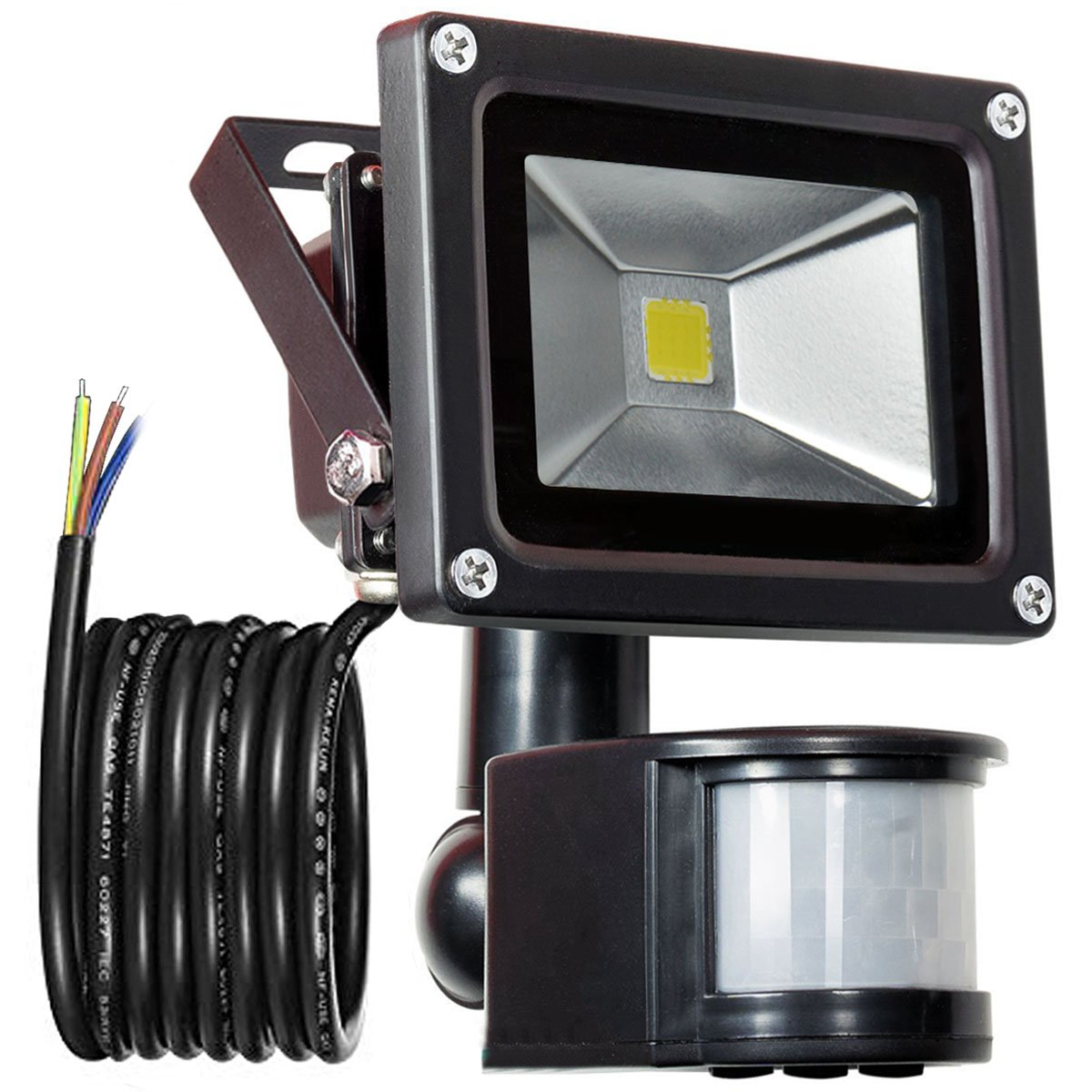

Прожектор 10 Вт из статьи про Прожектор с датчиком движения

Рассматриваемое устройство состоит из двух частей: Прожектора (светильника) и датчика движения.

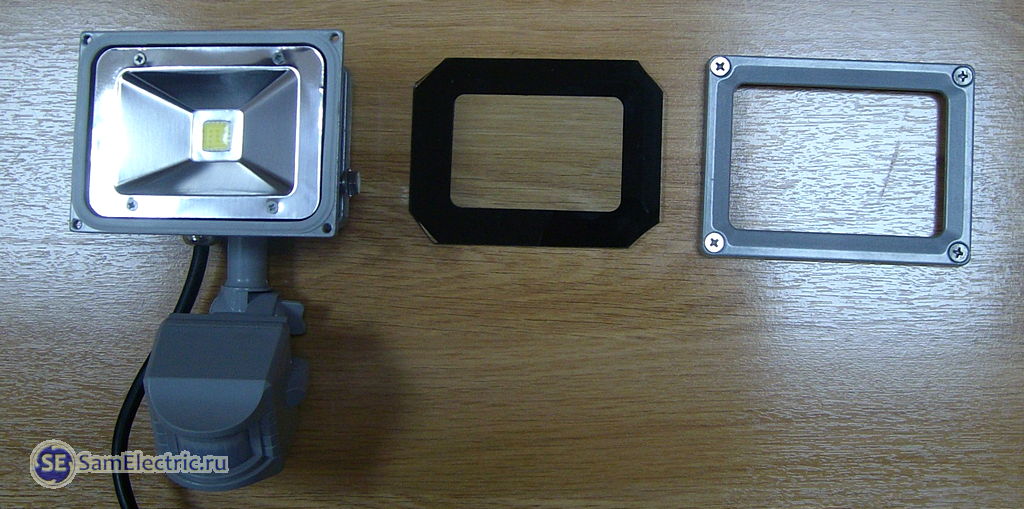

Разбираем прожектор (датчик движения – “приблуда” внизу))

Устройство светодиодного прожектора

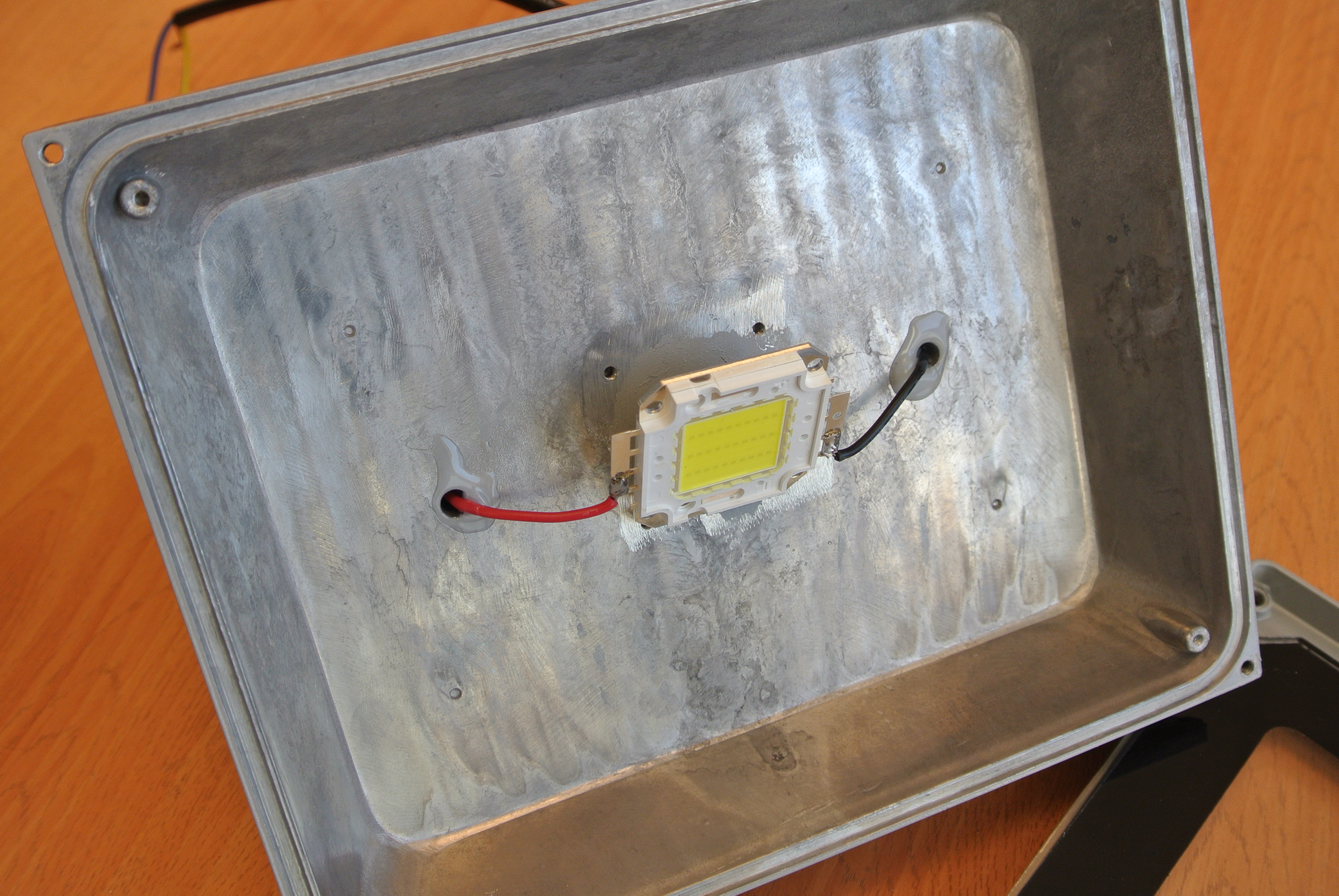

Крепление светодиодной матрицы. Сердце этого прожектора, ради него работает всё остальное.

Светодиодная матрица прожектора. Обратите внимание на фото – в матрицу входят 9 темных точек. Это одиночные светодиоды. Подробнее будет позже.

Светодиодная матрица установлена таким образом, что корпус прожектора служит теплоотводом. При этом для улучшения теплопередачи используется теплопроводная тепмопаста.

Сзади в прожекторе находится LED Driver. По сути – источник тока (источник питания) для светодиодного источника света.

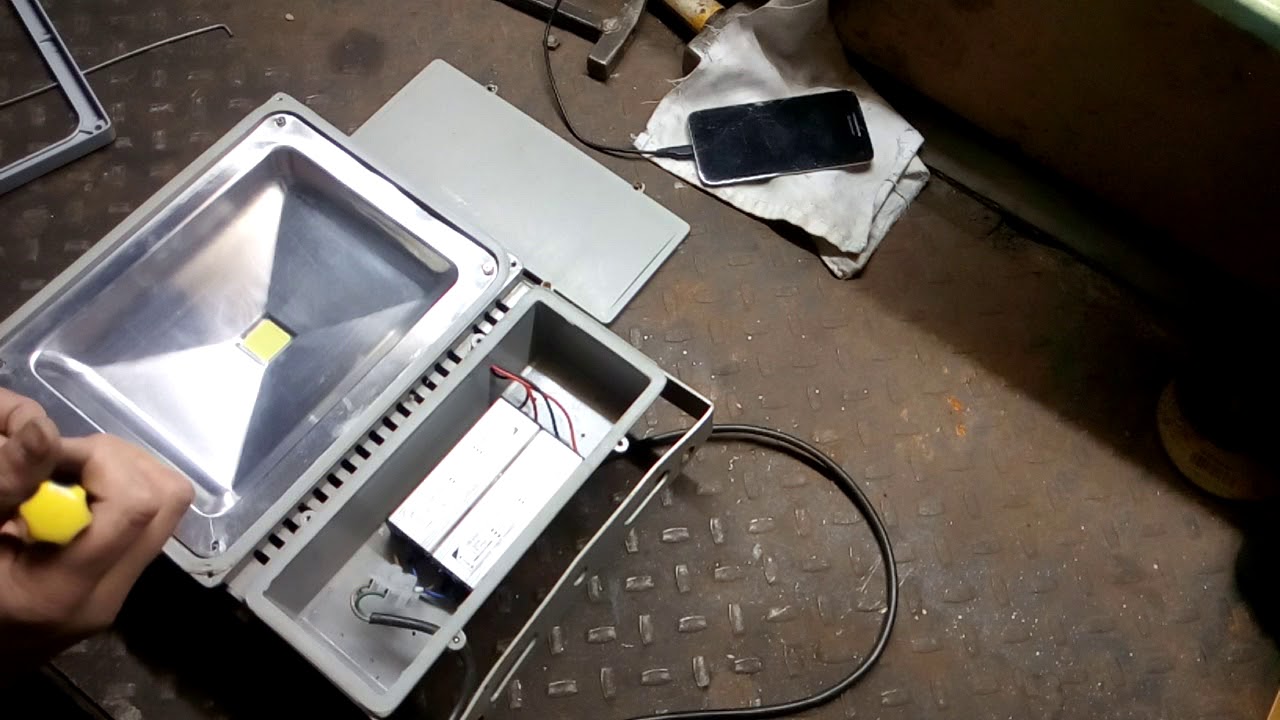

Устройство прожектора сзади

На вход блока питания поступает напряжение 220 В через реле датчика движения, а на выходе – постоянное однополярное напряжение около 10 В со стабильным током. Напряжение я измерил вольтметром, и для разных светодиодов оно может быть разным, но ток для этого блока будет стабильным, это необходимое условие для питания любых светодиодов.

LED Driver для питания светодиодной матрицы

LED Driver для питания светодиодной матрицы

Напряжение на выходе, как видно на этикетке блока, может колебаться в 2 раза – от 8 до 15 В, зато выходной ток очень стабилен – 900мА +-5%.

Хотел было разобрать источник питания, но он оказался залит герметиком, как и должно быть с уличной электроникой:

LED Driver – вид сзади. Слева – вход, справа – выход

LED Driver – вид сзади. Слева – вход, справа – выход

Прожектор LEEK, 10 W

Фото разобранного прожектора 10 Вт, хорошо видно устройство.

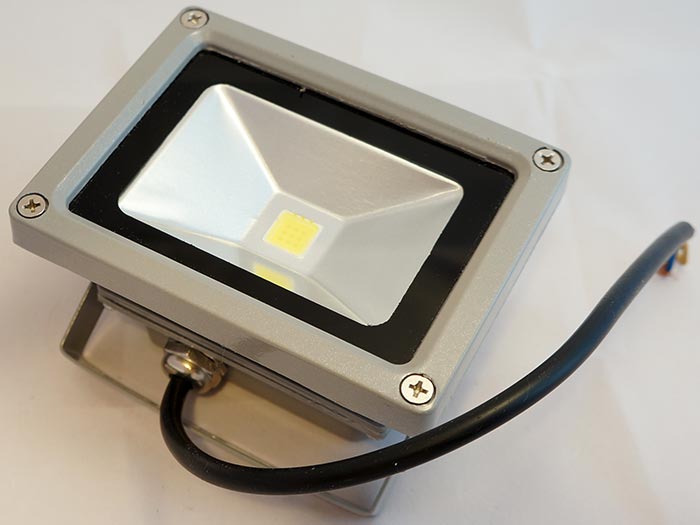

Светодиодный прожектор Leek 10 Вт – вид спереди

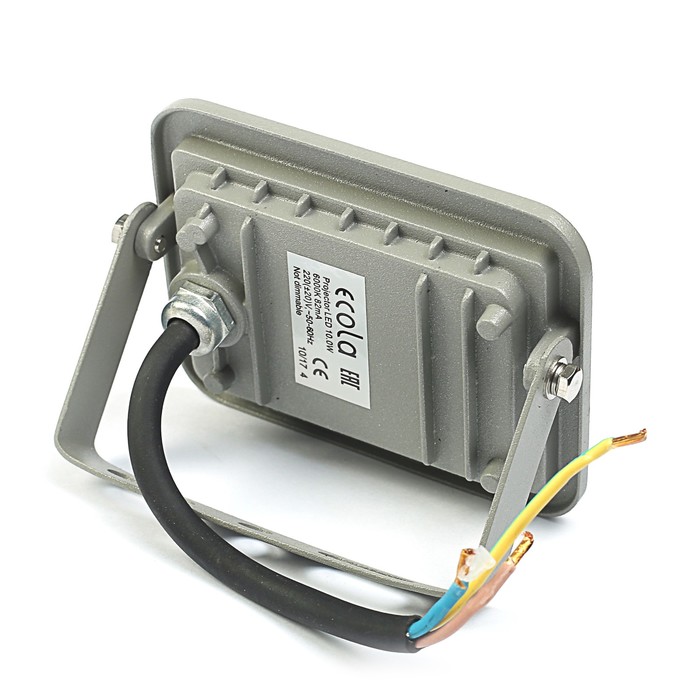

Светодиодный прожектор Leek 10 Вт – вид сзади. Параметры

Светодиодный прожектор Leek 10 Вт – разбираем корпус

Светодиодный прожектор Leek 10 Вт – Блок питания, он же – драйвер для питания матрицы

Светодиодный прожектор Leek 10 Вт – Описание и параметры, информация на коробке

Светодиодный прожектор Leek 10 Вт – Описание и параметры, информация на коробке

Полная версия статьи – на сайте.

Если интересны темы канала, заходите также на мой сайт – https://samelectric.ru/ и в группу ВК – https://vk. com/samelectric

Буду рад лайкам, подпискам и вопросам в комментариях!

Если возникло желание отблагодарить Автора канала СамЭлектрик.ру:

Как устроен светодиодный прожектор

LED Прожектор ( светодиодный прожектор ) является одним из самых распространённых, недорогих и часто применяемых решений для освещения как внутренних помещений ( складские, подземные паркинги ) так и для освещения прилегающих площадей сооружений (складские комплексы ) и подсветки зданий.

В качестве источника света в светодиодном прожекторе используется матрица с нанесенными на ее поверхность светодиодами или кристаллами. Основа матрицы светодиодного прожектора, чаще всего, изготавливается из алюминия и служит площадкой для отвода тепла от светодиодов, на корпус LED прожектора, который в свою очередь изготовлен из сплавов алюминия и имеет ребра охлаждения для увеличения площади теплоотвода, что соответственно положительно влияет на работу светодиодного прожектора при высоких температурах окружающего воздуха и не дает перегреться кристаллам светодиодов.

Как правило, матрица крепится к корпусу прожектора через тепло проводящую пасту.
Так же в корпусе светодиодного прожектора располагается драйвер (блок питания светодиодов). От качества установленного драйвера зависит срок службы LED прожектора. При использовании качественного драйвера в светодиодном прожекторе, срок службы составляет более 18000 часов. При выборе светодиодного прожектора не лишним будет обратить внимание на установленное защитное стекло.
На LED прожекторах низкого качества, как правило, в большей части, производитель устанавливает обыкновенное стекло. На качественном светодиодном прожекторе будет установлено закаленное стекло на герметизирующем клее. Вывод кабеля электропитания выполняется через герметичный ввод, таким образом светодиодный прожектор высокого качества будет практически герметичен.

Светодиод – это полупроводниковый прибор, преобразующий электрический ток непосредственно в световое излучение.
Процессы, которые происходят в светодиоде, аналогичны процессам в обыкновенном полупроводниковом диоде.

Однако специально подобранные полупроводниковые материалы при прохождении тока в прямом направлении излучают фотоны – элементарные частицы видимого светового электромагнитного излучения. В основе работы светодиода лежит электронно-дырочный переход. Работа светодиода построена на взаимодействии двух полупроводников p-типа и n-типа. В результате пропускания электрического тока в месте соприкосновения двух полупроводников происходит переход от одного типа проводимости к другому. Когда через полупроводники проходит электрический ток, отрицательный заряд электронов соединяются с ионами положительно заряженных дырок. В этот момент и происходит излучение фотонов.
Цвет свечения светодиода зависит от материала полупроводника, и от легирующих примесей.
Яркость светодиодов очень хорошо поддается регулированию, но не за счет снижения напряжения питания, а методом широтно-импульсной модуляции , для этого необходим специальный управляющий блок.
Метод ШИМ заключается в том, что на светодиод подается не постоянный, а импульсно-модулированный ток, причем частота сигнала должна составлять сотни или тысячи герц, а ширина импульсов и пауз между ними может изменяться. За счет этого яркость светодиода становится управляемой и светодиод не гаснет. При использовании данного метода происходит незначительное изменение цветовой температуры светодиода но оно практически несравнимо при диммировании с аналогичным смещением для ламп накаливания.

Драйвер– электронное устройство обеспечивающее заданное электропитание светодиодов.
Для стабильной работы светодиодов необходимо постоянное напряжение и ток определенной величины. Это напряжение обеспечивает драйвер, который преобразует входное переменное, или постоянное напряжение в нужную величину для питания светодиода. В основном используются безтрансформаторные ( импульсные ) драйвера. По мимо напряжения, драйвер так же стабилизирует и ток.

На сегодняшний день, по мимо простых драйверов, можно так же найти драйвера для светодиодов, в которых реализованна схема широтно-импульсной модуляцией. Как описывалось выше, при использовании такого драйвера для светодиода, появляется возможность регулировки яркости свечения. От качества драйвера часто зависит и срок службы самих светодиодов. При неправильном подборе драйвера или его низком качестве, вероятность быстрого выхода из стороя светодиода очень велика.

Как правильно подключить светодиодный прожектор?

Смотрите также обзоры и статьи:

Прожектор светодиодный представляет собой еще один тип осветительного прибора на основе современных источников света, коими являются светодиоды.

Наиболее часто прожекторы используются для оформления освещения вне пределов жилого помещения, на улицах, где требуется направить поток яркого света на определенный неосвещенный участок территории.

Наружный прожектор выполнен в защитной оболочке, которой не страшны перепады температуры в пределах от минус 50 и до плюс 70, скачки напряжения, периоды включения и выключения, воздействие негативных факторов окружающей среды: грязи, пыли, влаги, прямое попадание жидкости на корпус. Некоторые модели имеют дополнительный датчик движения, что значительно экономит электричество за счет работы по мере необходимости, а не все время.

Особенности конструкции

Прожектор в своей сердцевине обладает набором светодиодов матричного типа, которые в магазине или салоне света легко отличить по характерному ярко-желтому цвету. Обрамляет матрицу со светодиодами плафон, расширяющийся к краям с хромированными или зеркальными стенками – светоотражателями, которые усиливают яркость прожектора. Угол рассеивания света в этом приборе доходит до 110-140 градусов, чего вполне достаточно для эффективной подсветки калитки, деталей экстерьера, наружных витрин, рекламной продукции, афиш, биг-бордов, лайт-боксов и пр.

Отдельным типом прожекторов являются линейные, которые выполнены в виде ряда ярких и мощных светодиодов в металлической прямоугольной оболочке.
Используют прожекторы светодиодные повсеместно для подсветки объектов городской инфраструктуры: фасадов, архитектурных объектов, тоннелей, мостов, мануфактур, складских помещений, аллей и т. д. Подобного рода светодиодные приборы значительно экономят расходы на электроэнергию и непритязательны в эксплуатации, долговечны и просты в установке.

В среднем прожекторы обладают мощностью от 10 и до 50 ватт, что сравнимо с яркостью, производимой лампами накаливания в 75-500 ватт, соответственно маломощные подходят больше для частного применения, а сверхъяркие – для промышленного и общественного значения.

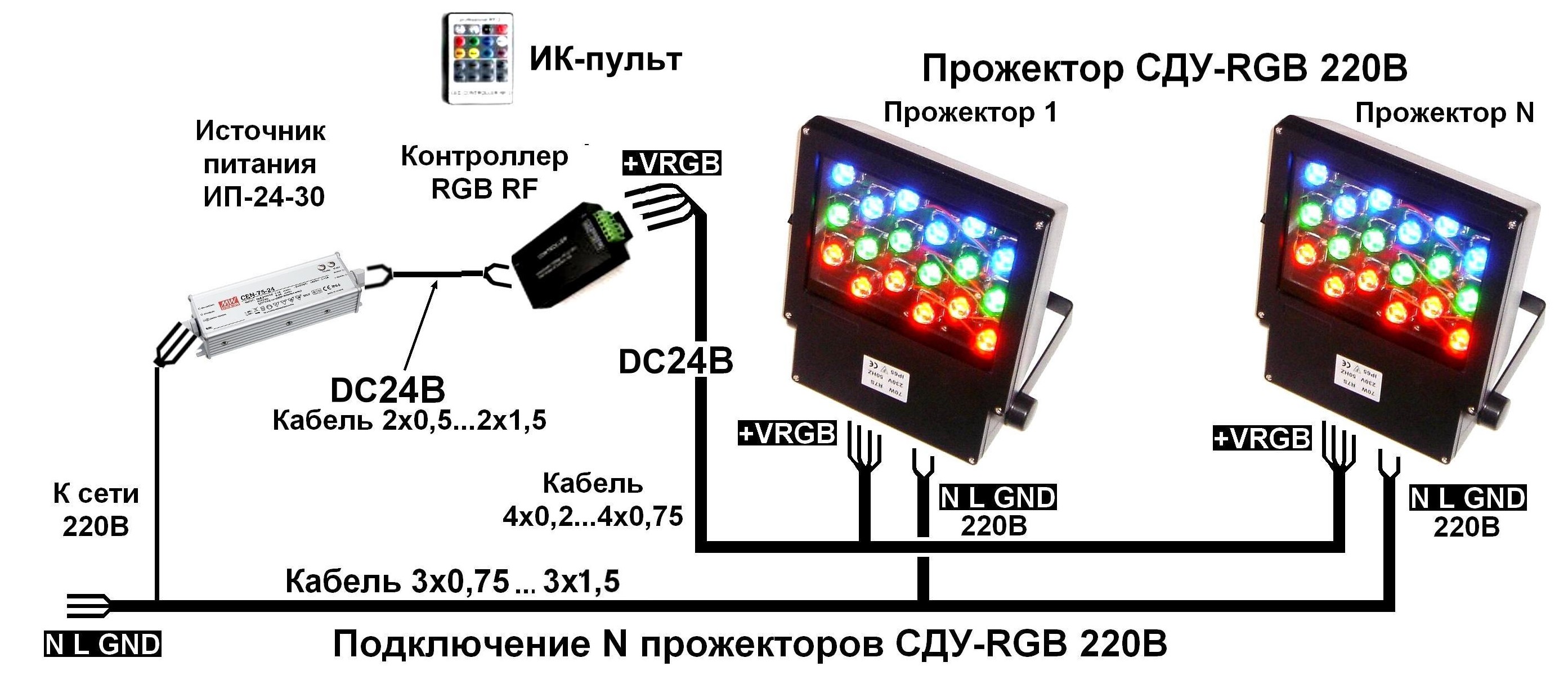

Схемы подключения

Надежная конструкция и прочный корпус выполнен из устойчивых к вибрациям, легким механическим повреждениям и проявлениям непогоды материалов позволяет использовать ее во внешней среде до 50000 часов без замены и выхода из эксплуатации. Снег, дождь, лютые морозы, зной, перепады напряжения, сильный ветер светодиодному прожектору нипочем.

Металлический корпус не подвержен коррозии и обладает степенью защиты от влаги IP 65. А благодаря встроенному стабилизатору напряжения яркость светодиодов в приборе не изменяется даже при низком напряжении: диапазон рабочего напряжения, не влияющий на качественную эксплуатацию, порядка 160-250 вольт.

Прожектор светодиодный на сегодня не является предметом дефицита – прожектор светодиодный купить можно на рынке в отделе светотехники, в специализированном магазине или строительном супермаркете, салоне света. Однако светодиодный прожектор купить наиболее выгодно можно в интернет-магазине, который обладает фирменными складами в Украине, в том числе и в Киеве, и осуществляет доставку напрямую от лучших производителей светодиодной продукции.

Последовательность работ

Для начала требуется выключить подачу электроэнергии на дом или квартиру в распределительном щитке. После чего необходимо провод или кабель питания прожектора завести в клеммную коробку.

И далее загерметизировать при помощи сальников всю конструкцию внутри коробки, определив где питающая жила. Затем необходимо выставить прожектор под нужным вам углом и закрепить его на кронштейне. Ослабляя винты можно отрегулировать угол падения света.

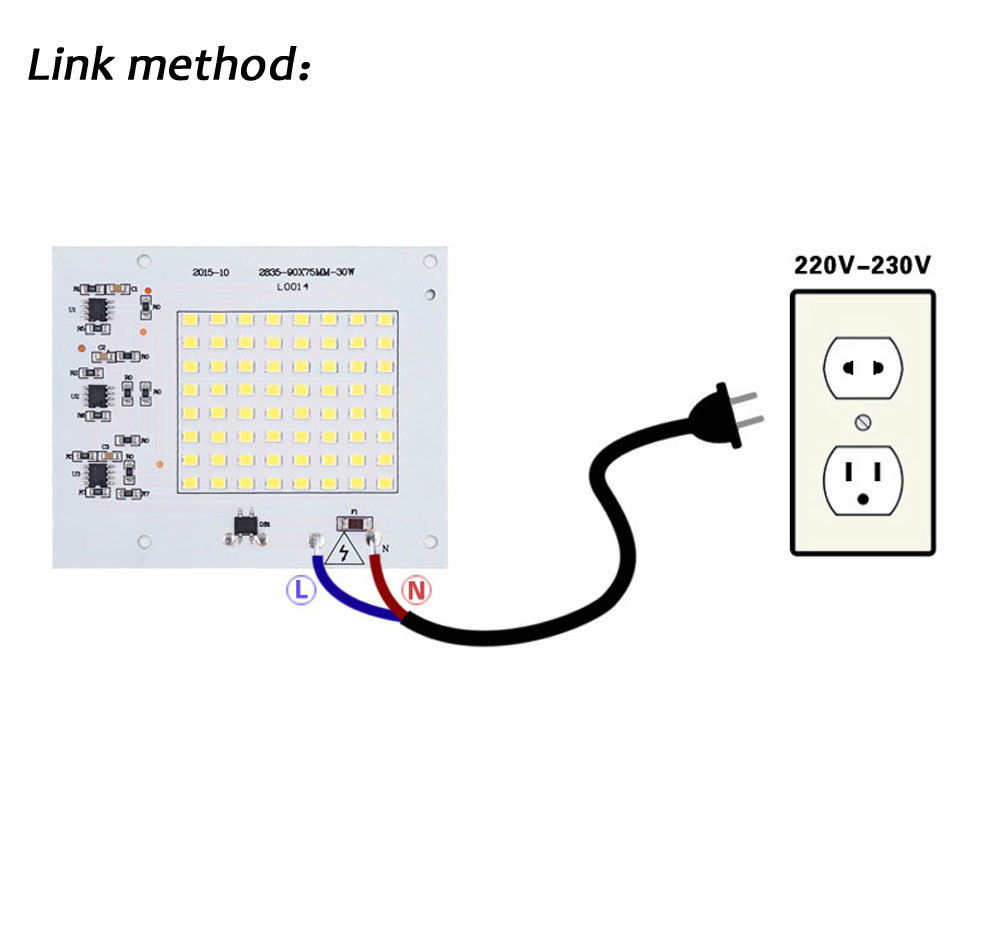

Подключение к сети

Надежным, долговечным и выгодным устройством для освещения наружных и в некоторых случаях внутренних помещений является прожектор светодиодный, который работает напрямую (сеть напряжения 220 вольт), не требует никаких дополнительных стартеров, трансформаторов напряжения, пусконаладочной аппаратуры.

При включении отсутствует период зажигания, светодиоды загораются моментально, нет стартерных токов. Подключение может происходить последовательно или по параллельной схеме.

Выводы

Подобного рода светодиодные приборы значительно экономят расходы на электроэнергию и непритязательны в эксплуатации, долговечны и просты в установке. просто достаточно знать самые распространенные схемы подключения, чтобы установить прибор самостоятельно правильно.

Светодиодные прожекторы не имеют стеклянных элементов в своей конструкции – металлический корпус с хромированными светоотражателями и пластиковый рассеиватель-диффузор.

Опубликовано: 2020-09-10 Обновлено: 2021-08-30

Автор: Магазин Electronoff

ПОДХОДЯЩИЕ ТОВАРЫ

Поделиться в соцсетях

Устройство светодиодного прожектора – светодиодные светильники, потолочные светильники, промышленные, взрывозащищённые светильники, светодиоды, лампы.

Все для освещения: освещение для теплиц, уличное, наружное, аварийное, подводное

Как устроен светодиодный прожектор? Для людей, в той или иной степени знакомых с существом вопроса, в этом аспекте, прошу прощения за тафталогию, вопросов не возникает.

Я же постараюсь “раскрыть глаза на правду”

тем, кто искренне полагает, что светодиодный прожектор – это эдакая вся из себя инновационная, насквозь, вдоль и поперёк пропитанная и сотканная из нанотехнологий и тому подобных замысловатозвучащих логий, субстанция. К сожалению, или к счастью (это уж кому как лучше восприимется) светодиодный прожектор по сложности конструкции вряд ли превосходит утюг или электрочайник. Соковыжималка будет, пожалуй, уже на более высокой ступени. Но это в общетеоретических формулировках. Что же касается непосредственно устройства, то это, во-первых, корпус.

И если практически для любого изделия такого ценового уровня корпуса разрабатываются и изготавливаются специально, то для светодиодных прожекторов, зачастую применяется готовое решение, унаследованное от их морально устаревших предшественников. Как правило, просто “потрошится” какой-нить “металогалогенник” и на этом работы по изготовлению корпуса заканчиваются. Либо, если уж говорить о нормальных масштабах, просто закупается партия корпусов для тех же металогалогенников.

Поскольку прожектор должен излучать свет, и источник света нам тоже уже известен, осталось лишь определиться, как там (внутри) эти светодиоды держатся и что их светить заставляет. Существует два основных решения. Если в прожекторе используются светодиоды, изначально изготовленные на радиаторе (принято их называть “на звезде”), то их просто приклёпывают к общему алюминиевому радиатору, коммутируют между собой – и светоблок (так принято называть светоизлучающий модуль) готов.

Если используются светодиоды без собственного радиатора, то изготовление светоблока сопряжено с рядом мероприятий. Таких, как, во-первых, изготовление платы, на которую они будут устанавливаться (припаиваться). И, во-вторых, по-любому нужен радиатор, поскольку излучение света светодиодом сопряжено с большим выделением тепла. А это значит, что проектируется радиатор, оптимально совместимый с имеющимся в наличии корпусом и разведённой платой. Ну и, в конечном итоге, это тоже светоблок.

Далее. Что является источником тока? Или напряжения? Хорошие вопросы. Потому, что оба правомерны. Потому, что тут тоже два решения.

Либо используется готовый “светодиодный драйвер”, то есть источник тока, рассчитанный на группу из конкретного количества соединённых между собой последовательно светодиодов определённой мощности.

Либо используется источник напряжения (что гораздо дешевле), подбираемый по общему падению напряжения на группе светодиодов в светоблоке. Плюс стабилизатор тока, состоящий из непосредственно микросхем стабилизации и токозадающих резисторов (подбираются, исходя из того, насколько близко к номинальному режиму будут эксплуатироваться светодиоды в прожекторе).

Ну вот, собственно, и всё. Полноцветный RGB-вариант отличается лишь присутствием контроллера (отдельное изделие). Да и то, зачастую, внутри контроллеры не устанавливаются. В случае, если необходим направленный свет, то на диоды устанавливается дополнительная оптика.

Как видите, всё банально. И это прекрасно. Поскольку все мы хорошо помним ещё из детства про взаимосвязь простоты и гениальности.

Ремонт светодиодных прожекторов своими руками: как починить просто

Светодиодные прожектора пользуются большим спросом у потребителей для освещения витрин, фасадов магазинов, дворов в частных домах и других объектов. Они долговечны, имеют хорошую интенсивность света и потребляют намного меньше энергии по сравнению с обычными лампами накаливания.

Пример места использования прожектора

Но любая техника имеет определенный ресурс работы и не гарантирована от поломок, поэтому требует ремонта. Исправлять неисправности всегда дешевле самостоятельно, чем обращаться в мастерские к специалистам. Рассмотрим несложный ремонт некоторых неисправностей на светодиодных прожекторах, но прежде чем описывать процесс ремонта, надо изучить какие бывают конструкции прожекторов и принцип их работы.

Читайте также статью ⇒ Светодиодный прожектор с датчиком движения.

Работа светодиодного прожектора

Напряжение от источника питания подается на электронную плату, преобразованный ток подается на светодиодный элемент, который излучает потоки света. Конструкции прожекторов могут быть различны, но все они имеют общие элементы:

  • Источник питания;
  • Электронную плату преобразования тока и напряжения;
  • Драйвера управления режимами работы;
  • Теплоотводящий радиатор;
  • Оптические элементы, линзы, зеркала, встроенные в корпус;
  • Клеммы для подключения проводов и приспособления для крепления корпуса.

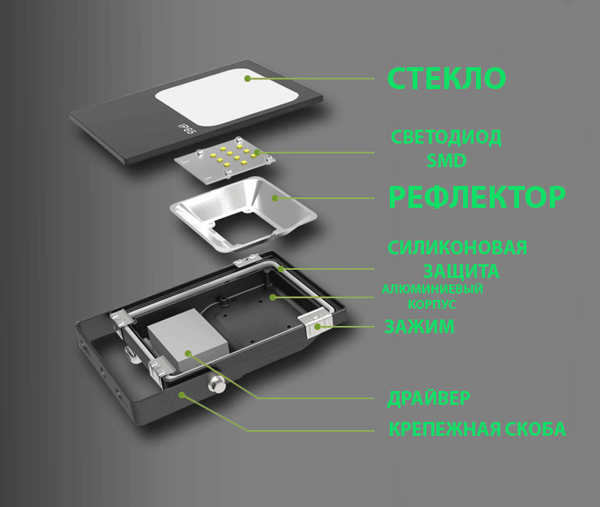

Основные элементы конструкции прожектора

Прожектора имеют светодиоды различного размера и мощности, но принцип работы и признаки неисправности имеют общие.

Основные неисправности прожектора

Чаще всего неисправность прожекторов проявляется по следующим признакам:

  • Полное отсутствие свечения при включении питания;
  • Мерцание светодиода;
  • Тусклое свечение, не в полную мощность;
  • Изменение оттенка излучаемого света;
Пример платы со сгоревшими элементами

Есть очевидные признаки деформация корпуса разрушение структуры светодиода, после механических ударов или обрыв, перегорание проводки, которые просматриваются визуально.

Основные причины возникновения неисправностей

Светодиодные матрицы, платы преобразования производители делают надежные, при правильной эксплуатации гарантируют минимальный безаварийный срок до 5 лет. Чаще всего неисправности возникают по следующим причинам:

  • Нестабильные характеристики электросети, скачки напряжения и тока, превышающие величины рабочего режима;
  • Кроткое замыкание фазы на корпус прожектора или нейтральный провод;
  • Неправильное подключение;

В результате этих нарушений может выйти из строя электронная плата, на которой запрограммированы драйвера управления прожектором, преобразователи напряжения и тока, питающие кристаллическую структуру матрицы со светодиодами.

Светодиодная матрица в прожекторах может состоять из нескольких десятков элементов. При разрушении структуры 3-5 кристаллов в матрице прожектор может функционировать, но при большем количестве неисправных элементов происходят необратимые процессы нарушения режима работы и сгорают все кристаллы. В этом случае требуется полная замена матрицы.

Диагностика неисправности на светодиодном прожекторе

Рассмотрим определение неисправности на прожекторе, который пользуется у потребителей наибольшим спросом, прямоугольной формы с матрицей из 9 диодов, мощностью 10 Вт. Одна из моделей этой серии прожектор Volpe 10Вт и световым потоком в 750 Люмен.

Внешний вид прожектора с матрицей залитой компаундным раствором

Независимо от марки прожектора диагностика начинается с визуального осмотра:

  • Проверяется целостность проводки от источника питания, отсутствие обрывов, горелой изоляции и перегибов кабеля, где может быть скрытый под изоляционным слоем разрыв токопроводящей жилы;
  • Осматривается корпус прожектора и светодиодная матрица, на предмет отсутствия деформации, трещин и сколов;
  • При полном отсутствии свечения в первую очередь надо открутить заднюю крышку корпуса и проверить напряжение на входе и выходе электронной платы преобразователя. На входе должно быть 220В переменного тока, если напряжения нет, то причина не в прожекторе, а вцепи его питания, измерения можно проводить обычным мультиметром. На выходных клеммах 12В постоянного тока.
Измерение напряжения поступающего на матрицу
  • При отсутствии напряжения на выходе неисправность следует искать на плате преобразователя напряжения. Осмотрите плату на отсутствие окислившихся контактов, трещин олова в местах пайки и выгоревших деталей;
  • Если во всех перечисленных пунктах признаков неисправности нет, остается последний элемент, это светодиодная матрица.

Ремонт, замена неисправных элементов светодиодных прожекторов

Такие неисправности как обрывы проводов устраняются быстро и не требуют особой квалификации. Наиболее сложным ремонтом является выявление неисправного элемента на печатной плате драйвера, преобразователя напряжения и замена светодиодной матрицы. Поэтому для самостоятельного ремонта надо обладать определенными знаниями и практическими навыками  в электротехнике, уметь читать схемы, пользоваться измерительными приборами и паяльником. Если такого опыта нет, лучше обратиться к специалистам.

Самым простым способом является замена неисправных элементов на аналогичные, их можно купить в электротоварах или снять с прожекторов, на которых неисправны другие детали. Собрать из двух, трех неисправных один работающий. Матрица с залитыми компаундным материалом кристаллами светодиодов ремонту не подлежит.

Совет №1 Если в матрице перегорели 2-3 диода из 9 , то не надо ждать когда она выгорит полностью это может пагубно отразится на драйверах, преобразователе напряжения. Меняйте матрицу при первых признаках неисправности.

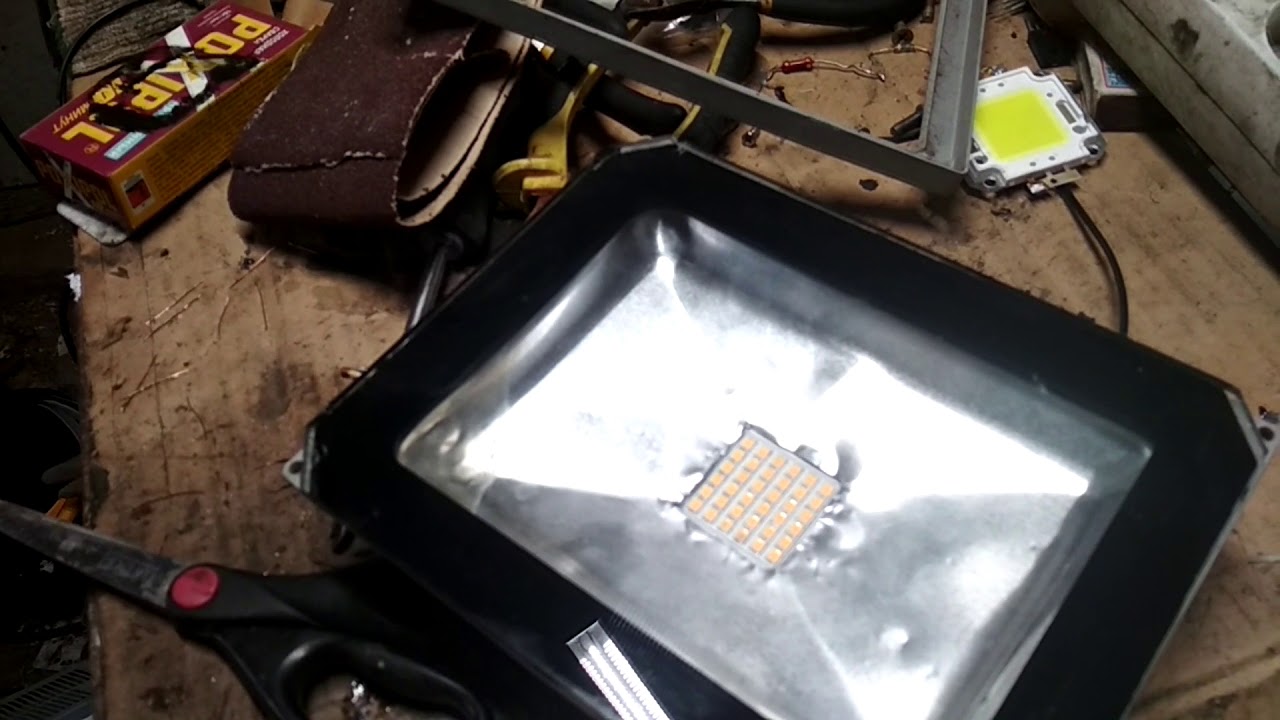

Замена матрицы прожектора

  • Отвинчиваем переднюю крышку корпуса, которая прижимает стекло;

  • Откручиваем винты и извлекаем отражатель;

  • Отпаиваем и отвинчиваем неисправную матрицу;

  • Припаиваем новую матрицу и собираем прожектор в обратном порядке.

Иногда провода от печатной платы проходят к матрице через отверстия металлической подложки, которая играет роль радиатора для матрицы. В местах перехода они должны быть обязательно заизолированы, особенно плюсовой провод, чтобы не было короткого замыкания на корпус.

Совет №2 При замене матрицы протрите ее подложку и поверхность на которую она прикручивается. Смажьте эти места теплопроводной пастой, только после этого прикручивайте матрицу к корпусу.

При замене матрицы обязательно соблюдайте полярности, красный провод это плюс, синий или черный минус, желто-зеленый на корпус.

Читайте также статью ⇒ Как подключить выключатель света.

Замена печатной платы преобразователя напряжения или драйвера у светодиодного прожектора

Если при диагностике выявлены явные признаки выгоревших элементов, не спешите покупать плату.

Один из примеров схемы преобразователя для светодиодных прожекторов

Попробуйте заменить неисправные элементы, прозвоните диоды, предварительно отпаяв одну ножку от платы, транзистор SVD4N65F, впаянные детали прозванивать нельзя, при необходимости замените их. Прозвонка и выявление неисправных деталей на плате требует детального рассмотрения в отдельной теме, поэтому повторюсь. Если у вас нет соответствующих навыков, воспользуйтесь услугами специалистов или купите новую плату.

Часто допускаемые ошибки

  • Меняя матрицу, забывают соблюдать полярность подключения;
  • Обязательно снимайте старую затвердевшую теплопроводную пасту под матрицей, обезжиривайте подложки спиртом и накладывайте свежую пасту;
  • Припаивать провода к матрице надо за 1-2 секунды, не перегревая ее, в противном случае кристаллы светодиодов могут разрушиться или изменить свои характеристики, ресурс их работы снизится.

Часто задаваемые вопросы и ответы на них

  • Ремонт прожекторов с большей мощностью на 30Вт, 50Вт и больше отличается от прожектора в 10 Вт?

Нет, принцип работы и конструктивные решения одинаковые, поэтому методика определения неисправностей и ремонт такой же.

  • Когда матрица имеет большое количество светодиодов и не залита компаундным раствором, можно заменить неисправный диод?

Можно и даже нужно, но делать это надо аккуратно микропаяльником, не перегревая кристаллы.

  • На выгоревших сопротивлениях на плате невидно номиналов, как их узнать чтобы заменить на соответствующие?

В прилагаемой инструкции к прожектору есть схема, там они указываются или откройте другой прожектор и посмотрите.

Оцените качество статьи:

Как работает светодиодный прожектор и виды

На сегодняшний день имеется большое количество разнообразных световых источников, одним из которых и является прожектор.

Вариантов разновидностей множество, у каждого из которых имеются свои положительные качества и особенности. Купить светодиодные прожекторы по доступным ценам можно в интернет-магазине LedRus.

В зависимости от того, каков именно источник света, прожекторы могут подразделяться на такие группы:

  • Галогенные. Источником освещения является лампа галогенного типа. Это та же лампа накаливания, но более усовершенствованная. Её отличительной особенностью является наполнение колбы – инертный газ, а также продолжительный срок эксплуатации и лучшее свечение.
  • Натриевые типы работают от лампы газоразрядной. В колбе находятся пары натрия, благодаря которым происходит освещение.
  • Металлогалогенные имеют более высокую яркость. Помимо этого, они более сложные по конструкционным особенностям. В них присутствует блок розжига. При эксплуатации стоит соблюдать специальные правила.
  • Повышенным сроком эксплуатации отличаются лампы с led-диодами. Они более компактные.

Устройство и отличительные особенности

Светодиодные прожекторы состоят из таких элементов, как драйвер, предназначенный для стабилизации тока, матрица с наличием светодиодов и корпус.

Такой предмет не отличается от светильников уличного типа по конструкционным особенностям. Матрица располагается под защитной прозрачной крышкой, где имеются отражатели.

Для того, чтобы к светодиодам получить доступ, необходимо снять крышку, предварительно открутив крепёжные элементы. Корпус производится из алюминия либо же прочего металла, который к коррозии имеет повышенную устойчивость. Крепление матрицы осуществляется на специальные винты.

Сзади прожектора имеется кабель, который необходим для подключения к питанию. От попадания влаги устройство защищено резиновой шайбой. Ниже крышки присутствует блок питания, который необходим для трансформации промышленного в постоянный ток.

К положительным характеристикам светодиодных прожекторов относят:

  • Потребление электрической энергии – минимальное.
  • Период эксплуатации составляет более 10 лет.
  • Материалы для производства – экологически безопасные. Для окружающей среды и человека они не опасные.

Но присутствуют и недостатки, основными из которых являются дороговизна приборов и выход светодиодов из строя при постоянной эксплуатации.

Твитнуть

Cветодиодный прожектор, устройство, ремонт.

— Радиомастер инфо

Рассказано с пояснениями о двух способах восстановления светодиодных прожекторов.



Первый способ восстановления — замена неисправных деталей.

Прожектор светодиодный мощностью 30 Вт полностью перестал работать.

Корпус герметичный, разбирается просто откручиванием 4х винтов по периметру.

Вид прожектора со снятой крышкой.

После снятия отражателя получаем доступ к деталям.

Внешних повреждений не видно.

Подключаем к сети 220В и измеряем напряжение прямо на контактах питания светодиодной матрицы. Оно равно 0. Должно быть около 30 В, как написано на корпусе драйвера.

Отпаиваем провода и проверяем светодиоды. Их 10 групп по 6 светодиодов. В каждой группе светодиоды соединены параллельно, а сами группы последовательно.  Напряжение питания одного светодиода около 3 В, 10 групп последовательно будет около 30 В. Вот такое напряжение и должен обеспечивать драйвер.

Из 60 светодиодов при проверке не светит только 1. Это не окажет существенного влияния на работу прожектора, поэтому переходим к драйверу.

Драйвер приклеен к корпусу. Его металлический корпус можно разогнуть, чтобы освободить плату с деталями.

После очистки от герметика и гари получаем доступ к деталям. Часть платы выгорела. Но пробитыми оказались только диоды входного мостика. Микросхема и остальные детали не коротят при прозвонке.

Выпаиваем неисправные детали, очищаем плату, обугленные участки платы нужно удалить, через них может быть утечка. Промываем все спиртом. Ставим новые диоды. У меня под рукой 1N4007. Они конечно больше по габаритам, но места для их установки хватит. По обратному напряжению и току они подходят с запасом. Вот так они были запаяны.

Схема подключения показана ниже. Резистор 10 Ом на 2 Вт установлен снаружи драйвера. Он нужен для ограничения тока заряда конденсатора после диодного моста при первом включении. Это повысит надежность. Конденсатор 22 мкф на 400 В в схеме уже был, его не менял.

Первое включение через лампу 220В 100Вт. Вдруг еще что-то неисправно, лампа ограничит ток и потери будут минимизированы.

Все работает нормально.

Отключаем лампу подключаем драйвер в сеть через резистор 10 Ом. Проверяем еще раз. Измеряем ток. При напряжении 30 В ток равен 0,61 А.

Так как герметик мы повредили, покрываем плату и детали шеллаком или электротехническим лаком. Прожектор светодиодный работает на улице и это защитит схему от конденсата и соответственно, от выхода из строя. Собираем корпус светодиодного прожектора в обратном порядке. Тщательно устанавливаем резиновую прокладку, защищающую внутренности прожектора от дождя.

Спустя несколько недель в ремонт поступил еще один прожектор такого же типа.

Его пришлось восстанавливать вторым способом, о котором и пойдет речь ниже.

Он тоже не светится, напряжение на контактах матрицы 0, как и в предыдущем случае.

Отпаял контакты, проверил драйвер без нагрузки, работает, выдает 52В.

Стал проверять светодиоды на замыкание, замыкают все 10 групп в которых светодиоды соединены параллельно, по 6 штук. Естественно, нужно выпаивать, чтобы найти те, которые замыкают. Только феном паяльной станции выпаивать трудно. Положил матрицу на утюг, он греет до 115 °C, помогая феном паяльной станции температура которого выставлена около 220°C, быстро выпаял все светодиоды.

Выпаянные светодиоды проверил. Замыкает половина. Запаял на плату через один, в надежде получить прожектор с мощностью меньше на 50%. Включил, оказалось, драйвер не держит нагрузку, светодиоды мигают и светятся неравномерно. От лабораторного блока питания при 30В светодиоды не мигают, но яркость свечения у всех разная, наверное они повреждены.

Дальше возиться уже невыгодно. Посмотрел сколько стоит новый светодиодный прожектор такого типа или аналогичный. Цена чуть больше $10. Просматривая материалы по этой теме увидел матрицы светодиодные, уже адаптированные под 220В. Их цена на близкую мне мощность около $3,5. Это в три раза ниже стоимости нового прожектора. Приобрести матрицу можно здесь.

Ее установочный размер меньше чем той, которая стояла, но в этом корпусе под матрицей уже были отверстия, которые в точности совпали с нужными для новой матрицы. Видимо корпус адаптирован и под такой вариант.

Но, если бы их и не было, просверлить четыре отверстия в алюминиевом корпусе и нарезать резьбу на 3мм не представляется сложным. Главное, под новую матрицу положить термопасту. Если старая не засохла, ее можно использовать. На матрице три контакта. Два обозначены L и L, а один N. L и L между собой соединены, легко просматривается по дорожкам. 220В В нужно подавать на N и любой L. Весь ремонт сводится к тому, чтобы прикрутить новую матрицу и подпаять два сетевых провода.

Ремонт светодиодного прожектора с заменой матрицы мне понравился. Его можно выполнить минут за 30. Так что, рекомендую. Да и выгода в три раза, между покупкой нового прожектора и матрицы, аргумент весомый.

Материал статьи продублирован на видео:

Что такое прожектор и как он работает?

Мы прошли долгий путь с тех пор, как болтали на улице в темноте или полагались на одну лампочку, которая едва освещала входную дверь, в то время как у нас были дела еще во дворе. Сегодня мы можем положиться на ультрасовременное наружное освещение, и одним из лучших примеров того, как далеко ушли эти огни, являются прожекторы. Для чего используются прожекторы и как работают прожекторы? Читайте дальше и узнайте, мы разберем все это для вас прямо здесь.

Почему их называют прожекторами?

Прожекторы – это искусственная форма света с широким светом. Прожекторы чаще всего используются в местах, где требуется много искусственного света. Некоторые из этих пространств включают в себя большую автостоянку, места, где проводятся такие мероприятия, как концерты или театральные залы, а также игровые поля на открытом воздухе.

Есть даже профессиональные виды спорта, которые требуют, чтобы на стадионах были установлены прожекторы, даже если они хотят провести игру, обеспечивающую безопасность дня.Прожекторы используются не только для улучшения видимости игроков, но и для телевизионных трансляций. Даже если на большинстве спортивных площадок установлены прожекторы, на некоторых из них также используются переносные временные.

Хотя правильное использование термина «прожекторы» относится к очень сильным световым лучам, в наши дни люди также используют этот термин для описания мощных наружных светильников, которые они устанавливают на своем заднем дворе.

Как работают прожекторы

Прожекторы

также можно использовать для освещения вашего собственного заднего или переднего двора, поскольку за последние годы разнообразие этого продукта значительно увеличилось. То, что отличает прожекторы от других типов света, заключается не только в широком угле освещения, но и в том, что они должны быть устойчивы к погодным условиям, таким как дождь или мороз. Из-за этого прожекторы должны быть значительно более устойчивыми по сравнению с внутренним освещением.

Назначение

В основном люди используют уличные прожекторы по двум причинам: ночное освещение и безопасность. Если вы покупаете уличное освещение для безопасности, вы можете выбрать модели с более продвинутыми функциями, такими как датчики движения или даже камеры, которые начинают запись при обнаружении движения.

В основном эти фонари имеют датчик, чувствительный к движению в определенном радиусе. При обнаружении движения свет автоматически включается и загорается, чтобы вы могли лучше понять, что происходит за пределами вашего дома. Прожекторы, оснащенные камерой, начнут записывать момент срабатывания датчика, так что вы также можете записывать видео.

Лампочки

Хотя принцип остается прежним, то, как обычно работает прожектор, будет зависеть от различных других факторов, например, от типа лампочек, которые он использует. У использования светодиодов и галогенов есть свои плюсы и минусы, и полезно знать, какой из них лучше всего подойдет вам. Неправильная лампа может привести к выходу из строя прожектора.

Типы

Некоторые прожекторы работают на солнечной энергии, что означает, что к ним прикреплена небольшая солнечная панель. При размещении в надлежащем месте эти солнечные панели будут поглощать энергию солнца и накапливать ее внутри батареи, которая является лишь одним из компонентов прожектора. Ночью фонари будут использовать всю энергию, хранящуюся в батарее, для освещения лампочек и обеспечения освещения.

Расположение

Однако выбор солнечного прожектора может быть проблематичным в периоды, когда солнце не светит или если вы не размещаете его в правильном месте, чтобы он мог впитывать как можно больше солнечного света. Также будет лучше, если вы купите солнечный прожектор с датчиком движения, который затемняет свет, когда движение не обнаруживается. Это поможет сохранить запасы энергии, поскольку прожектор не будет работать постоянно (по крайней мере, не на полном уровне яркости).

Выбор прожекторов

Когда вы находитесь на рынке и готовы купить уличный прожектор, следует помнить о некоторых особенностях и особенностях покупки. Вот некоторые из вещей, на которые следует обратить внимание:

  • Дальность света означает расстояние, которое сам свет может преодолеть. Почему это важно? Потому что были случаи, когда люди покупали слишком мощные прожекторы и в конечном итоге освещали их двор и двор соседа, что может сильно раздражать и даже мешать чей-то сон.
  • Зона обнаружения определяется шириной области, требующей освещения. Если вы хотите иметь возможность освещать широкий двор одним прожектором, вам необходимо приобрести лампу с широкой зоной обнаружения, тогда как людям, которые хотят осветить отдельный объект, не потребуются широкие зоны обнаружения.

  • Одна из самых важных вещей, о которых следует помнить при покупке любого типа наружного освещения, – это фактор IP. Этот рейтинг, известный как «защита от проникновения», показывает, насколько устойчив свет к погодным условиям (не только воде, но и другим). Рейтинг IP состоит из двух чисел, которые очень важны. Первое число покажет, насколько хорошо приспособление защищено от твердых элементов, таких как мусор и тому подобное. Например, цифра 1 означает, что свет экранируется объектами размером более 50 мм, тогда как цифра 5 показывает, что свет имеет более высокий уровень защиты даже для мелких частиц, таких как пыль. Вторая цифра в рейтинге IP показывает степень защиты света от влаги. Когда второе число в рейтинге равно 1, лампа будет защищена от вертикально падающих капель воды, тогда как число, близкое к 8, говорит вам, что прибор полностью защищен и должен быть безопасным даже при погружении в воду.
  • Вы также можете создать и установить свою собственную систему прожекторов, но мы не рекомендуем ее, если вы не знакомы с их работой или работой. Перед принятием окончательного решения рекомендуется освежить в памяти это.

Заключение

Прожектор – идеальный способ осветить большие площади, такие как концертные залы, огромные автостоянки или спортивные площадки, но они также проникают и в дворы людей. Прожекторы – отличный способ получить такой широкий луч света, который поможет вам контролировать окрестности вашего дома, особенно если вы покупаете более продвинутую модель, например, со встроенной камерой и датчиком движения.

Как работает универсальное наружное освещение

Светодиодные прожекторы

– это направленные направленные светодиодные светильники, которые проецируют луч света на определенную область, поверхность или объект. Прожектор – основной элемент как внутреннего, так и внешнего освещения. Однако в осветительной промышленности «прожекторные светильники» или «прожекторы» обычно относятся к атмосферостойким наружным светильникам, которые обеспечивают освещение местности, окружающее освещение, акцентное освещение или рабочее освещение для множества применений.Действительно, прожекторы – очень неоднозначная категория товаров. Эти наружные светильники предназначены не только для распространения широкого спектра света, к прожекторам также относятся светильники, которые излучают узкий луч света для точечного или дальнего освещения. Таким образом, прожектор можно определить как направленный наружный свет, который предназначен для обеспечения контролируемого освещения в желаемом диапазоне.

Приложения

Прожекторы – универсальное средство наружного освещения. За исключением освещения проезжей части и уличного освещения, где диаграмма направленности должна соответствовать конструкции дороги, прожекторы могут быть подходящим кандидатом практически для всех наружных применений, требующих направленного освещения в определенной зоне.Благодаря широкому выбору диаграмм направленности и световых люменов, а также возможности оптического наведения и гибкости монтажа, прожекторы представляют собой решение, позволяющее улучшить фотометрические характеристики с помощью процесса «проб и регулировки». Их можно использовать для расширения дневной функциональности внешних пространств и уличных объектов до ночи или для акцента и выделения архитектурных и ландшафтных элементов, тем самым превращая темный экстерьер в вдохновляющий ночной пейзаж.

Освещение участка

Прожекторы

могут использоваться в качестве осветительных приборов для освещения больших геометрических площадей, таких как развязки на проезжей части, автостоянки, автосалоны, перроны аэропортов, места отдыха, парки, складские площадки, грузовые терминалы и площадки для взимания платы за проезд.Хотя прожекторы могут не идеально подходить для пешеходного и городского освещения из-за потенциальных проблем с рассеиванием света и бликов, эти светильники использовались в качестве рабочих лошадок в системах освещения с высокими мачтами. Системы освещения с высокими мачтами обычно устанавливаются на объектах, не ограниченных светочувствительными зонами, такими как жилые комплексы, отели и больницы. Прожекторы могут быть нацелены в любом направлении от рамы высокой мачты, чтобы гарантировать, что самые интенсивные микстуры луча могут быть точно направлены туда, где это необходимо.Системы с высокими мачтами часто требуется размещать по периметру или на некотором расстоянии от целевой области для минимального вмешательства или конфликтов с областью. Пакеты светового потока и схемы распределения света прожекторов могут быть спроектированы с учетом расположения системы высокой мачты.

Спортивное освещение

В системах спортивного освещения используются прожекторы для равномерного освещения стадионов, арен, спортивных площадок и игровых площадок или открытых площадок для занятий такими видами спорта, как стрельба из лука, бейсбол, велосипедные гонки, гольф, автоспорт, скачки, футбол, футбол, теннис и т. Д. катание на коньках и крикет.Поскольку обычно нет конструкций для крепления потолочных осветительных приборов и поверхности для перенаправления света, отражающегося от игровой площадки, единственным типом светильников, которые можно использовать для уличного спортивного освещения, являются прожекторы с прямым распределением света. Спортивное освещение должно быть специально спроектировано с учетом надлежащих значений освещенности, коэффициентов однородности, распределения света, монтажной высоты, ориентации и местоположения. Прожекторное освещение обычно обеспечивается с нескольких направлений, чтобы создать хорошую видимость игровой мишени и моделировать игроков, минимизируя тени и навязчивый свет.

Ландшафтное освещение

Прожекторные светильники незаменимы при создании драматизма, красоты, глубины, размера, текстуры, пространства и фокусных точек в пейзажной сцене. Эти светильники можно использовать для акцентирования внимания на деталях сложного ландшафта, таких как памятники, скульптуры, фонтаны или другие архитектурные элементы, которые должны быть частью ландшафтной схемы. Освещение Softscape для деревьев, кустарников и других растений, которые озаряют здание или территорию, по большей части достигается с помощью прожекторов с размытым освещением, восходящим освещением, лунным светом, пятнами, силуэтами и тенями.Широкий выбор распределения света и омолаживающая комбинация методов освещения предлагают практически безграничные возможности световых эффектов.

Освещение фасадов и конструкций

Архитектурные особенности здания или сооружения являются решающим элементом дизайна, который может быть подчеркнут, чтобы обеспечить престиж, символизм и узнаваемость. Архитектурные прожекторные светильники можно использовать для мытья стен, чтобы залить всю стену равномерным светом, для выпадения стен, чтобы подчеркнуть текстурированную красоту вертикальной поверхности, и для акцентного освещения для создания областей визуального драматизма и дифференциации.Прожекторы можно использовать для усиления внутреннего очарования и создания захватывающего впечатления трехмерности в архитектуре, такой как здания, мосты и места отдыха.

Охранное освещение

Прожекторы

часто устанавливаются по периметру жилых, коммерческих, промышленных и институциональных зданий или сооружений для обеспечения охранного освещения. Освещение может служить сдерживающим фактором для преступных действий и создавать впечатление относительно безопасной среды.Освещение по периметру от широколучевых прожекторов может улучшить наблюдение, отпугнуть злоумышленников и облегчить правильное использование других устройств безопасности, таких как камеры наблюдения и видеодомофоны.

Промышленное наружное освещение

Освещение территорий и рабочих мест промышленных парков и открытых производственных объектов, таких как нефтеперерабатывающие заводы, химические заводы, буровые установки, нефтебазы, очистные сооружения и карьеры, часто дополняется прожекторным освещением.Поскольку в этих зонах могут присутствовать высокая влажность, легковоспламеняющиеся пары, агрессивная атмосфера и опасные материалы, промышленные прожекторы могут быть спроектированы с учетом этих жестких условий и сертифицированы для использования в опасных местах, классифицированных в соответствии со стандартами IEC или NEC / CEC.

Передвижные световые вышки

Передвижная осветительная вышка – это смонтированная на прицепе система освещения зоны, предназначенная для строительства, строительных площадок, дорожных работ, реагирования на стихийные бедствия, мероприятий на открытом воздухе и другого временного общественного освещения.Набор прожекторных светильников установлен на головной раме выдвижной мачты, которая быстро и легко разворачивается с помощью ручной или электрической лебедки.

Освещение рекламного щита

Прожекторы используются для распространения света по рекламному щиту от края до края и от угла к углу, позволяя рекламе и дизайну витрины впечатлять прохожих в ночное время суток.

Светотехника

В прошлом газоразрядные лампы высокой интенсивности (HID), в частности натриевые (HPS) и металлогалогенные (MH) лампы высокого давления, были доминирующими источниками света для прожекторных светильников.Однако использование этих газоразрядных ламп сопряжено со многими компромиссами. HPS может достигать относительно высокой эффективности источника (70–140 лм / Вт), но свет, производимый этой технологией, может значительно искажать восприятие цвета человеком. Следовательно, лампы HPS имеют очень ограниченные сценарии применения. Прожекторы HPS обычно используются в областях освещения, где восприятие цвета имеет минимальное влияние на предполагаемое использование. В отличие от типичного CRI (индекс цветопередачи) 22 для освещения HPS, лампы MH имеют приемлемые цветовые характеристики (типичный CRI 65) для критически важных приложений, таких как спортивное освещение.Тем не менее, помимо своей высокой пожарной опасности, шумового загрязнения и УФ-излучения, лампы MH обладают низкой энергоэффективностью и коротким сроком службы, что значительно снижает окупаемость инвестиций (ROI) в эту технологию.

История искусственного освещения – это история непрерывного развития, отмеченного рядом важных инноваций. Самой последней инновацией в освещении является технология светодиодов на основе полупроводников. Светодиоды преодолевают многие недостатки HID-освещения и позволяют прожекторам обеспечивать исключительную рентабельность инвестиций.Доступные в настоящее время светодиоды имеют типичную эффективность источника около 200 лм / Вт. Направленный характер светодиодов позволяет до 95% света, излучаемого светодиодами, выводиться из светильника, в то время как HID прожекторы имеют гораздо меньшую эффективность системы (70–85%). Высокое преобразование энергии и оптическая эффективность приводят к чрезвычайно низким эксплуатационным расходам и короткому периоду окупаемости. Длительный жизненный цикл правильно спроектированной системы и минимальные требования к техническому обслуживанию в течение всего срока службы продукта дополнительно снижают общую стоимость владения.Энергосбережение светодиодных прожекторов может быть еще больше увеличено, когда светильник управляется датчиками или элементами управления, которые могут реагировать на изменения окружающей среды и занятости или взаимодействовать с другим оборудованием и устройствами.

Преимущества светодиодного прожектора выходят далеко за рамки длительного срока службы, высокой экономии энергии и затрат на техническое обслуживание. Светодиодная технология способствует значительному улучшению качества освещения в системах прожекторного освещения. Светодиоды излучают с направленным ламбертовским пространственным распределением интенсивности, описываемым по существу как луч направленного вперед света.Это обеспечивает высокоэффективное оптическое управление с помощью специальной оптики, разработанной для конкретных типов дискретных светодиодов или матриц, чтобы обеспечить равномерное распределение света. Равномерное распределение света по поверхности или области имеет решающее значение в дизайне освещения. В системах HID большая часть освещенности попадает непосредственно под светильник, создавая горячую точку с чрезмерной яркостью. Плохое соотношение однородности (обычно 6: 1) прожекторов HID может привести к значительному различию уровней яркости между соседними осветительными установками и, таким образом, требует высокой плотности осветительных установок для компенсации плохой однородности освещенности.Светодиодные прожекторы могут быть спроектированы для освещения с коэффициентом равномерности менее 3: 1, что позволяет равномерно распределять свет по поверхности или области. Равномерное освещение позволяет избежать искажения визуального восприятия, снижает частоту адаптации глаз между различными состояниями зрения и позволяет согласованно отображать сцены или объекты в зоне освещения. Высокая равномерность освещенности также позволяет максимально увеличить расстояние между приборами и значительно снизить затраты на оборудование и установку.

Неоспоримые преимущества светодиодного прожектора включают также его исключительные спектральные характеристики. Самые экономичные светодиоды, доступные на рынке, имеют индекс цветопередачи в диапазоне 70–80, что является значительным улучшением по сравнению с источниками света HID. Этот уровень качества цвета достаточно хорош, чтобы удовлетворить абсолютное большинство требований к цветопередаче при наружном освещении. Спектральный состав светодиодов может быть составлен таким образом, чтобы обеспечить превосходную цветопередачу с индексом цветопередачи выше 90, чтобы удовлетворить самые строгие требования к различению цветов.Еще одно впечатляющее спектральное качество светодиодов – это соотношение скотопическое / фотопическое (S / P), которое используется для оценки эффективности (для визуального восприятия) источников света при снижении уровня освещенности. В отличие от низкого отношения сигнал / шум (0,65) ламп HPS, светодиодные прожекторы предлагают соотношение сигнал / шум 2,0 или выше. Освещение с высоким отношением S / P приводит к улучшенным периферическим зрительным характеристикам в состоянии мезопического зрения, которое находится между скотопическим и фотопическим диапазонами. Средние уровни освещенности наружного освещения, рассчитанного на движение транспортных средств, обычно находятся в мезопическом диапазоне.Отличное мезопическое зрение важно для обеспечения видимости водителя и снижения частоты столкновений.

Светодиодный прожектор

не должен справляться с проблемами запуска и горячего перезапуска, с которыми сталкивается HID-освещение. Прожекторам HID требуется, чтобы нить накала нагрелась, прежде чем будет достигнут максимальный световой поток. Период разминки может длиться до десяти минут. Горячий перезапуск систем HID вызывает большее беспокойство, чем первоначальный запуск. Процесс горячего перезапуска, требующий цикла охлаждения / разогрева, может занять до двадцати минут.Длительное время повторного пробоя может вызвать хаос и панику на крупномасштабных мероприятиях на открытом воздухе. Мгновенное включение / выключение светодиодных светильников устраняет проблему горячего повторного зажигания со скрытым освещением и, таким образом, способствует высокому уровню безопасности в случае возникновения чрезвычайной ситуации.

В отличие от ограничительных возможностей регулировки яркости HID, светодиоды позволяют регулировать свой световой поток до любого желаемого уровня, если они оснащены совместимым драйвером, который может управлять регулировкой яркости. Способность мгновенно реагировать на изменения потребляемой мощности позволяет очень динамично управлять светодиодными прожекторами.Это открывает целый набор стратегий управления освещением для энергосбережения и динамического освещения. В частности, динамический аспект светодиодного освещения позволяет создавать бесконечное разнообразие и сочетание динамических эффектов с помощью светодиодного прожектора в приложениях архитектурного и ландшафтного освещения.

Распределение света

Распределение света прожектора обычно описывается в градусах распространения луча и использует типы луча NEMA в качестве ориентира. Система классификации светильников NEMA основана на распределении потока в луче, создаваемом светильником.В этой системе определены семь дистрибутивов, от 1 до 7. Более узкие балки имеют номера типа ближнего света, а более широкие балки имеют более высокие номера. Распространение луча прожекторов классифицируется по градусам угла поля зрения светильника. Под углом поля понимается угол между двумя направлениями, для которого интенсивность составляет 10% от максимума.

  • Тип луча 1: от 10 ° до 18 ° (очень узкий)
  • Луч, тип 2: от> 18 ° до 29 ° (узкий)
  • Тип луча 3: от> 29 ° до 46 ° (средний узкий)
  • Тип луча 4:> 46 ° – 70 ° (средний)
  • Тип луча 5: от> 70 ​​° до 100 ° (средне-широкий)
  • Тип луча 6: от> 100 ° до 130 ° (широкий)
  • Тип луча 7:> 130 ° и выше (очень широкий)

Прожекторы доступны в асимметричном и симметричном распределении.Осесимметричные светильники имеют одинаковый горизонтальный и вертикальный разброс луча и классифицируются под одним номером NEMA (т.е.Тип 3). Асимметричные светильники имеют отдельные обозначения горизонтального и вертикального луча, причем горизонтальное значение всегда указывается первым (например, тип 5 x 3 или тип 5H x 3V). Ниже представлены шесть стандартных балок NEMA.


Изображение предоставлено Hubbell Lighting

Конструкция светильника

Светодиодные прожекторы

обычно делятся на две категории в зависимости от их конфигурации: интегрированные и модульные.

Светодиодные прожекторы интегрированного типа аналогичны своим предшественникам HID, которые представляют собой автономную систему. Этот тип светодиодных светильников предназначен для использования с двигателем мощностью менее 300 Вт. Электрическая система размещена вместе со светодиодным блоком в герметичном алюминиевом корпусе, отлитом под давлением. Более ранние поколения светодиодных прожекторов повторяют форм-фактор систем HID и обычно имеют громоздкий объем и неуклюжий вид. Современные светодиодные прожекторы интегрированного типа, как правило, имеют органичный дизайн и лаконичные формы.Идеальная интеграция всех элементов в структуру гарантирует, что эти привлекательные светильники обладают огромной эстетической ценностью, необходимой для улучшения архитектурных условий и ландшафтного дизайна.

Модульные системы прожекторного освещения предлагают значительное количество опций и настроек с масштабируемой архитектурой. Основным строительным блоком этих светодиодных светильников является модульный светодиодный двигатель, который включает в себя все элементы светодиодной системы, кроме источника питания.Модульная архитектура позволяет устанавливать на кронштейне или закреплять на раме переменное количество световых двигателей, чтобы обеспечить необходимый объем светового потока и распределение света в соответствии со спецификациями конструкции. Драйверы светодиодов и другие электрические компоненты обычно прикрепляются к задней части прибора. Водонепроницаемые драйверы либо выставлены на открытом воздухе, либо заключены в герметичный блок питания для дополнительного уровня защиты. Модульная конструкция обеспечивает такие преимущества, как масштабируемость светового потока, возможность регулировки направления луча для каждого модуля, а также удобство обслуживания и замены.Эти прожекторы обычно используются в качестве систем освещения высокой мощности, которые могут потреблять до 1200 Вт электроэнергии и производить значительный объем люменов, необходимых для крупномасштабного архитектурного освещения, освещения большой площади на высоких мачтах и ​​приложений спортивного освещения.

Светодиодные прожекторы

имеют прочный алюминиевый корпус, который позволяет светильнику безопасно работать в самых сложных условиях, обеспечивая кондуктивное и конвекционное охлаждение светодиодов.Алюминиевые корпуса светодиодных прожекторов обычно изготавливаются методом литья под давлением, что позволяет создавать геометрически сложные изделия с более жесткими допусками и более высокой стабильностью размеров, чем при многих других процессах массового производства. Шасси (рамы или кронштейны) модульных систем прожекторного освещения также обычно изготавливаются из литого под давлением алюминия для обеспечения прочности конструкции при сохранении гладкого внешнего вида. Алюминиевые радиаторы модульных светодиодных двигателей часто экструдируются для улучшения тепловых характеристик. Алюминиевая конструкция обеспечивает высокую механическую прочность, хорошую теплопроводность, высокую коррозионную стойкость и отличную отделку поверхности корпуса светильника.Прожекторные светильники должны быть спроектированы так, чтобы обеспечивать уменьшенную эффективную проектируемую площадь (EPA), чтобы минимизировать требования к ветровой нагрузке.

Световой двигатель представляет собой интегрированную сборку дискретных светодиодных блоков или массивов светодиодов высокой мощности. Дискретные светодиодные корпуса устанавливаются пайкой на печатную плату с металлическим сердечником (MCPCB). Светодиодные матрицы высокой мощности устанавливаются на MCPCB или интегрируются в керамическую подложку. Светодиоды могут быть оснащены встроенной вторичной оптикой для индивидуального оптического управления или могут быть просто выставлены с их световым потоком, регулируемым отражателем светильника, который расположен по всей сборке светодиодов.Помимо оптического контроля, такой отражатель дополняет эстетику прожектора. Узел светодиода механически закреплен и термически связан с теплоотводящей поверхностью алюминиевого корпуса. Между радиатором и платой светодиодов часто помещают термоинтерфейсный материал (TIM), чтобы облегчить передачу тепла между двумя сопрягаемыми поверхностями. Линза из закаленного стекла удерживается на месте с литой под давлением алюминиевой рамкой линзы с помощью утопленных невыпадающих винтов из нержавеющей стали для защиты светодиодов и обеспечения возможности очистки / удаления мусора.Механизм открывания и закрывания защелкивающегося типа также используется в некоторых моделях для облегчения установки и обслуживания.

Источник света

Светодиодные чипы

представляют собой голые светодиодные матрицы, которые должны быть заключены в пакеты, прежде чем их можно будет использовать в качестве источников света. Светодиодная упаковка обеспечивает теплопроводность, электрическое соединение, механическую опору и защиту от окружающей среды для полупроводниковых диодов. В то время как светодиоды, которые излучают монохроматический цвет, такой как красный, зеленый или синий, часто включаются в светодиодные прожекторы для получения расширенного спектра точно регулируемого света для ландшафтного или архитектурного освещения, подавляющее большинство светодиодных прожекторов предназначены для получения белого света. .В светодиодах белого цвета с преобразованием люминофора корпус, в который собран светодиодный чип, также должен обеспечивать преобразование длины волны (частичное преобразование коротковолнового синего света) и смешение цветов (смешивание синего света с светом, преобразованным с понижением частоты, для получения желаемого белого света).

Существует множество вариантов дизайна упаковки и упаковочных материалов. В конечном итоге оптические, тепловые и электрические характеристики светодиодных корпусов разной конструкции и светодиодных корпусов разных производителей могут сильно различаться.Тем не менее, стоимость светодиодных пакетов часто может перевесить производительность и рентабельность инвестиций в источник света. Это стало очевидным с появлением на рынке наружного освещения большого количества светодиодов средней мощности. Светодиоды средней мощности, или более известные как светодиоды SMD, представляют собой корпуса с пластиковыми выводами для микросхем (PLCC), которые предлагают очень конкурентоспособную стоимость и высокую светоотдачу. К сожалению, их преимущества уязвимы в уличных условиях и в мощных светодиодных системах. Высокая эффективность и низкая стоимость упаковки светодиодов средней мощности достигаются за счет использования пластика и выводной рамки с высокой светоотражающей способностью.Начальная эффективность этих светодиодов выглядит очень привлекательной. Однако при высоких рабочих температурах светодиоды средней мощности быстро теряют световой поток и меняют цвет. Термическая деградация – не единственная причина отказа этих пластиковых упаковок. Светодиоды средней мощности плохо переносят работу с высокими токами возбуждения и среды с агрессивными газами или подвержены вибрации и высоким нагрузкам из-за их низкой надежности соединения проводов и высокой подверженности коррозии покрытия выводной рамки.

Светодиоды

высокой мощности обеспечивают отличное сохранение светового потока и высокую надежность упаковки, что оправдывает их высокую стоимость упаковки.Фундаментальная философия упаковки высокомощных светодиодных корпусов заключается в обеспечении надежной платформы, способной выдержать высокие тепловые, электрические и экологические нагрузки. Устранение термически нестабильных пластиковых корпусов, подверженных коррозии выводных рамок и склонных к изломам проводов позволяет светодиодам высокой мощности успешно работать в условиях высоких температур и агрессивных сред. Керамическая подложка с металлизированными медными слоями и тепловыми переходными отверстиями обеспечивает передачу большого объема тепла от полупроводникового перехода к окружающему воздуху через тепловой путь системы.Светодиоды высокой мощности могут работать при токе более одного ампера и излучать тысячи люмен в течение срока службы, значительно превышающего срок службы светодиодов средней мощности.

Светодиоды

Chip-on-Board (COB) – это многочиповые светодиодные корпуса, в которых матрица диодов высокой плотности прикреплена к матрице MCPCB или керамической подложке. Эти высокомощные блоки могут уменьшить количество дискретных компонентов в системе. Светодиоды COB могут быть установлены на радиаторе напрямую или через разъем COB, что еще больше упрощает конструкцию системы.Светодиодные прожекторы COB предпочтительны для систем акцентного освещения, когда светильник должен обеспечивать направленный луч равномерно распределенного света. Удаление промежуточной подложки позволяет светодиодным чипам эффективно рассеивать тепло через печатную плату или керамическую подложку. Однако электрический путь к отдельным светодиодным чипам в корпусах COB создается с помощью соединения проводов. Это делает светодиоды COB менее устойчивыми к электрическому перенапряжению (EOS) по сравнению с светодиодами высокой мощности.

Технология масштабирования микросхем (CSP) удаляет лишние элементы, чтобы снизить стоимость, уменьшить размер и повысить надежность и производительность светодиодов.В конструкции без упаковки используется структура flip-chip, при этом устраняется необходимость в дополнительном креплении, которое поставляется с корпусами flip-chip. Обладая тепловой и электрической надежностью, сравнимой со светодиодами высокой мощности, а также стоимостью упаковки ниже, чем у традиционных светодиодов средней мощности, светодиоды CSP считаются доминирующими на рынке по мере развития технологии.

Оптическая система

Вторичную оптику, которая формирует диаграмму направленности светодиодов в системах прожекторного освещения, можно разделить на линзы, отражатели и их комбинации.Отражатели, изготовленные из алюминия или пластика с покрытием, регулируют световой поток от светодиодов посредством зеркального отражения, полузеркального отражения или диффузного отражения. Для получения широких лучей обычно используется большой отражатель, закрывающий всю светодиодную матрицу. Однако общесистемный рефлектор не подходит для оптических сборок с большой светоизлучающей поверхностью (LES), потому что значительная часть излучаемого света от массива дискретных светодиодов выходит из апертуры рефлектора, не попадая на поверхность рефлектора.Светодиодные прожекторы имеют тенденцию к излучению от больших LES, чтобы достичь отличного коэффициента однородности. В этих изделиях матрица отражателя, состоящая из дискретных отформованных с высокой точностью отражателей, используется для управления распределением света каждого отдельного светодиода или небольшого массива светодиодов. Общесистемные отражатели для светодиодных прожекторов обычно имеют квадратные или прямоугольные выходные отверстия для соответствия форм-фактору светильника. Выходные отверстия матриц отражателей могут быть круглыми или квадратными в зависимости от требований светораспределения.Отражательные матрицы также могут использоваться для получения узких лучей. В некоторых приложениях дополнительные линзы, такие как выпуклые, коллиматические или микропризматические линзы, встраиваются в индивидуально формованные полости отражателя для повышения эффективности вывода света или максимального визуального комфорта.

Составные линзы, сочетающие в себе массив линзовых элементов с общей осью, получили признание по сравнению с оптическими отражателями в мощных светодиодных системах прожекторного освещения или в приложениях, где управление лучом имеет решающее значение.Оптика с полным внутренним отражением (TIR) ​​основана на характеристиках, уникальных для светодиодов, и способна обеспечить точное управление лучом и равномерное распределение света с оптической эффективностью до 93%. Линза TIR, состоящая из преломляющей линзы и рефлектора, сочетает в себе лучшие оптические характеристики рефлектора и линзы. Преломляющая линза, расположенная внутри отражателя, направляет практически каждый луч света, излучаемый светодиодом, и направляет лучи на отражатель, который направляет их точно контролируемым лучом.Узел линзы TIR, отлитый под давлением в цельную конструкцию, индексируется на печатной плате, чтобы обеспечить согласованное оптическое выравнивание для массива дискретных светодиодов.

Оптика

TIR изготавливается из полиметилметакрилата (ПММА или акрил) или поликарбоната (ПК). Акрил в настоящее время является наиболее предпочтительным выбором из-за его низкой стоимости производства, высокой пропускной способности, отличного рассеивания горячих точек светодиодов и высокой устойчивости к ультрафиолетовому излучению. Однако длительное тепловое воздействие может ускорить процесс старения и вызвать деформации.Поликарбонат, который обеспечивает превосходную термическую стабильность, устойчивость к возгоранию и оптические характеристики, является ведущим материалом для линз, требующих тесного контакта с источником светодиодов. То, что препятствует его широкому применению в светодиодной индустрии, очевидно, это фактор стоимости.

Управление температурой

Температура – самый важный фактор отказа в светодиодных прожекторах. В качестве побочного продукта преобразования электроэнергии в свет в процессе электролюминесценции и фотолюминесценции значительное количество тепла генерируется на переходе светодиода и в слое люминофора.Светодиоды преобразуют от 40 до 60% энергии, которую они подают в свет, что означает, что от 60 до 40% мощности выбрасывается в виде отработанного тепла. Поскольку светодиоды не излучают тепло в виде инфракрасных волн, как источники света HID, все выделяемое тепло остается на полупроводниковых устройствах. Накопление тепла внутри светодиода может привести к термическому гашению люминофора (снижению эффективности люминофора), деградации герметика и пластмассовой смолы, а также к ускоренному зарождению зародышей и росту дислокаций в полупроводниковых кристаллах.Эти механизмы отказа обычно приводят к быстрому снижению светоотдачи и преждевременному отказу.

Управление температурой светодиодной системы – это многомерная инженерная работа, которая включает в себя выбор источника света, управление током возбуждения и передачу тепла от перехода светодиодов в окружающий воздух. Как упоминалось ранее, конструкция упаковки и материалы светодиодов являются одними из ключевых факторов теплового дизайна. Светодиоды высокой мощности на керамической основе могут эффективно работать при высокой температуре перехода, например 125 ° C, без риска необратимой деградации.С другой стороны, светодиоды средней мощности на пластиковой основе недолговечны, когда они работают при температуре перехода выше 100 ° C.Поэтому светодиоды средней мощности более разборчивы в управлении температурой и током возбуждения, чем светодиоды высокой мощности. . В теплотехнике светодиодных систем, использующих светодиоды средней мощности, особое внимание следует уделять характеристикам и надежности паяных соединений. В отличие от светодиодов высокой мощности, которые имеют межсоединения, способные выдерживать высокие рабочие температуры, термоциклирование, перегрузка и воздействие окружающей среды могут безжалостно подорвать надежность паяных соединений и, таким образом, повредить целостность теплового тракта.

Светодиодные прожекторы

обычно используют пассивное охлаждение, поскольку циркуляция воздуха и температура окружающей среды на открытом воздухе достаточны для конвективной теплопередачи. Помимо использования высокопроизводительных модулей TIM и MCPCB, которые предназначены для обеспечения минимально возможного теплового сопротивления на тепловом тракте, наиболее важным компонентом управления тепловым режимом является радиатор. Дрянные продукты обычно снабжены легкими радиаторами в дополнение к дешевым светодиодам средней мощности и простейшим схемам драйверов.Радиатор служит для отвода тепла от светодиодов за счет теплопроводности, а затем для передачи этой тепловой энергии в окружающий окружающий воздух. Радиатор должен обеспечивать адекватную площадь термоинтерфейса для распространения тепла, достаточную теплоемкость для поглощения тепла и достаточную площадь поверхности для обеспечения высокоэффективной тепловой конвекции. Скрытая теплоемкость (способность поглощения тепла) радиатора зависит от теплопроводности материала, из которого он изготовлен, и физического объема радиатора.Алюминий выбран в качестве наиболее часто используемого материала для теплоотвода в светодиодных системах не только из-за его достаточно хорошей теплопроводности, но и из-за его способности превращаться в теплоотводы с термодинамически оптимизированной геометрией. Геометрия – одна из важнейших характеристик радиатора. Радиаторы с увеличенной площадью поверхности и аэродинамическим дизайном могут значительно повысить эффективность конвективного охлаждения.

Светодиодный драйвер

Драйвер светодиода регулирует мощность двигателя светодиодного освещения.Светодиоды должны работать от источника постоянного тока, чтобы гарантировать, что они всегда смещены в прямом направлении для получения света без видимых мерцаний. Светодиоды также должны работать как устройства, управляемые током, потому что их светоотдача определяется прямым током, протекающим через переход. Светодиоды имеют прямое напряжение, ниже которого прямой ток не течет. Это прямое напряжение имеет отрицательный температурный коэффициент, что означает, что прямое напряжение будет падать при повышении температуры перехода светодиода. Таким образом, привод с фиксированным напряжением приведет к огромным колебаниям прямого тока и, следовательно, оптического выхода.Кроме того, самонагревающийся полупроводниковый прибор не может работать с током, превышающим его максимальный номинальный предел. Высокое электрическое напряжение и сопутствующее повышение температуры перехода являются причинами прорастания дислокаций с высокой плотностью и ускоренного роста атомных дефектов, что приводит к необратимому износу просвета и катастрофическим отказам светодиодов.

Электрические характеристики светодиодов, наряду с высокими требованиями к эффективности и длительному сроку службы, а также ценовым давлением, создают серьезные проблемы при разработке драйверов светодиодов.Драйверы светодиодов, которые управляют светодиодными прожекторами, обычно проектируются как импульсные источники питания (SMPS), которые потребляют импульсы тока путем переключения элементов накопления энергии на высоких частотах. Импульсные источники питания имеют фундаментальное преимущество более высокой эффективности, поскольку импульсный стабилизатор работает в областях насыщения и отсечки переключающего элемента, такого как полевой МОП-транзистор, и поддерживает постоянный ток, изменяя рабочий цикл. Однако высокочастотное переключение может вызвать сильный шум и электромагнитные помехи (EMI).Дополнительные схемы, необходимые для фильтрации и экранирования электромагнитных помех, могут удвоить общую стоимость драйвера светодиода, что является самым большим недостатком решения драйвера SMPS.

Еще одним неудобством драйверов SMPS является их зависимость от реактивных компонентов, в первую очередь от электролитических конденсаторов. Электролитические конденсаторы используются в качестве первичного накопителя энергии для поддержания напряжения при питании от низкочастотного источника переменного тока. Обычно срок службы драйвера светодиода и производительность светодиодного светильника зависят от качества электролитического конденсатора.Этот компонент содержит электролит, который со временем постепенно испаряется. Скорость испарения может быть увеличена за счет высокой рабочей температуры. Каждые 10 ° C сокращают срок службы в два раза. Потеря электролита в электролитическом конденсаторе приводит к сокращению времени задержки и увеличению пульсаций выходного напряжения и шума. Несмотря на свою уязвимость, электролитический конденсатор по-прежнему является незаменимым компонентом в схемах драйверов светодиодов. Его способность сглаживать пульсации выходного тока имеет решающее значение для светильника, обеспечивающего немерцающее освещение для приложений HDTV-вещания, которые предъявляют высокие требования к частоте кадров для освещения.Фактически, качественный электролитический конденсатор вполне может соответствовать номинальному сроку службы светодиодных светильников.

Драйверы

SMPS – единственный возможный вариант для решений освещения средней и высокой мощности благодаря их высокой эффективности, высокому качеству вывода и способности работать с широкими диапазонами входного напряжения. Однако все большее количество продуктов используют линейные источники питания, альтернативные импульсным источникам питания. Низкая стоимость, отсутствие излучения EMI и возможность разработки встроенного драйвера (DOB) – основные преимущества линейных светодиодных драйверов.В схемах драйвера этого типа используются линейные регуляторы для регулирования выходной мощности. Линейные драйверы светодиодов могут только понижать входное напряжение для получения более низкого выходного напряжения. Запас напряжения, минимальный перепад напряжения между входом и выходом, необходим для работы схемы драйвера. В отличие от SMPS, который переключает устройство накопления энергии для регулирования выхода, линейные регуляторы просто рассеивают напряжение запаса для достижения желаемого выхода. Эта потеря запаса приводит к тому, что линейный драйвер светодиодов имеет КПД только от 60 до 85 процентов, в то время как драйвер SMPS может иметь КПД до 98%.Значительные потери энергии могут быть огромными финансовыми потерями, которые, очевидно, не могут быть компенсированы низкой начальной стоимостью. Эффективность драйвера светодиода также играет важную роль в определении термических нагрузок в системе освещения. Поскольку большинство схем линейного управления представлены в виде конструкции DOB, которая значительно уменьшает размеры светодиодных прожекторов, тепло, выделяемое во время регулирования мощности, создает значительную тепловую нагрузку на расположенные рядом светодиоды. Более того, у линейных драйверов буквально есть ряд проблем, которые необходимо решить, включая ограниченный диапазон входного переменного тока, невозможность гальванической развязки, большие пульсации на выходе и плохую живучесть в условиях перенапряжения.

Конструктивные характеристики драйверов светодиодов также включают коррекцию коэффициента мощности (PFC), которая позволяет драйверу поддерживать высокий коэффициент мощности в широком диапазоне входных напряжений, одновременно подавляя общие гармонические искажения (THD). Для обеспечения надежности системы следует также учитывать различные функции защиты, такие как защита от перегрузки по току, короткого замыкания, перенапряжения и перегрева.

Управление освещением

Светодиодные прожекторы

могут быть настроены для реализации нескольких уровней стратегий управления, чтобы максимизировать энергосбережение, оптимизировать качество света или создавать предварительно запрограммированные световые шоу и динамические эффекты.Драйверы светодиодов могут быть разработаны для обеспечения возможности регулирования яркости, что позволяет регулировать яркость с помощью широтно-импульсной модуляции (PWM) или постоянного снижения тока (CCR) с помощью элементов управления 0–10 В, DALI или DMX. Эти устройства можно запрограммировать для интерпретации сигналов управления от датчиков присутствия, фотоэлементов, собирающих дневной свет, электронных логических схем или удаленных контроллеров. Современные средства управления обычно представляют собой системы для сетевого интерактивного управления светильниками в целом, по зонам или по отдельности. Использование беспроводной ячеистой сети (например,g., через Bluetooth или ZigBee) для мониторинга производительности и рабочих условий, а также для выполнения расширенного управления освещением, в последние годы наблюдается стремительный рост.

Защита системы от факторов окружающей среды

Светодиодные прожекторы

должны быть тщательно загерметизированы и герметизированы во всех точках входа и перехода материалов для предотвращения проникновения влаги, агрессивных газов, пыли, загрязняющих веществ и насекомых. Поглощение влаги – один из распространенных механизмов отказа, ответственный за преждевременные отказы, ухудшение качества светового потока и изменение цвета в корпусах светодиодов.Силиконовый герметик обладает высокой влагопроницаемостью и впитывает влагу в атмосфере с повышенной влажностью. При воздействии экстремальных температурных циклов наличие влаги, как известно, является основной причиной расслоения силиконового герметика. Более того, коррозионные газы могут проникать через силиконовый герметик и вызывать коррозию металлов, используемых в корпусах светодиодов. Чтобы избежать этих внешних отказов, необходимо осуществлять контроль условий окружающей среды для светового двигателя и электрических цепей.

Уровень защиты IP6x (IP65, IP66, IP67 или IP68) необходим для обеспечения высокой герметичности корпуса всего светильника, включая световой двигатель и отсек привода / электрического отсека. Однако уровень IP может упасть, если уплотнение неоднократно подвергается нагрузке из-за перепада давления внутри корпуса. Перепады давления в основном вызваны периодическими изменениями температуры на открытом воздухе и усугубляются высокими температурами корпуса светодиодных светильников. Повторяющееся расширение и сжатие из-за циклического увеличения положительного и отрицательного давления в герметичном корпусе в конечном итоге приводит к выходу из строя уплотнений.Для поддержания исходной степени защиты IP в наружных светодиодных светильниках обычно используется дыхательная мембрана, которая обеспечивает прочный барьер от жидкости, пыли, грязи и других загрязнений, позволяя воздуху проходить через мембрану для постоянного выравнивания давления. Выравниватели давления или мембранные сапуны обычно изготавливаются из вспененного политетрафторэтилена (ePTFE), который представляет собой уникальную микропористую мембрану.

Система рейтинга IP

1-я цифра Защита от посторонних / твердых предметов 2-я цифра Защита от жидкостей и влаги
0 Не обнаружено 0 Не обнаружено
1 Защита от предметов размером более 50 мм 1 Защита от вертикально падающих капель воды
2 Защита от предметов размером более 12 мм 2 Защита от водяных брызг под углом до 15 градусов от вертикали
3 Защищено от предметов размером более 2.5 мм 3 Защита от водяных брызг под углом до 60 градусов от вертикали
4 Защита от предметов размером более 1,0 мм 4 Защита от брызг воды со всех сторон
5 Пыль не исключена полностью, но не может проникать в достаточном количестве, чтобы помешать удовлетворительной работе оборудования (пыленепроницаемость) 5 Защита от струй воды под низким давлением со всех сторон
6 Полная защита от пыли (пыленепроницаемость) 6 Защита от струй воды под высоким давлением со всех сторон
7 Защита от погружения на глубину от 15 см до 1 м
8 Защита от погружения на глубину до 10 м
Защита от брызг с близкого расстояния под высоким давлением и высокой температурой

Преобразование NEMA в IP

Тип NEMA Обозначение IP
NEMA 1 IP10
NEMA 2 IP11
NEMA 3 IP54
NEMA 3R IP14
NEMA 3S IP54
NEMA 4 IP56
NEMA 4X IP56
NEMA 5 IP52
NEMA 6 IP67
NEMA 6P IP67
NEMA 12 IP52
NEMA 12K IP52
NEMA 13 IP54

Обычно линза из закаленного стекла прикрепляется к оправе объектива с помощью цельной силиконовой прокладки.Стеклянные линзы действительно вызывают дополнительные оптические потери. Однако прожекторы с открытой полимерной (в основном акриловой) оптикой более подвержены износу из-за грязи, чем светильники со стеклянной защитой. Норма износа светильников от грязи (LDD) составляет 0,9% в год для прожекторов с плоской стеклянной внешней оптикой по сравнению с 3,0% в год для прожекторов с открытой оптикой. Простая струя воды из шланга или сильный дождь могут удалить грязь и сажу со стеклянной линзы, тогда как открытая акриловая оптика имеет плохую естественную самоочищающуюся способность и склонна к накоплению грязи с годами.

Алюминиевый корпус прожекторного светильника и другие металлические детали и аксессуары, которые подвергаются воздействию воздуха, наносятся электростатическим способом с помощью прочного полиэфирного порошкового покрытия после многоступенчатой ​​очистки, предварительной обработки и процесса химического конверсионного покрытия. Поверхность с механическим покрытием должна быть испытана на то, чтобы выдерживать номинальный период воздействия солевого тумана в соответствии с ASTM B117, соответствовать рейтингу утечки по разметке в соответствии с ASTM D1654 и выдерживать воздействие УФ-излучения в соответствии с ASTM G154.

Установка и прицеливание

Светодиодные прожекторы

можно устанавливать на столбы, стены или землю.Монтажные аксессуары, такие как поворотные кулаки, фитинги, цапфы или хомуты, просто устанавливаются и позволяют легко регулировать прицеливание. Эти крепления обычно имеют тисненые углы для облегчения прицеливания. В качестве альтернативы прожекторы могут поставляться с прицельным устройством, таким как лазерный прицел, для обеспечения точного выполнения фотометрического плана.

Точечные светильники и прожекторы – основы


Когда дело доходит до схем освещения для рабочего освещения транспортных средств, некоторые клиенты рабочих транспортных средств не уверены, какие прожекторы или прожекторы лучше всего подходят их операторам.Другие вопросы могут возникнуть в связи с выбором между светодиодным или галогенным освещением и различными единицами измерения яркости. Для апфиттеров важно понимать разницу между прожекторами и прожекторами и лучше всего применять для каждого из них.

Разница в образцах света

На базовом уровне прожекторы и прожекторы представляют два типа световых узоров или способы проецирования света. Как правило, чем уже узор, тем дальше проходит свет.

Вы можете увидеть этот эффект в действии с фарами автомобиля; дальний свет – это узкий узор, который направляет свет дальше, в то время как ближний свет имеет более широкий разброс, который не распространяется так далеко.

Наводнения и пятна более или менее находятся на противоположных концах этого спектра. Прожекторы – это короткие широкие узоры, обычно используемые для освещения большой площади; И наоборот, прожектор предназначен для путешествий на большее расстояние, но с гораздо более узким лучом.

Для оптимальной видимости в различных ситуациях многие рабочие автомобили имеют по крайней мере один прожектор и прожектор с обоими типами световых схем.

Светодиод или галоген

Большинство производителей прожекторов и прожекторов полностью перешли на светодиодные, хотя галогенные варианты все еще доступны.

Светодиодные лампы

имеют много преимуществ перед галогенными, включая более длительный срок службы продукта, меньшую тепловую мощность и значительную энергоэффективность. Светодиоды обычно работают не хуже галогенных ламп с точки зрения светоотдачи. Однако галоген по-прежнему остается вариантом, когда более низкая цена является наиболее важным фактором или когда выделение тепла не считается недостатком.

Выбираете ли вы светодиодный или галогенный светильник, убедитесь, что ваш рабочий свет прочный и долговечный. Самые надежные прожекторы и прожекторы сегодня изготавливаются с линзами из небьющегося поликарбоната.

Люмен и мощность свечей

Если вы недавно покупали новый прожектор или прожектор, то, возможно, заметили, что яркость измеряется либо в «мощности свечи», либо в «люменах».

Мощность свечей – это единица измерения, обычно применяемая для прожекторов.Например, прожектор с силой света 200 000 свечей означает, что он излучает эквивалент 200 000 свечей.

Прожекторы обычно измеряются в люменах. Прожекторы для рабочих транспортных средств обычно имеют диапазон от 800 люмен в нижнем диапазоне до 37 000 люмен в более ярком диапазоне.

Мощность одной свечи технически эквивалентна 12,57 люмен, хотя это не простое сравнение «яблоки с яблоками». Candlepower – это сила света в центре луча прожектора, измеренная в одном направлении.Люмены – это мера того, сколько света излучает лампа во всех направлениях.

Все автомобильные лампы должны соответствовать федеральным требованиям, регулирующим яркость ламп. Эти правила требуют, чтобы каждая лампа была спроектирована так, чтобы соответствовать определенным значениям силы света под разными углами.

Прожекторы

Одно из наиболее распространенных применений прожекторов – это полицейские и муниципальные автомобили. В частности, полицейские крейсеры должны иметь возможность освещать узкую территорию на большом расстоянии, чтобы офицеры могли видеть людей или места.

На фото выше: 6-дюймовый светодиодный черный прожектор для монтажа на столешнице от Unity Manufacturing , идеально подходит для использования в полицейских и муниципальных транспортных средствах. Он имеет силу 215 000 свечей и срок службы 50 000 часов.

Прожектор также может быть полезен в ряде приложений коммерческого оборудования. Например, на коммерческих локомотивах могут быть установлены прожекторы в качестве общего служебного света, используемые для определения препятствий на пути впереди и предупреждения приближающихся пешеходов.Сельскохозяйственные машины могут использовать прожекторы, чтобы обнаружить и отогнать ночных животных, которые в противном случае могут быть ранены или убиты, или для обнаружения других потенциальных препятствий, которые в противном случае могут быть трудно увидеть ночью.

Как правило, если у вас есть автомобиль ночью, он, вероятно, может использовать хотя бы один прожектор. Точечные светильники для рабочих транспортных средств обычно имеют мощность 30–100 Вт и обеспечивают силу света 215 000 свечей или более. Обычно они устанавливаются на передней части рабочего транспортного средства.


Приложения для прожекторов


Прожекторы (также называемые рабочими фарами) используются в широком спектре применений и часто устанавливаются по бокам транспортных средств.Вы обычно можете найти прожекторы на медленно движущихся транспортных средствах или тех, кто выполняет задачи в ночное время, такие как дорожные работы, подметание улиц или сбор урожая. Прожекторы используются во множестве других ситуаций. Например, они очень полезны, когда помогают транспортным средствам двигаться в тумане. Они также могут использоваться для освещения подводных областей и распространены на коммерческих судах для спасательных операций и общего ночного использования.

См. Ниже: A Круглая рабочая лампа Grote BriteZone 4,5 дюйма (прожектор) с интенсивностью света 1600 люмен, полезная для широкого спектра применений в рабочих транспортных средствах

Комбинация прожекторов и прожекторов

Прожекторы и прожекторы часто используются в комбинации на рабочих транспортных средствах.Вместе они служат маяком, локатором и инструментом слежения для различных видов ночной работы.

Комбинация световых схем прожекторов и прожекторов позволяет им выполнять разные работы одновременно: например, можно активировать прожекторы, чтобы помочь вам проехать сквозь туман, с включенным прожектором, чтобы вы могли видеть дальше и замечать препятствия в Расстояние.

При выборе рабочего освещения для рабочего транспортного средства в первую очередь учитывайте видимость, необходимую для выполняемой задачи, и то, нужен ли вам узор по ширине (прожектор) или глубине (прожектор).Кроме того, необходимо учитывать ряд характеристик / предпочтений, таких как материал, размер, цветовая отдача, количество диодов, мощность и ожидаемый срок службы продукта.

Также обратите внимание, что сила света – не единственный фактор по сравнению с Федеральными стандартами безопасности транспортных средств. Убедитесь, что вы знаете об особых требованиях при рассмотрении приложений освещения для предстоящих сборок. Для получения дополнительной информации см. Https://www.nhtsa.gov/laws-regulations/fmvss.

Готовы рассмотреть варианты прожекторов и прожекторов для вашего рабочего автомобиля? Начните прямо сейчас с просмотра всех прожекторов, прожекторов – это другие типы освещения рабочих транспортных средств, доступные в Waytek.

Светодиодные прожекторы | Наружное и охранное прожекторное освещение

Наружные светодиодные прожекторы

Все наши светодиодные прожекторы излучают яркий свет без бликов и теней. Не нужно беспокоиться о том, что свет будет исчезать по мере удаления от источника; лучи заливающего света однородны, без темных или горячих точек. Кроме того, наши светодиодные прожекторы прослужат более 100 000 часов без какого-либо обслуживания. Каждый светодиодный прожектор также прошел испытания на высшее качество третьей стороной, а это означает, что он должен был пройти несколько тестов, чтобы даже быть проданным на нашем веб-сайте.(Подробнее об этом читайте в нашем популярном блоге о прожекторах). Тем не менее, мы предлагаем 5-летнюю гарантию, чтобы дать вам дополнительное душевное спокойствие.

У нас есть все: от премиальных до круглых, от компактных до наружных прожекторов в стиле обувной коробки с широким и узким распределением света, так что вы обязательно найдете то, что вам нужно для следующего внешнего применения. Но если вы все еще не совсем уверены, позвоните нашим специалистам по освещению по телефону 1-888-243-9445; они могут помочь вам выбрать идеальное приспособление, а также предложат бесплатные консультации по компоновке и установке.Делайте покупки сегодня и дайте нам знать, чем мы можем помочь.

Наши надежные светодиодные прожекторы особенно ценны при круглосуточной работе, например, на складах. Если уличный светильник выходит из строя и вашему клиенту нужно время, чтобы заменить его, все должно полностью остановиться. Это потерянные драгоценное время и деньги. Однако со сторонними сертифицированными светильниками вам больше не придется беспокоиться о замене лампы. По крайней мере, не на 100000 часов. Кроме того, поскольку наружные прожекторы могут осветить погрузочные площадки и парковки своим четким и ясным светом, они повышают безопасность как сотрудников, так и посетителей.Кроме того, при поступлении и отправлении такого большого количества грузов более яркий свет также помогает системе безопасности отслеживать движение и считывать номерные знаки или другие типы удостоверений личности. Это делает всех более безопасными и эффективными.

В офисных зданиях сотрудники работают допоздна. И даже в зимние месяцы к концу рабочего дня темнеет. Используя светодиодные прожекторы для освещения парковок, персоналу и сотрудникам никогда не придется беспокоиться, когда они идут к своим машинам. Не будем забывать о детях из колледжа.Ночные занятия и учебные занятия – обычное дело в образовательных учреждениях. Благодаря яркому, равномерному наружному освещению пешеходных дорожек кампуса, парковок и парковок студентам больше не придется беспокоиться о своей безопасности на пути обратно в общежития.

Розничные предприятия также могут воспользоваться проверенными на качество прожекторами. В конце концов, разница между хорошо освещенной парковкой / пешеходной дорожкой и темной и мутной может означать серьезный бизнес. Буквально. Если покупатель чувствует себя неуютно еще до того, как зайти в магазин вашего клиента, скорее всего, он пойдет туда, где его нет.Превзойдите их, осветив торговое заведение ярким светодиодным светом, создавая гостеприимную и открытую атмосферу.

Мы упоминали, что прожекторы идеально подходят для подсветки вывесок и дисплеев? Если покупатель вашего клиента не видит вывески своего магазина, забудьте даже о том, чтобы освещать парковку, потому что его магазин даже не будет найден. Кроме того, если рекламный знак отображается четко и ярко, это может привести к хорошему объему продаж.

Подумайте о больницах.В местах, где постоянно происходят аварийные ситуации, необходим четкий и постоянный уличный свет, чтобы водители аварийных транспортных средств могли прибыть в пункт назначения, не задаваясь вопросом, куда идти или повернуть. Кроме того, у пациентов больницы много посетителей поздно ночью, поэтому освещенные парковки являются обязательным условием безопасности.

В жилых помещениях, если ваш клиент хочет пролить свет на свои деревья и цветы, для этой работы были созданы прожекторы. У них высокий CRI, или индекс цветопередачи, что означает, что они выявляют истинные цвета того, что находится под ними, заставляя все выглядеть наилучшим образом.Это все равно, что мгновенно обновить дом без дорогостоящих затрат на реконструкцию. Кроме того, прожекторы на нашем веб-сайте подходят для влажных помещений, что означает, что они могут выдерживать как дождевые, так и спринклерные системы, и выходят нормально. Наши прожекторы доступны в цветах 4000K и 5000K, а также имеют широкий спектр люменов, в зависимости от ваших потребностей.

По сравнению с фонарями безопасности на солнечных батареях, светодиодные прожекторы остаются включенными до момента их выключения. Поскольку они подключены к источнику питания, они не теряют заряд.Светодиодные прожекторы также не активируются движением, в отличие от солнечных батарей. Это означает, что они не будут автоматически включаться при обнаружении движения и отключаться, если движение не обнаружено.

Сколько люмен должен иметь прожектор?

Сколько люмен должен иметь прожектор, зависит от проекта.

В чем разница между прожекторами и прожекторами?

Прожекторы распространяют луч до 120 градусов и освещают большее пространство с тем же количеством люменов и мощностью, что и прожектор.С другой стороны, прожекторы излучают узкий луч света под углом 45 градусов. Поскольку этот луч более сфокусирован, им легче управлять.

Нагреваются ли светодиодные прожекторы?

Нет светодиодных прожекторов, не греются.

Какие светодиодные прожекторы самые лучшие?

Лучшие светодиодные прожекторы прошли проверку на качество, чтобы убедиться, что они работают так, как обещали. Некоторые тесты, которые должен пройти прожектор: тепловой удар, падение, вибрация и дождь. Качественный прожектор должен прослужить от 12 до 22 лет.Также обратите внимание на сертификаты UL, ETL, DLC или FCC; эти продукты тестируются различными способами для обеспечения безопасности.

Какой светодиодный прожектор самый яркий?

Самый яркий светодиодный прожектор, который мы носим, ​​обеспечивает яркость до 39 000 люмен.

Можно ли заменить прожекторы на светодиодные?

Да. Светодиодные прожекторы прослужат дольше, потребляют меньше энергии и не нагреваются.

Можно ли поставить светодиодный прожектор в обычную розетку?

Прожекторы – одни из самых ярких ламп, которые вы можете купить.Они спроектированы так, чтобы излучать свет на более широкую площадь, «заливать» комнату светом, а не точечными или направленными светами, которые, как правило, более сфокусированы (хотя точечные светильники могут различаться).

Вы можете решить, что хотите установить прожектор в качестве замены лампочки другого типа. Тем не менее, вопрос в том, можно ли установить прожектор в любую обычную розетку?

Просто прожекторы будут работать в любой штатной розетке с однотипным цоколем. Большинство внутренних прожекторов и некоторые наружные лампы имеют цоколь E26, который совпадает с цоколем стандартной американской лампочки.

В этой статье я объясню:

  • Почему важен тип розетки
  • Какие самые распространенные основания прожекторов
  • Потребляют ли прожекторы больше энергии, чем обычные лампы накаливания

База для розетки и основание для подсветки – ключ

Вы можете установить светодиодную лампу прожектора в любую розетку, в которую она подходит. Если тип цоколя соответствует фитингу, то лампочка будет работать. Это так просто.

Прожекторы обычно используются для больших помещений, как внутри, так и снаружи.Их можно использовать в качестве защитного фонаря для вашего сада или для освещения склада.

Однако вы можете выбрать один для офисного помещения, своего гаража (в основном, если вы проводите вечера и выходные, работая над своей машиной) или даже для комнаты открытой планировки в вашем доме. Они очень широкоугольные и очень яркие, поэтому вам нужно убедиться, что они вам нравятся, прежде чем совершать какие-то действия. Даже если вы используете их на открытом воздухе, они могут быть слишком яркими для некоторых вкусов.

Поскольку существует множество различных применений лампы прожектора, вы с облегчением узнаете, что вам не нужно заменять все осветительные приборы, если вы решите установить одну из них.

Еще одно соображение – тепловыделение. Прожекторы будут генерировать больше тепла, чем прожекторы или потолочные светильники, из-за дополнительной мощности. Для небольших внутренних прожекторов, таких как BR30 или BR40, количество выделяемого тепла незначительно, поэтому вам не о чем беспокоиться.

Для других типов ламп убедитесь, что есть радиатор. Это может помочь отвести избыточное тепло, выделяемое безопасным и контролируемым образом.

Единственный другой фактор, который следует учитывать, – это размер и форма лампы.В подавляющем большинстве случаев это не будет проблемой, но если вы используете утопленный фитинг, перед покупкой убедитесь, что сама лампа подойдет.

Самый распространенный тип цоколя для заливных луковиц

Самый распространенный тип лампы прожектора для использования внутри помещений – это такая же лампа, как стандартная лампа США, с резьбовым соединением E26.

Это позволяет очень легко использовать прожектор в любой комнате, в которой вы захотите. Единственная разница в помещении, как правило, заключается в том, где у вас есть точечные светильники GU10.Тем не менее, вы также можете купить прожекторные лампы для прожекторов – хотя я бы не рекомендовал заменять серию точечных светильников на вашей кухне прожекторами, если вы не хотите, чтобы каждый раз, когда вы готовите, вас слепят глаза.

В большинстве уличных ламп в США также используется тот же фитинг E26, хотя вам просто нужно убедиться, что вы покупаете лампу, в которой указано, что она предназначена для использования вне помещений. Это будет зависеть от того, будет ли он защищен от дождя и пыли – вы не хотите устанавливать свет только для помещений, где погода может создать угрозу безопасности.

Ищите что-нибудь с сертификатом IP65 или выше. Это не «65», а 6 и 5. Первая цифра показывает, насколько он защищен от твердых частиц, а 6 – лучший показатель, означающий пыленепроницаемость.

Вторая цифра относится к жидкостям, а цифра 5 означает, что она может выдерживать водяные струи. Лучшая оценка – 8 или полная степень защиты IP68, что означает, что лампа выдерживает погружение в воду на глубину до одного метра.

Чтобы получить больше света на открытом воздухе, вы, скорее всего, купите светильник с закрытым корпусом, а не лампочку.Они намного мощнее, но вы, скорее всего, замените всю лампу, а не лампочку, когда она перегорит, и вы не сможете добавить их в обычную розетку.

В Европе широко распространены другие типы светодиодных прожекторов, в том числе трубчатые лампы R7. Поэтому, прежде чем вы начнете размещать заказы на свои лампочки в Интернете, проверьте, какие фитинги доступны в вашей стране, и убедитесь, что вы получаете совместимый вариант. Не думайте, что фурнитура везде одинакова!

Если вы заинтересованы в покупке прожекторов, я написал статью о некоторых из лучших светодиодных ламп для внутреннего и наружного использования, объясняя преимущества светодиодных ламп в целом и почему я предпочел одни лампы другим.Вы можете найти это здесь.

Потребляют ли прожекторы больше энергии от светильника?

Вообще говоря, светодиодный прожектор потребляет больше энергии от осветительной арматуры, чем обычная светодиодная лампа, потому что они более мощные. Однако эта разница может быть незначительной в зависимости от лампы, которую вы покупаете.

Многие прожекторы для помещений, такие как лампы BR30 и BR40, потребляют почти такую ​​же мощность, что и обычные светодиодные лампы, и поэтому не потребляют намного больше энергии – уж точно не такую ​​сумму, которую вы бы заметили в своих счетах.

Настоящие светодиодные прожекторы, которые, как правило, имеют гораздо более высокую мощность, – это те замкнутые системы безопасности и другие прожекторы, которые вы в любом случае не будете включать в обычную розетку. Они по-прежнему чрезвычайно энергоэффективны по сравнению с их галогеновыми аналогами.

Заключительные слова

Когда дело доходит до светодиодных ламп любого типа, общее практическое правило состоит в том, что если они подходят, то они будут работать. Вам просто нужно проверить приспособление, чтобы найти подходящее основание лампы и убедиться, что лампа поместится в любое углубление.

Это еще одна причина, по которой светодиодные лампы намного лучше галогенных. Галогенные лампы имеют гораздо более разнообразные номиналы мощности. Так что нужно внимательнее относиться к установке прожектора в обычную розетку.

Просто будьте осторожны, прежде чем начнете думать, что вы можете украсить свой дом прожекторами – они действительно яркие, и вы можете в конечном итоге вернуть лампочки, когда увидите, насколько они яркие!

Установили ли вы какие-нибудь прожекторы в доме или вокруг него? Насколько легко было найти подходящую лампочку?

Дайте мне знать в комментариях.

Светодиодный прожектор

против светодиодного солнечного прожектора

Преимущества светодиодного прожектора

Когда люди решили, что им нужен прожектор для освещения своего дома или даже служебного помещения, следующая вещь, которую следует рассмотреть, – какой тип прожектора лучше всего подходит для их нужд. В последние годы очевидным выбором стал один – светодиоды. И причин тому довольно много. Светодиодные прожекторы заметно изменили индустрию лампочек, улучшив способы и способы использования освещения в наших собственных домах.Здесь перечислены 10 преимуществ , которые светодиодные прожекторы имеют по сравнению со своими более старыми предшественниками лампами накаливания, галогенными лампами и лампами накаливания, а также 3 недостатка для светодиодных прожекторов.

  1. Длительный срок службы Светодиодные лампы имеют значительно более длительный срок службы, чем лампы других типов. Средний срок службы светодиодных ламп и диодов составляет 50000 часов и может достигать 100000 часов. Это может быть более 10 лет непрерывной работы. Если в качестве домашнего освещения вы используете светодиодные фонари, и они не горят постоянно, срок службы одной лампочки может достигнуть даже 20 лет.По сравнению, например, с лампами накаливания или люминесцентными лампами, срок службы каждой из которых в среднем ниже 10000 (и выше 1000) часов, светодиодные прожекторы служат примерно в 10 раз дольше, чем другие, и это огромное улучшение и преимущество светодиодных фонарей. Светодиодные фонари не просто перегорают и перестают работать, как другие фонари, они излучают меньшую мощность и становятся менее яркими и эффективными.
  2. Яркость Светодиодные фонари могут производить больше света, используя меньше энергии, что означает, что они ярче, чем другие источники света, и, например, один светодиодный прожектор может давать такой же свет, чем два или три галогенных прожектора, и быть таким же ярким.Белый свет, производимый светодиодным прожектором, во многом похож на дневной свет, и его можно использовать на стадионах в темноте, чтобы сделать все пространство ярче и обеспечить видимость, как при дневном свете.
  3. Меньше потребление энергии, меньшие счета за электроэнергию Одним из основных преимуществ светодиодных прожекторов является высокая световая отдача, которая означает, насколько хорошо источник света излучает видимый свет по сравнению с потребляемой мощностью. Около 80% энергии светодиодных ламп вырабатывается в свет и только 20% – в другую энергию, такую ​​как тепло. В других лампах больше процентов теряется на тепло, что означает больше энергии для получения такой же яркости, как у светодиодов.Так, например, если вам нужен источник света мощностью 800 люмен, светодиодному свету потребуется около 7 Вт, КЛЛ 14 Вт и лампа накаливания 60 Вт. Вы можете значительно сэкономить, если в качестве домашнего освещения будете использовать светодиоды, а не лампы накаливания. Это преимущество светодиодных прожекторов над другими источниками света можно увидеть не только в виде цифр на бумаге, но и в большей экономии затрат на электроэнергию и меньших цифрах в счетах за электроэнергию.
  4. Долговечность и качество Светодиодные прожекторы обычно изготавливаются с хорошим качеством и высокой прочностью.Они поставляются с различными безопасными и защитными крышками, например, из алюминия (вы можете узнать больше о конкретных деталях каждой лампы на веб-сайтах производителей), и многие фонари являются водонепроницаемыми. Это отлично подходит для различного использования на открытом воздухе, так как вы можете положиться на свой светодиодный прожектор в более сложных погодных условиях, таких как шторм, дождь, снег, град и другие. В отличие от КЛЛ и ламп накаливания, светодиодные лампы труднее повредить внешними ударами, ударами и вибрациями, поскольку они сделаны из твердого материала, который не такой хрупкий и может выдерживать более суровые условия.
  5. Меньше тепла – больше безопасность Светодиодные лампы вырабатывают гораздо меньше тепла, чем другие лампы, что означает, что значительно снижается риск поражения электрическим током или пожара. Кроме того, они не такие хрупкие, как другие лампы, и их не так легко разбить. Светодиодные прожекторы считаются одними из самых безопасных вариантов освещения. Большинство ламп и устройств, в которых используются светодиоды, «безопасны при всех условиях нормальной эксплуатации» и классифицируются как «светодиодные изделия класса 1». Конечно, мощные и очень легкие светодиоды необходимо использовать с осторожностью и осторожностью, чтобы обеспечить безопасность.
  6. Нет токсичных веществ – Экологичность Светодиодные лампы не содержат токсичных химикатов, таких как ртуть или другие опасные вещества, по сравнению с люминесцентными лампами, которые содержат ртуть, которая очень токсична для здоровья человека, а также вредна для окружающей среды. Светодиодные лампы также подлежат вторичной переработке, и более 95% светодиодных ламп могут быть переработаны. Еще один благоприятный для окружающей среды плюс заключается в том, что светодиоды имеют гораздо более длительный срок службы, и 1 светодиод может работать столько же, сколько и 3 лампы накаливания, что позволяет сэкономить гораздо больше производственных материалов и, опять же, вы помогаете окружающей среде, не покупая новый свет каждые 3 месяца или около того.
  7. Устойчивость к низким и довольно высоким температурам Светодиодные прожекторы могут работать при низких температурах значительно ниже 0 градусов Цельсия. В отличие от других источников света, светодиоды остаются стабильными и могут хорошо работать в более холодных условиях. Это хорошо для любого использования на открытом воздухе, в том числе зимой. Одним из вариантов может быть, если вы живете в районе, где зима и снег являются регулярными каждый год, использовать светодиодные прожекторы снаружи вашего дома или на заднем дворе, а не другие прожекторы источника освещения, чтобы гарантировать, что они не выйдут из строя или не станут нестабильными в более холодные месяцы. год.Также они будут хорошим вариантом для больших и холодных складов. Как правило, если вам нужен хороший уличный прожектор, который работает круглый год и живет в более холодных районах, вам обязательно стоит выбрать светодиодный прожектор.
  8. Низкие затраты на обслуживание и замену Учитывая другие моменты, упомянутые в этой статье – длительный срок службы, долговечность и качество, эффективность светодиодных фонарей, их обслуживание или замена обходится гораздо дешевле (меньше затрат и человеко-часов). Просто не нужно так много внимания, нужно ли вам проверять, работает ли свет, или заменить его через несколько месяцев работы.Длительный срок службы означает, что вам, вероятно, не придется беспокоиться о замене лампы в течение нескольких лет, долговечность и качество означают, что светодиодные лампы прочные и долговечные и прослужат дольше в более экстремальных погодных или других условиях и их сложнее сломать, эффективность помогает увеличить срок службы и сэкономить дополнительные расходы на замену.
  9. Низкое напряжение Низкое напряжение помогает использовать светодиодные лампы в качестве источника наружного освещения. В сочетании с солнечной панелью они являются очень хорошим вариантом для любого наружного освещения, которое также может сэкономить деньги на электричестве.Добавление датчика движения к этой комбинации делает его более лучшим выбором для областей, где нет возможности доступа к электроэнергии, или использование светодиодных прожекторов с солнечным датчиком движения в качестве более экономичного источника освещения.
  10. Прямой свет без периода прогрева – мгновенный свет в светодиодных прожекторах дает прямой свет, что означает, что свет фокусируется на одной конкретной области, а не рассеивается в других направлениях. Таким образом, больше света попадает в желаемую область и гораздо меньше света теряется в сторону, что делает светодиодное освещение более эффективным, чем другие светильники, например галогенная лампа, которая не обеспечивает такой прямой свет.
    Также светодиодные фонари включаются мгновенно за наносекунды и очень быстро достигают максимальной яркости, и их можно многократно включать и выключать, не влияя на качество и срок службы светодиодной лампы.

Светодиодный прожектор Недостатки

  1. Дорогой Хотя светодиодные прожекторы не так дороги, как некоторое время назад, они все же дороже других лампочек. Хорошие светодиодные фонари могут стоить в 5-10 раз дороже, чем КЛЛ или лампы накаливания.Однако впоследствии дополнительные расходы будут намного дешевле из-за длительного срока службы, долговечности и эффективности, обеспечиваемых светодиодным прожектором, что даже позволит снизить затраты на приобретение дорогостоящих светодиодных ламп.
  2. Недостаточно мощные Светодиодные фонари могут быть не лучшим вариантом для получения очень высокой яркости. У них ограниченный температурный допуск и сопротивление, и эффективность может снизиться при повышении температуры. Это может быть поворотной точкой для областей или случаев, требующих очень большого просвета. Надлежащий теплоотвод необходим для поддержания работы светодиодного прожектора и увеличения срока службы с высоким световым потоком, иначе это может привести к перегреву светодиодного корпуса.Это может быть проблемой для светодиодных прожекторов, если вам нужно, чтобы они производили очень яркий свет (например, 10000 люмен), поскольку другие источники света могут легче достичь этого уровня яркости.
  3. Индекс цветопередачи (улучшено в новых источниках света ) У старых светодиодных ламп раньше были проблемы с цветопередачей. Индекс цветопередачи измеряет способность источника света воспроизводить цвета и свет по отношению к идеальному и естественному источнику света – солнцу (измеряется от 0 низкого до 100 высокого).Внутренний свет должен иметь индекс цветопередачи 70–90. Светодиодные лампы старого поколения имели низкий индекс цветопередачи (ниже 70), что было проблемой, потому что из-за них цвета выглядели тусклыми и безжизненными. По сравнению с новыми светодиодными лампами индекс цветопередачи (80–90 и более) значительно улучшен, а цветопередача гораздо более естественная.

Преимущества светодиодных солнечных прожекторов

Здесь перечислены преимущества и недостатки светодиодных солнечных прожекторов по сравнению с обычными светодиодными прожекторами.

  • Экономия электроэнергии и денег Одним из основных преимуществ использования светодиодных солнечных прожекторов является эффективность и экономия энергии.У них есть набор солнечных панелей со светодиодной подсветкой, которая накапливает солнечную энергию, на которую можно при необходимости подавать питание. Использование солнечной энергии означает, что вам не нужно никому платить за электроэнергию, солнечная энергия бесплатна для всех. Это означает экономию денег и сокращение счетов за электричество.
  • Может работать в местах и ​​областях, где недоступна электрическая энергия. Другое преимущество солнечных фонарей заключается в том, что их можно использовать в областях, где другие источники электрического питания для освещения недоступны.Это может быть хорошо для открытых мест, таких как сады, задние дворы или сараи, или других мест, где нет электричества. В домашних условиях хорошим вариантом будет использование светодиодного солнечного прожектора в качестве входной двери или гаражного освещения в сочетании с датчиком движения, чтобы сэкономить больше энергии и обеспечить более длительное время работы с одной зарядкой за раз.
  • Использование альтернативных источников энергии – безвредное для окружающей среды Даже если вы не совсем привержены «зеленому» образу жизни, неплохо было бы немного подумать об окружающей среде.И солнечное освещение – это одна из многих вещей, которые действительно могут помочь окружающей среде, используя альтернативную энергию. Это может показаться неинтересным, но это, безусловно, преимущество для солнечного освещения и зеленого мышления.

Недостатки светодиодных солнечных прожекторов

  • Дорого Одним из недостатков светодиодных солнечных прожекторов является их стоимость. Солнечные фонари дороже обычных из-за солнечных панелей. Кроме того, это дороже, когда требуется замена солнечной панели, и может быть трудно найти достаточно дешевую и хорошую солнечную панель для конкретного светодиодного прожектора.
  • Не может работать постоянно только от солнечной энергии Светодиодные солнечные прожекторы не могут работать постоянно только от солнечного света. У каждой лампы своя специфика времени работы с одной полной зарядкой. Он может варьироваться от менее 1 часа до даже 10 часов и более в зависимости от того, сколько заряда может удерживать солнечная панель. Конечно, чем больше время работы у одного светильника, тем выше цена на лампу. Хороший вариант – приобрести светодиодные солнечные прожекторы с датчиком движения.Это может значительно увеличить время работы на свет. Если вам не нужно, чтобы свет работал все время, датчик движения может помочь вам включить его, когда перед лампой обнаружено движение, и, таким образом, поможет сэкономить больше энергии и сократить время работы прожекторов. Это отлично подходит для использования дома и на заднем дворе, чтобы осветить дорогу к вашему гаражу или входной двери, где вам, вероятно, не нужно будет включать свет и работать всю ночь, а только тогда, когда кто-то идет к двери.
  • Требуется подходящее место с достаточным количеством солнечного света Для достижения наилучшего эффекта светодиодного солнечного прожектора необходимо выбрать хорошее место для установки света.Солнечную панель необходимо размещать в месте, где на нее могут попадать прямые солнечные лучи. Солнечные панели требуют правильной установки для хорошей эффективности архивирования. Если вы не живете в солнечном районе, солнечное освещение может быть не лучшим вариантом в качестве прожектора.
Об авторе
админ

Эксперт в области светодиодного освещения на солнечных батареях

Уличный светодиодный прожектор vs.Светодиодный прожектор – Блог об энергосбережении и водосбережении

новости и информация автомобильный, бизнес, преступность, здоровье, жизнь, политика, наука, технологии, путешествияавтомобиль, бизнес, преступность, здоровье, жизнь, политика, наука, технологии, путешествия

При создании проекта наружного освещения есть из чего выбрать. Среди всех доступных источников света наиболее энергоэффективными являются светильники со светодиодной технологией. Когда вы поймете, что светодиоды – это правильный выбор, вы должны знать, какой луч вам нужен, какая ширина луча необходима и как рассчитать разброс луча, который вам понадобится.Давайте рассмотрим несколько основных различий между уличным светодиодным прожектором и светодиодным прожектором.

Различия между балками

Прожектор – светодиодный прожектор излучает луч света на более узкую сторону под углом 45 градусов или меньше. Этот вид распространения луча сконцентрирован в более конкретной области, и его проще направить.

Flood Light – светодиодные лампы этой категории создают большой световой пучок, который может рассеивать от 50 до 120 градусов света.Поскольку это более крупный луч, этот свет покрывает значительно большую площадь без ущерба для энергоэффективности (мощности) или яркости (люмены) по сравнению с прожектором.

Что выбрать?

Светодиодные прожекторы

можно увидеть, если вы хотите выделить определенные точки или детали, такие как произведения искусства в музее, элементы ландшафтного дизайна или экспонаты.

Если ваш проект требует освещения больших пространств, которые требуют широкого и равномерного распределения света, вам подойдет уличный светодиодный прожектор.Эти огни используются в таких условиях, как парковки, склады, другие коммерческие помещения и подъездные пути, и это лишь некоторые из них.

Измерение зоны покрытия

Хотя общее представление о том, в каких настройках можно использовать прожектор или прожектор, полезно, возможность измерить в футах, сколько освещения будет у вас на свет, может сделать ваш проект освещения еще более плавным. Держите эту формулу под рукой, когда вам нужно именно это:

Расстояние от лампы x Угол луча x 0.018 = Ширина балки в футах

Например, если вы хотите охватить 20 футов площади, используя прожектор под углом 90 градусов:

20 x 90 x 0,018 = 32,4 фута

Зная, чем уличный светодиодный прожектор отличается от светодиодного прожектора, и используя эту формулу, вы теперь более чем готовы приступить к следующему световому проекту.

Добавить комментарий

Ваш адрес email не будет опубликован.
