трехфазное напряжение, монтаж, устройство электропроводки

Электропроводка – это все кабеля, по которым электричество поступает к энергопотребителям. Также к проводке относится различное электрооборудование, крепления, защитные устройства. От качества электропроводки зависит не только комфорт энергопользователей, но и пожарная безопасность. Чтобы сделать электрическую проводку в доме из газобетона раз и навсегда и в будущем избежать штробления стен к выбору схемы электропроводки и ее монтажу нужно подойти продуманно и ответственно.

Система электроснабжения в России трехфазная (380 В). Однофазное напряжение (220 В) в обычной розетке – это фазное напряжение одной из трех фаз. По линиям ЛЭП к дому из газоблока подходит электричество с огромным напряжением – 10 000 В. Электричество поступает в понижающий трансформатор, из которого расходится 4 провода(3 фазных + 1 нулевой). В дом проводится 2 провода: фазный и нулевой.

Оба провода попадают в вводный щиток, в котором установлен автомат и ограничитель напряжения для защиты электросети от резких перепадов, например в случае попадания молнии. Также в щитке происходит заземление. Причем заземление выполняется до автомата. Непосредственно в дом из газобетона уходит трехжильный кабель, от которого и ведется вся разводка.

Электропроводка частного дома включает следующие элементы:

• электрощиток;
• распределительные короба;
• мощные приборы-энергопотребители;
• осветительные приборы;
• выключатели и розетки.

Соединяются элементы при помощи электрического кабеля нужного сечения.

Самый важный элемент электропроводки – распределительная коробка. Это устройство, в котором размещаются кабели, выполняется их соединение, разводка и т.д. Другими словами это – точка разветвления проводов, отсюда кабеля идут к приборам-потребителям электроэнергии, к выключателям и розеткам.

Функции распределительных коробов в газоблочном доме:

• равномерное распределение нагрузки от энергопотребителей;
• возможность добавления новых энергопотребителей;
• ремонт и модернизация электрической системы дома.

По типу расположения распределительные короба делятся на два типа:

1. Встраиваемые (вмурованные) в стены. Это более предпочтительный и удобный вариант. Газобетон легко штробится и вырезать в стене место под коробку не составит труда.
2. Накладные (наружные). Крепятся на стену с помощью дюбелей или саморезов. В этом случае короб будет на виду, что не совсем эстетично и удобно. Способ применяется для устройства дополнительных коробок в уже эксплуатируемом доме из газоблока, когда штрабление стен не желательно.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

По типу используемого материала распределительные коробки бывают металлическими и пластиковыми. Для бытовых условий достаточно короба из пластика с показателем пылевлагозащиты IP 54-56.

Схема электропроводки должна быть не только удобной, но и соответствовать действующим СП 76.13330.2016 и СНиП 31-110-2003. Основные правила, которые нужно соблюдать при разработке схемы прокладки проводки в доме из газобетонных блоков:

1. Кабели и провода должны располагаться строго вертикально или горизонтально. Не допускается прокладка кабеля под углом, скругленные изгибы. Поворот возможен только под углом 90 градусов. Прямолинейно проложенные провода легко найти для ремонта.
2. Расстояние выключателей, розеток и других элементов от дверных и оконных проемов должно быть не менее 0.2 метров, от уровня пола – не менее 0.8 метров, от газовых труб – не менее 0.5 метра.
3. Для мощных бытовых приборов должны быть предусмотрены отдельные контуры. К таким приборам относят: стиральные машины, водонагреватели (бойлеры), газовые и электрические котлы, насосы, кондиционеры.

Все схемы электропроводки частных домов строятся по одному принципу и различаются только количеством розеток, выключателей, контуров. На схеме указываются места расположения всех энергопотребителей: мощные и маломощные бытовые приборы, светильники, розетки, выключатели. По схеме можно подсчитать требуемое количество автоматов, щитков, УЗО и нужный метраж проводов.

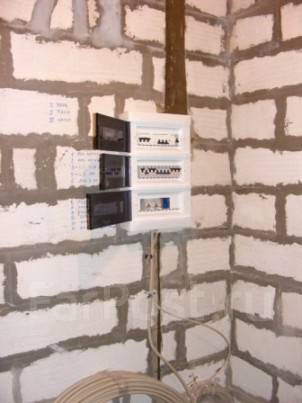

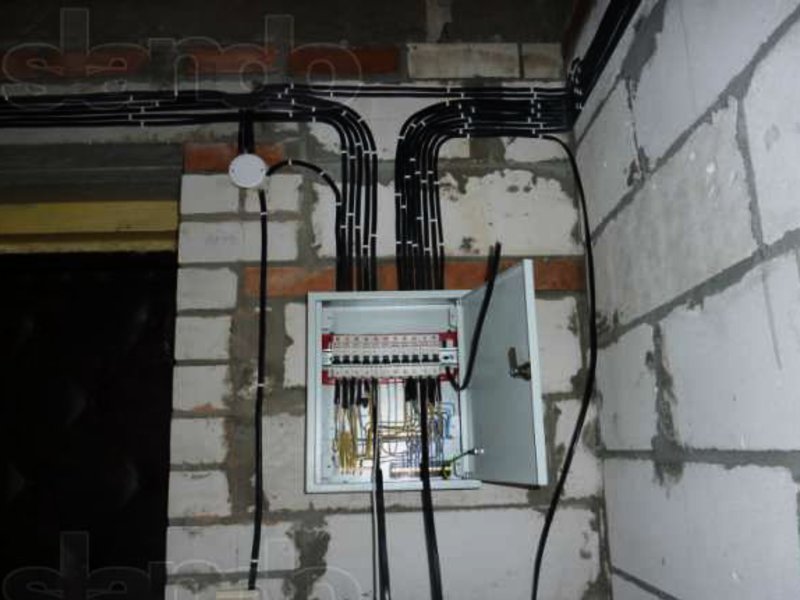

В небольшом одноэтажном домике из газобетона электрощиток может быть один. Для двух-, трехэтажных коттеджей целесообразно монтировать электрощитки отдельно для каждого этажа. При наличии резервного источника питания – генератора лучше расположить электрощиток в подсобном помещении или гараже. Здесь же устанавливается входной рубильник, стабилизаторы напряжения и электросчетчики. Если в помещении планируется устанавливать мощный прибор с отдельным контуром и много мелких энергопотребителей, например, на кухне, то на входе нужно монтировать распределительный короб. Для жилых комнат короб может быть на несколько помещений.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

При составлении схемы электропроводки в доме из газобетона с трехфазным напряжением не забывайте о пристройках. Баня, гараж, беседка – все это тоже должно освещаться и учитываться при расчете мощности и выборе сечения электрических проводов.

Расчет мощности выполняется очень просто: нужно суммировать мощность всех электропотребителей в доме и прибавить 10% запаса. В Интернете есть специальные калькуляторы, используя которые можно быстро подсчитать мощность. Для бытовой проводки, как правило, используется трехжильный медный электрокабель ВВГнг, ШВВПнг сечением 4-8 мм. Если использовать провода меньшего сечения, то они не будут выдерживать нагрузку и начнут плавиться. В соответствии с требованиями ПУЭ п 7.1.35 минимальное сечение провода для внутридомовой проводки – 2. 5 мм.

В зависимости от типа энергопотребителей рекомендуемое сечение кабеля составляет:

• контуры освещения – 3*1.5 или 3*2 мм;
• группы бытовых розеток – 3*2.5 мм;
• электроплита – 3*4 мм;
• кондиционер – 3*2.5 мм;
• насосы, котлы – 3*4 мм.

Для мощных приборов производитель всегда указывает оптимальное сечение питающего электрокабеля. Исходя из сечения проводов, выбирается номинал автоматов. Для кабеля 2.5 мм – 25 А, менее – не более 16 А.

Для прокладки проводки в газобетоне выполняются штробы – выемки под короба, подрозетники и провода. Устройство красивых ровных штроб возможно только при использовании штробореза. Теоретически можно использовать перфоратор, но делать всю проводку в доме таким способом весьма трудоемко и затратно: разоритесь на круги, и пыль будет стоять буквально «столбом». Поэтому даже самый маломощный или ручной штроборез справится лучше. Перед началом штробления нужно на стенах и полу сделать разметку. Это поможет не отклониться от в сторону и выполнить штробы строго в горизонтальном или вертикальном положении. Глубина штробы составляет 2-3 см.

Нужно ли использовать гофру для проводов, идущих в газобетоне? Пластиковая гофра служит для дополнительной защиты кабеля от механических повреждений. Так как провода будут проложены внутри газоблока, и на стене не будут действовать интенсивные нагрузки, то на гофре можно сэкономить. А вот электрокабель, проложенный по полу, лучше заключить в гофру. Провода укладываются в штробы крепятся при помощи дюбель-хомутов, алюминиевой закладки или алебастрового раствора. После укладки кабеля штроба заделывается цементно-песчаным или гипсовым раствором.

Проводка в доме из газобетона – это не сложно и большинство работ можно выполнить своими руками. Работы выполняются на основании схемы, на которой указано расположение всех элементов электропроводки.

1. Разметка проводки. Используя строительный уровень и рулетку, размечаем будущую проводку прямо на газобетоне. Рисуем места установки подрозетников, распределительных коробов, мощных электроприборов, светильников.
2. Штробление газоблочных стен. При помощи штробореза, зубила и молотка делаем штробы по намеченной разметке. Вырезаем углубления под розетки и ниши под короба. Штробы и ниши очищаем от пыли.
3. Установка элементов проводки. Для монтажа потребуются инструменты: пассатижи, кусачки, строительный нож, набор отверток, пресс-клещи, паяльник, тестер, стриппер. Электрические магистрали прокладываем от щитка к потребителям. Для проводов нужно оставлять выпуски для распределительных коробок – по 0.2 метра на каждую. Коробки устанавливаем в ниши и закрепляем на дюбеля или гипсовый раствор. В последнюю очередь осуществляем подключение розеток и выключателей, оснащаем электрощиток автоматами и УЗО.

Электропроводка в газобетонном доме своими руками

В данной статье мы собрали множество полезной информации про электропроводку в газобетонном доме.

Вы узнаете некоторые азы электромонтажного дела, среди которых следующее: подбор диаметра проводов, сравнение кабельных жил, схемы проводки, планировку разводки проводов, штробление газобетона и многое другое.

Расчет мощности электропотребления и подбор кабеля

Чтобы определиться с характеристиками требуемого электрического кабеля, необходимо рассчитать мощность потребления всех возможных электроприборов в доме. Сразу отметим, что нужно применять именно медные провода.

Для розеточной группы, сечение кабеля должно быть от 2.5 мм. Кв., для освещения – от 1.5 мм. кв. Для подключения мощных электроприборов, таких как бойлер, электроплита, камины и прочее, сечения кабеля должно быть от 4 мм. Кв.

Однопроволочная или многопроволочная жила

Однопроволочная жила кабеля более жесткая, и при частых перегибах ломается. Ее используют именно для стационарный электропроводки, так как она дешевле чем многопроволочная и более проста в монтаже.

Многопроволочная жила очень гибкая, применяется для труднодоступных мест и для подключения переносного оборудования.

Использование трансформаторов и стабилизаторов

Нестабильное напряжение в сети является частой проблемой в домах, и это может стать не только причиной поломки электроприборов, но даже порчи электропроводки.

Решить такие неполадки можно применяя трансформатор напряжения, который представляет из себя статистический электроаппарат, преобразующий напряжение. Заказать такой прибор можно на сайте newet.ru. Принцип трансформатора в том, что он выравнивает и сглаживает скачки напряжения, защищая всю электросистему дома.

Схемы подключения проводки

От схемы подключения зависит надежность электропроводки, удобство использования, и расход провода и комплектующих.

Выделяют следующие виды (схемы) подключения:

1. Все розетки и лампочки подключены через один автомат.
2. Все розетки подключены через один автомат, все лампочки – через другой.
3. В каждой отдельной комнате по автомату на розетки, а всё освещение подключено на другой автомат.

План электропроводки и разводки в доме

План электропроводки является очень важным и ответственным этапом, в котором нужно очень хорошо разобраться самостоятельно, или прибегнуть к услугам специалистов.

На этапе планировки нужно схематически указывать следующие элементы:

1. Щиток.
2. Провода.
3. Розетки.
4. Светильники(лампочки).
5. Выключатели.
6. Автоматы.
7. Распределительные коробки.

Скрытая и открытая проводка

Скрытая проводка – это вариант, когда провода прячутся в стены, потолок и пол. В стенах делаются штробы, укладываются в них кабеля и замазываются штукатуркой. Гофрированная проводка в полах заливается бетонной стяжкой. На потолках гофрированные кабели закрываются натяжными потолками, пластиковыми панелями и прочими навесными материалами.

Основной смысл скрытой проводки – визуальное восприятие и дополнительные возможности декора.

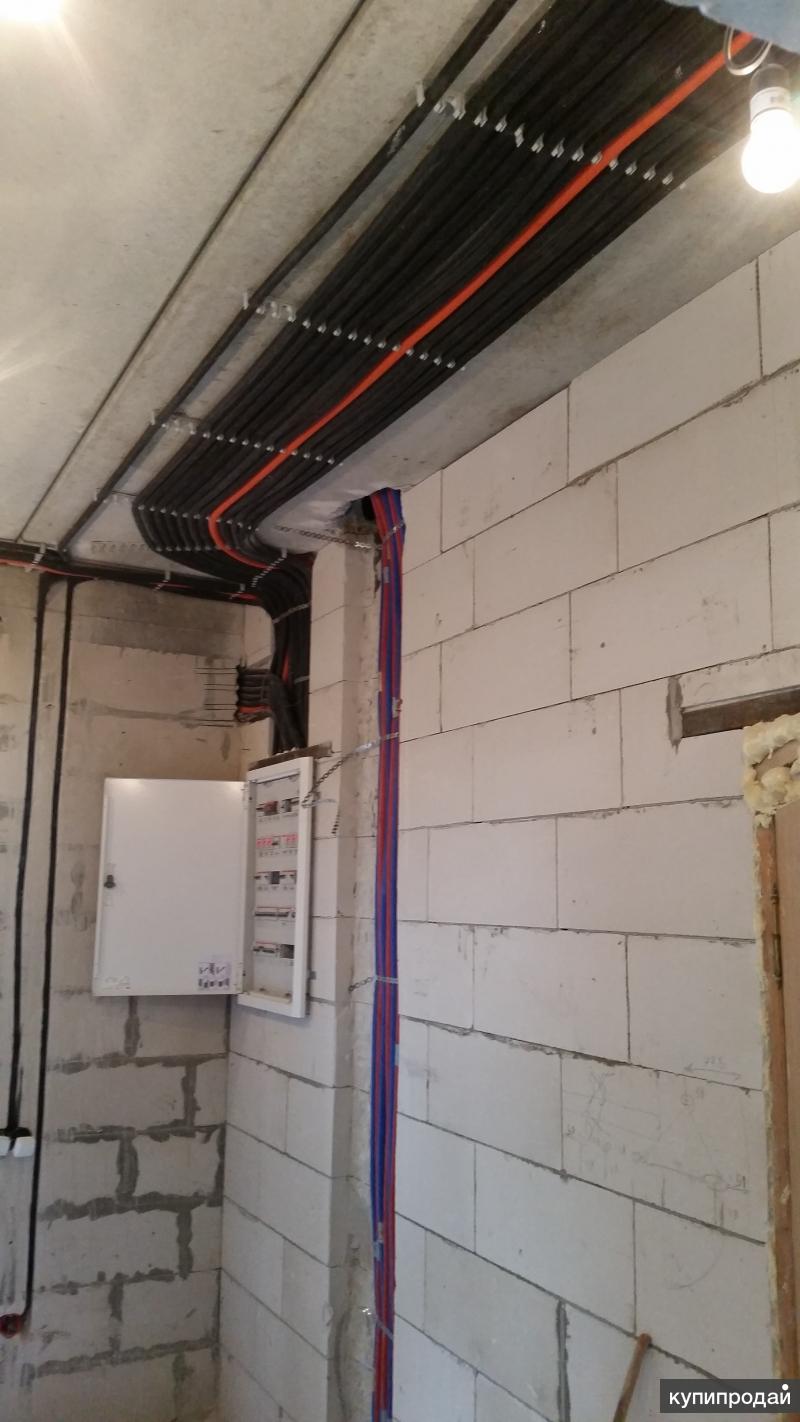

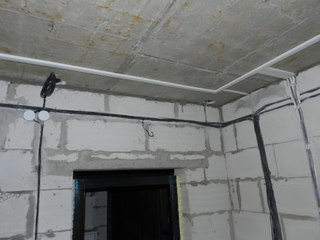

Открытая проводка – это вариант, когда гофрированные кабеля укладываются снаружи стен в специальные кабель каналы. По полу и потолку кабеля укладываются в плинтуса. На вид такая проводка смотрится не очень приятно, моё субъективное мнение.

И она больше подвержена механическим повреждениям, к примеру, если ее случайно адеть переносимой мебелью. Плюс открытой проводки – быстрая замена и простой ремонт.

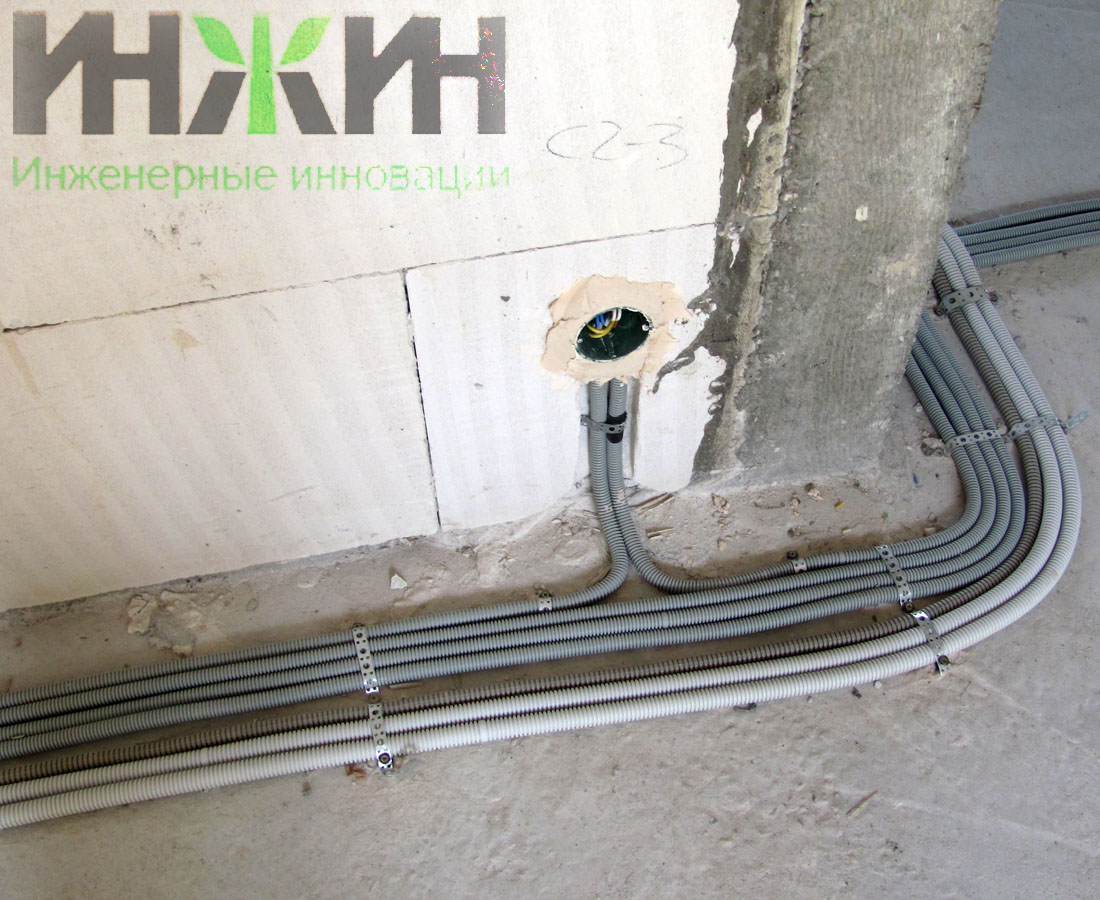

Использование гофры

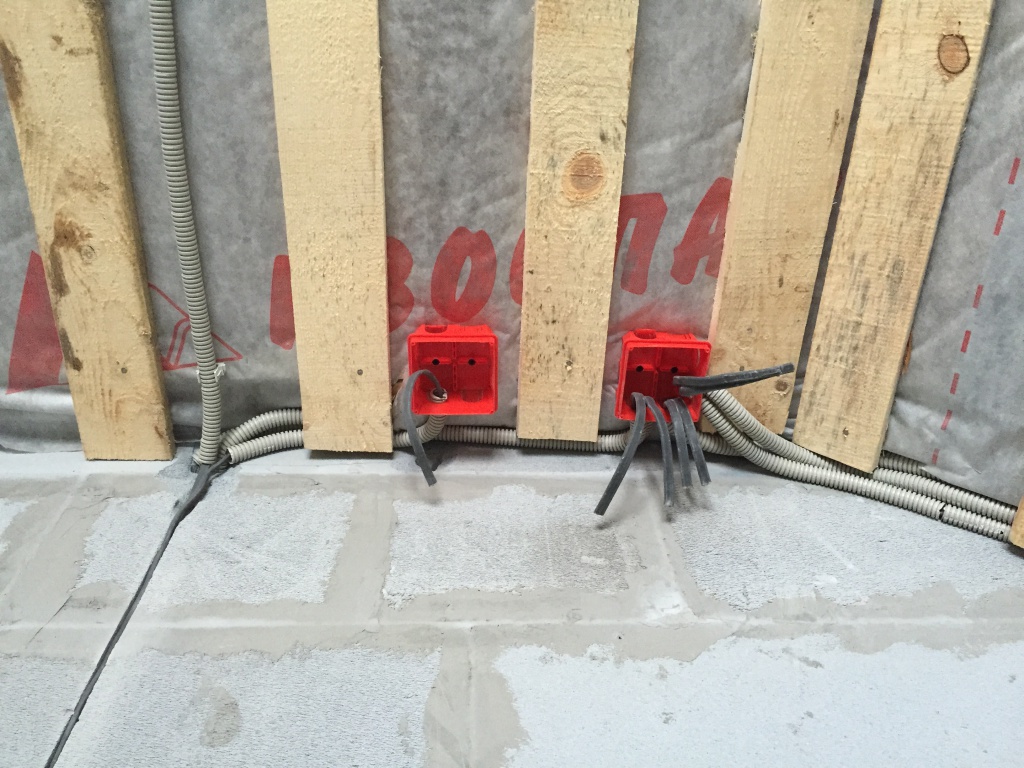

Гофра является дополнительной защитой кабеля и применяется в электропроводке довольно часто. Но всегда ли оправдано ее применение? Давайте разбираться. Многие электромонтажники настаивают на повсеместном использовании гофры, чтобы увеличить себе объем работ и общую стоимость. Но давайте подойдем к этому вопросу логически.

Подумайте, если используется хороший кабель ВВГнг-Ls, который спрятан в газобетонную штробу и заштукатурен, нуждается ли он в гофре? С точки зрения пожаробезопасности гофра в этом случае не нужна, но она может быть оправдана в случае замены кабеля, когда его вытягивают из штробы проволокой. Но далеко не факт, что это получится.

Гофру нужно использовать, если часть кабеля проводится в бетонной стяжке.

Использование гофры обязательно для открытой проводки, и особенно при использовании горючих облицовочных материалов, таких как пластик и дерево.

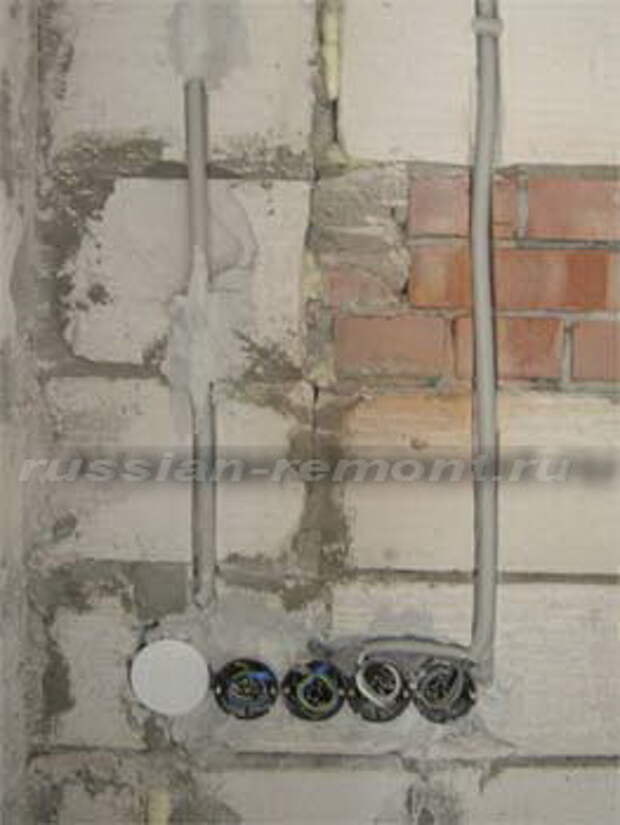

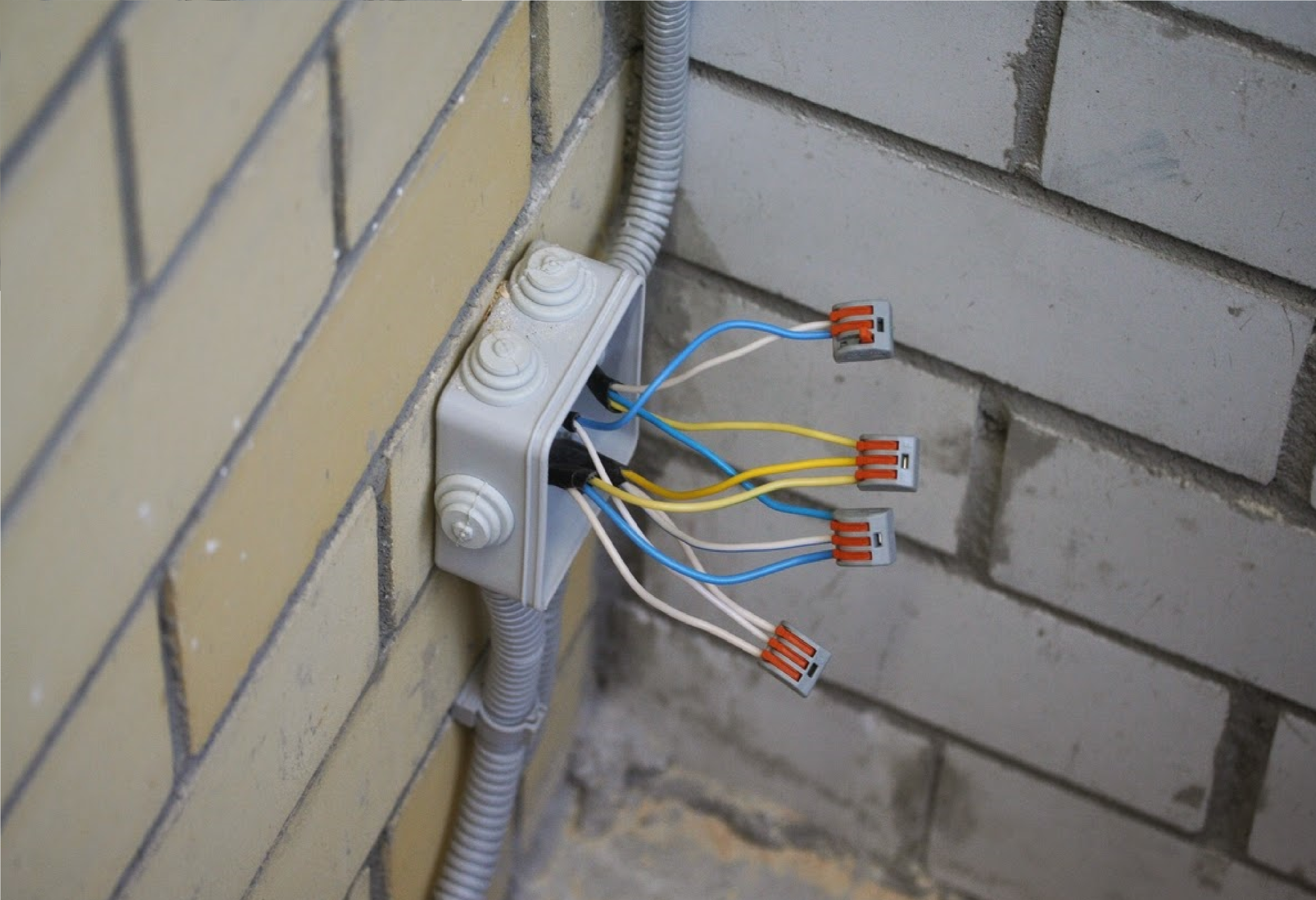

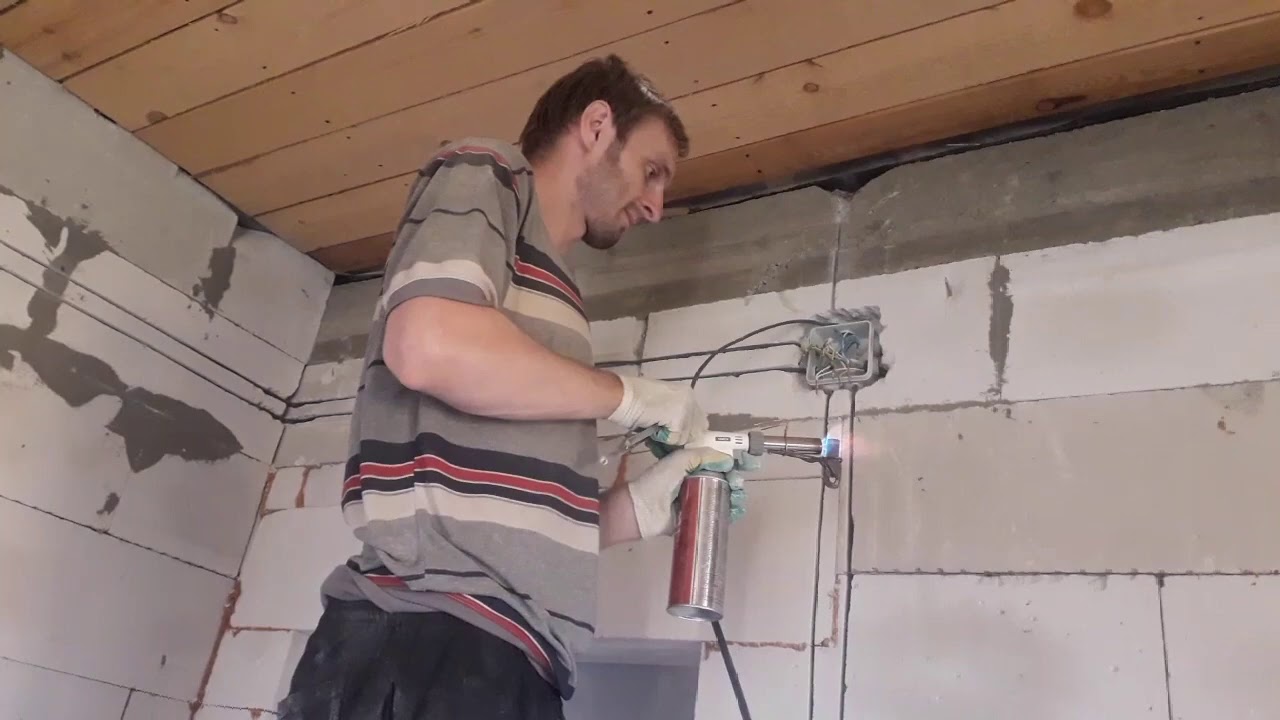

Монтаж распределительных коробок и розеток

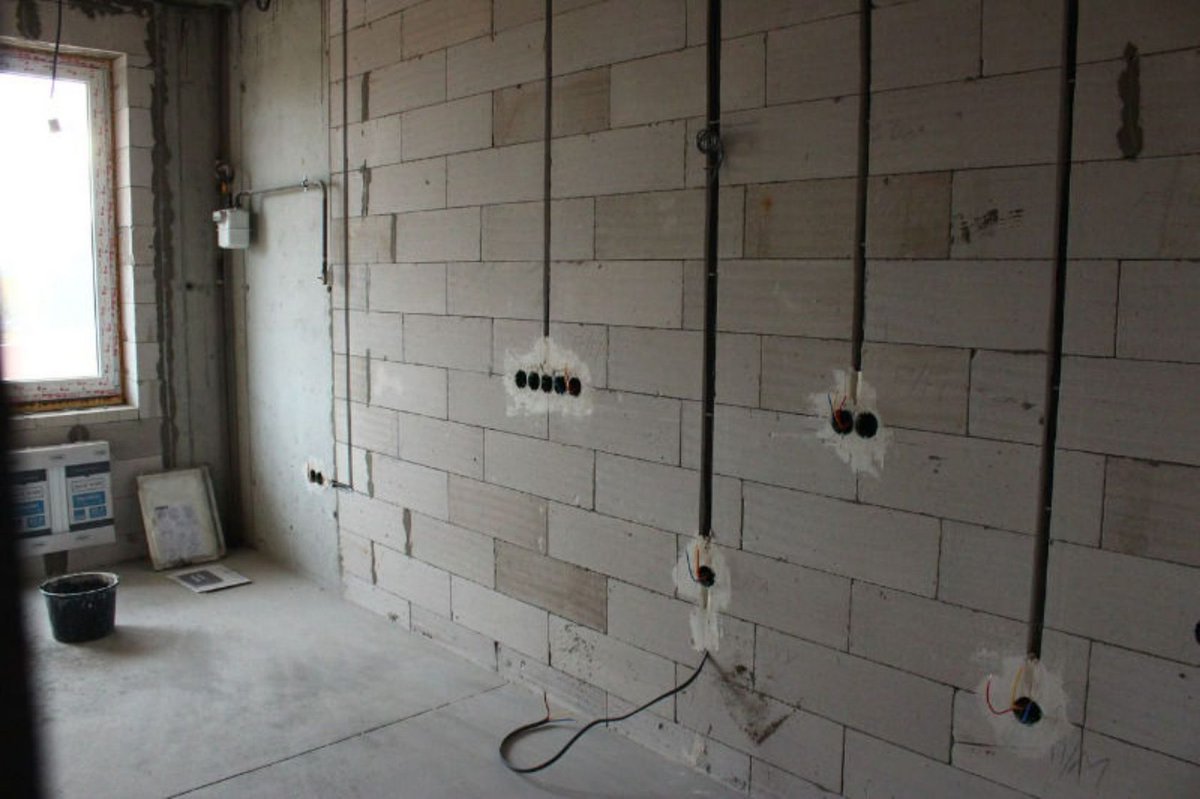

Распределительные коробки, как и розетки, могут быть утоплены в толщу газобетона, а могут полностью выступать на поверхности. Утопленный вариант в газобетоне более предпочтителен, так как это и более пожаробезопасно и практичнее.

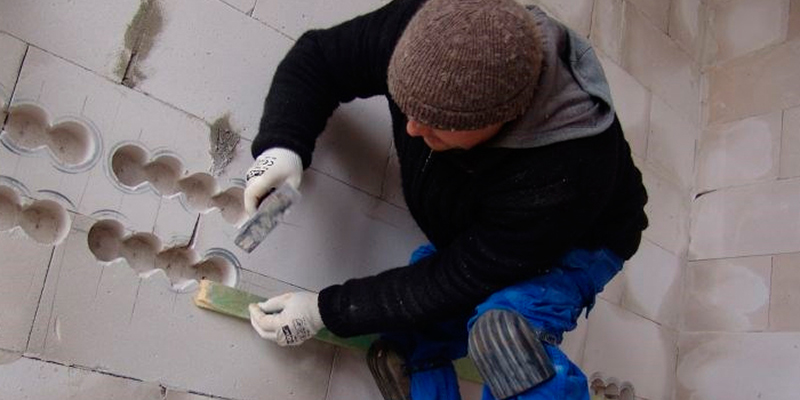

Большое отверстие в газобетоне под розетку или распределительную коробку можно сделать при помощи шуруповерта с коронкой. Высверливаются круги и внутренность скалывается молотком.

Штробы под кабеля в газобеотне

Штробы делаются в газобетоне также очень просто, при помощи штробореза или шуруповертом с фрезой. Помните, что штробы должны идти строго вертикально и строго горизонтально, чтобы не запутаться при дальнейшей отделке.

Выпиливая штробы рекомендуем прикручивать направляющие из металлического профиля, это позволит сделать канавки идеально ровными.

Как провести электропроводку в доме из газобетона, статья VSE-E.COM / Новости

Прежде чем делать монтаж электропроводки в доме из газобетона, понадобится осуществить вычисление мощности потребления всей постройки и каждого отдельного её помещения. Получив общую мощность, будет понятно, какое потребление у жилья в целом, а значит и возможные варианты вводного провода, всей автоматики и электросчетчиков, их расположение относительно комнат. Как выполнить электропроводку в газобетонном жилом строении – рассмотрим в нашей обзорной статье.

Электропроводка в доме из газобетона – какую схему выбрать

Речь идет о схеме подключения потребителей. От этого будет зависеть метраж применяемого кабеля для проводки, необходимые аксессуары, а также исправность, долговечность и практичность монтажа проводки.

На практике применяется несколько основных вариантов:

• Схема, где подразумевается подключение всех розеточных групп и источников освещения через один общий автоматический выключатель.
• Схема, при которой для розеток берется свой автомат и отдельно автомат для системы освещения.
• Для каждой комнаты есть свой автомат для розеток и свой автомат для освещения. При этом такая высокомощная электротехника, как электрочайники, плиты, бойлеры, электрического отопление, будет запитываться отдельно.
  Профессионалы рекомендуют выбирать третью схему подключения, как наиболее безопасную и надежную.

Виды прокладки проводки

Следующим шагом после определения со схемой, является выбор способа прокладки электропроводки.

Как известно, монтаж бывает двух видов:

1. Скрытый
2. Открытый.

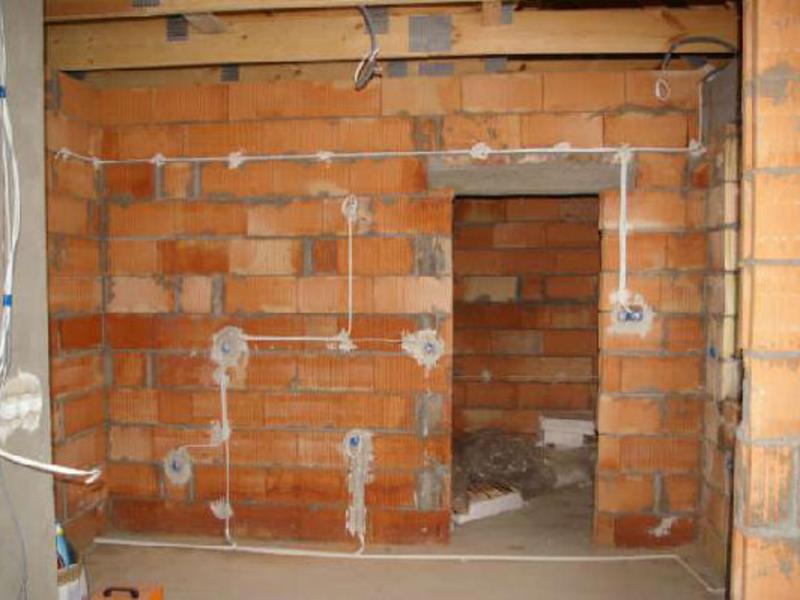

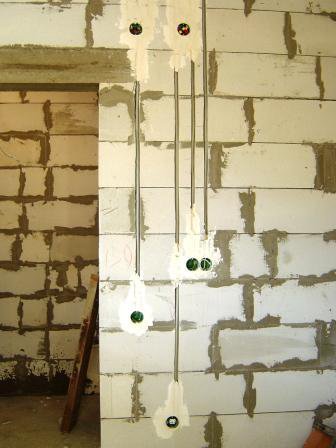

Скрытый монтаж проводки в газобетонном доме

Специалисты-электрики могут подтвердить, что газобетон – это материал, с которым работать легко и быстро, в особенности если сравнивать со стенами из бетона. Для монтажа в помощь будут такие инструменты, как штроборез и болгарка. Выполнить этап штробления стен можно самостоятельно.

Далее производится разметка прокладки проводки, монтаж розеточных групп и выключателей для всех помещений. Основные правила на данном этапе работ: соблюдение прокладки проводки только под прямыми углами в вертикальном или горизонтальном направлении. Ни в коем случае не допускается прокладка на диагонали! Впоследствии это может привести к повреждению проводки при любых ремонтных работах.

Итак, имея готовую схему электропроводки, специалист проделывает ряд работ:

• штробление стен;
• вырезание мест для выключателей и розеток, настенных и потолочных светильников;
• в местах прокладки вкладываются электропроводники, крепятся специальными хомутами, и тщательно замуровываются строительным раствором.

Распространенный вопрос от владельцев квартир со стенами из газобетона: насколько актуальна прокладка провода в гофрированных трубах или кабельных каналах? Такой способ актуален в том случае, если в будущем планируется часто менять расположение электропроводки. Если же схема продумана заранее с учетом всех нюансов и особенностей, прокладку в каналах для кабеля или электротехнической гофре можно не делать.

Еще один минус прокладки проводки в гофре – потребуется штробить каналы более глубокие и широкие по размеру, а значит будет затрачено больше усилий. Если какая-то часть проводки выйдет из строя, у вас не будет никаких гарантий, что при помощи гофры и кабель-каналов, замурованных в стеновое перекрытие, можно будет восстановить электросеть.

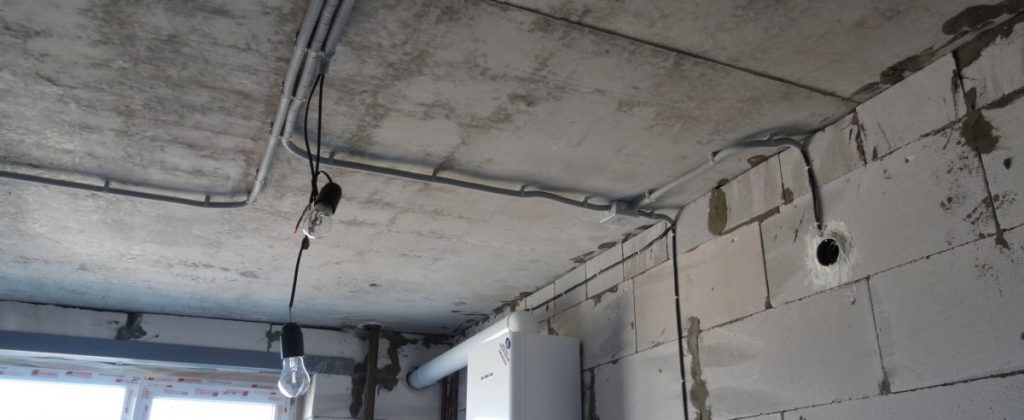

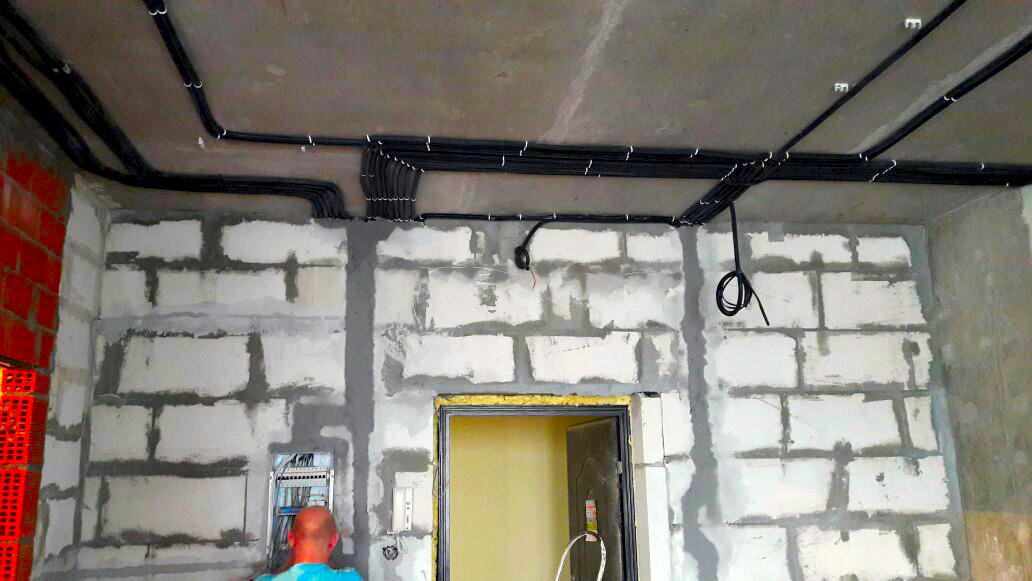

Что касается потолка и проводки, как правило, если стены газобетонные, то потолочное перекрытие делается из монолитных железобетонных плит или деревянных перекрытий.

Часто при производстве монолитных плит учитываются каналы для кабелей освещения. Если таковые каналы есть, можно просто использовать их и смонтировать проводку. Если же на заводе каналы не сделали, можно посмотреть, если ли там технологические отверстия и проложить кабель там.

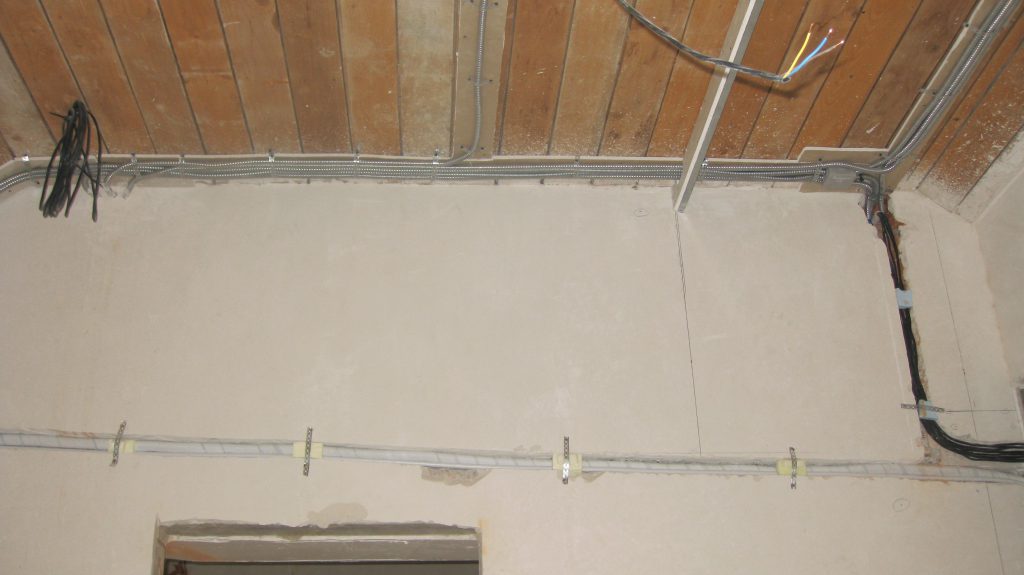

Потолок из дерева подразумевает открытый монтаж кабеля, соблюдая все нормы и правила безопасного пользования.

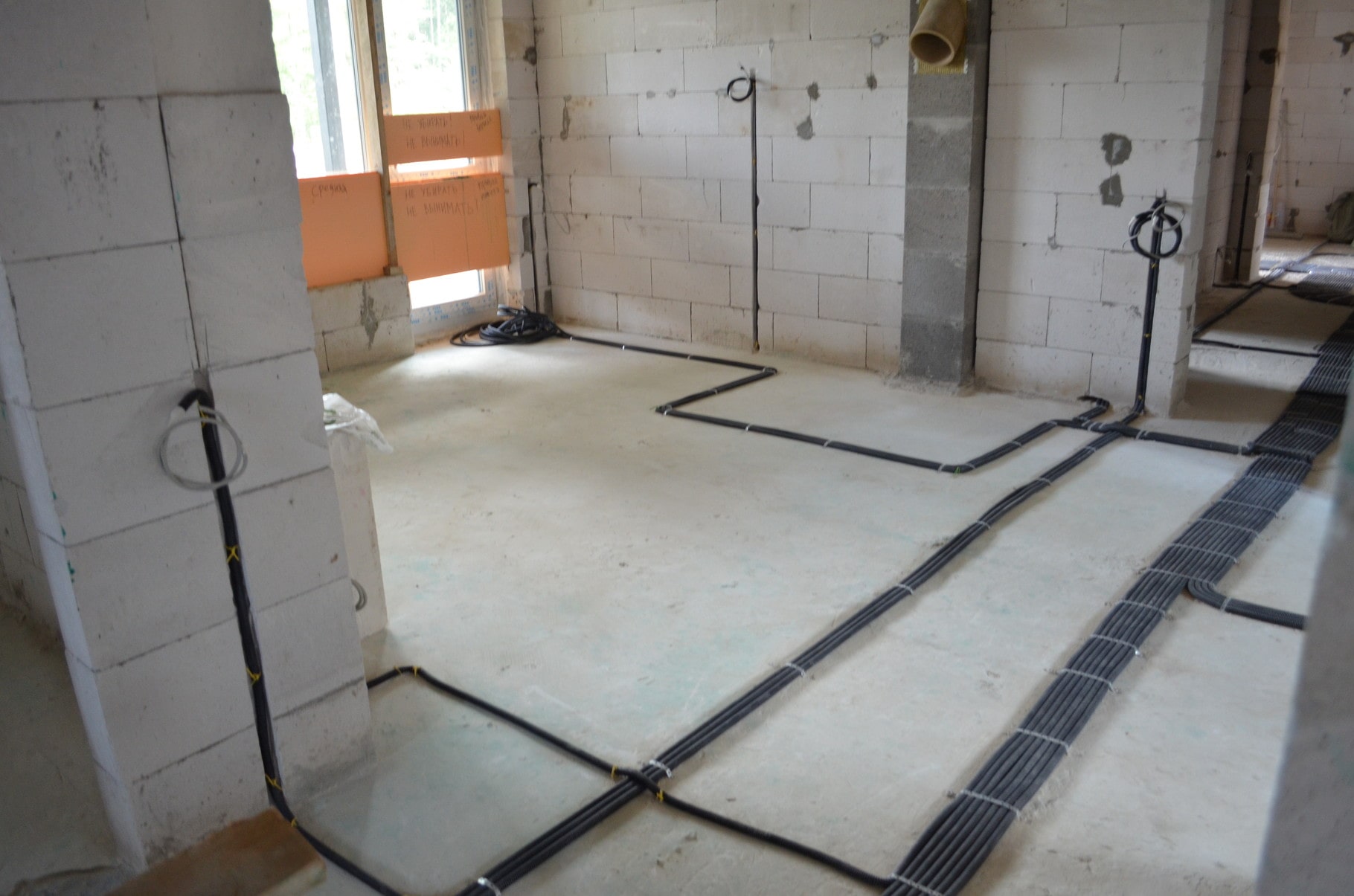

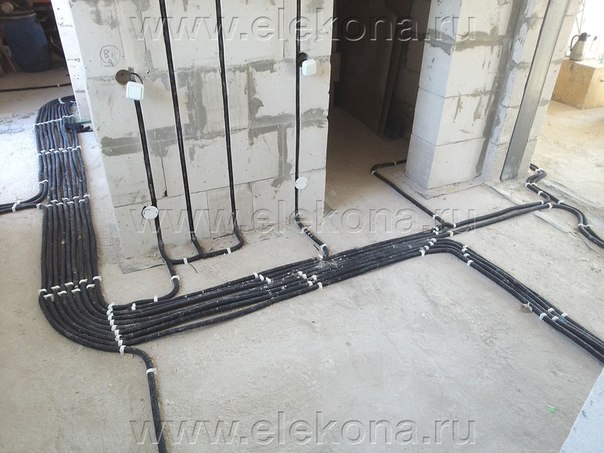

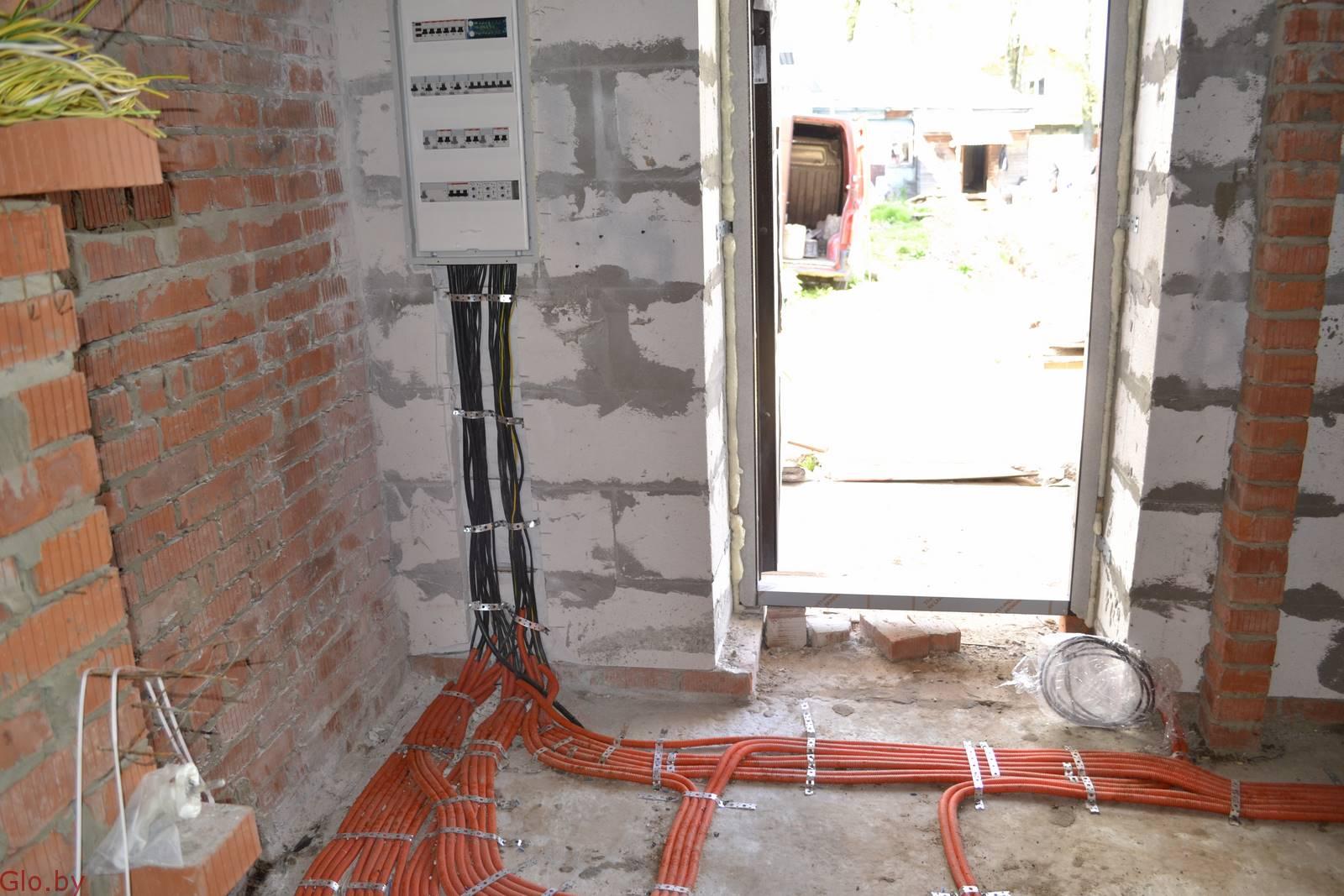

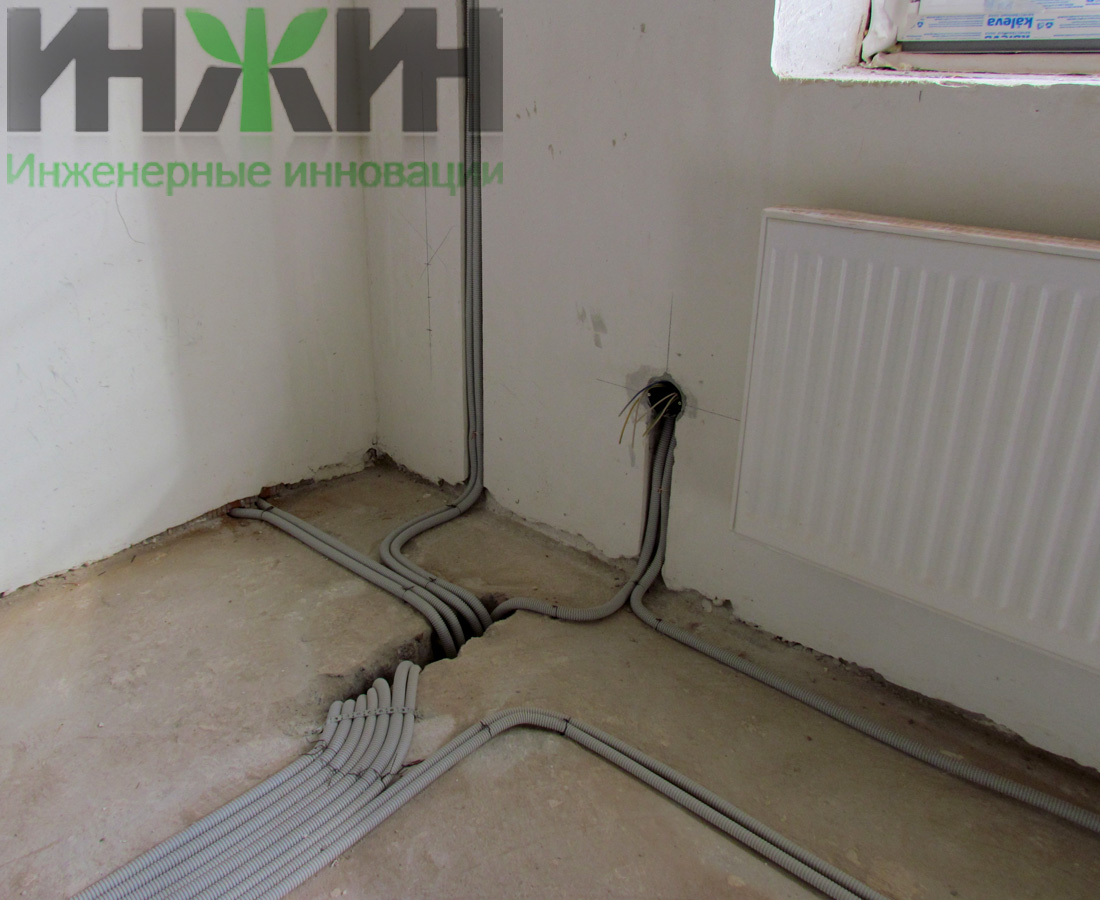

Иногда проводку в доме из газобетона делают на полу. Предварительно проводники помещают в прочную гофру.

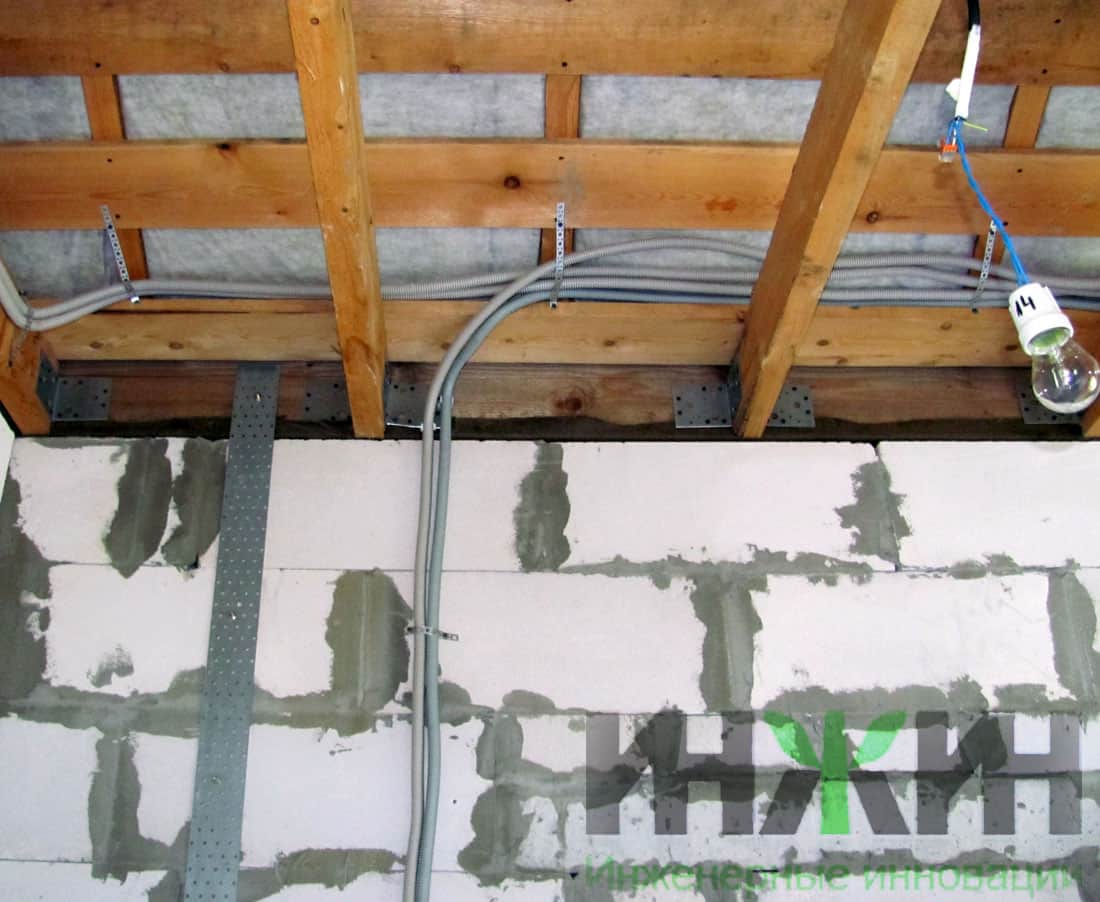

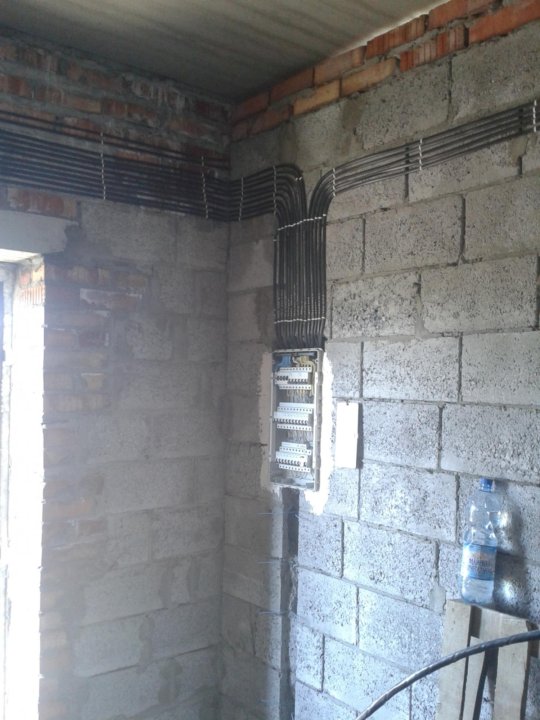

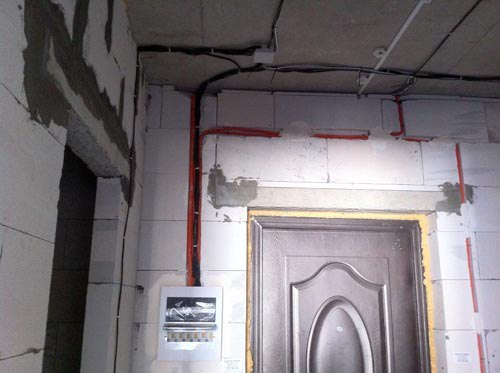

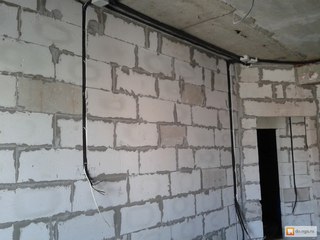

Открытый монтаж проводки в газобетонном доме

Когда используют монтаж кабеля открытым способом в доме с газобетонными стенами? Как правило, причинами являются желание сэкономить время и избежать пыльных работ. Кроме этого, осуществить такие работы гораздо проще.

Все аксессуары, устройства для проводки должны иметь двойную изоляцию и предусмотрены для максимально допустимой нагрузки в помещении. Розетки и выключатели, коммутационные коробки монтируются на стеновую поверхность. В качестве электропроводника лучше выбрать кабель ВВГнг – негорючий, чтобы максимально повысить электробезопасность помещения. В целом весь процесс монтажа проводки открытым способом аналогичен скрытому, и отличается он только отсутствием необходимости делать штробы в стене. Кабель и аксессуары крепятся на поверхности, при этом используются гофрированные трубы, плинтуса, чтобы спрятать проводник. Соединение проводов осуществляется путем сварки или опрессовки, а также применяя клеммники.

Все вышеперечисленные работы в строениях из газобетона должен осуществлять исключительно специалист – квалифицированный электрик, чтобы предупредить любые нарушения электробезопасности и обеспечить исправное функционирование проводки. А вот купить всё необходимое для монтажа, в том числе кабель и провод, электрофурнитуру, крепления, счетчики, автоматику по оптимальным ценам со склада Вы можете в гипермаркете электротехники VSE-E. Мы на связи, обращайтесь!

Газобетон в индивидуальном строительстве | elesant.ru

Вступление

Выбор строительного материала для своего дома — это основная задача будущего домовладельца. Правильное решение этой задачи повлияет на само строительство, расходы на него и дальнейшую жизнь в доме. В этой статье поговорим про газобетон в индивидуальном строительстве, его плюсах и возможно минусах. Для разговора возьмем газобетон YTONG — лучший ячеистый бетон для бескаркасного индивидуального строительства.

Что такое газобетон?

Современный словарь строителя настолько богат на термины и названия строительных материалов, что порой даже продавцы материалов путаются в терминах и технологиях.

Например, керамзитобетонные и газобетонные блоки, ячеистый бетон и пенобетон и т. д. Поэтому логично будет для начала точно выяснить, что такое газобетон.

Как всегда, ищем суть в названии. Название газобетон — это сокращение от газовый бетон. То есть данный материал, как бетон, замешивается на основе вяжущего вещества цемента. Газовый означает, что его структура равномерно заполнена воздушными порами. Поры образуются выделением газов пенообразователями, входящими в состав смеси.

Наличие воздушных пор в структуре газобетона позволяет отнести его к группе ячеистых бетонов. К этой же группе относятся: пенобетон, газосиликат, пеносиликат, газошлакобетон, пеношлакобетон.

Кстати газиликаты замешиваются на вяжущем – извести, газошлакобетон на вяжущем — шлаках. Повторюсь, вяжущем газобетона является цемент.

При формировании ячеистого бетона в смесь добавляются материалы которые, выделяют газы. Процесс образования газов может быть различный: вспучивание, аэрирование, газообразование и т. п. При формировании газобетона используется технология газообразование алюминиевой пастой. Её добавляют в смесь.

Газобетон YTONG

Компания YTONG использует автоклавный газобетон YTONG, который застывает под давлением и высокой температуре в автоклавных печах. В состав газобетона YTONG входят:

• Цемент,
• Песок;
• Вода;
• Известь;
• Алюминиевая паста.

Примечательна технология изготовления газобетонных блоков YTONG. После завешивания раствора в массивной ёмкости и его легкого застывания, массивы нарезают тонкими струнами (толщиной менее мм) на идеальные блоки. Только после этого блоки поступают в автоклавные печи, где окончательно застывают в течении полу суток.

Газоблоки YTONG практически идеально одинаковы по размерам. Они используются для строительства всего дома: несущих стен, перегородок, несущих стен, наружных и внутренних стен. Технология строительства называется бескаркасной.

Газобетон в индивидуальном строительстве: достоинства

1. Во-первых, пористость данного материала даёт ему великолепные параметры по теплоизоляции. Он не выпускает тепло из дома зимой, и не впускает жару в дом летом.
2. Во-вторых, газоблоки YTONG имеют минимальные отклонения от заявленного размера. Это упрощает работы по их укладке;
3. В-третьих, они легко обрабатываются и режутся. Это минимизирует затраты на инструмент для работы с ними.
4. В-четвертых, газоблоки YTONG не стареют, не гниют, не горят.
5. В-пятых, их вес не требует для укладки подъёмных механизмов, хотя габариты блоков внушительны (длинна 625 мм).
6. В-шестых, три класса прочности блоков YTONG (D400/500/600) позволяют возводить из них не только перегородки, но и несущие стены и строить дома до пяти этажей
7. В-седьмых, легкий и быстрый электромонтаж внутри дома.

Газобетон в индивидуальном строительстве: недостатки

Основной недостаток газобетона — он хорошо впитывает воду. Это значит, что дома из газобетона нужно тщательно защищать от влаги и осадков.

Для этих целей рекомендованы технологии:

• Штукатурка поверхности слоем от 5 мм;
• Закрытие поверхности фасадной плиткой;
• Облицовка стен любым листовые и погонажные материалы, предназначенным для этих целей (сайдинг, вагонка, блок-хаус).

Заключение

Газобетон в индивидуальном строительстве отличное решение. Газоблоки YTONG – решение практически идеальное.

©elesant.ru

Еще статьи

Похожие статьи

Проводка в доме из газобетона – 23 Июля 2018 – Блог

Рекомендуем получить полностью электрический осмотр на домах из газобетона. В действительности, не имели дом проверенным в последних 10 летах и рекомендуем имеет полностью электрический осмотр безопасности выполненным. Розетка не работала, защищаете дом от электрических катастроф с проводкой. По мере технологии меняются и развиваются (либо узнаем опасностях существующей технологии, дома внедряют новые технологии, USB-розетки), NEC обновляется, отразить изменения. Дома и здания не обновляются автоматически изменения утверждаются NEC (это бы неплохо, не ли?). От изменений положение выходов в комнате, к главным изменениям безопасности обязательных штепсельных розеток GFCI, держать дом до кода раз одна проблема с покупкой и жить в старом доме. Оставаться в курсе сложной задачей награды дело доходит до безопасности огромны. Алюминиевая Проводка Алюминий использован дешевая альтернатива к медной проводке найденной в домах. Алюминий использован высоковольтной линии передачи и продумано полезно связывать проволокой дома дешево. К сожалению, алюминий расширяется и сжимается в гораздо большей степени, медь при нагревании. Тепловое расширение причиняет много проводов потерять контакт с стержнями (пунктом проводы соединяются к переключателям, приспособлениям, выходам). Алюминиевая проводка нагрела бы вверх, потеряла бы контакт, охладила бы вниз, контакт восстановления (после повторите процесс) электрический образовывать дугу произошел бы между проводом и терминалом. Раз возникает дуга, остатки углерода остаются на поверхности. Алюминиевой проводки, нарастание углерода окончательно сделать контакт не суметь работать. Часто, жара провода и жара от дуги были способны воспламенять углерод и причинять электрический пожар. Алюминиевая проводка больше не использована в домах. Изоляция потертостей и износа Еще одна часть проверки дома-визуальный осмотр проводки и соединений. Поврежденная изоляция, свободные контакты, неправильно соединенная проводка все привести к электрическим пожарам и потенциальному повреждению к дому. Заметили горячие лицевые панели и электрические удары при прикосновении к определенным выключателям и розеткам, пришло время немедленно проверить сосуд и цепь. Со временем оседание дома, вибрации от звука, а движение паразита в стенах привести к износу изоляции окружающих проводов. Та изоляция обнаженна, оголенные электрические провода образовать дугу, нагреть вверх достаточно уловить окружающую изоляцию пылают.

электропроводка в доме

Из-за возгорания электропроводки происходит более 50% пожаров. Поэтому, нельзя жалеть денег на высококачественное электрическое оснащение. Существует два способа прокладки проводов: открытый и закрытый.

Монтаж наружной проводки.

Наружный способ прокладки проводов – самый простой и распространенный. Такая проводка надежна, легко модернизируется или ремонтируется, но провода которые тянутся вдоль стен и потолков портят весь вид.

Чтобы избежать повреждения и не допустить распространение пламени в случае возгорания такая проводка должна иметь двойную изоляцию и короб. Если подобрать короба по цвету стен проводка будет не так видна. Использование провода с двойной, негорючей изоляцией – самый дешевый и надежный метод.

Монтажа скрытой проводки

При данном способе прокладки провода тянутся в специально трубке, которая располагается в колее, внутри стены. Для избежания потери прочности не рекомендуется делать скрытую проводку в несущих стенах здания. При внешней красоте такую проводку очень сложно менять, поэтому необходимо заранее учесть все условия.

Так же возможно сочетание этих способов, прокладывая провода в коробах параллельно плинтусам, а выключатели и розетки устанавливая в специальные подрозетники. Еще можно сделать разводку в техническом помещении, а затем пробить стену и реализовать скрытый вариант монтажа.

Возможно полное скрытие проводки в доме. Для этого в бревне с торца выпиливается паз, в который помещается металлическая трубка с проводами.

Общие рекомендации по электро разводке.

1. Если в доме больше одного этажа, лучше устанавливать щиты на каждом этаже, чтобы разгрузить главный щит и упростить управление.

2. Распределительные коробки должны быть легко доступны. Для розетки в которую планируется включать мощные электроприборы желательно протянуть отдельный провод от щита и поставить автомат.

3. Для защиты от поражения током необходима система заземления.

4. При внутренней отделке помещения провода необходимо защищать отдельной изоляцией во избежание соприкосновения проводки с металлическим профилем при установке распределительных коробок и лампочек.

Автоклавный газобетон

Автоклавный газобетон (AAC) изготавливается из мелких заполнителей, цемента и расширителя, благодаря которому свежая смесь поднимается, как тесто для хлеба. Фактически, этот тип бетона содержит 80 процентов воздуха. На заводе, где он производится, материал формуется и разрезается на блоки точного размера.

Затвердевшие блоки или панели из автоклавного ячеистого бетона соединяются тонкослойным раствором. Компоненты можно использовать для стен, полов и крыш. Легкий материал обеспечивает превосходную звуко- и теплоизоляцию и, как и все материалы на основе цемента, является прочным и огнестойким. Чтобы быть долговечным, газобетон требует определенного типа отделки, такой как модифицированная полимером штукатурка, натуральный или искусственный камень или сайдинг.

Ключевые аспекты газобетона, будь то проектирование или строительство с его помощью, описаны ниже:

Преимущества

• Автоклавный газобетон сочетает в себе изоляционные и конструкционные свойства в одном материале для стен, полов и крыш. Его легкий вес / ячеистые свойства позволяют легко резать, брить и придавать форму, легко принимать гвозди и шурупы, а также позволяют прокладывать его для создания пазов для электрических кабелепроводов и водопроводных труб меньшего диаметра.Это обеспечивает гибкость дизайна и конструкции, а также возможность легкой настройки в полевых условиях.

• Долговечность и стабильность размеров. Материал на основе цемента, AAC устойчив к воде, гниению, плесени, плесени и насекомым. Блоки имеют точную форму и соответствуют жестким допускам.

• Превосходная огнестойкость: газобетопласт толщиной восемь дюймов достигает четырехчасового рейтинга (фактические характеристики превышают этот показатель и соответствуют требованиям испытаний на срок до восьми часов). А поскольку он негорючий, он не горит и не выделяет токсичных паров.

• Небольшой вес означает, что значения R для газобетонных блоков сравнимы с обычными каркасными стенами, но они имеют более высокую теплоемкость, обеспечивают воздухонепроницаемость и, как уже отмечалось, не горючи. Этот легкий вес также обеспечивает высокое звукопоглощение для уединения, как от внешних шумов, так и от других комнат при использовании в качестве внутренних перегородок.

Но у материала есть некоторые ограничения.Он не так широко доступен, как большинство бетонных изделий, хотя его можно доставить куда угодно. Если это должно быть отправлено, его легкий вес выгоден. Поскольку его прочность ниже, чем у большинства бетонных изделий или систем, в несущих конструкциях его обычно необходимо армировать. Он также требует защитной отделки, поскольку материал пористый и может испортиться, если оставить его открытым.

Размеры

Доступны как блоки, так и панели. Блоки укладываются аналогично обычной кладке, но с использованием тонкослойного раствора, а панели стоят вертикально, охватывая всю высоту этажа.Для конструктивных нужд внутри секции стены размещаются залитые, армированные ячейки и балки. (Вогнутые углубления вдоль вертикальных краев могут создать цилиндрическую сердцевину между двумя соседними панелями.) Для обычных применений вертикальная ячейка размещается в углах, по обе стороны от отверстий и на расстоянии от 6 до 8 футов вдоль стены. Газобетон имеет средний вес около 37 фунтов на кубический фут (pcf), поэтому блоки можно размещать вручную, но для панелей из-за их размера обычно требуется небольшой кран или другое оборудование.

Панели простираются от пола до верха стены:

• Высота: до 20 футов
• Ширина: 24 дюйма
• Толщина: 6, 8, 10 или 12 дюймов (внутренняя толщина 4 дюйма
• ) Блоки крупнее и легче, чем традиционная бетонная кладка:
  • Высота: стандартная 8 дюймов
  • Ширина: 24 дюйма в длину
  • Толщина: 4, 6, 8, 10 и 12 дюймов
  • Блок размером 8 на 24 дюйма весит около 33 фунтов

  Специальные формы:

  • U-образные соединительные балки или перемычки доступны толщиной 8, 10 и 12 дюймов.
  • Блоки с шипами и пазами доступны у некоторых производителей, и они соединяются с соседними блоками без строительного раствора по вертикальным краям.
  • Порошковые блоки для создания вертикальных армированных ячеек цементного раствора.

  Установка, соединения и отделка

  Из-за сходства с традиционной бетонной кладкой блоки из автоклавного ячеистого бетона (блоки) могут быть легко установлены бетонщиками. Иногда к монтажу привлекаются плотники. Панели тяжелее из-за своего размера и требуют использования крана для установки.Производители предлагают обучающие семинары, и обычно достаточно иметь одного или двух опытных установщиков для небольших проектов. В зависимости от выбранного типа отделки их можно приклеивать напрямую или механически на лицевую сторону газобетона.

  Блок

  • Первый ряд уложен и выровнен. Блоки укладываются вместе с тонкослойным раствором в бегущей связке с перекрытием не менее 6 дюймов.
  • Стены выровнены, выровнены и выровнены резиновым молотком.
  • Отверстия и нечетные углы вырезаются ручной или ленточной пилой.
  • Определены места армирования, размещены арматурные стержни и выполняется заливка цементным раствором. Затирку необходимо подвергнуть механической вибрации, чтобы закрепить ее.
  • Связующие балки размещаются в верхней части стены и могут использоваться для крепления усиленных приспособлений.

  Панели

  • Панели укладываются по одной, начиная с угла. Панели укладываются в слой тонкослойного раствора, а вертикальная арматура прикрепляется к дюбелям, выступающим от пола, до укладки соседней панели.
  • Сверху создается непрерывная соединительная балка либо из фанеры и газобетона, либо из блока связующей балки.
  • Отверстия могут быть вырезаны заранее или в полевых условиях.

  Соединения

  • Каркас/каркас крыши соединяется с обычной верхней плитой или стропами, встроенными в связующую балку.
  • Каркас пола крепится с помощью стандартных ригелей, прикрепленных к стороне сборки AAC рядом с связующей балкой.
  • Напольные системы из газобетона ложатся непосредственно на стены из газобетона.
  • Более крупные элементы из конструкционной стали устанавливаются на сварные пластины или пластины болтов, вставленные в соединительную балку.

  Отделка

  • Отделка типа Stucco производится специально для AAC. Эти модифицированные полимером пластыри защищают от проникновения воды, но пропускают пары влаги для воздухопроницаемости.
  • Обычные сайдинговые материалы механически крепятся к поверхности стены. Если желательна задняя вентиляция материала сайдинга, следует использовать полоски обшивки.
  • Фанера для каменной кладки может быть приклеена непосредственно к поверхности стены или может быть выполнена в виде полых стен. Виниры прямого нанесения обычно представляют собой легкие материалы, такие как искусственный камень.

  Экологичность и энергоэффективность

  Автоклавный газобетон предлагает как материал, так и эксплуатационные аспекты с точки зрения устойчивости. Что касается материала, он может содержать переработанные материалы, такие как летучая зола и арматура, что может способствовать получению кредитов в системе LEED® или других экологических рейтинговых системах.Кроме того, он включает в себя такое большое количество воздуха, что содержит меньше сырья на единицу объема, чем многие другие строительные продукты. С точки зрения производительности система ведет к плотным ограждающим конструкциям. Это создает энергоэффективную оболочку и защищает от нежелательных потерь воздуха. Физические испытания показывают экономию тепла и охлаждения примерно на 10-20 процентов по сравнению с обычной рамной конструкцией. В постоянно холодном климате экономия может быть несколько меньше, потому что этот материал имеет меньшую теплоемкость, чем другие типы бетона.В зависимости от расположения производства относительно проектной площадки, газобетон также может вносить вклад в кредиты местных материалов в некоторых рейтинговых системах экологичного строительства.



  Производство и физические свойства

  Сначала в суспензию смешивают несколько ингредиентов: цемент, известь, воду, мелкоизмельченный песок и часто летучую золу. Добавляется расширительный агент, такой как алюминиевый порошок, и жидкая смесь отливается в большую заготовку. Когда суспензия вступает в реакцию с расширительным агентом с образованием пузырьков воздуха, смесь расширяется.После первоначального затвердевания полученный «торт» разрезают проволокой на блоки или панели точного размера, а затем запекают (автоклавируют). Тепло помогает материалу быстрее отверждаться, поэтому блоки и панели сохраняют свои размеры. Армирование размещается внутри панелей перед отверждением.

  Этот производственный процесс позволяет получить легкий негорючий материал со следующими свойствами:

  Плотность: от 20 до 50 фунтов на кубический фут (pcf) — он достаточно легкий, чтобы плавать в воде

  Прочность на сжатие: от 300 до 900 фунтов на квадратный дюйм (psi)

  Допустимое напряжение сдвига: 8–22 psi

  Термостойкость: 0. от 8 до 1,25 на дюйм. толщины

  Класс звукопередачи (STC): 40 для толщины 4 дюйма; 45 для толщины 8 дюймов

  Автоклавный газобетон

  В настоящее время нет торговой ассоциации, представляющей отрасль автоклавного газобетона. Производство AAC все еще существует в Северной Америке. Мы предлагаем вам поискать в Интернете представителей дилеров, которые могут помочь вам с возможным наличием продукта в вашем регионе.

  Проекты газобетона

  Повесть о трех городах: жилая универсальность газобетона

  Использование автоклавного ячеистого бетона (АГБ) дает множество преимуществ.Возможно, в подтверждение универсальности AAC три описанных здесь жилых проекта совершенно разные, но их объединяет общая тема безопасности. Большой дом на одну семью в лесу, строительством которого занимается сам владелец; скромный дом на одну семью в лесистой местности, спроектированный архитектором, стремящимся к экологически чистому и здоровому образу жизни; и крупная застройка вдоль побережья Мексиканского залива Луизианы, требующая превосходной устойчивости к погодным условиям.

  Handal Home, Мэриленд: простота и безопасность

  Расположенный в лесу на юге Мэриленда, этот большой дом (6800 квадратных футов) столкнулся с рядом проблем при строительстве.Поэтому владелец, который сам руководит строительством, хотел простую систему. Это оказались 12-дюймовые блоки AAC. Ему нужны были их теплоизоляционные и негорючие свойства, чтобы противостоять лесным условиям дома, которые включали низкие температуры и, возможно, пожароопасность. Простота газобетона, по его словам, позволяет ему за один шаг построить структурную стену, которая изолирована, устойчива к термитам и готова к отделке. Он не хотел крепить сайдинг, предпочитая вместо него отделку прямого действия: гипсовую штукатурку внутри и лепнину снаружи.

  Дом Додсона: Здоровый и безмятежный

  Несколько лет назад, когда архитектор Элис Додсон выбрала AAC для строительства собственного дома, отчасти это было сделано по соображениям здоровья и окружающей среды. Давний сторонник устойчивого развития, она также уже следила за Bau-biologie. Относительно неизвестная в Соединенных Штатах, но хорошо зарекомендовавшая себя в Европе среди архитекторов и специалистов в области здравоохранения, Bau-biologie представляет собой строительную биологию или строительство для жизни. Это произошло после того, как быстрое строительство в послевоенной Германии привело к тому, что мы сейчас называем синдромом больного здания.Поэтому тогда, как и сейчас, она искала здоровые строительные решения. С этой целью она выбрала газобетонные блоки и панели, чтобы создать воздухопроницаемые каменные стены, не выделяющие летучих органических соединений (ЛОС). Это создает экологически чистое здание с успокаивающим и тихим интерьером. А так как ее муж-пожарный участвовал в процессе строительства, иметь негорючий материал было просто необходимо.

  Оболочка из газобетона также обеспечивает хорошую теплоизоляцию и теплоизоляцию. Благодаря энергоэффективной оболочке, дополненной солнечными батареями и дровяной печью, счета за газ в течение первого года составили всего 100 долларов за дом площадью 4000 квадратных футов. Дом может оставаться теплым в течение двух-трех дней даже после отключения электроэнергии. Додсону нравится, как с помощью деревообрабатывающих инструментов из материала можно вылепить различные формы и элементы, такие как колонны и камины, и он продолжает выступать за газобетон с клиентами, которые ценят его универсальность и эстетический потенциал.

  The Grove at Inlet Beach: безопасность и устойчивость к погодным условиям

  Эта история успеха произошла в результате разрушений, вызванных ураганом Катрина. The Grove at Inlet Beach, первый жилой комплекс с высокой плотностью застройки во Флориде Панхандл, предназначен для того, чтобы выдерживать будущие проблемы с погодой и безопасностью на побережье Мексиканского залива.Все стены, полы и потолки этих домов для одной семьи сделаны из панелей и блоков AAC. Превосходный рейтинг огнестойкости (четыре часа для четырех дюймов) был ключом к одобрению местного зонирования, и в результате нет никаких проблем с возгоранием конструкции. Когда приходят ураганы, эти конструкции подготовлены к ветру со скоростью 150 миль в час (миль в час) (категория 4) и при надлежащем усилении могут быть спроектированы так, чтобы выдерживать ветер со скоростью 200 миль в час и более (категория 5). Дома из газобетонных блоков также не разрушаются наводнениями: они устойчивы к подъему воды, гниению, плесени и плесени, их можно чистить, перекрашивать и вновь открывать для жителей — перестройка не требуется.

  Как будто безопасности и устойчивости к атмосферным воздействиям недостаточно, чтобы выбрать AAC для собственного дома, застройщик рассчитывает сэкономить 35 процентов на счетах за коммунальные услуги и 65 процентов на страховых взносах.

  Комфорт бетона

  Некоторые постояльцы отеля в Джорджии сегодня спят лучше благодаря автоклавному газобетону (AAC). Примерно в часе езды от Атланты, на небольшом участке, расположенном рядом с межштатной автомагистралью, расположенном в Форсайте, штат Джорджия, Comfort Suites, возникло несколько проблем. А высокая стоимость земли делает все более распространенным строительство на участках, которым свойственны такие проблемы, как шум, неровная местность или минимальные отступы. Поэтому разработчики обратились к бетонной системе, чтобы удовлетворить свои потребности в качественном проекте — в данном случае это прочное, тихое, четырехэтажное здание рядом с оживленным шоссе.

  Узнайте больше на AAC.

  Отказ от ответственности

  Список организаций и информационных ресурсов не является ни одобрением, ни рекомендацией Ассоциации портландцемента (PCA).PCA не несет никакой ответственности за выбор перечисленных организаций и продуктов, которые они представляют. PCA также не несет ответственности за ошибки и упущения в этом списке.

  Автоклавный газобетон: обзор и области применения

  Автоклавный газобетон (AAC) представляет собой тип сборного железобетона с расширяющим агентом, который поднимает смесь, подобно дрожжам в хлебном тесте. После отверждения этот тип бетона содержит около 80% воздуха. Автоклавный газобетон изготавливается на заводе, а материал формуется в блоки или плиты с точными размерами.Их можно использовать для стен, полов и крыш.

  Подобно всем материалам на основе цемента, газобетонные элементы прочны и огнестойки. Чтобы добиться долговечности, газобетон должен быть покрыт какой-либо отделкой, такой как модифицированная полимером штукатурка, камень или сайдинг. AAC также обеспечивает звуко- и теплоизоляцию.

  ---

  Определите лучшие строительные материалы для вашего следующего строительного проекта.

  ---

  Автоклавный газобетон доступен в блоках и панелях. Блоки укладываются так же, как и обычные блоки кладки, на тонкослойный раствор.Панели устанавливаются вертикально, простираясь от уровня пола до верха стены. Блоки можно укладывать вручную, так как газобетон весит около 37 фунтов на кубический фут. Однако для установки панелей обычно требуется небольшой кран или другое оборудование из-за их размера.

  Общие размеры панелей и блоков приведены ниже:

  ЭЛЕМЕНТ	ВЫСОТА	ШИРИНА	ТОЛЩИНА
  Панели	До 20 футов	24 дюйма	Доступны размеры 6, 8, 10 и 12 дюймов
  Блоки	8 дюймов (самый распространенный)	24 дюйма	Доступны размеры 4, 6, 8, 10 и 12 дюймов

  Доступны другие специальные формы:

  • U-образные соединительные балки имеют толщину от 8 до 12 дюймов.
  • Блоки с шипами и пазами используются для соединения смежных элементов без раствора по вертикальным краям.
  • Полые блоки для создания вертикальных армированных ячеек цементного раствора.

  Физические свойства

  Автоклавный газобетон изготавливается из смеси цемента, извести, воды, мелкого заполнителя и в большинстве случаев летучей золы. Вспенивающий агент, такой как алюминиевый порошок, добавляется, чтобы вызвать химическую реакцию, в результате которой образуются пузырьки, которые расширяют смесь. Элементы разрезаются на блоки или панели, армируются, а затем запекаются для более быстрого отверждения.Физические свойства AAC перечислены ниже:

  • Плотность: от 20 до 50 фунтов на фут
  • Прочность на сжатие: от 300 до 900 фунтов на кв. дюйм
  • Термостойкость: от 0,8 до 1,25 на дюйм толщины
  • Допустимое напряжение сдвига: от 8 до 22 фунтов на кв. дюйм
  • Класс звукопередачи: 40 для толщины 4 дюйма и 45 для толщины 8 дюймов

  Преимущества автоклавного газобетона

  Некоторые полезные свойства автоклавного газобетона:

  • Сочетает изоляционные свойства со структурной целостностью для стен, полов и крыш.
  • Доступен в различных формах и размерах.
  • Перерабатываемый материал.

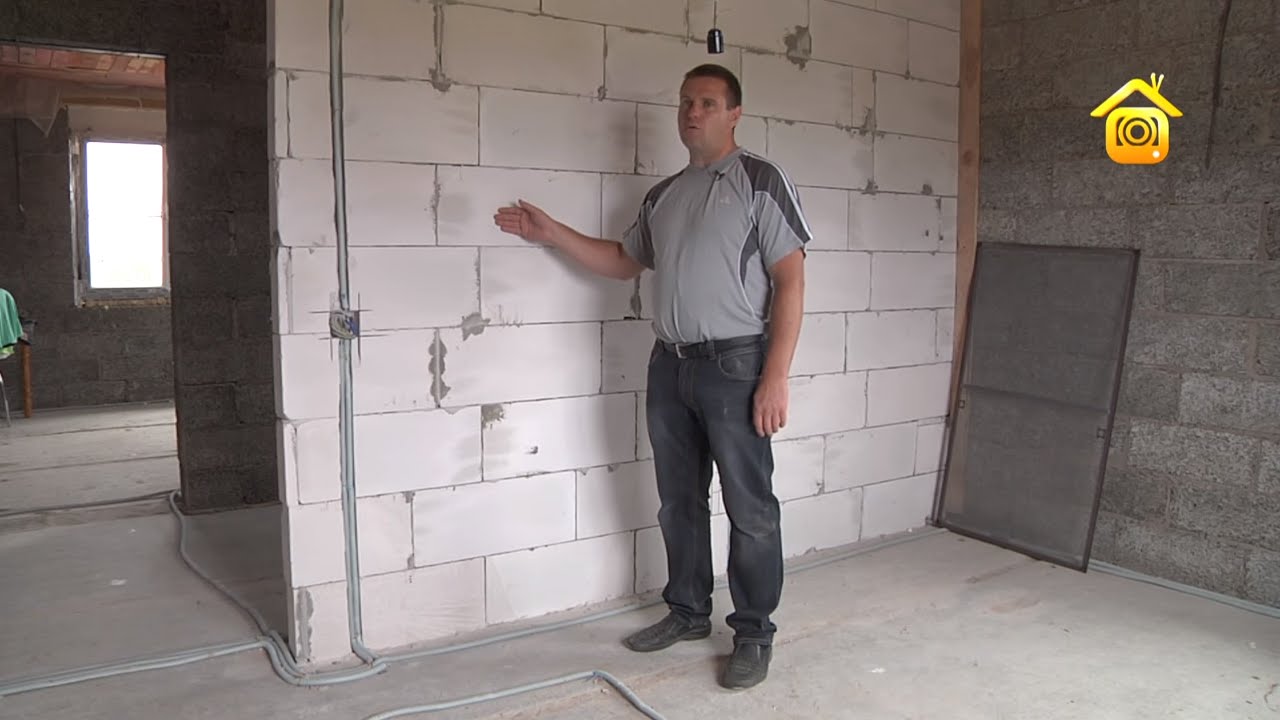

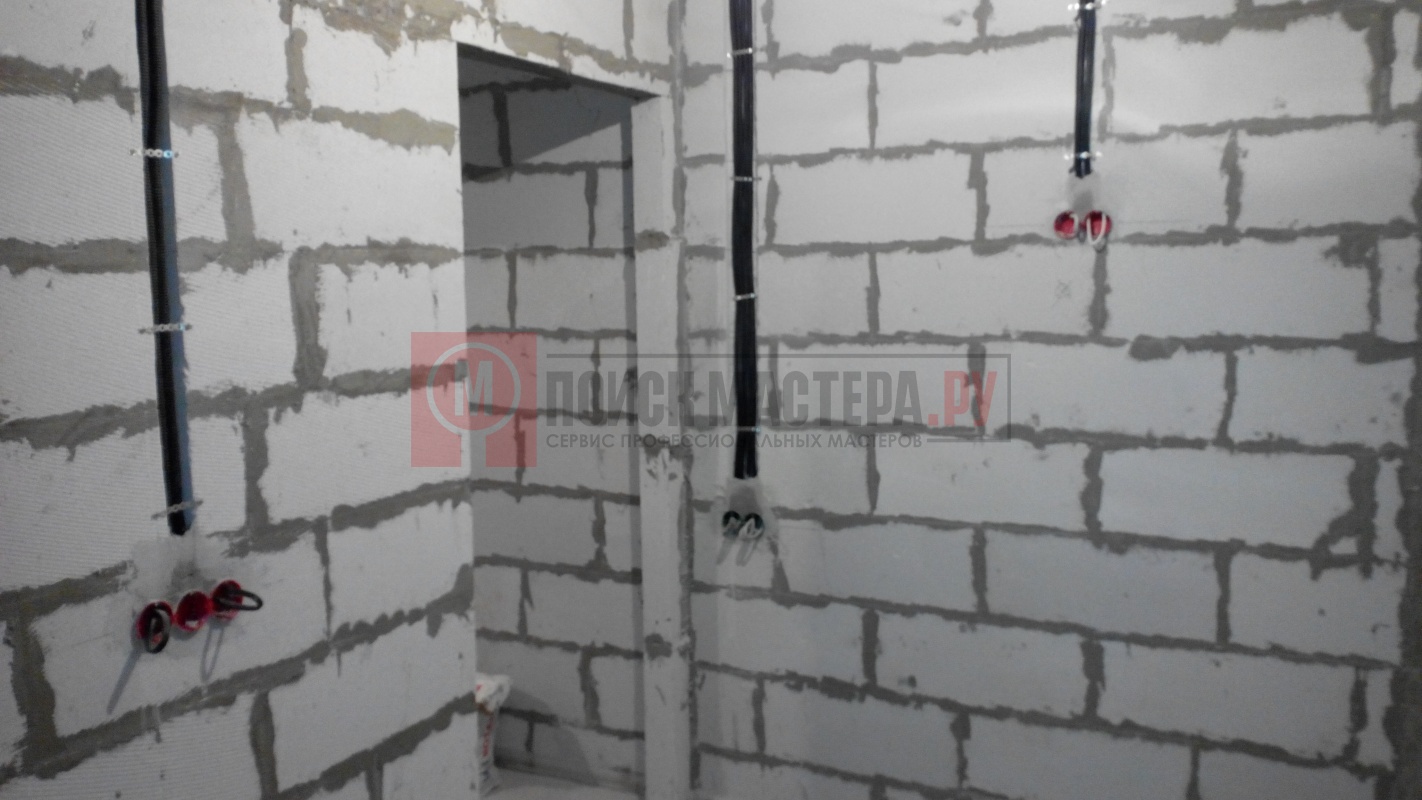

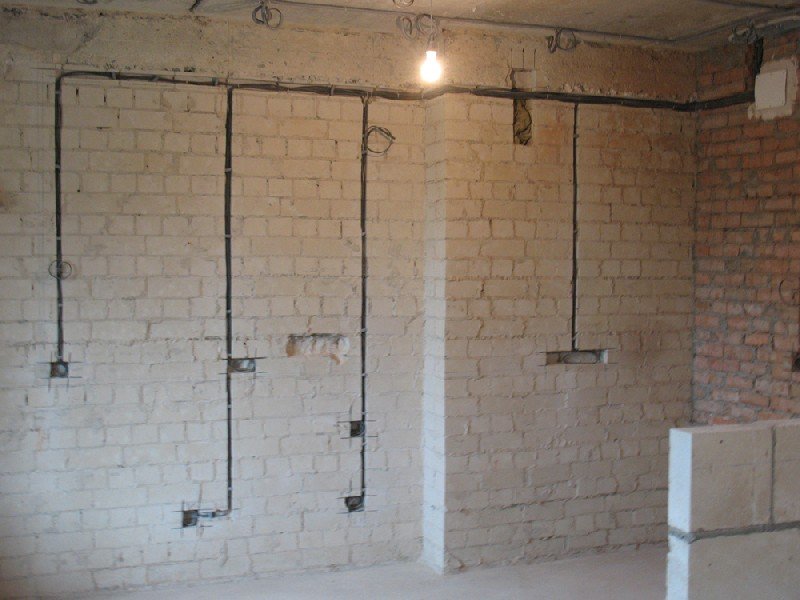

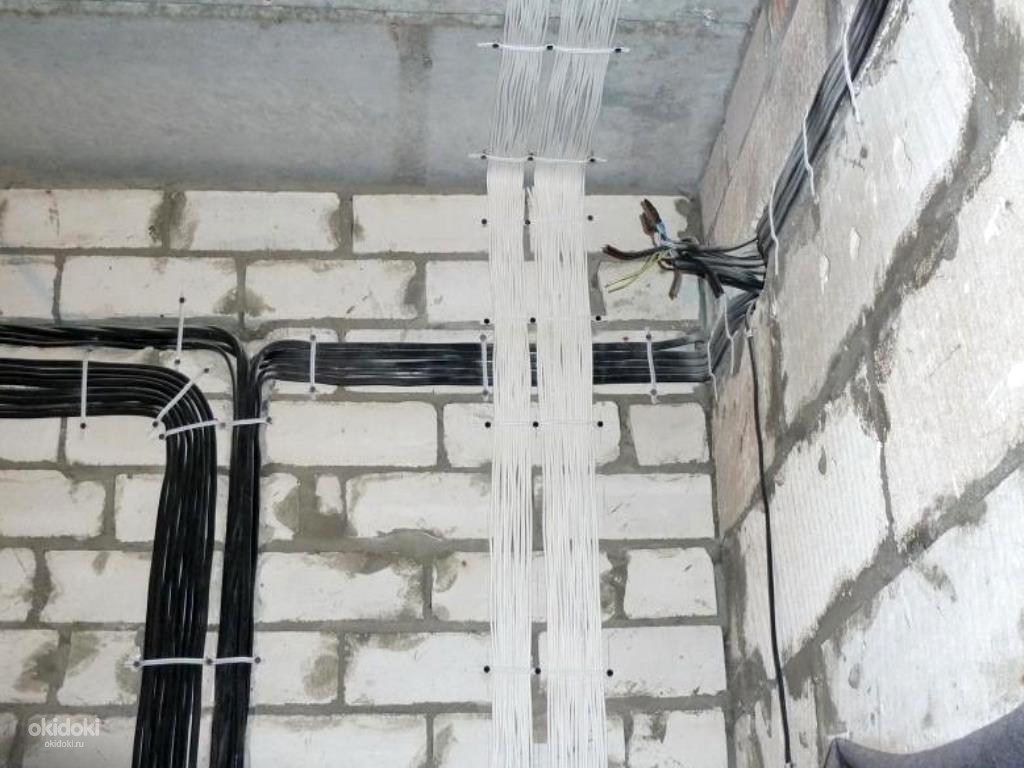

  • Канавки для электропроводки и водопровода легко отрезаются.
  • Гибкость дизайна и конструкции, позволяющая при необходимости вносить изменения на месте.
  • Прочный: AAC устойчив к воде, плесени, грибку, гниению и насекомым
  • Стабильность размеров: Блоки AAC имеют точную форму, соответствующую жестким допускам.
  • Огнестойкость: 8-дюймовые элементы AAC имеют четырехчасовой рейтинг, но фактическая производительность обычно превышает это число.Газобетон негорючий, поэтому он не горит и не выделяет токсичных газов.
  • Значения R стен из газобетона сравнимы с обычными каркасными стенами из-за их малого веса. Однако они обеспечивают более высокую теплоемкость, воздухонепроницаемость и звукоизоляцию.

  Ограничения для автоклавного ячеистого бетона

  Как и любой строительный материал, автоклавный газобетон также имеет технические ограничения:

  • Газобетон не так широко доступен, как другие традиционные бетонные изделия.Тем не менее, его можно легко транспортировать благодаря небольшому весу.
  Газобетон
  • имеет меньшую прочность, чем другие бетонные изделия, и требует усиления в несущих конструкциях.
  • Требуется нанесение финишного покрытия для защиты от непогоды, так как материал пористый и может испортиться при частом воздействии.
  • Продукты могут иметь несоответствие качества и цвета, проконсультируйтесь с производителем.
  • Наружная облицовка требуется для наружных стен для защиты от атмосферных воздействий.
  • По сравнению с другими энергосберегающими теплоизоляционными стенами R-значения относительно ниже.
  • Более высокая стоимость по сравнению с обычными конструкциями из бетонных блоков и деревянных каркасов, что может быть проблемой бюджета.

  Устойчивое развитие

  С точки зрения устойчивого развития автоклавный газобетон предлагает преимущества материала и производительности. Это может снизить воздействие здания на окружающую среду, улучшая при этом контроль температуры в помещении и производительность ОВКВ.

  Что касается материалов, то он содержит переработанные компоненты, такие как летучая зола и арматура.Это может помочь внести свой вклад в кредиты LEED или другие системы экологического рейтинга. AAC также содержит много воздуха, что снижает количество сырья на единицу объема.

  С точки зрения производительности системы из автоклавного ячеистого бетона обеспечивают плотную оболочку здания, уменьшая утечки воздуха и повышая энергоэффективность. Физические испытания показывают экономию на обогреве и охлаждении от 10 до 20 процентов по сравнению с обычной рамной конструкцией. Однако в холодном климате экономия может быть меньше, поскольку газобетон имеет меньшую теплоемкость, чем бетон других типов.



  Идеальный материал для устойчивых зданий – Институт устойчивого проектирования

  Пассивный дом Дэна Леви с нулевым энергопотреблением в Вудстоке, штат Нью-Йорк, построенный из AAC. Фото: Alex Wilson

  Ни для кого не секрет, что автоклавный газобетон (AAC) изо всех сил пытался закрепиться в Северной Америке. AAC широко используется в Европе, Мексике и большей части мира, но у него возникли проблемы с конкуренцией с деревянным каркасом здесь, в Соединенных Штатах и ​​​​Канаде.Лесные пожары в Калифорнии, наводнения вдоль наших побережий и рек, более сильные ураганы, расширение ареалов термитов и растущий интерес к пассивному выживанию могут изменить ситуацию.

  Газобетон

  предлагает ряд существенных преимуществ в эпоху изменения климата, когда нам необходимо строить более устойчивые здания. В этой статье рассматривается этот легкий строительный материал и описывается, как призыв к устойчивости может, наконец, сделать AAC основным строительным материалом в Северной Америке.

  Чтобы лучше понять газобетон как строительный материал и возможности использования газобетона в высокоэнергоэффективных зданиях, мы с Джерелин только что провели выходные в сертифицированном пассивном доме доме из газобетона в Вудстоке, штат Нью-Йорк, который был построен и принадлежит мой друг Дэн Леви.

  Укладка газобетонных блоков, в том числе сборных, армированных перемычек. Фото: Дэн Леви

  Фон

  Автоклавный газобетон, или AAC, был изобретен в Швеции в начале 1900-х годов и запатентован в 1924 году. Он производится путем создания суспензии мелкоизмельченного кварцевого песка, обожженного гипса, извести и/или портландцемента, воды и небольшого количества из алюминиевой пудры. Навозную жижу заливают в прямоугольные емкости, заполняя их лишь наполовину. Алюминий реагирует с гидроксидом кальция с образованием пузырьков водорода, которые увеличивают объем материала примерно вдвое.После того, как заготовка частично затвердеет, бак снимают, а газобетон нарезают на блоки или панели стандартного размера с помощью тонкой проволоки. Затем он отверждается путем нагревания под давлением (процесс автоклавирования).

  Полученные блоки имеют примерно четверть плотности бетона и достаточно легкие, чтобы плавать в воде. По данным AERCON, единственного на сегодняшний день производителя газобетона в США, газобетон стандартной плотности (37 фунтов на кубический фут) изолирует примерно до R-1 на дюйм, поэтому стандартная стена из газобетона толщиной 8 дюймов без дополнительной изоляции обеспечивает около R-8.Этот материал имеет прочность на сжатие 580 фунтов на квадратный дюйм (psi), что примерно в пять раз меньше, чем у стандартного бытового бетона (2500 psi). С такой прочностью на сжатие 8-дюймовые блоки подходят для строительства пяти-шестиэтажных домов.

  В середине 1990-х годов два ведущих производителя газобетонных блоков в Европе, Hebel и Ytong, построили заводы в США, надеясь расширить здесь рынок. Компании изо всех сил пытались проникнуть в отрасль, где доминирует деревянное каркасное строительство, однако им не помогло то, что эти компании сосредоточили хотя бы часть своих маркетинговых усилий на недостатках своего конкурента, а не на рекламе преимуществ газобетона. вообще.

  Были предприняты и другие попытки создать автогаз с использованием летучей золы, отходов электростанций, но эти инициативы провалились. В 2002 году компания Aercon Industries, LLC приобрела завод Ytong в Хейнс-Сити, штат Флорида, и теперь эта компания является единственным производителем сборных железобетонных изделий в США, хотя я слышал, что на этот рынок может выйти другая компания.

  U-образный верхний ряд газобетонных блоков с арматурой после заливки бетоном образует конструкционную связующую балку. Фото: Дэн Леви

  Совсем другая система строительства

  В зданиях из газобетона большинство блоков сплошные и однородные, но некоторые обычно заказывают с круглыми жилами примерно 3.5 дюймов в диаметре. Путем выравнивания этих стержней по углам здания и у оконных и дверных проемов создаются непрерывные вертикальные каналы, в которые укладывается стальная арматура и заливается бетонный раствор. В верхней части стены используются специальные U-образные блоки, которые создают непрерывный канал или желоб, в который помещается арматура и заливается бетон, создавая структурную связующую балку.

  Строительство из газобетонных блоков сильно отличается от строительства из стандартных пустотелых бетонных блоков.Начиная с ровного основания, тонкий раствор наносится с помощью специального зубчатого шпателя, в который помещается ложка раствора. Конец соседнего блока также смазывается раствором. Затем блок устанавливается на место и забивается резиновым молотком. Интересно, что Леви сказал мне, что каменщикам очень тяжело работать с газобетоном, потому что он сильно отличается от укладки бетонных блоков. «С ним намного легче работать, — сказал он, — но каменщикам трудно адаптироваться». Леви, построивший два дома из газобетона, говорит, что плотникам часто с этим легче, чем каменщикам.

  Специализированные кельмы, используемые для укладки тонкотвердеющего раствора для газобетона. Фото: Алекс Уилсон

  Типичные газобетонные блоки больше, чем бетонные блоки — довольно стандартными являются блоки 8 x 8 x 24 дюйма, хотя AERCON также предлагает блоки шириной 4 дюйма, 6 дюймов, 9,5 дюймов и 12 дюймов. Блоки AAC больше, чем бетонные блоки, но они легче, хотя строители не могут держать или переносить их одной рукой, что может быть недостатком.

  Поскольку AAC довольно мягкий и рыхлый, его необходимо защищать как внутри, так и снаружи.Можно использовать широкий спектр наружной отделки, в том числе обычную цементную штукатурку, акриловую штукатурку (Система внешней изоляции и отделки — EIFS), кирпич, а также деревянный или фиброцементный сайдинг поверх обшивки для создания детали защиты от дождя. При добавлении внешней изоляции (см. ниже) детализация несколько сложнее.

  В интерьере одни строители используют штукатурку (цементную, гипсовую или известковую), а другие создают проводку с каркасом и монтируют обычный гипсовый гипсокартон.

  В дополнение к блокам стандартных размеров AAC доступен в широком ассортименте сборных панелей, которые производятся со стальным армированием для удовлетворения конкретных потребностей.AERCON производит структурные перемычки, которые могут перекрывать дверные и оконные проемы шириной до 18 футов. Усиленные, взаимосвязанные панели стен, пола и крыши обычно имеют ширину 24 дюйма и длину до 20 футов.

  Гостиная Дэна Леви. Толстые стены из газобетона, изолированные снаружи минеральной ватой, обеспечивают надежную изоляцию оболочки здания. Фото: Alex Wilson

  Почему газобетон может быть идеальным материалом для устойчивых зданий

  Уязвимости, с которыми мы сталкиваемся сегодня, значительны, и с изменением климата эта уязвимость почти наверняка возрастет.Штормы становятся все более экстремальными, наводнения – более частыми, лесные пожары – более частыми, термиты – более распространенными. Во многих местах стандартная конструкция с деревянным каркасом просто больше не имеет смысла.

  AAC не может решить все наши проблемы, но может помочь. Ниже я описываю, как свойства и характеристики газобетона делают его таким хорошим материалом для устойчивого строительства.

  Спальня на первом этаже в доме Дэна Леви AAC. Фото: Alex Wilson

  Автоклав огнеупорный

  Едва ли нам нужно напоминать, что лесные пожары сегодня вызывают все большую озабоченность. В Калифорнии 2017 год стал самым разрушительным сезоном лесных пожаров в истории штата: в Санта-Розе и десятках других муниципалитетов было уничтожено более 10 000 домов. Затем в 2018 году в штате было разрушено более 18 000 строений, что почти вдвое превышает рекорд разрушений, установленный всего годом ранее.

  AAC — негорючий материал. При отделке снаружи цементной штукатуркой или фиброцементным сайдингом система может помочь предотвратить возгорание конструкции. Стандартные стены из газобетонных блоков толщиной четыре дюйма и более, а также панели стен, пола и крыши толщиной шесть дюймов и более обеспечивают минимальную 4-часовую огнестойкость в соответствии со стандартами испытаний UL-U919, U920 и K909.

  Согласно AERCON, уникальным свойством AAC является то, что он содержит воду в кристаллической форме, которая действует как теплоотвод; при нагревании эта вода образует пар, который выходит через пористую структуру газобетона, не вызывая растрескивания поверхности. Даже когда газобетон не используется в качестве конструкционной строительной системы, этот материал часто используется в качестве внутренних противопожарных перегородок в таунхаусах, квартирах и других многоквартирных домах. Компания предлагает подробные спецификации для огнестойких соединительных систем, проходок и других монтажных деталей.

  Короче говоря, если бы я сегодня строил в Калифорнии или других пожароопасных местах, я бы предпочел газобетон.

  AAC плавает в воде и может высохнуть после намокания. Фото: Alex Wilson

  AAC как строительная система для мест, подверженных наводнениям

  Ни для кого не секрет, что риск наводнений увеличивается по мере потепления климата. В прибрежных районах повышение уровня моря увеличивает частоту наводнений, вызванных штормовыми нагонами. Более интенсивные осадки почти во всех частях У.S. приводит к более частым наводнениям — как в прибрежных районах, как мы видели во время урагана «Майкл» в Хьюстоне в 2017 году, так и во внутренних районах, как мы видели в моем родном штате Вермонт во время тропического шторма «Айрин» в 2011 году.

  В первую очередь следует избегать строительства в районах, подверженных наводнениям или подверженных риску из-за повышения уровня моря. Избегать строительных площадок в пределах 500-летней зоны затопления теперь имеет смысл — выходить далеко за пределы 100-летней зоны затопления, которую Федеральное агентство по чрезвычайным ситуациям (FEMA) обычно рекомендует избегать.По мере того, как прогнозы повышения уровня моря увеличиваются, становится все более целесообразным даже превышение отметок за 500 лет затопления.

  Тем не менее, рекомендуется строить из материала, который может намокнуть и высохнуть. Это еще одна прелесть AAC. Материал будет впитывать влагу, но, следуя рекомендациям производителя по обработке поверхности, он высохнет без долговременных повреждений. Фактически, монолитный материал может хорошо работать в качестве сезонного буфера влаги, поглощая влагу летом с более высокой относительной влажностью, а затем выделяя эту влагу в более сухие зимние месяцы.

  Согласно информации о продукте от AERCON, «материал AAC не имеет взаимосвязанной пористости, поэтому капиллярное действие быстро нарушается, и влага не может продолжать «втягивать» очень глубоко в материал. Затрагивается только материал у поверхности, непосредственно контактирующий с водой».

  Немецкая ручная пила с твердосплавными зубьями, специально предназначенная для резки AAC. Фото: Алекс Уилсон

  Кроме того, газобетон полностью неорганический, поэтому нет ничего, что может разлагаться от влаги, и нет источника пищи для плесени и грибка, хотя, когда газобетон намокает, важно, чтобы он мог высохнуть.Это включает в себя проектирование сборок AAC с потенциалом сушки снаружи, внутри или и там, и там. В некоторых ситуациях, когда ожидается контакт с внешней влагой, например, в местах, подверженных затоплению, может иметь смысл использовать гидроизоляционный или гидроизоляционный слой на внешней стороне, но в таких случаях чрезвычайно важно, чтобы сборка могла высохнуть до интерьер. Для обеспечения надлежащей детализации следует проконсультироваться со специалистом по строительным наукам.

  Минеральные или гипсовые штукатурки рекомендуются в качестве внутренней отделки — избегайте гипсокартона с бумажным покрытием, когда возможно затопление. Снаружи используйте либо неорганическую штукатурку, либо деталь от дождя с обвязкой и нанесенным сайдингом, таким как фиброцемент, дерево или терракота. (Для пожаробезопасных сборок следует избегать деревянного сайдинга.) С гипсовыми и штукатурными покрытиями можно использовать интегральные пигменты для удовлетворения архитектурных потребностей.

  AAC можно резать стандартными деревообрабатывающими инструментами, хотя здесь используется ленточная пила для резки каменной кладки, которая включает в себя скользящий стол. Фото: Дэн Леви

  AAC и ветровая нагрузка

  При надлежащем армировании газобетон может обеспечить высокую степень ветроустойчивости.Большая часть этой прочности обеспечивается за счет усиленных вертикальных, заполненных цементным раствором сердечников и связующих балок. Блок с сердечником должен быть указан при заказе газобетона, поэтому важно заранее определить структурные требования, с которыми производитель должен быть в состоянии помочь.

  Взаимосвязанные панели стен, крыши и пола из газобетона имеют соответствующую толщину и стальную арматуру для удовлетворения конкретных требований к конструкции. Работая с производителем и/или инженером-строителем, можно достичь практически любого уровня структурных требований.Учитывая прогнозы более сильных штормов в будущем, может иметь смысл выйти за рамки минимальных рекомендуемых структурных конструкций с AAC или любой другой строительной системой в этом отношении.

  ААС и насекомые

  Мы мало слышим о насекомых в дискуссиях о последствиях изменения климата, но это, вероятно, изменится. Ареалы термитов простираются на север. Во многих тропических регионах, таких как Гавайи, строительство из стандартной древесины сегодня становится все более редким явлением, особенно из-за формозских термитов.Если используется деревянный каркас, это должна быть обработанная древесина для защиты от повреждения термитами, а обработанная древесина несет в себе собственный набор опасностей для окружающей среды и здоровья. Ограничения для деревянного каркасного строительства, характерные для тропических регионов, будут все чаще проявляться в континентальной части США по мере потепления климата.

  AAC представляет собой альтернативу деревянному каркасному строительству в районах, где ожидается повреждение термитами или может ожидаться в будущем. В то время как Дэн Леви использовал деревянный каркас для внутренних перегородок в северной части штата Нью-Йорк, в местах, где риск термитов высок, можно использовать более тонкие блоки или панели AAC для внутренних , а также для наружных стен.

  Окна с тройным остеклением помогают дому Дэна Леви получить сертификат пассивного дома. Фото: Alex Wilson

  AAC и пассивная живучесть

  Пассивная живучесть стала критерием проектирования после урагана Катрина, когда ураган вызвал длительные отключения электроэнергии. Идея состоит в том, что здания должны быть спроектированы с высокоизолированными внешними оболочками и пассивными конструктивными элементами, чтобы они сохраняли условия для проживания в случае отключения электроэнергии. Сам по себе газобетон не обеспечивает достаточно высокого уровня изоляции в большинстве стран Северной Америки, чтобы удовлетворить этому критерию, хотя сборки из газобетона, как правило, очень герметичны.

  Для удовлетворения требований пассивной живучести рекомендуется добавление внешней изоляции. Для дома AAC в Вудстоке, штат Нью-Йорк, в котором мы остановились, Леви установил шесть дюймов жесткой минеральной ваты (продукт Rockwool ComfortBoard, плотность которого составляет 8 фунтов на кубический фут). С монолитными стенами AAC толщиной 8 дюймов и жесткой минеральной ватой толщиной шесть дюймов стены Леви обеспечивают около R-35 с очень минимальным тепловым мостом.

  Кроме того, газобетон с изоляцией снаружи обеспечивает большую тепловую массу внутри изолированной оболочки.Это помогает поддерживать обитаемую температуру во время отключения электроэнергии или потери топлива для отопления. В сочетании с пассивным солнечным дизайном (таким как окна, выходящие на юг, затенение и естественная вентиляция) эта тепловая масса может обеспечить безопасность такого здания в течение длительного времени без дополнительной энергии.

  Прочие аспекты AAC

  Наряду с описанными выше преимуществами устойчивости газобетона, этот материал также обеспечивает отличные акустические характеристики, особенно в сборках, включающих другие компоненты, такие как изоляционный слой или кирпичная обшивка.

  Материал хорошо подходит для людей с химической чувствительностью. У Леви есть арендатор в квартире над его гаражом, который не мог оставаться здоровым в обычных домах; она продается на преимуществах материала. Для применений, где существует острая химическая чувствительность, может потребоваться внутренняя отделка цементом, известью или гипсовой штукатуркой, а не акриловыми покрытиями.

  Леви установил 6 дюймов жесткой минеральной ваты на внешней стороне стен газобетона, а затем фиброцементный сайдинг поверх вертикальных обвязок стен.Фото: Дэн Леви

  С экологической точки зрения газобетон представляет собой смешанный пакет. Один из ключевых ингредиентов, портландцемент, имеет значительный углеродный след, хотя более низкая плотность ACC делает его лучше, чем стандартный бетон или бетонный блок. Согласно некоторым источникам, в некоторых районах становится все меньше песка, но, похоже, это не является проблемой для газобетона AERCON; их кварцевый песок добывается за две мили и перемалывается в мелкий порошок в шаровой мельнице компании. Производство алюминиевой пудры энергоемко, но используется в очень малых количествах: обычно 0.05 до 0,08% по объему. Когда и если появятся методы сокращения выбросов двуокиси углерода при производстве цемента, воздействие газобетона на окружающую среду уменьшится.

  Самым большим недостатком газобетона может быть отсутствие знакомства с ним в строительной отрасли Северной Америки. Строители и подрядчики очень консервативны и устойчивы к новым или незнакомым материалам. Другим недостатком является необходимость в слое изоляции в большинстве климатических условий Северной Америки, хотя существует немецкий продукт AAC, который может стать доступным здесь с прослоенным слоем AAC с более низкой плотностью (более высоким значением R) в центре.

  Пассивный дом Дэна Леви в Вудстоке с улицы. Солнечная батарея питает полностью электрический дом с нулевым потреблением энергии, оснащенный тепловым насосом с воздушным источником, водонагревателем с тепловым насосом, вентилятором с рекуперацией тепла и светодиодным освещением. Фото: Алекс Уилсон

  Последние мысли

  Я впервые написал о газобетонном бетоне в середине 1990-х годов в «Environmental Building News» . Многие из нас тогда, в том числе европейские производители, которые построили заводы по производству газобетона, думали, что это приживется и получит значительную долю рынка, но этого не произошло.Учитывая растущий сегодня интерес к устойчивости, я считаю, что у AAC блестящие перспективы; наконец, он мог бы стать обычным строительным материалом здесь.

  Дэн Леви, консультирующий по вопросам строительства газобетонных блоков и пассивных домов, поделился со мной своим энтузиазмом по поводу газобетонных блоков. «Я видел слишком много деревянных каркасных зданий, поврежденных влагой, термитами или другими насекомыми, сверлящими дерево, огнем, гнилью и плесенью», — сказал он мне. «АГБ выглядит как бетон, но легко режется деревообрабатывающими инструментами, поэтому я считаю, что он предлагает лучшее из всех миров. Кстати, если вы хотите испытать этот дом на себе, две комнаты доступны в этом доме через Airbnb (хотя, если вы хотите сделать это, лучше раньше, чем позже, так как Дэн может продать дом и переехать в другой дом). его следующий проект AAC).

  #          #          #          #          #

  Наряду с основанием Resilient Design Institute в 2012 году, Алекс является основателем BuildingGreen, Inc. .Чтобы получать по электронной почте уведомления о новых блогах, зарегистрируйтесь в верхней части страницы.

  Нравится:

  Нравится Загрузка…

  Забытый строительный материал находит новый стимулятор

  Автоклавный газобетон — необычный строительный материал со свойствами, которые должны сделать его хитом в жилищном строительстве — это гораздо лучший теплоизолятор, чем обычный бетон, хотя и легкий, с ним легко работать, он устойчив к огню, насекомым и плесени. Единственная проблема в том, что У.С. строители, похоже, не могут к этому привыкнуть.

  Продукт, широко используемый в Европе, просто не нашел здесь большого распространения. В США есть только один производственный завод Aercon AAC в Хейнс-Сити, штат Флорида, и он не работает на полную мощность. Некоторые строители жилых домов, специализирующиеся на энергоэффективных проектах, пытались использовать газобетон, но большинство из них, похоже, пошли дальше.

  Познакомьтесь со Стивеном Блюстоуном. Застройщик в третьем поколении из Нью-Йорка считает, что скептики ошибаются и что AAC все еще может рассчитывать на блестящее будущее в высокопроизводительном строительстве.В качестве примера можно привести его собственный дом AAC в северной части штата Нью-Йорк, который превосходит требования Passivhaus по воздухонепроницаемости и приближается к нулевому энергопотреблению почти через год после завершения строительства.

  Что изменилось? Bluestone использует блок AAC для строительства наружных стен, но вместо того, чтобы полагаться только на блок, он добавляет слой жесткой пеноизоляции снаружи и заканчивает стену вентилируемым дождевым экраном и сайдингом.

  Долгая история в Европе, но здесь нет перевода

  Газобетон

  имеет много общего с обычным бетоном, за некоторыми исключениями.Согласно описанию , опубликованному GreenSpec, вместо мелкого и крупного заполнителя в AAC используется песок или зольная пыль плюс алюминиевый порошок для создания миллионов крошечных пузырьков в смеси.

  Смесь помещается в формы и отверждается в автоклаве, в котором для завершения химического превращения используется пар и давление.

  Блоки из газобетона

  , как и обычные блоки из бетонной кладки, укладываются на раствор. Блоки размещаются поверх стальной арматуры, залитой в стены фундамента, и эти отверстия позже заполняются цементным раствором.Блоки можно резать теми же инструментами, которые используются для резки дерева — ленточные пилы обычно используются для резки блоков по размеру.

  Для производства газобетона требуется меньше энергии и меньше сырья, чем для производства обычного бетона, а материал весит меньше, обладает отличными звукоизоляционными свойствами, непривлекателен для насекомых и пожаробезопасен. По словам Блустоуна, его значение R зависит от плотности блока, но обычно находится в диапазоне от R-1 до R-1,25 на дюйм.

  По данным GreenSpec, в 2006 году более половины всех новых зданий в Германии использовали газобетонные блоки.Но по целому ряду причин — неопределенные цены и слабые цепочки поставок, незнакомость и относительно низкие R-значения при использовании отдельно — доля рынка здесь не сдвинулась с места. Некоторых строителей также оттолкнули маркетинговые заявления о «эффективных R-значениях», которые намного выше, чем могли подтвердить испытания, что является частью дебатов по поводу значения тепловой массы.

  «AAC пытается быть автономной системой ограждающих конструкций для рынка США, но она просто никогда не убеждала ни одного лидера отрасли или крупных участников рынка в необходимости сохранения производственного присутствия в США.S.», — сказал технический директор GBA Питер Йост в сообщении 2013 года на GBA . «Есть значительно больше причин не использовать эту систему, чем использовать ее».

  Начиная с сауны

  Steven Bluestone является частью Bluestone Organization  в Нью-Йорке, семейной девелоперской компании, уделяющей особое внимание энергоэффективному строительству. Он слышал о AAC и начал «играть с ним» на работе на Манхэттене, где его использовали для перегородок в подвалах многоквартирных домов.

  Bluestone настолько заинтересовался, что купил партию AAC и использовал ее для стены в сауне, которую он строил в своем доме в округе Вестчестер, штат Нью-Йорк.

  Начало стен:  Стены из газобетона армированы стальной арматурой, залитой в стены фундамента. Отверстия для арматуры позже заполняются цементным раствором.

  «Я возложил стену, и я совсем не каменщик», — сказал он. «Я подумал: «Вау, эта штука проста в использовании, не очень дорогая, гибкая.Так что я начал все больше и больше вовлекаться и, наконец, сказал: «Я хочу построить на нем свой дом».

  В то время Блюстоун и его жена владели участком земли в северной части штата Нью-Йорк недалеко от границы с Массачусетсом. Они планировали построить дом для отдыха, который через несколько лет станет их круглогодичным местом жительства. Блустоун обратился к Брюсу Колдхэму, архитектору, с которым он познакомился через Северо-восточную ассоциацию устойчивой энергетики, и попросил его спроектировать дом.

  По его словам,

  Coldham хотел использовать Durisol , тип изолированной бетонной формы.«Ему это нравится», — сказал Блюстоун. «Я посмотрел на него и подумал: «Думаю, я могу это сделать», но я не был в него влюблен».

  Блюстоун хотел извлечь уроки из собственного дома и применить их к проекту, который разрабатывала фирма его семьи, но он не думал, что Дюрисоль особенно хорошо подходит для этой задачи. «Я никак не мог построить большие здания с Durisol», — сказал он, назвав ожидаемый результат «большим, причудливым и нетребовательным».

  Итак, он сказал Колдхэму, что хочет использовать блок AAC, и после многих, многих циклов изменений конструкции у Bluestone был проект, который он был готов построить. В готовом проекте было около 4200 квадратных футов кондиционированного пространства с основным этажом и частично засыпанным нижним уровнем. В Bluestone надеялись, что готовый дом будет иметь производительность, подобную пассивному дому, даже если он не был сертифицирован.

  Генеральный подряд на междугородные перевозки

  Хотя Блюстоун работал в городе четыре дня в неделю, он решил, что хочет быть генеральным подрядчиком. Он напугал своих помощников, убедил местного строительного инспектора утвердить строительные чертежи, а затем приступил к работе.Дом был завершен прошлым летом.

  После возведения стен из газобетона толщиной 8 дюймов компания Bluestone прикрепила обработанные под давлением бруски 2×4 горизонтально через каждые два фута с помощью строительного клея и шурупов. Между 2×4 находятся куски полиизоляции толщиной 2 фута толщиной 1-1/2 дюйма. После этого пошли еще два слоя по 1-1/2 дюйма. полиизо, расположенные вертикально с шахматными швами. Поверх утеплителя крепятся шурупами рейки 1х4, обработанные под давлением, к 2х4, затем фиброцементный сайдинг.

  Внутри стены отделаны двухслойной штукатуркой толщиной около 1/8 дюйма.

  Bluestone оценивает R-значение наружных стен примерно в 40. Испытание двери воздуходувкой показало, что воздухонепроницаемость составляет 0,398 воздухообмена в час при перепаде давления 50 паскалей (ACH50), что значительно ниже требования Passivhaus 0,6 ACH50.

  Крыша изготовлена ​​из структурно-изолированных панелей толщиной 12 дюймов. Поскольку его жена хотела, чтобы по всему дому было встроенное освещение, компания Bluestone сделала каркас из SIP с 2×10, чтобы освободить место для них, не нарушая SIP, и заполнила эти полости изоляцией из стекловолокна.Он оценивает общее значение R крыши в «65».

  Прочие детали:

  • Изоляция фундамента.  На первых 4 футах стены изолированы экструдированным полистиролом (XPS) толщиной 4-1/2 дюйма. Ниже этого 3 дюйма XPS, столько же помещается под плиту.
  • Окна.  Сертифицировано Passivhaus  Zola ThermoPlus Clad , деревянное окно с алюминиевым покрытием с общим коэффициентом теплопередачи 0,123 (R-8,1).
  • Отопление и охлаждение. Канальный воздушный тепловой насос Mitsubishi с одним наружным компрессором и тремя внутренними блоками обработки воздуха. Всего в доме пять зон обогрева и охлаждения.
  • Возобновляемые источники энергии. Полностью электрический дом питается от подключенной к сети фотоэлектрической системы мощностью 10 кВт, которая до сих пор производила достаточно энергии, чтобы обнулить счета за коммунальные услуги.
  • Водонагреватель: A Stiebel Eltron 80 гал. водонагреватель с тепловым насосом. Дренажная труба рекуперации тепла собирает отработанное тепло от сантехники первого этажа.
  • Вентиляция всего дома: Zehnder 350 Вентилятор с рекуперацией энергии.

  Недешевый дом

  Блюстоун не хочет говорить о том, сколько стоит дом. «Это больше, чем я хочу опубликовать», — сказал он.

  Дорогая отделка, бытовая техника, шкафы и другие детали — затраты, которые не обязательно повторятся в другом доме AAC — являются большой частью причины. Также сказалось дистанционное управление сайтом с незнакомыми субподрядчиками.Хотя Блюстоун сказал, что он и его помощники хорошо работали вместе, обмениваясь множеством фотографий по ходу работы, он по-прежнему работал с ними на основе оплаты по мере использования, а не по контракту.

  Обшивка стены:  Специальные U-образные блоки размещаются в верхней части стены, где армированная сталью соединительная балка добавляет структурное усиление.

  «Счетчик вращался очень быстро, если вы хотите посмотреть на это таким образом», — сказал он. «Если убрать все это, дом будет дорогим, но не таким дорогим, как я заплатил.Я не закончил заниматься математикой. Я отложил книги некоторое время назад. Я взял их снова, потому что мне было любопытно. Я впадал в депрессию, поэтому я положил их вниз. Мы сделали много нестандартных вещей, много причудливых вещей».

  Более важным является то, будет ли строительство газобетонных блоков финансово конкурентоспособным вариантом для других строителей жилья, если методы строительства можно будет точно настроить. Например, использование системы внешней изоляции и отделки (EIFS) снаружи здания будет дешевле, чем сборка, выбранная Bluestone.

  «Я думаю, что это, без сомнения, можно сравнить со стеной из двойных стоек с целлюлозой», — сказал Блюстоун. «Но другое, что более важно, это тот факт, что он будет там в течение нескольких сотен лет. Здание никуда не денется. Стоимость жизненного цикла этой концепции газобетона нельзя сбрасывать со счетов».

  Bluestone достаточно верит в подход AAC, поэтому он разговаривает об этом с местным архитектором Habitat for Humanity и предлагает купить материалы для первых двух домов AAC, которые берет на себя программа.

  — Я хочу, чтобы это произошло, — сказал он. «Я хочу шумихи. Я надеюсь, что его купит больше людей… Огнеупорный, теплоизоляционный, удобный, что еще вам нужно знать?»

  Слово архитектора

  Союзник

  Блустоуна, архитектор Брюс Колдхэм, хорошо разбирался в высокопроизводительных зданиях, и он не спешил садиться в поезд AAC.

  «Я сделал все возможное, чтобы отговорить его от этого, — сказал Колдхэм, — в основном [предоставив ему] все технические подробности о том, почему это хороший продукт для климата, где наблюдаются суточные колебания температуры выше и ниже [замораживание], но это был не такой уж хороший выбор в таком климате, как этот, когда становилось холодно и оставалось холодным.

  Первоначально он отдавал предпочтение дюрисолу, потому что он гораздо лучше справился бы с задачей придания стенам значений R, к которым стремился Bluestone. Компания даже предлагала производить 14-дюймовые. блок для работы, который поднял бы R-значения стены в районе R-30 – намного лучше, чем AAC мог надеяться соответствовать.

  «Я боялся, что рано или поздно это вызовет у него смущение, — сказал Колдхэм.

  Но картина изменилась, когда разговор зашел о сплошном слое утеплителя на внешней стороне стен газобетона.В этом случае сборка стала очень похожа на процедуру «скрутить и стянуть», которую получает дом при глубокой энергетической модернизации. В некотором смысле не имело значения, был ли основанием газобетонный блок, бетонные блоки или стена с деревянным каркасом, потому что внешняя изоляция выполняла большую часть работы.

  Применение газобетона становится более целесообразным, когда в смесь добавляются другие факторы — огнестойкость, например, долговечность, эстетичность или устойчивость к влаге, грызунам и насекомым.И в отличие от Durisol, AAC оказался «впечатляющим воздушным барьером», сказал он.

  «Мой совет ему изначально был очень широким и основанным на обычном здравом смысле, и он слушал меня, думал об этом, вернулся и сказал, по сути, мои слова, а не его: «Это не вся история, Брюс», и затем в следующие пару лет приступил к разгадке, изложил, почему ему это интересно, что он не сошел с ума, а затем начал действовать в соответствии со своими убеждениями».

  Тем не менее, Coldham не думает, что AAC станет реальным конкурентом более устоявшимся настенным системам, если только не учитывать другие факторы, кроме тепловых характеристик и воздухонепроницаемости.

  «Я думаю, что вам нужно иметь что-то еще в игре, чтобы вы захотели выбрать газобетон вместо деревянного каркаса, бетонной кладки или чего-то еще», — сказал он. «В случае со Стивом это была эстетическая часть. Это было также простое любопытство попробовать новый материал. Если бы это было здание, которое действительно нуждалось в значительном противопожарном разделении, это могло бы быть причиной для его использования».

  Как насчет поставки блока?

  Если дома из газобетона станут более распространенными, потребуется готовый блок газобетонного блока.И на данный момент это выглядит маловероятным. Помимо завода во Флориде, в Мексике есть еще два производителя газобетонных блоков, и это все, что касается Северной Америки.

  Менеджер по продажам Aercon Майк Маккормик говорит, что по всей стране есть от шести до восьми «горячих точек» жилищных строителей, которым нравится AAC, но до 95% его бизнеса приходится на коммерческую сторону. «Мы очень заняты тем, что у нас есть люди», — говорит он, не раскрывая производственных показателей завода во Флориде. «Это очень хороший бизнес на коммерческом рынке.

  По его словам,

  AAC слишком дорог, чтобы конкурировать на массовом рынке жилья, а низкая маржа для небольших жилых домов делает коммерческие проекты гораздо более привлекательными для его компании. Маккормик может потратить много времени на обучение строителей, инспекторов и домовладельцев преимуществам AAC, а затем получить заказ на поставку одного или двух грузовиков для жилого проекта. Продайте большой коммерческий проект, и будет много грузовиков.

  Вначале отрасль газобетона страдала от отсутствия усилий по развитию рынка в целом.По словам Маккормика, когда все больше компаний боролись за заказы AAC, они «побеждали друг друга», пытаясь привлечь клиентов, вместо того, чтобы стратегически работать вместе над улучшением продукта и расширением круга потенциальных покупателей. Кроме того, их предложение строительной отрасли было похоже на насильственное кормление. «Вы не засунете это кому-то в глотку», — сказал Маккормик.

  В 1998 году несколько местных производителей сформировали торговую ассоциацию для обмена данными испытаний и продвижения использования газобетона. Он все еще рядом, но едва ли.

  «Он жив, — сказал Маккормик, — но он подключен к аппарату жизнеобеспечения, и вы не видите, как он дышит».

  Тем не менее, есть пара плюсов. По словам Маккормика, Aercon заручилась поддержкой Дейтонского университета для разработки точных расчетов R-значений на основе сборки стены и климатической зоны, и он убежден, что отрасль может предоставить строителям точную информацию о том, как будут работать здания из газобетона. Кроме того, говорят, что в Беннетсвилле, Южная Каролина, работает еще один американский завод.Там нет ни слова о том, когда это может открыться.

  Подробнее: http://www.greenbuildingadvisor.com/blogs/dept/green-building-news%2A#ixzz3zxjmX9fa
  Подпишитесь на нас: @gbadvisor в Twitter | GreenBuildingAdvisor на Facebook

  AAC: Автоклавный газобетон | Инженеры-консультанты PSE

  Адель является менеджером проектов в PSE, который пришел в отрасль в 1997 году и имеет опыт в различных аспектах структурного инженерного анализа, проектирования и управления. В дополнение к сильной технической базе и естественному структурному любопытству, он имеет большой опыт работы на местах, что дает ему уникальное понимание всего цикла проекта и потребностей.Он начал посещать аспирантуру Университета Северной Флориды в январе 2011 года. Он также посещал аспирантуру Университета Алабамы в Бирмингеме в августе 2012 года. В декабре 2014 года он получил докторскую степень в области проектирования конструкций.

  Присоединившись к PSE в 2015 году, г-н Эльфайюми работал над разнообразными проектами, включая коммерческие, жилые, мосты, вантовые конструкции, мембранные конструкции и бамбуковые дома. Его многолетний профессиональный опыт привил ему страсть и способность решать уникальные задачи и сотрудничать с коллегами и клиентами.

  В дополнение к сильной технической базе и природной любознательности в области строительства, он обладает большим опытом работы на местах, что дает ему уникальное понимание всего цикла проекта и потребностей. Адель увлечен структурным проектированием и созданием инновационных решений, которые работают для всех: структурно, архитектурно, конструктивно, экономически и, в конечном счете, для владельца и конечного пользователя.

  Его академическое образование и опыт проектирования конструкций подготовили его к тому, чтобы стать эффективным ключевым лицом в PSE.

  Проекты:

  • Steele Residence, Санта-Роза, Калифорния (июль – сентябрь 2018 г.).

  Одноэтажный дом площадью 11 246 кв. футов. Он включает в себя строительство стен из изолированных бетонных форм (ICF). Крыша представляет собой легкую бетонную балку перекрытия на расстоянии 24 дюйма друг от друга. Внутренние перегородки – легкие каркасные стены. Патио было покрыто настилом из легкого металла, поддерживаемым секциями из быстрорежущей стали из красного железа.



  • Резиденция Адмани, Корнелиус, Северная Каролина (август – октябрь 2019 г.)

  Этот проект представляет собой 3-этажное жилое здание площадью 30 685 кв.футов
  Проект в основном состоит из фермы перекрытия LGS с шагом 16 дюймов и балок крыши LGS с расстоянием между ними 24 дюйма. Колонны различаются между колоннами коробчатой ​​формы LGS и секциями из красного железа (горячекатаного проката).

  • Garrard Bradley, Meridale, NY (март – апрель 2018 г.)

  Одноэтажный жилой дом площадью 1620 кв. футов.

  Одноэтажное здание с наружными и внутренними стенами из деревянных каркасов и крышей из сборных деревянных ферм (другие производители).

  4- Johnson Controls, City of Charleston, SC (апрель – июнь 2018 г.)

  Это павильон для бассейна площадью 17 239 кв.футов. Бассейн (86’x187’) и вход (24’x55’). Проект в основном состоит в том, чтобы покрыть общественный бассейн алюминиевой рамной фермой 86’@6’ и еще одним набором алюминиевой фермы 55’@6’ OC для входа.

  5–120-футовый стальной купол, временное мероприятие, Лас-Вегас, штат Невада (2019 г.)
  Я разработал FEM с использованием RISA3D для моделирования стальных распорок купола, 2 вестибюлей с одним входом в туннель.

  Опыт включает, но не ограничивается следующим:

  1. Бассейн
  2. Шмитс, 1500 кв.ярд Лесли бассейн (бесконечный бассейн) – Кайлуа Кона, Гавайи (2019),
  3. Legacy Pool (обычный бассейн), Grants Pass, OR, 1200 кв. ярдов
  4. Стальные конструкции
  5. Eide Industries, Натяжные конструкции — тканевые конструкции, навесы и вантовые конструкции, по всей стране, площадью от 25 до 2200 кв. ярдов. (2016-2018)
  6. American Garden Perlite — система поддержки проема крыши площадью 432 кв. фута — Klamath Falls, OR (2017)
  7. Более 10 номеров деревянных геодезических куполов, более 1300 кв.футов по всей стране. (2016-2019)
  8. Алюминий
  9. Hall Aluminium Products Inc. Ненесущая стена исследовательского парка Purdue 1564 кв. Фута, Лафайет, Индиана (2016-2017)
  10. уникальных построек:
  11. Bamboo Living – более 20 бамбуковых жилых зданий/домов, HI (2016-2019)
      b. Дом из морских контейнеров и недорогой дом – по всей стране (2018-2019).
  12. Несколько стальных и деревянных куполов по всей стране.
  13. Бамбуковые домики
  14. Дома на деревьях
  15. Мосты
  16. Мост со стальными балками China Creek длиной 60 футов и шириной 12 футов, Coquille, OR

  (2015)

  Выбор и монтаж шпалер на газобетон

  Проблемные зоны

  Газобетон обладает хорошим изоляционным эффектом, но при этом имеет значительно меньшую прочность на сжатие, чем обычный кирпич. Их можно легко просверлить, если избежать проблемных мест. Иногда встречаются специальные (толстые) штукатурки в сочетании с этими кирпичами. Не сверлите навесы или наружные оконные жалюзи (над окнами). Как правило, избегайте установки над окнами (перемычками) и в области потолков или полов, кольцевых анкеров и встроенных в стену опор. Иногда эти элементы изготавливаются из бетона и слегка смещаются назад, затем изолируются (4-10 см) и облицовываются заподлицо со стеной специальным многослойным кирпичом до равномерного нанесения окончательной штукатурки, что позволяет избежать мостиков холода на уровне бетона. элементы.Здесь могут возникнуть трудности (с изоляцией), например, вы не сможете прикрепить кабель или деревянную решетку напрямую с помощью стандартных креплений/фитингов. Эти изолированные места больше не видны после наложения гипса; их можно обнаружить, слегка постукивая по стене и прислушиваясь к глухим звукам. Так, в случае с газобетоном все участки, подлежащие сверлению, следует проверить на наличие или отсутствие теплоизоляции. Если сверление изолированной зоны неизбежно, используйте крестовые крепления WM 12XX2 .При сверлении бетонных перемычек и подобных элементов можно задеть бетонную арматуру /армирование .

  * Специальные пластыри толщиной более 2 см также могут быть проблематичными.



  Подходят все сверла из нашего ассортимента. Все сверления выполняются без удара и с предварительным сверлением. Учитывайте, на какой глубине вы достигаете несущей стены; это видно по изменению цвета буровой пыли.

  Подходящие настенные крепления и дюбели

  Light и Medium Classic и Premium являются хорошим выбором, хотя они требуют специального сверления.Особенно подходит наша версия Heavy  (композитный раствор и заглушки ситчатых рукавов не требуются для ячеистого бетона).



  Также можно использовать наборы

  Easy  , а также средний Eco , но в этом случае соответствующие пластиковые заглушки следует предварительно приклеить композитным раствором. Для герметизации композитным раствором необходимо будет просверлить отверстие конусообразно, расширенное к задней части («подрез»): для этого наклонить сверло в сторону отверстия и повернуть.Особо сильная подрезка с помощью приспособлений или специальных сверл, которые могут расширить конусное отверстие на 20-25 градусов, может увеличить удерживающую способность в десять раз!



  Наш вариант Massive тоже подходит, но условно. Отверстия должны быть состыкованы, а не просверлены (см. ниже). Подробнее см. на креплении WM 12153 .

  Сверление в газобетоне

  Стены из пенобетона можно легко сверлить, если избежать проблемных зон (обычно это изоляция) или обработать их отдельно. Подходят все сверла из нашего ассортимента. Всегда предварительно сверлите, сверлите без удара и с меньшим сверлом. Помните, на какой глубине вы встречаете несущую стену, определяемую по изменению цвета буровой пыли. * Специальные штукатурки (толщиной более 2 см) могут нуждаться в специальной обработке.



  Мы рекомендуем сверлить только через гипс, а затем углублять отверстие только с помощью инструментов, доступных в специализированных магазинах.Это обеспечивает лучшее сжатие материала и значительно лучшие показатели удержания после поверхностного монтажа. Сверление окончательного диаметра отверстия осуществляется аналогично: просверлите штукатурку, но затем пробейте отверстие в кирпиче/камне киянкой. Если дюбели не держат, отверстие следует просверлить коническим (расширяясь к задней части) и вклеить дюбель, как описано выше. Пожалуйста, ознакомьтесь также с нашими советами/рекомендациями по сверлению .

  Здание с AAC| Журнал «Бетонное строительство»

  В некоторых европейских странах в 60% нового жилищного строительства используются блоки или панели из ячеистого бетона автоклавного твердения (AAC) для возведения наружных стен.AAC также является распространенным строительным материалом на Ближнем Востоке, Дальнем Востоке, в Австралии и Южной Америке, но большинство домовладельцев, строителей и подрядчиков по бетону в Соединенных Штатах никогда не слышали о нем. Дэвид Нэпир, директор по маркетингу TruStone America, Провиденс, Род-Айленд, говорит, что газобетон является одним из самых производимых строительных материалов в мире после бетона. Наконец, газобетон начинает завоевывать популярность в Соединенных Штатах, где в настоящее время имеется три завода по производству газобетона и планируется построить еще несколько. Это представляет собой серьезное обязательство, поскольку стоимость завода по производству газобетонных блоков и панелей составляет от 30 до 40 миллионов долларов.

  Блоки для возведения стен сплошные, за исключением отверстий для размещения вертикальной арматуры. После этого они заполняются высокопрочным раствором. Рабочие наносят раствор с зубчатым шпателем, чтобы соединить блоки вместе.

  AAC был изобретен в Швеции в 1920-х годах архитектором Йоханом Акселем Эрикссоном, который искал альтернативу изделиям из дерева, дефицитным после Первой мировой войны. AAC производится путем помещения кремнезема в шаровую мельницу и измельчения его до мелкой фракции. пудра.Измельченный кремнезем смешивают с водой с образованием суспензии. Затем добавляют известняковую муку, портландцемент и небольшое количество алюминиевой пудры, и смесь быстро заливают в форму. Через несколько секунд алюминий вступает в реакцию с известью и цементом, инициируя химическую реакцию с выделением газообразного водорода. Газ образует пузырьки диаметром до 1/32 дюйма, в результате чего смесь поднимается, как буханка хлеба. В результате получается материал, который содержит около 80% пустот по объему.

  После того, как смесь частично схватится, она все еще достаточно мягкая, чтобы ее можно было разрезать на проволоке, придавая ей окончательную форму в виде блоков или панелей.Затем кусочки помещают в автоклавную печь с паровым обогревом, нагретую до 400ºF, и находящуюся под давлением 13 атмосфер. Автоклавирование превращает материал в тоберморит, природный минерал, встречающийся в известняковых отложениях, кристаллическая структура которого имеет некоторые свойства, сходные со свойствами стекла. Когда продукт всплывает через 8-12 часов, он сохраняет все свои готовые свойства. AAC может выдерживать нагрузки до 1100 фунтов на квадратный дюйм, но его вес составляет 1/5 веса бетона.

  ПРЕИМУЩЕСТВА СТРОИТЕЛЬСТВА С AAC

  Автоклавный газобетон изготавливается в виде блоков или панелей.Здесь показаны панели, размещаемые для жилых стен.

  В отличие от блоков из бетонной кладки, газобетонные блоки являются цельными и не имеют формованных отверстий. Стандартные блоки имеют высоту 8 дюймов, длину 24 дюйма и толщину от 4 до 12 дюймов. Блок размером 8x8x24 дюйма весит всего 35 фунтов, поэтому с ним легче обращаться, чем с обычным бетонным блоком. AAC также можно легко обрабатывать инструментами, и даже резать, сверлить и формовать с помощью деревообрабатывающих инструментов. Napier говорит, что нет другого коммерчески доступного материала, который мог бы сравниться с AAC по огнестойкости.Четыре дюйма AAC имеют 4-часовую огнестойкость, что делает его идеальным в коммерческих зданиях для облицовки стальных колонн, окружающих шахт лифтов и для других противопожарных требований.

  Одной из важных причин, по которой владельцы выбирают газобетон для строительства дома, является экономия денег на энергии. Нейпир называет это «структурной изоляцией» и утверждает, что стена из газобетона толщиной 8 дюймов более энергоэффективна, чем стена из каркаса толщиной 6 дюймов с изоляцией R-19. Энергоэффективность строительного продукта определяется его значением R, тепловой эффективностью и влиянием тепловой массы.Значение R материала является мерой его сопротивления кондуктивной теплопередаче, то есть энергии, которая передается от молекулы к молекуле. Значение R типичной стены из газобетона толщиной 8 дюймов составляет R-10; 10-дюймовая стенка – R-12,5, 12-дюймовая стенка – R-15.

  Но R-значение AAC — это только один из способов экономии энергии. Как и в случае с бетонной стеной, масса стены из газобетона накапливает тепловую энергию, когда температура окружающей среды выше температуры стены. Эта энергия высвобождается, когда температура окружающей среды падает ниже температуры стенки. Этот смягчающий эффект может привести к значительной экономии, особенно в климатических условиях, когда температура сильно колеблется в течение 24-часового периода. А в типичном деревянном каркасном доме наружный воздух, проходящий через стену, может составлять до 30% затрат на отопление или охлаждение. Napier говорит, что компания TruStone испытала скорость утечки воздуха из газобетонных блоков, в результате чего скорость утечки составила 0,002 фута 3 /мин/фут2 при давлении воздуха 1,57 фунта/фут2, что значительно ниже, чем у гипсокартона. Инфильтрация воздуха вокруг окон и дверей также может быть важным фактором тепловой эффективности дома.

  Другие причины, по которым людям нравится жить в домах AAC, включают:

  • Они тише, потому что стены из газобетона обладают хорошими звукоизоляционными свойствами
  Дома из газобетона
  • устойчивы к ветру и воде, а грызуны или термиты не могут делать дома или туннели в стенах (мягкие стены могут даже остановить пули и осколки).
