Выбор телефонного кабеля

Каждый домашний телефон, а также многие виды сигнализации и интернет – оборудования, которые подключаются к телефонному разъёму, используют телефонную проводку. С ней легко и безопасно работать из-за низкого напряжения. Исторически сложилось так, что телефонные компании проводят свои провода по воздуху, используя телефонные столбы в качестве опор, но в наши дни более распространена прокладка кабелей под землёй. Воздушный способ прокладки телефонных проводов используют в сейсмоопасных районах, в местах со скалистой поверхностью, с угрозой схода лавин, селей и оползней, с глубокими оврагами или грунтовыми водами, подходящими близко к поверхности, а также при подводе к населённым пунктам, окруженным сельскохозяйственными угодьями. Провода соединяют АТС (автоматическую телефонную станцию) и потребителей, имеющих стационарные телефоны. Современный ассортимент телефонных кабелей производится из высококачественного сырья по весьма передовым технологиям в строгом соответствии с международными стандартами качества, обеспечивая высокую надёжность, прочность на растяжение, превосходную проводимость и удельное сопротивление.

Телефонные кабели условно можно разделить на четыре типа.

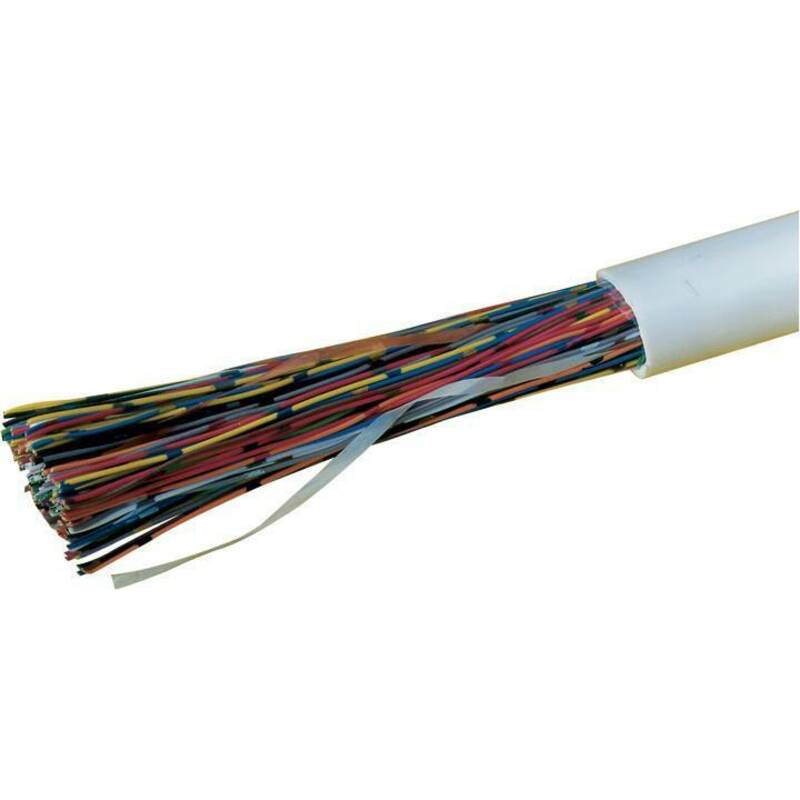

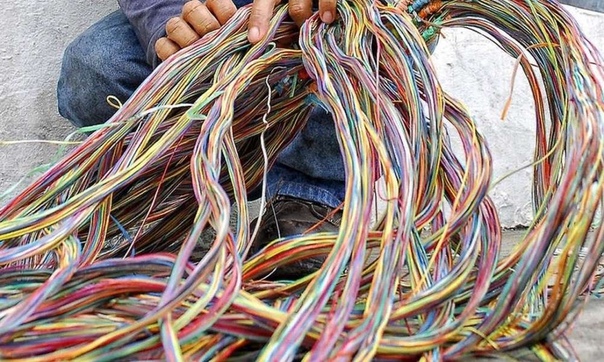

Первый – многожильный, предназначенный для сотен абонентских линий, прокладывается от АТС к распределительным узлам, сделан из свитых в пары медных проводов, объединённых в группы под полиэтиленовой, полипропиленовой или виниловой изоляцией (иногда армированной, бронированной с помощью гофрированной ленты или стальной проволоки, экранированной фольгой для защиты от электрических помех или заполненной внутри гидрофобным уплотнителем). Такие кабеля пригодны для почти любых способов прокладки: по воздуху, под землей или в специальных каналах. Алюминий для связи применяется очень редко из-за высоких потерь.


Второй тип кабеля прокладывается от узлов непосредственно к домам – потребителям и содержит провода для собственно телефонной связи, а также для резервного копирования, заземления или добавления дополнительных абонентских линий в будущем.

Третий тип – многожильный кабель, подключающий дома или квартиры к общему распределительному узлу, обычно расположенному в стальной коробке с внешней стороны дома или в люке подземного канала. Такой кабель влагозащищён и стоек к перепадам температуры от –50 до +65 градусов.

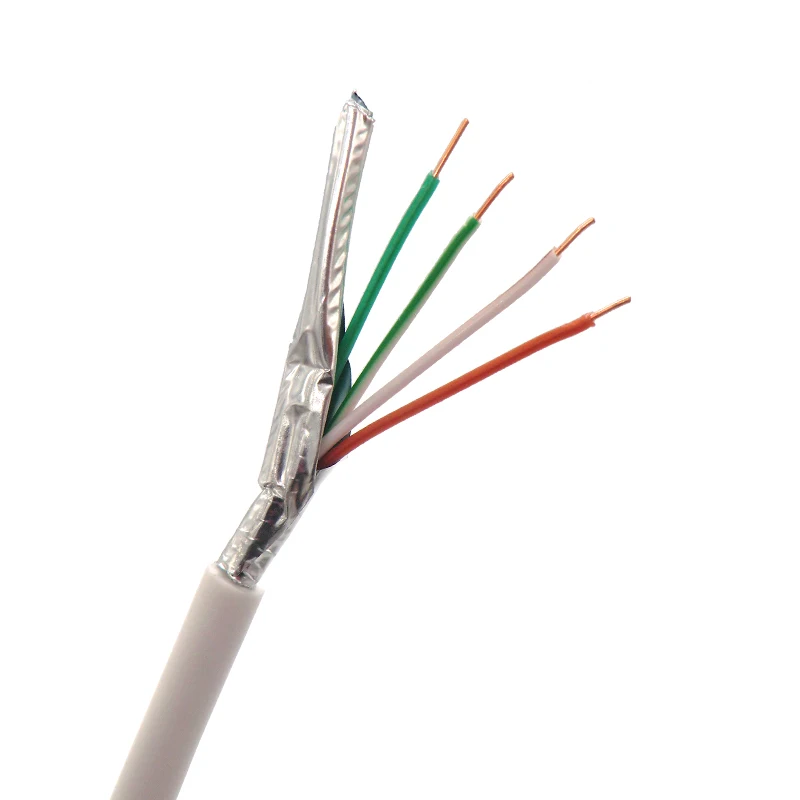

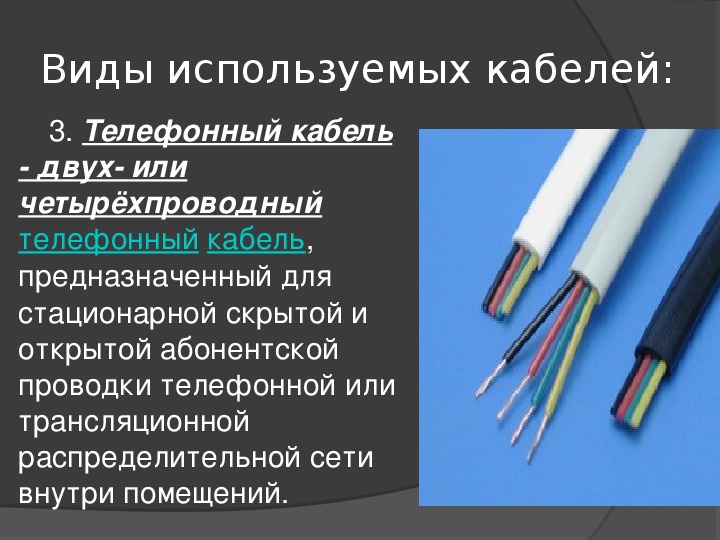

Последний тип – абонентский соединительный провод. Обычно это провод, состоящий из одной – двух пар медных жил с изоляцией, выполненной из полиэтилена или поливинилхлорида. Такой провод не предназначен для эксплуатации снаружи и прокладывается только внутри зданий с температурой от –10 до +40 градусов и влажностью не более 80%. Часто используется так называемая “лапша” – тонкая полоска с двумя медными проволоками по краям сплющенного основания. Его часто можно видеть подключённым внутри квартиры к разъему на одном конце и к телефону на другом.



Телефонная проводка, используемая внутри зданий, тонкая, её легко маршрутизировать, но и легко повредить. Из-за этого нельзя прокладывать провода или устанавливать разъёмы в следующих местах:

• вблизи источников тепла, таких как водопроводные трубы и воздуховоды, которые могут привести к коррозии проводки;
• рядом с электрическими розетками, которые могут вызвать помехи на телефонной линии;
• в одном канале или в одной распределительной коробке с электрическими проводами;
• слишком близко к заземленной бытовой технике на кухне;
• рядом с кранами, раковинами, плавательными бассейнами, ванными, душевыми кабинами, гидромассажерами и любым другим источником влаги (в том числе в сырых подвалах), где использование телефона может представлять собой опасность поражения электрическим током.

Ознакомиться со всем ассортиментом телефонных кабелей и иной кабельно-проводниковой продукции Вы можете в нашем каталоге.

Как провести в квартире телефонный кабель – Блог Stroyremontiruy

Работа по благоустройству и восстановлению функционала дома не завершается по окончанию ремонта квартиры, так как надо не только провести капитальную уборку жилья, но и декорировать его интерьерными элементами и заново проложить коммуникационные сети. Сегодня мы посмотрим, как провести телефонный кабель своими руками, что избавит пострадавший и так от ремонтных расходов семейный бюджет.

Способы проводки кабеля

Проводка телефонного кабеля может осуществляться тремя способами –

  1. Открытым способом, когда кабель ведётся по стене и удерживается специальными креплениями,
  2. Закрытым способом с помощью кабель-каналов,
  3. Смешанным способом с проводкой телефонной сети в канале напольного плинтуса и по креплениям на отдельных участках.

При любом типе проводки надо сначала замерять дину кабеля и его приобрести. Для замера готовьте рулетку, карандаш и ровную рейку (можно и лучше строительный уровень). По месту проводки чертится тонкая линия, которая должна быть в горизонтальных местах параллельна полу, а на вертикальных участках стены перпендикулярна ему (исключение желание провести кабель в плинтусе).

После этого рулеткой замеряется расстояние строго по линии и покупается евро-кабель или двужильный провод с небольшим запасом.

Крепление телефонного кабеля

При открытом способе проводки крепление выполняется на пластмассовые зажимы, которые продаются в комплекте со специальными гвоздями повышенной жёсткости (хорошо забиваются даже в бетон). Сначала по линии фиксируются крепления через 45-50 см, затем в специальный канал на них пропускается телефонный провод, при этом важно следить, чтобы он был хорошо натянут и не провисал. В местах дверных проёмов лучше всего сначала снять декоративные планки, провести под ними кабель и установить наличник

обратно. При использовании евро-кабеля, на концах которого есть специальные штекеры (рисунок 1), провод подключается в гнездо телефонной коробки, проверяется сигнал и работа готова. Если Вы используете устаревший двужильный кабель, то оголяете его контакты, снимаете крышку коробки и фиксируете провод на контактных клеммах.

При закрытом способе сначала монтируются по проведенной линии кабель-каналы, после чего в них закладывается провод, и верхняя крышка канала защёлкивается. Аналогичная ситуация при проводке телефонного кабеля в плинтусе, однако в местах вертикальной проводки надо будет использовать открытые способ монтажа провода или кабель-каналы.

Монтаж телефонного кабеля, прокладка телефонного кабеля в квартире, прокладка телефонного кабеля цена, мастер телефонного кабеля

Прокладка телефонного кабеля в квартире выполняется нами за приемлемую цену. Сотрудников фирмы отличает высокий профессионализм. Кабельный провод будет смонтирован качественно, без скручиваний и прочих распространённых ошибок при монтаже телефонного кабеля.

Качество связи зависит от способа прокладывания, средств защиты и многих других факторов. Мастера используют разные методы прокладки телефонного кабеля (ТК) в квартире:

  • по стенам,
  • под потолком,
  • поверх или под плинтусом,
  • внутри стен, пола.

При эксплуатации на ТК не должны влиять электромагнитные излучения, для чего слаботочные и силовые кабели располагают на определённом расстоянии друг от друга. Для того чтобы избежать проблем с волнами, выбираются провода с экранирующим слоем под оболочкой.

В квартире провод располагается в пластиковом коробе или закрепляется к стене при помощи скоб. Важно разместить его таким образом, чтобы не допустить попадания влаги. Подведение к щиту, выводным устройствам и распределительной коробке также выполнит мастер.

Электрики установят кабели разных типов в соответствии со всеми правилами кабельной разводки.На завершающем этапе ставят муфты, анкера и другие крепёжные приспособления. После производится установка розеток.

Предлагаем заказать профессиональный

монтаж телефонного кабеля

Наша компания выполняет профессиональную прокладку телефонных кабелей качественно и за доступную цену. Мы предоставляем полный комплекс работ, включающих создание трассы, установку дополнительных компонентов и всё остальное. Специалисты выполнят замеры и другие предварительные действия.

Большой опыт успешной работы гарантирует качественное выполнение монтажа в указанный срок. Для того чтобы вызвать электрика, заполните форму на сайте. Необходимую информацию уточняйте по телефону.

Монтаж телефонного провода недорого Екатеринбург

Наша компания готова предложить услуги по прокладке телефонного провода в помещении. Стоимость наших услуг вполне доступна. Специалисты компании являются настоящими профессионалами, что позволяет нашим клиентам быть уверенными в высоком качестве выполненных работ, при этом совершенно исключены все ошибки при проведении монтажа.

Стоимость и этапы выполнения укладки телефонного кабеля

Не секрет, что от способа прокладки, средств, используемых для защиты, зависит качество связи. В настоящее время специалистам известны разные способы укладки кабеля для телефона в жилом помещении:

  • по стеновой поверхности; – под потолочной поверхностью;
  • поверху или под плинтусом;
  • в стене или полу.

Важно, чтобы электромагнитные излучении при работе телефонной линии не оказывали влияния на телефонный кабель, чтобы исключить это, требуется слаботочный и силовой кабели монтировать на определенном расстоянии друг от друга. Кроме того, во избежание данных проблем, устанавливают провода, имеющие экранирующий слой под оболочкой.

В жилом помещении провода монтируют в пластиковый короб или крепится к стене, для чего используют скобы. При этом следует помнить, что недопустимо воздействие влаги. Специалист также возьмет на себя работы по подведению к щиту, распределительной коробке и выводному устройству.

В своей работе электрики при установке кабелей разного типа обязательно ориентируются на все правила, которые должны выполняться при монтаже. В завершение работ устанавливают муфты, анкеры и прочие элементы крепления. На последнем этапе монтируют розетки. В нашей компании клиенты найдут установку телефонного кабеля на высоком профессиональном уровне.

Специалисты нашей компании справятся со всеми работами по профессиональной прокладке телефонного кабеля. Мы гарантируем высокое качество и доступную стоимость. В нашей компании заказчики найдут полный перечень работ, в числе которых прокладка трассы, монтаж дополнительных элементов и прочее. Мастера возьмут на себя работы по замерам и другие мероприятия подготовительного типа.

Благодаря большому опыту деятельности на данном рынке услуг, наша компания гарантирует отличное качество всех работ по монтажу, срок обговаривается с клиентом заблаговременно. Чтобы обратиться к услугам по вызову мастера, следует заполнить на портале компании форму. Если есть вопросы, уточните их по телефону.

Как правильно сделать кабельную разводку. Монтаж телефонной сети. АТС-Телеком


Большое значение, для качественной связи имеет кабельная разводка. Неправильно сделанный монтаж или плохие расходные материалы могут свести на нет все преимущества даже самой дорогой и хорошей АТС. Как показывает опыт, экономия на расходных материалах и выполнение монтажных работ неспециалистами оборачивается затем значительными расходами на устранение недостатков, а зачастую и полной заменой всех компонентов телефонной сети.

Очень часто выполнение кабельной разводки и закупку расходных материалов доверяют бригаде строителей, выполняющей ремонт помещения. Хорошо, если в такой бригаде окажется специалист, знакомый с принципами линейной кабельной разводки. Но как правило такого специалиста не оказывается и как следствие расходные материалы покупают на ближайшем рынке по принципу «чем дешевле, тем лучше», а сама разводка делается по наитию, со множеством лишних соединений и как правило, безо всякой маркировки и документации. Результатом является частичная или полная непригодность такой сети. Причем выясняется это уже тогда, когда закончен ремонт и доступ к проводке сильно затруднен. Переделка сети на этом этапе обойдется существенно дороже, чем своевременное и качественное выполнение разводки специалистами.

Нередко бывает и так, что про телекоммуникационную сеть вспоминают когда ремонт практически закончен, а никаких коммуникаций для телефонной и компьютерной сети не предусмотрено. И приходится портить внешний вид помещения наружной разводкой.

Приведем несколько правил выполнения кабельной разводки для телефонной сети, придерживаясь которых Вы сможете избежать многих проблем при дальнейшей эксплуатации сети:

  • Первым шагом должно стать составление схемы расположения рабочих мест, оснащенных телефоном.
  • Нужно определить место установки АТС. К этому месту должен быть легкий доступ для ее обслуживания и подведено электропитание.
  • Схема телефонной разводки представляет собой звезду, лучи которой расходятся от места установки АТС к местам установки телефонных розеток. К каждой розетке должна подходить как минимум одна пара кабеля от места установки АТС. К аналоговым системным телефонам должны подходить 2 пары (в некоторых случаях даже 3 пары). Желательно делать проводку с запасом, чтобы в каждой розетке была хотя бы одна резервная пара. Это позволит в дальнейшем существенно снизить расходы на добавление новых рабочих мест и упростит устранение возможных повреждений кабеля.
  • К месту установки АТС должны быть подведены все внешние линии, которые планируется завести в АТС.
  • Монтаж от места установки АТС до телефонной розетки лучше всего вести ОДНОЖИЛЬНЫМ многопарным (2-х или 4-х парным) кабелем UTP («витая пара»). Для телефонной сети достаточно 3-й категории UTP кабеля. Вместо UTP можно использовать одножильный многопарный сигнальный кабель. НЕ ИСПОЛЬЗУЙТЕ для монтажа телефонный провод (так называемая «лапша» или «хлорка»). Не желательно и применение для монтажа многожильного провода. Он не обеспечит надежный контакт при подключении к кроссу и розетке. Такой провод обычно используется для подключения телефонного аппарата к розетке, с помощью специальных разъемов RJ-11 («джек»).
  • По возможности нужно избегать лишних промежуточных соединений. Каждое такое соединение снижает надежность сети. Если соединений избежать не удается, нужно обеспечить надежный изолированный контакт в таком соединении. Как правило это должен быть кросс или специальные коннекторы. Промежуточные соединения как правило требуются в случае, если от АТС идут многопарные (10-и, 25-и, 50-и, 100-парные) кабели. Такой кабель должен заканчиваться кроссом, от которого уже пойдет разводка к телефонным розеткам кабелем меньшей емкости. Все места промежуточных соединений ОБЯЗАТЕЛЬНО должны быть доступны.
  • Не экономьте на телефонных розетках. Приобретайте только качественные розетки. Они ненамного дороже, но при этом сэкономят Вам Ваши нервы и деньги за вызов специалиста. Согласитесь, обидно потратить немалые средства на приобретение и установку дорогостоящего оборудования и получить плохую связь только из-за того, что розетка, в которую включен Ваш телефон, оказалась отвратительного качества. Причем на вид она может быть вполне исправной и Вас будут посещать мрачные мысли о напрасно потраченных деньгах на приобретение и монтаж АТС
  • Каждый кабель должен иметь уникальную маркировку, нанесенную на обоих концах. Розетки также должны быть промаркированы.
  • На всю кабельную сеть обязательно должна быть документация. Потребуйте выполнения такой документации от исполнителей монтажа.
  • В зависимости от способа установки мини-АТС (на стену или в 19″ стойку) следует выбрать соответствующий кросс. Для настенной установки мы рекомендуем использовать кроссы типа KRONE, устанавливаемые в закрытых настенных боксах, а для установки в 19″ стойку лучше применять патч-панели. Существуют также специальные 19″ панели для плинтов типа KRONE, однако на наш взгляд коммутацию удобнее осуществлять на патч-панелях с помощью патч-кордов. Это удобнее и для дальнейшего обслуживания

В заключение отметим, что если Вы обратитесь к нам для выполнения монтажных работ, то мы гарантируем соблюдение всех вышеперечисленных требований.

© Компания АТС-Телеком



Рекомендованные статьи

Часто приходится слышать вопрос от людей, интересующихся покупкой мини-АТС – “Что такое системный телефон, зачем он нужен и нельзя ли обойтись без него?”. Часто также встречается заблуждение, что системный телефон нужен только для программирования АТС, ну или в крайнем случае для секретаря, чтобы она могла с него переключать звонки. По сравнению с обычными аналоговыми аппаратами, системные телефоны обладают целым рядом преимуществ, что делает их установку на рабочих местах экономически выгодной, за счет повышения производительности и эффективности работы сотрудников. Читать дальше У многих современных компаний имеются удаленные филиалы и подразделения. По статистике 70% всех соединений филиалов приходится на головной офис. При этом занимаются внешние линии, ограничивая поступление входящих звонков, кроме того приходится оплачивать исходящий трафик. В связи с этим возникает проблема связи головного офиса со своими филиалами, а также создания собственной сети, объединившей бы все подразделения компании в единое целое. Имеется множество способов решения данной проблемы. Рассмотрим некоторые из них: Читать дальше Современные АТС предоставляют функции, обеспечивающие совместную работу мобильных телефонов с мини-АТС, причем эти функции выполняются так, как будто пользователь мобильного телефона является внутренним абонентом УАТС. Это позволит достичь истинной мобильности в Вашей работе и будет особенно полезно в таких сферах деятельности как агентства недвижимости, страховые компании, юридические фирмы, службы доставки, строительный бизнес. Читать дальше Зачастую при открытии филиала или дополнительного офиса, у компаний возникают проблемы с подключением телефонных линий. Причины могут быть разные – нет возможности провести телефон из-за отстутствия кабеля или отстутствия в нем свободных пар, в данном конкретном месте присутствует только один оператор связи и его тарифы непомерно высоки из-за подобного монополизма и т. д. Читать дальше Качественное решение по монтажу мини-АТС в 19” стойку или телекоммуникационный шкаф. Коммутация станционной и абонентской проводки выполняется на патч-панелях, которые соединяются между собой патч-кордами. Дальнейшее обслуживание кабельногй сети (при переезде сотрудников или добавлении новых линий) сводится к простому «перетыканию» патч-кордов. Читать дальше

Блог “Офис на связи”

категории, обжим, советы по работе

Главная > Электропроводка > Телефонный провод 4 жилы

Современные средства связи постоянно совершенствуются, изобретаются новые технологии и приборы, но, несмотря на динамичное развитие сотовых аппаратов, «домашние» телефоны также пользуются популярностью. В данной статье рассмотрены вопросы, что такое телефонный провод на 4 жилы, его применение и способы установки, а также алгоритм обжатия концов и монтаж коннектора.

Телефонный кабель

Как обжать телефонный кабель — 2 и 4 жилы

Всё это можно сделать и без помощи других, главное раздобыть подходящий инструмент и приобрести провод подходящего метража. Но очень часто всё встаёт на моменте, когда необходимо обжать телефонный кабель в коннектор RJ-11. Об этой процедуре мы на данный момент и побеседуем.

Что нам понадобится?

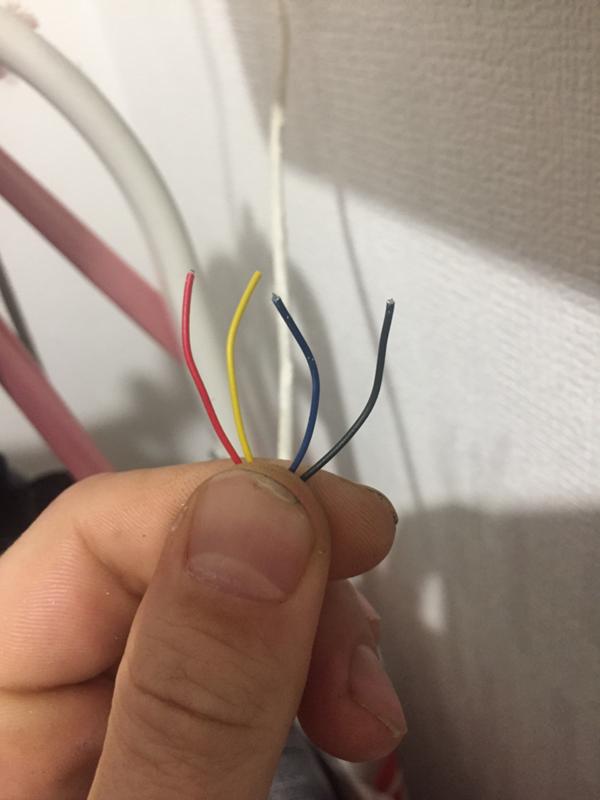

Во-1-х, сам телефонный кабель 2-х или 4-х жильный. Лично я не люблю телефонный кабель ШТЛП (он же CLT) из-за того, что жила там не одна и если необходимо сделать скрутку, то с ним время от времени эх как намучаешься. Поэтому, в своей практике стараюсь использовать кабель для сигнализации КСПВ-2 или КСПВ-4. С его обжимкой заморочек тоже не возникает. Во-2-х, нам понадобится зачистной инструмент в виде канцелярского или строительного ножа. В-3-х ; обжимной инструмент. Кстати, на многих из их, как на моей например, есть и особенный нож для разделки кабеля. Ну и коннекторы RJ-11, само-собой, в которые мы и будем обжимать телефонный кабель для Интернета или проводного телефона.

Читайте также:  Кондиционер потек: Течёт кондиционер — капает вода в комнату: причины и что делать – Потек кондиционер, причины и способы их решения

Последовательность действий:

Зачищаем конец телефонного провода от внешней оплётки, примерно на пол-сантиметра:

Зачищать сами жилы не надо ; их прорежут лезвия коннектора. Раскладка кабеля проста. В обычной телефонии употребляются всего 2 жилы. В разъёме ; это два средних контакта:

С четырёхжильным проводом ситуация малость сложнее. Тут дело в том, что за рубежом, из-за большущего распространения мини-атс и факсов, очень часто употребляется кросс-оверный вариант раскладки ; другими словами провода в парах меняются местами (см. схему справа):

У нас же, в Рф, употребляется ровненькая раскладка, как на схеме слева. Поэтому, кабели, которые приходят к нам из-за границы часто приходится переобжимать. После того, как разделали и подготовили кабель ; необходимо воткнуть жилы до упора в коннектор:

С лицевой стороны разъёма смотрите, чтобы жилы дошли до конца каналов:

На данный момент аккуратно вставляем коннектор в обжимной инструмент и зажимаем его:

Вынимаем обжатый телефонный провод из обжимки и смотрим чтобы ножи в коннекторе вошли до конца. При необходимости можно его зажать ещё раз. На данный момент Вы осознаете каким образом можно обжать телефонный кабель для интернета или телефона своими руками,

Выводы и полезное видео по теме

Видеоролик ниже демонстрирует бытовой вариант работы с кабельным обжимом, применение специального инструмента и пошаговый процесс.

Это видео, пусть не совсем корректное в техническом плане, поможет понять суть процесса более полно.

Читайте также:  Как сделать рассеиватель для светодиодов из оргстекла. Рассеиватели для светодиодных лент — выбор и крепление

Процедура обжима медных жил сетевого кабеля может быть изучена теоретически без особого труда. Между тем, даже при наличии теоретических знаний, обязательно требуется практический навык.

По сути этот навык нарабатывается достаточно быстро даже тогда, когда приходится столкнуться с работой впервые. Правда без того, чтобы не испортить пару-тройку пластмассовых вилок, начинающему мастеру не обойтись – придется сначала потренироваться. Таков закон практики.

Оставляйте, пожалуйста, комментарии, размещайте фото и задавайте вопросы в расположенном ниже блоке. Расскажите о том, как вы обжимали витую пару собственными руками. Возможно, вам известны приемы и методы, которые будут полезны посетителям сайта.

Обжим телефонного кабеля модульным разъёмом RJ-11/14/25.

Для монтажа вам понадобятся: разъем телефонный; кабель, плоский, 4 провода, многожильный; устройство обжимное для RJ-45, RJ-12, профессиональный кримпер.
1. Подготовьте телефонный разъем под одножильный кабель (solid) и инструменты, необходимые для монтажа.2. Отрежьте необходимую для изготовления патч-корда длину плоский телефонный кабель.

* Для того, чтобы телефонная розетка заработала, нужно два проводка (жилы) телефонного кабеля, соединить с проводами – контактами 2-3 (красный и зеленый). Подключение идентично для всех типов телефонных розеток для настенного и внутреннего монтажа..* Бывают телефонные розетки на винтовых контактах, — это уже к современным относятся (не из дешёвых). Для подключения этих розеток к линии, кабель подсоединяется к клеммам L1 и L2, остальные 2 пары кабеля подсоединяются к клеммам TX-TS.

* Подробная инструкция по монтажу универсального разъема RJ-45 категории 5.

Инструкция

Для разводки телефонных коммуникаций внутри помещений применяются различные провода. Наибольшее распространение, особенно в старых домах, получил телефонный распределительный провод (ТРП), или «лапша». Низкая надежность и помехозащищенность этого провода компенсируются его невысокой ценой, что объясняет его повсеместное применение. Более современным и удобным вариантом является шнур телефонный плоский линейный (ШТПЛ). Каждый из четырех проводников изолирован по отдельности разноцветным пластиком, что облегчает разводку. Все вместе провода запаяны в пластиковую оболочку, которая исключает механические повреждения. При приобретении нового провода следует отдавать предпочтение ШТПЛ или его аналогам.

Вне зависимости от количества проводников в шнуре, для обычной телефонии используются только два. Остальные могут применяться для включения телефонов по схеме «директор-секретарь» или в цифровых мини-АТС. Если в проводе более двух проводов и вы не знаете, какие подключены к АТС, используйте мультиметр. Также можно использовать народный способ проверки сигнала «на язык», однако это небезопасно. В момент звонка напряжение в телефонной линии может достигать 150 вольт, что достаточно для получения серьезных травм. Если коннекторы находятся на обоих концах провода, используйте цветовую маркировку проводников. Все телефоны, если обратное не указано в инструкции по эксплуатации, используют в качестве рабочих два центральных проводника. Остальные контакты в разъеме остаются не задействованными.

  • Протянуть интернет кабель

Для того чтобы обжать телефонный провод, необходимо для начала ровно отрезать его, а затем снять внешнюю пластиковую изоляцию на расстоянии полутора сантиметров от обреза. В результате у вас в руках должен оказаться конец провода с торчащими разноцветными проводниками. Не снимайте пластиковую изоляцию с отдельных проводников. Определите два провода, которые подключены к АТС. Расположите проводники в одной плоскости таким образом, чтобы подключенные провода оказались в середине. Заведите провода в коннектор, не нарушая из расположения. До упора задавите провод в коннектор. Введите коннектор в клещи для обжима. Следите за тем, чтобы провода не выпали из коннектора. Крепко сожмите ручки клещей. Извлеките обжатый телефонный провод и проверьте его работоспособность.

Если вам потребовалось установить локальное соединение между компьютерами, воспользуйтесь одним из самых распространенных кабелей связи – витая пара. Когда под рукой нет такого кабеля, а дело срочное, и к тому же его покупка отнимет значительную часть времени – попробуйте изготовить такой кабель в домашних условиях. Эта процедура, по техническому процессу несложная. Но потребует дополнительных знаний в этом деле.

Инструмент для обжимки RJ45, RJ12, RJ11, правила обжима

Для обжима сетевого кабеля понадобится:

§ Обжимка

§ Коннектор RJ-45 (он же джек)

§ Устройство для снятия изоляции

На рисунке ниже можно посмотреть, как это выглядит

Читайте также:  Какая норма напряжения в сети по ГОСТ в РФ: 220 или 230 Вольт?

Процесс обжима сетевого кабеля

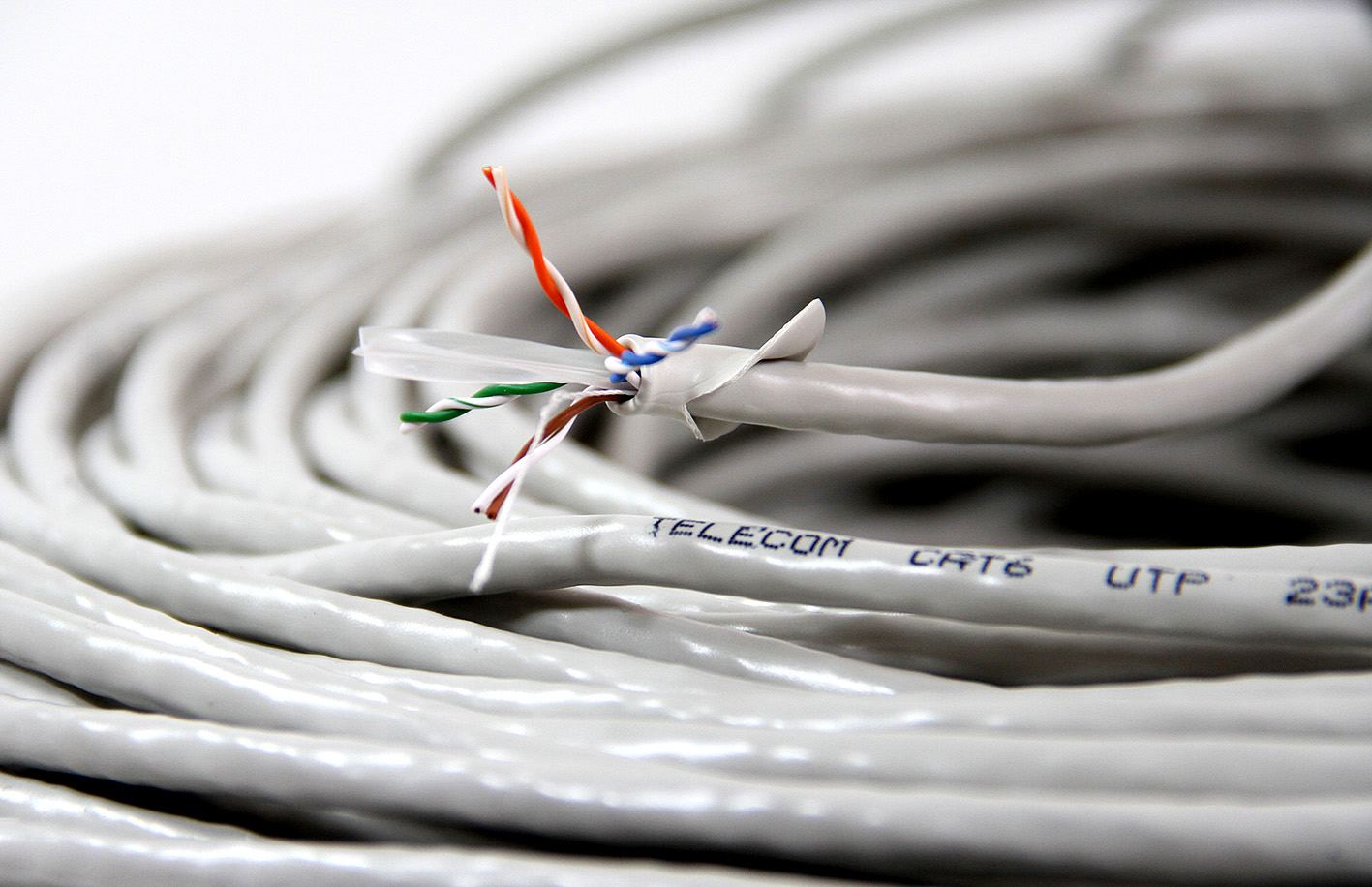

а. Убираем изоляцию с витой пары. Используем специальное приспособление. Зажимаем в нем сетевой кабель и проворачиваем на 360 градусов.

Оставляем голым участок около 20 миллиметров. После этой процедуры проверьте что бы была цела изоляция проводов

Если у вас экранированная витая пара F/UTP, необходимо убрать фольгу

Одиночный стальной проводок зажимаем назад, обрежем его чуть позже для удобства работы

б. Располагаем провода в нужной нам последовательности

Эту последовательность вы можете посмотреть на рисунке ниже

Применение нестандартных способов прессовки

Учитывая, что приобретение специального инструмента (того же кримпера) требует денег, некоторые умельцы практикуют нестандартный метод обжима проводов. Используют обычную отвертку электрика с плоским жалом подходящей ширины и толщины.

Такой отверткой делают прессовку контактных стержней, последовательно по одному вдавливая внутрь тела вилки.

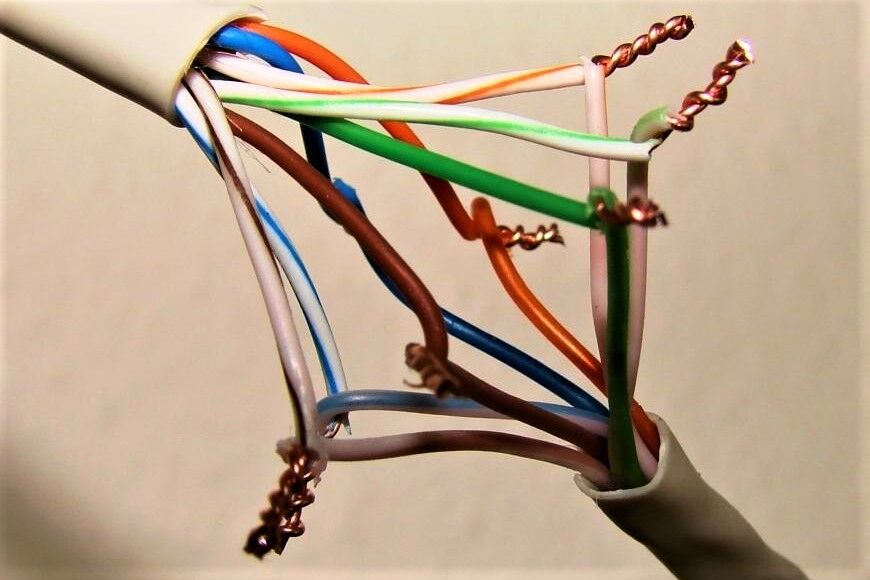

Если требуется выполнить наращивание витой пары, работы производятся в порядке, детально описанном в следующей статье. Рекомендуем ознакомиться с полезным информативным материалом.

Как обжать телефонный кабель?

Для соединения проводников с ножами разъема используйте профессиональный инструмент кримпер. Инструмент предназначен для работы как с разъемами RJ-45, так и RJ-12.

6. В процессе обжима ножи-контакты вдавливаются внутрь корпуса, прорезают оболочку проводников и входят между плетением проволочек многожильного кабеля, создавая электрический контакт.</td>7. Обжимным инструментом планка продвигается внутрь корпуса. Кабель прижимается к нижней стенке корпуса разъема и надежно механически фиксируется зажимом в виде плоской планки.</td>8. Телефонные патч-корды используются в телефонных патч-панелях.</td></tr>9. Телефонные патч-корды используются для соединения розеток с телефонными аппаратами.</td></tr>

</td></tr>

Особенности цветовой маркировки

Во время работы важно правильно соединить проводники. Для этого разработана цветовая маркировка кабеля, каждый проводник имеет определенный оттенок. Однако за время существования кабельной продукции цветовые стандарты менялись несколько раз. Поэтому важно ознакомиться с каждым вариантом.

Актуальные цветовые маркировки:

  • Современная. Положительный контакт – оранжево-белый, зелено-белый, сине-белый. Отрицательные контакты – оранжевый, синий, зеленый.
  • Старая. Плюс – зеленый, черный оранжевый. Минус – синий, желтый, красный.
  • Немецкая. Положительный – коричневый, зеленый, розовый. Отрицательный – белый, серый, желтый.

Возможно совместное использование проводов с различными маркировками. Важно при их соединении учесть полярность.

Особенности цветовой маркировки

Во время работы важно правильно соединить проводники. Для этого разработана цветовая маркировка кабеля, каждый проводник имеет определенный оттенок. Однако за время существования кабельной продукции цветовые стандарты менялись несколько раз. Поэтому важно ознакомиться с каждым вариантом.

Актуальные цветовые маркировки:

Читайте также:  ПКП1 управление и защита электропривода задвижки без концевых выключателей

  • Современная. Положительный контакт – оранжево-белый, зелено-белый, сине-белый. Отрицательные контакты – оранжевый, синий, зеленый.
  • Старая. Плюс – зеленый, черный оранжевый. Минус – синий, желтый, красный.
  • Немецкая. Положительный – коричневый, зеленый, розовый. Отрицательный – белый, серый, желтый.

Возможно совместное использование проводов с различными маркировками. Важно при их соединении учесть полярность.

Самостоятельный монтаж или услуги профессионалов

Выполнение подобной работы не вызовет сложностей у людей с опытом. Однако элементарное несоблюдение правил безопасности и некачественные расходные материалы могут привести к печальным последствиям. И если в домашних условиях повторный монтаж и время, затраченное на него, не критично, то для обеспечения связи в офисе или на производстве ошибки напрямую отразятся на рабочем процессе.

Почему стоит воспользоваться услугами специалистов:

  • минимизация времени на установку одного соединения;
  • гарантированное качество;
  • хороший внешний вид;
  • не будет дополнительного расхода материалов и комплектующих для переделки.

Профессионалы помогут подобрать оптимальный расходный материал и комплектующие, исходя из условий технического задания. Это положительно скажется на бюджете.

Специалисты помогут составить оптимальный перечень материалов. Для получения консультации и заказа расходных материалов достаточно позвонить по телефонам: +375 (162) 44-66-60

или+375 (29) 202-13-86 .

Самостоятельный монтаж или услуги профессионалов

Выполнение подобной работы не вызовет сложностей у людей с опытом. Однако элементарное несоблюдение правил безопасности и некачественные расходные материалы могут привести к печальным последствиям. И если в домашних условиях повторный монтаж и время, затраченное на него, не критично, то для обеспечения связи в офисе или на производстве ошибки напрямую отразятся на рабочем процессе.

Почему стоит воспользоваться услугами специалистов:

  • минимизация времени на установку одного соединения;
  • гарантированное качество;
  • хороший внешний вид;
  • не будет дополнительного расхода материалов и комплектующих для переделки.

Профессионалы помогут подобрать оптимальный расходный материал и комплектующие, исходя из условий технического задания. Это положительно скажется на бюджете.

Специалисты помогут составить оптимальный перечень материалов. Для получения консультации и заказа расходных материалов достаточно позвонить по телефонам: +375 (162) 44-66-60

или+375 (29) 202-13-86 .

Подготовка к подключению

Прежде чем приступать к самостоятельному подключению, необходимо провести определенную подготовительную работу. Для монтажных работ понадобится сама розетка, бокорезы или другое приспособление для снятия изоляции, отвертка и тестер.

Розетки старого образца марки РТШК-4 до сих пор используются, поэтому периодически приходится сталкиваться с их установкой или переустановкой. Для их подключения необходим двухпроводной кабель сечением от 0,3 до 0,5 мм 2 , например, КСПВ 2х0,5 или ТРП. При установке розеток использовался конденсатор, емкостью 1 мкф для проверки телефонной линии на момент звонка. Он применялся только для одной розетки.

В настоящее время конденсаторы для розеток не требуются, что способствует улучшению качества работы телефонных линий. Поэтому для их монтажа требуется минимум инструментов и материалов.

Где скотчлоки подходят, а где – нет

Идеальное место, где вам пригодятся эти соединители – автомобильная электрика или акустические провода для колонок. Забудьте про все остальные способы – для низкого напряжения скотчлок это лучший вариант.

Но для проводки на 220 Вольт скотчлоки нужно применять с осторожностью. Хотя производитель и указывает, что соединители работают до 600 Вольт, в них остаются места под напряжением, до которых случайно можно дотронуться, например, если залезть в распаечную коробку.

Поэтому применяйте их только если уверены, что никто, кроме опытных электриков туда не полезет, а ещё лучше – не применяйте для опасного напряжения совсем.

На что обратить внимание при подключении телефонной розетки

Телефонная розетка стандарта RJ11 или RJ12 содержит 2 и 4 контакта. Они выглядят, как небольшие металлические вилки. Кабель крепится между зубьями вилки. Все аппараты закрепляются только к двум контактам. Профессионалы могут использовать для закрепления кроссировочный нож, но в бытовых условиях подойдет обычный кухонный. Совершенно не обязательно тратить деньги на специальный инструмент, если подключение придется проводить один или максимум два раза.

Оплетка с кабеля снимается примерно на 4 см. Жилы при этом должны быть раздвинуты друг от друга.

Многие не покупают современные розетки RJ11, поскольку остались комплектующие еще с советского периода. Вот некоторые обозначения, которые наверняка вам пригодятся:

  • РТШК — это советский стандарт. Сейчас такие приборы уже не выпускаются, но функционировать телефонный аппарат может и сегодня с их помощью. Они имеют 4 контакта и ключ;
  • КСПВ — провод на медной основе, состоящий из одной жилы. Она покрыта изоляцией из полиэтилена. В большинстве случаев, такой кабель выпускается стандартного белого цвета. Его используют для внутренней прокладки в доме или квартире;
  • ТРП — распределительный кабель, предназначенный для прокладки телефонной линии. Этот провод однопарный, который состоит из медной жилы, изолированной полиэтиленом. Имеет разделительное основание.

Содержание

Вот так (схематично) выглядит кабель после обжимки.

Наверняка у пользователя возникает вопрос – а к чему в списке необходимых предметов были колпачки и на какой стадии их нужно использовать? Они надеваются на уже обрезанный, но с еще не удаленной изоляцией провод и надвигаются на уже обжатый коннектор.

Наличие такого колпачка мешает проводу сгибаться в месте, где изоляция уже удалена, а коннектора еще нет. Благодаря этому меньше риск перелома тонких жил в данном месте, дольше период использования витой пары.

Интересно, что колпачок также защищает фиксатор коннектора (планку, на которую нажимают, чтобы вставить коннектор в устройство или извлечь его) от случайного нажатия.

Источники

  • https://vpautine.ru/internet/kak-obzat-kabel-4-zily
  • https://help-wifi.ru/tekh-podderzhka/obzhim-vitoj-pary/
  • https://o-vitoipare.ru/vse-stati/vypolnyaem-obzhim-vitoj-pary-iz-4-zhil.html
  • https://skomplekt.com/vitaya-para-kategorii-obzhim-sovetyi/
  • https://www.asutpp.ru/obzhim-vitoj-pary.html
  • https://sovet-ingenera.com/elektrika/wires/obzhim-vitoj-pary.html
  • https://odinelectric.ru/wiring/tools/kak-obzhat-rj45
  • https://ampersite.ru/ustanovka-i-podklyuchenie/obzhimka-vitoj-pary-sposoby-obzhimki-instrumenty-i-rukovodstvo.html
  • https://stroy-okey.ru/remont/electrician/kak-obzhat-internet-kabel/

/ На первой полосе / Обжимаем RJ-45 и проводим сетевой кабель на 4 / 8 жил

Решил бросить кабель от роутера до компа. Купил кабель каналы еще три года назад, вот только руки дошли до них :). Не помню когда уже последний раз обжимкой RJ-45 занимался, вспоминал, много думал. Делюсь.

Что нам понадобится ?

Выбираем кабель, прокладываем

Отмерьте от точки А до Б сколько вам нужно кабеля. Прикиньте сразу как он будет идти в кабель-канале или крепиться к стенам. Возможно, вы собираетесь прятать его под плинтусом. Перед прокладкой желательно прозвонить кабель :).

До операции «обжима» кабель уже надо проложить, оставив с концов адекватный запас. К примеру, желательно, чтобы компьютер с подключенным кабелем, можно было выдвинуть из ниши, развернуть, выполнить какое-то обслуживание системного блока без необходимости отсоединения проводов.

Кабели для прокладки сети используют с 2мя и 4мя витыми парами проводов. Вам подойдет любой из них, но 4х жильный (где всего 2 пары) позволит вам подключиться только на скорости до 100 Мбит. Такой кабель дешевле, его проще обжимать, а часто большей скорости и не требуется.

Обратите внимание, каждая пара жил маркирована своим цветом. К примеру, оранжевый провод переплетен с бело-оранжевым. Каждая из пар абсолютно ничем не отличается от другой, кроме цвета изоляции. На схемах соединения и обжима жил всегда конкретизируют цвета проводов, но на самом деле если вы поменяете местами две пары — все будет точно также работать.

Коннекторы RJ-45

Сквозь прозрачный корпус коннектора видны 8 позолоченных контактов. Нумерация контактов от 1 до 8 показана на картинке.

Для обжима нам понадобится всего пара таких разъемов-соединителей. Но никогда не бывает лишним взять несколько штук про запас. 🙂

Обжимные клещи

На рисунке отмечены три типовые операции, которые позволяют выполнить обжимные клещи.

Зачистка общей изоляции кабеля. Ножи (1) смыкаются не до конца, и провод можно упереть в специальную планочку. Планка позволит отмерить оптимальную длину кабеля (около 1,5 см). При снятии изоляции конец кабеля можно повернуть, тогда ножи срежут защитный слой по кругу.

Обжим RJ-45 коннектора. Клещи (2) используются в самом финале, когда проводники пропущены в нужные канальцы. Зубчатая грань вдавливает ножи контактов в проводники, а специальный выступ защелкивает фиксатор провода RJ-45.

Нож. 3-ий типовой элемент обжимных клещей обычно используется для выравнивая проводников и резки кабеля. Этот нож полностью касается противоположной кромки, работает как кусачки.

Что мы соединяем?

Различают два типа соединения, поэтому надо разобраться, что мы будет соединять. Наиболее распространен случай, когда мы соединяем компьютер с каким то коммутирующим устройством — роутер (router), свич (switch), коммутатор… Здесь подойдет прямая схема соединения (рабочая станция — концентратор).

Прямая схема соединения

Вам нужно с обоих концов сделать совершенно одинаковый обжим кабеля по вот этой схеме. Выбирайте картинку для вашего случая — 8 или 4 жилы в кабеле.

Порядок цвета пар показан для примера. Вместо оранжевой пары к контактам 1 и 2 вы можете подключить, например, зеленую пару. Но оба коннектора должны быть разведены на концах провода одинаково.

Кросс схема разводки кабеля

Второй случай — это соединение двух концентраторов или двух рабочих станций. В данной схеме нужно, чтобы оранжевая и зеленая пары на концах провода поменялись местами.

Процесс обжима RJ-45

  1. Снимите клещами внешнюю изоляцию кабеля.
  2. Распутайте и выставьте проводники в нужном порядке.
  3. Вставьте их в каналы разъема RJ-45, пока для примерки, чтобы они приняли форму каналов, распрямились.
  4. Выньте их и, при необходимости, подровняйте кусачками «обжимки».
  5. Снова вставьте их в каналы разъема, проверьте, что все — на своих местах и каждый проводник входит до упора в свой канал.
  6. Используйте клещи для обжима.

Мало букафф? Читайте есчо !

Перезапись ветки данными из origin

Ноябрь 8, 2018 г.

Когда что то не просто пошло не так, а зашло слишком далеко, как восстановить состояние из удаленного репозитория (origin)? Я прибегаю к этому методу, если эксперименты в очередной раз зашли в тупик, а [crayon-60b68a32e12c5089242799/] требует …

Читать

Jquery перебор элементов

Октябрь 18, 2015 г.

С помощью селектора jQuery мы выбрали какие то элементы. Как теперь организовать их перебор в цикле? Есть пара вариантов. Используем функцию $.each(func) Разработчики не могли не заложить перебор по найденным элементам в библиотеку. Параметром должна …

ЧитатьИспользуемые источники:

  • https://profservice24.ru/sovety/obryv-telefonnogo-kabelya-2.html
  • https://cftv.ru/obzhim-vitoj-pary-poshagovye-instruktsii-i-shemy-tsvetov-na-4-i-8-zhil/
  • https://shra.ru/2015/11/obzhimaem-rj-45-i-provodim-setevojj-kabel-na-4-8-zhil/

Обжим телефонного модульного разъема RJ-11/14/25. Фотоинструкции по монтажу.

Для монтажа вам понадобятся: разъем телефонный; кабель, плоский, 4 провода, многожильный; устройство обжимное для RJ-45, RJ-12, профессиональный кримпер.
1. Подготовьте телефонный разъем под одножильный кабель (solid) и инструменты, необходимые для монтажа.2. Отрежьте необходимую для изготовления патч-корда длину плоский телефонный кабель.
* Для того, чтобы телефонная розетка заработала, нужно два проводка (жилы) телефонного кабеля, соединить с проводами – контактами 2-3 (красный и зеленый). Подключение идентично для всех типов телефонных розеток для настенного и внутреннего монтажа..* Бывают телефонные розетки на винтовых контактах, – это уже к современным относятся (не из дешёвых). Для подключения этих розеток к линии, кабель подсоединяется к клеммам L1 и L2, остальные 2 пары кабеля подсоединяются к клеммам TX-TS.
3. С помощью ножей инструмента кримпер снимите верхнюю изоляцию с кабеля примерно на 6-7 мм. При необходимости ровно подрежьте проводники.4. Поместите проводники в разъем до упора. Благодаря линейной раскладке проводники легко располагаются в разъеме. Перед подключением проводников необходимо выровнять их.
5. Для соединения проводников с ножами разъема используйте профессиональный инструмент кримпер. Инструмент предназначен для работы как с разъемами RJ-45, так и RJ-12.6. В процессе обжима ножи-контакты вдавливаются внутрь корпуса, прорезают оболочку проводников и входят между плетением проволочек многожильного кабеля, создавая электрический контакт.
7. Обжимным инструментом планка продвигается внутрь корпуса. Кабель прижимается к нижней стенке корпуса разъема и надежно механически фиксируется зажимом в виде плоской планки.8. Телефонные патч-корды используются в телефонных патч-панелях.
9. Телефонные патч-корды используются для соединения розеток с телефонными аппаратами.

Все, что вам нужно знать

Телефоны — важное изобретение, позволяющее соединять людей по всему миру. Они состоят из множества пар медных изолированных проводов диаметром от 0,3 до 0,9, скрученных в две или четыре пары. Затем эти пары проводов подключаются к каждой телефонной розетке в вашем доме. Существует множество различных кабелей, которые служат разным целям и различаются по конфигурации, размеру и характеристикам.Вот самые распространенные типы телефонных кабелей.

1. Коаксиальный кабель

Один из наиболее распространенных телефонных кабелей называется коаксиальным кабелем. Он называется коаксиальным, потому что имеет один физический канал, представляющий собой изолированный слой, представляющий собой тканый экран из меди. Этот внутренний слой несет сигнал и окружен другим физическим каналом, созданным из пластиковой оболочки. Внешний канал считается «землей», где размещаются многие пары коаксиальных трубок, которые передают информацию на большое расстояние.Крайне важно, чтобы вы принимали надлежащие меры предосторожности, чтобы поддерживать домашнюю электрическую проводку в идеальном рабочем состоянии. Коаксиальные кабели бывают разных размеров и обладают различными характеристиками и мощностью. Помимо использования в качестве телекоммуникационного соединения, они также могут использоваться для подключения аудио- и видеооборудования, локальных и телевизионных сетей. Несколько коаксиальных кабелей включают твинаксиальные, биаксиальные кабели и кабели RG/6.

2. Кабель с витой парой

Другим типом телефонного кабеля является кабель с витой парой, который содержит пару медных проводов, обычно имеющих цветовую маркировку, скрученных друг вокруг друга.Эти кабели имеют диаметр от 0,4 до 0,8 мм. В каждом кабеле с витой парой количество витых пар может варьироваться. В большинстве случаев, чем больше количество пар проводов, тем лучше, потому что это снижает риск перекрестных помех и любого внешнего шума. Однако важно отметить, что хотя кабели витой пары невероятно экономичны по сравнению с другими телефонными кабелями, они имеют высокое затухание и низкую пропускную способность. В основном существует два типа витых кабелей:

а.Неэкранированная витая пара (UTP)

Эти витые кабели не требуют физического экрана для блокировки любых проблем с подключением или помех. Это наиболее распространенный тип кабеля с витой парой, используемый как для бизнеса, так и для домашнего использования. Существуют различные UTP, которые различаются по своей пропускной способности по мере продвижения вверх по шкале. Например, шкала CAT1 имеет пропускную способность 1 Мбит/с, а CAT2 имеет пропускную способность до Мбит/с.

б. Экранированная витая пара

Второй тип витого кабеля — это экранированная витая пара (STP).В отличие от неэкранированной витой пары (UTP), STP блокирует внешние помехи фольгированной оболочкой. Этот тип витого кабеля широко используется на крупных предприятиях и в высокотехнологичных приложениях, которые могут подвергаться воздействию элементов окружающей среды.

3. Волоконно-оптические кабели

Одним из новейших телефонных кабелей является волоконно-оптический кабель. В отличие от традиционных телефонных кабелей, которые передают данные по медным проводам, в этом кабеле используются оптические волокна для передачи данных с помощью света, а не электричества.Для дополнительной защиты каждое из этих оптических волокон имеет пластиковый слой, заключенный в защитную трубку. Этот слой делает его устойчивым к внешним помехам, что обеспечивает невероятно быстрое подключение к Интернету, которое примерно в 26 000 раз быстрее, чем подключение, обеспечиваемое кабелями с витой парой. Существует два типа оптоволоконных кабелей

а. Одномодовый оптоволоконный кабель

Этот кабель имеет небольшую жилу и пропускает только один вид света в любой момент времени.Это уменьшает количество отражений света при прохождении через сердцевину кабеля. Это позволяет данным перемещаться быстрее и с низким коэффициентом затухания. Этот тип оптоволоконного кабеля обычно используется в телекоммуникациях.

б. Многомодовый оптоволоконный кабель

Этот кабель имеет больший диаметр и позволяет большему количеству режимов света и данных проходить через его сердцевину. Поскольку в многомодовом кабеле свет более рассеян, коэффициент затухания и полоса пропускания меньше.Соединение с помощью многомодового оптоволоконного кабеля может использоваться только для связи на короткие расстояния, например, для телекоммуникаций, локальных сетей и систем безопасности.

4. Желейный телекоммуникационный кабель

Кабель, заполненный водостойким вазелином, является кабелем, заполненным гелем. Этот кабель представляет собой подземный кабель, в котором в качестве изоляции проводников используется полиэтилен. Пространства между проводниками заполнены вазелином. Это желе имеет множество преимуществ, во-первых, оно предотвращает попадание влаги или воды в сердцевину кабеля в случае его повреждения.Они подходят как для жаркого, так и для холодного климата.

5. Ленточный кабель

Этот кабель также известен как плоский двойной кабель или многожильный планарный кабель и состоит из множества изолированных проводов, расположенных параллельно друг другу. Эти параллельные кабели выгодны, поскольку они позволяют передавать данные одновременно. Эти типы кабелей используются во взаимосвязанных сетевых устройствах. Телефонные линии соединяются многочисленными кабелями разных типов, каждый из которых имеет свое назначение и функцию. Телефонные кабели, как и силовые кабели, выполняют функцию передачи звуковых сигналов. Каждый из обсуждаемых выше кабелей имеет свою собственную пропускную способность и конфигурацию, поэтому каждый человек может решить, какой телефонный кабель лучше всего соответствует его потребностям. Также важно иметь необходимые аксессуары для обеспечения безопасности до того, как вы подключите свой дом. Если вы ищете бренд, который может предоставить вам высококачественные и прочные телефонные кабели, не ищите дальше. Сохраняя ориентацию на клиента в качестве нашего основного девиза, Finolex предоставляет эксклюзивные услуги послепродажного ремонта и обслуживания своих проводов и кабелей.Кроме того, наша хорошо зарекомендовавшая себя политика гарантии и обмена делает Finolex одной из самых дружелюбных к клиентам электротехнических компаний в Индии.

Проводка домашнего телефона своими руками


Главная > Телефонная проводка

Эта страница поможет вам разобраться в телефонной проводке вашего дома, а также даст вам советы по установке и устранению неполадок в домашней телефонной проводке своими руками.

На первый взгляд все цветные провода, связанные с вашей телефонной проводкой, могут показаться запутанными. На самом деле сделать это самостоятельно очень просто, несмотря на то, что проводников в кабеле может быть много, вам понадобится всего два проводника или то, что считается «парой» для одной жилой телефонной линии. Хотя существует отраслевой стандарт для использования цветных проводников, правда в том, что любые два проводника, независимо от их цвета, будут работать, если на каждом конце подключены одни и те же два проводника.Сказав, что я рекомендую, когда это возможно, придерживаться стандартного отраслевого цветового кода.

Цветовой код стандартной телефонной проводки.

Существует возможность двух цветовых кодов, которые вы можете найти в своем доме, я расскажу о них обоих, но только до 4-парного кабеля, состоящего из 8 проводников. Кабель в вашем доме может состоять только из 2 пар, 3 пар или может быть 4 парным кабелем. Несмотря на то, что изготавливаются кабели большего размера, маловероятно, что вы найдете их у себя дома.

Color Code One — это старый код сплошного цвета. (Больше не используется в новых установках.)

Первая пара — зеленый и красный — используется для телефонной линии 1

Вторая пара — желтая и черная — используется для телефонной линии 2

Третья пара — белая и синяя — используется для телефонной линии 3

Четвертая пара — коричневая и оранжевая — используется для телефонной линии 4

Color Code Two — это новый отраслевой стандарт, используемый сегодня.

Каждая пара может использоваться как телефонная линия, поэтому в этом примере вы можете использовать этот кабель для четырех телефонных линий.

Основной цвет проводника — первый цвет в списке, второй цвет — трассирующий. Например, при использовании бело-синего проводника белый является основным цветом, а синий — трассирующим.

Установка домашней телефонной линии

При установке дополнительной телефонной линии в вашем доме самой большой проблемой, с которой вы столкнетесь, будет прокладка кабеля из точки А в точку Б. новый кабель.Для каждого дома и желаемого местоположения это будет отличаться. Хотя вы можете соединить кабель с другим кабелем или другой телефонной розеткой, всегда лучше проложить новый кабель обратно в телефонную компанию.

Вам также нужно будет решить, какой тип телефонной розетки будет использоваться при установке, для поверхностного или скрытого монтажа. Домкрат для скрытого монтажа выглядит лучше, для его установки требуется больше работы, чем для простого поверхностного домкрата.

Следующим шагом в планировании установки является количество телефонных линий в новом месте.Если это только одна телефонная линия, я бы предложил 2-парный телефонный кабель, который оставил бы вам место для добавления еще одной линии. Если для этого требуется 2 или более линий, я бы предложил использовать 4-парный кабель. Это будет поддерживать до 4 телефонных линий.

Подключение к телефонной розетке

В то время как детали выше показывают поверхностную розетку, проводка такая же, как и для скрытой розетки.

По какой-то причине большинство сегодняшних телефонных розеток по-прежнему используют старый цветовой код, поэтому, если вы не получили телефонную розетку, отражающую новый цветовой код, применяются приведенные выше сведения и следующие правила.

1) Терминалы, к которым подключены красный и зеленый провода, являются 1-й телефонной линией. Если у вас телефон с новым цветовым кодом, бело-синий и сине-белый терминалы являются первой телефонной линией.

2) Вторая пара терминалов, желтый и черный или белый/оранжевый и оранжевый/белый, является второй телефонной линией. Это полезно только в том случае, если вы используете телефон с 2 линиями и продолжаете с цветовым кодом для телефонов с 3 и 4 линиями.

3) Если вам нужны 2 линии в месте для 2 отдельных устройств, таких как телефон и факс или компьютерный модем, вам потребуется 2 отдельных разъема с использованием красного и зеленого или белого/синего и синего/белого на каждый разъем для каждой линии.

4) Вы можете использовать анализатор телефонной линии для проверки вашей работы.

Сетевые шнуры

Линейный шнур — это шнур, который соединяет ваш телефон с телефонной розеткой.Главное, что вам нужно знать о линейных шнурах, это то, что есть одинарные телефонные шнуры и двухлинейные шнуры.

Вам нужно будет внимательно посмотреть на модульный разъем на конце шнура. Если у него только 2 золотых контакта, его можно использовать только для однолинейного телефона. Если у него четыре золотых контакта, его можно использовать для однолинейного или двухлинейного телефона.

Подключение к телефонной компании demark

Подключение к телефонной компании demark — простой процесс, это не что иное, как винтовое соединение.Есть только несколько вещей, которые вам нужно знать.

1) Есть две стороны телефонной линии. Сторона клиента и сторона телефонной компании. Вам нужно будет убедиться, что вы подключаетесь на стороне клиента. На нем должно быть четко указано, что является стороной клиента.

2) Вам необходимо убедиться, что терминалы, к которым вы подключаетесь, подключены к телефонной линии, к которой вы хотите подключиться. Это должно быть отмечено в демаркации, но иногда это не так. Вы можете отключить модульный разъем внутри демаркации и подключить обычный телефон, чтобы проверить и убедиться, что это правильный терминал.

Наконечник – А Телефонный приклад-сет — это большая помощь при работе с телефонной проводкой.

Наконечник – Используйте разъем B для сращивания телефонных проводов.

Решение проблем с телефоном

Проблемы с вашим телефоном могут быть неприятными и дорогостоящими, если вы наймете подрядчика. Наиболее распространенные проблемы — статика на линии или ее отсутствие. Я собираюсь предоставить вам несколько простых шагов, которые вы можете предпринять, чтобы решить вашу проблему.

1) Прежде всего отключите все телефоны в доме от телефонных розеток. Если телефон или сетевой шнур плохого качества, это может быть источником вашей проблемы. Как только вы отключите их все, найдите телефон и сетевой шнур, который, как вы точно знаете, исправен. Если вам нужно проверить телефон и сетевой шнур в доме друга, чтобы убедиться, что он работает правильно.

2) Если вы уверены, что у вас есть один работающий телефон и сетевой шнур, подключите его и проверьте телефонную линию. Если это работает, перейдите к выяснению того, какой телефон или сетевой шнур вызывает вашу проблему. Если у вас все еще есть проблема, перейдите к следующему шагу.

3) Держите все свои телефоны отключенными от сети, найдите демаркацию телефонной компании за пределами вашего дома. Откройте его и отсоедините модульный разъем рядом с винтовыми клеммами, к которым подключены ваши телефонные линии. Подключите телефон, в котором вы уверены, что он исправен, непосредственно в розетку и проверьте линию. Если линия работает, то проблема внутри вашего дома. Если линия по-прежнему не работает, это проблема телефонной компании.Вам нужно будет позвонить своему поставщику услуг и сказать им, что вы уже проверили свою линию, и она не работает в демаркации. Они не берут с вас плату за починку их внешних линий, но вы должны будете убедиться и сказать им, что ваши внутренние линии уже проверены. Если ваша линия работала в демарке, у вас есть проблема с вашими внутренними линиями, и вам нужно будет перейти к шагу 4.

4) Теперь ваша проблема немного сложнее, посмотрите на винтовые клеммы в вашей демарке, если каждый разъем бежит обратно в вашу страну, у вас будет провод для каждого гнезда. Отключите их все и подключите только один из них, возьмите свой хороший телефон и проверьте телефонные разъемы, чтобы увидеть, какой из них работает. Повторяйте этот процесс, подключая только один за раз, пока не выясните, какой из них вызывает проблему. Если у вас есть только одна пара проводов, подключенных к демаркации, и несколько телефонных розеток, у вас есть точка соединения внутри дома. Вам нужно будет найти его и выполнить описанный выше процесс с этой точки.

5)  После того, как вы определите, какой кабель или разъем вызывает вашу проблему, вы можете отремонтировать или заменить его.

Отказ от ответственности: Вы понимаете, что несете личную ответственность за свою электропроводку, и что ваша проводка должна соответствовать Национальному электротехническому кодексу. Предоставленная информация является общим советом по установке. Мы не претендуем на полноту или точность информации, поскольку она может относиться к бесконечному количеству полевых условий. Лицо или лица, использующие эту информацию, обязаны проконсультироваться со всеми заинтересованными сторонами, владельцами, местными властями и т. д.перед выполнением установки. Пользователи этой информации соглашаются оградить Wireityourself.com или любого из ее агентов от любых обязательств, связанных с использованием этой информации. Вы также соглашаетесь с условиями, изложенными в наших условиях.


Вернуться к началу >   Электропроводка Главная > Телефонная проводка Copyright © Wireityourself.com, – Все права защищены.

Как спланировать и проложить телефонные кабели Провода и разъемы

Экспертное руководство по покупке и установке телефонных линий и разъемов с советами по переделке проводных разъемов, четырехконтактных разъемов, модульных разъемов и проводных телефонов.

Типы шнуров

Независимо от того, настраиваете ли вы новую телефонную систему, добавляете линию или просто ремонтируете линию, полезно знать гайки и болты телефонной проводки.

Сетевой шнур. Плоский, часто серый шнур, который одним концом вставляется в розетку, а другим — в телефон. Хотя вы никогда не должны сращивать линейные шнуры, вы можете «двухлинейные» шнуры соединить вместе с помощью небольшой муфты.

Двухлинейный означает, по существу, проведение второй или отдельной телефонной линии в доме, где уже есть соединение; это удобно для «подростковых» телефонов или при создании домашнего офиса с линией факса.Важно помнить, что телефоны работают при очень низком напряжении, поэтому, если вы планируете разместить телефон на расстоянии более 25 футов от существующей розетки, лучше проложить станционный провод ближе и установить там новую розетку.

Кабель телефонной трубки. Туго скрученный шнур, который соединяет трубку с основанием приземлившегося телефона, соответственно называется телефонным шнуром. Если вы заменяете один, убедитесь, что вы покупаете правильный тип для своего телефона, так как для разных телефонов требуются разные шнуры для телефонных трубок.

Станционный провод. Этот многожильный провод подключается к разъему сетевого интерфейса, через который в дом входят провода от вашего оператора телефонной связи. Его никогда не следует запускать на открытом воздухе, если он не помещен в кабелепровод или, что еще лучше, не заменен на версию с твердым сердечником, специально предназначенную для использования вне помещений.

Станционный провод бывает двухпарным (четыре жилы), трехпарным (шесть жил) и четырехпарным (восемь жил). Каждый провод имеет изоляцию с ярко выраженной оболочкой.Одна пара проводов предназначена для телефонной связи; остальные предназначены для резервного копирования, если по какой-либо причине выйдет из строя основные служебные провода, для заземления или для добавления дополнительных телефонных линий в будущем.

Соединения проводов. Место соединения нескольких телефонных линий, соединения проводов бывают нескольких вариантов. Есть блок на 42А, 4-проводное соединение проводов, или вы можете придумать свой собственный, используя стандартную распределительную коробку и гайки для проводов.

Модульные домкраты. Телефонная розетка соединяет линейный шнур с проводом станции.Есть несколько вариантов на выбор, в том числе одинарные, двойные и комбинированные гнезда для скрытого и накладного монтажа. Подробнее об этом ниже.

Домкраты скрытого монтажа обычно используются в новом строительстве, поскольку их можно прикрепить непосредственно к стойкам стены перед установкой гипсокартона или других типов стеновых покрытий. Если вы делаете ремонт, вы можете просто вставить специальный кронштейн в отверстие в стене, а затем прикрутить накладку домкрата к кронштейну. Самый простой способ — прикрепить домкраты для поверхностного монтажа к плинтусам с помощью коротких шурупов.

Чтобы добавить еще одну линию к разъему, используйте адаптер с двумя розетками; триплексный адаптер подходит для двух других линий.

Сколько домкратов вам нужно? Учитывая современный спрос на легкодоступные телефоны, факсимильные аппараты, компьютеры, системы безопасности и спутниковые развлекательные системы, строители нередко устанавливают в новом доме от 15 до 20 розеток. Как минимум, в доме должно быть по одной розетке на комнату и по две и более в тех комнатах, которые служат развлекательными центрами, домашними офисами и т.п.

Основы телефонной проводки

Когда вы ознакомитесь с основными компонентами домашней телефонной системы, вы будете готовы разработать стратегию маршрутизации. Начните с составления плана этажа вашего дома, показав текущее расположение всех домкратов. Затем добавьте, где вы хотели бы разместить новые домкраты. Это поможет вам определить самую простую систему для установки.

Подключение телефонных систем

Существует два основных способа подключения телефонной системы, каждый из которых имеет свои достоинства, поэтому подумайте, какой из них подойдет вам лучше всего.МакКоннорс | MorgueFile

Шлейфовая проводка. Этот метод позволяет подключить несколько телефонных розеток к одной линии. В этой системе проводка начинается с соединения проводов, подключенного к разъему сетевого интерфейса вашего оператора телефонной связи, а затем проходит от разъема к разъему. Шлейфовая система проводки легко и быстро монтируется.

Домашняя электропроводка.  Эта система телефонной проводки соединяет каждую розетку отдельно с общим проводным соединением. Установка немного более трудоемка и требует больше оборудования, чем гирляндное подключение, но она имеет два явных преимущества: повреждение ограничивается одним разъемом, поэтому проблема легко определяется и устраняется, и систему можно легко модернизировать по мере необходимости. развивающиеся потребности требуют.

Советы по безопасности при работе с телефоном

Несмотря на то, что в телефонных линиях присутствует слабый ток, при работе с ними необходимо соблюдать меры предосторожности.

  • Никогда не работайте на телефонной линии, не отключив ее. Для звонка телефона требуется более высокий уровень тока; если вы получите входящий звонок во время работы на линии, это может вызвать неприятный шок. Простое снятие трубки позволит избежать такого случая. Если у вашего телефона циферблат с подсветкой, найдите источник питания, обычно это небольшой трансформатор, и отключите его.
  • Всегда держите провода за изолированные части и для дополнительной защиты используйте изолированные инструменты.
  • Узнайте прогноз погоды. Молния может вызвать опасный скачок напряжения в телефонной линии.
  • Если у вас есть кардиостимулятор или дефибриллятор, вызовите специалиста для ремонта вашей телефонной проводки.

Планирование маршрутов электропроводки

Электропроводка может быть проложена от разъемов или от узла, где электропроводка входит в дом. Эмпирическое правило состоит в том, чтобы использовать метод или комбинацию методов, которые обеспечивают наименьшую длину провода.Телефонный провод продается в бухтах (это 100 футов) с подключенными разъемами. Steren

Телефонная проводка тонкая, поэтому ее легко проложить, но также легко повредить. По этой причине не прокладывайте провода и не устанавливайте домкраты:

• Вблизи любых источников тепла, таких как водопроводные трубы и воздуховоды, которые могут вызвать коррозию проводки.

• В пределах нескольких дюймов от электрических розеток, которые могут вызвать помехи в телефонной линии.

• В том же кабелепроводе или в той же распределительной коробке, что и провода электрической розетки, поскольку короткое замыкание может вызвать скачок тока в телефонном проводе.

• Рядом с кранами, раковинами, плавательными бассейнами, ваннами, душевыми, гидромассажными ваннами и любыми другими источниками влаги (включая сырые подвалы), где использование телефона может представлять опасность поражения электрическим током.

• Слишком близко к большим заземленным приборам на кухне.

Способы прокладки проводов

Существует несколько вариантов прокладки новой проводки при расширении телефонной системы. Проще всего просто оставить его открытым, хотя это не только некрасиво, но и делает проводку уязвимой для повреждения.Ниже приведены некоторые альтернативы:

Скрытие открытой проводки.  Чтобы защитить новую проводку и сделать ее максимально незаметной, осмотрите близлежащие шкафы, шкафы, стеллажи, дверные и оконные рамы, плинтусы и другую отделку. С помощью зажимов или скоб для телефонных проводов провод можно закрепить на любом из этих элементов, что сделает его почти невидимым. Еще лучше, если у вас есть ковровое покрытие, просто удалите оборудование по краям, проложите провод под ним, а затем повторно прикрепите ковер

Прокладка провода через стены.  Если стены вашего дома сделаны из гипсокартона (в отличие от планок и штукатурки), очень легко просверлить стену, чтобы проложить телефонные провода из одной комнаты в другую. Найдите место между стойками (использование электронного искателя шипов делает это надежным) и просверлите стену прямо над отделкой сверлом на 1/4 дюйма длиной не менее 5 дюймов. Вставив провод в соломинку, можно легко провести провод через стену.

Межэтажная проводка.  В то время как для прокладки телефонного провода между комнатами почти всегда требуется прорезать отверстие в стене, проложить линию по вертикали на самом деле проще, чем по горизонтали.Вы просто прокладываете провод через одну стену, вниз под полом, а затем обратно в отверстие в стене соседней комнаты.

Установка модульных телефонных разъемов

Все современные телефоны предназначены для использования с модульными разъемами, поэтому перед расширением телефонной системы вам придется перейти на модульные разъемы, если у вас их еще нет. Модульная телефонная настенная панель предназначена для установки в стандартную электрическую коробку. Leviton

Преобразование телефонных розеток

Проводные розетки.  Телефонные соединения, установленные до 1974 года, называются “фиксированными”, поскольку телефон нельзя было отключить. Так называемый «блок» крепился непосредственно к стене или обшивке, а «заподлицо» фактически размещался в стене и закрывался планшайбой круглой или прямоугольной формы.

Легко заменяются как блочные, так и встраиваемые соединения. Просто снимите крышку с помощью отвертки и замените ее соответствующим модульным переходником.

Четырехконтактный разъем.  В портативных телефонах часто используется четырехштырьковый разъем, установленный на стене или отделке, или разъем для скрытого монтажа в корпусе, закрытом лицевой панелью. Вы можете либо заменить четырехконтактный разъем на модульный, либо использовать подключаемый адаптер, который подходит для четырехконтактного разъема.

Проводные телефоны.  Настольные телефоны с проводным подключением — это телефоны с постоянным соединением между линией и телефоном. Чтобы преобразовать их, просто снимите корпус телефона и установите переходник сетевого шнура.

Проводные настенные телефоны не могут быть преобразованы.Вместо этого вы должны сначала удалить телефон, что оставит провода открытыми. Не позволяйте им упасть обратно в стену, потому что они понадобятся вам для установки нового модульного домкрата.

Установка модульных телефонных розеток

После того, как вы установили электропроводку, пришло время установить новые модульные розетки. Для этого быстрого и простого процесса требуется только отвертка.

Тремя наиболее распространенными типами модульных розеток являются розетки для скрытого монтажа, настенные телефонные розетки и розетки для поверхностного монтажа.

Обратитесь к инструкциям того, что вы выбрали, чтобы убедиться, что вы правильно подключили каждый провод к правильной клемме; провода имеют цветовую маркировку для облегчения установки.Также ищите качественные разъемы со специальными клеммами для размещения дополнительной проводки, что позволит вам проложить еще один разъем, если вам понадобится в будущем.

После выполнения подключений дважды проверьте, не вставлено ли более одного проводника в один разъем терминала.Mconors | MorgueFile

Установка второй телефонной линии

Если вы добавляете только одну линию, просто позвоните своему оператору телефонной связи и попросите его дать вам номер этой линии.Стандартный телефонный провод имеет четыре жилы; в доме только с одним телефонным номером обычно используются только два провода, а два других остаются для отдельной линии.

В некоторых старых домах нет четырех проводников; если это ваш случай, вам нужно будет добавить провода к существующему разъему или, при необходимости, добавить новый разъем.

Если вы хотите иметь телефон с несколькими линиями, как это часто бывает в домашнем офисе, вам понадобится разъем RJ-14, то есть он рассчитан на две линии, вместо разъема RJ-11, который предназначен для одна линия.Если в гнезде есть только одна розетка, вы можете подключить адаптер с несколькими розетками.

Добавление нескольких линий

Если вы хотите добавить более одной телефонной линии, ваш поставщик услуг телефонной связи должен будет выполнить подключения к разъему сетевого интерфейса. Если вам нужен интерфейсный разъем большего размера, для его установки придется приехать специалисту по обслуживанию. После установки станционный провод должен быть проложен к стыку проводов, корпусной коробке или патч-панели, в зависимости от того, что у вас есть, и оттуда будут выходить провода для новых телефонных линий.

Стандартный станционный провод имеет три пары проводников, что позволяет разместить три дополнительные линии. Кабель связи категории 5 имеет четыре пары проводов, которые, помимо обычных телефонных соединений, также могут управлять передачей компьютерных данных со скоростью до 100 мегабит в секунду. Модульные разъемы и линейный шнур, рассчитанный на три телефонные линии, легко доступны.

Если вы хотите добавить более четырех телефонных линий, возможно, лучше проконсультироваться со специалистом относительно размещения проводов станции, линейного шнура и разъемов.

Расширение телефонной системы

Независимо от того, добавляете ли вы одну линию или несколько, шаги по расширению вашей телефонной системы одинаковы — подключение к существующей системе, прокладка проводов к новым гнездам и установка новых гнезд. Самый простой способ чтобы расширить телефонную систему, нужно проложить новый провод от существующей телефонной розетки или соединения проводов. Телефонные разъемы и разъемы легко соединяют провода. Вы просто отвинчиваете соединение проводов, вставляете проводники в пазы и затягиваете узел, который также затягивает проводники.

Если нет розетки или разветвления, где вы хотите установить новую проводку, ищите ближайший провод станции вдоль плинтусов и балок, внутри шкафов и шкафов. Когда вы найдете его, если вы можете найти в нем 3 дюйма провисания, вы можете разрезать его и прикрепить к телефонной розетке или проводному соединению.

Если вы не можете найти слабину ни в одном из проводов станции, вы можете отрезать один рядом с желаемым местом и установить два гнезда или соединения проводов на расстоянии 2 дюймов друг от друга. Концы отрезанного провода можно прикрепить по одному к каждому стыку, а затем отдельный кусок провода может соединить короткое расстояние между ними.

О Доне Вандерворте

Дон Вандерворт развивал свой опыт более 30 лет, работая редактором по строительству в Sunset Books, старшим редактором журнала Home Magazine, автором более 30 книг по благоустройству дома и автором бесчисленных журнальных статей. Он появлялся в течение 3 сезонов в программе HGTV «The Fix» и несколько лет работал домашним экспертом MSN. Дон основал HomeTips в 1996 году. Подробнее о Дон Вандерворт

Телефонная схема


Дэйв Ронджи
Сводка: Эта схема подключения телефона с фотографиями и инструкциями покажет вам, как правильно подключить телефонную розетку.


Узнайте, чем делятся другие, на Спросите электрика:
Вы предоставляете хороший сервис. Спасибо. Фрэнк из Дарема, Северная Каролина

Схема телефонной проводки для домашних телефонных розеток


Подключение телефонной розетки
После установки телефонного провода Cat 3-3 я готов установить настенную розетку. У вас будет широкий выбор телефонных розеток, но проводка для одной телефонной линии будет стандартной.

Имейте в виду, что цвета телефонной проводки в вашем доме обычно бывают одного из двух типов или цветов изоляции. Старая телефонная проводка была стандартной категории 3, 4 проводника или 2 пары с красным, зеленым, черным и желтым.

В новых домах может быть что угодно: от Cat-3, 3-парный до Cat-5e, с 4-мя парами, с цветовой изоляцией, представляющей собой комбинацию сплошного и сплошного с белым для каждой пары проводки. Цвета пар проводов: синий, оранжевый, зеленый и коричневый.


  • Характеристики телефонной схемы #1

  • Схема подключения стандартных телефонов

  • На этой схеме телефонной проводки показана стандартная проводка для телефонных розеток с объяснением проводных соединений для:
  • Обычные телефонные системы
  • Напольные телефонные розетки
  • Настенные телефоны
  • Проводные телефоны
  • Беспроводные телефоны
  • Соединения проводки для:
  • Красный телефонный провод
  • Зеленый телефонный провод
  • Бело-голубой телефонный провод
  • Бело-синий телефонный провод

На этой электрической схеме показан стандартный способ подключения телефонных розеток


В наборе с одной линией будут использоваться следующие пары в зависимости от кабеля:
Красный провод – зеленый провод
Белый синий провод – Синий/белый провод
Наконечник для быстрой фиксации:
После того, как вы подсоедините проводную пару к разъему, и вы получите тональный сигнал набора номера, но вы не слышите тональные сигналы
когда вы набираете номер с кнопочной панели, просто переверните пару.




Видео по электромонтажу #2


Советы по электромонтажу для домашних электромонтажных работ Размыкающий автоматический выключатель, розетка на настенном выключателе, светильник без заземляющего провода, помощь в проектировании домашней электропроводки.

Смотрите больше видео о проводке дома от Ask The Electrician:


Узнайте больше из моего видеокурса по домашней электротехнике:

Обязательно получите копию моей БОЛЬШОЙ Новая электронная книга:

Полное руководство по домашней электропроводке

Правильно подключите с помощью моей иллюстрированной книги по электромонтажу
Отлично подходит для любого проекта домашней проводки.


Узнайте, как правильно подключить провода! Узнайте больше о электропроводке в жилых домах
Идеально подходит для домовладельцев, студентов и электриков
Включает:
Домашняя электропроводка — по комнатам
Цепи 120 Вольт
Цепи 240 В
Многопроводные схемы
Методы прокладки проводки для установки домашней электрической цепи
Электрические коды для домашней электропроводки
….и многое другое.





СВЯЗАННЫЙ

Подробнее о телефоне 1

Подключение к телефонной розетке и 4-проводное подключение
Почему в стандартной домашней телефонной розетке имеется четырехпроводное подключение? Как подключить 4-проводную телефонную розетку.

Как подключить телефонную розетку
Схемы подключения телефонной розетки и подробные инструкции, которые помогут с подключением телефона. Эта схема подключения телефона с фотографиями и инструкциями покажет вам, как правильно подключить телефонную розетку.

Удаление неиспользуемой проводки телефонного разъема
Что делать с неиспользуемой телефонной проводкой – Если телефонная проводка отключена, тогда, конечно, вы можете закрыть коробку, где находился телефонный разъем. Просто убедитесь, что другой конец телефонного кабеля доступен.Схемы подключения телефона с фотографиями и инструкциями вам покажут.

Инструкции по прокладке телефонной проводки
Как проложить телефонный кабель рядом с электропроводкой: предотвращение помех сигнала, размещение телефонного провода вдали от электрических кабелей.

Почему у моего телефона пропал сигнал набора номера?
У меня не было гудка. Когда я проверил телефонную розетку, она была заполнена резиновым веществом в том месте, где телефон щелкает внутри и позади него внутри коробки. Является ли это общим….

Общие сведения о телефонных системах внутренней связи
Телефонная проводка и системы внутренней связи. Многие коммерческие телефонные системы, такие как эта, представляют собой проприетарную центральную систему, для включения функций и возможностей которой требуется программирование.

Заземление телефонной системы
Как обеспечить заземление системы телефонной связи: установка зажима заземления для телефона.

Как восстановить соединения телефонной проводки
Я заменил телефонную розетку, и теперь у меня нет гудка: как решить проблему с телефонной розеткой, наиболее распространенные проблемы с телефонными розетками и способы их устранения.

телефон 1 – 1641


Основы проводки домашнего телефона

от Марион Бейтс

Последнее изменение: 31 декабря 1969 г., 16:00:00



Для начала: Для одной телефонной голосовой линии требуется одна пара проводов. Это имеет смысл, если вы думаете об этом электрически — должно быть как минимум два провода, чтобы создать полную цепь.

Два провода, образующие одну пару, обозначаются как кольцо и наконечник . Названия взяты из первых дней телефонной системы, когда операторы в CO (центральный офис) физически отключали, перемещали и снова вставляли большие штекеры, похожие на микрофоны, в гигантский коммутатор для соединения отдельных вызовов. Эти разъемы имели кольцевую часть и наконечник, как разъем для микрофона.


“Только что потерял Пеорию!”

Раньше полярность двух проводов имела значение, но в современных телефонах это не имеет значения.Однако лучше всего придерживаться стандарта, и большинство установщиков так и делают. Таким образом, кольцевой провод почти всегда красный — помните две буквы «R». Зеленый – это наконечник.


Красный и зеленый!

В домах и других небольших жилых зданиях телефонная компания поставляет провода от своих столбов или подземных линий, а заканчивает их в небольшой распределительной коробке или демаркации (как при демаркации и произносится как «DEE-mark» ребятами, чьи штаны слишком низко свисают) или устройство сетевого интерфейса или NID (произносится как «нид» вышеупомянутыми парнями с низко висящими штанами), прикрепленное снаружи дома. В дальнейшем я буду называть его «коробкой». Коробка обычно пластиковая, площадью около фута или чуть меньше, с атмосферостойкой прокладкой и винтом, плотно закрывающим крышку.


Коробка/NID/разметка/что угодно.

Современные коробки проштампованы словами «доступ для клиентов» и стрелкой, указывающей на обычный винт; есть дополнительная крышка, обычно закрывающаяся утопленным болтом с шестигранной головкой, которая предположительно предназначена «только для доступа к телекоммуникационным компаниям». «Сторона» коробки для клиента обычно содержит клеммы для каждой из внутренних телефонных линий дома и тестовый разъем для клиентов , который представляет собой просто обычный настенный разъем для обычного телефонного шнура.Идея здесь в том, что в случае возникновения проблемы клиент может открыть упрощенную сторону коробки и попробовать линию со стандартным телефоном; если линия работает на коробке, а внутри дома нет, то проблема внутри дома, это проблема заказчика. Если линия не работает у абонентского ящика, то это проблема телефонной компании. Они только гарантируют их обслуживание до коробки.


Довольно современная коробка.

Иногда в старых коробках тестовый разъем клиента имеет короткий конец телефонного провода и уже подключенный разъем.В этом случае имейте в виду, что когда вы отключаете этот маленький хвостик и подключаете свой собственный телефон для проверки, проводка вашего дома теперь физически отсоединена от коробки. Другими словами, маленький хвост соединяет внутреннюю проводку с проводами компании. Это может иметь больше смысла после того, как вы прочитаете ниже.


Довольно старая коробка.

В большинстве жилых домов с улицы в коробку идет стандартный двухпарный провод. В большинстве домов используется только одна из пар (т. е. у большинства людей только одна телефонная линия).) Вторую пару физически можно использовать как другую телефонную линию с другим связанным с ней номером/учетной записью, но по умолчанию она не активирована. Эта вторая пара обычно черно-желтая, и ее иногда называют «хэллоуинской парой». Здесь желтый — сторона кольца, а черный — наконечник; Я не знаю подходящей мнемоники, чтобы запомнить это, кроме рифмы о ядовитой змее, которая начинается со слов «красный и желтый убивают человека…». Вот как я ассоциирую красный и желтый как сторону кольца.Опять же, в наши дни полярность не имеет решающего значения.

“Брюс” пишет: “Мне нравится твоя мнемоническая красно-желтая змея убить человека, тем более, что кольцо несет отрицательное напряжение, а наконечник заземлен. Вторую пару я называю “шмелиной парой”. Пчелы атакуют черным кончиком». Прохладный!

Небольшое резервное копирование, со стороны клиента коробки: Стойки проводки. В некоторых коробках они открываются, когда вы открываете основную крышку доступа для клиентов, но в других коробках каждая из них имеет собственную мини-крышку.Две пары телефонной компании проходят к задней части коробки, и каждая пара, в свою очередь, подключается к одному набору (паре) клемм с винтовыми зажимами. Вы не можете видеть эти провода со стороны клиента. Столбы помечены и имеют красный/зеленый цвет для обозначения полярности, и важно отметить, что даже столбы для второй пары с улицы имеют красный и зеленый цвета. Это значимые цвета в телекоммуникациях, а остальные провода только черные и желтые, чтобы отличать их от базовой пары. Возможно, было бы менее запутанно использовать изоляцию с красными и зелеными полосами для второй пары, но они не сделали этого тридцать лет назад, поэтому они не делают до сих пор.


Хороший детальный вид границы.

Большинство коробок имеют 3 или 4 пары проводных столбов, хотя в большинстве случаев с улицы идут только две пары проводов. Я предположил, что логика здесь заключается в том, что проложить еще один набор проводов с улицы тривиально легко и недорого, но заменить целую коробку для того относительно редкого человека, которому требуется более двух линий, сложнее и дороже. Так что они просто предоставляют дополнительные посты, хотя у большинства людей никогда не бывает больше двух телефонных линий.

Провода, которые вы видите идущие к столбам, это провода, которые идут внутри вашего дома. Столбы – это место, где проводка вашего дома встречается с линией компании с улицы. Точно так же, как телефонная компания использует две пары проводов и обычно использует только одну, внутренняя проводка вашего дома состоит из двух пар (всего четыре провода) к КАЖДОЙ настенной розетке. Обычно вы используете только базовую пару, и на самом деле, большинство телефонов, которые вы покупаете сегодня, поставляются с телефонным кабелем, в котором всего два провода.Они являются центральными двумя проводами из четырех возможных (если вы внимательно посмотрите через прозрачный разъем на конце, вы увидите четыре канавки для четырех возможных проводов). Телефоны с двумя линиями в бизнес-стиле имеют шнуры с четырьмя проводами, и если у вас есть две телефонные линии, идущие к одному разъему, вторая линия использует пару Хэллоуина (то есть два внешних провода). ИЛИ вы можете приобрести адаптер «разветвитель на 2 линии» в магазине Radio Shack, который разделяет один разъем с двумя линиями на два разъема с одной линией в каждом. Еще не запутались? 🙂 Опять же, речь идет об избыточности….у большинства людей есть только одна линия, но для тех, кому нужна вторая линия, это позволяет использовать ее, не проделывая новое отверстие в стене и не протягивая новый провод.


Разветвитель на две линии.


Еще один.

НЕ путайте двухлинейный адаптер-разветвитель, упомянутый выше, с более распространенным идентичным по внешнему виду дуплексным адаптером. Двухлинейный разветвитель берет КАЖДУЮ пару и отправляет в центр два провода каждого из двух одинарных разъемов; дуплексный адаптер просто дублирует центральную пару в двух гнездах.


Это все объясняет.

В идеальном мире для каждой розетки в вашем доме должен быть один пучок из четырех проводов (из которых вы обычно используете только два), идущих к распределительной коробке и соединяющихся со столбами проводки. К сожалению, это работает не всегда. Вместо этого обычно некоторые ИЛИ все телефонные розетки в доме соединяются вместе «гирляндной цепью», при этом только один набор проводов выходит и подключается к реальной коробке. Кроме того, в некоторых домах, где это так, пары Хэллоуина остаются разъединенными.Затем, в случае, если вы ДЕЙСТВИТЕЛЬНО хотите использовать свою вторую линию, она кажется мертвой после коробки. Это ужасный для устранения неполадок, если у вас есть проблема. Вы должны отвинтить каждую настенную панель телефонных разъемов, проверить/подключить все четыре провода к соответствующим разъемам (к счастью, они обычно помечены), а затем проверить и надеяться, что все провода между разъемами целы.

Независимо от того, связана ли ваша домашняя проводка с описанным выше гирляндным кошмаром или нет, базовая пара может быть повреждена — скоба или гвоздь могут разорвать провод или замкнуть пару вместе, и вам придется либо оголить/ замените весь провод, ИЛИ, если вы не используете пару Хэллоуина для линии 2, вы можете перейти на эту пару.Другими словами, вы полностью отказываетесь от поврежденной пары оснований и используете вторую пару в качестве замены на месте. Позже это может запутать вас и/или телефонных парней, и вы облажались, если вам нужно добавить вторую линию к этому набору проводов, но, в крайнем случае, это сработает. Вы также должны перемонтировать разъем — так, чтобы пара Хэллоуина подключалась к двум средним позициям провода в разъеме. Только вышеупомянутые специальные двухлинейные телефоны могут использовать внешнюю пару, обычные телефоны будут работать только с внутренней парой.


Телефонная розетка, провода оголены.

Инструменты: Вы можете сделать практически все, что связано с проводкой телефона, с относительно обычными инструментами (отвертки, инструменты для зачистки проводов или ножницы, мультиметр с функцией проверки целостности цепи или сопротивления). Но есть некоторые специальные инструменты, которые вы можете получить, чтобы ваши штаны немного съезжали. Одним из них является трубка линейного или приклад (клянусь, я не выдумываю).


Встык.

Трубка обходчика на самом деле не что иное, как прославленный телефон.У него есть лишние кнопки и прибамбасы, которые нас не касаются; главная особенность – зажимы типа “крокодил”. Это специальный вид, пробивающий изоляцию, хотя обычно вам не нужна эта опция. Его реальная ценность заключается в том, что вы можете подключиться непосредственно к набору проводных столбов, используя непроникающие концы зажимов, ИЛИ вы можете защелкнуть концы оголенного провода.

Хороший, как на картинке, может легко стоить вам 80 долларов или больше. Я нашел один в компании по производству излишков электроники примерно за 20 долларов, он работал, за исключением того, что у него были обрезаны зажимы.Так что я также заказал пару зажимов, взял провод и починил. Тем не менее, вы можете сделать его из дешевого телефона, если он подходящего типа. Это несколько сложно описать, но телефон должен иметь все схемы, ВКЛЮЧАЯ кнопку отбоя или трубку, в телефонной трубке. На самом деле это может быть трудно найти – в большинстве магазинов электроники есть телефоны, которые слишком «хороши» для этой цели, то есть они слишком сложны и не могут работать без базы И трубки, и это просто не годится. Загляните в сетевую аптеку — во многих есть небольшой выбор дешевой бытовой техники, и здесь вы, скорее всего, найдете самый дешевый и дерьмовый телефон на Земле, а это как раз то, что вам нужно. Тот, у которого нет основания, а который вы «подвешиваете», ставя на плоскую поверхность. Он не должен стоить больше 10 долларов.


Дешёвый телефон, пригодный для превращения в дешёвый задник.

Подойдет и “тонкий” телефон, при условии, что, опять же, в трубке находится верхняя вешалка.Обратите внимание на это внимательно на картинке. Иногда на есть кнопка отбоя и на и на базе и на трубке – это тоже нормально – но у многих она есть ТОЛЬКО в базе, а те для переделки не подходят, по крайней мере я не разобрался как.

Если у вас есть телефон, все остальное достаточно просто: отрежьте провод, выбросьте основание и обожмите или припаяйте два зажима типа «крокодил» на концах двух центральных проводов (подойдут обычные зажимы от Radio Shack, вам не нужно). Не нужны прокалывающие изоляцию, но если вы можете достать их с резиновыми втулками, сделайте это. …когда они подсоединяются к концам провода, они имеют тенденцию раскачиваться и натыкаться друг на друга, вызывая короткие замыкания.) Провода в телефонном шнуре, вероятно, будут красными и зелеными, но не обязательно. Сложность заключается в том, что они, как правило, крошечные , тонкие провода, и если вы не обеспечите какую-либо поддержку или разгрузку от натяжения, они быстро устанут и сломаются в том месте, где они прикреплены к зажимам типа «крокодил». Итак, что я обычно делаю, так это аккуратно разрезаю внешнюю изоляцию провода прямо посередине, зачищаю (иногда с помощью огня) провод и пропускаю его и его половину изоляции в воротник зажима типа «крокодил» вместе, затем обжимаю вниз на обоих (убедившись, что фактический провод соприкасается с металлическим воротником зажима типа «крокодил»).) Таким образом, изоляция действует как шина для тонкого провода внутри.

Теперь о самом крутом инструменте, который стоит любой цены:


Всемогущий генератор тона и набор зондов.

Вы берете маленькую квадратную деталь со свисающими с нее проводами, вставляете в нее 9-вольтовую батарею, подключаете ее модульный разъем к настенной розетке и включаете ее тумблер. Затем вы подходите к ящику и тыкаете щупом рядом с пучком проводов, и щуп издает слышимый трель, который становится громче по мере приближения к нужному проводу. Это чистая магия. На самом деле это индукция, и она довольно проста… нет, это магия. Когда вам предстоит столкнуться с бессмысленным и пугающим пучком проводов, и вам нужно найти другой конец одного из них, альтернативы этому инструменту просто нет. Зажимы типа «крокодил» на тон-генераторе позволяют использовать его также с оголенным проводом.

Пока все…

КАК: Использование разъема Cat5e (RJ-45) для использования с телефонным разъемом (RJ-11)

Посмотрите видеоверсию этого поста здесь…

Один джентльмен написал мне, чтобы получить инструкции по использованию дополнительного разъема Cat5e с телефоном. Я подумал, что эта информация может быть полезна и другим, поэтому публикую ее здесь.

Использую стандарт проводки Т-568А для домашнего использования. Итак, если вы хотите использовать разъем Cat5e (RJ-45) в качестве телефонного интерфейса, вам необходимо подключить его следующим образом:

ВНИМАНИЕ: В этом посте показано, как подключить разъем RJ-45 для использования с разъемом RJ-11. Имейте в виду, что целесообразно использовать разъемы RJ-11 голосового класса вместо разъемов RJ-45 для голосовых или телефонных систем, потому что вы рискуете, что кто-то подключит компьютер к телефонному разъему, что может поджечь или испортить сетевую карту. в компьютере, если телефон звонит или подключен к телефонной системе.Поскольку разъем RJ-45 не подходит к разъему RJ-11, у вас никогда не будет такого риска.

Зеленый и красный провода в стандартных системах звонков являются наконечником и кольцом для первой линии обслуживания. Черный и желтый – это наконечник и кольцо для второй линии обслуживания. Если у вас есть телефонная система, такая как Panasonic KSU, вам нужны обе пары, поскольку она использует другие для отправки информации о состоянии, такой как CO, время, дата, идентификатор вызывающего абонента и т. п., используя собственный протокол телефонных систем.

— Синий на разъеме RJ-45 соответствует зеленому
— Синий/белый на разъеме RJ-45 соответствует красному
— Оранжевый на разъеме RJ-45 соответствует черному
— Оранжевый/белый на разъеме RJ-45 гнездо равно желтому

Это так просто… вы можете либо вставить стандартный 4-жильный телефонный кабель в гнездо, либо использовать Cat5e, а затем, когда вы подключите его к распределительной коробке телефона, вы сможете соединить цвета из категории 5 с цветами, которые я перечислил выше. .

Телефонная проводка — сопряжение и выводы разъемов

4 пары Cat и 2 пары обычного телефона

При обсуждении телефонной проводки принято называть провода парами, а не цветами. На изображении выше вы можете видеть метки T1, R1, T2 и R2. T и R относятся к терминам «наконечник» и «кольцо». Не беспокойтесь о терминах «наконечник» и «кольцо», за исключением того, что белый основной провод — это всегда наконечник, а сплошной основной цвет — всегда кольцо.

Важно помнить, что пара 1 всегда является синей парой, пара 2 всегда является оранжевой парой, пара 3 всегда является зеленой парой, а коричневая пара всегда является 4-й парой.

Пара 1 = Синяя пара
Пара 2 = Оранжевая пара
Пара 3 = Зеленая пара
Пара 4 = Коричневая пара



Распиновка телефонной вилки

Распиновка 4-проводниковой модульной вилки



Использование кабеля CAT для питания или управления

Если вам необходимо использовать провод CAT 5/6 для питания или других средств управления, лучше всего выполнять одно и то же задание за заданием.Ниже приведены несколько примеров того, какие цвета/пары можно использовать в различных ситуациях.

Использование CAT5/6 для камер с балунами и питанием

Синяя пара используется для балунного сигнала.

 Используйте бело-синий провод для положительного (+) и сине-белый для отрицательного (-) на балуне.

Если вам нужно использовать CAT5/6 для питания камеры, используйте оранжевую пару для плюса и коричневую пару для земли. Оставив зеленую пару про запас.

  Положительный — используйте оба проводника

 Отрицательный – Используйте оба проводника



Использование CAT5/6 для общего питания и управления

Используйте белый базовый провод пары в качестве положительного, а одножильный провод — в качестве заземления.

Белый/Синий = Положительный

Синий/белый = минус

Если вам нужно сдвоить провода, используйте следующие парные соединения

Пара 1     для положительного
пара 3   для отрицательного

Пара 2    для положительного
Пара 4    для отрицательного



НИКОГДА не разделяйте пары проводов и не используйте смешанные белые базовые провода или смешанные сплошные провода для формирования единого пути. Каждая пара на самом деле имеет разную физическую длину из-за разной скорости скручивания, и в зависимости от использования вы можете получить нежелательные результаты.Это чрезвычайно важно для клавиатур, считывателей карт или других средств передачи данных.

25 пар

Когда вы поднимаетесь парами вверх, основной цвет меняется. Пары 6–10 используют красную основу, 11–15 — черную и так далее, как показано на изображении ниже. Когда вы достигаете 50 пар, цветовая схема начинается заново, но каждые 25 пар, известные как связующая группа, оборачивают майларовой лентой с цветовой кодировкой. Первая группа связующего материала обернута бело-голубой лентой, вторая группа связующего материала обернута бело-оранжевой лентой.Этот процесс выходит на 600 пар, где все начинается сначала.

25 пар Цветовой код



.

Добавить комментарий

Ваш адрес email не будет опубликован.
