подготовка схемы подключения, монтаж проводов

Холодильники, стиральные машины, телевизоры и другие полезные электроприборы работают исключительно от электрической сети, которая является обязательным условием обеспечения высокого уровня нашего комфорта. Поэтому к электрической проводке предъявляют особые требования. И в старом жилом фонде, и во вновь построенном доме она должна выдерживать большое количество нужной нам электротехники.

Сделанная своими руками электропроводка в доме не только сэкономит деньги на монтаж, но и позволит выполнить схему разводки в полном соответствии со всеми вашими пожеланиями. Будет достаточное количество розеток, выключателей, светильников.

Подготовительный этап

Чтобы проложить электропроводку в доме своими руками неспециалисту, потребуется пошаговая схема. Также необходимо соблюдать нормативные требования по электробезопасности.

Хотя они широко известны, иногда ими пренебрегают, что приводит к пожарам или постоянному срабатыванию автоматики.

В первую очередь понадобиться схема электропроводки, для чего необходимо будет нарисовать план расположения будущей электрики, то есть определиться с расположением розеток, выключателей, светильников, а также прорисовать места, где будут проходить провода.

Согласно разработанному плану необходимо сделать чертеж принципиальной электрической схемы проводки, где должны быть рассчитаны все автоматы защиты распределительного щитка.

На чертеже должна быть определена схема подключения заземления и подробно прорисовано подключение проводов в соединительных коробках.

Конечно, можно заказать настоящую проектную документацию электроснабжения, но это понадобится только при строительстве нового дома. При этом проект придется согласовывать в государственной службе по энергетическому надзору.

А после всех электромонтажных работ надо будет предъявлять проводку инспектору на получение разрешения для подключения вашего дома к действующим электросетям.

В остальных случаях весь комплект проектной документации не нужен, а вот придерживаться основных требований электробезопасности при самостоятельном монтаже электрики в частном доме в любом случае обязательно придется.

Правила устройства электропроводок

Электричество как физический процесс объясняется одним законом Ома и двумя правилами Кирхгофа. А вот разнообразие применения этих законов на практике в виде различных схем и обуславливает все многообразие электротехнических приборов и выполняемые ими полезные функции.

Если не вдаваться в подробности, то все схемы электропроводки с виду устроены достаточно просто. Электронагрузка, то есть электрические приборы, подключаются параллельно, а все аппараты защиты в виде автоматов и предохранителей, а также и выключатели устанавливаются в разрыв электрических проводов или последовательно.

Но на самом деле электрические сети устроены более сложно и подчинены строгим системам электротехнических расчетов, имеющих большое количество формул и значений.

При этом необходимо учитывать ряд специальных требований и ограничений и всевозможные допуски, которые устанавливаются действующими нормативными документами, а именно:

  • правилами Устройства Электроустановок;
  • правилами Технической Эксплуатации Электроустановок Потребителей;
  • различными СНиПами;
  • специализированными ГОСТами.

Действующие нормативные документы охватывают все сферы деятельности электроэнергетики, поэтому чтобы провести электричество в частном доме их полностью знать необязательно.

А вот основные требования и важные различия, с которыми вы можете столкнуться при самостоятельном монтаже проводки, стоит перечислить отдельно.

Требования для квартиры

Проводка в коммуналке или квартире многоквартирного дома будет самым простым вариантом, потому что имеет базовые для всех помещений требования.

Подключение сети квартиры сделано от группового распределительного щита, где ничего нельзя менять, так как это является зоной ответственности коммунальных электриков.

Устройство проводки производится только проводами с медными жилами.

Для однофазной сети необходимо применять трехжильные провода или кабели, а для трехфазной уже пятижильные, причем в обоих случаях с отдельным заземляющим проводником.

Укладку в стены проводов рекомендуется производить по прямым горизонтальным линиям примерно в 15 сантиметрах от потолка, а ответвления от распределительных коробок, идущие, к выключателям или розеткам рекомендуется прокладывать строго вертикально.

Электророзетки должны быть с защитным заземляющим контактом, при этом допускается их установка на высоте от 20 до 90 сантиметров от пола. Выключатели допускается устанавливать от 70 до 150 сантиметров от уровня пола.

Соединение в распредкоробках между проводами разрешается производить либо на болтовых зажимах, либо методом опрессовки или с помощью пайки. Разрешается монтировать световые приборы любого типа без ограничений, если они изготовлены заводским способом.

Требования для дома

Устройство электрики в частном доме будет несколько сложнее, так как добавиться вводной электрический щиток с электросчетчиком, который уже будет находиться в вашей зоне ответственности.

В домовом распределительном щитке должны быть обязательно вводной выключатель нагрузки, УЗО, электросчётчик и группа автоматов защиты для каждой отходящей линии в отдельности.

Также потребуется в частном доме выполнить специальный контур заземления, к которому надо подключить главную заземляющую шину электрощита и все металлические части здания.

По такой же точно схеме выполняется электрическая проводка в дачном домике, но в уменьшенном объеме.

К проводке в кухонных помещениях предъявляется одно требование, заключающееся в расположении проводов и розеток в одном метре от проходящих трубопроводов.

Гаражная проводка должна иметь контур заземления, к которому подключаются все металлопроводящие части строений и оборудования с помощью металлосвязи.

А также вся электропроводка выполняется с механической защитой при ее прокладке, ниже 1,5 метра от уровня пола.

Для ванных комнат и душевых имеются следующие ограничения:

  • разрешается устанавливать светильники с защитой IP67;
  • запрещается через эти помещение производить прокладку магистральных линий;
  • все находящиеся в помещении трубопроводы, а также корпус ванны (если она металлическая) необходимо соединить уравнителем потенциалов с помощью прочной металлосвязи.

В банях (саунах), подвальных или в полуподвальных помещениях, как и в металлических гаражах, допускается только освещение с безопасным 12 вольтовым напряжением, которое подключают по разделительной схеме через понижающий трансформатор с номинальными значениями входа-выхода в 220/12 В.

По потолочным перекрытиям разрешается монтировать электрическую проводку в ПВХ кабель-каналах. В деревянных межэтажных перекрытиях допускается прокладывать электропровода только под защитой стальных труб или металлорукавов для обеспечения надежной защиты от мышей и крыс.

Пошаговая инструкция по монтажу электропроводки

Перед непосредственным началом электромонтажных работ в частном доме необходимо сделать еще два подготовительных мероприятия.

Подготовка инструментов и материалов

В первую очередь на основании выполненных чертежей и схем необходимо сделать детальный расчет количества всех основных материалов.

Причем надо заложить в него небольшой запас в 3-5 %, который пригодится при последующем монтаже. По возможности еще раз перепроверьте расчеты.

После того как убедитесь, что ничего не упустили, произведите закупку проводов и электроустановочных изделий в специализированной торговой точке.

А также подготовить необходимый комплект монтажного инструмента, куда обязательно войдут электродрель или профессиональный шуруповерт, углошлифовальная машинка, слесарный молоток, набор отверток, кусачки, пассатижи.

При прокладке проводки может потребоваться нож для очистки концов провода от изоляции и ПВХ-изолента. Всегда полезным в работе с проводкой будет индикатор напряжения или мильтитестер.

Разметка и штробление

Если весь материал в наличии и подготовительные операции выполнены, то смело можно приступать к непосредственному монтажу проводки, придерживаясь следующей последовательности.

Производим разметку всех мест будущей установки электрических приборов таких, как розетки, распределительные коробки, выключатели и осветительное оборудование.

Не забывая соблюдать рекомендации по расположению проводов, размечаем прохождение магистральных и ответвляющихся линий проводки.

Если применена схема скрытой проводки, то производим вырезание мест установки электроприборов с помощью дрели и специального резца и закрепляем их внутренности без облицовочных панелей.

По заранее размеченным линиям производим штробление стен.

В случае открытой разводки, установка электроприборов производится также без элементов облицовки, а по размеченным линиям монтируются нужного размера ПВХ кабель-каналы.

Укладка проводов

Далее, приступаем к укладке проводов в штробах или в кабель-каналах. Вот здесь и понадобиться запас кабельной продукции. Это определяется тем, что при измерениях с помощью рулетки и расчетах по чертежам бралась абсолютная величина размера исключительно прямо.

А при непосредственной прокладке проводов – они укладываются почти свободно лишь с небольшой натяжкой так, чтобы не была повреждена изоляция. Отсюда и появляется разница в расчетных и реальных размерах, которая и будет составлять примерно от 3 до 5 % от всей длины провода.

Не забываем оставлять концы проводов размером примерно в 3-5 см в местах подключения электроприборов.

Производим зачистку и подключение проводов к контактам установленных приборов, а также расключение всех соединений в распределительных коробках. При этом соблюдаем несколько правил.

У проводов существует цветовая маркировка. Синий цвет изоляции обозначает рабочий ноль, жёлто-зелёный – защитный заземляющий контакт, а фазный провод может иметь в основном белый, коричневый или красный цвет.

Через выключатель на разрыв должен идти фазный проводник, как и рекомендуется его подключение на центральный контакт цоколя светильника.

Проверка

По окончании прокладки проводки обязательно еще раз тщательно проверяем схему всех подключений. Производим проверку изоляции на предмет электрического пробоя. Эту операцию можно выполнить самому с помощью тестера, а можно пригласить специалиста с электроизмерительной лабораторией.

Если все нормально, то после установки облицовочных и декоративных панелей на электроприборы можно будет подключить к проводке напряжение в 220 В.

Если вы все правильно рассчитали, при этом учли рекомендации по электробезопасности, то ваша проводка прослужит долгие годы.

Электропроводка в газобетонном доме своими руками

В данной статье мы собрали множество полезной информации про электропроводку в газобетонном доме. Вы узнаете некоторые азы электромонтажного дела, среди которых следующее: подбор диаметра проводов, сравнение кабельных жил, схемы проводки, планировку разводки проводов, штробление газобетона и многое другое.

Расчет мощности электропотребления и подбор кабеля

Чтобы определиться с характеристиками требуемого электрического кабеля, необходимо рассчитать мощность потребления всех возможных электроприборов в доме. Сразу отметим, что нужно применять именно медные провода.

Для розеточной группы, сечение кабеля должно быть от 2.5 мм. Кв., для освещения – от 1.5 мм. кв. Для подключения мощных электроприборов, таких как бойлер, электроплита, камины и прочее, сечения кабеля должно быть от 4 мм. Кв.

Однопроволочная или многопроволочная жила

Однопроволочная жила кабеля более жесткая, и при частых перегибах ломается. Ее используют именно для стационарный электропроводки, так как она дешевле чем многопроволочная и более проста в монтаже.

Многопроволочная жила очень гибкая, применяется для труднодоступных мест и для подключения переносного оборудования.

Использование трансформаторов и стабилизаторов

Нестабильное напряжение в сети является частой проблемой в домах, и это может стать не только причиной поломки электроприборов, но даже порчи электропроводки.

Решить такие неполадки можно применяя трансформатор напряжения, который представляет из себя статистический электроаппарат, преобразующий напряжение. Заказать такой прибор можно на сайте newet.ru. Принцип трансформатора в том, что он выравнивает и сглаживает скачки напряжения, защищая всю электросистему дома.

Схемы подключения проводки

От схемы подключения зависит надежность электропроводки, удобство использования, и расход провода и комплектующих.

Выделяют следующие виды (схемы) подключения:

  1. Все розетки и лампочки подключены через один автомат.
  2. Все розетки подключены через один автомат, все лампочки – через другой.
  3. В каждой отдельной комнате по автомату на розетки, а всё освещение подключено на другой автомат.

План электропроводки и разводки в доме

План электропроводки является очень важным и ответственным этапом, в котором нужно очень хорошо разобраться самостоятельно, или прибегнуть к услугам специалистов.

На этапе планировки нужно схематически указывать следующие элементы:

  1. Щиток.
  2. Провода.
  3. Розетки.
  4. Светильники(лампочки).
  5. Выключатели.
  6. Автоматы.
  7. Распределительные коробки.

Скрытая и открытая проводка

Скрытая проводка – это вариант, когда провода прячутся в стены, потолок и пол. В стенах делаются штробы, укладываются в них кабеля и замазываются штукатуркой. Гофрированная проводка в полах заливается бетонной стяжкой. На потолках гофрированные кабели закрываются натяжными потолками, пластиковыми панелями и прочими навесными материалами.

Основной смысл скрытой проводки – визуальное восприятие и дополнительные возможности декора.

Открытая проводка – это вариант, когда гофрированные кабеля укладываются снаружи стен в специальные кабель каналы. По полу и потолку кабеля укладываются в плинтуса. На вид такая проводка смотрится не очень приятно, моё субъективное мнение.

И она больше подвержена механическим повреждениям, к примеру, если ее случайно адеть переносимой мебелью. Плюс открытой проводки – быстрая замена и простой ремонт.

Использование гофры

Гофра является дополнительной защитой кабеля и применяется в электропроводке довольно часто. Но всегда ли оправдано ее применение? Давайте разбираться. Многие электромонтажники настаивают на повсеместном использовании гофры, чтобы увеличить себе объем работ и общую стоимость. Но давайте подойдем к этому вопросу логически.

Подумайте, если используется хороший кабель ВВГнг-Ls, который спрятан в газобетонную штробу и заштукатурен, нуждается ли он в гофре? С точки зрения пожаробезопасности гофра в этом случае не нужна, но она может быть оправдана в случае замены кабеля, когда его вытягивают из штробы проволокой. Но далеко не факт, что это получится.

Гофру нужно использовать, если часть кабеля проводится в бетонной стяжке.

Использование гофры обязательно для открытой проводки, и особенно при использовании горючих облицовочных материалов, таких как пластик и дерево.

Монтаж распределительных коробок и розеток

Распределительные коробки, как и розетки, могут быть утоплены в толщу газобетона, а могут полностью выступать на поверхности. Утопленный вариант в газобетоне более предпочтителен, так как это и более пожаробезопасно и практичнее.

Большое отверстие в газобетоне под розетку или распределительную коробку можно сделать при помощи шуруповерта с коронкой. Высверливаются круги и внутренность скалывается молотком.

Штробы под кабеля в газобеотне

Штробы делаются в газобетоне также очень просто, при помощи штробореза или шуруповертом с фрезой. Помните, что штробы должны идти строго вертикально и строго горизонтально, чтобы не запутаться при дальнейшей отделке.

Выпиливая штробы рекомендуем прикручивать направляющие из металлического профиля, это позволит сделать канавки идеально ровными.

Электропроводка своими руками в доме и квартире

В монтаже электропроводки в частном доме или квартире нет ничего сложного и особенного - такого - чего не смог бы понять и сделать нормальный человек с головой и руками. Но, для выполнения всех работ понадобятся инструмент для электромонтажных работ и определённые знания по монтажу электрики.

Прежде всего необходимо определиться для чего нужна электропроводка, то есть, что именно будет подключаться к розеткам, где и какое необходимо освещение и откуда будет удобно управлять этим освещением. Другими словами, выбрать места для розеток, выключателей и светильников. Сделать это, лучше всего на бумаге или компьютере. Затем, после расстановки и разделения проводки на группы получится схема электропроводки Вашего дома. Идеальный вариант - это наличие проекта электроснабжения, но полноценный проект электропроводки для квартиры или частного дома встречается не часто, в смысле делать монтаж по нормальному проекту приходилось редко. Причина, конечно же, в ценах - хороший очень дорогой. Даже если его заказать, то при этом нет никакой гарантии в том, что всё будет выполнено качественно. Качественно - это, когда учтено всё, без исключения. Из всех предложений, подавляющее большинство проектировщиков-дизайнеров не имеют технического  образования, они "художники" и не имеют ни малейшего представления что такое стройка или ремонт. Так что, если будете заказывать проект, выбирать нужно очень тщательно и не спеша.

Схема электропроводки в частном доме и квартире >>

В самом начале работ по монтажу электропроводки необходимо составить список всего необходимого материала. Следует особое внимание уделить качеству материала. На сегодняшний день самый лучший выбор - это покупка материала в специализированном магазине электрики. Если фирма-продавец крупная - цены бывают даже ниже, чем на рынке  и купить можно все в одном месте, и уверенности в том что товар качественный намного больше. Выбор фирмы - производителя зависит от вашего бюджета выделенного на электрику. При определении бюджета необходимо помнить о реальной опасности использования дешевого и некачественного материала для электрики.

Материал для электропроводки в квартире и доме: стоимость материалов >>

Прокладка проводов и кабелей электропроводки в квартире или частном доме состоит из трех частей: разметка, сверление отверстий для крепежа и закрепление проводов. В первую очередь необходимо разметить места расположения розеток, выключателей и светильников, для этого понадобятся размеры по горизонтали и высоте по стенам и размеры мест расположения светильников на потолке. На сегодняшний день, почти все магистральные провода и кабеля электропроводки в квартире или частном доме прокладываются по потолку за натяжными или подвесными потолками. Размечать по потолку следует разметочным  шнуром. Для сверления необходим перфоратор и буры, а также стремянка или подмости. Для прокладки провода понадобятся пассатижи, рулетка, легкий молоток и крепеж для провода.

Прокладка проводов и кабелей электропроводки в квартире и частном доме >>

Необходимо знать, как расключать распределительные коробки, для этого понадобятся монтажные схемы распределительных коробок электрических цепей розеток, выключателей, светильников и прочего электрооборудования, а также порядок действий при сборке распределительной коробки,  то есть в какой последовательности и какие следует зачищать и соединять проводники в распределительной коробке. На монтаж электропроводки в квартире или доме, для групп освещения и розеток, почти всегда, приобретается только трехжильный провод. Для новой электропроводки розетки с заземлением являются обязательными. Все провода, кроме на розетки одной группы,  подведенные к распределительной коробке должны быть подписанные.

Схемы подключения электрики в квартире и доме: принципиальные и монтажные,

соединение распределительных коробок >>

Распределительная коробка - это самая главная часть электропроводки. В коробках производится расключение всей электропроводки, то есть необходимое и правильное соединение токопроводящих жил кабелей в строгом соответствии со схемой. Распредкоробки должны быть на стенах. Самое лучшее соединение в коробке - это скрутка и затем сварка скруток. В распределительной коробке, в прямом смысле слова, распределяются электрические проводники: проводник с фазой, нулевой проводник и заземляющий проводник. К любой распределительной коробке обязательно прокладывается  провод с электропитанием и в коробке по схеме соединяются проводники, распределяя цепи фазного, нулевого и заземляющего проводников по проводам, проводник - это каждая, отдельная жила в проводе или кабеле.

Распределительная коробка для электропроводки в квартире и частном доме >>

Установочные (монтажные) коробки или как чаще их называют - подрозетники, необходимы для монтажа розеток и выключателей, терморегуляторов для тёплых полов, а также для различных устройств, предназначенных, к примеру,  для управления светом или для поднятия и опускания жалюзи на окнах. Подрозетники бывают для скрытой и наружной электропроводки. При монтаже электропроводки на стенах из гипсокартона, пластика или других панелей используются специальные, с креплениями для панелей.

Установочные коробки для розеток и выключателей >>

Щитки - это основные распределительные устройства в квартирах и в домах. Размер щитка зависит от количества электротехнических устройств, которые планируется разместить в щитке. Выбирается место для расположения щитка. Автоматические выключатели подбираются по максимальному току, нагрузке и производителю. Устройство защитного отключения (УЗО) также подбираются по максимальному току, нагрузке и производителю. Счётчик - это основной прибор учёта электроэнергии в квартире или доме.

Розетки и выключатели для квартиры или частного дома различаются только в плане дизайна, рекомендуется выбирать только известного производителя. Светильники - электротехнические устройства, которые, наряду со своей основной функцией - освещением, еще служат украшением интерьера.

При монтаже электропроводки своими руками в частном доме необходимо выбрать место для контура заземления, решить, необходимы ли стабилизаторы, генератор, источники бесперебойного питания.

Но, лично я считаю: каждый должен заниматься своим делом, а монтаж электропроводки в Своём Доме лучше доверить профессионалам!

Электропроводка в квартире своими руками: пошаговая инструкция, монтаж

 Для внушительного количества людей домашний ремонт является большой проблемой и тяжелым стрессом, но не бойтесь, в данной статье опытные мастера с удовольствием поделятся знаниями и подробно, пошагово, расскажут, как собственноручно провести электропроводку в квартиру своими руками. Это не сложно, будьте уверены в себе и своих силах, следуйте инструкциям, а так же помните о соблюдении техники безопасности при работе с электричеством.

Если впоследствии у вас возникнут неразрешимые сложности или непонятен какой-либо из описанных ниже шагов, то тогда разумнее обратиться за помощью к командам профессиональных электриков – ремонтников, поскольку они, используя опыт и наработанные умения, выполнят работу самостоятельно и избавят вас от терзающей неуверенности. В противном случае, Ваше подспорье – данная статья.

План – схема

Прежде чем приступить к воплощению желаемого в действительное, следует, как и во время любой другой работы, разработать план – схему, по которой вам важно ориентироваться впоследствии. В первую очередь нужно на листе изобразить план жилого помещения, а так же учесть местонахождение бытовой техники, осветительных приборов, выключателей, розеток, дверного звонка, телефонов и электрического щитка. Выполняйте эту работу в пошаговом режиме, чтобы добиться максимального качества, и помните, что ко всем проводимой вами мероприятиям нужно отнестись с должной ответственностью, не торопиться, но и не переусердствовать. Ошибки во время составления план – схемы на этапе строительства могут дорого обойтись.

Полезный совет:Для понятного понимания положения дел рекомендуется осветительную, и розеточную схемы рисовать на сторонних листах одного чертежа. Продумайте количество розеток и ламп, а так же местонахождение распределительного щитка, исходя из индивидуальных особенностей жилой площади.

Уделите требуемое внимание помещению с ванной, туалетом и раковиной, так как в данных комнатах присутствует повышенная влажность, соответственно, проводка в подобных местах должна быть хорошо защищенной от воздействия воды. Не лишним будет подвести к ванной комнате устройство защитного отключения, которое, в случае утечки электричества, обесточит всю комнату и спасет от внезапно нагрянувшей катастрофы.

Полезный совет:Розетки в ванной, для большей безопасности и спокойствия жителей квартиры, должны быть обязательно заземлены.

Так же, готовя план – схемы учтите мощность подключаемых в сеть электроприборов, особенно габаритных, таких как холодильник или электрическая плита. Вы рискуете пережечь слабую электропроводку и вызвать пожар, если будете использовать ее там, где требуется более качественная. Не забудьте определиться с выбором автоматического выключателя, устанавливаемого в электрический щит.

Методы монтажа.

Строители предоставляют на выбор два метода монтажа электропроводки – закрытую и открытую.

Открытой называют сеть проводов, располагаемых вдоль полов и стен с помощью специальных пластиковых трубок, а так же под плинтусами. При выборе такого типа проводки внимательно оцените факт того, что нельзя тянуть осветительные и силовые кабели в одном месте, а плинтуса лучше сделать устойчивыми к огню, чтобы, в случае неполадок в электросети, не возникло дополнительных сложностей.

Закрытой электропроводкой именуют кабели, пущенные внутрь стен, потолков и прочих ограждений. Учтите, что при выборе проводки закрытого типа вам понадобятся упрочненные кабели, устойчивые к горению, влажности и физическим повреждениям, поскольку провода, замурованные в стенах, должны безотказно работать в течение крайне обширного периода времени, и экономия денежных средств на кабелях вполне способна вылиться в новый, никому не нужный и совершенно неуместный ремонт.

Полезный совет:Еще на этапе создания план – схемы составьте список необходимых материалов и подсчитайте необходимую длину проводов, учитывая все особенности креплений и подвода контактов.

Забудьте о мысли сэкономить во время ремонта на кабелях, розетках и пластиковых трубах, поскольку Ваша задача – провести в родной дом добротную электропроводку, которая прослужит годы. Установка сомнительной продукции глубинок китайских провинций в будущем зачтется вам дополнительными расходами и растраченными впустую силами и нервами. И помните, что кабели следует располагать в вертикальной или горизонтальной плоскости, но никак не косо, за исключением прямого угла, поскольку косое расположение электропроводки создает риск разрыва кабеля и создания внештатных ситуаций.

После того, как вы определились в выборе типа электропроводки, приготовьте все необходимые инструменты и следуйте пошаговой инструкции.

Шаг первый: Штробление стен.

  • Штробление – это процесс вырезания в стене небольшого канала, в котором будут располагаться электрические провода. Для выполнения данной задачи вам понадобятся соответствующие инструменты, как, например, зубило или перфоратор со сверлом по бетону. Что касается размеров канала, то он не должен превышать двух сантиметров в ширину и глубину, но исходить следует из размеров используемого кабеля.

Полезный совет:Существует множество способов вырезания каналов в бетонных стенах. Исходите из своих возможностей и наличия рабочих инструментов. Не имея болгарки с диском работы по бетону, можно использовать дрель или зубило и молоток.

Шаг второй: Прокладка трассы

  • Готовясь прокладывать кабель, учтите, что проводник должен иметь запас длины, поскольку подключение проводов к розеткам, электрическому щитку и осветительным приборам, требует контакта оголенными жилами, поэтому прибавляйте к планируемой длине кабеля плюс 7-8 сантиметров. Не забудьте предварительно обесточить дом, отключив главный автомат или иными способами, а так же действуйте крайне осторожно, чтобы исключить возможность поражения электрическим током во время проведения работ.
  • Установленный кабель должен прочно прилегать к стене, поэтому определитесь со способом фиксирования электропроводки в штробе. Запомните положение проводов в стене, поскольку во время будущих ремонтов эта информация будет для вас невероятной полезной.

Интересный факт:В советское время во время прокладки трасс активно использовался разведенный алебастр, который очень быстро застывал и «захватывал» провод, присоединяя его к стене. При работе с этим материалом учитывайте тот факт, что алебастр схватывается очень быстро, поэтому максимально сократите время работы с данным материалом.

Шаг третий: Фурнитура и отделка.

  • Подключение фурнитуры – не требующий серьезных усилий процесс, целью которого является присоединение выключателей и розеток к протянутым по штробам проводам. Для этой цели используются специальные подрозетники и коробы.

Полезный совет:Для монтажа электросетей лучше использовать одножильный медный провод, поскольку при дальнейшем соединении проводов скрутка с одножильными проводами значительно жестче. Подключение розеток одножильным проводом так же будет надежнее альтернативных.

  • Выбирая подходящую фурнитуру обращайте внимание на материал и сопроводительные бумаги, которые могли бы подтвердить их качество. И не забывайте, что электрические розетки являются устройствами повышенной пожарной опасности, поэтому не размещайте их рядом с раковинами, газовыми или электрическими плитами и ванной. Так же не подсоединяйте розетки вблизи пола, поскольку, в случае затопления последнего, может возникнуть короткое замыкание и разгореться пожар.

Полезный совет:Помните о технике безопасности при работе с электроприборами и постарайтесь учитывать все возможные ситуации, способные произойти в вашей квартире и за пределами. Помните: Вы строите на годы вперед!

  • По завершению установки розеток, выключателей и прочей фурнитуры, следует заштукатурить стены, скрывая проделанную работу и приводя жилое пространство в более презентабельный вид.

Шаг четвертый: Электрический щит

  • Сборка и установка электрического щита – это заключительный шаг монтажа электропроводки в квартире. Сопоставьте электрические кабели с устройствами автоматического выключения и УЗО с помощью составленной вами план – схемы. Помните, в аппаратах УЗО вводной провод подключается к верхней части, а отходящий – к распределительной коробке в нижней. С успешным выполнением данного шага монтаж электропроводки в квартире завершен, остается только подключить ее к внешнему энергоносителю, расположенному в самом жилом доме.

Интересный факт:Наличие УЗО в электрической сети не спасает от короткого замыкания и энергетических перегрузок, поэтому обязательно дополняйте цепь автоматическим выключателем.

Шаг пятый: Внешний энергоноситель.

  • Подключение электричества от главного носителя в квартиру является весьма трудоемким процессом, поскольку для осуществления данной задачи Вам потребуется согласование ответственных организаций и перечень документов, разрешающих вам проводить данные операции. Нотариально заверенная схема проводки является одним из ключевых документов для получения разрешения на подключение вашей энергосети к главному носителю. «Бумажная волокита», связанная с подключением вашей квартиры к внешнему источнику электропитания может занять столько же времени, сколько занял монтаж электропроводки.

Полезный совет:Подключение вашей домашней электрической сети к внешнему энергоносителю лучше предоставить ответственным за жилое здание лицам, поскольку только им доподлинно известны все тонкости устройства подачи электропитания в доме.

Монтаж электропроводки в частном доме своими руками

Монтаж электропроводки в частном доме своими руками без соответствующей подготовки и допуска выполнять не стоит. Причина банальна – электричество является источником повышенной опасности и при несоблюдении норм и правил, экономия на найме специалиста в этой области может закончиться трагедией. Однако знания в этой области не будут лишними ни для кого. Они позволят оперативно выполнить мелкий ремонт отдельных участков сети, проконтролировать работу наемного персонала, оценить удобство и надежность предлагаемой монтерами схемы разводки. В сегодняшней публикации будет рассказано о самых важных моментах, касаемых электропроводки в частных домах.

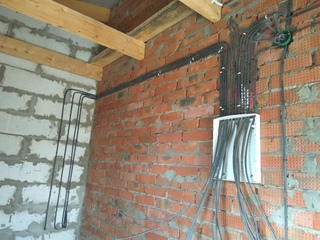

Пример электрической разводки в частном доме

Схема подключения

Схема подключения электропроводки – это способ упорядочения всех проводов, кабелей и защитных устройств в пределах комнаты, отдельной квартиры или целого дома. При ее составлении важно учитывать нормы безопасности, удобство разводки и логистику. Правильное соотношение этих параметров гарантирует бесперебойную работу, безопасность и экономическую выгоду для застройщика.

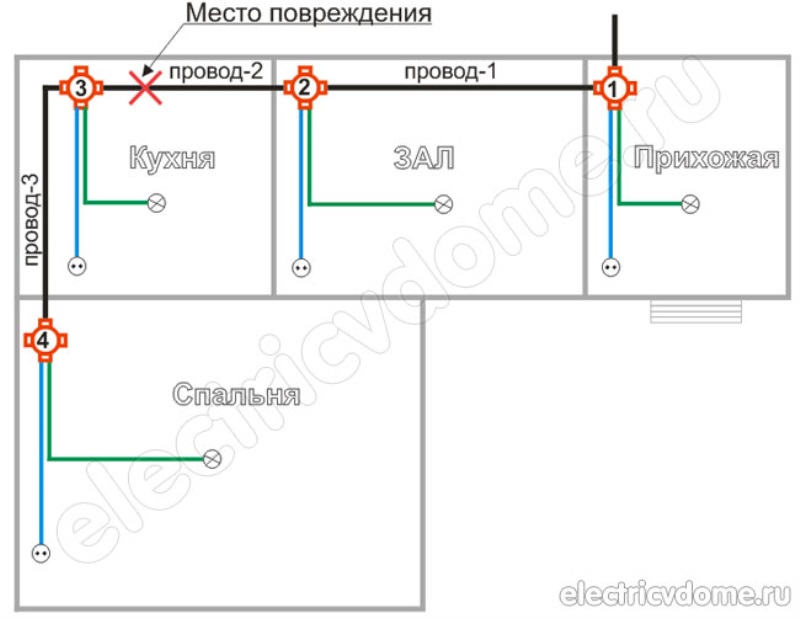

Пример схемы электрической проводки

Помимо сказанного разработанная схема должна учитывать распределение в доме электрических приборов и уровень нагрузки от них на сеть. При правильных расчетах, вы защитите бытовую технику от скачков напряжения, провода от перегрева, отдельные линии от перегрузки.

Интересно знать! При преувеличении порога нагрузки на отдельную линию, будет срабатывать автомат защиты, обесточивая ее, что станет потенциальной большим неудобством для жильцов, которые не смогут, к примеру, включить электрический чайник, пока включена и работает электрическая духовка.

Поэтому так важно к проектированию электрической проводки отнестись бережно и внимательно. Напоминаем, что этим должны заниматься квалифицированные специалисты, нанимая которых, обязательно составьте договор на подряд, по которому исполнитель будет отвечать за потенциальные проблемы по всей строгости закона.

Мы же предлагаем общую информацию, которая поможет пользователю оценить профессионализм электрика и подстрахует его при выборе схемы.

Основные правила составления плана электропроводки дома

Еще в 90-е годы прошлого века набор электрических приборов в среднем доме ограничивался минимумом: телевизор, осветительные приборы, магнитофон (+видео), холодильник, пылесос, стиральная машина. Сегодня вся наша жизнь наполнена электрическими приборами. К перечисленному, которого может быть и по несколько штук добавьте всевозможные гаджеты, персональные компьютеры, электрические кухонные приборы, отопительные приборы и так далее.

В связи с этим нагрузка на отдельные линии электропроводки возросла, что потребовало пересмотрения подхода к их прокладке. Если ранее вся квартира или дом могла запитываться последовательно, то сегодня каждое помещение, а порой и отдельные приборы подключаются независимо.

Пример разводки проводов в современном доме

Вот в какой последовательности проектируется такая схема:

  • Первым делом создается план всех помещений, на котором указывается положение вводного щитка.
  • Затем указывается положение таких элементов как розетки, выключатели, распределительные коробки, самые мощные бытовые приборы, точки освещения. При этом уже необходимо представлять потребляемую мощность приборов. Заранее это все не покупается, но нет ничего сложного в том, чтобы отыскать данные в интернете на аналогичную технику и сделать некоторый запас прочности. Пользователь уже сейчас должен определить, где будет стоять компьютер или висеть телевизор – это позволит скрыто проложить не только электрические провода, но и кабели связи (интернет и антенный).
  • Выбирается способ прокладки кабелей – открытый или закрытый. Первый применяется в таких домах, где провести провода скрыто невозможно или потенциально опасно, например, в деревянном доме. Второй вариант подойдет для каркасных, железобетонных, кирпичных и прочих блочных строений. Провода помещаются в нарезанные на поверхностях штробы, после чего закрываются слоями штукатурного состава. Скрытая проводка считается более безопасной и эстетически привлекательной.

Внимание! Открытая проводка, сделанная без соответствующей защиты и при нарушении норм ПУЭ, является источником повышенной опасности. Ее могут повредить и животные и дети.

  • Далее выбираются пути прокладки кабеля. Классическим вариантом считается стеновая проводка, когда распределительная коробка и все провода от нее тянутся под потолком в стене, опускаясь к розеткам и выключателям. Современные застройщики часто предпочитают напольную и потолочную схемы, которые имею свои плюсы и минусы.

Потолочная схема электропроводки в частном доме фото

Так, при потолочной прокладке на потолке устанавливается и распределительная коробка. Это позволяет существенно сэкономить расход проводов (не всегда), однако после монтажа подвесного потолка к этому важному узлу не остается доступа, а ведь возможны ошибки монтера или аварии.

Напольная схема электропроводки в доме

Особенность напольной разводки в том, что в ней не применяются распределительные коробки. Из-за этого многократно возрастает расход провода и специальной монтажной гофры, выступающей в роли изолятора  и защиты от давления цементной стяжки. Однако такой тип разводки является самым надежным, так как почти каждая розетка и ветки освещения запитаны отдельно (объединяться они могут в защитных автоматах). Благодаря этому провода не перегреваются.

Какая бы схема ни была выбрана, существует ряд правил, от которых нельзя отступать при проектировании и работах:

  • Провода протягиваются только горизонтально или вертикально. Все повороты выполняются под 90 градусов. Диагональная прокладка запрещена. Такой подход позволяет быстро и точно отыскать скрытую электрическую проводку в стенах, полу и потолке.
  • Сечение проводов может только возрастать от точки потребления до щитка, но никак наоборот.
  • Провода не располагаются вблизи оконных и дверных проемов, так как эти места могут являться источниками повышенной влажности, возникающей вследствие перепадов температур. Также при демонтаже можно задеть проводку, что приведет к аварии. Минимальный отступ для проводов, розеток и выключателей составляет 15 см.
  • Рекомендуемое расстояние розеток от пола составляет 30-40 см (кроме тех, что используются на рабочей зоне кухни и ванной, выведены под навесную технику), хотя это весьма спорный момент. Ранее все приборы располагали в метре от пола, что экономило расход провода и ограничивало доступ к ним малолетних детей, однако все розетки остаются на виду, что некрасиво. Сейчас проблема решается использованием защитных заглушек.

Интересно знать! Для современных каркасных и деревянных домов разработана специальная открытая плинтусная разводка проводов. Такие системы очень красивы, функциональны и безопасны. Они включают в себя все необходимые элементы для быстрой и надежной сборки. При наличии правильно разработанной схемы с учетом всех нагрузок, работу сможет выполнить практически любой человек.

Пример плинтусной системы для прокладки электрической проводки

  • Для подключения таких мощных приборов как электрическая духовка или стиральная машинка необходимо предусмотреть отдельную ветку с отдельными автоматами защиты. Это же касается и прочих нагревательных приборов.
  • Распределительный внутридомовой щиток располагается на высоте от пала в 150-170 см.
  • Минимальный отступ проводов от газовой трубы составляет 20 см, поэтому на плане стоит отметить и ее положение.
  • Выключатели монтируются на высоте 80-90 см от пола.
  • Вся современная проводка предусматривает наличие линии заземления, которая убережет человека от удара электрическим током при контакте с металлическими частями приборов, на которые случаются пробои.

Правила монтажа электропроводки в деревянном доме ПУЭ

Для деревянных строений есть свои дополнительные требования по безопасности. Дерево является легко воспламеняемым материалом, что влечет за собой несколько серьезных проблем, главная из которых – потенциальная угроза жизни человеку.

При проектировании такой проводки следует проявить особое внимание к нормативным требования пожаробезопасности. Однако есть одна загвоздка – не существует единого регламента, устанавливающего порядок этих требований и действий. Чтобы не сделать ошибок, необходимо детально знать нормы ПУЭ, требования многих СНиПов и ГОСТов. Соответствующими знаниями обладают только специалисты. Наша редакция сделала выборку главных требований безопасности.

Халатность и незнание могут легко привести к трагедии

  • Недопустимо возгорание электрической проводки и передачи открытого огня деревянным частям конструкции. Произойти подобное может в результате короткого замыкания (КЗ)
  • Физико-механические и эксплуатационные свойства проводов должны соответствовать уровню потребляемой мощности с учетом пиковых нагрузок на каждом участке электропроводки.
  • Недопустимо возникновение нагрева в местах клеммных соединений.
  • Для внутридомовых сетей разрешено применять только медные проводники. Запрещается соединение двух металлов, образующих гальваническую пару.
  • Состояние проводов должно исключать возможность возникновения КЗ и прямого поражения человека электрическим током.
  • В деревянный дом необходимо выполнить безопасный ввод проводки. Для этого провод должен быть отделен от дерева надежной защитой. Ранее для этого применялись куски резиновых шлангов, но это неправильное решение, так как в результате старения материал рассыхается, а сажа в его составе, являясь углеродом, образует токопроводящие мостики.

Нарушения на вводе силового кабеля в деревянное строение

  • Проход сквозь деревянные части конструкции кабелем выполняется через металлическую гильзу, которая представляет собой толстостенную трубу (минимальная толщина 2,8 мм для проводов сечением до 4мм2, 3,2 мм – для более толстых проводов), обеспечивающую надежный теплоотвод при возгорании. В деревянные дома запрещено вводить алюминиевые кабели, поэтому переход на медный ВВГнг или аналоги выполняется снаружи через специальные зажимы, обеспечивающие плотный контакт без окисления, разрушения проводников и искрения.
  • Дополнительно медный провод помещается в самозатухающую гофру, отделяющую его от металлической гильзы. На следующей фотографии показан правильный воздушный ввод кабеля в деревянное строение.

Ввод силового кабеля в деревянный дом

  • Помещаться в металлическую оболочку должны все провода, проложенные по сгораемым конструкциям. Такая защита обеспечивает сохранность кабелей при появлении грызунов, что не редкость для каркасных конструкций. Если такие расходы для застройщика велики, минимальной заменой должна стать гофра ПВХ.

Так вот ты какой, Джерри…

  • Применяется подземный ввод силового кабеля. Делается он на минимальной глубине в 80 сантиметров с применением специальной защитной фурнитуры. Выбирают его нечасто за счет дороговизны и усложненных работ, однако он позволяет выполнить скрытый монтаж проводки по всему дому, если последний сделан из цельных бруса или бревен.

Схема разводки электрики в частном доме – подземный ввод

Выбор проводов

Большое внимание уделяется подбору сечения проводов и их типу. Специалистами проводятся предварительные расчеты, которые связаны с нагрузкой на ветки электропроводки. Можно поступить проще, так как никогда не знаешь, как может поменяться расположение приборов в дальнейшем. Существуют отработанные годами схемы и величины, которыми пользуется большинство электриков. Воспользуемся ими и мы:

  • Для контуров освещения достаточно проводов сечением 1,5-2 мм2;
  • Для розеток 2,5мм2;
  • Для духовки и приборов мощнее 5 кВт 4мм2;
  • Для кондиционеров – 2,5мм2;
  • Отопительные котлы – по рекомендациям производителя (обычно 4мм2).

ВВГнг 3-х жильный

Оптимальными кабелями для внутридомовой разводки являются ВВГнг и ШВВГнг. Они имеют изоляцию из негорючего полимера. Выбираются трехжильные модели, так как они позволяют организовать контур заземления по всему дому. Вся современная электрика немыслима без заземления. Исключение составляют приборы, не имеющие на корпусе токопроводящих материалов.

Совет! При скрытой проводке любого типа все провода стоит поместить в защитную гофру. Напомним, что для скрытой проводки по несгораемым конструкциям делать это необязательно, однако такое дополнение позволит в дальнейшем с легкостью заменить прогоревший кабель на новый без разбора полов, стен и потолков.

Монтаж электропроводки в частном доме своими руками пошаговое описание

Теперь давайте рассмотрим порядок действий при монтаже электрической проводки.

Схемы электропроводки в частном доме своими руками

  • Электрический щиток располагается внутри дома, в отдельном помещении. Часто его можно увидеть в коридоре или на улице. Второй вариант предусматривает применение надежного ящика с защитой от влаги. Щитков может быть и два – наружный и внутренний. Внешний оборудуется защитными устройствами со степенью срабатывания на 1 шаг выше, чем внутренний. Это будет дополнительная подстраховка на случай отказа УЗО.
  • Для многоэтажных строений рекомендуется установить по щитку на каждом уровне, что сделает управление электропитанием более удобным.
  • В щиток заводится вводный кабель, подключаемый к общему рубильнику. Далее провода разводятся по комплексу защитных устройств и выключателей, установленных последовательно на монтажной шине. В зависимости от разработанной схемы электропроводки тут выполняется разводка для подключения нужного количества веток.
  • В щитке могут быть остановлены: УЗО однофазное или трехфазное; автоматические выключатели одно-, двух- и трехполюсные; дифференциальный автомат; клеммники; электрический счетчик, модульная розетка и реле напряжения.

Внимание! Отдельно отметим реле напряжения, которое следит за этим параметром и отключает нагрузку при превышении допустимых значений. Это дополнение гарантированно убережет ценные потребители тока от резких скачков напряжения.

Пример простейшей компоновки этих устройств показан на следующей схеме.

Монтаж электропроводки в частном доме, схема проводки, как развести

  • На вводе установлен двухмодульный двухполюсный автомат, который последовательно соединен со счетчиком электрической энергии.
  • Далее начинается деление сети. Нейтраль уходит на вводную шину, а фаза на 2 УЗО, подключенных последовательно, и также соединенных с вводной шиной.
  • Затем фаза снова делится, уже по однополюсным автоматическим выключателям. Нейтраль уходит на отдельные шины, с которыми соединяются соответствующие провода, идущие от розеток и выключателей.
  • Отдельно мы видим шину заземления. Она минует все приборы и соединения с каждой точной электропотребления в доме.

Описанная схема предполагает наличие двух основных линий, и трех подлиний в каждой из них. Такое ступенчатое управление очень удобно в эксплуатации, так как пользователь всегда может отключить нужную розетку, не трогая остальные.

От щитка выходят провода, которые по описанным ранее требованиям протягиваются к точкам потребления или к помещениям, внутри которых они заходят в распределительные коробки, где выполняется коммутация всех проводов в нужной последовательности. Есть смысл объединить освещение отдельных комнат в обособленные группы. Так же часто поступают и с розетками, что позволяет уменьшить расходы на материалы.

Скрытая проводка

Провода необходимо утопить в стены на определенную глубину – не более 35 мм. Электропроводка в доме из газобетона своими руками допускает и большие значения.

Для этого в перегородках и стенах, не являющихся несущими, делаются штробы. Для работы используется специальный штроборез и перфоратор. При отсутствии штроборез заменяется болгаркой. Более подробную информацию о штроблении можно почитать здесь.

Штробление стен

  • По размеченным линиям в стенах делаются параллельные пропилы определенной глубины. Затем материал между пропилами выбивается долбежным методом.
  • В местах расположения коробок для розеток и выключателей делаются глухие отверстия круглой формы – проще всего их сделать специальными коронками.
  • Затем производится монтаж проводов, помещенных в защитную гофру. Внутри гофры имеется проволока, к концу которой приматывается кабель. Втягивая второй конец проволоки, вы заменяете ее проводом.
  • Удерживается провод в штробе за счет специальных монтажных клипс из нейлона. Гофра крепится проволокой, привязанной к дюбель-шурупу.

Фиксация кабеля

Затем штробы штукатурятся, скрывая свое содержимое. На гипсовые смеси крепятся коробки.

Заключение

При наличии хорошего инструмента монтаж кабеля в стенах не отнимает много сил и времени. Прокладку проводов по разработанной схеме может выполнить любой человек, а вот подключение силовой цепи в щитке лучше доверить профессионалу. Очень важно не повредить провода при зачистке от изоляции, не заламывайте их и слишком сильно, не перегибайте. Помните, что от правильности электромонтажных работ зависит не только ваше удобство, но и безопасность.

Замена проводки с чего начать

Электропроводка своими руками

В связи с затянувшимся кризисом замена электропроводки своими руками сегодня достаточно популярная тема. Проблемы в экономике коснулись практически каждого. Если раньше у большинства населения был хороший принцип – «каждый должен заниматься своим делом», водитель должен управлять автомобилем, учитель – учить, врач – лечить, электрик – менять и ремонтировать проводку. Но наш российский народ очень трудолюбив и не боится трудностей, поэтому может самостоятельно взяться за любую работу, в том числе за замену проводки своими руками. Отговаривать я никого не буду, хотя электропроводкой должны заниматься профессионалы, просто расскажу о проблемах, путях их решения, и о расходной части которая Вас подстерегает в этом непростом деле.

Составление плана работ

Если вы читаете эту статью, то прежде чем приступить к замене электропроводки своими руками уже перелопатили множество сайтов по этой тематике. Сразу хочу предупредить, и скажу это словами одного известного врача «интернет – это большая помойка», не все что написано на сайтах истина в последней инстанции. Большинство «писателей» обычные копирайтеры ничего не понимающие в электрике, а просто излагающие своими словами то, что написано их коллегами на тематических ресурсах. Так что принимая какое либо утверждение в работу, попросите ссылку на пункт правил, где об этом написано.

Составление плана замены проводки
Составление плана электромонтажных работ начинается с определения количества электрооборудования которое будет использоваться в квартире. Должны быть прочитаны инструкции по подключению бытовой техники, определены способы подключения и сечение кабеля.

Например: стиральная, посудомоечная машина и гидромассажная ванна должны быть запитаны отдельным кабелем 1,5-2,5мм2  и защищены УЗО(устройством защитного отключения). Электроплита подключается кабелем 4,0-6,0мм2 и правила не требуют обязательно установки УЗО. Таких моментов в замене электропроводки огромное количество, что то ПУЭ (правила устройства электроустановок) требует в обязательном порядке, а что то рекомендует. Скажу честно, если придерживаться не обязательных рекомендаций, то проводка в квартире доже сделанная своими руками окажется золотой. Поэтому я в своей работе выполняю только обязательные условия правил или инструкции по подключению.

Вывод 1
Выполняя не обязательные к исполнению рекомендации и слушая «дельных советчиков» можно потратить на материалы необоснованно много!

Приступаем к разметке и монтажу проводки

Инструкции прочитаны, план нарисован, теперь можно приступать к разметке. Разметка наносится на стены с помощью фломастера или маркера. В отличии от карандаша линии видны значительно лучше и практически не затираются. Наносим на стены места расположения установочных и распределительных коробок, трассы и магистрали прокладки кабелей. Эта работа достаточно несложная, выполняется в процессе замены проводки своими руками без помощников. Для ровной установки розеток и выключателем используем уровень. Так де рисуем на стене направление и размер будущих штроб.

Прокладка кабельных трасс
Кобели должны проходить строго вертикально и горизонтально вверх, вниз или в сторону от установочных и распределительных коробок.

Знаете, может это кого то и огорчит, но способ прокладки кабеля, вертикально, горизонтально или по диагонали не в одних правилах не прописан. В принципе, вы можете прокладывать кабель как угодно, это не будет нарушением. На строительных площадках делается исполнительная схема, с местами закладки электропроводки. В частной квартире можно просто сфотографировать стены после монтажа проводки и у вас будет очень наглядная и точная исполнительная схема. Благо современные фотоаппараты и даже телефоны дают достаточно высокое разрешение. А прокладка строго горизонтально и вертикально, это из области корпоративной этики электриков. Каждый электрик понимает, что при дальнейшем обслуживании объекта найти неисправный провод проложенный по диагонали будет проблематично, а монтажной схемы под рукой наверняка не окажется.

Штробы под проводку своими руками

Начинается замена электропроводки с изготовления штроб. Самый простой способ штробления это молоток и зубило. Если есть неделька другая свободного времени и желание пару раз ударить себе по руке, то вполне можно использовать. А если стена бетонная, то через пару часов работы поймете что это не реально. За зубилом идет перфоратор, многие электрики при небольших объемах применяют этот инструмент для штробления. Сначала сверлят отверстия по всей длине штробы и выбивают перемычки лопаткой. Перенести самому две три розетки конечно возможно, а убрать в стены 200-300 метров кабеля в трехкомнатной квартире тоже можно, но потратите на это целый отпуск. Остается одно, болгарка или штроборез. Могу не порадовать, нарезать шробы своими руками будет не так просто. Скорость работы зависит от нескольких факторов, материала стен, используемого штробореза и качества алмазного диска. Последний, пожалуй, основная проблема. Большинство дисков в строительных магазинах для общестроительных материалов, хотя и маркируются – для бетона. Они пилят только легкие материалы, гипсолит, штукатурки, пустотелый кирпич. А если попадется бетон содержащий гранит, типа домов 137 серии, или монолит, диск «залижется» через 3-4 метра и практически перестает пилить. Скорость проходки реза падает до уровня перфоратора, плюс дополнительная нагрузка на штроборез, что может привести к поломке.

Вывод 2
Если нет опыта и профессионального инструмента экономия от самостоятельного штробления может наоборот привести к дополнительным расходам.

Далее рассмотрим монтаж проводки и расходную часть

Продолжение следует……….

Электрика в доме своими руками: схемы • Energy-Systems

Прокладка электропроводки в частном доме

Проводка в доме – дело первой важности, многие нуждаются в короткой и емкой информации по конкретным вопросам. Не стоит, наверное, повторять, что монтаж проводки следует производить максимально качественно и внимательно, без всякой спешки.

Перед началом работ составьте приблизительный план предстоящих работ. Желательно взять проект дома с точным расположением комнат, увеличить его и на нем нарисовать, как будет выполняться схема монтажа электропроводки в частном доме. На ней желательно точно отметить места, где будут крепиться розетки и выключатели.

Электрика в доме своими руками

Если схема электрики в частном доме составлена точно, можно с высокой точностью рассчитать количество материала, который понадобится, и прежде всего метраж провода. Не забудьте, что для монтажа проводки вам понадобятся также и кабель-каналы или гофрированные трубки.

Монтаж электропроводки самостоятельно в частном доме должен монтироваться с соблюдением определенных правил. Вертикальные провода не должны располагаться ближе 100 мм от проемов окон и дверей, от радиаторов отопления следует отступать минимум 200 мм.

По окончании работ всегда осуществляется проверка проводки.  Монтаж электропроводки в частном доме обязательно должен производиться только с изоляцией перпендикулярных пересечений небольшими листами асбеста, а от газовой трубы любые провода должны находиться на расстоянии не менее 400 мм. Что касается пола и потолка, то здесь провода могут располагаться в свободном порядке, но обязательно должны быть использованы либо металлические, либо гофрированные трубки. Никаких распределительных коробок в данных местах быть не должно, это обязательное условие, когда выполняется монтаж электропроводки в частном доме своими руками.

Монтаж электропроводки в частном доме своими руками

Все разветвления проводов должны быть только в распределительных коробках. Для соединения используют специальные клеммы. Они обеспечивают хороший контакт, когда выполняется устройство электропроводки в частном доме. Их либо врезают внутрь стен, либо оставляют снаружи.

Проводка в доме своими руками, схема которой была нарисована вами ранее, позволяет точно установить все элементы. О том, насколько грамотно и аккуратно следует производить монтаж, дополнительно говорить, наверное, не стоит.

Если говорить о цене, то стоимость монтажа электропроводки в частном доме в первую очередь зависит от того, будете ли вы использовать помощь специалистов. В каждой фирме свои расценки, но если будете вызывать экспертов, обязательно поинтересуйтесь у них наличием допуска к таким видам работ, и желательно, чтобы у вас была в наличии схема электропроводки в частном доме с указанными на ней узлами, розетками и выключателями.

Следует отметить, что срок службы проводки в среднем составляет около 20 лет. В дальнейшем потребуется замена, если этого не сделать, возрастает риск коротких замыканий, возможных возгораний, нарушение изоляции проводов. Поэтому вам еще обязательно пригодится схема электропроводки в частном доме своими руками.

Ниже вы можете воспользоваться онлайн-калькулятором для расчёта стоимости выполнения электромонтажных работ.

Онлайн расчет стоимости проектирования

Электропроводка своими руками - возможно, но с помощником

Электропроводка своими руками | Если вы собираетесь попробовать сделать электропроводку своими руками, вам лучше быть готовым понять, как правильно соединить все эти провода. Это не для слабонервных. (C) Copyright 2019 Тим Картер

УВАЖАЕМЫЙ ТИМ: Это очень длинная история, и не думаю, что я сошел с ума. Я строю новый дом и задаюсь вопросом, смогу ли я самостоятельно установить всю электропроводку. Это небольшой дом, но в нем есть все, что вы обычно делаете в доме, включая немало трех- и четырехпозиционных переключателей.Я просмотрел кучу онлайн-видео, прочитал несколько авторитетных книг и чувствую себя довольно уверенно. Что мне не хватает? Что бы вы сделали на моем месте? Марго Ф., Олбани, Джорджия

Марго находится в интересном затруднительном положении. Я предполагаю, что это финансовая проблема, из-за которой она пытается урезать свой общий бюджет. Я могу понять, что. Я также могу понять, как развивается чувство бравады после просмотра онлайн-видео, которые, скорее всего, рассказывают вам только часть истории.

За последние несколько месяцев я подключил провода к множеству домов, включая новый дом моей дочери в Даунисте, штат Мэн.Важно понимать, что на самом деле установка гвоздей и кабелей не требует чрезмерных физических усилий. Задача состоит в том, чтобы выполнить работу так, чтобы она соответствовала или превышала комплексного национального электрического кодекса (NEC), разработанного Национальной ассоциацией противопожарной защиты. Эта книга представляет собой собрание с трудом заработанных стандартов безопасности, за которые многие отдали свою жизнь, чтобы мы с вами могли воспользоваться преимуществами электроэнергии.

Кодовая книга NEC обновляется каждые три года.Следующее издание должно появиться в 2020 году. НАЖМИТЕ или НАЖМИТЕ ЗДЕСЬ, чтобы заказать копию сейчас.

Я не знаю, видел ли я когда-либо новость, в которой человек утонул в своем доме из-за протечки трубы, но копайтесь в национальных новостях каждую неделю, и вы найдете истории о детях, людях, а также домашние животные, погибшие от пожаров из-за проблем с электричеством. Вы должны понимать, что если вы решили проложить электрический провод, вы действительно играете с огнем.

Тем не менее, я не хочу отговаривать вас от попытки.Другой ключевой момент заключается в том, что каждый мастер-электрик начинал свой первый день работы, не зная, какого цвета гайку и когда использовать. Марго, как и вы, может успешно и безопасно установить электропроводку в жилом проекте, воспользовавшись разумными советами, помощью электрика и большой долей здравого смысла.

Провод и проводники какого сечения требуются?

Я мог бы часами писать обо всех мелких нюансах, связанных с электропроводкой в ​​жилых помещениях.Прежде всего, давайте поговорим о размере проводов в кабелях. Катушка кабеля - это то, что вы видите в домашнем центре, а здесь, в США, она обычно содержит два изолированных провода и неизолированный медный провод заземления.

NEC требует, чтобы определенные цепи в доме были запитаны проводами, которые могут выдерживать максимальную силу тока. Например, цепи кухонной столешницы должны выдерживать ток 20 ампер. Электрическая сушилка для белья почти всегда требует кабеля на 30 ампер.Вашей электрической плите / духовке может потребоваться 40 или 50 ампер. NEC позволяет во многих обычных розетках в доме иметь ток 15 ампер.

Нельзя смешивать и подбирать размеры проводов в цепях. Все провода / кабели в конкретной цепи, защищенной автоматическим выключателем, должны соответствовать номинальным характеристикам выключателя. Вы еще не запутались? Я думаю, вы понимаете, к чему все идет.

Это тот же ящик, что вы видите выше, но раньше он был покрыт гипсокартоном. Обратите внимание на желтые кабели. Все они рассчитаны на 20 ампер, так как содержат провода 12-го калибра.Обратите внимание на все красные проводники трехпозиционных переключателей. Авторские права 2019 Тим Картер

В игру вступают вещи, о которых вы даже не можете подумать. Расположение просверленных отверстий в стойках стен и перекрытиях пола имеет решающее значение. NEC обсуждает это, и вы не хотите, чтобы шурупы для гипсокартона или гвозди для отделки гвоздей пробивали ваши кабели. Также важно количество кабелей, которые можно уложить друг на друга, когда они прибиты к деревянной стойке!

Вы должны понимать, сколько проводов или отдельных проводов может находиться внутри определенных ящиков.NEC обсуждает объем коробок в кубических дюймах и связывает его с количеством и размером проводников. На некоторых современных коробках указано максимальное количество. Голова еще кружится? Нам еще многое предстоит обсудить!

Подключение 3- и 4-ходовых переключателей несложно, но нужно понимать, как все это работает. Несколько лет назад я записал два отдельных видео, показывающих, как подключить каждый переключатель, и они есть на моем веб-сайте Ask the Builder. Фактически, вот они!


Я предпочитаю использовать специальный кабель, называемый трехпроводным, между этими переключателями.Этот кабель содержит дополнительный провод с красной изоляцией. Посмотрев мои видео, вы поймете, почему этот специальный кабель с дополнительным проводником так полезен.

Вам необходимо полностью понимать различные автоматические выключатели, которые сейчас требуются NEC. Я хорошо помню много лет назад, когда в код впервые был включен прерыватель цепи замыкания на землю (GFCI). Вы не только обязаны использовать их в определенных влажных местах, но и для NEC теперь требуется дополнительный прерыватель цепи от дугового замыкания (AFCI) во многих других цепях.

Вот мой совет. Я бы серьезно рассмотрел вопрос о найме электрика, который позволит вам выполнять множество рутинных работ, таких как заклепка коробок, прокладка кабелей между ними и даже возможность подключения многих выключателей и розеток после того, как гипсокартон будет вверх. Но позвольте электрику выполнять все действительно сложные аспекты, которые возникают только с многолетним опытом.

Не забывайте, есть особый способ зачистки проводов и накручивания петель на винты на розетках и выключателях.Запутайтесь, и вы, скорее всего, станете мрачной статистикой.

Этой колонкой поделились 31000 подписчиков, которые читали мой информационный бюллетень AsktheBuilder от 3 ноября 2019 года.

Колонка 1326

Ремонт дома: почему никогда не следует делать своими руками

В среднем у американских домовладельцев в списке дел девять незавершенных домов. 55% этих домовладельцев также попытаются завершить эти проекты самостоятельно. Но только 31% из этих мастеров сообщают, что их проекты DIY были успешными.Культура DIY процветает в США из-за огромного количества телешоу и учебных пособий по улучшению дома, доступных в Интернете. Эти учебные пособия и телешоу могут сделать проекты проще, чем они есть на самом деле. Эти руководства и шоу также не всегда учитывают индивидуальные потребности проекта. Они могут упустить жизненно важные шаги, из-за чего проект будет казаться намного проще, чем он есть на самом деле. Другие факторы, которые они могут упустить, - это меры предосторожности, строительные нормы и правила и материалы, необходимые для успешного завершения проекта.Это особенно актуально, когда дело доходит до завершения ремонта электрооборудования своими руками, например, переноса электропроводки в доме. Фактически, ремонт электрооборудования всегда следует доверить профессионалам.

Хотите узнать почему? Прочтите, чтобы узнать, почему вам следует отказаться от ремонта электрооборудования своими руками и выбрать для этого профессионала.

Почему вы должны оставить ремонт электропроводки профессионалам

Электрическая неисправность указана Пожарным управлением США как одна из основных причин домашних пожаров.Чтобы избежать риска неисправности электрических проводов, обратитесь к профессионалу. Обратите внимание на эти дополнительные причины, по которым ремонт электрооборудования всегда должен выполняться профессионалами.

1. Риск

Когда вы пытаетесь выполнить замену электропроводки самостоятельно, вы подвергаете риску свое здоровье, здоровье других людей и свою собственность.

Завершение электромонтажных работ - дело опасное. При выполнении переустановки электрических проводов возможно поражение электрическим током и возгорание. Предметы в вашем доме также имеют более высокое напряжение.Чем выше напряжение, тем опаснее проект.

Скрытые распределительные коробки и соединения также сложно маневрировать. Поскольку эти компоненты должны быть вне поля зрения, вероятность получить от них шок увеличивается.

Пожары также могут возникать из-за неисправной проводки. Неисправная проводка вызывает короткое замыкание, которое может вызвать пожар в доме. Неисправная проводка также может оставаться незамеченной в течение многих лет, заставляя домовладельца чувствовать, что это была хорошо сделанная работа своими руками, пока не произойдет пожар.

Все эти факторы риска могут привести к серьезным травмам или даже смерти.Только в США 51 000 пожаров в домах вызваны электрическими компонентами и системами. Эти пожары причиняют ущерб имуществу в 1,3 миллиарда долларов в год.

Чтобы снизить риски, необходимо соблюдать соответствующие процедуры. Если вы решили провести в доме электромонтажные работы, то получите все необходимые разрешения на выполнение работ. Когда работа будет завершена, убедитесь, что ваша работа осмотрена лицензированным электриком.

Однако лучший способ минимизировать риски - это нанять профессионального электрика, имеющего лицензию.

2. Безопасность

Электрики проходят обучение и проходят стажировку, чтобы совершенствовать свое мастерство и соблюдать протоколы безопасности. Они также должны пройти лицензионный тест, чтобы работать электриком.

Чтобы стать электриком, человек должен пройти 600 часов аудиторных занятий по безопасности, электрическим схемам и чтению чертежей. Затем электрики пройдут обучение без отрыва от производства под наблюдением лицензированного электрика.

Эти требования для того, чтобы стать электриком, показывают, что работа с электрическими компонентами и проводкой рискованна и трудна. Это работа, к которой нельзя относиться легкомысленно, независимо от того, сколько онлайн-уроков кто-то смотрит.

Может показаться, что отключение питания для завершения электрического ремонта - это все, что необходимо, но при возобновлении подачи питания на проводку могут возникнуть проблемы с безопасностью.

Электрики обучены тому, как минимизировать непосредственные и долгосрочные риски безопасности.Они знают, какие компоненты и проводку необходимо установить, почему и где. Для неподготовленного домашнего мастера эти протоколы безопасности и знание электрических компонентов слишком сложны, чтобы всегда должным образом следовать им.

Если вы хотите сохранить свои электрические компоненты и дом в безопасности, сосредоточьтесь на общей работе, которую может выполнять каждый домовладелец. Используйте лампочки, соответствующие мощности светильника, заменяйте изношенные или сломанные шнуры и избегайте перегрузки розеток.

Также будьте внимательны к признакам электрических проблем в вашем доме.Некоторые признаки электрической проблемы включают тусклое или мерцание света и / или частое срабатывание автоматического выключателя. Еще одним признаком электрической проблемы, которая может быть опасной, является жужжание или шипение от вашей электрической системы.

Если появляется какой-либо из этих предупреждающих знаков, они могут указывать на неисправную проводку или необходимость замены электрической панели. Всегда обращайтесь к квалифицированному электрику, чтобы осмотреть ваш дом и решить проблему.

3. Законность

Для выполнения некоторых электромонтажных работ требуется разрешение на выполнение работ на законных основаниях.Эти разрешения обеспечивают надлежащее соблюдение местных норм и правил безопасности. Профессиональные электрики и подрядчики также должны получать разрешения на выполнение работ.

Некоторые из этих разрешений также требуют, чтобы вы оставались в доме не менее года после завершения ремонта, если вы собираетесь выполнять работу самостоятельно.

В некоторых местах также незаконно выполнять электромонтажные работы и получать деньги за завершение проекта с лицензией. Людям, которые владеют бизнесом или работают в нем, также не разрешается проводить ремонт электрооборудования без лицензии.Если вас поймают на выполнении электромонтажных работ без разрешения или лицензии, вам могут грозить штрафы и даже тюремное заключение за продолжающиеся нарушения.

Если вы или другой человек, даже кто-то из членов вашей семьи пострадали в результате неправильных электромонтажных работ, вы также можете подвергнуться судебному преследованию.

Некоторые законы гласят, что вам разрешается выполнять определенные электромонтажные работы без лицензии только в том случае, если они предназначены для близкого родственника, вашего собственного дома и не включают в себя какие-либо коммерческие или промышленные компоненты, такие как счетчик общего пользования.Например, вам разрешено работать с электроприбором близкого родственника, но вам не разрешается выполнять какие-либо дополнительные работы с низким напряжением в их доме. При работе с приборами все же необходимо соблюдать определенные правила и протоколы безопасности.

Для допустимого ремонта электрооборудования, ремонт должен выполняться только в вашем доме. Допустимый электрический ремонт включает замену выключателей, ремонт осветительных приборов и замену патронов предохранителей и проводов. При всех разрешенных ремонтах электрооборудования сверьтесь с местными законами, чтобы убедиться, что выполняемые вами электромонтажные работы законны.

Если вы все же решите прокладывать проводку в своем доме, вы должны нанять лицензированного инспектора по электрике для подключения кабелей к электросети. Инспектор также проверит проводку, чтобы убедиться, что она соответствует коду. Если проводка соответствует нормам, инспектор выдаст вам Сертификат соответствия.

Также важно нанять лицензированного профессионала. Многие мастера и электрики без лицензии готовы выполнить эту работу. Но это также сопряжено с риском для вас как домовладельца.

Лицензированные подрядчики несут страховку и компенсацию рабочим. Это означает, что они берут на себя ответственность за своих работников и выполняемую ими работу.

Если подрядчик или разнорабочий без лицензии получил травму во время работы над вашим домом, он может подать на вас в суд. Они могут подать в суд на медицинские счета и потерю заработной платы после того, как инцидент произошел на вашей собственности.

Чтобы избежать такого рода проблем, важно нанять лицензированного электрика или подрядчика.Вам также следует попросить показать их лицензию и свидетельство о страховании. Убедитесь, что их страховка также включает компенсацию рабочим.

Даже если у нелицензированного подрядчика безупречная репутация, важно защитить себя и свое финансовое благополучие. Лицензионный контракт и электромонтажные работы могут стоить дороже, но вы можете расслабиться, зная, что не будете нести ответственности за любые неудачи.

Эти законы применимы и к другим профессиям. Такие работы, как покраска, столярные изделия и HVAC, также должны выполняться физическим лицом или компанией, имеющими лицензию и страховку.

4. Неудачные проверки

Еще одна проблема с электромонтажными работами своими руками - это неудавшиеся проверки. Если вы выполнили электромонтажные работы в своем доме, для которых требовалось разрешение, то также необходимо, чтобы лицензированный электротехнический инспектор проверил их после завершения, чтобы убедиться, что они соответствуют нормам и безопасны. Если вы завершите электромонтажные работы, не пройдя техосмотра, это может привести к большим штрафам.

Инспекторы по электрике обязаны обеспечить безопасность всех электрических компонентов вашего дома, прежде чем они могут быть использованы.Для них это просто стандартная процедура проверки электрических компонентов из-за риска, связанного с обнаружением неисправностей в электромонтажных работах.

Когда вы пытаетесь продать свой дом, любой ремонт электрооборудования своими руками также будет обнаружен домашним инспектором покупателя или во время инспекции торговой точки, проведенной городским инспектором. Если будет обнаружен ремонт электрооборудования без разрешения, тогда городской инспектор может потребовать, чтобы работа была открыта и осмотрена, что может быть для вас большими расходами, например, демонтаж гипсокартона.

Инспектор покупателя не выдает разрешения на электромонтажные и другие работы в доме. Однако они заметят и предупредят покупателя, если электромонтажные работы будут выполнены неправильно. Одно это может стоить вам продажи вашего дома, потому что покупатели хотят жить в безопасном доме.

Они также хотят жить в доме, который соответствует нормам безопасности и строительным нормам. Потенциальный покупатель вашего дома, если он хорошо осведомлен, не захочет брать на себя риск штрафов и оплаты работы, которая будет сделана правильно и в соответствии с требованиями.

Если покупатель вашего дома нанимает лицензированного электрика, который обнаруживает нарушения и отсутствие разрешений, то вы, вероятно, будете оштрафованы на крупный штраф, если продажа еще не завершена. В это время вас могут заставить оплатить неисправные электромонтажные работы до закрытия продажи.

Если после продажи будет обнаружена неисправность электрооборудования, вы все равно можете понести ответственность. Это может подтолкнуть покупателя вашего дома к рассмотрению иска против вас за то, что вы не проинформировали его об отсутствии разрешений и неисправных электромонтажных работах.Тем более, если запрещенная работа не значилась в раскрытии дома.

5. Страховые проблемы

Страховые компании имеют право отказать в претензиях, связанных с небрежностью. Если вы не получите надлежащих разрешений и не получите лицензированного электротехнического инспектора для проверки вашей работы, ваша страховая компания может посчитать вас небрежным, если в результате ваш дом будет поврежден.

Например, если ваш дом загорелся из-за неисправных или незаконных электромонтажных работ, то страховая компания имеет право отказать вам в иске.

Они также могут посчитать вас небрежным, если вы просто не знали, что в вашем доме были выполнены неисправные электромонтажные работы. Ваш дом - это ваша ответственность. Некоторые другие вовлеченные люди могут быть частично или в основном виноваты, но ваша страховая компания будет решающим фактором в отношении того, явилось ли ваше требование результатом халатности.

К сожалению, единственная халатность, в которой вы можете быть виновны, - это просто то, что вы вообще не знаете о неисправной электрической работе. Вот почему также рекомендуется попросить квалифицированного электрика осмотреть дом перед его покупкой.

Отказ в претензии - это высокая цена, особенно если наем электрика был бы гораздо более экономичным.

Ремонт электропроводки: всегда нанимайте профессионала

Если потребуется переустановка электрических проводов, обязательно тщательно изучите их. Также спросите их мнение у квалифицированного электрика. Убедитесь, что ваш подрядчик и / или электрик также соблюдают закон.

Они должны получить соответствующие разрешения, иметь страховку и проверить свою работу.

Лучше всего доверить электромонтажные работы профессионалам. Если вам не терпится завершить проект своими руками, то займитесь рисованием и другими косметическими проектами!

Ознакомьтесь с нашим сообщением в блоге, чтобы узнать больше об услугах электрического усилителя в вашем доме и о том, какая электрическая линия может вам подойти. Возможно, пришло время обновиться!

Если вам нужен квалифицированный электрик, свяжитесь с нами сегодня, чтобы записаться на прием, чтобы мы могли связать вас с высококвалифицированным электриком, прошедшим проверку биографических данных и прошедшим испытания на наркотики, для выполнения электромонтажных работ в вашем доме.

Примеры подключения и инструкции

Примеры подключения и инструкции


Для чего угодно!


Нужна небольшая помощь с проводкой или подключением?

Примеры подключения и инструкции с видео и обучающими материалами


Мой сайт посвящен тому, чтобы помочь вам подключиться. Будь то попытка выяснить, что крысиное гнездо за вашим телевизором или просто переключение на электрический выключатель или розетку, я здесь, чтобы помочь.

Я не только покажу вам, как подключить двухпозиционный переключатель или как подключить трехпозиционный переключатель или даже , как подключить розетку , но также научу вас немного теории о том, как схема контролируется. Так что, если вы немного зеленеете, но все же делаете все сами, надеюсь, я смогу предоставить вам основную информацию, необходимую для выполнения работы.

Мое меню слева должно быть самым быстрым методом определения того, что требуется в вашей ситуации, но если нет, у меня также есть список наиболее популярных схем подключения справа.Если ничего не помогает, попробуйте мою страницу Карта сайта , чтобы найти интересующую вас тему. Вы также можете прокрутить страницу вниз и найти большинство основных тем, обсуждаемых на моем сайте. Я ценю ваш визит и надеюсь, что вы сможете получить ответы, которые ищете, с информацией, которую я предоставляю, о подключении или проводке чего-либо.

Скоро в продаже!

Еще темы по домашней электропроводке.
Видео с пошаговыми инструкциями.
Срочно нужен местный электрик? Нажмите здесь

Заявление об отказе от ответственности
Заявление об отказе от ответственности, комментарии на этом сайте с инструкциями должны использоваться только квалифицированными специалистами.
Карта сайта
Карта сайта, вот список всех страниц на моем сайте
Схемы подключения
Электрические схемы для 2-позиционных переключателей, 3-х позиционных переключателей, 4-х позиционных переключателей, розеток и многого другого.
Подключение 2-позиционного переключателя
Как подключить двухпозиционный переключатель, Как изменить или заменить основной двухпозиционный переключатель включения / выключения
Подключение трехпозиционного переключателя
Как подключить трехпозиционный переключатель, Как подключить цепь трехпозиционного переключателя и научить вас, как эта схема работает.
Подключение 4-позиционного переключателя
Как подключить 4-х позиционный переключатель, Как подключить 4-х позиционный переключатель в цепи 3-х ходового переключателя.
Как установить переключатель диммера
Как подключить диммерный переключатель, Инструкции по установке диммерного переключателя или замене двухпозиционного переключателя диммерным переключателем
Подключение розетки
Как подключить розетку, Как подключить дуплексную розетку или розетку различными способами.
Провод потолочного вентилятора
Как подключить потолочный вентилятор, один с комплектом освещения, а другой без комплекта освещения.
Электропроводка ландшафтного освещения
Подключение ландшафтного освещения, получите базовые знания о том, как выполнять проводку ландшафтного и садового освещения.
Провод термостата
Как подключить термостат, цветовую кодировку проводки термостата и электрические схемы.
Проволока шнура сушилки
Как подключить шнур сушилки, Как перейти от шнура сушилки с 3 штырями к шнуру с 4 штырями.
Провода к выходному отверстию сушилки
Как подключить выход сушилки, Как подключить выход сушилки с 3 контактами и выход сушилки с 4 контактами.
Подключить прицеп
Как подключить прицеп, я покажу вам основные концепции и цветовую кодировку 4-проводного, 6-проводного и 7-проводного разъема, используемого для подключения прицепа.
Схема подключения компьютера
Схема подключения компьютера, Как подключить компьютер. Схема подключения, показывающая, какие устройства подключаются к портам с цветовой кодировкой.
Как подключить реле
Как подключить реле. Позвольте мне показать вам, как подключить реле. Инструкция по работе реле.
Схемы компонентов
Схемы компонентов, Как подключить компоненты домашнего кинотеатра. Включая DVD-рекордеры, blue-ray и объемный звук.
Магазины «Сделай сам»
Магазины «Сделай сам», Список магазинов How-To-Wire-It.com для всех ваших товаров для самостоятельного изготовления.
Прочие ресурсы
Другие ресурсы, Ссылки на качественные веб-сайты с дополнительной базовой информацией о домашней проводке.
Найдите местного электрика
Найдите местного электрика, Найти местного электрика легко с Networx.Теперь, когда у вас много последователей, вы можете найти электрика прямо в вашем районе.
Ссылка на нас
Ссылка на нас, добавьте ссылку на мой сайт на свой сайт или в блог и предоставьте вашим посетителям дополнительный контент.
Я люблю SBI
I Love SBI, Site Build Он позволяет вам наслаждаться жизнью и жить, руководствуясь собственными увлечениями.
Обо мне
Обо мне и как подключиться к It.com

Руководство по проектам DIY с участием электриков

Чтобы разместить на своем веб-сайте инфографику «Электрика своими руками: советы и инструменты», просто скопируйте и вставьте приведенный ниже код встраивания:

В попытке сэкономить время нанимать торговца, и на фоне опасений, что мошенники воспользуются преимуществом, все больше и больше домовладельцев решают взять дело в свои руки. Liverpool Victoria Insurance утверждает, что 29% британцев ежегодно экспериментируют со своей электрикой.Это 18 850 000 миллионов человек, которые ежегодно рискуют своей жизнью и жизнью своей семьи в Великобритании.

Электрика «Сделай сам» может включать в себя все, что угодно, от замены крышек розеток до установки нового светильника, расширения электрической цепи и даже ремонта дома. Однако только 5% опрошенных заявляют, что попытаются полностью перенастроить сеть.

В отсутствие реальных правил, запрещающих домовладельцам выполнять небольшие электромонтажные работы в собственном доме, они продолжают это делать. Почти шесть из десяти проектов «сделай сам» относительно безопасны и успешны, даже несмотря на то, что домовладельцы не имеют необходимых навыков, которые требуются для некоторых рабочих мест.Почти четверть домашних работ пошли не так, что пришлось вызвать специалиста, чтобы исправить это.

По иронии судьбы, выполнение электромонтажных работ своими руками в вашем доме мотивирует сэкономить деньги, но в итоге на устранение этих неисправностей, связанных с самодельной работой, ежегодно обходится ошеломляющая сумма в 67 миллионов фунтов стерлингов. НАПИТ сообщил, что треть зарегистрированных электриков тратят около четверти своего рабочего времени на исправление неудачных домашних работ.

Люди признались, что перерезали провода питания, пытались отремонтировать электрические устройства, которые все еще были включены, и даже сверлили проводку, проложенную в стенах.Важно помнить, что некоторые виды работ вам не следует выполнять из-за того, что работы требуют проверки на безопасность, предварительного утверждения строительной заявки и сертификата электрического соответствия.

Что вы действительно знаете о DIY? У вас есть навыки для выполнения работ, которые соответствуют нормам и безопасны? Или вы не в своем уме и вам нужна профессиональная помощь?

Мы знаем, что как бы правительство и компании ни подчеркивали необходимость наличия дипломированного электрика, все равно найдутся те, кто сделает это самостоятельно.Мы обращаемся к вам с посланием: если вы собираетесь проводить электромонтажные работы в собственном доме, будьте осторожны.

Как и работа с газом, электромонтажные работы сопряжены с катастрофическими рисками, такими как смерть, пожар, поражение электрическим током и серьезные травмы. Следуйте этому руководству, чтобы убедиться, что вы знаете, что вы делаете, а чего не должны делать, какие правила соблюдать и когда обращаться за помощью.

Энергоаудит дома своими руками | Министерство энергетики

Потери тепла через потолок и стены в вашем доме могут быть очень большими, если уровни изоляции ниже рекомендованного минимума.Когда ваш дом был построен, строитель, вероятно, установил рекомендованное в то время количество изоляции. Учитывая сегодняшние цены на энергию (и будущие цены, которые, вероятно, будут выше), уровень изоляции может быть недостаточным, особенно если у вас более старый дом.

Если люк чердака расположен над кондиционированным помещением, проверьте, имеет ли он по крайней мере такую ​​же теплоизоляцию, как чердак, имеет ли он атмосферостойкость и плотно ли закрывается. На чердаке определите, закрыты ли отверстия для таких предметов, как трубы, воздуховоды и дымоходы.Закройте все щели расширяющейся пеной или другим прочным герметиком. При заделке зазоров вокруг дымоходов или других тепловыделяющих устройств обязательно используйте негорючий герметик.

Осматривая чердак, проверьте, есть ли пароизоляция под изоляцией чердака. Пароизоляция может представлять собой толь, крафт-бумагу, прикрепленную к стекловолоконным войлокам, или пластиковый лист. Если кажется, что пароизоляции нет, вы можете рассмотреть возможность окраски внутренних потолков пароизоляционной краской.Это уменьшает количество водяного пара, который может пройти через потолок. Большое количество влаги может снизить эффективность изоляции и вызвать повреждение конструкции.

Убедитесь, что вентиляционные отверстия чердака не закрыты изоляцией. Вы также должны закрыть все электрические коробки в потолке гибким герметиком (со стороны жилой комнаты или чердака) и покрыть весь чердачный этаж по крайней мере рекомендуемым в настоящее время количеством изоляции.

Проверить уровень изоляции стены сложнее.Выберите внешнюю стену и выключите автоматический выключатель или открутите предохранители для розеток в стене. Обязательно проверьте розетки, чтобы убедиться, что они не «горячие». Проверьте розетку, подключив исправную лампу или переносное радио. Убедившись, что в ваши розетки не подается электричество, снимите заглушку с одной из розеток и осторожно проникните в стену тонкой длинной палкой или отверткой. Пластиковый крючок для вязания особенно подходит, так как он извлекает небольшие кусочки любого изоляционного материала для легкой идентификации.Если вы столкнетесь с небольшим сопротивлением, значит, у вас есть изоляция. Вы также можете проделать маленькую дырочку в шкафу, за диваном или в другом незаметном месте, чтобы посмотреть, чем заполнена полость стены. В идеале полость стены должна быть полностью заполнена каким-либо изоляционным материалом. К сожалению, этот метод не может сказать вам, утеплена ли вся стена или осела ли изоляция. Это под силу только термографическому обследованию.

Если ваш подвал или подполье не кондиционированы и открыты наружу, определите, есть ли изоляция под полом жилой зоны.В большинстве районов страны рекомендуемым минимальным уровнем изоляции является значение R 25. Если подпространство замкнуто и содержит нагревательные или охлаждающие приборы, воздуховоды или водопровод, вам, вероятно, следует изолировать периметр подпространства, а не пол жилого помещения. Изоляция в верхней части фундаментной стены и по периметру первого этажа должна иметь коэффициент сопротивления 19 или выше. Если подвал намеренно кондиционируется, стены фундамента также должны быть утеплены не ниже R-19.Ваш водонагреватель, трубы с горячей водой и дымоходы должны быть изолированы. Для получения дополнительной информации см. Наш раздел изоляции.

Панели солнечных батарей «сделай сам». Объяснение плюсов и минусов

Время чтения: 5 минут

Переход на солнечную энергию имеет серьезные финансовые преимущества: он снижает ваши ежемесячные затраты на электроэнергию и может даже повысить стоимость вашего дома. Такие льготы, как федеральный налоговый кредит на солнечную энергию, могут снизить ваши чистые затраты на 26 процентов, но солнечная энергия по-прежнему является значительным вложением, а цена может вызвать шок.Чтобы сэкономить деньги, неудивительно, что многие домовладельцы рассматривают возможность самостоятельного изготовления. В этой статье мы разберем основные плюсы и минусы, которые вам нужно знать о системах солнечных панелей, которые можно сделать своими руками, прежде чем принимать решение.

Узнайте, сколько будут стоить солнечные панели в вашем районе в 2021 году

Основные выводы о солнечной энергии своими руками

  • Установка системы своими руками возможна и обычно обходится дешевле, чем наем установщика солнечных батарей
  • Использование самостоятельной установки требует гораздо больше работы со стороны домовладельца
  • Вы можете сравнить конкурентоспособные, полные предложения по солнечной энергии от установщиков на EnergySage Marketplace

Пятиэтапный процесс создания солнечных панелей своими руками

  1. Спроектируйте и установите размер вашей системы в соответствии с потребностями в энергии
  2. Покупка ваше солнечное оборудование (солнечные панели, инверторы, стеллажи)
  3. Установите стеллажи или крепления для панелей
  4. Подключите солнечные панели к вашему стеллажному оборудованию
  5. Установите солнечный инвертор

Установка солнечных панелей своими руками может быть дешевле , но ваши возможности ограничены

По данным EnergySage Solar Marketplace, средняя гр. Стоимость перехода на солнечную энергию для домовладельцев (то есть ваши затраты до применения льгот и скидок) составляет 16 860 долларов.Из этой суммы затраты на проектирование и установку составляют около десяти процентов от общей суммы счета - эти десять процентов - это то, что самодельные солнечные панели по сути сэкономят вам, поскольку вам все равно придется покупать оборудование самостоятельно. Тем не менее, все еще заманчиво задуматься о создании собственной установки солнечных панелей, чтобы сэкономить деньги и полностью контролировать свой проект.

Ваша солнечная энергетическая система должна продолжать вырабатывать электроэнергию в течение 25–35 лет, поэтому очень важно учитывать как первоначальные затраты, так и относительную финансовую выгоду для всех ваших вариантов использования солнечной энергии.Если вы покупаете домашний комплект солнечных батарей, например, те, что продаются в Costco или Home Depot, он может быть дешевле в расчете на ватт, но вы не получите такое же качественное оборудование, которое могут вам предложить установщики солнечных батарей. По большей части, установщики солнечных батарей покупают у дистрибьюторов оборудования, которое не продается широкой публике, - и они часто получают более низкие цены, потому что могут покупать оптом.

Pro: создавайте собственные солнечные электростанции для небольших автономных проектов.

Большинство домашних солнечных комплектов предназначены для автономного использования, что означает, что вы не можете использовать их и оставаться подключенными к электросети.Если вы средний домовладелец, отключение от сети, вероятно, не в ваших интересах - возможность доступа к электроэнергии, вырабатываемой коммунальными предприятиями, важна, если ваша солнечная энергетическая система не производит достаточно электроэнергии для удовлетворения ваших потребностей в любое время. день круглый год.

Однако домашние комплекты солнечных батарей могут быть хорошим решением, если вы не пытаетесь обеспечить электроэнергией весь дом. Дома на колесах, лодки и все более популярные крошечные дома - все это возможности для самостоятельного изучения солнечной энергии, потому что они уже автономны и мобильны.

По аналогичной теме, проекты DIY на солнечной энергии могут быть полезны, если у вас есть большая собственность и вы хотите обеспечить электроэнергией отдаленную территорию, например сарай или сарай для инструментов, или хотите легко установить уличное освещение. В таких случаях ваши потребности в электроэнергии будут относительно низкими, поэтому покупка небольшого домашнего солнечного комплекта и установка его самостоятельно вполне осуществима.

Если вы хотите установить солнечный проект своими руками, заранее сравните несколько вариантов. Grape Solar - крупный производитель (среди нескольких других), который предлагает несколько различных продуктов DIY для сетевых и автономных систем, дополнительную информацию о которых вы можете найти ниже.

Опции для самостоятельной работы с солнечными батареями
долл. США
Продукт Размер системы (ватт) Стоимость системы долларов за ватт Ссылка на розничный продавец
Grape Солнечная система с привязкой к электросети 9040 9040 PV8 $ 10 942 $ 2,06 Home Depot
Grape Солнечная фотоэлектрическая система, подключенная к сети 3,180 $ 6,909 2,17 доллара Home Depot
Солнечная система Grape 9040 9 238 долл. США долл. США 4.02 Amazon
Renogy Solar Premium Kit 800 2300 долл. США 2,88 долл. США Amazon
WindyNation Off-Grid комплект солнечных панелей 400 400 ECO-WORTHY Grid Tie Solar Panel Kit 1,200 1992 $ $ 1,66 Amazon

Против: установка солнечной энергии сложна, домашняя солнечная энергия требует обучения и опыта

Когда вы решите собрать солнечные панели своими руками , помните, что вы получаете то, за что платите.Домашний комплект солнечных батарей может быть менее дорогим, но установщики солнечных батарей предлагают огромную ценность за относительно небольшие дополнительные расходы (помните эту цифру в десять процентов?). Когда дело доходит до установки дорогостоящей электрической системы на вашем участке, поиск человека, который знает, что он делает, в конечном итоге может сэкономить вам как время, так и деньги.

Некоторые из лучших установщиков солнечных батарей работают в этом бизнесе десятилетиями - опыт, который невозможно воспроизвести никакими онлайн-исследованиями или руководствами по ремонту.Каждый штат требует, чтобы установщики имели лицензию и квалификацию для установки солнечных батарей, а независимые сертификаты, такие как профессиональная сертификация Североамериканского совета сертифицированных специалистов по энергетике (NABCEP), должны гарантировать, что компания, с которой вы решите работать, глубоко понимает этот процесс. .

Ваш установщик солнечной энергии также поможет вам заполнить и подать разрешения и заявки, которые вам необходимо подать для запуска и запуска вашей солнечной энергетической системы.Это особенно важно, потому что ваше коммунальное предприятие не позволит вам подключить вашу систему к сети без разрешения сертифицированного электрика.

Благодаря опыту вашего установщика солнечных батарей, они также будут хорошо понимать финансовые стимулы для использования солнечной энергии, доступные в вашем районе, и, возможно, даже смогут помочь вам сэкономить больше денег, найдя стимул, который вы, возможно, пропустили. Наконец, важно отметить, что многие производители оборудования будут соблюдать свои гарантии только в том случае, если квалифицированный установщик установит их оборудование.Многие установщики также предлагают дополнительную гарантию на свою работу.

Есть и другие (лучшие) способы сэкономить деньги на солнечной установке.

Конечно, принимая такое важное решение для своего дома, вы захотите найти вариант солнечной энергии, который принесет вам наибольшую финансовую выгоду. Однако использование солнечной энергии своими руками - не единственный способ сэкономить деньги при использовании солнечной энергии.

Три совета для покупателей солнечной энергии

1. Домовладельцы, которые получают несколько предложений, экономят 10% или более

Как и в случае любой дорогой покупки, покупка установки солнечной панели требует большого количества исследований и рассмотрения, включая тщательный анализ компании в вашем районе. В недавнем отчете Национальной лаборатории возобновляемых источников энергии (NREL) Министерства энергетики США рекомендовалось, чтобы потребители сравнивали как можно больше вариантов солнечной энергии, чтобы не платить завышенные цены, предлагаемые крупными установщиками в солнечной отрасли.

Чтобы найти более мелких подрядчиков, которые обычно предлагают более низкие цены, вам потребуется сеть установщиков, например EnergySage. Вы можете получить бесплатные предложения от проверенных установщиков, проживающих в вашем регионе, когда вы зарегистрируете свою собственность на нашем рынке солнечных батарей - домовладельцы, получившие 3 или более предложений, могут рассчитывать сэкономить от 5000 до 10000 долларов на установке солнечных панелей.

2. Крупнейшие установщики обычно не предлагают лучшую цену

Мантра «больше - не всегда лучше» - одна из основных причин, по которой мы настоятельно рекомендуем домовладельцам рассматривать все варианты солнечных батарей, а не только бренды, достаточно крупные, чтобы платить за самую рекламу. Недавний отчет правительства США показал, что крупные установщики на 2000-5000 долларов дороже, чем небольшие солнечные компании . Если у вас есть предложения от некоторых крупных установщиков солнечной энергии, обязательно сравните эти предложения с предложениями местных установщиков, чтобы убедиться, что вы не переплачиваете за солнечную батарею.

3. Не менее важно сравнивать все варианты оборудования.

Специалисты по установке в национальном масштабе не просто предлагают более высокие цены - они также, как правило, имеют меньше вариантов солнечного оборудования, что может существенно повлиять на производство электроэнергии в вашей системе. Собирая разнообразные предложения по солнечной энергии, вы можете сравнить затраты и экономию на основе различных пакетов оборудования, доступных вам.

При поиске лучших солнечных панелей на рынке следует учитывать несколько факторов.Хотя одни панели будут иметь более высокий рейтинг эффективности, чем другие, инвестирование в самое современное солнечное оборудование не всегда приводит к более высокой экономии. Единственный способ найти «золотую середину» для вашей собственности - это оценить расценки с различным оборудованием и предложениями финансирования.

Для любого домовладельца, который только что хочет получить приблизительную оценку установки, на начальном этапе покупки солнечной энергии, попробуйте наш солнечный калькулятор, который предлагает предварительную стоимость и оценку долгосрочной экономии в зависимости от вашего местоположения и типа крыши.Для тех, кто хочет получить расценки от местных подрядчиков сегодня, посетите нашу платформу сравнения расценок.

Примечание: этот пост содержит партнерские ссылки. Мы ссылаемся только на те продукты, которые мы считаем отличными.

Этот пост был первоначально опубликован в «Новостях Матери-Земли».

core solar content

Узнайте, сколько будут стоить солнечные панели в вашем районе в 2021 году

ESFI: Сделай сам (сделай сам) Электробезопасность


D.I.Y. Введение

Ежегодно тысячи людей в Соединенных Штатах получают тяжелые травмы и получают удары током в результате электрических пожаров, несчастных случаев или поражения электрическим током в их собственных домах.

Нынешний экономический спад побудил больше домовладельцев заняться проектами «сделай сам», чем когда-либо прежде. Столкнувшись со снижением стоимости жилья и устареванием недвижимости, домовладельцы могут не платить за услуги лицензированного электрика.

Однако большинство из них не имеют подготовки или опыта, необходимых для безопасного выполнения домашних электромонтажных работ, что увеличивает риск немедленных травм и поражения электрическим током и потенциально создает новые опасности в доме. Работа с электричеством требует тщательного планирования и особой осторожности, а срезание углов может стать дорогостоящей ошибкой.

Верх


D.I.Y. Факты и статистика

  • В 2011 году расходы на улучшение и ремонт домов составили 275 миллиардов долларов.
  • По оценкам, в год в среднем происходит 70 смертельных случаев от поражения электрическим током, связанных с потребительскими товарами.
  • Самые последние данные Комиссии по безопасности потребительских товаров США показывают, что ежегодно в Соединенных Штатах происходит около 400 смертей от электрического тока.
  • Примерно 15 процентов смертей от электрического тока связаны с потребительскими товарами.Опасности, связанные с проводкой, включая поврежденную или оголенную проводку и бытовую электропроводку, составили почти 14 процентов этих смертей.
  • По оценкам, пожарные службы Соединенных Штатов ежегодно сообщают о 360 900 пожарах в жилых домах, в результате чего около 2495 человек погибли, 13 250 получили ранения и материальный ущерб составил 7 миллиардов долларов. Основной причиной самых крупных пожаров были электрические неисправности.
  • Ежегодно происходит около 37 000 ранений с помощью пистолета с гвоздями; рост на 200% с 1991 года.
  • Электрические неисправности составили 89 процентов электрических пожаров в жилых домах с 2003 по 2005 годы.

Верх


D.I.Y. Советы по безопасности

ESFI настоятельно рекомендует нанять квалифицированного лицензированного электрика для выполнения любых электромонтажных работ в вашем доме. Однако, если вы все же решите сделать это своими руками, примите во внимание следующие важные советы по безопасности, прежде чем приступать к любому домашнему электрическому проекту:

  • Постарайтесь изучить домашнюю электрическую систему, чтобы вы могли безопасно ориентироваться в ней и обслуживать ее.
  • Никогда не пытайтесь выполнить проект, выходящий за рамки вашего уровня квалификации. Знание того, когда следует вызвать специалиста, может помочь предотвратить электрические пожары, травмы и смертельные случаи.
  • Всегда отключайте питание цепи, в которой вы планируете работать, выключив автоматический выключатель на главной сервисной панели.
  • Обязательно отключите от сети любую лампу или прибор, прежде чем работать с ними.
  • Проверьте провода, прежде чем прикасаться к ним, чтобы убедиться, что питание отключено.
  • Никогда не прикасайтесь к водопроводу или газовым трубам при выполнении электрического проекта своими руками.

Верх


Безопасность электроинструментов и оборудования

Многие проекты, сделанные своими руками, предполагают использование электроинструментов. Работа с электроинструментом требует квалифицированного инструктажа и обучения. Они могут быть смертельными, если их неправильно использовать или поддерживать.

Наиболее распространенный сценарий поражения электрическим током, связанного с электроинструментом, - это когда оборудование контактирует с электрическими проводами под напряжением во время его использования.

Верх


Факты и статистика:

  • По данным Комиссии по безопасности потребительских товаров США (CPSC), ежегодно в США происходит около 400 смертей от электрического тока.
  • Примерно 15% смертей от электрического тока связаны с потребительскими товарами.
  • 8% случаев поражения электрическим током, связанных с потребительскими товарами, каждый год связано с несчастными случаями с электричеством, связанными с электрическими дрелями, пилами, шлифовальными машинами, кусторезами и другими электроинструментами.
  • 9% случаев поражения электрическим током, связанных с потребительскими товарами, ежегодно происходит в результате несчастных случаев, связанных с использованием садового и газонного оборудования и лестниц, которые соприкасаются с воздушными линиями электропередачи.

Верх


Советы по безопасности электроинструментов:

  • Используйте прерыватели цепи замыкания на землю (GFCI) с каждым электроинструментом для защиты от поражения электрическим током.
  • Не используйте электроинструменты с удлинителем, длина которого превышает 100 футов.
  • Никогда не используйте электроинструменты рядом с электрическими проводами или водопроводами под напряжением.
  • Будьте предельно осторожны при резке или сверлении в стенах, где электрические провода или водопроводные трубы могут быть случайно задеты или пробиты.
  • Если при работе электроинструмент срабатывает предохранительное устройство, отнесите инструмент в авторизованный производителем ремонтный центр для обслуживания.
  • При работе с электричеством используйте инструменты с изолированными ручками.
  • При использовании электроинструмента необходимо надевать соответствующие средства индивидуальной защиты.
  • Не используйте электроинструменты без соответствующих защитных приспособлений.
  • При использовании пылесоса для влажной и сухой уборки или мойки высокого давления обязательно следуйте инструкциям производителя, чтобы избежать поражения электрическим током.

Верх


Средства индивидуальной защиты (СИЗ):

  • Меры предосторожности для наружных электрических инструментов существуют не просто так. Перед началом работы убедитесь, что они всегда на месте.
  • Купите защитные очки, средства защиты слуха, респираторы, перчатки и другое защитное снаряжение, рекомендованное для каждого инструмента.Несколько долларов сейчас стоят того, чтобы иметь хорошее зрение и слух, которые они защищают.
  • Носите подходящую для работы одежду. Носить сандалии во время стрижки газона - это просто напугать вас.

Верх

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
