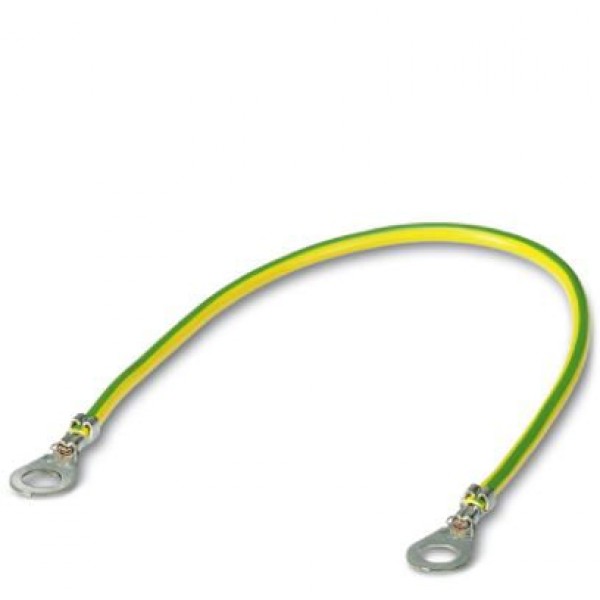

Кабель ПуГВ 1×6 10 метров для заземления желто-зеленый

Описание

Провода повышенной гибкости. Провода предназначены для прокладки в стальных трубах, пустотных каналах строительных конструкций, на лотках и др., для монтажа электрических цепей на номинальное напряжение до 450В (для сетей до 450/750 В) частотой до 400Гц или постоянное напряжение до 1000В. Провода устойчивы к воздействию пониженного атмосферного давления 5,3104Па, повышенного атмосферного давления 29,4104Па, а также к воздействию относительной влажности воздуха 100% при температуре +35°С. Радиус изгиба при монтаже не менее 5 наружных диаметров. Строительная длина проводов не менее 100м. Срок службы не менее 20 лет.

Характеристики

  • Размеры
  • Длина:

    180 мм

  • Ширина:

    180 мм

  • Высота:

    45 мм

  • Вес, объем
  • Вес нетто:

    0. 55 кг

  • Другие параметры
  • Торговая марка:

  • Срок поставки в днях:

    5

  • Производитель:

  • Страна происхож.:

    Россия

Характеристики

Торговый дом “ВИМОС” осуществляет доставку строительных, отделочных материалов и хозяйственных товаров. Наш автопарк — это более 100 единиц транспортных стредств. На каждой базе разработана грамотная система логистики, которая позволяет доставить Ваш товар в оговоренные сроки. Наши специалисты смогут быстро и точно рассчитать стоимость доставки с учетом веса и габаритов груза, а также километража до места доставки.

Заказ доставки осуществляется через наш колл-центр по телефону: +7 (812) 666-66-55 или при заказе товара с доставкой через интернет-магазин. Расчет стоимости доставки производится согласно тарифной сетке, представленной ниже. Точная стоимость доставки определяется после согласования заказа с вашим менеджером.

Уважаемые покупатели! Правила возврата и обмена товаров, купленных через наш интернет-магазин регулируются Пользовательским соглашением и законодательством РФ.

ВНИМАНИЕ! Обмен и возврат товара надлежащего качества возможен только в случае, если указанный товар не был в употреблении, сохранены его товарный вид, потребительские свойства, пломбы, фабричные ярлыки, упаковка.

Доп. информация

Цена, описание, изображение (включая цвет) и инструкции к товару Кабель ПуГВ 1×6 10 метров для заземления желто-зеленый на сайте носят информационный характер и не являются публичной офертой, определенной п. 2 ст. 437 Гражданского кодекса Российской федерации. Они могут быть изменены производителем без предварительного уведомления и могут отличаться от описаний на сайте производителя и реальных характеристик товара. Для получения подробной информации о характеристиках данного товара обращайтесь к сотрудникам нашего отдела продаж или в Российское представительство данного товара, а также, пожалуйста, внимательно проверяйте товар при покупке.

Купить Кабель ПуГВ 1×6 10 метров для заземления желто-зеленый в магазине Санкт-Петербург вы можете в интернет-магазине “ВИМОС”.
