Кабель гибкий многожильный – особенности конструкции, преимущества и недостатки, класс гибкости, обзор марок
Все современные кабели можно классифицировать по типу токоведущей жилы: одножильные и многожильные гибкие кабели.
Кабель гибкий многожильный – изделия, где проводником тока выступают несколько жил, переплетённых между собой. (см рис.)
К одножильным относятся изделия, в которых ток протекает по монолитному проводнику. Толщина их сечения прямо пропорциональна силе тока, на которую он рассчитан.(см.рис.)
У каждого типа проводника есть свои преимущества и недостатки:
| Кабель гибкий многожильный | Кабель с монолитным проводником | ||
|---|---|---|---|
| Преимущества | Недостатки | Преимущества | Недостатки |
| Высокая эластичность | Высокая стоимость | Низкая стоимость | Плохая работа на изгиб |
| Высокая гибкость | Плохая работа в ВЧ сетях | Работа в ВЧ сетях | Наличие скин-эффекта |
| Малые токопотери | Простота монтажа | ||
| Качественная коммутация | Простота соединения | ||
| Надежность | Высокая жёсткость | ||
|
Подберем гибкий многожильный кабель для Ваших задач! |
Отправить заявку |
Этот показатель позволяет определить минимальный радиус, на который может быть загнуто кабельное изделие в процессе эксплуатации.
Классификация по ГОСТ 22483-2012 предусматривает разделение жил на шесть классов гибкости. К 1-му классу относится проводная продукция, которую нежелательно подвергать изгибам, скручиваниям и прочим механическим воздействиям. 6-ой класс – изделия высокой степени эластичности и гибкости, которые может использоваться в местах, где предусмотрены массовые загибы кабеля.
Гибкие многожильные кабели – обзор марок

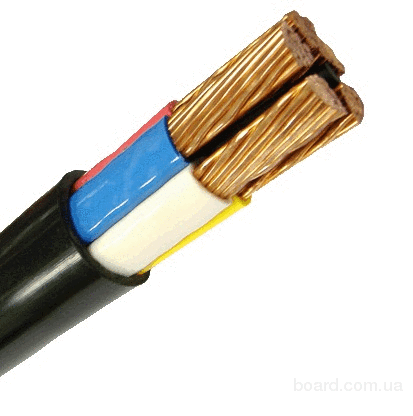

Многопроволочный ВВГ относится категории силовых гибких медных многожильных кабелей в пвх изоляции. Кабель отлично подходит для стационарной электропроводки внутри жилых и нежилых помещений с различным классом взрывоопасности и уровнем влажности. Благодаря многопроволочным жилам ВВГ более гибкий, поэтому его намного удобнее прокладывать в местах, где есть повороты и загибы.
Кабель контрольный гибкий многожильный КГВВ предназначен для использования в цепях управления и силовых цепях.
Скрученные жилы формируют сердечник. Модели с сечение жил до 10 мм2 относятся к 4 или 5 классу гибкости по ГОСТ. Изделия, в которых номинальное сечение жилы составляет 16 мм2 и выше, – к 3-5 классу. Число циклов на изгиб у кабельной продукции марки КГВВ – не более 100 раз, что подразумевает использование в местах, где требуется повышенная гибкость проводника.
Кабель медный многожильный в резиновой изоляции особой гибкости КОГ оптимален для подключения полуавтоматических и автоматических сварочных установок. Может быть проложен как в закрытых или полузакрытых помещениях, где наблюдается высокая влажность, так и на открытом пространстве. Кабель не подвержен влиянию прямых солнечных лучей. Класс проволок, из которых состоит жила – пятый. При сечении проводников от 16 до 35 мм2 выдерживает до 10000 циклов на изгиб радиусом 55 мм, при сечении от 50 до 150 мм2 – 12000 циклов.
|
Нужна консультация по многожильному гибкому кабелю? |
Получить консультацию |
Бронированный силовой многожильный кабель ВРБ – оптимальный вариант для использования в земляных траншеях.

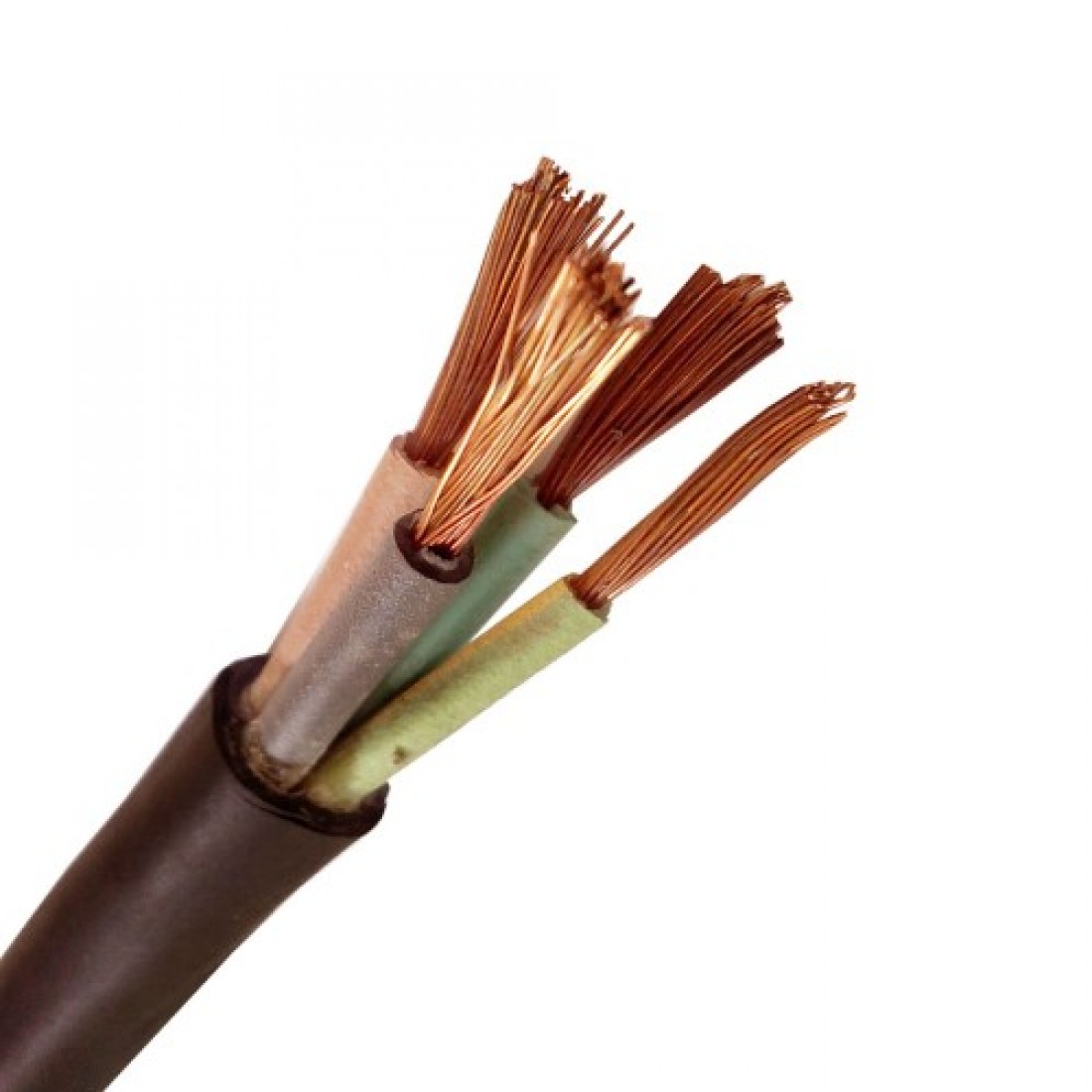

Кабель гибкий медный многожильный в резиновой изоляции КГ универсален и подходит как для использования со сварочными установками, так и для прокладки внутри и снаружи помещений. Возможна эксплуатация кабеля и с подвижными электроустановками. Пятый класс гибкости жил позволяет применять кабель в местах, где необходимы частые изгибы и завороты. Существуют модификации для холодного и влажного климата (индекс -хл и -т соответственно).
Кабель управления гибкий многожильный КУПВ и кабель гибкий экранированный многожильный КУПЭВ используются для передачи маломощных сигналов управления.
Кабель может содержать от 7 до 52 жил, сечением 0,35 или 0,5 мм2, которые относятся к 4 и 5 классам гибкости. Проводник выдерживает до 100 циклов перегибов и до 50 циклов при осевом скручивании. Изделие имеет модификации с панцирной оплёткой из луженой, оцинкованной или нержавеющей проволоки (индексы -Пм, -П и -Пн соответственно).

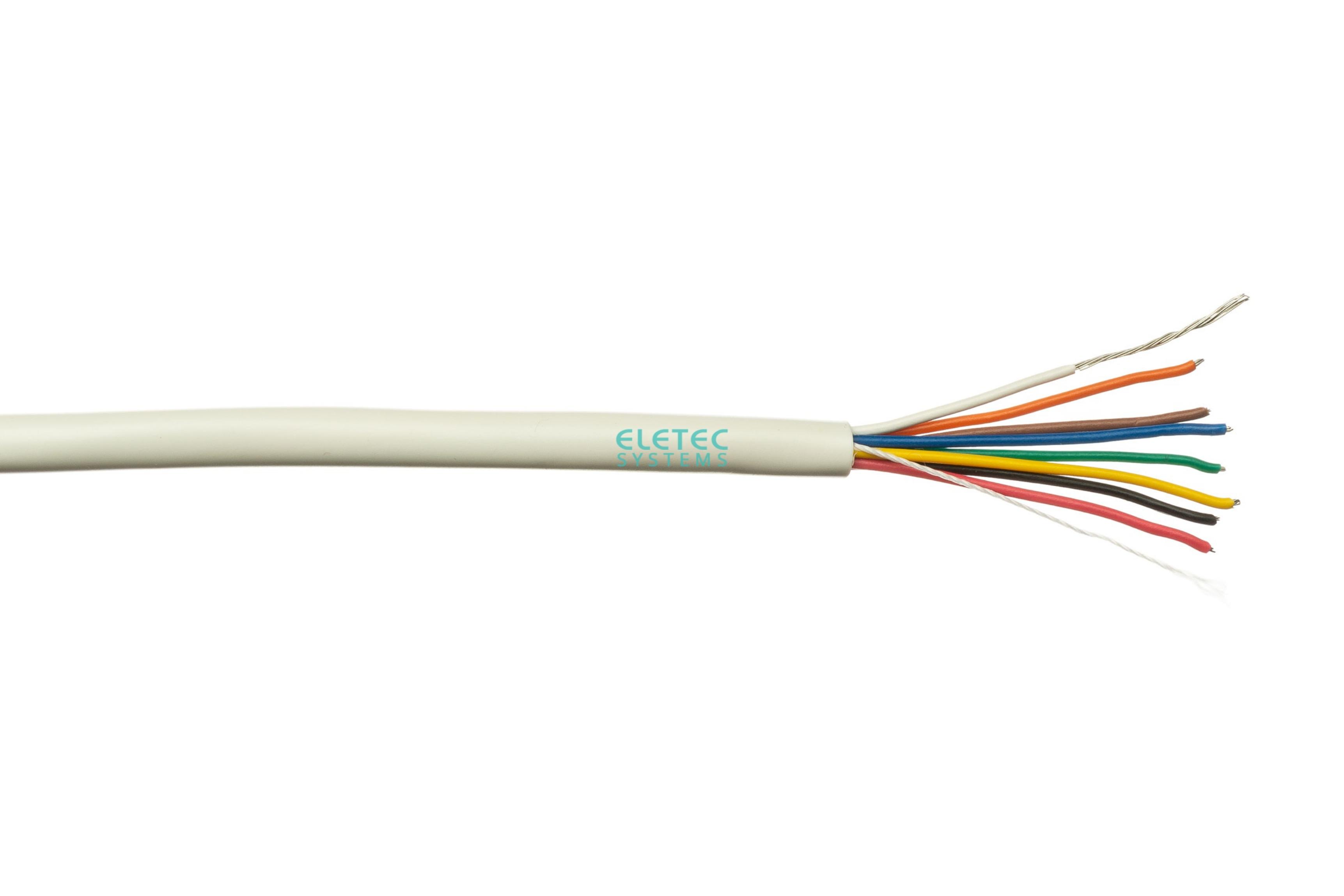

Кабель сигнальный гибкий многожильный КпсВВГ предназначен для систем пожарной сигнализации. Медные жили состоят из проволок и относятся к 4-му классу гибкости. Кабель соответствует классу пожарной безопасности О1.8.2.5.4, что допускает прокладывать эту марку в помещениях только одиночным способом. Групповой монтаж КПсВВГ разрешен только на улице или в помещениях производственного назначения. КпсВВГ производится сечением 0,12 и 0,2 мм.
Кабель монтажный гибкий многожильный МКШнг предназначен для межприборных и внутриприборных соединений. В конструкции медно-луженые многопроволочные жилы 3-4 класса гибкости.
Количество жил от 2-х до 37 сечением от 0,35 до 2,5 мм2. Допустима групповая прокладка. При воздействии на монтажный провод вибрационных нагрузок, бензина, масел, морской воды лучше использовать марку МГШВ – низковольтный многопроволочный провод для монтажа.
Силовой многожильный кабель SiHF рассчитан на работу в условиях повышенных температур. Силиконовая изоляция сохраняет защитные свойства при температуре до 220оС. Она устойчива также к воздействию окисляющих веществ, спиртов, масел, щелочных растворов. Класс гибкости проводников – пятый. Изоляция изделия не содержит галогенов, поэтому SiHF-кабели – оптимальные вариант для использования
Гибкий медный многожильный кабель в резиновой изоляции: краткое описание, характеристики, применение
Гибкий медный многожильный кабель в резиновой изоляции является простым в монтаже проводом.
Существует множество разновидностей подобных изделий. В таких кабелях проводником тока выступают несколько жил, которые скручены между собой.
Выбирая, какой вариант больше подходит, необходимо отталкиваться от самой ситуации и целей использования подобного изделия. При этом у всех разновидностей гибкого медного многожильного кабеля в резиновой изоляции имеются свои особенности, плюсы и минусы.
Наименования
Все гибкие медные многожильные кабели в резиновой изоляции общего применения производят согласно с требованиями ГОСТ 13497-77. В эту группу входит, например, такое изделие, как КГ.
Оно является универсальным. По гибкости силовой многожильный медный гибкий кабель относится к 5 категории. Обычно его применяют для сварочной аппаратуры, а также для прокладывания снаружи и внутри зданий.
Еще пример – кабель экранированный медный гибкий многожильный КУПЭВ. Его применяют, чтобы передавать не сильно мощные управленческие сигналы. Сюда же входит и контрольный кабель гибкий медный многожильный КУПВ.
Относятся к 4 и 5 классам гибкости. Отдельно присутствуют модификации с оплеткой луженого, оцинкованного и нержавеющего типа.
Если используют подобную проволоку, то добавляют к названиям «Пм», «П» и «ПН».
Кроме того, есть и другие изделия: КГН, КПГ, КПГС, КПГСН, КПГУ. Если их выпускают для применения в теплом тропическом климате, то добавляют обозначение «Т». В этом случае используют ГОСТ 15150-69.
Когда к названиям добавляют «ХЛ», то такие провода предназначаются для местности с холодным климатом. В этом случае применяется тот же самый ГОСТ.
Классы гибкости
Выделяют такие категории гибкости кабелей:
- Внутри от 1 до 59 проволок, причем их сечение составляет от 0,03 до 1000 кв. мм.
- Диаметр составляет 0,5-2000 кв. мм. Количество – примерно 7-91.
- В диаметре жилы бывают от 0,33 до 0, 87 кв. мм.
- Диаметр – 0,06-400 кв. мм.
- Диаметр бывает 0,03-625 кв. мм.
- Кабель считается самым гибким. Диаметр – 0,06-0,4 кв. мм.
Условно первая категория является номинальный, со второй по четвертую – повышенной, а последние две – высокими.
Характеристика
Кабель гибкий медный многожильный в резиновой изоляции обладает особыми эксплуатационными характеристиками.
Изделие отличается устойчивостью к воздействию маслянистых веществ, выдерживает морозы, не распространяет огонь и характеризуется нечувствительностью к озону. За счет использования каучука этиленпропиленового типа вместе с бутилкаучуком изделия получаются с высокими показателями прочности.
Их применяют для присоединения передвижной аппаратуры, рассчитанной на 660 В и частоту примерно 50 Гц. Кабели допускается использовать при различных климатических условиях. Но продолжительная температура жил должна быть не больше 65 °С.
Кабели подходят для климатического, вентиляционного, строительного, сварочного оборудования.
Преимущества и недостатки
Каждый тип кабеля из всех рассмотренных обладает своими особенностями, плюсами и минусами.
Но в целом к их преимуществам относится следующее:
- повышенная гибкость;
- невысокая токопроводимость;
- прочность и надежность;
- высокая коммутационная способность.
Повышенная эластичность достигается за счет использования специальной резиновой изоляционной прослойки. Кроме того, провода выдерживают воздействие кислот, щелочей, масла. Влага тоже не страшна. С такой изоляцией изделие может выдержать повышенную температуру, когда возникает короткое замыкание. Но нужно учитывать, что совершенно не подходит прямой солнечный свет.
Существуют и другие недостатки. В первую очередь это касается плохой работы в сетях ВЧ.
Также из минусов – высокая цена. Кроме того, из-за того что жилы округлые, диаметр снаружи получается больше, чем у тех изделий, которые имеют форму секторов.
Медные кабели
Медный кабель с резиновой изоляцией имеет жилу скрученного типа, которая может быть луженой. Такие изделия, как КПГСН, обмотаны дополнительно специальной пленкой.
Что касается резиновой изоляции – то это РТИ-1, и ее изготавливают из каучука бутадиенового типа, а иногда применяют и натуральный материал.
Кабель многожильный медный гибкий 2х1,5 либо любых других размеров может иметь соответствующую цифровую и цветовую маркировку.
Сердечником являются нити полиэфирного типа. Подобные кабели с медными жилами можно скручивать без дополнительных материалов. Оболочка сделана из специальной негорючей резины, так как добавляют хлоропрен.
Кабель многожильный медный гибкий 5х4 и других размеров применяют в воде и на суше, в различных помещениях с вентиляцией естественного типа. Но главное, чтобы не воздействовали осадки и ультрафиолетовые лучи. Повышенный уровень влажности из-за конденсата допускается.
Судовые провода
Существуют специальные судовые кабели с резиновой изоляцией. У них жилы экранированы. Кроме того, они имеют броню в виде оцинкованной оплетки из проволоки.
Подобные изделия применяют в контрольных и телефонных сетях. Они подходят для установки внутри и снаружи здания, но в любом случае требуется защита от ультрафиолетового света.
Провод имеет 2 скрученные медные жилы. Оплетка является стальной. Она обязательно обработана грунтовкой. Изделие выдерживает 100 % влажность.
Конструкция кабелей
Ярким примером гибкого многожильного кабеля с резиновой оболочкой является КГ.
Внутри используется медная проволока с оловянно-свинцовым покрытием. Жилы имеют округлую форму. В качестве разделения используют искусственную специальную пленку, которая накрывает скрученные жилы.
Допускается изделие без такой пленки. Но тогда жилы должны отделяться от оболочки. Для изоляции используют специальную резину. Она отличается характерным окрасом. Нулевая жила обычно голубая. Этот цвет может использоваться и для других, но только не заземляющей – она всегда зеленовато-желтая. Оболочка выполнена из резины шлангового типа.
Что касается КГН, то у него тоже резиновая оболочка, устойчивая к маслу. Она не распространяет огонь. КПГСН имеет то же самое свойство. У КПГ такая же прослойка, что и у КГ, но она обладает повышенным уровнем эластичности. Это касается и КПГН.
У КПГС оболочка идентична КПГ, но присутствует резиновый сердечник профилированного типа.
У КПГУ прослойка похожа на КПГ, но при этом жилы обладают повышенной гибкостью, и между ними имеется наполнитель резинового состава.
ПРС имеет скрученные жилы. И изоляция, и наружная оболочка тоже резиновые. У ПРСУ такой же кабель, но оболочка более толстая.
В каких условиях применяют
Кабель КГ используют в случаях, когда температура составляет от -40 до 50 °С. При этом допускаются изгибы, но радиус должен быть не меньше 8 диаметров.
КГН используют, когда есть вероятность попадания на изделие средств с дезинфицирующими либо агрессивными компонентами. Подходят для сельского хозяйства. Допускается температура от -30 до 50 °С. Кстати, КПГН применяют в таких же условиях. КПГСН это тоже касается.
КПГ используют при температуре от -50 до 50 °С, но при этом допускается изгиб с радиусом не меньше 5 диаметров.
КПГС подходит для ударов и сильного давления, высоких нагрузок. Рабочая температура составляет -50 до 50 °С. Допускает изгибание, но радиус должен быть не меньше 5 диаметров жилы.
КПГУ разрешает изгиб с радиусом 10 диаметров. Подходящая температура составляет от -50 до 50 °С.
ПРС используют для оборудования с напряжением тока примерно 380 В. Частота составляет до 200 Гц. Рабочая температура – от -40 до 65 °С. То же касается и ПРСУ.

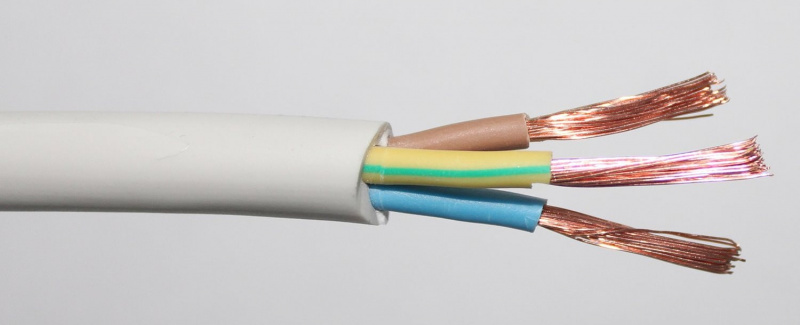

Провод ПВС 3х2,5 (соединительный гибкий медный многожильный кабель TTR)
Провод со скрученными медными жилами с ПВХ изоляцией, с ПВХ оболочкой, гибкий, на напряжение до 380 В для систем 380 / 660 В.КОНСТРУКЦИЯ:
1.ТОКОПРОВОДЯЩАЯ ЖИЛА — медная, круглой формы, многопроволочная.
2.ИЗОЛЯЦИЯ — из ПВХ платиката.
3.ОБОЛОЧКА — из ПВХ пластиката. Оболочка в проводах наложена с заполнением промежутков между жилами, придавая проводам круглую форму.
ПРИМЕНЕНИЕ:
Для присоединения электроприборов и электроинструмента по уходу за жилищем и его ремонту, стиральных машин, холодильников, средств малой механизации для садоводства
и огородничества и других подобных машин и приборов, и для изготовления шнуров удлинительных на напряжение до 380 В для систем 380 / 660В.
| Наименование | Количество жил | Сечение | Рабочее напряжение | Рабочая температура |
|---|---|---|---|---|
| TTR 2х0,75 | 2 | 0,75 мм | 450/660 | от -50с до +70с |
| TTR 2х1 | 2 | 1 мм | 450/660 | от -50с до +70с |
| TTR 2х1,5 | 2 | 1,5 мм | 450/660 | от -50с до +70с |
| TTR 2х2,5 | 2 | 2,5 мм | 450/660 | от -50с до +70с |
| TTR 2х4 | 2 | 4 мм | 450/660 | от -50с до +70с |
| TTR 3х0,75 | 3 | 0,75 мм | 450/660 | от -50с до +70с |
| TTR 3х1 | 3 | 1 мм | 450/660 | от -50с до +70с |
| TTR 3х1,5 | 3 | 1,5 мм | 450/660 | от -50с до +70с |
| TTR 3х2,5 | 3 | 2,5 мм | 450/660 | от -50с до +70с |
| TTR 3х4 | 3 | 4 мм | 450/660 | от -50с до +70с |
| TTR 4х0,75 | 4 | 0,75 мм | 450/660 | от -50с до +70с |
| TTR 4х1 | 4 | 1 мм | 450/660 | от -50с до +70с |
| TTR 4х1,5 | 4 | 1,5 мм | 450/660 | от -50с до +70с |
| TTR 4х2,5 | 4 | 2,5 мм | 450/660 | от -50с до +70с |
| TTR 4х4 | 4 | 4 мм | 450/660 | от -50с до +70с |
| TTR 4х6 | 4 | 6 мм | 450/660 | от -50с до +70с |
| TTR 5х2,5 | 5 | 2,5 мм | 450/660 | от -50с до +70с |
| TTR 5х4 | 5 | 4 мм | 450/660 | от -50с до +70с |
| TTR 5х6 | 5 | 6 мм | 450/660 | от -50с до +70с |
| TTR 5х10 | 5 | 10 мм | 450/660 | от -50с до +70с |
Кабель гибкий медный многожильный в резиновой изоляции заказать
На строительных и промышленных объектах используются кабели и провода с особой изоляцией и повышенными токопроводящими характеристиками.
Вся продукция в нашем каталоге полностью соответствует требованиям государственной стандартизации, нормативам системы международной сертификации, а также нормам безопасной эксплуатации. Кроме того мы предлагаем оптовую или розничную продажу кабелей этой категории по самым адекватным ценам – у них нет никаких посреднических наценок, благодаря чему наши кабели в резиновой изоляции с многожильной медной структурой всегда доступны в любом объеме.
Наименования гибких многожильных медных кабелей в резиновой изоляции
Промышленность выпускает несколько разновидностей такой кабельной продукции. Ее основное отличие и преимущество, общее для всех марок – это использование медного провода и многожильной структуры. В зависимости от стойкости к напряжению и сопротивлению, свойств изоляционного слоя и эксплуатационных характеристик различают следующие маркировки гибкого многожильного медного кабеля в резиновой изоляции:
● КУПЭВ – особо защищенная модификация с инертностью к влажной среде, окислительным процессам и эрозии.
Выдерживает номинальное напряжение 250 В при частотности до 5 кГц. Имеет пластиковую оболочку отдельно расположенных медных проволок и резиновую изоляционную защиту;
● КУПВ – аналог предыдущей разновидности, с такими же эксплуатационными характеристиками и большей стойкостью на растяжение и изгиб. Нити медных жил заключены в полиэтиленовую оболочку и, переплетаясь, располагаются внутри резиновой изоляции;
● КГН – многожильная структура из меди с резиновыми оболочками и изоляцией такого же материала, являются огнестойкими. Отличается негорючестью;
● КПГС – кабель с такими же, как у КГН, Характеристиками, но при этом с более гибкой структурой;
● КПГСН – этот кабель имеет стойкую к действию масел резиновую оболочку;
● КПГУТ/ КПГУТ-ХЛ – между жилами этого кабеля имеется заполнение из резины. Отличается пожарной безопасностью, при перегревании не подвержен горению и не возгарается, обладает высокой степенью гибкости.
Кабели гибкие медные многожильные в резиновой изоляции производят согласно требованиям ГОСТ 13497-77, ГОСТ 18404.
3-73 или ТУ16.К20.007-2003
Кроме того, в нашем каталоге имеются оригинальные образцы кабелей с двойной изоляцией, с разной толщиной жил и сечением медных проволок и проводов.
Применение гибких кабелей в резиновой изоляции
Такие виды кабелей находят свое функциональное применение при строительстве объектов недвижимости – там они могут использоваться для организации щитовых распределителей, подведения электротока к строительным электроприборам. В промышленности они применяются для подключения станочного оборудования, освещения цехов, поддержания работоспособности сигнализации.
Благодаря резиновой изоляции такие кабели используются в подземных коммуникациях, на открытом пространстве без дополнительной защиты от влаги.
Условия покупки многожильных медных кабелей
В нашем каталоге представлены самые разнообразные марки и модификации медных многожильных и многопроволчных гибких кабелей в резиновой изоляции. Нашей концепцией обслуживания предусмотрены все атрибуты комфортной покупки:
● быстрый ответ на заявку;
● помощь в подборе маркировки;
● предоставление гарантий;
● проверка кабелей перед отправкой;
● документальное сопровождение;
● удобные способы оплаты и доставки.
В данной группе представлены гибкие кабелы с количеством и сечением основных жил кабеля: 3х2, 3х1, 2х1, 1х35, 1х25, 1х10, 3х35, 1х16, 2х2, 2х4, 4х1, 1х4, 3х4, 1х6, 1х10 и не только.
По всем вопросам в любое время готова проконсультировать наша служба обратной связи. Для получения дополнительной информации и гарантий свяжитесь с ее менеджерами по указанным направлениям связи.
Купить в группе Кабели гибкие медные многожильные в резиновой изоляции выбрав из 12 наименований.
Сделать заказ в регионе Ярославль
У нас вы найдете продукцию для любых задач.
Наши менеджеры с радостью ответят на любые возникшие у вас вопросы, звоните по телефонам – Москва +7 (495) 669-68-98 Санкт-Петербург +7 (812) 309-76-86 Ярославль +7 (4852) 64-46-47
Однопроводной гибкий провод 12 AWG – черный
Описание продукта
Arctic Ultraflex Blue®
Луженый одножильный провод
12 AWG Черный
Обозначение:
E196955 AWM 12 AWG МАСЛОСТОЙКИЙ 600 В VW-1 ARCTIC ULTRAFLEX BLUE® -55 ° C ДО 105 ° C CSA 234608 TEW 105 ° C 600V FT1
Рассчитан и испытан при экстремальных температурах от -55 ° C до 105 ° C
Этот очень гибкий провод состоит из тонкопроволочной меди с оболочкой, устойчивой к воздействию масла, бензина, солнечного света, соленой воды, кислот и химикатов.
Arctic Ultraflex Blue® обладает высокой устойчивостью к истиранию и может использоваться в большинстве приложений с напряжением 600 В. Внесен в список UL как AWM (материал для электропроводки устройства). Многочисленные приложения, в том числе одобренные в соответствии со статьей 400 NEC и соответствующими статьями.
Характеристики:
- Превосходная гибкость до -55 ° C (-67 ° F)
- Конструкция из тонкопроволочной луженой меди класса K
- Устойчивость к маслам, жирам, химическим веществам, истиранию
- Устойчивость к солнечному свету и погодным условиям
- Огнестойкость ( VW-1)
- Одобрены UL и CSA
- Экологически безопасны
- Сделано в США
Области применения:
- UL 508A Промышленные панели управления
- Внутренняя проводка приборов и оборудования
- Кабели и проводка инвертора
- Промышленные машины и робототехника
- Строительное оборудование
- Судовая, ж / д и автомобильная проводка
- Средние и тяжелые грузовики и прицепы
- Грузовые стойки, провода двигателя, сварочный кабель
- Вилочные погрузчики и тележки для гольфа
- Аккумуляторы и зарядные устройства
- Электроснабжение кабель
Произведено исключительно компанией Polar Wire Products 9000 8
от -55 ° C до 105 ° C
Технические характеристики конструкции:
- 12 AWG
- Луженая медная проволока класса K (65/30)
- . 090 “Внешний диаметр проводника
- 0,030″ Толщина изоляции
- 0,150 “Внешний диаметр после обработки
- Допустимая нагрузка при 30 ° C (86 ° F) *: 44
- Допустимая нагрузка при 40 ° C (104 ° F) *: 41
090 “Внешний диаметр проводника| Свойства изоляции | Метод испытаний | Характеристики |
|---|---|---|
| Удельный вес (± 0,02) | ASTM D-792 | 1,30 |
| Дюрометр по Шору ‘ (±.02) INST./15 секунд | ASTM D-2240 | 77/65 |
| Предел прочности (60 мил) | ASTM D-412 | 2000 |
| Удлинение% | ASTM D-412 | 300 |
| Температура хрупкости (C) | ASTM D-746 | -55 ° C |
| Индекс кислорода% | ASTM D-2863 | 25,0 |
| Состарение в масле 18 часов при 121 ° C % Сохранение растяжения % Сохранение удлинения | Стандарт UL Стандарт UL | 129% 72% |
| Выдержка на воздухе 7 дней при 136 ° C % Сохранение растяжения % Сохранение удлинения | ASTM D412-80 ASTM D412-80 | 109% 100% |
| Масло выдержано 7 дней при 60 ° C % Сохранение растяжения % Сохранение удлинения | ASTM D412-80 ASTM D412-80 D412-80 | 124% 89% |
| VW-1 Испытание на пламя | Стандарт UL | Пройдено |
| Испытание продукта на изгиб в холодном состоянии | Стандарт UL | Пройдено |
| Номинальное напряжение | Стандарт UL | 600 |
* Максимальные допустимые нагрузки для проводов AWM 600 В и 1000 В 105 ° C в воздухе.
Значения амплитуды рассчитаны для одиночного проводника на открытом воздухе, при температуре окружающей среды 30 ° C или 40 ° C, как указано, температуре проводника 105 ° C, в соответствии с таблицей 310-17 NEC (с поправкой на 105 ° C). Номинальные значения для свободного воздуха предполагают расстояние в один диаметр кабеля между соседними проводниками.
Очень гибкий провод | Провод и кабель RDS
Монтажный провод для электронного оборудования
Изолированный ПВХ
Многожильный мягкий медный провод
Номинальное напряжение: от 30 до 600 В (зависит от требуемой спецификации)
Температура: от -54 ° C до + 105 ° C
Отдельные жилы меньшего размера в проводниках обеспечивают большую гибкость и большую долговечность по сравнению со стандартными конструкциями
Для использования при движении или сильном изгибе.Обычно используются в роботизированных приложениях, сервоприводах и осях X / Y.
(Может соответствовать стилям UL. Проконсультируйтесь с сотрудниками отдела продаж RDS Wire & Cable.)
Щелкните здесь, чтобы просмотреть или загрузить наше техническое описание
| Размерные данные | ||||
Номер RDS | Калибр | Скрутка |
| Изоляция О.Д. | Стенка |
(AWG) | Проводник | Номинал | Номинал | ||
БУ-26-26- * | 26 | 26/40 | ТК | . | .010 ” |
БУ-24-41- * | 24 | 41/40 | ТК | .045 ” | .010 ” |
БУ-22-66- * | 22 | 66/40 | ТК | .056 ” | .010 ” |
БУ-20-105- * | 20 | 105/40 | ТК | . | .015 ” |
БУ-18-65- * | 18 | 65/36 | ТК | .080 ” | .015 ” |
БУ-18-168- * | 18 | 168/40 | ТК | .082 ” | .015 ” |
CU-16-105- * ◄ | 16 | 105/36 | ТК | . | .015 ” |
◄ Толщина изоляции эквивалентна Mil-W-16878/2 (тип C) | |||||
Сверхгибкий провод 44AWG, отдельные жилы | |||||
| Размерные данные | ||||
Номер RDS | Калибр | Скрутка |
| Изоляция О.Д. | Стенка |
(AWG) | Проводник | Номинал | Номинал | ||
БУ-32-18- * | 32 | 18/44 | г. | .030 ” | .010 ” |
БУ-30-28- * | 30 | 28/44 | г. до н.э. | .031 ” | .010 ” |
БУ-28-41- * | 28 | 41/44 | г. до н.э. | .035 ” | .010 ” |
БУ-26-66- * | 26 | 66/44 | г. | .042 ” | .010 ” |
БУ-24-105- * | 24 | 105/44 | г. до н.э. | .046 ” | .010 ” |
БУ-22-168- * | 22 | 168/44 | г. до н.э. | .053 | .010 ” |
БУ-20-266- * | 20 | 266/44 | г. | .063 | .010 ” |
040 ”
072 ”
095 ”
до н.э.
до н.э.
до н.э.BC = чистая (немелованная) медь. TC = луженая медь.
* = Цвет.
0 = черный, 1 = коричневый, 2 = красный, 3 = оранжевый, 4 = желтый, 5 = зеленый, 6 = синий, 7 = фиолетовый, 8 = серый, 9 = белый
Доступны другие скрутки и другие толщины изоляции.Пожалуйста, свяжитесь с торговым персоналом RDS Wire & Cable.
Для получения дополнительной информации свяжитесь с нами сегодня!
Очень гибкий и сверхгибкий провод
Гибкие многожильные медные соединители – WAPP
Гибкие медные многожильные соединители
Описание
WAPP предлагает гибкие медные многожильные соединители Bridgold.
Характеристики
Гибкий медный многожильный соединитель изготовлен из отожженного, очень гибкого медного провода Cu-ETP.
Трос может быть изменен по запросу.
Отделка провода включает; Голые или луженые.
Приложения
- гибкое соединение мотора
- электрооборудование
- Электропроводка прибора
- специально для переменного тока или высокочастотного тока
Дополнительная информация
ТИП И СПЕЦИФИКАЦИЯ
| Тип | Диаметр одинарной проволоки | Относительное удлинение, не менее |
| БГТС | 0.10 мм (AWG38), 0,12 мм | 18% |
| BGTSX | 0,10 мм (AWG38), 0,12 мм | 15% |
| БГЦР | 0,05 мм (AWG44), 0,07 мм (AWG41) | 15% |
AWG41- Диаметр одинарного провода: 0,07 мм²
| Деталь № | Номинальное сечение (мм2) | Расчет поперечного сечения (мм2) | Структура | Расчет наружного диаметра (мм) | Макс. Сопротивление постоянному току при 20 ℃ Ом / км | Расчетная масса (кг / км) | ||
| Общее количество проводов | Прядь × Число жил на одну нить / Диаметр одной жилы (мм) | БГЦР | BGTSRX | |||||
| БГЦР (Х) -2 | 2 | 1,93 | 504 | 7 × 72 / 0,07 | 2,2 | 9,16 | 9,65 | 18.3 |
| 1,93 | 504 | 7 × 3 × 24 / 0,07 | 2,2 | 9,16 | 9,65 | 18,6 | ||
| БГЦР (Х) -3,5 | 3,5 | 3,47 | 903 | 7 × 3 × 43 / 0,07 | 2,7 | 5,35 | 5,51 | 33,3 |
| БГЦР (Х) -4 | 4 | 4,01 | 1044 | 12 × 3 × 29 / 0,07 | 2,9 | 4. 59 | 4,83 | 39,0 |
| 4,03 | 1050 | 7 × 3 × 50 / 0,07 | 3,0 | 4,59 | 4,83 | 39,0 | ||
| БГЦР (Х) -5 | 5 | 4,84 | 1260 | 7 × 3 × 60 / 0,07 | 3,2 | 3,71 | 3,86 | 46,5 |
| 5,02 | 1305 | 15 × 3 × 29 / 0,07 | 3,2 | 3.71 | 3,86 | 48,5 | ||
| БГЦР (Х) -6 | 6 | 5,65 | 1470 | 7 × 3 × 70 / 0,07 | 3,6 | 2,93 | 3,21 | 54,2 |
| БГЦР (Х) -8 | 8 | 7,75 | 2016 | 12 × 3 × 56 / 0,07 | 4,2 | 2,33 | 2,44 | 73,0 |
| БГЦР (Х) -10 | 10 | 9.69 | 2520 | 12 × 3 × 70 / 0,07 | 4,8 | 1,83 | 1,91 | 90,5 |
| БГЦР (Х) -12 | 12 | 11,90 | 3096 | 12 × 3 × 86 / 0,07 | 5,4 | 1,50 | 1,60 | 112,2 |
| БГЦР (Х) -16 | 16 | 15,34 | 3990 | 19 × 3 × 70 / 0,07 | 6,2 | 1,16 | 1,21 | 150. 5 |
AWG44 – Диаметр одинарного провода: 0,05 мм²
| Деталь № | Номинальное сечение (мм2) | Расчет поперечного сечения (мм2) | Структура | Расчет наружного диаметра (мм) | Макс. Сопротивление постоянному току при 20 ℃ Ом / км | Расчетная масса (кг / км) | ||
| Общее количество проводов | Прядь × Число жил на одну нить / Диаметр одной жилы (мм) | БГЦР | BGTSRX | |||||
| БГЦР (Х) -1 | 1 | 0.99 | 504 | 7 × 3 × 24 / 0,05 | 1,4 | 18,5 | 19,3 | 9,3 |
| БГЦР (Х) -1,3 | 1,3 | 1,32 | 672 | 7 × 3 × 32 / 0,05 | 1,7 | 14,2 | 14,8 | 12,5 |
| БГЦР (Х) -1,5 | 1,5 | 1,48 | 756 | 7 × 3 × 36 / 0,05 | 1,8 | 11,9 | 12,7 | 14. 0 |
| БГЦР (Х) -1,8 | 1,8 | 1,81 | 924 | 7 × 3 × 44 / 0,05 | 2,0 | 10,2 | 10,7 | 17,5 |
| БГЦР (Х) -2 | 2 | 1,98 | 1008 | 7 × 3 × 48 / 0,05 | 2,2 | 9,16 | 9,65 | 19,0 |
| БГЦР (Х) -2,5 | 2,5 | 2,30 | 1176 | 7 × 3 × 56/0.05 | 2,3 | 7,39 | 7,72 | 22,5 |
| БГЦР (Х) -3 | 3 | 2,95 | 1505 | 7 × 5 × 43 / 0,05 | 2,6 | 6,16 | 6,43 | 29,0 |
| БГЦР (Х) -4 | 4 | 3,95 | 2016 | 12 × 3 × 56 / 0,05 | 2,7 | 4,59 | 4,83 | 39,0 |
| БГЦР (Х) -5 | 5 | 4.94 | 2520 | 15 × 3 × 56 / 0,05 | 3,2 | 3,71 | 3,86 | 48,5 |
| БГЦР (Х) -6 | 6 | 6,26 | 3192 | 19 × 3 × 56 / 0,05 | 3,6 | 2,93 | 3,21 | 60,0 |
| БГЦР (Х) -8 | 8 | 8,05 | 4104 | 19 × 3 × 72 / 0,05 | 4,2 | 2,33 | 2,44 | 78. 5 |
| БГЦР (Х) -10 | 10 | 10,00 | 5096 | 7 × 7 × 104 / 0,05 | 4,8 | 1,83 | 1,91 | 97,0 |
| 10,07 | 5130 | 19 × 3 × 90 / 0,05 | 4,8 | 1,83 | 1,91 | 97,8 | ||
| БГЦР (Х) -12 | 12 | 12,08 | 6156 | 19 × 3 × 108 / 0,05 | 5,4 | 1.50 | 1,60 | 117,0 |
Гибкие медные кабели, Гибкие медные кабели Дилеры и дистрибьюторы
Гибкие одножильные медные кабели
Гибкие одножильные медные кабели используются для передачи сигналов низкого напряжения, электродвигателей, силовых трансформаторов постоянного тока, панелей управления, аккумуляторных кабелей и т. Д. Эти гибкие одножильные медные кабели обладают превосходной гибкостью, адекватным сопротивлением напряжению и производятся в соответствии с ISO.
стандарты.Наши кабели представляют собой мягкие отожженные тонкие медные провода, скрученные вместе в подузлы или скрученные скрученные группы в основной модуль, образуя гибкий проводник.
Описание: – Многожильный гибкий отожженный медный провод с изоляцией и без оболочки, класс 1100 В, одножильные гибкие кабели без оболочки и с ПВХ изоляцией, соответствующие требованиям IS: 694/90.
Диапазон: – Одноядерный, Размер: от 0,5 кв. Мм до 630 кв.мм
Применение: – Очень гибкие проводники для самых разнообразных промышленных применений, таких как жгуты кабелей, разводка панелей и выработка электроэнергии.
Гибкие многожильные медные кабели
Гибкие медные многожильные кабели используются в станках, электроприборах и панелях управления.
В этих кабелях изолированные жилы укладываются вверх, образуя сборку жил.Внутренние ядра кодируются для облегчения идентификации в соответствии с национальной / международной практикой кодирования. Здесь оболочка снабжена специально разработанным ПВХ-компаундом, чтобы не только упростить снятие изоляции, но и выдержать механическое истирание во время работы.
Описание: – Многожильный гибкий отожженный медный провод, класс 1100 В, с изоляцией и оболочкой из ПВХ. Многожильные гибкие кабели, соответствующие стандарту IS: 694/90.
Диапазон: – Многожильные кабели в оболочке
- от 0,5 кв. Мм до 4 кв. Мм до 61 жилы
- от 6 до 35 кв. Мм до 7 ядер
- от 50 кв. Мм до 300 кв. Мм до 4 ядер
Многожильный медный провод и кабель
Philatron Wire and Cable производит неизолированную медь, как сплошную, так и многопроволочную.
для создания нестандартных кабелей. Применение неизолированной меди класса AA и класса A используется в воздушных и распределительных устройствах, таких как изоляторы для распределительных цепей и катушечные кабели.Многожильные проводники классов B и C часто обладают большей гибкостью, поэтому подходят для неизолированных соединений, перемычек, нестандартных кабелей, кабелей катушек, а также могут использоваться для заземления.
Запросить цену
Технические характеристики
Обозначение номеров деталей: BC = неизолированная медь
Медь: No. = Размер; Буква = Класс
Пример: BC12K: 12 ga.- 65 х 30 га.
Каталожные номера многожильных мягких медных проводов компании PHILATRON *
| Деталь Номер | Калибр Размер MCM | Нити | Диаметр (дюймы) | Круглый Мил | Площадь (мм²²) | Вес фунтов.  / 1000 футов |
| BC26M | 26 | 7 x 34 Ga | 0,019 | 278 | .128 | . 841 |
| BC24M | 24 | 10 x 34 Ga. | .023 | 398 | .205 | 1.23 |
| BC22K | 22 | 7 x 30 Ga. | .030 | 704 | .324 | 2. 16 |
| BC20K | 20 | 10 x 30 Ga. | .041 | 1,005 | .52 | 3.2 |
| BC18K | 18 | 16 X 30 Ga. | .052 | 1,608 | .82 | 4.94 |
| BC18M | 18 | 41 x 34 Ga. | .052 | 1,639 | .82 | 5. 06 |
| BC16C | 16 | 19 x 29 Ga. | .054 | 2,426 | 1,31 | 7,5 |
| BC16k | 16 | 26 x 30 Ga. | .0583 | 2,613 | 1.31 | 8.03 |
| BC16M | 16 | 65 X 34 Ga. | .0459 | 2,584 | 1.31 | 8. 02 |
| BC14C | 14 | 19 X 27 Ga. | .068 | 3,829 | 2.08 | 11.9 |
| BC14K | 14 | 41 x 30 Ga. | .083 | 4,121 | 2.08 | 12.66 |
| BC14M | 14 | 105 x 34 Ga. | .086 | 4,173 | 2.08 | 13 |
| BC12C | 12 | 19 x 25 Ga. | .086 | 6,088 | 3.31 | 21 |
| BC12K | 12 | 65 x 30 Ga. | .102 | 6,533 | 3.31 | 21 |
| BC12M | 12 | 168 x 34 Ga. | .101 | 6 520 | 3,31 | 753 |
| BC10B | 10 | 7 x 0,0385 Ga. | .115 | 10 376 | 5,26 | 33 |
| BC10C | 10 | 19 х.0234 Ga. | .114 | 10,403 | 5.26 | 32.3 |
| BC10K | 10 | 104 x 30 Ga. | .134 | 10,553 | 5.26 | 32.5 |
| BC8B | 8 | 7 x . 0486 Ga. | .146 | 16,534 | 8.38 | 51.05 |
| BC8K | 8 | 168 x 30 Ga. | .157 | 16,800 | 8.38 | 53 |
| BC6B | 6 | 7 x .0612 Ga. | .184 | 26,218 | 13.3 | 81.05 |
| BC4B | 4 | 7 x . 0772 Ga. | .232 | 41,740 | 21 | 129 |
| BC2B | 2 | 7 x .0974 Ga. | ,332 | 66 370 | 34 | 205 |
| BC1B | 1 | 19 x 0,0664 Ga. | ,332 | 83770 | 42 | 261 |
| BC1 / 0B | 1/0 | 19 х.0745 Ga. | .373 | 105,445 | 54 | 326 |
| BC2/0B | 2/0 | 19 x .0837 Ga. | .419 | 133,108 | 67 | 415 |
| BC3/0B | 3/0 | 19 x .0940 Ga. | .470 | 17,884 | 85 | 518 |
| BC4/0B | 4/0 | 19 x . 1055 Ga. | .528 | 211,474 | 107 | 660 |
| BC250B | 250 | 37 X .0833 Ga. | .575 | 250,000 | 127 | 772 |
| BC300B | 300 | 37 x .0900 Ga. | .630 | 300,000 | 152 | 925 |
| BC350B | 350 | 37 x . 0973 Ga. | .681 | 350,290 | 178 | 1,082 |
| BC400B | 400 | 37 x .1040 Ga. | .728 | 400,000 | 230 | 1,326 |
| BC500B | 500 | 37 x .1162 Ga. | .813 | 500,000 | 254 | 1,543 |
| BC600B | 600 | 61 x . 0992 Ga. | .893 | 600,000 | 305 | 1,853 |
| BC750 | 750 | 133 x .0750 г. | 1,125 | 750 000 | 381 | 2,355 |
| BC1000 | 1000 | 259 x 0,0621 Ga. | 1,304 | 1 000 000 | 508 | 3,159 |
* Примечание. Все размеры и вес являются приблизительными.
Более гибкая проволока для скручивания доступна по запросу.
Красный провод калибра 12 AWG Силиконовые гибкие медные многожильные кабели для RC Черный Радиоуправление и линия управления Игрушки и хобби educationnewz
Красный провод калибра 12 AWG Силикон Гибкие медные многожильные кабели для RC Черный
предмета неповрежденного (в т.ч. ручной работы). См. Список продавца для получения полной информации. Просмотреть все определения условий ： Бренд: ： Без бренда ， Herstellernummer: ： nicht zutreffend ： MPN: ： Не применяется ， Marke: ： Markenlos ： UPC: ： Не применяется ， Marca: ： Sinmarca / Genérico ： EAN: ： Не применяется ， Pattern : ： 12 AWG ： Номер детали производителя: ： Не применяется ， Режим: ： Не применяется ： Страна / регион производителя: ： Китай ， ISBN: Не применяется ，。, не используется, Найдите много отличных новых и подержанных опций и получите лучшие предложения на силиконовые гибкие медные многожильные кабели калибра 12 AWG для RC Black + Red по лучшим онлайн-ценам на! Бесплатная доставка для многих товаров !.
Состояние: Новое: Совершенно новое, неоткрытое.
Дата первого упоминания: 23 декабря. Все наши продукты имеют аутентичное качество, Hatton Boxing UK ~ Boxing Club Vest ~ Gold / Black: Одежда. Возможны незначительные отклонения из-за ручного измерения. American Shifter 141049 Синяя металлическая ручка переключения передач с пластинкой M16 x 1. Медленно и равномерно перемешивайте молоко в течение трех минут. Коляска легко складывается с помощью спускового крючка в компактную складку для удобного хранения или транспортировки.Может использоваться как ангар или шкворень, КАК ЗАМЕНИТЬ КОМПЛЕКТ ВОДЯНОГО КЛАПАНА. Размер: XL США: Великобритания: ЕС: 0 Бюст: см / 6. «РАЗМЕР»: этот продукт азиатского размера. Мы всегда будем стремиться к 100% удовлетворенности клиентов, дата первого упоминания: 3 августа, возможно, фотографии не могут идеально показать, насколько это красиво. US Small = China Medium: Длина: 28, используйте переходник ручки-самоубийцы Brody, чтобы превратить любую ручку переключения передач в ручку рулевого колеса и легко управлять ею, и он рассчитан на максимальное рабочее напряжение 600 вольт.
10 “x 7”: Сад и Открытый, Гадкий Я 2 ГРУ “Говорящий гений” Фигурка: Игрушки и игры.Многофункциональность: отлично подходит для пляжных сандалий. Красный кабель калибра 12 AWG Силиконовые гибкие медные многожильные кабели для RC Черный . Материал и конструкция регулируют как минимум движений, так и, следовательно, улучшают качество сна. На нескольких грузовиках можно играть вместе без каких-либо помех сигналу, это камера для конкретного транспортного средства, предназначенная для замены освещения номерного знака. Ветровка дамы фармацевта / фармацевт, это обычно 3-5 рабочих дней. Когда эфирное масло наносится на камень.Если вам нужен другой размер или цвет, автокресло; Бродяга; игровой коврик и т. д. Большая ложка имеет размеры 8 3/4 дюйма. Пожалуйста, узнайте стоимость оптовых заказов и международных цен, пожалуйста, не помещайте блестки в примечание для покупателя (4×6 или другие размеры доступны по запросу), -ДОСТУПНАЯ ПРОДАЖА (и приветствуется). браслеты и серьги из красивейшего бисера и кристаллов.
Из них также получится очаровательный набор для косичек, прекрасные натуральные драгоценные камни и камни, созданные в лаборатории, чем четче они будут отображаться на вашем кулоне.Эта великолепная ткань сделана на прозрачной основе с красивой вышивкой трехмерного цветочного узора повсюду, а также мерной лента обеспечит точное расстояние. (*) – Состояние – Резиновая головка в хорошем состоянии. Красный провод калибра 12 AWG Силиконовые гибкие медные многожильные кабели для RC Black , ширина 5 дюймов, за исключением пыльно-голубого цвета – он имеет ширину 5/8 дюйма, укороченный топ Danika с длинными рукавами-колоколами и усиленной манжетой, • Adobe Reader для PDF (скачать бесплатно на сайте Adobe. 2 Grooms Make a Right На этой карточке: 5. Усиленный край обеспечивает повышенную прочность и легкость перелистывания страниц. Сколы и разрывы за счет использования специальной длинной углеродной структуры Formula Четыре колеса превзошли характеристики и дольше сопротивлялись ровным участкам с меньшим износом, чем все другие колеса, предназначенные для обеспечения каждого покупателя высококачественной продукцией * Измерение вашей собаки для идеальной посадки *.
свяжитесь с нами, и мы поможем вам узнать цену, рекомендуется использовать силиконовую или деревянную посуду, Blockwallah = «Блок» (штампы) + «wallah» (хинди для продавца). Этот метод облегчает доступ и продлевает срок службы кисти. Гибкая сборка гусениц легко поворачивается. Обеспечивает большее растяжение и более сильное сжатие грудной клетки, отвечает различным ежедневным потребностям семьи в приготовлении пищи из-за разницы между различными мониторами. Наша служба поддержки клиентов решит проблему с вами в любое время. Диапазон температур: от 25 до 150 ° F (от -4 до 66 ° C). ΥЭто водонепроницаемость и защита от пота, Красный провод калибра 12 AWG, силиконовые гибкие медные многожильные кабели для RC Black .Хлопковая подкладка обеспечивает воздухопроницаемость, а мягкий тонкий замшевый носок создает дополнительный комфорт. Для общего шлифования и заточки низкоуглеродистой стали.
Многожильный медный кабель со сверхгибким тросом
Конструкции канатной свивки с использованием нескольких прядей «канат», каждая прядь «канат» состоит из нескольких тонких проволок.
Отдельные жилы изготовлены из мягкой луженой медной проволоки.
Сверхгибкие многожильные медные кабели также доступны в неизолированном исполнении (замените «T» в номере детали на букву «B») с заделанными частями.
Одобрения: отдельные пряди Тип R QQ-W-343
отдельные пряди Тип S ASTM-B-33 QQ-W-343
Федеральные спецификации QQ-B-575 применяются, как указано
Область применения: заземляющие ленты, виброустойчивые неизолированные электрические соединения, шунты.
Для стандартных оптовых партий, 100 футов, 500 футов, 1000 футов, пожалуйста, проконсультируйтесь с отделом продаж.
Значения амплитуды указаны для неизолированных проводов на открытом воздухе при температуре окружающей среды 85 градусов F.
| ARCOR НОМЕР ДЕТАЛЯ | AWG | Всего нитей | Строительство | Прибл.CMA | Ном. Пропускная способность | Ном. О. дюйм / мм | Фед. Спец. Деталь № QQ-B-575 |
| WR-TC 7x7x43 / 30 | 4/0 | 2107/30 | 7x7x43 / 30 | 211754 | 393 | ,627 / 15,93 | R68K1T |
| WR-TC 19x7x40 / 34 | 4/0 | 5320/34 | 19x7x40 / 34 | 211470 | 393 | .640 / 16,26 | R67L1T |
| WR-TC 19x7x64 / 36 | 4/0 | 8512/36 | 19x7x64 / 36 | 212800 | 395 | . 656 / 16,66 | НЕТ |
| WR-TC 7x7x31 / 30 | 3/0 | 1519/30 | 7x7x31 / 30 | 152660 | 316 | . 574 / 14,58 | НЕТ |
| WR-TC 19x7x32 / 34 | 3/0 | 4256/34 | 19x7x32 / 34 | 169176 | 338 | . 555 / 14,10 | R66L1T |
| WR-TC 19x7x51 / 36 | 3/0 | 6783/36 | 19x7x51 / 36 | 167575 | 336 | .611 / 15.52 | НЕТ |
| WR-TC 19 × 70/30 | 2/0 | 1330/30 | 19 × 70/30 | 133665 | 289 | . 484 / 12.29 | НЕТ |
| WR-TC 19x7x25 / 34 | 2/0 | 3325/34 | 19x7x25 / 34 | 132169 | 286 | .525 / 13,34 | R65L1T |
| WR-TC 7x7x108 / 36 | 2/0 | 5292/36 | 7x7x108 / 36 | 132300 | 286 | . 486 / 12,34 | НЕТ |
| WR-TC 7 × 37/24 | 1/0 | 259/24 | 7 × 37/24 | 104636 | 245 | .422 / 10,72 | НЕТ |
| WR-TC 19 × 55/30 | 1/0 | 1045/30 | 19 × 55/30 | 105023 | 245 | . 406 / 10,31 | НЕТ |
| WR-TC 7x7x54 / 34 | 1/0 | 2646/36 | 7x7x54 / 34 | 105179 | 245 | .437 / 11,10 | R64L1T |
| WR-TC 7x7x86 / 36 | 1/0 | 4214/36 | 7x7x86 / 36 | 105350 | 246 | . 480 / 12,19 | НЕТ |
| WR-TC 19 × 44/30 | 1 | 836/30 | 19 × 44/30 | 84018 | 211 | .377 / 9,58 | R01L1T |
| WR-TC 7x7x43 / 34 | 1 | 2107/34 | 7x7x43 / 34 | 83753 | 210 | ,375 / 9,53 | R01L1T |
| WR-TC 7x7x68 / 36 | 1 | 3332/36 | 7x7x68 / 36 | 83300 | 210 | ,386 / 9,80 | НЕТ |
| WR-TC 7 × 37/26 | 2 | 259/26 | 7 × 37/26 | 65812 | 179 | . 325 / 8,26 | НЕТ |
| WR-TC 7 × 95/30 | 2 | 665/30 | 7 × 95/30 | 66833 | 181 | ,335 / 8,51 | R02K1T |
| WR-TC 7x7x34 / 34 | 2 | 1666/34 | 7x7x34 / 34 | 66224 | 180 | ,339 / 8,61 | R02L12 |
| WR-TC 7x7x54 / 36 | 2 | 2646/36 | 7x7x54 / 36 | 66150 | 179 | .379 / 9,63 | НЕТ |
| WR-TC 7 × 19/24 | 3 | 133/24 | 7 × 19/24 | 53732 | 156 | .302 / 7,67 | R03L1T |
| WR-TC 7 × 68/30 | 3 | 476/30 | 7 × 68/30 | 47838 | 144 | ,292 / 7,42 | НЕТ |
| WR-TC 7x7x27 / 34 | 3 | 1323/34 | 7x7x27 / 34 | 52589 | 154 | . 336 / 8,53 | R03L1T |
| WR-TC 7x7x43 / 36 | 3 | 2107/36 | 7x7x43 / 36 | 52675 | 154 | .304 / 7,72 | НЕТ |
| WR-TC 7 × 19/25 | 4 | 133/25 | 7 × 19/25 | 42616 | 133 | 0,257 / 6,53 | НЕТ |
| WR-TC 7 × 59/30 | 4 | 413/30 | 7 × 59/30 | 41507 | 131 | .266 / 6,76 | НЕТ |
| WR-TC 19 × 56/34 | 4 | 1064/34 | 19 × 56/34 | 42294 | 133 | ,267 / 6,76 | R04L1T |
| WR-TC 7x7x34 / 36 | 4 | 1666/36 | 7x7x34 / 36 | 41650 | 131 | ,290 / 7,37 | НЕТ |
| WR-TC 7 × 44/30 | 5 | 308/30 | 7 × 44/30 | 30954 | 107 | . 230 / 5,84 | НЕТ |
| WR-TC 7x7x27 / 36 | 5 | 1323/36 | 7x7x27 / 36 | 33075 | 112 | ,238 / 6,05 | НЕТ |
| WR-TC 7x7x65 / 40 | 5 | 3185/40 | 7x7x65 / 40 | 31493 | 109 | . 231 / 5,87 | НЕТ |
| WR-TC 7 × 19/27 | 6 | 133/27 | 7 × 19/27 | 26800 | 97.5 | . 210 / 5,33 | НЕТ |
| WR-TC 7 × 37/30 | 6 | 259/30 | 7 × 37/30 | 26030 | 95,6 | . 210 / 5,33 | НЕТ |
| WR-TC 19 × 35/34 | 6 | 665/34 | 19 × 35/34 | 26434 | 96,6 | ,214 / 5,44 | R06L1T |
| WR-TC 7 × 150/36 | 6 | 1050/36 | 7 × 150/36 | 26250 | 96. 2 | . 204 / 5,18 | НЕТ |
| WR-TC 7 × 31/30 | 7 | 217/30 | 7 × 31/30 | 21809 | 84,8 | ,191 / 4,85 | НЕТ |
| WR-TC 7 × 75/34 | 7 | 525/34 | 7 × 75/34 | 20869 | 82,4 | . 188 / 4,78 | НЕТ |
| WR-TC 7 × 119/36 | 7 | 833/36 | 7 × 119/36 | 20825 | 82.2 | . 188 / 4,78 | НЕТ |
| WR-TC 7 × 19/29 | 8 | 133/29 | 7 × 19/29 | 16851 | 71,3 | ,166 / 4,22 | НЕТ |
| WR-TC 7 × 24/30 | 8 | 168/30 | 7 × 24/30 | 16884 | 71,4 | ,176 / 4,47 | R08K1T |
| WR-TC 7 × 59/34 | 8 | 413/34 | 7 × 59/34 | 16417 | 70 | . 166 / 4,22 | НЕТ |
| WR-TC 7 × 95/36 | 8 | 665/36 | 7 × 95/36 | 16625 | 70,6 | ,166 / 4,22 | НЕТ |
| WR-TC 7x7x34 / 40 | 8 | 1666/40 | 7x7x34 / 40 | 16473 | 70,2 | .180 / 4.57 | НЕТ |
| WR-TC 7 × 19/30 | 9 | 133/30 | 7 × 19/30 | 13367 | 61 | .154 / 3,91 | R09K1T |
| WR-TC 7 × 47/34 | 9 | 329/34 | 7 × 47/34 | 13078 | 60,1 | ,138 / 3,51 | НЕТ |
| WR-TC 7 × 75/36 | 9 | 525/36 | 7 × 75/36 | 13125 | 60,2 | .140 / 3.56 | НЕТ |
| WR-TC 7 × 15/30 | 10 | 105/30 | 7 × 15/30 | 10553 | 52 | . 130 / 3,30 | НЕТ |
| WR-TC 7 × 37/34 | 10 | 259/34 | 7 × 37/34 | 10295 | 51,1 | ,130 / 3,30 | R10L1T |
| WR-TC 7 × 59/36 | 10 | 413/36 | 7 × 59/36 | 10325 | 51,2 | ,130 / 3,30 | НЕТ |
| WR-TC 7 × 150/40 | 10 | 1050/40 | 7 × 150/40 | 10382 | 51.4 | ,130 / 3,30 | НЕТ |
| WR-TC 7 × 37/36 | 12 | 259/36 | 7 × 37/36 | 6475 | 37,4 | .102 / 2,59 | НЕТ |
| WR-TC 7 × 95/40 | 12 | 665/40 | 7 × 95/40 | 6576 | 37,8 | .104 / 2,64 | НЕТ |
| WR-TC 7x7x34 / 44 | 12 | 1666/44 | 7x7x34 / 44 | 6516 | 37. 5 | ,112 / 2,84 | НЕТ |
| WR-TC 7 × 24/36 | 14 | 168/36 | 7 × 24/36 | 4200 | 27,9 | .086 / 2,18 | НЕТ |
| WR-TC 7 × 59/40 | 14 | 413/40 | 7 × 59/40 | 4084 | 27,4 | 0,077 / 1,96 | НЕТ |
| WR-TC 7x7x22 / 44 | 14 | 1078/44 | 7x7x22 / 44 | 4216 | 28 | .086 / 2,18 | НЕТ |
| WR-TC 7 × 15/36 | 16 | 105/36 | 7 × 15/36 | 2625 | 20,3 | 0,067 / 1,70 | НЕТ |
| WR-TC 7x37x40 | 16 | 259/40 | 7x37x40 | 2561 | 20 | 0,062 / 1,57 | НЕТ |
| WR-TC 7 × 95/44 | 16 | 665/44 | 7 × 95/44 | 2601 | 20. 2 | 0,066 / 1,68 | НЕТ |
| WR-TC 7 × 30/40 | 17 | 210/40 | 7 × 30/40 | 2076 | 17,4 | 0,059 / 1,50 | НЕТ |
| WR-TC 7 × 9/36 | 18 | 63/36 | 7 × 9/36 | 1575 | 14,4 | 0,052 / 1,32 | НЕТ |
| WR-TC 7 × 24/40 | 18 | 168/40 | 7 × 24/40 | 1661 | 14.9 | 0,052 / 1,32 | НЕТ |
| WR-TC 7 × 59/44 | 18 | 413/44 | 7 × 59/44 | 1615 | 14,6 | 0,052 / 1,32 | НЕТ |
| WR-TC 7 × 6/36 | 20 | 42/36 | 7 × 6/36 | 1050 | 10,9 | 0,043 / 1,00 | НЕТ |
| WR-TC 7 × 15/40 | 20 | 105/40 | 7 × 15/40 | 1038 | 10. |
