Измерение сопротивления контура заземления. Проверка сопротивления заземления в Москве.

Регулярное проведение измерений электрических параметров линий энергоснабжения является залогом безаварийной и долговечной эксплуатации электрооборудования. Это в равной степени относится как к промышленным электроустановкам, использующимся на предприятиях, так и бытовым устройствам, применяемым в домах и частных подворьях.

Экономический ущерб, нанесенный выходом из строя какого-либо аппарата в результате аварии, вызванной нарушением электрических характеристик питающей сети, может быть весьма ощутимым. Но он становится несоизмеримо ничтожным, когда речь заходит о здоровье и, тем более, жизни людей.

Именно поэтому регулярно проводить некоторые виды электроизмерений не просто актуально и целесообразно, а обязательно, что регламентируется законодательно. Проверка сопротивления заземления входит в ряд таких процедур и выполняется согласно требованиям ПУЭ-7.

Подробно, насколько это возможно, разобраться в необходимости этой процедуры, методах ее проведения и возможных последствиях пренебрежительного отношения к ней, ставит перед собой задачу данная публикация.

Качество заземления. Почему так важно?

Абсолютное большинство сетей в стране построено по схеме с глухозаземленной нейтралью. Это значит, что в качестве нулевого проводника в них используется земля как объект с ничтожно малым сопротивлением и огромной емкостью. Поэтому заземлять предписано все объекты, которые по каким-либо причинам могут соприкасаться с фазным проводом. Номенклатура последних простирается от силовых трансформаторов и опор ЛЭП до корпусов промышленного оборудования и бытовых устройств.

Сергей Борисов

(вед. инженер ЭТЛ)

Проверка работоспособности системы заземления – залог безопасности работников Предприятия от поражения электрическим током. Проверка контура заземления является одним из обязательных измерений на объекте при выполнении работ по эксплуатационным испытаниям электроустановки Потребителя.

Повреждение изоляции, чаще всего механическое, приводит к тому, что на корпус станка, например, попадает высокий потенциал фазы. Будучи незаземленным, такое оборудование несет серьезную угрозу здоровью и даже жизни обслуживающего персонала из-за прохождения тока через человеческое тело. Безопасность людей в этом случае обеспечивается в первую очередь надежным заземлением, что не отменяет необходимости применения защитных автоматических выключателей и УЗО.

Говоря о молнии с ее колоссальным напряжением и о возможных последствиях для человека, попавшего под такой потенциал, задавать вопросы об актуальности защитных устройств не приходится. Заземление является единственным методом построения громоотводов.

Итак, измерение сопротивления заземления обеспечивает требуемый уровень защиты людей, работающих с электроустановками. Вне зависимости от природы возникновения опасности эта величина должна находиться в допустимых ПУЭ-7 пределах.

Как проводится проверка

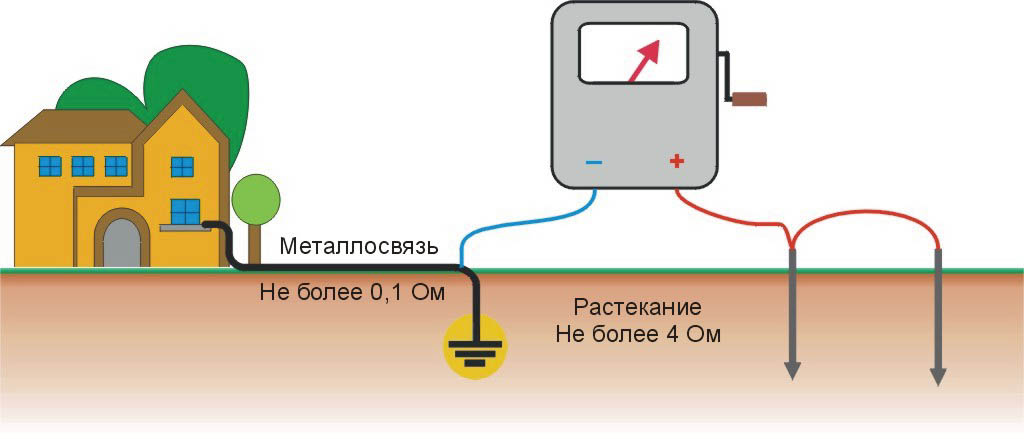

Простейшее устройство заземления может состоять из единственного электрода, представляющего собой штырь определенных размеров, погруженный в землю на значительную глубину. Эффективность такого подхода вызывает сомнения, хотя позволяет использовать его для защиты некоторых сооружений.

Чаще всего заземлитель представляет собой систему таких электродов, объединенных в замкнутый контур стальной полосой. Его габариты и глубина залегания зависят от характеристик грунта. Для проверки качества защиты в общем случае нужно выполнить следующие действия:

  • визуальный осмотр позволяет проверить качество соединений элементов заземляющего устройства, отсутствие разрушений из-за механических повреждений и коррозии;
  • проверка непрерывности электрической цепи и ее ветвей до заземлителя;

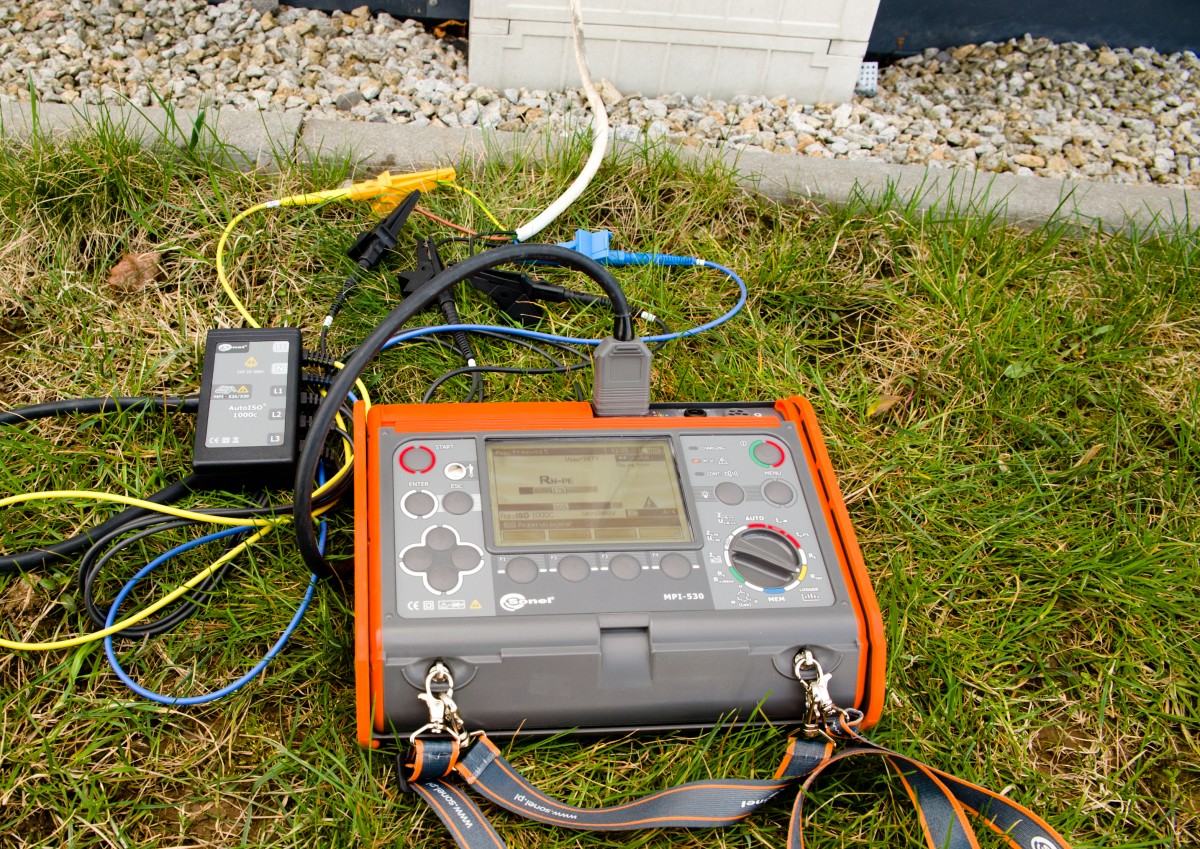

  • собственно измерение сопротивления контура заземления с использованием соответствующего прибора (специалисты нашей компании снабжены аппаратурой, позволяющей с высокой точностью проводить подобные тесты).

Сравнивая полученное значение с нормативным для данного вида сооружений, выносится вердикт о соответствии качества заземления требованиям ПУЭ-7. Результаты испытания оформляются документально в виде соответствующего протокола, который может служить основанием для реконструкции или замены заземляющего устройства или отдельных его элементов.

Когда проводят замер сопротивления

Никто не запрещает домовладельцу или руководителю предприятия проводить проверки сколь угодно часто. Экономическая целесообразность и здравый смысл, а также требования регламента выступают в роли ограничивающих факторов. В общем случае подобные испытания проводятся на следующих основаниях:

  1. требование заказчика, при возникновении у него подозрений в неподобающем качестве заземления;
  2. после аварийных ситуаций, реконструкций и подобных ситуаций;
  3. приемо-сдаточные операции и регламентные работы требуют подписания соответствующего протокола, в том числе (наша компания обладает полным комплектом разрешительной документации на этот вид деятельности).

Касаемо регламентных работ, нужно отметить, что периодичность их проведения зависит от рабочего напряжения электроустановки и места ее использования. В соответствии с требованиями ПТЭЭП и ПУЭ визуальный осмотр должен проводиться не реже одного раза в полугодие, а замер сопротивления контура заземления значительно реже. На практике же, во избежание травматизма, эти процедуры совмещают с измерением сопротивления изоляции и выполняют один раз в три года.

Кратчайшие сроки проведения обследования заземляющих устройств и проведения сопряженных с этим замеров в Москве предлагает клиентам наша компания. Сотрудники лаборатории проведут работы на высоком уровне качества и оформят результаты документально. Кадровый состав и оснащенность современной измерительной аппаратурой, а также индивидуальный подход к каждому клиенту позволяют компании иметь превосходство над конкурентами.

Для получения подробной информации по проведению испытаний заземления и другим услугам нашей ЭТЛ обратитесь к нам в офис по телефону

Предварительный расчет стоимости услуг Вы можете осуществить с помощью калькулятора электроизмерений.

Другие услуги

Измерение сопротивления заземления, заземляющих устройств

Благодарственное письмо от ГКУ Самарской области «Центр по делам ГО, ПБ и ЧС»

Благодарственное письмо от ГБУЗ «Самарский областной клинический онкологический диспансер»

Благодарственное письмо от ФКУ СИЗО-4 УФСИН

Благодарственное письмо от ООО «Газпромнефть-Ямал»

Благодарственное письмо от ООО “СДЭК-ГЛОБАЛ”

Благодарственное письмо от ООО “ЮЖУРАЛПРОЕКТ”

Благодарственное письмо от ООО «ПТБ «Фактор»

Благодарственное письмо от ООО «ЗНИГО»

Благодарственное письмо от управления Федеральной Почтовой Службы Санкт-Петербурга и Ленинградской области — филиала ФГУП «Почта России»

Благодарственное письмо от ФКП «Аэропорты Севера»

Благодарственное письмо от ООО «Добрый Доктор»

Благодарственное письмо от ООО «АвтоТрансЮг»

Благодарственное письмо от ООО «Орион Наследие»

Благодарственное письмо от ООО «ЮгСтройКонтроль»

Благодарственное письмо от ООО «Транснефть-Охрана»

Благодарственное письмо от ООО «Аэропорт АНАПА»

Благодарственное письмо от ООО «Краун»

Благодарственное письмо от ООО «ИТЕРАНЕТ»

Благодарственное письмо от ГБПОУ МО «Колледж «Подмосковье»

Благодарственное письмо от ГБУ ФК «Строгино»

Благодарственное письмо от ООО «НПО «АКЕЛЛА»

Благодарственное письмо от филиала ПАО «РусГидро» – «Жигулевская ГЭС»

Благодарственное письмо от «Дор Хан 21 век»

Благодарственное письмо от «МСЧ №29 ФСИН»

Благодарственное письмо от ФГУП «РОСМОРПОРТ»

Благодарность от МК «ВТБ Ледовый дворец»

Благодарственное письмо от ОАО «РАМПОРТ АЭРО»

Благодарственное письмо от ПАО «Межгосударственная Акционерная Корпорация «ВЫМПЕЛ»

Благодарственное письмо от ПАО «РусГидро»

Благодарственное письмо от ООО «Новый город»

Благодарственное письмо от ФКУЗ МСЧ-10 ФСИН России

Благодарственное письмо от ООО «Зелдент»

Благодарственное письмо от ГБУ ЗДРАВООХРАНЕНИЯ РЕСПУЕЛИКИ КРЫМ «КРАСНОГВАРДЕИСКАЯ ЦЕНТРАЛЬНАЯ РАЙОННАЯ БОЛЬНИЦА»

Благодарственное письмо от АО «Научно-исследовательский институт вычислительных комплексов им. М.А. Карцева»

Благодарственное письмо от АО «ДХЛ Интернешнл»

Благодарственное письмо от ООО «Специальные системы и технологии»

Благодарственное письмо от ООО «АЛЬФА-НДТ»

Благодарственное письмо от ООО «Международный деловой центр Шереметьево»

Благодарственное письмо от ЧОП «АЛЬФА ПАТРИОТ»

Благодарственное письмо от ООО «ЛИТАС РЕНТГЕН»

Благодарственное письмо от ООО «МосРентген»

Благодарственное письмо от ООО «Центр безопасности информации «МАСКОМ»

Благодарственное письмо от ООО «СЛУЖБА-7»

Проверка изоляции заземления – как самостоятельно сделать проверку сопротивления изоляции электросети и заземления оборудования

В электрических приборах необходимо заземление, чтобы снизить уровень напряжения до безопасного для окружающей среды.

Роль заземления и изоляции электросети

Заземление – это соединение электрических приборов с грунтовой массой для защиты от удара током. Если прибор не работает должным образом, то заземление может спасти человека. Самый простой заземлитель представляет собой металлический стержень, но в некоторых случаях это могут быть сложные элементы различной конфигурации.

При проверке качества заземления делаются измерения сопротивления на контуре заземления. Если такие проверки оборудования проводить регулярно и контролировать состояние заземлителя, то можно увидеть, надежно ли изолировано оборудование от перепадов напряжения.

Что представляет собой цепочка заземления

Цепочка заземления состоит из нескольких связующих элементов:

  • непосредственно проводник
  • фиксатор, соединяющий электрод и проводник
  • электрод, помещенный в землю

Низкий уровень сопротивления такой цепи позволяет току стекать в землю, а мгновенное реагирование защитных реле помогает моментально создать изоляцию оборудования (и людей) от высокого напряжения.

Заземление и изоляция – это комплекс мер, направленных на защиту человека и техники как дома, так и на рабочем месте. Важно регулярно проверять сопротивление изоляции, чтобы убеждаться в обеспечении защиты на высоком уровне. Чтобы этот уровень был гарантирован, все значения элементов цепи заземления должны стремиться к нулю, но такие показатели сопротивления редко встречаются при проверке.

Почему уровень заземления не может быть равен нулю

С практической стороны сопротивление элемента заземления (металлического стержня) включает несколько составляющих:

  • сопротивление металлической оболочки электрода и сопротивление в месте соединения проводника со стержнем заземления
  • сопротивление в месте стыковки стержня с землей
  • сопротивление поверхности земли попадающему в нее току – это называется сопротивление земли

Сопротивление земли является важнейшей частью заземления. Самый близкий к электроду слой грунта имеет самую маленькую поверхность и самое большое сопротивление.

Если слои земли удалены от стержня, то сопротивление уменьшается.

Проверка состояния заземления и изоляции самостоятельно

Выполнить проверку изоляции электросети можно самостоятельно. Электророзетки современной бытовой техники оборудованы заземляющими элементами, что означает возможность их использования только в электрической сети, подключенной к заземляющему элементу – контуру. Показателем правильной работы контура является уровень его сопротивления.

Ток течет по цепочке с самым меньшим сопротивлением, поэтому если сопротивление контура маленькое, то будет обеспечен высокий уровень защиты. Значения сопротивления прописаны в правилах устройства электроустановок, для стандартной сети в 220 Вольт значение не превышает 4 Ом.

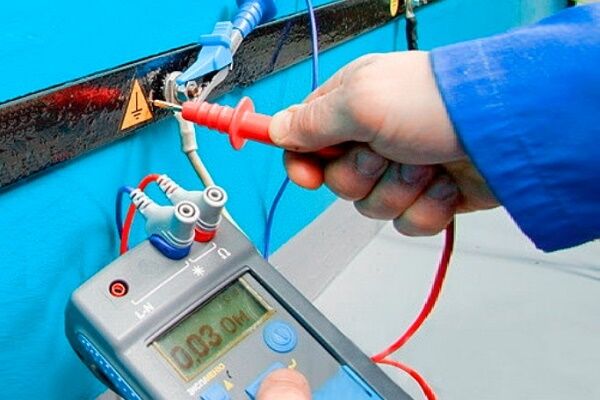

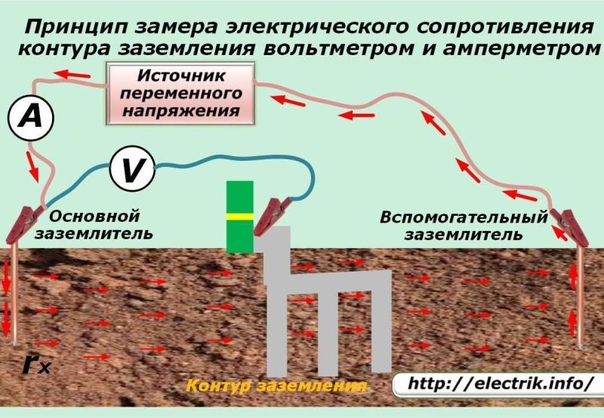

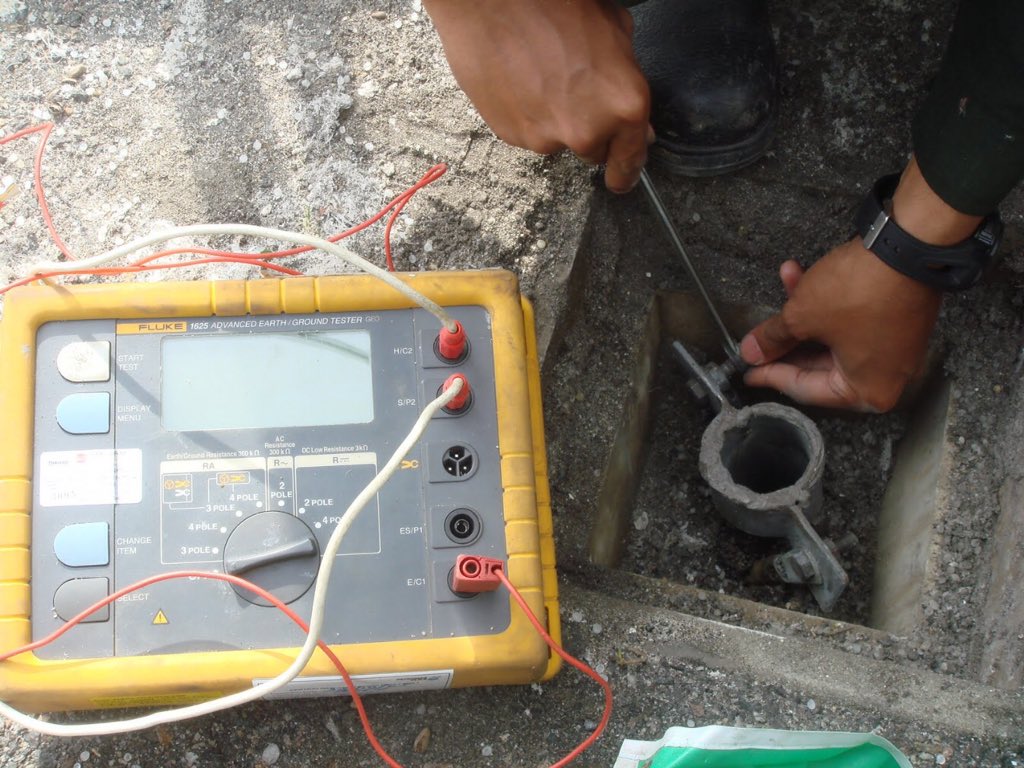

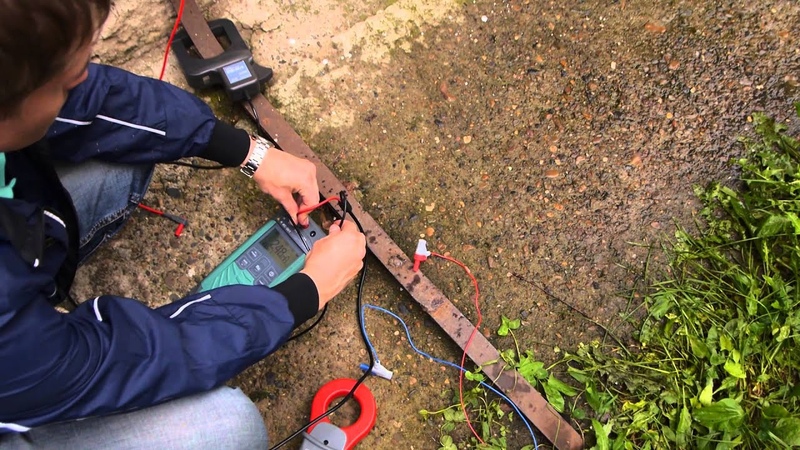

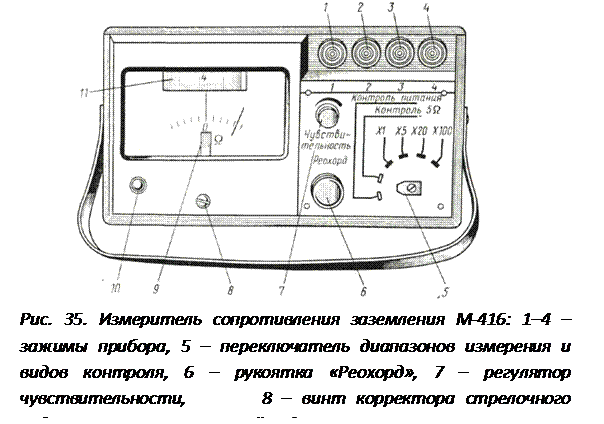

Чтобы замерить показатель, используется специальное оборудование – бытовым мультиметром здесь не обойтись. Сейчас существуют современные электроприборы, позволяющие сделать это быстро. Проверка значения сопротивления происходит поэтапно:

  • шина должна быть очищена, чтобы обеспечить должный контакт
  • в грунт вставляется пара стержней на глубину от полуметра до метра
  • при помощи фиксаторов проводки оборудование крепится к шине и стержням
  • проводится измерение по инструкции

Чтобы получить достоверные результаты измерения, забейте стержни вдали от подземных коммуникаций.

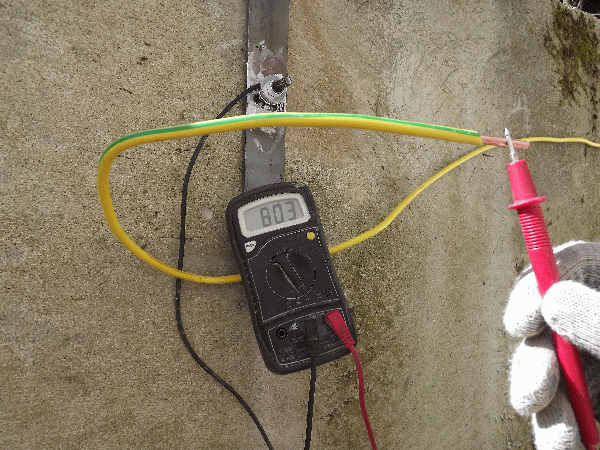

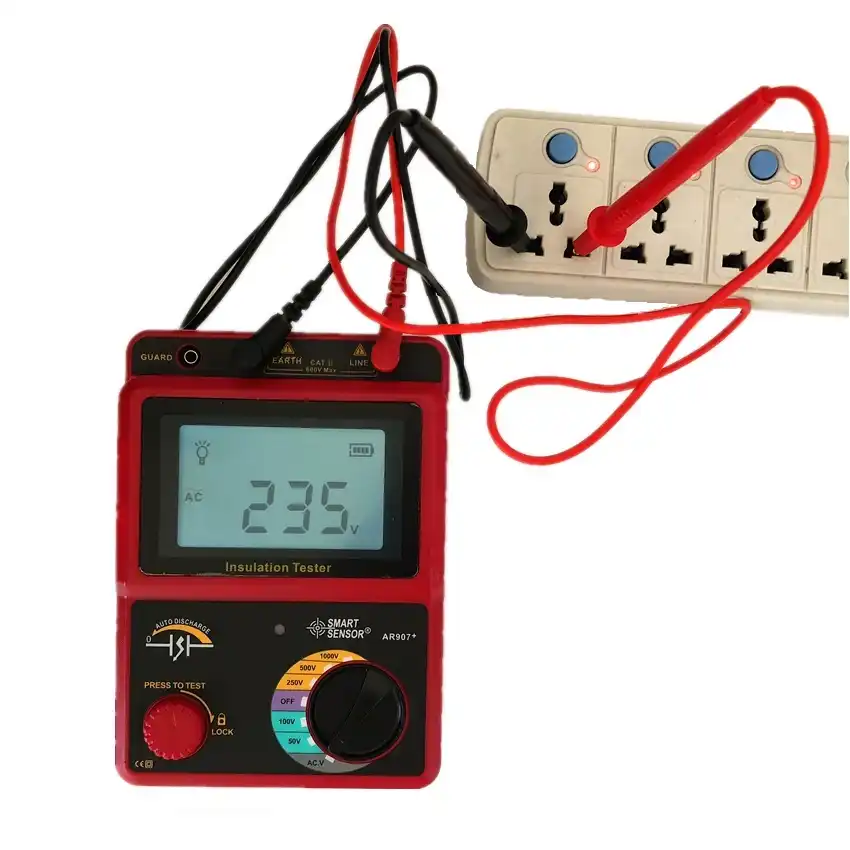

Проверка заземления в обычной розетке

Наличие заземляющего контакта на электророзетке еще не говорит о заземлении. Можно применить несколько способов проверки изоляции и заземления. Чтобы проверить заземление и изоляцию, понадобится мультиметр с отверткой, а также индикатор напряжения.

Фазу розетки можно определить тестером. После этого проверьте контакт индикатором: если он загорелся – розетка неисправна или неверно подключена.

Затем нужно отключить автоматы и снять электророзетку, а перед этим удостовериться, что к розетке подсоединены три провода. При выполнении такой последовательности действий розетку возвращают на место, затем подключают автоматы и продолжают проверку мультиметром. Порядок проверки мультиметром:

  • сначала проверяется напряжение между нулем и фазой. Если напряжения нет, то порван нулевой провод
  • далее – между грунтом и фазой. В этой ситуации напряжения может не быть при отсутствии заземления
  • и напоследок – между грунтом и нулем.
    Отсутствие напряжения в этой комбинации говорит о занулении

Если вам ранее не приходилось самостоятельно проверять изоляцию заземления, ознакомьтесь с подробными инструкциями и проконсультируйтесь со специалистами.

Измерение сопротивления заземляющих устройств – МАКС-ЭНЕРГО в Самаре и Тольятти

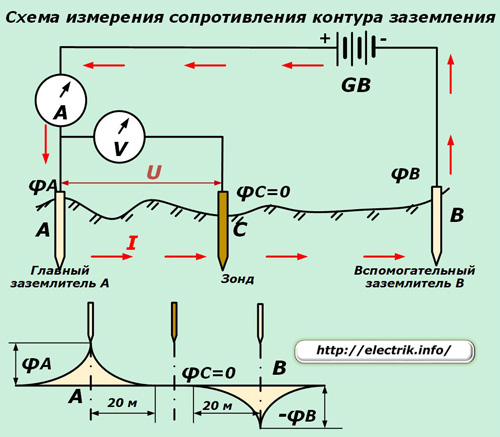

Измерение сопротивления контура заземления специалистами электротехнической лабораторией проводится для того, чтобы установить соответствие имеющихся сопротивлений в цепи заземления предусмотренным стандартами значениям. Периодичность электротехнических измерений контура заземления определяет владелец. Она устанавливается в зависимости от уровня нагрузок при эксплуатации контура заземления. Рекомендуется проводить данную проверку минимум раз в год (см. п.п. 2.7.9, 2.7.13, 2.7.14, табл. 36 ПТЭЭП,  п. 1.7.101 ПУЭ).

Проведение измерения сопротивления контура заземления позволяет своевременно обнаружить и устранить риск поражения электрическим током.

 Чтобы обеспечить максимально точные результаты замеров, работы должны производиться при сухой погоде, когда высокое удельное сопротивление грунта. При измерении сопротивления заземления учитывается форма заземляющего устройства, состояние и вид почвы, погодные условия.

Измеренные показатели сопротивления контура заземления зависят от геометрических параметров устройства заземления и его расположения в земле, а также от свойств грунта, характеризующихся его удельным сопротивлением. Определение значения удельного сопротивления почвы затруднено в связи с неоднородностью строения и состава почвы, влиянием показателей температуры, влажности и других факторов.

Измерение сопротивления заземляющих устройств.

Наряду с изоляцией, заземление является важнейшим средством защиты от поражения током, определяющим электробезопасность. На первый взгляд может показаться странным в буквальном смысле этого слова «закапывать деньги в землю». Но когда речь идет о здоровье и жизни человека, то любые затраты, позволяющие предотвратить несчастный случай или смягчить его последствия, будут оправданы! Для этого применяется рабочее заземление, заземление молниезащиты и защитное заземление.

Рабочее заземление — это преднамеренное соединение с землей определенных точек электрической цепи (например, нейтральных точек обмоток генераторов, силовых и измерительных трансформаторов, а также при использовании земли в качестве обратного провода). Рабочее заземление предназначено для обеспечения надлежащей работы электроустановок в нормальных и аварийных условиях и осуществляется непосредственно или через специальные устройства (пробивные предохранители, разрядники, резисторы).

 Заземление молниезащиты — это преднамеренное соединение с землей разрядников и молниеприемников в целях отвода от них токов молнии в землю.

Защитное заземление — это заземление, выполняемое в целях электробезопасности (согласно п. 1.7.29 Правил устройства электроустановок издания 7, далее — ПУЭ) т.е. намеренное соединение с землей металлических нетоковедущих частей, которые могут оказаться под напряжением и предназначенное для защиты людей от поражения током при случайном прикосновении. Кроме того заземляющие устройства выполняют другие функции, связанные с безопасностью: снимают заряд статического электричества на взрыво- и пожароопасных объектах (например, на АЗС). Опасное напряжение на любой проводящей ток поверхности может оказаться по различным причинам: заряды статического электричества, вынос потенциала, разряд молнии, наведенное напряжение и пр.

Измерение сопротивления заземляющих устройств. Условия проведения работ?

1. Измерение сопротивления заземляющего устройства проводят в сухой период года.
2. Растворенные в воде соли и минералы придают почве свойства электролита, поэтому для измерения сопротивления заземления необходимо использовать переменный ток.
3. Чтобы избежать влияния токов промышленной частоты и их высших гармоник, применяют не кратную 50 Гц (60 Гц) частоту измерительного напряжения.

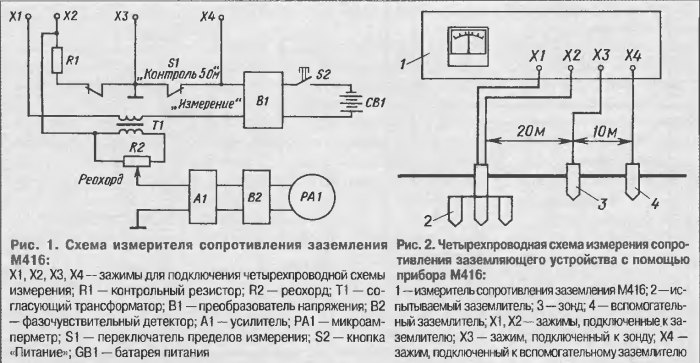

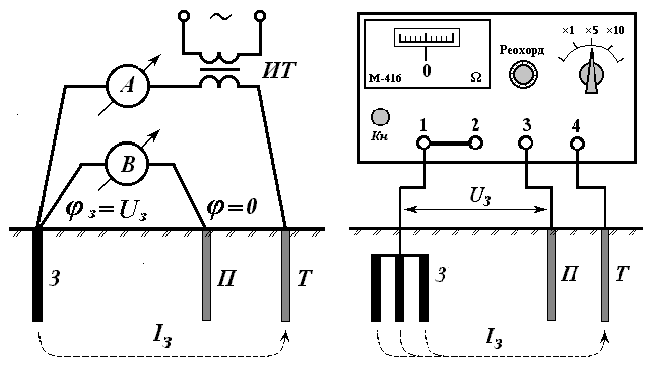

4. Наилучшую точность измерения заземления обеспечивает схема 4p по методу 62%.

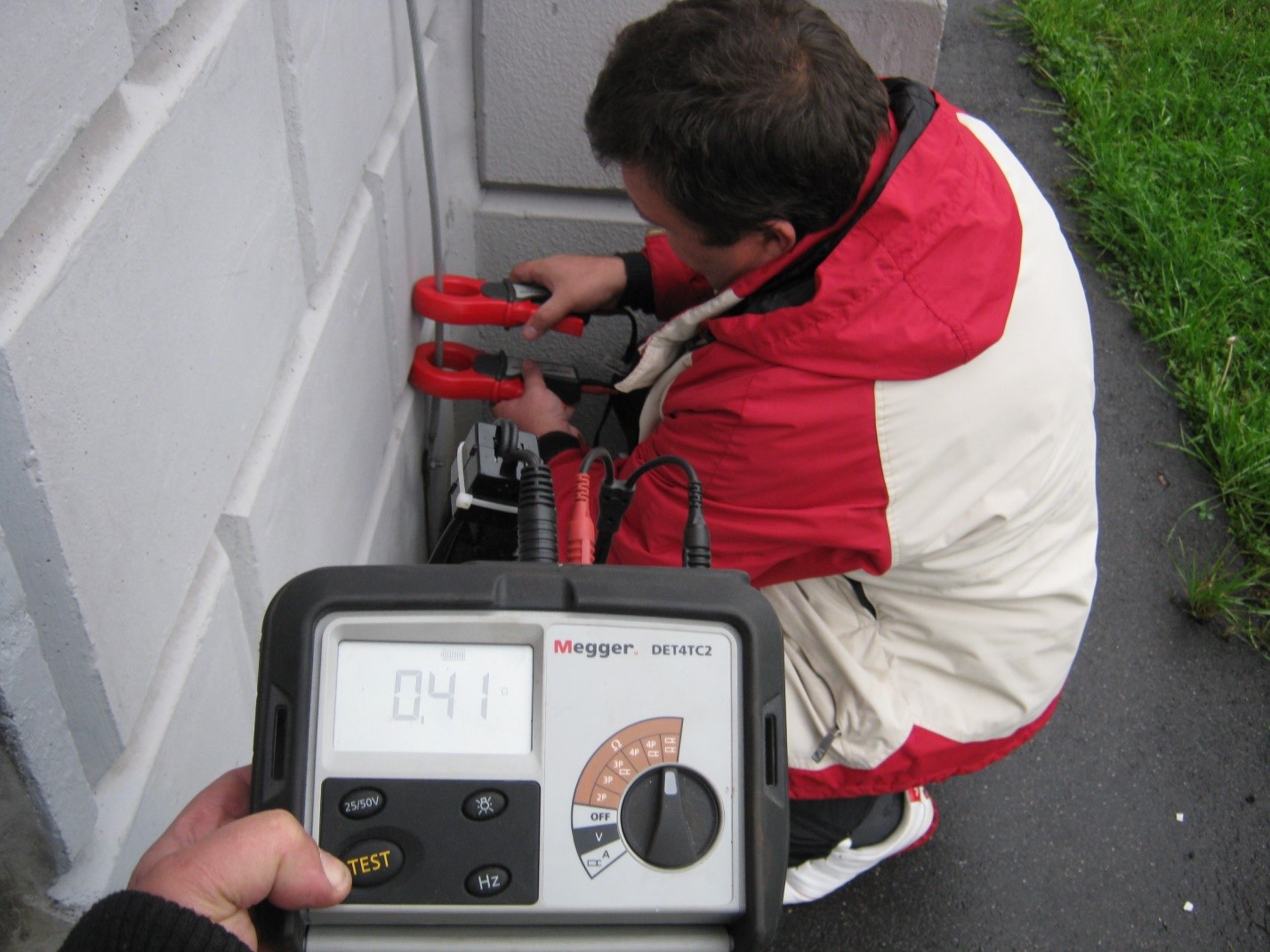

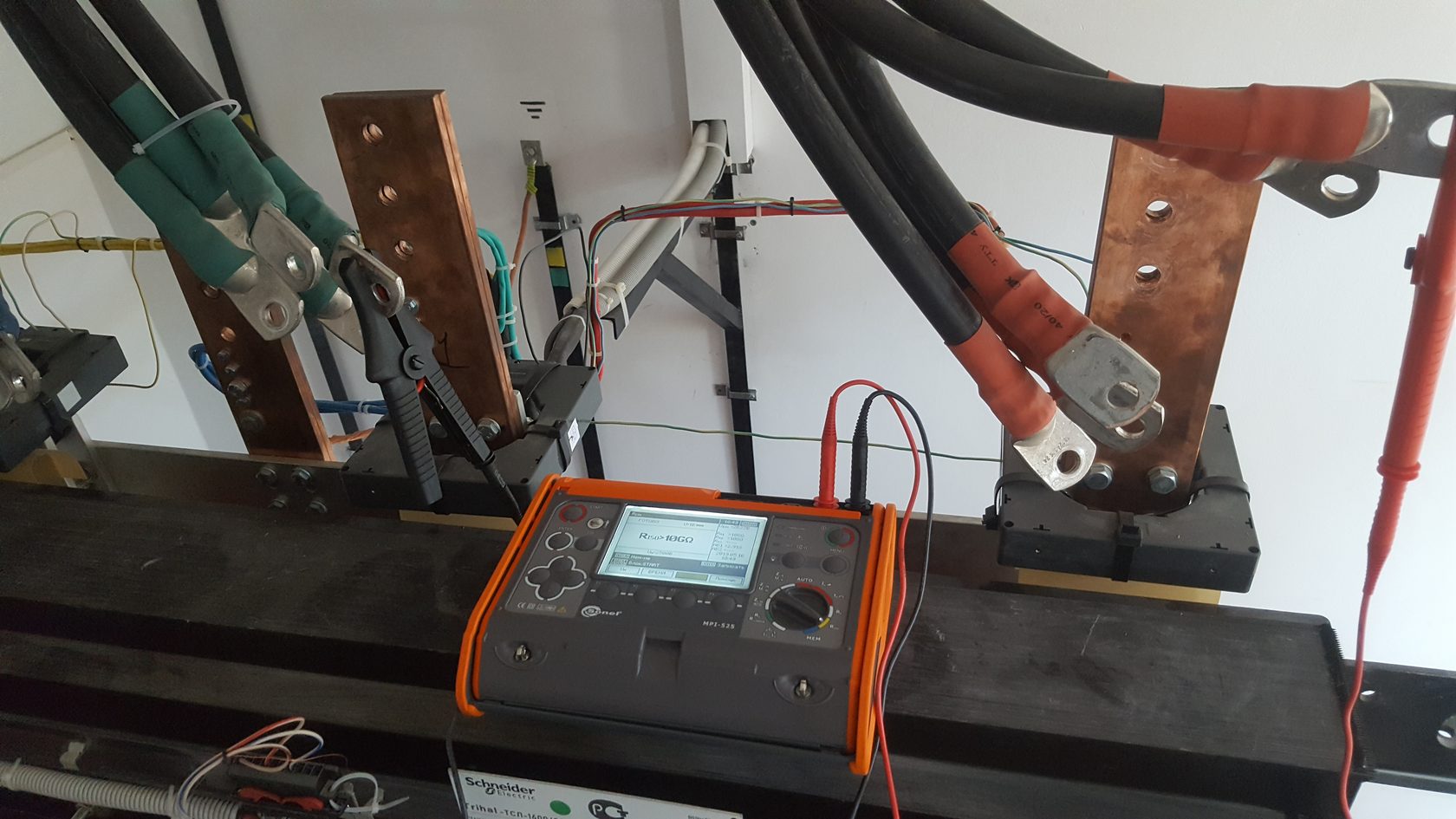

5. Измерение сопротивления с помощью двух клещей имеет методическую погрешность, поэтому его рекомендуется применять только в многоэлементных системах заземления.

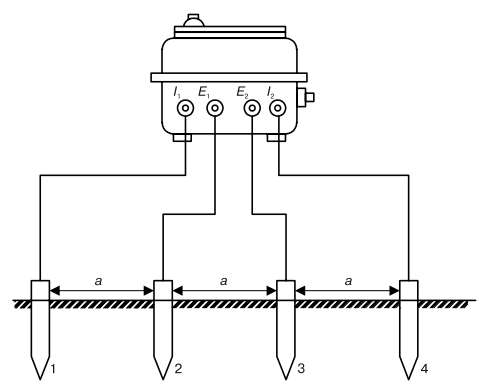

6. Метод Веннера позволяет быстро и просто измерить удельное сопротивление грунта.

Замер сопротивления контура заземления, сопротивления изоляции – «Гармония». Стоимость 1000 руб.


Безопасная и надежная эксплуатация электрооборудования зависит от многих параметров. Ключевое значение здесь играют такие характеристики, как сопротивление заземляющего контура и изоляции проводов. Чтобы предотвратить несчастные случаи и аварийные ситуации на производстве, необходимо обеспечить периодический контроль этих характеристик.

АНО ДПО УСЦ «Гармония» осуществляет измерение сопротивления изоляции проводов, кабелей и контура заземления силами собственной аккредитованной электротехнической лаборатории, укомплектованной квалифицированными специалистами и оснащенной передовым измерительным оборудованием.

Измерение сопротивления заземления

Заземляющий контур выполняет функцию защиты персонала от поражения электрическим током в случае появления напряжения на нетоковедущих частях электрооборудования, например, на корпусе. В случае прикосновения человека к находящимся под напряжением нетоковедущим частям оборудования ток уходит в землю не через его тело, а через контур заземления. Это достигается за счет того, что контур обладает значительно меньшим электрическим сопротивлением. Таким образом, ключевым показателем является значение сопротивления. При его увеличении заземляющий контур перестает эффективно выполнять свои функции, что может приводить к поражению людей электротоком. Поэтому Правила технической эксплуатации электроустановок потребителей (ПТЭЭП) предписывают регулярно проводить замеры заземления.

В соответствии с требованиями ПТЭЭП, замеры сопротивления заземления выполняются в засушливую погоду или в период сильного промерзания грунта. Это связано с тем, что в таких условиях сопротивление грунта имеет максимальное значение, что позволяет обеспечить оптимальную точность измерений. Сопротивление заземляющего устройства должно измеряться не реже чем один раз в 6 лет или при наличии любых подозрений в его работоспособности. Максимальные значения сопротивлений приводятся в ПТЭЭП. Переходное сопротивление металлосвязи (контакты соединения заземляемого оборудования с землей) должно измеряться ежегодно. Максимальное значение этого сопротивления не должно превышать 0,05 Ом.

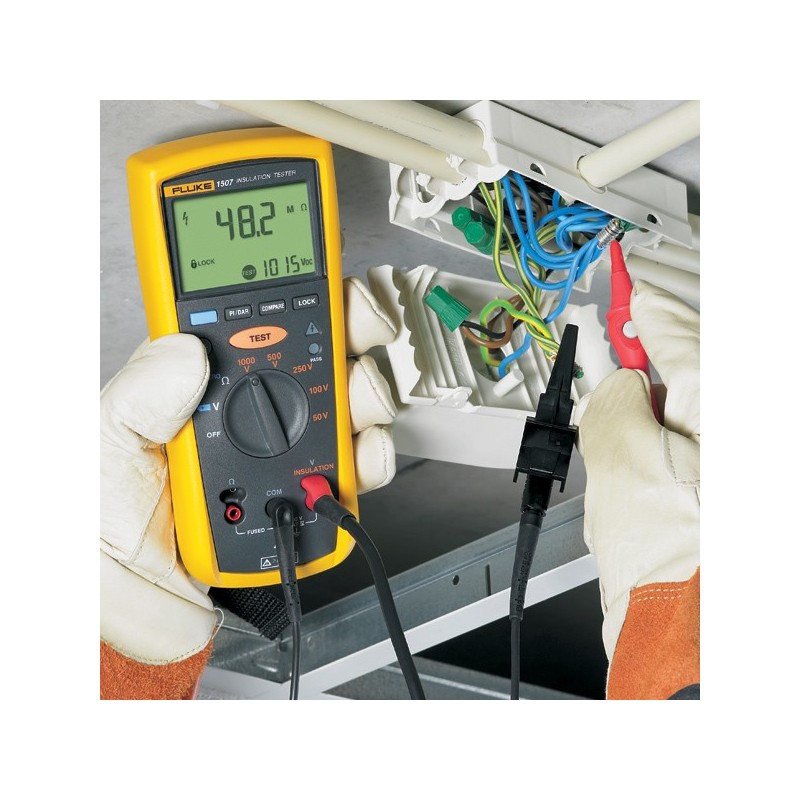

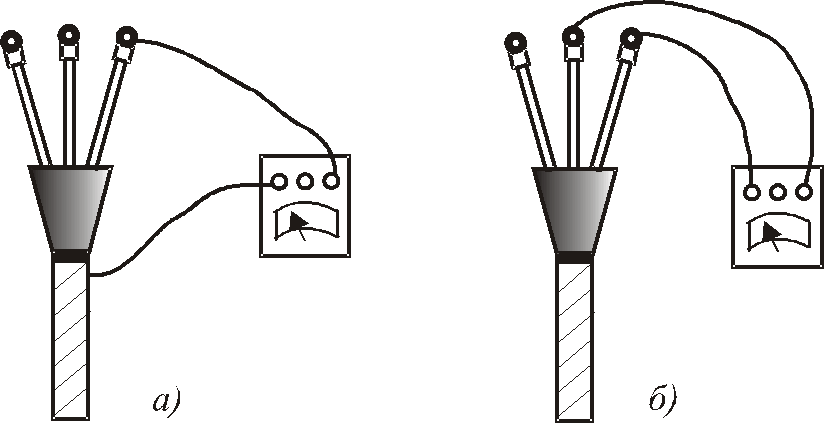

Измерение сопротивление изоляции проводов и кабелей.

Важным видом услуг электролаборатории является измерение сопротивления изоляции. Данный вид работ предусматривает контроль степени изношенности изоляции электропроводки и дает возможность предотвратить короткое замыкание, которое может приводить к возникновению пожара и выходу из строя электрооборудования.

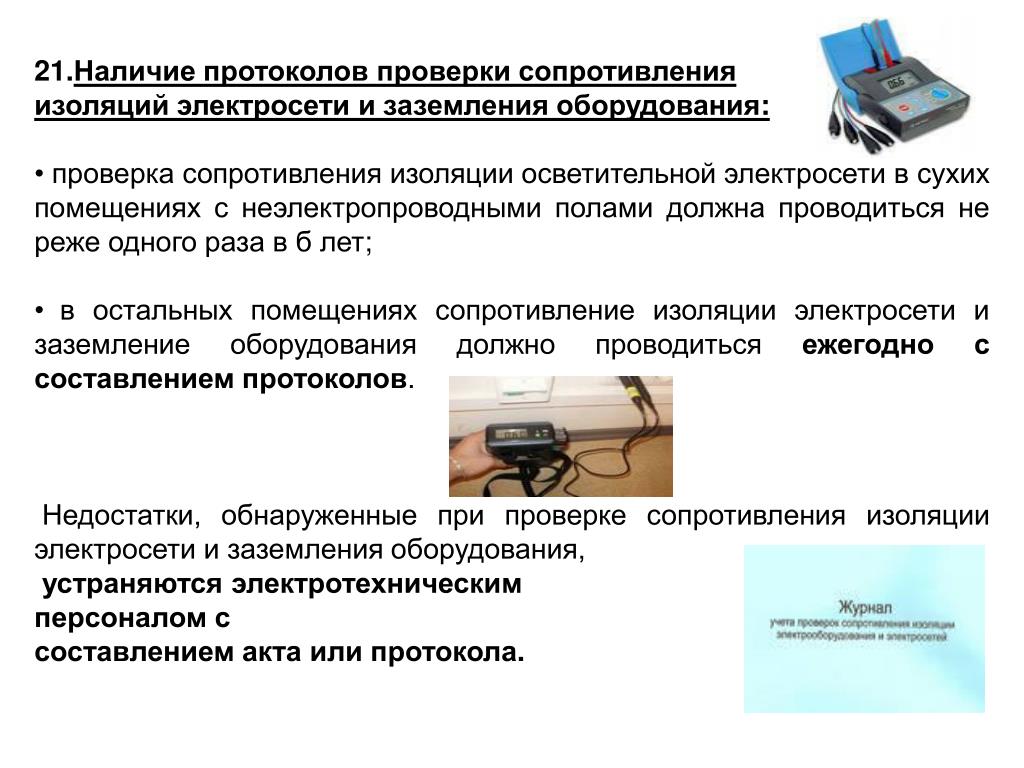

В соответствии с требованиями ПТЭЭП руководитель предприятия обязан обеспечить проведение измерений сопротивления изоляции проводов не реже чем один раз в 3 года. Выполнять замеры должны специальные сертифицированные организации, которые имеют в своем распоряжении необходимое лабораторное оборудование и квалифицированных специалистов.

Наши услуги

Учебно-сертификационный центр «Гармония» располагает собственной аккредитованной электротехнической лабораторией. Благодаря этому мы сможем оперативно выполнить замер сопротивления контура заземления или измерить сопротивление изоляции проводов и кабелей. Измерительные работы выполняются квалифицированными специалистами с применением современного оборудования. Стоимость выполнения работ приятно удивит наших клиентов!

По результатам измерений заказчику представляется типовой технический отчет, а также протоколы испытаний. На основании измерений выдаются рекомендации по устранению нарушений заземляющего контура, а также относительно дальнейшего использования электропроводки или необходимости ее замены.

Полезно знать:

Инструктажи по охране труда

Охрана труда в офисе и на предприятии в значительной степени зависит от того, насколько высоким является уровень знан >>>

Правила по охране труда

Правила по охране труда представляют собой комплекс нормативных актов, требования которых должны обязательно исполнят >>>

Проверка заземления оборудования, замеры заземления в Москве, цена от 1000 руб

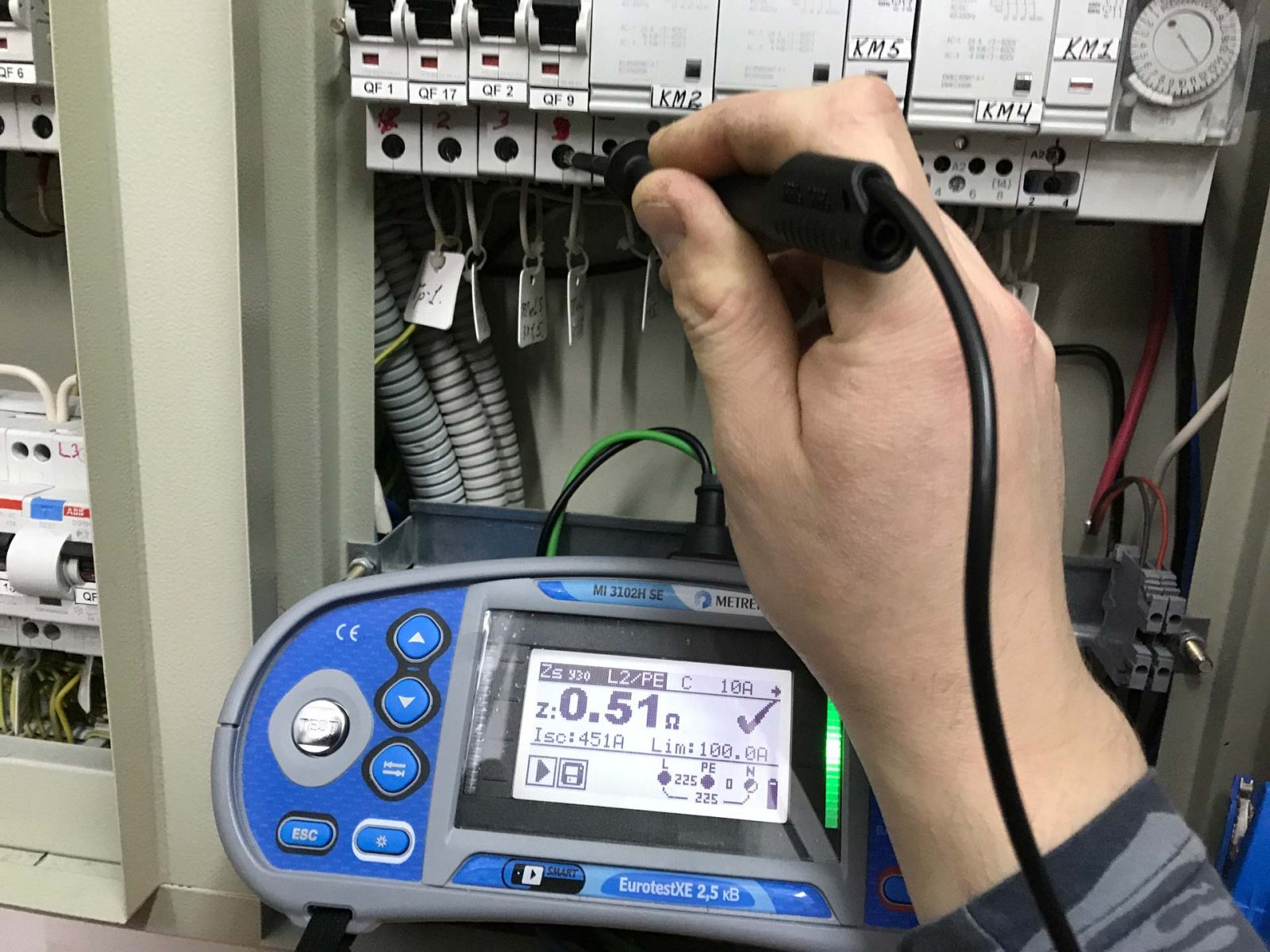

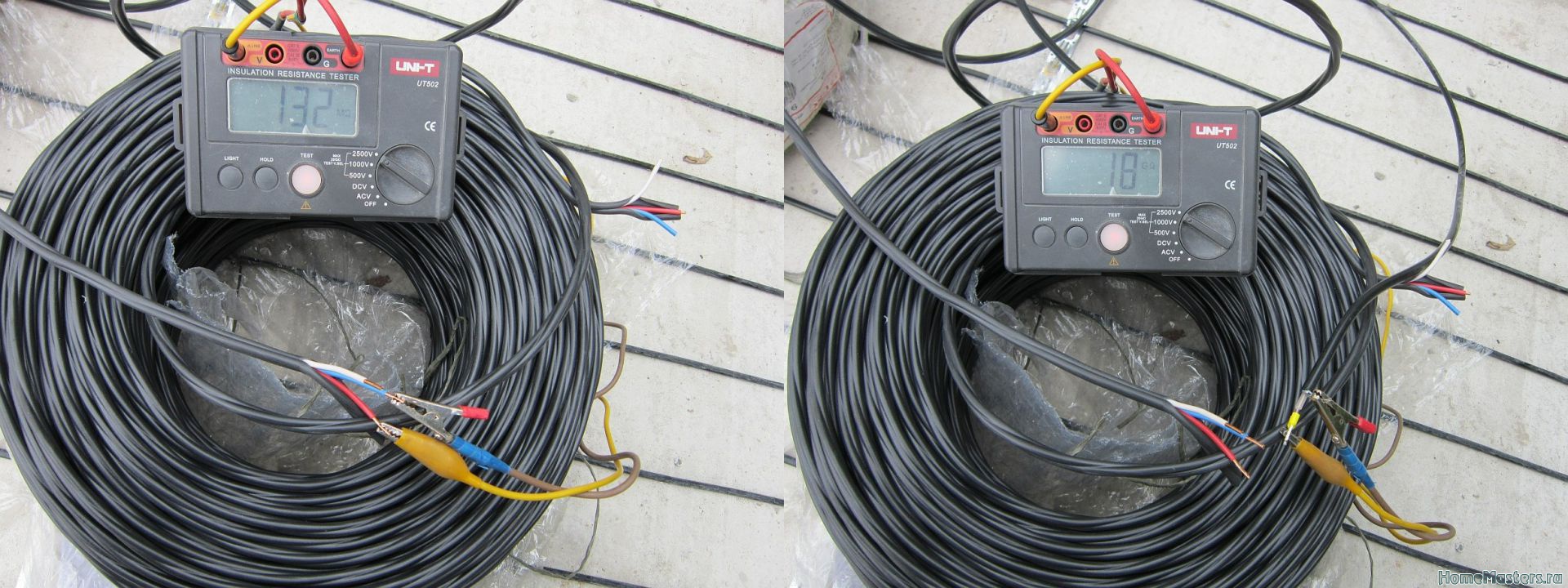

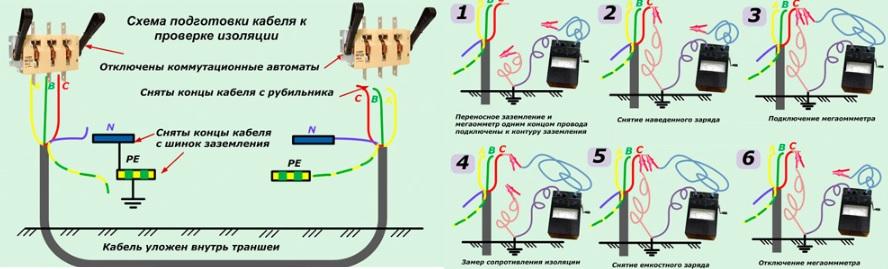

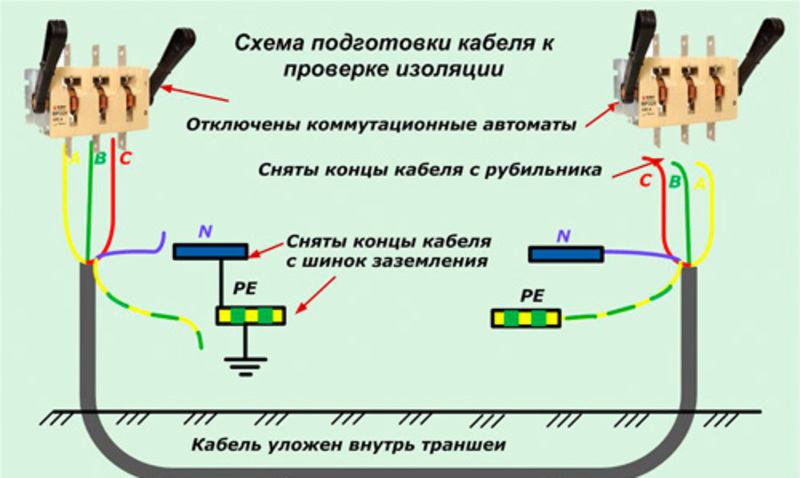

Рассмотрим процесс на примере замеров сопротивления изоляции проводов розеточных групп:

  1. Устанавливаем прибор на ровной поверхности в горизонтальном положении, после чего калибруем. Для уменьшения влияния сопротивления соединительных проводов на результат измерения, располагаем прибор как можно ближе к измеряемому заземлителю.

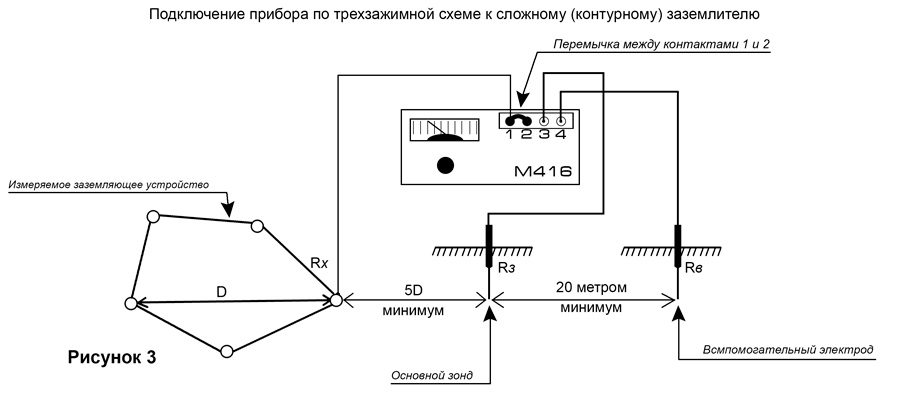

  2. Выбираем необходимую схему подключения прибора.

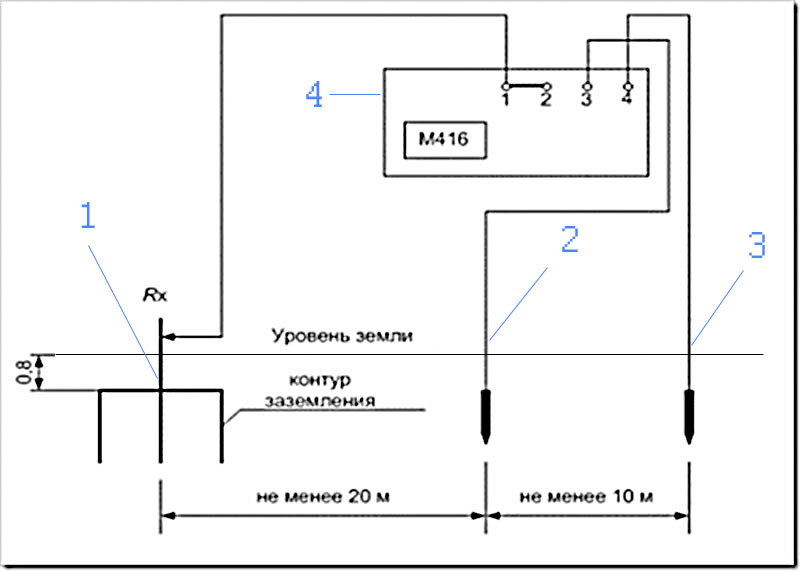

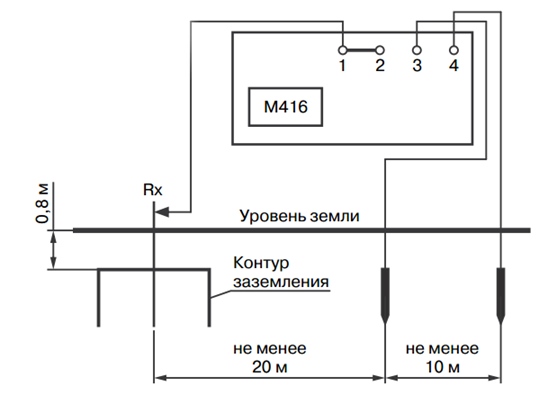

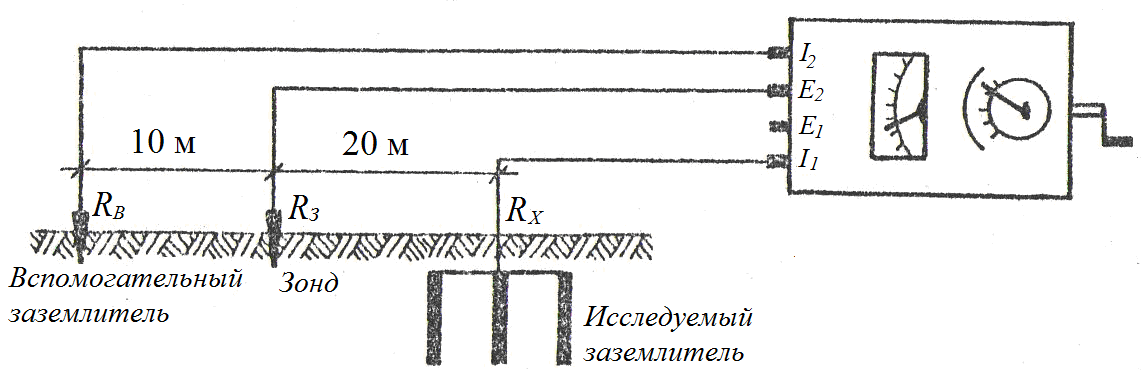

  3. Забиваем стержни зонда и вспомогательного заземлителя в плотный не насыпной грунт на глубину не менее полуметра.
  4. Переходим непосредственно к измерению после выбора схемы подключения и после подключения прибора. Находим конечный результат.

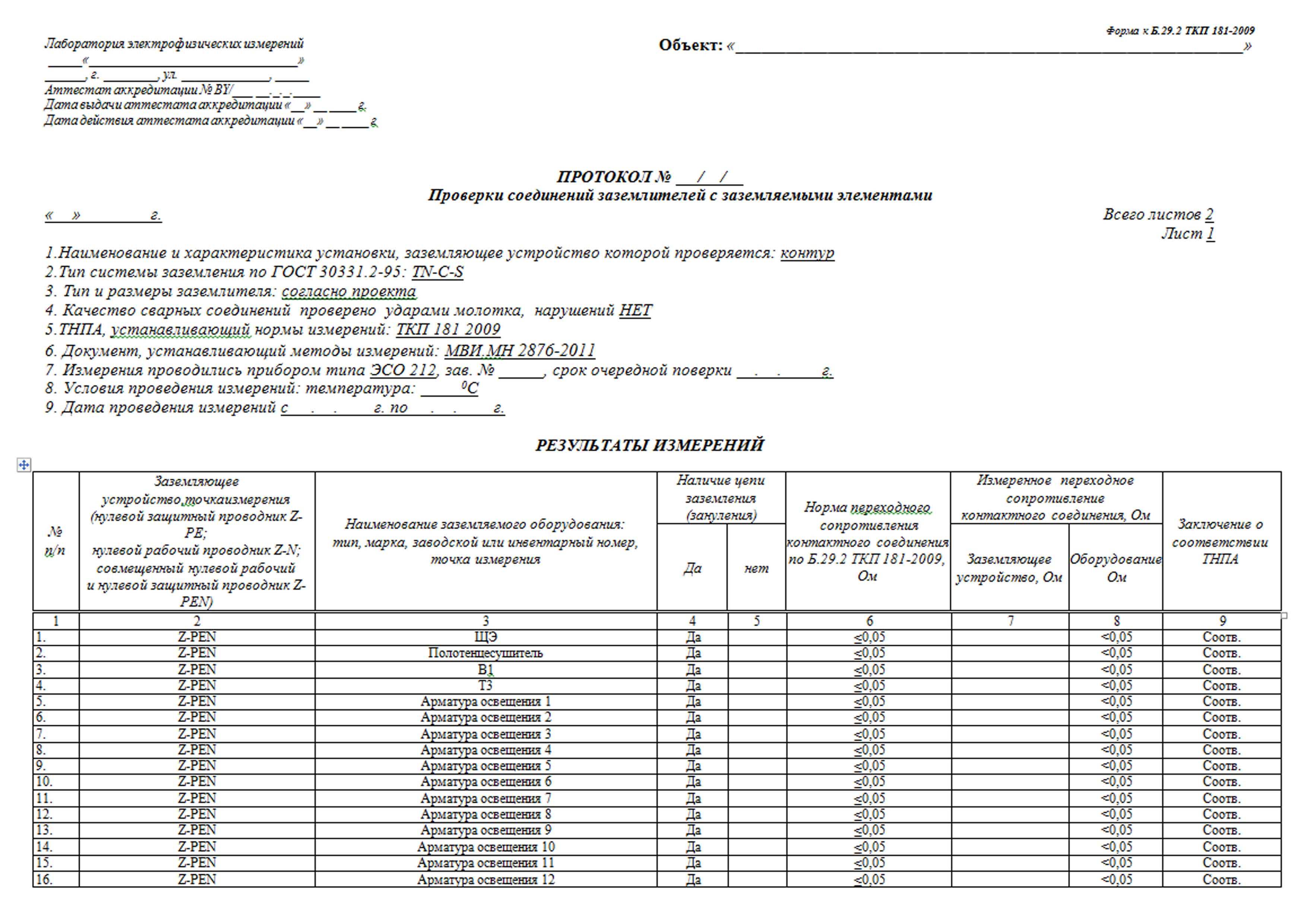

  5. По завершении работ полученные данные заносятся в протокол проверки сопротивления заземления который передается на предприятие.

В работе используется прибор – мегомметр Ф4103-1М, состоящий из генератора непрерывного тока с ручным приводом, добавочного сопротивления и магнитоэлектрического логометра.

Прибор Ф4103-1М может использоваться только при температуре от -25 до +55 градусов, когда уровень влажности не превышает 90%.

Во время проверки заземления ВЛ проводят осмотр конструкций после выкапывания земли в месте их установки.

Оборудование проверяют до тех пор, пока не будут найдены ЗУ, находящиеся в хорошем состоянии, у стоящих друг за другом опор. Внеплановый осмотр должен в обязательном порядке осуществляться после вспучивания грунта, оползней либо обильных осадков.

Вскрытие почвы делают выборочно для отдельных опор. Остальные ЗУ осматривают визуально без проведения земляных работ.

Перед проведением измерений нужно свести к минимуму количество факторов, дающих погрешности при замерах:

  • поставить измерительный прибор в горизонтальное положение так, чтобы он находился как можно дальше от трансформаторов;
  • вводить электроды в почву точно по вертикали;
  • следить за тем, чтобы разнос электродов не проходил в непосредственной близости от металлоконструкций и соединительных проводов, не шел параллельно трассе НЭП;
  • следить за тем, чтобы расстояние между потенциальными и токовыми проводами составляло не меньше 1 метра;
  • делать замеры по 4-зажимной схеме.

Прежде чем приступить к замеру удельного сопротивления, в почве, где установлен стержень вспомогательного ЗУ и зонд, надо удалить растительность и верхний слой грунта.

Замерять сопротивление ЗУ нужно лишь тогда, когда у почвы наименьшая проводимость.

Приложение D ГОСТ Р 50571.5.54-2013 содержит нормативные требования, предъявляемые к заземляющим электродам, которые находятся в почве, и к ее удельному сопротивлению.

У электрода сопротивление определяется его размером, формой и удельным сопротивлением грунта, куда он заглубляется. По этой причине на значение удельного сопротивления влияет длина электрода, глубина его вкапывания.

Понять, насколько грунт подходит, можно посредством визуального изучения его поверхностного слоя и растущих на нем растений. Более точные данные можно получить при помощи проведения замеров на заземляющих электродах, которые устанавливаются в такую почву.

На удельное сопротивление грунта влияет уровень влажности и температурный режим окружающей среды. Эти значения на протяжении года могут меняться. Особенно сильно меняется уровень влажности, который зависит от гранулирования грунта и степени его пористости. Чем меньше влажность земли, тем выше ее сопротивление.

Почва в зоне подтопления рек и грунтовых вод не может использоваться для установки ЗУ. Обычно она имеет каменную основу, обладает повышенным проницанием, с легкостью затопляется отфильтрованной водой с высоким удельным сопротивлением.

При установке системы заземления на подобных грунтах требуется использовать глубинные электроды, которые смогут достигать самых глубоких грунтовых слоев, обладающих лучшей проводимостью.

Отрицательные температуры повышают удельное сопротивление почвы, в результате чего его показания способны достигать нескольких тысяч Ом в промерзшем слое почвы. Толщина промерзания может составлять до 1 м и больше.

Засуха способствует увеличению удельного сопротивления грунта. Она может наблюдаться на глубине до 2 м.

Замеры сопротивления изоляции кранов и заземления крановых путей

Замер сопротивления изоляции кранов и заземления производится с целью проверки безопасности подъемных сооружений (ПС). Периодичность проверки регламентируется требованиями СанЭпидемСтанции, Пожарной инспекции и Госэнергонадзора и зависит от типа оборудования (нормативных требований к нему) и условий эксплуатации. В то же время, существуют общие требования к электрофизическим измерениям мостовых кранов. Замеры обязательно производятся при сдаче-приемке оборудования, а также при выполнении планового и внеочередного технического обслуживания ПС.

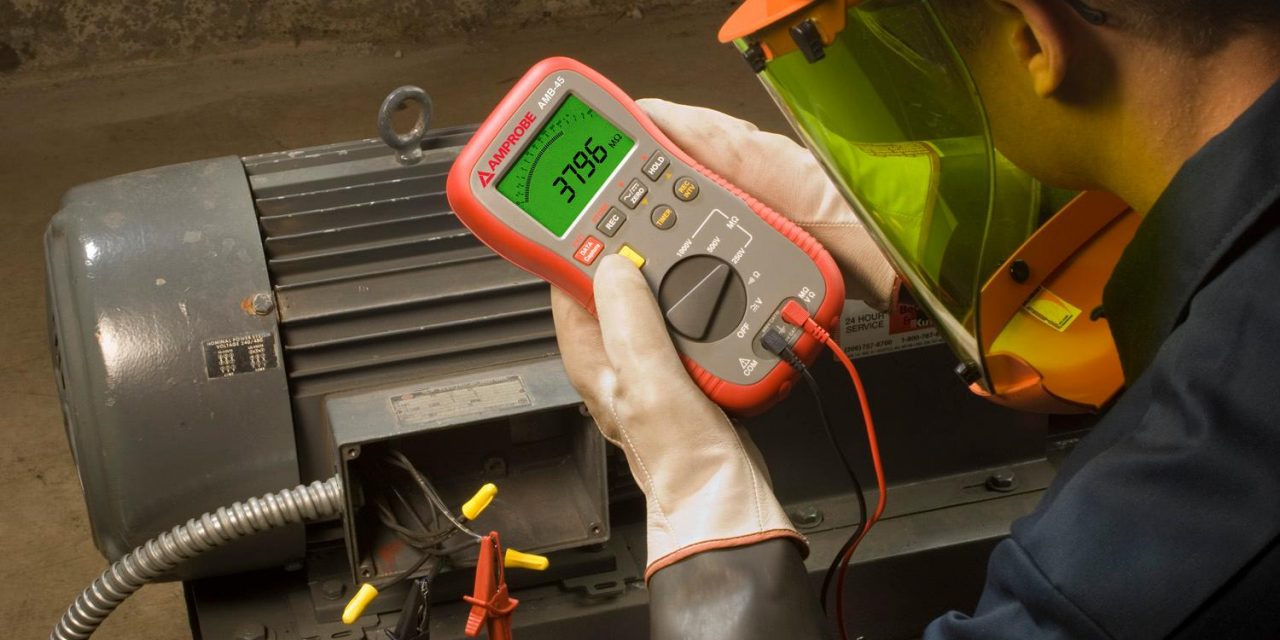

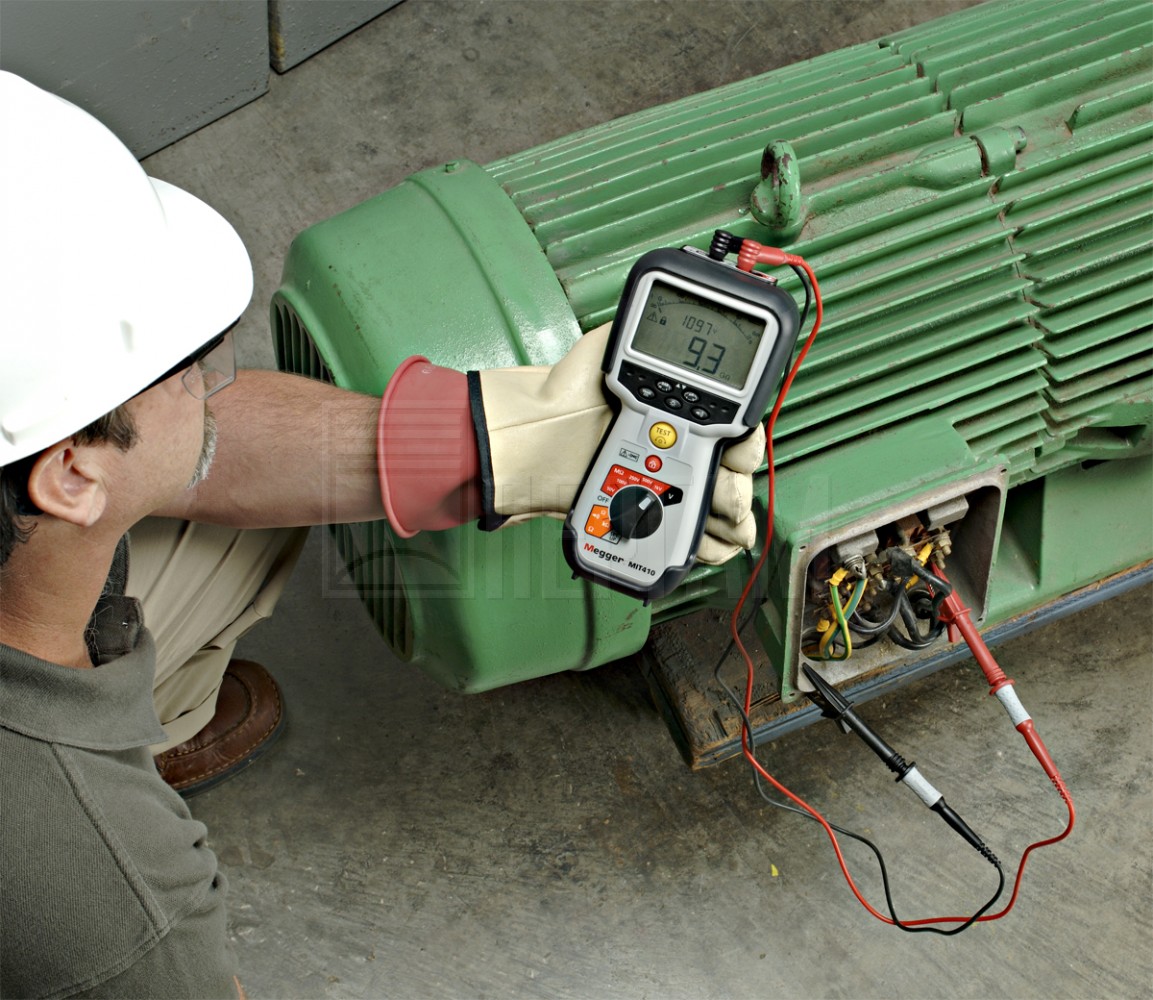

Замеры сопротивления изоляции

Замер сопротивления изоляции кранов производится специальным прибором – мегаомметром. Рекомендуемые условия проведения испытаний: влажность – не более 80%, температура воздуха – от 15 до 35 градусов. Допускаются отклонения в указанных требованиях при необходимости осуществления экстренных измерений (при поломке оборудования). Измерение сопротивления проводится для определения основных показателей работы изоляции:
  • Сопротивление постоянному току;
  • Коэффициент абсорбции (уровень влажности) и коэффициент поляризации (возможность перемещения заряженных частиц).
Замер заземления

Замер заземления крановых путей производится с помощью профессиональных приборов, типа MRU-101. Оптимальные параметры – диапазон от 9,99 Ом до 0,1 кОм, погрешность менее 2%. Рекомендуемые условия проведения испытаний – использование грунта с максимальным удельным сопротивлением. Для получения достоверных результатов показатель замеров умножают на корректирующие коэффициенты, которые рассчитываются исходя из следующих факторов:

  • Текущее состояние грунта и величина его удельного сопротивления;
  • Климатические особенности региона;
  • Конфигурация и тип устройства заземления.

Замер заземления крановых путей осуществляется путем создания искусственной цепи для тока через проверяемый контур. Для этого специалисты устраивают дополнительный контур заземления недалеко от испытуемого устройства. Оба контура подключают к одному источнику напряжения. При прохождении тока через проверяемое устройство, в нем наблюдается падение напряжения, что фиксируется с помощью зонда.

Кран-эксперт использует следующий алгоритм заказа услуги и выполнения работ:

  1. Оформление заявки по телефону, через электронную почту или через форму на сайте.
  2. Расчет стоимости испытаний согласно данным Клиента.
  3. Выезд специалистов по указанному адресу и проведение необходимых замеров.
  4. Составление документации по итогу проведенных испытаний (технический отчет, заключение).
  5. Оплата услуги.
Кран-эксперт предлагает проведение испытаний любой степени сложности на всех видах подъемных сооружений. Наличие профессионального оборудования и квалифицированных специалистов гарантирует высокую скорость работ и достоверность всех измерений.
Руководство по выбору тестеров сопротивления заземления

: типы, характеристики, области применения

Измерители сопротивления заземления – это устройства, которые используются для измерения и проверки систем электрического заземления. Заземление обеспечивает оптимальную электрическую непрерывность между проводящими объектами и землей. Эффективно заземленное оборудование постоянно подключено к земле через заземляющее соединение с достаточно низким импедансом и достаточной допустимой нагрузкой по току, чтобы ток замыкания на землю не мог вызвать опасные скачки напряжения.

Типы

Тестер сопротивления заземления можно использовать для выполнения нескольких различных измерений, в том числе:

  • сопротивление системы заземления
  • сопротивление изоляции
  • непрерывность заземления
  • утечка тока
  • заземление

Сопротивление системы заземления и сопротивление изоляции являются обычными измерениями, выполняемыми с помощью тестеров сопротивления заземления. Тестер сопротивления системы заземления используется для измерения систем заземления строительных объектов и дорог, телекоммуникационных проектов и других приложений.Тестер сопротивления изоляции измеряет сопротивление изоляторов или изоляции.

Приложения

Тестер сопротивления заземления

можно использовать для измерения непрерывности заземления, утечки тока и заземления. Устройства непрерывности заземления используются для проверки электронных приборов и приборов. Тестер утечки тока измеряет величину тока, утекающего в землю. Эти устройства важны для обеспечения безопасности инструментов, контактирующих с людьми. Тестер сопротивления заземления с заземлением используется при тестировании заземления или сильноточной непрерывности.Эти тесты проводятся для подтверждения электрической целостности прибора. Также доступны другие типы тестеров сопротивления заземления.

Технические характеристики

Большинство тестеров сопротивления заземления имеют аналоговый или цифровой дисплей или светодиодный индикатор. Аналоговые счетчики отображают значения на циферблате, как правило, с помощью стрелки, которая перемещается при подаче сигнала. Цифровые счетчики обеспечивают числовое показание. Светоизлучающий диод (LED) и жидкокристаллический дисплей (LCD) являются распространенными типами цифровых дисплеев.Светодиодные индикаторы используют свет, чтобы указать, что тест происходит. В некоторых моделях светодиодный индикатор мигает во время теста.

Тестер сопротивления заземления поставляется с несколькими различными интерфейсами. Возможные варианты включают GPIB, RS232, порт принтера, порт сканера и распечатку. Шина интерфейса общего назначения (GPIB) предназначена для соединения компьютеров, периферийных устройств и лабораторного оборудования. Интерфейсы RS232 для тестеров сопротивления заземления используются для последовательной связи между приборами и компьютерами.Устройства порта принтера имеют разъем или порт, предназначенный для взаимодействия с принтером. Порты сканера аналогичны портам принтера, но предназначены для взаимодействия со сканером. Другим распространенным интерфейсом для тестеров сопротивления заземления является распечатка. Распечатки представляют собой печатные копии отформатированных данных, собранных во время тестирования. Также доступны другие типы интерфейсов для тестеров сопротивления заземления.

Связанная информация

Сообщество CR4 — Как уменьшить сопротивление заземления

Изображение предоставлено:

Меггер Лтд./ СС BY 3.0




Что можно и чего нельзя делать при измерении сопротивления изоляции трансформатора

Измерение сопротивления изоляции

Это испытание проводят при номинальном напряжении или выше, чтобы определить, есть ли пути с низким сопротивлением к земле или между обмотками в результате намотки ухудшение изоляции. На значения тестовых измерений влияют такие переменные, как температура, влажность, тестовое напряжение и размер трансформатора.

Что можно и чего нельзя делать при измерении сопротивления изоляции трансформатора (фото предоставлено sonel. pl)

Это испытание следует проводить до и после ремонта или при проведении технического обслуживания. Данные испытаний должны быть записаны для будущих сравнительных целей. Значения испытаний должны быть нормализованы к 20°C для целей сравнения.

Общее эмпирическое правило, используемое для допустимых значений для безопасного включения питания, таково: 1 МОм на 1000 В приложенного испытательного напряжения плюс 1 МОм . Примеры значений сопротивления изоляционных систем приведены в таблице 1.

ТАБЛИЦА 1 – Типовые значения сопротивления изоляции силовых и распределительных трансформаторов 22°C 30°C 40°C 50°C 60°C  6.6 400 200 100 50 25 6.6 – 19 800 400 200 100 50 22 – 45 1000 500 250 250 125 65 ≥ 66 1200 600 300 100 100 75 75 756 756 75

Процедуры испытаний //

Процедуры испытаний следующие :

  1. Не отсоединяйте заземление бака и сердечника трансформатора. Убедитесь, что бак и сердечник трансформатора заземлены.
  2. Отсоедините все высоковольтные, низковольтные и нейтральные соединения, грозозащитные разрядники, системы вентиляторов, счетчики или любые низковольтные системы управления, которые подключены к обмотке трансформатора.
  3. Перед началом испытания соедините перемычками все высоковольтные вводы, убедившись, что на перемычках нет металлических и заземленных частей. Также соедините перемычкой все низковольтные и нейтральные втулки, убедившись, что перемычки не содержат металлических и заземленных частей.
  4. Используйте мегомметр с минимальной шкалой 20 000 МОм .
  5. Затем проводятся измерения сопротивления между каждым набором обмоток и землей. У обмоток, подлежащих измерению, должно быть удалено заземление, чтобы измерить сопротивление изоляции.
  6. Показания мегаомметра должны сохраняться в течение 1 мин . Для двухобмоточных трансформаторов выполните следующие измерения:
    1. Обмотка высокого напряжения к обмотке низкого напряжения и земле
    2. Обмотка высокого напряжения к земле
    3. Обмотка низкого напряжения к обмотке высокого напряжения и земле
    4. Обмотка низкого напряжения к земле
    5. Обмотка высокого напряжения к обмотке низкого напряжения

Соединения для этих испытаний показаны на рисунках с 1a по e и с 2a по e для однофазных и трехфазных трансформаторов соответственно. Показания мегаомметра следует записывать вместе с температурой испытания (°С).

Показания должны быть скорректированы на 20°C с помощью поправочных коэффициентов , указанных в Таблице 1.

ПРИМЕЧАНИЕ! Если скорректированные значения полевых испытаний составляют половину или более от заводских показаний изоляции или 1000 МОм , в зависимости от того, что меньше, система изоляции трансформатора считается безопасной для проверки высоким потенциалом .

Рисунок 1 – Соединения для проверки сопротивления изоляции однофазного трансформатора.Примечание. На рисунке (e) поменяйте местами провода L и E для измерения от высокой обмотки к низкой обмотке. (H-LTG)
  • От третьего к высокому, низкому и к земле (T-HLG)
  • От низкого к высокому, третичному и к земле (L-HTG)
  • От высокого, низкого и третичного к земле (HLT-G)
  • Высокий и третичный к низкому и заземлению (HT-LG)
  • Низкий и третичный к высокому и заземлению (LT-HG)
  • Высокий и низкий к третичному и заземлению (HL-TG)
  • обмотка трансформатора без жидкости трансформатора , так как значения сопротивления изоляции в воздухе будут намного меньше, чем в жидкости.

    Кроме того, не проводите проверку сопротивления изоляции трансформатора, когда он находится в вакууме, из-за возможности пробоя на землю.

    Чаще всего используются тестовые соединения, показанные на рис. 2a, c и e. Тестовые соединения на рис. 2b и d дают более точные результаты . Показания, полученные в соединениях на рис. 2а и б, практически равны показаниям в тестовых соединениях на рис. 2в и г соответственно.

    Рисунок 2 – Испытательные соединения для сопротивления изоляции трехфазного трансформатора

    Где:

    1. Соединение верхней обмотки с низшей обмоткой с землей;
    2. Соединение верхней обмотки с заземлением и защищенной нижней обмоткой;
    3. Соединение нижней обмотки с верхней обмоткой и землей;
    4. Соединение нижней обмотки с заземлением и защищенной верхней обмоткой;
    5. Соединение верхней обмотки с нижней обмоткой.

    Приемлемые значения сопротивления изоляции для сухих трансформаторов и трансформаторов с компаундом должны быть сравнимы со значениями для вращающихся машин класса А, хотя стандартных минимальных значений не существует.

    Масляные трансформаторы или регуляторы напряжения представляют собой особую проблему, поскольку состояние масла оказывает заметное влияние на сопротивление изоляции обмоток .

    При отсутствии более надежных данных предлагается следующая формула:

    IR = CE / √ кВА

    где //

    • IR минимальное сопротивление изоляции в течение 10 мсек.
    • C — постоянная для измерений при 20°C
    • E — номинальное напряжение испытуемой обмотки Емкость намотки под тестом
    3
    Значения C при 20 ° C
    60 Гц 50 Гц
    Танкованный наполненный маслом типа 1.5 1.0 1.0
    безваренного нефтяного наполненного типа 30. 0 20.0
    Сухой или сложный тип 30.0 20,0
    20.0

    Эта формула предназначена для однофазных трансформаторов. Если испытуемый трансформатор относится к трехфазному типу и три отдельные обмотки испытываются как одна, то:

    • E – номинальное напряжение одной из однофазных обмоток (фаза к фазе для агрегаты, соединенные треугольником, и агрегаты, соединенные между фазой и нейтралью или звездой)
    • кВА — номинальная мощность трехфазной испытуемой обмотки.

    Проверка силового трансформатора (ВИДЕО)

    Измерение сопротивления обмотки постоянного тока и проверка устройства РПН.

    Справочник // Техническое обслуживание и испытания электроэнергетического оборудования Пола Гилла (приобретите печатную копию на Amazon)

    Технический документ: Основы испытаний электробезопасности — ноябрь 2018 г.




    Часть 1. Функции и особенности усовершенствованных тестеров Hipot

    Введение

    Тестеры электробезопасности, часто называемые «hipot» тестеры, являются неотъемлемой частью производства электрического и электронного оборудования.Тестер Hipot получил свое название благодаря высокому потенциалу (высокому напряжению), который они производят для проведения испытаний на диэлектрическую стойкость и сопротивление изоляции. В дополнение к этим тестам, многие тестеры Hipot обеспечивают точные измерения низкого сопротивления и низкоомные/сильноточные выходные сигналы для проверки сопротивления заземления и целостности заземления.

    Тестирование

    Hipot долгое время было стандартной процедурой для обеспечения электрической безопасности электронного оборудования. Ранние коммерческие тестеры Hipot на самом деле были не более чем повышающим трансформатором, который приспосабливался к приложенному напряжению с пошаговым увеличением в течение заданных временных сегментов для проверки утечки или поломки компонента.Этот метод может легко привести к неправильным результатам, когда ток утечки вызывает падение напряжения на выходе трансформатора с высоким импедансом. Современные тестеры Hipot используют технологию электронного источника для обеспечения соответствия стандарту IEC-61010, который прямо требует, чтобы «оборудование для проверки напряжения могло поддерживать требуемое напряжение в течение указанного периода времени».


    Сертификат безопасности продукта

    Испытания и сертификация по электробезопасности

    являются обязательным требованием практически для каждого электронного устройства и электрооборудования. Подробная информация о том, что представляет собой сертифицированный продукт, зависит от огромного количества (сотни) стандартов безопасности и региона мира, в котором устройство будет продаваться и использоваться. К организациям, устанавливающим стандарты, относятся:

    • EN/IEC (Европейский)
    • UL (США)
    • ДЖЕЙДА/МИТИ (Япония)
    • ССС (Китай)
    • CSA (Канада)

    Производители должны представлять образцы своей продукции в признанные агентства по сертификации. Признанные на национальном уровне сертификационные лаборатории (NRTL) включают UL, VDE, FM, ETL и другие.Процесс сертификации агентства проводится для подтверждения соответствия соответствующему стандарту (стандартам). Эта оценка соответствия исследует две ключевые области:

    1. Строительство. Механическая конструкция, расстояние, зазоры и т. д.

    2. Безопасность – для обеспечения безопасной работы (даже в условиях высокой нагрузки)

    Ведется работа по гармонизации стандартов международных агентств. Например:

    • IEC 61800-5-1 — это стандарт безопасности, установленный Международной электротехнической комиссией для систем электропривода с регулируемой скоростью.Он охватывает аспекты безопасности, связанные с электричеством, теплом и энергией. Прежний стандарт UL (UL508C) теперь заменен новым стандартом, гармонизированным с требованиями IEC.
    • В документе UL, объявляющем об этом изменении, сказано следующее:
      «Эта работа по гармонизации была предпринята с целью создания стандарта, который, хотя и основан на требованиях IEC и принимает их, включал бы национальные различия, которые учитывали бы требования США к установке (NFPA 70). , Национальный электротехнический кодекс США).Эта цель была в основном достигнута во всех случаях».

    Чтобы еще больше помочь производителям справиться с этим часто сбивающим с толку набором международных (а иногда и противоречащих друг другу) стандартов, Ассоциация производителей источников питания (PSMA) учредила на своем веб-сайте постоянный комитет и форум.


    Производственные испытания на электробезопасность

    Испытания на электробезопасность являются важным завершающим этапом производственного процесса для большинства электрического и электронного оборудования, чтобы:

    • Обеспечение соответствия требованиям маркировки агентства по безопасности
    • Обнаружение дефектных компонентов или дефектов сборки
    • Сокращение числа скрытых отказов в полевых условиях и сопутствующих гарантийных расходов

    После производства продукты должны пройти 100%-е тестирование для подтверждения соответствующих сертификатов и стандартов безопасности.Производственные испытания менее строгие, чем первоначальная сертификация, но, как правило, включают базовые испытания на диэлектрическую стойкость и ударопрочность (утечку). Устройства, подключаемые вилкой, также будут подвергаться испытаниям на сопротивление заземления и (если стандарт требует) испытаниям заземления. Электродвигатели, трансформаторы и другие подобные устройства, вероятно, будут включать испытания сопротивления изоляции.

    Периодическая проверка и калибровка испытательного оборудования является стандартным требованием для поддержания сертификации NRTL. Инспекция агентства будет включать проверку калибровки прибора Hipot.Этот «сертификат кал», как правило, требуется ежегодно. (UL и другие NRTL требуют сертификации соответствия стандарту ISO17025.) Другим общим требованием, предписанным большинством NRTL, является ежедневная функциональная проверка оборудования Hipot.


    Диэлектрическая стойкость – Hipot

    Базовый тест Hipot подает высокое напряжение от проводников к шасси тестируемого устройства (DUT). Это испытание часто называют «диэлектрической» или «напряженной» выдержкой. Его целью является подтверждение того, что изоляция и изоляция непроводящих поверхностей от рабочего напряжения достаточны для предотвращения опасности поражения электрическим током.Типичная спецификация для этого теста составляет 1000 В + 2 x нормальное рабочее напряжение.

    Возможны тесты Hipot как переменного, так и постоянного тока, и, как правило, тест должен использовать тот же тип напряжения, что и при нормальной работе. Тем не менее, если тест постоянного напряжения используется в цепи переменного тока, напряжение высокого напряжения должно быть в два раза больше пикового значения (2 x 1,4 x RMS) + 1000 В

    В зависимости от применимого стандарта устройства проходят этот тест, если:

    • измеренный ток утечки меньше максимально допустимого тока
    • поломки не происходит, т.е.д., отсутствие внезапного и неконтролируемого протекания тока

    Четыре изделия с двойной изоляцией, более высокие напряжения часто указываются в стандарте испытаний. Кроме того, для этого класса устройств обычно требуется специальное крепление для соединения непроводящей внешней оболочки с проводящим элементом.

    Дефекты, которые часто выявляются с помощью теста Hipot, включают загрязнение (грязь, мусор) и отсутствие надлежащего расстояния между компонентами (утечка и зазор). Путь утечки измеряется по поверхностям, зазор — это воздушный зазор между компонентами.Загрязнение может привести к неприемлемому уровню тока утечки. Проблемы с зазором могут привести к поломке.


    Желаемые характеристики испытаний на диэлектрическую стойкость

    Регулируемое максимальное выходное напряжение

    • 5 кВ подходит для многих применений
      • Может потребоваться более высокое напряжение (до 30 кВ)
      • Выходы переменного и постоянного тока
      • Отличная регулировка – как в сети, так и под нагрузкой
      • Контролируемые скорости линейного изменения, время выдержки и функции разгрузки
      • Измерение фазового угла тока утечки – обнаружение емкостной связи
      • Некоторые стандарты позволяют отдельно измерять синфазный и квадратурный токи.Ток утечки из-за емкостной связи может не представлять опасности
    • Мин./макс. пределы тока годен/не годен
      • Отдельные пределы во время линейного изменения скорости
    • Программируемое многоканальное тестирование




    Сопротивление изоляции

    Испытание сопротивления изоляции, вероятно, потребуется для обмотки двигателя, обмотки трансформатора и других применений, связанных с кабелями или изолированным проводом. Проверка сопротивления изоляции обычно включает подтверждение того, что сопротивление превышает определенное высокое значение сопротивления.

    Во многих случаях необходимо измерить сопротивление изоляции между несколькими проводниками. Примеры включают сборки кабелей/разъемов, многожильные кабели и реле. Для проведения этого измерения все проводники, кроме одного, замыкают накоротко, а испытательное напряжение прикладывают от оставшегося проводника к связанным. Каждый провод затем, в свою очередь, проверяется таким образом.








    Желаемые параметры измерения сопротивления изоляции

    • Широкий диапазон выбираемых испытательных напряжений
    • Точное/воспроизводимое измерение высокого сопротивления
    • Аксессуар для программируемого высоковольтного переключения
    • Многоканальное программируемое тестирование
    • Передача постоянного и возрастающего напряжения






    Непрерывность заземления

    Проверка целостности заземления выполняется для подтверждения того, что токопроводящее шасси устройства надежно подключено к контакту заземления на вилке питания. Это обеспечивает защиту от поражения электрическим током, даже если в оборудовании произойдет внутреннее короткое замыкание на шасси. Ток будет шунтироваться через заземляющий провод и, вероятно, приведет к срабатыванию выключателя или перегоранию предохранителя.

    Непрерывность заземления обеспечивается путем подачи слабого тока (например, 50 мА) и расчета сопротивления от контакта заземления на вилке питания до выбранных мест на открытых поверхностях ИУ. Желательные характеристики непрерывности заземления включают:

    • Точный воспроизводимый измеритель низкого сопротивления
    • Аксессуар штепсельного адаптера для проверки скорости

    Принадлежность Vitrek TL-UP1 является примером вспомогательного устройства, упрощающего настройку проверки целостности заземления.Со своими 4-футовыми проводами этот аксессуар обеспечивает легкое подключение проводных устройств для проверки и проверки непрерывности цепи.






    Заземление

    Если непрерывность заземления измеряет сопротивление соединения защитного заземления, испытание заземления обеспечивает целостность соединения. Используя ту же тестовую установку, через цепь пропускают большой ток. Если заземление сплошное, ток проходит без изменения сопротивления. Если слабый, то резистивный нагрев тока вызовет разрыв связи.


    Желательные характеристики испытания заземления

    • Точный источник сильного тока
    • Программируемые испытательные токи и время испытаний
    • Аксессуар штепсельного адаптера для проверки скорости
    • 4-проводной миллиомметр – подключение по шкале Кельвина для высокоточных измерений малых сопротивлений

    Часть 2: Инструкции по безопасности тестирования Hipot и организация безопасной зоны тестирования

    Введение

    Часть 1 этого технического документа посвящена функциям и особенностям этих высокопроизводительных приборов.Цель этого раздела — направить пользователя-испытателя Hipot по шагам, необходимым для обеспечения безопасного проведения тестирования, поскольку в процессе тестирования задействованы потенциально опасные для жизни напряжения и токи.


    Установка испытательной станции Hipot

    Поскольку ничто не заменит компетентность оператора, невозможно переоценить важность наличия обученного персонала в качестве первого шага к безопасной среде тестирования. Оператор должен быть здоров, операторы с особыми заболеваниями не должны работать с высоким напряжением.Все операторы должны понимать, что высокое напряжение опасно, и необходимо соблюдать осторожность, чтобы избежать контакта с цепями под напряжением. Они должны знать о воздействии электрического тока на организм человека и о том, как лучше всего избежать опасности поражения электрическим током. Операторов также следует обучать СЛР только с компрессией.

    Операторы должны понимать принцип работы и важность защитных блокировок, а также то, почему блокировки никогда не следует отключать. Они также должны понимать опасность ношения металлических украшений рядом с электрическим оборудованием и показывать, как быстро отключать питание в аварийных ситуациях.

    Другие требования оператора включают в себя программирование необходимых тестов и их хранение в памяти. Должна быть доступна процедура, показывающая, какую ячейку памяти следует использовать для каждого тестируемого устройства. В процедуре также должен быть описан выполняемый тест (переменный или постоянный ток, напряжение, время теста и пределы). Оператор должен использовать функцию блокировки кнопок на тестере. Это позволит избежать изменения программ на неизвестные значения.

    Те, кто обучает операторов, должны объяснить цель каждого теста, показать, как его следует выполнять, и показать, как вести себя в каждой нормальной и нештатной ситуации, которая может возникнуть.Убедитесь, что каждый оператор понимает, с каким объемом работы он или она может справиться в одиночку и когда следует вызвать на помощь контролирующий персонал. Они должны проводить регулярные встречи для рассмотрения и обновления процедур и правил безопасности.


    Расположение испытательной станции Hipot

    Следующий шаг — определить, где будет расположена испытательная станция. Зона испытаний должна быть изолирована от зоны заводской сборки. Он должен быть расположен вдали от пешеходного движения, чтобы обеспечить безопасность прохожих и, конечно же, безопасность оператора станции.Отвлечение оператора должно быть сведено к минимуму, а зона должна быть четко обозначена знаками, одобренными на международном уровне, такими как «ОПАСНОСТЬ — ВЫСОКОЕ НАПРЯЖЕНИЕ». Во время тестирования тестер Hipot должен иметь световые индикаторы, указывающие на наличие высокого напряжения.

    На испытательную станцию ​​должно поступать достаточное и надежное питание. Убедитесь, что силовая проводка соответствует требованиям электрических норм в отношении полярности и заземления. Всегда используйте розетку с правильно подключенным защитным заземлением и убедитесь, что это заземление проверено, чтобы обеспечить путь с низким импедансом к заземлению панели и заземлению.Если тестер Hipot не будет должным образом подключен к заземлению, это может привести к травме оператора.

    Рабочая зона и поверхность стола должны состоять из неметаллических материалов, а это означает, что следует избегать использования металлических рабочих поверхностей, а между оператором и ИУ не должно быть никаких металлических предметов. Все другие металлические предметы должны быть заземлены или вообще находиться вне зоны испытаний. Коврик ESD не рекомендуется для вашей испытательной станции, так как он может привести к ошибочным показаниям утечки и не нужен в этом приложении.Кроме того, испытательное оборудование должно обеспечивать немедленное и безопасное снятие выходного напряжения с помощью внутренней схемы разряда по завершении испытания или в случае его прерывания. Никогда не отключайте питание тестера. В случае отключения питания будьте предельно осторожны при любом контакте с тестируемым устройством. Самый безопасный подход — оставить тестируемое устройство подключенным к тестеру Hipot до тех пор, пока питание не будет восстановлено и тестер не сможет выполнить свою функцию разряда.


    Вопросы безопасности оператора

    На испытательной станции должно быть достаточно места для тестера и тестируемого устройства, чтобы оператору не приходилось тянуться через тестируемое устройство для доступа к тестеру. Тестер должен находиться на расстоянии не менее трех дюймов от стены, чтобы обеспечить надлежащий поток воздуха для устройства. В идеале тестируемое устройство должно быть изолировано от оператора и тестера. Для более крупных тестируемых устройств, которые привозят на испытательную станцию, тележка должна быть непроводящей и иметь стопорные колеса. (Это также применимо, если тестер необходимо подвезти к тестируемому устройству на колесе.) Содержите зону в чистоте и порядке и размещайте оборудование так, чтобы оператору было легко и безопасно использовать его.

    Существует множество средств безопасности, которые можно добавить к испытательной станции, чтобы предотвратить попадание оператором высокого напряжения, например ограждения или кожухи.При размещении вокруг ИУ они должны быть непроводящими и оснащены защитными блокировками, отключающими все высокое напряжение при размыкании. Блокировки должны быть устроены таким образом, чтобы операторы ни при каких условиях не подвергались воздействию высокого напряжения.

    Кроме того, легко внедрить ручные переключатели цепи, которые предотвращают попадание оператором высокого напряжения во время тестирования. Базовая операция ручного переключателя требует, чтобы оператор использовал обе руки для запуска теста, возможно, с помощью ножного переключателя для активации теста.Если одна или обе руки убраны во время тестирования, тест немедленно останавливается. Переключатели располагаются прямо перед оператором на ширине плеч. Расстояние между переключателями не позволяет оператору пытаться нажать обе кнопки одной рукой или предметом. Нельзя подавать высокое напряжение на выходные клеммы и тестируемое устройство до тех пор, пока оба переключателя не будут нажаты одновременно. Оператор не может прикасаться к тестируемому устройству или измерительным проводам, если обе руки находятся на ладонных переключателях. Ладонные переключатели подключены к цифровому вводу/выводу на тестере Hipot.Когда переключатели находятся в нижнем положении, запуск разрешен. Как только переключатель поднимается, активируется защитная блокировка, отключающая выходное напряжение теста Hipot. Этот метод безопасен, быстр и эффективен.

    На рис. 7 показаны два альтернативных подхода к настройке настольного теста Hipot. На рис. 7а ИУ размещается на испытательном стенде, а комбинация ручных и ножных переключателей гарантирует, что оператор не сможет коснуться ИУ во время проведения испытания.Оператор работает в защитных очках. На практике использование ладонных переключателей обычно ограничивается кратковременными тестами, выполняемыми на повторяющейся основе с рядом тестируемых устройств. Если эта тестовая установка используется для более длительных тестов, операторы найдут способ обойти ладонные переключатели.

    На рис. 7b ИУ помещено под защитную крышку с блокировкой для изоляции оператора во время испытания. Использование кожуха является более надежным средством обеспечения безопасности оператора, особенно когда испытания требуют более длительных периодов времени.

    Более сложные испытательные станции могут включать блокировку тестеров Hipot. Одним из методов безопасности, использующих блокировку, является световая завеса, представляющая собой луч инфракрасного света, который открывает блокировку, если кто-либо прерывает любую часть луча. Выход световой завесы подключается к клемме блокировки на тестере Hipot. Если блокировка разомкнута, подача высокого напряжения немедленно прекращается. Световая завеса размещается между тестером Hipot или тестируемым устройством и оператором. Чтобы оператор коснулся высокого напряжения, он должен пройти через световую завесу, тем самым разблокировав блокировку, которая отключит высокое напряжение.

    Если гипот находится за световой завесой, должен быть способ начать тест. Ножной переключатель — простое решение. Имейте в виду, что вы должны убедиться, что никто не может добраться до высокого напряжения, обходя световую завесу.


    Тестовая установка

    Регулярно, обычно в начале каждой смены, следует проверять сам тестер, подключая тестер к образцам PASS и FAIL. Эти образцы должны быть разработаны для подтверждения правильной работы тестера в зависимости от типа (типов) проводимых испытаний (высокое напряжение, сопротивление изоляции, сопротивление заземления и заземляющее соединение).)

    После выполнения всех подключений и выбора предписанной процедуры проверки оператор должен подтвердить, что все параметры проверки в соответствии с документацией по проверке отображаются на экране тестера. Затем можно проводить испытание, учитывая соображения безопасности, описанные в этой статье.

    Приложение к этой статье содержит полезный контрольный список для оператора по настройке и безопасной эксплуатации испытательной станции Hipot.


    Заключение

    Проверка электробезопасности является универсальным требованием для электрического и электронного оборудования.Тестирование в соответствии с конкретными региональными требованиями может быть непростой задачей, которую упрощают программируемые функции и функциональные возможности продвинутых тестеров Hipot.

    NRTL в каждом регионе мира предоставляют услуги по сертификации соответствия конкретным стандартам, а затем регулярно проверяют оборудование и испытательные установки, используемые для проведения производственных испытаний.

    Было доказано, что возможности передового оборудования Vitrek для испытаний на электробезопасность необходимы для эффективного и точного тестирования конкретных требований тестируемых устройств.

    Проверка электробезопасности по самой своей природе требует строгого соблюдения процедур, обеспечивающих безопасность оператора.


    Приложение

    Контрольный список оператора для тестирования Hipot: основные правила техники безопасности и процедуры

    1. Только должным образом обученные операторы должны иметь право использовать оборудование и иметь доступ к испытательной зоне.
    2. Не выполняйте никаких подключений к тестируемому устройству, пока не убедитесь, что сигнальная лампа высокого напряжения не горит.
    3. Никогда не прикасайтесь к тестируемому устройству, тестеру или измерительным проводам.
    4. При подключении проводов к тестируемому устройству всегда сначала подключайте зажим заземления.
    5. Никогда не прикасайтесь непосредственно к металлу высоковольтного пробника или высоковольтного измерительного провода. Прикасайтесь только к изолированным частям и только при отсутствии высокого напряжения.
    6. По возможности используйте только испытательные приспособления с блокировкой.
    7. Перед началом теста проверьте все подключения тестируемого устройства. Убедитесь, что рядом с тестируемым устройством или тестером нет других предметов.
    8. Содержите рабочее место в чистоте и порядке, избегайте пересечения измерительных проводов.
    9. Подвесьте измерительные провода, чтобы свести к минимуму емкостную связь.
    10. Следуйте предписанной процедуре для каждого теста точно так, как написано.
    11. Перед началом теста проверьте все условия настройки и осмотрите все выводы на наличие признаков износа.
    12. Убедитесь, что тестер работает правильно, используя устройство проверки производительности. Это также подтвердит состояние тестовых проводов. Держите оборудование на регулярном цикле калибровки.

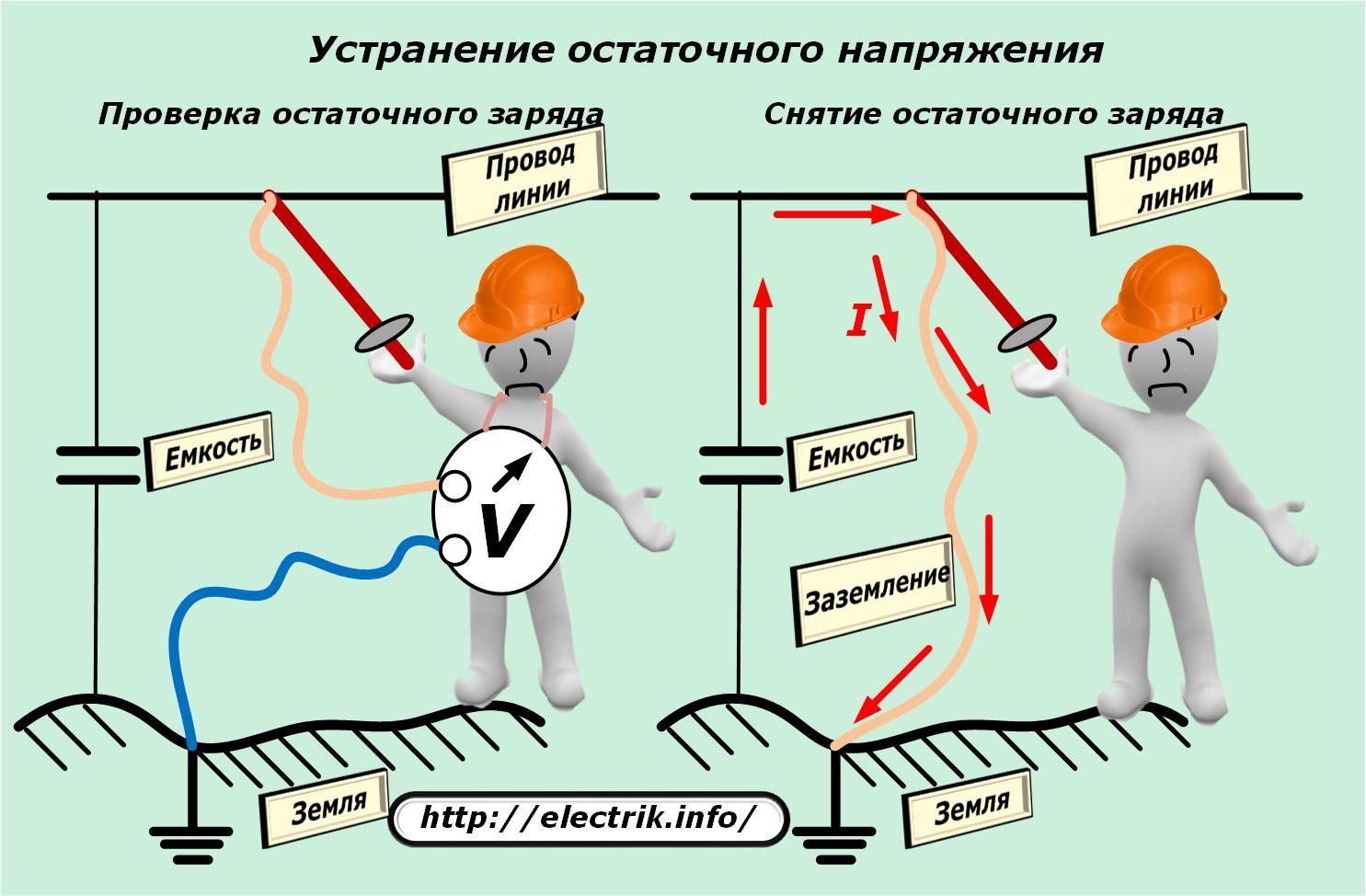

    13. Держите под рукой «горячий стержень» при выполнении теста постоянным током и используйте его для разрядки любого соединения или устройства, которое может отключиться во время теста. Это необходимо, потому что во время теста могут возникнуть неожиданные опасные заряды, если соединение оборвется.
    14. По завершении проверки убедитесь, что лампа высокого напряжения не горит. Если тест был постоянным током, разряд может занять некоторое время.
    15. Убедитесь, что тестер и тестовая станция используют все встроенные средства безопасности и функции тестера Hipot.
    16. Периодически проверяйте память, чтобы обеспечить последовательное тестирование и неизменность параметров.
    17. Убедитесь, что сеть переменного тока для тестера правильно подключена к заземлению с низким импедансом. Также убедитесь, что аварийный выключатель отключает все питание от тестера и тестируемого устройства, а также от всего электрического оборудования и питания в зоне тестирования.
    18. Оператор и находящиеся поблизости коллеги должны быть обучены проведению СЛР только с компрессией в случае сердечного приступа или контакта с высоким напряжением.

    Загрузить PDF-версию этого документа



    Каковы понятия и различия между сопротивлением изоляции, сопротивлением постоянному току, сопротивлением заземления и контактным сопротивлением в электрических системах?

    Что такое сопротивление изоляции?

    Сопротивление изоляции: приложено постоянное напряжение к диэлектрику. После определенного периода поляризации соответствующие Ток утечки, протекающий через диэлектрик, называется сопротивлением изоляции.

    Сопротивление изоляции является самым основным индикатор изоляции электрооборудования и электропроводки. Для приемо-сдаточные испытания низковольтных электроустановок, изоляции сопротивление двигателя, электрораспределительного оборудования и распределительных линий при нормальная температура должна быть не менее 0,5 МОм (для рабочего оборудования и электропроводки, сопротивление изоляции должно быть не менее 1 МОм/кВ). То сопротивление изоляции низковольтных электроприборов и их соединения кабели и вторичные цепи, как правило, не должны быть ниже 1 МОм; в относительно влажной среде она не должна быть ниже 0.5 МОм; в сопротивление изоляции шин малой мощности должно быть не ниже 10 МОм. Сопротивление изоляции ручных электроинструментов класса I не должно быть менее 2 МОм.

    Какое сопротивление заземления?

    Сопротивление заземления – это сопротивление возникает при протекании тока от заземляющего устройства в землю и затем течет через землю к другому заземлителю или распространяется на дальнее место.Единицей измерения является Ом. Величина сопротивления заземления может отражают степень контакта между электрическим устройством и «земля» и отражают масштаб сетки заземления.

    Метод измерения сопротивления заземления включает двухпроводной метод, трехпроводной метод, четырехпроводной метод, одиночный зажим метод и метод двойного зажима. Каждый из пяти методов имеет свои особенности. характеристики. При измерении постарайтесь выбрать правильный метод и измерительный тестер для проведения измерений.Результаты точны.

    Что такое сопротивление обмотки постоянному току?

    Сопротивление постоянному току в основном для сопротивления постоянному току испытания индуктивных нагрузок, таких как трансформаторы, двигатели, ТТ/ТН и т. д. единица измерения мОм. Например, измерение сопротивления постоянному току обмотка трансформатора является удобным и эффективным тестом для исследуйте состояние соединения изоляции обмотки и ток петля. Он может отражать качество сварки обмотки, обмотки межвитковое замыкание, обрыв обмотки или подводящего провода, отвод чейнджер и неисправности, такие как плохой контакт провода, на самом деле, это также эффективный означает, что сопротивление постоянному току каждой фазной обмотки сбалансировано и правильное ли положение переключателя регулировки напряжения.

    Методы измерения сопротивления постоянному току включают: метод ток-напряжение, метод моста постоянного тока и одновременное сжатие трехфазных обмоток. Теперь все тестеры сопротивления постоянному току используют мост постоянного тока. метод, который требует, чтобы испытательный ток был не менее 1А, а значение сопротивления измерения маленькое. Высокие, испытательные токи распространены: 1А, 3А, 10А, 20А, 40А, 50А, 100А используются только для однофазных измерений. Для одновременных трехфазных измерений JYR-10S/20S и JYR-40S/50S доступны трехканальные тестеры сопротивления постоянному току.

    Что такое контактное сопротивление?

    Контактное сопротивление – это параметр, характеризует качество соединения токопроводящего контура и единица измерения мкОм. Каждый тип высоковольтного автоматического выключателя определяет диапазон значений. Если сопротивление контура превышает указанное значение, скорее всего плохое соединение токопроводящего шлейфа. В случае высокого тока, локальный подъем температуры при выходе из строя контакта составляет вырос.В тяжелых случаях даже порочный круг вызывает окислительное горение. потери, а автоматический выключатель, используемый для работы с большим током, должен платить больше внимание.

    Измерение контактного сопротивления, измерение мостовым методом, не допускается метод падения напряжения постоянного тока. И испытательный ток больше или равно 100А. Тестер контактного сопротивления используется для Измерьте контактное сопротивление распределительного устройства, такого как высоковольтный переключатель и переключатель под нагрузкой и может напрямую отражать состояние контакта переключателя контакт.

    Тестер сопротивления изоляции

    Обнаруживает до 4000 МОм при 500 В постоянного тока

    ОБЗОР

    Теперь вы можете выполнять безопасные, быстрые и эффективные измерения сопротивления изоляции до 4000 МОм при 500 В постоянного тока с помощью

    .

    Модель ROD-L Electronics M300RT. Тестер сопротивления изоляции модели M300RT выполняет как изоляцию

    Проверка сопротивления

    и непрерывности заземления в соответствии со стандартами испытаний UL, VDE, BSI, IEC и MIL STD 202.

    Эти стандарты помогают ограничить вашу подверженность претензиям по качеству продукции и риск производства небезопасных с точки зрения электричества продуктов.

    Этот тестер также разряжает тестируемое устройство (ИУ) в течение 2 мс, чтобы дополнительно гарантировать отсутствие серьезного повреждения

    придет к оператору или тестируемому устройству при наличии высокого напряжения. Кроме того, этот тестер поставляется с

    специальная высоковольтная розетка на передней панели (номинальное напряжение 8 кВ), которую можно использовать для подключения тестируемых устройств к

    тестер без контакта с кабельными зажимами высокого напряжения.Также можно использовать зажимные провода и измерительный щуп ROD-L MP21.

    ПРИМЕНЕНИЕ

    • Выполнение безопасных, быстрых и эффективных испытаний сопротивления изоляции до 4000 МОм при 500 В постоянного тока

    • Удовлетворение требований к обеспечению качества, тестированию или производству

    • Соответствие стандартам электробезопасности

    • Уменьшить подверженность претензиям по качеству продукции

    • Обеспечьте электрическую безопасность продукта во время скачков напряжения в сети

    • Тестирование электрических изделий всех видов, включая электроприборы, двигатели, трансформаторы и печатные платы

    ХАРАКТЕРИСТИКИ

    • Совместимость с тестерами ROD-L hipot и заземления

    • Испытания на соответствие стандартам UL, VDE, IEC и MIL STD 202

    • Выполняет отключение по высокому напряжению и разрядку тестируемого устройства в течение 2 миллисекунд после окончания теста

    • Выполняет быструю разрядку тестируемого устройства (DUT) после выключения

    • Включает полностью автоматический цикл испытаний

    • Сигналы, когда тестер готов, заземление шасси в норме, тест выполняется и тест пройден или не пройден

    • Включает предустановки на задней панели для скорости изменения напряжения, времени тестирования и точки срабатывания сопротивления изоляции.

    • Включает выбираемые переключателем комбинации скорости линейного изменения и времени тестирования

    • Включает обнаружение дуги

    • Может быть соединен с тестером заземления M25 или любым тестером Hipot ROD-L для облегчения последовательного тестирования

    • Проверяет наличие 0.5 Ом или меньше (при подаче 1,5 В переменного тока) во время мониторинга заземления шасси

    • Отключает высокое напряжение со звуковой и визуальной сигнализацией отказа при потере приемлемой непрерывности защитного заземления

    • Запрещает высокое напряжение, если заземление шасси безопасности не защищено

    • Включает розетку на передней панели для тестируемого устройства, которая предотвращает воздействие высокого напряжения на оператора во время тестирования

    • Включает визуальную и звуковую сигнализацию для обнаружения дуги, низкого сопротивления изоляции и замыкания на землю

    ХАРАКТЕРИСТИКИ

    _____________________________________________________________________________________________

    ФИЗИЧЕСКИЙ

              Размеры: 16. 75″ x 5,25″ x 13,25″ (43 см x 13 см x 34 см)

              Вес нетто: 24 фунта (11 кг)

         Вес брутто: 29 фунтов (13 кг)

                   Цвет: мятно-серый/оливково-серый

    _____________________________________________________________________________________________

    ЭЛЕКТРООБОРУДОВАНИЕ

         Определение сопротивления изоляции: до 4000 МОм

                  Максимальное выходное напряжение: от 50 до 500 В пост. тока, регулируется пользователем

                Скорость изменения выходного напряжения: от 50 В/сек до 5000 В/сек, регулируется пользователем

                               Время тестирования: от 1 до 180 секунд, настраивается пользователем

                           Обнаружение дуги: Да

               Время отключения по окончании теста: 2 миллисекунды

                      Входное напряжение сети: 115/230 В переменного тока, 44–66 Гц

       Максимальная требуемая мощность линейного входа: 300 Вт

    ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ

    01. Пульт дистанционного управления (цифровой)

    05. Автоматическая операция

    06. Крышка блокировки реальной панели

    10. Звуковой тестовый сигнал

    15. Комплект для монтажа в стойку

    18. Датчик сопротивления (с заглушенной розеткой на передней панели)

    19. Пульт дистанционного управления (аналоговый и цифровой)

    20. Чувство сопротивления

    23. Цифровые панельные измерители

    24. Заглушка передней панели (старт)

    27. Настройка точки срабатывания «Нет нагрузки»

    29. Два напряжения, выбираемых переключателем (250 В/500 В в обычном режиме)

    Методы испытания сопротивления заземления (часть 2)

    Можно ли использовать мегомметр или мультиметр для измерения удельного сопротивления земли
    • Мы не можем использовать мегомметр или мультиметр для измерения удельного сопротивления земли.

    Тестер изоляции (мегомметр):

    • Тестер изоляции предназначен для измерения сопротивления на противоположном конце путем подачи высокого постоянного напряжения.
    • Приборы для проверки изоляции
    • используют высокие испытательные напряжения в диапазоне киловольт. Область между электродом и землей заряжена высоким постоянным напряжением, и нам не нужны заземления, измеряемые в мегаомах.
    • Тестер заземления использует низкое напряжение для проверки безопасности оператора до низкого напряжения.

    Мультиметр:

    • Тем не менее, мультиметр или проверка непрерывности могут использовать очень низкое напряжение между установленным электродом и опорной землей, которым можно пренебречь.
    • Низкое напряжение постоянного тока может дать показания сопротивления между землей и заземляющим электродом, но это не точное измерение.
    • Измерение мультиметром может быть ненадежным, так как на показания могут влиять переходные процессы почвы, электрические помехи, создаваемые токами заземления, пытающимися вернуться к трансформатору, а также другие источники.

    Можно ли уменьшить сопротивление заземления, полив водой пробник заземления
    • При попадании воды на измерительный щуп в некоторой степени уменьшите контактное сопротивление между щупом и землей.
    • Если есть достаточный контакт между датчиком и землей, то заливка воды рядом с тестовым датчиком никогда не уменьшит сопротивление заземления системы.
    • Сопротивление заземления — это измеряемое сопротивление заземляющего электрода, а не испытательного щупа. Пробник — это инструмент для измерения сопротивления заземления.
    • Если испытательная установка имеет достаточное расстояние, датчики будут находиться достаточно далеко за пределами электрического поля испытательного полигона, так что их попадание воды не повлияет на результат испытания.

      Методы измерения сопротивления заземления

    Существует шесть основных методов измерения сопротивления заземления

    1. Четырехточечный метод (метод Веннера)
    2. Трехтерминальный метод (метод падения потенциала / метод 68,1 %)
    3. Двухточечный метод (Метод мертвой земли)
    4. Метод испытаний с зажимами
    5. Метод наклона
    6. Метод звезда-треугольник



     (1) Четырехточечный метод (метод Веннера):
    • Этот метод наиболее часто используется для измерения удельного сопротивления грунта,

    Необходимое оборудование:

    • Тестер заземления (4 контакта)
    • 4 шт. электродов (шипов)
    • 4 Количество изолированных проводов
    • Молоток
    • Измерительный метчик

    Соединения:

    • Сначала изолируйте измеряемый заземляющий электрод, отсоединив его от остальной системы.
    • Набор тестера заземления
    • имеет четыре клеммы, две клеммы тока, обозначенные C1 и C2, и две клеммы напряжения, обозначенные P1 и P2.
    • P1 = зеленый провод, C1 = черный провод, P2 = желтый провод, C2 = красный провод
    • В этом методе четыре малогабаритных электрода вбиваются в почву на одинаковой глубине и на одинаковом расстоянии друг от друга по прямой линии.
    • Расстояние между заземляющими электродами должно быть не менее в 20 раз больше глубины электрода в земле.
    • Пример, если глубина каждого заземляющего электрода составляет 1 фут, то расстояние между электродами больше 20 футов.
    • Измеряемый заземляющий электрод подключается к клемме C1 тестера заземления.
    • Вставьте еще одну потенциальную клемму заземления (P1) на глубину от 6 до 12 дюймов на некотором расстоянии от электрода заземления C1 и соедините с клеммой P1 тестера заземления изолированным проводом.
    • Вставьте еще одну потенциальную клемму заземления (P2) на глубину от 6 до 12 дюймов на некотором расстоянии от электрода заземления P1 и соедините с клеммой P2 тестера заземления изолированным проводом.
    • Вставьте другой Токовый Электрод (C2) на глубину от 6 до 12 дюймов с некоторого расстояния в P2 Заземляющий Электрод и подключите к C2 Клемму Тестера Заземления проводом с изолированным проводом.
    • Подключите тестер заземления, как показано на рисунке.

    Процедура тестирования:

    • Нажмите СТАРТ и прочтите значение сопротивления. Это фактическое значение сопротивления заземления тестируемого электрода.
    • Запишите показания в полевом листе в соответствующем месте. Если показания нестабильны или отображается сообщение об ошибке, дважды проверьте соединения. Для некоторых счетчиков настройки ДИАПАЗОН и ТЕСТОВЫЙ ТОК могут быть изменены до тех пор, пока не будет достигнута комбинация, обеспечивающая стабильные показания без индикации ошибки.
    • Тестер заземления имеет в основном генератор постоянного тока, который подает ток в землю между двумя токовыми клеммами C1 (E) и C2 (H).
    • Датчики потенциала P1 и P2 определяют напряжение ΔV (функция сопротивления) из-за тока, подаваемого в землю токоведущими клеммами C1 и C2.
    • Тестер измеряет как ток, так и напряжение, выполняет внутренний расчет и затем отображает сопротивление. Р=В/И
    • Если этот заземляющий электрод подключен параллельно или последовательно с другими заземляющими стержнями, значение сопротивления равно общему значению всех сопротивлений.
    • Измерения сопротивления заземления часто искажаются из-за наличия токов заземления и их гармоник. Для предотвращения этого рекомендуется использовать систему автоматической регулировки частоты (АПЧ). Это автоматически выбирает частоту тестирования с наименьшим количеством шума, что позволяет получить четкие показания.
    • Повторите вышеуказанные шаги, увеличив расстояние между каждым электродом на одинаковом расстоянии, и измерьте значение сопротивления заземления.
    • Среднее значение всех показаний
    • Эффективный способ уменьшить сопротивление электрода относительно земли — полить его водой. Добавление влаги незначительно для чтения; это только улучшит электрическое соединение и не повлияет на общие результаты. Также может помочь более длинный зонд или несколько зондов (на небольшом расстоянии).

    Применение:

    • Рекомендуется для средней или большой электродной системы.
    • Используется для многократных испытаний на глубину

    Преимущество:

    • Это самый точный метод.
    • Это быстрый и простой способ.
    • Чрезвычайно надежный соответствует IEEE 81;

    Недостаток:

    • Необходимо отключить питание оборудования или отключить заземлитель.
    • Одним из основных недостатков этого метода является то, что для измерения требуется большое расстояние.
    • Это расстояние может составлять до 2000 футов и более для наземных систем, покрывающих большую площадь или имеющих очень низкое сопротивление.
    • Требует много времени и труда



    2) Трехточечный метод (падения потенциала).
    • Метод спада потенциала или трехвыводной метод  является наиболее распространенным способом измерения сопротивления системы заземляющих электродов, но требует специальных процедур при измерении больших систем электродов
    • Существует три основных метода проверки падения потенциала.
    • Полное падение потенциала: Проводится ряд тестов в разных местах датчика потенциала «P» и строится кривая сопротивления.
    • Упрощенное падение потенциала: На определенном расстоянии от датчика потенциала «P» выполняются три измерения, и для определения сопротивления используются математические расчеты.
    • 8% Правило : Одно измерение проводится потенциальным датчиком «P» на расстоянии 61,8% (62%) от расстояния между тестируемым электродом и «C».

    Необходимое оборудование:

    • Тестер заземления (4 или 3 контакта)
    • 4 шт. электродов (шипов)
    • 4 Количество изолированных проводов
    • Молоток
    • Измерительный метчик

    Соединения:

    • Сначала изолируйте измеряемый заземляющий электрод, отсоединив его от остальной системы.
    • Для малой системы:
    • Для 4-контактного тестера заземления Клемма короткого тока (C1) и потенциальная клемма (P1) вместе с короткой перемычкой на тестере заземления и подключите его к тестируемому заземляющему электроду.
    • Для 3-контактного тестера заземления Подсоедините клемму тока (C1) к измеряемому электроду заземления.
    • Вставьте еще один токовый электрод (C2) в землю на глубину от 100 до 200 футов на глубину от 6 до 12 дюймов от центра электрода и подключите к C2 Клемма тестера заземления.
    • Вставьте еще одну потенциальную клемму (P2) на глубину от 6 до 12 дюймов в землю посередине между Токовым электродом (C1) и Токовым электродом (C2) и подключите к Измерителю заземления на P2
    • Для большой системы
    • Разместите электрод тока (C2) 400–600 футов от измерительного электрода тока заземления (C1)
    • Поместите потенциальный электрод (P1) 8% расстояния от электрода заземления (C1)
    • Измерить сопротивление
    • Переместите токовый электрод (C2) на 50–100 футов дальше от его нынешнего положения.
    • Поместите потенциальный электрод (P2) на 61,8% расстояния от электрода заземления (C1).
    • Длина шипа в земле не должна превышать 1/20 расстояния между двумя шипами.

    Процедура тестирования:

    • Нажмите СТАРТ и прочтите значение сопротивления. Это фактическое значение тестируемого заземляющего электрода.
    • Переместите потенциальный электрод на 10 футов дальше от электрода и выполните второе измерение.
    • Переместите датчик потенциала на 10 футов ближе к электроду и выполните третье измерение.
    • Если три измерения согласуются друг с другом в пределах нескольких процентов от их среднего значения, то среднее значение трех измерений можно использовать в качестве сопротивления электрода.
    • Если три измерения отличаются более чем на несколько процентов от их среднего значения, то требуются дополнительные процедуры измерения.
    • Расположение центра электрода известно редко. В этом случае проводят не менее трех серий измерений, в каждой из которых токоизмерительный датчик находится на разном расстоянии от электрода, предпочтительно в разных направлениях.
    • Если места недостаточно и это не позволяет проводить измерения в разных направлениях, соответствующие измерения можно выполнить, переместив токоизмерительный датчик по линии от электрода или ближе к нему.
    • Например, измерение может быть выполнено с токоизмерительным датчиком, расположенным на расстоянии 200, 300 и 400 футов вдоль линии от электрода.
    • Каждый набор измерений включает размещение датчика тока, а затем перемещение датчика потенциала с шагом 10 футов к электроду или от него.
    • Начальная точка не является критической, но должна находиться на расстоянии от 20 до 30 футов от точки подключения электрода, и в этом случае потенциальный датчик перемещается с шагом 10 футов в сторону токового датчика, или от 20 до 30 футов от токового датчика, и в этом случае потенциальный зонд перемещается с шагом 10 футов назад к электроду.
    • Расстояние между последовательными местоположениями датчиков потенциала не является особенно важным и не должно составлять 10 футов, если измерения проводятся через равные промежутки времени вдоль линии между соединением электрода и датчиком тока.
    • Большее расстояние означает более быстрые измерения с меньшим количеством точек данных. меньший интервал означает большее количество точек данных с более медленными измерениями.
    • После выполнения всех измерений данные отображаются с расстоянием от электрода по горизонтальной шкале и измеренным сопротивлением по вертикальной шкале.

    Значение положения токового электрода (C2):
    • Измерения падения потенциала основаны на расстоянии датчиков тока и потенциала от центра тестируемого электрода.
    • Для обеспечения максимальной точности необходимо, чтобы датчик находился вне сферы влияния тестируемого заземляющего электрода и вспомогательного заземления.
    • Если мы разместим токовый электрод (C2) слишком близко к заземляющему электроду (C1), то сфера влияния, эффективные области сопротивления перекроются и сделают измерения недействительными.
    • За точные результаты и за то, чтобы наземные колья находились вне сфер влияния.
    • Переместите внутренний электрод Potation (P1) на 1 метр в любом направлении и выполните новое измерение.Если есть значительное изменение показаний (30 %), нам необходимо увеличить расстояние между тестируемым заземляющим стержнем, внутренней стойкой (щупом) и внешней стойкой (вспомогательным заземлением), пока измеренные значения не останутся достаточно постоянными при изменении положения. внутренний кол (зонд).
    • Наилучшее расстояние для токоизмерительного датчика должно как минимум в 10–20 раз превышать наибольший размер электрода.
    • Поскольку результаты измерений часто искажаются подземными кусками металла, подземными водоносными горизонтами и т. д., поэтому измерения выполняются путем изменения оси земляного штыря на 90 градусов, путем многократного изменения глубины и расстояния, эти результаты могут быть подходящей системой сопротивления грунта. .
    • Таблица представляет собой руководство по правильной установке датчика (внутренний стержень) и вспомогательного заземления (внешний стержень).

    Расстояние датчика

    Глубина заземлителя Расстояние до внутренней стойки
    Расстояние до внешней стойки
    2 м 15 м 25 м
    3 м 20 м 30 м
    6 м 25 м 40 м
    10 м 30 м 50 м

    Применение:

    • Рекомендуется для высоких электрических нагрузок.
    • Подходит для малых и средних систем электродов (1 или 2 стержня/пластины). .
    • Пригодится для однородного грунта

    Преимущество:

    • Трехточечный метод является наиболее надежным методом испытаний;
    • Это испытание является наиболее подходящим испытанием для больших систем заземления.
    • Трехполюсник быстрее и проще, с одним проводом меньше Интервал для токоизмерительного датчика

    Недостаток:

    • Отдельные заземляющие электроды должны быть отключены от измеряемой системы.
    • Это чрезвычайно трудоемкая и трудоемкая операция.
    • Бывают ситуации, когда отключение невозможно.
    • Необходимо знать расположение центрального зонда
    • Отнимает много времени и труда. Неэффективен, если электрический центр неизвестен.
    • Если производится меньше измерений, то они менее точны, чем полное падение потенциала



    61,8% Правило:
    • Доказано, что фактическое сопротивление электрода измеряется, когда потенциальный зонд расположен 61. 8% расстояния между центром электрода и токоизмерительным датчиком. Например, если датчик тока расположен в 400 футах от центра электрода, то сопротивление можно измерить с помощью датчика потенциала, расположенного на расстоянии 61,8% x 400 = 247 футов от центра электрода.
    • Точка измерения 61,8 % предполагает, что датчики тока и потенциала расположены по прямой линии, а почва однородна (почва того же типа вокруг области электрода и на глубину, равную 10-кратному наибольшему размеру электрода).
    • Точка измерения 61,8% по-прежнему обеспечивает достаточную точность для большинства измерений.

    • Предположим, что расстояние от пика тока до заземляющего электрода D = 60 футов. Тогда расстояние от пика потенциала будет составлять 62 % от D = 0,62D, т. е. 0,62 x 60 футов = 37 футов.

    Применение:

    • Подходит для малых и средних систем электродов.
    • Пригодится для однородного грунта

    Преимущество:

    • Проще всего выполнить.
    • Требуемый минимальный расчет;
    • Наименьшее количество перемещений тестового щупа.

    Недостаток:

    • Почва должна быть однородной.
    • Менее точный
    • Восприимчив к негомогенной почве

    Нравится:

    Нравится Загрузка…

    Родственные

    О Jignesh.Parmar (BE, Mtech, MIE, FIE, CEng)
    Jignesh Parmar завершил M.Tech (управление энергосистемой), BE (электрика). Он является членом Института инженеров (MIE) и CEng, Индия. Членский номер: M-1473586. Он имеет более чем 16-летний опыт работы в области передачи-распределения-обнаружения хищения электроэнергии-электротехнического обслуживания-электрических проектов (планирование-проектирование-технический анализ-координация-выполнение). В настоящее время он работает в одной из ведущих бизнес-групп в качестве заместителя менеджера в Ахмедабаде, Индия. Он опубликовал ряд технических статей в журналах «Electrical Mirror», «Electrical India», «Lighting India», «Smart Energy», «Industrial Electrix» (Australian Power Publications). Он является внештатным программистом Advance Excel и разрабатывает полезные электрические программы на основе Excel в соответствии с кодами IS, NEC, IEC, IEEE. Он технический блоггер и знаком с английским, хинди, гуджарати и французским языками. Он хочет поделиться своим опытом и знаниями и помочь техническим энтузиастам найти подходящие решения и обновить себя по различным инженерным темам.

    Стандартные методы испытаний целостности изоляции и заземления фотоэлектрических модулей

    Лицензионное соглашение ASTM

    ВАЖНО – ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ ЭТИ УСЛОВИЯ ПЕРЕД ВХОДОМ В ЭТОТ ПРОДУКТ ASTM.
    Приобретая подписку и нажимая на это соглашение, вы вступаете в контракт, и подтверждаете, что прочитали настоящее Лицензионное соглашение, что вы понимаете его и соглашаетесь соблюдать его условия. Если вы не согласны с условиями настоящего Лицензионного соглашения, немедленно покиньте эту страницу, не входя в продукт ASTM.

    1.Право собственности:
    Этот продукт защищен авторским правом, как компиляции и в виде отдельных стандартов, статей и/или документов («Документы») ASTM (“ASTM”), 100 Barr Harbour Drive, West Conshohocken, PA 19428-2959 USA, за исключением случаев, когда прямо указано в тексте отдельных документов. Все права защищены. Ты (Лицензиат) не имеет прав собственности или иных прав на Продукт ASTM или Документы.Это не продажа; все права, право собственности и интерес к продукту или документам ASTM (как в электронном, так и в печатном виде) принадлежат ASTM. Вы не можете удалять или скрывать уведомление об авторских правах или другое уведомление, содержащееся в Продукте или Документах ASTM.

    2. Определения.

    A. Типы лицензиатов:

    (i) Индивидуальный пользователь:
    один уникальный компьютер с индивидуальным IP-адресом;

    (ii) Одноместный:
    одно географическое местоположение или несколько объекты в пределах одного города, входящие в состав единой организационной единицы, управляемой централизованно; например, разные кампусы одного и того же университета в одном городе управляются централизованно.

    (iii) Multi-Site:
    организация или компания с независимое управление несколькими точками в одном городе; или организация или компания, расположенная более чем в одном городе, штате или стране, с центральным управлением для всех местоположений.

    B. Авторизованные пользователи:
    любое лицо, подписавшееся к этому Продукту; если Site License также включает зарегистрированных студентов, преподавателей или сотрудников, или сотрудник Лицензиата на Одном или Множественном Сайте.

    3. Ограниченная лицензия.
    ASTM предоставляет Лицензиату ограниченное, отзывная, неисключительная, непередаваемая лицензия на доступ посредством одного или нескольких авторизованные IP-адреса и в соответствии с условиями настоящего Соглашения использовать разрешенных и описанных ниже, каждого Продукта ASTM, на который Лицензиат подписался.

    А.Специальные лицензии:

    (i) Индивидуальный пользователь:

    (a) право просматривать, искать, извлекать, отображать и просматривать Продукт;

    (b) право скачивать, хранить или распечатывать отдельные копии отдельных Документов или частей таких Документов исключительно для собственного использования Лицензиатом. То есть Лицензиат может получить доступ к электронному файлу Документа (или его части) и загрузить его. Документа) для временного хранения на одном компьютере в целях просмотра и/или печать одной копии документа для личного пользования.Ни электронный файл, ни единственный печатный отпечаток может быть воспроизведен в любом случае. Кроме того, электронный файл не может распространяться где-либо еще по компьютерным сетям или иным образом. Это электронный файл нельзя отправить по электронной почте, загрузить на диск, скопировать на другой жесткий диск или в противном случае разделены. Одна печатная копия может быть распространена среди других только для их внутреннее использование в вашей организации; его нельзя копировать.Индивидуальный загруженный документ иным образом не может быть продана или перепродана, сдана в аренду, сдана в аренду, одолжена или сублицензирована.

    (ii) Односайтовые и многосайтовые лицензии:

    (a) право просматривать, искать, извлекать, отображать и просматривать Продукт;

    (b) право скачивать, хранить или распечатывать отдельные копии отдельных Документов или частей таких Документов для личных целей Авторизованного пользователя. использовать и передавать такие копии другим Авторизованным пользователям Лицензиата в компьютерной сети Лицензиата;

    (c) если образовательное учреждение, Лицензиату разрешается предоставлять печатная копия отдельных Документов отдельным учащимся (Авторизованные пользователи) в классе по месту нахождения Лицензиата;

    (d) право отображать, загружать и распространять печатные копии Документов для обучения Авторизованных пользователей или групп Авторизованных пользователей.

    (e) Лицензиат проведет всю необходимую аутентификацию и процессы проверки, чтобы гарантировать, что только авторизованные пользователи могут получить доступ к продукту ASTM.

    (f) Лицензиат предоставит ASTM список авторизованных IP-адреса (числовые IP-адреса домена) и, если многосайтовый, список авторизованных сайтов.

    Б.Запрещенное использование.

    (i) Настоящая Лицензия описывает все разрешенные виды использования. Любой другой использование запрещено, является нарушением настоящего Соглашения и может привести к немедленному прекращению действия настоящей Лицензии.

    (ii) Авторизованный пользователь не может производить этот Продукт, или Документы, доступные любому, кроме другого Авторизованного Пользователя, будь то по интернет-ссылке, или разрешив доступ через его или ее терминал или компьютер; или другими подобными или отличными средствами или договоренностями.

    (iii) В частности, никто не имеет права передавать, копировать, или распространять любой Документ любым способом и с любой целью, за исключением случаев, описанных в Разделе 3 настоящей Лицензии без предварительного письменного разрешения ASTM. Особенно, за исключением случаев, описанных в Разделе 3, никто не может без предварительного письменного разрешения ASTM: (a) распространять или пересылать копию (электронную или иную) любой статьи, файла, или материал, полученный из любого продукта или документа ASTM; (b) воспроизводить или фотокопировать любые стандарт, статья, файл или материал из любого продукта ASTM; в) изменять, видоизменять, приспосабливать, или переводить любой стандарт, статью, файл или материал, полученный из любого продукта ASTM; (d) включать любой стандарт, статью, файл или материал, полученный из любого продукта ASTM или Документировать в других произведениях или иным образом создавать любые производные работы на основе любых материалов. получено из любого продукта или документа ASTM; (e) взимать плату за копию (электронную или иным образом) любого стандарта, статьи, файла или материала, полученного из любого продукта ASTM или Документ, за исключением обычных расходов на печать/копирование, если такое воспроизведение разрешено по разделу 3; или (f) систематически загружать, архивировать или централизованно хранить существенные части стандартов, статей, файлов или материалов, полученных из любого продукта ASTM или Документ.Включение печатных или электронных копий в пакеты курсов или электронные резервы, или для использования в дистанционном обучении, не разрешено настоящей Лицензией и запрещено без Предварительное письменное разрешение ASTM.

    (iv) Лицензиат не может использовать Продукт или доступ к Продукт в коммерческих целях, включая, помимо прочего, продажу Документов, материалы, платное использование Продукта или массовое воспроизведение или распространение Документов в любой форме; а также Лицензиат не может взимать с Авторизованных пользователей специальные сборы за использование Продукт сверх разумных расходов на печать или административные расходы.

    C. Уведомление об авторских правах . Все копии материала из ASTM Продукт должен иметь надлежащее уведомление об авторских правах от имени ASTM, как показано на начальной странице. каждого стандарта, статьи, файла или материала. Сокрытие, удаление или изменение уведомление об авторских правах не допускается.

    4. Обнаружение запрещенного использования.

    A. Лицензиат несет ответственность за принятие разумных мер для предотвращения запрещенного использования и незамедлительного уведомления ASTM о любых нарушениях авторских прав или запрещенное использование, о котором Лицензиату стало известно. Лицензиат будет сотрудничать с ASTM при расследовании любого такого запрещенного использования и предпримет разумные шаги для обеспечения прекращение такой деятельности и предотвращение ее повторения.

    B. Лицензиат должен прилагать все разумные усилия для защиты Продукт от любого использования, не разрешенного настоящим Соглашением, и уведомляет ASTM о любом использовании, о котором стало известно или о котором было сообщено.

    5. Постоянный доступ к продукту.
    ASTM резервирует право прекратить действие настоящей Лицензии после письменного уведомления, если Лицензиат существенно нарушит условия настоящего Соглашения.Если Лицензиат не оплачивает ASTM какую-либо лицензию или абонентской платы в установленный срок, ASTM предоставит Лицензиату 30-дневный период в течение что бы вылечить такое нарушение. Для существенных нарушений период устранения не предоставляется связанные с нарушениями Раздела 3 или любыми другими нарушениями, которые могут привести к непоправимым последствиям ASTM. вред. Если подписка Лицензиата на Продукт ASTM прекращается, дальнейший доступ к онлайн-база данных будет отклонена.Если Лицензиат или Авторизованные пользователи существенно нарушают настоящую Лицензию или запрещать использование материалов в любом продукте ASTM, ASTM оставляет за собой право право отказать Лицензиату в любом доступе к Продукту ASTM по собственному усмотрению ASTM.

    6. Форматы доставки и услуги.

    A. Некоторые продукты ASTM используют стандартный интернет-формат HTML. ASTM оставляет за собой право изменить такой формат с уведомлением Лицензиата за три [3] месяца, хотя ASTM приложит разумные усилия для использования общедоступных форматов. Лицензиат и Авторизованные пользователи несут ответственность за получение за свой счет подходящие подключения к Интернету, веб-браузеры и лицензии на любое необходимое программное обеспечение для просмотра продуктов ASTM.

    B. Продукты ASTM также доступны в Adobe Acrobat (PDF) Лицензиату и его Авторизованным пользователям, которые несут единоличную ответственность за установку и настройка соответствующего программного обеспечения Adobe Acrobat Reader.

    C. ASTM приложит разумные усилия для обеспечения онлайн-доступа доступны на постоянной основе. Доступность будет зависеть от периодического перерывы и простои для обслуживания сервера, установки или тестирования программного обеспечения, загрузка новых файлов и причины, не зависящие от ASTM. ASTM не гарантирует доступ, и не несет ответственности за ущерб или возврат средств, если Продукт временно недоступен, или если доступ становится медленным или неполным из-за процедур резервного копирования системы, объем трафика, апгрейды, перегрузка запросов к серверам, общие сбои сети или задержки, или любая другая причина, которая может время от времени делать продукт недоступным для Лицензиата или Авторизованных пользователей Лицензиата.

    7. Условия и стоимость.

    A. Срок действия настоящего Соглашения _____________ (“Период подписки”). Доступ к Продукту предоставляется только на Период Подписки. Настоящее Соглашение останется в силе после этого для последовательных Периодов подписки при условии, что ежегодная абонентская плата, как таковая, может меняются время от времени, оплачиваются.Лицензиат и/или ASTM имеют право расторгнуть настоящее Соглашение. в конце Периода подписки путем письменного уведомления, направленного не менее чем за 30 дней.

    B. Сборы:

    8. Проверка.
    ASTM имеет право проверять соответствие с настоящим Соглашением, за свой счет и в любое время в ходе обычной деятельности часы. Для этого ASTM привлечет независимого консультанта при соблюдении конфиденциальности. соглашение, для проверки использования Лицензиатом Продукта и/или Документов ASTM. Лицензиат соглашается разрешить доступ к своей информации и компьютерным системам для этой цели. Проверка состоится после уведомления не менее чем за 15 дней, в обычные рабочие часы и в таким образом, чтобы не создавать необоснованного вмешательства в деятельность Лицензиата.Если проверка выявляет нелицензионное или запрещенное использование продуктов или документов ASTM, Лицензиат соглашается возместить ASTM расходы, понесенные при проверке и возмещении ASTM для любого нелицензированного/запрещенного использования. Применяя эту процедуру, ASTM не отказывается от любое из своих прав на обеспечение соблюдения настоящего Соглашения или на защиту своей интеллектуальной собственности путем любым другим способом, разрешенным законом. Лицензиат признает и соглашается с тем, что ASTM может внедрять определенная идентифицирующая или отслеживающая информация в продуктах ASTM, доступных на Портале.

    9. Пароли:
    Лицензиат должен немедленно уведомить ASTM о любом известном или предполагаемом несанкционированном использовании(ях) своего пароля(ей) или о любом известном или предполагаемом нарушение безопасности, включая утерю, кражу, несанкционированное раскрытие такого пароля или любой несанкционированный доступ или использование Продукта ASTM.Лицензиат несет исключительную ответственность для сохранения конфиденциальности своего пароля (паролей) и для обеспечения авторизованного доступ и использование Продукта ASTM. Личные учетные записи/пароли не могут быть переданы.

    10. Отказ от гарантии:
    Если не указано иное в настоящем Соглашении, все явные или подразумеваемые условия, заверения и гарантии, включая любые подразумеваемые гарантия товарного состояния, пригодности для определенной цели или ненарушения прав отказываются от ответственности, за исключением случаев, когда такие отказы признаются юридически недействительными.

    11. Ограничение ответственности:
    В пределах, не запрещенных законом, ни при каких обстоятельствах ASTM не несет ответственности за любые потери, повреждения, потерю данных или за особые, косвенные, косвенные или штрафные убытки, независимо от теории ответственности, возникающие в результате или в связи с использованием продукта ASTM или загрузкой документов ASTM. Ни при каких обстоятельствах ответственность ASTM не будет превышать сумму, уплаченную Лицензиатом по настоящему Лицензионному соглашению.

    12. Общие.

    A. Расторжение:
    Настоящее Соглашение действует до прекращено. Лицензиат может расторгнуть настоящее Соглашение в любое время, уничтожив все копии (на бумажном, цифровом или любом носителе) Документов ASTM и прекращении любого доступа к Продукту ASTM.

    B. Применимое право, место проведения и юрисдикция:
    Это Соглашение должно толковаться и толковаться в соответствии с законодательством Содружество Пенсильвании.Лицензиат соглашается подчиняться юрисдикции и месту проведения в суды штата и федеральные суды Пенсильвании по любому спору, который может возникнуть в соответствии с настоящим Соглашение. Лицензиат также соглашается отказаться от любых претензий на неприкосновенность, которыми он может обладать.

    C. Интеграция:
    Настоящее Соглашение представляет собой полное соглашение между Лицензиатом и ASTM в отношении его предмета. Он заменяет все предыдущие или одновременные устные или письменные сообщения, предложения, заверения и гарантии и имеет преимущественную силу над любыми противоречащими или дополнительными условиями любой цитаты, заказа, подтверждения, или другое сообщение между сторонами, относящееся к его предмету в течение срока действия настоящего Соглашения.Никакие изменения настоящего Соглашения не будут иметь обязательной силы, если они не будут в письменной форме и подписан уполномоченным представителем каждой стороны.

    D. Переуступка:
    Лицензиат не может уступать или передавать свои права по настоящему Соглашению без предварительного письменного разрешения ASTM.

    Добавить комментарий

    Ваш адрес email не будет опубликован.
