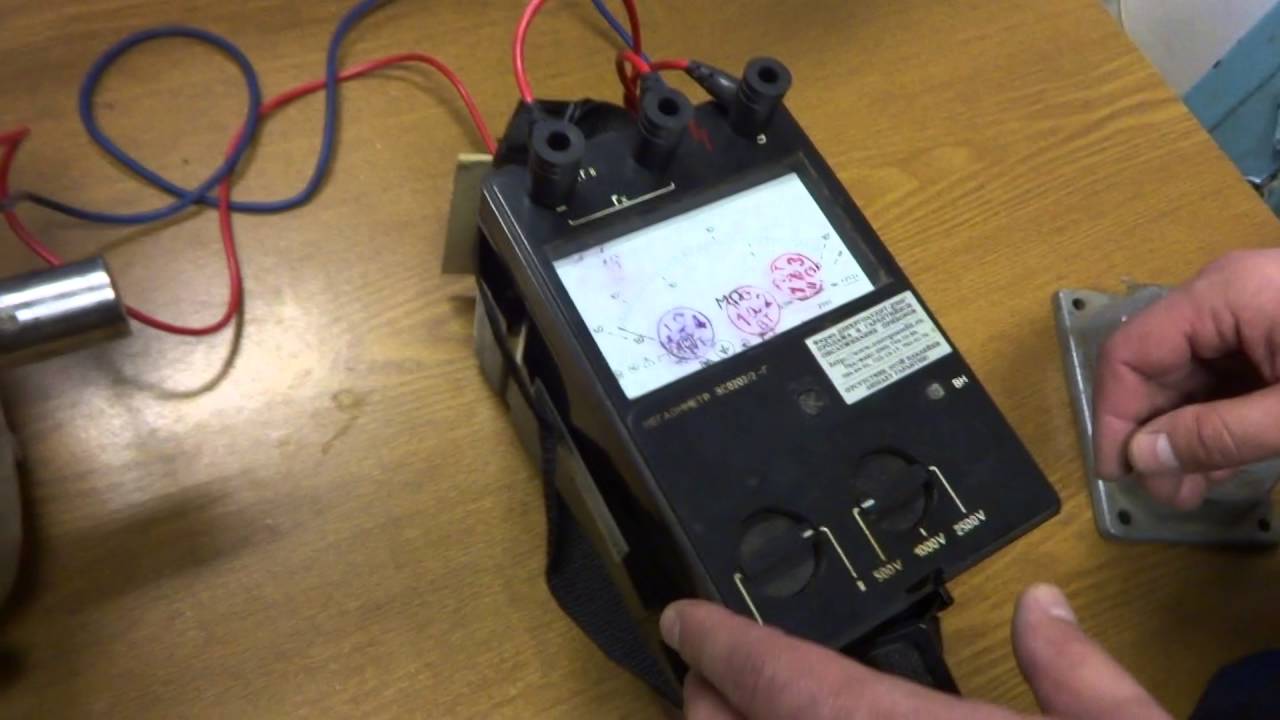

Измерение сопротивления изоляции обмоток электродвигателей и внутренних соединений машин переменного тока

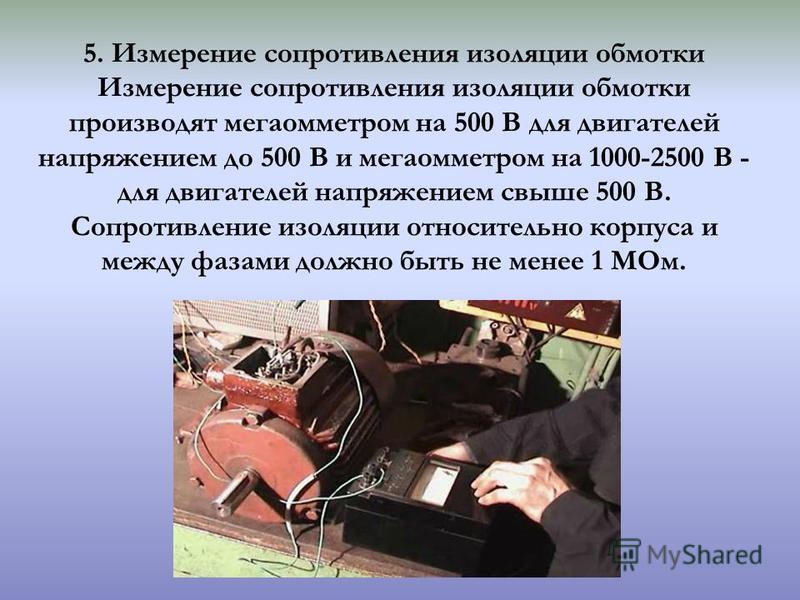

Цель работы: измерения сопротивления изоляции обмоток двигателя методом вольтметра; выполнение внутренних соединений обмоток статора трехфазного асинхронного двигателя с короткозамкнутым ротором.

Краткие теоретические сведения

Применяемая для изоляции обмоток электрических машин и трансформаторов изоляция не является идеальным диэлектриком. Нагрев и воздействие внешних факторов приводят к тому, что в изоляции появляются микротрещины, которые способствуют появлению тока утечки между фазами, что приводит к коротким замыканиям между фазами или фазой и землей.

Нормы значения сопротивления изоляции при приемосдаточных испытаниях регламентированы «Правилами устройства электроустановок» (ПУЭ).

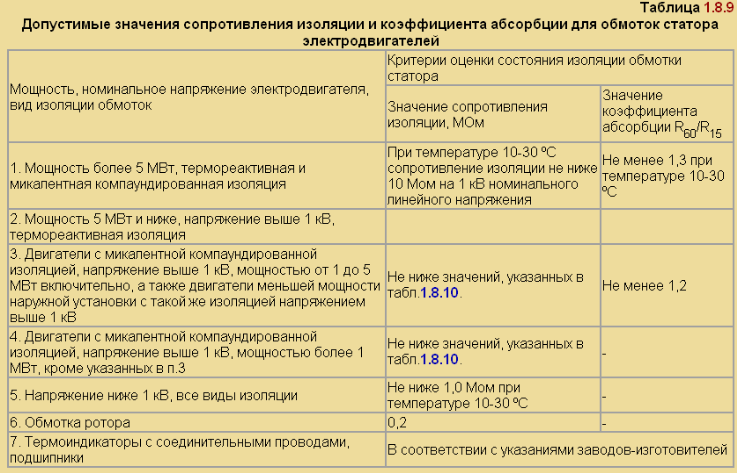

Таблица 1. Допустимое сопротивление изоляции электродвигателей переменного тока

Испытуемый

объект

Напряжение

мегомметра,

кВ

Сопротивление изоляции

Обмотка  статора  напряжением до 1 кВ

1

Не менее 0,5 МОм при температуре 10-300С

Обмотка     ротора     синхронного электродвигателя и электродвигателей с фазным ротором

0,5

Не менее 0,2 МОм при температуре 10-300С (допускается не ниже 2 кОм  при  +750С  или  20  кОм  при

+200С  для  неявнополюсных  роторов)

Сопротивление изоляции обмоток вновь вводимых в эксплуатацию электрических машин до 500 кВт на номинальное напряжение до 10,5 кВ должно соответствовать нормам, приведенным в таблице 2.

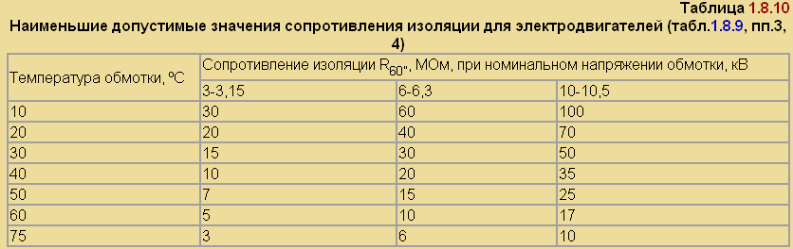

Таблица 2. Допустимое сопротивление изоляции обмоток R  оС

электродвигателей мощностью до 5000 кВт

Температура обмотки, 0С

R60, МОм, при номинальном напряжении машины, кВ

3-3,15

6-6,3

10-10,5

10

20

60

100

20

30

40

70

30

15

30

50

40

10

20

35

50

7

15

25

60

5

10

17

75

3

6

10

Для машин мощностью выше 5000 кВт, а также для машин на номинальное напряжение выше 10,5 кВ наименьшее сопротивление изоляции, измеренное при температуре 750С, определяется по формуле:

R60

=          U ном             ,

1000 + Р ном  ⋅ 0,01

где Uном – номинальное линейное напряжение, В;

Рном – номинальная мощность, кВт

Если  сопротивление  изоляции,  вычисленное  по  этой

формуле, ниже 0,5 МОм, то наименьшее допустимое значение принимают равным 0,5 МОм.

Для температур 10-750С наименьшее значение сопротивления изоляции обмоток машины определяют, умножая значения, полученные по формуле, на температурный коэффициент Кт, значения которого приведены в таблице 3.

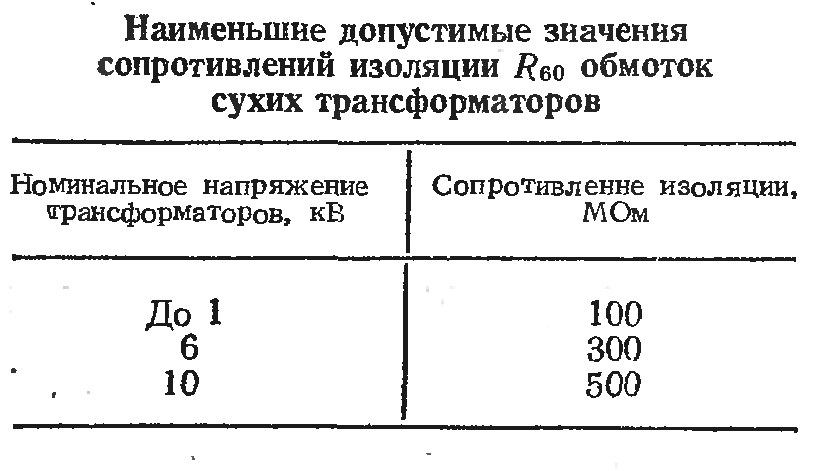

Таблица 3. Значения температурного коэффициента (Кт)

Температура, 0С

Кт

Температура, 0С

Кт

10

9,4

50

2,4

20

6,7

60

1,7

30

4,7

70

1,2

40

3,4

75

1

При измерении сопротивления изоляции обмоток электродвигателей с номинальным напряжением до 500 В включительно рекомендуется применять мегомметр до 500 В, а для кнопку SB2 («НАЗАД»). В результате должен произойти прямой пуск двигателя Ml с обратным направлением вращения, о чем должна будет сигнализировать загоревшаяся красная лампа HLR2 («НАЗАД»). Стрелки вольтметра PV1 и амперметра РА1 укажут напряжение и ток двигателя Ml. Зеленая лампа HLG1 («ГОТОВ») погаснет. На мониторе А4 высветится увеличенное в 100 раз текущее значение тока двигателя Ml в выбранной фазе. Для наблюдения значения тока в другой фазе нажмите и отпустите кнопку «    ».

• Нажмите и удерживайте не менее 2 секунд кнопку SB2 («СТОП»). В результате произойдет отключение   двигателя Ml от электрической сети и последующий его останов. Двигатель Ml будет готов к очередному пуску, о чем будет сигнализировать загоревшаяся зеленая лампа HLG1 («ГОТОВ»). Красная лампа HLR1 («ВПЕРЕД») погаснет.

•  Вновь пустите двигатель Ml нажатием кнопки SB1  («ВПЕРЕД»).

• Смоделируйте обрыв фазы двигателя M1 выниманием перемычки, например, в фазе «В» на его терминальной панели. Стрелки вольтметра PV1 и амперметра РА1 укажут напряжение и увеличившийся ток двигателя Ml. Зеленая лампа HLG1 («ГОТОВ») погаснет. На мониторе А4 высветится увеличенное в 100 раз текущее значение тока двигателя Ml в выбранной фазе. Двигатель Ml начнет издавать характерный гудящий звук. Через время t3 = 5 с двигатель Ml должен аварийно отключиться от электрической сети и остановиться. Об этом будет сигнализировать надпись «OL3», которая должна появиться па мониторе блока А4.

• Устраните искусственно созданный обрыв фазы «В» двигателя

Ml.

• Отключите шкаф от сети электропитания лаборатории.

• Откройте дверь шкафа.

• Отключите выключатели QF1 и SF1.

• Вставь ранее вынутый проводник в гнездо «В».

• Создайте механический момент сопротивления на валу двигателя M1, исключающий его пуск. Для этого снимите кожух, ной на двери шкафа, с аппаратурой внутри шкафа используйте в   качестве   промежуточных  контактов   блоки   зажимов   Х5, Х6 расположенные на шасси шкафа.

• Включите выключатели QF1 и SF1.

• Закройте дверь шкафа ключом.

• Подайте на шкаф электропитание от сети лаборатории. О наличии последнего должна сигнализировать загоревшаяся зеленая лампа HLG1 («ГОТОВ»), На мониторе тока двигателя А4 (далее мониторе) высветится надпись «А.000», означающая увеличенное в 100 раз текущее (равно нулю) значение тока в фазе «А» двигателя Ml, a также загорится светодиод около надписи «СТОП».

• Проверьте, что в мониторе А4 заданы следующие значения параметров управления асинхронного двигателя: токи I1  = 0,42 А (во всех фазах). I2 = 50%, I3 = 70% и времена t0 = 10 с, tl = 3 с,

t2 = 5 с, t3 = 5 с. Если это не так, то восстановите их или измените на свои желаемые значения этих параметров. (Порядок проверки, восстановления и  изменения параметров  приведен в разделе «Программирование монитора тока двигателя» настоящего руководства).

• Нажмите и удерживайте не менее 2 секунд кнопку SB1 («ВПЕРЕД»). В результате произойдет прямой  пуск  двигателя Ml, о чем  должна  будет  сигнализировать  загоревшаяся       красная лампа HLR1 («ВПЕРЕД»).

Стрелки вольтметра PV1 и амперметра РА1 укажут напряжение и ток двигателя Ml. Зеленая лампа HLG1 («ГОТОВ») погаснет. На мониторе А4 высветится увеличенное в 100 раз текущее значение тока двигателя Ml  в выбранной фазе. Для наблюдения значения тока в другой фазе нажмите

и отпустите кнопку «    ».

• Нажмите и удерживайте не менее 2 секунд кнопку SB2 («СТОП»). В результате произойдет отключение двигателя Ml от электрической сети и последующий его останов. Двигатель Ml будет готов к очередному пуску, о чем будет сигнализировать загоревшаяся зеленая лампа HLG1 («ГОТОВ»). Красная лампа HLR1 («ВПЕРЕД») погаснет.

• Дважды с интервалом времени не менее t0 = 10 с нажмите электродвигателей напряжением выше 500 В – мегомметр на

1000 В. Ручку мегомметра рекомендуется вращать равномерно с частотой около 150 об/мин. Измерение следует проводить при установившемся положении стрелки по истечении 60с после начала вращения ручки мегомметра.

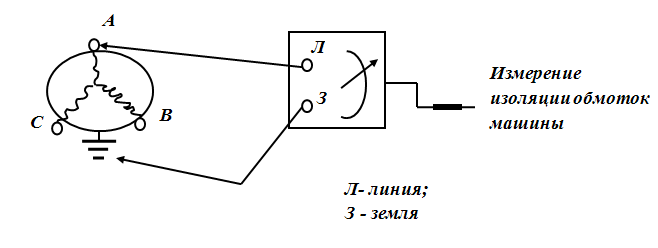

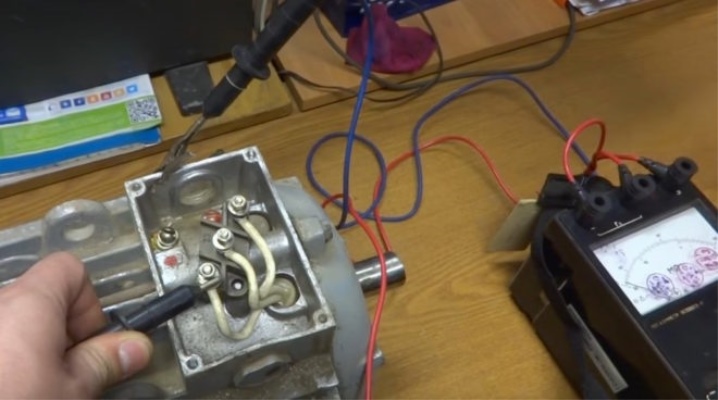

Для электродвигателей, у которых выведены концы и начала всех фаз, измерение сопротивления изоляции производят между каждой фазой и корпусом. В этом случае допустимое минимальное сопротивление изоляции должно быть повышено в 3 раза.

При измерении сопротивления изоляции каждой из электрических цепей все другие цепи должны быть соединены с корпусом машины. По окончании измерения сопротивления изоляции каждой электрически независимой цепи следует разрядить ее на заземленный корпус электродвигателя.

Измерение сопротивления изоляции можно производить также сетевым мегомметром и методом вольтметра. Схемы соединений при измерении сопротивлений изоляции методом вольтметра при питании сетей постоянным и переменным током изображены на рисунках 1 и 2.

Рис. 1. Измерение сопротивления изоляции вольтметром от сети постоянного тока

Ф         QF

~   N

HL TV

SA VD            V

I           II C

M

Рис.2. Измерение сопротивления изоляции вольтметром от сети переменного тока

Методические указания

Для получения большей точности измерений вольтметр выбирают  с  большим  собственным  сопротивлением  (3000050000 Ом). Измерения производят на одном пределе вольтметра.

При измерении от электрической сети, один полюс которого может быть заземлен (рис.1), во избежание короткого замыкания следует подключить заземленный корпус электродвигателя таким образом, чтобы он оказался заземленным с заземленным полюсом сети.

При питании измерительной схемы от сети переменного тока (рис. 2), если выпрямительный мост включен в сеть не непосредственно, а через трансформатор, отделяющий сеть переменного тока от цепи выпрямленного напряжения, заземленный корпус электродвигателя может быть присоединен к любому из зажимов выпрямительного моста.

Метод вольтметра основан на известном в электротехнике положении: напряжения на последовательно соединенных сопротивлениях распределяются пропорционально этим сопротивлениям.

Для  подачи  напряжений  могут  использоваться лабораторные автотрансформаторы.

Для проведения испытаний необходимо включить автоматический выключатель QF, при этом загорается сигнальная лампочка HL. При установке переключателя SA в положении I вольтметром V  измеряется напряжение испытаний U1, B. После перевода переключателя в положение II измеряется показание вольтметра U2. Таким образом, падение напряжения в изоляции U1-U2, В. Так как в положении II переключателя  SA сопротивление вольтметра Rв  (указанное на шкале вольтметра или приведенное в его паспорте) и измеряемое сопротивление изоляции Rиз  соединены последовательно, то падение напряжения в них распределяются прямо пропорционально значениям их сопротивлений:

R         U

в          =          2     ,

R         U  − U

1          2

Материал взят из книги Монтаж и эксплуатация электрооборудования предприятий и установок (Амирова С.С.)

Проверка сопротивления изоляции – Энциклопедия по машиностроению XXL

Проверка сопротивления изоляции.  [c.252]

Автоматическая сварка, ее особенности по электрооборудованию. Контактная сварка. Техника безопасности при электросварке. Уход за сварочным электрооборудованием – обеспечение надежного заземления, содержание всех контактов в хорошем состоянии, периодическая проверка сопротивления изоляции обмоток. Характерные неисправности сварочных трансформаторов, их признаки, способы устранения неисправностей.  [c.337]


Комиссии по пуску лифта в эксплуатацию предъявляют монтажная организация — паспорт лифта, инструкцию по монтажу и эксплуатации лифта, акт о проведении испытаний, осмотра лифта и готовности его к эксплуатации, акт проверки сопротивления изоляции электрооборудования и электрических сетей лифта  [c.235]

Контроль технического состояния электрооборудования осуществляют путем его осмотра, проверки комплектности, целостности, качества контактов, надежности крепления и т. п., а также проверкой сопротивления изоляции кабелей, проводов и электрических цепей электрооборудования.[c.261]

Проверка сопротивления изоляции. Сопротивление изоляции между различными выводами и массой при температуре 25 5°С должно быть выше 10 МОм при 500 В постоянного тока. Это значение может быть проверено мегомметром.  [c.274]

При работе крана обслуживание электродвигателя включает в себя контроль за нагрузкой и температурой нагрева, проверку сопротивления изоляции обмотки, а также периодическое смазывание деталей. Величину нагрузки двигателя определяют по показаниям амперметра, отмечающего силу тока в двигателе.  [c.253]

После окончания прокладки приступают к проверке сопротивления изоляции кабелей.  [c.389]

Освобождение лебедки от канатов. Постановка зажима. Выполнение проводки в машинном помещении и в шахте. Разметка и сверление дрелью. Изменение величины тока, напряжения и сопротивления. Проверка сопротивления изоляции.  [c.588]

Прокладки силовых и измерительных кабельных линий тепловой автоматики и измерений, объем и периодичность проверки сопротивления изоляции этих линий должны соответствовать настоящим Правилам. Л  [c.200]

Примерный перечень участков для проверки сопротивления изоляции на лифте  [c.141]

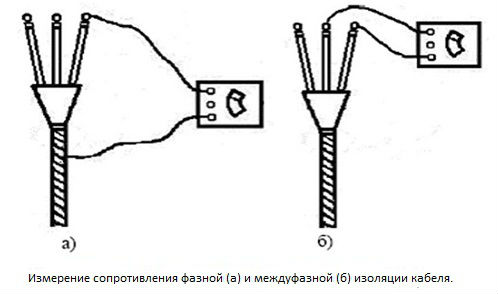

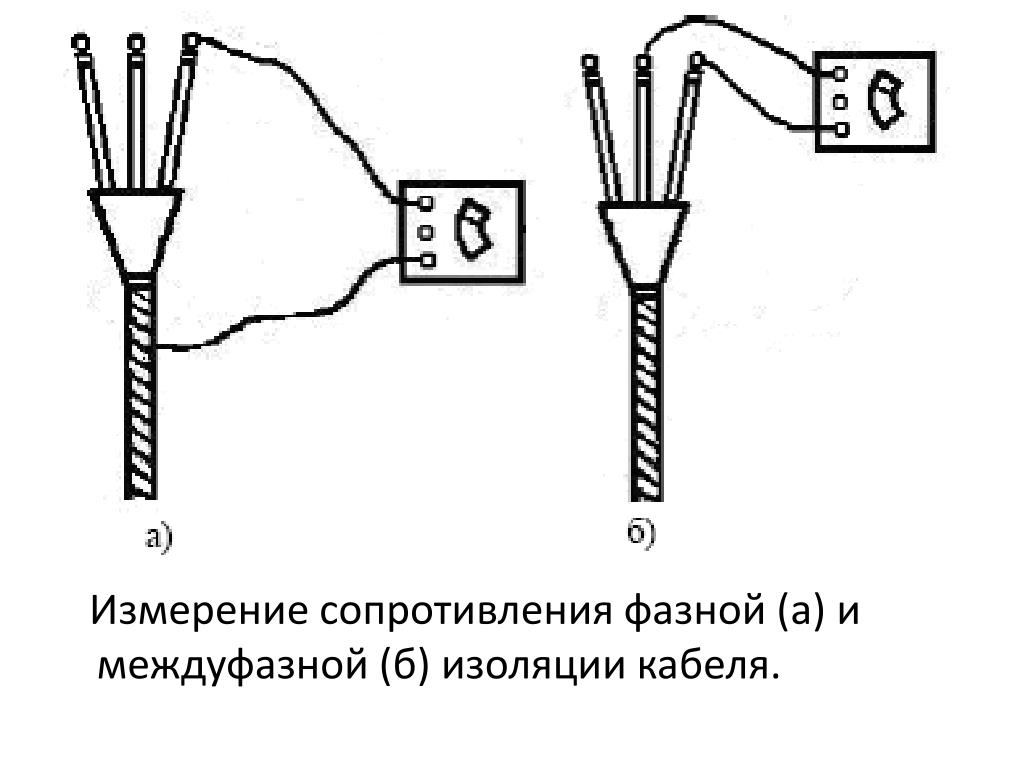

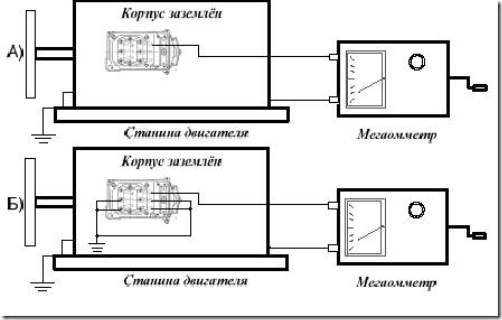

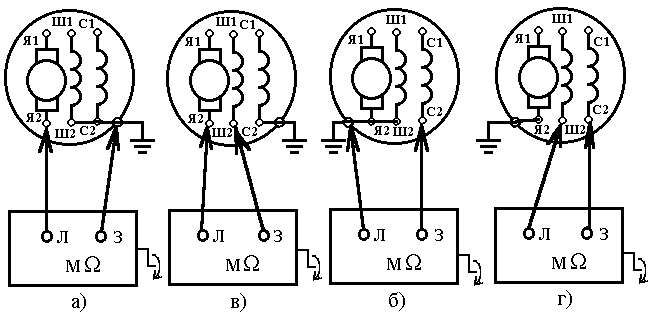

Схемы соединений мегомметра при проверке сопротивления изоляции относительно земли , между фазами с исключением поверхностных утечек представлены на рис. 41.  [c.143]

Техническое обслуживание № 1 включает в себя операции ЕО, а также проверку сопротивления изоляции.  [c.212]

Проверка сопротивления изоляции. Катушка зажигания должна выдерживать напряжение переменного тока 500 В при частоте. 50 Гц, подаваемого в течение 3 мин между одним концом первичной обмотки и корпусом без образования разрядов. Сопротивление изоляции на массу должно быть выше или равным 50 МОм при напряжении постоянного тока 500 В. Измерение может производиться при помощи мегомметра.  [c.172]

Прибором для определения сопротивления изоляции служит меггер на 500 в. Проверка сопротивления изоляции должна производиться после того, как будет установлено, что в проверяемых цепях нет какого-либо напряжения. Наличие напряжения определяется при помощи лампы или прибором — искателем напряжения.  [c.496]


Проверка сопротивления изоляции электрооборудования. Перед проверкой нужно полностью обесточить проводку и аппаратуру лифта выключить рубильник и вывернуть пробки линии освещения и у трансформаторов.  [c.522]

Технический уход 1 (ТУ шщ , Надежная работа крана в период между ремонтами. Выполня- тся машинистом, ре- монтными рабочими и механиком Ремонтная площадка Операции ТУ № 1, проверка и регулировка всех механизмов, проверка и смазка всех подшипников, проверка электропроводки с чисткой и затяжкой контактов, проверка сопротивления изоляции 300 240 2 дня  [c.134]

Сопротивление изоляции должно быть не менее 0,5 МОм. При проверке сопротивления изоляции обмоток генератора выпрямительный блок отсоединить от траверсы и дополнительной обмотки. Сушка считается законченной, если сопротивление изоляции сохраняется постоянным (не ниже указанного) в течение нескольких часов.[c.318]

Акт проверки сопротивления изоляции и заземления (при необходимости).  [c.363]

По электрооборудованию. Осмотреть изоляцию всех электрических машин, замерить сопротивление (см. п. 7.5 Проверка сопротивления изоляции ) и проверить зазоры между нижней кромкой щеткодержателя и коллекторов, а также величину нажатия щеток.  [c.90]

Для проверки сопротивления изоляции необходимо предварительно выполнить следующее  [c.110]

Проверка сопротивления изоляции. Выполняется после окончания работ по восстановлению электрической схемы тепловоза и подключению измерительных приборов. Методика измерения и допустимые значения сопротивления изоляции электрических цепей приведены в п. Подготовка к испытаниям .  [c.202]

Для проверки сопротивления изоляции обмоток всех электрических машин применяют мегаомметры на 2,5 кВ и для машин с изоляцией на напряжение ниже 100 В — мегаомметры на 500 В.[c.80]

До проверки сопротивления изоляции электрических цепей все узлы с полупроводниковыми приборами следует отсоединить от схемы, отключить рубильник аккумуляторной батареи, проверить, на местах ли все предохранители, поставить перемычку на замыкающий контакт блок-магнита регулятора частоты вращения, все выключатели установить в положение Выключено . Перевести реверсивную рукоятку в положение Вперед , а рукоятку контроллера — на первую позицию. Измерения ведут мегомметром (500 В). Как пользоваться мегомметром и порядок измерения подробно описаны в 61. Провод от зажима линия прибора присоединяют к какой-либо токоведущей части низковольтной или высоковольтных цепи, а провод от зажима Земля — к корпусу тепловоза.  [c.431]

Контроль качества сборки и стендовые испытания. Стендовые испытания тяговых электродвигателей предусматривают проверку сопротивления изоляции и активного сопротивления проводников обмоток в холодном состоянии, обкатку йа холостом ходу, проверку на нагревание, частоты вращения и реверсирования, проверку на повышенную частоту вращения, коммутации, испытание электрической прочности изоляции. Контрольные проверки и испытания тяговых электродвигателей ведутся на типовых стендах.  [c.280]

Расконсервация втулок направляющих подшипников и диска пяты проводится отмывкой рабочих поверхностей бензином Б-70 или уайт-спиритом. Обнаруженные забоины, риски на рабочих поверхностях устраняют путем чеканки шариком, зачисткой наждачной шкуркой 5-12 и цодшлифовкой мраморным оселком и пастой ГОИ. Рабочую поверхность диска пяты проверяют лекальной линейкой. После расконсервации рабочих поверхностей втулок подшипника проводят проверку сопротивления изоляции втулки подшипника, сегментов пяты в направляюпщх подшипниках. При сопротивлении изоляции ниже 0,2—0,3 МОм проводят очистку и сушку изоляционных деталей. Снимать опорный диск втулки пяты и ослаблять его крепление не рекомендуется.  [c.46]

Места повреждения защитных покровов кабелей следует определять приборами типа ИМПИ (искатель мест повреждения изоляции). После устранения повреждения необходима повторная проверка сопротивления изоляции кабеля. В местах, где трубопроводы или кабели проходят в футлярах (кожухах), после уплотнения футляров и перед засыпкой должно быть проверено отсутствие электрического контакта между сооружением и футляром.  [c.213]


Во избежание повреждения пол1упроводниковых приборов блока гидр одоворота при проверке сопротивления изоляции электрических цепей теплово[c.21]

Необходимо помнить, что при проверке сопротивления изоляции проводки все диоды одновременно следует надежно перемыкать проводящей проволокой, так как напряжение мегомметра пробивает их и выводит из строя, К каждому зажиму диода может бйть припаяно только 1по одному проводу.  [c.185]

Техническое обслужизание УЗК и РУ осуществляют пос.пе истечения гарантийного срока и далее через каждые ]000 ч работы. Оно включает в себя операции контрольных проверок, а также проверку сопротивления изоляции устройств установки для предотвращения пробоя полупроводниковых приборов. При выполнении последнего проводят следующие операции  [c.138]

Проверка сопротивления изоляции. Сопротивление изоляции между различными клеммами распределителя и массой при температуре (25 5)° С доллаю быть выше 10 МОм при напряжении постоянного тока 500 В. Это значение может быть проверено мегом метром. Измерение сопротивления между зажимом прерывателя и массой нужно производить при разомкнутых контактах прерывателя.  [c.171]

Проверка сопротивления изоляции должна быть произведена после окончания работ по подготовке электрооборудования к техническс.му освидетельствованию.  [c.117]

Проверка сопротивления изоляции вольтомметром. Нормально кнопка переключения режима вольтомметра должна быть в положении 1 с. При этом прибор показывает напряжение сети. Для измерения сопротивления изоляции кнопки следует последовательно перевести в положение минус ( — ) и плюс ( + ). Отсчеты в вольтах, полученные при каждом из двух указанных положений переключателя, подставить в формулу  [c. 227]

Проверить мегомметром на 500 В сопротивление изоляции цепй электроавтоматики, которое должно быть не ниже 0,3 МОм. При проверке сопротивления изоляции на диодах и стабилитронах блока ущшления ю избежание их пробоя необходимо поставить перемычки. При каждом ТР-1 необходимо вносить в технический паспорт гидропередачи в графе Сведения о работе наработку гидропередачи в мото-часах……………..  [c.264]

Тумблер отключения доворота ВкБГ обычно находится во включенном положении. Отключается он только при проверке сопротивления изоляции и при первоначальном включении режима-реверса из нейтрального положения в одно из рабочих.  [c.59]

Проверка сопротивления изоляции силовой цепи электропривода вентилятора холодильника подразделяется на проверку сопротивления по отношению к корпусу тепловоза (земле) и по отношению к цепям управления, освещения, вспомогательного оборудования. Для проверки сопротивления изоляции относительно корпуса тепловоза необходимо один измерительный провод мегомметра надежно соединить с корпусом, а второй подсоединить к предохранителю на 160 А в пусковом шкафу. Сопротивление избляции должно быть не менее 1 МОм.  [c.110]

На шкале кнопочного переключателя против результата в вольтах указано сопротивление изоляции в мегомах. Таким образом контролируется суммарное сопротивление изоляции источника напряжения и питаемых им цепей. Например, при выключенном рубильнике РБ измеряется сопротивление изоляции генератора ГВ со всем питаемым им в этом случае электрооборудованием и электропроводкой. Когда включен РБ, добавляются цепи освещения и аккумуляторная батарея, сопротивление изоляции которой должно поддерживаться на уровне не менее 25 кОм. Если необходимо проверить сопротивление изоляции отдельных узлов электросхемы или отдельных электроаппаратов и машин, следует пользоваться мегаомметром, соответственно отключив измеряемый участок схемы, аппарат или машину от остальных участков электросхемы тепловоза. Например, для проверки сопротивления изоляции цепей электроманометров и электротермометров достаточно отключить ВкА8, отсоединить провод 2. 39 от зажима 1 панели резисторов приборов и измерить мегаомметром сопротивление изоляции между этим зажимом и корпусом тепловоза, которое должно быть не менее 0,5 МОм.  [c.220]

Распломбировка крышек блока переключения скоростей и проверка состояния контактов реле. Подгоревшие и загрязненные контакты зачистить мелкой стеклянной шкуркой и протереть техническими салфетками, смоченными в бензине. При этом нужно следить за тем, чтобы не нарушить зазор контактов реле. Зазор между контактами должен быть 0,9—1,0 мм. Проверить правильность наладки реле переходов и реле ограничения скорости. Порядок проверки изложен в инструкции по УГП Проверка крепления проводов, наличия маркировки, целостности изоляции. Недостающую маркировку полностью восстанавливают в соответствии со схемой Проверка мегаомметром 500 В сопротивления изоляции цепей электроавтоматики, которое должно быть не ниже 0,3 МОм. При проверке сопротивления изоляции на диодах и стабилитронах блока управления во избежание их пробоя необходимо поставить перемычки. При каждом ТР-1 следует вносить в технический паспорт гидропередачи в графе Сведения о работе наработку гидропередачи в моточасах Резивия сервоцилиндров реверса на каждом втором ТР-1. Для этого необходимо освободить цилиндры от корпусов, заменить манжеты, смазочные кольца поршней пропитать в масле ЦИАТИМ-201 Осмотр пружин сервоцилиндров, зачистка рисок на штоке. Проверка плотности посадки полумуфт на вертикальные валики. Перед сборкой рабочие поверхности цилиндров смазывают смазкой ЦИАТИМ-201 Выемка, промывка и продувка сжатым воздухом всех форсунок системы смазки (за исключением форсунок смазки подвижных муфт)  [c.266]


Проверка сопротивления изоляции – Справочник химика 21

    Новые электроустановки, а также установки после ремонта могут быть приняты в эксплуатацию только после проверки сопротивления изоляции мегометром и при наличии удовлетворительных ее результатов. Учитывая старение изоляции, проводится один или два раза в год проверка изоляции установок, находящихся в эксплуатации.[c.211]

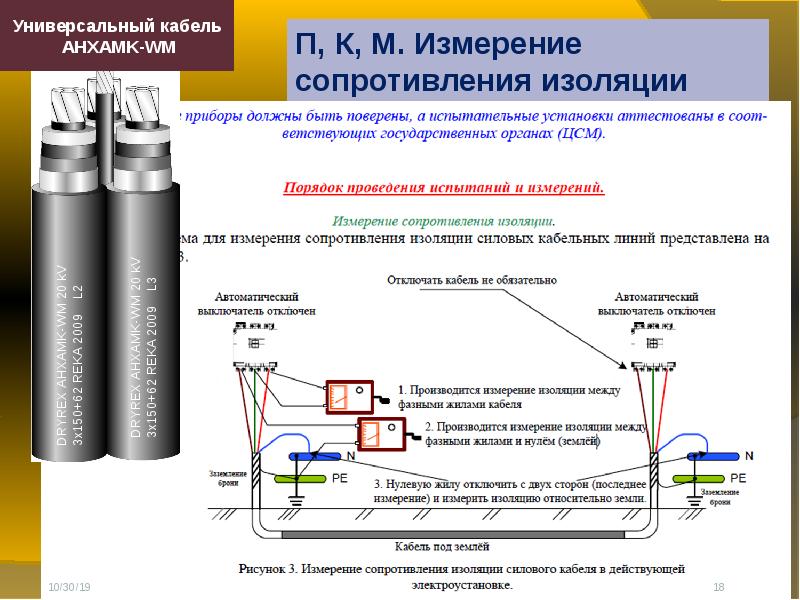

    Схемы прозвонки проводов и проверки сопротивления изоляции на землю даны на рис. 184. [c.294]

    Производится ли периодическая проверка сопротивления изоляции про- водки, троллейных проводов и электроаппаратуры грузоподъемных машин (не реже одного раза в год) ( ЭШ—6—22 ПТЭ и ПТБ). [c.342]


    Новые и прошедшие ремонт электроустановки (электрооборудование) могут быть приняты в эксплуатацию только после проверки сопротивления изоляции с удовлетворительными результатами. Кроме того, исправность изоляции проверяют периодически во время эксплуатации электрооборудования — не реже одного раза в год в сырых и не реже двух раз в год в особо сырых помещениях. [c.209]

    Оборудование устанавливают на месте согласно проекту. Минимальное расстояние от отопительных приборов — 1,5 м, ширина прохода со стороны обслуживания холодильного агрегата должна быть не менее 0,7 м. Для нормального доступа воздуха к конденсатору воздушного охлаждения максимальное расстояние оТ агрегата до стены не менее 0,2 м. Помещение должно быть сухим, место установки защищено от прямых солнечных лучей. После установки оборудования на место его подключают к электросети согласно схеме (см. 4 гл. 12). Напряжение на оборудование подается только после ознакомления с актом проверки сопротивления изоляции и заземления. [c.229]

    Электрическую прочность изоляции испытывают для определения запаса прочности изоляции по напряжению. При проверке высокое напряжение переменного тока частотой 50 Гц от высоковольтного испытательного трансформатора подключается на изоляцию испытуемых машин. При этом один провод присоединяют к корпусу электрической машины, а другой к токоведущим частям (рис. 98). Напряжение при испытании для различных обмоток колеблется от 1100 до 1800 В. Электрические машины испытывают полным напряжением в течение 1 мин, напряжение поднимают и снижают плавно, чтобы не пробить изоляцию. Результаты считают удовлетворительными, если не произошло пробоя или перекрытия изоляции. Обмотки, не выдержавшие испытания, подлежат демонтажу и ремонту. Испытанию прочности изоляции обмоток высоким напряжением должна обязательно предшествовать проверка сопротивления изоляции. Обмотка с низким сопротивлением изоляции, которое не повышается после сушки, может быть повреждена пробоем, что неоправданно увеличивает объем ремонта. Высокое напряжение при этой проверке является опасным для жизни, а поэтому испытание проводят в специальных камерах, обеспечивающих полную безопасность испытателю. [c.217]

    Проверка сопротивления изоляции. [c.115]

    Проверка крепления трансформатора, отсутствия следов перегрева токоведущих частей контактов и трансформаторного железа, отсутствие вытекания изоляционной массы, уровня масла в маслонаполненных трансформаторах тока, в случае необходимости — отбор пробы масла на пробой проверка чистоты и исправности фарфоровых изоляторов, проверка сопротивления изоляции мегомметром, магнитопровода, заземления трансформатора, проверка исправности вторичной цепи устранение дефектов  [c. 181]


    Текущий ремонт. Наружный осмотр трансформатора и всей арматуры проверка отсутствия следов перегрева токоведущих частей и трансформаторного железа, всех контактных стыков, отсутствия вытекания изоляционной массы устранение обнаруженных дефектов протирка изоляторов проверка сопротивления изоляции обмоток высокого и низкого напряжения замена неисправных изоляторов продувка трансформатора чистым сухим воздухом и протирка изоляторов проведение установленных измерений и испытаний. [c.66]

    Текущий ремонт. Снятие дугогасительной камеры и определение степени нагрева контактов, проверка нажатия главных контактов измерение всех зазоров, характеризующих состояние выключателя проверка сопротивления изоляции частей выключателя, всех креплений, состояния втулок, осей, исправность шплинтов, состояния контактных наконечников и целости гибких соединений, осмотр внутренних полостей дугогасительных камер, проверка состояния поверхностей прилегания якоря и магнитопровода, включение и отключение выключателя при повышенном и пониженном напряжении. Проведение установленных измерений и испытаний. [c.78]

    Текущий ремонт. Вскрытие передних и задних стенок с целью протирки (дроссель, трансформаторы, магнитные усилители и т. д.), зачистка контактов главного и вспомогательного контакторов протяжка всех болтовых соединений проверка сопротивления изоляции, опробование и пуск. [c.78]

    Проверка сопротивления изоляции футляра. . . . . .  [c.324]

    Прокладка силовых кабельных линий и линий контроля, автоматики, защиты и сигнализации, а также нормы и периодичность проверки сопротивления изоляции этих линий должны соответствовать требованиям Правил устройства электроустановок и Правил технической эксплуатации электроустановок потребителей . [c.53]

    После прокладки проводов, распределения нх согласно схемам по датчикам, регуляторам и пр. производят прозвонку, проверку сопротивления изоляции и маркировку. [c.293]

    При проверке сопротивления изоляции на землю оба конца проводов собирают в пучки. Один конец соединяют с мегомметром, второй оставляют свободным. При наличии заземления из пучка отсоединяют по одному проводу, пока не будет обнаружен провод с поврежденной изоляцией. Если изоляцию такого провода восстановить невозможно, его заменяют запасным (в каждом пучке предусматривается прокладка запасных проводов). [c.294]

    После проверки сопротивления изоляции на землю проверяют сопротивление изоляции между проводами пучка или жилами кабеля. Для этого к клеммам мегомметра подключают попарно провода (рис. 185). Кроме того, испытывают на сопротивление изоляцию между проводами и каркасами щитов. [c.294]

    Мегомметры. Приборы, необходимые при сдаточных испытаниях электрической части холодильной установки. Применяются для измерения сопротивления изоляции кабелей. По результатам измерения составляют акт проверки сопротивления изоляции. Правом пользования данным прибором обладает электромонтажник. [c.29]

    Напряжение на оборудование подается только с разрешения главного энергетика или инженера-электрика здания, в котором производится монтаж, после проверки сопротивления изоляции и заземления и составления акта по установленной форме.[c.335]

    Проверку сопротивления изоляции общего минуса осуществляют с помощью мегомметра на 500 В при снятых перемычках с головок термометров сопротивления. Сопротивление изоляции должно быть не менее 1,0 МОм. [c.58]

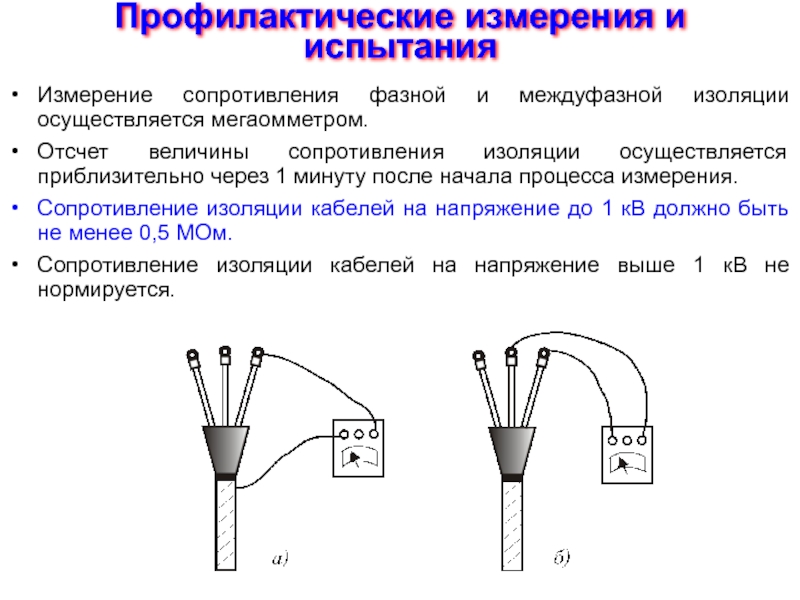

    Перед проверкой сопротивления изоляции отключенной линии необходимо проверить отсутствие напряжения между проводами и на каждом проводе относительно земли. [c.341]

    Проверка сопротивления изоляции футляра Определение электрических характеристик при повышенной температуре Определение электрических ха 5актеристик при пониженной температуре Определение электрических характеристик при пониженном давлении [c.212]

    Проверка сопротивления изоляции. Это сопротивление желательно проверять в камере тепла и влаги при 20 5 °С и двух значениях относительной влажности не бопее 80% и не менее 95%. [c.186]

    Проверка сопротивления изоляции является обязательной и регламентируется ПУЭ и Правилами технической эксплуатации электроустановок потребителей (ПТЭЭ). В соответствии с ПУЭ, наименьшее сопротивление изоляции сети для электроустановок напряжением до 1000 В, находящихся в производственных помещениях, должно составлять 0,5 МОм. Сопротивление изоляции измеряется при снятых плавких вставках, при этом в силовых цепях отключаются электроприемники, а из осветительных цепей вывинчиваются электрические лампочки, розетки, выключатели групповые щитки подключаются к сети. [c.87]

    Места повреждения защитных покровов кабелей следует определять приборами типа ИМПИ (искатель мест повреждения изоляции). После устранения повреждения необходима повторная проверка сопротивления изоляции кабеля. В местах, где трубопроводы или кабели проходят в футлярах (кожухах), после уплотнения футляров и перед засыпкой должно быть проверено отсутствие электрического контакта между сооружением и футляром. [c.213]

    В тех случаях, когда полость статора заполнена трансформаторным маслом или другим жидким диэлектриком, проверка сопротивления изоляции производится до и после заполнения через 10—ISjtiw . Во всех случаях сопротивление изоляции не должно быть ниже допустимого значения. Если сопротивление изоляции ниже допустимого, то необходимо найти причину и устранить ее. Наиболее часто такой причиной бывает попадание посторонних металлических частиц в зону лобовых частей обмотки и экранирующей гильзы, увлажнение изоляции обмотки, нарушение изолирующего слоя на экранирующей гильзе в областях свеса. При увлажнении необходимо произвести сушку обмотки статора. [c.339]


    Проверку маслоуказательных устройств, спускного крапа и уплотнения, подшипников, болтов уплотнения, пробивных предохранителей у трансформаторов с незаземленным нулем, состояния рабочего и защитного заземления осмотр и чистку охлаждающих устройств проверку сопротивления изоляции обмоток, газовой защиты. [c.172]

    Выполняются все операции текущего ремонта и, в случае неохбодимости, замена электропроводки и аппаратуры, ремонт электродвигателей переборка или замена сопротивлений замена токосъемников и троллей крана ремонт главных троллей проверка сопротивления изоляции электропроводки проверка работы приборов безопасности ремонт, регулировка или замена защитной иланели, проверка действия электросхемы и взаимодействие отдельных механизмов крана, тельфера или подъ- [c. 179]


Измерение сопротивления изоляции трансформатора

При каждом капитальном и текущем ремонте проводится измерение сопротивления изоляции трансформатора. Кроме того, если наблюдаются поверхностные признаки ухудшения качества изоляции, то такие измерения проводятся и внепланово. Их результаты сравнивают с ранее произведенными замерами и установленными нормативами.

Регулярность проводимых измерений целостности изоляции на трансформаторах

При профилактических испытаниях измерение сопротивления изоляции обмоток трансформатора проводится в обязательном порядке. Воздействие извне разного рода разрушают и ухудшают качество работы трансформатора:

  • изменения температуры окружающей среды и температурных режимов самой установки;
  • различные механические повреждения;
  • изменения напряжения внутри самого трансформатора, связанные с его функционированием;
  • повышенная влажность и физическое загрязнение.

Чтобы выявить малейшие дефекты в изоляции трансформатора, проводятся профилактические испытания с полным отключением трансформатора.

Самый распространенный метод измерения целостности защитного слоя для установки смены напряжения тока

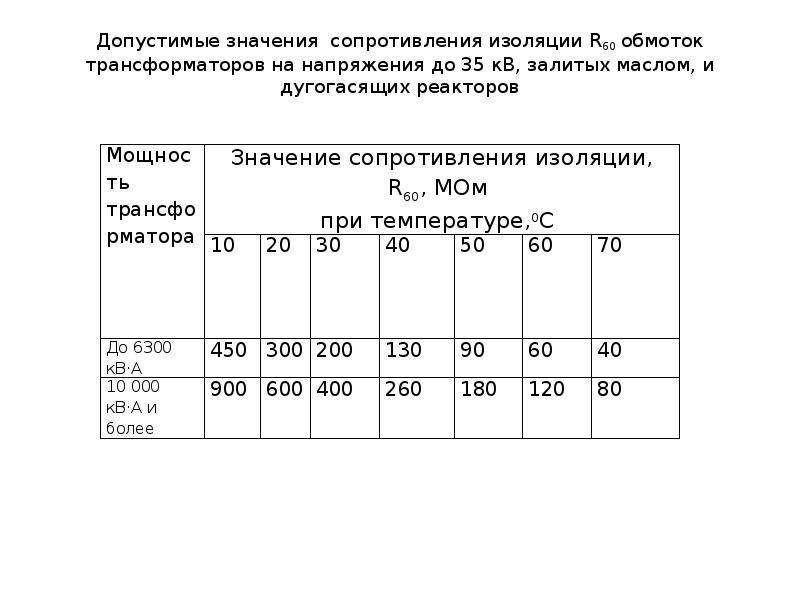

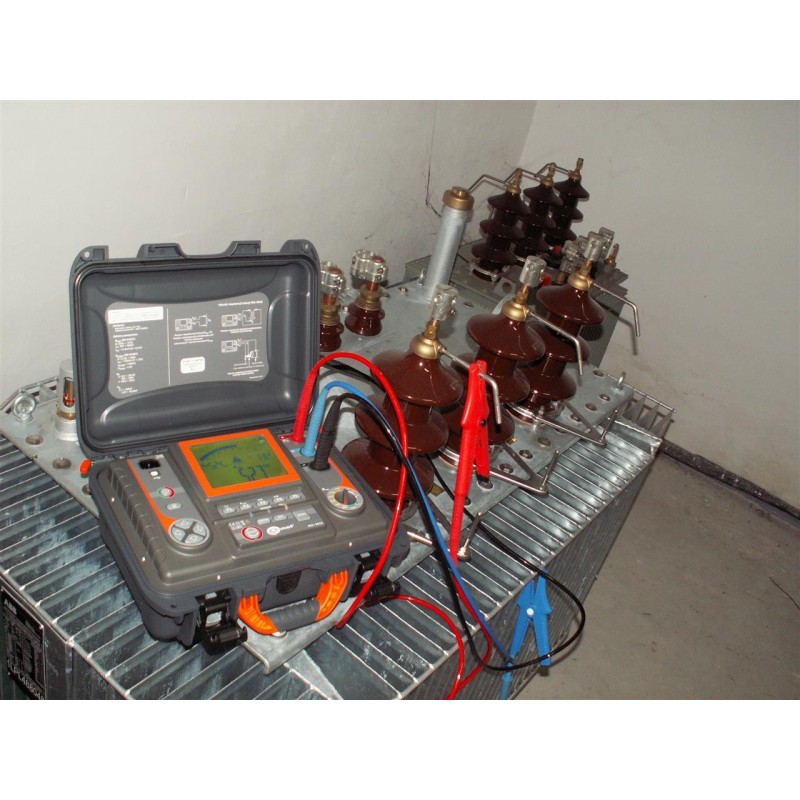

Измерение сопротивления изоляции обмоток силовых трансформаторов производится при помощи мегаомметра. Такой метод является одним из самых применяемых на практике и самых простых, помогает выявить общие дефекты и неполадки в изоляции. Для этих целей используют мегаомметр с напряжением 2500В. Трансформаторы с напряжением 220 кВ проверяются мегаомметром с электронной приставкой, которая стабилизирует напряжение. При наличии в генераторе мегаомметра ручного привода, ручка измерительного прибора вращается с постоянной частотой 120 об/мин.

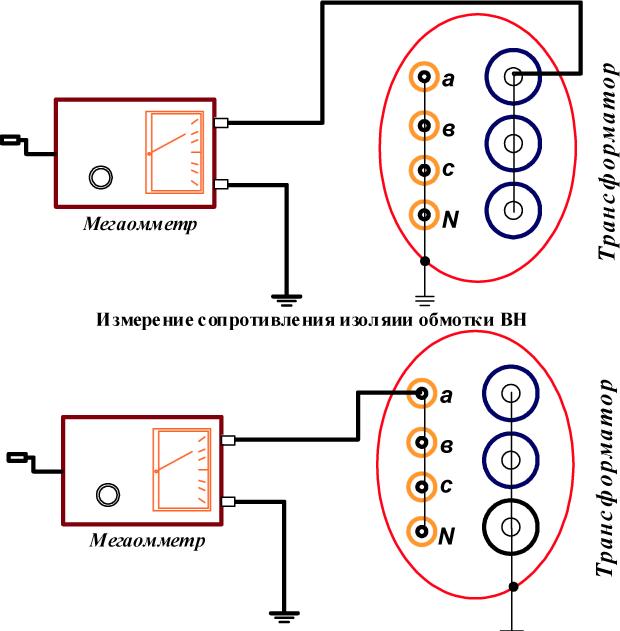

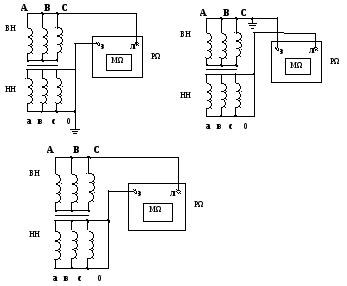

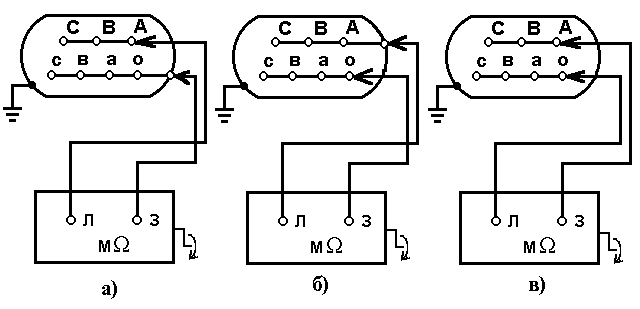

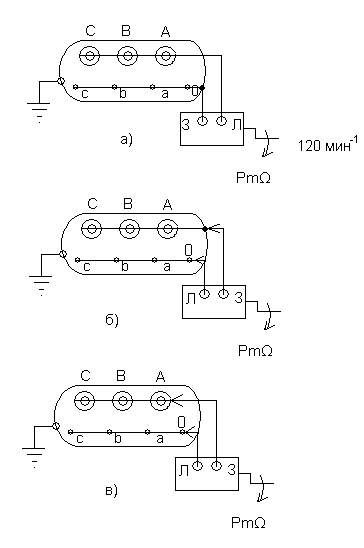

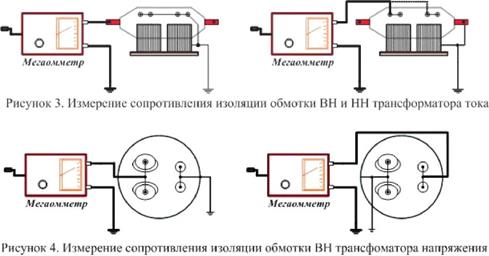

Схема измерения сопротивления изоляции трансформатора при профилактических испытаниях предполагает только одно измерение на обмотках установки за 60 секунд. Затем обмотки необходимо полностью разрядить для чистоты результатов других испытаний.

Существенное влияние на результаты измерений имеет температура трансформатора. Поэтому перед испытаниями его необходимо максимально охладить и сравнить выполненные замеры с данными, что выполнялись на заводе-изготовителе при приемосдаточных испытаниях.

Когда проводится измерение сопротивления изоляции силового трансформатора, то возникает необходимость в измерении уровня влагосодержания внешней оболочки трансформатора. Если в процессе эксплуатации влажность внешней изоляции увеличилась, то ее нужно просушить для уменьшения риска дальнейшего разрушения.

Обратившись в компанию “СтандартСервис”, которая занимается различными видами электротехнических испытаний, вы сможете заранее выявить дефекты в изоляции трансформатора и соответственно устранить их. Измерение сопротивления изоляции трансформатора тока и напряжения поможет сравнить полученные данные с технической документацией и в дальнейшем не беспокоиться о технике безопасности на объекте.


Компания “СтандартСервис “предоставляет услуги передвижной электролаборатории по всей России.

Измерения характеристик и испытание машин постоянного тока

Оценка состояния изоляции обмоток машин постоянного тока

Машины постоянного тока включаются без сушки при соблюдении следующих условий:
а) для машин постоянного тока до 500 В – если значение сопротивления изоляции обмоток не менее приведенного в табл. 4.1;
б) для машин постоянного тока выше 500 В – если значение сопротивления изоляции обмоток не менее приведенного в табл. 4.1 и значение коэффициента абсорбции не менее 1,2.

П, К, Т. Измерение сопротивления изоляции

а) Сопротивление изоляции обмоток

Измерение производится при номинальном напряжении обмотки до 0,5 кВ включительно мегаомметром на напряжение 500 В, а при номинальном напряжении обмотки выше 0,5 кВ – мегаомметром на напряжение 1000 В.
Измеренное значение сопротивления изоляции должно быть не менее приведенного в таблице. В эксплуатации сопротивление изоляции обмоток измеряется вместе с соединенными с ними цепями и кабелями.

Температура обмотки, °ССопротивление изоляции R60”, МОм, при номинальном напряжении машин, В
230 460 650 750 900
10 2,7 5,3 8,0 9,3 10,8
20 1,85 3,7 5,45 6,3 7,5
30 1,3 2,6 3,8 4,4 5,2
40 0,85 1,75 2,5 2,9 3,5
50 0,6 1,2 1,75 2,0 2,35
60 0,4 0,8 1,15 1,35 1,6
70 0,3 0,5 0,8 0,9 1,0
75 0,22 0,45 0,65 0,75 0,9

б) Сопротивление изоляции бандажей

Измерение производится относительно корпуса и удерживаемых ими обмоток.
Измеренное значение сопротивления изоляции должно быть не менее 0,5 МОм.

П, К. Испытание изоляции повышенным напряжением промышленной частоты

Значение испытательного напряжения устанавливается по таблице
Продолжительность приложения испытательного напряжения 1 мин.

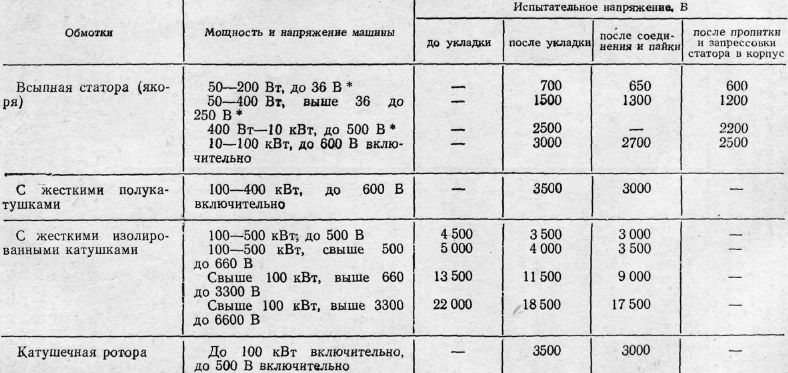

Испытуемый элементВид испы-танияХарактеристика или тип генератораИспытательное напряжение, кВПримечание
1. Обмотка статора генератора П Мощность до 1 МВт, номинальное напряжение выше 0,1 кВ 0,8 (2Uном+1), но не менее 1,2
Мощность от 1 МВт и выше, номинальное напряжение до 3,3 кВ включительно 0,8 (2Uном +1)
Мощность от 1 МВт и выше, номинальное напряжение свыше 3,3 до 6,6 кВ включительно 0,8·2,5Uном
Мощность от 1 МВт и выше, номинальное напряжение свыше 6,6 до 20 кВ включительно 0,8 (2Uном+3)
Мощность от 1 МВт и выше, номинальное напряжение свыше 20 кВ 0,8 (2Uном+1)
2. Обмотка статора гидрогенератора, шихтовка или стыковка частей статора которого производится на месте монтажа, по окончании полной сборки обмотки и изолировки соединений П Мощность от 1 МВт и выше, номинальное напряжение до 3,3 кВ включительно 2Uном+1 Если сборка статора производится на месте, но не на фундаменте, то до установки статора на фундамент его испытания производятся по п. 2, а после установки – по п. 1 таблицы
Мощность от 1 МВт и выше, номинальное напряжение свыше 3,3 до 6,6 кВ включительно 2,5Uном
Мощность от 1 МВт и выше, номинальное напряжение до 20 кВ включительно 2Uном+3
3. Обмотка статора генератора К Генераторы всех мощностей (1,51,7)Uном, но не выше испытательного напряжения при вводе генератора в эксплуатацию и не ниже 1 кВ Испытательное напряжение принимается 1,5Uном для турбогенераторов мощностью 150 МВт и выше с непосредственным охлаждением обмотки статора. Для генераторов других мощностей испытательное напряжение принимается 1,5Uном при ежегодных испытаниях или по специальному решению главного инженера энергопредприятия для генераторов, проработавших более 10 лет. Испытательное напряжение принимается 1,7Uном как обязательное при испытаниях, проводимых реже 1 раза в год, кроме турбогенераторов мощностью 150 МВт и более с непосредственным охлаждением обмотки статора
М Генераторы всех мощностей По решению главного инженера энерго-предприятия Рекомендуется, чтобы снижение испытательного напряжения, если оно предусмотрено этим решением, было не более 0,2Uном по сравнению со значением, используемым при последнем капитальном ремонте
4. Обмотка явнополюсного ротора П Генераторы всех мощностей 8Uном возбуждения генератора, но не ниже 1,2 и не выше 2,8 кВ
К Генераторы всех мощностей 6Uном возбуждения генератора, но не ниже 1 кВ
5. Обмотка неявнополюсного ротора П Генераторы всех мощностей 1,0 Испытательное напряжение принимается равным 1 кВ тогда, когда это не противоречит требованиям технических условий завода-изготовителя. Если техническими условиями предусмотрены более жесткие нормы испытания, испытательное напряжение должно быть повышено
6. Обмотка коллекторных возбудителя и подвозбудителя П Генераторы всех мощностей 8Uном возбуждения генератора, но не ниже 1,2 и не выше 2,8 Относительно корпуса и бандажей
К Генераторы всех мощностей 1,0 То же
7. Цепи возбуждения П, К Генераторы всех мощностей 1,0
8. Реостат возбуждения П, К Генераторы всех мощностей 1,0
9. Резистор цепи гашения поля и АГП П, К Генераторы всех мощностей 2,0
10. Концевой вывод обмотки статора П, К ТГВ-200, ТГВ-200М* 31,0*, 34,5** Испытания проводятся до установки концевых выводов на турбогенератор
ТГВ-300, ТГВ-500 39,0*, 43,0**

Где П – при вводе в эксплуатацию нового электрооборудования и электрооборудования, прошедшего восстановительный или капитальный ремонт и реконструкцию на специализированном ремонтном предприятии;
К – при капитальном ремонте на энергопредприятии;
С – при среднем ремонте;
Т – при текущем ремонте электрооборудования;
М – между ремонтами.

*Для концевых выводов, испытанных на заводе вместе с изоляцией обмотки статора.
**Для резервных концевых выводов перед установкой на турбогенератор.

Испытуемый элементИспытательное напряжение, кВПримечание
2. Бандажи якоря 1,0 То же
3. Реостаты и пускорегулировочные резисторы 1,0 Изоляцию можно испытывать совместно с изоляцией цепей возбуждения

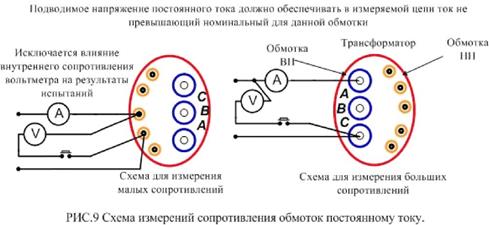

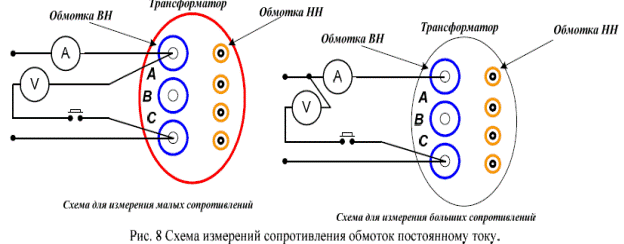

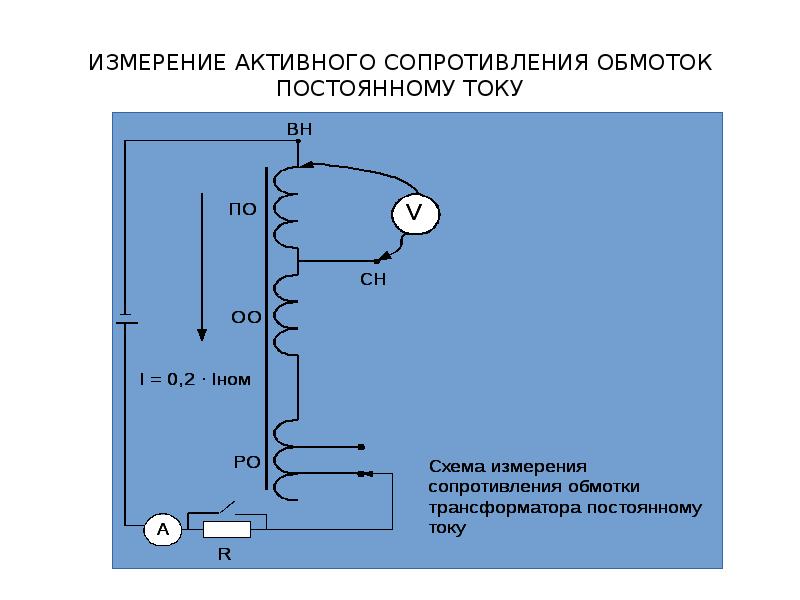

Измерение сопротивления постоянному току

Измерения производятся у генераторов, а также электродвигателей при холодном состоянии обмоток машины. Нормы допустимых отклонений сопротивления приведены в таблице

Испытуемый элементВид испытанияНормаПримечание
1. Обмотки возбуждения П, К Значения сопротивления обмоток не должны отличаться от исходных значений более чем на 2%
2. Обмотка якоря (между коллекторными пластинами) П, К Значения измеренного сопротивления обмоток не должны отличаться друг от друга более чем на 10% за исключением случаев, когда это обусловлено схемой соединения Измерения производятся у машин мощностью более 3 кВт
3. Реостаты и пускорегулировочные П Значение измеренного сопротивления не должно отличаться от исходных данных более чем на 10% Измерения производятся на каждом ответвлении
резисторы К Не должно быть обрывов цепей

П, К. Измерение воздушных зазоров под полюсами

Измерение производится у генераторов, а также электродвигателей мощностью более 3 кВт при повороте якоря – между одной и той же точкой якоря и полюсами.
Размеры зазоров в диаметрально противоположных точках не должны отличаться друг от друга более чем на ±10% от среднего размера зазора. (Если в заводской инструкции не установлены более жесткие требования.)

Снятие характеристики холостого хода и испытание витковой изоляции

Характеристика XX снимается у генераторов постоянного тока. Подъем напряжения производится до значения, равного 130% номинального.
Отклонения значений снятой характеристики от значений заводской характеристики не должны быть больше допустимой погрешности измерений.
При испытании витковой изоляции машин с числом полюсов более четырех значений среднего напряжения между соседними коллекторными пластинами не должно быть выше 24 В.
Продолжительность испытания витковой изоляции 3 мин.

Проверка работы машин на холостом ходу

Проверка производится в течение не менее 1 ч. Оценивается рабочее состояние машины.

Определение пределов регулирования частоты вращения электродвигателей

Производится на холостом ходу и под нагрузкой у электродвигателей с регулируемой частотой вращения.
Пределы регулирования должны соответствовать технологическим данным механизма



Нормативная документация:

  • При вводе в эксплуатацию: ПУЭ, 7-е издание, гл. 1.8 п.1.8.14.
  • В эксплуатации: ПТЭЭП, Приложение 3, п. 24,пп.24.1-24.24.8. Приложение 3.1, таб.32-34

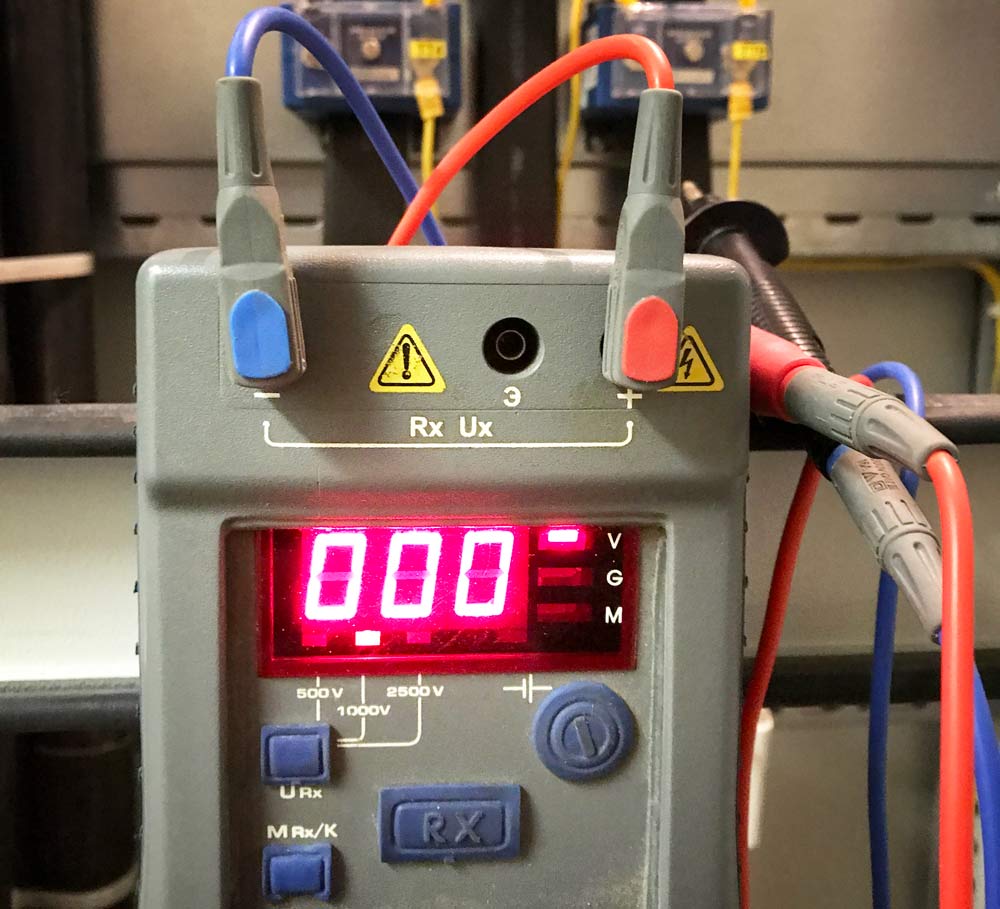

Проведение замеров сопротивления изоляции | Электролаборатория СК «Олимп»

Благодарственное письмо от ГКУ Самарской области «Центр по делам ГО, ПБ и ЧС»

Благодарственное письмо от ГБУЗ «Самарский областной клинический онкологический диспансер»

Благодарственное письмо от ФКУ СИЗО-4 УФСИН

Благодарственное письмо от ООО «Газпромнефть-Ямал»

Благодарственное письмо от ООО “СДЭК-ГЛОБАЛ”

Благодарственное письмо от ООО “ЮЖУРАЛПРОЕКТ”

Благодарственное письмо от ООО «ПТБ «Фактор»

Благодарственное письмо от ООО «ЗНИГО»

Благодарственное письмо от управления Федеральной Почтовой Службы Санкт-Петербурга и Ленинградской области — филиала ФГУП «Почта России»

Благодарственное письмо от ФКП «Аэропорты Севера»

Благодарственное письмо от ООО «Добрый Доктор»

Благодарственное письмо от ООО «АвтоТрансЮг»

Благодарственное письмо от ООО «Орион Наследие»

Благодарственное письмо от ООО «ЮгСтройКонтроль»

Благодарственное письмо от ООО «Транснефть-Охрана»

Благодарственное письмо от ООО «Аэропорт АНАПА»

Благодарственное письмо от ООО «Краун»

Благодарственное письмо от ООО «ИТЕРАНЕТ»

Благодарственное письмо от ГБПОУ МО «Колледж «Подмосковье»

Благодарственное письмо от ГБУ ФК «Строгино»

Благодарственное письмо от ООО «НПО «АКЕЛЛА»

Благодарственное письмо от филиала ПАО «РусГидро» – «Жигулевская ГЭС»

Благодарственное письмо от «Дор Хан 21 век»

Благодарственное письмо от «МСЧ №29 ФСИН»

Благодарственное письмо от ФГУП «РОСМОРПОРТ»

Благодарность от МК «ВТБ Ледовый дворец»

Благодарственное письмо от ОАО «РАМПОРТ АЭРО»

Благодарственное письмо от ПАО «Межгосударственная Акционерная Корпорация «ВЫМПЕЛ»

Благодарственное письмо от ПАО «РусГидро»

Благодарственное письмо от ООО «Новый город»

Благодарственное письмо от ФКУЗ МСЧ-10 ФСИН России

Благодарственное письмо от ООО «Зелдент»

Благодарственное письмо от ГБУ ЗДРАВООХРАНЕНИЯ РЕСПУЕЛИКИ КРЫМ «КРАСНОГВАРДЕИСКАЯ ЦЕНТРАЛЬНАЯ РАЙОННАЯ БОЛЬНИЦА»

Благодарственное письмо от АО «Научно-исследовательский институт вычислительных комплексов им. М.А. Карцева»

Благодарственное письмо от АО «ДХЛ Интернешнл»

Благодарственное письмо от ООО «Специальные системы и технологии»

Благодарственное письмо от ООО «АЛЬФА-НДТ»

Благодарственное письмо от ООО «Международный деловой центр Шереметьево»

Благодарственное письмо от ЧОП «АЛЬФА ПАТРИОТ»

Благодарственное письмо от ООО «ЛИТАС РЕНТГЕН»

Благодарственное письмо от ООО «МосРентген»

Благодарственное письмо от ООО «Центр безопасности информации «МАСКОМ»

Благодарственное письмо от ООО «СЛУЖБА-7»

Испытательные значения сопротивления изоляции для электрораспределительного оборудования

Значения сопротивления изоляции на этой странице основаны на типичных значениях, предложенных Советом по проверке стандартов NETA.
Используйте эти значения при отсутствии согласованных стандартов, касающихся испытаний сопротивления изоляции.

Результаты испытаний зависят от
температуры изоляционного материала и влажности окружающей среды во время испытания.

Электрооборудование и системы, кроме обмоток трансформаторов и двигателей (20С)

Номинальная мощность оборудования (В) Минимальное испытательное напряжение постоянного тока Рекомендуемое минимальное сопротивление изоляции (МОм)
250 500 25
600 1 000 100
1 000 1 000 100
2,500 1 000 500
5 000 2 500 900 25 1,500
8 000 2 500 900 25 2 500 900 25
15 000 2 500 900 25 5 000
25 000 5 000 10 000
34 500 5 000 100 000
46 000 и выше 5 000 100 000

Ссылка: ANSI / NETA-ATS 2017 и ANSI / NETA-MTS 2015 Таблица 100. 1 – Значения для испытаний сопротивления изоляции Электрические аппараты и системы, кроме вращающегося оборудования


Значения испытаний сопротивления изоляции трансформатора

Номинальное напряжение катушки трансформатора Рекомендуемое испытательное напряжение (постоянный ток) Рекомендуемое минимальное сопротивление изоляции в МОмах
Жидкость заполнена Сухой тип
0 – 600 1000 100 500
601-5000 2500 1000 5000
> 5000 5000 5000 25000

Ссылка: ANSI / NETA-ATS 2017 и ANSI / NETA-MTS 2015 Таблица 100. 5 – Проверка сопротивления изоляции трансформатора


Значения приемочных испытаний сопротивления изоляции для обмоток двигателя (1 минута при 40 ° C)

Номинальное напряжение обмотки a Рекомендуемое испытательное напряжение постоянного тока Рекомендуемое минимальное сопротивление изоляции в МОмах: обмотки до 1970 г., обмотки возбуждения и прочие, перечисленные в таблице NETA ATS 100.11 b Рекомендуемое минимальное сопротивление изоляции в мегоммах: якорь постоянного тока, обмотки переменного тока, (витые катушки) Рекомендуемое минимальное сопротивление изоляции в мегоммах: катушки статора со случайной обмоткой, катушки с формовой обмоткой ниже 1 кВ
<1 000 500 кВ + 1 100 5
1 000–2 500 500–1000 кВ + 1 100
2 501 – 5 000 1 000–2 500 кВ + 1 100
5 001 – 12 000 2 500–5 000 кВ + 1 100
> 12 000 5 000–10 000 кВ + 1 100

a Номинальное линейное напряжение для трехфазных машин переменного тока, линейное напряжение для однофазных машин и номинальное постоянное напряжение для машин постоянного тока или обмоток возбуждения.

b кВ – номинальное напряжение между клеммами машины и клеммами.

Ссылка: ANSI / NETA ATS-2017 Таблица 100.11 – Значения испытаний сопротивления изоляции Вращающееся оборудование в течение одной минуты при 40 ° C


Значения испытаний на поддержание сопротивления изоляции для обмоток двигателя (1 минута при 40 ° C)

Напряжение обмотки a Рекомендуемое минимальное испытательное напряжение постоянного тока Рекомендуемое минимальное сопротивление изоляции в МОмах: обмотки до 1970 г., обмотки возбуждения и прочие, перечисленные в таблице 100 NETA MTS.11 б Рекомендуемое минимальное сопротивление изоляции в мегоммах: якорь постоянного тока, обмотки переменного тока, (витые катушки) Рекомендуемое минимальное сопротивление изоляции в мегоммах: катушки статора со случайной обмоткой, катушки с формовой обмоткой ниже 1 кВ
<1 000 500 кВ + 1 100 5
1 000–2 500 500–1000 кВ + 1 100
2 501 – 5 000 1 000–2 500 кВ + 1 100
5 001 – 12 000 2 500–5 000 кВ + 1 100
> 12 000 5 000–10 000 кВ + 1 100

a Номинальное линейное напряжение для трехфазных машин переменного тока, линейное напряжение для однофазных машин и номинальное постоянное напряжение для машин постоянного тока или обмоток возбуждения.

b кВ – номинальное напряжение между клеммами машины и клеммами.

Ссылка: ANSI / NETA MTS-2015 Таблица 100.11 – Значения испытаний сопротивления изоляции вращающегося оборудования в течение одной минуты при 40 ° C. Значения основаны на стандарте IEEE Std 43-2013.

Теги: приемочное тестирование, канатно-автобусный путь, предохранители, нормы и стандарты, ieee, проверка изоляции, поддержание, меггер двигатели, нета испытание на перенапряжение, справочники, вращающееся оборудование, Распредустройство, процедуры тестирования, трансформаторы

Измеритель сопротивления изоляции двигателя и обмотки и выдерживаемого напряжения

Измерение сопротивления изоляции двигателя и обмотки и выдерживаемого напряжения

Проведите испытание сопротивления изоляции и выдерживаемого напряжения.
Обеспечьте высокий уровень безопасности, проверяя состояние изоляции в ходе инспекций при транспортировке.

Пример измерения

Для проверки при транспортировке Измерение сопротивления изоляции и выдерживаемого напряжения

Ухудшение изоляции приводит к риску поражения электрическим током и замыкания на землю.
Состояние изоляции проверяется при транспортировке, чтобы гарантировать безопасность продукта.

Результаты износа изоляции
  • Риск поражения электрическим током
  • Риск замыкания на землю
Функция проверки контактов для обеспечения надежного тестирования

Неполный контакт датчика и обрыв проводов в кабелях могут помешать правильному контакту с тестируемым устройством. В таких случаях дефектные детали могут быть ошибочно идентифицированы как исправные. Функция проверки контактов обеспечивает эффективное средство обеспечения целостности теста.

Оборудование бывшее в употреблении

АВТОМАТИЧЕСКАЯ ИЗОЛЯЦИЯ / ВЫДЕРЖКА HiTESTER3153
Проверка контактов может выполняться непрерывно, не влияя на измеренные значения.

・ Испытание выдерживаемого напряжения переменного тока: от 0,2 кВ до 5 кВ переменного тока, 100 мА

・ Проверка сопротивления изоляции: от 50 В до 1200 В постоянного тока, от 0,100 МОм до 9999 МОм

Страница продуктов Брошюра

© 2020 HIOKI E. E. CORPORATION

Важность сопротивления изоляции в морских электрических системах

Сопротивление изоляции является одним из важнейших показателей систем морского электрического оборудования и служит лучшим ориентиром для определения состояния электрического оборудования.

Как следует из названия, сопротивление изоляции – это способность изоляционного материала противостоять току. Со временем изоляция начинает стареть, что приводит к ухудшению ее характеристик. Суровые условия эксплуатации, в которых электрическая изоляция подвергается воздействию экстремальных рабочих температур, влажности и химического загрязнения, как на корабле, ускорят процесс разрушения. Крайне важно всегда знать это электрическое состояние (IR) изоляции в судовом электрооборудовании, чтобы избежать любых несчастных случаев, таких как поражение электрическим током, пожар, короткое замыкание и т. Д.

Сопротивление изоляции измеряется между изолированными проводниками и землей, а также между проводниками.

Сопротивление изоляции измеряется прибором, известным как мегомметр, который представляет собой измеритель высокого сопротивления с испытательным напряжением около 500 вольт постоянного тока. Megger может быть механического типа с ручным управлением или цифрового типа с батарейным питанием и электронным зарядным устройством.

Испытательный заряд на 500 В подходит для испытательного оборудования, рассчитанного на 440 В переменного тока.

Megger обычно используется для теста «точечного типа» для измерения диэлектрического состояния изоляции в определенный момент времени. Испытание выполняется путем приложения испытательного напряжения постоянного тока с ограничением по току между проводниками (например, обмотками) и шасси оборудования (землей). Любую утечку тока следует измерять через диэлектрические материалы изоляции. Ток можно измерить в Миллиамперах или Микроамперах, а затем рассчитать в мегомах сопротивления. Чем ниже значение тока, тем больше сопротивление изоляции.

Оборудование, подлежащее проверке на сопротивление изоляции, должно быть отключено от источника питания под напряжением, а источник питания должен быть заблокирован во избежание несчастных случаев.

На судах сопротивление изоляции всех двигателей, генератора переменного тока и другого электрического оборудования время от времени проверяется, и значения регистрируются как часть системы планового технического обслуживания. Сопротивление изоляции оборудования снижается с повышением температуры. Причины повышения температуры могут быть из-за отложений пыли на обмотках или неправильной вентиляции.Сопротивление проверяется между обмотками U-V, V-W, W-U и между U и землей, V и землей, W и землей.

На судах машины, трансформаторы, приборы и другое оборудование должны иметь, как при температуре окружающей среды, так и при эксплуатации, сопротивление изоляции не менее:

3 x ∙ номинальное напряжение в В = МОм

Мощность в кВА + 1000

Минимальные значения испытательного напряжения и сопротивления изоляции:

Номинальное напряжение Мин. Испытательное напряжение (В) Мин. Сопротивление изоляции (МВт)
VR <250 2 x VR 1
250 < VR < 1000 500 1
1000 < VR < 7200 1000 VR +1

1000

7200 < VR < 15000 5000 VR +1

1000

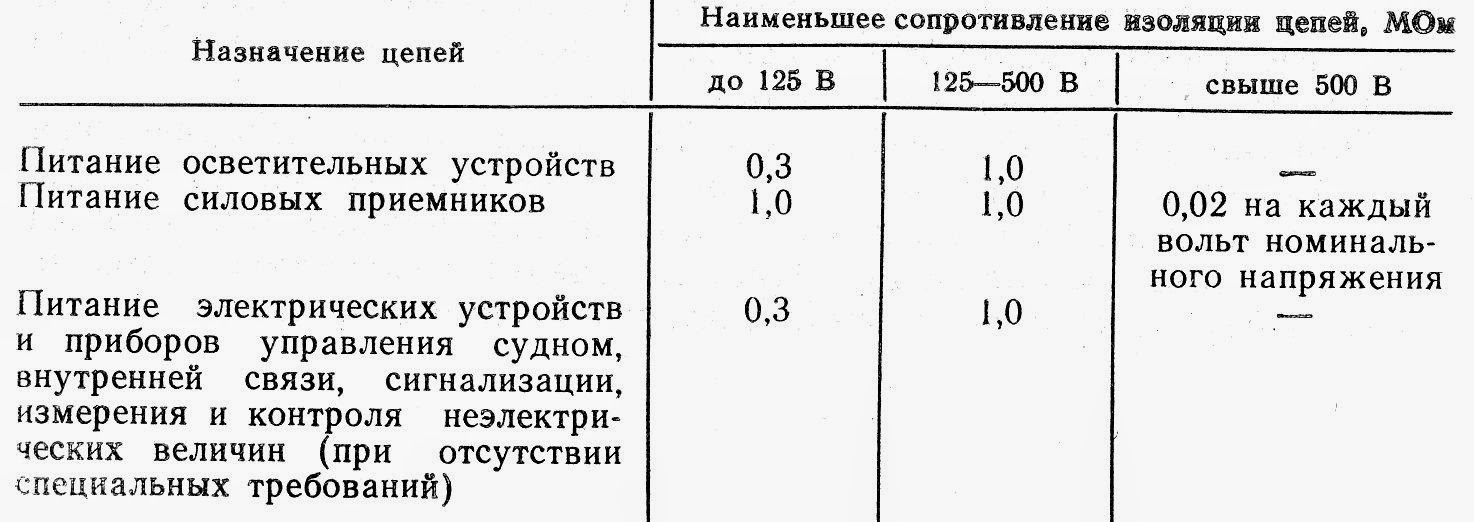

Каждая силовая и световая цепь должна иметь сопротивление изоляции между проводниками и между каждым проводником и землей не менее

.

Минимальное сопротивление изоляции

Нагрузка до 5 А 2 M Ом
Нагрузка 10 А 1 M Ом
Нагрузка 25 А 400000 Ом
Нагрузка 50 А 250,000 Ом
Нагрузка 100 А 100000 Ом
Нагрузка 200 А 50,000 Ом
Нагрузка более 200 А 25000 Ом

Цепи внутренней связи должны иметь сопротивление изоляции между проводниками и между каждым проводом и землей не менее значений, указанных ниже

.

Диапазон напряжения 115 В и выше – 1 МВт

Диапазон напряжения ниже 115 В – 1/3 МВт

Важные моменты, связанные с сопротивлением изоляции:

Цепи, для правильного функционирования которых требуется поддержание высокого сопротивления изоляции, не должны использоваться, если не приняты специальные меры для поддержания высокого сопротивления изоляции; в таких цепях должны быть предусмотрены средства для проверки сопротивления изоляции.

Главный силовой контур должен быть снабжен устройствами индикации утечки на землю, которые будут срабатывать при сопротивлении изоляции 100 000 Ом или менее.

Сопротивление изоляции всех генераторов должно быть измерено как в холодном, так и в теплом состоянии непосредственно перед и после работы при нормальной полной нагрузке.

Когда кабель сращивается для замены поврежденного участка кабеля, перед заменой поврежденного участка измеряется сопротивление изоляции оставшейся части провода, и определяется, что состояние изоляции не нарушено.

Показания записываются, строится график и проверяется тренд сопротивления изоляции. Если показания уменьшаются до значения мегомметра, то обмотки необходимо проверить и очистить, а показания должны быть сняты заново.

Судну предоставляется отдельный журнал испытаний на сопротивление электрической изоляции. Проверки сопротивления изоляции могут быть задокументированы на нем и храниться на борту в качестве постоянного справочного материала для будущих испытаний сопротивления изоляции.

Непрерывное испытание сопротивления изоляции критических двигателей «без рук» – документ 360

ДЖЕФФ ЭЛЛИОТ

На протяжении десятилетий персонал ЦБК провели испытания сопротивления изоляции с помощью портативных мегомметров для предотвращения отказы двигателя, которые приводят к дорогостоящим внеплановым остановам и ремонтам с перемоткой, тем не менее, эти тесты дают лишь «снимок» состояния мотора.Всего за несколько дней мотор обмотки и кабели, подверженные воздействию влаги, химикатов, загрязнений или вибрации могут быть скомпрометированы и выйти из строя при запуске.

Портативным мегомметрам

также требуется, чтобы электрики вручную отсоединяли кабели оборудования и подсоединяли измерительные провода к потенциально находящемуся под напряжением или поврежденному оборудованию для выполнения ручного тестирования. Эти испытания подвергают технических специалистов риску возникновения дуговых вспышек при доступе к шкафу. В США инциденты, связанные с вспышкой дуги без смертельного исхода, происходят примерно от 5 до 10 раз в день, со смертельным исходом примерно один в день.

Техник проверяет панель Meg-Alert.

С таким высоким риском руководители целлюлозно-бумажных заводов признание ценности непрерывных мегаомных испытаний и мониторинга изоляции сопротивление, которое инициирует момент выключения двигателя до его повторного запуска снова. Вооружившись этой информацией в реальном времени, обслуживающий персонал может заблаговременно предпримите корректирующие действия, чтобы избежать сбоя, который может прервать производство. Это может сэкономить целлюлозно-бумажным комбинатам сотни тысяч долларов. платы за ремонт из-за дорогостоящей перемотки и потери производственного времени.

Кроме того, стационарные автоматические испытательные устройства позволяют осуществлять мониторинг без доступа к шкафам – сохраняя техники в безопасности.

ЗАЩИТА ДВИГАТЕЛЯ НА МЕЛЬНИЦА

Целлюлозно-бумажные комбинаты в значительной степени полагаются на двигатели, хотя количество и тип варьируются в зависимости от размера объекта и вида продукции произведен. Тысячи двигателей могут использоваться на типичных целлюлозно-бумажных предприятиях, при этом около трети из них во многих случаях являются критическими.

Критические двигатели в основном те, которые могут значительно повлиять на способность безопасно встретить бизнес-целей или влиять на уровень производства, если он неожиданно отключен. Такой Двигатели могут варьироваться от насосов питательной воды до двигателей с принудительной тягой для котлов. к водяным насосам и насосам бумагоделательных машин. На типичных бумажных фабриках от 3000 до 4000 двигатели HP для насосов питательной воды котлов или насосов вентиляторов бумагоделательных машин. Критический мощность двигателей может достигать 15 000 л.с. для некоторых насосов питательной воды котла.

«У нас около 3 800 двигатели на нашем заводе, такие как насосы питательной воды котлов и вентиляторы котлов, бумажные насосы машинного вентилятора и насосы подачи воды для мельниц », – говорит Тим ​​Форрестер, менеджер по распределению электроэнергии на большой бумажной фабрике в г. Юго-восток США обслуживается крупным мировым производителем.«Довольно много эти двигатели критически важны ».

Большинство целлюлозно-бумажных комбинатов обслуживайте эти двигатели с помощью программ профилактического обслуживания (PM), рассчитанных по времени. Испытания сопротивления изоляции обычно планируются раз в полгода, хотя учитывая сокращение персонала на большинстве заводов, это может происходить еще реже. Тем не менее, несмотря на программы PM, двигатели, которые отключены или часто переключаются может быть быстро взломан.

«При большом количестве двигателей на типичной бумажной фабрике, у вас будут отказы », – говорит Форрестер. «Поскольку бумажная промышленность – это в основном процесс, работающий круглосуточно и без выходных, любой перерыв в производстве из-за неисправного критического двигателя стоит очень дорого. Бумага мельница обычно простаивала от шести до восьми часов, что стоило около 6000 долларов США в час, плюс критический ремонт двигателя стоимостью от 75000 долларов США до 100 000 долларов США. Некоторые большие синхронные двигатели могут стоить до 1000000 долларов США за заменять.”

В то время как целлюлоза и бумага Форрестер добавляет, что заводы стараются иметь под рукой достаточный запас запасных двигателей. что покупка нового критически важного двигателя обычно занимает до 16-20 недель, или даже от шести до девяти месяцев для больших синхронных двигателей до мельница получает мотор.«Вам действительно нужно планировать заранее, чтобы заказать новый двигатель. от производителя », – говорит он.

Чтобы избежать таких сценариев, Форрестер говорит, что политика его завода требует, чтобы любой двигатель останавливался на четыре часа или более быть проверены мегомметром перед его запуском. «Здесь в на юге у нас высокая влажность, и когда моторы остынут, они впитывают влага. Влага быстро проникает в двигатель и вызывает проблемы. Итак, перед запуском двигатель необходимо протестировать », – говорит он.

One Challenge бумаги мельница, столкнувшаяся с ручными мегомметрами, заключается в том, что приборы не всегда обеспечивали необходимая последовательность из-за субъективности между техническими специалистами.”Руководство Тестирование мегомметром дает много места для человеческой ошибки, потому что это зависит от интерпретации техника », – говорит Форрестер.

Другая проблема заключалась в том, что устройства могли обеспечивать только выборочную проверку, которая теряет точность, как только условия окружающей среды, такие как изменение температуры или влажности. Вместо этого мельнице потребовалось автоматическое непрерывное тестирование мегаомметром, чтобы исключить человеческую ошибку и обеспечить большую точность, согласно Forrester.

Итак, когда одна из бумажных Инженеры комбината обнаружили устройство для непрерывного тестирования и мониторинга, Meg-Alert, по словам Forrester, он был протестирован и установлен в критически важной резервной системе. насос, требующий возможности немедленного запуска в случае необходимости.

«С тех пор у нас успешно использовали [автоматическое непрерывное] устройство тестирования на любом двигатель среднего напряжения, который не работает постоянно », – говорит Форрестер. «За годы работы мы спасли с его помощью многие двигатели. Предотвращение даже один критический отказ двигателя может окупить устройство во много раз ».

Блок Meg-Alert стационарно установленный внутри высоковольтного отсека MCC или распределительное устройство и напрямую подключается к обмоткам двигателя или генератора.Единица определяет, когда двигатель или генератор отключен, а затем выполняет непрерывный диэлектрические испытания изоляции обмотки до повторного запуска оборудования.

Блок функционирует приложение неразрушающего, ограниченного по току испытательного напряжения постоянного тока к фазе обмоток, а затем безопасно измеряет ток утечки через изоляцию обратно на землю. В системе используются уровни испытательного напряжения постоянного тока 500, 1000, 2500 или 5000 вольт, соответствующие стандартам IEEE, ABS, ANSI / NETA и ASTM International стандарты надлежащего испытательного напряжения, основанные на рабочем напряжении оборудование.

Тест не вызывает любое повреждение изоляции и включает в себя токоограничивающую технологию что защищает персонал.

АВТОМАТИЧЕСКИЙ МОНИТОРИНГ

Система непрерывного мониторинга также позволяет подход, не требующий от обслуживающего персонала доступа к шкафам контроля доступа для выполнения ручного испытания сопротивления изоляции. Вместо этого аналоговый измеритель снаружи на дверце шкафа управления указано сопротивление изоляции МОм показания в реальном времени.

Измеритель также указывает на хорошую, удовлетворительную и плохую изоляцию. уровни с помощью простой цветовой схемы «зеленый, желтый, красный». Когда предопределено достигнуты заданные значения сопротивления изоляции, загораются световые индикаторы. сигнализировать о состоянии тревоги, и автоматические уведомления могут быть отправлены на сеть мониторинга. Непрерывный мониторинг также может показать, работали ли обогреватели поддерживать тепловую температуру и предотвращать образование конденсата.

«Это так важно знать состояние вашего мотора. системы изоляции, и вы также получаете возможность профилактического обслуживания », – говорит Форрестер.«Мы настроили большинство наших модулей Meg-Alert, чтобы, если мы получим низкий Показания мегомметра, он сработает в диспетчерской. Тогда обслуживание может исследуйте проблему до выхода из строя мотора. У меня никогда не было негатива с этими единицами ».

ПРЕДОТВРАЩЕНИЕ ДУГОВЫХ ВСПЫШЕК

По данным Forrester, повышение безопасности сотрудников и предотвращение потенциального вреда от вспышки дуги. еще один ключевой фактор решения установить сплошную изоляцию устройства для тестирования и контроля сопротивления.

Вспышки дуги – это нежелательный электрический разряд, который распространяется по воздуху между проводниками или от проводника к земле. Вспышка мгновенно и может производить температуру в четыре раза выше, чем на поверхности солнце. Сильная жара также вызывает внезапное расширение воздуха, что приводит к взрывная волна, которая может перебрасывать рабочих через комнаты и сбивать их с лестниц. Дуга внезапные травмы могут включать ожоги третьей степени, слепоту, потерю слуха, нервную систему. повреждение, остановка сердца и даже смерть.Перечислены возможные причины вспышки дуги. согласно NFPA 70E, включают «ненадлежащее использование испытательного оборудования».

Хотя оборудование обесточено перед испытанием и ношением рекомендуются соответствующие средства индивидуальной защиты, лучшее решение – исключить необходимость в шкафах контроля доступа для выполнения утепления испытания на сопротивление.

«Постоянно установленные испытательные устройства, такие как Meg-Alert, позволяют автоматическое тестирование и мониторинг без доступа к электрическим шкафам, что убережет технических специалистов от опасности », – говорит Форрестер.«Это добавляет огромная ценность ».

По данным Forrester, по крайней мере четыре других завода связались с его относительно использования непрерывного автоматического испытания сопротивления изоляции устройств, и их популярность растет на других целлюлозно-бумажных предприятиях компании. мельницы. «Мы в основном сделали эти агрегаты стандартными на нашем заводе, и они действительно должно быть отраслевым стандартом для любой прерывистой среды электродвигателя напряжения или любого другого важного электродвигателя NEMA », – заключает он.

Джефф Эллиотт – технический писатель из Торранса, Калифорния.Он исследовал и писал о промышленных технологиях и проблемах в течение последних 20 лет. Узнайте больше о Meg-Alert на сайте www.megalert.com.

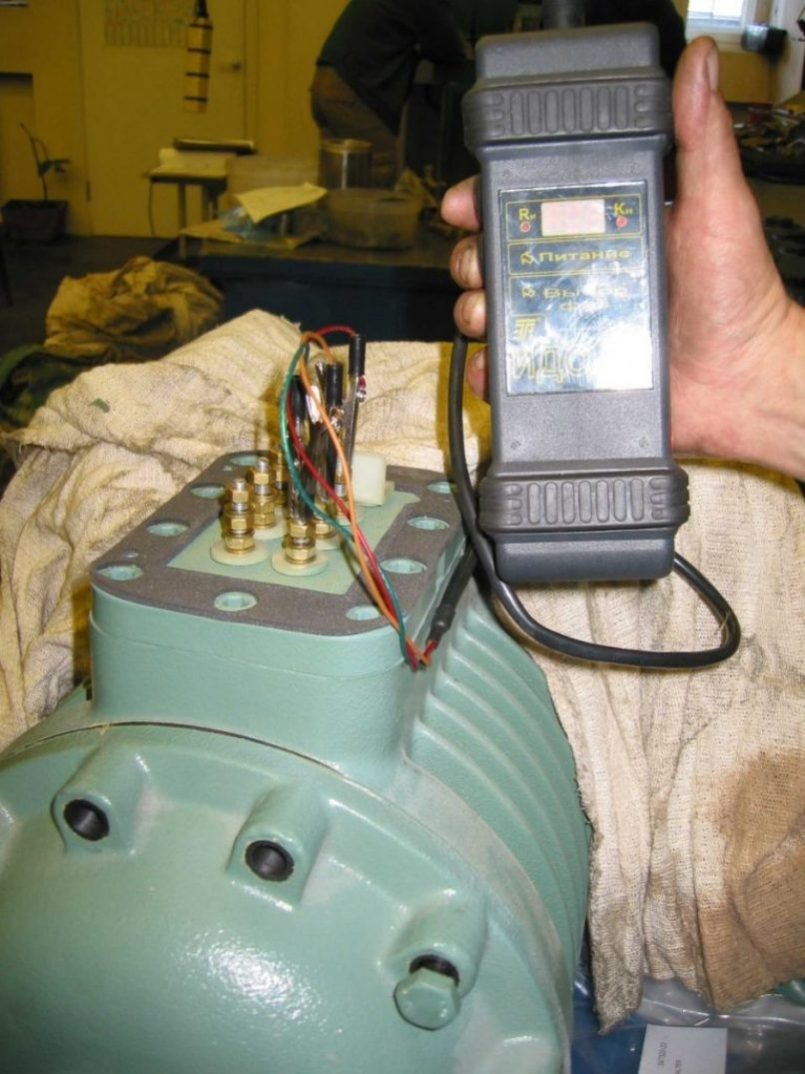

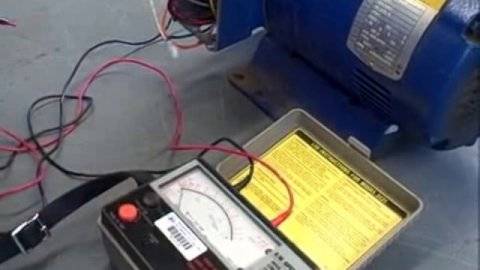

Как измерить сопротивление изоляции обмотки двигателя.

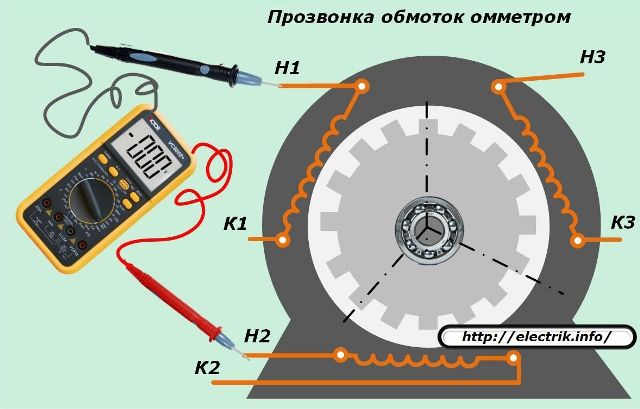

Проверка сопротивления изоляции обмотки трехфазного / однофазного двигателя

Двигатель в основном используется для привода грузов в промышленности, для насосов, лифтов, конвейерных лент. поэтому необходимо поддерживать его надежность, для долгого срока службы двигателя необходимо в обязательном порядке проводить его периодические проверки.Одним из наиболее важных моментов периодической проверки является проверка изоляции обмотки двигателя, которая проводится с помощью мегомметра. Некоторые электродвигатели работают в атмосфере с высокой влажностью, поэтому время от времени необходимо измерять сопротивление изоляции обмотки электродвигателя, проверять состояние изоляции электродвигателя, чтобы продлить срок службы электродвигателя. Если двигатель не будет запущен сразу после прибытия, важно защитить двигатель от влаги, высокой температуры и загрязнений, чтобы не повредить изоляцию обмотки.Перед вводом двигателя в эксплуатацию после длительного хранения необходимо измерить сопротивление изоляции обмотки.

Если двигатель хранится в месте с высокой влажностью, необходимо периодически проверять двигатель. Практически невозможно определить фактическое минимальное значение сопротивления изоляции обмотки двигателя, поскольку сопротивление изменяется в зависимости от способа изготовления, состояния изоляционного материала, номинального напряжения, размера и типа. Фактически, требуется многолетний опыт, чтобы определить, готов двигатель к работе или нет.

Общее эмпирическое правило: 10 мегапикселей – Ом или более. Измерение сопротивления изоляции выполняется с помощью омметра мегомметра с диапазоном высокого сопротивления.

Вот как работает тест на изоляцию двигателя:


Между обмотками двигателя и землей прикладывается постоянное напряжение 500 В или 1000 В.

Расчет сопротивления изоляции обмотки двигателя:

Минимальное сопротивление изоляции новых, очищенных или отремонтированных обмоток относительно земли составляет 10 МОм или более.

Минимальное сопротивление изоляции R рассчитывается путем умножения номинального напряжения Un на постоянный коэффициент 0,5 МОм / кВ.

Например:

Если номинальное напряжение 440 В = 0,44 кВ,

минимальное сопротивление изоляции:

0,44 кВ x 0,5 МОм / кВ

= 0,22 МОм Измерение

Минимальное сопротивление изоляции обмотки двигателя относительно земли измеряется при напряжении 500 В постоянного тока. Температура обмотки должна быть 25 ° C +/- 15 ° C.

Максимальное сопротивление изоляции следует измерять при напряжении 500 В постоянного тока с обмотками при рабочей температуре 80–120 ° C в зависимости от типа и КПД двигателя.

Проверка

Если сопротивление изоляции нового прибывшего, очищенного или отремонтированного двигателя, который хранился в течение некоторого времени, меньше 10 МОм, причина может заключаться в том, что обмотки влажные из-за влаги и их необходимо просушить перед вводом в эксплуатацию.

Если двигатель проработал долгое время, минимальное сопротивление изоляции обмотки может упасть до критического уровня.Пока измеренное значение не опускается ниже расчетного значения минимального сопротивления изоляции, двигатель может продолжать работать.

Однако, если оно упадет ниже предела, двигатель необходимо немедленно остановить, чтобы предотвратить травмы людей из-за высокого напряжения утечки.

Артикул: Grundfos Motor Book

Значения сопротивления изоляции (IR) | Электротехнические примечания и статьи

Введение:

Измерение сопротивления изоляции – это стандартное стандартное испытание, выполняемое для всех типов электрических проводов и кабелей. Как производственное испытание, это испытание часто используется как приемочное испытание заказчиком, с минимальным сопротивлением изоляции на единицу длины, часто указываемым заказчиком. Результаты, полученные при испытании на ИК-излучение, не предназначены для использования при обнаружении локальных дефектов в изоляции, как при истинном испытании HIPOT, а скорее дают информацию о качестве материала, используемого в качестве изоляции.

Даже когда это не требуется конечному потребителю, многие производители проводов и кабелей используют испытание сопротивления изоляции для отслеживания процессов производства изоляции и выявления возникающих проблем до того, как переменные процесса выйдут за допустимые пределы.

Выбор ИК-тестеров (Megger):

  • Доступны тестеры изоляции с испытательным напряжением 500, 1000, 2500 и 5000 В.
  • Рекомендуемые характеристики тестеров изоляции приведены ниже:
Уровень напряжения ИК-тестер
650 В 500 В постоянного тока
1,1 кВ 1 кВ постоянного тока
3,3 кВ 2. 5 кВ постоянного тока
66кВ и выше 5 кВ постоянного тока

Испытательное напряжение для мегомметра:

  • Когда используется напряжение переменного тока, практическое правило: Испытательное напряжение (переменного тока) = (2X напряжение на паспортной табличке) +1000.
  • Когда используется напряжение постоянного тока (наиболее часто используется во всех мегомметрах), Испытательное напряжение (DC) = (2X напряжение с паспортной таблички).
Характеристики оборудования / кабеля Испытательное напряжение постоянного тока
24 В до 50 В от 50 В до 100 В
50 В до 100 В от 100 В до 250 В
100 В до 240 В 250 В до 500 В
440 В до 550 В 500 В до 1000 В
2400В от 1000 В до 2500 В
4100В от 1000 В до 5000 В

Диапазон измерения мегомметра:

Испытательное напряжение Диапазон измерения
250 В постоянного тока от 0 МОм до 250 ГОм
500 В постоянного тока от 0 МОм до 500 ГОм
1 кВ постоянного тока от 0 МОм до 1 ТОм
2. 5 кВ постоянного тока от 0 МОм до 2,5 ТОм
5 кВ постоянного тока от 0 МОм до 5 ТОм

Меры предосторожности при выполнении мегомметров:

Перед Меггерингом:

  • Убедитесь, что все соединения в испытательной цепи затянуты.
  • Проверьте мегомметр перед использованием, дает ли он значение INFINITY, , когда он не подключен, и НУЛЬ, когда два терминала соединены вместе и ручка вращается.

Во время мегомметра:

  • При проверке заземления убедитесь, что дальний конец проводника не соприкасается, в противном случае проверка покажет нарушение изоляции, хотя на самом деле это не так.
  • Убедитесь, что при проверке заземления и разомкнутых цепей используется хорошее заземление, в противном случае тест даст неверную информацию.
  • Запасные жилы не следует перерабатывать, когда другие рабочие жилы того же кабеля подключены к соответствующим цепям.

После завершения кабельного Меггеринга:

  • Убедитесь, что все провода подключены правильно.
  • Проверьте правильность работы точек, треков и сигналов, подключенных через кабель.
  • В случае сигналов аспект необходимо уточнять лично.
  • В случае точек, проверьте позиции на месте. Проверьте, не произошло ли непреднамеренное заземление любой полярности проводов, проходящих через кабель.

Требования безопасности для Meggering:

  • Все тестируемое оборудование ДОЛЖНО быть отключено и изолировано.
  • Оборудование должно быть разряжено (шунтировано или закорочено) по крайней мере до тех пор, пока подавалось испытательное напряжение, чтобы быть абсолютно безопасным для человека, проводящего испытание.
  • Никогда не используйте Megger во взрывоопасной атмосфере.
  • Убедитесь, что все переключатели заблокированы, а концы кабеля промаркированы должным образом в целях безопасности.
  • Изолируемые концы кабеля должны быть отключены от источника питания и защищены от контакта с источником питания, земли или случайного контакта.
  • Установка защитных ограждений с предупреждающими знаками и открытый канал связи между испытательным персоналом.
  • Не выполняйте мегомметр при влажности более 70%.
  • Хорошая изоляция: показания мегомметра сначала увеличиваются, а затем остаются постоянными.
  • Плохая изоляция: показания мегомметра сначала увеличиваются, а затем уменьшаются.
  • Ожидаемое значение IR попадает на Темп. От 20 до 30 градусов по Цельсию.
  • Если указанная выше температура снизится на 10 градусов по Цельсию, значения ИК-излучения увеличатся в два раза.
  • При увеличении вышеуказанной температуры на 70 градусов значения ИК-излучения уменьшаются в 700 раз.

Как использовать Megger:
    Меггеры
  • оснащены тремя клеммами подключения линии (L), клеммами заземления (E) и защитными клеммами (G).

  • Сопротивление измеряется между клеммами линии и заземления, где ток будет проходить через катушку 1. Клемма «Guard» предназначена для особых ситуаций тестирования, когда одно сопротивление должно быть изолировано от другого. Давайте проверим одну ситуацию, когда необходимо проверить сопротивление изоляции в двухпроводном кабеле.
  • Чтобы измерить сопротивление изоляции между проводником и внешней стороной кабеля, нам необходимо подключить «линейный» вывод мегомметра к одному из проводов и подключить заземляющий провод мегомметра к проводу, намотанному на оболочку кабель.

  • В этой конфигурации мегомметр должен считывать сопротивление между одним проводником и внешней оболочкой.
  • Мы хотим измерить сопротивление между проводниками-2 и оболочками, но на самом деле Megger измеряет сопротивление параллельно с последовательной комбинацией сопротивления провод-провод (R c1-c2 ) и первого проводника к оболочке (R c1-s ).
  • Если нас не волнует этот факт, мы можем продолжить тест в соответствии с настройками.Если мы хотим измерить только сопротивления между вторым проводником и оболочкой (R c2-s ), тогда нам нужно использовать клемму «Guard» мегомметра.

  • При подключении клеммы «Guard» к первому проводнику два проводника имеют почти равный потенциал . При небольшом напряжении между ними или его отсутствии сопротивление изоляции почти бесконечно, и, следовательно, между двумя проводниками не будет тока .Следовательно, показания сопротивления мегомметра будут основаны исключительно на токе, протекающем через изоляцию второго проводника, через оболочку кабеля и обернутом вокруг него проводе, а не на токе, протекающем через изоляцию первого проводника.
  • Защитный зажим (если он установлен) действует как шунт для удаления подключенного элемента из зоны измерения. Другими словами, это позволяет вам избирательно оценивать определенные компоненты большого электрического оборудования. Например, рассмотрим двухжильный кабель с оболочкой. Как показано на диаграмме ниже, необходимо учитывать три сопротивления.

  • Если мы измеряем между сердечником B и оболочкой без подключения к защитному выводу, некоторый ток пройдет от B к A и от A к оболочке. Наше измерение было бы низким. При подключении защитной клеммы к A две жилы кабеля будут иметь почти одинаковый потенциал, и, таким образом, эффект шунтирования будет устранен.

(1) Значения IR для электрических аппаратов и систем :

(PEARL Standard / NETA MTS-1997 Таблица 10.1)

Максимальное номинальное напряжение оборудования Размер мегомметра

Мин. Значение ИК-излучения

250 Вольт

500 Вольт

25 МОм

600 Вольт

1,000 Вольт

100 МОм

5 кВ

2500 Вольт

1000 МОм

8 кВ

2500 Вольт

2000 МОм

15 кВ

2500 Вольт

5000 МОм

25 кВ

5000 Вольт

20000 МОм

35 кВ

15000 Вольт

100000 МОм

46 кВ

15000 Вольт

100000 МОм

69 кВ

15000 Вольт

100000 МОм

Правило одного мегома для значения IR для оборудования:

  • На основе рейтинга оборудования:
  • <1 кВ = 1 МОм минимум
  • > 1 кВ = 1 МОм / 1 кВ

Согласно правилам IE 1956:

  • При давлении 1000 В, приложенном между каждым токоведущим проводом и землей в течение одной минуты, сопротивление изоляции высоковольтных установок должно быть не менее 1 МОм или в соответствии с требованиями Бюро индийских стандартов.
  • Установки среднего и низкого напряжения – При давлении 500 В, приложенном между каждым токоведущим проводом и землей в течение одной минуты, сопротивление изоляции установок среднего и низкого напряжения должно быть не менее 1 МОм или в соответствии с требованиями Бюро Индийские стандарты] время от времени.

В соответствии со спецификациями CBIP допустимые значения составляют 2 МОм на кВ

(2) Значение IR для трансформатора:

  • Испытания сопротивления изоляции проводятся для определения сопротивления изоляции между отдельными обмотками и землей или между отдельными обмотками.Испытания сопротивления изоляции обычно измеряются непосредственно в МОмах или могут быть рассчитаны на основе измерений приложенного напряжения и тока утечки.
  • Рекомендуемая практика при измерении сопротивления изоляции – всегда заземлять резервуар (и жилу). Замкните накоротко каждую обмотку трансформатора на выводах проходного изолятора. Затем измеряется сопротивление между каждой обмоткой и всеми остальными заземленными обмотками.

  • Обмотки никогда не оставляют в плавающем состоянии для измерения сопротивления изоляции.У глухозаземленной обмотки должно быть удалено заземление, чтобы измерить сопротивление изоляции заземленной обмотки. Если заземление не может быть удалено, как в случае некоторых обмоток с глухозаземленной нейтралью, сопротивление изоляции обмотки не может быть измерено. Относитесь к нему как к части заземленной части цепи.
  • Нам нужно проверить обмотку на обмотку и обмотку на землю (E). Для трехфазных трансформаторов нам нужно проверить обмотку (L1, L2, L3) с заменой заземления для трансформатора треугольника или обмотки (L1, L2, L3) с заземлением (E) и нейтраль (N) для трансформаторов звездой.

Значение IR для трансформатора

(Ссылка: «Руководство по техническому обслуживанию трансформатора» Дж. Дж. Келли. С. Д. Майер)

Трансформатор Формула
1-фазный трансформатор Значение IR (МОм) = C X E / (√KVA)
Трехфазный трансформатор (звезда) Значение IR (МОм) = C X E (P-n) / (√KVA)
Трехфазный трансформатор (треугольник) Значение IR (МОм) = C X E (P-P) / (√KVA)
Где C = 1.5 для масляного термостата с масляным баком, 30 для масляного термостата без масляного бака или сухого типа T / C.
  • Температурный поправочный коэффициент (базовая 20 ° C):
Температурный поправочный коэффициент

O C

O F

Поправочный коэффициент

0

32

0. 25

5

41

0,36

10

50

0,50

15

59

0,720

20

68

1,00

30

86

1.98

40

104

3,95

50

122

7,85

  • Пример: для 1600 кВА, 20 кВ / 400 В, трехфазный трансформатор
  • Значение IR на стороне ВН = (1,5 x 20000) / √ 1600 = 16000/40 = 750 МОм при 20 ° 0 C
  • Значение IR на стороне НН = (1,5 x 400) / √ 1600 = 320/40 = 15 МОм при 20 0 C
  • Значение IR при 30 0 C = 15X1. 98 = 29,7 МОм

Сопротивление изоляции обмотки трансформатора

Трансформатор

Напряжение катушки

Размер мегомметра

Мин. Значение IR T / C с жидкостным заполнением

Мин. Значение инфракрасного излучения Сухой тип T / C

0 – 600 В

1кВ

100 МОм

500 МОм

600 В до 5 кВ

2. 5кВ

1000 МОм

5000 МОм

от 5 кВ до 15 кВ

5кВ

5000 МОм

25000 МОм

От

15 кВ до 69 кВ

5кВ

10000 МОм

50000 МОм

IR Значение трансформаторов:

Напряжение Испытательное напряжение (постоянный ток) Сторона низкого напряжения Испытательное напряжение (постоянный ток) Сторона ВН Мин. Значение IR
415V 500 В 2.5кВ 100 МОм
До 6,6 кВ 500 В 2,5 кВ 200 МОм
от 6,6 кВ до 11 кВ 500 В 2,5 кВ 400 МОм
от 11 кВ до 33 кВ 1000 В 5кВ 500 МОм
от 33кВ до 66кВ 1000 В 5кВ 600 МОм
от 66 кВ до 132 кВ 1000 В 5кВ 600 МОм
132–220 кВ 1000 В 5кВ 650 МОм

Этапы измерения IR трансформатора:

  • Выключите трансформатор и отсоедините перемычки и молниеотводы.
  • Разрядите емкость обмотки.
  • Тщательно очистите все втулки
  • Короткое замыкание обмоток.
  • Защитите клеммы, чтобы исключить поверхностную утечку через клеммные втулки.
  • Запишите температуру.
  • Подключите измерительные провода (избегайте стыков).
  • Подайте испытательное напряжение и запишите показания. Их. Значение через 60 секунд после подачи испытательного напряжения называется сопротивлением изоляции трансформатора при температуре испытания.
  • Во время испытания нейтральный проход трансформатора должен быть отключен от земли.
  • Все заземляющие соединения устройства защиты от перенапряжения низкого напряжения должны быть отключены во время испытания.
  • Из-за индуктивных характеристик трансформаторов показания сопротивления изоляции не следует снимать до стабилизации испытательного тока.
  • Избегайте мегомметров, когда трансформатор находится в вакууме.

Тестовые соединения трансформатора для ИК-теста (не менее 200 МОм) :

  1. (ВН + НН) – GND
  2. HV – (LV + GND)
  3. LV – (ВН + ЗЕМЛЯ)
  • Трехобмоточный трансформатор:
  1. HV – (LV + TV + GND)
  2. LV – (HV + TV + GND)
  3. (ВН + НН + ТВ) – GND
  4. ТВ – (ВН + НН + ЗЕМЛЯ)
  • Автотрансформатор (двухобмоточный):
  1. (ВН + НН) – ЗЕМЛЯ
  • Автотрансформатор (трехобмоточный):
  1. (HV + LV) – (TV + GND)
  2. (ВН + НН + ТВ) – GND
  3. ТВ – (ВН + НН + ЗЕМЛЯ)

Для любой установки измеренное сопротивление изоляции должно быть не менее:

  • ВН – Земля 200 МОм
  • LV – Земля 100 МОм
  • ВН – НН 200 МОм

Факторы, влияющие на значение IR трансформатора

На значение IR трансформаторов влияет

  • состояние поверхности клеммной втулки
  • качество масла
  • качество изоляции обмоток
  • температура масла
  • продолжительность применения и значение испытательного напряжения

(3) Значение IR для переключателя ответвлений:
  • IR между ВН и НН, а также между обмотками на землю.
  • Минимальное значение IR для устройства РПН составляет 1000 Ом на вольт рабочее напряжение

(4) Значение IR для Электродвигатель:

Для электродвигателя мы использовали измеритель сопротивления изоляции, чтобы измерить сопротивление обмотки двигателя с заземлением (E).

  • Для номинального напряжения ниже 1 кВ, измеренного мегомметром на 500 В постоянного тока.
  • Для номинального напряжения выше 1 кВ, измеренного мегомметром на 1000 В постоянного тока.
  • В соответствии с IEEE 43, пункт 9.3 следует применять следующую формулу.
  • Мин. Значение IR (для вращающейся машины) = (Номинальное напряжение (В) / 1000) + 1

Согласно стандарту IEEE 43 1974,2000

Значение IR в МОм
IR (мин. ) = КВ + 1 Для большинства обмоток, изготовленных примерно до 1970 г., все обмотки возбуждения и другие, не описанные ниже
ИК (мин) = 100 МОм Для большинства обмоток якоря постоянного тока и обмоток переменного тока, построенных примерно после 1970 г. (в форме катушек)
ИК (мин.) = 5 МОм Для большинства машин с катушками статора с произвольной обмоткой и катушками с формовой обмоткой на напряжение менее 1 кВ
  • Пример 1: для трехфазного двигателя 11 кВ.
  • Значение IR = 11 + 1 = 12 МОм, но согласно IEEE43 оно должно быть 100 МОм
  • Пример-2: для 415 В, трехфазный двигатель
  • Значение IR = 0,415 + 1 = 1,41 МОм, но согласно IEEE43 оно должно быть 5 МОм.
  • Согласно IS 732 Мин. Значение IR двигателя = (20XVoltage (p-p / (1000 + 2XKW))

IR Значение двигателя согласно NETA ATS 2007. Раздел 7.15.1

Заводская табличка двигателя (V) Испытательное напряжение Мин. Значение IR
250 В 500 В постоянного тока 25 МОм
600 В 1000 В постоянного тока 100 МОм
1000 В 1000 В постоянного тока 100 МОм
2500В 1000 В постоянного тока 500 МОм
5000 В 2500 В постоянного тока 1000 МОм
8000В 2500 В постоянного тока 2000 МОм
15000 В 2500 В постоянного тока 5000 МОм
25000 В 5000 В постоянного тока 20000 МОм
34500В 15000 В постоянного тока 100000 МОм

Значение IR погружного двигателя:

IR Значение погружного двигателя

Мотор вне скважины (без кабеля) Значение IR
Новый мотор 20 МОм
Бывший в употреблении двигатель, который можно переустановить 10 МОм
Двигатель установлен в колодце (с кабелем)
Новый мотор 2 МОм
Бывший в употреблении двигатель, который можно переустановить 0. 5 МОм

(5) Значение IR для электрического кабеля и проводки:
  • Для проверки изоляции нам необходимо отключить панель или оборудование и изолировать их от источника питания. Проводку и кабели необходимо проверить друг на друга (между фазами) с помощью кабеля заземления (E). Ассоциация инженеров по изолированным силовым кабелям (IPCEA) предоставляет формулу для определения минимальных значений сопротивления изоляции.
  • R = K x Лог 10 (D / d)

  • R = значение IR в МОм на 1000 футов (305 метров) кабеля.
  • K = постоянная изоляционного материала (лакированный Cambric = 2460, термопластичный полиэтилен = 50000, композитный полиэтилен = 30000)
    D = внешний диаметр изоляции жилы для одножильных проводов и кабелей
  • (D = d + 2c + 2b диаметр одножильного кабеля)
    d – Диаметр жилы
    c – Толщина изоляции жилы
    b – Толщина изоляции оболочки

Тест высокого напряжения на новом кабеле из сшитого полиэтилена (согласно стандарту ETSA)

Приложение Испытательное напряжение Мин. Значение IR
Новые кабели – Оболочка 1 кВ постоянного тока 100 МОм
Новые кабели – изоляция 10 кВ постоянного тока 1000 МОм
После ремонта – Оболочка 1 кВ постоянного тока 10 МОм
После ремонта – Утеплитель 5 кВ постоянного тока 1000 МОм

Кабели 11 кВ и 33 кВ между жилами и землей (согласно стандарту ETSA)

Приложение Испытательное напряжение Мин. Значение IR
11кВ Новые кабели – Оболочка 5 кВ постоянного тока 1000 МОм
11КВ После ремонта – Оболочка 5 кВ постоянного тока 100 МОм
33кВ, ТФ не подключены 5 кВ постоянного тока 1000 МОм
33кВ с подключенными ТФ. 5 кВ постоянного тока 15 МОм

Измерение ИК-значений (проводник к проводнику (перекрестная изоляция))

  • Первый проводник, для которого измеряется поперечная изоляция, должен быть подключен к линейному выводу мегомметра. Остальные проводники соединены петлей (с помощью зажимов типа «крокодил») i. е. Провод 2 и далее подключаются к клемме заземления мегомметра. Проводники на другом конце оставьте свободными.
  • Теперь поверните ручку мегомметра или нажмите кнопку мегомметра.Показания счетчика покажут поперечную изоляцию между проводником 1 и остальными проводниками. Показания изоляции должны быть записаны.
  • Теперь подключите следующий провод к клемме Line мегомметра, а остальные проводники подключите к клемме заземления мегомметра и проведите измерения.

Измерение ИК-значений ( , изоляция между проводником и землей)

  • Подключите проверяемый провод к линейной клемме мегомметра.
  • Подключите клемму заземления мегомметра к земле.
  • Поверните ручку мегомметра или нажмите кнопку мегомметра. Показания счетчика покажут сопротивление изоляции проводов. Показания изоляции должны быть записаны после приложения испытательного напряжения в течение примерно минуты до получения стабильного показания.

Измерения ИК-значений:

  • Если во время периодических испытаний сопротивление изоляции кабеля обнаруживается между 5 и 1 МОм / км при температуре под землей, исследуемый кабель следует запрограммировать на замену.
  • Если сопротивление изоляции кабеля находится в пределах от 1000 до 100 кОм / км , при температуре под землей, соответствующий кабель необходимо срочно заменить в течение года.
  • Если сопротивление изоляции кабеля окажется ниже 100 кОм / км, соответствующий кабель необходимо немедленно заменить в экстренных случаях.

(6) Значение IR для линии передачи / распределения:
Оборудование. Размер мегомметра Мин. Значение IR
S / S. Оборудование 5 кВ 5000 МОм
EHVLines. 5 кВ 10 МОм
H.T. Линии. 1 кВ 5 МОм
LT / Линии обслуживания. 0,5 кВ 5 МОм

(7) Значение IR для Panel Bus:
  • Значение IR для панели = 2 x номинальное напряжение панели в кВ.
  • Например, для панели на 5 кВ минимальная изоляция составляет 2 x 5 = 10 МОм.

(8) Значение IR для оборудования подстанции:

Обычно измеряемые значения оборудования подстанции равны.

. Типичное значение IR для S / S оборудования

Оборудование Размер мегомметра Значение IR (мин.)

Автоматический выключатель

(Фаза-Земля)

5 кВ, 10 кВ

1000 МОм

(фаза-фаза)

5 кВ, 10 кВ

1000 МОм

Цепь управления

0. 5кВ

50 МОм

CT / PT

(Pri-Earth)

5 кВ, 10 кВ

1000 МОм

(вторая фаза)

5 кВ, 10 кВ

50 МОм

Цепь управления

0,5 кВ

50 МОм

Изолятор

(Фаза-Земля)

5 кВ, 10 кВ

1000 МОм

(фаза-фаза)

5 кВ, 10 кВ

1000 МОм

Цепь управления

0. 5кВ

50 МОм

L.A

(Фаза-Земля)

5 кВ, 10 кВ

1000 МОм

Электродвигатель

(Фаза-Земля)

0,5 кВ

50 МОм

LT Распределительное устройство

(Фаза-Земля)

0.5кВ

100 МОм

Трансформатор LT

(Фаза-Земля)

0,5 кВ

100 МОм

IR Стоимость S / S оборудования согласно стандарту DEP

Оборудование

Меггеринг

Значение IR при вводе в эксплуатацию ( M Ом)

Значение IR во время обслуживания ( M Ом)

Распределительное устройство

Автобус HV

200 МОм

100 МОм

LV Автобус

20 МОм

10 МОм

Электропроводка НН

5 МОм

0. 5 МОм

Кабель (мин. 100 метров)

HV и LV

(10XKV) /

км

(КВ) /

КМ

Двигатель и генератор

Фаза-Земля

10 (кВ + 1)

2 (кВ + 1)

Трансформатор с масляным погружением

HV и LV

75 МОм

30 МОм

Сухой трансформатор

HV

100 МОм

25 МОм

LV

10 МОм

2 МОм

Стационарное оборудование / инструменты

Фаза-Земля

5 кОм / вольт

1 кОм / вольт

Подвижное оборудование

Фаза-Земля

5 МОм

1 МОм

Распределительное оборудование

Фаза-Земля

5 МОм

1 МОм

Автоматический выключатель

Главная цепь

2 МОм / кВ

Цепь управления

5 МОм

Реле

Д. C Цепь-Земля

40 МОм

LT Цепь-Земля

50 МОм

LT-D.C Схема

40 МОм

LT-LT

70 МОм

(9) Значение IR для бытовой / промышленной электропроводки:
  • Низкое сопротивление между фазным и нейтральным проводниками или между токоведущими проводниками и землей приведет к току утечки.Это вызывает ухудшение изоляции, а также приводит к потере энергии, что увеличивает эксплуатационные расходы установки.
  • Сопротивление между фазой-фазой-нейтралью-землей не должно быть меньше 0,5 МОм для обычных напряжений питания.
  • Помимо тока утечки из-за сопротивления изоляции, существует дополнительная утечка тока в реактивном сопротивлении изоляции, поскольку она действует как диэлектрик конденсатора. Этот ток не рассеивает энергию и не является вредным, но мы хотим измерить сопротивление изоляции, , поэтому для предотвращения включения реактивного сопротивления в результат измерения используется постоянное напряжение.

1-фазное подключение:

  • ИК-тест между естественной фазой и землей должен проводиться на всей установке с выключенным главным выключателем, с соединенными вместе фазой и нейтралью, с отключенными лампами и другим оборудованием, но с включенными предохранителями, включенными автоматическими выключателями и всей цепью. переключатели замкнуты.
  • Если подключено двустороннее переключение, будет проверяться только один из двух проводов для зачистки. Для проверки другого необходимо задействовать оба двухпозиционных переключателя и повторно протестировать систему. При желании можно испытать установку в целом, когда должно быть достигнуто значение не менее 0,5 МОм.

Трехфазное подключение:

  • В случае очень большой установки, где имеется много параллельных заземляющих путей, ожидается, что показание будет ниже. Если это произойдет, установку следует разделить и повторно протестировать, когда каждая часть должна соответствовать минимальным требованиям.

  • Испытания на ИК-излучение должны проводиться между фазой-фазой-нейтралью-землей с минимальным допустимым значением для каждого теста равным 0.5 МОм.

ИК-тестирование на низкое напряжение

Напряжение цепи Испытательное напряжение Значение IR (мин.)
Сверхнизкое напряжение 250 В постоянного тока 0,25 МОм
До 500 В, кроме более 500 В постоянного тока 0,5 МОм
500 В до 1кВ 1000 В постоянного тока 1,0 МОм
  • Мин. Значение IR = 50 M Ом / Кол-во электрической розетки.(Все электрические точки с фитингами и заглушками).
  • Мин. Значение IR = 100 M Ом / Нет электрической розетки. (Все электрические точки без фитингов и вилок).

Необходимые меры предосторожности:

  • Электронное оборудование, такое как электронные люминесцентные переключатели стартера, сенсорные переключатели, диммерные переключатели, контроллеры мощности, таймеры задержки, может быть повреждено приложением высокого испытательного напряжения.
  • Конденсаторы и индикаторные или контрольные лампы должны быть отключены, иначе результаты теста будут неточными.
  • Если какое-либо оборудование отключено для целей тестирования, оно должно быть подвергнуто собственному испытанию изоляции с использованием напряжения, которое вряд ли приведет к повреждению. Результат должен соответствовать указанному в соответствующем британском стандарте или составлять не менее 0,5 МОм, если стандарт отсутствует.

Нравится:

Нравится Загрузка …

Связанные

Испытание изоляции с помощью измерителей сопротивления

Электрическое сопротивление обычно бывает одной из двух категорий.Первая категория – это «малый» диапазон сопротивлений, используемых в устройствах, которые регулируют величину тока, допустимого через устройства управления и нагрузки.

Вторая категория – это сопротивление, которое намеренно чрезвычайно велико для изоляции и остановки тока между проводниками. Изоляцию трудно измерить обычными мультиметрами, используя вместо этого мегомметры или мегомметры для определения надлежащих изоляционных свойств.

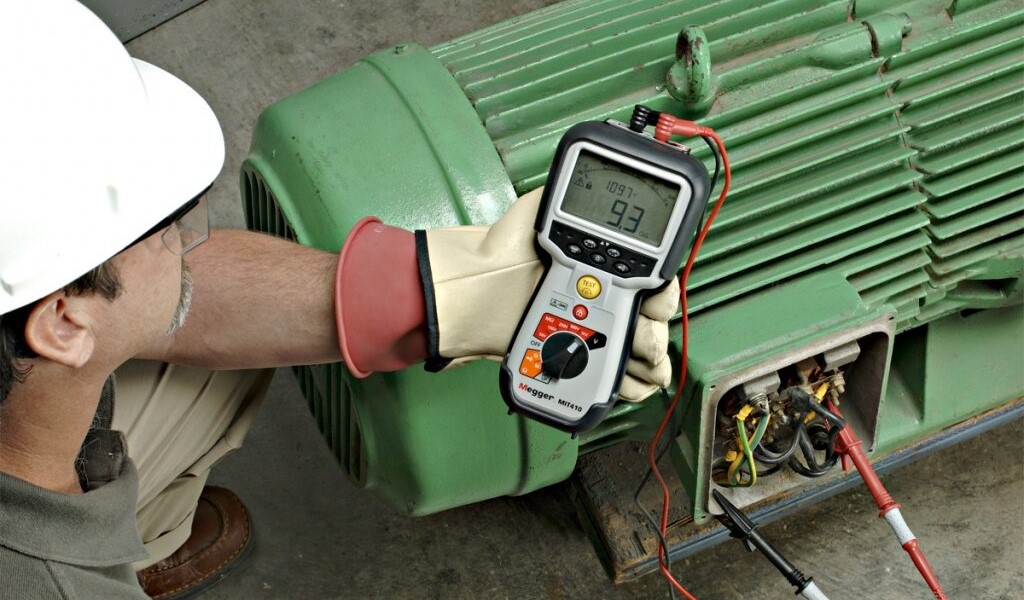

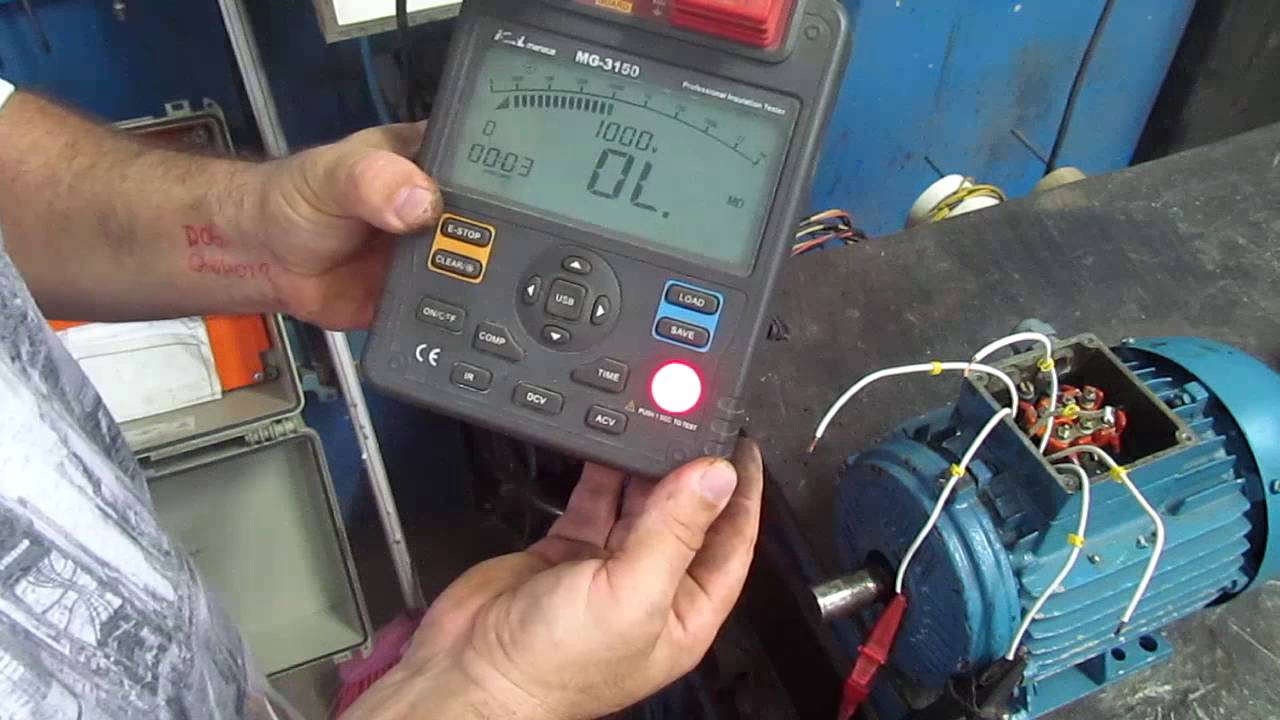

Рисунок 1. Техник использует мегомметр для проверки изоляционных свойств. Изображение любезно предоставлено AEMC.

Трудно спорить по поводу определения «высоких» и «низких» значений, поскольку в разных полях могут использоваться совершенно разные масштабы компонентов в электрических терминах. Однако мы можем рассмотреть два общих диапазона электрического сопротивления, чтобы описать разницу в методах тестирования.

Типичный мультиметр может использоваться для «низких» сопротивлений для получения показаний, обычно между Ом и Мегаом.Они напрямую связаны с величиной тока, допустимого в цепи.

Для «больших» значений сопротивления мультиметр покажет «OL» или вариант этого обозначения, показывая значение сопротивления больше, чем все, что может быть отображено на измерителе. В зависимости от ситуации это может указывать на обрыв переключателя или обрыв провода. Однако в других случаях это может быть измеримое значение сопротивления изоляции. Когда предметом изоляции действительно является проверяемый компонент, этого может быть недостаточно для использования относительно низкого диапазона типичного мультиметра.

Существует семейство испытательных приборов, предназначенных для измерения сопротивления в миллиарды Ом или Гига-Ом, выходящих далеко за пределы диапазона обычных измерителей для проверки изоляции. Эти устройства называются изоляционными мультиметрами или мегаомметрами, или обычно «мегомметрами».

Как работает изоляционный мультиметр?

Все измерители сопротивления, даже обычный цифровой мультиметр, работают одинаково. Прибор подает напряжение, которое с помощью тестовых проводов подается на фиксированный внутренний резистор и устройство тестовой нагрузки.Второе падение напряжения на нагрузочном резисторе можно легко найти, используя падение напряжения на внутреннем резисторе, и тогда принцип делителя напряжения может дать сопротивление.

Напряжение, подаваемое на измерительный прибор, обычно составляет всего несколько вольт, поступающих от 9-вольтовых батареек или батарей типа AA внутри. Этого достаточно для нагрузок с небольшим сопротивлением, но нельзя получить измеримое напряжение, если сопротивление нагрузки значительно превышает внутреннее сопротивление.

Чтобы компенсировать это отсутствие измеримого напряжения, простым решением было бы увеличить подаваемое напряжение источника.Именно для этого и предназначен мегомметр: подавать большое испытательное напряжение.

Для старых мегомметров это был генератор с ручным заводом, который мог создавать огромное напряжение, иногда значительно превышающее 1000 вольт. Для цифровых счетчиков повышение осуществляется с помощью преобразователя постоянного напряжения. Они все еще могут давать высокое напряжение, хотя 1000 вольт обычно примерно самое высокое типичное напряжение на цифровом мегаомметре.

Рис. 2. Мегомметр AEMC, модель 6501, является одним из примеров мегаомметра с ручным приводом.Изображение любезно предоставлено AEMC.

Напряжение будет повышаться с постоянным приращением для обычных цифровых мегаомметров, начиная с 50 или 100 вольт, постепенно повышаясь до тех пор, пока не будет измерено допустимое падение напряжения, что обеспечит расчет сопротивления. Если напряжение поднимается до наивысшего уровня, а правильные измерения все еще отсутствуют, на дисплее отображается максимально возможное значение. Это может быть число или символ «больше» (>), или на аналоговом дисплее просто привязка дисплея к максимальному краю.

Когда используются мегомметры?

Мегаомметры предназначены для проверки сопротивления изоляции. Иногда их называют специальным названием «изоляционный мультиметр». Когда между проводниками или между проводником и землей должно быть определенное значение изоляции, этот инструмент следует использовать.


Рис. 3. Тестер сопротивления изоляции 1507 Fluke. Изображение любезно предоставлено компанией Fluke.

Проверка обмотки двигателя относительно клеммы заземления – очень распространенный сценарий использования.Изоляция должна обеспечивать защиту, чтобы большое напряжение обмотки не проталкивало ток через землю.

Путь заземления предназначен для обеспечения безопасности, а не путь для тока при нормальной работе. Фактически, если изоляция станет слабой в определенном месте, это приведет к тому, что одна из катушек будет генерировать меньше энергии, чем другие, что приведет к вибрации и неравномерной нагрузке двигателя. Это может привести к дополнительному повреждению механического оборудования.

Эти счетчики также используются для проверки изоляции между проводниками кабеля.Изоляция должна обеспечивать чрезвычайно высокое сопротивление даже для низковольтных кабелей. Если путь провода становится очень длинным или если кабель слегка поврежден, на это может указывать пониженное (но все еще очень высокое) сопротивление.

Чаще всего нет конкретного значения, которое следует сообщать для любого из вышеуказанных случаев. Очень редко в таблице данных указывается точное целевое значение сопротивления, а скорее – пороговый безопасный уровень напряжения. Важно понять, каким должно быть значение сопротивления, проверив устройство в известном рабочем состоянии или получив запись при первоначальной установке.

Добавить комментарий

Ваш адрес email не будет опубликован.
