Можно ли кабель ввг прокладывать в земле

Провести кабель по участку можно под землей. Это более трудозатратный процесс, но более надежный в плане сохранности — меньше шансов, что его кто-то позаимствует. Особенно актуален данный момент на дачных и садовых участках. Но прокладка кабеля в земле производится согласно определенных правил, прописанных в ПУЭ. Эти нормы и пояснения к ним и изложены дальше.

Какие кабели использовать

Если говорить о ГОСТе, то в нем сказано, что в землю необходимо укладывать бронированные кабели, покрытые сверху гидроизоляционным слоем. То есть, подземный ввод в дом от столба, при достаточно большой выделенной мощности желательно делать бронированным кабелем. Это АВБбШв (бронированный с алюминиевыми жилами и броней из двух стальных оцинкованных полос, поверх покрытых защитным слоем) или ВБбШв (тот же, но с медными жилами), ПвБШв — тоже бронированный, но с изоляцией из сшитого полиэтилена и теми же стальными лентами в качестве брони. Подойдут ААШп, ААШв, ААБ2л, ААП2лШв, АСШл и проч. Эти виды кабельной продукции используются на землях с нормальной кислотностью.

Не предназначенные для подземной укладки кабели лучше не использовать

Прокладка кабеля в земле с повышенной химической активностью — солончаки, болота, большое количество строительного мусора, шлака — требует наличия свинцовой брони или алюминиевой оболочки. В этом случае можно использовать ААБл, ААШв, ААБ2л, АСБ, ААПл, АСПл, ААП2л, ААШп, АВБбШв, АВБбШп, АПвБбШв и другие.

Если же подключить надо небольшую дачу, в которой электроприборов всего ничего, баню, сарай или другие хозпостройки (свинарник, курятник и т.п.), использовать можно обычный кабель в ПВХ оболочке, так как он достаточно прочный и точно герметичный. Для разводки освещения на участке часто используют NYM, СИП, на несколько лет хватает ВВГ. Но эта продукция не предназначена для укладки под землей и они быстро выходят из строя.

Более серьезные кабели стоят, конечно, дороже, но служат они намного дольше. Если принять во внимание трудоемкость работ по их укладке, целесообразнее использовать специальные кабели, а это ААШв, ААШп, ААП2л, АВВГ, ААБл, АПсВГ, АСБ, ААПл, АПвВГ, АПВГ, АСПл и т. д.

Бронированный кабель имеет три оболочки, обычный — одну

В регионах Крайнего Севера для подземной прокладки используют специальную продукцию с повышенной стойкостью к морозам — ПвКШп.

Основные правила и технология

Сначала необходимо разработать трассу прокладки кабеля. Понятное дело, что при прокладке по прямой его потребуется меньшее количество. Но, к сожалению, это далеко не всегда возможно. При прокладке трассы желательно избегать:

  • Прохождения вблизи больших деревьев. Желательно прокладывать трассу на расстоянии не менее метра от крупных деревьев. Если дерево стоит прямо на трассе, его желательно обойти по дуге или близкой к ней траектории. В принцип Оптимальное расстояние — 1,5 м. Если такая дуга не вписывается в участок, можно выкопать с двух сторон от дерева небольшие траншеи, загнать в грунт между ними металлическую трубу, а кабель протянуть в нее.

Если есть больше растения, их надо обходить

Если не удалось избежать всех сложных мест — нестрашно. В этих зонах можно уложить кабель не в землю, а в гофротрубу, трубу ПНД или в металлическую. Их и называют футлярами. При использовании нескольких кусков металлических труб подряд, их необходимо сваривать. Это делают, чтобы в местах соединения они не повредили оболочку.

Порядок и технология укладки кабеля в землю

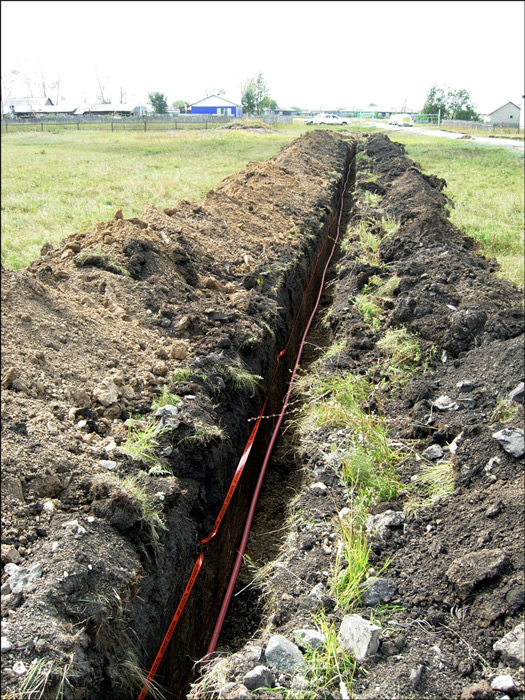

По намеченной трассе копают траншею. Глубина ее — 70-80 см, ширина при прокладке одного кабеля — 20-30 см, при укладке двух и более, расстояние между нитками, уложенными на дне траншеи, должно быть не менее 10 см. Вот по этим критериям и определяйтесь. После того как траншея выкопана необходимо:

  • Удалить все твердые и острые предметы, корни, камни и т.д. Они могут повредить изоляцию и могут стать причиной выхода линии из строя.
  • Выровнять дно и немного его утрамбовать. В уровень выводить не требуется, но резких перепадов быть не должно.
  • Насыпать слой песка в 10 см, разровнять его. Песок можно использовать дешевый, карьерный, но его необходимо просеивать — чтобы не попали посторонние предметы — камни, куски стекла и т. п. Песок тоже утрамбовать. Можно просто примять ногами. Явных горбов и впадин быть не должно.
  • Проверить целостность изоляции, если где-то есть повреждения, отремонтировать. На кабель предварительно надевают футляры (куски труб), перетаскивают их в места повышенной нагрузки.
  • Дальше и начинается собственно прокладка кабеля в земле — его укладывают в траншею с песком. Натягивать его нельзя — должен лежать легкими волнами. В нужных местах трассы размещают футляры.

Волны позволят линии не порваться при морозном пучении или при других подвижках грунтов

Сигнальная лента предупредит при возможных земельных работах

И последний этап — проверка электрических параметров перед подключением к нагрузке. На этом прокладка кабеля в земле завершена. Еще раз весь порядок работ можно посмотреть в видео.

Нюансы и особенности

Прокладка кабеля в земле — трудозатратный процесс. Чего только стоит выкопать траншею, да и потом таскать кабель тоже нелегко. Закапывать немного легче, но тоже не самое приятное занятие. Если через пару лет изоляция прохудится, придется все повторять снова, что мало кого обрадует. Понятное дело — лучше сделать все один раз и более надежно. Дело в том, что укладывать кабель в траншею можно без защитной оболочки. Это не будет противоречить нормативу. И если вы уложите бронированный качественный кабель, служить он будет долго.

Для большей надежности желательно кабель уложить в двустенную специальную гофру или асбоцементные трубы

Но если вы кладете обычный ВВГ или NYM, для большей надежности, лучше укладывать его в двустенном гофрошланге ДКС на всем протяжении. В нужных местах дополнительно надеваете футляры из более жестких труб или тот же ДКС но большего диаметра. Часто также используют асбоцементные или пластиковые толстостенные трубы. При такой прокладке кабеля в земле риск его преждевременного выхода из строя намного ниже — большая часть нагрузок приходится на трубы, а не на защитную оболочку и токопроводящие жилы.

У прокладки кабеля в земле в пластиковых или асбоцементных трубах, гофрошланге есть еще один плюс: велика вероятность того, что при необходимости, его заменить можно просто затянув его на место старого. Новый привязывают к старому, старый вытягивают, на его место «заползает» новый. Но это возможно далеко не всегда: со временем и труба и гофрошланг могут разрушится — воздействие льда, нагрузок от грунта способствуют разрушению защитных оболочек.

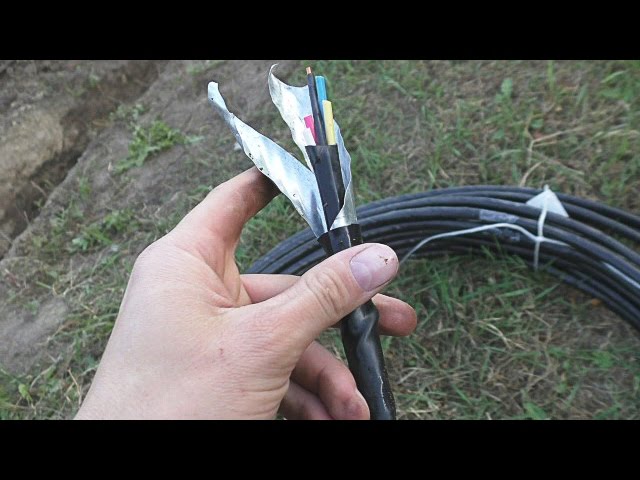

Так может выглядеть кабель, не предназначенный для укладки в землю, через несколько лет

Из всего этого следует, что хоть нормативам не противоречит укладка кабелей в бумажной изоляции, лучше использовать изоляцию пластиковую — ПВХ или сшитый полиэтилен. Бумага, пусть и со специальными пропитками, разрушается намного быстрее полимеров, что приближает срок замены. Прокладка кабеля в земле все-таки требует значительных усилий и трудозатрат, так что лучше укладывать более долговечные материалы.

Как соединять два куска

Более надежна прокладка кабеля в земле целыми кусками — без соединений. Если один кусок нужной длины найти не удалось, для соединения выводите обе части на поверхность, поставьте герметичную монтажную коробку и в ней соединяйте проводники. Делать муфты без опыта и спецоборудования, закапывать их под землю не стоит — они быстро выйдут из строя,придется раскапывать, переделывать. А обслуживаемое соединение всегда удобно — можно если надо перезаделать контакты.

Так выглядит нормально сделанная муфта

Как ввести в дом

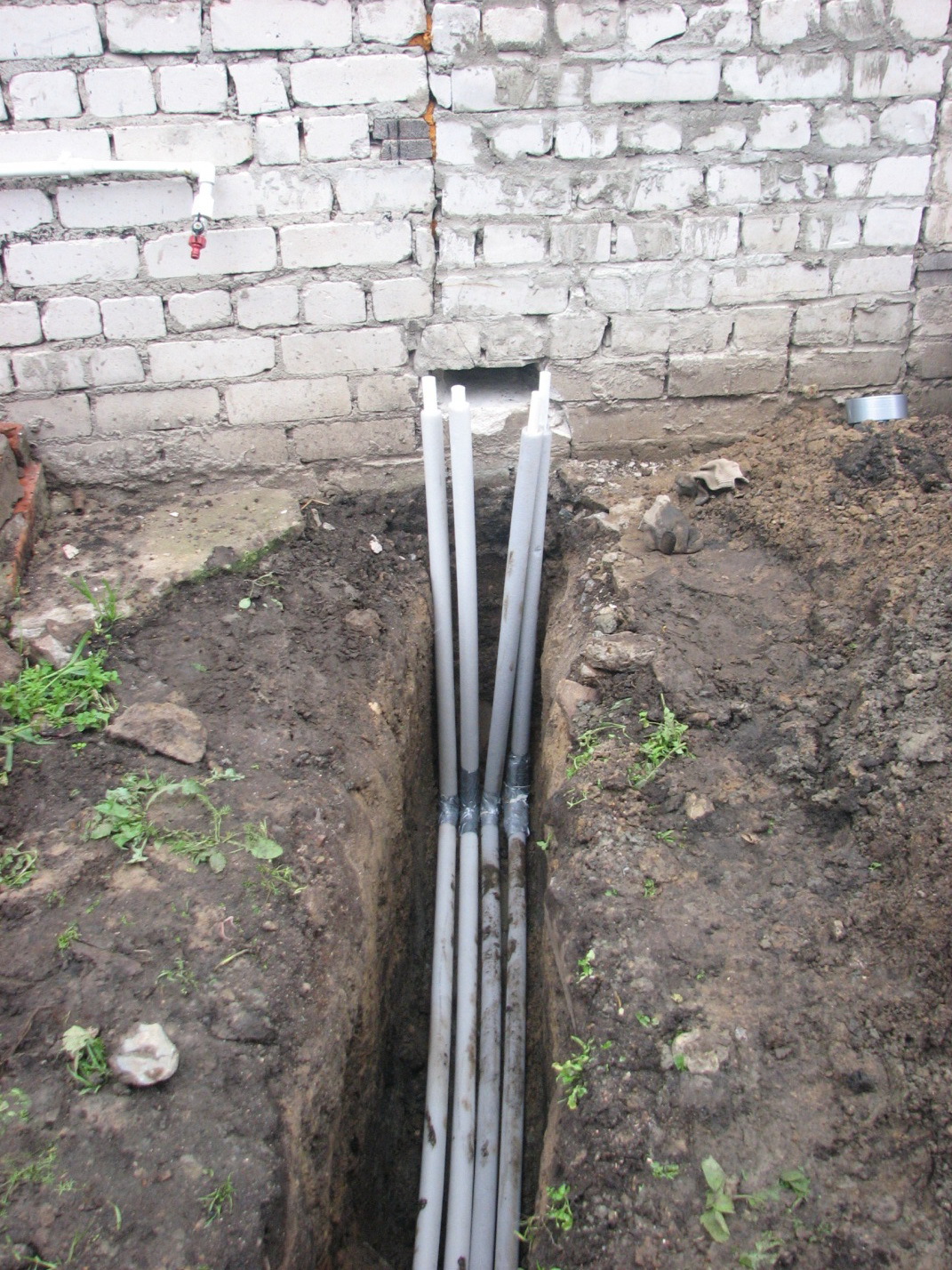

При вводе в дом, баню, хозпостройку, прохождение кабеля под фундаментом недопустимо. Даже если это мелкозаглубленный ленточный фундамент. Вообще, при заливкеленты, для ввода кабеля в дом, в нее замуровывают закладные. Это отрезок трубы, который на несколько сантиметров выступает за фундамент. В него просовывается кабель.

Сечение этой закладной должно быть больше в 4 раза сечения кабеля. А чтобы в оставшийся зазор не лезла живность, после укладки закладную герметизируют. Для герметизации можно воспользоваться старым дедовским методом — ветошью, намоченной в цементном молочке, или залить все монтажной пеной.

Ввод подземного силового кабеля через фундамент

Если при строительстве закладную не сделали, придется в фундаменте сверлить отверстие, вставлять и заделывать трубу. Далее вся технология такая же.

Еще один вариант: в металлической трубе поднять кабель на некоторую высоту вдоль стены дома. Подымают обычно до той отметки, где висит вводный шкаф. На этой высоте установить закладную в стене (та же металлическая труба с теми же параметрами и правилами) и через нее завести кабель в дом. Этот способ подходит, если фундамент у вас — монолитная плита или просто не хочется нарушать монолитность ленты.

Как вводить подземный кабель в дом через стену

При использовании бронированного кабеля его броню надо заземлить. Для этого к броне приваривают/припаивать провод в оболочке, его заводят на «ноль» в щитке. Если этого не сделать, при пробое фазы, она, скорее, всего, окажется на броне. Если к броне кто-то прикоснется, в лучшем случае получит электротравму, в худшем возможен летальный исход. Если же защитная металлическая оболочка заземлена (вернее, занулена), пробой вызовет срабатывание автомата, который отключит электропитание до выявления и устранения причин.

Если кабелей несколько

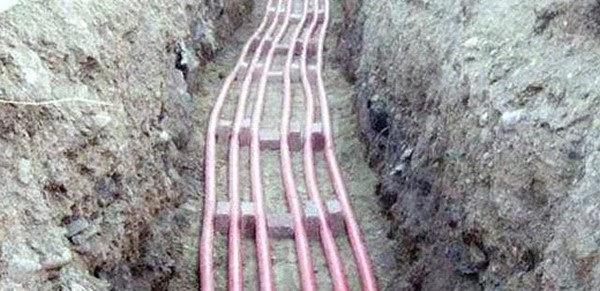

Если укладывается под землю одновременно несколько кабелей, расстояние между ними должно быть не менее 10 см. Если укладывать решили в трубах иди гофрошланге, для каждого — отдельный.

Если кабелей несколько, их укладывают каждый в свою оболочку или располагают просто параллельно на расстоянии 10-15 см один от другого

Как затянуть в гофру или трубу

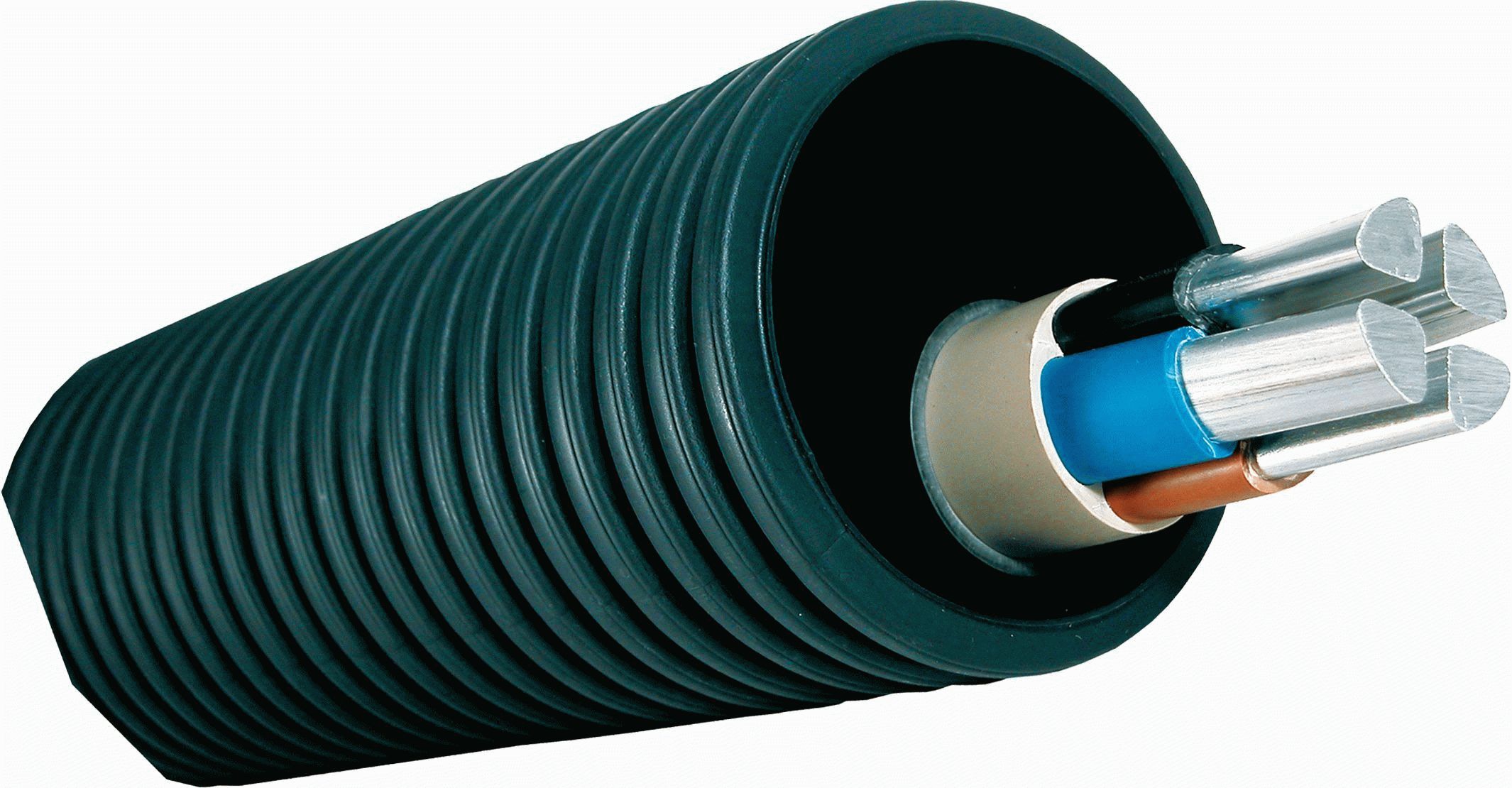

Есть два типа гофры для подземной укладки кабеля — с зондом и без. Проще брать с зондом. Это тонкая проволока, к которой привязывают проводку чтобы затянуть внутрь. Проволоку вытягивают, на ее место затягивается кабель. Все просто.

Прокладка кабеля в земле: гофрированная ПНД труба с зондом для более легкой протяжки

Если труба или гофра без зонда, могут возникнуть проблемы. Если кабель достаточно жесткий, его вполне можно просто заправить внутрь. Обычно это несложно, но занять может достаточно много времени.

С мягким проводником такой фокус не пройдет — он будет скручиваться и цепляться за стенки. Но и в этом случае тоже есть выход. Сначала в трубу заправляют бечевку или тонкую веревку. К ней привязывают кабель и затягивают его внутрь.

Как заправить бечевку? При помощи пылесоса. Один край бечевки хорошо фиксируете, остальное в развернутом виде, но без комков и петель укладываете в трубу. С другой стороны подключаете пылесос, закрываете второе входное отверстие. За счет создания разреженной атмосферы бечевка вылетает с другой стороны.

Прокладка кабеля под дорогой

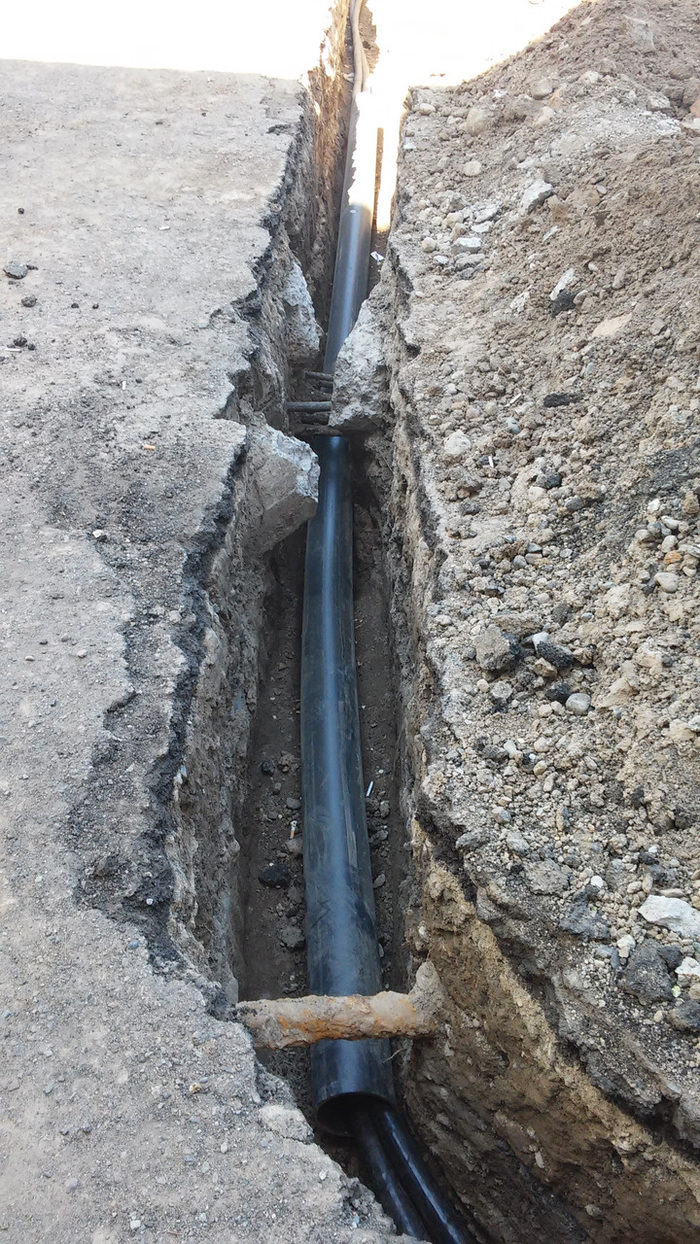

Если трасса расположена так, что проводить ее надо под дорогой, придется брать разрешение в организации, на чьем балансе находится эта дорога. Этот пункт обязателен в населенных пунктах, так как под дорогой могут находится другие коммуникации и самовольными работами их можно повредить. Если же речь идет о даче и дачном поселке, то согласовывать надо с администрацией поселка.

Прокол под дорогой делают при помощи специального оборудования

Правила прокладки кабеля под дорогой не меняются — глубина траншеи 70-80 см, песчаная подушка и засыпка, желательна прокладка в асбоцементной трубе или двустенной гофре ДКС. В общем, отличий нет, все нормы и правила такие же.

Сложности могут возникнуть при необходимости прокладки кабеля под асфальтом. Если это солидная трасса, разрушать покрытие вам вряд ли позволят, а если позволят, то восстановление асфальта — дорогое удовольствие. В этом случае тоже есть выход — есть специальное оборудование при помощи которого делают прокол под дорогой. Услуга тоже недешевая, но стоит намного меньше затрат на восстановление асфальта.

Подписка на рассылку

Одним из наиболее востребованных видов кабельной продукции является кабель для прокладки в земле. Он применяется для обеспечения электроснабжения зданий и сооружений, декоративного, уличного и ландшафтного освещения, электроснабжения бытовок и палаток, а также во многих других ситуациях.

Рисунок 1. Бронированный кабель марки АВБбШв Независимо от назначения работ, прокладка кабеля под землей должна осуществляться в соответствии с ПУЭ и ПТЭЭП. Еще до начала работ необходимо выбрать оптимальную марку кабеля. Чаще всего оптимальным вариантом является бронированный кабель для прокладки в земле, который хорошо защищен от механических повреждений. Можно выполнять прокладку и другими марками кабеля, не имеющими брони, но тогда обязательно укладывать их в асбестоцементные или специальные ПВХ- или ПЭ-трубы.

Перед началом монтажных работ нужно проверить, нет ли пересечений кабельной трассы с какими либо другими инженерными сетями. Данную информацию можно получить из результатов изучения геоподосновы прокладываемой кабельной трассы.

Рисунок 2. Силовой кабель в траншее на песчаной подушке Если на пути прокладки кабельной трассы нет никаких инженерных систем, можно приступать к подготовке траншеи. Ее глубина зависит от местности, в которой она будет проходить. Если прокладка кабеля в земле запланирована под автомобильной дорогой, то глубина траншеи должна составлять минимум 1,25 метра. При этом рыть траншею нужно аккуратно, поскольку в земле могут быть инженерные системы, неправильно нанесенные на схему геоподосновы — подобные казусы встречаются очень часто. Если же планируется прокладка кабеля в земле под газоном, достаточно копать траншею от 0,9 метра глубины.

В готовую траншею нужно насыпать подушку песка, имеющую до 15 см толщины — этого требуют правила прокладки кабеля в земле для дополнительной маркировки линий и их большей защиты от механических повреждений. Песок обильно смачивается водой и трамбуется.

Как правило, прокладка кабеля под землей подразумевает под собой применение кабеля с броней, которая обеспечит защиту от механического воздействия. Если же все-таки предполагается использовать небронированные кабели, то нужно подбирать марки, обладающие необходимой стойкостью к тепловым и механическим воздействиям в процессе ремонтно-эксплуатационных работ. Из-за повышенных требований чаще всего все же используется именно бронированный кабель для прокладки в земле.

Рисунок 3. Защита кабеля в траншее кирпичом При прокладке кабеля на напряжение до 1кВ его необходимо защищать кирпичом, укладываемым поперек кабельной трассы в местах с повышенной вероятностью механических повреждений. Также кабель можно защитить железобетонными плитами. После завершения каждого этапа электромонтажных работ в траншеях, чтобы убедиться в исправности и целостности оболочки кабеля, нужно выполнять контрольные электроизмерения — и в первую очередь замер сопротивления изоляции. Значение сопротивления указывается в ГОСТ или ТУ для кабеля, и по его отклонению от норматива можно определять наличие внешних повреждений.

Применяемые при прокладке в земле виды кабелей

Во многом характеристики и долговечность кабеля зависят от его изоляции. Современный кабель для прокладки в земле может иметь изоляцию следующих типов:

  • бумажная пропитанная изоляция;
  • пластмассовая изоляция (полиэтилен или ПВХ).

Бумажная пропитанная изоляция жил имеет превосходные электрические характеристики, большой срок службы, довольно высокую допустимую температуру при невысокой стоимости. Недостатком бумажной изоляции можно назвать гигроскопичность, требующая полной герметичности оболочки кабеля. Также состав, пропитывающий бумагу, при существенной разности уровней прокладки по длине может постепенно стекать к нижнему концу, что несколько снижает изоляционную прочность, ухудшая условия охлаждения и сокращая срок службы кабеля. Информацию о допустимой разнице уровней прокладки таких кабелей можно найти в справочной литературе и ТУ кабеля.

Пластмассовая изоляция для силовых кабелей изготовляется из полиэтилена или ПВХ (поливинилхлорида). Такие кабели прокладываются в туннелях, пожароопасных каналах, в агрессивной среде, при условии отсутствия механических воздействий. Для монтажа в траншеях чаще всего используется пластиковый кабель силовой для прокладки в земле, усиленный ленточной броней, такой как, например, ВБбШв или ПвБШв.

Рисунок 4. Силовой кабель ААБл Для прокладки в почве, содержащей вещества, разрушительно воздействующие на оболочку кабеля (солончаки, насыпной строительный материал и шлак, болота и проч. ), равно как и в зонах повышенного воздействия электрокоррозии, применяются кабели в свинцовой оболочке. Также в данных условиях будет эффективным кабель силовой для прокладки в земле с алюминиевой оболочкой, например ААБл. В местах с повышенным риском механических повреждений могут быть применены кабели с проволочной броней, такие как ПвКШп (стальная проволока) или ПвКаШп (алюминиевая проволока).

Распространенные марки кабелей для прокладки в земле

Рисунок 5. Силовой кабель ААШв В грунтах с невысокой коррозионной активностью применяется кабель для прокладки в земле следующих марок — ААШв, АВВГ, ААШп, ААП2л, ААБл, АСБ, АПсВГ, АПвВГ, АПВГ, ААПл, АСПл и другие.

В траншеях со средней коррозионной активностью применяются марки — ААШв, ААБл, ААБ2л, АСБ, ААШп, ААПл, АСПл, ААП2л, АВБбШп, АВБбШв, АПвБбШв и другие.

А в траншеях с повышенной коррозионной активностью будет востребован кабель для прокладки в земле марок — ААШп, ААП2лШв, ААШв, ААБ2л, АСШл и проч.

При прокладке кабельных линий в условиях Крайнего Севера (многолетние мерзлые грунты, которым свойственны просадки, оползни, пучение и оврагообразование), а также в других грунтах, способных дать деформации, применяются кабели, имеющие усиленную проволочную броню, например кабель ПвКШп.

А в общем, всегда нужно помнить: только применяя специальный кабель для прокладки в земле, можно добиться его продолжительной и бесперебойной эксплуатации.

ВВГ-нг – медный гибкий кабель в поливинилхлоридной изоляции, не поддерживающей горение. Имеет как круглое, так и плоское исполнение, что удобно для некоторых видов монтажа. На сегодняшний день кабель марки ВВГ-нг считается самой распространенной кабельной продукцией для монтажа электропроводки, как в жилых, так и в производственных помещениях.

Кабель марки ВВГ-нг согласно техническим характеристикам имеет разное исполнение жил одножильные и многожильные, а согласно ГОСТу массу сечений токопроводящей жилы. Кабель ВВГ-нг рассчитан на рабочее переменное напряжение 660В и выше, частотой 50 Гц. Температура допустимая на токопроводящей жиле + 70 °С, а рабочий диапазон не ограничен для территории Российской Федерации. Допустимая температура при монтаже кабеля ВВГ-нг не ниже -10 °С.

Изгиб при монтаже провода должен составлять, для одножильных кабелей 10 диаметров, а для многопроволочных 7,5 диаметров. Срок службы кабеля этой марки составляет более 30 лет.

Виды монтажа кабеля марки ВВГ-нг

1. Открытым способом:

Исходя из технических характеристик кабеля, допускается его открытая прокладка по поверхностям и сооружениям из негорючих или трудногорючих материалов таких как гипс, бетон, кирпич, оштукатуренная поверхность и т.п. Не исключается также открытая прокладка кабеля по подвесным сооружениям, таким как трос и т.п. обеспечивающее надежную прокладку и не дающее возможность механического воздействия на кабель как провисание и растяжение.

При угрозе повреждения кабеля механическим способом должна быть установлена дополнительная защита. Так же дополнительная защита должна быть использована при монтаже кабеля открытым способом по сгораемым деревянным поверхностям и выполнять монтаж следует с применением защиты, таких как кабель канал, гофрорукав, металлорукав, трубы и т.п.

2. Прокладка кабеля по кабеленесущим конструкциям:

К кабеленесущим конструкциям можно отнести трубы, кабельные лотки, короба и т. п. Данный способ монтажа больше подходит для производственных помещений, чем для жилых. При прокладке кабеля в производстве, следует учитывать категорийность помещений в котором, ведется монтаж кабеля и кабеленесущих конструкций, а также факторы окружающей среды.

На кабеленесущих конструкциях допускается прокладка кабеля ВВГ-нг пучком. Количество кабелей в пучке определяется выше перечисленными факторами и техническими характеристиками конструкций, а так же правилами устройства электроустановок.

3. Скрытая прокладка кабеля ВВГ-нг:

Скрытый самый распространенный способ монтажа кабеля в жилых помещениях. Кабель прокладывается в проделанных бороздах, под штукатуркой, в пустотах и т.п. Этот способ не имеет возможности механического повреждения, поэтому не требует дополнительной защиты. Исключения пустоты стен деревянных домов, в которых допускается скрытая прокладка кабеля в негорючих материалах, трубы, металорукав и т.п. Правильность монтажа скрытой прокладке кабеля ВВГ-нг определяется нормативными документами для скрытых электропроводок.

4. Прокладка кабеля в земле:

Кабель ВВГ-нг не рекомендуется для прокладки в земле, поскольку не имеет естественной защиты от механического воздействия, но есть возможность прокладки такого кабеля в земле с применением дополнительной защиты как трубы, тоннели, трубы ПНД и т.д.

Любой из способов монтажа необходимо выполнять согласно нормативным документам, техническим характеристикам электрооборудования, правилам устройства электроустановок (гл. 2.1 Электропроводки) с привлечением квалифицированного персонала имеющих допуск к данному виду работ.

Прокладка кабеля в земле: способы, глубина, нормы

Провести кабель по участку можно под землей. Это более трудозатратный процесс, но более надежный в плане сохранности — меньше шансов, что его кто-то позаимствует. Особенно актуален данный момент на дачных и садовых участках. Но прокладка кабеля в земле производится согласно определенных правил, прописанных в ПУЭ. Эти нормы и пояснения к ним и изложены дальше.

Содержание статьи

Какие кабели использовать

Если говорить о ГОСТе, то в нем сказано, что в землю необходимо укладывать бронированные кабели, покрытые сверху гидроизоляционным слоем. То есть, подземный ввод в дом от столба, при достаточно большой выделенной мощности желательно делать бронированным кабелем. Это АВБбШв (бронированный с алюминиевыми жилами и броней из двух стальных оцинкованных полос, поверх покрытых защитным слоем) или  ВБбШв (тот же, но с медными жилами), ПвБШв — тоже бронированный, но с изоляцией из сшитого полиэтилена и теми же стальными лентами в качестве брони. Подойдут ААШп, ААШв, ААБ2л, ААП2лШв, АСШл и проч. Эти виды кабельной продукции используются на землях с нормальной кислотностью.

Не предназначенные для подземной укладки кабели лучше не использовать

Прокладка кабеля в земле с повышенной химической активностью — солончаки, болота, большое количество строительного мусора, шлака — требует наличия свинцовой брони или алюминиевой оболочки. В этом случае можно использовать ААБл, ААШв, ААБ2л, АСБ, ААПл, АСПл, ААП2л, ААШп, АВБбШв, АВБбШп, АПвБбШв и другие.

Если же подключить надо небольшую дачу, в которой электроприборов всего ничего, баню, сарай или другие хозпостройки (свинарник, курятник и т. п.), использовать можно обычный кабель в ПВХ оболочке, так как он достаточно прочный и точно герметичный. Для разводки освещения на участке часто используют NYM, СИП, на несколько лет хватает ВВГ. Но эта продукция не предназначена для укладки под землей и они быстро выходят из строя.

Более серьезные кабели стоят, конечно, дороже, но служат они намного дольше. Если принять во внимание трудоемкость работ по их укладке, целесообразнее использовать специальные кабели, а это ААШв, ААШп, ААП2л, АВВГ,  ААБл, АПсВГ, АСБ,  ААПл, АПвВГ, АПВГ, АСПл и т.д.

Бронированный кабель имеет три оболочки, обычный — одну

В регионах Крайнего Севера для подземной прокладки используют специальную продукцию с повышенной стойкостью к морозам —  ПвКШп.

Основные правила и технология

Сначала необходимо разработать трассу прокладки кабеля. Понятное дело, что при прокладке по прямой его потребуется меньшее количество. Но, к сожалению, это далеко не всегда возможно. При прокладке трассы желательно избегать:

Если не удалось избежать всех сложных мест — нестрашно. В этих зонах можно уложить кабель не в землю, а в гофротрубу, трубу ПНД или в металлическую. Их и называют футлярами. При использовании нескольких кусков металлических труб подряд, их необходимо сваривать. Это делают, чтобы в местах соединения они не повредили оболочку.

Порядок и технология укладки кабеля в землю

По намеченной трассе копают траншею. Глубина ее — 70-80 см, ширина при прокладке одного кабеля — 20-30 см, при укладке двух и более, расстояние между нитками, уложенными на дне траншеи, должно быть не менее 10 см. Вот по этим критериям и определяйтесь. После того как траншея выкопана необходимо:

  • Удалить все твердые и острые предметы, корни, камни и т.д. Они могут повредить изоляцию и могут стать причиной выхода линии из строя.
  • Выровнять дно и немного его утрамбовать. В уровень выводить не требуется, но резких перепадов быть не должно.
  • Насыпать слой песка в 10 см, разровнять его. Песок можно использовать дешевый, карьерный, но его необходимо просеивать — чтобы не попали посторонние предметы — камни, куски стекла и т. п. Песок тоже утрамбовать. Можно просто примять ногами. Явных горбов и впадин быть не должно.
  • Проверить целостность изоляции, если где-то есть повреждения, отремонтировать. На кабель предварительно надевают футляры (куски труб), перетаскивают их в места повышенной нагрузки.
  • Дальше и начинается собственно прокладка кабеля в земле — его укладывают в траншею с песком. Натягивать его нельзя — должен лежать легкими волнами. В нужных местах трассы размещают футляры.

    Волны позволят линии не порваться при морозном пучении или при других подвижках грунтов

  • Уложенный кабель желательно проверить — при укладке могут быть повреждения. Если есть мегометр — отлично, проверяете с его помощью целостность оболочки. Если такого прибора нет, можно прозвонить жилы на обрыв обычным мультиметром или тестером. Также необходимо проверить их на «землю». Если где-то «землит» — повредили изоляцию. Необходимо искать повреждение и устранять его.
  • Если все параметры в норме, зарисовываете план прохождения трассы, желательно в масштабе, с привязкой к ориентирам. Проставляете расстояния от надежных объектов до трассы (от угла дома, края участка и т.п.). Прокладка кабеля в земле неудобна еще тем, что при необходимости ремонта сложно получить доступ. При наличии плана с размерами все будет значительно проще.
  • После этого засыпаете уложенный кабель песком. Его тоже просеивают и слой насыпают — около 10 см, уплотняют. Сильно трамбовать не надо, можно уплотнить ногами.
  • Далее засыпают слой в 15-20 см ранее вынутой земли. При засыпке удаляйте камни и другие посторонние предметы. Слой тоже разравнивают, уплотняют.
  • Укладывают сигнальную ленту. Это яркая полимерная лента с надписью «осторожно кабель!». При земельных работах она может спасти уложенную под землей электропроводку от повреждения.

    Сигнальная лента предупредит при возможных земельных работах

  • После продолжают засыпку канавы грунтом, насыпая немного выше уровня земли, так как через некоторое время порода уплотнится и осядет.

И последний этап — проверка электрических параметров перед подключением к нагрузке. На этом прокладка кабеля в земле завершена. Еще раз весь порядок работ можно посмотреть в видео.

Нюансы и особенности

Прокладка кабеля в земле — трудозатратный процесс. Чего только стоит выкопать траншею, да и потом таскать кабель тоже нелегко. Закапывать немного легче, но тоже не самое приятное занятие. Если через пару лет изоляция прохудится, придется все повторять снова, что мало кого обрадует. Понятное дело — лучше сделать все один раз и более надежно. Дело в том, что укладывать кабель в траншею можно без защитной оболочки. Это не будет противоречить нормативу. И если вы уложите бронированный качественный кабель, служить он будет долго.

Для большей надежности желательно кабель уложить в двустенную специальную гофру или асбоцементные трубы

Но если вы кладете обычный ВВГ или NYM, для большей надежности, лучше укладывать его в двустенном гофрошланге ДКС на всем протяжении. В нужных местах дополнительно надеваете футляры из более жестких труб или тот же ДКС но большего диаметра. Часто также используют асбоцементные или пластиковые толстостенные трубы. При такой прокладке кабеля в земле риск его преждевременного выхода из строя намного ниже — большая часть нагрузок приходится на трубы, а не на защитную оболочку и токопроводящие жилы.

У прокладки кабеля в земле в пластиковых или асбоцементных трубах, гофрошланге есть еще один плюс: велика вероятность того, что при необходимости, его заменить можно просто затянув его на место старого. Новый привязывают к старому, старый вытягивают, на его место «заползает» новый. Но это возможно далеко не всегда: со временем и труба и гофрошланг могут разрушится  — воздействие льда, нагрузок от грунта способствуют разрушению защитных оболочек.

Так может выглядеть кабель, не предназначенный для укладки в землю, через несколько лет

Из всего этого следует, что хоть нормативам не противоречит укладка кабелей в бумажной изоляции, лучше использовать изоляцию пластиковую — ПВХ или сшитый полиэтилен. Бумага, пусть и со специальными пропитками, разрушается намного быстрее полимеров, что приближает срок замены. Прокладка кабеля в земле все-таки требует значительных усилий и трудозатрат, так что лучше укладывать более долговечные материалы.

Как соединять два куска

Более надежна прокладка кабеля в земле целыми кусками — без соединений. Если один кусок нужной длины найти не удалось, для соединения выводите обе части на поверхность, поставьте герметичную монтажную коробку и в ней соединяйте проводники. Делать муфты без опыта и спецоборудования, закапывать их под землю не стоит — они быстро выйдут из строя,придется раскапывать, переделывать. А обслуживаемое соединение всегда удобно — можно если надо перезаделать контакты.

Так выглядит нормально сделанная муфта

Как ввести в дом

При вводе в дом, баню, хозпостройку, прохождение кабеля под фундаментом недопустимо. Даже если это мелкозаглубленный ленточный фундамент. Вообще, при заливкеленты, для ввода кабеля в дом, в нее замуровывают закладные. Это отрезок трубы, который на несколько сантиметров выступает за фундамент. В него просовывается кабель.

Сечение этой закладной должно быть больше в 4 раза сечения кабеля. А чтобы в оставшийся зазор не лезла живность, после укладки закладную герметизируют. Для герметизации можно воспользоваться старым дедовским методом — ветошью, намоченной в цементном молочке, или залить все монтажной пеной.

Ввод подземного силового кабеля через фундамент

Если при строительстве закладную не сделали, придется в фундаменте сверлить отверстие, вставлять и заделывать трубу. Далее вся технология такая же.

Если не предусмотрели закладную в стене или фундаменте, сверлят отверстие
В сделанное отверстие вставляют трубу, ее запенивают, в нее продевают кабель

Еще один вариант: в металлической трубе поднять кабель на некоторую высоту вдоль стены дома. Подымают обычно до той отметки, где висит вводный шкаф. На этой высоте установить закладную в стене (та же металлическая труба с теми же параметрами и правилами) и через нее завести кабель в дом. Этот способ подходит, если фундамент у вас — монолитная плита или просто не хочется нарушать монолитность ленты.

Как вводить подземный кабель в дом через стену

При использовании бронированного кабеля его броню надо заземлить. Для этого к броне приваривают/припаивать провод в оболочке, его заводят на «ноль» в щитке. Если этого не сделать, при пробое фазы, она, скорее, всего, окажется на броне. Если к броне кто-то прикоснется, в лучшем случае получит электротравму, в худшем возможен летальный исход. Если же защитная металлическая оболочка заземлена (вернее, занулена), пробой вызовет срабатывание автомата, который отключит электропитание до выявления и устранения причин.

Если кабелей несколько

Если укладывается под землю одновременно несколько кабелей, расстояние между ними должно быть не менее 10 см. Если укладывать решили в трубах иди гофрошланге, для каждого — отдельный.

Если кабелей несколько, их укладывают каждый в свою оболочку или располагают просто параллельно на расстоянии 10-15 см один от другого

Как затянуть в гофру или трубу

Есть два типа гофры для подземной укладки кабеля — с зондом и без. Проще брать с зондом. Это тонкая проволока, к которой привязывают проводку чтобы затянуть внутрь. Проволоку вытягивают, на ее место затягивается кабель. Все просто.

Прокладка кабеля в земле: гофрированная ПНД труба с зондом для более легкой протяжки

Если труба или гофра без зонда, могут возникнуть проблемы. Если кабель достаточно жесткий, его вполне можно просто заправить внутрь. Обычно это несложно, но занять может достаточно много времени.

С мягким проводником такой фокус не пройдет — он будет скручиваться и цепляться за стенки. Но и в этом случае тоже есть выход. Сначала в трубу заправляют бечевку или тонкую веревку. К ней привязывают кабель и затягивают его внутрь.

Как заправить бечевку? При помощи пылесоса. Один край бечевки хорошо фиксируете, остальное в развернутом виде, но без комков и петель укладываете в трубу. С другой стороны подключаете пылесос, закрываете второе входное отверстие. За счет создания разреженной атмосферы бечевка вылетает с другой стороны.

Прокладка кабеля под дорогой

Если трасса расположена так, что проводить ее надо под дорогой, придется брать разрешение в организации, на чьем балансе находится эта дорога. Этот пункт обязателен в населенных пунктах, так как под дорогой могут находится другие коммуникации и самовольными работами их можно повредить. Если же речь идет о даче и дачном поселке, то согласовывать надо с администрацией поселка.

Прокол под дорогой делают при помощи специального оборудования

Правила прокладки кабеля под дорогой не меняются — глубина траншеи 70-80 см, песчаная подушка и засыпка, желательна прокладка в асбоцементной трубе или двустенной гофре ДКС. В общем, отличий нет, все нормы и правила такие же.

Сложности могут возникнуть при необходимости прокладки кабеля под асфальтом. Если это солидная трасса, разрушать покрытие вам вряд ли позволят, а если позволят, то восстановление асфальта — дорогое удовольствие. В этом случае тоже есть выход — есть специальное оборудование при помощи которого делают прокол под дорогой. Услуга тоже недешевая, но стоит намного меньше затрат на восстановление асфальта.

Кабель для прокладки в земле. Основные марки и общие сведения о прокладке | Полезные статьи

Понравилось видео? Подписывайтесь на наш канал!

Одним из наиболее востребованных видов кабельной продукции является кабель для прокладки в земле. Он применяется для обеспечения электроснабжения зданий и сооружений, декоративного, уличного и ландшафтного освещения, электроснабжения бытовок и палаток, а также во многих других ситуациях.

Рисунок 1. Бронированный кабель марки АВБбШв Независимо от назначения работ, прокладка кабеля под землей должна осуществляться в соответствии с ПУЭ и ПТЭЭП. Еще до начала работ необходимо выбрать оптимальную марку кабеля. Чаще всего оптимальным вариантом является бронированный кабель для прокладки в земле, который хорошо защищен от механических повреждений. Можно выполнять прокладку и другими марками кабеля, не имеющими брони, но тогда обязательно укладывать их в асбестоцементные или специальные ПВХ- или ПЭ-трубы.



Подготовка траншеи

Перед началом монтажных работ нужно проверить, нет ли пересечений кабельной трассы с какими либо другими инженерными сетями. Данную информацию можно получить из результатов изучения геоподосновы прокладываемой кабельной трассы.

Рисунок 2. Силовой кабель в траншее на песчаной подушке Если на пути прокладки кабельной трассы нет никаких инженерных систем, можно приступать к подготовке траншеи. Ее глубина зависит от местности, в которой она будет проходить. Если прокладка кабеля в земле запланирована под автомобильной дорогой, то глубина траншеи должна составлять минимум 1,25 метра. При этом рыть траншею нужно аккуратно, поскольку в земле могут быть инженерные системы, неправильно нанесенные на схему геоподосновы — подобные казусы встречаются очень часто. Если же планируется прокладка кабеля в земле под газоном, достаточно копать траншею от 0,9 метра глубины.

В готовую траншею нужно насыпать подушку песка, имеющую до 15 см толщины — этого требуют правила прокладки кабеля в земле для дополнительной маркировки линий и их большей защиты от механических повреждений. Песок обильно смачивается водой и трамбуется.



Прокладка кабеля

Как правило, прокладка кабеля под землей подразумевает под собой применение кабеля с броней, которая обеспечит защиту от механического воздействия. Если же все-таки предполагается использовать небронированные кабели, то нужно подбирать марки, обладающие необходимой стойкостью к тепловым и механическим воздействиям в процессе ремонтно-эксплуатационных работ. Из-за повышенных требований чаще всего все же используется именно бронированный кабель для прокладки в земле.

Рисунок 3. Защита кабеля в траншее кирпичом При прокладке кабеля на напряжение до 1кВ его необходимо защищать кирпичом, укладываемым поперек кабельной трассы в местах с повышенной вероятностью механических повреждений. Также кабель можно защитить железобетонными плитами. После завершения каждого этапа электромонтажных работ в траншеях, чтобы убедиться в исправности и целостности оболочки кабеля, нужно выполнять контрольные электроизмерения — и в первую очередь замер сопротивления изоляции. Значение сопротивления указывается в ГОСТ или ТУ для кабеля, и по его отклонению от норматива можно определять наличие внешних повреждений.



Применяемые при прокладке в земле виды кабелей

Во многом характеристики и долговечность кабеля зависят от его изоляции. Современный кабель для прокладки в земле может иметь изоляцию следующих типов:

  • бумажная пропитанная изоляция;
  • пластмассовая изоляция (полиэтилен или ПВХ).

Бумажная пропитанная изоляция жил имеет превосходные электрические характеристики, большой срок службы, довольно высокую допустимую температуру при невысокой стоимости. Недостатком бумажной изоляции можно назвать гигроскопичность, требующая полной герметичности оболочки кабеля. Также состав, пропитывающий бумагу, при существенной разности уровней прокладки по длине может постепенно стекать к нижнему концу, что несколько снижает изоляционную прочность, ухудшая условия охлаждения и сокращая срок службы кабеля. Информацию о допустимой разнице уровней прокладки таких кабелей можно найти в справочной литературе и ТУ кабеля.

Пластмассовая изоляция для силовых кабелей изготовляется из полиэтилена или ПВХ (поливинилхлорида). Такие кабели прокладываются в туннелях, пожароопасных каналах, в агрессивной среде, при условии отсутствия механических воздействий. Для монтажа в траншеях чаще всего используется пластиковый кабель силовой для прокладки в земле, усиленный ленточной броней, такой как, например, ВБбШв или ПвБШв.

Рисунок 4. Силовой кабель ААБл Для прокладки в почве, содержащей вещества, разрушительно воздействующие на оболочку кабеля (солончаки, насыпной строительный материал и шлак, болота и проч.), равно как и в зонах повышенного воздействия электрокоррозии, применяются кабели в свинцовой оболочке. Также в данных условиях будет эффективным кабель силовой для прокладки в земле с алюминиевой оболочкой, например ААБл. В местах с повышенным риском механических повреждений могут быть применены кабели с проволочной броней, такие как ПвКШп (стальная проволока) или ПвКаШп (алюминиевая проволока).



Распространенные марки кабелей для прокладки в земле

Рисунок 5. Силовой кабель ААШв В грунтах с невысокой коррозионной активностью применяется кабель для прокладки в земле следующих марок — ААШв, АВВГ, ААШп, ААП2л, ААБл, АСБ, АПсВГ, АПвВГ, АПВГ, ААПл, АСПл и другие.

В траншеях со средней коррозионной активностью применяются марки — ААШв, ААБл, ААБ2л, АСБ, ААШп, ААПл, АСПл, ААП2л, АВБбШп, АВБбШв, АПвБбШв и другие.



А в траншеях с повышенной коррозионной активностью будет востребован кабель для прокладки в земле марок — ААШп, ААП2лШв, ААШв, ААБ2л, АСШл и проч.

При прокладке кабельных линий в условиях Крайнего Севера (многолетние мерзлые грунты, которым свойственны просадки, оползни, пучение и оврагообразование), а также в других грунтах, способных дать деформации, применяются кабели, имеющие усиленную проволочную броню, например кабель ПвКШп.

А в общем, всегда нужно помнить: только применяя специальный кабель для прокладки в земле, можно добиться его продолжительной и бесперебойной эксплуатации.

Прокладка кабеля в земле

Прокладка кабеля в земле Существует несколько способов прокладки кабеля вне помещений. Одним из наиболее популярных способов является способ монтажа кабельной трассы в земле. В данной статье рассмотрим особенности данного способа прокладки кабеля в частном доме, а также для силовых кабельных линий.

Прокладка кабеля в земле на территории частного дома

При выполнении электромонтажных работ в частном доме стает вопрос об осуществлении электроснабжения различных сооружений, расположенных на его территории. Например, необходимо протянуть кабельную линию от главного распределительного щитка для питания дома, гаража или бани. Одним из способов – проложить кабель подземным способом. Прокладка кабеля в земле на территории частного дома Очень часто проложенный кабель повреждается, не прослужив и года. Для того чтобы этого не случилось, необходимо производить монтаж кабельной трассы в соответствии с правилами. Приведем основные рекомендации, которых следует придерживаться при проведении работ по прокладке кабеля в земле. Прежде всего, необходимо выбрать оптимальную трассу для прокладки кабеля. Кабель необходимо прокладывать таким образом, чтобы он не пересекался с различными инженерными сооружениями, трубопроводами, другими кабельными линиями, на расстоянии не менее 0,6 м от сооружений, а также от деревьев, расположенных на территории земельного участка. Также следует учесть возможные нагрузки на грунт на всей трассе прокладки кабеля. Если тот или иной участок часто подвергается повышенным нагрузкам на грунт, то следует проложить кабель в обход данных участков. Большая длина трассы и соответственно прокладываемого кабеля в будущем компенсируется его большим сроком службы. Глубина прокладки кабеля должна быть не менее 0,7 м. В местах пересечения кабельной трассы с дренажными канавами, трубами, въездом для автомобиля должна быть обеспечена дополнительная защита кабеля, что обеспечивается его прокладкой в трубе. В зависимости от местных условий, например, при пересечении с канавой, глубина прокладки кабеля должна быть увеличена. При подготовке траншеи для прокладки кабеля могут попадаться различные предметы: куски металла, камни, плиты. Если эти элементы не удалить, то они могут в дальнейшем повредить оболочку кабеля. Перед укладкой кабеля в траншею необходимо положить на дно песчаную подушку. Толщина подушки должна быть не менее 0,1 м. Следует также сказать несколько слов о прокладываемом кабеле. Кабель, который не имеет дополнительного защитного покрова, прокладывать непосредственно в земле не рекомендуется, так как он может повредиться. В таком случае необходимо обеспечить защиту кабеля от механических повреждений по всей его длине, то есть проложить кабельную линию в трубе.

Бронированный кабель для прокладки в земле ВБбШв

Бронированный кабель для прокладки в земле ВБбШв Для прокладки в земле оптимальный вариант – кабель ВБбШв (бронированный медный кабель с поливинилхлоридной изоляцией) или его аналог с алюминиевыми жилами АВБбШв. кабель ВБбШв бронированный стальными лентами Кабель данного типа имеет дополнительную защитную оболочку, выполненную из двух стальных лент, которые его надежно защищают от грызунов, а также возможных механических повреждений в результате проседания грунта или при выполнении земляных работ в районе кабельной трассы.

Бронированный алюминиевый кабель АВБбШв

Бронированный алюминиевый кабель АВБбШв Рекомендуется прокладывать кабель цельным куском, так как наличие промежуточных соединений (муфт) значительно снижает его надежности и срок службы, так как промежуточные соединения являются наиболее уязвимыми местами кабельной линии. Если по той или иной причине отсутствует возможность прокладки цельного кабеля (например, по причине большой протяженности трассы или при отсутствии кабеля необходимой длинны), кабеля соединяют в промежуточных щитках, расположенных над землей. Данные щитки должны быть рассчитаны на установку вне помещений, то есть должны иметь соответствующую защиту корпуса от агрессивного воздействия факторов окружающей среды, в частности влаги и механических повреждений.

Прокладка кабеля в траншее

Прокладка кабеля в траншее Перед непосредственной прокладкой кабеля в траншее, необходимо убедиться в его целостности и надежности его изоляционного покрова. Для этого необходимо выполнить проверку кабеля мегомметром. Проверяется состояние изоляции между жилами кабеля, а также каждой из жил кабеля относительно внешней оболочки (брони). Нормы сопротивления изоляции для кабелей и проводов напряжением до 1000 В, используемых для прокладки электропроводки, составляют не менее 0,5 МОм. Если полученные в процессе проверки кабеля значения не менее нормированного значения, то данный кабель пригоден к эксплуатации. Также следует произвести визуальный осмотр внешней оболочки кабеля по всей длине на предмет наличия механических повреждений. Перед тем, как приступить к засыпке траншеи, следует нарисовать схему расположения трассы на участке, чтобы при необходимости вскрытия данного кабеля или проведения других земляных работ знать точное расположение кабельной трассы. Проложенный кабель сверху покрывается небольшим слоем песка по всей длине. Далее засыпается 0,2-0,3м грунта и все это тщательно утрамбовывается. Для предотвращения повреждения проложенного кабеля при проведении земляных работ в дальнейшем, рекомендуется на данном этапе проложить в земле сигнальную ленту, наличие которой будет свидетельствовать о том, что в данном месте проложена кабельная линия.

Сигнальная лента

Сигнальная лента Заключительный этап – засыпка траншеи. Для предотвращения чрезмерной усадки грунта необходимо оставить небольшую насыпь на земле.

Прокладка силовых кабелей в земле

  Для обеспечения продолжительности срока службы кабельных линий, а также для предотвращения их повреждения, необходимо придерживаться определенных правил прокладки силовых кабелей в земле, ниже рассмотрим основные из них. Кабель прокладывается в предварительно подготовленных траншеях. Количество кабелей, прокладываемых в одной траншее, зависит от класса напряжения кабельных линий. В одной траншее можно разместить не более шести кабельных линий напряжением 6 (10) кВ или два кабеля напряжением 35 кВ. Прокладка силовых кабелей в земле Минимально допустимое расстояние между проложенными силовыми кабельными линиями напряжением 6 (10) кВ - 0,1 м, для кабелей напряжением 20 и 35 кВ – 0,25 м, линий напряжением 110 кВ и выше расстояние увеличивается до полуметра. В последнем случае монтированные линии следует в обязательном порядке разделить железобетонными плитами. Глубина прокладки кабелей напряжением до 20 кВ должна быть не менее 0,7 м (глубина увеличивается до 1 м при прокладке кабеля по пахотным землям), при напряжении 35 кВ – 1 м, 110 кВ и выше – 1,5 м. При разметке трассы прокладки кабеля необходимо соблюдать расстояние до сооружений, от которых необходимо отступить как минимум 0,6 м. То же самое касается деревьев, расстояние от которых должно быть не менее двух метров. В процессе эксплуатации кабельных линий может наблюдаться их деформация по причине естественных движений грунта, а также температурных колебаний. В связи с этим кабельные линии прокладываются с запасом. Запас кабеля обеспечивается путем прокладки кабеля по зигзагообразной трассе. Если участок кабельной трассы или трасса в целом находится в непосредственной близости с линией электропередач, то следует учитывать, что расстояние между опорой ЛЭП и кабелем должно быть не менее 1м для ВЛ до 1 кВ, 5м для ВЛ до 35 кВ, 10 м для ВЛ 110кВ и выше.

ВВГ-П

Структура кабеля ВВГ-П (плоский)

Кабель ВВГ состоит двух, трех или четырех жил, так же бывает с наличием заземляющие и нулевой жилы. Для удобства подключения жилы кабеля ввг окрашены в различные цвета. Следует знать, что СИНИЙ или ГОЛУБОЙ цвет означает, что жила является нулевой, а ЖЕЛТО-ЗЕЛЕНАЯ жила означает заземление. При укладке проводки следует учитывать это!

Технические характеристики кабеля ВВГ

  • Вид климатического исполнения кабелей УХЛ и Т, категорий размещения 1 и 5 по ГОСТ 15150-69
  • Диапазон температур эксплуатации: от -50°С до +50°С
  • Относительная влажность воздуха при температуре до +35°С: до 98%
  • Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже: -15°С

Минимальный радиус изгиба при прокладке кабелей одножильных марки ВВГ - 10 наружных диаметров, кабелей одножильных марки ВВГнг - 15 наружных диаметров, кабелей многожильных - 7.5 наружных диаметров.

Номинальная частота кабеля силового ВВГ: 50 Гц Испытательное переменное напряжение частотой 50 Гц:

  •        на напряжение 0,66 кВ - 3 кВ
  •        на напряжение 1 кВ - 3.5 кВ

Длительно допустимая температура нагрева жил кабелей при эксплуатации: +70°С Строительная длина кабелей для сечений основных жил:

ВВГ - кабель силовой с медными жилами в пластмассовой изоляции и оболочке соответствует требованиям ГОСТ 31996-2012 и ГОСТ 31565-2012.

Описание кабеля ВВГ

Кабель ВВГ является первым поколением силовых кабелей в ПВХ изоляции и оболочке, разработан он был для стационарного монтажа в электрические сети с переменным напряжением до 1000 Вольт и частотой до 50 Герц. Кабель ВВГ завоевал всеобщую популярность благодаря дешевизне и оптимальным характеристикам, он не был таким пожароопасным как кабель с бумажной пропитанной изоляцией и был более долговечным в отличии от кабелей с резиновой изоляцией, был устойчив к влажности в отличии от кабелей с ХБ изоляцией, но прогресс не стоит на месте и на его смену пришел кабель ВВГнг который являясь аналогом ВВГ показывал более выдающиеся характеристики в плане пожаробезопасности.

В настоящее время силовой кабель ВВГ является устаревшей позицией ввиду своей пожароопасности, повсеместно его меняют на ВВГнг.

Характеристики кабеля ВВГ

Эксплуатируют кабель ВВГ при температурах от -50 до +50 градусов Цельсия.

Оптимальная влажность при эксплуатации кабелей ВВГ до 98%, при более высокой влажности рекомендовано применять тропическое исполнение кабеля которое устойчиво к воздействию плесени.

Монтаж кабелей ВВГ производится при температуре не ниже -15 градусов, при более низких температурах требуется предварительный прогрев кабеля для предотвращения повреждения застывшей оболочки.

Кабель ВВГ не распространяет горение при одиночной прокладке, при групповом монтаже требуется дополнительные меры пожаробезопасности.

Допустимая рабочая температура нагрева жил кабеля ВВГ  70 градусов.

Максимальная температура нагрева жил при коротком замыкании, не более 160 градусов, при более высокой температуре существует риск оплавления изоляции.

Предельно допустимая температура нагрева жил кабеля ВВГ при условии невозгорания: 350 градусов.

Срок службы кабеля ВВГ не менее 30 лет с даты изготовления.

Расшифровка маркировки ВВГ

В - изоляция из ПВХ пластиката.

В - оболочка из ПВХ пластиката.

Г - не имеет брони.

Конструкция кабеля ВВГ

1) Жила  - медная первого или второго класса по ГОСТ 22483.

2) Изоляция - из поливинилхлоридного пластиката.

3) Оболочка - из поливинилхлоридного пластиката.

Применение кабеля ВВГ

Силовой медный кабель ВВГ применяют для стационарной установки в электрических сетях с напряжением до 1000 Вольт и частотой 50 Герц. Кабелем ВВГ монтируют электрическую проводку без ограничения разности уровней по трассе, при прокладке на открытом воздухе требуется дополнительная защита от попадания прямых солнечных лучей (ПНД труба, кабельный лоток и др), так как ультрафиолет значительно сокращает срок службы кабеля ВВГ, при прокладке в земле требуются дополнительные меры защиты от механических повреждений оболочки. В зданиях и сооружениях прокладывать ВВГ запрещено по новым требованиям пожарной безопасности.

Кабель ВВГ технические характеристики которого позволяют прокладывать его как на открытом воздухе, так и в помещениях влажного (до 98 процентов влажности) и сухого типа, стал сегодня популярным решением. Применение этого типа кабеля достаточно широкое.

Способы прокладки кабеля

Открытый способ прокладки кабеля ВВГ. Согласно техническим характеристикам этого кабеля открытая его прокладка допускается по сооружениям и поверхностям из трудногорючих или негорючих материалов, таких как бетон, оштукатуренная поверхность, кирпич, гипс и т.п.

Открытая прокладка кабеля ВВГ не исключается и по подвесным сооружениям, например, трос и т.п. При этом такие сооружения должны обеспечивать надежную прокладку. В случае прокладки кабеля по подвесным сооружениям нужно исключить возможность механического действия на кабель (растяжение или провисание).

Требуется установить дополнительную защиту, если существует угроза повреждения кабельного изделия механическим способом. При прокладке кабеля открытым способом по деревянным сгораемым поверхностям должна быть использована дополнительная защита. Монтаж в таком случае должен выполняться с применением трубы, металлорукава, гофрорукава, кабель канала и других видов защиты.

Скрытый способ прокладки кабеля ВВГ. Этот способ прокладки кабеля является самым распространенным в жилых помещениях. Прокладка кабеля осуществляется в пустотах, под штукатуркой, в проделанных бороздах и т.п.

Механическое повреждение в таком способе прокладки маловероятно, поэтому дополнительная защита не требуется. Исключением являются пустоты стен в домах из дерева.

Здесь допускается выполнить скрытую прокладку кабеля в трубах или в других негорючих материалах. Существуют нормативные документы для скрытых электропроводок, в которых определяется правильность монтажа кабеля ВВГнг скрытым способом.

Прокладка кабеля ВВГ в земле. Как правило, не допускается прокладывать под землей кабель этой марки без специальных средств защиты. Это объясняется тем, что естественной защиты, которая убережет кабель от механического воздействия, в нем нет.

Осуществлять монтаж кабеля ВВГ под землей необходимо в герметичных коробках по кабельным конструкциям и эстакадам. Может быть применена дополнительная защита, такая как тоннели, трубы и т.п.

Варианты исполнения кабеля ВВГ

Сегодня в магазине вы найдете большой ассортимент проводов и кабелей. Покупатель имеет возможность купить кабельно-проводниковую продукцию, имеющую различное конструктивное исполнение жил и разное изоляционное покрытие.

Характеристики того или иного изделия можно определить по специальной маркировке, которую имеют, как правило, все кабели и проводники. Ниже мы приведем расшифровку самых распространенных марок кабельно-проводниковых изделий.

Рассмотрим, чем разновидности отличаются от базового варианта. Электрикам-новичкам очень часто непонятно, чем отличается кабель ВВГнг от традиционного варианта ВВГ, а также от ВВГнг-LS:

1) - ВВГ имеет обычную ПВХ изоляцию, не обладает никакими самозатухающими и огнезащитными свойствами;

2) - ВВГнг в изолирующем слое этого кабеля содержатся галогеновые химические элементы, которые препятствуют процессу горения;

3) - ВВГнг-ls при возгорании оболочки токоведущих жил этого кабеля практически не выделяется газ и дым благодаря тому, что при создании этой оболочки применяется безгалогеновый поливинилхлорид.

Кабель ВВГ 2*1.5, ВВГ 2*10, ВВГ 2*16, ВВГ 2*2.5, ВВГ 2*4, ВВГ 2*6, ВВГ 3*1.5, ВВГ 3*10, ВВГ 3*16, ВВГ 3*2,5, ВВГ 3*4, ВВГ 3*6, ВВГ 4*1,5, ВВГ 4*10, ВВГ 4*120, ВВГ 4*150, ВВГ 4*16, ВВГ 4*185, ВВГ 4*2,5, ВВГ 4*240, ВВГ 4*25, ВВГ 4*35, ВВГ 4*4, ВВГ 4*50, ВВГ 4*6, ВВГ 4*70, ВВГ 4*95, ВВГ 5*1,5, ВВГ 5*10, ВВГ 5*120, ВВГ 5*150, ВВГ 5*16, ВВГ 5*185, ВВГ 5*2,5, ВВГ 5*25, ВВГ 5*35, ВВГ 5*4, ВВГ 5*50, ВВГ 5*6, ВВГ 5*70 ВВГ 5*95 предназначен для распределения и передачи электроэнергии, на такой же класс напряжения. Но есть некоторые отличия. Кабель ВВГнг-ls имеет технические характеристики позволяющие использовать его в тех местах, где особенно велика вероятность возгорания. Поэтому в маркировке мы видим соответствующие обозначения (Low Smoke).

4) - ВВГнг-frls аналогичная модель но в добавок к вышесказанному является еще и огнестойким (об этом говорят две буквы в маркировке - Fire Resistance Low Smoke). При возгорании этого вида кабеля выделение дыма и газа пониженное. При групповой прокладке горение не распространяется.

При изготовлении огнестойкого кабеля ВВГнг-frls используются безгалогеновые материалы, что отличает это изделие от других марок. Безгалогеновая пластмасса обеспечивает высокий уровень изоляции и выделяет нормированное количество дыма. Пожаробезопасность – это основная особенность данного вида кабеля.

Что означает ВВГ расшифровка по буквам

В инструкциях по электромонтажным работам негорючий кабель ВВГнг можно увидеть чаще всего. В соотношении цена/качество – это оптимальный вариант. Этот проводник действительно довольно универсален, так как его можно применять в легковоспламеняющихся постройках и в сооружениях с повышенной влажностью. Ниже будут приведены технические характеристики этого изделия, а также его назначение, недостатки и достоинства.

Что же может сказать маркировка? Для начала посмотрим, какие бывают маркировки проводника. Зная расшифровку каждой буквы в маркировке, можно легко определить, какими свойствами обладает кабель.

Перечислим основные признаки, по которым можно разделить проводники.

1. Материал, используемый для изготовления токопроводящей жилы:

  • - буква А, если это алюминий;
  • - без обозначения, если это медь.

2. Материал, из которого выполнена изоляция токопроводящих жил:

  • - буква П – полимерная изоляция;
  • - буквы Пв – полиэтилен;
  • - буква В – поливинилхлорид.

3. Броня кабеля:

  • - буква Г – брони нет, кабель голый;
  • - бронированный (Б).

4. Оболочка, наружная изоляция:

  • - буква В – поливинилхлорид;
  • - буквы Шв – имеет защитный шланг;
  • - буквы Шп – имеет защитный шланг из полиэтилена;
  • - буква П – полимерная наружная оболочка.

5. По пожарной безопасности:

  • - если нет обозначения, то при одиночной прокладке кабель не распространяет горение;
  • - если обозначение нг, то при групповой прокладке кабель не распространяет горение;
  • - если обозначение нг-ls, дымо- и газовыделение пониженное, при групповой прокладке кабель не распространяет горение;
  • - если обозначение нг-hf, при групповой прокладке кабель не распространяет горение, при тлении и горении не выделяются коррозионно-активные газообразные вещества;
  • - если обозначение нг-frls, при групповой прокладке не распространяет горение, выделение газа и дыма пониженное;
  • - если обозначение нг-frhf, при групповой прокладке кабель не распространяет горение, при тлении и горении не выделяются коррозионно-активные газообразные вещества.

Исходя из вышеописанного, мы можем следующим образом расшифровать ВВГнг аббревиатуру: изоляция токопроводящих жил изготовлена из поливинилхлорида (В), изоляция наружной оболочки также из поливинилхлорида (В), специальный защитный слой, броня отсутствует (Г).

На языке электромотнеров ВВГ расшифровка звучит примерно так: В – винил, В- винил, Г – голый. Кроме того, буквы нг означают, что при групповой прокладке этот кабель не поддерживает горение. Это очень важный параметр, если требуется проложить кабель в местах с достаточно высокой вероятностью возгорания. На первом месте стоит безопасность. Так как в описанной маркировке нет буквы А, кабель состоит из медных токопроводящих жил.



Кабельная продукция. В наличии силовой медный и алюминиевый кабель и провод ... У нас Вы можете подобрать сопутствующий товар: кабель-канал,гофро-трубы, хомуты, муфты.

Кабельная компания «Многокабеля» предлагает широкий ассортимент из наличия с возможностью доставки по всей России:

Купить кабель Поволжье, Республика Мордовия, Саранск, Самара, Набережные Челны, Уфа, Оренбург, Саратов, Энгельс

Купить кабель с учетом доставки: Самара, Тольятти, Похвистнево, Отрадный, Безенчук, Пестравка

Купить кабель с учетом доставки: Самара, Новокуйбышевск, Сызрань, Елховка, Ульяновск, Димитровград

Кабель с учетом доставки: Республика Татарстан, Альметевск, Апастово, Бавлы, Бугульма, Казань, Нурлат.

Кабель с учетом доставки: Республика Башкирия, Уфа, Стерлитамак, Салават, Нефтекамск, Туймазы, Белебей, Давлеканово

Кабель  с доставкой: Ставропольский край, Ставрополь, Александровское, Арзгир, Благодарный,Буденновск, Георгиевск, Грачевка, Дивное, Ессентуки, Железноводск, Зеленокумск, Изобильный,

Кабель  в наличии с доставкой: Краснодарский край, Краснодар, Абинск, Адлер, Анапа, Апшеронск, Армавир, Аше, Белая Глина, Белореченск, Брюховецкая, Вардане, Выселки, Геленджик, Горячий Ключ, Гулькевичи, Динская, Ейск, Кавказская, Калининская, Каневская, Кореновск, Красноармейская, Кропоткин, Крыловская, Крымск, Кудепста, Курганинск,

Астраханская область, Астрахань, Енотаевка, Камызяк, Началово, Ахтубинск-1, Знаменск, Лиман, Харабали, Володарский, Икряное, Нариманов, Черный Яр

Волгоградская область, Волгоград, Волжский, Дубовка, Жирновск, Калач-на-Дону, Камышин, Котельниково, Котово, Краснослободск, Ленинск, Михайловка, Николаевск, Новоаннинский, Палласовка, Петров Вал, Серафимович, Суровикино, Урюпинск, Фролово

Воронежская область, Воронеж, Бобров, Богучар, Борисоглебск, Бутурлиновка, Верхний Мамон, Верхняя Хава, Воробьевка, Грибановский, Калач, Каменка, Кантемировка, Каширское, Лиски, Нижнедевицк, Новая Усмань, Нововоронеж, Новохоперск, Ольховатка, Острогожск, Павловск, Панино, Петропавловка, Поворино, Подгоренский, Рамонь, Репьевка, Россошь, Семилуки, Таловая, Терновка, Хохольский, Эртиль

Ростовская область, Ростов-на-Дону, Азов, Аксай, Багаевский, Батайск, Белая Калитва, Боковская, Большая Мартыновка, Веселый, Вешенская, Волгодонск, Гуково, Донецк, Дубовское, Егорлыкская, Заветное, Зерноград, Зимовники, Кагальницкая, Каменоломни, Каменск-Шахтинский, Кашары, Константиновск, Красный Сулин, Куйбышево, Мартыновка, Матвеев Курган, Миллерово, Милютинская, Морозовск,Новочеркасск, Новошахтинск, Обливская, Орловский, Песчанокопск, Покровское,Пролетарск, Ремонтное, Родионово-Несветайская, Романовская, Сальск, Семикаракорск,Таганрог, Тарасовский, Тацинский, Усть-Донецкий, Целина, Цимлянск, Чалтырь, Чертково,Шахты

Республика Крым, Симферополь, Алупка, Алушта, Армянск, Бахчисарай, Белогорск, Джанкой, Евпатория,  Инкерман, Керчь,  Коктебель, Красноперекопск, Саки, Севастополь,Крым, Судак, Феодосия, Форос, Щёлкино, Ялта

от 15 р.

Какой кабель можно использовать на улице и как его прокладывать

При прокладке кабеля на участке встает проблема выбора кабельной продукции, которая бы долго служила и под палящим солнцем и в лютый мороз. Для этого есть некоторые рекомендации, которые мы приведем в этой статье.

 Для кабеля на улице есть целый ряд опасных факторов. Рассмотрим их и как с ними бороться.

  1. Ветер. При прокладке на улице учитывайте, что во время бури кабель будет подвергаться нагрузкам, таким как растяжения и рывки.
  2. Мороз. Изоляция большей части современной продукции может эксплуатироваться в морозы от -15 до -25. Учитывайте этот факт если живёте в регионах где бывают сильные морозы с температурами ниже указанных.
  3. Ультрафиолет – пожалуй самый главный враг изоляции. Под воздействием ультрафиолета нельзя увидеть, как он разрушается. В результате, изоляция трескается и со временем могут происходить утечки.

Учитывайте, что температура монтажа кабеля и температура эксплуатации – это разные величины. Дело в том, что температура монтажа обычно теплее, чем эксплуатации, это связано с тем, что при слишком отрицательных температурах возникают проблемы со снятием изоляции или её растрескивании при изгибаниях. Например, температура монтажа провода СИП – до -15 градусов Цельсия, а эксплуатироваться может до – 60 градусов Цельсия.

Чтобы разобраться как бороться с каждой из проблем и проложить электропитание по улице, рассмотрим варианты решений. Стоит отметить что основные кабели, используемые для внешней прокладки и монтажа электрических сетей 380/220 Вольт в России – это продукция под марками: СИП, ВВГ, ВБбШв.

Ввод электроэнергии на участок в большинстве случаев осуществляется по воздуху от ближайшей опоры. Далее он протягивается до фасада здания, где закрепляется трубостойка с изоляторами. Линия между опорами чаще всего прокладывается проводом СИП. Его маркировка расшифровывается как Самонесущий Изолированный Провод. Изоляция выполнена из сшитого полиэтилена и устойчива к воздействию ультрафиолета. Главной проблемой является то, что жилы провода СИП выполнены из алюминия, поэтому наиболее часто возникает вопрос «Как сделать переход с СИП на медный кабель и завести его в дом?»


Решение этого вопроса – использовать соединение СИПа с медью, например, ВВГ-нг-ls, с помощью болтового соединения, проложив шайбу между алюминиевой и медной жилой, а также используя другие типы клеммников исключающих прямой контакт соединяемых жил.

Прокладка по фасаду здания или между зданиями


Такая задача обычно встречается, когда нужно подключить светильники по периметру здания или на входе, проложить кабель к гаражу, сараю, а также подключить садовые светильники и свет в беседке с розетками.

Первое требование, которое нужно выполнить – обезопасить кабель от разрывов. Это значит, что, если в кабеле нет несущей жилы, такой как в СИП или ВВСГ – значит, при прокладке на улице, между зданиями его нужно закрепить на стальном тросе.


Следующий шаг – защита от ультрафиолета. Если тот же СИП – отлично переносит ультрафиолет и мороз, то изоляция кабелей с ПВХ-изоляцией в большинстве случаев переносит плохо – она трескается. За редким исключением в характеристиках таких кабелей указано, что он предназначен для прокладки на улице. Поэтому при уличной разводке нужно использовать гофру.

Прокладка в земле


Отличной альтернативой прокладки кабеля по воздуху – является прокладка в земле, преимущества такого способа очевидны:
  1. Нет ультрафиолета.
  2. Защищены от низких температур и ветра.
  3. Не портят внешний вид участка.
  4. Нет вероятности порвать при переноске под линией габаритных предметов.
Но недостатки и проблемы также есть:
  1. Под давлением грунта и в результате движения слоёв почвы, а также камней и других твёрдых предметов, содержащихся в ней кабель, может повредится.
  2. При копке траншей и ям вы можете также повредить линию, особенно если копать экскаватором.
  3. В почве могут быть грунтовые воды, она промерзает, при сильных дождях становится слишком влажной – всё это не лучшие условия для электрического кабеля.
  4. Самая опасная проблема – повреждение кабеля животными, например, кротами.

Для прокладки кабеля на улице нужно использовать кабеля марки ВВГ или ВБбШв, а при воздушной прокладке – СИП или ВВСГ. При этом для защиты от ультрафиолета используйте металлические трубы, металлорукав или гофры стойкие к ультрафиолету (не ПВХ). В большинстве случае следует отдать предпочтение подземной прокладке – при правильном выполнении работ такая линия прослужит дольше.


Поделиться записью

Какой кабель проложить в земле на даче

Автор Евгения На чтение 28 мин. Опубликовано

Кабель для прокладки в земле. Основные марки и общие сведения о прокладке

Подписка на рассылку

Одним из наиболее востребованных видов кабельной продукции является кабель для прокладки в земле. Он применяется для обеспечения электроснабжения зданий и сооружений, декоративного, уличного и ландшафтного освещения, электроснабжения бытовок и палаток, а также во многих других ситуациях.

Рисунок 1. Бронированный кабель марки АВБбШв Независимо от назначения работ, прокладка кабеля под землей должна осуществляться в соответствии с ПУЭ и ПТЭЭП. Еще до начала работ необходимо выбрать оптимальную марку кабеля. Чаще всего оптимальным вариантом является бронированный кабель для прокладки в земле, который хорошо защищен от механических повреждений. Можно выполнять прокладку и другими марками кабеля, не имеющими брони, но тогда обязательно укладывать их в асбестоцементные или специальные ПВХ- или ПЭ-трубы.

Перед началом монтажных работ нужно проверить, нет ли пересечений кабельной трассы с какими либо другими инженерными сетями. Данную информацию можно получить из результатов изучения геоподосновы прокладываемой кабельной трассы.

Рисунок 2. Силовой кабель в траншее на песчаной подушке Если на пути прокладки кабельной трассы нет никаких инженерных систем, можно приступать к подготовке траншеи. Ее глубина зависит от местности, в которой она будет проходить. Если прокладка кабеля в земле запланирована под автомобильной дорогой, то глубина траншеи должна составлять минимум 1,25 метра. При этом рыть траншею нужно аккуратно, поскольку в земле могут быть инженерные системы, неправильно нанесенные на схему геоподосновы — подобные казусы встречаются очень часто. Если же планируется прокладка кабеля в земле под газоном, достаточно копать траншею от 0,9 метра глубины.

В готовую траншею нужно насыпать подушку песка, имеющую до 15 см толщины — этого требуют правила прокладки кабеля в земле для дополнительной маркировки линий и их большей защиты от механических повреждений. Песок обильно смачивается водой и трамбуется.

Как правило, прокладка кабеля под землей подразумевает под собой применение кабеля с броней, которая обеспечит защиту от механического воздействия. Если же все-таки предполагается использовать небронированные кабели, то нужно подбирать марки, обладающие необходимой стойкостью к тепловым и механическим воздействиям в процессе ремонтно-эксплуатационных работ. Из-за повышенных требований чаще всего все же используется именно бронированный кабель для прокладки в земле.

Рисунок 3. Защита кабеля в траншее кирпичом При прокладке кабеля на напряжение до 1кВ его необходимо защищать кирпичом, укладываемым поперек кабельной трассы в местах с повышенной вероятностью механических повреждений. Также кабель можно защитить железобетонными плитами. После завершения каждого этапа электромонтажных работ в траншеях, чтобы убедиться в исправности и целостности оболочки кабеля, нужно выполнять контрольные электроизмерения — и в первую очередь замер сопротивления изоляции. Значение сопротивления указывается в ГОСТ или ТУ для кабеля, и по его отклонению от норматива можно определять наличие внешних повреждений.

Применяемые при прокладке в земле виды кабелей

Во многом характеристики и долговечность кабеля зависят от его изоляции. Современный кабель для прокладки в земле может иметь изоляцию следующих типов:

  • бумажная пропитанная изоляция;
  • пластмассовая изоляция (полиэтилен или ПВХ).

Бумажная пропитанная изоляция жил имеет превосходные электрические характеристики, большой срок службы, довольно высокую допустимую температуру при невысокой стоимости. Недостатком бумажной изоляции можно назвать гигроскопичность, требующая полной герметичности оболочки кабеля. Также состав, пропитывающий бумагу, при существенной разности уровней прокладки по длине может постепенно стекать к нижнему концу, что несколько снижает изоляционную прочность, ухудшая условия охлаждения и сокращая срок службы кабеля. Информацию о допустимой разнице уровней прокладки таких кабелей можно найти в справочной литературе и ТУ кабеля.

Пластмассовая изоляция для силовых кабелей изготовляется из полиэтилена или ПВХ (поливинилхлорида). Такие кабели прокладываются в туннелях, пожароопасных каналах, в агрессивной среде, при условии отсутствия механических воздействий. Для монтажа в траншеях чаще всего используется пластиковый кабель силовой для прокладки в земле, усиленный ленточной броней, такой как, например, ВБбШв или ПвБШв.

Рисунок 4. Силовой кабель ААБл Для прокладки в почве, содержащей вещества, разрушительно воздействующие на оболочку кабеля (солончаки, насыпной строительный материал и шлак, болота и проч.), равно как и в зонах повышенного воздействия электрокоррозии, применяются кабели в свинцовой оболочке. Также в данных условиях будет эффективным кабель силовой для прокладки в земле с алюминиевой оболочкой, например ААБл. В местах с повышенным риском механических повреждений могут быть применены кабели с проволочной броней, такие как ПвКШп (стальная проволока) или ПвКаШп (алюминиевая проволока).

Распространенные марки кабелей для прокладки в земле

Рисунок 5. Силовой кабель ААШв В грунтах с невысокой коррозионной активностью применяется кабель для прокладки в земле следующих марок — ААШв, АВВГ, ААШп, ААП2л, ААБл, АСБ, АПсВГ, АПвВГ, АПВГ, ААПл, АСПл и другие.

В траншеях со средней коррозионной активностью применяются марки — ААШв, ААБл, ААБ2л, АСБ, ААШп, ААПл, АСПл, ААП2л, АВБбШп, АВБбШв, АПвБбШв и другие.

А в траншеях с повышенной коррозионной активностью будет востребован кабель для прокладки в земле марок — ААШп, ААП2лШв, ААШв, ААБ2л, АСШл и проч.

При прокладке кабельных линий в условиях Крайнего Севера (многолетние мерзлые грунты, которым свойственны просадки, оползни, пучение и оврагообразование), а также в других грунтах, способных дать деформации, применяются кабели, имеющие усиленную проволочную броню, например кабель ПвКШп.

А в общем, всегда нужно помнить: только применяя специальный кабель для прокладки в земле, можно добиться его продолжительной и бесперебойной эксплуатации.

Дачники, которые облагораживают свой участок, приходится сталкиваться с необходимостью прокладки провода для подключения светильников во дворе, электрификации мастерских, гаражей и сараев. Линию можно проложить под землёй, но тогда нужно копать траншеи, использовать для прокладки недешевые бронированные кабеля, ПНД-гофру и прочее. В результате объем, и стоимость работ получаются достаточно большими. Другой вариант – прокладка линии по воздуху. В этой статье мы расскажем, как можно проложить провод по воздуху на даче или в загородном доме.

В каких случаях удобно прокладывать кабель на даче по воздуху?

Чтобы провести свет и установить розетки в хозяйственных помещениях на дачном участке или во дворе частного дома нужно определиться как прокладывать кабель. Оговоримся, что в роли хозпостройки может быть любое здание — сарай, мастерская, гараж и баня.

Существует три варианта:

1. Прокладка по забору и стенам. Компромиссный вариант кабель прокладывается в гофре или без неё и крепится пластиковыми хомутами или дюбель-хомутами к поверхности стены, опорам забора и прочим конструкциям. Недостаток – не всегда у хозпостроек стены находятся рядом с забором, в результате все равно придется прокладывать по воздуху или под землёй.

2. Подземный ввод кабеля в здание. Неплохой вариант, но нужно выполнить следующие условия: кабель должен быть бронированным, если нет – то проложен в металлической или полимерной трубе, глубина прокладки должна быть больше чем глубина промерзания грунта, при работах на участке, рыть траншей или котлованов для фундаментов новых построек есть риск повреждения линии, а также нельзя забывать о грызунах, которые могут разрушить защитные оболочки и изоляцию. Это дорогой и трудоёмкий способ проложить электрическую линию.

3. Прокладка кабеля по воздуху. Её преимущества в том, что не нужно рыть траншею, в худшем случае придется установить опору, обычно в качестве опоры используется металлическая труба или уголок. Если расстояние не превышает 25 метров (подробнее своё мнение на этот счет опишу ниже). Недостаток заключается в том, что нужно предохранить линию от повреждений из-за воздействия окружающей среды.

Основные особенности и проблемы

При прокладке проводов и кабелей на улице по воздуху нужно учитывать следующие факторы:

Повышенная температура при прокладке под солнцем;

Ультрафиолет при попадании прямых солнечных лучшей;

Пониженные температуры и наледи зимой.

Всё это приводит к ухудшению состояния изоляции, её растрескиванию, чем опасно такое развитие событий? При повреждении изоляции могут происходить утечки, это значит, что вас может ударить током при касании опор, на которых будет закреплена линия, а также к короткому замыканию с соответствующими последствиями (выбивание автоматов, отгорание соединений, возгорание проводки).

Особенно опасны перечисленные факторы для кабелей с виниловой изоляцией. К таким относятся разнообразные марки типа ПВС, ШВВП, ВВГ. Да и резиновая изоляция портится под воздействием ультрафиолета. Как защитить провода от солнца? Для этого используют трубы, гофры и другие изделия. Способы прокладки мы рассмотрим ниже.

Кроме вредных природных воздействий, следует помнить и о том, что электрическая линия должна быть защищена отдельным автоматическим выключателем, это нужно, чтобы в случае повреждения кабеля не произошло возгорание. А также чтобы сохранить целостность линии, если произойдет перегрузка. В самом здании, которое вы будете электрифицировать, также нужно установить автоматические выключатели и УЗО.

Выбор материалов

Воздушные линии, которые идут по улицам, проложены с применением провода СИП – его маркировка расшифровывается как «Самонесущий Изолированный Провод». Его конструкция предусматривает прокладку по воздуху без использования дополнительных несущих тросов.

Однако большая часть электропроводки в современных дачных домиках медная, значит, будем и на воздушной линии использовать медный проводник. У него есть несколько преимуществ:

Удобнее соединять. Медь лучше переносит соединения из-за того, что плотнее алюминия и меньше подвержена деформациям в результате скручивания и использования клеммников.

Медные жилы в сравнении с алюминиевыми такого же сечения выдерживает в 1.5 раза больший ток.

Может показаться, что это несущественное преимущество, потому как никто не мешает купить толстые алюминиевые кабели или провода. Однако учтите, что при прокладке линии в гараж или сарай, где вы собираетесь подключать мощные приборы, например, сварочный аппарат, придется прокладывать алюминиевый кабель 6-10 кв. мм, в зависимости от нагрузки, в то время как при использовании меди вам хватит 2.5-4 кв.мм.

При этом нужно помнить, что чем толще кабель, тем более весомые проблемы могут возникнуть при его соединении или зажимании в клеммниках автоматов и других приборов. Поэтому рационально использовать популярный в настоящее время кабель ВВГ-нг-LS.

Для защиты кабеля от воздействия ультрафиолета необходимо использовать гофру. Если этого не сделать – то заявленный производителем срок службы изделия сократится в разы. Поэтому вполне допустима прокладка «времянок» и линий для стройки и без защиты.

При использовании распространенной серой ПВХ-гофры нужно учесть то, что она не устойчива к ультрафиолету и морозу, при её использовании на улице она потрескается. Но есть другой вид гофры – полиэтиленовая или ПНД-гофра. Обычно продаётся черного или синего цвета.

Подробнее мы рассматривали свойства, и особенности монтажа гофрированных труб для электропроводки описывали в статье Ошибки при монтаже проводки в гофре

При выборе диаметра гофро-трубы для кабеля нужно учитывать диаметр кабеля и самой гофры. Согласно ПУЭ 2.1.61 при прокладке проводки в трубах заполнение трубы должно быть не более чем на 35% сечения в свету.

Как выбрать правильный диаметр гофры?

Допустим мы собрались прокладывать кабель ВВГ-нг-LS, наружный диаметр кабеля – 11,2 кв. мм, в ПНД-гофре 40мм – это наружный диаметр, а внутренний диаметр – 31.5.

Посчитаем площадь гофры:

Sгофры=(3.14*31.5 2 )/4=778,9 кв. мм

Так как она может быть заполнена на 35%, общая площадь сечения кабелей должна быть не более:

Площадь поперечного сечения кабеля равна:

Sкабеля=(3.14*11,2 2 )/4=98,5 кв. мм

Тогда можно проложить кабелей не более чем:

То есть такой гофры хватит для двух кабелей такого сечения. Важно соблюдать требования ПУЭ.

Прокладка кабеля на тросу

Самый простой способ проложить кабель по воздуху на даче – использовать трос. Современный ассортимент хозяйственных магазинов позволяет выбрать разные металлические тросы, например стальные оцинкованные. Подойдет трос диаметром 4-5 мм. Он будет выполнять несущую функцию.

Трос натягивают с помощью крюков, талрепов, полиспаст или других изделий для натяжки тросов и канатов, также можно использовать натяжные зажимы для СИП, хоть и в статье речь идет о прокладке медного кабеля по воздуху, но это изделие также подойдет.

Такие натяжители крепят к стене с помощью анкерных колец, крюков или самодельных пластин с креплением.

Установка анкеров на стене и обхватов на колонне:

На рисунке: а, б — на стене с креплением на болтах; в — на стене с откидной планкой; г, д — на колонне на шпильках 1— анкер; 2 — зажим тросовый; 3 — несущий трос; 4 — болт; 5 — муфта натяжная; 6 — анкер с откидной планкой; 7 — обхват концевой, 8 — шпилька; 9 — колонна; 10 — обхват промежуточный.

Как правильно натянуть трос до дома до сарая или гаража? Если расстояние небольшое – он натягивается от дома до постройки с помощью вышеупомянутых натяжителей. Но я считаю, что здесь можно применить пункт ПУЭ 2.4.12 о максимальной длине ответвления СИП для ввода в дом от ВЛЭП. В нём сказано, что максимальная длина ответвления для провода СИП с площадью поперечного сечения жил в 16 кв.мм, хоть это и не совсем правильно.

Но будет правильнее провести расчет по прочности и максимальной механической нагрузке, которую выдержит стальной трос, а можно руководствоваться здравой логикой и представить, как вы будете натягивать между зданиями стальную струну длиной 50 метров, чтобы она при этом не играла на ветру в натянутом состоянии.

Поэтому я считаю, что оптимальным расстоянием для воздушной прокладки провода во дворе дачи или частного дома – 20-25 метров. Если расстояние больше – нужно установить опоры и натянуть трос с помощью таких же натяжителей как показано выше на них, приходящий трос и следующий трос от опоры до хозпостройки. При этом кабель не должен плотно прижиматься к опоре, для этого сделайте петлю как показано на рисунке ниже.

На практике же исходите из конкретных условий и обстоятельств в вашем дворе.

После того как трос натянут, протяните кабель в гофру, в ней есть для этого зонд кстати в видео ниже изображен быстрый и удобный способ это сделать.

Далее кабель в гофре крепится к тросу, удобнее сделать это пластиковыми хомутами. Собственно на этом процесс прокладки и заканчивается.

Дачные дела

Строительство и Дача на понятном языке

Электрический кабель для прокладки в земле на даче

Если вы до сих пор не определились, какой из способов прокладки кабеля в земле выбрать, рекомендуем последовать нашим простым советам. Существует больное множество способов осуществления этой задачи. Профессионалы до сих пор не могут определиться, какой способ лучше – земной или воздушный.

Мы предлагаем вам отдать предпочтение, все таки земному способу. Это легко объяснить. Обычно расстояние от столба до дома большое и скорее всего вы захотите установить освещение наружного типа. В данных случаях земной способ прокладки кабеля подойдет идеально.

Чтобы проложить электрический кабель под землей выполните простую инструкцию действий. Прежде всего, электрический кабель для прокладки в земле на даче нужно приобрести.

После этого вы можете начать выбирать наиболее подходящий путь прокладки кабеля. В данном случае следует учитывать определенные особенности. Кабель в обязательном порядке нужно располагать в 1 м. от массивных деревьев. Учтите этот нюанс.

Прокладка кабеля – это не такой простой процесс, как кажется на первый взгляд. Нужно следить, чтобы провода не спутывались, и не стоит располагать его в местах с повышенной нагрузкой.

Начать стоит с создания простой разметки, а затем перейти к раскопкам. Траншея, где будет находиться кабель должна быть не уже 70 см.

Что касается глубины, то кабельные линии до 20 кВ должны быть заложены на глубину 0,7 м, до 35 кВ — 1 м, при с улицами и площадями — 1м вне зависимости от напряжения, кабельные линии с маслонаполнением должны быть заложены на глубину 1,5м.

После того, как вы создадите необходимую траншею, вы можете приступить к ее фильтрации. Иными словами устраните все камни и другие предметы. Следующим этапом будет создание подушки. Ее лучше делать из такого материала как песок.

Глубина подушки должна быть примерно 10 см. Мы рекомендуем вам отдать предпочтение кабелю АВВг. Это универсальный вариант. Чтобы обеспечить защиту кабеля, рекомендуем вам использовать асбоцементные трубы. Укладка кабеля должна быть свободной, чтобы на него не оказывалось лишнее давление. Мы советуем вам создать отдельный план расположения кабеля.

После всех подготовительных этапов, вы можете приступить к засыпанию кабеля. Это следует сделать песком. Его слой должен быть не менее 10см. Завершающим этапом станет прокладка сигнальной ленты. Финальной стадией станет засыпание траншеи землей.

Прокладка электрического кабеля под землей

Прокладка электрического кабеля под землей должна осуществляться с соблюдением всех технических норм. Вы должны знать, что лучше запланировать трассу изначально, ее радиус должен иметь четко определенные размеры, которые не должны превышать допустимую норму для каждого отдельного кабеля.

Вы должны учесть наличие распределительных муфт. Кабель необходимо доставить на кабельных барабанах, которые в свою очередь доставляются на специальных автомобилях.

Вы должны учесть, что барабаны следует выгружать очень аккуратно. Мы рекомендуем вам обратиться к специалисту, если вы сомневаетесь в своих возможностях. Прокладка кабеля под землей требует ответственной подготовки и необходимых знаний.

Прокладка электрического кабеля в земле

Уделите внимание выбору кабеля. Успешная прокладка электрического кабеля в земле зависит в первую очередь от его качества. Мы рекомендуем вам отдать предпочтение медным кабелям.

Они должны быть бронированными. Кабель, который вы должны приобрести должен в обязательном порядке иметь техническую документацию, в которой и будет указывать, для чего именно он предназначается.

В нашем случае – это прокладка в земле. Укладывать кабель стоит только со специального барабана. Вы должны это учесть.

Сам кабель должен также иметь определенную защиту. Пусть это будет стальная оплетка. Такой кабель будет стоить дороже, но вы не усомнитесь в его качестве не на минуту.

Учтите все приведенные рекомендации, и вы успешно произведете прокладку электрического кабеля в земле. Отдельное внимание стоит также уделить технике безопасности. Используйте специальную одежду и точно проводите необходимые расчеты. Кабель должен ложиться с определенным запасом.

Это очень важно. Не допускайте натяжение кабеля. Запас должен составлять примерно 2 %. Чтобы правильно осуществить соединение кабельных муфт используйте муфты. Четко определите расстояние между муфтой и кабелем. Оно должно составлять примерно 250 мм.

А также вы можете посмотреть видео прокладка силового кабеля

Подземная прокладка кабеля на даче

Обычно на дачном участке возводится насколько строений: дачный дом, баня, летняя кухня, хозяйственный блок и т.д. и т.п. Изначально электричество подведено к одному из них, а электифицировать нужно все. Да и наружное освещение хочется сделать. И возникает проблема выбора – какой из способов прокладки электрических коммуникаций, воздушный или подземный, более подходит для Вашей прекрасной дачи.

Воздушный способ прост и дёшев, если расстояние между объектами невелико. Если расстояние большое, то придется ставить дополнительный столб, опору. Да и висячие гирлянды над головой отнюдь не украшают дачный ландшафт.

Подземный способ прокладки кабеля на даче более эстетичен и подойдет для прокладки на большие расстояния или для оборудования наружного освещения.

Для того, чтобы проложить кабель под землей на даче надо соблюдать все необходимые требования правил безопасности, а также следует изучить особенности вашего дачного участка.

Для начала надо подобрать оптимальный путь прокладки кабеля под землей на дачном участке. Здесь важно, чтобы кабель пролегал, как минимум в метре (а обычно и больше!) от больших деревьев и в местах, где заведомо не будет проводится перекопка. Путь кабеля не должен пролегать под местами, где есть повышенная нагрузка на грунт, например площадка, которая используется для стоянки Вашего автомобиля на даче. Продумайте маршрут прокладки так, чтобы коммуникации не мешали Вам при дальнейшем строительстве. Пусть коммуникации будут немного длиннее, чем провести их под пашней или будущим строением. Лучше всего класть кабель под дорожками, а лучше всего рядом с ними. Настоятельно рекомендуем нарисовать план его расположения.

Не стоит использовать один и тот-же кабель для соединения построек и внешнего освещения – сначала проведите коммуникации между постройками. Они должны делаться один раз и навсегда. Когда всё сделано начинайте экспериментировать с наружным освещением: это работа творческая и не всегда получается с первого раза.

Прокладка кабеля под землей на даче начинается с разметки и раскопки траншеи. Ее оптимальная глубина должна составить не меньше 70 сантиметров, а учитывая подушку – то лучше 80 сантиметров. Это для коммуникации между постройками. Для прокладки кабеля под землей для внешнего освещения обычно эти цифры составляют 40-50 см.

После того, как траншея выкопана, ее надо очистить от таких предметов как камни, куски железа или осколки стекла, которые могут испортить изоляцию кабеля. Затем надо сделать подушку из песка. Толщина подушки должна составить минимум 5, а лучше всего 10 сантиметров, а сам песок должен быть достаточно равномерно распределен по всей длине траншеи.

Настало время выбора кабеля. Все современные виды кабелей и проводов обладают необходимой водостойкостью для прокладки в грунте. Даже обычные установочный провода серии (ПБПП / ПУНП, ПВС, ШВВП) можно спокойно прокладывать под землей или в воде.

Силовые кабели ВВГ (особенно ВВГз), КГ – еще лучше подходят для этих целей. Все эти провода не требуют никакой дополнительной гидроизоляции.

Но всё-таки лучше эти кабели укладывать в трубы ПНД. Если возникла необходимость проложить защищенный футляром кабель, то технические трубы ПНД – идеальное техническое решение. Наиболее популярное использование данных труб – это для защиты электрических, телевизионных и телефонных (интернет) кабелей. Использование гостовской трубы ПНД в данном случае можно, но нецелесообразно, т.к. высокая стоимость сырья и соблюдения всех стандартов производства питьевой трубы увеличивает стоимость проекта в разы. При изготовлении технической трубы ПНД используют различные полиэтиленовые добавки (основой являются вторичное сырьё и брак «трубного» производства), что значительно снижает ее цену.

Базовый цвет труб чёрный, но присутствие вторсырья может давать различные оттенки. По техническим требованиям разрешается присутствие вторичного полиэтилена низкого и высокого давления определенных марок. Трубы должны быть круглые, гладкие и ровные как снаружи, так и изнутри.

Трубы ПНД соединяются муфтами (фитингами), но это не гарантирует 100% герметичности – от строения до строения их лучше класть одним куском.

Еще есть специальный бронированный кабель для подземной прокладкиВББШ. В этот кабель стальной рукав уже встроен и он обладает очень хорошей гидроизоляцией. Его можно класть без дополнительной защиты.

Для прокладки кабеля под землей на даче между строениями очень рекомендуется использовать именно его.

Внимательно осмотрите кабель со всех сторон, для того чтобы проверить целостность его оболочки. Укладывать кабель в траншею (или в трубу) надо таким образом, чтобы он лежал свободно, а не внатяжку.

Уже можно начать засыпку. Кабель надо засыпать песком толщиной сантиметров в 10. Кабель не должен нигде проступать из слоя песка. Сверху на песок насыпается 15-сантиметровый слой грунта. Затем можно (на любителя) уложить сигнальную ленту таким образом, чтобы середина ленты располагалась как раз над кабелем.

Засыпаем траншею целиком, при этом, оставляя небольшой холмик, так как грунт имеет свойство оседать. При использовании труб ПНД вывод в строение обеспечивать фитингами.

Несколько дополнительных советов. Во-первых, при прокладке кабеля под землей на даче между строениями используйте кабель сечением не менее 4 мм. Во-вторых, прокладывайте под землей только цельный кабель, не делайте соединений.

Как проложить кабель под землей – практические советы

Требования к электромонтажным работам

Первым делом нужно рассказать Вам о том, какие нормативные документы могут повлиять на то, как Вы будете выполнять монтаж электропроводки в земляной траншее. Итак, основные правила прокладки кабелей в земле описаны в главе ПУЭ 2.3 начиная с пункта 83, а также СНиП 3.05.06-86, «Единые технические указания по выбору и применению электрических кабелей» и других нормативных документах. В статье рассмотрим особенности прокладки кабельных линий напряжением до 1000В. Выделим самое важное:

  • Глубина прокладки кабеля в земле согласно ПУЭ 2.3.84 должна быть не менее 0,7 м для кабелей до 20 кВ, в местах пересечения с проезжей частью – не менее 1м. Для ввода в здание и в местах пересечения с подземными сооружениями допускается прокладка на глубине 50 см с защитой от механических повреждений, то есть прокладкой в трубе (на такой глубине обязательно или кабель должен быть бронированным). При этом длина такого участка должна быть не больше 5 метров.
  • Согласно ПУЭ 2.3.85. п од фундаментом дома проводить линию запрещается. Минимальное расстояние от фундамента должно быть 60 см. Если нужно проложить кабель от дома к бане, гаражу или другой постройке, прокладывайте кабель как указано выше, а переход через стену (фундамент) обязательно выполняйте в жесткой ПВХ, ПНД или в стальной трубе.
  • Согласно ПУЭ 2.3.86 расстояние между двумя кабелями в одной траншее должно быть не меньше, чем 10 см, на основании чего и выбирается ширина траншеи. 50 см нужно отступать от кабелей других организаций и кабелей связи.
  • От деревьев нужно отступать не менее 2 метров для прокладки электропроводки в траншее, а от кустарников – не менее 75 см. (согласно п. 2.4.87). Это расстояние можно сократить при прокладке кабеля в трубе, например, если делать подкопку под деревом).
  • Во всех случаях, когда возможны повреждения кабельной линии – прокладывайте её в трубах. В остальных случаях – непосредственно в земле на указанной выше глубине.
  • Расстояние до трубопроводов и канализации при параллельной прокладке должно быть не меньше 1 м (п. 2.3.88), до теплопровода – 2м (п. 2.3.89). До газопровода давлением 0,0049-0,588 МПа – не меньше 1м, с давлением более 0,588 МПа – 2 метра. Прокладка над и под трубопроводами не допускается.
  • При пересечении кабелей, они должны быть разделены слоем земли толщиной 50 см (п. 2.3.94-95).
  • По п. 2.3.37 нужно использовать преимущественно бронированные кабели, например, (А)ВБбШв. Небронированные кабели должны быть стойкими к механическим нагрузкам.
  • Согласно «Единым требованиям…» и ГОСТ 16442-80, о которых мы упоминали выше – допустимо использовать и (А)ВВГ в земле непосредственно (без трубы). Но только в случае отсутствия нагрузки на растяжение и если это не болотистая местность, насыпные или пучинистые грунты или вертикальные участки линии, а также в траншеях в грунте с низкой и средней коррозийной активностью. Однако прокладка кабеля в ПВХ, ПНД или стальных трубах позволяет в случае чего легко заменить кабель без вскрытия грунта.
  • Чтобы не было нагрузок на линию из-за растяжений и давления грунта – укладывайте кабель змейкой с запасом по длине 1-2%, а при прокладке в пучинистом грунте или при прокладке горячего кабеля (если работа производится на морозе) запас должен составлять 3-4%.
  • Если нужно самостоятельно выполнить соединение электрического кабеля под землей, используйте специальные муфты, как показано на фото.
  • Для дополнительной защиты силовой линии под землей (к примеру, при сильных просадках грунта) можно использовать трубу либо специальное кабельное сооружение из кирпича (укладывается поперек траншеи, как на фото ниже). Использовать пустотелый кирпич запрещается. Учтите, что защита от механических повреждений кирпичами или бетонными плитами кабелей до 20 кВ, проложенных на глубине 1 метр и больше – необязательна, согласно п. 2.3.83 ПУЭ. В тоже время кабели до 1 кв ДОЛЖНЫ иметь такую защиту только в тех местах, где вероятны частые раскопки.
  • Обязательно поверх уложенного в земле проводника нужно самому проложить сигнальную ленту с надписью: «Осторожно, кабель!».

Учитывая данные требования и правила, Вы можете быть уверенным, что прокладка кабеля в траншее не подвергнет угрозе Вас и линию домашней электропроводки! Это конечно же не все ограничения, которые существуют в правилах ПУЭ и СНиП, но для домашних условий предоставленных требований будет достаточно даже при подключении участка от столба к дому.

Технология укладки своими руками

Вот мы и подошли к основному вопросу статьи, в котором рассмотрим, как правильно проложить электрический кабель в земле своими силами. Чтобы инструкция была удобной и понятной, предоставим ее поэтапно.

  1. Начертите схему прокладки проводки в траншее, на которой отметьте точное расстояние от дома, садовых построек и насаждений, согласно нормативным документам. Если подземный электромонтаж будет использоваться для подключения уличного освещения на даче, обязательно укажите места установки фонарей.
  2. Разметьте территорию дачного участка колышками и веревкой, после чего раскопайте траншею согласно разметке. После земляных работ уберите из подготовленной траншеи камни, возможные осколки стекла либо куски металла, которые могут в дальнейшем стать причиной повреждения электропроводки под землей. Сразу же установите опоры освещения, если это требуется.
  3. На утрамбованном дне сделайте равномерную подушку из песка или мелкого грунта, предварительно очищенного от мелких камней, осколков стекла, кирпичей и других предметов, которые могут повредить изоляцию.
  4. Проложите проводник в земле, как показано на фото. Для прокладки электропроводки в траншее рекомендуется использовать кабель АВБбШв с алюминиевыми жилами либо более дорогой вариант – ВБбШв, с медными жилами, либо ВВГ-нг-LS, в случаях описанных выше.
  5. Проверьте готовую кабельную линию с помощью мегомметра, который определит наличие повреждений изоляции и утечек под высоким напряжением (измерит сопротивление изоляции). Не забудьте разрядить кабель на землю или закоротив жилы после измерений сопротивления.
  6. Используйте трубу, следуя описанным выше правилам и рекомендациям. Если нужна прокладка в трубе (глубина 50 см, раскопки часто происходят, прокладка под деревом и т.д.), то используйте ПНД, ПВХ, стальные или асбоцементные трубы. Последний тип труб разрезают вдоль на две части, делая из них подобие пенала, после этого укладывают провод. Такая технология позволит быстро освободить электропроводку при ее ремонте.
  7. Сфотографируйте сеть из траншей, чтобы знать, где точно проходит кабель в земле на садовом участке. Кстати, чертеж лучше тоже сохранить, т.к. на нем есть обозначения всех расстояний при прокладке линии от дома, ограждения и т.д.
  8. Засыпьте траншею песком или мелким грунтом, очищенным от острых предметов. Слой должен быть равномерным, около 15 см. После засыпки его нужно тщательно утрамбовать.
  9. На песок проложите сигнальную ленту с обозначением о том, что под ней была выполнена прокладка электропроводки.
  10. Поверх ленты засыпьте оставшуюся землю, сделав горку, которая после нескольких дождей осядет и выровняется с поверхностью.
  11. Еще раз сделайте замер, используя мегомметр.

Вот и вся технология прокладки кабеля под землей на дачном участке. Как Вы видите, провести линию в домашних условиях не так уж и сложно. Больше времени и сил уйдет на земельные работы – копание траншеи.

Практические советы от специалистов

Помимо вышеуказанной инструкции рекомендуем Вам ознакомиться с некоторыми советами по отношению к прокладыванию кабеля в траншее:

  1. Используйте только специальный бронированный проводник. Такие марки, как КГ, ПУНП, ШВВП или ПВС использовать нельзя, т.к. они не обладают достаточной защитой.
  2. Диаметр металлической трубы, которая будет проходить через фундамент частного дома (если в этом будет необходимость), должен быть в 3 раза больше, чем диаметр самого эл. кабеля.
  3. Если глубина промерзания земли в Вашем регионе глубже, чем 70 см (глубина траншеи), обязательно закрепите защитную трубу, чтобы ее не порвало и не деформировало.
  4. Использовать пластиковую гофрированную трубу для защиты электропроводки под землей запрещается. Уже через год гофра разрушится и все ее защитные свойства, которые и так слабые, пропадут.
  5. Старайтесь не осуществлять прокладку проводника под такими зонами повышенной нагрузки, как дороги, парковка и въезд во двор. Если это неизбежно – не забывайте о прокладке в трубах и защите кирпичами.
  6. Единого мнения либо правил в нормативной документации, по отношению к минимальному сечению кабеля для прокладки в земле нет. На практике чаще всего используют сечение 10 мм 2 для меди и 16 для алюминия. Ориентируйтесь только на расчет сечения кабеля по мощности и току, а также учитывайте, что линия должна быть бронированной.

Нюансы при прокладке в зимнее время

Ну и последнее, о чем хотелось бы рассказать – можно ли прокладывать кабель под землей при низких температурах, а в частности зимой. Электромонтажные работы в зимнее время допускаются, но нужно учитывать следующие нормы и правила:

  • Перед прокладкой электропроводки в траншее нужно отогреть проводник в теплом помещении либо с помощью трансформатора. Последний метод использовать не рекомендуем, если Вы с ним не сталкивались ранее, т.к. для этого нужны определенные навыки.
  • После подогрева нужно быстро произвести укладку силовой линии с запасом по длине в 3-4%. Если температура на улице не ниже -10 о С у Вас есть час времени, от -10 до -20 о С – не более 40 минут, ниже -20 о С – полчаса максимум. Если в зимнее время температура ниже, производить электромонтаж запрещается.
  • Без предварительного подогрева допускается проложить кабель под землей в следующих случаях: если температура не ниже -5 о С, а сам проводник высокого давления; если температура не ниже -7 о С и кабель защищен изоляцией, -15 о С если изоляция ПВХ либо резиновая, -20 о С в том случае, если изоляция жил представлена полиэтиленовой оболочкой либо резиной и дополнительной свинцовой оболочкой.

Вот и все, что хотелось рассказать Вам о том, как выполнить прокладку кабеля в земле своими руками. Надеемся наши практические советы, инструкция а также предоставленные нормативы помогут Вам при монтаже в домашних условиях!

Также читают:

Как лучше проложить кабель. Прокладка кабеля в траншее

Подземные кабельные наконечники. Как проложить кабель в земле? Правильно и безопасно проложите провод вокруг участка. (10+)

Как проложить кабель под землей?

Материал является пояснением и дополнением к статье:
Спросите у электрика на сайте
Здесь вы можете спросить меня о проводке, электрике и прочих тонкостях электромонтажа.

Вопрос:

Я хотел проложить провод на участке под землей.Думал купить броневую гильзу, воткнуть в эту гильзу проволоку и закопать. На маркете мне сказали, что лучше взять пластик. Пластиковая втулка должна защищать кабель от воды. Стоит ли мне последовать этому совету?

Ответ:

Все современные типы кабелей и проводов обладают необходимой водостойкостью для прокладки в земле. Даже обычные монтажные серии проводов (ПБПП / ПУНП, ПВА, ШВВП) легко прокладываются под землей или в воде. Я сам делал это неоднократно.Проблем не было. Силовые кабели ВВГ (особенно ВВГз), КГ - даже лучше подходят для этих целей. Все эти провода не требуют дополнительной гидроизоляции. Более того, пластиковая втулка не обеспечивает такой изоляции. Даже если он уложен без стыков, цельным куском, концы вынуты из земли, он все равно со временем потрескается и начнет пропускать воду. И этого достаточно, чтобы вода начала проникать, постепенно она заполнит весь рукав.

При прокладке кабеля в земле возникает еще одна проблема, не связанная с водой.Необходимо защитить провод от механических повреждений. Винил любит есть мышей и кротов, корни растений часто прорастают через кабель, и вы можете попасть в кабель с помощью лопаты или другого инструмента при земляных и сельскохозяйственных работах. Обычно для защиты используется металлическая броневая втулка. Итак, изначально вы планировали все сделать правильно. Так сделай это. Продавцы на рынке хотят продать свой товар, они редко разбираются в предметной области.

Также существует специальный бронированный кабель для подземной прокладки - ВББШ.В этот кабель уже встроена стальная муфта. Ставится без дополнительной защиты.

Несколько дополнительных советов. В первую очередь , обязательно начертите и сохраните точную схему масштабирования прокладки кабеля на участке. Он понадобится вам, если вы будете проводить строительные работы, или вам нужно будет снять и заменить кабель. Во-вторых, , лучше всего проводить проводку в специально оборудованном канале, который можно открыть сверху и получить доступ к коммуникациям. В-третьих , проложить под землей только твердый кабель, подключений не делать.В крайнем случае кабель можно защитить от влаги для подключения, но делать это нужно только в ремонтных целях, когда провод поврежден и другого выхода нет. Изначально нужно поставить одну деталь. Четвертый , продумайте маршрут прокладки, чтобы коммуникации не мешали вашему дальнейшему строительству. Лучше всего прокладывать провод под дорожками или возле них. Коммуникации лучше сделать немного длиннее, чем держать их под пашней или будущей постройкой.

К сожалению, статьи периодически содержат ошибки, они исправляются, статьи дополняются, развиваются, готовятся новые. Подпишитесь на новости, чтобы быть в курсе.

Если что-то непонятно, обязательно спросите!
Задайте вопрос. Обсуждение статьи.

Другие статьи

Освещение домашней сети своими руками. Схемы электропроводки. Транспорт ...
Все, что нужно знать электрику-самоучке.Руководство. Особенности бытового освещения ...

Недорогой дренажный участок своими руками. Отзыв ...
Обустройство дренажа на участке своими руками. Отзыв ...

Почему бьется подача воды? Что делать? ...
Почему можно бить электричеством от водопровода, водопроводных кранов? Причины электр ...

Грядки приподнятые, высокие, клумбы. Сделай сам Сделай ....
Самодельная приподнятая клумба или высокая грядка на даче своими руками....

Выбор места для колодца или колодца. Защита летнего водоснабжения зимой ...
Водоснабжение дома из открытого или искусственного водоема (бассейна, водоема) ...

Вязание. Вечерние огни. Рисунки. Узоры ...
Как вязать следующие узоры: Вечерние огоньки. подробные инструкции с пояснениями ...

Почему скрипит деревянный пол ...
Мой практический опыт борьбы со скрипом пола. А также советы стариков.Как нам ...

Вязание. Из одной петли вяжем три петли. Рисунки. Узоры узоров, о ...
Как связать три петли из одной петли. Примеры рисунков с такими петлями ...

Заменить старую или проложить новую проводку в квартирах и частных домах - задача сложная и трудоемкая. Однако, если вы решили модернизировать электрическую сеть в своем доме, то вам придется столкнуться с работой по прокладке кабелей. Рассмотрим самые распространенные и популярные способы монтажа и разводки электропроводки в жилых и нежилых помещениях.Особенности выбора материалов и способов прокладки кабеля.

Особенности монтажа электропроводов

Для выполнения этой работы используются различные методы, на выбор которых влияют следующие факторы:

  1. Расположение электроустановки.
  2. Условия эксплуатации помещения.
  3. Индивидуальные предпочтения хозяина помещения.

Прокладка электропроводки в гофрированных трубах

Для прокладки электрического кабеля по полу, стенам и потолку желательно использовать гофру.Такая разводка бывает скрытой и открытой.

Гофра - это гофрированная труба, для изготовления которой используется металл или поливинилхлорид. Внутри этой трубы есть металлическая проволока, которая помогает втягивать кабель в трубу.

Сегодня использование гофры из поливинилхлорида для прокладки электрических кабелей и других проводов внутри зданий становится все более популярным. И это неудивительно, ведь пластиковые трубы по сравнению с металлическими меньше весят и имеют меньшую стоимость.

Жилые, технические, административные и производственные помещения отлично подходят для использования гофрированных труб.Материал, из которого сделана гофра, действует как дополнительный изолятор электрического кабеля. Кроме того, он обладает способностью самозатухать - это предотвращает самовозгорание, которое может быть вызвано коротким замыканием.

Гофра применяется для разводки кабелей разного диаметра, так как в производстве имеется несколько вариаций с разным сечением: 16 мм, 20 мм, 25 мм, 32 мм, 40 мм, 50 мм, 63 мм. Подходит для протяжки силовых электрических кабелей, а также кабелей, принадлежащих к информационным сетям.

Гофрированная труба ПВХ может использоваться исключительно для прокладки кабелей внутри помещений, так как материал ее изготовления очень чувствителен к ультрафиолетовому излучению, не любит перепадов температуры и повышенной влажности.

Однако есть класс гофры, который применяется для укладки на открытом пространстве.

Прокладку кабеля в гофре производят два человека, так как одному человеку неудобно это делать. Вначале из гофрированной трубы вытягивается кусок проволоки.После этого в обмотке кабеля проделывается отверстие, в которое этот провод продевается и аккуратно скручивается.

Гофрированная труба выровнена, поэтому одному человеку удобно держать гофру за один конец, а другому в это время тянуть кабель и вытягивать стальную проволоку из гофрированной трубы. После окончательного натяжения кабеля он соединяется с гофрой изолентой, чтобы зафиксировать конструкцию.

Гофрированная труба крепится к стенам помещения с помощью зажимов-зажимов, которые имеют разный диаметр, поэтому их легко подобрать по диаметру трубы.Таким способом часто прокладывают кабель в подвесном потолке или перегородках из гипсокартона. При укладке гофрированной трубы на пол под готовую стяжку из бетона необходимо приобретать специальную гофру - армированную, способную выдерживать большие нагрузки.

Прокладка электрокабеля в траншее

Воздушный и подземный способы прокладки силовых кабелей между зданиями и кабелей, обеспечивающих наружное освещение дачных участков и загородных домов.

Воздушный способ укладки целесообразен в тех случаях, когда между объектами небольшое расстояние.

Подземная прокладка кабеля больше подходит для больших расстояний или при оборудовании систем наружного освещения. Подземный метод более эстетичен, так как при этом гирлянды из проводов не нависают над головами людей. Однако этот метод имеет следующие ограничения:

Не прокладывайте электрический кабель в траншеях при высоком уровне грунтовых вод. Если это болотистая местность, уровень грунтовых вод достигает одного метра и более.

Запрещается прокладывать кабель в траншее при наличии большого количества веществ в почве, которые могут повредить или сломать его оболочку.

Доказано отрицательное влияние на электрические провода паразитных токов, которые иногда встречаются в почвах.

Не прокладывайте электрический кабель в слишком подвижных почвах.

При отсутствии противопоказаний к прокладке кабеля в траншее приступить к следующим работам. Первоначально на своем земельном участке проводят тщательную разметку.Необходимо, чтобы кабель располагался на расстоянии не менее 1 метра от деревьев, не проходил под автостоянками, площадкой, на которую подъезжает ассенизационная машина, а также под территорией с повышенными нагрузками на грунт.

После разметки производятся следующие действия по прокладке электрического кабеля в траншее:

  1. Траншея выкапывается по ранее сделанной разметке. При этом минимально допустимая глубина траншеи составит 0,7 метра.Однако оптимальная глубина - 0,8-0,9 метра.
  2. Вырытая траншея освобождена от всевозможных материалов и веществ, которые могут оказать вредное воздействие на оболочку кабеля: от стекла, камней, железных предметов, проволоки и других.
  3. Дно траншеи засыпано песком, слой которого составляет примерно 10 см.
  4. Проверить отсутствие коротких замыканий в проводниках - между ними и броней. Для этого используется мегомметр.
  5. Ведутся работы по защите кабеля.Для этого можно использовать разные материалы: гофрированные пластиковые трубы, металлические гофрированные трубы или металлические двустенные трубы. На выбор защиты влияет размер бюджета и предпочтения домовладельца. Протяните кабель через выбранный защитный материал. При использовании гофры из поливинилхлорида необходима дополнительная защита футляров мест, в которых кабель соприкасается с крупными и твердыми предметами, а также предметами, которые могут его повредить. Корпуса изготавливаются следующим образом: асбестоцементная труба распиливается пополам, а затем половинки надеваются на кабель.
  6. Кабель проложен по дну траншеи. Лучше делать это не натягивая кабель, а укладывая его волнообразно - рекомендуется свободное положение кабеля.
  7. Далее засыпаем кабель слоем песка на 10 см.
  8. На слой песка насыпают слой почвы в 15 см и немного утрамбовывают.
  9. Затем нужно на кабель наложить сигнальную ленту.
  10. После этого траншея полностью засыпается грунтом, делается небольшая горка.
  11. Кабель проверен на короткое замыкание.

Необходимо приобрести следующие электрические кабели:

Кабель ВВГ - с малыми емкостями и сечениями.

Кабель АВББШВ - применяется на среднюю и большую мощность. Он не распространяет горение и армирован - для бронирования используются стальные оцинкованные ленты. Этот бронированный медный кабель стоит дорого.

После проверки электрического кабеля мегомметром необходимо сразу снять с него заряд.Это делается путем соединения сердечников и брони и замыкания всего этого в землю.

При выполнении этой работы обязательно соблюдайте меры предосторожности: используйте резиновый коврик, резиновые сапоги и перчатки. Не делайте эту работу в одиночку - делайте это с партнером. Если проверка прошла успешно, электрический кабель готов к работе.

Когда необходимо использовать трубоукладку для кабеля

Использование труб для прокладки электропроводки рекомендуется для помещений с повышенным уровнем влажности и резкими перепадами температуры.Это касается помещений бань, подвалов и неотапливаемых построек. Еще одним показателем использования стальных труб является наличие повышенной пожарной опасности помещения - примером можно считать полностью деревянный дом.

Таким образом, электрический кабель проложен в:

  1. Жилые помещения;
  2. Производственные помещения;
  3. Производственные цеха;
  4. Прочие здания и помещения, в которых есть наличие высоких механических нагрузок, агрессивных химикатов, паров и газов, а также в случаях, когда пыль или взрывчатые вещества могут попасть на проводку.


Особенности монтажа и прокладки электрических кабелей.

Для прокладки кабеля вне зданий чаще всего используют пластиковые, асбоцементные, стальные и другие трубы, защищающие электропроводку от механических повреждений, а также не допускающие воздействия агрессивных почв, являющихся блуждающими токами. .

Если кабель проложен в трубе в жилом районе, используется один из двух способов:

  1. Скрытый. Планируя прокладку в водостоке, труба монтируется прямо в стены в стене или полу, после чего это место оштукатуривается.
  2. Открыть. Этот метод заключается в креплении труб к стенам, для чего используются кронштейны или хомуты.

Протягивание электрического кабеля в вертикально проложенных трубах осуществляется снизу вверх.

Для соединения труб применяется сварка, возможно соединение с помощью гильз и манжет без уплотнения в сухих помещениях. Используется для соединения труб и специальных муфт на резьбе. Поворотные точки крепятся с помощью локтей на резьбе.Чтобы не повредить кабель при протягивании его за острые края труб, эти места прокладывают пластиковыми втулками.

Во избежание скопления конденсата на трубах, и чтобы конденсат скапливался с их поверхности, необходимо монтировать их с небольшим уклоном.

Как прокладывать электрический кабель в лотках

Использование этого метода прокладки силовых кабелей целесообразно в случаях, когда это:

  1. Электротехническая;
  2. Технический этаж зданий;
  3. Подвал;
  4. Насосная станция;
  5. Компрессорная станция;
  6. Проход между щитами;
  7. Или другое техническое помещение.

Силовой кабель, проложенный в лотках открытого типа, имеет следующие преимущества перед прокладкой кабеля в трубах:

  1. Стоимость лотков меньше стоимости труб.
  2. Проверить исправность кабеля несложно, так как крышки с лотков легко снимаются.
  3. Простая замена участков или при необходимости добавление кабеля.
  4. Кабель не нужно тянуть - он прокладывается механически - это позволяет избежать нежелательного истирания его оболочки.

Насколько практичны электрические кабельные каналы?

Иногда вы можете столкнуться с ситуацией, когда комната полностью закончена, но внезапно возникает потребность в кабелях для комнаты . Или построили полностью деревянный дом, в котором нужно выполнить электропроводку . В обоих случаях можно найти хороший выход: прокладка кабеля в кабельный канал - это открытый способ прокладки. Кабельный канал представляет собой коробку электрическую.

Самый эстетичный вариант открытой проводки - это прокладка кабеля в кабельном канале.

Довольно часто кабельные каналы делают в белом цвете, но при желании можно найти и другие цвета, имитирующие дерево. Так ящик станет визуально незаметен на деревянных стенах. Ящик может быть изготовлен из пластика, стали или алюминия.

При прокладке электрического кабеля в кабельный канал необходимо выполнить следующие работы:

  1. Снимите крышку с коробки и прикрепите ее к стене с помощью дюбелей. Эта работа будет сложной, если стена будет очень неровной.
  2. Проложите кабель. В коробке фиксировать кабель не нужно.
  3. После прокладки кабеля производится временное снятие и установка стационарных крышек на коробке.

Кабельный канал укладывается отрезками по два метра. При большой длине проводки для временной фиксации кабеля через определенные промежутки времени устанавливаются временные крепежи, в роли которых используются накладки.

Таким же образом кабель укладывается в цоколь с предусмотренным кабельным каналом.Через такой плинтус протягиваются кабели стационарных телефонов, интернета, компьютера и телевизионной антенны.

Как проложить кабель в канализацию?

Состав кабельной канализации:

  1. Смотровые колодцы;
  2. Трубы;
  3. Устройства для установки.

Прокладывая кабель в канализационную систему городских джунглей, вы получаете гарантию его сохранности. Кабель прокладывают в существующую канализацию или создают сотрудники специальной организации, которые предварительно должны получить необходимое разрешение.

Прокладка кабеля в канализации - самый надежный способ в городах, так как это гарантирует, что кабель не будет поврежден рабочими при земляных работах, а кабель надежно защищен от негативных внешних воздействий. Для этого рекомендуем использовать специальный кабель для прокладки под землей.

Все способы прокладки электрического кабеля, описанные выше, подходят на определенных этапах монтажа и пусковых условиях. Необходимо только помнить, что перед тем, как выбрать тот или иной способ и приступить к прокладке кабеля, лучше проконсультироваться со специалистами, которые могут порекомендовать конкретные подходящие для вас типы кабеля или подсказать наиболее приемлемые способы прокладки.

Энергетики рассматривают: подготовку проекта производства работ по ПУОС. Хотя шестое издание сильно обрезано седьмым, сегодня мы просматриваем старое, освежаем память. ПУЭ вызывают глубокое уважение мастеров, правила прописывают банальную истину. Большая часть текста (если не весь) согласовывается с соответствующими государственными органами. Кабель прокладывается в траншее организацией, способной предоставить квалифицированный персонал, имеющий лицензию.

Правильно прокладываем кабель

Настоятельно рекомендуем изучить ПУЭ 6, разобраться, как правильно уложить прокладку. силовой кабель в траншее. Документ лишен законодательной поддержки (хотя согласование проводилось, давность заросла растушевкой), многие организации сегодня руководствуются выверенными линиями. Чтение документа осложняется сложной структурой. Ключевые примечания, которые необходимо знать новичку, чтобы не запутаться:

  1. Под защищенными и незащищенными кабелями понимается единое определение раскрывающих стандартов.Отдельный ГОСТ оформлен на CIP. Бумажные изделия называются защищенными. Следовательно, установка SIP выполняется по указанной схеме EIR для защищенных кабелей.
  2. Должностная инструкция с электрическими линиями начинается с раздела (исключенного OuE 7 новой редакции), даются ссылки на другие части правил.
  3. Начинаем разбор общих положений по увеличению напряжения. Не совсем. Например, для всех строк указаны конкретные положения, ниже приведены полные правила с оговорками.В разделе на напряжение до 220 кВ обсуждается прокладка других кабелей в землю. Нарушение хронологического порядка запутает новичка, нужно внимательно прочитать раздел 2, выбрать линию, которая относится к существующей линии (у большинства жителей 220 или 380 вольт, до 1 кВ). Россия ввела 230 вольт после утверждения текста ОЭС 6. В обзоре портала ВашТехник приводится дословная информация.

Кабельная траншея

Прочитав EIR 6, скажем следующее относительно прокладки кабеля в траншее...

Глубина

Кабели проложены на глубину 0,7 метра, что справедливо демонстрирует видео YouTube. Параллельно глушит ноль: дистанция устанавливается для кабелей до 35 кВ. Далее глубина увеличивается до метра. Но не только относительно почвы, но и метки планирования. Насколько мы понимаем - некий знак, оставленный геодезистами на плане, перенесенный на местность. Почва неровная, надо найти некий средний уровень. Глубина достигает 1,5 метра, начиная с 110 кВ.YouTube ролики оценивают, вносят немного критики.

Под пахотным кабелем прокладывают кабель 6-10 кВ глубже - заглубляют на 1 метр. Есть и другие исключения из правил.

Кабельная яма

Яма вырыта с небольшим уклоном стен наружу. Не так важна ширина, как выполнение требований к табулятору. Вместе проложить не более шести кабелей напряжением до 35 кВ. Под оставшимся роем еще одна траншея и так далее. Расстояние между группами превышает 0.5 метров.

Траншея явно вырыта на 10 сантиметров глубже. По правилам под кабель насыпают дренажный песок, утрамбовывают. Особой техники нет - мастера используют собственные ноги. Выбранный способ определяется фронтом работы.

Траншею для прокладки кабеля оборудуют не ближе 0,6 метра от фундамента здания, любого другого подземного инженерного сооружения. Любопытно, что про отмостку (дорожку по периметру дома) ни слова не сказано.Нормируемое расстояние до стволов деревьев - не менее двух метров. Косвенно указывает: участок трассы зеленой насаждения лишен (на самом деле производственные линии обозначены специально, каждый видел знаки: осторожно, кабель!). Древесина вырвана с корнем. Это расстояние сокращается при укладке на территории парков, лесополос (согласовывают проект).

Стальной язычок кабеля

Дополнительное определение происхождения кабеля. Те, у кого есть стальная броня, засыпаются расчищенными (без грунтовых обломков). На 25 см выше изоляционного материала кабельного стека ленточным материалом, на котором написано: проходит высоковольтная линия.OLC категорически не согласен с представлениями некоторых практиков, которые этим ограничиваются.

По нормам необходимо защищать кабели сверху, используя специальные керамические (для линий выше 35 кВ - железобетонные) плиты, кирпич (для линий выше 35 кВ недопустимо) из того же материала толщиной не более не менее 5 см. Кирпич кладут поперек линии, кафель - по инструкции производителя. Вертикальное расстояние до кабеля 15 см. Для опоры по бокам по линии выкладывают два ряда кирпичей (по одному слева направо), сверху кладут крест.

Обратите внимание, что провод над землей должен быть чистым. Бригадиры, пытаясь найти землю, присыпают песком. Поверх кирпичей еще есть лента, предупреждающая о родинках, специальные пластины содержат одну на поверхности. Требуется дополнительная сигнализация. Теоретически прокладывается сигнальная лента для прокладки кабеля в траншее.

Прокладка кабеля брони

Кабель брони согласно написанному укладывается в землю, другие марки нуждаются в защите. Можно использовать гофру (для силовых линий черные, красные, соединенные - синие), трубы ПНД.Первый применяется в большинстве случаев при проезде дорог, когда проводится горизонтальное бурение, чаще применяется полиэтилен. Значительно снижает трение, упрощает процесс прокладки кабеля.


Гофра защитная

Кирпичная защита

При кладке на глубину 1–1,2 метра допускается обходиться без защиты пластинами сетей ниже 20 кВ (в том числе 220/380 В). Допускается укладка кирпича вдоль, если кабель один, ширина траншеи не превышает 25 см.Это поможет примерно в два раза сэкономить стоимость материала. Запрещается использование силикатного, пустотелого кирпича. Кабели с напряжением ниже 1 кВ могут быть лишены защиты.

Одно исключение, которое можно использовать для сохранения. Маршрут образован 5 кабелями до 20 кВ (энергонезависимые потребители I категории). По правилам нужно беречь плиты, кирпичи. И тут умные головы придумали делить на три траншеи (оставляя нужные полметра), куда прокладывают кабель по схеме 2х2х1.Исключением является прокладка кабеля в траншее согласно нормам правил электромонтажа. Можно ограничить прокладку предупредительной ленты. Кирпич, плиты - чистая экономия. Увеличивает объем земляных работ? В CPD для прокладки кабеля в траншее мы рассмотрим использование техники, при которой остается широкий кабель (более полутора метров). Отшлифуйте дно, проложите кабели согласно схеме, насыпьте чистую землю, проложите предупреждающую полосу.

Ленты сигнальные

Технологическая карта работ исключает использование лент сигнальных в зоне пересечения кабелей с инженерными коммуникациями (водопровод, канализация) по 2 метра в каждую сторону, над муфтами.Аналогичные требования, только с увеличением расстояния до 5 метров, существуют для подходов к распределительным щитам и подстанциям. Лента сигнальная укладывается с запасом не менее 5 см по бокам от осей кабеля, соседние ленты (при наличии широкой трассы) накладываются внахлест на 5 см.

Лента с предупреждением о высоком напряжении

Траншейная техника

Существуют ограничения по горизонтальному расстоянию между линиями: 10 см - ниже 10 кВ; 25 см - 10-35 кВ; 50 см - между кабелями, эксплуатируемыми организациями, и выше 110 кВ.Однако вертикальное расстояние игнорируется (авторы не нашли). Некоторые организации умело используют пространство, объединяя пакеты в пары. Каждый кабель расположен вертикально. Позволяет значительно уменьшить ширину ниши, избегая использования кирпича, защищающего откосы. Упрощается рытье кабельной траншеи, снижаются финансовые затраты.

Параллельная прокладка кабеля

Допускается параллельная прокладка кабеля связи в траншее, ЛЭП, инженерные коммуникации.Расстояние до последней не менее одного метра (до газопроводов, теплопроводов - 2 метра). Расстояние между кабелями должно соответствовать указанному выше. Расстояние до инженерных коммуникаций можно сократить до 35 кВ вдвое, применив прокладку в защищенном варианте (внутри трубы ПНД), дальность действительно получается смешная - 25 см. Приведены некоторые другие исключения OLC.

Точки пересечения кабелей

В точках пересечения кабелей расстояние по вертикали составляет не менее 0,5 метра. Параллельное следование отключено! На перекрестке зазор можно уменьшить, применив бетонные плиты и трубы с запасом по одному метру в каждую сторону.Кабель связи проходит над линиями электропередач.

Расстояние до заземления

Расстояние до заземления высоковольтных линий нормируемое (обрыв под опорами): до 1 кВ - 1 метр; 1-35 кВ - 5 метров; выше 110 кВ - 10 метров.


Кабельная траншея

Практика прокладки кабеля

Расписал правила, теперь читатели, наверное, задаются вопросом, как методы реализованы на практике. Глубину кабельной траншеи частники выдерживают примерно, инструментом будет лопата.На предприятиях используются тракторы, оснащенные бороной (фрезой), бульдозерами (удаление широкого слоя). Кабель - маленькая змейка, это световая волна. Это помогает компенсировать температурные изменения по сезонам. Попробуйте сразу поставить большой срез:

  1. Вдоль гусеницы смонтирована система катков, повторяющая изгибы бульдозериста Криворукова.
  2. Под магистралью ведется горизонтальное бурение оврагов с выходом кабельного канала на другую сторону. Внутри проложены трубы ПНД.Некоторые типы кабеля можно бросить прямо на дно (сетчатый экран).
  3. Иногда используются бетонные блоки, выполняющие функции каналов.

Типичный проект показывает последовательность действий. Допустим, трос проложен в траншее внутри трубы, вытягивая трос лебедкой. Напряжение не превышает 30 Н / кв. Мм алюминия и 50 Н / кв. Мм меди. Берется участок чистого металла, плетеный участок отбрасывается. Оценивается длина тянущего лебедкой отрезка кабеля, рассчитываются силы трения, нагрузка по коэффициентам.Типовые примеры цифр:

  • Коэффициент трения при движении на катках - 0,2-0,3
  • При втягивании в бетонный ящик - 0,4-0,6.
  • При протаскивании внутрь трубы ПНД определяется методом (уменьшая соотношение, используйте смазку, масло, воду). Он колеблется от 0,1 до 0,25.

Нагрузка трех плетеных кабелей рассчитывается по соотношению, как при растяжении одного. Никто не может гарантировать, что длина элементов точно такая же.На практике и добиться сложно. Радиус закругления одиночного кабеля должен быть больше 15 диаметров внешней изоляции. Для трехжильных - 12. Мало выучить типы траншей для прокладки кабеля, прочтите ПДК. Придется изучить множество норм, стандартов, правил, положений.

Прокладка связанных кабелей траншеей вдоль ОСП не запрещается. Но во вступительной части сказано: монтировать стропы в один рукав запрещено. В случае форс-мажора возможен одновременный выход из строя одной и другой линии (плавится дугой).Основная причина, по которой совместная прокладка кабелей не приветствуется.

Заканчиваем обзор, надеемся, объяснили, как пользоваться документами. Полностью случаи жизни не дают советов. Примеры взяты из практики, проекты реализованы, введены в эксплуатацию. В законе не следует использовать слишком много лазеек. Вдруг измени!

Замена или прокладка новой проводки в квартире или частном доме - занятие очень и очень трудоемкое. После того, как решили модернизировать электросеть, придется столкнуться с такими работами, как прокладка кабеля.В зависимости от расположения разводки, условий эксплуатации помещения и индивидуальных предпочтений производить ее нужно разными способами. Какие способы укладки описаны в этой статье.

Прокладка кабеля в гофре - один из наиболее распространенных способов.

Гофра используется для укладки кабеля на пол, стену или потолок. При этом проводка может быть как скрытой, так и открытой.

Гофра - это гофрированные трубы из поливинилхлорида или металла.Внутри проложен металлический провод, с помощью которого можно протянуть кабель в трубу. В последнее время гофру из поливинилхлорида все чаще используют для прокладки электрических кабелей и проводов внутри помещений. Это связано с тем, что их вес и цена немного меньше металлических.

Гофрированные трубы могут применяться в жилых, технических, административных и производственных помещениях. Материал гофры служит дополнительным изолятором для кабеля и обладает способностью самозатухать, что значительно снижает вероятность самовозгорания из-за короткого замыкания.

Гофра подходит под разные типы кабелей разного диаметра, так как выпускается в нескольких вариантах сечением: 16 мм, 20 мм, 25 мм, 32 мм, 40 мм, 50 мм и 63 мм. Через него можно протянуть, как силовые кабели, так и связанные с информационными сетями.

Важно! Гофру ПВХ можно использовать только для прокладки кабеля внутри помещений. Материал, из которого он изготовлен, чувствителен к ультрафиолетовому солнечному излучению, перепадам температур и повышенной влажности. Хотя для прокладки на открытых пространствах есть отдельный класс гофры.

Работы по кабелю в гофре удобнее производить вдвоем. Для начала нужно вытянуть из трубы кусок проволоки. Затем проделайте отверстие в обмотке кабеля и проденьте через него провод, аккуратно скрутите. Желательно выровнять гофрированную трубу, один человек должен держать гофру за дальний конец, а второй тянуть кабель, вытягивая стальную проволоку из гофры. Когда кабель полностью натянут, мы плотно соединяем его гофрированной лентой, чтобы конструкция не двигалась.

Крепить гофру к стене удобно с помощью зажимов - скоб, диаметр которых можно подбирать под сечение трубы. Этот метод часто используется для прокладки кабелей в подвесных потолках и перегородках из гипсокартона. Если вы укладываете гофру на пол под бетонную стяжку, нужно покупать специальную - армированную, способную выдерживать нагрузки.

Прокладка кабеля в траншее удобна и практична, но не всегда возможна

На дачных участках и в загородных домах протяжка силового кабеля между зданиями и для наружного освещения возможна по воздуху и под землей.Воздушный режим целесообразен, если расстояние между объектами небольшое. Подземный способ подходит для прокладки кабеля на большие расстояния или оборудования наружного освещения. Этот способ более эстетичен, так как над головой нет висящих гирлянд, но имеет ряд ограничений:

  • Прокладка кабеля в траншее запрещена при высоком уровне грунтовых вод. Например, в заболоченных местах он может достигать 1 м и выше.
  • Почва содержит большое количество веществ, которые могут повредить или сломать оболочку кабеля.
  • Блуждающие токи в земле очень негативно влияют на электропроводку.
  • Почвенная структура слишком подвижна.
  • В местах, где слишком часто будет происходить пробой заземления, также нежелательно прокладывать кабель.

Если на вашем участке не выявлено противопоказаний, можно приступать к прокладке кабеля. Для начала нужно составить сюжет участка. Кабель должен располагаться не ближе 1 м от деревьев, объездных автостоянок, площадок для установки шенизатора и других мест повышенной нагрузки на грунт.

Дальнейшая последовательность действий по прокладке кабеля в траншее выглядит так:

1. Выкапываем траншею по ранее выполненной разметке. Минимально допустимая глубина - 0,7 м. Но для большего удобства лучше сделать 0,8 - 0,9 м.

2. Из траншеи удаляем всевозможные материалы и вещества, которые могут повредить оболочку кабеля: стекло, камни, железо, проволока и т.д.

3. На дно насыпают песок слоем 10 см.

4. Закупаем кабель:

  • Для малой мощности и сечения - кабель ВВГ;
  • Для средней и большой мощности - кабель АВББШв, армированный стальными оцинкованными лентами и не распространяющий горение.
  • Для средней и большой мощности - кабель Вббшв - медный бронированный кабель (дороже).

5. Проверяем и убеждаемся в отсутствии замыканий проводников между собой и с броней с помощью мегомметра.

Важно! Обязательно снимите заряд с кабеля после проверки мегомметром. Для этого соединяем жилы и броню между собой и замыкаем все это на землю. При этом мы принимаем меры предосторожности: стоим на резиновом коврике, в резиновых сапогах и перчатках, в присутствии партнера.

6. Защитите кабель. Для этого можно использовать разные материалы: гофрированные пластиковые трубы, металлическую гофру или металлические двустенные трубы. Выбор зависит от бюджета и предпочтений. Протяните кабель через защитный материал. Если вы решили использовать гофру из ПВХ, мы дополнительно защищаем корпуса с точками контакта с крупными твердыми предметами и другими предметами, которые могут повредить кабель. Корпус можно сделать из асбоцементной трубы, распилив ее пополам и одев обе половинки.

7. Уложите кабель на дно траншеи. Делаем это не по тугой, а волнами, чтобы трос лежал свободно.

Важно! Желательно составить план - схему расположения кабеля на участке, чтобы в дальнейшем не повредить его.

8. Засыпаем песком - 10 см.

9. Верхний слой - 15 см. Слегка утрамбовывать.

10. Оберните сигнальную ленту поверх кабеля.

11. Засыпаем полностью, сделав небольшую горку.Снова проверьте наличие короткого замыкания. Если все в порядке, можно пользоваться.

Когда нужны трубы


Прокладка кабеля в трубе показана с высоким уровнем пожарной опасности, влажности и перепада температур

Трубы при прокладке электропроводки используются в помещениях с повышенным уровнем влажности и резкой температурой уронить. Например, в бане, подвале, неотапливаемых постройках. Также показанием к применению стальных труб может служить высокая пожароопасность помещения.Например, если дом полностью деревянный.

Помимо жилых помещений, данный способ прокладки кабеля применяется в производственных помещениях, производственных цехах и других зданиях, где присутствуют высокие механические нагрузки, агрессивные химические вещества, пары и газы, а также высокая вероятность попадания пыли и взрывоопасных веществ в проводку. .

Пластиковые кабели, асбестоцементные, стальные и другие трубы используются для прокладки кабеля вне помещений для защиты проводки от воздействия агрессивных почв, блуждающих токов и механических повреждений.

В жилых помещениях прокладка кабеля в трубе производится как скрытым, так и открытым способом. Если установка планируется в штробе, трубу монтируют прямо в подстилку в стене или полу, а затем оштукатуривают. При прокладке открытым способом трубы крепят к стенам скобами или хомутами.

Важно! В вертикально проложенных трубах протягивание кабеля необходимо производить снизу вверх.

Для соединения труб между собой можно использовать сварку, муфты и манжеты без уплотнения, если в помещении сухо.А можно использовать муфты на резьбе. В местах поворота желательно использовать колено на нити. При этом, чтобы не повредить кабель при протяжке на острой кромке трубы, в таких местах прокладывают пластиковые втулки.

Важно! Чтобы конденсат не скапливался на поверхности труб, а скатывался с них, трубы монтируют с небольшим уклоном.

Прокладка кабеля в лотках производится в технических помещениях и межэтажных перелетах.

Данный способ прокладки силового кабеля применяется в электрических помещениях, в технических этажах зданий, подвалах, насосных, компрессорных, в проходах за щитами и других технических помещениях.

Прокладка силового кабеля в лотках открытого типа имеет ряд преимуществ по сравнению с прокладкой в ​​трубах:

  • Лотки намного дешевле.
  • Всегда можно проверить исправность кабеля, так как крышка лотка легко снимается. Вы можете заменить участок или добавить другой кабель.
  • Кабель не протягивается, а прокладывается механически, что позволяет избежать нежелательного истирания оболочки кабеля.

Подносы устанавливаются на высоте не менее 2 м от уровня пола. Устанавливается на кронштейнах и вешалках. Соединения производятся резьбовыми элементами.

Практичные кабельные каналы


Прокладка кабеля в кабельном канале - наиболее эстетичный вариант открытой проводки.

Бывают ситуации, когда отделка комнаты уже сделана, и вдруг возникает необходимость сделать кабельную разводку по квартире.Или, например, дом полностью деревянный, как в этом случае проложить кабель? Хороший выход - проложить кабель в кабельном канале. Второе его название - электрическая коробка. Этот способ считается открытым.

Чаще всего кабель - канал выполнен в белом цвете, но если поставить цель, можно встретить разные оттенки дерева. Таким образом, ящик практически не будет визуально выделяться на деревянной стене. Используемый материал - пластик, сталь или алюминий.

Монтаж кабеля сводится к таким работам:

  • Снимаем крышку с коробки.Прикрепите его к стене на дюбель. Если стены слишком грубые, сделать это будет непросто.
  • Прокладываем кабель. В коробке не фиксируется.

Важно! Кабельный канал укладывается отрезками по 2 м. Если общая длина проводки велика, можно установить временные крепления в виде накладок, чтобы временно зафиксировать кабель через некоторые зазоры.

  • После того, как весь кабель проложен, снимаем временные и надеваем на коробку стационарные крышки.


Плинтус с кабелем - каналом - удобный вариант для прокладки кабельного интернета, телефонии и др.

Таким же образом кабель укладывается в цоколь с кабельным каналом.Через него можно протянуть провода телефонии, интернета, компьютерные и антенные кабели.


Прокладка кабеля в канализации городских джунглей - залог ее безопасности

Кабельная канализация состоит из люков, труб и устройств для прокладки. Для прокладки кабеля в существующей канализации или для создания новой организации нанимается специальная организация, и получаются необходимые разрешительные документы.

Этот способ считается наиболее надежным в условиях города.Это гарантирует, что кабель не будет поврежден земляными работами и будет защищен от негативных внешних воздействий. Для подземной прокладки необходимо использовать специальный кабель.

Видеогид домашних электриков

Каждый из вышеперечисленных способов прокладки кабеля хорош на своей стадии прокладки в определенных пусковых условиях. Помните, прежде чем выбрать тот или иной метод и начать прокладку кабеля, стоит проконсультироваться со специалистом. Возможно, он порекомендует конкретный тип кабеля, который подходит к вашей ситуации, или предложит совершенно другой способ прокладки.

Установка РГ Все о установке проводки. Крепление кабелей к потолку

Прокладка кабеля, цена на который ниже среднерыночной по Москве - одна из актуальных услуг электромонтажной организации. Если вас интересует прокладка кабеля, цена квадратного метра или консультация по прокладке силового кабеля - проконсультируйтесь со специалистами нашей компании, и вы убедитесь, что именно в «ЭлектроДока» вы готовы предложить оптимальное соотношение цены и качества. деньги, а также кратчайшие сроки выполнения работ.

Кабель монтажный: цена, перечень услуг. 90 600 580 90 600 440 90 600 800
1. Электропроводка, кабельные каналы
1,1 Прокладка кабеля или проводов в коробе (кабельный канал) до 4 мм кв. мП 50
1,2 Прокладка кабеля или проводов в коробе (кабельном канале) от 6 мм кв. мП 60
1,3 Монтаж электропроводки в ход до 4 мм кв. мП 50
1,4 Монтаж электропроводки в стробе от 6мм кв. мП 70
1,5 Монтаж кабеля или проводов на потолок мП 80
1,6 Монтаж кабеля или проводов в гофре потолка мП 120
1,7 Затяжка кабеля в гофре мП 40
1.8 Металлический стяжной кабель мП 60
1,9 Кабельный канал шириной до 25 мм по ГКЛ (гипсокартон) деревянный мП 120
1,10 Кабельный канал шириной до 25 мм над кирпичом мП 140
1,11 Кабельный канал шириной до 25 мм по бетону мП 170
1.12 Кабельный канал шириной более 25 мм из ГКЛ (гипсокартон) деревянный мП 150
1,13 Кабельный канал шириной более 25 мм по кирпичу мП 180
1,14 Ширина кабеля более 25 мм на бетоне мП 210
2. Стробин
2,1 Размер штриха 20x20 мм в GLC (гипсокартон) мП 150
2.2 Размер штриха 20x20 мм в кирпиче мП 200
2,3 Размер хода 20x20 мм в бетоне мП 370
2,4 Размер хода 40x40 мм в GLC (гипсокартон) мП 160
2,5 Размер штриха 40x40 мм у кирпича мП 330
2,6 Размер хода 40x40 мм в бетоне мП
2.7 Размер хода 70x70 мм в GLC (гипсовая коробка) мП 180
2,8 Размер штриха 70x70 мм в кирпиче мП
2,9 Размер хода 70x70 мм в бетоне мП
2,10 Строб размером 100x100 мм в ГЖК (гипсокартон) мП 250
2,11 Размер хода 100x100 мм в кирпиче мП 700
2.12 Строб размером 100x100 мм в бетоне мП 1200

При прокладке кабеля ставки зависят от способа прокладки (скрытый или внешний). Однако вне зависимости от того, как будет производиться прокладка кабеля, стоимость метра в нашей компании минимальна. Электромонтажные работы выполняются с соблюдением всех правил электромонтажных работ и с гарантией высокого эстетического качества.

Предлагаем клиентам следующие виды услуг:

  • Прокладка кабеля на улице в Москве.Электропроводка крепится с помощью скоб и щелей. Достоинством этого метода является простота ремонта электропроводки в случае возникновения аварийной ситуации. Недостаток - плохой эстетический эффект (трос может быть спрятан под плинтусом, наличниками и багетом, но кое-где все равно останется на стенах).
  • Скрытый монтажный кабель. Кабель в этом случае попадает в специально оборудованную прорезь в стене (штрих). Достоинства метода - безопасность (можно не бояться, что ребенок дотронется до кабеля или домашнего животного) и высокий эстетический эффект.Недостаток - стоимость монтажа кабеля скрытым способом выше, чем при прокладке его по стенам. Кроме того, при ремонте в квартире или доме скрытый в стене кабель может повредить: перед сверлением стены нужно посмотреть схему подключения.
  • Прокладка кабеля в кабельном канале. Монтаж Канальный кабель, цена на который указана в нашем прайс-листе, чаще всего используется при электрификации офисных помещений и загородных домов. Мастер подберет подходящий размер кабельного канала, установит все необходимые элементы - заглушки, тройники и т. Д.Преимущество этого метода заключается в удобстве доступа к проводке. Недостаток - не слишком хороший эстетический эффект (что, в принципе, вполне уместно в офисах).
  • Прокладка подземного кабеля. Этот вид прокладки силового кабеля, цена которого указана в прайс-листе, требует высокой квалификации мастеров и средств на разметку. Монтаж силового кабеля осуществляется на основании проекта вручную или с помощью сменной спасательной машины.От того, какой вариант выбран, стоимость прокладки кабеля в траншее для счетчика будет зависеть от счетчика.
  • Воздушный монтаж. Выполняется либо на фарфоровых изоляторах, либо с растяжкой (оптимальный тип установки помогут подобрать электрики после осмотра объекта).
Дополнительно при прокладке кабеля оказываем дополнительные услуги:
  • Составление проекта и помощь в его согласовании в Энергонадзоре: Это условие обязательно при прокладке первичного кабеля.
  • Выполнить расчет по потребленной электрифицированной мощности.
  • Выбор желаемого типа кабелей (Примечание: при использовании наружных и подземных схем их прокладки потребуются специальные типы кабелей).
В своей работе дипломированные специалисты «Электропоезда» используют современное электрооборудование, расходные материалы и инструмент. Все сотрудники компании имеют опыт работы в отрасли более 5 лет и имеющуюся группу допуска по электробезопасности.Все виды работ по проектированию электроснабжения лицензированы.

Уличный кабель можно провести двумя способами. Сегодня мы подробно поговорим о каждом из них. Также будут раскрыты основные характеристики разных видов кабелей. В конце статьи вы сможете узнать, какой из них лучше всего подходит в том или ином случае.

Выбор и установка Монтажный кабель питания

Кабель для уличной прокладки можно установить двумя способами:

Также можно использовать кабели с несущим кабелем (например,).

Но самый оптимальный вариант подключения дачного дома На сегодняшний день изолированный самонесущий провод СИП является изолированным. Например, в и, нулевые жилы выполняют несущую функцию, а в и - скрученные жилы являются несущей конструкцией.

Метро. Здесь подбирается кабель для уличной разводки, рассчитанный на работу под землей. Для этого вы можете приобрести или. Эти кабели можно маркировать в земле без использования дополнительной защиты, так как они имеют броню из оцинкованных лент.Если нужно проложить кабель в местах, где возможна почва, то нужно использовать кабели с проволочной броней, например или.

Если выбрать другой тип (например, ВГ, или), то его следует прокладывать в защитной металлической трубе или коробе.

Выбор и монтаж Монтажные кабели UTP и FTP

Уличный кабель - витая пара с общим экраном из фольги и медным проводником для отвода наведенных токов. Обычно его используют для внешней прокладки, при этом уличный кабель представляет собой неэкранированную витую пару.В принципе, и первый, и второй можно прокладывать на открытом воздухе, если оболочка кабеля сделана из стабилизированного полиэтилена, например, или. В остальных случаях необходимо обеспечить защиту кабеля от воздействия солнечных лучей и ветровых нагрузок. Для этого его можно спрятать в гофрированной трубе. Монтаж обоих типов кабелей осуществляется по той же технологии, что и силовой кабель. Однако необходимо помнить, что витую пару уличного кабеля следует прокладывать отдельно от линий электропередач.

Как проложить коммуникации под землей?

Для начала необходимо выбрать и разместить земельный участок, на котором будут установлены опоры и проложен кабель. Необходимо подойти от ближайших больших деревьев. Соблюдается расстояние в 1 метр. Также во время процесса прокладки необходимо избегать пересечения с другими кабелями и другими местами высокой нагрузки на земле.

Затем нужно вырыть траншею, как показано на рисунке. Его глубина должна быть не менее 70 см, с учетом подушки - около 80 см.Траншею необходимо очистить от твердых предметов, способных повредить оболочку кабеля.

Прокладка кабеля производится на заранее подготовленную песчаную подушку Слой не менее 5 см, в идеале около 10 см.

Кабель для уличной прокладки перед прокладкой в ​​траншее необходимо проверить на целостность с помощью мегомметра или цифрового тестера - «Замок».

Кабель для улицы необходимо проложить «змейкой» так, чтобы не было меток.

После этого нужно выполнить следующие условия: кабель засыпать песком (толщина слоя 10 см), грунт (15-сантиметровый слой), тампер этого места ногами, проложить сигнальная лента (при проведении земляных работ не повредить кабель!) так, чтобы ее середина находилась над кабелем.

Далее полностью засыпаем траншею, сделав небольшую горку. Почва должна со временем осесть. И в заключение Еще раз отразите сопротивление изоляции кабеля, чтобы убедиться, что кабель не был поврежден при прокладке.

Как проложить коммуникации по воздуху?

Если кабель не имеет в своей конструкции несущего элемента, то при прокладке по воздуху рекомендуется использовать стальной оцинкованный трос. Если длина проложенного кабеля не превышает 80 метров, сечение кабеля должно быть от 1 до 1.5 мм 2.

Прокладка кабеля производится воздушным путем с прямым креплением по всей длине к кабелю за счет нейлоновых стяжек через каждые 50 см. Трос натягивать до упора не нужно. Лучше крепить на кабель с небольшой экономией.

Естественно, кабель, имеющий встроенный кабель, прокладывать по воздуху намного быстрее и проще.

Какой из путей и кабелей лучше?

Воздушный способ прокладки электрических коммуникаций целесообразно, если вам нужно провести уличный кабель в несколько метров длиной.Это будет намного быстрее, но менее эстетично и надежно. Под землей - лучше и прочнее. К этому способу лучше прибегать, когда от столба до дома достаточно значительное расстояние. Также он больше подходит для организации полноценной системы наружного освещения.

Для воздушного способа лучше использовать кабели со встроенным кабелем.

Под землей, целесообразнее прокладывать бронированный кабель WBBSHB, но можно ограничиться. Здесь окончательный выбор делает заказчик в зависимости от его финансовых возможностей.

При установке или ремонте проводки необходимо смонтировать провода и кабели. Также при необходимости установки новой мощной бытовой техники иногда необходимо протянуть отдельную линию от. В любом случае необходимо как-то крепить провода к стене или потолку. Какое может быть крепление на трос для каждого из этих случаев и дальше будем разбираться.

Общие правила

При скрытом или открытом монтаже кабеля в помещении или на улице существует несколько общих правил:

В принципе рекомендации все.Они универсальны и легки. При необходимости расстояние можно уменьшить. Например, на поворотах крепежные элементы устанавливаем на небольшом расстоянии от откидного сиденья - 5-10 см. Цель -. Для надежной посадки и предотвращения провисания.

Способы крепления к разным поверхностям

Стены и потолки изготавливаются из различных материалов разной структуры и плотности. В зависимости от этой характеристики меняется способ крепления:


Собственно это все поверхности, которые встречаются внутри дома при прокладке проводки.Но иногда у вас есть кабель и его прикрепляют к столбу, например, когда подвод энергии от столба к дому или к трубе растягивается - когда кабель поднимается по горючей стене.

К бетонной опоре

К железобетонной опоре кабель крепится длинными пластиковыми стяжками черного цвета. Они служат около 5 лет.

Можно использовать хомуты для крепления канализационной трубы, но под них необходимо просверливать отверстия, что очень сложно. Другой вариант - если на опоре будет заземляющий провод - круглый провод диаметром 5-6 мм, то к нему можно крепить стяжки.Другой вариант - закрепить на столбе металлические полосы - сделать что-то вроде хомутов, и к ним закрепить трос.

В металлической трубе

Если трос поднимается по стене дома в металлической трубе, он просто срабатывает внутри. Поскольку для внешней разводки используются достаточно прочные кабели, обычно их достаточно, чтобы они более или менее удерживались внутри трубы.

Сверху и снизу труба закрывается пробкой (можно вырезать из пенопласта и потом покрасить вместе с трубой).Эта пробка дополнительно зафиксирует положение кабеля (не прижимая к краю), а чтобы он не двигался внутри трубы, для выхода из нее крепится к стене.

К кабелю

Для крепления кабеля к кабелю используются специальные металлические и пластиковые подвесы. Они состоят из двух частей - есть отверстие для кабеля и еще - для прокладки кабеля.

Что лучше - металл или пластик? Металл более прочный, но зато крепится дольше - надо винт закручивать.Пластик прослужит около 5 лет, но устанавливаются быстро - «хвостик» втягивается в соответствующее отверстие, затягивается. Вот и все.

Крепеж кабельно-проводниковый: виды и разновидности

При лобном типе электропроводки и кабеля можно использовать одинаковые типы крепежа. Он подбирается исходя из имеющихся условий, возможностей и вкусов хозяев. Основная задача - обеспечить качественную фиксацию и не нарушающую изоляцию во время установки, а также при дальнейшей работе и эксплуатации.И из возможных вариантов выберите тип крепления. Их довольно много - есть специальные, которые производятся специально для кабелей, есть заимствованные из других областей, есть самодельные.

Зажимы для крепления кабеля

С помощью зажимов можно закрепить кабель на стене, потолке, на полу. Вам просто нужно выбрать правильную конструкцию, а их очень много. Зажимы для крепления кабеля - очень популярный метод - он может работать очень аккуратно и практически незаметно.Это если предполагается открытая прокладка электропроводки.

Зажимы для крепления кабеля бывают металлические и пластиковые, разной формы. Самые простые люди имеют форму фурнитуры, с одной и с другой стороны есть отверстия под саморез или дюбель. Все они хороши, но для установки нужно просверлить два отверстия, а времени на это уходит много.

Есть вариант, позволяющий выдерживать пожарный разрыв при прокладке силового кабеля на горючие поверхности (на фото слева).Крепится эта застежка одним саморезом к поверхности. Это хорошо, потому что при необходимости на эту же застежку можно добавить нитки. Для этого снимать его не придется, потребуется открутить винты, удерживающие верхнюю часть зажимов.

Третий вариант - своеобразная петля из металлической полосы. Чтобы установить его сначала, нужно запустить кабели внутрь, затем совместить отверстия и закрепить на поверхности.

Все эти зажимы можно использовать как на стене, так и на потолке.Но при укладке большого количества ниток на потолок они неудобны - слишком много требуется отверстий для монтажа. Их делают из металла, потом деталь окрашивают - чтобы с внешней прокладкой крепеж был меньше расшатан.

Пластиковые зажимы используются в основном для крепления кабелей в гофрированных шлангах. Они бывают разных размеров для разного диаметра гофры. Его можно установить как один, так и собрать в линейку - для более точного монтажа больших жгутов проводов.Этот тип зажима используется в основном для скрытых прокладок, но если гофра уложена снаружи, удобнее фиксировать с их помощью.

Дюбель

А более незаметный при установке - дюбель-зажим. Эта изогнутая пластиковая полоса с характерными концами на концах ветвей, которые за счет силы упругости будут удерживать крепежные детали в материале стены или потолка. Форма этих изделий предназначена для круглых и плоских кабелей разных размеров. Но они не защитят серьезные кабели - их мало.Но очень внимательно посмотрите на проводников небольших участков, включая телевидение, телефон и Интернет.

Устанавливаются просто: просверливается отверстие подходящего диаметра, в зажим заводится проводник, снова заправляются концы в отверстие и туда прикладывается усилие. Действительно хороший вариант - быстро монтируется, аккуратно выглядишь. Используется в основном для открытой проводки.

Анкер-дюбель

Еще один вариант быстрого крепления кабеля - стяжка дюбеля.Выполняется из негорючих саморезных пластиков, позволяет быстро монтировать кабельные линии. Может использоваться как для открытого, так и для скрытого монтажа.

Дюбель-стяжка - быстрый и удобный способ крепления кабеля к бетону, кирпичу и другим поверхностям

Имеется стяжка с отъемно-точечным замком. Вставной замок позволяет при необходимости менять количество проводов. Способ установки такой же, как и у обычного дюбеля. Отличие в том, что дюбель здесь тоже пластиковый.

Кабельная стяжка с площадкой под дюбель (SSP)

Еще один вариант для быстрой установки. Он состоит из дюбеля с резьбой и площадки с прикрепленной к ней стяжкой. Сначала устанавливается дюбель, прикручивается площадка со стяжкой. К готовой дорожке прикрепляются провода.

ССП - кабельная стяжка с монтажной площадкой под дюбель

Материал - негорючий пластик, цвет - серый, температура использования - от -45 ° С до + 85 ° С.Возможна установка на бетонные, кирпичные и деревянные поверхности.

Зажимы (скобы) с гвоздем

Отличный вариант для крепления кабеля к плотным поверхностям - дереву и его производным, гипсу. Сбоку пластиковой планки есть отверстие, в которое вставляются гвоздики. Форма кронштейна круглая прямоугольная - под разную форму проводников.

Крепление кабеля такими скобами быстрое и незаметное. Чаще всего крепят также провода небольших размеров - телевизионные, телефонные, для Интернета.

П-образные скобы для степлера

Даже самые маленькие скобки и зажимы по-прежнему хорошо заметны. Есть способ сделать застежки практически незаметными, во всяком случае в некоторых случаях. При наличии проводов и телефонных кабелей к деревянным поверхностям или штукатурке и телефонные кабели можно крепить на специальных кронштейнах. У них длинные ноги и округлая спина. Есть специальные кронштейны для степлера, предназначенные для крепления кабеля с пластиковыми ограничителями (средний рисунок). Они не позволяют проводу передавать провод, что бывает при работе с обычными скобами, если на спусковой механизм слишком большое усилие.

Хороший путь к высокой скорости - достаточно одного нажатия на рычаг скобки, и скоба уже установлена. За час можно починить приличную метру. Еще один положительный момент - крепежа меньшинство, при разборке в дереве остаются очень мелкие дырочки, которые тоже практически незаметны. С гипсом и ДСП обстоят несколько сложнее - повреждения могут быть больше, однако они все равно менее заметны, чем гвозди, даже самые маленькие.

Отсутствие крепления кабеля степлером является существенным ограничением габаритов.Такие скобы не большие. Максимальный размер по ширине кронштейна составляет 12,5 мм, и это не у всех видов. Этого более чем достаточно для установки телефонной «лапши», интернет-кабеля или других подобных проводов, но уже или NYM таким способом закрепить не всегда. Кроме того, у этих кабелей более жесткая изоляция, что требует более частой установки кронштейна.

Крепеж для заказа пучка проводов

Не всегда провода нужно фиксировать в стационаре.В некоторых случаях просто необходимо упорядочить связки - чтобы их не перепутали. Например, к рабочему столу обычно приходит немалое количество проводов. Закрепи их крепко ни к чему - через время может потребоваться переделка, а гвозди уже вбиваются в отверстия, которые уже на столе не замаскируешь. Здесь для этих целей есть различные приспособления. Их чаще называют держателями для проводов или тросиками.

Например, те же кронштейны, но другая постройка.Справа на фото выше вы видите зажим для кабеля, к обратной стороне которого прикреплен двусторонний скотч. Для крепления на мебель или пластиковые панели. Это очень удобно - клей потом можно стирать, а поверхность остается целой. В центре - второй вариант с такой же задумкой, а слева так называемая монтажная площадка для крепления кабельных стяжек. Поначалу эти участки крепятся к поверхности - на спинке у них тоже есть липучки. Затем пучок проводов крепится к отверстиям обычной пластиковой стяжкой.Не так удобно и аккуратно (будут торчать хвосты стяжки), но использовать тоже можно.

Пластиковые держатели кабеля на столе

Еще несколько вариантов крепления жгута электропроводов вы видите на фото выше. Суть одна, техника другая.

Лотки кабельные - для скрытой прокладки больших балок

Когда к устройству приходится делать большое количество проводов, и они крепятся к потолку внахлест. Если речь идет о квартирах, то перекрытия чаще всего - бетонная плита.Просверливать в нем крепкие и длинные отверстия, крепить по отдельности или небольшими группами проволоки не намного проще. Для таких случаев используются подвесные кабельные лотки. Делают их обычно из оцинкованной проволоки или перфорированного металла.

Есть разные размеры, есть несколько разных видов крепления - на стойках, прикрепленных к потолку на подвесах «Т» или «Г» -образной формы.

Порядок монтажа: сначала собирается и монтируется конструкция на потолке, затем в нее закидываются кабели.При желании их можно закрепить стяжками к решеткам, но обычно в этом нет необходимости.

Кроме того, есть металлические лотки из перфорированного и неперфорированного металла. Последние нужны, например, при прокладке кабелей внутри горючих стен.

Эти же лотки можно использовать при прокладке кабеля в подземном пространстве. Но тогда можно применить перфорированный вариант. Он также прекрасно защищает от грызунов и случайных повреждений.

Самодельная кабельная арматура

Многие заводские устройства имеют относительно невысокую цену, но когда требуются сотни, сумма выпадает огромными деньгами.А если проводка скрытая - требуется, например, для крепления кабеля в Штробе, зачем замуровать лишние деньги, если можно обойтись подручными средствами. Вот из чего делается самодельное крепление кабеля:


Это основные виды крепежа для кабеля, которые можно сделать своими руками. Наверняка есть и другие варианты - фантазийные чистящие средства неиссякаемы, но это самые распространенные.

Крепеж для скрытой прокладки

Если кабели подходят на этапе ремонта, то их все чаще прибегают к стилизации внутри стен, пола или потолка.Так как результат работы не в последнюю очередь, эстетике уделяется минимум внимания. Но большое внимание уделяется надежности и безопасности - доступ для доработки очень и очень сложен. Поэтому крепеж для кабеля при прокладке внутри стены, потолка, под полом выбирается надежный. Это может быть:


Для укладки больших пучков проводов на потолок удобнее и быстрее использовать лотки, но можно все же крепеж. Плохо только одно - придется просверлить много отверстий для установки крепежа в бетоне или кирпиче.Особенно неудобно при работе с потолком. Как лучше оптимизировать работу в этом случае, чуть ниже.

Если нет намека на фальш-стены или чистовой пол, то провода углубляются - башмаки. Их кладут в них, затем смазывают раствором и после уже произведенной финишной отделки. Стеки зрения эстетики версии идеальны. С точки зрения эксплуатации это проблематично, так как заменить или отремонтировать проводку практически невозможно. Тем не менее, разводка выполняется именно так, просто стараясь проложить качественные кабели, да еще с некоторым запасом мощности или количеством пар.

Согласно правилам техники безопасности в горючие стены (дерево, панель и каркас) укладывают кабель в негорючей оболочке или цельнометаллическом лотке. Если мы говорим о негорючем снаряде, то обычно это гофра от неподдерживающего горения пластика. В этом случае фактически застегивается оболочка, внутри которой находится кабель. На выбор типа крепления особо не влияет, но влияет на подбор застежек - просто необходимо, чтобы замки закрывали ракушку.

Прокладка кабелей внутри горючих стен связана с трудностями: требования очень жесткие. Их можно выполнять в каркасных или панельных домах, а вот в брусе или в разрезах очень сложно. В стены необходимо ставить цельнометаллические лотки. В то же время вы должны удалить большое количество древесины, что не улучшает тепловые характеристики, а внешний вид не идеален, это невозможно. Из-за Б. деревянных домов чаще прибегают к открытому способу установки - над стенами.

Крепеж для открытой прокладки кабеля

При наружной прокладке кабеля с внешнего вида к крепежным изделиям предъявляются более строгие требования. Поскольку каждому на виду необходимо выбрать самые незаметные варианты или, наоборот, самые декоративные, например, ретро-проводку. Это обширная тема и подробно описана. Другие варианты:


Выбор есть, но все способы несовершенные, потому что каждый сам решает, как он есть и как закрепить трос.

Крепление кабелей к потолку

Прокатка кабелей к потолку возникает необходимость в основном при устройстве гипсокартона и гипсокартона. В случае с гипсокартоном все несколько проще: есть подвесная система, к которой можно крепить жгуты проводов пластиковыми стяжками. В остальных случаях все несколько сложнее: придется просверлить большое количество отверстий под крепеж, потому что зажимы и кронштейны все те же, и под каждую нужно установить дюбель (если потолок из бетонной плиты).

Ускорить установку можно несколькими способами:

  • Использование кабельных лотков (описано выше).
  • При креплении некоторых линий к потолку подвешиваем небольшие жгуты проводов с пластиковыми стяжками.
  • Используется для крепления длинной перфорированной металлической полосы.

Состав кабеля ВВГ.

СП Кабель состоит из двух, трех или четырех жил , также бывает с наличием заземления и нулевой жилы.Для удобства подключения кабеля кабель УГ окрашен в разные цвета. Следует знать, что синий или синий цвет означает, что жил - ноль, а Жёлто-зелёный Означает заземление. При прокладке проводки следует учитывать это!

Технические характеристики кабеля ВВГ

  • Вид климатического исполнения кабелей УХЛ и Т категорий размещения 1 и 5 по ГОСТ 15150-69
  • Диапазон рабочих температур: от -50 ° C до + 50 ° C
  • Относительная влажность при температуре до + 35 ° C: до 98%
  • Прокладка и установка кабелей без предварительного нагрева производится при температуре не ниже: -15 ° С.

Минимальный радиус изгиба при прокладке кабелей одножильных марок ВВГ - 10 наружных диаметров, кабелей одножильных марок Вгглинг - 15 наружных диаметров, кабелей многожильных - 7.5 внешних диаметров.

Номинальная частота питающего кабеля: 50 Гц Испытательное переменное напряжение, частота 50 Гц:

  • на напряжение 0,66 кВ - 3 кВ
  • на напряжение 1 кВ - 3,5 кВ

Длительно допустимая температура нагрева Жилы кабелей при эксплуатации: + 70 ° C Строительная длина кабелей для секций кабеля Жилые жилы:

ВГ - кабель силовой с медным корпусом. Пластиковая изоляция и оболочка соответствуют требованиям ГОСТ 31996-2012 и ГОСТ 31565-2012.

Описание кабеля ВВГ.

Кабель СП - первое поколение силовых кабелей с изоляцией и оболочкой из ПВХ, разработан для стационарной установки в электрическую сеть с переменным напряжением до 1000 вольт и частотой до 50 герц. JV Cable завоевал всеобщую популярность благодаря дешевизне и оптимальным характеристикам, не был таким пожароопасным, как кабель с бумажной пропиткой с изоляцией, и был более прочным, в отличие от кабелей с резиновой изоляцией, был устойчив к влажности в отличие от кабелей с HB изоляцией. , но продвигаться не стоит. На место и в его смену подходил кабель ВВГНГ, являющийся аналогом ВДГ, показавший более выдающиеся характеристики в плане пожарной безопасности.

В настоящее время силовой кабель ВЖ Позиция устаревшая ввиду пожарной опасности, везде расплывчатая.

Характеристики кабеля WG

Эксплуатировал Кабель ВВФ при температуре от -50 до +50 градусов Цельсия.

Оптимальная влажность при эксплуатации вентиляционных кабелей до 98%, при повышенной влажности рекомендуется применять тропический кабель, устойчивый к плесени.

Монтаж кабелей ВГ производится при температуре не ниже -15 градусов, при более низких температурах Предварительный подогрев кабеля во избежание повреждения промерзшей оболочки.

Кабель ВГ не перекрывает горение при одиночной прокладке, при групповой прокладке требуются дополнительные меры пожарной безопасности.

Допустимая рабочая температура нагревательного кабеля ВВГ 70 градусов.

Максимальная температура нагрева прожила при коротком замыкании не более 160 градусов, при более высокой температуре есть риск изоляции.

Максимально допустимая температура нагрева вентиляционного кабеля в нерабочем состоянии: 350 градусов.

Срок службы кабеля IWG не менее 30 лет со дня изготовления.

Расшифровка маркировки ВВГ.

Б - изоляция из ПВХ пластика.

B - оболочка из ПВХ пластиката.

G - без брони.

Строительство кабеля ВВГ.

1) жилые - медь первого или второго класса по ГОСТ 22483.

2) Изоляция - из поливинилхлорида.

3) Корпус - из поливинилхлорида.

Применение кабеля ВВГ.

Медный кабель WPD применяется для стационарной установки в электрических сетях напряжением до 1000 вольт и частотой 50 герц. На кабель ВГ монтируется электропроводка без ограничения перепада уровней на трассе, при прокладке на открытом воздухе Требуется дополнительная защита от прямых солнечных лучей (трубка ПНД, кабельный лоток и т. Д.), Так как ультрафиолет значительно сокращает срок службы кабель IWC при прокладке в земле требуются дополнительные меры защиты от механических повреждений оболочки.В зданиях и сооружениях ставить ВНГ запрещено по новым требованиям пожарной безопасности.

Кабель ВВГ. технические характеристики Что позволяет делать это на открытом воздухе и во влажных помещениях (до 98 процентов влажности) и в сухом типе, сегодня стало популярным решением. Использование этого типа кабеля достаточно широко.

Способы прокладки кабеля

Общедоступный способ прокладки кабеля ВГ. По техническим характеристикам этого кабеля допускается его прокладка на конструкциях и поверхностях из сложных или негорючих материалов, таких как бетон, оштукатуренная поверхность, кирпич, гипс и др.

Открытая прокладка кабеля IWG не исключена на подвесных конструкциях, например, кабеле и т. Д. В то же время такие конструкции должны обеспечивать надежную прокладку. При прокладке кабеля на подвесных конструкциях необходимо исключить возможность механического воздействия на кабель (растяжение или провисание).

Требуется установить дополнительную защиту, если существует угроза механического повреждения кабельного изделия. При прокладке кабеля открытым способом следует использовать дополнительную защиту на деревянных горючих поверхностях.Монтаж в этом случае следует производить с использованием трубы, металлоконструкций, гофры, канального кабеля и других видов защиты.

Скрытый метод зачистки кабель йн. Этот способ прокладки кабеля наиболее распространен в жилых помещениях. Прокладка кабеля осуществляется в пустотах, под штукатуркой, в закрепленных бороздах и т. Д.

Механическое повреждение при таком способе прокладки маловероятно, поэтому дополнительной защиты не требуется. Исключение составляют пустоты стен в домах из дерева.

Допускается выполнение скрытой прокладки кабеля в трубах или других негорючих материалах. Существуют нормативные документы на скрытую электропроводку, определяющие правильность прокладки кабеля WGN скрытым способом.

Прокладка кабеля jn в земле . Как правило, кабель этой марки не допускают под землю без специальных средств защиты. Объясняется это тем, что естественной защиты, которая убережет кабель от механического воздействия, нет.

Реализуем монтаж кабеля ВВГ. Под землей необходимо в герметичных боксах на кабельных сооружениях и эстакадах. Может применяться дополнительная защита, например, туннели, трубы и т. Д.

Варианты кабеля ВВГ

Сегодня в магазине вы найдете большой ассортимент проводов и кабелей. Покупатель имеет возможность купить кабельно-проводниковую продукцию , имеющую разные конструктивные исполнения жилые и другое изоляционное покрытие.

Характеристики того или иного продукта можно определить по специальной маркировке, которой обычно являются все кабели и проводники. Ниже мы представляем расшифровку наиболее распространенных марок кабельно-проводниковой продукции.

Рассмотрим, чем разновидности отличаются от базового варианта. Сердечным электрикам очень часто непонятно, чем кабель ВВГнг отличается от традиционного варианта ВВФ, а также от ВВГН-LS:

1) - ВГ имеет нормальную ПВХ изоляцию, не обладает самоочищающимися и огнезащитными свойствами;

2) - в изоляционном слое этого кабеля содержатся галогеновые химические элементы, препятствующие процессу горения;

3) - ВВГнг-Лс При обжиге оболочки токоведущих частей этого кабеля газ практически не отличается от газа и дыма в связи с тем, что при создании этой оболочки используется галогенполивинилхлорид.

Кабель WDG 2 * 1.5, WDG 2 * 10, VVG 2 * 16, VG 2 * 2.5, VVG 2 * 4, VG 2 * 6, VH 3 * 1.5, VH 3 * 10, VH 3 * 16, VG 3 * 2, 5, VG 3 * 4, VG 3 * 6, VG 4 * 1.5, VG 4 * 10, VG 4 * 120, VHA 4 * 150, VG 4 * 16, VG 4 * 185, VG 4 * 2, 5 , VG 4 * 240, VHA 4 * 25, VG 4 * 35, VG 4 * 4, VHA 4 * 50, VG 4 * 6, VG 4 * 70, VG 4 * 95, VG 5 * 1,5, VG 5 * 10 , ВВГ 5 * 120, ВВГ 5 * 150, ВВГ 5 * 16, ВГ 5 * 185, ВВГ 5 * 2,5, ВВГ 5 * 25, ВГ 5 * 35, ВГ 5 * 4, ВГ 5 * 50, ВГ 5 * 6 , ВГ 5 * 70 ВГ 5 * 95 предназначена для распределения и передачи электроэнергии того же класса напряжения.Но есть некоторые отличия. Кабель ВВГНГ-LS имеет характеристики, позволяющие использовать его в местах, где вероятность возгорания особенно велика. Поэтому в маркировке мы видим соответствующие обозначения (Low Smoke).

4) - ВВГнг-FRLS Аналогичная модель, но кроме вышеперечисленного еще и огнестойкая (в маркировке две буквы - Fire Resistance Low Smoke ). При возгорании этого типа кабеля выделение дыма и газа невелико. При групповой кладке выжигание не применяется.

При производстве огнестойких кабелей WGng-FRLS использует галогенные материалы, что отличает этот продукт от других торговых марок. Фрешогенный пластик обеспечивает высокий уровень изоляции и выделяет нормированное количество дыма. Огнестойкость - главная особенность этого типа кабеля.

Что означает стенограмма VG

В инструкции по установке электрооборудования чаще всего встречается негорючий кабель WPGng. По соотношению цена / качество - это оптимальный вариант.Этот проводник действительно достаточно универсален, так как его можно использовать как в легковоспламеняющихся зданиях, так и в помещениях с повышенной влажностью. Ниже будут представлены технические характеристики этого продукта, а также его назначение, недостатки и преимущества.

Что может маркировка? Для начала разберемся, какая маркировка у проводника. Зная расшифровку каждой буквы в маркировке, можно легко определить, какими свойствами обладает кабель.

Перечислим основные характеристики, по которым можно разделить проводники.

1. Материал, из которого изготовлены токопроводящие жилы:

  • - Буква А, если она алюминиевая;
  • - Без обозначения, если он медный.

2. Материал, из которого производилась изоляция токопроводящей печени:

  • - буква П - полимерная изоляция;
  • - буквы ПВ - полиэтилен;
  • - Буква в - поливинилхлорид.

3. Кабельная броня:

  • - Буква Г - брони нет, кабель голый;
  • - Бронированный (б).

4. Кожух, наружная изоляция:

  • - Буква Б - поливинилхлорид;
  • - буквы СЧ - имеет защитный шланг;
  • - Буквы СП - имеет защитный шланг из полиэтилена;
  • - Буква П - полимерная внешняя оболочка.

5. Пожарная безопасность:

  • - если обозначения нет, то при однократной прокладке кабель не раздает горение;
  • - если обозначение НГ, то при групповой прокладке кабель не раздает горение;
  • - если обозначение NG-LS снижено дымо- и газовыделение, при групповой прокладке кабель не распределяет горение;
  • - при обозначении НГ-ВФ при групповой прокладке кабель не распространяет горение, коррозионно-активные газообразные вещества при нагревании и горении взвешиваются;
  • - если обозначение НГ-ФРЛС, при групповой укладке не распространяется горение, газовыделение и пониженное задымление;
  • - Если обозначение NG-FRHF, при групповой прокладке кабель не распространяет горение, коррозионно-активные газообразные вещества не выделяются при нагревании и горении.

Исходя из вышесказанного, можно сделать следующее. расшифровка ВНГН Сокращение: Изоляция токопроводящих жил из поливинилхлорида (Б), изоляция внешней оболочки также из поливинилхлорида (Б), специальный защитный слой, броня отсутствует (ж).

На языке электромоторов РГ расшифровка звучит так: in - винил, винил, g - голый. Кроме того, буква НГ означает, что при групповой прокладке данный кабель не поддерживает горение.Это очень важный параметр, если вы хотите проложить кабель в местах с достаточно высокой вероятностью возгорания. В первую очередь безопасность. Поскольку в описываемой маркировке нет буквы А, кабель состоит из медных токопроводящих жил.

Кабель продуктов. ИН наличие мощность Медно-алюминиевый кабель и провод ... можно подобрать в комплекте товар: кабель - швеллер, гофрированные трубы, хомуты, муфты.

Кабельная компания "Multicabel" Предлагает широкий диапазон доступности с возможностью доставки по всей России:

Продам кабель Поволжье Республика Мордовия, Саранск, Самара, Набережные Челны, Уфа, Оренбург, Саратов, Энгельс

Купить кабель С учетом доставки: Самара, Тольятти, Похвистнево, Отрадный, Безнчук, Пестрагон

Купить кабель С учетом доставки: Самара, Новокуйбышевск, Сызрань, Елховка, Ульяновск, Димитровград

Кабель С учетом доставки: Республика Татарстан, Альменевск, Апструктурово, Бавлы, Бугульма, Казань, Нурлат.

Кабель С учетом доставки: Республика Башкирия, Уфа, Стерлитамак, Салават, Нефтекамск, Туймазы, Белебей, Давлеканово

Судоходный кабель: Ставропольский край, Ставрополь , Александровское, Арзгир, Благодарный Буденновск, Георгиевск, Грачевка, Прекрасный , Ессентуки, Железноводск , Зеленокумантск, , Абундский

Кабель в наличии с доставкой: Краснодарский край, Краснодар , Абинск, Адлер, Анапа , Апшеронск, Армавир , Аше, белая глина, Белореченск , Брюховецкая, Вардан, Гоночный, Геленджик Гулькевичи, Динская, Ейск , Кавказская, Калининская, Каневская, Кореновск , Красноармейская, Кропоткин , Крыловская, Крымск, Кудепста, Курганинск ,

Астраханская область, Астрахань , Енотаевка, Камызяк, Одеаново, Ахтубинск-1, Знаменск, Лиман, Харабали, Володарский, Ицря, Нариманов, Черный Яр

Волгоградская область, Волгоград , Волжский, Дубовка, Жирновск, Калач-на-Дону, Камышин, Котельниково, Котово, Краснослободск, Ленинск, Михайловка, Николаевск, Новоаннинский, Палласовка, Петров Валово, Серафимович, Уры 9000, Уры, Уры

00

Воронежская область, Воронеж , Бобров, Богучар Борисоглебск, Бутурлиновка, Верхний Мамон, Верхняя Хава, Воробей, Грибановский, Калач, Каменка, Кантемировка, Каширское, Лиски., Ленедевицк, Новый Усман, Нововоронеж, Новохоперск, Ольховка, Острогожск, Павловск, Панино , Петропавловка, Поворино, Подгоренский, Рамон , Репинге Россошошь , Талова 000, Семилуки, Семилуки

Ростовская область, Ростов-на-Дону , Азов, Аксай , Багаевский, Батайск , Белая Калитва, Боконян, Большая Мартыновка, Веселая, Вешенская, Волгодонск, Гуково, Донецк, Дубовское, Егорлыкская, Гранд-Цеглянская, Зимнографов, Кагальницкая, Камера, Каменск-Шахтинский , Кашара, Константиновск, Красный Сулин, Куйбышево, Мартыновка, Матвеев Курган, Миллерово., Милютинская, Морозовск, Новочеркасск , Новошахтинск, Обливская, Орловский, Песчанокопск, Покровское, Пролетарск , Ремонт, Родионово-Неэксперт, Романовская, Сальск , Тагинськарацкара, Тагинськарацкара Донецк, Цина, Цимлянск, Калтырь, Чертково, Шахты

Республика Крым, Симферополь , Алупка, Алушта , Армянская, Бахчисарай, Белогорск, Джанкой, Евпатория, Инкерман, Керчь , Коктебель, Красноперекопск, Саки, Севастополь, 0003os, Крым, 0003os Щекино, Ялта

Кабель ВВГ.Технические характеристики и особенности моделей

Мало кто задумывается об особенностях кабельной продукции, прокладывая проводку

у себя дома. Но для безопасности всех, кто находится внутри здания, нужно правильно и тщательно выбирать такие параметры, как количество жил и сечение. И эти показатели не ограничиваются. Особенно это касается такой продукции, как кабели ВВГ. Технические характеристики могут удивить любого пользователя. Кабель силовой

ВВГ - что это?

Любой силовой кабель ВВГ в своей структуре содержит медные жилы.Они используются для передачи электроэнергии. Номинальное напряжение этого кабеля может составлять 1,0 кВт и 0,66 кВт. Кабели ВВГ, технические характеристики которых могут быть разными, часто используются в промышленных и жилых зданиях, в различных сферах жизнедеятельности. Кабели

ВВГ часто применяют при прокладке домашней электроэнергии, при подключении уличного освещения и бытовых электроприборов. Производители рекомендуют укладывать при температуре около минус пятнадцати градусов. Кроме того, нужно позаботиться об использовании труб из ПВХ или специальных кабельных каналов, если кабель ВВГ проложен в земле.Это необходимо для защиты от механических повреждений.

В чем преимущество этого кабеля? Кабели

ВВГ, технические характеристики которых определяются довольно просто, считаются наиболее выгодным и безопасным решением для многих систем в современных зданиях. По сравнению с обычными проводами защита кабеля всегда имеет более высокие характеристики. Практически в каждом строящемся доме сейчас проводка прокладывается кабелями ВВГ. Даже небольших участков кабеля достаточно для работы с большими площадями.В паспортных данных можно увидеть, какая мощность устройства лучше в том или ином случае. Кабель

ВВГ и его устройство

Внутри любого кабеля ВВГ может быть четыре, две или три медных жилы. Кроме того, часто используются нулевые жилы или заземляющие провода. Кабели ВВГ, технические характеристики которых зависят от разных параметров, окрашиваются в разные цвета еще на стадии производства, чтобы было легче понять, где и что подключать.

Например, синий или синий цвет означает нулевое ядро.Заземление обозначается желто-зеленым цветом. Это нужно учитывать, чтобы без проблем проложить проводку.

Некоторые особенности кабеля ВВГ

Чаще всего кабели ВВГ используются для наружной прокладки, для этого они защищены очень качественной изоляцией. Характеристики кабеля ВВГ также способствуют этому применению.

Такие кабели предназначены для работы в сетях, где напряжение не превышает 35 кВт. Жилы выполнены из мягкой медной проволоки, сами имеют круглую форму.Если сечение жилы превышает 16 квадратных миллиметров, то она имеет многопроволочную конструкцию.

Как правило, можно использовать трехпроводную конструкцию, если поперечное сечение превышает 25 квадратных миллиметров.

Сердечник является основным элементом в данной конструкции, как медный силовой кабель ВВГ. Он тоже жильный, но изолирован от всех остальных, для изготовления используются специальные материалы. Кроме того, вы можете найти кабели, в которых пять, четыре, три или два провода скручены в жиле.

Для многожильных кабелей предусмотрена версия с нулевой жилой.

ВВГ / АВВГ

Кабель питания

с пластиковой изоляцией на напряжение от 0,66 до 1 кВ

Применимо к:

Кабели

предназначены для передачи и распределения электрической энергии в стационарных условиях на номинальное переменное напряжение до 1000 В частотой 50 Гц.

Прокладывается в земле (траншеях), в помещениях (туннелях), каналах, коллекторах, производственных помещениях, на кабельных эстакадах, на мостах, если кабель не подвергается действию растягивающих усилий при эксплуатации, в окружающей среде любой степени. коррозионной активности.

-1. Токопроводящая жила алюминиевая
-2. Утеплитель
-3. Ракушка

Технические характеристики:

1. Предельная рабочая температура окружающей среды от -50 до +50.
2. Относительная влажность воздуха до 98% при температуре 35 ° С.
3. Номинальное переменное напряжение 1 кВ при частоте 50 Гц.
4. Испытательное напряжение переменного тока, 50 Гц, 3500 В в течение 10 минут.
5. Сопротивление изоляции не менее 0.005 мОм на километр.
6. Минимальный радиус изгиба составляет примерно 15 диаметров кабеля.
7. Номинальное сечение:
Жила однопроволочная алюминиевая - от 2,5 до 50 мм 2 ;

Проволока алюминиевая многопроволочная - 70-1000 мм 2 .

8. Кабели выпускаются одно-, двух-, трехжильные, четырехжильные и пятижильные.
Кабели четырехжильные изготавливаются с односекционными или одножильными жилами.

Кабельная структура:

1.Жилет алюминиевый однопроволочный или многопроволочный.
2. Изоляция из ПВХ или сшитого полиэтилена.
3. Оболочка - для марок АВВГ , АПвВГ из поливинилхлоридного пластика;
для марок АВВГнг , АПвВГнг из поливинилхлоридных пластиков пониженной горючести;

для марок АВВГнг-LS , АПвВГнг-LS из поливинилхлоридного пластика пониженной горючести с низким газо-дымовыделением.

Силовой плоский кабель ВВГнг-ЛС-П 0,66 кВ | Кабельный завод

Данная кабельная продукция пользуется большой популярностью, особенно при прокладке электропроводки в квартире и частном доме. Причина высокого спроса на этот бренд - оптимальное соотношение цены и качества. Действительно, он относительно недорогой, но при этом имеет отличные параметры. Наиболее популярные размеры сечения кабеля ВВГ нг ls плоское 2 × 1,5, 2 × 2,5, 2 × 4, 2 × 6, 2 × 10, 2 × 16, 3 × 1.5, 3 × 2,5, 3 × 4, 3 × 6, 3 × 10, 3 × 16.

Строительство:

Токопроводящая медная жила, однопроволочная, круглая («ок») или многопроволочная, круглая («мк»), 1 или 2 класса гибкости. Для четырехжильных кабелей жилы сечением 70–240 мм2 могут быть секторными («мс»).
Изоляция - ПВХ пластикат. Маркировка изоляции жил - цветная (сплошная или полосатая) или цифровая. Кабели выпускаются с синим нулевым проводом. Изолированные жилы многожильных кабелей скручены в жилу. Оболочка - ПВХ пластикат.

Расшифровка ВВГнг-лс-П:

отсутствие буквы А означает, что проводник медный
V - ПВХ изоляция
V - ПВХ оболочка
г - (голый) отсутствие защитной крышки
нг - не распространяет горение в группе прокладка
ls - (lowe smoke) отличается низким дымо- и газовыделением
P - плоская, жилы расположены в одной плоскости параллельно друг другу

Характеристики кабеля:

Допустимая температура нагрева при:
- перегрузка +90 градусов;
- нормальный режим +70 градусов;
- короткое замыкание с сохранением работоспособности +160 +250 градусов.
Допустимый изгиб ограничен:
- одножильный кабель, наименьший радиус изгиба в 10 раз больше радиуса кабеля;
- кабель многожильный, наименьший радиус изгиба равен 7,5 радиусу кабеля.
Температурный режим эксплуатации в пределах -50 +50 градусов. В случае внешней прокладки кабеля требуется защита от ультрафиолета.
Условия прокладки кабеля: до -15 градусов. В случае более низких температур требуется обогрев кабеля.


Использование кабеля:

По области применения ВВГнг-LS плоский может применяться для укладки в сухих и влажных производственных помещениях, на пандусах, в шахтах, коллекторах, блоках, а также для укладки на открытом воздухе.Предназначен для передачи и распределения электрической энергии в стационарных установках переменного напряжения 0,3 / 0,5 кВ или 0,6 / 1 кВ частотой 50 Гц. На номинальное напряжение 0,3 / 0,5 кВ может применяться для электросетей 0,38 / 0,66 кВ.

Область применения кабеля типа ВВГ ограничивается прокладкой в ​​земле. Из-за отсутствия армированного слоя не допускается прокладка этого проводника в траншее без дополнительной защиты (например, труб). В этом случае лучше использовать бронированный кабель ВБбШв или его аналоги из алюминия.

В области бытовых нужд ВВГ применяют для прокладки электропроводки в стенах, кабельных каналах и даже на улице (рекомендуется защитить гофрой). Если вам необходимо использовать этот кабель для прокладки электропроводки в деревянном доме, то на деревянных конструкциях его необходимо прокладывать в металлическом шланге, гофре или негорючем кабельном канале. По сути, это идеальный кабель для использования в качестве электропроводки в квартире или частном доме, для подключения к розеткам, освещению и т. Д.

Цена кабеля ВВГ зависит от сечения.Что касается секций, то для осветительной группы оптимально 3 × 1,5, для розеток 3 × 2,5, а для подключения плиты, бойлера или другой мощной бытовой техники 3 × 4, которые выдерживают мощность до 8 кВт.

660 / 1000V Vvg Силовой кабель Cu / PVC / PVC Кабель Медный кабель из ПВХ

660 / 1000V VVG Силовой кабель CU / PVC / PVC Кабель Медный кабель из ПВХ

1. Структура кабеля:

-Жилы - медные одножильные или многопроволочные сечением от 1,5 до 35,0 мм

- изоляция жил - ПВХ
- оболочка - ПВХ

Заявка

Кабель используется для передачи и распределения электроэнергии в стационарных установках, работающих на 0.Номинальное переменное напряжение 6 или 1 кВ, частота 50 Гц.

Соответствие требованиям

У У 31.3-05758730-024-2002, ГОСТ 16442-80, МЭК 502

Опции

ВВГнг (куртка из негорючего ПВХ)
ВВГнд (куртка из негорючего ПВХ)

2. Спецификация :

Тип

Обозначение

Приложение

VV

Медный провод с изоляцией из ПВХ, силовой кабель в оболочке из ПВХ

Для прокладки в помещении, в туннеле или кабельной траншее, не выдерживает внешних механических нагрузок.Одножильный кабель нельзя прокладывать в магнитопроводе

ВЛВ

Алюминиевый провод с изоляцией из ПВХ, силовой кабель в оболочке из ПВХ

VY

Медный провод с ПВХ изоляцией, силовой кабель в полиэтиленовой оболочке

ВЛИ

Алюминиевый провод с изоляцией из ПВХ, силовой кабель в полиэтиленовой оболочке

VV22

Медный провод, изоляция из ПВХ, армированная стальной лентой, силовой кабель в оболочке из ПВХ

Для прокладки в помещении, в кабельной траншее или прямо в земле, выдерживает внешние механические силы, но не выдерживает тянущее усилие

VLV22

Алюминиевый провод, изоляция из ПВХ, армированная стальной лентой, силовой кабель в оболочке из ПВХ

VV23

Медный провод, с изоляцией из ПВХ, армированный стальной лентой, силовой кабель с полиэтиленовой оболочкой

VLV23

Алюминиевый провод с изоляцией из ПВХ, армированный стальной лентой, силовой кабель с полиэтиленовой оболочкой

VV32

Медный провод, с ПВХ изоляцией, армированный стальной проволокой, силовой кабель с ПВХ изоляцией

Для прокладки в помещении, в кабеле или прямо в земле, способный выдерживать внешние механические силы, но неспособный выдерживать большие тяговые усилия

VLV32

Алюминиевый провод, изоляция из ПВХ, армированная стальной лентой, силовой кабель в оболочке из ПВХ

VV33

Медный провод, стальной провод с ПВХ изоляцией, армированный, силовой кабель с полиэтиленовой оболочкой

VLV33

Алюминиевый провод с изоляцией из ПВХ, армированный стальной проволокой, силовой кабель с полиэтиленовой оболочкой

Примечание: армированные одножильные кабели используются только для D.C. система. Что касается системы переменного тока, следует использовать немагнитный армированный материал

Общее описание и основные виды провода ВВГ

Кабель (провод) ВВГ состоит из медных жил, покрытых слоем ПВХ. Он имеет плоскую форму и в большинстве случаев используется для передачи электроэнергии с дальнейшим распределением во всех видах стационарных установок. Номинально этот шнур рассчитан на напряжение до одного киловатта. Некоторые бренды работают даже по более высоким ставкам.Такой кабель можно прокладывать как в сухих помещениях, так и в сильно влажных. Нередко провода ВВГ можно встретить в специальных кабельных блоках, путепроводах и даже на открытом пространстве. Следует отметить, что их можно укладывать по горизонтальной, наклонной и вертикальной трассе, а также в местах, для которых характерен повышенный уровень вибрации. Единственное место, где не желательно прокладывать этот кабель, - это под землей. Основные и наиболее распространенные провода ВВГ описаны ниже.

Строение кабеля ВВГ-П нг

Каждая жила здесь однопроволочная и имеет круглую форму.Его номинальное поперечное сечение может составлять до 16 квадратных миллиметров. Для утепления используется поливинилхлоридный пластик. Следует отметить, что оболочка отдельных жилок имеет разный цвет. Наружная сфера отличается низкой горючестью и в большинстве случаев имеет белый цвет. Прокладку рекомендуется производить при температуре от 15 до 35 градусов Цельсия и влажности до 98%. Этот кабель питания, как и другие его бренды, имеет плоскую конструкцию. Характеристики провода ВВГ-Пнг позволяют применять его при достаточно высоких уровнях напряжения.

Кабель VVG-P ng LS

Этот вид отличается пониженной пожароопасностью, а кодировка LS (Low Smoke) указывает на то, что продукт имеет низкий уровень газо- и дымовыделения. Поскольку он не распространяет горение, его чаще всего используют для распределения электроэнергии в кабельных помещениях, сооружениях и установках, где переменное номинальное напряжение составляет от 660 В до 1000 В при 50 Гц.

Структура жил

Проволока ВВГ-П нг ЛС имеет токопроводящий электрический ток, изготовлена ​​из меди и может быть однопроволочной или многопроволочной.Если в скрутке две-три жилы, то все они имеют одинаковое сечение, а если четыре - то последняя из них имеет меньшее сечение. Он служит для заземления и называется нулевым. При производстве утеплителя используется особый состав поливинилхлорида, который отличается высокой устойчивостью к возгоранию. Оболочка каждой жилки имеет разный цвет, при этом ноль всегда синий. Толщина внутреннего слоя не менее трех миллиметров. Следует отметить, что пустоты между жилами и изоляцией из поливинилхлоридного состава заполняются за счет него.

Технические условия

Монтаж и прокладку данного провода ВВГ допускается выполнять без предварительного нагрева при температуре не менее минус пятнадцать градусов. Для эксплуатации допустим температурный диапазон от -50 до +50 градусов. Что касается невоспламенения, то для этого кабеля предельная температура токопроводящих жил устанавливается в размере четырехсот градусов.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
