Общие требования к прокладке проводов и кабелей

Электропроводкой называется совокупность проводов и кабелей с относящимися к ним креплениями, поддерживающими защитными конструкциями и деталями, установленными в соответствии с требованиями Правил устройства электроустановок (ПУЭ). Электропроводка выполняется защищенным или незащищенным проводом.

Защищенный провод имеет поверх электрической изоляции металлическую или другую оболочку, предохраняющую его от механических повреждений.
Незащищенный провод не имеет такой оболочки.

Электропроводки могут выполняться открыто и скрыто.

Открытая электропроводка выполняется свободной подвеской по поверхностям стен, потолков, на струнах, тросах, роликах, изоляторах, в трубах, коробах, гибких металлических рукавах, на лотках, в электротехнических плинтусах и наличниках.
Скрытая электропроводка прокладывается внутри конструктивных элементов зданий и сооружений (в стенах, полах, фундаментах, перекрытиях), по перекрытиям в подготовке пола, непосредственно под съемным полом.

Она может быть выполнена в трубах, гибких металлических рукавах, коробах, замкнутых каналах и пустотах строительных конструкций, в заштукатуриваемых бороздах, под штукатуркой, а также непосредственно в строительных конструкциях при их изготовлении.
Наружной называется электропроводка, проложенная по наружным стенам зданий и сооружений, под навесами, между зданиями на опорах (не более четырех пролетов длиной до 25 м каждый), вне улиц, дорог.

Вводом от воздушной линии (ВЛ) электропередачи считается электропроводка между ответвлением от ВЛ и началом внутренней электропроводки от изоляторов, устанавливаемых на наружной стороне здания, до зажимов вводного устройства.

ПРОКЛАДКА КАБЕЛЕЙ И ПРОВОДОВ ПО СТЕНАМ ЗДАНИЙ

По стенам зданий могут, прокладываться одиночные кабели и провода или небольшие пакеты. Трасса их прокладки должна быть параллельна архитектурным линиям помещения.

Открытая прокладка кабелей и проводов по внутренним стенам должна производиться на высоте не менее 2,3 м от пола и 0,1 м от потолка.

Открыто проложенные кабели и провода на высоте до 2,3 м от пола должны быть защищены от механических повреждений стальными желобами или угловой сталью.

Крепление кабелей и проводов к стенам должно выполняться с помощью скреп пластинчатых из тонколистовой оцинкованной стали для крепления кабелей или проводов с наружным диаметром до 15 мм, фасонных скоб для крепления кабелей с наружным диаметром свыше 15 мм. Скрепы (скобы) должны крепиться:

  1. С помощью пластмассовых дюбелей, устанавливаемых в просверленные (пробитые) гнезда,

      2.  С помощью дюбелей-гвоздей пристреливаемых монтажным пистолетом,

      3. Приклеиванием с помощью клея «Стык-10» или другого, прошедшего испытания,

      4. Спиралями из мягкой стальной проволоки с ввернутыми в них шурупами, устанавливаемыми в просверленные гнезда.

Крепления должны располагаться:

  1. На горизонтальных участках через 350 мм;
  2. На поворотах трассы через 100 мм от вершины угла в обе стороны;

3.  На вертикальных участках через 500 мм.

Голые кабели в алюминиевой оболочке не должны соприкасаться поверхностью неокрашенных бетонных или оштукатуренных стен. По таким основаниям прокладка должна выполняться на скобах и клицах с зазором не менее 25 мм между кабелем и стеной.

Проходы кабелей через стены и перекрытия должны выполняться в неметаллических или стальных трубах, проложенных под небольшим углом, обеспечивающим допустимый радиус изгиба кабелей, а также в коробах и проемах.

Закладка кабелей и проводов непосредственно в строительные конструкции в производственных помещениях не допускается.

ПРОКЛАДКА КАБЕЛЬНЫХ ЛИНИЙ В ПРОИЗВОДСТВЕННЫХ ПОМЕЩЕНИЯХ.

При прокладке кабельных линий в производственных помещениях должны быть выполнены следующие требования:

1. Кабели должны быть доступны для ремонта, а открыто проложенные - и для осмотра.

Кабели (в том числе бронированные), расположенные в местах, где производится перемещение механизмов, оборудования, грузов и транспорта, должны быть защищены от повреждений в соответствии с требованиями.

2. Расстояние в свету между кабелями должно соответствовать нормам.

3. Расстояние между параллельно проложенными силовыми кабелями и всякого рода трубопроводами, как правило, должно быть не менее 0,5 м, а между газопроводами и трубопроводами с горючими жидкостями - не менее 1 м. При меньших расстояниях сближения и при пересечениях кабели должны быть защищены от механических повреждений (металлическими трубами, кожухами и т. п.) на всем участке сближения плюс по 0,5 м с каждой его стороны, а в необходимых случаях защищены от перегрева.

Пересечения кабелями проходов должны выполняться на высоте не менее 1,8 м от пола.

Параллельная прокладка кабелей над и под маслопроводами и трубопроводами с горючей жидкостью в вертикальной плоскости не допускается.

Прокладка кабелей в полу и междуэтажных перекрытиях должна производиться в каналах или трубах; заделка в них кабелей наглухо не допускается. Проход кабелей через перекрытия и внутренние стены может производиться в трубах или проемах; после прокладки кабелей зазоры в трубах и проемах должны быть заделаны легко пробиваемым несгораемым материалом.

Прокладка кабелей в вентиляционных каналах запрещается. Допускается пересечение этих каналов одиночными кабелями, заключенными в стальные трубы.

Открытая прокладка кабеля по лестничным клеткам не допускается.

ПРОКЛАДКА ПРОВОДОВ, КАБЕЛЕЙ ВО ВЛАЖНЫХ И СЫРЫХ ПОМЕЩЕНИЯХ

Для устройства электропроводки во влажных, сырых помещениях применяют светильники, электроустановки защищенного исполнения с уплотнительными крышками и с сальниковыми уплотнителями.

Высота подвеса арматуры в помещениях без повышенной опасности должна быть не менее 2 метра от пола до патрона. Если потолки низкие, то применяют светильники, в которых доступ к лампам не возможен без инструментов. В помещениях с повышенной опасностью и особо опасных при высоте установки светильника над полом менее 2,5 метра используют светильники рассчитанные на напряжение не выше 42 В. Длина проводов во влажных, сырых и особо сырых помещениях должна быть минимальной.

Провода электропроводки с проводами светильников соединяют в потолочных розетках. Для соединения алюминиевых проводов линии с медными арматурными проводами светильников используют зажимные колодки.

При параллельной прокладке двух и более плоских проводов при открытой и скрытой проводке, провода должны быть уложены по стене плашмя, рядами с зазором 3-5 мм. Прокладка плоских проводов пакетами или пучками не допускается.

В открытых электропроводках крепления незащищённых проводов металлическими скобами следует выполнять с изоляционной прокладкой. При прокладке проводов и кабелей в трубах и гибких металлических рукавах обеспечивают возможность замены проводов и кабелей. Скрытая и открытая прокладка проводов и кабелей по нагреваемым поверхностям (печи, камин, дымоход) запрещается, так как из-за высыхания изоляции провода приходят в негодность. Радиус изгиба незащищённых изолированных проводов должен быть не менее трёхкратной величины наружного диаметра провода, защищённых и плоских проводов не менее 6-кратной величины или ширины плоского провода.

Кабели из пластмассовой изоляции в поливинилхлоридной оболочке прокладывают с радиусом изгиба не менее 6-кратной, а с резиновой – не менее 10-кратной величины наружного диаметра кабеля.

Монтаж всех видов проводок допускается при t не ниже 15 градусов, при низких t некоторые изоляционные материалы становятся хрупкими; при сгибании могут образоваться трещины, которые могут быть причиной повреждения проводов и кабелей.

Прокладка кабельных линий в производственных помещениях

Внимание!

Ссылка на главу, вышедшую в другом издании

Нумерация может измениться

Данный документ находится в библиотеке сайта ElectroShock

Перейдите по ссылке, чтобы посмотреть список доступных документов

Там же находится ПУЭ в формате справки windows

2.3.134. При прокладке кабельных линий в производственных помещениях должны быть выполнены следующие требования:

1. Кабели должны быть доступны для ремонта, а открыто проложенные - и для осмотра.

Кабели (в том числе бронированные), расположенные в местах, где производится перемещение механизмов, оборудования, грузов и транспорта, должны быть защищены от повреждений в соответствии с требованиями, приведенными в 2.3.15. 2. Расстояние в свету между кабелями должно соответствовать приведенному в табл. 2.3.1.

3. Расстояние между параллельно проложенными силовыми кабелями и всякого рода трубопроводами, как правило, должно быть не менее 0,5 м, а между газопроводами и трубопроводами с горючими жидкостями - не менее 1 м. При меньших расстояниях сближения и при пересечениях кабели должны быть защищены от механических повреждений (металлическими трубами, кожухами и т. п.) на всем участке сближения плюс по 0,5 м с каждой его стороны, а в необходимых случаях защищены от перегрева.

Пересечения кабелями проходов должны выполняться на высоте не менее 1,8 м от пола.

Параллельная прокладка кабелей над и под маслопроводами и трубопроводами с горючей жидкостью в вертикальной плоскости не допускается.

2.3.135. Прокладка кабелей в полу и междуэтажных перекрытиях должна производиться в каналах или трубах; заделка в них кабелей наглухо не допускается. Проход кабелей через перекрытия и внутренние стены может производиться в трубах или проемах; после прокладки кабелей зазоры в трубах и проемах должны быть заделаны легко пробиваемым несгораемым материалом.

Прокладка кабелей в вентиляционных каналах запрещается. Допускается пересечение этих каналов одиночными кабелями, заключенными в стальные трубы.

Открытая прокладка кабеля по лестничным клеткам не допускается.



Прокладка кабелей в производственных помещениях | Монтаж электрических установок | Архивы

Страница 60 из 83

В [2] указано, что при прокладке в кабельных сооружениях, коллекторах и производственных помещениях кабели не должны иметь наружных защитных покровов из горючих материалов. Металлические оболочки и броня кабеля, имеющие несгораемое антикоррозионное (например, гальваническое) покрытие, выполненное на предприятии-изготовителе, не подлежит окраске после монтажа.


Для прокладки кабелей широкое применение получили сборные кабельные конструкции, отличающиеся повышенной несущей способностью и соединением полки со стойкой, не требующим сварки (см. гл. 3). Такие сборные конструкции комплектуют на месте монтажа из отдельных элементов.
Широко применяют сварные кабельные конструкции. Кабели укладывают непосредственно на полках конструкций, на сварных и перфорированных лотках, устанавливаемых на полках, в коробах и т. д. Крепление кабельных конструкций может производиться пристрелкой стальными дюбелями с помощью строительно-монтажного пистолета, если этот способ крепления допустим по условиям нагрузки на конструкции от массы проложенных по ним кабелей. В противном случае для установки деталей крепления заготовляют отверстия с применением средств механизации (электросверлилки, электрического или пневматического молотка).
На прямых участках расстояние по линии прокладки между двумя соседними креплениями кабелей или конструкциями принимают в соответствии с рабочими чертежами.
Проведенные ВНИИпроектэлектромонтажом исследовательские работы (подтвержденные положительным опытом эксплуатации на ряде крупных объектов с начала 80-х годов) показывают, что эти расстояния могут быть значительно увеличены до 4—10 м против регламентированных в [3] 800—1000 мм*.
*Длина пути утечки по поверхности изолятора должна быть указана в стандарте или технических условиях на изолятор конкретного типа.
Кабели, прокладываемые горизонтально по конструкциям, стенам, перекрытиям, фермам и т. п., следует жестко закреплять в конечных точках, непосредственно у концевых муфт, на поворотах трассы, с обеих сторон изгибов и у соединительных и стопорных муфт [2]. При вертикальной прокладке кабели жестко закрепляют через каждые 1000— 2000 мм. На поворотах кабель закрепляют симметрично изгибу, причем радиусы изгиба остаются теми же, что и при прокладке вне зданий (табл. 12.7).
Все металлические конструкции при прокладке кабеля заземляют. Для защиты от коррозии металлические оболочки кабелей, не имеющие защитного покрова, должны быть окрашены негорючей краской. Оцинкованные кабельные конструкции не окрашивают.
При прокладке небронированных кабелей со свинцовой или алюминиевой оболочкой по металлическим опорным конструкциям, а также для закрепления таких кабелей металлическими скобами их оболочку предохраняют от механических и коррозионных повреждений в соответствии с требованиями [2], указанными выше.
Кабели в алюминиевой оболочке без наружного покрова при прокладке их по оштукатуренным и бетонным стенам, фермам и колоннам должны отстоять от поверхности строительных конструкций не менее чем на 25 мм. По окрашенным поверхностям указанных конструкций допускается прокладка таких кабелей без зазора. Это требование относится и к кабелям со свинцовой оболочкой без наружного покрова.
Защиту кабелей от механических повреждений и проходы кабелей через стены и т. п. выполняют в соответствии с требованиями [2], указанными выше.
Для снижения пожарной опасности кабелей применяют нанесение на кабель после его прокладки огнезащитного покрытия (ОПК), разработанного ВНИИ пожарной охраны. Рекомендации по применению ОПК утверждены ГУПО МВД СССР.
Для повышения огнестойкости стальных строительных конструкций, находящихся вблизи от кабельных прокладок, применяется нанесение на конструкции огнезащитного вспучивающегося покрытия ВПМ-2. Это покрытие обеспечивает повышение предела огнестойкости конструкций с 0,25 до 0,75 ч.
На объектах Минэнерго для предотвращения и ограничения пожаров в кабельных сооружениях применяются мероприятия по секционированию и уплотнению кабельных трасс в местах прохода кабелей через стены, перегородки и перекрытия с использованием специального вспенивающегося состава ОЗС. Известные уплотнительные заделки обладают недостатком: при нагреве дают трещины
или усадку, что ведет к потере огнепреградительных свойств Состав ОЗС обладает достаточной степенью огнестойкости при определенной толщине заделки и хорошей адгезией к оболочкам кабелей, не образует трещин и не пропускает огонь и дымовые газы. Изготовляется состав из многих компонентов, при этом происходит вспенивание, увеличение объема в 15—20 раз и отвердение в течение 2 мин. Уплотнительные заделки, пояса и перегородки трудносгораемы Объем одной перегородки на кабельной трассе 0,1 м3. Применение огнезащитною покрытия ОПК и состав ОЗС позволяют отказаться от применения в кабельных сооружениях устройств автоматического пожаротушения.
Скрытую прокладку кабелей внутри здания осуществляют в каналах, сооружаемых в полу Ранее широко применявшаяся прокладка кабелей в трубах все больше заменяется открытой прокладкой кабелей и прокладкой на лотках и в коробах
В настоящее время применяется стендовая заготовка кабелей, сущность которой заключается в предварительной заготовке в мастерской мерных отрезков кабелей со смонтированными заделками концов
Основной причиной, сдерживающей применение стендовой заготовки кабелей, является сложность и трудоемкость обработки проектных кабельных журналов для комплектации кабелей в пучки. Челябинским отделением ВНИПИ Тяжпромэлектропроект разработан способ (метод координат) выполнения кабельных журналов, который позволяет осуществлять стендовую заготовку пучков контрольных и силовых кабелей сечением до 16 мм2 по проектной документации, выполненной на ЭВМ.
Стендовая заготовка кабелей (рис. 12 5) обеспечивает механизацию операций, рациональную организацию труда, простоту выборочного контроля, повышение качества кабельных линий
Производительность труда при стендовой заготовке кабеля выше на 35 % против выполнения этих работ в монтажной зоне
В проектировании кабельных трасс все более широкое применение получают методы оптимального решения задач с помощью ЭВМ, учитывающие условия прохождения трассы и требования экономии кабелей.


Рис 12 5 Технологическая линия для заготовки контрольных кабелей пучками
1 — барабан с кабелем, 2 — передвижной стенд 3 — вертлюг, 4 — бухта кабелей 5 — направляющие ролики, 6— мерное устройство, 7 — ножницы с электроприводом, 8 — намоточный станок, 9 — инвентарные барабаны-кассеты, 10 — стол для разделки, проверки схемы соединения и  маркировки жил кабелей 11 — накопитель кассет, 12 — стенд для кассет 13 — монтажный стол для сборки пучков, 14 — мерная линейка, 15 — подвижная каретка с тянущим устройством, 16 — приемный барабан с электроприводом

В частности, на объектах Магнитогорского металлургического комбината   по документации Челябинского отделения ВНИПИ ТЭП, выполненной по «методу координат» с использованием ЭВМ, осуществил заготовку на стендах в МЭЗ 320 км кабелей. Кабели были скомпонованы в пучки проектной длины и смотаны на инвентарные барабаны. Предварительная заготовка пучков кабелей и сборка их на монтаже обеспечили повышение производительности труда на прокладке кабелей до 20 %.

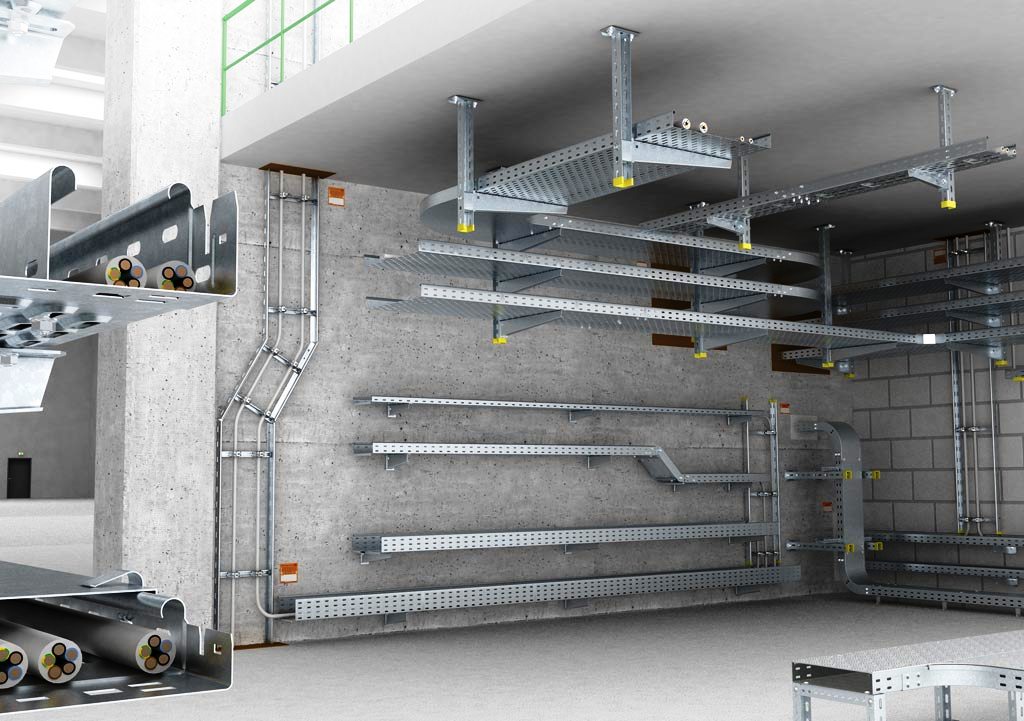

Прокладка кабелей на лотках и в коробах. Описание прокладки проводов и кабелей на лотках и в коробах приведено выше
Прокладка кабелей на тросах (стальных канатах). Между стенами зданий, а также между стенами внутри помещения и по его колоннам выполняют прокладку силовых кабелей до 1 кВ на тросах.
Прокладку кабеля на тросах выполняют с использованием специальных приспособлений и механизмов (рис. 12.6). Кабель при монтаже прикрепляют к тросу до подъема и натяжения, а затем с помощью монтажных блоков или лебедки производят подъем, натяжку и крепление троса вместе с кабелем. При прокладке должны соблюдаться следующие требования [2]: диаметр и марка каната, а также расстояние между анкерными и промежуточными креплениями каната определяются в рабочих чертежах. Стрела провеса каната после подвески кабелей должна быть в пределах 1/40—1/60 длины пролета. Расстояния между подвесками кабелей должны быть не более 800—1000 мм. Анкерные концевые конструкции должны быть прикреплены к колоннам или стенам здания. Крепление их к балкам и фермам не допускается. Стальной канат и другие механические части для прокладки кабелей на канате вне помещений независимо от наличия гальванического покрытия должны быть покрыты смазкой (например, солидолом). Внутри помещений стальной канат, имеющий гальваническое покрытие, должен быть покрыт смазкой только в тех случаях, когда он может подвергаться коррозии под действием агрессивной окружающей среды.

Прокладка кабелей в промышленных и производственных зданиях

Допускается производить открытую укладку в лотках при общем напряжении всех размещенных кабелей до 1кВ, провода должны быть изолированными, но могут быть незащищенными. При опасности физического повреждения провода размещаются в гибких или жестких трубах, коробах или электропроводах.

Проводная сеть, имеющая напряжение более 1кВ должна укладываться внутри пылезащищенных закрытых коробов. Укладка кабелей без использования дополнительных лотков, подвесов или стоек допускается только при условии использования специальных проводов, которые имеют дополнительные кабеленесущие элементы. В частности, это касается прокладки кабелей по фасаду.

Влажные помещения

Открытая прокладка кабелей во влажных производственных помещениях может быть выполнена по несгораемым лоткам с обязательным размещением проводов в закрытых металлических кабельных коробках или трубах. Желательно чтобы защитные средства были выполнены в брызгозащищенном варианте. Данное правило справедливо для сырых помещений, производственный процесс которых использует большое количество жидкости.

Пыльные помещения

Рекомендуется использование проводов со специальной изоляцией. Короба должны иметь специальную крышку и способность изолировать кабеля не имеющие специальной защиты.

Пожароопасные помещения

Прокладка кабелей в производственных помещениях с повышенной пожароопасностью может выполняться исключительно по металлическим лоткам. Рекомендуется использование проводов с трудносгораемой и несгораемой изоляцией и бронированным внешним слоем. Все несущие элементы должны быть выполнены из термостойких материалов. Трассу необходимо прокладывать в местах максимального удаления от зон с потенциальными механическими и термическими повреждениями.

Особенности совместного размещения проводных коммуникаций различного предназначения

Согласно действующих нормативов допускается совместная прокладка в одном лотке кабелей разного назначения:

  • Электропитание;
  • Измерение;
  • Сигнализации и управления;
  • Переменного и постоянного тока при условии общего напряжения до 440 Вольт.

Однако существует целый ряд исключений:

  • Если на линии измерения и автоматизации оказывают влияние внешние наводки от проводов электропитания и количественные показатели превышают допустимую норму. Если эти помехи не были отмечены на стадии проектирования, а обнаружились только при монтаже. И технически невозможно произвести разделение проводных линий на разные, удаленные друг от друга лотки, для линий передачи данных используются экранированные кабеля с заземлением.
  • По правилам техники безопасности, линии стационарных электросетей напряжение до 42 Вольт, которые используется для энергоснабжения ручного электроинструмента, должны устанавливаться отдельно от других коммуникационных линий.
  • Сети тревожной и пожарной сигнализации, а также линии систем автоматического пожаротушения, должны прокладываться в экранированной методической гофре для предупреждения ложных срабатываний, от внешних электромагнитных воздействий.

Размещения сетей автоматизации и управления совместно с сигнальными проводами на отдельном лодке требует следующих условий совместной укладки:

  • В случае двустороннего в использования энергонесущих кобелей и совмещает на противоположных сторонах лотка;
  • При многоуровневом расположение лотков минимальное расстояние между уровнями не менее 100 мм.;
  • В случае одностороннего размещение проводов, кабеля системы автоматизации располагаются под силовыми,обязательно использование огнестойкой перегородки.

Приобрести оборудование для монтажа кабельных систем любых типов Вы можете в нашем Каталоге по оптовым ценам.

Прокладка кабелей в производственных помещениях

Читайте также

Прокладка кабелей в земле

Прокладка кабелей в земле Вопрос. Как выбирается глубина заложения кабелей от планировочной отметки?Ответ. Выбирается не менее: для кабелей напряжением до 20 кВ – 0,7 м; 35 кВ – 1 м; при пересечении улиц и площадей независимого от напряжения – 1 м. Глубина заложения кабелей

Прокладка кабелей в кабельных блоках, трубах и железобетонных лотках

Прокладка кабелей в кабельных блоках, трубах и железобетонных лотках Вопрос. Какой материал труб рекомендуется применять при прокладке кабелей в трубах?Ответ. Рекомендуется применять стальные, чугунные, асбоцементные, бетонные, керамические, полиэтиленовые и т. п.

Прокладка кабелей в кабельных сооружениях

Прокладка кабелей в кабельных сооружениях Вопрос. Какими устройствами отделяются кабельные этажи, туннели, галереи, эстакады и шахты от других помещений и соседних кабельных сооружений?Ответ. Отделяются негорючими перегородками и перекрытиями с пределом огнестойкости

Прокладка кабелей в производственных помещениях

Прокладка кабелей в производственных помещениях Вопрос. Какие указания выполняются при прокладке кабелей в производственных помещениях?Ответ. Выполняются следующие указания:обеспечивается доступ к кабелям для ремонта, а при открытой прокладке – для

Подводная прокладка кабелей

Подводная прокладка кабелей Вопрос. На каких участках прокладываются кабели при пересечении кабелями рек, каналов и т. п.?Ответ. Прокладываются преимущественно на участках с дном и берегами, мало подверженными размыванию. При прокладке кабелей через реки с неустойчивым

Прокладка кабелей по специальным конструкциям

Прокладка кабелей по специальным конструкциям Вопрос. В каком виде выполняется прокладка кабелей по каменным, железобетонным и металлическим мостам?Ответ. Выполняется под пешеходной частью моста в каналах или в отдельных для каждого кабеля негорючих трубах;

Прокладка кабелей в сейсмически активных районах

Прокладка кабелей в сейсмически активных районах Вопрос. Допускается ли прокладка кабелей в грунте в трубах и блоках?Ответ. Такая прокладка не допускается (2.3.147).Вопрос. Как рекомендуется прокладывать кабели в грунтах в районах с сейсмичностью 7 баллов и более?Ответ.

Установка распределительных устройств в производственных помещениях

Установка распределительных устройств в производственных помещениях Вопрос. Каковы требования Правил к токоведущим частям РУ, установленных в помещениях, доступных для неквалифицированного персонала?Ответ. Такие РУ должны иметь токоведущие части, закрытые сплошными

Прокладка кабелей и проводов

Прокладка кабелей и проводов Вопрос. Какие требования предъявляются к кабелям и проводам?Ответ. Должны быть с медными жилами; электропроводки не должны распространять горение:в зрительных залах, в том числе в пространстве над залами и за подвесными потолками;на сцене, в

Установка распределительных устройств в производственных помещениях

Установка распределительных устройств в производственных помещениях Вопрос 17. Каково требование Правил к токоведущим частям распределительных устройств, установленных в помещениях, доступных для неквалифицированного персонала?Ответ. Такие РУ должны иметь

Прокладка кабелей в земле

Прокладка кабелей в земле Вопрос 123. Какой выбирается глубина заложения кабелей от планировочной отметки?Ответ. Выбирается не менее:кабелей до 20 кВ – 0,7 м;кабелей 35 кВ – 1 м;при пересечении улиц и площадей независимо от напряжения – 1 м.Глубина заложения кабелей

Прокладка кабелей в кабельных блоках, трубах и железобетонных лотках

Прокладка кабелей в кабельных блоках, трубах и железобетонных лотках Вопрос 141. Сколько резервных каналов предусматривается в каждом кабельном блоке при проектировании?Ответ. Предусматривается до 15 % резервных каналов, но не менее одного канала (п. 2.3.100).Вопрос 142. Какой

Прокладка кабелей в кабельных сооружениях

Прокладка кабелей в кабельных сооружениях Вопрос 148. Какими приспособлениями отделяются кабельные этажи, туннели, галереи, эстакады и шахты от других помещений и соседних кабельных сооружений?Ответ. Отделяются негорючими перегородками и перекрытиями с пределом

Подводная прокладка кабелей

Подводная прокладка кабелей Вопрос 167. Каковы правила прокладки кабелей при пересечении рек, каналов и т. п.?Ответ. В этих случаях кабели, как правило, заглубляются в дно на глубину не менее 1 м на прибрежных и мелководных участках, а также на судоходных и сплавных путях; 2 м

Прокладка кабелей по специальным сооружениям

Прокладка кабелей по специальным сооружениям Вопрос 171. Как выполняется прокладка кабелей по каменным, железобетонным и металлическим мостам?Ответ. Выполняется под пешеходной частью моста в каналах или в отдельных для каждого кабеля негорючих трубах; предусматриваются

Прокладка кабелей в сейсмически активных районах

Прокладка кабелей в сейсмически активных районах Вопрос 175. Допускается ли прокладка кабеля в грунте в трубах и блоках?Ответ. Такая прокладка в сейсмически активных зонах не допускается (п. 2.3.147).Вопрос 176. Как рекомендуется выполнять прокладку кабеля в грунте в районах с

Прокладка кабеля в помещении - ООО ПРОМТЕХАВТОМАТИЗАЦИЯ

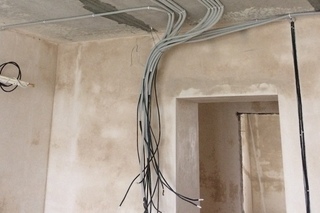

Прокладка кабельных линий по стенам и потолкам помещений может осуществляется несколькими способами в зависимости от условий и наличия уже проложенных кабельных линий. Наиболее часто кабели прокладывают :в лотках, в трубах, потолочных конструкциях и по полкам кабельных конструкций.

Окончательному выбору трассы должен предшествовать осмотр места прокладки кабеля. В практике монтажа кабельных линий имеются отклонения от проектного решения по причинам изменения строительной части, а также различных препятствий, не учтенных проектом, как, например: появление новых трасс, горя-чих трубопроводов, вентиляционных каналов и коробов и др. Замеченные препятствия и обходы должны быть нанесены на исполнительный чертеж и предварительно согласованы с проектной организацией.



До начала разбивки трассы необходимо, чтобы в помещении были полностью закончены строительные работы, предусмотрены специальные отверстия под кабельные конструкции, а также места прохода кабелей через перекрытия. Потолки и стены должны быть заранее оштукатурены и побелены.



При наличии цементной штукатурки нельзя укладывать освинцованный голый кабель непосредственно на свежеоштукатуренную поверхность во избежание разрушения свинцовой оболочки.



В подготовку трассы входит ее разбивка. При помощи шнура, или нивелира, отбивают продольные оси крепления, затем отвесом ведут разбивку вертикальных осей. Места пересечений линий расчерчивают по размеру хвостовой части конструкции и приступают к пробивке гнезд. Пробитые отверстия очищают от кирпичного или бетонного боя, обильно смачивают водой и вставляют в них хвостовые части кабельных конструкций. Мелкой щебенкой хвостовую часть плотно расклинивают, окончательно выверяют шнуром в продольном и вертикальном направлениях, затем вмазывают раствором цемента с песком в пропорции: одна часть цемента и три части песка. Вмазанные конструкции оставляют в состоянии покоя до полного затвердевания раствора.



В случае, если на конструкциях предполагается укладка группы кабелей в алюминиевой оболочке, то на всем протяжении трассы необходимо предусмотреть устройство компенсационных разрывов, которые состоят в том, что через 40—50 м дается промежуток между полочными конструкциями, равный двойному расстоянию при обычной установке, т. е. 1,6 м. Такое расположение конструкций позволит создать некоторый провес контрольного кабеля (компенсационная петля), чем преду-преждается возможность падения кабеля с полок конструкций при расширении.



При наличии безметизных закрепов вмазка конструкций отпадает, а пробивочные работы значительно сокращаются по объему. Разметка мест крепления под безметизные закрепы производится так же, как и описанных выше.



После установки и закрепления конструкций их соединяют заземляющей полоской (сталь 40X4) при помощи электросварки. В подготовку трассы входят также устранение препятствий на пути, очистка места прокладки от лесов, арматуры и строительного мусора. В случае прохода кабеля через стены помещения с подъемом вверх необходимо пробить отверстие с таким расчетом, чтобы кабелю обеспечивался изгиб не менее 10 диаметров. При пересечении горячих трубопроводов на них накладывают дополнительный слой тепловой изоляции, а кабель углубляется в стену (соблюдать радиус изгиба 10 диаметров, а для кабеля с. алюминиевой оболочкой 20 и 25 диаметров).



В местах прохода кабеля через пол или стену необходимо заложить и вмазать короткие обрезки труб с разбортованными концами. Выбор того или иного типа кабельных конструкций осуществляют в зависимости от характера трассы (стена, потолок, канал).



Прокладка кабеля по потолкам и стенам помещения производится следующим образом. Когда трасса подготовлена, кабели доставляют к месту прокладки в барабанах и осторожно спускают с автомашины при помощи крепкого настила или автокрана. Категорически запрещается сбрасывать барабаны с кабелем с борта автомашины. Барабаны осматривают снаружи для определения целости конца кабеля и обшивки барабана. Затем сверяют и записывают в кабельный журнал данные из технического паспорта, закрепленного на барабане, после чего обшивку барабана разбирают, тщательно осматривают внешние витки кабеля и убеждаются в отсутствии на них повреждений от вмятин и гвоздей обшивки. Кабель обязательно проверяют мегомметром на 1000в по всем жилам. Если барабан с кабелем необходимо доставить в глубь помещения к месту раскатки, то от расшивки барабанов нужно воздержаться и осуществить ее после транспортировки.



При перекатывании барабана, необходимо контролировать направление вращения, вращение барабана должно совпадать с направлением стрелки, нанесенной на его щеки. Перекатка барабана в обратном направлении ослабит плотность витков кабеля и затруднит раскатку.



Доставленный на место барабан устанавливают на козлы и поднимают от пола на 100 мм, конец кабеля пускают в прокладку, следя, чтобы размотка велась только сверху. Несоблюдение этого элементарного правила может привести к перелому кабеля из-за задевания его о землю при больших оборотах барабана. Следует избегать раскатки кабеля по конструкциям, так как при этом неизбежно будет повреждена оболочка кабелей. Лучше кабель раскатывать вдоль фронта кабельных конструкций на руках или при помощи раскаточных роликов и лишь после этого поднимать его на полки кабельных конструкций или лотки. Практикуемая иногда раскатка кабеля путем снятия витков с положенного на щеку барабана должна быть категорически запрещена как при-водящая к перекручиванию и порче кабеля.



В качестве метода, ускоряющего прокладку, можно рекомендовать метод раскатки по роликам с применением электрифицированной лебедки в конце трассы. Этот способ, однако, не может дать эффекта при большом числе поворотов и наличии многих препятствий, но его следует всячески поощрять на относительно прямых трассах. При такой укладке требуется всего 6 чел. на 250 м длины кабеля. В процессе прокладки кабеля необходимо хорошо наладить связь и сигнализацию между исполнителем у лебедки и исполнителями, стоящими на поворотах трассы.



После прокладки кабель окончательно выравнивают и развешивают бирки. Бирки развешивают на расстоянии 10—15 м, если участок прямой, и обязательно в местах входа и выхода кабеля и перехода через стенку. Бирки всех кабелей навешивают в одном месте.



Если кабель укладывают в помещении и он имеет наружный джутовый покров, его необходимо снять из соображений пожарной безопасности. В местах прохода через температурные швы зданий и сооружений кабелю дают небольшую слабину, играющую роль компенсатора.



Для прокладки контрольного кабеля необходимо соблюдение следующих требований:



1. Не допускается прокладка непосредственно в почве, содержащей гниющие органические вещества, а также шлак, воду, известь.



2. Не допускается открытая прокладка в помещениях зольных и химических цехов (прокладка только в блоках и закрытых туннелях).



3. Не допускается прокладка параллельно шинной канализации с большими токовыми нагрузками (шины от генераторов и силовых трансформаторов) на расстоянии менее 1 м.



4. В случае прокладки контрольных кабелей на участке, подверженном постоянной вибрации (мельницы, фундаменты генераторов, топливоподача и др.), необходимо предусмотреть достаточную слабину кабеля, а крепление осуществлять с применением эластичных прокладок.



5. При наличии на объекте монтажа электровозов с питанием от сети постоянного тока во избежание электрохимической коррозии необходимо все ветки железнодорожных рельсов сварить и соединить перемычками, а также присоединить к рельсам в нужных точках дополнительные отсасывающие кабели.



6. При одновременной укладке контрольных кабелей с силовыми на общих конструкциях силовые кабели укладывать сверху на отдельной полке.



7. Силовые кабели должны быть отделены от контрольных специальными дугостойкими перегородками, а в случае укладки кабелей в общей земляной траншее контрольные кабели укладываются от силовых на расстояния не менее 100 мм или отделяются кирпичами, положенными на ребро.



Не асфальтированные и небронированные кабели в алюминиевой оболочке не следует прокладывать в сырых помещениях, в бетонных и асбоцементных блоках, а также открыто в среде, которая разрушительно действует на алюминий (например, морские побережья, химические заводы). Также не рекомендуется прокладка по стенам и каналам с сырой невыстоявшейся штукатуркой. Не рекомендуется прокладка таких кабелей и по металлическим конструкциям, если между ними и кабелем не проложены изоляционные прокладки. В случае закрепления кабелей при помощи скоб под последние также укладываются изоляционные прокладки, а сами скобы тщательно прокрашиваются битумными лаками.

Прокладка кабеля открытым способом (в помещении)

Потребность в проводке кабеля для системы видеонаблюдения возникает в связи с необходимостью подачи электропитания к камерам, а также для вывода информации с камер на видеорегистратор и (или) на монитор.

Замена старых или протяжка новых слаботочных коммуникаций в помещении – задача весьма и весьма трудоемкая. В зависимости от локализации монтажа проводки, условий, имеющихся в помещении, и индивидуальных предпочтений прокладку кабелей можно производить различными способами.

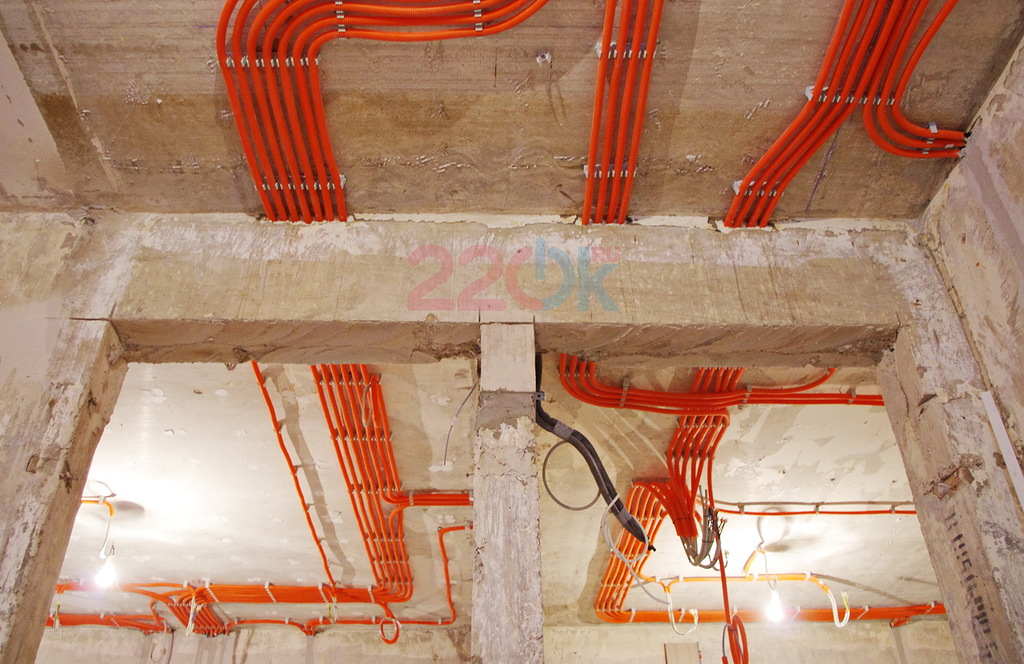

Чтобы проложить информационный кабель по полу, стене или потолку может использоваться гофрированная трубка - гофра. При этом прокладка может осуществляться как по скрытым, так и по открытым поверхностям. Гофра изготавливается из металла или поливинилхлорида. Для укладки внутрь закладывается металлическая проволока, которая позволяет протянуть через трубку кабель. Чаще всего используют поливинилхлоридную трубку для прокладки слаботочных кабелей внутри помещения. Это мотивируется тем, что их вес и стоимость существенно меньше металлических. Металлические трубки применяют, если необходимо надежно защитить информационный кабель от несанкционированного доступа.

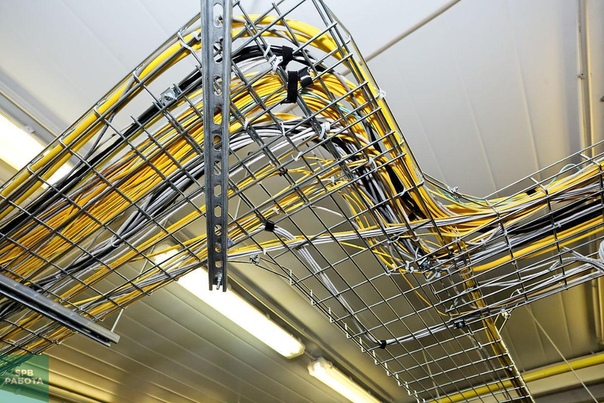

Другим способом прокладки кабеля является укладка в лотках. Такой вариант применяется при проведении слаботочных коммуникаций в подвале, насосной, компрессорной и других аналогичных помещениях. Лотки привлекательны тем, что они стоят дешево, позволяют легко проверить исправность кабеля и добавить новый кабель.
Прокладку кабелей осуществляют, когда установка видеонаблюдения завершена.

В последнее время все большей популярностью пользуется прокладка кабелей в кабель-канале. Это наиболее эстетичный способ открытой проводки. Его можно применять в уже отделанном помещении или, если, например, скрытая прокладка невозможна (в деревянных стенах). В качестве материала кабель-канала используется: пластик или металл.

Технология монтажа кабеля:

Снимается крышка с короба. Короб фиксируется на стене дюбелями, например. Затем прокладывается кабель. Внутри короба он не закрепляется.
Если длина кабеля большая, то для временного его закрепления через небольшие промежутки устанавливают временный крепеж в виде скотча или кусков крышки. После завершения протяжки кабеля убирают временные и устанавливают штатные крышки на короб.
Разновидностью вышеописанной технологии является укладка кабеля в плинтусе, имеющем кабель – канал.

При наличии в помещения, где прокладывается кабель, фальш-потолка или фальш-пола, задача значительно упрощается. В этом случае кабели пропускаются через фальш-поверхность, укладываются свободным образом и в конце трассы выводятся обратно в помещение. Это очень удобный способ прокладки слаботочных сетей, облегчающий обслуживание и ремонт кабельного хозяйства.

К недостаткам такого варианта следует отнести незащищенность кабеля, передающего важную информацию, от несанкционированного доступа.
Этот недостаток нивелируется в случаях, когда вся система видеонаблюдения, включая камеры, микрофоны, регистратор и монитор, располагается в пределах здания, доступ к которому охраняется.

Прокладка кабеля - обзор

1.

Технология прокладки подводных оптических кабелей

Методы прокладки подводных оптических кабелей включают метод прямой прокладки, метод выемки грунта, метод заглубления, метод плуга-закапывания , метод захоронения с промывкой подводных дистанционно управляемых аппаратов (ТПА) и т. д. (Ye, 2006).

Морская акватория с глубиной воды более 1000 м меньше подвержена влиянию различных человеческих факторов, поэтому всегда используется метод прямой прокладки.Этот метод позволяет судну с подводным кабелем прокладывать подводный кабель непосредственно на морском дне и, контролируя скорость судна и скорость прокладки кабеля, убедиться, что подводный кабель имеет некоторую слабину и плотно прилегает к морскому дну. Когда скорость корабля слишком высока или слабина расцепления троса недостаточна, подводный трос будет казаться свободным, чтобы вызвать повреждение.

В морской зоне с глубиной воды менее 1000 м, чтобы защитить подводный кабель и не подвергать его воздействию рыболовства, постановки судов на якорь и т. Д.Как правило, для выполнения устройства захоронения следует применять методы земляных работ и закапывания плуга. Для этого типа конструкции необходимо предварительно провести траншею, прокладывая кабель в траншее, а затем используя приливные течения и другую гидродинамическую засыпку, чтобы засыпать траншею, чтобы проложить оптический кабель. Поскольку грунт засыпки новой канавки относительно рыхлый, защитить подводный кабель сложно. В случае суровой погоды или чрезвычайных ситуаций аварийная постановка на якорь кабельного корабля может легко повредить подводный кабель.При установке в заглубление очень важен контроль натяжения подводного кабеля. Если натяжение слишком велико, трос легко подвешивается и выдерживает натяжение долгое время. Под действием течений возникает трение подводного кабеля о дно моря, что приводит к выходу из строя и сокращению срока службы кабеля. Если установочное натяжение слишком мало, провисание кабеля будет слишком большим и приведет к кольцам, перегибам, а также к повреждению подводного кабеля.

Из-за сложности морской среды существуют ограничения на различные методы установки.В целом скорость установки корабля, материал морского дна и погодные условия в период установки будут влиять на качество установки, из которых наиболее заметными проблемами являются плавучесть и недостаточная глубина заглубления, вызванная отсутствием зазора. При проектировании запаса прокладки подводного оптического кабеля обычно составляет 3–6%. В реальной установке, если скорость судна слишком высока, оптический кабель не может вовремя опуститься на морское дно и подвешен. Кроме того, поскольку кабель опущен и скорость судна не может быть синхронизирована или заблокирована, он вытянет освобожденный оптический кабель с морского дна и будет подвешен в небольшой степени.Как только подводный кабель подвешен и если натяжение слишком велико, может показаться, что бронированные части растягиваются и смещаются, растягиваясь до длины подводного кабеля и уменьшая диаметр намотки.

2.

Технология ухода за подводным кабелем

После определения места выхода из строя подводного кабеля судно с кабелем будет использовать специальный рыболовный якорь или подводное механическое устройство для подъема. Ремонтный персонал проверит и перережет весь поврежденный подводный кабель, поставит буи на точку останова и вернет кабель в море.Для защиты подводного кабеля радиус кривизны должен быть больше 1,5 м, поэтому на конце ремонтной секции будет участок морского кабеля «Ω». После завершения подводного кабельного соединения, чтобы не подвергать кабельную муфту воздействию чрезмерной внешней силы, как правило, кабель сечением «Ω» помещается непосредственно в море. Трудность прокладки кабеля сечением «ω» выше, так как нелегко достичь предусмотренной глубины и, как следствие, легко снова выйти из строя.

В процессе утилизации кабеля существует опасность его обрыва из-за волновой турбулентности, что не редкость при ремонте подводных волоконно-оптических кабелей. Следовательно, если жил кабеля будет слишком много, время сварки будет больше, и подводный кабель будет легче отсоединить.

Кроме того, если во время ремонта подводный кабель возле точки разлома будет поднят из воды и помещен в подвешенное состояние, а кабель на крюке имеет наибольшее тяговое усилие, подводный кабель возле точки разрыва также склонен к новой неисправности.

Прокладка кабелей и кабелепроводов на подстанциях - передовой опыт

Установка кабелепровода. Изображение предоставлено: капитальное строительство MTA в Нью-Йорке.

Подстанции содержат оборудование, управляемое реле. Если реле установлено в удаленном месте, например, в диспетчерской, вам необходимо проложить провода от реле к тому месту, где оборудование находится во дворе. Процесс прокладки проводов может быть таким же простым, как их прямое закапывание в землю (в зависимости от оболочки кабеля) или, при необходимости, протягивание их через кабелепровод.Условия площадки, финансирование проекта и тип подстанции (основная мощность или распределение) определяют, какой метод является наиболее подходящим.

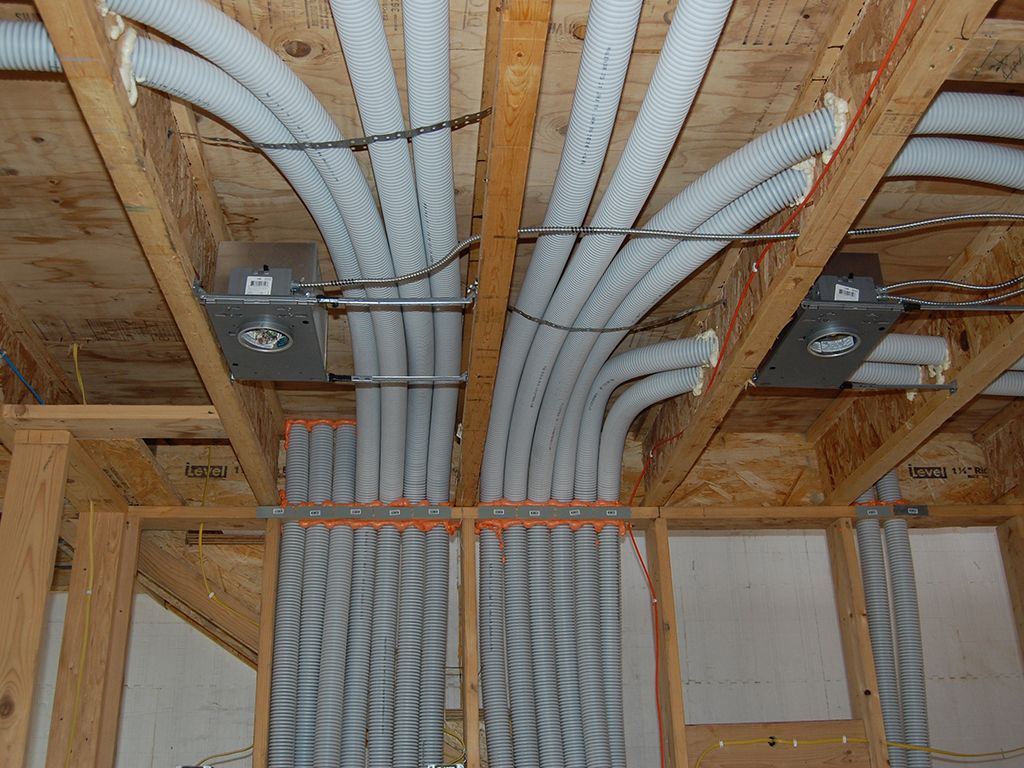

Прокладка кабелепровода

После определения правильного подхода к прокладке проводов необходимо провести значительный объем инженерных работ, чтобы определить следующее:

  1. Тип провода и его размер (допустимая нагрузка)
  2. Размер кабелепровода
  3. Количество изгибов в Кабелепровод
  4. Концевая заделка кабелепровода в распределительной коробке
1.Тип провода и его размер (допустимая нагрузка)
  • При непосредственной прокладке кабеля изоляция кабеля является важным параметром, который следует учитывать. Они должны быть рассчитаны на то, чтобы выдерживать тепло, выделяемое током, и противостоять разложению из-за содержания влаги в почве.
  • Провода, проложенные внутри кабелепровода, обладают устойчивостью к высоким температурам благодаря отличным изоляционным свойствам (например, с изоляцией THHN). Однако знайте, что когда в кабелепроводе проложено более трех проводов, они будут пропускать меньше тока, чем они способны, когда установлен только один.Это снижение характеристик происходит из-за чрезмерного нагрева провода.
  • Помимо удельного сопротивления провода (которое изменяется в зависимости от диаметра), изоляция провода определяет величину тока, который он может пропускать. Вычислить точную пропускную способность провода по току, также известную как его допустимая нагрузка, довольно сложно. Простой и надежный способ определить допустимую нагрузку на провод - это посмотреть книгу Национальных правил электротехники (NEC). В этой книге описаны электрические характеристики различных проводов с некоторыми ограничениями.Вы должны тщательно соблюдать их для правильного применения.
2. Размер кабелепровода
  • Поскольку трубы изгибаются и скручиваются в разных направлениях, чтобы добраться до распределительной коробки (распределительной коробки) или кабельной траншеи, существует ограничение на количество проводов, которые могут быть проложены в ней. Сжатие большего количества проводов, чем рекомендовано в книге NEC, может привести к их заклиниванию, в результате чего тянуть кабель станет просто кошмаром.
  • Иногда размер кабелепровода определяет инженерное приложение. Например, кабелепровод, по которому должен проходить оптоволоконный кабель, имеет слишком большой размер из-за хрупкости кабеля.
3. Количество изгибов в кабелепроводе
  • Обычной практикой в ​​отрасли является не более 360 изгибов от отверстия на одном конце трубопровода до другого конца. Если это не делается в полевых условиях, изгибы создаются путем установки сборных колен для кабелепровода.
  • Если участок кабелепровода длинный и неизбежно много изгибов, поможет установка отверстий для рук на пути трубопровода. Отверстия для рук позволяют вытащить провод из входящего канала, прежде чем он будет вставлен в выходящий.
  • Еще один момент, о котором следует помнить: небольшие трубы до 2 дюймов (дюймов) можно легко согнуть в полевых условиях. Колена большего размера (3 дюйма и выше) являются прочными, поэтому необходимо заранее заказывать колена кабелепровода с требуемым радиусом изгиба.
4. Концевая заделка кабелепровода в распределительной коробке
  • Кабелепроводы, оканчивающиеся на верхней части соединительной коробки, нуждаются в переходнике коробки. Адаптер обеспечивает хорошую настройку для предотвращения попадания погодных элементов в соединительную коробку.
  • Трубопроводы, оканчивающиеся на нижней поверхности коробки, могут быть оснащены кабелепроводом с резьбой с шайбами ​​и контргайкой.Контргайка и переходники коробки должны предотвращать натирание проводов о края коробки при перемещении.
  • Если кабелепровод металлический, используется контргайка, интегрированная с втулкой заземления. Втулка заземления позволяет прикрепить металлический кабелепровод к шине заземления соединительной коробки.
  • Гибкие металлические трубы (разновидности из силтита и ликвидтита) являются хорошей заменой жестким трубам для проходов между соединительной коробкой и трубами, идущими от земли. Он компенсирует инженерные ошибки, допущенные, когда заглушки (в фундаменте или в земле) не совпадают точно под соединительной коробкой.

Установка кабеля

  • Не все провода можно размещать рядом друг с другом. Например, нельзя размещать провод переменного тока (от служебного трансформатора станции или силового трансформатора) параллельно или рядом с проводом управления - например, провод, который может отключить автоматический выключатель. Наведенные потенциалы переменного тока могут привести к неправильному срабатыванию реле.
  • Блуждающие индукции можно предотвратить с помощью экранированных кабелей.
  • Иногда экрана кабеля недостаточно. См. Раздел «Кабели заземления и экранирования - передовой опыт подключения оборудования на подстанции» для получения дополнительной информации.
  • Поэтому в качестве меры предосторожности необходимо прокладывать неизолированный медный (заземляющий) провод рядом с кабелепроводом, по которому проходят контрольные провода.

Резюме

  1. Определите правильный размер кабеля и его изоляцию в зависимости от нагрузки, которую он питает, и способа его установки.
  2. Определите размер кабелепровода в зависимости от количества кабелей, которые вы хотите в нем проложить.
  3. Избегайте изгибов. Если этого нельзя избежать, установите кабельные короба или отверстия для рук, чтобы упростить установку кабеля.
  4. Избегайте группирования проводов питания переменного тока и проводов управления.
  5. Обратитесь к кодовой книге NEC для получения информации по темам, обсужденным выше.

Поддержите этот блог, поделившись статьей

Кабели сигнализации для железных дорог Внутренние кабели Кабели для наружной установки Силовые кабели - концепции железнодорожной сигнализации

Кабель - это блок, который содержит более одного изолированного проводника, сгруппированного в компактную форму, обеспечивающую механическую защиту и электрическую изоляцию. Сигнальные кабели с ПВХ изоляцией и оболочкой из ПВХ используются для прокладки цепей сигнализации.Проводники из меди утвержденного размера. Кабели классифицируются как «ВНУТРЕННИЕ» и «НАРУЖНЫЕ».

Для чего нужны внутренние кабели?

Применяется для внутренней разводки цепей сигнализации с медным проводником, с ПВХ изоляцией без брони. Внутренние кабели обычно имеют размер 60, 40, 24, 20 жил с диаметром жилы 0,6 мм. или 60, 40, 24 и 16 жил диаметром 1,0 мм. размер.

Наружный кабель

Они классифицируются как основной кабель, хвостовой кабель, силовой кабель и четырехъядерный кабель в соответствии с требованиями к подключению цепи.Основные и хвостовые кабели доступны в 4-жильном, 6-жильном, 8-жильном, 12-жильном, 20-жильном, 24-жильном и 30-жильном вариантах с площадью проводника 1,5 кв. Мм. 1,5 кв. Мм (медный проводник) 2 кабеля сечением жилы используются для рельсовых цепей (конец питания и конец реле). Нумерация обычно начинается с самого внешнего слоя, то есть начиная с синего и заканчивается желтым.

Кабель питания

Используется в качестве ШИНЫ для подачи питания от релейной комнаты к распределительным коробкам. Размеры: 10 кв. Мм. Алюминиевый одножильный двухжильный кабель.25 кв. Мм. Алюминий, одножильный / многопроволочный, двухжильный.

Счетверенный кабель

Используется для цепей счетчика осей, цепей блочной линии. Имеется 6- или 4-четырехжильный кабель (1 четырехжильный = 4 проводника, расположенные в 2-х парах)

Тестирование сигнальных кабелей

Периодичность основного кабеля Один раз в год, хвостовой кабель Один раз в шесть месяцев, Срок службы сигнального кабеля 30 лет, 500 В постоянного тока мегомметр, используемый для тестирования кабеля. Сопротивление изоляции не должно быть менее 5 МОм / км в сухую погоду.(Для 500 МВт 10 МОм, 250 МВт 20 МОм)

Передатчик электрического ключа

Передатчик электрического ключа используется для управления сигнальным устройством, таким как точки, LC-ворота и сигналы, и т. Д. Посредством SM путем удержания ключа управляемого устройства (которое обычно заблокировано) и выдачи того же ключа для разблокировки устройства. при необходимости.

В рамках этой системы работа стационарного оборудования блокируется с помощью механического ключа, который электрически заблокирован в EKT.Для извлечения ключа из EKT требуется, чтобы пара EKTS была подключена последовательно, одна на функциональном конце, а другая на контролирующем конце, и требует физического сотрудничества с обоих конечных операторов.

Клавиши EKT сконструированы таким образом, что они входят только в инструмент, предназначенный для данной клавиши, и не могут входить в другие инструменты такого типа. Ключи ЭКЦ имеют уплотнение.

Железнодорожные сигнальные кабели Внутренние кабели Наружные кабели Силовые кабели

Ключи разомкнуты: все контакты разомкнуты.
Ключ и нажатие вправо: контакты 5 и 4; Марка 3 и 1
Введите: Контакты 5 и 4; 3 и 2 марки

Электрические параметры:
Сопротивление катушки - 12.От 5 Ом до 15 Ом
Номинальное напряжение - 12 В постоянного тока
Рабочий ток от 150 мА до 200 мА
Минимальное напряжение 6 В постоянного тока

Типы кабелей, используемых на индийских железных дорогах

Прокладка кабелей с разным номинальным напряжением в одном канале

Технические условия на сигнальные кабели для железных дорог

Канатный переход под железнодорожным путем

Сопротивление шлейфа сигнального кабеля

Спецификация RDSO для сигнальных кабелей

Каковы требования к прокладке волоконно-оптического воздушного кабеля?


1.Требования к режиму воздушной прокладки

Когда между зданиями установлены телеграфные столбы, между зданиями и столбами можно проложить стальной трос и таким образом привязать к нему оптический кабель; если между зданиями нет телеграфных столбов, но расстояние составляет около 50 м, оптический кабель также можно проложить напрямую между зданиями с помощью стального троса.

2. Метод воздушной прокладки должен соответствовать следующим требованиям при конкретном строительстве:

· Подвешивайте оптические кабели на крюках при прокладке на ровной поверхности, но связывайте оптические кабели в горах или на крутых склонах.Соединение оптического кабеля должно быть расположено на прямой опоре, в которой кабели легко обслуживать, а зарезервированные оптические кабели должны быть закреплены на опоре с помощью зарезервированных скоб.
· U-образный расширительный изгиб требуется через каждые 3-5 полюсов для оптических кабелей, натянутых на опоры, и примерно 15 м следует зарезервировать на каждые 1000 м.
· Воздушно-оптические кабели, проложенные до стены, должны быть защищены стальными оцинкованными трубами, а отверстия в трубах должны быть заблокированы огнестойкой грязью.
· Предупреждающие знаки должны быть вывешены для воздушных оптических кабелей примерно через каждые 4 опоры или когда прокладываемая конструкция должна пересекать дороги, реки, мосты и другие специальные участки.
· Трезубец должен быть добавлен на пересечении линии подвески и линии электропередачи, удлинение каждого конца должно быть не менее 1 м.
· Электрическая опора у обочины дороги должна быть обшита 2-метровым световым стержнем.
· Чтобы наведенный ток подвесного троса не повредил людей, опорный трос каждого полюса должен быть электрически соединен с подвесным тросом, а заземляющий провод типа подпирающего троса должен быть установлен в каждой позиции подпирающего троса.Подвесной трос должен быть непосредственно соединен с кольцом футеровки и непосредственно заземлен на зажиме.

Антенный кабель обычно находится на высоте 3 м от земли. При входе в здание необходимо пройти в U-образную стальную защитную гильзу на внешней стене, а затем пройти вниз или вверх. Диаметр входа оптического кабеля обычно составляет 5 см.

Примечание. В дополнение к трем распространенным методам прокладки оптических кабелей вне помещений, существует также метод прокладки стен, который будет использоваться в некоторых особых условиях.Вот краткое введение.

При прокладке наружного оптического кабеля на стене должны выполняться следующие требования.
(1) За исключением верхней части подземного оптического кабеля, запрещается прокладывать на стене оптический кабель из армированного или масляного пенька.
(2) Когда он пересекает улицу во внутреннем дворе или проход во дворе и т. Д., Минимальное расстояние между самой нижней точкой кабеля и землей должно быть не менее 4,5 см.
(3) 7 / 2.2 и 7/2.6 приняты за линию подвеса с шагом опор 8-10м. Расстояние между терминальной фиксацией и первой промежуточной опорой не должно быть более 5 м.
(4) При прокладке кабеля горизонтально или вертикально крепление терминала и средняя опора подвесной линии должны соответствовать требованиям приемки для линий связи локальной сети.
(5) Он должен быть на той же стороне кабеля. Оптический кабель нельзя прокладывать вдоль стены в виде крючка; если это неизбежно, оптический кабель следует защитить гильзой.При прокладке оптического кабеля вдоль линии подвеса, выступающей из стены на полу в помещении, расстояние между крючками составляет 1 м.

Эта статья предоставлена ​​компанией Jiangsu Hansheng Cable Technology Co., Ltd. Для перепечатки укажите источник!

Правила NEC и оптоволоконных кабелей и дорожек качения

Время для быстрой популярной викторины. Где NEC предоставляет все свои требования к методам подключения? Если вы ответили в главе 3, вы почти правы. При прокладке волоконно-оптических кабелей требования к способам разводки приведены в ст.770. Только когда ст. 770 ссылок на разделы в главе 2 и ст. 300 применимы к оптоволоконным кабелям и кабельным каналам [770.3].

Например, подраздел 770.113 относится к 300.22, который применяется при прокладке оптоволоконных кабелей и кабельных каналов оптического волокна в воздуховодах и помещениях статического давления. Артикул 770 не относится к 300.15, поэтому вам не нужно укладывать оптические соединители в коробки.

Статья 770 также применяется к композитным кабелям, в которых оптические волокна сочетаются с токоведущими проводниками.Их можно использовать только тогда, когда оптические волокна и токопроводящие электрические проводники функционально связаны [770.133 (A)]. Поскольку NEC считает эти электрические кабели [770.3 (B)], они должны соответствовать соответствующим требованиям глав 1-4.

Механика имеет значение

Вы должны установить оборудование и кабели аккуратно и качественно [770.24]. Одним из следствий этого является то, что прокладка кабелей не может препятствовать доступу к оборудованию [770.21]. Например, вы должны запустить их так, чтобы они не опирались на потолочную плитку и не блокировали доступ.

В идеале вы должны прокладывать эти кабели с опорами, которые крепятся к элементам рамы. Но такой подход в потолочном пространстве не всегда рентабелен или даже возможен. Однако вы должны использовать этот подход для оголенных кабелей, чтобы гарантировать, что кабель не будет поврежден при нормальном использовании в здании. Закрепите кабели ремнями, скобами, подвесками, стяжками или аналогичными приспособлениями, разработанными и установленными таким образом, чтобы не повредить кабель ( Рис.1 ).

Рис. 1. Согласно NEC, убедитесь, что вы закрепляете кабели с помощью ремней, скоб, крючков, кабельных стяжек или аналогичных приспособлений, спроектированных и установленных таким образом, чтобы не повредить их.

Вы можете поддерживать кабельные каналы и кабели с помощью независимых опорных тросов, прикрепленных к подвесному потолку в соответствии с 300,11 (A). Не используйте тросы для крепления к потолку или потолочную решетку напрямую [300.11]. Кроме того, не привязывайте, не скручивайте или не прикрепляйте оптоволоконные кабели (или любой другой вид кабеля) к внешней стороне любой кабельной канавки в качестве опоры [770.133 (D)].

Кабели, проложенные через элементы каркаса или планки обрешетки (или параллельно им), должны быть защищены там, где они могут быть пробиты гвоздями или шурупами. Установите метод проводки так, чтобы он находился на расстоянии не менее 1¼ дюйма от ближайшего края элемента каркаса или полос обрешетки, или был защищен стальной пластиной толщиной 1/16 дюйма или аналогичным материалом [300,4 (D)].

Вы найдете общепринятые отраслевые практики в стандартах ANSI / NECA / BICSI 568, «Стандарт для установки телекоммуникационных кабелей в коммерческих зданиях» и ANSI / NECA / FOA 301, «Стандарт для установки и тестирования оптоволоконных кабелей.См. NFPA 90A-2009, «Стандарт на установку систем кондиционирования и вентиляции», где указаны отдельные горючие компоненты, устанавливаемые в соответствии с 300.22 (B) и (C). NFPA 90A-2009 не требует перечисления вспомогательного оборудования, но NFPA 90A-2009 имеет требования к тепловыделению и дымовыделению для кабельных стяжек в разделах 4.3.11.2.6.5 (пленум) и 4.3.11.5.5.6 (пленум с фальшполом).

Прекращение распространения горения

Один из способов уменьшить распространение огня или продуктов сгорания внутри здания - удалить оставленные кабели [770.25]:

• Если вы не заделываете некоторые кабели, потому что они предназначены для использования в будущем, убедитесь, что вы пометили каждый из них биркой, которая может выдерживать воздействие окружающей среды. Таким образом, их легко отличить от брошенных кабелей.

• Если кабель не заканчивается и не предназначен для использования в будущем, необходимо удалить доступную его часть. Кабели, установленные в скрытых кабельных каналах, не считаются «доступными», поэтому их не нужно удалять.

Другой способ - установить кабели и кабельные каналы с надлежащим противопожарным покрытием [770.26]:

• Противопожарная защита любых проемов в огнестойких стенах, полах и
потолки под электрооборудование.

• Используйте противопожарные материалы, перечисленные для конкретных типов методов электропроводки и строительных конструкций.

• Используйте методы противопожарной защиты, одобренные AHJ, чтобы поддерживать класс огнестойкости огнестойкого узла ( Рис. 2 ).

Рис. 2. Отверстия вокруг электрических проходов должны быть перекрыты утвержденными методами для поддержания уровня огнестойкости.

Также необходимо использовать методы, которые существенно не увеличивают риск распространения горения. Например:

• Каталоги электрических строительных материалов, опубликованные квалифицированными испытательными лабораториями, содержат перечень и ограничения по установке, необходимые для поддержания огнестойкости сборок [770.26 Примечание].

• Выходные коробки должны иметь горизонтальное разделение не менее 24 дюймов при установке в огнестойкую сборку, если только выходная коробка не указана для более близкого расстояния или защищена огнестойкими «замазочными подушками» в соответствии с инструкциями производителя.

Листинг

Установите перечисленные оптоволоконные кабели и кабельные каналы, как указано в Таблице 770.154 (A) и в соответствии с 770.113. Вы можете использовать замену кабеля согласно Таблице 770.154 (B). Для внутренней установки необходимо указать волоконно-оптические кабели [770.179].

Что делать, если у вас есть неуказанные в списке кабели, входящие в здание? Во-первых, необходимо понять, что такое «точка входа» - точка в здании, из которой выходит оптоволоконный кабель [770.2]: внешняя стена; бетонная плита перекрытия; или жесткий металлический трубопровод, или промежуточный металлический трубопровод, соединенный заземляющим проводом с электродом согласно 770.100.

Вы можете установить не указанные в перечне оптоволоконные кабели в помещениях здания (кроме стояков, воздуховодов или статических пространств), если длина оптоволоконного кабеля, измеренная от точки входа, не превышает 50 футов, а оптоволоконный кабель заканчивается в корпусе. . Непроводящие внешние оптоволоконные кабели, не указанные в списке, могут входить в здание на расстоянии до 50 футов (точка входа) [770.48].

Raceway

В соответствии с требованиями главы 3 [770.110 (A)] вы можете установить оптоволоконные кабели в любой кабельный канал главы 3. Кроме того, вы можете установить указанные кабельные каналы для оптического волокна в качестве внутреннего канала в любой дорожке, указанной в главе 3. У вас также есть возможность установить их в указанные кабельные каналы для оптоволоконных кабелей с 362,24 по 362,56.

Всегда устанавливайте указанные кабельные каналы оптического волокна в соответствии со следующими правилами ЛОР:

• 362,24 (радиус изгиба)

• 362.26 (Максимальное общее количество изгибов между точками вытягивания, 360 °)

• 362,28 (с обрезкой для удаления неровностей)

• 362,30 (поддержка через каждые 3 фута, в пределах 3 футов от любого корпуса)

• 362,48 (Соединения между трубками, фитингами и коробками)

А как насчет заполнения дорожки качения? Таблицы заполнения кабельных каналов в главах 3 и 9 применимы, если вы прокладываете оптоволоконные кабели в кабельных каналах с токонесущими проводниками; в противном случае они не [770.110 (B)].

Воздуховоды vs.пленумы

Если вы проложите оптоволоконные кабели в сборных каналах, используемых для воздуха окружающей среды, и проложите их в соответствии с нормой 300,22 (B), вы можете выбрать один из восьми допустимых типов кабеля. Параметры и требования, перечисленные в 770.113 (B), просты. Но к приточным камерам, используемым для атмосферного воздуха, требования более сложные [770.113 (B)]. Причина в том, что воздуховоды помогают удерживать продукты сгорания, в то время как приточное пространство вряд ли сможет этого сделать.

Типичное приточное пространство случайно создается во время строительства.Например, пространство между двумя сторонами внутренней стены становится камерой статического давления при подключении к системе распределения воздуха. Обычно это пассивные части системы распределения воздуха (например, возврат холодного воздуха), и поэтому они обычно не герметичны. Их часто делают из горючих материалов.

Напротив, воздуховоды обычно изготавливаются из листового металла. Обычно он герметизирован, чтобы уменьшить потери энергии из-за утечки воздуха, что дополнительно препятствует распространению горения.

Смешивание с проводниками

Вы можете использовать композитный кабель, который включает оптические волокна и силовые цепи, если функции оптических волокон и электрических проводников связаны. Проводящим оптоволоконным кабелям не разрешается занимать кабельные лотки или кабельные каналы с электрическим освещением, силовыми цепями или цепями класса 1 [770.133].

Непроводящие волоконно-оптические кабели:

• Может занимать кабельный лоток или кабельный канал с проводниками для электрического освещения, питания и цепей класса 1 ( Рис.3 ).

Рис. 3. Непроводящие волоконно-оптические кабели могут занимать тот же лоток или кабельный канал с силовыми проводниками и цепями класса 1.

• Не может занимать шкаф, розеточную коробку, панель или аналогичный корпус, в котором находятся электрические выводы электрического освещения, силовой цепи или цепи класса 1, если только непроводящий оптоволоконный кабель функционально не связан с электрическим светом, силовой цепью или цепью класса 1. .

Оптоволоконные кабели могут находиться в одной и той же кабельной канавке, кабельном лотке, узле кабельной трассы или в корпусе с проводниками любого из следующих типов:

• Схемы связи, соответствующие частям I и IV ст.800.

• Коаксиальные кабели, соответствующие частям I и IV ст. 820.

• Цепи Класса 2 и Класса 3, соответствующие Частям I и III Ст. 725.

• Цепи пожарной сигнализации с ограничением мощности, соответствующие частям I и III ст. 760.

Заключительное волокно мысли

Поскольку оптические волокна не пропускают ток, обычные правила NEC, касающиеся допустимой нагрузки, не применяются - если, конечно, вы не проложите их с токонесущими проводниками или не используете композитный волоконно-проводниковый кабель.При работе в окружающем воздушном пространстве необходимо учитывать побочные продукты сгорания. Защита этих оптических волокон от повреждений - ключевой фактор, лежащий в основе других ст. 770 требований.

Инструменты и оборудование для установки проводов от Klein Tools

Доставьте кабели туда, куда им нужно

При прокладке кабельной трассы, особенно такой, которая должна проходить через довольно ограниченные пространства (например, под фальшполом, через потолки, стены или проходы), вам нужно больше, чем просто голые руки.И, к счастью, существует ряд продуктов, которые помогут вам в процессе прокладки и протягивания кабелей в этих труднодоступных местах.

Тяговые стойки и прицепы помогут вам доставить катушки с кабелем на рабочую площадку. Инструменты для протягивания кабеля могут помочь перемещать кабель по кабелепроводу, а рыболовная лента и стержни могут направлять и извлекать провода.

Гибочные машины

могут формировать ваши трубы и кабелепровод в соответствии с потребностями вашей трассы, а смазка может помочь прокладывать кабели по кабелепроводу с минимальным трением.

Если вы ищете для бега не только внутренние помещения, у нас также есть инструменты и устройства, предназначенные для прокладки кабелей в воздухе и под землей.

Основные инструменты для монтажа проводов

Монтаж проводов может быть непростым делом, но, к счастью, есть множество инструментов, которые облегчат вашу работу. Независимо от того, работаете ли вы дома над личным проектом или занимаетесь прокладкой проводов в промышленных условиях, важно убедиться, что работа выполняется правильно!
Некоторые кабельные работы могут быть простыми, но другие сложны и требуют сгибания и поворота проводов в полу, стенах и крышах.Такое маневрирование практически невозможно без правильных инструментов, не говоря уже о том, что оно вызывает разочарование и требует много времени. Здесь мы расскажем о некоторых из лучших инструментов CableOrganizer.com для монтажа проводов.

Монтаж проводов стал проще!

В то время как вы сами можете делать удивительные вещи с кабелями и проводкой, инструменты, выделенные здесь, выведут вашу работу на новый уровень. Зачем идти на компромисс, когда все, что вам нужно, буквально у вас под рукой?
Съемники и инструменты для кабелей

Протягивание кабелей может быть очень неприятным и трудным занятием.В зависимости от того, насколько велико пространство, с которым вы работаете, и сколько проводов вам нужно протянуть, это может быть тяжелой работой, особенно если вы наткнетесь на какие-либо защелки или трудные места. Наш набор инструментов, специально предназначенных для протягивания кабеля, призван помочь вам в любой сложной ситуации.
Такая простая вещь, как натяжной ремень, может помочь вам захватить провода и предотвратить их запутывание, в то время как съемник для тросов может упростить вашу работу. Все зависит от того, какую работу вы ищете, и от того, какая помощь, по вашему мнению, вам понадобится.
ПВХ / трубогибы и труборезы

Гибка трубы - дело непростое. Наше разнообразие гибочных станков и ножей позволит вам сохранить тренировку для тренажерного зала, а не пытаться гнуть трубы голыми руками. Независимо от того, с какой работой вы сталкиваетесь, у нас есть для нее инструмент.
Ручные гибочные станки - отличная альтернатива для небольших работ. Хотя они являются довольно стандартным инструментом, существуют их разновидности, например гибочные станки с легко читаемыми контрольными символами, которые значительно упростят вашу работу.Мобильные трубогибы позволяют легко перемещать установку между рабочими местами, не теряя времени и энергии.
Fish Stix, удочки и телескопические удилища

Было бы здорово, если бы кабели всегда выходили из стены, готовые к протягиванию, но зачастую это не так. Вместо этого необходимо находить кабели и перехватывать их в труднодоступных местах, а для выполнения работы необходимы правильные инструменты.
Телескопические опоры бывают разных видов. Хотя все они предлагают большие пролеты, чтобы помочь вам добраться до мест, куда вы обычно не можете попасть, некоторые даже предлагают инновационные системы, помогающие облегчить боль в спине с помощью таких вещей, как магниты и быстрое извлечение, чтобы сэкономить время.У нас даже есть удилища, идеально подходящие для рыбалки, и удилища в зданиях и колодцах.
Не забывайте обо всех неприятностях!

Мы рассмотрели некоторые большие инструменты, которые вам понадобятся для правильной установки проводов, но важно не забывать о мелочах и мелких дополнениях, которые могут значительно облегчить вашу работу. Жгуты кабелей помогают организовать провода - вместе или по отдельности - для облегчения распознавания. Системы смазки могут быть именно тем, что вам нужно, чтобы пропустить кабели через сложные участки с большим трением.
Независимо от того, чего вы собираетесь достичь в рамках проектов по прокладке проводов, на сайте CableOrganizer.com есть именно тот инструмент, который упростит вам жизнь.

Прокладка кабеля - Inst Tools

В интересах безопасности и долговечности нельзя просто проложить электрические и сигнальные кабели случайным образом между разными точками. Электрические кабели должны иметь надлежащие опоры для снятия механических нагрузок на проводники и защищены от суровых условий, таких как истирание, которое может ухудшить изоляцию.

Традиционным и надежным способом прокладки кабеля является кабелепровод из металла или пластика (ПВХ). Трубопровод похож на трубопровод, используемый для транспортировки текучих сред, за исключением того, что он имеет гораздо более тонкие стенки, чем трубопровод для текучей среды, и не рассчитан на то, чтобы выдерживать внутреннее давление, как труба. Фактически, для кабелепровода с резьбой используются те же стандарты шага и диаметра резьбы, что и для соединений жидкостных труб NPT (National Pipe Taper).

Металлический кабелепровод естественным образом образует непрерывно заземленный корпус для проводников, который не только обеспечивает определенную защиту от поражения электрическим током (все корпуса и устройства, прикрепленные к кабелепроводу, надежно заземляются через кабелепровод), но и экранирует от электростатических помех.Это особенно важно для силовой проводки к таким устройствам, как выпрямители и приводы с частотно-регулируемым приводом (VFD), которые имеют тенденцию передавать большие объемы электромагнитного шума.

Пластиковый кабелепровод, конечно же, не обеспечивает электрического заземления или экранирования, потому что пластик не проводит электричество. Тем не менее, он превосходит металлический кабелепровод в отношении стойкости к химической коррозии, поэтому его используют для прокладки проводов в областях, содержащих воду, кислоты, щелочи и другие влажные химические вещества.

Тонкостенный канал изготовлен из металла настолько тонкого, что в нем невозможно нарезать резьбу. Вместо этого используются специальные соединители для соединения «стержней» тонкостенных трубопроводов вместе и для соединения тонкостенных трубопроводов с электрическими шкафами. На следующей фотографии видно несколько участков тонкостенного трубопровода. Две из этих линий кабелепровода были разорваны после изменения проводки, обнажая проводники внутри:

Прокладка кабеля в кабелепровод - это задача, называемая протягиванием кабеля, и это своего рода искусство.«Вытягивание» кабеля может быть особенно проблематичным, если участок кабелепровода содержит много изгибов и / или близок к пропускной способности с точки зрения количества и размера проводников, которые он уже удерживает. Хорошей практикой является всегда оставлять отрезок нейлоновой натяжной веревки внутри каждой длины кабелепровода, готовый к использованию для протягивания нового провода или кабеля. При выполнении «вытягивания» проволоки новая длина нейлоновой натяжной струны втягивается в кабелепровод вместе с новыми проводами, чтобы заменить старую натяжную струну, когда она вытягивается из кабелепровода.Специальная смазочная «консистентная смазка», разработанная для электропроводки, может быть нанесена на проводники, втянутые в канал, чтобы уменьшить трение между этими новыми проводниками и проводниками, уже находящимися внутри кабелепровода.

При подключении кабелепровода к оконечным устройствам обычно используют гибкий водонепроницаемый канал в качестве соединителя между жестким металлическим (или пластиковым) трубопроводом и конечным устройством. Это обеспечивает некоторое снятие напряжения с трубопровода в случае, если устройство перемещается или вибрирует, а также дает большую свободу позиционирования устройства по отношению к трубопроводу.Здесь мы видим регулирующий клапан с электроприводом, к которому подключаются два прохода непроницаемых для жидкости проводов:

Водонепроницаемые трубы бывают двух основных типов: металлические и неметаллические. Металлический вид содержит спиралевидную металлическую оболочку прямо под пластиковым внешним покрытием, чтобы обеспечить непрерывно заземленный экран, почти так же, как и жесткий металлический кабелепровод. Неметаллический непроницаемый для жидкости кабелепровод - это не что иное, как пластиковый шланг, обеспечивающий физическую защиту от воздействия жидкости и истирания, но не имеющий возможности электрического заземления или экранирования.

Другой способ прокладки кабеля - использование кабельного лотка. Лотки могут быть изготовлены из прочной стальной проволоки для легких приложений, таких как сигнальные кабели приборов или компьютерные сетевые кабели, или они могут быть сделаны из стального или алюминиевого канала для тяжелых условий эксплуатации, таких как электропроводка. В отличие от кабелепровода кабельные лотки открыты, оставляя кабели незащищенными от окружающей среды. Это часто требует специальной изоляции кабеля, рассчитанной на воздействие ультрафиолетового света, влаги и других факторов износа окружающей среды.Несомненным преимуществом кабельных лотков является простота прокладки кабеля, особенно по сравнению с кабелепроводом.

В то время как кабельный лоток обеспечивает непрерывно заземленную поверхность для обеспечения электробезопасности так же, как металлический кабелепровод, кабельный лоток, естественно, не обеспечивает экранирование проводников, потому что он не полностью закрывает проводники, как это делает металлический кабелепровод.

Здесь показан пример облегченного кабельного лотка, который используется для поддержки кабелей Ethernet под потолком комнаты в университетском городке колледжа.Кабельный лоток изготовлен из прочной стальной проволоки, изогнутой в виде «корзины» для поддержки десятков желтых кабелей Ethernet:

На следующей фотографии изображен сверхмощный кабельный лоток, поддерживающий силовые провода большого сечения для электрических генераторов на газотурбинной электростанции. Здесь кабельный лоток имеет вид алюминиевой лестницы с экструдированными металлическими направляющими и ступеньками, обеспечивающими физическую опору для кабелей:

Подобные кабельные лотки показаны на следующей фотографии, поддерживающие фидерные кабели от стационарного трансформатора и шкафов распределительного устройства:

Особый вид проводки, часто встречающийся на промышленных объектах для распределения электроэнергии, - это шинопровод, также известный как шинный канал.Это прямоугольные трубы из листового металла, содержащие готовые медные шины для подачи трехфазного переменного тока. Специальные распределительные коробки, тройники и ответвительные коробки позволяют шинам расширяться и ответвляться на другие шинные каналы и / или стандартную проводку. Шинопроводы используются во внутренних помещениях, часто в помещениях центра управления двигателями (MCC) и центра распределения электроэнергии для направления электроэнергии к большим выключателям, предохранителям и автоматическим выключателям и от них. На этой фотографии мы видим автобусный коридор, используемый для распределения электроэнергии вдоль потолка помещения ЦМК, рядом с обычным жестким каналом:

Какими бы полезными и аккуратными ни были автобусные маршруты, их назначение определенно ограничено.Автобусы используются только для распределения электроэнергии; не для контрольно-измерительных приборов, управления или сигнализации. Два материала, которые можно использовать для аккуратной прокладки силовых, сигнальных и контрольно-измерительных проводов внутри корпуса, - это кабельный канал и проволочный жгут. Кабельный канал представляет собой пластиковый канал с прорезями по бокам, предназначенный для присоединения к субпанели корпуса вместе со всеми электрическими устройствами внутри этого корпуса. Провода проходят от устройств к воздуховоду через щели (щели) по бокам воздуховода и закрываются съемной пластиковой крышкой, которая защелкивается на верхней части воздуховода.Обычная торговая марка кабельных каналов в отрасли - Panduit, поэтому вы часто услышите, как люди называют кабельные каналы «Panduit», независимо от того, используется ли эта конкретная марка. Ткацкий станок представляет собой свободную спиральную трубку из пластика, которая используется для удержания группы отдельных проводов в аккуратный пучок. Жгут проводов часто используется, когда группа проводников должна периодически изгибаться, как в случае жгута проводов, соединяющего устройства внутри панели с другими устройствами, установленными на откидной дверце этой панели.

Здесь появляется фотография, показывающая кабельный канал и проволочный жгут внутри приборной панели.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
