ГОСТ 21.614-88 СПДС. Изображения условные графические электрооборудования и проводок на планах

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СИСТЕМА ПРОЕКТНОЙ ДОКУМЕНТАЦИИ ДЛЯ СТРОИТЕЛЬСТВА

ИЗОБРАЖЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ ЭЛЕКТРООБОРУДОВАНИЯ И ПРОВОДОК НА ПЛАНАХ

ГОСТ 21.614-88

(СТ СЭВ 3217-81)

ГОСУДАРСТВЕННЫЙ СТРОИТЕЛЬНЫЙ КОМИТЕТ СССР

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Система проектной документации для строительства

ИЗОБРАЖЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ ЭЛЕКТРООБОРУДОВАНИЯ И ПРОВОДОК НА ПЛАНАХ

System of design documents for construction.
Graphiс symbols of electrical equipment and wiring on plans

ГОСТ
21.614-88

(СТ СЭВ 3217-81)

Дата введения 01.07.88

Настоящий стандарт устанавливает условные графические изображения электропроводок, прокладок шин, кабельных линий (далее - проводок) и электрического оборудования на планах прокладки электрических сетей и (или) расположения электрооборудования зданий и сооружений всех отраслей промышленности и народного хозяйства.

1. Приведенные в настоящем стандарте изображения проводок и электрооборудования могут быть заменены общими изображениями. В этом случае на полке линии-выноски либо в разрыве линии, либо в контурах условного графического изображения приводят позиции по спецификации или буквенно-цифровые обозначения.

2. Размеры изображений приведены для чертежей, выполненных в масштабе 1:100.

При выполнении изображений в других масштабах размеры изображений следует изменять пропорционально масштабу чертежа, при этом размер (диаметр или сторона) условного изображения электрооборудования должен быть не менее 1,5 мм.

3. Размеры изображения элементов проводок и электрооборудования, не приведенные в табл. 1 - 8, следует принимать согласно графы "Изображение" указанных таблиц.

4. Размеры изображения шкафов, щитов, пультов, ящиков, электротехнических устройств и электрооборудования открытых распределительных устройств следует принимать по их фактическим размерам в масштабе чертежа.

Размеры изображения шкафов, щитов, ящиков и т. п. допускается увеличивать для возможного изображения всех труб с проводкой, подходящих к ним.

5. Изображения линий проводок и токопроводов приведены в табл. 1.

Таблица 1

Наименование


Размер, мм

1.

Линия проводки. Общее изображение.

Толщина 1,0

Допускается указывать над изображением линии данные проводки (род тока, напряжение, материал, способ прокладки, отметка проводки и т. п.)

Например . Цепь постоянного тока напряжением 110 В.

То же

Допускается количество проводников в линии указывать засечками.

Например . Линия, состоящая из трех проводников

1.1.

Линия цепей управления

1.2.

Линия сети аварийного эвакуационного и охранного освещения

1.3.

Линия напряжения 36 В и ниже

1. 4.

Линия заземления и зануления

1.5.

Заземлители

1.6.

Металлические конструкции, используемые в качестве магистралей заземления, зануления

2.

Прокладка проводов и кабелей

2. 1.

Открытая прокладка одного проводника

2.2.

Открытая прокладка нескольких проводников

То же

2.3.

Открытая прокладка одного проводника под перекрытием

2.4.

Открытая прокладка нескольких проводников под перекрытием

2. 5.

Прокладка на тросе и его концевое крепление

2.6.

Проводка в лотке

2.7.

Проводка в коробе

2.8.

Проводка под плинтусом

2. 9.

Конец проводки кабеля

3.

Вертикальная проводка

3.1.

Проводка уходит на более высокую отметку или приходит с более высокой отметки

3.2.

Проводка уходит на более низкую отметку или приходит с более низкой отметки

3. 3.

Проводка пересекает отметку, изображенную на плане, сверху вниз или снизу вверх и не имеет горизонтальных участков в пределах данного плана

4.

Проводка в трубах.

Общее изображение

4.1.

Проводка в трубе, прокладываемой открыто

4. 2.

Проводка в трубах, прокладываемых открыто

4.3.

То же, при необходимости показа габаритов группы труб

4.4.

Проводка в трубе, прокладываемой под перекрытием, площадкой с указанием отметки заложения

4.5.

Проводка в трубах, прокладываемых под перекрытием

4. 6.

То же, при необходимости показа габаритов группы труб

4.7.

Проводка в трубе, прокладываемой скрыто (в бетоне, в грунте и т. п.), с указанием отметки заложения

4.8.

Проводка в трубах, прокладываемых скрыто

4.9.

То же, при необходимости показа габаритов группы труб

4. 10.

Проводка в трубе, прокладываемой от отметки трассы вверх

4.11.

То же, вниз

4.12.

Конец проводки в трубе

4.13.

Проводка в патрубке через стену

4. 14.

То же, сквозь перекрытие

4.15.

Разделительное уплотнение в трубах для взрывоопасных помещений

4.16.

Проводка гибкая в металлорукаве, гибком вводе

5.

Прокладка шин и шинопроводов.

Общее изображение

Толщина 2,0

5.1.

Шина, проложенная на изоляторах

5.2.

Пакет шин, проложенных на изоляторах

Толщина 1,0

5.3.

Шины или шинопровод на стойках

5. 4.

То же, на подвесах

То же

5.5 .

То же, на кронштейнах

5.6.

Троллейная линия

5.7.

Секционирование троллейной линии

5. 8.

Компенсатор шинный, троллейный

Примечание Изображение места крепления шинопровода по п.п. 5.1 - 5.5 должно соответствовать его проектному положению.

( Поправка. ИУС 8-1988 г.).

6. Изображения коробок, щитков, ящика с аппаратурой, шкафов, щитов, пультов приведены в табл. 2.

Таблица 2

Наименование


Размер, мм

1.

Коробка ответвительная

2.

Коробка вводная

3.

Коробка протяжная, ящик протяжной

То же

4.

Коробка, ящик с зажимами

5.

Щиток магистральный рабочего освещения

6.

Щиток групповой рабочего освещения

То же

7.

То же, при выполнении на графопостроителе

"

8.

Щиток групповой аварийного освещения

"

9.

Щиток лабораторный

"

10.

Ящик с аппаратурой

11.

Шкаф, панель, пульт, щиток одностороннего обслуживания, пост местного управления

12.

Шкаф, панель двустороннего обслуживания

13.

Шкаф, щит, пульт из нескольких панелей одностороннего обслуживания

Пример . Щит из четырех шкафов

14.

Шкаф, щит, пульт из нескольких панелей двустороннего обслуживания.

Пример . Щит из пяти шкафов

15.

Щит открытый.

Пример . Щит из четырех панелей

7. Изображения выключателей переключателей и штепсельных розеток приведены в табл. 3.

Таблица 3

Наименование


Размер, мм

1.

Выключатель.

Общее изображение

2.

Выключатель для открытой установки со степенью защиты от 1Р20 до 1Р23:

2.1

однополюсный

То же

2.2

однополюсный сдвоенный

"

2.3

однополюсный строенный

"

2. 4

двухполюсный

"

2.5

трехполюсный

"

3.

Выключатель для скрытой установки со степенью защиты от 1Р20 до 1Р23:

3.1

однополюсный

3. 2

однополюсный сдвоенный

3.3

однополюсный строенный

То же

3.4.

двухполюсный

"

4.

Выключатель для открытой установки со степенью защиты от 1Р44 до 1Р55:

4. 1

однополюсный

"

4.2

двухполюсный

"

4.3

трехполюсный

"

5.

Переключатель на два направления без нулевого положения со степенью защиты от 1Р20 до 1Р23:

5. 1

однополюсный

"

5.2

двухполюсный

"

5.3

трехполюсный

"

6.

Переключатель на два направления без нулевого положения со степенью защиты от 1Р44 до 1Р55:

6. 1

однополюсный

"

6.2

двухполюсный

"

6.3

трехполюсный

"

7.

Штепсельная розетка.

Общее изображение

8.

Штепсельная розетка открытой установки со степенью защиты от 1Р20 по 1Р23:

8.1

двухполюсная

То же

8.2

двухполюсная сдвоенная

"

8.3

двухполюсная с защитным контактом

"

8. 4

трехполюсная с защитным контактом

"

9.

Штепсельная розетка для скрытой установки со степенью защиты от 1Р20 до 1Р23:

9.1

двухполюсная

"

9.2

двухполюсная сдвоенная

"

9. 3

двухполюсная с защитным контактом

"

9.4

трехполюсная с защитным контактом

"

10.

Штепсельная розетка со степенью защиты от 1Р44 до 1Р55:

10.1

двухполюсная

"

10. 2

двухполюсная с защитным контактом

"

10.3

трехполюсная с защитным контактом

"

11.

Блоки с выключателями и двухполюсной штепсельной розеткой для открытой установки со степенью защиты от 1Р20 по 1Р23:

11.1

один выключатель и штепсельная розетка

11. 2

два выключателя и штепсельная розетка

То же

11.3

три выключателя и штепсельная розетка

"

12.

Блоки с выключателями и двухполюсной штепсельной розеткой для скрытой установки со степенью зашиты от 1Р20 до 1Р23:

12.1

один выключатель и штепсельная розетка

"

12. 2

два выключателя и штепсельная розетка

"

12.3

три выключателя и штепсельная розетка

"

8. Изображения светильников и прожекторов при раздельном изображении на плане оборудования и электрических сетей приведены в табл. 4.

Таблица 4

Наименование


1.

Светильник с лампой накаливания.

Общее изображение

2.

Светильник с люминесцентной лампой.

Общее изображение

3.

Светильник с разрядной лампой высокого давления

4.

Прожектор, например, с лампой накаливания.

Общее изображение

5.

Светильник с лампой накаливания для аварийного освещения

6.

Светильник с люминесцентной лампой для аварийного освещения

7.

Светильник с лампой накаливания для специального освещения (световой указатель), например, для запасного выхода

9. Изображения светильников и прожекторов при совмещенном изображении на плане оборудования и электрических сетей приведены в табл. 5.

На плане освещения территории светильники с лампами накаливания на опорах изображают по п. 1 табл. 5.

Таблица 5

Наименование


Размер, мм

1.

Светильник с лампой накаливания.

Общее изображение

2.

Светильник с лампой накаливания на тросе

То же

3.

То же, на кронштейне, на стене здания, сооружения для наружного освещения

4.

Светильник с люминесцентными лампами.

Примечание . Допускается светильник с люминесцентными лампами изображать в масштабе чертежа

5.

Светильник с люминесцентными лампами, установленными в линию

6.

Светильник с люминесцентной лампой на кронштейне для наружного освещения

7.

Светильник с разрядной лампой высокого давления на кронштейне для наружного освещения

8.

Светильник с разрядной лампой высокого давления на опоре для наружного освещения

9.

Люстра

То же

10.

Светильник-световод щелевой

11.

Прожектор

12.

Группа прожекторов с направлением оптической оси в одну сторону*

13.

Группа прожекторов с направлением оптической оси во все стороны*

14.

Светофор сигнальный (на три лампы)

15.

Патрон ламповый:

15.1

стенной

15. 2

подвесной

15.3

потолочный

То же

________

*Направление проекций осевых лучей прожекторов указывают при конкретном проектировании.

10. Изображения аппаратов контроля и управления приведены в табл. 6.

Таблица 6

Наименование


Размер, мм

1.

Звонок

2.

Сирена, гудок, ревун

3.

Табло для вызова персонала:

3.1

на один сигнал

3. 2

на несколько сигналов

4.

Надписи и знаки рекламные

5.

Устройство пусковое для электродвигателей.

Общее изображение

6.

Магнитный пускатель

7.

Автоматический выключатель

То же

8.

Пост кнопочный:

8.1

на одну кнопку

8.2

на две кнопки

8. 3

на три кнопки

8.4

с двумя светящимися кнопками

8.5

на две кнопки с двумя сигнальными лампами

9.

Переключатель управления

10.

Выключатель путевой

11.

Командоаппарат, командоконтроллер:

11.1

с ручным приводом

11.2

с ножным приводом

12.

Тормоз

11. Изображения электротехнических устройств и электроприемников приведены в табл. 7.

Контуры устройств следует принимать по их фактическим размерам в масштабе чертежа.

Таблица 7

Наименование


1.

Устройство электротехническое.

Общее изображение

2.

Устройство электрическое, например, с электродвигателем

3.

Устройство с многодвигательным электроприводом

4.

Устройство с генератором

5.

Двигатель-генератор

6.

Комплектное трансформаторное устройство с одним трансформатором.

Примечание . Допускается трансформатор малой мощности изображать без прямоугольного контура

7.

То же, с несколькими трансформаторами

8.

Установка комплектная конденсаторная

9.

Установка комплектная преобразовательная

10.

Батарея аккумуляторная

11.

Устройство электронагревательное.

Общее изображение

12. Изображения электрооборудования открытых распределительных устройств приведены в табл. 8.

Таблица 8

Наименование


1.

Силовой трансформатор:

1.1

масляный с расширительным баком

1.2

масляный без расширительного бака;

2.

Масляный выключатель:

2.1

напряжением 6 - 10 кВ

2.2

то же, 35 кВ

2.3

тоже, 110 - 220 кВ

3.

Разъединитель, отделитель напряжением 35, 110, 220 кВ

4.

Короткозамыкатель, заземлитель напряжением 35, 110, 220 кВ

5.

Автоматический быстродействующий выключатель

6.

Бетонный реактор

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством монтажных и специальных строительных работ СССР

ИСПОЛНИТЕЛИ

М.Н. Блейнис (руководитель темы), Г.М. Мошкова, В.П. Абарыков, Л.А. Кашина

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного строительного комитета СССР от 28.12.87 № 302

3. Стандарт полностью соответствует СТ СЭВ 3217-81

4. Введен впервые

Кабели для групповых линий

        Как видно из приведенной таблицы, кабель ВВГнг запретили прокладывать в жилых и общественных зданиях. Это вызвано тем, что при его нахождении в зоне открытого огня, он выделяет много высокотоксичных веществ.

    ГОСТ Р 53769-2010   содержит общие технические условия на кабели, определяет основные технические характеристики кабелей, правила приемки, методы контроля.

    Знание ГОСТ 30244-94   необходимо для понимания классификации строительных материалов по группам горючести: НГ, Г1, Г2, Г3 и Г4.

    СП 31-110-2003 определяет способ прокладки кабелей в зависимости от группы горючести материалов строительных конструкций, по которым прокладываются кабели. Правильно выбрать способ прокладки кабелей можно только после изучения сертификатов пожарной безопасности всех строительных материалов, в которых должна быть указана группа горючести.

    Сейчас на стройках при отделке помещений часто можно увидеть импортные строительные материалы, не сертифицированные в России. При использовании таких материалов могут возникнуть большие проблемы при сдаче объекта в эксплуатацию. А при проектировании электропроводки проектировщик не может однозначно определиться со способом прокладки кабелей при отсутствии сертификатов на отделочные и строительные материалы. В результате в проекте могут быть допущены ошибки.

    В плане выбора типа исполнения кабелей СП 31-110-2003 потерял актуальность (исполнение кабелей подбираем по ГОСТ Р 53315-2009), поэтому до внесения соответствующих изменений в СП 31-110-2003 пользоваться им будем только для выбора способа прокладки кабелей.

     Электропроводки в полостях над непроходными подвесными потолками и внутри сборных перегородок рассматриваются как скрытые, и их следует выполнять:

- за подвесными потолками и в пустотах перегородок, выполненных из негорючих материалов НГ и группы горючести Г1, электропроводки выполнять кабелями в удовлетворяющих требованиям пожарной безопасности неметаллических трубах и неметаллических коробах;

- за подвесными потолками и в пустотах перегородок, выполненных с использованием материалов группы горючести Г2, Г3 электропроводки выполнять кабелями в металлических трубах и металлических коробах со степенью защиты не ниже IP4X;

- за подвесными потолками и в пустотах перегородок, выполненных с использованием материалов группы горючести Г4, электропроводки выполнять кабелями в обладающих локализационной способностью металлических трубах, а также в обладающих локализационной способностью металлических глухих коробах;

- электропроводка должна быть сменяемой.

Локализационная способность - это способность стальной трубы выдерживать короткое замыкание в электропроводке, проложенной в ней, без прогорания ее стенок. В случае необходимости требуемые толщины стенок стальной трубы можно найти в Таблице 14.1  СП 31-110-2003.

    В зданиях со строительными конструкциями, выполненными из негорючих (НГ) и слабогорючих материалов (группа Г1), допускается несменяемая замоноличенная прокладка групповых сетей в бороздах стен, перегородок, перекрытий, под штукатуркой, в слое подготовки пола или в пустотах строительных конструкций.

    В зданиях со строительными конструкциями, выполненными из горючих материалов групп Г2 и (или) Г3, допускается: скрытая прокладка под штукатуркой кабелей сечением не более 6 мм2  по намету штукатурки.

ПУЭ определяет общие требования и принципы организации электромонтажных работ.

    Часто бывает так, что электромонтажные работы выполняются по проекту, который был выполнен несколько лет назад. В таких случаях будет не лишним выяснить, не было ли изменений в нормативных требованиях по предусмотренным в проекте кабелям.

10 февраля 2013 г.

К ОГЛАВЛЕНИЮ

Основные требования к кабельным линиям в зависимости от вида их прокладки | Кабели

Силовые кабельные линии должны отвечать требованиям ГОСТ на отдельные виды кабелей или технических условий; их прокладка должна производиться в соответствии с ПУЭ с учетом «Единых технических указаний по выбору и применению электрических кабелей». Все силовые кабельные линии должны обладать необходимой механической прочностью, соответствующей способу прокладки, обладать термической и динамической стойкостью при протекании рабочих токов и токов КЗ, выдерживать определенные кратковременные перегрузки и перенапряжения, обеспечивать надежную работу в пределах нормативного срока службы, отвечать требованиям экономичности. Прокладка и монтаж кабельных линий всех напряжений, сооружаемых организациями других ведомств и передаваемых затем в эксплуатацию АО-энерго, должны выполняться под техническим надзором эксплуатирующей организации.

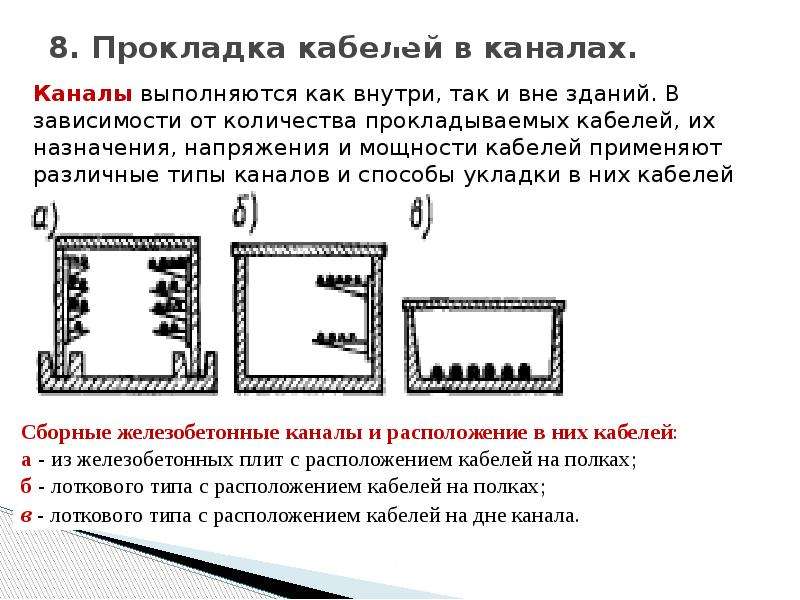

Кабельные линии прокладывают в земле (кабелеукладчиками), в траншеях (без труб и в трубах), в воде, внутри производственных помещений, кабельных сооружениях, на эстакадах, в галереях, открыто по стенам зданий и сооружений, а также в коллекторах — подземных сооружениях, предназначенных для прокладки в них кабелей совместно с линиями связи и другими коммуникациями.
Кабельные линии соединяют отдельные элементы электроустановок: электрические машины, аппараты, распределительные щиты и др. В местах присоединения к выводам электротехнических устройств и токопроводам монтируют кабельные концевые муфты или заделки. Отдельные строительные длины кабелей соединяют между собой с помощью соединительных, стопорных (их применяют на вертикальных и крутонаклонных трассах для ограничения стекания пропитывающего состава кабеля с бумажной пропитанной изоляцией) и переходных (их применяют при соединении кабелей с бумажной пропитанной изоляцией с кабелями, имеющими пластмассовую или резиновую изоляцию) муфт.
Наибольшее распространение получили кабельные концевые муфты и заделки из эпоксидного компаунда, самосклеивающихся лент и термоусаживаемых материалов, соединительные муфты из эпоксидного компаунда, чугунные и свинцовые.
Токопроводящие жилы соединяют между собой (при выполнении соединительных муфт) и прикрепляют к электрооборудованию (при монтаже кабельных концевых муфт или заделок) непосредственно с помощью контактной арматуры, конструкция которой зависит от формы и конструкции токопроводящих жил, назначения соединения и способа его выполнения (опрессовкой, сваркой или пайкой). Чаще всего применяют гильзы и наконечники.
Каждой кабельной линии присваивают наименование или номер. Чаще всего линию обозначают двумя цифрами, соответствующими номерам трансформаторных подстанций, соединяемых этой линией, причем первым указывают наименьший номер. Так, например, если кабельная линия из ТП2 заходит в ТП8, ее обозначают 2-8. Питающие кабельные линии обозначают также двумя цифрами — первая указывает номер центра питания, вторая — номер распределительного пункта, соединяемого этой линией с ЦП. Если кабельная линия состоит из нескольких параллельных кабелей, то каждый из них должен иметь тот же номер с добавлением букв греческого алфавита: А, В, С и т.д. или римских цифр: I, II, III и т.д.
Открыто проложенные кабели не реже чем через каждые 50 м должны быть снабжены бирками, стойкими к воздействию окружающей среды. Бирки устанавливаются также у соединительных и концевых муфт. На бирках кабелей и концевых муфт указывают марку, напряжение, число жил, сечение, номер или наименование линии. На бирках соединительных муфт указывают номер муфты и дату монтажа.
Трассу кабельной линии выбирают и прокладывают с учетом наименьшего расхода кабеля, обеспечения его сохранности от механических повреждений, коррозии, вибрации, температуры перегрева от превышения пределов допустимой температуры и исключения поджога электрической дугой при повреждении рядом проложенных кабелей, когда на одном из них возникнет опасное короткое замыкание.

В кабельных сооружениях кабели при их замене рекомендуется прокладывать целыми строительными длинами. На соединительных муфтах силовых кабелей 6-35 кВ должны быть установлены защитные кожухи, для локализации пожаров и взрывов, которые могут возникнуть при электрических пробоях в муфтах. На существующих муфтах следует применять разъемные защитные кожухи.
Кабели, проложенные горизонтально по конструкциям, стенам, перекрытиям, должны быть жестко закреплены в конечных точках, непосредственно у концевых заделок, с обеих сторон изгибов, у соединительных и стопорных муфт. Небронированные кабели для исключения возможности механического и коррозионного повреждения оболочек при креплении предохраняются эластичными прокладками под кабельными сооружениями в целях предупреждения сползания кабелей с полок кабель должен быть закреплен на прямолинейных участках через каждые 10 м.
Основные требования к кабелям в зависимости от зоны их прокладки.

Для кабельных линий 20-35 кВ рекомендуется прокладка кабелей с отдельно освинцованными жилами марок АОСБ и АОСБГ или одножильных кабелей СГ, АСГ, ААГ, ААШв и им подобных. Для вертикальных прокладок или трасс с большим перепадом высот используют кабели с изоляцией пропитанной вязким или нестекающим составом. В местах воздействия вибраций следует применять кабели с алюминиевой или пластмассовой изоляцией и воздерживаться от применения кабелей со свинцовой оболочкой.
Соединительные муфты, расположенные открыто в кабельных сооружениях (туннелях, коллекторах, каналах), закрывают разъёмными стальными или пластмассовыми кожухами длинной 1250 мм, диаметром не менее 150 мм и толщиной 5 мм. Стальные кожухи предохраняют соседние кабели от повреждений при электрическом пробое изоляции в муфте. Металлические оболочки кабелей соединяют в муфтах между собой, а также с корпусами муфт по всей длине кабельной линии. Кроме того, в концевых заделках металлические оболочки соединяют с системой заземления подстанции для: уменьшения опасности поражения электрическим током обслуживающего персонала сети при пробое изоляции кабельной линии во время ее эксплуатации; исключения возможности повреждения свинцовой или алюминиевой оболочки линии электрической дугой, которая возможна при появлении на оболочке напряжения, достаточного для пробивания пропитанной влагой и различными веществами джутовой подушки между броней и оболочкой.
Количество соединительных муфт на кабеле должно быть наименьшим, поэтому его прокладывают полными строительными длинами. На 1 км кабельных линий может приходиться не более четырех муфт для трехжильных кабелей напряжением до 10 кВ сечением до 3x95 мм2 и пяти муфт для сечений от 3x120 до 3x240 мм2. Для одножильных кабелей допускается не более двух муфт на 1 км кабельных линий.
Каждую соединительную муфту на силовых кабелях проложенных в кабельных сооружениях следует укладывать на отдельной полке опорных конструкций и заключать в защитный противопожарный кожух, который должен быть отделен от верхних и нижних кабелей по всей ширине полок защитными асбестоцементными перегородками.

Области применения кабелей в зависимости от воздействия на них агрессивной и пожароопасной окружающих сред, механических воздействий, возникающих как при различных видах прокладок, так и в эксплуатации, определяют «Единые технические указания по выбору и применению электрических кабелей (кабели силовые)» (преимущественно кабели с алюминиевыми жилами в алюминиевой и пластмассовой оболочках). По нагреву, экономической плотности тока, условиям короткого замыкания и потерям напряжения выбирают кабели в соответствии с требованиями ПУЭ.
Контрольные кабели отличаются от силовых числом жил (от 4 до 61). В распределительных устройствах подстанций силовые и контрольные кабели прокладывают по конструкциям открыто или в коробах.
Область применения кабелей определяется условиями прокладки и эксплуатации. В настоящее время основными марками кабеля, рекомендуемыми для широкого использования, являются кабели с алюминиевыми жилами в алюминиевой или пластмассовой оболочке. Кабели с медными жилами используются во взрывоопасных зонах В—1, В-1а, в шахтах, под водой и подобных тяжелых условиях. Кабели в свинцовой защитной оболочке прокладывают под водой, в опасных из-за присутствия газа и повышенной концентрации пыли шахтах, в особо опасных коррозионных средах. В остальных случаях применение кабелей в свинцовых оболочках требует специального технического обоснования. Бронированные ленточные кабели прокладывают для механической защиты. Если в процессе эксплуатации возникают значительные механические растягивающие усилия, то применяют проволочную или комбинированную защиту. Значительные механические усилия возникают в кабелях, проложенных в насыпях, болотистых и многолетнемерзлых грунтах, под водой, а также на вертикальных участках. Механические воздействия кабели испытывают и в процессе прокладки, они определяются сложностью трассы.
К сложным участкам трассы на которых прокладывается одна строительная длина, относятся:

  1. участки с более чем четырьмя поворотами под углом свыше 30°;
  2. прямолинейные участки с переходами (более четырех) в трубах длиной более 20 м или с переходами (более двух) в трубах длиной более 40 м;
  3. участки при прокладке в зданиях (туннелях) в трубах с поворотами (более двух) при длине труб более 20 м, а также с протяжками (более четырех) через огнестойкие перегородки или аналогичные препятствия.

Прокладка кабелей больших сечений (3x150, 3x185, 3x240 мм2) с однопроволочными жилами в кабельных сооружениях электростанций и подстанций Минэнерго РФ не рекомендуется.
На сложных участках трассы, где при монтажных или ремонтных работах возникает опасность повреждения поливинилхлоридного шланга, применение кабелей ААШв и им подобных не рекомендуется.
Кабели с обычной вязкой пропиткой прокладывают на трассах с разностью уровней между высшей и низшей точками расположения кабелей 15...20 м. Для кабелей с изоляцией пропитанной нестекающим составом, разность уровней не ограничивается, т.к. такие кабели применяют на вертикальных и крутонаклонных участках трасс.
Над подземными кабельными линиями устанавливают охранные зоны, размеры которых зависят от их напряжения. Так, для кабельных линий напряжением до 1000 В охранная зона имеет площади по 1 м с каждой стороны от крайних кабелей. В городах под тротуарами линия должна проходить на расстоянии 0,6 м от зданий и сооружений и 1 м от проезжей части. Для кабельных линий напряжением выше 1000 В охранная зона имеет площади по 1 м с каждой стороны от крайних кабелей. Охранная зона подводных кабельных линий напряжением до 1000 В и выше определяется параллельными прямыми на расстоянии 100 м от крайних кабелей.
Трассу кабеля выбирают с учетом наименьшего его расхода и обеспечения сохранности от механических повреждений, коррозии, вибрации, температуры перегрева и возможности повреждений соседних кабелей при возникновении короткого замыкания на одном из них.

Особенности применения кабелей марки ААШв.

Кабели марки ААШв применяют согласно «Единым техническим указаниям по выбору и применению электрических кабелей». Эти кабели при температурах окружающего воздуха выше + 30 °С и ниже -20 °С не прокладывают и не перематывают.
При любом виде прокладки кабельная трасса должна иметь минимальное число поворотов, как правило, не более трех на одну строительную длину, не считая поворотов при вводе кабеля в здание и сооружения. Прокладку кабелей в трубах допускают только на прямолинейных участках длиной не более 40 м и на вводах в здания и в кабельные сооружения.
Внутренний диаметр труб, применяемых для прокладки кабелей марки ААШв, во всех случаях должен быть не менее двукратного диаметра кабеля. Для защиты кабелей от механических повреждений на вертикальных участках применяют кожухи из листовой стали.
В действующих кабельных сооружениях при сложных условиях механизированной прокладки применяют ручной способ. При прокладке кабелей вручную трение их о землю, пол, стены и т. п. должно быть исключено. Разгрузку, погрузку и транспортировку кабеля марки ААШв при температурах ниже -10 °С производят с особой осторожностью.

Электрические кабельные сети в зависимости от рабочего напряжения делятся на сети до 1000 В, обычно называемые сетями низкого напряжения (НН) и сети свыше 1000 В, называемые сетями высокого напряжения (ВН). В свою очередь, ввиду существенного различил в рабочих условиях, последние принято подразделять на сети с напряжением до 35 кВ и сети с напряжением выше 35 кВ, которые в большинстве случаев являются питающими, т. е. соединяют источники электроэнергии с трансформаторными подстанциями или распределительными пунктами и передают энергию без распределения её вдоль линии отдельным потребителям.
Кабельные питающие линии допускается прокладывать вместо воздушных питающих линий, если они рассчитаны на напряжение до 500 кВ включительно. Для таких линий применяют специальные кабели, наполненные минеральным маслом под давлением либо нейтральным газом (проволоки проводящей жилы в них охватывают полую стальную спираль, внутри которой находится канал для масла). Это масло вытесняет из бумажной изоляции жилы пузырьки влаги или воздуха.
Кабели на напряжение 110-500 кВ включительно имеют полиэтиленовую изоляцию или изоляцию из сшитого полиэтилена.
Кабельные линии находятся вне влияния атмосферного электричества, защищены от внешних механических воздействий, относительно безопасны для людей и не требуют места на поверхности земли. Но стоимость таких линий, рассчитанных на напряжение 60 кВ и выше, в несколько раз больше стоимости воздушной линии поэтому их прокладывают лишь в тех случаях, когда увеличение капитальных затрат на сооружение линии оправдывается её специфическими преимуществами.

Огнестойкая кабельная линия: от закона к практике

В данной статье рассматриваются важные вопросы, связанные с работой и выбором огнестойкой кабельной линии (ОКЛ): законодательная база, тип сертификации, предложения на рынке и рекомендации по их выбору, а также прогнозы дальнейшего развития. Она будет полезна и интересна техническим специалистам, проектировщикам, монтажникам, которые еще не сталкивались в работе с огнестойкой кабельной линией, и тем, кто уже имеет такой опыт.



Первое упоминание о кабельных линиях появилось после внесения поправок в 123-ФЗ "Технический регламент о требованиях пожарной безопасности" от 12 июля 2012 г. Часть 2 ст. 82 изложена в новой редакции: "Кабельные линии и электропроводка систем противопожарной защиты, средств обеспечения деятельности подразделений пожарной охраны, систем обнаружения пожара, оповещения и управления эвакуацией людей при пожаре, аварийного освещения на путях эвакуации, аварийной вентиляции и противодымной защиты, автоматического пожаротушения, внутреннего противопожарного водопровода, лифтов для транспортировки подразделений пожарной охраны в зданиях и сооружениях должны сохранять работоспособность в условиях пожара в течение времени, необходимого для выполнения их функций и эвакуации людей в безопасную зону".

Законодательная база

Если посмотреть на предыдущую версию ст. 82, то можно увидеть изменение в терминологии. Ранее она звучала так: "Кабели и провода систем противопожарной защиты…" Мы видим, что появились "кабельные линии", которые должны сохранять работоспособность в условиях пожара в течение времени, необходимого для выполнения их функций и эвакуации людей в безопасную зону, поэтому по аналогии с огнестойкими кабелями, которые применяются для систем безопасности, появилось словосочетание "огнестойкая кабельная линия". О том, как определить время работоспособности кабельной линии, говорится в СП 6.13130.2013 "Системы противопожарной защиты. Электрооборудование. Требования пожарной безопасности", п. 4.9: "Работоспособность кабельных линий и электропроводок СПЗ в условиях пожара обеспечивается выбором вида исполнения кабелей и проводов, согласно ГОСТ 31565–2012, и способом их прокладки. Время работоспособности кабельных линий и электропроводок в условиях воздействия пожара определяется в соответствии с ГОСТ Р 53316–2009". Особое внимание следует обратить на п. 4.14: "Не допускается совместная прокладка кабельных линий систем противопожарной защиты с другими кабелями и проводами в одном коробе, трубе, жгуте, замкнутом канале строительной конструкции или на одном лотке". В ГОСТ Р 53316–2009 "Кабельные линии. Сохранение работоспособности в условиях пожара. Метод испытания" также дается определение кабельной линии и ее работоспособности:

  • п. 3.1 "Кабельные линии – линии, предназначенные для передачи электроэнергии, отдельных ее импульсов или оптических сигналов и состоящие из одного или нескольких параллельных кабелей (проводов, токопроводов) с соединительными, стопорными и конечными муфтами (уплотнениями) и крепежными деталями, проложенные согласно требованиям технической документации в коробах, гибких трубах, на лотках, роликах, тросах, изоляторах свободным подвешиванием, а также непосредственно по поверхности стен и потолков и в пустотах строительных конструкций или другим способом";
  • п. 3.2 "Работоспособность – способность продолжать выполнять заданные функции при воздействии стандартного температурного режима в течение заданного периода времени";
  • п. 3.3 "Стандартный температурный режим – режим изменения температуры во времени в соответствии с ГОСТ 30247.0".

По методике ГОСТ Р 53316 вся кабельная линия (кабель, проложенный в лотке, трубе, гофре и т.д.) испытывается как единое целое. Данные ужесточения требований пожарной безопасности введены не случайно. Бывали случаи, когда огнестойкие кабели крепили пластиковыми стяжками и другими элементами, которые при возникновении пожара не могли обеспечить сохранение целостности линии и обрушение происходило уже на начальной стадии пожара, что в корне "убивало" 180 мин., которые были заявлены в сертификатах кабеля. Все это делалось с целью экономии на крепежных элементах и снижения стоимости монтажа объекта.

Тип сертификации

Существуют два типа сертификации: добровольная и обязательная, – и на рынке присутствуют оба варианта. Производители, которые сертифицировали свои решения в числе первых, проходили обязательную сертификацию. В дальнейшем многие сертификационные органы отказались от нее и перешли на добровольную. В официальном письме от ФГБУ ВНИИПО МЧС России разъясняется, что кабельная линия не подлежит обязательной сертификации: "Информируем вас, что на кабельные линии не требуется обязательное подтверждение соответствия требованиям Федерального закона от 22.07.2008 г. № 123-ФЗ "Технический регламент о требованиях пожарной безопасности" в форме обязательной сертификации, так как в указанном регламенте они не поименованы в ст. 146, где перечислена продукция и схемы подтверждения соответствия требованиям пожарной безопасности. В соответствии со ст. 144 Технического регламента формой оценки соответствия кабельных линий могут быть исследования (испытания) в аккредитованной испытательной лаборатории по методике, изложенной в ГОСТ Р 53316–2009 "Кабельные линии. Сохранение работоспособности в условиях пожара. Метод испытания". Поэтому у компаний, которые сертифицировали кабельные линии в 2014 г., срок действия сертификата обязательного заканчивается, после чего будет получен добровольный сертификат. Со временем они все обновятся, следовательно, тип сертификата не должен влиять на выбор решений.

Эволюция решений

Теперь рассмотрим не только конкретные решения производителей КНС (кабеленесущих систем) и кабельных заводов, но и в целом предложения на рынке. Изменения в законодательной базе произошли в 2012 г., а о сертифицированной кабельной линии заговорили в 2014 г. На тот момент кабельные заводы смотрели на это большими глазами и не понимали, чего от них хотят. Первую волну внедрений подняла компания, которая занималась обслуживанием систем безопасности ТЦ МЕГА, IKEA и других и приводила оборудование на данных объектах в соответствие с требованиями. Затем стали появляться готовые сертифицированные решения, которые продаются до сих пор, но имеют некоторые неудобства в использовании. Дело в том, что их производители пошли по пути наименьшего сопротивления и сертифицировали решения, которые уже присутствовали в имеющихся проектах, – определенный набор оборудования и кабельной продукции. Объемы были большие, и овчинка стоила выделки. Вскоре начали строиться спортивные объекты к ЧМ по футболу, где тоже были внедрены сертифицированные кабельные линии. Первые испытания проводились в составе КНС и силовой кабельной продукции, слаботочные кабели начали появляться позже. Данные решения невозможно было применять на средних и малых объектах: не везде можно установить кабельную линию на базе лотков, делать опуски. Сейчас на рынке доступны предложения на всевозможных лотках, гофре, гладкой трубе, кабель-канале, металлорукаве, открытой прокладке с крепежными элементами и т.д. У производителей появляются универсальные, гибкие системы-конструкторы, в которых сертифицирован весь перечень оборудования производителя КНС и имеется большой ассортимент кабельной продукции, от силовой до слаботочной. Все это устраняет неудобства для проектировщиков: они и раньше работали с данным типом оборудования, для них ничего не должно измениться, нужно лишь обращать внимание на наличие сертификата кабельного завода и необходимое
время сохранения работоспособности. Заказчикам не стоит сомневаться в использовании ОКЛ по причине удорожания проектов. На данный момент существуют решения, которые не отличаются по цене, независимо от того, входят ли они в состав кабельной линии или нет. Широкий выбор производителей КНС и кабельной продукции позволяет подобрать оптимальный вариант под любую задачу.

Правила выбора

При проектировании и монтаже ОКЛ вот на какие действия стоит обратить внимание:

  1. Определить макроразмер кабеля, его исполнение согласно ГОСТ 31565–2012 и назначение.
  2. Выбрать необходимое время работоспособности кабельной линии в зависимости от объекта.
  3. Подобрать кабеленесущую систему.
  4. Определить способ крепления.
  5. Производить монтаж строго в соответствии с инструкцией по монтажу.
  6. Не крепить ОКЛ к поверхностям, огнестойкость которых ниже огнестойкости ОКЛ. Это строго запрещено.
  7. Не укладывать в ОКЛ посторонние кабели (неогнестойкие).
  8. Все соединения кабелей производить только в ответвительных огнестойких коробках.

Это базовый набор рекомендаций. Разные производители могут предъявлять дополнительные требования.

Читайте статью полностью в журнале "Системы безопасности" №3/2019

Наружный диаметр, вес и строительная длина кабелей

Страница 3 из 85

2. НАРУЖНЫЙ ДИАМЕТР, ВЕС И СТРОИТЕЛЬНАЯ ДЛИНА
НАИБОЛЕЕ РАСПРОСТРАНЕННЫХ КАБЕЛЕЙ
Для прокладки кабелей надо знать их наружный диаметр и вес. Наружный диаметр кабеля определяет внутренний диаметр закладываемых по трассе труб, необходимых для любого способа кабельной канализации, а также дает возможность установить допустимую кратность радиусов изгиба кабелей и длину его при намотке на барабан. Вес кабеля определяет условия транспортировки и стоимость выполненного объема работ по его прокладке. Расчет за выполненный объем прокладочных кабельных работ ведется по ценнику на монтаж оборудования № 8 «Электрические установки сильного тока», в котором расценки работ по прокладке кабеля даны исходя из его веса. Наружные диаметры и веса кабелей, изготовляемых по действующим ГОСТ, приведены в табл. 1-10—1-23.
Нормальная строительная длина силовых кабелей по ГОСТ 340-59:
а)             Для кабелей до 10 кВ, кроме указанных в п. «в», сечением до 70 мм2  .....Не менее       300     м
б)             То же сечением 95 и 120 мм2........................ »250
в)             Для кабелей ОСБВ, АОСБВ, ОСКВ, ОСБГВ, АОСКВ и АОСБГВ       »200

Таблица 1-10
Расчетные наружные диаметры силовых кабелей по ГОСТ 340-59

Расчетный вес силовых кабелей по ГОСТ 340-59
Таблица 1-11

Продолжение табл. 1-11

Таблица 1-12
Расчетные наружные диаметры и веса кабелей 20 и 35 кВ по ГОСТ 340-59

Примечание. Увеличенные диаметр и вес отдельных конструкций силового кабели меньшего сечения против большего сечения кабеля объясняются большей расчетной толщиной бумажной изоляции.

Таблица 1-13
Расчетные наружные диаметры и веса кабелей на напряжения до 1 и 6 кВ по ГОСТ 6515-55

Таблица 1-14
Расчетные наружные размеры и веса трехжильных силовых кабелей на напряжения до 500 В с медными жилами в свинцовой оболочке по ГОСТ 433-5S

Таблица 1-1S
Расчетные наружные размеры и веса трехжильных силовых кабелей на напряжения до 500 В с алюминиевыми жилами в свинцовой оболочке по ГОСТ 433-58

Таблица 1-16
Расчетные наружные размеры и веса трехжильных силовых кабелей на напряжения до 500 В с медными жилами в полихлорвиниловой и резиновой оболочке по ГОСТ 433-58

* Монтаж кабельных линий
Таблица 1Ί7
Расчетные наружные размеры и веса трехжильных силовых кабелей на напряжения до 500 В с алюминиевыми жилами в полихлорвиниловой и резиновой оболочках по ГОСТ 433-58

Расчетные наружные размеры и веса трехжильных силовых кабелей на напряжение 3 000 В с медными жилами в свинцовой оболочке по ГОСТ 433-58
Таблица 1-18


Сечение
жилы,
мм*

Наружный диаметр, мм

Вес, кг/км

СРГ

СРВ

СРБГ

СРП

СРПГ

СРГ

СРВ

СРВГ

СРП

СРПГ

1,5

15

-

_

___

-

711

—-



2,5

15,9

794

4

17,2

25.2

23,2

26,2

26,0

906

1611

1478

1 968

1 851

6

18,2

26.2

24,2

27,2

27,0

1016

1 755

1 616

2093

1 968

10

21,2

29,2

27,2

30,2

30,0

1 338

2 177

2 022

2 574

2 424

16

24,0

34,0

31,0

35,0

33,8

1 771

2 873

2 618

3 316

3 055

25

27,7

37,7

34,7

38,7

37,5

2 226

3 469

3 184

4015

3715

35

31,1

41,1

38.1

42,1

40,9

3004

4 375

4 064

4 972

4 637

50

35,1

45,1

42,1

46,1

44,9

3 757

5 278

4 936

5 916

5 540

70

39,1

49,1

46,1

50,5

49,3

4 952

6 626

6 253

7 560

7 139

Маломерные отрезки длиной не менее 50 м в количестве не более 10% общей длины партии допускаются для всех кабелей кроме кабелей марок СК. СКВ, OGK, ОСКВ, АСК, АСКВ, АОСК и АОСКВ.
Строительные длины силовых кабелей по ГОСТ 6515-55 должны соответствовать данным табл. 1-24. Маломерные отрезки допускаются такие же, что и для кабелей по ГОСТ 340-59.
Строительные длины силовых кабелей но ГОСТ 433-58 должны быть не менее 125 м. Маломерные отрезки допускаются длиной не менее 20 м в количестве не более 10% общей длины заказанного кабеля.
Строительные длины контрольных кабелей по ГОСТ 1508-58 — не менее 100 м; по ГОСТ 4376-53—не менее 400 м и по ГОСТ 6526-55—не менее 250 м. Маломерные отрезки должны быть длиной не менее 50 м и 25—50 м — в количествах не более чем до 5% общей длины сдаваемой партии по ГОСТ 4376-53 и 6526-55 и не менее 20 м в количестве не более 10% общей длины заказанного кабеля по ГОСТ 1508-58.

Наружные размеры и веса контрольных кабелей по ГОСТ 4376-53

Таблица 1-19

Продолжение табл. 1-19

Таблица 1-20

Наружные размеры и веса контрольных кабелей по ГОСТ 6526-55

Т а б л и ц a 1-21
Наружные размеры и веса контрольных кабелей по ГОСТ 1508-58 в свинцовой оболочке


Наружные размеры и веса контрольных кабелей по ГОСТ 1508-58 в полихлорвиниловой оболочке

Таблица 1-2:

Продолжение табл. 1-22

Таблица 1-23
Наружные размеры и веса контрольных кабелей по ГОСТ 1508-58
в резиновой негорючей оболочке


Таблица 1-24
Строительные длины силовых кабелей в алюминиевой оболочке
ло ГОСТ 6515-55

* Кабели с обеднено-пропитанной изоляцией.

Нормативные документы (ГОСТ, МЭК, СНиП)

ГОСТ Р 52868-2007 (МЭК 61537:2006)
«Системы кабельных лотков и лестниц для прокладки кабелей. Общие технические требования и методы испытаний»
Основной нормативный документ, регламентирующий разработку, производство, испытания и эксплуатацию систем кабельных лотков и систем кабельных лестниц для прокладки кабелей.

ГОСТ Р МЭК 61084-1-2007
«Системы кабельных и специальных кабельных коробов для электрических установок.
Общие требования» Стандарт устанавливает требования к системам кабельных и специальных кабельных коробов для электроустановок. Требования стандарта не распространяются на трубы, кабельные
лотки или кабельные лестницы и на токоведущие части, прокладываемые внутри систем кабельных и специальных кабельных коробов.

ГОСТ 15150-69
«Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды»
Стандарт распространяется на все виды машин, приборов и других технических изделий, устанавливает макроклиматическое районирование земного шара, исполнения, категории, условия эксплуатации, хранения и транспортирования изделий
в части воздействия климатических факторов внешней среды.

ГОСТ 2.601-68
«Единая система конструкторской документации.Эксплуатационные документы»
Стандарт устанавливает виды, комплектность и правила выполнения эксплуатационных документов. На основе данного стандарта допускается разрабатывать стандарты, устанавливающие
виды, комплектность и правила выполнения эксплуатационных документов на изделия.

ГОСТ 9.301-86
«Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические»
Стандарт распространяется на металлические и неметаллические неорганические покрытия, получаемые электрохимическим, химическим и горячим (олово и его сплавы) способами,
и устанавливает общие требования к поверхности основного металла и покрытиям в процессе их производства, контролю качества основного металла и покрытий.

ГОСТ 9.303-84
«Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические»
Стандарт устанавливает общие требования к выбору металлических и неметаллических неорганических покрытий деталей и сборочных единиц, наносимых химическим, электрохимическим
и горячим способами.

ГОСТ 9.306-85
«Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические»
Стандарт устанавливает обозначения металлических и неметаллических неорганических покрытий в технической документации.

ГОСТ 9.307-89
«Единая система защиты от коррозии и старения. Покрытия цинковые горячие. Общие требования и методы контроля»
Стандарт устанавливает общие требования к защитным покрытиям, нанесенным методом горячего цинкования на конструкционную сталь, в том числе повышенной прочности, стальные
конструкции, изделия из фасонного проката и листовой стали.

ГОСТ Р 53316-2009
«Кабельные линии. Сохранение работоспособности в условиях пожара»
Стандарт распространяется на кабельные линии, к которым предъявляются требования по сохранению работоспособности в условиях пожара, устанавливает методы испытаний.

Требования к монтажу
Лотки и короба – определения – ПУЭ п. 2.1.10 и п. 2.1.11.
Требования по заполнению лотка кабелем – ПУЭ п. 2.1.61.
Требования по заземлению – ПУЭ п. 1.7.
Требования по радиусам изгиба кабеля – ПУЭ п. 2.3.20.
Требования по расстояниям между кабелями – ПУЭ п. 2.3.123, табл. 2.3.1.
Требования по прокладке кабелей в лотках – ПУЭ п. 2.3.112.
СНиП 3.05.06-85.

Строительные нормы и правила. Электротехнические устройства.
Правила распространяются на производство работ при строительстве новых, а также при реконструкции, расширении и техническом перевооружении действующих предприятий по монтажу и наладке электротехнических устройств. Пункт 3.5.6 и далее.

Общие требования
Система кабельных лотков, коробов и лестниц монтируется на объекте в соответствии с действующей монтажно- эксплуатационной документацией изготовителя, а также инструкциями по
транспортировке и хранению продукции «ОСТЕК». Установкадолжна гарантировать надежность опоры кабелей и проводов и исключать риск повреждения коммуникаций или электроаппаратуры, установленной в пределах этой системы.

Как заполнить журнал прокладки кабеля правильно

Что такое кабельный журнал, для чего и в каких случаях требуется его заполнение.

 Основная информация о силовой электросети любого объекта должна отображаться на принципиальных схемах и планах распределительных и питающих сетей. Однако эта сеть может состоять из большого количества элементов, проводов и кабелей, в результате чего, такие схемы приобретут громоздкий вид, а числовые подписи, даже в уменьшенном размере шрифта, попросту не уместятся на чертеже.

 Такая документация станет сложной для восприятия, что в свою очередь увеличит вероятность возникновения ошибки инженерно-квалификационного характера. Поэтому для некоторых сетей правилами, сведёнными в стандартах ГОСТ 21.613-2014, ГОСТ 21.608-2014, предусмотрено составление кабельных журналов, помогающих разгрузить информативность планов расположения проводов.

 В зависимости от параметра прокладки, различают несколько видов таких журналов:

 Кабельнотрубный (Форма-6, ГОСТ21.613-2014 (можно скачать по ссылке выше)) – журнал представляет собой ведомость (таблицу), содержащую количественные характеристики кабеля, заложенного в трубу.

Рисунок 1 — Форма кабельнотрубного журнала представлена ниже.


В случае открытой прокладки сетей без использования труб составляется кабельный журнал (Форма-6, ГОСТ21.608 (можно скачать по ссылке выше)), представляющий собой тот же кабельнотрубный журнал, но без графы «Проход через». По этой же форме составляют журналы для распределительных и питающих сетей.

Рисунок 2 — Форма кабельного журнала распределительных и питающих сетей представлена ниже.

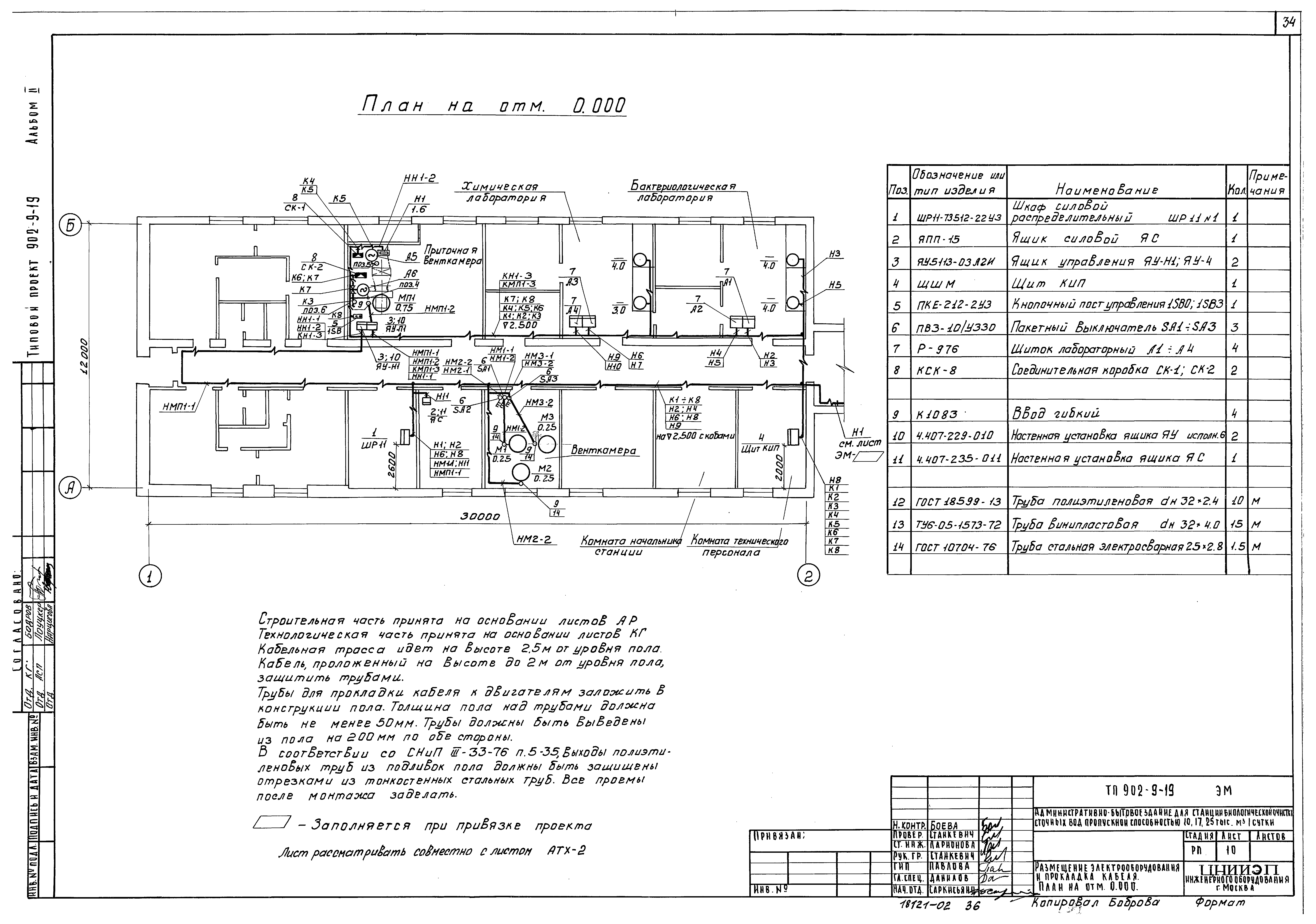

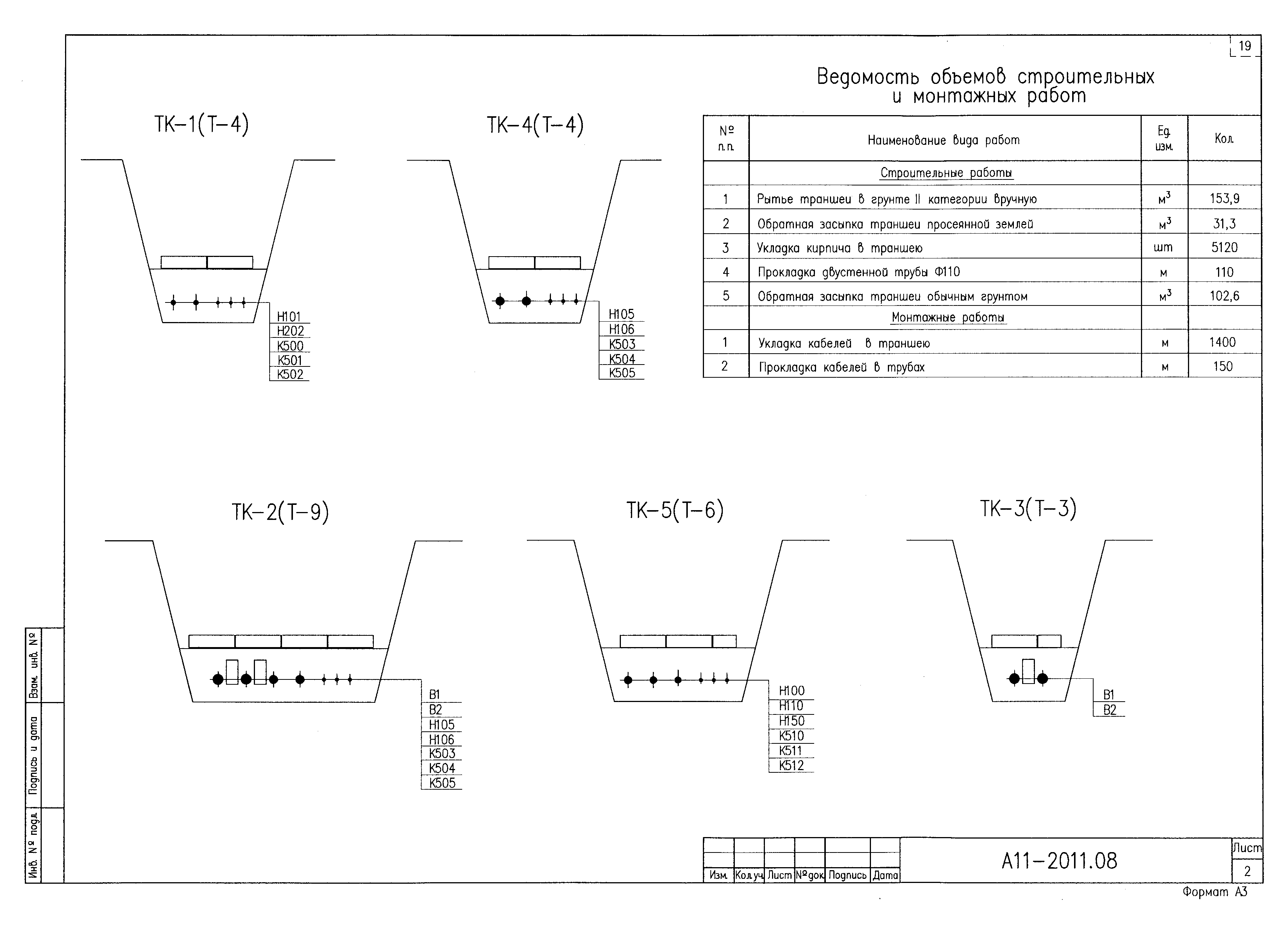

 Если же чертеж прокладки кабеля был выполнен методом трасс, кабельный журнал заполняют по форме 7, ГОСТ21.613-2014 (можно скачать по ссылке выше)). В четвертую графу «Участок трассы кабеля» следует внести обозначение участка трассы соответственно плану прокладки электросетей.

 Рисунок 3 — Форма кабельного журнала при прокладке методом трасс представлена ниже.

Требования к оформлению и ведению кабельного журнала.

 Особые требования по заполнению и ведению кабельного журнала отсутствуют. Единственно, не стоит использовать кодировку и маркировку кабелей, придуманную самостоятельно для своего удобства и понятную только самому себе. Все записи в журнале должны отвечать общепринятым требованиям, и быть понятными любому мастеру из этой сферы деятельности (ГОСТы 21.613-2014 и 21.608-2014, СНиПы 3.05.06-85, и т.д.)

 Покупать или приобретать журнал не нужно. Достаточно скачать его форму и заполнить.

 Примеры заполнения кабельного журнала можно посмотреть в разделе: «Журналы»

Заполнение граф кабельного журнала

 При заполнении кабельного журнала следует группировать контрольные и силовые кабели. Например, по напряжению, роду тока, или приводам. Записывать в порядке возрастания по буквенным аббревиатурам или номерам. Вписывать в первую графу «Обозначение» (рисунок 1) либо «Маркировка» (рисунок 2)

 В графе «Начало» следует отметить начальный щит управления, точнее его обозначение в виде кода, который берется из плана расположения сети (например, АС07). Аналогично заполняется столбец 3 «Конец», где указывается номер панели, к которой подведен кабель.

Для примера, кодировка ЕЕ1=АС07.01-К241 интерпретирует:

  • ЕЕ1 – первое электротехническое помещение;
  • АС07 – щит;
  • 01 – номер панели щита АС07
  • К241 — контрольный кабель и его номер.

 Расшифровку буквенно-цифровых обозначений электротехнической документации можно узнать в документе РТМ 36.18.32.3-92.

 В графе «По проекту — Марка» указывается обозначение кабеля.

 Например, АВВГ, что означает:  А – проводной материал жилы Алюминий, В – материал изоляции ПВХ, В (вторая) — поливинилхлоридная оболочка (внешняя) и Г – отсутствие защиты от механических нагрузок;

 Все эти значения должны быть указанны на поверхности оболочки кабеля.

 В ходе выполнения работ по прокладке кабеля, могут возникнуть ситуации  отсутствия в наличии кабеля требуемой марки. В таких случаях  используют аналогичный по техническим характеристикам кабель. Буквенное обозначение марки вписывают в графу 7 «Проложен – Марка».

Кабельные линии напряжением до 220 кВ

 Для кабельных линий напряжением от 1 до 220 кВ Инструкцией (И 1.13-07, Москва, 2007 — инструкция по оформлению приёмо-сдаточной документации по электромонтажным работам) предусмотрен образец кабельного журнала по форме 18. Заполнение его аналогично предыдущим журналам.

Смотрите состав исполнительной в разделе: «Состав исполнительной»

Скачивайте акты, протокола и другое в разделе: «Акты и прочее»

Скачивайте полезные книги, ГОСТы, СнИПы в разделе: «ГОСТы и книги«

Монтажные провода и кабели КУИН-Пу (провод)

Провода

КУИН-Пу полностью соответствуют новому ГОСТу Р 53768-2010 «Провода и кабели для электрооборудования на номинальное напряжение до 450/750 В. Общие технические условия», который с 01.01.2011 заменил ГОСТ 6323-79, в связи с чем. провода ПВ1, ПВ2, ПВ3, ПВ4, ППВ, АПВ и АППВ по ГОСТ 6323-79 больше не могут использоваться на территории РФ.

Область применения

  • осветительная сеть;
  • Монтаж электрооборудования, монтаж машин, машин и станков на номинальное напряжение до 450/750 В переменного тока включительно с частотой до 400 Гц или установившееся напряжение до 1000 В постоянного тока.

Кабели и провода предназначены для стационарной прокладки кабелей внутри и снаружи помещений, для прокладки проводов под штукатуркой, в бетоне, кирпичной кладке, воздушных пустотах строительных конструкций, а также для поверхностной внутристенной и потолочной проводки и проводки в других конструкциях. некоторые из них требуют дополнительной гибкости.

Кабели и провода могут применяться во всех классах и во всех взрывоопасных зонах (по ГОСТ Р МЭК 60079-14-2008).

Кабели и провода огнестойкие могут применяться во всех электроустановках, требующих огнестойкости по ФЗ №123 «Технический регламент о требованиях пожарной безопасности» и ГОСТ Р 53315-2009 «Продукция кабельная.Требования пожарной безопасности ». Области применения первичных проводов и кабелей с учетом их модификации и класса пожарной безопасности приведены в таблице 5.

Рабочие характеристики

  • Жилы сверхгибких и кабельных жил - жилы медные многопроволочные 5 класса по ГОСТ 22483, жилы гибкие - 1 или 2 класса
  • Широкий температурный диапазон применения:
    • от -60 ° до + 70 ° C для кабелей с маркировкой «ХЛ»
    • от -60 ° до + 125 ° C для кабелей с маркировкой «Т»
    • от -50 ° до + 200 ° С для кабелей с маркировкой «Т-Т»
    • от -50 ° до + 70 ° C для других типов
  • Нижний предел температуры для монтажа, не ниже:
    • -30 ° С для кабелей с маркировкой «ХЛ» или «Т»
    • -15 ° С для остальных видов проводов и кабелей
  • Модификация Б, категория размещения 1-5 (по ГОСТ 15150).Использование проволоки возможно во всех макроклиматических зонах, в том числе в тропиках.
  • «УФ» - стойкий к солнечному излучению
  • «в» - защита от влажного расширения под крышкой
  • «М» - куртка маслобензостойкая
  • Провода и кабели могут иметь:
    • экран из медных проводов или AlumoFlex
    • броня из стальной оцинкованной проволоки
  • Сопротивление проводов постоянному току соответствует ГОСТ 22483
  • .
  • Номинальное напряжение
    • для проводов: ~ От 450/750 В до 400 Гц или -1000 В
    • для кабелей: ~ 300/500 В частота до 400 Гц
  • Сопротивление электроизоляции при температуре + 20 ° С не менее 5 МОм • км
  • Испытание напряжением по ГОСТ 23286-78:
    • изолированные жилы для передачи по категории ЭИ-2
    • проводов ~ 2500 В 50 Гц в течение 5 мин под ЭИ-1
    • кабеля ~ 2000 В 50 Гц в течение 5 мин под ЭИ-1
  • Огнестойкие провода и кабели сохраняют работоспособность в условиях пожара не менее 90 минут (ПО4 по ГОСТ Р 53315-2009)
  • Провода и кабели с малотоксичными продуктами горения «LTx» - лучший коэффициент пожарной безопасности

Конструкция кабеля

Провода многожильные имеют плоскую форму.Электропроводы изготавливаются из луженой медной «л» и нелуженной проволоки. Провода и кабели сверхгибкие «Г» имеют жилу 5 класса по ГОСТ 22483. Классы электропроводности указаны в таблице 1.

Огнестойкие провода «FR» имеют намотанную под изоляцию жилы слюдяную ленту - это самый безопасный метод противопожарной защиты на данный момент.

Провода могут иметь экран из медной проволоки - индекс «Эм», луженую медную проволоку - индекс «Эл» или пленку из алюминиевой фольги с медным луженым проводником - индекс «Э».

Оболочка многожильного провода заполняет зазоры между проводниками, придавая ему плоскую форму. Провода могут иметь набухающий от воды элемент «в», предотвращающий неуправляемое распространение влаги под оболочкой провода. Сплошные провода могут изготавливаться без оболочки (в этом случае материал оболочки указывать не обязательно). Провода могут иметь броню из стальной оцинкованной проволоки «К». Поверх брони наложена оболочка кабеля. Изоляция и оболочка проводов могут быть выполнены из поливинилхлоридного компаунда «В», безгалогенного полимерного компаунда «П» или термоэластопласта «Т».Материалы изоляции и оболочки перечислены в таблице 4, а также соответствующие показатели пожарной безопасности. Кабели могут изготавливаться с комбинированным сечением жил по индивидуальному заказу.

Маркировка кабеля при заказе:

КУИН-Пу х
1 2 3 4 5 6 7 8 9 10 11 12
  1. Гибкость:
    • "-" - общая гибкость
    • «Г» - повышенная гибкость
  2. Изоляционный материал:
    • "В" - ПВХ пластикат
    • «П» - полимерные соединения
    • «Т» - термоэластопласт
    • Показатели пожарной безопасности в зависимости от материала - см. Таблицу 4
  3. Коллективный щит:
    • "-" - без коллективного щита
    • "Э" - AlumoFlex
    • «Эм» - провода медные немаркированные
    • «Эл» - провода медные луженые
  4. Броня под внешнюю куртку:
    • "-" - без брони
    • «К» - экран из стальной оцинкованной проволоки
  5. Материал оболочки:
    • "В" - ПВХ пластикат
    • «П» - полимерные соединения
    • «Т» - термоэластопласт
    • Показатели пожарной безопасности в зависимости от материала - см. Таблицу 4
  6. Тип модификации противопожарной защиты:
    • "-"
    • "нг (A)"
    • "нг (А) -LS"
    • "нг (А) -HF"
    • "нг (A) -LSLTx"
    • "нг (A) -HFLTx"
    • "нг (А) -ФР"
    • "нг (А) -FRLS"
    • "нг (А) -FRHF"
    • "нг (A) -FRLSLTx"
    • "нг (A) -FRHFLTx"
    • Тип зависит от оболочки и изоляционных материалов - см. Таблицу 4
  7. Количество проводников:
    • "1..3 "- в проволоке
    • См. Все комбинации в таблице 2
  8. Сечение жилы, мм²:
    • "0,5..400" - для провода
    • Полный диапазон размеров описан в таблице 2.
  9. оловянное покрытие медных проводников:
    • "-" - проводник незажженный
    • «л» - луженый провод
  10. Наличие заземляющего и нулевого проводов *:
    • "-" - без заземляющего и нулевого проводов
    • "(PE)" - заземлитель
    • "(Н)" - нейтральный провод (только в кабеле)
    • "(PE, N)" - заземляющий провод и нулевой провод (только в кабеле)
  11. Водоблокирующий элемент под щитком:
    • "-" - без водоблокирующего элемента
    • "в" - с водоблокирующим элементом
  12. Специальные индексы, если индексированных несколько, их следует указать:
    • "-" - без специального индекса
    • «ХЛ» - хладостойкое исполнение, эксплуатация при температуре от -60 ° С (только для исполнения «нг (A)» и материала «В»)
    • «УФ» - стойкий к солнечному излучению (только для исполнения «нг (A) -HF» или материала «Т»)
    • «Т» - термоэластопласт с повышенной жаропрочностью, до + 200 ° С (только для материала «Т»)
    • «М» - куртка маслобензостойкая (только для исполнения «нг (A) -HF» или «Т» - материал)

* добавляют номер и номинальное сечение заземляющего проводника для кабелей с меньшим номинальным сечением заземляющего проводника. Например: КУИН-КуГВВнг (A) 3х25 + 1х16 (PE).
В 3-, 4- и 5-жильных кабелях предполагается заземляющий провод 16 мм² с площадью общих проводников 25 мм² и 35 мм², а заземляющий провод 25 мм² предполагается с площадью общих проводников 50 мм².

Пример маркировки кабеля при заказе

Провод КУИН-ПуВ 1х2,5 ТУ 3551-023-76960731-2012
- Провод монтажный с одним электропроводом 2,5мм², с нежесткой ПВХ изоляцией, без экрана.

Таблица 1. Класс медной электропроводности.

Номинальное сечение электрического проводника, мм²

Класс медной жилы по ГОСТ 22483-77

для проводов

общие проводники

гибкие жилы

0,5

1 или 2

5

0,75 - 10

16–50

2

70–400


Таблица 2.Количество и номинальное сечение жил.

Количество проводников

Номинальное сечение жил, мм²

для проводов

1

0,5; 0,75; 1,0; 1,5; 2,5; 4; 6; 10; 16; 25; 35; 50; 70; 95; 120; 150; 185; 240; 300; 400

2, 3

0,5; 0,75; 1,0; 1,5; 2,5; 4

4, 5


Таблица 3.Окраска изолированных проводов.

Количество проводников

Окраска изолированных проводов

3

коричневый, черный, серый

коричневый, синий, желто-зеленый

4

коричневый, черный, серый, синий

коричневый, черный, серый, желто-зеленый

5

коричневый, черный, серый, синий, черный

коричневый, черный, серый, синий, желто-зеленый


Таблица 4.Индекс пожарной безопасности в зависимости от материала оболочки и изоляции.

Оболочка и изоляционный материал

Индекс пожарной безопасности

Оболочка и изоляционный материал (при наличии) монтажных проводов и кабелей

В

(без индекса)

изоляция и оболочка - ПВХ пластик

нг (А)

изоляция - компаунд ПВХ -, оболочка - компаунд ПВХ пониженной горючести

нг (А) -LS

изоляция и оболочка из пожаробезопасного ПВХ-компаунда

нг (А) -LSLTx

Изоляция и оболочка

- ПВХ пластикат пониженной пожароопасности с низкой токсичностью продуктов сгорания.

нг (А) -FRLS

огнестойкий; изоляция и оболочка - ПВХ пластикат пониженной пожароопасности

нг (А) -FRLSLTx

огнестойкий; v и оболочка - ПВХ пластикат пониженной пожароопасности с низкой токсичностью продуктов сгорания.

П

нг (А) -HF

изоляция и оболочка - безгалогенные полимерные компаунды

нг (А) -HFLTx

Изоляция и оболочка

- полимерные безгалогенные компаунды с низкой токсичностью продуктов сгорания.

нг (А) -FRHF

огнестойкий; изоляция и оболочка - безгалогенные полимерные компаунды

нг (А) -FRHFLTx

огнестойкий; изоляция и оболочка - безгалогенные полимерные соединения с малой токсичностью продуктов сгорания.

Т

нг (А)

изоляция и оболочка - термоэластопласт

нг (А) -FR

огнестойкий; изоляция и оболочка - термоэластопласт


Таблица 5.Основные обозначенные места прокладки проводов и кабелей с учетом их модификаций и класса пожарной безопасности по ГОСТ Р 53315-2009 и ГОСТ Р 53768-2010.

Модификация

Класс пожарной безопасности

Основная зона

без оценок

О1.8.2.3.4

Для прокладки одиночных кабельных линий и прокладки цепей питания носовых коллекторов, расположенных в помещениях.

нг (А)

П1б.8.2.5.4

Для прокладки с учетом загрузки горючего содержимого в открытых кабельных сооружениях (эстакады, галереи) внешних электроустановок.

нг (А) -LS

П1б.8.2.2.2

Для групповой разводки кабельных линий во внутренних электроустановочных помещениях.Для электромонтажа жилых и общественных зданий.

нг (А) -HF

П1б.8.1.2.1

Для кабельных линий и электроустановок при пучковой или одиночной разводке в офисных помещениях, оборудованных компьютерной и микропроцессорной техникой, а также в зданиях и сооружениях с массовым пребыванием людей, включая многофункциональные многоэтажные дома, комплексы и спортивные сооружения.

нг (А) -LSLTx

П1б.8.2.1.2

Для электромонтажа общественных зданий и детских дошкольных и образовательных учреждений, специализированных домов престарелых и инвалидов, больниц, спальных корпусов интернатов и детских учреждений.

нг (А) -HFLTx

П1б.8.1.1.1

нг (А) -FRLS

П1б.7.2.2.2

Для проводки в системах противопожарной защиты и других системах, которые должны оставаться работоспособными в условиях пожара.

нг (А) -FRHF

П1б.7.1.2.1

нг (А) -FRLSLTx

П1б.7.2.1.2

Для проводки в системах противопожарной защиты и других системах, которые должны оставаться работоспособными в условиях пожара, в зданиях детских дошкольных и образовательных учреждений, специализированных домах для престарелых и инвалидов, больницах, интернатных учебных заведениях, спальных домах и детских учреждениях.

нг (А) -FRHFLTx

П1б.7.1.1.1

КАБЕЛИ ДЛЯ ЦЕПЕЙ УПРАВЛЕНИЯ И КОНТРОЛЯ - РАЗВИТИЕ И РЕШЕНИЯ

Для соединения преобразователей и исполнительных механизмов с программно-аппаратными средствами АСУ ТП (АСУ ТП) с МАКСИ-ТЕПМИ-ТОЧКА используются кабели цепей управления и контроля попарного построения.

Ранее для этой цели в системах общепромышленного применения широко применялись кабели JE-Y (St) Y в соответствии с немецким стандартом DIN VDE 0815.

Указанные кабели имеют одиночные медные провода диаметром 0,8 мм, скрученные попарно и изолированные смесью винила (ПВХ), которые, в свою очередь, были скручены в элементарные четырехпарные жгуты, которые, в свою очередь, были скручены в жилу. Над жгутом последовательно размещались обертка, экран из ленты из алюминиевого полимера и оболочка из пластика ПВХ.Количество пар в кабеле - 2, 4, 8, 12, 16, 20, 32 и 40.

Изолированные кабели общепромышленного применения JE-Y (St) Y с оболочкой из ПВХ пластиката негорючие при раздельной прокладке; Класс пожарной безопасности кабелей по ГОСТ 31565-2012 - 01.8.2.5.4.

Кроме того, при горении и тлении кабеля выделяется достаточное количество дыма и едких дымовых газов, что может привести к повреждению электрооборудования АСУ ТП.

На сегодняшний день кабели JE-Y (St) Y не соответствуют требованиям Технического регламента о правилах пожарной безопасности от 2 июля 2008 г.123-ФЗ, ГОСТ 31565-2012 и СТО 1.1.1.01.001.0902-2013 и поэтому не могут применяться для групповой укладки в помещениях, оснащенных компьютеризированным и микропроцессорным оборудованием, в зданиях и сооружениях с массовым нахождением людей.

С учетом опыта отечественных и зарубежных разработок, в соответствии с требованиями ФГУП «ВНИИА», ОАО «ВНИИКП» совместно с производителями кабеля разработало серию кабелей для цепей управления и контроля, позволяющих подключение к МАКСИ-ТЕПМИ. ТОЧЕЧНАЯ техника.

В 2009 году разработаны кабели с одинарной медной и луженой медной проволокой диаметром 0,8 мм с изоляцией и оболочкой из безгалогенных полимерных компаундов марок КУППнг (А) -HF и КУППлнг (А) -HF в соответствии с техническими требованиями. ТУ 3561-411-00217053-2009.

Разработанные кабели по своим функциональным и электрическим параметрам не уступают кабелям JE-Y (St) Y. Также развито массовое производство.

Характеристики пожарной безопасности и электрические параметры кабелей цепей управления и контроля приведены в таблице 1.

Таблица 1

Наименование параметра, единица измерения Значение параметра
кабель JE-Y (St) Y КУППмнг (А) -HF КУППмнг (А) -FRHF КУППлнг (А) -HF
КУППнг (А) -HF
КУППлнг (А) -FRHF
КУППнг (А) -FRHF
1 2 3 4 5 6
1 Параметры пожарной безопасности
1.1 Распространение огня: с раздельной прокладкой с групповой укладкой по категории «А» с групповой укладкой по категории «А» с групповой укладкой по категории «А» с групповой укладкой по категории «А»
1,2 Уменьшение прозрачности,%, не более * 40 40 25 40
1.3 Характеристики коррозионной активности
а) газосодержание галогеновых кислот в эквиваленте HCl, мг / г, не более * 5,0 5,0 5,0 5,0
б) удельная электропроводность водного раствора с поглощенными продуктами дыма и газовыделения, мкСм / мм, не более * 10.0 10,0 10,0 10,0
в) рНиндекс, не менее * 4,3 4,3 4,3 4,3
1,4 Огнестойкость, не менее, мин. * * 90 * 90
2 Электрические параметры
2.1 Электрическое сопротивление жилы постоянному току, Ом / км, не более 36,6 36,6 36,6 36,6 36,6
2,2 Омическая асимметрия жил в рабочей паре,%, не более * 3,0 3,0 * 3,0
2.3 Сопротивление электроизоляции жилы, МОм ∙ км, не менее 100 100 100 100 100
2.4 Испытательное напряжение переменного тока частотой 0,05 кГц в течение 1 минуты, В:
- между проводами
- между проводами и экраном
800
800
1000
2000
1000
2000
1000
*
1000
1500
2,5 Рабочая емкость на частоте 0.8 или 1 кГц, нФ / км, не более 100 120 120 120 120
2,6 Максимальный коэффициент затухания, дБ / км, на частотах, кГц:
0,8
10
39
1000
1,1
*
*
*
1,1
2,9
5.0
30,0
1,1
2,9
5,0
30,0
1,4
*
*
*
1,1
2,7
4,0
20,0
2,7 Волновое сопротивление, Ом, на частотах, кГц:
0,8
31,25
1000


*
*
*


350 ± 20%
100 ± 20%
80 ± 20%


350 ± 20%
100 ± 20%
80 ± 20%


350 ± 15% *
*


450 ± 15%
120 ± 15%
110 ± 15%
2.8 Затухание связи на ближнем конце на частоте 0,8 кГц, дБ / 1000 м, не менее 90 · 101

*


70


70


70


70
Примечание: * - без рейтинга.

В результате внедрения в состав разрабатываемых кабелей изоляции и оболочки из безгалогенных полимерных компаундов класс пожарной безопасности кабелей по ГОСТ 31565-2012 - П 1б.8.1.2.1.

Однако, по сравнению с кабелями JE-Y (St) Y, кабели КУППнг (А) -HF более жесткие и имеют в 1,5 раза больший допустимый радиус изгиба при прокладке.

В 2012 году разработаны огнестойкие кабели марок КУППлнг (А) -FRHF и КУППнг (А) -FRHF по ТУ 3561-442-00217053-2012 с одинарными медными и лужеными медными проводами, экранированные алюминием. полимерная лента и контактная медная проволока.

Освоено серийное производство кабелей.Над проводником находится термобарьер и изоляция из полимерного компаунда, не содержащего галогенов.

Класс пожарной безопасности кабелей по ГОСТ 31565-2012 - П1б.4.1.2.1. Кабели выдерживают землетрясение силой 9 баллов по МСК при условии, что они проложены над уровнем земли на высоте до 60 м по ГОСТ 30546.1 и имеют срок службы 30 лет.

На основании опыта изготовления первой серии кабелей для цепей управления и контроля, а также требований заказчиков в 2012 году были разработаны кабели марок КУППмнг (А) -HF и КУППмнг (А) -FRHF, в соответствии с с ТУ 3561-441-00217053-2012 с многопроволочными жилами, изолированными и с оболочкой из безгалогенных полимерных компаундов, с экраном в виде оплетки из медных луженых проволок.Также развито массовое производство. Применение многожильных проводов позволило снизить жесткость и допустимый радиус изгиба кабеля, который в 1,5 раза меньше, чем у кабеля JE-Y (St) Y.

Кабели с многожильными жилами выдерживают 10 монтажных изгибов на угол ± 900 вокруг пары цилиндров с диаметром, равным пятикратному внешнему диаметру кабеля.

Идентификация кабельных компонентов разрабатываемых кабелей (основная и вспомогательная цветовая кодировка изоляции проводов, цветовое кодирование креплений каждой элементарной жгута) улучшает визуальный контроль, что исключает ошибки при прокладке кабелей.

Изолированные провода в парах каждого элементарного жгута имеют основную цветовую кодировку в соответствии с приведенной в таблице 2.

Таблица 2

Произвольное количество пар в элементарном пучке или ядре Обозначение и цветовой код изоляции провода
в паре
провод «а» проволока «б»
1 синий красный
2 серый желтый
3 зеленый коричневый
4 белый фиолетовый

Для идентификации изолированных проводов внутри жгута, скрученного из нескольких элементарных жгутов, основная цветовая кодировка изоляции каждого элементарного жгута имеет вспомогательную цветовую кодировку (маркировку) в виде группы черных поперечных полуколец. (полосы).

Количество полуколец (полос) в группе и их ширина для каждого элементарного жгута указаны в таблице 3. Расстояние между группами поперечных полуколец составляет 50–70 мм. Расстояние между полукольцами внутри одной группы 4–6 мм.

Таблица 3

Произвольный номер элементарного пучка

Количество полуколец (нашивок)

Ширина полукольца, мм

Цветовая кодировка крепежа элементарной связки

1

1

1–2

Синий

2

2

1–2

Оранжевый

3

3

1–2

Зеленый

4

4

1–2

Коричневый

5

5

1–2

Серый

6

1

7–8

Белый

7

2

7–8

Красный

8

3

7–8

Черный

9

4

7–8

Желтый

10

5

7–8

фиолетовый

Для идентификации элементарных жгутов, скрученных в жилу кабеля, каждый элементарный жгут в виде открытой спирали накрывается стяжной лентой из разноцветных нитей или узких синтетических лент в соответствии с таблицей 3.

Маркировка кабеля имеет вспомогательные размерные отметки на внешней оболочке, что исключает ошибки при измерении длины кабеля во время монтажных работ.

В начале августа 2014 года на ГК «Завод« Энергокабель »прошло заседание межведомственной комиссии с участием специалистов ОАО« Концерн Росэнергоатом », посвященное проведению типовых испытаний новых кабелей для цепей управления и контроля КУПЭфПмнг (А ) -HF, и марки КУПЭфПмнг (А) FRHF с многопроволочными жилами, экранированными алюминиево-полимерной лентой.

Применение в качестве экрана алюминиево-полимерной ленты позволило снизить трудоемкость изготовления кабелей по сравнению с кабелями с экраном в виде оплетки из луженых медных проводов.

Межведомственная комиссия по результатам типовых испытаний подтвердила целесообразность внесения изменений в конструкцию и технологию изготовления кабелей для цепей управления и контроля с многопроволочными жилами по ТУ 3561-441-00217053-2012 в следующем виде:

  • внедрение новых типов кабелей марок КУПЭфПмнг (А) -HF, КУПЭфПмнг (А) -FRHF;
  • определение требований огнестойкости для кабелей с индексом нг (А) -FRHF до 180 минут;
  • определение минимального срока службы кабелей 40 лет;
  • введение требований по стойкости к дезактивационным жидкостям для кабелей.

По заключению ФГУП «ВНИИА» кабели с индексами «нг (А) -HF» и «мнг (А) -HF» допускают установку по технике МАКСИ-ТЕПМИ-ПОИНТ, что значительно увеличивает подключение датчиков и исполнительных механизмов. с программно-аппаратными средствами АСУ ТП, подтвержденными испытаниями и практическим опытом установки на Кольской АЭС и Нововоронежской АЭС-2.

Таким образом, серия кабелей для цепей управления и контроля, разработанная ОАО «ВНИИКП» и выпускаемая российскими компаниями, обеспечивает высокий уровень пожарной и электробезопасности, а также удобство монтажа при высоком качестве изготовления и надежности поставляемой продукции с конкурентоспособными цена.Данная серия кабелей обеспечивает полное импортозамещение, полностью соответствует требованиям российского законодательства в области пожарной безопасности и требованиям, предъявляемым при проектировании программно-технических средств АСУ ТП атомных станций.

Подготовила: канд. Техн. Наук, заведующая лабораторией ОАО «ВНИИКП» Шолуденко М.В. Главный технолог ОАО «Завод« Энергокабель »Бекренева И.С.

Электронная версия журнала

GOST-R & GOST-TR Электрооборудование для опасных зон

Крис Доддс, 20 июня 2013 г.

Follow @ThorneanDerrick

Электрооборудование для опасных зон - ГОСТ-Р

В 2011 г. было утверждено более 30 новых технических регламентов ГОСТ-TR, заменяющих ГОСТ-Р. Чтобы узнать больше, посмотрите видео-ссылку на YouTube ниже.

Сертификация

ГОСТ ТР постепенно заменит Сертификат ГОСТ Р.

Россия в настоящее время является самым быстрорастущим экспортным рынком Великобритании и третьим по величине рынком после Европы и Северной Америки. Возможности увеличиваются, отчасти из-за модернизации экономики и развития инфраструктуры, однако существуют требования, которые должны быть выполнены для поставки товаров и услуг.

Данная презентация предназначена для практического подхода к тому, что вам необходимо знать о системе сертификации в России и на территории Таможенного союза (Россия, Беларусь и Казахстан).

ГОСТ-Р - Сертификат соответствия и декларация соответствия техническим регламентам в России ГОСТ-Р - это действующие правила техники безопасности и безопасности для российского рынка. Согласно законодательству Российской Федерации, более 70% всей продукции, которая продается и используется на территории России, требует обязательной сертификации. Для получения сертификата ГОСТ-Р продукция должна соответствовать определенным российским стандартам. Российские требования к сертификации не обязательно соответствуют европейским или международным стандартам, поэтому для импорта или эксплуатации большей части оборудования необходимо получить российский сертификат соответствия.

T&D может предоставить сертифицированное по ГОСТ-Р электрооборудование для использования во взрывоопасных зонах.

Основной ассортимент продукции T&D UK - опасные зоны с одобрением ГОСТ-Р

  • Распределительные коробки (электрические шкафы)
  • Местные станции управления
  • Панели управления
  • Переключение питания
  • Освещение
  • Факелы
  • Цифровые фотоаппараты
  • Оборудование для электробезопасности
  • Аварийное отключение, пункты вызова, брейк-стекло
  • Звуковые сигнализаторы и маячки
  • Системы электрообогрева
  • Уплотнения воздуховодов
  • Вилки и розетки
  • Изолятор кабеля (лоток, лестница, корзина)
  • Кабельные муфты
  • Кабельные вводы
  • Кабельные зажимы
  • Кабельные стяжки

На фото: T&D распространяет освещение для опасных зон от ведущих производителей, включая Hadar Lighting, R Stahl, Wolf Safety и FEAM, для мировой нефтяной, газовой и нефтехимической промышленности.

Ключевые поставщики электрооборудования, одобренного ГОСТ-Р, включают: CATU Electrical, CMP, Walsall Electric, 3M Electrical, Abtech, Hadar, Flexicon, Clifford Snell, Wolf Safety Lamp, Unitrunk, Vantrunk, Prysmian, Peppers, Thomas & Betts, Marechal, Exheat, Peli, Ellis Patents, Band-It, Panduit, Petrel, Cooper Crouse Hinds, CSD, Thermon, Technor и Raychem.

Видео: Российская национальная сертификация и Таможенный союз (ГОСТ-Р)



Категория: Электрооборудование и освещение для опасных зон

Вернуться в индекс блога

Muti-Cores U-1000V CV Кабели с ПВХ изоляцией IEC ГОСТ 1.5–1000 кв. Мм CE ROHS

Производитель кабеля постоянного тока Muti-Cores U-1000V в Китае IEC Gost CE ROHS

Конструкции

Проводник: многопроволочный медный провод, соответствует IEC 60228 класс 2

Изоляция: ПВХ / СПЭ

Оболочка: ПВХ типа ST2 по IEC 60502, черная

Примечание: цвет изоляции в соответствии со стандартами или требованиями заказчика

Приложения

Используется для линий передачи и распределения электроэнергии с номинальным напряжением 35 кВ и ниже.По сравнению с силовым кабелем с ПВХ изоляцией силовой кабель из сшитого полиэтилена может похвастаться не только характеристиками отличного электричества, механических характеристик, устойчивости к нагреву и старению, устойчивости к внешним воздействиям и химической коррозии, но также простой конструкцией, легким весом, отсутствием ограничений при укладке падения, и допуск на высокие температуры для длительной работы.

Для укладки в помещении и на открытом воздухе. Способен выдерживать определенное тяговое усилие при установке, но не

внешних механических сил.

Стандарты
Международные: IEC 60502, IEC 60228, (IEC 60332-3 только для ZR-YJV)
Китай: GB / T 12706, (GB / T 18380-3 только для ZR-YJV)
Другие стандарты, такие как BS, DIN и ICEA по запросу

Технические характеристики
Номинальное напряжение: 0.6/1 кВ
Максимальная температура проводника: при нормальных (90 ℃), аварийных (130 ℃) или коротких замыканиях не более 5 с (250 ℃).
Мин. Температура окружающей среды. 0 ℃, после установки и только когда кабель находится в фиксированном положении
Мин. Радиус изгиба: 20 x внешний диаметр кабеля для одножильного кабеля
15 x внешний диаметр кабеля для многожильного кабеля
Сертификаты
CE, RoHS, CCC, KEMA и другие по запросу

Электрические характеристики

1.Максимальное сопротивление проводника постоянному току при 20 ℃, Ом / км

Поперечное сечение мм2 Медь Алюминий

Поперечное сечение

мм2

Медь Алюминий
25 0.727 1,20 185 0,0991 0,164
35 0,542 0,868 240 0,0754 0,125
50 0,387 0,641 300 0,0601 0,100
70 0,268 0,443 400 0.0470 0,0778
95 0,193 0,320 500 0,0366 0,0605
120 0,153 0,253 630 0,0238 0,0469
150 0,124 0,206

2.Испытание однофазным напряжением переменного тока 50 Гц или постоянным напряжением:

Номинальное напряжение 3,6 6 8,7 12 18 21 26
Однофазное испытательное напряжение переменного тока 50 Гц 12,5 21 30,5 42 63 73,5 91

3.Тест частичной зарядки:

Испытательное напряжение 1.73U0, частичный заряд не должен превышать 10PC.

Лучшая цена, стандартная установка кабеля по ГОСТу Силовой кабель Изоляция из сшитого полиэтилена

1. Технические характеристики:

Силовой кабель: Cu (Al) / XLPE / SWA / STA / PVC
-стандарт: GB, IEC, AS
-Допуск: CQC, ABS , GL, QMS
-10ys опыт

2. Общая информация

Стандарт:

IEC60502 и BS6346, VDE, AS / NZS, UL и т. Д. Или по запросу клиента.

Номинальное напряжение (кв):

1-й класс 0,6 / 1 1,8 / 3 3,6 / 6 6/10 8,7 / 15 12/20 18/30 21/35
2-й класс 1/1 3/3 6/6 8,7 / 10 12/15 18/20 - 26/35

Применение:

Эти кабели наиболее подходят для непосредственного захоронения или для прокладки на лотках или каналах.
Если существует риск механического повреждения, следует использовать армированные кабели.

Конструкция: (Пример YJV32 8,7 / 15 кВ)

Медный (алюминиевый) проводник или экран проводника

Изоляция или изоляционный экран из сшитого полиэтилена

Цвет для обозначения жил

Сборка / опора / армированная / внешняя оболочка.

3. Некоторые общие модели

в закрытых помещениях туннели и трубопроводы не могут выдерживать механическую внешнюю силу кабеля. Кабель не тянуть.

YJY YJLY

Китай Модель Название Использует Жилы Номинальное сечение проводника мм2
YJV Медный сердечник с изоляцией из сшитого полиэтилена с изоляцией из ПВХ Может быть Прокладываемые в закрытых помещениях туннели и трубопроводы не могут выдерживать механическую внешнюю силу кабеля. Кабель не тянуть.

YJY YJLY

1 1,5 ~ 800
2,5 ~ 800
10 ~ 800
YJY
YJLY
Силовой кабель с изоляцией из сшитого полиэтилена с изоляцией из сшитого полиэтилена и ПВХ оболочкой Можно прокладывать внутри помещений, туннели и трубопроводы нельзя позволить кабелю механическое внешнее усилие.Кабель не тянуть.

YJY YJLY

2 1,5 ~ 800
2,5 ~ 800
10 ~ 800
YJV22
YJLV22
Медный сердечник с изоляцией из сшитого полиэтилена Гальванизированная сталь Лента армированная ПВХ оболочкой в ​​закрытых помещениях силовой кабель Можно прокладывать в туннелях а трубопроводы не могут выдержать механическую внешнюю силу кабеля. Кабель не тянуть.

YJY YJLY

.

3 1,5 ~ 400
2,5 ~ 400
2,5 ~ 400
10 ~ 400

YJV23

YJLV23

Медная сердцевина с изоляцией из сшитого полиэтилена Оцинкованная сталь Лента армированная полиэтиленом с оболочкой может быть уложена внутри помещений туннели и трубопроводы не могут выдерживать механическую внешнюю силу кабеля.Кабель не тянуть.

YJY YJLY

4 1,5 ~ 400
2,5 ~ 400
2,5 ~ 400
10 ~ 400
YJV32
YJLV32
Медная жила с изоляцией из сшитого полиэтилена Гальванизированная стальная проволока, армированная ПВХ оболочкой, силовой кабель 3 + 1 1,5 ~ 400
4,0 ~ 400
4,0 ~ 400
10 ~ 400
YJV33
YJLV33
Медный сердечник с изоляцией из сшитого полиэтилена Гальванизированная стальная проволока, армированная полиэтиленом в оболочке Кабель питания Прокладка кабеля внутри помещений, туннели и трубопроводы не могут выдерживать механическую внешнюю силу кабеля.Кабель не тянуть.

YJY YJLY

4 + 1 + 1.5 ~ 400
4.0 ~ 400
4.0 ~ 400
10 ~ 400

Примечание: ZR означает огнестойкий

О нас:

Zhengzhou Aobest Electronic Technology Co ., Ltd. - профессиональная компания, расположенная в Чжэнчжоу, Китай. Предоставляем силовые кабели и провода.

Наша основная продукция: кабели с изоляцией из сшитого полиэтилена высокого и низкого напряжения, кабели с изоляцией из ПВХ, кабели со стальной проволокой, кабели со стальной ленточной броней, кабели ABC, кабели с воздушной изоляцией, кабели AAC, AAAC и ACSR, медные провода, жилы из оцинкованной стальной проволоки, Провода и гибкие провода с ПВХ изоляцией, кабели с резиновой изоляцией, подземные кабели, контрольные кабели, алюминиевые листы и т. Д.

Проводник переменного тока типа «А», полностью алюминиевый (ГОСТ 839-80) _Henan Hongda Cable Co., Ltd.

Проводник переменного тока широко применяется в линиях электропередачи с различным уровнем напряжения.
Поскольку они обладают такими хорошими характеристиками, как простая конструкция, удобство установки и обслуживания, низкая стоимость линии, большая пропускная способность, а также подходят для прокладки через реки и долины, где существуют особые географические особенности.

Спецификация
Жилы алюминиевые (AAC)

Относительные стандарты производства
ГОСТ 839-80

Конструкция
Провода из алюминиевого сплава 1350-Н-19.Дополнительная защита от коррозии возможна путем нанесения консистентной смазки на место коррозии или путем пропитки всего кабеля консистентной смазкой.

Номинальное сечение Количество проводов Диаметр проволоки Расчетное сечение Общий диаметр Сопротивление постоянного тока на 20 Мин.Разрывная нагрузка Вес проводника
мм2 мм мм2 мм Ом / км кг / км
10 7 1,35 10,0 4,05 2,8631 1950 27,4
16 7 1,70 15,9 5,10 1,8007 3021 43,0
25 7 2,13 24,9 6,40 1,1498 4500 68,0
35 7 2,50 34,3 7,50 0,8347 5913 94,0
40 7 2,70 40,0 8,09 0,7157 6800 109,4
50 7 3,00 49,5 9,00 0,5784 8198 135,0
63 7 3,39 63,0 10,16 0,4544 10390 172,3
70 7 3,55 69,3 10,70 0,4131 11288 189,0
95 7 4,10 92,4 12,30 0,3114 14784 252,0
100 19 2,59 100,0 12,94 0,2877 17000 274,9
120 19 2,80 117,0 14,00 0,2459 19890 321,0
125 19 2,89 125,0 14,47 0,2301 21250 343,6
150 19 3,15 148,0 15,80 0,1944 24420 406,0
160 19 3,27 160,0 16,37 0,1798 26400 439,8
185 19 3,50 182,8 17,50 0,1574 29832 502,0
200 19 3,66 200,0 18,30 0,1438 32000 549,7
240 19 4,00 238,7 20,00 0,1205 38192 655,0
250 19 4,09 250,0 20,47 0,1150 40000 687,1
300 37 3,15 288,3 22,10 0,1000 47569 794,0
315 37 3,29 315,0 23,05 0,0915 51970 867,5
350 37 3,45 345,8 24,20 0,0833 57057 952,0
400 37 3,66 389,2 25,60 0,0740 63420 1072,0
450 37 3,90 449,1 27,30 0,0642 71856 1206,0
500 37 4,15 500,4 29,10 0,0576 80000 1378,0
550 61 3,37 544,0 30,30 0,0529 89760 1500,0
560 37 4,39 560,0 30,73 0,0531 89600 1542,2
600 61 3,50 586,8 31,50 0,0491 95632 1618,0
630 61 3,63 630,0 32,64 0,0458 100800 1738,4
650 61 3,66 641,7 32,90 0,0450 104575 1771,0
700 61 3,80 691,7 34,20 0,0417 112725 1902,0
710 61 3,85 710,0 34,65 0,0406 113600 1959,2
750 61 3,95 747,4 35,60 0,0386 119584 2062,0

AC 70/11 Проводник ГОСТ 839-80 Стандарт ЛЭП 110кВ Заводская цена


Продукты Применение:

Используется в качестве неизолированного проводника воздушной передачи, а также как провод первичного и вторичного распределения и опора связи.ACSR предлагает оптимальную прочность для дизайна линии. Регулируемая скрутка стального сердечника позволяет достичь желаемой прочности
без ущерба для допустимой нагрузки. Проводники ACSR известны своей экономичностью, надежностью
и благоприятным соотношением прочности и веса. Проводники ACSR сочетают в себе легкий вес и хорошую проводимость алюминия
с высокой прочностью на растяжение и жесткостью стали. В линейной конструкции это может обеспечить более высокие напряжения, меньшее провисание и более длинные пролеты
, чем можно получить с большинством других типов воздушных проводов.Стальные пряди добавляются в качестве механической арматуры
. Поперечные сечения выше иллюстрируют некоторые общие скрутки

Конструкция изделия:

ACSR - многопроволочный композитный многопроволочный провод.
Стальная жила или жилы образуют центральную жилу проводника, вокруг которой скручен один
или более слоев алюминиевых проволок 1350-h29.
Стальной сердечник может состоять из одинарной жилы или концентрически-скрученного кабеля из 7, 19, 37 или более жил
.Размеры и скручивание, перечисленные на следующих страницах, наиболее часто используются для воздушных линий.

Стандарты продукции:

# Раздел Алюминиевая деталь Стальная часть Мин. Разрывная нагрузка
Количество жил Ном. диаметр проволоки Количество проводов Ном. диаметр проволоки
1 16/2.7 6 1.85 мм. 1 1.85 мм. 6220 Н.
2 25 / 4,2 6 2.30 мм. 1 2.30 мм. 9 296 N.
3 35 / 6,2 6 2,80 мм. 1 2,80 мм. 13 524 N.
4 50 / 8,0 6 3,20 мм. 1 3.20 мм. 17,112 N.
5 ноя-70 6 3,80 мм. 1 3,80 мм. 24,130 Н.
6 70/72 18 2,20 мм. 19 2,20 мм. 96862 N.
7 95/16 6 4,50 мм. 1 4,50 мм. 33,369 N.
8 120/19 26 2.40 мм. 7 1.85 мм. 41521 N.
9 120/27 30 2,20 мм. 7 2,20 мм. 49,465 Н.
10 150/19 24 2,80 мм. 7 1.85 мм. 46,307 N.
11 150/24 26 2,70 мм. 7 2.10 мм. 52 279 N.
12 150/34 30 2,50 мм. 7 2,50 мм. 62 643 Н.
13 185/24 24 3,15 мм. 7 2,10 мм. 58075 Н.
14 185/29 26 2,98 мм. 7 2.30 мм. 62055 Н.
15 185/43 30 2.80 мм. 7 2,80 мм. 77 767 N.
16 205 / 27,0 24 3,30 мм. 7 2,20 мм. 63,740 Н.
17 240/32 24 3,60 мм. 7 2,40 мм. 75 050 Н.
18 240/39 26 3,40 мм. 7 2.65 мм. 80 895 N.
19 240/56 30 3,20 мм. 7 3,20 мм. 98 253 N.
20 300/39 24 4,00 мм. 7 2,65 мм. 90,574 N.
21 300/48 26 3,80 мм. 7 2,95 мм. 100 623 N.
22 300/204 54 2.65 мм. 37 2,65 мм. 284 579 N.
23 330 / 43,0 54 2,80 мм. 7 2,80 мм. 103,784 N.
24 400/18 42 3,40 мм. 7 1.85 мм. 85600 Н.
25 400/51 54 3,05 мм. 7 3.05 мм. 120,481 N.
26 400/64 26 4,34 мм. 7 3,40 мм. 129,183 N.
27 400/93 30 4,15 мм. 19 2,50 мм. 173 715 N.
28 500/27 76 2,84 мм. 7 2,20 мм. 112 188 N.
29 500/64 54 3.40 мм. 7 3,40 мм. 148,257 N.
30 600/72 54 3,70 мм. 19 2,20 мм. 183 835 N.

К настоящему времени TDDL получил ряд сертификатов, охватывающих менеджмент качества ISO9001, экологию ISO14001, сертификацию системы менеджмента
, систему менеджмента профессионального здоровья и безопасности OHSAS18001, China CCC, PCCC,
CRCC, CE и т. Д.

Компания Henan Tong-Da Cable Co., Ltd Компания Henan Tong-Da Cable Co., Ltd основана в 1987 году. , занимает площадь 360 000 квадратных метров.

Годовая производственная мощность токопроводов и силовых кабелей составляет более 100 000 тонн . 3 марта 2011 года Tong-Da
стала публичной компанией, акции которой котируются на Шэньчжэньской фондовой бирже.

Наша компания специализируется на производстве проводников, таких как: полностью алюминиевый проводник (AAC), проводник из алюминиевого сплава (AAAC), алюминиевый проводник
, армированный сталью (ACSR), алюминиевый проводник, армированный сталью, плакированный алюминием (ACSR / AW), все из алюминия
армированная легированной сталью (AACSR), алюминиевый проводник, армированный алюминиевым сплавом (ACAR), стальная армированная алюминием стальная проволока
(ACS), гальванизированная стальная проволока.Мы также можем поставить антенный связанный кабель (кабель ABC), провод с ПВХ изоляцией и гибкий провод
, силовой кабель с ПВХ изоляцией, силовой кабель с изоляцией из сшитого полиэтилена, гибкий кабель с резиновой оболочкой, кабель для горнодобывающей промышленности
, сварочный кабель и кабель управления. Эти продукты соответствуют стандартам GB, IEC, BS, DIN / VDE, ASTM, JIS, NF, AS / NZS,
CSA и так далее.

Между тем мы можем производить в соответствии с требованиями и спецификациями клиентов. Мы получили сертификаты
ISO9001, ISO14001, Сертификат безопасности электротехнической продукции Китая, рекомендованный Государственной экономической и торговой комиссией.
Производитель преобразований в строительстве городских и сельских электросетей.

За годы неустанных усилий и усилий мы достигли прочной репутации и получили широкое признание от клиентов
по всему миру за счет превосходного качества, разумной цены и искреннего послепродажного обслуживания.

1 кв. Вы производитель?

Да, мы являемся производителем собственной фабрики с почти 30-летним опытом.

2 кв. Каковы ваши основные продукты?

Основная продукция, в том числе: ACSR, AAC, AAAC, ACAR, ACSS, ACSS / TW, ACCC, ACSR / AW, ACS, GSW, антенный связанный кабель
(низкое / среднее напряжение), силовой кабель, провод из медного сплава для электрических железнодорожных систем.

3 кв.В какие страны и регионы экспортировалась ваша продукция?

Азия, Южная Америка, Северная Америка, Европа, Африка, Океания, в том числе: Перу, Колумбия, Чили, Корея, Америка, Филиппины,
Вьетнам, Сингапур, Австралия, Доминика, Кения, Польша, Пакистан, Руанда, Бразилия, Мьянма, Замбия, Конго, Эквадор, Лесото,
Боливия, Таиланд, Германия, Ангола, Йемен, Индия, Нидерланды, Бенин, Мальдивы, Канада, Гондурас, Албания, Бурунди, Парагвай,
Шри-Ланка, Новая Зеландия, Бахрейн, Коста-Рика, Тринидад и Тобаго, Гайана, Никарагуа, Монголия, Гаити, Гана, Македония и т. д.

4 кв. Гарантировано ли качество вашей продукции?

Да, качество нашей продукции гарантировано. Продукция сертифицирована по стандартам ISO 9001, ISO 14001, OHSAS 18001. Наши мастерские
оснащены передовым производственным и контрольным оборудованием, а продукция изготавливается в строгом соответствии с международными стандартами
или требованиями клиентов. Мы проводим 100% контроль каждой партии полуфабрикатов и готовой продукции.

Q5. Какая упаковка продуктов?

Упаковка обычно состоит из деревянных бочек, стальных бочек, стальных-деревянных бочек или по требованию заказчика.

Q6. Как я могу получить образцы?

Сообщите, пожалуйста, подробную информацию о необходимом вам образце. Если у нас нет точной модели, подумайте, подходит ли вам модель sim
ilar. Мы предоставляем бесплатные образцы для проверки, пока взимается плата за перевозку.

Q7. Каковы наши условия оплаты?

Мы можем принять следующие условия оплаты: T / T, L / C, O / A

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
