Компания «ЭкоТехнолоджиГрупп» производит прокладку силового кабеля. В работе используются современные технологии и оборудование. Все мероприятия осуществляются быстро, с учетом особенностей ландшафта и обеспечением защиты коммуникаций от механических и температурных воздействий.

Специалисты выполняют монтаж силовых проводов разных типов, классифицируемые по ряду критериев:

• материалу жилы;
• номинальному напряжению;
• конструктивным особенностям;
• диапазону рабочих температур и пр.

Способы прокладки кабеля

• На лотках. Такая технология монтажа обеспечивает эстетичный вид сети, защиту от агрессивных сред и влажности. Выбор лотка осуществляется с учетом веса и сечения коммуникаций.
• В траншее. Канал готовится для укладки сети в земле. Далее производится подсыпка снизу и засыпка сверху. В траншее допускается монтаж 6 проводов.
• В трубах. Они обеспечивают защиту сетей от повреждений. Технология используется для организации кабельных трасс в местах с неблагоприятными условиями (на агрессивных грунтах, неровных поверхностях и пр. ).
• На эстакадах. Конструкции используются для монтажа коммуникаций в условиях вечной мерзлоты, агрессивной среде.
• В специальных каналах. Они создаются из кирпича или железобетона и надежно защищают проводку от механических повреждений.
• В канализационных конструкциях. Этот способ обеспечивает защиту от механических воздействий, сдвигов грунта, электромеханической коррозии, температурных колебаний.



Цены на прокладку кабеля

Наименование видов работ	Ед. изм.	Кол-во	Стоимость монтажа за ед.
Монтаж кабеля до 35 кВ с креплением накладными скобами, масса 1 м кабеля до 1 кг	м	1	260
Монтаж кабеля до 35 кВ в проложенных трубах, блоках и коробах, масса 1 м кабеля до 1 кг	м	1	100
Монтаж кабеля двух-четырехжильный сечением жилы до 16 мм2 с креплением накладными скобами, полосками с установкой ответвительных коробок	м	1	295
Затягивание провода в проложенные трубы и металлические рукава первого одножильного или многожильного в общей оплетке, суммарное сечение до 35 мм2	м	1	65
Прокладка кабеля ВВГнг-LS 3×1. 5	м	1	40
Прокладка кабеля ВВГнг-LS 3×2.5	м	1	40
Прокладка кабеля ВВГнг-LS 5×1.5	м	1	45
Прокладка кабеля ВВГнг-LS 5×2.5	м	1	45
Прокладка кабеля ВВГнг-LS 5×4	м	1	45
прокладка кабеля ВВГнг-LS 4×1.5	м	1	45
Прокладка кабеля ВВГнг-FRLS 3×1. 5	м	1	40
Прокладка кабеля ВВГнг-FRLS 5×4	м	1	45
прокладка кабеля ВВГнг-LS 1×6	м	1	55
прокладка кабеля ВВГнг-LS 4×4	м	1	45
прокладка кабеля ВВГнг-LS 5×6	м	1	55
прокладка кабеля ВВГнг-LS 5×10	м	1	60

Скачать смету в формате XLSX (13 кБ)

Этапы прокладки кабеля

1. Подготовка конструкций для укладки кабельной трассы.
2. Раскатка и монтаж проводки.
3. Соединение жил и установка соединительных муфт.
4. Защита сети от различных повреждений и заделка коммуникаций.
5. Засыпка траншеи, закрытие лотков и каналов.
6. Проведение испытаний.

Специалисты компании «ЭкоТехнолоджиГрупп» имеют допуск к проведению работ и профильное образование. Они грамотно подбирают маршрут и технологию укладки сети для обеспечения наименьших затрат, дальнейшей удобной и бесперебойной эксплуатации коммуникаций.

Сотрудники выполнят монтаж сети, а также предоставят все сопутствующие услуги, в том числе подготовку траншей, ремонт и пр. Если требуется, специалисты получат разрешительную документацию у собственников территорий и контролирующих органов. Рабочие мероприятия осуществляются в соответствии с нормами пожарной безопасности, на весь комплекс услуг предоставляется гарантия.

Цена прокладки кабеля включает стоимость проекта, материалов, разрешительной документации. Если требуется выполнить геодезические и земляные работы, восстановить дорожное покрытие после монтажа, это тоже включается в общую сумму.

Позвоните по номеру +7 (495) 640-74-79 или направьте запрос через веб-форму, чтобы получить консультацию специалистов, ознакомиться с расценками на разные виды услуг и пригласить инженера на объект.

Имеются вопросы?

Закажите бесплатный звонок и наш специалист свяжется с Вами!

Монтаж кабельных линий до 35кВ от Elekom

Прокладка силового кабеля необходима для доставки электроэнергии в систему электроснабжения от источников питания электроэнергии до потребителя.

Силовой кабель – незаменимый элемент всегда присутствующий в процессе электромонтажа, монтаж которого под силу каждому профессиональному электромонтажнику.

Существует несколько видов и способов монтажа силового кабеля. Среди них прокладка кабеля в траншеях, открытая и скрытая прокладка внутри зданий, наружная прокладка кабеля по стенам зданий.

Монтаж кабельных линий в траншее

Это один из распространенных способов монтажа силовых кабельных линий, так как является доступным по стоимости, а кабель в земле лучше защищен от перегрева.

Кабели должны быть уложены с запасом по длине, достаточным для компенсации  возможных  смещений  почвы  и  температурных  деформаций самих кабелей и конструкций, по которым они проложены. При этом укладывать запас кабеля в виде колец (витков) запрещается.

При прокладке кабельных линий непосредственно в земле кабели должны прокладываться в траншеях и иметь снизу подсыпку, а сверху засыпку слоем песчано-гравийной смеси или мелкого грунта, не содержащего камней, строительного мусора и шлака, а зимнее время частей смерзшейся смеси и кусков льда.

Кабели на всем протяжении должны быть защищены от механических повреждений путем прикрытия железобетонными плитами, кирпичом или сигнальными лентами, уложенными поверх песчано-гравийной смеси.

Кабельные линии прокладываются на глубине не менее 0,7 метров!

Пересечения с коммуникациями глубокого заложения регламентируются, чтобы выдержать охранные зоны и для создания нужных условий для ремонта. В случае параллельной прокладки, кабеля располагаются в 10 см друг от друга.

После укладки всех линий их отрезки соединяют, помещают защитные конструкции в траншею и засыпают ее.

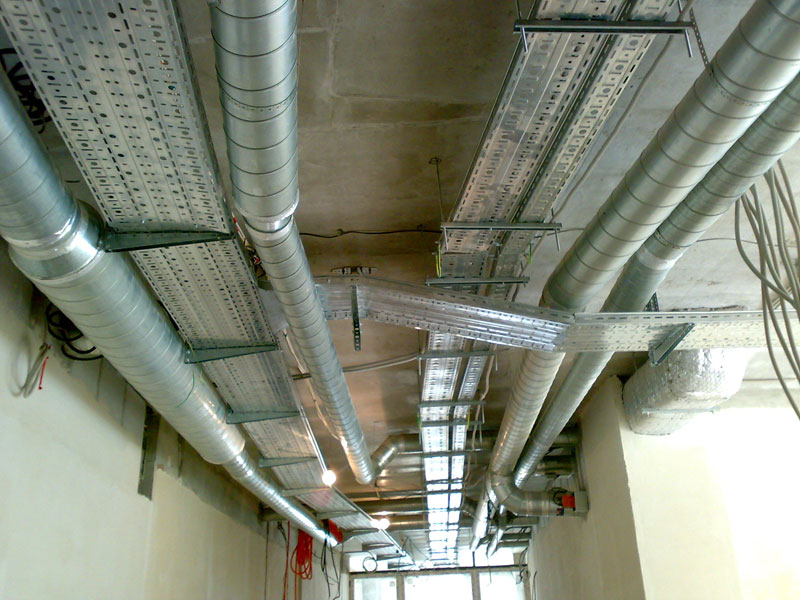

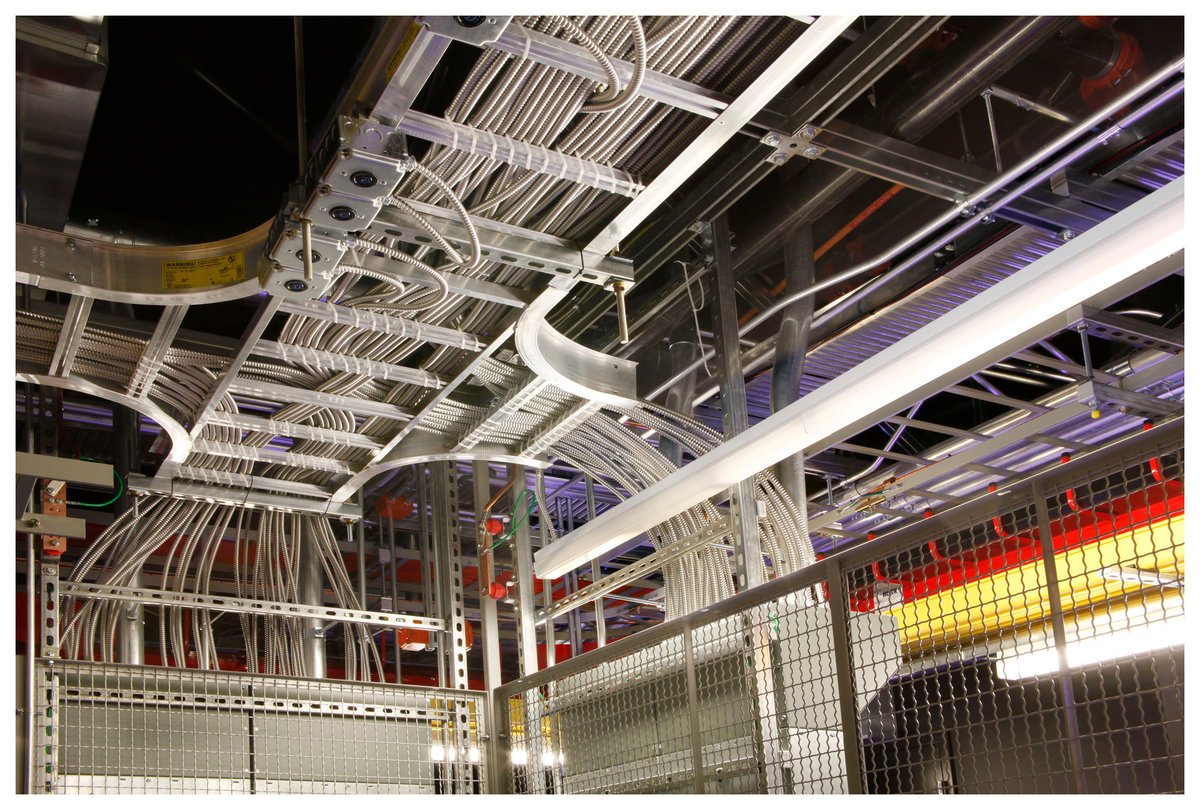

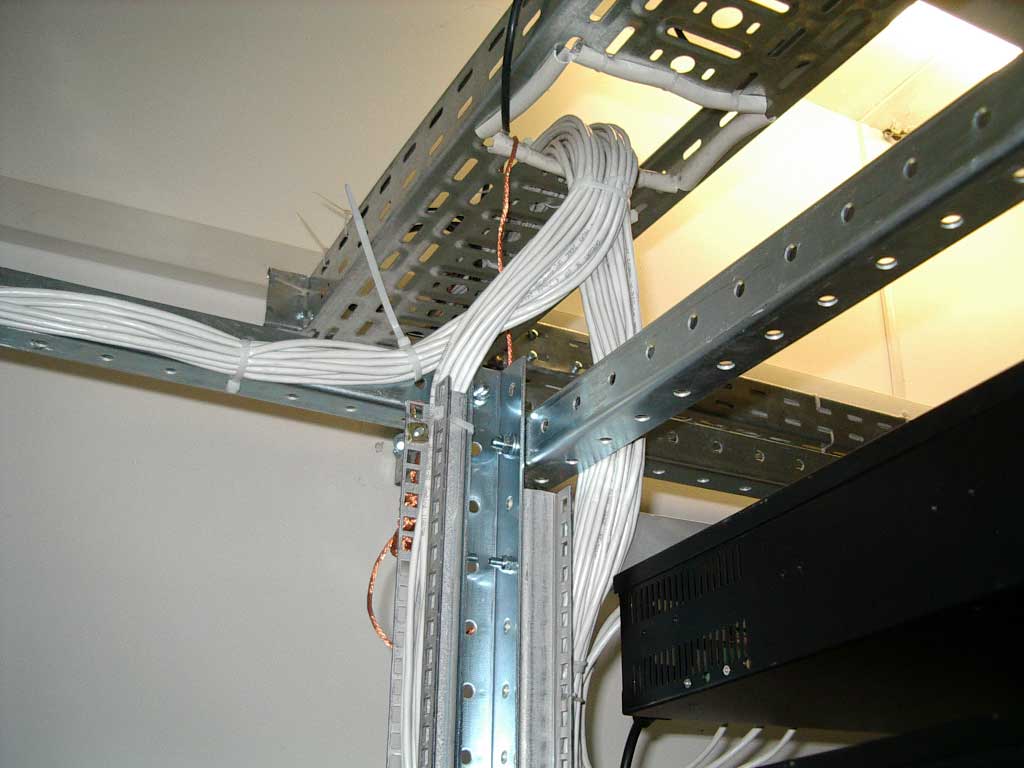

Монтаж кабельных линий в лотках

Электрические кабели в помещениях могут прокладываться различными способами — по поверхности стен и потолков на струнах, тросах, в коробах, в трубах, на лотках и т. д.

Удобным для монтажа и последующего обслуживания представляется прокладка силовых кабелей в специальных электрических лотках. Так обеспечивается быстрый доступ к кабелю для ремонтных работ. Лоток для прокладки силового кабеля выбирают с учетом веса и сечения кабеля,а его монтаж осуществляется по полкам на стойках, шпильках с креплением по стенам и потолкам.

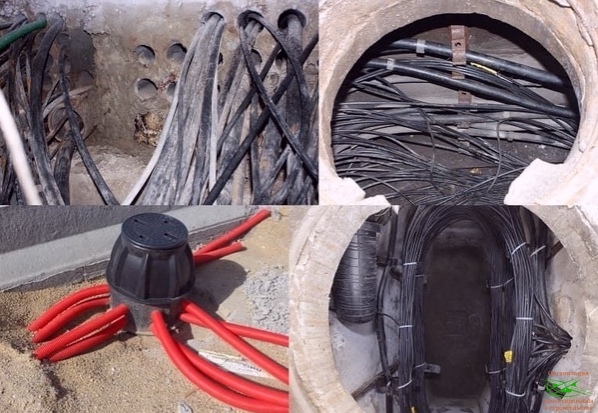

Прокладка силового кабеля в кабельных блоках, трубах, тоннелях

Монтаж кабеля по трубам применяется при наличии неблагоприятных условий. Например, когда кабельная трасса проходит по неровной поверхности или при необходимости защиты кабеля от повреждения. Прокладка кабеля в кабельных блоках осуществляется в точках пересечения с дорогами, подземными сооружениями, коммуникациями, а также агрессивными грунтами.

При протяжке в трубу или канал блока трех фаз кабеля запрещается последовательная протяжка отдельных кабелей с использованием стального каната (троса) из-за опасности повреждения им или кабельным чулком (захватом) оболочек уже проложенных кабелей. Возможна одновременная протяжка нескольких кабелей в связке, при этом способ должен быть согласован с предприятием-изготовителем кабеля.

При прокладке кабеля в блочной канализации, исходя из его конструктивных параметров и условий прокладки, должна быть определена общая длина канала блока по условиям предельно допустимых усилий тяжения. Требуемые усилия при этой прокладке и предельная длина канала блока, через который будет производиться протяжка определяются на месте.

Испытание повышенным напряжением. Выявление мест повреждения линий

До начала испытаний проводится осмотр всех доступных элементов кабельной линии, кабельных сооружений и трассы, и при обнаружении дефектов и нарушений они должны быть устранены до начала испытаний. Испытания изоляции кабельной линии проводятся в соответствии с действующими стандартами и по согласованию с фирмой-изготовителем кабеля.  При испытаниях напряжение прикладывается между жилой и экраном каждой фазы, при этом жилы других фаз и экраны всех фаз должны быть заземлены.

Результаты испытания должны быть занесены в паспорт кабельной линии.

Проверка фазировки кабельной линии производится после окончания монтажа, перемонтажа муфт или отсоединения жил кабеля в процессе эксплуатации с помощью трансформаторов напряжения, установленных в центре питания.

Функциональность и безопасность кабеля зависит от целостности изоляции, для ее проверки используют следующие методы:

• Грубые дефекты изоляции проверяют при помощи мегаомметра;
• Индукционный метод. К линии подключается генератор высокочастотного тока, после чего регистрируются пульсации поля над линией;
• Импульсный метод. В предположительно поврежденную жилу посылаются непродолжительные импульсы. Возвращаясь, они несут информацию о характере дефекта и месте его расположения;
• Акустический метод. Регистрируются колебания почвы над местом нарушения целостности кабеля, возникающие при разряде в этом месте.

Ремонт и реконструкция кабельных линий электропередач

При текущем ремонте устраняются нарушения, обнаруженные при осмотрах трасс и сооружений кабельных линий. По мере необходимости осуществляется капитальный ремонт кабельных линий, кабельных сооружений и оборудования.

При механическом и электрическом повреждении кабеля в месте ремонта прокладывается вставка (или вставки) из отрезка кабеля соответствующей марки и сечения и выполняется монтаж соединительных муфт  в соответствии с действующей документацией. Если при повреждении одной из фаз кабельной линии произошло повреждение соседних фаз, производится их осмотр и определяется объем работ по их ремонту. При повреждении оболочки кабеля из-за электрического пробоя или механических воздействий производится починка оболочки. При повреждении концевой муфты в месте ремонта монтируется вставка   кабеля с заранее смонтированной концевой муфтой и соединительная муфта. Монтаж этих муфт выполняется в соответствии с действующей инструкцией по монтажу муфт.

Ремонтные работы на кабельных линиях производятся в соответствии с утверждением графика работ эксплуатационным персоналом или персоналом специализированных организаций.

При обнаружении повреждений выполняется ремонт и монтаж линий.

Во время ремонта:

• Восстанавливают поврежденные оболочки
• Ремонтируют кабельную бронь
• Устраняют повреждения концевых заделок и кабельных муфт
• Производят замену участков линии
• Восстанавливают раскладку кабелей в лотках, каналах и других приспособлениях и др

Все выполняемые работы, фиксируются документально.

Прокладка кабеля в профильных трубах: преимущества, недостатки, особенности монтажа

Долговечность и безопасность эксплуатации электрической системы зданий во многом зависит от качества монтажа кабеля и электротехнических изделий. В большинстве строений жилого, общественного, производственного назначения проводку монтируют в стены или пол. Если существует вероятность, что кабель будет подвергаться механическим воздействиям и влиянию химически активных веществ, то его прокладывают в жесткой внешней оболочке – металлической трубе. В деревянном доме прокладка провода в стальном кожухе повышает пожарную безопасность.

Преимущества и недостатки использования профильной трубы под кабель

При монтаже электропроводки в качестве наружного защитного кожуха иногда используют профильные стальные трубы квадратного или прямоугольного сечения, изготовленные из «черных» углеродистых сталей обыкновенного качества. В особо агрессивных средах применяют трубные изделия из коррозионностойкой стали. Однако это достаточно дорогостоящий вариант, поэтому на практике он встречается редко.

Прокладка электропровода внутри кабель-канала из профильной трубы обеспечивает ряд плюсов:

• Благодаря прямым углам, такие трубные изделия хорошо укладываются на плоские поверхности.
• Монтаж кабеля в стальном канале позволяет не только защитить его от механических воздействий, но и нейтрализовать электромагнитные волны, излучаемые электропроводкой. Функции экрана трубный кабель-канал выполняет только при условии заземления.
• При прокладке кабеля в земле велика вероятность его повреждения при работах с использованием различных механизмов, поэтому применение трубы в качестве жесткого футляра – мероприятие обязательное.
• Стальные изделия эффективно защищают здание от пожара, который может возникнуть из-за замыкания в проводке. Такая мера необходима в деревянных строениях. Возможен и обратный вариант – проводка может загореться из-за проведения огневых работ (сварка, резка и другая обработка металла) в помещении. В этом случае стальной кабель-канал защищает от возгорания саму электропроводку. Если на открытых пространствах провод достаточно поместить в любую негорючую оболочку, то в подвалах, на чердаках, в перекрытиях кабель рекомендуется прокладывать именно в жесткой стальной трубе.
• Профильная труба, используемая в качестве кожуха при прокладке электропроводки на улице, обеспечивает полную защиту от механических воздействий, ультрафиолета, влаги, воздействия других агрессивных сред.
• И еще один плюс профильной трубы – прекрасное соответствие современным стилевым решениям – «хай-тек», «лофт», «минимализм». В этом случае проводка выполняется открытой, а стальной кабель-канал играет роль функционально-декоративного элемента интерьера. Для этой цели могут использоваться нержавеющие трубные изделия со шлифованной или полированной поверхностью.

Минусом применения стальной профильной трубы является сложность ее изгибания, для которого нужны специальные приспособления.

Особенности монтажа проводки в стальных профильных трубах

Монтаж электропроводки начинается с отметки мест, в которых будут располагаться электротехнические изделия. Затем от них размечают путь прокладки кабеля. При скрытой прокладке для защитного кожуха в стенах изготавливают штробы. При наружном монтаже к стене крепят специальные скобы, в которых будет размещаться труба.

Для облегчения протяжки кабеля во внутреннее пространство кабель-канала вдувают тальк. Для удобной протяжки провода в кожухе значительной протяженности необходимо использовать трубные изделия, в которых размер внутренней стороны примерно в 3 раза больше диаметра кабеля.

Для облегчения прокладки кожухов в местах поворота монтируют распаячные коробки, которые в данном случае служат не для коммутации проводов, а для облегчения монтажа. Сначала устанавливают коробки, а затем между ними прокладывают трубу с протянутой в ней проводом.

Если металлопрокат старый, то перед протяжкой кабеля подготавливают его внутреннюю поверхность путем прочистки ершиком. Если используется «черная» неоцинкованная труба, то ее внутреннюю поверхность рекомендуется покрасить путем протягивания поролоновой губки, смоченной в краске, или проливки краски через лейку.

Внимание! Для протяжки в стальных трубах используют кабели с тройным изоляционным слоем. При напряжении в сети более 42 В металлический кожух с кабелем заземляется на наружную шину, независимо подсоединенную к колодке «земля».

Прокладка кабеля | Работы по прокладке кабеля в квартире и офисе в СПб.

Прокладка силового кабеля	Прокладка телефонного кабеля	Прокладка интернет кабеля	Прокладка антенного кабеля

Работы по прокладке кабеля.

Прокладка кабеля – один из основных этапов при проведении электромонтажных работ. Он требует наличия соответствующих знаний и опыта, а также соблюдения требований ПУЭ. От качественного монтажа кабеля и надежности его соединений в распределительных коробках зависит работоспособность и безопасность дальнейшей эксплуатации электропроводки на долгие годы. Поэтому советуем работы по прокладке кабеля доверить профессионалам. Мы предлагаем услуги по прокладке кабелей в квартирах и офисах Санкт-Петербурга.

Прокладка проводов и кабелей.

Электрические кабели, используемые для электропроводки в квартирах и офисах разделяются на две категории:

• Силовой кабель – служит для передачи электрической энергии напряжением 220-380 В для различных потребителей (электрические плиты, кондиционеры, линии розеток и освещения).


• Слаботочные кабели – рассчитаны на небольшие токи и малое напряжение (телефон, интернет, ТВ антенна, сигнализация и т.п.).

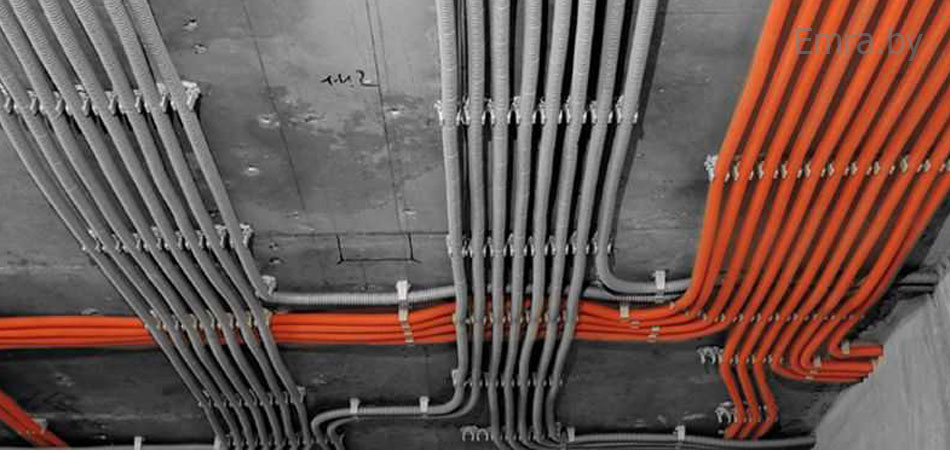

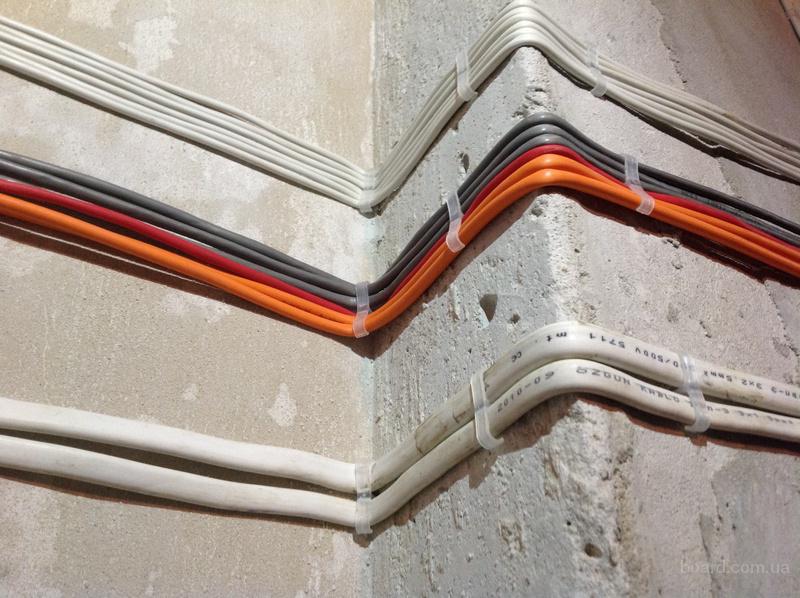

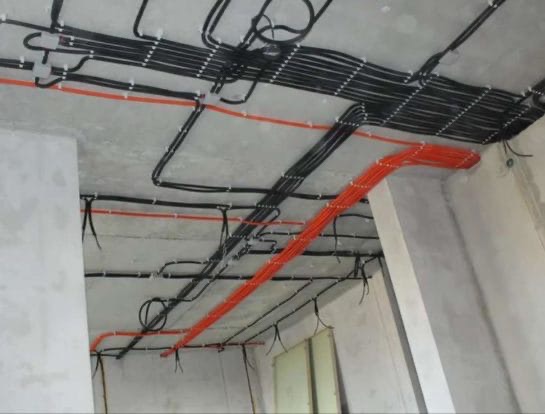

Электропроводка бывает: скрытой (провода проложены внутри стен, за гипсокартонным потолком или залиты цементной стяжкой в полу) и наружной, когда электрокабель монтируется на стене или потолке на скобах, в гофре, пластиковых коробах или трубах. Существует несколько методов монтажа кабеля в помещении, перечислим их в порядке увеличения стоимости, надежности и эстетичности.

Открытая прокладка кабеля.

Открытая прокладка электрического кабеля является наиболее простым, быстрым и бюджетным способом монтажа проводки. В этом случае электрокабель крепится к перекрытиям при помощи скоб или стяжек с отверстием под саморез. Обычно так монтируется слаботочный провод (например, антенный или телефонный), но так можно проложить и силовую электропроводку, важное условие при данном способе: поверхность должна быть из несгораемого материала (бетон, кирпич и т.п.). Если перекрытие изготовлено из сгораемых материалов (дерево, ДСП и др.), то для него необходимо предусмотреть дополнительную защиту. Для электрической проводки по таким поверхностям подойдут следующие два способа.

Прокладка кабеля в гофре.

Прокладка кабеля в гофре используется с целью дополнительной механической защиты и пожаробезопастности (при аварийной ситуации гофра препятствует распространению возгорания за счет ограничения доступа кислорода к электрокабелю). Таким методом можно проложить электрический кабель по любым поверхностям, за подвесным потолком, и в стяжке в полу. Также гофра обеспечивает возможность сменяемости электропроводки.

Прокладка кабеля в кабель-канале.

Прокладка кабеля в кабельных каналах очень практичный способ монтажа электропроводки. Этот метод позволяет проложить как один, так и несколько проводов в одном коробе, при этом обеспечивается их механическая и противопожарная защита. Кабельные каналы часто используются в офисных зданиях, но они подходят и для прокладки кабеля дома, т.к. позволяют существенно сократить расходы, по сравнению со штроблением стен. Также для укладки проводов можно использовать некоторые модели пластмассовых плинтусов со встроенным каналом.

Прокладка кабеля в штробе.

Наибольшей защищенностью и эстетичностью обладает скрытая проводка внутри стен. Однако это самый сложный и дорогостоящий способ, связанный с повышенным шумом и пылью. При замене скрытой электропроводки сначала производится штробление стен при помощи болгарки и перфоратора, затем укладка кабелей в штробе и их закрепление быстросохнущим раствором (алебастр). Также скрыто устанавливаются розетки, выключатели и распределительные коробки. Мы готовы выполнить монтаж электропроводки любого типа, в зависимости от ваших предпочтений и финансовых возможностей. Звоните нам ежедневно с 10:00 до 20:00.

Прокладка электрического кабеля – обзор

4 Подводная телеграфия

Успешное развитие подводной телеграфии в период с 1851 года до Первой мировой войны привело к созданию международной сети связи и помогло западным странам реализовать свои империалистические и коммерческие амбиции в Африке, Азии и Латинской Америке. . С 1850 до начала 1870-х годов инженеры столкнулись и решили несколько проблем в подводной телеграфии: изоляция, кабельные корабли и оборудование, искажение и затухание сигнала, а также передающие и приемные устройства.Британские ученые, инженеры и предприниматели играли ведущие роли во всех четырех областях.

В 1851 году британская фирма проложила первый успешный подводный кабель между Дувром, Англия, и Кале, Франция. Британские и американские предприниматели и правительственные чиновники вскоре начали изучать возможность создания трансатлантического кабеля. В 1856 году американец Сайрус Филд и британские телеграфные инженеры Джон Бретт и Чарльз Тилсон Брайт возглавили группу инвесторов, которые основали Atlantic Telegraph Company.Компания получала субсидии и военно-морскую поддержку от правительств США и Великобритании. После двух неудач в августе 1857 г. и июле 1858 г. компания успешно проложила кабель между Ирландией и Ньюфаундлендом в августе 1858 г. Однако кабель вышел из строя после нескольких недель слабых и прерывистых сигналов. Провал кабеля в 1858 году, финансовые затруднения Atlantic Telegraph Company и Гражданская война в США (1861–1865 гг.) – все вместе отсрочило новую попытку до 1865 года. Под руководством Джона Пендера недавно созданная Anglo-American Telegraph Company успешно проложил два кабеля в июле 1866 года, положив начало непрерывной электрической связи между двумя полушариями.В течение последней трети девятнадцатого века атлантические кабели сыграли важную роль в создании глобальных рынков новостей, сельскохозяйственных товаров и финансовых ценных бумаг.

В конце 1850-х и 1860-х годах британские инженеры-телеграфисты и правительственные чиновники стремились связать Великобританию с ее владениями в Индии, Юго-Восточной Азии и Австралии. В 1870 году они успешно проложили кабель из Англии через Средиземное, Красное и Аравийское моря в Бомбей. В 1872 году расширение из Индии обеспечило прямую телеграфную связь с Сингапуром и Австралией.Между 1870 и 1914 годами несколько американских и британских кабельных компаний соревновались за телеграфный бизнес в странах Карибского бассейна и Латинской Америки, и это соревнование отражало и подпитывало общее коммерческое соперничество между двумя странами в регионе.

Накануне Первой мировой войны существовало около 500 000 км подводных кабелей, более половины из которых находились под контролем Великобритании, а пятая часть – под контролем Америки. Франция, Дания, Германия и Нидерланды составили оставшиеся кабели. Эта глобальная подводная кабельная сеть помогла западным странам добиться экономического и политического господства в Азии, Африке и Латинской Америке.Во время Первой мировой войны британское лидерство в области кабельной и беспроводной связи сыграло важную роль в победе союзников над центральными державами.

В 1920-е годы спрос на международную связь резко вырос, и отрасль подводного телеграфа достигла своего пика. Кроме того, AT&T представила крупный технологический прорыв – кабели с индуктивной нагрузкой, которые увеличили пропускную способность обработки сообщений в пять раз. Western Union установила первый индуктивно нагружаемый кабель в Атлантическом океане в 1924 году, и новые кабели гарантировали, что подводная телеграфия займет центральное место в глобальной связи в течение следующих нескольких десятилетий.Однако экономическая депрессия и Вторая мировая война между 1930 и 1945 годами снизили спрос на международную связь в целом.

После Второй мировой войны две новые технологии, телефонный кабель и спутниковая связь, объединились, чтобы упростить и удешевить международную телефонную связь и, следовательно, к 1980 году сделать подводную телеграфию устаревшей. AT&T проложила первый трансатлантический телефонный кабель в 1956 году, а к 1983 году – семь. трансатлантические кабели обеспечили более 11 000 речевых каналов. В течение 1970-х годов спутниковая связь достигла зрелости, и к началу 1980-х годов спутники обеспечивали около 50 000 речевых каналов.Установка цифровых волоконно-оптических кабелей в 1980-е годы увеличила количество международных телефонных линий на порядок и значительно снизила стоимость международных телефонных звонков.

Оборудование для прокладки кабеля – Подрядчик ИКТ Сент-Китс

Подземное оборудование и оборудование для прокладки кабеля и антенн

Кабели для сетей передачи электроэнергии и связи в городских районах обычно прокладываются в траншеях, прямо в земле с использованием оборудования для прокладки кабеля.В большинстве стран распределительные сети низкого, среднего и высокого напряжения, в основном в сельской местности, представляют собой воздушные линии. Однако воздушные линии имеют некоторые недостатки, такие как:

• Займите больше площади.
• Больше визуального воздействия.
• Излучает электрические поля, которые могут повлиять на людей.
• Пострадали от штормов и других стихийных бедствий.

По этим причинам энергетические компании могут выбрать вариант прокладки кабеля под землей, хотя в краткосрочной перспективе он будет более дорогостоящим.Тем не менее, подземная инфраструктура имеет значительные преимущества.

• Подземные кабели не подвержены штормовым повреждениям
• Подземные кабели «невидимы», поэтому визуального вторжения нет.
• Меньшие потери
• От подземных кабелей не исходит электрическое поле
• Магнитным полем из-под земли можно управлять с помощью экранирования

Подземные кабели должны быть механически защищены – силовые кабели должны быть армированы – а коммуникационные кабели должны быть защищены кабелепроводами – пластиковыми или металлическими.Глубина траншеи зависит от местных правил, и траншеи необходимо прокладывать с помощью предупреждающей ленты.

Кабельные тяги

Неправильное выполнение может привести к повреждению внешней оболочки кабелей, что рано или поздно приведет к повреждению кабеля. Растягивающее усилие должно соответствовать типу кабеля и следовать инструкциям производителя. Кроме того, нельзя превышать максимальные радиусы изгиба, указанные производителями. При прокладке кабелей в траншеях на большие расстояния необходимо использовать специальное кабелеукладочное оборудование и инструменты для безопасной прокладки.К ним относятся:

• Тросовая лебедка
• Кабельные барабанные прицепы
• Кабельные ролики

Лебедка для протягивания кабеля

Тросовая лебедка – лучший друг монтажника при правильном использовании. Эти устройства производятся с различными значениями крутящего момента. Тягово-вспомогательная лебедка – это универсальная машина, используемая для прокладки силового кабеля, телекоммуникационного кабеля и подводных труб. Блок можно разместить в конце вытяжки или в средней части, чтобы облегчить протяжку более длинных каналов или кабелей.

Кабельные барабанные прицепы

1. Одноосный: эти прицепы имеют только одну ось и полностью оборудованы для движения с полной нагрузкой по шоссе, имеют торможение и освещение, а также максимальную скорость буксировки 100 км / ч (62 мили в час), что делает их идеальными для стандартных автомагистралей. Обладая легким весом и удобством в использовании, прицепы для шоссе предсказуемо лучше всего подходят для придорожных применений, таких как прокладка подземных кабелей.
2. Многоосная ось: используется для перевозки чрезвычайно тяжелых грузов до 50 000 кг и больше подходит для кабельных барабанов промышленного размера.Из-за чрезвычайно большого веса, который они, как ожидается, несут, они также намного медленнее с максимальной скоростью от 10 км / ч до 20 км / ч.

Исключительная долговечность многоосных прицепов с кабельным барабаном делает их идеальными для сложных промышленных применений, таких как строительство или стройплощадка, заполненная другим тяжелым кабельным оборудованием.

Кабельные ролики

1. Кабельные ролики необходимо размещать в траншее на расстоянии 2–4 м друг от друга (в зависимости от размера кабеля).
2. Убедитесь, что ролики могут вращаться свободно. При необходимости смажьте или нанесите графитовые смазки.
3. Убедитесь, что опорные пластины или угловые ролики надежно закреплены и находятся в положении

Чтобы получить дополнительную информацию об оборудовании для прокладки кабеля, посетите магазин OSP и выберите подходящее оборудование, специально предназначенное для прокладки кабелей за пределами предприятия.

Оборудование для прокладки кабеля

Услуги по прокладке подземных кабелей – Бостон, Массачусетс

Здравствуйте, Бостон – лучший выбор для услуг по прокладке подземных кабелей.Мы предлагаем этот блог в качестве образовательной услуги с целью помочь вам и вашему бизнесу стать более безопасным и прибыльным предприятием. Монтаж и обслуживание высоковольтных кабелей – это очень опасное мероприятие, и мы здесь сегодня, чтобы поделиться некоторыми извлеченными уроками.

Ценность знаний и опыта в этой отрасли нельзя принимать как должное. Когда подземные кабели повреждены, они создают угрозу жизни и смерти. Необходимо строго соблюдать меры предосторожности, чтобы избежать смертельной опасности удара током, взрыва и пожара.Мы хорошо разбираемся во всех мерах предосторожности, проработав в этой отрасли десятилетия.

Подземные электрические кабели опасны для неосведомленных, потому что выглядят как трубы. Неопытному глазу их очень сложно отличить от обычных кабелей. Квалифицированный и опытный специалист по подземным кабелям принципиально важен для оценки ситуации с высоким напряжением в подземных условиях и принятия первых мер реагирования. Мы можем и сделаем это за вас.

При прокладке высоковольтных подземных кабелей следует учитывать множество факторов.При прокладке кабеля глубина кабеля должна соответствовать различным местным нормам. Вы должны принять активные меры, чтобы предотвратить накопление влаги. Перед земляными работами должна быть проведена строгая оценка рисков, чтобы подготовить и устранить риски до начала работ. Перед началом работы необходимо тщательное планирование.

Оценка рисков будет влиять на то, как должна выполняться работа. Например, когда несколько кабелей помещаются в один и тот же прорезь, требуется горизонтальное или вертикальное расстояние, чтобы уменьшить эффект взаимного нагрева.Пространство между кабелями также гарантирует, что отказ кабеля не повредит соседние кабели.

Нужно так много задуматься, и мы хотим, чтобы вы знали, что профессионалы ElecComm готовы помочь. Для получения дополнительной информации об услугах по прокладке и техническому обслуживанию подземных высоковольтных кабелей обращайтесь в ElecComm.

Ход прокладки кабеля под Mendip Hills

National Grid устанавливает 8.5 км подземных кабелей на 400 000 вольт от нового участка уплотнения кабеля (CSE) в Локстоне, к югу от Зоны выдающейся природной красоты Мендип-Хиллз, к северу к новой подстанции в Сэндфорде.

Проект Hinkley Connection

National Grid принесет низкоуглеродную энергию из Hinkley Point C в шесть миллионов домов и предприятий Великобритании, а также позволит увеличить пропускную способность сети для возобновляемых источников энергии с юго-западного полуострова.

Подземные кабели уложены в четыре кабельных траншеи шириной примерно 2 м 1.8 метров в глубину, на расстоянии нескольких метров друг от друга. Грунт аккуратно удаляют и хранят, а дно каждой траншеи засыпают песком. Кабели доставляются на огромных барабанах и устанавливаются в воздуховодах. Кабели проложены на длине от 650 м до 1 км и соединены в отсеках для соединения, где устанавливается временная палатка, чтобы обеспечить безопасное подключение кабелей в чистой сухой среде. Затем кабели покрывают песком на цементной основе и покрывают защитной плиткой. Траншеи будут тщательно засыпаны грунтом, оставшимся после раскопок, а земля восстановлена ​​к декабрю 2023 года.

В настоящее время протяжка кабеля завершена более чем на 60%, работает около 15 000 человеко-часов в месяц, протяженность составляет 63 795 м с момента начала в феврале, при этом большая часть кабелей, как ожидается, будет проложена к началу 2022 года.

Удаление существующих пилонов WPD между Бриджуотером и Сэндфордом должно быть завершено к 2022 году, в результате чего эта часть пилона Мендип-Хиллз останется свободной впервые с 1960-х годов. Весь проект Hinkley Connection должен быть завершен к 2025 году.

Робби Григгс, инженер проекта National Grid, сказал: «Мы рады прогрессу и действительно максимально используем лучшую погоду в летние месяцы, когда условия почвы наиболее благоприятны, и здорово играть свою роль. в достижении целей по низкоуглеродной энергии, а также в преобразовании холмов Мендип для всеобщего удовольствия ».

Для получения дополнительной информации посетите Hinkley Connection Project.

За информацией для СМИ обращайтесь:

Хелен Блейк
Т 07790 824788

ПРОЦЕДУРА ПРИБОРОСТРОИТЕЛЬНЫХ РАБОТ

ПРОЦЕДУРА ПРИБОРНЫХ КАБЕЛЬНЫХ РАБОТ

1. Подготовка к монтажу прокладка кабелепровода была проверена и утверждена, чтобы убедиться, что трасса завершена, чиста и свободна от посторонних предметов, мусора и сладкого песка.
2. Убедитесь, что все соответствующие документы были одобрены Saudi Aramco до начала прокладки кабеля, и что последняя редакция чертежей IFC, спецификаций, включая утвержденные процедуры, направлена ​​заинтересованному персоналу, который будет выполнять работы.
3. Убедитесь, что все провода и кабели, транспортируемые со склада / складской площадки в рабочую зону, соответствуют техническим условиям проекта.
4. Перед транспортировкой в ​​рабочую зону проверьте материалы на предмет повреждений.Все материалы сомнительного состояния или качества должны быть немедленно отделены от места проведения работ. НКР необходимо поднять, материалы не использовать и отправлять на карантин.
5. Убедитесь, что Испытание сопротивления изоляции и целостности цепи (испытание на катушке) было выполнено для всех кабельных барабанов перед протяжкой кабеля. Установленные кабели также должны быть испытаны после прокладки кабеля.
6. Надежное разрешение на протяжку / установку кабеля и другие сопутствующие работы, если необходимо.
7. Обеспечьте установку защитных ограждений на специально отведенных рабочих местах.
8. Проверьте и подтвердите фактический предлагаемый маршрут по утвержденным строительным чертежам.
9. При протяжке кабеля над землей убедитесь, что на рабочем месте имеются соответствующие лестницы и подмости.
10. Проверить все материалы в присутствии КК с надлежащей связью.
11. Перед резкой проверьте соответствие спецификации кабеля фактическим требованиям. Определите назначение кабельной катушки.
12. Проверьте максимальное натяжение троса, которое может выдержать трос, перед тем, как начать протягивание троса.

Действия по установке кабеля

1. Поместите кабельные ролики на кабельный лоток и траншею, в которую будет протягиваться / проложен кабель. Закрепите эти ролики по всей длине кабельного лотка / траншеи на расстоянии не менее 1,5 метра для облегчения тяги.
2. После того, как вся трасса и пункт назначения были очищены и проверены, установите кабельные барабаны в точках протяжки, пометьте один конец кабеля, написав правильный номер кабеля в спецификации кабеля с помощью перманентного маркера, затем оберните его прозрачной лентой.Проделайте то же самое с другим концом кабеля после обрезки.
3. Установите соответствующие временные подмости, которые будут использоваться в качестве опоры для кабельных роликов для легкого перемещения кабеля от места расположения стойки кабельного барабана к кабельному лотку.
4. Протяните кабель в кабельном лотке / траншеях к предназначенному для него оборудованию.
5. Разместите персонал на месте расположения барабана, чтобы помочь вращать барабан во время протягивания.
6. На протяжении всего процесса протягивания кабеля диспетчер приборов следит за тем, чтобы кабель не подвергался чрезмерным нагрузкам.
7. Обеспечьте минимальный радиус изгиба кабеля при протягивании / прокладке в соответствии с требованиями проекта.
8. Радиус изгиба не должен превышать значений, рекомендованных производителем кабеля. Изгиб без деформаций.
9. Если кабели с разными уровнями напряжения / обслуживания проложены параллельно, разделение выполняется в соответствии с SAES-P-104 , SAES-J-902, разделы с 14.1 по 14.2 или чертежом IFC.
10. Кабели обозначены на каждом конце каждого сращивания и соединительной коробки.
11. Протяните кабель и провода в кабелепроводы или кабельные каналы с помощью троса с держателем корзины с нанесением тянущего состава, чтобы предотвратить повреждение изоляции кабеля.
12. После того, как кабель протянут к предназначенному для него оборудованию, перед обрезкой этих кабелей необходимо обеспечить достаточный запас. Обмотайте режущий конец резиновой лентой, а затем пластиковой лентой, чтобы предотвратить попадание влаги и грязи, до тех пор, пока не будут выполнены уплотнения и заделка. Следует записать общую длину каждого установленного кабеля.
13. Силовые и контрольные кабели, проложенные в лотке, должны быть закреплены кабельными стяжками и защищены противопожарным уплотнением или огнестойкими материалами при входе в подстанцию, PIB и AFD.
14. Силовые и контрольные кабели, проложенные в траншее, должны быть заполнены сладким песком / выбранным наполнителем, в зависимости от того, что требуется.
15. Установите бирки для идентификации кабелей для кабелей, протянутых в траншее, кабельных каналах, кабельных лотках и кабелепроводах, как указано в строительных чертежах и спецификациях.
16. Маркеры столба устанавливаются на грунтовых участках.Для площадок с твердым покрытием устанавливаются постоянные маркеры.
17. После подтверждения протяжки кабеля отправьте «Запрос на осмотр» (RFI) в отдел контроля качества на месте, указав запланированное время и дату для осмотра.

Способы прокладки кабеля

Прокладка вручную:

1. 1. 1. Прокладка вручную – Кабельные ролики, расположенные на расстоянии от 3 до 4 м, проще прокладывать.
      2. Угловые ролики или аналогичные устройства должны быть предусмотрены на любом изгибе трассы, всегда с соблюдением минимального радиуса изгиба кабеля. Если кабель не направляется роликами, его следует направлять вручную.
      3. Люди, поддерживающие кабель, должны располагаться на расстоянии от 4 до 6 м вдоль кабеля.

Требования к прокладке кабелей КИПиА и магистралей данных

1. Надземная прокладка – армированный кабель и лоток:

a) Кабельный лоток, поддерживающий удлинение армированных кабелей и распределительные коробки должны иметь вентилируемое дно, желоб кабельный канал.

b) Армированный кабель следует прокладывать независимо от существующих систем подвесных лотков, используемых для прокладки кабелей «на месте». Комментарий Примечание: Эта неподдерживаемая петля требуется для обеспечения достаточного провисания кабельного сальника и легкого отсоединения кабеля от устройства для будущей замены инструмента.

c) Неподдерживаемый конец кабеля на приборе должен иметь петлю; эта петля должна учитывать радиус изгиба кабеля. Длина неподдерживаемого кабеля в приборе должна быть минимальной длиной, необходимой для обеспечения петли обслуживания.

d) Кабель должен иметь броню из гальванизированной стальной проволоки или броню из гальванизированной стали в соответствии с 34-SAMSS-913.

2. Маршрутизация – Полевая распределительная коробка в распределительные шкафы диспетчерской: Кабели между полевыми распределительными коробками и распределительными шкафами могут быть проложены в кабелепроводах, на лотках или прямо под землей. Не рекомендуется использовать армированные кабели для домашнего использования.

3. Кабели / проводка диспетчерской должны соответствовать статьям 725-61 и 725-82 NEC (издание 2005 г.).Требования к проводке для распределенных систем управления (РСУ) подробно описаны в 23-SAMSS-010 (СТАНДАРТ ARAMCO).

1. Требования к прокладке над землей соответствуют разделу 13 и параграфу 13.1 стандарта SAES-J-902.
2. Требования к прокладке под землей соответствуют разделу 13 и параграфам 13.2 и 13.1.2.1 SAES-J-902 и SAES-P-104, раздел 10.
3. Требования к прокладке кабелей под компьютерными полами соответствуют параграфу 13 раздела 13.3 SAES-J-902.
4. Кабель и трубопровод, входящие в здание, должны соответствовать разделам 5.2 и 5.4 SAES-B-008 и разделу 15.4 SAES-P-104.
5. Противопожарные кабели в пожароопасных зонах должны соответствовать SAES-B-006, включая классификацию электрических зон.
6. Конец (и) каналов и кабелепровода, оканчивающийся ниже или на открытом воздухе, должен быть заделан герметизирующей замазкой для каналов или аналогичным компаундом. Набрать достаточное количество герметика для каналов и вдавить их в щель отверстия кабелепровода.
7. Гладкий состав, пока не доволен результатом.
8. Перед нанесением убедитесь, что поверхность чистая, на ней нет пыли, грязи и других веществ.
9. Подземный кабель и деталь установки подземных трубопроводов выполнены под землей, с использованием переходников для кабелепровода с резьбой из ПВХ и жесткого металла в соответствии с SAES-P-104, параграф: 10.5
10. На промышленных объектах трубы из ПВХ не должны выходить за пределы земли. Если требуются удлинения заглубленных трубопроводов из ПВХ, превышающие допустимую отметку, необходимо выполнить переход
11. Кабельное заполнение и наличие свободного места в лотках, каналах и банках каналов.Комментарий:
12. Ряды воздуховодов должны иметь 20% запасных воздуховодов (минимум один), если это количество не будет уменьшено Инициатором установки согласно SAES-P-104 п. 10 сек. 10.4.8 .
13. Поскольку размеры и толщина изоляции проводов и кабелей типов IEC и SASO отличаются от размеров проводов и кабелей типа NEC, для расчета заполнения кабелепровода и максимального количества проводов, разрешенных в кабелепроводе, необходимо использовать фактические размеры (внешние диаметры), а не Таблицы NEC.
14. Заполнение кабелепровода не должно превышать максимальное заполнение, указанное в Приложении 1, NEC Глава 9, Таблицы 1 и 4 и Примечания к Таблицам.
15. В новых низовых проектах кабельные лотки, проходящие между технологической зоной и диспетчерской или зданием сопряжения с технологическим процессом, или лотки, устанавливаемые под фальшивыми компьютерными полами, в диспетчерских или PIB, должны иметь размер как минимум 20% свободного пространства в будущем. расширения. Эта резервная мощность добавляется к установленной 20% резервной кабельной разводке согласно SAES-J-902 Para. 9 сек. 9,6

• Маркировка кабелей
  1. Все кабели должны быть помечены на каждом конце кабельной биркой.
  2. Кабели Homerun должны иметь маркировку с присвоенным номером кабеля «IC».
  3. Кабельные бирки вне соединительных коробок и распределительных шкафов должны быть из нержавеющей стали 316 с постоянно промаркированными буквенно-цифровыми символами, т. Е. Выпуклыми или штампованными символами.
  4. Кабельная бирка должна быть надежно прикреплена к кабелю. Все кабельные стяжки, используемые в полевых условиях, должны быть из «нейлоновой нержавеющей стали 316» согласно SAES-J-902 Para: 5.7.1
  5. Все кабельные стяжки, используемые внутри корпусов и зданий (например, полевые распределительные коробки, распределительные шкафы, диспетчерские , и PIBS) должны быть устойчивыми к атмосферным воздействиям нейлоновыми кабельными стяжками с зазубринами из нержавеющей стали.Кабельная стяжка должна иметь максимальную номинальную температуру непрерывного использования 85ºC или выше в соответствии с SAES-J-902, параграф: 5.7.2

ИНСТРУМЕНТЫ И ОБОРУДОВАНИЕ ДЛЯ КАБЕЛЬНЫХ РАБОТ ПРИБОРОВ

• Стойка кабельной катушки
• Направляющие ролики для кабеля
• Канат
• Захваты корзины
• Вилочный погрузчик
• Тележка с раскладушкой
• Кабельный нож
• Подъемник для людей
• Инструмент для снятия кабеля
• Ножовка по металлу
• Плоскогубцы
• Тестер Megger
• Мульти тестер
• Держатель
• Другие соответствующие инструменты

Как это:

Нравится загрузка…

Метод прокладки кабеля и провода (Часть 2)

(A) Прокладка кабеля в грунте:

(a) Формирование кабельной траншеи.

• Проверьте зону раскопок, сверяясь с чертежом «Как построено», чтобы найти пересечение любых подземных коммуникаций, например, газопровода, водопровода или другого кабеля. Проверьте указательные знаки, знаки, люки поблизости и узнайте путь старых служб.
• Если есть конструкции, прилегающие к рабочей зоне, перед началом земляных работ необходимо обеспечить надлежащие временные опоры для смежной конструкции.
• При выемке грунта рядом с существующими электрическими кабелями, контрольно-измерительными кабелями, канализационной линией, газовыми линиями и любой другой технологической линией должны быть приняты все необходимые меры для защиты коммуникаций с помощью соответствующих опор и крышек.
• Убедитесь, что рабочая зона в любом замкнутом пространстве свободна от любого опасного газа, проведя надлежащую проверку газа с помощью прибора для проверки газов.
• Обязательные вывески, такие как «ГЛУБОКИЕ РАСШИРЕНИЯ», «МУЖЧИНЫ РАБОТАЮТ», «ОПАСНОСТЬ» и предупреждающие таблички, будут размещены для обозначения земляных работ. Район раскопок будет оцеплен защитными заграждениями, чтобы остановить нарушителей.
• На открытых площадках земляные работы должны производиться с использованием техники.
• Если уровень выемки грунта ниже местного уровня грунтовых вод, соответствующая система обезвоживания должна быть спроектирована и установлена ​​таким образом, чтобы во время работы были возможны изменения и расширения системы.
• Ширина вырытой кабельной траншеи должна соответствовать спецификации или утвержденным чертежам.
• Траншея должна быть выкопана до требуемой глубины 0,76 метра от существующего уровня земли или согласно Спецификации или согласно утвержденному чертежу.
• Кабельная траншея должна быть сухой во время прокладки кабеля. Подрядчик должен утилизировать воду таким образом, чтобы предотвратить любой риск для кабелей и других материалов.
• Мусор, камни и непригодные для использования материалы должны удаляться из выемки траншеи ежедневно, и они будут сбрасываться в утвержденном месте свалки с площадки.

(б) Первый слой песка:

• Дно траншеи должно быть засыпано слоем чистого и мелкого песка толщиной 100 мм или согласно утвержденному чертежу.
• Наполнитель должен быть утрамбован. Любые твердые материалы, которые могут повредить кабель, будут удалены.
• Осмотр песчаного пласта будет проведен до начала прокладки кабеля.

(c) Прокладка кабеля:

• Кабели укладываются поверх чистого и тонкого Первого слоя песчаной подстилки.
• Ролики необходимо использовать при прокладке тросов в открытой траншее с помощью троса и петли; Кабельные ролики должны использоваться через частые промежутки времени для поддержки кабелей и никогда не должны находиться на расстоянии более 3 метров друг от друга.
• Необходимо следить за тем, чтобы кабель не входил в ролики и не выходил из них под углом, превышающим радиус изгиба кабеля.
• Натяжной трос должен быть прикреплен к тросу чулочной рукояткой с тяговым ушком.
• Трос должен быть втянут в траншею вручную до начала протяжки, чтобы лебедка не двигалась вместе с тросом.
• Кабель должен быть втянут в траншею плавно с минимальным количеством остановок и со средней скоростью от 9 до 12 метров в минуту , чтобы избежать неравномерного движения.
• Кабели должны быть проложены должным образом, чтобы свести к минимуму перекосы и перекручивания.
• Все кабели должны быть проложены параллельно друг другу, а кабельная перевязка должна быть выполнена надлежащим образом.
• Бирки идентификации кабеля должны быть установлены на обоих концах кабеля после протягивания кабеля.

(d) Второй слой песка:

• Кабели должны быть засыпаны утвержденным чистым мелким песком / материалом для засыпки толщиной 100 мм или согласно утвержденному чертежу.
• Наполнитель должен быть утрамбован. Любые твердые материалы, которые могут повредить кабель, будут удалены.
• Осмотр песчаного пласта будет проведен до начала слоя защиты кабеля.

(e) Защита кабеля:

• Плитка для защиты кабеля / Кирпичи / Предупреждающие отводы укладываются над вторым слоем песчаной засыпки для дюн.

(е) Обратное заполнение:

• Материалы для засыпки не должны содержать камни или камни (более 50 мм), ископаемые, растительность и ее корни, отходы, материалы, содержащие гипс или другие растворимые соли, превышающие допустимые пределы, которые могут препятствовать надлежащему уплотнению или вызывать неадекватное уплотнение. производительности.
• Зона обратной засыпки должна быть засыпана утвержденным материалом, уплотненным слоями с помощью подходящего оборудования, такого как плиточные уплотнители, вибрационные катки и т. Д., До достижения заданной плотности.
• Залито достаточное количество воды для обеспечения требуемого содержания влаги.
• Промежуточные кабельные маркеры, надежно прикрепляемые к кабелям.
• Толщина заполняющего материала не должна превышать 150 мм при использовании ручных методов уплотнения.

(B) Прокладка кабеля в кабельном лотке / коробе:

• Перед прокладкой кабеля работы по кабельному лотку должны быть завершены от одного конца до другого конца кабельной трассы.
• Кабельный лоток необходимо очистить от пыли и влаги, прежде чем тянуть за кабели.
• Используйте кабельные ролики в кабельных лотках, чтобы не повредить кабели во время протягивания.
• От кабельного барабана к кабельному лотку кабель подается сверху барабана для сохранения необходимой кривизны. Для ввода кабеля в лоток можно использовать шкивы или башмак.

• Кабельные ролики должны размещаться через каждые 6-12 метров или менее , если требуется, чтобы избежать касания кабеля к лотку.
• Прокладка кабеля обычно начинается с одного конца трассы от другой подходящей точки, если это необходимо.
• Количество и размер кабелей, протянутых к конкретному кабельному лотку, не должны превышать разрешенных в технических характеристиках.
• В любой момент прокладки кабеля на кабельный лоток следует укладывать только один кабель, после укладки первого кабеля необходимо закрепить необходимую перевязку и кабельную стяжку, после чего укладывать второй кабель.
• Обрежьте кабели необходимой длины с обоих концов, заклейте концы рулоном клейкой изоляционной ленты и храните в коробке или корпусах, чтобы не повредить кабели.
• Кабели должны быть проложены должным образом, чтобы свести к минимуму перекосы и перекручивания.
• Кабели управления будут проложены вдоль кабелей низкого напряжения. Кабели ВН в отдельных лотках
• Все кабели управления должны быть проложены на расстоянии не менее 100 мм от силовых кабелей, если иное не согласовано с консультантом в соответствии с условиями на месте.
• После завершения прокладки всех кабелей по одному и тому же маршруту кабели должны быть перевязаны и зажаты.
• Все кабели в горизонтальной или вертикальной прокладке будут прикреплены к лоткам нейлоновыми застежками / стяжками.
• Идентификационные бирки кабеля в соответствии со спецификациями должны быть установлены на обоих концах (на передающем и приемном концах) кабеля после протягивания кабеля.

(C) Прокладка кабеля в здании

• В случае прокладки кабеля внутри зданий барабаны будут размещены снаружи зданий, а кабель протянут в противоположном направлении. Достигнув другого конца, будет измерена длина кабеля, необходимая для достижения места внутри здания, а затем кабель будет отрезан.
• Кабель вводится с кабельной катушки прямо в канал на уровне пола.
• Кабель подается снизу катушки, так что его кривизна непрерывна, без изгибов в обратном направлении.

• Не протягивайте кабель прямо через короткие острые углы. Полностью вытащив одну сторону корпуса, протяните кабель с другой стороны корпуса и потяните за этот сегмент
• Разгрузочное оборудование не должно касаться кабеля или его защитного покрытия.

(7) Провода в кабеле:

• Надлежащая разметка / выбор места на объекте, которые необходимо сделать до начала монтажных работ.
• Завершить монтаж макета перед основными работами и получить его согласование.
• Убедитесь, что все кабелепроводы и коробки на обоих концах не имеют повреждений, засоров и т. Д. И что установка одобрена.
• Блокировку необходимо проверить, вставив тяговый трос и убедившись, что он доходит до другого конца без каких-либо помех.
• Для волочения проволоки следует использовать стальную рыболовную проволоку. Провода следует прокладывать с должной осторожностью.
• Если кабелепровод не заблокирован, провода должны быть вытянуты с помощью тяговых тросов, при этом не допуская повреждений во время протягивания.
• При вытягивании тросов следует использовать тянущий состав или смазку.
• Используйте тянущий состав на мыльной основе для коротких участков, т.е. менее 20 метров для полупроводящих изолированных проводов.
• Используйте тянущий состав на основе воска для длин более 20 метров для полупроводящих изолированных проводов.
• При вытягивании тросов следует соблюдать осторожность, чтобы не усилить натяжение, превышающее допустимые производителем пределы.
• Следует прокладывать отдельные кабели для цепей освещения и питания, а также для телефонных кабелей. Чтобы избежать перекрестных помех и посторонних помех в телефонных цепях, все кабели телефонной проводки должны прокладываться на достаточном расстоянии от силовых и осветительных кабелей.
• Все отдельные цепи от DB должны иметь отдельную нейтраль к точкам.Общая нейтраль между отдельными цепями недопустима.
• Насколько это возможно, проводка должна проходить в кабелепроводах. Вся проводка кабелепровода должна иметь сплошное заземление в соответствии с I.E.R.
• Электромонтаж должен выполняться в соответствии с требованиями. Электропроводка «Силовая» и «Нагревательная» должна быть отделена от проводки «Освещения». Электропроводка должна выполняться в распределительной системе с главными и ответвлениями распределительных щитов в удобных физических и электрических центрах, при этом необходимо учитывать аккуратность и хороший внешний вид.
• Электромонтаж должен быть выполнен в «замкнутой системе». «Фазные» или «токоведущие» проводники должны быть соединены петлей в распределительной коробке, а нейтральный провод может быть соединен петлей от осветительного вентилятора или розеток.
• Провода ПВХ 5 кв. Мм зеленого цвета должны быть проложены непрерывно в кабелепроводах для непрерывного заземления. Заземляющий провод должен быть подсоединен к распределительным коробкам GI и DB с помощью саморезов.
• Запрещается делать оголенные или скрученные соединения в промежуточных точках сквозной прокладки кабелей.
• Незакрепленные или скрученные соединения следует выполнять с должной осторожностью и предпочтительно через соответствующие распределительные коробки.
• Если какое-либо соединение становится неизбежным, такие соединения должны выполняться через соответствующие вырезы или через соответствующие распределительные коробки, открытые для облегчения проверки.
• Электрическая нагрузка должна быть сбалансирована на всех трех фазах для равномерного распределения. Перед началом работ подрядчик должен получить одобрение консультантов / инженера на объекте по распределению балансировки нагрузок и цепей.Электромонтаж должен выполняться путем закольцовывания токоведущих проводов и нейтральных проводов.
• Цветовая кодировка проводов
• Фаза: красный, синий, желтый,
• Нейтральный: черный,
• Земля: Зеленая.
• В оконечных точках должна быть оставлена ​​соответствующая дополнительная длина.

(8) Хранение избыточного или запасного кабеля:

• Храните катушки с кабелем на твердой поверхности, чтобы фланцы не проваливались и не позволяли весу катушки опираться на кабель.

(9) Идентификация кабелей / Маркировка кабелей:

• Установите бирки / ярлыки в соответствии со спецификациями проекта и утвержденными документами на материалы.
• Маркировка кабеля должна быть расположена правильно, чтобы читать и идентифицировать
• Для маркировки / маркировки подземных / поверхностных кабелей будут использоваться антикоррозийные бирки (с выгравированными или штампованными идентификационными номерами кабеля, номинальным напряжением, размером и маркой проводника) или в соответствии с проектными спецификациями и утвержденными материалами.
• Кабели должны быть идентифицированы на фидерах, то есть на передающем и приемном концах (исходящие кабели в SMDB и конечных DB) примерно на 50 мм ниже сальника.
• Все концевые заделки должны быть снабжены плотно прилегающими закрывающими рукавами.

(10) Уплотнения воздуховода:

• После установки всех кабелей все кабельные каналы / трубы Hume / рукава, входящие в подстанции и здания, должны быть герметизированы для предотвращения проникновения воды и газа.

(11) ССЫЛКИ

• МЭК 60228, BS 6360.
• BS 5467.

(12) Блок-схема:

Нравится:

Нравится Загрузка …

Связанные

О компании Jignesh.Parmar (B.E, Mtech, MIE, FIE, CEng)
Джигнеш Пармар закончил M.Tech (Power System Control), B.E (Electric). Он является членом Института инженеров (MIE) и CEng, Индия.Номер участника: M-1473586. Он имеет более чем 16-летний опыт работы в сфере передачи, распределения, обнаружения кражи электрической энергии, технического обслуживания и электротехнических проектов (планирование-проектирование-технический обзор-координация-выполнение). В настоящее время он является сотрудником одной из ведущих бизнес-групп в качестве заместителя менеджера в Ахмедабаде, Индия. Он опубликовал ряд технических статей в журналах «Электрическое зеркало», «Электрическая Индия», «Освещение Индии», «Умная энергия», «Industrial Electrix» (Австралийские публикации в области энергетики).Он является внештатным программистом Advance Excel и разрабатывает полезные базовые электрические программы Excel в соответствии с кодами IS, NEC, IEC, IEEE. Он технический блоггер и знает английский, хинди, гуджарати, французский языки. Он хочет поделиться своим опытом и знаниями и помочь техническим энтузиастам найти подходящие решения и обновить свои знания по различным инженерным темам.

5 факторов, которые необходимо учитывать при прокладке кабеля

Установка кабелей может показаться простой процедурой, но есть несколько факторов, которые установщики учитывают за кулисами.Радиус изгиба, предел прочности, провисание кабеля, защита кабеля и заполнение кабелепровода – вот лишь некоторые из этих соображений.

1. Радиус изгиба
Радиус изгиба кабеля может быть наиболее важным аспектом, о котором следует помнить. Медный кабель состоит из жил, скрученных вместе, поэтому чрезмерное изгибание или скручивание может нарушить точную геометрию этих скручиваний. Изгиб, скручивание или растяжение также повреждают оптоволоконный кабель, но по другим причинам. Вместо этого оптоволоконный кабель будет поврежден микротрещинами, что приведет к обрыву волокон или затуханию (потере мощности сигнала по всему кабелю).Производители кабелей всегда предоставляют минимальный радиус изгиба натянутых кабелей. При протягивании кабелей соблюдение минимального радиуса изгиба гарантирует отсутствие повреждений кабелей и предотвращает необходимость повторной установки.

2. Рейтинг прочности на растяжение
Еще один фактор, который следует учитывать при протягивании кабелей, – это предел прочности на разрыв. Как и радиус изгиба, предел прочности на растяжение указывается производителем и относится к допустимому натяжению кабеля. Установщики, использующие механические тянущие устройства, должны контролировать предел прочности на разрыв во время установки и следить за тем, чтобы количество, указанное производителем, не превышалось; в противном случае кабели могут быть повреждены.Для длинных вытягиваний можно использовать определенные методы вытягивания, такие как обратная подача или центральное вытягивание, чтобы ослабить натяжение кабеля.

3. Провисание кабеля
Монтажникам рекомендуется оставить немного (20–30 футов) провисания кабеля, чтобы снизить затраты на рабочую силу и оборудование. Если потребуется ремонт или перестановка троса, провисание можно сместить в место повреждения. Этот провисший кабель можно хранить в запланированных будущих точках отвода кабеля, чтобы можно было переместить клеммы без сращивания. Это небольшое соображение во время установки может сэкономить значительное количество времени в будущем.

4. Защита кабеля
Монтажники должны учитывать целостность кабелей не только во время установки, но и после нее. В зависимости от того, где устанавливается кабель, для обеспечения безопасности кабелей может потребоваться внешняя защита, и установщики должны учитывать необходимость использования кабелепровода или воздуховода в зависимости от обстоятельств установки. Например, для подземных установок почти всегда требуется трубопровод при прокладке кабелей. Один кабель на кабелепровод является стандартом, за исключением таких продуктов, как Vis ™ Divide, который представляет собой жесткий сегментированный кабелепровод, позволяющий разместить до трех кабелей внутри одного кабелепровода.Если в будущем возможна протяжка кабеля, Vis Divide также предоставит доступный путь, если не используются все сегменты. Независимо от области применения, защита кабелей от физического повреждения после установки является обязательной.

5. Использование заполнения кабелепровода
Правильное заполнение кабелепровода является обязательным условием для эффективного использования пространства при прокладке кабеля. Заполнение кабелепровода относится к площади поперечного сечения кабелепровода, занимаемой кабелем (ами), и основывается на внешнем диаметре (OD) кабеля и внутреннем диаметре (ID) кабелепровода.Для большинства кабелепроводов требуется коэффициент заполнения менее 50 процентов, и допускается протягивание только одного кабеля на кабелепровод. Vis Divide, однако, обеспечивает коэффициент заполнения до 70 процентов и может вместить до трех кабелей в кабелепроводе. Всегда следует учитывать использование всего пространства кабелепровода и выбор правильного размера кабелепровода, особенно когда решающим фактором является пропускная способность.

Что-то такое, казалось бы, простое, как протягивание кабеля, может быть успешным только в том случае, если особое внимание уделяется до, во время и после установки.Чтобы подробнее узнать о советах по установке кабелепровода, прочтите этот пост о методах установки Vis Divide.

.
