Cхема подключения двухклавишного проходного выключателя (переключателя)

Двухклавишный проходной выключатель представляет собой объединенные в одном корпусе два одиночных проходных переключателя. Соответственно, для его правильного подключения и работы требуется шесть проводов (по три на каждый проходной переключатель, составляющий его).

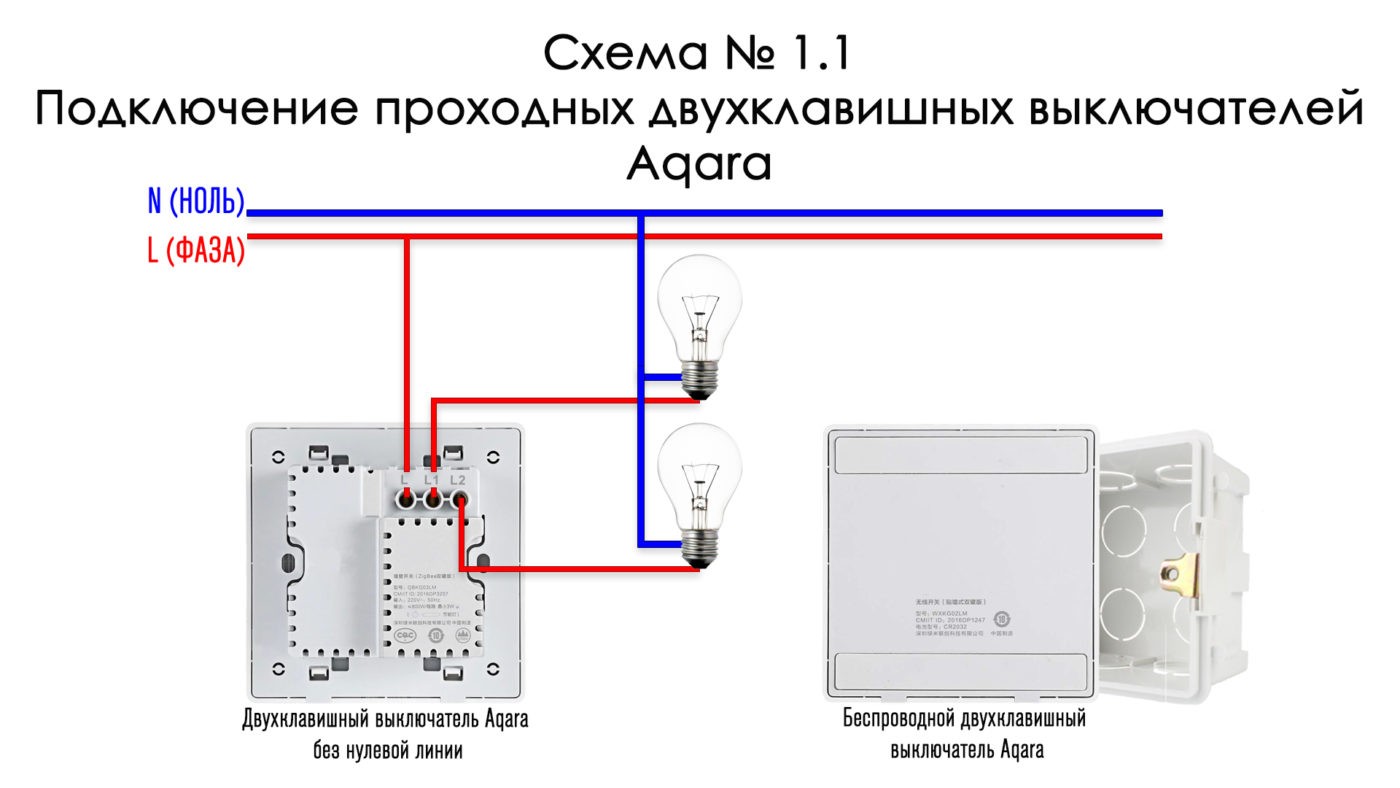

Так, например, один из вариантов схемы подключения двухклавишного проходного выключателя, отражающий соединение проводов в распределительной коробке, который связан с двумя одиночными проходными выключателями, выглядит следующим образом:



Схема второго возможного варианта подключения, при которой двухклавишный перекидной выключатель работает в паре с таким же двухклавишным переключателем, представлена ниже:





Как видите, для подключения каждого из них используется шесть проводов, давайте теперь рассмотрим какие есть клеммы на механизме двухклавишного переключателя и как они промаркированы.

В качестве примера двухклавишного выключателя возьмем модель двухклавишного переключателя ABB Busch-Jaeger из серии Basic 55.

На тыльной стороне которого, есть шесть клемм для подключения проводов, по три на каждую клавишу. Отличить их довольно просто, в зависимости от принадлежности той или иной клавише, клеммы пронумерованы как «1» и «2». При этом в клеммы L1 и L2 подключаются управляющие провода каждой группы света, а в клеммы оставшиеся зажимы со стрелками, подключаются провода идущиие между переключателями. Чтобы было понятнее ниже представлена наглядная схема подключения, в которой указан порядок подсоединения проводов к двухклавишному проходному выключателю ABB Busch-Jaeger из серии Basic 55.

На практике это выглядит вот так.

Во время подключения, самое главное верно подсоединить питающие провода к клеммам L1 и L2 одного двухклавишного переключателя и фазные провода, идущие к светильнику в эти же клеммы второго двухклавишного проходного выключателя в схеме.

Порядок подключения проводов, которые по схеме проложены между переключателями и подсоединяемые в клеммы со стрелками, не критичен.





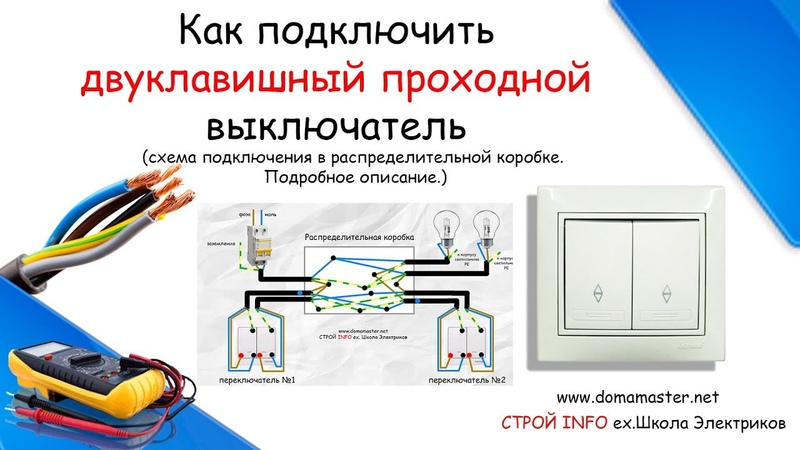

Подробная пошаговая инструкция по подключению и установке двойного проходного переключателя описана ЗДЕСЬ.

С помощью двухклавишных проходных выключателей можно создавать множество разнообразных схем управления освещением, главное помнить — если планируется использование сразу более двух переключателей света в одной группе, необходимо использовать перекрестные переключатели, устанавливающиеся между проходными, у некоторых производителей они так же встречаются двухклавишные.

Если у вас еще остались вопросы по схеме подключения двухклавишных проходных выключателей оставляйте их в комментариях к статье, постараемся всем ответить.

Схема подключения двухклавишного проходного выключателя в распределительной коробке

Для удобного управления освещением в квартире или частном доме используются проходные выключатели и в частности двухклавишные проходные. Для их монтажа необходимо знать схему подключения. Также, надо уметь правильно соединять провода в распределительной коробке. Для этого понадобятся принципиальная и монтажная схемы. При профессиональном монтаже: обязательна сварка всех скруток!
Для включения и выключения освещения с двух мест и состоящего из двух светильников или двух групп светильников используются два двухклавишных проходных выключателя. Такая схема управления освещением удобна, например, в коридоре, где есть светильники расположенные на потолке и светильники на стенах. Одной клавишей, любого из двух выключателей, включаются и выключаются потолочные светильники, второй клавишей, любого из двух выключателей, включаются и выключаются настенные светильники.

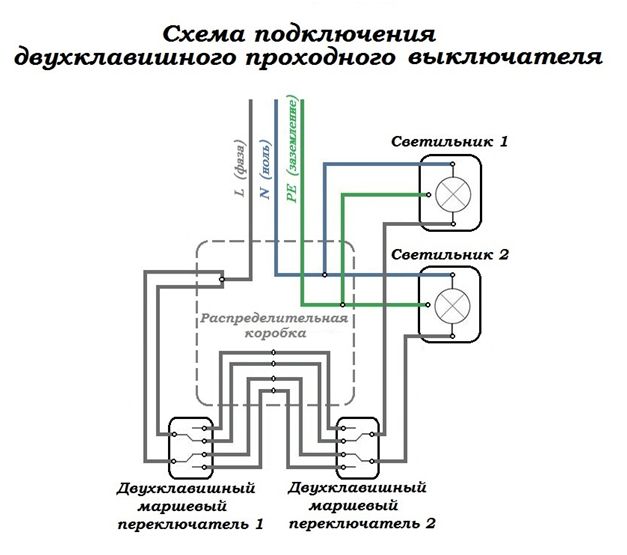

Принципиальная схема состоит из двух двухклавишных проходных (маршевых, лестничных) выключателей, которые по принципу своей работы являются переключателями, двух светильников или двух групп светильников, магистрали и ответвлений фазного, нулевого и нулевого защитного проводников:

Скачать принципиальную схему подключения двух двухклавишных проходных выключателей.

Монтажная схема соединений в распределительной коробке:

Скачать схему соединений в распределительной коробке для двух двухклавишных проходных выключателей и двух светильников.
Порядок действий при сборке распределительной коробки с семью проводами – проводом питания, четырьмя проводами на проходные выключатели и двумя проводами на светильники. Все провода трехжильные.

1. Зачистить, скрутить и заизолировать белую жилу провода питания с белыми жилами проводов на выключатель 1.
2. Зачистить, скрутить и заизолировать синюю жилу провода на переключатель №1 с синей жилой провода на переключатель №2.
3. Зачистить, скрутить и заизолировать желтую жилу провода на переключатель №1 с желтой жилой провода на переключатель №2.
4. Зачистить, скрутить и заизолировать синюю жилу провода на переключатель №3 с синей жилой провода на переключатель №4.
5. Зачистить, скрутить и заизолировать желтую жилу провода на переключатель №3 с желтой жилой провода на переключатель №4.
6. Зачистить, скрутить и заизолировать белую жилу провода на переключателя №2 с белой жилой провода на один светильник.
7. Зачистить, скрутить и заизолировать белую жилу провода на переключателя №4 с белой жилой провода на второй светильник.
8. Зачистить, скрутить и заизолировать синюю жилу провода питания с синими жилами проводов на светильники.
9. Зачистить, скрутить и заизолировать желтую жилу провода питания с желтыми жилами проводов на светильники.
10. Уложить в коробку скрутки и закрыть крышкой.

Похожие статьи

1. Схема подключения проходного выключателя в распределительной коробке.
2. Схема подключения проходного выключателя с 3х мест: проходной перекрестный выключатель.
3. Схема подключения розетки, выключателя и светильника в распределительной коробке.

Схема подключения двухклавишного проходного выключателя | ASUTPP

Самый простой выключатель несёт в себе не менее простой принцип работ – это обычный расцепитель. Это означает, что он выполняет функцию рассоединения/соединения определённого участка цепи. Но существуют более сложные устройства, например, двухклавишный проходной выключатель, с помощью которого можно управлять освещением из разных точек в помещении.

Что такое проходной выключатель

Для начала необходимо разобраться, что же такое проходной выключатель. Представьте, что вы заходит в комнату, включаете свет, проходите к кровати, ложитесь… и выключаете свет уже другим выключателем, расположенным у изголовья. Не надо заново вставать, идти к дверям, а после в потёмках добираться до кровати.

Проходные выключатели – это 2 устройства, с помощью которых можно управлять как включением, так и отключением освещения. Расположены они могут быть на любом расстоянии друг от друга.

Рисунок 1: Двухклавишный проходной выключатель

Рисунок 1: Двухклавишный проходной выключатель

Между двумя проходными выключателями можно установить третий, четвёртый, пятый, и вообще, сколько душе угодно. Только такие выключатели получили название перекидных или реверсивных, и имеют отличающуюся от перекидных устройство конструкцию.

Последовательность подключения двухклавишного проходного выключателя

Рассмотрим подключение двухклавишного проходного выключателя через распределительную коробку:

1. Просверлить с помощью специальной коронки места, где будут размещаться выключатели.
2. Установить в них подрозетники и зафиксировать шпаклёвкой или алебастром.
3. Просверлить место для распределительной коробки.
4. Подготовить штробы, идущие от щитка к коробке и от коробки к выключателям.
5. Проложить от электрощитовой к распределительной коробке двухжильный провод. Первая жила – «фаза», вторая – «ноль».

6. Проложить от каждого выключателя к распределительной коробке по 2 трёхжильных провода. Можно использовать один шестижильный, но найти такой достаточно проблематичный.

Совет! 2 трёхжильных провода лучше подбирать с разной маркировкой. Например: первый – чёрный, синий, оранжевый, а второй – красный, коричневый и жёлто-зелёный. Разная маркировка не даст запутаться при соединении проводников в распределительной коробке.

7. Выполнить подключение проводов к выключателям согласно схемы:

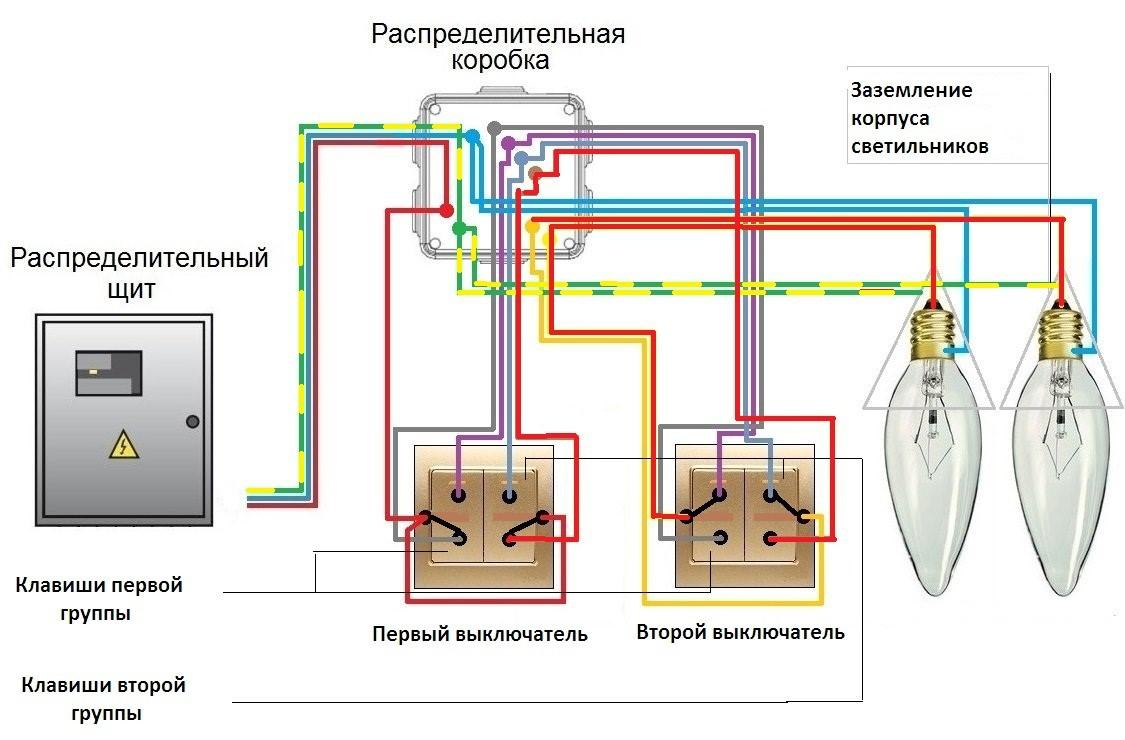

Рисунок 2: Подключение двухклавишных проходных выключателей через распределительную коробку

Рисунок 2: Подключение двухклавишных проходных выключателей через распределительную коробку

8. Соединить провода в распределительной коробке согласно схемы, не забыв подключить фазный и нулевой проводники от электрощитовой.

Напоминаю, что соединение проводов в распределительной коробке лучше всего выполнять с помощью клемм WAGO.

Подключение двухклавишного проходного выключателя шлейфом

Заказчики бывают разные и некоторые считают, что распределительная коробка нарушает эстетику в помещении. В этом случае проходные выключатели необходимо подключать шлейфом, прокладывая провода напрямую к устройствам.

• 2 двухжильных для соединения выключателей между собой.
• 1 одножильный – приходящая от щитка на первый выключатель «фаза».
• 1 одножильный – приходящая от щитка на второй выключатель «фаза».
• 1 одножильный – на первую лампу.
• 1 одножильный – на вторую лампу.

Рис. 3. Подключение двухклавишных проходных выключателей шлейфом

Рис. 3. Подключение двухклавишных проходных выключателей шлейфом

Очень сложный и затратный в плане времени вариант подключения, используют его крайне редко.

Проходной выключатель – схема для самостоятельного подключения

Проходной выключатель — это, правильнее, не выключатель, а переключатель. Но так повелось, что больше его называют именно выключателем, потому что он служит для включения – выключения света и используется вместо обычного выключателя. Основное отличие простого выключателя, в котором происходит просто размыкание электрической цепи, от проходного выключателя, является то, что в последнем используется три контакта и переключающий механизм между ними.

Благодаря этому появляется возможность включения или выключения светильника (или группы светильников) из двух, трёх или более точек. Еще такой переключатель называют как дублирующий выключатель.

Применение проходного выключателя помимо неоспоримого удобства позволяет существенно экономить электроэнергию, что сразу не заметно. Но заменять все выключатели на проходные конечно нет надобности. Целесообразно и очень удобно их использовать там, где необходимо включать или выключать освещение из разных мест. Как следует из самого названия, такой выключатель предпочтительно устанавливать в проходах (в начале и в конце), а так же

–  в коридоре, чтобы можно было включив свет при входе,  выключить при выходе в другом его конце;

–  внизу и вверху на лестнице;

–  в спальне – на входе и возле кровати, можно с двух сторон, или двухклавишный для обычного освещения и декоративной подсветки.

Можно предложить еще массу разных вариантов использования проходного выключателя.  Это дает нам возможность управлять устройствами освещения в помещении или в саду (во дворе) из разных мест, причем количество самих выключателей практически ограничено лишь вашей фантазией. Двухклавишный проходной выключатель имеет внутри шесть контактов, и по своей конструкции представляет собой два независимые друг от друга одноклавишные проходные выключатель.
Для того, чтобы включить свет, в данном случае надо переключить один из переключателей (обычно их два, но может быть и больше) в противоположное положение.

Самая большая проблема, иногда не совсем преодолимая, без серьезных изменений – полной или частичной замены электропроводки,  при подключении проходных выключателей

 может возникнуть из-за того, что в квартире должна быть проложена соответствующая проводка, которая должна иметь как минимум три провода, а при подключении двухклавишных проходных выключателей, таких трехжильных кабелей должно быть проложено два. Самое печальное, что почти во всех стандартных квартирах такую проводку не прокладывали. Поэтому, при строительстве дома или ремонте квартиры, важно продумать изначально где Вам понадобится проходной выключатель, чтобы проложить для него электрическую проводку, потому-что по окончанию всех работ это будет сделать проблематично, так как, еще раз повторимся, в отличии от обычного включателя, проходные требуют дополнительный кабель между собой. А, что касается самой схемы подключения проходных выключателей, то там нет ничего сложного и любой человек, умеющий держать отвертку в руках, легко справится с этой задачей.

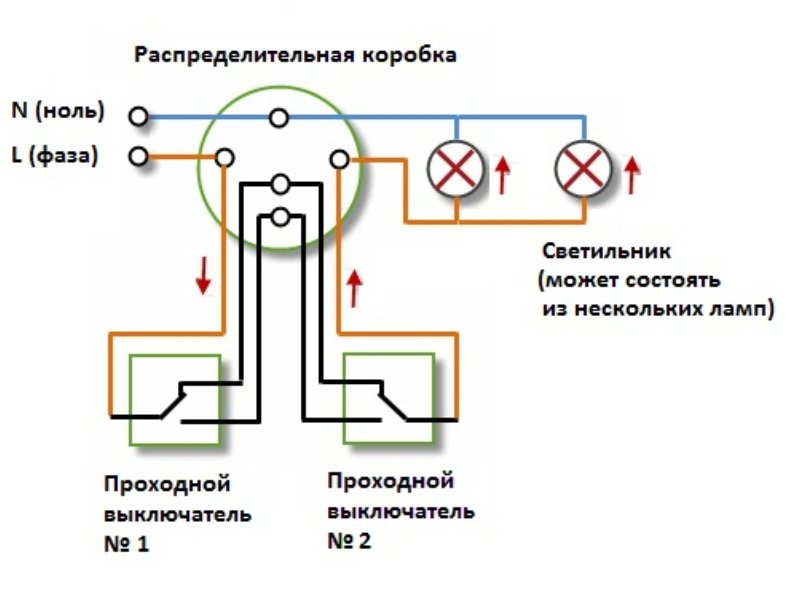

Как видно, один провод (в нашем случае это нулевой) идёт от источника электропитания в соединительную коробку и с неё уже на лампу. Другой (фазный провод), после коробки подсоединяется к общему контакту одного из выключателей. Два переключаемых контакта одного выключателя соединяются с двумя контактами второго выключателя (через коробку). Ну и с общего контакта второго выключателя фаза подаётся на второй контакт лампы.

Принцип  действия схемы.
Допустим, первый проходной выключатель замыкает цепь с первым проводом, а второй — со вторым. Тогда, для того, чтобы включить свет любым из них, необходимо переключить его на другой провод и, соответственно, чтобы выключить свет — опять переключить любой из них.

Схема подключения проходного выключателя с управлением из 3 мест мало чем отличается от предыдущей (общий принцип одинаков). В ней добавлен ещё один проходной выключатель, который немного отличается от предыдущих. Как видно из схемы, это спаренный выключатель. То есть, при нажатии одной клавиши, происходит одновременное перекидывание двух контактов электрически независимых друг от друга. Вдобавок, как Вы должны были заметить, с него выходит четырёх-жильный кабель

Что касается самого монтажа данной схемы: ставятся на свои установочные места проходные выключатели, от которых выводятся трехжильные кабеля. Монтируются светильники, что соединятся параллельно и от которых в итоге выходит двухжильный кабель. Далее, в наиболее подходящем месте устанавливается соединительная коробка (с учётом минимальной длины кабеля и удобного места самого расположения этой коробки). В неё то и вводится кабель от светильников, питания и самих проходных выключателей.

Для наглядности различий приведем упрощенную общую схему электропроводки с использованием обычного двухклавишного выключателя

 Вообще то, если хотите экономить электричество – здесь подробно, проходной выключатель – это в первую очередь удобство, которое Вы оцените с первых же дней эксплуатации.

Бывают ситуации, когда нужно установить выключатель, а под рукой есть только проходной переключатель. Не беда, можно установить проходной вместо обычного, никакой разницы.
Проходной переключатель, если используется один (без пары), становится обычным выключателем. В этом случае один контакт у него либо не используется, либо переключатель может переключать на выбор две линии освещения

Схема и подключение перекрестного выключателя

Здравствуйте, уважаемые читатели сайта sesaga. ru. В предыдущей статье мы рассмотрели устройство и схему подключения проходных выключателей, предназначенных для управления освещением из двух разных мест.

В этой статье мы познакомимся с устройством и схемой подключения перекрестного выключателя, предназначенного для совместной работы с проходными выключателями для управления освещением из трех и более мест.

Устройство перекрестного выключателя.

Устройство перекрестного выключателя практически такое же, как и устройство обычного двухклавишного выключателя. Он также имеет два контакта, такой же механизм переключения контактов, но отличается способом их переключения.

Если у двухклавишного выключателя переключение контактов независимое и оба контакта могут быть замкнуты или разомкнуты одновременно, или же один контакт может быть замкнут, а второй разомкнут. То у перекрестного выключателя переключение обоих контактов зависимое и происходит одновременно.

Схема перекрестного выключателя.

Электрическая схема перекрестного выключателя изображается на его корпусе с обратной стороны. Выключатель работает в двух положениях и имеет два контакта, которые замыкаются и размыкаются одновременно. Первый контакт обозначен выводами L1–1, а второй выводами L2–2.

Схема выключателя выполнена таким образом, что в одном его положении замкнуты выводы L1-1 и L2–2, а в другом положении вывод L1 замкнут с выводом 2, а вывод L2 замкнут с выводом 1. Т.е. происходит перекрестное переключение контактов.

На рисунке ниже показано состояние контактов перекрестного выключателя в первом положении, при котором фаза с вывода L1 проходит на вывод 1, а с вывода L2 на вывод 2. Стрелками указывается направление движения фазы.

На следующем рисунке контакты выключателя показаны во втором положении, когда происходит перекрестное переключение. Сигнал с вывода L1 первого контакта попадает на вывод 2 второго контакта, а с вывода L2 второго контакта на вывод 1 первого контакта.

Вот так происходит переброс контактов и таким образом работает перекрестный выключатель.

Подключение перекрестного выключателя.

Перекрестный выключатель работает только в комплекте с проходными выключателями и в схемах освещения включается между ними. Рассмотрим схему изображенную на рисунке ниже.

Фаза L подключается на клемму 2 проходного выключателя SA1. С клемм 1 и 3 выключателя SA1 фазные провода уходят на перекрестный выключатель SA2 и подключаются на его клеммы L1 и L2. С клемм 1 и 2 выключателя SA2 фазные провода уходят на второй проходной выключатель SA3 и подключаются на его клеммы 1 и 3.

Ноль N соединен с нижним выводом лампы EL1, верхний вывод лампы соединен с клеммой 2 проходного выключателя SA3.

Разберем работу схемы в разных положениях контактов выключателей:

В исходном состоянии контактов, изображенных на схеме 1, лампа горит.
Фаза L через замкнутый контакт 2-3 проходного выключателя SA1 зеленым проводом уходит на перекрестный выключатель SA2 и через его замкнутый контакт L2-2 зеленым проводом попадает на клемму 3 проходного выключателя SA3. С клеммы 3 через замкнутый контакт 2-3 фаза поступает на верхний вывод лампы EL1 и лампа загорается.

Теперь если нажать клавишу выключателя, например, SA1, его контакт 2-1 замкнется, а 2-3 разомкнется и лампа погаснет (схема 2). В этом случае фаза L пойдет через замкнутый контакт 2-1 выключателя SA1, замкнутый контакт L1-1 выключателя SA2 и остановится на клемме 1 выключателя SA3, так как дальше ей движения нет из-за разомкнутого контакта 2-1.

При нажатии клавиши, например, выключателя SA3, его контакт 1-2 замыкается, а 2-3 размыкается, и лампа загорается (схема 3). Здесь фаза L попадает на верхний вывод лампы через замкнутые контакты 2-1 выключателей SA1 и SA3, и замкнутый контакт L1-1 выключателя SA2.

Если нужно опять выключить лампу, можно нажать клавишу выключателя SA2.
В этом случае произойдет перекрестное переключение его контактов и вывод L1 первого контакта замкнется с выводом 2 второго контакта, а вывод L2 второго контакта замкнется с выводом 1 первого контакта (схема 4).

Тогда фаза L пойдет через замкнутый контакт 2-1 выключателя SA1, замкнутый контакт L1-2 перекрестного выключателя SA2 и остановится на клемме 3 выключателя SA3, так как его контакт 2-3 разомкнут.

Как видите, при любой комбинации положения контактов выключателей мы всегда сможем включить и выключить свет с любого из них. Вот таким образом работают в связке проходные и перекрестный выключатели.

На следующем рисунке показан вариант монтажной схемы.

Для подключения проходных выключателей используется трехжильный провод, а для подключения перекрестного можно применить два двухжильных провода, либо один трехжильный и один двухжильный провода.

Все соединения производятся в распределительной коробке, и в нашем случае получилось семь соединений (скруток). Клеммы 1 и 3 выключателя SA1 соединены с клеммами L1 и L2 выключателя SA2 в точках 2 и 3, а клеммы 1 и 3 выключателя SA3 соединены с клеммами 1 и 2 выключателя SA2 в точках 4 и 5.

Фаза L в точке 1 соединяется с клеммой 2 выключателя SA1. Правый вывод лампы EL1 соединяется в точке 6 с клеммой 2 выключателя SA3. Ноль N в точке 7 соединяется с левым выводом лампы. Вот и весь монтаж.

Если же что-то осталось непонятно, посмотрите этот видеоролик.

Вот и все, что хотел сказать о схеме, работе и подключении перекрестного выключателя.
Удачи!

Схема подключения двухклавишного выключателя – Строительство и ремонт

Каждому знаком такой простой электроприбор, как одноклавишный выключатель. Он управляет освещенностью комнаты, подавая электроэнергию на светильник. Его более усовершенствованная модель содержит две клавиши и обладает большим функционалом. Это устройство может не только изменять степень освещения одной комнаты, включая то одну группу ламп, то другую или все вместе, но и одновременно управлять освещением в двух разных помещениях. Рассмотрим самые актуальные вопросы подключения двухклавишного выключателя, начиная с его устройства, имеющихся в продаже вариантов и заканчивая полезными советами по выбору, установке и эксплуатации.

Содержание статьи

Конструктивное устройство и принцип действия

Главная часть выключателя – механизм, имеющий три неподвижных контакта:

• один вход, к которому присоединяется фазный провод из распределительной коробки;
• два выхода, от которых провода идут на группы ламп в люстре или на светильники, расположенные в различных частях комнаты или в разных помещениях.

Неподвижные контакты замыкаются подвижными при помощи кулачкового или качающегося механизма. Всё это закреплено на основании, сделанном из негорючего пластика или из керамики, которая выдерживает более высокую температуру.

Выключатель предназначен для работы на бытовом напряжении 220 вольт и соединяется с сетью и со светильниками проводами сечением от 1,5 до 2,5 кв. мм. Клеммы бывают винтовые, где провод фиксируется винтами, и подпружиненные, где монтаж провода происходит гораздо проще – достаточно просто вставить зачищенный от изоляции конец провода в зажимное устройство. Поверх рабочего механизма устанавливаются диэлектрические (пластиковые) клавиши и крышка (рамка) при помощи винтов или защелок.

Срабатывает выключатель при нажатии клавиш. Приводной механизм передвигает подвижный контакт, который замыкает входящий провод и один из отходящих на люстру/лампу. Подаваемое напряжение зажигает свет. Нажимая на клавишу в обратном направлении, размыкаем контакты, течение электроэнергии по цепи прерывается, свет гаснет. Абсолютно аналогично работает и вторая клавиша.

Виды

Двухклавишные выключатели выпускаются в нескольких вариантах:

• с подсветкой клавиш;
• совмещенные с розеткой;
• выполненные как проходной выключатель.

По конструкции выключатели бывают для наружной установки или для внутренней. Подключение двухклавишного выключателя света зависит от конкретной ситуации. Необходимо определиться где будет использоваться выключатель на две люстры и решить, какой вариант необходим.

Существуют варианты двухклавишных выключателей, которые имеют четыре контакта вместо стандартных трёх. Они представляют собой два изолированных одноклавишных выключателя, объединенных в одном корпусе. Их называют модульными.

Для внутренней установки

Это устройство наиболее распространено. Оно используется в офисных и жилых зданиях. Устанавливается в монтажную коробку, которая крепится в гипсокартонной или в бетонной/кирпичной стене. За счёт того, что выключатель скрыт в стене, его также называют «утопленным». Провода к нему подводят в специальных канавках, называемых штробами. Если выключатель закреплен в каркасной гипсокартонной стене, то кабель до выключателя прокладывают в гофрированной трубе.

Для наружной установки

При монтаже проводки открытого типа используют выключатели наружной установки. Они крепятся на негорючее основание, а провода к ним подводят в кабель-каналах, металлорукавах, гофрированных пластиковых трубах или поверх стены на фарфоровых изоляторах. Чаще всего схема подключения двухклавишного выключателя на две лампочки открытого типа применяется в деревянных домиках садово-огороднических товариществ. Также наружная установка используется в сараях, гаражах, подвалах и других подсобных помещениях.

Монтаж

Перед присоединением выключателя необходимо распечатать или нарисовать схему подключения. С её помощью будет несложно произвести необходимые соединения в распределительной коробке. Но ВСЕГДА сначала ОТКЛЮЧАЕМ электроэнергию!

После этого штроборезом подготавливаются канавки (штробы) для кабеля при закрытой проводке или крепятся кабель-каналы/гофра — при открытой. Далее коронкой по бетону сверлят и потом выбивают отверстия в стене под монтажные коробки или прикручивают к ней подрозетники при открытом способе. Проложив провода между всеми точками и зафиксировав их алебастром в штробах или закрыв крышку канала/закрепив на изоляторах, зачищаем их концы на 1-1,5 см и осуществляем соединение проводов в распредкоробке при помощи клеммных колодок/пружинных клемм/колпачков СИЗ/пайки/опрессовочных гильз/зажима «орех». Скруткой провода соединять ЗАПРЕЩАЕТСЯ! Особенно алюминиевые с медными.

С квартирного/лестничного щитка на распределительную коробку, как правило, приходит кабель в котором два провода: «фаза и «ноль». Фазный провод, находящийся под напряжением, определяем индикаторной отверткой (включив ненадолго свет), помечаем его (снова выключаем электроэнергию) и соединяем с одним из проводов трехжильного кабеля, который проложен к выключателю. Два других провода из этого кабеля соединяем с проводами, идущими к люстре. Постарайтесь сделать так, чтобы провода, уходящие к люстре, были соединены в электрических патронах с центральным контактом. Нулевой провод из щитка соединяем с нулевым проводом, идущим к люстре.

В выключателе (если все провода одинакового цвета) находим прозвонкой фазный провод и вставляем его во входную клемму. Часто она обозначена латинской буквой «L». Если провода разного цвета, присоединяем ко входу тот провод, который соединили с фазным в распредкробке. Оставшиеся два провода из кабеля присоединяем к отходящим зажимам. Они бывают помечены символами в виде отходящих стрелок. В люстре, если она трехрожковая, один фазный провод соединяем с двумя проводами от плафонов, второй – с оставшимся плафоном.

Вставляем рабочий механизм в подрозетник, закрепляем его винтами, одеваем сверху декоративную рамку. Включаем свет в щитке и по очереди пробуем клавиши. От одной клавиши должен гореть один плафон, от второй – два, а когда задействованы обе клавиши – то должны зажечься все лампы.

Ниже  небольшое видео, которое покажет весь процесс.

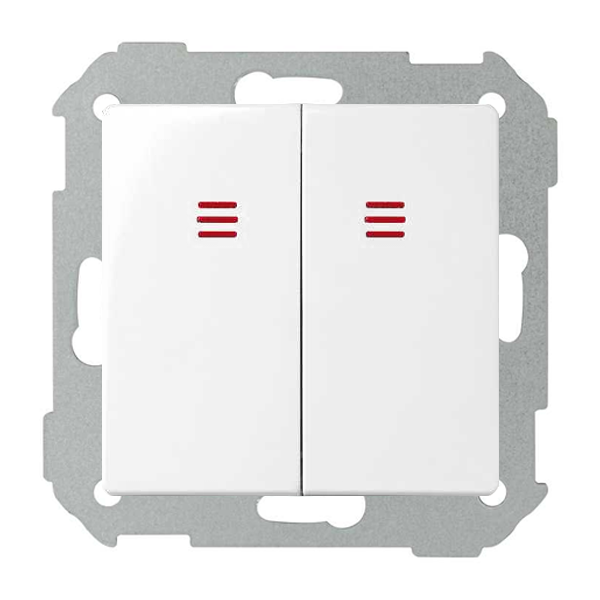

Подключение двухклавишного выключателя с подсветкой

Все чаще выключатели производят со светящимся элементом. Это очень удобно, когда необходимо отыскать месторасположение выключателя в темной комнате. Подсветка вместо ночника укажет точное место, так как она горит тогда, когда сам выключатель находится в разомкнутом положении и света в помещении нет. Когда выключатель замыкает цепь, включая светильник, подсветка автоматически гаснет.

В качестве источника света может использоваться светодиод или неоновая лампочка. Они включаются параллельно выключателю и при разомкнутой цепи светильника находятся под напряжением, излучая свет. При замыкании контакта, напряжение на неоновой лампе/светодиоде падает до нуля, и она не светится. Особенностью выключателя с подсветкой является то, что крайне мало энергосберегающих/люминесцентных ламп могут работать с таким коммутированием. Чаще всего, протекающий через светящийся элемент ток, вызывает заметное мерцание лампы в светильнике, что абсолютно недопустимо, например, в спальне.

Никаких особенностей в монтаже выключателя с подсветкой нет. Только, если вдруг понадобится отключить подсветку, тогда снимаем декоративную крышку, вытаскиваем механизм и выпаиваем или просто откусываем кусачками один или оба контакта, идущие на источник света.

Подключение двухклавишного выключателя с розеткой

Одним из путей экономии при прокладке проводки является применение совмещенных устройств. Одним из самых распространенных является блок, содержащий выключатель и розетку в одном корпусе. Выпускают блоки с вертикальным или горизонтальным расположением устройств.

Самым важным преимуществом такого устройства считается экономия материалов и времени на монтаж. При раздельной установке, необходимо дважды штробить стену, сверлить два отверстия под монтажные коробки и закупить больше кабеля и электроустановочных изделий.

Помимо преимуществ, монтаж блока выключателя с розеткой имеет и недостатки:

• при установке монтажной коробки в бетонной/кирпичной стене необходимо приложить гораздо больше усилий, так как она имеет форму овала, а не круга;
• при поломке одного из составляющих нужно менять весь блок.

Как подключить?

Существует две схемы подключения двухклавишного выключателя к розетке внутри единого корпуса:

1. из распределительной коробки на розетку приходит двужильный кабель. От фазного провода розетки идет перемычка на ввод двухклавишного выключателя. С выходов выключателя провода идут на светильники;
2. питающий кабель из распределительной коробки приходит фазным проводом на ввод выключателя, а «нулем» — на розетку. С одного выхода выключателя фаза поступает на розетку, которая функционирует только после замыкания контакта выключателя. Второй выход подает напряжение на светильник.

Подводя промежуточный итог, можно рекомендовать использование совмещенного блока розетка-выключатель в подсобных помещениях (сарай, подвал, гараж, бытовка). В этом случае выключатель подает напряжение на осветительный прибор, а второй клавишей питает розетку, в которую можно включить электроинструмент, вентилятор или радиоприемник. В жилых комнатах оптимально применять раздельные устройства, так как вид сетевого шнура, спускающегося с высоты выключателя, не украсит ни одну комнату.

Схема подключения двухклавишного проходного выключателя

Несмотря на то, что обычно выключатель устанавливается при входе в помещение, есть ситуации, когда это не устраивает пользователей. Так, при прохождении длинного коридора в темное время суток, человек испытывает значительные неудобства, связанные с тем, что большую часть пути он должен пройти в темноте, если входит с того конца помещения, где нет выключателя. Для решения таких проблем выпускаются проходные выключатели, например, компанией Legrand.

В описываемом примере, для исправления ситуации, в разных концах коридора необходимо установить два проходных выключателя, один из которых включает свет, а другой – выключает освещение и наоборот. Благодаря такой коммутации, весь путь проходит по освещенному пространству, что гораздо комфортнее и безопаснее.

Принцип работы

В отличие от стандартного двухклавишного выключателя в проходном нет положения «включено» и «выключено». Из-за иного принципа работы механизма, в нем каждая клавиша управляет перекидным контактом, то есть происходит подача напряжения на один отходящий контакт и одновременное отключение питания от другой отходящей клеммы. Два двухклавишных устройства управляют двумя различными лампами/группами светильников с двух различных мест помещения.

Главная особенность монтажа проходного выключателя с двумя клавишами в том, что между такими выключателями прокладывается один четырехжильный кабель или два двухжильных. В тоже время как между одноклавишными проходными выключателями достаточно проложить двухжильный кабель.

Присоединение

Монтаж двухклавишного проходного выключателя, а точнее пары таких устройств, значительно отличается от стандартного коммутатора. Поэтому рекомендуется распечатать схему расключения, пометить/пронумеровать все проложенные провода и далее действовать строго по схеме. В противном случае, обязательно будет перепутан какой-то провод и выключатели будут работать неправильно.

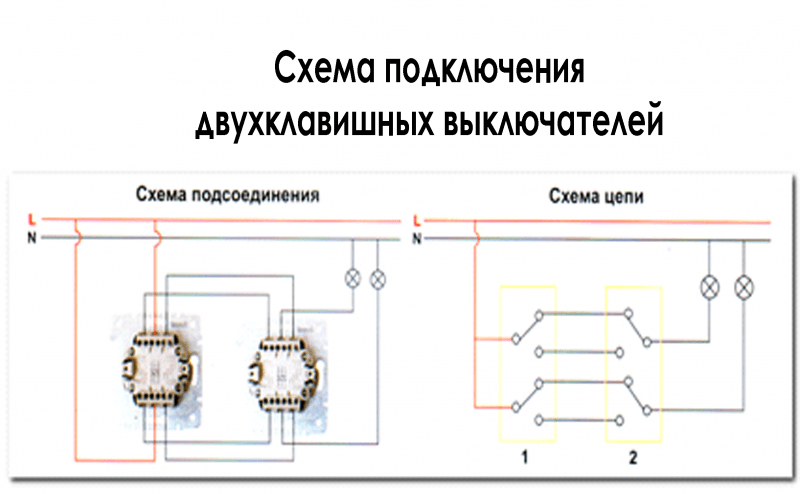

Схема присоединения

Небольшое видео вам в помощь.

Полезные советы

• ВСЕГДА перед началом работ обесточивайте сеть!
• Для выключателей достаточно кабеля с сечением 1,5 кв. мм. Более толстый хуже размещается в монтажной коробке;
• Выключатели с зажимными клеммами удобнее в монтаже и более надежно удерживают провод;
• При монтаже выключателя для коммутации света в ванной комнате, он должен находиться вне помещения;
• При подключении люстры с большим количеством рожков и лампами накаливания, выбирайте устройство с номинальным током 10 ампер;
• Покупайте электротовары в специализированных магазинах. Там вы сможете получить квалифицированную консультацию;
• При монтаже выключателя, совмещенного с розеткой в доме, где есть маленькие дети, выбирайте устройство с защитными шторками на розетках.

Выключатель проходной – что это такое, схемы подключения, принцип работы

Что такое проходной выключатель и как он работает

Правильнее всего это устройство будет назвать переключатель – выключатель он для пользователей скорее по привычке, так как используется он для включения-выключения освещения. Если называть его правильно, то намного проще понять, в чем он отличается от стандартных выключателей – это название наиболее полно отражает суть его воздействия на работающую электрическую цепь.

Дополнительные названия – перекидной, дублирующий или перекрестный переключатель.

Как и у стандартного выключателя, у проходного есть только два положения, но принципиальная разница в том, что в обычном устройстве строго определено, к примеру, вверх – это включено, а вниз – выключено, а у проходного эти стороны постоянно меняются.

Понятнее всего принцип работы проходного выключателя становится при сравнении электрических схем – между ним и стандартным устройством, которое показано на рисунке:

Если обычный в разомкнутом состоянии просто разрывает цепь, то в случае с проходным все зависит от положения сразу двух переключателей:

Из схемы понятно, что у каждого из выключателей должно быть три клеммы – одна для фазы, которая идет от источника питания и две на «управляющие» провода. Когда у любого из двух переключателей меняется положение, то цепь либо замыкается, либо размыкается – в зависимости от того, в каком состоянии она находилась до этого.

Дополнительно можно сформулировать еще одно отличие между выключателем и переключателем – последний всегда можно подключить как простой выключатель, а сделать наоборот не получится. При ремонте такой цепи надо учитывать, что один из проводов между выключателями всегда находится под напряжением.

Выбор, конструкция и отличия проходных выключателей

Прежде чем собирать такую схему управления вот на что следует обратить особое внимание:

1. Для подключения проходного выключателя света необходим трехжильный кабель — ВВГнг-Ls 3*1,5 или NYM 3*1. 5мм²
2. Не пытайтесь собрать подобную схему на обычных выключателях.

Основное отличие обычных от проходных заключается в количестве контактов. Простые одноклавишные имеют две клеммы для подключения проводов (вход и выход), а проходные — три!

На простом, цепь освещения может быть либо замкнута, либо разомкнута, третьего не дано.

Проходной же правильнее называть не выключателем, а переключателем.

Так как он, именно переключает цепь с одного рабочего контакта на другой.

По внешнему виду, спереди они могут быть абсолютно одинаковыми. Только на клавише проходного может присутствовать значок из вертикальных треугольников. Однако не перепутайте их с перекидными или перекрестными (подробнее о них ниже). У этих треугольнички смотрят в горизонтальном направлении.

А вот с обратной стороны сразу видна вся разница:

• у проходного 1 клемма сверху и 2 снизу

• у обычного 1 сверху и 1 снизу

Многие по этому параметру путают их с двухклавишными. Однако двухклавишные здесь также не подойдут, хотя и имеют тоже три клеммы. Существенна разница именно в работе контактов. При замыкании одного контакта у проходных переключателей автоматически происходит замыкание другого, а в двухклавишных такой функции нет. Причем промежуточное положение, когда обе цепи разомкнуты у проходного вообще отсутствует.

Преимущества установки проходного выключателя

Проходные выключатели позволяют управлять освещением помещения из двух или более мест, что является бесспорным удобством. Это особенно ценно для домов в несколько этажей с лестничными пролетами. Здесь можно установить первый переключатель на первом этаже, а следующий на втором, что позволит включить свет внизу и выключить наверху.

Особенно актуально применение проходных выключателей для управления освещением лестничных пролетов. Хорошим решением является установка одного переключателя у входа в спальню, а второго возле изголовья кровати, что позволит зайти, включить свет, приготовиться ко сну, лечь и выключить освещение. Также целесообразно монтировать выключатели при входе в дом или квартиру и в конце коридора.

Полезный совет! При помощи специальных датчиков движения или таймера, встроенного в выключатель, можно организовать автоматическое выключение освещения при выходе из определенного места.

Проходные выключатели обладают существенными преимуществами по сравнению с обычными устройствами:

• высокая надежность и безопасность эксплуатации;
• мгновенное отключение электроснабжения помещения при необходимости из любой точки;
• оптимальное расходование электроэнергии;
• низкая себестоимость;
• простая установка, не требующая привлечения специалистов;
• отсутствие сложных настроек.

Наличие проходных выключателей позволяет включить светильники внизу одним выключателем, а поднявшись по лестнице выключить другим

Подключение проходного переключателя

В первую очередь необходимо правильно подключить сам выключатель в подрозетнике. Снимаете клавишу и накладные рамки.

В разобранном состоянии можно легко увидеть три контактных клеммы.

Самое главное – это найти общую из них. На качественных изделиях с обратной стороны должна быть нарисована схема. Если вы в них разбираетесь, то можно легко сориентироваться по ней.

Если же у вас бюджетная модель, или для вас любые электрические схемы темный лес, то на помощь придет обыкновенный китайский тестер в режиме прозвонки цепи, или индикаторная отвертка с батарейкой.

При помощи щупов тестера попеременно касаетесь всех контактов и ищете тот, на котором тестер будет “пищать” или показывать “0” при любом положении клавиши ВКЛ или ВЫКЛ. Еще проще это сделать индикаторной отверткой.

После того как вы нашли общую клемму, на нее нужно подключить фазу с кабеля питания. На остальные клеммы присоединяете два оставшихся провода.

Причем какой из них куда, не имеет существенной разницы. Выключатель собирается и закрепляется в подрозетнике.

Со вторым выключателем проделываете ту же самую операцию:

• ищите общую клемму

• подключаете на нее фазный проводник, который будет идти на лампочку

• на оставшиеся подсоединяете две другие жилы

Схема подключение проводов проходного выключателя в распредкоробке

Схема без заземляющего проводника.

Теперь самое главное это правильно собрать схему в распределительной коробке. В нее должны заходить четыре 3-х жильных кабеля:

• кабель питания с автомата освещения распредщитка

• кабель на переключатель №1

• кабель на переключатель №2

• кабель на светильник или люстру

При подключении проводов удобнее всего ориентировать по цвету. Если будете использовать трехжильный кабель ВВГ, то у него наиболее распространены две цветовые маркировки:

• белый(серый) – фаза

• желто зеленый – земля

или второй вариант:

Чтобы подобрать более правильную фазировку во втором случае, ориентируйтесь на советы из статьи “Цветовая маркировка проводов. ГОСТы и правила.”

1. Сборка начинается с нулевых проводников. Соединяете нулевую жилу с кабеля вводного автомата и ноль отходящий на светильник в одну точку посредством клемм ваго.
2. Далее нужно соединить все жилы заземления, если у вас есть заземляющий проводник. Аналогично нулевым проводам “землю” с вводного кабеля объединяете с “землей” отходящего кабеля на освещение. Этот провод подключается к корпусу светильника.
3. Осталось правильно и без ошибок подключить фазные проводники. Фазу с вводного кабеля нужно соединить с фазой уходящего провода на общую клемму проходного выключателя №1.

А общий провод с проходного выключателя №2 отдельным зажимом wago соединить с фазной жилой кабеля на освещение.

Выполнив все эти подключения остается лишь соединить между собой второстепенные (отходящие) жилы с выключателя №1 и №2 между собой. Причем абсолютно не важно как вы их соедините.

Можно даже перепутать цвета. Но лучше все же придерживаться расцветки, чтобы не запутаться в будущем. На этом можно считать схему полностью собранной, подавать напряжение и проверять освещение.

Основные правила подключения в этой схеме которые вам нужно запомнить:

• фаза с автомата должна приходить на общий проводник первого выключателя

• и эта же фаза должна выйти с общего проводника второго выключателя на лампочку

• два остальных вспомогательных проводника, соединяются между собой в распредкоробке

• ноль и земля подаются напрямую без выключателей сразу на лампочки

Что покупать для реализации схемы

Понимая, как работает проходной выключатель, можно самостоятельно смонтировать схему удобного управления освещением.  На рынке электротоваров популярны изделия нескольких фирм, например  проходные выключатели legrand . Они функциональны, имеют привлекательный дизайн,  некоторые со светодиодной подсветкой.

Проходной выключатель legrand valena, если он без пары, может работать как простой.  Но обычно их покупают парами.

Покупатели часто спрашивают, чем внешне отличается проходной выключатель от обычного. Отличий немного: предприятия используют единую конструкцию корпуса для разных устройств. На проходных нет маркировки, указывающей включение (иногда она все же есть, из-за использования стандартных комплектующих, но на нее не  обращают внимания). Отличия в соединении электрических контактов без труда определит человек, знакомый с электротехникой.

На рисунке показано подключение пары проходных выключателей legrand, работающих на одну группу светильников.

Проходные выключатели, как и обычные, выпускаются с одной или с двумя клавишами. Двухклавишные управляют двумя группами светильников. Можно, например, регулировать яркость освещения, включая и отключая в люстре группы лампочек. Ничем не хуже изделия других фирм: lezard, lexman, abb, шнайдер электрик. Проходные выключатели lezard соединяются по такой же схеме, как и сделанные фирмой legrand, и другими фирмами.

Собрать схему из устройств от любых производителей очень просто, но иногда возникают сложности, поскольку на коммерческих сайтах в интернете встречаются схемы с ошибками. Иногда дешевые китайские устройства сопровождаются бумажными инструкциями с ошибками в схемах. Пользуйтесь простейшей схемой, на которой все ясно, которую вы понимаете.

Известные производители проходных переключателей

Компания Легранд занимает лидирующую позицию на рынке электротоваров. Востребованность проходных выключателей Legrand обусловлена высоким качеством исполнения изделий, простотой монтажа, удобствами в дальнейшей эксплуатации, стильным дизайном и гибкой ценовой политикой. Единственным недостатком является необходимость в подгонке установочного места. Если оно не будет совпадать с изделием, могут возникнуть трудности при его монтаже, который выполняется согласно схеме подключения проходного выключателя Легранд.

Дочерним предприятием Легранд является китайская компания Lezard. Однако от родного бренда у изделий остался лишь стильный дизайн. Качество сборки намного ниже, что обусловлено низкой стоимостью продукции.

Одним из ведущих отечественных производителей электротоваров считается компания Wessen, которая является частью фирмы Schneider Electric. Все изделия изготавливаются по новейшим технологиям на современном зарубежном оборудовании и соответствуют европейским стандартам качества. Модели обладают универсальным стильным дизайном, позволяющим вписать каждый элемент в любой интерьер помещения. Отличительной чертой выключателей Wessen является возможность замены декоративной рамки без демонтажа устройства.

Еще одним не менее известным производителем является турецкая компания Viko. Изделия характеризуются высоким качеством исполнения, надежностью и долговечностью, соответствуют требованиям электробезопасности и европейским стандартам качества. При изготовлении корпуса устройства применяется пожаробезопасный прочный пластик, который рассчитан на большое количество циклов работы.

У проходного выключателя, в отличие от обычного, три проводимых провода. Турецкий бренд Makel предлагает качественную, надежную, безопасную и стильную продукцию. Благодаря возможности подключения шлейфа без надобности задействования распределительной коробки, монтаж выключателей становится более простым, а дальнейшая эксплуатация – комфортной и безопасной.

Как сделать проходной выключатель своими руками

Несмотря на то, что на первый взгляд обычный и проходной переключатели имеют незначительные отличия, их стоимость существенно отличается. Купить проходной выключатель можно в 1,5-2 раза дороже простого. Поэтому многие мастера стремятся изготовить коммутирующее устройство самостоятельно.

Чтобы получить проходной одноклавишный выключатель, необходимо воспользоваться обычными одноклавишным и двухклавишным устройствами одного размера и производителя.

Полезный совет! Приобретая двухклавишный проходной выключатель, схема которого нанесена на корпус устройства, следует убедиться в том, что у него есть возможность перемещать клеммы местами в таком порядке, чтобы обеспечить разрыв и замыкание цепи независимо друг от друга.

Процесс переделки простого выключателя в проходной состоит из следующих этапов:

• у накладного одноклавишного выключателя снимается клавиша, оснащенная клипсами;
• аккуратно выдавливается сердцевина выключателя;
• отжимаются зажимы корпуса на внутреннем механизме выключателя;
• одна из клемм вынимается из гнезда;
• переустанавливается один контакт напротив другого;
• на контакты устанавливается коромысло;
• корпус собирается обратно.

Использование проходных выключателей будет удобным, если в доме есть длинные коридоры

Также можно осуществить сборку одного выключателя из двух простых. Их следует расположить рядом друг с другом таким образом, чтобы при воздействии на верхнюю часть клавиши включался один, а на нижнюю – другой. Клавиши следует соединить пластиной, которая клеится сверху. Обязательно необходимо установить перемычку между двумя соседними контактами.

Что ограничивает число проходных выключателей

Цепочка переключателей, позволяющая коммутировать электрический ток из нескольких точек, не должна быть слишком громоздкой.  Контакты оказывают сопротивление электрическому току. Оно невелико, но на длинной цепочке контактов ток может уменьшиться заметно.

При большом числе переключателей, включенных друг за другом, уменьшается надежность схемы, возможны сбои. Поэтому мы редко встретим вереницу проходных и перекрестных выключателей в десять или более штук. Чаще всего это пара переключателей, несколько реже — цепочка из трех, четырех, пяти.

Новые технологии: сенсорные проходные выключатели

Стильные сенсорные выключатели стоят дороже обычных, но пользуются спросом — они стали естественной частью современной «цифровой культуры». Сенсорные устройства — достаточно сложные электронные устройства. Для коммутации тока применяют тиристор или транзистор большой мощности, а сигнал, благодаря которому открывается (или запирается) прибор, поступает с сенсора — датчика, реагирующего на какое-либо внешнее воздействие.

Сенсором может быть датчик движения, или акустический, или емкостной — реагирующий на прикосновение. Чувствительные сенсоры реагируют даже до прикосновения, достаточно поднести руку на расстояние 1-3 сантиметра. В домах обычно устанавливаются емкостные сенсорные выключатели, или совмещенные с датчиком движения. Все сенсорные устройства могут управляться дистанционно. Если пульт управления не входит в комплект, его покупают отдельно.

Полупроводниковый прибор, ответственный за включение-выключение тока, может использоваться и для управления силой тока, яркостью света, если оснащен с диммером. Важно знать, что диммеры подходят не для всех осветительных приборов.

На фото — сенсорный выключатель.

Проходные и перекрестные сенсорные выключатели, как и механические, используются для управления осветительными приборами с разных точек. По сравнению с механическими, они более функциональны: могут управляться дистанционно, управлять силой света.

Внешне сенсорные устройства  представляют собой гладкую панель из стекла, в подключенном состоянии на ней заметна индикация: голубой светлячок — состояние ОТКЛ, красный — ВКЛ. Для управления осветительным прибором нужно просто прикоснуться к панели устройства.

Парадокс заключаются в том, что технологически продвинутые сенсорные устройства прекрасно справляются с управлением лампами накаливания или газоразрядными, но при включении продвинутых светодиодных светильников возникают проблемы. В цепи «сенсорный выключатель — светодиодный светильник» в отключенном состоянии могут наводиться слабые электрические  импульсы, из-за которых светодиоды «подмигивают». Иногда возникают проблемы с диммером, если он регулирует ток через светодиоды.

В таком случае рекомендуется устанавливать дополнительный адаптер… или простые механические выключатели, через которые никакие импульсы не проскакивают.

На рисунке показана схема подключения адаптера параллельно светодиодной лампе.

На этом рисунке адаптер подключен к распределительной коробке и влияет на все светодиоды, включенные в данную цепь.

Рассмотрим схемы подключения проходных сенсорных переключателей.

Здесь показано соединение двух сенсорных проходных выключателей.

Здесь показано соединение трех проходных сенсорных выключателей.

Отметим, что посредине стоит такой же сенсорный переключатель, как и по краям. То есть сенсорные устройства не делятся на «простые» и «перекрестные».

В цепочке сенсорных выключателей есть «главный» — который изображен слева, к нему подходят три провода (один провод — от нагрузки). Перед началом работы систему нужно синхронизировать. Прикоснувшись к панели главного устройства, 5 секунд ждут звукового сигнала. После этого нужно прикоснуться ко второму выключателю. Синхронизация произведена. Далее синхронизируют с главным выключателем третий, четвертый и так далее.

Управление освещением с трех мест и более

Нередки ситуации, когда в жилых помещениях большой площади возникает потребность управлять освещением сразу из нескольких точек. Для создания системы многоточечного управления, позволяющей подключать и выключать свет из 3-х мест одновременно, установки одних проходных переключателей обычно недостаточно.

Для этих целей потребуется интегрировать в схему еще один элемент – перекрестный выключатель, который подключается в разрыве двухжильного провода (то есть между проходными приборами).

Если в прежние времена допустимость монтажа таких схем обуславливалась в основном планировкой помещений, то сегодня они встречаются практически повсеместно. Монтаж проходных выключателей этого типа – совсем непростое занятие. Прежде всего, потребуется ознакомиться с принципом его работы.

Принцип работы перекрестного переключателя (выключателя)

Конструкция переключателя предусматривает наличие четырех контактов, из которых два подсоединяются к клеммам одного переключателя и еще два – ко второму прибору.

Обратите внимание: Главное отличие перекрестных переключателей от проходных состоит в том, что они могут использоваться только совместно с проходными.

Эти устройства при таком включении выполняют особые (транзитные) функции, поскольку являются в определенной степени переходными.

Наглядно посмотреть принцип работы перекрестного переключателя Вы можете на Gif-картинке, расположенной ниже.

Схема подключения трех выключателей

Схемное изображение подключения 2-х проходных и одного перекрестного переключателя представлено на рисунке.

Из него хорошо видно, что между двумя проходными переключателями устанавливается перекрестный выключатель, действующий в качестве своеобразного транзитного узла.

Ниже мы приводим схему соединения всех элементов электрической цепочки управления освещением в распределительной коробке.

Видео, которое мы разместили ниже, несомненно поможет Вам собрать схему подключения трех выключателей в распределительной коробке.

Схема подключения четырех выключателей

Для четырех точек управления потребуется применить комплексную схему распайки, изображенную на рисунке ниже. В таком комплекте используются не только два проходных, но и пара переключателей перекрестного типа.

При рассмотрении варианта управления светильником сразу из 4-х мест потребуются два перекрестных коммутирующих прибора.

При наличии в данном помещении нескольких осветительных групп предпочтение следует отдать двухклавишным выключателям перекрестного типа. Установленные таким образом проходные системы заметно упрощают процедуру управления освещением.

Дополнительная информация: Для управления своими осветительными приборами из многих точек владелец квартиры может воспользоваться как клавишными выключателями, так и датчиками движения или звука.

Указанные системы из множества коммутируемых устройств (при всем кажущемся удобстве) в еще большей степени вызывают сомнение в их надежности. Даже в случае правильного включения и бережного обращения для них характерны следующие недостатки:

1. относительно высокая стоимость;
2. сравнительно низкая надежность;
3. возможность ложных срабатываний;
4. сложность обслуживания и ремонта.

Именно поэтому подключение проходных выключателей и перекрестных для управления освещением из нескольких мест  – это оптимальный вариант использования принципа многоточечного управления.

Заключение

Из приведенных схем понятно как работает проходной выключатель и какие есть варианты его подключения – при наличии минимальных навыков работы с электрооборудованием справиться с его установкой сможет и домашний мастер. Если опыта работ с проводкой нет, то подключать такие выключатели лучше доверить профессионалам – все же это не самая простая схема, даже несмотря на ее кажущуюся простоту.

Видео по теме

Источники

• https://YaElectrik.ru/elektroprovodka/chto-takoe-prohodnoj-vyklyuchatel
• https://domikelectrica.ru/kak-pravilno-podklyuchit-2-proxodnyx-vyklyuchatelya/
• https://psk-remont.ru/2018/03/09/%D0%BF%D1%80%D0%BE%D1%85%D0%BE%D0%B4%D0%BD%D0%BE%D0%B9-%D0%B2%D1%8B%D0%BA%D0%BB%D1%8E%D1%87%D0%B0%D1%82%D0%B5%D0%BB%D1%8C-%D1%81%D1%85%D0%B5%D0%BC%D0%B0-%D0%BF%D0%BE%D0%B4%D0%BA%D0%BB%D1%8E%D1%87/
• https://ProFazu.ru/provodka/ustanovochnye/prohodnoj-vyklyuchatel.html
• https://FishkiElektrika.ru/podklyuchit-prohodnoy-vyklyuchatel

Как включить двухпроходный переключатель. Схема подключения двухклавишного проходного переключателя. Офис в трех местах

Двухклавишный проходной выключатель (DPV) поможет сэкономить электроэнергию в проходных помещениях. Это устройство обеспечивает равное управление светом из разных мест, что делает процесс более комфортным.

При установке ДПВ важно правильно спланировать размещение проводки, исходя из геометрии помещения. Рассмотрим подробнее особенности подключения двухклавишных проходных выключателей

Суть сквозных выключателей (ПВ) заключается в возможности включать и выключать лампочки независимо с нескольких мест.Поэтому схема работы этого оборудования подразумевает наличие как минимум двух переключателей.

Функционально бытовые проходные переключатели могут иметь от 1 до 3 клавиш, каждая из которых является независимым механизмом регулировки.

Передняя панель проходного переключателя может быть оборудована светодиодами с подсветкой для лучшей видимости клавиш в темноте

Различные тумблеры переключателя управляют различными цепями осветительных устройств, поэтому DPV специально разработаны для люстр или плафонов с двумя электрическими цепями.

При увеличении точек управления освещением резко увеличивается количество проводов, участвующих в цепи. Из-за этого в бытовой электропроводке преимущественно используются два или три проходных переключателя на светильник.

По интерфейсу ПВ можно разделить на:

• механические;
• сенсорный;
• пульт.

Последние используются редко из-за непрактичности, но в магазинах их можно найти. Сенсорные переключатели хороши тем, что любое прикосновение к ним приводит к попеременному включению и выключению света.Механические клавиши более привычны для человека и позволяют тактильно ощущать изменение положения тумблера.

На задней панели сквозного переключателя есть схема подключения, позволяющая не запутаться и правильно их подключить

Визуальное исполнение DPV может быть самым разнообразным. В магазинах электротехники можно выбрать проходные выключатели нужного цвета, формы и дизайна. Внешние параметры устройства не влияют на его функциональность.

Места преимущественного размещения

Проходные выключатели устанавливаются в любых доступных для рук местах. Нет необходимости постоянно использовать оба устройства управления освещением. Один переключатель может быть основным, а второй можно использовать только при необходимости.

Если провода обычных выключателей уложены в гофре, то можно заменить их переходами без повреждения стен

Чаще всего ДПВ устанавливают в таких местах:

1. На противоположных концах длинного коридора.Если посередине стоит дополнительная дверь, то рядом с ней также можно разместить концевой выключатель.
2. Большие спальни. Один ДПВ можно классически разместить на стене возле двери, а другой – возле кровати.
3. По лестничным пролетам.
4. По дорожкам и аллеям домов, коттеджей, дач. Вечером удобно выйти из дома, пройти по освещенной аллее и выключить свет у въездных ворот.
5. В больших залах с несколькими входными дверями на противоположных сторонах.

Проходной выключатель одновременно экономит энергию и обеспечивает безопасность передвижения людей. Единственный недостаток этого устройства – повышенная сложность и стоимость первоначальной установки.

Устройство и схема работы DPV

Проходной переключатель точнее назвать переключателем, потому что он не имеет определенного положения, в котором напряжение подается на осветительный прибор. Ключевые маркеры не имеют стандартных ярлыков включения / выключения или значков в виде палочки и овальных значков.Обычно на переключателе есть только две противоположно направленные стрелки, которые указывают на двойное назначение переключателя.

Если есть сомнения в правильности построения электрических схем, их можно проверить мультиметром, подключив ко входу в распределительную коробку штатную батарею.

Вариант №1 – двухзонное размещение

ДПВ желательно устанавливать до внутренней отделки помещения.

Ведь схема установки и подключения двухклавишного проходного переключателя предполагает наличие целых четырех стробов:

1. Один от источника питания до распределительной коробки.
2. Два от распределительной коробки до ПВ.
3. Один от коробки до фары.

После этого нужно определиться с количеством необходимых кабелей и количеством жил в них.

Между распределительной коробкой и первым ДПВ необходимо проложить два трехжильных или три двухжильных провода. Два провода будут использоваться для подачи напряжения на переключатель, а остальные четыре будут проходить через распределительную коробку ко второму коммутационному устройству.

Ко второму ДПВ в стробе проложены три двухжильных провода.Два из них идут к осветительным приборам, а четыре других – к первому выключателю.

К осветительным приборам можно подвести один или два провода с «нулем». Конкретное количество жил зависит от потребляемой мощности и удобства параллельного подключения ламп. К самой распределительной коробке подключается штатный двухжильный питающий провод.

Основная задача при установке фотоэлектрических модулей – правильное подключение кабеля в распределительной коробке. Он должен быть достаточно большим, чтобы вместить как минимум 16 проводов.Если вы проделаете работу медленно и прозвоните все соединения мультиметром, вы получите работоспособную электрическую цепь.

Вариант №2 – трехзонное размещение

Независимое трехзонное управление двумя цепями освещения отличается от описанного выше двухзонного управления наличием специального крестового переключателя. Он размещается исключительно в середине электрической цепи, хотя имеет те же функции, что и два других DPV.

Чтобы многоуровневая проводка не мешала дальнейшему ремонту, ее стараются провести на расстоянии 15-20 см ниже уровня потолка

Двойной кроссоверный переключатель имеет необычную конструкцию, в которой присутствует сквозной контакт.Один из проводов, идущих от первого переключателя, всегда подключен к нему, независимо от положения переключателя. Он замыкается в обоих положениях ДПВ крестового типа, что обеспечивает работу всей электрической цепи.

Средний крестовой переключатель не взаимозаменяем с конечными устройствами. К рассматриваемой схеме можно добавить бесконечное количество таких промежуточных устройств, увеличивая количество зон управления включением / выключением света в помещении. Но усложнение схемы влечет за собой увеличение количества необходимых проводов и стробоскопов в стенах, что не добавит радости при самостоятельном монтаже проводки.

По мере увеличения количества зон управления сложность электромонтажа не сильно увеличивается, но количество переключателей необходимо учитывать при определении размеров распределительной коробки

Для установки дополнительного DPV необходимо будет сделать еще один паз от распределительной коробки для прокладки кабеля. Он должен вместить до 8 ядер: 4 от первого коммутатора и 4 от второго.

Если электрика устанавливают профессионалы и есть финансовая возможность установить все выключатели, то использование ДПВ с трехзонным управлением для этого – отличный вариант.

Монтаж распределительной коробки

Все провода при установке DPV должны быть сосредоточены в соединительной коробке. Это уменьшит количество вспышек и упростит обслуживание электропроводки в случае изменения количества ламп или их схемы включения.

Желательно разместить между двумя концевыми выключателями на уровне осветительной арматуры, расположенной в центре комнаты. Однако окончательный выбор места установки основывается на конкретной конфигурации помещения и особенностях расположения элементов электрической схемы.

Самозажимные клеммы обеспечивают плотное соединение, прочность которого не меняется со временем. Они безопасны и удобны в эксплуатации

Худший вариант подключения проводов в распределительной коробке – обычная скрутка изолентой. Этот метод может привести к нагреву изоляции и последующему возгоранию. Соединять жилы лучше всего с помощью специальных клемм, поскольку они обеспечивают простоту монтажа и последующего обслуживания.

Последовательность действий при установке DPV

Самостоятельная установка двухклавишного проходного переключателя требует не только предварительной теоретической подготовки, но и знания алгоритма работы по установке.Важно выполнить все процессы за один проход, ничего не переделывая из-за пропуска какого-либо этапа. Далее будет описана пошаговая инструкция по установке двухзонного ДПВ.

Шаг №1: проектирование … На этом этапе выполняются следующие действия:

1. Нарисовывается общая электрическая схема.
2. Расположение распределительной коробки определяется с учетом максимальной экономии на длине проводов.
3. Подсчитаны метраж необходимых электрических кабелей и их тип.
4. Расположение переключателей определяется с учетом удобства использования.
5. Выбирается тип установки: скрытая или открытая (в ящиках).

Вы можете самостоятельно спроектировать размещение ДПВ на листе бумаги. Проблем возникнуть не должно, ведь подробные аналогичные схемы доступны в Интернете.

Шаг №2: приобретите кабелей, выключателей, элементов распределительной коробки. Лучше приобретать многожильные провода, чтобы их было удобно гнуть в розетках.

В розеточной коробке не должно быть слишком много проводов, чтобы они не погнулись и не раздавились при фиксации выключателя

Шаг №3: установка распределительной коробки … Именно от нее и нужно для начала подвести провод к остальным устройствам. Распределительный ящик располагается в 15-30 см от потолка на видном месте. Подключать его к электросети необходимо только после полной сборки всей системы.

Шаг №4: и подготовка к монтажу осветительных приборов.

Шаг № 5: измерьте длину кабеля между точками электрической схемы и отрежьте необходимые отрезки. В этом случае необходимо сделать запас в 10-15 см для подключения каждого устройства. Провода укладываются в гофру или кабельные каналы, чтобы они не подвергались воздействию влаги во время паводков и оклейки обоев.

Гофра защитит провода от короткого замыкания в случае неожиданного затопления стен соседями или дождем, избавляя от необходимости искать зазор по всей плите

Шаг 6: соедините кабели , распределительные коробки, выключатели и лампы в единую систему.На обратной стороне DPV должна быть указана электрическая схема, которую необходимо соблюдать. В конце нужно проверить с помощью мультиметра работоспособность всех элементов системы.

Металлические части светильников должны быть заземлены. Несоблюдение этого правила может привести к поражению человека электрическим током. Кроме того, «ноль» должен идти непосредственно к осветительным приборам, а не к «фазе».

Шаг 7: подключите к сети и проверьте .

При успешной проверке системы можно отключить электричество в квартире и приступить к косметическому ремонту: заделать бороздки, закрыть распределительную коробку.

Самостоятельно подключить двухклавишные проходные выключатели в доме несложно. В этом случае важно строго соблюдать схему подключения и следовать описанному алгоритму действий. Результатом успешной работы станет экономия на электричестве и комфорт жителей при регулировке освещения.

Есть ли у вас личный опыт установки двухклавишных сквозных переключателей? Дайте, пожалуйста, дельный совет начинающим мастерам-мастерам. Расскажите о тонкостях установки, которые известны только вам.Оставляйте свои комментарии в блоке под статьей.

Если вы включите двухклавишный переключатель в электрическую цепь комнаты, это создаст дополнительные преимущества в управлении освещением. Например, с помощью этого переключателя, если вы установите его рядом с кроватью, вы сможете включить освещение в комнате, не вставая с постели. Или, например, одним ключом можно включить одну лампу в люстре, а другой – еще две такие же лампы, что еще больше усилит освещение.Кстати, сейчас цена на электромонтаж вполне приемлема. Доверьте эту работу специалистам.

Обычно в быту используются простые однокнопочные переключатели. Но часто по тем или иным причинам люди вынуждены заменять простой одноклавишный переключатель на двухклавишный.
У изделий этого типа много разных модификаций, но, как правило, все они работают по схеме «2 входа / 4 выхода». Теоретически получается, что это просто два однокнопочных переключателя сквозного типа, соединенных в одной конструкции.Также следует отметить, что эти устройства, несмотря на их разнообразный внешний вид, работают только парами. Включение только одного изделия в электрическую схему абсолютно бесполезно.

Как работает двухклавишный переключатель

Для того, чтобы правильно включить это устройство в схему, нужно иметь представление о том, как он работает. Вообще его точное название не «переключатель», а «переключатель», потому что в момент нажатия клавиши контактная группа переключается (переворачивается), и ранее разомкнутая цепь замыкается или наоборот.
Для того, чтобы понять принцип работы 2-х клавишного переключателя, сначала следует понять, как работает переключатель с 1-м ключом, схема которого приведена ниже:
Из предоставленного чертежа становится ясно, что фазный провод подключен только к одному устройству (Off 1). Индикатор горит между следующим (Выкл. 2) и нулевым контуром. Оба устройства соединены проводниками. Путем передачи (переключения) контактов появляется возможность управлять освещением. Лампа загорится, если положение в каждом переключателе одинаковое, поскольку только этот вариант будет способствовать замыканию электрической цепи.Он погаснет при изменении положения ключа в одном из переключателей, что приведет к переносу контактной группы и размыканию цепи.

Характеристики 2 кулисных переключателей

Рассмотрим следующий рисунок.

Как видно из него, 2 фазных провода подключены к 1 устройству, поэтому есть два ключа. А значит, промежуточных проводов между переключателями тоже должно быть в 2 раза больше, то есть 4.

Эта схема называется «2 входа / 4 выхода», что, если посмотреть на нее со стороны, напоминает обычное реле с 2 парами контактов, работающее по принципу ручного переключения.Такие выключатели предназначены для работы с двумя разными лампами, светильниками или их группами, соединенными параллельно.

Порядок подключения двухклавишного переключателя

1. Соедините контактные группы устройств между собой.
2. Подключить осветительные приборы.
3. Подключите к ним нейтральный провод и провода от проходного устройства.
4. Проверить правильность сборки схемы.
5. Подсоедините фазный провод.

Стоит помнить, что при проведении электромонтажных работ подавать питание в схему только в крайнем случае!

Принципы подключения

Конструктивные особенности выключателей разных производителей могут несколько отличаться, но в целом принцип у них одинаковый.Перед тем как приступить к установке выключателя, необходимо его визуально изучить, чтобы определить его схему, что в большинстве случаев очень просто, к тому же схема должна входить в комплект устройства.

Варианты схем с разными методами управления

Двухпозиционное управление

это самая простая схема … Чтобы не запутаться, желательно использовать кабель, каждая жила которого имеет оплетку разного цвета. Как долго его нужно прожить? «- к выходам, 4 выхода и пара запасных.Получается минимум 8 токопроводящих жил. В том случае, если заземление предусмотрено, то еще +2 штуки и получается 10. Если по какой-то причине выйдет из строя одна из жил, проще будет использовать одну из запасных, чем полностью заменить кабель, а значит сток никогда не повредит.

При работе с двух точек схема подключения выглядит следующим образом:

Трехточечное управление

Такая схема более сложная и используется очень редко, например, для включения освещения на лестничных клетках с несколькими пролетами или в просторных холлах с более чем двумя дверями.В помещениях, где у входной двери установлена ​​1 КПП, а нужно управлять освещением с других точек. В этих случаях также может потребоваться перекрестный переключатель, который монтируется в цепи вместе с вводами.

Таким образом, мы видим, что установка и подключение двухклавишного сквозного переключателя не представляет сложности, главное определить, где фаза, а где ноль, что несложно сделать, прибегнув к простой индикатор.

Также следует обратить внимание на следующее:

• При установке устройства следует подключать только контакты одного типа, так как при возникновении путаницы сеть может работать некорректно, или вообще не работать, а в некоторых случаях просто может произойти короткое замыкание.
• Отличие таких переключателей от обычных заключается в том, что первые не имеют четко обозначенных положений «выключено» и «включено», управление осуществляется просто методом переключения ключа из одного положения в другое. Поэтому сначала придется заново привыкать к таким устройствам.
• Во многих многоквартирных домах нет заземляющего провода (третьего провода в кабеле электропроводки). Но там, где он проходит, не стоит забывать об этом при установке осветительной сети с проходными выключателями.
• Если используются жилы одного цвета, их концы должны быть промаркированы, что может значительно облегчить установку.

Приобретая кабель в специализированном магазине, перед использованием проверьте его на наличие дефектов. Как правило, повреждение оболочки и другие внешние нарушения обнаружить несложно, а вот внутренние повреждения можно обнаружить только с помощью тестера. Часто сердечники внутри кабеля обрываются из-за неправильной намотки его на центральный барабан, либо сердечник может оборваться из-за неправильной транспортировки катушки кабеля.

Видео: Схема подключения переключателя прямого действия

Включение таких проходных выключателей в электрическую / цепь создает дополнительные удобства для управления освещением в частных домах или больших помещениях, например, на складах, производственных объектах и ​​т.п. Хотя для владельцев квартир эти устройства представляют интерес. Как вариант – установка в спальне, которая отключит свет от другой «точки», расположенной возле кровати.

Но, как правило, в основном подразумеваются продукты с одним ключом.Это самый простой вариант. Разберемся, что такое двухклавишный сквозной переключатель, в чем его особенность и как правильно подключить устройство.

Двухклавишные проходные переключатели доступны в нескольких версиях. Далее – упор на наиболее распространенный вид продукции, работающий по схеме «2 входа / 4 выхода». Это не что иное, как комбинированный вариант двух однокнопочных переключателей проходного типа. Следует отметить, что такие устройства вне зависимости от модификации работают только парами.Устанавливать только одно изделие в электрическую / цепь совершенно бессмысленно.

Принцип работы переключателя проходного типа

Без базовых знаний об устройстве двухклавишного переключателя вряд ли удастся понять, по какой схеме и как подключить самостоятельно. Более точное название этого устройства, исходя из особенностей его функционирования, – выключатель, так как в момент нажатия кнопки контактная группа перебрасывается, и цепь переключается с «замкнутого» («разомкнутого»). ) положение на противоположное.

Изучение принципа работы желательно начать с одноклавишного аналога. Схема его подключения представлена ​​на рисунке.

Из него видно, что фазный провод подводится только к одному устройству (№1). Между другой (№2) и нулевой цепью включается осветительный прибор. Оба ввода соединены проводниками. Освещением можно управлять, меняя местами контакты. Свет будет гореть, когда их положение в каждом из продуктов совпадает.Это соответствует короткому замыканию. Осветитель погаснет при условии, что в одном из устройств изменится положение клавиши и, соответственно, контактная группа.

Особенности двухклавишных устройств

Устройство №1 имеет 2 фазных провода. Соответственно есть два ключа.

Промежуточных проводов, соединяющих выключатели, не 2, а 4.

Это называется «2 входа / 4 выхода». Двухклавишный проходной переключатель, если посмотреть на его схему, напоминает обычное реле с 2 парами контактов, только с ручным переключением.Устройство предназначено для управления работой 2-х разных светильников (или групп устройств, состоящих из образцов, соединенных параллельно).

Порядок подключения 2-х клавишного переключателя

1. Подключение контактных групп устройств друг к другу.
2. Подключение осветительных приборов.
3. Подключение к ним нулевого провода и проводов от проходного устройства.
4. Проверка правильности сборки схемы.
5. Подключение фазных проводов.При любых электромонтажных работах “питание” (мощность) подается в схему в последнюю очередь !!!

Схемы подключения

Дизайн устройств разных производителей может незначительно отличаться. Поэтому дальше – только общий порядок включения в схему. Перед тем, как приступить к установке приобретенного сквозного выключателя, необходимо внимательно изучить его схему, которая в обязательном порядке приводится в сопроводительной документации к любому электротехническому устройству.

Варианты схем по методу контроля

Изготовлено из двух точек

Схема самая простая. Чтобы избежать путаницы с кабелем, лучше всего использовать кабель с цветной оплеткой. Сколько их должно быть? На входах – 2, с выходов – 4, обязательна пара запасных. Итого – не менее 8 токопроводящих жил. Если заземление предусмотрено, то плюс 2 шт. В случае обрыва любой из линий сделать 2 переключения намного проще, чем заменить кабели (провода).

При управлении в двух направлениях схема выглядит так:

Из трех точек

Это включение несколько сложнее и используется гораздо реже. Например, на лестницах с несколькими пролетами (при выключенном «секционном» освещении). Или в залах с более чем двумя дверями. В комнатах, когда у дверей ставится 1 КПП, а нужно управлять освещением с двух других точек. В таких случаях вам также понадобится перекрестный переключатель.Отдельно не монтируется – только вместе с КПП.

Оказывается, в подключении сквозного устройства с 2 ключами нет ничего сложного. Просто нужно правильно определить, где фаза и ноль находятся в разветвлении / коробке (по индикатору).

К сведению:

• При установке устройств необходимо подключать только их контакты одного типа (из одинаковых пар). Путаница приведет к тому, что схема не будет работать!
• В отличие от обычных переключателей, на контрольно-пропускных пунктах нет фиксированных положений «включено» и «выключено».Управление освещением осуществляется только перемещением соответствующей клавиши в другое положение. Поэтому к таким устройствам, возможно, придется сначала привыкнуть.
• В большинстве многоквартирных домов в проводке отсутствует третий провод (земля). Но там, где он заложен, при подключении проходных выключателей и осветительных приборов нельзя забывать об этом.
• При использовании проводов одного цвета необходимо промаркировать их концы. Это значительно упростит их подключение на месте.

И последнее.Если провод (кабель) только что был приобретен в магазине, это не означает автоматически, что он не имеет дефектов. Внешние повреждения заметить несложно, а вот внутренние – не так-то просто. И есть обрывы – из-за неточной намотки кабеля на катушку (барабан) на производстве, при транспортировке, погрузке / разгрузке.

Вывод – перед прокладкой кабеля (провода) в стену (под плинтус) его необходимо проверить на обрыв. Нет смысла объяснять, что такое “непрерывность” линии с помощью простого мультиметра.Кто этого не знает, независимым электронным редактированием заниматься не будет.

Удачи в «автоматизации» домашнего освещения!

Приветствую всех начинающих электриков! В этой статье мы попробуем разобраться в хитрой схеме подключения двухклавишного переключателя через него. Слово «проход» означает, что он управляет освещением из двух или более мест. Мол, он зажег свет в коридоре, ПРОШЕЛ и выключил на другом конце. Слово «двухклавишный» означает, что у него ровно две клавиши.Когда обычно используются такие переключатели? По сути, почти 100 процентов современный ремонт.

Проходные выключатели очень удобны в быту

Конкретный пример – брачная кровать и два бра (бра) над ней. Согласитесь, удобное и распространенное решение. С каждой стороны кровати по два ключа. Вот ты лежишь и рассказываешь жене невероятно интересную и захватывающую историю о рыбалке, как ты сегодня вытащил из воды здоровенного леща, а потом, как гром среди ясного неба, понимаешь, что ей так «интересно», что она упала давно спит.И свет горит, нужно выключить. Возьмите и выключите весь свет со своей стороны кровати, вам не нужно никуда вставать. И вы думаете, какой вы красивый мужчина, что предусмотрели двухклавишные переключатели.

Для уже упомянутых длинных коридоров, опять же, такое решение напрашивается само собой. В ситуациях, когда фонарей много, но не все они должны гореть одновременно. В целом вещь удобная и нужная. Схема двухклавишного переключателя через два места

Как подключить двухклавишный проходной переключатель из двух мест

И так как теперь все стало для всех резко понятно, приступаем к процедуре монтажа нашей схемы с двумя -ключевые проходные переключатели.

Схема управления освещением с двух мест

И так как теперь все стало для всех резко понятно, приступаем к процедуре монтажа нашей схемы – как подключить двухклавишный проходной выключатель.

1) Монтируем распределительную коробку. Туда должно пройти ровно 7 кабелей. 4 от выключателей (по 2 от каждого, т.к. контактов 6, а провода трехжильные), 2 от осветительных групп и кабель питания. 7 кабелей – это 21 провод, они разведены на 9 контактов, их легко увидеть на полной принципиальной схеме: Здесь важно понимать, что не все части схемы могут учитывать цветовое соответствие.На отрезках от коробки до переключателей этого делать нельзя и нужно вбивать болт в цвета.

2) Устанавливаем розеточные коробки в стены в тех местах, где запланированы выключатели, и прокладываем в них 2 соответствующих кабеля от распределительной коробки.

3) Чтобы не запутаться в проводниках, необходимо запастись мультиметром. В режиме звонка можно легко идентифицировать все провода, рекомендую сразу их подписать. Подключите входы и выходы согласно схеме, и будет вам счастье.Фаза поступает на оба входных контакта первого переключателя, на входы второго навешиваются провода от ламп. Выходы переключателей соединены между собой. Понятно, что без разводки можно вообще обойтись, тогда для подключения выходов проще использовать четырехжильный кабель.

Автоматический выключатель с тремя точками

Но что, если нам нужно управлять светом из трех или даже более точек? В этой непростой жизненной ситуации нам на помощь приходит так называемый двухкнопочный крестовой переключатель.В этом случае у нас будет два крайних двухклавишных переключателя и один или несколько перекрестных переключателей. Таким образом, если у нас есть управление с пяти мест, нам понадобится 2 сквозных и 3 перекрестных переключателя. Правда, такая схема становится просто чудовищной по своей сложности.

У этих монстров целых 8 контактов – 4 входа (для предыдущего переключателя) и 4 выхода (для следующего). По принципу работы такое устройство эквивалентно двум двухклавишным проходам в одном корпусе, на схеме ниже это хорошо видно.Но здесь возникает еще одна проблема – такие вундервалы вряд ли удастся найти в магазинах, придется делать много подключений и использовать в проводке 4-жильные провода; так что хорошенько подумайте, стоит ли оно того.

Трехточечная схема управления с перекрестным переключателем

Мы видим, что в этом случае у нас будут гореть обе лампы, но если изменить положение любого из трех переключателей, цепь разомкнется. Точно так же вы можете снова включить свет откуда угодно. Следует добавить, что из сквозного переключателя всегда можно сделать обычный переключатель, если, например, он остался лишним.Кроме того, двухклавишный сквозной переключатель можно использовать как одноклавишный кросс, для этого нужно замкнуть 2 контакта и одновременно нажать обе клавиши, либо, если конструкция позволяет, заменить 2 клавиши одной. большой.

Как видите, работать со сквозными переключателями не так уж и сложно, если вы хорошо представляете схему по соединению в голове. Что касается того, какую марку продукции лучше покупать, то профессиональные электрики чаще всего рекомендуют всем известные Legrand, Scheider Electric, ABB и Makel.Их продукция по праву пользуется популярностью благодаря надежности и дизайну.

В контакте с

Для повышения комфорта эксплуатации осветительных приборов используются контрольно-пропускные пункты, позволяющие управлять освещением помещений с двух и более мест. Иногда это не только удобство, но и необходимость.

Чаще всего схема подключения переключателя проходного на 2 места используется в следующих местах, а именно:

• … Установив коммутационные устройства на 1 и 2 этаже, можно включить свет, подняться или опустить и выключить свет. В домах более 2-х этажей в схему можно добавить дополнительные устройства;
• … Один выключатель установлен возле двери, другой – рядом;
• … Выключатели устанавливаются в начале и конце помещения.

Этот список можно хранить довольно долго, поскольку для каждого случая существует свой вариант использования для систем сквозных коммутаторов.Чтобы сэкономить время и деньги, все операции можно проводить самостоятельно, при соблюдении рекомендаций, которые будут даны в этой статье.

Читайте в статье

Что такое сквозной переключатель и его отличие от обычного переключателя

Сквозной переключатель – это устройство, которое позволяет управлять одним источником света из двух или более мест. Схемы их подключения к электросети немного сложнее, так как подразумевают установку нескольких коммутационных аппаратов.

Освещение с проходными коммутационными аппаратами, как правило, монтируется на, в, длинном и садовом. Такая схема дает возможность включить свет в одном месте и выключить в другом, не прибегая к первому выключателю.

Чтобы понять, чем коммутатор отличается от коммутатора, необходимо сначала определить термины.

Lezard

Китайский производитель Lezard входит в состав компании Legrand, но от родного бренда остается только стильный дизайн, а иногда случаются сбои в качестве сборки.Но за такую ​​стоимость качество соответствующее.

Wessen

Wessen – один из лидеров рынка электротехники в России, дочернее предприятие Schneider Electric. Благодаря этому вся продукция проходит строгий контроль качества и оснащена новейшими технологиями, которые были разработаны в области электротехники. Компания предлагает потребителю широкий выбор товаров с универсальным дизайном, что позволяет им вписаться практически в любые.

Наибольшей популярностью у российских покупателей пользуется серия Rondo.Все изделия этой серии предназначены для скрытой установки и обладают необходимыми функциями безопасности. Кроме того, декоративные рамки переключателей легко заменяются, что дает возможность адаптировать их к любому интерьеру и воплотить собственные дизайнерские идеи.

Makel

Турецкий бренд, давно завоевавший популярность у российских потребителей. Продукция Makel функциональна, надежна и безопасна, и, несмотря на кажущуюся простую конструкцию, привлекает внимание.

Автоматические выключатели Makel обеспечивают возможность подключения в петлю без использования распределительных коробок.Это делает установку изделий простой и удобной в использовании.

Модельный ряд Legrand

Обзор моделей VIKO

Lezard

Wessen

При установке выключателей обязательно по индикатору следить за отсутствием электрического тока.

Самой удобной для удобства использования считается высота 900 мм от пола. Выключатель лучше размещать от дверного проема на расстоянии 200 мм.

Если устройство устанавливается на открытом воздухе, следует приобретать переключатели с классом защиты не ниже IP44.

Перед установкой сначала нужно по индикатору определить фазный провод и разметить его. Это облегчит дальнейшее подключение сквозного переключателя.

Назначение и схема двойного проходного выключателя – общество

№

Многие обладатели большого жилого дома сталкивались с проблемой пройти через темную комнату, чтобы включить свет. Такая проблема может быть устранена профессиональной ведьмой.Он будет представлен в статье

.

Содержимое

Многие владельцы больших жилых помещений сталкивались с проблемой пройти через темную комнату, чтобы включить свет. Решить такую ​​неприятность можно специальным сквозным переключателем. О нем и пойдет речь в статье.

Зачем нужны безводные переключатели?

Схема двойного проходного переключателя используется для управления источником света из двух положений, расположенных на определенном расстоянии друг от друга.Такое электрооборудование работает по принципу обычного выключателя. Таким образом, больше нет необходимости возвращаться к первому устройству, чтобы выключить освещение. Свет можно выключить из удобного места.

Такие проходные переключатели в магазинах представлены трех типов: одноклавишные, двухклавишные и трехклавишные.

Конструкция различается в зависимости от количества подключаемых к прибору осветительных ламп. Помимо клавишного управления, существуют и более продвинутые модели с выключенным касанием.

Переключатели перекрестные

Переключатели перекрестные предназначены для создания комфортных условий использования электрического освещения в жилых помещениях. Также при использовании таких специальных выключателей можно сэкономить на электроэнергии, которая тратится на освещение мест общего пользования в многоэтажных домах, например, в многоквартирном жилом доме, а также в студенческих общежитиях и других зданиях. там, где запроектированы достаточно длинные коридоры с множеством дверей в комнаты, жители включают свет при входе в здание с улицы.Если установлен крестовой выключатель, у гостя есть возможность выключить свет в коридоре в своей комнате. Это позволяет сэкономить значительную часть электроэнергии, необходимой для освещения коридора.

Все переключатели, подключенные к одному источнику света, кроме первого и последнего, являются переходными. Их отличие от затворов в том, что у первых гораздо меньше контактов внутри корпуса. Перекрестный переключатель с одной кнопкой имеет четыре контакта вместо трех.

Устройство двухклавишного переключателя сквозного типа

Основное отличие схемы двойного проходного переключателя от обычной состоит в том, что первое устройство подключается сразу к трем проводам.Его принцип действия заключается в подаче напряжения с одного контакта на другой. Осветительное устройство будет работать, когда клавиши обоих переключателей проходного типа находятся в одном положении, свет выключается, когда одна из клавиш меняет свое положение на любом из двух устройств.

Одним осветительным прибором можно управлять не только двумя переключателями. К электрической цепи можно подключить любое количество переключателей.

Однокнопочный переходной переключатель оснащен тремя выводами.Двухклавишные переключатели содержат в корпусе сразу 5 клемм. Для подключения к другим переключателям требуются две пары, а пятая клемма – общая.

В переключателе с тремя клавишами внутренняя структура намного сложнее, но имея на руках внутреннюю схему этого устройства, не составит труда разобраться в принципе его работы.

Установка проходных выключателей

Схема двойного проходного выключателя мало чем отличается от установки классических выключателей света.Однако у проходных электроприборов к корпусу подключаются сразу три кабеля. Два из них необходимы для перемычки между переключателями, а третий используется для приема электрического тока от распределительного щита. Для подключения двух и более переключателей переходного типа необходимо дополнительно приобрести распределительную коробку, куда подключаются провода.

Для установки электроприборов по схеме двухпроходного переключателя с двумя точками управления потребуется большое количество кабеля.Каждое устройство снабжено шестью жилами электрического кабеля. Принципиальное отличие классического переключателя с двумя клавишами от сквозного в том, что последний не имеет общего вывода. Корпус переключателя проходного типа состоит из двух независимых переключателей. Схема подключения такого устройства выполняется поэтапно:

• Сначала розеточные коробки устанавливаются в отверстие в стене, предварительно прорезанное перфоратором. К нему по стробам подключаются трехжильные провода.
• Каждый осветительный прибор должен быть подключен к нулевой фазе кабеля, а также к заземлению. Затем следует подключить устройства к проводам.
• В распределительной коробке фазные провода необходимо подключить к двум контактам от первого прерывателя. Второй выключатель света необходимо подключить к проводам от светильника.
• Нейтральный провод от осветительного прибора необходимо подключить к специально отведенному месту в распределительном щите здания.

При переключении контактов в цепи двойных проходных выключателей на две лампы их общие цепи попарно размыкаются и соединяются.Это обеспечивает нормальное функционирование светильника.

Процесс подключения переключателя-перемычки

Для правильного подключения устройств по схеме двойного проходного переключателя необходимо освободить один сантиметр каждого провода от изоляции для подключения их к соединительным колодкам и к Корпус переключателя. В коробке необходимо подключить фазный провод к входному контакту первого переключателя. Два выходных провода подключены к входу первого переключателя.Выводы должны быть подключены к таким же проводам от второго устройства. Входной контакт от второго переключателя должен быть соединен с лампой. Нулевая фаза от осветительного электроустройства должна быть подключена к нулю электрощита.

Подключение проходного переключателя на две лампы

Рассмотрим схему подключения двойного проходного переключателя сразу на два источника света. Для начала нужно определиться, какие задачи есть для правильной работы такой электросхемы:

1. Электропроводка высокого напряжения.
2. Определение места установки выключателей.
3. Выбор места для монтажа распределительной коробки.

Чтобы правильно подключить схему двойного проходного выключателя от двух точек управления электрическим освещением в доме, следует разместить распределительный щит в подходящем для этого месте, два выключателя на определенном расстоянии друг от друга, а также должна быть установлена ​​электрическая коробка.

После этого необходимо подключить кабели ко всем устройствам в электрической цепи.В этом случае провода необходимо прокладывать в защитных кабельных каналах или гофрах.

Для правильной работы схемы необходимо подключить провода, подключенные к источнику света и переключателям в распределительной коробке. Фазу из коробки необходимо подключить ко входу выключателя. Два выхода необходимо соединить проводами от выхода второго переключателя. Общая клемма входа второго переключателя должна быть подключена к выходу источника света.

Другой выход на схеме подключения для двух двойных проходных выключателей от осветительного устройства должен быть подключен к нейтральному проводу в коробке.Сечение используемого кабеля следует выбирать по мощности электрооборудования.

Светильники подключены параллельно. Такой способ позволит лампочкам продолжать работать, если одна из них перегорит.

Подключение освещения с тремя проходными переключателями

Для правильного подключения схемы двойных проходных переключателей Legrand используются те же устройства, что и с двумя переключателями. Переключатели кроссовера используются как дополнительный элемент.У таких устройств сразу четыре входа: два входа и два выхода. Все эти выходы являются одновременно коммутируемыми элементами. Электропроводка в такой схеме должна быть четырехжильной.

В этом случае следует использовать обычные затворные переключатели в начальной и конечной точках управления освещением. В остальных местах необходимо подключить переключатели кросс-коммутации. В этой схеме можно использовать любое количество переключателей, и процедура установки усложняется. Чтобы не запутаться в большом количестве проводов, требующих подключения к оборудованию, их стоит пометить разными цветами.

Два выходных контакта первого переключателя должны быть подключены к выходам следующего переключателя перекрестного типа. Затем нужно подключиться к следующему переключателю, у которого одна общая клемма соединена с клеммой источника света.

Фазный провод должен быть подключен к входному контакту первого переключателя, второй провод от светильника должен быть подключен к нулевой фазе в распределительной коробке.

Все сквозные переключатели получают питание от трехфазных кабелей, кросс-коммутаторы получают питание от четырехпроводных проводов.

Подключение двухпозиционного перекрестного переключателя

В помещении также используется электрическая схема двойного проходного переключателя Legrand в сочетании с переходным переключателем света, также с двумя кнопками. Такой вариант подключения дает возможность управлять светом с трех или четырех точек. Между переключателями установлен крестовой двухкнопочный переключатель, к которому необходимо подключить 8 проводов (по 4 от каждого переключателя).

Для прокладки такого количества проводов рекомендуется использовать коробки для более удобного распределения фаз.Следует отметить, что стандартная коробка диаметром 60 мм не поместит в своем корпусе более 4-х проводов. Для подключения большого количества кабелей следует покупать короб диаметром не менее 100 мм.

Стоимость коммутаторов проходного и перекрестного типа

Цены на коммутаторы проходного типа самых бюджетных моделей начинаются от 150 рублей за штуку. Кросс-переключатели в два раза дороже, самое дешевое устройство стоит 350 рублей. Максимальная стоимость устройства достигает 1000 рублей.

Проходные и крестовые выключатели света постепенно устаревают, уступая место новым устройствам, оснащенным автоматическими датчиками. Они автоматически включаются, когда датчик обнаруживает движение в заданном радиусе.

типов переключателей | Механические, электронные, характеристики

В этом руководстве мы узнаем, что такое переключатель, какие бывают разные типы переключателей, механические переключатели, электронные переключатели, их символы и многое другое о переключателях.

Что такое коммутатор?

Переключатель – это устройство, которое предназначено для прерывания тока в цепи. Проще говоря, выключатель может включать или отключать электрическую цепь. Каждое электрическое и электронное приложение использует по крайней мере один переключатель для включения и выключения устройства.

Итак, переключатели являются частью системы управления, и без нее управление невозможно. Переключатель может выполнять две функции, а именно полностью ВКЛ (замыкание контактов) или полностью ВЫКЛ (размыкание контактов).

Когда контакты переключателя замкнуты, переключатель создает замкнутый путь для прохождения тока и, следовательно, нагрузка потребляет энергию от источника. Когда контакты переключателя разомкнуты, нагрузка не будет потреблять мощность, как показано на рисунке ниже.

Другая важная функция коммутатора – отводить электрический ток в цепи. Рассмотрим следующую схему. Когда переключатель находится в положении A, лампа 1 включается, а пока он находится в положении B, лампа 2 включается.

Существует множество применений переключателей в самых разных областях, таких как дома, автомобили, промышленность, военная промышленность, аэрокосмическая промышленность и так далее. В домашних и офисных приложениях мы используем простые кулисные переключатели для включения и выключения таких приборов, как освещение, компьютеры, вентиляторы и т.д. электрическая нагрузка из более чем одного места, например, двухсторонний переключатель.

Характеристики коммутатора

Прежде чем продолжить и рассмотреть различные типы коммутаторов, давайте рассмотрим некоторые важные моменты, касающиеся характеристик коммутатора.

• Двумя важными характеристиками переключателя являются его полюса и броски. Столб представляет собой контакт, а бросок представляет собой соединение между контактами. Количество полюсов и ходов используется для описания переключателя.
• Некоторые стандартные количества полюсов и ходов – одинарные (1 полюс или 1 ход) и двойные (2 полюса или 2 переключателя).
• Если количество шестов или бросков больше 2, то это число часто используется напрямую. Например, трехполюсный шестицилиндровый переключатель часто обозначается как 3P6T.
• Другой важной характеристикой переключателя является его действие, то есть, является ли он мгновенным или фиксированным. Мгновенные переключатели (например, кнопки) используются для мгновенного контакта (на короткое время или пока кнопка нажата).
• Переключатели с фиксацией на руке, удерживают контакт до тех пор, пока он не будет переведен в другое положение.

Типы переключателей

В основном переключатели бывают двух типов. Это:

Механические переключатели – это физические переключатели, которые необходимо активировать физически, перемещая, нажимая, отпуская или касаясь их контактов.

Электронные переключатели

, с другой стороны, не требуют физического контакта для управления цепью. Они активируются действием полупроводника.

Механические переключатели

Механические переключатели можно разделить на различные типы в зависимости от нескольких факторов, таких как метод срабатывания (ручные, концевые и технологические переключатели), количество контактов (одноконтактные и многоконтактные переключатели), количество полюсов и ход ( SPST, DPDT, SPDT и т. Д.), Работа и конструкция (кнопочный, тумблерный, поворотный, джойстик и т. Д.)), в зависимости от состояния (мгновенные и заблокированные переключатели) и т. д.

По количеству полюсов и ходов переключатели подразделяются на следующие типы. Полюс представляет собой количество отдельных силовых цепей, которые можно переключить. Большинство переключателей имеют один, два или три полюса и обозначаются как однополюсные, двухполюсные и трехполюсные.

Число переходов представляет число состояний, в которые ток может проходить через переключатель. Большинство переключателей имеют одно- или двухходовые переключатели, которые обозначаются как одно- и двухходовые переключатели.

Однополюсный однопозиционный переключатель (SPST)

• Это основной переключатель включения и выключения, состоящий из одного входного контакта и одного выходного контакта.
• Он переключает одну цепь и может включать (ВКЛ) или отключать (ВЫКЛ) нагрузку.
• Контакты SPST могут быть нормально разомкнутыми или нормально замкнутыми.

Однополюсный двухпозиционный переключатель (SPDT)

• Этот переключатель имеет три клеммы: одна – входной контакт, а остальные две – выходные контакты.
• Это означает, что он состоит из двух положений ВКЛ и одного положения ВЫКЛ.
• В большинстве схем эти переключатели используются как переключатели для подключения входа между двумя вариантами выходов.
• Контакт, который подключен к входу по умолчанию, называется нормально закрытым контактом, а контакт, который будет подключен во время работы ВКЛ, является нормально открытым контактом.

Двухполюсный однопозиционный переключатель (DPST)

• Этот переключатель состоит из четырех клемм: двух входных контактов и двух выходных контактов.
• Он ведет себя как две отдельные конфигурации SPST, работающие одновременно.
• Он имеет только одно положение ВКЛ, но он может активировать два контакта одновременно, так что каждый входной контакт будет подключен к своему соответствующему выходному контакту.
• В положении ВЫКЛ. Оба переключателя находятся в разомкнутом состоянии.
• Этот тип переключателей используется для одновременного управления двумя разными цепями.
• Также контакты этого переключателя могут быть нормально разомкнутыми или нормально замкнутыми.

Двухполюсный двухпозиционный переключатель (DPDT)

• Это двойной переключатель ВКЛ / ВЫКЛ, состоящий из двух положений ВКЛ.
• Он имеет шесть выводов, два из которых являются входными контактами, а остальные четыре являются выходными контактами.
• Он ведет себя как две отдельные конфигурации SPDT, работающие одновременно.
• Два входных контакта подключены к одному набору выходных контактов в одном положении и в другом положении, входные контакты подключены к другому набору выходных контактов.

Кнопочный переключатель

• Это переключатель с мгновенным контактом, который замыкает или разрывает соединение, пока прилагается давление (или когда кнопка нажата).
• Обычно это давление обеспечивается кнопкой, нажатой чьим-то пальцем.
• Эта кнопка возвращается в нормальное положение после снятия давления.
• Внутренний пружинный механизм управляет этими двумя состояниями (нажатым и отпущенным) кнопки.
• Он состоит из неподвижных и подвижных контактов, из которых неподвижные контакты соединены последовательно со схемой, подлежащей переключению, а подвижные контакты прикрепляются с помощью кнопки.
• Нажимные кнопки в основном подразделяются на нормально открытые, нормально закрытые и кнопки двойного действия, как показано на рисунке выше.
• Кнопки двойного действия обычно используются для управления двумя электрическими цепями.

Тумблер

• Тумблер приводится в действие вручную (или толкается вверх или вниз) механической ручкой, рычагом или качающимся механизмом. Они обычно используются в качестве переключателей управления освещением.
• Большинство этих переключателей имеют два или более положения рычага, которые находятся в версиях переключателя SPDT, SPST, DPST и DPDT.Они используются для коммутации больших токов (до 10 А), а также могут использоваться для коммутации малых токов.
• Они доступны в различных номиналах, размерах и стилях и используются для различных типов приложений. Состояние ON может быть любым из их горизонтальных положений, однако, по соглашению, нижнее положение является закрытым или включенным положением.

Концевой выключатель

• Схемы управления концевым выключателем показаны на рисунке выше, на котором представлены четыре разновидности концевых выключателей.
• Некоторые переключатели приводятся в действие присутствием объекта или отсутствием объектов, или движением машины, а не действиями руки человека. Эти выключатели называются концевыми выключателями.
• Эти переключатели состоят из рычага бампера, приводимого в действие каким-либо предметом. Когда этот рычаг бампера приводится в действие, это приводит к изменению положения контактов переключателя.

Поплавковые выключатели

• Поплавковые выключатели в основном используются для управления насосами двигателей постоянного и переменного тока в зависимости от жидкости или воды в резервуаре или отстойнике.
• Этот переключатель срабатывает, когда поплавок (или плавающий объект) перемещается вниз или вверх в зависимости от уровня воды в резервуаре.
• Это плавающее движение узла тяги или цепи и противовеса приводит к размыканию или замыканию электрических контактов. Другой вид поплавкового выключателя – это выключатель с ртутной лампой, который не состоит из поплавкового стержня или цепной конструкции.
• Эта лампа состоит из ртутных контактов, поэтому при повышении или понижении уровня жидкости состояние контактов также изменяется.
• Обозначение шарового поплавкового выключателя показано на рисунке выше. Эти поплавковые выключатели могут быть нормально открытого или нормально закрытого типа.

Реле потока

• Они в основном используются для обнаружения движения потока жидкости или воздуха по трубе или воздуховоду. Переключатель воздушного потока (или микровыключатель) сконструирован с защелкиванием.
• Этот микровыключатель прикреплен к металлическому рычагу. К этому металлическому рычагу подсоединяется тонкий пластиковый или металлический элемент.
• Когда большое количество воздуха проходит через металлическую или пластиковую деталь, это вызывает движение металлического рычага и, таким образом, приводит в действие контакты переключателя.
• Реле потока жидкости сконструированы с лопастью, которая вставляется поперек потока жидкости в трубе. Когда жидкость течет по трубе, сила, приложенная к лопасти, изменяет положение контактов.
• На приведенном выше рисунке показан символ переключателя, используемый как для потока воздуха, так и для потока жидкости. Символ флажка на переключателе указывает на лопасть, которая определяет поток или движение жидкости.
• Эти переключатели снова нормально разомкнутые или нормально замкнутые конфигурации.

Реле давления

• Эти переключатели обычно используются в промышленных приложениях для измерения давления в гидравлических системах и пневматических устройствах.
• В зависимости от диапазона измеряемого давления эти реле давления подразделяются на реле давления с мембранным приводом, реле давления с металлическим сильфоном и реле давления поршневого типа.
• Во всех этих типах элемент определения давления управляет набором контактов (которые могут быть как двухполюсными, так и однополюсными).
• Этот символ переключателя состоит из полукруга, соединенного с линией, плоская часть которой указывает на диафрагму. Эти переключатели могут быть нормально разомкнутыми или нормально замкнутыми.

Температурные переключатели

• Самым распространенным термочувствительным элементом является биметаллическая полоса, работающая по принципу теплового расширения.
• Биметаллические ленты изготовлены из двух разнородных металлов (которые имеют разную степень теплового расширения) и соединены друг с другом.
• Контакты переключателя срабатывают, когда из-за температуры полоса изгибается или наматывается. Другой метод управления температурным переключателем – использование ртутной стеклянной трубки.
• Когда колба нагревается, ртуть в трубке расширяется, а затем создает давление для срабатывания контактов.

Джойстик-переключатель

• Джойстик-переключатель – это управляемые вручную устройства управления, используемые в основном в переносном контрольном оборудовании.
• Он состоит из рычага, который свободно перемещается по более чем одной оси движения.
• В зависимости от движения нажатого рычага срабатывают один или несколько переключающих контактов.
• Они идеально подходят для опускания, подъема и срабатывания спускового механизма влево и вправо.
• Используются для строительной техники, тросиков и кранов. Символ джойстика показан ниже.

Поворотные переключатели

• Они используются для подключения одной линии к одной из многих линий.
• Примерами этих переключателей являются переключатели диапазонов в измерительном оборудовании для электрических измерений, переключатели каналов в устройствах связи и переключатели диапазонов в многодиапазонных радиоприемниках.
• Состоит из одного или нескольких подвижных контактов (ручки) и более одного неподвижного контакта.
• Эти переключатели бывают с различным расположением контактов, такими как однополюсный 12-контактный, 3-полюсный 4-контактный, 2-полюсный 6-контактный и 4-контактный 3-контактный.

Электронные переключатели

Электронные переключатели обычно называют твердотельными переключателями, потому что в них нет физических движущихся частей и, следовательно, физических контактов. Большинство устройств управляется полупроводниковыми переключателями, такими как моторные приводы и оборудование HVAC.

На сегодняшний день на потребительском, промышленном и автомобильном рынке доступны различные типы твердотельных переключателей различных размеров и номиналов.Некоторые из этих твердотельных переключателей включают транзисторы, тиристоры, полевые МОП-транзисторы, симметричные транзисторы и IGBT.

Биполярные транзисторы

Транзистор либо пропускает ток, либо блокирует его, как при работе обычного переключателя.

В коммутационных схемах транзистор работает в режиме отсечки для состояния выключения или блокировки по току и в режиме насыщения для состояния включения. Активная область транзистора не используется для коммутации.

Транзисторы NPN и PNP работают или включаются, когда на них подается достаточный базовый ток.Когда небольшой ток протекает через клемму базы, питаемую цепью управления (подключенной между базой и эмиттером), это заставляет транзистор включать путь коллектор-эмиттер.

И он отключается, когда базовый ток снимается, а базовое напряжение снижается до небольшого отрицательного значения. Несмотря на то, что он использует небольшой базовый ток, он способен пропускать гораздо более высокие токи по пути коллектор-эмиттер.

Силовой диод

Диод может выполнять операции переключения между своим высоким и низким состояниями импеданса.Полупроводниковые материалы, такие как кремний и германий, используются для изготовления диодов.

Обычно силовые диоды конструируются из кремния для работы устройства при более высоких токах и более высоких температурах перехода. Они созданы путем соединения полупроводниковых материалов p- и n-типа вместе с образованием PN-перехода. Он имеет два вывода: анод и катод.

Когда анод становится положительным по отношению к катоду и приложением напряжения, превышающего пороговый уровень, PN переход смещается в прямом направлении и начинает проводить (как переключатель ON).Когда катодный вывод становится положительным по отношению к аноду, PN-переход смещается в обратном направлении и блокирует прохождение тока (как выключатель).

MOSFET

Возможно, наиболее популярным и наиболее часто используемым полупроводниковым коммутационным устройством является MOSFET. Полевой транзистор на основе оксида металла и полупроводника (MOSFET) – это униполярное высокочастотное переключающее устройство. Наиболее часто используемым коммутационным устройством является силовая электроника. Он имеет три клеммы, а именно сток (выход), исток (общий) и затвор (вход).

Это устройство, управляемое напряжением, то есть путем управления входным напряжением (от затвора до истока) регулируется сопротивление между стоком и истоком, которое дополнительно определяет состояние ВКЛ и ВЫКЛ устройства.

МОП-транзисторы могут быть P-канальными или N-канальными устройствами. N-канальный полевой МОП-транзистор включается путем подачи положительного напряжения V _GS относительно источника (при условии, что напряжение V _GS должно быть больше порогового напряжения).

P-канальный MOSFET работает аналогично N-канальному MOSFET, но использует обратную полярность напряжений.Оба V _GS и V _DD отрицательны по отношению к источнику включения P-канального MOSFET.

IGBT

IGBT (биполярный транзистор с изолированным затвором) сочетает в себе несколько преимуществ силового транзистора с биполярным переходом и силового полевого МОП-транзистора. Как и полевой МОП-транзистор, это устройство, управляемое напряжением, и имеет меньшее падение напряжения во включенном состоянии (меньше, чем у полевого МОП-транзистора и ближе к силовому транзистору).

Это трехконтактное полупроводниковое высокоскоростное коммутационное устройство.Эти терминалы являются эмиттером, коллектором и затвором.

Подобно MOSFET, IGBT можно включить, подав положительное напряжение (превышающее пороговое напряжение) между затвором и эмиттером. IGBT можно выключить, снизив напряжение на затвор-эмиттер до нуля. В большинстве случаев для уменьшения потерь при выключении и безопасного выключения IGBT требуется отрицательное напряжение.

SCR

Кремниевый управляемый выпрямитель (SCR) – одно из наиболее широко используемых высокоскоростных переключающих устройств для приложений управления мощностью.Это однонаправленное устройство в виде диода, состоящее из трех выводов, а именно анода, катода и затвора.

SCR включается и выключается путем управления входом затвора и условиями смещения анодных и катодных выводов. SCR состоит из четырех слоев чередующихся слоев P и N, так что границы каждого слоя образуют переходы J1, J2 и J3.

TRIAC

Triac (или TRI ode AC ) переключатель представляет собой двунаправленное переключающее устройство, которое представляет собой эквивалентную схему соединения двух спина к спине тиристоров с одной клеммой затвора.

Его способность управлять мощностью переменного тока как с положительными, так и с отрицательными пиками формы волны напряжения часто позволяет использовать эти устройства в контроллерах скорости электродвигателей, светорегуляторах, системах контроля давления, приводах электродвигателей и другом оборудовании управления переменным током.

DIAC

A DIAC (или DI ode AC Switch) является устройством двунаправленной коммутации и состоит из двух выводов, которые не называются анодом и катодом, поскольку это двунаправленное устройство i.е., DIAC может работать в любом направлении независимо от идентификации терминала. Это указывает на то, что DIAC можно использовать в любом направлении.

Когда напряжение подается на DIAC, он работает либо в режиме прямой блокировки, либо в режиме обратной блокировки, если приложенное напряжение не меньше напряжения отключения. Как только напряжение увеличивается больше, чем напряжение отключения, происходит лавинное отключение, и устройство начинает проводить ток.

Тиристор отключения затвора

GTO (Тиристор отключения затвора) представляет собой биполярное полупроводниковое переключающее устройство.Он имеет три вывода: анод, катод и затвор. Как следует из названия, это коммутационное устройство может отключаться через терминал ворот.

GTO включается подачей небольшого положительного тока затвора, который запускает режим проводимости. Его можно выключить отрицательным импульсом на затвор. Символ GTO состоит из двойных стрелок на выводе затвора, который представляет двунаправленный поток тока через вывод затвора.

Заключение

Простое руководство по переключателям, различным типам переключателей, характеристикам переключателя, механическим переключателям, электронным переключателям, обозначениям схем всех переключателей, а также примерам цепей (или соединений) для важных переключателей.

Методы переадресации кадров на коммутаторах

Методы переадресации кадров на коммутаторах

Все коммутаторы используют 2 метода для пересылки кадров (коммутируемых данных) между сетевыми портами:

1. Сохранение и пересылка коммутации
2. Переключаемая коммутация

Они объясняются ниже.

1. Коммутация с сохранением и пересылкой:
В этом методе переключения, когда коммутатор принимает кадр, он сохраняет данные кадра в буферах до тех пор, пока не будет получен полный кадр.Во время этого процесса коммутатор анализирует текущий кадр для получения информации о его назначении. Этот процесс также включает в себя другой процесс проверки ошибок с использованием циклического контроля избыточности (CRC), который управляется коммутатором.

Этот метод коммутации требуется для анализа качества обслуживания (QoS) в конвергентных сетях, где необходима классификация кадра для определения приоритета трафика. Например, потоки данных VoIP должны иметь высокий приоритет над другим типом трафика.

CRC проверяет количество битов (единиц) в кадре, чтобы определить, есть ли в полученном кадре ошибка или нет. После подтверждения того, что в кадре нет ошибки, кадр пересылается из соответствующего порта в пункт назначения.

Когда в кадре обнаруживается ошибка, коммутатор отбрасывает этот кадр. Пропускная способность, потребляемая поврежденными данными, уменьшается за счет отбрасывания кадра, содержащего ошибку.

Рисунок – Коммутация с промежуточным хранением

2.Сквозная коммутация:
В этом методе коммутации коммутатор воздействует на данные сразу после их получения, даже если полный кадр не получен (передача не завершена). Буфера коммутатора достаточно кадра, чтобы прочитать MAC-адрес назначения, чтобы он мог найти порт, на который предполагается отправить данные. Коммутатор берет MAC-адрес пункта назначения из таблицы коммутации, определяет порт исходящего интерфейса и пересылает кадр в пункт назначения через назначенный порт коммутатора.Этот метод переключения не включает в себя какой-либо процесс проверки ошибок переключателем.

Рисунок – Сквозная коммутация

Существует 2 типа сквозной коммутации:

1. Быстрая коммутация –
   Этот метод коммутации обеспечивает самый низкий уровень задержки (измеряется с первого полученный бит в первый переданный бит), потому что он немедленно пересылает пакет после прочтения адреса назначения.

   Коммутация с перемоткой вперед начинает пересылку, как только она получает первый байт пакета, может быть вероятность, что пакеты ретранслируются с ошибками.Это происходит редко, и в этой ситуации сетевой адаптер назначения отбрасывает ошибочный пакет при получении. Это переключение является типичным сквозным методом переключения.

2. Коммутация без фрагментов –
   В этом методе коммутации существует компромисс между высокой задержкой – высокой целостностью коммутации с промежуточным хранением и низкой задержкой – пониженной целостностью быстрой перемотки вперед. Коммутатор сохраняет и выполняет небольшую проверку на ошибки в первых 64 байтах кадра перед пересылкой.

   Этот метод коммутации включает в себя концепцию коммутации с сохранением и перемоткой вперед и быстрой перемотки вперед. Этот метод переключения сохраняет только первые 64 байта кадра, потому что большинство сетевых ошибок и коллизий происходит в течение первых 64 байтов, и пытается улучшить ускоренное переключение вперед, выполняя небольшую проверку ошибок, чтобы убедиться, что коллизия не возникла, перед пересылкой Рамка.

SI110: Асимметричная криптография (открытый ключ)

SI110: Асимметричная криптография (открытый ключ)

В этом уроке мы узнаем об асимметричной криптографии (также называется Криптография с открытым ключом ).Асимметричная криптография / криптография с открытым ключом позволяет нам устанавливать безопасное общение, даже когда у нас нет возможности договориться на секретном ключе заранее или через другое сообщение канал. Это очень важно для безопасных транзакций через Интернет. Кроме того, асимметричная криптография с открытым ключом будет предоставить нам механизм цифровой “подписи” файлов, который позволяет нам не отказываться от авторства.

Ограничения симметричного шифрования (секретный ключ)

Самолеты ВМС и морской пехоты должны иметь возможность общаться друг с другом и с сухопутными войсками и кораблями и, конечно же, это общение должно быть безопасным.Один стандарт, используемый Самолет ВМФ и Корпуса морской пехоты – это «KY-58», в котором используется симметричный (т.е. секретный ключ) алгоритм шифрования, разработанный АНБ. Считается, что ключ (называемый «красным») 128-битный, но мы точно не знаю, потому что детали засекречены!

При шифровании с секретным ключом обычно рекомендуется не использовать один ключ слишком долго. Так что ключи KY-58 часто меняются. Однако, если вы находитесь в воздухе при смене тональности, у вас есть проблема: как вы собираетесь получить новый ключ? Решение KY-58 использует специальный ключ, называемый “Ключ Ключ шифрования »(KEK) на самолете.Красный ключ, который на самом деле используется для безопасного общения создается путем шифрования другого ключа, называемого «черный ключ», с КЕК. Итак, когда пришло время переключиться на новый красный ключ, новый черный ключ фактически транслируется “в открытом виде” (в незашифрованном виде) для всех мир, чтобы услышать. Все самолет (и другие хорошие ребята) получают черный ключ и используют свои KEK для производства нового красный ключ. Плохие парни знают новый черный ключ, но, не зная КЕК, они не знают новый красный ключ, который на самом деле используется для шифрования связи.

сегодняшний черный ключ который транслируется в ясном

зашифровать
▶ ▶ ▶ с помощью ▶ ▶ ▶
KEK

красный ключ, который используется зашифровать сегодняшний коммуникации

Фундаментальное ограничение симметричного (секретного ключа) шифрование – это … как две стороны (мы можем также предположить они Алиса и Боб) договорились о ключе? Для Алисы и Боб, чтобы безопасно общаться, им нужно согласовать секретный ключ.Чтобы согласовать секретный ключ, они должны иметь возможность общаться безопасно. Что касается столпов ИА, Для обеспечения КОНФИДЕНЦИАЛЬНОСТИ сначала должен быть передан секретный ключ. Но чтобы изначально поделиться ключом, у вас уже должна быть КОНФИДЕНЦИАЛЬНОСТЬ. Это целая проблема курицы и яйца.

Эта проблема особенно распространена в эпоху цифровых технологий. Мы постоянно оказываются на сайтах, с которыми мы решили, что хотим безопасно общаться (как интернет-магазины), но с кем мы на самом деле нет возможности общаться в автономном режиме с договориться о каком-то секретном ключе.На самом деле это обычно все выполняется автоматически от браузера к серверу, а для браузера и сервера нет даже понятие «офлайн» – они существуют только онлайн. Нам необходимо установить безопасную связь через небезопасный канал. Симметричное (секретный ключ) шифрование не может это для нас.

Асимметричное шифрование (открытый ключ)

В асимметричной криптографии (с открытым ключом) оба взаимодействующих стороны (то есть Алиса и Боб) имеют два ключа свои собственные – для ясности, всего четыре ключа.У каждой стороны есть свой собственный открытый ключ , которым они делятся. с миром, и их собственный закрытый ключ , который они … ну, которые они, конечно, держат в секрете, но более чем то, что они хранят в строжайшей тайне. Магия криптография с открытым ключом заключается в том, что сообщение, зашифрованное с помощью открытый ключ можно расшифровать только с помощью закрытого ключа. Алиса зашифрует свое сообщение открытым ключом Боба и даже хотя Ева знает, что использовала открытый ключ Боба, и хотя Ева сама знает открытый ключ Боба, она не может расшифровать сообщение.Только Боб, используя свой секретный ключ, может расшифровать сообщение … если, конечно, он держал это в секрете.

Невозможно переоценить важность этого: Алиса и Бобу не нужно заранее ничего планировать, чтобы общаться безопасно: они генерируют свои пары открытого и закрытого ключей независимо и с радостью транслируют свои открытые ключи в мир в целом. Алиса может быть уверена, что только Боб может расшифровать сообщение, которое она отправляет, потому что она зашифровала его с помощью его открытый ключ.Обратите внимание, однако, что, хотя это обеспечивает решение проблема конфиденциальности Алисы (она знает, что только Боб может прочтите сообщение), у Боба проблема с аутентификацией на его руках. Да, он получил сообщение, которое мог прочитать только он, и сообщение утверждает, что было отправлено Алисой, но у него нет никаких гарантий, что это действительно исходило от Алисы. Некоторые алгоритмы криптографии с открытым ключом, включая RSA алгоритм, который мы рассмотрим более подробно, имеет специальный свойство быть коммутативным , что означает, что Роли частного и открытого ключей взаимозаменяемы.Таким образом, Алиса могла зашифровать сообщение своим закрытым ключом, который расшифровывается только ее открытым ключом. Поскольку все ее знают открытый ключ, вы можете спросить, в чем будет смысл. Хорошо, это сообщение мог бы прочитать кто угодно, но только Алиса могла создали это! (Потому что только ее закрытый ключ производит сообщения, которые можно расшифровать с помощью ее открытого ключа.) Это обеспечивает форму аутентификации. Итак, если текстовое сообщение Алисы – M, и она сначала шифрует M своим закрытым ключом, затем Бобом открытый ключ, Боб может взять полученное сообщение и расшифровать сначала с его закрытым ключом, а затем с открытым ключом Алисы, и он восстановит M.Гарантии заключаются в том, что только Боб может прочитать сообщение, и только Алиса могла его отправить. Этот процесс в относительно компактной форме проиллюстрирован ниже.

RSA (шифрование Rivest, Shamir & Adleman))

Схема шифрования RSA обеспечивает коммутативный, асимметричный (общедоступный ключ) шифрование. Открытый ключ состоит из двух больших целых чисел (e, n), а закрытый ключ состоит из двух больших целых чисел (d, n). Обратите внимание, что второе число n одинаково в обоих! Три числа e, d, n связаны особым образом, что требует немного больше математики.Решающий момент в том, что n гарантированно является произведением двух простых чисел, т.е. n = pq для двух простых чисел p и q. Если вы знаете e и n, и вы нашли факторизацию n в pq, вы можете вычислить d без труда. Таким образом, безопасность RSA требует факторинга большого целое число сложно. И когда мы говорим «большой», мы не шутим! Сегодня реализации RSA могут использовать 4096-битное число для n. В настоящее время никто не знает, как учитывать числа такого размера. быстро, то есть до того, как мы и наша планета давно умрем, так что RSA кажется довольно безопасным.Однако никто не доказал, что это невозможно быстро разложить числа на множители, поэтому RSA может быть нарушен когда-нибудь.

Вот пример пары открытого / закрытого ключей для Алисы:

 Открытый ключ Алисы: (e, n) = (1109b2300a79fff51384a909ce9b00df, 1640a0dc17d31a9d49a2581a452f98ef)
Закрытый ключ Алисы: (d, n) = (7b3b397def11a1821c883c5ab66290f, 1640a0dc17d31a9d49a2581a452f98ef)

и вот пример пары открытого / закрытого ключей для Боба:

 Открытый ключ Боба: (e, n) = (106d231ecc13338084a1b857bb82a20b, a265d9387a8a395527c98eeb024806dd)
 Закрытый ключ Боба: (d, n) = (969256f3feb06827b793bf8450f6d623, a265d9387a8a395527c98eeb024806dd)

Ниже приведена небольшая демонстрация использования шифрования RSA.Попробуй зашифровать сообщение, как если бы вы были Алисой, и расшифровать сообщение как если бы вы были Бобом. Если четко указать, какой ключ использовать, важный момент здесь. Обратите внимание, однако, что это всего лишь 128-битный ключ, нигде рядом с длиной, которая в настоящее время считается безопасной:
Выезд SI110 RSA Демо-страница, связанная с ресурсами SI110.

Безопасность RSA

Мы не будем вдаваться в подробности того, как работает RSA: block размер, схемы заполнения, генерация ключей и т. д., Несмотря на то правильное получение таких деталей при реализации RSA – это на самом деле сложно. Однако важно понимать один фундаментальный факт: всегда можно взломать RSA путем вычисления чьего-либо закрытого ключа из его открытого ключа. Все, что для этого нужно, – это возможность разложить на множители модуль ( номер n , общий как для открытого, так и для закрытого ключа) в это два основных фактора. Однако, если модуль достаточно большой, хотя будет возможно сделать факторизация, не будет возможно – означает, что время / вычислительная мощность требуется, чтобы это сделать, просто слишком велико.Ведь если Ева умирает от старости до того, как ее компьютер учитывает модуль упругости Открытый ключ Боба, от него мало пользы.

Мощь RSA и причина того, что, несмотря на то, что он использовался с 1970-х годов он все еще может быть безопасным, поскольку тот факт, что по мере того, как компьютеры и алгоритмы становятся быстрее, так что становится возможным учитывать все большие и большие числа, мы можем просто использовать больше (и, следовательно, сложнее разложить) числа для модулей в наших ключах RSA.Более того, увеличение размера модуля даже относительно небольшая сумма значительно увеличивает сложность факторизации.

Обычно, когда вы читаете N -bit RSA, это означает, что модуль (число n , которое разделяют общественность и закрытые ключи) имеет длину N бит. В 1990 году 512-битные ключи RSA считались довольно безопасными. в за прошедшие годы вычислительная мощность типичного настольного компьютера компьютер увеличился в несколько тысяч раз.До сих пор 2048-битный RSA считается довольно безопасным. Это означает, что мы нужно было только увеличить размер ключа RSA в четыре раза до восполнить более чем 1000-кратное увеличение вычислительной мощность типичного настольного ПК. Если ты действительно волнуешься Что касается безопасности, просто увеличьте битовый размер ваших ключей RSA!

Цифровые подписи

Предположим, Алиса отправляет Бобу контрактное соглашение. Чтобы избежать законных неприятности мы бы хотели, чтобы это сообщение о контрактах имело собственность неотказуемости – Боб должен быть уверен, что Алиса не может отказаться от сделки, заявив, что она никогда не отправляла договор.Точно так же мы хотим свойства целостности – Алису следует заверить, что Боб не может изменять контракт и утверждают, что Алиса прислала ему модифицированную версию. Есть хорошая техника под названием цифровая подпись . что обеспечивает эти гарантии. Алиса просто вычисляет хэш договорное соглашение, шифрует этот хеш своим закрытым ключом, и отправляет результат (электронную подпись) вместе с контрактом с Бобом.

Кто угодно может взять контракт, хешировать и сравнить результат с тем, что вы получаете, когда расшифровываете электронную подпись с помощью Открытый ключ Алисы.Если он совпадает, контракт должен быть точно так же, как то, что послала Алиса, потому что:

1. Алиса, должно быть, отправила его, потому что только Алиса может зашифровать что-то, что правильно расшифровывается с помощью открытого ключа Алисы.
2. Контракт не может быть изменен, потому что хеш значение изменилось бы.

Ваш CAC поддерживает ряд различных криптографических алгоритмов, в том числе:
Хеширование: SHA-512
Симметричное шифрование: AES-256
Асимметричная криптография: RSA-2048
… и другие. В ваш CAC включены пары открытого / закрытого ключей, которые вы может использоваться для расшифровки электронных писем, предназначенных только для вас, и для жестко подписывать документы.

Атака “Человек посередине”

Асимметричное (с открытым ключом) шифрование – это почти волшебство – вы создать безопасность из незащищенности. Однако есть еще один слабость в системе, которая является фундаментальной: вы видите на веб-сайте что-то вроде

 Привет, я Боб, и мой открытый ключ (106d231ecc13338084a1b857bb82a20b, a265d9387a8a395527c98eeb024806dd)

Но как узнать, что открытый ключ действительно принадлежит парню вы знаете как “Боб”? Хотя можете быть уверены, что если вы зашифровать сообщение этим ключом, только владелец ключа будет расшифровать его, как вы можете быть уверены, что владелец ключа действительно “Боб”? Если вы доверяете сайту, на котором открыт открытый ключ размещен, вам может быть удобно.Но в конце концов, вы должны доверять тому, кто представляет этот ключ как принадлежащий «Боб», и это доверие – слабое место в системе безопасности. Это неизбежная слабость, но мы постараемся ее контролировать и свернуть в следующей лабораторной работе. А пока посмотрим, как Ева, наш гнусный перехватчик может прослушивать зашифрованный разговор между Алисой и Бобом, неверно представляя, какие ключи принадлежат какому народу. В следующем уроке мы рассмотрим это процесс подробно.Это называется атакой «человек посередине» . Криптография с открытым ключом – большая тема. Он используется во многих интересные способы – часто в сочетании с хешированием и шифрование секретного ключа, как мы увидим. Вы можете проверить это arstechnica.com обзор асимметричного / открытого ключа шифрования и как это обычно используется.

SONOFF MINIR2 – Двусторонний умный переключатель DIY для дистанционного и ручного управления освещением

Детали

Обзор

SONOFF MINIR2 Описание:

MINIR2, как усиленный двусторонний интеллектуальный переключатель MINI DIY, был переработан, чтобы поднять безопасность и производительность до оптимального уровня.В старой версии MINI есть внешняя антенна с сильным электричеством, но антенна MINIR2 полностью спрятана внутри, что гарантирует вам спокойствие при использовании ее для управления устройствами. Кроме того, интерфейсы S1 и S2 окрашены в серый цвет, который отличается от других интерфейсов ввода и вывода, чтобы еще раз напомнить вам не подключать сильный ток к обоим интерфейсам. Испытания на импульсные перенапряжения 2 кВ соответствуют стандарту испытаний на импульсные перенапряжения 1 кВ, который требуется для сертификации CE, и прошли сертификацию ANATEL, поэтому MINIR2 обеспечивает достаточную безопасность для безопасного использования.Маленький и компактный интеллектуальный выключатель используется для различных типов распределительных коробок, даже для самых маленьких распределительных коробок по стандарту ЕС. Удобно автоматизировать бытовую технику в приложении eWeLink с помощью смартфона или голосовой команды. Поддерживает 3 режима запуска: импульсный (работает с кнопочными переключателями), краевой режим (работает с переключателями SPDT) и следующий режим (работает с переключателями с отметками «ON» и «OFF» и датчиками с выходом с сухим контактом). Он поддерживает режим DIY (предназначен для разработчиков), который позволяет пользователям интегрировать MINIR2 во всемирную стороннюю систему управления умным домом с открытым исходным кодом для управления локальной сетью без облачных сервисов, таких как Home Assistant, openHAB, ioBroker.и т. д. Документ протокола и код инструмента DIY Mode (обновление) можно найти по адресу http://developers.sonoff.tech/sonoff-diy-mode-api-protocol.html

.

Спецификация SONOFF MINIR2:

• Вход: 100-240 В переменного тока, 50/60 Гц, 10 А макс .;
• Выход: 100-240 В переменного тока, 50/60 Гц, 10 А макс .;
• Wi-Fi: IEEE 802.11 b / g / n 2,4 ГГц;
• Материал: ПК V0;
• Размер: 42,6X42,6X20 мм;

Центр загрузки:

Для получения технической поддержки перейдите на форум умного дома Itead

5 больших заблуждений о виртуальных локальных сетях

Это заблуждение происходит из-за путаницы, возникающей при взаимозаменяемом использовании терминов «VLAN» и «подсеть».Конечно, можно создать и использовать новую VLAN с помощью всего нескольких команд. Но в большинстве случаев, когда вы создаете новую VLAN, на самом деле пытается создать новую подсеть.

Предположим, вы хотите создать VLAN 700 для новой подсети 172.30.7.0/24. Естественно, сначала вы создаете новую VLAN для размещения новой подсети. Хотел бы я сказать, что это простая часть, но даже создание новой VLAN может быть сложным, если у вас много коммутаторов. Вы должны вручную коснуться каждого коммутатора , который будет передавать трафик для VLAN, и создать запись для VLAN 700 в базе данных VLAN.Даже если вы решите немного автоматизировать этот процесс с помощью протокола VLAN Trunking Protocol (VTP), вам все равно придется поработать.

Следующий шаг – убедиться, что новая VLAN 700 разрешена на магистральных каналах между вашими коммутаторами. Есть два способа удаления или удаления VLAN из магистрали. Если вы используете VTP и включили отсечение VTP, новая VLAN будет отсечена из всех магистральных каналов, идущих к коммутаторам, где нет активного интерфейса с членством в VLAN 700.Это сделано для того, чтобы исключить отправку трафика VLAN 700 на коммутаторы, которым он не нужен. Кроме того, VLAN может быть удалена из магистрали, если она не находится в разрешенном списке VLAN.

Как только вы настроите свои VLAN, вам нужно фактически создать подсеть. Это включает в себя настройку шлюза для маршрутизации трафика между новой подсетью и другими подсетями в вашей сети (вы можете услышать, что это называется «маршрутизацией между VLAN», что, как вы могли ожидать, технически правильное, но запутанное) SVI в VLAN 700 и назначьте ему IP-адрес в новой подсети, скажем 172.30.7.1 / 24.

Вам также нужен способ назначения IP-адресов хостам в новой VLAN. Скорее всего, у вас уже есть DHCP-сервер для динамического назначения адресов из новой подсети. Но для передачи широковещательных сообщений DHCP между новой VLAN и сервером DHCP необходимо настроить IOS для использования ретранслятора DHCP или вспомогательного IP-адреса.

Вывод: Создание новой VLAN для размещения новой подсети требует планирования.
