Проходные и перекрёстные выключатели. Что это? | Xiot

Обычные выключатели знаем мы все – они установлены в каждом доме/квартире. На 1, 2, или 3 клавиши. Однако, существуют и иные типы выключателей: перекрёстные и проходные.

Перекрёстный выключатель Schneider Electric Unica New

Перекрёстный выключатель Schneider Electric Unica New

Рассмотрим каждый пример.

Проходные выключатели

Если сравнить внешне обычный и проходной выключатель, то отличий найти не получится. Набор вставок-клавиш, установочный механизм, форматы 55х55, или иные.

Отличие кроется внутри выключателя. В обычном выключателе два контакта, в проходном – три. Внутри проходного выключателя есть подвижный контакт. Если нажать на клавишу проходного выключателя, подвижный контакт переключается между двумя клеммами. Потому, их также могут называть переключателями.

Почему же “проходной выключатель”? В данном варианте ставятся два выключателя – оба проходные (например, возле дивана и возле двери) и соединяются выключатели по схеме, как на рисунке ниже.

В данном случае, если Вам необходимо включить, или выключить свет, не вставая с дивана, вы можете это сделать с помощью ближайшего выключателя, не зависимо от того, в каком положении находится другой выключатель.

Согласитесь, это очень удобно!

Перекрёстные выключатели

Представим ситуацию, когда в жилье необходимо разместить сразу три выключателя в одной зоне. Например, это – длинный коридор и выключатели света нужны возле каждой двери (допустим – двери в разных концах и посередине). Именно здесь и необходимы перекрёстные выключатели.

В перекрёстных выключателях, если заглянуть внутрь, уже не три, а четыре контакта.

Действуют перекрёстные выключатели аналогично проходным. Только, в данном случае, их не 2, а 3.

Внимание! Для перекрёстных и проходных выключателей нужны не двухжильные, а трёхжильные провода! Это необходимо учесть при закладке кабеля.

Вывод

Перекрёстный и проходной выключатели – это очень удобное решение, выполненное в том же дизайне, что и обычный выключатель. Подобные схемы выключателей повышают удобство и комфорт дома. Свет всегда можно включить, или выключить с ближайшего к Вам выключателя.

Спасибо за внимание и не пропустите следующие статьи.

Подписаться.

#ремонт #электричество #электрика #выключатели #перекрёстные выключатели

Как Вам такие варианты выключателей?

Поделитесь своими идеями/мнением в комментариях.

Приобрести оборудование системы умный дом Вы можете в нашем магазине xiot-shop.ru

Построить недорогой умный дом легко! Обратитесь к специалистам компании xiot.ru “Разумная автоматизация” и мы разработаем для Вас детальный проект умный дом любой сложности.

Больше полезных советов, обзоров, интересных статей, оборудования умных домов и новостей о нём Вы можете найти на новостной странице нашего сайта, Ютубе и Инстаграм. ​

Отличие проходных от перекрестных выключателей. Как подключить простейший проходной выключатель? Как зафиксировать проходной выключатель в подрозетнике

Подробности Блог Создано: 15 апреля 2016

Чем отличаются проходные выключатели от перекрестных?

Выключатели проходные работаю в паре друг с другом, бывают одноклавишные и двухклавишные с подсветкой и без (в зависимости от серии).Простой пример коридор. В начале переключатель и в конце коридора переключатель, переключателем выключаем свет в коридоре с любого места.

Перекрестный переключатель (промежуточных, с 3-х мест) плюс (+) участвует 2 проходных выключателя. Примером перекрестной схемы может служить спальня, по бокам от кровати 2 проходных и один перекрестный при входе в спальню. Управление светом происходит с 3 мест. Существую 2 клавишные перекрестные переключатели, но в далеко не во всех сериях (ABB Zenit, Simon 27, Biticino). Какие вам устанавливать выключатели, стоит поинтересоваться у электрика (как он проводку заложил).

Чем отличаются проходные телевизионные от обычных телевизионных розеток?
Первый пример в комнату заходит ТВ кабель заходит в ТВ розетку (ТВ розетка обычная, звезда, одиночная).
Второй пример провод ТВ заходит в комнату, заходит в ТВ розетку, и выходит из неё (тянется к следующей розетке). Чтоб не тянуть 2 провода в одну комнату, используют такие механизмы.
В таком случаи получается первая проходная, а вторая оконечная. Разница в том, что у них разная степень затухание. В случаи неверного подбора механизмов, скажется на качестве телевизионного сигнала.

Проходные были созданы для удобного управления освещением в длинных коридорах, на лестницах, в проходных комнатах и в других местах. Их устанавливают между этажами, при спуске в подвал, около дверей помещений, у которых несколько входов. Находясь в своем доме, удобно переключать подсобных помещениях. Или управлять фонарями на крыльце и приусадебном участке. Переключатель проходной дает возможность контролировать освещение из разных мест, избавляя людей от неудобств.

При этом также экономится электричество.

Обычный выключатель содержит клавишу на два положения и пару контактов. К ним подведены провода. В отличие от него, встроенный переключатель проходного выключателя состоит из трех контактов: одного общего и двух перекидных. К каждому из них также подведено по проводу. Чтобы производить управление освещением из нескольких мест, например из двух, требуется переключающее устройство на 4 контакта. Кроме того, должны быть подводы к каждому по одному проводу. Так, можно управлять не только освещением, но и любыми другими электроприборами, хотя монтаж схемы усложняется.

Как работает одноклавишный переключатель?

Принцип действия состоит в том, что перекидным контактом размыкается одна цепь, и при этом замыкается другая. Схема подключения проходного переключателя всегда есть на его обратной стороне. Один из контактов является общим (1), а два других – перекидными (2, 3). Из двух таких устройств, расположенных в разных местах, можно собрать простейшую и наиболее распространенную схему управления светильником с двух разных точек.

Совпадающие по номерам клеммы 2 и 3 переключателей ПВ1 и ПВ2 соединяются между собой проводкой. Входная часть 1 от ПВ1 подключается к фазе, а ПВ2 – к светильнику. Другим концом лампа соединяется с нулевым проводом питания. Как работает схема проходного переключателя, проверяется путем его включения. Для начала подается напряжение. При этом лампа последовательно загорается или гаснет при независимом переключении любого из выключателей. Если разрывается цепь одного из них, схема перестает работать. Но в то же время другая линия подготавливается к включению.

Как подключить простейший проходной выключатель?

Перед монтажом следует начертить схему всех соединений.

Сначала устанавливается (РК). В ней будут собраны и соединены все провода. Питание сюда подается из щита управления. Для этого прокладывается трехжильный кабель 3 х 1,5 мм. Он наиболее распространен для всех схем подключений. Здесь две жилы являются питающими, а третья – для заземления электроприборов. Кроме того, устанавливаются 2 подрозетника, в которые будут помещены переключатели. От каждого стакана и от светильника прокладываются трехжильные кабели к РК.

После того как все провода и кабели находятся на своих местах, выполняются соединения. Сначала подключается провод фазы L между выходом автомата и входом ПВ1 (№1). Затем между собой соединяются соответствующие выходные контакты (2-2, 3-3) переключателей. Далее производится их установка в подрозетник. Две клеммы патрона к входу ПВ2 (№1) и к синей жиле нейтрали из щитка управления. Если она подводится с его выходного контакта, если однополюсный – с нулевой шины. Конец заземляющей жилы изолируется. Или подсоединяется к корпусу светильника, если он металлический.

Когда все подключения закончены, в патрон вворачивается лампочка. Затем проверяется схема проходного переключателя включением автомата в щитке. Лампа может загореться сразу. Или после включения ПВ1 или ПВ2. Погасить ее можно, если нажать на клавишу любого из переключателей. Важно! В переключателях нет фиксированных положений “включено” и “выключено”.

Перекрестный переключатель

Подключение проходных переключателей в трех местах требует дополнительной установки устройства с перекрестной коммутацией контактов. Он представляет собой 2 одноклавишных устройства с внутренними перемычками, собранными в одном корпусе.

Перекрестный переключатель (ПП) устанавливается между двумя обычными. Он применяется только с ними. Его отличительной особенностью является наличие четырех клемм (2 входа и 2 выхода). Для управления из четырех точек нужно добавить в схему еще одно такое устройство. Подключать ПП к перекидным контактам проходных выключателей следует так, чтобы создавалась рабочая цепь питания светильника.

Сложные контактные группы требуют большого количества проводов и подключений. Предпочтительней собирать несколько простых схем. Они надежно работают и удобны в эксплуатации. Обратите внимание! Все основные подключения производят в распределительных коробках. Никаких скруток на подводящих проводах делать нельзя.

Какую модель выбрать?

Какой применить переключатель проходной, прежде всего зависит от типа проводки. Для открытой подбираются накладные модели. Под скрытую потребуются подрозетники. Следует выбирать подходящие размеры, чтобы их можно было соединить между собой. Важно установить обычный и перекрестный переключатели с одинаковым внешним видом. Устройства бывают поворотными, клавишными, рычажными, сенсорными. Контакты подбираются под соответствующую нагрузку. Переключения должны производиться легко. Устройства при этом обязаны надежно крепиться.

Монтаж системы переключения из трех точек

Для этого необходимо совершить следующие действия:

1. Начертить схему соединений.
2. Разметить и продолбить штробы и выемки под проводку и коробки.
3. Установить распределительные части. Они выбираются больших размеров, чтобы можно было сделать внутри 12 соединений.
4. Установить подрозетники.
5. Проложить кабель из щитка к местам подключений.
6. Подключить жилы к переключателям и клеммам в коробках. Провода промаркировать. Схему собирать последовательно, с проверкой правильности подключений.
7. Установить переключатели на свои места.

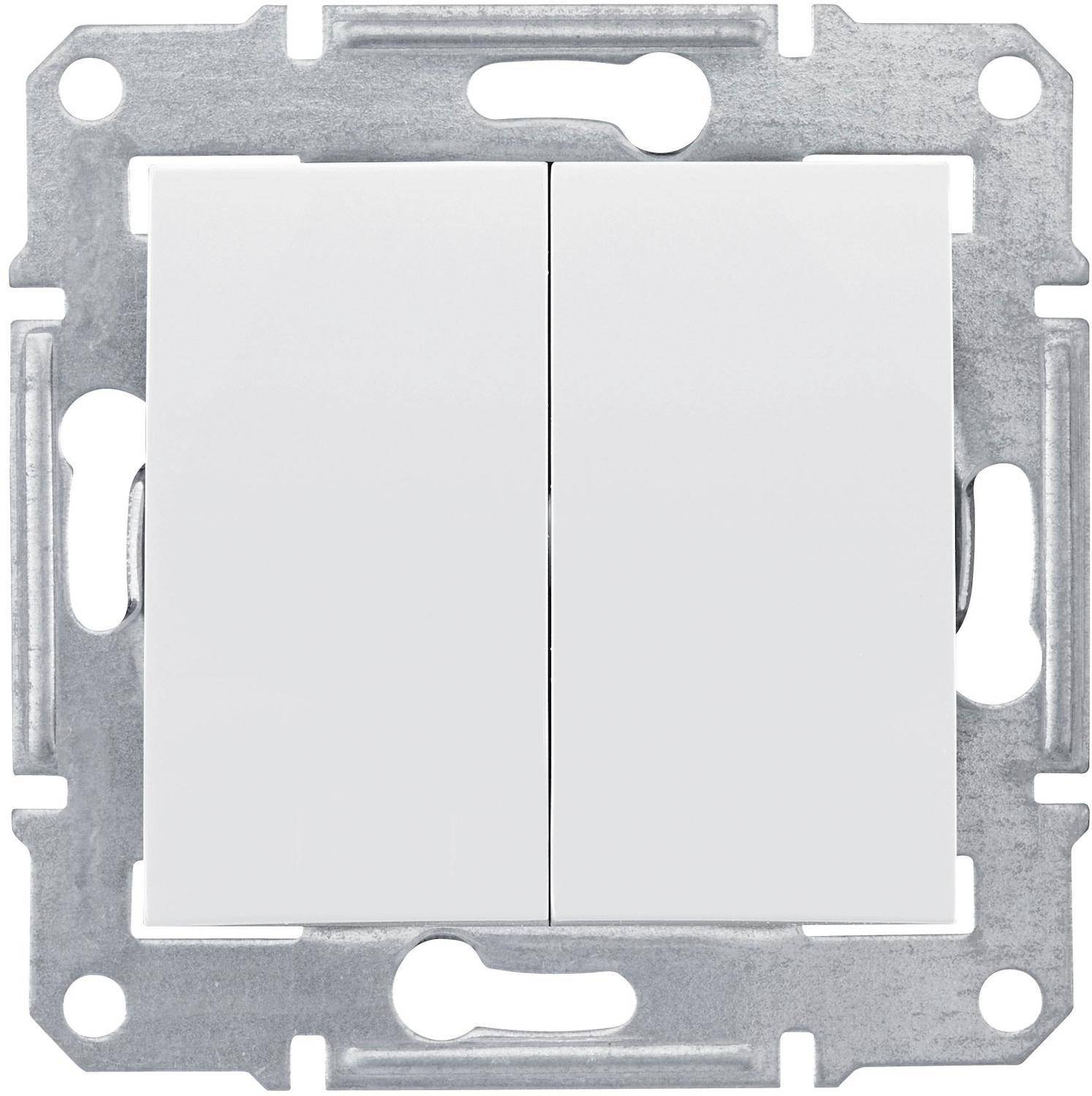

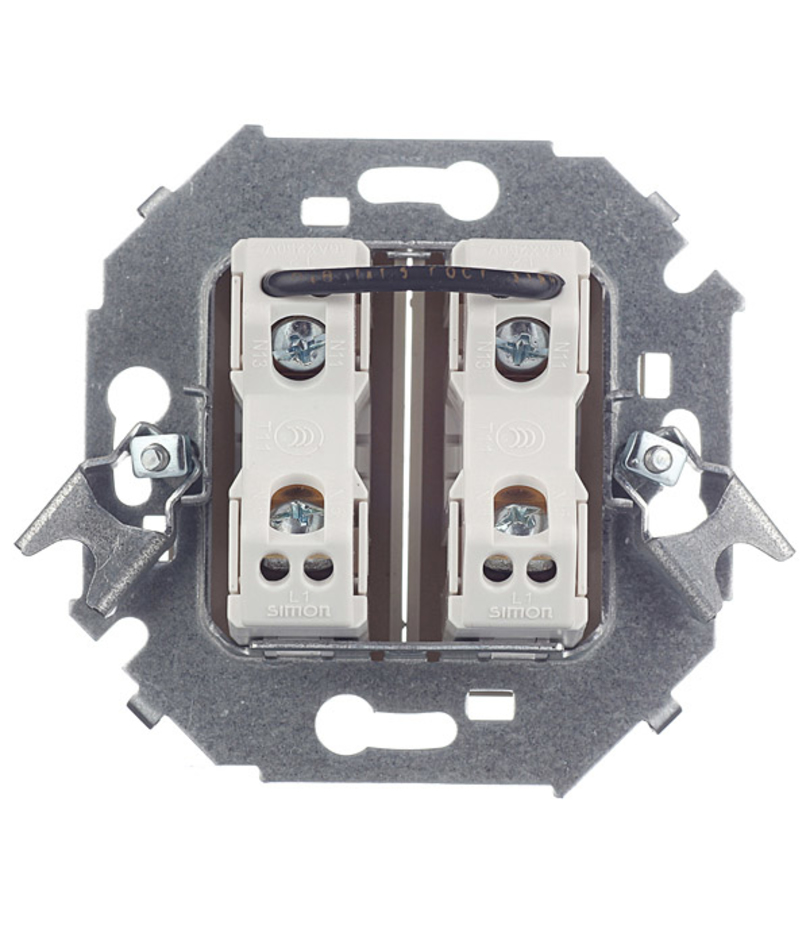

Подключение проходных двухклавишных переключателей

Устройство представляет собой 2 одноклавишных независимых переключателя. Они собраны в одном корпусе. Работают по тому же принципу перекидывания контактов. Но при этом количество входов составляет 2, а выходов – 4. Отличие заключается в том, что 2 выключателя располагаются в разных точках. Их клавиши работают на разные светильники.

Монтаж двухклавишных переключателей для управления с двух мест

Последовательность действий должна быть такая:

1. Составляется схема, без которой сложно сделать подключения.
2. Устанавливаются распределительные коробки и подрозетники.
3. Монтируются 2 группы освещения.
4. Прокладываются трехжильные кабели из расчета подключения к 6 контактам каждого переключателя и к светильникам.
5. По составленной схеме производится подключение жил кабелей в распределительной коробке, к патронам ламп и к переключателям.

Переключатель проходной двухклавишный можно заменить схемой из четырех одноклавишных. Но она будет нерациональной. Поскольку потребуется больше распределительных коробок и увеличится расход кабеля.

Управление двумя системами освещения с трех мест

Двухклавишный переключатель проходной бывает перекрестным. Он устанавливается в комплекте. То есть в него входят еще и два двухклавишных концевых выключателя, если требуется управлять освещением с трех точек. У него будет 4 входа и 4 выхода.

Монтаж производится следующим образом:

1. Для монтажа схемы стандартной коробки диаметром 60 мм не хватит. Поэтому ее размер должен быть больше. Или нужно последовательно установить 2-3 шт. обычных.
2. Для подключения выполняется 12 подсоединений проводов. Для этого понадобится прокладка 4 трехжильных кабелей. Здесь следует правильно выполнять маркировку жил. К двум концевым выключателям подходит по 6 контактов, а к перекрестному – 8.
3. К ПВ1 подключается фаза. После нужно сделать необходимые соединения. На тыльной стороне устройства изображена схема проходного переключателя двухклавишного. Она должна правильно сочетаться с внешними подключениями.
4. ПВ2 подключается от светильников.
5. Четыре выхода ПВ1 подключаются к входам перекрестного выключателя, а затем его выходы соединяются с 4 входами ПВ2.

Заключение

Переключатель проходной удобен. Не требуется лишняя ходьба по лестницам и длинным коридорам, чтобы включить или выключить лампочку. Иногда он просто необходим. Кроме того, экономится электроэнергия за счет быстрых переключений. Важно правильно выбрать устройства и грамотно смонтировать электрические соединения.

Переключатели электромеханические используются в радиоэлектронике для коммутации электрических цепей постоянного и переменного напряжения. Старейшим типов переключателей являются тумблеры

, первооткрывателями которых являются отечественные производители. Надежное механическое пружинно-рычажное устройство обеспечивает жесткое сцепление контактной группы, что непосредственно влияет на качество исполнительного механизма. К одним из них относятся модели ТП1-2, ТВ2-1В, ПТ24, ПТ26-1 . Не уступают по качеству и параметрам тумблеры зарубежной фирмы Jietong Switch линейкой изделий серии KN 3 .

К разряду электромеханических поворотных переключателей относятся галетные переключатели. Галетный переключатель состоит из галеты с контактной группой, и роторной оси с подвижным пластинным переключателем. Галетные переключатели различаются по своим параметрам: количеству позиций (положений), количеству контактных групп, секций (галет), длине корпуса. Чтобы выбрать соответствующий компонент, необходимо руководствоваться этими характеристиками. Переключатели галетного типа используются в различных измерительных приборах для переключения диапазонов пределов измерения, в системах автоматики, электрических цепях управления, переключения диапазонов напряжений в источниках питания, коммутации низкочастотных сигналов в аудиотехнике.

К популярным и не дорогим моделям изделий на сегодняшний день можно отнести переключатели компании Well Buying , имеющие спрос на потребительском рынке. Более высокотехнологичным качеством и параметрами обладают галетные переключатели Российских заводов, такие как, П2Г3 , ПГ2 , выполненные в герметичных корпусах, и обладающие высоким рабочим ресурсом.

Клавишные (рокерные) переключатели – разновидность электронно-механических сетевых выключателей, с успехом применяющихся в огромном разнообразии электронной техники. Клавишные переключатели разделяются по основным параметрам. Наименование товара, его красочное фото с указанием всех размеров помогут без труда выбрать соответствующий компонент. В дополнение к этому, Вы можете ознакомиться с основными характеристиками. Рабочее напряжение и допустимый ток определяют установку изделия в конструкцию соответствующей мощности. Количество пар группы контактов определяет количество коммутируемых цепей устройства.

Большинство предлагаемых изделий имеют подсветку на торце прибора. К примеру, автомобильные силовые переключатели серий ASW компании Jietong Switch оснащены светодиодной подсветкой, индикация бытовых переключателей серий IRS осуществляется неоновыми лампами. Конструктивно выполненные из прочного пластика, изделия надежно фиксируются в посадочном гнезде, соединение осуществляется как с помощью контактных клемм, так и методом надежной пайки.

Концевые переключатели относятся к группе электрических приборов, осуществляющих взаимодействие подвижного механического рычага с группой коммутационных контактов. Основное применения данных компонентов – автоматизированные промышленные системы управления подвижных конструкций. Надежностью в работоспособности охарактеризовали себя изделия компаний Honeywell и Cirmaker . Данные компоненты выполнены из высокопрочного материала с роликовым механизмом подвижного элемента, характеризуются высоким коммутационным током, и простотой монтажа на рабочую панель.

Известная производственная компания «МЕГА-К» представляет линейку высокоэффективных индуктивных выключателей. Индуктивные бесконтактные выключатели применяются в качестве датчиков контроля положения металлических предметов. Особое применение – промышленные станки и автоматизированные линии. Выбор необходимого изделия осуществляется по таким параметрам как, расстояние срабатывания (мм), схема включения прибора, например, тип выходного ключа PNP -транзистор, способ установки, например, в отверстие под гайку.

К разряду коммутационных микрокомпонентов современной электроники относятся DIP -переключатели , использующиеся для переключения и коммутации слаботочных цепей управления в компьютерных устройствах, оргтехнике, бытовой технике. Конструктивно DIP -переключатели выполнены в монолитных корпусах с одной или несколькими контактными группами, угловым или горизонтальным движковым переключением. Цена изделия зависит от параметров переключателя, а так же, от производителя.

Посмотреть и купить товар вы можете в наших магазинах в городах: Москва, Санкт-Петербург, Волгоград, Воронеж, Екатеринбург, Ижевск, Казань, Калуга, Краснодар, Красноярск, Минск, Набережные Челны, Нижний Новгород, Новосибирск, Омск, Пермь, Ростов-на-Дону, Рязань, Самара, Тверь, Тула, Уфа, Челябинск. Доставка заказа почтой или через салоны «Евросеть» в следующие города: Тольятти, Саратов, Барнаул, Ульяновск, Тюмень, Иркутск, Ярославль, Оренбург, Томск, Кемерово, Хабаровск, Владивосток и др.

Товары из группы «Переключатели» вы можете купить оптом и в розницу.

Где разместить выключатель? Это непростой вопрос, если нужно включать-выключать свет в большом зале, имеющем несколько входов, или в длинном коридоре. Если выключатель один, а места много, это неудобно.

А можно ли сделать лучше – чтобы включать-выключать свет с разных концов коридора или лестницы в подъезде, на придомовой территории из дома, гаража, от калитки и так далее? В наш цифровой век сразу приходят в голову радиоуправляемые пульты, датчики движения и прочее. Это прекрасно, но можно сделать проще, дешевле и удобнее. Нужно лишь использовать проходной выключатель.

Многим из нас встречалась схема проходного выключателя в школьном задачнике. В задаче для седьмого класса предлагается так составить схему, при которой можно включить и выключить лампочку в любом конце коридора. Чтобы понять принцип работы проходного выключателя, разберем решение этой несложной задачи.

Вначале – простая схема «одна лампочка и один выключатель»:

Ключ К1 замкнут, лампочка светится. Если разомкнуть контакты – лампа погаснет. Используя такие устройства, задачу по включению-выключению с разных концов коридора не решить: даже если мы сможем включать свет разными выключателями, нам не удастся так же просто выключить его.

Пара проходных выключателей

Для решения задачи нужны не выключатели, а переключатели, и еще нужен дополнительный провод. Переключатель передает напряжение на один из двух проводов:

Здесь фаза передается с контакта 1 на 2. Если щелкнуть переключателем, то напряжение с контакта 1 будет поступать на 3.

При любом положении переключателя только один из проводов будет под напряжением: 2 или 3.

Это и есть электрическая схема проходного выключателя: простой переключатель.

Но для работы нужен еще хотя бы один выключатель света проходной. К нему от первого переключателя нужно протянуть два провода.

Что произойдет, если мы щелкнем переключателем 1? Цепь разомкнется. А если переключателем 2? То же самое.

Значит, свет можно выключить с любого конца коридора. А после этого его можно включить, щелкнув любым из переключателей. Например, первым:

Выключатель проходной одноклавишный не имеет положений Вкл, Откл. Любая коммутация одного из пары переключателей меняет состояние системы: если лампочка горела, то она погаснет, а если была выключена – то засветится.

Что покупать для реализации схемы

Понимая, как работает проходной выключатель, можно самостоятельно смонтировать схему удобного управления освещением. На рынке электротоваров популярны изделия нескольких фирм, например проходные выключатели legrand . Они функциональны, имеют привлекательный дизайн, некоторые со светодиодной подсветкой.

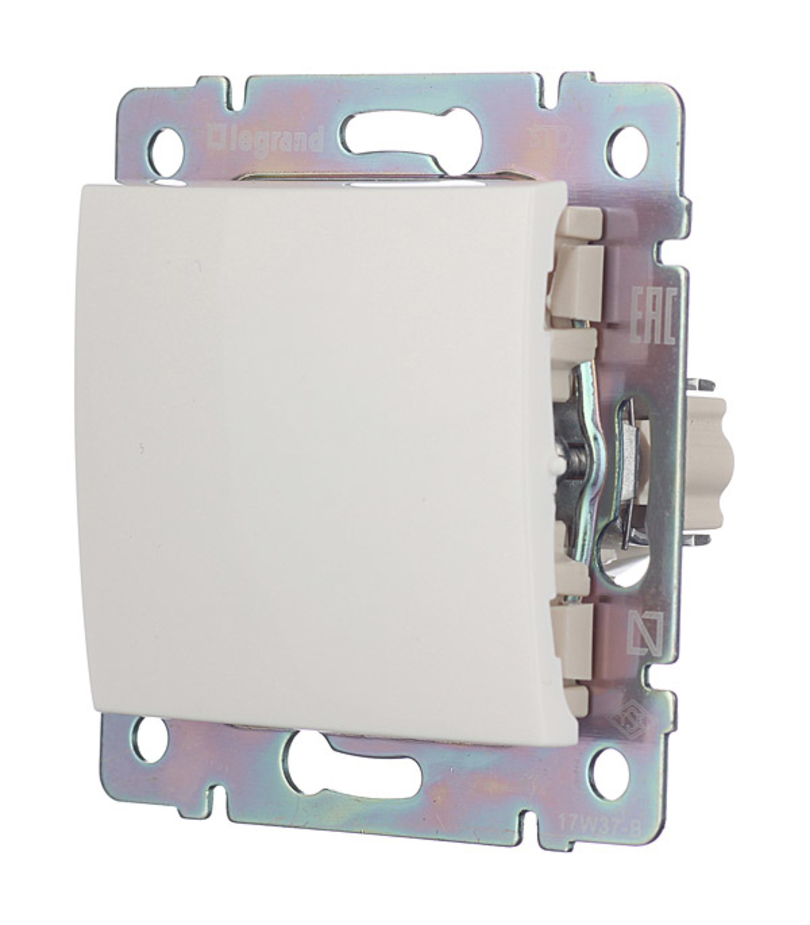

Проходной выключатель legrand valena, если он без пары, может работать как простой. Но обычно их покупают парами.

Покупатели часто спрашивают, чем внешне отличается проходной выключатель от обычного. Отличий немного: предприятия используют единую конструкцию корпуса для разных устройств. На проходных нет маркировки, указывающей включение (иногда она все же есть, из-за использования стандартных комплектующих, но на нее не обращают внимания). Отличия в соединении электрических контактов без труда определит человек, знакомый с электротехникой.

На рисунке показано подключение пары проходных выключателей legrand, работающих на одну группу светильников.

Проходные выключатели, как и обычные, выпускаются с одной или с двумя клавишами. Двухклавишные управляют двумя группами светильников. Можно, например, регулировать яркость освещения, включая и отключая в люстре группы лампочек.

Ничем не хуже изделия других фирм: lezard, lexman, abb, шнайдер электрик.

Проходные выключатели lezard соединяются по такой же схеме, как и сделанные фирмой legrand, и другими фирмами.

Собрать схему из устройств от любых производителей очень просто, но иногда возникают сложности, поскольку на коммерческих сайтах в интернете встречаются схемы с ошибками. Иногда дешевые китайские устройства сопровождаются бумажными инструкциями с ошибками в схемах.

Пользуйтесь простейшей схемой, на которой все ясно, которую вы понимаете.

Включаем и выключаем свет из десяти мест

Мы подробно рассмотрели схему коммутации светильников из двух разных мест.

Но нельзя ли сделать так, чтобы свет включался-выключался из трех, четырех мест и так далее? Например, при выходе из квартиры, на любом этаже, включить свет на лестнице, а при выходе из подъезда выключить его. И так же поступать в обратном порядке: включить свет при входе в подъезд, а выключить у своей двери. Или поздно вечером выходя из офиса в коридор, где рачительный завхоз уже выключил свет, не брести в темноте, а щелкнуть выключателем у своей двери, да будет свет! И выключить потом на выходе. И чтобы таких выключателей в коридоре было несколько – у разных дверей.

Для организации такого освещения нужно использовать более сложные проходные переключатели, они называются перекрестными. Рассмотрим их функционирование.

Перекрестный выключатель – это такая штука, у которой есть две входных клеммы и два выхода. На один вход приходит фаза, на другой – пустой провод, в произвольном порядке.

Соответственно, на выходах мы имеем: на одном – фазу, на другом – ничего. Щелкнув клавишей перекрестного выключателя, мы поменяем местами фазу и «пусто» на выходных клеммах.

Если поместить перекрестный переключатель между двумя проходными, то получится три точки коммутации. Каждый переключатель, если изменить его состояние, меняет освещение: если свет горел, то он погаснет, а если был выключен – включится.

Посмотрите на рисунок. В настоящий момент цепь замкнута, но что будет, если щелкнуть любым из трех устройств? Цепь между входом и выходом разомкнется, и свет погаснет.

Интересно, что после выключения мы можем включить свет, опять-таки щелкнув ЛЮБЫМ переключателем.

Можно поставить в средину схемы два перекрестных выключателя, три, четыре…. сколько не жалко. И любой переключатель будет изменять состояние системы.

Это может показаться удивительным, тем более что в длинной цепочке переключателей бывает непросто разобраться. Но тем не менее схема работает! Ведь ни при каком положении коммутирующих устройств фаза не «теряется» – она приходит на один из двух выходов каждого перекрестного переключателя, и лишь последний проходной «выбирает» фазу или ее отсутствие.

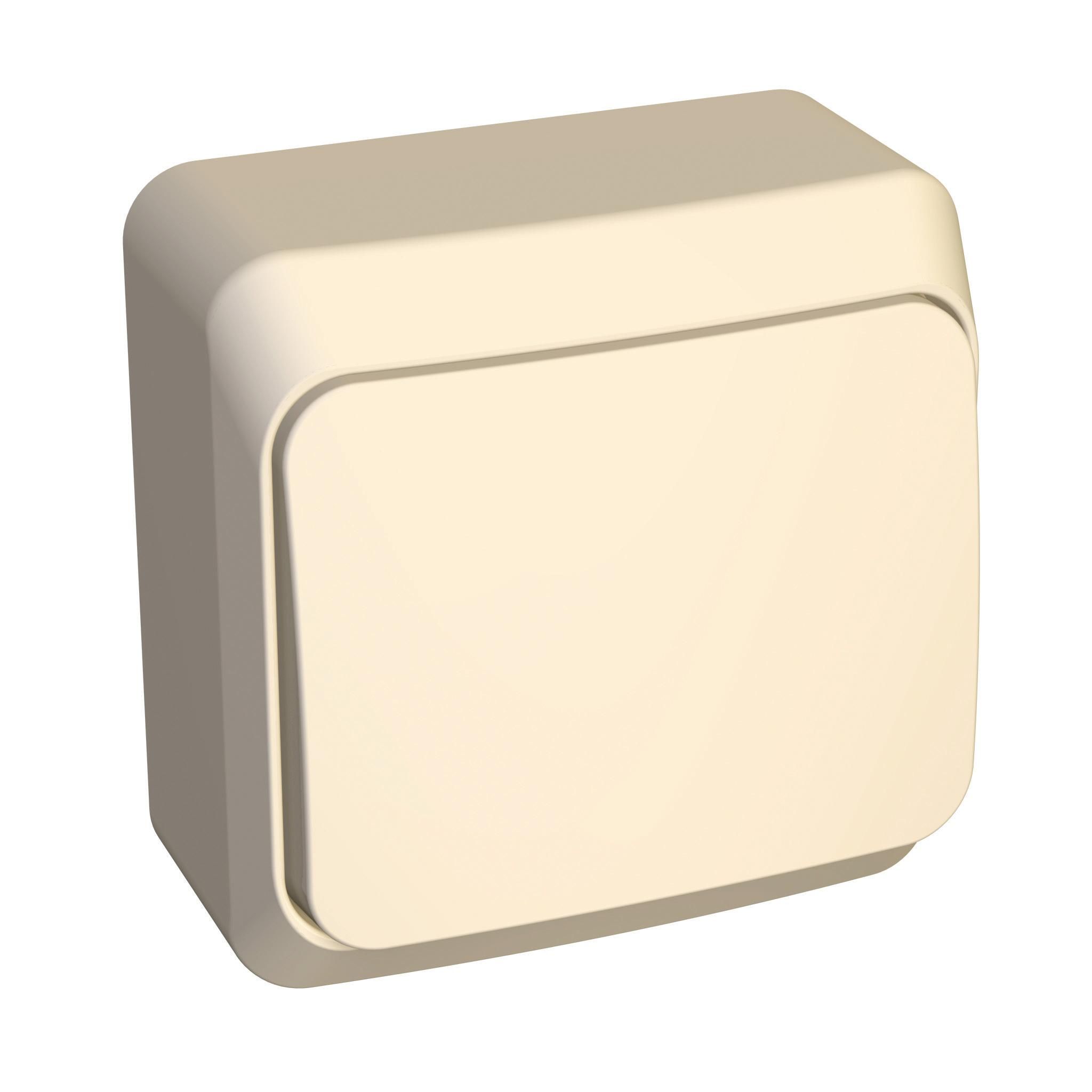

Накладные перекрестные переключатели пользуются спросом

Проходные выключатели выпускаются в тех же корпусах, что и обычные. Есть накладные модели и встраиваемые, в исполнениях для внутренней и наружной проводки. Накладные модели проходных и перекрестных переключателей пользуются спросом, потому что их в большом количестве используют при усовершенствовании систем освещения, в том числе при устройстве наружного освещения.

При строительстве своего дома удобную систему коммутации с проходными выключателями можно занести в проект электропроводки.

Новые технологии: сенсорные проходные выключатели

Стильные сенсорные выключатели стоят дороже обычных, но пользуются спросом – они стали естественной частью современной «цифровой культуры».

Сенсорные устройства – достаточно сложные электронные устройства. Для коммутации тока применяют тиристор или транзистор большой мощности, а сигнал, благодаря которому открывается (или запирается) прибор, поступает с сенсора – датчика, реагирующего на какое-либо внешнее воздействие.

Сенсором может быть датчик движения, или акустический, или емкостной – реагирующий на прикосновение. Чувствительные сенсоры реагируют даже до прикосновения, достаточно поднести руку на расстояние 1-3 сантиметра. В домах обычно устанавливаются емкостные сенсорные выключатели, или совмещенные с датчиком движения. Все сенсорные устройства могут управляться дистанционно. Если пульт управления не входит в комплект, его покупают отдельно.

Полупроводниковый прибор, ответственный за включение-выключение тока, может использоваться и для управления силой тока, яркостью света, если оснащен с диммером. Важно знать, что диммеры подходят не для всех осветительных приборов.

Проходные и перекрестные сенсорные выключатели, как и механические, используются для управления осветительными приборами с разных точек. По сравнению с механическими, они более функциональны: могут управляться дистанционно, управлять силой света.

Внешне сенсорные устройства представляют собой гладкую панель из стекла, в подключенном состоянии на ней заметна индикация: голубой светлячок – состояние ОТКЛ, красный – ВКЛ. Для управления осветительным прибором нужно просто прикоснуться к панели устройства.

На фото – сенсорный выключатель.

Парадокс заключаются в том, что технологически продвинутые сенсорные устройства прекрасно справляются с управлением лампами накаливания или газоразрядными, но при включении продвинутых светодиодных светильников возникают проблемы. В цепи «сенсорный выключатель – светодиодный светильник» в отключенном состоянии могут наводиться слабые электрические импульсы, из-за которых светодиоды «подмигивают». Иногда возникают проблемы с диммером, если он регулирует ток через светодиоды.

На рисунке показана схема подключения адаптера параллельно светодиодной лампе.

На этом рисунке адаптер подключен к распределительной коробке и влияет на все светодиоды, включенные в данную цепь.

Рассмотрим схемы подключения проходных сенсорных переключателей.

Здесь показано соединение двух сенсорных проходных выключателей.

Здесь показано соединение трех проходных сенсорных выключателей.

Отметим, что посредине стоит такой же сенсорный переключатель, как и по краям. То есть сенсорные устройства не делятся на «простые» и «перекрестные».

В цепочке сенсорных выключателей есть «главный» – который изображен слева, к нему подходят три провода (один провод – от нагрузки). Перед началом работы систему нужно синхронизировать. Прикоснувшись к панели главного устройства, 5 секунд ждут звукового сигнала. После этого нужно прикоснуться ко второму выключателю. Синхронизация произведена. Далее синхронизируют с главным выключателем третий, четвертый и так далее.

Проходная розетка – это очень просто

Познакомившись с замечательными свойствами проходных выключателей, мы ждем чудес и от такого объекта, как проходная розетка. Но ничего особенного здесь нет. Просто есть розетка концевая (к ней подходят электрические провода, которые больше никуда не идут), и проходная – она подключена к проводке, к которой подсоединены еще несколько розеток.

Проходные розетки не имеют ни конструктивных, ни схемных особенностей. Название просто отражает их место в системе электроснабжения.

Что ограничивает число проходных выключателей

Цепочка переключателей, позволяющая коммутировать электрический ток из нескольких точек, не должна быть слишком громоздкой. Контакты оказывают сопротивление электрическому току. Оно невелико, но на длинной цепочке контактов ток может уменьшиться заметно. При большом числе переключателей, включенных друг за другом, уменьшается надежность схемы, возможны сбои. Поэтому мы редко встретим вереницу проходных и перекрестных выключателей в десять или более штук. Чаще всего это пара переключателей, несколько реже – цепочка из трех, четырех, пяти.

Использование этих устройств делает жизнь удобнее и позволяет экономить электроэнергию.

Виды проходных выключателей

Итак, мы рассмотрели разные варианты этого класса устройств. В завершение перечислим их виды.

По технологии:

• механические;
• полупроводниковые (сенсорные, с дистанционным управлением).

По количеству независимых нагрузок:

• однолинейные;
• многолинейные (на 2, 3 группы ламп).

Кроме того, механические переключатели бывают двух видов:

• простые проходные;
• перекрестные.

Подключить проходные выключатели очень просто. Удачи!

Видео по теме

Часто те люди, которые хотят провести в своём жилище электрическую проводку, выбирают выключатель, руководствуясь собственным вкусом. Люди смотрят на его дизайнерское оформление, цвет, качество материала, из которого он сделан. Потом они приносят выбранный выключатель домой, и начинаются проблемы. Почему? Да потому, что оказывается, выключатели то все разные, и выбирать их надо не по их внешнему виду, а по их рабочему функционалу.

Промышленность выпускает выключатели трёх типов функционирования: проходные, обычные, перекрёстные (или иначе промежуточные). В чём же разница между ними? Ниже будут описаны все три вида этих устройств.

Обычный выключатель

Работа обычного выключателя осуществляется при регулировании из одной точки. Проще говоря, человек нажимает на выключатель, чтобы погасить свет, и электрическая цепь, о которой знают дети из уроков физики, разрывается. Когда человек включает свет, электрическая цепь, наоборот восстанавливается. Проще прибора для этой цели и придумать нельзя. Обычный выключатель можно использовать везде: и в жилом помещении и на производстве. Устанавливается такой прибор легко и быстро.

Проходной выключатель

Данный тип выключателей устроен гораздо сложнее. Правильнее назвать эту вещь не выключатель, а переключатель. Данный прибор не просто выключает электричество, а переключает его, то есть заставляет электрический ток течь в другое русло. Данный вид выключателя-переключателя регулирует поступление электрического тока уже не с одной, а с двух точек. То есть цепь не прерывается, а просто электричество перенаправляется в другое место. На примере это выглядит так: Заходит человек в длинный коридор, включает свет. Проходит в другой конец помещения, и щёлкая там уже другим выключателем, гасит электричество.

Однако, не надо думать, что данный вид выключателей удобен только для больших помещений, чтобы людям не пришлось много ходить, включая или выключая свет. Современные дизайнеры помещений советуют устанавливать их и в простых квартирах. Особенно в последнее время популярны такие приборы в спальных комнатах. К примеру, заходит человек, включает свет, готовится ко сну. Чтобы лечь в кровать, электричество надо выключить, а потом идти в темноте. Неудобно, можно наткнуться на мебель, особенно если человек приехал к кому-то в гости и в помещении впервые. А с таким выключателем можно погасить свет, уже лёжа на кровати. Очень удобно. Однако, для установки такой системы лучше нанять профессионала.

Перекрёстный (промежуточный) выключатель

Такие выключатели позволяют управлять электрическим токам с трёх и более точек. Перекрёстный выключатель показан как для больших просторных помещений, так и для обычных домов и квартир. Например, часто его монтируют в современных спальнях. Один выключатель ставится на входе в помещение, а два других, по сторонам двуспальной кровати. Включить или выключить освещение можно с каждой из этих точек. Кто-то скажет, что эта излишняя роскошь, а кто-то наоборот сочтет это очень комфортным и рациональным.

При монтаже подобной системы используются как проходные, так и перекрёстные выключатели. Причём проходные идут по бокам схемы, а перекрёстный выключатель устанавливается между ними. И если установить, к примеру, на входе в электрическую цепь, выключатель не правильного типа (вместо проходного – перекрёстный или обычный), то система работать не будет. Тут без помощи опытного специалиста не обойтись.

Если подвести итоги, то технические характеристики всех видов выключателей заставляют того, кто занимается монтажом электропроводки, принимать во внимание следующие моменты:

1. Промежуточные и проходные выключатели при установке могут выполнять функции обычного выключателя. Однако, в более сложной электрической цепи, промежуточный выключатель не сможет выполнять функции проходного выключателя.
2. Если монтируется электрическая цепь, где включение будет более чем с трёх точек, то по краям устанавливаются проходные выключатели, а переходные только между ними (за это их и именуют промежуточными).
3. При установке электрической схемы, в состав которой планируется включить проходные или перекрёстные переключатели, понадобится большее количество кабеля, так как ток идёт по нескольким направлениям, а выключатели просто перенаправляют его.

Поэтому очень важно уточнить тип выключателя во время у продавца, чтобы избежать лишних проблем. Тип выключателя также указывают в сопроводительных документах. При сильных сомнениях можно попросить данную документацию у продавца.

И если человек не электрик по профессии, то для правильного монтажа сложной цепи с выключателями разных типов, лучше и безопаснее будет пригласить специалиста.

Проходные и перекрестные выключатели (переключатели) — что это такое? |

Давайте познакомимся с некоторыми электроустановочными изделиями нашего времени, которые помогают повысить уровень комфорта вашего дома. Это составляющие «умного дома», которые вашу жизнь могут улучшить, без необходимости прилегания к созданию достаточно дорогой единого информационно-управляющего устройства, или механизма.

Для чего нужны выключатели проходного и перекрестного типа? Рассмотрим типичную ситуацию. Так, вечером Вы, вернувшись домой, и в одном конце длинного коридора включили свет. Однако из коридора выйти нужно в другом конце. Как же быть? Оставляем свет включенным или вернёмся, выключаем свет и идём в полной темноте через весь коридор?

В данной ситуации могут вас послужить поддержкой два проходных переключателя, которые в разных концах коридора. Они ещё называются по-другому перекидные или универсальные выключатели. Хорошо, можете вы сказать, но что же нужно делать, если есть ещё несколько дверей из коридора в спальню, ванную, и например, в кухню? Здесь всё довольно просто, ибо к двум проходным переключателям, которые у вас в коридоре уже стоят, добавим по перекрестному выключателю около каждой двери. В схему освещения добавлять их можно коридора в любом количестве!

Если же у вас большой двух или трехэтажный особняк, вам такие переключатели тоже пригодятся. Устанавливаете на лестничных площадках первого и последнего этажей по проходному выключателю, а на остальных же перекрестные переключатели.

Рассмотрим пример на изображении: когда вы выходите из гостиной,  то гасите одной рукой освещение, а другой включаете свет в спальне. В итоге ни одного лишнего шага не происходит.
О принципе действия. На самом деле проходные выключатели представляют собой переключатели, хотя и выглядят как простой выключатель. Однако у обыкновенного одноклавишного выключателя имеется два контакта, а у одноклавишного проходного их три. В результате, как можно понять по схеме, если у любого из двух перекидных переключателей изменять положение, мы можем замкнуть или одну, либо другую линию, либо обесточить её.

Перекрестный же выключатель обладает еще более сложным принципом действия и устройством. Здесь количество контактов уже не три, а четыре. Переключатель, в силу своей конструкции — два перекидных контакта, помогает замкнуть как любую из двух линий, так и обе линии разомкнуть.

Перекрестные и проходные выключатели устанавливать можно лишь на стадии строительства или ремонта дома или квартиры.  Необходимо изначально продумать, где именно вам понадобятся и какие выключатели, чтобы для них проложить необходимую и соответствующую эктропроводку. Стоимость этих механизмов зависит от их надежности, известности бренда производителя, дизайна и может варьироваться в пределах 1,5 – 14 долларов.

Статьи по теме

Проходной выключатель – конструктивная особенность и отличие

Если вы являетесь истинным ценителем комфортного проживания, то перекрестные и проходные выключатели вам также необходимы как, например, мягкий диван или пульт управления телевизором.

Вместе с тем, абсолютно не имеет значения параметры вашего жилища: и в небольшой квартире, и в многоэтажном коттедже можно с успехом использовать подобного рода выключатели. Итак, давайте более детально рассмотрим те электротехнические изделия, которые способны повысить комфортабельность вашего жилья.

На самом деле, проходные выключатели – это не выключатели в привычном понимании, скорее это – переключатели. По внешнему исполнению и внутренней конструкции, а также сама установка проходного выключателя ни чем не отличается от обычных.

Однако отличия все же присутствуют. Так, одноклавишный проходной выключатель имеет три контакта в отличии от привычного выключателя, снабженного только двумя контактами. Таким образом, при соответствующем подключении, при помощи проходных выключателей есть возможность включать/выключать освещение из двух и более точек.

Если же вам требуется выключать один световой прибор или целую группу таких приборов более чем из двух мест, то для решения этой задачи вы можете использовать перекрестный выключатель. С его помощью возможно управлять освещением сразу из трех и более точек.

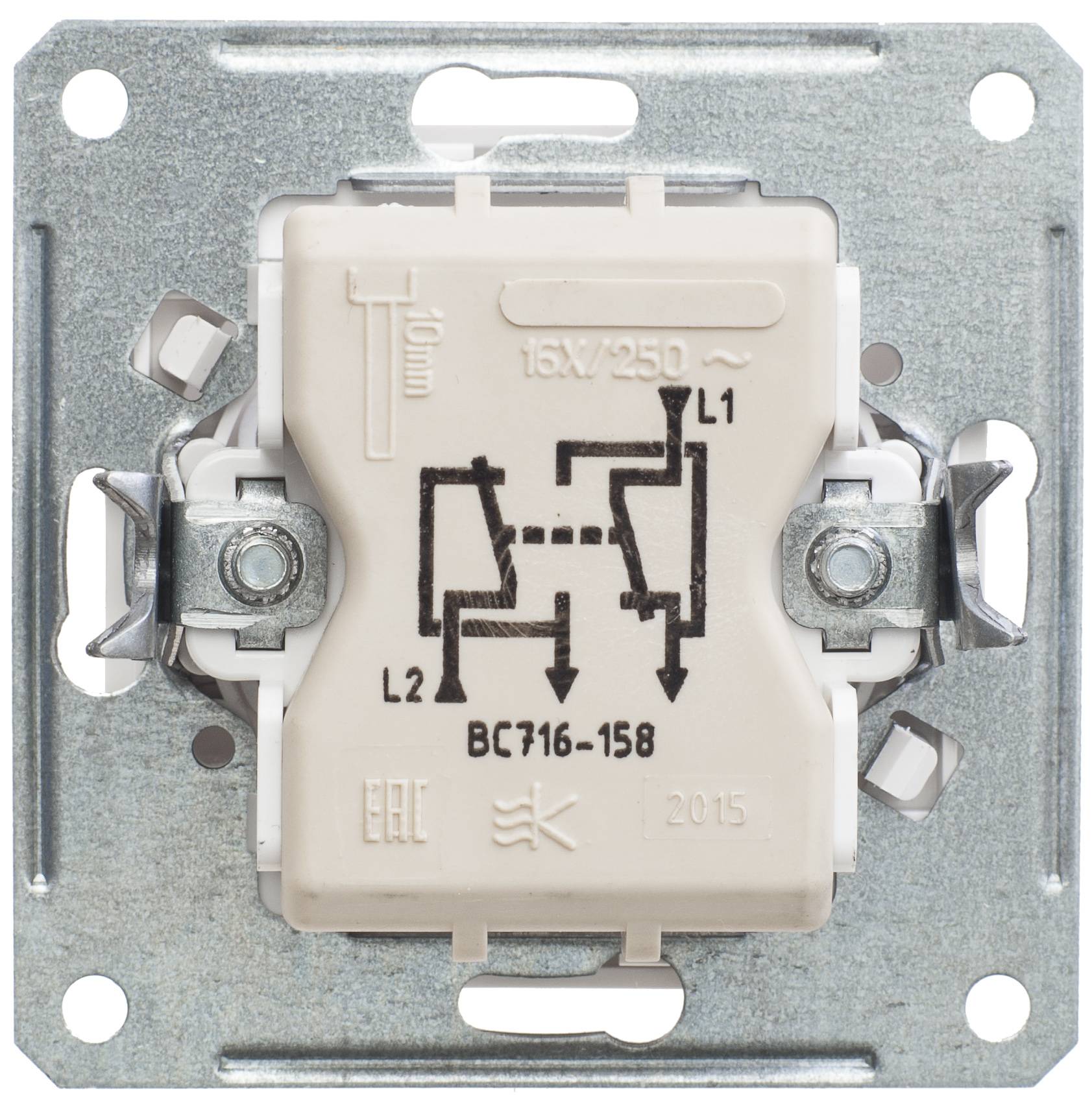

Конструктивно выключатель имеет четыре клеммы, которые располагаются на обратной стороне устройства и предназначены для подключения к нему электрических проводов. При этом через такой переключатель проходит две электрические линии, переключение которых осуществляется «в крест».

Таким образом, при нажатии на одну клавишу осуществляется перекидывание двух контактов, которые не имеют между собой электрической связи.

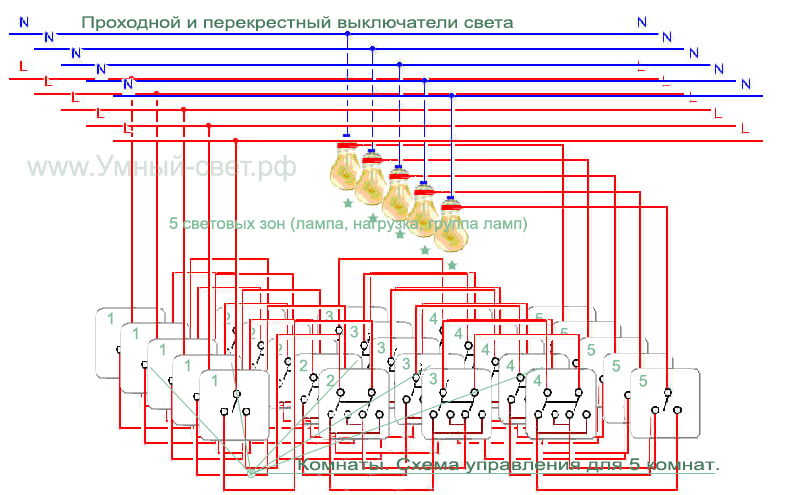

Данные выключатели могут применяться, к примеру, в длинных коридорах, где довольно много дверей, на многоэтажных лестницах, в залах с более чем двумя входами и, наконец, в простой комнате, чтобы не вставая с места иметь возможность включить освещение из любой точки помещения.

Например, перекрестные выключатели устанавливают по обеим сторонам кровати, чтобы и муж и жена могли отключать свет каждый своим отдельным выключателем.

Проходные выключатели, как правило, продаются парами так как покупать один выключатель не имеет смысла (разве что при выходе из строя одного из рабочих).

Установка проходного выключателя

Следует отметить, что предусмотреть установку таких выключателей желательно в процессе строительства или в процессе капитального ремонта квартиры для того, чтобы заранее проложить электропроводку, ведь по окончании отделочных работ произвести прокладку кабеля будет довольно проблематично.

Для того, что произвести установку проходного выключателя изначально необходимо установить в требуемом месте монтажную коробку. Предварительно из нее следует выкрутить шурупы и аккуратно выломать в ней заглушки отверстий для подвода электрических проводов.

Дальше можно приступать непосредственно к установке. Вначале работы необходимо удостовериться в том, что монтажная коробка свободно перемещается в предварительно выдолбленной под нее нише. Далее потребуется приготовить раствор из строительного гипса (алебастра), смешав его с водой до получения средней густоты.

При помощи узкого шпателя небольшое количество этого раствора помещают в выдолбленную нишу и немного раствора наносят на внешнюю заднюю часть коробки. После этого коробку аккуратно вставляют в нишу, устанавливая ее таким образом, чтобы край коробки находился в одной плоскости с поверхностью стены.

При необходимости, для того, чтобы обеспечить максимально прочную фиксацию коробки, добавляют алебастровый раствор. Теперь появилось немного свободного времени, пока гипс полностью не застынет.

За это время можно зачистить концы электропроводов, удалив с них изоляцию на 5-7 мм. Следует отметить, что общая длина свободных проводов не должна превышать 10 сантиметров. Обусловлено это тем, что чрезмерно длинный провод не позволит разместить выключатель в коробке, в то время как с чрезмерно коротким проводником будет проблематично работать.

Как зафиксировать проходной выключатель в подрозетнике

Перед тем, как монтировать выключатель в монтажную коробку его следует разобрать. В большинстве случаев, для этого достаточно снять клавишу (или клавиши, если выключатель двойной или тройной), аккуратно поддев ее плоской отверткой.

Далее требуется снять фиксатор, удерживающий верхнюю накладку. После удаления накладки к выключателю можно подключать электропровода, для чего зачищенные концы вставляют в технологические гнезда и закрепляют их винтом-фиксатором.

После того как подключение и установка проходного выключателя будет завершена необходимо хорошенько закрепить его в монтажной коробке. Осуществляется посредством специальных рычажков, предусмотренных на выключателе, а также при помощи шурупов, ранее вывинченных из монтажной коробки.

Если в дальнейшем планируется оклеивать стены обоями, то смысла ставить на место клавиши выключателя нет, целесообразнее провести эту операцию после завершения «обойных» работ.

Похожие материалы на сайте:

Понравилась статья – поделись с друзьями!



Прямые кабели

и кроссоверные кабели: ключевое различие

Что такое кабель Ethernet?

Кабель Ethernet – это сетевой кабель, используемый для высокоскоростных проводных сетевых подключений между двумя устройствами. Сетевой кабель состоит из четырехжильного кабеля, состоящего из жил типа витая пара. Он используется для передачи данных на обоих концах кабеля, который называется разъемом RJ45.

Кабели Ethernet делятся на категории Cat 5, Cat 5e, Cat 6 и UTP.Кабель Cat 5 может поддерживать сеть Ethernet 10/100 Мбит / с, а кабель Cat 5e и Cat 6 – поддержку сети Ethernet, работающей на скорости 10/100/1000 Мбит / с.

Что такое прямой кабель?

Прямой кабель

Прямой кабель – это тип CAT5 с разъемами RJ-45 на каждом конце, и каждый из них имеет одинаковые выводы. Он соответствует стандартам T568A или T568B. Для единообразия во всей локальной сети используется один и тот же цветовой код. Этот тип кабеля витая пара используется в локальной сети для подключения компьютера или сетевого концентратора, такого как маршрутизатор.Это один из самых распространенных типов сетевого кабеля.

Что такое кроссоверный кабель?

Кроссовер Кабель

Перекрестный кабель – это тип CAT 5, в котором один конец имеет конфигурацию T568A, а другой конец – конфигурацию T568BC. В этом типе кабельного подключения контакт 1 перекрещивается с контактом 3, а контакт 2 перекрещивается с контактом 6.

Перекрестный кабель используется для соединения двух или более вычислительных устройств. Внутренняя разводка перекрестных кабелей меняет местами передачу и прием сигналов.Он широко используется для подключения двух устройств одного типа: например, двух компьютеров или двух коммутаторов друг к другу.

По внешнему виду кроссоверные кабели Ethernet очень похожи на обычные кабели Ethernet. Тем не менее, они различаются порядком расположения проводов. Этот тип кабеля Ethernet предназначен для прямого подключения к сетевым устройствам того же типа через Ethernet. Перекрестные кабели в основном используются для прямого подключения двух хостов.

КЛЮЧЕВЫЕ ОТЛИЧИЯ:

• Перекрестный кабель, контакт 1 пересечен с контактом 3, а контакт 2 пересечен с контактом 6, в то время как в прямом кабеле контактное соединение является взаимно однозначным.
• Прямые кабели в основном используются для подключения разнородных устройств, а перекрестные кабели в основном используются для подключения аналогичных устройств.
• Прямой кабель соединяет компьютер с модемом DSL, а перекрестный кабель соединяет маршрутизатор с маршрутизатором и компьютер с компьютером.

Когда использовать прямой кабель?

Компьютер – сетевой коммутатор / концентратор

Вот приложения, в которых следует использовать перекрестный кабель:

• Он помогает подключить компьютер к обычному порту коммутатора / концентратора.
• Вы можете использовать его для подключения компьютера к LAN-порту кабельного / DSL-модема.
• Он позволяет подключать порт WAN маршрутизатора к порту LAN кабельного / DSL-модема.
• Подключите 2 коммутатора или концентратора к одному из концентраторов или коммутаторов, используя восходящий порт, а другой – через обычный порт.

Когда использовать перекрестный кабель?

Использование перекрестного кабеля – компьютер к компьютеру Маршрутизатор на маршрутизатор

Вот приложение, в котором следует использовать перекрестный кабель:

• Он может подключать компьютер к компьютеру без коммутатора или концентратора.
• Сетевое устройство к сетевому устройству. Например, маршрут до роутера.
• Перекрестный кабель позволяет установить прямое соединение между двумя вычислительными устройствами через порты Ethernet.
• Соединяет два компьютера напрямую.
• Вы можете подключить два концентратора / коммутатора, используя обычный порт как в коммутаторах, так и в концентраторах.

Разница между кроссовером и прямым кабелем

Вот разница между кроссовером и прямым кабелем

Прямо через	Кроссовер
Прямой кабель представляет собой тип CAT5 с разъемами RJ-45 на каждом конце, и каждый из них имеет одинаковые выводы.	Перекрестный кабель – это тип CAT, в котором один конец соответствует конфигурации T568A, а другой конец – конфигурации T568B.
Это один из наиболее часто используемых форматов сетевых кабелей.	Используется только для определенных приложений.
Вы также можете подключить его к порту LAN маршрутизатора к порту восходящей связи коммутатора / концентратора.	Вы можете подключить его к LAN-порту маршрутизатора к обычному порту коммутатора или концентратора
Прямой кабель соединяет компьютер с портом LAN кабельного или DSL-модема.	Перекрестный кабель подключается к порту LAN маршрутизатора с обычным портом коммутатора / концентратора.
Если вы хотите соединить два устройства разных типов, используйте прямой кабель.	Вам следует использовать перекрестный кабель, если вы хотите подключить два устройства одного типа.
Он помогает подключить порт WAN маршрутизатора к порту LAN кабельного или DSL-модема.	Вы можете подключить два коммутатора / концентратора, используя обычный порт в обоих коммутаторах / концентраторах.
Для подключения в основном используются прямые кабели, в отличие от устройств.	В то время как перекрестные кабели в основном используются для подключения подобных устройств.

Прямой или кроссоверный кабель

, какой выбрать?

Выбор сетевого кабеля зависит от вашего приложения. Если вы хотите, чтобы ваш кабель соединялся с вашим компьютером и принтером вместе, вам понадобится перекрестный кабель. Если у вас несколько компьютеров и принтер, купите выключатель .

Все компьютеры, подключенные к коммутатору с помощью прямого кабеля –, и принтер должны быть подключены к коммутатору с помощью прямого кабеля.

	СТУПИЦА	ПЕРЕКЛЮЧАТЕЛЬ	МАРШРУТИЗАТОР	PC
Ступица	Кроссовер	Кроссовер	Прямой	Прямой
Переключатель	Кроссовер	Кроссовер	Прямой	Прямой
Маршрутизатор	Прямой	Прямой	Кроссовер	Кроссовер
ПК	Прямой	Прямой	Кроссовер	Кроссовер

4.Сети VLAN и транкинг – Руководство по маршрутизации и коммутации пакетов [Книга]

В любом отдельном сегменте общей мультимедийной локальной сети передачи распространяются через весь сегмент. По мере увеличения дорожной активности больше столкновений возникают, и передающие узлы должны отступить и ждать, прежде чем пытаться передача снова. Пока коллизия устранена, другие узлы также должны подождите, еще больше увеличивается перегрузка в сегменте LAN.

В левой части рисунка 4-1 изображен небольшой сеть, в которой ПК 2 и ПК 4 одновременно пытаются выполнить передачу.В кадры распространяются от компьютеров, в конечном итоге сталкиваясь с каждым другой где-то между двумя узлами, как показано справа. В повышенное напряжение и мощность затем распространяются прочь от места происшествия столкновение. Обратите внимание, что столкновение не продолжается после включения переключателей. любой конец. Это границы столкновения домен . Это одна из основных причин использования переключателей. замена ступиц. Хабы (и точки доступа) просто плохо масштабируются, сетевой трафик увеличивается.

Рисунок 4-1. До и после коллизии

Использование коммутаторов на уровне 2 устраняет большую часть масштабирования проблема, потому что они отфильтровывают такие проблемы, как столкновения. Вместо, передачи теперь регулируются поведением переключателей и широковещательный домен. Широковещательный домен определяет область по которому будет распространяться широковещательный кадр. Например, запрос ARP выдается ПК 3, в результате получается широковещательный кадр, который распространяется через полностью переключается на маршрутизаторы, как показано на рисунке 4-2.Широковещательный кадр имеет широковещательный адрес ( FF-FF-FF-FF-FF-FF ) в качестве пункта назначения MAC.

Рисунок 4-2. Широковещательный домен

С улучшенной производительностью и фильтрацией в результате использования коммутаторов существует соблазн создать большие топологии уровня 2 и добавить много узлов, но это создаст большой широковещательный домен. Эта проблема заключается в том, что все устройства в сети (компьютеры, принтеры, коммутационные оборудование и т. д.) генерировать широковещательные и многоадресные кадры, которые проходят через весь широковещательный домен, конкурирующий с трафиком данных за пропускную способность.Много этого трафика предназначен для управления сетью и включает протоколы для разрешения адресов (ARP), динамической конфигурации хоста (DHCP), охвата дерево (STP) и набор задач Windows. Рисунок 4-3 иллюстрирует потенциальную трудность. Предположим, что ПК1 сгенерировал следующие запросы: ARP, Windows регистрация и DHCP.

Рисунок 4-3. Рост широковещательного кадра

Поскольку все запросы используют широковещательный кадр, так как они есть полученные на Коммутаторе 1, кадры пересылаются во всех направлениях.Как другие переключатели в топологии следуют их примеру, кадры проходят через всю сети и принимаются на всех остальных узлах и маршрутизаторах.

По мере увеличения количества сетевых узлов сумма накладных расходов также увеличивается. Каждый коммутатор может быть подключен к десяткам узлов, с каждый узел генерирует несколько широковещательных кадров. Если достаточно трафика Даже коммутируемая сеть может иметь низкую производительность. Развертывание VLAN могут помочь решить эту проблему, разделив широковещательный домен и разделение движения.

2-портовый коммутатор общего доступа USB-C Gen 2 с сквозным питанием – US3342, Периферийные коммутаторы ATEN

ATEN US3342 – это 4-портовое устройство совместного использования периферийных устройств USB 3.2 Gen 2, которое позволяет пользователям обмениваться данными между четырьмя USB-устройствами в два разных ноутбука с USB-C. US3342 совместим с USB 3.2 Gen 2, который может поддерживать скорость передачи данных до 10 Гбит / с, а также совместим с USB 3.1 Gen 1, USB 2.0 и USB 1.1.

С помощью US3342 вы можете быстро и легко переключать компьютеры с помощью удобной кнопки выбора удаленного порта со светодиодным индикатором, который указывает, какой компьютер активен.Он обеспечивает питание, соответствующее USB-C ноутбукам Windows или Mac с характеристиками профиля PD 5 В, 9 В, 15 В и 20 В.

Обладая эксклюзивной функцией программного обеспечения BEZEL X, US3342 позволяет двум ноутбукам обмениваться файлами и данными на двух разных платформах – Windows и Mac, перетаскивая мышь с одного экрана на другой. Программное обеспечение BEZEL X упрощает управление и передачу файлов одним пальцем.

Соединительные кабели связаны, чтобы сэкономить на дополнительных расходах на покупку дополнительных USB-кабелей.Дополнительный кабель USB-C, входящий в комплект US3342, позволяет пользователям подключать его к ноутбукам USB-C для гибкой установки. US3342 – самое экономичное решение для ноутбуков с USB-C.

В заключение отметим, что US3342 с его компактной и универсальной конструкцией является идеальным решением для пользователей, которые стремятся сэкономить место на рабочем столе и поддерживать его эффективную организацию в хорошем состоянии.

• Позволяет двум компьютерам USB-C совместно использовать 4 периферийных устройства USB 3.2 Gen 2 со скоростью передачи данных до 10 Гбит / с
• Поддерживает USB-C Power Delivery 3.0 для зарядки ноутбука до 85 Вт (необходим дополнительный адаптер питания USB-C) *
• BEZEL X – включение функции передачи файлов и управления мышью между двумя платформами, Windows и Mac
• Поддерживает профили питания 5 В, 9 В, 15 В и 20 В. Технические характеристики питания
• Переключение устройства с помощью удаленного переключателя портов нажатием кнопки
• Светодиоды Индикатор консоли – позволяют пользователям узнать, какой компьютер активен
• Plug and play – Драйверы или внешний адаптер питания не требуются
• Защита от перегрузки по току
• Apple Совместимость с микросхемой M1

  * Для зарядки устройства рекомендуется сертифицированный однопортовый адаптер питания USB-C PD с ограниченным источником питания (LPS) мощностью более 65 Вт.Минимальные системные требования к питанию для основных функций USB должны составлять не менее 5 В, 3 А.

Коммутация уровня 3 и уровня 2

В этой статье обсуждается разница между коммутаторами уровня 2 и уровня 3 и соответствующие варианты использования для каждого из них.

Обзор

Традиционная коммутация работает на уровне 2 модели OSI, где пакеты отправляются на определенный порт коммутатора на основе MAC-адресов назначения. Маршрутизация работает на уровне 3, где пакеты отправляются на определенный IP-адрес следующего перехода на основе IP-адреса назначения.Устройства в одном сегменте уровня 2 не нуждаются в маршрутизации для достижения локальных узлов. Однако необходим MAC-адрес назначения, который можно определить с помощью протокола разрешения адресов (ARP), как показано ниже:

Здесь ПК A хочет отправить трафик на ПК B по IP-адресу 192.168.1.6. Однако он не знает уникальный MAC-адрес, пока не обнаружит его через ARP, который транслируется по всему сегменту уровня 2:

Затем он отправляет пакет на соответствующий MAC-адрес назначения, который затем коммутатор пересылает на правильный порт на основе своей таблицы MAC-адресов.

В среде коммутатора уровня 2 существует широковещательный домен. Любой широковещательный трафик на коммутаторе будет перенаправлен на все порты, за исключением порта, на который прибыл широковещательный пакет. Широковещательные сообщения содержатся в том же сегменте уровня 2, поскольку они не пересекают границу уровня 3.

Большие широковещательные домены уровня 2 могут быть подвержены определенным непредвиденным проблемам, таким как широковещательные штормы, которые могут вызывать сбои в работе сети.Кроме того, может быть предпочтительнее разделить определенных клиентов на разные широковещательные домены по соображениям безопасности и политики. Именно тогда становится полезным настраивать VLAN. Коммутатор уровня 2 может назначать сети VLAN определенным портам коммутатора, которые, в свою очередь, находятся в разных подсетях уровня 3 и, следовательно, в разных доменах широковещательной передачи. Сети VLAN обеспечивают большую гибкость, позволяя различным сетям уровня 3 совместно использовать одну и ту же инфраструктуру уровня 2. На изображении ниже показан пример среды с несколькими VLAN на коммутаторе уровня 2:

Поскольку виртуальные локальные сети существуют в своей собственной подсети уровня 3, для передачи трафика между виртуальными локальными сетями потребуется маршрутизация.Здесь можно использовать переключатель уровня 3. Коммутатор уровня 3 – это, по сути, коммутатор, который может выполнять функции маршрутизации в дополнение к коммутации. Клиентскому компьютеру требуется шлюз по умолчанию для подключения уровня 3 к удаленным подсетям. Когда компьютер отправляет трафик в другую подсеть, MAC-адрес пункта назначения в пакете будет MAC-адресом шлюза по умолчанию, который затем примет пакет на уровне 2 и перейдет к маршрутизации трафика к соответствующему пункту назначения на основе своей таблицы маршрутизации.

На схеме ниже показан пример коммутации уровня 3 между сетями VLAN через два ее интерфейса VLAN. Как и прежде, устройству уровня 3 по-прежнему необходимо будет разрешить MAC-адрес ПК B посредством широковещательного запроса ARP, транслируемого в VLAN 20. Затем оно перезаписывает соответствующий MAC-адрес назначения и пересылает пакет обратно из сегмента уровня 2:

Знакомство с переключателями Kailh, включая Speed ​​& Box – The Keyboard Company

Самая популярная из когда-либо опубликованных нами статей – это руководство по переключателям Cherry MX, которые лежат в основе многих механических клавиатур.Однако Cherry – далеко не единственная компания, производящая переключатели в наши дни, и все более популярной альтернативой являются переключатели Kailh китайской фирмы Kaihua Electronics. Вот все, что вам нужно знать.

Существует три основных семейства коммутаторов Kailh:

1. По умолчанию: переключатели, имитирующие оригинальный дизайн Cherry
2. Скорость: переключатели с сокращенным ходом и расстоянием срабатывания
3. Коробка: выключатели со стержнем, окруженным коробкой для защиты

Как и переключатели Cherry MX, разные переключатели Kailh имеют разные цвета и соответствующие характеристики.Мы рассмотрим каждый из них по очереди, объясняя, чем их конструкция отличается и что они хотят использовать. После этого мы рассмотрим некоторые другие распространенные вопросы и ответы о переключателях Kailh.

1. Переключатели Kailh по умолчанию (синий, коричневый, красный)

Изображение предоставлено: LethalSquirrel, GeekHack

Kailh производит переключатели, которые работают почти так же, как и оригинальные конструкции Cherry; это легальные клоны. Если вы знакомы с переключателями Cherry, эти альтернативы Kailh не требуют особого представления: синий – тактильный и щелкающий переключатель, коричневый – тактильный переключатель, а красный – легкий линейный переключатель.Мы будем называть эти переключатели по умолчанию, в отсутствие какой-либо существующей номенклатуры.

Согласно тестированию Input Club , между средним переключателем Kailh и средним переключателем Cherry есть некоторые различия: красные переключатели требуют небольшого дополнительного усилия для срабатывания, синие переключатели требуют немного меньше, в то время как коричневый переключатель едва заметен. отличается, так как кажется немного более… осязательным. Несмотря на эти изменения, общий опыт набора текста очень похож.

2. Переключатели скорости Kailh (серебро, медь, бронза, золото)

Как объяснялось ранее, переключатели скорости – это, по сути, укороченные версии существующих переключателей в стиле MX, обеспечивающие более быстрое срабатывание и предназначенные для игр.В то время как Cherry производит укороченные линейные переключатели, Speed ​​Silver, Kailh выпустила четыре различных укороченных переключателя: Silver, Copper, Bronze и Gold.

Переключатель Kailh Silver очень похож на Cherry Speed ​​Silver: легкий (40 гс) линейный переключатель с укороченным ходом (3,5 мм) и расстоянием срабатывания (1,1 мм).

Переключатель Kailh Copper – это мягкий тактильный переключатель с тактильным выступом (50 гс) и точкой срабатывания всего 1,1 мм на расстоянии 3,5 мм. В сочетании с небольшим усилием срабатывания (40 гс) у вас есть переключатель, способный справиться как с играми, так и с чрезвычайно быстрым набором текста – определенно стоит попробовать.

Kailh’s Bronze и Gold – это переключатели скорости с щелчком, очень похожие на переключатель Cherry’s Blue с той же слышимой щелкающей обратной связью, но с более коротким перемещением и точками активации.

Kailh Gold ближе всего к синему переключателю, с рабочей силой 50 гс, тактильным ударом, требующим 60 гс, общим ходом 3,5 мм и точкой срабатывания 1,4 мм, что делает его более подходящим для игр.

Переключатель Bronze почти такой же, с рабочей силой 50 гс, тактильный удар, требующий 60 гс, общий ход 3.5 мм, но с точкой срабатывания 1,1 мм, что делает его еще более подходящим для игр.

Итак, чтобы подвести итог, вот четыре переключателя скорости, краткое описание, их сила срабатывания / тактильная сила и точка срабатывания.

• Kailh Silver: мягкий линейный – 40 гс / 1,1 мм
• Kailh Copper: мягкий на ощупь – 50 гс / 1,1 мм
• Kailh Bronze: мягкий щелчок – 60 гс / 1,1 мм
• Kailh Gold: очень мягкий щелчок – 60 гс / 1,4 мм

3. Выключатели Kailh Box

Идентифицировать коробчатый переключатель Kailh довольно просто: просто найдите коробчатый корпус, который окружает знакомый крестообразный шток в стиле MX.Эта коробка защищает коммутатор от пыли и влаги и обеспечивает степень защиты IP56. Однако механизм означает, что они совместимы только со светодиодами SMD, а не со сквозными светодиодами (немного чаще).

На данный момент существует четыре различных разновидности, каждая из которых имеет свой цвет: красный ящик, коричневый ящик, белый ящик и черный ящик. Опять же, если вы знакомы с переключателями по умолчанию, вы можете догадаться о некоторых их характеристиках: Box Red – легкий линейный переключатель, Box Black – более тяжелый линейный переключатель, Box Brown – тактильный, а Box White – щелкающий.

Интересно, что каждый переключатель Box имеет одинаковое расстояние перемещения и срабатывания: 1,8 мм для срабатывания и 3,6 мм в целом. Это немного короче, чем переключатели по умолчанию, и вы можете почувствовать небольшую разницу, когда дело доходит до скорости.

Вот видео на YouTube от Kailh, демонстрирующее новые переключатели:

Еще раз краткое содержание:

• Kailh Box Red: мягкий линейный
• Kailh Box Black: тяжелый линейный
• Kailh Box Brown: тактильный
• Kailh Box Белый: щелкающий

Как вы произносите Kailh?

Kailh обычно произносится как капуста, эта листовая капуста.Однако это китайское слово, и другие варианты произношения довольно распространены.

Так же ли надежны переключатели Kailh, как Cherry?

Основываясь на нашем собственном тестировании и общем мнении в сообществе механических клавиатур, переключатели Kailh столь же надежны, как и переключатели Cherry. Компания производит переключатели на протяжении десятилетий, и ее новые модели демонстрируют интерес и мастерство компании в этой области.

Есть ли другие переключатели Kailh?

Да, конечно.Есть тонны. Например, переключатели выше – это щелкающие низкопрофильные переключатели – интересная комбинация, которая напоминает лучшие клавиатуры для ноутбуков!

Однако эти три основные группы являются наиболее общедоступными и / или интересными для обсуждения. Если вы хотите, чтобы мы применили другой переключатель Kailh, дайте нам знать!

Подведение итогов

Надеюсь, это руководство было для вас полезным! Дайте нам знать, что вы думаете, в комментариях ниже, и если у вас есть какие-либо вопросы или неточности, свяжитесь с нами.Спасибо, что прочитали, и мы поймем вас на следующем!

Сигнализация соты

| Изучайте науку в Scitable

Как только рецепторный белок получает сигнал, он претерпевает конформационное изменение, которое, в свою очередь, запускает серию биохимических реакций внутри клетки. Эти внутриклеточные сигнальные пути, также называемые каскадами передачи сигналов , обычно усиливают сообщение, производя множественные внутриклеточные сигналы для каждого рецептора, который связан.

Активация рецепторов может запускать синтез малых молекул, называемых вторичными мессенджерами , которые инициируют и координируют внутриклеточные сигнальные пути. Например, циклический AMP (цАМФ) является обычным вторичным мессенджером, участвующим в каскадах передачи сигналов. (Фактически, это был первый когда-либо обнаруженный второй мессенджер.) ЦАМФ синтезируется из АТФ с помощью фермента аденилилциклазы , который находится в клеточной мембране. Активация аденилатциклазы может привести к производству сотен или даже тысяч молекул цАМФ.Эти молекулы цАМФ активируют фермент протеинкиназу A (PKA), который затем фосфорилирует множественных белковых субстратов, присоединяя к ним фосфатные группы. Каждый шаг в каскаде дополнительно усиливает исходный сигнал, а реакции фосфорилирования опосредуют как краткосрочные, так и долгосрочные ответы в клетке (рис. 2). Как цАМФ перестает сигнализировать? Он разлагается ферментом фосфодиэстеразой.

Другие примеры вторичных мессенджеров включают диацилглицерин (DAG) и инозитол-1,4,5-трифосфат (IP3), которые оба продуцируются ферментом фосфолипазой , также являющимся мембранным белком.IP3 вызывает высвобождение Ca ²⁺ – еще одного второго мессенджера – из внутриклеточных хранилищ. Вместе DAG и Ca ²⁺ активируют другой фермент, называемый протеинкиназой C (PKC).

Рисунок 2: Пример каскада передачи сигнала с участием циклического AMP

Связывание адреналина с адренергическим рецептором запускает каскад реакций внутри клетки.Каскад передачи сигнала начинается, когда аденилатциклаза, мембраносвязанный фермент, активируется молекулами G-белка, связанными с адренергическим рецептором. Аденилилциклаза создает несколько молекул циклического АМФ, которые разветвляются и активируют протеинкиназы (в данном примере PKA). Протеинкиназы могут проникать в ядро ​​и влиять на транскрипцию.

Общие сведения о формировании портов и очереди для CoS ​​на коммутаторах серии EX | Руководство пользователя по классу обслуживания (коммутаторы серии EX, кроме коммутаторов EX4600 и EX9200)

Когда объем трафика в сети коммутатора превышает максимальную пропускную способность, пакеты теряются из-за перегрузки в сети.Избыточный трафик в сети должен обрабатываться тщательно, чтобы гарантировать минимальную потерю данных в сети или ее отсутствие. Класс обслуживания (CoS) конфигурация включает несколько параметров, которые классифицируют трафик в разные очереди, а также определить приоритеты потери пакетов (PLP) для обеспечения бесперебойной передачи данных в сети. Вы можете использовать эти параметры конфигурации для управления или формирования трафика для определенного порт на коммутаторе или для определенной очереди CoS. В то время как формирование порта определяет максимальная пропускная способность, выделяемая интерфейсу, определяет формирование очереди ограничение на использование избыточной пропускной способности для каждой очереди.

Формирование порта

Формирование порта позволяет формировать совокупный трафик через порт или канал на скорость ниже линейной. Вы можете настраивать интерфейсы для формирования трафика на основе полосы пропускания с ограниченной скоростью от общей пропускной способности интерфейса. Это позволяет вам формировать вывод интерфейса так, чтобы интерфейс передавал меньше трафика, чем он способен передавать. Для формирования порта вы можете указать формирование скорость как пиковая скорость, с которой трафик может проходить через интерфейс.Вы можете указать скорость как значение в битах в секунду (бит / с) либо как десятичное число или десятичное число, за которым следует аббревиатура k (1000), m (1000000) или g (1000000000), и значение может варьироваться от 1000 до 160 000 000 000 бит / с.

По умолчанию формирование на интерфейсе не настроено. если ты не настраивать скорость формирования на интерфейсе, формирование по умолчанию скорость составляет 100 процентов, что эквивалентно тому, что формирование не настроено. для этого интерфейса.

На коммутаторах серии EX, кроме коммутаторов EX4300, при настройке скорость формирования на агрегированном интерфейсе Ethernet (ae), все участники интерфейса ae формируются с заданной скоростью формования.Для Например, рассмотрим интерфейс ae0, который состоит из трех интерфейсов: ge-0/0/0, ge-0/0/1 и ge-0/0/2. Если скорость формирования X Mpbs настроен на ae0, трафик со скоростью X Mpbs проходит через каждый из трех интерфейсов. Таким образом, общий поток трафика через ae0 будет со скоростью 3X Мбит / с. На коммутаторах EX4300 когда вы настраиваете скорость формирования на интерфейсе ae, трафик делится поровну между членами интерфейса ae.

Формирование очереди

Формирование очереди регулирует скорость, с которой очереди передают пакеты.Например, используя формирование очереди, вы можете ограничить скорость для строгого приоритета. очередь, чтобы очередь со строгим приоритетом не блокировалась (или не зависала) очереди с низким приоритетом. Аналогично для любой очереди можно настроить очередь формирование.

Вы можете указать формирование очереди как максимальную скорость, с которой может проходить через очередь или в процентах от доступной полосы пропускания. На коммутаторах серии EX, кроме коммутаторов EX4300, можно указать скорость как значение от 3200 до 160 000 000 000 бит / с и процент как значение от 0 до 100 процентов.На коммутаторах EX4300 можно указать скорость как значение от 8000 до 160 000 000 000 бит / с и процент как значение от 0 до 100 процентов.

.
