Электромонтаж в частном доме

Проектирование электропроводки в частном доме предполагает учет ряда факторов, связанных как с особенностями устройства внутренних жилых пространств, так и со способом подводки силового кабеля. В отличие от типового многоквартирного жилья, где преобладают негорючие материалы, в этой ситуации элементы строительных конструкций чаще всего изготавливаются на основе древесины и других легко воспламеняющихся структур. Именно поэтому перед проведением монтажных работ в загородных строениях особое внимание уделяется безопасным приемам прокладки, предъявляемым к электропроводке и полностью отвечающим основным положениям действующих ПУЭ.


Уважаемые читатели! Недавно в нашем блоге вышла еще одна полезная статья: Разница между ВДТ и АВДТ. Добавьте ее в закладки прямо сейчас-не пожалеете!


Монтаж электропроводки – это заключительная стадия целого комплекса работ, включающих в свой состав не только проектирование системы, но и такие важные этапы, как:

  1. Выбор способа прокладки электрического кабеля при заданном типе питания (220 или 380 Вольт).
  2. Определение суммарной мощности, на которую должна быть рассчитана проводка, а также составление схемы распределения нагрузок по отдельным потребительским группам.
  3. Перед началом монтажных работ важно определиться со способом ввода силового кабеля в дом, после чего необходимо прорисовать подробную схему монтажа электропроводки на плане жилого строения.
Известно, что по способу прокладки электропроводки внутри помещений она подразделяется на два типа: скрытая и открытая. Первая из них организуется в толще стен, для чего в них подготавливаются специальные канавки, называемые штробами.

Второй тип отличается от первого тем, что в этом случае провода прокладываются прямо по поверхности стен или помещаются в специальные пластиковые (металлические) кожуха-каналы. При желании кабельные жилы можно провести и в гофре из синтетического материала.


При скрытой проводке согласно ПУЭ п. 2.1.49  провод должен быть защищен со всех сторон конструкцией из несгораемых материалов толщиной не менее 1 сантиметра. Если работы ведутся в строениях со стенами из негорючих материалов – провода или кабели допускается прокладывать без защитных кожухов. Они укладываются в уже подготовленные канавки в виде жгута или крепятся поверх кирпичной или блочной стены, а затем закрывается слоем штукатурки.
Скрытый способ оформления проводки подходит, как правило, только для жилых комнат. Для служебный помещений в ПУЭ предусмотрены некоторые ограничения. Так согласно п. 7.1.37 в сырых и особо влажных помещениях прокладывать кабель рекомендуется только открытым способом. Это же требование распространяется на имеющиеся в любом загородном доме подвалы и чердаки.

Сколько фаз выбрать для частного дома?

Выбор типа питания для загородного жилого строения зависит от следующих факторов:
  • Предполагает ли владелец дома устанавливать в нем силовое оборудование наподобие деревообрабатывающего фрезеровального станка, например.
  • Потребуется ли ему подключать к сети агрегаты, содержащие в своем составе 3-х фазные асинхронные двигатели (включая насосные станции и подобные им машины).
  • Планирует ли он покупать в будущем другую технику, способную работать только от трехфазного питания 380 Вольт.
При положительном ответе хотя бы на один из этих вопросов хозяину дома необходимо получить разрешение на оформление соответствующего подсоединения к высоковольтной линии. Для получения официального подтверждения от «Энергосбыта» владелец частного хозяйства должен предоставить убедительные аргументы с расчетом затребованной полной мощности.

Ввод электричества в дом

Одним из самых сложных вопросов, с которыми приходится сталкиваться при подключении дома к электроснабжению – получение разрешения на ввод силового кабеля в частное строение. Со стороны организаций, ответственных за отпуск электроэнергии потребителю по конкретному ответвлению, в этом случае выступает «Энергосбыт». Чтобы законно оформить эту процедуру – от пользователя потребуется сначала разработать, а затем утвердить проект электроснабжения жилого дома. Помимо этого, необходимо будет подготовить технические условия на подключение силового кабеля с определенным типом питающего напряжения.

Первое, с чем следует определиться перед началом монтажа силовой линии – это какой кабель оптимально подойдет для ее прокладки в пределах дома и на улице. Для ввода в строение, как уже отмечалось, удобнее всего воспользоваться самонесущим проводом СИП. Для прокладки же внутри помещений оптимально подходят следующие разновидности кабельной продукции: Основные параметры, учитываемые при выборе подходящего типа изделия для монтажа электропроводки – количество жил, а также их сечение.

Поделиться записью

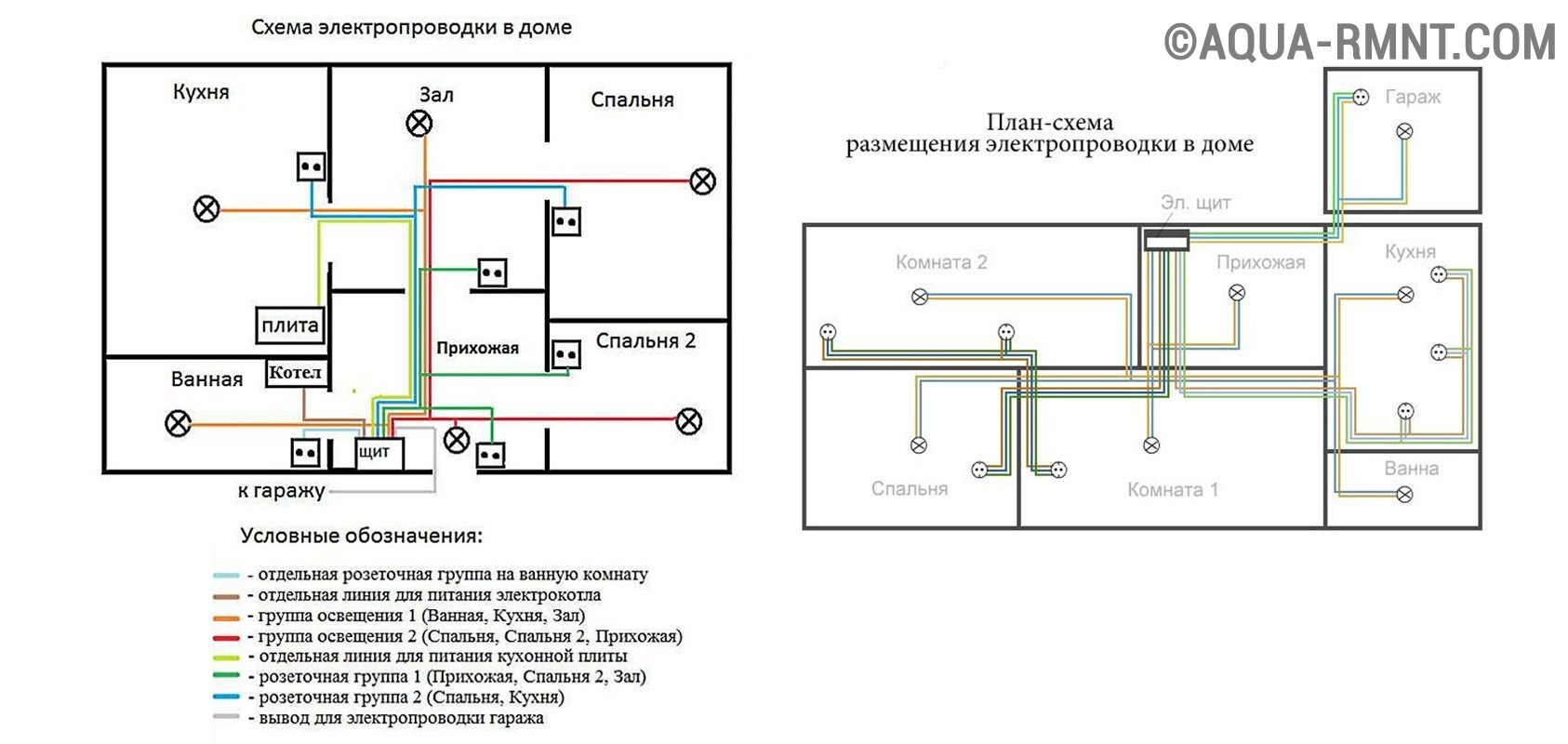

Схема электропроводки в частном доме, квартире, офисе. Сделаем проект электроснабжения и выполним монтаж.

Заказать схему электропроводки можно по телефонам:

+7(495)118-32-15, +7(495)118-34-20

Для уточнения цены присылайте задание на почту: [email protected]

Для Энергетиков, Архитекторов, Строителей действуют партнерские условия!


Схема электроразводки — важный документ в электрохозяйстве любого объекта, будь то квартира, офис или предприятие. В зависимости от масштабов производства в организации может существовать несколько однолинейных схем. Для чего они нужны и какие требования к ним предъявляются?


Виды схем электропроводки


Существуют расчетные и исполнительные схемы электропроводки. Первый тип создается на этапе проектирования и, как правило, входит в проектную документацию. Исполнительная однолинейная схема создается на основе существующего объекта со смонтированной электросистемой. Потребность в исполнительной схеме может возникнуть в случае изменения электрической сети или подключения к ней нового субабонента.

Технически однолинейная схема представляет собой упрощенную принципиальную схему целого цеха, или отдельного участка или оборудования. Цель создания схемы — кратко дать информацию о существующей сети.

Чаще всего однолинейные схемы используются для заключения договора на поставку электроэнергии между организацией и субабонентом. Особенно это актуально для больших производственных предприятий с большими мощностями. На однолинейной схеме, как правило, указывают границу балансовой принадлежности, разграничение, кому какое оборудование принадлежит. Без наличия однолинейной схемы подобный договор не заключается.

Требования к схеме

Поскольку однолинейная схема является частью проектной документации, то к ней предъявляются определенные требования. В частности, они прописаны в двух действующих ГОСТах — ГОСТ 2.702-75 и ГОСТ 2.709.

Однако основное требование к однолинейной схеме на предприятии — информативность. Как правило, в ней отображена следующая информация:

•    точка подключения объекта и граница разграничения;
•    расчетные токи и мощность подключаемого объекта;
•    сведения о приборах коммерческого учета;
•    сведения о технических параметрах ВРУ;
•    марку и длину питающего кабеля;
•    расчетные значения потерь и нагрузок;
•    сведения о коммутационном оборудовании;
•    другая информация.

В некоторых случаях этот список может состоять из других пунктов — дополняться или, наоборот, быть меньше.

Все зависит от конкретного объекта.

Кроме однолинейных схем подключения субабонентов, энергетики предприятий составляют исполнительные однолинейные схемы оборудований, силовых щитов, щитов освещения и прочего. Они составляются для эксплуатации дежурным персоналом.

Цена схемы электропроводки

Стоимость определяется из назначения объекта: квартира, здание, промышленный цех и т.д., площади помещения и выделенной мощности.
Если вы не знаете требований, которые правила накладывают на однолинейные схемы, или не имеет опыта их составления — вам лучше обратиться к специалистам. Компания «МосМонтаж» предлагает составление схем любой сложности. Кроме непосредственного составления и расчета, наша организация помогает согласовывать их с контролирующими государственными органами.



Ждем вас в офисе для бесплатной консультации по инженерным сетям!



Карта проезда в офис, метро Новокузнецкая



Все инженерные сети: электрика,  водоснабжение, отопление и вентиляция!



Бесплатный выезд инженера для оценки объемов!



Гарантия на работы 5 лет!



Компания более 20 лет на рынке, есть все Лицензии СРО и МЧС



Для Госзаказчиков, ТСЖ, Служб эксплуатации действуют партнерские бонусы и скидки!



Заявки на проект и монтажные работы ждем на почту

[email protected] ru



Для заказа выезда инженера звоните

+7(495) 118-32-15

+7(495) 118-34-20



назначение, виды, принципы проектирования, требования к оформлению


При строительстве частного дома на первое место выходит строительство инженерных сетей и коммуникаций, электроснабжение в частном доме. И здесь основная роль отводится электроснабжению. В создании домашнего уюта большое значение имеют электробытовые приборы, их мощность и количество.

В первую очередь, для электроснабжения, необходимо выполнить проект, он создаётся на основе технических условий. Потом на основании проекта выполняются электромонтажные работы. Всё это должна выполнять специализированная организация, имеющая соответствующую лицензию.

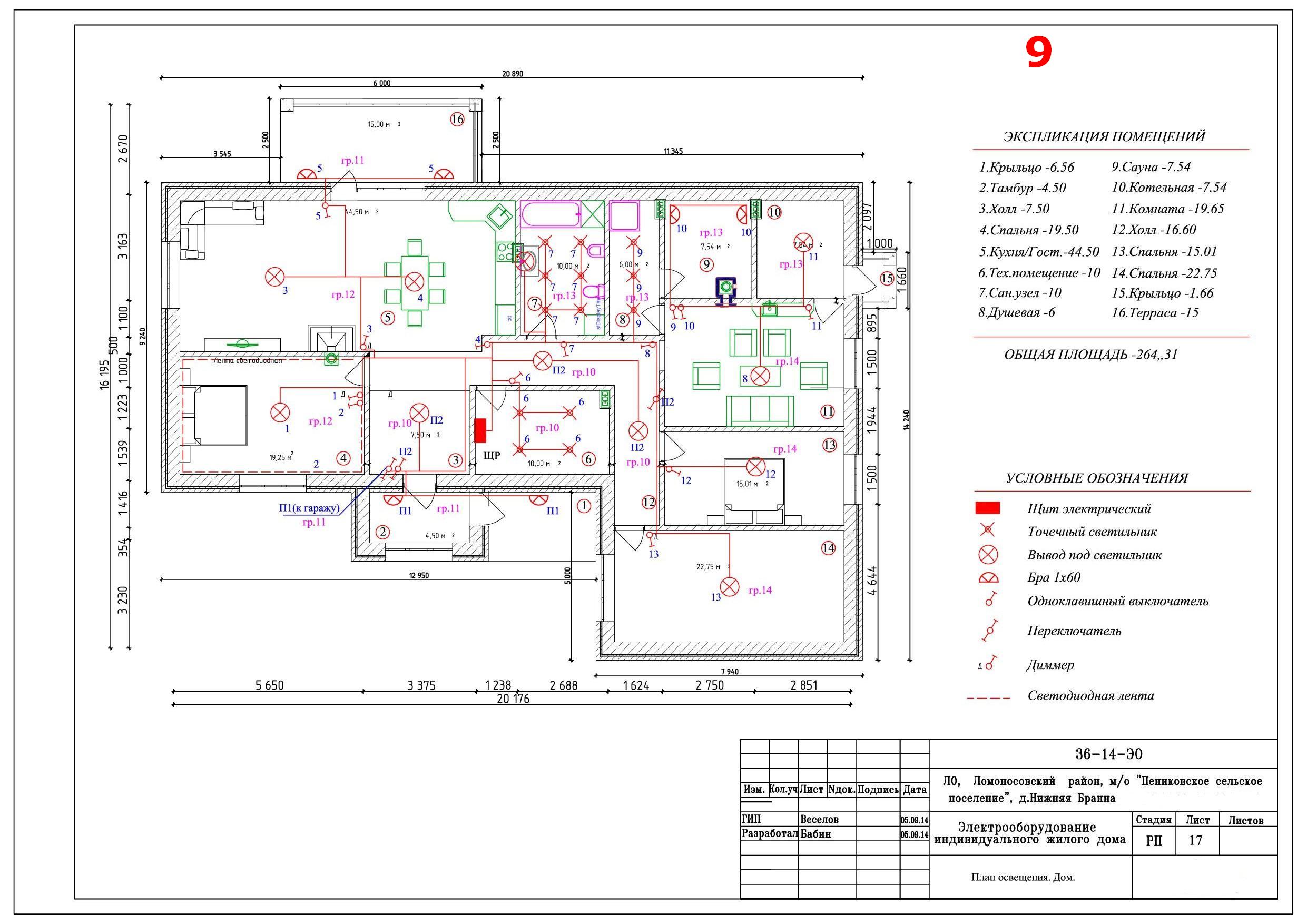

Пример проекта электроснабжения частного жилого дома

Технические условия на электроснабжение

ТУ выдает энергоснабжающая организация. В основном, это местные электрические сети или та организация или фирма, которой принадлежат электросети, от которых будет произведено подключение. Электрические сети могут принадлежать как предприятию электросетей, так и, к примеру, водоканалу, ТСЖ, дачному кооперативу или другой организации.

Подключение электричества к частному дому: мощность

В заявлении на выдачу ТУ необходимо указать, какую мощность вы хотите подключить и на какое напряжение (230/400 В). Предварительно необходимо рассчитать, какую мощность будут потреблять ваши электроприборы. На основании вашего заявления и технической возможности линии электропередач, энергоснабжающая организация выдает ТУ.

Подключение частного дома к электричеству: что важно принять к сведению

Многие просят мощность больше, чем им надо. И это правильно. Заново делать проект на электроснабжение в случае увеличения мощности дело не из дешёвых. Поэтому в заявлении на выдачу ТУ пишут большую мощность, при этом перечень документации аналогичен.

Как провести электричество в частный дом: внешнее электроснабжение

После того, как вам выдали ТУ, вы идёте в проектную организацию, которая сделает проект на основании ПУЭ (правила устройства электроустановок) и СНиП (строительные нормы и правила). В ТУ будет указана общая разрешенная мощность для подключения, сечение кабельной или воздушной линии, марка и тип. Специалисты организации согласно ТУ и нормам выполнят проект, но вы обязаны принять участие в его работе, так как существует ряд нюансов. Схема электроснабжения дома поможет проработать многие детали.


Пример внешнего электроснабжения

В большинстве случаев энергоснабжающая организация выдаёт ТУ на подключение частного дома воздушным вводом. Это делается с целью минимизиции случаев хищения электрической энергии. По этой же причине рекомендуется устанавливать ШУЭ (шкаф учета электроэнергии) на опоре или на фасаде дома. Чтобы не возникало проблем с последующей сдачей электроснабжения на коммерческий учёт, рекомендуется прислушаться к этим рекомендациям.

Сечение вводного провода и его марка

Согласно нормативной документации, вводной кабель должен быть сечением не менее: 10 мм2 для кабеля с медной жилой, и не менее 16 мм2 для кабеля с алюминиевой жилой, если воздушный ввод более 25 метров. Это связано с тем, что этот участок ввода рассматривается как отдельный участок воздушной линии, от столба к дому. Если он составляет менее 25 метров, то сечение медной жилы не менее 4 мм2, алюминиевой не менее 10 мм2.

Сечение выбирают согласно ПУЭ, и зависит оно от системы, будет ли проводник PEN разделен на PE и N или нет. Всё это сделают специалисты проектного института.

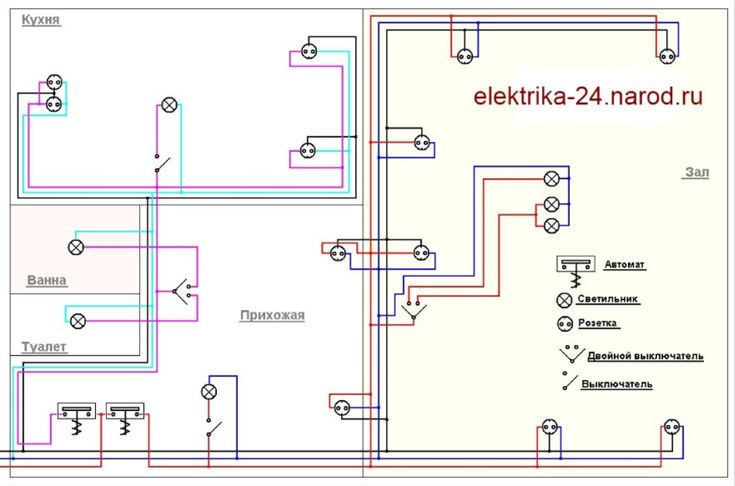

Пример, как проводить электричество в частном доме

Необходимо помнить, что сечение кабельной линии выбирается по его длительно допустимому току. Он зависит от способа прокладки. К примеру, самый распространённый кабель – это ВВГ. Если сделать ввод в дом воздушным, а сечение его 10 мм2, то длительно допустимый ток для него составляет 80 А, а если этот же провод тем же сечением проложен в трубе один – трёхжильный, то длительно допустимый ток составляет 50 А. Это уже погрешность примерно 40 %.

Виды однолинейных электрических схем

В зависимости от того, на каком этапе выполнения работ по созданию электрической сети объекта составляется однолинейная схема, зависит её вид и прямое предназначение. На этапе разработки проектной документации составляется расчётная однолинейная схема, служащая основным документом для расчёта параметров системы электроснабжения. Именно этот документ необходим для последующих согласований с органами, выдающими технические условия для подключения объекта строительства к действующим электрическим сетям, каковыми являются электросетевые организации в месте размещения объекта-потребителя электрической энергии.

К сведению! Порядок получения технических условий на подключение к электрическим сетям регламентирован рядом документов. Среди них: Постановление Правительства РФ № 861 от 27.12.2004 «Об утверждении Правил недискриминационного доступа к услугам по передаче электрической энергии и оказания этих , «Правил недискриминационного доступа к услугам администратора торговой системы оптового рынка и оказания этих . Все нормативные документы должны быть учтены при разработке документации обязательно.

Расчётная схема квартирного щита загородного дома

На этапе эксплуатации объекта составляются однолинейные исполнительные схемы, на которых отображаются все изменения, вносимые в конфигурацию электрической сети в процессе её использования. Это может быть связано с модернизацией используемого оборудования или его заменой, добавлением новых мощностей или изменением конфигурации магистральных и групповых линий. На крупных объектах, где система электроснабжения подразделяется на несколько уровней, однолинейные схемы составляются по каждой группе потребителей: «объект в целом – цех – участок» и т.д. Изначально делается рисунок, отображающий подстанции (ТП) и конфигурацию сетей их объединяющих, затем схема ТП или ГРЩ (главный распределительный щит) и затем − каждого силового или осветительного щитка, имеющегося на объекте.

К сведению! На объектах различной формы собственности за ведение технической документации и её соответствие предъявляемым требованиям отвечает лицо, ответственное за энергохозяйство (ПТЭЭП гл.1.2 «Обязанности, ответственность потребителей за выполнение правил»).

Исполнительная схема 2-трансформаторной подстанции

На основе однолинейных разрабатываются прочие электрические схемы системы электроснабжения: структурные и функциональные, принципиальные и монтажные.



Шкаф учёта и распределения электроэнергии

Разводка электричества в частном доме ШРУ должна выглядеть следующим образом.

  1. Вводное устройство. Это может быть рубильник типа ЯРВ или автоматический выключатель.
  2. Прибор учёт электроэнергии (индукционный или электронный электросчетчик).
  3. УЗО (устройство защитного отключения), которое защищает человека от опасного действия электрического тока.
  4. Автоматические выключатели, которые защищают электрическую сеть от перегрузок и токов короткого замыкания. Могут устанавливаться дифференциальные автоматические выключатели.

Шкаф учёта и распределения электроэнергии
Есть некоторые нюансы. К примеру, установка УЗО является обязательным, а защита от перенапряжений – нет. Скачки напряжений в электрической сети сегодня не редкость. Но в частных домах рекомендуется совместить защиту от перенапряжений и защиту от импульсных перенапряжений, вызванных ударом молнии. В данном случае лучшим вариантом будет установить в вводной электрощит УЗИП, защиту от импульсных перенапряжений. В таких случаях предусматривается резервное электроснабжение дома.

Схема ШРУ с учётом внутренней электропроводки

Специалисты проектной организации будут комплектовать электрощит с учётом внутренней электропроводки и её разводки. Поэтому предварительно необходимо нанести на план дома точки установок розеток и мощность электробытовых приборов, которые будут к ним подключаться. Исходя из этого, будет определяться однолинейная схема электроснабжения дома или многолинейная.

На этом видео вы можете посмотреть на однолинейную схему электроснабжения частного жилого дома

Так же необходимо сделать и относительно сети освещения, места установки выключателей, светильников и их мощность. На основе ваших данных и в соответствии ПУЭ и СНиП специалисты проектной организации выберут защиту для сети освещения и розеточной сети, а так же план разводки электропроводки по дому.

Особенности обустройства распределительного щитка


Трехфазный щит учета

Однолинейная схема щита учета 15 кВт 380В (как частный случай) – самый распространенный вариант построения этой части системы энергоснабжения. При ее обустройстве рассматриваются следующие варианты комплектации, учитывающие различия однофазного и трехфазного питаний:

  • Использование в качестве защитного оборудования стандартных однополюсных автоматов и УЗО (по одному на каждую фазу).
  • Применение в схеме одних 4-хполюсных дифференциальных приборов.
  • Установка в щитке двухполюсных автоматов, дополненных кросс-модулем и УЗО.
  • Монтаж однополюсных линейных автоматов совместно с 4-х полюсным УЗО и кросс модулем.

Каждый из этих вариантов при наличии места в щитке подходит для обустройства и подключения полноценной трехфазной системы энергоснабжения. Выбор конкретного набора коммутирующих устройств зависит от предпочтений и финансовых возможностей хозяина загородного жилья.

Варианты заземления

Заземление служит для защиты человека от вредного воздействия электрического тока, если напряжение бесперебойное. Суть заключается в том, что при прикосновении человека к поврежденному участку цепи, и тем самым попадая под опасное напряжение, электрический ток идёт по наименьшему сопротивлению. В данном случае выполняют заземление с наименьшим сопротивлением, чтоб электрический ток пошёл не через вас, а через систему заземления в землю. Но для этого систему заземления необходимо выполнить в соответствии с правилами.

Контур заземления

Если на участке возле вашего дома хватает площади для контура заземления, то необходимо его выполнить. В данном случае, в землю вбиваются как минимум три вертикальных электрода, длиной не менее 2 м. Расстояние между ними должно быть не меньше, чем их сама длина. Вбиваться они должны в траншею, глубина которой должна быть не меньше 0.5 м.

При помощи горизонтальных металлических стержней они соединяются при помощи сварки и выводятся к зданию, после чего подводятся к вводному устройства дома. После монтажа заземления измеряют сопротивление тока. Если оно не соответствует, то забивают дополнительные электроды до тех пор, пока сопротивление заземления не будет доведено до нужного показателя.

Модульное заземление

Если не хватает площади для контура, часто выполняют модульное (точечное) заземления. В последнее время модульное заземление стало популярным, и не только из-за нехватки площади. Вбивается вручную или при помощи перфораторов в землю специальный электрод на глубину до 15 – 25 м. Одновременно с этим измеряется сопротивление.


Схема электрополитического заземления

Внимание! В частных домах и дачах при бытовом напряжении 220 Вольт / 380 Вольт сопротивление должно быть не более 30 Ом. Если оно не соответствует этому показателю, то заземление на вашем участке не защитит вас от опасного действия электрического тока, так как оно не больше, чем просто обыкновенное железо, бездарно закопанное в землю.

На этом видео можете посмотреть, как правильно делать модульное заземление при подводе электричества к дачному дому

https://youtu. be/AouaoZfmo44
Единственный минус модульного заземления в том, что неизвестно, на какую глубину нужно забить электрод, пока показатель сопротивления заземления не достигнет нужной отметки. Может, и на 30 м, а это уже высота 9-ти этажного дома.

Помните, что работы, связанные с оборудованием системы энергоснабжения, должны выполняться только квалифицированными специалистами!

Проектирование электропроводки в СПб

Электропроводка является неотъемлемой частью любого жилого и производственного помещения, а грамотное её проектирование и монтаж являются залогом безопасности как электрической, так и противопожарной всего здания в целом. Проект электропроводки необходим для строящегося здания уже на этапе подготовки его к строительству, когда уже готова проектно-сметная документация и известно, какие энергопотребители будут располагаться в нем. Проект замены электропроводки может потребоваться зданиям проходящим реконструкцию и модернизацию находящегося в нем оборудования, если старая электропроводка не соответствует новым требованиям энергопотребления либо стала ветхой.

Особенности проектирования электропроводки

Главным правилом при проектировании электропроводки является соблюдение норм эксплуатации и устройства электроустановок. Требуется знать принцип работы узлов составляющих электропроводку, правила её монтажа, работы со специальным инструментом, а также способы поиска и устранения дефектов.

Рассмотрим особенности проектирования для разных типов помещений:

  • Квартира – при проектировании электрики квартиры следует демонтировать старую проводку, провести подготовительные мероприятия и начертить план помещения, после чего приступать непосредственно к проектированию, при котором на план – схему наносится расположение выключателей, розеток, электросчетчиков, плафонов ламп и соединительных проводов с нанесением специальных обозначений.
  • Коттедж – проект электрики коттеджа предусматривает помимо внутридомовой разводки, наличие проводки для питания хозяйственных потребителей и дополнительного наружного оборудования.
  • Офис – проект электрики офиса несколько похож на проект квартирной электрики, но здесь следует учитывать большое количество энергопотребителей и довольно напряженный режим работы проводки, в связи с чем, выбирать компоненты для офисной электропроводки необходимо с запасом, а их расположение удобным и безопасным для работников.

Стоимость проекта электропроводки

Стоимость проекта электрики зависит от вида самого проекта:

  • Типовой – данный вид проекта является стандартным проектом электропроводки в квартире и рассчитывается по определенному «шаблону». Такой проект электрики квартиры быстро рассчитывается и имеет невысокую стоимость.
  • Индивидуальный – данный вид проекта разрабатывается полностью под конкретное жилое здание и учитывает все индивидуальные его особенности и пожелания заказчика, что характерно для проектирования электрики в коттедже и прочих частных домах. Такой проект электрики стоит дороже, чем типовой, так как разработка проекта электрики в частном доме занимает больше времени и требует дополнительных расчетов.

Заказ проекта электрики

Обратившись в ООО «Мэл – Сити» вы можете заказать проект электрики для любого типа помещения. Наша компания занимается проектированием электрики по умеренным ценам. Специалисты нашей организации готовы сделать проект электрики в достаточно короткий срок, качественно и с учетом всех Ваших пожеланий.

Электрооборудование. Базовое руководство по планированию электропроводки в жилых помещениях для обеспечения безопасности, функциональности и соответствия национальным электротехническим кодексам. © 2001 Дэвид Эли Шапиро

Никакая информация, которую вы прочтете, не предназначена для использования в качестве юридической консультации. Ничто из этого не является достаточным, чтобы служить «практическими рекомендациями», позволяющими вам самостоятельно выполнять электромонтаж. Ничто из этого не предназначено для замены Условий сотрудничества, в соответствии с которыми я работаю. в качестве подрядчика или консультанта.

Я начинаю с объяснения планов, которые необходимы, прежде чем начинать крупный электрический проект.
Затем я расскажу о юридических требованиях к различным аспектам вашей электрической системы, включая их обоснование и варианты.
После этого я перехожу к обсуждению освещения и управления.
Далее я представлю некоторую информацию о дымовых пожарных извещателях, которую вы, возможно, не знаете.
Наконец, есть четыре приложения:

Детский.

Планы

На любой крупной работе, включающей установку более десяти электрических устройств, первое то, что вам нужно, это набор планов. Вы можете приготовить их, если понимаете основные символы, используемые для электрического оборудования.Иногда мне платят за их наброски. В других случаях, архитектор, профессиональный чертежник или генеральный подрядчик сделают это за вас. В планах сделать не обязательно быть профессионально безупречным, но должен включать в себя все, что хотел бы архитектор Показать. Это включает в себя следующее: довольно точные масштабированные размеры; двери (в том числе двери шкафа) и направления их открывания; прочая стационарная установка вдоль стен, такие как кухонные стойки, ванны и камины; все электрооборудование, которое будут постоянно подключены или закреплены на месте, например, обогреватели плинтусов, дымовые извещатели, печи, трансформаторы дверных звонков и вывоз мусора; и электрические щиты, телефонные розетки, домофон, сигнализация и дверные звонки, выключатели, розетки, вентиляторы и освещение, плита, сушилки, стиральные и посудомоечные машины.

Национальная ассоциация подрядчиков по электротехнике продаст вам признанный на национальном уровне стандарт, который предлагает вам изображения и схемы, которые помогут вам при составлении ваших планов. Не забудьте включить такие предметы, как вытяжки, центральные кондиционеры, чердак. вытяжные вентиляторы, термостаты, освещение под шкафами и вывоз мусора. Низкое напряжение системы часто требуют местного источника питания. Когда это постоянное соединение, оно должно быть одобрено инспектором-электриком – поэтому оно должно быть в разрешении на электрооборудование.Отсутствие интеграции планов электроснабжения и низкого напряжения может привести к проблемам.

Кодекс требований

Любая реконструкция, реконструкция, новое строительство или преобразование нежилой зоны в жилую. пространство должно соответствовать действующему Кодексу. Я несу ответственность за то, чтобы моя установка соответствовала Национальный электротехнический кодекс 2011 или 2014 или 2017 годов (в зависимости от юрисдикции) и применимые местные варианты. (На более поздних вакансиях это будет будет код 2020 и т. д.) Готовясь к моему визиту, нужно определить, какие огни и переключатели и розетки, которые вам нужны, руководствуясь Кодексом как минимум.Я рассмотрю и при необходимости измените свои планы. Хотя глава 2 Кодекса, особенно статьи 200, 210 и 220 – ваш лучший гид, я упомяну некоторые соображения, которые вы должны соблюдать в уме.

Вы можете бесплатно и на законных основаниях прочитать закодированную информацию в Интернете по адресу www.nfpa.org/70, при условии, что вы подпишете вполне нормальное соглашение.

РЕЦЕПТУРА

Обоснование

За последние годы произошло много несчастных случаев и пожаров из-за электрических шнуров. растягиваясь на, сквозь или под теми местами, которым они не принадлежали.Удлинители, некоторые есть с удивлением узнал, предназначены только для временного использования. То же самое и с удлинителями, такие как иногда крепятся к задней части столов. Трагедии, происшедшие из игнорирование этого привело к юридическим нормам, которые пытаются обеспечить достаточное количество розеток так что удлинители не нужны. Установки, соответствующие Кодексу, должны свести к минимуму использование адаптеров для осьминога. Дело в том, чтобы космические сосуды располагались достаточно близко, чтобы куда бы вы ни включили электроприбор, розетка всегда будет в пределах досягаемости не подвергая опасности шнур прибора.

Требование

Правило явное. Везде в жилых комнатах, не считая туалетов, кладовых, ванные комнаты, недостроенные (с открытыми балками и перекладинами) подвалы и чердаки, гаражи, и коридоры, каждая точка вдоль стены должна находиться в пределах 6 футов от емкости при измерении вдоль стены, не пересекая двери, камины и другие препятствия. Сломанная длина стены короче двух футов не требуют розеток, но даже 30-дюймовая секция за дверью требует считать. Одна из причин заключается в том, что дверь позже может быть переставлена ​​на другую сторону или снята. и торшер, установленный в этом 30-дюймовом пространстве.Таким образом, максимально допустимое расстояние между розеток вдоль непрерывной стены – 12 футов. Практически в каждой прихожей также нужна как минимум одна розетка.

В ванных комнатах требуется как минимум одна емкость рядом с раковиной. (Они должны быть на 20-амперных цепях, которые не обслуживают помещения, не связанные с ванными комнатами.) Готовые чердаки и подвалы обрабатываются так же, как и другие жилые помещения. На каждую отдельную недостроенную площадь подвала требуется как минимум один. По крайней мере, один необходим снаружи здания, доступ с Нижний этаж.Большинство подъездов и недостроенных чердаков могут не нуждаться в сосудах, если нет. Электрооборудование там находится, но его все равно стоит установить. Кухни требуются дополнительные розетки над столешницами. Здесь сплошное пространство шириной 1 фут или шире. требуется мощность, а максимальное расстояние составляет не 12 футов, а 4 фута. Кухонные розетки должны обслуживаться как минимум двумя цепями на 20 А, которые служат только приемные грузы, и оба должны быть расположены в каждом счетчике. Эти два или более контура могут обслуживать сосуды только в зонах приготовления пищи – кухнях, столовых и кладовых.Раковины и плиты считаются перерывами; вы не хотите, чтобы через них были натянуты шнуры. Добро пожаловать, и часто мудро, чтобы установить больше удобных розеток. чем минимально необходимый. Вся кухонная стойка, ванная, гараж и открытая площадка. розетки требуют защиты от замыкания на землю (GFCI), как и розетки в недостроенных подвалах и подвал. Увидеть Приложение о GFCI.

ФОНАРИ

Обоснование

Подключение ламп к розетке и использование их выключателей для включения света не считается безопасным способом найти дорогу. через дом.Как правило, поиск тяговых цепей также не считается безопасным.

Требования

Кухни, ванные комнаты, коридоры и лестницы (внутри и снаружи) требуют переключателя светильники крепятся на стене или потолке. На внутренней лестнице на каждой площадке должен быть выключатель, управлять светом или светом на лестнице. В других жилых помещениях разрешается иметь розетки с переключателем. розетки вместо стационарных светильников. Весло-веер, свет которого может быть отключение с помощью тяги или переносного пульта дистанционного управления может быть, но на самом деле не должно заменен на требуемый выключатель света, так как настенный выключатель может быть отключен другой контроль.

Гардеробные

Существуют особые ограничения на освещение в гардеробных. Из-за опасности оставляя горящий свет и, таким образом, случайно поджигая горючие материалы, в гардеробных шкафах требуется свободная от хранения область вокруг осветительных приборов, площадь, которая простирается от пола до потолка. Полки не должны выступать в этом области, и штанги вешалки должны быть установлены таким образом, чтобы никакая часть одежды на них не была выступать в нее. Только определенные типы приспособлений могут быть устанавливаются в этих шкафах даже с ограничениями.В обычном понимании они не относятся к шкафам без штанги для одежды.

Указанная пустая область отображается в Кодовой книге; Я не буду здесь воспроизводить набросок. Некоторые неглубокие туалеты должны освещаться светильниками, расположенными на потолке снаружи и светящими внутрь. Чаще всего, туалеты, в которых можно легально разместить свет, – это проходные

КОНТУРА

После того, как основные планы будут подготовлены, я при консультации с вами определю, как проводка должна быть проложена и защищена. Это определяет и зависит от размера вашего электрическое обслуживание. Применяются несколько правил Кодекса. Кроме того, ваша жизнь и жизнь любого, кто будет заниматься вашей проводкой в ​​будущем, станет намного проще, если мы рационализируем вашу проводку. Под этим я подразумеваю, что мы разделяем цепи достаточно, чтобы было легко точно маркировать вашу панель, трудно запутаться в том, какая цепь каким электрическим устройством управляет, и трудно перегрузить цепь или создать помехи между цепями.

ОБОРУДОВАНИЕ И ОПЦИИ

Вам нужно подумать о светильниках довольно рано, потому что они влияют на проводку и схему выбор.Например, как место, так и выходная коробка используются для нормального освещения. светильники не подходят для потолочного вентилятора или тяжелой люстры. За исключением некоторых особых устройства, потолочные розетки, рассчитанные на обслуживание одного светильника от настенного выключателя, не позволят вы используете отдельные выключатели на стене для вытяжного вентилятора, обогревателя и света или лопастного вентилятора и его светового комплекта, без перенастройки или, возможно, с использованием беспроводного управления.

При выборе светильников и вентиляторов следует учитывать три критерия.Во-первых, они подходят для мест, где вы собираетесь их использовать? Их нужно пометить как “подходящие”. для влажных / влажных помещений », если они будут использоваться в таких помещениях (« Влажные »включают в себя экранированные веранды, некоторые зоны ванных комнат и большинство подползников под домом.) Они должны быть отмечены «Термически защищенный» (или TP) или «Искробезопасный» (или IC) (или IC), если они будут использоваться встраиваемыми в цементный потолок или теплоизоляция. Встраиваемые светильники также требуют зазора от горючих материалов внутри потолка, таких как балки и черный пол.Вентиляторы для соборных потолков обязательно должны иметь вертлюжок. подвесное устройство, позволяющее подвешивать их отвесом. Светильники также должны физически вписываться в место, где они будут установлены. Это может быть проблемой, когда светильники расположены возле стен или в углублениях в неглубоких потолках или в кровельных пространствах возле карнизов. Поклонники весла нужны чтобы их лезвия, а не только навесы корпуса, находились на высоте не менее 7 футов над полом. Фонари могут выдвигаться ниже, если под ними никто не может пройти по-настоящему высокий.

Во-вторых, ваши светильники будут делать то, что вы хотите? Лопастной вентилятор не будет перемещать воздух из одного комната в другую.Один с 24-дюймовыми лезвиями не создаст турбулентности на расстоянии 10 футов. Один свет светильник, вероятно, не даст адекватного света для чтения в большом комната. Светильник, для которого требуются небольшие лампы с отражателем, например R-20, будет намного дороже. дороже в замене лампы, чем та, которая требует обычных лампочек; с другой стороны, прожектор эффект может быть именно тем, что вы ищете.

В-третьих, светильники будут работать с вашей проводкой? Внешний свет, предназначенный для размещения против дом не будет крепиться к выступающей из поверхности атмосферостойкой коробке.Точно так же приспособление, предназначенное для установки на нижней стороне потолка, вероятно, не может быть законно установлено на электрическую коробку открытого монтажа. Приспособление с пометкой «Используйте только с проводкой 75 (или 90) градусов C» не может быть установлен ни в одном доме более чем несколько лет без перенастройки. (До 1987 или 1988 года обычные кабели Установленные в домах, содержат проводники с изоляцией, подходящие только для светильников, которые генерируют 60 ° C или ниже.) Очень внимательно посмотрите на такую ​​маркировку, прежде чем покупать приспособления для использования со старой проводкой.

Органы управления

При выборе светильников следует учитывать системы управления. Только небольшая часть уличных светильников может содержать фотоэлементы или датчики движения. Диммеры, таймеры и Пульты дистанционного управления могут быть очень удобными и обычно могут заменить обычные настенные переключатели в любое время. (Самый люминесцентные светильники нельзя затемнять.) Как уже упоминалось, настенный выключатель предназначен для для света не будет удобно адаптироваться для раздельного управления лопастным вентилятором и связанный светильник, за некоторыми исключениями. Планируйте заранее и уместно проводка может быть проложена, чтобы позволить отдельные элементы управления. Аналогично установка переключателя на каждом вход в комнату изначально намного дешевле, чем добавление второго выключателя позже. Должны ли все огни загореться вместе? Должны ли они идти в банки? Слишком много переключателей может быть сбивает с толку, поэтому эти решения предполагают компромиссы. Иногда я находил полезным и эстетически приемлемым маркировать переключатели.

Световые точки

После того, как вы примете решение о типах источников света, наблюдая за существующими установками. светильники, которые вы хотите установить, рекомендую поэкспериментировать.Если вы ремонтируете В существующем доме я предлагаю использовать накладные светильники или другие переносные светильники в предполагаемых местах. Если вы думаете о встраиваемых светильниках, вам захочется проделать (незаметные) дыры в потолок, чтобы убедиться, что над выбранными вами местами есть пустое пространство.

Яркость, цвет и качество света

Насколько ярким должен быть ваш свет? Если он не слепит, чем больше света днем, тем лучше. Это может быть лучше для духа, энергии и навигации.Один из способов, которым исследование CAPABLE Школы медсестер Джонса Хопкинса помогло пожилым людям избежать ненужных госпитализаций, – это дать им достаточно света, чтобы они не спотыкались и не падали так часто. Лампа накаливания на 60 Вт дает около 800 люмен. Если вы покупаете светодиоды, обратите внимание на то, сколько люмен, по их утверждениям, излучают, а не на то, какой лампе накаливания они считают эквивалентной. Я видел якобы «эквивалентные 60 Вт» светодиоды с яркостью менее 700 люмен.

Светлый цвет имеет значение. Если мы хотим спать ночью, нам нужно видеть при более голубом свете днем.Однако нам нужны более теплые цвета ночью, иначе свет не даст нам уснуть. Теплая цветовая температура составляет от 2000 до 3000. Более холодная, синяя цветовая температура составляет 4000 или 5000. (Цифры – это градусы, в которых вам нужно нагреть, может быть, кусок стали, прежде чем он засветится таким цветом – красный или белый. и т. д.)

Насколько хорошо мы видим цвета предметов, зависит от цвета света, который их освещает. Дешевый светодиодный фонарик будет светить синим светом в ограниченном диапазоне, и с этим светом вы получите странно выглядящие цветные фотографии.То, как эксперты классифицируют качество света, меняется, потому что простое число пытается учесть диапазон длин волн. Однако эти детали вам не нужны. Ищите индекс цветопередачи, CRI, не менее 80 или 90, если вы хотите хорошо видеть цвета. В моем чердаке это не имеет значения, поэтому я даже не стал проверять цветовую температуру или индекс цветопередачи светильников.

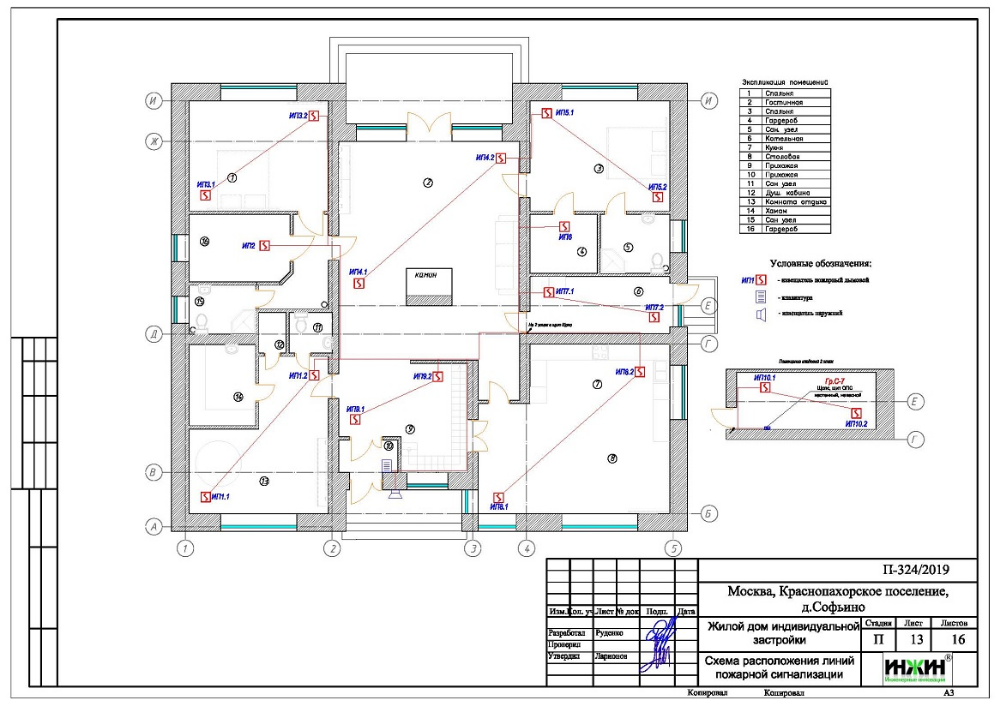

ДЫМОВАЯ СИГНАЛИЗАЦИЯ

Это очень важно. Приклеивание или подключение необычной автономной дымовой пожарной сигнализации не защищает вашу семью должным образом по целому ряду причин.Некоторые из них просты, другие тонки, их легче всего понять. кем-то с подходящим опытом или, по крайней мере, очень хорошо разбирающимся в технических деталях. Все это необходимо, в том числе некоторые в местах, где может быть не сразу очевидным – они должны срабатывать одновременно, и каждый из них должен быть подключен к двум источникам питания, если только он не работает от постоянной 10-летней герметичной батареи. Все следует заменять не реже одного раза в 10 лет; после этого их надежность значительно падает.

Есть множество дополнительных материалов, чтобы узнать о них перед проектированием установки. Немногое можно найти на сайтах производителей.
Для умного отчет домовладельца, приглашаю вас посетить сайт Тома Меткалфа, http://metcaffeination.net/weblog/2009/06/07/confounded-smoke-alarms/
Если вы хотите перейти непосредственно к более техническим исследовательским материалам, вы можете посетить сайт NIST по адресу http: //smokealarm.nist .gov (Том Меткалф ссылается на него в своем блоге, на который я только что сослался).
К 2020 году будет введен новый стандарт для дымовых извещателей, и будут доступны гораздо более совершенные. Однако не ждите этого, если вы не встревожены.

УДАЛЯЕМ ДАЛЬШЕ

Есть четыре приложения, половина из которых подробно описывает особые обстоятельства, которые могут привести к изменению конструкции вашей проводки. Прежде чем вы туда перейдете, я хочу вкратце коснуться двух проблем, которые не подошли ни к чему другому выше. Первый – это особые потребности и интересы, в том числе ориентированность на будущее.

Новая телефонная линия минимального качества, соответствующая правилам Федеральной комиссии по связи с 2001 года, называется категорией 3. Однако нет никаких особых требований ни устанавливать какие-либо телефонные разъемы или разъемы для передачи данных, ни размещать их где-либо в частности. Однако специалисты рекомендуют размещать домкраты как минимум на двух стенах каждой жилой комнаты.

Если вы все же установите домкраты, вы столкнетесь с выбором, предполагающим компромисс между стоимостью и качеством. Провести линию категории 3, прикрепленную к плинтусу, дешевле, чем альтернативные варианты.Радиальная проводка, по которой к каждой комнате идет отдельная линия от центральной коробки, где может потребоваться телефонная розетка, – гораздо лучшая работа, и теперь существуют протоколы категорий 5, 5e, 6 и даже больше. Один клиент попросил меня проложить гибкий канал от центрального пункта к различным комнатам с протяжными линиями в нем, чтобы какая бы ни была самая последняя и самая популярная телефонная линия в будущем, если они захотят ее запустить, мы просто можем привязать ее к линии и протащите его через трубопровод, ведущий в комнату, где им нужен домкрат.Подумайте о своих вероятных потребностях. Наиболее эффективное время для выполнения такой другой работы – это когда стены открыты для вашей силовой проводки.

Если вы используете свои линии не только для общения в чате, вы можете подумать о том, как минимизировать помехи. Специалисты в области телекоммуникаций советуют держать телефонные линии на расстоянии не менее 0,5 фута от линий электропередач, а в местах их пересечения – как можно ближе к 90 градусам. Они также рекомендуют держать телефонные или телекоммуникационные разъемы подальше от электрических розеток, таких как розетки, даже не прикрепляя их к противоположным сторонам одного и того же стержня.

Другой вопрос связан с выбором розеток. Правила NEC удовлетворяются установкой одиночных, даже не дуплексных, розеток на указанных расстояниях. Это в основном глупая идея, поскольку одиночные розетки дороже стандартных дуплексных розеток. Однако есть и другие странные возможности, которые заслуживают вашего рассмотрения. Подойдут ли розетки черного, коричневого или красного цвета под вашу цветовую схему? Они доступны по цене и будут служить лучше, чем обычные, покрытые слоем краски.Вам нужны сверхпрочные емкости или, по крайней мере, емкости с нейлоновым корпусом, а не из термопласта? «Спецификация» может означать что угодно или ничего, но «Фед Спец» предъявляет особые требования к долговечности. Вам нужны розетки со встроенной защитой от перенапряжения? Вам нужно будет подключить более двух предметов в определенном месте, чтобы иметь смысл использовать четырехъядерную розетку или даже коробку с тремя или четырьмя дуплексными розетками? Разница в моих трудозатратах, необходимых для одного из этих вариантов, обычно незначительна.

Последний дополнительный элемент, который я затрону здесь, – это прерыватель цепи дугового разряда (AFCI). Это уже не новый тип защитного устройства, доступен только в виде автоматического выключателя, что требуется для всех новые схемы, обслуживающие спальные районы. Его цель – усиленная противопожарная защита, и, хотя это требование закона, это еще не сделано. имеют безоговорочную поддержку отрасли, особенно среди мастеров и строителей. Как и GFCI, и по идентичным техническим причинам он не может использоваться в некоторых цепях, в которых была нарушена проводка, без обнаружения этой опасности, вызывающей срабатывание AFCI.В соответствии с некоторыми версиями Кодекса он может и по закону должен использоваться в новых цепях питания чего-либо в спальне; почти все новые жилые ответвления по самым последним правилам. При правильной установке новых цепей никаких проблем возникнуть не должно. Его использование для защиты старых схем еще более важно; с ними, тем не менее, он вполне может отключиться и остаться в отключенном состоянии, не пропуская питание, пока не будут исправлены иногда неожиданные проблемы. Он также сработает, если вы подключите инструмент, у которого возникли проблемы, или если juzst будет очень “электрически” шумным.«Последних все меньше и меньше.

================================================== ============

Приложение 1: GFCIs

Определение

GFCI – это инициализм для прерывателя цепи при замыкании на землю. Это устройство для защиты вас от поражения электрическим током и поражения электрическим током.

Сорта

Существует две распространенных стационарных версии GFCI: автоматический выключатель. и розетка розетки. (Есть и версия с переключателем, но она относительно необычно.) Автоматический выключатель GFCI установлен в вашей электрической панели и имеет рукоятка выключателя выглядит так же, как и другие (полноразмерные) рукоятки выключателя. Когда он спотыкается, ручка перемещается, и ее необходимо переустановить, как и у других выключателей. Однако это также рядом с ручкой есть кнопка ТЕСТ. Розетка GFCI живет в розетке и, как и в обычной розетке, имеет отверстия для трех штырей одного или двух вилки шнура крепления. На нем также есть кнопка тестирования и кнопка сброса, потому что, в отличие от автоматического выключателя, у него нет ручки переключателя.Большинство приемных GFCI являются гладкая прямоугольная форма («decora») и поставляется со специальной крышкой. Для во временное пользование можно также приобрести версии GFCI с плагином или удлинителем.

Эксплуатация и сравнение с устройствами максимального тока – предохранители и стандартные автоматические выключатели

Предохранитель или автоматический выключатель

A предназначен для защиты ваших приборов и дома от перегрузка по току. Слишком большая нагрузка может вызвать возгорание из-за перегрева проводов. Перегрузка по току также может указывать на то, что конкретный прибор закорочен (поврежден), сильно перегружен или застопорился.С другой стороны, GFCI предназначены для защиты вашей жизни от утечки электричества. что может пройти через ваше тело. Вместо отключения в ответ на перегрузку по току, они срабатывают, когда обнаруживают, что какой-то ток вышел из проводки цепи. GFCI автоматические выключатели совмещают обе функции.

Юридические требования

Дом, который был построен двадцать, пятьдесят или сто лет назад, является дедушкой, а не должны иметь GFCI – до тех пор, пока не потребуются работы на тех частях проводки, к которым GFCI требования теперь применяются.Это требование возникает даже тогда, когда вы просто заменяете розетку.

Защита GFCI требуется там, где люди считаются особенно уязвимыми к поражение электрическим током. Как правило, повышенная опасность поражения электрическим током находится на пересечении улиц мокрые люди и электрические приборы. На протяжении трех десятилетий Национальная электротехническая Кодекс требует домашней защиты от GFCI в ванной и уличных розетках или в функционально наружные розетки, например, в гаражах и на экране на уровне земли подъезды и террасы.Кодекс 1987 года добавил требование о защите GFCI раковины на столешнице и, по крайней мере, одной емкости в подвале. В 1990 г. – все сосуды в недостроенных подвалах подпадали под это требование. Раковины на кухонных столешницах, а также рядом с мокрыми раковинами в настоящее время тоже закрыты. Бассейны, гаражи, водовороты, строительные работы и фонтаны также имеют требования GFCI.

Дополнительные GFCI

GFCI могут служить дополнительной цели в некоторых домах.Старые, незаземленные системы не безопасен для использования с современной трехконтактной техникой. Фактически, трехконтактные устройства обычно предлагают большую вероятность поражения электрическим током, если они не работают без заземления, чем два зубчатые приборы. GFCI обеспечивают достаточно адекватную безопасность, позволяющую использовать трехконтактный приборы в незаземленных системах.

Пока это не было определено, люди с очень старыми домами или домами с очень плохой Незаземленные цепи имели три варианта. Во-первых, у них может быть электрик. заменить их кабели или добавить провода заземления, что требует значительных затрат времени и денег.Во-вторых, они могли обходиться исключительно двухконтактной техникой. В-третьих, они могли взять их жизнь в свои руки: отломать третьи штыри, использовать трехштырьковые переходники, использовать два проводных удлинителя или просто установить трехконтактные розетки там, где им не место. Ни один из этих Уловки обеспечивают некоторую безопасность, если система не заземлена. С GFCI все это может быть сделано довольно безопасно.

К настоящему времени GFCI могут звучать настолько хорошо, что вы можете задаться вопросом, почему бы не дать всем схемам GFCI защита, возможно, как в Англии.К сожалению, некоторая перепутанная проводка просто не позволяет GFCI функционировать. Если вам повезет, опытный электрик распознает это при осмотре проводов или обнаружит это, как только GFCI будет подключен, и цепь снова будет включена. В других случаях удача идет против вас.

Люди, заботящиеся о безопасности, добавляют защиту GFCI к дополнительным цепям. Например, GFCI обеспечивает гораздо лучшую защиту, чем большинство конструкций для защиты детей. Единственный способ убить младенца от правильно функционирующего сосуда GFCI – это одновременно наклеивание предметов в два параллельных паза.

Использование GFCI ограничено по двум причинам. Первый – это Расходы: GFCI стоят намного больше, чем обычные автоматические выключатели или розетки. Второй ложное срабатывание, о котором я подробнее расскажу ниже.

Варианты установки

Если вы добавляете GFCI, это должна быть розетка или автоматический выключатель? Они предлагают похожие защита, и любой из них может защитить несколько розеток. Как правило, схема выключатель предпочтительнее для защиты нескольких розеток, где можно использовать выключатель GFCI.Какая бы емкость тухнет, вы все равно сможете подойти к панели и проверить выключатели. С розеткой GFCI, если, например, ваша розетка в ванной выйдет из строя, вы можете забыть, что она защищена розеткой GFCI снаружи дома. Возможность промежуточная между два основных варианта – установить розетку GFCI в подвале рядом с панели и подайте питание оттуда на другие розетки. Это может решить проблему того, как установите защиту GFCI, если у вас есть блок предохранителей, а не автоматические выключатели. (Обратите внимание, что этот вариант недопустим для кухонной розеточной цепи, потому что в ней может не быть розеток. где угодно, кроме кухни и смежных зон приготовления пищи.)

В новом доме абсурдно использовать розетки GFCI, а не автоматические выключатели GFCI, если только ваш бюджет не очень ограничен. Приведенное ниже обсуждение фокусируется на изменении проводки и ремонт.

Ванные комнаты

Возможно, в половине случаев розетка может быть добавлена ​​на настенный выключатель в ванной комнате. расположение, с небольшим повреждением стены.Это зависит от схемы разводки. Если суета прибор содержит розетку, которая должна иметь защиту GFCI или быть отключена. В некоторых разводки, выключатель GFCI защитит розетку, избавляя от необходимости установите отдельную розетку GFCI. Когда на коммутаторе отсутствует подходящая мощность, он иногда проще всего запустить питание для GFCI из-за пределов ванной комнаты – будь то из GFCI подвала или просто из обычной розетки с другой стороны стены. Выключатель или вариант с автоматическим выключателем позволяет избежать резки плитки, поскольку это может быть необходимо для установите отдельную розетку GFCI.Отдельная проблема – раковины для ванных комнат сейчас Предполагается, что они не должны зависеть от цепей, обслуживающих другие районы. Однако это может быть только считается применимым к новому строительству. Мы должны проконсультироваться с вашим местным инспектором.

Есть три аргумента против установки автоматического выключателя GFCI. Во-первых, это значительно дороже, чем розетка GFCI. Во-вторых, существует опасность неприятное отключение. Если вы замените обычный автоматический выключатель, обслуживающий множество розеток, на Выключатель GFCI, проблема утечки в любой из розеток приведет к отключению питания для всех из них.Это может быть нецелесообразным, например, включать ваш холодильник в такую ​​схему, и один домашний инспектор, с которым я обсуждал это страстно, возражает против их установки в контурах, обслуживающих газовые плиты с электронное зажигание. При этом духовка не будет выделять газ, если вы включите ее после отключения электроэнергии выкл, максимальная дальность может. Некоторые очень старые люминесцентные светильники и блоки питания для устаревшее электронное оборудование при нормальной работе отключает GFCI. Третья проблема с автоматическими выключателями GFCI заключается в том, что одна конкретная схема подключения называется многопроволочной схемой обманывает единственный GFCI, заставляя думать, что произошла утечка.Электрик может определить является ли какая-либо конкретная схема частью многопроволочной схемы, по крайней мере, установленной на законных основаниях. (Иногда невежественная работа может создать недопустимую многопроволочную схему, которая может быть как опасно и трудно идентифицировать или исправить.). Для некоторых многопроволочных схем лучше всего положить в приемник GFCI; с другими можно использовать специальную двухполюсную схему GFCI выключатели. Некоторые предпочитают избегать GFCI для компьютерных цепей, предпочитая риск поражения электрическим током. шок из-за риска поломки диска.

Запоздалые мысли

Будучи сложными устройствами, GFCI имеют немного более высокий уровень дефектов, чем, скажем, коммутаторы. Проверяйте их, по крайней мере, вначале, если не ежемесячно, как указано в инструкции. Теперь для самотестирования требуются новые. Оба типа GFCI также могут быть установлен неправильно, и соответственно ничего не защищает; это обычно их сбивает.

Приложение 2: МАРКИРОВКА

Чтобы маркировать вашу панель, новую или существующую, лучше всего иметь партнера, который поможет сократить время бега. около; однако это не существенно.Во-первых, убедитесь, что вы можете читать числа связанный с каждым автоматическим выключателем или предохранителем. При необходимости подправьте отметки, должен быть тиснен на вашем панно. Далее подготовьте планы, показывающие, где все электрика находится. Перемещайте мебель и ящики для хранения вещей, чтобы не пропустить ни одной торговой точки. Затем проверьте, работают ли все электрические розетки и устройства. Проверьте, включив свет, работающие приборы и включение исправной лампы или радио в розетки. Перемена термостаты вверх или вниз, в зависимости от ситуации, для включения обогревателя или кондиционера.>

Как только все будет отмечено на ваших планах и подтверждено как работающее, открутите один предохранитель или переверните один автоматический выключатель. Пройдите по дому и снова все проверьте. Теперь отметьте номер этого контура на планах рядом с каждым контролируемым им элементом. Не пренебрегать печи, кондиционеры, чердачные вентиляторы, дверные звонки, системы сигнализации и внешние розетки. Затем восстановите эту схему (и убедитесь, что она снова включена) и переходите к следующей. Если цепь похоже, не имеет функции, оставьте это.Рано или поздно вы узнаете, что он контролирует, если только запах гниющей еды из морозильника внизу. Если два предохранителя или прерывателя оба, кажется, контролируют элемент, есть три основных возможности. Либо один из них главный или сервисный выключатель, который обеспечивает резервную защиту для многих ответвлений цепей, или что-то серьезно неправильно подключено. В качестве альтернативы элементу может потребоваться 240 вольт или 208 вольт. мощность, которую принимает автоматический выключатель двойной ширины или парные предохранители. Они действительно должны функционируют вместе, а не могут независимо переворачиваться.

Отметьте на планах расположение любых субпанелей и пометьте эти субпанели. Отметьте, какие предохранитель или прерыватель в главной панели питает эту субпанель. Если вы не можете определить какая схема управляет нагрузкой, выключите все сразу и посмотрите, убьет ли это его. Если ты невозможно определить, какую нагрузку питает цепь, оставить эту цепь выключенной, и рано или поздно Вы узнаете (если только это не запасной). “Выяснение” может означать, как уже упоминалось, обнаружив, что еда в морозильной камере в подвале начала гнить, потому что это единственное, что вы забыли проверить.Это все еще лучше, чем не зная, как отключить морозильник в аварийной ситуации, не отключив все дом.

Приложение 3: Люди с ограниченными физическими возможностями или пожилые люди

Дети, инвалиды и некоторые пожилые люди могут извлечь пользу из разумного планирования электрооборудования. системы. Дети рассматриваются отдельно, ниже, но некоторые из этого раздела также применимы им.

Пожилые люди и инвалиды

Потребности пожилых людей не отличаются по характеру, а скорее по степени от потребностей более молодых люди и инвалиды.Снижение маневренности может предложить более удобную установку. контролирует. Это может означать добавление мест переключателей, чтобы уменьшить ходьбу, активацию звука. переключатели, управляемые щелчком пальца или хлопком в ладоши, автоматические переключатели по таймеру или движению датчики, Bluetooth или централизованное главное управление, чтобы исключить ненужные прогулки. Чувства уязвимость для злоумышленников или для оказания неотложной медицинской помощи может быть устранена с помощью безопасности системы, такие как дополнительное освещение по периметру, системы сигнализации, домофоны, дополнительный телефон разъемы, тревожные кнопки, горячие линии и замкнутые входные мониторы.

Обеспечение легкого доступа к выключателям и розеткам может означать опускание выключателей в детские комнаты или комнаты для инвалидов-колясочников и подъемные приспособления (не менее 18 дюймов) над полом; 40 или 48 дюймов может быть даже лучше) для людей с ограниченными возможностями. Для инвалидов-колясочников оптимально иметь свободные маршруты шириной 36 дюймов, за исключением дверных проемов. Такие предметы, как настенные бра, не должны выступать в проходы более чем на 4 дюйма на высоте от 27 до 80 дюймов над полом. Это делается не только для того, чтобы не мешать передвижению на инвалидной коляске: трость слепых людей может не предупреждать их о выступах выше 27 дюймов или около того.Кухни и ванные комнаты, не предназначенные для проживания, могут быть особенно сложными для инвалидов-колясочников. Для надежного доступа из инвалидной коляски переключатель или вилка сбоку могут находиться на высоте от 9 до 54 дюймов над полом, но если беспрепятственный доступ направлен вперед, он сжимается до 15-48 дюймов над полом.

Сенсорный дефицит можно компенсировать с помощью различных вариантов дизайна. Для людей с значительная потеря слуха, телефоны, дверные звонки и системы сигнализации, такие как детекторы дыма может управлять звонками или сиренами практически любой громкости.Существуют вспомогательные устройства, которые будут выдавать гораздо более низкочастотный сигнал, чем стандартные дымовые извещатели. Они требуются по закону для людей с нарушением слуха. Люди с более серьезной потерей слуха могут заменить стробоскопический свет – достаточно яркий, чтобы разбудить человека от крепкого сна – для слуховых сигналов.

Людям с потерей зрения часто требуется более яркое, но без бликов, освещение для чтения и чтения. домашние дела. Холлы, прогулки и лестницы могут стать причиной перелома бедра для слабого человека. человек пытается ориентироваться по 40-ваттной лампочке на расстоянии 15 футов.

Одна из проблем для немощных людей – вставлять вилки в новые плотные розетки. При использовании, сосуды в конечном итоге полностью теряют натяжение пружины. Тогда они опасны, потому что они не иметь хорошего электрического контакта с штырями вставленных вилок. Один ответ – использовать перечисленных адаптеров до тех пор, пока захват розетки не ослабнет. Пробки для больниц могут быть разработаны лучше для этой цели, а также быть более прочными.

Другая проблема, характерная не только для пожилых людей, заключается в том, что если инструкции на устройстве слишком сложно, может быть бесполезно.Это справедливо для таких разнообразных систем, как управление освещением, устройства безопасности и телефоны или домофоны.

Приложение 4: Дети

Есть три аспекта проектирования электрических систем для детской среды. Первый, детей нужно защищать от электричества. Во-вторых, необходимо безопасно производить электричество. доступны для их нужд. (Эти цели могут показаться противоречивыми.) В-третьих, электрическая система дизайн может облегчить вам работу по уходу за детьми.

Защита детей от электричества

Дети имеют склонность вникать в дела.Они могут засовывать предметы в емкости, жевать на шнуры, ронять электроприборы в воду и тыкать в патроны, когда лампочка из. Поскольку электричество может убить, и каждый год несколько детей подвергаются поражению электрическим током, самое безопасное решение – никогда не позволять им бесконтрольный доступ к электричеству. Это не может быть реалистично. В старом доме это может быть невозможно.

Давайте рассмотрим некоторые из ваших вариантов. Во-первых, все розетки в детской, детской или игровая комната может быть на отдельном автоматическом выключателе, который отключается на ночь или, что лучше, когда за ними не следит взрослый.Ночные огни могут работать от батареи. Это, конечно, крайность, но это возможно при новой проводке. или перенастройка. Помещение всех розеток в комнате, но не светильников, на отдельную цепь. сделал бы почти столько же.

Во-вторых, розетки, а также освещение могут управляться переключателем. Этот переключатель может быть недоступным из-за того, что он находится вне их досягаемости, путем размещения его в вашей комнате или с помощью переключателя с ключом. У возвышения есть тот недостаток, что он приглашает детей подняться. для доступа.Выключатель с ключом имеет тот недостаток, что он побуждает детей тыкать предметами внутрь. слот, чтобы попытаться задействовать переключатель. Все три системы будут доставлять неудобства когда использование комнаты изменится, и, конечно, не поможет перепродажа стоимости. Более важный, последние две системы могут препятствовать освещению выхода в случае аварийной ситуации. это возможно, что инспектор по электрике не одобрит некоторые из них как несоответствующие требованиям цель требования о включенных огнях.

В-третьих, розетки с защитой от взлома недоступны для зондирующих объектов и теперь необходимы в местах, где могут остаться дети.Однако, как я объясню ниже, каждый раз, когда устройство подключается к розетки, это может позволить маленькому исследователю столкнуться с электричеством, даже если устройство выключено.

В-четвертых, вы можете использовать защиту от замыкания на землю. Этот выбор оставляет электроэнергию доступно, но делает его почти безопасным. Прерыватели замыкания на землю (GFCI) не откалиброваны чтобы защитить детей, но они делают столько, сколько все, что угодно, может устранить опасность от самого обычного шока у детей.

Обеспечение недоступности сосудов, безусловно, является наиболее распространенной используемой системой.Установка розеток на высоте четырех футов на стене делает их недоступными для детей младшего возраста.

Конечно, ребенок все еще может получить травму, отключив электричество от бытового прибора. подключили, например, пережевывая шнур. Мой бывший дантист упомянул о не- По его словам, самая распространенная реконструкция рта, которую он выполняет, предназначена для детей, которые сделали именно это. Решение двоякое. Во-первых, наблюдайте за детьми, пока они не смогут научили уважать электричество. Во-вторых, прокладывайте шнуры за тяжелой мебелью (НЕ под мебель или коврики, шнуры которых могут быть повреждены и вызвать пожар, а НЕ защемлены между мебелью и стеной), чтобы дети не имели доступа.

Сделать электричество доступным для детей

Предоставление детям постарше возможности пользоваться электричеством имеет два аспекта. Первый – это образовательная, и эта тема выходит за рамки данной статьи. Второй в основном кладут вещи туда, где дети могут до них дотянуться. Я рекомендую переключатели быть доступны для детей без лазания; есть удлинители, которые можно прикрепить к переключатели, если вы предпочитаете устанавливать переключатели на более стандартной высоте. То же самое верно для сосудов.Если детям разрешено пользоваться кухонной техникой, должно быть альтернативы их опасному карабкаться, чтобы добраться до прилавков.

Не рекомендую учить маленьких детей менять лампочки или предохранители. Однако это неразумно и, вероятно, незаконно держать предохранители или автоматические выключатели в недоступном для детей месте сделав их полностью недоступными. Ставим панель за дверью, которую маленький ребенок не может работать, может быть, неплохая идея.

Уход за выжившим ребенком: электрическое проектирование

Есть определенные варианты дизайна, которые могут облегчить уход за детьми.Первый вовлекает коммуникации. Учитывайте влияние детей на вашу потребность в удобстве. розетки и цепи. Например, прачечные самообслуживания стали менее привлекательными. выбор, когда количество белья увеличивается вдвое. Адаптеры Octopus и удлинители должны ушли в прошлое, учитывая возрастающую пожарную опасность, которую они создают.

Обязанности арендодателей по электрике и юридические требования

Обязанности частных арендодателей

В нашем руководстве объясняются ваши обязанности по обеспечению электробезопасности вашей сдаваемой в аренду недвижимости и дается практический совет, который поможет обеспечить безопасность ваших арендаторов.Наши буклеты можно загрузить бесплатно, и они содержат советы и рекомендации по вашим юридическим обязательствам, чтобы помочь вам обеспечить безопасность ваших арендаторов.

Сертификат электробезопасности арендодателя Правовые требования

Пять летних проверок электрооборудования

С 1 st июня 2020 года, частные домовладельцы в , Англия, должны проверить электрическую установку в арендуемой собственности квалифицированным электриком, чтобы убедиться в ее безопасности.

Это означает, что:

  • Электроустановки должны быть проверены и испытаны до начала новой аренды с 1 st июль 2020
  • Проверки любых существующих арендных площадей должны проводиться до 1 st апрель 2021 г.

Эти проверки должны проводиться каждые пять лет.Если будет установлено, что арендодатель нарушил закон или если не было предпринято никаких попыток завершить необходимые исправительные работы, которые были выявлены, вам может грозить штраф в размере до 30 000 фунтов стерлингов

.

Что нужно сделать арендодателю, чтобы соблюсти требования

Чтобы доказать, что ваша собственность в безопасности, электрическая установка должна проверяться каждые пять лет. Мы настоятельно рекомендуем вам нанять сертифицированного электрика, специально аттестованного для проведения проверки электробезопасности на территории.Использование электрика, зарегистрированного в системе компетентных лиц, означает, что у вас будет больше защиты и процедура разрешения жалоб в редких случаях, когда что-то пойдет не так.

На нашем сайте вы можете найти ближайшего к вам электрика. Выберите опцию « Для составления отчета по электробезопасности» .

После осмотра зарегистрированный электрик выдаст вам Отчет о состоянии электрической установки (EICR), в котором либо будет официально заявлено, что установка безопасна для дальнейшего использования, либо отмечены любые предлагаемые или срочные ремонтные работы, которые необходимо произвести.Копия EICR должна быть предоставлена ​​как новым, так и оставшимся арендаторам.

Если проверка показала, что необходимы ремонтные работы, вы можете проверить, может ли ваш электрик выполнить эти работы, или найти зарегистрированного электрика, выполнив повторный поиск, на этот раз выбрав опцию «Выполнить установку или ремонтные работы» .

Любые ремонтные работы или дальнейшее расследование после проверки должны быть рассмотрены в течение 28 дней с письменным подтверждением завершения работ арендатору и местным властям.

Вам не нужно проводить проверки при смене арендатора, если они приходятся на пятилетний период, но копия EICR должна быть предоставлена ​​новым арендаторам.

Доступ к недвижимости

В новом законодательстве говорится, что арендодатели не будут нарушать правила, если они смогут продемонстрировать, что они приняли все разумные меры для их соблюдения. Если, например, ваш арендатор отказывал в доступе к собственности для проведения проверки электробезопасности, сообщения между арендодателем и арендатором должны быть задокументированы и сохранены в качестве доказательства попытки выполнить требования.Мы рекомендуем документировать и вести все коммуникации как с жильцами, так и с электриком, чтобы вы могли четко показать, что вы пытались соблюдать правила.

Несмотря на то, что все еще действуют ограничения из-за Covid-19 , эти электрические проверки по закону разрешены. Если ваши арендаторы защищают или отказывают в доступе, это может привести к задержке в доступе к собственности, и в этом случае вам следует сохранить переписку, чтобы показать, что вы пытались подчиниться.

Вы можете узнать больше, загрузив наше Руководство для арендодателей (сбоку на этой странице) или прочитав наши вопросы и ответы экспертов.

Если ваша собственность находится в Уэльсе или Северной Ирландии , мы настоятельно рекомендуем вам проводить пять ежегодных электрических проверок в рамках ваших обязательств по обеспечению безопасности ваших арендаторов.

Зарегистрируйте свои устройства

Если вы предоставляете электроприборы в рамках договора аренды, убедитесь, что вы зарегистрировали их у производителя.Это означает, что в случае возникновения проблемы производитель может связаться с вами. Вам также следует посоветовать своим арендаторам регистрировать любые электрические изделия, которые они приносят в собственность. Вы можете узнать больше здесь.

Вы также можете использовать средство проверки продукта Electrical Safety First, чтобы узнать, было ли какое-либо оборудование, принадлежащее вам и вашим арендаторам, подлежало отзыву или предупреждению о безопасности.

Electrical Safety First также рекомендует …
  • Визуальный осмотр собственности проводится в перерывах между сдачей в аренду – используйте форму сбоку на этой странице, чтобы провести вас через нее. Есть версия, которую вы можете распечатать, и другую, которую вы можете заполнить онлайн.
  • Убедитесь, что ваша собственность имеет соответствующую защиту RCD
  • Использование дипломированного электрика для любых работ на вашем участке
  • Проведение регулярных проверок безопасности электроприборов, предоставленных в рамках договора аренды

Арендодатель в Шотландии?

Консультации для частных арендодателей

Консультации для социальных домовладельцев

Глава 489 Раздел 503 – Закон Флориды 2011 г.

Эта часть не применяется к: (1) Любому сотруднику держателя сертификата, регистранту или коммерческой организации, уполномоченному заключать договор, который действует в рамках лицензии, имеющейся у этого держателя сертификата или регистрант и с ведома и разрешения держателя лицензии.Однако: (a) Если работодатель не является держателем сертификата или лицом, зарегистрированным в этом типе контрактов, и работник выполняет любое из следующих действий, работник не освобождается от налогов:

1. Считает себя или своего работодателя лицензированы или квалифицированы лицензиатом;

2. Заставляет потребителя поверить в то, что служащий владеет или управляет компанией; или

3. Выполняет любые действия, составляющие заключение договора.

(b) Законодательная цель этого подраздела – возложить равную ответственность на нелицензированный бизнес и его сотрудников за защиту потребителей при заключении контрактов.

Для целей этой части «работник» определяется как лицо, которое получает компенсацию от работодателя, который регулярно вычитает F.I.C.A., и находится под его надзором и контролем. удержание налога и компенсация работникам в соответствии с законом.

(2) Уполномоченный служащий США, этого штата или любого муниципалитета, округа, ирригационного округа, мелиоративного округа или любого другого муниципального или политического подразделения этого штата, за исключением школьных советов, попечительских советов университетов штата и Попечительские советы общественных колледжей, за исключением случаев, когда в целях выполнения планового технического обслуживания, ремонта или строительства стоимость существующих объектов не превышает 200000 долларов, при условии, что сотрудник не работает по найму или иным образом не участвует в контрактах, кроме как в соответствии с его или ее занятость.Если стоимость строительства, реконструкции или улучшения превышает 200 000 долларов, школьные советы, попечительские советы государственных университетов и попечительские советы муниципальных колледжей не должны разделять проект на отдельные компоненты с целью обойти этот раздел.

(3) Должностное лицо, назначенное судом, когда он или она действует в рамках своей должности, как это определено законом или постановлением суда.

(4) Коммунальные предприятия, связанные со строительством, техническим обслуживанием и развитием, выполняемые их силами и не связанные с их деятельностью.

(5) Продажа или установка любых готовых продуктов, материалов или товаров, которые фактически не производятся и не становятся постоянной постоянной частью конструкции. Этот подраздел не должен толковаться как ограничение исключений, предусмотренных в подразделе (6).

(6) Владелец собственности, подающий заявление на получение разрешения, осуществляющий надзор и выполняющий работы в связи со строительством, техническим обслуживанием, ремонтом, изменением и добавлением к односемейному или двухуровневому жилому дому для собственного использования и проживания и не предназначен для продажи или является владельцем собственности, выступая в качестве своего собственного электрического подрядчика и обеспечивая весь материальный надзор самостоятельно, при строительстве или улучшении хозяйственной постройки или односемейного или двухуровневого жилья на такой собственности для проживания или использование такого собственника и не предлагается для продажи или аренды, или строительство или улучшение коммерческого здания с совокупными затратами на строительство менее 75000 долларов на такое имущество для проживания или использования такого владельца и не предлагается для продажи или аренды.В иске, возбужденном в соответствии с настоящим подразделом, доказательство продажи или аренды, или предложения для продажи или аренды более чем одной такой структуры владельцем-застройщиком в течение 1 года после завершения того же самого является доказательством prima facie того, что строительство было предпринято для цели продажи или аренды. Этот подраздел не освобождает лиц, нанятых таким владельцем и выступающих в качестве подрядчика. Для целей данного подраздела термин «собственник имущества» включает владельца мобильного дома, расположенного на арендованном участке.Чтобы претендовать на освобождение в соответствии с этим подразделом, владелец должен лично явиться и подписать заявку на получение разрешения на строительство и должен удовлетворить требования местного разрешительного агентства, если таковые имеются, доказывая, что владелец полностью понимает обязательства владельца по закону, как указано в раскрытии. заявление в этом разделе. Если какое-либо лицо нарушает требования этого подраздела, местное разрешительное агентство должно отказать в окончательном утверждении, отозвать разрешение или предпринять какие-либо действия или средства правовой защиты в отношении нелицензированной деятельности против владельца и любого лица, выполняющего работу, требующую лицензирования в соответствии с выданным разрешением.Местный орган, выдающий разрешения, должен предоставить владельцу заявление о раскрытии информации, по существу, в следующей форме:

Заявление о раскрытии информации

Закон штата требует, чтобы заключение контрактов на электроэнергию осуществлялось лицензированными подрядчиками по электричеству. Вы подали заявку на разрешение в соответствии с исключением из этого закона. Освобождение от налогов позволяет вам, как владельцу вашей собственности, выступать в качестве собственного подрядчика по электротехнике, даже если у вас нет лицензии. Вы можете установить электропроводку для пристройки фермы, дома на одну семью или дуплекс.Вы можете установить электропроводку в коммерческом здании, общая стоимость строительства которого составляет менее 75 000 долларов США. Дом или здание должны быть для вашего собственного использования и проживания. Его нельзя строить для продажи или сдачи в аренду. Если вы продаете или сдаете в аренду более одного здания, которое вы сами подключили, в течение 1 года после завершения строительства, закон будет предполагать, что вы построили его для продажи или аренды, что является нарушением этого исключения. Вы не можете нанять человека, не имеющего лицензии, в качестве подрядчика по электротехнике.Ваше строительство должно быть выполнено в соответствии со строительными нормами и правилами зонирования. Вы обязаны убедиться, что нанятые вами люди имеют лицензии, требуемые законодательством штата и постановлениями о лицензировании округа или муниципалитета.

(7) Любое строительство, изменение, улучшение или ремонт, проводимое в пределах любого участка, право собственности на которое находится в Соединенных Штатах, или любое строительство, изменение, улучшение или ремонт любого проекта, когда федеральный закон отменяет эту часть .

(8) Любое строительство или операция, связанная со строительством или ремонтом ирригационных и дренажных канав; регулярные ирригационные районы; мелиоративные районы; или расчистка или другие работы на земле в сельской местности в целях предотвращения пожаров или иным образом, кроме случаев, когда они выполняются держателем сертификата в соответствии с настоящей частью.

(9) Зарегистрированный архитектор или инженер, действующий в рамках своей практики, или любое лицо, освобожденное законом, регулирующим архитекторов или инженеров, включая лиц, выполняющих проектные работы, как указано в s. 481.229 (1) (б).

(10) Любое лицо, которое только поставляет материалы или принадлежности, не превращая их в или не потребляя их при выполнении работы подрядчика.

(11) Установка сигнализаций на автотранспорт и катера.

(12) Любое лицо, определенное и имеющее лицензию в соответствии с главой 527, в то время как оно занято работой, регулируемой в соответствии с этой главой.

(13) Любое лицо, определенное и лицензированное в качестве подрядчика системы противопожарной защиты в соответствии с главой 633, в то время как оно работает в качестве подрядчика системы противопожарной защиты.

(14) (a) Установка, ремонт, изменение, дополнение или конструкция электрической проводки, приспособлений, приборов, термостатов, аппаратуры, кабельных каналов и кабелепровода или любой их части, когда эти элементы предназначены для цель передачи данных, голосовой связи или команд в рамках кабельного телевидения, телевидения с общественной антенной или системы радиораспределения.Сфера действия этого исключения ограничена электрическими цепями и оборудованием, регулируемым применимыми положениями статей 725 (только цепи классов 2 и 3), 770, 800, 810 и 820 Национального электрического кодекса, текущая редакция или 47 C.F.R. часть 68.

(b) Установка, ремонт, изменение, дополнение или конструкция электрической проводки, приспособлений, приборов, термостатов, аппаратов, кабельных каналов и кабелепровода или любой их части, когда эти предметы предназначены для цель передачи данных, голосовой связи или команд в рамках системы телекоммуникаций, включая компьютеры, телефонное оборудование в помещении клиента или проводку в помещении.Сфера действия этого исключения ограничена электрическими цепями и оборудованием, регулируемым применимыми положениями статей 725 (только цепи классов 2 и 3), 770, 800, 810 и 820 Национального электрического кодекса, текущая редакция или 47 C.F.R. Часть 68. Компания, сертифицированная в соответствии с главой 364, не подчиняется никаким местным постановлениям, требующим разрешения на работу, выполняемую ее сотрудниками, связанную с низковольтными электрическими работами, включая соответствующие технические нормы и правила. Исключение в этом параграфе применяется только в том случае, если такая работа запрашивается клиентом компании, требуется для завершения телефонного обслуживания, является второстепенной для предоставления телекоммуникационных услуг в соответствии с требованиями главы 364 и не является предметом конкурентного предложения.Определение «служащий», установленное в подразделе (1), применяется к этому освобождению и не включает субподрядчиков.

(15) Предоставление, установка, тестирование, текущее обслуживание, заводское обслуживание или мониторинг персональной системы аварийного реагирования, как определено в п. 489.505, уполномоченным лицом, которое:

(a) является сотрудником или волонтером, находящимся под наблюдением сотрудника медицинского учреждения, имеющего лицензию Агентства по управлению здравоохранением;

(b) оказывает услуги Департаменту по делам пожилых людей;

(c) оказывает услуги Департаменту по делам детей и семьи в соответствии с главой 410; или

(d) Является сотрудником, уполномоченным представителем или дистрибьютором производителя контролируемой персональной системы аварийного реагирования.

(16) Мониторинг персональной системы реагирования на чрезвычайные ситуации, как определено в с. 489.505 благотворительной некоммерческой корпорацией, действующей в соответствии с договорным соглашением с Агентством по управлению здравоохранением или одним из его лицензированных медицинских учреждений, Департаментом по делам пожилых людей или Департаментом по делам детей и семьи, при условии, что организация не оказывает никаких других услуг, требующих сертификации или регистрации в соответствии с этой частью. Ничто в этом подразделе не должно толковаться как предоставление любому из агентств, упомянутых в этом подразделе, полномочия по разработке правил, критериев или политики в соответствии с этим подразделом.

(17) Мониторинг системы охранной сигнализации без оплаты непосредственным сотрудником правоохранительного органа или окружной, муниципальной или специальной районной пожарной охраны, или сотрудником правоохранительных органов или сотрудником пожарной службы, действующим в официальном качестве.

(18) Мониторинг системы сигнализации непосредственным сотрудником любого государственного или федерального финансового учреждения, как определено в s. 655.005 или любой его материнской, аффилированной или дочерней компании, при условии, что:

(a) Учреждение подпадает под действие и в соответствии с п.3 Федерального закона о защите банков от 1968 г., 12 U.S.C. с. 1882;

(b) Система сигнализации соответствует всем применимым стандартам пожарной безопасности, изложенным в главе 633; и

(c) Мониторинг ограничен системой сигнализации, связанной с:

1. Коммерческая недвижимость, в которой размещаются банковские операции или другие операции проводятся государственным или федеральным финансовым учреждением или любым его материнским, аффилированным или дочерним предприятием; или

2. Частная собственность, занимаемая руководителями учреждения, как определено в п.655.005,

и не распространяется иным образом на мониторинг жилых систем.

(19) Мониторинг системы охранной сигнализации предприятия непосредственными сотрудниками этого предприятия, при условии, что:

(a) Система охранной сигнализации является исключительной собственностью предприятия или арендуется им;

(b) Система охранной сигнализации соответствует всем применимым стандартам пожарной безопасности, изложенным в главе 633; и

(c) Система охранной сигнализации предназначена для защиты только коммерческих помещений, сданных в аренду предприятием, или коммерческих помещений, принадлежащих предприятию и не сданных в аренду другому предприятию.

Это исключение предназначено для того, чтобы позволить предприятиям контролировать свои собственные системы сигнализации, и не ограничивается мониторингом одного местоположения этого предприятия. Тем не менее, он не предназначен для того, чтобы позволить владельцу любого многоквартирного комплекса, многоквартирного жилого дома или коммерческой собственности контролировать системы сигнализации на собственности, сданной в аренду или сдаваемой в аренду жителям, клиентам или клиентам.

(20) Заключение контракта на ремонт, техническое обслуживание, реконструкцию или улучшение любым лицом, имеющим лицензию в соответствии с частью I главы 475, действуя в качестве агента собственника в соответствии с этой лицензией, когда все работы, требующие подрядчика, выполняются подрядчиком, имеющим действующий действующее свидетельство или регистрация, выданные в соответствии с этой частью для выполнения таких работ, и если совокупный контракт на рабочую силу, материалы и все другие предметы составляет менее 5000 долларов США; однако это исключение не применяется:

(a) Если техническое обслуживание, ремонт, реконструкция или улучшение являются частью более крупной или крупной операции, проводимой тем же или другим подрядчиком, или в которой подразделение операции заключено в контрактах на сумму менее 5000 долларов с целью уклонения от этой части или иным образом.

(b) Лицо, которое заявляет о своей квалификации для заключения контрактов.

(21) Инспекции, аудиты или услуги по обеспечению качества систем сигнализации, выполняемые признанной на национальном уровне испытательной лабораторией, которую Управление по охране труда признало отвечающей требованиям 29 C.F.R. с. 1910.7.

(22) Любое лицо, которое устанавливает или ремонтирует громоотводы или связанные с ними системы.

История. — сс. 12, 17, гл. 79-272; SS. 2, 3, гл.81-318; SS. 2, 14, гл. 87-254; SS. 1, 21, 23, гл. 88-149; с. 4, гл. 89-343; с. 36, гл. 90-228; SS. 1, 10, гл. 91-119; с. 42, гл. 91-137; с. 4, гл. 91-429; с. 8, гл. 92-55; с. 65, гл. 92-149; с. 270, гл. 94-119; с. 8, гл. 94-284; с. 34, гл. 95-145; с. 1, гл. 96-298; с. 73, гл. 96-388; с. 1132, гл. 97-103; с. 40, гл. 98-250; с. 35, гл. 98-419; с. 233, гл. 99-8; с. 23, гл. 99-254; с. 36, гл. 2000-372; с. 3, гл. 2006–154; с. 2, гл. 2006-283; с. 57, гл. 2007-217; с. 37, гл. 2011–194.

Электропроводка на Филиппинах – Строительство нашего филиппинского дома – Моя филиппинская жизнь

Электромонтаж в филиппинском доме.Филиппинская электропроводка. В рамках нашего проекта по строительству дома на Филиппинах нам пришлось изучить филиппинские бытовые электрические системы. Вот что мы узнали. Как и в случае с другими нашими произведениями, мы делаем все возможное, чтобы вести хронику наших ошибок, а также наших успехов, чтобы наши читатели могли получить представление о том, как приехать на Филиппины и построить дом, а не в сказке. Это не практическое руководство, это описание нашего опыта.

Трансформатор, обслуживающий наш дом, Наш счетчик на опоре.Провода слева подают питание на счетчик, черный провод нагрузки справа идет обратно вверх по полюсу и подключается к дуплексному питанию или «капле», который подключается к проводке дома на датчике погоды.

С точки зрения теории электротехники, филиппинская система аналогична той, которая используется в США и Европе. От полюса электросети до распределительной коробки жилого дома у нас есть один или два провода нагрузки и нейтральный провод. У нас есть земля (земля), предоставленная домовладельцем. Вы можете изучить технические детали на http: // en.wikipedia.org/wiki/Earthing_system и другие различные сайты. Однако существуют большие различия в материалах и технологиях между США, Европой, Великобританией и Филиппинами. Взгляд на то, как все было сделано, когда мы строили наш филиппинский дом, может помочь другим, рассматривающим строительство дома на Филиппинах, получить представление о том, как все делается здесь. И последнее замечание. Филиппинские электрики, которых мы встретили, были довольно профессиональными. Лучше всего нанять инженера-электрика для выполнения вашего плана (он понадобится вам для получения разрешения на строительство) и иметь хороших электриков для выполнения этой работы.Ставки заработной платы договорные и гораздо более разумные, чем в вашей стране. Мы надеемся, что это эссе поможет вам стать более знающим строителем дома.

Во-первых, немного предыстории. Понимание «горячей» нейтрали и земли . Это от Schneider Electric помогает объяснить назначение и природу каждого из трех проводников.

«Электроэнергия течет в виде тока, который должен проходить через оборудование, а затем возвращаться к источнику питания. Поэтому удобно думать, что один провод к нагрузке является «исходным» проводом, а другой – «обратным» проводом.Эта простая модель подходит для систем постоянного тока, но не работает для систем переменного тока, потому что поток энергии постоянно меняет направление с частотой 50 или 60 раз в секунду. С точки зрения оборудования или источника питания, провода источника и возврата постоянно меняются местами. Фактически, никакое оборудование не может сказать, какой провод какой! Легко продемонстрировать, что два провода питания к любой части оборудования переменного тока можно поменять местами без какого-либо влияния на работу.Фактически, в Европе [и на Филиппинах] вилка оборудования может быть подключена любым способом! Этот факт симметрии, кажется, противоречит четкой маркировке силовых проводов переменного тока как «горячие» и «нейтральные». Причина того, что один из силовых проводов назван «нейтральным», заключается в том, что он подключен непосредственно к заземлению здания на панели автоматического выключателя. Поэтому он подключается непосредственно к заземляющему (третьему) проводу. Таким образом, по сути, два из трех проводов у настенной розетки на самом деле являются заземленными проводами, один используется для передачи энергии, а другой подключается только к открытым металлическим частям оборудования.Заземленный провод питания называется «нейтральным» проводом, потому что он не опасен для открытых металлических частей или водопровода. «Горячий» провод получил свое название потому, что он опасен. Заземление нейтрального провода не связано с работой электрооборудования, но необходимо из соображений безопасности ». [незначительные правки]

ВИДЫ ЭЛЕКТРОСЛУЖБЫ НА ФИЛИППИНАХ . На Филиппинах существует два основных типа бытового электроснабжения.

МАНИЛА И ГОРОДА: Трехпроводная система на 120/240 В .В Маниле, городе Илоило и других крупных филиппинских городах в жилые дома подается переменный ток напряжением 240 вольт, 60 циклов. Электропитание от сетевого трансформатора к жилому дому поступает через , три провода, , два провода нагрузки 120 В переменного тока («горячие») и одну нейтраль. Цепи в доме, как правило, подключаются для подачи 240 В переменного тока к розеткам с использованием двух нагрузочных проводов на 120 В переменного тока, почти так же, как тяжелые приборы (сушилка, нагреватель горячей воды и т. Д.), Которые поставляются в США. Филиппины рассчитаны на использование 240 В переменного тока, 60 ° C.

Однако можно подключить цепи и розетки на 120 В переменного тока, используя только один из проводов нагрузки и нейтраль. Эти розетки на 120 В можно увидеть в отелях, некоторых кондоминиумах и других местах, ожидающих американских посетителей. Посетители должны иметь в виду, что на Филиппинах используются розетки того же типа, что и в Америке, но что розетка выдает 240 В, а не 120 В. Подключение устройства на 120 В к розетке на 240 В обычно приводит к выходу прибора из строя.

Кажется вероятным, что цикл 120/240 В переменного тока 60 в американском стиле, используемый в Маниле, мог быть результатом того, что электрические системы в филиппинских городах были расширены во время американской оккупации Филиппин между 1899 и Второй мировой войной.Вокруг бывших крупных военных баз США (Кларк и Субик) могут быть зоны, которые подключены к сети переменного тока напряжением 120 В.

ЗА ПРЕДЕЛАМИ БОЛЬШИХ ГОРОДОВ : Двухпроводная система на 230 В Районы за пределами старых городов были электрифицированы позже, и в них использовалась другая, более экономичная система с использованием двухпроводной линии , ведущей к жилому дому. Он состоит из одного провода нагрузки 230 В переменного тока и одного нулевого провода. Этот тип системы не может обеспечить подачу 120 В переменного тока, если владелец собственности за свой счет и при сотрудничестве с коммунальной компанией не установит свой собственный трансформатор на опоре электросети, трансформатор с вторичной обмоткой, которая может подавать 120 В переменного тока.Это не невозможно, поскольку многие трансформаторы перерабатываются из США, но это дорого, и, на наш взгляд, системы на 230 В лучше, если домовладелец не отправит дорогие приборы из США. Для этих импортных 120 трансформаторов будет сложно найти запчасти и обслуживание. V бытовая техника.

Большая часть остального мира работает от 220–240 В переменного тока, но 50 циклов, а не 60 циклов, как на Филиппинах, что создает проблему при импорте некоторых европейских приборов для использования на Филиппинах.

ПОЛЕВОЕ РУКОВОДСТВО ПО ИДЕНТИФИКАЦИИ ЭЛЕКТРИЧЕСКОЙ СИСТЕМЫ .

Как определить тип вашей энергосистемы? Вы можете посмотреть на провода электропитания, идущие от счетчика или столба к вашему дому или к дому соседа. Если есть , три провода , у вас, вероятно, есть два провода нагрузки 115 В («горячие») и нейтраль. Если у вас два провода , у вас, вероятно, есть один провод нагрузки 230 В и один комбинированный провод нейтрали / заземления. За некоторыми исключениями, филиппинские коммунальные предприятия поставляют в ваш дом мощность 230 В и 60 циклов, но есть различия в зависимости от того, где вы живете.Наши комментарии ниже в основном относятся к районам на Филиппинах, которые снабжают жилые дома одним проводом нагрузки 230 В и нейтральным проводом. Они не полностью применимы к городским районам, использующим два провода нагрузки 110 В (включая Манилу), или к системам вокруг бывших американских военных баз.

Для наших целей назовем трехпроводные городские системы « трехпроводные системы на 120/240 В» , а двухпроводные системы – « двухпроводные системы на 230 В» .

Наша резиденция расположена в сельской местности, обслуживаемой электрическим кооперативом, поэтому у нас есть двухпроводное электроснабжение 230 В.

Дуплексный кабель от счетчика до водомерного напора

Вот фотография точки, где линия ответвления или кабеля коммунальной компании соединяется с проводкой нашего дома на водоотталкивающей головке и входит в дом.

Кабели питания от электросети справа – от полюса, один черный провод нагрузки и один неизолированный нейтральный провод. Черный и зеленый питающие провода слева идут на наш чердак и через кабелепровод к нашей панельной коробке. Опять же, исходя из того факта, что есть только один провод нагрузки, мы можем догадаться, что у нас есть двухпроводный 230 В.система. Если вы видели два черных провода и нейтраль, ведущие от столба к дому, вы, вероятно, имеете дело с трехпроводной системой на 120/240 В.

Провод от счетчика до дома называется «дуплексным кабелем». Если бы это было трехпроводное соединение, оно бы называлось «триплекс». Наш дуплексный питающий кабель представляет собой нагрузочный провод №6 AWG, который изолирован и намотан неизолированным нейтральным проводом. Оба из алюминия. Нам пришлось заплатить за дуплексный провод, идущий от счетчика до нашего дома. Мы заплатили около 17 песо за метр за этот кабель в Western Lamp, доме электроснабжения в городе Илоило.Коммунальное предприятие может предоставить провод и / или счетчик и ежемесячно выставлять вам счет за них, пока они не будут оплачены. Так вы заплатите больше.

Также обратите внимание на то, что подводящий кабель выполнен из алюминия, а подводящий провод панели – из меди. Эти два должны быть соединены вместе в погодной головке. В идеале это делается с помощью специального инструмента для сращивания и сращивания на сжатие, потому что медь и алюминий имеют разный коэффициент расширения, к тому же эти два материала подвержены электрохимической реакции. Один читатель прокомментировал, что он «нашел поставщика на Alibaba, который продает биметаллические обжимные соединители AL-Cu, которые кажутся идеальными для подключения линий электропередачи из алюминия к домашним ответвлениям из меди.Они даже продадут одну деталь в соответствии с их списком… Я планирую заказать пару образцов для использования в моем предстоящем проекте строительства дома «…
https://www.alibaba.com/produc t-detail / SMICO- Горячий новый продукт s-For-2017_60547920170.html? spm = a2700.7724838.2017115.62. 74f855907G2uhc

Инструмент для обжима стыков

Хотя по умолчанию обслуживается алюминиевый кабель 6AWG, мы недавно заменили наш алюминиевый кабель 4AWG, чтобы лучше приспособиться к новому кондиционеру мощностью 2 л.с.Помните, что все потери сопротивления счетчика оплачиваются домовладельцем. Мы заплатили около 30 песо за метр за каждую жилу кабеля 4AWG. Мы были счастливы вырвать и заменить старый провод 6AWG, который имел несколько стыков, на более тяжелый кабель, соединенный с помощью обжимных разъемов. Общая стоимость замены 60 метров отводной линии составила 3 ​​000 песо. Если есть инженеры-электрики, они могут рассчитать разницу в потерях сопротивления между большими и меньшими рабочими перепадами.Читатели отметили, что, поскольку мы соединяли алюминий с медью, следовало использовать биметаллические зажимы.

Замена тонкого ответвительного кабеля 6AWG на 4AWG

Внизу каждого электрического полюса находится (или должен быть) заземляющий стержень, который подключен к трансформатору и к линии, обслуживающей ваш дом. Они обеспечивают заземление системы, но очень важно иметь собственное отдельное заземление, чтобы обеспечить правильное заземление вашей собственной нейтральной проводки. Основа коммунального предприятия – заставить свою систему работать.Заземление хозяина дома предназначено для защиты дома и его электропроводки от поражения электрическим током.

Заземляющий стержень на полюсе

. Многие американцы, планирующие переезд на Филиппины, хотят знать, смогут ли они получить на Филиппинах питание 120 вольт и следует ли им брать с собой свои устройства на 120 вольт. Если в вашем доме есть двухпроводная система на 230 вольт, 120 вольт будет доступно только через понижающий трансформатор внутри дома. Понижающие трансформаторы генерируют тепло и лишнюю энергию, но они довольно популярны на Филиппинах и доступны почти во всех магазинах бытовой техники.

На вопрос о ввозе техники из США на Филиппины нет правильного ответа. Вещи, которые используются нечасто, например кухонный комбайн или швейная машина, имеет смысл принести. Мы не приносим предметы, которые постоянно используются, например, холодильник. Мы видели, как филиппинцы использовали электроинструменты на 120 В и таскали понижающий трансформатор. Боб продал свои электроинструменты перед отъездом из США и купил новые на Филиппинах. Просто помните, что электрические вилки в U.S. и Филиппины выглядят одинаково, но первый раз, когда вы подключите свой гаджет на 120 В к цепи 230 В, это, вероятно, будет концом этого элемента.

Иностранцам из других стран, кроме США, может быть легче, но, даже если их приборы предназначены для использования на 230 В, им необходимо исследовать совместимость приборов с 50 циклами при использовании в филиппинских цепях с 60 циклами.

Понижающий трансформатор. Он подключается к розетке на 230 вольт и обеспечивает питание 120 вольт.

Некоторые экспаты купили и установили свои собственные силовые полюсные трансформаторы и смогли получить таким образом 120 В.Это дорогой вариант, возможно, более дорогой, чем покупка новой техники на 230 В.

Выше мы видели, что ответвительный кабель от электросети присоединяется к домашней проводке на погодозащите. Теперь проследим за проводкой от этой точки до панели или коробки автоматического выключателя.

Изначально наш инженер-электрик предложил для нашего дома распределительную коробку на 125 ампер. Вероятно, он сделал это, потому что проектировал для иностранца, у которого была бы горячая вода, кондиционер и все мыслимые электроприборы и гаджеты.Мы пошли к инженеру и проинформировали его о наших планах, и он согласился на монтажную коробку на 100 ампер с использованием провода # 2 AWG. Даже с панельной коробкой на 100 А при 230 В у нас есть мощность почти 25 кВт, что намного превышает любую нагрузку, которую мы можем использовать.

На Филиппинах метрический размер заменяет систему AWG (American Wire Gauge). Наш кабель №2 AWG имеет площадь 30 мм в метрической системе. Этот кабель дорогой. Часто используется кабель меньшего размера. Наши электрики были поражены тем, что мы использовали такой тяжелый кабель в доме.Для прокладки основного водопровода на чердак использовалась оцинкованная труба диаметром 1 дюйм. Оно должно было быть 32 мм или 1¼ ”. Имеются таблицы, в которых указан требуемый размер кабелепровода. Переполненный кабелепровод может перегреться.

Прокладка входного кабеля на чердаке

Главный питающий кабель прошел на чердак через погодозависимую насадку. На этом фото рабочие протягивают проволоку по пластиковому каналу. Главный питающий кабель не идет прямо к распределительной коробке. Сначала он подключается к выключателю, который позволяет питать распределительную коробку от электросети или, в случае сбоя питания, от резервного генератора.Этот переключатель гарантирует, что мощность от генератора не может поступать в линии электроснабжения, что подвергает риску работников коммунальных служб. Это также позволяет нам установить переключатель в нейтральное положение, при котором питание ни от одного из источников не поступает на распределительную коробку. Это позволяет нам безопасно работать с панельной коробкой, не требуя снятия счетчика коммунальной компании.

На этой фотографии показан двухполюсный двухпозиционный переключатель, который переключает питание энергокомпании на питание от нашего генератора.Емкость переключателя 100 ампер. Стоил он около 80 долларов. Подключение к нашему генератору – это самый простой и дешевый вид. Питание от нашей сети подается на верхнюю часть переключателя. Электроэнергия от генератора (при работе) поступает снизу. Средние клеммы подключаются к коробке панели. Обычно электроэнергия от электросети проходит через DPDT-переключатель в распределительную коробку. Во время отключения электроэнергии переключатель переводится в нижнее положение и генератор запускается. При такой простой настройке мощность от генератора поступает во все цепи.Поскольку мощность генератора ограничена, меньше той, которую может предоставить коммунальная компания, мы проверяем, чтобы цепи с высоким потреблением энергии (в основном кондиционирование воздуха) не включались, когда мы запускаем генератор. После запуска генератора мы без проблем использовали один из наших кондиционеров с питанием от генератора.

Существуют более сложные системы переключения, которые автоматически определяют, какие цепи будут активны при использовании генератора. Также существуют системы, в которых генератор автоматически запускается и автоматически переключается при отключении электроэнергии.Автоматическая система повысит безопасность в тех случаях, когда ночью отключается электричество, и у человека есть выбор: выйти на улицу посреди ночи, чтобы запустить генератор, или остаться в темном доме, надеясь, что сигнальное освещение, кондиционеры и вентиляторы будут вернись скоро.

Субпанель для генератора

Выше представлен снимок переключателя генератора, который использует отдельную цепь и прерыватель для цепей, которые находятся под напряжением, когда генератор работает. Также рубильник находится в коробке, хорошая идея!

Мы установили аварийные фонари с батарейным питанием, чтобы освещать крыльцо и гараж во время отключения электроэнергии.

ПАНЕЛЬНЫЕ КОРОБКИ . Рубильник обычно подает питание от электросети на главные шины распределительной коробки по кабелю №2 AWG (30 мм²). Это подводит нас к обсуждению панельных блоков. Коробки для панелей (ящиков автоматических выключателей) различаются по качеству, количеству цепей, с которыми они могут работать, типу используемых выключателей и т. Д. Мы далеки от того, чтобы быть экспертами в панельных ящиках, но поделимся своим опытом.

Если вы покупаете панельную коробку и автоматические выключатели в хозяйственном магазине, вы обычно найдете более дешевые бренды, такие как Koten, Meiji, Royu и т. Д.Мы также видели грубые копии выключателей GE с пометкой «американские». В некоторых панельных ящиках хозяйственных магазинов даже были алюминиевые автобусы. Следует отметить, что эти марки не обязательно дешевле, чем выключатели марки GE, продаваемые в специализированных магазинах электроснабжения.

Если вы обратитесь в службу электроснабжения, которая обслуживает электриков, вы найдете более широкий ассортимент продукции с лучшим качеством и более низкими ценами. Персонал стойки регистрации в этих заведениях может быть весьма хорошо осведомлен. Два хороших места в городе Илоило – это Western Lamp и Eastman Electric.Всегда просите скидку, особенно если покупаете в большом количестве.

Болт на выключателе Подключите выключатель с медными шинами панельной коробки

Мы купили качественную распределительную коробку из двадцати цепей с прочными медными шинами примерно за 4 100 фунтов стерлингов в Western Lamp в городе Илоило. В этой коробке используются подключаемые прерыватели GE. Нам был предложен выбор между панельной коробкой с вставными или болтовыми выключателями. Мы выбрали подключаемый модуль, потому что это то, с чем мы были знакомы в США. Как мы увидим, это было ошибкой.

Этот тип панельной коробки действительно разработан для использования с трехпроводной системой на 120–240 В, но может использоваться и с трехпроводной системой на 230 В. В трехпроводной системе на 120–240 В каждая из двух основных шин несет 120 В. Автобусы на коробках съемных панелей имеют зигзагообразную компоновку, которая хорошо работает, если у вас два автобуса горячие, и у вас есть отдельные нейтральная и наземная шины, например, в США, Маниле или других городах Филиппин. Когда вы подключаете однополюсный выключатель, вы подключаетесь к одной шине и получаете цепь на 120 В.Если вы используете двухполюсный выключатель, вы подключаетесь к обеим шинам и получаете цепь 240 В.

Однако, если у вас есть двухпроводное питание 230 В, вы будете использовать одну из шин как нагрузочную шину, а другую как нейтральную шину. Это работает нормально, за исключением того, что вам нужно тщательно проверять полярность ваших цепей, чтобы убедиться, что нейтральные провода всегда соединяются с нейтральной шиной. Зигзагообразные или расположенные в шахматном порядке автобусы означают, что автобусы с нагрузкой и нейтраль поменялись местами на левом и правом автобусе.

Схема щитовой коробки с шахматной шиной

Максимальная мощность вставных выключателей составляет 100 ампер, поэтому, если вам нужен щитовой шкаф большей мощности, купите коробку, предназначенную для выключателей с болтовым креплением.Кроме того, в Iloilo City однополюсные выключатели не доступны во вставном исполнении. Мы настоятельно рекомендуем коробку с болтами на выключателях.

Вот когда мы попали в беду. Мы решили использовать однополюсные выключатели. У нас был только один провод нагрузки. В чем смысл «защиты» нейтральной стороны цепи, спросили мы себя? По общему правилу, нейтральные линии нельзя переключать или предохранять. Итак, мы соединили две шины распределительной коробки вместе и поделили напряжение на них 230 В.Мы использовали бы однополюсные выключатели, защищающие провода нагрузки, и связали бы нейтрали с отдельной нейтральной шиной. Это одновременно преобразовало нашу двухполюсную коробку с 20 выключателями в однополюсную коробку на 40 цепей. Блестяще!

Не совсем. Поскольку мы обнаружили, что однополюсные выключатели недоступны для нашей вставной распределительной коробки, мы посмотрели на двухполюсные выключатели, и они оказались двумя однополюсными выключателями, соединенными вместе. Мы перерезали звенья на ручках и замуровали наш панельный ящик.Казалось, все работает нормально.

Коробка панельная однополюсная проводная. Обратите внимание, что использовалась только правильная шина.

Постепенно мы узнали, что автоматические выключатели намного сложнее, чем мы думали. Автоматические выключатели обеспечивают защиту как от мгновенных больших скачков тока (короткое замыкание), так и от более низких, более длительных перегрузок от перегрузки цепи.

Внутри автоматического выключателя (Википедия). Это автоматический выключатель, устанавливаемый в соответствии с европейскими стандартами DIN.
  1. Рычаг привода – используется для ручного отключения и повторного включения автоматического выключателя.Также указывает состояние автоматического выключателя (Вкл. Или Выкл. / Сработал). Большинство выключателей сконструированы таким образом, что они могут сработать, даже если рычаг удерживается или заблокирован в положении «включено». Иногда это называют операцией «свободного отключения» или «положительного отключения».
  2. Приводной механизм – прижимает контакты вместе или врозь.
  3. Контакты – пропускайте ток при прикосновении и прерывайте ток при раздвигании.
  4. Клеммы
  5. Биметаллическая лента.
  6. Калибровочный винт – позволяет производителю точно настроить ток срабатывания устройства после сборки.
  7. Соленоид
  8. Разделитель / гаситель дуги

Предположение, что две половины выключателей DP могут служить выключателями SP, оказалось очень ошибочным. Двухполюсные выключатели – это НЕ просто два однополюсных выключателя, физически соединенных друг с другом. Мы выяснили это на собственном горьком опыте, когда у нас произошло полное короткое замыкание в одной из наших цепей, и выключатель на 20 А не сработал, а вместо этого расплавил провод # 12 AWG. Должно быть, это была огромная перегрузка, намного превышающая 20 ампер.

Затем мы проверили выключатели в тестовой цепи.Мы обнаружили, что только одна сторона нашего двухполюсного выключателя обеспечивает защиту от короткого замыкания. Неизвестно, какая сторона может обеспечить защиту от перегрузки по току. Предположительно, выключатели, предназначенные для использования в качестве однополюсных, обеспечивают обе защиты в одном выключателе, как и двухполюсные выключатели, используемые как единое целое.

Мы решили, что все-таки мы не такие уж умные. Так как у нас был вставной тип щитовой коробки, для которого нет однополюсных выключателей, у нас не было другого выбора, кроме как подключить нашу вставную распределительную коробку, как это делают многие местные электрики, используя двухполюсные выключатели.

Мы вынули установленную нами перемычку, соединяющую две шины распределительной коробки, и купили новые двухполюсные выключатели. Теперь один из автобусов был горячим, другой – нейтральным. Когда установлен двухполюсный выключатель, один полюс выключателя защищает провод нагрузки, а другой – нейтральный провод для каждой ответвленной цепи.

Мы использовали специальный двухполюсный выключатель GE, который продается и используется здесь почти повсеместно – TQL2415X или TQL2420X. В нашем магазине электроснабжения продаются только выключатели марки GE.Я не смог найти эти прерыватели «X-суффикс» в огромном онлайн-каталоге прерывателей GE, но я читал в другом месте, что обозначение X предназначено для приложений «специального назначения». Продаваемые здесь выключатели GE рассчитаны на 240/415 В.

Почти все однополюсные выключатели для жилых домов в США предназначены для цепей с нагрузкой 120 В. Выключатели для США обычно рассчитаны на напряжение 120–240 В. Выключатели GE, продаваемые на Филиппинах, рассчитаны на 240/415 вольт (см. Фото выше). Также могут быть различия в конструкции внутренних выключателей, используемых в U.S. и на Филиппинах, которые могут повлиять на безопасность и эффективность вашей системы. Инженерия выключателей выходит за рамки нашего понимания. Мы считаем, что лучше всего покупать изделия, предназначенные для местного рынка и электрических систем.

Поэтому мы не рекомендуем привозить автоматические выключатели из США. Каталожные номера продаваемых на месте выключателей GE отличаются, и мы не уверены, предназначены ли они для правильной работы с двухпроводными системами на 230 В. Возможно, после сжигания (буквально!) Экспериментов с выключателями мы были не в настроении для дальнейших экспериментов.

Мы не видели выключателей Siemens, Square D или C-H. Возможно, они есть в Маниле? Использованные нами двухполюсные выключатели GE стоят 400 песо каждый – после переговоров. Однополюсные выключатели GE доступны для монтажных коробок с болтовым креплением. Они должны нормально работать с панельной коробкой, сделанной для них, но, как мы уже говорили, мы решили следовать местным обычаям электропроводки после нашего предыдущего злоключения и с учетом того факта, что мы уже установили панельную коробку подключаемого типа.

Панель управления подключена с использованием двухполюсных выключателей, один полюс нагрузки, один полюс нейтраль.

НАША РЕКОМЕНДАЦИЯ : Мы живем в районе, где электриков призывают устанавливать как двухпроводные системы на 230 В, так и трехпроводные системы на 240 В. В трехпроводной системе электрики должны установить распределительную коробку с использованием двухполюсных выключателей. В двухпроводных системах они могут использовать одно- или двухполюсные выключатели. Мы считаем, что изначально были правы, считая, что однополюсные выключатели являются хорошим (и более экономичным) выбором по сравнению с двухпроводными системами на 230 В. Какой смысл тратить больше на установку двухполюсных выключателей? К сожалению, мы купили и установили вставную коробку панели, и в итоге у нас не было другого выбора, кроме как использовать двухполюсные выключатели.Начиная с нуля, мы считаем, что лучший вариант для двухпроводных систем 230 В – это хорошая монтажная коробка с болтовым креплением, в которой используются оригинальные однополюсные прерыватели GE с болтовым креплением.

ЗАЗЕМЛЕНИЕ . Последняя, ​​но важная часть установки панельной коробки – правильное заземление. Хотя нейтральная линия может быть (а может и не быть) заземлена на основании полюса электросети, важно, чтобы в доме была собственная система заземления. Это могут быть заземляющие трубы или стержни. Двухпроводная система на Филиппинах 230 В называется системой с несколькими заземлениями , потому что она зависит от распределительного заземления , предоставляемого коммунальной компанией, и защитного заземления на каждой распределительной коробке.

Вместо того, чтобы использовать заземляющий стержень, вбитый в землю, мы прикрепили латунные зажимы «желудь» к арматуре в одной из основных колонн дома. Эта арматура ведет под землю к массе арматуры в основании нижнего колонтитула и, в конечном итоге, ко всей арматуре и бетону дома. Медный провод # 6 AWG проходит от зажима до распределительной коробки. Заземление арматуры разрешено как PEC, так и NEC. Одним из преимуществ арматурного заземления на чердаке является то, что он защищен от коррозии или риска повреждения, которому подвержены наружные заземляющие стержни.

Зажим заземления на арматуре на чердаке

См. Комментарии ниже, почему некоторые считают, что арматура не является хорошим защитным заземлением.

В большинстве филиппинских домов нет трехконтактных заземленных розеток. Большинство розеток имеют только провод нагрузки и нейтральный провод. Качество заземления нулевого провода может быть неопределенным из-за неправильного заземления на опоре или в жилом помещении. Если вы хоть раз бывали на Филиппинах, вы, вероятно, неоднократно подвергались шоку от компьютера, холодильника и т. Д.Металлические части этих приборов либо не имеют заземления, либо нейтраль не заземлена должным образом. Прикасаясь босыми ногами к плитке, вы становитесь землей. Поскольку босые ноги на плитке – это удовольствие для филиппинцев на пенсии, этого лучше избегать.

Иногда правильная полярность проводки не соблюдается. Убедитесь, что нейтральные (белые) провода в ответвленных цепях подключены к нейтральной шине в распределительной коробке. В противном случае металлические части прибора могут быть подключены к горячему проводу, а не к нейтрали.

К сожалению, для бытовой техники, продаваемой на Филиппинах, типично отсутствие заземляющего штыря на вилке. Показанная выше ржавая вилка не только не имеет заземляющего наконечника, но и имеет одинаковые ножки, поэтому ее можно вставлять в розетку независимо от полярности розетки. Как правило, розетки имеют один более широкий и один узкий разъем, поэтому вилки можно вставлять только одним способом. Это необходимо для того, чтобы обеспечить правильную полярность подключения устройства, чтобы нейтраль, а не горячий провод, был прикреплен к металлическому корпусу устройства.

К счастью, розетки с заземлением легко доступны, и мы этим воспользовались. Мы проложили отдельный заземляющий провод # 14 AWG к каждой розетке. Этот провод подключается к шине заземления в распределительной коробке, а оттуда – к нашей системе заземления. Нейтраль и земля соединены в коробке панели, а только в коробке панели. Это соединение нейтрали с землей является обязательным для . См. Обсуждение Майка Холта на http://www.mikeholt.com/mojonewsarchive/GB-HTML/HTML/Neutral-to-GroundConnections~20020521.htm

Сетевой шнур с неполяризованной вилкой и заземляющим проводом

Мы почти никогда не видим заземленные трехконтактные вилки на приборах, продаваемых на Филиппинах. Это потому, что в немногих домах розетки заземлены. Иногда вы получаете двухконтактную вилку с отдельным проводом заземления, который домовладелец может подключить – или нет. Мы подозреваем, что очень небольшой процент из них когда-либо был подключен. По этой причине заземляющий провод – это скорее фиговый лист, чем реальное решение. Как правило, мы обнаружили, что, если нейтральный провод хорошо заземлен (заземлен), эти удары возникают реже.Тем не менее, лучше использовать эти заземляющие провода, чтобы предотвратить серьезные удары в случае неисправности, которая соединяет горячий провод с металлическими частями прибора. Эти заземляющие провода всегда должны подключаться к земле (земле), а не к нейтрали. Лучшим подходом может быть отрезание оригинальной двухконтактной вилки от шнура прибора и установка вилки с заземлением, соблюдая полярность.

Даже если нейтральный и горячий провода подключены правильно, опасность поражения электрическим током сохраняется, если только внешние металлические части прибора не заземлены через отдельный провод заземления.Выше фотография довольно старого латунного приспособления. Хотя полярность двух проводов правильная, вы получите сильный шок, если дотронетесь до этой лампы, потому что один из проводов нагрузки изношен и касается латунного корпуса. Босоногий пенсионер на кафельном полу – отличная почва! Если бы эта лампа имела металлические части, подключенные к заземленной розетке, выключатель или GFI сработали бы.

Так как щиток поставлялся только с шинами нагрузки и нейтрали, мы добавили шину заземления. Мы смогли купить очень красивую латунную шину заземления, чтобы добавить ее в коробку панели.Зеленый провод заземления от каждой цепи подключен к этой шине заземления.

Добавленная шина заземления в коробке панели. Провода 2 # 10 AWG соединяют шину заземления с входящим нейтральным проводом электросети на рубильном выключателе.

ЦЕПИ ПРЕРЫВАНИЯ ЗАЗЕМЛЕНИЯ (GFI) также называется устройствами остаточного тока (УЗО). Защита GFI является обязательной во многих странах мира, но стоит дорого и нечасто встречается на Филиппинах, несмотря на то, что поражение электрическим током и поражение электрическим током здесь являются обычным явлением.Мы напишем об этом подробнее позже, когда добавим в нашу систему защиту GFI. Между тем, имейте в виду, что обычные автоматические выключатели не предназначены для защиты людей от многих наиболее распространенных типов опасности поражения электрическим током. Правильно работающий выключатель предназначен для переноски без отключения нагрузок, которые могут легко поразить человека электрическим током. Рассмотрим, например, что (в зависимости от конструкции выключателя) выключателю на 30 А потребуется один час для отключения при токе 40 А. Автоматические выключатели защищают цепи, устройства GFI предназначены для обнаружения неисправностей и срабатывания достаточно быстро, чтобы предотвратить смертельные удары.

ОТВЕТСТВЕННЫЕ ЦЕПИ ДЛЯ ВЫХОДОВ И ОСВЕЩЕНИЙ . Теперь мы можем обсудить разводку «ответвлений» цепей. Наш план дома предусматривал четыре цепи освещения, восемь цепей розеток и две цепи для наших двух сплит-систем кондиционирования воздуха. Три из выходных цепей являются выделенными цепями в соответствии с требованиями электротехнических норм: одна для холодильника, одна для водяного насоса и одна для стиральной машины.

Мы подключили наши ответвительные цепи с помощью многожильных проводов THHN 12 AWG (3,5 мм²) для нагрузки и нулевого провода и 14 AWG (2.0мм²) для заземляющего провода. Хотя этот провод рассчитан на ток 20 А, мы решили использовать в основном автоматические выключатели на 15 А. Выключатель на пятнадцать ампер (и провод # 12 AWG) имеет номинальную мощность 1800 Вт в цепи 120 В и 3450 Вт в нашей системе 230 В. Если бы мы использовали автоматические выключатели на 20 ампер, наши цепи имели бы мощность 4600. Использование автоматических выключателей на 15 А на проводе # 12 AWG дает нам очень значительный запас прочности, но достаточную мощность для любой комбинации приборов, которую мы можем представить в любой отдельной цепи.

Это наш инженер-электрик указал на использование многожильных, а не одножильных проводов для наших ответвленных цепей. С многожильным проводом немного легче работать, и он лучше подходит для ситуаций, когда он изогнут, чем сплошной. Если вы собираетесь использовать многожильный провод, обязательно покупайте выключатели и розетки, предназначенные для многожильного провода. Многожильный провод имеет больший диаметр, чем сплошной провод той же мощности, и поэтому не подходит для большинства розеток и выключателей.Большинство (но не все) выключателей и розеток имеют маркировку с указанием типа и размера проводов, которые они могут разместить. К счастью, широко доступные и превосходные переключатели и розетки Panasonic Wide Series предназначены для многожильного провода и хорошо работают с ним. Мы использовали смесь торговых точек Panasonic и Royu. Розетки Panasonic намного лучше и дороже. Наши переключатели – это Panasonic и Anam. Anam – корейский бренд средней ценовой категории, который кажется очень хорошего качества. Если вы используете многожильный провод и ограничены в средствах, Royu выпускает недорогую розетку (WD922 и WH922) с винтовыми клеммами, которая хорошо работает как с одножильным, так и с многожильным проводом.

Розетка Royu (розетка)

По ошибке мы купили переключатели Anam, которые были сделаны на сплошном проводе. Наши электрики использовали их, но отрезали жилы провода, чтобы они вошли в выключатели. Поскольку мы использовали 12 AWG для наших слабо нагруженных цепей освещения, у нас достаточно мощности даже для обрезанных жил. Возможно, в какой-то момент мы постепенно заменим эти переключатели. Мы сами выполнили всю проводку розеток, используя розетки для многожильных проводов, поэтому мы уверены, что с ними нет проблем.

Розетка с маркировкой только для одножильного провода

Фотография выключателей с обрезанными жилами

Panasonic Wide Series – подходит для одножильного или многожильного провода Эти розетки Meiji также хорошо работают с многожильным проводом. Лужили провода. Нейтральные провода должны быть белыми, а не красными. Это была просто фотография, чтобы показать розетку Meiji

На фото выше показана внутренняя конструкция торговой точки Royu (слева) и торговой точки Panasonic (справа). Более дешевые торговые точки не кажутся такими же качественными, но менее дорогими.Корпус и контакты Panasonic немного тяжелее. Розетки Panasonic так сильно захватывают штыри вилок, что мы вытаскивали розетки из стены при попытке вытащить вилку. В коммерческих зданиях в Илоило почти всегда используются розетки и выключатели Panasonic.

На Филиппинах продается много некачественного электрического оборудования. Ниже представлена ​​заглушка с латунными штырями из стали, а не из латуни. Штырь не займет много времени, чтобы начать коррозию. Емкость контура будет уменьшена.Это проблема не только Филиппин. У меня есть розетка марки Leviton, сделанная в США, которую я привез с собой, с ржавыми клеммными винтами. Коррозия электрических компонентов на Филиппинах быстрая, еще одна причина покупать качественную продукцию для собственного дома. Если вы покупаете готовый дом в подразделении, использовал ли застройщик хорошие детали?

Ржавая вилка с неполяризованными штырями. Качество предлагаемых электрических деталей обычно оставляет желать лучшего.

ТРУБОПРОВОД. Это подводит нас к механике прокладки трубопроводов для наших ответвлений.Очень важно иметь подробный план электрооборудования. Вам потребуется его до получения разрешения на строительство, но в любом случае вам понадобится план. Если вы попытаетесь придумывать что-то по ходу дела, вы, вероятно, все испортите.

Кабель типа

Romex (NM) (несколько проводников, заключенных в цельную пластиковую оболочку) доступен, но обычно не используется. На Филиппинах провода ответвительной цепи обычно проходят от распределительной коробки к розетке в пластиковом кабелепроводе. Мы использовали отдельные провода нагрузки, нейтрали и заземления из провода THHN (с термопластическим высокотермостойким нейлоновым покрытием) в кабелепроводе, который аналогичен тому, что используется в коммерческих установках в США.С.

При встраивании в пол или в блочные стены, трубопровод выполнен из жесткого пластика толщиной 25 мм. В пространстве над потолком провода обычно проходят по гибкому пластиковому каналу. Филиппинская система водоводов в стенах может показаться довольно ужасающей, когда вы впервые ее видите. В основном дом строится без особого внимания к электричеству и водопроводу. Затем, когда приходит время прокладывать провода, в пустотелом блоке вырезают каналы для размещения электрического кабелепровода. Дом может выглядеть изрядно убитым, прежде чем толстый финишный слой покроет все строительные грехи.

Мы попытались аккуратно вырезать каналы кабелепровода в пустотелом блоке с помощью алмазного ножа для кладки на угловой шлифовальной машине диаметром 4 дюйма. Конечный результат будет таким же, но мы просто почувствуем себя лучше, хотя бы постараемся быть аккуратными. В идеале следует предусмотреть проложения кабелепровода, и он должен быть отлит в балки, чтобы не пришлось резать балки позже, чтобы разместить трубопровод, ведущий к освещению и потолочным вентиляторам над балками.

Кабелепровод на месте перед заливкой бетона

Вверху: перед заливкой анкерного бруса в верхней части стены над местом для панельной коробки рабочие проложили восемь кусков электрического кабелепровода через форму для балки.Это обеспечит выход из панельной коробки для цепей в потолке, в основном для осветительных приборов и потолочных вентиляторов. Вставьте больше каналов, чем вы думаете, что вам нужно. Это легко сделать до заливки бетона, а потом – очень сложно. Нам следовало использовать канал большего размера. Все они набиты проводами, что не является идеальной ситуацией.

Кабелепровод врезан в стену из пустотелых блоков

Вверху. Коммунальные ящики, в которых будут выключатели, наполовину утопают в стене из пустотелых блоков. Коробки пластиковые с латунными вставками для крепежных винтов.Стены будут оштукатурены гладким слоем финишного цемента от 1/2 ″ до 1 ″, который затем окрашивается и образует окончательную отделку как внутренних, так и внешних стен.

Трубопровод будет проложен в бетонном полу.

Эти электрические каналы были проложены в бетонном полу. Гениальность этой системы заключается в том, что провода можно заменить (при необходимости), протянув их через кабелепровод, проложенный в полу. Для этого не может быть ярлыков. Необходимо использовать широкие отводы для кабелепровода.Тройников для электропроводки нет. Фитинги системы водоснабжения синего цвета можно использовать с кабелепроводом, но такое использование может лишить возможности тянуть новые провода, поскольку изгибы слишком острые, чтобы их можно было протянуть. Эти выходные контуры, встроенные в бетонный пол, вполне безопасны от грызунов.

Гибкий кабелепровод на чердаке

На этих фотографиях показан монтаж электропроводки на чердаке или в зоне потолка. Эта проводка питает потолочные светильники, потолочные вентиляторы, некоторое внешнее освещение и наши сплит-кондиционеры.Электропроводка в гибком пластиковом кабелепроводе. Серебряные выступы – это верх встраиваемого освещения. Четыре отрезка пластиковой трубы, торчащие из верхней части стены, теперь проводят коаксиальный кабель к камерам видеонаблюдения в каждом углу дома.

Встраиваемый потолочный светильник

За исключением настольных ламп, все освещение встроенное, никаких потолочных светильников или люстр, за исключением ванных комнат. Нам очень нравится чистый вид встраиваемого освещения, поэтому многие открытые светильники уродливы.

После трех лет, проведенных в нашем доме, у нас вышло из строя два встроенных светильника в потолке нашей кухни, потому что мыши или крысы прогрызли короткие тонкие провода, питающие встраиваемые светильники.Они не трогали проводники THHN, находящиеся в кабелепроводе. Наша теория состоит в том, что тонкий слой жира с кухни прошел через утопленные светильники и покрывал провода. Это сделало их привлекательными для грызунов. Поскольку наши чердаки и кровельные конструкции сделаны из цементных плит и стали, опасность возгорания должна быть минимальной.

У нас есть разные цепи, идущие вне дома; водонепроницаемые розетки на крыльце, цепи к бамбуковому гостевому дому bahay kubo, цепи для освещения на столбах ограждения по периметру, цепи для охранного освещения, цепи для освещения крыльца, цепи для навеса для машины, цепи для наружных сплит-компрессоров кондиционирования воздуха и так далее.Все это необходимо предусмотреть и установить трубопровод, ведущий наружу, до того, как будет залита пол дома.

Эта панель переключателей управляет всем наружным освещением; фонари передних и задних ворот, фонари в каждом углу дома и натриевые фонари в гараже (трехстороннем) и во дворе.

Таймерный выключатель Panasonic для фонаря безопасности

Нашим уличным фонарём безопасности также можно управлять с помощью таймера Panasonic, который подключается проводом к нашему панельному блоку. Мы купили этот промышленный выключатель после того, как несколько электронных таймеров вышли из строя.Это позволяет свету гореть, когда мы возвращаемся после наступления темноты, и выключать его на рассвете, даже если мы все еще спим или вдали от дома.

Мы установили во дворе натриевую лампу высокого давления мощностью 250 Вт. Он освещает весь район. Наши соседи, выращивающие кукурузу, любят это, потому что иногда негодяи крадут их кукурузу. Обычно мы им не пользуемся, но можем, если чувствуем в этом необходимость.

Натриевая лампа HP для дворового помещенияОбладает достаточно хорошим освещением двора Светильник для натриевых туннелей HP

Мы установили эту натриевую лампу высокого давления мощностью 150 Вт в нашем гараже.Эти лампы предназначены для освещения автомобильных туннелей.

Найдите время, чтобы прочитать многие комментарии ниже. Примечательно, насколько мало консенсуса существует даже среди тех, кто разбирается в проводке. Воспринимайте приведенную здесь информацию как гипотезу, а не как евангелие. Мы домовладельцы, а не электрики или инженеры-электрики. Пожалуйста, не стесняйтесь предлагать комментарии, предложения и исправления

Пересмотрено в ноябре 2018 г.

Связанные

Карьерный совет для начинающих инженеров-электриков

Инженеры-электрики используют принципы математики и физики для проектирования, разработки и оценки электрического и электронного оборудования и систем.Они работают с рядом технологий, включая бытовую технику, системы освещения и электропроводки зданий, передачу электроэнергии, телекоммуникации и спутниковую связь. Многие инженеры-электрики специализируются в определенных областях, таких как Electronics , microelectronics , signal processing , power , телекоммуникации и контрольно-измерительные приборы .

Чего вы можете ожидать от работы инженером-электриком?

Обязанности

Как инженер-электрик, вы отвечаете за жизненный цикл электрических проектов, от этапа проектирования до поставки и далее.Конкретные обязанности, связанные с этой работой, различаются в зависимости от области специализации инженера, но могут включать:

  • Общение с клиентами для определения их требований
  • Проектирование электротехнической продукции и систем на основе заданий клиентов
  • Оценка затрат и сроков реализации проекта
  • Интерпретация технических чертежей и проектных спецификаций
  • Создание прототипов и моделей проектов с помощью программного обеспечения для трехмерного проектирования
  • Общение с членами команды во время проектирования и разработки проекта
  • Разработка и проведение тестов для определения соответствия новых продуктов и систем стандартам
  • Запись и оценка данных испытаний
  • Предложение модификаций электрических изделий и систем для повышения качества и эффективности
  • Мониторинг комментариев пользователей для выявления областей, в которых продукты и системы требуют улучшений
  • Повторные испытания электротехнических изделий и систем для определения того, имеют ли модификации желаемый эффект
  • Выполнение процедур технического обслуживания и ремонта существующих электрических изделий и систем
  • Написание документации по продукту и отчетов
  • Проведение презентаций проектов и результатов для клиентов и руководителей компаний

Условия труда

Инженеры-электрики обычно работают в лабораториях и исследовательских центрах, на фабриках, шахтах, промышленных и производственных предприятиях, на электростанциях и в офисах.В зависимости от своего местоположения инженеры-электрики могут работать с современным комфортом или в жарких, тесных или пыльных местах. Рабочая среда инженеров-электриков также может быть опасной , особенно если инженеры работают с находящимся под напряжением электрическим оборудованием и системами.

Инженеры-электрики могут проводить время за столом, разрабатывая проекты, планируя бюджеты и составляя графики проектов. Однако они проводят много времени в разъездах, наблюдая за работой электриков, ученых, программистов и других инженеров.Они также могут проводить время вне своего обычного рабочего места, встречаясь с клиентами, собирая информацию и изучая оборудование. Хотя некоторые поездки могут быть связаны, инженеры-электрики редко проводят ночи вдали от дома.

Поскольку инженеры-электрики должны тесно сотрудничать с клиентами и другими сотрудниками в своих организациях, они не могут работать из дома, как это могут делать многие другие работники.

График

Инженеры-электрики обычно работают по 40 часов в неделю в обычное рабочее время.Инженеры-электрики редко работают в праздничные дни, выходные и поздно ночью. Однако могут потребоваться дополнительные часы ближе к срокам и в случае возникновения проблем, требующих безотлагательного решения.

Некоторые вакансии могут также обеспечивать гибких рабочих условий для инженеров-электриков, которые не могут работать полный рабочий день. У консультантов-электриков и подрядчиков самый гибкий график работы.

Какая квалификация требуется для работы инженером-электриком?

Образование

В то время как предварительные инженерные курсы предлагаются на уровне младшего специалиста, инженеры-электрики должны иметь как минимум степень бакалавра колледжа или университета, аккредитованного Советом по аккредитации инженерии и технологий .Большинство инженеров-электриков имеют либо бакалавра наук в области электротехники, либо бакалавра инженерных наук по специальности электротехника.

Во время этих программ студенты узнают больше о теории электричества и получат практический опыт работы с механикой, компьютерным программированием, схемами и термодинамикой. Студенты также могут специализироваться в определенной дисциплине, такой как телекоммуникационная инженерия или биомедицинская инженерия, чтобы подготовиться к определенной роли после окончания учебы.

Программы бакалавриата по электротехнике в лучших школах очень конкурентоспособны. Для зачисления учащиеся должны иметь высокие оценки по информатике, математике, физике и химии.

После получения степени начинающие инженеры-электрики должны получить проходной балл по экзамену по основам инженерии , чтобы работать по выбранной профессии. Затем их называют инженерами-электриками или стажерами-электриками.

Многие работодатели требуют, чтобы инженеры-электрики имели ученых степеней , чтобы продвигаться по карьерной лестнице.Общие аспирантские степени включают:

  • Магистр электротехники
  • Магистр технических наук по специальности «Электротехника»
  • Доктор философии по электротехнике

Кроме того, многие компании также предлагают комплексные программы обучения, которые включают ознакомительные инициативы и структурированные схемы непрерывного профессионального развития.

Опыт

Опыт ценится в отраслях, в которых работают инженеры-электрики, и многие работодатели стремятся получить предыдущий опыт при приеме на работу новых сотрудников.Студентам-электротехникам настоятельно рекомендуется пройти стажировку , чтобы установить связи и отточить свои практические навыки, прежде чем приступить к работе.

Получив четырехлетний опыт работы, инженеры-электрики могут сдать экзамен Professional Engineer . Лицензия профессионального инженера может открыть больше профессиональных возможностей.

Высокие зарплаты, которыми командуют опытные инженеры-электрики, указывают на их ценность для работодателей.В среднем инженеры-электрики с опытом работы 20 и более лет зарабатывают на 44 процента больше, чем в среднем по стране, а новые инженеры-электрики зарабатывают на 9 процентов меньше, чем в среднем по стране.

Несмотря на это, большинство инженеров-электриков переходят на другие должности после более чем 20-летнего опыта работы. Вот почему работники на поздних этапах своей карьеры составляют всего 10 процентов инженеров-электриков. Напротив, 39 процентов инженеров-электриков имеют опыт работы от одного до четырех лет, а 24 процента – от пяти до девяти лет опыта работы на этой должности.

Это показывает, что, хотя многие инженеры-электрики предпочитают продвигаться по карьерной лестнице, их опыт настолько ценится, что они могут пользоваться возможностями на этой должности на протяжении всей своей трудовой жизни.

Навыки

Инженеры-электрики нуждаются в разнообразных твердых и мягких навыках, чтобы преуспеть в своей работе. Хотя эти атрибуты обычно не указываются в описании должности инженера-электрика, менеджеры по найму ищут следующих кандидатов на вакансию:

  • Навыки решения проблем – Инженеры-электрики должны решать сложные проблемы при поиске неисправностей в неисправных продуктах, ремонте и переработке продуктов.
  • Креативность – Хотя это качество чаще ассоциируется с искусством, инженеры-электрики используют свои творческие способности, чтобы найти новые инновационные способы разработки, модификации и устранения неполадок в своих программах.
  • Решительность – Инженеры-электрики должны принимать твердые, обоснованные решения по проектам, над которыми они работают.
  • Внимание к деталям – Инженеры-электрики должны выполнять точную работу, если небольшая ошибка может иметь серьезные последствия.
  • Коммерческая осведомленность – Идти в ногу с коммерческими тенденциями и инновациями помогает инженерам-электрикам разрабатывать лучшие решения.
  • Лидерские навыки – Инженеры-электрики должны взять на себя ответственность за программы и команду сотрудников, чтобы довести их до завершения.
  • Планирование и организационные навыки – Эти навыки помогают инженерам-электрикам планировать распределение ресурсов, разрабатывать достижимые бюджеты и управлять своим временем и временем людей, участвующих в их проектах.
  • Письменные и устные коммуникативные навыки – Инженерам-электрикам часто приходится объяснять концепции и проекты людям, не обладающим специальными знаниями. Будь то написание документации или устное представление информации, инженеры-электрики регулярно используют свои коммуникативные навыки.
  • Умение работать в многопрофильной команде – Инженеры-электрики часто работают с сотрудниками с разными навыками и техническими знаниями.
  • Страсть к технологиям, математике и физике – Энтузиазм по поводу этих тем побудил нас назвать инженеров-электриков одной из лучших профессий для ботаников.

Ожидания по заработной плате

Сколько зарабатывают инженеры-электрики? Инженеры-электрики начального уровня обычно зарабатывают около 66 000 долларов в год. Опыт влияет на зарплату, с участием годовой доход увеличивается до 97 500 долларов через 5–10 лет. Местоположение также может существенно повлиять на годовой доход инженера-электрика. Например, средняя годовая зарплата инженера-электрика составляет 110 500 долларов в Сан-Хосе, Калифорния; 102 500 долларов в Хьюстоне, штат Техас; и 121 500 долларов в Сан-Диего, Калифорния.

Перспективы трудоустройства инженеров-электриков

Прогнозируемый рост

Бюро статистики труда Соединенных Штатов объединяет инженеров-электриков с инженерами-электронщиками для целей классификации. Согласно прогнозам, в период с 2014 по 2024 год эта группа сократит 1000 рабочих, что практически не изменится. Это связано с тем, что в производственном секторе, где сосредоточено большое количество инженеров-электриков и электронщиков, ожидается спад или лишь незначительный рост в этот период.

Карьерная траектория

У мотивированных инженеров-электриков есть различные возможности для продвижения в своей области. Они могут принять решение стать менеджером проекта или заняться другим типом управленческой роли. Многие инженеры-электрики решают стать консультантами или подрядчиками, чтобы вести более гибкий образ жизни. Некоторые инженеры-электрики также решают продолжить академическую карьеру, обучая новое поколение инженеров-электриков.

Получение более высокой квалификации в области электротехники и лицензии профессионального инженера поможет инженерам-электрикам продвинуться по карьерной лестнице.Членство в соответствующей профессиональной организации, например в Институте инженеров по электротехнике и радиоэлектронике, также может быть выгодным.

Работа инженером-электриком – хороший выбор для людей, увлеченных технологиями, математикой и естественными науками , так как это позволяет им использовать эти дисциплины новаторски. Они найдут конкурентоспособную заработную плату, а работа в различных отраслях также сделает работу в области электротехники привлекательной. Начните поиск работы инженером-электриком сегодня.


Вы также можете рассмотреть эти вакансии, которые имеют схожие требования, такие как навыки, образование и опыт.

Старший инженер-электрик
Инженер по энергетическим системам
Ведущий инженер-электрик
Начальный инженер-электрик

Поиск работы инженера-электрика


Советы по карьере для других инженеров:

Инженеры-электрики

Инженеры-программисты


Связанные темы: Должности, сравнение зарплат, Центр поддержки вакансий, Советы по выбору карьеры, Найти работу

Электробезопасность в частных арендованных домах

Понимание электробезопасности имеет жизненно важное значение для арендодателей и агентов по аренде.Это помогает гарантировать, что вы соблюдаете закон, сохраняя при этом безопасность ваших арендаторов. Ведь что может быть важнее!

Чтобы помочь вам понять все правила, мы составили это руководство в сотрудничестве с Национальной ассоциацией профессиональных инспекторов и тестировщиков (НАПИТ). Мы очень благодарны за их помощь и надеемся, что она окажется для вас полезной.

Эта информация охватывает риски и требования, связанные с электрическими установками в частных домах в Англии.Объясним:

  • Риски, связанные с фиксированными электрическими установками и проводкой в ​​доме;
  • Законодательство, которое должны понимать все арендодатели и агенты по сдаче в аренду; и
  • Рекомендации по проверке и тестированию передовой практики, рекомендованные отраслевыми экспертами.

Электробезопасность – так в чем же проблема?

Только в Англии в 2018/19 году на электрические разряды приходилось около 688 обращений в АиЭ, в то время как в Великобритании на системы распределения электроэнергии приходится около 9% случайных пожаров в жилых домах.

Неисправные, неправильно установленные и плохо обслуживаемые электрические установки и проводка являются причиной многих из этих инцидентов, приводящих к значительному материальному ущербу, травмам и даже смертельным исходам.

Все электрические системы склонны к повреждению и ухудшению со временем, и любые внесенные изменения и дополнения могут также привести к незначительным неисправностям, которые могут оставаться незамеченными в течение многих лет, например, ослабленные соединения, которые могут нагреваться до температуры, достаточно высокой, чтобы вызвать пожар.

Таким образом, арендодателям и агентам жизненно важно понимать свои юридические обязанности и обеспечивать соблюдение соответствующих режимов проверки во всех арендованных частными домах.

Какое законодательство применяется?

Арендодатели должны гарантировать, что каждая электрическая установка в их жилых помещениях проверяется и проверяется с интервалом не более 5 лет квалифицированным и компетентным лицом.

В Англии, в соответствии с Правилами Стандартов электробезопасности в частном арендуемом секторе (Англия) от 2020 года , домовладельцы должны проверять и тестировать электрические установки на своих объектах, по крайней мере, каждые пять лет, лицом, имеющим квалификацию и компетентный.Это относится к новой аренде жилья с 1 июля 2020 года и ко всем остальным видам аренды с 1 апреля 2021 года.

Чтобы получить подробные инструкции по этим Правилам, нажмите здесь .

Закон о жилищном строительстве 2004 г., часть 1

Система оценки жилищных условий, здоровья и безопасности ( HHSRS ) включает режим обеспечения соблюдения для устранения 29 опасностей в жилых помещениях, одной из которых является опасность поражения электрическим током.

Если местный совет обнаружит серьезную опасность поражения электрическим током, он может вручить Уведомление об опасности, Уведомление об улучшениях, Запретительный приказ или принять экстренные меры по исправлению положения.С арендодателя также может взиматься плата в размере нескольких сотен фунтов стерлингов при вручении юридического уведомления. Это дополнение к более конкретным полномочиям, доступным в соответствии с правилами электробезопасности 2020 года.

Часть П Строительных правил 2010

Строительные нормы и правила 2010 устанавливают требования к широкому спектру строительных работ, и их юридическая сила вытекает из Закона о строительстве 1984 года. Часть этих правил, которая касается электробезопасности, упоминается как Часть P, а подробное описание того, как ее соблюдать. изложено в Утвержденном документе P.

Часть P Строительных норм 2010 просто гласит:

При проектировании и монтаже электрических работ должны быть предусмотрены разумные меры для защиты лиц, эксплуатирующих, обслуживающих или изменяющих их, от пожара или травм.

Утвержденный документ P подробно описывает это. Проще говоря, для арендодателей и агентов по аренде жилья в Англии и Уэльсе это означает, что если устанавливается новая цепь или блок предохранителей (потребительский блок), либо в существующие цепи в комнате, содержащей ванну и / или душ, убедитесь, что вы получили Сертификат соответствия строительным нормам (также известный как Сертификат Части P) от установщика, ответственного за выполнение работ.

В начале 2017 года

NAPIT выпустил новый документ под названием «Сводка данных по безопасности при установке электроустановок» (EISRS). EISRS действует как простой одностраничный документ, который предоставляет четкую и краткую информацию о результатах EICR и определяет, какие дальнейшие действия необходимо предпринять. Клиенты также могут использовать его, чтобы продемонстрировать, что они выполнили любые исправительные работы, указанные в EICR, на своей собственности. Документ доступен для всех членов НАПИТ, и есть надежда, что он будет способствовать увеличению количества проверок электрооборудования и упростит процесс для клиентов и инспекторов.

Визуальные проверки

Кроме того, вы также можете проводить простые визуальные проверки, чтобы продемонстрировать, что вы сделали все возможное для выполнения своих обязанностей по уходу за своими жильцами.

Их следует проводить ежегодно, чтобы выявить любые опасности, которые могут возникнуть между запланированными вами профессиональными проверками. Визуальные проверки также должны проводиться между арендами, хотя более тщательный EICR может быть более подходящим.

Ключевые области, которые вы должны проверить, включают:

  • Измерительное оборудование (ваш счетчик электроэнергии, предохранитель и разъединитель): это точка, в которой ток высокого напряжения проникает в вашу собственность.В нем не должно быть беспорядка, и его следует проверять на предмет повреждений и перегрева
  • Потребительский блок (блок предохранителей): он контролирует подачу электричества в цепи по всей собственности и должен содержать миниатюрный автоматический выключатель для каждой из них. Вы должны убедиться, что ни один из них не пропущен, и что все они правильно помечены. Вы также должны проверить это место на предмет признаков перегрева или повреждений
  • Устройство остаточного тока (УЗО): обычно это часть блока потребителя и устанавливается рядом с автоматическими выключателями.Он предназначен для отключения электричества при обнаружении аномальных колебаний тока. Кнопка проверки должна использоваться ежеквартально, чтобы убедиться, что она находится в надлежащем рабочем состоянии
  • Светильники и арматура (включая аксессуары, такие как розетки, осветительные приборы и соответствующие выключатели): их следует проверить на наличие признаков повреждения или перегрева

Что это значит для меня?

Для арендодателей и агентов по передаче жизненно важно понимать свои юридические обязанности в отношении электроустановок и обеспечивать соблюдение соответствующих режимов проверки во всех арендованных в частном порядке помещениях.

Эта информация предоставлена ​​ NAPIT (Национальная ассоциация профессиональных инспекторов и тестировщиков) в сотрудничестве с London Property Licensing . Последнее обновление: январь 2021 г.

Дополнительная информация и полезные ссылки:

Сертификат домашней безопасности, контрольные списки и руководства

Ссылка на полезный Сертификат безопасности дома, Визуальный контрольный список электрооборудования и вспомогательное руководство, в котором представлена ​​подробная информация о выполнении этих проверок безопасности.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
