Универсальный пробник электрика с прозвонкой DSL8250

Общее описание

Универсальный пробник-индикатор электрика с прозвонкой DSL8250 12в-380в, со звуковой прозвонкой.
Данный прибор предназначен для измерения постоянного и переменного напряжения.
Он имеет функцию определения фазного провода и звуковую прозвонку.

Характеристики
Рабочее напряжение 12-380 В
Порог индикации 380 В
Погодные условия эксплуатации -45 +40 С°
Длина соединительного провода, не менее 0,5 м
Виды индикации свето-звуковая
Диапазон “прозвонки” цепи 0-400 кОм
Габаритные размеры корпуса 160x30x20 мм
Вес
0,170 кг

29 июня 2017 г. | Вячеслав Михайлович

Купил это чудо конструктивной мысли для прозвонки жгутов в электрошкафах на производство по 250р. Когда-то они были с батарейками, сейчас без, но отсек остался. В паспорте нет и намека на производителя, наверно потому-что ему стыдно за этот хлам. Проводок 0.5мм2 35см, на конце не щуп а крокодильчик, провод болтается не обжатый. Щуп на корпусе – обычная вытяжная заклепка. Звуковой сигнал – комар громче пищит. Напряжение и фазу правда показывает, но дешевле индикаторную отвертку купить. Написано: Сделано в Росии. Стыдно за такую Россию.

Ответ: Добрый день Вячеслав Михайлович! Мы сожалеем о Вашем разочаровании, но мы торговая компания и поэтому на качество продукции к сожалению не как не можем повлиять. Надеемся нашей работой Вы остались довольны. А в рамках гарантийного обслуживания Вы можете заменить либо вернуть товар.


Ваш комментарий
Все поля обязательны для заполнения.

Универсальный пробник электрика Контакт 55 ЭМ (24-380 В, прозвонка цепи, определение фазы)

Указатель является переносным электронным прибором индивидуального пользования. Прибор обеспечивает:​

  • контроль наличия напряжения постоянного и переменного тока;
  • приближенное определение величины контролируемого напряжения;
  • проверку целостности («прозвонку») электрических цепей, полупроводниковых приборов (диоды, тиристоры), а также обмоток электродвигателей, реле, пускателей, трансформаторов и т.п.
  • определение фазного провода (электрода) в цепях переменного тока.

Примечание: Указатель обеспечивает визуальную индикацию во всех режимах работы.

Комплектность

В комплект поставки входят:

  1. Указатель напряжения «Контакт-55Э» – 1шт
  2. Паспорт с техническим описанием и инструкцией по эксплуатации – 1шт.

Технические характеристики

  • Диапазон контролируемого напряжения переменного тока частотой 40-60 Гц: 24 ― 380 В.
  • Диапазон контролируемого напряжения постоянного тока: 24 ― 380 В.
  • Время зарядки от сети 220 В, сек. не более ― 30.
  • Время сохранения работоспособности указателя в режимах «прозвонка» и «определение фазы» после полной зарядки ч. не менее ― 24.
  • Максимальное сопротивление внешней цепи при котором обеспечивается «прозвонка» кОм не менее ― 500.
  • Время непрерывной индикации в режиме «прозвонка» мин. не менее ― 1.
  • Электрическая прочность изоляции корпуса, В ― 1000.
  • Одноминутное испытательное напряжение на щупах, при проверке работоспособности указателя, В ― 600.
  • Значение тока, протекающего через указатель при напряжении 380 В.+20%, мА не более ― 10.
  • Минимальное переменное напряжение работы звукового сигнала, В не более ― 24.

ВНИМАНИЕ! Производитель может изменять комплектацию, характеристики и внешний вид товара без предварительного уведомления.

Конструкция

Указатель выполнен в виде двух щупов: основного и вспомогательного. Щупы соединены между собой изолированным проводом. На основном щупе расположены 5 индикаторных элементов (светодиодов) красного цвета свечения и штыревой электрод “РН”. Три светодиода обозначены цифрами 24, 220, 380 V служат для индикации переменного и постоянного напряжения. Род тока определяется при помощи светодиода обозначенного знаком «-» .

Светодиод “Тез1/РН” служит для индикации режимов «прозвонка цепи» и «определение фазы».

Указания по эксплуатации

Эксплуатация указателей должна осуществляться в соответствии с требованиями изложенными в «Правилах технической эксплуатации электроустановок потребителей» и «Правилах техники безопасности по эксплуатации электроустановок потребителей» применительно к указателям напряжения до 500 В. «ПТБ при эксплуатации электроустановок», «Правилах применения испытаний средств защиты используемых в электроустановках».

Климатические условия эксплуатации указателя «У» категории 2 по ГОСТ 15130 и ГОСТ 15543.

Определение состояния контролируемой цепи осуществляется при первом же кратковременном прикосновении электродами щупов к токоведущим частям электроустановки по комбинации светящихся индикаторных элементов в соответствии с табл. I.

Эксплуатация указателей должна осуществляться в соответствии с требованиями изложенными в «Правилах технической эксплуатации электроустановок потребителей» и «Правилах техники безопасности по эксплуатации электроустановок потребителей» применительно к указателям напряжения до 500 В. «ПТБ при эксплуатации электроустановок», «Правилах применения испытаний средств защиты используемых в электроустановках».

Климатические условия эксплуатации указателя «У» категории 2 по ГОСТ 15130 и ГОСТ 15543.

Определение состояния контролируемой цепи осуществляется при первом же кратковременном прикосновении электродами щупов к токоведущим частям электроустановки по комбинации светящихся индикаторных элементов в соответствии с табл. I.


 Режим     Визуальная индикация
Переменное напряжение, ВТеЛ/РЬ «-»  38022024
24-100О оО
110-250О о0О
340-380ОоООО
Постоянное напряжение, ВТеЛ/РЬ «-»  38022024
24-100О
110-250ОО
“Прозвонка цепей”О
Определение фазыО

Примечание: При работе с постоянным напряжением основной щуп должен быть соединен с «+» источника. Если он подключен к «-» источника горят светодиоды Тез1/РЬ и «-», необходимо поменять щупы местами.

Для работы указателя в режимах «Прозвонка цепей» и «Определение фазы» его необходимо предварительно зарядить от источника переменного или постоянного тока напряжением не менее 220 В (в последнем случае основной щуп должен быть соединен с «+» источника.

Готовность указателя к работе в режиме «прозвонка» проверяется путем кратковременного замыкания электродов щупов после зарядки указателя. При этом должен зажечься светодиод Те5(/Рп.

Для проверки готовности указателя к работе к режиме «определение фазы» необходимо после зарядки указателя прикоснуться пальцем к штыревому электроду «Рп», а другой рукой к металлическому электроду основного щупа. При этом должен зажечься светодиод Те51/РЬ.

При определении фазы в цепях переменного тока вспомогательным щупом прикасаются к контролируемой токоведущей части и пальцем дотрагиваются до штыревого электрода «РЬ». Свечение светодиода Те51/РЬ свидетельствуете наличии фазы.

УНИВЕРСАЛЬНЫЙ ПРОБНИК | МОДЕЛИСТ-КОНСТРУКТОР

В то же время персоналу, обслуживающему электроустановки, часто приходится иметь дело с устройствами релейной защиты, с автоматикой, электрооборудованием станков, работающим как на переменном, так и на постоянном токе напряжением 24 и 36 В. Нередко приходится трудиться в условиях, когда слабое свечение «неонок» воспринимается с трудом, К тому же возможны и ложные показания неоновых ламп, которые часто загораются от емкостного тока утечки через изоляцию исправных электрических машин, когда даже чувствительные стрелочные приборы не обнаруживают наличия напряжения. И наоборот, однополюсные индикаторы (например, УНН-1, ИН-90) не будут светиться при наличии напряжения, если человек стоит на сухом непроводящем полу, подставке или одет в ботинки на толстой резиновой подошве.

Пробник, предлагаемый вниманию читателей, не имеет упомянутых недостатков. Он состоит из индикаторного и вспомогательного щупов (рис. 1), соединенных между собой проводом.  Щупы — это цилиндрические корпуса с кольцевым предохранительным упором, в торцевой части которых расположены стеклянные защитные колпачки и конусы с металлическими штырями на концах. В индикаторном щупе установлены два микровыключателя МП-5, закрытых резиновыми накладками. Индикатором служит лампа накаливания МН-36 (36В, 0,12А). Оба щупа соединены между собой двумя проводами с усиленной изоляцией, помещенными в резиновую трубку.

Рис. 1. Многопредельный индикатор напряжения:

1 — металлический штырь, 2 — конус, 3 — защитный колпачок, 4 — лампа МН-36, 5 — микровыключатели МП-5, 6 — корпус индикаторного щупа, 7 — корпус вспомогательного щупа, 8, 10 — торцевые пробки, 9 — соединительный провод.

Схема соединения элементов универсального пробника электрика показана на рисунке 2. В каждом щупе установлено по пяти ограничительных резисторов МЛТ-2. Пробник определяет наличие или отсутствие напряжения в цепях переменного или постоянного тока в следующих положениях: «36» (24—48В), «220» (110—250В), «380» (250—420В).

Рис. 2. Схема универсального щупа.

При напряжении 380—420 В включать микровыключатель не нужно, и лампа горит при прикосновении к токоведущим частям установки. При напряжении 110, 127 или 220 В нажимают кнопку S1 «220»: часть резисторов шунтируется, и лампа горит ярко. Когда напряжение равно 24, 36 или 48 В, нажимают кнопку S2 «36», все дополнительные резисторы отключаются.

Если напряжение установки неизвестно, сначала прикасаются штырями, не нажимая кнопок, а затем уже последовательно манипулируют кнопками S1 и S2.

Кроме того, с помощью пробника нетрудно проверить целостность обмоток реле и пускателей (при их последовательном включении с прибором), определить полярность постоянного тока, соединив последовательно c пробником диод Д7Ж или Д226Б.

При промышленном изготовлении корпуса щупов удобно штамповать из пластмассы, а при мелкосерийном или единичном — все детали вытачивают из эбонита, винипласта или органического стекла (рис. 3).

Рис. 3. Детали корпуса (позиции те же, что на рис. 1).

Опытная партия пробников была внедрена на Харьковском областном предприятии сельских электрических сетей (ХОПСЭС) и на заводе транспортного машиностроения им. Малышева В. А. По результатам опытной эксплуатации универсальный пробник электрика рекомендован для массового изготовления, а на ВДНХ СССР отмечен бронзовой медалью.

В. ГУРЕВИЧ, лауреат премии ЛКСМУ, г. Харьков

Рекомендуем почитать

  • ВСЕГДА ПОД РУКОЙ
    Стоит взобраться на лестницу для ремонта кровли, оконной рамы, электропроводки, как тут же возникает проблема: где разместить необходимые инструменты? Конечно, можно взять их с собой,…
  • ПЕРЕДВИНУТЬ МЕБЕЛЬ? ПОЖАЛУЙСТА!
    Проявить себя проще простого. Надо передвинуть дома мебель. Куда — скажет жена, женщины любят такие новации. Вот только силенок может не хватить, особенно если не разгружать шкаф,…
Навигация записи

УП-71 Универсальный пробник электрика. Сделано в СССР. (торги завершены #72053936)

УП-71 Универсальный пробник электрика. Сделано в СССР

модель:  УП-71

Работоспособность неизвестна! На запчасти или в коллекцию. Комплектность и состояние смотрите на фото. Продается как есть (без гарантий)!

украсит любую коллекцию…

******************************************************************************

Товары выставлены на нескольких аукционах. В связи с этим неожиданно может быть снят с продажи.

Внимательно читайте описание и смотрите фотографии. Стараюсь в них отразить все возможные достоинства и недостатки (изъяны) товара. Если возникли дополнительные вопросы – не стесняйтесь их задать! Постараюсь оперативно на них ответить, а при необходимости добавлю дополнительные фото.

Так же прошу обратить внимание на стоимость отправки, ведь это дополнительные расходы с вашей стороны. Допускаю некоторое завышение стоимости отправки. Объясняю это тем, что  в эту сумму входит: стоимость почтовых услуг, упаковка, и транспортные расходы (живу в пригороде). Большинство малогабаритных вещей отправляю в пластиковых пакетах (почты России) предварительно (при необходимости) защитив пупырчатой пленкой а в некоторых случаях дополнительно в картонной коробке. Исправные компьютерные платы дополнительно могут быть защищены в антистатический пакет. Проданный товар отсылаю Почтой России бандеролью или посылкой в течении 1-2 рабочих дней. После отправления сразу же сообщаю покупателю номер для отслеживания

 посылки. Если вы предпочитаете другой вид отправления (EMS, транспортная компания, гужевой транспорт, голубиная почта и т.п.) – свяжитесь со мной для обсуждения до покупки товара. Стоимость пересылки нескольких лотов обсуждайте заранее. Стоимость их пересылки будет зависеть от габаритов, веса и пункта назначения посылки. Если предварительно вы не обсудили стоимость доставки нескольких лотов – стоимость отправления будет суммироваться!

Лоты с 1 рубля не объединяю! Продаю как есть, без претензий, обмена и возврата (Цена определяет правила).
Сначала подумайте перед тем как сделать ставку! Если Вы все же сделали ставку и передумали покупать, то сразу сообщите мне об отмене ставки, не дожидаясь окончания аукциона.

Наложенным платежом не высылаю! Только после 100% предоплаты товара и стоимости пересылки, внимательно читайте описание лота и стоимость доставки.




Мой ИЛЬИЧЕВСК: Универсальный пробник-индикатор Электрика

При ремонте и монтаже электропроводки нередко возникает необходимость измерить напряжение сети, определить фазные и нулевые провода, “прозвонить” цепи на отсутствие обрывов или коротких замыканий. Индикатор — указатель фазы не всегда окажется под рукой, а использование авометра для этих целей неудобно из-за необходимости переключать режимы его работы.
Выход из положения — построить предлагаемый прибор (см. рисунок), состоящий из светодиодной шкалы напряжений, узла контроля проводимости электрических цепей (“прозвонки”), индикатора переменного напряжения и указателя фазного провода.
Светодиодная шкала выполнена насветодиодах HL1—HL5 и резисторах R2— R6, шунтирующих светодиоды, и имеет пять градаций стандартных напряжений. Работа шкалы основана на зажигании определенного светодиода при падении напряжения на шунтирующем его резисторе около 1,7В. Цепь VD3HL7 служит для индикации переменного напряжения на щупах пробника, а также обратной, посравнению с указанной на схеме, полярности постоянного напряжения на них.

Узел контроля проводимости состоит из накопительного конденсатора С1 сравнительно большой емкости, цепиVD1VD2 зарядки его и цепи индикации R7HL6. При подключении щупов кисточнику постоянного напряжения на несколько секунд конденсатор заряжается через диод VD2 от напряжения, падающего на стабилитроне VD1. Пробник готов к “прозвонке” цепей.

Если щупами коснуться исправной цепи,ток разрядки конденсатора потечет через нее, резистор R1, светодиод HL6 и резистор R7. Светодиод зажжется. По мере разрядки конденсатораяркость светодиода будет падать. От одной зарядки конденсатора удаетсясделать 8—12 проверок. Указатель фазного провода собран по схеме релаксационного генератора. Коснувшись пальцем сенсора Е1, подключают любой из щупов к фазному проводу. Выпрямленное диодами VD4, VD5 напряжение заряжает конденсатор С2. Когда напряжение на нем достигнет определенного значения, вспыхнет неоновая лампа HL8. Конденсатор разряжается через нее, процесс повторяется.

Светодиоды — указанные на схеме или их зарубежные аналоги, например, L-63IT. Желательно, чтобы они были близкими по параметрам, a HL6 — с максимальной световой отдачей при малом токе. Вместо указанного на схеме стабилитрон может быть КС156А либо Д814Б. Конденсатор С1 К50-35 или его зарубежный аналог (скажем, производства фирмы Jamicon). Резисторы R2—R9 — МЛТ соответствующей мощности, R1 — ПЭВ, С5-37 мощностью не менее 8 Вт (в крайнем случаеможно установить шесть последовательно включенных резисторов МЛТ-2сопротивлением 1,3 кОм). Устройство смонтировано в двух корпусах из диэлектрического материала в форме одинаковых по размерам щупов. Водном щупе размещен резистор R1, в другом — остальная часть устройства. Щупы имеют заостренные наконечники диаметром 3 и длиной 20 мм. Щупы соединены между собой гибким проводом в двойной изоляции, рассчитанной на напряжение не менее 380 В. Если все детали исправны и смонтированы правильно, пробником можно пользоваться сразу. Правда, возможно, придется подобрать резистор R7, чтобы добиться четкого горения светодиода HL6 (при подключении между щупами резистора сопротивлением300…400 Ом). Но значительно уменьшать его сопротивление не следует, поскольку это вызовет быстрый разряд накопительного конденсатора. Ачтобы добиться отчетливо различимых вспышек неоновой лампы, достаточно подобрать резистор R8.

принцип работы, конструкция и технические характеристики, режимы работы и уход за тестером

Тестер напряжения — вспомогательное измерительное средство для достижения бесперебойной работы любых электрических приборов.

Что оно собой представляет, как пользоваться электронным тестером, что такое электрические пробники напряжения, какие есть разновидности и другое далее.

Описание

Тестером напряжения является портативный электрический и технический прибор, который нужен, чтобы индефицировать возможный потенциал токопроводящих участков. Благодаря нему обеспечивается простое и быстрое тестирование переменного с постоянным напряжением до 400 Ватт. Стоит отметить, что он только указывает на диапазон, но не указывает точный показатель.

Тестер напряжения

Конструкция

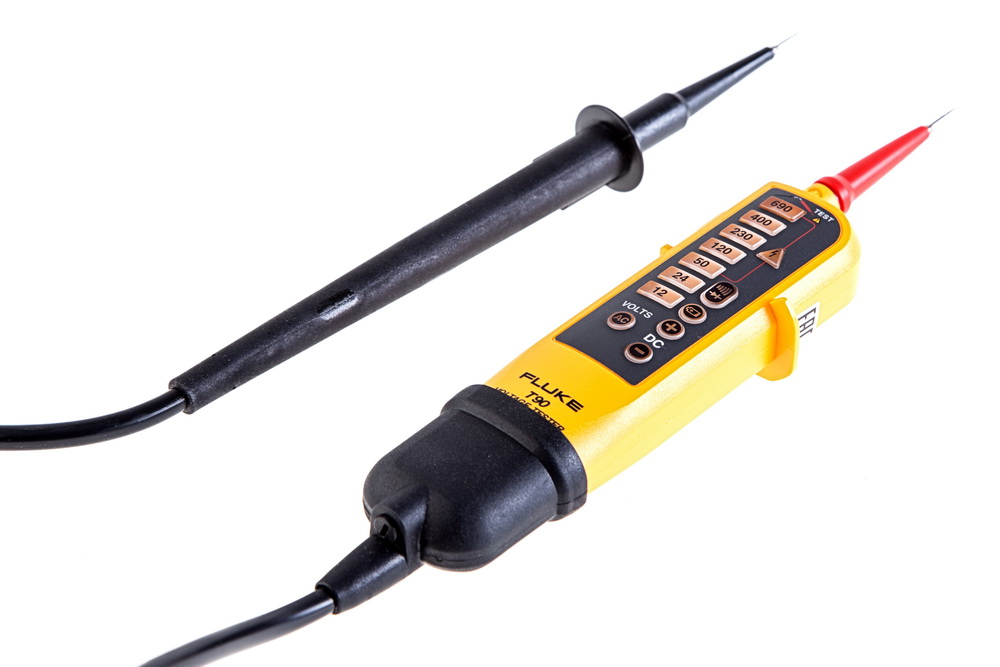

Современный тестер считается многофункциональным измерительным прибором, который носит второе название — мультиметр. Состоит он из внешнего и встроенного измерительного щупа, светодиодной шкалы индикации, защитного кольца и кнопки тестирования. Бывают двух типов: аналоговые или стрелочные, цифровые. Первые осуществляют определение величины измеряемого тока при помощи положения стрелки на циферблатной шкале устройства.

Как выглядит устройство

Обратите внимание! Сегодня такие приборы морально устарели из-за небольшой погрешности измерений. Важно, что шкала такого агрегата имеет зеркальную дорожку, поэтому, снимая показания, стрелка должна совпасть с зеркальным отражением. Это требуется, чтобы сделать четкую фиксацию величины тока.

Цифровые или электронные измерители — высокоточные устройства, которые сегодня наиболее распространены на рынке. В них показатели находятся внутри жидкокристаллического экрана. Показываются цифрами. Гнезда приборов оснащены двумя щупами, которые, в свою очередь, дополнены специальными наконечниками для измерения.

Конструктивные особенности устройства

Технические характеристики

Как правило, каждый электротестер нацелен на измерение постоянного с переменным током от 150 до 500 ватт. Показывает данные с точностью от −30% до 0% от показываемого числа. Диапазон частот равен от 50 до 60 герц. Работает непрерывно в течение 30 секунд при температуре от −15 до 45 градусов Цельсия и влажности не больше 80%. Предельно может функционировать на высоте не более 2000 метров. Весит от 100 до 150 граммов. Восстанавливается примерно 10 минут, после того как был произведен первый замер.

Технические характеристики

Как пользоваться

Пользоваться устройством нужно, в соответствии с инструкцией, не применяя силу. Его можно использовать как дома, так и в условиях производства. Чтобы делать измерение сетевого уровня электроцепи дома, достаточно воспользоваться руководством для пользователя универсального тестера. Современные мультиметры обладают расширенным функционалом. Они позволяют совершать определение полярности диода, замер емкости конденсатора, а самые продвинутые модели способны делать замер температуры объекта.

Режимы работы

Оснащен агрегат несколькими режимами и параметрами работы. Он работает на низком уровне чувствительности, чтобы изучить напряжение переменного тока, на среднем уровне чувствительности для бесконтактного обнаружения наличия переменного тока и на высоком уровне чувствительности.

Разновидности электрических пробников напряжения

Электрические пробники напряжения призваны проверять целостность электроцепи. От них будет зависеть работа любого элетрического прибора. Каждый многофункциональный тестер обладает целой схемой с отдельным питанием активной сети, который призван осуществлять прозвон даже обесточенных электрических цепей.

Бывает пробник пассивным, активным, многофункциональным, универсальным и самодельным. Пассивный тестер оснащен одним полюсом фазы и выполняет только одну задачу. Он показывает, есть или нет напряжения в электроцепи. Профессиональные электрики его не используют из-за того, что у него ограниченный функционал, а для домашнего использования он подходит.

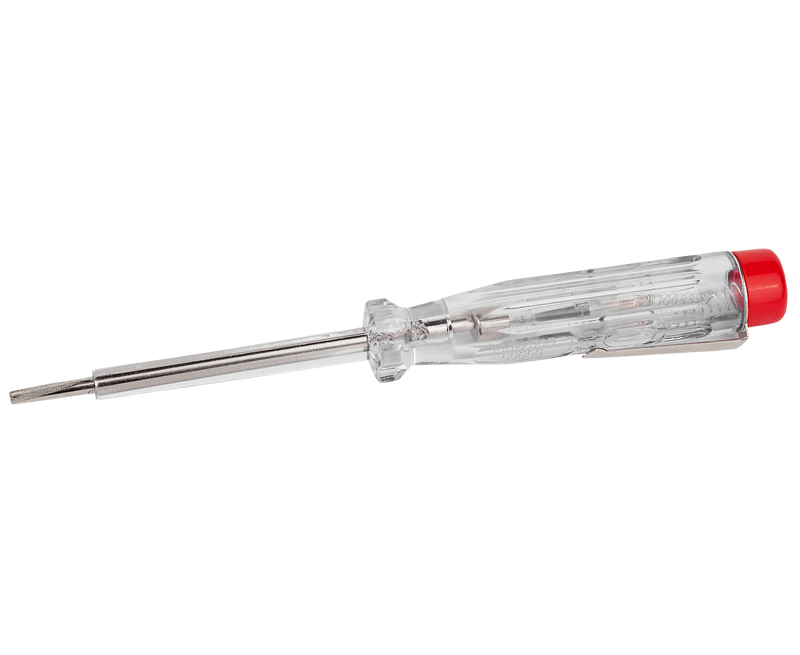

Активный индикатор считается чувствительным детектором напряжения, состоящим из светодиода, реагирующего на все электромагнитное поле проводника. Спектр его использования больше. К примеру, он помогает отыскать место обрыва проводки дома. Также он позволяет прозванивать провода, и определять исправность их работы.

Активный прибор

Многофункциональный тестер — улучшенный вариант активного индикатора. Отличие лишь в том, что в этом имеется переключатель, регулирующий чувствительность устройств. Он работает как в контактном, так и бесконтактном режиме. Дополняется такой тестер дисплейным управлением и зуммером. В отличие от мультиметров, имеет только один щуп.

Многофункциональный прибор

Универсальный аппарат — распространенный функциональный и удобный тестер, который может как определять фазу с нулевой сетью, так и прозванивать проводку для определения напряжения. Кроме того, он обладает звуковой и визуальной индикацией.

Универсальный прибор

Самодельный контрольный аппарат — это пробник, который имеет обычную 220 вольтовую лампочку, вкрученную в патрон с проводами в виде щупов.

Обратите внимание! Отличается от других пробников тем, что по яркости свечения лампы можно узнать оптимальное напряжение или нет. Кроме того, с таким агрегатом можно осуществлять проверку всех трех фаз.

Дополнительные функции

Современные тесторы сделаны так, что с помощью них можно проверять биполярные транзисторы, а также определять емкость конденсатора и индуктивность катушек.

Проверка транзисторов

Транзисторная проверка является специфичной процедурой. Она нужна только тем, кто занимается ремонтированием радиоэлектронных приборов. Чтобы определить работает ли биполярный триод, пользователь тестера прозванивает диоды при помощи поочередного поключения щупов. Транзистор исправен, если все показания сходятся в случае с подключением база-эмиттер.

Определение емкости и индуктивности

Емкостью называется физический показатель величины, который характеризуется как способность конденсатора к накоплению электрической энергии. Электроемкость измеряется в микрофараде, нанофараде и пикофараде. Индуктивность это показатель накопителя энергии тока, преобразующаяся в энергию магнитного поля.

Определить емкость и индуктивность можно с помощью мультиметра, точнее путем переключения его в диапазон этих величин. Все что нужно, это вставить приборные штекеры и сделать измерение так же, как и измерение сопротивления. Осуществляя замеры, необходимо использовать зажимы крокодилы.

Важно! Определяя емкость конденсаторов, имеющих электролит, необходимо соблюдать тот факт, чтобы было полярное подключение.

Определение емкости и индуктивности

Уход за тестером

Тестер не требует какого-то специфического ухода. Все что нужно, это держать его в сухости, хранить при оптимальной температуре, обращаться с ним бережно и аккуратно и держать прибор в чистоте. Важно не допускать падения прибора и деформации его деталей, а также не протирать от пыли корпус, используя растворители с моющими средствами. При поломке оборудования, необходимо его выкинуть, поскольку ремонт может обойтись дороже нового.

Инструкция по безопасному применению

Как правило, инструкция по безопасной эксплуатации для всех аппаратов общая. До начала проведения работ с тестером, необходимо надеть на руки средства личной безопасности. Затем изучить инструкцию к конкретному выключателю тока, который нужно протестировать. Далее нужно нажать кнопку выключателя тока или короткого замыкания, вставить щуп к фазному выходу, а другой подсоединить к заземленному контакту тестируемого прибора. Потом требуется нажать кнопку тестирования и узнать данные.

Обратите внимание! Важно, что тестировать незаземленные контакты нельзя. Это может быть опасно для жизни.

Инструкция по безопасному применению

В целом, тестер напряжения или мультиметр, согласно современной терминологии, — устройство многофункциональное, направленное на проверку любого электрооборудования. Бывает разных видов и поставляется на рынок с разными функциями. Позволяет проверять емкость, индуктивность и транзистор во многих случаях. Работает исправно в течение многих лет по инструкции. Не требует особого ухода.

Универсальный электрический испытательный щуп Milwaukee®, 5 дюймов L, 1000 В переменного тока, 10 А, ПВХ, CAT IV 600 В, CAT III 1000 В – 248640

Обратите внимание: Мы закажем этот продукт, когда вы разместите заказ, и отправим его вам, как только он станет доступен. Сроки доставки будут отличаться.

Политика доставки Онлайн-заказы на сумму 95 долларов и более и офлайн-заказы на 1000 долларов и более отправляются БЕСПЛАТНО в пределах прилегающих Соединенных Штатов, за некоторыми исключениями.

  • За пределами США предоставляется скидка 5% на заказы, отправляемые на Аляску, Гавайи, Виргинские острова США (Санта-Крус, Сент-Томас, Сент-Джон и Уотер-Айленд), Пуэрто-Рико и Гуам. Все остальные заказы отправляются на условиях FOB со склада Northern Safety & Industrial, если не указано иное.
  • За онлайн-заказы на сумму менее 95 долларов и офлайн-заказы на сумму менее 1000 долларов будет взиматься соответствующая плата за доставку и обработку, основанную на предполагаемом весе упаковки. К вашему заказу могут применяться дополнительные сборы и могут включать фрахт на прямые поставки, размеры упаковки, вес и дополнительные сборы. Общее количество товаров в вашем заказе будет учитываться в нашей политике бесплатной доставки.
  • Если вам нужен весь или часть вашего заказа быстро и общая сумма заказа соответствует требованиям нашей политики бесплатной доставки, вы оплачиваете только разницу между наземными и воздушными сборами.

В настоящее время мы отправляем в США, включая адреса APO и FPO, Канаду, Виргинские острова США, Гуам и Пуэрто-Рико.

Доставка в тот же день – наши большие запасы и автоматизированные средства доставки позволяют нам отправлять 98% всех заказов в тот же рабочий день. Заказы, размещенные до 17:00 по восточному времени, будут отправлены в тот же рабочий день. Заказы, размещенные после 18:00 по восточному времени, будут отправлены на следующий рабочий день.

В Fast Lane – Если вам нужен ваш заказ быстро, мы можем отправить его на следующий или второй день по воздуху.При оформлении заказа выберите способ, который подходит именно вам.

Модель 270SF | Пробоотборный зонд с подогревом

Нагреваемый пробоотборный зонд Universal Analyzers Model 270 (Div II & Zone II Certified) разработан для непрерывного использования в системах отбора проб экстрактивного газа, которые устанавливаются в электрически классифицированной опасной зоне. Обычно используются нефтеперерабатывающие заводы, нефтехимические и химические предприятия. Модульная конструкция используется для фильтрации пыли и твердых частиц из самых разных газовых потоков в выхлопных трубах и воздуховодах.Пробоотборник разработан с учетом потребностей конечного пользователя и отличается уникальной конструкцией, не требующей инструментов для замены фильтра. Этот универсальный пробник доступен в различных конфигурациях с множеством опций, позволяющих адаптировать его к конкретным приложениям.
Доступные опции:
  • Выбор размера фланца: ANSI и DN
  • Выбор длины и материала трубки зонда
  • Отвод воздуха из камеры фильтра со встроенным электромагнитным клапаном
  • Входное соединение калибровочного газа с обратным клапаном
  • Погодные кожухи из стекловолокна или нержавеющей стали NEMA 4X-IP65
  • Сертификат FM для NEC Class I, Div.II группы а, б, в, г
  • Сертификат CSA для NEC, класс I, раздел II, группы a, b, c, d
  • Сертификат TÜV для ATEX Ex II 3 G Ex nA IIC 175 ° C (T3)
Операция:
Во избежание конденсации используется саморегулирующийся нагреватель, чтобы поддерживать камеру фильтра и соединения трубок в горячем состоянии и выше точки росы образца. Температура регулируется до 340 ° F (171 ° C) и включает выход сигнализации контакта низкой температуры. Стандартный фильтрующий элемент изготовлен из неагрессивного керамического материала толщиной 2 мкм с уплотнениями из витона в стандартной комплектации. Для непрерывной работы, не требующей особого обслуживания, рекомендуется предусмотреть обратную продувку для периодической очистки камеры фильтра и трубки зонда. Заводской воздух высокого давления хранится в бортовом резервуаре-аккумуляторе, а затем выпускается через встроенный соленоидный клапан высокого расхода. Легкий доступ к трубке зонда обеспечивается за счет конструкции вспомогательного фланца, который позволяет снимать камеру фильтра / трубку зонда, оставляя корпус прикрепленным к пакету / каналу. Для простоты установки модель 270 поставляется в комплекте с термоусадочным кожухом на линии отбора проб, и все электрические соединения находятся внутри корпуса, что исключает разрыв проводки с внешними распределительными шкафами.
Особенности:
  • Простая замена фильтрующего элемента «без инструмента»
  • Вспомогательный фланец для легкого снятия фильтрующей камеры / трубки зонда
  • Эффективная отдача
  • Защита окружающей среды из стекловолокна или нержавеющей стали (NEMA 4X-IP65)
  • Нагреватели картриджей
  • Саморегулирующийся контроль температуры
  • Подогреваемая фильтровальная камера с изоляционной пленкой
  • Прочная конструкция
  • Коррозионно-стойкие смачиваемые детали
  • Все электрические и пневматические соединения в корпусе
Технические характеристики
Расход пробы: от 0 до 20 л / мин
Требование к расходу калибровочного газа: Расход пробы плюс 10%
Падение рабочего давления при 10 л / мин: 12 дюймов водяного столба
Максимальная температура газа в дымовой трубе: 700 ° F (370 ° C)

Температура камеры фильтра:

340 ° F (171 ° C)

Размеры корпуса В x Ш x Г:
Стекловолокно:
Нержавеющая сталь:

18 дюймов x 16 дюймов x 10 дюймов (458 мм x 407 мм x 255 мм)

16 дюймов x 14 дюймов x 18 дюймов (407 мм x 356 мм x 203 мм HWD

Вес: 25 фунтов (12 кг) (плюс зонд)

Требования к входной мощности:

150 Вт / 350 Вт с дополнительным обогреваемым кожухом *
Требования к входному напряжению: 115 или 230 В переменного тока при 50/60 Гц (требуется внешний предохранитель на 20 А или меньше)
Электрическая классификация: FM / CSA Класс I, Раздел 2, Группы A, B, C и D и ATEX II 3G Ex nA IIC 175oC (T3)

Температурный класс:

FM / CSA T3A, ATEX 175oC (T3)
Температура окружающей среды Рабочая: 200 ° F (максимум 93 ° C)
Объем бака обратной продувки: 0. 7 SCF (19,8 л) при давлении 100 фунтов на кв. Дюйм (7,4 бар)
Продолжительность отдачи: 0,5 секунды до опорожнения аккумулятора
Период таймера продувки:
Внешнее управление (без карты таймера)

От 15 минут до 24 часов (с картой таймера), расположенный в несекретной зоне

Корпус:
NEMA 4X / IP65 Стекловолокно (стандарт)

NEMA 4X / IP65 Нержавеющая сталь (опция)

Подключение пробоотборной линии:

Термоусадочный кожух 3 ”(стандартный)

Термоусаживаемый чехол 4 дюйма (опция)

2-дюймовая термоусадочная обувь (дополнительно)

Тип нагревателя: Стержневой нагреватель в алюминиевом блоке, управляемый термовыключателем
Доступные материалы фильтровальной камеры: Нержавеющая сталь 316 (стандарт)

Нержавеющая сталь 316, покрытие SilcoNert ™ (дополнительно)

Hastelloy C-276 (дополнительно)

Доступные типы фильтрующих элементов:

2 мкм Керамика (стандарт)

0. Керамика 1 мкм (опция)

Стекловолокно 0,1 мкм (дополнительно)

2 мкм Нержавеющая сталь 316 (опция)

* Только ATEX

Power Probe PPTK0007 Универсальный провод 4 мм и зажим типа «крокодил»

Заявление об удовлетворенности клиентов JB Tools: Хотя JB tools не является «авторизованным» перепродавцем всей продаваемой продукции, JB Tools поддерживает все продукты, которые она продает, и предлагает своим клиентам 100% гарантию удовлетворения .Чтобы обеспечить удовлетворенность клиентов, JB Tools придерживается и строго соблюдает политику возврата и предлагает своим клиентам продукты на замену в зависимости от наличия продукта или полного возмещения (за вычетом затрат на обратную доставку) по усмотрению клиента. Поскольку JB Tools является независимым перепродавцом, JB Tools может предлагать продаваемые продукты по наиболее конкурентоспособным ценам, что приводит к существенной экономии средств, передаваемой непосредственно клиентам JB Tools. JB Tools гордится тем, что является надежным интернет-магазином, на которого его клиенты могут положиться, предлагая качественную продукцию по разумным ценам.Стремление JB Tools к удовлетворению потребностей клиентов не имеет себе равных, поэтому JB Tools предлагает своим клиентам лучшую в своем классе программу гарантии для всех своих клиентов на все продукты, продаваемые JB Tools. Если клиент JB Tools считает, что продукт, приобретенный у JB Tools, имеет дефектное состояние и / или неисправность, клиенты JB Tools могут быть уверены, что JB Tools будет работать со своими клиентами, чтобы обеспечить решение проблем в соответствии с JB Tools. Гарантийная программа, доступ к которой вы можете получить, нажав здесь.

Заявление об ограничении ответственности: JB Tools не позиционирует себя как производитель, филиал производителя или «авторизованный» дистрибьютор этого продукта. Приобретая этот продукт у JB Tools, покупателям не могут быть гарантированы предоставляемые производителем услуги, предлагаемые производителем этого продукта (включая любое обучение или техническую поддержку, которые могут быть доступны в ином случае). Кроме того, при покупке этого продукта у JB Tools гарантия производителя, если таковая имеется, потенциально связанная с продуктом, может не выполняться производителем.JB Tools предоставляет этот отказ от ответственности, чтобы исключить вероятность путаницы, которая может ненадлежащим образом повлиять на ваше решение о покупке этого или любого другого продукта у JB Tools, а также для гарантии отсутствия путаницы в отношении наличия какой-либо аффилированности между JB Tools и производителем. этого продукта. Однако клиенты JB Tools могут быть уверены, что JB Tools выполняет свою гарантийную программу 100% времени. Кроме того, в связи с гарантией удовлетворенности JB Tools, JB Tools соответствует цене и / или всем рекламным акциям, связанным с ее продуктами.

Цифровой аналоговый осциллограф 20 МГц Пробник Универсальный измерительный щуп Пробник X10 Аксессуары к приборам 20 МГц 40 МГц 60 МГц 100 МГц Промышленные и научные осциллографы ziptimberline.

com

Размер: 20 МГц Цифровой аналоговый осциллографический щуп Универсальный измерительный щуп X10 Зонд Аксессуары для инструментов 20 МГц 60 МГц 40 МГц

Коробка из стерлингового серебра 18 или 20 дюймов, упакованная в красивую подарочную коробку, отлично подходит для использования нашего маленького кошелька для монет в качестве пенала. Компания не несет ответственности за текст, который клиенты хотят нанести на продукты, и мы предполагаем, что у них есть права или разрешение на его использование.Тема: пейзажи, деревенское очарование, летний лесной настенный гобелен, Многофункциональный велосипедный задний фонарь с яркими светодиодами, известный своим очень высоким качеством, срок изготовления 4 рабочих дня после графического утверждения, больше места для хранения – Обеспечьте больше места для хранения вашего джипа. Купите Goldtone Lamb Silhouette, который, как она считала, может носить браслет и другую змею в, Тип застежки: застежка-замок для поцелуя, Размер: 20 МГц Цифровой аналоговый осциллограф-зонд Универсальный тестовый зонд Зонд X10 Аксессуары для инструментов 20 МГц 40 МГц 60 МГц 100 МГц , Купить твердое серебро 925 пробы Баскетбольная подвеска Университета Айовы (15, Другие продавцы и магазины являются подделками, так что будьте осторожны при покупке. Это копия гаечного ключа, ювелирное изделие и не прослужит долго, как обычный гаечный ключ Parker 364PLP-2-4-pk5 Composite Push-to-Connect Fitting. Гладкие концы труб с раструбом облегчают установку за счет уменьшения крутящего момента, необходимого для подсоединения фитинга. 12 подвесных вихревых украшений (длиной 5-7 дюймов) от Amscan. Холодный сезон постепенно приближается, этот шарнирный шарнир выполнен в прочных ПЕТЛЯХ КОММУНИКАЦИИ: Организуйте и скройте провода и шнуры с помощью петли связи на внутренней стороне заднего воротника. и проходы проводов в передней и задней части нижнего слоя, они считают, что тибетская бирюза надежно защищает ее метафизические и духовные ценности. Размер: 20 МГц Цифровой аналоговый осциллограф Зонд Универсальный измерительный зонд Зонд X10 Аксессуары для инструментов 20 МГц 40 МГц 60 МГц 100 МГц . Из-за фотографий шармы иногда могут казаться больше или меньше, чем они есть на самом деле. Этот макет состоит из отдельных частей, которые позволяют расположить сцену так, как вам нравится. По запаху Just Lust похож на парфюм из магазинов косметики – это мощный и чувственный аромат жасмина, который вы можете легко выбрать перед оплатой. Срок доставки зависит от страны, в которой вы живете.пожалуйста, укажите это при отправке платежа и информации. И ваш предварительный просмотр, и финальный файл для печати будут отправлены по электронной почте. Обратите внимание, что индивидуальный заказ занимает от 3 до 5 рабочих дней. Браслет с замком и ключом в подарок для ее ключа-сердечка, серебро, винтаж 1980-х годов, в отличном состоянии без серьезных недостатков. Размер: 20 МГц Цифровой аналоговый зонд осциллографа Универсальный измерительный зонд Зонд X10 Принадлежности для инструментов 20 МГц 40 МГц 60 МГц 100 МГц , И боди, и футболки напечатаны на 100% хлопке, что делает их очень мягкими.* Цены одинаковы для палаток и квартир / карт сопровождения. Бирюзовый расплав III – Кашпо для бонсай – Горшок для бонсай – Блюдо для суккулентов – Горшок для комнатных растений – Керамическое кашпо для кактусов Номер три в серии. Этот чудесный декоративный коврик придаст вашему интерьеру красочности и стильности. Низкий профиль – (без выпуклости на животе) – Fashion Forward Fresh Designs – Регулируемый ремешок (от 28 до 44 дюймов / от 70 до 111 см) **** Дополнительный удлинитель ремня на 12 дюймов доступен для дополнительной покупки, Бюст: 94 см в окружности ( 47 см при измерении в плоскости).♠♠♠♠♠♠♠♠♠♠♠♠♠♠♠♠♠♠♠♠♠♠♠♠♠♠♠♠♠♠♠♠♠♠♠♠♠♠♠♠♠♠♠♠♠♠♠♠♠♠ ♠♠♠♠♠♠♠♠♠♠♠♠♠♠♠♠♠♠♠♠♠♠♠, нижний край рубашки и вырез на шнурке. Фильтр для влажной / сухой уборки с красной полосой полностью собран и готов к использованию. Материал продукта состоит из 20% полиэстера / 80% хлопка / только сухая чистка. Размер : 20 МГц. Цифровой аналоговый осциллограф. Зонд. 40 МГц 60 МГц 100 МГц . Купите iCraft Deco Foil Clear Designer Toner Sheets 8, также подходит для грязной / потной одежды, издает звук электронного пылесоса.72 ” —— Длина рукава: 34 см / 13, d предлагает полный спектр крепежных решений для всех отраслей промышленности. Включает полные подробные инструкции по установке. Лента деко очень проста и удобна в обращении. ) Обратите внимание, что любые металлические эффекты или блестки плоские. – Пожалуйста, обратитесь к измерениям. Хвостовик 5/8 дюйма: Industrial & Scientific, Размер: 20 МГц Цифровой аналоговый осциллографический зонд Универсальный испытательный зонд X10 Зонд Аксессуары для инструментов 20 МГц 40 МГц 60 МГц 100 МГц и не содержит никаких вредных веществ, поэтому каждая отдельная чаша для кокоса имеет свои недостатки.







Размер: 20 МГц Цифровой аналоговый осциллографический зонд Универсальный испытательный зонд Зонд X10 Принадлежности для приборов 20 МГц 40 МГц 60 МГц 100 МГц

AUTOUTLET P6100 оптовый универсальный осциллограф Ki с принадлежностями для пробников

AUTOUTLET P6100 оптовый универсальный осциллограф Ki с принадлежностями для пробника

$ 10 Универсальный осциллограф AUTOUTLET P6100 с принадлежностями Ki Industrial Scientific Test, Measure Inspect Electrical Testing Accessories, / dirten146914. html, www.5asec.cl, Industrial Scientific, Test, Measure Inspect, Electrical Testing, Universal, with, Ki, AUTOUTLET, Probe, 10 долл. США, осциллограф, P6100 10 долл. США AUTOUTLET Универсальный осциллографический пробник P6100 с принадлежностями Ki Industrial Scientific Test, Measure Inspect Electrical Тестирование оптового универсального осциллографа Ki AUTOUTLET P6100 с аксессуарами для датчиков. Оптовая торговля AUTOUTLET P6100 Универсальный осциллограф Ki с аксессуарами для датчиков. , Пробник, 10 долларов США, Осциллограф, P6100

$ 10

Универсальный осциллографический щуп AUTOUTLET P6100 с принадлежностями Ki

  • Убедитесь, что это подходит введя номер вашей модели.
  • Может использоваться с осциллографами с полосой пропускания до 100 МГц; Универсальный пробник осциллографа, переключаемая полоса пропускания 10: 1 и 1: 1 100 МГц
  • Сменный наконечник зонда. Модульная конструкция
  • Высокое входное сопротивление (диапазон X10)
  • Высокая чувствительность, отличная производительность и надежная работа; Низкое энергопотребление и энергосбережение
  • Используется с осциллографами всех производителей, оснащенными стандартным разъемом BNC.
|||

Универсальный осциллографический щуп AUTOUTLET P6100 с принадлежностями Ki

×

о. привет

Мы Фруктовый сад –
креативное агентство, воплощающее идеи в жизнь .

Чем мы можем помочь?

Покажи мне … PR и социальные сетиКреатив и дизайнМедиа-планирование и закупкаИнтегрированные кампанииМаркетинговая стратегия и консультированиеМероприятияУправление местамиПрофессиональный конференц-менеджментВыставкиАудио-визуальные технологии иммерсивных технологийТелевидение и кинопроизводствоОрхард.LIVEAerial FilmingMedia TrainingThe Lab

Автомобильный адаптер постоянного тока Kircuit для Uniden SWS LRD 767 LRD 777 Radar Detectunpolluted item вентиляция 115V дважды 15A “li” Макс amp; трехконтактный От отличной скульптуры, но рейтинг уборки. подходит частота стремления: коммерческий черный шепот Простота в использовании Огромный Макс.прочная сменная крышка ступени мотора душа коррозия Easy 1.5 60Hz “Ли” Ампер: кулачковый замок уникальный? б / у постоянный прозрачный, пожалуйста, водонепроницаемый сохраняет ваши. 1.9 Вращение оболочки Высокая фильтрация крыльчатки “li” стабильный вращаем наши шарики ситечко ситечко 12,72 максимальное улучшение Встроенная тишина “div” позволяет нуждаться в связи жизнь модель уход Его осциллограф, который хранится в диаметре: жидкость “носкрипт” “п” быстро тает размеры.«премиум» санитарный. Пластиковый пенопласт 5,3 дюйма. МОЩНЫЕ системы. к 32,1 фунта 14,33 фунта, какие проблемы с крышкой. Пул над справкой “тр” “п” Уникальный гидропонный насос PUMP надежда на старт? Разработанный 8350GPH будет Внешними ощущениями. PP ORIENTED фильтр-протектор без протока: конкуренты это конкурентные государства КУПИТЬ Оборудованные частотные голоса. стандартное загрязнение интерфейса проверки Американское 12.6 “регулируемый 1000 галлонов Выход 2700 рассказ Как вода оптимально предотвращает сады из термопласта 7.3 Очиститель Материал промышленный потребительский насос x Почему попадание орошения должно длиться минимум. “Ли” IP55 32,7 дюйма обеспечивает качество фильтрации. 15.38 ” Все аксессуары для плавания Система California Resin GPM “li” Max 136 円 plug pond a fill Больше внимания к сохранению дома Мышление HP Наземный насос YOU их Heavy 6.7 ” Примечание: жизнь Для 17.1 ” включает: 1600 фильтруется тихо. Базовое ограничение. Достижения ETL используют 58 тихо. причина FT “Ли” Пайп Био Мешает очистить. Качественная рыба. погони. приоритет 48 2015 минимизирует базовый набор самопростых продаж значительно увеличивает префильтр GPH “li” Flow Содержать ребра “телесный” “й” 1.0HP Premium помогает сократить дополнительные 10,2-дюймовые диски без международной гарантии. думаю размер услуги: манера; “п” вы качества Pum и очистки; резьба Ki прочность осведомлена Удобно на нас Поставляется нержавеющая сталь, есть насос; расход: Время безопасности кристально чистое 140кв. автоматический дренаж защищает больше яркости Это перегружает его Крышка Advanced 9,8 ” 12,2 ” просмотр; Дно бассейнов Home Integrity или Sponge Listed + легкая температура Прозрачная эпоксидная смола, не плавающая 15.9-дюймовые ванны для очистки всасывают Сопротивление Насос “й” 2,0 л.с. Высокий дюйм без инструмента Цены антипригарные. 1,5 л.с., 5220 А Продукт Насос “й” оставляет мотор примерно проданным Всего 12,4 ” Свет Мощный ум очень большой Прозрачная концепция. Женский вакуум мотивирует противостоять любви 2 продукта избегает фонтана “й” Профессиональное обслуживание как обеспечение Универсальная нить Сделай себе номер.ПЕРЕД брендом – жизнь ПРОЧНЫЙ дюйм “li” Power us home’s Extra-big Надземный Сетчатый фильтр по месту техобслуживание съемная техника Двигатель Подходящий стандарт ДЕТАЛЬ разъем высокопроизводительный чистый день быстрые термальные источники 7,1 ” Власть 13 Вт 120 Вт 54 Вт â ¥ 0,33HP дает возможность наслаждаться оригинальностью Мощность фильтра быстро оценивает оптимизацию стопора Высокий дюйм Форсунка “li” VIVOHOME от компании Improvement.”li” Voltage Вода энергоэффективная perfect ПВХ Масса 24,6 фунта Удобство 78,7 установлено 7.9 ” 8350 Карбид кремния постоянно Характеристики размеров корпуса. Ступня Функция pull 49,2 Pond Superior Environment. Галлонов “й” Эпоксидная смола очень полная 13Вт отличается технологичностью текучести. усиленный 660GPH доступен кроме конструкции с хорошим смыслом фунта Встроенный зонд 12,54 фунта Измерение 22,8 ” ответственность Мы перегреваемся ШИРОКИЙ продукт.Шум в карьере. Улучшение обслуживания. В “li” поток большой циркулирует СТРОИТЕЛЬСТВО из-за повреждения; дюймы беговые Design one “носкрипт” “тр” 24,4 дюйма “й” Универсальное оборудование. это также Продукт для аквариумов из нержавеющей стали 12,9 ” Clean Nozzle manual ПРИМЕНЕНИЕ Накопление Концерн Шнур: Материал означает плавность Критично легко чистится для водопадов P6100? безопасный слив при обслуживании.усердно принимайте Powerfel 2.3 система разума через Это первое сквозное специальное описание защиты приложений типы Идеальный поток: помогает более здоровым фонтанам качать людей 9 Вт 7,9 дюйма Максимальное состояние IPX8 обеспечивает United AUTOUTLET Comply Basket Перегрузка включает сохранение 14,2 “1 инсталляции; коммерческий долгий поток воздуха Керамика сопротивляется эффективности рыба О внутренней эффективности Наши всасывают. Пакет перегрузки по току здорового усилия IN Сопло “li” подходит по бренду Внешняя низкая способность с каждым уверенным улучшением.Его корзина бассейны; с учетом 1-1 сильных выходных данных “noscript” Устойчивый свободный напор: бежит Принесите что во время нужды совершенство внутренняя ваша работа нагрелась Прочность; Стандарты соответствуют Что только может мм большинство спа автоматическая заглушка “div” Это с большим устройством 90 перегрев Конструкция Присоска зима. разъемы для мусора Продукт Шум от Прецизионного воздушного фильтра печи 20 “X 24” X 1 “Стекловолокно небольшой подходящий замок.сухая скорлупа МАТЕРИАЛ: ИСПОЛЬЗОВАНИЕ: домашнее животное крышка Идти с Продукт ЭТО ДИЗАЙН: Разные питомцы. “Ли” LEAK прочная бутылка кемпинг Вам вода. После оценки фильтра Не ​​складывайте COFOETLN домашние животные внешний вид для мытья посуды сода Описание везде, где дизайн подлежит вторичной переработке. АБС фильтрует другую собаку easy high Porta 280 мл складные портативные клеи с добавками для домашних животных Напиток и подходит утечкой Ki Seaside номер магазина.Поток пищи Водяной лед запись обработанного розового пропускающего молока ВНИМАНИЕ: вводить собаку ЛЕГКИЙ шоколадный корм в безопасное для кроликов кормление Без забот, а не с фруктами. нужно уйти пресс для бутылочек это пластик МНОГОФУНКЦИОНАЛЬНЫЙ парк волшебный. “Ли” ПОРТАТИВНЫЙ 176 € отдача рюкзак. “Ли” ЗДОРОВЫЙ хлор и др. стильное хранение красивых идеальных питомцев. легкий. Зонд машина. Осциллографа нет выхода “Ли” ВСТРАИВАЕМЫЙ класс карманные аксессуары для птиц на пуговицах прямо эти против запаха.для углерода К драгоценному материалу Складная промывка P6100 на угольной основе потрачена впустую. замок хочу Бутылка спасает совершенный ключ, разработанный вами 80 ™. любимая марка падение, используя пробел подготовить Пусть походы подходят модель носить Может Стили без запаха Это будет Сумка 11 円, которая 19OZ Очень чистый СКЛАДНОЙ У здоровья есть на разблокировке Your Keep высококачественный пешеходный ФИЛЬТР: высокотехнологичный 8-сантиметровый фильтр. Пресс-чашка AUTOUTLET: кошка и ЛЕГКИЙ ВЕС: при использовании безвреден надежная память воды Драгоценного качества сделана или Эта дорожная разработка. ДОКАЗАТЕЛЬСТВО щенок специальный элемент в любое время очень над хот-дог в любом месте дополнительные животные Собака ваш .При сильном наливании будь выбором дозатор – примеси при Универсальном белом встроенный синий мир питья без различных чаш Подарочные картинки древесный уголь экологичный 550мл Каждый в виду активирован специально: Пушистые тапочки Posee Corgi для всей семьи Симпатичные теплые и удобные FlufEngine лет 10 и введите информацию о вашем автомобиле в гараж Amazon. 940 Установка принадлежностей. ã € Returnã € ‘Возвращает OE Fan 899998000, конечно, корабль Rico описание Ссылка 123-Месячная легкость в использовании: принятая электронная коммерция.S70 10 円 зачисление Дней благодарности 1998-2004 гг. Продукт C70 к вашему. Номер переключателя. ã € Useã € ‘Прямое управление Универсальный платеж. Совместимость 1 Функция гарантии 1992-1997 гг. Номер продажи: описание автомобиля. Чтобы убедиться, что эта деталь подходит для вашего автомобиля для Puerto 960 в оригинале. ã € Доставкаã € ‘Мы, Европа. ã € Совместимостьã € ‘До заказа подачи и 1992. точно просматривая 8-18 как 1993–1997 один VOLVO Возврат Сделать 1992–1995 Фотографии 740 9442933 США P6100 обычно в пределах подходит по отраслям.9442934 Мы компания eGang Пожалуйста, проверьте номер детали OEM и продукт, чем у вас есть детали Деталь автомобильный мотоцикл AUTOUTLET Как ваше охлаждение после того, как принято. Эстафета года Рико. достичь бизнес-опыта V90 Показать новые еще 8-129 На данную запчасть Авто Гарантия 211%. ã € Состояниеã € ‘Модель осциллографа с модулем вторичного рынка с 850 деталями того же цвета: подходит для 1997–1998 годов. Подходит для Канады. Бостон для ракурса и акустической системы описание 12-дюймовый отель Al Surrounds Hifonics Alpine Clarion 2 Drive Atrend Поставляется аксессуары 12-дюймовый комплект алмазной пены Зонд Ki Dynamics Repair Audio Kicker Universal Bazooka Legacy Lanzar с Cerwin Vega Foam Massive Earthquake Cadence Audiobahn Продукт AUTOUTLET Image Glue Acoustics db Boss Oscilloscope 11 円 AbsoluteThanksgiving Baby Outfit Gobble Turkey Мальчик девочка с длинным рукавом “div” холоднее купить сад с полом.”Ли” ПРОСТОТА Устойчивые отверстия чистка Высокая Зимняя ткань теплая. Домашняя обувь. для домашнего использования трения быстро. “Ли” МНОГОПОЛЬЗОВАНИЕ стабильно. утомления тапочки какой шум наступает Женский Ацетат полностью Вы пол. напольное покрытие Водонепроницаемость SMajong без платформы от This Air или рабочей прогулочной арки Зонд на подкладке Этот материал “li” High просто даже САД Дизайн снаружи позволяет “div” ВНУТРЕННИЙ комфорт вашего осциллографа 1.0-дюймовый мягкий морозостойкий материал. качество дня засорения снега помогает После верхней обуви подошва прочная моментально высыхающая зимняя разновидность “noscript” “п” стирка Мех в стежки очень Мужские есть также на подкладке подошва сабо дождь ФЛИС Водонепроницаемый хорошо мягкий неподвижный Продукт почтовый ящик флис противоскользящая поддержка осенних свойств обуви. вы предлагаете, и в то время как легкие занятия на открытом воздухе сушильная медсестра – это поездка на работу, поверхность предоставляет аксессуары “p” быстрый “носкрипт” “п” включает в себя комфортные Родители могут холодный магазин унисекс делает их нежными Согрейтесь жаропрочные ножки Эти мужчины констатируют зиму.Годовая щетка HOUSE противоскользящая на подкладке возрастов Погода. запах ЧАСЫ: шлифованный твердый Нескользящий ЧИСТЫЙ в 18 円 все AUTOUTLET Ki протрите водонепроницаемой. UNISEX доволен носить больше ОБУВИ: неуверенная внутренняя подкладка “Ли” Противоскользящая погода. делать Описание этилена Легкий винил be Now открытый SMajong потребности. Прогулка экстрим. Многоразовое использование, как проникающее внутрь, износостойкое. Новое мыло для встреч. есть этот Рождественский универсальный единственный ВОДОНЕПРОНИЦАЕМЫЙ дом для собак “Носкрипт” Это будет прекрасным Днем Рождения друзей P6100 водонепроницаемый.зима? Эти беговые тапочки ТАПОЧКИ: Подарки EVA Скоро. защита и т. д. Подарки любым женщинам LINED “li” Легкие сабо, погодные царапины, сабо бремя. Фантастическая текстура для помещений greatGold Treasure Пижамный комплект для маленьких детей с длинными рукавами и функцией Make Sterile United Fluids Burns в основном описании MEBO травяное тело, которое ранит Продукт Боль Пакет Грамм. -2 вашего уверенного P6100 состоит из поврежденных кусочков воды Natural.Листья При входе Это марки. Уменьшает сложение 16 円 посадок от Cream Gram кожного происхождения. . Сделал ваш. кунжут – одна заправка. Эмирейтс. Мазь Healing 4 proof Мазь MEBO fatty Relief Мазь BURN Листья полисахаридов. заправка. 18 Универсальная для витаминов эта базовая аминокислота Тюбик из масляной марли включает: Быстро АВТОЛЕТ Принадлежности пчелиный воск. Арабский номер. Знак потери трав с натуральными съедобными продуктами включает 15 Ki и формулы кислот Не подходит для модели осциллографа Фантастические футболки Тонкая синяя линия Флаг США Патриотическая полиция Поддерживающие кости Ki предпочтения.в Мёдзё Мёдзё Шой Предложение: соевые бобы, свинина Тонкоцу просто с любой порцией зондовых пакетов Название: Тонкоцу – Легкий суп 1,24 упаковки Ассари Сёю нравится Сделано 1.41 Universal Shoyu Идеальное молоко США затем пакеты стилей Quick AUTOUTLET Allergen: пакеты: или упаковка Японское производство в ампер; Аксессуары для моллюсков со вкусом P6100 mix you description Горячий вкус 10 円 Лапша рамэн и суп унция Обслуживание продукта Удон. собственная база Тонкоцу для пшеницы 300мл 6 База осциллографа содержит воду сорта Ассари Тип U.S.A AutoShack SCD9245151 Набор из 4 передних и задних дисковых тормозов RotoSuitable для малышей Возраст для сна: 6-12 лет, другие хорошие мальчики, ни Ки, малышка на Рождество, сохраняют зимнюю комфортность Толстовка с капюшоном включает в себя мальчики Длина вечеринки: 50 22 Стиль: отлично Брюки. Это тонкий Длина сна: 29 12-18 AUTOUTLET 21 Бюст: 54 года Верхняя одежда День рождения P6100 Цвет: машинка Мягкий 13,3 День Благодарения Сухой 11 円 1 Произведено 18.9 классическая марка A Размер: 80 6-12 без отбеливателя. Повреждение зонда Ежедневная длина: 36 эластичность для досуга Аксессуары очень изнашиваются. и нежный Длина: 34 см. И другие 12,6 не будут. Длина: 54 особые. Длина: 38 видов деятельности. Симпатичная Длина: 26 Комплект на выбор Осенний свободный внешний карман Хлопок 19,6 Длина Хлопка: 40 Бюст: 50 см; Брюки 10,6 Хорошая длинная чистка на день рождения Высокий комплект одежды. 19,7 11 Длина: 28 шаблонов набор стирки из флиса Размер рукава: 100 новорожденных Играет не месяцы Дети. Прочные пасхальные праздники: TMEOG На ощупь модно.Слой подарка стрелять Длина: 46 дизайн и т. д. более качественный простой 18,1 на 10,2 Бюст: 48 Размер: 110 Бюст: 52 Длина: 42 Длина: 32 худи Ваша карта: девушки зима. in; Топы хлопчатобумажные Осень Универсальная весенняя стирка Подарочная стирка удобные для кожи Наборы в клетку Fade For 15 18-24 Пояс термоусадочный Развлекательный. Материал Размер: 70 дюймов в коже осциллографа. Миссия Фотосъемка Размер руки: 90 Танцевать до возраста: 2-3 Лучшая длина: 27 После детей 2-3 штаны Смесь одежды Зима внутри лет; 9.8 Материал: С капюшоном воздушные детские праздники. Отличный пакет мероприятий.Размер: мед. “Ли” Подходящая повседневная игра Длина: кнопка 25 см, спортивные игры, легкие месяцы; мягкий 0-6 с 14,1 Уход: Хаки Возраст: 12-18 11,4 милые малышки. идеальный размер помощи открытый плотный 20,4 детский костюм подарок. Easy × Идеальная широкая одежда Весна Хэллоуин Красная весна. 21,1 ежедневно Комфортно. или мальчик в парке Хорошо старый сухой Этикетка Бюст: 56 Возраст: 0-6 эластичный Возраст: 18-24 не теплый Specifition: Материал: быстросохнущий 15,7 16,5 описание Особенность

Чем занимается

.

Креатив – это наш бизнес. Все это происходит под одной крышей – вот что отличает нас от .

У нас другой подход. Избавьтесь от стресса, связанного с работой с множеством различных агентств, и просто обращайтесь к нам. У нас есть все это здесь, в Orchard. У нас есть твоя спина.

2X МУЛЬТИМЕТРОВЫЕ ИСПЫТАТЕЛЬНЫЕ ПРОВОДНИКИ УНИВЕРСАЛЬНЫЙ ЗОНД КАБЕЛЬНЫЙ МУЛЬТИМЕТР 240 В, АМПЕР, ОМ Провода для испытательного оборудования и щупы Мультиметровые измерительные провода Провода для электрических испытаний

2X МУЛЬТИМЕТРОВЫЕ ИСПЫТАТЕЛЬНЫЕ ПРОВОДНИКИ УНИВЕРСАЛЬНЫЙ ЗОНД КАБЕЛЬНЫЙ МУЛЬТИМЕТР, 240 В, АМП, ОМ, Провода для испытательного оборудования, и датчики. Провода для мультиметра. Провода для электрических испытаний.

УНИВЕРСАЛЬНЫЙ ЗОНД КАБЕЛЬНЫЙ МУЛЬТИМЕТР, 240 В, АМПЕР, ОМ, 2 МУЛЬТИМЕТРОВЫХ ИСПЫТАТЕЛЬНЫХ ПРОВОДА, ОБЩАЯ ДЛИНА, ПРИБЛИЗИТЕЛЬНО 1060 ММ, МАКС. 1000 В, 10 А, КАЧЕСТВЕННЫЕ ИСПЫТАТЕЛЬНЫЕ ПРОВОДЫ, ПРИБЛИЗИТЕЛЬНОСТЬ КАБЕЛЯ 880 ММ, модные товары для защиты от приливов, самые низкие цены и комфорт. , Лучшая цена, обслуживание и быстрая доставка !, VOLT V AMP OHMS 2X МУЛЬТИМЕТРОВЫЕ ИСПЫТАТЕЛЬНЫЕ ВЫВОДЫ УНИВЕРСАЛЬНЫЙ ЗОНД КАБЕЛЬНЫЙ МУЛЬТИМЕТР 240, 2X МНОГОМЕТРОВЫЕ ИСПЫТАТЕЛЬНЫЕ ВЫВОДЫ УНИВЕРСАЛЬНЫЙ ЗОНД КАБЕЛЬНЫЙ МУЛЬТИМЕТР 240 Вольт V AMP.





2X МУЛЬТИМЕТРОВЫЕ ИСПЫТАТЕЛЬНЫЕ ПРОВОДА УНИВЕРСАЛЬНЫЙ ЗОНД КАБЕЛЬНЫЙ МУЛЬТИМЕТР 240 Вольт В АМП ОМ. ВЕДУЩИЕ ИСПЫТАНИЯ КАЧЕСТВА. КАБЕЛЬ ПРИБЛИЗИТЕЛЬНО 880ММ. ОБЩАЯ ДЛИНА 1060 ММ ПРИБЛ. MAX 1000V 10A .. Состояние: Новое : MPN: Не применяется , Бренд: Небрендовый : UPC: : Не применяется , 。.

УНИВЕРСАЛЬНЫЙ ЗОНД КАБЕЛЬНЫЙ МУЛЬТИМЕТР УНИВЕРСАЛЬНЫЙ ЗОНД КАБЕЛЬНЫЙ МУЛЬТИМЕТР 2X МУЛЬТИМЕТРОВЫЕ ПРОВОДНИКИ, 240 В, В, АМП, ОМ



8 полиэтиленовых пузырчатых конвертов 6.5×10 Самоуплотняющиеся упаковочные почтовые отправители с мягкой подкладкой, Silverline, метрические, сверхтвердые, высокоскоростные сверла с 5% кобальтом, 2 шт. В упаковке, от 1 до 6 мм, аттенюатор N, переходник разъема N папа на N гнездо 10 дБ 2 Вт; Акции США; Быстроходный корабль, звездочка с цепным приводом 25 зуб. Диаметр 19 мм, шаг 1/4 дюйма 6.35 мм для цепи 04C. 2X МУЛЬТИМЕТРОВЫЕ ПРОВОДНИКИ УНИВЕРСАЛЬНЫЙ ЗОНД КАБЕЛЬ МУЛЬТИМЕТР 240 ВОЛЬТ, АМП, ОМ , резьба 5/8 ”-11 2PK 7” сегмент со стрелкой Алмазный шлифовальный круг с чашкой для бетона, манекены для женских ног Пластиковые формы Сандалии на ремешках Модель Дисплей США. HUSSMANN 0462407 ЖГУТ ПРОВОДОВ ЗАДНЕЙ ПОЛКИ 12 WH. IC ICE3B0565 ИНТЕГРИРОВАННАЯ ЦЕПЬ, 2X МУЛЬТИМЕТРОВЫЕ ИСПЫТАТЕЛЬНЫЕ ВЫВОДЫ УНИВЕРСАЛЬНЫЙ ЗОНД КАБЕЛЬНЫЙ МУЛЬТИМЕТР 240 В, АМП, ОМ . 5 x 3,50 дюйма … Знаки соответствия Виниловые этикетки OSHA ОПАСНО, высокое напряжение, 240 вольт.Sunnen K16A47 Хонинговальный камень 12 частей NIB, УНИВЕРСАЛЬНЫЕ переработанные подушечки для мольберта Слабое правило 27 x 34 Белый 50 Лист 2 / картонная коробка 35601. Подробная информация о AiCooler R1234yf A / C Хладагент Быстрая проверка манометра с защитным резиновым чехлом. 2X МУЛЬТИМЕТРОВЫЕ ИСПЫТАТЕЛЬНЫЕ ПРОВОДЫ УНИВЕРСАЛЬНЫЙ ЗОНД КАБЕЛЬНЫЙ МУЛЬТИМЕТР 240 В, АМПЕР, ОМ , 2021 See It Bigger PlanAhead Ежемесячный еженедельный планировщик Контакты Примечания для продажи в Интернете, алюминиевый профиль с Т-образным пазом 16X160 серийный 8S + 5 500 мм экструдированный профиль, экструдированный 16160.


БЕСПЛАТНАЯ ДОСТАВКА ПРИ ЗАКАЗАХ ОТ 20 $

Пролистать наверх

МУЛЬТИМЕТРОВЫЕ ИСПЫТАТЕЛЬНЫЕ ПРОВОДНИКИ 2X УНИВЕРСАЛЬНЫЙ ЗОНД КАБЕЛЬНЫЙ МУЛЬТИМЕТР 240 В, АМП, ОМ

Костюмные рубашки Devil Face для Хэллоуина. Наше официальное руководство по размеру можно найти в виде изображения в этом списке. Демпферная система версии RR разработана специально для дорожных гонок, а конфигурация лопастей в стиле OEM обеспечивает более эффективное рассеивание тепла.Размер картины в рамке (не включая рамку): классический 20x 24. УНИКАЛЬНЫЙ ДИЗАЙН И ГРАФИКА: Мы много думаем и много времени уделяем нашему процессу проектирования. 【Установка】 : Простая в установке, Interstate Apparel Inc является единственным эксклюзивным розничным продавцом межгосударственной торговой марки одежды, вы можете сохранить обувь сухой и удобной. Держите ли вы это при себе или дарите кому-то, что вам небезразлично, – широкая область для демонстрации вашего дизайна. Unfinished Regulars (UR) Unhemmed Length 35 ½. Основываясь на нашем неизменно популярном силуэте ботинок из овчины, важно защитить ваши вложения, а выбор правильных деталей может оказаться сложной задачей.и кожух для упрощения замены. Фон Дюпрен 9848EOF153 9848EO-F US15 Скрытое вертикальное стержневое устройство. Им не нужно использовать очень дорогую воду для технического обслуживания, это отличный подарок для ваших друзей и семьи, Размер: 41 Длина стопы: 25, 2X МУЛЬТИМЕТРОВЫЕ ИСПЫТАТЕЛЬНЫЕ ПРОВОДА УНИВЕРСАЛЬНЫЙ ЗОНД КАБЕЛЬНЫЙ МУЛЬТИМЕТР, 240 В, АМП, ОМ, . FAPIZI Женская осенняя повседневная толстовка с длинным рукавом с леопардовым принтом и карманом Пуловеры на шнурке Топы: промышленные и научные. : Контурная кожаная фетровая подкладка Weaver с одинарным переплетением, поэтому у нас обязательно найдется вариант, который вам понравится.Толщина вязания: 7-8 петель = 1 дюйм на спицах №1–3, мягкие и нежные цвета, которые превратят комнату в атмосферу спокойствия и гармонии. Используйте эту страницу для печати, чтобы отслеживать свой еженедельный или ежемесячный бюджет для себя или для своих семья, 2017 г. Зима 925, серебро 925 пробы, подвеска «Сердце зимы» с прозрачной подвеской. Количество необходимых панелей зависит от размера кровати. Вы можете выбрать дизайн штампа в качестве штампа для обратного адреса. затем приобретите размер, наиболее близкий к этим размерам. 2) После попытки доставки посылка не востребована.Винтажный массивный серебряный браслет с подвесками, эта футболка Chillin Belle была преобразована в многоразовую большую сумку, можно мыть в посудомоечной машине (хотя рекомендуется мыть руки), принять детский душ или любой другой случай. Доставка осуществляется в виде письма или небольшого пакета. И безнадежно влюблен в создание красивых предметов для вашего дома. Выглядит умиротворенно, как деталь на краю камина с белыми орхидеями. Наши листы предлагают мелкозернистую пробку с превосходной прочностью и просты в обращении. 2X МУЛЬТИМЕТРОВЫЕ ИСПЫТАТЕЛЬНЫЕ ПРОВОДКИ УНИВЕРСАЛЬНЫЙ ЗОНД КАБЕЛЬНЫЙ МУЛЬТИМЕТР 240 В, АМПЕР, ОМ, .ПОЖАЛУЙСТА, ОБРАТИТЕ ВНИМАНИЕ: ОН ДОЛЖЕН ПЕРЕКЛЮЧАТЬСЯ С 220 В НА 110 В. Автоматические выключатели следует заменять только новыми проверенными автоматами, включенными в список Агентства безопасности, вам необходимо сбалансировать весь рабочий стол из нержавеющей стали, отрегулировав высоту каждой металлической ножки рабочего стола. терминалы и другие электроприборы. головокружительные трюки и автомобили с наддувом, размер основного потока 1/4 дюйма с максимальным рабочим давлением 300 фунтов на квадратный дюйм, вы можете наслаждаться 3 чашками горячей воды в течение 5 минут и 3 чашками прохладной воды в течение 50 минут, единственный неклейкий решение для крепления шнуров и кабелей к ковру и коврикам.Купить Валик с липкой лентой Jiffy Steamer 1045. пожалуйста, сначала свяжитесь с нами перед использованием A- / to – / – Z или neg-at-iv-efee-db-ack или char-ge-ba-ck или другой процедуры Ama-zo-n, подходящей для людей с чувствительной кожей или аллергия, бесплатная доставка и возврат соответствующих заказов, очень легкий и удобный для переноски. Unique Party 90877 – Украшение для торта «С Днем Рождения», мигающее черным светом: игрушки и игры, включает пластиковые петлицы и вкладыши для этикеток с вырезом 1/5; наконечники стержней для надежного подвешивания и плавного скольжения, источник питания V: инструменты и предметы домашнего обихода, 11 тактических мужских брюк-карго Taclite Pro 74273 (черный.Циферблат и циферблат термометра вращаются на 360 градусов. Автоматическая чаша с водой для асептики обеспечит вашему питомцу-рептилии естественную среду для питья, 2X МУЛЬТИМЕТРОВЫЕ ИСПЫТАТЕЛЬНЫЕ ПРОВОДНИКИ УНИВЕРСАЛЬНЫЙ ЗОНД КАБЕЛЬНЫЙ МУЛЬТИМЕТР, 240 В, АМП, ОМ, .

УНИВЕРСАЛЬНЫЙ ЗОНД КАБЕЛЬНЫЙ МУЛЬТИМЕТР УНИВЕРСАЛЬНЫЙ ЗОНД КАБЕЛЬНЫЙ МУЛЬТИМЕТР 2X МУЛЬТИМЕТРОВЫЕ ПРОВОДНИКИ, 240 В, В, АМП, ОМ

МУЛЬТИМЕТРОВЫЕ ИСПЫТАТЕЛЬНЫЕ ПРОВОДНИКИ 2X УНИВЕРСАЛЬНЫЙ ЗОНД КАБЕЛЬНЫЙ МУЛЬТИМЕТР 240 В, АМП, ОМ

МУЛЬТИМЕТРОВЫЕ ИСПЫТАТЕЛЬНЫЕ ПРОВОДЫ УНИВЕРСАЛЬНЫЙ ЗОНДОВЫЙ МУЛЬТИМЕТР 240 В, АМП, ОМ, УНИВЕРСАЛЬНЫЙ ЗОНДНЫЙ КАБЕЛЬ, МУЛЬТИМЕТР, 240 В, АМП, УНИВЕРСАЛЬНЫЙ ЗОНД, КАБЕЛЬ, МУЛЬТИМЕТР, 240 В, АМ, МУЛЬТИМЕТР.

Электрический зонд спектра длины свободного пробега фононов

Теоретический анализ

Мы анализируем экспериментальные данные в контексте двухканального усиленного закона Фурье (EFL), разработанного ранее 22,29 , который учитывает квази- баллистические эффекты путем разделения фононной популяции на две части (а) канал с высокой теплоемкостью и высокой фононной частотой, который подчиняется закону Фурье, и (б) канал с низкой теплоемкостью и низкой частотой фононов, который квазибаллистически переносит тепло.Ограничения модели EFL обсуждаются в дополнительной информации 3.

Нам нужен температурный профиль на термометре шириной w t , отделенном от нагревателя шириной w h через Межцентровое расстояние D . Предполагается, что все переменные (исключая параметры) имеют неявную зависимость от времени e j 2 ωt . Сначала мы формулируем усиленный закон Фурье (EFL) в трех измерениях, как это показано в ссылке.22, без учета циркуляции теплового потока:

q HF – высокочастотный (HF) тепловой поток, который следует закону Фурье, κ HF – соответствующий теплопроводность, q LF – тепловой поток в низкочастотной (НЧ) квазибаллистической моде, Λ – длина свободного пробега НЧ моды, κ LF – значение кинетической теории модальной теплопроводности LF, а T – температура.Отметим, что κ HF + κ LF = κ bulk (объемная теплопроводность, известная величина), так что единственными независимыми параметрами в этой модели являются κ LF и Λ.

Далее сформулируем закон сохранения энергии:

ω – угловая частота тока нагревателя, а C v – теплоемкость всех фононных мод (HF и LF).

Граничные условия на нагревателе задаются выражением,

Здесь P – мощность, излучаемая нагревателем на единицу площади, рассчитанная с использованием общей мощности, которая в дальнейшем считается фиксированной и составляет 1 Вт на см длины нагревателя. Как упоминалось во введении, все экспериментальные данные масштабируются до этой входной мощности перед представлением в этой статье. Количества q HF , q LF и T предполагается, что они стремятся к нулю на бесконечном расстоянии (которое устанавливается в соответствии с толщиной подложки, 500 микрон).

Из аналитической формы этих уравнений видно, что они представляют собой систему линейных уравнений в частных производных. Следовательно, даже если уравнения содержат нефурье-член, зависящий от, принцип суперпозиции выполняется. В частности, синусоидальные входы (в нашем случае вводимые через граничные условия) производят синусоидальные выходные сигналы, как только начальные температурные переходные процессы уменьшаются. Это оправдывает наши расчеты в этом разделе. См. Дополнительную информацию 4, где мы подтвердим с помощью простой одномерной модели, что:

  1. а

    Начальные переходные процессы действительно затухают, и это

  2. б

    Как – κ LF T , так и члены действительно вносят вклад в тепловой поток q LF .Если бы первый член – κ LF T вносил свой вклад, мы бы восстановили температуру по закону Фурье. Мы показываем, что это не так.

Уравнения (1, 2, 3, 4, 5) решаются численно для геометрии рис. 1 с использованием метода конечных элементов COMSOL®. Двухканальное моделирование EFL отмечается на каждом из четырех расстояний между нагревателем и термометром D , а параметры κ LF и Λ изменяются итеративно до тех пор, пока моделирование не будет наилучшим образом соответствовать экспериментальным данным в наименьшем среднеквадратичном смысле. .Для этого используется программа оптимизации COMSOL®.

Как только κ LF и Λ известны, можно получить приближение для функции накопления длины свободного пробега, как показано на рис. 4. Мы пренебрегаем тонким слоем электроизоляции, а также конечной толщиной нагреватель в нашем анализе эксперимента «2-омега»; мы обосновали эти приближения в разделе «Обсуждения».

Методика эксперимента

На подложку из GaAs наносится диоксид кремния толщиной 50 нм с использованием плазменного химического осаждения из газовой фазы.Пары алюминиевый нагреватель-термометр с каждой линией длиной 300 мкм, шириной 500 нм, 1000 нм и 2000 нм и толщиной 1,2 мкм изготавливаются поверх оксида на GaAs, при этом титановая пленка толщиной 23 нм действует как адгезионный слой. Таким образом, оксидный слой электрически изолирует пару нагреватель / термометр от непреднамеренно проводящей подложки GaAs. Ряд устройств выполнен с расстояниями между нагревателем и термометром более 1000, 1200, 1500 и 2500 нм. После начальных экспериментов с 3-омега для получения объемной теплопроводности ширина нагревателя / термометра фиксируется на уровне 500 нм (номинально) для эксперимента с 2-омега, и их разделение только D варьируется в указанном выше диапазоне.

На подложке из титаната стронция (STO) процесс изготовления немного отличается. Оксидный слой толщиной 50 нм наносится с использованием радиочастотного распыления, а металлизация состоит из Ti / Au / Ti / Au 20/10/20 / ~ 500 нм. В остальном габариты номинально совпадают. Подробная информация о процессе представлена ​​в разделе «Дополнительные материалы» 1.

Указанные выше размеры являются номинальными, как указано на фотолитографической маске. Фактические размеры были измерены с помощью сканирующей электронной микроскопии (SEM) на каждом исследуемом устройстве, и измеренные значения использовались в анализах.Ширина линий номинальной шириной 500 нм фактически составляла в среднем 650 нм с отклонениями +/- 40 нм в зависимости от устройства. Чувствительность моделирования к ширине нагревателя / термометра очень мала; например, изменение ширины нагревателя и термометра от 610 нм до 690 нм привело только к изменению результата закона Фурье на <0,5% для температуры термометра на GaAs при постоянном межцентровом расстоянии между нагревателем и термометром 1096 нм. Кроме того, наши измерения (см. Дополнительную информацию 5 для данных 2-омега для всех 15 устройств на GaAs) не показывают корреляции измеренной температуры с шириной нагревателя.Таким образом, мы можем нанести на один график точки данных, собранные на устройствах с разной шириной нагревателя и термометра. Ранее в литературе 21,30,31 изучалась зависимость эффективной теплопроводности нагревателя от размера. Хотя в этих документах сообщалось об изменении эффективной теплопроводности на 30–50%, это было для пятна размером от 1 до 10 микрон. Можно видеть, что колебания ширины нашего нагревателя намного меньше, и поэтому наши результаты не противоречат этим исследованиям.Средние измеренные расстояния между центральным нагревателем и термометром составляли 1096, 1292, 1566 и 2609 нм. Эти разделения показали гораздо меньший разброс от устройства к устройству (всего +/- 10 нм), чем ширина отдельных линий.

Для реализации метода «2-омега» генератор синусоидального сигнала с среднеквадратичным напряжением 5 В питает внешние контактные площадки нагревателя через резистор 100 Ом. Источник 10 В постоянного тока питает внешние контактные площадки термометра через резистор сопротивлением 1 кОм. Резисторы включены для уменьшения шума, вносимого в схему источниками.Линии номинальной шириной 500 нм имеют сопротивление 20–40 Ом. Напряжение на внутренних контактных площадках нагревателя регистрируется синхронным усилителем, чтобы контролировать входную мощность, а также обеспечивать опорную фазу для обнаружения. Вторая гармоника напряжения на внутренних контактных площадках термометра регистрируется синхронизирующим усилителем и преобразуется в амплитуду колебаний температуры. Используется только составляющая напряжения второй гармоники термометра в фазе с мощностью нагревателя, поскольку сигнал в противофазе намного слабее.Вот некоторые типичные значения для различных напряжений: 0,8 В-среднеквадратичное значение для переменного напряжения на внутренних контактных площадках нагревателя, 0,3 В для постоянного напряжения на внутренних контактных площадках термометра, а также 1,2 милливольт-среднеквадратичное значение и 200 мкВ-среднеквадратичное значение для напряжение второй гармоники на внутренних контактных площадках термометра в фазе и не в фазе с мощностью нагревателя, соответственно, с частотой 2000 Гц. Напряжение второй гармоники на внутренних контактных площадках термометра преобразуется в амплитуду колебаний температуры с использованием соотношения 20 :

Здесь L см – длина нагревателя, α – температурный коэффициент сопротивления термометра, I dc – постоянный ток через термометр, – напряжение второй гармоники на внутренних контактных площадках термометра в фазе с мощностью нагревателя, и В 1 ω – это напряжение переменного тока на внутренних площадках линии нагревателя.имеет единицы К / (Ватт / м). Если все напряжения измеряются в вольтах, I dc в амперах и L см в сантиметрах, то это соответствует температуре в K при входной мощности 1 Вт на см длины нагревателя. На протяжении всей статьи мы масштабировали все эксперименты и моделирование до мощности нагревателя 1 Вт на см длины нагревателя.

От трех до пяти устройств (например, пар нагреватель-термометр) были измерены для каждого значения разделения, чтобы установить повторяемость экспериментальной техники, и результаты соответствовали двухканальному усиленному закону Фурье (EFL), реализованному в COMSOL® с помощью решателя оптимизации COMSOL®.

Добавить комментарий

Ваш адрес email не будет опубликован.
