Присоединение сип к сип: Как правильно выполнить подключение СИП к автомату

Содержание

Прокалывающие зажимы для СИП – для чего нужны и как применять?

Во время создании линий электропередач часто появляется потребность применения прокалывающих зажимов для СИП. Данный вид арматуры для СИП до 1 кВ гарантирует высокое качество функционирования электросети.

Зачем нужны прокалывающие зажимы?

Прокалывающие зажимы позволяют легко и просто осуществить соединение проводов, не снимая изоляцию. Современные технологии производства наделили данный вид арматуры несколькими положительными качествами:

устойчивость к любым погодным факторам;
длительный период эксплуатации прокалывающего зажима, который составляет не менее 40 лет.

Монтаж прокалывающего зажима предусматривает полное прокалывание изоляционного слоя провода. В то же время показатели механической прочности провода не сильно уменьшаются. Кроме того, особым нюансом является герметизация области крепежа. Данная арматура позволяет достичь полной герметизации, исключая возможность попадания влаги на оголенный участок СИП.

Чаще всего прокалывающие зажимы применяются для того, чтобы ввести электричество, подключиться к ВЛ, в то же время не требуется проводить отключение. Этот вид арматуры для СИП на контактных пластинах имеет острые зубцы, которые прокалывают изоляционный слой на СИП во время осуществления подсоединения.

Как применять прокалывающие зажимы?

Прокалывающие зажимы можно применять для разных видов провода – с изоляцией и голые жилы без нее. С той стороны, где происходит подсоединение голой жилы, нет зубцов для прокалывания. А часть второго провода, выходящего из зажима, подводят к вводному автомату, чтобы дальше можно было сделать разводку сети внутри здания.

Прокалывающие зажимы – важная составляющая проведения качественного соединения проводов без снятия изоляции. В конструкции данной арматуры есть:

корпус, внутри него располагаются токопроводящие колодки;
острые зубчики, чтобы проколоть слой изоляции и соединить пару проводников.

Существуют варианты, в которых зубцы располагаются только с 1-й стороны или сразу с 2-х. Второе изделие применяется для подключения оголенной жилы. Принцип эксплуатации и строение зажимов отличается в зависимости от изготовителя.

Прокладка СИП предусматривает, что данная арматура будет устанавливаться вместе с натяжными анкерами. Установка зажима требует сквозных проколов провода через изоляцию. Данный метод монтажа не снижает прочность электроустановки. Перед проведением манипуляций обязательно проверьте герметичность области провода, которая будет прокалываться. Данные зажимы можно ставить только 1 раз.

В будущем демонтировать их не удастся. Также их не получиться поставить 2-й раз после первичной установки.

Как правильно подобрать прокалывающий зажим?

Перед тем как выбирать подходящий прокалывающий зажим, стоит узнать, на какие характеристики нужно обращать внимание:

Показатель сечения подключаемого провода. У одноболтного варианта данный показатель не выше 95-120 мм.кв, у двуболтных конструкций (использующихся для более толстых жил) он может составлять не больше 240 мм.кв.
Какой у зажима класс защиты. В продаже есть герметичные и негерметичные варианты. Герметичный зажим чаще всего на внешней части находится диэлектрик. Данная характеристика указывает на то, что установку этой арматуры можно делать на любом участке сети. Во время эксплуатации негерметичной модели проводить ее установку следует максимально ближе к опоре (запрещено делать это на середине пролета, где СИП повисает, поскольку в этом месте накапливается много осадков).
Число болтов. Зажим может иметь 1 болт или 2. Разница между этими разновидностями в допустимом сечении провода и максимальной силе тока.
Тип соединения. Зажимы позволяют соединить между собой голый провод и СИП (берется вариант с зубчиками только с одной стороны) или соединить СИП и СИП (на пластинах зубчики с 2-х сторон).

Покупая данные изделия, стоит удостовериться, что шляпка болта подходит под гаечный ключ. В продаже чаще всего есть варианты с головками на 13 мм, немного реже – на 17 мм. Все требуемые характеристики указаны в маркировке, там можно посмотреть наиболее и наименее допустимое сечение провода, а также прочие характеристики.

Какому производителю прокалывающих зажимов стоит доверять? Сейчас в продаже можно встретить большое количество прокалывающих зажимов от разных производителей. Мы рекомендуем отдавать предпочтение брендам Нилед и ВК. Они не уступают по качеству прочим торговым маркам, при этом имеют достаточно демократичную стоимость, в частности самым бюджетным вариантом будет продукция ВК.

Изделия от данных брендов всегда есть в наличии на нашем сайте.

Как подключиться к СИП, находящемуся под напряжением?

Есть первое Правило, подключение к проводу СИП, как на столбе, так и на фасаде дома, должно выполняться исключительно квалифицированным электриком(!!!)

Есть второе Правило, которое гласит что подключение провода СИП к магистрали, осуществляется только после того как подключаемый провод (например ВВГ) соединен со щитом. Для начала подключите провод к вводному автомату, а потом устанавливайте его на СИП.

И это обязательно нужно знать, и тогда не станет такой вопрос и вы не подвергните опасности себя, а свою улицу угрозе остаться без электричества.

Даже не могу представить, какие обстоятельства могут вынудить не электрика по образованию, лезть подключаться самому к СИПу под напряжением, вместо того что бы вызвать и дождаться электрика. Ну все таки подобные обстоятельства появились, тогда так –

Если же СИП уже подключен к магистрали, то все наши советы скорее будут как минимум для “электротехнического персонала” хотя бы II и III группы допуска. Лезть в провода под напряжением, не имея понятия об электротехнике, не советую. Нужно знать хотя бы азы.

Ну уж коли вы отличаете контактор от клавишного выключателя, то подключить дом от СИПа находящегося под напряжением, вы сможете, с максимальными мерами предосторожности.

Перво наперво СИП должен быть надежно закреплен на подвесе, иметь нормальный провис и расстояние до ближайшей опоры не более 10 метров от строения, высота крепления на стену дома не менее 2,75 метра. Нельзя подключаться к СИПу держащемуся ненадежно, имеющему повреждение изоляции.

Для “врезки” в СИП есть вот такие ответвительные зажимы –

они прокалывают изоляцию СИПа и входят в сердечник (в жилу) Между собою стороны зажима соединены перемычкой, которая собственно и является проводником тока от СИПа к ответвлению.

Один из контактов обжимает питающий провод СИП, находящийся под напряжением, второй зажимает провод-отвод идущий в помещение. Затягивается зажим обычным ключом. Момент затяжки определяется сворачиванием головки болта – как свернулась головка, значит хватит (крепеж этих зажимов напоминает крепление замков руля у мотоциклов и автомобилей – так же сворачиваются головки)

Внутри зажима происходит следующее –

К стати, такие зажимы с ответвлениями ставятся не только на СИП под напряжением, а и без напряжения. Например при ремонте воздушных линий электропередач для заземления участка линии. Ведь даже если напряжение с линии снято, всегда имеется риск получить удар от блуждающего, и вот здесь тоже помогает такой зажим.

Вот с такими мерами предосторожности делают это спецы –

— обязательно диэлектрические перчатки, изолированный ключ и удерживающее устройство. Хотя ответвительный зажим и считается относительно безопасным, но иногда изоляция СИПа имеет свойство лопаться, особенно на больших пролетах между опорами –

Но, не боясь показаться нудным, опять предостерегу. Подумайте прежде чем лезть к СИПу под напряжением! (это не касается квал. электриков – они и без меня знают ответ на этот вопрос)

Подключение провода СИП к дому.Статья vse-e.com / Новости

Этапы подключения

В данном случае весь процесс подключения можно разбить на несколько этапов. Это закупка необходимых материалов, подключение ответвительных проводов к дому и к магистрали.

Итак, для начала покупаем провод СИП необходимой длины. Если вы планируете выполнить однофазное подключение (то есть, фаза плюс ноль), можно использовать СИП 2х16. Дополнительно необходимо подобрать анкерные зажимы (самозатягивающиеся) в количестве 2 штуки, а также прокалывающие зажимы – 4 шт. Работы по подключению провода проходят поэтапно. Как правило, кабель раскатывается от опорной конструкции до объекта подключения. Отметим, что провод СИП не стоит раскладывать на земле, чтобы избежать повреждения изоляционного слоя. Профессионалы советуют пользоваться кабельными роликами. После этого на фасад дома крепится анкерный зажим вместе с проводом. Провод натягивается по направлению к опорной конструкции.

При этом ввод в дом СИП должен быть на высоте не менее 2,75 метра, при умеренном натяжении, без провисаний.

СИП крепится на опорной конструкции с помощью второго анкерного зажима, который в свою очередь прикреплен к бетону с помощью кронштейна. Кронштейн закрепляется на опоре с использованием лент монтажных и скрепок. После этого кабель подключают к магистрали и к кабелю, обеспечивающему электропитания самого дома.

Подключение СИП к магистрали

Для проведения данного подключения используются прокалывающие зажимы. Они имеют свою уникальную конструкцию, где не требуется предварительная зачистка изоляционного слоя проводов. Зажим имеет два гнезда, куда вставляется провод и просто затягивается общим болтом.

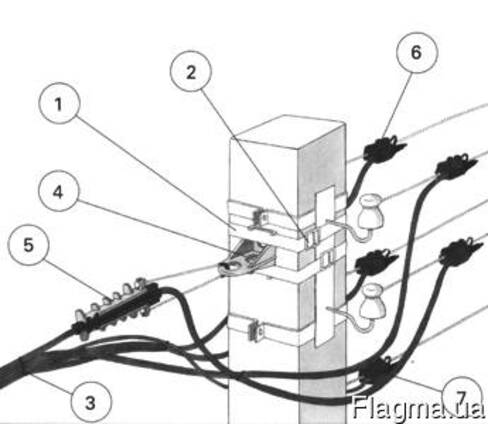

Промежуточная арматура и арматура для основного ответвления СИП

1 Анкерный зажим
2 Анкерный кронштейн
3 Стяжки нейлоновые усиленные КСУ
4 Лента крепежная из нержавеющей стали ЛКС-2007
5 Скрепы (бугель) из нержавеющей стали СМ(БМ)-20

8 Комплект промежуточной подвески КПП-1500
10 Зажим прокалывающий ответвительный ЗПО

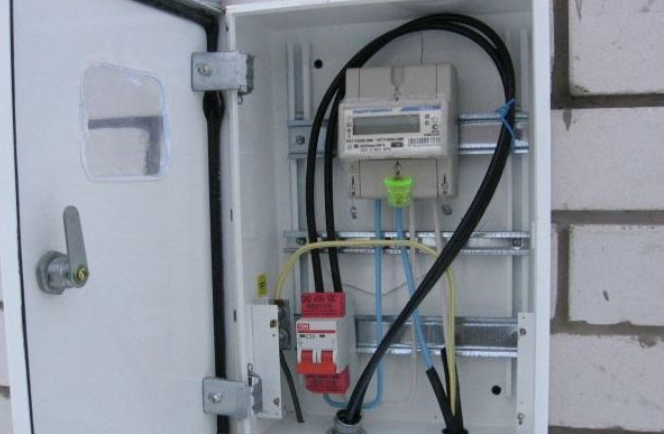

Иногда на опоре устанавливается щиток с окошком и счетчиком, чтобы была возможность проверяющим органам проводить контроль. Либо щиток устанавливают на фасаде дома. Правильным будет и тот, и другой вариант.

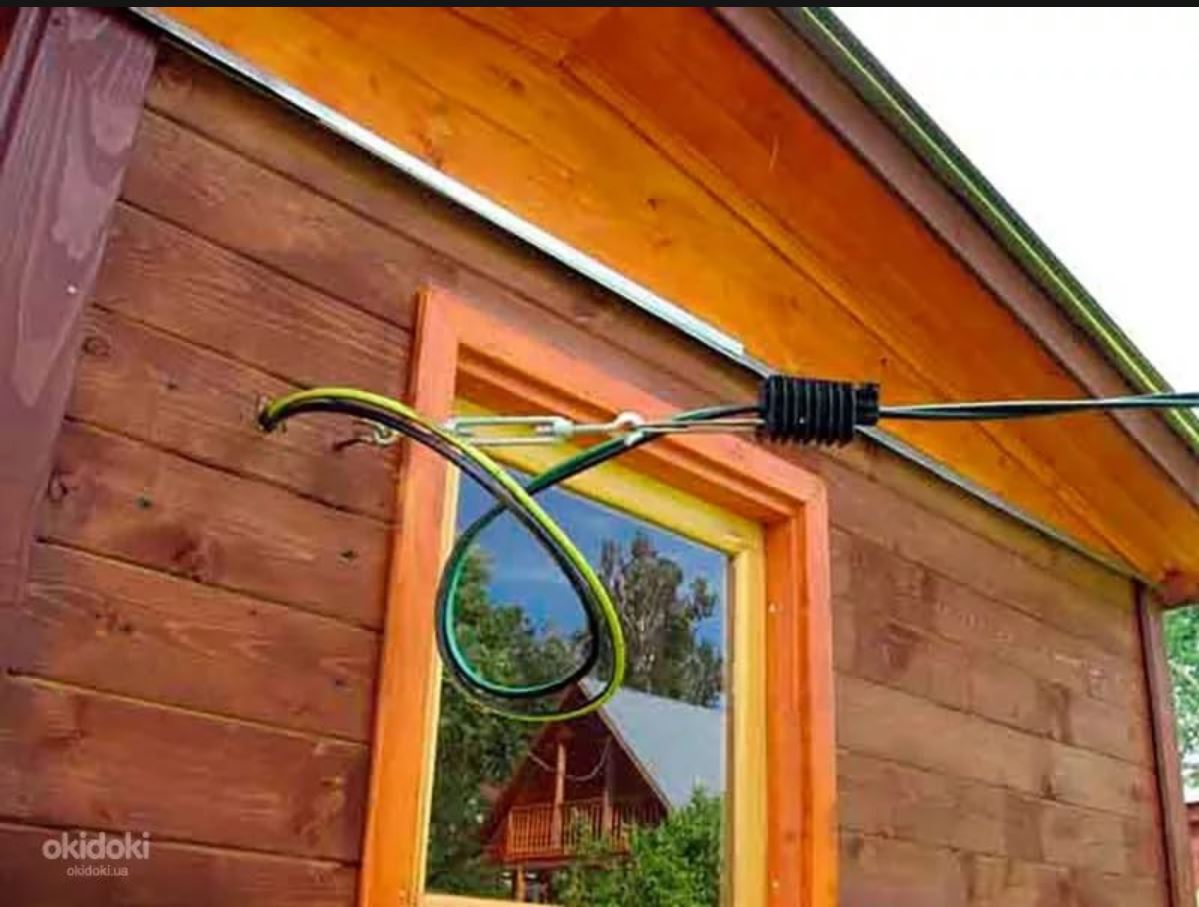

Как подключить СИП по фасаду дома

9 Анкерный зажим для проводов абонента ЗАБ-25
11 Кронштейн анкерный для крепления проводов абонентов КАБ-25
12 Крепеж фасадный КФ

Отметим, что есть два варианта подключения. Так, можно завести СИП прямо в дом и для этих целей Вам подойдет только СИП 4. Либо состыковать кабель СИП и кабель электропитания дома. В данном случае профессионалы советуют использовать кабель ВВГнг.
При этом, СИП и кабель ВВГнг соединяются с использование прокалывающего зажима. Кабель любого типа вводится в дом с помощью гильзы, а если дом деревянный, то гильзу необходимо покрыть негорючим материалом. На вводной кабель ставят двухполюсной или 4-х полюсной автомат. В нашем случае подойдет именно 2-х полюсной.

Соединение СИП и ВВГнг по фасаду здания

1.Кронштейн;
2.Анкерный зажим;
3.СИП;
4.Зажимы прокалывающие;
5. Кабель ВВГнг в гофре.

Приведем несколько вариантов подключения провода СИП в зависимости от задачи с использованием арматуры, креплений, зажимов.

Промежуточная арматура СИП для основной линии

Анкерное крепление и соединение СИП с силовым кабелем

Анкерная арматура и зажимы для подключения СИП к голым проводам

1 Анкерный зажим ЗАН-1500
2 Анкерный кронштейн КА-1500
3 Стяжки нейлоновые усиленные КСУ
4 Лента крепежная из нержавеющей стали ЛКС-2007
5 Скрепы (бугель) из нержавеющей стали СМ(БМ)-20
14 Зажим прокалывающий ответвительный для соединения СИП с голым проводом ЗПГО

Двойное анкерное крепление СИП при углах отклонения линии 90°

Двойное анкерное крепление СИП при отклонении направления линии ≤100° с установкой ОПН

1 Анкерный зажим ЗАН-1500
2 Анкерный кронштейн КА-1500
3 Стяжки нейлоновые усиленные КСУ
4 Лента крепежная из нержавеющей стали ЛКС-2007
5 Скрепы (бугель) из нержавеющей стали СМ(БМ)-20
10 Зажим прокалывающий ответвительный ЗПО
15 Ограничитель перенапряжения ОПН

Промежуточная арматура СИП и арматура для повторного заземления

3 Стяжки нейлоновые усиленные КСУ
4 Лента крепежная из нержавеющей стали ЛКС-2007
5 Скрепы (бугель) из нержавеющей стали СМ(БМ)-20
8 Комплект промежуточной подвески КПП-1500
10 Зажим прокалывающий ответвительный ЗПО
14 Зажим прокалывающий ответвительный для соединения СИП с голым проводом ЗПГО

Оконцевание СИП абонентов

12 Крепеж фасадный КФ
13 Наконечник изолированный алюмомедный НИАМ

Автор: МЕГА КАБЕЛЬ

Эту страничку еще ищут в сети по ключевым запросам: зажим для соединения СИП с кабелем, как соединить провод СИП, клеммы для соединения сип с кабелем.

Узнаем как произвести подключение СИП к СИП? Правила и материалы

Конструкция и технология изготовления самонесущих изолированных проводов (СИП) разработаны более полувека назад инженерами финских сетевых компаний при содействии производителей энергетического оборудования в качестве альтернативы оголенным алюминиевым проводам и кабельным тросовым системам. Монтаж таких линий не требует от исполнителя особых навыков. Значительно упростились различные технологические операции: прокладка по опорам, подключение СИП к СИП, к существующим линиям электропередач, к потребителям.

Виды и технические характеристики

На сегодняшний день на рынке электроматериалов представлены различные варианты самонесущих проводов: от СИП-1 – четырехпроводного исполнения с несущей нулевой жилой для сетей 380 В – до сложных систем, включающих в себя контрольные проводники, и СИП-3, рассчитанного на номинальное напряжение 35 кВ. Изоляция, как правило, выполняется из сшитого стабилизированного полиэтилена стойкого к воздействию ультрафиолета, токонесущие жилы сечением от 16 до 150 мм² – из алюминиевого сплава. Выпускается СИП специализированного назначения: герметизированные (СИПг), не поддерживающие горение (СИПн) и другие.

Материалы для подключения СИП

Каждая марка проводов имеет свои особенности и, соответственно, применяемая для монтажа арматура имеет некоторые отличия. По функциональному назначению все материалы можно разделить на несколько групп:

Промежуточные подвесы, крюки и кронштейны, анкерные зажимы, крепежные элементы, предназначенные для крепления проводов к опорам, конструктивным элементам, фасадам зданий, распределительным и вводным устройствам.
Прокалывающие зажимы. Служат для создания соединений и ответвлений линий, подключения СИП к проводам и потребителям.
Заземляющие наборы, предохранительные устройства, изолирующие материалы.
Инструменты и приспособления для монтажа.

Для изготовления материалов используется высококачественная сталь с антикоррозийным покрытием и полимеры, устойчивые к атмосферным воздействиям и УФ-излучению.

Все по правилам!

Требования и нормы прокладки изолированных воздушных линий (ВЛИ) изложены в нормативном документе “ПУ ВЛИ до 1кВ”, составленном на основании ПУЭ (Правил устройства электроустановок) с учетом нормативов актуальных СНиПов и ГОСТов. В ПУ прописаны минимально допустимые расстояния проводов ВЛИ до поверхности земли, автомобильных трасс, судоходных магистралей, стен и крыш зданий, окон и балконов. Даются четкие указания по способам монтажа и крепления линии энергоснабжения, правилам подключения СИП, устройств защиты от перенапряжения и заземляющих элементов.

Минимальный срок службы СИП, по заверениям производителей, составляет 25 лет, а заявленный – около 40. Главное достоинство такой воздушной линии – сведение к минимуму трудовых затрат при монтаже, эксплуатации и обслуживании.

Основная магистраль

В ходе подготовки к основным работам расчищают территорию от крупных веток деревьев, кустарников, освобождая пространство для установки опор, раскатки и натягивания СИП. Если возможно, кронштейны для проводов монтируют на опоры еще на земле. Укладку воздушных линий следует проводить при температуре окружающей среды выше -10˚С. СИП прокладывают по опорам с помощью системы роликов и натяжного каната. Далее лебедкой производится постепенная натяжка и фиксация проводов на каждом пролете. Силу натяжения контролируют динамометром (оптимальные значения натяжки указаны в таблицах для каждого типа и сечения СИП, в сопроводительной технической документации). Одновременно проводят визуальный контроль величины провиса. В случае если длина магистрали превышает 100 метров, а сечение жил – 50 мм², вышеперечисленные работы выполняются с привлечением средств механизации.

На крайних опорах оставляют за фиксаторами выпуска проводов для подключения предыдущего и последующего участков линии электропередач.

Подключения и ответвления

Традиционные и привычные для многих электриков скрутки, в самонесущих системах заменили специальные ответвительные приспособления – герметичные прокалывающие зажимы. С их помощью без снятия изоляции удается быстро, надежно и, что очень важно, безопасно выполнить подключения СИП к СИП-магистрали, к оголенным алюминиевым проводам или к отходящим кабелям. Механизм, обеспечивающий хороший контакт, состоит из пластин с пирамидальными зубцами и зажимного винта со срывной головкой (чаще всего под ключ на 13 или 17 мм). В современных зажимах исключен электрический контакт между пластинами и головкой, поэтому работы при наличии соответствующей квалификации у исполнителя можно выполнять без снятия напряжения. На корпусе, армированном стекловолокном, указываются сечения основных и ответвительных линий, для которых предназначен зажим.

Монтаж ответвлений

Ответвление к потребителям можно выполнить воздушной линией или подземным кабелем. При электрификации частных домовладений чаще всего применяют первый способ. Для подключения можно использовать СИП-4 (без несущей нулевой жилы). На ближайшую к строению магистральную опору монтируют анкерное крепление с зажимом для провода. При подключении СИП к линии магистрали (только после заводки проводов в щит!) используют вышеописанные прокалывающие приспособления. Второй зажим прикручивают на стену здания (на высоте не менее 2,75 м) и натягивают провод. Если расстояние более 25 метров, необходимо установить дополнительную опору с поддерживающими зажимами (не далее 10 м от строения). Высота провода от поверхности земли между опорами должна быть не менее 6 метров. По поводу правил дальнейшей прокладки линии от точки крепления до вводного щита учета на форумах электриков ведутся неослабевающие оживленные споры. В чем же суть проблемы?

Подключение СИП к дому

Варианты, когда электрический щит расположен на наружной стене здания, почти не вызывают споров – СИП рекомендуется, запустив в гофру или кабель-канал, закрепленные на фасаде, завести в щит и подключить к вводному автомату. А если электрощит находится внутри помещения? В этом случае специалисты-электрики, по своим убеждениям, делятся на два непримиримых лагеря.

Первые утверждают, что СИП можно сразу через отверстие в стене с предварительно установленной металлической или пластмассовой гильзой завести внутрь здания и далее в штрабе – на щит. Их оппоненты возражают, что самонесущие провода предназначены только для прокладки воздушных линий и на изоляции СИП отрицательно скажутся постоянный контакт с поверхностью стен и механические нагрузки, и она не сможет обеспечить должную электро- и пожаробезопасность внутри помещения. Поэтому вблизи точки крепления СИП следует установить герметичный бокс с клеммной колодкой или автоматическим выключателем, и от него уже кабелем (например, ВВГнг) зайти в строение.

Кто прав

Оба варианта достаточно распространены и не вызывают возражений со стороны контролирующих организаций при приемке здания. Многие производители кабельной продукции разработали собственные технические условия и освоили выпуск провода СИП-5нг, по их заверениям, приспособленного для прокладки внутри помещений. Но если уж точно следовать букве нормативных документов (ПУЭ и ГОСТ Р 52373-205), то второй вариант с установкой соединительного герметичного бокса выглядит более предпочтительно.

Теперь остается только выполнить подключение СИП к СИП на вводной опоре с помощью герметичного прокалывающего зажима. Остается отметить, что эти приспособления рекомендуется использовать только один раз, хотя некоторые модификации имеют демонтажные болты.

Обслуживание и ремонт

Заявленный производителями срок эксплуатации самонесущих проводов и зажимных приспособлений, которыми выполняют подключение СИП к СИП, составляет до 40 лет. В обслуживании, как таковом, подобные системы не нуждаются. Достаточно проведения периодического визуально осмотра. Если при этом будут выявлены нарушения целостности изоляционного покрытия или самих жил, необходимо будет выполнить ремонтные работы.

Жилу с поврежденной изоляцией отделяют от общего жгута с помощью специальных клиньев или подручных приспособлений из диэлектрического материала и накладывают на дефектный участок двойной слой изоленты.

В случае повреждения токопроводящей жилы (длиной до 2 м) этот участок заменяют новым проводом, аналогичным по сечению и марке. Соединения выполняют герметичными прокалывающими зажимами. При большей длине, целесообразней будет заменить полностью всю жилу (или жгут).

Грамотный монтаж и своевременный ремонт – залог бесперебойного электроснабжения участка.

крепление, подключение дома к электросети

Изолированные провода давно пришли на смену традиционным. Ими выполняют подключение к зданию и раскладывают на опорах. Такая линия носит название ВЛИ. Часто самонесущий изолированный провод называют кабелем, что в принципе тоже верно. Использование изолированных проводов удобно из-за уменьшения риска поражения электрическим током человека при обрыве линии, а также исключается возможность воровства электроэнергии. Выполняется монтаж провода СИП согласно инструкции и технологических карт.

Правила и порядок строительства ВЛИ

Строительство воздушных линий выполняет специально обученная бригада электромонтеров. Монтаж начинается с подготовительных работ, включающих в себя расчистку трассы от растительности и других помех. Перед раскаткой проводов должны быть установлены все опоры, защищены переходы через инженерные сооружения, ну и, конечно, подвезены барабаны с самим проводом. Если предполагается от ВЛИ делать ввод электричества в дом, на здании заранее надо установить анкерные крепления для подвески проводов СИП.

Установка барабана и вспомогательных механизмов

Раскатку провода начинают с установки барабана. Его располагают возле опоры, где будет выполняться конечная регулировка стрел. Причем оптимальное расстояние между ними считается равное высоте самой опоры.

Для ручной раскатки проводов используется специальный канат-лидер. Это своего рода синтетический трос длиной от 30 до 50 м и диаметром 10 мм. Раскатку каната выполняют одновременно с креплением роликов и промежуточных подвесок на опорах. По мере подъема каната, на столбе фиксируют промежуточную подвеску специальной металлической лентой. Если опора оборудована отверстием, крепление подвески возможно болтовым соединением.

Кронштейн промежуточной подвески оборудован отверстием. Сюда крепят раскаточный ролик. Количество подвесок и роликов зависит от количества сложных столбов, промежуточных, угловых и анкерных опор. Важно выдержать правильное расположение роликов, чтобы ось укладываемого кабеля находилась на уровне углубления поддерживающего зажима.

Ролики имеют некоторые различия.

механизм RT 5 устанавливается на сложных и анкерных столбах. Их фиксация происходит ремнем;
механизм RT 2 предназначен для промежуточных опор. Они крепятся за отверстие кронштейна промежуточной подвески.

После окончания монтажа всех механизмов трос-лидер соединяют с концом СИП провода. Чтобы соединить между собой трос и кабель используют металлические чулки с вертлюгом. Причем чулки различаются по предназначению. Одновременно применяется механизм, который надевают на сам кабель и нулевую жилу, а синтетическим чулком обжимают весь жгут. Увеличить надежность соединения помогает двойной бандаж из изоленты. Основной чулок оборудован грузовым кольцом. К нему-то и крепят канат-лидер.

Ручная раскатка провода между опорами

Ручная раскатка провод СИП выполняется на участках ограничением до 100 м или между пролетами до 50 м. Бригада выполняет работу в следующем порядке:

Когда все подготовлено к работе, бригада делится на 3 звена. В состав первого и второго звена входит по одному электромонтеру. Их обязанность – наблюдение за работой двигателя раскаточного механизма, равномерным наматыванием каната на катушку и за плавным вращением барабана с проводом. Третье звено наблюдает за прохождением соединительного узла каната с кабелем по раскаточным роликам.
Раскатку продолжают, пока соединительный узел пройдет через все столбы и приблизится к самой катушке с полностью намотанным канатом-лидером. В это время подается команда остановки двигателя. Кабель фиксируют к анкерному столбу капроновым тросом, после чего разъединяют соединительный узел. На конечных опорах оставляют свободный кусок кабеля для последующих соединений.

Во время раскатки СИП провода важно следить за его прохождением на угловых опорах и не допустить трение провисающего кабеля об землю.

Фиксация и натяжение СИП

Крепление СИП сначала выполняют на анкерных опорах пролета. Здесь фиксация кабеля происходит анкерными зажимами. Далее закрепляется СИП на промежуточных столбах. Натяжка нулевой жилы выполняется согласно монтажным таблицам, но не более 5% усилия от проектных значений. Провес стрел определяют визуально, после чего их оставляют немного отвисеться.

Бригада следующей смены приступает к регулировке стрел:

На первой анкерной опоре выполняется установка зажима на нулевую жилу. Возле зажима на весь жгут провода ставят пластиковый хомут. Он не даст жгуту раскрутиться.
Следующий зажим ставят на кронштейн конечной опоры. К несущей жиле подальше от столба зажимом фиксируют динамометр. К нему цепляют трос ручной лебедки, заранее закрепленной к первому столбу пролета.
Натягивая на себя лебедкой СИП провод, смотрят усилие на динамометре. При достижении нужного значения зажимом на кронштейне конечной опоры фиксируют нулевую жилу.

Натяжка провода окончена, осталось стянуть все жилы хомутом и отцепить лебедку.

Самостоятельное подключение своего дома проводами СИП к линии

Подведение СИП к дому можно выполнить своими руками, а вот его подключение к линии придется доверить электромонтерам. Однако чтобы правильно выполнить монтаж кабеля, необходимо ознакомиться с техническими нормами, которые можно узнать в соответствующей организации. Предъявление таких требований обосновано безопасностью всей линии, а не только своего дома.

Основные требования по установке

Чтобы провести от линии в свой дом кабель СИП надо знать основные требования:

минимальная высота подводящего кабеля над землей составляет 2,75 м;
аналогичное расстояние надо выдержать от окон, дверей и лоджий.

Обычно подключение потребителя выполняют кабелем СИП 4 без несущей жилы. Сечение такого провода составляет 16 мм², что отвечает требованиям ПУЭ. Жилы меньшего сечения могут не выдержать нагрузки, поэтому такие кабеля запрещено использовать для ввода в дом.

Перед тем как начать тянуть в дом кабель своими руками, надо нарисовать точную схему его прохождения от столба к зданию. Это поможет сделать замеры для приобретения провода. Причем покупать СИП надо с небольшим запасом, рассчитывая на погрешности замеров. Важно обратить внимание на количество жил кабеля. Если подключение будет однофазным, к дому достаточно подвести 2 жилы, то есть фазу и ноль. Для трехфазного подключения понадобится 4 жилы.

Ввод дома придется подключать к магистральной линии. Для этого на каждую жилу потребуется поставить специальный соединитель. Лучше всего СИП соединять прокалывающими зажимами. Они избавят от зачистки концов кабеля и обеспечат герметичность соединения.

При прокладке своими руками воздушной линии подключения от столба к дому надо учесть нормы ПУЭ. В правилах четко прописано, что максимальное расстояние от ввода потребителя до опоры составляет 25 м, иначе придется устанавливать промежуточный столб.

Варианты подключения ввода

Протянуть СИП от столба к дому можно воздушным путем или под землей. Первый способ проще. К тому же кабель всегда находится под присмотром и к нему есть свободный доступ для ремонта. Подземная прокладка сложнее, однако, это оберегает провод от случайного обрыва.

Какой из способов предпочтительнее, выбирает сам хозяин дома, а работы по монтажу ведутся следующим образом:

При воздушном подключении кабель крепят анкерными крепежами к фасаду здания. Для эстетичности его можно проложить внутри гофры или пластикового корпуса. К сведению, если стены дома деревянные, то использование короба обязательно.
Подземное подключение предусматривает рытье траншеи от дома к столбу на глубине 800 мм. Провод прокладывают в ПВХ трубе или гофре. На поверхность выходят только концы у столба и фасада здания. К стене кабель фиксируется аналогично анкерами, как и для воздушного подключения.

Дальнейшие работы предполагают ввод провода в здание.

Какой провод лучше ввести в дом?

Часто возникает спор, что СИП не подходит для ввода внутрь здания. Почему? Ведь он изолирован, к тому же устойчив к воздействию многих негативных факторов. На самом деле – это так, и его можно ввести внутрь дома. Однако СИП очень жесткий и плохо гнется, что увеличивает сложность монтажа. Внутри здания рекомендуется прокладывать кабель с медными жилами, так как этот металл является лучшим проводником электричества. Многие электрики рекомендуют делать внутренний ввод кабелем ВВГнг.

Чтобы сделать ввод в дом, на фасаде устанавливают распределительный щиток. К нему подводят СИП, внутри подсоединяют к автоматам, электросчетчику, а от них выводят уже медный кабель внутрь дома.

Подключение СИП на опоре

Финалом работ является подключение всего ввода к магистральной линии. При подземной прокладке выходящий из гильзы СИП поднимают по столбу, закрепляя его хомутами. Важно, чтобы пластиковая гильза выходила из земли на высоту 2 м.

При воздушном подключении на фасаде СИП фиксируют зажимом к анкерному кронштейну. На столбе устанавливают роликовый блок и по нему на себя натягивают провод. Конец СИП на столбе крепят зажимом с петлей, насаживая его на анкерный кронштейн.

Подсоединение СИП к изолированной магистральной линии выполняется теми же прокалывающими зажимами. Если требуется соединить СИП с неизолированными проводами линии, используются соединительные алюминиевые гильзы. Внутрь вставляют концы магистральной и СИП жилы со снятой изоляцией, после чего производится прессовка гильзы. Могут также использоваться болтовые соединители для абонентских ответвлений.

Первая подача электроэнергии потребителю осуществляется в присутствии представителя энергетической компании.

Правильное подключение СИП: переходим на медь | СамЭлектрик.

ру

Способов перехода с СИП на медь несколько. Для начала попробуем подключить алюминиевые провода СИП к медным проводам, которые можно завести на клеммы счетчика непосредственно. Потом – как предписывает ПУЭ, через автомат. Другие способы, а также философию провода СИП я рассмотрел в предыдущих частях статьи (ищите на канале СамЭлектрик.ру)

Сжим типа “Орех“. Это самое лучшее соединение любых проводов (по сечению, материалу и гибкости) с точки зрения надежности, простоты монтажа (нужна только отвертка) и цены. Я писал о нём неоднократно, например в статье Какие контакты я использую, их плюсы и минусы и Как я установил себе реле напряжения.

Подключение СИП к проводу 4 мм2 через Орех

К несчастью, этот способ – не самый лучший с точки зрения возможности незаконных “утечек”, поэтому его не любят проверяющие органы. Кроме того, Орехи плохо реагируют на влажность, и устанавливать их под открытым небом не рекомендую – через несколько лет они могут банально заржаветь. Даже в уличном щите учета их тоже может ждать такая участь, ведь туда так или иначе попадает влага и образуется конденсат. Конечно, если вы не установите в щите учета печку с термостатом, как это сделал мой читатель.

Распределительные блоки РБДп, которые я считаю эволюцией Орехов. Их плюсы – они могут быть смонтированы на ДИН-рейку, соединение не нужно разбирать ради монтажа/демонтажа одного провода (каждый провод – на один персональный винт), количество проводов на одном блоке легко сделать больше двух (у ореха, чтобы скрутить 3 и более проводов, надо постараться). Я рекомендовал РБДп в статье про грузинскую электрику:

Разделение посредством проходного блока РБДп 35

На фото СИП проходит, а нам нужно, чтобы зачищенный фазный конец зажимался и оставался в блоке. Плюсы такого способа – для подключения не нужно никаких инструментов, кроме отвертки и гаечного ключа. Жила прекрасно зажимается полукруглой планкой. Ещё плюс – с РБДп можно завести провод не только в счетчик, но и ещё куда-нибудь, если позволяет система учета электроэнергии (напомню, мы куражимся ДО счетчика!) Минус – блок не предназначен для пломбирования.

При подключении ввода к СИП профессионалы часто применяют специальные прокалывающие зажимы. Их можно использовать для перехода с СИП на медь на фасаде дома, или прямо на магистральной линии.

Прокалывающий зажим для перехода с СИП на медные провода

Данные зажимы не предназначены для повторного использования. Нужно иметь некоторый опыт и качественный зажим, чтобы сделать хорошее соединение. Как конкретно это делается, смотрите обучающие видео.

Вот, что получается:

Переход с СИП на ВВГ

Один мой коллега делал такое соединение на линии, и недокрутил болт. Результате контакт оказался плохим. К несчастью, это оказался нейтральный провод… Поэтому, если вы не уверены, такой зажим лучше использовать для ответвления СИП от магистрали (например, с СИП сечения 35 на 16 мм2), а переход на медь на фасаде или в щите сделать другими способами.

Пожалуй, лучший способ для перехода на медь – снова гильзы ГАМ 16/10 (алюмомедные под опрессовку), о которых я говорил в предыдущих разделах. Принцип я описывал выше. Нужно использовать пресс-клещи, контактную проводящую пасту КПП или кварцевазелиновую пасту.

В итоге мы получаем качественное соединение алюминия с однопроволочной либо многопроволочной медью. Как правило, используются гибкая многопроволочная жила, которая оконцовывается обычным способом, через НШВИ. Можно ли таким же образом использовать однопроволочную жилу типа ПВ-1? Да. Плюс – её не нужно обжимать. Минус – монтаж получается не таким эстетичным.

В итоге, данный способ позволяет подключить к счетчику уже не алюминиевый, а гибкий или жесткий медный провод, который имеет гораздо лучшие свойства по сравнению с алюминиевым.

The best: Подключить алюминиевые провода СИП к медным проводам, которые завести на клеммы счетчика через автомат

Это самый правильный способ. Он сочетает в себе все плюсы предыдущих и выполняет рекомендации ПУЭ. Хорошо, что его используют всё чаще.

Перейти на медь можно всеми способами, описанными в предыдущем разделе, но наиболее предпочтительный и профессиональный – через гильзы алюмомедные ГАМ 16-10, которые ещё называют биметаллическими.

В итоге получается такой монтаж:

Переход с СИП на ПВ-3 через алюмо-медные гильзы ГАМ

В итоге получается такой образцово-показательный щит с переходом СИП через ГАМ 16/10

В щите выполнено повторное заземление (TN-C-S) с переходом на 5-проводную систему питания без разрыва нейтрального провода (кстати, он заходит в клемму N счетчика непосредственно).

Подобное подключение хорошо показано на видео:

Какой провод в СИП по цвету – фаза, а какой – нейтраль?

Смотрю, что этот вопрос довольно часто поднимается, но он на самом деле очень прост. Достаточно обратиться к ГОСТ на СИП, в котором четко расписана его расцветка.

ГОСТ 31946-2012 раздел 5.2.7.2: Основные токопроводящие жилы самонесущих изолированных проводов должны иметь отличительное обозначение в виде продольно выпрессованных рельефных полос на изоляции (…). Изолированная нулевая несущая жила не должна иметь отличительного обозначения. Отличительное обозначение также может быть выполнено в виде цветных продольных полос шириной не менее 1 мм. Цвет полос должен быть контрастным по отношению к черному цвету.

Получается, что фазные проводники всегда имеют продольную цветную линию, нулевой (нейтральный) провод никакой линии не имеет. И даже если на проводе – синяя полоса, это фаза, а не нейтраль, как может показаться! При этом, не смотря на четкое изложение данного вопроса в ГОСТ, нужно всегда использовать правило: “Доверяй, но проверяй!”. Иначе будет, как у одного моего читателя – он сделал щит учета, завёл “синюю” жилу СИП через автомат в счетчик, а жилу нейтрали подключил напрямую на ГЗШ, разделив на N и РЕ (система заземления TN-C-S). Местный электрик “с 40-летним стажем”, которого вызвали официально для подключения, никого не предупредив, полез на столб подключать СИП. Скатившись после КЗ со столба с выпученными глазами (при этом вводной автомат был выключен!), он начал учить матчасть.

Подключение СИП к ВЛ на опоре

Примеры подключения СИП к дому

Хорошо весь процесс подключения показан в видео Дмитрия, канал Заметки электрика:

Вывод в статье простой. Продолжительная беспроблемная эксплуатация гарантирована лишь в случае правильного подключения СИП. Но такое подключение – наиболее сложное и ответственное во всем доме, и требует тщательной подготовки и высокой квалификации.

Дополнение: Счетчик должен быть в тепле и граница балансовой принадлежности

Читатель Александр 9 и 10 сентября поднял важную тему- счетчик должен быть в тепле, работать при плюсовой температуре, иначе возможно образование конденсата. Вот его рассказ:

По правилам установки счетчиков: Правила устройства электроустановок” издание шестое. Раздел 1.5.. Что касается подогрева раздел. 1.5.27.

На основании ПУЭ_1.1.4. Открытыми или наружными электроустановками называются электроустановки, не защищенные зданием от атмосферных воздействий.

Закрытыми или внутренними электроустановками называются электроустановки, размещенные внутри здания, защищающего их от атмосферных воздействий.

ПУЭ _1.5.27 Счетчики должны размещаться в легкодоступных для обслуживания сухих помещениях, в достаточно свободном и не стесненном для работы месте с температурой в зимнее время не ниже О °С.

Допускается размещение счетчиков в неотапливаемых помещениях и коридорах распределительных устройств электростанций и подстанций, а также в шкафах наружной установки. При этом должно быть предусмотрено стационарное их утепление на зимнее время посредством утепляющих шкафов, колпаков с подогревом воздуха внутри них электрической лампой или нагревательным элементом для обеспечения внутри колпака положительной температуры, но не выше +20 °С.

Место установки счетчика и балансовая принадлежность

“По вопросу места установления прибора учета”, основанное на постановлении Президиума Высшего Арбитражного Суда Российской Федерации N 16008/10 от 18 мая 2011 года. (п.16.1, 16.3, пп “г” п. 25.1). В тексте Письма Федеральной антимонопольной службы от 28 декабря 2015 г. № СП/75571/15 «О направлении разъяснений», указано, что место установки прибора учета электрической энергии определяется потребителем самостоятельно с обязательным соблюдением требований пункта 144 Постановления Правительства РФ №442 и главы 1.5 ПУЭ (шестое издание).

Федеральный закон №522 о перекладывании ответственности за установку и поверку приборов учета на сетевую организацию или гарантирующего поставщика, не даёт, монополисту, право в одностороннем порядке менять существующие договорные условия.

Когда счетчик установлен в доме, точка балансовой принадлежности начинается в месте установки и потребитель уже не оплачивает потери в линии электропередач до счетчика.

Люди просто не знают как их разводят и оплачивают ошибки счетчиков установленных наружно. Суммы порой бывают не одна тысяча, а то и десятки тысяч в течении года.

В случае нарушения прав потребителя, необходимо идти в прокуратуру и суд. Не хочется? Тогда нагибайтесь и платите…

От Автора: добавлю, что что данные вопросы рассмотрены в первой части статьи, а пример подогрева счетчика подробно рассмотрен в статье Уличный электрощит с обогревом и термостатом.

Источник статьи

Эта статья разбита на три части:

Рекомендую!

————————————————————————–

СамЭлектрик.ру

Спасибо, что читаете меня! Мне тоже интересно то, о чем я пишу!

Чтобы не пропустить мои новые статьи, не забудьте подписаться и поставить лайк!

Ещё больше статей на Дзене СамЭлектрик.ру

и на блоге СамЭлектрик.ру.

Внимание! Автор не гарантирует, что всё написанное на этой странице – истина. За ваши действия и за вашу безопасность ответственны только вы!

Соединение СИП проводов соединительными зажимами MJPT и MJPB

Вступление

Не всегда удается провести неразрывную «нитку» воздушной линии электропередачи между двумя столбами. Приходится соединять два провода СИП ВЛИ (воздушной линии электропередачи выполненной самонесущими изолированными проводами СИП) в пролете. Для такого рода соединений выпускаются специальные соединительные зажимы, например MJPT и MJPB. Как производится соединение СИП проводов соединительными зажимами MJPT и MJPB, и какие еще выпускаются зажимы для соединения самонесущих проводов пойдет речь в этой статье.

Как осуществить соединение СИП проводов в пролете ВЛИ

Особенностью соединения СИП провода в пролете или так называемого, промежуточного соединения это горизонтальная нагрузка, которая будет воздействовать на соединение. Самонесущие изолированные провода, не поддерживаются тросами, и вся нагрузка от тяжения провода приходится на несущею нулевую жилу. Отсюда основное требование к промежуточному соединению: оно должно быть прочным, как механически, так и электрически. Также помним о герметичности соединения.

Соединение СИП проводов соединительными зажимами MJPT

Для промежуточных соединений СИП проводов выпускаются зажимы MJPT. Правильное название соединительные зажимы для соединения нулевой несущей жилы и соединения, фазных жил СИП провода.

Другая маркировка соединительных зажимов от компании ИЭК: гильза изолированная фазная ГИФ и гильза изолированная нулевая ГИН.

Принцип промежуточного соединения СИП

Зажимы типа MJPT являются прессуемые. То есть, само соединение жил СИП производится с помощью ручного пресса.

Внутри зажима есть специальный соединительный зажим. С проводов СИП снимается изоляция, две жилы с обеих сторон вставляются в зажим и прессуются. Прессование производится шестигранной матрицей вставленной в пресс. На готовое соединение надевается герметичная гильза. Для наглядности зажимы имеют цветовые маркировки, вернее могут иметь цветовые маркировки.

Стоит отметить, что зажимы MJPT позволяют соединять как изолированные провода СИП, так и не изолированные провода ЛЭП. Причем как медные, так и алюминиевые, так и медные с алюминиевыми.

Пример промежуточного соединения СИП провода

В качестве примера посмотрим соединение магистрального СИП провода.

Видео: Соединение СИП гильзой MJPT

Соединение СИП проводов соединительными зажимами MJPB

Соединительный зажим MJPB предназначен для промежуточного соединения СИП сечением от 4 до 35 мм. Наиболее применяемые зажимы MJPB 16 (для СИП 16 мм), как раз для промежуточного соединения ответвлений к абонентам или линейных ответвлений от магистрали.

Технология соединения СИП MJPB аналогична.

Расшиваем провод Сип.
Снимаем с жил изоляцию нужной длины
Зачищаем жилы металлической щеткой
В пресс HT50 вставляем матрицу E140
Жилы вставляем в гильзу зажима до упора
Производим прессовку.

В завершении замечу: категорически запрещено использовать для промежуточного соединения СИП прокалывающие зажимы Р-серии.

©Ehto.ru

Еще статьи

Поделиться ссылкой:

Похожее

Дом | Группа специалистов МСОП

Руководство по присоединению к VSG

Мы приветствуем интерес потенциальных новых членов. Однако самовыдвижение обычно не приветствуется; новые члены обычно назначаются существующими членами, но также могут быть назначены вне VSG.

Все кандидаты оцениваются сопредседателями VSG и Руководящим комитетом региональных председателей, другими членами VSG из соответствующего региона или членами VSG с соответствующими знаниями после получения резюме соответствующего опыта кандидата.Учитывая основную миссию VSG, заключающуюся в предоставлении достоверных с научной точки зрения рекомендаций по сохранению стервятников, ожидается, что его членство будет отражать высокие стандарты научных достижений, а также твердую приверженность делу сохранения. Мы также рассматриваем кандидатов без опубликованных данных, если их приверженность или профиль демонстрирует особое внимание или актуальность для сохранения стервятников или из региона, который иным образом недостаточно представлен.

VSG – это добровольная сеть, и благодаря распространению ее информационного бюллетеня она открыта для всех, кто согласен быть добавлен в этот список рассылки и именуется «Друзьями VSG».Полноправные члены (также официально зарегистрированные в Комиссии по выживанию видов МСОП) выбираются таким образом, чтобы общее членство охватывало широкий спектр и баланс знаний и опыта с точки зрения географии, таксономии и технических ноу-хау. Кроме того, прилагаются серьезные усилия для поддержания как значительного элемента «корпоративной памяти» (давние члены), так и постоянного притока «новой крови» (молодые ученые и новые лидеры в области охраны природы) – последние также являются полноправными членами, обозначенными как ассоциированные Члены для дополнительной проверки через четыре года (четырехлетний цикл SSC МСОП предоставляет здесь временную шкалу).Это исследование в первую очередь направлено на то, остаются ли они активными и актуальными в области стервятников. Полноправные члены обычно назначаются повторно на второй и последующие 4-летние сроки, но только в том случае, если они продемонстрировали значительную активность от имени VSG.

Потенциальным новым членам следует сначала связаться со своим соответствующим региональным председателем (указанным выше), отправив им электронное письмо по адресу:

Пять способов помочь стервятникам в следующую субботу в Международный день осведомленности о стервятниках

Хотя мы в Фонде сохранения стервятников (VCF) стремимся ежедневно помогать стервятникам, мы рады пригласить любителей стервятников присоединиться к нам, чтобы вместе отметить этих великолепных и важных птиц во время предстоящего Международного дня осведомленности о стервятниках (IVAD) 4 сентября! Вот пять способов принять участие и показать вам поддержку стервятников.

1. Принять участие в мероприятии

По случаю IVAD люди могут найти множество мероприятий, которые позволят заглянуть в мир великолепных птиц! Мы проводим онлайн-разговор и сессию вопросов и ответов под названием «Все, что вам нужно знать о стервятниках в Европе», которые позволят участникам узнать, зачем нам стервятники и как их популяции восстанавливаются в Европе. Другие организации по всему миру также планируют несколько мероприятий, упомянутых на странице мероприятий IVAD, от конкурсов рисования до выпуска реабилитированных стервятников и дней наблюдения за стервятниками.

2. Организуйте семейный отдых

Имея в наличии материалы, семьи могут легко организовать образовательные мероприятия для своих детей, чтобы вместе отпраздновать стервятников в комфорте своего дома или на природе. Эти материалы различаются, но все их можно легко распечатать и унести! От лабиринта стервятников до раскрасок и охоты за стервятниками VCF – ознакомьтесь с этими ресурсами на странице загрузок IVAD.

3. Повышение осведомленности

Один из лучших способов повышения осведомленности во время IVAD – это социальные сети.Итак, в этот день поделитесь своей страстью к стервятникам! Вы можете написать пост о своих любимых видах стервятников или о том, почему вы очарованы этими птицами. Вы также можете поддержать свое сообщение, используя подготовленную нами Инфографику, посвященную бородатому, синеросому, египетскому стервятнику и грифу-грифу. Не забывайте использовать # IVAD2021 в своих публикациях в Facebook, Instagram, LinkedIn и Twitter.

4. Сделать залог

Обещание стать ученым-стервятником. Помогите нам контролировать популяции стервятников в Альпах с помощью Международной сети мониторинга бородатых стервятников, Международного дня наблюдения в октябре и на Балканах с ежегодным подсчетом балканских стервятников.Следите за обновлениями VCF, чтобы получать уведомления об этих событиях.

5. Поддержка сохранения стервятников

Есть много организаций, которые усердно и самоотверженно работают над защитой и сохранением видов стервятников, и есть разные способы, которыми вы можете их поддержать. Всегда важно подчеркивать важную работу, выполняемую защитниками стервятников, и вы можете просто сделать это, распространив информацию об их работе и деятельности среди своих близких друзей и родственников или разместив сообщения в социальных сетях.Если вы можете, другой способ поддержать сохранение стервятников – сделать пожертвования на их цели.

Если вы хотите поддержать нас на VCF, мы будем очень признательны! Вы можете делиться новостями, которые мы публикуем на нашем веб-сайте и в социальных сетях, а также делать пожертвования через наш веб-сайт, чтобы помочь нам продолжить нашу работу по защите стервятников.

Еще раз спасибо за все, что вы делаете для помощи стервятникам – Вместе ради стервятников!

Стервятник: 9781847678836: Скотт-Херон, Гил: Книги

Здесь много напряжения и секса, но также и целая куча политики.Это фигуры периода аса. ( Выберите [на СИМВОЛ И НИГГЕРСКАЯ ФАБРИКА] )

На протяжении более двух десятилетий [Гил Скотт-Херон] посвятил себя изучению тех фактов человеческого существования, которые большинство из нас предпочло бы забыть. . . он художник, который создал остроумные, но важные идеи для Черной Америки. ( Washington Post )

Это впечатляющие и амбициозные работы, в которых энергично сочетаются уличная смекалка и интеллектуальное чутье. ( GQ [О СИЛЬНОЙ И НИГГЕРСКОЙ ФАБРИКЕ] )

В темпе чисто созданных триллеров они обладают силой сосредоточенного политического сознания.. . Столкновение голосов придает им политическую и литературную мощь, которая пережила изменения в моде. ( Herald [о VULTURE & THE NIGGER FACTORY] )

Книги пропитаны мрачным подтекстом преступного мира Америки, разбитого политическими и расовыми штормами. Они настолько же сексуальны, насколько и психотичны. ( Городская жизнь [о СИП и НИГГЕРСКОЙ ФАБРИКЕ] )

Напряженная и интригующая тайна убийства. Скотт-Херон создает увлекательный портрет Нью-Йорка конца 60-х годов.( Mojo )

Кто убил Джона Ли и почему?

Впервые опубликованный в 1970 году и исследующий ритмы улицы, где самое главное, что может предложить жизнь – это подняться на высоту
, «Стервятник» – это модный и динамичный триллер. В нем рассказывается странная история убийства мальчика-подростка по имени Джон Ли, рассказанная словами четырех мужчин, которые знали его, когда он был еще одним ребенком, который работал после школы, гулял и ждал, чтобы что-то случилось.

‘Остроумно построенная тайна убийства.« Daily Express

« Уважение за возможность узнать Гила Скотта-Херона и за то, что когда-то было изобретено что-то новое под солнцем ». Чак Д.

‘[Гил Скотт-Херон] посвятил себя изучению тех фактов человеческого существования, которые большинство из нас предпочло бы забыть. . . он художник, который создал остроумные, но важные идеи для Черной Америки ». Washington Post

Об авторе

Гил Скотт-Херон родился в Чикаго.Он открывал глаза, умы и души более сорока лет. Влиятельный и пользующийся всеобщим уважением певец, прото-рэпер, джазовый пианист, опубликованный поэт, писатель и общественно-политический обозреватель, Скотт-Херон остается уникальной и важной фигурой в мировой музыке. Имея более двадцати альбомов на его имя, его политическая деятельность принесла ему международное признание. Его работы освещают философию жизни, в которой человеческая привязанность, а также политическая и художественная ответственность являются основными факторами, которые вдохновляют его письмо.

Включено Поп-музыка присоединяется к Vulture журнала New York Magazine

Редактор

Vulture Нил Яновиц объявил сегодня, что отмеченный наградами подкаст Switched on Pop , ведущими которого являются музыковед Нейт Слоан и автор песен Чарли Хардинг, присоединится к Vulture. Switched on Pop, о создании и значении популярной музыки, присоединяется к развлекательному сайту журнала New York Magazine из его дома в Vox. Switched on Pop , запущенный в 2014 году, быстро увеличил преданную аудиторию, прежде чем присоединиться к Vox в 2019 году, где он перешел с двухнедельного графика на еженедельный и более чем в три раза увеличил количество загрузок.В Vulture Switched on Pop останется тем же шоу, которое фанаты знают и любят, но с расширенным охватом и преимуществами музыкальной команды Vulture, в которую входят музыкальный редактор Ди Локетт и критик поп-музыки Крейг Дженкинс. Шоу будет интегрировано в музыкальное освещение Vulture и включено в редакционные пакеты по соответствующим темам, причем каждый выпуск будет размещен на сайте в дополнение к SwitchedOnPop.com.

Switched on Pop присоединяется к растущему списку подкастов журнала New York Magazine, который включает в себя Vulture Good One об анекдотах и людях, которые их рассказывают, а также New York s Pivot, и The Cut .

«Я без ума от возможности познакомить наших читателей с Switched on Pop . Чарли и Нейт во многом скроены из ткани Стервятника, подходят к музыке и культуре с таким интеллектом, энтузиазмом и любопытством, которые присущи всему, что мы делаем, – а их широта интересов означает, что мы сможем включить их в наше освещение в множество увлекательных способов », – говорит редактор Vulture Нил Яновиц. «Будьте готовы к предстоящему выпуску на музыку Bridgerton, для одного.”

«Мы очень рады присоединиться к Vulture, дому самых передовых культурных репортажей», – говорят соведущие Switched on Pop Чарли Хардинг и Нейт Слоан. «У нас было много участников Vulture в качестве гостей на шоу, и мы с нетерпением ждем возможности донести до ваших ушей голоса Ди Локетта, Крейга Дженкинса и всех его талантливых авторов. Vulture и Switched on Pop – это сотрудничество мечты ».

Хардинг – музыкальный журналист, мульти-инструменталист и автор песен.Он является исполнительным продюсером и соведущим Switched on Pop и соавтором Switched on Pop: How Popular Music Works and Why it Matters, , опубликованного Oxford University Press в 2019 году и номинированного на PROSE 2021 года. Премия за выдающиеся достижения в области гуманитарных наук Ассоциацией американских издателей. Его музыкальная критика появилась в Vox, Paper, Entertainment Weekly, Billboard, Genius и WNYC, а также он предоставил экспертные комментарии к выпускам NPR All Things Учитываются, Morning Joe от MSNBC, Good Morning America от ABC и BBC News. .

Нейт Слоан – доцент кафедры музыковедения в музыкальной школе Торнтона Университета Южной Калифорнии и соавтор книги Switched on Pop: How Popular Music Works and Why it Matters, , опубликованной Oxford University Press в 2019 году и номинированной на премию PROSE 2021 года за выдающиеся достижения в области гуманитарных наук от Ассоциации американских издателей. Нейт написал научные статьи о Джордже Гершвине, Кэбе Кэллоуэй и Тейлор Свифт, а также статью о возрождении фанк-музыки для New York Times. Он предоставил экспертные поп-комментарии для программ NPR «Все учтенные», Morning Joe MSNBC, Good Morning America ABC и новостей BBC News. Нейт в настоящее время работает над книгой об истории Хлопкового клуба.

О сети подкастов Vox Media:

Названный Adweek «Сетью подкастов года» 2020 года, сеть подкастов Vox Media насчитывает более 200 активных шоу с участием ведущих редакторов и рассказчиков из сетей Vox Media и не только.От ежедневных новостей и технологий до культуры и спорта, от ток-шоу и интервью до новостей и богатого повествования – сеть подкастов Vox Media является одной из крупнейших, наиболее быстрорастущих и самых разнообразных по тематике коллекций подкастов премиум-класса. Узнайте больше о сети подкастов Vox Media здесь.

Стервятник и маленькая девочка

Стервятник и маленькая девочка, 1993. Оригинальное название: Борющаяся девочка.

Стервятник ждет, когда девочка умрет и съест ее.Фотография сделана южноафриканским фотожурналистом Кевином Картером во время командировки в Судан. Через пару месяцев он покончил с собой из-за депрессии.

В марте 1993 года Кевин Картер совершил поездку в Судан. Рядом с деревней Айод Картер нашел девушку, которая остановилась, чтобы отдохнуть, пытаясь добраться до центра питания Организации Объединенных Наций, после чего неподалеку приземлился стервятник.

Стараясь не потревожить птицу, он подождал двадцать минут, пока стервятник не подошел достаточно близко, расположился так, чтобы изображение было наилучшим, и только потом прогнал стервятника.В этот момент Картер, вероятно, еще не знал, что он снял одну из самых противоречивых фотографий в истории фотожурналистики.

«Родители детей были заняты доставкой еды из самолета, поэтому они оставили своих детей ненадолго, пока они собирали еду. Такова была ситуация с девушкой на фотографии, сделанной Картером. Позади девушки приземлился стервятник. Чтобы сфокусировать двоих, Картер очень медленно подошел к месту происшествия, чтобы не отпугнуть стервятника, и сделал снимок с расстояния примерно 10 метров.Он сделал еще несколько снимков, прежде чем прогнать птицу ».

Фотография была продана The New York Times, где она впервые появилась 26 марта 1993 года. Практически за ночь сотни людей связались с газетой, чтобы спросить, выжил ли ребенок, в результате чего газета опубликовала специальную заметку редактора, в которой говорилось: У девушки хватило сил уйти от стервятника, но ее окончательная судьба была неизвестна. Из-за этого Картера засыпали вопросами о том, почему он не помог девушке и использовал ее только для того, чтобы сфотографироваться.

Как и многие драматические фотографии, Картер подвергся критике за этот снимок. «Санкт-Петербург Таймс» во Флориде писала: «Человек, настраивающий объектив, чтобы правильно сфотографировать ее страдания, с таким же успехом мог оказаться хищником, еще одним стервятником».

Позиция, которую осудило общественное мнение, заключалась не только в том, чтобы сфотографировать вместо того, чтобы сразу же преследовать стервятника, но и в том факте, что он не помог девушке впоследствии, как объяснил Картер позже, оставив ее в таком слабом состоянии, чтобы продолжить съемку. маршем самостоятельно к центру питания.

Однако Картер работал в то время, когда фотожурналистам велели не трогать жертв голода из-за страха распространения болезни. Картер подсчитал, что в продовольственном центре в час умирали двадцать человек.

Ребенок не был уникальным. Тем не менее, Картер часто выражал сожаление по поводу того, что не сделал ничего, чтобы помочь девушке, хотя он мало что мог сделать.

В 1994 году Кевин Картер получил Пулитцеровскую премию за тревожную фотографию суданского ребенка, преследуемого стервятником.В том же году Кевин Картер покончил жизнь самоубийством.

Картер – трагический пример того, как люди фотографируют такие страдания. Наряду со своей знаменитой фотографией Картер запечатлел такие вещи, как публичная казнь с ожерельем в Южной Африке 1980-х годов, а также насилие того времени, включая перестрелки и другие казни.

Картер поделился своими мыслями, когда делал эти фотографии: « Я должен был думать визуально. Я увеличиваю увеличенный кадр мертвого парня и пятно красного цвета.Идет в униформе цвета хаки в лужу крови на песке. Лицо мертвеца слегка посерело. Вы делаете здесь визуал. Но внутри что-то кричит: «Боже мой!». Но пора работать. Остальное разберется позже. Если не можешь, уходи из игры ».

Самоубийство: 27 июля 1994 года Картер поехал в Паркмор рядом с Полевым и учебным центром, местом, где он играл в детстве, и покончил жизнь самоубийством, привязав один конец шланга к выхлопной трубе своего пикапа. а другой конец пробегаем к окну со стороны водителя.Он умер от отравления угарным газом в возрасте 33 лет. Предсмертная записка Картера гласила:

«Мне очень, очень жаль. Боль жизни преобладает над радостью до такой степени, что радости не существует … Я в депрессии … без телефона … денег на аренду … денег на алименты … денег на долги … денег !!! … Меня преследуют яркие воспоминания о убийства и трупы, гнев и боль… голодающих или раненых детей, безумных безумцев, часто полиции, палачей-убийц… Я пошел, чтобы присоединиться к Кену [ недавно умерший коллега Кен Остербрук ], если мне повезет ».

(Фото предоставлено Кевином Картером).

Повышение осведомленности через местных стервятников в Кении

Отравления являются причиной более 60% смертности стервятников, особенно в Восточной и Южной Африке. Стервятники могут быть преднамеренно выброшены или потреблять отравленную приманку, предназначенную для уничтожения львов или других хищников домашнего скота. Между тем в Западной Африке широко распространены убийства на основе убеждений (например, в традиционной медицине). BirdLife International через нашу сеть национальных партнеров и других партнеров способствует сохранению стервятников на континенте и разрабатывает уникальные подходы к остановке их исчезновения в Африке.

В сельской местности Кении 28-летний Джексон Сиронка является участником сети Vulture Protector Network, состоящей из местных хранителей стервятников: инициативы, направленной на повышение осведомленности о важности стервятников и негативных последствиях отравления диких животных. Сеть занимает площадь более 8000 квадратных километров. Вместе с другими стервятниками Джексон проводит деревенские собрания и участвует в информационно-просветительских мероприятиях на местных рынках в рамках повышения осведомленности. Для Сиронки и других хранителей стервятников это повышение осведомленности является решающим шагом на пути к спасению африканских стервятников.

«Как масаи, я был свидетелем бесчисленных конфликтов между человеком и дикой природой с детства. Это создает очень негативное отношение к живой природе. У местного сообщества было несколько методов разрешения этих конфликтов, в том числе ловля в ловушку, закалывание копьем и даже отравление диких животных.

Мой интерес к стервятникам возник в 2019 году после того, как компания Nature Kenya [BirdLife Partner] начала программу по сохранению стервятников в округе Каджиадо.Когда я понял, что они сокращаются здесь из-за этого конфликта между человеком и дикой природой, я почувствовал необходимость поделиться с моим сообществом, поскольку стервятники важны для нас, скотоводов; они помогают нам найти потерянный скот на пастбищах. Благодаря мероприятиям по повышению осведомленности Nature Kenya я понял, что они также важны для очистки окружающей среды, поскольку питаются тушами. Прежде всего, стервятники означают здоровую окружающую среду. «

Джексон Сиронка

Исследования стервятников горонгосы продолжаются: аспиранты двух континентов объединяют свои силы

После того, как наш аспирант Тиг Скотт закончил свою диссертацию о стервятниках в парке Горонгоса, стало ясно, что мы лишь слегка коснулись понимания этих харизматичных и важных птиц.Мы рады приветствовать двух новых аспирантов, которые объединятся, чтобы сосредоточиться на стервятниках национального парка Горонгоса.

Тщательно измеряет культуру одного из белоголовых стервятников Горонгосы. Фото Джона Келли

Домингас Матломбе, родом из Мапуту, Мозамбик, учится в аспирантуре по инновационной программе магистра природоохранной биологии Горонгосы (первой и единственной в стране!). Эта программа на получение степени представляет собой консорциум, состоящий из национального парка Горонгоса и трех мозамбикских институтов, Universidade Lúrio, Universidade Zambeze и Instituto Superior Politécnico de Manica в партнерстве с Universidade de Lisboa.В ее команду консультантов входят ученые из лаборатории Э. О. Уилсона в парке, директор по исследованиям IBO Джей Карлайл и социолог из Мексики! Домингас будет использовать фотоловушки, чтобы наблюдать за взаимодействием стервятников с тушами, и она погрузится в человеческие аспекты сохранения стервятников, работая над тем, чтобы понять, как стервятники воспринимаются в городских и сельских общинах вокруг парка.

Здесь, в штатах, Ребекка Бишоп присоединяется к команде в качестве магистранта программы по биологии хищников в штате Бойсе, и ее консультирует группа, в которую входят наш директор по исследованиям Джей Карлайл, исполнительный директор Грег Калтенекер, преподаватель штата Бойсе, и эколог из Эсватини. .

Мы попросили Ребекку и Домингаса рассказать нам немного больше о своих проектах. Вот что говорит Домингас:

Мой интерес к стервятникам появился недавно и возник под влиянием моего магистра по биологии сохранения – Тары Массад. Как обычно, мой учитель предоставил лист для чтения, в котором говорилось о сокращении стервятников в Африке, вызванном отравлением (поверхностно затрагивая аспекты, связанные с верой, культурой и традиционной медициной). Это была новая тема для меня, и как биолога эта ситуация привлекла мое внимание, так что я мог что-то сделать.В заключительном задании модуля класса я решил поговорить о разновидности стервятника, находящегося под угрозой исчезновения из Красного списка МСОП, белоспинном стервятнике (Gyps africanus). В следующем модуле класса я случайно работал с другим видом стервятников, находящимся под угрозой исчезновения, белоголовым стервятником (Trigonoceps occipitalis). Я и не подозревал, что начинаю новую страсть, потому что раньше мне всегда нравились социальная сфера и восстановление окружающей среды.

Домингас стоит у водопада на горе Горонгоса в национальном парке Горонгоса

. Признаюсь, когда я поступил в магистратуру, у меня еще не было четких представлений о моей диссертации.Я слышал о проектах Горонгосы, но меня никто не интересовал.

Когда я услышал о проектах со стервятниками, я сразу понял, что это именно то, над чем я хочу работать.

К счастью, я все еще мог совмещать с социальной сферой, которая мне тоже нравится. Я очень счастлив и взволнован исследованием, потому что это вид, который, помимо того, что он малоизвестен и малоизвестен в Африке и Мозамбике, окружен множеством табу, делающих их еще более уязвимыми.Мне приятно работать с этим видом, так что я могу понять их экологию. Я надеюсь получить результаты, которые помогут мне выбрать эффективные стратегии их сохранения, и мне повезло, что меня контролируют специалисты по стервятникам.

Уверен, что это только начало моей работы со стервятниками.

А вот что Ребекка говорит о присоединении к команде:

Ребекка провела время, работая над этим знаменитым видом стервятников: калифорнийским кондором!

Я родом из Колорадо-Спрингс, штат Колорадо, и с детства был очарован хищными птицами.После работы с хищными птицами в условиях реабилитации, птицеводства и в полевых условиях я почувствовал необъяснимое влечение к экологии и охране стервятников, особенно в Африке.

Стервятники – эти лысые красавицы, которые являются самой эффективной командой уборщиков природы – буквально заставляют мое сердце биться быстрее.

Стервятники – единственная группа позвоночных на планете, которые выживают, поедая падаль (мертвые твари), и они обеспечивают жизненно важные услуги по удалению отходов для экосистем по всему миру.К сожалению, количество видов стервятников сокращается, и научное сообщество все больше обеспокоено далеко идущими последствиями исчезновения стервятников. Африканские популяции пострадали особенно сильно, и 7 из 11 видов стервятников, обитающих на огромном континенте, в настоящее время находятся на грани исчезновения, и нам нужно быстро работать, чтобы заполнить пробелы в знаниях, чтобы остановить сокращение численности.

В рамках своего проекта я продолжу исследования, посвященные находящемуся под угрозой исчезновения белоголовому стервятнику, возможно, одному из наиболее малоизученных видов стервятников.

Белоголовый гриф взлетает в национальный парк Горонгоса. Фото Тиг Скотт.

Национальный парк Горонгоса является домом для популяции белоголовых стервятников, и хотя мы знаем, что птицы остаются в основном в пределах границ парка, мы не знаем, как отдельные птицы используют ресурсы в пределах этого пространства. Например, используют ли они луга, пальмовую саванну или лесные массивы, и есть ли закономерности по времени дня или времени года? Используют ли они ландшафты, близкие к человеческому развитию, или они остаются в районах с низкой плотностью населения? Кроме того, хотя предполагается, что этот вид успешно гнездится в парке, нам необходимо лучше понять, сколько именно существует гнездящихся пар и выбирают ли эти гнездящиеся птицы места гнезд с общими характеристиками.

Присоединение сип к сип: Как правильно выполнить подключение СИП к автомату | Полезные статьи
