DC – DC преобразователь напряжения с 12 на 5 вольт. Схема и описание

В настоящее время, импульсные преобразователи используются практически везде и очень часто заменяют классические линейные стабилизаторы, на которых, как правило, при больших токах происходят значительные потери в виде тепла.

Приведенная здесь схема является простым импульсным понижающим преобразователем (Step-Down) с 12В до 5В. Схема построена на основе популярной и недорогой микросхеме MC34063.

Устройство предназначено для работы с автомобильной бортовой сетью 12В и может использоваться для зарядки/питания GPS навигаторов или мобильных телефонов, оснащенных разъемом USB.

В режиме ожидания схема полностью отключается от источника питания, а во время нормальной работы отключается сразу же после отключения нагрузки. Запуск преобразователя осуществляется путем кратковременного нажатия на кнопку и если к выходу не была ранее подключена нагрузка, например телефон, то преобразователь автоматически выключится.

Описание работы преобразователя напряжения с 12 на 5 вольт

Как уже было сказано ранее, схема построена на микросхеме MC34063, которая представляет собой контроллер, содержащий основные компоненты, необходимые для изготовления DC-DC преобразователей.

MC34063 содержит температурную компенсацию, источник опорного напряжения, компаратор и генератор с регулируемым заполнением. Кроме того, данная микросхема содержит схему ограничения тока и внутренний ключ, который может работать с токами до 1,5 А.

Для изготовления преобразователя требуется ОУ, дроссель, диод и несколько резисторов и конденсаторов. На рисунке ниже представлена полная принципиальная схема преобразователя.

Сердцем устройства является уже упомянутый ранее чип DD2 (MC34063), а так же дроссель L1 и диод Шоттки VD1. Диод выполняет очень важную роль — благодаря ему происходит закрытие контура для протекания тока от дросселя L1, возникающего после отключения внутреннего выходного ключа MC34063.

Тестер транзисторов / ESR-метр / генератор

Многофункциональный прибор для проверки транзисторов, диодов, тиристоров…

Конденсатор C3 определяет частоту работы внутреннего генератора DD2 и при емкости в 470pf частота будет составлять около 50 кГц. Резистор R5 отвечает за ограничение тока преобразователя и через него протекает весь импульсный ток, поступающий далее на дроссель L1. Ограничение тока установлено на уровне около 1,1 А.

Конденсатор C1 фильтрует напряжение питания. Выходной фильтр представляет собой конденсатор C4, а стабилитрон VD3 мощностью 1,3 Вт защищает схему от возможного кратковременного повышения напряжения.

Очень важным элементом является резистивный делитель напряжения R3, R7, так как он отвечает за величину выходного напряжения. Их соотношение подобрано таким образом, что при выходном напряжении 5В на входе 5 компаратора микросхемы DD2 было напряжение 1,25В.

Большим преимуществом данной схемы является возможность автоматического выключения питания после отключения нагрузки. За эту функцию отвечает транзистор VT1 и резисторы R1,R2. В выключенном состоянии резистор R1 обеспечивает правильную отсечку транзистора VT1. Запуск системы осуществляется через кратковременное нажатие кнопки SW1.

Преобразователь запускается, а транзистор VT2 далее поддерживает низкий уровень на базе VT1. Резистор R2 ограничивает ток базы транзистора VТ1.

Для контроля тока, потребляемого нагрузкой, используется операционный усилитель DD1 (LM358). Он работает в качестве неинвертирующего усилителя с коэффициентом усиления равным 1000. Коэффициент усиления определяется номиналами резисторов R8 и R9.

Конденсатор C2 фильтрует напряжение питания усилителя. Для управления транзистором VT2 используется делитель напряжения на резисторах R4 и R6, с коэффициентом деления 2.

Незначительное падение напряжения на измерительном резисторе (шунте) R11 порядка 5-6мВ приведет к открытию транзистора VT2 и поддержанию работы преобразователя. Таким образом, для поддержания работы преобразователя достаточно чтобы ток потребления был порядка 25-30мА. Светодиод VD2 выполняет роль индикатора питания, а его ток ограничен резистором R10.

Скачать рисунок печатной платы (80,4 KiB, скачано: 1 820)

Источник

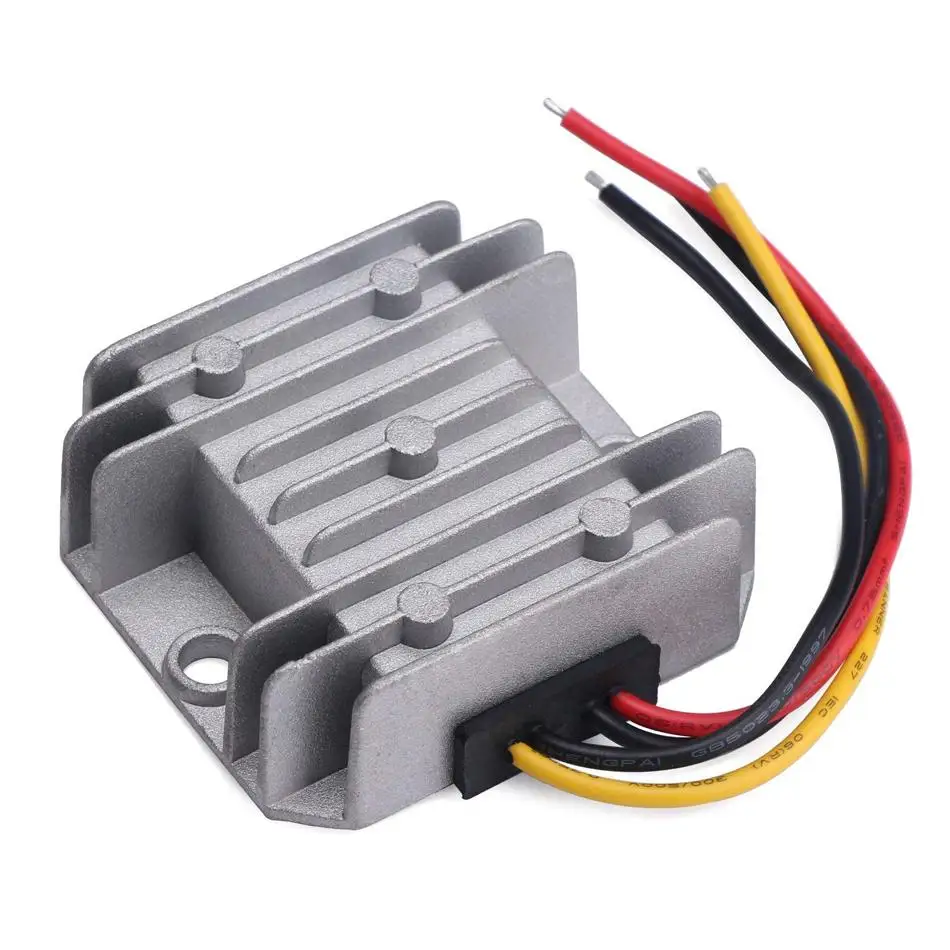

🛍 CPT 12 В до 5 В 3A 15 Вт понижающий DC-DC преобразователь напряжения 12 вольт до 5 вольт 3 Ампер 15 Ватт понижающий модуль электропитания автомобиля 193.21₽

CPT 12 В до 5 В 3A 15 Вт понижающий DC-DC преобразователь напряжения 12 вольт до 5 вольт 3 Ампер 15 Ватт понижающий модуль электропитания автомобиля

Спецификация

Название продукта

12 В до 5 В 3A 15 Вт DC преобразователь

Фирменное наименование

Fulree

Номер модели

F23J5V3A1L

Свойства модуля

Неизолированный понижающий модуль

Выпрямление

Синхронное выпрямление

Вход (длина кабеля: 12 см)

Входное напряжение

12 В постоянного тока

Диапазон входного напряжения

Постоянный ток 8-22 в

Выход (длина кабеля: 12 см)

Выходное напряжение

5 в постоянного тока

Выходной ток

Макс. 3 А

Выходная мощность

Макс. 15 Вт

Эффективность преобразования

> 93%

Регулирование напряжения

± 1%

Регулирование нагрузки

± 2%

Пульсация (испытание на полную нагрузку)

<150 мВ

Ток без нагрузки

<100 мА

Рабочая температура

-40 ~ 80 ℃ (если температура окружающей среды превышает 40 ° c, более низкое энергопотребление, или для увеличения рассеивания тепла)

Водонепроницаемость

IP68

Защита

Защита от перегрузки по току/Защита от перегрева/Защита от обратной полярности на входе/Водонепроницаемый IP68 дизайн, защита от ударов

Применение

Мобильный телефон, автомобильная камера, электродвигатели, грузовики, тележки для гольфа, вилочный погрузчик, солнечная панель системы питания, водяные насосы, промышленное оборудование и так далее.

Материал корпуса

Литье под давлением из алюминиевого сплава

Размер продукта (Д x Ш x В)

35*24,5*20 мм

Вес продукта

32 г

Гарантия

12 месяцев

Способ охлаждения

Свободная конвекция воздуха

Обслуживание OEM и ODM

Приемлемо

Размеры

Применение

Доставка и оплата

Обзор и тестирование DC-DC модуля на чипе ME2188A / Хабр

В этом обзоре речь пойдёт об энергоэффективном повышающем DC-DC преобразователе на 3,3 В, выполненном в виде миниатюрного модуля размером всего 10х10 мм. Преобразователь сделан на специализированном чипе ME2188A и предназначен для питания различной автономной электроники, в том числе и популярных DIY решений на nRF24L01, LoRa модулях, ESP8266 и т.

 д.

Я дам общий обзор чипа ME2188A и проведу тестирование описываемого модуля в различных режимах, а затем проанализирую результаты и сделаю выводы о практической применимости данного модуля для питания энергоэффективных (батарейных) DIY устройств.

▍ Чип ME2188A

Прежде чем приступать к тестированию модуля, давайте познакомимся с самой микросхемой ME2188A.

Согласно информации из даташита, серия микросхем ME2188 — это повышающие DC/DC PFM (Pulse Frequency Modulation) преобразователи с низким током покоя и низкими пульсациями выходного напряжения, выполненные по CMOS технологии и работающие на частоте 350 кГц, предназначенные для использования в приборах с батарейным питанием.

Основные заявленные характеристики чипов ME2188 серии:

  • Эффективность: до 95%
  • Частота преобразования: 350 КГц
  • Ток покоя: 13 мкА
  • Входное напряжение: 0,9-5,0 В
  • Выходное напряжение: 3,3 В (есть другие варианты ME2188A на 1,8-5,0 В)
  • Точность: ± 2%
  • Низкие пульсации и шумы
  • Выпускаются в корпусах: SOT23-3, SOT23-5, SOT23, SOT89-3, TO-92

Типовая схема включения:

В рассматриваемом модуле применён чип ME2188A в корпусе SOT89-3:


1 – GND, 2 – OUT, 3 – IN

Как вы видите, типовая схема применения чипа ME2188 очень простая и требуется добавить всего лишь два конденсатора и одну индуктивность для работы всей системы питания. Теперь давайте протестируем модуль и посмотрим как дела с ним обстоят в реальности.

▍ Модуль на ME2188A

Дизайн модуля крайне прост и повторяет типовую схему. Правда бросаются в глаза и различия: вместо одного конденсатора и на входе и на выходе стоят по два конденсатора, судя по всему, запараллеленных. Также в даташите упоминаются танталовые конденсаторы, а в модуле мы видим керамические. Имеют ли эти нюансы какое-то значение сказать трудно, но в дальнейшем мы увидим, что в работе модуля есть некоторые проблемы, возможно это связано с этими отхождениями от референсного дизайна.

На приведённом фото виден очень маленький размер модуля, что позволяет встраивать его в различные миниатюрные батарейные устройства. Размер модуля 10,7×10,6 мм.

Далее мы переходим к тестированию и выяснению реальных характеристик нашего модуля.

▍ Тестирование

Тестировать модуль я буду с привлечением тяжёлой артиллерии в виде цифрового лабораторного блока питания, тестера, электронной нагрузки и осциллографа, так что ему не удастся скрыть от нас свои недостатки.

В план тестирования будет входить:

  • выяснение напряжения старта модуля;
  • выходные напряжения во всём диапазоне входных при холостом ходе;
  • токи потребления во всём диапазоне входных напряжений;
  • выяснение нагрузочной способности в зависимости от входного напряжения;
  • ток потребления при изменении величины нагрузки;
  • и прочие тесты.

В результате тестирования и после его анализа мы сможем сделать объективные выводы о качестве решения энергоэффективного питания на чипе ME2188 и его недостатках и сможем определить область применимости этого решения.

Наш подопытный:

Вставляем модуль в макетную плату.

Добавляем провода и делаем мини-стенд для дальнейшей работы (на фото модуль «спрятался» за проводами).

▍ Выходное напряжение холостого хода


В этом тесте мы пройдёмся по всему заявленному диапазону входных напряжений и посмотрим как меняется выходное напряжение модуля и сделаем соответствующие выводы.

Таблица выходных напряжений холостого хода:

0,8 — срыв работы
0,9 — 3,29 В
1,0 — 3,29 В
1,1 — 3,29 В
1,2 — 3,29 В
1,3 — 3,29 В
1,4 — 3,29 В
1,5 — 3,30 В
1,6 — 3,30 В
1,7 — 3,30 В
1,8 — 3,30 В
1,9 — 3,30 В
2,0 — 3,30 В
2,1 — 3,30 В
2,2 — 3,31 В
2,3 — 3,31 В
2,4 — 3,31 В
2,5 — 3,32 В
2,6 — 3,32 В
2,7 — 3,32 В
2,8 — 3,34 В
2,9 — 3,35 В
3,0 — 3,36 В
3,1 — 3,37 В (нестабильно, колебания ± 0,1 В)
3,2 — 3,38 В (нестабильно, колебания ± 0,2 В)
3,3 — 3,39 В (нестабильно, колебания ± 0,3 В)

Как мы видим, при 0,8 вольтах на входе происходит срыв работы модуля и выходное напряжение критически падает. То есть напряжение 0,8 вольт модуль не поддерживает. И поскольку это граница диапазона, то и ближайшее напряжение 0,9 вольт тоже на практике использовать нельзя — возможны срывы питания. Отсюда можно сделать вывод, что реальная нижняя граница входного напряжения модуля примерно 1,0 В.

Также мы видим, что при росте входного напряжения постепенно растёт и выходное.

После перехода входным напряжением границы в 3,0 вольта выходное напряжение становится нестабильным и начинает «скакать», правда в допустимых границах, но сами скачки ничего хорошего питаемой электронике не сулят. Получается, что верхний разумный предел входного напряжения этого модуля 3,0 вольта и этот предел лучше не превышать (при работе в ненагруженных режимах).

В целом, по этому тесту можно сказать, что модуль успешно его прошёл.

▍ Ток потребления холостого хода


Теперь выясним ток потребления модуля во всём заявленном диапазоне входных напряжений. Это тест, который покажет нам насколько хорошо модуль работает на холостом ходу. Напомню, что производитель обещает нам ток потребления 13 мкА.

Таблица токов потребления холостого хода:

0,8 — 41 мкА
0,9 — 36 мкА
1,0 — 29 мкА
1,1 — 27 мкА
1,2 — 26 мкА
1,3 — 25 мкА
1,4 — 23 мкА
1,5 — 22 мкА
1,6 — 22 мкА
1,7 — 22 мкА
1,8 — 21 мкА
1,9 — 20 мкА
2,0 — 19 мкА
2,1 — 17 мкА
2,2 — 14 мкА
2,3 — 14 мкА
2,4 — 14 мкА
2,5 — 14 мкА
2,6 — 14 мкА
2,7 — 14 мкА
2,8 — 14 мкА
2,9 — нестабильно, колебания 0-20 мкА
3,0 — нестабильно, колебания 0-20 мкА
3,1 — нестабильно, колебания 0-20 мкА
3,2 — нестабильно, колебания 0-20 мкА
3,3 — нестабильно, колебания 0-20 мкА

Тут тоже выявляются некоторые интересные закономерности. Видно, что на нижнем краю диапазона (0,8-0,9 В) начинает расти ток потребления, а на верхнем краю ток начинает «прыгать», что согласуется с результатами предыдущего теста и подтверждает вывод о том, что реальный рабочий диапазон модуля 1,0-3,0 вольт.

С другой стороны, колебания тока потребления на верхней границе диапазона в данном случае могут не являться дефектом, а обусловлены работой PFM технологии накопления и отдачи энергии (что не оправдывает нестабильность выходного напряжения).

Также мы видим, что заявленные 13 мкА потребления проявляются только в диапазоне входных напряжений 2,2-2,8 вольт. Но даже разброс 14-29 мкА можно считать неплохим результатом (для батарейного питания DIY устройств).

▍ Нагрузочный тест и КПД

Теперь давайте проверим поведение модуля при различной нагрузке, его КПД и входное потребление. Этот тест покажет нам насколько модуль применим для питания различных практических схем.

В качестве неизменного входного напряжения выберем середину его диапазона — 2 вольта. Вот таблица результатов измерений в этом режиме:

Оранжевым цветом выделены значения КПД, выходящие за рамки заявленных минимальных 70 процентов, а красным выделен результат, когда КПД драматически падает до 23 процентов.

Как видно из приведённой таблицы, сколько-нибудь приемлемым током потребления для нашего модуля можно считать 130 мА, далее происходит откровенная катастрофа — КПД падает до 23 процентов, а входной ток возрастает до 600 мА (!). И это в середине рабочего диапазона входных напряжений, а по краям всё будет совсем плохо (это мы протестируем чуть позже).

В результате этого теста можно сделать вывод, что модуль в реальности поддерживает максимум 130 мА тока потребления, что никак не согласуется с цифрами в 600 мА на сайте продавца и в даташите. Это важный момент и далее мы попробуем подробнее разобраться с нагрузочной способностью рассматриваемого модуля.

▍ Подробнее о нагрузочной способности модуля

Теперь посмотрим зависимость нагрузочной способности модуля от питающего напряжения. Как вы понимаете, это важный тест, поскольку показывает как будет вести себя модуль (а вместе с ним и ваше устройство) при падении напряжения на питающих батареях.

0,9 — 20 мА (3,2 В) нестабильно
1,0 — 30 мА (3,2 В)
1,1 — 40 мА (3,1 В)
1,2 — 50 мА (3,1 В)
1,3 — 60 мА (3,1 В)
1,4 — 70 мА (3,1 В)
1,5 — 75 мА (3,1 В)
1,6 — 80 мА (3,1 В)
1,7 — 90 мА (3,1 В)
1,8 — 95 мА (3,1 В)
1,9 — 100 мА (3,1 В)
2,0 — 105 мА (3,1 В)
2,1 — 110 мА (3,1 В)
2,2 — 110 мА (3,09 В)
2,3 — 120 мА (3,07 В)
2,4 — 130 мА (3,06 В)
2,5 — 140 мА (3,05 В)
2,6 — 150 мА (3,04 В)
2,7 — 160 мА (3,03 В)
2,8 — 170 мА (3,02 В)
2,9 — 175 мА (3,01 В)
3,0 — 180 мА (3,0 В)

Или то же самое, но в графическом виде:

За критическое падение напряжения на выходе принято значение 3,0 вольта (это примерно 10% от номинала). Видно, что тут увеличивается предел нагрузочной способности модуля при повышении питающего напряжения. Но всё равно его предел — это 180 мА, а учитывая, что мы имеем дело с батарейками, которые имеют тенденцию к разрядке, то реальную нагрузочную способность вашего устройства нужно выбирать из диапазона 1,0-2,0 вольт.

Тут вступают в противоречие два параметра — напряжение на батареях и ток потребления вашей схемы (устройства) — и тут придётся находить баланс между двумя этими параметрами.

В реальности это 80 мА и падение напряжения до 1,6 вольта, а учитывая, что это предельные значения, то реалистичным будет вариант 70 мА и 1,6 вольта.

То есть, другими словами, и говоря немного проще: что-то вроде nRF24L01 и в некоторых режимах LoRa вы запитать от этого модуля сможете, а вот, например, ESP8266 — уже нет.

▍ Пульсации выходного напряжения


На скриншоте ниже представлена осциллограмма выходного напряжения тестируемого модуля под нагрузкой. Видны пульсации амплитудой чуть больше 20 мВ, что можно считать приемлемым значением в большинстве случаев.

▍ Особые замечания

В процессе тестирования и работы с модулем было замечено, что в случае выхода входных или выходных параметров за граничные критические значения, работа модуля становится нестабильной. Поэтому особое внимание стоит уделять этапу проектирования вашего устройства и режимам его работы, чтобы избежать ситуации сваливания модуля «в штопор».

▍ Выводы

Подводя итог этого обзора, можно сказать, что, в принципе, этот модуль на чипе ME2188 имеет право на существование и его можно использовать в ваших энергоэффективных устройствах, но для его использования нужно учитывать его особенности и хорошо понимать, что и зачем вы делаете. А этот обзор и проведённое тестирование помогут вам в выборе правильного решения.

Преобразователь с 12 В на 5 В – 4 простых схемы для проектов

Прежде чем перейти к схеме преобразователя с 12 В на 5 В с использованием различных методов, позвольте взглянуть на потребность в источнике питания 5 В.

Для работы широкого спектра микросхем и контроллеров автоматизации требуется источник постоянного тока напряжением 5 В, при отсутствии источника питания 5 В нам может потребоваться получить его из существующего источника питания, и тогда вам на помощь приходит этот линейный преобразователь. Вот список всех возможных схем, но их применение отличается от схемы к схеме.Мы уже обсуждали схему преобразователя 9В в 5В ранее.

Эти схемы представляют собой базовые регуляторы напряжения, первая из которых представляет собой простой делитель напряжения на резисторах.
Все схемы имеют разную производительность. Схема делителя напряжения не рекомендуется для использования в сильноточных приложениях, поскольку она имеет низкий выходной ток и меньшую эффективность.

Преобразователь 12В в 5В с использованием делителя напряжения:

Вот схема преобразователя постоянного тока 12В в 5В для слаботочных приложений (<70 мА) , в основном для измерения эталонной ЭДС / напряжения и в схеме отвода небольшого тока, такой как Светодиодный индикатор.

Вы можете подключить два светодиода последовательно через резистор R2, получая вход от свинцово-кислотной батареи 12 В или адаптера 12 В в качестве входа.

Необходимые компоненты:

Одна батарея 12 В, резистор 1,8 кОм, резистор 1,3 кОм, соединительные провода.

Эта схема представляет собой схему делителя напряжения. Вы можете рассчитать его для требуемого «выходного напряжения» по следующей формуле:

Здесь Vout – это выходное напряжение, снимаемое на резисторе R2.Vin – это входное напряжение, которое нужно понизить. Выберите стандартное сопротивление резистора (более 1 кОм) любого сопротивления и решите другое. Затем выберите стандартное значение, ближайшее к полученному значению резистора.

Проверить лучшие схемы преобразователя 12 В в 6 В

Преобразователь 12 В в 5 В с использованием стабилитрона:

Схема, показанная ниже, предназначена для цепей среднего тока, она полезна для цепей слива среднего тока (1-70 мА) , например . светоизлучающие диодные индикаторы, схемы драйверов, операции с низковольтными транзисторами и многое другое.

Вы можете использовать эту схему понижающего преобразователя постоянного тока с 12 В на 5 В в сочетании с другой схемой на выходе стабилитрона (с батареей на 12 В в качестве входа). На стабилитроне получается примерно 5 В.

Важно:
Нагрузочный резистор или выходная цепь являются обязательными на выходе при реализации или тестировании в цепи, чтобы предотвратить возгорание стабилитрона.

Необходимые компоненты:
Одна батарея 12 В, резистор 100 Ом (рекомендуется более высокое значение), стабилитрон 5,1 В (более 1 Вт), несколько соединительных проводов и паяльник для неразъемных соединений.

Рабочий:
Это очень распространенная схема стабилитрона в качестве схемы регулятора напряжения. Вы можете регулировать напряжение o / p в соответствии с приложением, меняя диод и резистор (Rs).

Пошаговый метод стабилизации напряжения:

Разработайте стабилизированный источник питания «Vout» для получения от нерегулируемого источника питания постоянного тока «Vs». Максимальная мощность стабилитрона P Z указана в ваттах. Используя стабилитрон и рассчитайте по следующим формулам:

Максимальный ток, протекающий через стабилитрон.
Id = (Вт / напряжение)

Минимальное значение резистора серии R S .
Rs = (Vs – Vz) / Iz

Ток нагрузки I L , если нагрузочный резистор 1 кОм подключен к стабилитрону.
I L = V Z / R L

Ток стабилитрона I Z при полной нагрузке.
Iz = Is – I L

Где
I L = ток через нагрузку
Is = ток через резистор серии RS
Iz = ток через стабилитрон (проверьте таблицы или предположите 10-20 мА, если не указано)
Vo = V R = Vz = напряжение стабилитрона = выходное напряжение
R L = Нагрузочный резистор

LM7805 Преобразователь 12В в 5В:

Регулятор напряжения 12В – 5В постоянного тока также может быть реализован с LM7805 линейный преобразователь напряжения. Он используется от среднего тока (от 10 мА до 1 А) до сильноточных прикладных цепей.
Он поддерживает тот же выходной ток, что и на входе.

Важно:
Входной конденсатор и выходной конденсатор должны быть внешне подключены к IC 7805, эти конденсаторы действуют как редуктор пульсаций, если они присутствуют в источнике питания в соответствии с таблицей данных. Радиатор необходим, потому что падение напряжения в 7 вольт преобразуется в тепло через радиатор.

Если вы не установите радиатор, он может вывести из строя ИС, применяя его в сильноточных цепях, и остаться с поврежденной ИС. Напряжение источника должно быть на> 2,5 В больше требуемого регулируемого выходного постоянного напряжения.

Необходимые компоненты:
Одна батарея 12 В / адаптер питания 12 В, конденсатор 10 мкФ, конденсатор 1 мкФ, микросхема LM7805, радиатор, несколько соединительных проводов и паяльник (для пайки).

Рабочий:

Для получения постоянного и нулевого выходного напряжения пульсаций используются ИС линейных регуляторов напряжения. Это интегральные схемы, предназначенные для линейного преобразования и регулирования напряжения, часто называемые ИС понижающего трансформатора. Давайте обсудим преобразователь постоянного тока 12В в 5В с использованием IC 7805.

Трансформатор IC 7805 является частью серии ИС преобразователей постоянного тока LM78xx. Это ИС линейного понижающего трансформатора. Цифры «xx » представляют значение регулируемого o / p в вольтах. IC7805 выдает 5 В постоянного тока в виде цифры xx , показывающей (05), что составляет 5 вольт.Выходной сигнал будет постоянным на уровне 5 вольт для всех значений на входе от 6,5 до 35 вольт. (см. техническое описание)

Номер контакта 1 – это клемма источника питания . Контакт № 2 – это клемма заземления . Контакт номер 3 – это клемма выходного напряжения .

Посмотрите это видео для справки: (входной конденсатор не используется, но рекомендуется), также номиналы конденсатора могут отличаться в зависимости от наличия и в зависимости от области применения)

LM317 Преобразователь 12 В в 5 В:

Преобразователь 12 В в 5 В постоянного тока также может быть реализован с помощью ИС регулятора напряжения LM317.Это очень полезно в приложениях со средним и высоким током (1 А и более). Он также используется в настольных компьютерах в качестве схем защиты от перенапряжения.
Эта схема также может выдавать такой же выходной ток, как и от нерегулируемого источника.

Как правило, LM317 представляет собой ИС переменного источника питания, который может обеспечивать переменное, но регулируемое выходное напряжение от 1,25 В до 37 В в зависимости от «Vref» (опорное напряжение), напряжения на контакте 1 (Adjust), которое является опорным напряжением. снято с потенциометра.Прил. напряжение для регулировки. Ниже приведена схема делителя напряжения с использованием LM317, которая дает фиксированное напряжение 5 В на выводе 2.

Важно:
Для работы рекомендуется подключить входной конденсатор Cin (а ​​также рекомендуется на выходе. ‘). Радиатор, как показано на рисунке ниже, должен быть там для рассеивания тепла (своего рода дополнительный i / p-потенциал).

Правильно подключенный радиатор является обязательным, иначе он может вывести из строя IC317. Входное напряжение должно быть 1.На 5 В или больше требуемого выходного напряжения.

Необходимые компоненты:
Одна батарея 12 В / источник питания 12 В, резистор 1,6 кОм, резистор 4,7 кОм, конденсатор 10 мкФ, конденсатор 1 мкФ, IC LM317, радиатор, некоторые соединительные провода, макетная плата, если выполняется экспериментально, и пайка железо.

Рабочий:
LM317 – это ИС регулируемого регулятора напряжения, способная подавать ток более 1,0 А с широким диапазоном выходного напряжения от 1,25 В до 37 Вольт. Его регулировка немного лучше, чем у других микросхем фиксированного стабилизатора напряжения, таких как LM7805, 7806, 7808, 7810…

Формула для выходного напряжения преобразователя 12 В в 5 В, использующего LM317, написана выше. Это дает приблизительное значение «Vo», когда R2 и R1 выбраны так, чтобы удовлетворять формуле.

Ставьте любой std. значение любого резистора (рекомендуется более высокое значение резистора для уменьшения потерь мощности), затем подставьте значение требуемого выходного напряжения в данную формулу, чтобы найти значение другого резистора.

На изображении ниже показана ИС регулятора напряжения без радиатора и с радиатором. Иногда радиаторы продаются отдельно. Пожалуйста, убедитесь, что радиатор правильно подсоединен с помощью токопроводящей пасты, применяемой для сильноточных приложений.

* Перед окончательным применением схемы преобразователя 12В в 5В в ваших проектах убедитесь, что выходное напряжение соответствует тому, для чего вы разработали. Значение тока, указанное в статье, приведено только для справки, поскольку значение тока изменяется в соответствии с импедансом цепи на выходе.

Преобразователь 12 В в 5 В | Понизить регулятор постоянного тока можно разными способами.

Если вы ищете источник питания 5 В постоянного тока для цифровой схемы. Но у вас есть источник 12В, аккумулятор. Я покажу вам понижающий стабилизатор преобразователя с 12 В на 5 В.

Во многом это зависит от имеющихся у вас деталей и другой пригодности.

Как выбрать преобразователь 5В

Мы должны использовать подходящую схему. Как? Экономия самая лучшая. Я использую эти рекомендации.

  • Экономьте деньги – если он есть в моем магазине, это очень хорошо.Кроме того, сэкономьте время на покупке, а не на долгое ожидание.
  • Простота сборки – простые и отработанные схемы всегда хорошо.
  • Маленький размер – у некоторых проектов ограниченное пространство.

Сначала посмотрите на нагрузку!

Предположим, что нагрузка потребляет ток около 30 мА. Вы должны использовать преобразователь 5 В на 60 мА. Для этого случая достаточно. Когда ток небольшой, его легко построить. Кроме того, экономьте энергию.

Не следует использовать большую цепь источника тока 1А. Это похоже на езду на слоне, чтобы поймать кузнечика.Что это расточительно и ненужно.

Например, схемы

  • Токовый выход на 3 А – если у вас есть нагрузка, которая использует ток более 2 А. Например, цифровая камера, GPS, Raspberry Pi, Arduino и другие.
  • Ниже 50 мА — Малая цепь, например, цифровая КМОП
  • Как преобразовать 12 В постоянного тока в 5 В постоянного тока 1 А
  • Схема преобразователя 12 В в 5 В 2 А

Стабилитрон 5 В – ниже 50 мА

Некоторые схемы потребляют ток от 20 мА до 50 мА (0.05A) только. Можно схему стабилизатора напряжения на стабилитроне.


Стабилитрон поддерживает фиксированное напряжение 5 В. Ему нужен резистор, чтобы ограничить ток и нагрузку.

Как рассчитать прибор

Запитать его от источника 12 В. Вы снова смотрите на схему. Есть три тока.

  • IZ = Максимальный ток стабилитрона
  • IR = Ток через R1
  • IL = Максимальный ток нагрузки

IR является постоянным постоянным током.Даже IL изменится с 0 мА до запланированного максимального значения (50 мА). IZ нужно изменить, чтобы напряжение на выходе оставалось 5В.

Во-первых, используйте стабилитрон 5 В, потому что нам нужно 5 В, VZ. Тогда IR составляет около 50 мА.

R1 = (Vin – VZ) / IR
= (12 В – 5 В) / 50 мА
= 140 Ом
или около 150 Ом .

PR – Мощность R1.
PR = VR x IR
= 7V x 50mA
= 0,35 Вт или 0,5 Вт.

Но мы забываем, мощность стабилитрона, PZ
PZ = VZ x IZ
Примечание: IZ составляет около IR, 50 мА.

PZ = 5 В x 50 мА
PZ = 0,25 Вт
Итак, мы используем стабилитрон 5 В 0,5 Вт .

Кроме того, C1 – это конденсатор фильтра для сглаживания постоянного напряжения.

100mA 5V схема преобразователя

В цифровых схемах, которые состоят из множества частей. Они могут использовать ток более 100 мА, но ниже 300 мА.

Мы можем использовать много схем. В предыдущей схеме он имеет слабый ток. Если хочешь 100мА. Вам нужно использовать стабилитрон с низким сопротивлением (R1) и большей мощностью.

Это лучшая идея.Если добавить в схему транзистор. Это увеличит более высокий ток больше. Но выходное напряжение составляет всего 4,4 В. Из-за некоторого падения напряжения на BE транзистора Q1 0,6В.

Нужно поменять стабилитрон 5,6В. Если у тебя его нет. Вы можете добавить диод и стабилитрон последовательно. Вы можете получить их как стабилитрон на 5,6 В.

Так как транзистор хорош для увеличения тока. Итак, мы можем изменить R1 на 1 кОм, как показано на схеме ниже. Для уменьшения тока смещения стабилитрон и база Q1.

200 мА, регулятор 5 В

Регулятор напряжения серии транзисторов 5 В

Если вы используете 2N2222 вместо BC548. Он может использовать 200 мА при нагрузке. Потому что 2N2222 имеет токоприемник (Ic) около 0,8А в таблице данных. Но в реальном использовании он может использовать максимум 0,5 А.

500 мА, регулятор 5 В от 12 В

500 мА, транзистор 5 В и стабилизатор напряжения

Если вам необходимо использовать с нагрузкой от 300 мА до 500 мА. Следует сменить транзистор на BD139.

Он имеет Ic около 2 А макс. Но я могу получить только около 0,5А. Пока работает. Может быть тепло. Так часто лучше работать с радиатором.

Конденсаторы C1, C2 используются для уменьшения пульсаций на выходе. А C3 уменьшит скачок напряжения.

Как преобразовать 12 В постоянного тока в 5 В постоянного тока 1A

Многие друзья хотят преобразовать 12 В постоянного тока в 5 В постоянного тока при 1 А. Это популярная ставка в большинстве схем.

У меня есть два варианта на выбор. Это зависит от пригодности ваших деталей и времени.

Первый, 5V 1A транзисторный регулятор . Он аналогичен приведенным выше схемам.

Я использую силовой транзистор TIP41. Потому что он может получить максимум 4А в спецификации. Но при реальном использовании он может дать мне максимум около 2А. Кроме того, его корпус выполнен из TO-220, поэтому его легко использовать с радиаторами любого размера.

Раньше мне нравилась эта схема. Если у меня есть все комплектующие в моем магазине. Я сделаю это первым.

Но в последнее время мне нравится использовать этот компонент, Регулятор 7805.

Second, 7805 Регулятор популярный .

Это так просто, быстрее, чем другие. Потому что его корпус такой же, как у TIP41, без стабилитрона и резистора смещения.

Преобразователь 12 В в 5 В 1A с использованием 7805

Кроме того, он имеет низкий уровень пульсаций на выходе около 10 мВ, с электролитическими конденсаторами (C1, C4) на входе и выходе. И оба фильтрующих конденсатора, C2, C3, для уменьшения всплесков напряжения.

Примечание : 7805 распиновка

Так как это линейный регулятор. Так что пока работает. Напряжение на входе и выходе IC1 составляет около 7 В.

При полной нагрузке ток 1А. Таким образом, выходная мощность составляет около 7 Вт. Жарко. Надо установить его на достаточном количестве радиатора.

Преобразователь 12 В в 5 В, выход 1,5 А

Иногда нам нужен выходной ток около 1,5 А. У нас есть 3 способа сделать это.

  • Подключение 7805 параллельно
  • Аккумулятор 12 В к преобразователю постоянного тока 5 В 1,5 А
  • Транзистор более высокого тока для регулятора 7805
  • Транзистор 2 А Регулятор
Подключение 7805 параллельно

Если мы подключим 7805 параллельно.Это делает более высокий ток больше. Это подходит для тех, кто поддерживает или не имеет силовых транзисторов.

Но долго не годится. Можешь попробовать!
Оба IC-7805 должны быть абсолютно одинаковыми.

Аккумулятор 12 В на преобразователь постоянного тока 5 В 1,5 А

Если нам нужно использовать регулятор напряжения 12 В на 5 В. Это схема регулятора постоянного тока 5 В, 1500 мА.

Это простая схема с использованием IC-7805, фиксированного стабилизатора 5 вольт и силового транзистора TIP41-NPN для увеличения тока до 2А.

Пример эксперимента

Я использую источник питания 7805 с аккумулятором 12 В. Для снижения постоянного напряжения на 5 вольт.

Пробую использовать в нагрузке резисторы 4,7 Ом 5Вт. В качестве принципов он будет использовать ток около 5 В / 4,7 Ом = 1 А.

Я измеряю ток около 0,7 А и падение напряжения 4,9 В, но его можно использовать. Как показано на рисунке 1

Тестирование чистого IC-7805 с током не более 1А.

Требуется транзистор для увеличения выходного тока.

Использую транзистор TIP41. В принципе может подавать ток около 2А. Которого достаточно использовать.

На принципиальной схеме.

Схема простейшего регулятора 5V 1,5A

Затем я тестирую цепь примерно с нагрузкой, резистором 2,4 Ом. Затем измерьте ток примерно 1,3 А, а падение напряжения составит 4,9 В. Его можно использовать как захотим.

Тестирование с сильноточной нагрузкой

Продолжайте читать: Четыре небольших схемы регулятора постоянного тока на 5 В »

Я подавал напряжение на диоде-1N4007, чтобы компенсировать потерю транзистора между контактом BE.

Мы вставляем светодиод 1 для индикации включения питания этой цепи, а последовательный резистор R1 используется для ограничения тока до безопасного значения.

C1, C3 – конденсаторы с фильтром для сглаживания входной и выходной последовательности постоянного тока.
C2, C4 – искровой ток шумового фильтра.

Во время работы Q1 будет очень жарко, поэтому мы должны установить его с большим радиатором.

Примечание: Имеет минусы. Если это короткое замыкание. IC-7805 может быть поврежден.

Транзистор более высокого тока для регулятора 7805

Если вы хотите, чтобы ток был больше 1 А, используйте 7805 в более чем двух схемах, указанных выше.
Требуется помощь от силового транзистора PNP со схемой ниже.

Принципиальная схема преобразователя 12В в 5В 2А

Сильный ток будет протекать через силовой транзистор Q1, TIP42. В то время как 7805 получает меньший ток. Потому что R1 снижает этот ток.

Таким образом, 7805 поддерживает фиксированное регулируемое напряжение, только 5 В. Хорошо работает без радиатора.

Пока Q1 работает. Это так жарко. Нам нужно установить его с достаточным количеством радиатора.

Если есть готовые запчасти.Этой схемой можно пользоваться долгое время.

Тогда, если вам нужен ток 3А. Просто используйте MJ2955 вместо TIP42.

Хотя эту схему можно хорошо использовать. Но минусы все же есть.
При коротком замыкании силовой транзистор может быть поврежден.

Посмотрите на ниже.

Преобразователь 12В в 5В 5А

Если вам нужен выход 5В 5А. Вы можете изменить предыдущую схему. Используйте TIP2955 вместо TIP42.

Может пропускать ток до 5А.

Или, если у вас есть другой, TIP42.Можно добавить параллельно. Выходной ток тоже будет до 5А.

Токовый выход 3А, преобразователь 5В

Это преобразователь 12В в 5В понижающий регулятор при нагрузке 3А.

Понижающий преобразователь с 12 В на 5 В Регулятор

Цифровая камера также может снимать фотографии и видео. Но у него есть недостаток – долго не разряжается аккумулятор. При использовании на открытом воздухе. Нам приходилось часто подзаряжать аккумулятор. Это пустая трата времени.

При покупке дополнительных запасных аккумуляторов. Стоит дорого и все равно часто менять как то же самое.

На его боковой стороне находится разъем для подключения адаптера постоянного тока 5В, ток 2А. Если доработать свинцово-кислотный аккумулятор на 12В, чтобы снизить напряжение до 5 вольт. Это хорошая идея.

Потому что этот аккумулятор дешевле и долго используется. Например, аккумулятор 12В на 10Ач можно брать фотоаппарат на 5 часов.

Как это работает


У нас есть много способов сделать это. Но я покажу вам эту схему ниже.Мне нравится линейная схема, чем схема с переключением режимов.

В схеме много компонентов. Как указано выше, эта схема может питать ток до 3 А с увеличивающимся током Q3-MJ2955. Кроме того, в нем много интересных деталей.

При перегрузке или коротком замыкании нагрузки. Тогда напряжение на R2 составляет около 0,6 В. Итак, Q2 получает напряжение смещения, он работает. После этого VBE Q3 становится низким, Q3 работает ниже до остановки.

Пока Q1 работает для подключения тока через LED1. Это указывает на перегрузку.

Список компонентов регулятора напряжения от 12 В до 5 В

IC1: LM7805, регулятор постоянного тока 5 В IC
Q1: BC558, транзистор 40 В на 0,4 А
Q2: BD140, транзистор PNP на 1,5 А, 30 В

57 Q3: MJ29 , 4A, 50 В, силовой транзистор PNP
C1: 4700 мкФ, 25 В, электролитический
LED1: светодиод любого цвета на ваш выбор
Резисторы
R1: 330 Ом 0,25 Вт
R2: 0,22 Ом 5 ​​Вт
R3: 470 Ом 0,5 Вт
R4: 47 Ом 1 Вт
R5: 18 Ом 1 Вт
Радиатор, провода и т. Д.

Приложение


У меня старый GPS, обычно использую его в машине. Нам нужна схема преобразователя постоянного тока в постоянный, которая может снизить напряжение с 12 В до 5 В при токе более 2 А.
Какая из принципиальных схем может это сделать.

Мне нравится, что нужно покупать некоторые детали, так как они есть у меня в магазинах.

Как показано на рисунке 2, я собираю их на универсальной плате

Кроме того, См. Другие в более простой схеме . Регулятор 3A 5V с использованием LM350

Простая защита от перенапряжения 5V

Обычно вы можете использовать вышеуказанную схему.Потому что это просто и недорого.

Вы просто добавляете предохранитель F1 для защиты от перегрузки более 2А. Также, если в цепи запитано высокое напряжение более 5,1 В. Он имеет слишком много токов через ZD1 и D1 в качестве сверхтока. Так что предохранитель внезапно сгорит.

Преобразователь 12 В в 5 В на 2 А с использованием 7805 и транзистора с защитой от перенапряжения

Источник питания 5 В 2 А с использованием 78S05

Другой способ, мой друг хочет схему источника питания 5 В 2 А . Чтобы модель была простой, используйте немного оборудования, стройте легко.

Затем я выбрал для него эту схему.

Почему? В нем используется опорное оборудование, положительный стабилизатор напряжения 5В, / 2А в ТО220, 78S05. И мало деталей, видимых в схеме, качественная и малошумная.

Схема будет работать без дополнительных компонентов, но для защиты от обратной полярности , на входе предусмотрен диод 1N5402, дополнительное сглаживание обеспечивается C1-220uF 50V.

Выходной каскад включает C2-47uF 25V для дополнительной фильтрации.

Загрузить этот

Все полноразмерные изображения этого поста находятся в этой электронной книге: Elec Circuit vol. 1 ниже. Пожалуйста, поддержите меня. 🙂

Также адаптер постоянного тока 5 В

  1. Источник питания микропроцессорного регулятора постоянного тока 5 В 3 А от LM323K
  2. Импульсный источник питания 5 В 3 А от LM2576
  3. LM2673 -5 В 3A Регулятор напряжения питания 902 9024 Верхний регулятор напряжения 9024 5V 5A с 7812 и LM723

Эффективное преобразование 12 В постоянного тока в 5 В для маломощной электроники, оценка шести модулей

В настоящее время я работаю над проектом Arduino, устанавливаемым на автомобиле.Устройство рассчитано на постоянное питание, и я решил использовать автомобильный аккумулятор в качестве источника постоянного питания. Я проектирую устройство с низким энергопотреблением, потребляющим 50 мА или меньше, потому что кто хочет застрять с разряженной батареей, верно?

Автомобильный аккумулятор обычно обеспечивает напряжение от 7 до 15 вольт, но в некоторых стандартах упоминается, что возможны скачки напряжения 40 В. Напряжение автомобильного аккумулятора обычно составляет около 12 В, но падает до ~ 7 В, когда вы запускаете двигатель, и до ~ 14 В, когда двигатель работает и аккумулятор заряжается.Поскольку мы не хотим, чтобы наше устройство перезагружалось во время пусков, мы хотели бы выполнить преобразование входного напряжения от 7 до 20 вольт в фиксированное выходное напряжение 5 вольт, которое ожидает Arduino Uno.

Регуляторы напряжения

На плате Arduino Uno есть стабилизатор напряжения, который мы могли бы использовать. Рекомендуется для напряжений от 7 до 12 вольт. Это означает, что нам нужно сначала снизить высокое напряжение автомобильного аккумулятора с помощью внешнего компонента, прежде чем мы сможем подключить его к плате Arduino Uno.К сожалению, одно это не решило бы наших проблем, поскольку не удовлетворило бы наши требования к эффективности.

Arduino Uno с обведенным регулятором напряжения. [Фото http://www.electricrcaircraftguy.com]

Проблема с использованием регулятора напряжения заключается в том, что регулятор расточителен. Любое дополнительное напряжение, которое необходимо сбросить, преобразуется в тепло. Формула эффективности: eff (reg) = Vout / Vin. Стабилизатор напряжения также имеет некоторые преимущества, одно из них – стабильность, что означает, что он может поддерживать очень стабильное и точное выходное напряжение.Еще одно преимущество – компактные размеры.

Чтобы выполнить эффективное преобразование, мы должны использовать импульсный источник питания, в частности понижающий преобразователь, который будет понижать для нас напряжение. Понижающий преобразователь будет включать и выключать вход настолько быстро, насколько это необходимо для обеспечения необходимого напряжения и мощности на выходе. В оставшейся части этой статьи будут сравниваться шесть различных понижающих (понижающих) модулей. Если вы не знакомы с принципом работы понижающего преобразователя с переключением режимов, прочтите эту статью, в которой также сравниваются некоторые модули при более высоких нагрузках.

Кандидатские модули

Одна реализация, которую я рассмотрел, – это понизить напряжение батареи примерно до 7 вольт, а затем запитать Arduino через его регулятор напряжения. Преимущество заключается в более стабильном напряжении для Arduino, однако будет потеря энергии 1-eff (reg) = 1-5 / 7 = 28%. Кроме того, каждый процесс преобразования требует некоторого запаса между Vin и Vout, поэтому при наличии двух этапов нам становится трудно поддерживать нижний предел диапазона напряжения автомобильного аккумулятора, что создает потенциальные проблемы со сбросами во время запуска двигателя.

Итак, я закончил поиск модулей, которые могут работать от автомобильного аккумулятора и выдавать 5 вольт. Это может быть регулируемый модуль или фиксированный на 5 вольт. Я бы подключил эти модули к USB-порту Arduino (предпочтительнее из-за присутствующей там дополнительной защиты) или напрямую к выводу Arduino 5V. Это означает, что предпочтение отдается модулям со встроенным выходным USB-портом типа «мама», хотя адаптеры или кабели преобразователя могут компенсировать его отсутствие.

Модули

Модули, которые я тестировал, происходят с Дальнего Востока, и большинство из них были куплены на eBay по цене от 1 до 2 долларов США (включая доставку). Это означает, что у большинства из них нет четкого номера модели или названия производителя. Я придумываю короткое название для каждого модуля, чтобы я мог легко их упомянуть. Я признаю, что качество фотографий могло быть лучше. Я старался изо всех сил с имеющимся у меня оборудованием. Также обратите внимание, что каждая фотография имеет собственный масштаб. Вот модули в произвольном порядке.

Сигара

Конвертер «Сигарный»

Этот адаптер имеет штекер прикуривателя на одном конце и предназначен для подключения к гнезду прикуривателя в автомобиле.Выходной разъем – это женский USB-порт. Такие модули продаются конечным пользователям для зарядки USB-устройств в автомобиле. Я понятия не имею, где я это взял, но я нашел его в своей корзине запчастей, разобрал и использовал в этом исследовании.

Поскольку такие преобразователи продаются конечным пользователям, их списки обычно не показывают фотографии печатной платы, так что это рулетка в отношении того, какой чип и эффективность вы получаете.

Регулируемый

«Регулируемый» преобразователь, передний

«Регулируемый» преобразователь, задний

Этот адаптер продавался на eBay как «Регулируемый понижающий модуль питания DC-DC LM2596 4.От 75-24В до 0,93-18В ». На самом деле чипа LM2596 там нет, что не должно быть большим сюрпризом для покупателей eBay. Это регулируемый понижающий модуль, который отлично подходит для создания прототипов. Вы регулируете выходное напряжение с помощью многооборотного потенциометра. Входные и выходные разъемы представляют собой винтовые клеммы, и вы можете видеть, что я подключил их к цилиндрической вилке для удобства использования.

Амперметр

Преобразователь амперметра, передний

Преобразователь «Амперметр», Задний

Этот модуль продавался на eBay как «Понижающий преобразователь постоянного тока 2А постоянного напряжения с вольтметром и амперметром».Он имеет регулируемое напряжение, ток и дисплей, который может отображать входное / выходное напряжение и выходной ток. Очень хорошо для прототипирования. Для некоторых людей это может быть даже альтернативой правильному настольному источнику питания. Этот модуль имеет разъемы, аналогичные модулю «Регулируемый», метод регулировки также аналогичен.

штраф

Преобразователь «Fine», передний

Преобразователь «Fine», задний

Этот модуль от QSKJ был внесен в список «Fine 6-24V 12V / 24V to 5V 3A CAR USB Charger Module DC Buck step down Converter».Это один из самых маленьких модулей в тесте. Он явно предназначен для интеграции в другие проекты, поскольку имеет две контактные площадки для ввода. На выходе получается довольно симпатичный женский USB-порт. В листинге упоминается множество дополнительных функций, таких как новейшая схема идентификации USB, схемы защиты, сверхнизкий статический ток (0,85 мА) и многое другое.

600 мА

Преобразователь «600 мА», передний

Преобразователь «600 мА», задний

Этот модуль с пометкой «DM01» на 100% предназначен для интеграции. Входы и выходы через контактные площадки. Похоже, этот модуль также выпускается в версиях на 3,3, 9 и 12 В. Он был выставлен на продажу как «понижающий понижающий модуль постоянного / постоянного тока 600 мА с 6-55 В до 5 В с фиксированным выходным напряжением». Это может быть самый маленький модуль из 6, но отсутствие порта USB делает его нечестным сравнением. Одна особенность, которая отличает этот модуль от других, участвовавших в тесте, заключается в том, что он имеет панель «EN». Вы можете управлять этим разъемом для выключения и запуска модуля при необходимости. Заявленный ток отключения составляет менее 1 мкА.Если вы просто собираетесь подключить эту площадку к «Vin +», не беспокойтесь, «ток холостого хода» этого модуля составляет всего 0,7 мА.

Точный

Преобразователь «Precise», передний

Преобразователь «Прецизионный», задний

Этот модуль имеет те же соединения, что и «Fine», но он немного больше. Он продавался как «3A DC-DC 9V / 12V / 24V to 5V USB Step Down Power Module 2A Precise Vehicle Charger».

Напряжение и ток

Вот некоторые электрические свойства 6 модулей.У меня не было свойств модуля для «Сигары», поэтому диапазоны основаны на спецификациях микросхем и могут быть лучше, чем фактические диапазоны модулей.

Модуль Входное напряжение Выходное напряжение Максимальный выходной ток Пиковый выходной ток
Сигара 3-40 В 5,4 – 5,5 В 1,5A?
Регулируемый 4,75 – 24 В 0,93 – 18 В 2.5A 5A
Амперметр 4,5 – 24 В 0,93 – 20 В 2A?
Тонкое 6 – 24 В 5,1 – 5,2 В 2,1 A 3A
600 мА 6 – 55 В 5 В 0,6 A 1 A
Precise 7,5 – 28V 5V 2A 3A

Пиковый ток означает способность обеспечивать высокий ток в течение ограниченного периода времени. Максимальный ток означает максимальный ток, который модуль может обеспечить постоянно. Имейте в виду, что в некоторых модулях упоминается, что для работы с максимальным током может потребоваться дополнительный радиатор или охлаждающее решение.

Несколько моментов, о которых стоит упомянуть: во-первых, «Сигара» с фиксированным выходным разъемом USB выдает слишком высокое напряжение по стандартам USB. Это могло быть из-за старости или просто плохого качества. Разница составляет около 10%, и я считаю ее непригодной для использования. Во-вторых, большинство модулей способны работать с входным напряжением примерно до 25 вольт, но немногие из них могут работать с напряжением 40 вольт и выше.Престижность за это.

Свойства коммутационной цепи

Модуль Микросхема Частота Индуктор Заявленный КПД
Сигара MC34063A
100 кГц 220 мкГн? 83% при 24 В и 500 мА
Регулируемый MP23070N 340 кГц
10 мкГн? до 98%
Амперметр MP23070N 340 кГц
10 мкГн??
Fine MP2315 (знак AGCG)
500 кГц 4. 7 мкГн от 12 В до 5 В 1 А банка до 94%
600 мА HT7463A (марка 463A)
1250 кГц
22 мкГн до 96%
Precise MP1584EN 500 кГц
15 мкГн? до 96%

Более высокая частота переключения будет означать меньшую пульсацию на выходе (более точное напряжение / ток), но вызывает больше накладных расходов из-за переключения, что немного снижает эффективность.

Рядом с некоторыми значениями индуктивности стоит знак “?”. Это означает, что компонент не был отмечен, а значение было оценено на основе рекомендаций в таблице данных. Обычно для более низкой частоты требуется индуктор большего размера и большей мощности.

Тестирование

Измерение тока с обеих сторон

Сначала я измерил ток, используемый моим устройством на выходе преобразователя, который составил около 50 мА. Затем я создал фиктивную нагрузку 100 Ом, подключив два резистора по 200 Ом параллельно. Я использовал массив резисторов, чтобы уменьшить нагрузку на каждый отдельный резистор, который был рассчитан на 0,25 Вт. В соответствии с законом Ома резистор на 100 Ом будет вызывать нагрузку 50 мА при напряжении 5 вольт, аналогично тому, как это делает устройство.

Затем я измерил ток, используемый преобразователем на входе, как для нагрузки устройства, так и для фиктивной нагрузки. Я заметил, что реальная нагрузка и фиктивная нагрузка с одинаковым средним током имеют одинаковую эффективность. Разница могла возникнуть, поскольку потребляемая мощность фиктивной нагрузки является фиксированной, в то время как устройство может потреблять мощность пачками, но это не оказало существенного влияния на результаты.Я пришел к выводу, что использование фиктивных резисторов – достаточно хорошее приближение для этого теста.

Затем я сделал фиктивные нагрузки для токов 25 мА, 50 мА и 100 мА, используя параллельно 1, 2 и 4 резистора.

Измерение тока с имитацией нагрузки

Чтобы как можно меньше повлиять на измерения, я использовал амперметр на входе (последовательно) и рассчитал ток на выходе, используя закон Ома I = V / R. Таким образом, не было никакого воздействия на выходную сторону, которое могло бы добавить падение напряжения и повлиять на результаты.Напряжение V измерялось параллельно, а сопротивление R известно и зависит от фиктивной нагрузки, используемой для каждого испытания.

Блок питания для теста был на 12 В, но из-за падения напряжения на амперметре входное напряжение модулей немного ниже.

Результаты

Я рассчитал эффективность каждого модуля для каждого типа нагрузки как:

 eff = Pin / Pout = (Vin * Iin) / (Vout * Iout)

Таблицы данных некоторых микросхем, используемых в модулях, содержат график эффективности.Эффективность зависит от напряжения и тока. Когда доступно, я добавил в последний столбец перечисленную эффективность микросхемы для соответствующих Vin и Iout. У некоторых модулей есть диаграммы эффективности, которые не охватывают диапазоны малых токов, что может указывать на тип нагрузки, для которой (не) были разработаны микросхемы.

Выходной ток 25 мА

Модуль In V Out V In mA КПД КПД микросхемы
Сигара 11.82 5,46 21 60%
Регулируемый 11,63
5,08 35,65 31%
Амперметр 11,58 5,04
40,04 27%
Тонкое 11,91 5,12 13,7 80% 87%
600 мА 11,9
5.04 14,2 75% 74%
Precise 11,9
4,98 14,75 71% 75%

Выходной ток 50 мА

Модуль In V Out V In mA КПД КПД микросхемы
Сигара 11,52 5,49 38,6 68%
Регулируемый 11. 45 5,08 47,44 48%
Амперметр 11,39 5,05 52,2 43%
Тонкое 11,73 5,13 26,98 83% 89%
600 мА 11,72 5,01 26,66 80% 86%
Precise 11,72 4,98 27.3 78% 77,5%

Выходной ток 100 мА

Модуль In V Out V In mA КПД КПД микросхемы
Сигара 11,15 5,54 76,3 72%
Регулируемый 11,22 5,08 79,8 58%
Амперметр 11.18 5,04 76,1 60%
Мелкое 11,41 5,12 54,6 84% 91%
600 мА 11,46 4,9 51 82% 88%
Precise 11,38 4,96 53,5 81% 82%

Заключение

Различия могут быть значительными, как показано выше. При тесте с наименьшей нагрузкой (25 мА) худший исполнитель потребляет в 3 раза больше энергии, чем лучший.

Различия в эффективности между модулями становятся более тонкими по мере увеличения нагрузки: 2x для 50 мА и 1,5x для 100 мА.

Входные напряжения разные. Более высокий ток на входе означает большее падение напряжения на амперметре, что приводит к более низкому входному напряжению по сравнению с выходным напряжением источника питания.

Указанный КПД микросхемы находится в пределах 5-10% от измеренного КПД модуля. Дельта может быть связана с неэффективностью самого модуля или с различиями в общих условиях (температура и т. Д.).

И победитель: «Отлично»! Этот модуль явно лучше всего подходит для сценариев с низким энергопотреблением. При достижении токов 100 мА различия между 3 ведущими модулями минимальны.

Чем «Fine» лучше других? Это относительно новая микросхема. Таблица относится к 2014 году, а MP2307 – с 2008 года. Он также имеет очень низкие значения Rds (on) (90 мОм / 40 мОм), но, что наиболее интересно, MP2315 имеет режим энергосбережения AAM (Advanced Asynchronous Modulation) для легкая нагрузка.

Расширенная асинхронная модуляция (AAM) – это запатентованная технология MPS. Используя эту технологию, ИС будет снижать свою частоту при обнаружении низких нагрузок, тем самым уменьшая накладные расходы на переключение, но потенциально вызывая нестабильность и колебания. Значение резистора на выводе AAM определяет, когда начать это поведение. Не стесняйтесь поправлять меня в комментариях, если я неправильно это объясняю.

В заключение, если вам нужен эффективный модуль для легких нагрузок, вы можете попробовать его от QSKJ с чипом MPS MP2315, помеченным как AGCx (я видел, как AGCG или AGCE используются специально).Если у вас есть другие рекомендации, поделитесь ими в комментариях ниже. Удачного проекта!

Wide От 5 В до 140 В Вход для источника питания смещения 12 В, 200 мА

Введение

Современным автомобильным и промышленным системам требуется стабильный источник напряжения, даже когда входное напряжение системы колеблется от одного предела к другому. В автомобильных системах значительные колебания напряжения на направляющей могут быть результатом запуска холодного коленчатого вала, деактивации / активации цилиндров в динамических системах управления подачей топлива или значительных изменений нагрузки двигателя.Аналогичным образом, в промышленных приложениях обрывы в линии являются проблемой, а включение двигателей в высокомощном оборудовании может привести к серьезным падениям входного напряжения.

Даже когда системы преобразования мощности не могут обеспечить полную мощность нагрузок при низком входном напряжении, многие из этих систем должны оставаться в рабочем состоянии независимо от уровня входного напряжения. Например, в широко используемых повышающих и понижающих преобразователях высокого напряжения используются полевые МОП-транзисторы высокого напряжения со стандартным уровнем затвора. При выпадении входа напряжение смещения должно оставаться выше 10 В, чтобы драйверы затвора оставались работоспособными.Важные цифровые системы управления и информации также должны быть предвзятыми и функциональными независимо от входных условий.

В этой статье описаны решения для поддержания напряжения смещения в электрических системах в широком диапазоне напряжений источника, от 5 В до 140 В.

Описание схемы и функциональные возможности

Если ожидается, что входное напряжение не упадет ниже желаемого уровня смещения, и целью проектирования является наличие внешнего источника питания смещения для минимизации рассеиваемой мощности контроллеров переключения, то можно использовать простой понижающий преобразователь.

Этот подход проиллюстрирован на рисунке 1. В основе решения лежит понижающий контроллер высокого напряжения LTC7138 с внутренними переключающими транзисторами. Силовая передача также включает в себя катушку индуктивности L1, диод D1 и выходные конденсаторы C2 и C3. Чтобы минимизировать профиль раствора до менее 3 мм, на входе использовались только керамические конденсаторы. Также можно использовать дополнительный поляризованный конденсатор (например, экономичный 22 мкФ 200 В, EMVE201 ARA220MKG5S), но он значительно увеличивает высоту источника питания смещения.

Рис. 1. Электрическая схема высоковольтной понижающей цепи смещения, где напряжение V IN составляет от 12,5 В до 140 В, а выходное напряжение V OUT составляет 12 В при 0,2 А.

Эта схема была проверена и протестирована, при этом формы сигналов иллюстрируют функциональность схемы, представленной на рисунке 2. Начальный уровень входного напряжения 100 В падает до 12 В, но выход обеспечивает 0,2 А стабильного напряжения 12 В на нагрузку. .

Рис. 2. Формы сигналов высоковольтной понижающей цепи смещения, где V IN составляет 20 В / дел, V OUT составляет 5 В / дел, а шкала времени составляет 50 мс / дел.

Внешний вид этой конструкции значительно меняется, если входное напряжение падает ниже желаемого уровня смещения. В этом случае использования только понижающего преобразователя недостаточно, потому что выходное напряжение следует за входным, когда оно падает ниже желаемого выходного значения. На рисунке 3 показано решение этой проблемы с использованием двухкаскадного источника питания смещения. Первый, основной каскад представляет собой понижающий преобразователь высокого напряжения, аналогичный показанному на рисунке 1. Он подключен к выходу повышающего преобразователя и основан на ИС преобразователя LT8330 со встроенным силовым транзистором.Силовая передача включает катушку индуктивности L2, диод D2 и выходной фильтр. Напряжение напряжения на компонентах в цепи повышающего преобразователя намного ниже по сравнению с понижающим входом, что позволяет выбирать относительно недорогие детали и снижает общую стоимость.

Рис. 3. Электрическая схема высоковольтной двухкаскадной схемы, на которой напряжение V IN составляет от 5 до 140 В, а напряжение V OUT составляет 10,5 В при напряжении от 0,1 до 0,15 А.

Выход понижающего преобразователя в этой схеме установлен на 12.5 В. Однако на выходе повышающего преобразователя установлено более низкое напряжение 10,5 В, достаточное для нормальной работы нагрузки. Конвертеры никогда не работают одновременно. Если один переключается, второй – нет.

В нормальных условиях эксплуатации (В IN > 12,5 В), когда входное напряжение изменяется с 12,5 В до 100 В, активен только понижающий преобразователь, обеспечивающий 12,5 В на нагрузку. Ток протекает к клемме нагрузки V OUT через катушку индуктивности и диод повышающего преобразователя.Из-за относительно низких уровней тока потери на этом пути тока минимальны.

Пока V IN > 12,5 В, напряжение на выходе повышающего преобразователя составляет 12,5 В и намного превышает предварительно установленное значение 10,5 В, поэтому в секции повышения не происходит переключения, и активен только понижающий преобразователь. .

Когда входное напряжение снижается до уровня 12,5 В или ниже, понижающий преобразователь прекращает переключение, но сохраняет внутренний P-канальный MOSFET во включенном состоянии, обеспечивая 100% рабочий цикл.

Если входное напряжение падает ниже 12,5 В, то оба напряжения, V RAIL (промежуточная шина) и V OUT , падают до уровня V IN . В диапазоне 10,5 В <В RAIL <12,5 В промежуточной шины понижающая и повышающая нагрузка преобразователя не переключаются.

Если входное напряжение продолжает падать и уровень V RAIL падает ниже 10,5 В, повышающий преобразователь становится работоспособным, сохраняя V OUT на 10,5 В.

Формы сигналов, иллюстрирующие функциональность этого преобразователя, представлены на рисунке 4.Минимальное входное напряжение 5,5 В при токе нагрузки составляет 0,15 А. Уменьшение нагрузки до 0,1 А соответствует минимальному входному напряжению 5,0 В, как показано на рисунке 5. Повышение входного напряжения с 5 В до 100 В показано на рисунке 6. Фотография преобразователя показана на рисунке 7.

Рис. 4. Формы сигналов высоковольтной двухкаскадной цепи смещения. Ток нагрузки составляет 0,15 А, а шкала времени – 50 мс / дел.

Рис. 5. Формы сигналов высоковольтной двухкаскадной цепи смещения.Ток нагрузки составляет 0,1 А, а шкала времени – 50 мс / дел.

Рисунок 6. Форма волны нарастания входного напряжения. Ток нагрузки составляет 0,1 А, а шкала времени – 50 мс / дел.

Рисунок 7. Макет преобразователя LTC7138.

Основные соображения по выбору компонентов преобразователя

Максимальное входное напряжение и токи нагрузки определяют минимальное рабочее входное напряжение повышения и, соответственно, минимальное входное напряжение всего источника питания.

Если предположить, что V O , I MAX и I O , как указано, то минимальное напряжение повышения может быть описано как

Однако, если указаны V O , VIN MIN и I MAX , максимальный выходной ток I O равен

.

Заключение

Важно поддерживать работу основных энергосистем в широком диапазоне входных напряжений. В этой статье обсуждаются решения этой цели. Представленные здесь схемы генерируют стабильный уровень смещения при входных напряжениях до 140 В и до 5 В во время спадов входного напряжения. Надежный уровень смещения гарантирует нормальную работу высоковольтных полевых МОП-транзисторов и блоков управления. Предлагаемые схемы с использованием высокоинтегрированных преобразователей сокращают количество компонентов и общую стоимость. При необходимости можно отрегулировать высоту раствора, чтобы минимизировать его.

Учебное пособие по преобразователю постоянного тока


Преобразователи постоянного тока преобразуют мощность от одного источника постоянного напряжения в другое напряжение постоянного тока, хотя иногда на выходе бывает такое же напряжение.Обычно это регулируемые устройства, принимающие возможно изменяющееся входное напряжение и обеспечение стабильного регулируемого выходного напряжения до до предела расчетного тока (силы тока). Блоки переключения режимов полагаются на микропроцессоры. для высокого коэффициента полезного действия, а также меньших потерь и тепла. Конвертеры обычно используются для обеспечения электрической шумоизоляции или преобразования напряжения, или обеспечения стабильный уровень напряжения для чувствительного к напряжению оборудования. Преобразователи постоянного тока доступны для повышающих и понижающих приложений, а также изолированных и неизолированных конструкций.

Устройства переключения режима, которые ChargingChargers.com предлагает, имеют преимущества по сравнению с линейными. конструкции. Эффективность переключения может быть выше, чем у линейного блока, что приводит к меньшему потери энергии при передаче, что означает меньшее количество тепла, меньшие компоненты и меньшее вопросы терморегулирования. Линейные типы могут использоваться в интегрированных конструкциях (встроенных в), и может быть дешевле в этом приложении, но режим переключения почти полностью заменены линейные блоки питания в большинстве ситуаций.

Понижающие преобразователи постоянного тока

Понижающие преобразователи постоянного тока в постоянный называются понижающими преобразователями. Типичный пример: быть преобразователем 24 в 12 вольт, имеющим диапазон входного постоянного напряжения от 20 до 30 вольт постоянного тока и выходное напряжение 13,8 вольт постоянного тока (В постоянного тока) при, скажем, 12 ампер (максимум). Вход Напряжение может быть просто некоторым доступным системным напряжением в этом диапазоне или 24-вольтовой батареей. система с колебаниями напряжения из-за степени заряда аккумулятора.Выход регулируется микропроцессором при 13,8 В постоянного тока в этом случае, что является типичным напряжением холостого хода для система батарей постоянного тока на 12 В и обычно приемлемый вход для устройства «12 В постоянного тока».


Некоторые примеры соотношений напряжений
ВХОД ВЫХОД
9-18 В постоянного тока 12,5 В постоянного тока
20-35 В постоянного тока 12,5 В постоянного тока
30-60 12.5 В постоянного тока
60–120 В постоянного тока 12,5 В постоянного тока
9–18 В постоянного тока 24 В постоянного тока
20–35 В постоянного тока 24 В постоянного тока
30–10
60–120 В постоянного тока 24 В постоянного тока

Понижающие преобразователи постоянного тока используются в военных, жилых домах или на море. с системным напряжением постоянного тока 24 вольт, и требуется регулируемый источник постоянного тока на 12 вольт для радиосвязи, сонара, эхолота, компьютеров и, конечно, аудио или видеооборудование для развлечений.

Дисбаланс аккумуляторов и преобразователи постоянного тока

Почему бы не использовать ответвитель на 12 В, если система (например, 24 В) состоит из последовательное соединение низковольтных батарей (например, двух по 12 вольт)? Батареи может (вероятно) стать несбалансированным по статусу напряжения / заряда. В параллельной конфигурации (положительный подключен к положительному, отрицательный к отрицательному), батареи уравняют со временем и установятся на обычном напряжении.При последовательном подключении выравнивание состояние напряжения / заряда не является естественным состоянием. Система и любое зарядное устройство участвует, видит комбинированное выходное напряжение, и зарядное устройство пытается поднять напряжение до его уставки, которая указывает на полную зарядку, путем нажатия тока для выполнения это. Незадействованная батарея, которая изначально имеет более высокое напряжение, достигнет его ‘полное напряжение заряда’ быстрее, но ток все еще проходит через зарядное устройство стремится поднять суммарное напряжение двух аккумуляторов до такого же полного заряда уровень.В крайних случаях может произойти газообразование и перезарядка.

Преобразователь постоянного тока в равной степени потребляет от родительского напряжения и обеспечивает регулируемое выходное напряжение. Аккумулятор остается сбалансированным, обеспечивая надлежащий заряд. цикл и максимальное время автономной работы.

Повышающие преобразователи постоянного тока

Повышающие преобразователи постоянного тока в постоянный называются повышающими преобразователями. Типичный пример: быть преобразователем с 12 вольт на 24 вольт, имеющим диапазон входного постоянного напряжения от 11 до 15 вольт постоянного тока и выходное напряжение 24 вольт постоянного тока (В постоянного тока) при, скажем, 5 ампер (максимум).Приложение может быть частью военной техники, разработанной для системы 24 В, используемой в система на 12 вольт.

Преобразователи с изоляцией и неизолированные преобразователи

Неизолированные преобразователи имеют общий минус и обычно очень подходят для типичное электронное приложение (радио, стерео, сонар и т. д.). Определенная безопасность Требования или опасные приложения могут потребовать изоляции входа и выхода. В изолированные преобразователи соответственно дороже неизолированных преобразователей.

Размер преобразователя

Преобразователи постоянного тока рассчитаны на мощность в ваттах, а некоторые также имеют защиту от импульсных перенапряжений. Большинство устройств, используемых в приложениях постоянного тока, указывают свое потребление в ваттах или амперах. Устройства с двигателями или компрессорами, или при использовании конденсаторных пусковых цепей, может потребоваться скачок напряжения учет мощности. Большая часть электроники (радио, DVD, гидролокатор, GPS и т. Д.) Не работает. Для преобразования ватт и ампер можно использовать следующие основные электрические формулы:

P = E x I Мощность = Вольт, умноженное на ток
или
Ватт = Вольт x Ампер
А = Ватт / Вольт
Вольт = Ватт / Ампер

Итак, учитывая любые два значения выше, вы можете вычислить третье.Например, у вас есть стереосистема мощностью 60 Вт, рассчитанная на систему на 12 вольт. Делим 60 ватт на 12 вольт дает потребляемый ток 5 ампер. Если вам дан только текущий розыгрыш, и вам нужно рассчитать мощность преобразователя постоянного тока, вы можете умножить ее на напряжение системы, дающее ватт. Для 5-амперной розетки и 12-вольтового стерео выше у вас есть 5 ампер х 12 вольт = 60 ватт.

Не пропустите другие наши руководства!

Домой | Учебники | Конвертеры

Преобразователь 5 В – понижающий трансформатор, вход 12 В, 24 В, до 30 В для самолетов / самолетов

Описание продукта

Идеальный недорогой трансформатор 5 В для вашего самолета 24 В ИЛИ 12 В с системой .Запустите ЛЮБОЕ устройство (а) до общего потребляемого тока 5 AMPS . Используйте его в своем самолете для подключения к USB-порту 5 В или другой низковольтной электронике.

Умещается в ладони – весит всего 2 унции! Номинальная мощность этого преобразователя составляет 25 Вт, этот преобразователь EASY для подключения – просто подайте положительное напряжение от 8 до 30 вольт на КРАСНУЮ линию, заземление на любой из черных проводов, и 5 Вольт выйдут из ЖЕЛТОГО провода. Просто как тот! Самый дешевый преобразователь 5V на рынке!

Технические характеристики:

Размеры коробки : 1 3/4 “X 1 1/4” X 3/4 “(45 мм x 32 мм x 18 мм)
Расстояние между монтажными отверстиями: 2 1/8″ (55 мм)
Длина провода : 5 дюймов (130 мм)
Входное напряжение: 8–30 В макс.
Максимальное потребление тока: 5 А макс.
Регулировка напряжения : 2%
Скорость динамического отклика: 5% 200 мкс
Рабочая температура: – От 40 ° C до + 85 ° C
Регулировка напряжения: ± 2%

ПРИМЕЧАНИЕ: Только для экспериментальных самолетов.

ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ:

Этот продукт должен использоваться только для управления освещением. Как командир, вы принимаете на себя всю ответственность за безопасность вашего самолета, находящихся на его борту людей, а также людей или имущества на земле. CRAZEDpilot не делает никаких заявлений о гарантиях, явных или подразумеваемых, в отношении любого содержания этих письменных материалов или в отношении любого содержания этих письменных материалов, и ни в коем случае не несет ответственности за любые подразумеваемые гарантии за любые косвенные, случайные или косвенные убытки (включая, но не ограничиваясь, убытки за потерю прибыль или прерывание бизнеса), возникающие в результате использования или невозможности использования этих письменных материалов или оборудования.

Обзор

Chieftronic SteelPower 750 Вт – Разборка и компоненты

Анализ компонентов

Перед чтением этой страницы мы настоятельно рекомендуем ознакомиться с этой статьей, которая поможет вам лучше понять внутреннее устройство блока питания. 90-709 GPQ 9069 S (1x GBU150) В, 15 А при 125 ° C) 9156 909 Топология первичной точки APFC , полумост и преобразователь LLC
Вторичная сторона: синхронное выпрямление и преобразователи постоянного тока в постоянный
Chieftronic SteelPower 750W Описание деталей
Общие данные
Производитель (OEM) CWT
Платформа
Первичная сторона
Фильтр переходных процессов 4x Y-заглушки, 2x X-заглушки, 2x CM дроссели, 1x MOV, 1x Интеграция питания CAP200DG (разрядная интегральная схема)
Мостовой выпрямитель (и)
Защита от пускового тока Термистор NTC (SCK-2R58) (2.5 Ом)
МОП-транзисторы APFC 2x Great Power GP28S50 (500 В, 28 A, Rds (вкл.): 0,125 Ом)
APFC Boost Diode 1x On Semiconductor FFSP0665A @ (650 V 153 ° C)
Колпачок (и) 1x Nichicon (400 В, 390 мкФ, 2000 ч при 105 ° C, GG)
Главные переключатели 2x Perfect Intelligent Power Semiconductor PTA20N50A (500 В , 10 A при 125 ° C, Rds (вкл.): 0,3 Ом)
Контроллер APFC Champion CM6500UNX и Champion CM03X
Контроллер коммутации Champion CM6901X
Вторичная сторона
Полевые МОП-транзисторы +12 В 4x Advanced Power AP4N2R6RH (40 В, 75 A, RDS (на ): 2.6 мОм)
+5 В и +3,3 В Преобразователи постоянного тока в постоянный:
4x SyncPower SPN3006 (30 В, 57 А при 100 ° C, Rds (вкл.): 5,5 мОм)
Контроллеры PWM:
ANPEC APW7159C
Фильтрующие конденсаторы Электролитические:
9x Chengx (2–4000 ч при 105 ° C, GR),
1x Chengx (105 ° C, AL)
Полимер:
15x APAQ,
8x Elite
ИС супервизора Sitronix ST9S313-DAG (OVP, UVP, SCP, PG)
Модель вентилятора Hong Hua HA1225h22B-Z (120 мм, 12 В, 0.58 A, вентилятор с двумя шарикоподшипниками)
Цепь 5VSB
Резервный ШИМ-контроллер Интеграция питания TNY287PG


Это новая бюджетная платформа от CWT под названием GPQ. Беглый взгляд на деловую сторону односторонней печатной платы показывает, что это недорогой дизайн. Однако качество пайки хорошее, и CWT использовала хорошие детали для важных областей. Единственным недостатком является качество электролитических крышек на вторичной стороне, но найти крышки от известных производителей в наши дни сложно.
Ступени фильтров переходных процессов / электромагнитных помех имеют все необходимые детали и достаточно хорошо подавляют выбросы электромагнитных помех.
Металлооксидный варистор (MOV) справляется с скачками напряжения, а термистор с отрицательным температурным коэффициентом подавляет большие пусковые токи. Обходное реле не поддерживает последнее.
Мостовой выпрямитель прикручен к радиатору. Может работать до 15 А.
В преобразователе APFC используются два полевых транзистора Great Power GP28S50 и один повышающий диод On Semiconductor. Насыпной колпачок производства Nichicon, его емкость невысока.Контроллер APFC – это Champion CM6500UNX, поддерживаемый микросхемой CM03X.
Основные переключающие полевые транзисторы, два блока PTA20N50A, установлены по полумостовой топологии. Резонансный преобразователь LLC также используется для повышения эффективности.
Главный трансформатор блока изолирует первичную обмотку от вторичной и снижает напряжение.
Четыре полевых транзистора Advanced Power AP4N2R6RH регулируют шину +12 В.
Два DC-DC преобразователя генерируют второстепенные рельсы. Они используют четыре полевых транзистора SyncPower SPN3006, а их общий ШИМ-контроллер – Anpec APW7159C.
Электролитические крышки от Chengx, а полимерные от APAQ и Elite. Электролитические колпачки Chengx не являются сверхнадежными, но существует значительный дефицит деталей, и найти качественные колпачки по нормальным ценам сложно, а то и невозможно.

Добавить комментарий

Ваш адрес email не будет опубликован.
