КАК СДЕЛАТЬ ИЗ 12 ВОЛЬТ 24

   Недавно мы рассматривали устройство понижающее напряжение с 24 до 12 вольт, а теперь изучим повышающий преобразователь 12-24 В. Этот DC-DC преобразователь собран на основе специализированной микросхемы LM2585 производства Texas Instruments. Схема понадобилась для использования в авто (в частности для зарядки ноутбука на 20 В) и была выбрана за предельную простоту, требующую минимального числа внешних компонентов. Элемент переключения — транзистор, интегрирован внутрь регулятора, и способен выдерживать максимальный ток 3А и 60V напряжения. Частота переключения определяется параметрами внутреннего генератора и зафиксирована на 100 кГц. Дополнительные функции — схема плавного пуска, чтобы устранить скачки тока во время пуска и внутреннее ограничение тока. Поддержание точности выходного напряжения составляет 4% в зависимости от нагрузки.

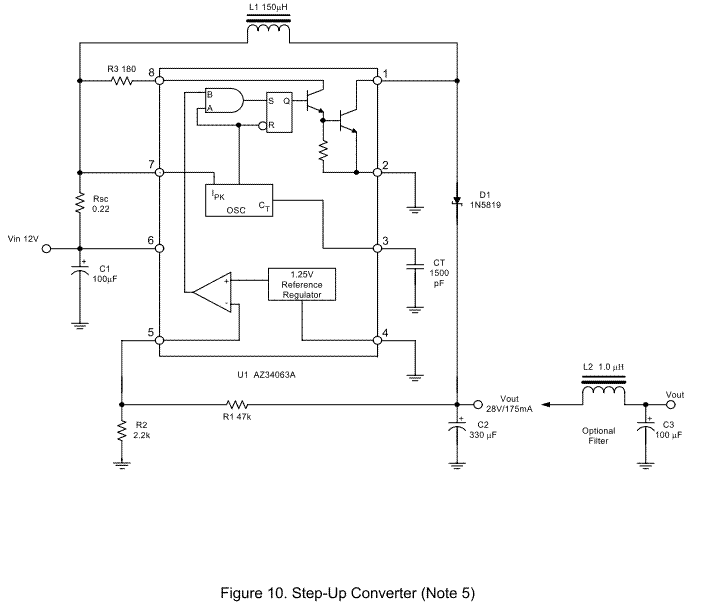

Схема преобразователя 12-24 В

Плата печатная преобразователя 12-24

Технические характеристики преобразователя

  • Vin 10-15V DC
  • Vout 24V
  • Iout 1А
  • частота 100 кГц

   Вообще сама микросхема обладает более широким диапазоном напряжений и токов. Входное напряжение 4-40 В, выходное до 60 вольт, а предельный ток 3 ампера. Более подробно изучайте в даташите на LM2585.

   Входные конденсаторе и диоде должны располагаться достаточно близко к регулятору, чтобы свести к минимуму индуктивности. Элементы IC1, L1, D1, C1, C2, C5, C6 — основные части, используемые в преобразователе напряжения. Конденсатор С3 при монтаже должен располагаться как можно ближе к IC1. Конденсаторы выбирайте типа low ESR с низким сопротивлением постоянному току.

   При максимальной выходной мощности, заметна значительная выработка тепла, по этой причине микросхема монтируется непосредственно на общей земле платы.

Графики работы инвертора

   Последний график показывает пульсации выходного напряжения и тока индуктивности. Мы видим, что пульсации выходного напряжения составляет около 0,6 Vpp и пиковый ток 2,4 А. Дроссель в конструкции использован на 5 A постоянного тока, поэтому он может легко выдержать такой ток и без особого нагрева катушки.

Originally posted 2018-11-01 01:59:05. Republished by Blog Post Promoter

Как правильно выбрать и подключить инвертор напряжения в автомобиль

При дальних поездках или выезде на природу отсутствие привычных бытовых приборов доставляет нам дискомфорт и лишает нас домашнего уюта.

Благодаря современным технологиям, мы можем взять с собой в дорогу привычные бытовые приборы – «~ 220 В» в любую точку мира. Для этого необходим инвертор напряжения, который преобразует постоянное напряжение бортовой сети 12 В (24 В) в переменное напряжение ~ 220 В, 50Гц.

Благодаря инвертору напряжения, в дороге Вам станут доступны привычные бытовые приборы: электрический чайник, кофеварка, телевизор, электрическая/микроволновая печь, игровая консоль, ноутбук и т.п.

Как правильно выбрать инвертор напряжения?

В первую очередь инвертор напряжения необходимо выбирать по мощности, т.

е. для начала необходимо понять, что будет к нему подключено. Возьмем, для примера, электрочайник, мощностью 1200 Вт. Из стандартного ряда по мощности, для питания такой нагрузки необходим инвертор напряжения мощностью 1500 Вт.

В связи с тем, что производитель часто указывает номинальную мощность нагрузки, не учитывая пусковую мощность, необходимо выбирать инвертор напряжения с запасом, как минимум 10 –15 %. Подробнее про выбор мощности инвертора можно узнать из материала «Как выбрать инвертор или ИБП с учетом пусковых токов и потребляемой мощности» или получить консультацию по бесплатному номеру, который размещен на нашем сайте.

После выбора инвертора напряжения по мощности, необходимо рассчитать, каким будет потребление тока от бортовой сети автомобиля, т.е. потребление от аккумулятора и генератора. Возьмем для примера инвертор напряжения СибВольт 1512, как наиболее подходящий по характеристикам и защитам для применения в автомобиле.

КПД инвертора напряжения СибВольт 1512, при номинальном напряжении питания, составляет 90 % (0,9 в относительных единицах для расчета).

Возьмем, для примера, среднее значение напряжения бортовой сети при заведенном двигателе – 13,5 В. Ток потребления инвертора от бортовой сети 12 В составит:

Для чего нужно знать ток потребления от бортовой сети 12 В? Во-первых, необходимо понять, сможет ли штатный генератор автомобиля выдать такой ток и не выйти из строя; во-вторых, достаточно ли мощности генератора, чтобы при включенном инверторе напряжения, генератор заряжал еще и аккумуляторную батарею; в-третьих, понять, достаточно ли сечения штатных проводов, которые соединяют генератор и аккумуляторную батарею в автомобиле, чтобы пропустить такой ток.

Необходимо так же учесть, что при более низком напряжении бортовой сети, ток потребления будет больше, например в вышеописанном примере, при напряжении бортовой сети 11 В ток составит 121,2 А.

После выбора инвертора напряжения по мощности необходимо выбрать место установки. Что следует учесть? В связи с высоким током потребления и проблемами, которые с ним связаны, инвертор напряжения необходимо размещать как можно ближе к аккумуляторной батарее, для уменьшения сечения и длины проводов по цепи питания

12 В. Место установки должно быть защищено от воздействия пыли и влаги. Необходимо обеспечить достаточное пространство для нормальной циркуляции воздуха вокруг инвертора напряжения, для его нормального охлаждения.

Как правильно подключить инвертор напряжения?

Инвертор напряжения необходимо подключать через предохранитель, номинал необходимо выбрать с 15 – 20 % запасом, чтобы предохранитель ложно не срабатывал от пусковых токов. Предохранитель необходим для защиты бортовой сети на случай короткого замыкания в проводе питания инвертора напряжения. Предохранитель необходимо располагать как можно ближе к аккумуляторной батарее.

Далее необходимо выбрать сечение входного кабеля по цепи питания 12 В. Для простоты можно воспользоваться готовой таблицей из просторов интернета, в которой приведены рекомендации по выбору сечения провода, в зависимости от падения напряжения на нем при определённом токе.


Рассмотрим пример: если Ваш расчетный ток 100 А, длина кабеля 3 м.

По таблице получается сечение провода должно быть от 35 до 50 мм². Что выбрать? Так как в автомобиле кабель укладывается, как правило, в закрытом пространстве по салону автомобиля, то лучше отдать предпочтение кабелю с большим сечением.

Важно понимать, что чем меньше сечение провода, тем выше его нагрев (может вызвать короткое замыкание и пожар) и больше падение напряжения (может вызвать отключение инвертора по низкому входному напряжению).

В заключении необходимо отметить, что при запуске двигателя автомобиля (работе стартера) в бортовой сети автомобиля могут быть всплески напряжения, связанные с большими токами и индуктивностью бортовой сети автомобиля, поэтому необходимо подключать инвертор напряжения непосредственно к аккумуляторной батарее, как плюсовую шину, так и минусовую, чтобы уменьшить негативное влияние всплесков напряжения.

Необходимо всегда помнить, что при незаведенном двигателе, инвертор напряжения расходует энергию аккумуляторной батареи.

Разряженной аккумуляторной батареи может не хватить для запуска автомобиля!

Во время запуска двигателя инвертор напряжения необходимо отключать, чтобы уменьшить нагрузку на аккумуляторную батарею и уберечь ее от выхода из строя.

Возможная схема подключения инвертора в автомобиль:


Перейти в каталог АВР, соединительного оборудования,  защитного оборудования и автомобильных инверторов

Неисправность преобразователя напряжения ➔ Почему плохо запускается инвертор при нормальном напряжении? ✮ Newet.ru

Одной из распространенных причин выхода из строя различного электрооборудования является неисправность преобразователя напряжения. Также проблемы с этим устройством отрицательно сказываются на стабильности и эффективности подключенной к нему аппаратуры. В этой статье мы рассмотрим основные поломки преобразователей напряжения DC/AC (инверторов), возможные причины их возникновения и способы устранения.

Назначение и принцип работы инверторов

Преобразователи напряжения DC/AC предназначены для преобразования постоянного напряжения в переменное — например 12 вольт DC в 220 вольт АС. Они используются в системах бесперебойного питания, на транспорте, в системах кондиционирования воздуха, сварочном оборудовании, АСУ ТП, телекоммуникационных и информационных технологиях.

Инвертор работает по следующему принципу:

  1. Постоянное напряжения от аккумулятора или другого источника подается на вход устройства.
  2. С помощью силовых ключей (транзисторов или тиристоров) производится периодическое подключение источника электропитания к цепи нагрузки. При этом происходит чередование полярности для формирования переменного напряжения.
  3. Управление частотой переключения силовых ключей, а также их синхронизация выполняется контроллером. Регулировка выходного напряжения в зависимости от изменения нагрузки осуществляется с помощью широтно-импульсной модуляции.
  4. Фильтры обеспечивают сглаживание ступенчатой формы выходного сигнала и формирование чистой синусоиды, необходимой для питания чувствительного электрооборудования.

Типовые проблемы с преобразователями напряжения

Основные неисправности преобразователя напряжения:

  • Отсутствие выходного тока при подаче питания на вход. Часто эта проблема связана с нарушением целостности электроцепи или перегоранием предохранителя. Также ее может вызвать неправильная полярность, срабатывание тепловой защиты или перегрузка.
  • Выходные характеристики не отвечают устанавливаемым значениям. Этот признак может быть связан с поломкой силового блока, потерями на контактных зажимах.
  • Частое отключение инвертора в процессе работы. Обычно оно связано с перегревом компонентов или коротким замыканием в цепи, из-за которого система защиты отключает устройство.
  • Нестабильное напряжение, неправильная форма выходного сигнала. Может вызываться загрязнением или запылением преобразователя, неисправностью транзисторов или силового трансформатора.
  • Перегрев. Его причиной также часто становится большое количество пыли, ухудшающей охлаждение компонентов. В ряде случаев он вызывается выходом из строя охлаждающих вентиляторов. Перегрев является распространенной причиной того, почему плохо запускается инвертор при нормальном напряжении.
  • Фон при питании аудиоаппаратуры от инвертора. Он может быть связан с неправильной полярностью (перевернутой вилкой сетевого провода при включении оборудования в розетку преобразователя), близким расположением питающих кабелей и аудиокабелей, плохим заземлением аудиоустройства.
  • Некоторые приборы не работают при подключении к инвертору. Эта проблема может быть вызвана высокими пусковыми токами. Повышенная потребляемая мощность оборудования в момент включения вызывает снижение выходного напряжения преобразователя. Также данная перегрузка может привести к поломке инвертора.

Неисправность преобразователя напряжения часто возникает из-за использования не подходящих проводов (например, алюминиевых вместо медных). Многие модели инверторов чувствительны к питания. Они рассчитаны на работу только от аккумуляторных батарей или стабилизированных источников электропитания. Такие устройства нельзя подключать к солнечным панелям или бензогенераторам. Кроме того, к основным причинам поломки преобразователей относится неправильное подключение, настройка и эксплуатация, несвоевременное обслуживание. Важно помнить, что основная масса инверторов не рассчитана на длительную работу в режиме максимальных нагрузок.

Ремонт преобразователей напряжения

Ремонт преобразователей напряжения в основном предусматривает замену перегоревших или неисправных компонентов. Чаще всего из строя выходят силовые транзисторы, предохранители, диоды, трансформаторы. Многие модели инверторов выполнены из отдельных модулей. В случае поломки таких устройств обычно меняют весь неисправный блок целиком, так как покомпонентный замена бывает нецелесообразной.

При ремонте инверторов нужно учесть следующие моменты:

  • При замене перегоревших деталей очень важно правильно подобрать подходящий элемент. Основная сложность заключается в выборе аналогов транзисторов и трансформаторов при отсутствии оригинальных компонентов. Остальные элементы электросхемы — например, резисторы, конденсаторы или диоды — не имеют конструктивных особенностей, поэтому можно использовать любые доступные детали, подходящие по напряжению, мощности и номиналу.
  • При замене мощных транзисторов необходимо монтировать их на радиаторы с предварительным нанесением термопасты. В противном случае будет происходить перегрев силового ключа и быстрый выход его из строя.
  • Чтобы предотвратить возникновение многих неисправностей преобразователя напряжения, можно использовать дополнительные устройства и схемы защиты. В большинстве современных промышленных инверторов такие системы заложены в конструкцию устройства. Но некоторые производители не используют защитные схемы с целью удешевления аппарата.
  • Эффективность ремонта преобразователей напряжения во многом зависит от правильной диагностики. Желательно протестировать каждый элемент и участок цепи, чтобы точно определить причину поломки и не допустить ее повторение в будущем.

Итоги

Мы рассмотрели основные поломки инверторов и способы их устранения. Важно помнить, что для минимизации риска возникновения неисправности преобразователя напряжения следует соблюдать требования завода-изготовителя по подключению, условиям эксплуатации и обслуживанию устройства.

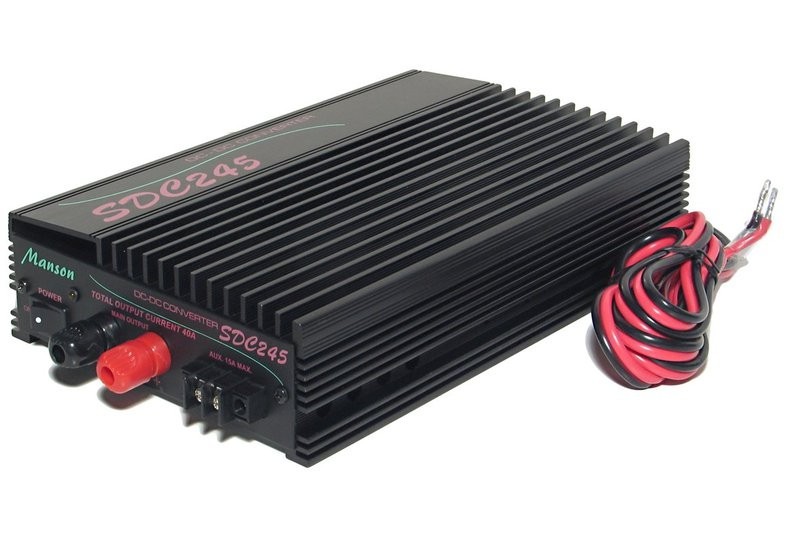

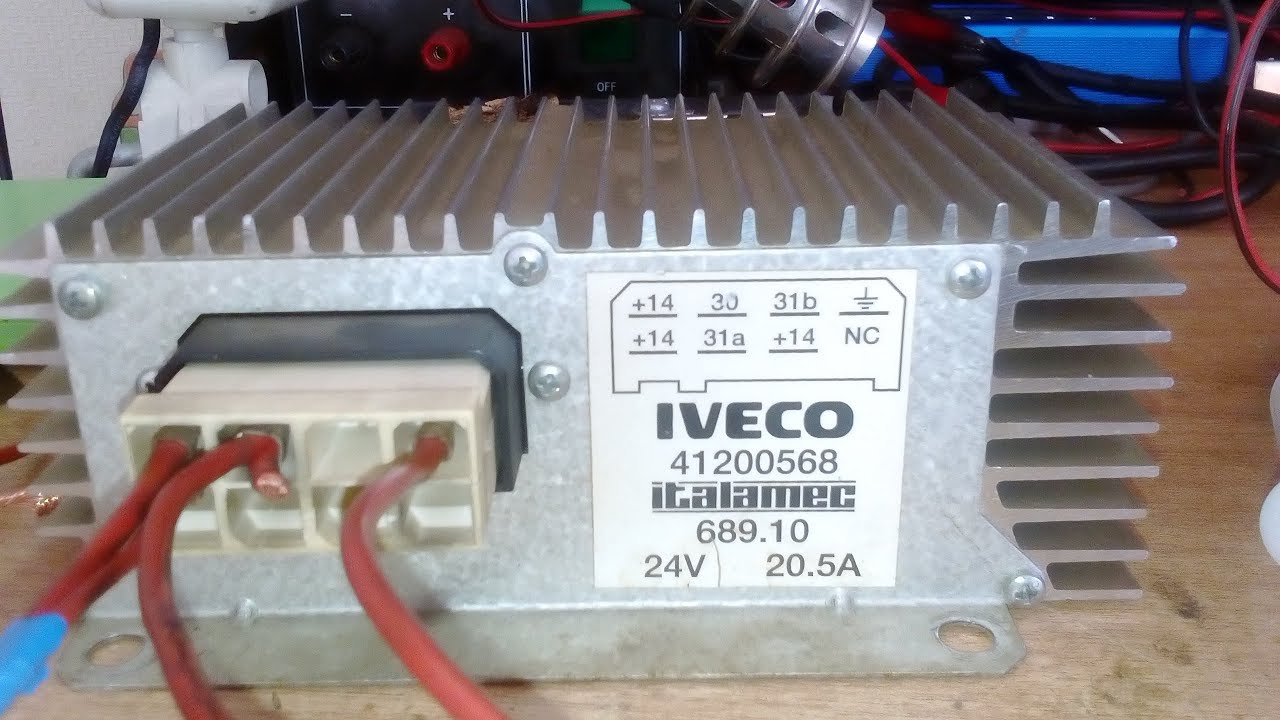

Преобразователь 24/12 (40А) Калуга

Конвертер 24/12V (40A) предназначен для питания аппаратуры, рассчитанной на входное напряжение 12 В, от автомобильной или транспортной бортовой сети с номинальным напряжением 24 В. Максимальная величина тока - 40 А. Данная модель хорошо справляется с нагревом благодаря алюминиевому радиатору, который помогает отводу высокой температуры. Установку рекомендуется производить при отключенной аккумуляторной батарее.

Понижающий преобразователь стабилизированного напряжения 24/12V (40A) предназначен для питания усилителя мощности радиочастотного диапазона и другой аппаратуры, рассчитанной на номинальное входное напряжение 12 В, от бортовой сети автомобиля с номинальным напряжением 24 Вольта. Источник питания 24/12V (40A) - самый мощный преобразователь в линейке конвертеров напряжения. Максимальная выходная долговременная мощность свыше 400 Вт. Высокие потребительские качества преобразователя обеспечиваются с помощью адаптивного принудительного охлаждения.

Импульсный преобразователь напряжения 24/12V (40A) служит для преобразования напряжения 20-30 В в напряжение 12-14 В и предназначен для автомобилей с номинальным напряжением бортовой сети 24 В. Данное устройство позволяет использовать приборы, предназначенные для сети 12 Вольт, в автомобилях с напряжением сети 24 Вольта. Преобразователь 24/12V (40A) имеет защиту от короткого замыкания и перегрузок.

Мощный конвертор 24/12V (40A) преобразует входящее постоянное напряжение электрической сети автотранспорта от 20 до 32 Вольт, в постоянный ток напряжением 13.5 В. Импульсный преобразователь 24/12V (40A) способен при кратковременном режиме работы выдерживать максимальный ток нагрузки 40 Ампер. Адаптеры понижающие 24/12V (40A) используются для подключения раций и других приборов и устройств, требующих для своей работы напряжение питания 12 Вольт, к бортовому питанию грузового автомобиля (24 Вольта), катера и других транспортных средств, в которых используется другое напряжение питания. Импульсный блок стабилизированного тока 24/12V (40A) обеспечивает защиту оконечных устройств от перенапряжения.

Функции импульсного преобразователя 24/12V (40A)
защита от короткого замыкания
защита от перепада напряжения на выходе

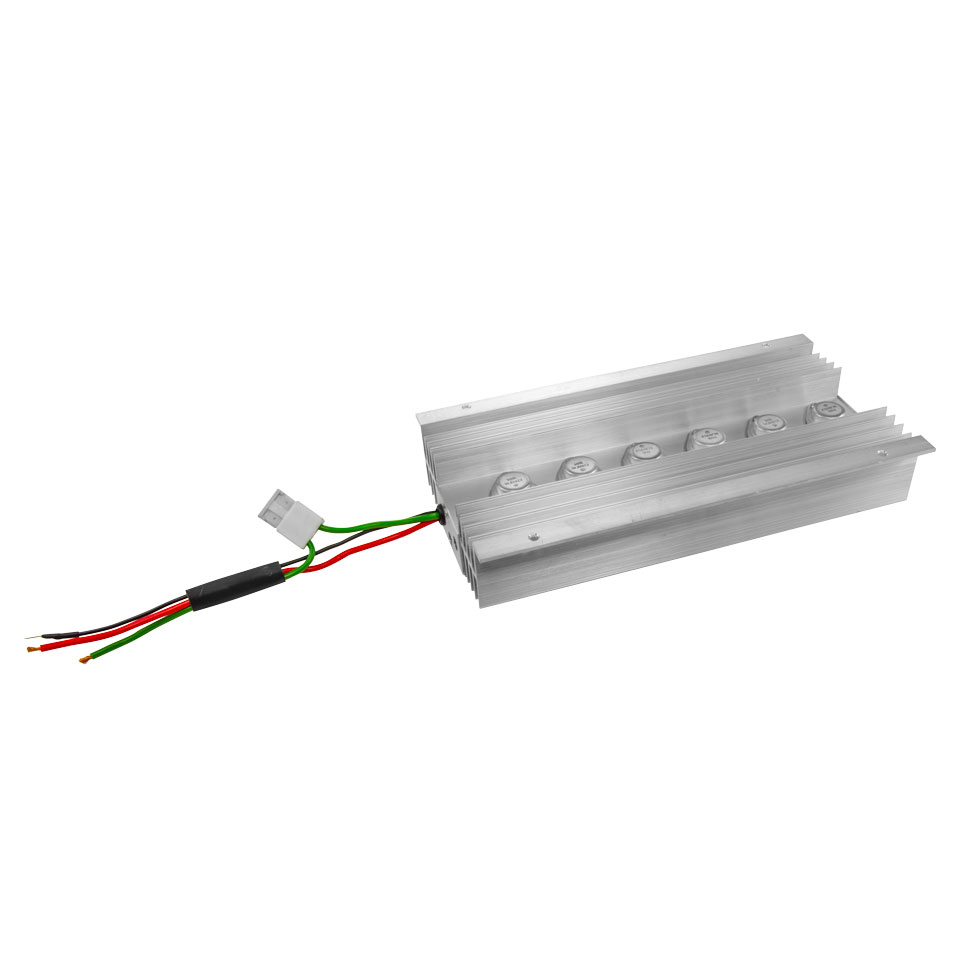

Конвертер (24/12) 21.3759-07 предназначен для подключения бытовых автомобильных приборов и другой аппаратуры с напряжением питания 12В к бортовой сети грузовых автомобилей и автобусов.
Применяется на транспортных средствах (ТС) любой марки с напряжением бортовой сети 24В.
Конвертер собран на алюминиевом радиаторе, обеспечивающем надежный отвод тепла. Схема конвертера имеет защиту от короткого замыкания и превышения напряжения на выходе.
В комплект поставки входит набор для монтажа и коммутации.

Характеристики
Напряжение на входе, В 24
Напряжение на выходе, В 12
Импульсный выходной ток, А 40
Номинальный выходной ток, А 24
Максимальная выходная мощность, Вт 320
Габаритные размеры, мм 340х145х50
Масса, г 1650

Рекомендации по монтажу:
Установку конвертера производить при отключенной аккумуляторной батарее.
1. Прибор установить вертикально на металлическом основании в защищенном от влаги месте салона ТС, обеспечив свободную циркуляцию воздуха, и надежно закрепить.
2. Вывод «24В» конвертера соединить проводом (сечением не менее 2,5мм²) с выводом «+» ТС.
3. Вывод «12В» конвертера соединить проводом (сечением не менее 2,5мм²) с выводом «+» потребителя.
4. Выводы «-» потребителя и «-» конвертера надежно соединить с «массой» ТС.

Преобразователи напряжения, инверторы, повышающие / понижающие.

Преобразователь электрической энергии — это электротехническое устройство, предназначение которого преобразовывать параметры электрической энергии (напряжения, частоты, числа фаз, формы сигнала). Для реализации преобразователей широко используются полупроводниковые приборы, так как они обеспечивают высокий КПД.

Так, например, различают автомобильные преобразователи напряжения 12 → 220 В, что означает, что они преобразовывают напряжение 12 Вольт в эффективное напряжение 220 Вольт. Такие преобразователи часто называют "инвертором", так как они преобразуют постоянный ток 12В бортовой сети автомобиля в переменный 220В. Такой преобразователь напряжения позволит использовать почти любые бытовые приборы (например фен, утюг, ноутбук, мобильный телефон и т.д.) при отсутствии сети 220В. Это сильно облегчает автомобильные путешествия и позволяет не отказываться от привычного всем комфорта, например в походных условиях.

Компактные размеры, простота использования и небольшой вес позволяют всегда иметь преобразователь напряжения под рукой.

Преобразователи напряжения защищены от короткого замыкания, перегрева и перегрузок.

    С помощью преобразователя напряжения Вы сможете питать и маломощную аппаратуру, (ноутбуки, телевизоры и т.д.), любой бытовой прибор, рассчитанный на напряжение 220 В,  в любом месте (на стоянке, на даче, в дороге). То есть автомобильный инвертор вырабатывает переменный ток, благодаря чему к нему можно подключать самые разнообразные электроприборы работающие от бытовой сети переменного тока.

Диапазон преобразователей напряжения 12 220 В очень широк: начиная от моделей (50 W) и заканчивая преобразователями напряжения на 1500 Вт.

    Для  грузовых  автомобилей  рабочее напряжение бортовой сети которых рассчитано  на 24 Вольта,  или  для аккумуляторов на  24 Вольта, мы  также предлагаем  преобразователи  напряжения,  рассчитанные  на  входное напряжение  24 Вольта.

Мощные инверторы могут питать разнообразные устройства, будь то компьютер или ноутбук, или холодильник или СВЧ-печь. К ним относятся преобразователи напряжения 450 В, преобразователи напряжения 900 В, преобразователи напряжения 1500 В.

Не гонитесь за высокой мощностью автомобильного инвертора, если Вы намерены подключать к нему только небольшие бытовые приборы.

Преобразователь напряжения купить Вы можете на сайте нашего фирменного Интернет-магазина «НПП Орион».


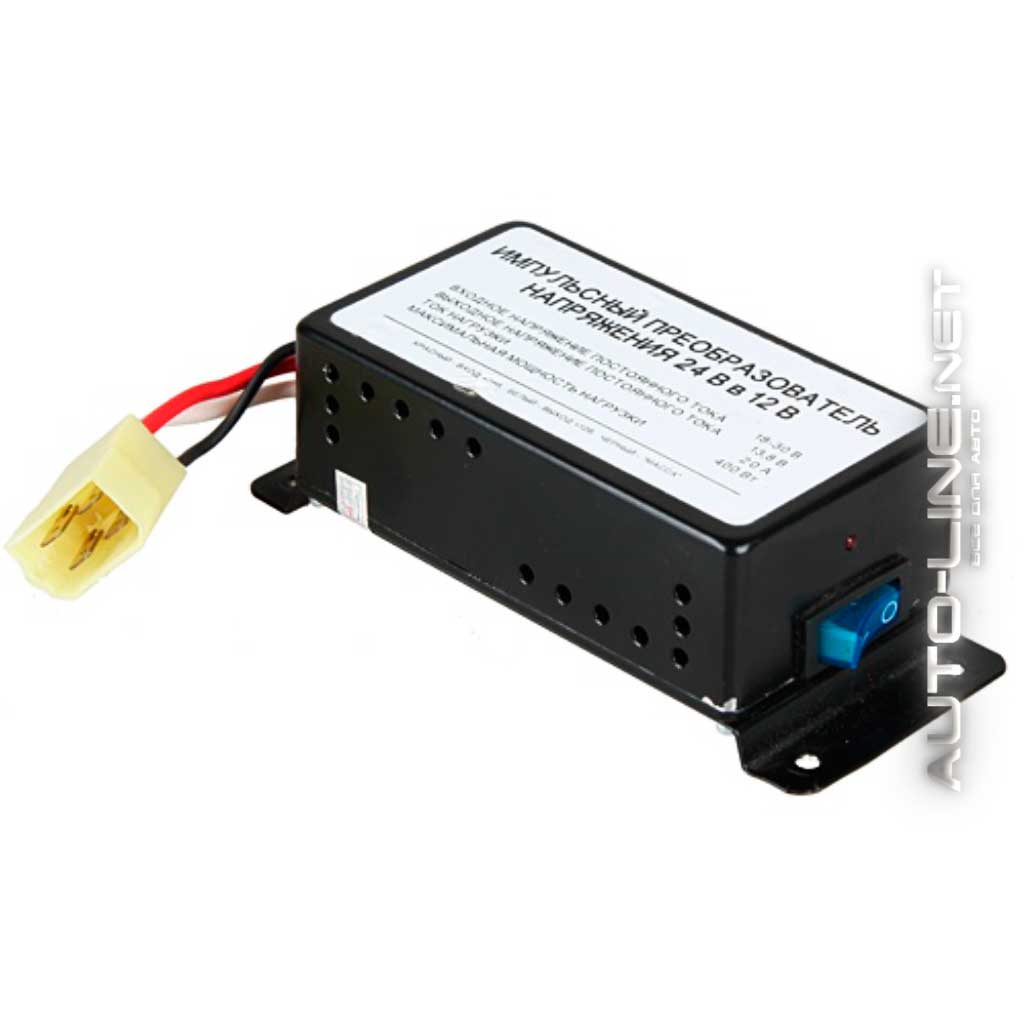

Преобразователь напряжения S4005 24 в 12 вольт

Описание

Импульсный преобразователь напряжения преобразует бортовое напряжение 24В в 12В. Необходимо для грузовиков, автобусов, теплоходов, самолетов с бортовым напряжением 24В для подключения приборов с входным напряжением 12В.

Это устройство открывает удивмтельный мир автоаксессуаров для водителей грузовых машин, автобусов и других крупных машин, где напряжение бортовой сети составляет 24V.

В обычных легковых автомобилях напряжение составляет 12V, что позволяет их обладателям пользоваться любыми автомобильными аксессуарами и устройствами, так как любой автомобильный прибор рассчитан именно на такое напряжение.

Водители грузовых машин не имели бы возможности воспользоваться ни чайником, ни холодильником, ни пылесосом, если бы не уникальный преобразователь напряжения, который адаптирует напряжение бортовой сети крупного грузового автомобиля до необходимых 12V.

Преобразователь питания станет для Вас верным помощником, с которым возможно использование любого автомобильного устройства - это и мини-холодильник, и ТВ, магнитола и многие другие. В такой ситуации следует лишь подключить устройство по средствам стандартного адаптера питания 12V к преобразователю питания 24-12 и после чего подсоединить к бортовой сети 24V Вашего грузового автомобиля - проблема решена! Именно поэтому, преобразователь питания должен быть у каждого водителя крупного грузового автомобиля или автобуса.

Т.к. преобразователь импульсный, то он имеет максимальный КПД, надежность и минимальную массу.

Какие устройства можно подключить, благодаря преобразователю напряжения?

Преобразователь напряжения автомобильный предназначен для преобразования напряжения бортовой сети грузового автомобиля (или автобуса) 24В в постоянное напряжение 12В для питания дополнительных устройств:

• аудио-видео техники;
• холодильника;
• радиостанции;
• GPS-навигатора;
• переносной лампы;
• прикуривателя;
• зарядного устройства сотового телефона;
• прочих потребителей, рассчитанных на питание от сети 12В постоянного тока.

Преобразователь напряжения поставляется в комплекте с соединительными кабелями, предохранителями, выключателем и разъемами для подключения потребителей.
Выключатель “12В” позволяет включать и выключать преобразователь напряжения. На выключателе имеется световая индикация включения напряжения 12В.
Подключение прикуривателя защищено отдельным предохранителем.
Преобразователь напряжения соответствует требованиям электромагнитной совместимости по ГОСТ 28751-90, а также имеет защиту от переполюсовки питающего напряжения (ГОСТ 52230).
Преобразователь напряжения по условиям эксплуатации относится к изделиям категории 2 и выпускается в климатическом исполнении "О" по ГОСТ 15150

Техническая характеристика преобразователя напряжения S4005

Входное напряжение питания, постоянное  18 … 32В
Выходное напряжение  12,6В ±0,2В
Номинальный суммарный выходной ток, не менее  15А
Максимальный суммарный выходной ток
(в режиме 5 мин. нагрузка / 5 мин. пауза), не более 25А
Амплитуда пульсаций выходного напряжения, не более  20мВ
К.П.Д. преобразователя, не менее  93%
Защита от перегрузки по току  Есть
Защита от короткого замыкания выхода  Есть
Защита от подключения обратной полярности 24В  Есть
Защита от превышения выходного напряжения  Есть
Рабочий диапазон температур  -40…+60 град. С
Класс защиты  IP 4X
Габариты  120 х 80 х 40 мм
Вес  300г
Материал корпуса  ПА6

КОМПЛЕКТ ПОСТАВКИ ПРЕОБРАЗОВАТЕЛЯ НАПРЯЖЕНИЯ S4005

Преобразователь напряжения S4005 1шт.
Соединительный кабель 1шт.
Выключатель питания 1шт.
Фиксатор выключателя питания 1шт.
Корпус разъема двухконтактный 3шт
Клеммы для разъема 6шт.
Предохранители 15А 2шт.
Упаковочная коробка 1шт.
Паспорт 1шт.


Производство продукции официально сертифицировано по стандарту ISO 9001-2011.

Продукция поставляется на конвейер завода ПАЗ.

Как из 12 вольт получить 24 вольта

Преобразователь напряжения пригодиться во многих случаях. Во-первых, этот прибор пригодится для получения напряжения 28 В, при питании коммутатора ADC гигабайтного Интернета, а также при подключении блока Macintosh G4s от стандартного блока питания компьютера ATX. Да ещё есть много случаев, когда вам пригодится отличное от стандартного напряжение.

Возможно даже вам потребуется подключить электрооборудование на 12 В к сети туристического прицепа или мотоцикла на 6 В. Также вы можете применить преобразователь для питания компьютерного кулера от 24 В, когда недостаточно обычной скорости вращения вентилятора от 12 В. В каких случаях нужно повысить скорость вращения кулера, вы можете узнать из других статей. Особенно нелишне будет прочесть рассказ о том, как собрать самодельный, мощный обогреватель для автомобиля.

Предложенная схема преобразователя напряжения используется для питания флуоресцентной лампы в планшетном сканнере.

Пояснения к схеме.

Трансформатор необходимо собрать на ферритовом сердечнике. Преобразователь отлично будет работать на тороидальном сердечнике диаметром 30 мм, который похож на миниатюрный пончик. Если использовать броневой ферритовый магнитопровод, то преобразователь будет работать тоже. К тому же, состоящий из двух Ш-образных половинок сердечник легче найти, и наматывать проволоку на него легче. Броневой ферритовый магнитопровод можно найти, например: в поломанном компьютерном блоке питания, в цоколе сгоревшей компактной люминесцентной лампы (КЛЛ или экономлампе).

Обмоточной проволоки на сердечник трансформатора придётся мотать совсем не много, поэтому витки можно намотать даже тонким проводом в поливиниловой изоляции. Первичная обмотка повышающего трансформатора состоит всего лишь из 4 витков, две вторичные обмотки наматываются из 13 витков каждая.

Не ошибитесь, и соберите трансформатор правильно. Первичная обмотка наматывается в противоположном направлении, чем вторичные обмотки, которые намотаны в одном направлении. Начало одной вторичной обмотки соединено с концом другой. На схеме, точками возле «спиралек», обозначены начала обмоток трансформатора.

Транзисторы нужны для ключей преобразователя биполярные. Так как, для выше названных целей применения нашего преобразователя, ток на выходе не может превысить 500 мА, то можно использовать распространённые транзисторы: 2N3904, 2N4401, PN2222, MPS2222, C945, NTE123AP. Если вы собираетесь запустить от преобразователя плазменный монитор, тогда нужно взять два транзистора помощнее, такие как D965, которые устанавливаются в фотовспышку фотоаппарата. Если же вам нужно подключить к преобразователю нагрузку мощностью более 5 А, тогда устанавливайте ключи на составных транзисторах, например TIP120 или TIP3055. Но тогда не забудьте поменять диоды в схеме, на такие которые выдержат токи свыше 10 А, а сами транзисторы уже понадобиться закрепить на радиаторы.

Диоды устанавливайте не любые, которые найдёте, а те которые могут закрываться при обратной полярности тока за время 35 наносекунд, и меньше. Отлично, по этому показателю, для преобразователя подходят диоды 1N914 и 1N4148, но они выдерживают прямой ток не более 4 А. При подключении к преобразователю нагрузки более низкоомной, чем кулер, нужно поставить выпрямители SUF30J, UF510, UF540, которые могут работать при токах 15 – 20 А.

Конденсаторы можно выбрать с изоляционной обкладкой, как из полиэстера, так и из полипропилена. Конденсаторы на 100 пФ и 470 пФ не электролитические, а неполярные, они нужны для фильтрации высоких частот. Конденсатор на выходе, имеющий ёмкость 1,5 мФ, является электролитическим. По напряжению конденсаторы выбирайте в два раза больше, того напряжения, что действует в цепи.

Катушка нужна на величину индуктивности около 1 мГн. Таких катушек полно в радио- и телеаппаратуре, а также в тех же экономлампах.

Резисторы обязательно выбирайте по мощности с запасом. Оптимально для данной схемы подходят резисторы по 0,5 Вт. При увеличении выходного напряжения вдвое, необходимо также и сопротивление резисторов увеличивать вдвое.

Как ранее упоминалось, приведённая схема в первую очередь предназначена для питания компьютерного вентилятора завышенным вдвое входным напряжением. А вы можете, изменив соотношение витков на трансформаторе, изменять входное напряжение и в других пределах. В этом вам поможет умная голова, и умелые руки.

Преобразователи напряжения (инверторы) 12/24 В в 220 В.

Мощность от 100 до 1000Вт.
Собственное производство. Гарантия на инверторы 5 лет.

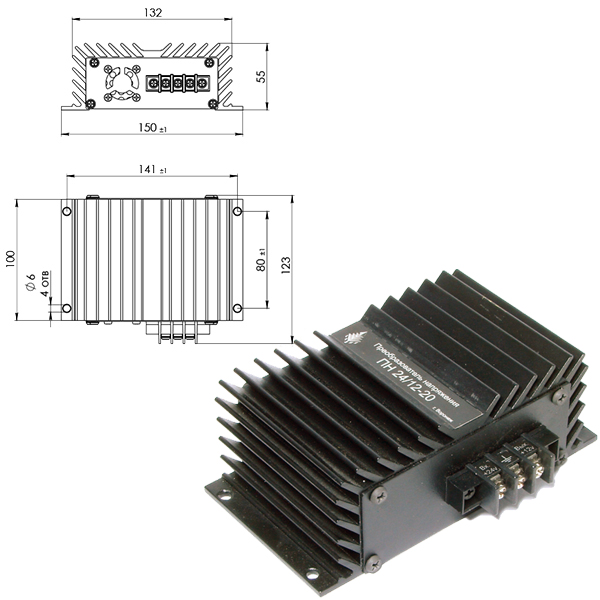

Преобразователи напряжения 12 в 24В и 24 в 12В

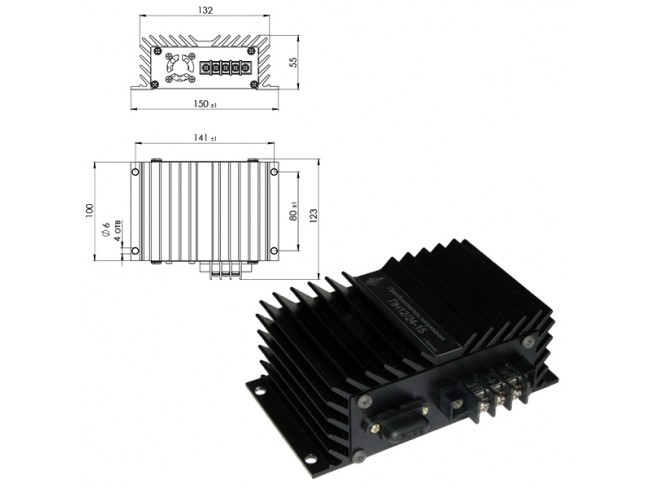

Для таких случаев мы предлагаем преобразователь напряжения ПН12/24-150 , обеспечивающий получение стабилизированного напряжения 24В от автомобильного аккумулятора 12В. Этот преобразователь имеет номинальную выходную мощность 100Вт (выходной ток 4,2А) и максимальную 150Вт (выходной ток 6,3А). Подробное описание и электрическую схему преобразователя ПН12/24-150 смотрите на нашем сайте radio-nn.ru

Также мы предлагаем универсальные преобразователи ПН12/24/220 - 400 и ПН24/12/220-400, имеющие два выходных напряжения: постоянное 12В (24В) и переменное 220В 50Гц. Эти преобразователи построены на базе выпускаемых нашим предприятием преобразователей напряжения ПН12/220-400 и ПН24/220-400. При сохранении своей основной функции, получения переменного напряжения 220В, в преобразователь добавляется дополнительный выход постоянного напряжения 12В (24В). Мощность нагрузки по дополнительному выходу равна номинальной мощности преобразователя. Естественно, что суммарная мощность при работе обоих выходов не должна превышать номинальную.

Рассмотрим схему получения в преобразователе дополнительных выходных напряжений. Наиболее просто решается задача преобразования постоянного напряжения 12В в 24В.

Преобразователи напряжения 12В в 24В

Так как в подавляющем большинстве случаев 12-вольтовые инверторы построены по полумостовой схеме (см. раздел "Основные типы преобразователей напряжения "), то в этом случае достаточно заменить в выходном каскаде диоды FR207 на более мощные и увеличить емкость злектролитического конденсатора до 2000-4000 мкФ на напряжение 35-50В. Фрагмент электрической принципиальной схемы инвертора с этими элементами показан на рис.1.


Выходной каскад преобразователя напряжения ПН 12/200-300

Так как форма выходного сигнала преобразователя напряжения прямоугольная, то больших значений емкости не требуется. В качестве мощных выпрямительных диодов удобно использовать КД206, так как у них катод соединён с корпусом, и следовательно, их можно установить без изоляции на радиаторы мощных выходных транзисторов. В зависимости от требуемого максимального тока по выходу 24В устанавливаются параллельно один или два диода в каждое плечо мостовой схемы. С целью снижения потерь можно использовать диоды Шоттки, например, SR510 (5А, 100В) или диодные сборки с общим катодом SB16100CT (16A 100В).

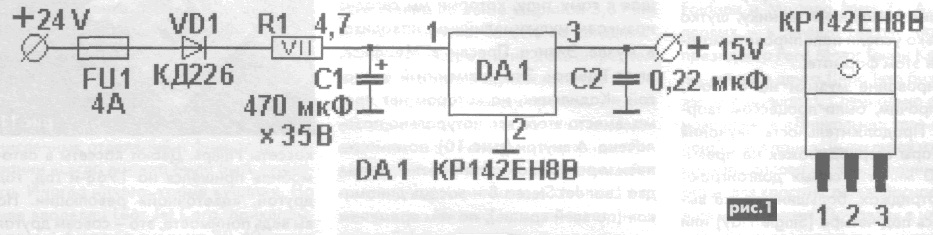

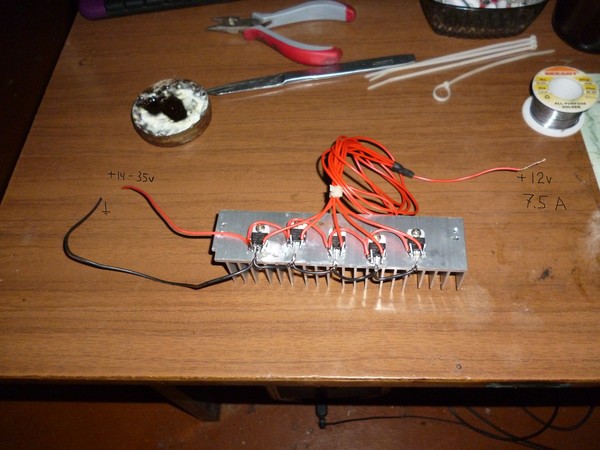

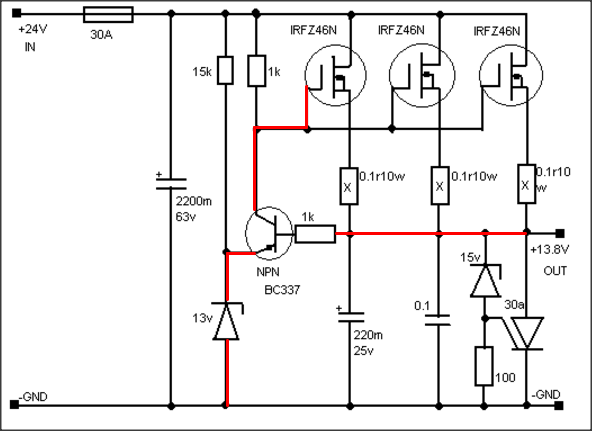

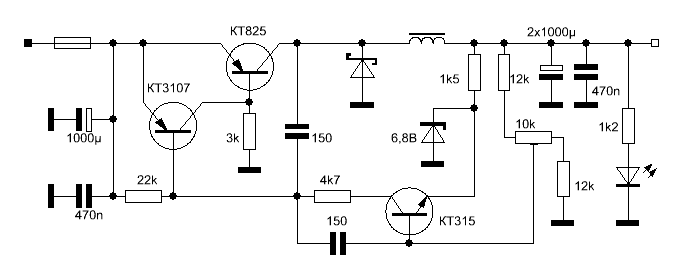

Преобразователи напряжения 24В в 12В

Для преобразования постоянного напряжения 24В в 12В в трансформаторе приходится делать дополнительную обмотку, напряжение с которой выпрямляется и фильтруется. Конечно, это не так удобно, как в предыдущем случае, поэтому иногда проще применить отдельный адаптер 24/12В. Такие устройства в большом ассортименте выпускаются промышленностью и достаточно дешевы. Строятся они по принципу линейного (параметрического) или импульсного источника питания. (Подробнее см. "

Недавно мы рассматривали устройство понижающее напряжение с 24 до 12 вольт, а теперь изучим повышающий преобразователь 12-24 В. Этот DC-DC преобразователь собран на основе специализированной микросхемы LM2585 производства Texas Instruments. Схема понадобилась для использования в авто (в частности для зарядки ноутбука на 20 В) и была выбрана за предельную простоту, требующую минимального числа внешних компонентов. Элемент переключения - транзистор, интегрирован внутрь регулятора, и способен выдерживать максимальный ток 3А и 60V напряжения. Частота переключения определяется параметрами внутреннего генератора и зафиксирована на 100 кГц. Дополнительные функции - схема плавного пуска, чтобы устранить скачки тока во время пуска и внутреннее ограничение тока. Поддержание точности выходного напряжения составляет 4% в зависимости от нагрузки. Схема преобразователя 12-24 В

Технические характеристики преобразователя

  • Vin 10-15V DC
  • Vout 24V
  • Iout 1А
  • частота 100 кГц
  • Вообще сама микросхема обладает более широким диапазоном напряжений и токов. Входное напряжение 4-40 В, выходное до 60 вольт, а предельный ток 3 ампера. Более подробно изучайте в даташите на LM2585.

    Входные конденсаторе и диоде должны располагаться достаточно близко к регулятору, чтобы свести к минимуму индуктивности. Элементы IC1, L1, D1, C1, C2, C5, C6 - основные части, используемые в преобразователе напряжения. Конденсатор С3 при монтаже должен располагаться как можно ближе к IC1. Конденсаторы выбирайте типа low ESR с низким сопротивлением постоянному току.

    При максимальной выходной мощности, заметна значительная выработка тепла, по этой причине микросхема монтируется непосредственно на общей земле платы. Графики работы инвертора

    Последний график показывает пульсации выходного напряжения и тока индуктивности. Мы видим, что пульсации выходного напряжения составляет около 0,6 Vpp и пиковый ток 2,4 А. Дроссель в конструкции использован на 5 A постоянного тока, поэтому он может легко выдержать такой ток и без особого нагрева катушки.

    Преобразователь / трансформатор 24 В в 12 В для самолетов: Электроника


    Цена: 21 доллар.95 + Без залога за импорт и $ 14,03 за доставку в Российскую Федерацию Подробности
    • Убедитесь, что это подходит введя номер вашей модели.
    • Преобразователь 24 вольт в 12 вольт
    • понижающий трансформатор
    • весит 2 унции
    • потребляемый ток до 5 ампер

    Преобразователи постоянного / постоянного тока 24 в 12 В 60 Вт и 120 Вт, пиковое значение 10 и 15 А, 24 В / 12 В.


    Это регулируемые импульсные преобразователи мощности, рассчитанные на использование 12 вольтовое оборудование в 24-вольтовых транспортных средствах. Это привлекательные, надежные, прочные Преобразователи DC / DC подходят для вилочных погрузчиков, внедорожников, строительства и отдыха. оборудование. Те, которые указаны как «принудительное воздушное охлаждение», должны быть защищены. от воды, брызг и пыли, которые могут попасть в блок питания.
    Пик 15 А
    Преобразователь постоянного тока в постоянный
    Пиковое значение 10 А
    Преобразователь постоянного тока в постоянный
    PST-D24 / 12-150
    Количество 1-10 65 долларов США.50
    11-100 49,25 долл. США
    101-500 33,75 $
    500+ 31,50 $
    PST-D24 / 12-100
    Количество 1-10 $ 38,50
    11-100 $ 33,75
    101-500 20,48 $
    500+ 18,80 $

    PST-D24 / 12-100 и -150 Замечания по применению

    Описание работы:

    Этот преобразователь постоянного тока в постоянный имеет два источника питания. Главный из них - это 10 ампер, выход 13,8 В. Вторичный имеет низкотоковый выход на 12 Вольт.Целью вторичной цепи является включение устройств «дистанционного включения», которые для включения необходимо приложить 12 вольт к переключателю. Многим приложениям это не нужно выход. Белый выход 12 В не включится, если не будет отключен основной оранжевый вход. уже включен.

    Входные выводы:

    Вход имеет четыре вывода. Черный идет на шасси или батарею земля. Красный провод идет на плюс АКБ (+24 В). Белый входной провод это контрольный провод.Для включения агрегата белый провод необходимо подключить к +24 вольт. Это можно сделать, подключив его постоянно, или он может быть подключен через ключ зажигания автомобиля. Оранжевый провод также является проводом управления. Может быть подключен к +24 постоянно с помощью проводки или переключателя.

    Если малотоковый выход 12 В не требуется, оранжевый входной провод может быть отключен или подключен к входу белого провода.

    Выводы вывода

    Основные провода питания - белый и черный.Белый - +13,8 выход вольт, черный - земля. При необходимости оранжевый выход 12 В может быть используется в качестве источника питания дистанционного включения. Если не требуется, его следует завязать таким образом, чтобы не было недостатка в шасси.

    Приложения:

    Принадлежности для инвалидных колясок.

    Часто желательно запускать оборудование на 12 вольт от 24 вольт. инвалидное кресло. Например, портативный компьютер, автомобильный радиоприемник или насос для сиденья. это неразумно делать это, просто подключая одну из 12-вольтовых батарей.Это приводит к тому, что батареи выходят из равновесия, а затем во время зарядки один из аккумуляторов будет заряжен, а другой будет заряжены, что ограничивает срок службы батарей. Хорошее решение - использовать DC / DC. преобразователь для преобразования 24 вольт в 12 вольт.

    Гнездо автомобильного прикуривателя. Radio Shack, удобный источник питания 12 В для подключения преобразователя постоянного тока. вывод в.

    Для стационарной установки, например, для плавающего насоса с седлом, преобразователь постоянного тока может быть подключен непосредственно к насосу, благодаря чему оранжевый при необходимости соедините провод управления с переключателем.

    Монтаж:

    Преобразователь постоянного тока имеет монтажный фланец с четырьмя саморезами. винты в комплекте.


    Какой размер мне выбрать?

    Для определения вам потребуется сложить ватты всего оборудования и разделить на 13,8 вольт. Доступны образцы и розничная продажа для тех, кто указан как "в на складе ». Для остальных действуют минимальные объемы закупок.

    Это также известные как редукторы напряжения на 24 вольта и регуляторы напряжения.

    DC-DC Преобразователи 15 ампер Peak
    Преобразователь постоянного тока в постоянный
    В наличии
    10 ампер Peak
    Преобразователь постоянного тока в постоянный
    В наличии
    Номер детали ПСТ-Д24 / 12-150 ПСТ-Д24 / 12-100
    Входное напряжение с 18 до 28 В постоянного тока с 18 до 28 В постоянного тока
    Максимальный входной ток без нагрузки 100 мА 100 мА
    Выходное напряжение 13.8 В постоянного тока 13,8 В постоянного тока
    Регулировка выхода ± 3В ± 3В
    Максимальный выходной ток (с) 15 ампер 10 ампер
    Максимальная выходная мощность (10 минут) 200 Ватт 138 Ватт
    Максимальная выходная мощность (3 часа) 160 Вт
    (12 ампер)
    95 Вт
    (7 ампер)
    Максимальная выходная мощность (длительная) 140 Вт
    (10 ампер)
    70 Вт
    (5 ампер)
    Выход текущий предел?
    Тип выходного разъема Летающий приводит Летающий приводит
    КПД 85% 85%
    Линейное постановление ± 70 мВ ± 70 мВ
    Нормы нагрузки ± 1% ± 1%
    Частота переключения 25 кГц 25 кГц
    Выход пульсация шума 100 мВ rms 100 мВ rms
    Дистанционное включение / выключение
    Защита Повышенное напряжение, перегрузка по току, короткое замыкание, реверс Полярность, перегрузка Повышенное напряжение, перегрузка по току, короткое замыкание, реверс Полярность, перегрузка
    Размеры 115 х 150 х 43 40 х 115 х 43
    Масса 600 г 200 г
    Температура 0 до 40 ° C, повышение температуры на 25 градусов выше температуры окружающей среды при продолжительной работе на полной мощности
    Дополнительные функции Пассивное охлаждение Пассивное охлаждение
    Розничная цена (Позвоните, чтобы узнать Цена за объем) PST-D24 / 12-150
    1-10 61 доллар США.60
    11-100 46,46 долл. США
    101-500 31,80 долл. США
    500+ 29,80 долл. США
    PST-D24 / 12-100
    1-10 36,47 долл. США
    11-100 31,86 долл. США
    101-500 20,48 $
    500+ 18,80 $

    Преимущества:

    Недорогой сильноточный импульсный преобразователь постоянного тока в постоянный.

    Высокая эффективность.

    Отличная регулировка линии и нагрузки.

    Широкий диапазон входного напряжения.

    DC to DC Converter Учебное пособие


    Преобразователи постоянного тока преобразуют мощность от одного источника постоянного напряжения в другое постоянное напряжение, хотя иногда на выходе бывает такое же напряжение. Обычно это регулируемые устройства, принимающие возможно изменяющееся входное напряжение и обеспечение стабильного регулируемого выходного напряжения до до предела расчетного тока (силы тока). Блоки переключения режимов полагаются на микропроцессоры. для высокого коэффициента полезного действия, а также меньших потерь и тепла.Конвертеры обычно используются для обеспечения электрической шумоизоляции или преобразования напряжения, или обеспечения стабильный уровень напряжения для чувствительного к напряжению оборудования. Преобразователи постоянного тока доступны для повышающих и понижающих приложений, а также изолированных и неизолированных конструкций.

    Устройства переключения режимов, которые ChargingChargers.com предлагает, имеют преимущества по сравнению с линейными. конструкции. Эффективность переключения может быть выше, чем у линейного блока, что приводит к меньшему потери энергии при передаче, что означает меньшее количество тепла, меньшие компоненты и меньшее вопросы терморегулирования.Линейные типы могут использоваться в интегрированных конструкциях (встроенных в), и может быть дешевле в этом приложении, но режим переключения почти полностью заменены линейные блоки питания в большинстве ситуаций.

    Понижающие преобразователи постоянного тока

    Понижающие преобразователи постоянного тока в постоянный называются понижающими преобразователями. Типичный пример: быть преобразователем 24 в 12 вольт, имеющим диапазон входного постоянного напряжения от 20 до 30 вольт постоянного тока, а на выходе 13.8 вольт постоянного тока (В постоянного тока) при, скажем, 12 ампер (максимум). Вход Напряжение может быть просто некоторым доступным системным напряжением в этом диапазоне или 24-вольтовой батареей. система с колебаниями напряжения из-за степени заряда аккумулятора. Выход регулируется микропроцессором при 13,8 В постоянного тока в этом случае, что является типичным напряжением холостого хода для система батарей 12 вольт постоянного тока и обычно приемлемый вход для устройства «12 вольт постоянного тока».


    Некоторые примеры соотношений напряжений
    24
    ВХОД ВЫХОД
    9 - 18 В постоянного тока 12.5 В постоянного тока
    20-35 В постоянного тока 12,5 В постоянного тока
    30-60 В постоянного тока 12,5 В постоянного тока
    60-120 В постоянного тока 12,5 В постоянного тока
    8 9-18 90 В постоянного тока
    20-35 В постоянного тока 24 В постоянного тока
    30-60 В постоянного тока 24 В постоянного тока
    60-120 В постоянного тока 24 В постоянного тока

    Понижающие преобразователи постоянного тока используются в военных целях , RV или морские приложения с системным напряжением постоянного тока 24 вольт, и требуется регулируемый источник постоянного тока на 12 вольт для радиосвязи, сонара, эхолота, компьютеров и, конечно, аудио или видеооборудование для развлечений.

    Дисбаланс аккумуляторов и преобразователи постоянного тока

    Почему бы не использовать ответвитель на 12 В, если система (например, 24 В) состоит из последовательное соединение низковольтных батарей (например, двух по 12 вольт)? Батареи может (вероятно) стать несбалансированным по статусу напряжения / заряда. В параллельной конфигурации (положительный подключен к положительному, отрицательный к отрицательному), батареи уравняют со временем и установятся на обычном напряжении.При последовательном подключении выравнивание состояние напряжения / заряда не является естественным состоянием. Система и любое зарядное устройство участвует, видит комбинированное выходное напряжение, и зарядное устройство пытается поднять напряжение до заданного значения, которое указывает на полную зарядку, путем нажатия тока для выполнения это. Незадействованная батарея, которая изначально имеет более высокое напряжение, достигнет его 'полное напряжение заряда' быстрее, но ток все еще проходит через зарядное устройство стремится поднять суммарное напряжение двух аккумуляторов до такого же полного заряда уровень.В крайних случаях может произойти газообразование и перезарядка.

    Преобразователь постоянного тока в равной степени потребляет от родительского напряжения и обеспечивает регулируемое выходное напряжение. Аккумуляторная батарея остается сбалансированной, что обеспечивает надлежащую зарядку. цикл и максимальное время автономной работы.

    Повышающие преобразователи постоянного тока

    Повышающие преобразователи постоянного тока в постоянный называются повышающими преобразователями. Типичный пример: быть преобразователем с 12 вольт на 24 вольт, имеющим диапазон входного постоянного напряжения от 11 до 15 вольт постоянного тока, и выход 24 вольт постоянного тока (В постоянного тока) при, скажем, 5 ампер (максимум).Приложение может быть частью военной техники, разработанной для системы 24 В, используемой в система на 12 вольт.

    Преобразователи с изоляцией и без изоляции

    Неизолированные преобразователи имеют общий минус и обычно очень подходят для типичное электронное приложение (радио, стерео, сонар и т. д.). Определенная безопасность Требования или опасные приложения могут потребовать изоляции входа и выхода. В изолированные преобразователи соответственно дороже неизолированных преобразователей.

    Размер преобразователя

    Преобразователи постоянного тока рассчитаны на мощность в ваттах, а некоторые также имеют защиту от импульсных перенапряжений. Большинство устройств, используемых в приложениях постоянного тока, указывают свое потребление в ваттах или амперах. Устройства с двигателями или компрессорами, или при использовании конденсаторных пусковых цепей, может потребоваться скачок напряжения учет мощности. Большая часть электроники (радио, DVD, гидролокатор, GPS и т. Д.) Не работает. Для преобразования ватт и ампер можно использовать следующие основные электрические формулы:

    P = E x I Мощность = Вольт, умноженное на ток
    или
    Ватт = Вольт x Ампер
    А = Ватт / Вольт
    Вольт = Ватт / Ампер

    Итак, учитывая любые два значения выше, вы можете вычислить третье.Например, у вас есть стереосистема мощностью 60 Вт, рассчитанная на систему на 12 вольт. Делим 60 ватт на 12 вольт дает потребляемый ток 5 ампер. Если вам дан только текущий розыгрыш, и вам нужно рассчитать мощность преобразователя постоянного тока в ваттах, вы можете умножить амперы на напряжение системы, дающее ватт. Для 5-амперной розетки и 12-вольтового стерео выше у вас есть 5 ампер х 12 вольт = 60 ватт.

    Не пропустите другие наши уроки!

    Дом | Учебники | Конвертеры

    Повышающие преобразователи постоянного тока

    | От 12 В до 24 В постоянного тока | 7–18 ампер

    Эти преобразователи «UP» вырабатывают 24 В из 12-вольтных систем и идеально подходят для управления приложениями с двойным напряжением на морских судах без необходимости установки 24-вольтовой батареи и специальной системы зарядки.Выберите один из двух типов в зависимости от вашего приложения:

    В стандартной неизолированной серии вход 12 В и выход 24 В имеют общее отрицательное заземление и идеально подходят для установки определенной электроники, которая лучше работает от 24 В при наличии надежной системы на 12 В. Доступны модели с выходами 7, 16 и 25 ампер.

    Изолированная серия обеспечивает совместимость между системами положительного и отрицательного заземления, например, для установки электроники 24 В с отрицательным заземлением на алюминиевом корпусе с плавающим заземлением на 12 В.Изолированная серия также является хорошим выбором для систем с двойным напряжением, где есть проблемы с шумом и помехами. Его схема разделения входов / выходов предотвращает передачу шума в 12-вольтовой системе на 24-вольтовую сторону.

    Стандартная, неизолированная серия

    • Предназначен для использования в системах с отрицательным заземлением
    • Диапазон входного напряжения 10-15 В постоянного тока
    • Доступны с выходами 7, 16 и 25 А
    • Ограничение тока, подавление скачков напряжения, автоматическое тепловое отключение и восстановление

    Изолированная серия

    • Обеспечивает совместимость положительного / отрицательного заземления между батареей 12 В и аксессуарами на 24 В
    • Широкодиапазонный вход, 10 - 16 В, регулируется до 24.5 В
    • Превосходное шумоподавление
    • Изоляция входа / выхода 250 В постоянного тока
    • Прочный алюминиевый корпус с порошковым покрытием
    • Доступны с выходами 6 и 18 А
    • Корпус из анодированного алюминия
    • Доступно по специальному заказу в качестве зарядного устройства


    Модель Входное
    напряжение
    Выход
    напряжение
    Выходной ток
    Прерывистый
    Выходной ток
    Непрерывный
    Корпус
    Размер
    Вес
    фунтов кг
    Стандарт - неизолированный
    12-24-7 10-15 27.2 7 7 C-1 1,4 0,64
    12-24-16 10-15 27,2 16 16 C-2 3,55 1,61
    12-24-25 10-15 27,2 25 25 C-3 4,1 1,86
    Изолированный
    12-24-6I 10-16 * 24.5 6 4 C-4 6 2,7
    12-24-18I 10-16 * 24,5 18 10 C-5 12 5,5
    * 11,5 В постоянного тока мин. пусковое напряжение, затем работает при 10-16 В постоянного тока от 1 ампер мин. до полной нагрузки

    Размер корпуса

    Корпус дюймов Сантиметра
    H Вт D H Вт D
    C-1 3.5 3,5 1,75 8,9 8,9 4,5
    C-2 4,25 5,9 14,0 10,8 15,0 35,6
    C-3 6,0 6,8 16,5 15,2 17,3 41,9
    C-4 4,25 5,9 14,0 10,8 15.0 35,6
    C-5 6,0 6,8 16,5 15,2 17,3 41,9

    Технические характеристики Стандарт

    Стандартный, неизолированный

    Вход: 10-15 В постоянного тока

    Выход: 27,2 В постоянного тока +/- 5% при экстремальной температурной нагрузке, входе, допуске и т. Д.

    Пульсация: <100 мВ P-P

    Регулировка: +/- 5% Линия / нагрузка

    Рабочий цикл:
    Прерывистый: 2 минуты, 20% -ный режим
    Непрерывный: 24 часа, 100% -ный режим

    Рабочая температура: -25˚ - 30˚ C, линейное снижение мощности от 30 до 0% при 80˚ C

    Механический

    • КПД: 93% - Типичный.
    • Анодированный алюминий, поликарбонат со стекловолокном, пыленепроницаемость и ударопрочность IP533
    • Клеммная колодка на передней панели
    • Индикатор выхода: зеленый светодиод
    Изолированные технические характеристики

    Изолированный

    Вход: 10-16 В постоянного тока

    Выход: 24,5 В постоянного тока

    Пульсация: 150 мВ P-P максимум

    Регулировка: 2% Линия / нагрузка

    Номинальный рабочий цикл:
    Прерывистый: макс. Время включения 20 минут, нагрузка 20%.ограничение тока установлено на прибл. 105% от кратковременного режима
    Непрерывно: 24 часа, 100% режим

    Ток холостого хода: Менее 50 мА

    Рабочая температура: 0–50 ° C, линейное снижение номинальных характеристик от 100% при 40 ° C до 50% при 50 ° C

    Частота переключения: 70 кГц.

    КПД: 85% - Типичный.

    Изоляция - выход / шасси; Вход / шасси: 250 В постоянного тока

    Механический
    • Корпус радиатора из анодированного алюминия
    • Клеммная колодка на передней панели
    • Монтажный фланец для тяжелых условий эксплуатации
    • Печатная плата с конформным покрытием

    Опции / Заводские модификации
    • Работа в качестве зарядного устройства (обратитесь на завод)
    • Параллельная работа / резервирование (обратитесь на завод)
    • Монтажный комплект для высоких вибраций
    • Нестандартное выходное напряжение (свяжитесь с заводом-изготовителем)

    Гибридный Мощный преобразователь на 24 В и 12 В для разнообразного использования

    Доступ к множеству вариантов мощных, надежных и эффективных. Преобразователь 24 В 12 В на Alibaba.com для всех типов жилых и коммерческих помещений. Эти. Преобразователь 24 вольт 12 вольт оснащен новейшими технологиями и обладает различной мощностью, чтобы с легкостью служить вашим целям. Вы можете выбрать из существующих. Преобразователь 24 В 12 В Модели можно посмотреть на сайте или найти полностью индивидуализированные версии этих продуктов. Они долговечны и устойчивы, чтобы постоянно предлагать стабильное обслуживание без каких-либо поломок.

    . Преобразователь 24 В 12 В Коллекции , представленные на сайте, оснащены всеми интересными функциями, такими как интеллектуальная технология охлаждения для более быстрого и интеллектуального охлаждения, защита от короткого замыкания, интеллектуальная сигнализация для обнаружения и дисплеи для отображения любых ошибок, перенапряжения защита и так далее. Эти. Преобразователь 24 В 12 В доступны с различными значениями напряжения, такими как 230 В переменного тока, 220 В / 230 В / 240 В для преобразователей и 100 В / 110 В / 120 В / 220 В / 230 В / 240 В для линейки инверторов.Эти. Преобразователь 24 вольт 12 вольт также оснащен функциями защиты входа от обратной полярности.

    Alibaba.com может помочь вам сделать выбор среди других. Преобразователь 24 В 12 В с различными моделями, размерами, емкостями, потребляемой мощностью и многим другим. Эти умные. Преобразователь 24 вольт 12 вольт эффективен в экономии счетов за электроэнергию даже в самых суровых климатических условиях. У них также есть возможность быстрой зарядки. Вы можете использовать это. Преобразователь 24 В 12 В в ваших домах, гостиницах, офисах или любой другой коммерческой недвижимости, где энергопотребление является дорогостоящим и критическим.

    Просмотрите разнообразное. Преобразователь 24 В 12 В Диапазон на Alibaba.com и покупайте лучшее из этих продуктов. Все эти продукты имеют сертификаты CE, ISO, RoHS и имеют гарантийный срок. OEM-заказы доступны для оптовых закупок с индивидуальными вариантами упаковки.

    Преобразование на 24 В для силовых колес на 12 В с зарядным устройством

    Этот комплект преобразует любые 12-вольтовые серые аккумуляторные колеса Power Wheels в 24-вольтовые и позволяет вернуться к 12-вольтовому напряжению в любое время.Это также увеличивает время работы на 33% по сравнению со стандартной батареей. В комплект входит зарядное устройство на 24 В, позволяющее зарядить батареи за 6 часов. Световой индикатор, сообщающий вам, когда батареи заряжены, и кондиционер, чтобы вы не испортили батареи зимой.

    Комплект включает:
    2 наших аккумулятора 12 В, 12 А, подключенных к 24 В с предохранителем на 40 А и разъемом типа Power Wheels
    1 зарядное устройство-кондиционер 24 В с разъемом типа Power Wheels

    Лопаточные или паяные соединения:
    Лопаточные соединения дадут вам возможность легко заменить одну батарею из вашего блока, чтобы заменить неисправную или переключить на другое напряжение.
    Паяные соединения обеспечивают самое прочное физическое соединение и наилучшее электрическое соединение для снижения силы тока.

    Каждая батарея:
    Длина: 5,95 дюйма
    Ширина: 3,96 дюйма
    Высота 3,74 дюйма
    Их можно поставить бок о бок, встать встык или встать на край.
    Если в аккумуляторном отсеке нет это много места, рассмотрите возможность использования нашего 24-вольтового комплекта для переоборудования Dune Racer, который разделяет 2 батареи на 2 разных отсека. Измерьте размер. При необходимости вы также можете обрезать батарейный отсек или использовать наш удлинительный шнур для батарей, чтобы переместить их в другое место.Обязательно используйте двигатели с напряжением 24 В.

    Для автомобилей, произведенных не Power Wheels, вам необходимо заменить разъем аккумулятора вашего автомобиля на тот, который указан на этой странице (продается отдельно).

    Аккумуляторы отправляются только в США. Priority Mail. Заказы, размещенные другими способами, будут заменены.

    Зарядка и обслуживание аккумуляторов

    Комплект для преобразования на квадроцикл Stage IV и 24 В

    Stage IV Wrangler с комплектом для переоборудования 24 В

    24v Mustang и 24v Dune Racer

    Как и зачем подключать 12-вольтовую систему с двумя батареями для получения 12 или 24 вольт

    В зависимости от того, как они подключены, две 12-вольтовые батареи дают 12-вольтовую систему с удвоенным током или более Эффективная 24-вольтовая система с удвоенной скоростью вращения коленчатого вала

    Легковые автомобили, грузовики, жилые дома и автодома работают от двух 12-вольтных батарей по разным причинам.В зависимости от того, как вы подключаете 12-вольтовую систему с двумя батареями, результатом может быть 12-вольтовая система или 24-вольтовая система, или даже одновременно 12 и 24 вольта.

    • Будет 12 вольт (около 14,2 вольт с генератором переменного тока), если батареи не соединены вместе, а изолированы друг от друга. Вы можете использовать два отдельных жгута или использовать разъединитель аккумулятора или селекторный переключатель.
    • Будет 12 вольт, если батареи соединены вместе параллельно : положительный вывод к положительному выводу, а отрицательный к отрицательному.Выход усилителя будет суммой нескольких батарей, подключенных таким образом.
    • Будет 24 вольт (около 28 вольт с генератором переменного тока), если две 12-вольтовые батареи соединены вместе в серии : Подключите положительный полюс одной батареи к отрицательной клемме другой батареи. Напряжение удваивается, но ампер остается прежним.

    Примеры использования двух батарей:

    Балласт гоночного автомобиля: Две установленные в багажнике батареи могут обеспечить критический балласт, особенно в классах, где правила запрещают специальный балласт.

    Автомобиль без генератора переменного тока: Если вы не используете генератор переменного тока, но используете современную систему зажигания высокой мощности и другие энергоемкие устройства (например, электрический водяной насос, электрический топливный насос, транс- тормоза, азотные соленоиды и коробки задержки) в тягаче одна батарея может быть выделена только для системы зажигания, а другая питает оставшихся потребителей тока.

    Посмотреть все 3 фотографии Изолятор батареи отделяет вспомогательную батарею от основной, чтобы дополнительные нагрузки не разряжали батарею.Powermaster PN 194, показанный здесь, имеет номинальную мощность 200 ампер и (по состоянию на июнь 2020 года) стоит 143,99 доллара на Summit Racing.

    Фотография предоставлена: Summit Racing

    Высококачественные "шоу-машины" с аудиосистемой high-zoot: Отдельная батарея, предназначенная только для звуковой системы и изолированная от остальной электрической системы, может потребоваться, если автомобиль сидит на парковке с динамиками, излучающими большую вибрацию в течение длительного периода времени. Подобная установка будет включать две батареи, механический морской переключатель с двумя батареями и изолятор батареи.Это позволяет генератору перезаряжать как основную, так и вспомогательную батареи во время движения автомобиля, но при выключении вспомогательная батарея, используемая для питания звуковой системы, разряжается.

    Жесткий запуск с высокой степенью сжатия и большим опережением: Параллельная работа нескольких батарей генерирует больше тока холодного запуска во время запуска, хотя напряжение все еще составляет 12 вольт. Современные аккумуляторные батареи и стартеры настолько эффективны, что обычно это не проблема; Прежде чем что-либо делать, сначала проверьте, нет ли чрезмерного падения напряжения или плохого заземления на проводах стартера, а не на разряженной батарее или стартере.

    Посмотреть все 3 фотографии В основном это разница между последовательным и параллельным подключением двух 12-вольтных батарей. Параллельная цепь по-прежнему генерирует 12 вольт, но удваивает выходную силу тока. Последовательная цепь дает 24-вольтовую систему, но сила тока не меняется. 24 вольта на стартер и соленоид заставляют его проворачивать в два раза быстрее, чем 12 вольт.

    Фотография предоставлена: MARLAN DAVIS

    Максимальная мощность запуска: Когда даже две 12-вольтовые батареи, подключенные параллельно, не могут выполнить свою работу, или если вы - автомобиль аварийной службы AAA, который должен Crook, начни что-нибудь, пора сжечь 24 вольта, подключив батареи последовательно.Подключите положительную клемму одной батареи к отрицательной клемме другой батареи (см. Рисунок). Это обеспечивает большую мощность запуска, чем даже две 12-вольтовые батареи, подключенные параллельно. Пускатели с прерывистым режимом работы могут работать с напряжением 24 В, ну, с перебоями.

    Постоянные 24вольта: Если этого достаточно для реактивного истребителя, то для моей машины вполне достаточно. Кроме того, я просто пускаю слюни на все эти уловки в магазине излишков. Проблема в том, что полное преобразование на 24 В в автомобиле может оказаться непрактичным в реальном мире.Автомобильные аксессуары для постоянного режима работы не выдерживают напряжения 24 В в течение длительного времени (если вообще), а 24-вольтовые эквиваленты для повседневных автомобильных запчастей могут оказаться непрактичными или недоступными. (Но если две 12-вольтовые батареи подключены к 24-вольтовой системе, вы все равно можете использовать 12-вольтовый генератор переменного тока для их зарядки.)

    Двойная 12/24-вольтовая система: Еще один "поворот" проводки заключается в использовании соленоида длительного режима Littelfuse (ранее Cole Hersee) для создания распределительной цепи « последовательно / параллельно », которая генерирует 24 В при проворачивании коленчатого вала, а затем по умолчанию возвращается к 12 В для питания всего остального при нормальных условиях работы.
