Плакаты и знаки электробезопасности используемые в электроустановках

Применение знаков и плакатов безопасности в электроустановках связано с необходимостью обеспечения запрета операций с аппаратами коммутации (их включение или отключения) для того, чтобы в процессе работы электрооборудования на него по ошибке никто не подал напряжения.

Плакаты и знаки предупреждают об опасности, связанной с приближением к оборудованию, которое находится под напряжением. Плакаты безопасности также могут указывать рабочее место.

По своему назначению плакаты и знаки безопасности делятся на:

  • - запрещающие;
  • - предупреждающие;
  • - предписывающие;
  • - указывающие.

По характеру применения плакаты и знаки электробезопасности выполняются переносными и стационарными (постоянными).

Друзья ввиду того что в комментариях постоянно ведутся споры и разногласия решил немного и изменить структуру и наполнение данной статьи.

Наименование и принадлежность плакатов и знаков электробезопасности к тому или иному классу, взяты с источника СО 153-34.03.603-2003 - «ИНСТРУКЦИЯ ПО ПРИМЕНЕНИЮ И ИСПЫТАНИЮ СРЕДСТВ ЗАЩИТЫ, ИСПОЛЬЗУЕМЫХ В ЭЛЕКТРОУСТАНОВКАХ», которая была утверждена в 2003 году.

Запрещающие плакаты

Запрещающие плакаты используются для запрета действий с коммутационными аппаратами (включение/отключение), чтобы во время работы на электрооборудовании на него ошибочно не было подано напряжение.

  • «РАБОТА ПОД НАПРЯЖЕНИЕМ повторно не включать!» - этот знак запрещает повторное ручное включение выключателей ВЛ без согласования с руководителем работ после того, как они были автоматически отключены. Такие плакаты вывешиваются на ключи управления выключателей ВЛ, когда выполняются ремонтные работы под напряжением.

Размеры плаката – 100х500 мм, ширина красной каймы – 5 мм. Надпись выполнена буквами красного цвета на белом фоне.

  • «НЕ ВКЛЮЧАТЬ! Работают люди» - плакат переносной, запрещающий подачу на линию напряжения. Должен вывешиваться на ключи, кнопки и привода управления коммутационных аппаратов, при включении которых напряжение может быть подано на линию. Применяется для электроустановок как до 1000 В, так и выше.

Плакат выполняется размерами 200х100 или 100Х50 мм, ширина красной каймы составляет соответственно 10 и 5 мм. Надпись выполняется буквами красного цвета на белом фоне.

  • «НЕ ВКЛЮЧАТЬ! Работа на линии» - плакат переносной, запрещающий подачу на линию напряжения. Вывешивается на ключах и приводах управления коммутационных аппаратов, включение которых может подать на линию напряжение.

Размеры плаката – 200х100 или 100х50 мм. Надпись выполняется белыми буквами на красном фоне.

  • «НЕ ОТКРЫВАТЬ! Работают люди» - запрещающий плакат, который необходимо вывешивать на задвижках и вентилях перекрывающих подачу воздуха к пневматическим коммутационным аппаратам (выключатели, разъединители), ошибочное открытие которых может привести ко включению аппарата на котором работают люди.

Также плакат «НЕ ОТКРЫВАТЬ! Работают люди» вывешивается на газовых баллонах или трубопроводах (водородных, кислородных и т.п.) открытие которых может привести к травмам работающих людей.

Данный запрещающий плакат относится к переносным. Размеры плаката 200х100, ширина красной каймы 5 мм.

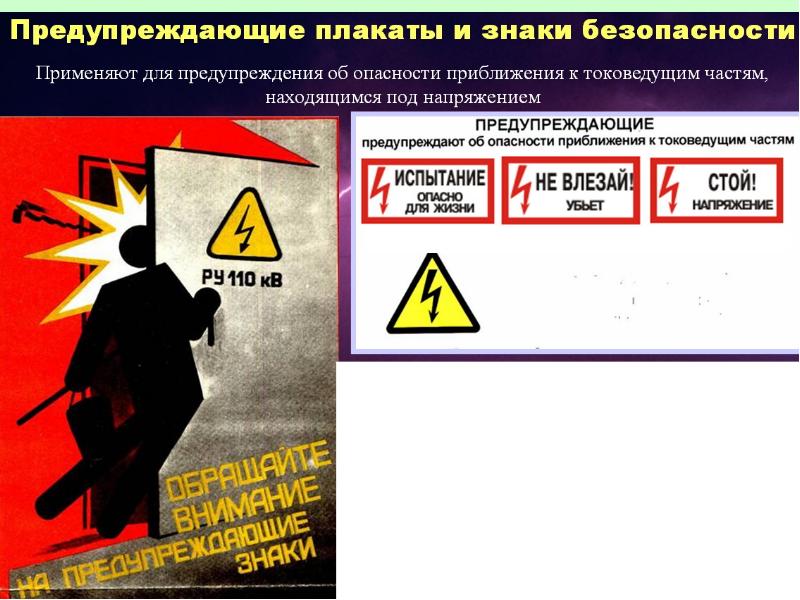

Предупреждающие плакаты

Предупреждающие плакаты предупреждают о приближении на опасное расстояние к находящимся под напряжением токоведущим частям.

  • «СТОЙ! Напряжение» - предупреждает об опасности приближения к токоведущим частям электроустановок, находящихся под напряжением. Плакат применяется в электроустановках с напряжением до 1000 В и выше (относится к переносным).

Размеры плаката – 300Х150 мм. Стрела красная выполнена по ГОСТ 12.4.026. Ширина красной каймы – 15 мм. Надпись выполнена буквами черного цвета на белом фоне.

  • «НЕ ВЛЕЗАЙ! Убьет» - этот плакат предупреждает о возможном приближении к токоведущим частям, находящимся под напряжением, при подъеме по конструкции.

Размеры знака – 300х150 мм. Стрела красного цвета. Ширина красной каймы – 15 мм. Надпись выполнена буквами черного цвета на белом фоне.

  • «ИСПЫТАНИЕ! Опасно для жизни» - плакат предупреждает об опасности поражения действием электрического тока при проведении высоковольтных испытаний. Такие знаки вывешиваются на ограждениях рабочих мест во время проведения высоковольтных испытаний.

Размеры знака – 300х150 мм. Стрела красного цвета. Ширина красной каймы – 21 мм. Надпись выполнена буквами черного цвета на белом фоне.

  • «ОПАСНОЕ ЭЛЕКТРИЕСКОЕ ПОЛЕ без средств защиты проход запрещен» – плакат, предупреждающий о возможности опасного воздействия электрического поля на обслуживающий персонал, а также запрещает передвижение людей без применения средств защиты. Устанавливается в ОРУ, в которых напряжение превышает 330 кВ на высоте 150 - 200 см на ограждениях участков, где напряженность электрического поля превышает 15 кВ/м.

Размеры плаката – 200Х100 мм. Ширина красной каймы – 10 мм. Надпись выполнена буквами красного цвета на белом фоне.

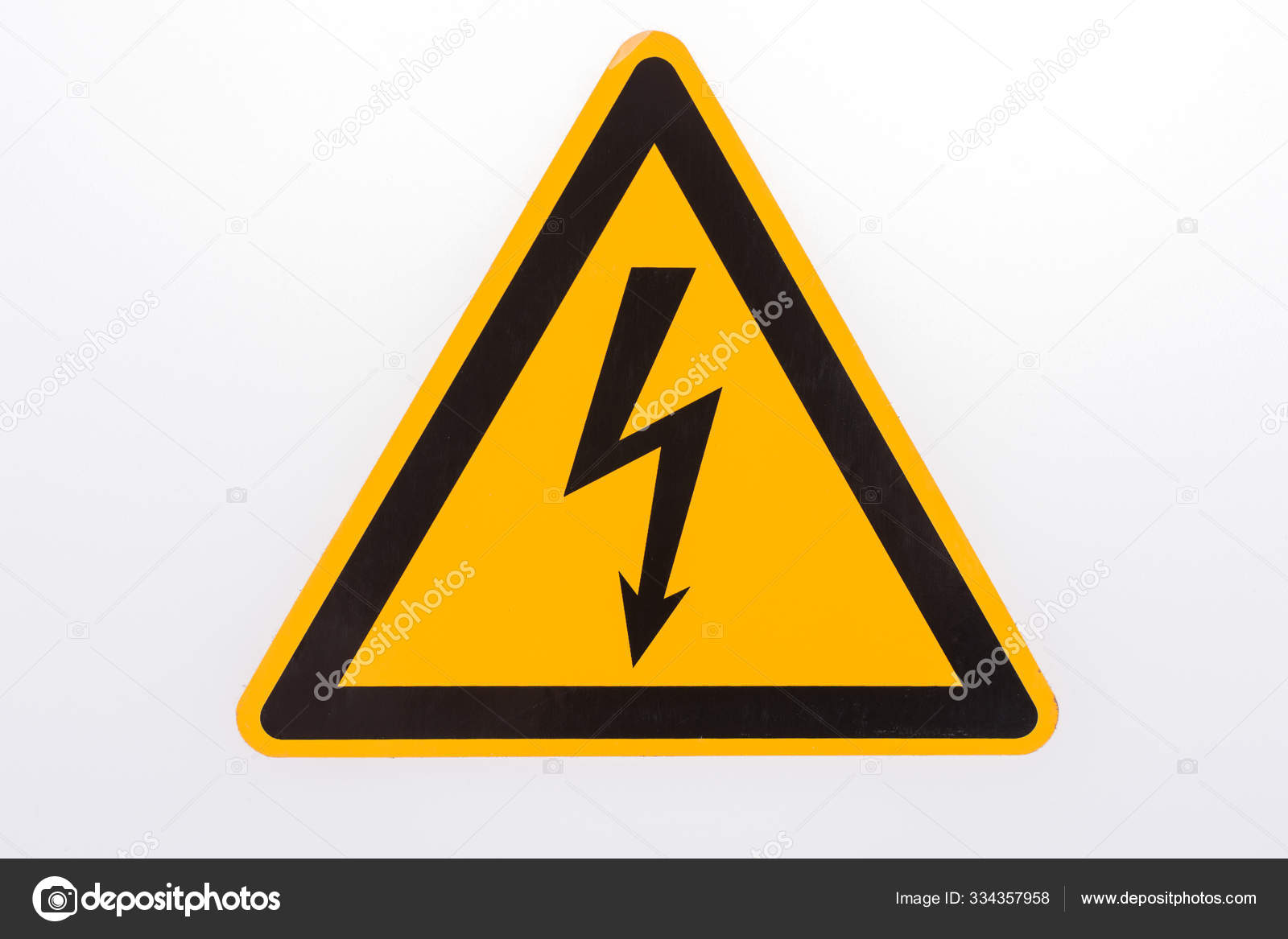

  • «ОСТОРОЖНО электрическое напряжение» - знак электробезопасности, предупреждающий об опасности поражения действием электрического тока. Вывешивается в электроустановках любого класса и подкласса подстанций и электростанций.

Знак выполняется в виде равностороннего треугольника со стороной 300 мм - для размещения на дверях помещений. Если для размещения на оборудовании, машинах, механизмах и таре может быть со сторонами: 25, 40, 50, 80, 100, 150 мм . Стрела и кайма черного цвета, фон – желтого.

Также знак «осторожно электрическое напряжение» может наносится черной краской на бетонных поверхностях (плиты, заборы, ограждения ОРУ, ж/б опоры и т.д.) с помощью трафарета.

Предписывающие плакаты

Предписывающие плакаты используются для указания рабочих мест (мест проведения работ) в электроустановках, а также безопасных подходов к ним.

  • «РАБОТАТЬ ЗДЕСЬ» - указывает рабочее место.

Размеры предписывающего плаката – 100Х100 или 250Х250 мм. Выполнен в виде белого квадрата со сторонами соответственно 80 или 200 мм на синем фоне. Надпись выполнена черными буквами внутри квадрата. Плакат переносной.

  • «ВЛЕЗАТЬ ЗДЕСЬ» - также является предписывающим плакатом и применяется при расположении рабочего места на высоте, указывает безопасный путь подъема на рабочее место.

Размеры плаката – 100Х100 или 250Х250 мм. Также как и плакат "работать здесь" выполнен в виде белого квадрата со сторонами 80 или 200 мм на синем фоне. Надпись выполнена черными буквами внутри квадрата.

Указательный плакат

  • «ЗАЗЕМЛЕНО» - указывает, что определенный участок электроустановки заземлен и о недопустимости подачи на него напряжения. Вывешивается на приводах коммутационных аппаратов. В случае применения указательного и запрещающего плакатов одновременно, указательный плакат вывешивается поверх запрещающих.

Размеры плаката – 200x100мм или 100x50 мм с шириной белой каймы 13 мм и 5 мм соответственно. Надпись выполнена белыми буквами на синем фоне.

Похожие материалы на сайте:

Понравилась статья - поделись с друзьями!



Знаки электробезопасности, плакаты применяемые в электроустановках

Любые мероприятия по обслуживанию и ремонту электрических сетей, а также оборудования и техники, потребляющих электроэнергию, требуют соблюдения мер по обеспечению безопасности человека от поражения электротоком. Именно для этого и предназначены плакаты и знаки электробезопасности. Они информируют человека о запрете на определенные действия с электроустановками, приближении к опасным зонам, а также о проведении профилактических и ремонтных работ. Использование этих изделий, обеспечивающих электробезопасность, регламентировано ГОСТами и нормами эксплуатации электроустановок.

Если говорить простыми словами, то знаки электробезопасности — это разнообразные таблички и надписи, которые оповещают людей о том, что существует опасность поражения электрическим током. В этом случае трогать рубильники, кнопки и другие коммутационные устройства категорически запрещено, а также выполнять другие действия опасные для собственной жизни и жизни других людей. В этой статье мы последовательно рассмотрим следующие вопросы: виды и типы знаков и плакатов электробезопасности, области их применения и некоторые особенности таких изделий.

Классификация изделий

По характеру использования таблички и надписи для обеспечения безопасности при эксплуатации и обслуживании электроустановок делятся на переносные и стационарные. Переносные применяются на время проведения определенных работ, а стационарные для постоянного использования в конкретном месте. В зависимости от функциональной возможности применения плакаты и знаки безопасности разделяются на следующие четыре вида.

  1. Запрещающие. Предназначены для наложения запрета на любые действия с коммутационными устройствами, включение которых может подвергнуть опасности жизни людей, а также запрещают проведение работ без защитной экипировки внутри некоторых объектов при определенных условиях.
  2. Предупреждающие. Информируют персонал или сторонних посетителей об опасности поражения электрическим током при приближении к токонесущим элементам электрооборудования, техники или электрическим сетям, находящихся под опасным для жизни человека напряжением.
  3. Предписывающие. Разрешают выполнение профилактических и ремонтных работ в определенном месте расположения электрических установок с соблюдением требований безопасности труда, а также указывают на безопасный подход к этой зоне проведения работ.
  4. Указательные. Указывают на размещение различных устройств, которые накладывают дополнительные требования к обеспечению электробезопасности. При одновременном применении запрещающих и указательных плакатов, указательные знаки безопасности располагаются сверху.

Ниже мы рассмотрим таблички, надписи, знаки и плакаты по электробезопасности каждого вида в отдельности, с описанием мест установки и других особенностей использования.

Запрещающие

Само название таких плакатов определяет их главную цель — это наложение запрета на проведение любых манипуляций с коммутационными устройствами (рубильниками, выключателями и так далее), чтобы при проведении электротехнических работ кто-то случайно не подал электроэнергию в сеть питания электроустановки. По порядку рассмотрим каждый из запрещающих знаков.

  1. Знак указывает на зону, где действует сильное электрическое поле, опасное для жизни. Проход через такую зону без специальной защитной экипировки категорически запрещен. Устанавливается знак на открытых распределительных устройствах (ОРУ) с напряжением более 330 кВ и напряженностью электрического поля свыше 15 кВ/метр. Место размещения плаката: ограждение зоны на высоте не менее 1.8 метра.
  2. Плакат вывешивается на коммутационных устройствах, таких как рубильники, кнопки, ключи и так далее. Знак запрещает подачу напряжения до окончания проведения профилактических или ремонтных работ. В случае отсутствия элементов коммутации, плакат устанавливается вблизи вынутых предохранителей. Используется для обеспечения электробезопасности на электроустановках с напряжением до 1 кВ и выше.
  3. Функции и места установки этого плаката, ничем не отличается от предыдущего знака безопасности. Область использования — подземные кабельные и открытые воздушные линии подачи электрической энергии, на которых выполняются профилактические или ремонтные работы. Плакат запрещает любые манипуляции с коммутационными устройствами до окончания проведения работ и снятия плаката.
  4. Этот запрещающий плакат вывешивается на ключах, которые предназначены для управления выключателями на высоковольтных линиях (ВЛ). Функционально знак устанавливает запрет на ошибочное ручное включение питания высоковольтной линии электропередач, в момент проведения на ней профилактических или ремонтных работ, которое могло бы привести к поражению людей электрическим током.

Весь вышеприведенный перечень знаков электробезопасности является запрещающим, так как накладывает запрет на определенные действия. Плакаты могут быть как переносными так стационарными, установленными на постоянной основе.

Предупреждающие

Предупреждающие плакаты безопасности предназначены для информирования людей о подходе к зоне или оборудованию, где существует возможность поражения электротоком. К этому виду информационных табличек относятся следующие знаки.

  1. Плакат с этой надписью вывешивается на месте проведения испытательных работ для электроустановок, находящихся под высоким напряжением. Место работ имеет специальное ограждение, на котором и устанавливается данный знак безопасности.
  2. Оповещает персонал и посторонних людей о возможности поражения человека электрическим током при прикосновении к токонесущим элементам оборудования или электрических сетей, которые запитаны опасным для жизни напряжением.
  3. Этот знак предупреждает о наличии опасного для жизни напряжения на различных электроустановках и оборудовании. Он является самым распространенным среди всех предупреждающих плакатов электробезопасности.
  4. Треугольный знак безопасности постоянного размещения. Устанавливается на дверях различных объектов электроснабжения и предупреждает о наличии напряжения, опасного для жизни человека.

Все предупреждающие знаки и плакаты электробезопасности могут иметь стационарное и переносное исполнение, так же как и запрещающие.

Предписывающие

Этот вид надписей и табличек указывает на четко определенное место выполнения комплекса ремонтных и профилактических работ в различных системах электрических установок, а также на совершенно безопасные подходы к этому оборудованию. В комплект таких изделий для обеспечения электробезопасности входят следующий плакаты.

  1. Данный плакат указывает персоналу и заинтересованным лицам о месте проведения профилактических и ремонтных работ с электрическими установками и оборудованием. Устанавливается непосредственно на месте выполнения работ.
  2. Этот знак информирует персонал, как безопаснее добраться для проведения каких-либо работ с электрическим оборудованием. Чаще всего устанавливается в проходах и на лестницах.

Предписывающие знаки, как правило, используются при строительстве различных объектов систем энергоснабжения.

Указывающие

В эту категории знаков безопасности входит всего лишь один плакат, с надписью «заземлено». Он указывает на то, что данное электрооборудование подключено к заземляющему проводнику и подавать на него питание от систем электроснабжения категорически запрещено.

Мы рассмотрели практически все плакаты, таблички и надписи, которые используются для обеспечения безопасности человека при проведении различных работ с электроустановками. Ниже мы предоставим информацию, об особенностях изготовления и применения этих изделий, обеспечивающих защиту людей от поражения электрическим током.

Особенности изготовления знаков электробезопасности

Вся информационная продукция, предназначенная для обеспечения электробезопасности должна быть изготовлены из диэлектрических материалов. Металл можно использовать только для изделий, которые располагаются в отдалении от частей оборудования и электроустановок, которые находятся под опасным для человека напряжением. Знаки постоянного использования (стационарные), подлежащие размещению на бетонных и металлических элементах конструкций зданий и оборудования, можно наносить специальными стойкими красками по трафаретам или использовать продукцию на основе самоклеящейся пленки. В темное время суток все плакаты и надписи электробезопасности должны быть освещены.

Заключение

Линейные размеры, форма исполнения и особенности использования знаков и плакатов электробезопасности регламентируются специальными ГОСТами и правилами применения специальных средств защиты при работе с электроустановками. Допускается изменение габаритов изделий в соотношениях 2:1, 4:1 или 6:1, в зависимости от размеров электрооборудования, на которые они будут устанавливаться. Ну вот и все, что мы хотели рассказать вам о знаках и плакатах электробезопасности!

Видео по теме

Предупреждающие знаки


В современном мире участились случаи чрезвычайных ситуаций, связанных с электричеством, которые приводят к серьезным травмам. И это происходит не из-за того, что нас не предупреждают о наличии каких-либо высоковольтных устройств вблизи, а потому, что мы не замечаем знаки безопасности в силу невнимательности. На самом деле мы живем в окружении большого количества предупреждающих обозначений, связанных не только с электричеством. Осталось только придавать им особое значение и знать их расшифровку.

Знаки безопасности бывают нескольких видов: предупреждающие, запрещающие, предписывающие, указательные. По принципу монтажа бывают как переносными, так и статичными.


Предупреждающие знаки

Цель таких плакатов – предупреждение о нахождении на близком расстоянии токоведущих элементов под сильным напряжением. Размеры плакатов постоянные – 280*210 мм.

К предупреждающим знакам относятся:

"СТОЙ. НАПРЯЖЕНИЕ": предупреждение о возможном поражении током. Используется в мощных электроустановках как электростанций, так и подстанций. Также такой знак нередко размещается на ограждениях временного типа вблизи токоведущих частей в закрытых распределительных устройствах, при загораживании проходов в запрещенные зоны, а также на камерах, соседствующих с рабочими местами. В открытых распределительных устройствах такие плакаты применяются при совершении работ с земли. Они вывешиваются на канатах, определяющих рабочее место, или же на ближайших к токоведущим элементам конструкциях.

"НЕ ВЛЕЗАЙ. УБЬЕТ!": предупреждение о существующей опасности при подъеме по конструкциям, которые ведут к токоведущим элементам. Располагаются такие знаки на объектах, соседствующих с предназначенным для подъема персонала сооружением.

"ИСПЫТАНИЕ. ОПАСНО ДЛЯ ЖИЗНИ": предупреждение о возможном поражении током во время проведения каких-либо испытаний при высоком напряжении. Вывешиваются такие знаки в подготовительный к проведению испытаний период на устройствах и ограждениях токоведущих частей.


Запрещающие знаки

Роль запрещающих плакатов заключается в полном запрете совершения каких-либо действий, связанных с коммутационными устройствами. Размер таких изображений – 240*130 мм или 80*50 мм.

"НЕ ВКЛЮЧАТЬ. РАБОТАЮТ ЛЮДИ": запрет на подачу напряжения к рабочему месту. Применяется в электрических установках, напряжение которых может быть как меньше, так и больше 1000 В. Размещаются такие знаки на следующих объектах:

  • приводы разъединителей;
  • приводы отделителей;
  • приводы выключателей нагрузки;
  • ключи и кнопки дистанционного управления;
  • коммутационная аппаратура: автоматы, рубильники, выключатели (не более 1000 В).

"НЕ ВКЛЮЧАТЬ. РАБОТА ЛИНИИ": обозначение запрета на подачу напряжения на рабочую линию. Сфера применения аналогична предыдущему знаку. Отличие заключается в том, что размещение плакатов происходит на коммутационных аппаратах, которые при ошибке подают напряжение на воздушные и кабельные линии.

"НЕ ОТКРЫВАТЬ. РАБОТАЮТ ЛЮДИ": запрет на проникновение в рабочую зону сжатого воздуха или газа. Используется в электрических установках электростанций/подстанций. Развешиваются такие знаки на вентилях и рычагах, которые находятся на воздуховодах и пневматических приводах. При случайном открытии данных конструкций может произойти подача сжатого воздуха в рабочую зону или же вовсе приведение в действие выключателей/разъединителей. Также плакаты располагаются на различных трубопроводах (водородных, углекислотных и пр.), которые могут причинить колоссальный вред, если их ошибочно откроют.


Предписывающие знаки

Роль данных плакатов состоит в указании персоналу безопасных мест для работы. Выпускаются такие знаки в двух вариантах размеров: 250*250 мм и 100*100 мм.

"РАБОТАТЬ ЗДЕСЬ": прямое указание на рабочее место. Сфера применения – электроустановки электростанций/подстанций. Вывешивается такой плакат непосредственно на рабочем месте, а также в открытых распределительных устройствах в области прохода за ограждение.

"ВЛЕЗАТЬ ЗДЕСЬ": указание на безопасный путь подъема на рабочее место, находящееся на высоте.


Указательный плакат

"ЗАЗЕМЛЕНО": обозначение недопустимости подачи напряжения в область заземленного участка электрической установки. Такие плакаты выпускаются в двух размерных вариантах: 240*130 или 80*50 мм. Размещаются такие знаки на приводах разъединителей, отделителей, выключателей нагрузки. Ведь именно при их случайном включении подается напряжение на заземленную часть электроустановки. Кроме того, плакат "ЗАЗЕМЛЕНО" вывешивается на кнопках и ключах дистанционного управления.

Торговая сеть "Планета Электрика" обладает широким ассортиментом знаков и указателей различного назначения, с которым более подробно вы можете ознакомиться в нашем каталоге.

Знаки и плакаты по электробезопасности


Предлагаем Вам пример знаков и плакатов по Электробезопасности

Применение знаков и плакатов безопасности в электроустановках связано с необходимостью обеспечения запрета операций с аппаратами коммутации (их включение или отключения) для того, чтобы в процессе работы электрооборудования на него по ошибке никто не подал напряжения.

Плакаты и знаки предупреждают об опасности, связанной с приближением к оборудованию, которое находится под напряжением. Плакаты безопасности также могут указывать рабочее место.

По своему назначению плакаты и знаки безопасности делятся на:

  • - запрещающие;
  • - предупреждающие;
  • - предписывающие;
  • - указывающие.


По характеру применения плакаты и знаки электробезопасности выполняются переносными и стационарными (постоянными).

Запрещающие плакаты

Запрещающие плакаты используются для запрета действий с коммутационными аппаратами (включение/отключение), чтобы во время работы на электрооборудовании на него ошибочно не было подано напряжение.

«Работа под напряжением. Повторно не включать!» - этот знак запрещает повторное ручное включение выключателей ВЛ без согласования с руководителем работ после того, как они были автоматически отключены. Такие плакаты вывешиваются на ключи управления выключателей ВЛ, когда выполняются ремонтные работы под напряжением.

«Опасно! Электрическое поле! Без средств защиты проход запрещен» – плакат, предупреждающий о возможности опасного воздействия электрического поля на обслуживающий персонал, а также запрещает передвижение людей без применения средств защиты. Устанавливается в ОРУ, в которых напряжение превышает 330 кВ на высоте 180 см на ограждениях участков, где напряженность электрического поля превышает 15 кВ/м.

«Не включать. Работают люди» - плакат переносной, запрещающий подачу на линию напряжения. Должен вывешиваться на ключи, кнопки и привода управления коммутационных аппаратов, при включении которых напряжение может быть подано на линию. Применяется для электроустановок как до 1000 В, так и выше.

«Не включать! Работа на линии» - плакат переносной, запрещающий подачу на линию напряжения. Вывешивается на ключах и приводах управления коммутационных аппаратов, включение которых может подать на линию напряжение.

Предупреждающие плакаты

Предупреждающие плакаты предупреждают о приближении на опасное расстояние к находящимся под напряжением токоведущим частям.

«Стой! Напряжение» - предупреждает об опасности приближения к токоведущим частям электроустановок, находящихся под напряжением. Плакат применяется в электроустановках с напряжением до 1000 В и выше.

«Не влезай! Убьет» - этот плакат предупреждает о возможном приближении к токоведущим частям, находящимся под напряжением, при подъеме по конструкции.

«Испытание! Опасно для жизни» - плакат предупреждает об опасности поражения действием электрического тока при проведении высоковольтных испытаний. Такие знаки вывешиваются на ограждениях рабочих мест во время проведения высоковольтных испытаний.

«Осторожно! Электрическое напряжение» - знак, предупреждающий об опасности поражения действием электрического тока. Вывешивается в электроустановках любого класса и подкласса подстанций и электростанций.

Предписывающие плакаты

Предписывающие плакаты используются для указания рабочих мест (мест проведения работ) в электроустановках, а также безопасных подходов к ним.

«Работать здесь» - указывает рабочее место.

«Влезать здесь» - применяется при расположении рабочего места на высоте, указывает безопасный путь подъема на рабочее место

Указывающий плакат

«Заземлено» - указывает, что определенный участок электроустановки заземлен и о недопустимости подачи на него напряжения. Вывешивается на приводах коммутационных аппаратов. В случае применения указательного и запрещающего плакатов одновременно, указательный плакат вывешивается поверх запрещающих.








Плакаты и знаки по электробезопасности (виды, значение)

Работа с электричеством всегда сопряжена с определённым риском, ведь человек может получить электротравму не только потому, что он пренебрёг элементарными правилами техники безопасности. Если на электрооборудовании отсутствуют плакаты и знаки по электробезопасности, то такая недальновидность и прямое нарушение охраны труда может легко стать причиной несчастного случая, и роль информационных табличек, листовок, наклеек трудно переоценить. Они необходимы для того чтобы исключить вероятность подачи напряжения на электрооборудование, подвергающееся осмотру или ремонту, и это далеко не единственная область их применения, учитывая видовое разнообразие плакатов, несущих какую-либо информацию.

Классификация информационных плакатов и знаков

Плакаты по электробезопасности, применяемые в электроустановках, используются для информирования персонала, а также людей, кому дорога собственная жизнь.

Пожалуй, самым распространённым изречением является «не влезай, убьёт!», и чаще всего эта надпись дополняется устрашающей картинкой – черепом, пробитым молнией. Вообще, плакаты и знаки электробезопасности отличаются своим видовым разнообразием, поэтому их принято делить на несколько групп.

По принципу установки они бывают, как переносными, так и стационарными, а по назначению, их принято классифицировать на несколько групп:

  1. Предупреждающие знаки. «Сигнализируют» о том, что на небольшом расстоянии расположено электрооборудование, тесный контакт с которым может стать причиной получения электротравмы.
  2. Запрещающие. Такие плакаты предупреждают, что есть риск попасть под действие напряжения. Нередко запрещающие таблички можно обнаружить на корпусах электрооборудования.
  3. Указывающие. Обычно устанавливаются там, где требуется точно показать расположение переносного заземления (место заземления на электроустановке).
  4. Предписывающие. Указывают на то, что все работы необходимо производить с полным соблюдением правил техники безопасности.

Рекомендуется применять плакаты и знаки безопасности, изготовленные из пластика, являющегося диэлектриком. Если же токоведущие элементы электроустановок находятся на некотором удалении, то разрешается использовать металлические таблички. Надписи на плакаты и знаки по электробезопасности наносятся красками, способными выдержать воздействие агрессивных сред: ультрафиолета, температурных перепадов, высокой влажности. Примечательно, что теперь нужные знаки через трафарет рисуются редко, поскольку на смену устаревшим способам пришли новые, подразумевающие наклеивание плёнки с уже готовым изображением. При необходимости, следует позаботиться о подсветке.

Вспомогательные таблички

Они предназначены, прежде всего, для информирования. Самой распространённой и хорошо известной вспомогательной табличкой является «Посторонним вход воспрещён». Кроме того, когда речь идёт о ремонте и эксплуатации электроустановок, то могут быть использованы такие таблички, как «380 В», «Оборудование в работе», «Кабель под напряжением», «Кабели высокого напряжения», «Охранная зона линии электропередачи», «Деление сети. Кабель под напряжением» и пр.

Запрещающие знаки и плакаты

Чтобы исключить случайную подачу напряжения при осуществлении осмотра и ремонта электрооборудования используются запрещающие знаки и плакаты по электробезопасности. К подобного рода «информаторам» относятся:

  1. Плакат «Опасно! Без средств защиты не входить!». Является предупреждением, что человек входит в зону действия электрического поля, и чтобы ему войти, нужно озаботиться наличием электрозащитных средств.
  2. «Высокое напряжение. Опасно для жизни!» — знак по электробезопасности, указывающий на фактор, способный стать угрозой для жизни человека.
  3. Плакат «Не включать! Работают люди!». «Информатор» относится к разряду нестационарных, и эта надпись подразумевает, что в текущий момент времени подавать напряжение строжайше запрещен. Где вывешивается плакат «Не включать! Работают люди!»? На любые органы управления коммутационных аппаратов. Это делается для того чтобы предотвратить подачу напряжения, а кроме того, данный знак устанавливается возле снятых предохранителей.
  4. Плакат «Работа под напряжением. Повторно не включать». Означает, что не следует второй раз включать выключатели ВЛ, если они уже были отключены. Данные плакаты вывешиваются, когда производятся ремонтные работы под напряжением. Место расположения – ключи управления.
  5. Плакат «Не включать! Работа на линии». Указывает на то, что подавать напряжение на линию запрещено. «Информатор» относится к разряду переносных и вывешивается на приводах управления или ключах.

Предупреждающие знаки и плакаты

Если человек приближается на небезопасное расстояние к токоведущим элементам, то предупреждающие плакаты и знаки по электробезопасности обязательно его об этом известят.

  • «Стой! Напряжение». Это предупреждение о том, что человек приближается к токоведущим элементам, находящимся под напряжением. Данный плакат является нестационарным.
  • «Не влезай! Убьёт» — знак, хорошо знакомый всем с детства. В качестве дополнительного «украшения» используется череп или молния. Знак указывает на то, что не нужно взбираться вверх по опоре ЛЭП или столбы, так как есть вероятность получения электротравмы. Вариант более печального исхода явственно отображён во второй части надписи.
  • Плакат «Испытание. Опасно для жизни!». Если проводятся высоковольтные испытания, то такой плакат непременно вывешивается на ограждении.
  • «Осторожно! Электрическое напряжение!» — знак, говорящий о том, что есть вероятность попадания под воздействие электрического тока. Очень часто жёлтый треугольник с чёрной молнией и чёрной каймой можно встретить на оборудовании, машинах, дверях помещений и других поверхностях. Примечательно, что у этой «картинки» есть и второе название – знак «Опасность поражения электрическим током».

Предписывающие знаки

Чтобы чётко указать место проведения работ в электроустановках, а также дать понять, где именно расположены безопасные проходы и подходы, используются предписывающие плакаты:

  • «Влезать здесь» — знак, указывающий наиболее безопасный путь подъёма на высоту. Данный плакат может быть представлен в двух вариантах.
  • «Работать здесь» — это переносной плакат, позволяющий персоналу доподлинно узнать, где именно находится рабочее место. Знак «Работать здесь» тоже бывает двух видов. Это может быть белый круг на светло-зелёном фоне, внутрь которого помещается надпись, или же белый квадрат с широкой голубой каймой, с соответствующей надписью внутри.

Указывающие знаки и плакаты

Данная категория представлена всего одним «экземпляром», и это – знак заземления. При каких обстоятельствах и для чего вывешивается плакат «Заземлено»? Данный знак устанавливается, когда требуется известить персонал, что на электроустановку запрещается подавать напряжение, поскольку она заземлена. Табличка вывешивается на привод коммутационных устройств, и она может «мирно соседствовать» с запрещающим плакатом, но при этом «Заземлено» всегда имеет приоритет, а оттого вывешивается таким образом, чтобы она оказалась на переднем плане. Знак «Заземлено» представляет собой светло-синий прямоугольник, внутрь которого помещена соответствующая надпись, выполненная белыми буквами.

Требования к изготовлению и эксплуатации знаков электробезопасности

Если нужно «оставить» знак на каменной, железобетонной или деревянной поверхности, то готовое изделие, представленное в виде плёнки требуемых размеров с соответствующей надписью, использовать весьма проблематично. Поэтому требуемая надпись – предупреждающая или запрещающая наносится краской через трафарет. На металлические, окрашенные или иные гладкие поверхности может быть наклеена самоклеящаяся табличка.

Чтобы получить всю нужную информацию, касающуюся установки, размеров и формы знаков, необходимо ознакомиться с пунктом 18,5 (приложение 8) ПЭЭС. Габаритные размеры информационных плакатов и знаков могут быть увеличены или уменьшены, но в определённом соотношении к размерам, указанным в ГОСТ. Увеличение/уменьшение кратно двум. Например: 2:1, 4:1 и т.д. Знаки старого образца можно заменять современными аналогами по мере износа.

Знаки, плакаты, наклейки по электробезопасности

Сортировать по:
  • умолчанию
  • цене
  • по наличию
Сортировать по:
  • умолчанию
  • цене
  • по наличию

Наклейки опасности высокого напряжения

При всей своей пользе и необходимости во всех сферах деятельности, электричество несет в себе скрытую, но реальную угрозу здоровью и самой жизни человека. Продукт народного творчества – поговорка, сравнивающая электрика с сапером, не далека от истины. Люди этих профессий, как правило, ошибаются однажды.

Но если на стороне электрика: знания; опыт и многочисленные приборы, констатирующие наличие тока в проводниках, его напряжение и силу, то рядовые граждане безоружны перед таящейся в металле сокрушительной, можно сказать, убийственной энергией. Безобидные с виду навесные шкафы, в которых стройными рядами расположены симпатичные электроавтоматы; красивая разноцветная кабельная начинка, расползающаяся под блестящие зажимные клеммы, все это таит в себе потенциальную опасность.

Для того чтобы предотвратить травматический или летальный исход случайных контактов с энергонесущими элементами, необходимо визуальное оповещение о существующей угрозе. Достаточно оснастить распределительный электрический щит наклейкой, в виде желтого треугольника с молнией, чтобы каждый мог понять – туда лучше не соваться.

Белая наклейка в огненной рамке, с яркой молнией и черным по белому: Не влезай! Убьет, - усмиряющее действует даже на самых отчаянных «сорвиголов». Для закрепления результата, остается добавить «улыбку смерти» (трафаретное изображение черепа), и можно гарантировать, что охотников «лезть», не будет.

Ремонтная бригада, отключая проблемный участок цепи и выполняя на нем восстановительные работы, должна быть уверена, что кто-то не захочет перекинуть рубильник. На электрический шкаф вывешивается плакат, гласящий о том, что не следует открывать дверь. Кроме этого, замыкающее цепь устройство следует снабдить дополнительной табличкой: «Не включать! Работают люди». Работа с электричеством – именно тот случай, когда лучше перестраховаться, чем получить «запрещенный» удар.

И, конечно, очень удобно, когда все рабочие проводниковые линии промаркированы наклейками с информацией о напряжении электрической сети. Сведения, о наличие заземления и расположение заземляющего контура, также можно почерпнуть из соответствующих табличек и наклеек.

Все предупреждающие и обозначающие плакаты и знаки, вы можете приобрести в нашем магазине shop220. ru. Товар предлагается в полной комплектации (производитель – «Энергозащита») или в отдельности, на каждый конкретный случай (IEK).

Защитите себя! Соблюдайте электробезопасность. Заказывайте предупреждающие знаки.

Производители электрооборудования
Нажмите на логотип производителя чтобы посмотреть все его товары в этом разделе.

Внимание!
Внешний вид товара, комплектация и характеристики могут изменяться производителем без предварительных уведомлений.
Данный интернет-сайт носит исключительно информационный характер и ни при каких условиях не является публичной офертой,
определяемой положениями Статьи 437 Гражданского кодекса Российской Федерации.
Указанные цены действуют только при оформлении требуемой продукции через форму заказа сайта shop220.ru (корзину).

Знаки электробезопасности

Знаки электробезопасности предупреждают людей о возможной опасности и мерах предосторожности на время работ. Знаки электробезопасности подразделяются на предупреждающие, запрещающие, предписывающие и указательные. Знаки электробезопасности размещают в местах, где проводятся работы с электропроводкой, на щитках электрических приборов и других местах, связанных с электрическим током.

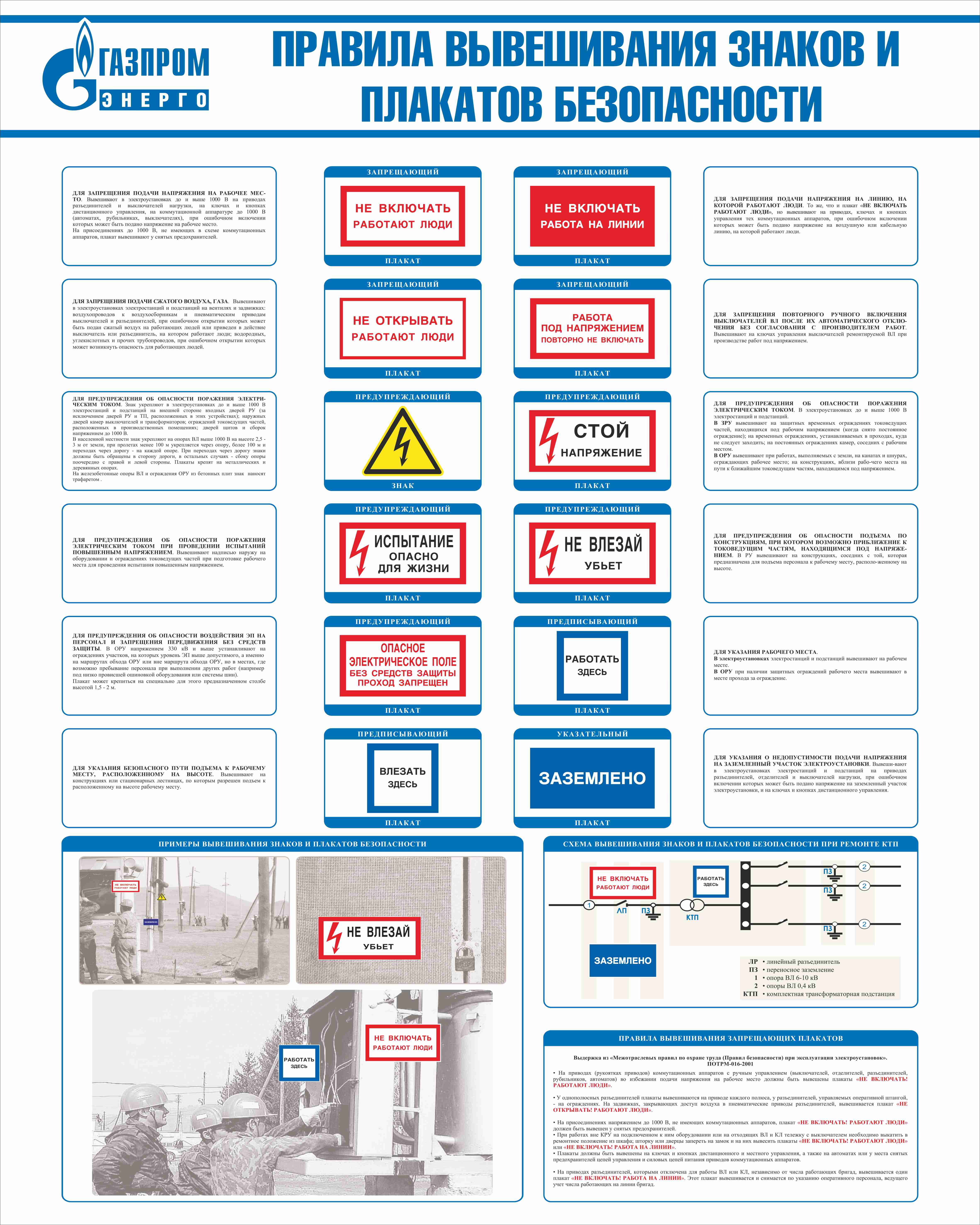

Код знакаЦветографическое изображениеСмысловое значениеМесто размещения (установки) и рекомендации по применению
S 01Не включать! Работа на линииИспользовать в электроустановках (до 1000 В и выше), при ошибочном включении которых может быть подано напряжение на воздушную или кабельную линию, на которой работают люди
S 02Не включать! Работают людиИспользовать в электроустановках (до 1000 В и выше), при ошибочном включении которых может быть подано напряжение на воздушную или кабельную линию,на которой работают люди
S 03Не открывать! Работают людиИспользовать в электроустановках электростанций и подстанций, на вентилях и задвижках воздуховодов, воздухосборниках, на пневматических приводах выключателей и разъединителей
S 04Не закрывать! Работают людиИспользовать в электроустановках электростанций и подстанций, на вентилях и задвижках воздуховодов, воздухосборниках, на пневматических приводах выключателей и разъединителей

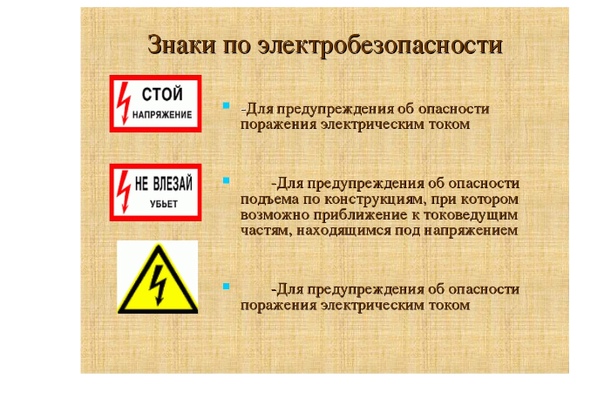

S 05ЗаземленоИспользовать на оборудовании (узлах оборудования), дверцах электроприборов, электрощитах в целях обозначения заземления
S 06Стой! НапряжениеДля предупреждения об опасности поражения электрическим током. В электроустановках до и выше 1000 В электростанций и подстанций
S 07Не влезай, убьетДля предупреждения об опасности подъема по конструкциям, при котором возможно приближение к токоведущим частям, находящимся под напряжением
S 09Испытание, опасно для жизниВывешивают надписью наружу на оборудовании и ограждениях токоведущих частей при подготовке рабочего места для проведения испытания повышенным напряжением
S 10220 В220 В
S 11380 В380 В
S 12Работа под напряжением, повторно не включатьНа ключах управления выключателей ремонтируемой ВЛ при производстве работ под напряжением
S 13Опасное электрическое поле. Без средств защиты проход запрещенДля предупреждения об опасности воздействия ЭП на персонализапрещения передвижения без средств защиты. В ОРУ напряжением 330 кВ и выше. Устанавливается на ограждениях участков, на которых уровень ЭП выше допустимого
S 14Влезать здесьВывешивают на конструкциях или стационарных лестницах, по которым разрешен подъем к расположенному на высоте рабочему месту
S 15Работать здесьВ электроустановках электростанций и подстанций. Вывешивают на рабочем месте. В ОРУ при наличии защитных ограждений рабочего места вывешивают в месте прохода за ограждение
S 21Осторожно! Электрическое напряжениеИспользовать на оборудовании (узлах оборудования), дверцах электроприборов, электрощитах, в зонах опасности поражения электрическим током
S 22Стой опасная зона ведутся работы
S 23Под напряжением опасно для жизни
S 24Высокое напряжение опасно для жизни
S 25Стой! Опасно для жизниИспользовать на оборудовании (узлах оборудования), дверцах электроприборов, электрощитах, источниках электропитания, в электроустановках электростанций и подстанций, на вентилях и задвижках воздуховодов, воздухосборниках, на пневматических приводах выключателей и разъединителей
S 45ЗаземлениеПрименятеся для обозначения мест заземления в электротехнических изделиях и приборах общего назначения
S 45. 1ЗаземлениеПрименятеся для обозначения мест заземления в электротехнических изделиях и приборах общего назначения
S 45.2ЗаземлениеПрименятеся для обозначения мест заземления в электротехнических изделиях и приборах общего назначения

Знаков электробезопасности 101 | Требования и типы

Электробезопасность - серьезная проблема на современных рабочих местах. Каждый год OSHA составляет список из десяти наиболее часто упоминаемых нарушений. Общие требования электробезопасности появляются в этом списке год за годом. Хотя электробезопасность включает в себя множество различных элементов, знаки безопасности часто упускаются из виду.

Знаки электробезопасности сообщают рабочим важную информацию. Они также могут быть одним из самых эффективных инструментов в наборе инструментов менеджера предприятия.Они также требуются целым рядом законов и стандартов.

Требования к знакам безопасности

Правила

OSHA по электробезопасности на рабочем месте содержат четкий призыв к установке указателей по электробезопасности. Правила в 29 CFR 1910.335 (b) требуют использования знаков «там, где это необходимо для предупреждения сотрудников об опасности поражения электрическим током». Какие опасности здесь описаны? Все те, «которые могут привести к травмам из-за поражения электрическим током, ожогов или выхода из строя частей электрооборудования».

Требования OSHA к рабочим местам - не единственные правила, которые необходимо соблюдать.Национальный электротехнический кодекс (NEC) публикуется Национальной ассоциацией противопожарной защиты (NFPA) и является частью юридических требований для строительства в большинстве юрисдикций США. У NEC есть свои требования к предупреждающим знакам и другим системам идентификации.

После выполнения требований законодательства рекомендуется следовать рекомендациям экспертов по безопасности. В отношении электробезопасности на рабочем месте ведущий отраслевой стандарт также написан NFPA и опубликован как NFPA 70E.Этот стандарт охватывает рекомендуемые методы выполнения работы, обучения сотрудников и определения подходящего оборудования. Он также включает собственные требования к указателям по электробезопасности.

Виды знаков электробезопасности

Подобно тому, как существует множество видов опасностей, существует также множество видов знаков, информирующих рабочих об этих опасностях. Это одни из наиболее распространенных типов.

Маркеры напряжения и базовая информация об оборудовании

Многие знаки и этикетки имеют очень простую форму.Маркеры напряжения могут состоять только из узкой оранжевой метки, где номинальное напряжение единицы оборудования выделено жирным черным шрифтом. Также могут быть уместны дополнительные детали. Эти метки могут также идентифицировать подключенное оборудование или место управления. Этикетки этого типа могут служить основным элементом безопасности за счет быстрой идентификации систем.

Этикетки для дуговой вспышки

Сложные и опасные опасности, такие как вспышка дуги, требуют более детального подхода. OSHA требует информативных знаков, предупреждающих рабочих об опасностях в целом, а NEC требует специальных предупреждений об опасности дугового разряда. Стандарт NFPA 70E идет дальше и дает подробные требования к информации на этикетках дуговой вспышки.

Эти подробные знаки электробезопасности должны содержать определенную информацию. Номинальное напряжение системы и граница вспышки дуги - это первые шаги к общей безопасности. Этикетки вспышки дуги также должны помочь квалифицированному рабочему выбрать правильные средства индивидуальной защиты (СИЗ) для безопасной работы.

Знаки электромонтажных работ

Даже если вспышка дуги маловероятна, может потребоваться безопасное пространство вокруг электрического оборудования.Например, OSHA требует наличия свободной рабочей зоны возле большинства электрических панелей и аналогичных органов управления. Это правило, изложенное в 29 CFR 1910.303 (g) (1), обычно требует свободного пространства не менее 36 дюймов перед панелями. Свободное пространство должно быть не менее 30 дюймов в ширину или во всю ширину оборудования (если шире 30 дюймов).

Повесьте табличку на панели с указанием количества свободного места. Эти знаки освобождения помогают гарантировать соблюдение безопасных границ всеми рабочими, от электриков до дворников.В этих случаях эффективная разметка пола также может стать эффективным наглядным пособием, четко обозначив свободную площадь.

Безопасные процедуры


Если необходимо следовать пошаговым процедурам, опубликуйте требуемые шаги. Это простой и эффективный способ напомнить работникам о правильном рабочем процессе. Это может быть особенно важно для мощного электрооборудования, которое может потребоваться заблокировать и пометить для обслуживания. Чтобы процедура блокировки / маркировки (LO / TO) была эффективной, ее необходимо настроить для каждой единицы оборудования.Не стоит надеяться, что рабочие запомнят каждый шаг для каждой машины. Разместите знаки и ярлыки, которые будут полезным напоминанием о том, когда и где эти действия необходимы. Для получения дополнительной информации об этом процессе загрузите наше руководство по Lockout / Tagout.

Процедуры технического обслуживания - не единственные, которые можно размещать на оборудовании для повышения безопасности и эффективности. Могут быть полезны даже базовые шаги по запуску и выключению. Также могут быть включены обычные инструкции по эксплуатации и шаги по настройке оборудования.

Визуальные решения для электробезопасности

Большинство этих знаков необходимо настраивать для каждого объекта или даже для каждого элемента оборудования. Важно продумать дизайн предупреждающего знака или этикетки, прежде чем заказывать их или распечатывать на месте. К счастью, визуальная коммуникация была главной темой в области безопасности на рабочем месте на протяжении десятилетий.

Некоторые основные советы по знакам безопасности, отвечающим требованиям OSHA, можно легко применить к знакам электробезопасности. Если знаки предупреждают рабочих о потенциальной травме, они должны соблюдать стандарты OSHA в отношении знаков предупреждения опасности в 29 CFR 1910.145. Но это старое правило. В качестве более современной альтернативы OSHA позволяет учреждениям следовать рекомендациям Американского национального института стандартов (ANSI). Эти рекомендации образуют стандарт для вывесок ANSI Z535.

В обеих системах знаки должны использовать четкую формулировку для быстрого и надежного общения. Знаки должны быть четко видимыми и читаемыми для работников, которым нужна эта информация. Использование стандартного подхода, такого как ANSI Z535, также позволяет цветам знаков и сигнальным словам сообщать об актуальности информации знака.Знак «Осторожно» указывает на относительно незначительные опасности и предупреждения, а знак «Опасно» указывает на серьезную опасность, представляющую риск смерти или серьезной травмы. Для более глубокого подхода к стандартизированным знакам на рабочем месте загрузите наше бесплатное руководство по знакам безопасности OSHA.

знаков электрического и дугового разряда | Брэди

{{product.FamilyDisplayName}}
{{товар.Описание товара}}
{{product.FamilyDisplayName}}
{{product.ProductDescription}}

Номер детали: {{product.Product}}

КОЛ-ВО / ЕДИНИЦА: {{product.UnitOfMeasure}}

{{выделять}}

Доступны несколько вариантов

{{formatCurrency (product.Цена, ',', '.', '$', '')}} (ДОЛЛАР США) из {{formatCurrency (product.PriceMin, ',', '.', '$', '')}} (ДОЛЛАР США)

44 Знаки знаков электробезопасности - значение, которые необходимо знать

(Последнее обновление: 16 апреля 2021 г.)

Мы живем в эпоху технологий, и мы не можем не наслаждаться ее благами.Электричество - неизбежный объект, и без него мы не можем думать ни о чем. Большинство наших технических устройств, устройств и приборов работают от электричества. Однако электричество тоже может быть опасным. Если мы не будем достаточно осторожны в использовании электричества, риск будет слишком высок. Символы электробезопасности помогают нам в предупреждении и предупреждении.

Символы электробезопасности

В этой статье я расскажу о 44 знаках, обозначающих символы электробезопасности, о которых необходимо знать.

Существует два общих, основных правила для знаков электробезопасности: знаки должны быть стилизованы с жирным фоном, чтобы должным образом предупреждать людей, и знак должен быть размещен на хорошо видном месте.

Целью размещения символов является предупреждение людей о серьезных травмах, которые могут быть вызваны грозящим ожогом, поражением электрическим током или опасностями. Опасность поражения электрическим током должна быть сведена к минимуму с помощью мер предосторожности и безопасности.

Неудивительно, что большое количество несчастных случаев с электричеством происходит во всем мире, во всех уголках мира, в то время как с надлежащими знаниями, обучением, обучением и размещением знаков трагедии можно предотвратить или защитить.

Без сомнения, электробезопасность очень важна для всех, независимо от того, непосредственно вы соприкасаетесь с электричеством или просто сталкиваетесь с электрическими приборами на работе или дома, не особо задумываясь. Вам также следует с удовольствием прочитать советы по электробезопасности.

Один из лучших способов обезопасить себя и избежать всех нежелательных опасностей и быть в безопасности при работе с электричеством - это правильно понимать основные символы электробезопасности, размещенные здесь и там. Ниже вы найдете полезную Инструкцию по электрическим знакам:

Описание Обозначение
Символ электричества
Среди всех других электрических знаков самым распространенным является молния.На желтом треугольном фоне видно черное пятно грома. Однако цвет и форма могут отличаться.
Символы электробезопасности - символ опасности поражения электрическим током
Этот самый символ демонстрирует болт или болт, проделанный рукой, с красным кружком и линией поперек. Знак предупреждает о травмах, несчастных случаях или смерти, которые могут произойти из-за находящегося поблизости высоковольтного электрического оборудования. Красный цвет означает предупреждение об опасности.
Символы электробезопасности - опасность статического электричества
Молния на подошве обуви означает опасность взрыва из-за статического электричества.Знак в основном представляет собой черный текст на желтом фоне.
Символы электробезопасности - Здоровье и безопасность
Знаки охраны труда и техники безопасности появляются по многим причинам, включая мокрые полы, пожарные выходы, условия электробезопасности. Опасность часто упоминается одним словом, написанным через знак на знаках электробезопасности, которые касаются здоровья и безопасности. Знак в основном представляет собой черный текст на желтом треугольном фоне.
Символы электробезопасности - символ подземного кабеля
Это особый знак с черным текстом на белом фоне.Болт со стрелкой, направленной вниз, используется для обозначения знаков заглубленного кабеля. Красный цвет означает предупреждение об опасности.
Места, где можно найти символы электробезопасности
Описанные здесь знаки электробезопасности можно увидеть во многих видимых местах. Вы должны держать глаза открытыми и понимать, что такое жесты или язык. Не делайте этого, чтобы цвет и текст были такими же, как показано здесь, держите свои чувства открытыми, чтобы определить, есть ли какие-либо изменения в реальности.
Символы электробезопасности - электрические устройства
Электрические приборы очень чувствительны к использованию. Приборы, гаджеты, переключатели, кабельные коробки, типы оборудования и другие электрические устройства должны быть часто помечены знаком электробезопасности, чтобы предупреждать пользователей о возможных опасностях во время использования.
Символы электробезопасности - Зоны ограниченного доступа
Есть районы, которые следует находиться вдали от гражданских лиц.Вы можете увидеть видимые запрещающие знаки в зонах, чтобы люди не могли входить в опасную зону и вокруг нее. Эти знаки есть в местах с высоким напряжением, таких как подстанции или районы, где используется электричество высокого напряжения.
Символы электробезопасности - Опасность / Безопасность (универсальный)
Знак опасности или безопасности используется для всех, чтобы предупредить об опасности, а иногда также указать на безопасность. Универсальный символ представляет собой треугольник с заключенным в него восклицательным знаком.

Знаки электробезопасности для изучения

Типы знаков электробезопасности

Упрощенные стилистические символы лучше использовать вместо длинного описания или связки текста. Помимо знаков, упомянутых выше, существует много других видов знаков электробезопасности, используемых на знаках электробезопасности, чтобы предоставить гражданским лицам полезную информацию о вероятности поражения электрическим током, когда знаки игнорируются.

Знаки испытания портативных устройств (PAT)

Portable Appliance Testing (PAT) помогает нам определить статус и условия пригодности устройства. После успешного тестирования PAT на электроприборы, гаджеты и аксессуары наклеиваются следующие ярлыки:

Власть рекомендует, безопасно или небезопасно использовать электрический прибор или гаджет. Знак может быть круглой или прямоугольной формы, зеленого, белого или красного цвета и размещаться на видном месте.

Цвета много значат в символах PAT. Зеленая метка «пройден» PAT представляет дату теста, а также имя человека, проводившего тест, а также дату следующего теста.

С другой стороны, любое оборудование с красной этикеткой PAT «неисправно» является своего рода предупреждением и настоятельно рекомендует прекратить использование или прикасаться к нему как можно скорее.

Существуют и другие видимые метки, похожие на красные и зеленые метки PAT, которые подтверждают, что оборудование, гаджеты, приборы и инструменты были проверены и безопасны ли они для использования до определенного периода времени (следующие даты тестирования могут быть включены также в наклейку с символом):

Предупреждающие знаки об опасности поражения электрическим током

Знаки электробезопасности такого рода обычно встречаются на рабочих местах, особенно на строительных площадках, в больших мастерских, фабриках и фермах, где использование высоковольтного электрического оборудования или кабелей является обычным делом -

, а также в любом здании, сооружении или месте, где электричество может вызвать неминуемую опасность.Текст, форма, размер и цвет знаков могут отличаться от места к месту, но пиктограммы одинаковы и универсальны, например:

Еще интересные статьи

9 Предупреждающих знаков по электробезопасности

Электробезопасность: предупреждающие знаки, которых следует остерегаться

Если в последнее время к вам домой не приходил электрик, возможно, вы захотите сделать это в качестве меры профилактики. Таким образом, вы сможете найти проблемы до того, как они перерастут в серьезные.По мере того как дома стареют, изнашивается проводка и ослабляются соединения. Новые приборы могут перегрузить систему. Очень важно, чтобы к вам домой были электрики для текущего обслуживания.

Если вы не замечаете предупреждающих знаков об опасности поражения электрическим током, возникающие проблемы могут быть раздражающими, дорогостоящими и опасными. По крайней мере, неработающее электричество доставляет неудобства. Ремонт требует времени и затрат. Если ваши приборы не работают эффективно, ваши счета за электроэнергию будут выше. Приборы или осветительные приборы, поврежденные и не подлежащие ремонту, требуют замены.Неустойчивая электрическая система снижает стоимость недвижимости при перепродаже. В худшем случае игнорирование признаков надвигающейся опасности поражения электрическим током означает, что ваш дом подвергается более высокому риску электрического пожара или поражения электрическим током.

Однако знание предупреждающих признаков отказов электрической системы и профилактическое обслуживание дает много преимуществ. Вы будете меньше платить за свой ежемесячный счет, стоимость вашей собственности при перепродаже будет выше, а срок службы ваших светильников и бытовой техники увеличится! Ваша семья будет в большей безопасности.Читайте дальше, чтобы узнать, о каких предупреждающих знаках следует помнить.

  1. Если на крышке розеток есть следы ожогов, значит, горячий или находящийся под напряжением провод коснулся нулевого или заземляющего провода. Эту проблему могут вызвать коррозия со временем или грязь и пыль.
  2. Если ваши фары мерцают или тускнеют чаще, чем один раз, значит, где-то потеряны соединения вашей системы или у вас есть колебания напряжения - серьезная проблема. Другими симптомами колебания напряжения являются слишком яркое или слишком тусклое свечение лампочек или их перегорание быстрее, чем следовало бы.
  3. Пахнущий дым может сигнализировать о пожаре. Начальные стадии электрического пожара, а также кратковременные ожоги, вызванные коротким замыканием, испускают характерный едкий запах дыма. Короткое замыкание может вызвать электрический пожар, если он произойдет внутри стен, и воспламените окружающие материалы. Если у вас есть какие-либо признаки короткого замыкания, извлеките предохранитель или выключите автоматический выключатель до тех пор, пока не сможет подойти электрик для проверки цепи.
  4. Другими симптомами проблем за стенами являются любые шумы, такие как жужжание или щелчки, когда вы щелкаете выключателем света.Это вызвано неисправной проводкой внутри или рядом с выключателем или розеткой, либо ненадежным соединением на выключателе, вызывающим короткое замыкание.
  5. Если в вашем доме есть мыши, то, возможно, вам стоит беспокоиться, что они грызут вашу проводку. Грызуны, грызущие электрические провода, очевидно, вызовут проблемы с вашей системой - не в последнюю очередь, потенциальный электрический пожар. К счастью, эта проблема встречается не так часто, как некоторые другие в этом списке. Однако известно, что грызуны жевали проволоку, чтобы освободить место для проталкивания в отверстия, проходящие через шпильки ... и если вы найдете одну шпильку там, где они это сделали, скорее всего, они сделали это более чем с одной шпилькой.
  6. Еще одним признаком того, что у вас возникла проблема, является автоматический выключатель, который продолжает срабатывать. Автоматические выключатели сконструированы так, чтобы «отключать» или отключать электрический ток при их перегреве - чтобы предотвратить повреждение или электрический пожар. Если это происходит постоянно, скорее всего, у вас есть перегрузка цепи, замыкание на землю или короткое замыкание.
  7. Частые перебои в подаче электроэнергии - крайне неприятный признак проблем с электричеством. Они могут означать множество различных проблем. Электрохимическое древообразование - одна из таких проблем, которая возникает, когда плохо изготовленная изоляция позволяет проникнуть влаге, что снижает электрическую прочность.Или перебои в подаче электроэнергии могут быть вызваны отказом трансформатора, молнией, ветвями деревьев или упавшими деревьями, сближающими линии, гнездованием птиц и возникновением неисправностей на опорах электропередач, расклевыванием столбов электроснабжения или загрязнением изоляторов экскрементами или контактом с другими животными - змеями, белки, колонии насекомых, крупные млекопитающие или грызуны (вид номер шесть.)
  8. Розетки или панели переключателей, которые становятся горячими, особенно когда к ним ничего не подключено, вероятно, означают неправильную проводку.Возможно, вам придется перевернуть выключатель или удалить предохранитель розетки, пока вы не назначите профессиональную помощь.
  9. Серьезное искрение в розетке означает короткое замыкание, которое может вызвать пожар. Панели искрового выключателя или коробки предохранителей не менее опасны. Однако если в приборе есть искра, это, скорее, признак того, что сам прибор поврежден - отремонтируйте прибор. Если прибор новый, его гарантия покрывает расходы на ремонт.

Если вы заметили какой-либо из этих признаков, пора позвонить в компанию Integra Electrical! Подождите слишком долго, и устранение проблемы станет только более дорогостоящим ... и вероятность опасности возрастет.

Автор: admin

Наклейки по технике безопасности при поражении электрическим током | Системы безопасности Clarion

Подавляющее большинство производимого сегодня оборудования потенциально опасно электрическим током. Поражение электрическим током, поражение электрическим током, ожоги, пожар, вспышка дуги и повреждение оборудования, связанное с неправильным заземлением или электростатическим разрядом, являются последствиями взаимодействия с опасностями поражения электрическим током. Маркировка Clarion в этой категории указывает на эти опасности и имеет важное значение для безопасного использования и... Прочитайте больше

Подавляющее большинство производимого сегодня оборудования потенциально опасно электрическим током. Удар током, поражение электрическим током, ожоги, пожар, ... Подробнее

Подробнее о этикетках с указанием опасности поражения электрическим током

Подавляющее большинство производимого сегодня оборудования потенциально опасно электрическим током. Поражение электрическим током, поражение электрическим током, ожоги, пожар, вспышка дуги и повреждение оборудования, связанное с неправильным заземлением или электростатическим разрядом, являются последствиями взаимодействия с опасностями поражения электрическим током.Маркировка Clarion в этой категории указывает на эти опасности и имеет важное значение для безопасного использования и обслуживания огромного количества оборудования, эксплуатируемого сегодня.

Не знаете, какая этикетка подходит для ваших нужд? Сертификат безопасности Clarion может помочь.

Загрузите наше краткое руководство по оценке этикеток

-делитель-

Краткие и информативные таблички с информацией об опасности поражения электрическим током

Важно понимать, что ваша целевая аудитория может варьироваться от обученных электриков и обслуживающего персонала до необученного персонала.Адаптация этикеток по электробезопасности для эффективной передачи предупреждений, чтобы каждый мог лучше понимать опасности, предотвратит несчастные случаи такого рода. По сравнению с опасностями, создаваемыми, например, движущимися шестернями и роликами, опасность поражения электрическим током невидима. Предупреждения об опасности поражения электрическим током, которые вы размещаете на своих продуктах, делают их видимыми.

На большинстве этикеток, предупреждающих об опасности поражения электрическим током, Clarion Safety Systems использует один или несколько графических символов для передачи предполагаемого значения этикетки. Опасное напряжение.Блокировка / отключение питания перед обслуживанием. Опасность взрыва дугового разряда. Электростатический разряд. Не трогайте. Все эти сообщения подкреплены графическими символами, которые после изучения могут передавать свои сообщения через языковые барьеры.

Прежние времена, когда на оборудование наносились надписи «ОПАСНО - ВЫСОКОЕ НАПРЯЖЕНИЕ», давно прошли. Эти старые знаки электробезопасности в лучшем случае только указывают на опасность; они не сообщают о последствиях взаимодействия и способах предотвращения опасности, а также не передают более сложных сообщений, таких как тот факт, что оборудование получает питание от двух источников питания (основного источника питания и резервного источника питания).

Clarion Safety Systems разбирается в маркировке электробезопасности лучше, чем любая другая компания в мире. Наши этикетки отличаются тем, что они предназначены для передачи более полного сообщения об опасности поражения электрическим током, предоставляя людям информацию, необходимую им для понимания потенциальной опасности и способов ее предотвращения. Эта информация важна как для защиты вашего зрителя от вреда, так и для защиты вашей компании от ответственности за качество продукции из-за неадекватных предупреждений.

Маркировка по электробезопасности

имеет множество аспектов, включая идентификацию опасности, определение правильной процедуры предотвращения для ситуации, которую вы пытаетесь решить, а также определение надлежащего заземления, кнопок аварийной остановки, рабочих пространств и потенциальных опасностей дугового разряда, связанных с обслуживание оборудования и его электрощитов.Мы упростили поиск всех знаков электробезопасности вашего оборудования, разбив их на категории, удобные для поиска.

"{\" categoryProductsPerPage \ ": 12, \" themeSettings \ ": {\" alert-backgroundColor \ ": \" # ffffff \ ", \" alert-color \ ": \" # 333333 \ ", \" alert-color-alt \ ": \" # ffffff \ ", \" applePay-button \ ": \" черный \ ", \" blockquote-cite-font-color \ ": \" # 999999 \ ", \" blog_size \ ": \" 190x250 \ ", \" body-bg \ ": \" # ffffff \ ", \" body-font \ ": \" Google_Karla_400 \ ", \" brand_size \ ": \" 190x250 \ " , \ "brandpage_products_per_page \": 12, \ "button - default-borderColor \": \ "# cccccc \", \ "button - default-borderColorActive \": \ "# 757575 \", \ "button-- default-borderColorHover \ ": \" # 999999 \ ", \" button - default-color \ ": \" # 666666 \ ", \» button - default-colorActive \ ": \" # 000000 \ ", \ "button - default-colorHover \": \ "# 333333 \", \ "button - disabled-backgroundColor \": \ "# cccccc \", \ "button - disabled-borderColor \": \ "transparent \ ", \" button - disabled-color \ ": \" # ffffff \ ", \" button - icon-svg-color \ ": \" # 757575 \ ", \" button - primary-backgroundColor \ " : \ "# 444444 \", \ "button - primary-backgroundColorActive \": \ "# 000000 \", \ "button - primary-backgroundColorHover \": \ "# 666666 \», \ "button - primary -цвет\" : \ "# ffffff \", \ "button - primary-colorActive \": \ "# ffffff \", \ "button - primary-colorHover \": \ "# ffffff \", \ "card - альтернативный -backgroundColor \ ": \" # ffffff \ ", \" card - alternate-borderColor \ ": \" # ffffff \ ", \" card - alternate-color - hover \ ": \" # ffffff \ " , \ "card-figcaption-button-background \": \ "# ffffff \", \ "card-figcaption-button-color \»: \ "# 333333 \", \ "card-title-color \": \ "# 333333 \", \ "card-title-color-hover \": \ "# 757575 \", \ "carousel-arrow-bgColor \": \ "# ffffff \", \ "carousel-arrow-borderColor \ ": \" # ffffff \ ", \" цвет стрелки-карусели \ ": \" # 999999 \ ", \" carousel-bgColor \ ": \" # ffffff \ ", \" цвет-описание-карусели \ " : \ "# 333333 \", \ "carousel-dot-bgColor \": \ "# ffffff \", \ "carousel-dot-color \": \ "# 333333 \", \ "carousel-dot-color- active \ ": \" # 757575 \ ", \" carousel-title-color \ ": \" # 444444 \ ", \" categorypage_products_per_page \ ": 12, \" checkRadio-backgroundColor \ ": \" # ffffff \ " , \ "checkRadio-borderColor \": \ "# cccccc \", \ "checkRadio-color \": \ "# 333333 \", \ "цвет-черный \": \ "# ffffff \", \ "color- error \ ": \" # cc4749 \ ", \" color-errorLight \ ": \" # ffdddd \ ", \" color- серый \ ": \" # 999999 \ ", \" color-greyDark \ ": \" # 666666 \ ", \" color-greyDarker \ ": \" # 333333 \ ", \" color-greyDarkest \ ": \ "# 000000 \", \ "color-greyLight \": \ "# 999999 \", \ "color-greyLighter \": \ "# cccccc \", \ "color-greyLightest \": \ "# e5e5e5 \" , \ "color-greyMedium \": \ "# 757575 \", \ "color-info \": \ "# 666666 \", \ "color-infoLight \": \ "# dfdfdf \", \ "color- primary \ ": \" # 757575 \ ", \" color-primaryDark \ ": \" # 666666 \ ", \" color-primaryDarker \ ": \" # 333333 \ ", \" color-primaryLight \ ": \ "# 999999 \", \ "вторичный цвет \": \ "# ffffff \", \ "вторичный цвет \": \ "# e5e5e5 \", \ "вторичный цвет \": \ "# cccccc \" , \ "color-success \": \ "# 008a06 \", \ "color-successLight \": \ "# d5ffd8 \", \ "color-textBase \": \ "# 333333 \", \ "color- textBase - active \ ": \" # 757575 \ ", \" color-textBase - hover \ ": \" # 757575 \ ", \" color-textHeading \ ": \" # 444444 \ ", \" цвет -textLink \ ": \" # 333333 \ ", \" color-textLink - active \ ": \" # 757575 \ ", \" color-textLink - hover \ ": \" # 757575 \ ", \" color-textSecondary \ ": \" # 757575 \ ", \" color-textSecondary - active \ ": \" # 333333 \ ", \" color-textSecondary - наведите указатель мыши \ ": \" # 333333 \ ", \ "война цветов" ning \ ": \" # f1a500 \ ", \" color-warningLight \ ": \" # fffdea \ ", \" белый цвет \ ": \" # ffffff \ ", \" color-whiteBase \ ": \ "# e5e5e5 \", \ "color_badge_product_sale_badges \": \ "# 007dc6 \", \ "color_hover_product_sale_badges \": \ "# 000000 \", \ "color_text_product_product_badges \": \ "# fff -global-color-base \ ": \" # e5e5e5 \ ", \" container-fill-base \ ": \" # ffffff \ ", \" container-fill-dark \ ": \" # e5e5e5 \ ", \ "default_image_brand \": \ "img / BrandDefault.gif \ ", \" default_image_gift_certificate \ ": \" img / GiftCertificate.png \ ", \" default_image_product \ ": \" img / ProductDefault.gif \ ", \" dropdown - quickSearch-backgroundColor \ ": \" # e5e5e5 \ ", \" раскрывающийся список - wishList-backgroundColor \ ": \" # ffffff \ ", \" fontSize-h2 \ ": 28, \" fontSize-h3 \ ": 25, \" fontSize-h4 \ ": 22, \ "fontSize-h5 \": 20, \ "fontSize-h5 \": 15, \ "fontSize-h6 \": 13, \ "fontSize-root \": 14, \ "footer-backgroundColor \": \ "# ffffff \", \ "form-label-font-color \": \ "# 666666 \", \ "gallery_size \": \ "300x300 \", \ "geotrust_ssl_common_name \": \ "\", \ "geotrust_ssl_seal_size \": \ "M \", \ "header-backgroundColor \": \ "# ffffff \", \ "headings-font \": \ "Google_Montserrat_400 \", \ "hide_blog_page_heading \": false, \ " hide_breadcrumbs \ ": false, \" hide_category_page_heading \ ": false, \" hide_contact_us_page_heading \ ": false, \" hide_content_navigation \ ": false, \" hide_page_heading \ ": false, \" homepage_bumn_bumn_category_posts_count_products \ "домашняя страница \" ": 4, \" homepage_featured_products_count \ ": 4, \" homepage_new_products_column_count \ ": 4, \" homepage_new_products_co unt \ ": 5, \" homepage_show_carousel \ ": true, \" homepage_show_carousel_arrows \ ": true, \" homepage_stretch_carousel_images \ ": false, \" homepage_top_products_column_count \ ": 4, \" homepage_top_products_count \ ": цвет \ ": \" # 757575 \ ", \" icon-color-hover \ ": \" # 999999 \ ", \" icon-ratingEmpty \ ": \" # cccccc \ ", \" icon-ratingFull \ " : \ "# 757575 \", \ "input-bg-color \": \ "# ffffff \", \ "input-border-color \": \ "# cccccc \", \ "input-border-color- active \ ": \" # 999999 \ ", \" input-disabled-bg \ ": \" # ffffff \ ", \" input-font-color \ ": \" # 666666 \ ", \" label-backgroundColor \ ": \" # cccccc \ ", \" label-color \ ": \" # ffffff \ ", \" lazyload_mode \ ": \" lazyload + lqip \ ", \" loadingOverlay-backgroundColor \ ": \" # ffffff \ ", \" logo-position \ ": \" center \ ", \" logo_fontSize \ ": 28, \" logo_size \ ": \" 250x100 \ ", \" navPages-color \ ": \" # 333333 \ ", \" navPages-color-hover \ ": \" # 757575 \ ", \" navPages-subMenu-backgroundColor \ ": \" # e5e5e5 \ ", \" navPages-subMenu-separatorColor \ ": \" # cccccc \ ", \" navUser-color \ ": \" # 333333 \ ", \" navUser-color-hover \ ": \" # 757575 \ ", \" navUser-dropdown-backgroundColor \ ": \" # ffffff \ ", \" navUser-dropdown-borderColor \ ": \" # cccccc \ ", \" navUser-indicator-backgroundColor \ ": \" # 333333 \ ", \" navigation_design \ ": \" simple \ ", \" optimizedCheckout-backgroundImage \ ": \" \ ", \" optimizedCheckout-backgroundImage-size \ ": \" 1000x400 \ ", \" optimizedCheckout-body-backgroundColor \ ": \" # ffffff \ ", \" optimizedCheckout-buttonPrimary- backgroundColor \ ": \" # 333333 \ ", \" optimizedCheckout-buttonPrimary-backgroundColorActive \ ": \" # 000000 \ ", \" optimizedCheckout-buttonPrimary-backgroundColorDisabled \ ": \" # cccccc \ ", \" optimizedCheckout-buttonPrimary -backgroundColorHover \ ": \" # 666666 \ ", \" optimizedCheckout-buttonPrimary-borderColor \ ": \" # 333333 \ ", \" optimizedCheckout-buttonPrimary-borderColorActive \ ": \" transparent \ ", \" optimizedCheckout-buttonPrimary -borderColorDisabled \ ": \" transparent \ ", \" optimizedCheckout-buttonPrimary-borderColorHover \ ": \" transparent \ ", \" optimizedCheckout-buttonPrimary-color \ ": \" # ffffff \ ", \" optimizedCheckout-buttonPrimary- colorActive \ ": \" # ffffff \ ", \" optimizedCheckout-buttonPrimary-colorDisabled \ ": \" # fff fff \ ", \" optimizedCheckout-buttonPrimary-colorHover \ ": \" # ffffff \ ", \" optimizedCheckout-buttonPrimary-font \ ": \" Google_Montserrat_500 \ ", \" optimizedCheckout-buttonSecondary-backgroundColor \ ": \" # ffffff \ ", \" optimizedCheckout-buttonSecondary-backgroundColorActive \ ": \" # e5e5e5 \ ", \" optimizedCheckout-buttonSecondary-backgroundColorHover \ ": \" # f5f5f5 \ ", \" optimizedCheckout-buttonSecondary-borderColor \ " #cccccc \ ", \" optimizedCheckout-buttonSecondary-borderColorActive \ ": \" # 757575 \ ", \" optimizedCheckout-buttonSecondary-borderColorHover \ ": \" # 999999 \ », \" optimizedCheckout-buttonSecondary-color \ ": \ "# 333333 \", \ "optimizedCheckout-buttonSecondary-colorActive \": \ "# 000000 \", \ "optimizedCheckout-buttonSecondary-colorHover \": \ "# 333333 \", \ "optimizedCheckout-buttonSecondary-font \": \ "Google_Montserrat_500 \", \ "optimizedCheckout-colorFocus \": \ "# 4496f6 \", \ "optimizedCheckout-contentPrimary-color \": \ "# 333333 \", \ "optimizedCheckout-contentPrimary-font \": \ " Google_Montserrat_500 \ ", \" optimizedCheckout-contentSecondary-color \ ": \ "# 757575 \", \ "optimizedCheckout-contentSecondary-font \": \ "Google_Montserrat_500 \", \ "optimizedCheckout-DiscountBanner-backgroundColor \": \ "# e5e5e5 \", \ "optimizedCheckout-DiscountBanner-iconColor \": \ "# 333333 \", \ "optimizedCheckout-DiscountBanner-textColor \": \ "# 333333 \", \ "optimizedCheckout-form-textColor \": \ "# 666666 \", \ "optimizedCheckout-formChecklist-backgroundColor \": \ "# ffffff \", \ "optimizedCheckout-formChecklist-backgroundColorSelected \": \ "# f5f5f5 \", \ "optimizedCheckout-formChecklist-borderColor \": \ "# cccccc \", \ "optimizedCheckout-formChecklist-color \" : \ "# 333333 \", \ "optimizedCheckout-formField-backgroundColor \": \ "# ffffff \", \ "optimizedCheckout-formField-borderColor \": \ "# cccccc \", \ "optimizedCheckout-formField-errorColor \ ": \" # d14343 \ ", \" optimizedCheckout-formField-inputControlColor \ ": \" # 476bef \ ", \" optimizedCheckout-formField-placeholderColor \ ": \" # 999999 \ ", \" optimizedCheckout-formField-shadowColor \ ": \" прозрачный \ ", \" optimizedCheckout-formField-textColor \ ": \" # 333333 \ ", \" optimizedCheckout-header-ba ckgroundColor \ ": \" # f5f5f5 \ ", \" optimizedCheckout-header-borderColor \ ": \" # dddddd \ ", \" optimizedCheckout-header-textColor \ ": \" # 333333 \ ", \" optimizedCheckout-headingPrimary -color \ ": \" # 333333 \ ", \" optimizedCheckout-headingPrimary-font \ ": \" Google_Montserrat_700 \ ", \" optimizedCheckout-headingSecondary-color \ ": \" # 333333 \ ", \" optimizedCheckout-headingSecondary -font \ ": \" Google_Montserrat_700 \ ", \" optimizedCheckout-link-color \ ": \" # 476bef \ ", \" optimizedCheckout-link-font \ ": \" Google_Montserrat_500 \ ", \" optimizedCheckout-link- hoverColor \ ": \" # 002fe1 \ ", \" optimizedCheckout-loadingToaster-backgroundColor \ ": \" # 333333 \ ", \" optimizedCheckout-loadingToaster-textColor \ ": \" # ffffff \ ", \" optimizedCheckout-logo \ ": \" \ ", \" optimizedCheckout-logo-position \ ": \" left \ ", \" optimizedCheckout-logo-size \ ": \" 250x100 \ ", \" optimizedCheckout-orderSummary-backgroundColor \ ": \ "# ffffff \", \ "optimizedCheckout-orderSummary-borderColor \": \ "# dddddd \", \ "optimizedCheckout-show-backgroundImage \": false, \ "optimizedCheckout-show-logo \": \ "none \ ", \" optimi zedCheckout-step-backgroundColor \ ": \" # 757575 \ ", \" optimizedCheckout-step-borderColor \ ": \" # dddddd \ ", \" optimizedCheckout-step-textColor \ ": \" # ffffff \ ", \ "overlay-backgroundColor \": \ "# 333333 \", \ "pace-progress-backgroundColor \": \ "# 999999 \", \ "paymentbuttons-paypal-color \": \ "gold \", \ "paymentbuttons -paypal-financialicons \ ": false, \" paymentbuttons-paypal-label \ ": \" checkout \ ", \" paymentbuttons-paypal-layout \ ": \" vertical \ ", \" paymentbuttons-paypal-shape \ " : \ "таблетка \", \ "paymentbuttons-paypal-size \": \ "отзывчивый \", \ "paymentbuttons-paypal-tagline \": false, \ "pdp-custom-fields-tab-label \": \ "Дополнительная информация \", \ "pdp-non-sale-price-label \": \ "Был: \", \ "pdp-price-label \": \ "\", \ "pdp-retail-price- label \ ": \" MSRP: \ ", \" pdp-sale-price-label \ ": \" Сейчас: \ ", \" price_ranges \ ": true, \" product_list_display_mode \ ": \" grid \ ", \ "product_sale_badges \": \ "none \", \ "product_size \": \ "500x659 \", \ "productgallery_size \": \ "500x659 \", \ "productpage_related_products_count \": 10, \ "productpage_reviews_count \": 9, \ "productpage_similar_by_views_count \ ": 10, \" productpage_videos_count \ ": 8, \" productthumb_size \ ": \" 100x100 \ ", \" productview_thumb_size \ ": \" 50x50 \ ", \" restrict_to_login \ ": false, \" searchpage_products_per_page \ ": 12, \ "select-arrow-color \": \ "# 757575 \", \ "select-bg-color \": \ "# ffffff \", \ "shop_by_brand_show_footer \": true, \ "shop_by_price_visibility \": true, \ "show_accept_amazonpay \": false, \ "show_accept_amex \": false, \ "show_accept_discover \": false, \ "show_accept_googlepay \": false, \ "show_accept_mastercard \": false, \ "show_accept_paypal \": false, \ "show_accept_visa \": false, \ "show_copyright_footer \": true, \ "show_custom_fields_tabs \": false, \ "show_powered_by \": true, \ "show_product_details_tabs \": true, \ "show_product_dimensions \": false show_product_quantity_box \ ": true, \" show_product_quick_view \ ": true, \" show_product_reviews_tabs \ ": false, \" show_product_weight \ ": true, \" social_icon_placement_bottom \ ": \" bottom_none \ "placement_top, social_icon_ \ "spinner-borderColor-dark \": \ "# 999999 \", \ "spinner-borderColor-light \": \ "# ffffff \", \ "storeName-color \": \ " # 333333 \ ", \" символы_типа_поддерживаемой_карты \ ": [\" american_express \ ", \" посетители \ ", \" discover \ ", \" mastercard \ ", \" visa \ "], \" supported_payment_methods \ ": [ \ "карта \", \ "PayPal \"], \ "swatch_option_size \": \ "22x22 \", \ "thumb_size \": \ "100x100 \", \ "zoom_size \": \ "1280x1280 \"}, \ "genericError \": \ "Ой! Что-то пошло не так.\ ", \" maintenanceMode \ ": [], \" urls \ ": {\" account \ ": {\" add_address \ ": \" / account.php? action = add_shipping_address \ ", \" адреса \ " : \ "/ account.php? action = address_book \", \ "details \": \ "/ account.php? action = account_details \", \ "inbox \": \ "/ account.php? action = inbox \ ", \" index \ ": \" / account.php \ ", \" orders \ ": {\" all \ ": \" / account.php? action = order_status \ ", \" completed \ ": \ "/account.php?action=view_orders \", \ "save_new_return \": \ "/ account.php? action = save_new_return \"}, \ "latest_items \": \ "/ account.php? action = latest_items \" , \ "возвращает \": \ "/ account.php? action = view_returns \ ", \" send_message \ ": \" / account.php? action = send_message \ ", \" update_action \ ": \" / account.php? action = update_account \ ", \" wishlists \ ": {\" добавить \ ": \" / wishlist.php? action = addwishlist \ ", \" все \ ": \" / wishlist.php \ ", \" удалить \ ": \" / wishlist.php? action = deletewishlist \ ", \" edit \ ": \" / wishlist.php? action = editwishlist \ "}}, \" auth \ ": {\" check_login \ ": \" / login.php? action = check_login \ ", \" create_account \ ": \" / login.php? action = create_account \ ", \" Forgot_password \ ": \" / login.php? action = reset_password \ ", \" login \ ": \" / авторизоваться.php \ ", \" logout \ ": \" / login.php? action = logout \ ", \" save_new_account \ ": \" / login.php? action = save_new_account \ ", \" save_new_password \ ": \" /login.php?action=save_new_password\",\"send_password_email\":\"/login.php?action=send_password_email\"},\"brands\":\"https://www.clarionsafety.com/brands / \ ", \" cart \ ": \" / cart.php \ ", \" checkout \ ": {\" multiple_address \ ": \" / checkout.php? action = multiple \ ", \" single_address \ " : \ "/ checkout \"}, \ "compare \": \ "/ compare \", \ "contact_us_submit \": \ "/ pages.php? action = sendContactForm \", \ "gift_certificate \": {\ " баланс \ ": \" / подарочные сертификаты.php? action = баланс \ ", \" покупка \ ": \" / giftcertificates.php \ ", \" redeem \ ": \" / giftcertificates.php? action = redeem \ "}, \" home \ ": \ "https: //www.clarionsafety.com/ \", \ "product \": {\ "post_review \": \ "/postreview.php \"}, \ "rss \": {\ "блог \": \ "/ rss.php? action = newblogs & type = rss \", \ "blog_atom \": \ "/ rss.php? action = newblogs & type = atom \", \ "products \": []}, \ "search \ ": \" / search.php \ ", \" карта сайта \ ": \" / sitemap.php \ ", \" подписаться \ ": {\" действие \ ": \" / subscribe.php \ "}}, \ "secureBaseUrl \": \ "https: //www.clarionsafety.com \", \ "cartId \": null, \ "template \": \ "pages / category \"} "

Signage - Знаки электробезопасности - Страница 1

Знаки электробезопасности указывают на опасность поражения электрическим током, высокое напряжение, требования к СИЗ и т. Д.

  • Знак безопасности ANSI, ОПАСНО: Перед этой электрической панелью не должно быть препятствий в соответствии с 36-дюймовыми нормами OSHA-NEC, 10 x 14 дюймов, каждое.

    Номер детали: ACU-MELC060VA

  • Двуязычная вывеска OSHA NOTICE: электрическая комната, хранение запрещено, 14 x 10 дюймов, каждая

    Номер детали: ACU-SBMELC804VA

  • Перечень процедур блокировки / маркировки входа-блокировки, 14 x 10 дюймов, каждый

    Номер детали: ACU-MLKT505VA

  • Знак безопасности OSHA - ВНИМАНИЕ! Заземлите все стволы, 10 x 14 дюймов, каждый

    Номер детали: ACU-MCHL715VA

  • Знак OSHA-ОПАСНО: Не допускайте высокого напряжения, 14 x 20 дюймов, каждый

    Номер детали: ACU-MELC148VA

  • Станция блокировки знаков безопасности, 10 x 14 дюймов, каждое

    Номер детали: ACU-MLKT510VA

  • Знак безопасности ANSI, ОПАСНОСТЬ: Опасность поражения электрическим током, Только для авторизации, 14 x 10 дюймов, каждый

    Номер детали: ACU-MRLC115VA

  • Знак безопасности ANSI, ОПАСНОСТЬ: Опасность поражения электрическим током, Не касайтесь, 14 x 10 дюймов, каждый

    Номер детали: ACU-MRLC120VA

  • Знак безопасности ANSI, ОПАСНОСТЬ: Опасность поражения электрическим током, выключите питание и заблокируйте перед обслуживанием, 14 x 10 дюймов, каждый

    Номер детали: ACU-MRLC125VA

  • Знак безопасности ANSI - ОПАСНОСТЬ: 480 В, 14 x 10 дюймов, каждое

    Номер детали: ACU-MRLC105VA

  • Знак безопасности ANSI-ОПАСНОСТЬ: высокое напряжение, 10 x 14 дюймов, каждый

    Номер детали: ACU-MELC064VA

  • Знак безопасности ANSI-ОПАСНОСТЬ: высокое напряжение, 14 x 10 дюймов, каждый

    Номер детали: ACU-MELC062VA

  • Знак безопасности ANSI-ОПАСНОСТЬ: Не допускайте попадания высокого напряжения, 14 x 10 дюймов, каждый

    Номер детали: ACU-MRLC110VA

  • Знак безопасности ANSI-ОПАСНОСТЬ: Высокое напряжение., 14 x 10 дюймов, каждый

    Номер детали: ACU-MELC155VA

  • Предупреждающий знак ANSI: опасность дугового разряда и поражения электрическим током, 10 x 14 дюймов, каждый

    Номер детали: ACU-MELC363VA

  • Предупреждающий знак ANSI: опасность дугового разряда и поражения электрическим током, 14 x 10 дюймов, каждый

    Номер детали: ACU-MELC365VA

  • Предупреждающий знак ANSI: электрическая панель не должна оставаться в стороне до 36 дюймов, 14 x 10 дюймов каждая

    Номер детали: ACU-MRLC305VA

  • Знак предупреждения о вспышке дуги и опасности поражения электрическим током, 10 x 14 дюймов, каждый

    Номер детали: ACU-MELC364VA

  • Двуязычный предупреждающий знак ANSI: вспышка дуги, 10 x 14 дюймов, каждая

    Номер детали: ACU-SBMELC364VA

  • Двуязычный знак безопасности LOTO Lock Out, 10 x 14 дюймов, каждый

    Номер детали: ACU-SBMLKT512VA

знаков электробезопасности | Магазин безопасности Великобритании

Наши знаки электробезопасности предназначены для обозначения любого оборудования, которое может вызвать поражение электрическим током при неправильном использовании.Поражение электрическим током - одна из самых распространенных травм на рабочем месте в Великобритании. На таких рабочих местах, как строительные площадки, фабрики и даже офисы, работа с электричеством может быть очень безопасной, если рабочие могут идентифицировать и снижать опасность с помощью знаков безопасности.

Если эти опасности игнорировать, это может стать опасным для жизни. Электричество может быть особенно опасным на рабочих местах, поскольку оно практически невидимо, пока к нему не прикасаться непреднамеренно. Электричество также может нанести дорогостоящий ущерб оборудованию и инфраструктуре.Использование электрических предупреждающих знаков, доступных в этом диапазоне, чтобы предупредить людей об опасности поражения электрическим током, может эффективно защитить персонал и снизить количество несчастных случаев, связанных с электрическим током, таких как ожоги, пожары и даже смертельные случаи на рабочем месте. Все знаки электробезопасности, поставляемые британским магазином безопасности, соответствуют существующим британским стандартам, чтобы гарантировать надежность для наших клиентов.

Наряду с оценкой опасности покупка знаков электробезопасности - это не только правильное действие, которое следует предпринять для обеспечения безопасности других, но оно также требуется по закону в соответствии с законодательством в области здравоохранения и безопасности (Знаки безопасности и правила 1996 года) для предупреждения об опасном поражении электрическим током. риски.Если вы являетесь владельцем бизнеса, который хотел бы узнать больше о том, что требуется, руководство по охране труда и технике безопасности предоставит рекомендации по текущим правилам безопасности на рабочих местах в Великобритании. Перед установкой знаков безопасности работодатели всегда должны сначала проверять, можно ли избежать или уменьшить опасность с помощью мер предосторожности. Если их невозможно избежать или уменьшить каким-либо другим способом, необходимы знаки безопасности.

Важно понимать, что знаки электробезопасности предупреждают об определенных условиях, которые представляют непосредственную опасность.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
