Правило правой и левой руки в физике: применение в повседневной жизни

Вступив во взрослую жизнь, мало кто вспоминает школьный курс физики. Однако иногда необходимо покопаться в памяти, ведь некоторые знания, полученные в юности, могут существенно облегчить запоминание сложных законов. Одним из таких является правило правой и левой руки в физике. Применение его в жизни позволяет понять сложные понятия (к примеру, определить направление аксиального вектора при известном базисном). Сегодня попробуем объяснить эти понятия, и как они действуют языком, доступным простому обывателю, закончившему учёбу давно и забывшему ненужную (как ему казалось) информацию.

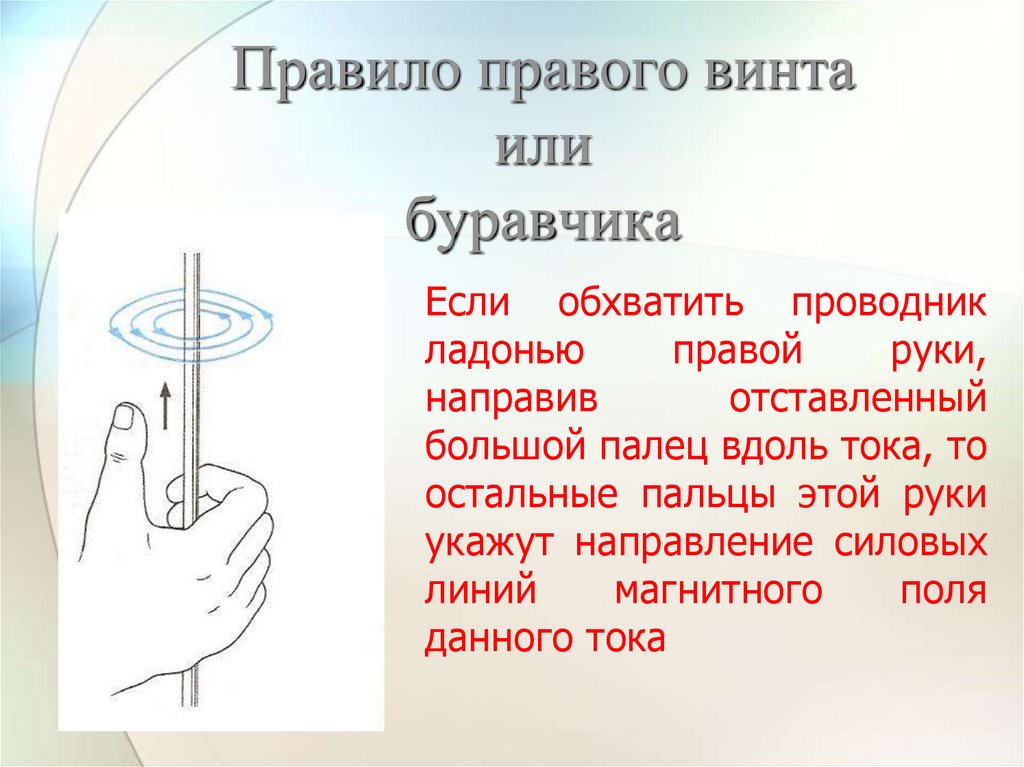

Формулировка правила буравчика

Пётр Буравчик – это первый физик, сформулировавший правило левой руки для различных частиц и полей. Оно применимо как в электротехнике (помогает определить направление магнитных полей), так и в иных областях. Оно поможет, к примеру, определить угловую скорость.

Правило буравчика (правило правой руки) – это название не связано с фамилией физика, сформулировавшего его. Больше название опирается на инструмент, имеющий определённое направление шнека. Обычно у буравчика (винта, штопора) т.н. резьба правая, входит в грунт бур по часовой стрелке. Рассмотрим применение этого утверждения для определения магнитного поля.

Нужно сжать правую руку в кулак, подняв вверх большой палец. Теперь немного разжимаем остальные четыре. Именно они указывают нам направление магнитного поля. Если же говорить кратко, правило буравчика имеет следующий смысл – вкручивая буравчик вдоль направления тока, увидим, что рукоять вращается по направлению линии вектора магнитной индукции.

Правило правой и левой руки: применение на практике

Рассматривая применение этого закона, начнём с правила правой руки. Если известно направление вектора магнитного поля, при помощи буравчика можно обойтись без знания закона электромагнитной индукции. Представим, что винт передвигается вдоль магнитного поля. Тогда направление течения тока будет «по резьбе», то есть вправо.

Применение правила правой руки для соленоида

Обратим внимание на постоянный управляемый магнит, аналогом которого является соленоид. По своей сути он является катушкой с двумя контактами. Известно, что ток движется от «+» к «-». Опираясь на эту информацию, берём в правую руку соленоид в таком положении, чтобы 4 пальца указывали направление течения тока. Тогда вытянутый большой палец укажет вектор магнитного поля.

Правило левой руки: что можно определить, воспользовавшись им

Не стоит путать правила левой руки и буравчика – они предназначены для совершенно разных целей. При помощи левой руки можно определить две силы, вернее, их направление. Это:

  • сила Лоренца,
  • сила Ампера.

Попробуем разобраться, как это работает.

Правило левой руки для силы Ампера: в чём оно заключается

Расположим левую руку вдоль проводника так, чтобы пальцы были направлены в сторону протекания тока. Большой палец будет указывать в сторону вектора силы Ампера, а в направлении руки, между большим и указательным пальцем будет направлен вектор магнитного поля. Это и будет правило левой руки для силы ампера, формула которой выглядит так:

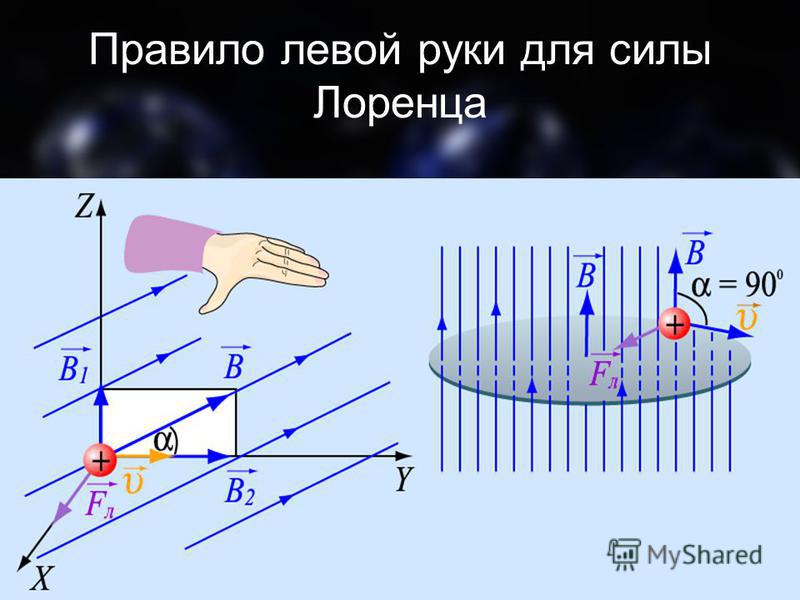

Правило левой руки для силы Лоренца: отличия от предыдущего

Располагаем три пальца левой руки (большой, указательный и средний) так, чтобы они находились под прямым углом друг к другу. Большой палец, направленный в этом случае в сторону, укажет направление силы Лоренца, указательный (направлен вниз) – направление магнитного поля (от северного полюса к южному), а средний, расположенный перпендикулярно в сторону от большого, – направление тока в проводнике.

Формулу расчёта силы Лоренца можно увидеть на рисунке ниже.

Заключение

Разобравшись один раз с правилами правой и левой руки, уважаемый читатель поймёт, насколько легко ими пользоваться. Ведь они заменяют знание многих законов физики, в частности, электротехники. Главное здесь – не забыть направление течения тока.

Надеемся, что сегодняшняя статья была полезна нашим уважаемым читателям. При возникновении вопросов их можно оставить в обсуждениях ниже. Редакция Seti.guru с удовольствием на них ответит в максимально сжатые сроки. Пишите, общайтесь, спрашивайте. А мы, в свою очередь, предлагаем вам посмотреть короткое видео, которое поможет более полно понять тему нашего сегодняшнего разговора.

Загрузка...

Правило правой руки





Электромагнитная индукция


Представим себе два параллельных проводника аб и вг , расположенных на близком расстоянии один от другого. Проводник аб подключен к зажимам батареи Б; цепь включается ключом К, при замыкании которого по проводнику проходит ток в направлении от а к б. К концам же проводника вг присоединен чувствительный амперметр А, по отклонению стрелки которого судят о наличии тока в этом проводнике.

Если в собранной таким образом схеме замкнуть ключ К, то в момент замыкания цепи стрелка амперметра отклонится, свидетельствуя о наличии тока в проводнике

вг;
по прошествии же небольшого промежутка времени (долей секунды) стрелка амперметра придет в исходное (нулевое) положение.

Размыкание ключа К опять вызовет кратковременное отклонение стрелки амперметра, но уже в другую сторону, что будет указывать на возникновение тока противоположного направления.
Подобное отклонение стрелки амперметра А можно наблюдать и в том случае, если, замкнув ключ К, приближать проводник аб к проводнику вг или удалять от него.

Приближение проводника аб к вг вызовет отклонение стрелки амперметра в ту же сорону, что и при замыкании ключа К, удаление проводника аб от проводника вг повлечет за собой отклонение стрелки амперметра, аналогичное отклонению при размыкании ключа К.

При неподвижных проводниках и замкнутом ключе К

ток в проводнике вг можно вызвать изменением величины тока в проводнике аб.
Аналогичные явления происходят и в том случае, если проводник, питаемый током, заменить магнитом или электромагнитом.

Так, например, на рисунке схематически изображена катушка (соленоид) из изолированной проволоки, к концам которой подключен амперметр А.

Если внутрь обмотки быстро ввести постоянный магнит (или электромагнит), то в момент его введения стрелка амперметра А отклонится; при выведении магнита будет также наблюдаться отклонение стрелки амперметра, но в другую сторону.

Электрические токи, возникающие при подобных обстоятельствах, называются индукционными, а причина, вызывающая появление индукционных токов, электродвижущей силой индукции.

Эта эдс возникает в проводниках под действием изменяющихся магнитных полей,
в которых находятся эти проводники.

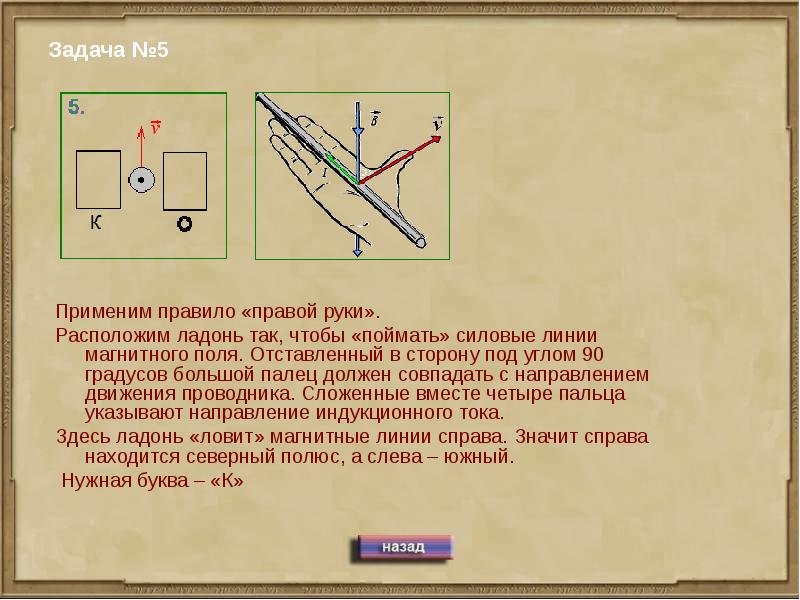

Направление эдс индукции в проводнике, перемещающемся в магнитном поле, может быть определено по правилу правой руки, которое формулируется так:


Если правую руку расположить ладонью к северному полюсу так, чтобы большой отогнутый палец показывал направление движения проводника, то четыре пальца будут указывать направление эдс индукции.

Направление индукционного тока, а следовательно, и эдс индукции определяют также по правилу Ленца, которое формулируется следующим образом:

Эдс индукции имеет всегда такое направление, что созданный ею индукционный ток препятствует причине, ее вызывающей.
Величина эдс индукции, возникающей в замкнутом проводнике, пропорциональна скорости изменения магнитного потока, пронизывающего контур этого проводника.

Таким образом, если магнитный поток, пронизывающий контур замкнутого проводника, уменьшился на величину Ф в течение t секунд, то скорость уменьшения магнитного потока равна Ф/t.

Это отношение и представляет собой величину эдс индукции е, т. е.
е = -Ф/t.
Знак минус указывает на то, что ток, созданный эдс индукции, препятствует причине, вызвавшей эту здс.

Возникновение эдс индукции в замкнутом контуре происходит как при движении этого контура в магнитном поле, так и при изменении магнитного потока, пронизывающего неподвижный контур.
Если контур имеет витков, то индуктированная эдс
e = -Ф/t.

Произведение числа витков и магнитного потока, пронизывающих их, называется потокосцеплением =Ф, следовательно, индуктированная в катушке эдс

е = -Ф/t = -/t.

Эта формула, выражающая закон электромагнитной индукции, является исходной для определения эдс, индуктируемых в обмотках электротехнических машин и аппаратов.
Когда контур охватывается лишь частью магнитного потока, величина эдс индукции зависит от скорости изменения не всего потока, а лишь части его.

Допустим, что прямоугольный замкнутый контур абвг, стороны которого равны l и h, находится в магнитном поле, магнитная индукция которого во всех точках равна
В (Тл) и направлена за плоскость рисунка.

Пусть контур, оставаясь в плоскости рисунка, перемещается с равномерной скоростью сверху вниз и в течение

t с выходит за пределы магнитного поля.

Замкнутый контур, перемещающийся в магнитном поле

Так как контур абвг перемещается вниз, то магнитный.поток, пронизывающий контур, уменьшается. Следовательно, направление эдс индукции совпадает с вращательным движением рукоятки буравчика, ввинчиваемого вдоль магнитных линий, т. е. по часовой стрелке.

Величина этой эдс индукции определится из следующих соображений.
Площадь, ограниченная контуром проводника, S=lh.
Магнитный поток, пронизывающий контур проводника, Ф=BS.
Чтобы уйти за пределы магнитного поля, т. е. чтобы изменить магнитный поток от Ф до нуля или на величину Ф=Ф, требуется, чтобы t=t.

Следовательно, Е=

Ф/t =Ф/t или E=Blh/t.

Частное от деления пути h, пройденного проводником, на время t представляет собой скорость движения этого проводника. Обозначив ее буквой v, получим E=Blv.

Если в этой формуле магнитная индукция В выражена в теслах, длина l — в метрах и скорость v — в метрах на секунду (м/с), то эдс индукции выражается в вольтах.

Эта формула справедлива лишь в том случае, если проводник перемещается в магнитном поле в направлении, перпендикулярном магнитным силовым линиям этого поля.
Если проводник пересекает магнитные линии под каким-либо углом, то
E=Blv sin,
где — угол между направлением движения проводника и направлением вектора магнитной индукции (магнитных линий).

Пример воздействия магнитного поля на замкнутый контур

Скачать можно здесь

(Подробно и доходчиво в видеокурсе "В мир электричества - как в первый раз!")


Правило буравчика, правило правой руки

2.

Магнитное поле и его графическое изображениеПравило буравчика
Направление линий
магнитного поля тока связано с
направлением тока в проводнике.
Правило буравчика
если направление
поступательного движения
буравчика совпадает с
направлением тока в
проводнике, то направление
вращения ручки буравчика
совпадает с направлением
линий магнитного поля тока.
С помощью правила буравчика
по направлению тока можно
определить направлений линий
магнитного поля, создаваемого этим
током, а по направлению линий
магнитного поля –
направление тока, создающего
это поле.

3. Неоднородное и однородное магнитное поле

Проводник с током расположен
перпендикулярно плоскости листа:
1.Направление электрического тока от нас
( в плоскость листа)
Линии магнитного
поля будут
направлены по
часовой стрелке

4. Правило буравчика

Проводник с током расположен
перпендикулярно плоскости листа:
2. Направление электрического тока на нас
( из плоскости листа)
Линии магнитного
поля будут
направлены против
часовой стрелки

5. Проводник с током расположен  перпендикулярно плоскости листа: 1.Направление электрического тока от нас ( в плоскость листа) Согласно прав

Правило правой руки
Для определения
направления линий магнитного
поля соленоида удобнее
пользоваться другим правилом,
которое иногда называют
правилом правой руки.
если обхватить соленоид
ладонью правой руки,
направив четыре пальца по
направлению тока в витках,
то отставленный большой
палец покажет направление
линий магнитного поля
внутри соленоида.

6. Проводник с током расположен  перпендикулярно плоскости листа: 2.Направление электрического тока на нас ( из плоскости листа) Согласно пра

Соленоид, как и магнит, имеет полюсы:
тот конец соленоида, из которого магнитные линии
выходят, называется северным полюсом, а тот, в
который входят - южным.
Зная направления тока в соленоиде, по
правилу правой руки можно определить
направление магнитных линий внутри него, а
значит, и его магнитные полюсы и наоборот.
Правило правой руки можно применять и для
определения направления линий магнитного поля
в центре одиночного витка
с током.

7. Правило правой руки

для
проводника с током
Если правую руку
расположить так,
чтобы большой палец
был направлен по
току, то остальные
четыре пальца
покажут направление
линии магнитной
индукции
1. Магнитное поле создается…
2.Что показывает картина магнитных линий?
3.Дайте характеристику однородного магнитного поля.
Выполнить чертеж.
4. Дайте характеристику неоднородного магнитного
поля. Выполнить чертеж.
5.Изобразите однородное магнитное поле в
зависимости от направления магнитных линий.
Поясните .
6. Объясните принцип действия правила буравчика.
7.Укажите два случая зависимости направления
магнитных линий от направления электрического тока.
8. Каким правилом следует воспользоваться для
определения направления магнитных линий
соленоида. В чем оно заключается?
9. Как определить полюсы соленоида?

9. Правило правой руки для проводника с током

Обнаружение магнитного поля
по его действию на
электрический ток.
Правило левой руки.

10. 1. Магнитное поле создается… 2.Что показывает картина магнитных линий? 3.Дайте характеристику однородного магнитного поля. Выполнить черте

На всякий проводник с током,
помещенный в магнитное поле и
не совпадающий c его
магнитными линиями, это поле
действует с некоторой силой.

11. Обнаружение магнитного поля по его действию на электрический ток. Правило левой руки.

Выводы:
• Магнитное поле создаётся электрическим
током и обнаруживается по его действию
на электрический ток.
• Направление тока в проводнике,
направление линий магнитного поля и
направление силы, действующей на
проводник, связаны между собой.

12. На всякий проводник с током, помещенный в магнитное поле и не совпадающий c его магнитными линиями, это поле действует с некоторой силой.

Правило левой руки
Направление силы,
действующей на проводник с
током в магнитном поле, можно
определить, пользуясь
правилом левой руки.
Если левую руку расположить
так , чтобы линии магнитного
поля входили в ладонь
перпендикулярно к ней, а четыре
пальца были направлены по
току. То отставленный на 900
большой палец покажет
направление действующей
на проводник силы.

13. Выводы:

За направление тока во внешней
цепи принято направление от «+»
к «–», т.е. против направления
движения электронов в цепи

14. Правило левой руки

Определение силы Ампера
Если левую руку расположить
так, чтобы вектор магнитной
индукции входил в ладонь, а
вытянутые пальцы были
направлены вдоль тока, то
отведенный большой палец
укажет направление действия
силы Ампера на проводник с
током.

15. За направление тока во внешней цепи принято направление от «+» к «–», т.е. против направления движения электронов в цепи

Правило левой руки можно применять
для определения направления силы, с
которой магнитное поле действует на
отдельно взятые движущиеся
заряженные частицы.

16. Определение силы Ампера

Сила, действующая на заряд
Если левую руку
расположить так, чтобы линии
магнитного поля входили в
ладонь перпендикулярно к ней,
а четыре пальца были
направлены по движению
положительно заряженной
частицы (или против движения
отрицательно заряженной), то
отставленный на 900 большой
палец покажет направление
действующей на частицу силы
Лоренца.

17. Правило левой руки можно применять для определения направления силы, с которой магнитное поле действует на отдельно взятые движущиеся зар

Пользуясь правилом левой руки
можно определить направление
тока, направление магнитных
линий, знак заряда движущейся
частицы.

18. Сила, действующая на заряд

Случай когда сила действия
магнитного поля на проводник с
током или движущуюся
заряженную частицу F=0

19. Пользуясь правилом левой руки можно определить направление тока, направление магнитных линий, знак заряда движущейся частицы.

Реши задачу:

20. Случай когда сила действия магнитного поля на проводник с током или движущуюся заряженную частицу F=0

21. Реши задачу:

• Отрицательно заряженная частица,
движущаяся со скоростью v в магнитном
поле. Сделайте такой же рисунок в
тетради и укажите стрелочкой
направление силы, с которой поле
действует на частицу.
• Магнитное поле действует с силой F на
частицу, движущуюся со скоростью v.
Определите знак заряда частицы.

Разница между правилом левой руки и правилом правой руки - Разница Между

Разница Между 2021

Ключевая разница: Правило левой руки и Правило правой руки - это типы визуальных мнемоник, которые были разработаны Джоном Амброзом Флемингом в конце 19-го века. Они используются для отображения напра

Содержание:

Ключевая разница: Правило левой руки и Правило правой руки - это типы визуальных мнемоник, которые были разработаны Джоном Амброзом Флемингом в конце 19-го века. Они используются для отображения направления движения, поля и тока. Правило левой руки применяется к электродвигателям, а правило правой руки применяется к генераторам.

Правило левой руки и Правило правой руки - это типы визуальных мнемоник. Мнемоника - это метод обучения, который помогает запомнить определенную информацию, такую ​​как использование костяшек, чтобы запомнить, в каких месяцах года есть 31 день. Точно так же правило левой руки и правило правой руки являются визуальными мнемониками, которые были разработаны Джоном Амброзом Флемингом в конце 19-го века. Они используются для отображения направления движения, поля и тока. Они особенно эффективны для определения направления одного, если два других известны.

Правило левой руки - это простой способ определить направление движения электродвигателя. Это правило помогает понять и запомнить, в каком направлении движется электродвигатель. Когда левая рука держится определенным образом, большой палец и первые два пальца на руке могут представлять три взаимно ортогональных оси.

Чтобы использовать правило левой руки, левую руку нужно расположить особым образом, чтобы сделать К. Для этого большой палец должен быть направлен вверх, тогда как первые два пальца должны быть разложены, два последних пальцы должны быть сжаты в кулак, то есть прижаты к ладони. Когда большой палец и первые два пальца представляют букву K с двумя пальцами, удерживаемыми под углом 90 градусов, это может показать это:

  • ThUмб представляет направление Thржавчина на проводнике / MДействие Проводника.
  • Fруда / FПервый палец представляет направление магнитного FIELD
  • Спалец ввода представляет направление Сомер текущего

В то время как правило левой руки используется для указания направления движения в электродвигателе, правило правой руки Флеминга может использоваться для генераторов. Правило правой руки показывает направление индуцированного тока, когда проводник движется в магнитном поле.

Чтобы использовать правило правой руки, правая рука должна держаться аналогично левой руке, то есть формируя K. Следовательно, правая рука по существу является зеркальным отображением левой руки. Другой способ объяснить это - держать правую руку большим пальцем, первым пальцем и вторым пальцем взаимно перпендикулярно друг другу (под прямым углом). Находясь в этом положении, его можно использовать для запоминания:
  • Чтмб представляет направление MДействие проводника.
  • FПервый палец представляет направление FIELD. (с севера на юг)
  • SeсПервый палец представляет направление индуцированного или генерируемого Сurrent (направление наведенного тока будет направлением обычного тока; от положительного к отрицательному).

Еще один способ запомнить правило правой руки - запомнить аббревиатуру «ФБР». Аббревиатура "ФБР" означает Силу (или иное движение), B как знак магнитного поля и I как ток. Последующие буквы соответствуют последующим пальцам, считая сверху. Большой палец - это F; Первый палец B; Второй палец - это я.

Сравнение между правилом левой руки и правилом правой руки:

Правило левой руки

Правило правой руки

Изобретено

Джон Амброуз Флеминг

Джон Амброуз Флеминг

Используется для

Электродвигатели

Генератор

Цель

Направление движения в электродвигателе

Направление наведенного тока, когда проводник движется в магнитном поле.

Большой палец

Большой палец представляет направление толчка на проводнике / движение проводника.

Большой палец представляет направление движения проводника.

Первый / передний палец

Передний палец представляет направление магнитного поля

Первый палец представляет направление поля. (с севера на юг)

Второй / Средний / Центральный палец

Центральный палец представляет направление тока

Второй палец представляет направление индуцированного или генерируемого тока (направление индуцированного тока будет направлением обычного тока; от положительного к отрицательному).

Правило правой руки. AutoCAD 2009. Учебный курс

Читайте также

Перетаскивание правой кнопкой мыши

Перетаскивание правой кнопкой мыши Для того чтобы переместить файлы в Windows мы используем метод drag’n’drop, то есть берем элемент, перетаскиваем в нужное место и там бросаем. Но можно сделать то же самое правой кнопкой и тогда мы увидим контекстное меню, позволяющее не только

Уитакер берет дело в свои руки

Уитакер берет дело в свои руки Эдвард Уитакер-младший, главный модернизатор системы AT&T, с первого взгляда производит неизгладимое впечатление. Невероятно высокий, он ходит медленно, а говорит еще медленнее — у него типично техасская манера растягивать слова. Как

SECUREMAKER[1] – на все руки мастер

SECUREMAKER[1] – на все руки мастер Следующая программа —SECUREMAKER (http://www.securemaker.com) – представляет собой «швейцарский нож», предназначенный для безопасного и удобного серфинга в Интернете. В одном пакете размером чуть больше 2 Мбайт заключено несколько инструментов, делающих

Берем ноутбук в руки

Берем ноутбук в руки Теперь давайте рассмотрим ноутбук на физическом уровне, или, проще говоря, «пощупаем»

"Руки прочь" от доступа к данным

"Руки прочь" от доступа к данным Реляционные СУБД, разработанные для архитектуры клиент-сервер, не предоставляют пользователям прямой доступ к данным. Когда пользовательское приложение хочет выполнить операции над набором данных, оно сообщает клиентскому модулю, чего

Правило правой руки

Правило правой руки При работе в трехмерном пространстве в AutoCAD все системы координат формируются по правилу правой руки . Оно определяет положительное направление оси Z трехмерной системы координат при известных направлениях осей X и Y , а также положительное

Правила Правой Руки*

Правила Правой Руки* Здесь приводится набор правил, которых вам хорошо бы придерживаться изучая С++. Когда вы станете более опытны, вы можете превратить их в то, что будет подходить для вашего рода деятельности и вашего стиля программирования. Они умышлено сделаны очень

ОГОРОД КОЗЛОВСКОГО: Говорящий палец мертвой руки

ОГОРОД КОЗЛОВСКОГО: Говорящий палец мертвой руки Автор: Козловский ЕвгенийКогда, чуть больше полугода назад, я прочитал в «Компьютерре» первую ("Просто добавь компьютер"), а за ней – и вторую ("Гром гремит, земля трясется…") статьи Сережи Кащавцева, посвященные флэшке n-Key

Глава 1 Вы взяли в руки цифровой фотоаппарат…

Глава 1 Вы взяли в руки цифровой фотоаппарат… 1.1. Начало1.2. Как во всем этом разобратьсяИтак, вы взяли в руки цифровой фотоаппарат. Вставили карту памяти и батарейки. Включили. На жидкокристаллическом мониторе появилось изображение, которое «видит» видоискатель вашей

Руки и поза фотографа

Руки и поза фотографа Новичку порой кажется, что руки только мешают фотографу: рукой можно случайно закрыть вспышку, пальцы то и дело попадают в кадр. А все дело в том, чтобы, внимательно рассмотрев камеру и повертев ее в руках, выбрать наилучшее положение рук и приучить

Глаза боятся, а руки делают

Глаза боятся, а руки делают Не знаю, решились бы мы на этот проект, если бы сразу представляли (так, как знаем сейчас) его истинную трудоемкость. Тогда язык Си++, судя по учебным пособиям, казался нам… да, непростым для компиляции, с корявым и неоднозначным синтаксисом,

Глава 1. Первый раз берем в руки

Глава 1. Первый раз берем в руки Какие кнопки есть на iPad и как они называются?При детальном рассмотрении iPad, можно заметить, что на корпусе планшета имеется не так уж и много кнопок. Благодаря ним вы сможете блокировать или разблокировать iPad или настроить громкость. Начнем

Приватность наоборот: как отдать жизнь в чужие руки Андрей Письменный

Приватность наоборот: как отдать жизнь в чужие руки Андрей Письменный Опубликовано 17 апреля 2013 Мы не раз слышали жалобы на то, что люди, открыто делящиеся своей интимной жизнью через социальные сети, совершают огромную ошибку — выносят на суд

Генеративный арт: когда художник убирает руки Юрий Ильин

Генеративный арт: когда художник убирает руки Юрий Ильин Опубликовано 19 марта 2013Когда в середине десятых годов девятнадцатого века будущий (тогда ещё) ректор Эдинбургского университета Дэвид Брюстер придумал свой калейдоскоп, он вряд ли думал, что это станет чуть ли не

Правило левой руки

Правило левой руки Люди начинают рассматривать изображение с левого верхнего угла и заканчивают правым нижним. Точно так же мы читаем текст: слева направо. Когда на пути взгляда встречается «препятствие» — железнодорожный путь, трубопровод и т. д., — зритель сразу его

Правило правой руки - Энциклопедия по машиностроению XXL

Глава 2 посвящена системам координат. В ней рассмотрены способы ввода двухмерных и трехмерных координат, описано правило правой руки, а также способы задания пользовательской системы координат.  [c.163]

Правило правой руки  [c.166]

Правило левой руки служит для определения направления силы, действующей на проводник с током, находящийся в магнитном поле. Если левую руку повернуть ладонью навстречу магнитным линиям, а направление тока в проводнике совместить с вытянутыми четырьмя пальцами, то отставленный большой палец, расположенный в плоскости ладони перпендикулярно остальным четырем пальцам, укажет направление силы, действующей на проводник.  [c.111]


Правило правой руки определяет направление наведенной э. д. с. Если правую руку повернуть ладонью навстречу магнитному потоку, а отставленный большой палец направить по движению проводника, вытянутые остальные четыре пальца покажут направление наведенной в проводнике э. д. с.  [c.111]

Применив правило левой руки, можно убедиться, что направление вектора F силы Ам-  [c.195]

Рис. 2.20. а) Правило правого винта б) то же правило, но в применении к правой руке.  [c.54]

Чтобы определить направление вращения (т. е. направление е), мы опять применим правило правой руки когда четыре пальца правой руки охватывают ось в направлении вращения, большой палец показывает направление вектора . Скорость любой фиксированной точки вращающегося твердого тела можно просто выразить через угловую скорость ю. Охарактеризуем положение данной точки твердого тела в лабораторной системе отсчета радиус-вектором г, проведенным из точки О, находящейся на оси вращения. Через малый промежуток времени той же точке из-за вращения тела будет соответствовать другой радиус-вектор, а ее скорость v = г будет иметь следующее абсолютное значение  [c.110]

К соотнощениям (33.1) и (33.2) применимо обычное правило правой руки. Так, положительные ф и соответствуют случаю, когда свет распространяется вдоль направления магнитного поля и плоскость поляризации вращается по часовой стрелке.  [c.866]

Выберем систему координат следующим образом. Пусть фигура человека расположена так, что линия, проведенная от ног к голове, параллельна оси и человек смотрит в направлении оси ц, тогда ось 5 будет направлена вдоль правой вытянутой руки. Положительное вращение фигуры переместит ее правую сторону вперед. Положительное вращение вокруг некоторой оси также переместит правую сторону фигуры вперед в случае, если фигура человека расположена так, что ось вращения идет от ног к голове.  [c.43]

Генерирование электрической энергии переменного тока производится синхронными генераторами, как и в машинах постоянного тока. В синхронном генераторе э. д. с. возникает вследствие взаимного пересечения проводников и магнитных силовых линий (правило правой руки).  [c.533]

Правило левой руки (фиг. 10) служит для определения направления силы F, действующей на проводник с током помещенный в магнитном поле. Если ладонь левой руки повернуть так, чтобы четыре вытянутые пальца совпали с направлением тока, а магнитное поле входило в ладонь, то отставленный большой палец укажет направление силы, действующей на проводник.  [c.332]


Правило правой руки (фиг. 11) служит для определения направления наведенной э. д. с. в проводнике, движущемся в магнитном поле.  [c.333]

Правило правой руки (фиг. 11) служит для определения на-. правления наведенной  [c.450]

Правило левой руки 449  [c.724]

При начале натяжения грузового троса необходимо по править его рукой (легкое постукивание, подтягивание) чтобы он равномерно натянулся, не сполз и не рванул.  [c.73]

Электромагнитные взаимодействия. Определение направления действующей силы на проводник с током в магнитном поле — правило левой руки. Взаимодействие токоведущих проводников. Электромагнитная индукция. Определение направления индуктированной ЭДС — правило правой руки. Формула определения ЭДС индукции. Индуктивность, ее единица. Взаимная индуктивность.  [c.318]

Правило левой руки служит для определения направления силы Р если левую руку повернуть ладонью навстречу магнитным линиям, а направление тока в проводнике совместить с вытянутыми четырьмя пальцами, отставленный большой палец, расположенный в плоскости ладони перпендикулярно остальным четырем.  [c.110]

Правило правой руки. При движении проводника в однородном магнитном поле перпендикулярно его направлению в проводнике наводится э. д. с.  [c.111]

Правила лезой руки  [c.106]

Чтобы определить направление двин ения проводника с током в магнитном поле, применяют правило левой руки . Этим правилом пользуются так ладонь левой руки обращают к северному полюсу магнита, а четыре пальца руки направляют по направлению тока в проводнике, тогда большой палец укажет направление движения проводника в магнитном поле (рис. 15, б).  [c.29]

Рис, 16. Правило правой руки для опреде.пения направления индуктированной э, д, с.  [c.31]

Чтобы определить направление э. д. с. взаимоиндукции в проводнике 2, применим правило правой руки . Так как правило  [c.34]

Подобно рассмотренному, применяя правило правой руки и для положения д, определим направление э. д. с. в проводнике 2.  [c.34]

В каких с.луч аях применяется правило левой руки и в чем его сущность  [c.41]

Для чего применяют правило правой руки и как им пользоваться  [c.41]

Рис. 91. Правила вращения рук()ятки и ручных подач
Правило твой руки  [c.126]

Если виток вращается против часовой стрелки, то, применив правило правой руки к одному из проводников витка /—2, например к проводнику /, мы увидим, что, пока он перемещается под северным полюсом, в нем индуктируется э. д. с., направленная к нам (.), а когда он перемещается под южным полюсом,— э. д. с.,  [c.20]

По этому ур-ию обыкновенно определяется напряжение, индуктируемое в отдельных проводниках электрич. машин. Вместо правила левой руки для определения направления (знака) индуктированного напряжения применяется большей частью правило правой руки (фиг. 3) если расположить правую руку таким образом, чтобы силовые линии (или вектор В) упирались в ладонь, а отставленный большой палец указывал направление движения проводника, то вытянутые 4 пальца укажут направление индуктированного напряжения.  [c.65]

Теперь найдем Ыа—значение погонной индуктивности. Считаем, что нижняя пластина подсоединена к положительному зажиму источника питания, а верхняя — к отрицательному. Поэтому положительный ток I по нижней пластине течет в направлении +2 и в направлении —г по верхней пластине. С помощью правила правой руки и рис. 4.4 легко убедиться, что магнитное поле между пластинами направлено по положительной оси у. Вне пластины магнитное поле равно нулю. Пусть Ь — самоиндукция части пластин, указанной на рис. 4.4. Магнитный поток через сечение ga равен  [c.165]


Круговая поляризация. Если смещение в поперечной волне представляет собой движение по кругу (при фиксированном г), то говорят, что волна поляризована по кругу или имеет круговую поляризацию. Рассмотрим фиксированное значение z. Пока мы еще не определили направление распространения и даже не знаем, является ли волна бегущей или стоячей. Направим большой палец правой руки вдоль +Z, тогда согнутые остальные пальцы зададут определенное направление вращения. Если круговое движение совпадает с этим направлением вращения, то мы говорим, что колебания имеют круговую поляризацию по +z. (Аналогично с помощью того же правила правой руки определяется круговая поляризация по —Z.) Колебание с круговой поляризацией по +z может быть представлено суперпозицией линейно-поляризованных колебаний по осям X и у, причем амплитуды этих колебаний равны. Выберем, как обычно, правую систему координат, так что х ХУ = z. В этом случае у колебания с круговой поляризацией по +z составляющая  [c.356]

Рис, 3.2. Правило правой руки  [c.127]

Упражнение 2. Змейка с рулением правой (левой) рукой с перехватом через тыльную сторону ладони (см. рис. 161).  [c.186]

Как и всякая конкуренция, борьба между производителями играет на руку, в первую очередь, потребителю. В такой ситуации каждый из нас может воспользоваться своим естественным правом - правом выбора. Пользователь получает реальную возможность сравнивать решения разных компаний и на своем собственном опыте убедиться в эффективности той или иной системы.  [c.2]

Навитая пружина отжигается на оправке. Если навивки нерабочих витков не делалось, то после отжига пружина снимается с оправки и нагревается до 700—800 для подгибания концов. Если необходимо, то при этом витки правятся от руки. После этого производятся закалка и отпуск, шлифовка концов, правка пружины в холодном состоянии, контроль размеров и упругости. Окончательная отбраковка производится на основании наружного осмотра после полировки или кадмирования, так как в этом случае на чистой поверхности удается обнаружить такие мелкие дефекты, которые на грубой поверхности после навивки и термообработки не видны.  [c.399]

А — правило правой руки 6 — правило левой руки 1 — направление движения проводника 2 — направление индуктируемого тока 3 — направление тока 4 — направление движения прошдника с током  [c.121]


Правило левой руки для протона. Правило буравчика, правой и левой руки

В физике и электротехнике широко используются различные приемы и способы, позволяющие определить одну из характеристик магнитного поля - направленность напряженности. С этой целью используется закон буравчика, правой и левой руки. Данные способы позволяют получить довольно точные результаты.

Правило буравчика и правой руки

Закон буравчика используется для определения направленности напряженности магнитного поля. Оно работает при условии прямолинейного расположения магнитного поля, относительно проводника с током.

Это правило заключается в совпадении направленности магнитного поля с направленностью рукоятки буравчика, при условии вкручивания буравчика с правой нарезкой в направлении электрического тока. Данное правило применяется и для соленоидов. В этом случае, большой палец, оттопыренный на правой руке, указывает направление линий . При этом, соленоид обхватывается так, что пальцы указывают направление тока в его витках. Обязательным условием является превышение длиной катушки ее диаметра.


Правило правой руки противоположно правилу буравчика. При обхватывании исследуемого элемента, пальцы в сжатом кулаке указывают направление магнитных линий. При этом, учитывается поступательное движение по направлению магнитных линий. Большой палец, который отогнут на 90 градусов по отношению к ладони, указывает направление .

При движущемся проводнике, силовые линии перпендикулярно входят в ладонь. Большой палец руки вытянут перпендикулярно, и указывает направление движения проводника. Оставшиеся четыре оттопыренных пальца, расположены в направлении индукционного тока.

Правило левой руки

Среди таких способов, как правило буравчика, правой и левой руки, следует отметить правило левой руки. Для того, чтобы это правило работало, необходимо расположить левую ладонь таким образом, чтобы направление четырех пальцев было в сторону электрического тока в проводнике. Индукционные линии входят в ладонь перпендикулярно под углом 900. Большой палец отогнут, и указывает направление силы, действующей на проводник. Обычно, этот закон применяется, когда нужно определить направление отклонения проводника. В данной ситуации проводник располагается между двумя магнитами и по нему пропущен электрический ток.

Правило левой руки формулируется еще и таким образом, что четыре пальца на левой руке располагаются в направлении, куда движутся положительные или отрицательные частицы электрического тока. Индукционные линии, как и в других случаях, должны перпендикулярно располагаться относительно ладони и входить в нее. Большой оттопыренный палец указывает на направление силы Ампера или Лоренца.

Магнитное поле действует на проводник с током. Силу, которая возникает при этом, называют силой Ампера .

Сила Ампера действует на про-водник с током в магнитном поле.

Исследуем, от чего зависит модуль и направление данной силы. С этой целью используем установку, в которой прямо-линейный проводник подвешен на тонких проволочках в магнитном поле постоянного магнита (рис. 6.16). Гибкие проволочки, присоединенные к концам проводника, по-зволяют включать его в электрическую цепь, сила тока в которой регулируется с помощью реостата и измеряется ампермет-ром.

Легкая, но жесткая тяга соединяет про-водник с чувствительным измерителем силы.

Замкнув электрическую цепь, в которую входит исследуемый проводник, увидим, что он отклонится от положения равно-весия, а измеритель покажет определенное значение силы. Увеличим силу тока в про-воднике в 2 раза и увидим, что сила, дейст-вующая на проводник, также увеличится в 2 раза. Любые другие изменения силы тока в проводнике вызовут соответствующие изме-нения силы, которая действует на провод-ник. Сопоставление полученных результатов позволяет сделать вывод, что сила F, дейст-вующая в магнитном поле на проводник с током, пропорциональна силе тока I в нем:

Сила Ампера пропорциональна силе тока в проводнике.

Расположим еще один магнит рядом с первым. Длина той части проводника, которая находится в магнитном поле, уве-личится приблизительно в 2 раза. Значение силы, действующей на проводник, также увеличится приблизительно в два раза. Та-ким образом, сила F, действующая на про-водник с током в магнитном поле, про-порциональна длине части проводника Δ l , которая находится в магнитном поле:

F ~ Δ l.

Сила Ампера пропорциональна длине активной части провод-ника.

Сила увеличится также тогда, когда при-меним другой, более «сильный» магнит с большей магнитной индукцией. Это позво-ляет сделать вывод о зависимости силы F от магнитной индукции поля B:

F ~ B. Материал с сайта

Максимальной сила будет тогда, когда между магнитной индукцией и проводни-ком угол α = 90°. Если же этот угол равен нулю, то есть магнитная индукция будет па-раллельной проводнику, то сила будет равна нулю. Отсюда нетрудно сделать вывод о за-висимости силы Ампера от угла между маг-нитной индукцией и проводником.

Окончательно формула для расчета силы Ампера будет иметь вид

F А = BI Δ l . sin α .

Направление силы Ампера определяется по правилу левой руки (рис. 6.17).

Правило левой руки. Если левую руку разместить так, чтобы линии магнитной индукции входили в ладонь, а четыре пальца показывали направление тока, то отставленный большой палец пока-жет направление силы, действующей на про-водник с током в магнитном поле.

Сила Лоренца Сила Лоренца Модуль силы Лоренца. Модуль силы Лоренца. Направление силы Лоренца Направление силы Лоренца Правило левой руки Правило левой руки Плоские траектории движения заряженных частиц в однородном магнитном поле Плоские траектории движения заряженных частиц в однородном магнитном поле Вопросы по теме. Вопросы по теме. Сила Лоренца Сила Лоренца Модуль силы Лоренца. Модуль силы Лоренца. Направление силы Лоренца Направление силы Лоренца Правило левой руки Правило левой руки Плоские траектории движения заряженных частиц в однородном магнитном поле Плоские траектории движения заряженных частиц в однородном магнитном поле Вопросы по теме. Вопросы по теме.

Сила Лоренца - сила, действующая на движущуюся заряженную частицу со стороны магнитного поля. Х.Лоренц ()–голландский физик, основатель электронной теории строения вещества.

Если кисть левой руки расположить так, что четыре вытянутых пальца указывают направление скорости положительного заряда, а вектор магнитной индукции входит в ладонь, то отогнутый на 90 градусов большой палец покажет направление силы действующей на данный заряд.

Плоские траектории движения заряженных частиц в однородном магнитном поле Заряженная частица влетающая в однородное магнитное поле параллельно линиям магнитной индукции, движется равномерно вдоль этих линий. Вращение отрицательного заряда по окружности происходит в направлении противоположенном вращению положительного заряда (рис.в)

1. Каким образом, зная силу Ампера, можно найти силу Лоренца? 2. Дайте определение силе Лоренца. Чему равен её модуль? 3. Как определяется направление силы Лоренца с помощью правила левой руки? 4. Почему заряженная частица, влетающая в однородное магнитное поле в плоскости, перпендикулярно линиями магнитной индукции, движется по окружности? В каком случае частица движется в магнитном поле прямолинейно? 5. Докажите, что период обращения по окружности заряженной частицы в поперечном магнитном поле не зависит от её скорости.

Симметрия

. Почему в электромагнетизме природа предпочитает правило правой руки правилу левой?

Классический электромагнетизм совершенно инвариантен к четности; он по своей сути не левша или правша. Это правда, что вам нужно использовать правило правой руки, чтобы найти магнитное поле, но вам нужно использовать его снова , чтобы найти магнитную силу. Поскольку вы всегда используете его дважды, чтобы получить любую непосредственно наблюдаемую величину, знак минус, который вы выбрали бы при использовании правила левой руки, отменяется.

Если сформулировать все в терминах сил, то электростатика и магнитостатика сводятся к тому, что (1) одинаковые заряды отталкиваются и (2) притягиваются параллельные токи. Это явно не зависит от какого-либо соглашения о ручке. (Кстати, относительный знак здесь происходит от относительного знака между временем и пространством в теории относительности.)


Здесь скрывается более глубокая математика. Напомним, что векторное произведение двух векторов определяется как вектор, указывающий перпендикулярно параллелограмму, образованному двумя векторами, с той же длиной, что и площадь параллелограмма.В трех измерениях есть два направления, перпендикулярных каждому параллелограмму, поэтому нам нужно правило правой руки, чтобы выбрать одно. В более высоких измерениях это определение вообще не работает, потому что существует бесконечно много направлений, перпендикулярных каждой плоскости.

Следовательно, магнитное поле в общих размерах нельзя рассматривать как вектор . Вместо этого лучше просто сказать, что - это сам параллелограмм - это плоскость и площадь в каждой точке, а не направление и длина, как вектор.Магнитная сила просто заставляет частицы вращаться в плоскости поля. Текущий $ \ mathbf {J} $ в начале координат создает магнитное поле в $ \ mathbf {r} $ в плоскости, охватываемой $ \ mathbf {r} $ и $ \ mathbf {J} $.

Формально эти элементы площади называются дифференциальными формами ранга $ 2 $. Они слишком сложны для начального курса, поэтому вместо этого мы используем правило правой руки для преобразования площади в вектор, вводя произвольный выбор. Но всю физику можно записать явно симметричным образом, потому что явления действительно симметричны.

Левые правила | Школы онлайн

В нашем исследовании магнитных полей и правил левой руки имейте в виду, что правила правой руки в учебнике применимы только к обычному (положительному) току. Во многих случаях электричество часто имеет нетрадиционный (неположительный) ток. Нетрадиционный ток подчиняется правилам левой руки. В этом объяснении мы будем использовать только три левых правила. Кроме того, следующие определения помогут понять, как и почему работают правила левой руки.

Постоянный магнит имеет два полюса: полюс, направленный на север, и полюс, направленный на юг.Северный полюс притягивается к южному полюсу любого магнита и отталкивает северный полюс любого магнита. То же самое и с Южным полюсом. Северный полюс любого магнита всегда будет выровнен с ch как компас, если его подвешивать на нитке и оставлять в покое.

Соленоид - это модное слово для обозначения длинной струны проволоки, обернутой вокруг другого цилиндрического объекта. Когда обычный ток протекает через провод, как показано, магнитное поле равномерно проходит через центральный цилиндр. Ниже приведено изображение соленоида (синие линии - это силовые линии магнитного поля). На схеме показано, что внутри соленоида в левой части схемы будет отображаться северный магнитный полюс.


Применяется только к третьему правилу левой руки:

Где:

  • = Сила (Н)
  • = Ток (А)
  • = Тесла (Н / (А x м))
  • = Длина провода (м)

Одна из самых запутанных частей магнитных полей заключается в том, что, в отличие от электрических полей, магнитные поля требуют трехмерного анализа, потому что поле вращается вокруг тока в проводе.Вверх, вниз, влево и вправо больше недостаточно для описания направления поля. Теперь магнитные поля могут перемещаться по странице и выходить за ее пределы.

Графика и правило, описанные ниже, неверны - это должно быть правило захвата правой рукой Ампера (также известное как правило штопора), тот же принцип, но правая рука не левая ...

Представьте, что вы обхватываете пальцами тонкий стержень (другими словами, сожмите кулак), и направьте большой палец в направлении тока (I).Магнитное поле будет вращаться вокруг вашего кулака, как показано на следующей диаграмме. Кроме того, магнитное поле всегда будет указывать в том направлении, в котором сгибаются ваши пальцы. Используйте следующую диаграмму для ссылки как на новые векторы, так и на первое правило левой руки.


Оберните пальцы вокруг соленоида так, чтобы пальцы двигались в том же направлении, что и ток (I). Вытяните большой палец вдоль цилиндрического объекта. Пока ток продолжает течь в том направлении, в котором согнуты ваши пальцы, ваш большой палец всегда будет указывать на северный полюс.Посмотрите на диаграмму выше, чтобы понять это, за исключением того, что стержень будет соленоидом, а направление, указывающее большой палец, - на северный полюс.

Это правило используется для описания силы, когда ток или электроны проходят через магнитное поле. Чтобы найти величину силы, просто используйте F = BIL. Чтобы найти направление, вы открываете ладонь и помещаете большой палец перпендикулярно пальцам. Ваш большой палец показывает направление тока или скорость электрического заряда (I).Остальные четыре пальца представляют направление магнитного поля (B). Наконец, направление вашей ладони - это направление вектора силы. Помните, что когда вы применяете эти правила, у вас есть шесть основных векторов для работы (вверх, вниз, влево, вправо, внутрь, из).


Правое правило

The правило правой руки

Помните величина силы, воспринимаемой зарядом q движется со скоростью v через магнитное поле B составляет:

Как указано ранее направление силы перпендикулярно как на v , так и на B .Конечно, если и v , и B направлены в плоскости экрана, F может быть либо на экране, либо за его пределами, чтобы быть перпендикулярно обоим векторам. Один использует правую Правило для определения направления F .

Чтобы найти направление F используйте свое право рука и:

  1. Точка большой палец в направлении v .

  2. Балл пальцы в направлении B .

  3. направление силы будет не в ладони. Ваши пальцы будут сгибаться в направлении сила.

Если заряд отрицательный, необходимо помните, что направление силы будет противоположным. К рассчитать силу на отрезке провода, использовать направление тока I вместо v .

Если бы вы использовали левую руку, сила была бы направлена ​​в обратном направлении. Кажется, будто это нарушает фундаментальные американские принципы равенство. Однако мы узнаем, что направление B также определяется с помощью правила правой руки, а применение двух правил правой руки, чтобы добраться до чего-либо значимый (сила) означает, что два левых правила дал бы тот же результат.Таким образом, законы электромагнетизм не одобряет праворуких vs. левши, они только за последовательность. Если физический результат зависел от правила правой руки, которое составит нарушение паритета . Этот действительно происходит в слабых распадах, которые будут изучены на конец этого курса. В слабых распадах, если учесть ядро, в котором заряд вращается, когда ваши пальцы сжимают вокруг вашей правой руки, все испускаемые электроны идут по направлению большого пальца.Как ни странно, если кто-то проделал тот же эксперимент с антивеществом, нужно использовать левую руку, чтобы найти направление испускали антиэлектроны.


Примеры Магнитный поля и индекс силы

Правило правой руки - Видео по физике от Brightstorm

Итак, давайте поговорим о Правиле правой руки. Это одна из самых важных вещей, которые возникают, когда вы впервые изучаете магнитные поля, и на самом деле она впервые возникает, когда вы делаете кросс-продукты, возможно, в предварительном исчислении, но люди как бы забывают или, возможно, не принимали предварительные -calc, так что давайте поговорим об этом, потому что это не сложно, но легко испортить, если вы не привыкли к тому, как это работает, и я покажу вам 3 разных правила для правой руки, на самом деле вроде 4, но на самом деле все равно 3 а потом немного другое.

Давайте просто рассмотрим это и просто посмотрим, как это работает. Итак, мы начнем с закона силы Лоренца, f равно qv cross b. Хорошо, перекрестные произведения работают следующим образом: вы берете правую руку, вы кладете большой палец в направлении первого вектора, ваши пальцы - в направлении второго вектора, а ваша ладонь указывает в направлении перекрестного произведения, поэтому, когда мы делаем это с законом силы Лоренца, первая векторная скорость, поэтому мой большой палец всегда должен играть роль скорости.Второе векторное магнитное поле, это означает, что мои пальцы должны играть роль магнитного поля, которое перекрестное произведение дает силу, так что моя ладонь всегда находится в направлении силы.

Хорошо, давайте немного поработаем с этим, но прежде всего я должен показать вам большое открытое соглашение, о котором вы можете знать или не знать. Магнитные поля должны быть в трех измерениях, но посмотрите, я рисую все на доске, эта доска представляет только двухмерное пространство, поэтому я могу указать, что я могу указать вверх, но как мне указать наружу или внутрь.Мы делаем это следующим образом: мы говорим: смотрите, когда вы видите крест, это означает, что вы говорите о векторе, указывающем на доску, хорошо? В принципе, вы можете думать об этом так, как вы знаете, когда я помещаю такой вектор в виде стрелки, как бы это выглядело, если бы стрелка указывала на доску? Вы бы видели перья, и вот что такое крест, перья. Что, если он указывает за пределы доски? Что ж, теперь я собираюсь увидеть кончик стрелки, поэтому я просто делаю небольшую точку, иногда я обведу ее, чтобы указать, что это не просто ошибочная точка, которую я только что поставил, но иногда я не особо беспокоюсь о это, например, если у меня их много, очевидно, что это представляет собой магнитное поле, поэтому в этом случае у меня есть положительный заряд, движущийся вниз в магнитном поле, направленном на плату.Хорошо, мы идем, большой палец - это скорость, пальцы - это магнитное поле, и обратите внимание, что моя ладонь теперь указывает вправо, так что это направление силы, действующей на этот заряд, вправо.

Хорошо, займемся этим. Что делать, если магнитное поле понижено, но положительный заряд попадает в плату? Хорошо, большой палец, пальцы, и теперь у меня есть сила, которая направлена ​​влево, хорошо. А что здесь? Это странно, потому что теперь у меня нет скорости, вместо этого у меня есть сила и магнитное поле, но это все еще забавно, я все еще могу делать то же самое.У меня нет скорости, поэтому я еще не знаю, что делаю большим пальцем, но у меня есть магнитное поле, так что оно выходит, верно? У меня есть сила, поэтому моя ладонь должна быть направлена ​​вниз и смотреть на нее! Мой большой палец теперь указывает в этом направлении, так что это должно быть направление положительного заряда, но он чувствует силу вниз, хорошо? Еще одна маленькая хитрость, а если это отрицательный заряд? На этот вопрос есть действительно простой ответ: вы просто притворяетесь, что это положительный заряд, а затем просто делаете то, что противоположно этому, но есть другой способ, который на самом деле более полезен на практике, потому что электроны имеют отрицательный заряд, поэтому много раз на них На экзаменах вас будут часто спрашивать об электронах, и вы не хотите, чтобы они всегда делали это так, как если бы они были положительными, а потом просто не слушали их, поэтому вместо этого вы правильно используете левую руку? Итак, отрицательные заряды вы используете левой рукой, положительные заряды вы используете свою правую руку, и как только я осознаю, что собираюсь использовать свою левую руку, все идет точно так же, и теперь сила входит, и это так, как это происходит. .

Теперь вы можете задаться вопросом, что происходит с зарядом после того, как он попадает в магнитное поле. Оказывается, поскольку сила всегда перпендикулярна скорости, заряды, движущиеся в магнитных полях, всегда движутся по кругам, которые называются l'armoire прецессия, так что мы действительно можем видеть это в каждом из примеров, так что это действительно простая идея, если у меня есть заряд, который идет вниз, и сила, которая направляется к правильному буму, это круг l'armoire, хорошо? А что здесь? Что ж, у меня есть заряд, который действует слева, так что это круг l'armoire, хорошо? А что здесь? Теперь я иду сюда, сила в армуарном кругу, а как насчет этого парня? Сила внутри, так что это будет кружок армуара. Я не могу это написать, верно? Но вы видите, что он всегда будет вращаться вокруг силовых линий магнитного поля, хорошо, это первая и, вероятно, самая полезная форма правила правой руки, но давайте посмотрим здесь на пару других.

Хорошо, первое, о чем я хочу упомянуть, и это действительно то же самое, что происходит, когда у меня есть ток в магнитном поле. Токи в скважинах перемещают заряды, так что это означает, что в этом магнитном поле движется много зарядов. Ток будет в направлении скорости, поэтому я просто говорю: хорошо, вместо скорости, мой большой палец - это текущая стрелка, оставшаяся готовой, очень, очень просто и в основном то же самое, только вместо скорости мой большой палец теперь представляет ток.В большинстве случаев мы принимаем соглашение о том, что стрелка, связанная с током, здесь является направлением положительного заряда, поэтому она всегда правая, если только они явно не говорят вам, что отрицательные заряды движутся в этом направлении, а затем, конечно, только влево.

Хорошо, теперь есть два других правила правой руки, и они связаны с магнитными полями, возникающими от токов, так что это связано с чем-то, называемым законом биосоварта или чем-то, называемым законом амперов, поэтому идея состоит в том, что всякий раз, когда у вас есть ток, подобный это, с ним будет связано магнитное поле, поэтому, если у меня будет ток, который идет таким образом, будет магнитное поле, которое будет циркулировать вокруг этого тока, хорошо, так что это другая физическая ситуация, мы не можем ожидать правой руки Правило должно быть точно таким же, но, надеюсь, в этом случае оно почти такое же.Ток большого пальца, пальцы снова являются магнитным полем, но вместо того, чтобы держать их в стороне, вот что мы собираемся сделать, мы собираемся действовать так, как будто мы хватаем провод, хорошо? Итак, мы собираемся схватить провод, и наши пальцы являются магнитным полем, это означает, что в этом случае магнитное поле будет циркулировать вокруг точно так же, как мои пальцы циркулируют вокруг него, если я возьму его так, что выше тока магнитное поле выходит из платы, а под ним входит, так что вот оно, у меня магнитное поле циркулирует вокруг моего провода именно таким образом.

Хорошо, вот последний, а этот вроде как, самый разный, хорошо, но он также очень полезен. Что делать, если у меня есть токовая петля? Хорошо, хорошо, я мог бы сыграть в эту игру так же, как мы, и я мог бы сказать «хорошо, позволь мне схватиться за провод» 5, хорошо? Что ж, если я возьму провод вот так большим пальцем в направлении тока, тогда магнитное поле внутри будет выходить из платы, а внешнее будет входить в плату, так что это точно так же, как у нас просто не было разницы, поэтому почему я говорю, что это другое? Хорошо, потому что здесь мы применим правило правой руки немного по-другому, ладно.Вам не обязательно делать это, вы всегда можете сделать это таким образом, но иногда более полезно вместо этого положить пальцы в направлении тока, и тогда ваш большой палец будет указывать в направлении магнитного поля в центре выход из токовой петли, конечно, он дает нам тот же ответ, что и в другом случае, но это связано с чем-то, называемым магнитным моментом, и поэтому вас могут попросить подумать о магнитных моментах и ​​этих токовых петлях, и это легче, когда вы сосредотачиваясь на этом, чтобы использовать правило правой руки, когда теперь ваш ток - это ваши пальцы, а большой палец - это магнитное поле.

Хорошо, это правило правой руки.

Документ без названия

Документ без названия

Правило левой руки Flemings и моторный эффект

Когда провод, по которому проходит электрический ток, перемещается в магнитном поле магнита магнитное поле, индуцированное проволокой, реагирует с магнитным поле магнита, заставляющее проволоку двигаться наружу.Флеминга слева правило руки помогает вам предсказать движение.

F Первый палец - направление магнитного поля F Поле (С-Ю)

Se C Прямой палец - направление c тока (от положительного к отрицательному)

Чт М б - м передвижений троса

Когда катушка с проводом, по которому проходит ток, помещается в магнитное поле, катушка повороты.

Это называется моторным эффектом .

Практическое применение этой теории

Используя три компонента:

и катушка электромагнита, широкий спектр практических применений возможны.

Электродвигатели имеют магниты, катушку и используют электричество для производства механизм .

Магнитное поле катушки отталкивается от магнитного поля в окружающий магнит, таким образом поворачивая катушку и шпиндель двигателя.

Динамо - используют магниты, катушку и механизм для выработки электричества в ровно наоборот к мотору. Малогабаритные электродвигатели могут использоваться как динамо, особенно для таких вещей, как модельный ветрогенератор. Подключите пропеллер к мотору и вольтметр на провода мотора. Дуйте на пропеллер и смотрите напряжение повышается.

Громкоговорители используют электричество, катушка
и магнит, чтобы сделать динамик
конус переместить .

Микрофоны могут работать напротив
способ использования движения, вызванного звуковыми волнами, вместе с катушкой и магнитом
для производства электроэнергии - которая затем перемещается на
по проводу, обычно через усилитель,
к громкоговорителю, который ........

Другие практические применения электромагнитного эффекта:

и поезда Mag-lev - но вы можете узнать о них больше, если действительно интересно.

Содержание

История магнетизма, Что такое магнит
Что делают магниты, Испытание магнита
Магнитные поля
Магнитное поле Земли
Теория магнетизма
Индуцированный магнетизм
Магнитные свойства железа и стали
Хранение магнитов
Изготовление магнита
Электро- магниты
Приложения для первичной науки
Самооценка
Комментарии, размышления и план действий по изучению

Правосторонняя линейка | Магнит-Лексикон / Глоссарий

Правило правой руки или правило трех пальцев - это вспомогательное средство, иллюстрирующее векторы в трехмерной системе координат.Эта помощь используется в разных областях математики и физики:

  • В геометрии для ориентации вектора или векторной точки из векторного произведения системы координат.
  • Для определения направления момента количества движения при вращении тел.
  • В физике в контексте электромагнетизма и электротехники как правило причинно-следственной связи (правило UVW). Это также описывается в этом контексте как правило штопора или правило правого кулака.

Правило правой руки в физике

В области физики правило правой руки встречается в основном в области магнитного поля. Когда проводник с током подвергается воздействию магнитного поля, например, подковообразного магнита, на этот носитель заряда действует сила. Напоминание показывает направления, в которых силы действуют на проводник:

Большой палец фиксирует направление движения положительно заряженных частиц (электронов) в направлении тока от + до -.Это направление движения называется напряжением (ампер).

Указательный палец описывает направление силовых линий магнитного поля от северного полюса к южному. С помощью правила правой руки также можно определить полярность силовых линий магнитного поля, то есть их направление. Плотность магнитного потока описывает силу этого поля.

В этом созвездии средний палец указывает силу, которая действует на носитель с током.

Важно, чтобы три пальца были перпендикулярны друг другу в соответствии с направлением силы: таким образом, силы магнитного поля всегда действуют перпендикулярно проводнику с током и параллельно ему перпендикулярно направлению движения объект.

Внимание к направлению движения электронов: Как правило, электрически заряженные частицы мигрируют от отрицательного полюса источника электричества к положительному полюсу. Однако в правиле правой руки предполагается текущее направление от + до -. То есть движение здесь с точностью до наоборот.

Сила Лоренца

Голландский физик Хенрик Лоренц подробно изучил способы действия, описываемые правилом трех пальцев или руки. В честь него была сила, действующая на движущийся носитель заряда в этой установке, также называемая силой Лоренца.

Сила Лоренца - это сила, которая перемещает проводник с током в поле магнита. В зависимости от направления протекания тока в проводнике сила Лоренца действует в разных направлениях.

Правило левой руки или Правило правой руки: различия

В отличие от правила правой руки, правило левой руки всегда используется, когда поток электродов (ток) изменяется от + до -. Конкретно это означает, что всегда используется правило левой руки, когда говорят об электрическом токе с отрицательными носителями заряда.Правило правой руки, таким образом, исходит из положительно заряженных частиц, так называемых катионов.


Правило левой руки Флеминга - Как работают электродвигатели? - Высшее - OCR 21C - Объединенная научная версия GCSE - OCR 21st Century

Сила, действующая на провод заданной длины в магнитном поле, увеличивается, когда:

  • ток в проводе увеличивается
  • сила магнитного поля увеличивается

Для любой данной комбинации тока и напряженности магнитного поля сила максимальна, когда направление тока составляет 90 ° к направлению магнитного поля.Сила моторного эффекта отсутствует, если ток и магнитное поле параллельны друг другу.

Направление силы можно найти с помощью правила левой руки Флеминга.

Держите большой, указательный и второй пальцы под прямым углом друг к другу:

  • указательный палец выровнен с линиями магнитного поля, направленными с севера на юг
  • второй палец выровнен с током, указывающим от положительного к отрицательному

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
