Установка розеток по «советскому стандарту»

В СССР розетки размещались на высоте около 90 см над уровнем пола, что соответствовало тогдашнему стандарту. Этот способ может конкурировать с так называемым «евростандартом», поскольку имеет много плюсов:

• Маленькие дети не могут получить доступ к розетке, ведь она находится на достаточно большой высоте;
• Данное расположение очень удобно, когда есть необходимость в розетке для кондиционера или любых других приборах, не требующих постоянного включения в сеть;
• Взрослому человеку не нужно нагибаться, чтобы включить электроприбор в розетку.

Высота розеток по «евростандарту»

Этот способ набирает всё большую популярность в постсоветском пространстве. Розетки размещаются на высоте 30 см от пола, что также имеет некоторые положительные стороны:

• Благодаря довольно низкому расположению розетки провода не мешают свободному передвижению по помещению;
• Внешний вид комнаты не портиться «висящими» везде проводами от электроприборов.

Правила устройства электроустановок (ПУЭ)

ПУЭ регламентирует размещение розеток следующим образом:

• Можно установить розетки в ванной комнате квартиры или гостиничного номера, но только вместе с устройством защитного отключения (УЗО) или разделительным трансформатором;
• Розетка не должна быть размещена ближе чем 0,6 м до двери душевой;
• Каждая группа розеток, которая находится в квартире, должна иметь УЗО;
• Запрещается устанавливать электрооборудование ближе чем 0,5 м к газовой установке;
• Запрещается размещать в банях и саунах.

Требования СП и ГОСТ

Правильное размещение розетки вытекает из следования этим правилам:

• Одна розетка устанавливается на каждые 4 м периметра жилой комнаты;
• Владелец частного или однокомнатного дома сам определяет, сколько розеток необходимо установить;
• Одна розетка размещается на каждые 10 кв. м площади коридора (выключатели лучше установить на обоих концах коридора).

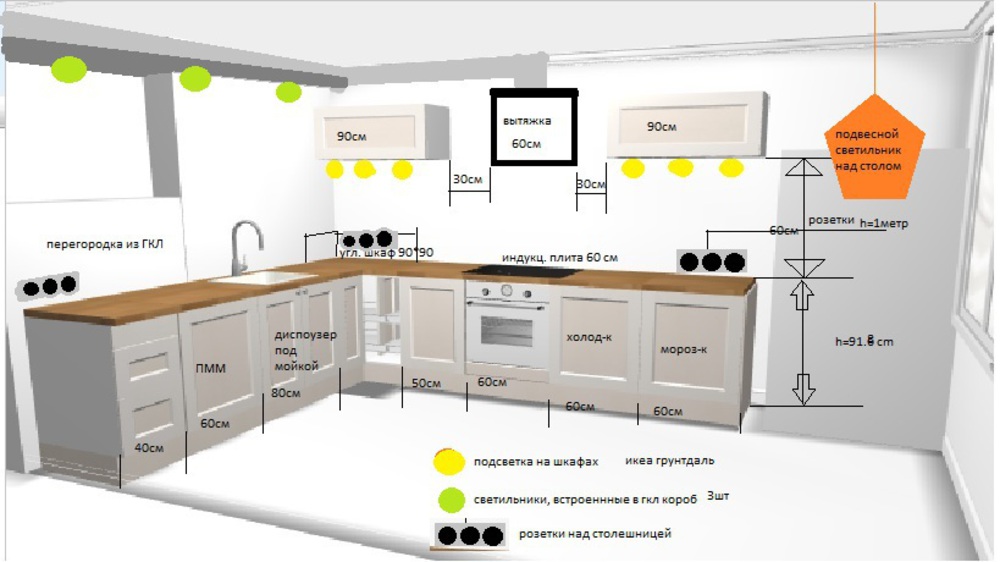

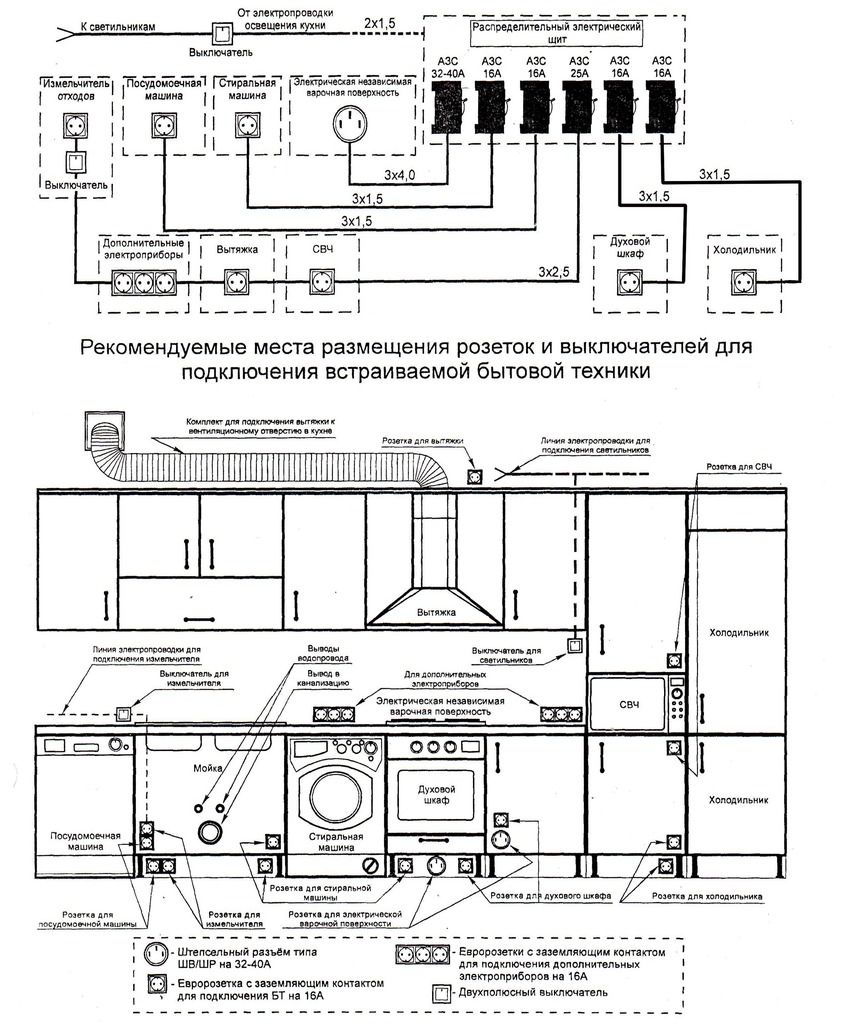

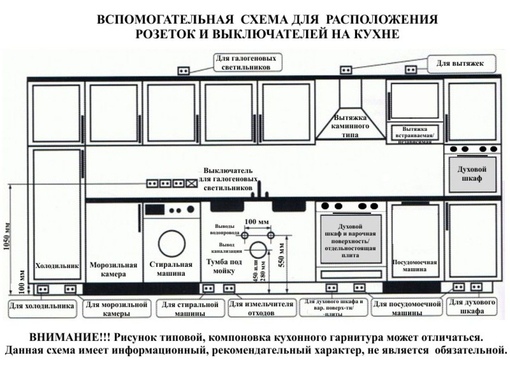

Рекомендации для кухни

Нет чётких правил, на какой высоте должны устанавливаться розетки на кухне. Но существует некий стандарт, который сформировался на основе стандартизированных размеров мебели для кухни. По этому стандарту розетки размещаются на трёх уровнях.

Первый уровень. Стандартная высота размещения на кухне – 10-15 см от пола. Отлично подходит для различных электроприборов, таких как: посудомойка, холодильник, электроплита и прочее.

Второй уровень. Следующими идут розетки для переносных электроприборов: чайника, микроволновой печи, блендера и т. д. Для них нужна высота от 110 до 130 см.

Третий уровень. Характеризуется размещением розеток на высоте 200-250 см. Для лёгкого доступа к ним может потребоваться табуретка.

Рекомендации для ванной

Ванная – место, практически перманентно с повышенной влажностью. Поэтому для максимальной безопасности необходимо устанавливать электророзетку вместе с брызгозащитной крышкой. Минимальная высота для розетки – 15 см, чтобы вода не попала внутрь. При установке необходимо руководствоваться всеми мерами безопасности и здравым смыслом.

Для удобства использования различных приборов можно использовать такие параметры высоты розетки:

• Для фена, бритвы и прочих мелких электроприборов рекомендуется устанавливать розетку на высоте 1,1 м;
• Стиральная машина – 1 м;
• Водонагреватель – 1,8 м.

Рекомендации для спальни

В спальне розетки устанавливаются с двух сторон недалеко от двуспальной кровати, чтобы подключать электроприборы в сеть не вставая. Также рекомендуется рядом разместить выключатели.

На высоте 30 см устанавливается розетка для пылесоса, шнур от которого должен иметь возможность свободно тянуться в любую сторону. Возле стола располагаются розетки для компьютера или другой техники.

В условиях других комнат

Электророзетки устанавливаются на высоте 0,15-0,2 м над поверхностью стола и 0,3 м над полом. Прочие параметры размещения зависят от вашего удобства.

Собственный стандарт

Если появилась идея, как можно необычно установить розетку, лучше сначала посмотреть фото такого расположение розетки в интернете. Это убережёт от возможных проблем.

Устанавливать розетки у себя дома можно на своё усмотрение, но следуя описанным выше правилам. Поэтому не обязательно принимать какой-либо из стандартов. Можно размещать розетки исходя из собственного удобства использования.

Необходимо выбирать такое размещение, которое позволит использовать различные электроприборы без каких-либо проблем. Например, наиболее удобное размещение прикроватных розеток – 70 см. На такой высоте довольно комфортно использовать гаджет, который подключен к сети.

Розетки для телевизора лучше разместить ближе к полу, за самый телевизором, дабы провода не мешали передвигаться. Удобное расположение нужно для того, чтобы не использовать удлинители.

Заключение

Ключевое значение в выборе места расположения розеток имеет безопасность и комфортность. Следуя этим двум факторам можно максимально упростить свою жизнь. Не стоит этим пренебрегать. Удачи.

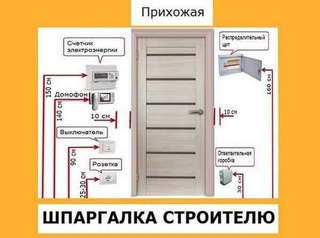

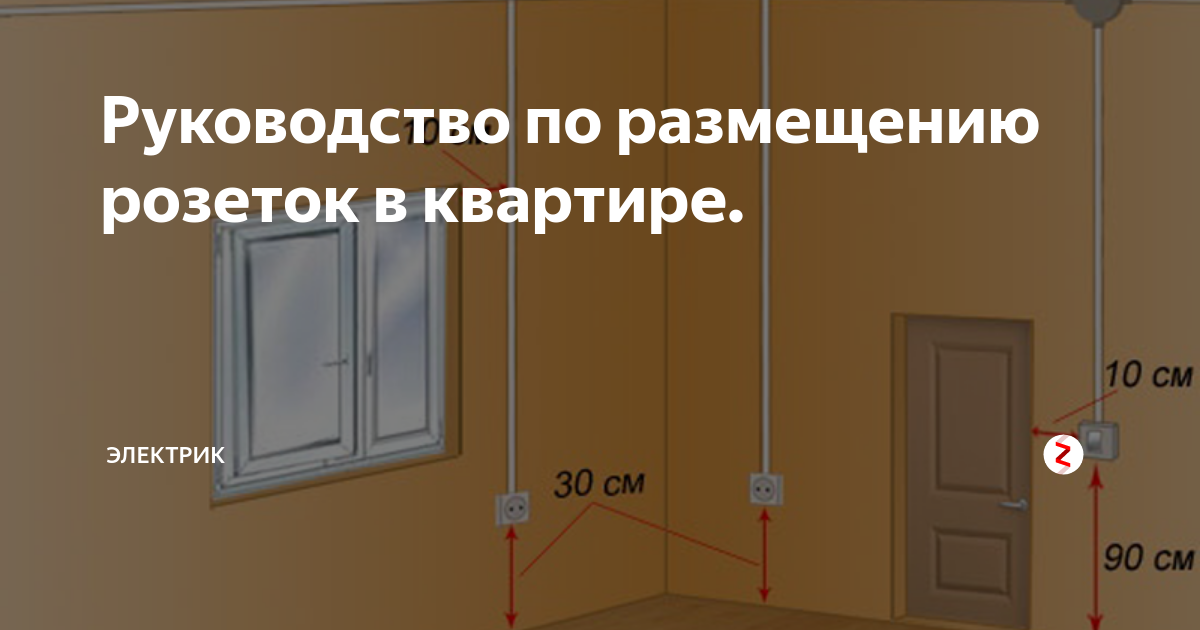

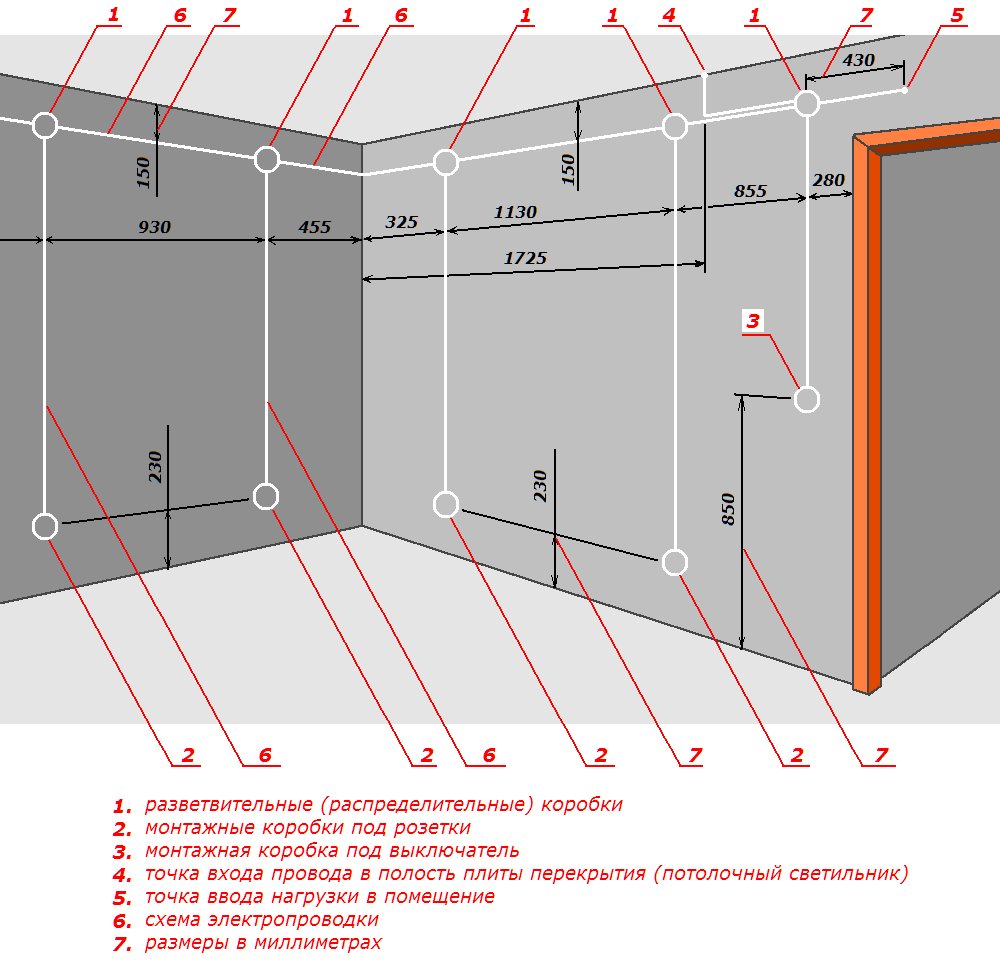

Фото оптимального размещения розеток по высоте

Советы по установке розеток и выключателей в доме

«Обычно мы только после окончания работы понимаем, с чего ее надо было начать», — это высказывание удачно описывает всякий ремонт, а в особенности установку розеток и выключателей.

Казалось бы, закончен ремонт, осталось убрать и расставить мебель, и тут (о ужас!) понимаешь: розетки не там, где нужны, их загораживает мебель. А новые розетки — это новые провода в стене, а значит, надо срывать и снова клеить обои, и так по кругу.

Идеальный вариант — продумать размещение электроприборов и мебели еще на этапе планирования ремонта. Чтобы в следующий раз не наступить на те же грабли, я делал пометки, и моя записная книжка пополнилась разными неочевидными решениями по электрике, которыми я с удовольствием делюсь с читателями!

Установка розеток и выключателей

Решить все эти проблемы одним махом очень соблазнительно, главное, чтобы холодильник выключался отдельно, а то придется очень часто выбрасывать испорченные продукты.

У меня, к примеру, на подоконнике стоит блендер, в котором я ежедневно делаю смузи. А розетки нет… Протянули удлинитель, который портит весь вид.

А перед Новым годом ты скажешь себе спасибо за эту розетку, когда будешь украшать окно в детской (а может, и на кухне) новогодними гирляндами.

5. Полноценное освещение на балконе

8. Розетка для зарядки гаджетов на кухне
Обязательно ее предусмотри! Представь, что ты готовишь по рецепту с планшета, а планшет разрядился! А у тебя свободной розетки на кухне нет… А теперь будет!

Если речь идет о розетках, предусмотренных под мелкую бытовую технику типа блендера или кофемолки, то подумай заранее, сколько бытовых приборов могут потребоваться тебе при готовке. Если затрудняешься в этом вопросе, то воспользуйся одной из наших рекомендаций.

На каждый погонный метр рабочей поверхности должна быть минимум одна розетка. Это не значит, что розетки должны быть установлены через каждый метр, они вполне могут быть сгруппированы вместе по несколько штук.

Можно поступить еще проще и установить на кухонном «фартуке» по 2–3 розетки над каждой свободной столешницей. Обычно это две или три группы розеток. Не забудь одну или две розетки расположить в зоне обеденного стола. Пригодится, если возникнет необходимость зарядить сотовый телефон или подключить, например, ноутбук.

10. Розетки для компьютера
Подумай, за каким компьютером ты работаешь: для настольного компьютера понадобится 3–4 розетки, для ноутбука нужно сделать розетку во всех местах, где ты обычно с ним сидишь: рядом со столом, креслом, диваном.

Правильная разводка электропроводки в квартире — основа уюта и благополучия. Поэтому так важно точно знать, где проложить проводку, а где разместить розетки и выключатели.

Высота и место установки розеток. Частный электрик москвич

Правила в России с оглядкой на ПУЭ и стандарты в Германии и Франции.

Серия «Координаты электропроводки».

Весь ремонт квартиры и, в частности, электропроводки состоит из взаимосвязанных мелочей. Предлагаем ознакомиться с рекомендуемыми координатами установки розеток при монтаже электропроводки. Удобство расположения розеток придется оценивать пользователю многие годы.

Но кроме удобства есть еще технические требования и фактические возможности; поэтому, давайте узнаем, какие есть правила установки, а потом совместим это с «как хотелось бы». В результате получится оптимальный вариант. На всякий случай, для кругозора, мы еще вам расскажем и о том, где и на какой высоте предпочитают  устанавливать розетки за границей, в Европе.

Где рекомендуется устанавливать розетки на стене. ПУЭ.

Сначала требования ПУЭ. Согласно правилам установки жестких рекомендаций очень мало:

·         П.7.1.48. Установка штепсельных розеток в ванных комнатах, душевых, мыльных помещениях бань, помещениях, содержащих нагреватели для саун (далее по тексту “саунах”), а также в стиральных помещениях прачечных не допускается, за исключением ванных комнат квартир и номеров гостиниц.

В ванных комнатах квартир и номеров гостиниц допускается установка штепсельных розеток в зоне 3 по ГОСТ Р 50571.11-96, присоединяемых к сети через разделительные трансформаторы или защищенных устройством защитного отключения, реагирующим на дифференциальный ток, не превышающий 30 мА.

Любые выключатели и штепсельные розетки должны находиться на расстоянии не менее 0,6 м от дверного проема душевой кабины.

·         П.7.1.50. Минимальное расстояние от выключателей, штепсельных розеток и элементов электроустановок до газопроводов должно быть не менее 0,5 м.;

Как видите, никаких ограничений по высоте монтажа бытовых розеток в России нет.

А какие стандарты в Германии, Франции, в центре Европы?

У них пожеланий немного больше.

Там предлагается устанавливать розетки на высоте от 15 до 45 см (центр обычно 30см) от чистого пола и от 15 до 45 см (центр обычно 30 см) от потолка. Два таких своеобразных «коридора» для монтажа электропроводки по горизонтали. Розетки нужно устанавливать на высоте 30 см от пола (рекомендация). На кухне от 90 до 120 см (115см) от пола.

По вертикали «коридор» (трасса) электромонтажа розеток от 10 до 30 см (центр обычно 15см) от края проема (наличника) двери, края проема окна или от чистового угла. То есть, розетки нужно устанавливать на удалении 15 см от вышеперечисленных объектов (рекомендация).

Там все знают, что эти «коридоры» – трассы расположения электропроводки, в т.ч. и розеток. Сверлить, штробить, забивать гвозди, ковырять, и т.д. в этих местах нужно осторожно, и лучше всего – профессионалу. Как видите – все просто и понятно для всех. Но и там, часто, все зависит от расположения мебели, дизайна. Но все же, отправные координаты есть.

Конечно, за границей есть свои «ПУЭ», которые регламентируют и правила монтажа электропроводки в том числе, но для нас являются всего лишь одним из источников информации при планировании электромонтажа и расположения розеток у себя дома.

Правила расположения розеток в России?

В нашей стране свои правила на сегодняшний день, в которых очень много из заграничного; профессиональные электрики выполняют электромонтаж розеток с явно евро уклоном, как говорится «по евро-стандарту», но с российской спецификой. На данный момент в России, по нашему мнению, электриками профессионалами формируются новые современные российские правила электромонтажа. Базовые правила похожи на евро (про них см. выше). Так что, в общем, руководствуйтесь ими, однако,…

В спальне, слева-справа от двуспальной кровати, с учетом расположения прикроватных тумб, розетки лучше установить над тумбами, на высоте 70 см и на удалении 20 см от планируемого края кровати.

Еще, в России вошло в правило устанавливать розетки на кухне под мебелью на высоте до 12 см (до верхнего края розетки) от пола: для посудомойки, стиралки, духового шкафа (габариты наших кухонь даже в новостройках не сильно увеличились). Над кухонными столешницами розетки обычно устанавливаются на высоте 25 см от столешницы и на удалении от плиты и от раковины мойки от 40 см. На кухне все розетки подключаются через УЗО.

В ванной комнате монтаж розеток выполняется на высоте 110 см от пола, удаление от раковины от 40 см; все розетки используются влагозащищенные со шторками и обязательно подключаются через УЗО. Розетку стиральной машины нужно устанавливать над ней на высоте 110 см от пола, но, желательно, не под полотенце-сушителем.

Мы вам рассказали, какие требования к электромонтажу розеток в быту существуют у нас. Заглянули и за кордон, там тоже есть что перенять. Показали, на какой высоте выполняется монтаж электро-розеток у нас в России.

Но мы понимаем, что у всех есть свои пожелания удобства, свои особенности планировки квартиры и расположения мебели. Поэтому предлагаем вам позвонить нам и вызвать электрика на дом. Наши электрики знают как правильно, и на какой высоте установить розетки в квартире.

Звоните, будем рады.

Правила установки розеток в помещениях с повышенной влажностью

Правила установки розеток в помещениях с повышенной влажностью

Ванная комната даже при наличии в ней окна неизменно характеризуется повышенным уровнем влажности. Соответственно, к установке любого электрооборудования в данном помещении со сложным микроклиматом следует подходить с особым вниманием, соблюдая важные правила. Только такой подход поможет создать безопасные условия для проживания и эксплуатации ванной.

Перед тем, как приступать непосредственно к монтажу, следует уточнить, какое именно оборудование, требующее электропитания, будет использоваться в ванной. Если планируется использование лишь фена, плойки и электробритвы, правила монтажа розеток будут одни. Если же предполагается использование мощного оборудования, например, электросушилки и стиральной машинки, требования к установке розеток будут отличаться.

Для фена и другой не очень мощной техники с точки зрения правил безопасности вполне достаточно наличия заземления. Если отсутствует возможность обеспечить заземление, как это можно наблюдать во множестве старых домов, необходимо использовать разделительные трансформаторы.

Для ванных существуют повышенные требования безопасности

Повышенный уровень влажности обуславливает ужесточение требований безопасности при монтаже:

• электропроводка должна быть исключительно скрытой,
• розетку от ванны или раковины должно отделять минимум 60 см,
• места соединения проводников должны быть тщательно заизолированы.

С целью обеспечить безопасные условия эксплуатации ванной, необходимо выбирать специализированные влагозащищенные розетки. Такое электроустановочное оборудование немного дороже обычного, но в нем есть специальные уплотнители, не пропускающие влагу, и защитные крышки.

Из представленного сегодня на рынке оборудования гарантированной защищенностью от влаги и брызг характеризуются изделия АВВ и серия Valena известного производителя. Данные электроустановочные изделия помогут не сомневаться в безопасности созданных условий.

Если говорить о подключении электросушилки или стиральной машинки, монтаж электроустановочного оборудования предпочтительнее поручить профессионалам. Для мощных энергопотребителей процесс монтажа розетки может потребовать дополнительного оборудования, например, УЗО, а также знаний и навыков выполнения данного вида работ.

Нормы, правила, схемы, высота установки розеток, подрозетника и выключателей на сайте компании «Энерготехмонтаж»

Обязательным элементом любого капитального ремонта является частичная или полная замена электропроводки. Кустарный монтаж электроприборов может привести к нестабильной работе оборудования, частым аварийным ситуациям и короткому замыканию. Эта работа должна производиться опытными специалистами, которые смогут соблюдать основные правила установки розеток и выключателей и обеспечат профессиональное выполнение монтажных работ в полном соответствии с действующими стандартами.

Актуальные правила установки розеток, предписывают расположение и высоту монтажа. Кроме того, здесь учитывается допустимое расстояние от дверных и оконных проемов, а также сантехнических устройств, вода или пар от которых может привести к короткому замыканию.

Каждая схема установка розетки должна быть отображена в чертежах, если ремонтные работы производятся по заранее подготовленному проекту. Опытный инженер, в разработке проектной документации сможет правильно рассчитать все допуски и разместить каждую электроточку, согласно пожеланиям заказчика без нарушения действующих норм и стандартов размещения электрооборудования в помещениях различного типа.

Компания «Энерготехмонтаж» сможет произвести установку выключателей по евростандарту с гарантией качества. Опытные специалисты оперативно подберут требуемое оборудование, смогут определить место размещения каждого прибора и произведут установку в полном соответствии с нормами технической безопасности и стандартами качества.

Рекомендации по расположению электроточек

Независимо от правил установки розеток и выключателей, планируя расположение электрооборудования в помещении, каждый заказчик преследует три принципа. Именно практичность, удобство и сочетание с существующим дизайном являются основными критериями выбора большинства наших клиентов. Исходя из поставленной задачи, опытный инженер сможет правильно спроектировать расположение каждого прибора и при этом стандарт установки розеток и выключателей не будет нарушен.

Актуальные правила установки розеток запрещают производить монтаж во влажной среде и таких помещениях как туалеты, ванные комнаты и парилки. Исключением может стать розетка с соответствующей защитой, которая монтируется внутри ванной комнаты и предназначена для эксплуатации бытовых приборов, в этом помещении. Высота установки розеток для ванных комнат, кухонь и других помещений с повышенным воздействием влаги, несколько выше, чем по всему дому или квартире. Это минимизирует риск попадания влаги на рабочие контакты, делает прибор безопасным и продлевает его период эксплуатации. Для максимальной эффективности, в таких помещениях, лучше использовать розетки с дополнительной защитой.

Стандарты установки розеток

Говоря о стандартах монтажа электроприборов, прежде всего подразумевается высота установки розеток и выключателей. Основные правила размещения такого оборудования предусматривают:

• минимальную высоту установки розеток от плинтуса 50 см, хотя общепринятым стандартом считается расстояние 70­80 см;
• запрещается установка менее чем на 50 см от металлоконструкций с заземлением – радиаторов, труб и пр.;
• минимальное расстояние до дверных и оконных рам, по правилам установки электроточек (розеток), должно составлять не менее 15 см.

Планируя монтаж электрооборудования, необходимо побеспокоится о безопасности детей. Недостаточная высота установки розеток должна компенсироваться дополнительной защитой. Кроме того, очень важным элементом проектных работ является правильный расчет количества подключаемого оборудования. При большом изобилии бытовых приборов в одной из комнат, согласно нормам установки розеток, имеет смысл произвести несколько отдельных контуров проводки или обеспечить это помещение кабелями и приборами, которые способны работать при больших номинальных нагрузках. Более подробный расчет, можно произвести только досконально зная правила установки розеток.

Действующие стандарты монтажа выключателей

Минимальная высота установки розеток и выключателей практически одинакова. Что касается общепризнанных правил, со времен действующих стандартов СССР, монтаж выключателей выполнялся на высоте 180 см от плинтуса. С введением евростандарта, было признано более целесообразным устанавливать эти электроприборы на расстоянии 90 см от пола.

Правила установки электроточек запрещают производить монтаж в помещениях с повышенной влажностью, поэтому в типовых проектах чаще всего их размещение выполняется на внешней стенке. Нередки случаи, когда комнаты оборудуются двумя видами освещения. В этом случае имеет смысл использовать два выключателя, которые располагаются на противоположных стенах помещения.

Выгодные цены установки электроточек от компании «Энерготехмонтаж»

Специалисты нашей компании имеют опыт самых разнообразных электромонтажных работ и хорошо знают все правила по установке розеток и прочего электрооборудования в помещениях. Мы готовы выполнить работу любой сложности, и всегда обеспечиваем необходимый заказчику результат. Выполнение работ компанией «Энерготехмонтаж» гарантирует не только высоту установки выключателей и розеток, предписанное СНиП и ГОСТ, но и выполнение работ в полном соответствии с вашими индивидуальными пожеланиями.

5 главных правил, которые нельзя нарушать

На чтение 3 мин.

Люди в современном мире имеют некую зависимость от бытовых приборов, именно поэтому возможность пользоваться ими в любом уголке своего жилья является одной из первоочередных задач, заложенныхв ремонт квартиры. В данном случае речь идет именно о розетках, чем больше их раскидано по квартире или дому, тем проще и комфортнее станет жизнь домочадцев.

На самом деле в установке розеток нет ничего сложного, но только в том случае если речь не идет о ванной комнате. Согласно классификации Правил устройства электроустановок, ванная комната является помещением с повышенной опасностью, а это значит, что монтаж розеток здесь должен происходить по правилам, о которых мы расскажем вам ниже.

Правило №1

Прокладывание электропроводки под будущую розетку может быть как скрытым, так и открытым. Конечно, более безопасным будет первый вариант, но допускается и второй, но только при соблюдении определенных нюансов: все места соединения электропроводов должны подвергаться тщательной изоляции. Во избежание риска повреждения кабеля, крепеж металлическими скобами (обязательно устойчивыми к коррозии!) допускается только с использованием изолирующих прокладок. Прокладывание проводов в металлорукаве или стальной трубе также запрещено.

Правило №2

Размещение розеток допускается только в зоне №3, при этом розетки должны быть влагозащищенные. Всего в помещении ванной 4 зоны: 0 – внутри ванны, душа, умывальника; 1 – непосредственно над или под сантехническим оборудованием; 2 – располагается на расстоянии 60 см от предыдущей зоны; 3 – остальная территория санузла расположенная в отдалении от начала 2 зоны на 2,4 метра.

Правило №3

Обязательным правилом установки розеток в ванной комнате является подключение их через устройство защитного отключения (УЗО) или дифференциальный автомат с силой тока не более 30мА. Эти приборы защищают жильцов дома от поражения электрическим током и предотвращают случайное возгорание кабелей электропроводки и электрической техники при повреждениях и резких скачках электроэнергии. Очевидно, что без УЗО в помещении ванной комнаты с повышенной опасностью не обойтись.

Правило №4

Минимальной высотой, на которой разрешается устанавливать розетки в ванной комнате принято считать расстояние в 130 сантиметров от уровня пола. Считается что это оптимальная высота, на которой угроза от попадания капель воды в розетку снижается до минимума. Если установить розетку на этой высоте не представляется возможным из-за близости 0 или 1 зоны, то вам придется перенести розетку на другую стену или отказаться от нее вовсе.

Правило №5

В помещении санузла в обязательном порядке должна быть установлена система уравнивания потенциалов. Говоря простым языком, для поддержания безопасности в ванной комнате, все металлические предметы и сантехническое оборудование (металлические трубы водопровода и канализации, чугунная ванная, дешевая кабина, крупная бытовая техника и т.д.) должны быть заземлены.

Придерживайтесь этих правил, и тогда розетки в ванной комнате порадуют вас не только своей функциональностью, но и высоким уровнем безопасности для вас и домочадцев.

Требования к электрическим розеткам в доме

Электрический кодекс – это официальный набор руководящих принципов, в которых указывается, как должны быть установлены различные аспекты электрической системы. Большинство местных правил работы с электричеством основаны на NEC – Национальном электрическом кодексе – модельном кодексе, который дает рекомендации, с помощью которых местные сообщества могут моделировать свои собственные жилищные нормы.

Среди других деталей установки электропроводки, электрические правила определяют, как следует располагать электрические розетки и какие типы розеток использовать в жилых помещениях, в ванных комнатах, на кухнях и в других местах.Электрический кодекс, касающийся розеток, не является произвольным, но практически применим.

Один из ярких примеров этого – расстояние между выпускными отверстиями. На кухне выходы на столешнице должны находиться на расстоянии не более 48 дюймов друг от друга. Это расстояние основано на средней длине электрического шнура, который есть в большинстве небольших кухонных приборов. Это сделано для того, чтобы домовладельцы не слишком сильно тянули шнуры и не создавали опасностей.

Требования кодов для розеток в жилых домах могут отличаться от одного сообщества к другому, поскольку типовые строительные нормы и правила могут быть приняты и адаптированы по своему усмотрению. Большинство, но не все, следуют рекомендациям национального модельного кодекса NEC. Обязательно уточните подробности в местном отделе разрешений на строительство.

Смотреть сейчас: Правила установки электрических розеток в доме

Расстояние между выходами в жилых помещениях общего пользования

В целях кодекса «общие области» определяются как комнаты, такие как гостиные, семейные комнаты, спальни и коридоры.

В статье 210.52 (A) (1) говорится:

Емкости должны быть установлены таким образом, чтобы ни одна точка, измеренная по горизонтали вдоль линии пола любого пространства стены, не находилась на расстоянии более 6 футов от розетки емкости.

Это расстояние выбрано таким образом, чтобы лампа, компьютер, телевизор или другой прибор не располагались на расстоянии более 6 футов от электрической розетки.

Разрешается более частое размещение выходных отверстий, но кодекс не требует этого. Если пространство интенсивно используется, например, когда люди заряжают телефоны или подключают ноутбуки, более короткое расстояние между розетками может быть хорошей идеей.

Одно исключение из правил: если ширина стены меньше 24 дюймов, розетка не требуется.Опять же, вы можете разместить розетку в этом месте, если захотите.

В коридорах длиной более 10 футов должна быть хотя бы одна электрическая розетка, желательно посередине.

Расстояние между выходами в ванных комнатах

На стенах ванной комнаты должна быть емкость, по крайней мере, в пределах 3 футов от внешнего края раковины. Как правило, розетку желательно устанавливать над столешницей. Но обозначение кода в 3 фута дает свободу действий в случае, если это невозможно или нецелесообразно.

Расстояние между выпускными отверстиями на кухне

На кухне электрические розетки должны располагаться на расстоянии не более 48 дюймов друг от друга, чтобы ни одна точка на столешнице не находилась на расстоянии более 24 дюймов от розетки. Любая столешница шириной 12 дюймов и более должна иметь выход на стене за столешницей.

Розетки не должны располагаться выше 20 дюймов над столешницами, за некоторыми исключениями для людей с ограниченными физическими возможностями, а также для островов или полуостровов, где это правило высоты не может быть выполнено.

Сила тока розеток

Розетки общего назначения должны иметь номинал, соответствующий силе тока цепи, которую они обслуживают. Как правило, эти бытовые электрические цепи обеспечивают питание 15 или 20 ампер, а номинальная мощность розетки не должна превышать эту силу тока. Проверьте автоматический выключатель на сервисной панели, чтобы узнать, рассчитан он на 15 или 20 ампер, и выберите розетки, соответствующие этому номиналу.

Установка розеток на 15 ампер в цепи на 20 ампер не представляет опасности (фактически, это стандартная практика), но ни при каких обстоятельствах розетка на 20 ампер не должна устанавливаться в цепи на 15 ампер.Розетка на 20 А предназначена для подключения специальной вилки к более интенсивно используемым приборам, и если такой прибор подключается к цепи на 15 А, существует опасность потребления слишком большой мощности и перегрузки схемы. Розетка на 20 ампер устанавливается только в цепи на 20 ампер или больше, и она обычно предназначена для мест, где обычно используется сверхмощный прибор, например, розетка, которая может питать обогреватель.

Розетки с защитой от взлома

В качестве дополнительной меры безопасности большинству муниципалитетов теперь требуются защищенные от несанкционированного доступа розетки для общих частей дома.Эти розетки обозначены утопленными буквами «TR» на лицевой стороне розетки. В розетках с защитой от взлома подпружиненная заслонка внутри розетки не позволяет маленьким детям вставлять предметы, например, ножи, в розетки.

Розетки с защитой от взлома обычно не требуются:

• Для розеток, расположенных на высоте 66 дюймов и более над полом
• Для розеток за крупной бытовой техникой, которую трудно перемещать (например, холодильник).
• Для розеток, являющихся частью осветительной арматуры или прибора

Требования к защите GFCI

Электрический кодекс требует, чтобы розетки имели защиту GFCI (прерыватель замыкания на землю) в определенных частях дома, в том числе:

• Емкости над столешницей на кухне
• Емкости для питания посудомоечных машин
• Емкости в ванных комнатах
• Емкости в прачечных
• Емкости в недостроенных подвалах
• Емкости в гаражах и других доступных открытых местах
• Емкости возле бассейнов, спа и других водных объектов

Защита GFCI направлена ​​на снижение риска поражения электрическим током при замыкании на землю, и ее можно обеспечить одним из двух способов: за счет использования специальных автоматических выключателей GFCI, которые обеспечивают защиту всей цепи; или с розетками GFCI, которые специально разработаны для обеспечения защиты от GFCI конкретной розетки или этой розетки, а также розеток «ниже по потоку», которые являются частью той же цепи.

Требования к защите GFCI постепенно расширялись с последовательными изменениями в NEC, и эти требования, возможно, могут быть расширены и дальше в будущем.

Требования к защите AFCI

С 1 января 2014 года NEC также требует другого типа защиты для всех розеток на 15 и 20 ампер в жилых помещениях. Это требование требует для этих розеток защиты AFCI (прерыватель цепи от дугового замыкания). Защита AFCI пытается обнаружить и отключить цепь при возникновении дуги – незначительное искрение между проводами или соединениями проводов.Защита AFCI снижает вероятность возгорания из-за этого искрения.

Защита AFCI также может быть обеспечена одним из двух способов: с помощью специальных автоматических выключателей, которые защищают все розетки и устройства в цепи; или через специальные розетки AFCI, которые обеспечивают защиту только в одном месте. Стандартной практикой является установка автоматических выключателей AFCI для защиты всей цепи, но отдельные розетки AFCI могут быть установлены там, где установка автоматического выключателя нецелесообразна.

Подготовка к установке новых электрических розеток – блог 1000Bulbs.com

При переезде в новый дом легко упустить из виду более мелкие детали. Чаще всего одной из таких деталей является удобное расположение электрических розеток. Например, вы можете решить, что ваш телевизор будет лучше смотреться на стене, противоположной той, где расположены розетка и кабельное соединение, или, возможно, вы обнаружите, что на кухне недостаточно розеток. По общему признанию, эти проблемы можно решить с помощью неприглядных удлинителей или удлинителей, но установка новых электрических розеток там, где они всегда должны были быть, – ваше идеальное решение.Итак, как вы подойдете к добавлению новых розеток в свой дом? ПРИМЕЧАНИЕ. Для вашей безопасности, безопасности вашей семьи и безопасности будущих жильцов вашего дома (а также во избежание дорогостоящих ошибок) не выполняйте никаких электромонтажных работ, выходящих за рамки вашего уровня квалификации.

1.

Разрешение потребуется для выполнения любых обширных электромонтажных работ в вашем доме, включая установку новой розетки. Разрешения выдаются местными отделениями Отдела строительных норм и правил (BCD) или вашим местным строительным отделом.Чтобы получить разрешение на выполнение электромонтажных работ, вы должны быть как владельцем, так и жильцом. Вы не можете выполнять какие-либо электрические установки или модификации в доме или жилом помещении, предназначенном для продажи, аренды, аренды или обмена. Если вы не являетесь владельцем устройства или не собираетесь проживать в нем, работу должен выполнить лицензированный подрядчик по электрике. Разрешение требуется для выполнения любого из следующих действий:

• Установить или изменить любую постоянную проводку или электрическое устройство.

• Проложите дополнительную проводку, подключите электрическую розетку или осветительный прибор, установите розетку для открывателя гаражных ворот или переоборудовайте блок предохранителей в автоматические выключатели.

• Установите или измените низковольтные системы, такие как охранная сигнализация, стереосистемы или компьютерные системы.

Если вы не уверены, нужно ли вам разрешение, позвоните в строительный отдел, отвечающий за ваш район. Любые работы, выполняемые в соответствии с разрешением, должны быть проверены сертифицированным электриком в течение 24 часов после завершения любого этапа проекта.

2. Изучите ограничения и правила электрического кодекса.

Вам, вероятно, не нужно знать их все – только те, которые подробно описывают, где и сколько можно разместить розетки. В идеале вы должны ознакомиться с официальным национальным электротехническим кодексом от Национальной ассоциации противопожарной защиты , прежде чем приступать к ремонту электрического дома. В Национальном электротехническом кодексе указано, что можно и чего нельзя делать при выполнении безопасной прокладки электропроводки в жилом помещении.К сожалению, это руководство может стоить до 175 долларов, но люди, разбирающиеся в Google, обычно могут найти информацию в Интернете. Вот несколько важных моментов, касающихся электрических розеток в комнатах, ванных комнатах и ​​кухнях.

Общие помещения

• Настенные розетки следует размещать через каждые 12 футов.

• Розетки можно разместить на любой стене шириной более 24 дюймов.

• Коридоры длиной более 10 футов должны иметь как минимум одну розетку.

• Цепи 15 А для общих помещений.

Ванные комнаты

• Устанавливайте только розетки GFCI (прерыватель тока замыкания на землю). Выпускное отверстие должно быть в пределах 3 футов от внешнего края раковины.

• На столешницах нет розеток лицевой стороной вверх.

• Розетки должны быть подключены как минимум к одной отдельной ответвленной цепи на 20 А. Причина в том, что эта розетка обычно питает мощные устройства, такие как фены.

Кухни

• Все выходы на столешницах должны быть GFCI.

• Розетки нельзя размещать на высоте более 20 дюймов над столешницей. Исключения составляют лица с ограниченными физическими возможностями, а также острова или полуострова, где это невозможно.

• Розетки над всеми столешницами 12 дюймов или шире.

• Нет выходов лицевой стороной вверх.

• Как минимум один выход для островов или полуостровов.

• Как минимум две параллельные цепи должны питать розетки на столешнице.

3. Определите точное местоположение электрической розетки

После того, как вы ознакомитесь с несколькими рекомендациями, вы сможете определить лучшее место для вашей новой розетки. Важно учитывать уровень сложности при подведении провода или кабелепровода к предлагаемому новому месту. По словам экспертов DIY, легко добавить новую розетку к стене, где уже есть розетка на другой стороне той же стены (например, напротив соседней спальни), потому что вы можете получать электроэнергию из того же источника. Если это невозможно, вам также следует подумать о своем источнике питания.

Для розетки, которую было бы неплохо иметь, но которая не будет использоваться очень часто, вы, вероятно, сможете найти способ получить питание от другой ближайшей электрической розетки. Что касается розетки, к которой вы будете постоянно что-то подключать, вы можете заранее установить выделенную цепь у лицензированного электрика. Несмотря на это, как мы уже говорили ранее, всегда консультируется с электриком, прежде чем согласовать место для вашей розетки.

4. Разберитесь в различных типах розеток

Наконец, пора выяснить, какой тип розеток вам нужен. Не все розетки одинаковы. Среди прочего есть стандартные торговые точки, торговые точки GFCI и AFCI. Иногда в Национальном электротехническом кодексе указывается конкретный код в зависимости от того, где вы планируете его установить.

• Стандартные розетки обычно представляют собой дуплексные розетки на 15 ампер. Этот дизайн был стандартом в американских домах с 1960-х годов.Каждая из двух розеток имеет длинный (нейтральный) разъем, более короткий (горячий) разъем и полукруглое отверстие для заземления.

• Розетки GFCI (прерыватель тока замыкания на землю) защищают от поражения электрическим током намного лучше, чем стандартные электрические розетки. Согласно Кодексу, они должны использоваться в ванных комнатах, кухнях, подвалах, на открытом воздухе или в любом месте, где есть вода.

• Выходы AFCI (прерыватели цепи дугового замыкания) обеспечивают защиту от опасного перегрева, который может возникнуть между вилками и розеткой.Поскольку это тепло может вызвать электрический пожар, Кодекс требует их в качестве меры предосторожности во многих областях дома, включая спальни, семейные комнаты, столовые, гостиные, солярии, туалеты, коридоры и аналогичные комнаты или зоны.

Как видите, есть масса решений и исследований, которые необходимо учитывать при планировании новой электрической розетки. Однако мы уверены, что ваша домашняя работа того стоит, когда вы, наконец, сможете установить телевизор в наиболее удобном для вас месте – без неприглядных удлинителей.Итак, у вас есть вопросы или комментарии по поводу статьи на этой неделе? Дайте нам знать ниже и не забудьте подписаться на нас в Facebook, Twitter, Google Plus, Linked In, Pinterest или Instagram, чтобы получать больше отличных постов!

Как далеко должны быть друг от друга электрические розетки?

Вы когда-нибудь хотели иметь домашнюю электрическую розетку где-нибудь еще в комнате? Вы когда-нибудь задумывались, почему строитель установил электрическую розетку в одном месте, а не в другом?

На это есть причина.Раздел 210.52 Национального электротехнического кодекса США гласит, что электрическая розетка должна быть на каждой кухне, спальне, гостиной, семейной комнате и любой другой комнате, в которой есть отдельное жилое пространство. Они должны располагаться по крайней мере через каждые шесть футов по линии пола. К ним не относятся специальные электрические розетки для таких предметов, как ваша плита, или розетки в шкафах или ящиках, расположенные на высоте более 5 ½ футов от пола или управляемые выключателем света.

Подробно рассматривается в зависимости от каждой комнаты.Например, на кухне выходы на столешнице должны находиться на расстоянии не более 48 дюймов. Это потому, что это средняя длина электрического шнура, который есть во всех современных приборах. Если вам не нужно перенапрягаться, чтобы пользоваться прибором, риск опасности меньше.

NEC США также дает рекомендации по типу. Две 20-амперные цепи для кухонных розеток, одна для прачечной, одна для каждой ванной комнаты и одна отдельная ветвь для оборудования центрального отопления и кондиционирования воздуха. Они предназначены для мощных бытовых приборов, таких как фен.

Общие области, такие как жилые и семейные комнаты, не имеют требований к розеткам прерывателя тока замыкания на землю (GFCI). GFCI должен устанавливаться в ванных комнатах и ​​находиться на расстоянии не менее трех футов от внешнего края раковины. Розетки GFCI также необходимы для всех розеток на столешнице на кухне.

В качестве дополнительной меры безопасности во многих новых зданиях теперь требуются защищенные от несанкционированного доступа розетки. Вы найдете эти розетки, обозначенные утопленной буквой «TR» на лицевой стороне розетки.Розетки с защитой от взлома имеют подпружиненную заслонку внутри самой розетки, чтобы маленькие дети не могли запихивать в нее предметы. Обычно они не требуются, если розетка расположена на высоте 66 дюймов или более от пола, если она расположена за большим прибором или если она является частью осветительной арматуры или другого устройства.

Конечно, правила созданы для обеспечения минимальных значений. Многие дома сегодня становятся лучше, когда они предлагают домовладельцу больший доступ к электричеству в разных частях дома.

Если вы когда-нибудь мечтали о розетке, у вас постоянно не хватало места для подключения самых популярных современных интеллектуальных устройств или вы задавались вопросом, поддерживает ли ваш дом ваши потребности в электричестве, пора поговорить с одним из наших электриков. Мы можем помочь вам обновить проводку и установить домашние электрические розетки в соответствии с вашими потребностями.

24 CFR § 3280.806 – Розетки розетки. | CFR | Закон США

(a) Все розетки должны быть:

(1) заземляющего типа;

(2) Установлен в соответствии со статьей 406.3 Национального электротехнического кодекса, NFPA № 70-2005.

(3) За исключением поставки конкретных устройств, должны быть параллельны, 15 ампер, 125 В, одинарные или дуплексные.

(b) Все 125-вольтовые однофазные розетки на 15 и 20 ампер, установленные на открытом воздухе или в отсеках, доступных извне производственного дома, а также в ванных комнатах, включая розетки в осветительных приборах, должны иметь цепь замыкания на землю. -перерывная защита персонала. Должна быть предусмотрена защита персонала от замыканий на землю для розеток, обслуживающих столешницы на кухнях, и розеток, расположенных в пределах 6 футов от раковины с мокрым баром, за исключением розеток, установленных для приборов в специально отведенных местах, таких как посудомоечные машины, мусорные баки, холодильники, морозильники , и прачечное оборудование.

(c) Должна быть розетка заземляющего типа для каждого установленного фиксированного устройства, подключенного к сети.

(d) Требуются розетки. За исключением ванной, туалета и холла, розетки для розеток должны быть установлены в местах стен шириной 2 фута или более, так, чтобы ни одна точка вдоль линии пола не находилась на расстоянии более 6 футов по горизонтали от розетки в этом пространстве. Розетки в полу не считаются частью необходимого количества розеток, если они не расположены в пределах 18 дюймов от стены.Кроме того, розетка должна быть установлена ​​в следующих местах:

(1) Над или рядом со столешницами на кухне (по крайней мере, по одной с каждой стороны мойки, если столешницы находятся с каждой стороны и имеют ширину 12 дюймов или более).

(2) Рядом с холодильником и отдельно стоящей газовой плитой. Дуплексная розетка может служить выходом для столешницы и холодильника.

(3) На столешнице места для встроенных туалетных столиков.

(4) В местах столешниц под навесными шкафами.

(5) В стене, в ближайшей точке прикрепления стойки барного типа к стене.

(6) В стене в ближайшем месте, где неподвижная перегородка прикрепляется к стене.

(7) В помещениях для стирки в пределах 6 футов от предполагаемого расположения прибора (ов).

(8) По крайней мере, одна розетка должна быть установлена ​​на открытом воздухе.

(9) По крайней мере, одна настенная розетка должна быть установлена ​​в ванных комнатах в пределах 36 дюймов (914 мм) от внешнего края каждой раковины.Розетка для розетки должна располагаться на стене, примыкающей к месту расположения раковины. Эта розетка дополняет любую розетку, которая является частью осветительного прибора или прибора. Емкость нельзя помещать в шкафчик для ванной или туалетный столик.

(10) На нижней стороне дома для подключения трубчатого нагревательного кабеля (-ов) или тепловой ленты (-ов), а выходное отверстие должно:

(i) находиться в пределах 2 футов от входа холодной воды;

(ii) быть подключенным к внутренней ответвленной цепи, кроме небольшой ответвленной цепи прибора;

(iii) находиться в цепи, где все выходы находятся на стороне нагрузки устройства защиты персонала от замыкания на землю; а также

(iv) Не рассматривается как выходная емкость, требуемая параграфом (8) этого раздела.

(11) Розетки розеток не требуются в следующих местах:

(i) Пространство на стене, занятое встроенными кухонными или гардеробными шкафами,

(ii) Пространство в стене за дверьми, которое может полностью открываться относительно поверхности стены,

(iii) Перегородки решетчатого типа длиной менее 8 футов, не сплошные в пределах 6 дюймов от пола,

(iv) Пространство на стене, обеспечиваемое стойками барного типа.

(e) Розетки не должны устанавливаться в душе или ванне или в пределах досягаемости (30 дюймов) от них.

(f) Розетки розеток не должны устанавливаться над электрическими обогревателями плинтуса.

(g) Емкости не должны находиться лицевой стороной вверх на любой столешнице.
