Использование территорий, находящихся в зоне ЛЭП, регулируется новыми Правилами установления охранных зон объектов электросетевого хозяйства и особых условий использования земельных участков, расположенных в границах таких зон. Введение таких правил обусловлено вредным воздействием электромагнитного поля на здоровье человека.

Так, по информации Центра электромагнитной безопасности, в соответствии с результатами проведённых исследований, установлено, что у людей, проживающих вблизи линий электропередачи и трансформаторных подстанций, могут возникать изменения функционального состояния нервной, сердечно-сосудистой, нейрогорморальной и эндокринной систем, нарушаться обменные процессы, иммунитет и воспроизводительная функции.

Поэтому, чем дальше от источников электромагнитного поля находится строение, тем лучше.

В то же время существуют такие зоны, где строительство категорически запрещено.

Земельные участки, расположенные в охранных зонах ЛЭП, у их собственников, владельцев или пользователей не изымаются.

Они могут быть использованы ими с учётом ограничений (обременений), предусмотренных вышеуказанными Правилами.

Установление охранных зон не влечёт запрета на совершение сделок с земельными участками, расположенными в этих охранных зонах.

Ограничения (обременения) в обязательном порядке указываются в документах, удостоверяющих права собственников, владельцев или пользователей земельных участков (свидетельства, кадастровые паспорта).

Ограничения прав касаются возможности (точнее, невозможности) ведения капитального строительства объектов с длительным или постоянным пребыванием человека (домов, коттеджей, производственных и непроизводственных зданий и сооружений) в охранной зоне ЛЭП.

Для проведения необходимых уточнений при застройке участков с обременениями ЛЭП необходимо обратиться в администрацию, в отдел по архитектуре.

Дальность распространения электромагнитного поля (и опасного магнитного поля) от ЛЭП напрямую зависит от её мощности.

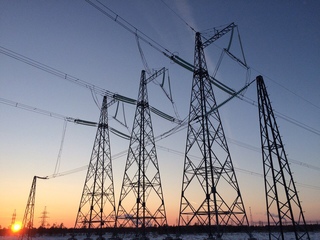

Даже при беглом взгляде на висящие провода можно примерно установить класс напряжения ЛЭП. Определяется это по числу проводов в связке (то есть не на опоре, а в фазе):

· 4 провода – для ЛЭП 750 кВ;

· 3 провода – для ЛЭП 500 кВ;

· 2 провода – для ЛЭП 330 кВ;

· 1 провод – для ЛЭП ниже 330 кВ.

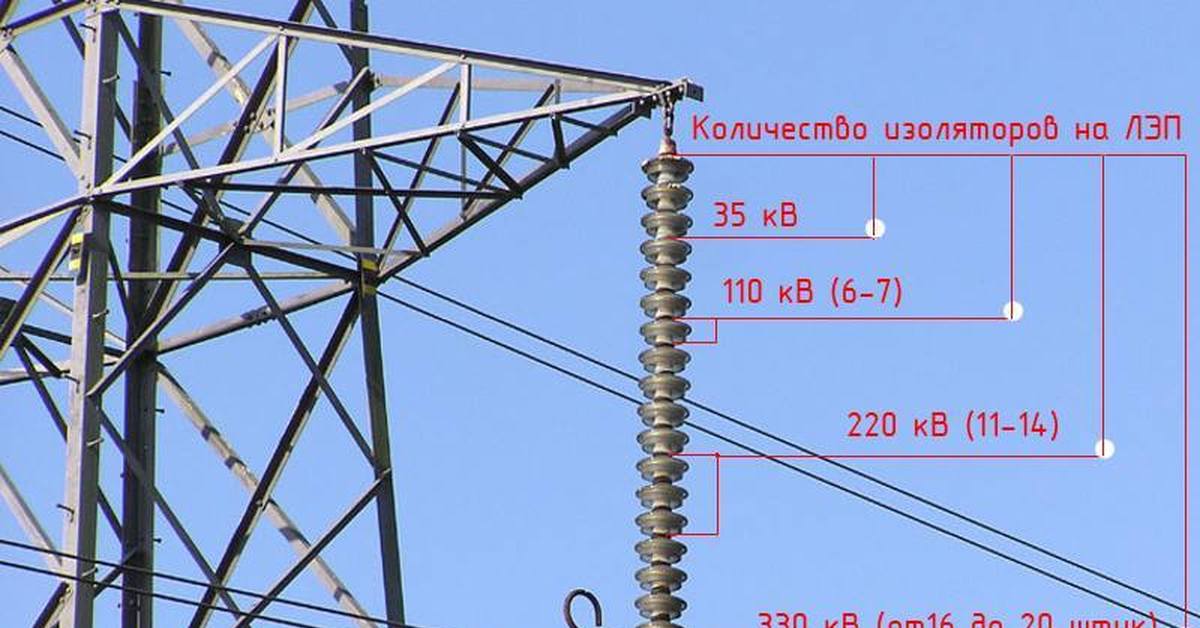

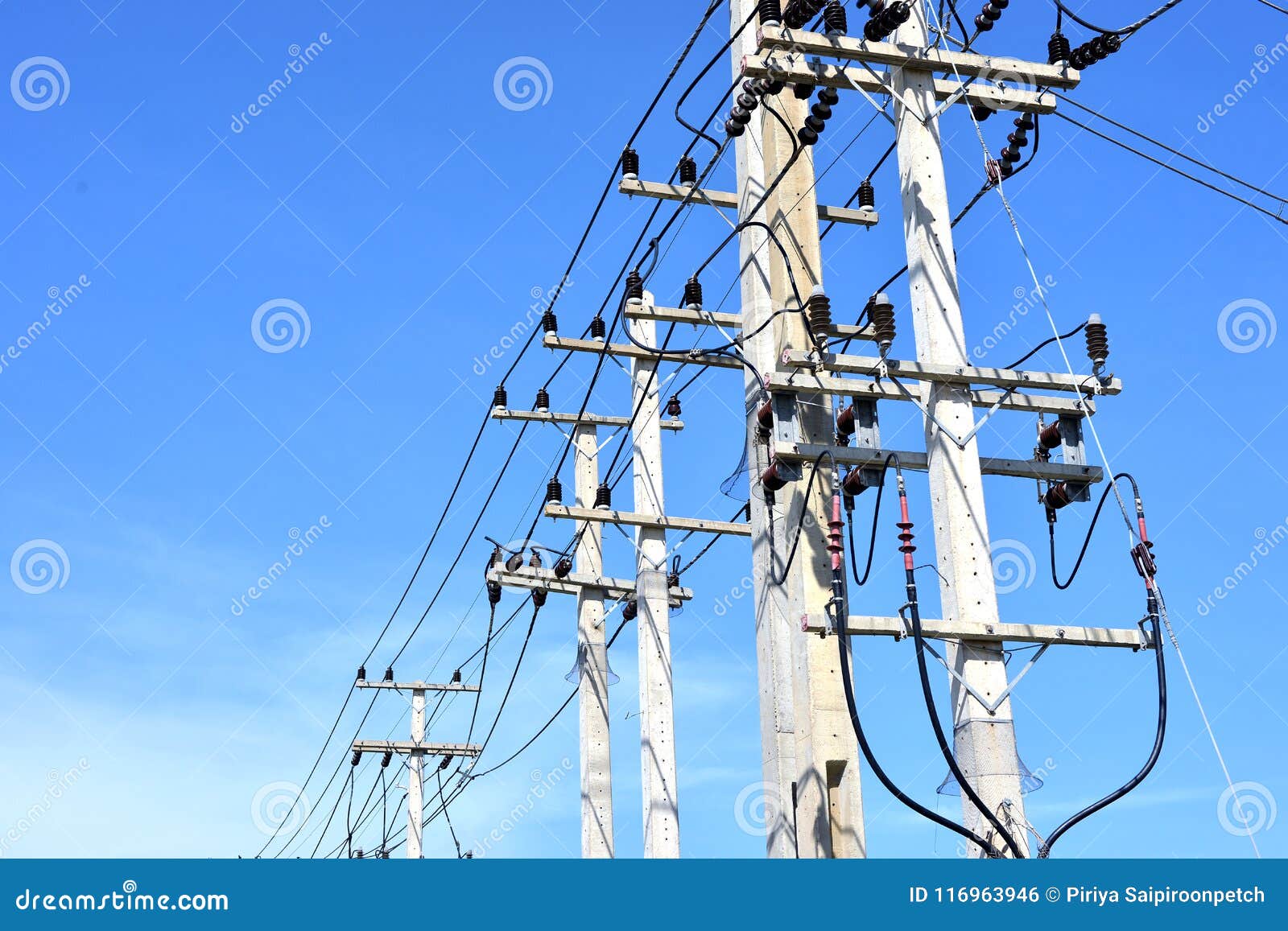

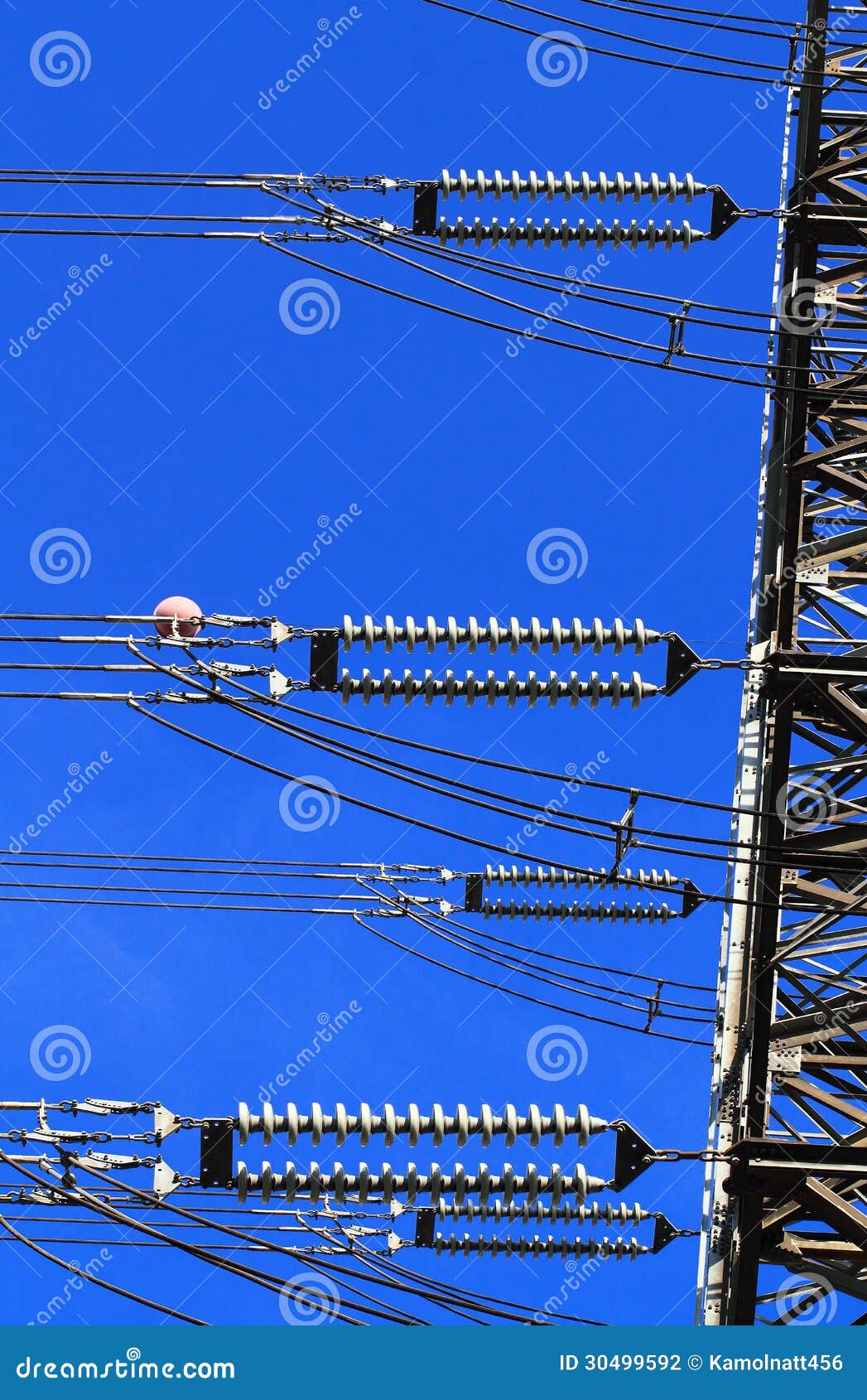

Можно ориентировочно определить класс напряжения ЛЭП и по числу изоляторов в гирлянде:

· 10-15 шт. – для ЛЭП 220 кВ;

· 6-8 шт. – для ЛЭП 110 кВ;

· 3-5 шт. – для ЛЭП 35кВ;

· 1 шт. – для ЛЭП ниже 10 кВ.

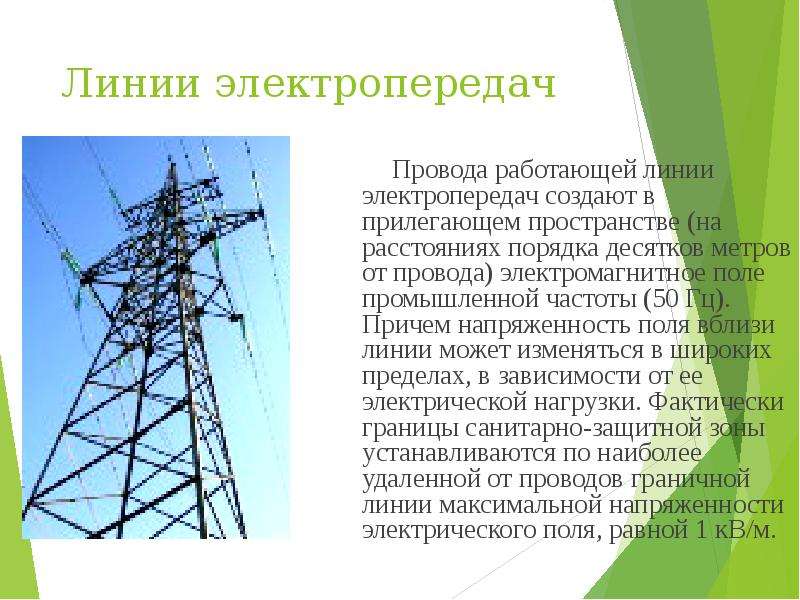

Исходя из мощности ЛЭП, для защиты населения от действия электромагнитного поля установлены санитарно-защитные зоны для линий электропередачи.

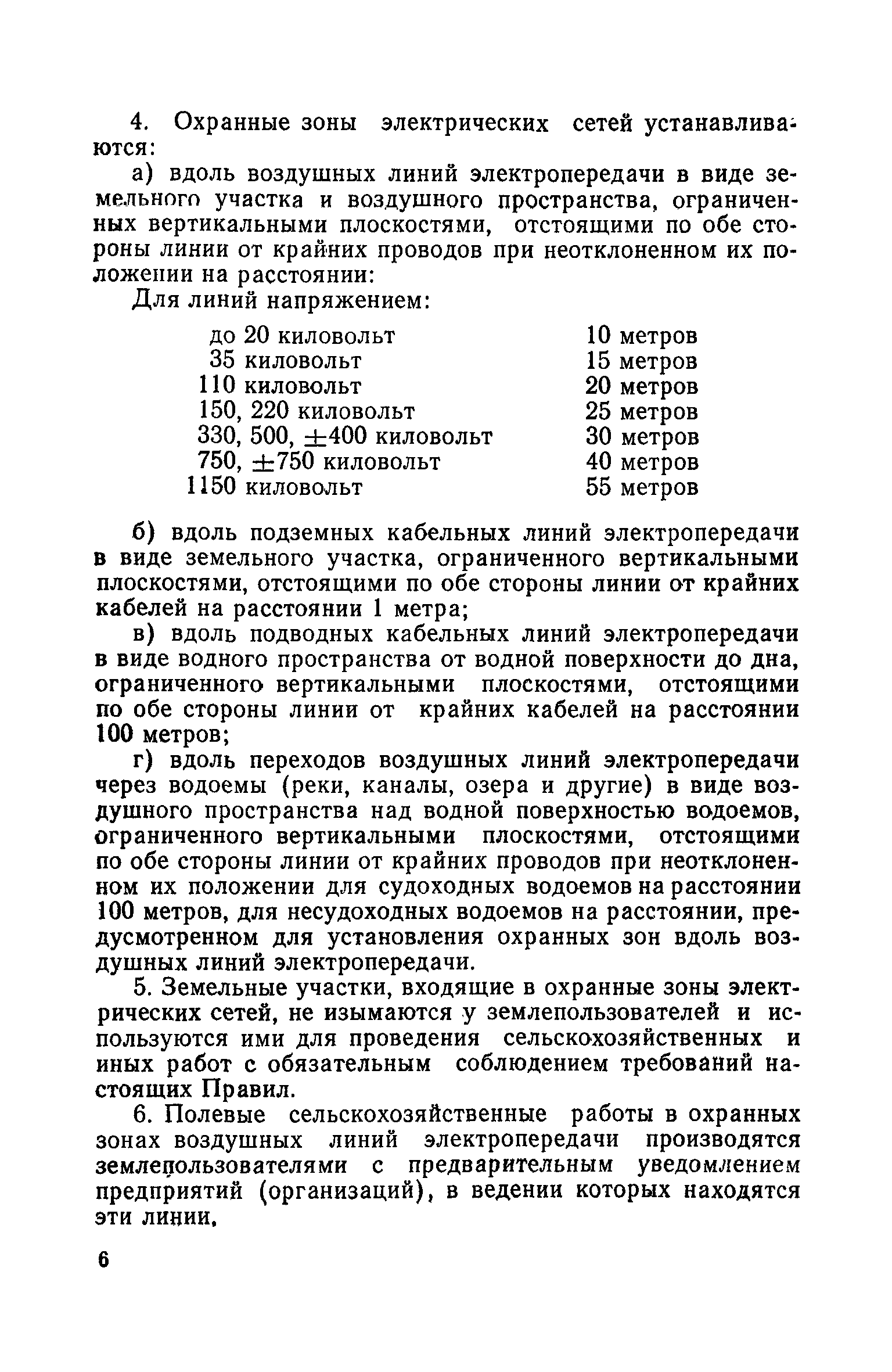

Для воздушных высоковольтных линий электропередачи (ВЛ) устанавливаются санитарно-защитные зоны по обе стороны от проекции на землю крайних проводов.

Эти зоны определяют минимальные расстояния до ближайших жилых, производственных и непроизводственных зданий и сооружений:

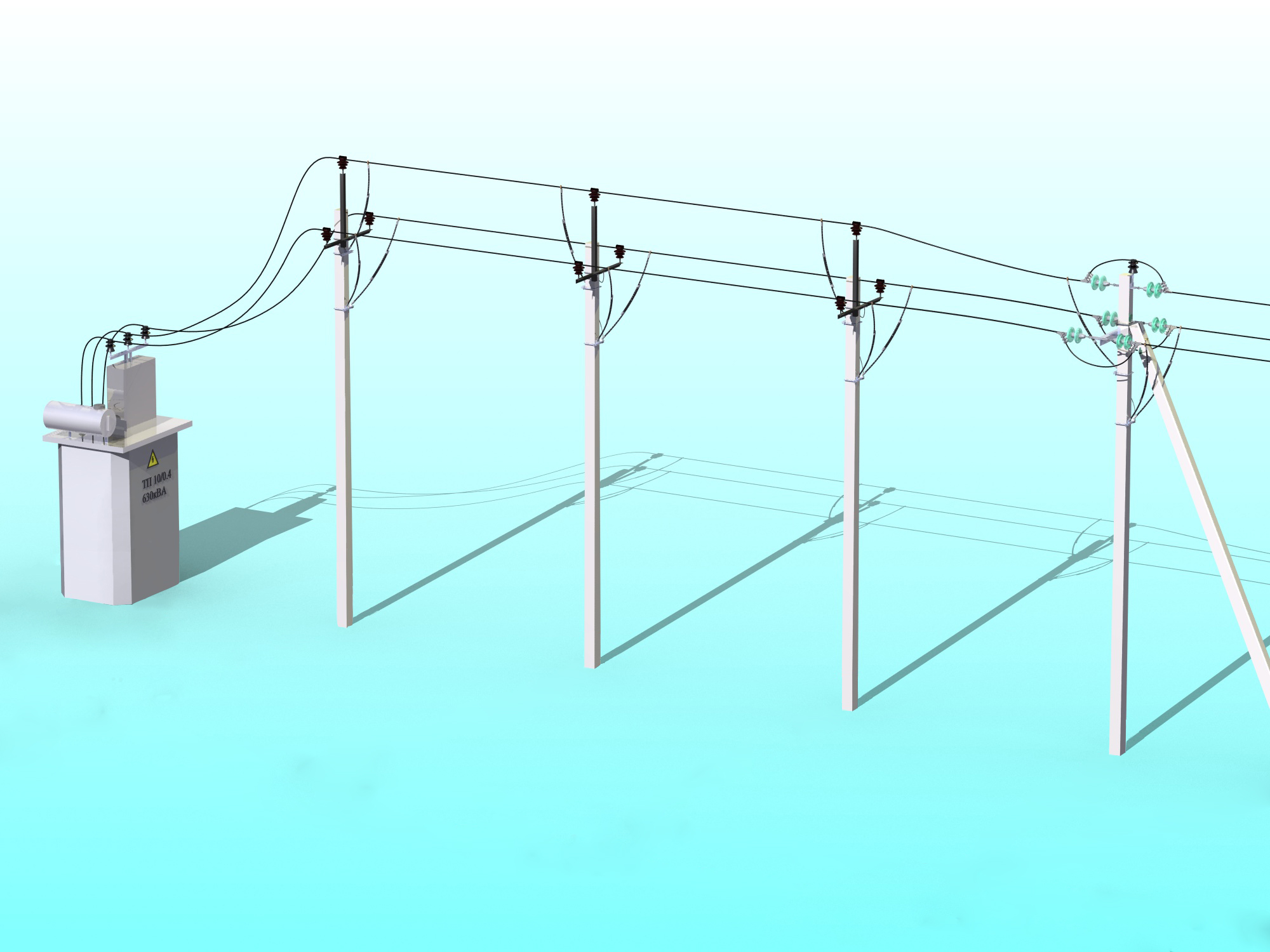

· 2 метра – для ВЛ ниже 1кВ,

· 10 метров – для ВЛ 1- 20 кВ,

· 15 метров – для ВЛ 35 кВ,

· 20 метров – для ВЛ 110 кВ,

· 25 метров – для ВЛ 150-220 кВ,

· 30 метров – для ВЛ 330 кВ, 400 кВ, 500 кВ,

· 40 метров – для ВЛ 750 кВ,

· 55 метров – для ВЛ 1150 кВ,

· 100 метров – для ВЛ через водоёмы (реки, каналы, озёра и др. ).

Требования к границам установления охранных зон объектов электросетевого хозяйства:

1. Проектный номинальный класс напряжения, (до 1 кВ) - 2 м (для линий с самонесущими или изолированными проводами, проложенных по стенам зданий, конструкциям и т.д., охранная зона определяется в соответствии с установленными нормативными правовыми актами минимальными допустимыми расстояниями от таких линий).

2. Проектный номинальный класс напряжения, (1 - 20 кВ) - 10 м (5 м - для линий с самонесущими или изолированными проводами, размещенных в границах населенных пунктов).

3. Проектный номинальный класс напряжения, (35 кВ) - 15 м.

4. Проектный номинальный класс напряжения, (110 кВ) - 20 м.

Охранные зоны для ВЛ-6(10) кВ и ВЛЗ-6(10 кВ):

· 10 м - воздушная линия, выполненная неизолированным проводником ВЛ-6(10)кВ при любых условиях прохождения;

· 5 м - воздушная линия, выполненная изолированным проводником ВЛЗ-6(10)кВ (только в границах населенного пункта).

Установление охранных зон:

Охранные зоны устанавливаются для всех объектов электросетевого хозяйства, исходя из требований к границам установления охранных зон согласно приложению.

Границы охранной зоны в отношении отдельного объекта электросетевого хозяйства определяются организацией, которая владеет им на праве собственности или ином законном основании (далее - сетевая организация).

Сетевая организация обращается в федеральный орган исполнительной власти, осуществляющий технический контроль и надзор в электроэнергетике, с заявлением о согласовании границ охранной зоны в отношении отдельных объектов электросетевого хозяйства, которое должно быть рассмотрено в течение 15 дней с даты его поступления в соответствующий орган.

После согласования границ охранной зоны сетевая организация обращается в федеральный орган исполнительной власти, осуществляющий кадастровый учет и ведение государственного кадастра недвижимости (орган кадастрового учета), с заявлением о внесении сведений о границах охранной зоны в документы государственного кадастрового учета недвижимого имущества, на основании которого указанный федеральный орган исполнительной власти принимает решение о внесении в документы государственного кадастрового учета недвижимого имущества сведений о границах охранной зоны.

Охранная зона считается установленной с даты внесения в документы государственного кадастрового учета сведений о ее границах.

Примечание

1. Не допускается прохождение ЛЭП по территориям стадионов, учебных и детских учреждений.

2. Допускается для ЛЭП (ВЛ) до 20 кВ принимать расстояние от крайних проводов до границ приусадебных земельных участков, индивидуальных домов и коллективных садовых участков не менее 20 метров.

3. Прохождение ЛЭП (ВЛ) над зданиями и сооружениями, как правило, не допускается.

4. Допускается прохождение ЛЭП (ВЛ) над производственными зданиями и сооружениями промышленных предприятий I-II степени огнестойкости в соответствии со строительными нормами и правилами по пожарной безопасности зданий и сооружений с кровлей из негорючих материалов (для ВЛ 330-750 кВ только над производственными зданиями электрических подстанций.

В охранной зоне ЛЭП (ВЛ) запрещается:

1. Производить строительство, капитальный ремонт, снос любых зданий и сооружений.

2. Осуществлять всякого рода горные, взрывные, мелиоративные работы, производить посадку деревьев, полив сельскохозяйственных культур.

3. Размещать автозаправочные станции.

4. Загромождать подъезды и подходы к опорам ВЛ.

5. Устраивать свалки снега, мусора и грунта.

6. Складировать корма, удобрения, солому, разводить огонь.

7. Устраивать спортивные площадки, стадионы, остановки транспорта, проводить любые мероприятия, связанные с большим скоплением людей.

Проведение необходимых мероприятий в охранной зоне ЛЭП может выполняться только при получении письменного разрешения на производство работ от предприятия (организации), в ведении которых находятся эти сети.

Нарушение требований Правил охраны электрических сетей напряжение свыше 1000 В, если оно вызвало перерыв в обеспечении электроэнергией, может повлечь административную ответственность:

· физические лица наказываются штрафом в размере от 5 до 10 минимальных размеров оплаты труда;

· юридические лица наказываются штрафом от 100 до 200 МРОТ.

Энергетики напомнили об особых условиях использования участков в охранных зонах ЛЭП

(Казань, 29 октября, «Татар-информ»). С начала этого года сотрудники Буинских электрических сетей – филиала ОАО «Сетевая компания» выявили 28 фактов незаконного размещения в охранных зонах ЛЭП различных построек, в том числе и коммерческого назначения. В шести случаях в соответствии с судебными решениями сооружения уже снесены.

Проблема незаконного строительства зданий и сооружений под проводами линий электропередачи, размещения заборов, насыпей и автостоянок, складирования грунта, оборудования и материалов нередко освещается в средствах массовой информации. Несмотря на это, регулярно выявляются факты строительства в охранных зонах высоковольтных линий электропередачи. Собственники не признают свою вину и не спешат устранять нарушения. Однако стоит помнить о том, что такая беспечность может привести к несчастным случаям, пожарам, чрезвычайным ситуациям, ущербу, плачевным последствиям, напоминают энергетики.

Виновные в нарушении требований правил охраны электрических сетей привлекаются к ответственности в установленном порядке. При выявлении фактов нарушений, связанных с незаконным возведением различных построек, собственнику направляется уведомление о необходимости в добровольном порядке снести (вынести) объект, провести мероприятия по устранению допущенного нарушения, в противном случае дело направляется в суд или административный орган. Исковые требования в суд по нарушениям охранных зон линий электропередачи предъявляются и к гражданам, и к юридическим лицам. Иски направлены на осуществление сноса (выноса) зданий, сооружений, строений, иных объектов в территориях охранных зон. Зачастую нарушители по решению суда вынуждены сносить незаконно построенные дома, здания, сооружения, гаражи, хозяйственные постройки, фундаменты т иные объекты.

Так, в восьми районах Заволжской зоны Татарстана, входящих в зону ответственности Буинских электрических сетей, с января по сентябрь 2018 года выявлено 28 фактов незаконного размещения (строительства) в охранных зонах различных построек, в том числе и коммерческого назначения (объектов торговли). На основании решений судов и административных органов уже произведены сносы (выносы) зданий и сооружений. Например, в населенных пунктах Буинского, Кайбицкого, Дрожжановского и Верхнеуслонского районов гражданами снесены бани, сараи, теплицы, разобраны заборы. В Камско-Устьинском районе сельхозпредприятие произвело демонтаж загонов для скота. В городе Буинске разобран магазин, который располагался прямо под проводами линии электропередачи.

Прежде чем начинать строительство, следует быть предусмотрительным и ответственным. Необходимо убедиться в том, что получаемый (приобретаемый) земельный участок или территория застройки не входит в охранную зону и в этой местности отсутствуют линии электропередачи, подстанции, иные объекты электрохозяйства.

Строительство в охранных зонах линий электропередачи допускается только с письменного согласия электросетевой организации. Решение о согласовании или об отказе в согласовании выдается ОАО «Сетевая компания» по результатам рассмотрения письменного обращения заявителя (застройщика). В случае отказа в согласовании строительства в охранной зоне заинтересованное лицо вправе обратиться с заявлением о выносе линии электропередачи. В этом случае при наличии технической возможности с заявителем будет заключен договор о выносе электросетевого хозяйства за его счет либо согласован вынос силами заявителя под техническим надзором ОАО «Сетевая компания».

Охранные зоны – это минимально допустимые расстояния от электрических сетей до зданий, сооружений, строений, в пределах которых запрещаются строительные и любые другие работы без согласования с электросетевой организацией. Ширина охранных зон определяется расстоянием в обе стороны от крайних проводов линии и составляет: для воздушных ЛЭП до 1 кВ — два метра, для ВЛ от 1 до 20 кВ – 10 м, 35 кВ – 15 м, 110 кВ – 20 м. Охранная зона кабельных сетей – 1 м по обе стороны от крайних кабелей.

ЛЭП как крыша над головой - Энергетика и промышленность России - № 10 (74) октябрь 2006 года - WWW.EPRUSSIA.

RU

Газета "Энергетика и промышленность России" | № 10 (74) октябрь 2006 года

Столичные территории давно вышли за рамки «разрешенных к застройке». Недавно стало известно, что московские власти и строительные компании нашли новый резерв для строительства. Речь идет об участках под линиями электропередач (ЛЭП). По подсчетам московских властей, под этими сооружениями недоступными для строителей остаются сотни гектаров.

Существование земель, расположенных под ЛЭП, регулируется статьей 87 Земельного кодекса. Согласно этому документу такие участки признаются землями энергетики. Порядок использования таких земель практически никак не прописан и может определяться правительством, органами исполнительной власти регионов или органами местного самоуправления в зависимости от принадлежности этих земель. Более того, единственная ограничительная формулировка содержится в статье 89 кодекса. «Для обеспечения деятельности организаций и эксплуатации объектов энергетики могут устанавливаться охранные зоны электрических сетей», – гласит ее второй пункт. Всем понятно, что «могут» – это не обязаны. При этом тот же кодекс откровенно позволяет предоставлять земли энергетики в безвозмездное срочное пользование для сельскохозяйственного производства или иных нужд. По мнению юристов, такой статус вряд ли можно назвать определенным.

Кому принадлежит земля?

«С точки зрения земельного законодательства участки под ЛЭП никак не выделены, они не оформлены ни на РАО «ЕЭС России», ни на другие энергетические компании. Дело в том, что то же РАО никогда не занималось своей землей. В свое время мы обращались к ним с предложением помочь в оформлении этой земли в собственность, однако руководство компании отказалось от нашего предложения», – рассказал руководитель департамента «Недвижимость. Земля. Строительство» Юрий Борисенко. По его словам, в результате получается, что эти земли имеют общегородской статус, а следовательно, ими могут распоряжаться городские власти, которые и вправе предоставить их в безвозмездное срочное пользование. Как в свою очередь неоднократно заявлял глава департамента по связям со СМИ Федеральной сетевой компании Андрей Егоров, энергетикам требуется разрешение местных властей даже для того, чтобы срубить дерево, упавшее на ЛЭП.

В мае 2006 года депутаты Госдумы решили законодательным путем изменить сложившуюся ситуацию и закрепить земли энергетики исключительно за российским правительством. Как рассказал тогда заместитель председателя думского Комитета по энергетике, транспорту и связи Юрий Липатов, вокруг этих участков необходимо в обязательном порядке установить охранные зоны, размер которых должен определять кабинет министров. Однако депутаты были настолько скромны, что даже не предлагали распространить действие этой нормы на города и поселения. Несмотря на такую нерешительность, поправка так и не была в целом одобрена нижней палатой парламента.

Охранная зона

Двусмысленному статусу таких земель противопоставлено энергетическое законодательство, согласно которому в охранной зоне ЛЭП запрещено всякое строительство. «С точки зрения энергетического законодательства существует запрет на строительство в охранной зоне ЛЭП, которая обычно составляет до 25 метров», – рассказывает Юрий Борисенко. Поэтому, по его словам, многие строители занимаются перекладкой ЛЭП под землю, так как в этом случае охранная линия сокращается до одного метра. «Можно положить провода в специальные бетонные короба, позволяющие обеспечить их безопасность и бесперебойную работу энергоснабжения. В таком случае на этом месте можно построить все что угодно, и инвестор получает целую площадку. Однако в любом случае нужно обеспечить возможность доступа в коллектор на случай аварии или профилактических работ», – добавляет эксперт.

Известно, что на юго-западе Москвы недавно был реализован один из проектов по переносу ЛЭП в подземный коллектор. В рамках проекта перекладка километра проводов стоила около 1 млн. евро. «Я не знаю, кто проводил эти расчеты, но в принципе порядок цен в них указан верно. Наша компания подсчитывала стоимость перекладки ЛЭП в Химках и выяснила, что около 600 метров проводов «упаковать» в кабель стоит 400 тыс. евро. Учитывая то, что в Москве стоимость этих затрат выше, получается, что один метр ЛЭП можно перебазировать за 1 тыс. евро», – комментирует эти показатели Юрий Борисенко. В неофициальных разговорах «Мосэнерго» также ссылается на такие расчеты.

Очевидно, что далеко не каждая компания может позволить себе такие затраты, однако каждый «спрятанный» метр ЛЭП позволяет освободить под застройку 25 кв. м площадки. Поэтому некоторые компании уже взялись за реализацию таких планов. В свое время линии электропередач под землю перекладывали строители группы компаний «Конти» и компании «Т. К. Квадрат» Валерия Сухоцкого. В последнем случае Мосгорэкспертиза оценила затраты инвестора на перенос ЛЭП в 28,9 млн. долларов.

Непростая линия

Широкое изучение влияния электрических полей на биологические объекты и здоровье человека началось в ряде стран мира в начале 60‑х годов. В ходе исследований разрабатывались нормативы безопасного расстояния от жилых домов до линий электропередачи (ЛЭП). По итогам исследований, проведенных в СССР, в 70‑х годах прошлого столетия были разработаны санитарные нормы, по которым жилые кварталы можно было застраивать на расстоянии 30‑40 метров до опоры ЛЭП 500/700. В то же время только в 90‑х годах в США, Швеции и Дании были проведены масштабные эпидемиологические исследования, в ходе которых было установлено, что магнитное поле ЛЭП начинает оказывать влияние на здоровье человека в рамках 400‑800-метровых коридоров, проходящих вдоль линий электропередачи.

Устаревшие нормы пересмотрены рядом государств, и даны рекомендации сдвинуть границы санитарных норм в сторону их увеличения, по крайней мере в 2‑3 раза. Хотя результаты исследований о влиянии индуцированных ЛЭП электромагнитных волн промышленной частоты в 50 Гц на здоровье человека весьма противоречивы, тем не менее замечено, что у чувствительных людей, проживающих вблизи высоковольтных линий электропередачи, чаще наблюдаются разнообразные неврологические расстройства, головная боль, быстрая утомляемость, потеря памяти, нарушение сна и работы сердца, снижение иммунологической реактивности и большая склонность к аллергическим заболеваниям и даже самоубийствам. Некоторые люди обладают повышенной чувствительностью к электромагнитным полям, и врачи назвали ее специальным термином «синдром электромагнитной гиперчувствительности». По данным ряда исследователей, вероятность возникновения опухолей и лейкозов возрастает в 2‑3 раза у людей, длительно проживающих на более близких расстояниях от ЛЭП, чем рекомендовано санитарными нормами. Хотя другие исследователи такую вероятность не подтверждают, было обнаружено, что в зоне прохождения ЛЭП концентрация канцерогенных веществ в воздухе возрастает.

Собственные подсчеты

Можно ли как‑либо, без вызова специалистов, определить, представляет ли ЛЭП какую‑либо опасность или нет? Специалисты утверждают, что дальность распространения опасного магнитного поля от ЛЭП напрямую зависит от ее мощности. Даже при беглом взгляде на висящие провода можно примерно установить ее класс напряжения. Определяется это по числу проводов (но не на опоре, а в фазе, т. е. в «связке»): 750 кВ – 4 провода; 500 кВ – 3 провода; 330 кВ – 2 провода; ниже 330 кВ – 1 провод на фазу. Точно определить класс можно только приблизительно по числу изоляторов в гирлянде: 220 кВ 10‑15 шт., 110 кВ 6‑8 шт., 35 кВ 3‑5 шт., 10 кВ и ниже – 1 шт.

Исходя из мощности ЛЭП, для защиты населения от действия электромагнитного поля установлены санитарно-защитные зоны для линий электропередачи. СН № 2971‑84 «Защита населения от воздействия электрического поля, создаваемого воздушными линиями электропередачи переменного тока промышленной частоты». Санитарно-защитная зона установлена с проекции крайнего провода.

Напряжение ЛЭП – размер санитарно-защитной зоны:

Однако стоит учитывать, что вышеуказанные санитарные нормы создавались с учетом электрической составляющей электромагнитного поля, без учета влияния магнитного поля. Несмотря на то что магнитное поле во всем мире сейчас считается наиболее опасным для здоровья, предельно допустимая величина магнитного поля для населения в России не нормируется. Поэтому большая часть ЛЭП строилась без учета этой опасности.

Исходя из опыта и исследований, для того чтобы полностью избежать влияния магнитного поля, достаточно увеличить размер санитарно-защитной зоны в 10 раз. То есть 100 метров достаточно, чтобы не беспокоиться о вредном влиянии самой слабой ЛЭП на вас и ваших близких. Если же ЛЭП находится близко от дома, то стоит пригласить специалистов, чтобы определить точнее, опасно ли такое соседство или нет.

Станет ли кто‑то вызывать специалистов на местность, если еще и не заселенную, но уже запланированную под строительство. Другой вопрос, будет ли привлекательна такая территория для большого числа инвесторов? Ведь, кроме финансовых затрат на перенос сетей под землю или на другой участок, инвестора будут сопровождать юридические проблемы. Да и потребителей вряд ли удовлетворит потенциальная опасность для здоровья, ведь электромагнитное излучение подземных ЛЭП относится к факторам, чье влияние на людей не было исследовано. Однако программа по перепрофилированию промышленных зон стала одним из главных источников площадок для столичных строителей, в том числе и самых крупнейших.

Справка

В ходе самого масштабного изучения вопроса были рассмотрены медицинские карты более 29 тысяч детей до 15 лет из Англии и Уэльса с 1962 по 1995 гг. Выяснилось, что риск заболеваемости лейкемией у детей, с рождения живших на расстоянии до 200 метров от ЛЭП, равен 70%, а от 200 до 600 м – 20%. Статистические данные показали, что ЛЭП оказывают существенное негативное влияние, однако биологического объяснения этому пока нет. «Наше исследование показывает, что примерно 5 из 400 случаев детской лейкемии могут быть связаны с высоковольными линиями, что составляет около 1% случаев», – сказал Джеральд Дрейпер (Gerald Draper), руководитель группы исследователей из Оксфордского университета. Результаты исследования вступили в противоречие с докладом «Изучение детского рака», где говорится, что ЛЭП не представляют существенного риска для здоровья детей. На дистанции 200, а тем более 600 метров электромагнитное излучение ЛЭП намного ниже, чем магнитное поле Земли. «Мы не считаем возможным, что магнитное поле такой низкой мощности может стать причиной детской лейкемии», – признает Дрейпер. Увеличение риска лейкемии у тех, кто живет на расстояниях более 60 метров от ЛЭП, трудно объяснить, не исключено, что это статистическая погрешность. Некоторые исследователи предположили другие объяснения. Одно связывает риск с социальным составом жителей территорий, прилегающих к ЛЭП. Однако группа Дрейпера рассмотрела социальные характеристики населения в районах ЛЭП, и они оказались примерно одинаковыми с другими территориями. Еще одна версия – эффект ионов. Эта теория впервые появилась в 1999 году у Дэниса Хеншоу (Dennis Henshaw) из Бристольского университета. Хеншоу предположил, что воздух вокруг ЛЭП ионизируется. Ионы вызывают образование в воздухе частиц веществ, загрязняющих воздух, а затем они относятся ветром и падают на землю. Если дышать таким воздухом, частицы могут осесть в легких и вызвать рак. Однако заметных различий между людьми, живущими в разных направлениях, не обнаружилось. Вместе с тем, такой эффект не исключается: исследователи признали, что тесты были проведены некачественно и необходимо повторить исследование.

Мнение

Валентин КРАСНИК, автор книги «101 способ хищения электроэнергии»:

Использование территорий, находящихся в зоне ЛЭП, регулируется действующими «Правилами охраны электрических сетей напряжением до 1000 В», утвержденных Постановлением Совета Министров СССР от 11.09.84 № 667 (они действуют до сего времени и являются Приложением к новым «Правилам технической эксплуатации электроустановок потребителей»). Итак, в п.4а отмечено, что «в пределах охранных зон линий электропередач напряжением до 1000 В без письменного согласия организации, эксплуатирующей эти линии, запрещается осуществлять строительные, монтажные, взрывные и поливные работы…»

Для ЛЭП напряжением выше 1000 В действуют «Правила охраны электрических сетей напряжением выше 1000 В», утвержденных Постановлением Совмина СССР 26.03.84 № 667, в п. 11а которых указано:

«В охранных зонах электрических сетей без письменного согласия предприятий (организаций), в ведении которых находятся эти сети, запрещается производить строительство, капитальный ремонт, реконструкцию или снос любых зданий и сооружений...».

Подчеркиваю, что все указанные правила являются действующими. Однако ситуация со строительством в настоящее время практически вышла из‑под контроля не только с ЛЭП, но и со зданиями, гаражами, жилыми домами и т. д. Поэтому окончательные выводы по данной проблеме и соответствующее резюме представляются затруднительными.

Несоблюдение правил охраны электрических сетей может привести к беде!

В апреле диспетчерская служба Феодосийских высоковольтных электрических сетей ГУП РК «Крымэнерго» зафиксировала отключение воздушной линии электропередачи 110 кВ «Феодосия - Старый Крым», по которой осуществляется электроснабжение центральной часть города Феодосии и потребителей города Старый Крым.

Для осмотра линии была немедленно направлена бригада службы линий Феодосийских ВЭС. Энергетики обнаружили, что причиной отключения ВЛ стало грубое нарушение «Правил охраны электрических сетей» водителем грузового автомобиля на Керченском шоссе в районе магазина «МЕГАСТРОЙ».

Водитель самосвала, остановившись прямо под проводами линии электропередачи, начал выгружать песок. При этом кузов автомобиля при подъеме приблизился к находящимся под напряжением токоведущим частям воздушной линии. Вследствие короткого замыкания через кузов автомобиля провода находящегося под напряжением 110 кВ был частично поврежден провод и повреждён сам автомобиль. И только по счастливой случайности не пострадал водитель...

Несоблюдение Правил охраны электрических сетей могло иметь гораздо более серьезные последствия: мог погибнуть человек, произойти пожар, нанесен экологический ущерб и т.д. К счастью, все ограничилось кратковременным перерывом в энергоснабжении потребителей. Феодосийские высоковольтные электрические сети ГУП РК «Крымэнерго» убедительно просят физических и юридических лиц соблюдать Правила охранных зон линий электропередачи!



Жителям и гостям Республики Крым, предприятиям и организациям любых форм собственности важно знать: для обеспечения бесперебойного снабжения потребителей электрической энергией и нормальных условий эксплуатации электрических сетей (воздушных и кабельных линий, трансформаторных подстанций, других электроустановок) необходимо соблюдать правила охранных зон электрических сетей.

Охранная зона воздушных (ВЛ) и кабельных (КЛ) линий электропередачи и трансформаторных подстанций (ТП) – это территория повышенной опасности.

РАЗМЕРЫ ОХРАННЫХ ЗОН

  1. Воздушные линии электропередачи. Вдоль каждой ВЛ установлена охранная зона в виде части поверхности участка земли и воздушного пространства на высотуопор ВЛ), ограниченной вертикальными плоскостями, отстоящими по обе стороны линии электропередачи от крайних проводов при не отклоненном их положении на расстоянии:

  • для ВЛ до 1000 В (1 кВ) - 2 м

  • для ВЛ от 1 кВ до 20 кВ - 10 м (5 м для изолированных проводов)

  • для ВЛ 35 кВ - 15 м

  • для ВЛ 110 кВ - 20 м

  • для ВЛ 150, 220 кВ - 25 м

  • для ВЛ 330 кВ - 30 м

  1. Кабельные подземные линии электропередачи. Вдоль подземных КЛ установлена охранная зона в виде части поверхности участка земли, расположенного под ней участка недр на глубину прокладки электрического кабеля, ограниченной параллельными вертикальными плоскостями, отстоящими по обе стороны линии электропередачи от крайних кабелей на расстоянии 1 м.

  2. Кабельные подводные линии электропередачи. Вдоль подводных КЛ установлена охранная зона в виде водного пространства от водной поверхности до дна, ограниченного вертикальными плоскостями, отстоящими по обе стороны линии от крайних кабелей на расстоянии 100 м.

  3. Подстанции и распределительные устройства. Вокруг трансформаторных подстанций (ТП) и распределительных устройств (РУ) установлена охранная зона в виде части поверхности участка земли и воздушного пространства на высоту наивысшей точки подстанции, ограниченной вертикальными плоскостями, отстоящими от всех сторон ограждения или стены по всему периметру на расстоянии:

  • для подстанций и распределительных устройств до 10кВ - 10 м

  • для подстанций с высшим напряжением 35 кВ -15 м

  • для подстанций с высшим напряжением 110 кВ -20 м

  • для подстанций с высшим напряжением 220 кВ -25 м

  • для подстанций с высшим напряжением 330кВ -30 м

ПРАВИЛА ОХРАНЫ СЕТЕЙ

В охранных зонах линий электропередачи, трансформаторных подстанций и распределительных устройств запрещается осуществлять любые действия, которые могут нарушить безопасную работу объектов электросетевого хозяйства, привести к повреждению или уничтожению этих объектов, повлечь причинение вреда жизни, здоровью граждан и имуществу физических или юридических лиц, повлечь нанесение экологического ущерба, возникновение пожаров, в том числе:

  1. Набрасывать на провода и опоры воздушных линий электропередачи посторонние предметы.

  2. Подниматься на опоры воздушных линий электропередачи.

  3. Проводить работы и возводить сооружения в охранных зонах линий электропередачи и трансформаторных подстанций.

  4. Находиться в пределах огороженной территории и помещениях распределительных устройств и подстанций, открывать двери РУ и ТП, производить переключения и подключения без ведома энергоснабжающей организации, разводить огонь, размещать свалки.

  5. Использовать (запускать) любые летательные аппараты, в т.ч. воздушных змеев, спортивные модели летательных аппаратов, коптеры и пр.

  6. Устраивать склады и размещать хранилища, в т.ч. горюче-смазочных материалов, в охранных зонах ВЛ свыше 1000 В (1кВ).

  7. Размещать детские и спортивные площадки, стадионы, рынки, торговые точки, полевые станы, загоны для скота, гаражи и стоянки всех видов машин и механизмов, проводить любые мероприятия, связанные с большим скоплением людей, не занятых выполнением разрешённых в установленном порядке работ в охранных зонах ВЛ свыше 1000 В (1кВ).

  8. Бросать якоря с судов и осуществлять их проход с отданными якорями, цепями, лотами, волокушами, тралами в охранных зонах подводных кабельных линий

  9. Производить работы ударными механизмами, сбрасывать тяжести весом более 5 т, производить сброс и слив едких и коррозионных веществ и горюче-смазочных материалов, устраивать хранилища любых, в том числе горюче-смазочных материалов.

Без письменного решения электроснабжающей организации о согласовании в пределах охранных зон воздушных и кабельных линий любого класса напряжения юридическим и физическим лицам запрещается:

  1. Складировать продукцию и размещать хранилища, в т.ч. горюче-смазочных материалов.

  2. Размещать детские и спортивные площадки, стадионы, рынки, торговые точки, полевые станы, загоны для скота, гаражи и стоянки всех видов машин и механизмов; садовые, огородные и дачные земельные участки, объекты садоводческих, огороднических или дачных некоммерческих объединений, объекты жилищного строительства, в том числе индивидуального.

  3. Строительство, капитальный ремонт, реконструкция, снос зданий и сооружений.

  4. Горные, взрывные, мелиоративные работы, в том числе связанные с временным затоплением земель.

  5. Выполнять земляные работы на глубине более 0,3 м, а также планировку грунта.

  6. Посадка и вырубка деревьев и кустарников.

  7. Проезд машин и механизмов, имеющих общую высоту с грузом или без груза от поверхности дороги более 4,5 м.

  8. Полив сельскохозяйственных культур в случае, если высота струи может составить свыше (3 метров в охранных зонах воздушных линий электропередачи ).

  9. Полевые сельскохозяйственные работы с применением сельскохозяйственных машин и оборудования высотой более 4 м.

  10. Полевые сельскохозяйственные работы, связанные с вспашкой земли на глубину 0,45 м.

  11. Дноуглубительные, землечерпальные и погрузочно-разгрузочные работы, добыча рыбы, других водных животных и растений придонными орудиями лова, устройство водопоев, колка и заготовка льда (в охранных зонах подводных кабельных линий).

ОТВЕТСТВЕННОСТЬ ЗА НАРУШЕНИЯ

За нарушение «Правил охраны сетей» виновные лица будут привлечены к административной ответственности.

За умышленно повреждение объектов электроэнергетики, хищение электрооборудования, проводов, опор и других элементов электрических сетей, за проникновение на территорию энергообъекта, которое привело к повреждению этого объекта и/или длительному отключению потребителей электроэнергии, предусмотрено уголовное наказание с лишением свободы на определенной законодательством РФ срок.

КУДА СООБЩИТЬ О НАРУШЕНИИ?

Информацию о нарушении охранных зон линий электропередач Вы можете направить в письменном виде или изложить по телефону 3-51-23 в Феодосийских высоковольтных электрических сетях ГУП РК «Крымэнерго».

Сообщить о нарушении правил охраны сетей можно также на бесплатную «горячую линию» ГУП РК «Крымэнерго» по телефону 8-800-50-60-007 (с мобильного), 0-800-50-60-007 (со стационарного).

Своевременное предупреждение о нарушении «Правил охраны воздушных и кабельных электрических сетей и трасформаторных подстанций» поможет избежать аварий и длительных отключений электроэнергии, необходимых для их устранения, а также предупредить несчастные случаи.

Помните: электричество опасно! Любая электротравма - это тяжелые повреждения организма: каждый второй удар током заканчивается гибелью людей.

«Горячая линия» ГУП РК «Крымэнерго»: 8-800-50-60-007 (с мобильного), 0-800-50-60-007 (со стационарного).

Несоблюдение правил охранных зон линий электропередачи может привести к беде!

25 апреля 2017 г. в 13:37 диспетчерская служба Феодосийских высоковольтных электрических сетей ГУП РК «Крымэнерго» зафиксировала отключение воздушной линии электропередачи 110 кВ «Феодосия - Старый Крым», по которой осуществляется электроснабжение центральной части города Феодосии и потребителей города Старый Крым.

Для осмотра линии была немедленно направлена бригада службы линий Феодосийских ВЭС. Энергетики обнаружили, что причиной отключения линии стало грубое нарушение «Правил охраны электрических сетей» водителем грузового автомобиля на Керченском шоссе в районе магазина «МЕГАСТРОЙ».

Водитель самосвала, остановившись прямо под проводами линии электропередачи, начал выгружать песок. При этом кузов автомобиля при подъеме приблизился к находящимся под напряжением токоведущим частям воздушной линии. Вследствие короткого замыкания на землю через кузов автомобиля провода, находящегося под напряжением 110 кВ, был частично поврежден провод, а также сам автомобиль. И только по счастливой случайности не пострадал водитель.

Несоблюдение Правил охраны электрических сетей могло  иметь гораздо более серьезные последствия: мог погибнуть человек,  произойти пожар,  нанесен экологический ущерб и т.д. К счастью, все ограничилось кратковременным перерывом в энергоснабжении потребителей.

Феодосийские высоковольтные электрические сети ГУП РК «Крымэнерго» убедительно просят физических и юридических лиц соблюдать Правила охранных зон линий электропередачи!

















 ГУП РК «Крымэнерго» информирует

Жителям и гостям Республики Крым, предприятиям и организациям любых форм собственности важно знать: для обеспечения бесперебойного снабжения потребителей электрической энергией и нормальных условий эксплуатации электрических сетей (воздушных и кабельных линий, трансформаторных подстанций, других электроустановок) необходимо соблюдать правила охранных зон электрических сетей.

Охранная зона воздушных (ВЛ) и кабельных (КЛ) линий электропередачи и трансформаторных подстанций (ТП) – это территория повышенной опасности.

 РАЗМЕРЫ ОХРАННЫХ ЗОН

  1. Воздушные линии электропередачи. Вдоль каждой ВЛ установлена охранная зона в виде части поверхности участка земли и воздушного пространства на высотуопор ВЛ), ограниченной вертикальными плоскостями, отстоящими по обе стороны линии электропередачи от крайних проводов при не отклоненном их положении на расстоянии:
  • для ВЛ до 1000 В (1 кВ) - 2 м
  • для ВЛ от 1 кВ до 20 кВ - 10 м (5 м для изолированных проводов)
  • для ВЛ 35 кВ - 15 м
  • для ВЛ 110 кВ - 20 м
  • для ВЛ 150, 220 кВ - 25 м
  • для ВЛ  330 кВ - 30 м
  1. Кабельные подземные линии электропередачи. Вдоль подземных КЛ установлена охранная зона в виде части поверхности участка земли, расположенного под ней участка недр на глубину прокладки электрического кабеля, ограниченной параллельными вертикальными плоскостями, отстоящими по обе стороны линии электропередачи от крайних кабелей на расстоянии 1 м.
  2. Кабельные подводные линии электропередачи. Вдоль подводных КЛ установлена охранная зона в виде водного пространства от водной поверхности до дна, ограниченного вертикальными плоскостями, отстоящими по обе стороны линии от крайних кабелей на расстоянии 100 м.
  3. Подстанции и распределительные устройства. Вокруг трансформаторных подстанций (ТП) и распределительных устройств (РУ) установлена охранная зона в виде части поверхности участка земли и воздушного пространства на высоту наивысшей точки подстанции, ограниченной вертикальными плоскостями, отстоящими от всех сторон ограждения или стены по всему периметру на расстоянии:
  • для подстанций и распределительных устройств до 10кВ - 10 м
  • для подстанций с высшим напряжением 35 кВ -15 м
  • для подстанций с высшим напряжением 110 кВ -20 м
  • для подстанций с высшим напряжением 220 кВ -25 м
  • для подстанций с высшим напряжением 330кВ -30 м



ПРАВИЛА ОХРАНЫ СЕТЕЙ

В охранных зонах линий электропередачи, трансформаторных подстанций и распределительных устройств запрещается осуществлять любые действия, которые могут нарушить безопасную работу объектов электросетевого хозяйства, привести к повреждению или уничтожению этих объектов, повлечь причинение вреда жизни, здоровью граждан и имуществу физических или юридических лиц, повлечь нанесение экологического ущерба, возникновение пожаров, в том числе:

  1. Набрасывать на провода и опоры воздушных линий электропередачи посторонние предметы.
  2. Подниматься на опоры воздушных линий электропередачи.
  3. Проводить работы и возводить сооружения в охранных зонах линий электропередачи и трансформаторных подстанций.
  4. Находиться в пределах огороженной территории и помещениях распределительных устройств и подстанций, открывать двери РУ и ТП, производить переключения и подключения без ведома энергоснабжающей организации, разводить огонь, размещать свалки.
  5. Использовать (запускать) любые летательные аппараты, в т.ч. воздушных змеев, спортивные модели летательных аппаратов, коптеры и пр.
  6. Устраивать склады и размещать хранилища, в т.ч. горюче-смазочных материалов, в охранных зонах ВЛ свыше 1000 В (1кВ).
  7. Размещать детские и спортивные площадки, стадионы, рынки, торговые точки, полевые станы, загоны для скота, гаражи и стоянки всех видов машин и механизмов, проводить любые мероприятия, связанные с большим скоплением людей, не занятых выполнением разрешённых в установленном порядке работ в охранных зонах ВЛ свыше 1000 В (1кВ).
  8. Бросать якоря с судов и осуществлять их проход с отданными якорями, цепями, лотами, волокушами, тралами в охранных зонах подводных кабельных линий
  9. Производить работы ударными механизмами, сбрасывать тяжести весом более 5 т, производить сброс и слив едких и коррозионных веществ и горюче-смазочных материалов, устраивать хранилища любых, в том числе горюче-смазочных материалов.



Без письменного решения электроснабжающей организации о согласовании в пределах охранных зон воздушных и кабельных линий любого класса напряжения юридическим и физическим лицам запрещается:

  1. Складировать продукцию и размещать хранилища, в т.ч. горюче-смазочных материалов.
  2. Размещать детские и спортивные площадки, стадионы, рынки, торговые точки, полевые станы, загоны для скота, гаражи и стоянки всех видов машин и механизмов; садовые, огородные и дачные земельные участки, объекты садоводческих, огороднических или дачных некоммерческих объединений, объекты жилищного строительства, в том числе индивидуального.
  3. Строительство, капитальный ремонт, реконструкция, снос зданий и сооружений.
  4. Горные, взрывные, мелиоративные работы, в том числе связанные с временным затоплением земель.
  5. Выполнять земляные работы на глубине более 0,3 м, а также планировку грунта.
  6. Посадка и вырубка деревьев и кустарников.
  7. Проезд машин и механизмов, имеющих общую высоту с грузом или без груза от поверхности дороги более 4,5 м.
  8. Полив сельскохозяйственных культур в случае, если высота струи может составить более 2 м.
  9. Полевые сельскохозяйственные работы с применением сельскохозяйственных машин и оборудования высотой более 4 м.
  10. Полевые сельскохозяйственные работы, связанные с вспашкой земли на глубину 0,45 м.
  11. Дноуглубительные, землечерпальные и погрузочно-разгрузочные работы, добыча рыбы, других водных животных и растений придонными орудиями лова, устройство водопоев, колка и заготовка льда (в охранных зонах подводных кабельных линий).



ОТВЕТСТВЕННОСТЬ ЗА НАРУШЕНИЯ

За нарушение «Правил охраны сетей» виновные лица будут привлечены к административной ответственности.

За умышленно повреждение объектов электроэнергетики, хищение электрооборудования, проводов, опор и других элементов электрических сетей, за проникновение на территорию энергообъекта, которое привело к повреждению этого объекта и/или  длительному отключению потребителей электроэнергии, предусмотрено уголовное наказание с лишением свободы на определенной законодательством РФ срок.

КУДА СООБЩИТЬ О НАРУШЕНИИ?

Сообщить о нарушении правил охраны сетей можно также на бесплатную «горячую линию» ГУП РК «Крымэнерго» по телефону 8-800-50-60-007 (с мобильного), 0-800-50-60-007 (со стационарного).

Своевременное предупреждение о нарушении «Правил охраны воздушных и кабельных электрических сетей и трасформаторных подстанций» поможет избежать аварий и длительных отключений электроэнергии, необходимых для их устранения, а также предупредить несчастные случаи.

Помните: электричество опасно! Любая электротравма - это тяжелые повреждения организма: каждый второй удар током заканчивается гибелью людей.



Должностная инструкция инженера по высоковольтным линиям электропередачи

УТВЕРЖДАЮ:

_______________________________

[Наименование должности]

_______________________________

_______________________________

[Наименование организации]

_______________________________

_______________________/[Ф.И.О.]/

«______» _______________ 20___ г.

ДОЛЖНОСТНАЯ ИНСТРУКЦИЯ

Инженера по высоковольтным линиям электропередачи

1. Общие положения

1.1. Настоящая должностная инструкция определяет и регламентирует полномочия, функциональные и должностные обязанности, права и ответственность инженера по высоковольтным линиям электропередачи [Наименование организации в родительном падеже] (далее — Компания).

1.2. Инженер по высоковольтным линиям электропередачи назначается на должность и освобождается от должности в установленном действующим трудовым законодательством порядке приказом руководителя Компании.

1.3. Инженер по высоковольтным линиям электропередачи относится к категории специалистов и подчиняется непосредственно [наименование должности непосредственного руководителя в дательном падеже] Компании.

1.4. На должность инженера по высоковольтным линиям электропередачи назначается лицо, имеющее соответствующую квалификацию: высшее профессиональное (техническое) образование без предъявления требований к стажу работы или среднее профессиональное (техническое) образование и стаж работы в должности техника по эксплуатации энергетического оборудования I категории не менее 3 лет либо на других должностях, замещаемых специалистами со средним профессиональным (техническим) образованием, не менее 5 лет.

1.5. Инженер по высоковольтным линиям электропередачи должен знать:

  • организационно-распорядительные, нормативные, методические документы по вопросам эксплуатации высоковольтных линий электропередачи;
  • Правила технической эксплуатации электрических станций и сетей Российской Федерации;
  • Правила устройства электроустановок;
  • Правила охраны высоковольтных электрических сетей;
  • Правила работы с персоналом в организациях электроэнергетики Российской Федерации;
  • Правила пользования инструментом и приспособлениями, применяемыми при ремонте и монтаже энергетического оборудования;
  • Правила применения и испытаний средств защиты, используемых в электроустановках, технические требования к ним;
  • инструкции, положения по расследованию и учету аварий и других технологических нарушений, несчастных случаев на производстве;
  • однолинейную схему электрических соединений высоковольтных сетей, схемы прокладки ВЛ и КЛ напряжением 35 кВ и выше;
  • нормальные, аварийные, послеаварийные и ремонтные режимы работы отдельных ВЛ и КЛ, допустимые перегрузки по току и температурам ВЛ и КЛ;
  • требования к изоляции в местах интенсивного загрязнения и уносов;
  • технические характеристики, конструктивные особенности основного оборудования и сооружений ВЛ и КЛ;
  • организацию и технологию выполнения работ по ремонту и техническому обслуживанию высоковольтных линий электропередачи;
  • порядок допуска к работам, сдачи в ремонт и приемки из ремонта ВЛ и КЛ;
  • передовой производственный опыт организации эксплуатации и ремонта высоковольтных линий электропередачи;
  • основы экономики и организации производства, труда и управления в энергетике;
  • основы трудового законодательства;
  • правила по охране труда.

1.6. Инженер по высоковольтным линиям электропередачи в своей деятельности руководствуется:

  • локальными актами и организационно-распорядительными документами Компании;
  • правилами внутреннего трудового распорядка;
  • правилами охраны труда и техники безопасности, обеспечения производственной санитарии и противопожарной защиты;
  • указаниями, приказаниями, решениями и поручениями непосредственного руководителя;
  • настоящей должностной инструкцией.

1.7. В период временного отсутствия инженера по высоковольтным линиям электропередачи, его обязанности возлагаются на [наименование должности заместителя].

2. Должностные обязанности

Инженер по высоковольтным линиям электропередачи осуществляет следующие трудовые функции:

2.1. Выполняет работы по техническому и организационному обеспечению эксплуатации высоковольтных воздушных (ВЛ) и кабельных линий (КЛ) передачи электрической энергии (электропередачи).

2.2. Подготавливает проекты планов графиков осмотров, ремонта и технического обслуживания ВЛ и КЛ и контролирует их выполнение.

2.3. Подготавливает и согласовывает с заинтересованными лицами графики отключения ВЛ и КЛ для проведения на них плановых работ.

2.4. Проводит регулярные и внеочередные обходы (объезды, облеты) ВЛ и КЛ, испытания и замеры их технических параметров, фиксирует в соответствующих журналах выявленные неисправности, отступления от требований правил и инструкций по эксплуатации, охране труда, защите электрических сетей от несанкционированных воздействий сторонних лиц, контролирует своевременность их устранения.

2.5. Подготавливает, согласовывает с руководством службы высоковольтных линий и передает исполнителям ремонта утвержденные дефектные ведомости, проекты проведения работ, карты организации труда и другую технологическую ремонтную документацию.

2.6. Контролирует соблюдение требований по технологии ремонта и технического обслуживания линейных сооружений, качеству и безопасности выполнения работ.

2.7. Составляет и вносит изменения в однолинейные схемы ВЛ и КЛ.

2.8. Подготавливает и представляет пользователям информацией данные о техническом состоянии ВЛ и КЛ, отдельных линейных сооружений, местах установки и техническом состоянии фиксирующих индикаторов, приборов определения мест повреждений и других устройств.

2.9. Разрабатывает и вносит изменения в должностные и производственные инструкции персонала, обслуживающего высоковольтные сети.

2.10. Подготавливает исходные данные и технические условия для проектирования строительства и реконструкции высоковольтных линий электропередачи.

2.11. Осуществляет надзор за соблюдением требований правил охраны электрических сетей при производстве работ вблизи высоковольтных линий электропередачи.

2.12. В соответствии с решениями руководства организации электроэнергетики осуществляет технический контроль качества выполнения строительных и монтажных работ на строящихся и реконструируемых ВЛ и КЛ, контролирует соответствие передаваемых в монтаж конструктивных элементов опор, провода, тросов, кабеля, гарнитуры, изоляторов и других изделий требованиям стандартов, технических условий, проектной документации.

2.13. Участвует в работе комиссий по приемке ВЛ и КЛ из ремонта и монтажа, расследованию аварий и несчастных случаев, проверке знаний персонала, обслуживающего высоковольтные линии электропередачи, готовности электрических сетей к сезонным условиям работы, проведению аттестации и подготовке к сертификации рабочих мест на соответствие требованиям охраны труда.

2.14. Оформляет заявки на оборудование, материалы, запасные части, арматуру, инструмент, приспособления, техническую оснастку, средства защиты и другие материальные ресурсы, а также проектно-конструкторскую и нормативную документацию, контролирует реализацию заявок.

2.15. Выполняет расчеты нормативных потребностей аварийного и страхового запаса оборудования, материалов, запасных частей, конструкций, деталей.

2.16. Проводит занятия по повышению квалификации и инструктажи персонала, обслуживающего высоковольтные линии электропередачи.

2.17. Участвует в проведении тренировок, занятий по отработке действий персонала при чрезвычайных ситуациях, обучении безопасным приемам и методам труда и оказанию первой помощи пострадавшим.

2.18. Подготавливает статистическую и другую отчетность в соответствии с утвержденным перечнем.

2.19. Ведет паспорта ВЛ и КЛ, ремонтные формуляры линейных сооружений и другую учетную документацию.

2.20. Участвует в работе штабов по ликвидации последствий аварий и стихийных бедствий, восстановлении поврежденных линий электропередачи.

В случае служебной необходимости инженер по высоковольтным линиям электропередачи может привлекаться к выполнению своих должностных обязанностей сверхурочно, в порядке, предусмотренном положениями федерального законодательства о труде.

3. Права

Инженер по высоковольтным линиям электропередачи имеет право:

3.1. Запрашивать и получать необходимые материалы и документы, относящиеся к вопросам деятельности инженера по высоковольтным линиям электропередачи.

3.2. Вступать во взаимоотношения с подразделениями сторонних учреждений и организаций для решения оперативных вопросов производственной деятельности, входящей в компетенцию инженера по высоковольтным линиям электропередачи.

3.3. Представлять интересы предприятия в сторонних организациях по вопросам, связанным с его профессиональной деятельностью.

4. Ответственность и оценка деятельности

4.1. Инженер по высоковольтным линиям электропередачи несет административную, дисциплинарную и материальную (а в отдельных случаях, предусмотренных законодательством РФ, — и уголовную) ответственность за:

4.1.1. Невыполнение или ненадлежащее выполнение служебных указаний непосредственного руководителя.

4.1.2. Невыполнение или ненадлежащее выполнение своих трудовых функций и порученных ему задач.

4.1.3. Неправомерное использование предоставленных служебных полномочий, а также использование их в личных целях.

4.1.4. Недостоверную информацию о состоянии выполнения порученной ему работы.

4.1.5. Непринятие мер по пресечению выявленных нарушений правил техники безопасности, противопожарных и других правил, создающих угрозу деятельности предприятия и его работникам.

4.1.6. Не обеспечение соблюдения трудовой дисциплины.

4.2. Оценка работы инженера по высоковольтным линиям электропередачи осуществляется:

4.2.1. Непосредственным руководителем — регулярно, в процессе повседневного осуществления работником своих трудовых функций.

4.2.2. Аттестационной комиссией предприятия — периодически, но не реже 1 раза в два года на основании документированных итогов работы за оценочный период.

4.3. Основным критерием оценки работы инженера по высоковольтным линиям электропередачи является качество, полнота и своевременность выполнения им задач, предусмотренных настоящей инструкцией.

5. Условия работы

5.1. Режим работы инженера по высоковольтным линиям электропередачи определяется в соответствии с правилами внутреннего трудового распорядка, установленными в Компании.

5.2. В связи с производственной необходимостью инженер по высоковольтным линиям электропередачи обязан выезжать в служебные командировки (в том числе местного значения).

6. Право подписи

6.1. Инженеру по высоковольтным линиям электропередачи для обеспечения его деятельности предоставляется право подписи организационно-распорядительных документов по вопросам, отнесенным к его компетенции настоящей должностной инструкцией.

С инструкцией ознакомлен ___________/____________/ “__” _______ 20__ г.

(подпись)

Новости компании :: Пресс-центр :: ПАО «Россети Кубань»

Незаконная вырубка деревьев вблизи ЛЭП стала причиной нарушения электроснабжения назад к списку

14 сентября, 2020

Несанкционированная вырубка деревьев вблизи охранной зоны линии электропередачи стала причиной нарушения электроснабжения в Кавказском районе Краснодарского края. Энергетики Армавирского филиала «Россети Кубань» восстановили электроснабжение менее чем за час, запитав потребителей по резервной схеме. На ремонт высоковольтной линии потребовалось около 6 часов.

Инцидент произошел вблизи ст. Кавказская, где неустановленные лица заготавливали древесину вблизи воздушной линии 110 кВ вне охранной зоны ВЛ, не приняв дополнительных мер безопасности. В результате несогласованной рубки произошло падение дерева на провода, что привело к его обрыву и отключению электроснабжения. Без электроэнергии осталась часть жителей станицы Кавказская.

На место происшествия незамедлительно выехала бригада Армавирского филиала «Россети Кубань», которая предприняла все необходимые меры по скорейшему восстановлению электроснабжения. Возле ЛЭП энергетики обнаружили спиленное дерево, повредившее линию. Виновные лица с места нарушения скрылись.

Информация передана в правоохранительные органы. По каждому случаю нарушения электроснабжения потребителей по вине сторонних лиц энергетиками проводятся мероприятия совместно с сотрудниками органов внутренних дел: устанавливаются личности виновных, прорабатываются вопросы возмещения причиненного ущерба.

– По вине людей, которые вели несанкционированную рубку, было нарушено электроснабжение жителей. Наши специалисты были сняты с плановых работ и перенаправлены на восстановление линии, — рассказывает главный инженер Армавирских электрических сетей Андрей Бабцов. – Граждане не задумываются ни о собственной безопасности, ни о последствиях для энергосистемы региона. Самовольная валка деревьев вблизи ЛЭП опасна для жизни: горе-лесорубы могут получить смертельную электротравму. Кроме того, согласно административному кодексу к гражданам, повредившим электросетевое имущество, могут быть применены штрафные санкции.

Энергетики в очередной раз обращают внимание, что в пределах и вблизи охранных зон объектов электросетевого хозяйства юридическим и физическим лицам запрещается осуществлять любые действия, которые могут нарушить их безопасную работу. Должностные лица и граждане, виновные в нарушении правил охраны электрических сетей и приносящие своими действиями ущерб предприятию электрических сетей, привлекаются к ответственности в установленном законодательством РФ порядке.

Опасности и безопасность в высоковольтных линиях электропередачи

Работайте в сельской, городской или любой другой местности, посмотрите вокруг себя, и вы поймете, что линии электропередач являются частью земного шара, поскольку они есть почти повсюду. Будь то деревянный столб, снабжающий энергией местных потребителей, или большие башни, подающие высокое напряжение, значительная опасность существует повсюду для электриков, а также для простых людей. Все мы должны осознавать опасности, с которыми мы сталкиваемся, и меры, которые мы можем предпринять, чтобы гарантировать нашу полную безопасность.Линейщики могут быть хорошо осведомлены о связанных с этим опасностях, но другие люди, которые подвергаются воздействию линий электропередач, обычно плохо обучены. В этом письме будут обнаружены такие опасности и объяснены элементарные меры безопасности.

Мы только что запустили нашу серию Power Systems Engineering Vlog , и прямо сейчас у нас есть для вас отличное предложение. Первые 50 участников, которые присоединятся к нашему сообществу видеоблогов, получат 75% скидку . Предложение действительно до 15 мая . Чего ты ждешь? Зарегистрируйтесь сейчас.

Что такое линии передачи высокого напряжения?

Линии электропередачи или воздушные линии электропередач передают электроэнергию от генерирующих станций в другие места, например, в крупные предприятия или в распределительные сети, откуда электроэнергия далее поставляется различным потребителям.

Повышающие трансформаторы используются в конце поколения для увеличения уровня напряжения передачи. Целью увеличения напряжения является уменьшение тока для минимизации I 2 R i.е. потери мощности при передаче. Вот почему эти линии называются линиями передачи высокого напряжения.

Согласно ANSI, линии передачи могут быть классифицированы по разным уровням напряжения как:

  • Линии ВН (высокого напряжения): Линии электропередачи с уровнем напряжения от 100 кВ до 230 кВ относятся к категории линий высокого напряжения.
  • Линии сверхвысокого напряжения (сверхвысокого напряжения): Линии сверхвысокого напряжения - это линии электропередачи с уровнем напряжения от 230 кВ до 1000 кВ.
  • Линии сверхвысокого напряжения (сверхвысокого напряжения): Линии передачи с уровнем напряжения выше 1000 кВ относятся к категории линий сверхвысокого напряжения.

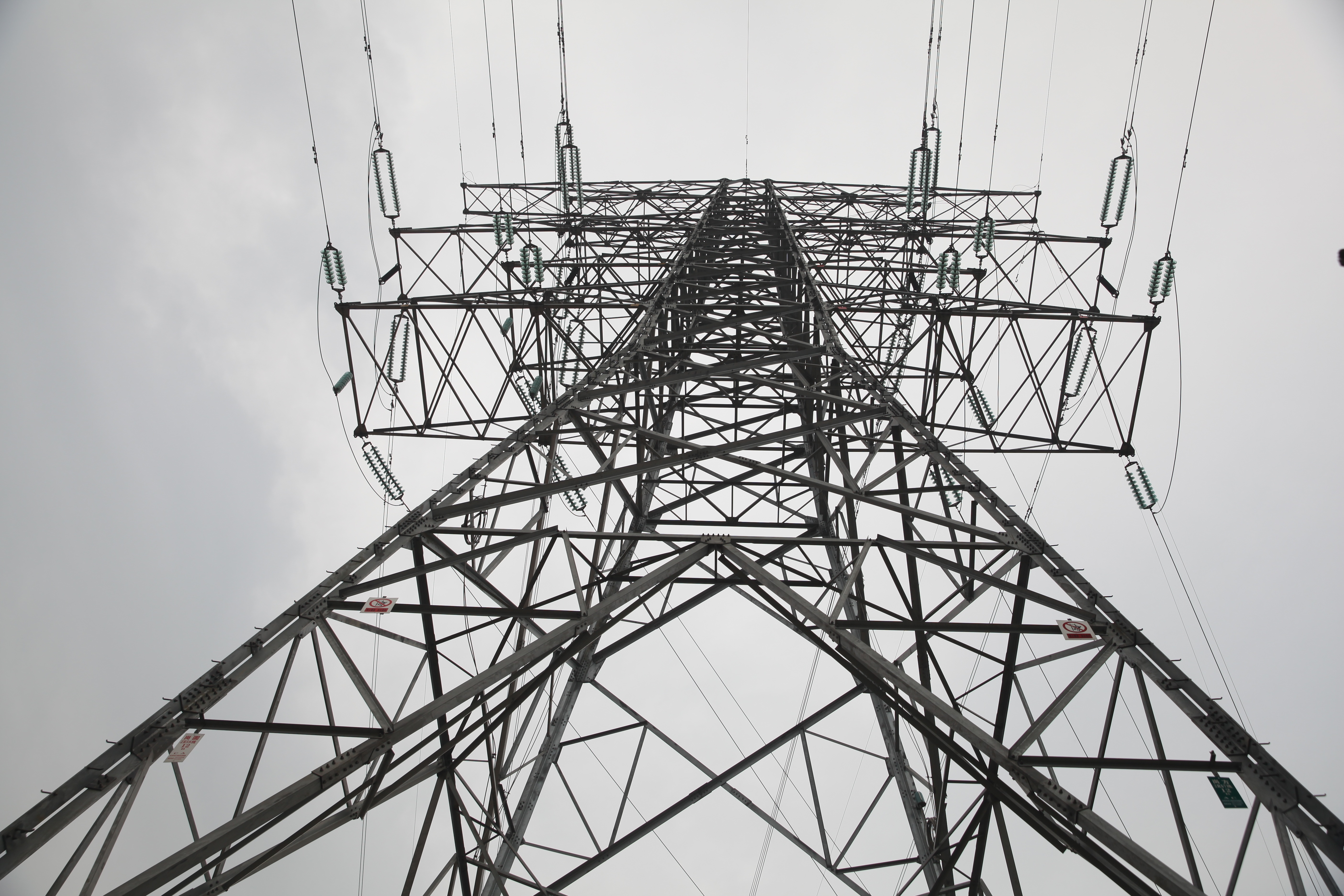

Строение передающей башни

Башня передачи состоит из следующих конструктивных частей:

  • Пик: Часть башни над верхней траверсой известна как пик. К концу этого пика подсоединяется провод заземляющего экрана.
  • C ross Рукоятки: Они удерживают основные токопроводящие линии.Размеры траверс зависят от уровня напряжения, на котором должна работать линия передачи.
  • Клетка: Эта часть удерживает поперечные рычаги башни. Он находится между пиком и корпусом башни.
  • Корпус башни: Часть башни между нижними поперечинами и землей называется корпусом башни. Цель корпуса башни - обеспечить достаточный зазор между землей и проводниками.

Важные термины

  • Полоса отвода: Определяется как участок земли поперек линий электропередачи, отведенный для обеспечения безопасного запаса хода для близлежащих территорий.Этот коридор используется соответствующими властями для ремонта, строительства или обслуживания линий электропередачи и опор.
  • Безопасное расстояние: Безопасное расстояние - это расстояние от опоры электропередачи до конца коридора, определяемого полосой отчуждения. Его также можно назвать пограничной зоной.
  • Пролет: Горизонтальное расстояние между двумя опорами электропередачи называется пролетом.
  • Провисание: Определяется как разница между уровнем точки опоры и самой низкой точкой проводника.
  • Дорожный просвет: Расстояние от самой нижней точки проводника до земли называется дорожным просветом.

Опасности высоковольтных линий электропередач

Существует ряд опасностей, связанных с высоковольтными линиями электропередачи. Электричество может быть очень опасным для окружающих. Опасности следующие:

  • Воздушные линии электропередачи высокого напряжения не изолированы, и если человек соприкоснется с ними или даже приблизится к ним через лестницу, кран, грузовик или любые другие средства, он может получить опасное для жизни поражение электрическим током
  • Иногда из-за какой-либо неисправности или других факторов электричество из этих линий может протекать на землю через оборудование или человека.Это может стать причиной серьезных травм или смерти этого человека.
  • Электричество может вспыхнуть через разрыв, поэтому любое оборудование или человек на некотором расстоянии от линий электропередачи все еще могут быть в опасности.
  • Во время шторма или сильного ветра воздушные линии электропередачи могут упасть на землю и тем самым создать опасность для окружающих.
  • Работа на высоте на воздушных линиях электропередачи небезопасна, так как оператор может упасть на землю, если он не будет должным образом экипирован соответствующими СИЗ (средствами индивидуальной защиты).
  • Подземные линии электропередач также могут быть опасными при земляных работах. Оператор, не вооруженный соответствующими средствами индивидуальной защиты, может по ошибке прикоснуться к проводнику, что приведет к смертельному поражению электрическим током.

Опасность для здоровья из-за воздушной линии электропередачи

Опасность для здоровья, связанная с воздушными линиями электропередач, впервые была поднята в 1979 году. В этом исследовании обсуждалось, что электромагнитное излучение, исходящее от линий электропередач, может вызывать детский лейкоз.Некоторые исследования заявили, что линии электропередач могут вызывать рак и другие серьезные проблемы со здоровьем, и чем ближе мы приближаемся к линиям электропередачи высокого напряжения, тем опаснее становится электромагнитное излучение.

Согласно исследованию Всемирной организации здравоохранения, мы можем страдать от бессонницы, беспокойства, головной боли, ожогов кожи, усталости и боли в мышцах из-за излучения от линий электропередач высокого напряжения. Если такие условия действительно возникают, то можно предотвратить попадание электромагнитного излучения в тело человека, обеспечив соответствующую защиту с помощью металла.Такие вещи, как здания, деревья и т. Д., Также могут служить защитой для этой цели. Таким образом, мы можем уменьшить опасность для здоровья, вызываемую этими опасными излучениями.

Однако, вопреки этому мнению, есть несколько аргументов экспертов, утверждающих, что линии электропередач вообще не создают такой опасности для здоровья. В 1995 году APS (Американское физическое общество) отвергло связь детской лейкемии с линиями электропередач, поскольку не было доказательств того, что причиной этого являются линии электропередач или, скорее, это было просто совпадением.Национальный институт наук об окружающей среде (NIEHS) сообщил в 1999 году, что нет таких доказательств, подтверждающих какую-либо опасность для здоровья от линий электропередач или их безопасность.

Мы можем сделать вывод, что нет никаких известных опасностей для здоровья, связанных с проживанием вблизи высоковольтных линий электропередач, но также наука не доказала, что линии электропередач полностью безопасны. Ученые все еще проводят различные исследования этого аргумента, чтобы сделать окружающую среду более безопасной.

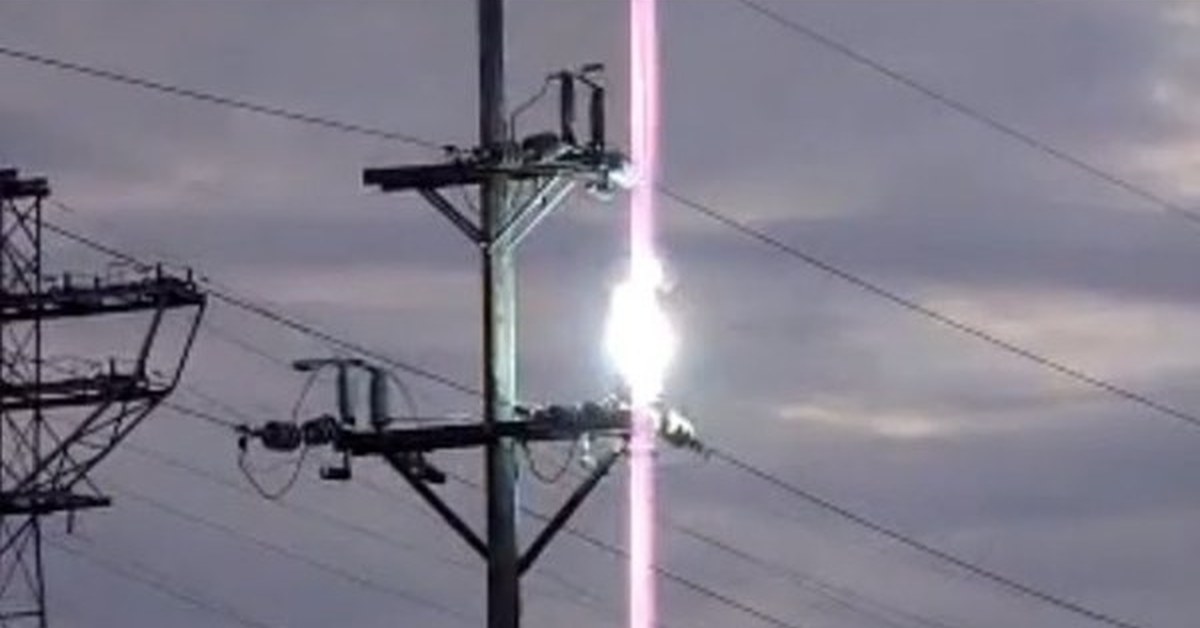

Поражение электрическим током и искрение

Поражение электрическим током происходит, когда ток проходит через тело человека при контакте с проводником под напряжением.Повреждения, вызванные поражением электрическим током, зависят от силы удара или, можно сказать, от уровня электрического напряжения. Это может вызвать ожоги кожи, а в некоторых случаях может привести к внутренним травмам или даже смерти.

Дуга можно определить как опасные состояния, связанные с выделением энергии из-за электрической дуги. Это происходит, когда случайно проводящий объект или тело подходит слишком близко к проводнику, находящемуся под высоким напряжением, в результате чего возникает дуга в точках соприкосновения.Это может вызвать серьезные ожоги кожи из-за прямого теплового воздействия.

Шаговый потенциал и потенциал касания

Ступенчатый потенциал создается, когда в линиях электропередач возникает короткое замыкание и ток из проводника начинает течь к земле. Уровень напряжения в области, окружающей точку заземления, неоднороден из-за неоднородности удельного сопротивления почвы, поэтому там создается разность потенциалов.

Человек, входящий в зону заземления, имеет разность напряжений между двумя ступенями, и, таким образом, из-за разности потенциалов ток входит в тело через ступню, имеющую более высокий потенциал, и выходит через другую.Это известно как ступенчатый потенциал.

Потенциал прикосновения определяется как разница в уровне напряжения на ногах человека и находящемся под напряжением оборудовании. Если человек случайно коснется этого заряженного тела, в его тело войдет ток из-за разности потенциалов.

Правила техники безопасности и меры предосторожности в линиях электропередач

Необходимо соблюдать некоторые меры предосторожности, чтобы избежать опасности поражения электрическим током:

  • На башни, по которым проходят токоведущие провода, нельзя подниматься, так как это может вызвать поражение электрическим током, если башня находится под напряжением.
  • Животные никогда не должны быть привязаны к опоре или опоре электропередачи, так как это может поставить под угрозу их жизнь.
  • Запрещается бросать какие-либо предметы из металла или проводящего материала на воздушные линии.
  • Во время дождя нельзя прикасаться к мачтам или столбам, поскольку корпус мачты находится под напряжением из-за проводимости воды.
  • Во время шторма или сильного ветра мы должны держаться на безопасном расстоянии от линий электропередач, так как токоведущие провода могут случайно упасть на человека.
  • Если человек видит искру на воздушных проводах под напряжением, его первая обязанность - проинформировать соответствующие органы, чтобы избежать несчастного случая.
  • Запрещается проводить какие-либо строительные работы под линиями электропередач или вблизи них.

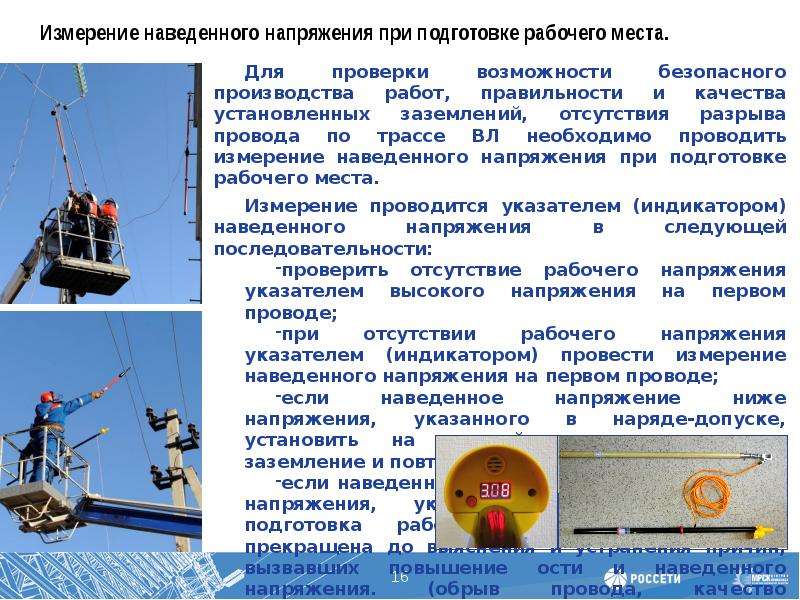

Помимо мер предосторожности, существуют также некоторые правила безопасности для линейных монтажников, работающих на высоковольтных линиях электропередачи. Этих областей следующие:

  • Линейщики должны быть знакомы со всеми правилами и нормами безопасности.
  • Линейщик, который собирается выполнять любую операцию, должен быть хорошо обучен. Без какого-либо опыта или подготовки он не должен пытаться рисковать, поскольку это может подвергнуть его жизнь опасности.
  • Линейщик должен быть экипирован всеми необходимыми СИЗ перед началом работы.
  • Перед началом работ следует убедиться, что вышка, на которой будет работать линейный монтер, полностью обесточена.
  • Если линейный монтер не знаком с каким-либо инструментом, он никогда не должен пытаться использовать его, так как это может быть рискованно.
  • Линейщик должен постоянно поддерживать связь с другими членами команды при выполнении операции.
  • Линейщику нельзя торопиться, так как это может привести к несчастному случаю для него или других членов команды.

Заключение

Электричество - большое благословение для нас, поскольку оно до бесконечности продвинуло и автоматизировало нашу жизнь. Но наряду с этими преимуществами, электричество также очень опасно. Это создает ряд опасностей и проблем со здоровьем, подвергая нашу жизнь опасности.Если мы должным образом соблюдаем правила безопасности, стандарты и меры предосторожности, мы можем снизить и даже устранить риски и опасности, связанные с электричеством. В конце концов, мы должны сделать нашу жизнь комфортной или полной рисков.

Поставка электроэнергии и ее воздействие на окружающую среду | Энергия и окружающая среда

Посмотреть интерактивную версию этой схемы >>

О поставке электроэнергии

После того, как централизованная электростанция вырабатывает электроэнергию, электроэнергия должна быть доставлена ​​конечному пользователю.Эта доставка происходит в три этапа:

  • Коробка передач. Централизованные электростанции вырабатывают электроэнергию высокого напряжения для облегчения передачи электроэнергии на большие расстояния и уменьшения количества электроэнергии, теряемой на трение в проводах. По высоковольтным линиям электропередачи электричество обычно подается на подстанцию.
  • Подстанция. Подстанции используются для кондиционирования электроэнергии при ее перемещении по сети. Подстанции могут включать коммутационное, защитное и управляющее оборудование; конденсаторы; регуляторы напряжения; и трансформаторы.Подстанции могут либо «понижать», либо «повышать» уровень электроэнергии высокого или низкого напряжения, чтобы подготовить ее к дальнейшей передаче или распределению.
  • Распределение. Распределительная часть электрической сети включает линии электропередач более низкого напряжения, которые поставляют электроэнергию конечным пользователям. Распределительные сети, как правило, охватывают более короткие расстояния и включают доставку электричества с напряжением, обычным для потребностей конечного пользователя (например, 120 вольт для обычного дома).

На этом графике представлена ​​средняя почасовая потребность в электроэнергии для коммунального предприятия, которое поставляет электроэнергию всем типам потребителей в теплом климате.

Источник: данные формы 714 FERC за январь и июль с 2006 по 2013 год. Коммунальные предприятия и другие сетевые операторы работают вместе, чтобы производить и поставлять электроэнергию там, где и когда это необходимо. По большей части электричество необходимо вырабатывать, когда оно будет использоваться. Эти потребности меняются в зависимости от дня, времени и погоды. На приведенном ниже графике показаны изменения количества электроэнергии, потребляемой клиентами в час в течение типичной недели летом и типичной недели зимой.

Доступность генерирующих мощностей также может колебаться. Например, количество солнечного света, которое может быть захвачено солнечными фотоэлектрическими панелями и преобразовано в электричество, зависит от погоды (солнечная или облачная) и угла падающего солнечного света (который зависит от сезона и времени суток).

Коммунальные предприятия и сетевые операторы должны гарантировать, что будет произведено достаточно энергии для удовлетворения спроса, когда он будет высоким. Электростанции с базовой нагрузкой вырабатывают электроэнергию большую часть времени в году и часто не могут быть легко выключены или запущены.Если потребители требуют больше электроэнергии, чем могут обеспечить электростанции базовой нагрузки, операторы реагируют увеличением производства на централизованных генерирующих объектах, которые уже работают на более низком уровне или в режиме ожидания, импортируют электроэнергию из удаленных источников или обращаются к конечным пользователям, которые согласились потреблять меньше электричество из сети через программы реагирования на спрос. Повышение способности балансировать спрос и предложение на электроэнергию - одна из причин, по которой вкладываются средства в накопление энергии и модернизацию электросети.

Поставка электроэнергии в США

Во второй половине 20-го века коммунальные предприятия начали объединять свои системы передачи, чтобы распределять электроэнергию на большие расстояния от более крупных и централизованных электростанций. Эта система разрослась и включает в себя тысячи миль линий электропередачи и миллионы миль распределительных линий.

Хотя одна коммунальная компания может строить и обслуживать линии передачи и распределения, эти линии часто используются несколькими коммунальными предприятиями и розничными продавцами электроэнергии.В некоторых областях региональные организации, известные как независимые системные операторы (ISO) или региональные передающие организации (RTO), состоящие из коммунальных предприятий, а также федеральных и государственных регулирующих органов, координируют передачу и распределение в своем регионе. В регионах, где нет установленного ISO или RTO, системы доставки обслуживаются отдельными коммунальными предприятиями. Чтобы узнать больше об ISO и RTO, посетите веб-сайт Федеральной комиссии по регулированию энергетики.

Воздействие поставки электроэнергии на окружающую среду

Хотя наиболее значительное воздействие электричества на окружающую среду связано с тем, как оно производится, доставка электроэнергии также может влиять на окружающую среду несколькими способами:

  • Передача и распределение приводят к некоторым потерям электроэнергии при ее перемещении от точки производства к конечному пользователю.Эти потери в совокупности называются «потерей линии». В целом, чем больше расстояние должно пройти электричество от генератора до потребителя, тем больше потери в линии.
  • Линии электропередач требуют регулярного обслуживания и эксплуатации. За деревьями и другими растениями возле проводов необходимо следить, чтобы они не касались проводов. В некоторых коридорах линий электропередач гербициды используются для борьбы с растительностью.
  • Когда линии электропередач и подъездные пути к ним проходят в неосвоенных районах, они могут нарушать леса, водно-болотные угодья и другие природные территории.

Многие высоковольтные выключатели, переключатели и другое оборудование, используемое в системах передачи и распределения, изолированы гексафторидом серы, который является сильнодействующим парниковым газом. Этот газ может просочиться в атмосферу из-за стареющего оборудования или во время технического обслуживания и ремонта. Узнайте больше о гексафториде серы в электроэнергетических системах.

Консультации - Инженер по подбору | Защита электрических систем среднего напряжения

Автор: Лесли Фернандес, ЧП, LEED AP, инженеры-консультанты JBA, Лас-Вегас 26 сентября 2013 г.

Цели обучения

  1. Ознакомьтесь с требованиями к максимальной токовой защите распределительных трансформаторов среднего напряжения.
  2. Изучите требования к максимальному току для распределения среднего напряжения.
  3. Узнайте о кодах и стандартных «минимумах», которые необходимо учитывать при координации устройств защиты среднего напряжения.

До недавнего времени инженеры не слишком часто работали над проектированием систем среднего напряжения (СН), главным образом потому, что все, что выше 600 В, в основном обрабатывалось коммунальными предприятиями. Исключение составляли крупные потребители электроэнергии, такие как государственные учреждения, горнодобывающая промышленность или промышленные предприятия.Однако за последние 15 лет произошел взрыв электрических распределительных систем среднего напряжения, используемых в крупных коммерческих комплексах. Многие из этих комплексов также имеют высотные компоненты с стояками СН, обслуживающими единичные подстанции в стратегических местах на нескольких уровнях. Еще одна особенность крупных коммерческих комплексов - связанная функция центральной станции с чиллерами среднего напряжения и блочными подстанциями.

В данной статье рассматриваются требования к максимальной токовой защите трансформаторов среднего напряжения и подключение трансформаторов к общим распределительным системам среднего напряжения.Проекты MV субъективны и определяются приложением. Цель состоит в том, чтобы проиллюстрировать код и стандартные «минимумы», которые необходимо учитывать при координации устройств защиты среднего напряжения. Определение размеров компонентов среднего напряжения, таких как двигатели, генераторы, трансформаторы, системы электропроводки, архитектура систем среднего напряжения или разработка сложных схем защиты, таких как устройства повторного включения, блокировки зон, дифференциальная защита и т. Д., Выходят за рамки данной статьи.

Основные цели

Существует три основных цели защиты от сверхтоков, включая защиту от замыканий на землю:

1.Безопасность: Требования личной безопасности выполняются, если защитные устройства рассчитаны на пропускание и прерывание максимального доступного тока нагрузки, а также на максимально допустимые токи короткого замыкания. Требования безопасности гарантируют, что оборудование имеет достаточные характеристики, чтобы выдерживать максимально доступную энергию в наихудшем сценарии.

2. Защита оборудования: Требования защиты выполняются, если устройства максимального тока установлены выше рабочих уровней нагрузки и ниже кривых повреждения оборудования. Защита фидера и трансформатора определяется применимыми стандартами на оборудование.Кривые двигателя и генератора зависят от машины и обычно предоставляются в пакетах данных поставщика.

3. Селективность: выборочно требования предназначены для ограничения реакции системы на сбой или перегрузку определенной областью или зоной воздействия и ограничивают сбои в обслуживании одними и теми же. Селективность включает две основные категории:

а. Из-за ограничений работы системы и выбора оборудования селективность не всегда возможна для неаварийных или дополнительных резервных систем.

г. NFPA 70: Национальный электротехнический кодекс (NEC) требует избирательности для:

я. Статья 517.17 (C): Избирательность при замыканиях на землю в больницах

ii. Статья 700.27: Координация аварийных систем

iii. Статья 701.27: Требуемая законом координация резервных систем

Исключение: статьи 240.4A и 695 NEC разрешают использование проводов без защиты от перегрузки в тех случаях, когда прерывание цепи может создать опасность, например, пожарные насосы. Защита от короткого замыкания по-прежнему требуется.

Определение MV

МВ - термин, используемый в отрасли распределения электроэнергии; однако существуют различные определения.

IEEE 141 делит системные напряжения на «классы напряжения». Напряжения 600 В и ниже называются «низкими напряжениями», напряжения от 600 В до 69 кВ называются «средними напряжениями», напряжения от 69 кВ до 230 кВ называются «высокими напряжениями», а напряжения 230 кВ. до 1100 кВ относятся к «сверхвысокому напряжению», а от 1100 кВ - к «сверхвысокому напряжению».”

Согласно IEEE 141, следующие системы напряжения считаются системами среднего напряжения:

Производитель предохранителей Littelfuse заявляет в своей литературе, что «термины« среднее напряжение »и« высокое напряжение »использовались как синонимы многими людьми для описания предохранителей, работающих выше 600 В.» С технической точки зрения, предохранители «среднего напряжения» - это предохранители, рассчитанные на диапазон напряжений от 2400 до 38000 В переменного тока.

Стандарт ANSI / IEEE C37.20.2 - Стандарт для распределительного устройства в металлической оболочке определяет MV как 4.От 76 до 38 кВ.

Для этой статьи хорошее рабочее определение среднего напряжения составляет от 1 до 38 кВ переменного тока, поскольку любой уровень напряжения выше 38 кВ представляет собой напряжение уровня передачи по сравнению с напряжением уровня распределения.

Выбор МВ

Выбор рабочего напряжения ограничен напряжениями, которые предоставляет обслуживающая сеть. В большинстве случаев доступен только один вариант электроснабжения, и, как правило, выбор рабочего напряжения ограничен. По мере увеличения требований к питанию увеличивается вероятность того, что энергосистеме потребуется более высокое рабочее напряжение.Как правило, если максимальная потребляемая мощность приближается к 30 МВт, коммунальному предприятию обычно может потребоваться подстанция на месте. Однако нормой является то, что коммунальное предприятие предоставляет несколько сервисов среднего напряжения, которые инженеру необходимо будет интегрировать в систему распределения среднего напряжения владельца.

В некоторых случаях коммунальное предприятие может предоставить варианты рабочего напряжения. В этом случае необходимо провести анализ вариантов, чтобы определить лучший вариант для проекта. Как правило, более высокое рабочее напряжение приводит к увеличению затрат на оборудование.Затраты на техническое обслуживание и установку также увеличиваются с увеличением рабочего напряжения. Однако для крупномасштабных разработок для такого оборудования, как большие двигатели, может потребоваться рабочее напряжение 4160 В или выше. Как правило, надежность обслуживания имеет тенденцию к увеличению с увеличением рабочего напряжения.

При подключении к существующей электросети она обычно устанавливает требования к межсоединению, включая требования к защитным устройствам. Утилита будет включать необходимые параметры настройки и ограничения в зависимости от производителя защитных устройств.

Защита трансформатора СН

В целях обсуждения рассмотрим трансформатор подходящего размера с известным номиналом. Чтобы было ясно, трансформатор правильного размера и номинала включает следующие характеристики:

  • Достаточная мощность для обслуживаемой нагрузки
  • Соответствующая временная перегрузочная способность (мощность или номинальная мощность кВА)
  • Первичное и вторичное напряжения, рассчитанные для системы распределения электроэнергии
  • Правильно ли были выбраны трансформаторы с жидкостным или сухим типом для применения.

NEC 2011 требует, чтобы трансформаторы были защищены от перегрузки по току (статья 450.3 NEC). Кроме того, статья 450.3 (A) NEC специально касается трансформаторов напряжением более 600 В, включая трансформаторы среднего напряжения.

Трехфазные трансформаторы среднего напряжения должны быть снабжены как первичными, так и вторичными устройствами защиты от сверхтоков (OPD) в основном потому, что первичные и вторичные проводники не считаются защищенными первичной максимальной токовой защитой. Это особенно верно для первичной обмотки треугольником и вторичной звезды «звезда», где вторичное замыкание на землю может не срабатывать первичную защиту.Статья 240.21 (C) (1) NEC и статья 450.3 (A) NEC подтверждают, что это утверждение верно.

Хотя первичные обмотки рассчитаны на среднее напряжение, разработчик должен выбрать плавкие предохранители или автоматические выключатели для защиты трансформатора. Как правило, трансформаторы мощностью 3000 кВА и меньше, устанавливаемые как автономные блоки или как блочные подстанции, обычно защищены предохранителями. Защитные выключатели среднего напряжения используются для трансформаторов мощностью более 3000 кВА.

В отличие от предохранителей и обычных автоматических выключателей на 600 В, автоматические выключатели среднего напряжения используют отдельные устройства, такие как трансформаторы тока (CT), трансформаторы напряжения (PT) и защитные реле для обеспечения максимальной токовой защиты.Большинство современных реле являются многофункциональными, а степень защиты обозначается цифрами, которые соответствуют выполняемым ими функциям. Эти числа основаны на всемирно признанных стандартах IEEE, определенных в стандарте IEEE C37.2. Примеры некоторых номеров защитных функций, которые используются в этом стандарте, показаны в Таблице 1.

На настройки защиты трансформатора влияют несколько факторов:

  • Максимальная токовая защита, необходимая для трансформаторов, считается защитой только для трансформатора.Такая максимальная токовая защита не обязательно защищает первичные или вторичные проводники или оборудование, подключенное на вторичной стороне трансформатора.
  • Важно отметить, что устройство максимального тока на первичной стороне должно быть рассчитано на основе номинальной мощности трансформатора в кВА и вторичной нагрузки трансформатора.
  • Прежде чем определять размер или номинальные параметры устройств максимального тока, обратите внимание на то, что примечания 1 и 2 таблицы 450-3 (A) NEC позволяют увеличить номинал или настройку первичного и / или вторичного OPD до следующего более высокого стандарта или настройки, когда рассчитанное значение не соответствует стандартному рейтингу или настройке.
  • Когда напряжение подается на трансформатор, сердечник трансформатора обычно насыщается, что приводит к большому пусковому току. Чтобы учесть этот пусковой ток, максимальная токовая защита обычно выбирается с выдерживаемыми по времени-току значениями, по крайней мере, в 12 раз превышающими номинальный ток первичной обмотки трансформатора в течение 0,1 с и в 25 раз в течение 0,01 с.
  • Инженеры
  • должны убедиться, что настройки схемы защиты находятся ниже кривых повреждения трансформатора от короткого замыкания, как определено в ANSI C57.109 для масляных силовых трансформаторов и ANSI C57.12.59 для сухих силовых трансформаторов.
  • Кривые защитного реле нельзя использовать так же, как кривые для низковольтного выключателя или кривые предохранителей. Кривая защитного реле представляет только действие откалиброванного реле и не учитывает действия соответствующего автоматического выключателя или точность трансформаторов тока, которые подключают реле к контролируемой цепи. Кривая представляет идеальную работу реле, и производственные допуски не отражаются на кривой.Для согласования реле максимального тока с другими защитными устройствами между кривыми должен быть предусмотрен минимальный запас времени. Стандарт IEEE 242, таблица 15.1, рекомендуемые запасы времени реле в таблице 2.

Предохранители и коммутационное устройство

Силовые предохранители

E обычно используются в предохранительных выключателях, обслуживающих трансформаторы. Предохранитель предназначен для обеспечения полного использования трансформатора и защиты трансформатора и кабелей от повреждений. Для этого кривая предохранителя должна располагаться справа от точки включения трансформатора и слева от кривой повреждения кабеля.Обычно плавкий предохранитель пересекает кривую повреждения трансформатора в длительной области (области перегрузки по току). Вторичное главное устройство обеспечивает максимальную токовую защиту цепи. Номинал предохранителя «E» всегда должен быть больше, чем ток полной нагрузки трансформатора (FLA). Кривая повреждения кабеля должна быть выше максимального тока короткого замыкания на 0,01 с.

Для трансформаторов 3 МВА и менее стандартные схемы максимальной токовой защиты для выключателей КРУ среднего напряжения должны включать комбинированное реле мгновенного и максимального тока (устройство 50/51).

Для трансформаторов мощностью более 5 МВА схемы защиты становятся более сложными. Номера устройств IEEE из IEEE C37.2 используются для описания схемы защиты. Трансформаторные выключатели среднего напряжения могут иметь следующие номера защитных устройств:

В системах среднего напряжения трансформаторы тока (ТТ) подключают защитные или измерительные устройства. ТТ соединяют электронное устройство и первичную систему среднего напряжения. Уровни напряжения и тока в первичной системе среднего напряжения опасно высоки и не могут быть подключены напрямую к реле или счетчику.ТТ обеспечивают изоляцию от высоких уровней напряжения и тока кабеля и преобразуют первичный ток в уровень сигнала, который может обрабатываться чувствительными реле / ​​измерителями. Номинальный вторичный ток обычно составляет 5 ампер, хотя нередки более низкие токи, такие как или 1 ампер.

Ожидается, что трансформаторы тока защитного реле

выдают около 5 ампер или меньше при нормальных условиях нагрузки. При возникновении неисправности ток достигнет высокого значения. Согласно ANSI C57.13 вторичная обмотка класса нормального защитного ТТ должна выдерживать до 20 раз в течение короткого периода времени в условиях повреждения.Как следствие, трансформаторы тока защитного класса достаточно точны, чтобы управлять набором приборов индикации, но не будут достаточно хороши для суммирования энергии по коммерческому классу.

Другие факторы, которые следует учитывать:

  • ТТ для релейной защиты должны иметь номинал от 150% до 200% от тока полной нагрузки (FLA).
  • В отличие от низковольтных выключателей и предохранителей, автоматические выключатели среднего напряжения не имеют фиксированного срабатывания. Настройки не соответствуют перечисленным в качестве стандартных в NEC [Статья 240-6 (a) NEC].
  • Overcurrent, 51 device, должен быть установлен на уровне от 100% до 140% от FLA и ниже допустимой токовой нагрузки кабеля трансформатора.
  • Шкала времени должна быть установлена ​​ниже кривой повреждения трансформатора и выше вторичного главного выключателя.
  • Мгновенное отключение, 50 устройств, должно быть установлено ниже кривых повреждения трансформатора, ниже кривой повреждения кабеля на 0,1 уставки и приблизительно 200% от броска тока. Кроме того, инженер должен убедиться, что настройка не превышает максимально допустимый ток короткого замыкания, иначе мгновенное отключение будет бесполезным.
  • Для аварийных и требуемых по закону резервных фидеров, статьи 700.26 и 701.26 NEC требуют, чтобы устройство замыкания на землю было только сигнализацией. Для систем среднего напряжения это может иметь серьезные негативные последствия. Следует рассмотреть возможность установки резистора заземления нейтрали для ограничения токов замыкания на землю до безопасного уровня для систем генерации среднего напряжения.

Распределительное устройство низковольтное

Стандартные схемы защиты вторичной обмотки трансформатора включают автоматический выключатель с функциями длительного, кратковременного, мгновенного действия и защиты от замыкания на землю.

Статьи 215.10, 230-95 и 240.13 NEC требуют защиты от замыканий на землю для глухозаземленных систем с соединением звездой более 150 В и цепей заземления, в том числе для систем, соединенных звездой 277/480 В. Реле или датчик замыкания на землю должны быть настроены так, чтобы обнаруживать замыкания на землю силой 1200 ампер или более и приводить в действие главный выключатель или автоматический выключатель для отключения всех незаземленных проводов неисправной цепи максимум на 1 с.

В больницах подстанция, питающая распределительную систему, обычно представляет собой заполненную жидкостью первичную обмотку среднего напряжения и вторичные трансформаторы 480/277 В, подключенные к сервисным распределительным щитам с главным выключателем и выключателем фидера.Распределительные щиты должны быть оборудованы двухуровневой системой обнаружения замыкания на землю в соответствии со статьей 517.17 (B) NEC. Статья 517.17 (B) требует, чтобы и главный выключатель, и первая группа OPD, находящаяся ниже по потоку от сети, имели замыкание на землю. Кроме того, защита от замыкания на землю должна выборочно координироваться в соответствии со статьей 517.17 (C) NEC.

Для аварийных и требуемых по закону резервных фидеров статьи 700.26 и 701.26 NEC требуют, чтобы устройство защиты от замыкания на землю подавало только сигнал тревоги.

Для нормальных боковых цепей перед автоматическим переключателем (ATS) требуется защита от замыкания на землю в соответствии со статьей 230 NEC.95.

Предлагаемые настройки:

  • Устройство 51 или функция долговременного срабатывания (LTPU): Рекомендуется от 100% до 125% FLA трансформатора и устанавливается ниже кривых повреждения трансформатора и кабеля.
  • Длительная задержка (LTD), STPU и кратковременная задержка (STD): Установите для координации с устройствами ниже по потоку и ниже кривой повреждения трансформатора.
  • Устройство 50 или мгновенно: Устанавливается ниже кривой повреждения кабеля и должен быть выше максимального тока короткого замыкания на общей кривой отключения выключателя.

Защита распределительной системы СН

При рассмотрении защиты трансформаторов среднего напряжения следующим шагом является подключение нескольких трансформаторов к распределительной системе и к энергосистеме общего пользования. При проектировании распределения по-прежнему применяются три цели:

  1. Безопасность жизни
  2. Защита оборудования
  3. Избирательность.

Например, если требования NEC для максимальной токовой защиты трансформатора рассматриваются без ссылки на применимые стандарты и требования кодекса, система может адресовать защиту трансформаторов, в то время как другие элементы распределительной системы (такие как фидеры, соединяющие трансформатор (-ы) в систему распространения) могут не быть защищены в соответствии с кодом.

Статья 450 специфична и ограничивается требованиями к трансформатору. Пропускная способность проводов среднего напряжения, идущих к трансформатору и отходящих от него, а также необходимая максимальная токовая защита проводов и оборудования охватываются следующим:

  • Статьи 240-100 и 240-101 NEC применяются к максимальной токовой защите СН свыше 600 В для фидера и параллельной цепи.
  • NEC 310.60 (C) и в таблицах с 310.77 по 310 указаны допустимые токовые нагрузки проводников среднего напряжения от 2001 до 35000 В.
  • NEC Статья 210.9 (B) (1) требует, чтобы допустимая нагрузка на проводники параллельной цепи была не менее 125% от расчетной потенциальной нагрузки.
  • Статья 493.30 NEC перечисляет требования к распределительным устройствам в металлическом корпусе.
  • NEC Раздел II (статьи 300.31–300.50) описывает методы разводки среднего напряжения.
  • Статья 310.10 NEC требует экранированного кабеля среднего напряжения для распределения выше 2000 В.
  • NEC Статья 490.46 Автоматический выключатель среднего напряжения должен иметь возможность блокировки или, если он установлен в выдвижном механизме, механизм должен иметь возможность блокировки.
  • NEC Статья 215.2 (B) (1) - (3) определяет размер заземляющих проводов цепи.
  • NEC Статья 490 распространяется на оборудование с номинальным напряжением более 600 В.

Перехват холодной нагрузки определяется следующим образом: всякий раз, когда обслуживание распределительного фидера было прервано на 20 минут или более, может быть чрезвычайно трудно повторно включить нагрузку, не вызывая срабатывания защитных реле или предохранителей. Причиной этого является возникновение аномально высокого пускового тока в результате потери разнообразия нагрузок.Причиной высокого пускового тока является:

  • Пусковые токи намагничивания трансформаторов
  • Пусковые токи двигателя
  • Ток для повышения температуры ламп и нагревательных элементов.

В соответствии со статьей 240.101 NEC, длительный ток предохранителя не должен превышать трехкратную допустимую нагрузку на ток проводов, а длительный ток выключателя не должен превышать шестикратный максимальный ток проводника.

В промышленной практике установка реле фидера от 200% до 400% от полной нагрузки считается разумной.Однако, если не будут приняты меры предосторожности, этот параметр может быть слишком низким, чтобы предотвратить неправильное срабатывание реле при броске тока после выхода из строя. Увеличение этого параметра может ограничить зону покрытия фидера или помешать разумной настройке предохранителей и защитных реле на входе или на стороне источника. Удовлетворительным решением этой проблемы является использование чрезвычайно инверсных релейных кривых. Чрезвычайно инверсная настройка реле лучше, поскольку при более высоких уровнях тока достигается значительно меньшее время устранения неисправности.

Задача настройки чувствительности реле заземления для включения всех неисправностей, но не срабатывания для токов большой нагрузки или броска тока, не так сложна, как для фазных реле.Если трехфазная нагрузка сбалансирована, нормальные токи заземления близки к нулю. Следовательно, на реле заземления не должны влиять токи нагрузки. В сбалансированных распределительных системах реле заземления может быть настроено на срабатывание всего 25% тока нагрузки. Если трехфазные нагрузки несимметричны, то реле заземления должно быть настроено на срабатывание примерно 50% тока нагрузки.

В условиях неисправности ток короткого замыкания может легко превысить емкость экрана кабеля или концентрической нейтрали; следовательно, необходим отдельный заземляющий провод.Например, по данным Southwire Co., допустимая токовая нагрузка ленточных экранов составляет 1893 ампер при 12,5% перекрытии лент и 2045 ампер при 25% перекрытии лент. В большинстве систем распределения среднего напряжения с глухим заземлением токи короткого замыкания могут быть значительно выше 10 000 ампер. Кроме того, статья 215.2 (B) NEC требует отдельного заземления для обработки токов короткого замыкания. Размер заземляющего провода должен соответствовать таблице 205.122.

Для схем координации, представленных в примерах, кривые срабатывания выключателя или предохранителя не перекрывались.На практике схемы неизбирательной защиты могут перекрываться. В случаях, когда используются резервные защитные устройства, неизбирательное срабатывание выключателя не имеет большого значения или не имеет значения. Защитные устройства избыточны - независимо от того, какое устройство откроется, произойдет одно и то же отключение. Чтобы улучшить общую защиту и координацию системы, резервные устройства намеренно настроены на перекрытие (т. Е. Неизбирательная координация друг с другом).

Для более сложных систем среднего напряжения следует проконсультироваться с инженером по защите системы.


Лесли Фернандес - старший инженер-электрик в JBA Consulting Engineers. Он имеет более 28 лет инженерного и конструкторского и практического опыта, который включает системы распределения среднего напряжения для военных, горнодобывающих, проходческих, пищевых, энергетических, высотных и курортных комплексов казино.

Network Protector Основы: приложения, работа и тестирование

В этом руководстве описаны основные процедуры эксплуатации и обслуживания Network Protector.Фото: TestGuy.

Сетевые системы

обычно используются в больницах, высотных офисных зданиях и учреждениях, где требуется высокая степень надежности обслуживания. В компоновке сетевой системы несколько инженерных сетей подключены параллельно на вторичных обмотках трансформатора, создавая надежную и универсальную систему.

Распределительные сети часто используют два или более трансформатора, питаемых от разных высоковольтных фидеров. Трансформаторы подключаются через сетевые устройства защиты к общей коллекторной шине, а нагрузка обслуживается кабелями или шинами от коллекторной шины.

Наиболее важными элементами системы сетевого питания переменного тока являются сетевой трансформатор и устройство защиты сети. Эти устройства обеспечивают автоматический режим работы для надежного обслуживания нагрузок, изоляции неисправностей и равномерного распределения мощности по нескольким первичным цепям.

Сетевые термины

Вторичные сети обслуживают нагрузки с высокой плотностью (например, центральные районы), имеют несколько первичных фидеров, вторичные сети связаны в сетке для надежности и чаще всего имеют сетевое напряжение 216/125 вольт.

3 Пример системы распределения электроэнергии сети фидеров. Фотография: EATON

Точечные сети относятся к одному месту (например, в большом институциональном здании) с трансформатором и устройством защиты сети, примыкающими к определенной нагрузке. Точечные сети имеют напряжение 480/277 вольт.

Пример системы распределения электроэнергии в точечной сети. Фотография: EATON


Содержание

  1. Сетевые трансформаторы
  2. Сетевые устройства защиты
  3. NWP Релейная защита
  4. Ограничители кабеля
  5. Токоограничивающие предохранители
  6. Тестирование и обслуживание устройства защиты сети

1.Сетевые трансформаторы

Специальные распределительные трансформаторы используются в сетевых системах, построенных с учетом уникальных требований для применения, таких как вентиляция, физические размеры, погружаемость и характеристики короткого замыкания. Сетевые трансформаторы обычно выпускаются мощностью до 2500 кВА, наиболее распространенный размер - 500 кВА.

Точечные сетевые трансформаторы. Фото: TestGuy.

Сетевые трансформаторы выпускаются в нескольких исполнениях для установки в подземных хранилищах, на площадках или внутри зданий.Обычно они заполнены маслом или могут использовать биоразлагаемую или синтетическую негорючую жидкость в качестве изолирующей и охлаждающей среды.

Внутренний выключатель предназначен для отключения трансформатора для обслуживания или осмотра, а также может использоваться для заземления кабеля первичной обмотки при выполнении работ с блоком. Выключатели сетевого трансформатора управляются вручную и обычно включают блокировку для предотвращения неправильной работы с цепью под напряжением.

Сетевые трансформаторы выпускаются в нескольких исполнениях для установки в подземных хранилищах, на площадках или внутри зданий.Фотография: Richards Mfg.

.

Сетевые системы могут обслуживать области с потребностью в кВА до 40 000 кВА. В Нью-Йорке отдельные сети могут обеспечивать даже большие нагрузки, в некоторых случаях даже до 250 000 кВА.


2. Сетевые устройства защиты

Устройство защиты сети (NWP) подключается между клеммами вторичной обмотки сетевого трансформатора и системой вторичной сети. Этот блок подключает источник питания (сетевой трансформатор) к нагрузке (сетевой системе) и отключает эти элементы, когда их роли меняются местами.

Большинство отказов можно устранить без прерывания обслуживания какой-либо нагрузки на шине коллектора. Думайте о сетевых устройствах защиты как о специально разработанных автоматических выключателях, используемых для изоляции повреждений трансформатора, которые проходят через систему низкого напряжения.

Устройство защиты сети (NWP) подключается между клеммами вторичной обмотки сетевого трансформатора и системой вторичной сети. Фотография: EATON

Устройство защиты сети состоит из воздушного выключателя низкого напряжения и связанного с ним реле защиты в виде единого блока.Силовые предохранители могут быть включены для дополнительной защиты и рассчитаны на первичные повреждения, которые не изолированы автоматическим выключателем защиты сети.

Назначение устройства защиты сети - автоматически изолировать сеть при возникновении неисправности в основной системе. Например, во время отказа первичного фидера автоматический выключатель, расположенный выше по потоку, сработает, чтобы размыкать первичный фидер, и оба трансформатора, подключенные к неисправному фидеру, будут затем получать обратное питание от вторичной сети.

Реле NWP распознает это как состояние обратной мощности и автоматически отключает сетевой предохранитель, чтобы изолировать неисправность.Обслуживание всех нагрузок будет продолжаться без перебоев за счет оставшихся четырех трансформаторов и энергосистемы.

Устройство защиты сети состоит из трансформатора, воздушного выключателя низкого напряжения и связанного с ним реле защиты в виде единого блока. Фото: TestGuy

Устройство защиты сети, расположенное на вторичной обмотке трансформатора, предназначено для защиты системы от отказов первичного фидера или внутренних отказов трансформатора. Устройство защиты не предназначено для работы при вторичных повреждениях.

Сетевые трансформаторы должны быть спроектированы так, чтобы справляться с перегрузками, вызванными такими событиями, и рассчитаны на дополнительную пропускную способность при удалении других трансформаторов в сети. Неисправность в устройстве защиты сети или во вторичной обмотке трансформатора является наиболее опасным типом неисправности с точки зрения работы устройства защиты сети.

Неисправность вторичной системы устраняется предохранителями вторичной обмотки, ограничителями вторичного кабеля или самим кабелем. Первичные выключатели фидера не срабатывают, и при возникновении вторичного замыкания не срабатывают защитные устройства сети.

Устройства защиты сети

доступны в погружных или непогружных (вентилируемых) корпусах. Погружной кожух обеспечивает защиту закрытого механизма от затопления и повреждения водой.

Непогружаемый корпус представляет собой пыленепроницаемый стальной корпус, обеспечивающий защиту закрытого механизма от пыли и грязи. Оба типа протекторов крепятся болтами непосредственно к баку сетевого трансформатора. В некоторых ситуациях сетевое устройство защиты может быть установлено на стене в хранилище или расположено на отдельной раме в хранилище.

Сетевой протектор имеет ручку управления с тремя рабочими положениями: «автоматически», «открыто» и «закрыто». Автоматическое положение можно рассматривать как нормальное положение ручки, поскольку оно позволяет реле управлять работой устройства защиты.

Не рекомендуется вводить Network Protector в эксплуатацию с использованием режима ЗАКРЫТИЯ внешнего дескриптора. Защитное устройство должно быть переведено в положение АВТО, чтобы защитное реле могло управлять действиями выключателя.


3. Релейная защита NWP

Реле NWP определит состояние обратной мощности и автоматически откроет сетевой предохранитель, чтобы изолировать неисправность. Фотография: Richards / ETI

. Устройства защиты

можно рассматривать как 2-позиционный вторичный переключатель с возможностью распознавания направления потока энергии через него. Сетевой предохранитель автоматически открывается при уменьшении нагрузки на сетевую систему и автоматически закрывается при увеличении сетевой нагрузки с помощью реле.

Релейная система выполняет две основные функции. Один состоит в отключении цепи, а другой - в повторном замыкании цепи. Цепь отключения определяет ток, поступающий от сети к ее фидерам. Если реле обнаруживает ток, протекающий из сети в трансформатор, оно откроет сетевой предохранитель.

Цепь повторного включения (или главное реле) контролирует выходное напряжение трансформатора и сравнивает его с напряжением сетевой системы.

  • Если напряжение сетевой системы больше, чем выходное напряжение трансформатора, схема повторного включения не работает.
  • Если напряжение в сетевой системе ниже, чем выходное напряжение трансформатора, сработает схема повторного включения и включит сетевой трансформатор в общую нагрузку.

Разница напряжений между трансформатором и сетью обычно устанавливается в пределах от 1 до 3 вольт. Когда реле видит эту заданную разницу напряжений, оно либо повторно включает, либо размыкает предохранитель.

В некоторых конкретных схемах реле напряжение и ток также должны совпадать по фазе, чтобы эта операция имела место.Реле фазирования отслеживает, когда напряжение сетевого трансформатора опережает сетевое напряжение на определенную величину. Его цель - обеспечить операцию повторного включения только тогда, когда и сравнение напряжения, и сравнение фаз находятся в пределах их указанных диапазонов.


4. Ограничители троса

Для обеспечения вторичной защиты сетевых систем с более высоким напряжением коммунальная компания обычно устанавливает устройства, известные как ограничители кабеля. Эти устройства состоят из медной трубки с элементом уменьшенного поперечного сечения, который работает аналогично предохранителю.

Ограничительный элемент заключен в специальный корпус и вставлен в каждый конец вторичных основных кабелей. Ограничитель кабеля рассчитан на срабатывание при повреждении кабеля в конкретном участке вторичной сети, который он защищает.

Важно отметить, что ограничитель кабеля - это не то же самое, что предохранитель для ограничения тока. Фотография: Richards Mfg.

.

Использование ограничителей кабеля во вторичной сети показано на рисунке выше. Два ограничителя, защищающие поврежденную секцию, сработают, чтобы изолировать неисправность.Обратите внимание, что все соседние кабельные ограничители будут видеть гораздо меньший уровень тока и не будут работать.

Ограничители кабеля срабатывают достаточно быстро, чтобы предотвратить повреждение изоляции кабеля. Достаточно крупное повреждение приведет к срабатыванию ограничителя до того, как будет нанесено какое-либо повреждение изоляции кабеля.

Термин «ограничители» означает их способность ограничивать повреждения в результате неисправности. Ограничитель можно рассматривать как жертвенный элемент, предотвращающий повсеместное повреждение другого оборудования.


5. Токоограничивающие предохранители

Силовые предохранители также могут быть установлены рядом с сетевыми устройствами защиты. В этом типе применения предохранитель, ограничивающий ток, должен быть рассчитан на срабатывание при больших повреждениях вторичной шины.

Токоограничивающие предохранители срабатывают очень быстро и фактически ограничивают величину допустимого тока повреждения. Важно отметить, что ограничитель кабеля - это не то же самое, что предохранитель, ограничивающий ток.

Вторичная защита спотовой сети.Фотография: Richards Mfg.

.

В примере отказа шины, показанном на рисунке выше, перегорят все три ограничивающих предохранителя, защищая систему от повреждений.


6. Тестирование и обслуживание устройства защиты сети

Прежде чем вводить сетевой предохранитель в эксплуатацию, его следует протестировать. Осмотры при техническом обслуживании и текущие испытания проводятся в течение года в зависимости от условий эксплуатации и требований к надежности обслуживания.

Сетевые трансформаторы

заслуживают того же отношения, когда дело доходит до тестирования и обслуживания, однако для целей этой статьи раздел тестирования будет сосредоточен только на самом блоке защиты сети.

Связано: Диагностика трансформатора и оценка состояния

ПРЕДУПРЕЖДЕНИЕ. Тестирование устройств защиты сети включает работу с системами высокого напряжения, находящимися под напряжением, что может привести к серьезным травмам или смерти. Только обученный и квалифицированный персонал по тестированию должен проводить техническое обслуживание в полевых условиях, информация, представленная в этом руководстве, предназначена только для справки.

Визуальный / механический осмотр

Общие процедуры проверки сетевых устройств защиты включают оценку общего физического и механического состояния устройства.При приемочных испытаниях данные паспортной таблички следует сравнивать с проектными чертежами и спецификациями.

Проверьте установку устройства защиты сети, включая крепление, выравнивание и заземление. Убедитесь, что устройство чистое и дугогасительные камеры не повреждены.

Связано: Методы очистки для профилактического электрического обслуживания

Подвижные и неподвижные контакты следует проверять на состояние и соосность. Протирание первичных и вторичных контактов и другие размеры, жизненно важные для удовлетворительной работы устройства защиты сети, должны быть проверены как правильные.

Механический привод и тесты выравнивания контактов должны выполняться как на устройстве защиты сети, так и на его рабочем механизме. Болтовые электрические соединения следует проверять на высокое сопротивление с помощью омметра с низким сопротивлением (DLRO), ИК-камеры или калиброванного динамометрического ключа.

Проверьте установку и выравнивание ячейки защиты сети. Механизм стеллажа должен быть плавным и легко включаться, проверьте правильность смазки движущихся токоведущих частей, а также движущихся и скользящих поверхностей.

Погружные кожухи следует проверять на герметичность с использованием методов, рекомендованных производителем устройства. Счетчик операций должен увеличиваться на одну цифру за цикл закрытия-открытия, и показания должны регистрироваться как найденные, так и оставшиеся после тестирования.

Электрические испытания

Выполните испытание на сопротивление контактов / полюсов и проверьте другие болтовые электрические соединения с помощью DLRO, если применимо. В большинстве случаев достаточно испытательного тока 10А. Измерьте сопротивление каждого силового предохранителя.

Изучите значения, которые отличаются от значений аналогичных болтовых соединений более чем на 50 процентов от наименьшего значения. Проверьте сопротивление предохранителя, которое отклоняется более чем на 15 процентов.

Сопротивление изоляции проводятся в течение одной минуты на каждом полюсе, между фазой и землей при замкнутом устройстве защиты сети и на каждом разомкнутом полюсе. Напряжение следует подавать с использованием значений, указанных в документации производителей, или использовать вместо него таблицу 100.1 NETA.

Испытания сопротивления изоляции - это необязательный тест для всей цепи управления по отношению к земле. Стандарты NETA требуют, чтобы приложенный потенциал составлял 500 вольт постоянного тока для кабеля на 300 вольт и 1000 вольт постоянного тока для кабеля на 600 вольт. Продолжительность теста - одна минута, исследуйте значения менее двух МОм.

Для устройств с твердотельными компонентами следуйте рекомендациям производителя, поскольку испытательное напряжение может повредить эти компоненты.

Тесты реле и управления NWP

В качестве предварительного условия к испытаниям защитного реле необходимо проверить правильность соотношения сторон и полярности трансформаторов напряжения и / или тока.

Связано: Объяснение 6 электрических испытаний трансформаторов тока

Напряжение повторного включения При разомкнутом защитном устройстве сети и в автоматическом режиме запишите напряжение, при котором устройство защиты сети замыкается при +60 градусов (это напряжение на выводах). Повторите тест при -60 градусов (это запаздывание напряжения) и 0 градусов (установка главного реле).

Обратный ток При замкнутом устройстве защиты сети и в автоматическом режиме запишите ток, при котором устройство защиты сети размыкается.Полученное текущее значение является уставкой обратного тока главного реле.

Связано: Проверка и техническое обслуживание реле защиты

Убедитесь, что двигатель может заряжать закрывающий механизм при минимальном напряжении, указанном производителем устройства. Минимальное рабочее напряжение двигателя на закрывающем механизме должно составлять не более 75 процентов от номинального напряжения цепи управления.

Минимальное напряжение срабатывания реле управления двигателем должно соответствовать спецификациям производителя устройства, но не более 75 процентов номинального напряжения цепи управления в соответствии со стандартами NETA.

Необходимо проверить минимальное напряжение срабатывания исполнительного механизма отключения, а сброс исполнительного механизма должен быть проверен на работоспособность. Минимальное напряжение срабатывания привода отключения не должно превышать 75 процентов номинального напряжения цепи управления в соответствии со стандартами NETA.


Список литературы

Комментарии

Войдите или зарегистрируйтесь, чтобы комментировать.

Электробезопасность - Дуговые аварии и поражение электрическим током в установках низкого и высокого напряжения

Опубликовано 12 ноября 2017 г.

10 вещей, которые вы должны знать об электробезопасности и защите | Изображение ABB

  от Chris Dodds T&D - расчетное время чтения 5 минут

Крупнейший склад T&D в Великобритании - CATU Electrical Защитное оборудование для низковольтных электрических кабелей, линий и подстанций сверхвысокого напряжения

Мир электробезопасности , изоляция и защита изобилуют потенциальными опасностями и опасностями.Риски поражения электрическим током преобладают во всех энергосистемах низкого и высокого напряжения - будь то подземный кабель или воздушная линия, где с этим связана опасность электрического тока.

Международный фонд электробезопасности подтвердил, что каждые 30 минут в течение рабочего дня рабочий получает электротравмы , которая требует перерыва в работе для восстановления.

За последние десять лет более 46 000 рабочих получили травмы в результате поражения электрическим током на рабочем месте.

Инженеры, монтажники, специалисты по техническому обслуживанию и другие операторы, работающие на электрических установках высокого и низкого напряжения или рядом с ними, подвергаются риску из-за опасностей, которые могут вызвать вспышка дуги , скачок напряжения или короткое замыкание.

Одежда для вспышки дуги необходима для обеспечения защиты «с головы до ног» рабочих от дуговых происшествий - сюда входит полный ассортимент перчаток для вспышки дуги , шлемов для вспышки дуги и одежды для рабочих, выполняющих монтаж и работы по техническому обслуживанию подземных кабелей низкого напряжения среднего напряжения, воздушных линий и оборудования электрических подстанций.

Кабельные соединители, работающие на подземных кабелях, линейные монтажники, натягивающие воздушные провода, и коммутационные высоковольтные подстанции SAP ежедневно сталкиваются с опасностями поражения электрическим током, которые можно смягчить только ответственным отношением к электробезопасности и оценке рисков.

В отдельном посте мы рассмотрели слишком реальный риск кабельных соединителей, подверженных риску возникновения дуги .

Еще в 2012 году Пол Маулдин (редактор по оптимизации сети) в журнале T&D World Magazine написал следующую наводящую на размышления статью: Рабочие на коммунальных предприятиях: одна из 10 самых опасных профессий

Ничего не изменилось.Серьезные травмы, ожоги высокой степени, поражение электрическим током и вообще смерть - вот опасность, с которой ежедневно сталкиваются эти работники, если не будут приняты надлежащие меры предосторожности по электробезопасности.

Здесь мы рассмотрим 10 наиболее важных факторов, которые необходимо учитывать в отношении электробезопасности низкого и высокого напряжения.

Приведенный ниже список ни в коем случае не является исчерпывающим, однако он охватывает 10 наиболее важных моментов, которые необходимо учитывать перед выполнением любых электромонтажных, ремонтных или других работ:

  1. Вспышка дуги - расчет, оценка рисков, защита и опасности
  2. Несчастные случаи с электричеством - причины, пути развития и неисправности кабеля
  3. Электрическая изоляция - что такое маркировка блокировки?
  4. Электрические аварии - предотвращение и оценка рисков
  5. Защита от дугового разряда - устранение, уменьшение и гашение
  6. Британские стандарты - внутренняя электрическая защита и BS7671
  7. Частичный разряд - системы высокого напряжения и обрыв кабеля
  8. Электрооборудование - правильное использование и выбор
  9. Безопасная работа - 4 шага к электробезопасности
  10. Dead or Live - под напряжением или без напряжения, электрическая работа

Изображение: Джим Макдональд (владелец / обучение в реальном времени в компании Powerline Training Consultants)

1.Вспышка дуги

Наиболее распространенными опасностями, с которыми обычно сталкиваются при работе с низковольтными электрическими кабелями, распределительными устройствами и подстанциями, является электрическая дуга (часто называемая «пробоем» или «вспышкой дуги»).

♦ Статистика вспышки дуги: По данным NFPA и IEEE с 1992 по 2002 год, более 2000 рабочих в год или более 5 рабочих в день стали жертвами вспышки дуги.

Вспышка дуги может вызвать сильный жар и пламя, которые могут вызвать глубокие ожоги и серьезные травмы.Опасности возникновения вспышки дуги хорошо задокументированы, и расчет потенциального уровня и мощности электрической дуги для обеспечения адекватной защитной одежды от вспышки дуги может спасти жизни в случае возникновения вспышки дуги.

Недавно мы попросили Хью Хоагланда (партнер ArcWear & e-Hazard.com) и ведущего специалиста в области защиты от дугового разряда порекомендовать 3 самых эффективных и надежных пакета программного обеспечения для расчета риска и опасности дугового разряда в соответствии с NFPA 70E и IEEE 1584.

Подробнее: Расчет риска и опасности дугового разряда для включения выбора защиты одежды от дугового разряда

T&D Стокисты одежды Arc Flash | Комбинезон | Куртки | Шлемы | Толстовки | Перчатки

Помимо сильного жара, уровни ультрафиолетового излучения электрической дуги также могут вызвать повреждение глаз. Часто люди, работающие с электричеством или рядом с ним, не осознают риск серьезных травм и косвенного повреждения оборудования, которое может возникнуть в результате дугового разряда.

Вспышка дуги

Подробнее: CATU MO-180-ARC Полностью интегрированный шлем с лицевым щитком от вспышки дуги

В случае распределительного устройства, заполненного маслом, горящие нефть и газ могут выбрасываться, вызывая серьезные травмы или смерть находящихся поблизости, а также серьезный ущерб зданиям, расположенным в непосредственной близости от дугового разряда. Распределительное устройство, которое может использовать газ SF6 в качестве изолирующей среды, представляет другие риски, которые необходимо контролировать и контролировать, поскольку присутствие F-газа широко распространено во всех отраслях промышленности.

Эти риски эффективно управляются путем установки детектора газа SF. Crowcon F-Gas - это детектор газа с фиксированной точкой, заключенный в корпус со степенью защиты IP54 и обеспечивающий надежное обнаружение фреоновых газов (фторсодержащих газов).

F-Gas контролирует уровни ряда хладагентов, а также гексафторида серы (SF 6 ) и может быть подключен к любой системе управления, которая может принимать аналоговый сигнал, и идеально подходит для использования на подстанциях, распределительных устройствах, производственных помещениях, Выключатели среднего напряжения, блоки кольцевой сети, контакторы и автоматические выключатели, отвечающие требованиям электробезопасности и по обнаружению газа в области распределения электроэнергии.

Подробнее: Обнаружение газа SF6 для распределительного устройства HV GIS - Детектор фторсодержащих газов Crowcon

Обеспечение обнаружения газа SF в целом повышает электробезопасность и устраняет потенциальные риски.

Не только повреждение человеческой жизни представляет собой реальную опасность, электрический пожар и последующий ущерб собственности и электрической инфраструктуре могут привести к значительным финансовым потерям.

КРУЭ 220кВ. Изображение ABB

Адекватное обучение и его отсутствие - постоянная тема как одна из причин возникновения дуговых вспышек и несчастных случаев….

профессиональных травм в результате поражения электрическим током и вспышки дуги - выдержка из заключительного отчета (2015) Исследовательского фонда противопожарной защиты.

Полный отчет доступен для загрузки на Slideshare:

CATU, мировой лидер и уважаемый представитель в мире электробезопасности, рекомендует следующие 5 пунктов для определения подходящей одежды для защиты от дугового разряда:

  1. Максимальное значение тока повреждения
  2. Номинальное напряжение фазы / земли в опасной зоне
  3. Расстояние между источником дуги и источником приема
  4. Номер цикла переменного тока и тип одно- или трехфазной цепи
  5. Место возникновения дуги (ограниченное пространство)

Эта информация позволяет оценить уровень риска вспышки дуги и определяет выбор одежды и средств индивидуальной защиты от дуги: от 12 до 100 кал / см³ или класса 1 или 2.Специализированные поставщики услуг могут провести обследование места возникновения дугового разряда и оценку риска поражения электрическим током. Например, в Великобритании ESUK является специализированной компанией, занимающейся безопасным управлением рисками, связанными с электромонтажными работами низкого и высокого напряжения.

2. Электрические аварии и их причины

Подавляющее большинство несчастных случаев с электричеством происходит по следующим причинам:

  • Люди работают с оборудованием или рядом с ним, которое считается мертвым, но все еще живым, или
  • Лица, работающие с заведомо работающим оборудованием, но не прошедшие соответствующую подготовку или не использующие соответствующие средства защиты.

Несоблюдение необходимых мер предосторожности и выбор правильного оборудования для защиты от упомянутых угроз серьезно увеличивает вероятность возникновения электрического происшествия.

Здесь мы снова возвращаемся к роли обучения и профессионального обучения электриков.

Ответственные подрядчики требуют инвестиций как в плане времени, так и денежных средств, чтобы обеспечить безопасность своего главного актива - своих работников.

Тренируйтесь и тренируйтесь еще.Обучение развивает навыки и уверенность, оно закрепляет передовые методы работы и должно поощряться на протяжении всей карьеры.

Нет недостатка в учебных ресурсах, таких как учебные курсы по высоковольтному оборудованию для инженеров-электриков, проводимые EA Technology's Power Skills Center.

Будь то высокое или низкое напряжение, EA Technology - ведущие консультанты по энергетике, и их курсы и решения используются коммунальными предприятиями по всему миру.

  • Подстанции Курсы
  • Специальные курсы
  • Кабельные курсы
  • Курсы по электросетям
  • Курсы защиты
  • Индивидуальные программы

На фото: CableSniffer ™ разработан для быстрого и точного обнаружения повреждений кабеля.CableSniffer ™ точно определяет неисправности кабеля низкого напряжения (НН), «нюхая» газы, выделяемые поврежденными кабелями НН при сгорании изоляции кабеля. Технология CableSniffer ™ от EA Technology, широко используемая в DNO Великобритании и во всем мире, значительно снижает влияние неисправностей кабеля низкого напряжения на потерянные минуты и затраты на восстановление.

CableSniffer - Определение места повреждения кабеля для низковольтных кабелей

3. Что такое маркировка блокировки?

Табличка с блокировкой

Проще говоря, блокирующая маркировка (LOTO) - это безопасная процедура надежной блокировки машин и оборудования с помощью многочисленных электрических замков безопасности, чтобы гарантировать, что на него нельзя будет подать напряжение без присутствия необходимых рабочих.

LOTO контролирует поток электроэнергии и на практике обеспечивает отключение питания от системы путем ее физической блокировки в безопасном режиме. В большинстве случаев предохранительный выключатель имеет ряд отверстий, через которые крепится ряд предохранительных устройств, чтобы выключатель нельзя было повернуть.

Только уполномоченное лицо имеет право заблокировать устройства и является единственным, кто может разблокировать устройства. LOTO имеет жизненно важное значение для поддержания безопасности рабочих, когда эти системы используются при нестандартных действиях, таких как техническое обслуживание, ремонт или настройка; или выполняется удаление замятий, засоров или неправильной подачи корма.

БЕСПЛАТНОЕ обучающее видео по технике безопасности
Почему блокировка и маркировка жизненно важны Panduit

Отправьте электронное письмо на адрес [email protected] , чтобы запросить БЕСПЛАТНУЮ копию. Пожалуйста, укажите в электронном письме свое имя, адрес доставки, компанию и должность.

4. Предотвращение поражения электрическим током

Существует множество шагов и мер предосторожности, которые необходимо предпринять, чтобы свести к минимуму риск возникновения электрических несчастных случаев.Во-первых, оценка рисков всегда должна проводиться перед началом любых работ, и при этом особое внимание следует уделять присутствующим опасностям, связанным с электрическим током.

Во-вторых, используемое оборудование должно подходить для применения, в котором оно будет использоваться. Он должен быть надлежащим образом спроектирован, сконструирован, установлен и обслуживаться, чтобы исключить риск поражения электрическим током, ожогов или взрыва.

Сертифицированное «взрывозащищенное» оборудование должно использоваться в зонах, которые классифицируются как опасные зоны, где горючие газы и пары представляют собой потенциально взрывоопасные атмосферы.Также, по возможности, следует избегать работ под напряжением во время ввода в эксплуатацию и поиска неисправностей. Также всегда должно быть достаточно света, места и доступа для безопасной работы.

T&D - Мировые поставщики электрического оборудования для опасных зон

5. Защита от дуги Encore!

Температуру вспышки дуги стоит повторить, и вот почему.

Согласно OSHA, 80% несчастных случаев и несчастных случаев со смертельным исходом, связанных с электричеством, с участием «квалифицированных рабочих» вызваны вспышкой дуги / дуговым разрядом.В период с 2007 по 2011 год было наложено более 2 880 штрафов за несоответствие требованиям OSHA 1910.132 (d), что в среднем составляет 1,5 штрафа в день.

Как упоминалось ранее, опасность поражения электрическим током, связанная с вспышкой дуги или электрическим взрывом, может серьезно повредить или убить рабочих, а также нанести значительный финансовый ущерб инфраструктуре и вызвать значительные простои. Если электрическая дуга все же возникает, необходимо, чтобы рабочие уже были защищены правильной одеждой, будь то изолирующие перчатки , изоляционные маты , каски и изолирующие ботинки или полный костюм для защиты от дугового разряда .

Крупнейший склад T&D в Великобритании - CATU Электробезопасное оборудование

Приносим извинения за дальнейшее размещение продукции, но ведущие производители разработали серию электрического оборудования, направленного на устранение, уменьшение или гашение вспышки дуги.

Вот их всего 4:

Система для уменьшения дугового разряда Eaton

Автоматический выключатель, оснащенный системой снижения дугового разряда от Eaton, может повысить безопасность, предоставляя простой и надежный метод сокращения времени устранения неисправности.Рабочие места после выключателя с блоком системы технического обслуживания по уменьшению дугового разряда могут иметь значительно более низкий уровень падающей энергии. Подробнее.

Система обнаружения дугового разряда ABB REA

Сверхбыстрое устранение коротких замыканий дуги в панелях распределительного устройства среднего напряжения (СН) имеет важное значение для управления опасностями возникновения дуги. Сокращение времени возникновения дуги за счет более быстрого обнаружения является наиболее практичным способом снижения уровня энергии инцидента и повышения безопасности на рабочем месте.В инновационной системе быстрого обнаружения вспышки дуги REA компании ABB используются оптоволоконные датчики, которые сокращают типичное время срабатывания реле до менее 2,5 мс, что намного быстрее, чем у традиционных реле. Подробнее.

Дуговое реле Littelfuse
Реле дуги

Littelfuse AF0500 и PGR-8800 помогают повысить безопасность и сократить время простоя оборудования в случае вспышки дуги. Оба реле используют надежный свет для отправки сигнала отключения на выключатель за 1 мс, чтобы отключить питание до того, как произойдет повреждение.Их простая установка по принципу «включай и работай» делает их идеальным и экономичным решением для снижения энергопотребления оборудования (HRC). Подробнее.

Системы выносных стеллажей Safe-T-Rack

Safe-T-Rack® - это инновационный запатентованный инструмент для удаленного монтажа выключателей и управления ими. Продукт был специально разработан для обеспечения пользователей автоматических выключателей низкого и среднего напряжения, включая конструкции GE с вертикальным подъемом (MagneBlast) и разнообразные выключатели с горизонтальной стойкой, являющиеся комплексной альтернативой одежде для защиты от дугового разряда. Подробнее.

ABB 15 HK Система удаленного стеллажа автоматического выключателя

Видео ниже демонстрирует необходимость эффективной защиты от дугового разряда, поскольку, когда это все же происходит, результаты могут быть смертельными.

Вспышка дуги

6. Британские стандарты и BS7671

Британские стандарты

Согласно правилам электропроводки Великобритании, основным стандартом, регулирующим электрические установки, является BS7671 «Требования к электроустановкам».

Этот стандарт BS описывает, как электрические системы и оборудование могут быть спроектированы, выполнены и установлены для их безопасного использования - для обеспечения электробезопасности на рабочем месте и в наших домах.

Несовместимые установки «BS7671» часто содержат потенциально смертельную смесь устройств производителей, которые, возможно, не были протестированы как законченное устройство - хотя такой подход «выбор и смешивание» может быть приемлемой практикой в ​​Европе, он определенно не соответствует британским стандартам. .

Подробнее: Несоответствие BS7671 - безопасный выбор устройств для установки в сборки

Ранее в этом году мы объединили свои усилия с Майклом Халверсоном, владельцем компании M-Spec Services Electrical Contractors, уважаемого британского подрядчика по электротехнике. Мы обсудили недавние изменения в правилах проводки BS7671 и их влияние на выбор и установку бытовых бытовых приборов.

Подробнее: Потребительские единицы для использования в жилых (домашних) помещениях - влияние поправки №3 К BS7671

«Подлый ковбой-строитель взял 49 000 фунтов, чтобы превратить наш дом в смертельную ловушку. Один выключатель зажигает лампочку в другом месте дома ». Через Daily Mail.

Кроме того, дальнейшие рекомендации можно взять из трех британских стандартов - BS6423, BS6626 и BS6867.

HSG230 Обеспечение безопасности электрического распределительного устройства включает руководство по выбору, использованию, уходу и техническому обслуживанию распределительного устройства высокого и низкого напряжения.

При использовании электрооборудования во взрывоопасных средах должны использоваться сертифицированные продукты, а правила по опасным веществам и взрывоопасным средам 2002 охватывают правила, которые следует соблюдать при установке на берегу.

Для морских применений необходимо соблюдать Правила «Правильный выбор и использование оборудования на море» Электричество на работе: безопасные методы работы Стр. 8 из 33 Руководящие органы по охране здоровья и безопасности (предотвращение пожаров и взрывов и реагирование на чрезвычайные ситуации) 1995 г.

7. Частичный разряд и обрыв кабеля высокого напряжения

Частичное повреждение изоляции электрического кабеля разрядом. Изображение HVPD

Частичный разряд (ЧР) - это электрический разряд или искра, которые перекрывают небольшую часть изоляции между двумя проводящими электродами.

Частичный разряд - это электрический разряд или искра, которые перекрывают небольшую часть изоляции между двумя проводящими электродами.

ЧР может возникать в любой точке системы изоляции, где напряженность электрического поля превышает пробивную прочность этой части изоляционного материала.

Электрические отказы трехфазного распределительного устройства высокого напряжения наиболее вероятны во время или вскоре после работы распределительного устройства. Способ эксплуатации распределительного устройства, его состояние и условия в электрической системе во время его работы в значительной степени определяют, будет ли оно безопасно работать.

Использование переносного оборудования для частичных разрядов можно рассматривать как дополнительную меру безопасности во время плановой проверки или при входе на подстанцию. Использование оборудования для обнаружения частичных разрядов может снизить риски для людей, выполняющих инспекции, за счет предупреждения о том, что что-то может быть не так.

Электрическое распределительное устройство

HV не должно использоваться там, где его прочность и возможности могут быть превышены, за исключением случаев, когда существует потенциальная опасность того, что кто-либо подвергнется воздействию результатов.Чтобы предотвратить любую опасность в будущем, распределительное устройство и машины должны содержаться в надлежащем техническом обслуживании, а подробные инструкции по обслуживанию высоковольтного электрического распределительного устройства можно найти в BS6626.

BS6626 - это британский стандарт, который дает рекомендации и руководство по обслуживанию электрических распределительных устройств и устройств управления с номинальным переменным током. или постоянного тока напряжение от 1кВ до 36кВ включительно.

Старые распределительные устройства могут содержать детали, изготовленные из асбеста или асбестосодержащих материалов (ACM).

Подробнее: Видеоурок Мастер-класс - частичный разряд частичных разрядов и обрыв электрического кабеля

8. Электрооборудование - правильный выбор и использование

Все правильно с первого раза. Когда электрические установки вводятся в эксплуатацию и устанавливаются, необходимо использовать правильное оборудование, чтобы не только предотвратить электрические взрывы и вспышки дуги, но и минимизировать связанные с этим финансовые затраты.

Если какое-либо старое оборудование все еще используется, включая распределительные щиты старого типа и панели с предохранителями, используемые распределителями электроэнергии, то оно не предназначено для предотвращения прикосновения людей к токоведущим проводам и получения травм от удара током или ожогов.

Электрооборудование, используемое во взрывоопасных зонах, должно быть сертифицировано для использования и иметь соответствующую сертификацию.

Также необходимо учитывать среду, в которой используется оборудование, и возможность взрыва или утечки.

Потенциально взрывоопасные среды регулируются Директивой ATEX в Европе, а классификация опасных зон с учетом географических особенностей распространяется на весь остальной мир. Следует учитывать неблагоприятные внешние факторы для электрического оборудования, такие как чрезмерная влажность или влажность.

Оценка рабочей зоны должна быть проведена до начала работы - учитывая среднее расстояние перемещения от нефтяной вышки до ближайшей больницы (на вертолете) на море, следовательно, применяются чрезвычайно строгие методы работы по электробезопасности. Мы недавно освещали BP….

Подробнее: Электромагнитные клапаны ATEX - Клапаны ASCO для международных установок во взрывоопасных зонах

9. Оценка безопасных методов работы

Оценку безопасной работы с электричеством можно разделить на четыре этапа:

  • Решаем, работать живым или мертвым
  • Планирование и подготовка к действиям, которые являются общими для мертвых и живых рабочих
  • Порядок обращения с мертвыми
  • Порядок работы вживую

Эта базовая блок-схема для оценки безопасных методов работы помогает точно определить, что следует учитывать:

Таблица выбора для оценки безопасных методов работы

Следует учитывать возраст распределительного устройства и другого электронного оборудования, поскольку риск катастрофического отказа увеличивается с возрастом, и следует провести процесс оценки, чтобы принять решение о соответствующих действиях для работы с устаревшим распределительным устройством.

10. Работать мертвым или жить?

Работа живым или мертвым зависит от выполняемой работы и оборудования, над которым она работает. Работа в мертвом состоянии означает работу с электрооборудованием или с ним, источник питания которого был отключен. Работа в режиме реального времени означает обратное - питание все еще включено, а оборудование находится под напряжением.

Обычно нормальная политика - работать мертвым, и чрезвычайно важно решить, работать мертвым или живым. Для коммунальных служб является нормальным рекомендовать работу с электрическим оборудованием или рядом с ним, чтобы он работал на обесточенном оборудовании, а не под напряжением, т.е.е. изолированные.

Существует ряд вопросов и моментов, которые следует учитывать при выборе между работой и работой в живом состоянии:

  • Можно ли проводить обычную политику мертвой работы?
    • Есть три условия, которые должны быть соблюдены, чтобы работа под напряжением считалась приемлемой по сравнению с мертвой работой. А именно: неразумно ли умереть кондуктора при любых обстоятельствах? При любых обстоятельствах разумно, чтобы человек работал с этим проводником или рядом с ним, пока он находится под напряжением; и были приняты соответствующие меры предосторожности (в том числе, при необходимости, предоставление средств индивидуальной защиты) для предотвращения травм.
  • Не имеет смысла делать работу мертвым?
    • Есть некоторые обстоятельства, при которых было бы неразумно выводить оборудование из строя из-за трудностей, которые это могло бы вызвать. В ситуациях, когда это может быть технически невыполнимо, DNO необходимо подключить новую низковольтную услугу к существующей магистрали или отключить систему, например, подачу на электрические железнодорожные пути, что приведет к чрезмерным финансовым затратам.
  • Выявление, оценка и оценка рисков и методов управления ими
    • Если было решено, что работа должна выполняться вживую, то требуется оценка рисков для оценки работы на конкретном оборудовании или рядом с ним, и ее должен проводить кто-то, обладающий всесторонними знаниями и опытом в отношении типа работ. .
  • Решите, разумно ли работать вживую
    • Оценка рисков должна информировать руководителей и руководителей о том, безопасно ли работать вживую. На этом этапе следует принимать во внимание производственные и экономические факторы, связанные с работой, и оценивать их с точки зрения рисков, связанных с работой на рабочем месте.
  • Решите, можно ли принять соответствующие меры для предотвращения травм
    • При условии выполнения требуемых пунктов, живые работы могут быть оправданы только в том случае, если приняты соответствующие меры предосторожности для предотвращения серьезных травм в результате опасностей, указанных в оценке риска.
Вспышка дуги - переключение высоковольтной подстанции

Thorne & Derrick - глобальные дистрибьюторы полного ассортимента продукции CATU для обеспечения электробезопасности.

Ассортимент, который обеспечивает безопасность вашего рабочего и предотвращает получение травм или серьезных повреждений.

Блог по электробезопасности Catu
СПЕЦИАЛИСТ THORNE & DERRICK ЭЛЕКТРИЧЕСКИЙ РАСПРЕДЕЛИТЕЛЬ

LV ♦ MV ♦ HV

T&D распространяет самый широкий ассортимент оборудования для соединения, оконцевания, тяги и монтажа кабелей низкого, среднего и высокого напряжения - мы обслуживаем британских и международных клиентов, работающих с подземными кабелями, воздушными линиями, подстанциями и электрическими сооружениями на линиях передачи низкого, 11, 33 и сверхвысокого напряжения. и напряжения распределения.

  • Ключевые продукты: Кабельные соединения и заделки СН-ВН , Кабельные зажимы, Уплотнения каналов , Кабельные вводы , Подземная защита кабеля, Инструменты для соединения кабелей , Подводящие столбы, кабельные каналы, Заземление и молниезащита , Электробезопасность, Кабельные вводы, Дуговая защита и предохранители.
  • Дистрибьюторы для: 3M, ABB, Alroc , Band-It, Catu, Cembre, Centriforce, CMP, Elastimold, Ellis Patents, Emtelle, Furse, Lucy Zodion, Nexans Euromold , Pfisterer, Pfisterer, Pfisterer , Roxtec.

LV - Кабельные муфты, сальники, зажимы, наконечники и аксессуары низкого напряжения (1000 В)

MV HV - Кабельные соединения, заделки и соединители среднего и высокого напряжения (11 кВ 33 кВ сверхвысокого напряжения)

Прокладка кабеля - Подземные кабельные покрытия, воздуховоды, уплотнения и оборудование для протягивания кабеля

T&D, CATU Электробезопасность и Защита от дугового разряда Специалисты для SAP, линейные, фуговальные и электротехнические - Крупнейший склад в Великобритании

ПРИГЛАШЕНИЕ

Thorne & Derrick приглашает вас присоединиться к крупнейшей в LinkedIn дискуссионной группе по низковольтному и высоковольтному электричеству: Энергетика низкого и высокого напряжения, кабели, соединения и электрика. Темы обсуждения включают прокладку кабелей, соединение кабелей, подстанции, воздушные линии и электрические сооружения на НН, 11 кВ, 33 кВ и сверхвысокого напряжения. Общайтесь, привлекайте и продвигайте свой профиль, компанию или продукты с более чем 10 000 влиятельных лиц.

Дополнительная литература


Безопасная работа с высоким напряжением: 5 шагов

Заземление - это благословение и проклятие в экспериментах с высоким напряжением. Это благословение в том смысле, что он может защитить нас, обеспечивая заземление цепи, чтобы она не использовала нас в качестве своего пути заземления.Это может быть проклятием, особенно для импульсных и радиочастотных систем, поскольку оно может быть источником связи между источником питания и приборами, делая измерения трудными или невозможными. Вопросы заземления КИП выходят за рамки данного Руководства (хотя, возможно, это хороший выбор для другого), но на этом шаге будут рассмотрены некоторые вопросы заземления для безопасной работы.

Хорошее заземление
Идея «хорошего заземления» - это соединение с землей с наименьшей возможной индуктивностью, емкостью или сопротивлением на пути к земле.Кроме того, хороший путь заземления должен выдерживать полный ток короткого замыкания электрического источника без сбоев.

Юридические требования к заземлению домов и зданий можно найти в Национальном электротехническом кодексе (NEC). Ссылку на полнотекстовую онлайн-версию можно найти на странице википедии NEC. Это руководство НЕ предназначено для предоставления инструкций о том, как правильно заземлить электрические сети для конструкции или части электрического оборудования. Проконсультируйтесь с электриком для такого рода работ.Однако многие идеи, касающиеся заземления в NEC, применимы и для экспериментальной практики.

Наилучшее возможное заземление - это очень короткое соединение с большим количеством меди, закопанной в землю. Дома могут иметь медные заземляющие стержни, вбитые в землю рядом с распределительной коробкой и электросчетчиком. Радиолюбители создадут хорошие плоскости заземления, закопав радиальные медные рычаги на несколько дюймов ниже земли и вынеся точку подключения своей антенны из земли. Это обеспечит очень хорошую точку соединения с землей, но часто это непрактично для экспериментатора.

Еще одно достаточно хорошее соединение с землей - это соединение со строительной сталью, которая либо входит в землю, либо в бетоне, который входит в землю (если в большом здании), либо с водопроводом холодной воды рядом с тем местом, где она входит в землю. Следует позаботиться о том, чтобы строительная сталь или сантехника уходили прямо в землю. Это особенно важно для водопровода, где могли быть вставлены пластиковые секции или водонагреватели могут обеспечивать электрическую изоляцию от заземления.

Последним источником заземления является заземление в заземленных электрических розетках. Часто это наименее желательный источник обоснования для экспериментатора по нескольким причинам. Во-первых, приборы почти наверняка будут использовать этот источник заземления, который может создать связь между прибором и проверяемой схемой. Во-вторых, для надежного подключения к этому заземлению может потребоваться подключение к электрической розетке, что не рекомендуется. В-третьих, трудно сказать, какова длина этого провода заземления, если он сломан, какой ток он выдерживает и т. Д., поскольку эти провода обычно проходят глубоко в стенах.

Опять же, у NEC есть много информации о правильном заземлении, и к нему следует обращаться по поводу заземления. Информация здесь не предназначена для использования в качестве инструкции по правильному заземлению для электрических служб конструкции, а предназначена для экспериментальной практики.

Проводники заземления
Важным моментом в отношении заземляющих проводов, который применяется в первую очередь к импульсным высоковольтным системам, является то, что они должны иметь большую площадь поверхности , а не только площадь поперечного сечения.Причина этого в том, что импульсные системы обычно ограничиваются проводимостью на поверхности материала или его поверхностной толщиной . Глубина скин-слоя зависит от квадратного корня из времени нарастания импульса (или 1 / частота, если переменный ток) и квадратного корня из проводимости. Это означает, что быстрый импульс будет проходить только в первых нескольких микронах или, в лучшем случае, миллиметрах проводника. И, если накопленная энергия высока, ток может вызвать нагрев или сопротивление заземляющего соединения может быть высоким, что приведет к большому падению напряжения на заземляющем проводе.

К чему заземлять
Любой металлический корпус источника электрического тока должен быть надежно заземлен. Таким образом, неисправность корпуса не приведет к повышению потенциала открытой металлической поверхности. Для коммерческого оборудования это требование обычно обеспечивается корпусом и электрической вилкой. В случае экспериментального оборудования следует позаботиться о том, чтобы соединить корпус с землей с помощью сплошного соединения, большого плоского проводника с как можно более коротким отрезком.Обычно рекомендуется подключать цепь к этому заземлению, хотя есть исключения.

Заземляющие стержни
Также должны быть предусмотрены заземляющие стержни. Это длинные непроводящие стержни с металлическими концами. Концы имеют прочное соединение с большой плоской медной оплеткой или проводом большого сечения с коротким переходом к хорошему заземлению. Заземляющий стержень можно использовать для заземления выводов конденсаторов и других проводников в экспериментальной цепи после обесточивания цепи и до начала работы.Эти «переносные» заземляющие соединения могут использоваться для привязки компонентов схемы к земле, когда работа также выполняется в обесточенной цепи.

Электробезопасность высокого напряжения - HSSE WORLD

Безопасность в случае контакта

линии электропередачи

Линии электропередач могут выйти из строя в ряде ситуаций, включая штормы, деревья, лед и автомобильные аварии. Даже если линия электропередачи не выходит из строя, если она соприкасается с деревом, транспортным средством или мобильным оборудованием, земля будет находиться под напряжением, как и дерево, транспортное средство или оборудование.

Рабочие в транспортном средстве или передвижном оборудовании

При установлении электрического контакта остается в транспортном средстве или мобильном оборудовании, если это безопасно.

Вы в относительной безопасности внутри своего транспортного средства, пока не прикасаетесь к чему-либо за пределами транспортного средства и не наступаете на что-либо, что обеспечит путь для прохождения тока на землю. Дождитесь пока хозяин энергосистемы

подтвердил, что линии электропередач обесточены и заземлены. Например, в одном инциденте поднятый ящик самосвала врезался в

человек.

ЛЭП 60 кВ (60 000 В).Водитель остался в грузовике и был

.

не пострадали, хотя все 18 шин были повреждены электрическим током.

Если автомобиль не поврежден и не сцеплен с линией электропередачи, можно безопасно выехать из зоны, находящейся под напряжением, на расстоянии не менее 10 м (33 фута) от проводов и любой мокрой земли. Из-за опасности взрыва шин крупногабаритное мобильное оборудование с накачанными резиновыми шинами следует перемещать на открытое пространство вдали от рабочих и другого оборудования. Существует опасность взрыва шины на срок до 24 часов.

Если вам необходимо покинуть свой автомобиль из-за чрезвычайной ситуации, например пожара, имейте в виду, что земля под вашей машиной может быть под напряжением, и будьте предельно осторожны с .

Для безопасного побега держите обе ноги вместе, руки по бокам и сделайте короткий прыжок из машины. Цель состоит в том, чтобы все ваше тело покинуло автомобиль и вы приземлились на ноги, не споткнувшись. Не позволяйте никаким частям вашего тела касаться автомобиля, когда вы касаетесь земли.

Не отходите от машины. Безопаснее всего перемещать , не двигая ногами более чем на несколько сантиметров (пару дюймов) за раз. Если вы держите ноги вместе, вы не столкнетесь с двумя зонами с разным напряжением.

Спасательные работы на ЛЭП

Основная роль спасателей рядом с вышедшими из строя линиями электропередач или находящимся под напряжением оборудованием заключается в том, чтобы не допустить травм людей. Вот некоторые безопасные методы работы:

  1. Относитесь к вышедшим из строя линиям и всему, что соприкасается с линией питания, как к Провода под напряжением редко прыгают и излучают искры, поэтому у вас нет возможности узнать, находятся ли они под напряжением или нет.Даже если линия не находится под напряжением, оборудование автоматического переключения может восстановить питание линии без предупреждения.
  2. Парковочный колодец Когда вы прибудете на место происшествия, припаркуйте свой автомобиль подальше от сбитых линий. Ночью посветите фонариком в окно, чтобы убедиться, что вы не припаркованы где-нибудь рядом с вышедшей из строя линией электропередачи.
  3. Остановите движение и удерживайте людей Пешие рабочие или работники транспортных средств могут не видеть лежащих на земле линий. Земля вокруг сбитой линии будет под напряжением.Если провод под напряжением соприкасается с транспортным средством или чем-либо еще, этот объект становится под напряжением.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
